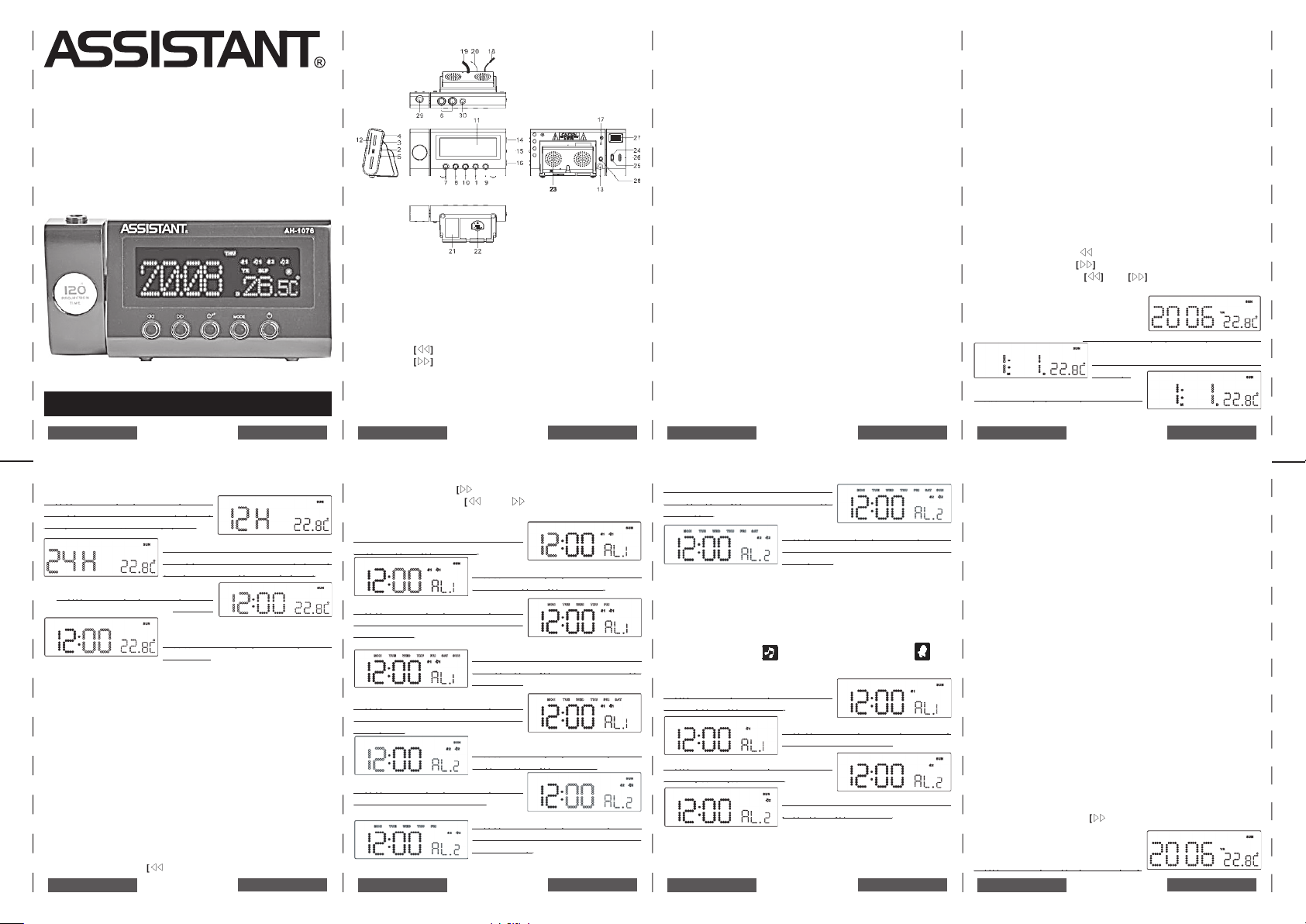

MAIN UNIT
LED CLOCK WITH
PROJECTOR
AND RADIO
MODEL AH-1076
OPERATION MANUAL
ENGLISH |
– 1 – |
ENGLISH |
e. RTC Hour Set Mode
Display Shows Hour Set Mode f. RTC Min Set Mode
Display Shows Min Set Mode
Remark: Seconds will reset for every minute adjustment
B. Setting Alarm 1 and Alarm 2 – Press Alarm set button (2) during normal mode and hold it over 2 seconds to enter alarm set mode, after entering the setting mode, press Alarm set button (2) to change the mode cycle as follows:
Normal |
AL1 Hour |
AL1 Min |
AL1 Weekend Alarm |
|
AL2 Hour |
AL2 Min |
AL2Weekend Alarm |
Normal |
|
Action (during data adjustment): |
|
|
||
-Press [
] button (7) to adjust data backward
-Press [
] button (8) to adjust
data forward
- Hold [
] or [
] button for 2 seconds to enable auto forward
Display Shows Setting Alarm 1 Hour
Display Shows Setting Alarm 1 Min
Display Shows Setting Alarm 1 Weekend Alarm – Mon to Fri
Display Shows Setting Alarm 1 Weekend Alarm – Mon to Sun
Display Shows Setting Alarm 1 Weekend Alarm – Mon to Sat
1.MODE SET BUTTON
2.ALARM SET BUTTON
3. ALARM 1 BUZZER/RADIO SELECT BUTTON
4. ALARM 2 BUZZER/RADIO SELECT BUTTON
5. °C/F° BUTTON
6. INFRARED SENSOR
7. [
] SET BUTTON
8.[
] SET BUTTON
9.POWER ON/OFF (ALARM OFF) BUTTON
10.SNOOZE/SLEEP BUTTON
11.LED DISPLAY
12. DIAL SCALE AND POINTER 13. AUDIO IN JACK
ENGLISH |
– 2 – |
ENGLISH |
Display Shows Setting Alarm 2 Hour
Display Shows Setting Alarm 2 Min
Display Shows Setting Alarm 2
Weekend Alarm – Mon to Fri
Display Shows Setting Alarm 2
Weekend Alarm – Mon to Sun
Display Shows Setting Alarm 2
Weekend Alarm – Mon to Sat
2.SETTING ALARM OUTPUT AND ALARM ON/OFF
A.Change the alarm Output
Press AL1 (3)/AL2 (4) button to music
position to select
wake up by Radio, set to Buzzer
position to select wake up by Buzzer, set to Alarm Off position to disable all alarm.
Display Shows Alarm 1 wake up by Buzzer
Display
Shows Alarm 1 wake up by Radio
Display Shows Alarm 2 wake up by
Buzzer
14. VOLUME CONTROL
15. WAVE BAND
16. TUNING CONTROL 17. RESET BUTTON
18. TEMPERATURE SENSOR (INDOOR) 19. AC POWER CORD
20. FM ANTENNA WIRE
21. RATING LABEL
22. BATTERY COMPARTMENT
23. SPEAKER
24. MINUTE BUTTON FOR PROJECTION UNIT 25. HOUR BUTTON FOR PROJECTION UNIT 26. TIME SET BUTTON FOR PROJECTION UNIT
27. FOCUS ADJUSTMENT FOR PROJECTION UNIT 28. PROJECTION ON/OFF BUTTON
29. PROJECTION UNIT
30. AUTO DIMMER SENSOR
POWER CONNECTION
Plug the AC power cord to a household outlet AC source. This unit is equipped with a battery back up system, it requires a 3Ч3 Volt CR2025 Flat Lithium battery (Not included). Insert the battery in the battery compartment, making certain that the positive and negative (+ and -) battery terminals are attached to the corresponding terminals on the plate of the battery compartment. If an AC power failure occurs, the clock automatically switches to the battery power supply, the clock and timer memory continue running. When the AC power resumes, the clock switches back to AC again.
GETTING STARTED
Press the reset button (17) located on the back of the unit after AC plug in.
ENGLISH |
– 3 – |
ENGLISH |
The unit will display full segment for 2 seconds, then it will enter the normal mode.
Display will lighten up.
1. TIME AND CALENDAR SETTING
A. Setting Time and Calendar – Press Mode Set button (1) in normal mode and hold it over 2 second to enter Time Set mode, after entering the setting mode, press Mode Set button (1) to change the mode cycle as follows:
Normal |
Year |
Month |
Day |
12/24H |
RTC Hour |
RTC Min |
Normal |
|
|
|
|
Action (during data adjustment): |
|
|
|||
-Press [
] button (7) to adjust data backward
-Press [
] button (8) to adjust data forward
-Hold [
] or [
] button for 2 seconds to enable auto forward
a. Year Set Mode
Initial Value: 2006 Year Range: 2000-2099
Display Shows Year Set Mode b. Month Set Mode
Display Shows Month Set Mode c. Day Set Mode
Display Shows Day Set Mode
Remark: Weekday will recalculate when year, month or day is adjusted
d. 12/24H Set Mode Display Shows 12/24H Set Mode (Select 12H)
Display Shows 12/24H Set Mode
(Select 24H)
ENGLISH |
– 4 – |
ENGLISH |
Display Shows Alarm 2 wake up by Radio
B. Buzzer Pattern
st 8 seconds output 1 beep, 2nd 8 seconds output 2 beeps, 3rd 8 seconds output 4 beeps, after that continue outputbeeptone,thesamepatternrepeatsatnextminuteagain.
3. ALARM DURATION AND SNOOZE
FUNCTION
Alarm Duration – Buzzer Alarm or Radio Alarm will continue to output for 30 minutes if no key is pressed, then it will stop automatically and wait for same alarm time on next day.
Action for Snooze:
-During alarming, press SNOOZE button (10) to enable snooze function, Buzzer Alarm or Radio Alarm will stop.
-Snooze Interval is 9 minutes (not including second offset)
-Snooze will continue unless you press Power On/Off (Alarm Off) button (9) to Alarm Off or Buzzer Alarm or Radio Alarm stop automatically after 30 minutes.
4. CHANGE DISPLAY CONTENT
Press [
] button (8) during normal mode can switch to display year, after 5 second timeout and return back to display time.
Display Shows Year
5. CHANGE DISPLAY CONTENT
Press [
] button (7) during normal mode can switch to display Month and day, after 5 second timeout and return back to display time.
Display Shows Month and Day
6. SLEEP FUNCTION
During Radio on mode, press Snooze/Sleep button (10) to turn on Sleep mode, the Sleep time will keep flashing by 5 second, within 5 second and press Sleep
button to change the duration from 90 min – 10 min. Press button (9) to cancel sleep function.
Display Shows Setting Sleep Duration
Display Shows Under Sleep Mode (Radio Now Turn On)
DST – Daylight Saving Time
Press [
] button (7) and hold for 3 seconds to toggle on and off DST Function
Display Shows turn DST icon On
7. THERMOMETER FUNCTION
Remark: Temperature Range for Indoor: 0 to +50°C or 32 to 122°F
RADIO OPERATION
Press the Power on/off button (9) to turn radio on Select AM or FM band using the wave band switch (15) Select the Station using the tuning control (16)
Turn the volume control (14) to adjust volume as required
Press the power on/off button (9) to turn radio off.
Note:
The AM band uses an internal directional aerial. Rotate the radio for best reception. Ensure that the FM cord antenna (20) is completely unrolled and extended for best
FM reception.
ENGLISH |
– 5 – |
ENGLISH |
|
ENGLISH |
– 6 – |
ENGLISH |
|
ENGLISH |
– 7 – |
ENGLISH |
|
ENGLISH |
– 8 – |
ENGLISH |
RESET
The reset button (17) is located on the back of unit. Use a ballpoint pen to press it whenever you want to change the batteries, or unit is not performing as expected. This will return all settings to default value, and you will lose any stored data (alarm and clock settings)
CAUTION
No naked flame sources, such as lighted candles, should be placed on the apparatus.
Do not place the unit in closed bookcases or racks without proper ventilation.
To prevent fire or shock hazard, do not expose unit to rain or any type of moisture.
The unit should not be exposed to direct sunlight, very high or low temperature, moisture, vibrations or placed in a dusty environment.
Do not use abrasive, benzene, thinner or other solvents to clean the surfaces of the unit. To clean, wipe it with mild nonabrasive detergent solution and clean with soft cloth.
Never attempt to insert wires, pins or other such objects into the vents or opening of the unit.
Do not place the unit near the light on table lamp. The light will affect the reception of the infrared sensor function.
SPECIFICATIONS
Frequency range: |
AM 530 – 1600 kHz FM 88 – 108 MHz |
Output power: |
350mW |
Speaker impedance: 8 ohm
Battery backup:
9V (3Ч3V CR2025 Flat Lithium battery) (Not included)
Power source: AC 230V – 50 Hz, 5 watts
ENGLISH |
– 9 – |
ENGLISH |
WARNING: To reduce the risk of life or electric shock do not expose this appliance to rain or moisture.
NOTE: Do not connect FM antenna to outside antenna.
Dripping warning: “The product shall not be exposed to dripping or splashing and that no objects filled with liquids, such as vases, shall be placed on the product”.
Ventilation warning: “The normal ventilation of the product shall not be impeded for intended use”.
Disconnect device warning: Main plug is used as the connection, so it should always remain ready operate.
INFRARED SENSOR FUNCTION
1. The radio Off mode, infrared display alarm 1 and alarm 2 time
Hand on top of sensor (6) within 1 second to show the alarm 1 time.
ENGLISH |
– 10 – |
ENGLISH |
Focus setting: Adjust the projection clock brightness/focus by turning the brightness/focus adjustment wheel (27) until the projected time is clearly shown on the ceiling or wall.
NOTE:
PROJECTS TIME IMAGE ON THE CEILING OR WALL OF A DARKENED ROOM. MAXIMUM PROJECTION DISTANCE IS 3-9 FEET.
ENGLISH |
– 13 – |
ENGLISH |
Hand on the top of sensor (6) within 2 seconds to turn the sleep on, the word “Slp” showing on the LED display. Sleep time from 10-90 minutes. (Refer to page 9 for require sleep time adjustment). Press (9) to cancel sleep function.
3. The alarm On mode, use the infrared sensor to turn snooze function on
Hand on
alarm 2 time. 2. The radio On mode, use the Infrared sensor to turn sleep
function on
Hand on top of sensor (6) within 1 second snooze off for 9 minutes.
THE LED DIGITAL CLOCK AND THE PROJECTION
CLOCK MUST BE SET SEPARATELY
TIME SETTING FOR PROJECTION UNIT
To preset the HOURS, press simultaneously the HOUR Button (25) and the TIME button (26). Hold them pressed until the hour digits to be preset are displayed.
To preset the MINUTES, press simultaneously the MINUTE Button (24) and the TIME button (26). Hold them until the minute digits to be preset are displayed.
ENGLISH |
– 11 – |
ENGLISH |
|
ENGLISH |
– 12 – |
ENGLISH |
ВНЕШНИЙ ВИД И УСТРОЙСТВО
СЕТЕВЫЕ ЧАСЫ C ПРОЕКТОРОМ И
РАДИОПРИЕМНИКОМ
Модель AН-1076
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
RUSSIAN |
– 1 – |
РУССКИЙ |
d. Режим выбора 12/24-часового формата Вид дисплея при работе в режиме выбора 12/24-часового формата (Выбран 12-часовой формат)
Вид дисплея при работе в режиме выбора 12/24-часового формата (Выбран 24-часовой формат)
e. Режим задания значения часов Вид дисплея при работе в режи-
ме “Часы”
f.Режим задания значения минут Вид дисплея при работе в режи-
ме “Минуты”
Примечание: секунды будут сбрасываться при каждом изменении значения минут
B. Установка будильника 1 и 2: нажмите кнопку установки будильника (2) в обычном режиме и удерживайте ее более 2 секунд для входа в режим установки будильника. После перехода в режим установки будильника нажмите кнопку установки будильника (2) для выбора режима из следующей циклической последовательности:
Normal (обычный) |
AL1 Hour (часы будильника 1) |
|
|||
AL1 Min (минуты будильника 1) |
AL1 Weekend Alarm (вре- |
||||
мя на выходные для первого будильника) |
AL2 Hour (часы |
||||
будильника 2) |
AL2 Min (минуты будильника 2) |
AL2 |
|||
Weekend Alarm (время на выходные для второго будильника)
Normal (обычный)
Действия (на момент задания времени):
Нажмите кнопку [
] (7) для прокрутки данных назад
1.Кнопка выбора режима
2.Кнопка настройки будильника
3.Звонок будильника 1/кнопка выбора радио
4.Звонок будильника 2/кнопка выбора радио
5.Кнопка выбора шкалы измерения температуры по Цельсию/по Фаренгейту
6.Инфракрасный сенсор
7.Кнопка [
]
8.Кнопка [
]
9.Кнопка включения/выключения (выключения будильника)
10.Кнопка активации функции отсроченного звонка/ кнопка автовыключения радио
RUSSIAN |
– 2 – |
РУССКИЙ |
Нажмите кнопку [
] (8) для прокрутки данных вперед Удерживайте кнопку [
] или [
] в течение 2 секунд для
активации автоматической прокрутки вперед
Вид дисплея при работе в режиме “Часы” для будильника 1
Вид дисплея при работе в режиме “Минуты” для будильника 1
Вид дисплея при работе в режиме “Выходные” для будильника 1 – по-
недельник-пятница
Вид дисплея при работе в режиме “Выходные” для будильника 1 – по-
недельник-воскресенье
Вид дисплея при работе в режиме “Выходные” для будильника 1 – по- недельник-суббота
Вид дисплея при работе в режиме “Часы” для будильника 2
Вид дисплея при работе в режиме “Минуты” для будильника 2
Вид дисплея при работе в режиме “Выходные” для будильника 2 – по-
недельник-пятница
11. Дисплей на светодиодах
12. Частотная шкала и указатель
13. Аудио вход
14. Регулятор громкости
15. Переключатель диапазона
16. Настройка радио
17. Кнопка сброса
18. Сенсорный датчик температуры (в помещении)
19. Провод блока питания
20. Провод FM антенны
21. Наклейка 22. Батарейный отсек 23. Динамик
24. Кнопка выставления минут для часов с проектором 25. Кнопка выставления часов для часов с проектором 26. Кнопка установки времени для часов с проектором 27. Ручка фокусировки для часов с проектором 28. Кнопка включения/выключения проектора 29. Проектор 30. Сенсор авто-настройки яркости
ПОДКЛЮЧЕНИЕ УСТРОЙСТВА
Подключите блок питания устройства к домашней розетке. Данное устройство снабжено резервной батарейной системой питания, для работы которой требуется 3 элемента литиевых элемента питания типа 3Volt CR2025. (Не входят в комплект поставки). Вставьте элемент питания в батарейный отсек, соблюдая полярность. При сбое в подаче питания от источника постоянного тока, часы автоматически переключаются на резервную систему питания, часы и работающий таймер не сбиваются. При возобновлении подачи энергии часы снова переключаются на обычную систему питания.
RUSSIAN |
– 3 – |
РУССКИЙ |
Вид дисплея при работе в режиме “Выходные” для будильника 2 – по-
недельник-воскресенье
Вид дисплея при работе в режиме “Выходные” для будильника 2 – по- недельник-суббота
2. ВЫБОР ВИДА СИГНАЛА БУДИЛЬНИКА, ВКЛЮЧЕНИЕ/ ВЫКЛЮЧЕНИЕ БУДИЛЬНИКА
A. Выбор вида сигнала будильника
Нажимая кнопку установки будильника 1 (3)/будильника
2 (4) выберите
для выбора сигнала радио,
для обычного сигнала, Alarm Off (выкл. будильник) для отключения сигнала.
Вид дисплея при выборе обычного сигнала для будильника 1
Вид дисплея при выборе сигнала радио для будильника 1
Вид дисплея при выборе обычного сигнала для будильника 2
Вид дисплея при выборе сигнала радио для будильника 2
B. Схема звучания сигнала
В первые 8 секунд будет звучать один сигнал, во вторые 8 секунд будут звучать два сигнала, в третьи 8 секунд будут зву-
НАЧАЛО РАБОТЫ
Нажмите кнопку сброса (17), которая находится на задней панели после разъема для подключения к розетке.
Сначала дисплей устройства будет полностью подсвечен на 2 секунды, затем оно переключится в обычный режим. Включится подсветка дисплея.
УСТАНОВКА ВРЕМЕНИ И КАЛЕНДАРЯ
A. Установка времени и календаря – Нажмите кнопку выбора режима (1) в обычном режиме и удерживайте ее более 2 секунд, чтобы войти в режим настройки часов. Зайдя в режим настройки, нажмите кнопку выбора режима (1) для циклической смены режима:
Normal (Обычный) |
Year (Год) |
Month (Месяц) |
||||
Day (Число) |
12/24H (12-24-часовой формат) |
RTC Hour |
||||
(Часы) |
RTC Min (Минуты) |
Normal (Обычный) |
|
|||
Действия (во время настройки данных):
-Нажмите кнопку [
] для прокрутки данных назад
-Нажмите кнопку [
] для прокрутки данных вперед
-Удерживайте кнопку [
] или [
] в течение 2 секунд для активации автоматической прокрутки вперед
a. Режим установки года
Начальное значение: 2006 Диапазон значений: 2000-2099
Вид дисплея при работе в режиме “Год” b. Режим установки месяца
Вид дисплея при работе в режиме
“Месяц” c. Режим установки числа
Вид дисплея при работе в режиме“Число”
Примечание: День недели определится автоматически после задания года, месяца или числа
RUSSIAN |
– 4 – |
РУССКИЙ |
чать 4 сигнала, после этого сигнал будет продолжать звучать. Вся схема повторится с начала следующей минуты.
3. ДЛИТЕЛЬНОСТЬ ЗВУЧАНИЯ СИГНАЛА БУДИЛЬНИКА И ФУНКЦИЯ АВТОВЫКЛЮЧЕНИЯ РАДИО
Длительность звучания сигнала: звуковой сигнал или радио будут звучать в течение 30 минут, если вы не будете нажимать никаких кнопок, затем сигнал автоматически выключится и снова включится в то же время на следующий день.
Действия для активации функции отсроченного звонка будильника:
Во время звучания сигнала будильника нажмите кнопку [SNOOZE] (10). Так вы активируете функцию отсроченного звонка будильника и звучание сигнала или радио прекратится.
В функции отсроченного звонка предусмотрен интервал в 9 минут (секунды выставить невозможно)
Функция отложенного звонка будет активирована до тех пор, пока вы не нажмете кнопку выключения/включения питания (она же кнопка активации/отключения звонка), чтобы отключить звонок. Или же по прошествии 30-ти минут сигнал будильника или радио отключится автоматически.
4. ИЗМЕНЕНИЕ ОТОБРАЖЕНИЯ
ИНФОРМАЦИИ НА ДИСПЛЕЕ
Нажатием кнопки [
] (8) в обычном режиме можно вывести на дисплей год. По прошествии 5 секунд на дисплее снова отобразится время.
Вид дисплея при отображении года
RUSSIAN |
– 5 – |
РУССКИЙ |
|
RUSSIAN |
– 6 – |
РУССКИЙ |
|
RUSSIAN |
– 7 – |
РУССКИЙ |
|
RUSSIAN |
– 8 – |
РУССКИЙ |
Loading...
