X370 Pro4
第 1 章 はじめに
ASRock X370 Pro4 マザーボードをお買い上げ頂きありがとうございます。 ASRock
の製品は一貫した厳格な品質管理の下で製造されております。優れた品質と耐久
性を兼ね備えつつ、優れたパフォーマンスを提供致します。
この文書の第 1 章と第 2 章には、マザーボードの説明とステップ毎のインストール
ガイドが記載されています。 第 3 章には、ソフトウェアとユーティリティーの操作ガイ
ドが含まれています。 第 4 章には、BIOS セットアップの設定ガイドが含まれています。
マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマニュ
アルの内容は予告なしに変更することがあります。 このマニュアルの内容に変更が
あった場合には、更新されたバージョンは、予告なくアスロックのウェブサイトから
入手できるようになります。 このマザーボードに関する技術的なサポートが必要な
場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照くだ
さい。 ASRock のウェブサイトでは、最新の VGA カードおよび CPU サポート一覧も
ご覧になれます。 ASRock ウェブサイト http://www.asrock.com 。
1.1 パッケージの内容
• ASRock X370 Pro4 マザーボード(ATX フォームファクター)
• ASRock X370 Pro4 クイックインストールガイド
• ASRock X370 Pro4 サポート CD
• 1 x I/O パネルシールド
• 2 x シリアル ATA(SATA)データケーブル(オプション)
• 2 x M.2 ソケット用ねじ (オプション)
日本語
1

1.2 仕様
日本語
プラットフォーム
CPU
チップセット
メモリ
• ATX フォームファクター
• 固体コンデンサ設計
• AMD Socket AM4 A シリーズ APU(Bristol Ridge)および
Ryzen CPU(Matisse、Picasso、Summit Ridge、Raven Ridge、
Pinnacle Ridge)に対応
• デジタル電源設計
• 9 電源フェーズ設計
• AMD Promontory X370
• デュアルチャンネル DDR4 メモリテクノロジー
• 4 x DDR4 DIMM スロット
• AMD Ryzen シリーズ CPU (Matisse) は、DDR4
3200/2933/2667/2400/2133 ECC および非 ECC、アンバッフ
ァードメモリに対応します *
• AMD Ryzen シリーズ CPU(Pinnacle Ridge)は、DDR4
3200+(OC)/2933(OC)/2667/2400/2133 ECC および非 ECC、
アンバッファードメモリに対応します *
• AMD Ryzen シリーズ CPU(Picasso)は、DDR4
2933/2667/2400/2133 ECC および非 ECC、アンバッファード
メモリに対応します *
• AMD Ryzen シリーズ CPU (Summit Ridge) は DDR4
3200+(OC)/2933(OC)/2667/2400/2133 ECC、および、ノン
ECC、アンバッファードメモリに対応します *
• AMD Ryzen シリーズ CPU (Raven Ridge) は DDR4
3200+(OC)/2933/2667/2400/2133 ノン ECC、アンバッファー
ドメモリに対応します *
• AMD 第 7 世代 A シリーズ APU は DDR4 2400/2133 ECC、
および、ノン ECC、アンバッファードメモリに対応します。*
* Ryzen シリーズ CPU(Picasso、Raven Ridge)の場合、ECC は
PRO CPU のみに対応します。
* 詳細情報については ASRock ウェブサイトのメモリーサポー
ト一覧表を参照してください。(http://www.asrock.com/)
* DDR4 UDIMM 最大周波数サポートについては 24 ページを
参照してください。
• システムメモリの最大容量: 64GB
• DIMM スロットに 15μゴールドコンタクトを採用
2

X370 Pro4
拡張スロット
グラフィックス
AMD Ryzen シリーズ CPU (Matisse、Summit Ridge および
Pinnacle Ridge)
• 2 x PCI Express 3.0 x16 スロット(x16 (PCIE2) でシングル、
x16 (PCIE2) / x4 (PCIE4) でデュアル *
AMD 第 7 世代 A シリーズ APU
• 2 x PCI Express 3.0 x16 スロット(x8 (PCIE2) でシングル、
x8 (PCIE2) / x2 (PCIE4) でデュアル *
AMD Ryzen シリーズ CPU (Picasso、Raven Ridge)
• 2 x PCI Express 3.0 x16 スロット(x8 (PCIE2) でシングル、
x8 (PCIE2) / x4 (PCIE4) でデュアル *
AMD Athlon シリーズ CPU
• 2 x PCI Express 3.0 x16 スロット(x4 (PCIE2) でシングル、
x4 (PCIE2) / x2 (PCIE4) でデュアル *
* 起動ディスクとして NVMe SSD に対応
* M2_1 が使用されている場合は、PCIE4 は無効になります。
• 4 x PCI Express 2.0 x1 スロット
• AMD Quad CrossFireXTMと CrossFireXTMをサポート **
** この機能に対応するのは Ryzen シリーズ CPU(Matisse、
Summit Ridge、Pinnacle Ridge、Picasso、Raven Ridge)を使用する
場合だけです。
• AMD RadeonTM Vega シリーズグラフィックスを Ryzen シリー
ズ APU に統合 *
• 統合された AMD RadeonTM R シリーズグラフィックス (A シ
リーズ APU)
* 実際のサポートは CPU によって異なることがあります
• DirectX 12、Pixel Shader 5.0
• 共有メモリはデフォルトでは 2GB に設定されています。 最
大共有メモリは 16GB まで対応します。
* 最大共有メモリが 16GB の場合は、32GB のシステムメモリが
インストールされていなければなりません。
• 3 つのグラフィックス出力オプション : D-Sub、DVI-D、HDMI
• 3 台のモニターに対応
• HDMI 1.4 に対応、最大解像度 4K x 2K (4096x2160) @ 24Hz
/ (3840x2160) @ 30Hz
• DVI-D をサポート。最大解像度 1920x1200 @60Hz
• D-Sub をサポート。最大解像度 1920x1200 @60Hz
• HDMI 1.4 ポートでオートリップシンク、ディープカラー
(12bpc)、xvYCC、および、HBR(高ビットレートオーディオ)
に対応(HDMI 対応モニターが必要です)
日本語
3

• DVI-D ポートと HDMI 1.4 ポートで HDCP 1.4 に対応
• DVI-D ポートと HDMI 1.4 ポートで Full HD 1080p Blu-ray
(BD) 再生に対応
日本語
オーディオ
LAN
リアパネル I/O
• 7.1 CH HD オーディオ、コンテンツプロテクション付き
(Realtek ALC892 オーディオコーデック)
• プレミアム・ブルーレイ・オーディオ・サポート
• サージ保護に対応
• ELNA 製オーディオコンデンサ
• PCIE x1 ギガビット LAN 10/100/1000 Mb/ 秒
• Realtek RTL8111GR
• Wake-On-LAN(ウェイク オン ラン)に対応
• 雷 / 静電気放電(ESD)保護に対応
• LAN ケーブル検出に対応
• エネルギー効率のよいイーサネット 802.3az をサポート
• PXE をサポート
• 1 x PS/2 マウス / キーボードポート
• 1 x D-Sub ポート
• 1 x DVI-D ポート
• 1 x HDMI ポート
• 2 x USB 2.0 ポート(静電気放電(ESD)保護に対応)
• 1 x USB 3.2 Gen1 Type-C ポート(静電気放電(ESD)保護に
対応)
• 5 x USB 3.2 Gen1 ポート(静電気放電(ESD)保護に対応)
• LED 付き 1 x RJ-45 LAN ポート(ACT/LINK LED と SPEED
LED)
• HD オーディオジャック : ラインイン / フロントスピーカー /
マイク
ストレージ
• 4 x SATA3 6.0 Gb/s コネクタ、RAID(RAID 0、RAID 1、RAID
10)、NCQ、AHCI およびホットプラグ機能に対応 *
• 2 x ASMedia ASM1061 の SATA3 6.0 Gb/s コネクタ、NCQ、
AHCI、および、ホットプラグ機能に対応
* M2_2 と SATA3_3 はレーンを共用します。 いずれかが使用さ
れている場合は、他の 1 つは無効になります。
4

X370 Pro4
• 1 x ウルトラ M.2 ソケット(M2_1)、最大 Gen3 x4(32 Gb/s)
(Matisse、Picasso、Summit Ridge、Raven Ridge および Pinna-
cle Ridge の場合)または Gen3 x2(16 Gb/s)(Athlon シリーズ
APU の場合)までのタイプ 2242/2260/2280 M.2 PCI Express
モジュールに対応 **
** M2_1 が使用されている場合は、PCIE4 は無効になります。
** 起動ディスクとして NVMe SSD に対応
** ASRock U.2 キットに対応
• 1 x M.2 ソケット(M2_2)、タイプ 2230/2242/2260/2280/22110 M.2
SATA3 6.0 Gb/s モジュールに対応
コネクタ
BIOS 機能
• 1 x COM ポートヘッダー
• 1 x TPM ヘッダー
• 1 x 電源 LED とスピーカーヘッダー
• 1 x RGB LED ヘッダー
* 最大 12V/3A、36W までの LED ストリップに対応
• 1 x AMD ファン LED ヘッダー
• 1 x CPU ファンコネクタ(4 ピン)
* CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに
対応します。
• 3 x シャーシファンコネクタ(4 ピン)(スマートファン速度制御)
* CHA_FAN2 および CHA_FAN3 は 3 ピンまたは 4 ピンファンが
使用されているかどうかを自動検出できます。
• 1 x 24 ピン ATX 電源コネクタ
• 1 x 8 ピン 12V 電源コネクタ
• 1 x 前面パネルオーディオコネクタ
• 2 x USB 2.0 ヘッダー(4 つの USB 2.0 ポートに対応)(静電気
放電(ESD)保護に対応)
• 1 x USB 3.2 Gen1 ヘッダー(2 つの USB 2.0 ポートに対応)(静
電気放電(ESD)保護に対応)
• AMI UEFI Legal BIOS、多言語 GUI サポート付き
• 「プラグアンドプレイ」をサポート
• ACPI 5.1 準拠のウェイクアップイベント
• ジャンパーフリーをサポート
• SMBIOS 2.3 サポート
• DRAM 電圧マルチ調整
日本語
5

ハードウェアモニ
ター
• CPU/ シャーシ温度センシング
• CPU / シャーシファンタコメータ
• CPU/ シャーシ静音ファン
• CPU/ シャーシファンマルチ速度制御
• 電圧監視 : +12V、+5V、+3.3V、Vcore
日本語
OS
認証
• Microso® Windows® 10 64-bit
• FCC、CE
• ErP/EuP Ready(ErP/EuP 対応電源供給装置が必要です)
* 商品詳細については、当社ウェブサイトをご覧ください。 http://www.asrock.com
BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティ
のオーバークロックツールの使用などを含む、オーバークロックには、一定のリスク
を伴いますのでご注意ください。 オーバークロックするとシステムが不安定になっ
たり、システムのコンポーネントやデバイスが破損することがあります。 ご自分の責
任で行ってください。 弊社では、オーバークロックによる破損の責任は負いかねま
すのでご了承ください。
6

1.3 マザーボードのレイアウト
X370 Pro4
日本語
7

日本語
番号 説明
1 ATX 12V 電源コネクタ(ATX12V1)
2 CPU ファンコネクタ(CPU_FAN1)
3 2 x 288 ピン DDR4 DIMM スロット(DDR4_A1、DDR4_B1)
4 2 x 288 ピン DDR4 DIMM スロット(DDR4_A2、DDR4_B2)
5 AMD ファン LED ヘッダー (AMD_FAN_LED1)
6 RGB LED ヘッダー (RGB_HEADER1)
7 ATX 電源コネクタ(ATXPWR1)
8 USB 3.2 Gen1 ヘッダー(USB3_5_6)
9 SATA3 コネクタ(SATA3_2)
10 SATA3 コネクタ(SATA3_1)
11 SATA3 コネクタ(SATA3_A1)
12 SATA3 コネクタ(SATA3_A2)
13 SATA3 コネクタ(SATA3_3)
14 SATA3 コネクタ(SATA3_4)
15 電源 LED とスピーカーヘッダー (SPK_PLED1)
16 システムパネルヘッダー(PANEL1)
17 シャーシファンコネクタ(CHA_FAN2)
18 シャーシファンコネクタ(CHA_FAN1)
19 クリア CMOS ジャンパー(CLRCMOS1)
20 USB 2.0 ヘッダー(USB_3_4)
21 USB 2.0 ヘッダー (USB_1_2)
22 COM ポートヘッダー(COM1)
23 TPM ヘッダー(TPMS1)
24 フロントパネルオーディオヘッダー(HD_AUDIO1)
25 シャーシファンコネクタ(CHA_FAN3)
8

1.4 I/O パネル
1
X370 Pro4
4
2
3
5
12
8 791113
6
10
番号 説明 番号 説明
1 USB 2.0 ポート(USB12) 8 USB 3.2 Gen1 ポート(USB3_12)
2 DVI-D ポート 9 USB 3.2 Gen1 ポート (USB31_TA_1)
3 LAN RJ-45 ポート * 10 USB 3.2 Gen1 Type-C ポート(USB31_TC_1)
4 ライン入力(明るい青色)** 11 HDMI ポート
5 フロントスピーカー(ライム色)** 12 D-Sub ポート
6 マイクロフォン(ピンク色)** 13 PS/2 マウス / キーボードポート
7 USB 3.2 Gen1 ポート(USB3_34)
* 各 LAN ポートにそれぞれ 2 つの LED があります。 LAN ポートの LED 表示については下の表を参照してく
ださい。
アクティビティ / リンク LED
速度 LED
LAN ポート
アクティビティ/リンク LED 速度 LED
状態 説明 状態 説明
消灯 リンクなし 消灯 10Mbps 接続
点滅 データアクティビティ オレンジ色 100Mbps 接続
点灯 リンク 緑色 1Gbps 接続
日本語
9

日本語
** 7.1 チャンネル設定のオーディオポートの機能 :
ポート 機能
明るい青色(リアパネル) リアスピーカー出力
ライム色(リアパネル) フロントスピーカー出力
ピンク色(リアパネル) セントラル/サブウーファースピーカー出力
ライム色(フロントパネル) サイドスピーカー出力
10

X370 Pro4
第 2 章 取り付け
これは ATX フォームファクタのマザーボードです。 マザーボードを取付ける前に、
ケースに取付できるフォームファクター(サイズ)を確認し、マザーボードを取り付
けることができることを確認してください。
取り付け前の注意事項
マザーボードコンポーネントを取り付けたり、マザーボードの設定を変更する前に、
次の注意事項をよくお読みください。
• マザーボードを設置/取り外しをする場合は、必ず電源コードが抜いてください。 電
源コードが繋がれたままで作業を行うと、怪我をしたり、マザーボードが破損する可能
性がございます。
• 静電気によってマザーボードの部品が破損することを防止するために、マザーボード
はカーペットの上に置かないでください。 また、静電気防止リストストラップを着用す
るか、または、部品を取り扱う前に静電気除去オブジェクトに触れてください。
• 基板の端をつかんでください。IC には触れないでください。
• マザーボードを取り外す場合は、取り外したマザーボードを接地した静電気防止パッ
ドの上に置くか、商品に付属している袋に入れてください。
• マザーボードをシャーシに固定する為にねじを使う場合は、ねじを締め付けすぎない
でください。 ねじを締め付けすぎると、マザーボードが破損することがあります。
日本語
11

日本語
2.1 CPU を取り付ける
CPU を取り付ける前に、すべての電源ケーブルを取り外してください。
1
12
2

X370 Pro4
3
日本語
13

日本語

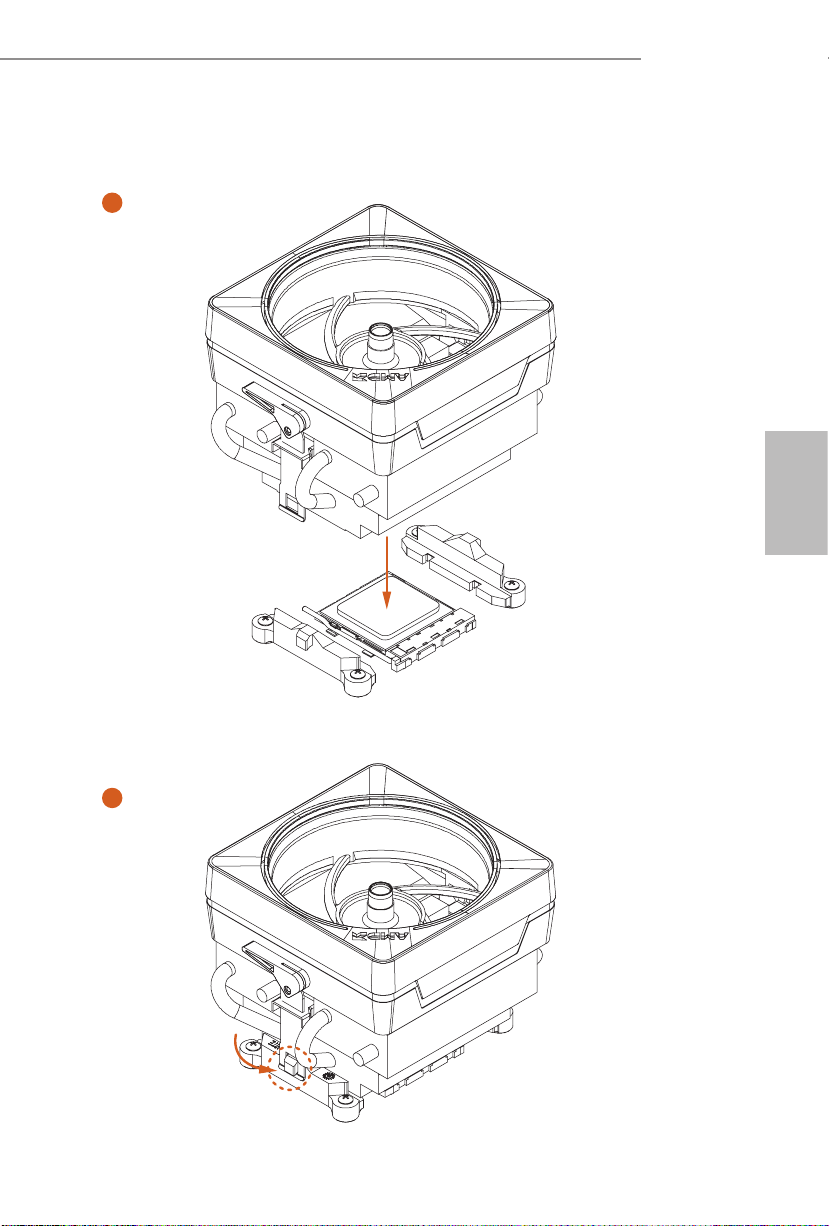

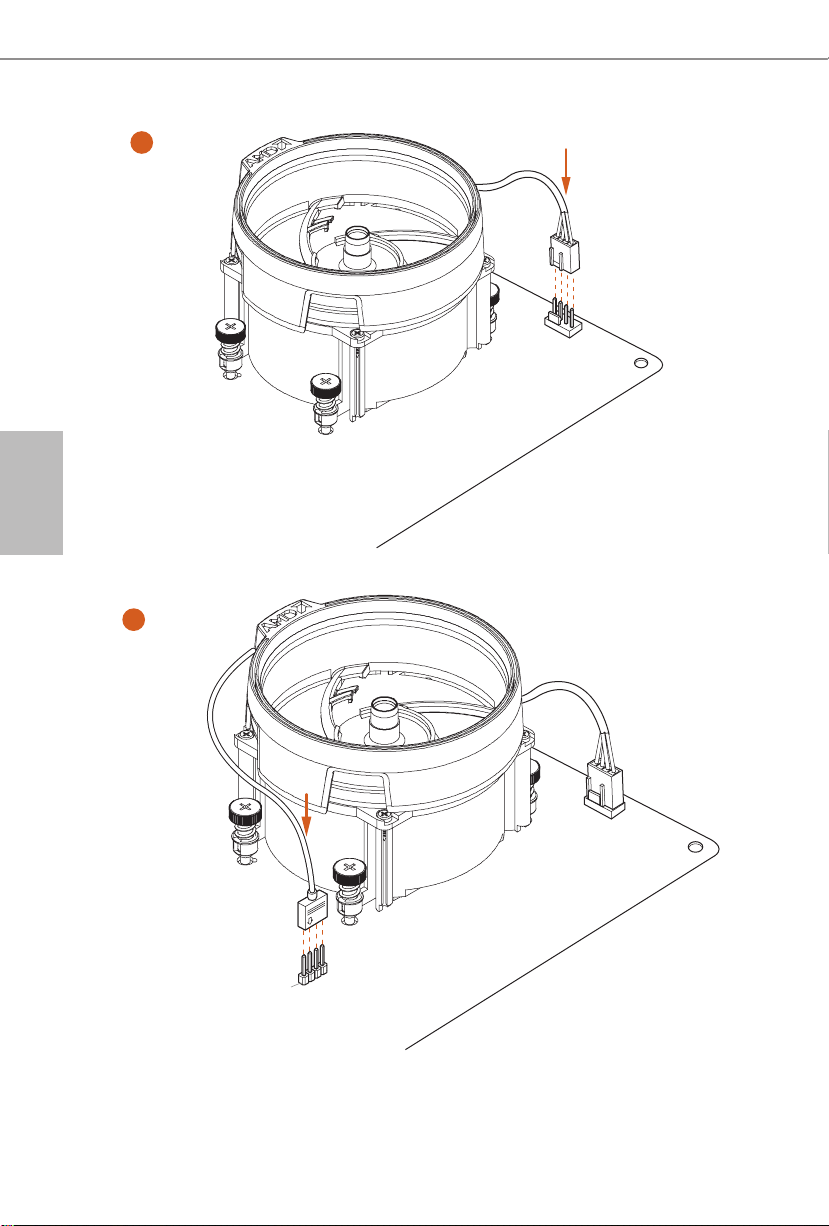

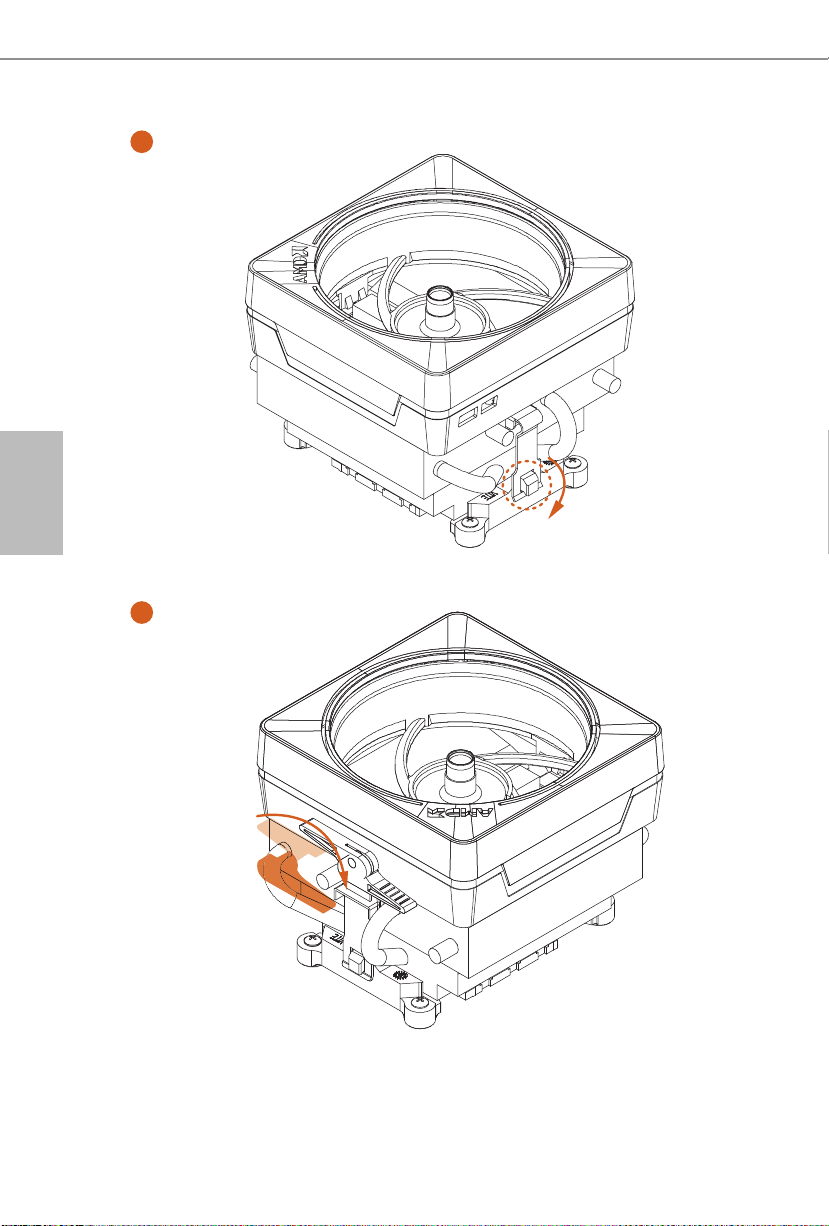

2.2 CPU ファンとヒートシンクを取り付ける
CPU をこのマザーボードに取り付けたら、放熱するために大型のヒートシンクと冷
却ファンを取り付ける必要があります。 放熱を改善するために、さらに、CPU とヒー
トシンクの間にサーマルグリースを塗布する必要があります。 CPU とヒートシンク
がしっかりと固定されており、正しく接触していることを確認してください。
CPU またはヒートシンクを交換する前に、電源を切断するか、または、電源コードを
取り外してください。
CPU ボックスクーラー SR1 を取り付ける
1
14
2

X370 Pro4
3
日本語
4
1
N
FA
_
U
P
C
15

日本語
AM4 ボックスクーラー SR2 を取り付ける
1
2
16

X370 Pro4
3
日本語
17

日本語
4
1
N
FA
_
U
P
C
5
4 ピンファンケーブル
RGB LED ケーブル
1
D
E
L
_
N
FA
_
D
AM
+12V
* この図は参照用です。 AMD ファン LED ヘッダー(AMD_FAN_LED1)の方向について
は 46 ページを参照してください。
18
1
N
FA
CPU_

AM4 ボックスクーラー SR3 を取り付ける
1
X370 Pro4
日本語
2
19

日本語
3
20

X370 Pro4
5
CPU_FAN1
日本語
21

日本語
6
1
N
FA
_
U
P
C
1
D
E
L
_
N
FA
_
D
AM
+12V
or
または
1
D
E
L
_
N
FA
_
D
AM
5
_
B
S
U
この段階では 1 本のケーブルだけを使用してください。
AMD_FAN_LED1 を選択する場合は、ASRock ユーティリティ「ASRock RGB LED」
をインストールしてください。
USB コネクタを選択する場合は、ASRock ユーティリティ「SR3 Settings Soware(SR3
設定 ソフトウェア)」をインストールしてください。
* この図は参照用です。 AMD ファン LED ヘッダー(AMD_FAN_LED1)の方向に
ついては 46 ページを参照してください。
22
1
N
FA
_
U
P
C

2.3 メモリモジュール(DIMM)を取り付ける
1
X370 Pro4
2
3
日本語
23
