Version 1.0

Published June 2018

No part of this documentation may be reproduced, transcribed, transmitted, or translated in any language, in any form or by any means, except duplication of documentation by the purchaser for backup purpose, without written consent of ASRock Inc.

Products and corporate names appearing in this documentation may or may not be registered trademarks or copyrights of their respective companies, and are used only for identication or explanation and to the owners’ benet, without intent to

infringe.

Disclaimer:

Specications and information contained in this documentation are furnished for informational use only and subject to change without notice, and should not be constructed as a commitment by ASRock. ASRock assumes no responsibility for any errors or omissions that may appear in this documentation.

With respect to the contents of this documentation, ASRock does not provide warranty of any kind, either expressed or implied, including but not limited to the implied warranties or conditions of merchantability or tness for a particular purpose.

In no event shall ASRock, its directors, ocers, employees, or agents be liable for any indirect, special, incidental, or consequential damages (including damages for loss of prots, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.

is device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that

may cause undesired operation.

CALIFORNIA, USA ONLY

e Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance controlled in Perchlorate Best Management Practices (BMP) regulations passed by the California Legislature. When you discard the Lithium battery in California, USA, please follow the related regulations in advance. “Perchlorate Material-special handling may apply, see ww w.dtsc.ca.gov/hazardouswaste/ perchlorate”

ASRock Website: http://www.asrock.com

Page 2

AUSTRALIA ONLY

Our goods come with guarantees that cannot be excluded under the Australian Consumer Law. You are entitled to a replacement or refund for a major failure and compensation for any other reasonably foreseeable loss or damage caused by our goods. You are also entitled to have the goods repaired or replaced if the goods fail to be of acceptable quality and the failure does not amount to a major failure. If you require assistance please call ASRock Tel

: +886-2-28965588 ext.123 (Standard International call charges apply)

e terms HDMI™ and HDMI High-Denition Multimedia Interface, and the HDMI logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.

Page 3

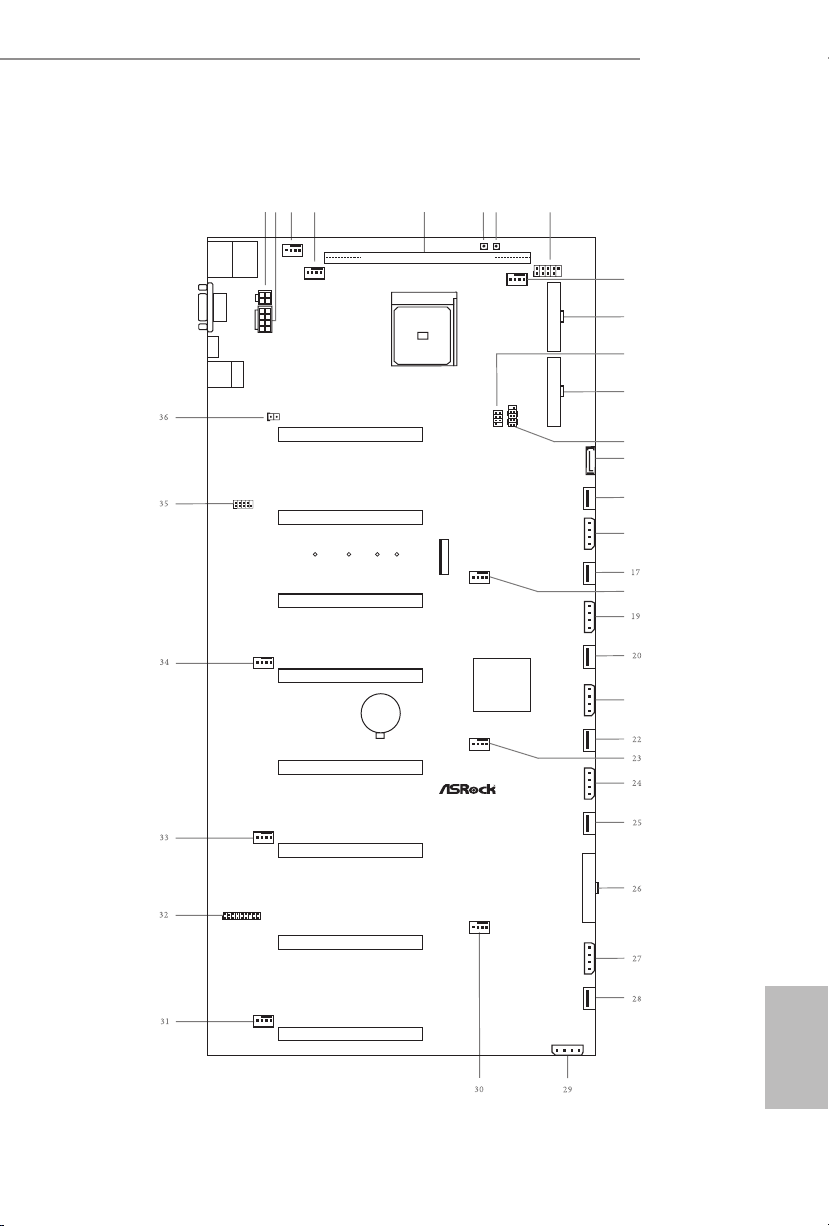

Motherboard Layout

ATXPW R2

CLRCMOS1

USB_3_4

RJ-45 L AN

SOCK ET AM4

COM1

HDMI1

CMOS

Batt ery

ATX12V1

HDLED RESET

PLED PWRBT N

PANEL1

RoHS

SPK_PLED1

DDR4 _A2 (64 b it, 288 -pin mod ule)

M2_1

AMD

Prom ontor y

X370

USB3 .1 Gen1 T:USB1 B:US B2

TPMS1

SATA3_1

X3 70 Pr o BT C+

PCIE 1

CHA_FAN1

USB 2.0

T:U SB1

B: USB2

PS2

Keybo ard

/Mous e

PCIE 2

PCIE 3

PCIE 4

PCIE 5

PCIE 6

PCIE 7

PCIE 8

VGA1

CPU_FAN1

CHA_FAN2

CHA_FAN3

CHA_FAN4

CHA_FAN5

CHA_FAN6

CHA_FAN8

CHA_FAN7

ATX12V2

ATXPW R1

M_Port1

M_Port2

M_Port3

M_Port4

M_Port5

PWR_PCIE 3PWR_PCIE 4PWR_PCIE 5PWR_PCIE 6

M_Port6

PWR_PCIE 7

PWR_PCIE 8

ATXPW R3

RSTBTN1

PWRBTN1

X370 Pro BTC+

English

Page 4

English

No. Description

1 ATX 12V Power Connector (ATX12V2)

2 ATX 12V Power Connector (ATX12V1)

3 Chassis Fan Connector (CHA_FAN1)

4 CPU Fan Connector (CPU_FAN1)

5 288-pin DDR4 DIMM Slot (DDR4_A2)

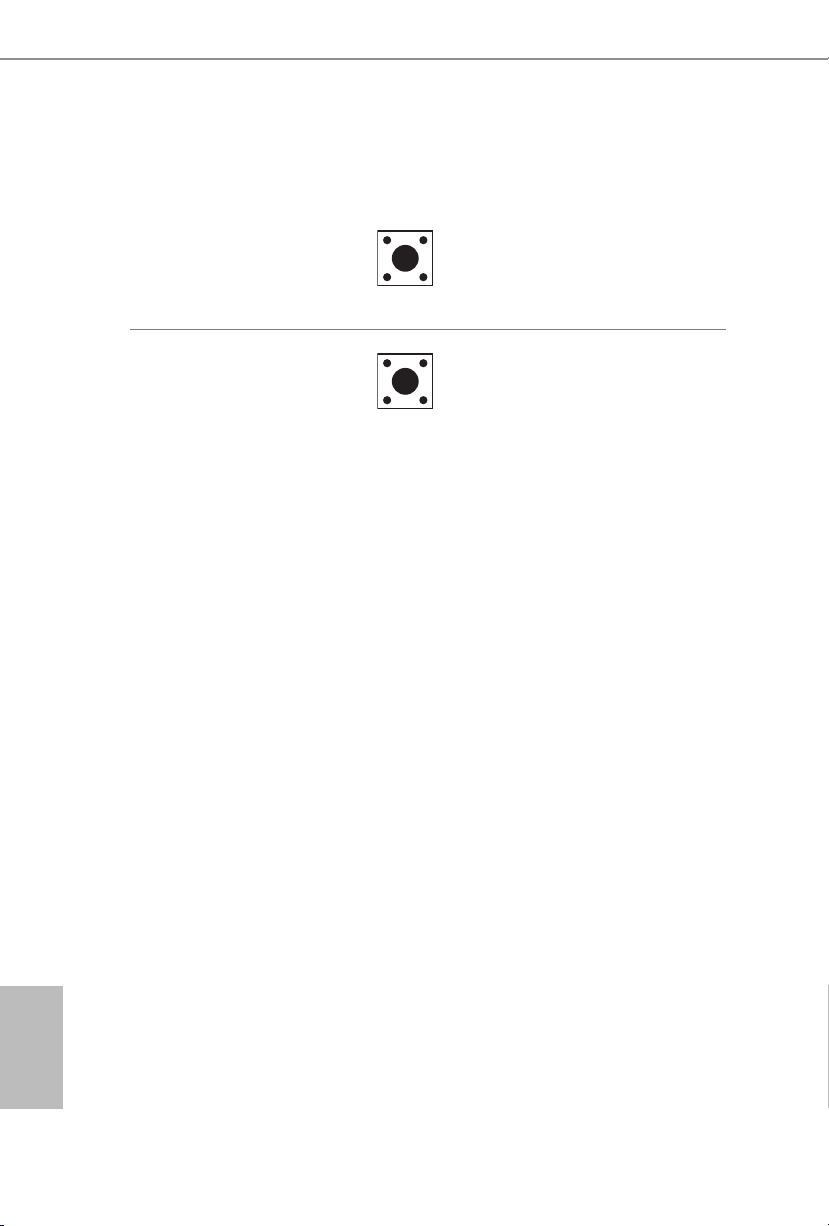

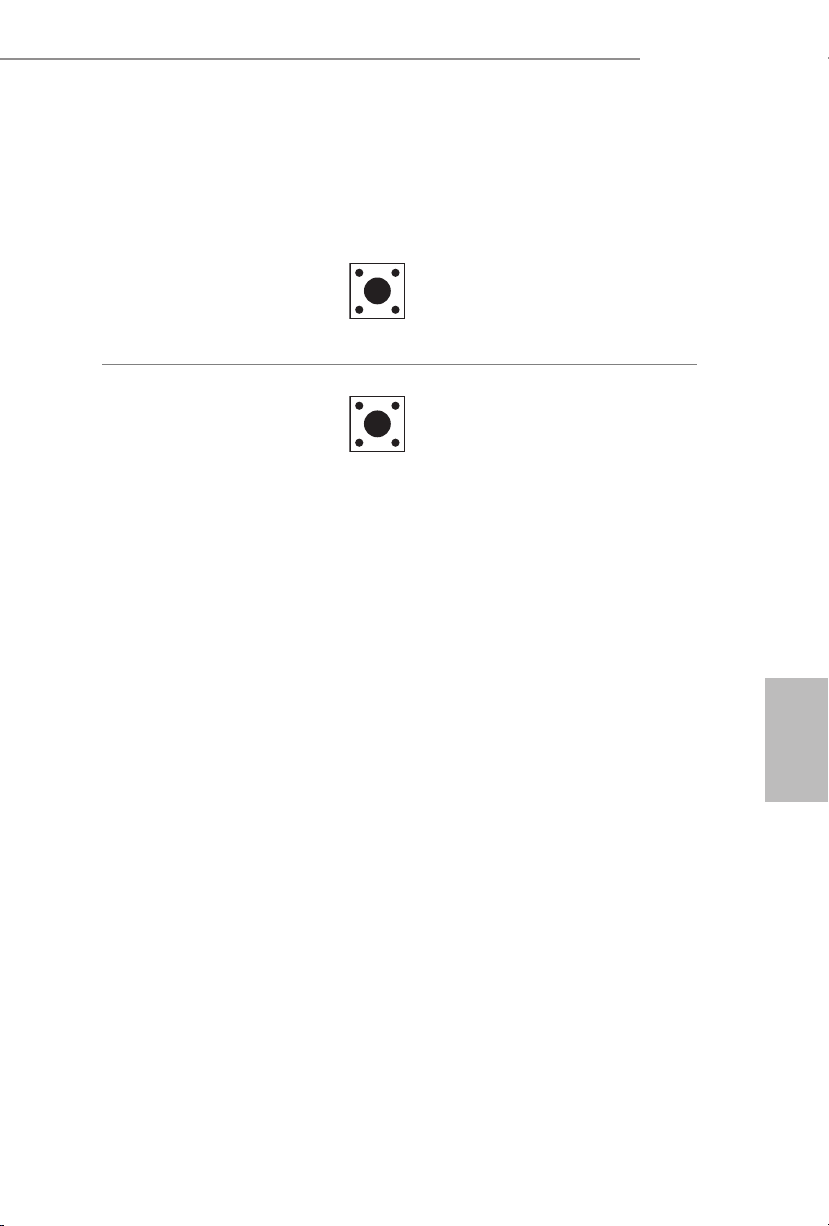

6 Reset Button (RSTBTN1)

7 Power Button (PWRBTN1)

8 USB 2.0 Header (USB_3_4)

9 Chassis Fan Connector (CHA_FAN2)

10 ATX Power Connector (ATXPWR2)

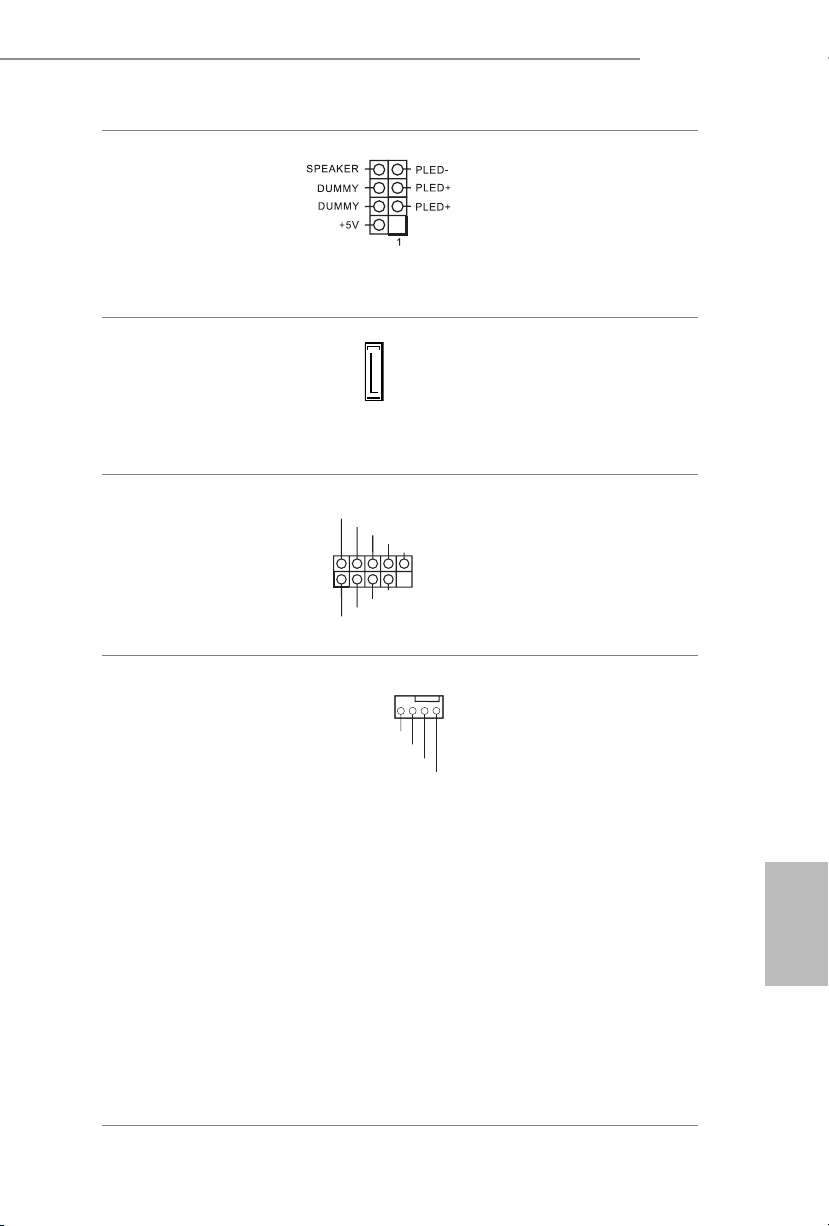

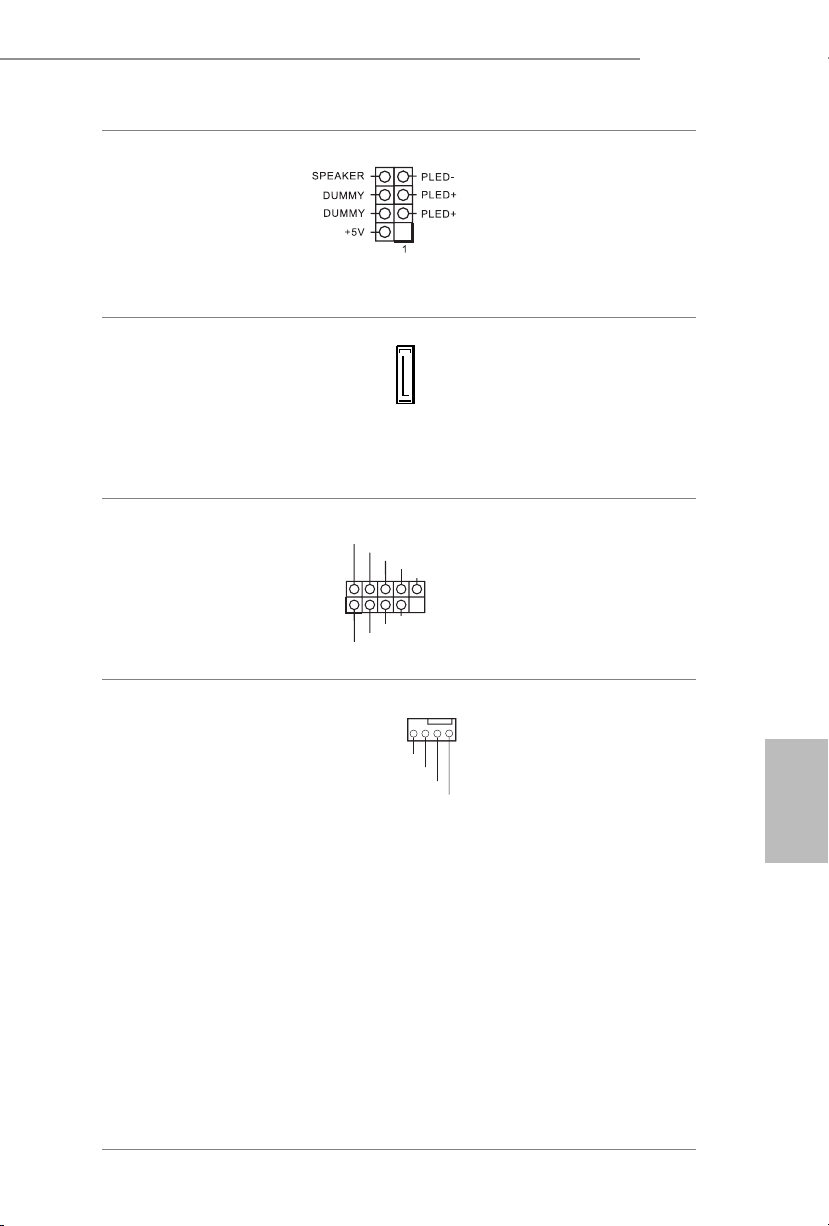

11 Power LED and Speaker Header (SPK_PLED1)

12 ATX Power Connector (ATXPWR1)

13 System Panel Header (PANEL1)

14 SATA3 Connector (SATA3_1)

15 Mining Port (M_Port1)

16 PCIe Power Connector (PWR_PCIE3)

17 Mining Port (M_Port2)

18 Chassis Fan Connector (CHA_FAN3)

19 PCIe Power Connector (PWR _PCIE4)

20 Mining Port (M_Port3)

21 PCIe Power Connector (PWR _PCIE5)

22 Mining Port (M_Port4)

23 Chassis Fan Connector (CHA _FAN5)

24 PCIe Power Connector (PWR_PCIE6)

25 Mining Port (M_Port5)

26 ATX Power Connector (ATXPWR3)

27 PCIe Power Connector (PWR _PCIE7)

28 Mining Port (M_Port6)

29 PCIe Power Connector (PWR _PCIE8)

30 Chassis Fan Connector (CHA _FAN7)

31 Chassis Fan Connector (CHA_FAN8)

32 TPM Header (TPMS1)

33 Chassis Fan Connector (CHA_FAN6)

Page 5

No. Description

34 Chassis Fan Connector (CHA_FAN4)

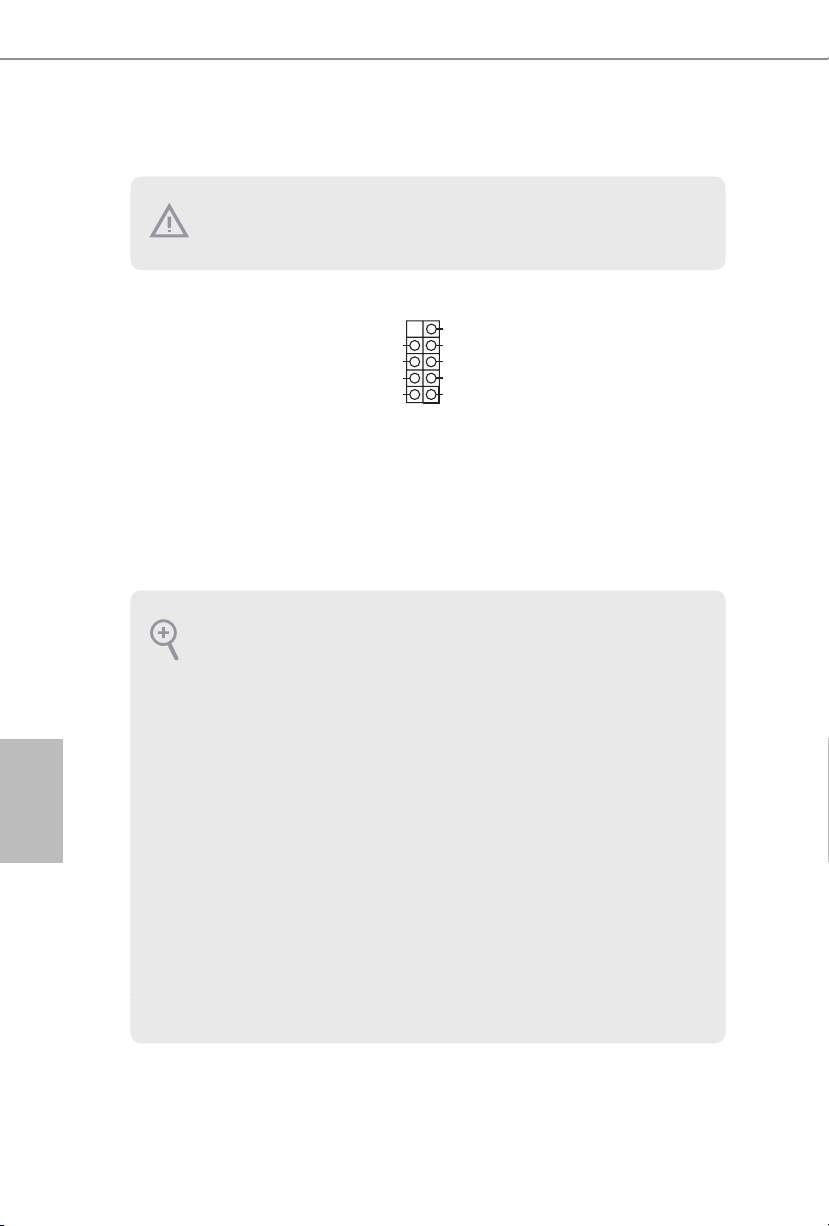

35 COM Port Header (COM1)

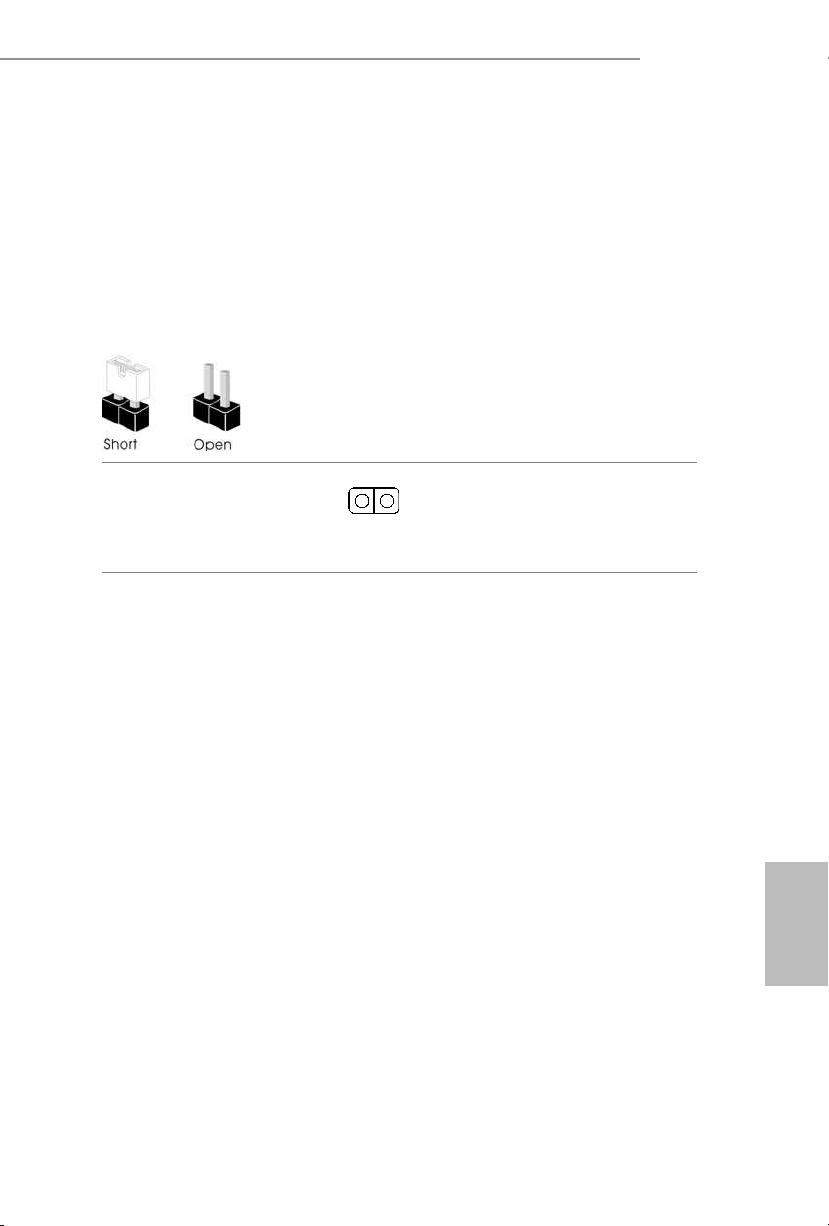

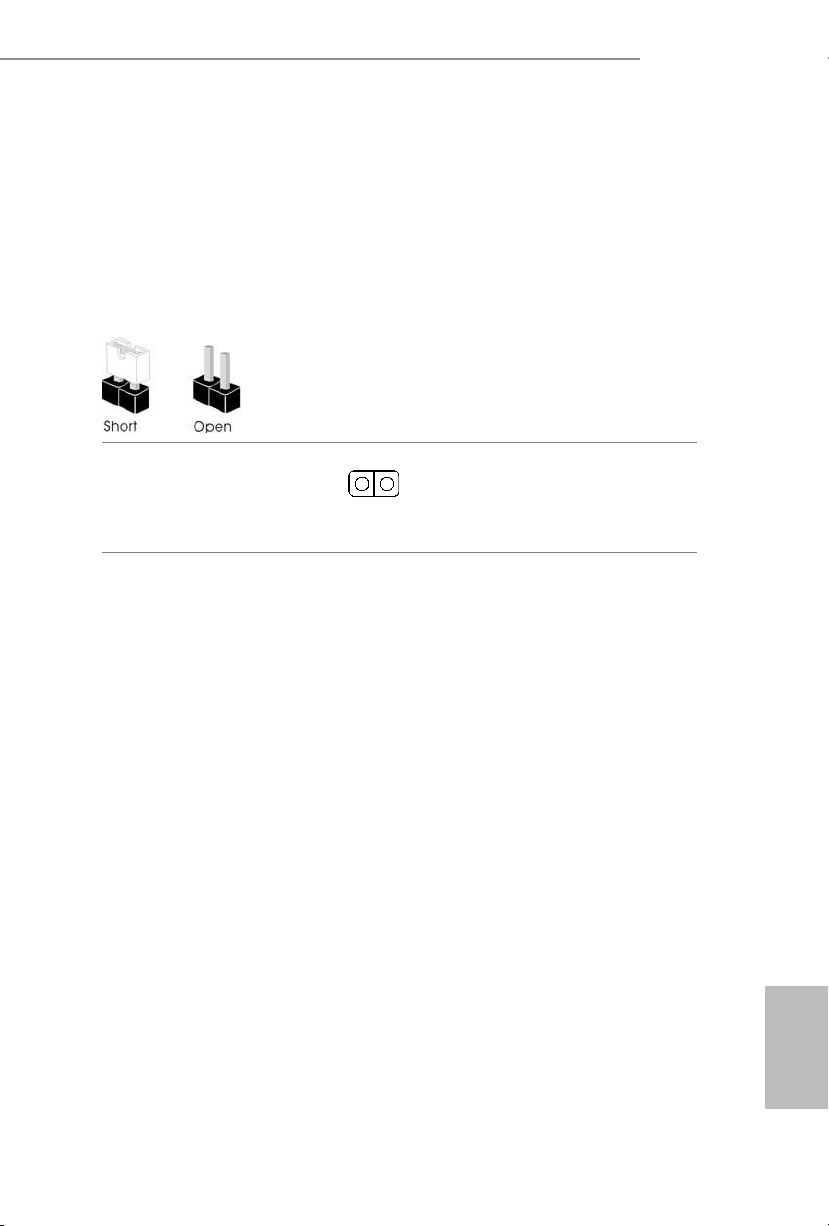

36 Clear CMOS Jumper (CLRCMOS1)

X370 Pro BTC+

English

Page 6

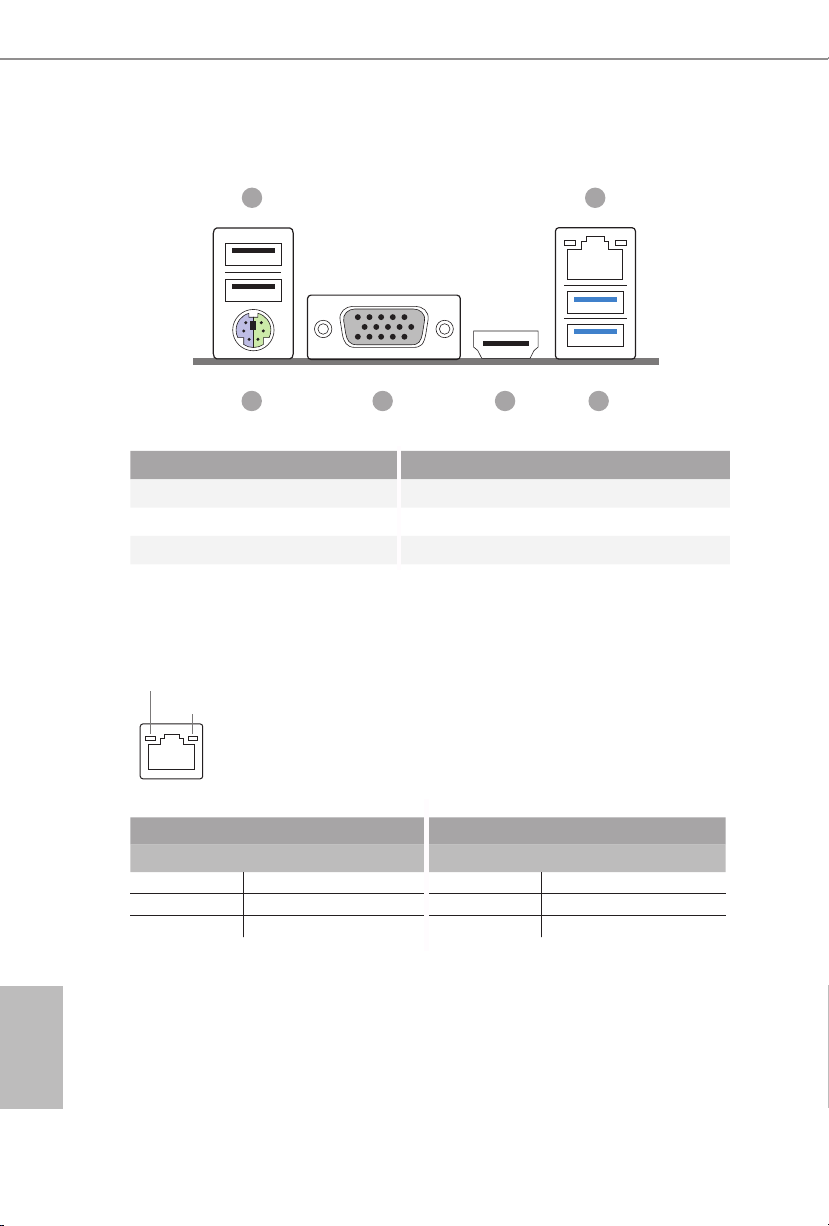

I/O Panel

5 36

No. Description No. Description

1 USB 2.0 Ports (USB_1_2) 4 HDMI Port

2 LAN RJ-45 Port* 5 D-Sub Port

3 USB 3.1 Gen1 Ports (USB3_12) 6 PS/2 Mouse/Keyboard Port

* ere are two LEDs on each LAN port. Please refer to the table below for the LAN port LED indications.

ACT/LINK L ED

SPEED LE D

English

LAN Por t

Activity / Link LED Speed LED

Status Description Status Description

O No Link O 10Mbps connection Blinking Data Activity Orange 100Mbps connection On Link Green 1Gbps connection

Page 7

Chapter 1 Introduction

ank you for purchasing ASRock X370 Pro BTC+ motherboard, a reliable

motherboard produced under ASRock’s consistently stringent quality control.

It delivers excellent performance with robust design conforming to ASRock’s

commitment to quality and endurance.

Becau se the motherboard specications and the BIOS soware might be updated, the content of this manual will be subject to change without notice. In ca se any modications of this manual occur, the updated version will be available on ASRock’s website without further notice. If you require technical suppor t related to this motherboard, please visit our website for spe cic information about the model you are using. You may nd the l atest VGA cards and CPU support list on ASRock’s website a s well. ASRock website http://www.asrock.com.

1.1 Package Contents

ASRock X370 Pro BTC+ Motherboard

•

ASRock X370 Pro BTC+ Quick Installation Guide

•

ASRock X370 Pro BTC+ Support CD

•

1 x Serial ATA (SATA) Data Cable (Optional)

•

1 x Screw for M.2 Socket (Optional)

•

X370 Pro BTC+

English

Page 8

1.2 Specications

Platform

CPU

Chipset

Memory

•

* For Ryzen Series CPUs (Raven Ridge), ECC is only supported

with PRO CPUs.

* Please refer to Memory Support List on ASRock’s website for

more information. (http://www.asrock.com/)

•

All Solid Capacitor design

Supports AMD Socket AM4 A-Series APUs (Bristol Ridge)

and Ryzen Series CPUs (Summit Ridge, Raven Ridge and

Pinnacle Ridge)

12 Power Phase design

Supports 105W Water Cooling (Pinnacle Ridge); Supports

95W Water Cooling (Summit Ridge); Supports 65W Water

Cooling (Raven Ridge)

AMD Promontory X370

1 x DDR4 DIMM Slot

AMD Ryzen series CPUs (Pinnacle Ridge) support DDR4

3200+(OC)/2933/2667/2400/2133 ECC & non-ECC, un-

buered memory*

AMD Ryzen series CPUs (Summit Ridge) support DDR4

3200+(OC)/2933(OC)/2667/2400/2133 ECC & non-ECC, un-

buered memory*

AMD Ryzen series CPUs (Raven Ridge) support DDR4

3200+(OC)/2933(OC)/2667/2400/2133 non-ECC, un-buered

memory*

AMD 7th Gen A-Series APUs support DDR4 2400/2133 ECC

& non-ECC, un-buered memory*

Max. capacity of system memory: 16GB

15μ Gold Contact in DIMM Slot

English

Expansion Slot

AMD 7th A-Series APUs

8 x PCI Express x16 Slots (PCIE1 at x4; PCIE2~8 at x1)

•

5 x Mining Ports (M_Port1, 3, 4, 5, 6 at x1, M_Port2 N/A)*

•

Page 9

Graphics

LAN

AMD Ryzen series CPUs (Summit Ridge, Raven Ridge and

Pinnacle Ridge)

8 x PCI Express x16 Slots (PCIE1 at x4; PCIE2~8 at x1)

•

6 x Mining Ports (M_Port1~M_Port6 at x1)*

•

* Support USB Type Riser kit

Integrated AMD RadeonTM Vega Series Graphics in Ryzen

•

Series APU*

Integrated AMD RadeonTM R-Series Graphics in A-series

•

APU*

* Actual support may vary by CPU

DirectX 12, Pixel Shader 5.0

•

Max. shared memory 4GB

•

Dual graphics output: Support HDMI and D-Sub ports by

•

independent display controllers

PCIE x1 Gigabit LAN 10/100/1000 Mb/s

•

Realtek RTL8111EPV

•

Supports Wake-On-LAN

•

Supports LAN Cable Detection

•

Supports Lightning/ESD Protection (ASRock Full Spike

•

Protection)

Supports Energy Ecient Ethernet 802.3az

•

Supports PXE

•

Supports DASH

•

X370 Pro BTC+

Rear Panel I/O

Storage

1 x PS/2 Mouse/Keyboard Port

•

1 x D-Sub Port

•

1 x HDMI Port

•

2 x USB 2.0 Ports (Supports ESD Protection)

•

2 x USB 3.1 Gen1 Ports (Supports ESD Protection)

•

1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED

•

LED)

1 x SATA3 6.0 Gb/s Connector, supports NCQ, AHCI and

•

Hot Plug

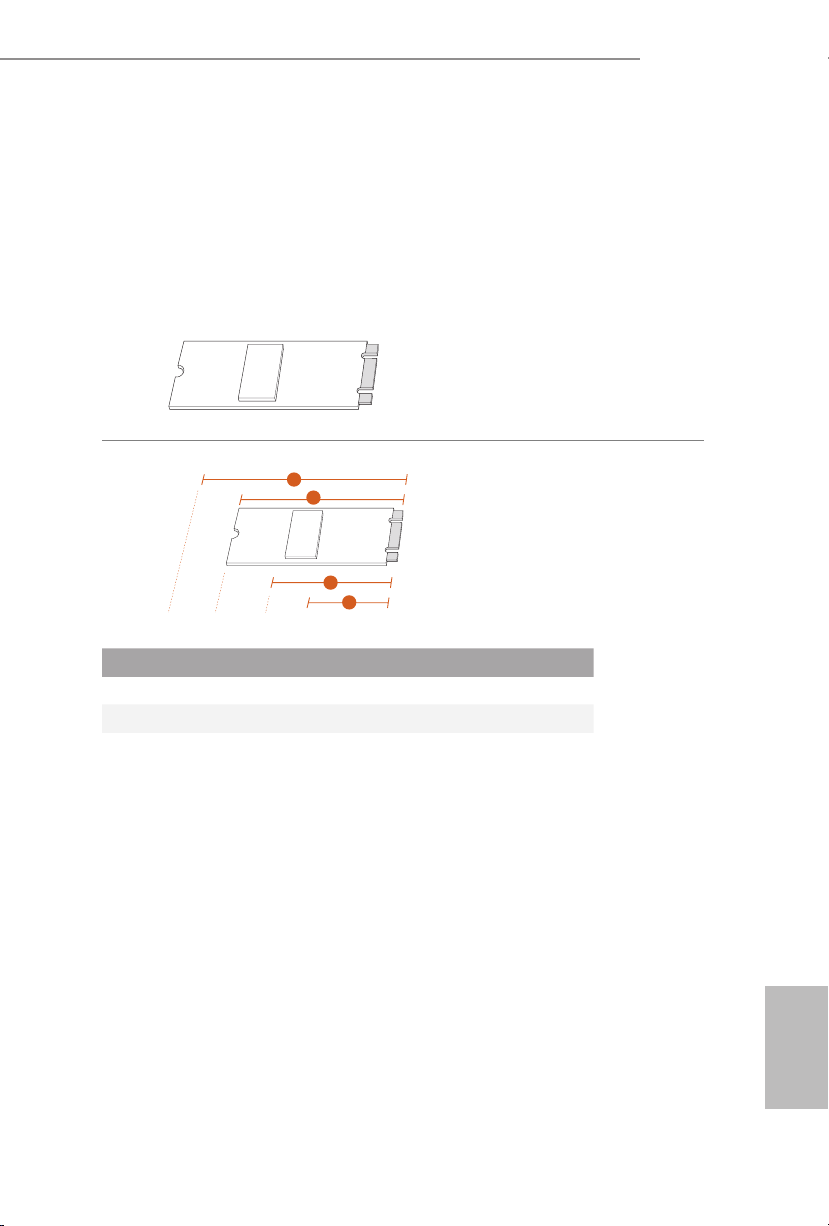

1 x M.2 Socket, supports M Key t ype 2230/2242/2260/2280

•

M.2 SATA3 6.0 Gb/s module

English

Page 10

Connector

BIOS Feature

1 x System Panel Header

•

1 x COM Port Header

•

1 x Power LED and Speaker Header

•

1 x CPU Fan Connector (4-pin)

•

* e CPU Fan Connector supports the CPU fan of ma ximum

1A (12W) fan power.

8 x Chassis Fan Connectors (4-pin)

•

* CHA_FAN1~2 support the chassis fan of maximum 1A (12W)

fan power. CHA_FAN3~8 support the chassis fan of maximum

2.5A (30W) fan power.

* CPU_FAN1, CHA_FAN1 and CHA_FAN2 can adjust 4-pin fan

speed.

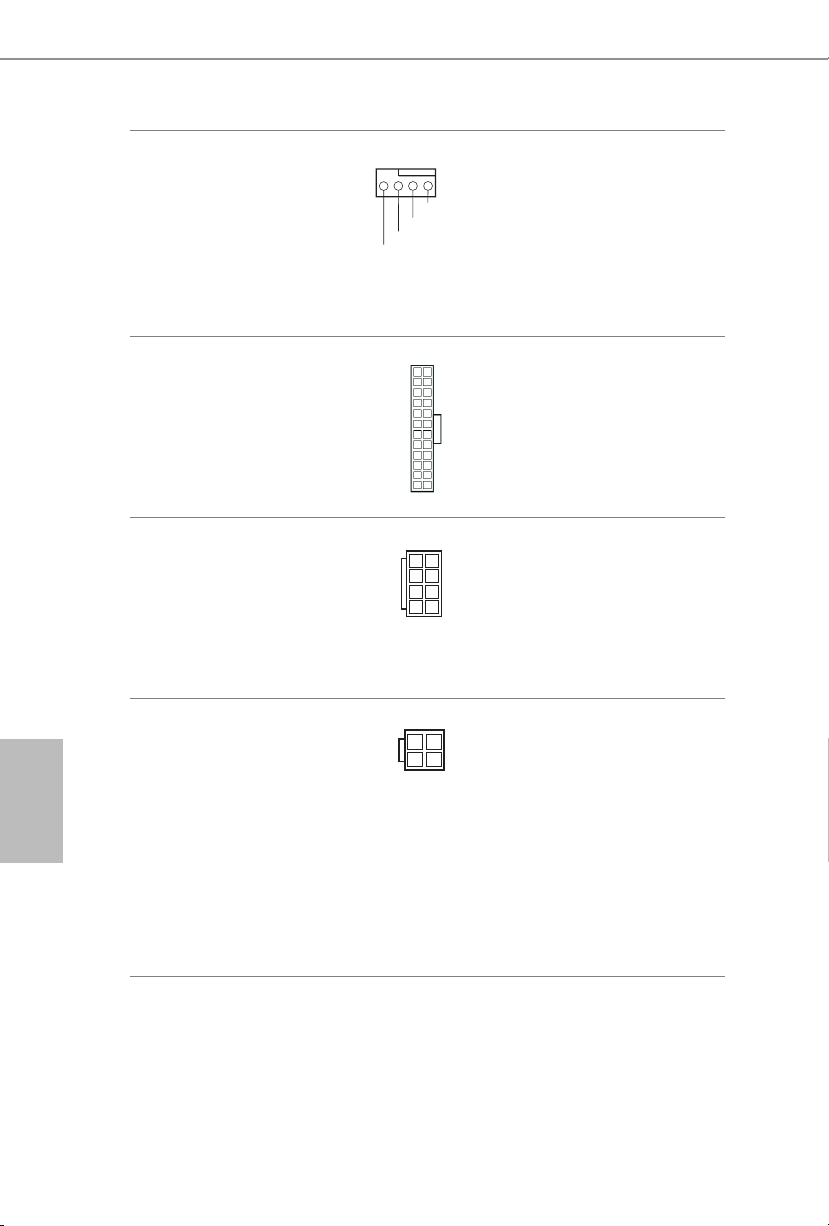

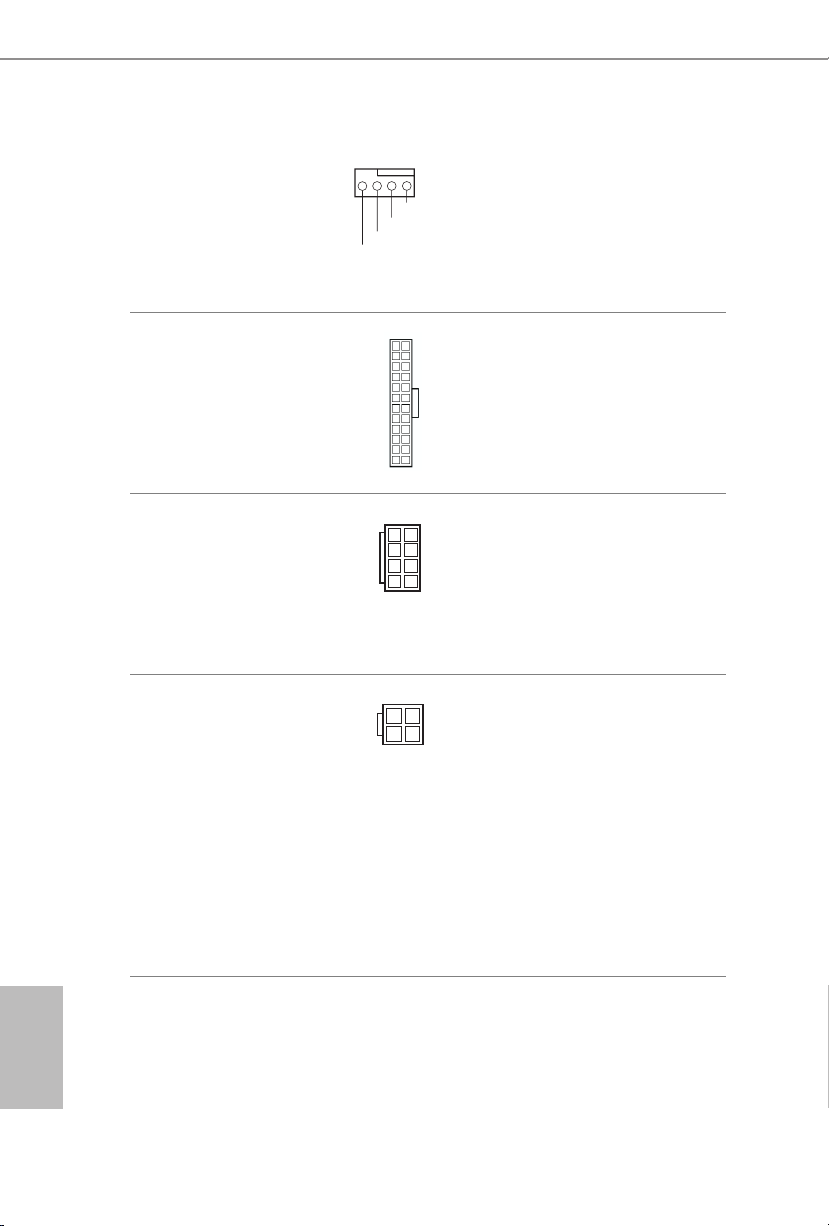

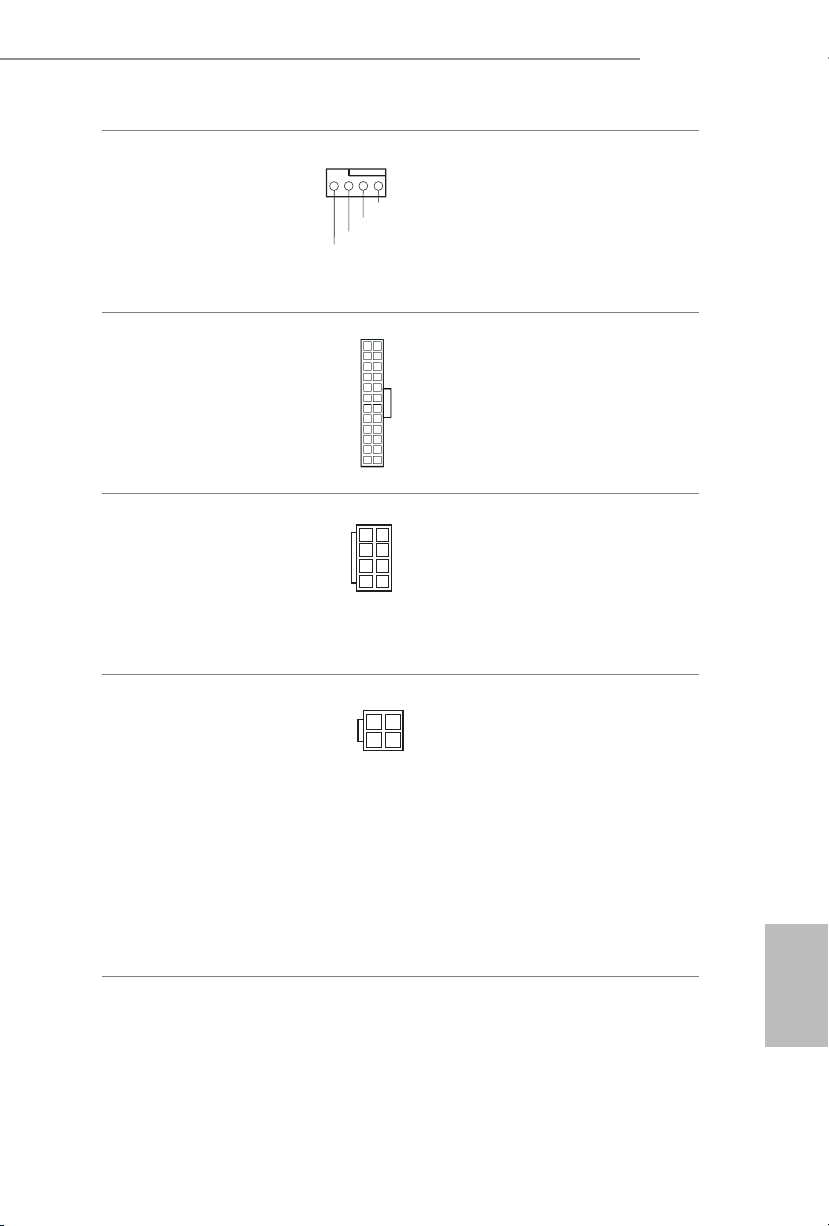

3 x 24 pin ATX Power Connectors

•

1 x 8 pin 12V Power Connector

•

1 x 4 pin 12V Power Connector

•

6 x 4 pin PCIe Power Connectors

•

1 x USB 2.0 Header (Supports 2 USB 2.0 ports) (Supports ESD

•

Protection)

1 x Power Button

•

1 x Reset Button

•

AMI UEFI Legal BIOS with multilingual GUI support

•

Supports “Plug and Play”

•

ACPI 5.1 compliance wake up events

•

Supports jumperfree

•

SMBIOS 2.3 support

•

DRAM Voltage multi-adjustment

•

English

Hardware Monitor

CPU/Chassis temperature sensing

•

CPU/Chassis Fan Tachometer

•

CPU/Chassis Quiet Fan

•

CPU/Chassis Fan multi-speed control

•

Voltage monitoring: +12V, +5V, +3.3V, Vcore

•

Microso® Windows® 10 64-bit

•

Linux: Ubuntu 16.04 LTS / Fedora 25

•

Page 11

FCC, CE

Certications

* For detailed product information, please visit our website: http://ww w.asrock.com

Please realize that the re is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Ove rclocking Technology, or using thirdparty overclocking tools. Overclocking may aect your system’s stability, or even cause damage to the components and devices of your system. It should be done at your own risk and expense. We are not responsible for possible damage cau sed by overclocking.

•

ErP/EuP ready (ErP/EuP ready power supply is required)

•

X370 Pro BTC+

English

Page 12

Chapter 2 Installation

Before you install the motherboard, study the conguration of your chassis to

ensure that the motherboard ts into it.

Pre-installation Precautions

Take note of the following precautions before you install motherboard components

or change any motherboard settings.

Make sure to unplug the power cord before installing or removing the motherboard.

•

Failure to do so may cause physical injuries to you and damages to motherboard

components.

In order to avoid damage from static electricity to the motherboard’s components,

•

NEVER place your motherboard directly on a carpet. Also remember to use a grounded

wrist strap or touch a safety grounded object before you handle the components.

Hold components by the edges and do not touch the ICs.

•

Whenever you uninstall any components, place them on a grounded anti-static pad or

•

in the bag that comes with the components.

When placing screws to secure the motherboard to the chassis, please do not over-

•

tighten the screws! Doing so may damage the motherboard.

English

Page 13

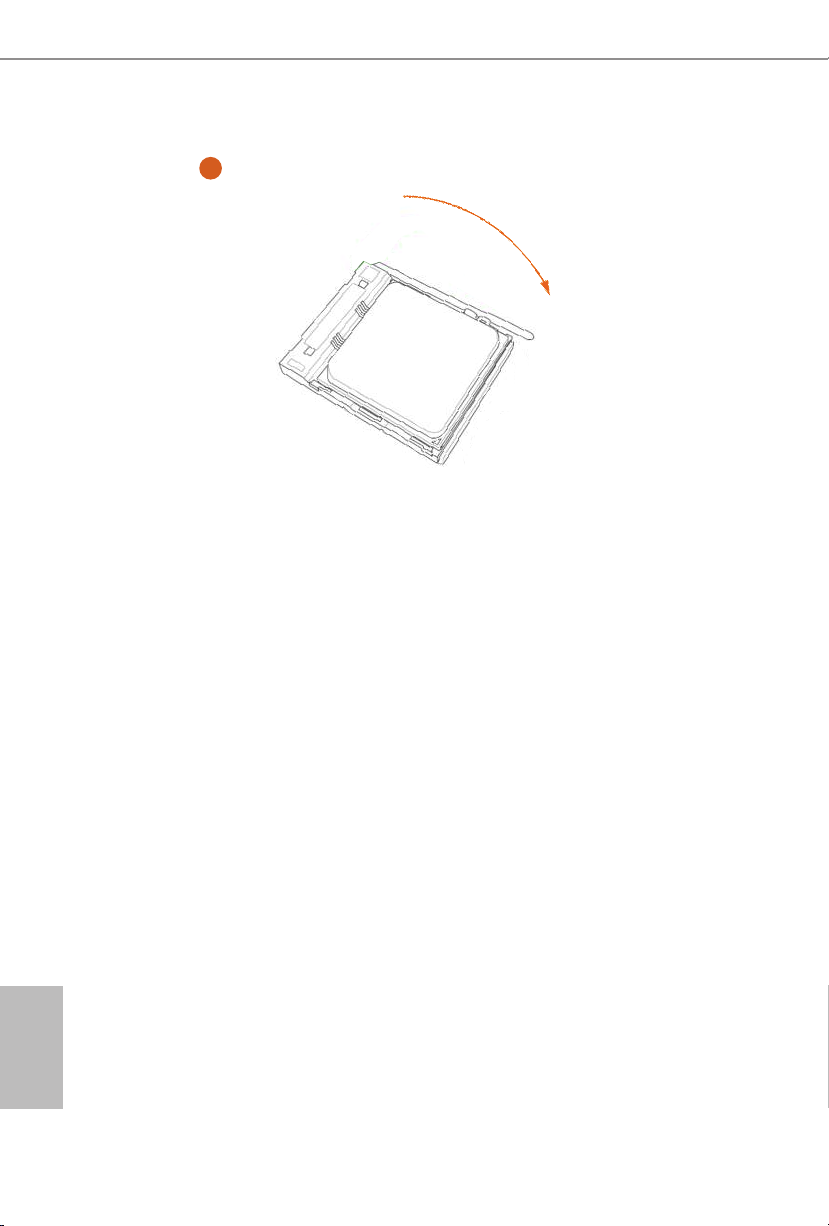

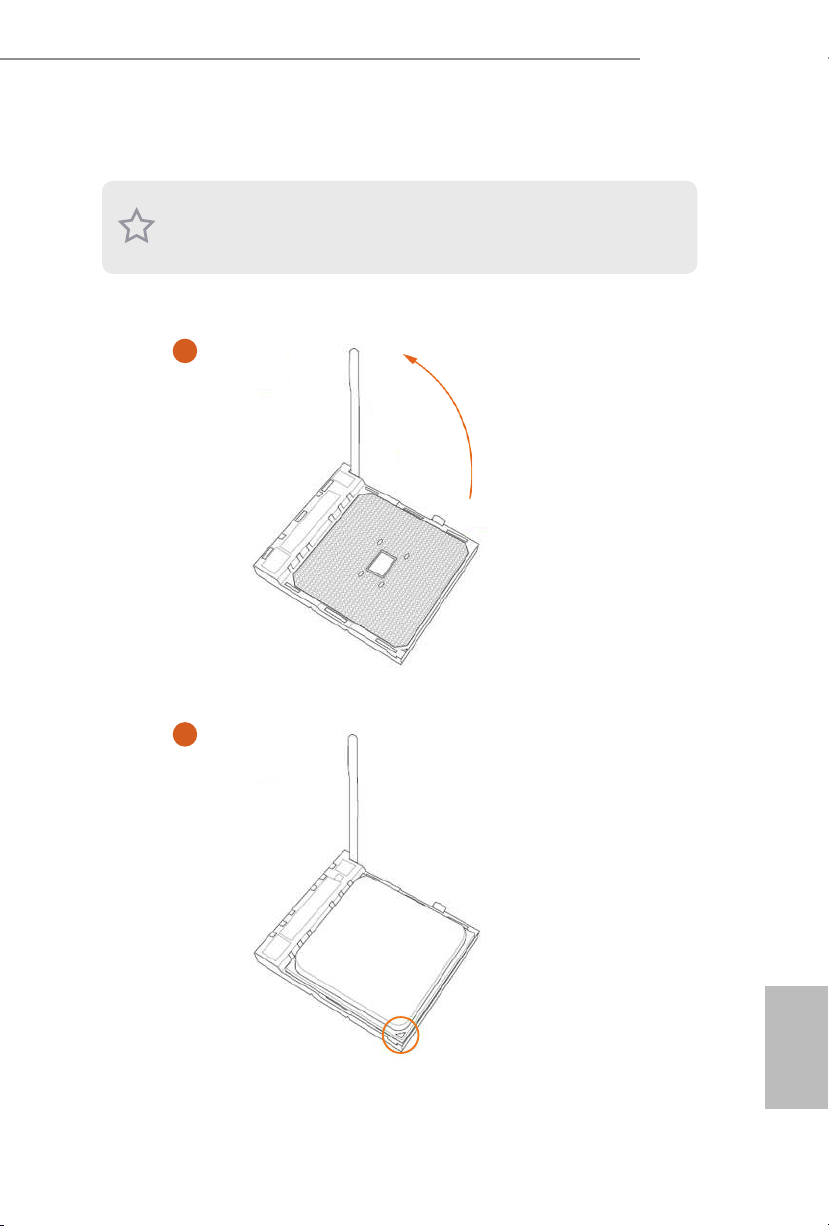

2.1 Installing the CPU

Unplug all power cables be fore installing the CPU.

X370 Pro BTC+

English

Page 14

English

Page 15

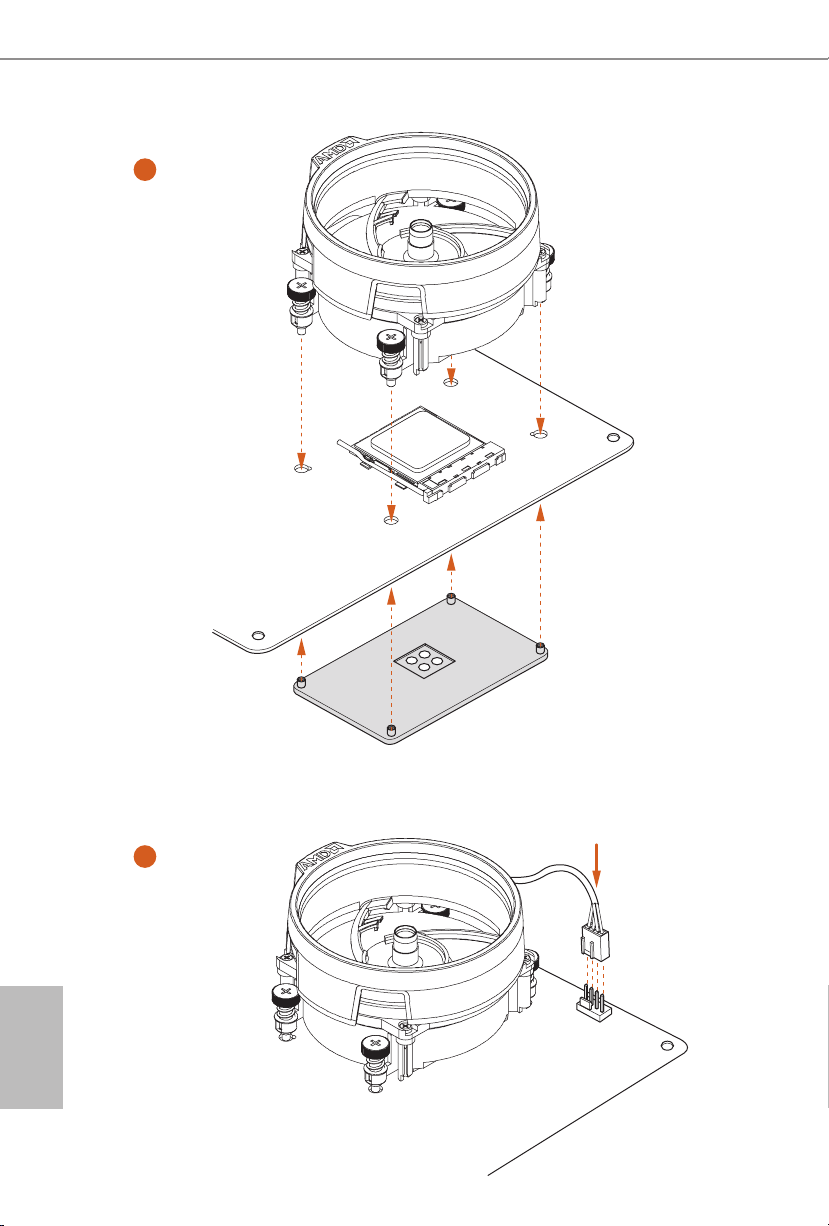

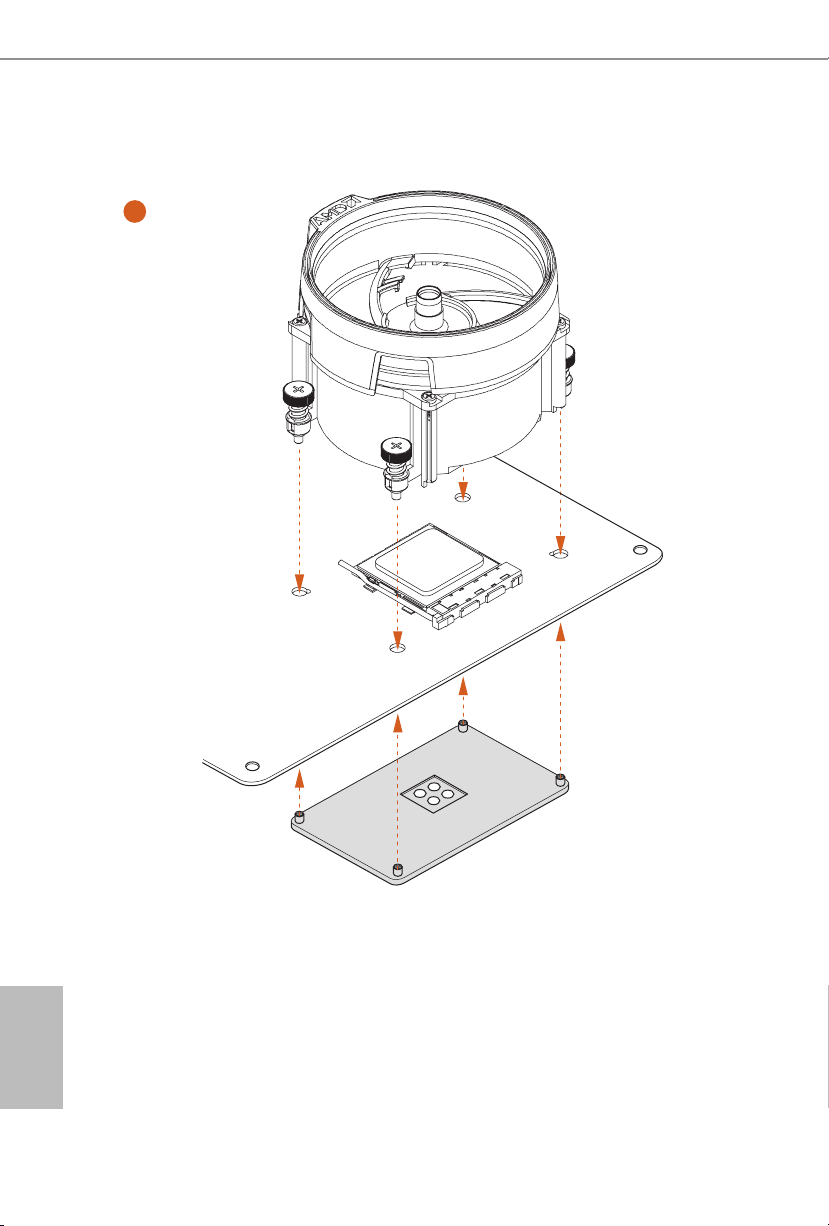

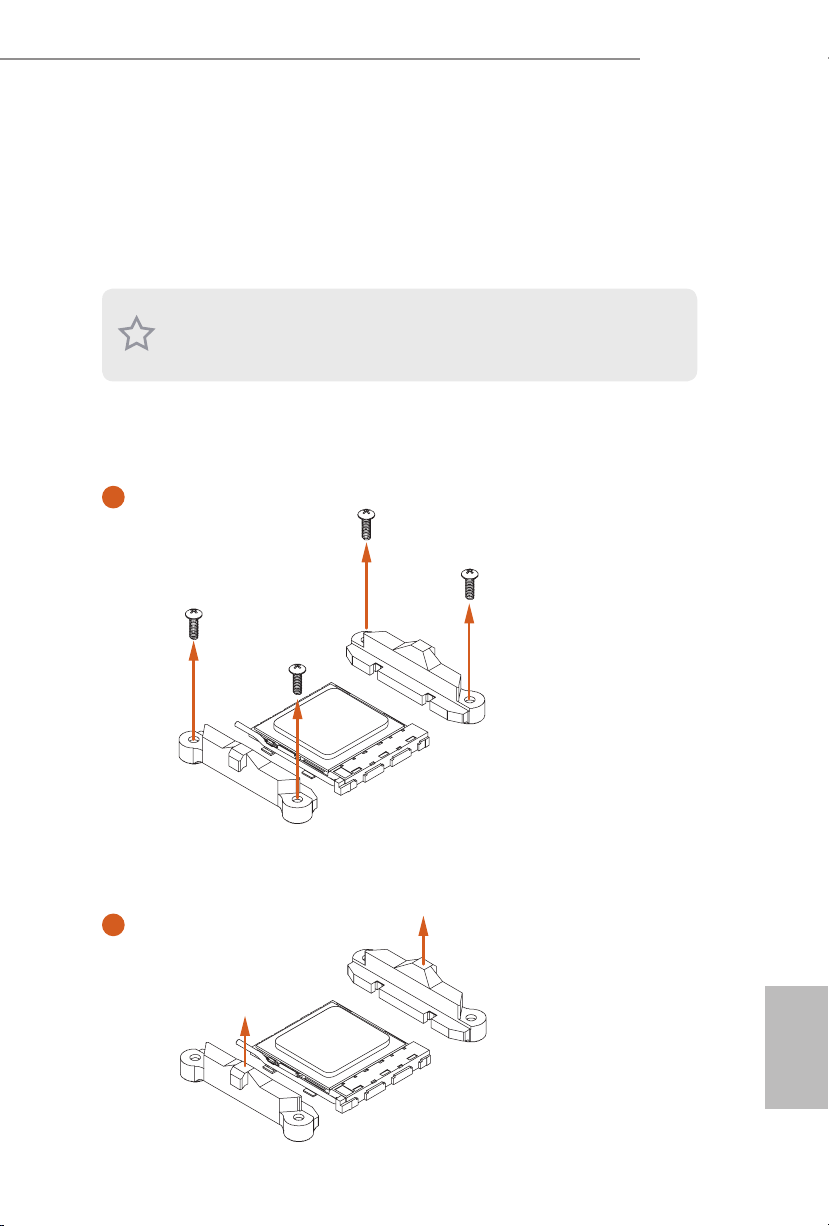

2.2 Installing the CPU Fan and Heatsink

Aer you install the CPU into this motherboard, it is necessary to install a larger

heatsink and cooling fan to dissipate heat. You also need to spray thermal grease

between the CPU and the heatsink to improve heat dissipation. Ma ke sure that the

CPU and the heatsink are securely fastened and in good contact with each other.

Please turn o the power or remove the power cord before changing a CPU or heatsink.

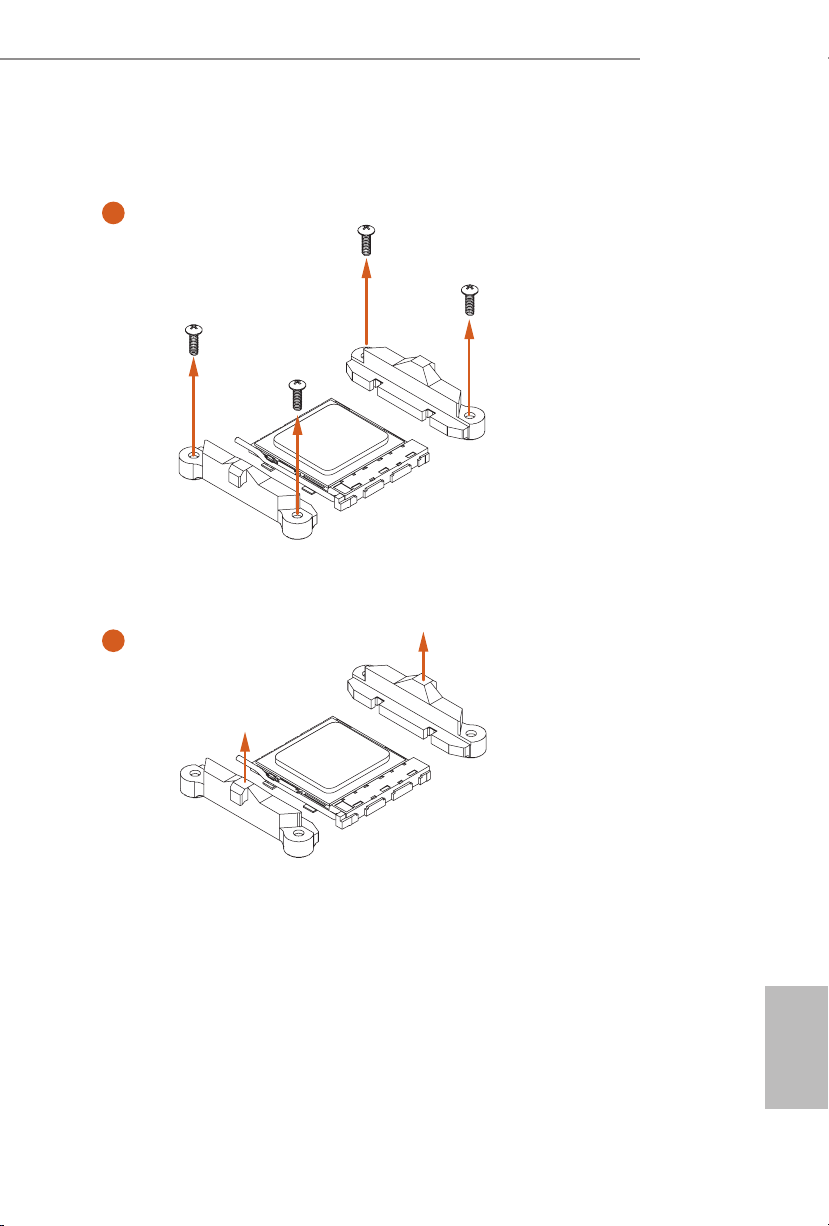

Installing the CPU Box Cooler SR1

X370 Pro BTC+

English

Page 16

English

Page 17

Installing the AM4 Box Cooler SR2

X370 Pro BTC+

English

Page 18

English

Page 19

X370 Pro BTC+

English

Page 20

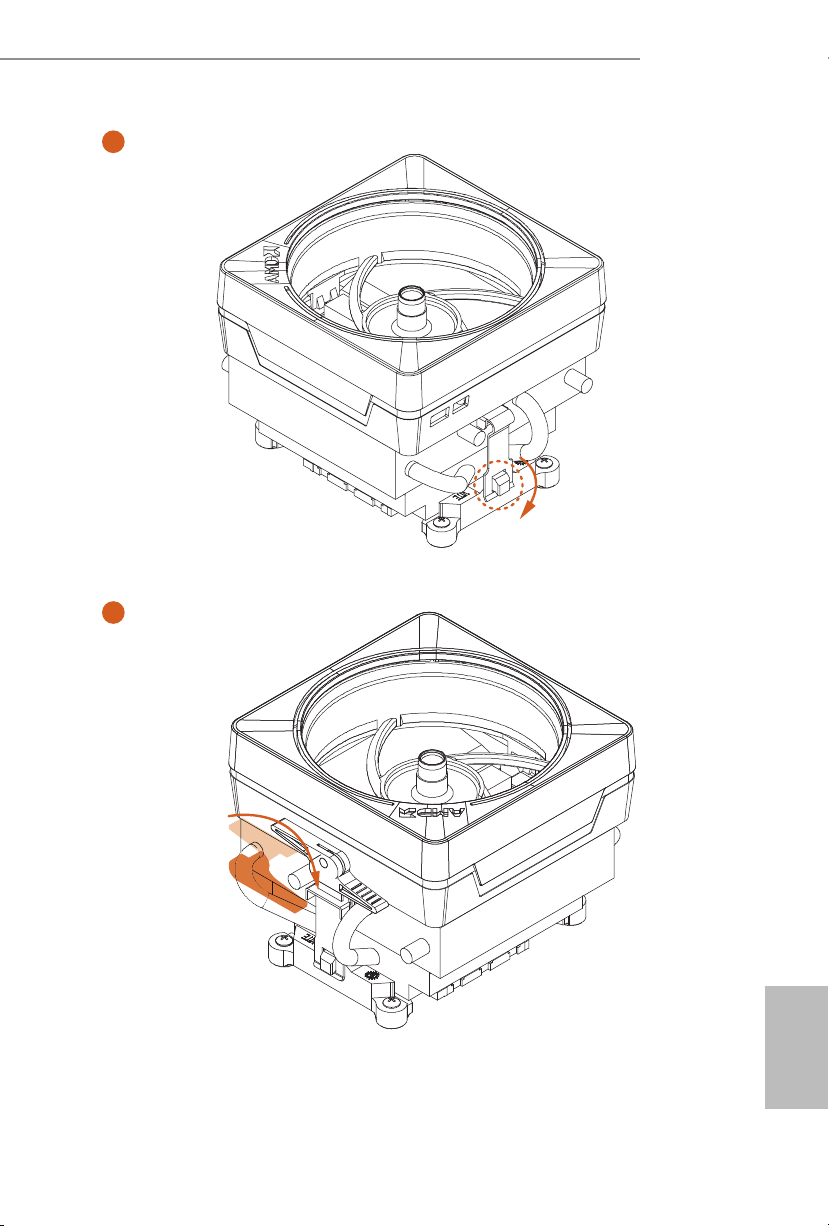

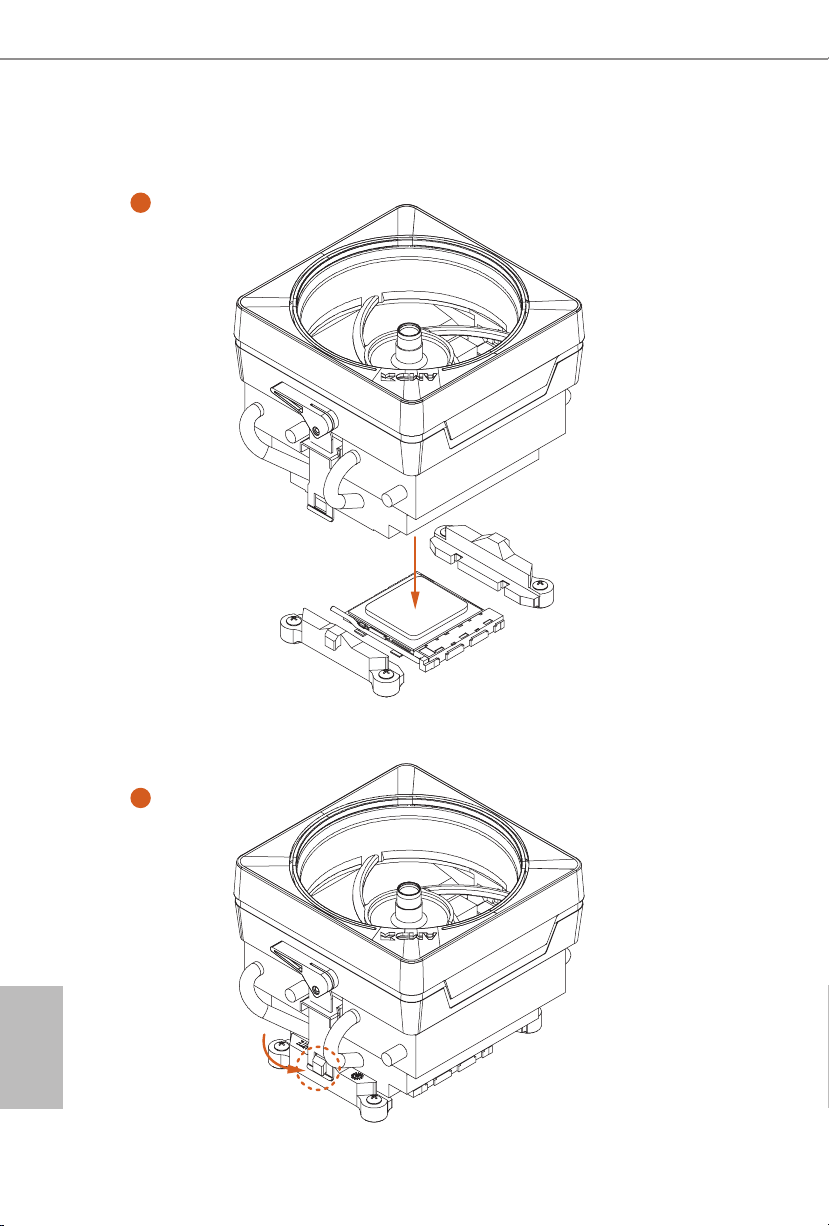

Installing the AM4 Box Cooler SR3

English

Page 21

X370 Pro BTC+

English

Page 22

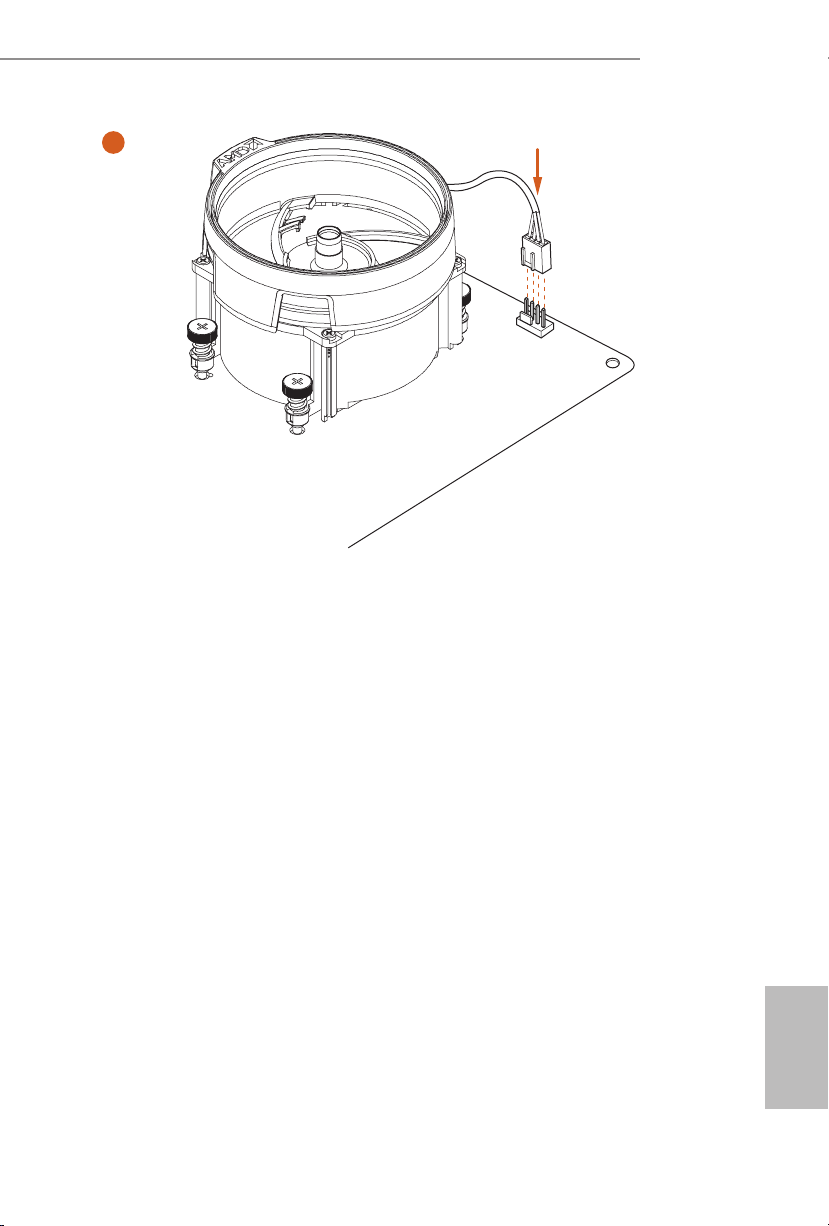

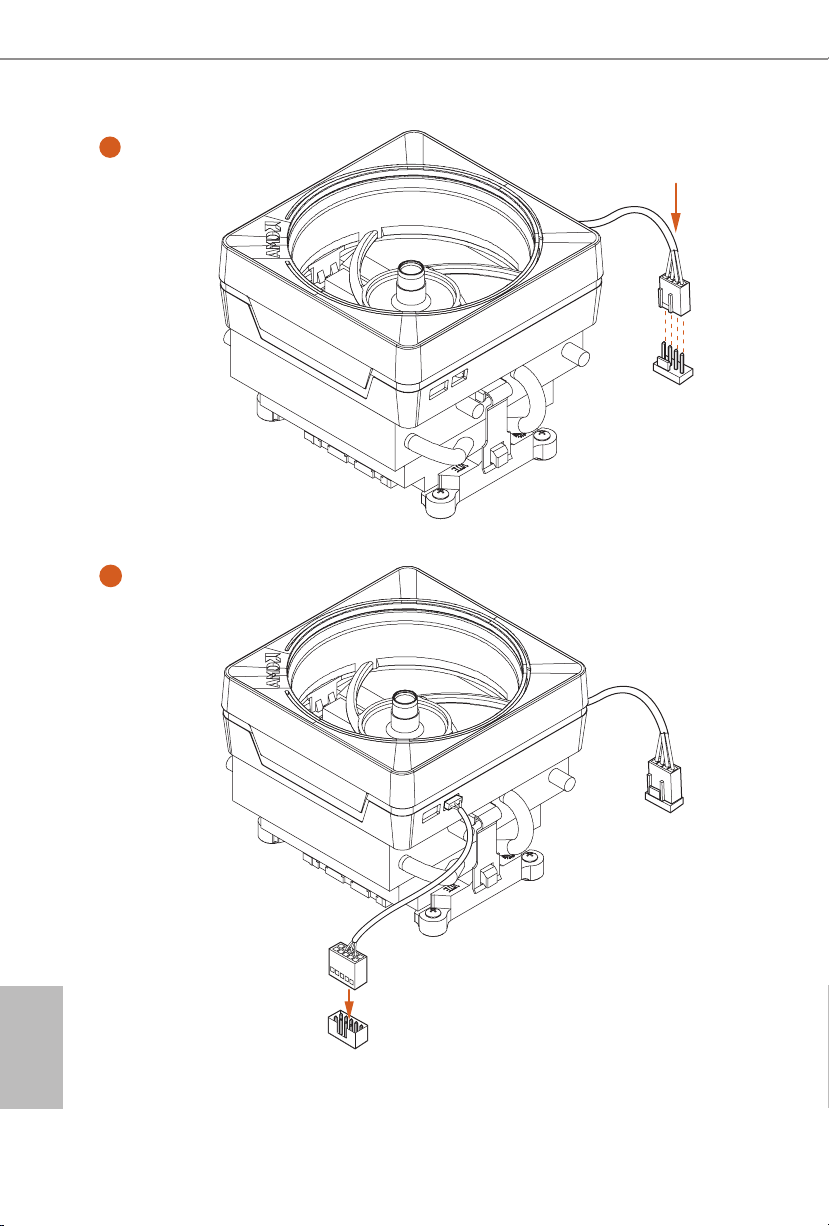

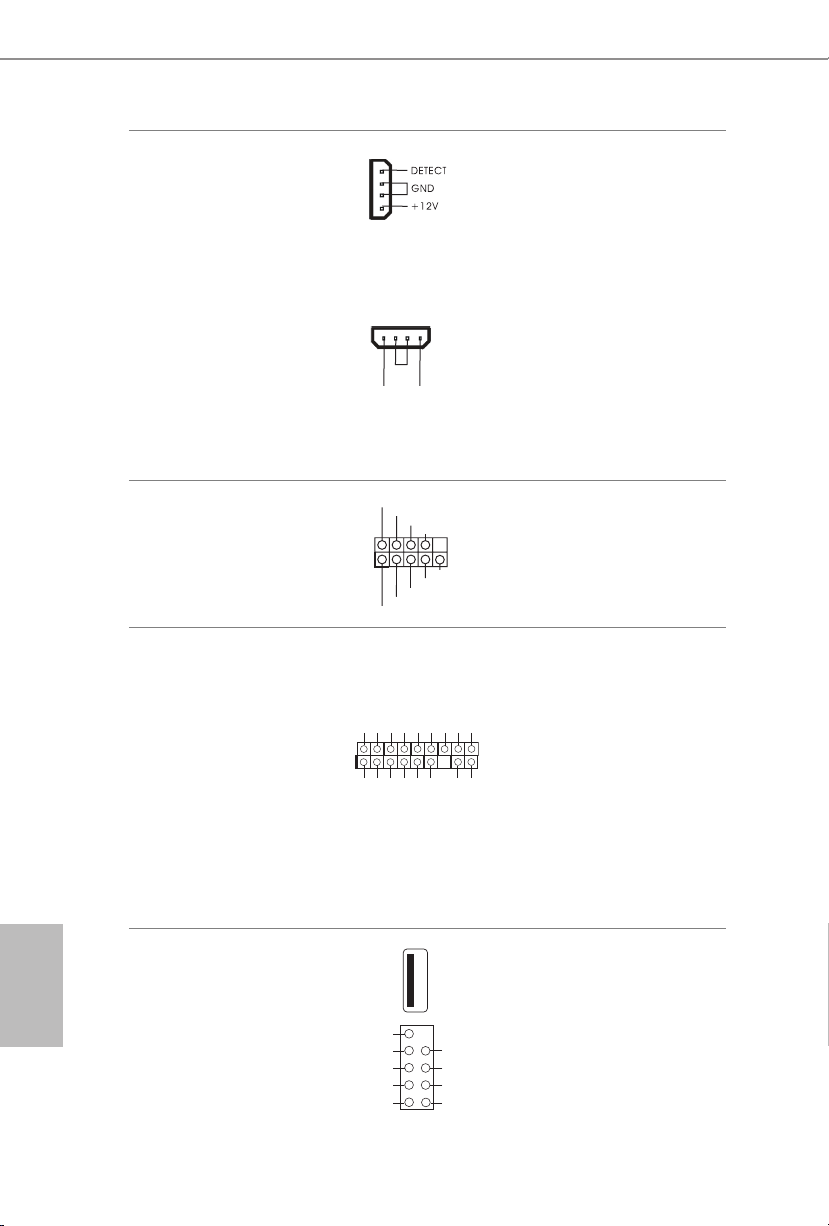

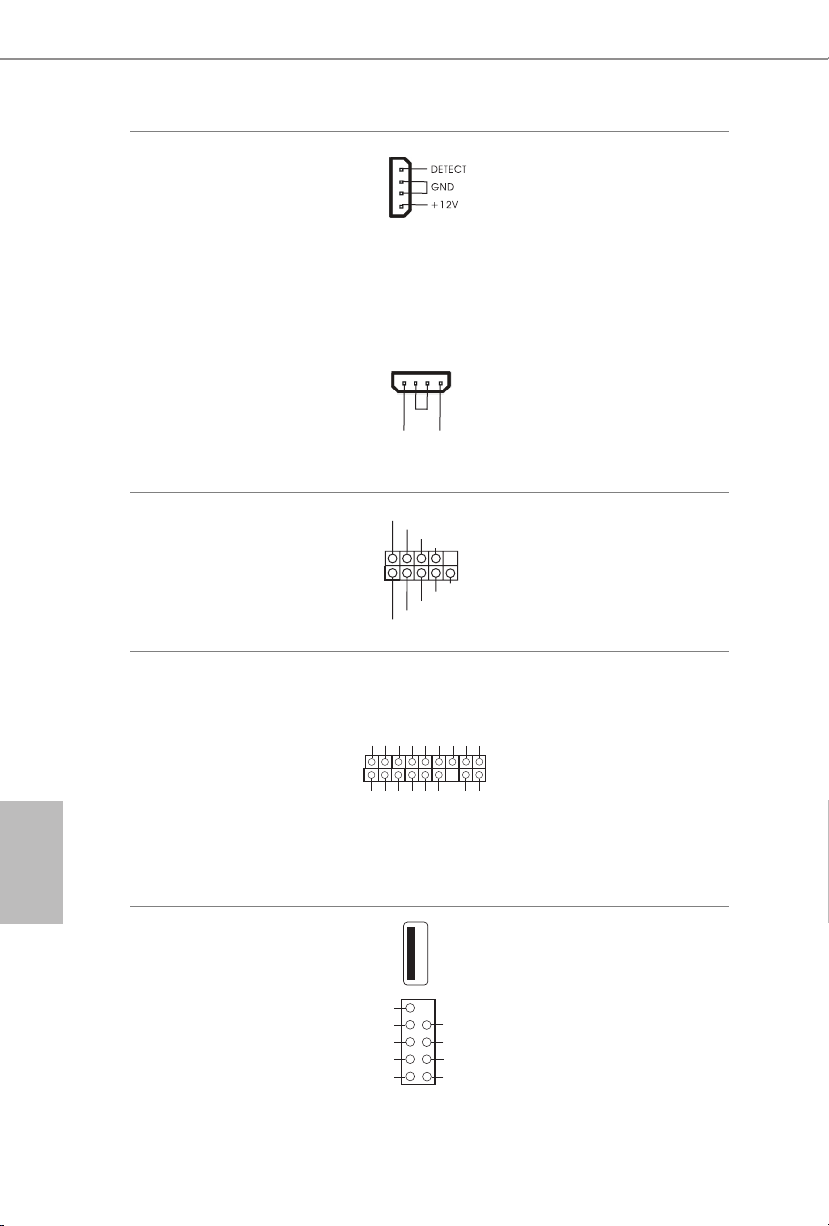

4-pin FAN cable

CPU_FAN1

English

USB 2.0 Header

Please note that this connector is the interface to the LED control board on the SR3, it requires the AMD

utility "SR3 Settings Soware" to control the LED.

*e diagram shown here are for reference only. Please refer to page 27 for the orientation of USB Header.

Page 23

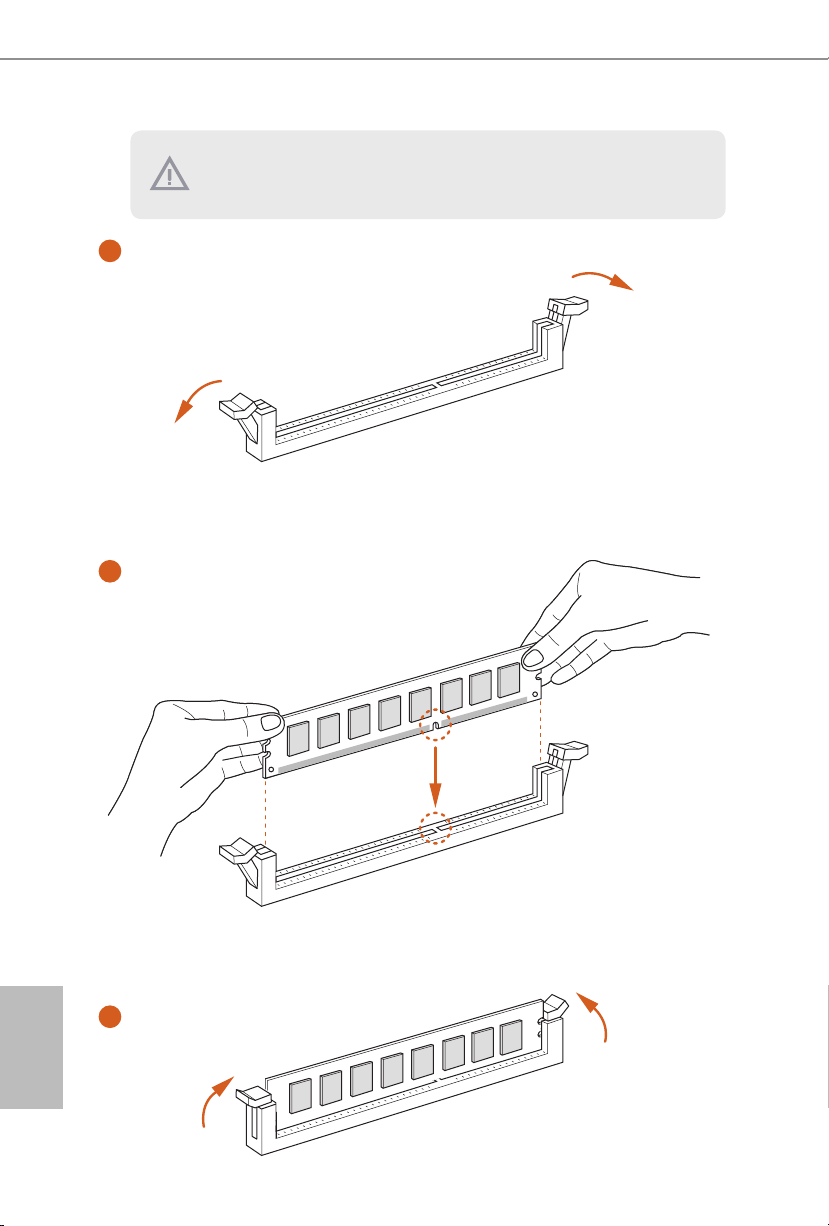

2.3 Installing Memory Modules (DIMM)

is motherboard provides one 288-pin DDR4 (Double Data Rate 4) DIMM slot.

It is not allowed to install a DDR, DDR2 or DDR3 memory module into a DDR4 slot; otherwise, this motherboard and DIMM may be damaged.

X370 Pro BTC+

English

Page 24

e DIMM only ts in one correct orientation. It will cause permanent damage to the mothe rboard and the DIMM if you force the DIMM into the slot at incor rect orientation.

English

Page 25

2.4 Expansion Slots (PCI Express Slots and Mining Ports)

ere are 8 PCI Express slots and 6 Mining ports on the motherboard.

Before installing an ex pansion card, please make sure that the power supply is switched o or the power cord is unplugged. Plea se read the documentation of the expan sion card and make necessary hardware settings for the card before you start the installation.

PCIe slots:

PCIE1 (PCIe x16 slot) is used for PCI Express x4 lane width cards.

PCIE2/PCIE3/PCIE4/PCIE5/PCIE6/PCIE7/PCIE8 (PCIe x16 slot) is used for PCI

Express x1 lane width cards.

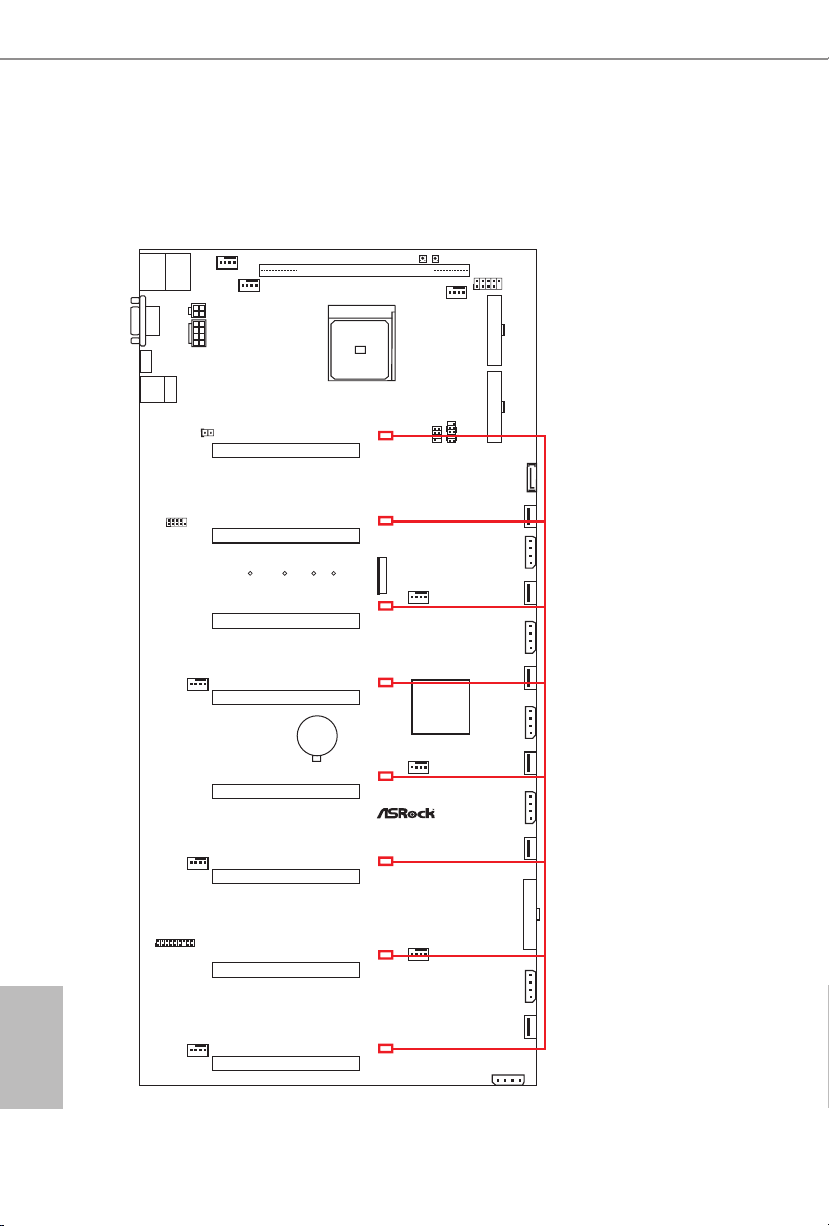

PCIe Slot and Mining Port Congurations

7th A-Series APUs:

PCIe Slot Mining Port

PCIE1

PCIE2

PCIE3

PCIE4

PCIE5

PCIE6

PCIE7

PCIE8

M_Port1

M_Port2

M_Port3

M_Port4

M_Port5

M_Port6

N/A

X370 Pro BTC+

English

Page 26

Ryzen series CPUs (Summit Ridge, Raven Ridge and Pinnacle Ridge):

PCIe Slot Mining Port

PCIE1

PCIE2

PCIE3

PCIE4

PCIE5

PCIE6

PCIE7

PCIE8

M_Port1

M_Port2

M_Port3

M_Port4

M_Port5

M_Port6

English

Page 27

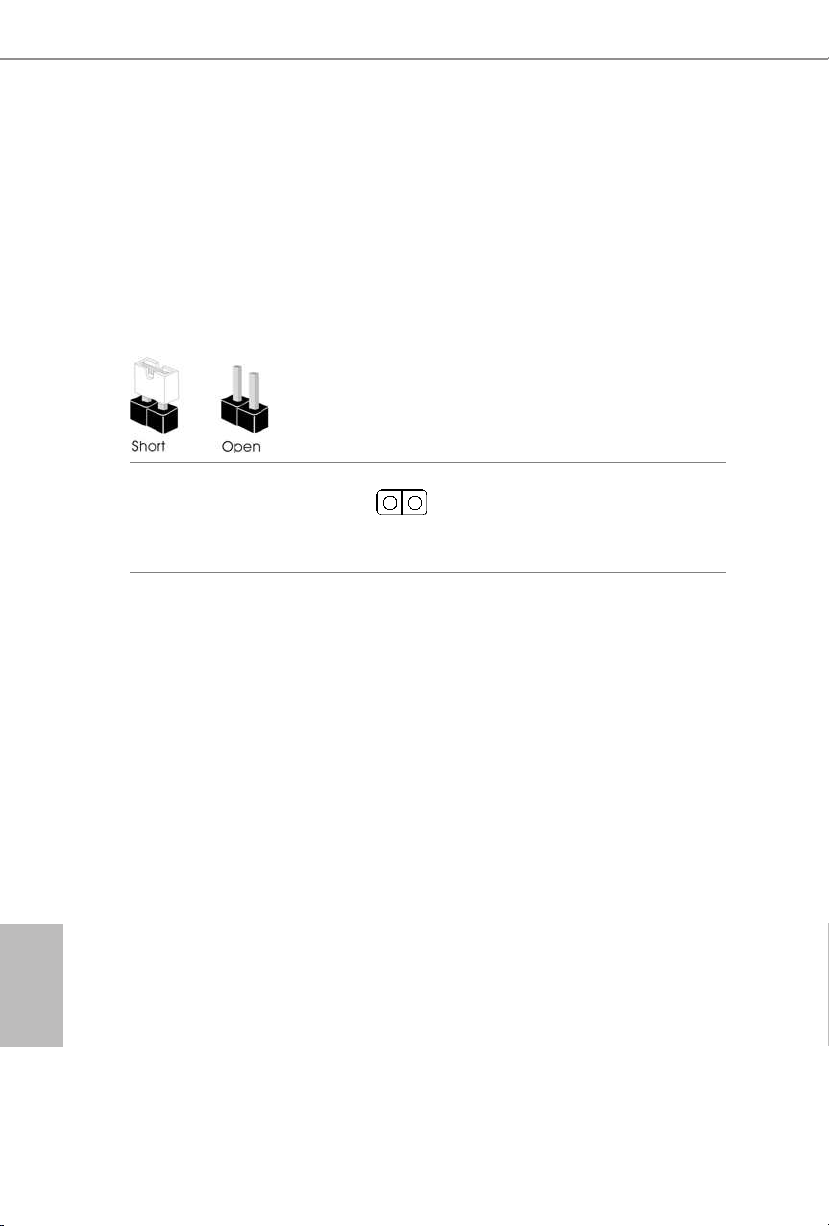

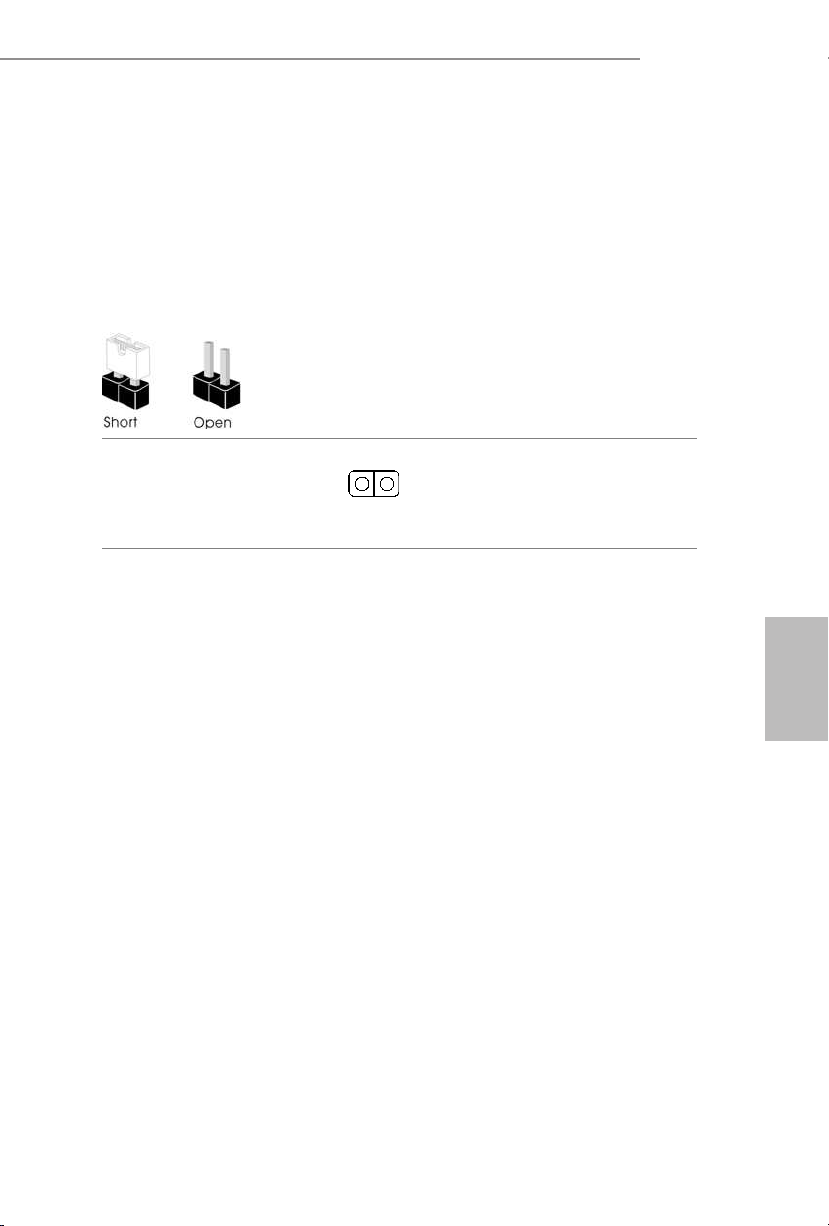

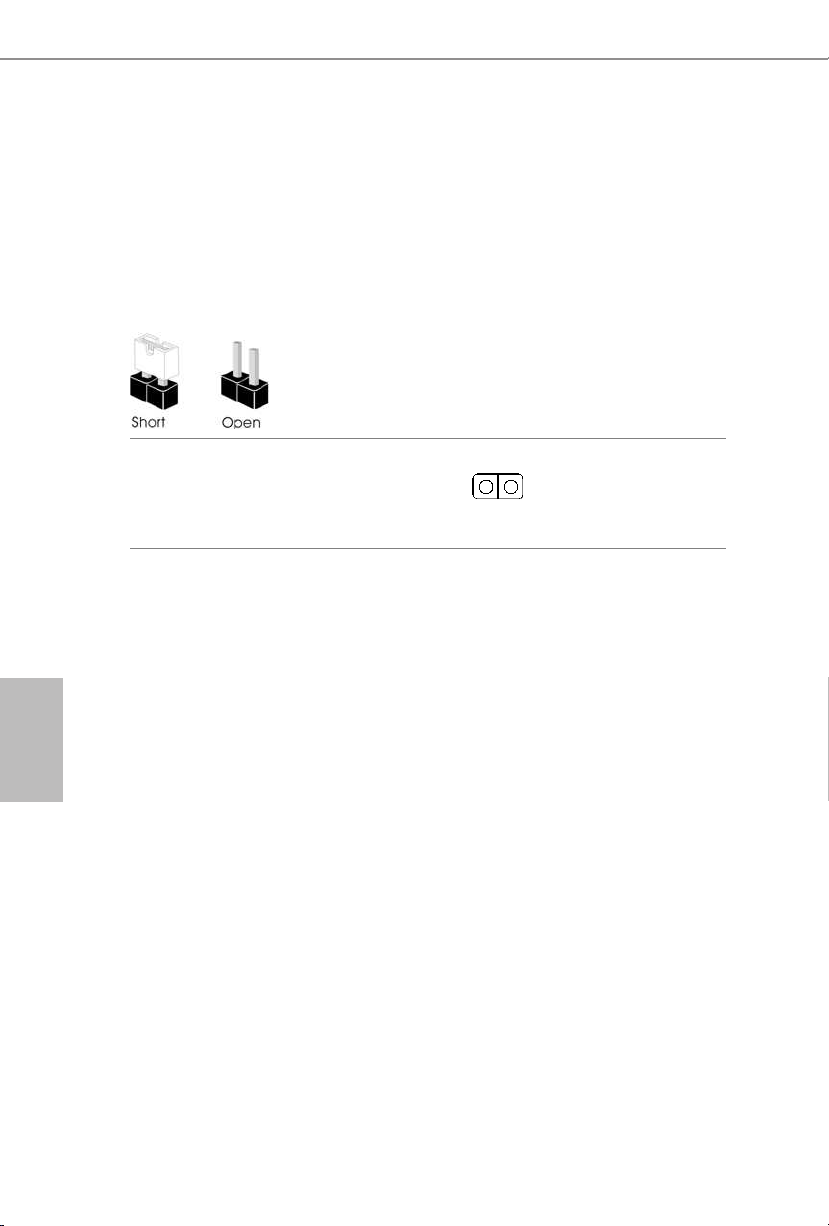

2.5 Jumpers Setup

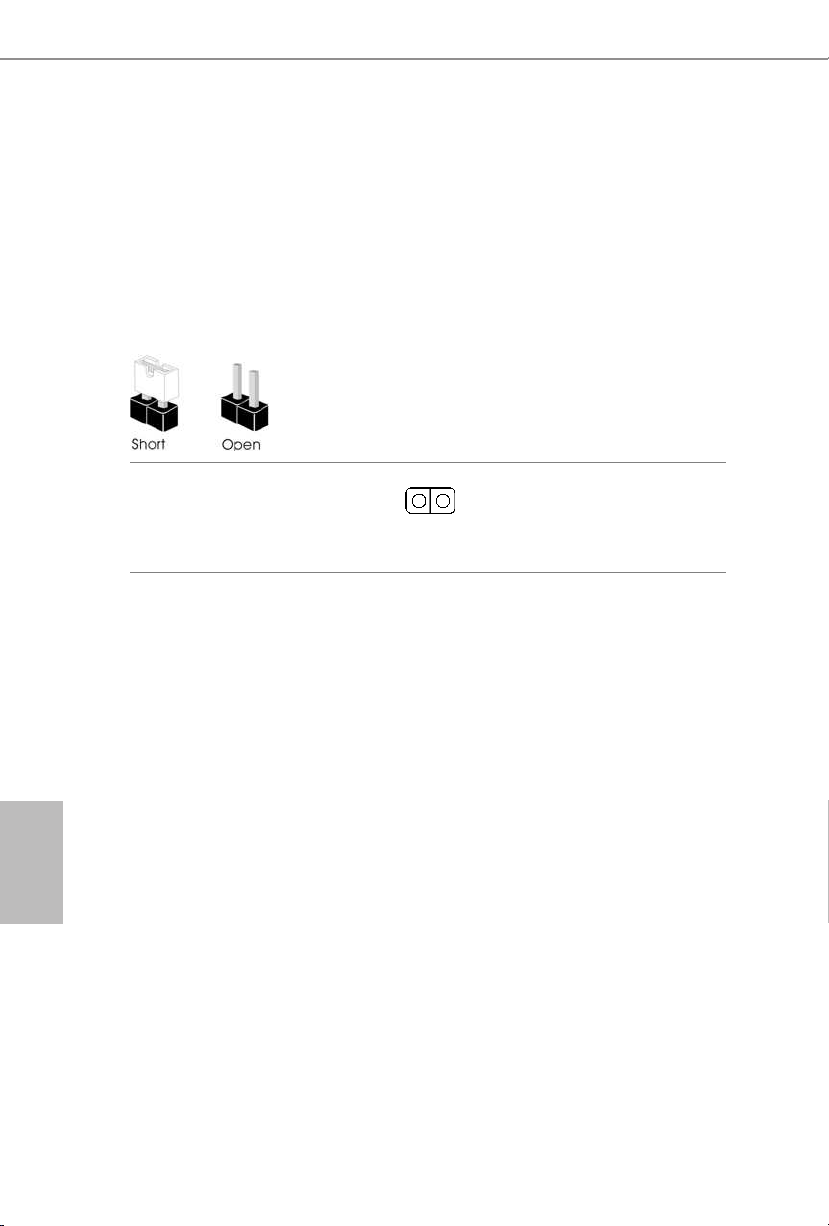

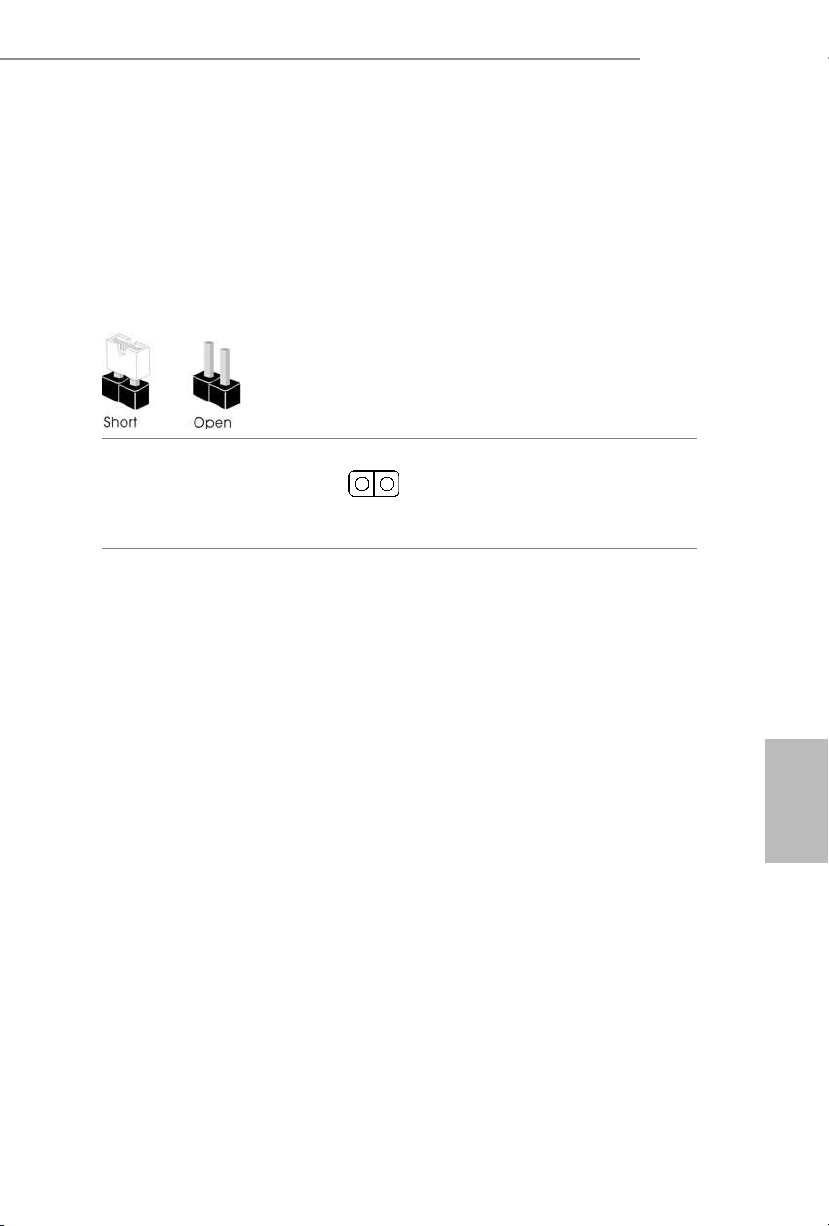

e illustration shows how jumpers are setup. When the jumper cap is placed on

the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper

is “Open”. e illustration shows a 3-pin jumper whose pin1 and pin2 are “Short”

when a jumper cap is placed on these 2 pins.

Clear CMOS Jumper

(CLRCMOS1)

(see p.1, No. 36)

CLRCMOS1 allows you to clear the data in CMOS. To clear and reset the system

parameters to default setup, please turn o the computer and unplug the power

cord from the power supply. Aer waiting for 15 seconds, use a jumper cap to

short the pins on CLRCMOS1 for 5 seconds. However, please do not clear the

CMOS right aer you update the BIOS. If you need to clear the CMOS when you

just nish updating the BIOS, you must boot up the system rst, and then shut it

down before you do the clear-CMOS action. Please be noted that the password,

date, time, and user default prole will be cleared only if the CMOS battery is

removed. Please remember toremove the jumper cap aer clearing the CMOS.

2-pin Jumper

X370 Pro BTC+

English

Page 28

2.6 Onboard Headers and Connectors

Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard.

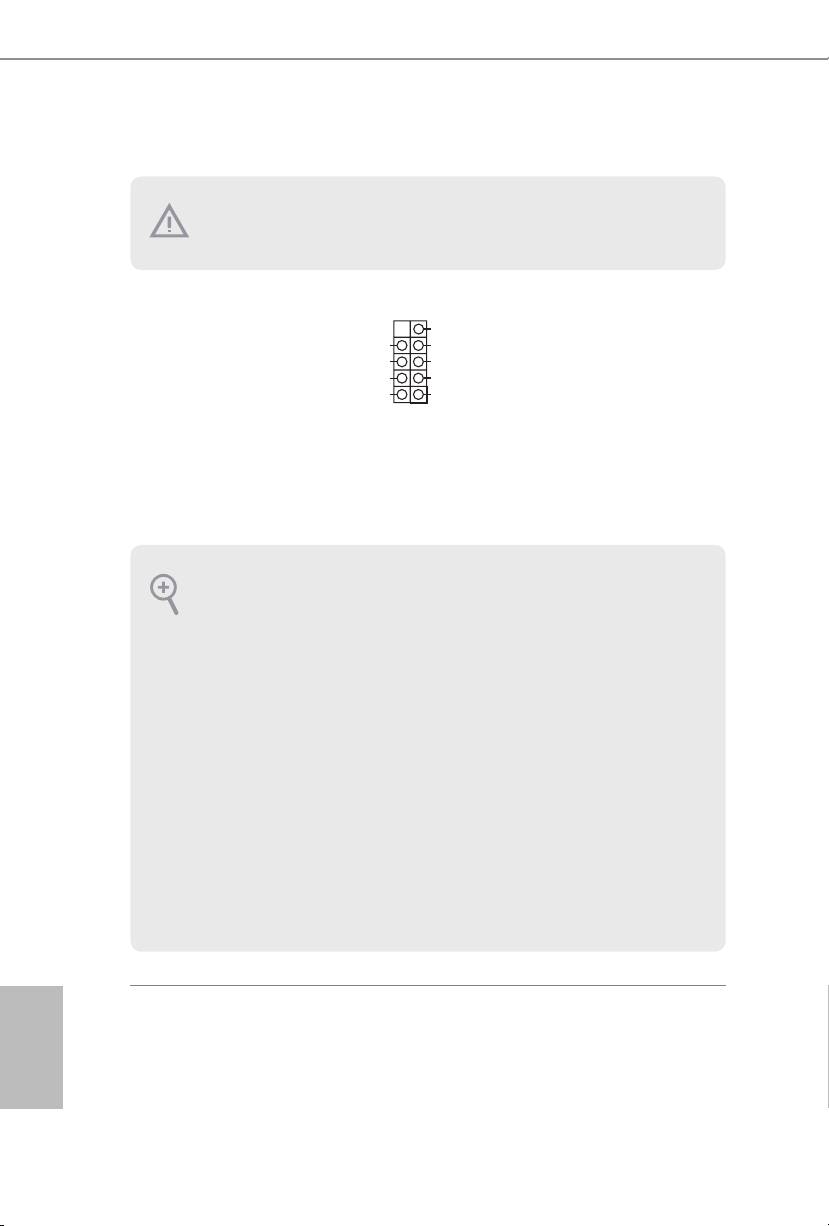

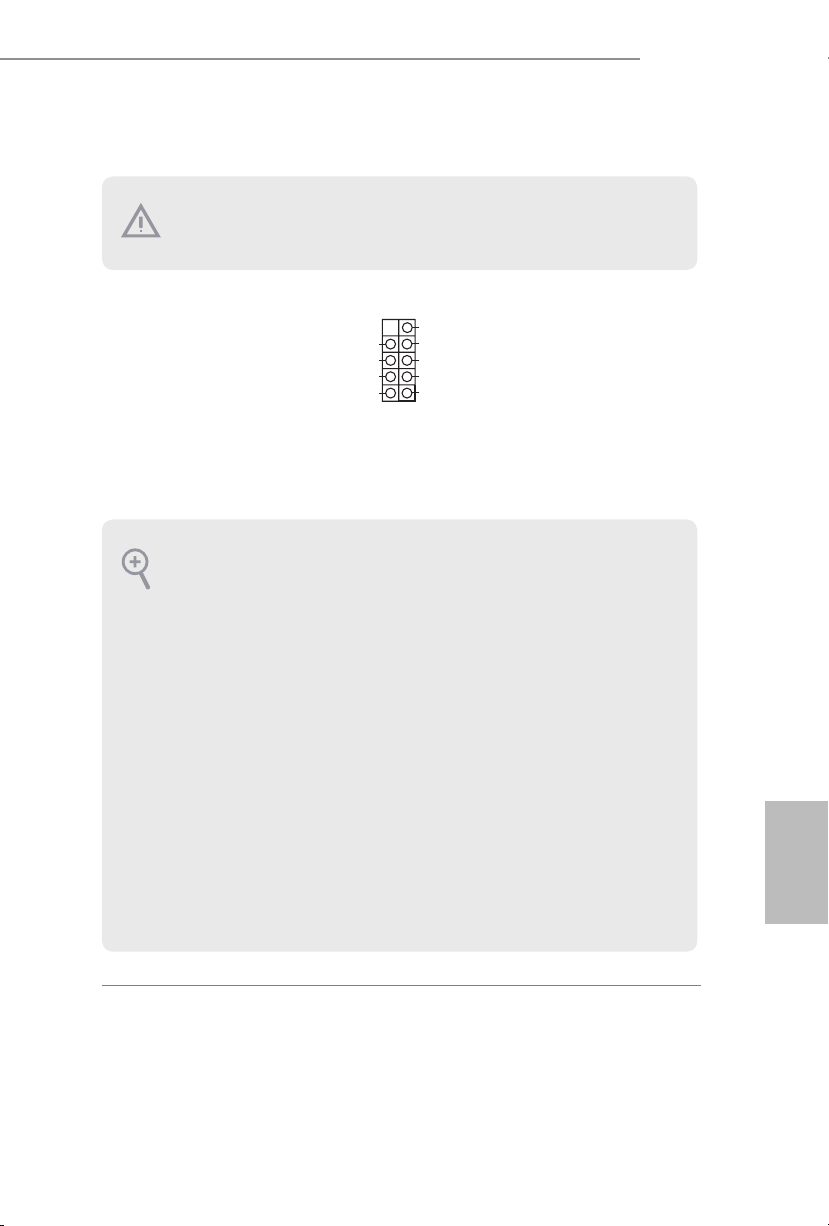

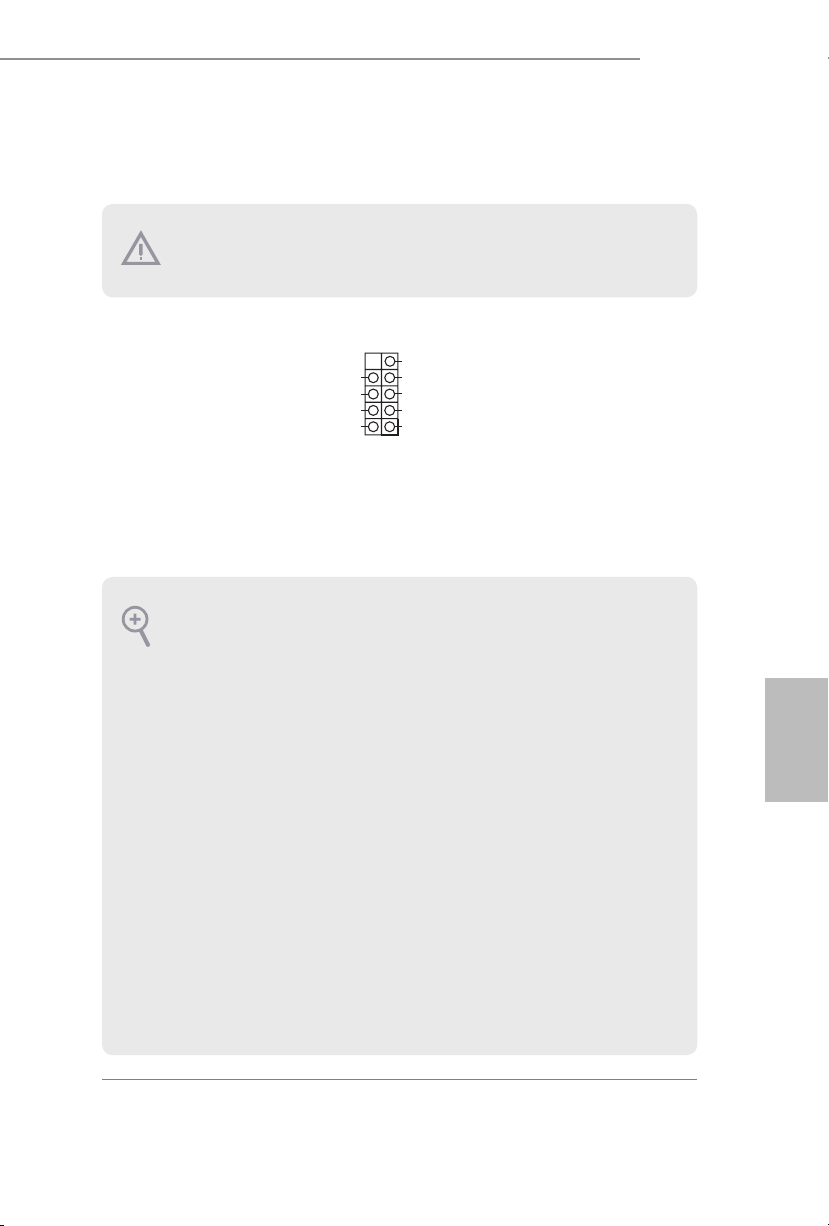

System Panel Header

(9-pin PANEL1)

(see p.1, No. 13)

PWRBTN (Power Switch):

Connec t to the power switch on the chassi s front panel. You may congure the way to turn o your system using the power switch.

RESET (Reset Switch):

Connec t to the reset switch on the chassis front panel. Press the reset sw itch to restart the computer if the compute r freezes and fails to perform a normal restart.

PLED (Syste m Power LED):

Connec t to the power status indicator on the chassis front panel. e LED i s on when the system is ope rating. e LED keeps blinking when the system i s in S3 sleep state. e LED is o when the system is in S4 sleep state or powered o (S5).

HDLED (Ha rd Drive Activity LED):

Connec t to the hard drive activity LED on the chassis front panel. e LED is on when the hard dr ive is reading or writing data.

e front panel design may dier by chassis. A front panel module mainly consists of power switch, reset switch, power LED, hard dr ive activity LED, speak er and etc. When connecting your chassis front panel module to this head er, make sure the wire assig nments and the pin assig nments are matched correctly.

GND RES ET#

PWR BTN#

PLE D-

PLE D+

GND

HDL ED-

HDL ED+

Connect the power

switch, reset switch and

system status indicator on

the chassis to this header

according to the pin

assignments below. Note

the positive and negative

pins before connecting

the cables.

English

Page 29

X370 Pro BTC+

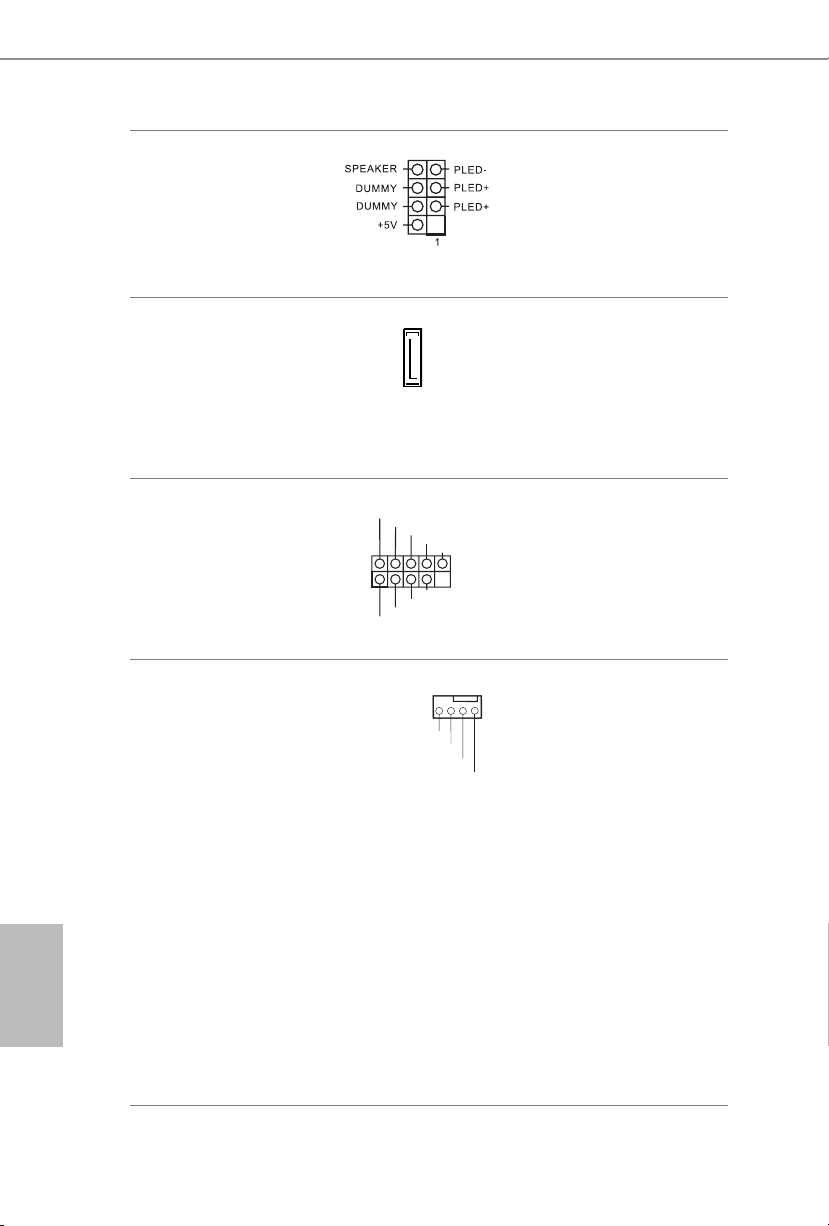

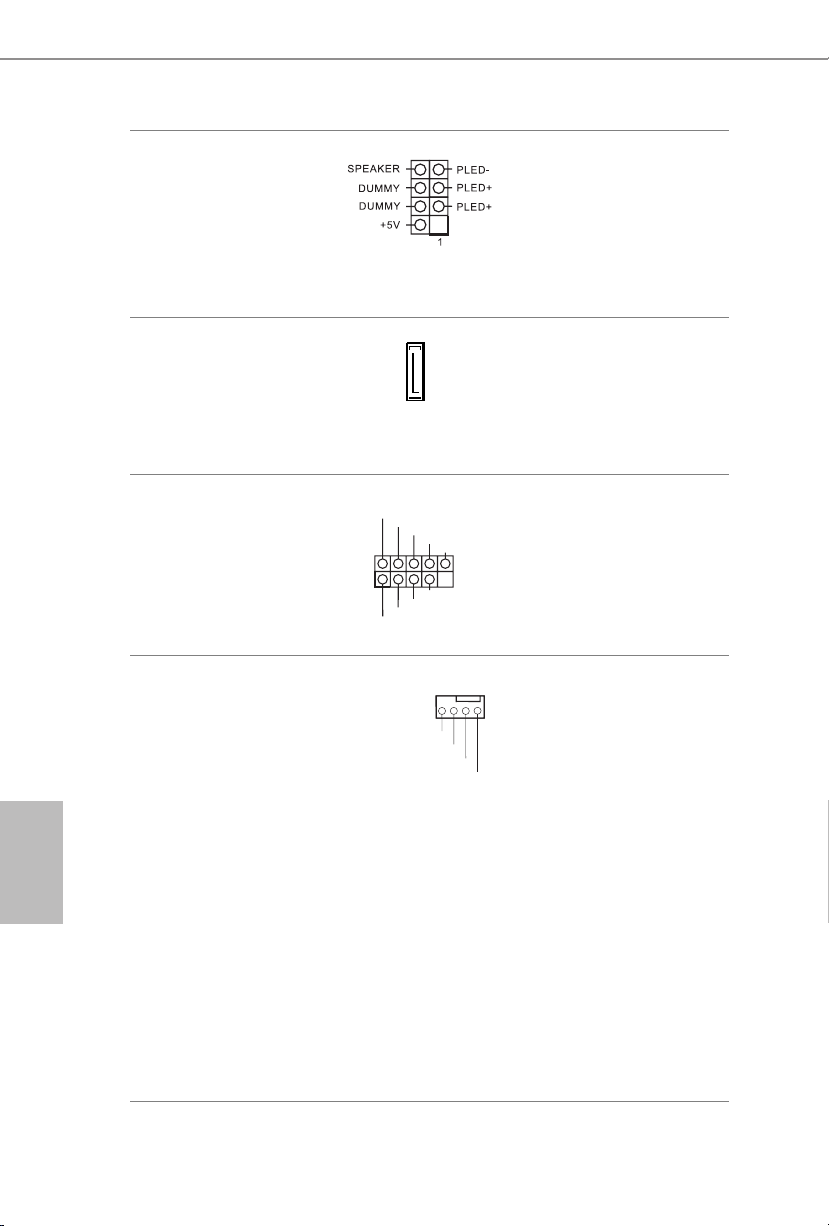

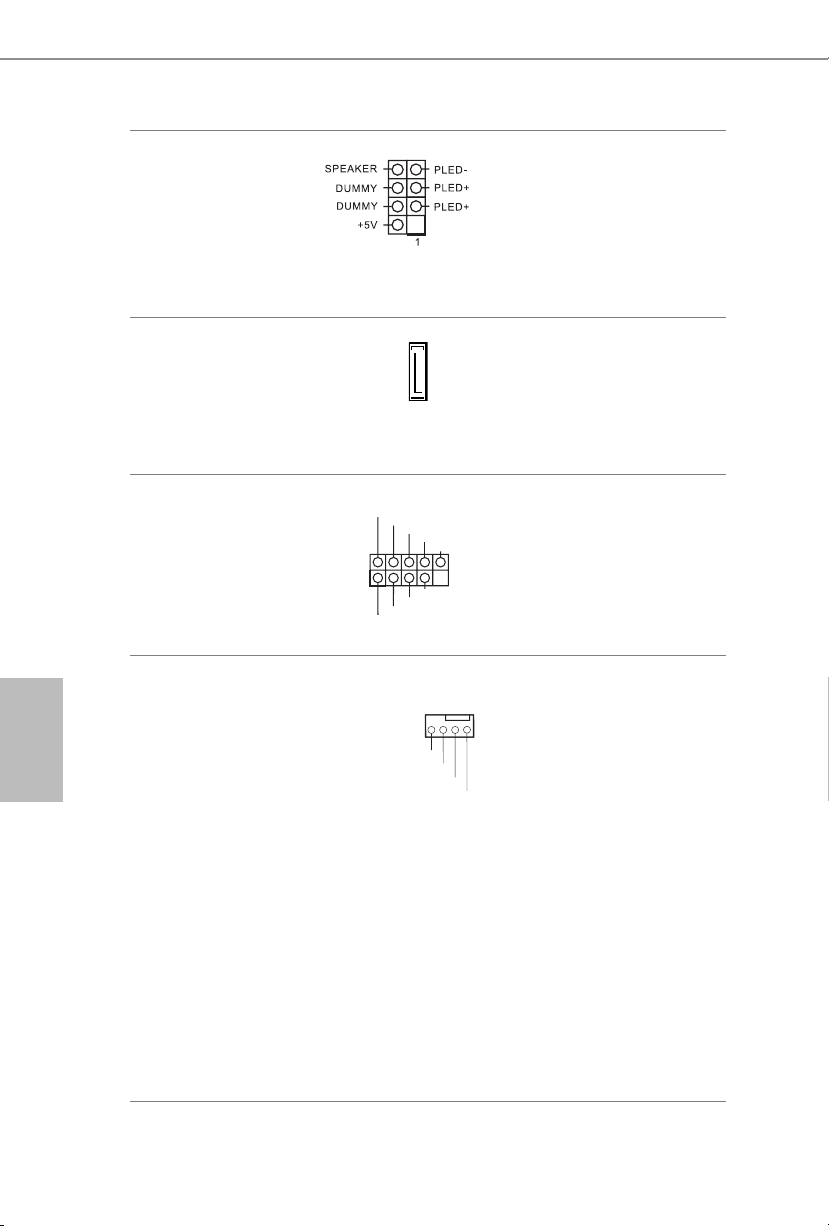

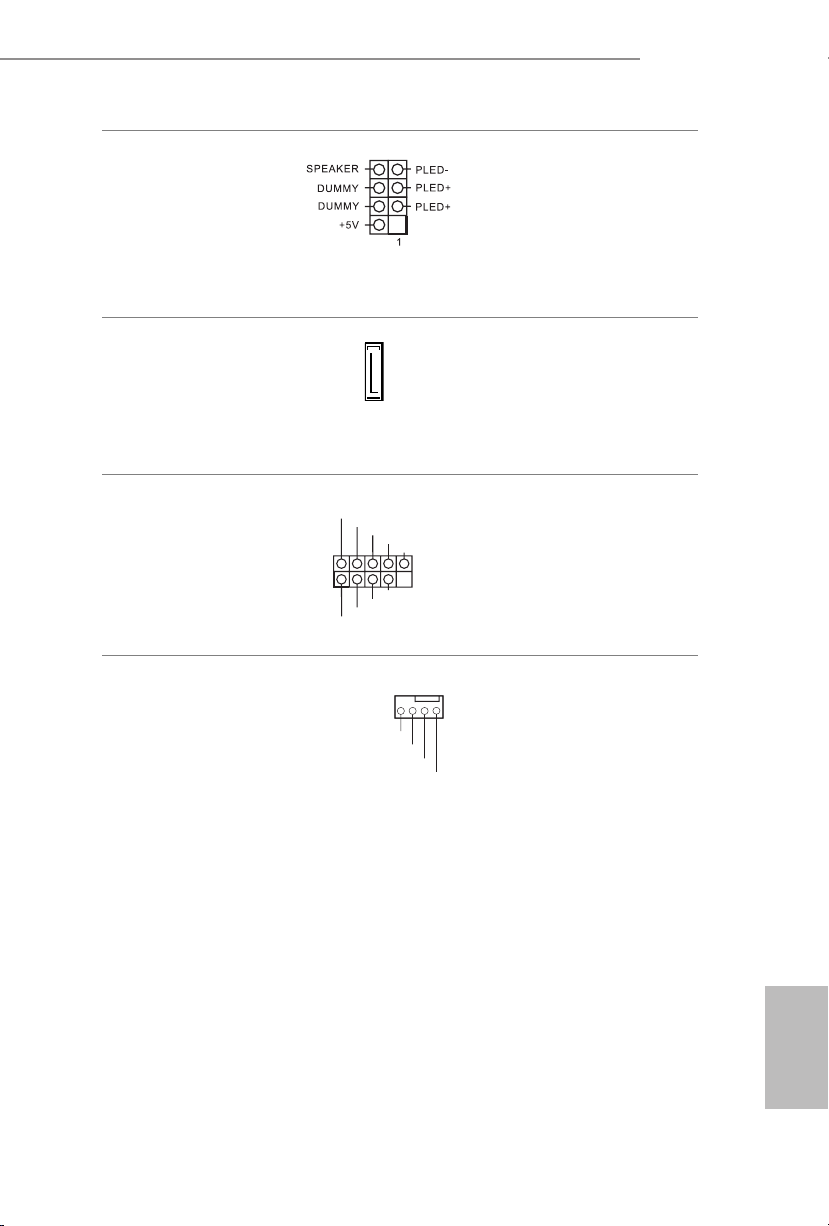

Power LED and Speaker

Header

(7-pin SPK_PLED1)

(see p.1, No. 11)

Serial ATA3 Connector

(SATA3_1:

see p.1, No. 14)

USB 2.0 Header

(9-pin USB_3_4)

(see p.1, No. 8)

Chassis Fan Connectors

(4-pin CHA_FAN1)

(see p.1, No. 3)

(4-pin CHA_FAN2)

(see p.1, No. 9)

(4-pin CHA_FAN3)

(see p.1, No. 18)

(4-pin CHA_FAN4)

(see p.1, No. 34)

(4-pin CHA_FAN5)

(see p.1, No. 23)

(4-pin CHA_FAN6)

(see p.1, No. 33)

(4-pin CHA_FAN7)

(see p.1, No. 30)

(4-pin CHA_FAN8)

(see p.1, No. 31)

USB _PWR

P-

P+

GND

P+

P-

USB _PWR

FAN _SP EED _CO NTR OL

CHA _FA N_S PEE D

FAN _VO LTA GE

DUM MY

4 3 2 1

Please connect the

chassis power LED and

the chassis speaker to this

header.

is SATA3 connector

supports SATA data

cables for internal storage

devices with up to 6.0

Gb/s data transfer rate.

ere is one header on

this motherboard. is

USB 2.0 header can

support two ports.

Please connect fan cables

to the fan connectors and

match the black wire to

the ground pin.

GND

English

Page 30

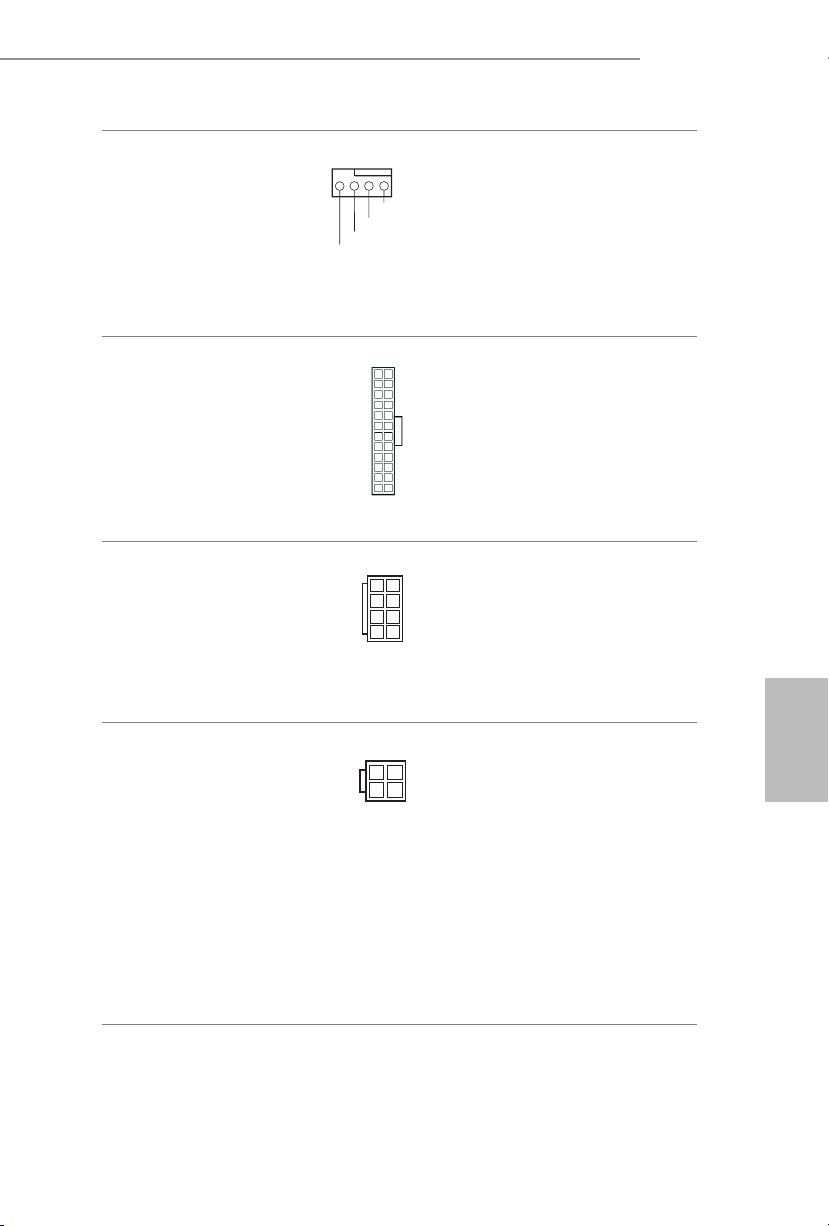

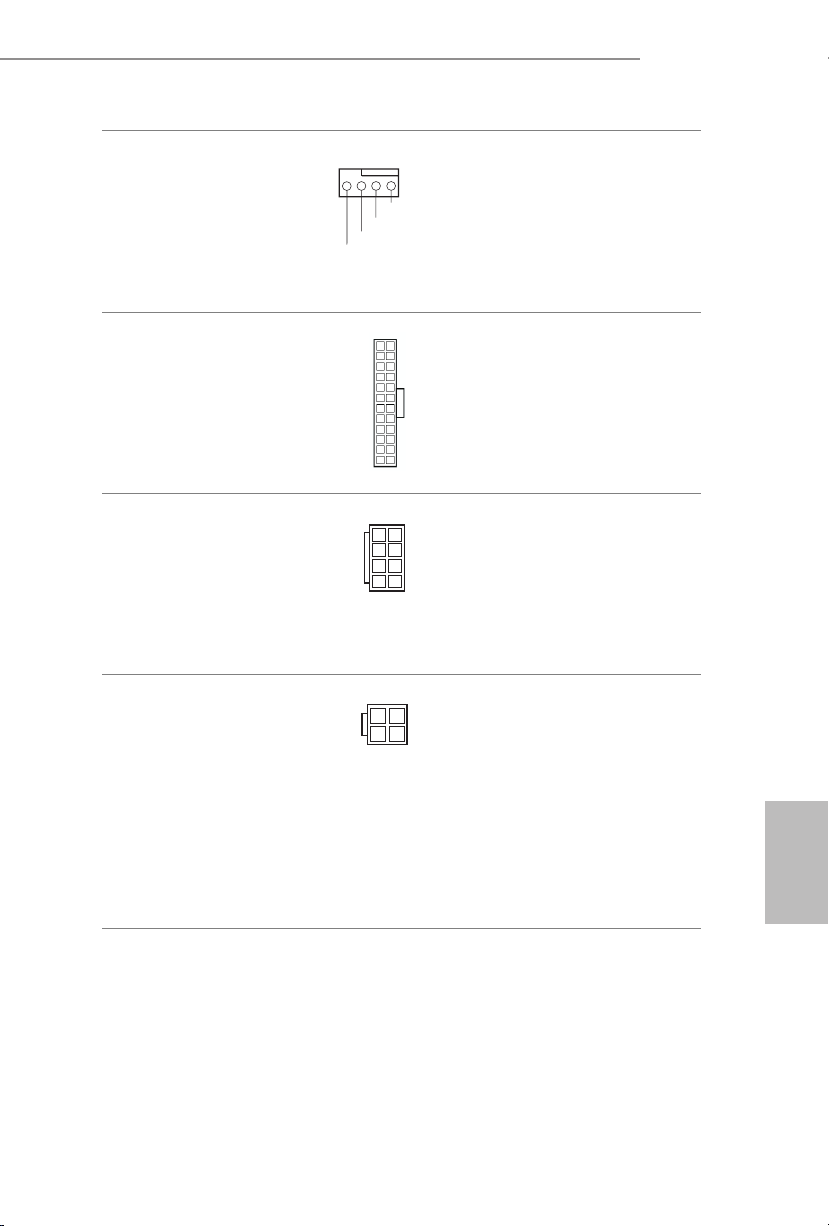

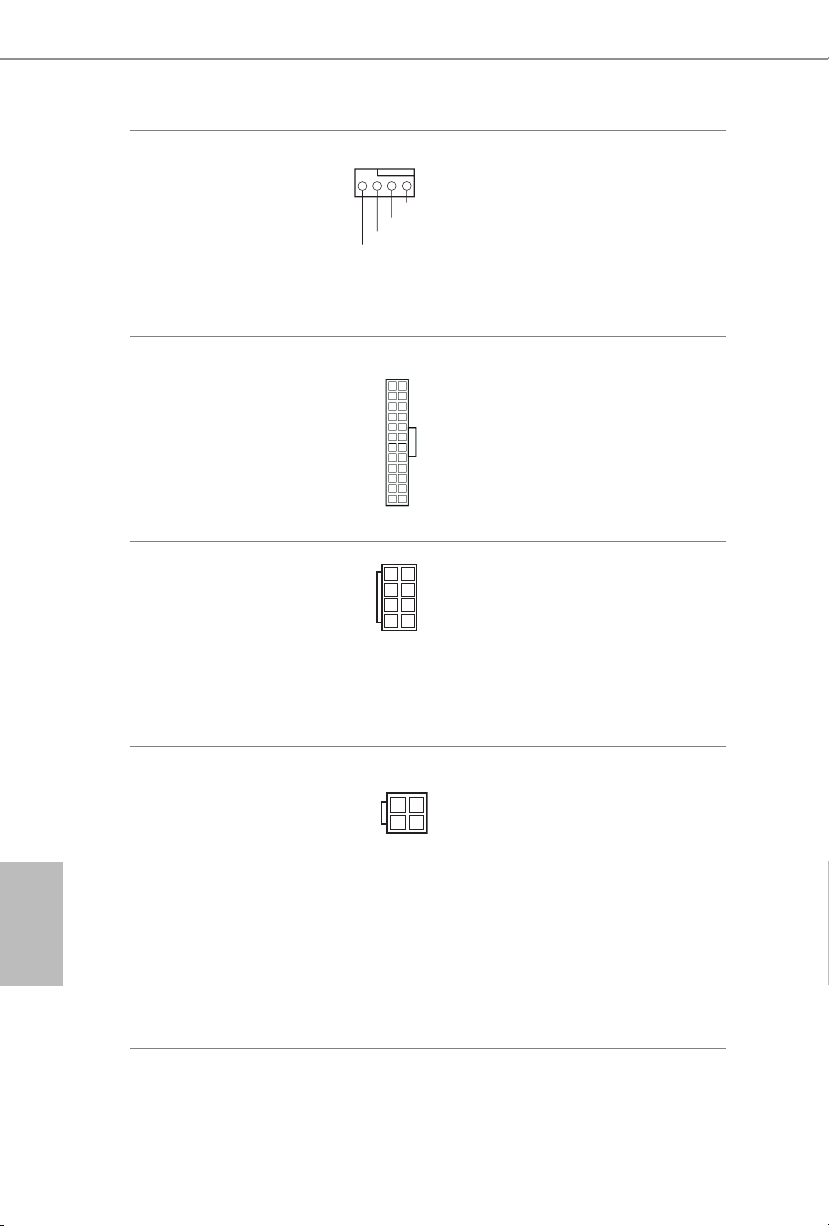

CPU Fan Connector

4 3 2 1

(4-pin CPU_FAN1)

(see p.1, No. 4)

GND

FAN _VOLT AGE

CPU _F

AN_ SPEED

FAN_ SPEED _CONT ROL

is motherboard pro-

vides a 4-Pin CPU fan

(Quiet Fan) connector.

If you plan to connect a

3-Pin CPU fan, please

connect it to Pin 1-3.

ATX Power Connectors

(24-pin ATXPWR1)

(see p.1, No. 12)

(24-pin ATXPWR2)

(see p.1, No. 10)

ATX 12V Power

Connector

(8-pin ATX12V1)

(see p.1, No. 2)

ATX 12V Power

Connector

(4-pin ATX12V2)

(see p.1, No. 1)

is motherboard pro-

vides two 24-pin ATX

power connectors. To use

a 20-pin ATX power sup-

ply, please plug it along

Pin 1 and Pin 13.

is motherboard

provides a 8-pin ATX 12V

power connector. To use a

4-pin ATX power supply,

please plug it along Pin 1

and Pin 5.

is motherboard

provides a 4-pin ATX

12V power connector.

Important: Make sure

both the connected 4-pin

(ATX12V2) and 24-

pin (ATXPWR1) power

connectors are on the

same PSU; otherwise,

the motherboard may be

damaged.

English

Page 31

X370 Pro BTC+

WAKE#

CLKN

CLKP

RST

PETX N

PERX N

PERX P

GND

PETX P

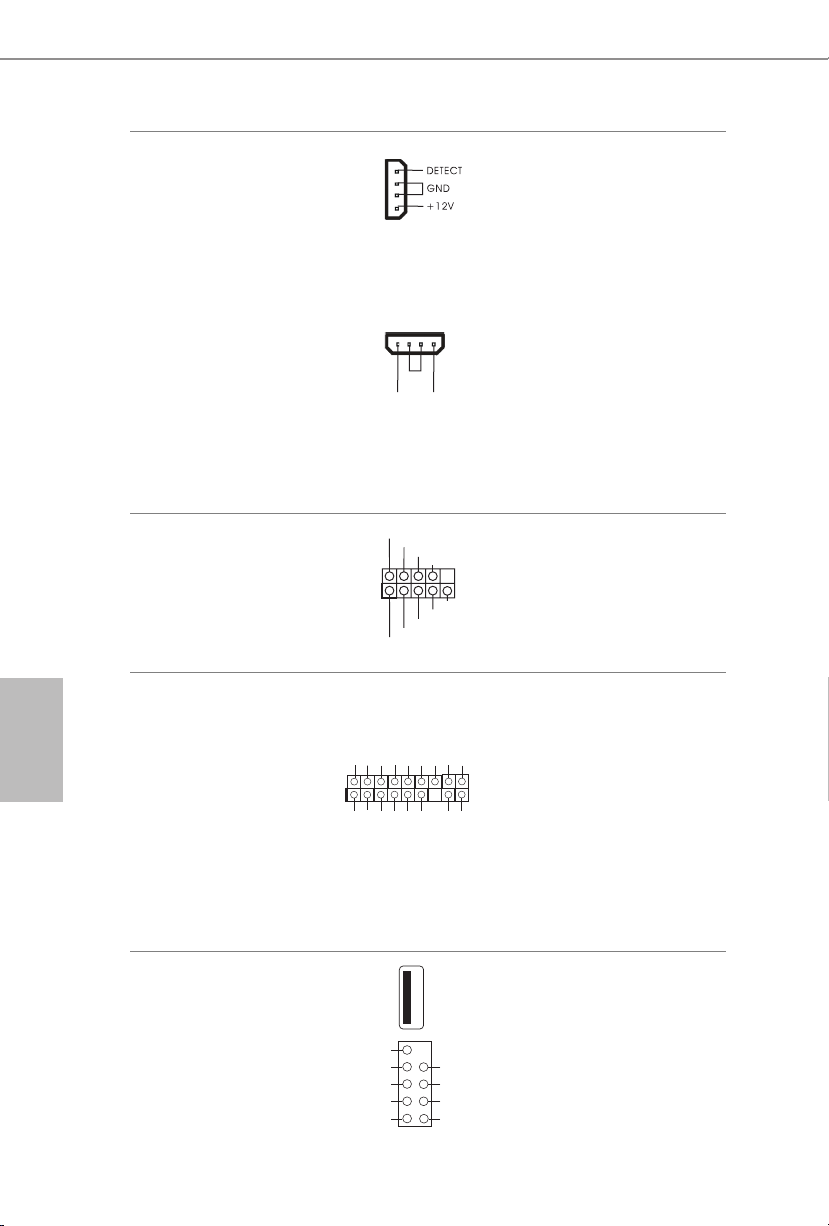

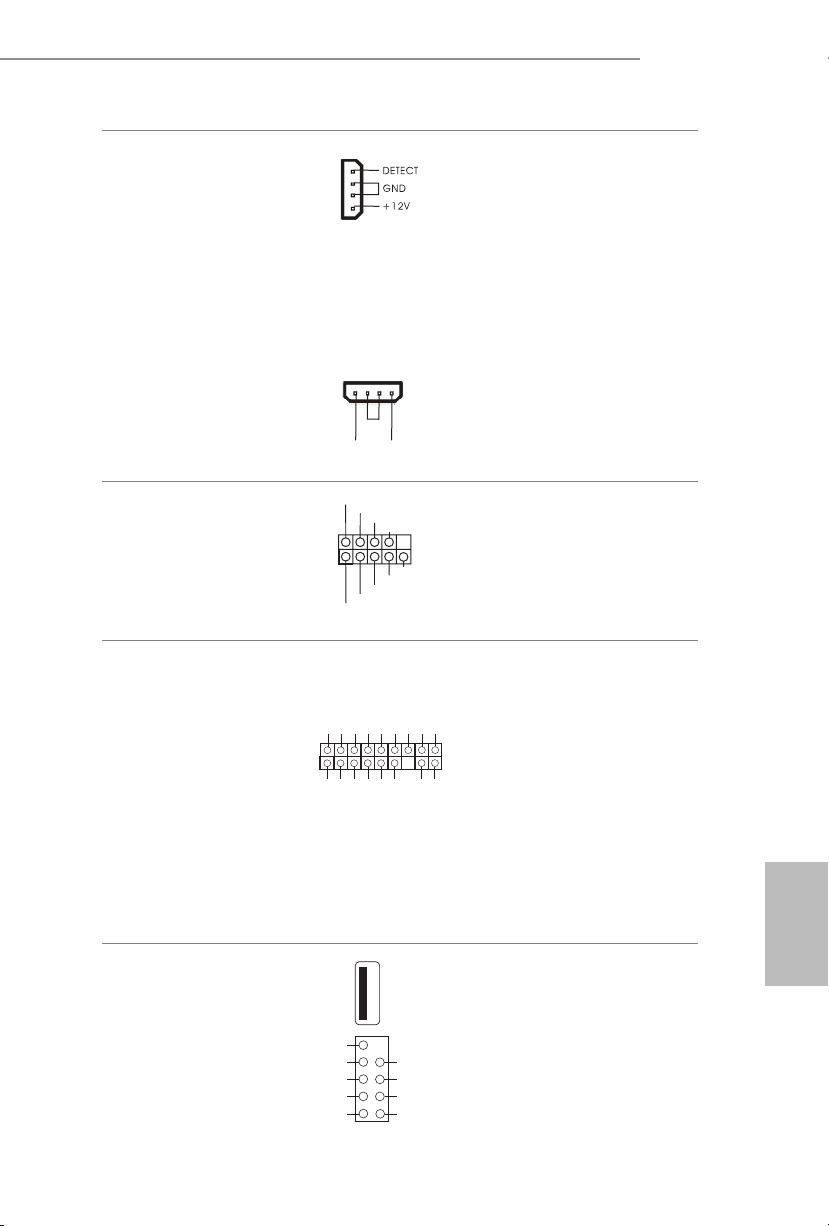

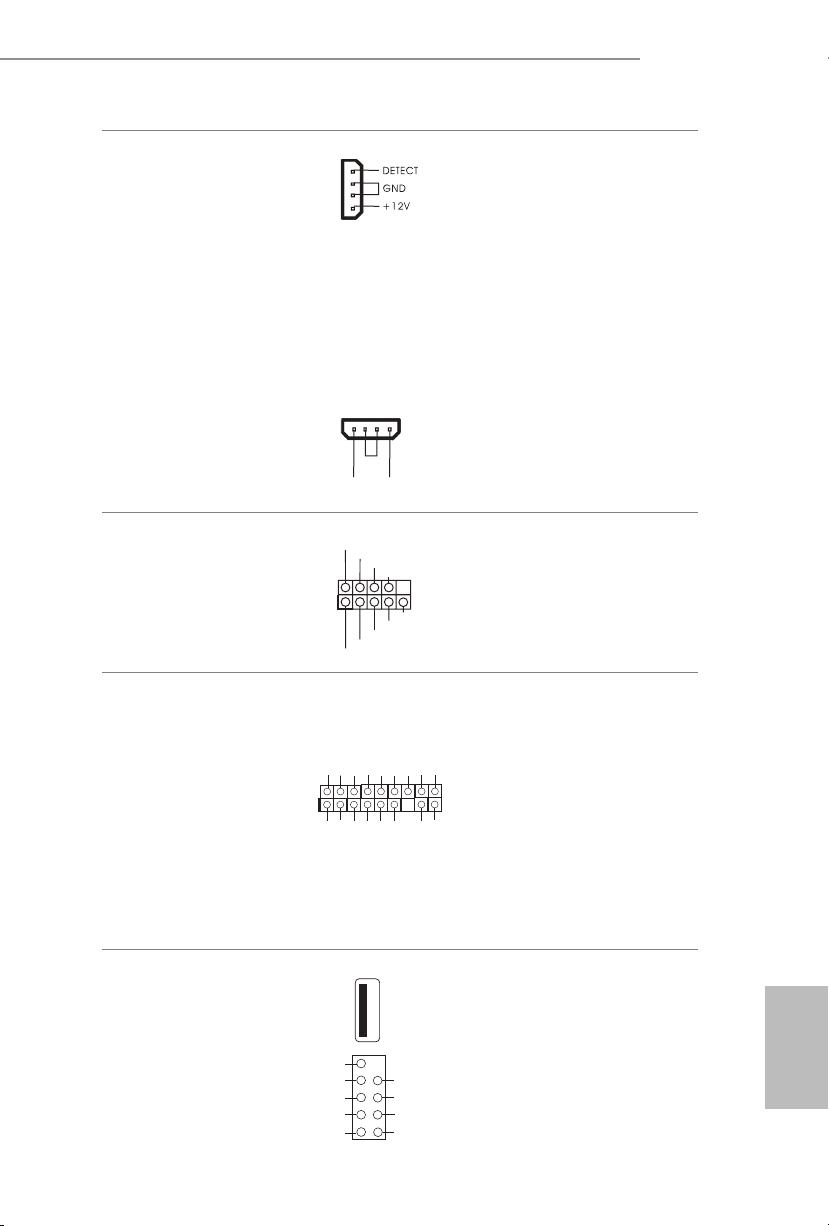

PCIe Power Connectors

(4-pin PCIE _PWR3)

(see p.1, No. 16)

(4-pin PCIE _PWR4)

(see p.1, No. 19)

(4-pin PCIE _PWR5)

(see p.1, No. 21)

(4-pin PCIE _PWR6)

(see p.1, No. 24)

(4-pin PCIE _PWR7)

(see p.1, No. 27)

(4-pin PCIE _PWR8)

(see p.1, No. 29)

Serial Port Header

(9-pin COM1)

(see p.1, No. 35)

TPM Header

(17-pin TPMS1)

(see p.1, No. 32)

+12 V DET EC T

RRX D1

DDC D#1

SMB_ CLK_M AIN

GND

FRAM E

PCIC LK

GND

DDT R#1

DDS R#1

GND

TTX D1

SMB_ DATA_ MAIN

LAD2

LAD3

PCIR ST#

CCT S#1

RRTS #1

GND

LAD1

+3V

LAD0

RRI #1

Please connect these

connectors to the power

supplies.

Important: Make sure

the 4-pin PCIe power

connector and the

external power connector

on the graphics card are

connected to the same

PSU; otherwise, the

motherboard and the

graphics card may be

damaged.

is COM1 header

supports a serial port

module.

is connector supports

Trusted Platform Module

(TPM) system, which can

S_PW RDWN#

SERI RQ#

GND

securely store keys, digital

certicates, passwords,

and data. A TPM system

GND

+3VS B

also helps enhance

network securit y, protects

digital identities, and

ensures platform integrity.

Mining Ports

(M_Port1: see p.1, No. 15)

Please connect these ports

to the PCIe riser kits.

(M_Port2: see p.1, No. 17)

(M_Port3: see p.1, No. 20)

(M_Port4: see p.1, No. 22)

English

(M_Port5: see p.1, No. 25)

(M_Port6: see p.1, No. 28)

Page 32

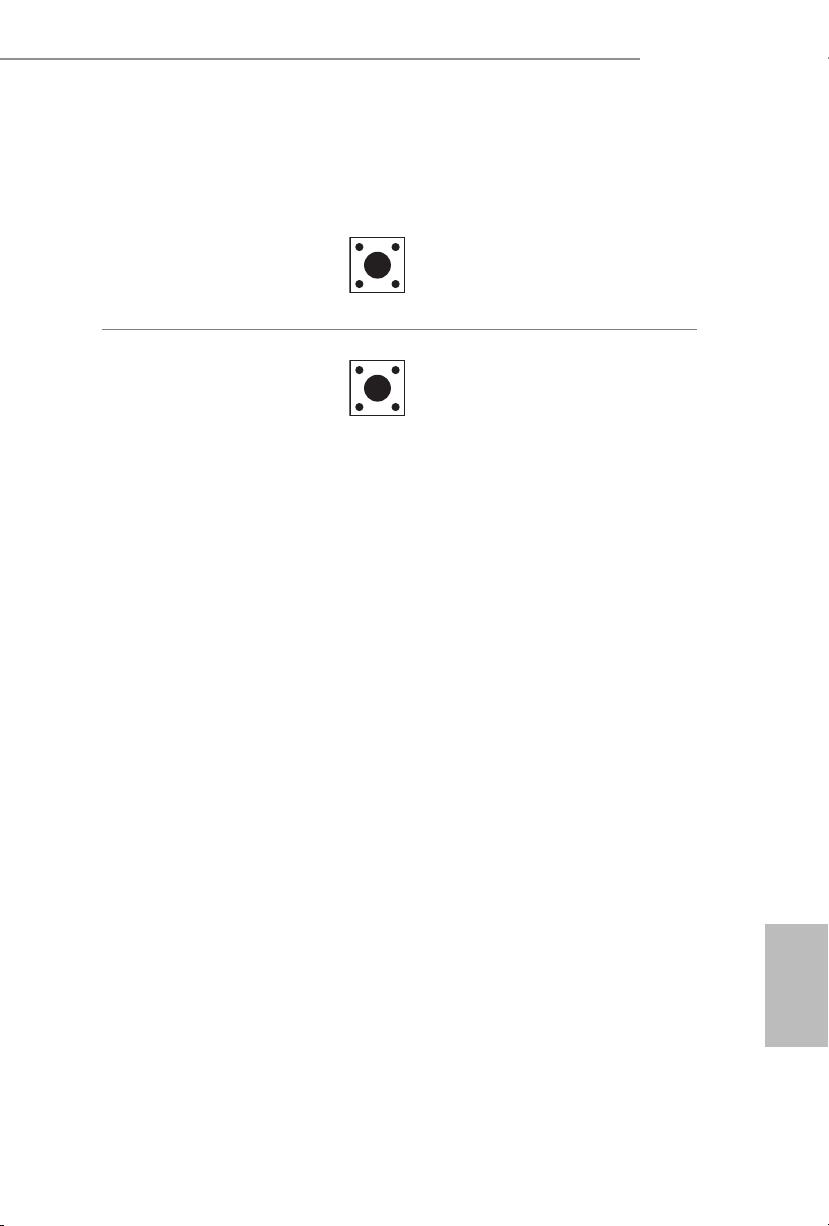

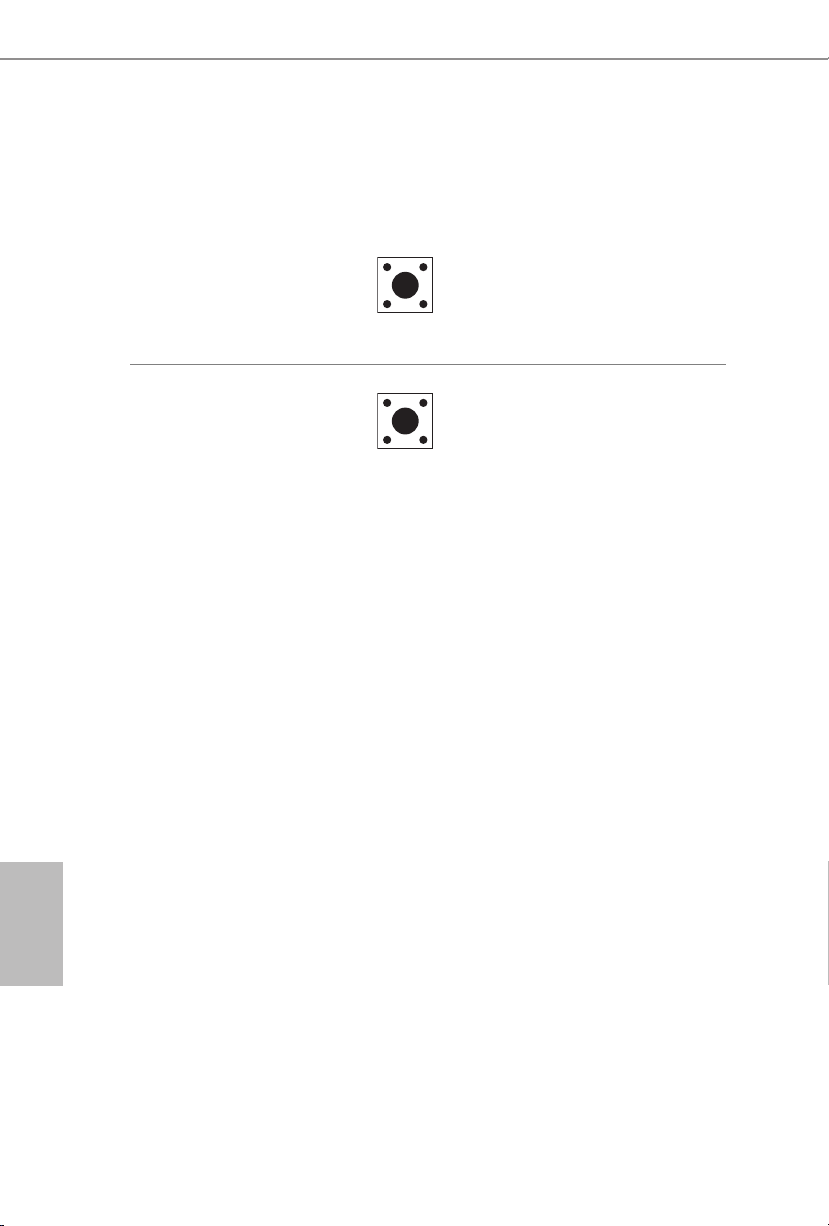

2.7 Smart Switches

e motherboard has two smart switches: Power Button and Reset Button.

Power Button

(PWRBTN1)

(see p.1, No. 7)

Reset Button

(RSTBTN1)

(see p.1, No. 6)

Power Button allows users

to quickly turn on/o the

system.

Reset Button allows

users to quickly reset the

system.

English

Page 33

X370 Pro BTC+

2.8 M.2_SSD (NGFF) Module Installation Guide

The M.2, also known as the Next Generat ion Form Factor (NGFF), is a small size and

versatile card edge connector that aims to replace mPCIe and mSATA. e M.2 Socket

supports type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module.

Installing the M.2_SSD (NGFF) Module

Step 1

Prepare a M.2_SSD (NGFF) module

and the screw.

No. 1 2 3 4

Nut Location A B C D

PCB Length 3cm 4.2cm 6cm 8cm

Module Type Type2230 Type 2242 Type2260 Type 2280

Step 2

Depending on the PCB type and

length of your M.2_SSD (NGFF)

module, nd the corresponding nut

location to be used.

English

Page 34

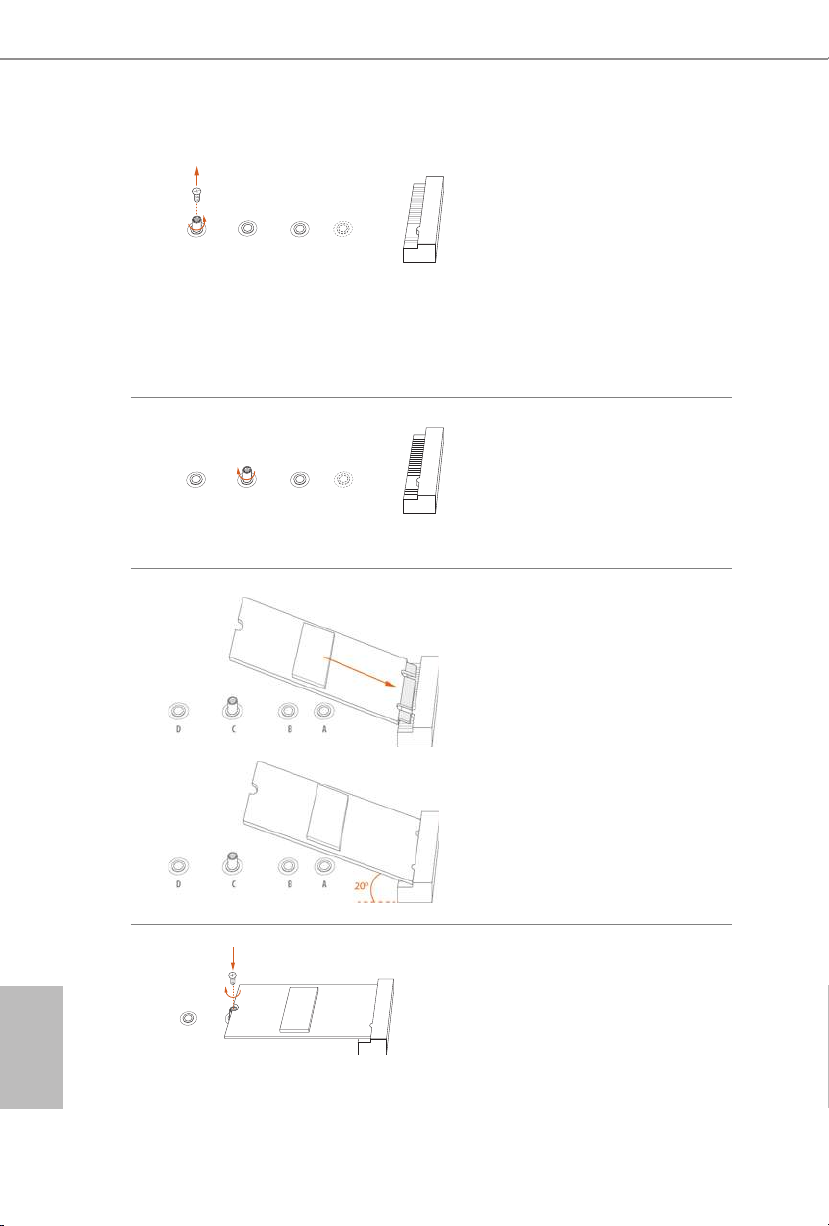

Step 3

Move the stando based on the

module type and length.

BCD

e stando is placed at the nut

location D by default. Skip Step 3 and

4 and go straight to Step 5 if you are

going to use the default nut.

Otherwise, release the stando by

hand.

Step 4

Peel o the yellow protective lm on

BCD

the nut to be used. Hand tighten the

stando into the desired nut location

on the motherboard.

Step 5

Gently insert the M.2 (NGFF) SSD

module into the M.2 slot. Please

be aware that the M.2 (NGFF) SSD

module only ts in one orientation.

English

Step 6

Tighten the screw with a screwdriver

NUT1NUT2D

to secure the module into place.

Please do not overtighten the screw as

this might damage the module.

Page 35

X370 Pro BTC+

M.2_SSD (NGFF) Module Support List

Vendor Interface P/N

ADATA SATA ADATA - AXNS381E-128GM-B Crucial SATA Crucial-CT240M500SSD4-240GB EZLINK SATA EZLINK P51B-80-120GB Intel SATA INTEL 540S-SSDSCKKW240H6-240GB Kingston SATA Kingston-RBU-SNS8400S3 / 180GD Kingston SATA Kingston SM2280S3G2/120G - Win8.1 LITEON SATA LITEON LJH-256V2G-256GB (2260) PLEXTOR SATA PLEXTOR PX-128M7VG-128GB PLEXTOR SATA PLEXTOR PX-128M6G-2260-128GB SanDisk SATA SanDisk-SD6SN1M-128G SanDisk SATA SanDisk X400-SD8SN8U-128G SanDisk SATA Sandisk Z400s-SD8SNAT-128G-1122 Transcend SATA Transcend TS256GMTS800-256GB Transcend SATA Transcend TS64GMTS400-64GB V-Color SATA V-Color 120G V-Color SATA V-Color 240G WD SATA WD BLUE WDS100T1B0B-00AS40 WD SATA WD GREEN WDS240G1G0B-00RC30

For the latest updates of M.2 _SSD (NFGG) module support list, please visit our website

for details: http://www.asrock.com

English

Page 36

2.9 Installing the 4-pin PCIe Power Connectors

e extra 4-pin PCIe power connectors on this motherboard oer more

power for your graphics cards. ey provide stable voltages and greatly

reduce the risks of burning your motherboard or graphics cards.

When the graphics cards are installed, be sure to install the PSU’s 4-pin

power cables to the corresponding 4-pin PCIe power connectors (PCIE_

PWR) on your motherboard; otherwise, the cards may be damaged.

Make sure the 4-pin PCIe powe r connector and the exte rnal power connector on the graphics card are connected to the same PSU; othe rwise, the motherboard and the graphics card may be damaged.

English

Page 37

2.10 Special Features

2.10.1 Smart PCIe State Detection

is motherboard has included a smart way to show the status of every graphics

card. While the system is booting, the Power-On, Self-Test (POST) screen will show

the status of the graphics cards that were installed on the motherboard.

X370 Pro BTC+

English

Page 38

ATXPW R2

CLRCMOS1

USB_3_4

RJ-45 L AN

SOCK ET AM4

COM1

HDMI1

CMOS

Batt ery

ATX12V1

HDLED RESET

PLED PWRBT N

PANEL1

RoHS

SPK_PLED1

DDR4 _A2 (64 b it, 288 -pin mo dule)

M2_1

AMD

Prom ontor y

X37 0

USB3 .1 Gen1 T:USB1 B:US B2

TPMS1

SATA3_1

X3 70 P ro B TC+

PCIE 1

CHA_FAN1

USB 2.0

T:U SB1

B: USB2

PS2

Keybo ard

/Mous e

PCIE 2

PCIE 3

PCIE 4

PCIE 5

PCIE 6

PCIE 7

PCIE 8

VGA1

CPU_FAN1

CHA_FAN2

CHA_FAN3

CHA_FAN4

CHA_FAN5

CHA_FAN6

CHA_FAN8

CHA_FAN7

ATX12V2

ATXPW R1

M_Port1

M_Port2

M_Port3

M_Port4

M_Port5

PWR_PCIE 3PWR_PCIE 4PWR_PCIE 5PWR_PCIE 6

M_Port6

PWR_PCIE 7

PWR_PCIE 8

ATXPW R3

RSTBTN1

PWRBTN1

2.10.2 Graphics Card Indicator LED

ASRock also placed a faulty graphics card indicator LED behind every mining ports

and PCIe slots so you may monitor the status even without a screen.

Graphics Card Indicator LED

English

Page 39

1 Einleitung

Vielen Dank, dass Sie sich für das X370 Pro BTC+ von ASRock entschieden haben – ein

zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von

ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das

ASRock Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden können, kann der Inhalt dieser Anleitung ohne Ankündigung geändert werden. Falls diese Anleitung irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen Informationen über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Website http://www.asrock.com.

1.1 Lieferumfang

ASRock X370 Pro BTC+-Motherboard

•

ASRock X370 Pro BTC+-Schnellinstallationsanleitung

•

ASRock X370 Pro BTC+-Support-CD

•

1 x Serial-ATA- (SATA) Datenkabel (optional)

•

1 x Schraube für M.2-Sockel (optional)

•

X370 Pro BTC+

Deutsch

Page 40

Deutsch

1.2 Technische Daten

Vollständig solides Kondensatordesign

Plattform

Prozessor

Chipsatz

Speicher

Erweiterungssteckplatz

•

Unterstützt AMD-Sockel-AM4-APUs der A-Serie (Bristol Ridge)

•

und Prozessoren der Ryzen-Serie (Summit Ridge, Raven Ridge

und Pinnacle Ridge)

12-Leistungsphasendesign

•

Unterstützt 105-W-Wasserkühlung (Pinnacle Ridge);

•

unterstützt 95-W-Wasserkühlung (Summit Ridge); unterstützt

65-W-Wasserkühlung (Raven Ridge)

AMD Promontory X370

•

1 x DDR4-DIMM-Steckplatz

•

Prozessoren der AMD-Ryzen-Serie (Pinnacle Ridge) unter-

•

stützen DDR4 3200+(OC)/2933/2667/2400/2133 ECC und non-

ECC, ungepuerter Speicher*

Prozessoren der AMD-Ryzen-Serie (Summit Ridge) unterstützen

•

DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 ECC und non-

ECC, ungepuerter Speicher*

Prozessoren der AMD-Ryzen-Serie (Raven Ridge) unterstützen

•

DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 non-ECC, un-

gepuerter Speicher*

APUs von AMDs A-Serie der 7. Generation unterstützen DDR4

•

2400/2133 ECC und non-ECC, ungepuerter Speicher*

* Für Prozessoren der Ryzen-Serie (Raven Ridge), ECC wird nur mit

PRO-Prozessoren unterstützt.

* Weitere Informationen nden Sie in der Speicherkompatibilität-

sliste auf der ASRock-Webseite. (http://www.asrock.com/)

Systemspeicher, max. Kapazität: 16GB

•

15-μ-Goldkontakt in DIMM-Steckplatz

•

APUs von AMDs A-Serie der 7. Generation

8 x PCI-Express x16-Steckplätze (PCIE1 bei x4; PCIE2~8 bei x1)

•

5 x Mining-Ports (M_Port1, 3, 4, 5, 6 bei x1, M_Port2 N/A)*

•

Page 41

Grakkarte

LAN

X370 Pro BTC+

CPUs der AMD-Ryzen-Serie (Summit Ridge, Raven Ridge und

Pinnacle Ridge)

8 x PCI-Express x16-Steckplätze (PCIE1 bei x4; PCIE2~8 bei x1)

•

6 x Mining-Ports (M_Port1 – M_Port6 bei x1)*

•

* Unterstützt USB-Riser-Kit

Integrierte Grakkarte der AMD-RadeonTM-Vega-Serie in APU

•

der Ryzen-Serie*

Integrierte Grakkarte der AMD-RadeonTM-R-Serie in APU der

•

A-Serie*

* Tatsächliche Unterstützung kann je nach Prozessor variieren

DirectX 12, Pixel Shader 5.0

•

Max. geteilter Speicher 4GB

•

Dualer Grakkartenausgang Unterstützt HDMI- und D-Sub-

•

Ports durch unabhängige Monitor-Controller

PCIE-x1-Gigabit-LAN 10/100/1000 Mb/s

•

Realtek RTL8111EPV

•

Unterstützt Wake-On-LAN

•

Unterstützt LAN-Kabelerkennung

•

Unterstützt Blitzschutz/Schutz gegen elektrostatische Entladung

•

(ASRock Full Spike Protection)

Unterstützt energieezientes Ethernet 802.3az

•

Unterstützt PXE

•

Unterstützt DASH

•

Rückblende, E/A

1 x PS/2-Maus-/Tastaturanschluss

•

1 x D-Sub-Port

•

1 x HDMI-Port

•

2 x USB-2.0-Ports (unterstützt Schutz gegen elektrostatische

•

Entladung)

2 x USB-3.1-Gen1-Ports (unterstützt Schutz gegen elektrosta-

•

tische Entladung)

1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und

•

Geschwindigkeit-LED)

Deutsch

Page 42

Speicher

Anschluss

1 x SATA-III-6,0-Gb/s-Anschluss, unterstützt NCQ, AHCI und

•

Hot-Plugging

1 x M.2-Sockel, unterstützt M-Key-2230/2242/2260/2280-M.2-

•

SATA-III-6,0-Gb/s-Modul

1 x Systemblendenstileiste

•

1 x COM-Anschluss-Stileiste

•

1 x Betrieb-LED- und Lautsprecher-Stileiste

•

1 x CPU-Lüeranschluss (4-polig)

•

* Der CPU-Lüeranschluss unterstützt einen CPU-Lüer mit einer

maximalen Lüerleistung von 1 A (12 W).

8 x Gehäuselüeranschlüsse (4-polig)

•

* CHA_FAN1-2 unterstützen einen Gehäuselüer mit einer

maximalen Lüerleistung von 1 A (12 W). CHA_FAN3-8

unterstützen einen Gehäuselüer mit einer maximalen Lüerleistung

von 2,5A (30 W).

* CPU_FAN1, CHA_FAN1 und CHA_FAN2 können

Geschwindigkeit des 4-poligen Lüers anpassen.

3 x 24-poliger ATX-Netzanschlüsse

•

1 x 8-poliger 12-V-Netzanschluss

•

1 x 4-poliger 12-V-Netzanschluss

•

6 x 4-poliger PCIe-Netzanschlüsse

•

1 x USB 2.0-Stileiste (unterstützt zwei USB 2.0-Ports)

•

(unterstützt Schutz gegen elektrostatische Entladung)

1 x Ein-/Austaste

•

1 x Reset-Taste

•

Deutsch

BIOSFunktion

Hardwareüberwachung

AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger

•

grascher Benutzerschnittstellen

Unterstützt „Plug-and-Play“

•

ACPI 5.1-konforme Aufweckereignisse

•

Unterstützt Jumper-frei

•

SMBIOS 2.3-Unterstützung

•

DRAM-Spannungsmehrfachanpassung

•

CPU-/Gehäusetemperaturerkennung

•

CPU-/Gehäuselüertachometer

•

Lautloser CPU-/Gehäuselüer

•

CPU-/Gehäuselüer-Mehrfachgeschwindigkeitssteuerung

•

Spannungsüberwachung: +12 V, +5 V, +3,3 V, Vcore

•

Page 43

Microso® Windows® 10, 64 Bit

Betriebssystem

Zertizierungen

* Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

•

Linux: Ubuntu 16.04 LTS / Fedora 25

•

FCC, CE

•

ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

•

X370 Pro BTC+

Deutsch

Page 44

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den

Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf

den Kontakten angebracht ist, ist der Jumper „oen“. Die Abbildung zeigt einen 3-poligen

Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe

auf diesen 2 Kontakten angebracht ist.

CMOS-löschen-Jumper

(CLRCMOS1)

(siehe S. 1, Nr. 36)

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen

und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie

den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie

15 Sekunde, schließen Sie dann die Kontakte an CLRCMOS1 5 Sekunden lang

mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach

der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-

Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann

vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit

und Benutzerstandardprol nur gelöscht werden, wenn die CMOS-Batterie entfernt

wird. Bitte denken Sie daran, die Jumper-Kappe nach der CMOS-Löschung zu

entfernen.

2-poliger Jumper

Deutsch

Page 45

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE JumperKappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen.

X370 Pro BTC+

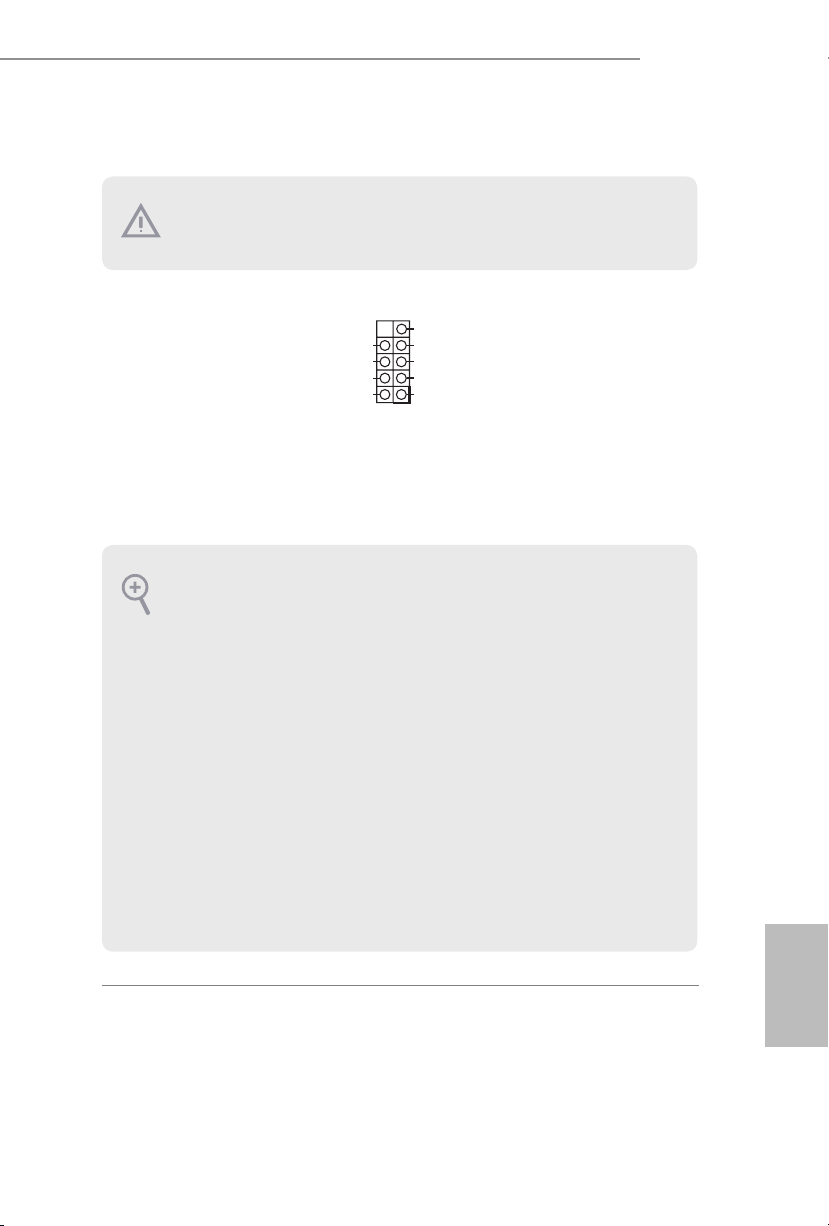

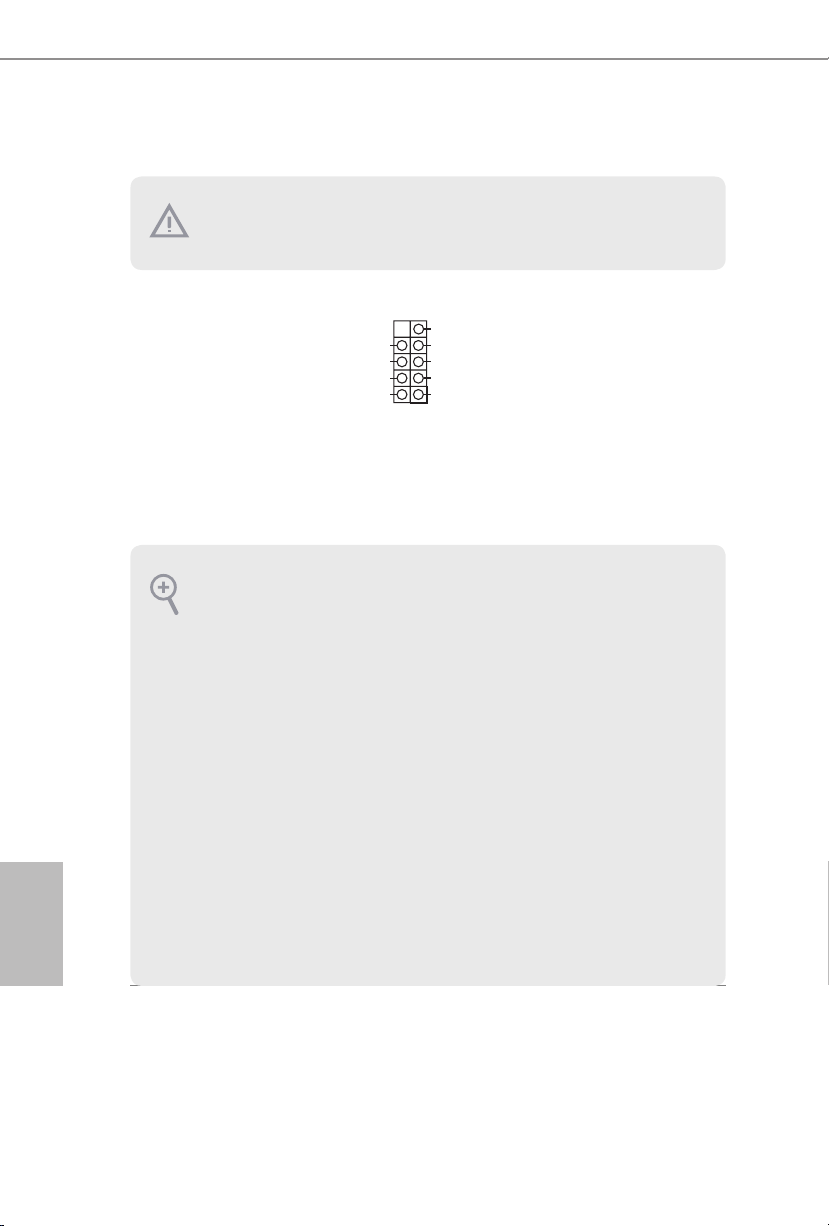

Systemblende-Stileiste

(9-polig, PANEL1)

(siehe S. 1, Nr. 13)

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste kongurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S3-Ruhezustand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, FestplattenaktivitätLED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

GND RES ET#

PWR BTN#

PLE D-

PLE D+

GND

HDL ED-

HDL ED+

Verbinden Sie Netzschalter, Reset-

Taste und Systemstatusanzeige

am Gehäuse entsprechend der

nachstehenden Pinbelegung mit

dieser Stileiste. Beachten Sie

vor Anschließen der Kabel die

positiven und negativen Kontakte.

Deutsch

Page 46

Betrieb-LED- und

Lautsprecher-Stileiste

(7-polig, SPK_PLED1)

(siehe S. 1, Nr. 11)

Bitte verbinden Sie die

Betrieb-LED des Gehäuses

und den Gehäuselautsprecher

mit dieser Stileiste.

Deutsch

Serial-ATA-III-Anschluss

(SATA3_1:

siehe S. 1, Nr. 14)

USB 2.0-Stileiste

(9-polig, USB_3_4)

(siehe S. 1, Nr. 8)

Gehäuselüeranschlüsse

(4-polig, CHA_FAN1)

(siehe S. 1, Nr. 3)

(4-polig, CHA_FAN2)

(siehe S. 1, Nr. 9)

(4-polig, CHA_FAN3)

(siehe S. 1, Nr. 18)

(4-polig, CHA_FAN4)

(siehe S. 1, Nr. 34)

(4-polig, CHA_FAN5)

(siehe S. 1, Nr. 23)

(4-polig, CHA_FAN6)

(siehe S. 1, Nr. 33)

(4-polig, CHA_FAN7)

(siehe S. 1, Nr. 30)

(4-polig, CHA_FAN8)

(siehe S. 1, Nr. 31)

USB _PWR

P-

P+

GND

P+

P-

USB _PWR

FAN _SP EED _CO NTR OL

CHA _FA N_S PEE D

FAN _VO LTA GE

DUM MY

4 3 2 1

Dieser SATA-III-Anschluss

nimmt SATA-Datenkabel

zum Anschluss interner

Speichergeräte mit einer Datenü

bertragungsgeschwindigkeit bis

6,0 Gb/s auf.

Es gibt eine Stileiste an

diesem Motherboard. Diese

USB 2.0-Stileiste unterstützt

zwei Ports.

Bitte verbinden Sie die

Lüerkabel mit den

Lüeranschlüssen; der

schwarze Draht gehört zum

GND

Erdungskontakt.

Page 47

X370 Pro BTC+

4 3 2 1

CPU-Lüeranschluss

(4-polig, CPU_FAN1)

(siehe S. 1, Nr. 4)

ATX-Netzanschlüsse

(24-polig, ATXPWR1)

(siehe S. 1, Nr. 12)

(24-polig, ATXPWR2)

(siehe S. 1, Nr. 10)

ATX-12-V-Netzanschluss

(8-polig, ATX12V1)

(siehe S. 1, Nr. 2)

ATX-12-V-Netzanschluss

(4-polig, ATX12V2)

(siehe S. 1, Nr. 1)

GND

FAN _VOLT AGE

CPU _F

AN_ SPEED

FAN_ SPEED _CONT ROL

Dieses Motherboard bietet einen

4-poligen CPU-Lüeranschluss

(lautloser Lüer). Falls Sie

einen 3-poligen CPU-Lüer

anschließen möchten, verbinden

Sie ihn bitte mit Kontakt 1 bis 3.

Dieses Motherboard bietet zwei

24-polige ATX-Netzanschlüsse.

Bitte schließen Sie es zur Nut-

zung eines 20-poligen ATX-

Netzteils entlang Kontakt 1 und

Kontakt 13 an.

Dieses Motherboard bietet

einen 8-poligen ATX-12-V-Net-

zanschluss. Bitte schließen Sie

es zur Nutzung eines 4-poligen

ATX-Netzteils entlang Kontakt

1 und Kontakt 5 an.

Dieses Motherboard bietet

einen 4-poligen ATX-12-V-

Netzanschluss.Wichtig:

Stellen Sie sicher, dass beide

verbundenen Stromanschlüsse,

4-polig (ATX12V2) und

24-polig (ATXPRW1), mit

demselben Netzteil verbunden

sind; andernfalls könnte das

Motherboard beschädigt

wurden.

Deutsch

Page 48

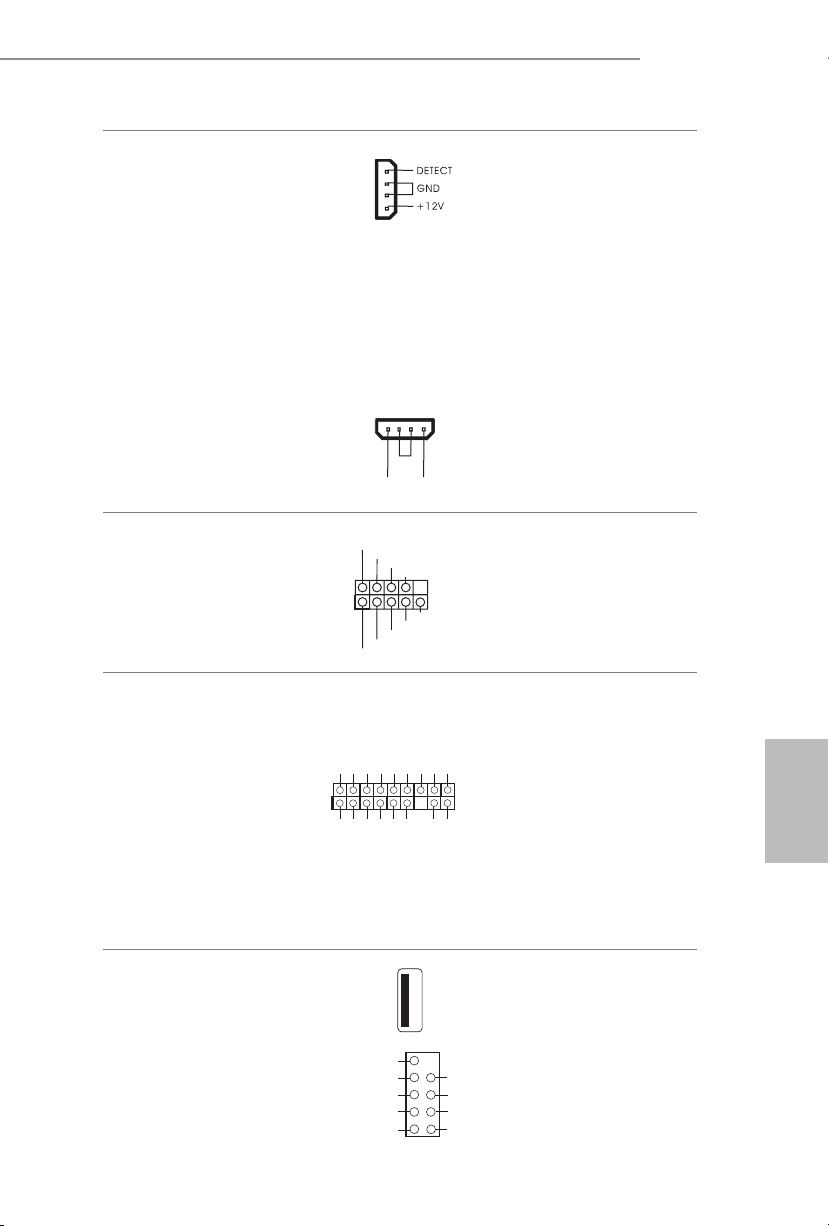

PCIe-Netzanschlüsse

WAKE#

CLKN

CLKP

RST

PETX N

PERX N

PERX P

GND

PETX P

(4-polig, PCIE_PWR3)

(siehe S. 1, Nr. 16)

(4-polig, PCIE_PWR4)

(siehe S. 1, Nr. 19)

(4-polig, PCIE_PWR5)

(siehe S. 1, Nr. 21)

(4-polig, PCIE_PWR6)

(siehe S. 1, Nr. 24)

(4-polig, PCIE_PWR7)

(siehe S. 1, Nr. 27)

(4-polig, PCIE_PWR8)

(siehe S. 1, Nr. 29)

Serieller-Port-Stileiste

(9-polig, COM1)

(siehe S. 1, Nr. 35)

GND

+12 V DET EC T

RRX D1

DDT R#1

DDS R#1

GND

TTX D1

DDC D#1

CCT S#1

RRI #1

RRTS #1

Bitte verbinden Sie diese An-

schlüsse mit den Netzteilen.

Wichtig: Stellen Sie sicher, dass

der 4-polige Stromanschluss

und der externe Stromanschluss

an der Grakkarte mit

demselben Netzteil verbunden

sind; andernfalls könnten

Motherboard un Grakkarte

beschädigt werden.

Diese COM1-Stileiste

unterstützt ein Modul für

serielle Ports.

Deutsch

TPM-Stileiste

(17-polig, TPMS1)

(siehe S. 1, Nr. 32)

Mining-Ports

(M_Port1:siehe S. 1, Nr. 15)

(M_Port2:siehe S. 1, Nr. 17)

(M_Port3:siehe S. 1, Nr. 20)

(M_Port4:siehe S. 1, Nr. 22)

(M_Port5:siehe S. 1, Nr. 25)

(M_Port6:siehe S. 1, Nr. 28)

Dieser Anschluss unterstützt

das Trusted Platform Module-

(TPM) System, das Schlüssel,

SMB_ CLK_M AIN

GND

SMB_ DATA_ MAIN

LAD2

GND

LAD1

S_PW RDWN#

SERI RQ#

GND

digitale Zertikate, Kennwörter

+3V

LAD3

LAD0

FRAM E

PCIC LK

PCIR ST#

und Daten sicher auewahren

kann. Ein TPM-System hil

GND

+3VS B

zudem bei der Stärkung

der Netzwerksicherheit,

schützt digitale Identitäten

und gewährleistet die

Plattformintegrität.

Bitte verbinden Sie PCIe Riser-

Sets mit diesen Ports.

Page 49

1.5 Intelligente Schalter

Das Motherboard hat zwei intelligente Schalter: Ein-/Austaste und Reset-Taste.

X370 Pro BTC+

Ein-/Austaste

(PWRBTN1)

(siehe S. 1, Nr. 7)

Reset-Taste

(RSTBTN1)

(siehe S. 1, Nr. 6)

Mit der Ein-/Austaste kann der

Benutzer das System schnell

ein-/abschalten.

Der Reset-Taste ermöglicht

das schnelle Rücksetzen des

Systems.

Deutsch

Page 50

1 Introduction

Nous vous remercions d’avoir acheté cette carte mère ASRock X370 Pro BTC+, une carte

mère able fabriquée conformément au contrôle de qualité rigoureux et constant appliqué

par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une

carte mère de conception robuste aux performances élevées.

Les spécications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modication sans préavis. En cas de modications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notication préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l’emballage

Carte mère ASRock X370 Pro BTC+

•

Guide d’installation rapide ASRock X370 Pro BTC+

•

CD d’assistance ASRock X370 Pro BTC+

•

1 x câble de données Serial ATA (SATA) (Optionnel)

•

1 x vis pour socket M.2 (Optionnel)

•

Français

Page 51

1.2 Spécications

Plateforme

Processeur

Chipset

Mémoire

•

* Sur les processeurs série Ryzen (Raven Ridge), ECC est pris en

charge uniquement avec les processeurs PRO.

* Veuillez consulter la liste de prise en charge des mémoires sur le

site Web d'ASRock pour de plus amples informations.

(http://www.asrock.com/)

•

X370 Pro BTC+

Conception à condensateurs solides

Prend en charge les APU série A (Bristol Ridge) et les CPU série

Ryzen (Summit Ridge, Raven Ridge et Pinnacle Ridge) AM4 à

socket AMD

Alimentation à 12 phases

Prend en charge le refroidissement par eau 105W (Pinnacle

Ridge); Prend en charge le refroidissement par eau 95W

(Summit Ridge); Prend en charge le refroidissement par eau

65W (Raven Ridge)

AMD Promontory X370

1 x fente DIMM DDR4

Les processeurs AMD série Ryzen (Pinnacle Ridge) prennent

en charge les mémoires sans tampon* ECC et non ECC DDR4

3200+(OC)/2933/2667/2400/2133

Les processeurs AMD série Ryzen (Summit Ridge) prennent

en charge les mémoires sans tampon* ECC et non ECC DDR4

3200+(OC)/2933 (OC)/2667/2400/2133

Les processeurs AMD série Ryzen (Raven Ridge) pren-

nent en charge les mémoires sans tampon* non ECC DDR4

3200+(OC)/2933 (OC)/2667/2400/2133

Les APU AMD série A de 7

mémoires sans tampon* ECC et non ECC DDR4 2400/2133

Capacité max. de la mémoire système : 16Go

Contact dorés 15μ dans fente DIMM

ème

génération prennent en charge les

Français

Fente d’expansion

APU AMD série A de 7

8 x fentes PCI Express x 16 (PCIE1 à x4; PCIE2~8 à x1)

•

5 x Ports de minage (M_Port1, 3, 4, 5, 6 à x1, M_Port2 N/A)*

•

ème

génération

Page 52

Graphiques

Réseau

Processeurs AMD série Ryzen (Summit Ridge, Raven Ridge et

Pinnacle Ridge)

8 x fentes PCI Express x 16 (PCIE1 à x4; PCIE2~8 à x1)

•

6 x Ports de minage (M_Port1~M_Port6 à x1)*

•

* Prend en charge le kit rehausseur type USB

Carte graphique AMD RadeonTM série Vega intégrée dans APU

•

série Ryzen*

Carte graphique AMD RadeonTM série R intégrée dans APU

•

série A*

* La prise en charge réelle peut varier selon le processeur

DirectX 12, Pixel Shader 5.0

•

Mémoire partagée max. 4 Go

•

Double sortie graphique: Prend en charge les ports D-Sub et

•

HDMI via contrôleurs d’achage indépendants

PCIE x1 Gigabit LAN 10/100/1000 Mo/s

•

Realtek RTL8111EPV

•

Prend en charge la fonction Wake-On-LAN

•

Prend en charge la détection de câble LAN

•

Protection contre les orages/décharges électrostatiques (Protec-

•

tion complète contre les pics ASRock)

Prend en charge la fonction d’économie d’énergie Ethernet

•

802.3az

Prend en charge PXE

•

Prend en charge DASH

•

Français

Connectique du panneau arrière

1 x port souris/clavier PS/2

•

1 x port D-Sub

•

1 x port HDMI

•

2 x ports USB 2.0 (Protection contre les décharges électrosta-

•

tiques)

2 x ports USB 3.1 Gen1 (Protection contre les décharges élec-

•

trostatiques)

1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED

•

VITESSE)

Page 53

Stockage

Connecteur

X370 Pro BTC+

1 x connecteur SATA3 6,0 Go/s, compatibles avec les fonctions

•

NCQ, AHCI et «Hot Plug»

1 x socket M.2, prend en charge les modules M.2 SATA3

•

6,0 Go/s type 2230/2242/2260/2280 touche M

1 x embase de panneau système

•

1 x embase pour port COM

•

1 x prise DEL d’alimentation et haut-parleur

•

1 x connecteur pour ventilateur de CPU (4 broches)

•

* Le connecteur pour ventilateur de CPU prend en charge un

ventilateur de CPU d'une puissance maximale de 1 A (12 W).

8 x connecteurs pour ventilateur de châssis (4 broches)

•

* CHA_FAN1~2 prend en charge un ventilateur de châssis d'une

puissance maximale de 1 A (12 W). CHA_FAN3~8 prend en charge

un ventilateur de châssis d'une puissance maximale de 2,5A (30 W).

* CPU_FAN1, CHA_FAN1 et CHA_FAN2 peuvent régler la vitesse

du ventilateur 4broches.

3 x connecteurs d’alimentation ATX 24 broches

•

1 x connecteur d’alimentation 12V 8 broches

•

1 x connecteur d’alimentation 12V 4 broches

•

6 x connecteurs d’alimentation PCIe 4 broches

•

1 x embase USB 2.0 (2 ports USB 2.0 pris en charge) (Protection

•

contre les décharges électrostatiques)

1 x bouton d’alimentation

•

1 x bouton de réinitialisation

•

Caractéristiques du BIOS

Surveillance du matériel

BIOS UEFI AMI avec prise en charge d’interface graphique

•

multilingue

Prend en charge la fonction «Plug and Play»

•

Compatible ACPI 5.1 Wake Up Events

•

Prend en charge la conguration Jumpfree

•

Compatible SMBIOS 2.3

•

Réglage de la tension DRAM

•

Détection de la température du processeur/châssis

•

Tachéomètre ventilateur processeur/châssis

•

Ventilateur silencieux processeur/châssis

•

Contrôle simultané des vitesses des ventilateurs

•

processeur/châssis

Surveillance de la tension d’alimentation : +12V, +5V, +3,3V,

•

Vcore

Français

Page 54

Microso® Windows® 10 64 bits

Système d’exploitation

Certications

* pour des informations détaillées de nos produits, veuillez visiter notre site: http://www.asrock.com

Il est important de signaler que l’overclocking présente certains risques, incluant des modications du BIOS, l’application d’une technologie d’overclocking déliée et l’utilisation d’outils d’overclocking développés par des tiers. La stabilité de votre système peut être aectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L’overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l’overclocking.

•

Linux: Ubuntu 16.04 LTS / Fedora 25

•

FCC, CE

•

ErP/EuP Ready (alimentation ErP/EuP ready requise)

•

Français

Page 55

1.3 Conguration des cavaliers (jumpers)

L’illustration ci-dessous vous renseigne sur la conguration des cavaliers (jumpers).

Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est «court-

circuité». Si le capuchon du cavalier n’est pas installé sur les broches, le cavalier est

«ouvert». L’illustration représente un cavalier à 3 broches dont les broches 1 et 2 sont

«court-circuitées» si un capuchon de cavalier est posé sur ces 2 broches.

Cavalier Clear CMOS

(CLRCMOS1)

(voir p.1, No. 36)

CLRCMOS1 vous permet d’eacer les donnés de la CMOS. Pour eacer les

paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre

ordinateur et débrancher son cordon d’alimentation. Patientez 15 secondes, puis

utilisez un capuchon de cavalier pour court-circuiter les broches sur CLRCMOS1

pendant 5 secondes. Toutefois, n’eacez pas la CMOS immédiatement après avoir

mis à jour le BIOS. Si vous avez besoin d’eacer les données CMOS après une mise

à jour du BIOS, vous devez tout d’abord redémarrer le système, puis l’éteindre avant

de procéder à l’eacement de la CMOS. Veuillez noter que les paramètres mot de

passe, date, heure et prol de l’utilisateur seront uniquement eacés en cas de retrait

de la pile de la CMOS. N’oubliez pas de retirer le capuchon du cavalier une fois les

données CMOS eacées.

Cavalier (jumper) à 2 broches

X370 Pro BTC+

Français

Page 56

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Français

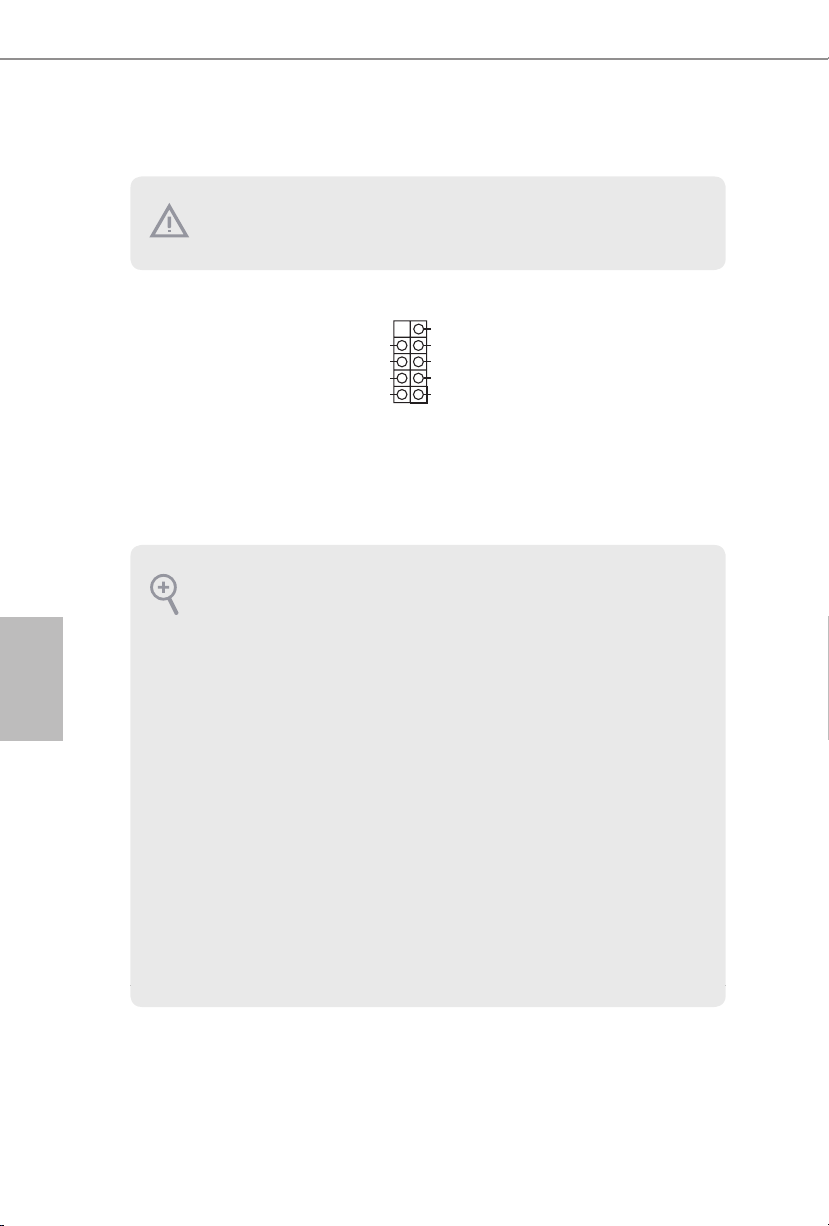

Embase du panneau sys-

tème

(PANNEAU1 à 9 broches)

(voir p.1, No. 13)

PWRBTN (bouton d’alimentation):

pour brancher le bouton d’alimentation du panneau frontal du châssis. Vous pouvez congurer la façon dont votre système doit s’arrêter à l’aide du bouton de mise en marche.

RESET (bouton de réinitialisation):

pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de dysfonctionnement au démarrage.

PLED (LED d’alimentation du système) :

pour brancher le témoin d’état de l’alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d’activité du disque dur) :

pour brancher le témoin LED d’activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d’un bouton de mise en marche, bouton de réinitialisation, LED d’alimentation, LED d’activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les ls et les broches.

GND RES ET#

PWR BTN#

PLE D-

PLE D+

GND

HDL ED-

HDL ED+

Branchez le bouton de mise

en marche, le bouton de

réinitialisation et le témoin d’état

du système présents sur le châssis

sur cette embase en respectant

la conguration des broches

illustrée ci-dessous. Repérez les

broches positive et négative avant

de brancher les câbles.

Page 57

X370 Pro BTC+

Prise DEL d’alimentation

et haut-parleur

(SPK_PLED1 à 7 broches)

(voir p.1, No. 11)

Connecteur Serial ATA3

(SATA3_1:

voir p.1, No. 14)

Embase USB 2.0

(USB_3_4 à 9 broches)

(voir p.1, No. 8)

Connecteurs du ventila-

teur du châssis

(CHA_FAN1 à 4 broches)

(voir p.1, No. 3)

(CHA_FAN2 à 4 broches)

(voir p.1, No. 9)

(CHA_FAN3 à 4 broches)

(voir p.1, No. 18)

(CHA_FAN4 4 broches)

(voir p.1, No. 34)

(CHA_FAN5 à 4 broches)

(voir p.1, No. 23)

(CHA_FAN6 à 4 broches)

(voir p.1, No. 33)

(CHA_FAN7 à 4 broches)

(voir p.1, No. 30)

(CHA_FAN8 à 4 broches)

(voir p.1, No. 31)

USB _PWR

P-

P+

GND

P+

P-

USB _PWR

FAN _SP EED _CO NTR OL

CHA _FA N_S PEE D

FAN _VO LTA GE

DUM MY

4 3 2 1

Veuillez brancher la DEL

d'alimentation du châssis et le

haut-parleur du châssis sur ce

connecteur.

Ce connecteur SATA3 prend

en charge les câbles de données

SATA pour les périphériques de

stockage internes avec un taux de

transfert maximal de 6,0 Go/s.

Cette carte mère comprend un

connecteur. Cette embase USB

2.0 peut prendre en charge

deux ports.

Veuillez brancher les câbles du

ventilateur sur les connecteurs

du ventilateur, puis reliez le l

noir à la broche de mise à terre.

GND

Français

Page 58

Connecteur du ventilateur

4 3 2 1

du processeur

(CPU_FAN1 à 4 broches)

(voir p.1, No. 4)

GND

FAN _VOLT AGE

CPU _F

AN_ SPEED

FAN_ SPEED _CONT ROL

Cette carte mère est dotée d’un

connecteur pour ventilateur

de processeur (Quiet Fan) à 4

broches. Si vous envisagez de

connecter un ventilateur de

processeur à 3 broches, veuillez

le brancher sur la Broche 1-3.

Français

Connecteurs

d’alimentation ATX

(ATXPWR1 à 24 broches)

(voir p.1, No. 12)

(ATXPWR2 à 24 broches)

(voir p.1, No. 10)

Connecteur d’alimentation

ATX 12V

(ATX12V1 à 8 broches)

(voir p.1, No. 2)

Connecteur d’alimentation

ATX 12V

(ATX12V2 à 4 broches)

(voir p.1, No. 1)

deux connecteurs d’alimentation

ATX à 24 broches. Pour utiliser

une alimentation ATX à 20

broches, veuillez eectuer les

Cette carte mère est dotée de

branchements sur la Broche 1 et

la Broche 13.

Cette carte mère est dotée d’un

connecteur d’alimentation

ATX 12V à 8 broches. Pour

utiliser une alimentation ATX à

4 broches, veuillez eectuer les

branchements sur la Broche 1 et

la Broche 5.

Cette carte mère est dotée d’un

connecteur d’alimentation ATX

12V à 4 broches.Important:

Assurez-vous que les

connecteurs d'alimentation

4 broches (ATX12V2) et

24 broches (ATXPWR1)

raccordés sont sur le même bloc

d'alimentation électrique. Dans

le cas contraire, la carte mère

peut être endommagée.

Page 59

X370 Pro BTC+

WAKE#

CLKN

CLKP

RST

PETX N

PERX N

PERX P

GND

PETX P

Connecteurs

d’alimentation PCIe

(PCIE_PWR3 à 4 broches)

(voir p.1, No. 16)

(PCIE_PWR4 à 4 broches)

(voir p.1, No. 19)

(PCIE_PWR5 à 4 broches)

(voir p.1, No. 21)

(PCIE_PWR6 à 4 broches)

(voir p.1, No. 24)

(PCIE_PWR7 à 4 broches)

(voir p.1, No. 27)

(PCIE_PWR8 à 4 broches)

(voir p.1, No. 29)

Embase pour port série

(COM1 à 9 broches)

(voir p.1, No. 35)

Embase TPM

(TPMS1 à 17 broches)

(voir p.1, No. 32)

Ports de minage

(M_Port1:voir p.1, No. 15)

(M_Port2:voir p.1, No. 17)

(M_Port3:voir p.1, No. 20)

(M_Port4:voir p.1, No. 22)

(M_Port5:voir p.1, No. 25)

(M_Port6:voir p.1, No. 28)

+12 V DET EC T

RRX D1

DDC D#1

SMB_ CLK_M AIN

GND

FRAM E

PCIC LK

GND

DDT R#1

DDS R#1

GND

TTX D1

SMB_ DATA_ MAIN

LAD2

LAD3

PCIR ST#

CCT S#1

RRTS #1

GND

LAD1

+3V

LAD0

RRI #1

Veuillez raccorder ces connecteurs

aux alimentations électriques.

Important: Assurez-vous que

le connecteur d'alimentation

PCIe 4broches et le connecteur

d'alimentation externe de la

carte graphique sont raccordés

au même bloc d'alimentation

électrique. Dans le cas

contraire, la carte mère et la

carte graphique peuvent être

endommagées.

Cette embase COM1 prend

en charge un module de port

série.

Ce connecteur prend en charge

un module TPM (Trusted

Platform Module – Module de

SERI RQ#

S_PW RDWN#

GND

plateforme sécurisée), qui permet

de sauvegarder clés, certicats

numériques, mots de passe et

GND

+3VS B

données en toute sécurité. Le

système TPM permet également

de renforcer la sécurité du

réseau, de protéger les identités

numériques et de préserver

l’intégrité de la plateforme.

Veuillez raccorder ces ports

Français

aux kits rehausseurs PCIe.

Page 60

1.5 Boutons intelligents

La carte mère dispose de deux boutons intelligents: Bouton d'alimentation et bouton

de réinitialisation.

Bouton d'alimentation

(PWRBTN1)

(voir p.1, No. 7)

Bouton de réinitialisation

(RSTBTN1)

(voir p.1, No. 6)

Le bouton d'alimentation

permet aux utilisateurs

d’allumer/éteindre le système

rapidement.

Le bouton de réinitialisation

permet aux utilisateurs

de réinitialiser le système

rapidement.

Français

Page 61

1 Introduzione

Congratulazioni per l’acquisto della scheda madre ASRock X370 Pro BTC+, una scheda

madre adabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda

madre ore eccellenti prestazioni con un design robusto che si adatta all'impegno di

ASRock di orire sempre qualità e durata.

Dato che le speciche della scheda madre e del soware BIOS possono essere aggiornate, il contenuto di questo manuale sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modiche del presente manuale, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni speciche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

Scheda madre ASRock X370 Pro BTC+

•

Guida all'installazione rapida di ASRock X370 Pro BTC+

•

CD di supporto ASRock X370 Pro BTC+

•

1 x cavo dati Serial ATA (SATA) (opzionali)

•

1 x viti per Socket M.2 (opzionali)

•

X370 Pro BTC+

Italiano

Page 62

Italiano

1.2 Speciche

Piattaforma

CPU

Chipset

Memoria

Design di condensatore solido

•

Supporta APU serie A (Bristol Ridge) e CPU serie Ryzen (Summit

•

Ridge, Raven Ridge e Pinnacle Ridge) AMD Socket AM4

Potenza a 12 fasi

•

Supporto di rareddamento ad acqua 105W (Pinnacle Ridge);

•

supporto di rareddamento ad acqua 95W (Summit Ridge);

supporto di rareddamento ad acqua 65W (Raven Ridge)

AMD Promontory X370

•

1 x alloggio DIMM DDR4

•

Le CPU serie AMD Ryzen (Pinnacle Ridge) supportano DDR4

•

3200+(OC)/2933/2667/2400/2133 ECC e non ECC, senza buer*

Le CPU serie AMD Ryzen (Summit Ridge) supportano DDR4

•

3200+(OC)/2933 (OC)/2667/2400/2133 ECC e non ECC, senza

buer*

Le CPU serie AMD Ryzen (Raven Ridge) supportano DDR4

•

3200+(OC)/2933 (OC)/2667/2400/2133 non ECC, senza buer*

Le APU serie AMD 7a Gen A supportano DDR4 2400/2133 ECC

•

e non ECC, senza buer*

* Per le CPU serie Ryzen (Raven Ridge), è supportata solo la

memoria ECC senza CPU PRO.

* Per maggiori informazioni fare riferimento all'elenco dei supporti

di memoria sul sito di ASRock. (http://www.asrock.com/)

Capacità max. della memoria di sistema: 16GB

•

Contatti d’oro 15μ nell’alloggio DIMM

•

Alloggio d’espansione

APU serie AMD 7th A

8 x alloggi PCI Express x16 (PCIE1 a x4; PCIE2~8 a x1)

•

5 x Porta mining (M_Port1, 3, 4, 5, 6 a x1, M_Port2 N/A)*

•

CPU serie AMD Ryzen (Summit Ridge, Raven Ridge e Pinnacle

Ridge)

8 alloggi PCI Express x16 (PCIE1 a x4; PCIE2~8 a x1)

•

6 x Porta mining (M_Port1~M_Port6 a x1)*

•

* Supporto di kit Riser di tipo USB

Page 63

Graca

LAN

I/O pannello posteriore

Graca AMD RadeonTM serie Vega integrata nelle APU serie

•

Ryzen*

Graca AMD RadeonTM serie R in APU serie A*

•

* Il supporto eettivo può variare in base alla CPU

DirectX 12, Pixel Shader 5.0

•

Memoria condivisa max. 4GB

•

Doppia uscita graca: Supporto di porte HDMI e D-Sub tramite

•

controller display indipendenti

1 x PCIE LAN Gigabit 10/100/1000 Mb/s

•

Realtek RTL8111EPV

•

Supporto WOL (Wake-On-LAN)

•

Supporto del rilevamento cavo LAN

•

Supporto protezione da fulmini/scariche elettrostatiche (ASRock

•

Full Spike Protection)

Supporto Energy Ecient Ethernet 802.3az

•

Supporto PXE

•

Supporta DASH

•

1 x porta mouse/tastiera PS/2

•

1 x porta D-Sub

•

1 x porta HDMI

•

2 x porte USB 2.0 (supporto protezione da scariche elettrostat-

•

iche)

2 x porte USB 3.1 Gen1 (supporto protezione da scariche elet-

•

trostatiche)

1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)

•

X370 Pro BTC+

Archiviazione

1 x connettore SATA3 6,0 Gb/s supportano NCQ, AHCI e Hot

•

Plug

1 x M.2 Socket, supporto modulo M.2 SATA3 6,0 Gb/s tipo

•

2230/2242/2260/2280

Italiano

Page 64

Italiano

Connettore

Funzionalità BIOS

Hardware Monitor

1 x Connettore pannello frontale

•

1 x connettore porta COM

•

1 x connettore LED alimentazione e altoparlante

•

1 x connettore ventola CPU (4-pin)

•

* Il connettore ventola CPU supporta ventole CPU con potenza

massima di 1 A (12 W).

8 x connettori ventola chassis (4 pin)

•

* CHA_FAN1~2 supporta ventole telaio con potenza massima di 1A

(12W). CHA_FAN3~8 supporta ventole telaio con potenza massima

di 2,5A (30W).

* CPU_FAN1, CHA_FAN1 e CHA_FAN2 possono regolare la

velocità della ventola 4 pin.

3 x connettori alimentazione ATX 24 pin

•

1 x connettore alimentazione 12 V 8-pin

•

1 x connettore alimentazione 12 V 4-pin

•

6 x Connettore alimentazione PCIe 4 pin

•

1 x connettore USB 2.0 (supporto di 2 porte USB 2.0) (supporto

•

protezione da scariche elettrostatiche)

1 x Tasto d’alimentazione

•

1 x Tasto Ripristino

•

AMI UEFI Legal BIOS con interfaccia di supporto multilingue

•

Supporta “Plug and Play”

•

Eventi di riattivazione conformi a ACPI 5.1

•

Supporta jumperfree

•

Supporto di SMBIOS 2.3

•

Regolazione variabile tensione DRAM

•

Rilevamento temperatura CPU/telaio

•

Tachimetro ventola CPU/telaio

•

Ventola silenziosa CPU/telaio

•

Ventola CPU/telaio con controllo di varie velocità

•

Monitoraggio tensione: +12 V, +5 V, +3,3 V, Vcore

•

Microso® Windows® 10 64 bit

•

Linux: Ubuntu 16.04 LTS / Fedora 25

•

Page 65

FCC, CE

Certicazioni

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può inuenzare la stabilità del sistema o perno provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

•

ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

•

X370 Pro BTC+

Italiano

Page 66

Italiano

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del

jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato

alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin

i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del jumper è posizionato su

questi 2 pin.

Jumper per azzerare la CMOS

(CLRCMOS1)

(vedere pag. 1, n. 36)

CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e

reimpostare i parametri del sistema alla congurazione predenita, spegnere il

computer e scollegare il cavo di alimentazione dalla rete. Attendere 15 secondi,

quindi usare un cappuccio jumper per cortocircuitare i di CLRCMOS1 per 5

secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è

necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare

prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento

della CMOS. La password, la data, l'ora e il prolo predenito dell'utente saranno

azzerati solo se viene rimossa la batteria della CMOS. Ricordarsi di rimuovere il

cappuccio jumper prima di cancellare la CMOS.

Jumper a 2 pin

Page 67

1.4 Header e connettori su scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

X370 Pro BTC+

Header sul pannello del sis-

tema

(PANEL1 a 9 pin)

(vedere pag. 1, n. 13)

PWRBTN (interruttore di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile congurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del lo e le assegnazioni del pin corrispondano correttamente.

GND RES ET#

PWR BTN#

PLE D-

PLE D+

GND

HDL ED-

HDL ED+

Collegare l'interruttore

dell'alimentazione, l'interruttore

di reset e l'indicatore dello

stato del sistema sullo chassis

su questo header secondo la

seguente assegnazione dei pin.

Annotare i pin positivi e negativi

prima di collegare i cavi.

Italiano

Page 68

Connettore LED alimentazione

e altoparlante

(SPK_PLED1 a 7 pin)

(vedere pag. 1, n. 11)

Collegare i LED alimentazi-

one e l’altoparlante a questo

connettore.

Italiano

Connettore Serial ATA3

(SATA3_1:

vedere pag.1, n. 14)

Connettore USB 2.0

(USB_3_4 a 9 pin)

(vedere pag. 1, n. 8)

Connettori ventola telaio

(CHA_FAN1 a 4 pin)

(vedere pag. 1, n. 3)

(CHA_FAN2 a 4 pin)

(vedere pag. 1, n. 9)

(CHA_FAN3 a 4 pin)

(vedere pag. 1, n. 18)

(CHA_FAN4 a 4 pin)

(vedere pag. 1, n. 34)

(CHA_FAN5 a 4 pin)

(vedere pag. 1, n. 23)

(CHA_FAN6 a 4 pin)

(vedere pag. 1, n. 33)

(CHA_FAN7 a 4 pin)

(vedere pag. 1, n. 30)

(CHA_FAN8 a 4 pin)

(vedere pag. 1, n. 31)

USB _PWR

P-

P+

GND

P+

P-

USB _PWR

FAN _SP EED _CO NTR OL

CHA _FA N_S PEE D

FAN _VO LTA GE

DUM MY

4 3 2 1

Questo connettore SATA3

supporta i cavi dati SATA per

dispositivi di archiviazione

interna, con una velocità di

trasferimento dati no a 6.0 Gb/s.

Su questa scheda madre c’è un

connettore. Questo connettore

USB 2.0 può supportare due

porte.

Collegare i cavi della ventola ai

connettori della ventola e far

corrispondere il lo nero al pin

di terra.

GND

Page 69

X370 Pro BTC+

4 3 2 1

Connettore ventola CPU

(CPU_FAN1 a 4 pin)

(vedere pag. 1, n. 4)

Connettori di alimentazione

ATX

(ATXPWR1 a 24 pin)

(vedere pag. 1, n. 12)

(ATXPWR2 a 24 pin)

(vedere pag. 1, n. 10)

Connettore di alimentazione

ATX da 12 V

(ATX12V1 a 8 pin)

(vedere pag. 1, n. 2)

Connettore di alimentazione

ATX da 12 V

(ATX12V2 a 4 pin)

(vedere pag. 1, n. 1)

GND

FAN _VOLT AGE

CPU _F

AN_ SPEED

FAN_ SPEED _CONT ROL

Questa scheda madre è dotata

di un connettore per la ventola

della CPU (Ventola silenziosa)

a 4 pin. Se si decide di collegare

una ventola della CPU a 3 pin,

collegarla al pin 1-3.

Questa scheda madre è dotata

di due connettori di alimentazi-

one ATX a 24 pin. Per utilizzare

un'alimentazione ATX a 20 pin,

collegarla lungo il pin 1 e il pin

13.

Questa scheda madre è dotata di

un connettore di alimentazione

ATX da 12 V a 8 pin. Per utiliz-

zare un'alimentazione ATX a 4

pin, collegarla lungo il pin 1 e il

pin 5.

Questa scheda madre è dotata di

un connettore di alimentazione

ATX da 12 V a 4 pin.Importante:

Assicurarsi che entrambi i

connettori di alimentazione

a 4 pin (ATX12V2) e a 24pin

(ATXPWR1) siano collegati

alla stessa PSU; diversamente la

scheda madre può subire danni.

Italiano

Page 70

Connettori alimentazione PCIe

WAKE#

CLKN

CLKP

RST

PETX N

PERX N

PERX P

GND

PETX P

(PCIE_PWR3 a 4 pin)

(vedere pag. 1, n. 16)

(PCIE_PWR4 a 4 pin)

(vedere pag. 1, n. 19)

(PCIE_PWR5 a 4 pin)

(vedere pag. 1, n. 21)

(PCIE_PWR6 a 4 pin)

(vedere pag. 1, n. 24)

(PCIE_PWR7 a 4 pin)

(vedere pag. 1, n. 27)

(PCIE_PWR8 a 4 pin)

(vedere pag. 1, n. 29)

Collegare questi connettori

agli alimentatori.

Importante: Assicurarsi che il

connettore di alimentazione

PCIe 4 pic ed il conntettore di

alimentazione esterno della

scheda graca siano collegati

alla stessa PSU; diversamente la

scheda madre e la scheda graca

possono subire danni.

GND

+12 V DET EC T

Italiano

Header porta seriale

(COM1 a 9 pin)

(vedere pag. 1, n. 35)

Header TPM

(TPMS1 a 17 pin)

(vedere pag. 1, n. 32)

Porte mining

(M_Port1:(vedere pag.1, n. 15)

(M_Port2:(vedere pag.1, n. 17)

(M_Port3:(vedere pag.1, n. 20)

(M_Port4:(vedere pag.1, n. 22)

(M_Port5:(vedere pag.1, n. 25)

(M_Port6:(vedere pag.1, n. 28)

Questo header COM1

supporta un modulo di porta

seriale.

RRI #1

RRX D1

DDT R#1

TTX D1

DDC D#1

DDS R#1

CCT S#1

RRTS #1

GND

Questo connettore supporta il

sistema Trusted Platform Module

(TPM), che può archiviare in

SMB_ CLK_M AIN

GND

SMB_ DATA_ MAIN

LAD2

GND

LAD1

S_PW RDWN#

SERI RQ#

GND

modo sicuro chiavi, certicati

+3V

LAD3

LAD0

FRAM E

PCIC LK

PCIR ST#

digitali, password e dati. Un

sistema TPM permette anche di

GND

+3VS B

potenziare la sicurezza della rete,

di proteggere identità digitali

e di garantire l'integrità della

piattaforma.

Collegare queste posrte ai kit

riser PCIe.

Page 71

X370 Pro BTC+

1.5 Interruttori intuitivi

La scheda madre è dotata di due interruttori intuitivi: Tasto di alimentazione e di ripristino.

Tasto d’alimentazione

(PWRBTN1)

(vedere pag. 1, n. 7)

Tasto di ripristino

(RSTBTN1)

(vedere pag. 1, n. 6)

Il tasto d’alimentazione

consente di accendere/spegnere

rapidamente il sistema.

Il tasto di ripristino consente

di ripristinare rapidamente il

sistema.

Italiano

Page 72

1 Introducción

Gracias por comprar la placa base ASRock X370 Pro BTC+, una placa base able fabricada

según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con

un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las especicaciones de la placa base y el soware del BIOS podrán ser actualizados, el contenido que aparece en este manual estará sujeto a modicaciones sin previo aviso. Si este manual sufre alguna modicación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información especíca sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

Placa base ASRock X370 Pro BTC+

•

Guía de instalación rápida de ASRock X370 Pro BTC+

•

CD de soporte de ASRock X370 Pro BTC+

•

1 x Cable de datos Serie ATA (SATA) (Opcional)

•

1 x tornillo para socket M.2 (opcional)

•

Español

Page 73

1.2 Especicaciones

Diseño de los Condensadores: All Solid

Plataforma

CPU

Conjunto de chips

Memoria

•

Admite APU de la serie A AM4 con zócalo AMD (Bristol Ridge)

•

y CPU de la serie Ryzen (Summit Ridge, Raven Ridge y Pinnacle

Ridge)

Diseño de 12 fases de alimentación

•

Admite refrigeración por agua de 105 W (Pinnacle Ridge);

•

admite refrigeración por agua de 95 W (Summit Ridge); admite

refrigeración por agua de 65 W (Raven Ridge)

AMD Promontory X370

•

1 x ranura DIMM DDR4

•

Las CPU de la serie AMD (Pinnacle Ridge) admiten memoria sin

•

búfer DDR4 3200+(OC)/2933/2667/2400/2133 ECC y no ECC *

Las CPU de la serie AMD (Summit Ridge) admiten memoria sin

•

búfer DDR4 3200+ (OC)/2933 (OC)/2667/2400/2133 ECC y no

ECC*

Las CPU de la serie AMD (Raven Ridge) admiten memoria sin

•

búfer DDR4 3200+ (OC)/2933 (OC)/2667/2400/2133 no ECC*

APU de la serie Gen A de la 7a generación AMD admiten memo-

•

ria sin bufer DDR4 2400/2133 ECC y no ECC*

* Para CPU de la serie Ryzen (Raven Ridge), ECC solamente se

admite con CPU PRO.

* Para obtener más información, consulte la lista de memorias com-

patibles en el sitio web de ASRock. (http://www.asrock.com/)

Capacidad máxima de memoria del sistema: 16GB

•

Contacto 15μ Gold en ranura DIMM

•

X370 Pro BTC+

Español

Ranura de expansión

APU de la serie A AMD 7

8 x ranuras PCI Express x16 (PCIE1 a x4; PCIE2~8 a x1)

•

5 x Puertos de minería (M_Port1, 3, 4, 5, 6 a x1, M_Port2 N/A)*

•

Page 74

Español

Grácos

LAN

CPU de la serie AMD Ryzen (Summit Ridge, Raven Ridge y

Pinnacle Ridge)

8 x ranuras PCI Express x16 (PCIE1 a x4; PCIE2~8 a x1)

•

6 x Puertos de minería (M_Port1~M_Port6 a x1)*

•

* Compatibilidad con kit USB tipo Riser

Tarjeta gráca de la serie AMD RadeonTM Vega integrada en

•

APU de la serie Ryzen*

Grácos de la serie R de AMD RadeonTM integrados en APU de

•

las series A*

* El soporte real puede variar según la CPU

DirectX 12, Pixel Shader 5.0

•

Memoria máxima compartida de 4GB

•

Salida gráca dual: Compatible con puertos HDMI y D-Sub

•

mediante controladores de pantalla independientes

PCIE x1 Gigabit LAN 10/100/1000 Mb/s

•

Realtek RTL8111EPV

•

Admite la función Reactivación de LAN

•

Admite detección de cable LAN

•

Admite protección contra rayos y ESD (protección total contra

•

picos ASRock)

Admite Ethernet 802.3az de eciencia energética

•

Admite PXE

•

Admite DASH

•

E/S en panel posterior

1 x puerto de ratón/teclado PS/2

•

1 x puerto D-Sub

•

1 x puerto HDMI

•

2 x Puertos USB 2.0 (admite protección contra descargas elec-

•

trostáticas)

2 x Puertos USB 3.1 Gen1 (admite protección contra descargas

•

electrostáticas)

1 x Puerto LAN RJ-45 con LED (LED DE ACTIVIDAD/EN-

•

LACE y LED DE VELOCIDAD)

Page 75

Almacenamiento

Conector

X370 Pro BTC+

1 x Conector SATA3 de 6,0 Gb/s, compatible con las funciones

•

NCQ, AHCI y Conexión en caliente

1 x Zócalo M.2, admite el módulo SATA3 6,0 Gb/s M.2 de tipo

•

2230/2242/2260/2280 con clave M

1 x Base de conexiones en el panel del sistema

•

1 x Base de conexiones de puerto COM

•

1 x LED de alimentación y base de conexiones para el altavoz

•

1 x Conector para ventilador de la CPU (4 contactos)

•

* El conector para ventilador de la CPU admite ventilador de la CPU

con una potencia de ventilador de 1 A (12 W) máxima.

8 x conectores de ventilador del chasis (de 4 contactos)

•

* CHA_FAN1~2 admite el ventilador del chasis con una potencia

de ventilador máxima de 1 A (12 W). CHA_FAN3~8 admite el

ventilador del chasis con una potencia de ventilador máxima de 2,5A

(30 W).

* CPU_FAN1, CHA_FAN1 y CHA_FAN2 pueden ajustar la

velocidad del ventilador de 4 contactos.

3 x conectores de alimentación ATX de 24 contactos

•

1 x conector de alimentación de 12V de 8 contactos

•

1 x conector de alimentación de 12V de 4 contactos

•

6 x Conectores de alimentación PCIe de 4 contactos

•

1 x Base de conexiones USB 2.0 (admite 2 puertos USB 2.0).

•

Admite protección contra descargas electrostáticas.

1 x Botón de alimentación

•

1 x Botón Restablecer

•

Función de la BIOS

BIOS legal UEFI AMI compatible con interfaz gráca de usuario

•

multilingüe

Compatible con “Plug and Play”

•

Eventos de reactivación conformes con ACPI 5.1

•

Compatible con Jumper FREE

•

Admite SMBIOS 2.3

•

Miniajuste de voltaje DRAM

•

Español

Page 76

Método de sensor de temperatura de la CPU/Chasis

Monitor de hardware

Certicaciones

•

Tacómetro del ventilador de la CPU/Chasis

•

Ventilador silencioso para CPU/chasis

•

Control multivelocidad del ventilador de la CPU/Chasis

•

Supervisión del voltaje: +12 V, +5 V, +3,3 V, Vcore

•

Microso® Windows® 10 64 bits

•

Linux: Ubuntu 16.04 LTS / Fedora 25

•

FCC y CE

•

Preparado para ErP/EuP (se necesita una fuente de alimentación

•

preparada para ErP/EuP)

* Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes. El overclocking puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y usted debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el overclocking.

Español

Page 77

X370 Pro BTC+

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca

en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el

puente queda “Abierto”. La ilustración muestra un puente de 3 contactos cuyo contacto 1 y

contacto 2 son “Cortos” cuando se coloca una tapa de puente en estos 2 contactos.

Puente de borrado de CMOS

(CLRCMOS1)

(consulte la pág. 1, nº 36)

CLRCMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los

parámetros del sistema a los valores predeterminados de instalación, apague el

ordenador y desenchufe el cable de alimentación de la toma de alimentación.

Después de esperar 15 segundos, utilice una tapa de puente para acortar los

contactos en el CLRCMOS1 durante 5 segundos. Sin embargo, no borre el CMOS

justo después de que haya actualizado la BIOS. Si necesita borrar el CMOS cuando

acabe de actualizar la BIOS, deberá arrancar el sistema primero y, a continuación,

deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la

contraseña, la fecha, la hora y el perl de usuario predeterminado serán eliminados

únicamente si se retira la pila del CMOS. Acuérdese de retirar la tapa de puente

después de borrar el CMOS.

Puente de 2 contactos

Español

Page 78

1.4 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.

Español

Cabezal del panel del sistema

(PANEL1 de 9 contactos)

(consulte la pág. 1, nº 13)

PWRBTN (Interruptor de alimentación):

Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá congurar la forma en la que su sistema se apagará mediante el interruptor de alimentación.

RESET (Interruptor de reseteo):

Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de la alimentación del sistema):

Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):

Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los contactos coinciden correctamente.

GND RES ET#

PWR BTN#

PLE D-

PLE D+

GND

HDL ED-

HDL ED+

Conecte el interruptor de

alimentación, restablezca el

interruptor y el indicador del

estado del sistema del chasis a los

valores de este cabezal, según los

valores asignados a los contactos

como se indica a continuación.

Cerciórese de cuáles son los

contactos positivos y los negativos

antes de conectar los cables.

Page 79

X370 Pro BTC+

LED de alimentación y base de

conexiones para la altavoz

(SPK_PLED1 de 7 contactos)

(consulte la pág. 1, nº 11)

Conector Serie ATA3

(SATA3_1:

consulte la pág. 1, N.º 14)

Cabezal USB 2.0

(USB_3_4 de 9 contactos)

(consulte la pág. 1, nº 8)

Conectores para el ventilador del

chasis

(CHA_FAN1 de 4 contactos)

(consulte la pág. 1, nº 3)

(CHA_FAN2 de 4 contactos)

(consulte la pág. 1, nº 9)

(CHA_FAN3 de 4 contactos)

(consulte la pág. 1, nº 18)

(CHA_FAN4 de 4 pines)

(consulte la pág. 1, nº 34)

(CHA_FAN5 de 4 contactos)

(consulte la pág. 1, nº 23)

(CHA_FAN6 de 4 contactos)

(consulte la pág. 1, nº 33)

(CHA_FAN7 de 4 contactos)

(consulte la pág. 1, nº 30)

(CHA_FAN8 de 4 contactos)

(consulte la pág. 1, nº 31)

USB _PWR

P-

P+

GND

P+

P-

USB _PWR

FAN _SP EED _CO NTR OL

CHA _FA N_S PEE D

FAN _VO LTA GE

DUM MY

4 3 2 1

Conecte el LED de aliment-

ación del chasis y el altavoz

del chasis a esta base de

conexiones.

Este conector SATA3 es

compatible con cables de datos

SATA para dispositivos de

almacenamiento interno con

una velocidad de transferencia

de datos de hasta 6,0 Gb/s.

Esta placa base tiene otra base

de conexiones. Cada base de

conexiones USB 2.0 admite dos

puertos.

Conecte los cables del ventilador

a los conectores del ventilador

y haga coincidir el cable negro

con el contacto de conexión a

GND

tierra.

Español

Page 80

Conector del ventilador de la CPU

4 3 2 1

(CPU_FAN1 de 4 contactos)

(consulte la pág. 1, N.º 4)

GND

FAN _VOLT AGE

CPU _F

AN_ SPEED

FAN_ SPEED _CONT ROL

Esta placa base contiene un

conector de ventilador (venti-

lador silencioso) de CPU de 4

contactos. Si tiene pensando

conectar un ventilador de CPU

de 3 contactos, conéctelo al

contacto 1-3.

Español

Conectores de alimentación ATX

(ATXPWR1 de 24 contactos)

(consulte la pág. 1, nº 12)

(ATXPWR2 de 24 contactos)

(consulte la pág. 1, nº 10)

Conector de alimentación ATX de

12V

(ATX12V1 de 8 contactos)

(consulte la pág. 1, nº 2)

Conector de alimentación ATX de

12V

(ATX12V2 de 4 contactos)

(consulte la pág. 1, nº 1)

Esta placa base contiene dos

conectores de alimentación ATX

de 24 contactos. Para utilizar

una toma de alimentación ATX

de 20 contactos, conéctela en los

contactos del 1 al 13.

Esta placa base contiene un

conector de alimentación ATX

de 12V y 8 contactos. Para uti-

lizar una toma de alimentación

ATX de 4 contactos, conéctela

en los contactos del 1 al 5.

Esta placa base contiene un

conector de alimentación ATX de

12V y 4 contactos.Importante:

Asegúrese de que los dos

conectores de alimentación, el de

4 contactos (ATX12V2) y el de

24 contactos (ATXPWR1), están

conectados a la misma fuente de

alimentación; de lo contrario, la

placa base puede estar dañada.

Page 81

X370 Pro BTC+

WAKE#

CLKN

CLKP

RST

PETX N

PERX N

PERX P

GND

PETX P

Conectores de alimentación PCIe

(PCIE_PWR3 de 4 contactos)

(consulte la pág. 1, nº 16)

(PCIE_PWR4 de 4 contactos)

(consulte la pág. 1, nº 19)

(PCIE_PWR5 de 4 contactos)

(consulte la pág. 1, nº 21)

(PCIE_PWR6 de 4 contactos)

(consulte la pág. 1, nº 24)

(PCIE_PWR7 de 4 contactos)

(consulte la pág. 1, nº 27)

(PCIE_PWR8 de 4 contactos)

(consulte la pág. 1, nº 29)

Cabezal de puerto serie

(COM1 de 9 contactos)

(consulte la pág. 1, nº 35)

Cabezal TPM

(TPMS1 de 17 contactos)

(consulte la pág. 1, nº 32)

PCIC LK

GND

RRX D1

DDC D#1

SMB_ CLK_M AIN

FRAM E

GND

+12 V DET EC T

DDT R#1

DDS R#1

CCT S#1

RRI #1

RRTS #1

GND

TTX D1

SMB_ DATA_ MAIN

LAD2

GND

LAD1

S_PW RDWN#

+3V

LAD3

LAD0

PCIR ST#

Conecte estos conectores a los

suministros de alimentación.

Importante: Asegúrese de que el

conector de alimentación PCIe

de 4 contactos y el conector

de alimentación externo de la

tarjeta gráca están conectados a

la misma fuente de alimentación;

de lo contrario, la placa base y la

tarjeta gráca pueden dañarse.

Este cabezal COM1 admite un

módulo de puerto serie.

Este conector es compatible con

el sistema Módulo de Plataforma

Segura (TPM, en inglés), que

SERI RQ#

GND

puede almacenar de forma segura

claves, certicados digitales,

contraseñas y datos. Un sistema

GND

+3VS B

TPM también ayuda a aumentar

la seguridad en la red, protege las

identidades digitales y garantiza

la integridad de la plataforma.

Español

Puertos de minería

(M_Port1:consulte la pág. 1, nº 15)

Conecte estos puertos a los

kits elevadores PCIe.

(M_Port2:consulte la pág. 1, nº 17)

(M_Port3:consulte la pág. 1, nº 20)

(M_Port4:consulte la pág. 1, nº 22)

(M_Port5:consulte la pág. 1, nº 25)

(M_Port6:consulte la pág. 1, nº 28)

Page 82

1.5 Interruptores inteligentes

La placa base contiene dos conmutadores inteligentes: Botón Alimentación y Restablecer.

Español

Botón Alimentación

(PWRBTN1)

(consulte la pág. 1, nº 7)

Botón Restablecer

(RSTBTN1)

(consulte la pág. 1, nº 6)

El botón Alimentación permite

a los usuarios encender y

apagar rápidamente el sistema.

El botón Restablecer permite

a los usuarios restablecer

rápidamente el sistema.

Page 83

1 Введение

Благодарим вас за приобретение надежной материнской платы ASRock X370 Pro

BTC+, выпускаемой под постоянным строгим контролем компании ASRock. Эта

материнская плата обеспечивает великолепную производительность и отличается

надежной конструкцией в соответствии с требованиями компании ASRock в

отношении качества и долговечности.

По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящего руководства может быть изменено без предварительного уведомления. При изменении содержимого настоящего руководства его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www. asrock.com.

1.1 Комплект поставки

Материнская плата ASRock X370 Pro BTC+

•

Краткое руководство по установке ASRock X370 Pro BTC+

•

Диск с ПО для ASRock X370 Pro BTC+

•

1 кабель передачи данных Serial ATA (SATA) (приобретается отдельно)

•

1 винт для слота M.2 (приобретаются отдельно)

•

X370 Pro BTC+

Русский

Page 84

Русский

1.2 Технические характеристики

Использование только твердотельных конденсаторов

Платформа

ЦП

Чипсет

Память

•

Поддерживаются процессоры AMD APU серии A (Bristol

•

Ridge) и ЦП серии Ryzen (Summit Ridge, Raven Ridge и

Pinnacle Ridge) под сокет AM4

Система питания 12

•

Поддерживается водяное охлаждение, 105Вт (Pinnacle

•

Ridge); Поддерживается водяное охлаждение, 95Вт

(Summit Ridge); Поддерживается водяное охлаждение,

65Вт (Raven Ridge)

AMD Promontory X370

•

1 x гнездо DDR4 DIMM

•

Процессоры AMD серии Ryzen (Pinnacle

•

Ridge) поддерживают модули памяти DDR4

3200+(OC)/2933/2667/2400/2133, ECC, non-ECC и

Unbuered*

Процессоры AMD серии Ryzen (Summit Ridge)

•

поддерживают модули памяти DDR4 3200+(OC)/

2933(OC)/2667/2400/2133, ECC, non-ECC и Unbuered*

Процессоры AMD серии Ryzen (Raven Ridge)

•

поддерживают модули памяти DDR4 3200+(OC)/

2933(OC)/2667/2400/2133, non-ECC и Unbuered*

Гибридные процессоры AMD 7го поколения серии

•

А с поддержкой DDR4 2400/2133 ECC и non-ECC

небуферизованной памяти*

*Для процессоров серии Ryzen (Raven Ridge) модуль памяти

ECC поддерживается только процессорами PRO.

* Дополнительная информация представлена в Списке

совместимой памяти (Memory Support List ) на веб-сайте

ASRock. (http://www.asrock.com/)

Максимальный объем ОЗУ: 16ГБ

•

Позолоченные (15мкм) контакты слотов DIMM

•

Слоты расширения

Гибридные процессоры AMD 7го поколения серии А

8 x Слот PCI Express x16 (PCIE1 при x4; PCIE2~8 при x1)

•

5 x Порты майнинга (M_Port1, 3, 4, 5, 6 при x1, M_Port2

•

N/A)*

Page 85

Графическая подсистема

LAN

ЦП серии AMD Ryzen (Summit Ridge, Raven Ridge и

Pinnacle Ridge)

8 x Слот PCI Express x16 (PCIE1 при x4; PCIE2~8 при x1)

•

6 x порта майнинга (M_Port1~M_Port6 при x1)*

•

* Поддержка комплекта переходника типа USB

Встроенный видеоадаптер AMD RadeonTM серии Vega в

•

процессорах APU серии Ryzen*

Встроенный видеоадаптер AMD RadeonTM R в

•

процессорах APU серий A*

*Фактическая поддержка зависит от процессора

DirectX 12, пиксельные шейдеры 5.0

•

Максимальный объем общей памяти: 4ГБ

•

Два графических выхода: Поддержка портов HDMI и

•

D-Sub независимыми контроллерами дисплея

PCIE x1 Gigabit LAN 10/100/1000 Мбит/с

•

Realtek RTL8111EPV

•

Поддерживается пробуждение по ЛВС

•

Поддерживается определение сетевого кабеля

•

Молниезащита и защита от электростатических разрядов

•

(ASRock Full Spike Protection)

Поддерживается Energy Ecient Ethernet 802.3az

•

Поддерживается PXE

•

Поддерживается DASH

•

X370 Pro BTC+

Порты вводавывода на задней панели

Запоминающие устройства

1 порт PS/2 для мыши/клавиатуры

•

1 порт D-Sub

•

1 порт HDMI

•

2 порта USB 2.0 (с защитой от электростатических

•

разрядов)

2 портов USB 3.1 Gen1 (с защитой от электростатических

•

разрядов)

1 порт ЛВС RJ-45 с индикаторами («Активность/

•

Соединение» и «Скорость»)

1 порт SATA3 6,0 Гбит/с, поддерживаются NCQ, AHCI и

•

«горячая» замена

1 слот M.2, поддерживает модуль M.2 SATA3 с ключом М

•

типа 2230/2242/2260/2280 со скоростью передачи данных

6,0Гбит/с

Русский

Page 86

Русский

Разъемы

Параметры BIOS

1 колодка для портов системной панели

•

1 колодка СОМ-порта

•

1 колодка светодиодного индикатора питания и

•

корпусного динамика

1 разъем для вентилятора охлаждения ЦП, 4-контактный

•

* Разъем процессорного вентилятора поддерживает

вентилятор с потребляемым током не более 1А (12Вт).

8 разъема для вентилятора корпуса, 4-контактные

•

* CHA_FAN1~2 поддерживает вентилятор корпуса с

потребляемым током не более 1 А (12 Вт). CHA_FAN3~8

поддерживает вентилятор корпуса с потребляемым током не

более 2,5 А (30 Вт).

* CPU_FAN1, CHA_FAN1 и CHA_FAN2 могут использоваться

для регулирования скорости 4-контактного вентилятора.

3 разъема питания АТХ, 24-контактных

•

1 разъем питания 12 В, 8-контактный

•

1 разъем питания 12 В, 4-контактный

•

6 разъемов питания PCIe, 4-контактных

•

1 колодка USB 2.0 (2 порта USB 2.0 с защитой от

•

электростатических разрядов)

1 кнопка питания

•

1 кнопка сброса

•

AMI UEFI Legal BIOS с поддержкой многоязычного

•

графического интерфейса

Поддержка технологии «Plug and Play»

•

Совместимость с управлением энергопотреблением по

•

ACPI 5.1

Поддержка функции JumperFree

•

Поддерживается SMBIOS 2.3.

•

Регулировка напряжений DRAM

•

Контроль оборудования

Операционные системы

Датчик температуры процессора / корпуса

•

Тахометр вентилятора охлаждения процессора / корпуса

•

Тихая работа вентилятора охлаждения процессора /

•

корпуса

Управление скоростью вращения вентилятора

•

охлаждения процессора / корпуса

Контроль напряжений: +12 В, +5 В, +3,3 В, Vcore

•

Microso® Windows® 10 (64-разрядная)

•

Linux: Ubuntu 16.04 LTS / Fedora 25

•

Page 87

X370 Pro BTC+

FCC, CE

Сертификация

* С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может снизить стабильность системы или даже привести к повреждению ее компонентов и устройств. Разгон процессора осуществляется пользователем на собственный риск и за собственный счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

•

Совместимость с ErP/EuP (необходим блок питания,

•

соответствующий стандарту ErP/EuP)

Русский

Page 88

Русский

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке перемычки-колпачка

на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не

установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка

с замкнутыми контактами 1 и 2 при установке на них перемычки-колпачка.

Перемычка сброса настроек CMOS

(CLRCMOS1)

(см. стр. 1, № 36)

CLRCMOS1 используется для удаления данных CMOS. Чтобы сбросить

и обнулить параметры системы на настройки по умолчанию, выключите

компьютер и извлеките отключите кабель питания от источника питания.

Выждите 15 секунд и накидной перемычкой замкните контакты разъема

CLRCMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после

обновления BIOS. При необходимости сбросить настройки CMOS сразу

после обновления BIOS сначала перезагрузите систему, а затем выключите

компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время

и профиль пользователя по умолчанию сбрасываются только в том случае,

если извлечь батарею CMOS. После сброса настроек CMOS не забудьте снять

накидную перемычку.

2-контактная перемычка

Page 89

X370 Pro BTC+

1.4 Колодки и разъемы, расположенные на системной плате

Расположенные на системной плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычкиколпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое повреждение системной платы.

Колодка системной панели

(9-контактная, PANEL1)

(см. стр. 1, № 13)

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания.

RESET (кнопка перезагрузки):

Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он завис и нормальный запуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам.

GND RES ET#

PWR BTN#

PLE D-

PLE D+

Подключите расположенные на

GND

корпусе выключатель питания,

GND

кнопку перезагрузки и индикатор

HDL ED-

состояния системы к этой колодке

HDL ED+

в соответствии с распределением

контактов, приведенным ниже.

Перед подключением кабелей

определите положительный и

отрицательный контакты.

Русский

Page 90

Колодка светодиодного

индикатора питания и

динамика корпуса

(7-контактный,

SPK_PLED1)

(см. стр. 1, № 11)

Предназначена для

подключения светодиодного

индикатора питания и

динамика корпуса.

Русский

Разъем Serial ATA3

(SATA3_1:

см. стр.1,№ 14)

Колодка USB 2.0

(9-контактный, USB_3_4)

(см. стр. 1, № 8)

Разъемы вентиляторов корпуса

(4-контактный, CHA_FAN1)

(см. стр. 1, № 3)

(4-контактный, CHA_FAN2)

(см. стр. 1, № 9)

(4-контактный, CHA_FAN3)

(см. стр. 1, № 18)

(4-контактный, CHA_FAN4)

(см. стр. 1, № 34)

(4-контактный, CHA_FAN5)

(см. стр. 1, № 23)

(4-контактный, CHA_FAN6)

(см. стр. 1, № 33)

(4-контактный, CHA_FAN7)

(см. стр. 1, № 30)

(4-контактный, CHA_FAN8)

(см. стр. 1, № 31)

USB _PWR

P-

P+

GND

P+

P-

USB _PWR

FAN _SP EED _CO NTR OL

CHA _FA N_S PEE D

FAN _VO LTA GE

Этот разъем SATA3 предназначен

для подключения кабелей данных

SATA внутренних запоминающих

устройств для передачи данных со

скоростью до 6,0Гбит/с.

На материнской плате имеется

одна колодка. Эта колодка USB

DUM MY

2.0 может поддерживать два

порта.

Предназначены для

4 3 2 1

подключения кабелей разъемов

вентиляторов и подключения

черного провода к заземлению.

GND

Page 91

X370 Pro BTC+

4 3 2 1

Разъем вентилятора

охлаждения процессора

(4-контактный, CPU_FAN1)

(см. стр.1,№ 4)

Разъемы питания АТХ

(24-контактный, ATXPWR1)

(см. стр. 1, № 12)

(24-контакта, ATXPWR2)

(см. стр. 1, № 10)

Разъем питания АТХ 12 В

(8-контактный, ATX12V1)

(см. стр. 1, № 2)

GND

FAN _VOLT AGE

CPU _F

AN_ SPEED

FAN_ SPEED _CONT ROL

Эта материнская плата снабжена

4-контактным разъемом для

малошумящего вентилятора ЦП.

Если вы собираетесь подключить

3-контактный вентилятор

охлаждения процессора,

подключайте его к контактам 1-3.

Эта материнская плата оснащена

двумя 24-контактными

разъемами питания АТХ. Чтобы

использовать 20-контактный

разъем питания ATX,

подключите его вдоль контакта

1 и контакта 13.

Эта материнская плата снабжена

8-контактным разъемом питания

АТХ 12 В. Чтобы использовать

4-контактный разъем питания

ATX, подключите его вдоль

контакта 1 и контакта 5.

Разъем питания АТХ 12 В

(4-контактный, ATX12V2)

(см. стр. 1, № 1)

Эта материнская плата снабжена

4-контактным разъемом питания

АТХ 12 В.

Важная информация. Убедитесь,

что оба подключенных разъема

питания: 4-контактный

(ATX12V2) и 24-контактный

(ATXPWR1) находятся на

одном блоке питания; иначе

материнская плата может выйти

из строя.

Русский

Page 92

Разъемы питания PCIe

WAKE#

CLKN

CLKP

RST

PETX N

PERX N

PERX P

GND

PETX P

(4-контактный PCIE_PWR3)

(см. стр. 1, № 16)

(4-контактный PCIE_PWR4)

(см. стр. 1, № 19)

(4-контактный PCIE_PWR5)

(см. стр. 1, № 21)

(4-контактный PCIE_PWR6)

(см. стр. 1, № 24)

(4-контактный PCIE_PWR7)

(см. стр. 1, № 27)

(4-контактный PCIE_PWR8)

(см. стр. 1, № 29)

GND

+12 V DET EC T

Эти разъемы служат для

подключения источников

питания.

Важная информация. Убедитесь,

что 4-контактный разъем

питания PCIe и внешний

разъем питания на видеокарте

подключены к одному блоку

питания; иначе материнская

плата и видеокарта могут выйти

из строя.

Русский

Колодка последовательного

порта

(9-контактный, COM1)

(см. стр. 1, № 35)

Колодка ТРМ

(17-контактный, TPMS1)

(см. стр. 1, № 32)

Порты майнинга

(M_Port1:см. стр.1,№ 15)

(M_Port2:см. стр.1,№ 17)

(M_Port3:см. стр.1,№ 20)

(M_Port4:см. стр.1,№ 22)

(M_Port5:см. стр.1,№ 25)

(M_Port6:см. стр.1,№ 28)

RRX D1

DDT R#1

TTX D1

DDC D#1

DDS R#1

GND

Колодка COM1 поддерживает

подключение модуля

CCT S#1

последовательного порта.

RRI #1

RRTS #1

Этот разъем обеспечивает

поддержку системы Trusted

Platform Module (TPM), которая

SMB_ CLK_M AIN

GND

SMB_ DATA_ MAIN

LAD2

GND

LAD1

S_PW RDWN#

SERI RQ#

GND

способна обеспечить надежное

+3V

LAD3

FRAM E

PCIC LK

PCIR ST#

хранение ключей, цифровых

сертификатов, паролей и данных.

GND

LAD0

+3VS B

Система ТРМ также повышает

уровень сетевой безопасности,

защищает цифровые

идентификаторы и обеспечивает

целостность платформы.

Эти порты служат для

подключения к комплектам

переходников PCIe.

Page 93

1.5 Смарт-переключатели

Эта материнская плата оснащена двумя смарт-переключателями: Кнопка

питания и кнопка сброса параметров.

X370 Pro BTC+

Кнопка питания

(PWRBTN1)

(см. стр. 1, № 7)

Кнопка сброса

(RSTBTN1)

(см. стр. 1, № 6)

Кнопка питания

предназначена для быстрого

включения и выключения

системы.

Кнопка сброса

предназначена для

быстрого перезапуска

системы.

Русский

Page 94

Português

1 Introdução

Obrigado por comprar a placa-mãe ASRock X370 Pro BTC+, uma placa-mãe conável

produzida sob o controle de qualidade altamente consistente da ASRock. Esta placa

principal oferece um excelente desempenho com um design robusto em conformidade com

o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

Como as especicações da placa principal e o soware do BIOS poderão ser atualizados, o conteúdo deste manual estará sujeito a alterações sem aviso prévio. No caso de ocorrerem modicações neste manual, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações especícas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.

1.1 Conteúdo da embalagem

Placa Mãe ASRock X370 Pro BTC+

•

Guia de Instalação Rápida da ASRock X370 Pro BTC+

•

CD de Suporte do ASRock X370 Pro BTC+

•

1 x Cabo de dados Serial ATA (SATA) (Opcional)

•

1 x Parafuso para Soquete M.2 (Opcional)

•

Page 95

1.2 Especicações

Plataforma

CPU

Chipset

Memória

•

* Para CPUs série Ryzen (Raven Ridge), ECC só é suportado com

CPUs PRO.

* Por favor, consulte a Lista de Suporte de Memória no site da AS-

Rock para obter mais informação. (http://www.asrock.com/)

•

X370 Pro BTC+

Design de condensador sólido

Suporta soquete AMD série-A AM4 APUs (Bristol Ridge) e

CPUs série Ryzen (Summit Ridge, Raven Ridge e Pinnacle Ridge)

Design com 12 fases de alimentação

SuportA 105W Water Cooling (Pinnacle Ridge); Suporta 95W

Water Cooling (Summit Ridge); Suporta 65W Water Cooling

(Raven Ridge)

AMD Promontory X370

1 x Slot DIMM DDR4

CPUs série AMD (Pinnacle Ridge) suporta DDR4

3200+(OC)/2933/2667/2400/2133 ECC & não-ECC, memória

un-buered*

CPUs série AMD (Summit Ridge) suporta DDR4

3200+(OC)/2933 (OC)/2667/2400/2133 ECC & não ECC,

memória un-buered*

CPUs série AMD (Raven Ridge) suporta DDR4 3200+(OC)/2933

(OC)/2667/2400/2133 não ECC, memória un-buered*

APUs AMD 7ª Ger Série A suportam DDR4 2400/2133 ECC e

não ECC, sem memória intermediária*

Capacidade máxima da memória do sistema: 16GB

Contato em Ouro 15μ no slot DIMM

Português

Slot de expansão

APUs AMD 7ª Série A

8 x Slots PCI Express x16 (PCIE1 a x4; PCIE2~8 a x1)

•

5 x Portas de Mining (M_Porta1, 3, 4, 5, 6 a x1, M_Porta2 N/A)*

•

Page 96

Português

Grácos

LAN

CPUs AMD Série Ryzen (Summit Ridge, Raven Ridge e Pinnacle

Ridge)

8 x Slots PCI Express x16 (PCIE1 a x4; PCIE2~8 a x1)

•

6 x Portas de Mining (M_Porta1 ~ M_Porta6 a x1)*

•

* Suporta kit Riser tipo USB

AMD RadeonTM Integrado Série Vega Grácas na Série Ryzen

•

APU*

AMD RadeonTM Integrado Série R Gráca em Séries A APU*

•

* Suporte atual pode vairar por CPU

DirectX 12, Pixel Shader 5.0

•

Memória compartilhada máxima de 4GB

•

Saída gráca dupla: Suporta portas HDMI e D-Sub por

•

controladores de vídeo independentes

LAN Gigabit 10/100/1000 Mb/s PCIE x1

•

Realtek RTL8111EPV

•

Suporta Wake-On-LAN

•

Suporta Detecção de Cabo LAN

•

Suporta Proteção contra Relâmpago/ESD (Proteção Total Contra

•

Picos ASRock)

Suporta Energy Ecient Ethernet 802.3az

•

Suporta PXE

•

Suporta DASH

•

E/S do painel posterior

Armazenamento

1 x Porta PS/2 para mouse/teclado

•

1 x Porta D-Sub

•

1 x Porta HDMI

•

2 x Portas USB 2.0 (Suporta Proteção ESD)

•

2 x Portas USB 3.1 Gen1 (Suporta Proteção ESD)

•

1 x Porta LAN RJ-45 com LED (LED ACT/LINK e LED DE

•

VELOCIDADE)

1 x Conector SATA3 6,0 Gb/s, suporte NCQ, AHCI, Conector a

•

Quente

1 x Soquete M.2 , suporta módulo Chave tipo

•

2230/2242/2260/2280 M.2 SATA3 6,0 Gb/s

Page 97

Conector

X370 Pro BTC+

1 x Cabeçote do Painel do Sistema

•

1 x Suporte porta COM

•

1 x LED de alimentação e Cabeçote de Autofalante

•

1 x Conector da ventoinha da CPU (4 pinos)

•

* O Conector do Ventilador de CPU suporta o ventilador de CPU de

alimentação máxima 1A do ventilador (12W).

8 x Conectores da ventoinha do Gabinete (4 pinos)

•

* CHA_FAN1~2 suporta o ventilador de chassis de alimentação

máxima 1A do ventilador (12W). CHA_FAN3~8 suporta o

ventilador de chassis de alimentação máxima 2,5A do ventilador

(30W).

* CPU_FAN1, CHA_FAN1 e CHA_FAN2 podem ajustar a

velocidade do ventilador de 4 pinos.

3 x Conectores alimentação ATX 24 pinos

•

1 x Conector de energia 8-pinos 12V

•

1 x Conector de energia 4-pinos 12V

•

6 x Conectores Alimentação PCIe 4 pinos

•

1 x Plataforma USB 2.0 (Suporta 2 portas USB 2.0) (Suporta

•

Proteção ESD)

1 x botão Liga/Desliga

•

1 x Botão de Reset

•

Funções da BIOS

Monitor de hardware

AMI Legal UEFI BIOS com suporte multilingue GUI

•

Suporta “Plug and Play”

•

ACPI 5.1 compatível com eventos de despertar

•

Suporta jumperfree

•

Suporte SMBIOS 2.3

•

Multi-ajuste de Voltagem da DRAM

•

Sensor de temperatura da CPU/Gabinete

•

Tacômetro da Ventoinha da CPU/Gabinete

•

Ventilador silencioso de CPU/Chassis

•

Controle de multi velocidade da Ventoinha da CPU/Gabinete

•

Monitoramento da tensão: +12V, +5V, +3,3V, Vcore

•

Microso® Windows® 10 64-bit

•

Linux: Ubuntu 16.04 LTS / Fedora 25

•

Português

Page 98

Português

FCC, CE

Certicações

•

Preparada para ErP/EuP (é necessária uma fonte de alimentação

•

preparada para ErP/EuP)

* Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com

Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das denições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.

Page 99

X370 Pro BTC+

1.3 Conguração dos jumpers

A imagem abaixo mostra como os jumpers são congurados. Quando a tampa do jumper

é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos

pinos, o jumper é "Aberto". A imagem mostra um jumper de 3 pinos cujos pino1 e pino2

estão "Curtos" quando a tampa do jumper é colocada nestes 2 pinos.

Apagar o Jumper CMOS

(CLRCMOS1)

(ver p.1, N.º 36)

CLRCMOS1 permite que você apague os dados no CMOS. Para apagar e reinicializar

os parâmetros do sistema nos valores predenidos, desligue o computador e

desplugue a tomada da alimentação. Depois de aguardar 15 segundos, use uma capa

de jumper para fazer curto dos pinos no CLRCMOS1 por 5 segundos. No entanto,

não apague o CMOS logo após ter realizado a atualização da BIOS. Se você precisar

apagar o CMOS logo após ter terminado uma atualização da BIOS, deverá primeiro

iniciar o sistema e voltar a encerrá-lo antes de apagar o CMOS. Por favor, observe

que a senha, data, hora e perl padrão do usuário serão apagados só se a bateria

CMOS for removida. Por favor, não se esqueça de retirar a tampa do jumper depois

de apagar o CMOS.

Jumper de 2 pinos

Português

Page 100

1.4 Suportes e conectores onboard

Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.

Português

Suporte do painel de

sistema

(PAINEL1 de 9 pinos)

(ver p.1, N.º 13)

PWRBTN (Botão de alimentação):

Conecte o botão de alimentação no painel frontal do chassi. Você pode congurar a forma para desligar o seu sistema através do botão de alimentação.

RESET (Botão de reinicialização):

Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador, se ele congela e falha ao realizar um reinício normal.

PLED (LED de alimentação do sistema):

Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED cará aceso quando o sistema estiver em funcionamento. O LED cará piscando quando o sistema estiver nos estados de suspensão S3. O LED cará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5).

HDLED (LED de atividade do disco rígido):

Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED cará aceso quando o disco rígido estiver lendo ou registrando dados.

O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módulo de painel frontal do chassi a este conector, certique-se de que os os e os pinos correspondem de forma correta.

GND RES ET#

PWR BTN#

PLE D-

PLE D+

GND

HDL ED-

HDL ED+

Ligue o botão de alimentação,

o botão de reinicialização e o

indicador do estado do sistema

no chassi deste suporte, de

acordo com a descrição abaixo.

Observe os pinos positivos e

negativos antes de conectar os

cabos.
