バージョン 1.0
2019 年 10 月発行
Copyright© 2019 ASRock INC. 無断複写・転載を禁じます。
著作権について：
当文書のいかなる部分も、ASRock の書面による同意なしに、バックアップ
を目的とした購入者による文書のコピーを除いては、いかなる形式や方法に
よっても、複写、転載、送信、または任意の言語へ翻訳することは禁じます。
当文書に記載されている製品名および企業名は、それぞれの企業の登録商標
または著作物であることもあり、権利を侵害する意図なく、ユーザーの便宜
を図って特定または説明のためにのみ使用されます。
免責事項：
当文書に記載されている仕様および情報は、情報提供のみを目的として付属
されており、予告なく変更する場合があります。その整合性や正確性につい
て、ASRock がなんらの確約をするものではありません。ASRock は、当文書
での誤記や記載漏れについて一切の責任を負いかねます。
本文書の内容について、ASRock は、明示的にも黙示的にも、黙示的保証、
商品適格性、または特定目的への適合性を含む、いかなる種類の保証もいた
しません。
いかなる状況においても、たとえ ASRock が当文書や製品の欠陥や誤りに起
因する損害の可能性を 事前に知らされていたとしても、ASRock、取締役、役
員、従業員、または代理人は、いかなる間接的、専門的、偶発的、または必
然的な損害（利益の損失、事業の損失、データの損失、事業の中断などを含
む）への責任を負いかねます。
この装置は、FCC 規則のパート 15 に準拠しています。操作は以下の 2 つの条件に
従います：
（1） 本装置は有害な干渉を発生しない。および
（2） 本装置は、予想外の動作を引き起こす可能性のある干渉を含め、受信
したすべての干渉を受け入れる。
米国カリフォルニア州のみ
このマザーボードに採用されたリチウム電池は、カリフォルニア州議会で可決され
たベストマネジメントプラクティス（BMP）で規制される有害物質、過塩素酸塩を
含んでいます。米国カリフォルニア州でリチウム電池を廃棄する場合は、関連する
規制に従って行ってください。
「過塩素酸塩物質 - 特別な処理が適用される場合があります。詳しくは、
www.dtsc.ca.gov/hazardouswaste/perchlorate をご覧ください」
ASRock ウェブサイト : http://www.asrock.com
オーストラリアのみ
弊社の製品にはオーストラリア消費者法の下で除外できない保証が付いていま
す。購入者は、重大な故障に対しては交換または返金、および、その他の合理的
に予見可能な損失または損害に対しては補償を受ける権利を有します。また、製
品が許容できる品質を満たさない場合、または、故障が重大な故障にあたらない
場合は、購入者は製品を修理または交換する権利を有します。ご不明な点があり
ましたら ASRock までお問い合わせください : 電話番号 +886-2-28965588 内線
123 （標準的な国際通話料金が適用されます）
内容
第 1 章 はじめに 1
1.1 パッケージの内容 1
1.2 仕様 2

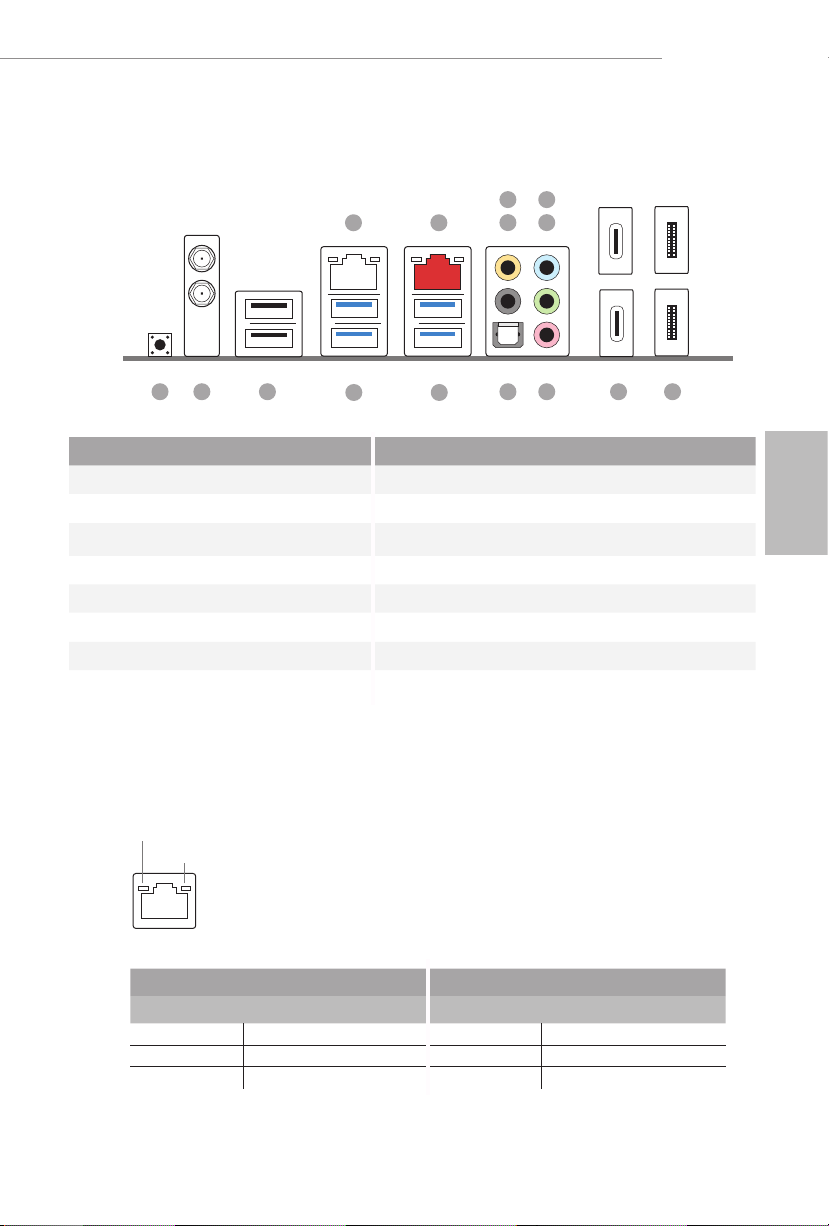

1.3 マザーボードのレイアウト 7
1.4 I/O パネル 9
1.5 WiFi-802.11ax モジュールと ASRock WiFi 2.4/5 GHz
アンテナ 11
1.6 ASRock Thunderbolt™ 3 モジュール 12
第 2 章 取り付け 16

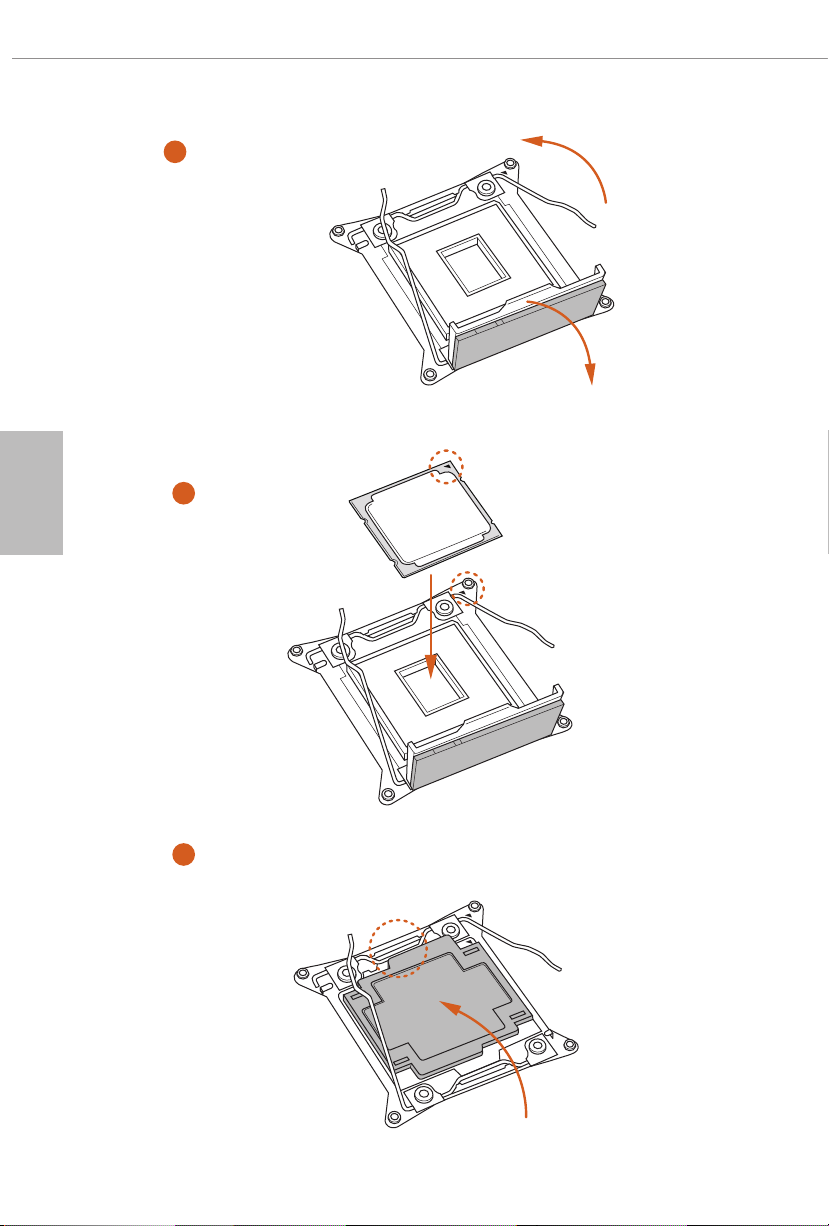

2.1 CPU を取り付ける 17

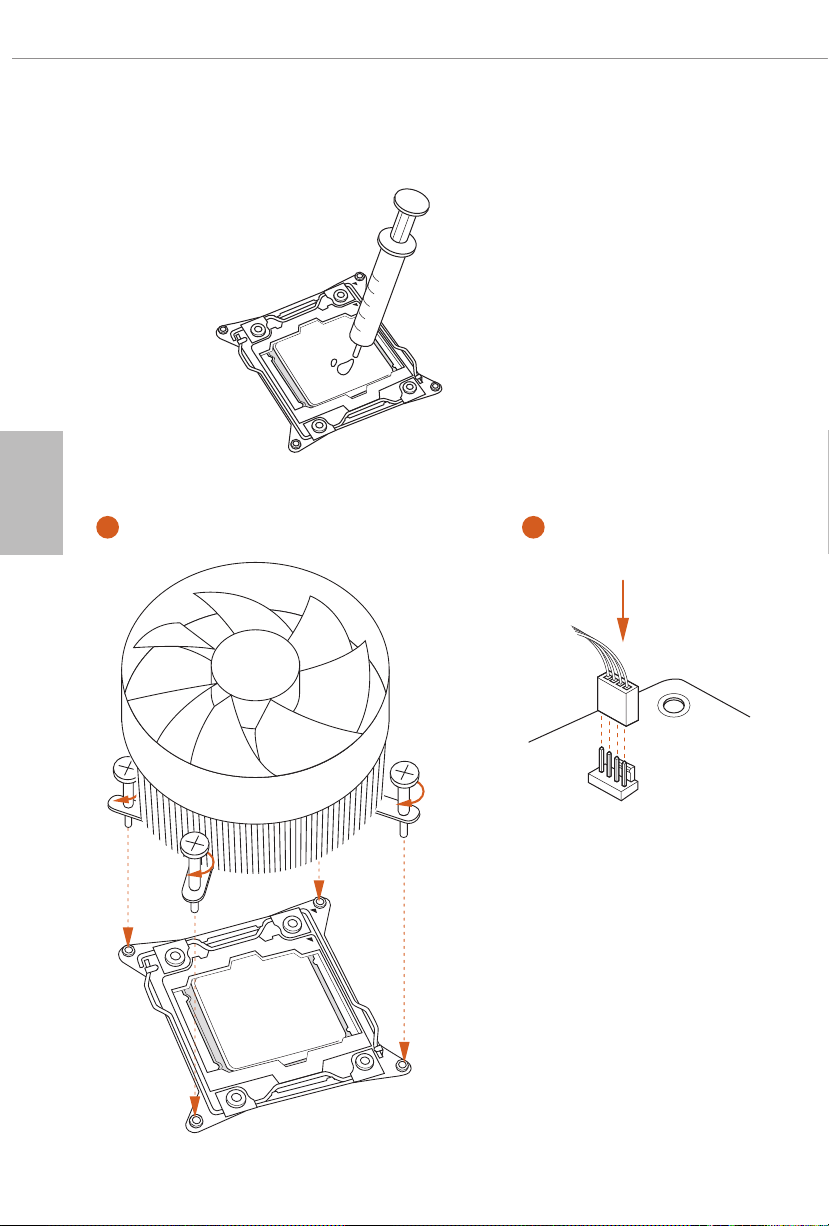

2.2 CPU ファンとヒートシンクを取り付ける 20

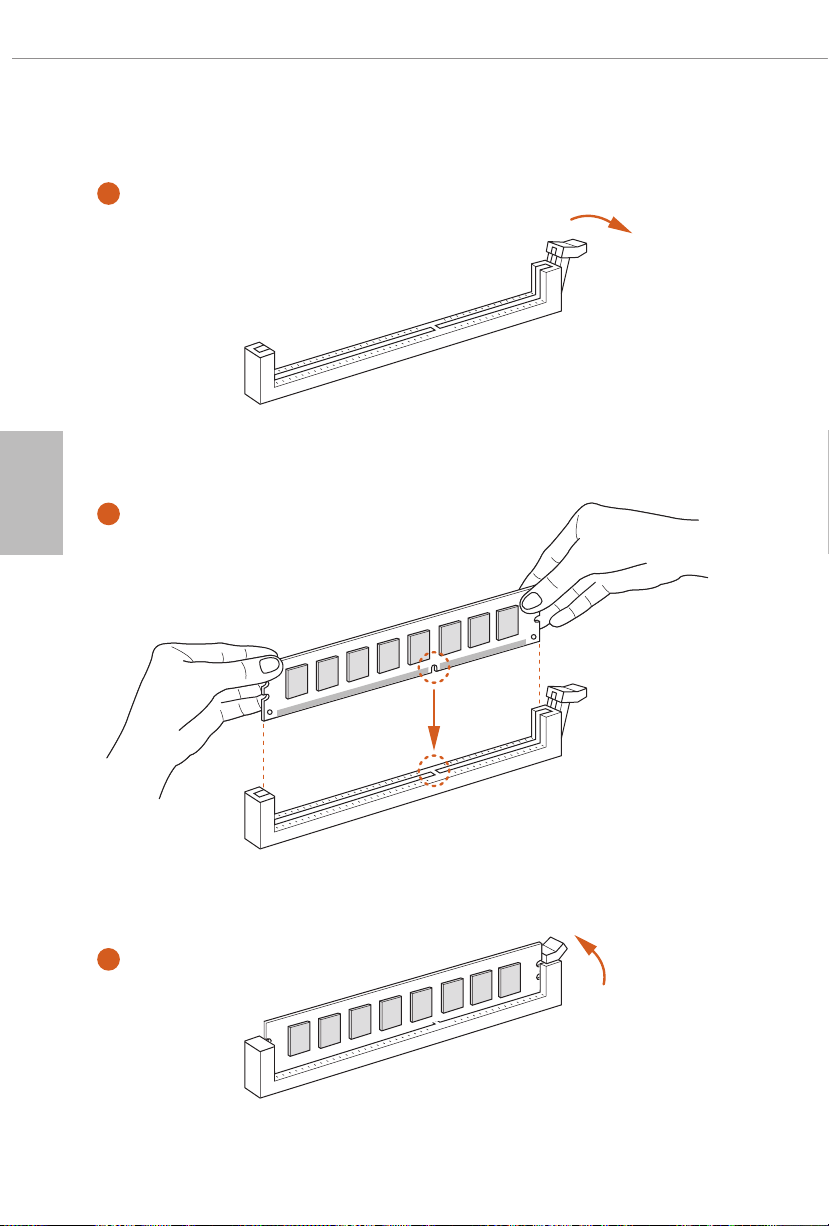

2.3 メモリモジュール（DIMM）を取り付ける 21
2.4 前面パネルヘッダーを接続する 23
2.5 I/O パネルシールドを取り付ける 24
2.6 マザーボードを取り付ける 25
2.7 SATA ドライブを取り付ける 26
2.8 グラフィックスカードを取り付ける 28
2.9 周辺機器を接続する 31
2.10 電源コネクタを接続する 32
2.11 電源オン 33
2.12 ジャンパー設定 34
2.13 オンボードのヘッダーとコネクター 35
2.14 スマートスイッチ 45
2.15 Dr. Debug（ドクター・デバッグ） 47
2.16 SLITM、および、3 ウェイ SLITM オペレーション
ガイド 53
2.16.1 2 枚の SLITM 対応グラフィックスカードを取り付ける 53
2.16.2 3 枚の SLITM 対応グラフィックスカードを取り付ける 55
2.16.3 ドライバのインストールとセットアップ 57
2.17 CrossFireXTM、3 ウェイ CrossFireXTMオペレーションガ
イド 58
2.17.1 2 枚の CrossFireXTM 対応グラフィックスカードを取り
付ける 58
2.17.2 3 枚の CrossFireXTM 対応グラフィックスカードを取り
付ける 60
2.17.3 ドライバのインストールとセットアップ 61
2.18 M.2_SSD (NGFF) モジュール取り付けガイド
(M2_1 と M2_2) 62
2.19 M.2_SSD (NGFF) モジュール取り付けガイド (M2_3) 65
第 3 章 ソフトウェアとユーティリティの操作 68
3.1 ドライバをインストールする 68
3.2 ASRock マザーボードユーティリティ (A-Tuning) 69
3.2.1 ASRock マザーボードユーティリティ (A-Tuning) をイン
ストールする 69
3.2.2 ASRock マザーボードユーティリティ (A-Tuning) を使用
する 69
3.3 ASRock Live Update & APP Shop（ASRock ライブ更新と
APP ショップ） 72
3.3.1 UI 概要 72
3.3.2 Apps（アプリ） 73
3.3.3 BIOS & Drivers（BIOS とドライバ） 76
3.3.4 設定 77
3.4 ASRock Polychrome SYNC 78
第 4 章 UEFI セットアップユーティリティ 81
4.1 はじめに 81
4.2 EZ Mode（EZ モード） 82
4.3 Advanced Mode（アドバンスドモード） 83
4.3.1 UEFI メニューバー 83
4.3.2 ナビゲーションキー 84
4.4 Main ( メイン ) 画面 85
4.5 OC Tweaker (OC 調整 ) 画面 86
4.6 Advanced ( 詳細 ) 画面 100
4.6.1 CPU Configuration (CPU 設定 ) 101
4.6.2 IIO Configuration (IIO 設定 ) 103
4.6.3 Chipset Configuration ( チップセット設定 ) 104
4.6.4 Storage Configuration ( ストレージ設定 ) 107
4.6.5 Intel® Thunderbolt
TM
109
4.6.6 ACPI 設定 110
4.6.7 USB 設定 112
4.6.8 Trusted Computing（トラステッド・コンピューティン
グ） 113
4.7 Tools ( ツール ) 114
4.8 Hardware Health Event Monitoring ( ハードウェア ヘ
ルスイベント監視 ) 画面 117
4.9 Security ( セキュリティ ) 画面 124
4.10 Boot ( ブート ) 画面 125
4.11 Exit ( 終了 ) 画面 128
第 1 章 はじめに
ASRock X299 Creator マザーボードをお買い上げ頂きありがとうございま
す。ASRock の製品は一貫した厳格な品質管理の下で製造されております。優
れた品質と耐久性を兼ね備えつつ、優れたパフォーマンスを提供致します。
この文書の第 1 章と第 2 章には、マザーボードの説明とステップ毎のイン
ストールガイドが記載されています。第 3 章には、ソフトウェアとユーティ
リティーの操作ガイドが含まれています。第 4 章には、BIOS セットアップの
設定ガイドが含まれています。
マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、こ
のマニュアルの内容は予告なしに変更することがあります。このマニュアル
の内容に変更があった場合には、更新されたバージョンは、予告なく ASRock
のウェブサイトから入手できるようになります。このマザーボードに関する
技術的なサポートが必要な場合には、ご使用のモデルについての詳細情報
を、当社のウェブサイトで参照ください。ASRock のウェブサイトでは、最新
の VGA カードおよび CPU サポート一覧もご覧になれます。ASRock ウェブサイ
ト http://www.asrock.com.
1.1 パッケージの内容
• ASRock X299 Creator マザーボード（ATX フォームファクター）
• ASRock X299 Creator クイックインストールガイド
• ASRock X299 Creator サポート CD
• 1 x ASRock SLI_HB_Bridge_2S カード （オプション）
• 1 x ASRock Wi-Fi 2.4/5 GHz アンテナ（オプション）
• 4 x シリアル ATA（SATA）データケーブル（オプション）
• 3 x M.2 ソケット用ねじ （オプション）
• 3 x M.2 ソケット用スタンドオフ （オプション）
• 1 x I/O パネルシールド
X299 Creator
日本語
1
1.2 仕様
日本語
プラット
フォーム
CPU • LGA 2066 ソケット (Cascade Lake-X、Skylake X Refresh および
チップセット • Intel® X299
メモリ • クアッドチャンネル DDR4 メモリテクノロジー
拡張スロット • 4 x PCI Express 3.0 x16 スロット *
• ATX フォームファクタ
• 8 レイヤ PCB
• 2 オンスのコパー製 PCB
Skylake X) 用 Intel® CoreTM X-Series プロセッサー・ファミリー
をサポート
• デジタル電源設計
• 13 電源フェーズ設計
• Intel® ターボブースト Max テクノロジー 3.0 に対応
• 8 x DDR4 DIMM スロット
• DDR4 4200+(OC)*/4000(OC)/3800(OC)/3733(OC)/3600(OC)/
3200(OC)/2933(OC)/2800 (OC)/2666/2400/2133 ノン ECC、アンバ
ッファードメモリに対応
* 対応する最大メモリ周波数は、プロセッサタイプにより異なる場
合があります。
* 詳細については、ASRock ウェブサイトのメモリーサポート一覧を
参照してください。(http://www.asrock.com/)
• システムメモリの最大容量： 256GB
• Intel® エクストリームメモリプロファイル（XMP）2.0 に対応
• DIMM スロットに 15 μゴールドコンタクトを採用
* 48 レーンの CPU を取り付けた場合には、PCIE1/PCIE2/PCIE3/PCIE5
は、x16/x8/x16/x8 で実行されます。
M.2 PCI Express モジュールが、M2_1 または M2_2 に取り
付けられた場合、PCIE2 は、x4 モードにダウングレードします。
M.2 PCI Express モードが、M2_1 および M2_2 に取り付けられた場合、
PCIE2 は無効になります。
* 44 レーンの CPU を取り付けた場合には、PCIE1/PCIE2/PCIE3/PCIE5
は、x16/x4/x16/x8 で実行されます。
M.2 PCI Express モジュールが、M2_1 に取り付けられた場合、PCIE2
は無効なります。
* 28 レーンの CPU を取り付けた場合には、PCIE1/PCIE2/PCIE3/PCIE5
は、x16/x4/x8/x0 で実行されます。
M.2 PCI Express モジュールが、M2_1 に取り付けられた場合、PCIE2
は無効なります。
* 起動ディスクとして NVMe SSD に対応
• 1 x PCI Express 3.0 x1 スロット
• AMD 3-Way CrossFireXTM および CrossFireXTM をサポート **
2
Thunderbolt
• NVIDIA® 3-Way SLITM および SLITM をサポート **
• 2 枚の NVIDIA® GeForce® RTX シリーズグラフィックスカードで
NVIDIA® NVLinkTM に対応 ***
• NVIDIA® Quadro グラフィックスカードで NVIDIA® SLITM に対応 ***
** 3-Way CrossFireXTM および 3-Way SLITM が対応するには、
48 レーンまたは 44 レーンの CPU を使用する場合だけです。
*** NVIDIA NVLink Bridge はパッケージに含まれていません。必要な
場合は NVIDIA® から購入してください。
• 1 x 垂直 M.2 ソケット（Key E）、WiFi-802.11ax モジュールがバ
ンドルされています（リア I/O）
• VGA PCIe スロットに 15 μ ゴールドコンタクトを採用（PCIE1 と
PCIE3）
TM
• Intel® JHL7540 ThunderboltTM 3 コントローラ (Titan Ridge)
• 単一ケーブル接続上の 1 台のディスプレイ用に 5K
(5120 x 2880) @ 60Hz の最大解像度に対応する ThunderboltTM 3
インターフェイスをサポート
• 単一ケーブル上の 2 台のディスプレイ用に 4K x 2K (4096x2160)
@ 60Hz の最大解像度に対応する ThunderboltTM 3 インターフェイ
スをサポート
• DisplayPort ビデオ帯域幅の最大 2 つのストリーム (8 レーン )
をサポート、複数台の DisplayPort モニターのデイジーチェーン
をサポート
X299 Creator
日本語
オーディオ • 7.1 CH HD オーディオ、コンテンツプロテクション付き
（Realtek ALC1220 オーディオコーデック）
• プレミアム・ブルーレイ・オーディオ・サポート
• サージ保護に対応（ASRock 完全スパイク保護）
• Purity SoundTM 4 に対応
-ニチコン製ファインゴールドシリーズオーディオコンデンサ
-SNR 比 120dB の DAC（差動アンプ搭載）
- フロントパネルオーディオコネクタ用 NE5532 プレミアムヘッド
セットアンプ（最大 600 Ohms までのヘッドセットに対応）
-Pure Power-In ( ピュアパワーイン )
-ダイレクトドライブテクノロジー
-PCB 絶縁シールド
-前面出力ポートにインピーダンスセンシング装備
-R/L オーディオチャンネル用個別 PCB レイヤ
-ゴールドオーディオジャック
-15 μ ゴールドオーディオコネクタ
• DTS 接続をサポート
LAN 1 x 10 ギガビット LAN 100/1000/2500/5000/10000 Mb/s (AQUANTIA®
AQC107):
• 雷 / 静電気放電（ESD）保護に対応
• PXE をサポート
3
日本語
1 x Intel ギガビット LAN 10/100/1000 Mb/s (Intel® I219V):
• Wake-On-LAN（ウェイク オン ラン）に対応
• 雷 / 静電気放電（ESD）保護に対応
• エネルギー効率のよいイーサネット 802.3az をサポート
• PXE をサポート
ワイヤレス LAN • Intel® 802.11ax WiFi モジュール
• IEEE 802.11a/b/g/n/ax をサポート
• デュアルバンド（2.4/5 GHz）をサポート
• 最大 2.4Gbps の高速ワイヤレス接続に対応
• 2（送信） x 2（受信）ダイバーシティテクノロジーをサポートす
る 2 本のアンテナ
• ブルートゥース 5.0 + ハイスピードクラス II をサポート
• MU-MIMO に対応
リアパネル
I/O
• 2 x アンテナポート
• 1 x 光 SPDIF 出力ポート
• 2 x USB 2.0 ポート（静電気放電（ESD）保護に対応）
• 2 x USB 3.2 Gen2 ThunderboltTM3 Type-C ポート（Thunderbolt プ
ロトコル向け 40Gb/s 、USB3.2 プロトコル向け 10 Gb/s）（静電
気放電（ESD）*
* USB-PD 3.0 9V/3A (27W) および 5V/3A (15W) をサポート
• 2 x Mini DisplayPort 入力ポート **
** 2 つの Mini DisplayPort 入力ポートを同時に使用する場合は、
直角アダプターケーブルの代わりに、通常の Mini DisplayPort DisplayPort アダプターケーブルを選択してください。
• 4 x USB 3.2 Gen1 ポート（静電気放電（ESD）保護に対応）***
*** Ultra USB Power（ウルトラ USB パワー）には USB3_34 ポート上
で対応します。
*** ACPI ウェークアップ機能は USB3_34 ポートには対応していませ
ん。
• LED 付き 2 x RJ-45 LAN ポート（ACT/LINK LED と SPEED LED）
• 1 x クリア CMOS ボタン
• HD オーディオジャック : リアスピーカー / センター / バス / ライ
ンイン / フロントスピーカー / マイク（ゴールドオーディオジャッ
ク）
ストレージ • 8 x SATA3 6.0 Gb/s コネクタ、RAID（RAID 0、RAID 1、RAID 5、
RAID 10、Intel ラピッド・ストレージ・テクノロジー 17 およ
び Intel スマート・レスポンステクノロジー）、NCQ、AHCI、
および、ホットプラグ機能に対応 *
* SATA タイプ M.2 デバイスで M2_3 を使用している場合は、
SATA3_7 は無効になります。
• 2 x ASMedia ASM1061 の SATA3 6.0 Gb/s コネクタ、NCQ、
AHCI、および、ホットプラグ機能に対応
4
• 2 x ウルトラ M.2 ソケット (M2_1 および M2_2)、M Key タイプ
2242/2260/2280 M.2 PCI Express モジュール（最大 Gen3 x4 (32
Gb/s)）対応 **
• 1 x ウルトラ M.2 ソケット (M2_3)、M Key タイプ
2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s モジュールと最大
Gen3 x4 (32 Gb/s) までの M.2 PCI Express モジュールに対応
**
** 44 レーンまたは 28 レーンの CPU を取り付けると、M2_2 は無
効になります。
** Intel® OptaneTMテクノロジーに対応
** PCIe RAID に対応
** 起動ディスクとして NVMe SSD に対応
コネクタ • 1 x CPU ヘッダー上の仮想 RAID
• 1 x SPI TPM ヘッダー
• 1 x 電源 LED とスピーカーヘッダー
• 2 x RGB LED ヘッダー
* 合計 12V/3A、36W までの LED ストリップに対応
• 2 x アドレサブル LED ヘッダー
* 合計 5V/3A、15W までの LED ストリップに対応
• 1 x CPU ファンコネクタ（4 ピン）
* CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに対応
します。
• 1 x CPU/ ウォーターポンプファンコネクタ（4 ピン）（スマー
トファン速度制御）
* CPU/ ウォーターポンプファンは最大 2A (24W) の出力の
ウォータークーラーに対応します。
• 5 x シャーシ / ウォーターポンプファンコネクタ（4 ピン）（ス
マートファン速度制御）
* シャーシ / ウォーターポンプファンは最大 2A (24W) の出力のウ
ォータークーラーに対応します。
* CPU_FAN2/WP および CHA_FAN1 ～ 5/WP は 3 ピンまたは 4 ピン
ファンが使用されているかどうかを自動検出できます。
• 1 x 24 ピン ATX 電源コネクターコネクタ（高密度電源
コネクター）
• 2 x 8 ピン 12V 電源コネクタ（高密度電源コネクタ）
• 1 x フロントパネルオーディオコネクタ (15μ ゴールドオーデ
ィオジャック )
• 2 x USB 2.0 ヘッダー（4 つの USB 2.0 ポートに対応）（静電
気放電（ESD）保護に対応）
• 1 x USB 3.2 Gen1 ヘッダー（2 つの USB 3.2 Gen1 ポートに対
応）（静電気放電（ESD）保護に対応）
• 1 x フロントパネルタイプ C USB 3.2 Gen2 ヘッダー (ASMedia
ASM3142)
• 1 x Dr. Debug、LED 付き
• 1 x 電源ボタン、LED 付き
• 1 x リセットボタン
X299 Creator
日本語
5
BIOS 機能 • 2 x AMI UEFI Legal BIOS、多言語 GUI サポート（1 x メイン
BIOS と 1 x バックアップ BIOS）付き
• セキュアバックアップ UEFI テクノロジーに対応
• ACPI 6.1 準拠ウェイクアップイベント
• SMBIOS 3.0 サポート
• CPU、DRAM、VPPM、VTTM、PCH 1.0V、VCCMPHY、VCCIO、VCCSA、
VCCPLL、CLK VDD 電圧マルチ調整
日本語
ハードウェ
アモニター
OS • Microsoft® Windows® 10 64-bit
認証 • FCC、CE
* 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com
BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サー
ドパーティのオーバークロックツールの使用などを含む、オーバークロック
には、一定のリスクを伴いますのでご注意ください。オーバークロックする
とシステムが不安定になったり、システムのコンポーネントやデバイスが破
損することがあります。ご自分の責任で行ってください。弊社では、オーバー
クロックによる破損の責任は負いかねますのでご了承ください。
• 温度センシング : CPU、CPU/ ウォーターポンプ、 シャーシ / ウ
ォーターポンプファン
• ファンタコメータ : CPU、CPU/ ウォーターポンプ、 シャーシ /
ウォーターポンプファン
• 静音ファン（CPU 温度に従ってシャーシファン速度を自動調整）:
CPU、CPU/ ウォーターポンプ、 シャーシ / ウォーターポンプフ
ァン
• ファンマルチ速度制御 : CPU、CPU/ ウォーターポンプ、
シャーシ / ウォーターポンプファン
• 電圧監視 : +12V、+5V、+3.3V、CPU Vcore、DRAM、PCH 1.0V、
VCCIO、VCCSA
• ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要です）
6

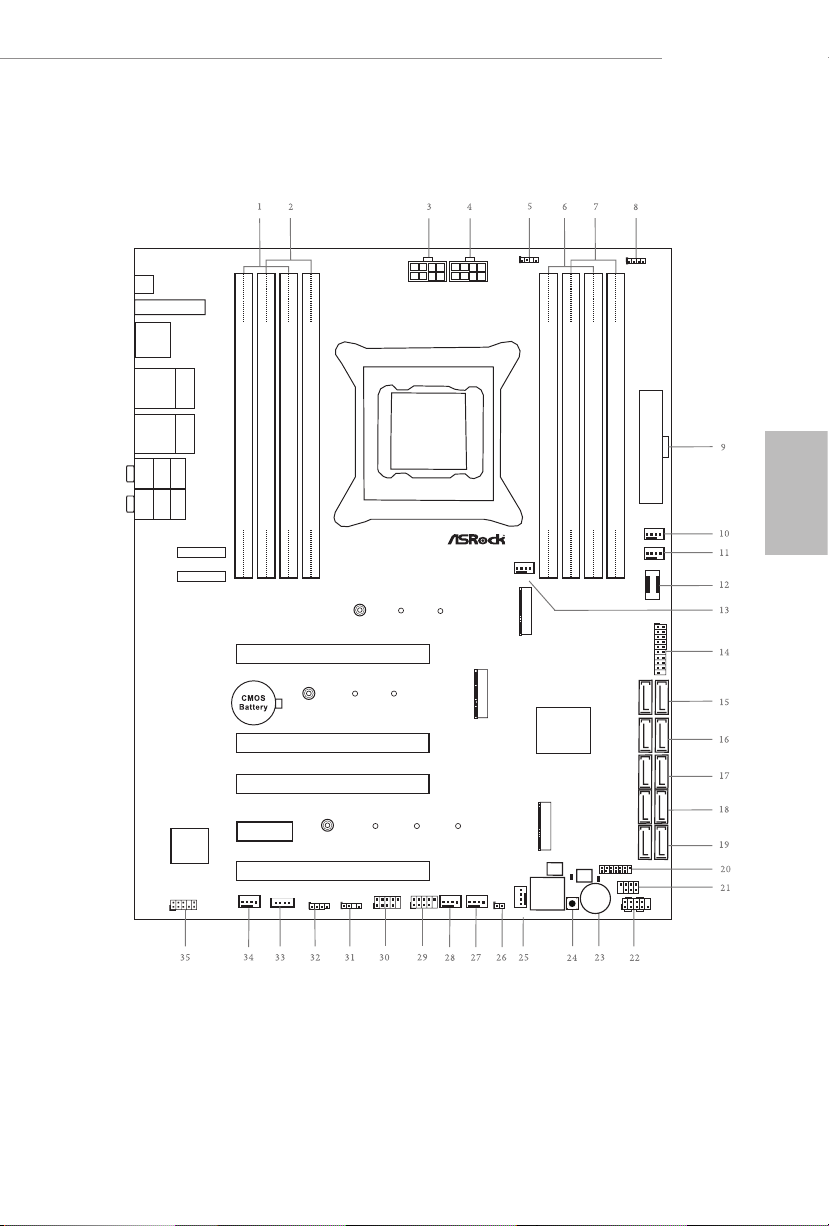

1.3 マザーボードのレイアウト
ATXP WR1
Intel
X299
ATX12V2
PCI E1
Top:
Central/Bass
Center :
REAR SPK
Top:
LINE IN
Center :
FRONT
Bottom :
Optica l
SPDIF
Bottom :
MIC IN
PCI E3
USB3_4
1
1
USB5_6
1
HD_AUDI O1
PCI E5
SATA3_2_3
SATA3_4_5
PCI E4
CPU_FAN1
RoH S
SATA3_6_7
CLRC
BTN1
SATA3_0_1
DDR4 _B2 (64 bit, 28 8-pin mod ule)
DDR4 _B1 (64 bit, 28 8-pin mod ule)
DDR4 _A2 (64 bit, 28 8-pin mod ule)
DDR4 _A1 (64 bit, 28 8-pin mod ule)
CLRMOS1
1
M2_ WIFI _1
TBT_ M2_1
DDR4 _C1 (64 bit, 28 8-pin mod ule)
DDR4 _C2 (64 bit, 28 8-pin mod ule)
DDR4 _D1 (64 bit, 28 8-pin mod ule)
DDR4 _D2 (64 bit, 28 8-pin mod ule)
BIOS_A_LED 1
BIOS_B_LED 1
206 6 Socke t
Dr.
Deb ug
1
SPK_PLE D1
M2_1
M2_3
M2_2
SATA3_A1_ A2
1
USB3_5 _6
RGB_HEA DER1
1
RGB_HEAD ER2
1
PCI E2
CHA_FAN2 /
W_PUMP
Puri ty
Soun d 4
TM
Powe r
ADDR_LE D1
1
ADDR_LED 2
1
VROC1
1
ATX12V1
CPU_FAN2
/WP
CHA_FAN3
/WP
CHA_FAN1
/WP
USB32_T C1
1
SPI_TPM _J1
BIOS_A1
BIOS_B1
BIOS
BIOS
HDLED RESET
PLED PWRBTN
PANEL1
1
CHA_FAN4
/WP
CHA_FAN5
/WP
USB 3.2 Gen1
T:U SB3_1
B: USB3_2
USB 2.0
T:U SB2_1
B: USB2_2
USB 3.2 Gen1
T:U SB3_3
B: USB3_4
Top:
10GLAN
(AQUANTIA
AQC107)
Top:
RJ-45
(I219V )
X299 C REATO R
TBT_ M2_2
X299 Creator
日本語
7
日本語
8
番号 説明
1 2 x 288 ピン DDR4 DIMM スロット（DDR4_A1、DDR4_B1）
2 2 x 288 ピン DDR4 DIMM スロット（DDR4_A2、DDR4_B2）
3 ATX 12V 電源コネクタ（ATX12V2）
4 ATX 12V 電源コネクタ（ATX12V1）
5 アドレサブル LED ヘッダー（ADDR_LED2）
6 2 x 288 ピン DDR4 DIMM スロット（DDR4_C2、DDR4_D2）
7 2 x 288 ピン DDR4 DIMM スロット（DDR4_C1、DDR4_D1）
8 RGB LED ヘッダー (RGB_HEADER2)
9 ATX 電源コネクタ（ATXPWR1）
10 シャーシ / ウォーターポンプファンコネクタ (CHA_FAN1/WP)
11 CPU / ウォーターポンプファンコネクタ (CPU_FAN2/WP)
12 フロントパネルタイプ C USB 3.2 Gen2 ヘッダー (USB32_TC1)
13 CPU ファンコネクタ（CPU_FAN1）
14 USB 3.2 Gen1 ヘッダー（USB3_5_6）
15 SATA3 コネクタ（SATA3_0_1）
16 SATA3 コネクタ（SATA3_2_3）
17 SATA3 コネクタ（SATA3_4_5）
18 SATA3 コネクタ（SATA3_6_7）
19 SATA3 コネクタ（SATA3_A1_A2）
20 SPI TPM ヘッダー (SPI_TPM_J1)
21 電源 LED とスピーカーヘッダー (SPK_PLED1)
22 システムパネルヘッダー（PANEL1）
23 電源ボタン（PWRBTN1）
24 リセットボタン（RSTBTN1）
25 シャーシ / ウォーターポンプファンコネクタ (CHA_FAN2/WP)
26 クリア CMOS ジャンパー（CLRMOS1）
27 シャーシ / ウォーターポンプファンコネクタ (CHA_FAN3/WP)
28 シャーシ / ウォーターポンプファンコネクタ (CHA_FAN4/WP)
29 USB 2.0 ヘッダー（USB5_6）
30 USB 2.0 ヘッダー（USB3_4）
31 アドレサブル LED ヘッダー（ADDR_LED1）
32 RGB LED ヘッダー (RGB_HEADER1)
33 CPU ヘッダー上の仮想 RAID（VROC1）
34 シャーシ / ウォーターポンプファンコネクタ (CHA_FAN5/WP)
35 フロントパネルオーディオヘッダー（HD_AUDIO1）
1.4 I/O パネル
X299 Creator
5
3
6
1
2
4
ポート
9 81015
ポート
(USB3_34)*****
ポート
(USB3_1_2)
(USB2_12)
1314
番号 説明 番号 説明
LAN RJ-45 ポート
1
2 10G LAN RJ-45
(Intel® I219V)* 8 USB 3.2 Gen2 ThunderboltTM 3 Type-C
ポート
12
(AQUANTIA® AQC107)** 10
セントラル / バス（オレンジ色）
3
リアスピーカー（黒色）
4
ライン入力（明るい青色）
5
フロントスピーカー（ライム色）
6
*** 14
7 Mini DisplayPort 入力ポート **** 15
* 各 LAN ポートにそれぞれ 2 つの LED があります。LAN ポートの LED 表示については下の表を参
照してください。
アクティビティ / リンク LED
速度 LED
LAN ポート
11
マイクロフォン（ピンク色）
9
オプティカル SPDIF 出力ポート
11 USB 3.2 Gen1
12 USB 3.2 Gen1
13 USB 2.0
アンテナポート
クリア CMOS ボタン
7
ポート
日本語
アクティビティ / リンク LED 速度 LED
状態 説明 状態 説明
消灯 リンクなし 消灯 10Mbps 接続
点滅 データアクティビティ オレンジ色 100Mbps 接続
点灯 リンク 緑色 1Gbps 接続
9
日本語
** 各 LAN ポートにそれぞれ 2 つの LED があります。LAN ポートの LED 表示については下の表を参
照してください。
アクティビティ / リンク LED
速度 LED
LAN ポート
アクティビティ / リンク LED 速度 LED
状態 説明 状態 説明
消灯 リンクなし オレンジ色 10Mbps/100Mbps/1Gbps/
点滅 データアクティビティ
2.5Gbps/5Gbps 接続
点灯 リンク 緑色 10Gbps 接続
*** 2 チャンネルスピーカーを使用する場合は、スピーカーのプラグを「フロントスピーカージャッ
ク」に接続してください。使用するスピーカーのタイプに従って、下の表に記載されている接続に関
する詳細説明を参照してください。
オーディオ出
力チャンネル
2
4
6
8
**** 2 つの Mini DisplayPort 入力ポートを同時に使用する場合は、直角アダプターケーブルの代わ
りに、通常の Mini DisplayPort - DisplayPort アダプターケーブルを選択してください。
***** ACPI ウェークアップ機能は USB3_34 ポートには対応していません。
フロントスピ
ーカー
（No. 6）
V -- -- -V V -- -V V V -V V V V
リアスピーカ
ー
（No. 4）
セントラル /
バス
（No. 3）
ライン入力
（No. 5）
10
X299 Creator
1.5 WiFi-802.11ax モジュールと ASRock WiFi 2.4/5 GHz
アンテナ
WiFi-802.11ax + BT モジュール
このマザーボードには独自の WiFi 802.11 a/b/g/n/ax + BT v5.0 モジュール
が装備されています（背面 I/O パネルに事前に取り付けられています）。WiFi
802.11 a/b/g/n/ax + BT v5.0 モジュールは WiFi 802.11 a/b/g/n/ax 接続規格
および Bluetooth v5.0 に対応します。WiFi + BT モジュールは、WiFi + BT に対
応する使い易いワイヤレスローカルエリアネットワーク（WLAN）アダプタです。
Bluetooth v5.0 規格には、モバイルデバイスにまったく新しいクラスの機能を追
加するスマート・レディ・テクノロジーが採用されています。BT 5.0 にはロー・
エネルギー・テクノロジーも採用されており、PC 向けの超低消費電力をお約束し
ます。
* 伝送速度は環境によって異なることがあります。
日本語
ASRock WiFi 2.4/5 GHz
アンテナをアンテナコ
11
日本語

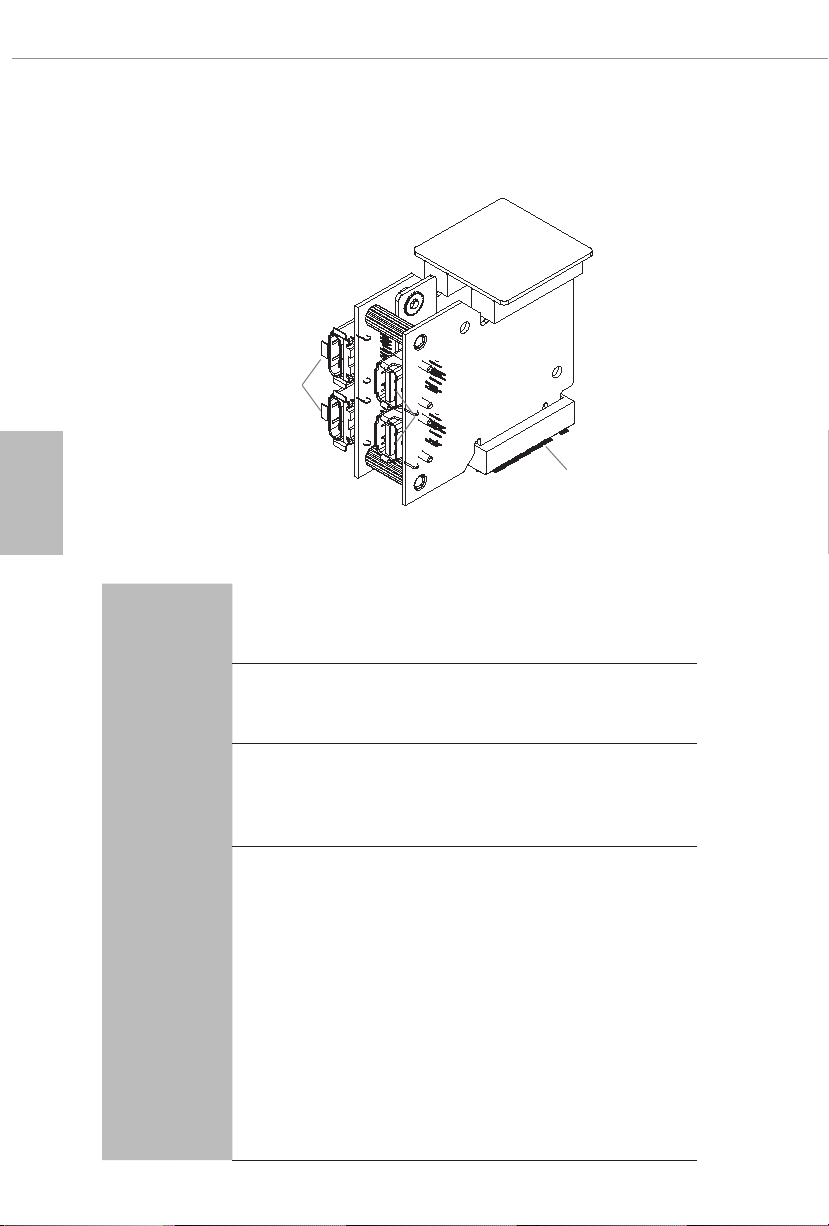

1.6 ASRock Thunderbolt ™ 3 モジュール
USB 3.2 Gen2 ThunderboltTM
3 Type-C ポート
Mini DisplayPort 入力ポート
TBT_M2_1 および TBT_M2_2
仕様
12
プラット
フォーム
コント
ローラー
M.2
コネクタ
• サイズ : 3.7 cm x 4.2 cm x 2.3 cm (1.45 インチ x
1.65 インチ x 0.91 インチ )
• Intel® JHL7540 ThunderboltTM 3 コントローラー
(Titan Ridge)
• ASRock マザーボード用の専用設計
* その他の M.2 コネクタに接続すると、マザーボード、本モジュ
ールが損傷する可能性があることに注意してください。
• 2 x NGFF M Key タイプ M.2 コネクタ
• 2 x Mini DisplayPort 1.4 入力ポート
• 2 x USB 3.2 Gen2 ThunderboltTM 3 Type-C ポート
(Thunderbolt プロトコルの場合は 40Gb/s、USB3.2 プ
ロトコルの場合は 10 Gb/s) ( 静電気放電 (ESD))*
* 最大 6 台の ThunderboltTM デバイスのデイジーチェーン接続を
サポートします。
* このポートは、USB-PD 3.0 電源出力 (9V/3A 27W および 5V/3A
15W) をサポートします。Type-C USB デバイスを充電する場合は、
電源オン状態 (3 A) では電流が異なるので、電流を調整するため
にデバイスが Type-C 規格に対応しなければなりません。
* いくつかの Type-C USB デバイスは専用のアダプターでしか充電
できません。
X299 Creator
インターフェイス
グラフィックス
データレート
OS
• PCI Express 3.0 x4 インターフェイス
• 単一ケーブル接続上の 1 台のディスプレイ用に 5K
(5120 x 2880) @ 60Hz の最大解像度に対応する
ThunderboltTM 3 インターフェイスをサポート
• 単一ケーブル上の 2 台のディスプレイ用に 4K x
2K (4096x2160) @ 60Hz の最大解像度に対応する
ThunderboltTM 3 インターフェイスをサポート
• DisplayPort ビデオ帯域幅の最大 2 つのストリーム (8
レーン ) をサポート、複数台の DisplayPort モニター
のデイジーチェーンをサポート
• ThunderboltTM 3 ポートにより、チャンネルあたり
40Gbps 双方向帯域幅をサポート
日本語
• Microsoft® Windows® 10 64-bit
13
日本語
設置
手順
1
2 本の Mini DisplayPort - DisplayPort アダプターケーブルと 1/2 本の
ThunderboltTM ケーブルを準備します。これらのケーブルはすべてパッケージに
含まれるわけではありません。
手順
2
Mini DisplayPort - DisplayPort アダプターケーブルの一端を I/O パ
ネル上の ASRock ThunderboltTM 3 モジュールの Mini DisplayPort 入力
ポート (A) に接続します。ケーブルの他端をグラフィックスカード上の
DisplayPort 出力ポート (B) に接続します。
14
A
B
X299 Creator
手順
3
手順 2 に従い、他の Mini DisplayPort 入力ポートをグラフィックスカードに接
続します。
手順
4
ThunderboltTM
1.
入力ポートを接続してください。
2 つの Mini DisplayPort
2.
ターケーブルの代わりに、通常の
ケーブルを選択してください。
出力表示デバイスを設置する場合は、両方の
入力ポートを同時に使用する場合は、直角アダプ
Mini DisplayPort - DisplayPort
Mini DisplayPort
アダプター
Thunderbolt 対応デバイスの ThunderboltTM ケーブルを I/O パネル上
の ASRock ThunderboltTM 3 モジュールの USB 3.2 Gen2 ThunderboltTM 3
Type-C ポートに接続します。
日本語
15
日本語
第 2 章 取り付け
これは ATX フォームファクタのマザーボードです。マザーボードを取付け
る前に、ケースに取付できるフォームファクター（サイズ）を確認し、マザー
ボードを取り付けることができることを確認してください。
取り付け前の注意事項
マザーボードコンポーネントを取り付けたり、マザーボードの設定を変更す
る前に、次の注意事項をよくお読みください。
• マザーボードを設置 / 取り外しをする場合は、必ず電源コードが抜いてくださ
い。電源コードが繋がれたままで作業を行うと、怪我をしたり、マザーボード
が破損する可能性がございます。
• 静電気によってマザーボードの部品が破損することを防止するために、マザー
ボードはカーペットの上に置かないでください。また、静電気防止リストスト
ラップを着用するか、または、部品を取り扱う前に静電気除去オブジェクトに
触れてください。
• 基板の端をつかんでください。IC には触れないでください。
• マザーボードを取り外す場合は、取り外したマザーボードを接地した静電気防
止パッドの上に置くか、商品に付属している袋に入れてください。
• マザーボードをシャーシに固定する為にねじを使う場合は、ねじを締め付けす
ぎないでください。ねじを締め付けすぎると、マザーボードが破損することが
あります。
16
X299 Creator

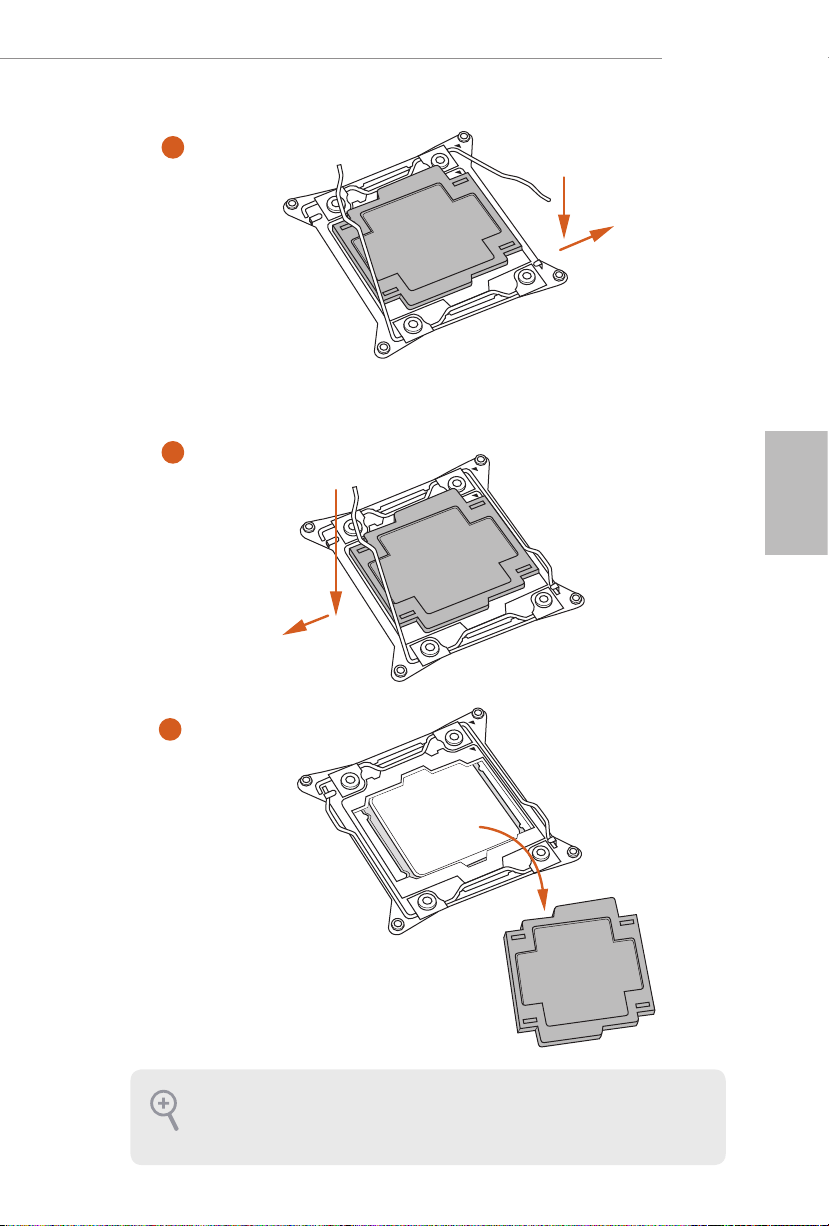

2.1 CPU を取り付ける
2066 ピン CPU をソケットに挿入する前に、PnP キャップ がソケット上に
1.
あること、CPU 表面に汚れがないこと、または、ソケット内に曲がったピ
ンがないことを確認してください。PnP キャップがソケット上になかった
り、CPU 表面が汚れていたり、または、ソケット内に曲がったピンがある
場合は、CPU を無理にソケット内に挿入しないでください。CPU を無理に
ソケット内に挿入すると、CPU の甚大な破損につながります。
CPU を取り付ける前に、すべての電源ケーブルを取り外してください。
2.
注意 :
X299 プラットフォームが対応するのは LGA 2066 ソケットだけです。LGA 2066 ソ
ケットは LGA 2011-3 ソケット（X99 プラットフォーム向け）とは互換性がありま
せん。
1
A
B
日本語
A
2
B
17
日本語
3
4
A
B
18
5
X299 Creator
6
A
B
7
A
日本語
B
8
プロセッサーを取り外した場合は、カバーを保管して取り付け直してくださ
い。アフターサービスのためにマザーボードを返品する場合は、カバーを必
ず取り付けてください。
19
日本語
2.2 CPU ファンとヒートシンクを取り付ける
1 2
20
FAN
CPU_
X299 Creator
2.3 メモリモジュール（DIMM）を取り付ける
このマザーボードには 8 つの 288 ピン DDR4（ダブルデータレート 4）DIMM ス
ロットが装備されており、クアッドチャンネルメモリ技術に対応します。
クアッドチャンネル設定のために、同一（同じブランド、同じ速度、同じ
1.
サイズ、同じチップタイプ）の DDR4 DIMM を 1 組取り付ける必要があり
ます。
DDR、DDR2 または DDR3 メモリモジュールは DDR4 スロットに取り付ける
2.
ことはできません。取り付けると、マザーボードと DIMM が損傷すること
があります。
DIMM は 1 つの正しい方向にしか取り付けることができません。DIMM を間
3.
違った方向に無理に挿入すると、マザーボードと DIMM の損傷につながり
ます。
クアッとチャンネルメモリテクノロジー
優先順位 1 2
DDR4_B1 実装済み 実装済み
DDR4_B2 実装済み
DDR4_A1 実装済み 実装済み
DDR4_A2
DDR4_D1 実装済み 実装済み
DDR4_D2 実装済み
DDR4_C1 実装済み 実装済み
DDR4_C2 実装済み
実装済み
日本語
• Intel® CPU 仕様定義のために、DDR4_A1、DDR4_B1、 DDR4_C1、および、DDR4_
D1 に優先的にメモリモジュールを取り付けてください。上記の 4 つの DDR4
DIMM スロットがすべて使用されており、5 つ以上のメモリモジュールを使用し
たい場合は、その他のメモリを左から右へ（DDR4_A2、DDR4_B2。DDR4_D2 から
DDR4_C2 へ）取り付けてください。
• DDR4 DIMM スロットに 2 つしかメモリモジュールが取り付けられていない場合
は、デュアルチャンネルメモリ技術が有効になります。3 つのメモリモジュー
ルが取り付けられている場合は、トリプルチャンネルメモリ技術が有効になり
ます。DDR4 DIMM スロットに 5 つ以上のメモリモジュールが取り付けられてい
る場合は、クアッドチャンネルメモリ技術が有効になります。
21
日本語
1
2
22
3
2.4 フロントパネルオーディオヘッダーの接続
X299 Creator
日本語
23
日本語
2.5 I/O パネルシールドを取り付ける
1
24
Loading...
