Fatal1ty Story

Who knew that at age 19, I would be a World Champion PC gamer. When I was 13, I actually played competitive billiards in professional tournaments and won four or five games off guys who played at the highest level. I actually thought of making a career of it, but at that young age situations change rapidly. Because I’ve been blessed with great hand-eye coordination and a grasp of mathematics (an important element in video gaming) I gravitated to that activity.

GOING PRO

I started professional gaming in 1999 when I entered the CPL (Cyberathlete Professional League) tournament in Dallas and won $4,000 for coming in third place. Emerging as one of the top players in the United States, a company interested in sponsoring me ﬂ ew me to Sweden to compete against the top 12 players in the world. I won 18 straight games, lost none, and took ﬁ rst place, becoming the number one ranked Quake III player in the world in the process. Two months later I followed that success by traveling to Dallas and defending my title as the world’s best Quake III player, winning the $40,000 grand prize. From there I entered competitions all over the world, including Singapore, Korea, Germany, Australia, Holland and Brazil in addition to Los Angeles, New York and St. Louis.

WINNING STREAK

I was excited to showcase my true gaming skills when defending my title as CPL Champion of the year at the CPL Winter 2001 because I would be competing in a totally different first person shooter (fps) game, Alien vs. Predator II. I won that competition and walked away with a new car. The next year I won the same title playing Unreal Tournament 2003, becoming the only three-time CPL champion of the year. And I did it playing a different game each year, something no one else has ever done and a feat of which I am extremely proud.

At QuakeCon 2002, I faced off against my rival ZeRo4 in one of the most highly anticipated matches of the year, winning in a 14 to (-1) killer victory. Competing at Quakecon 2004, I became the World’s 1st Doom3 Champion by defeating Daler in a series of very challenging matches and earning $25,000 for the victory.

Since then Fatal1ty has traveled the globe to compete against the best in the world, winning prizes and acclaim, including the 2005 CPL World Tour Championship in New York City for a $150,000 ﬁ rst place triumph. In August 2007, Johnathan was awarded the ﬁ rst ever Lifetime Achievement Award in the four year history of the eSports-Award for “showing exceptional sportsmanship, taking part in shaping eSports into what it is today and for being the prime representative of this young sport. He has become the ﬁ gurehead for eSports worldwide”.

Fatal1ty P67 Professional Series Motherboard

English

Page 2

LIVIN’ LARGE

Since my ﬁ rst big tournament wins, I have been a “Professional Cyberathlete”, traveling the world and livin’ large with lots of International media coverage on outlets such as MTV, ESPN and a 60 Minutes segment on CBS to name only a few. It's unreal - it's crazy. I’m living a dream by playing video games for a living. I’ve always been athletic and took sports like hockey and football very seriously, working out and training hard. This discipline helps me become a better gamer and my drive to be the best has opened the doors necessary to become a professional.

A DREAM

Now, another dream is being realized – building the ultimate gaming computer, made up of the best parts under my own brand. Quality hardware makes a huge difference in competitions…a couple more frames per second and everything gets really nice. It’s all about getting the computer processing faster and allowing more ﬂ uid movement around the maps.

My vision for Fatal1ty hardware is to allow gamers to focus on the game without worrying about their equipment, something I’ve preached since I began competing. I don’t want to worry about my equipment. I want to be there – over and done with - so I can focus on the game. I want it to be the fastest and most stable computer equipment on the face of the planet, so quality is what Fatal1ty Brand products represent.

Johnathan “Fatal1ty” Wendel

English

The Fatal1ty name, Fatal1ty logos and the Fatal1ty likeness are registered trademarks of Fatal1ty, Inc., and are used under license. © 2010 Fatal1ty, Inc. All rights reserved. All other trademarks are the property of their respective owners.

Fatal1ty P67 Professional Series Motherboard

Page 3

No part of this manual may be reproduced, transcribed, transmitted, or translated in any language, in any form or by any means, except duplication of documentation by the purchaser for backup purpose. Products and corporate names appearing in this manual may or may not be registered trademarks or copyrights of their respective companies, and are used only for identiﬁ cation or explanation and to the owners’ beneﬁ t, without intent to infringe.

Disclaimer:

Speciﬁ cations and information contained in this manual are furnished for informa- tional use only and subject to change without notice, and should not be constructed as a commitment by us. We assumes no responsibility for any errors or omissions that may appear in this manual. With respect to the contents of this manual, We do not provide warranty of any kind, either expressed or implied, including but not limited to the implied warranties or conditions of merchantability or ﬁ tness for a particular purpose. In no event shall we, its directors, ofﬁ cers, employees, or agents be liable for any indirect, special, incidental, or consequential damages (including damages for loss of proﬁ ts, loss of business, loss of data, interruption of business and the like), even if we have been advised of the possibility of such damages arising from any defect or error in the manual or product.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that

may cause undesired operation.

CALIFORNIA, USA ONLY

The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance controlled in Perchlorate Best Management Practices (BMP) regulations passed by the California Legislature. When you discard the Lithium battery in California, USA, please follow the related regulations in advance. “Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/perchlorate”

Published November 2010

Fatal1ty P67 Professional Series Motherboard

English

Page 4

English

333

Motherboard Layout

24.4cm (9.6in)

Keyboard

Mouse

PS2

Clr

CMOS

ATX12V1

Coaxial

SPDIF

Optical

SPDIF

USB3.0 T:U SB 1 B:USB2

LAN

USB2.0

PHY

Top:

T:U SB 2

RJ-45

B:USB3

IEEE1394

eSATA

USB2.0 T:U SB 4 B:USB5

LAN PHY

USB3.0

Top:

T:U SB 3

RJ-45

B:USB4

Top:

SIDESPK Bottom:

CTRBASS

Center:

REARSPK

Bottom:

MICIN

Top:

LINEIN

Center:

FRONT

AUDIO CODEC

CD1

Super

I/O

HDMI_SPDIF1

HD_AUDIO1

PWR_FAN1

PCIE1

RoHS

PCIE2

PCI1

Dual GLAN

CMOS

PCIE3

Battery

Fatal1ty

PCIE4

P67 Professional

PCI2

Front USB3.0

PCIE5

IR1

SATA3

FLOPPY1

COM1

USB3_2_3

USB6_7

USB8_9

47 46

1 ATX 12V Power Connector (ATX12V1) 27 System Panel Header (PANEL1, Black) 2 1155-Pin CPU Socket 28 Clear CMOS Jumper (CLRCMOS1) 3 CPU Fan Connector (CPU_FAN2) 29 Chassis Fan Connector (CHA_FAN1) 4 CPU Fan Connector (CPU_FAN1) 30 Chassis Fan Connector (CHA_FAN2) 5 2 x 240-pin DDR3 DIMM Slots 31 Front Panel IEEE 1394 Header (Dual Channel: DDR3_A1, DDR3_B1, Red) (FRONT_1394, Red) 6 2 x 240-pin DDR3 DIMM Slots 32 USB 2.0 Header (USB12_13, Black) (Dual Channel: DDR3_A2, DDR3_B2, Black) 33 USB 2.0 Header (USB10_11, Black) 7 Chassis Fan Connector (CHA_FAN3) 34 USB 2.0 Header (USB8_9, Black) 8 ATX Power Connector (ATXPWR1) 35 USB 2.0 Header (USB6_7, Black) 9 Primary IDE Connector (IDE1, Black) 36 USB 3.0 Header (USB3_2_3, Black) 10 64Mb SPI Flash 37 COM Port Header (COM1) 11 SATA2 Connector (SATA2_5, Black) 38 Floppy Connector (FLOPPY1) 12 SATA2 Connector (SATA2_4, Black) 39 Front Panel Audio Header 13 SATA2 Connector (SATA2_3, Black) (HD_AUDIO1, Black) 14 SATA2 Connector (SATA2_2, Black) 40 Infrared Module Header (IR1) 15 SATA3 Connector (SATA3_1, Red) 41 PCI Express 2.0 x16 Slot (PCIE5, Red) 16 SATA3 Connector (SATA3_0, Red) 42 HDMI_SPDIF Header 17 SATA3 Connector (SATA3_M2, Red) (HDMI_SPDIF1, Black) 18 SATA3 Connector (SATA3_M1, Red) 43 PCI Slot (PCI2) 19 SATA3 Connector (SATA3_M4, Red) 44 PCI Express 2.0 x16 Slot (PCIE4, Red) 20 SATA3 Connector (SATA3_M3, Red) 45 PCI Express 2.0 x1 Slot (PCIE3, Black) 21 Dr. Debug 46 Internal Audio Connector: CD1 (Black) 22 Intel P67 Chipset 47 PCI Slot (PCI1) 23 Reset Switch (RSTBTN) 48 PCI Express 2.0 x16 Slot (PCIE2, Red) 24 Power Switch (PWRBTN) 49 PCI Express 2.0 x1 Slot (PCIE1, Black) 25 Power LED Header (PLED1) 50 Power Fan Connector (PWR_FAN1) 26 Chassis Speaker Header (SPEAKER 1, Black)

Fatal1ty P67 Professional Series Motherboard

CPU_FAN2

CPU_FAN1

rossFireX C

DDR3_A1(64 bit, 240-pinmodule)

DDR3_A2(64 bit, 240-pinmodule)

DDR3_B1(64 bit, 240-pinmodule)

DDR3_B2(64 bit, 240-pinmodule)

CHA_FAN3

IDE1

ATXPWR1

30.5cm (12.0in)

DDR3 2133

64Mb BIOS

Intel

P67

FRONT_1394

USB12_13

USB10_11

PWRBTN

CLRCMOS1

SPEAKER1

CHA_FAN2

CHA_FAN1

PLEDPWRBTN

HDLEDRESET

ATA2_4_5 S

ATA2_2_3 S

ATA3_0_1 S

SATA3_M3_M4 SATA3_M1_M2

Dr.

Debug

RSTBTN

23 24

PLED1

PANEL1

Page 5

I/O Panel

1920

1 PS/2 Mouse Port (Green) * 11 Front Speaker (Lime) 2 Coaxial SPDIF Out Port 12 Microphone (Pink) * 3 LAN RJ-45 Port 13 USB 3.0 Ports (USB34) 4 Fatal1ty Mouse Port (USB4) 14 IEEE 1394 Port (IEEE 1394) 5 USB 2.0 Port (USB5) 15 eSATA3 Connector * 6 LAN RJ-45 Port 16 USB 2.0 Ports (USB23) 7 Side Speaker (Gray) * 17 USB 3.0 Ports (USB12) 8 Rear Speaker (Black) 18 Optical SPDIF Out Port 9 Central / Bass (Orange) 19 Clear CMOS Switch (CLRCBTN) 10 Line In (Light Blue) 20 PS/2 Keyboard Port (Purple)

* If you want to install USB 3.0 device on this motherboard, we recommend to use USB 3.0 ports (USB12) as the ﬁ rst priority to get better performance.

* There are two LED next to the LAN port. Please refer to the table below for the LAN port LED indications.

Activity/Link LED SPEED LED

Status Description Status Description

LAN Port LED Indications

ACT/LINK LED

SPEED LED

Off No Link Off 10Mbps connection Blinking Data Activity Orange 100Mbps connection On Link Green 1Gbps connection

LAN Port

If you use 2-channel speaker, please connect the speaker’s plug into “Front Speaker Jack”.

See the table below for connection details in accordance with the type of speaker you use.

TABLE for Audio Output Connection

Audio Output Channels Front Speaker Rear Speaker Central / Bass Side Speaker (No. 11) (No. 8) (No. 9) (No. 7)

2 V -- -- -4 V V -- -6 V V V -8 V V V V

English

Fatal1ty P67 Professional Series Motherboard

Page 6

To enable Multi-Streaming function, you need to connect a front panel audio cable to the front

panel audio header. After restarting your computer, you will ﬁ nd “Mixer” tool on your system. Please select “Mixer ToolBox” , click “Enable playback multi-streaming”, and click

“ok”. Choose “2CH”, “4CH”, “6CH”, or “8CH” and then you are allowed to select “Realtek HDA Primary output” to use Rear Speaker, Central/Bass, and Front Speaker, or select “Realtek HDA Audio 2nd output” to use front panel audio.

English

Fatal1ty P67 Professional Series Motherboard

Page 7

1. Introduction

Thank you for purchasing Fatal1ty P67 Professional Series motherboard, a reliable motherboard produced under our consistently stringent quality control. It delivers excellent performance with robust design conforming to our commitment to quality and endurance. In this manual, chapter 1 and 2 contain introduction of the motherboard and stepby-step guide to the hardware installation. Chapter 3 and 4 contain the conﬁ guration guide to BIOS setup and information of the Support CD.

Because the motherboard speciﬁ cations and the BIOS software might be updated, the content of this manual will be subject to change without notice. In case any modiﬁ cations of this manual occur, the updated version will be available on our website without further notice. If you require technical support related to this motherboard, please visit our website for speciﬁ c information about the model you are using.

1.1 Package Contents

Fatal1ty P67 Professional Series Motherboard (ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm)

Fatal1ty P67 Professional Series Quick Installation Guide Fatal1ty P67 Professional Series Support CD

1 x 80-conductor Ultra ATA 66/100/133 IDE Ribbon Cable 1 x Ribbon Cable for a 3.5-in Floppy Drive 6 x Serial ATA (SATA) Data Cables (Optional) 2 x Serial ATA (SATA) HDD Power Cables (Optional) 1 x I/O Panel Shield 1 x Front USB 3.0 Panel 4 x HDD Screws 6 x Chassis Screws 1 x Rear USB 3.0 Bracket 1 x SLI_Bridge_2S Card

We Remind You...

To get better performance in Windows® 7 / 7 64-bit / Vista bit, it is recommended to set the BIOS option in Storage Conﬁ guration to AHCI mode. For the BIOS setup, please refer to the “User Manual” in our support CD for details.

/ VistaTM 64-

Fatal1ty P67 Professional Series Motherboard

English

Page 8

English

1.2 Specifications

Platform - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

- All Solid Capacitor design (100% Japan-made high-quality Conductive Polymer Capacitors) CPU - Supports 2nd Generation Intel LGA1155 Package

- Advanced V16 + 2 Power Phase Design

- Supports Intel® Turbo Boost 2.0 Technology

- Supports K-Series unlocked CPU

- Supports Hyper-Threading Technology (see CAUTION 1) Chipset - Intel

P67

Memory - Dual Channel DDR3 Memory Technology (see CAUTION 2)

- 4 x DDR3 DIMM slots

- Supports DDR3 2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered memory (see CAUTION 3)

- Max. capacity of system memory: 32GB (see CAUTION 4)

- Supports Intel

Extreme Memory Proﬁ le (XMP)

Expansion Slot - 3 x PCI Express 2.0 x16 slots (PCIE2/PCIE4: single at x16 or dual at x8/x8 mode; PCIE5: x4 mode)

- 2 x PCI Express 2.0 x1 slots

- 2 x PCI slots

- Supports ATI and CrossFireX

Quad CrossFireXTM, 3-Way CrossFireXTM

- Supports NVIDIA® Quad SLITM and SLI Audio - 7.1 CH HD Audio with Content Protection (Realtek ALC892 Audio Codec)

- Premium Blu-ray audio support

- Supports THX TruStudio Pro LAN - 2 x PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Supports Wake-On-LAN

- Supports LAN Cable Detection

- Supports Energy Efﬁ cient Ethernet 802.3az

- Supports Dual LAN with Teaming function Rear Panel I/O I/O Panel

- 1 x PS/2 Mouse Port

- 1 x PS/2 Keyboard Port

- 1 x Coaxial SPDIF Out Port

- 1 x Optical SPDIF Out Port

- 3 x Ready-to-Use USB 2.0 Ports

CoreTM i7 / i5 / i3 in

Fatal1ty P67 Professional Series Motherboard

Page 9

- 1 x Fatal1ty Mouse Port (USB 2.0)

- 1 x eSATA3 Connector

- 4 x Ready-to-Use USB 3.0 Ports

- 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)

- 1 x IEEE 1394 Port

- 1 x Clear CMOS Switch with LED

- HD Audio Jack: Side Speaker/Rear Speaker/Central/Bass/ Line in/Front Speaker/Microphone (see CAUTION 5) SATA 3 - 2 x SATA3 6.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel Rapid Storage), NCQ, AHCI and "Hot Plug" functions

- 4 x SATA3 6.0 Gb/s connectors by Marvell SE9120, support NCQ, AHCI and "Hot Plug" functions (SATA3_M4 connector is shared with eSATA3 port) USB3.0 - 4 x Rear USB 3.0 ports by Etron EJ168A, support USB 1.0/

2.0/3.0 up to 5Gb/s

- 1 x Front USB 3.0 header (supports 2 USB 3.0 ports) by Etron EJ168A, supports USB 1.0/2.0/3.0 up to 5Gb/s Connector - 4 x SATA2 3.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel Rapid Storage), NCQ, AHCI and Hot Plug functions

- 1 x ATA133 IDE connector (supports 2 x IDE devices)

- 1 x Floppy connector

- 1 x IR header

- 1 x COM port header

- 1 x HDMI_SPDIF header

- 1 x IEEE 1394 header

- 1 x Power LED header

- CPU/Chassis/Power FAN connector

- 24 pin ATX power connector

- 8 pin 12V power connector

- CD in header

- Front panel audio connector

- 4 x USB 2.0 headers (support 8 USB 2.0 ports)

- 1 x USB 3.0 header (supports 2 USB 3.0 ports)

- 1 x Dr. Debug (7-Segment Debug LED) Smart Switch - 1 x Clear CMOS Switch with LED

- 1 x Power Switch with LED

- 1 x Reset Switch with LED BIOS Feature - 64Mb AMI BIOS

- 6 x SATA3 6.0Gb/s connectors

Fatal1ty P67 Professional Series Motherboard

English

Page 10

English

- AMI UEFI Legal BIOS with GUI support

- Supports “Plug and Play”

- ACPI 1.1 Compliance Wake Up Events

- Supports jumperfree

- SMBIOS 2.3.1 Support

- DRAM, PCH, CPU PLL, VTT, VCCSA Voltage Multi-adjustment Support CD - Drivers, Utilities, AntiVirus Software (Trial Version), Software Suite (CyberLink DVD Suite - OEM and Trial) Unique Feature - F-Stream (see CAUTION 6)

- Instant Boot

- Instant Flash (see CAUTION 7)

- AIWI (see CAUTION 8)

- APP Charger (see CAUTION 9)

- SmartView (see CAUTION 10)

- Hybrid Booster:

- CPU Frequency Stepless Control (see CAUTION 11)

- U-COP (see CAUTION 12)

- Boot Failure Guard (B.F.G.)

- Combo Cooler Option (C.C.O.) (see CAUTION 13)

- Good Night LED Hardware - CPU Temperature Sensing Monitor - Chassis Temperature Sensing

- CPU/Chassis/Power Fan Tachometer

- CPU/Chassis Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU or MB Temperature)

- CPU/Chassis Fan Multi-Speed Control

- Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore OS - Microsoft

Windows® 7 / 7 64-bit / Vista

/ VistaTM 64-bit

/ XP / XP 64-bit compliant Certiﬁ cations - FCC, CE, WHQL

- ErP/EuP Ready (ErP/EuP ready power supply is required) (see CAUTION 14)

WARNING

Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using the third-party overclocking tools. Overclocking may affect your system stability, or even cause damage to the components and devices of your system. It should be done at your own risk and expense. We are not responsible for possible damage caused by overclocking.

Fatal1ty P67 Professional Series Motherboard

Page 11

CAUTION!

1. About the setting of “Hyper Threading Technology”, please check page 70 of “User Manual” in the support CD.

2. This motherboard supports Dual Channel Memory Technology. Before you implement Dual Channel Memory Technology, make sure to read the installation guide of memory modules on page 19 for proper installation.

3. DDR3 frequency options may depend on the processor. Only K-Series CPU can support DDR3 overclock to 2133 and 1866.

4. Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows VistaTM / XP. For Windows® OS with 64-bit CPU, there is no such limitation.

5. For microphone input, this motherboard supports both stereo and mono modes. For audio output, this motherboard supports 2-channel, 4-channel, 6-channel, and 8-channel modes. Please check the table on page 5 for proper connection.

6. F-Stream is an all-in-one tool to ﬁ ne-tune different system functions in a user-friendly interface, which currently includes Hardware Monitor, Fan Control, Overclocking, OC DNA, Mouse Polling and IES. In the Hardware Monitor mode, F-Stream shows the major readings of your system. In Fan Control mode, F-Stream shows the fan speed and temperature for you to adjust. In Overclocking Control mode, F-Stream allows you to overclock the CPU frequency for optimal system performance. In OC DNA mode, you can save your OC settings as a proﬁ le and share them with your friends. Your friends can then load the OC proﬁ le in to their own system to get the same OC settings. In Mouse Polling mode, F-Stream allows you to adjust the mouse polling rate of the Fatal1ty Mouse port to add a professional level mouse conﬁ guration. In IES (Intelligent Energy Saver) mode, the voltage regulator can reduce the number of output phases to improve efﬁ ciency when the CPU cores are idle without sacri- ﬁ cing computing performance.

7. Instant Flash is a BIOS ﬂ ash utility embedded in Flash ROM. This con- venient BIOS update tool allows you to update system BIOS without entering operating systems ﬁ rst like MS-DOS or Windows ity, you can press <F6> key during the POST or press <F2> key to BIOS setup menu to access Instant Flash. Just launch this tool and save the new BIOS ﬁ le to your USB ﬂ ash drive, ﬂ oppy disk or hard drive, then you can update your BIOS only in a few clicks without preparing an additional ﬂ oppy diskette or other complicated ﬂ ash utility. Please be noted that the USB ﬂ ash drive or hard drive must use FAT32/16/12 ﬁ le system.

. With this util-

7 /

English

Fatal1ty P67 Professional Series Motherboard

Page 12

English

8. To experience intuitive motion controlled games is no longer only avail-

able at Wii. AIWI utility introduces a new way of PC gaming operation. AIWI is the world's ﬁ rst utility to turn your iPhone/iPod touch as a game joystick to control your PC games. All you have to do is just to install the AIWI utility either from our ofﬁ cial website or our software support CD to your motherboard, and also download the free AIWI Lite from App store to your iPhone/iPod touch. Connecting your PC and apple devices via Bluetooth or WiFi networks, then you can start experiencing the exciting motion controlled games. Also, please do not forget to pay attention to our ofﬁ cial website regularly, we will continuously provide you the most up-do-date supported games!

9. If you desire a faster, less restricted way of charging your Apple devices,

such as iPhone/iPod/iPad Touch, we have prepared a wonderful solution for you - APP Charger. Simply installing the APP Charger driver, it makes your iPhone charged much quickly from your computer and up to 40% faster than before. APP Charger allows you to quickly charge many Apple devices simultaneously and even supports continuous charging when your PC enters into Standby mode (S1), Suspend to RAM (S3), hibernation mode (S4) or power off (S5). With APP Charger driver installed, you can easily enjoy the marvelous charging experience than ever.

10.

SmartView, a new function of internet browser, is the smart start page for IE that combines your most visited web sites, your history, your Facebook friends and your real-time newsfeed into an enhanced view for a more personal Internet experience. Our motherboards are exclusively equipped with the SmartView utility that helps you keep in touch with friends onthe-go. To use SmartView feature, please make sure your OS version is

Windows is IE8.

11. Although this motherboard offers stepless control, it is not recommended

to perform over-clocking. Frequencies other than the recommended CPU bus frequencies may cause the instability of the system or damage the CPU.

12. When it is detected that the CPU is overheating, the system will automat-

ically shutdown. Before you re-start the system, please check if the CPU fan on the motherboard functions properly and unplug the power cord, then plug it back again. To improve heat dissipation, remember to spray thermal grease between the CPU and the heatsink when you install the PC sys tem.

13. Combo Cooler Option (C.C.O.) provides the ﬂ exible option to adopt three

different CPU cooler types, Socket LGA 775, LGA 1155 and LGA 1156. Please be noticed that not all the 775 and 1156 CPU Fan can be used.

7 / 7 64 bit / VistaTM / VistaTM 64 bit, and your browser version

Fatal1ty P67 Professional Series Motherboard

Page 13

14. EuP, stands for Energy Using Product, was a provision regulated by European Union to deﬁ ne the power consumption for the completed system. According to EuP, the total AC power of the completed system shall be under 1.00W in off mode condition. To meet EuP standard, an EuP ready motherboard and an EuP ready power supply are required. According to Intel’s suggestion, the EuP ready power supply must meet the standard of 5v standby power efﬁ ciency is higher than 50% under 100 mA current consumption. For EuP ready power supply selection, we recommend you checking with the power supply manufacturer for more details.

Fatal1ty P67 Professional Series Motherboard

English

Page 14

1.3 Two SLITM Graphics Card Support List

(for Windows® XP / XP 64-bit / VistaTM / VistaTM 64-bit / 7 / 7 64-bit)

Chipset Model Name Chipset Name Driver Vendor NVIDIA

* For the latest updates of the supported PCI Express VGA card list for SLITM Mode, please visit our website for details.

ASUS EN9800GT TDP/HTDP/512M GeForce 9800GT 257.21 Chaintech GES96GT-A1512P GeForce 9600 GT 257.21 Gigabyte GV-NX88T256H GeForce 8800 GT 257.21 GIGABYTE GV- N295-18I-B GeForce GTX295 257.21 GIGABYTE GV-N26-896H-B GeForce GTX 260 257.21 LEADTEK PX9800 GTX+ GeForce 9800GTX+ 257.21 LEADTEK PX9800GTX GeForce 9800GTX 257.21 LEADTEK PX8800 GTX TDH GeForce 8800 GTX 257.21 LEADTEK GTX275/896M-DDR3 GeForce GTX275 257.21 MSI NX8600GT-T2D256E GeForce 8600 GT 257.21 MSI N465GTX-M2D1G-B GeForce GTX465 257.21 MSI N250GTS-2D512-OC GeForce GTS 250 257.21 SPARKLE SF-PX98GX221024D3-NHM GeForce 9800GTX2 257.21

English

Fatal1ty P67 Professional Series Motherboard

Page 15

1.4 Two CrossFireXTM Graphics Card Support List

(for Windows® XP / XP 64-bit / VistaTM / VistaTM 64-bit / 7 / 7 64-bit)

Chipset Model Name Chipset Name Driver Vendor ATI

* For the latest updates of the supported PCI Express VGA card list for CrossFireXTM Mode, please visit our website for details.

ASUS EAH5850/G/2DIS/1GD5/A Radeon HD 5850 Catalyst 10.9 ASUS EAH5750/2DIS/1GD5/A Radeon HD 5750 Catalyst 10.9 ASUS EAH4350 SILENT/DI/ Radeon HD 4350 Catalyst 10.9 512M D2/A MSI R5770-PM2D1G Radeon HD 5770 Catalyst 10.9 MSI R5570-MD1G/1G-DDR3 Radeon HD 5570 Catalyst 10.9 Powercolor HD5670-HDMI/1G- Radeon HD 5670 Catalyst 10.9 DDR5 Powercolor AX5450-512MK3- Radeon HD 5450 Catalyst 10.9 SH/512M-DDR3 Powercolor HD4890-HDMI/1G- Radeon HD 4890 Catalyst 10.9 DDR5 Powercolor HD4830-HDMI/512M- Radeon HD 4830 Catalyst 10.9 DDR3 Powercolor AX4670 512MD3-P Radeon HD 4670 Catalyst 10.9 Powercolor HD4550-HDMI/ Radeon HD 4550 Catalyst 10.9 512M-DDR3 Powercolor AX3870 512MD4-H Radeon HD 3870 Catalyst 10.9 Powercolor AX3650 512MMD3-XP Radeon HD 3650 Catalyst 10.9

1.5 Three CrossFireXTM Graphics Card Support List

(for Windows® VistaTM / VistaTM 64-bit / 7 / 7 64-bit)

Chipset Model Name Chipset Name Driver Vendor ATI

* For the latest updates of the supported PCI Express VGA card list for CrossFireXTM Mode, please visit our website for details.

ASUS EAH5850/G/2DIS/1GD5/A Radeon HD 5850 Catalyst 10.9 MSI R5770-PM2D1G Radeon HD 5770 Catalyst 10.9 Powercolor AX4670 512MD3-P Radeon HD 4670 Catalyst 10.9 Powercolor AX3870 512MD4-H Radeon HD 3870 Catalyst 10.9

Fatal1ty P67 Professional Series Motherboard

English

Page 16

2. Installation

Pre-installation Precautions

Take note of the following precautions before you install motherboard components or change any motherboard settings.

1. Unplug the power cord from the wall socket before touching any

component. Failure to do so may cause severe damage to the motherboard, peripherals, and/or components.

2. To avoid damaging the motherboard components due to static

electricity, NEVER place your motherboard directly on the carpet or the like. Also remember to use a grounded wrist strap or touch a safety grounded object before you handle components.

3. Hold components by the edges and do not touch the ICs.

4. Whenever you uninstall any component, place it on a grounded

antstatic pad or in the bag that comes with the component.

5. When placing screws into the screw holes to secure the moth-

erboard to the chassis, please do not over-tighten the screws! Doing so may damage the motherboard.

2.1 CPU Installation

For the installation of Intel 1155-Pin CPU, please follow the steps below.

LoadPlate

LoadLever

English

ContactArray

1155-Pin Socket Overview

Before you insert the 1155-Pin CPU into the socket, please check if the CPU surface is unclean or if there is any bent pin on the socket. Do not force to insert the CPU into the socket if above situation is found. Otherwise, the CPU will be seriously damaged.

SocketBody

Fatal1ty P67 Professional Series Motherboard

Page 17

Step 1. Open the socket:

Step 1-1. Disengaging the lever by depressing

down and out on the hook to clear retention tab.

Step 1-2. Rotate the load lever to fully open po-

sition at approximately 135 degrees.

Step 1-3. Rotate the load plate to fully open po-

sition at approximately 100 degrees.

Step 2. Remove PnP Cap (Pick and Place Cap).

1. It is recommended to use the cap tab to handle and avoid kicking off the PnP cap.

2. This cap must be placed if returning the motherboard for after service.

Step 3. Insert the 1155-Pin CPU:

Step 3-1. Hold the CPU by the edges where

are marked with black lines.

black line

Step 3-2. Orient the CPU with IHS (Integrated

Heat Sink) up. Locate Pin1 and the two orientation key notches.

orientation key notch

Pin1

orientation key notch

1155-Pin CPU

For proper inserting, please ensure to match the two orientation key notches of the CPU with the two alignment keys of the socket.

Fatal1ty P67 Professional Series Motherboard

alignment key

1155-Pin Socket

Pin1

English

Page 18

Step 3-3. Carefully place the CPU into the

socket by using a purely vertical motion.

Step 3-4. Verify that the CPU is within the sock-

et and properly mated to the orient keys.

Step 4. Close the socket:

Step 4-1. Rotate the load plate onto the IHS. Step 4-2. While pressing down lightly on load

plate, engage the load lever.

2.2 Installation of CPU Fan and Heatsink

For proper installation, please kindly refer to the instruction manuals of your CPU fan and heatsink.

Below is an example to illustrate the installation of the heatsink for 1155-Pin CPU. Step 1. Apply thermal interface material onto center of

IHS on the socket surface.

ApplyThermal InterfaceMaterial

English

Step 2. Place the heatsink onto the socket. Ensure

fan cables are oriented on side closest to the CPU fan connector on the motherboard (CPU_ FAN1, see page 4, No. 4).

Fancables on side closestto MB header

Fastenerslots pointingstraight out

Step 3. Align fasteners with the motherboard through-

holes.

Step 4. Rotate the fastener clockwise, then press

down on fastener caps with thumb to install

PressDown

and lock. Repeat with remaining fasteners.

If you press down the fasteners without rotating them clockwise, the heatsink cannot be secured on the motherboard.

(4Places)

Step 5. Connect fan header with the CPU fan connector on the motherboard. Step 6. Secure excess cable with tie-wrap to ensure cable does not interfere with fan operation or contact other components.

Please be noticed that this motherboard supports Combo Cooler Option (C.C.O.), which provides the ﬂ exible option to adopt three dif- ferent CPU cooler types, Socket LGA 775, LGA 1155 and LGA 1156. The white throughholes are for Socket LGA 1155/1156 CPU fan.

Fatal1ty P67 Professional Series Motherboard

Page 19

2.3 Installation of Memory Modules (DIMM)

This motherboard provides four 240-pin DDR3 (Double Data Rate 3) DIMM slots, and supports Dual Channel Memory Technology. For dual channel conﬁ guration, you always need to install identical (the same brand, speed, size and chip-type) DDR3 DIMM pair in the slots of the same color. In other words, you have to install identical DDR3 DIMM pair in Dual Channel A (DDR3_A1 and DDR3_B1; Red slots; see p.4 No.5) or identical DDR3 DIMM pair in Dual Channel B (DDR3_A2 and DDR3_B2; Black slots; see p.4 No.6), so that Dual Channel Memory Technology can be activated. This motherboard also allows you to install four DDR3 DIMMs for dual channel conﬁ guration, and please in- stall identical DDR3 DIMMs in all four slots. You may refer to the Dual Channel Memory Conﬁ guration Table below.

Dual Channel Memory Conﬁ gurations

DDR3_A1 DDR3_A2 DDR3_B1 DDR3_B2 (Red Slot) (Black Slot) (Red Slot) (Black Slot) (1) Populated - Populated (2) - Populated - Populated (3)* Populated Populated Populated Populated

For the conﬁ guration (3), please install identical DDR3 DIMMs in all four

slots.

1. If you want to install two memory modules, for optimal compatibility and reliability, it is recommended to install them in the slots of the same color. In other words, install them either in the set of red slots (DDR3_A1 and DDR3_B1), or in the set of black slots (DDR3_A2 and DDR3_B2).

2. If only one memory module or three memory modules are installed in the DDR3 DIMM slots on this motherboard, it is unable to activate the Dual Channel Memory Technology.

3. If a pair of memory modules is NOT installed in the same Dual Channel, for example, installing a pair of memory modules in DDR3_A1 and DDR3_A2, it is unable to activate the Dual Channel Memory Technology .

4. It is not allowed to install a DDR or DDR2 memory module into DDR3 slot; otherwise, this motherboard and DIMM may be damaged.

5. Some DDR3 1GB double-sided DIMMs with 16 chips may not work on this motherboard. It is not recommended to install them on this motherboard.

Fatal1ty P67 Professional Series Motherboard

English

Page 20

Installing a DIMM

Please make sure to disconnect power supply before adding or removing DIMMs or the system components.

Step 1. Unlock a DIMM slot by pressing the retaining clips outward. Step 2. Align a DIMM on the slot such that the notch on the DIMM matches the break on the slot.

English

notch

break

damage to the motherboard and the DIMM if you force the DIMM into the slot at incorrect orientation.

The DIMM only ﬁ ts in one correct orientation. It will cause permanent

Step 3. Firmly insert the DIMM into the slot until the retaining clips at both ends fully snap back in place and the DIMM is properly seated.

Fatal1ty P67 Professional Series Motherboard

Page 21

2.4 Expansion Slots (PCI and PCI Express Slots)

There are 2 PCI slots and 5 PCI Express slots on this motherboard. PCI slots: PCI slots are used to install expansion cards that have the 32-bit PCI interface.

PCIE slots: PCIE1 / PCIE3 (PCIE x1 slot; Black) is used for PCI Express cards with

x1 lane width cards, such as Gigabit LAN card, SATA2 card, etc.

PCIE2 / PCIE4 (PCIE x16 slot; Red) is used for PCI Express x16 lane

width graphics cards, or used to install PCI Express graphics cards to support CrossFireXTM or SLITM function.

PCIE5 (PCIE x16 slot; Red) is used for PCI Express x4 lane width

graphics cards, or used to install PCI Express graphics cards to support 3-Way CrossFireXTM function.

1. In single VGA card mode, it is recommended to install a PCI Express x16 graphics card on PCIE2 slot.

2. In CrossFireXTM mode or SLITM mode, please install PCI Express x16 graphics cards on PCIE2 and PCIE4 slots. Therefore, both these two slots will work at x8 bandwidth.

3. In 3-Way CrossFireX

graphics cards on PCIE2, PCIE4 and PCIE5 slots. Therefore, PCIE2

and PCIE4 slots will work at x8 bandwidth while PCIE5 slot will work at x4 bandwidth.

4. Please connect a chassis fan to motherboard chassis fan connector (CHA_FAN1, CHA_FAN2 or CHA_FAN3) when using multiple

graphics cards for better thermal environment.

5. Please be noted that the system will power on/off twice if you ﬁ rst time install or remove PCI Express x1 card on PCIE3 slot.

mode, please install PCI Express x16

Installing an expansion card

Step 1. Before installing the expansion card, please make sure that the power

supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware

settings for the card before you start the installation. Step 2. Remove the system unit cover (if your motherboard is already installed

in a chassis).

Step 3. Remove the bracket facing the slot that you intend to use. Keep the

screws for later use.

Step 4. Align the card connector with the slot and press ﬁ rmly until the card is

completely seated on the slot.

Step 5. Fasten the card to the chassis with screws. Step 6. Replace the system cover.

Fatal1ty P67 Professional Series Motherboard

English

Page 22

2.5 SLITM and Quad SLI

Operation Guide

This motherboard supports NVIDIA® SLITM and Quad SLITM (Scalable Link Interface) technology that allows you to install up to three identical PCI Express x16 graphics

cards. Currently, NVIDIA

Vista

/ VistaTM 64-bit / 7 / 7 64-bit OS. NVIDIA® Quad SLITM technology support

SLITM technology supports Windows® XP / XP 64-bit /

Windows® VistaTM / VistaTM 64-bit / 7 / 7 64-bit OS only. Please follow the installation procedures in this section.

Requirements

1. For SLITM technology, you should have two identical SLITM-ready graphics cards that are NVIDIA have two identical Quad SLITM-ready graphics cards that are NVIDIA® certiﬁ ed.

2. Make sure that your graphics card driver supports NVIDIA® SLITM technology. Download the driver from NVIDIA® website (www.nvidia.com).

3. Make sure that your power supply unit (PSU) can provide at least the minimum power required by your system. It is recommended to use NVIDIA

certiﬁ ed PSU. Please refer to NVIDIA® website for details.

certiﬁ ed. For Quad SLITM technology, you should

2.5.1 Graphics Card Setup

2.5.1.1 Installing Two SLITM-Ready Graphics Cards

Step 1. Install the identical SLITM-ready graphics cards that are NVIDIA® certiﬁ ed

because different types of graphics cards will not work together properly. (Even the GPU chips version shall be the same.) Insert one graphics card into PCIE2 slot and the other graphics card to PCIE4 slot. Make sure that the cards are properly seated on the slots.

English

Step2. If required, connect the auxiliary power source to the PCI Express graphics cards.

Fatal1ty P67 Professional Series Motherboard

Page 23

Step3. Align and insert SLI_Bridge_2S Card to the goldﬁ ngers on each graphics

card. Make sure SLI_Bridge_2S Card is ﬁ rmly in place.

Step4. Connect a VGA cable or a DVI cable to the monitor connector or the DVI

connector of the graphics card that is inserted to PCIE2 slot.

Fatal1ty P67 Professional Series Motherboard

English

Page 24

2.5.2 Driver Installation and Setup

Install the graphics card drivers to your system. After that, you can enable the MultiGraphics Processing Unit (GPU) feature in the NVIDIA® nView system tray utility. Please follow the below procedures to enable the multi-GPU feature.

For Windows (For SLITM mode only)

A. Double-click NVIDIA Settings icon on your Windows® taskbar.

B. From the pop-up menu, select Set SLI and PhysX conﬁ guration. In

Set PhysX GPU acceleration item, please select Enabled. In Select an SLI conﬁ guration item, please select Enable SLI. And click Apply.

XP / XP 64-bit OS:

English

C. Reboot your system. D. You can freely enjoy the beneﬁ t of SLITM feature.

Fatal1ty P67 Professional Series Motherboard

Page 25

For Windows® VistaTM / VistaTM 64-bit / 7 / 7 64-bit OS: (For SLITM and Quad SLITM mode)

A. Click the Start icon on your Windows taskbar. B. From the pop-up menu, select All Programs, and then click NVIDIA

Corporation. C. Select NVIDIA Control Panel tab. D. Select Control Panel tab.

E. From the pop-up menu, select Set SLI and PhysX conﬁ guration. In

Set PhysX GPU acceleration item, please select Enabled. In Select

an SLI conﬁ guration item, please select Enable SLI. And click Apply.

F. Reboot your system. G. You can freely enjoy the beneﬁ t of SLITM or Quad SLITM feature.

* SLITM appearing here is a registered trademark of NVIDIA® Technologies Inc., and is used only for identiﬁ cation or explanation and to the owners’ beneﬁ t, without intent to infringe.

Fatal1ty P67 Professional Series Motherboard

English

Page 26

2.6 CrossFireXTM, 3-Way CrossFireXTM and Quad CrossFireXTM Operation Guide

mode.

and Quad

feature

This motherboard supports CrossFireXTM, 3-way CrossFireX

CrossFireX

feature. CrossFireXTM technology offers the most advantageous means available of combining multiple high performance Graphics Processing Units (GPU) in a single PC. Combining a range of different operating modes with intelligent software design and an innovative interconnect mechanism, CrossFireX enables the highest possible level of performance and image quality in any 3D application. Currently CrossFireXTM feature is supported with Windows® XP with Service Pack 2 / VistaTM / 7 OS. 3-way CrossFireXTM and Quad CrossFireX are supported with Windows

VistaTM / 7 OS only. Please check AMD website for

ATITM CrossFireXTM driver updates.

1. If a customer incorrectly conﬁ gures their system they will not see the performance beneﬁ ts of CrossFireXTM. All three CrossFireXTM components, a CrossFireXTM Ready graphics card, a CrossFireXTM Ready motherboard and a CrossFireXTM Edition co-processor graphics card, must be installed correctly to beneﬁ t from the CrossFireX

2. If you pair a 12-pipe CrossFireXTM Edition card with a 16-pipe card, both cards will operate as 12-pipe cards while in CrossFireX

multi-GPU platform.

2.6.1 Graphics Card Setup

English

2.6.1.1 Installing Two CrossFireX

Different CrossFireXTM cards may require different methods to enable CrossFireXTM

feature. In below procedures, we use Radeon HD 4830 as the example graphics card. For other CrossFireX

future, please refer to ATITM graphics card manuals for detailed installation guide.

-Ready Graphics Cards

cards that ATITM has released or will release in the

Step 1. Insert one Radeon graphics card into PCIE2 slot and the other Radeon

graphics card to PCIE4 slot. Make sure that the cards are properly seated on the slots.

Fatal1ty P67 Professional Series Motherboard

Page 27

Step 2. Connect two Radeon graphics cards by installing CrossFire Bridge on

CrossFire Bridge Interconnects on the top of Radeon graphics cards. (CrossFire Bridge is provided with the graphics card you purchase, not bundled with this motherboard. Please refer to your graphics card vendor for details.)

CrossFire Bridge

Step 3. Connect the DVI monitor cable to the DVI connector on the Radeon graphics card on PCIE2 slot. (You may use the DVI to D-Sub adapter to

convert the DVI connector to D-Sub interface, and then connect the D-Sub monitor cable to the DVI to D-Sub adapter.)

Fatal1ty P67 Professional Series Motherboard

English

Page 28

2.6.1.2 Installing Three CrossFireXTM-Ready Graphics Cards

Step 1. Install one Radeon graphics card to PCIE2 slot. For the proper installation

procedures, please refer to section “Expansion Slots”.

Step 2. Install one Radeon graphics card to PCIE4 slot. For the proper installation

procedures, please refer to section “Expansion Slots”.

Step 3. Install one Radeon graphics card to PCIE5 slot. For the proper installation

procedures, please refer to section “Expansion Slots”.

English

Step 4. Use one CrossFireTM Bridge to connect Radeon graphics cards on PCIE2

and PCIE4 slots, and use the other CrossFireTM Bridge to connect Radeon graphics cards on PCIE4 and PCIE5 slots. (CrossFireTM Bridge is provided with the graphics card you purchase, not bundled with this motherboard. Please refer to your graphics card vendor for details.)

Fatal1ty P67 Professional Series Motherboard

Page 29

CrossFireTM Bridge

Step 5. Connect the DVI monitor cable to the DVI connector on the Radeon graph-

ics card on PCIE2 slot. (You may use the DVI to D-Sub adapter to convert the DVI connector to D-Sub interface, and then connect the D-Sub monitor cable to the DVI to D-Sub adapter.)

Fatal1ty P67 Professional Series Motherboard

English

Page 30

2.6.2 Driver Installation and Setup

Step 1. Power on your computer and boot into OS. Step 2. Remove the ATITM driver if you have any VGA driver installed in your system.

The Catalyst Uninstaller is an optional download. We recommend using this

utility to uninstall any previously installed Catalyst drivers prior to installation.

Please check AMD website for ATITM driver updates.

Step 3. Install the required drivers to your system. For Windows

XP OS:

A. ATITM recommends Windows® XP Service Pack 2 or higher to be

installed (If you have Windows® XP Service Pack 2 or higher installed

in your system, there is no need to download it again): http://www.microsoft.com/windowsxp/sp2/default.mspx B. You must have Microsoft .NET Framework installed prior to

downloading and installing the CATALYST Control Center. Please check Microsoft website for details.

For Windows

7 / VistaTM OS:

Install the CATALYST Control Center. Please check AMD website for de-

tails. Step 4. Restart your computer. Step 5. Install the VGA card drivers to your system, and restart your computer. Then you will ﬁ nd “ATI Catalyst Control Center” on your Windows

ATI Catalyst Control Center

taskbar.

Step 6. Double-click “ATI Catalyst Control Center”. Click “View”, select “CrossFi-

reX

”, and then check the item “Enable CrossFireXTM”. Select “2 GPUs” and click “Apply” (if you install two Radeon graphics cards). Select “3 GPUs” and click “OK” (if you install three Radeon graphics cards).

English

Fatal1ty P67 Professional Series Motherboard

Page 31

Although you have selected the option “Enable CrossFireTM”, the CrossFireXTM

function may not work actually. Your computer will automatically reboot. After restarting your computer, please conﬁ rm whether the option “Enable

CrossFire select it again, and then you are able to enjoy the beneﬁ t of CrossFireX feature.

” in “ATI Catalyst Control Center” is selected or not; if not, please

Step 7. You can freely enjoy the beneﬁ t of CrossFireXTM, 3-Way CrossFireXTM or

Quad CrossFireX

* CrossFireXTM appearing here is a registered trademark of ATITM Technologies Inc., and is used only for identiﬁ cation or explanation and to the owners’ beneﬁ t, without intent to infringe. * For further information of ATI updates and details.

feature.

CrossFireXTM technology, please check AMD website for

2.7 Surround Display Feature

This motherboard supports Surround Display upgrade. With the external add-on PCI Express VGA cards, you can easily enjoy the beneﬁ ts of Surround Display feature. For the detailed instruction, please refer to the document at the following path in the Support CD:

..\ Surround Display Information

Fatal1ty P67 Professional Series Motherboard

English

Page 32

2.8 Jumpers Setup

The illustration shows how jumpers are setup. When the jumper cap is placed on pins, the jumper is “Short”. If no jumper cap is placed on pins, the jumper is “Open”. The illustration shows a 3-pin jumper whose pin1 and pin2 are “Short” when jumper cap is placed on these 2 pins.

Jumper Setting Description

Clear CMOS Jumper

(CLRCMOS1) (see p.4 No. 28)

Note: CLRCMOS1 allows you to clear the data in CMOS. To clear and reset the system parameters to default setup, please turn off the computer and unplug

the power cord from the power supply. After waiting for 15 seconds, use a jumper cap to short pin2 and pin3 on CLRCMOS1 for 5 seconds. However, please do not clear the CMOS right after you update the BIOS. If you need to clear the CMOS when you just ﬁ nish updating the BIOS, you must boot up the system ﬁ rst, and then shut it down before you do the clear-CMOS ac- tion. Please be noted that the password, date, time, user default proﬁ le, 1394 GUID and MAC address will be cleared only if the CMOS battery is removed.

The Clear CMOS Switch has the same function as the Clear CMOS jumper.

Clear CMOSDefault

English

2.9 Onboard Headers and Connectors

Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage of the motherboard!

FDD connector

(33-pin FLOPPY1) (see p.4 No. 38)

the red-striped side to Pin1

Note: Make sure the red-striped side of the cable is plugged into Pin1 side of the connector.

Fatal1ty P67 Professional Series Motherboard

Page 33

Primary IDE connector (Black)

(39-pin IDE1, see p.4 No. 9)

connect the blue end

to the motherboard

connect the black end to the IDE devices

80-conductor ATA 66/100/133 cable

Note: Please refer to the instruction of your IDE device vendor for the details.

Serial ATAII Connectors These four Serial ATAII (SATAII)

(SATA2_2: see p.4, No. 14)

(SATA2_3: see p.4, No. 13)

(SATA2_4: see p.4, No. 12)

(SATA2_5: see p.4, No. 11)

data transfer rate.

connectors support SATA data

cables for internal storage devices. The current SATAII interface allows up to 3.0 Gb/s

SATA2_3 SATA2_5

SATA2_2 SATA2_4

Serial ATA3 Connectors These six Serial ATA3 (SATA3)

(SATA3_0: see p.4, No. 16)

(SATA3_1: see p.4, No. 15)

(SATA3_M1: see p.4, No. 18)

(SATA3_M2: see p.4, No. 17)

(SATA3_M3: see p.4, No. 20)

(SATA3_M4: see p.4, No. 19)

connectors support SATA data cables for internal storage

devices. The current SATA3 interface allows up to 6.0 Gb/s data transfer rate. If you install

the HDD on the eSATA port on the rear I/O, the internal SATA3_M4 will not function.

We recommend to use Intel® P67 SATA ports (SATA3_0, SATA3_1, SATA2_2, SATA2_3, SATA2_4 and SATA2_5) for your bootable devices. This will minimum your boot time and get the best performance. But if you still want to boot from Marvell SATA3 controller, you can still enable you want to install USB 3.0 device on Marvell SATA3 port, please use SATA3_M1 and SATA3_M2 as the ﬁ rst priority for better performance.

SATA3_M4 SATA3_M2 SATA3_1

SATA3_M3 SATA3_M1 SATA3_0

Marvell SATA3 Bootable in UEFI. If

Serial ATA (SATA) Either end of the SATA data Data Cable cable can be connected to the

(Optional)

SATA / SATAII / SATA3 hard disk or the SATAII / SATA3 connector on this motherboard.

Fatal1ty P67 Professional Series Motherboard

English

Page 34

Serial ATA (SATA) Please connect the black end Power Cable of SATA power cable to the

(Optional)

Then connect the white end of SATA power cable to the power connector of the power supply.

power connector on each drive.

connect to the SATA

HDD power connector

connect to the power supply

USB 2.0 Headers Besides four default USB 2.0

(9-pin USB6_7)

(see p.4 No. 35)

ports on the I/O panel, there

are four USB 2.0 headers on this motherboard. Each USB 2.0 header can support two USB 2.0 ports.

(9-pin USB8_9) (see p.4 No. 34)

(9-pin USB10_11) (see p.4 No. 33)

(9-pin USB12_13) (see p.4 No. 32)

USB_PWR

P-9

P-8

USB_PWR

USB_PW R

P-11

P-10

USB_PW R

USB_PWR

P-13

P-12

USB_PWR

P+12

P+9

P+8

P+11

P+10

P+13

GND

DUMMY

English

USB 3.0 Header Besides four default USB 3.0

(19-pin USB3_2_3)

(see p.4 No. 36)

ports on the I/O panel, there is

one USB 3.0 header on this motherboard. This USB 3.0

IntA_P2_D+

IntA_P2_D-

GND

IntA_P2_SSTX+

IntA_P2_SSTX-

GND

IntA_P2_SSRX+

IntA_P2_SSRX-

Vbus

header can support two USB

3.0 ports.

GND

IntA_P1_D-

IntA_P1_D+

IntA_P1_SSRX+

GND

IntA_P1_SSTX-

IntA_P1_SSTX+

Vbus

IntA_P1_SSRX-

Fatal1ty P67 Professional Series Motherboard

Page 35

Infrared Module Header This header supports an

(5-pin IR1)

optional wireless transmitting

(see p.4 No. 40)

and receiving infrared module.

IRTX

+5VSB

DUMMY

GND

IRRX

Internal Audio Connectors This connector allows you

CD-L

GND

(4-pin CD1)

(CD1: see p.4 No. 46)

to receive stereo audio input

from sound sources such as

a CD-ROM, DVD-ROM, TV

CD-R

CD1

tuner card, or MPEG card.

Front Panel Audio Header This is an interface for front

(9-pin HD_AUDIO1)

(see p.4 No. 39)

panel audio cable that allows

convenient connection and

control of audio devices.

1. High Deﬁ nition Audio supports Jack Sensing, but the panel wire on the chassis must support HDA to function correctly. Please follow the instruction in our manual and chassis manual to install your system.

2. If you use AC’97 audio panel, please install it to the front panel audio header as below:

A. Connect Mic_IN (MIC) to MIC2_L. B. Connect Audio_R (RIN) to OUT2_R and Audio_L (LIN) to OUT2_L. C. Connect Ground (GND) to Ground (GND). D. MIC_RET and OUT_RET are for HD audio panel only. You don’t

need to connect them for AC’97 audio panel.

E. To activate the front mic. For Windows

Select “Mixer”. Select “Recorder”. Then click “FrontMic”.

For Windows® 7 / 7 64-bit / VistaTM / VistaTM 64-bit OS: Go to the "FrontMic" Tab in the Realtek Control panel. Adjust

“Recording Volume”.

GND

PRESENCE#

MIC_RET

OUT_RET

XP / XP 64-bit OS:

MIC2_R

MIC2_L

J_SENSE

OUT2_R

OUT2_L

System Panel Header This header accommodates

(9-pin PANEL1)

(see p.4 No. 27)

several system front panel

functions.

Connect the power switch, reset switch and system status indicator on the

chassis to this header according to the pin assignments below. Note the positive and negative pins before connecting the cables.

Fatal1ty P67 Professional Series Motherboard

English

Page 36

PWRBTN (Power Switch): Connect to the power switch on the chassis front panel. You may conﬁ gure

the way to turn off your system using the power switch.

RESET (Reset Switch):

Connect to the reset switch on the chassis front panel. Press the reset

switch to restart the computer if the computer freezes and fails to perform a normal restart.

PLED (System Power LED): Connect to the power status indicator on the chassis front panel. The LED

is on when the system is operating. The LED keeps blinking when the system is in S1 sleep state. The LED is off when the system is in S3/S4 sleep state or powered off (S5).

HDLED (Hard Drive Activity LED): Connect to the hard drive activity LED on the chassis front panel. The LED

is on when the hard drive is reading or writing data.

The front panel design may differ by chassis. A front panel module mainly

consists of power switch, reset switch, power LED, hard drive activity LED, speaker and etc. When connecting your chassis front panel module to this header, make sure the wire assignments and the pin assign-ments are matched correctly.

Chassis Speaker Header Please connect the chassis

(4-pin SPEAKER 1)

(see p.4 No. 26)

speaker to this header.

English

Power LED Header Please connect the chassis

(3-pin PLED1)

(see p.4 No. 25)

power LED to this header to

indicate system power status.

PLED+

PLED-

The LED is on when the system is operating. The LED keeps blinking in S1 state. The LED is off in S3/S4 state or S5 state (power off).

Chassis and Power Fan Connectors Please connect the fan cables

(4-pin CHA_FAN1)

(see p.4 No. 29)

ground pin.

(3-pin CHA_FAN2) (see p.4 No. 30)

(3-pin CHA_FAN3) (see p.4 No. 7)

(3-pin PWR_FAN1) (see p.4 No. 50)

to the fan connectors and

match the black wire to the

FAN_SPEED_CONTROL

CHA_FAN_SPEED

PWR_FAN_SPEED

+12V

GND

Fatal1ty P67 Professional Series Motherboard

Page 37

CPU Fan Connectors Please connect the CPU fan

(4-pin CPU_FAN1)

(see p.4 No. 4)

cable to the connector and

match the black wire to the

1 2 3 4

GND +12V CPU_FAN_SPEED FAN_SPEED_CONTROL

ground pin.

Though this motherboard provides 4-Pin CPU fan (Quiet Fan) support, the 3-Pin

CPU fan still can work successfully even without the fan speed control function. If you plan to connect the 3-Pin CPU fan to the CPU fan connector on this motherboard, please connect it to Pin 1-3.

(3-pin CPU_FAN2)

(see p.4 No. 3)

Pin 1-3 Connected

3-Pin Fan Installation

ATX Power Connector Please connect an ATX power

(24-pin ATXPWR1)

(see p.4 No. 8)

supply to this connector.

Though this motherboard provides 24-pin ATX power connector,

12 124

it can still work if you adopt a traditional 20-pin ATX power supply. To use the 20-pin ATX power supply, please plug your power supply along with Pin 1 and Pin 13.

20-Pin ATX Power Supply Installation

ATX 12V Power Connector Please connect an ATX 12V

(8-pin ATX12V1)

(see p.4 No. 1)

power supply to this connector.

8 5

4 1

Though this motherboard provides 8-pin ATX 12V power connector, it can still work if you adopt a traditional 4-pin ATX 12V power supply. To use the 4-pin ATX power supply, please plug your power supply along with Pin 1 and Pin 5.

8 5

4-Pin ATX 12V Power Supply Installation

4 1

English

Fatal1ty P67 Professional Series Motherboard

Page 38

IEEE 1394 Header Besides one default IEEE 1394

(9-pin FRONT_1394)

(see p.4 No. 31)

port on the I/O panel, there

is one IEEE 1394 header (FRONT_1394) on this motherboard. This IEEE 1394 header can support one IEEE

RXTPAM_0

RXTPAP_0

GND

RXTPBM_0

RXTPBP_0

GND

+12V

GND

1394 port.

Serial port Header This COM1 header supports a

(9-pin COM1)

(see p.4 No. 37)

serial port module.

HDMI_SPDIF Header HDMI_SPDIF header, providing

(2-pin HDMI_SPDIF1)

(see p.4 No. 42)

SPDIF audio output to HDMI

VGA card, allows the system to

GND

SPDIFOUT

connect HDMI Digital TV/ projector/LCD devices. Please connect the HDMI_SPDIF connector of HDMI VGA card to this header.

English

Fatal1ty P67 Professional Series Motherboard

Page 39

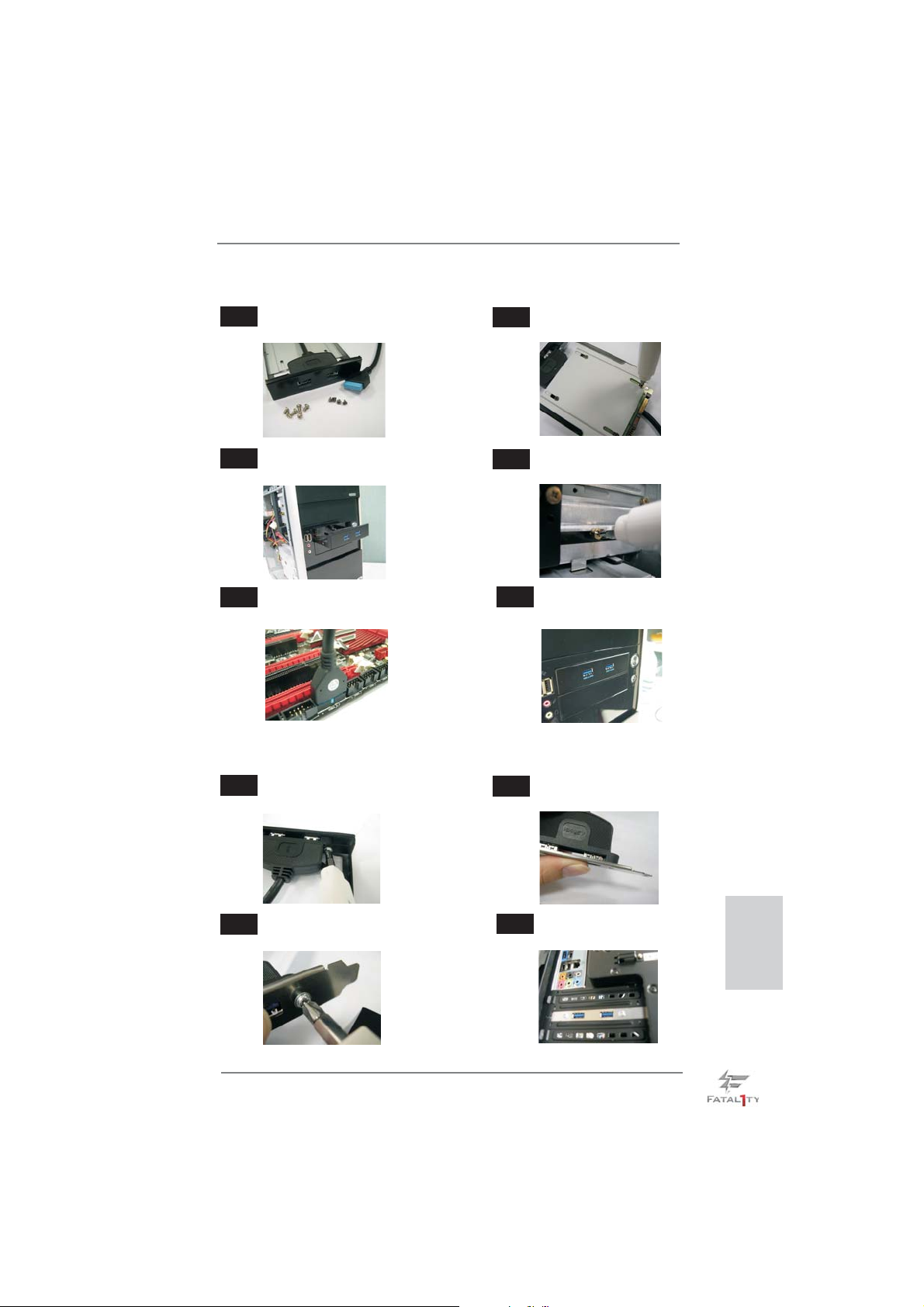

The Installation Guide of Front USB 3.0 Panel

Step 1

Prepare the bundled Front USB 3.0 Panel, four HDD screws, and six chassis screws.

Step 2

Screw the 2.5” HDD/SSD to the Front USB 3.0 Panel with four HDD screws.

Step 3

Intall the Front USB 3.0 Panel into the 2.5” drive bay of the chassis.

Step 5

Plug the Front USB 3.0 cable into the USB 3.0 header (USB3_2_3) on the motherboard.

Step 4

Step 6

The Installation Guide of Rear USB 3.0 Bracket

Step 1

Unscrew the two screws from the Front USB 3.0 Panel.

Step 2

Screw the Front USB 3.0 Panel to the drive bay with six chassis screws.

The Front USB 3.0 Panel is ready to use.

Put the USB 3.0 cable and the rear USB 3.0 bracket together.

Step 3

Screw the two screws into the rear USB 3.0 bracket.

Fatal1ty P67 Professional Series Motherboard

Step 4

Put the rear USB 3.0 bracket into the chassis.

English

Page 40

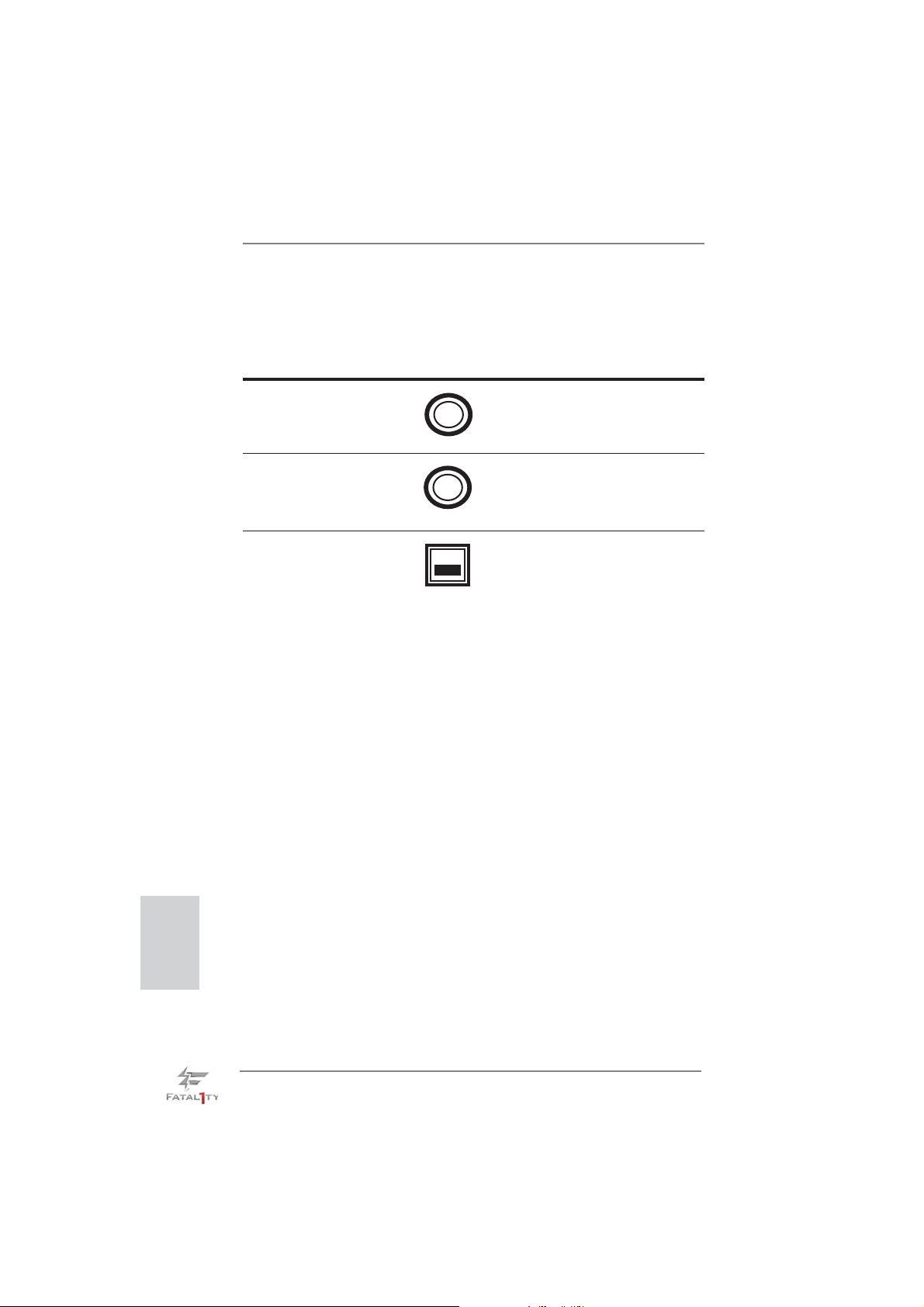

2.10 Smart Switches

The motherboard has three smart switches: power switch, reset switch and clear CMOS switch, allowing users to quickly turn on/off or reset the sytem clear the CMOS values.

Power Switch Power Switch is a smart switch,

(PWRBTN)

(see p.4 No. 24)

Reset Switch Reset Switch is a smart switch,

(RSTBTN)

(see p.4 No. 23)

Clear CMOS Switch Clear CMOS Switch is a smart

(CLRCBTN)

(see p.5 No. 19)

allowing users to quickly turn

Power

on/off the system.

allowing users to quickly reset

Reset

the system.

switch, allowing users to quickly

clear the CMOS values.

clr

CMOS

English

Fatal1ty P67 Professional Series Motherboard

Page 41

2.11 Dr. Debug

Dr. Debug is used to provide code information, which makes troubleshooting even easier. Please see the diagrams below for reading the Dr. Debug codes.

Status Code Description 0x00 Not used 0x01 Power on. Reset type detection (soft/hard) 0x02 AP initialization before microcode loading 0x03 North Bridge initialization before microcode loading 0x04 South Bridge initialization before microcode loading 0x05 OEM initialization before microcode loading 0x06 Microcode loading 0x07 AP initialization after microcode loading 0x08 North Bridge initialization after microcode loading 0x09 South Bridge initialization after microcode loading 0x0A OEM initialization after microcode loading 0x0B Cache initialization 0x0C – 0x0D Reserved for future AMI SEC error codes 0x0E Microcode not found 0x0F Microcode not loaded 0x10 PEI Core is started 0x11 Pre-memory CPU initialization is started 0x12 Pre-memory CPU initialization (CPU module speciﬁ c) 0x13 Pre-memory CPU initialization (CPU module speciﬁ c) 0x14 Pre-memory CPU initialization (CPU module speciﬁ c) 0x15 Pre-memory North Bridge initialization is started 0x16 Pre-Memory North Bridge initialization (North Bridge module speciﬁ c) 0x17 Pre-Memory North Bridge initialization (North Bridge module speciﬁ c) 0x18 Pre-Memory North Bridge initialization (North Bridge module speciﬁ c) 0x19 Pre-memory South Bridge initialization is started 0x1A Pre-memory South Bridge initialization (South Bridge module speciﬁ c) 0x1B Pre-memory South Bridge initialization (South Bridge module speciﬁ c) 0x1C Pre-memory South Bridge initialization (South Bridge module speciﬁ c) 0x1D – 0x2A OEM pre-memory initialization codes 0x2B Memory initialization. Serial Presence Detect (SPD) data reading 0x2C Memory initialization. Memory presence detection 0x2D Memory initialization. Programming memory timing information 0x2E Memory initialization. Conﬁ guring memory 0x2F Memory initialization (other) 0x30 Reserved for ASL (see ASL Status Codes section below) 0x31 Memory Installed 0x32 CPU post-memory initialization is started 0x33 CPU post-memory initialization. Cache initialization 0x34 CPU post-memory initialization. Application Processor(s) (AP) initialization 0x35 CPU post-memory initialization. Boot Strap Processor (BSP) selection 0x36 CPU post-memory initialization. System Management Mode (SMM) initialization

Fatal1ty P67 Professional Series Motherboard

English

Page 42

English

0x37 Post-Memory North Bridge initialization is started 0x38 Post-Memory North Bridge initialization (North Bridge module speciﬁ c) 0x39 Post-Memory North Bridge initialization (North Bridge module speciﬁ c) 0x3A Post-Memory North Bridge initialization (North Bridge module speciﬁ c) 0x3B Post-Memory South Bridge initialization is started 0x3C Post-Memory South Bridge initialization (South Bridge module speciﬁ c) 0x3D Post-Memory South Bridge initialization (South Bridge module speciﬁ c) 0x3E Post-Memory South Bridge initialization (South Bridge module speciﬁ c) 0x3F-0x4E OEM post memory initialization codes 0x4F DXE IPL is started 0x50 Memory initialization error. Invalid memory type or incompatible memory speed 0x51 Memory initialization error. SPD reading has failed 0x52 Memory initialization error. Invalid memory size or memory modules do not match 0x53 Memory initialization error. No usable memory detected 0x54 Unspeciﬁ ed memory initialization error 0x55 Memory not installed 0x56 Invalid CPU type or Speed 0x57 CPU mismatch 0x58 CPU self test failed or possible CPU cache error 0x59 CPU micro-code is not found or micro-code update is failed 0x5A Internal CPU error 0x5B reset PPI is not available 0x5C-0x5F Reserved for future AMI error codes 0xE0 S3 Resume is stared (S3 Resume PPI is called by the DXE IPL) 0xE1 S3 Boot Script execution 0xE2 Video repost 0xE3 OS S3 wake vector call 0xE4-0xE7 Reserved for future AMI progress codes 0xE8 S3 Resume Failed 0xE9 S3 Resume PPI not Found 0xEA S3 Resume Boot Script Error 0xEB S3 OS Wake Error 0xEC-0xEF Reserved for future AMI error codes 0xF0 Recovery condition triggered by ﬁ rmware (Auto recovery) 0xF1 Recovery condition triggered by user (Forced recovery) 0xF2 Recovery process started 0xF3 Recovery ﬁ rmware image is found 0xF4 Recovery ﬁ rmware image is loaded 0xF5-0xF7 Reserved for future AMI progress codes 0xF8 Recovery PPI is not available 0xF9 Recovery capsule is not found 0xFA Invalid recovery capsule 0xFB – 0xFF Reserved for future AMI error codes 0x60 DXE Core is started 0x61 NVRAM initialization

Fatal1ty P67 Professional Series Motherboard

Page 43

0x62 Installation of the South Bridge Runtime Services 0x63 CPU DXE initialization is started 0x64 CPU DXE initialization (CPU module speciﬁ c) 0x65 CPU DXE initialization (CPU module speciﬁ c) 0x66 CPU DXE initialization (CPU module speciﬁ c) 0x67 CPU DXE initialization (CPU module speciﬁ c) 0x68 PCI host bridge initialization 0x69 North Bridge DXE initialization is started 0x6A North Bridge DXE SMM initialization is started 0x6B North Bridge DXE initialization (North Bridge module speciﬁ c) 0x6C North Bridge DXE initialization (North Bridge module speciﬁ c) 0x6D North Bridge DXE initialization (North Bridge module speciﬁ c) 0x6E North Bridge DXE initialization (North Bridge module speciﬁ c) 0x6F North Bridge DXE initialization (North Bridge module speciﬁ c) 0x70 South Bridge DXE initialization is started 0x71 South Bridge DXE SMM initialization is started 0x72 South Bridge devices initialization 0x73 South Bridge DXE Initialization (South Bridge module speciﬁ c) 0x74 South Bridge DXE Initialization (South Bridge module speciﬁ c) 0x75 South Bridge DXE Initialization (South Bridge module speciﬁ c) 0x76 South Bridge DXE Initialization (South Bridge module speciﬁ c) 0x77 South Bridge DXE Initialization (South Bridge module speciﬁ c) 0x78 ACPI module initialization 0x79 CSM initialization 0x7A – 0x7F Reserved for future AMI DXE codes 0x80 – 0x8F OEM DXE initialization codes 0x90 Boot Device Selection (BDS) phase is started 0x91 Driver connecting is started 0x92 PCI Bus initialization is started 0x93 PCI Bus Hot Plug Controller Initialization 0x94 PCI Bus Enumeration 0x95 PCI Bus Request Resources 0x96 PCI Bus Assign Resources 0x97 Console Output devices connect 0x98 Console input devices connect 0x99 Super IO Initialization 0x9A USB initialization is started 0x9B USB Reset 0x9C USB Detect 0x9D USB Enable 0x9E – 0x9F Reserved for future AMI codes 0xA0 IDE initialization is started 0xA1 IDE Reset 0xA2 IDE Detect 0xA3 IDE Enable 0xA4 SCSI initialization is started 0xA5 SCSI Reset

English

Fatal1ty P67 Professional Series Motherboard

Page 44

0xA6 SCSI Detect 0xA7 SCSI Enable 0xA8 Setup Verifying Password 0xA9 Start of Setup 0xAA Reserved for ASL (see ASL Status Codes section below) 0xAB Setup Input Wait 0xAC Reserved for ASL (see ASL Status Codes section below) 0xAD Ready To Boot event 0xAE Legacy Boot event 0xAF Exit Boot Services event 0xB0 Runtime Set Virtual Address MAP Begin 0xB1 Runtime Set Virtual Address MAP End 0xB2 Legacy Option ROM Initialization 0xB3 System Reset 0xB4 USB hot plug 0xB5 PCI bus hot plug 0xB6 Clean-up of NVRAM 0xB7 Conﬁ guration Reset (reset of NVRAM settings) 0xB8 – 0xBF Reserved for future AMI codes 0xC0 – 0xCF OEM BDS initialization codes 0xD0 CPU initialization error 0xD1 North Bridge initialization error 0xD2 South Bridge initialization error 0xD3 Some of the Architectural Protocols are not available 0xD4 PCI resource allocation error. Out of Resources 0xD5 No Space for Legacy Option ROM 0xD6 No Console Output Devices are found 0xD7 No Console Input Devices are found 0xD8 Invalid password 0xD9 Error loading Boot Option (LoadImage returned error) 0xDA Boot Option is failed (StartImage returned error) 0xDB Flash update is failed 0xDC Reset protocol is not available

English

Fatal1ty P67 Professional Series Motherboard

Page 45

2.12 Driver Installation Guide

To install the drivers to your system, please insert the support CD to your optical drive ﬁ rst. Then, the drivers compatible to your system can be auto-detected and listed on the support CD driver page. Please follow the order from up to bottom side to install those required drivers. Therefore, the drivers you install can work properly.

2.13 Installing Windows® 7 / 7 64-bit / Vista

/ VistaTM

64-bit / XP / XP 64-bit With RAID Functions

If you want to install Windows® 7 / 7 64-bit / VistaTM / VistaTM 64-bit / XP / XP 64bit on your SATA / SATAII / SATA3 HDDs with RAID functions, please refer to the document at the following path in the Support CD for detailed procedures:

..\ RAID Installation Guide

Fatal1ty P67 Professional Series Motherboard

English

Page 46

2.14 Installing Windows® 7 / 7 64-bit / Vista

/ Vista

64-bit / XP

/ XP 64-bit Without RAID Functions

If you want to install Windows® 7 / 7 64-bit / VistaTM / VistaTM 64-bit / XP / XP 64bit OS on your SATA / SATAII / SATA3 HDDs without RAID functions, please follow below procedures according to the OS you install.

2.14.1 Installing Windows® XP / XP 64-bit Without RAID Functions

If you want to install Windows® XP / XP 64-bit OS on your SATA / SATAII / SATA3 HDDs without RAID functions, please follow below steps.

Using SATA / SATAII / SATA3 HDDs without NCQ function

STEP 1: Set up UEFI.

A. Enter UEFI SETUP UTILITY Advanced screen Storage Conﬁ guration. B. Set the option “SATA Mode” to [IDE]. (For SATA3_0, SATA3_1 and SATA2_2 to SATA2_5 ports.) Set the option “Marvell SATA3 Operation Mode” to [IDE]. (For SATA3_M1 to SATA3_M4 ports.)

STEP 2: Install Windows

XP / XP 64-bit OS on your system.

English

Fatal1ty P67 Professional Series Motherboard

Page 47

2.14.2 Installing Windows® 7 / 7 64-bit / Vista

/ Vista

64-bit

Without RAID Functions

If you want to install Windows® 7 / 7 64-bit / VistaTM / VistaTM 64-bit OS on your SATA / SATAII / SATA3 HDDs without RAID functions, please follow below steps.

Using SATA / SATAII / SATA3 HDDs without NCQ function

STEP 1: Set up UEFI.

STEP 2: Install Windows system.

Using SATA / SATAII / SATA3 HDDs with NCQ function

STEP 1: Set Up UEFI.

A. Enter UEFI SETUP UTILITY Advanced screen Storage Conﬁ guration. B. Set the option “SATA Mode” to [AHCI]. (For SATA3_0, SATA3_1 and SATA2_2 to SATA2_5 ports.) Set the option “Marvell SATA3 Operation Mode” to [AHCI]. (For SATA3_M1 to SATA3_M4 ports.)

STEP 2: Install Windows system.

7 / 7 64-bit / VistaTM / VistaTM 64-bit OS on your

Fatal1ty P67 Professional Series Motherboard

English

Page 48

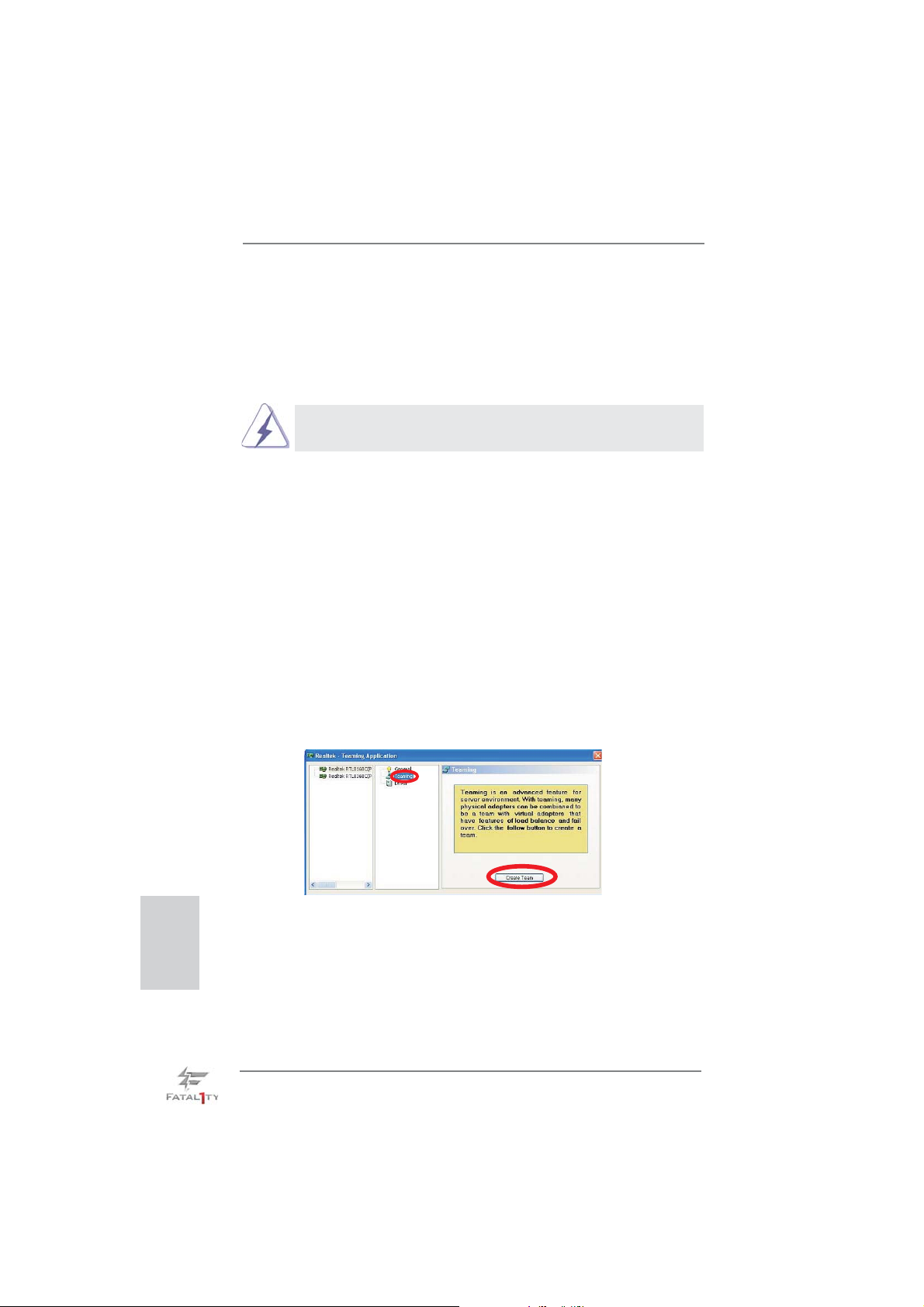

2.15 Teaming Function Operation Guide

Dual LAN with Teaming function enabled on this motherboard allows two single connections to act as one single connection for twice the transmission bandwidth, making data transmission more effective and improving the quality of transmission of distant images. Fault tolerance on the dual LAN network prevents network downtime by transferring the workload from a failed port to a working port.

The speed of transmission is subject to the actual network environment or status even with Teaming enabled.

Before setting up Teaming function, please make sure if your Switch (or Router) could support Teaming (IEEE 802.3ad Link Aggregation) function. (For example: D-Link DGS-3100.) Then, please refer to following steps to set up Teaming function according to the OS you install.

English

For Windows

XP / XP 64-bit OS:

1. Install Teaming driver from the following path of motherboard Support CD: .. \ Drivers \ other \ EXE_Teaming_Green(Normal) (This is a special driver for Teaming function only. If you don't want to use Teaming, please install the LAN driver provided by our support CD link.) When installing teaming driver, system will show below warming message. Please choose Continue Anyway and keep installing driver.

2. After installing driver, please open Teaming Utility in Programs. (Start > Programs > Realtek > Teaming Utility)

3. Click Teaming item and then press Create Team button.

Fatal1ty P67 Professional Series Motherboard

Page 49

4. Key in Team Name and choose Link Aggregation \ LACP (802.3ad) for Settings.

5. Select two available onboard LAN cards and then press OK button. (After pressing OK button, system will show below warming message. Please choose Continue Anyway.)

6. After doing above settings, system will auto create a new Local Area Connection.

7. Reboot your system. Then, you will ﬁ nd the Speed column of new Local Area Connection show 2.0Gbps.

Fatal1ty P67 Professional Series Motherboard

English

Page 50

For Windows® VistaTM / VistaTM 64-bit / 7 / 7 64-bit OS:

1. Install Teaming driver from the following path of motherboard Support CD: .. \ Drivers \ other \ EXE_Teaming_Green(Normal) (This is a special driver for Teaming function only. If you don’t want to use Teaming, please install the LAN driver provided by our support CD link.) When installing teaming driver, system will show below warming message. Please choose Continue Anyway and keep installing driver.

2. After installing driver, please open Teaming Utility in Programs. (Start > Programs > Realtek > Teaming Utility)

3. Click Teaming item and then press Create Team button.

4. Key in Team Name and choose Link Aggregation \ LACP (802.3ad) for Settings.

English

Fatal1ty P67 Professional Series Motherboard

Page 51

5. Select two available onboard LAN cards and then press OK button. (After pressing OK button, system will show below warming message. Please choose Continue Anyway.)

6. After doing above settings, system will auto create a new Local Area Connection.

7. Reboot your system. Then, you will ﬁ nd the Speed column of new Local Area Connection show 2.0Gbps.

Fatal1ty P67 Professional Series Motherboard

English

Page 52

3. BIOS Information

The Flash Memory on the motherboard stores BIOS Setup Utility. When you start up the computer, please press <F2> or <Del> during the Power-On-Self-Test (POST) to enter BIOS Setup utility; otherwise, POST continues with its test routines. If you wish to enter BIOS Setup after POST, please restart the system by pressing <Ctl> + <Alt> + <Delete>, or pressing the reset button on the system chassis. The BIOS Setup program is designed to be user-friendly. It is a menu-driven program, which allows you to scroll through its various sub-menus and to select among the predetermined choices. For the detailed information about BIOS Setup, please refer to the User Manual (PDF ﬁ le) contained in the Support CD.

4. Software Support CD information

This motherboard supports various Microsoft 64-bit / VistaTM / Vista motherboard contains necessary drivers and useful utilities that will enhance motherboard features. To begin using the Support CD, insert the CD into your CD-ROM drive. It will display the Main Menu automatically if “AUTORUN” is enabled in your computer. If the Main Menu does not appear automatically, locate and double-click on the ﬁ le “ASSETUP.EXE” from the BIN folder in the Support CD to display the menus.

64-bit / XP / XP 64-bit. The Support CD that came with the

Windows® operating systems: 7 / 7

English

Fatal1ty P67 Professional Series Motherboard

Page 53

1. Einführung

Wir danken Ihnen für den Kauf des Fatal1ty P67 Professional Series Motherboard, ein zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß der Verpﬂ ichtung von zu Qualität und Halbarkeit. Diese Schnellinstallation- sanleitung führt in das Motherboard und die schrittweise Installation ein. Details über das Motherboard ﬁ nden Sie in der Bedienungsanleitung auf der Support-CD.

Da sich Motherboard-Speziﬁ kationen und BIOS-Software verändern können, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert werden. Für den Fall, dass sich Änderungen an diesem Handbuch ergeben, wird eine neue Version auf der Website, ohne weitere Ankündigung, verfügbar sein. Die neuesten Graﬁ kkarten und unterstützten CPUs sind auch auf der Website aufgelistet. Wenn Sie technische Unterstützung zu Ihrem Motherboard oder speziﬁ sche Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere Webseite.

1.1 Kartoninhalt

Fatal1ty P67 Professional Series Motherboard (ATX-Formfaktor: 30.5 cm x 24.4 cm; 12.0 Zoll x 9.6 Zoll)

Fatal1ty P67 Professional Series Schnellinstallationsanleitung Fatal1ty P67 Professional Series Support-CD

Ein 80-adriges Ultra-ATA 66/100/133 IDE-Flachbandkabel Ein Flachbandkabel für ein 3,5-Zoll-Diskettenlaufwerk Sechs Serial ATA (SATA) -Datenkabel (optional) Zwei Serial ATA (SATA) -Festplattenstromkabel (optional) Ein I/O Shield Ein USB 3.0-Frontblende Vier Festplatte Schrauben Sechs Gehäuses Schrauben Ein USB 3.0-Blech an der Rückwand Ein SLI_Bridge_2S-Karte

Wir erinnert...

Zur besseren Leistung unter Windows® 7 / 7, 64 Bit / Vista 64 Bit empfehlen wir, die Speicherkonﬁ guration im BIOS auf den AHCI- Modus einzustellen. Hinweise zu den BIOS-Einstellungen ﬁ nden Sie in der Bedienungsanleitung auf der mitgelieferten CD.

/ VistaTM

Fatal1ty P67 Professional Series Motherboard

Deutsch

Page 54

Deutsch

1.2 Spezifikationen

Plattform - ATX-Formfaktor: 30.5 cm x 24.4 cm; 12.0 Zoll x 9.6 Zoll

- Alle Feste Kondensatordesign (100% in Japan gefertigte, erstklassige leitfähige Polymer-Kondensatoren) CPU - Unterstützt Intel LGA1155-Paket

- Erweitertes V16 + 2-Stromphasendesign

- Unterstützt Intel® Turbo Boost 2.0-Technologie

- Unterstützt freigegebene CPU der K-Serie

- Unterstützt Hyper-Threading-Technologie (siehe VORSICHT 1) Chipsatz - Intel

P67

Speicher - Unterstützung von Dual-Kanal-Speichertechnologie (siehe VORSICHT 2)

- 4 x Steckplätze für DDR3

- Unterstützt DDR3 2133(OC)/1866(OC)/1600/1333/1066 non-ECC, ungepufferter Speicher (siehe VORSICHT 3)

- Max. Kapazität des Systemspeichers: 32GB (siehe VORSICHT 4)

- Unterstützt Intel Erweiterungs- - 3 x PCI Express 2.0 x16-Steckplätze steckplätze (PCIE2/PCIE4: einzeln im x16- oder doppelt im x8/x8 Modus; PCIE5: x4-Modus)

- 2 x PCI Express 2.0 x1-Steckplatz

- 2 x PCI -Steckplätze

- Unterstützt ATI und CrossFireX

- Unterstützt NVIDIA® Quad SLITM und SLI Audio - 7.1 CH HD Audio mit dem Inhalt Schutz (Realtek ALC892 Audio Codec)

- Premium Blu-ray-Audio-Unterstützung

- Unterstützt THX TruStudio Pro LAN - 2 x PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Unterstützt Wake-On-LAN

- Unterstützt LAN-Kabelerkennung

- Unterstützt energieefﬁ zientes Ethernet 802.3az

Unterstützt duales LAN mit Teamfunktion

E/A-Anschlüsse I/O Panel an der - 1 x PS/2-Mausanschluss Rückseite - 1 x PS/2-Tastaturanschluss

Fatal1ty P67 Professional Series Motherboard

CoreTM (2te Generation) i7 / i5 / i3 im

Extreme Memory Proﬁ le (XMP)

Quad CrossFireXTM, 3-Way CrossFireXTM

Page 55

- 1 x Koaxial-SPDIF-Ausgang

- 1 x optischer SPDIF-Ausgang

- 3 x Standard-USB 2.0-Anschlüsse

- 1 x Fatal1ty Mausanschluss (USB 2.0)

- 1 x eSATA3-Anschluss

- 4 x Standard-USB 3.0-Anschlüsse

- 2 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED LED)

- 1 x IEEE 1394 Port

- 1 x CMOS löschen-Schalter mit LED

- HD Audiobuchse: Lautsprecher seitlich / Lautsprecher hinten / Mitte/Bass / Audioeingang/ Lautsprecher vorne / Mikrofon (siehe VORSICHT 5) SATA3 - 2 x SATA 3-Anschlüsse (6,0 Gb/s); unterstützt RAID (RAID 0, RAID 1, RAID 10, RAID 5 und Intel Rapid Storage), NCQ-, AHCI-und „Hot Plug“ (Hot-Plugging) Funktionen

- 4 x SATA 3-Anschlüsse (6,0 Gb/s) durch Marvell SE9120; unterstützt NCQ-, AHCI-und „Hot Plug“ (Hot-Plugging)- Funktionen (SATA3_M4-Anschluss wird mit dem eSATA 3-Port geteilt) USB3.0 - 4 x USB 3.0-Ports an der Rückseite durch Etron EJ168A, unterstützt USB 1.0/2.0/3.0 mit bis zu 5 Gb/s

- 1 x USB 3.0-Header (unterstützt zwei USB 3.0-Ports) an der Vorderseite durch Etron EJ168A, unterstützt USB 1.0/2.0/

3.0 mit bis zu 5 Gb/s Anschlüsse - 4 x SATA2 3,0 GB/s-Anschlüsse, unterstützen RAID- (RAID 0, RAID 1, RAID 10, RAID 5 und Intel Rapid Storage), NCQ-, AHCI-und „Hot Plug“ (Hot-Plugging) Funktionen

- 6 x SATA3 6,0 GB/s-Anschlüsse

- 1 x ATA133 IDE-Anschlüsse (Unterstützt bis 2 IDE-Geräte)

- 1 x FDD-Anschlüsse

- 1 x Infrarot-Modul-Header

- 1 x COM-Anschluss-Header

- 1 x HDMI_SPDIF-Anschluss

- 1 x IEEE 1394-Anschluss

- 1 x Betriebs-LED-Header

- CPU/Gehäuse/Stromlüfter-Anschluss

- 24-pin ATX-Netz-Header

- 8-pin anschluss für 12V-ATX-Netzteil

- Interne Audio-Anschlüsse

Fatal1ty P67 Professional Series Motherboard

Deutsch

Page 56

Deutsch

- Anschluss für Audio auf der Gehäusevorderseite

- 4 x USB 2.0-Anschlüsse (Unterstützung 8 zusätzlicher USB 2.0-Anschlüsse)

- 1 x USB 3.0-Anschlüsse (Unterstützung 2 zusätzlicher USB 3.0-Anschlüsse)

- 1 x Dr. Debug (Debug-LED mit 7 Segmenten) Schnellschalter - 1 x CMOS löschen-Schalter mit LED

- 1 x Netzschalter mit LED

- 1 x Rücksetzschalter (Reset) mit LED BIOS - 64Mb AMI BIOS

- AMIs Legal BIOS UEFI mit GUI-Unterstützung

- Unterstützung für “Plug and Play”

- ACPI 1.1-Weckfunktionen

- JumperFree-Übertaktungstechnologie

- SMBIOS 2.3.1

- DRAM, PCH, CPU PLL, VTT, VCSA Stromspannung Multianpassung Support-CD - Treiber, Dienstprogramme, Anti-Virus-Software (Testversion), Software Suite (CyberLink DVD Suite – OEM- und Testversion)

Einzigartige - F-Stream (siehe VORSICHT 6) Eigenschaft - Sofortstart

- Instant Flash (siehe VORSICHT 7)

- AIWI (siehe VORSICHT 8)

- APP Charger (siehe VORSICHT 9)

- SmartView (siehe VORSICHT 10)

- Hybrid Booster:

- Schrittloser CPU-Frequenz-Kontrolle (siehe VORSICHT 11)

- U-COP (siehe VORSICHT 12)

- Boot Failure Guard (B.F.G. – Systemstartfehlerschutz)

- Combo-Kühleroption (siehe VORSICHT 13)

- Gute Nacht-LED Hardware Monitor - Überwachung der CPU-Temperatur

- Motherboardtemperaturerkennung

- Drehzahlmessung für CPU/Gehäuse/Stromlüfter

- Geräuscharmer CPU-/Gehäuselüfter (ermöglicht die au tomatische Anpassung der Gehäuselüftergeschwindigkeit durch CPU- oder MB-Temperatur)

- Mehrstuﬁ ge Geschwindigkeitsteuerung für CPU-/ Gehäuselüfter

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

Fatal1ty P67 Professional Series Motherboard

Page 57

Betriebssysteme - Unterstützt Microsoft Vista

64-Bit / XP / XP 64-Bit

Windows® 7 / 7 64-Bit / VistaTM /

Zertiﬁ zierungen - FCC, CE, WHQL

- Gemäß Ökodesign-Richtlinie (ErP/EuP) (Stromversorgung gemäß Ökodesign-Richtlinie (ErP/EuP) erforderlich) (siehe VORSICHT 14)

WARNUNG

Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS, Anwenden der Untied Overclocking-Technologie oder Verwenden von Overclocking Werkzeugen von Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann sich nachteilig auf die Stabilität Ihres Systems auswirken oder sogar Komponenten und Geräte Ihres Systems beschädigen. Es geschieht dann auf eigene Gefahr und auf Ihre Kosten. Wir übernehmen keine Verantwortung für mögliche Schäden, die aufgrund von Overclocking verursacht wurden.

VORSICHT!

1. Die Einstellung der “Hyper-Threading Technology”, ﬁ nden Sie auf Seite 70 des auf der Support-CD enthaltenen Benutzerhandbuches beschrieben.

2. Dieses Motherboard unterstützt Dual-Kanal-Speichertechnologie. Vor Implementierung der Dual-Kanal-Speichertechnologie müssen Sie die Installationsanleitung für die Speichermodule auf Seite 64 zwecks

richtiger Installation gelesen haben.

3. DDR3-Frequenzoptionen können je nach Prozessor variieren. Nur CPU der K-Serie kann DDR3-Übertaktung auf 2133 und 1866 unterstützen.

4. Durch Betriebssystem-Einschränkungen kann die tatsächliche Speichergröße weniger als 4 GB betragen, da unter Windows etwas Speicher zur Nutzung durch das System reserviert wird. Unter

Windows

5. Der Mikrofoneingang dieses Motherboards unterstützt Stereo- und MonoModi. Der Audioausgang dieses Motherboards unterstützt 2-Kanal-, 4-Kanal-, 6-Kanal- und 8-Kanal-Modi. Stellen Sie die richtige Verbindung anhand der Tabelle auf Seite 5 her.

6. F-Stream ist ein Alles-in-einem-Werkzeug zur Feineinstellung verschiedener Systemfunktionen an einer benutzerfreundlichen Schnittstelle; diese beinhaltet Hardware-Überwachung, Lüftersteuerung, Übertaktung, OC DNA und IES. Über die Hardware-Überwachung können Sie die Hauptsystemdaten einsehen. Die Lüftersteuerung zeigt Ihnen zur Anpassung Lüftergeschwindigkeit und Temperatur an. Bei der Übertaktung können Sie die CPU-Frequenz zur Erzielung optimaler Systemleistung übertakten. OC DNA ermöglicht Ihnen die Speicherung Ihrer OC-Einstellungen als Proﬁ l, welches Sie mit Freunden teilen

OS mit 64-Bit-CPU besteht diese Einschränkung nicht.

7 / Vista™ / XP

Deutsch

Fatal1ty P67 Professional Series Motherboard

Page 58

Deutsch

können. Ihre Freunde können das OC-Proﬁ l dann in ihrem System laden

und so die gleichen OC-Einstellungen erzielen. Per IES (Intelligent Energy Saver) kann der Spannungsregulator bei Inaktivität der CPUKerne die Anzahl an Ausgangsphasen zur Steigerung der Efﬁ zienz reduzieren – ohne die Rechenleistung zu beeinträchtigen.

7. Instant Flash ist ein im Flash-ROM eingebettetes BIOS-Flash-Programm.

Mithilfe dieses praktischen BIOS-Aktualisierungswerkzeugs können Sie das System-BIOS aktualisieren, ohne dafür zuerst Betriebssysteme wie MS-DOS oder Windows bekommen Sie durch Drücken der <F6>-Taste während des POST-Vorgangs oder durch Drücken der <F2>-Taste im BIOS-Setup-Menü Zugang zu Instant Flash. Sie brauchen dieses Werkzeug einfach nur zu starten und die neue BIOS-Datei auf Ihrem USB-Flash-Laufwerk, Diskettenlaufwerk oder der Festplatte zu speichern, und schon können Sie Ihr BIOS mit nur wenigen Klickvorgängen ohne Bereitstellung einer zusätzlichen Diskette oder eines anderen komplizierten Flash-Programms aktualisieren. Achten Sie darauf, dass das USB-Flash-Laufwerk oder die Festplatte das Dateisystem FAT32/16/12 benutzen muss.

8. Das Erlebnis intuitiver, bewegungsgesteuerter Spiele ist nicht mehr nur

noch an der Wii möglich. Das AIWI-Dienstprogramm führt eine neue Möglichkeit der PC-Spielsteuerung ein. AIWI ist das weltweit erste Dienstprogramm, mit dem Sie Ihr iPhone/iPod touch in einen Joystick zur Steuerung Ihrer PC-Spiele verwandeln können. Sie müssen lediglich das AIWI-Dienstprogramm – entweder von der ofﬁ ziellen Webseite oder der Software-CD Ihres Motherboards – installieren sowie das kostenlose AIWI Lite vom App Store auf Ihr iPhone/iPod touch herunterladen. Verbinden Sie Ihren PC und das Apple-Gerät via Bluetooth oder WiFi-Netzwerk – schon können Sie die bewegungsgesteuerten Spiele genießen. Bitte denken Sie außerdem daran, regelmäßig einen Blick auf die ofﬁ zielle Webseite zu werfen; wir bieten stets topaktuelle Informa- tionen über die unterstützten Spiele!

9. Wenn Sie nach einer schnelleren, weniger eingeschränkten Möglichkeit

zur Auﬂ adung Ihrer Apple-Geräte (z. B. iPhone/iPad/iPod touch) suchen, bietet Ihnen eine wunderbare Lösung – den APP Charger. Installieren Sie einfach den APP Charger-Treiber; dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer auf – genaugenommen bis zu 40 % schneller als zuvor. Der APP Charger ermöglicht Ihnen die schnelle Auﬂ adung mehrerer Apple-Geräte gleichzeitig; der Ladevorgang wird sogar dann fortgesetzt, wenn der PC den Ruhezustand (S1), Suspend to RAM-Modus (S3) oder Tiefschlafmo dus (S4) aufruft oder ausgeschaltet wird (S5).

aufrufen zu müssen. Mit diesem Programm

Fatal1ty P67 Professional Series Motherboard

Page 59

10. SmartView, eine neue Internetbrowserfunktion, ist eine intelligente IE-

Startseite, die meist besuchte Internetseiten, Ihren Browserverlauf, Facebook-Freunde und Nachrichten in Echtzeit miteinander kombiniert: In einer speziellen Ansicht, die das Internet noch angenehmer und aufregender macht. Motherboards werden exklusiv mit der SmartView-Software geliefert, die auch dafür sorgt, dass Sie immer mit Ihren Freunden in Verbindung bleiben. Die SmartView-Funktionen können Sie mit den

Windows dem Internet Explorer ab Version 8 nutzen.

11. Obwohl dieses Motherboard stufenlose Steuerung bietet, wird Overclocking nicht empfohlen. Frequenzen, die über den für den jeweiligen Prozessor vorgesehenen liegen, können das System instabil werden lassen oder die CPU beschädigen.

12. Wird eine Überhitzung der CPU registriert, führt das System einen automatischen Shutdown durch. Bevor Sie das System neu starten,

prüfen Sie bitte, ob der CPU-Lüfter am Motherboard richtig funktioniert,

und stecken Sie bitte den Stromkabelstecker aus und dann wieder ein. Um die Wärmeableitung zu verbessern, bitte nicht vergessen, etwas Wärmeleitpaste zwischen CPU und Kühlkörper zu sprühen.

13. Die Combo-Kühleroption bietet die ﬂ exible Möglichkeit zur Aufnahme von drei verschiedenen CPU-Kühlertypen, Socket LGA 775, LGA 1155 und LGA

1156. Beachten Sie bitte, dass nicht alle 775 und 1156 CPU-Lüfter verwendet werden können.

14. EuP steht für Energy Using Product und kennzeichnet die Ökodesign-Richtlinie, die von der Europäischen Gemeinschaft zur Festlegung des Energieverbrauchs von vollständigen Systemen in Kraft gesetzt wurde. Gemäß dieser Ökodesign-Richtlinie (EuP) muss der gesamte Netzstromverbrauch von vollständigen Systemen unter 1,00 Watt liegen,

wenn sie ausgeschaltet sind. Um dem EuP-Standard zu entsprechen,

sind ein EuP-fähiges Motherboard und eine EuP-fähige Stromversorgung erforderlich. Gemäß einer Empfehlung von Intel muss eine EuP-fähige Stromversorgung dem Standard entsprechen, was bedeutet, dass bei einem Stromverbrauch von 100 mA die 5-Volt-Standby-Energieefﬁ zienz höher als 50% sein sollte. Für die Wahl einer EuP-fähigen Stromversorgung empfehlen wir Ihnen, weitere Details beim Hersteller der Stromversorgung abzufragen.

-Betriebssystemen 7 / 7, 64 Bit / VistaTM / VistaTM 64 Bit und

Fatal1ty P67 Professional Series Motherboard

Deutsch

Page 60

2. Installation

Sicherheitshinweise vor der Montage

Bitte nehmen Sie die folgende Sicherheitshinweise zur Kenntnis, bevor Sie das Motherboard einbauen oder Veränderungen an den Einstellungen vornehmen.

1. Trennen Sie das System vom Stromnetz, bevor Sie eine ystemkomponente berühren, da es sonst zu schweren Schäden am Motherboard oder den sonstigen internen, bzw. externen omponenten kommen kann.

2. Um Schäden aufgrund von statischer Elektrizität zu vermeiden, das Motherboard NIEMALS auf einen Teppich o.ä.legen. Denken Sie außerem daran, immer ein geerdetes Armband zu tragen oder ein geerdetes Objekt aus Metall zu berühren, bevor Sie mit Systemkomponenten hantieren.

3. Halten Sie Komponenten immer an den Rändern und vermeiden Sie Berührungen mit den ICs.

4. Wenn Sie Komponenten ausbauen, legen Sie sie immer auf eine antistatische Unterlage, oder zurück in die Tüte, mit der die Komponente geliefert wurde.

5. Wenn Sie das Motherboard mit den Schrauben an dem Computergehäuse befestigen, überziehen Sie bitte die Schrauben nicht! Das Motherboard kann sonst beschädigt werden.

2.1 CPU Installation

Für die Installation des Intel 1155-Pin CPU führen Sie bitte die folgenden Schritte durch.

(Ladeplatte)

LoadPlate

LoadLever

Deutsch

(Kontaktreihe)

ContactArray

1155-Pin Sockel Übersicht

Bevor Sie die 1155-Pin CPU in den Sockel sitzen, prüfen Sie bitte, ob die CPU-Oberﬂ äche sauber ist und keine der Kontakte verbogen sind. Setzen Sie die CPU nicht mit Gewalt in den Sockel, dies kann die CPU schwer beschädigen.

Fatal1ty P67 Professional Series Motherboard

SocketBody

(Sockel)

Page 61

Schritt 1. Öffnen Sie den Sockel:

Schritt 1-1. Öffnen Sie den Hebel, indem

Sie ihn nach unten drücken und aushaken.

Schritt 1-2. Drehen Sie den Ladehebel, bis

er in geöffneter Position steht, ca. 135 Grad.

Schritt 1-3. Drehen Sie die Ladeplatte, bis

sie in geöffneter Position steht, ca. 100 Grad.

Schritt 2. PnP-Kappe entfernen (Pick and Place-Kappe).

1. Verwenden Sie beim Entfernen die Kappenlasche und vermeiden Sie ein Abreißen der PnP-Kappe.

2. Diese Kappe muss angebracht werden, falls Sie das Motherboard zur Reparatur bringen.

Schritt 3. 1155-Pin CPU einstecken:

Schritt 3-1. Halten Sie die CPU an den mit

schwarzen Linien gekennzeichneten Seiten.

Schwarze Linie

Schritt 3-2. Halten Sie das Teil mit dem IHS

(Integrated Heat Sink – integrierter Kühlkörper) nach oben. Suchen Sie Pin 1 und die zwei Orientierungseinkerbungen.

Orientierungskerbe

Pin1

Orientierungskerbe

1155-Pin CPU

Ausrichtungsmarkierung

Fatal1ty P67 Professional Series Motherboard

1155-Pin Sockel

Pin1

Deutsch

Page 62

Um die CPU ordnungsgemäß einsetzen zu können, richten Sie die zwei Orientierungskerben der CPU mit den beiden Markierungen des Sockels aus.

Schritt 3-3. Drücken Sie die CPU vorsichtig

in vertikaler Richtung in den Sockel.

Schritt 3-4. Prüfen Sie, dass die CPU

ordnungsgemäß im Sockel sitzt und die Orientierungskerben einwandfrei in den entsprechenden Auskerbungen sitzen.

Schritt 4. Sockel schließen:

Schritt 4-1. Drehen Sie die Ladeplatte auf

den Kühlkörper (IHS).

Schritt 4-2. Drücken Sie leicht auf die Lade-

platte und schließen Sie den Ladehebel.

Schritt 4-3. Sichern Sie Ladehebel und

Ladeplatte mithilfe des Hebelverschlusses.

Deutsch

Fatal1ty P67 Professional Series Motherboard

Page 63

2.2 Installation des CPU-Lüfters und Kühlkörpers

Für Installationshinweise, siehe Betriebsanleitung Ihres CPU-Lüfters und Kühlkörpers. Unten stehend ein Beispiel zur Installation eines Kühlkörpers für den 1155-Pin CPU.

Schritt 1. Geben Sie Wärmeleitmaterial auf die Mitte

des IHS, auf die Sockeloberﬂ äche.

Schritt 2. Setzen Sie den Kühlkörper auf den Sockel.

Prüfen Sie, dass die Lüfterkabel auf der Seite am nächsten zum CPU-Lüfter-Anschluss des Motherboards verlaufen (CPU_FAN1, siehe Seite 4, Nr. 4).

Schritt 3. Richten Sie Verbindungselemente und Lö-

cher im Motherboard aus.

Schritt 4. Drehen Sie die Verbindungselemente im Uhr-

zeigersinn und drücken Sie mit dem Daumen auf die Kappen der Elemente zum Feststellen. Wiederholen Sie dies mit den anderen Verbindungselementen.

Wenn Sie die Verbindungselemente nur drücken, ohne sie im Uhrzeigersinn zu drehen, wird der Kühlkörper nicht ordnungsgemäß am Motherboard befestigt.

Schritt 5. Schließen Sie den Lüfter an den CPU-Lüfter-

anschluss des Motherboards.

Schritt 6. Befestigen Sie überschüssiges Kabel mit

Band, um eine Störung des Lüfters oder Kontakt mit anderen Teilen zu vermeiden.

(Tragen Sie Wärmeleitmaterial auf. )

ApplyThermal InterfaceMaterial

(Lüfterkabel auf der Seite am nächsten zum Anschluss des Motherboards)

Fancables on side closestto MB header

Fastenerslots

PressDown (4Places)

pointingstraight out

(Schlitze der Verbindungselemente nach außen)

(Nach unten drücken (4 Stellen))

Beachten Sie bitte, dass dieses Motherboard die Combo-Kühleroption unterstützt, die eine ﬂ exible Möglichkeit zur Aufnahme von drei verschiedenen CPU-Kühlertypen, Socket LGA 775, LGA 1155 und LGA 1156, bietet. Das weiße Durchgangsloch ist für den CPU-Lüfter im Socket LGA 1155/1156 vorgesehen.

Fatal1ty P67 Professional Series Motherboard

Deutsch

Page 64

2.3 Installation der Speichermodule (DIMM)

Die Motherboards Fatal1ty P67 Professional Series bieten vier 240-pol. DDR3 (Double Data Rate 3) DIMM-Steckplätze und unterstützen die Dual-KanalSpeichertechnologie. Für die Dual-Kanalkonﬁ guration dürfen Sie nur identische (gleiche Marke, Geschwindigkeit, Größe und gleicher Chiptyp) DDR3 DIMM-Paare in den Steckplätzen gleicher Farbe installieren. Mit anderen Worten, sie müssen ein identisches DDR3 DIMM-Paar im Dual-Kanal A (DDR3_A1 und DDR3_B1; Rod Steckplätze, siehe Seite 4 Nr. 5) oder ein identisches DDR3 DIMM-Paar im DualKanal B (DDR3_A2 und DDR3_B2; Schwarz Steckplätze, siehe Seite 4 Nr. 6) installieren, damit die Dual-Kanal-Speichertechnologie aktiviert werden kann. Auf diesem Motherboard können Sie auch vier DDR3 DIMMs für eine Dual-Kanalkonﬁ guration installieren. Auf diesem Motherboard können Sie auch vier DDR3 DIMM-Module für eine Dual-Kanalkonﬁ guration installieren, wobei Sie bitte in allen vier Steckplätzen identische DDR3 DIMM-Module installieren. Beziehen Sie sich dabei auf die nachstehende Konﬁ gurationstabelle für Dual-Kanalspeicher.

Dual-Kanal-Speicherkonﬁ gurationen

DDR3_A1 DDR3_A2 DDR3_B1 DDR3_B2 (Rod) (Schwarz) (Rod) (Schwarz) (1) Bestückt - Bestückt (2) - Bestückt - Bestückt (3)* Bestückt Bestückt Bestückt Bestückt

* Für Konﬁ guration (3) installieren Sie bitte identische DDR3 DIMMs in allen vier Steckplätzen.

Deutsch

1. Wenn Sie zwei Speichermodule installieren möchten, verwenden Sie dazu für optimale Kompatibilität und Stabilität Steckplätze gleicher Farbe. Installieren Sie die beiden Speichermodule also entweder in den rod Steckplätzen (DDR3_A1 und DDR3_B1) oder den schwarz Steckplätzen (DDR3_A2 und DDR3_B2).

2. Wenn nur ein Speichermodul oder drei Speichermodule in den DDR3 DIMM-Steckplätzen auf diesem Motherboard installiert sind, kann es die Dual-Kanal-Speichertechnologie nicht aktivieren.

3. Ist ein Speichermodulpaar NICHT im gleichen “Dual-Kanal” installiert, z.B. ein Speichermodulpaar wird in DDR3_A1 und DDR3_A2 installiert, kann es die Dual-Kanal-Speichertechnologie nicht aktivieren.

4. Es ist nicht zulässig, DDR oder DDR2 in einen DDR3 Steckplatz zu installieren; andernfalls könnten Motherboard und DIMMs beschädigt werden.

5. Einige doppelseitige 1 GB-DDR3-DIMMs mit 16 Chips funktionieren möglicherweise nicht auf diesem Motherboard. Wir empfehlen, sie nicht auf diesem Motherboard zu installieren.

Fatal1ty P67 Professional Series Motherboard

Page 65

Einsetzen eines DIMM-Moduls

Achten Sie darauf, das Netzteil abzustecken, bevor Sie DIMMs oder Systemkomponenten hinzufügen oder entfernen.

Schritt 1: Öffnen Sie einen DIMM-Slot, indem Sie die seitlichen Clips nach außen drücken. Schritt 2: Richten Sie das DIMM-Modul so über dem Slot aus, dass das Modul mit der Kerbe in den Slot passt.

notch

break

Die DIMM-Module passen nur richtig herum eingelegt in die Steckplätze. Falls Sie versuchen, die DIMM-Module mit Gewalt falsch herum in die Steckplätze zu zwingen, führt dies zu dauerhaften Schäden am Mainboard und am DIMM-Modul.

Schritt 3: Drücken Sie die DIMM-Module fest in die Steckplätze, so dass die Halteklammern an beiden Enden des Moduls einschnappen und das DIMM-Modul fest an Ort und Stelle sitzt.

Deutsch

Fatal1ty P67 Professional Series Motherboard

Page 66

2.4 Erweiterungssteckplätze (PCI-Steckplätze und PCI Express-Steckplätze)

Es gibt einen 2 PCI-Steckplätze und 5 PCI Express-Steckplätze am Fatal1ty P67 Professional Series Motherboard. PCI-Slots: PCI-Slots werden zur Installation von Erweiterungskarten mit

dem 32bit PCI-Interface genutzt.

PCI Express-Slots: PCIE1 / PCIE3 (PCIE x1-Steckplatz; schwarz) wird für PCI

Express-Karten mit x1 Lane-Breite-Karten verwendet, z.B.

Gigabit LAN-Karte, SATA2-Karte. PCIE2 / PCIE4 (PCIE x16-Steckplatz; rod) wird für PCI Express x16 Lane-Breite-Graﬁ kkarten oder für die Installation

von PCI Express-Graﬁ kkarten verwendet, um die CrossFireX

oder SLITM-Funktion zu unterstützen. PCIE5 (PCIE x16-Steckplatz; rod) wird für PCI Express

x4 Lane-Breite-Graﬁ kkarten oder für die Installation von PCI

Express-Graﬁ kkarten verwendet, um die 3-Way CrossFireX

Funktion zu unterstützen.

1. Im Einzel-VGA-Kartenmodus wird empfohlen, eine PCI Express x16-Graﬁ kkarte im PCIE2-Steckplatz zu installieren.

2. Im CrossFireXTM-Modus oder SLITM-Modus installieren Sie PCI Express x16-Graﬁ kkarten in den PCIE2- und PCIE4-Steckplätzen. Daher funktionieren diese zwei Steckplätze mit x8-Bandbreite.

3. Im 3-Way CrossFireX Graﬁ kkarten in den PCIE2-, PCIE4- und PCIE5-Steckplätzen. Daher funktioniert der PCIE2- und PCIE4-Steckplätz mit x8-Bandbreite, die PCIE5-Steckplätze aber mit x4-Bandbreite.

4. Verbinden Sie einen Gehäuselüfter mit dem Motherboard- Gehäuselüfteranschluss (CHA_FAN1, CHA_FAN2 oder CHA_FAN3), wenn Sie mehrere Graﬁ kkarten für eine bessere Wärmeumgebung verwenden.

wenn Sie die PCI-Express-x1-Karte das erste Mal im PCIE3- Steckplatz installieren bzw. daraus entfernen.

Bitte beachten Sie, dass sich das System zweimal ein-/ausschaltet,

-Modus installieren Sie PCI Express x16-

Deutsch

Einbau einer Erweiterungskarte

Schritt 1: Bevor Sie die Erweiterungskarte installieren, vergewissern Sie sich, dass das Netzteil ausgeschaltet und das Netzkabel abgezogen ist. Bitte lesen Sie die Dokumentation zur Erweiterungskarte und nehmen Sie nötige Hardware-Einstellungen für die Karte vor, ehe Sie mit der Installation beginnen.

Fatal1ty P67 Professional Series Motherboard

Page 67

Schritt 2: Entfernen Sie das Abdeckungsblech (Slotblende) von dem Gehäuseschacht (Slot) , den Sie nutzen möchten und behalten die Schraube für den Einbau der Karte. Schritt 3: Richten Sie die Karte über dem Slot aus und drücken Sie sie ohne Gewalt hinein, bis sie den Steckplatz korrekt ausfüllt.

Schritt 4: Befestigen Sie die Karte mit der Schraube aus Schritt 2.

2.5 SLITM- und Quad SLITM-Bedienungsanleitung

Dieses Motherboard unterstützt NVIDIA® SLITM- und Quad SLITM- (Scalable Link Interface) Technologie, die Ihnen die Installation von bis zu zwei identischen PCI Express x16-Graﬁ kkarten gestattet. Derzeit unterstützt die NVIDIA

SLITM-Technologie die Betriebssysteme Windows® 7 / 7 64-Bit / VistaTM / VistaTM 64-Bit/ XP / XP 64-Bit. Die NVIDIA® Quad SLITM-Technologie unterstützt nur die Betriebssysteme Windows® 7 / 7 64-Bit / Vista

/ VistaTM 64-Bit. Beachten Sie den detailliert erklärten Installa-

tionsablauf auf Seite 22.

2.6 CrossFireXTM-, 3-Way CrossFireXTM- und Quad CrossFireXTM- Bedienungsanleitung

Dieses Motherboard unterstützt die CrossFireXTM-, 3-Way CrossFireXTM- und Quad CrossFireXTM-Funktion. CrossFireXTM-Technologie bietet die am vorteilhaftesten zur Verfügung stehende Methode zur Kombination mehrerer leistungsstarker Graﬁ kprozessoren (GPU) in einem einzelnen PC. Die Kombination einer Reihe unterschiedlicher Betriebsmodi mit intelligentem Softwaredesign und einem innovativen Schaltmechanismus ermöglicht CrossFireX Bildqualität in einer 3D-Anwendung. Derzeit wird die CrossFireXTM-Funktion von den Betriebssystemen Windows

XP mit Service Pack 2 / VistaTM / 7 unterstützt. Die 3-Way CrossFireXTM-und Quad CrossFireXTM-Funktion wird nur vom Betriebssystem Windows® VistaTM / 7 unterstützt. Schauen Sie auf der AMD-Website nach, ob es ATITM CrossFireXTM-Treiber-Updates gibt. Beachten Sie den detailliert erklärten Installationsablauf auf Seite 26.

die optimalste Leistung und

2.7 “Surround Display”

Dieses Motherboard unterstützt Surround Display-Aufrüstung. Mit zusätzlichen PCI Express-VGA-Karte können Sie die Vorteile der Surround Display-Funktion problemlos genießen. Für detaillierte Informationen, siehe folgendes Dokument auf beiliegender Support-CD: ..\ Surround Display Information

Fatal1ty P67 Professional Series Motherboard

Deutsch

Page 68

2.8 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper gesetzt werden. Werden Pins durch Jumperkappen verdeckt, ist der Jumper “Gebrückt”. Werden keine Pins durch Jumperkappen verdeckt, ist der Jumper “Offen”. Die Abbildung zeigt einen 3-Pin Jumper dessen Pin1 und Pin2 “Gebrückt” sind, bzw. es beﬁ ndet sich eine Jumper-Kappe auf diesen beiden Pins.

Jumper Einstellun Beschreibung

CMOS löschen

(CLRCMOS1, 3-Pin jumper) (siehe S.4, No. 28)

Hinweis:

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Zurücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte aus und trennen das Netzkabel von der Stromversorgung. Warten Sie 15 Sekunden, schließen Sie dann Pin2 und Pin3 am CLRCMOS1 über einen Jumper fünf Sekunden lang kurz. Sie sollten das CMOS allerdings nicht direkt nach der BIOS-Aktualisierung löschen. Wenn Sie das CMOS nach Abschluss der BIOS-Aktualisierung löschen müssen, fahren Sie zuerst das System hoch. Fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Uhrzeit, benutzerdeﬁ niertes Proﬁ l, 1394 GUID und MAC-Adresse

nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

DefaultEinstellung

CMOS löschen

Deutsch

Der CMOS löschen-Schalter hat dieselbe Funktion wie der CMOS löschen-Jumper.

2.9 Integrierte Header und Anschlüsse

Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KEINE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jumperkappen auf Header und Anschlüsse setzen, wird das Motherboard unreparierbar beschädigt!

Fatal1ty P67 Professional Series Motherboard

Page 69

Anschluss für das Floppy-Laufwerk

(33-Pin FLOPPY1) (siehe S.4 - No. 38)

die rotgestreifte Seite auf Stift 1

Hinweis: Achten Sie darauf, dass die rotgestreifte Seite des Kabel mit der Stift 1- Seite des Anschlusses verbunden wird.

Primärer IDE-Anschluss (schwarz)

(39-pin IDE1, siehe S.4 - No. 9)

Blauer Anschluss Schwarzer Anschluss zum Motherboard zur Festplatte 80-adriges ATA 66/100/133 Kabel Hinweis: Details entnehmen Sie bitte den Anweisungen Ihres IDE-Gerätehändlers.

Seriell-ATAII-Anschlüsse Diese vier Serial ATAII-

(SATA2_2: siehe S.4 - No. 14)

(SATA2_3: siehe S.4 - No. 13)

(SATA2_4: siehe S.4 - No. 12)

(SATA2_5: siehe S.4 - No. 11)

(SATAII-)Verbínder unterstützten SATA-Datenkabel für interne

Massenspeichergeräte. Die aktuelle SATAII-Schnittstelle ermöglicht eine

SATA2_3 SATA2_5

SATA2_2 SATA2_4

Datenübertragungsrate bis 3,0 Gb/s.

Seriell-ATA3-Anschlüsse Diese sechs Serial ATA3-

(SATA3_0: siehe S.4 - No. 16)

(SATA3_1: siehe S.4 - No. 15)

(SATA3_M1: siehe S.4 - No. 18)

(SATA3_M2: siehe S.4 - No. 17)

(SATA3_M3: siehe S.4 - No. 20)

(SATA3_M4: siehe S.4 - No. 19)

(SATA3-)Verbínder unterstützten SATA-Datenkabel

für interne Massenspeichergeräte. Die

aktuelle SATA3- Schnittstelle

ermöglicht eine Datenübertragungsrate bis 6,0 Gb/s.

SATA3_M4 SATA3_M2 SATA3_1

SATA3_M3 SATA3_M1 SATA3_0

Serial ATA- (SATA-) SJedes Ende des SATA Datenkabel Datenkabels kann an die SATA

(Option)

/ SATAII / SATA3 Festplatte

Deutsch

oder das SATAII / SATA3 Verbindungsstück auf dieser Hauptplatine angeschlossen werden.

Fatal1ty P67 Professional Series Motherboard

Page 70

Serial ATA- (SATA-) Verbinden Sie das schwarze Stromversorgungskabel Ende des SATA-Netzkabels mit

(Option)

dem Netzanschluss am

Laufwerk. Verbinden Sie dann das weiße Ende des SATA-

SATA-HDD-Stromanschluss

Stromversorgungskabels mit

Verbindung zum

Verbindung zum Netzteil

dem Stromanschluss des Netzteils.

USB 2.0-Header Zusätzlich zu den vier

(9-pol. USB6_7)

(siehe S.4 - No. 35)

üblichen USB 2.0-Ports an den

I/O-Anschlüssen beﬁ nden sich vier USB 2.0- Anschlussleisten am Motherboard. Pro USB 2.0-

(9-pol. USB8_9)

(siehe S.4 - No. 34)

(9-pol. USB10_11) (siehe S.4 - No. 33)

Anschlussleiste werden zwei

USB 2.0-Ports unterstützt.

(9-pol. USB12_13) (siehe S.4 - No. 32)

USB_PWR

P-9

P-8

USB_PWR

USB_PW R

P-11

P-10

USB_PW R

USB_PWR

P-13

P-12

USB_PWR

P+8

P+10

P+12

P+9

P+11

P+13

GND

DUMMY

Deutsch

USB 3.0-Header Neben vier Standard-USB

(19-pol. USB3_2_3)

(siehe S.4 - No. 36)

3.0-Ports am E/A-Panel

Header an diesem

IntA_P2_D+

IntA_P2_D-

GND

IntA_P2_SSTX+

IntA_P2_SSTX-

beﬁ ndet sich ein USB 3.0-

GND

IntA_P2_SSRX+

IntA_P2_SSRX-

Vbus

Motherboard. Dieser USB 3.0 Header kann zwei USB 3.0- Ports unterstützen.

GND

IntA_P1_D-

IntA_P1_D+

IntA_P1_SSRX+

GND

IntA_P1_SSTX-

IntA_P1_SSTX+

Vbus

IntA_P1_SSRX-

Fatal1ty P67 Professional Series Motherboard

Page 71

Infrarot-Modul-Header Dieser Header unterstützt ein

(5-pin IR1)

optionales, drahtloses Sende-

(siehe S.4 - No. 40)

und Empfangs-Infrarotmodul.

IRTX

+5VSB

DUMMY

GND

IRRX

Interne Audio-Anschlüsse Diese ermöglichen Ihnen

(4-Pin CD1)

(siehe S.4 - No. 46)

oder MPEG-Karten mit Ihrem

Stereo-Signalquellen, wie z. B.

CD-L

GND

CD-R

CD-ROM, DVD-ROM, TV-Tuner

CD1

System zu verbinden.

GND

PRESENCE#

MIC2_R

MIC2_L

MIC_RET

J_SENSE

OUT2_R

OUT_RET

OUT2_L

Anschluss für Audio auf Dieses Interface zu einem der Gehäusevorderseite Audio-Panel auf der Vorder

(9-Pin HD_AUDIO1)

(siehe S.4 - No. 39)

seite Ihres Gehäuses,

ermöglicht Ihnen eine bequeme Anschlussmöglichkeit und Kontrolle über Audio-Geräte.

1. High Deﬁ nition Audio unterstützt Jack Sensing (automatische Erkennung falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung am Gehäuse HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie bei der Installation im System die Anweisungen in unserem Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie nachstehend beschrieben an der Front-Audioanschlussleiste: A. Schließen Sie Mic_IN (MIC) an MIC2_L an. B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an. C. Schließen Sie Ground (GND) an Ground (GND) an.

D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese

Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden. E. So aktivieren Sie das Mikrofon an der Vorderseite. Bei den Betriebssystemen Windows

XP / XP 64 Bit: Wählen Sie „Mixer“. Wählen Sie „Recorder“ (Rekorder). Klicken Sie dann auf „FrontMic“ (Vorderes Mikrofon). Bei den Betriebssystemen Windows

7 / 7 64 Bit / VistaTM / VistaTM 64 Bit: Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)- Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke) an.

System Panel-Header Dieser Header unterstützt

(9-pin PANEL1)

(siehe S.4 - No. 27)

mehrere Funktion der

Systemvorderseite.

Fatal1ty P67 Professional Series Motherboard

Deutsch

Page 72

Schließen Sie die Ein-/Austaste, die Reset-Taste und die Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die positiven und negativen Pins, bevor Sie die Kabel anschließen.

PWRBTN (Ein-/Ausschalter):

Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu ses. Sie können konﬁ gurieren, wie das System mit Hilfe des Ein-/Ausschalters ausgeschaltet werden können soll.

RESET (Reset-Taste):

Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses. Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes neu starten.

PLED (Systembetriebs-LED):

Zum Anschließen der Betriebsstatusanzeige an der Frontblende des Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt, wenn sich das System im Ruhezustand S1 beﬁ ndet. Die LED schaltet sich aus, wenn sich das System in den Modi S3/S4 beﬁ ndet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variiere. Ein Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED, Lautsprechern, etc. Stellen Sie beim Anschließen des Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die Kabel- und Pinbelegung korrekt übereinstimmen.

Deutsch

Gehäuselautsprecher-Header Schließen Sie den

(4-pin SPEAKER1)

(siehe S.4 - No. 26)

Gehäuselautsprecher an

diesen Header an.

Betriebs-LED-Header Bitte schließen Sie die

(3-pin PLED1)

(siehe S.4 - No. 25)

Systembetriebsstatus an

Betriebs-LED des Gehäuses

zur Anzeige des

PLED+

PLED-

diesem Header an. Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt im S1-Zustand. Im S3-/S4- oder S5-Zustand (ausgeschaltet) leuchtet die LED nicht.

Fatal1ty P67 Professional Series Motherboard

Page 73

Gehäuse- und Stromlüfteranschlüsse

(4-pin CHA_FAN1)

(siehe S.4 - No. 29)

(3-pin CHA_FAN2)

(siehe S.4 - No. 30)

FAN_SPEED_CONTROL

CHA_FAN_SPEED

+12V

GND

Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen, wobei der schwarze Draht an den Schutzleiterstift angeschlossen wird.

(3-pin CHA_FAN3)

(siehe S.4 - No. 7)

(3-pin PWR_FAN1)

(siehe S.4 - No. 50)

CPU-Lüfteranschluss Verbinden Sie das CPU -

(4-pin CPU_FAN1)

(siehe S.4 - No. 4)

Lüfterkabel mit diesem

Anschluss und passen Sie den

PWR_FAN_SPEED

1 2 3 4

+12V

GND

GND +12V CPU_FAN_SPEED FAN_SPEED_CONTROL

schwarzen Draht dem Erdungsstift an.

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss (Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses Motherboards anschließen möchten, verbinden Sie ihn bitte mit den Pins 1 – 3.

Lüfter mit dreipoligem Anschluss installieren

(3-pin CPU_FAN2)

(siehe S.4 - No. 3)

ATX-Netz-Header Verbinden Sie die ATX-

(24-pin ATXPWR1)

(siehe S.4 - No. 8)

12 124

Stromversorgung mit diesem

Header.

Pins 1–3 anschließen

Obwohl dieses Motherboard einen 24-pol. ATX Stromanschluss bietet, kann es auch mit einem modiﬁ zierten traditionellen 20-pol. ATX-Netzteil verwendet werden. Um ein 20-pol. ATX-Netzteil zu verwenden, stecken Sie den Stecker mit Pin 1 und Pin 13 ein.

Installation eines 20-pol. ATX-Netzteils

Fatal1ty P67 Professional Series Motherboard

Deutsch

Page 74

ATX 12V Anschluss Bitte schließen Sie an diesen

(8-pin ATX12V1)

(siehe S.4 - No. 1)

Anschluss die ATX 12V

Stromversorgung an.

8 5

4 1

Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur Verfügung stellt, kann sie noch arbeiten, wenn Sie einen traditionellen 4-Pin ATX 12V Energieversorgung adoptieren. Um die 4-Pin ATX Energieversorgung zu verwenden, stecken Sie bitte Ihre Energieversorgung zusammen mit dem Pin 1 und Pin 5 ein.

8 5

Deutsch

Installation der 4-Pin ATX 12V Energieversorgung

IEEE-1394 Header Außer einem vorgegebenem

(9-pin FRONT_1394)

(siehe S.4 - No. 31)

IEEE-1394 Port auf dem Ein-/

Ausgabe Paneel, gibt es einen IEEE-1394 Header (FRONT_1394) auf dieser Hauptplatine. Dieser IEEE-1394

RXTPAM_0

RXTPAP_0

GND

RXTPBM_0

RXTPBP_0

GND

+12V

GND

4 1

Header kann einen IEEE-1394 Port unterstützen.

COM-Anschluss-Header Dieser COM-Anschluss-

(9-pin COM1)

(siehe S.4 - No. 37)

Header wird verwendet, um

ein COM-Anschlussmodul zu

unterstützen.

Fatal1ty P67 Professional Series Motherboard

Page 75

HDMI_SPDIF-Anschluss Der HDMI_SPDIF-Anschluss

(2-pin HDMI_SPDIF1)

(siehe S.4 - No. 42)

VGA-Karte zur Verfügung und

stellt einen SPDIF-

Audioausgang für eine HDMI-

GND

SPDIFOUT

ermöglicht den Anschluss von HDMI-Digitalgeräten wie Fernsehgeräten, Projektoren, LCD-Geräten an das System. Bitte verbinden Sie den HDMI_SPDIF-Anschluss der HDMI-VGA-Karte mit diesem Anschluss.

Installationsanleitung der USB 3.0-Frontblende

Schritt 1

Halten Sie die mitgelieferte USB 3.0Frontblende, vier Festplattenschrauben und sechs Gehäuseschrauben bereit.

Montieren Sie die 2,5 Zoll-HDD/SSD

Schritt 2

mit vier Festplattenschrauben an der USB 3.0-Frontblende.

Schritt 3

Installieren Sie die USB 3.0-Frontblende im 2,5 Zoll-Festplatteneinschub des Gehäuses.

Schritt 5

Schließen Sie das Kabel der USB 3.0-Frontblende am USB 3.0-Header (USB3_2_3) am Motherboard an.

Fatal1ty P67 Professional Series Motherboard

Montieren Sie die USB 3.0-Frontblende

Schritt 4

mit sechs Gehäuseschrauben am Festplatteneinschub.

Schritt 6

Die USB 3.0-Frontblende ist nun einsatzbereit.

Deutsch

Page 76

Installationsanleitung zum USB 3.0-Blech an der Rückwand

Schritt 1

Schritt 3

Lösen Sie die beiden Schrauben am USB 3.0-Panel.

Fixieren Sie das USB 3.0-Blech mit Schrauben an der Rückwand.

Schritt 2

Schritt 4

Schließen Sie das USB 3.0-Kabel an das USB 3.0-Blech an.

Setzen Sie das USB 3.0-Blech an der Rückwand des Gehäuses ein.

2.10 Schnellschalter

Dieses Motherboard besitzt drei Schnellschalter: Netzschalter, Rücksetzschalter (Reset) und CMOS löschen-Schalter, mit denen Benutzer das System schnell ein-/ ausschalten oder zurücksetzen oder die CMOS-Werte löschen können.

Netzschalter Der Netzschalter ist ein

(PWRBTN)

Schnellschalter, mit dem

(siehe S.4 - No. 24)

Benutzer das System schnell ein-/ausschalten können.

Power

Deutsch

Rücksetzschalter (Reset) Der Rücksetzschalter (Reset)

(RSTBTN)

ist ein Schnellschalter, mit dem

(siehe S.4 - No. 23)

Benutzer das System schnell

Reset

zurücksetzen können.

CMOS löschen-Schalter Der CMOS löschen-Schalter ist

(CLRCBTN)

(siehe S.5 - No. 19)

ein Schnellschalter, mit dem

Benutzer die CMOS-Werte

clr

CMOS

schnell löschen können.

Fatal1ty P67 Professional Series Motherboard

Page 77

2.11 Debug-LED

Die integrierte Debug-LED liefert Codeinformationen, die eine Fehlerbehebung erleichtern. Siehe die Abbildungen auf den Seiten 41, 42, 43 und 44 zum Ablesen der Debug-LED-Codes.

2.12 Treiberinstallation

Zur Treiberinstallation Sie bitte die Unterstützungs-CD in Ihr optisches Laufwerk ein. Anschließend werden die mit Ihrem System kompatiblen Treiber automatisch erkannt und auf dem Bildschirm angezeigt. Zur Installation der nötigen Treiber gehen Sie bitte der Reihe nach von oben nach unten vor. Nur so können die von Ihnen installierten Treiber richtig arbeiten.

2.13 Windows® 7 / 7 64-Bit / VistaTM / VistaTM 64-Bit / XP / XP 64-Bit mit RAID-Funktionalität installieren

Wenn Sie die Betriebssysteme Windows® 7 / 7 64-bit / VistaTM / VistaTM 64-bit / XP / XP 64-bit auf Ihren SATA- / SATAII- / SATA3- Festplatten mit RAID-Funktionalität installieren möchten, entnehmen Sie die detaillierten Schritte bitte dem Dokument, das Sie unter folgendem Pfad auf der Unterstützungs-CD ﬁ nden:

..\ RAID Installation Guide

2.14 Windows® 7 / 7 64-Bit / VistaTM / VistaTM 64-Bit / XP / XP 64-Bit ohne RAID-Funktionalität installieren

Wenn Sie Windows® 7 / 7 64-Bit / VistaTM / VistaTM 64-Bit / XP / XP 64-Bit ohne RAID-Funktionalität auf Ihren SATA / SATAII / SATA3-Festplatten installieren, dann folgen Sie bitte je nach dem zu installierenden Betriebssystem den folgenden Schritten.

2.14.1 Windows® XP / XP 64-Bit ohne RAID-Funktionalität installieren

Wenn Sie Windows® XP / XP 64-Bit ohne RAID-Funktionalität auf Ihren SATA / SATAII / SATA3-Festplatten installieren, gehen Sie bitte wie folgt vor.

Verwendung von SATA / SATAII / SATA3-Festplatten ohne NCQ-Funktionen

SCHRITT 1: UEFI einrichten.

A. Rufen Sie das UEFI SETUP UTILITY auf, wählen Sie den „Advanced“- Bildschirm (Erweitert), dann „Storage Conﬁ guration“.

Fatal1ty P67 Professional Series Motherboard

Deutsch

Page 78

B. Stellen Sie “SATA Mode” auf [IDE]. (Für SATA3_0, SATA3_1 und SATA2_2 zu SATA2_5.) Stellen Sie “Marvell SATA3 Operation Mode” auf [IDE]. (Für SATA3_M1 zu SATA3_M4.)

SCHRITT 2: Installieren Sie Windows

XP / XP 64-Bit in Ihrem System.

2.14.2 Windows® 7 / 7 64-Bit / VistaTM / VistaTM 64-Bit ohne RAID-Funktionalität installieren

Wenn Sie Windows® 7 / 7 64-Bit / VistaTM / VistaTM 64-Bit ohne RAID-Funktionalität auf Ihren SATA / SATAII / SATA3-Festplatten installieren, gehen Sie bitte wie folgt vor.

Verwendung von SATA / SATAII / SATA3-Festplatten ohne NCQ-Funktionen

SCHRITT 1: UEFI einrichten.

A. Rufen Sie das UEFI SETUP UTILITY auf, wählen Sie den „Advanced“- Bildschirm (Erweitert), dann „Storage Conﬁ guration“. B. Stellen Sie “SATA Mode” auf [IDE]. (Für SATA3_0, SATA3_1 und SATA2_2 zu SATA2_5.) Stellen Sie “Marvell SATA3 Operation Mode” auf [IDE]. (Für SATA3_M1 zu SATA3_M4.)

SCHRITT 2: Installieren Sie Windows Ihrem System.

7 / 7 64-Bit / VistaTM / VistaTM 64-Bit in

Deutsch

Verwendung von SATA / SATAII / SATA3-Festplatten mit NCQ-Funktionen

SCHRITT 1: UEFI einrichten.

A. Rufen Sie das UEFI SETUP UTILITY auf, wählen Sie den „Advanced“- Bildschirm (Erweitert), dann „Storage Conﬁ guration“. B. Stellen Sie “SATA Mode” auf [AHCI]. (Für SATA3_0, SATA3_1 und SATA2_2 zu SATA2_5.) Stellen Sie “Marvell SATA3 Operation Mode” auf [AHCI]. (Für SATA3_M1 zu SATA3_M4.)

SCHRITT 2: Installieren Sie Windows

7 / 7 64-Bit / VistaTM / VistaTM 64-Bit in

Ihrem System.

Fatal1ty P67 Professional Series Motherboard

Page 79

3. BIOS-Information

Das Flash Memory dieses Motherboards speichert das Setup-Utility. Drücken Sie <F2> oder <Del> während des POST (Power-On-Self-Test) um ins Setup zu gelangen, ansonsten werden die Testroutinen weiter abgearbeitet. Wenn Sie ins Setup gelangen wollen, nachdem der POST durchgeführt wurde, müssen Sie das System über die Tastenkombination <Ctrl> + <Alt> + <Delete> oder den Reset-Knopf auf der Gehäusevorderseite, neu starten. Natürlich können Sie einen Neustart auch durchführen, indem Sie das System kurz ab- und danach wieder anschalten. Das Setup-Programm ist für eine bequeme Bedienung entwickelt worden. Es ist ein menügesteuertes Programm, in dem Sie durch unterschiedliche Untermenüs scrollen und die vorab festgelegten Optionen auswählen können. Für detaillierte Informationen zum BIOS-Setup, siehe bitte das Benutzerhandbuch (PDF Datei) auf der Support CD.

4. Software Support CD information

Dieses Motherboard unterstützt eine Reiche von Microsoft® Windows® Betriebssystemen: 7 / 7 64-Bit / Vista beigefügte Support-CD enthält hilfreiche Software, Treiber und Hilfsprogramme, mit denen Sie die Funktionen Ihres Motherboards verbessern können Legen Sie die Support-CD zunächst in Ihr CD-ROM-Laufwerk ein. Der Willkommensbildschirm mit den Installationsmenüs der CD wird automatisch aufgerufen, wenn Sie die “Autorun”-Funktion Ihres Systems aktiviert haben. Erscheint der Wilkommensbildschirm nicht, so “doppelklicken” Sie bitte auf das File ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen. Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menügesteuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert.

/ Vista

64-Bit / XP / XP 64-Bit. Die Ihrem Motherboard

Deutsch

Fatal1ty P67 Professional Series Motherboard

Page 80

Français

1. Introduction

Merci pour votre achat d’une carte mère Fatal1ty P67 Professional Series, une carte mère très ﬁ able produite selon les critères de qualité rigoureux de. Elle of- fre des performances excellentes et une conception robuste conformément à l’engagement sur la qualité et la ﬁ abilité au long terme. Ce Guide d’installation rapide présente la carte mère et constitue un guide d’installation pas à pas. Des informations plus détaillées concernant la carte mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD d’assistance.

Les spéciﬁ cations de la carte mère et le BIOS ayant pu être mis à jour, le contenu de ce manuel est sujet à des changements sans notiﬁ cation. Au cas où n’importe qu’elle modiﬁ cation intervenait sur ce manuel, la version mise à jour serait disponible sur le site web sans nouvel avis. Si vous avez besoin de support technique en relation avec cette carte mère, veuillez consulter notre site Web pour de plus amples informations particulières au modèle que vous utilisez.

1.1 Contenu du paquet

Carte mère Fatal1ty P67 Professional Series (Facteur de forme ATX: 12.0 pouces x 9.6 pouces, 30.5 cm x 24.4 cm) Guide d’installation rapide Fatal1ty P67 Professional Series CD de soutien Fatal1ty P67 Professional Series Un câble ruban IDE Ultra ATA 66/100/133 80 conducteurs Un câble ruban pour un lecteur de disquettes 3,5 pouces Six câbles de données de série ATA (SATA) (en option) Deux câble d’alimentation de série ATA (SATA) HDD (en option) Un I/O Panel Shield Un panneau avant USB 3.0 Quatre HDD vis Six châssis vis Un support arrière USB 3.0 Un carte 2S_Pont_SLI

Nous vous rappelle...

Pour bénéﬁ cier des meilleures performances sous Windows® 7 / 7 64 bits

/ Vista

/ VistaTM 64 bits, il est recommandé de paramétrer l'option BIOS dans Conﬁ guration de stockage en mode AHCI. Pour plus de détails sur l'installation BIOS, référez-vous au "Mode d'emploi" sur votre CD de support.

Fatal1ty P67 Professional Series Motherboard

Page 81

1.2 Spécifications

Format - Facteur de forme ATX:

12.0 pouces x 9.6 pouces, 30.5 cm x 24.4 cm

- Accessoires de Carte mère (condensateurs 100% polymère conducteur de haute qualité fabriqué au Japon) CPU - Prend en charge les processeurs Intel deuxième génération dans l’ensemble LGA1155

- Conception avancée V16 + 2 Power Phase

- Prend en charge la technologie Intel® Turbo Boost 2.0

- Prise en charge des unités centrales non verrouillées de série K

- Prise en charge de la technologie Hyper-Threading (voir ATTENTION 1) Chipsets - Intel

P67

Mémoire - Compatible avec la Technologie de Mémoire à Canal Double (voir ATTENTION 2)

- 4 x slots DIMM DDR3

- Supporter DDR3 2133(OC)/1866(OC)/1600/1333/1066 non-ECC, sans amortissement mémoire (voir ATTENTION 3)

- Capacité maxi de mémoire système: 32GB (voir ATTENTION 4)

- Prend en charge le proﬁ l de mémoire extrême Intel Slot d’extension - 3 x slots PCI Express 2.0 x16 (PCIE2/PCIE4: Simple en mode x16 ou double en mode x8/x8; PCIE5: mode x4)

- 2 x slot PCI Express 2.0 x1

- 2 x slots PCI

- Prend en charge ATI CrossFireXTM et CrossFireX

Quad CrossFireXTM, 3-Way

- Prend en charge NVIDIA® Quad SLITM et SLI Audio - 7,1 CH HD Audio avec protection de contenu (Realtek ALC892 Audio Codec)

- Prise en charge de l’audio Premium Blu-ray

- Prend en charge THX TruStudio Pro LAN - 2 x PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Support du Wake-On-LAN

- Prise en charge de la détection de câble LAN

- Prend en charge la norme Energy Efﬁ cient Ethernet (Ethernet à efﬁ cacité énergétique) 802.3az

Prend en charge le Dual LAN avec la fonction Teaming

(pairage)

Fatal1ty P67 Professional Series Motherboard

CoreTM i7 / i5 / i3 de

(XMP)

Français

Page 82

Français

Panneau arrière I/O Panel

- 1 x port souris PS/2

- 1 x port clavier PS/2

- 1 x Port de sortie coaxial SPDIF

- 1 x Port de sortie optique SPDIF

- 3 x ports USB 2.0 par défaut

- 1 x Fatal1ty port souris (USB 2.0)

- 1 x Connecteur eSATA3

- 4 x ports USB 3.0 par défaut

- 2 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et LED VITESSE)

- 1 x port IEEE 1394

- 1 x interrupteur d’effacement du CMOS avec LED

- Prise HD Audio: Haut-parleur latéral / Haut-parleur arrière / Central /Basses / Entrée Ligne / Haut-parleur frontal / Microphone (voir ATTENTION 5)

SATA 3 - 2 x connecteurs SATA3 6,0 Gb/s, prennent en charge les fonctions RAID (RAID 0, RAID 1, RAID 10, RAID 5 et Intel Rapid Storage), NCQ, AHCI et « Hot Plug » (Branche ment à chaud)

- 4 x connecteurs SATA3 6,0 Gb/s par Marvell SE9120,

prennent en charge les fonctions NCQ, AHCI et « Hot Plug » (Branche ment à chaud) (le connecteur SATA3_M4 est partagé avec le port eSATA3) USB 3.0 - 4 x ports USB3.0 à l’arrière par Etron EJ168A, prennent en charge USB 1.0/2.0/3.0 jusqu’à 5 Gb/s

- 1 x barrette USB3.0 en façade (prend en charge 2 ports

USB 3.0) par Etron EJ168A, prend en charge USB 1.0/2.0/

3.0 jusqu’à 5 Gb/s

Connecteurs - 4 x connecteurs SATA2, prennent en charge un taux de transfert de données pouvant aller jusqu’à 3.0Go/s, supporte RAID (RAID 0, RAID 1, RAID 10, RAID 5 et Intel Rapid Storage), NCQ, AHCI et « Hot Plug » (Branche ment à chaud)

- 6 x connecteurs SATA3, prennent en charge un taux de

transfert de données pouvant aller jusqu’à 6.0Go/s

- 1 x ATA133 IDE connecteurs

(prend en charge jusqu’à 2 périphériques IDE)

- 1 x Port Disquette

- 1 x En-tête du module infrarouge

- 1 x En-tête de port COM

- 1 x Connecteur HDMI_SPDIF

Fatal1ty P67 Professional Series Motherboard

Page 83

- 1 x Connecteur IEEE 1394

- 1 x Connecteur de LED d’alimentation

- Connecteur pour processeur/châssis/ventilateur

- br. 24 connecteur d’alimentation ATX

- br. 8 connecteur d’alimentation 12V ATX

- Connecteurs audio internes

- Connecteur audio panneau avant

- 4 x En-tête USB 2.0 (prendre en charge 8 ports USB 2.0 supplémentaires)

- 1 x En-tête USB 3.0 (prendre en charge 2 ports USB 3.0 supplémentaires)

- 1 x Dr. Debug (LED de débogage à 7 segments) Interrupteur - 1 x interrupteur d’effacement du CMOS avec LED rapide - 1 x interrupteur d’alimentation avec LED

- 1 x interrupteur de réinitialisation avec LED BIOS - 64Mb AMI BIOS

- AMI UEFI Legal BIOS avec support GUI

- Support du “Plug and Play”

- Compatible pour événements de réveil ACPI 1.1

- Gestion jumperless

- Support SMBIOS 2.3.1

- DRAM, PCH, CPU PLL, VTT, VCCSA Tension Multi-ajustement CD d’assistance - Pilotes, utilitaires, logiciel anti-virus (version d’évaluation), suite logicielle (suite CyberLink DVD - OEM et version d’évaluation) Caractéristique - F-Stream (voir ATTENTION 6) unique - l'Instant Boot

- Instant Flash (voir ATTENTION 7)

- AIWI (voir ATTENTION 8)

- Chargeur APP (voir ATTENTION 9)

- SmartView (voir ATTENTION 10)

- L’accélérateur hybride:

- Contrôle direct de la fréquence CPU (voir ATTENTION 11)

- U-COP (voir ATTENTION 12)

- Garde d’échec au démarrage (B.F.G.)

- Combo Cooler Option (C.C.O.) (voir ATTENTION 13)

- DEL veilleuse Surveillance - Contrôle de la température CPU

système - Mesure de température de la carte mère

- Tachéomètre ventilateur processeur/châssis/ventilateur

Fatal1ty P67 Professional Series Motherboard

Français

Page 84

- Ventilateur silencieux pour unité centrale/châssis (permet le

réglage automatique de la vitesse du ventilateur pour châssis, selon la température de l’unité centrale ou du MB)

- Commande de ventilateur CPU/boîtier à plusieurs vitesses

- Monitoring de la tension: +12V, +5V, +3.3V, Vcore

OS - Microsoft

Windows® 7 / 7 64-bit / VistaTM / Vista

64-bit

/ XP / XP 64-bit Certiﬁ cations - FCC, CE, WHQL

- Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)

(voir ATTENTION 14)

ATTENTION

Il est important que vous réalisiez qu’il y a un certain risque à effectuer l’overclocking, y compris ajuster les réglages du BIOS, appliquer la technologie Untied Overclocking, ou utiliser des outils de tiers pour l’overclocking. L’overclocking peut affecter la stabilité de votre système, ou même causer des dommages aux composants et dispositifs de votre système. Si vous le faites, c’est à vos frais et vos propres risques. Nous ne sommes pas responsables des dommages possibles causés par l’overclocking.

Français

ATTENTION!

1. En ce qui concerne le paramétrage “Hyper-Threading Technology”, veuillez consulter la page 70 du manuel de l’utilisateur sur le CD technique.

2. Cette carte mère supporte la Technologie de Mémoire à Canal Double. Avant d’intégrer la Technologie de Mémoire à Canal Double, assurezvous de bien lire le guide d’installation des modules mémoire en page 91 pour réaliser une installation correcte.

3. Les options de fréquence DDR3 peuvent dépendre du processeur. Seules les unités centrales de série K prennent en charge le surcadençage DDR3 de 2133 et 1866.

4. Du fait des limites du système d’exploitation, la taille mémoire réelle réservée au système pourra être inférieure à 4 Go sous Windows

Vista

/ XP. Avec Windows® OS avec CPU 64 bits, il n’y a pas ce genre

de limitation.

5. Pour l’entrée microphone, cette carte mère supporte les deux modes stéréo et mono. Pour la sortie audio, cette carte mère supporte les modes 2-canaux, 4-canaux, 6-canaux et 8-canaux. Veuillez vous référer au tableau en page 5 pour effectuer la bonne connexion.

6. F-Stream est un utilitaire tout-en-un qui permet de régler précisément différentes fonctions du système, via une interface facile à utiliser, incluant Moniteur de périphériques, Contrôle du ventilateur, Overclocking, OC DNA et IES. Dans Moniteur de périphériques, il afﬁ che les valeurs principales de votre système.

7 /

Fatal1ty P67 Professional Series Motherboard

Page 85

Dans Contrôle du ventilateur, il afﬁ che la vitesse du ventilateur et la

température, que vous pouvez ajuster. Dans Overclocking, vous pouvez

overclocker la fréquence du CPU pour améliorer les performances du

système. Dans OC DNA, vous pouvez enregistrer vos réglages OC dans un proﬁ l et les partager avec vos amis. Vos amis pourront alors installer

le proﬁ l OC sur leur système pour utiliser les mêmes réglages OC.

Dans IES (Intelligent Energy Saver – Fonction intelligente d’économie d’énergie), le contrôleur de la tension peut réduire le nombre de phases de sortie pour améliorer le fonctionnement lorsque les cores du CPU ne sont pas utilisées, sans diminuer les performances de l’ordinateur.

7. O Instant Flash é um utilitário de ﬂ ash do BIOS incorporado na memória Flash ROM. Esta prática ferramenta de actualização do BIOS permitelhe actualizar o BIOS do sistema sem necessitar de entrar nos sistemas operativos, como o MS-DOS ou o Windows premir a tecla <F6> durante o teste de arranque POST ou premir a tecla <F2> para exibir o menu de conﬁ guração do BIOS para aceder ao Instant Flash. Execute esta ferramenta para guardar o novo ﬁ cheiro de BIOS numa unidade ﬂ ash USB, numa disquete ou num disco rígido, em seguida, poderá actualizar o BIOS com apenas alguns cliques sem ter de utilizar outra disquete ou outro complicado utilitário de ﬂ ash. Note que a unidade ﬂ ash USB ou a unidade de disco rígido devem utilizar o sistema de ﬁ cheiros FAT32/16/12.

8. Le plaisir des jeux contrôlés par mouvement intuitif n’est plus réservé à la Wii. L’utilitaire AIWI présente une nouvelle forme de contrôle des jeux sur PC. AIWI est le premier utilitaire du monde à transformer votre iPhone/ iPod en manette de jeu qui vous permet de contrôler vos jeux sur PC. Il vous sufﬁ t simplement d’installer l’utilitaire AIWI à partir du site web ofﬁ - ciel ou du CD logiciels sur votre carte-mère, et de télécharger également l’utilitaire gratuit AIWI Lite à partir de App store sur votre iPhone/iPod touch. Il vous faut aussi connecter votre PC et vos appareils Apple via Bluetooth ou WiFi, et vous pouvez commencer à proﬁ ter du plaisir des jeux contrôlés par mouvement. N’oubliez pas non plus de visiter régulièrement le site web ofﬁ ciel, nous fournissons en permanence les derniers jeux compatibles !

9. Si vous désirez un moyen plus rapide et moins contraignant de recharger vos appareils Apple tels que iPhone/iPod/iPad Touch, a préparé pour vous la solution idéale - le chargeur APP. Il sufﬁ t d’installer le pilote du chargeur APP, et vous pourrez recharger rapidement votre iPhone à partir de votre ordinateur, jusqu’à 40% plus vite qu’avant. Le chargeur APP vous permet de charger rapidement et simultanément plusieurs appareils Apple, et le chargement continu est même pris en charge lorsque le PC passe en mode Veille (S1), Suspension à la RAM (S3), hibernation (S4) ou hors tension (S5). Lorsque le pilote du chargeur APP est installé, vous découvrez un mode de mise en charge tout à fait inédit.

. Com este utilitário, poderá

Français

Fatal1ty P67 Professional Series Motherboard

Page 86

10. SmartView, une nouvelle fonction du navigateur Internet, est une page de

démarrage intelligente de IE, comportant à la fois vos sites Internet les plus visités, votre historique, vos amis Facebook et l’actualité en temps réel, le tout sur une vue optimisée pour une expérience de l’Internet encore plus personnelle. Les cartes mères sont équipées en exclusivité de l’utilitaire SmartView, ce qui vous permet de garder le contact avec vos amis itinérants. Pour utiliser la fonction SmartView, veuillez vous assurez que votre version de système d’exploitation est Windows VistaTM / VistaTM 64 bits, et que vous utilisez le navigateur IE8.

11. Même si cette carte mère offre un contrôle sans souci, il n’est pas recommandé d’y appliquer un over clocking. Des fréquences de bus CPU autres que celles recommandées risquent de rendre le système instable ou d’endommager le CPU et la carte mère.

12. Lorsqu’une surchauffe du CPU est détectée, le système s’arrête automatiquement. Avant de redémarrer le système, veuillez vériﬁ er que le ventilateur d’UC sur la carte mère fonctionne correctement et débranchez le cordon d’alimentation, puis rebranchez-le. Pour améliorer la dissipation de la chaleur, n’oubliez pas de mettre de la pâte thermique entre le CPU le dissipateur lors de l’installation du PC.

13. Le Combo Cooler Option (C.C.O.) offre un choix ﬂ exible pour adopter trois types différents de refroidisseur sde CPU, les sockets LGA 775, LGA 1155 et LGA 1156. Veuillez noter que tous les ventilateurs de CPU 775 et 1156 ne peuvent pas être utilisés.

14. EuP, qui signiﬁ e Energy Using Product (Produit Utilisant de l’Energie), est une disposition établie par l’Union Européenne pour déﬁ nir la con- sommation de courant pour le système entier. Conformément à la norme EuP, le courant CA total du système entier doit être inférieur à 1 W en mode d’arrêt. Pour être conforme à la norme EuP, une carte mère EuP et une alimentation EuP sont requises. Selon les suggestions d’Intel’, l’alimentation électrique EuP doit correspondre à la norme, qui est que l’efﬁ cacité électrique de 5v en mode de veille doit être supérieure à 50% pour 100 mA de consommation de courant. Pour choisir une alimentation électrique conforme à la norme EuP, nous vous recommandons de consulter votre fournisseur de courant pour plus de détails.

7 / 7 64 bits /

Français

Fatal1ty P67 Professional Series Motherboard

Page 87

2. Installation

Précautions à observer avant l’installation

Veuillez tenir compte des précautions suivantes avant l’installation des composants ou tout réglage de la carte mère.

1. Débranchez le câble d’alimentation de la prise secteur avant de toucher à tout composant. En ne le faisant pas, vous pouvez sérieusement endommager la carte mère, les périphériques et/ou les composants.

2. Pour éviter d’endommager les composants de la carte mère du fait de l’électricité statique, ne posez JAMAIS votre carte mère directement sur de la moquette ou sur un tapis. N’oubliez pas d’utiliser un bracelet antistatique ou de toucher un objet relié à la masse avant de manipuler les composants.

3. Tenez les composants par les bords et ne touchez pas les circuits intégrés.

4. A chaque désinstallation de composant, placez-le sur un support antistatique ou dans son sachet d’origine.

5. Lorsque vous placez les vis dans les orifices pour vis pour fixer la carte mère sur le châssis, ne serrez pas trop les vis ! Vous risquez sinon d’endommager la carte mère.

2.1 Installation du CPU

Pour l’installation du processeur Intel 1155 broches, veuillez suivre la procédure ci-dessous.

(Plaque de chargement)

(Barrette de contact) (Corps du

Avant d’insérer le processeur 1155 broches dans le socket, veuillez vériﬁ er que la surface du processeur est bien propre, et qu’il n’y a aucune broche tordue sur le socket. Si c’est le cas, ne forcez pas pour insérer le processeur dans le socket. Sinon, le processeur sera gravement endommagé.

Fatal1ty P67 Professional Series Motherboard

LoadPlate

LoadLever

ContactArray

Vue d’ensemble du socket 1155 broches

SocketBody

socket)

Français

Page 88

Etape 1. Ouvrez le socle :

Etape 1-1. Dégagez le levier en appuyant sur

le crochet et en le faisant ressortir pour dégager la languette de retenue.

Etape 1-2. Faites tourner le levier de charge-

ment en position ouverte maximum à 135 degrés.

Etape 1-3. Faites pivoter la plaque de charge-

ment pour l’ouvrir au maximum à environ 100 degrés.

Etape 2. Enlevez le capuchon PnP (Pick et Place).

1. Il est recommandé d’utiliser la languette du capuchon ; évitez de faire sortir le capuchon PnP.

2. Ce capuchon doit être mis en place si vous renvoyez la carte mère pour service après vente.

Etape 3. Insérez le processeur 1155 broches :

Etape 3-1. Tenez le processeur par ses bords

là où se trouvent des lignes noires.

Ligne noire

Français

Etape 3-2. Orientez le paquet avec le dissipa-

teur thermique intégré (IHS) vers le haut. Repérez la broche 1 et les deux encoches d’orientation.

Encoche d’orientation

broche 1

Encoche d’orientation

Processeur 1155 broches

Détrompeur

Socket 1155 broches

Fatal1ty P67 Professional Series Motherboard

broche 1

Page 89

Pour une insertion correcte, veuillez vériﬁ er que vous faites bien cor- respondre les deux encoches d’orientation sur le processeur avec les deux détrompeurs du socket

Etape 3-3. Mettez soigneusement en place

le processeur dans le socle en un mouvement strictement vertical.

Etape 3-4. Vériﬁ ez que le processeur est bien

installé dans le socle et que les encoches d’orientation sont dans la bonne position.

Etape 4. Refermez le socle :

Etape 4-1. Faites pivoter la plaque de charge-

ment sur l’IHS.

Etape 4-2. Tout en appuyant doucement sur la

plaque de chargement, engagez le levier de chargement.

Etape 4-3. Fixez le levier de chargement

avec la languette de la plaque de chargement sous la languette de retenue du levier de chargement.

2.2 Installation du ventilateur du processeur et dissipateur thermique

Pour une installation correcte, veuillez vous reporter aux manuels d’instructions de votre ventilateur de processeur et de votre dissipateur thermique.

L’exemple ci-dessous illustre l’installation du dissipateur thermique pour un processeur 1155 broches.

Etape 1. Appliquez le matériau d’interface thermique

au centre de IHS sur la surface du socket.

(Appliquez le matériau d’interface thermique)

ApplyThermal InterfaceMaterial

Fatal1ty P67 Professional Series Motherboard

Français

Page 90

Etape 2. Placez le dissipateur thermique sur le socket.

Vériﬁ ez que les câbles du ventilateur sont orientés vers le côté le plus proche du connecteur pour ventilateur de processeur sur la carte mère (CPU_FAN1, voir page 4, no. 4).

Etape 3. Alignez les attaches avec la carte mère par

les oriﬁ ces.

Etape 4. Faites tourner les attaches dans le sens

des aiguilles d’une montre, puis, du pouce, enfoncez les capuchons des attaches pour les installer et les verrouiller. Répétez l’opération avec les autres attaches.

Si vous enfoncez les attaches sans les faire tourner dans le sens des aiguilles d’une montre, le dissipateur thermique ne sera pas ﬁ xé sur la carte mère.

Etape 5. Connectez l’en-tête du ventilateur sur le con-

necteur pour ventilateur de processeur sur la carte mère.

Etape 6. Fixez la longueur de câble en excès avec du

ruban adhésif pour vous assurer que le câble ne gênera pas le fonctionnement du ventilateur ou n’entrera pas en contact avec les autres composants.

(Câbles du ventilateur du côté le plus proche du connecteur sur la carte mère)

Fancables on side closestto MB header

Fastenerslots pointingstraight out

(Oriﬁ ces des attaches ressortant)

PressDown (4Places)

(Enfoncez (4 endroits))

Français

Veuillez noter que cette carte mère prend en charge l’option Combo Cooler Option (C.C.O.), qui offre un choix ﬂ exible pour adopter trois types différents de refroidisseurs de CPU, les sockets LGA 775, LGA 1155 et LGA 1156. Les trous traversant blancs sont pour le ventilateur de CPU au socket LGA 1155/1156.

Fatal1ty P67 Professional Series Motherboard

Page 91

2.3 Installation des modules m émoire [DIMM]

La carte mère Fatal1ty P67 Professional Series dispose de quatre emplacements DIMM DDR3 (Double Data Rate 3) de 240-broches, et supporte la Technologie de Mémoire à Canal Double. Pour effectuer une conﬁ guration à canal double, vous devez toujours installer des paires de DIMM DDR3 identiques (de la même marque, de la même vitesse, de la même taille et du même type de puce) dans les slots de même couleur. En d’autres termes, vous devez installer une paire de DIMM DDR3 identiques dans le Canal Double A (DDR3_A1 et DDR3_B1; slots rouge; voir p.4 No. 5) ou une paire de DIMM DDR3 identiques dans le Canal Double B (DDR3_ A2 et DDR3_B2; slots noir; voir p.4 No. 6), de façon à ce que la Technologie de Mémoire à Canal Double puisse être activée. Cette carte vous permet également d’installer quatre modules DIMM DDR3 pour la conﬁ guration à canal double. Cette carte mère vous permet également d’installer quatre modules DIMM DDR3 pour une conﬁ guration double canal; veuillez installer les mêmes modules DIMM DDR3 dans les quatre emplacements. Vous pouvez vous reporter au Tableau de conﬁ gu- ration mémoire double canal ci-dessous.

Conﬁ gurations de Mémoire à Canal Double

DDR3_A1 DDR3_A2 DDR3_B1 DDR3_B2 (Slot Rouge) (Slot Noir) (Slot Rouge) (Slot Noir) (1) Occupé - Occupé (2) - Occupé - Occupé (3)* Occupé Occupé Occupé Occupé

* Pour la conﬁ guration (3), veuillez installer des DIMM DDR3 identiques dans les quatre emplacements.

1. Si vous voulez installer deux modules de mémoire, pour une

compatibilité et une ﬁ abilité optimales, il est recommandé de les installer dans des emplacements de la même couleur. En d’autres termes, installez-les soit dans les emplacements rouge (DDR3_ A1 et DDR3_B1), soit dans les emplacements noir (DDR3_A2 et DDR3_B2).

2. Si un seul module mémoire ou trois modules mémoire sont installés

dans les slots DIMM DDR3 sur cette carte mère, il sera impossible d’activer la Technologie de Mémoire à Canal Double.

3. Si une paire de modules mémoire N’est PAS installée dans le

même “Canal Double”, par exemple, installer une paire de modules mémoire dans le DDR3_A1 et le DDR3_A2, il sera impossible d’activer la Technologie de Mémoire à Canal Double.

4. Il n’est pas permis d’installer de la DDR ou DDR2 sur le slot DDR3;

la carte mère et les DIMM pourraient être endommagés.

Fatal1ty P67 Professional Series Motherboard

Français

Page 92

5. Il est possible que certains modules DIMM DDR3 de 1 Go double face à 16 puces ne fonctionnent pas sur cette carte mère. Il n’est pas recommandé d’installer ce type de modules sur cette carte mère.

Installation d’un module DIMM

Ayez bien le soin de débrancher l’alimentation avant d’ajouter ou de retirer des modules DIMM ou les composants du système.

Etape 1. Déverrouillez un connecteur DIMM en poussant les taquets de maintien vers l’extérieur. Etape 2. Alignez le module DIMM sur son emplacement en faisant correspondre les encoches du module DIMM aux trous du connecteur.

Français

notch

break

Le module DIMM s’insère uniquement dans un seul sens. Si vous forcez le module DIMM dans son emplacement avec une mauvaise orientation cela provoquera des dommages irrémédiables à la carte mère et au module DIMM.

Etape 3. Insérez fermement le module DIMM dans son emplacement jusqu’à ce que les clips de maintien situés aux deux extrémités se ferment complètement et que le module DIMM soit inséré correctement.

Fatal1ty P67 Professional Series Motherboard

Page 93

2.4 Slot d’extension (Slots PCI et Slots PCI Express)

Il y a 2 ports PCI et 5 ports PCI Express sur la carte mère Fatal1ty P67 Professional Series.

Slots PCI: Les slots PCI sont utilisés pour installer des cartes d’extension dotées d’une interface PCI 32 bits. Slots PCIE: Le PCIE1 / PCIE3 (slot PCIE x1; noir) sert aux cartes PCI Express avec

les cartes de largeur x1 voie, comme la carte Gigabit LAN, la carte SATA2.

Le PCIE2 / PCIE4 (slot PCIE x16; rouge) sert aux cartes graphiques PCI

Express de largeur x16 voies, ou sert à installer des cartes graphiques PCI Express pour prendre en charge la fonction CrossFireXTM ou SLITM.

Le PCIE5 (slot PCIE x16; rouge) sert aux cartes graphiques PCI Ex-

press de largeur x4 voies, ou sert à installer des cartes graphiques PCI

Express pour prendre en charge la fonction CrossFireX

1. En mode de carte VGA unique, il est recommandé d’installer une carte graphique PCI Express x16 dans la fente PCIE2.

2. En mode CrossFireX Express x16 dans les fentes PCIE2 et PCIE4. Par conséquent, ces deux fentes fonctionneront avec une largeur de bande x8.

3. En mode CrossFireXTM trois voies, installez les cartes graphiques PCI Express x16 dans les fentes PCIE2, PCIE4 et PCIE5. Par conséquent, la fentes PCIE2 et PCIE4 fonctionnera avec une largeur de bande x8 tandis que les fente PCIE5 fonctionneront avec une largeur de bande x4.

4. Reliez un ventilateur de châssis au connecteur pour ventilateur de châssis de la carte mère (CHA_FAN1, CHA_FAN2 ou CHA_FAN3) lorsque vous utilisez plusieurs cartes graphiques aﬁ n d’obtenir un meilleur environnement thermique.

l orsque vous installez pour la première fois la carte PCI Express x1 dans la fente PCIE3 ou la retirez.

Veuillez noter que le système va se mettre sous/hors tension deux fois,

ou SLITM, installez une carte graphique PCI

trois voies.

Installation d’une carte d’extension

Etape 1. Avant d’installer les cartes d’extension, veuillez vous assurer de bien avoir coupé l’alimentation ou d’avoir débranché le cordon d’alimentation. Veuillez lire la documentation des cartes d’extension et effectuer les réglages matériels nécessaires pour les cartes avant de débuter l’installation. Etape 2. Retirez l’équerre correspondant au connecteur que vous voulez utiliser. Gardez la vis pour un usage ultérieur. Etape 3. Alignez la carte sur le connecteur et appuyez fermement jusqu’à l’insertion complète de la carte dans son emplacement. Etape 4. Fixez la carte sur le châssis à l’aide d’une vis.

Fatal1ty P67 Professional Series Motherboard

Français

Page 94

2.5 Mode d’emploi pour SLITM et Quad SLITM

Cette carte mère prend en charge les technologies NVIDIA® SLITM et Quad SLITM (Interface de lien extensible) qui vous permettront d’installer jusqu’à deux cartes

graphiques PCI Express x16 identiques. En général, la technologie NVIDIA prend en charge Windows

7 / 7 64 octets / VistaTM / VistaTM 64 octets / XP / XP 64

SLITM

octets. Les technologies NVIDIA® Quad SLITM prennent en charge Windows® 7 / 7 64 octets / VistaTM / VistaTM 64 octets uniquement. Veuillez suivre les instructions d’installation de la page 22 pour plus de détails.

2.6 Mode d’emploi pour CrossFireXTM, CrossFireXTM 3-voies et Quad CrossFireXTM

Cette carte mère prend en charge CrossFireXTM, CrossFireXTM 3-voies et Quad CrossFireXTM. La technologie CrossFireXTM offre le moyen le plus avantageux de combiner divers dispositifs de traitement graphique performants (GPU) dans un seul PC. Combinez une gamme de modes d’exploitation différents avec des logiciels intelligents et des mécanismes d’interconnexion innovants. CrossFireX

permet d’obtenir le niveau de performance le plus haut possible et une haute qualité d’image pour les applications 3D. En général, CrossFireX

est pris en charge par Windows® XP avec le Pack de service 2 / VistaTM / 7. CrossFireXTM 3-voies et Quad CrossFireXTM est pris en charge par Windows® VistaTM / 7 uniquement. Veuillez consulter le site d’AMD pour les mises à jour de driver ATI

CrossFireXTM. Veuillez suivre les

instructions d’installation de la page 26 pour plus de détails.

2.7 “Surround Display”

Cette carte mère supporte la mise à niveau de Surround Display. Avec la carte externe d’extension VGA PCI Express, vous pouvez facilement jouir des avantages de la caractéristique de l’afﬁ chage Surround. Pour les instructions détaillées, veuillez vous reporter au document qui se trouve sur le chemin suivant dans le CD d’assistance : ..\ Surround Display Information

Français

Fatal1ty P67 Professional Series Motherboard

Page 95

2.8 Réglage des cavaliers

L’illustration explique le réglage des cavaliers. Quand un capuchon est placé sur les broches, le cavalier est « FERME ». Si aucun capuchon ne relie les broches,le cavalier est « OUVERT ». L’illustration montre un cavalier à 3 broches dont les broches 1 et 2 sont « FERMEES » quand le capuchon est placé sur ces 2 broches.

Le cavalier Description

Effacer la CMOS

(CLRCMOS1) (voir p.4 ﬁ g. 28)

Remarque :

Paramètres par défaut

CLRCMOS1 vous permet d’effacer les données du CMOS. Pour effacer et réinitialiser les paramètres du système à la conﬁ guration originale, veuillez éteindre l’ordinateur et débrancher le cordon d’alimentation de la prise de courant. Après 15 secondes, utilisez un couvercle de jumper pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant secondes. Veuillez cependant ne pas effacer le CMOS immédiatement a

près avoir mis à jour le BIOS. Si vous avez besoin d’effacer le CMOS après avoir mis à jour le BIOS, vous devez allumer en premier le système, puis l’éteindre avant de continuer avec l’opération d’effacement du CMOS. Veuillez noter que le mot de passe, la date, l’heure, le proﬁ l par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés seulement si la batterie du CMOS est enlevée.

Effacer la CMOS

Le commutateur Effacer CMOS présente la même fonction que le cavalier Effacer CMOS.

2.9 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers. NE PAS placer les capuchons de cavalier sur ces en-têtes et connecteurs. Le fait de placer les capuchons de cavalier sur les en-têtes et connecteurs causera à la carte mère des dommages irréversibles!

Fatal1ty P67 Professional Series Motherboard

Français

Page 96

Connecteur du lecteur de disquette

(FLOPPY1 br. 33) (voir p.4 No. 38)

le côté avec ﬁ l rouge côté Broche1

Note: Assurez-vous que le côté avec ﬁ l rouge du câble est bien branché sur le côté Broche1 du connecteur.

Connecteur IDE primaire (noir)

(IDE1 br. 39, voir p.4 No. 9)

connecteur bleu connecteur noir vers la carte mère vers le disque dur Câble ATA 66/100/133 80 conducteurs Note: Veuillez vous reporter aux instructions du fabricant de votre IDE périphérique pour les détails.

Connecteurs Série ATAII Ces quatre connecteurs Série

(SATA2_2: voir p.4 No. 14)

(SATA2_3: voir p.4 No. 13)

(SATA2_4: voir p.4 No. 12)

(SATA2_5: voir p.4 No. 11)

actuelle permet des taux transferts de données pouvant

aller jusqu’à 3,0 Gb/s.

ATAII (SATAII) prennent en charge les câbles SATA pour les périphériques de stockage

internes. L’interface SATAII

SATA2_3 SATA2_5

SATA2_2 SATA2_4

Français

Connecteurs Série ATA3 Ces six connecteurs Série

(SATA3_0: voir p.4 No. 16)

(SATA3_1: voir p.4 No. 15)

(SATA3_M1: voir p.4 No. 18)

(SATA3_M2: voir p.4 No. 17)

(SATA3_M3: voir p.4 No. 20)

(SATA3_M4: voir p.4 No. 19)

aller jusqu’à 6,0 Gb/s.

ATA3 (SATA3) prennent en charge les câbles SATA pour

les périphériques de stockage internes. L’interface SATA3 actuelle permet des taux transferts de données pouvant

SATA3_M4 SATA3_M2 SATA3_1

SATA3_M3 SATA3_M1 SATA3_0

Câble de données Toute cote du cable de data Série ATA (SATA) SATA peut etre connecte au

(en option)

disque dur SATA / SATAII / SATA3 ou au connecteur SATAII / SATA3 sur la carte mere.

Fatal1ty P67 Professional Series Motherboard

Page 97

Cordon d’alimentation Veuillez connecter l’extrémité Série ATA (SATA) noire du cordon d’alimentation

(en option)

SATA sur le connecteur d’alimentation sur chaque unité. Connectez ensuite l’extrémité blanche du cordon d’alimentation SATA sur le connecteur d’alimentation de

connecter au connec-

teur

d’alimentation du

disque

dur SATA

connecter à l’unité d’alimentation électrique

l’unité d’alimentation électrique.

En-tête USB 2.0 A côté des quatre ports

(USB6_7 br.9)

(voir p.4 No. 35)

USB 2.0 par défaut sur le

panneau E/S, il y a quatre embases USB 2.0 sur cette carte mère. Chaque embase USB 2.0 peut prendre en

USB_PWR

P-9

P-8

USB_PWR

USB_PW R

P-11

P-10

USB_PW R

USB_PWR

P-13

P-12

P+9

P+8

P+11

P+10

P+13

P+12

GND

DUMMY

(USB8_9 br.9)

charge 2 ports USB 2.0.

(voir p.4 No. 34)

(USB10_11 br.9) (voir p.4 No. 33)

(USB12_13 br.9) (voir p.4 No. 32)

En-tête USB 3.0 En plus des quatre ports

(USB3_2_3 br.19)

(voir p.4 No. 36)

USB 3.0 par défaut sur le

panneau E/S, il y a une barrette USB 3.0 sur la carte mère. Cette barrette USB 3.0 peut prendre en charge deux ports USB 3.0.

IntA_P2_D+

IntA_P2_D-

IntA_P1_D+

GND

IntA_P2_SSTX+

IntA_P2_SSTX-

IntA_P1_SSTX+

GND

IntA_P1_D-

GND

IntA_P2_SSRX+

IntA_P2_SSRX-

Vbus

IntA_P1_SSRX-

IntA_P1_SSRX+

GND

IntA_P1_SSTX-

Vbus

Fatal1ty P67 Professional Series Motherboard

Français

Page 98

En-tête du module infrarouge Cet en-tête supporte un module

(IR1 br.5)

infrarouge optionnel de

(voir p.4 No. 46)

transfert et de réception sans

ﬁ l.

IRTX

+5VSB

DUMMY

GND

IRRX

Connecteurs audio internes Ils vous permettent de gérer

CD-L

GND

(CD1 br. 4)

(CD1: voir p.4 No. 46)

des entrées audio à partir de

sources stéréo comme un

CD-ROM, DVD-ROM, un tuner

CD-R

CD1

TV ou une carte MPEG.

Français

GND

PRESENCE#

MIC2_R

MIC2_L

MIC_RET

J_SENSE

OUT2_R

OUT_RET

OUT2_L

Connecteur audio panneau C’est une interface pour

(HD_AUDIO1 br. 9)

(voir p.4 No. 39)

un câble avant audio en façade

qui permet le branchement et le contrôle commodes de périphériques audio.

1. L’audio à haute déﬁ nition (HDA) prend en charge la détection de ﬁ che, mais le ﬁ l de panneau sur le châssis doit prendre en charge le HDA pour fonctionner correctement. Veuillez suivre les instructions dans notre manuel et le manuel de châssis aﬁ n installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio du panneau avant conformément à la procédure ci-dessous : A. Connectez Mic_IN (MIC) à MIC2_L. B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L. C. Connectez Ground (GND) à Ground (GND). D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous n’avez pas besoin de les connecter pour le panneau audio AC’97. E. Pour activer le micro avant. Pour les systèmes d’exploitation Windows

XP / XP 64 bits : Sélectionnez “Mixer”. Sélectionnez “Recorder” (Enregistreur). Puis cliquez sur “FrontMic” (Micro avant). Pour les systèmes d’exploitation Windows® 7 / 7 64 bits / VistaTM / Vista

64 bits : Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de contrôle Realtek. Ajustez “Recording Volume” (Volume d’enregistrement).

En-tête du panneau système Cet en-tête permet d’utiliser

(PANEL1 br.9)

(voir p.4 No. 27)

plusieurs fonctions du

panneau système frontal.

Fatal1ty P67 Professional Series Motherboard

Page 99

Connectez l’interrupteur d’alimentation, l’interrupteur de réinitialisation et l’indicateur d’état du système du châssis sur cette barrette en respectant l’affectation des broches décrite ci-dessous. Faites attention aux broches positives et négatives avant de connecter les câbles.

PWRBTN (Interrupteur d’alimentation):

Connectez ici le connecteur d’alimentation sur le panneau avant du châssis. Vous pouvez conﬁ gurer la façon de mettre votre système hors tension avec l’interrupteur d’alimentation.

RESET (Interrupteur de réinitialisation):

Connectez ici le connecteur de réinitialisation sur le panneau avant du châssis. Appuyez sur l’interrupteur de réinitialisation pour redémarrer l’ordinateur s’il se bloque ou s’il n’arrive pas à redémarrer normalement.

PLED (DEL alimentation système):

Connectez ici l’indicateur d’état de l’alimentation sur le panneau avant du châssis. Ce voyant DEL est allumé lorsque le système est en marche. Le voyant DEL clignote lorsque le système est en mode veille S1. Le voyant DEL est éteint lorsque le système est en mode veille S3/ S4 ou lorsqu’il est éteint (S5).

HDLED (DEL activité du disque dur):

Connectez ici le voyant DEL d’activité du disque dur sur le panneau avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en train de lire ou d’écrire des données.

Le design du panneau avant peut varier en fonction du châssis. Un module de panneau avant consiste principalement en : interrupteur d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation, voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous connectez le panneau avant de votre châssis sur cette barrette, vériﬁ ez bien à faire correspondre les ﬁ ls et les broches.

En-tête du haut-parleur Veuillez connecter le de châssis haut-parleur de châssis sur

(SPEAKER1 br. 4)

(voir p.4 No. 26)

cet en-tête.

LED di accensione Collegare il LED di accensione

(3-pin PLED1)

(vedi p.4 Nr. 25)

chassi per indicare lo stato di

alimentazione del sistema. Il

PLED+

PLED-

LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare in stato S1. Il LED è spento in stato S3/S4 o S5 (spegnimento).

Fatal1ty P67 Professional Series Motherboard

Français

Page 100

Connecteur pour châssis et ventilateur

(CHA_FAN1 br. 4)

(voir p.4 No. 29)

(CHA_FAN2 br. 3)

(voir p.4 No. 30)

FAN_SPEED_CONTROL

CHA_FAN_SPEED

+12V

Branchez les câbles du ventilateur aux connecteurs pour

GND

ventilateur et faites correspondre le ﬁ l noir à la broche de terre.

(CHA_FAN3 br. 3)

(voir p.4 No. 7)

(PWR_FAN1 br. 3)

(voir p.4 No. 50)

Connecteur du ventilateur Veuillez connecter le câble de de l’UC ventilateur d’UC sur ce

(CPU_FAN1 br. 4)

(voir p.4 No. 4)

connecteur et brancher le ﬁ l

PWR_FAN_SPEED

+12V GND

GND

+12V CPU_FAN_SPEED

3 4

FAN_SPEED_CONTROL

noir sur la broche de terre.

Bien que cette carte mère offre un support de (Ventilateur silencieux ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut bien fonctionner même sans la fonction de commande de vitesse du ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3 broches au connecteur du ventilateur de CPU sur cette carte mère, veuillez le connecter aux broches 1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

(CPU_FAN2 br. 3)

(voir p.4 No. 3)

En-tête d’alimentation ATX Veuillez connecter l’unité

(ATXPWR1 br. 24)

(voir p.4 No. 8)

12 124

d’alimentation ATX sur cet en-

tête.

Français

Bien que cette carte mère fournisse un connecteur de courant ATX 24 broches, elle peut encore fonctionner si vous adopter une alimentation traditionnelle ATX 20 broches. Pour utiliser une alimentation ATX 20 broches, branchez à l’alimentation électrique ainsi qu’aux broches 1 et 13.

20-Installation de l’alimentation électrique ATX

100

Fatal1ty P67 Professional Series Motherboard

ASRock P67 User Manual [en, ru, de, es, fr, it]

Specifications and Main Features

Frequently Asked Questions

User Manual

English
