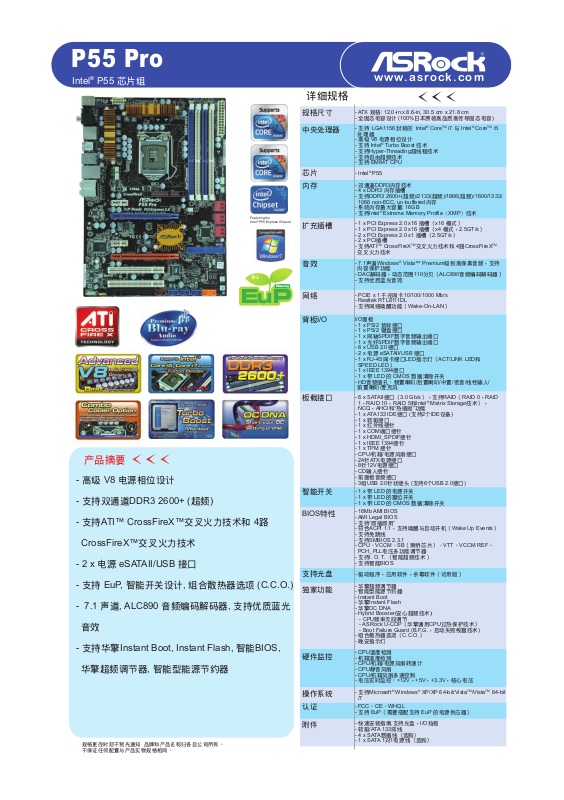

ASRock P55 Pro User Manual [zh]

P55 Pro

Intel® P55 芯片組

Featuring the
Intel® P55 Express Chipset

Ready

EuP

EuP

產品摘要

- 高級 V8 電源相位設計

- 支持雙通道DDR3 2600+ (超頻)

- 支持ATI™ CrossFireX™交叉火力技術和 4路

CrossFireX™交叉火力技術

- 2 x 電源 eSATAII/USB 接口

- 支持 EuP, 智能開關設計, 組合散熱器選項 (C.C.O.)

- 7.1 聲道, ALC890 音頻編碼解碼器, 支持优質藍光

音效

- 支持華擎Instant Boot, Instant Flash, 智能BIOS,

華擎超頻調節器, 智能型能源節約器

規格更改時 恕不預先通知 品牌 和產品名稱歸各自公 司所有。
不保證任何 配置与產品實物規格 相同。

詳細規格

規格尺寸

中央處理器

芯片

內存

擴充插槽

音效

网絡

背板I/O

板載接口

智能開關

BIOS特性

支持光盤

獨家功能

硬件監控

操作系統

認證

附件

w w w. a s rock . c o m

- ATX 規格: 12.0-in x 8.6-in, 30.5 cm x 21.8 cm

- 全固態電容設計 (100%日本原裝高品質高傳導固態電容)

- 支持 LGA1156 封裝的 Intel® CoreTM i7 与 Intel® CoreTM i5

處理器

- 高級 V8 電源相位設計

- 支持 Intel® Turbo Boost 技術

- 支持Hyper-Threading超線程技術

- 支持自由超頻技術

- 支持 EM64T CPU

- Intel® P55

- 雙通道DDR3內存技術

- 4 x DDR3 內存插槽

- 支持DDR3 2600+(超頻)/2133(超頻)/1866(超頻)/1600/1333/
1066 non-ECC, un-buffered內存

- 系統內存最大容量: 16GB

- 支持Intel® Extreme Memory Profile（XMP）技術

- 1 x PCI Express 2.0 x16 插槽（x16 模式）

- 1 x PCI Express 2.0 x16 插槽（x4 模式，2.5GT/s）

- 2 x PCI Express 2.0 x1 插槽（2.5GT/s）

- 2 x PCI插槽

- 支持ATITM CrossFireXTM交叉火力技術和 4路CrossFireX

交叉火力技術

- 7.1聲道Windows® Vista™ Premium級別高保真音頻，支持
內容保護功能

- DAC解碼器，動態範圍110分貝（ALC890音頻編碼解碼器）

- 支持优質藍光音效

- PCIE x 1 千兆网卡10/100/1000 Mb/s

- Realtek RTL8111DL

- 支持网絡喚醒功能（Wake-On-LAN）

I/O面板

- 1 x PS/2 鼠標接口

- 1 x PS/2 鍵盤接口

- 1 x 同軸SPDIF數字音頻輸出端口

- 1 x 光纖SPDIF數字音頻輸出端口

- 6 x USB 2.0接口

- 2 x 電源 eSATAII/USB 接口

- 1 x RJ-45 网卡接口LED指示燈（ACT/LINK LED和
SPEED LED）

- 1 x IEEE 1394接口

- 1 x 帶 LED 的 CMOS 數据清除開關

- HD音頻插孔：側置喇叭/后置喇叭/中置/低音/線性輸入/
前置喇叭/麥克風

- 6 x SATAII接口（3.0 Gb/s），支持RAID（RAID 0，RAID
1，RAID 10，RAID 5和Intel® Matrix Storage技術），
NCQ，AHCI和“熱插拔”功能

- 1 x ATA133 IDE接口 (支持2個IDE設備)

- 1 x 軟驅接口

- 1 x 紅外線接針

- 1 x COM端口接針

- 1 x HDMI_SPDIF接針

- 1 x IEEE 1394接針

- 1 x TPM 接針

- CPU/机箱/電源風扇接口

- 24針ATX電源接口

- 8針12V電源接口

- CD輸入接針

- 前面板音頻接口

- 3組USB 2.0針狀接頭 (支持6個USB 2.0接口)

- 1 x 帶 LED 的電源開關

- 1 x 帶 LED 的复位開關

- 1 x 帶 LED 的 CMOS 數据清除開關

- 16Mb AMI BIOS

- AMI Legal BIOS

- 支持“即插即用”

- 符合ACPI 1.1，支持喚醒与自動開机（Wake Up Events）

- 支持免跳線

- 支持SMBIOS 2.3.1

- CPU、VCCM、SB（南橋芯片）、VTT、VCCM REF、
PCH_PLL電壓多功能調節器

- 支持I. O. T. （智能超頻技術）

- 支持智能BIOS

- 驅動程序，應用軟件，殺毒軟件（試用版）

- 華擎超頻調節器

- 智能型能源節約器

- Instant Boot

- 華擎Instant Flash

- 華擎OC DNA

- Hybrid Booster(安心超頻技術):

- CPU頻率無段調節

- ASRock U-COP（華擎通用CPU過熱保護技術）

- Boot Failure Guard (B.F.G.，啟動失敗恢复技術)

- 組合散熱器選項（C.C.O.）

- 晚安指示燈

- CPU溫度檢測

- 机箱溫度檢測

- CPU/机箱/電源風扇轉速計

- CPU靜音風扇

- CPU/机箱風扇多速控制

- 電壓實時監控：+12V，+5V，+3.3V，核心電壓

- 支持Microsoft® Windows® XP/XP 64-bit/VistaTM/VistaTM 64-bit
/7

- FCC，CE，WHQL

- 支持 EuP（需要搭配支持 EuP 的電源供應器）

- 快速安裝指南,支持光盤，I/O擋板

- 軟驅/ATA 133排線

- 4 x SATA數據線 (選購)

- 1 x SATA 1對1電源線 (選購)

TM

P55 Pro

Intel® P55 芯片組

Ready

EuP

EuP

EuP 是什么?

EuP，全稱Energy Using Product（能耗產品），是歐盟用來定義完整系統耗電量的規定。隨著目前電子產品的大

量使用和普及，以及未來 20 到 30 年將持續增加的新的電子產品類型，歐盟決定建立一個有效的政策來解決能源消

耗的問題。根据 EuP 的規定，一個完整系統在關机模式下的交流電總消耗必須在 1.00W 以下。

如何建立一個 EuP 系統？

支持 EuP 的主板 支持 EuP 的電源供應器 EuP 系統

w w w. a s rock . c o m

為符合 EuP 標准，您需要一款支持 EuP 的主板以及支持 EuP 的能源供應器。作為一個致力于為環保作貢獻的主板

厂商，華擎憑借优秀的硬件設計能力，擔當著開發支持 EuP 主板的先峰。

根据 Intel 的建議，支持 EuP 的電源供應器必需滿足在 100mA 電流消耗時，5Vsb 電源效率高于 50%。有關支持

EuP 的電源供應器選擇方面的更多細節，我們建議您咨詢電源供應器的制造商。

華擎!全球首款支持 EuP 主板的製造者！

華擎自豪地宣布，我們是全球首個將支持 EuP 主板推向市場的主板制造商。擁有華擎支持 EuP 的主板，您可以自

信滿滿地建立起符合 EuP 標准的系統。

P55 Pro

Intel® P55 芯片組

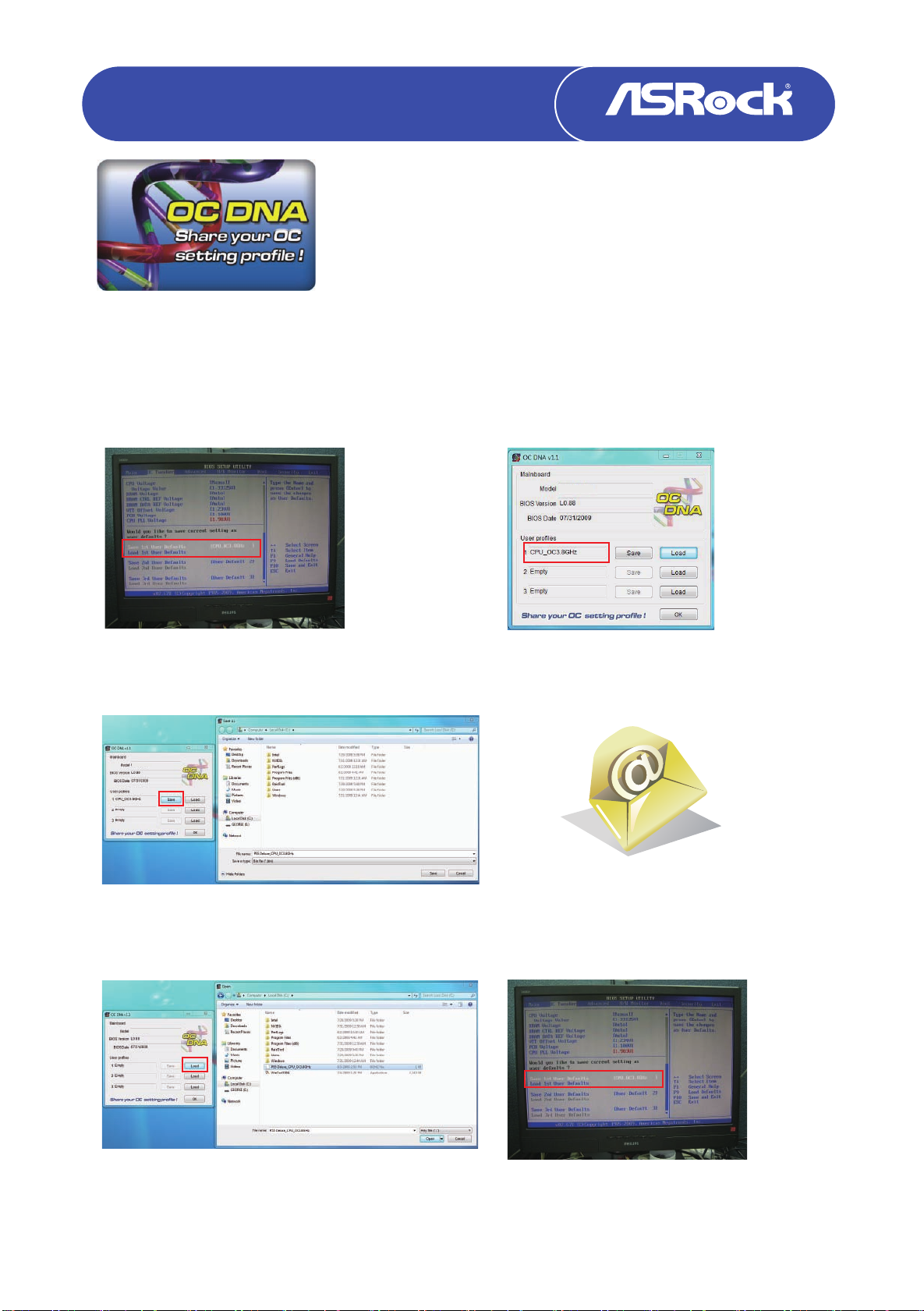

OC DNA

將您的超頻設置保存為設置文件与好友分享。現在就試
試 OC DNA 吧！

OC DNA 步驟

步驟 1 步驟 2

在 BIOS OC Tweaker 菜單中，保存您的 BIOS 超頻設置作為 User
Default。
（例如：我們將這個 User Default 設置命名為“CPU_OC3.8GHz”）

在操作系統中執行華擎 OC DNA，您會找到
“CPU_OC3.8GHz”作為 User Profile 1。

w w w. a s rock . c o m

P55 Pro

步驟 3 步驟 4

按下“保存（Save）”按紐將“CPU_OC3.8GHz”超頻設置保存為一個
設置文件。

P55 Pro

將“CPU_OC3.8GHz”發送給其他朋友。

步驟 5 步驟 6

將朋友收到您的“CPU_OC3.8GHz”設置文件后，他可以在 OC DNA
中按下“載入（Load）”來載入“CPU_OC3.8GHz”設置文件。

P55 Pro

接著，朋友可以進入 BIOS OC Tweaker 菜單中，載入
“CPU_OC3.8GHz”設置文件作為他的 BIOS 超頻設置。

到此，您已經成功將超頻設置与朋友分享了！

*要使用 OC DNA，所有用戶必須使用相同的主板与相同的 BIOS 版本。

P55 Pro

Intel® P55 芯片組

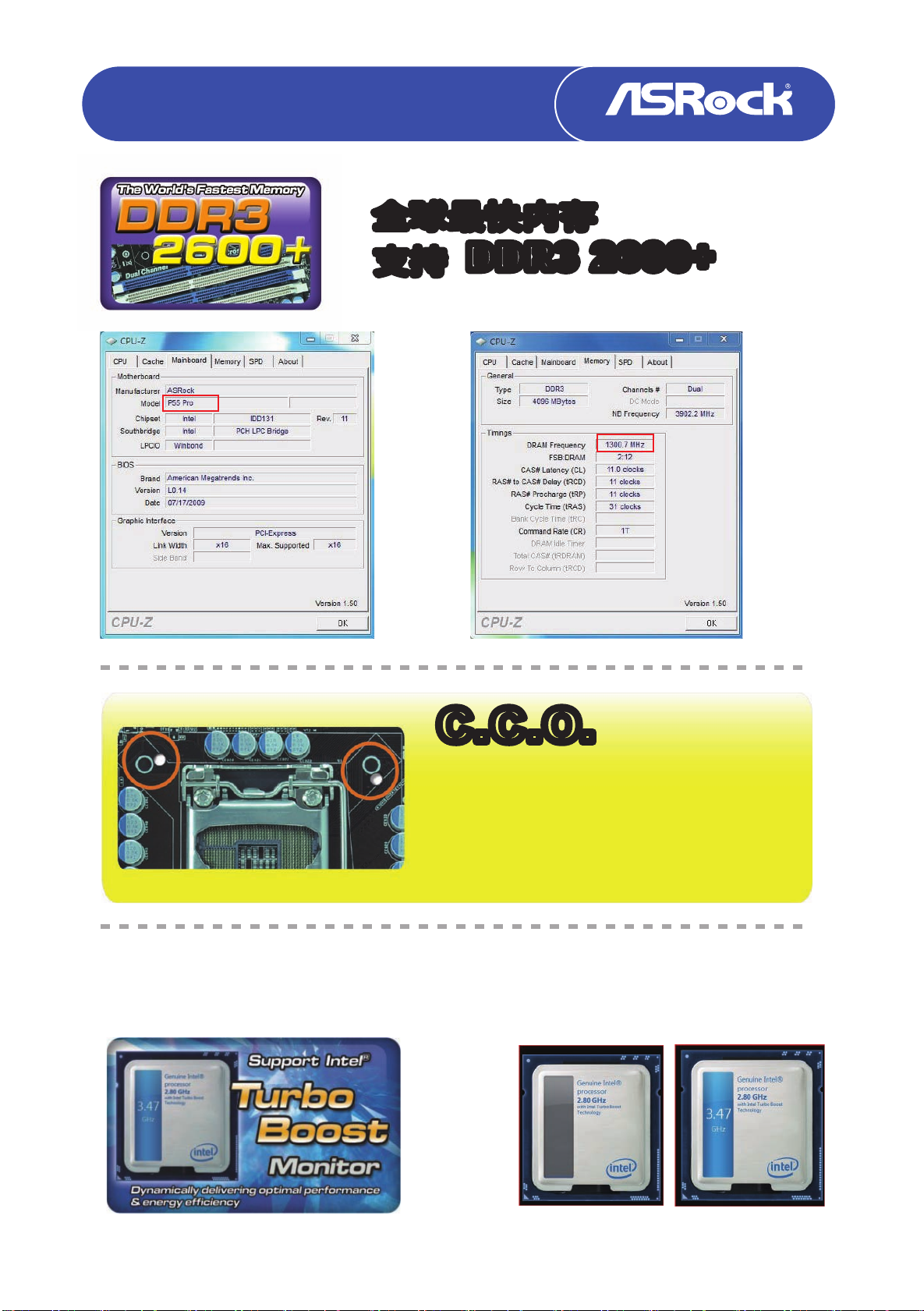

全球最快內存

全球最快內存

w w w. a s rock . c o m

支持

支持

DDR3 2600+

DDR3 2600+

C.C.O.C.C.O.

Combo Cooler Option

提供靈活的選項，讓您可使用兩种不同的 CPU
散熱器類型，分別是 Socket LGA 775* 与LGA 1156**。

C.C.O. 可能不適用於所有 Socket 775散熱器.
O 配合使用 Socket LGA 1156 CPU 散熱器.

支持 Intel® Turbo Boost Monitor

動態實現最佳性能与能源效率

運作 閒置

P55 Pro

Intel® P55 芯片組

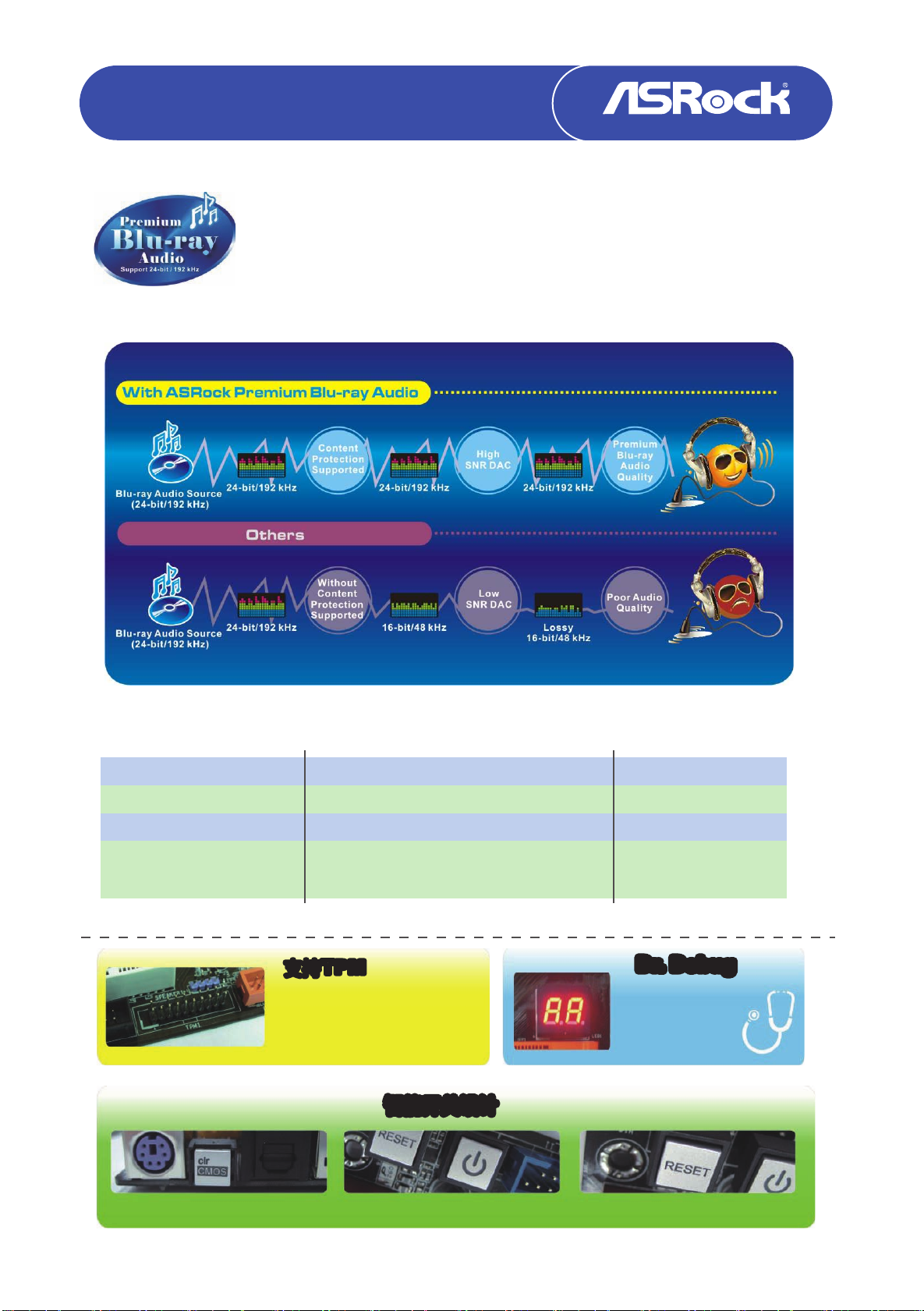

优質藍光音效

為什么是華擎？

w w w. a s rock . c o m

优質藍光音效（Premium Blu-ray Audio）是華擎主板的一項獨家創新技術，可通過兼容
藍光 DRM的驅動程序/軟件，提供优質 24-bit/192KHz 音效輸出。由于支持內容保護与
高信噪比數模轉換器（DAC），藍光娛樂內容可以 24-bit/192KHz 的高質量來播放。也
就是說，若您使用的設備不支持藍光音效，音頻質量將降為16-bit/48kHz，如同一般的
CD音質。為了讓用戶獲得他們所期待的最佳音效解決方案，華擎优質藍光音效主板是渴
望獲得高清音效的用戶之最佳選擇。華擎用戶可以享受藍光音效主板的全部优勢。選擇
華擎，選擇純HD 音效！

華擎 Premium Blu-ray Audio 主板的优勢!

支持內容保護

數模轉換器的信噪比

音效品質

華擎 Premium Blu-ray Audio 主板 其他主板

是 否

高 低

Premium Blu-ray Audio 品質
(24-bit / 192 kHz)

支持TPM

支持TPM

可信任平台模組

保護您的工作環境！TPM 可提供增強
的數据保護，更高級別的加密/解密安
全性，以及平台的完整性

智能開關設計

智能開關設計

* NR: 訊號与噪音比

降低為一般 CD 品質

(16-bit / 48 kHz)

* NR: 訊號与噪音比

Dr. DebugDr. Debug

幫助您診斷系統的
BIOS 開机自檢狀態.

CMOS 數据清除開關 電源開關

復位開關

P55 Pro

Intel® P55 芯片組

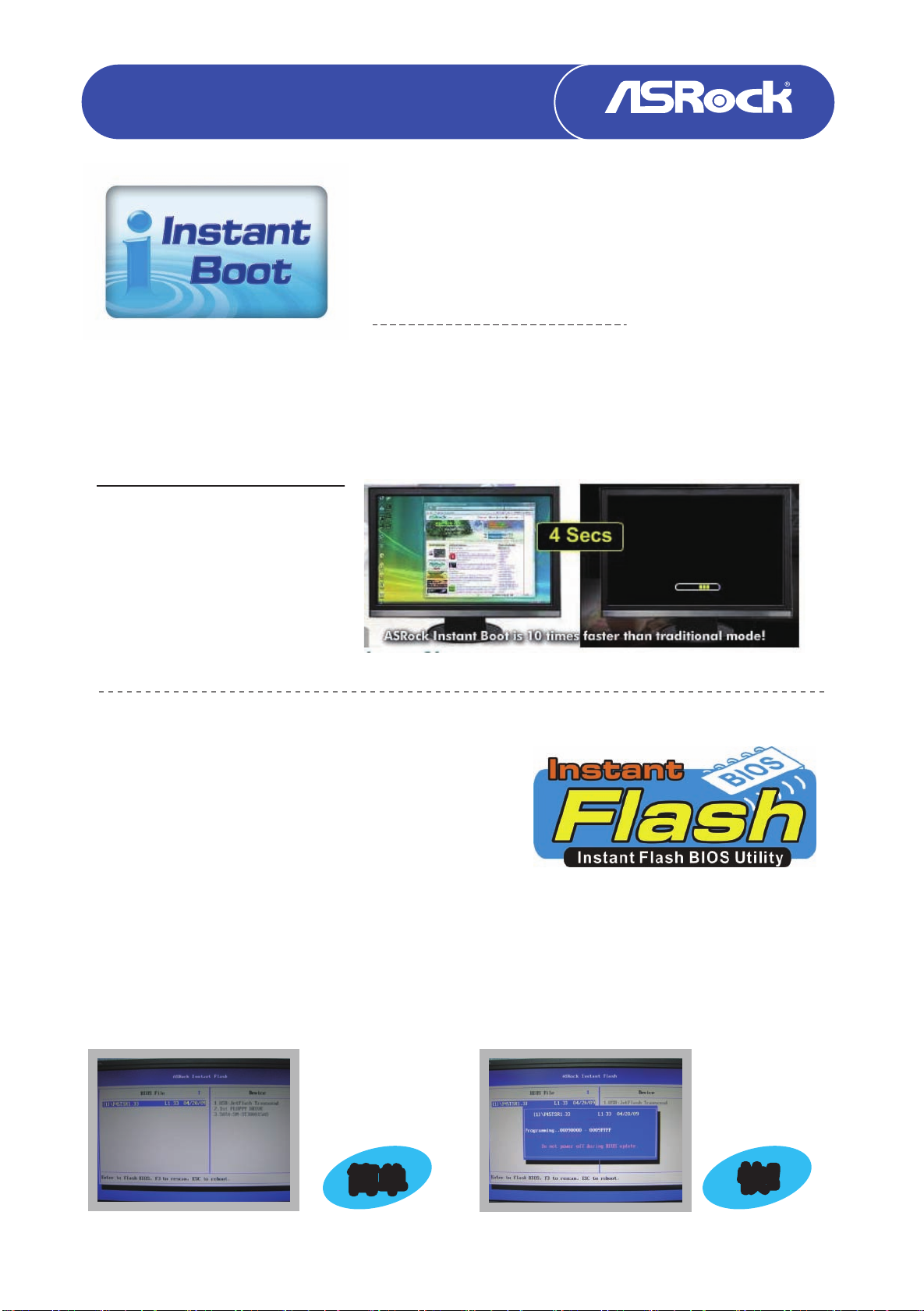

華擎即時開机功能 (Instant Boot)

華擎即時開机（ASRock Instant Boot）是華擎獨家創新的功能。它以
令人吃惊的速度完成系統開机，比傳統開机速度快十倍。對于家庭用戶
或辦公電腦用戶，華擎即時開机（ASRock Instant Boot）功能還能夠
保持Windows操作系統的整洁以及低功耗運行！詳情如下：

http://www.asrock.com/feature/InstantBoot/index.asp

* 此功能僅适用于單個用戶(未設定系統帳號和密碼)。
* 開机時間取決于硬件配置。

快10倍，開机僅需4秒到Windows!

ASRock YouTube

http://tw.youtube.com/watch?v=BucIjXZVxXo

w w w. a s rock . c o m

華擎 Instant Flash

華擎 Instant Flash 是由華擎獨家開發的一項操作方便的 BIOS
更新工具。它內建于 Flash ROM 中，可讓您無需進入操作系
統，如 MS-DOS 或 Windows，即可更新系統 BIOS。

特色

當您執行 ASRock Instant Flash 時，該程序會自動偵測所有設備，如 USB、硬盤或軟驅，以尋找适合您
系統的 BIOS 設置。Instant Flash 程序只會列出應用于您主板型號的BIOS 版本，而不是給出您設備的所
有 BIOS 設置。例如，若您的設備保存了多塊不同主板的多种 BIOS 設置，但您只需要更新您的 P45 主
板，Instant Flash 將只為您列出P45 BIOS 版本。這一獨特的功能可讓您輕松選擇合适的 BIOS 版本，而
不需要瀏覽所有數据再從中選擇。

Instant Flash 只列出
應用于您主板型號的
BIOS 版本。

簡單

簡單

點擊并開始更新!

快!

快!
