ASRock N68C-GS FX Quick Start Manual

Page 1

No part of this installation guide may be reproduced, transcribed, transmitted, or translated in any language, in any form or by any means, except duplication of documentation by the purchaser for backup purpose, without written consent of ASRock Inc. Products and corporate names appearing in this guide may or may not be registered trademarks or copyrights of their respective companies, and are used only for identification or explanation and to the owners’ benefit, without intent to infringe.

Disclaimer:Disclaimer:

Disclaimer:

Disclaimer:Disclaimer:

Specifications and information contained in this guide are furnished for informational use only and subject to change without notice, and should not be constructed as a commitment by ASRock. ASRock assumes no responsibility for any errors or omissions that may appear in this guide. With respect to the contents of this guide, ASRock does not provide warranty of any kind, either expressed or implied, including but not limited to the implied warranties or conditions of merchantability or fitness for a particular purpose. In no event shall ASRock, its directors, officers, employees, or agents be liable for any indirect, special, incidental, or consequential damages (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the guide or product.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that

may cause undesired operation.

CALIFORNIA, USA ONLY

The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance controlled in Perchlorate Best Management Practices (BMP) regulations passed by the California Legislature. When you discard the Lithium battery in California, USA, please follow the related regulations in advance. “Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/perchlorate”

ASRock Website: http://www.asrock.com

Published December 2011

ASRock N68C-GS FX / N68C-S FX Motherboard

EnglishEnglish

English

Page 2

Motherboard LayoutMotherboard Layout

Motherboard Layout

Motherboard LayoutMotherboard Layout (N68C(N68C

(N68C

(N68C(N68C

GS FX / N68CGS FX / N68C

GS FX / N68C

GS FX / N68CGS FX / N68C

-S FX)-S FX)

-S FX)

-S FX)-S FX)

English

EnglishEnglish

1 PS2_USB_PWR1 Jumper 16 USB 2.0 Header (USB8_9, Blue) 2 CPU Fan Connector (CPU_FAN1) 17 USB 2.0 Header (USB6_7, Blue) 3 ATX 12V Power Connector (A TX12V1) 18 USB 2.0 Header (USB4_5, Blue) 4 CPU Heatsink Retention Module 19 Chassis Speaker Header 5 AMD CPU Socket (SPEAKER 1, White) 6 2 x 240-pin DDR2 DIMM Slots 20 System Panel He a der (PANEL1, White)

(Dual Channel: DDRII_1, DDRII_2; Yellow) 21 Chassis Fan Connector (CHA_FAN1)

7 2 x 240-pin DDR3 DIMM Slots 22 Clear CMOS Jumper (CLRCMOS1)

(Dual Channel: DDR3_A1, DDR3_B1; Blue) 23 Print Port Header (LPT1, Purple) 8 A TX Power Conne ctor (A TXPWR1) 24 Floppy Connector (FLOPPY1) 9 Primary IDE Connector (IDE1, Blue) 25 Power Fan Connector (PWR_FAN1) 10 Primary SAT AII Connector (SA T AII_1 (PORT 0.0)) 26 Internal Audio Connector: CD1 (White) 11 Third SAT AII Connector (SAT AII_3 (PORT 1.0)) 27 Front Panel Audio Header 12 Fourth SAT AII Connector (SA TAII_4 (PORT 1.1)) (HD_AUDIO1, White) 13 Secondary SAT AII Connector 28 PCI Slots (PCI1- 2)

(SATAII_2 (PORT 0.1)) 29 PCI Express x16 Slot (PCIE2) 14 SPI Flash Memory (8Mb) 30 PCI Express x1 Slot (PCIE1) 15 USB_PWR2 Jumper 31 N V I D I A GeForce 7025 / nForce 630a

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 3

I/O PI/O P

I/O P

I/O PI/O P

* 2 RJ-45 Port 7 USB 2.0 Ports (USB23)

* There are two LED next to the LAN port. Please refer to the table below for the LAN port LED indications.

anel (N68Canel (N68C

anel (N68C

anel (N68Canel (N68C

1 PS/2 Mouse Port (Green) 6 USB 2.0 Ports (USB01)

3 Line In (Light Blue) 8 VGA Port 4 Front Speaker (Lime) 9 COM Port 5 Microphone (Pink) 10 PS/2 Keyboard Port (Purple)

Activity/Link LED SPEED LED

Status Description Status Description

Off No Activity Off 10Mbps connection Blinking Data Activity Orange 100Mbps connection

LAN Port LED Indications

Green 1Gbps connection

GS FX)GS FX)

GS FX)

GS FX)GS FX)

ACT/LINK LED

LAN Port

SPEED LED

To enable Multi-Streaming function, you need to connect a front panel audio cable to the front panel audio header. After restarting your computer, you will find “VIA HD Audio Deck” tool on your system. Please follow below instructions according to the OS you install. For Windows® XP / XP 64-bit OS: Please click “VIA HD Audio Deck” icon , and click “Speaker”. Then you are allowed to

select “2 Channel” or “4 Channel”. Click “Power” to save your change. For Windows® 7 / 7 64-bit / VistaTM / VistaTM 64-bit OS: Please click “VIA HD Audio Deck” icon , and click “Advanced Options” on the left side

on the bottom. In “Advanced Options” screen, select “Independent Headphone”, and click “OK” to save your change.

ASRock N68C-GS FX / N68C-S FX Motherboard

EnglishEnglish

English

Page 4

I/O PI/O P

I/O P

I/O PI/O P

* 2 RJ-45 Port 7 USB 2.0 Ports (USB23)

* There are two LED next to the LAN port. Please refer to the table below for the LAN port LED indications.

anel (N68Canel (N68C

anel (N68C

anel (N68Canel (N68C

1 PS/2 Mouse Port (Green) 6 USB 2.0 Ports (USB01)

3 Line In (Light Blue) 8 VGA Port 4 Front Speaker (Lime) 9 COM Port 5 Microphone (Pink) 10 PS/2 Keyboard Port (Purple)

Activity/Link LED SPEED LED

Status Description Status Description

Off No Activity Off 10Mbps connection Blinking Data Activity Green or 100Mbps connection

LAN Port LED Indications

Orange

-S FX)-S FX)

-S FX)

-S FX)-S FX)

ACT/LINK LED

LAN Port

SPEED LED

English

EnglishEnglish

on the bottom. In “Advanced Options” screen, select “Independent Headphone”, and click “OK” to save your change.

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 5

1.1.

IntroductionIntroduction

Introduction

1.1.

IntroductionIntroduction

Thank you for purchasing ASRock N68C-GS FX / N68C-S FX motherboard, a reliable motherboard produced under ASRock’s consistently stringent quality control. It delivers excellent performance with robust design conforming to ASRock’s commitment to quality and endura nce. In this manual, cha pter 1 a nd 2 contain introduction of the motherboard and ste p-by-step guide to the hardware installation. Chapter 3 and 4 contain the configuration guide to BIOS setup and information of the Support CD.

Because the motherboard specifications and the BIOS software might be updated, the content of this manual will be subject to change without notice. In case any modifications of this manual occur, the updated version will be available on ASRock website without further notice. You may find the latest VGA cards and CPU support lists on ASRock website as well. ASRock website http://www.asrock.com If you require technical support related to this motherboard, please visit our website for specific information about the model you are using. www.asrock.com/support/index.asp

1.11.1

ackack

1.1

1.11.1

One ASRock N68C-GS FX / N68C-S FX Motherboard

(Micro ATX Form Factor: 9.6-in x 8.2-in, 24.4 cm x 20.8 cm)

One ASRock N68C-GS FX / N68C-S FX Quick Installation Guide One ASRock N68C-GS FX / N68C-S FX Support CD Two Serial A TA (SAT A) Data Cables (Optional) One I/O Panel Shield

age Contentsage Contents

ack

age Contents

ackack

age Contentsage Contents

ASRock N68C-GS FX / N68C-S FX Motherboard

EnglishEnglish

English

Page 6

English

EnglishEnglish

1.21.2

SpecificationsSpecifications

1.2

Specifications

1.21.2

SpecificationsSpecifications

Platform - Micro ATX Form Factor: 9.6-in x 8.2-in, 24.4 cm x 20.8 cm CPU - Support for Socket AM3+ processors (see CAUTION 1)

- Support for AM3 proce ssors: A MD PhenomTM II X6 / X4 / X3 / X2 (except 920 / 940) / Athlon II X4 / X3 / X2 / Sempron processors

- Support for Socket AM2+ / AM2 processors: AM D Phenom FX / Phenom / Athlon 64 FX / Athlon 64 X2 Dual-Core / Athlon X2 Dual-Core / Athlon 64 / Sempron processor

- Supports 8-Core CPU

- Supports UCC feature (Unlock CPU Core) (see CAUTION 2)

- Supports AMD’s Cool ‘n’ QuietTM Technology

- FSB 1000 MHz (2.0 GT/s)

- Supports Untied Overclocking Te chnology (see CAUTION 3)

- Supports Hyper-Transport Technology

Chipset - NVIDIA® GeForce 7025 / nForce 630a Memory - Dual Channel DDR3/DDR2 Memory T echnology

(see CAUTION 4)

- 2 x DDR3 DIMM slots

- Support DDR3 1600/1333/1066/800 non-ECC, un-buf fered memory (see CAUTION 5)

- Max. capacity of system memory: 8GB (see CAUTION 6)

- 2 x DDR2 DIMM slots

- Support DDR2 1066/800/667/533 non-ECC, un-buf fered memory (see CAUTION 7)

- Max. capacity of system memory: 8GB (see CAUTION 6)

Expansion Slot - 1 x PCI Express x16 slot

- 1 x PCI Express x1 slot

- 2 x PCI slots

Graphics - Integrated N VIDIA® GeForce 7025 gra phics

- DX9.0 VGA, Pixel Shader 3.0

- Max. shared memory 256MB (see CAUTION 8)

- Supports D-Sub with max. resolution up to 1920x1440 @ 60Hz

Audio - 5.1 CH HD Audio (VIA® VT1705 Audio Codec) LAN - N68C-GS FX

Realtek Giga PHY R TL8211CL, speed 10/100/1000 Mb/s

- N68C-S FX Realtek PHY RTL8201EL, speed 10/100 Mb/s

- Supports Wa ke-On-LAN

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 7

- Supports PXE

Rear Panel I/O I/O Panel

- 1 x PS/2 Mouse Port

- 1 x PS/2 Keyboard Port

- 1 x Serial Port: COM1

- 1 x VGA Port

- 4 x Ready-to-Use USB 2.0 Ports

- 1 x RJ-45 LAN Port with LED (ACT/LINK LED a nd SPEED LED)

- HD Audio Jack: Line in / Front Speaker / M icrophone

Connector - 4 x SATA2 3.0Gb/s connectors, support RAID (RAID 0, RAID 1,

RAID 0+1, RAID 5, JBOD), NCQ and “Hot Plug” functions (see CAUTION 9)

- 1 x AT A133 IDE connector (supports 2 x IDE devices )

- 1 x Floppy connector

- 1 x Print Port header

- CPU/Chassis/Power F A N connector

- 24 pin A TX power connector

- 4 pin 12V power connector

- CD in header

- Front panel audio header

- 3 x USB 2.0 headers (support 6 USB 2.0 ports)

BIOS Feature - 8Mb AMI Legal BIOS

- Supports “Plug and Play”

- ACPI 1.1 Compliance Wake Up Events

- Supports jumperfree

- SMBIOS 2.3.1 Support

- CPU, VCCM, NB V oltage Multi-adjustment

Support CD - Drivers, Utilities, AntiV irus Software (T ri al Version), CyberLink

MediaEspresso 6.5 Tri al, ASRock Software Suite (CyberLink DV D Suite - OEM and T ri al; Creative Sound Blaster X-Fi MB Trial; ASRock MAGIX Multimedia Suite - OEM)

Unique Feature - ASRock OC Tuner (see CAUTION 10)

- ASRock Intelligent Energy Saver (see CAUTION 1 1)

- ASRock Instant Boot

- ASRock Instant Flash (see CAUTION 12)

- ASRock OC DNA (see CAUTION 13)

- ASRock A PP Charger (see CAUTION 14)

- ASRock SmartView (see CAUTION 15)

- ASRock XFast USB (see CAUTION 16)

- ASRock XFast LAN (see CAUTION 17)

- Hybrid Booster:

- CPU Frequency Stepless Control (see CAUTION 18)

ASRock N68C-GS FX / N68C-S FX Motherboard

EnglishEnglish

English

Page 8

- ASRock U-COP (see CAUTION 19)

- Boot Failure Guard (B.F.G.)

- ASRock AM2 Boost: ASRock Patented Technology to boost

memory performance up to 12.5% (see CAUTION 20) Hardware - CPU Temperature Sensing Monitor - Chassis Temperature Sensing

- CPU/Chassis/Power Fa n Tachometer

- CPU Quiet Fan

- Voltage Monitoring: +12V, +5V, +3.3V, Vcore

OS - Microsoft® Windows® 7 / 7 64-bit / Vista

/ VistaTM 64-bit /

XP / XP 64-bit complia nt

Certifications - FCC, CE, WHQL

* For detailed product information, please visit our website: http://www.asrock.com

WAR NING

Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using the third-party overclocking tools. Overclocking may affect your system stability, or even cause damage to the components and devices of your system. It should be done at your own risk and expense. We are not responsible for possible damage caused by overclocking.

English

EnglishEnglish

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 9

CAUTION!

1. This motherboard supports CPU up to 95W. Please refer to our website for CPU support list. ASRock website http://www.asrock.com

2. UCC (Unlock CPU Core) feature simplifies AMD CPU activation. As long as a simple switch of the BIOS option “ASrock UCC”, you can unlock the extra CPU core to enjoy an instant performance boost. When UCC feature is enabled, the dual-core or triple-core CPU will boost to the quad-core CPU, and some CPU, including quad-core CPU, can also increase L3 cache size up to 6MB, which means you can enjoy the upgrade CPU performance with a better price. Please be noted that UCC feature is supported with AM2+ / AM3 / AM3+ CPU only , and in addition, not every AM2+ / AM3 / AM3+ CPU ca n support this function because some CPU’s hidden core may be malfunctioned.

3. This motherboard supports Untied Overclocking Technology. Please read “Untied Overclocking Technology” on page 24 for details.

4. This motherboard supports Dual Channel Memory Technology. Before you implement Dual Channel Memory Technology, make sure to read the installation guide of memory modules on page 14 for proper installation.

5. Whether 1600MHz memory speed is supported depends on the AM3 / AM3+ CPU you adopt. If you want to adopt DDR3 1600 memory module on this motherboard, please refer to the memory support list on our website for the compatible memory modules. ASRock website http://www.asrock.com

6. Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 7 / VistaTM / XP. For Windows® OS with 64-bit CPU, there is no such limitation.

7. Whether 1066MHz memory speed is supported depends on the AM2+ / AM3 CPU you adopt. If you want to adopt DDR2 1066 memory module on this motherboard, please refer to the memory support list on our website for the compatible memory modules. ASRock website http://www.asrock.com

8. The maximum shared memory size is defined by the chipset vendor and is subject to change. Please check NVIDIA® website for the latest information.

9. Before installing SAT AII hard disk to SATAII connector, please read the “SATAII Hard Disk Setup Guide” on page 26 of “User Manual” in the support CD to adjust your SATAII hard disk drive to SATAII mode. You can also connect SATA hard disk to SATAII connector directly.

10. It is a user-friendly ASRock overclocking tool which allows you to surveil your system by hardware monitor function and overclock your hardware devices to get the best system performance under Windows environment. Please visit our website for the operation procedures of ASRock OC Tuner. ASRock website: http://www.asrock.com

EnglishEnglish

English

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 10

English

EnglishEnglish

11. Featuring an advanced proprietary hardware and software design, Intelligent Energy Saver is a revolutionary technology that delivers unparalleled power savings. The voltage regulator can reduce the number of output phases to improve efficiency when the CPU cores are idle. In other words, it is able to provide exceptional power saving and improve power efficiency without sacrificing computing performance. To use Intelligent Energy Saver function, please enable Cool ‘n’ Quiet option in the BIOS setup in advance. Please visit our website for the operation procedures of Intelligent Energy Saver. ASRock website: http://www.asrock.com

12. ASRock Instant Flash is a BIOS flash utility embedded in Flash ROM. This convenient BIOS update tool allows you to update system BIOS without entering operating systems first like MS-DOS or Windows®. With this utility, you can press <F6> key during the POST or press <F2> key to BIOS setup menu to access ASRock Instant Flash. Just launch this tool and save the new BIOS file to your USB flash drive, floppy disk or hard drive, then you can update your BIOS only in a few clicks without preparing an additional floppy diskette or other complicated flash utility. Please be noted that the USB flash drive or hard drive must use FAT32/ 16/12 file system.

13. The software name itself – OC DNA literally tells you what it is capable of. OC DNA, an exclusive utility developed by ASRock, provides a convenient way for the user to record the OC settings and share with others. It helps you to save your overclocking record under the operating system and simplifies the complicated recording process of overclocking settings. With OC DNA, you can save your OC settings as a profile and share with your friends! Your friends then can load the OC profile to their own system to get the same OC settings as yours! Please be noticed that the OC profile can only be shared and worked on the same motherboard.

14. If you desire a faster, less restricted way of charging your Apple devices, such as iPhone/iPod/iPad Touch, ASRock has prepared a wonderful solution for you - ASRock APP Charger. Simply installing the APP Charger driver, it makes your iPhone charged much quickly from your computer and up to 40% faster than before. ASRock APP Charger allows you to quickly charge many Apple devices simultaneously and even supports continuous charging when your PC enters into Standby mode (S1), Suspend to RAM (S3), hibernation mode (S4) or power off (S5). With APP Charger driver installed, you can easily enjoy the marvelous charging experience than ever. ASRock website: http://www.asrock.com/Feature/AppCharger/index.asp

1010

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 11

15. SmartView, a new function of internet browser, is the smart start page for IE that combines your most visited web sites, your history, your Facebook friends and your real-time newsfeed into an enhanced view for a more personal Internet experience. ASRock motherboards are exclusively equipped with the SmartView utility that helps you keep in touch with friends on-the-go. To use SmartView feature, please make sure your OS version is Windows® 7 / 7 64 bit / VistaTM / VistaTM 64 bit, and your browser version is IE8. ASRock website: http://www.asrock.com/Feature/SmartView/index.asp

16. ASRock XFast USB can boost USB storage device performance. The performance may depend on the property of the device.

17. ASRock XFast LAN provides a faster internet access, which includes below benefits. LAN Application Prioritization: You can configure your application priority ideally and/or add new programs. Lower Latency in Game: After setting online game priority higher, it can lower the latency in game. Traffic Shaping: You can watch Youtube HD video and download files simultaneously. Real-Time Analysis of Your Data: With the status window, you can easily recognize which data streams you are currently transferring.

18. Although this motherboard offers stepless control, it is not recommended to perform over-clocking. Frequencies other than the recommended CPU bus frequencies may cause the instability of the system or damage the CPU.

19. While CPU overheat is detected, the system will automatically shutdown. Before you resume the system, please check if the CPU fan on the motherboard functions properly and unplug the power cord, then plug it back again. To improve heat dissipation, remember to spray thermal grease between the CPU and the heatsink when you install the PC system.

20. This motherboard supports ASRock AM2 Boost overclocking technology. If you enable this function in the BIOS setup, the memory performance will improve up to 12.5%, but the effect still depends on the AM2 CPU you adopt. Enabling this function will overclock the chipset/CPU reference clock. However, we can not guarantee the system stability for all CPU/DRAM configurations. If your system is unstable after AM2 Boost function is enabled, it may not be applicative to your system. You may choose to disable this function for keeping the stability of your system.

ASRock N68C-GS FX / N68C-S FX Motherboard

1111

EnglishEnglish

English

Page 12

2.2.

InstallationInstallation

Installation

2.2.

InstallationInstallation

This is a Micro ATX form factor (9.6-in x 8.2-in, 24.4 cm x 20.8 cm) motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it.

Pre-installation PrecautionsPre-installation Precautions

Pre-installation Precautions

Pre-installation PrecautionsPre-installation Precautions

Take note of the following precautions before you install motherboard components or change any motherboard settings.

Before you install or remove any component, ensure that the power is switched off or the power cord is detached from the power supply. Failure to do so may cause severe damage to the motherboard, peripherals, and/or components.

1. Unplug the power cord from the wall socket before touching any component.

2. To avoid damaging the motherboard components due to static electricity, NEVER place your motherboard directly on the carpet or the like. Also remember to use a grounded wrist strap or touch a safety grounded object before you handle components.

3. Hold components by the edges and do not touch the ICs.

4. Whenever you uninstall any component, place it on a grounded antistatic pad or in the bag that comes with the component.

5. When placing screws into the screw holes to secure the motherboard to the chassis, please do not over-tighten the screws! Doing so may damage the motherboard.

English

EnglishEnglish

1212

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 13

2.12.1

CPU InstallationCPU Installation

2.1

CPU Installation

2.12.1

CPU InstallationCPU Installation

Step 1. Unlock the socket by lifting the lever up to a 90

angle.

Step 2. Position the CPU directly above the socket such that the CPU corner with

the golden triangle matches the socket corner with a small triangle.

Step 3. Carefully insert the CPU into the socket until it fits in place.

The CPU fits only in one correct orientation. DO NOT force the CPU into the socket to avoid bending of the pins.

Step 4. When the CPU is in place, press it firmly on the socket while you push

down the socket lever to secure the CPU. The lever clicks on the side tab to indicate that it is locked.

Lever 90° Up

CPU Golden Triangle

Socker Corner Small Triangle

STEP 1: Lift Up The Socket Lever

2.22.2

Installation of CPU Fan and HeatsinkInstallation of CPU Fan and Heatsink

2.2

Installation of CPU Fan and Heatsink

2.22.2

Installation of CPU Fan and HeatsinkInstallation of CPU Fan and Heatsink

STEP 2 / STEP 3: Match The CPU Golden Triangle To The Socket Corner Small Triangle

STEP 4: Push Down And Lock The Socket Lever

After you install the CPU into this motherboard, it is necessary to install a larger heatsink and cooling fan to dissipate heat. You also need to spray thermal grease between the CPU and the heatsink to improve heat dissipation. Make sure that the CPU and the heatsink are securely fastened and in good contact with each other. Then connect the CPU fan to the CPU FAN connector (CPU_FAN1, see Page 2, No. 2). For proper installation, please kindly refer to the instruction manuals of the CPU fan and the heatsink.

ASRock N68C-GS FX / N68C-S FX Motherboard

1313

EnglishEnglish

English

Page 14

2.3 Installation of Memor2.3 Installation of Memor

2.3 Installation of Memor

2.3 Installation of Memor2.3 Installation of Memor

This motherboard provides two 240-pin DD R2 (Double Data Rate 2) DIMM slots a nd two 240-pin DDR3 (Double Data Rate 3) DIMM slots, and supports Dual Channel Memory Technology. For dual channel configuration, you always need to install identical (the same brand, speed, size and chip-type) DDR2/DDR3 DIMM pair in the slots of the same color. In other words, you have to install identical DDR2 DIMM pair in Dual Channel (DDRII_1 and DDRII_2; Yellow slots; see p.2 No.6), or identical DDR3 DIMM pair in Dual Channel (DDR3_A1 and D DR3_B1; Blue slots; see p.2 No.7), so that Dual Cha nnel Memory Technology can be activated. You may refer to the Dual Cha nnel Memory Configuration Table below.

Dual Channel DDR2 Memory Configurations (DS: Double Side, SS: Single Side)

2 memory modules SS SS 2 memory modules DS DS

Dual Channel DDR3 Memory Configurations (DS: Double Side, SS: Single Side)

2 memory modules SS SS 2 memory modules DS DS

y Modules (DIMM)y Modules (DIMM)

y Modules (DIMM)

y Modules (DIMM)y Modules (DIMM)

DDRII_1 DDRII_2 (Yellow Slot) (Yellow Slot)

DDR3_A1 DDR3_B1 (Blue Slot) (Blue Slot)

English

EnglishEnglish

1414

1. If you want to install two memory modules, for optimal compatibility and reliability, it is recommended to install them in the slots of the same color. In other words, install them in the set of blue slots (DDR3_A1 and DDR3_B1), or in the set of yellow slots (DDRII_1 and DDRII_2).

2. If only one memory module is installed in the DIMM slot on this motherboard, it is unable to activate the Dual Channel Memory Technology.

3. It is not allowed to install a DDR3 memory module into DDR2 slot or install a DDR2 memory module into DDR3 slot; otherwise, this motherboard and DIMM may be damaged.

4. DDR2 and DDR3 memory modules cannot be installed on this motherboard at the same time.

5. DDR3 memory module is only supported by installing AM3/AM3+ CPU. DDR2 memory module is only supported by installing AM2/ AM2+/AM3 CPU.

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 15

Installing a DIMMInstalling a DIMM

Installing a DIMM

Installing a DIMMInstalling a DIMM

Please make sure to disconnect power supply before adding or removing DIMMs or the system components.

Step 1. Unlock a DIMM slot by pressing the retaining clips outward. Step 2. Align a DIMM on the slot such that the notch on the DIMM matches the brea k

on the slot.

The DIMM only fits in one correct orientation. It will cause permanent damage to the motherboard and the DIMM if you force the DIMM into the slot at incorrect orientation.

Step 3. Firmly insert the DIMM into the slot until the retaining clips at both ends fully

snap back in place and the DIMM is properly seated.

ASRock N68C-GS FX / N68C-S FX Motherboard

1515

EnglishEnglish

English

Page 16

2.4 Expansion Slots (PCI and PCI Express Slots)2.4 Expansion Slots (PCI and PCI Express Slots)

2.4 Expansion Slots (PCI and PCI Express Slots)

2.4 Expansion Slots (PCI and PCI Express Slots)2.4 Expansion Slots (PCI and PCI Express Slots)

There are 2 PCI slots and 2 PCI Express slots on this motherboard. PCI slots: PCI slots are used to install expansion cards that have the 32-bit PCI

interface.

PCIE slots: PCIE1 (PCIE x1 slot) is used for PCI Express cards with x1 lane width

cards, such as Gigabit LAN card, SATA2 card, etc. PCIE2 (PCIE x16 slot) is used for PCI Express cards with x16 lane width graphics cards.

Installing an expansion cardInstalling an expansion card

Installing an expansion card

Installing an expansion cardInstalling an expansion card

Step 1. Before installing the expansion card, please make sure that the power

supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.

Step 2. Remove the bracket facing the slot that you intend to use. Keep the screws

for later use.

Step 3. Align the card connector with the slot and press firmly until the card is

completely seated on the slot.

Step 4. Fasten the card to the chassis with screws.

English

EnglishEnglish

1616

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 17

2.5 Easy Multi Monitor Feature2.5 Easy Multi Monitor Feature

2.5 Easy Multi Monitor Feature

2.5 Easy Multi Monitor Feature2.5 Easy Multi Monitor Feature

This motherboard supports Multi Monitor upgrade. With the internal onboard VGA and the external add-on PCI Express VGA card, you can easily enjoy the benefits of Multi Monitor feature. Plea se refer to the f ollowing ste ps to set up a multi monitor environment:

1. Install the NVIDIA® PCI Express VGA card to PCIE2 (PCIE x16 slot). Please refer to page 16 for proper expansion card installation procedures for details.

2. Connect the D-Sub monitor cable to the D-Sub port on the I/O panel of this motherboard. Connect another D-Sub monitor cable to the D-Sub connector of the add-on PCI Express VGA card. Connect the DVI-D monitor cable to the DVI-D connector of the add-on PCI Express VGA card.

3. Boot your system. Press <F2> or <Del> to enter BIOS setup. Enter “Share Memory” option to adjust the memory capability to [16MB], [32MB], [64MB], [128MB] or [256MB] to enable the function of onboard VGA/D-sub. Please make sure that the value you select is less than the total capability of the system memory. If you do not adjust the BIOS setup, the default value of “Share Memory”, [Auto], will disable onboard VGA/D-Sub function when the add-on VGA card is inserted to this motherboard.

4. Install the onboard V G A driver to your system. If you have installed the onboard VGA driver already, there is no need to install it again.

5. Set up a multi-monitor display.

For Windows® XP / XP 64-bit OS:

Right click the desktop, choose “Properties”, and select the “Settings” ta b so that you can adjust the parameters of the multi-monitor according to the steps below. A. Click the “Identify” button to display a large number on each monitor. B. Right-click the display icon in the Display Properties di alog that you wish to be your primary monitor, and then select “Primary”. When you use multiple monitors with your card, one monitor will always be Primary, and all additional monitors will be designated as Secondary. C. Select the display icon identified by the number 2. D. Click “Extend my Windows desktop onto this monitor”. E. Right-click the display icon and select “Attached”, if necessary. F. Set the “Screen Resolution” and “Color Quality” as appropriate for the second monitor. Click “Apply” or “OK” to apply these new values. G. Repeat steps C through E for the diaplay icon identified by the number one, two and three.

For Windows® 7 / 7 64-bit / VistaTM / VistaTM 64-bit OS:

Right click the desktop, choose “Personalize”, and select the “Display Settings” tab so that you can adjust the parameters of the multi-monitor according to the steps below. A. Click the number ”2” icon.

ASRock N68C-GS FX / N68C-S FX Motherboard

1717

EnglishEnglish

English

Page 18

B. Click the items “This is my main monitor” and “Extend the desktop onto this monitor”. C. Click “OK” to save your change. D. Repeat steps A through C for the display icon identified by the number one, two and three.

6. Use Multi Monitor feature. Click and drag the display icons to positions representing the physical setup of your monitors that you would like to use. The placement of display icons determines how you move items from one monitor to another.

English

EnglishEnglish

1818

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 19

2.62.6

Jumpers SetupJumpers Setup

2.6

Jumpers Setup

2.62.6

Jumpers SetupJumpers Setup

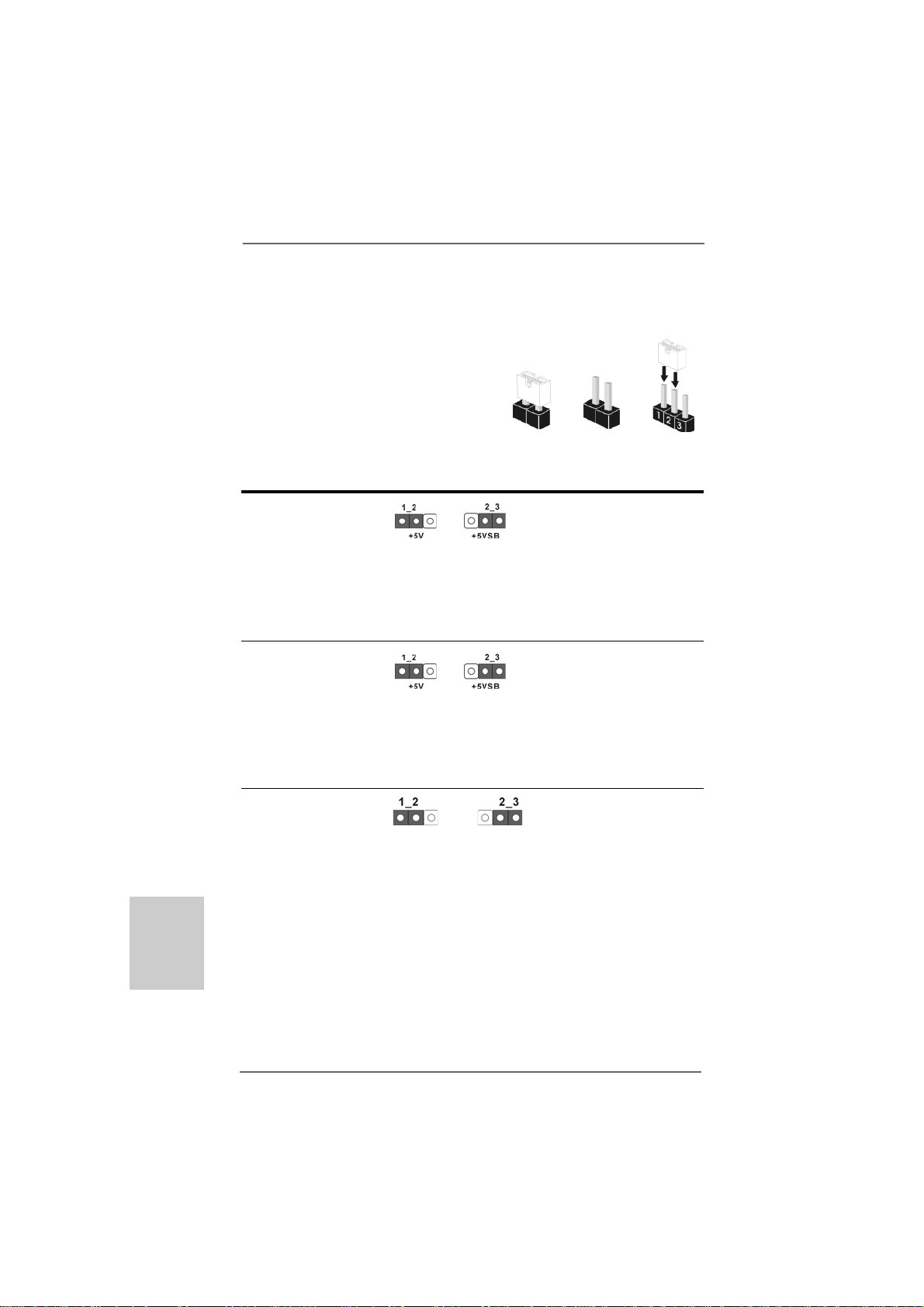

The illustration shows how jumpers are setup. When the jumper cap is placed on pins, the jumper is “Short”. If no jumper cap is placed on pins, the jumper is “Open”. The illustration shows a 3-pin jumper whose pin1 and pin2 are “Short” when jumper cap is placed on these 2 pins.

Jumper Setting

PS2_USB_PWR1 Short pin2, pin3 to enable

(see p.2, No. 1) +5VSB (standby) for PS/2 or

USB01/23 wake up events.

Note: T o select +5VSB, it requires 2 Amp and higher standby current provided by

power supply.

USB_PWR2 Short pin2, pin3 to enable

(see p.2, No. 15) +5VSB (standby) for

USB4_5/6_7/8_9 wake up events.

Note: T o select +5VSB, it requires 2 Amp and higher standby current provided by

power supply.

Clear CMOS Jumper

(CLRCMOS1) (see p.2, No. 22)

Clear CMOSDefault

OpenShort

Note: CLRCMOS1 allows you to clear the data in CMOS. The data in CMOS includes

system setup information such as system password, date, time, and system setup parameters. To clear and reset the system parameters to default setup, please turn off the computer and unplug the power cord from the power supply. After waiting for 15 seconds, use a jumper cap to short pin2 and pin3

ASRock N68C-GS FX / N68C-S FX Motherboard

1919

EnglishEnglish

English

Page 20

on CLRCMOS1 for 5 seconds. However, please do not clear the CMOS right after you update the BIOS. If you need to clear the CMOS when you just finish updating the BIOS, you must boot up the system first, and then shut it down before you do the clear-CMOS action.

2.7 Onboard Headers and Connectors2.7 Onboard Headers and Connectors

2.7 Onboard Headers and Connectors

2.7 Onboard Headers and Connectors2.7 Onboard Headers and Connectors

Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage of the motherboard!

•

Floppy Connector

(33-pin FLOPPY1) (see p.2 No. 24)

the red-striped side to Pin1

Note: Make sure the red-striped side of the cable is plugged into Pin1 side of the

connector.

Primary IDE connector (Blue)

(39-pin IDE1, see p.2 No. 9)

English

EnglishEnglish

2020

connect the blue end

to the motherboard

80-conductor ATA 66/100/133 cable

connect the black end to the IDE devices

Note: Please refer to the instruction of your IDE device vendor for the details.

Serial A T AII Connectors These four Serial A T AII (SATAII)

(SAT AII_1 (PORT 0.0): connectors support SATAII see p.2, No. 10) or SATA hard disk for internal (SAT AII_2 (PORT 0.1): storage devices. The current see p.2, No. 13) SATAII interface allows up to (SAT AII_3 (PORT 1.0): 3.0 Gb/s data transfer rate.

see p.2, No. 1 1) (SAT AII_4 (PORT 1.1): see p.2, No. 12)

SAT AII_1 SA T AII_3 (PORT 0.0) (PORT 1.0)

SAT AII_2 SA TAII_4 (PORT 0.1) (PORT 1.1)

Serial A TA (SATA) Either end of the SATA data cable Data Cable can be connected to the SATA /

(Optional) SA TAII hard disk or the SATAII

connector on the motherboard.

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 21

USB 2.0 Headers Besides four default USB 2.0

CD-L

GND

CD-R

(9-pin USB8_9) ports on the I/O panel, there are (see p.2 No. 16) three USB 2.0 headers on this

motherboard. Each USB 2.0 header can support two USB

2.0 ports.

(9-pin USB6_7) (see p.2 No. 17)

(9-pin USB4_5) (see p.2 No. 18)

Print Port Header This is an interface for print

(25-pin LPT1) port cable that allows (see p.2 No. 23) convenient connection of printer

devices.

Internal Audio Connectors This connector allows you

(4-pin CD1) to receive stereo audio input (CD1: see p.2 No. 26) from sound sources such as

CD1

a CD-ROM, D VD-ROM, TV tuner card, or MPEG card.

Front Panel Audio Header This is an interface for the front

(9-pin HD_AUDIO1) panel audio cable that allows (see p.2, No. 27) convenient connection and

control of audio devices.

1. High Definition Audio supports Jack Sensing, but the panel wire on the chassis must support HDA to function correctly. Please follow the

instruction in our manual and chassis manual to install your system.

2. If you use AC’97 audio panel, please install it to the front panel audio header as below: A. Connect Mic_IN (MIC) to MIC2_L. B. Connect Audio_R (RIN) to OUT2_R and Audio_L (LIN) to OUT2_L.

ASRock N68C-GS FX / N68C-S FX Motherboard

2121

EnglishEnglish

English

Page 22

C. Connect Ground (GND) to Ground (GND). D. MIC_RET and OUT_RET are for HD audio panel only. You don’t need to connect them for AC’97 audio panel.

System Panel Header This header accommodates

(9-pin PANEL1) several system front panel (see p.2 No. 20) functions.

Chassis Speaker Header Please connect the chassis

(4-pin SPEAKER 1) speaker to this header. (see p.2 No. 19)

Chassis and Power Fan Connectors Please connect the fan cables

(3-pin CHA_FAN1) to the fan connectors and (see p.2 No. 21) match the black wire to the

ground pin.

(3-pin PWR_FAN1) (see p.2 No. 25)

English

EnglishEnglish

2222

CPU Fan Connector Please connect the CPU fan

(4-pin CPU_FAN1) cable to this connector and (see p.2 No. 2) match the black wire to the

4 3 2 1

ground pin.

Though this motherboard provides 4-Pin CPU fan (Quiet Fan) support, the 3-Pin CPU fan still can work successfully even without the fan speed control function. If you plan to connect the 3-Pin CPU fan to the CPU fan connector on this motherboard, please connect it to Pin 1-3.

ATX Power Connector Please connect an ATX power

(24-pin ATXPWR1) supply to this connector. (see p.2 No. 8)

12 124

Pin 1-3 Connected

3-Pin Fan Installation

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 23

Though this motherboard provides 24-pin ATX power connector, it can still work if you adopt a traditional 20-pin ATX power supply. To use the 20-pin ATX power supply, please plug your power supply along with Pin 1 and Pin 13.

20-Pin A TX Power Supply Installation

ATX 12V Power Connector Please note that it is necessary

(4-pin ATX12V1) to connect a power supply with (see p.2 No. 3) ATX 12V plug to this connector.

Failing to do so will cause power up failure.

ASRock N68C-GS FX / N68C-S FX Motherboard

2323

EnglishEnglish

English

Page 24

2.82.8

Driver Installation GuideDriver Installation Guide

2.8

Driver Installation Guide

2.82.8

Driver Installation GuideDriver Installation Guide

To install the drivers to your system, please insert the support CD to your optical drive first. Then, the drivers compatible to your system can be auto-detected and listed on the support CD driver page. Please follow the order from up to bottom side to install those required drivers. Therefore, the drivers you install can work properly.

®®

2.92.9

Installing WindowsInstalling Windows

2.9

Installing Windows

2.92.9

Installing WindowsInstalling Windows

TMTM

VistaVista

Vista

VistaVista

If you just want to install Windows® 7 / 7 64-bit / VistaTM / VistaTM 64-bit / XP / XP 64-bit on your SATA / SATAII HDDs without RAID functions, you don’t have to make a SATA / SATAII driver diskette. Besides, there is no need for you to change the BIOS setting. Y ou ca n start to install Windows® 7 / 7 64-bit / VistaTM / VistaTM 64-bit / XP / XP 64-bit on your system directly.

2.102.10

Installing WindowsInstalling Windows

2.10

Installing Windows

2.102.10

Installing WindowsInstalling Windows VistaVista

Vista

VistaVista

If you want to install Windows® 7 / 7 64-bit / VistaTM / VistaTM 64-bit / XP / XP 64-bit on your SATA / SATAII HDDs with RAID functions, please refer to the document at the following path in the Support CD for detailed procedures:

..\ RAID Installation Guide

2.112.11

Untied Overclocking TUntied Overclocking T

2.11

Untied Overclocking T

2.112.11

Untied Overclocking TUntied Overclocking T

This motherboard supports Untied Overclocking Technology, which means during overclocking, FSB enjoys better margin due to fixed PCI / PCIE buses. Before you enable Untied Overclocking function, please enter “Overclock Mode” option of BIOS setup to set the selection from [Auto] to [CPU, PCIE, Async.]. Therefore, CPU FSB is untied during overclocking, but PCI / PCIE buses are in the fixed mode so that FSB can operate under a more stable overclocking environment.

64-bit / XP / XP 64-bit Without RAID Functions 64-bit / XP / XP 64-bit Without RAID Functions

64-bit / XP / XP 64-bit Without RAID Functions

64-bit / XP / XP 64-bit Without RAID Functions 64-bit / XP / XP 64-bit Without RAID Functions

TMTM

64-bit / XP / XP 64-bit With RAID Functions 64-bit / XP / XP 64-bit With RAID Functions

64-bit / XP / XP 64-bit With RAID Functions

64-bit / XP / XP 64-bit With RAID Functions 64-bit / XP / XP 64-bit With RAID Functions

®®

7 / 7 64-bit / Vista 7 / 7 64-bit / Vista

7 / 7 64-bit / Vista

7 / 7 64-bit / Vista 7 / 7 64-bit / Vista

®®

7 / 7 64-bit / Vista 7 / 7 64-bit / Vista

7 / 7 64-bit / Vista

7 / 7 64-bit / Vista 7 / 7 64-bit / Vista

echnologyechnology

echnology

echnologyechnology

TMTM

/ /

TMTM

/ /

English

EnglishEnglish

2424

Please refer to the warning on page 8 for the possible overclocking risk before you apply Untied Overclocking Technology.

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 25

3. BIOS Information3. BIOS Information

3. BIOS Information

3. BIOS Information3. BIOS Information

The Flash Memory on the motherboard stores BIOS Setup Utility. When you start up the computer, please press <F2> during the Power-On-Self-Test (POST) to enter BIOS Setup utility; otherwise, POST continues with its test routines. If you wish to enter BIOS Setup after POST, please restart the system by pressing <Ctl> + <Alt> + <Delete>, or pressing the reset button on the system chassis. The BIOS Setup program is designed to be user-friendly. It is a menu-driven program, which allows you to scroll through its various sub-menus and to select among the predetermined choices. For the detailed information about BIOS Setup, please refer to the User Manual (PDF file) contained in the Support CD.

4. Sof4. Sof

4. Sof

4. Sof4. Sof

This motherboard supports various Microsoft® Windows® operating systems: 7 / 7 64-bit / Vista motherboard contains necessary drivers and useful utilities that will enhance motherboard features. To begin using the Support CD, insert the CD into your CDROM drive. It will display the Main Menu automatically if “AUTORUN” is enabled in your computer. If the Main Menu does not appear automatically, locate and doubleclick on the file “ASSETUP.EXE” from the “BIN” folder in the Support CD to display the menus.

tware Supportware Suppor

tware Suppor

tware Supportware Suppor

/ VistaTM 64-bit / XP / XP 64-bit. The Support CD that came with the

t CD informationt CD information

t CD information

t CD informationt CD information

EnglishEnglish

English

ASRock N68C-GS FX / N68C-S FX Motherboard

2525

Page 26

1. Einführung1. Einführung

1. Einführung

1. Einführung1. Einführung

Wir danken Ihnen für den Kauf des ASRock N68C-GS FX / N68C-S FX Motherboard, ein zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, ge mäß der Verp flichtung von ASRock zu Qualität und Halbarkeit. Diese Schnellinstallationsanleitung führt in das Motherboard und die schrittweise Installation ein. Details über das Motherboard finden Sie in der Bedienungsanleitung auf der Support-CD.

Da sich Motherboard-Spezifikationen und BIOS-Software verändern können, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert werden. Für den Fall, dass sich Änderungen an diesem Handbuch ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere Ankündigung, verfügbar sein. Die neuesten Grafikkarten und unterstützten CPUs sind auch auf der ASRock-Website aufgelistet. ASRock-Website: http://www.asrock.com Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezifische Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere Webseite: www.asrock.com/support/index.asp

1.1 Kartoninhalt

ASRock N68C-GS FX / N68C-S FX Motherboard

(Micro ATX-Formfaktor: 24.4 cm x 20.8 cm; 9.6 Zoll x 8.2 Zoll) ASRock N68C-GS FX / N68C-S FX Schnellinstallationsanleitung ASRock N68C-GS FX / N68C-S FX Support-CD Zwei Seriell-ATA- (SATA) Datenkabel (Option) Ein I/O Shield

Deutsch

DeutschDeutsch

2626

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 27

1.21.2

SpezifikationenSpezifikationen

1.2

Spezifikationen

1.21.2

SpezifikationenSpezifikationen

Plattform - Micro ATX-Formfaktor: 24.4 cm x 20.8 cm; 9.6 Zoll x 8.2 Zoll CPU - Unterstützung von Socket AM3+-Prozessoren

(siehe VORSICHT 1)

- Unterstützung von Socket AM3-Proze ssoren: AMD Phenom II X6 / X4 / X3 / X2 (außer 920 / 940) / Athlon X4 / X3 / X2 / Sempron-Prozessor

- Unterstützung für Socket AM2+ / AM2-Prozessoren: AMD Phenom / Athlon X2 Dualkern / Athlon 64 / Sempron-Prozessor

- Acht-Kern-CPU-bereit

- Unterstützt UCC (Unlock CPU Core) (siehe VORSICHT 2)

- Unterstützt Cool ‘n’ QuietTM-Technologie von AMD

- FSB 1000 MHz (2.0 GT/s)

- Unterstützt Untied-Übertaktungstechnologie (siehe VORSICHT 3)

- Unterstützt Hyper-Transport-Technologie

Chipsatz - NVIDIA® GeForce 7025 / nForce 630a Speicher - Unterstützung von Dual-Kanal-Speichertechnologie

- 2 x Steckplätze für DDR3

- Unterstützt DDR3 1600/1333/1066/800 non-ECC, ungepufferter Speicher (siehe VORSICHT 5)

- Max. Kapazität des Systemspeichers: 8GB (siehe VORSICHT 6)

- 2 x Steckplätze für DDR2

- Unterstützt DDR2 1066/800/667/533 non-ECC, ungepufferter Speicher (siehe VORSICHT 7)

- Max. Kapazität des Systemspeichers: 8GB

(siehe VORSICHT 6) Erweiterungs- - 1 x PCI Express x16-Steckplätze steckplätze - 1 x PCI Express x1-Steckplätze

- 2 x PCI -Steckplätze

Onboard-VG A - Integrierter NVIDIA® GeForce 7025 Grafikchip

- DX9.0 VGA, Pixel Shader 3.0

- Maximal gemeinsam genutzter Speicher 256 MB

(siehe VORSICHT 8)

- Unterstützt D-Sub mit einer maximalen Auflösung von

1920 x 1440 bei 60 Hz Audio - 5.1 CH HD Audio (VIA® VT1705 Audio Codec)

FX / Phenom / Athlon 64 FX / Athlon 64 X2 Dualkern

(siehe VORSICHT 4)

DeutschDeutsch

Deutsch

ASRock N68C-GS FX / N68C-S FX Motherboard

2727

Page 28

Deutsch

DeutschDeutsch

LAN - N68C-GS FX

Realtek Giga PHY R TL8211CL, speed 10/100/1000 Mb/s

- N68C-S FX Realtek PHY RTL8201EL, speed 10/100 Mb/s

- Unterstützt W ake-On-LAN

- Unterstützt PXE E/A-Anschlüsse I/O Panel an der - 1 x PS/2-Mausanschluss Rückseite - 1 x PS/2-Tastaturanschluss

- 1 x Serieller port: COM 1

- 1 x VGA port

- 4 x Standard-USB 2.0-Anschlüsse

- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED LED)

- Audioa n schlüsse: Line In / Line Out / Mikrofon Anschlüsse - 4 x SATA2-Anschlüsse, unterstützt bis 3.0 Gb/s

Datenübertragungsrate, unterstützt RAID (RAID 0, RAID 1, RAID 0+1, RAID 5, JBOD), NCQ und “Hot Plug” Funktionen (siehe VORSICHT 9)

- 1 x ATA133 IDE-Anschlüsse (Unterstützt bis 2 IDE-Geräte)

- 1 x FDD-Anschlüsse

- 1 x Druckerport-Anschlussleiste

- CPU/Gehäuse/Stromlüfter-Anschluss

- 24-pin A TX-Netz-Header

- 4-pin anschluss für 12V-ATX-Netzteil

- Interne Audio-Anschlüsse

- Anschluss für Audio auf der Gehäusevorderseite

- 3 x USB 2.0-Anschlüsse (Unterstützung 6 zusätzlicher

USB 2.0-Anschlüsse)

BIOS - 8Mb AMI BIOS

- AMI legal BIOS mit Unterstützung für “Plug and Play”

- ACPI 1.1-Weckfunktionen

- JumperFree-Modus

- SMBIOS 2.3.1

- CPU, VCCM, NB Stromspa nnung Multianpassung Support-CD - Pilotes, utilitaires, logiciel a nti-virus (version d’évaluation),

CyberLink MediaEspresso 6.5 Trial, Suite logicielle ASRock (CyberLink DVD Suite et Version OEM et d’essai; Creative Sound Blaster X-Fi MB - Testversion; ASRock MAGIX-Multimedia-Suite - OEM)

2828

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 29

Einzigartige - ASRock OC Tuner (siehe VORSICHT 10) Eigenschaft - ASRock Intelligent Energy Saver (Intelligente

Energiesparfunktion) (siehe VORSICHT 11)

- ASRock Sofortstart

- ASRock Instant Flash (siehe VORSICHT 12)

- ASRock OC DNA (siehe VORSICHT 13)

- ASRock APP Charger (siehe VORSICHT 14)

- ASRock SmartView (siehe VORSICHT 15)

- ASRock XFast USB (siehe VORSICHT 16)

- ASRock XFast LAN (siehe VORSICHT 17)

- Hybrid Booster:

- Schrittloser CPU-Frequenz-Kontrolle (siehe VORSICHT 18)

- ASRock U-COP (siehe VORSICHT 19)

- Boot Failure Guard (B.F.G. – Systemstartfehlerschutz)

- ASRock AM2 Boost: ASRocks patentgeschützte Technologie zur Erhöhung der Arbeitsspeicherleistung um bis zu 12,5% (siehe VORSICHT 20)

Hardware Monitor - CPU-Temperatursensor

- Motherboardtemperaturerkennung

- Drehzahlmessung für CPU/Gehäuse/Stromlüfter

- CPU-Lüftergeräuschdämpfung

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

Betriebssysteme - Unterstützt Microsoft® Windows® 7 / 7 64-Bit / VistaTM /

Vista

64-Bit / XP / XP 64-Bit

Zertifizierungen - FCC, CE, WHQL

* Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website: http://www.asrock.com

WARNUNG

Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS, Anwenden der Untied Overclocking-Technologie oder Verwenden von Overclocking-Werkzeugen von Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann sich nachteilig auf die Stabilität Ihres Systems auswirken oder sogar Komponenten und Geräte Ihres Systems beschädigen. Es geschieht dann auf eigene Gefahr und auf Ihre Kosten. Wir übernehmen keine Verantwortung für mögliche Schäden, die aufgrund von Overclocking verursacht wurden.

ASRock N68C-GS FX / N68C-S FX Motherboard

2929

DeutschDeutsch

Deutsch

Page 30

Deutsch

DeutschDeutsch

VORSICHT!

1. Dieses Motherboard unterstützt CPUs bis 95W. Auf unserer Website finden Sie eine Liste mit unterstützten CPUs. ASRock-Internetseite: http://www.asrock.com

2. Die UCC-Funktion (Unlock CPU Core; zu Deutsch: CPU-Kern freigeben) vereinfacht die AMD-CPU-Aktivierung. Zur Freigabe des zusätzlichen CPUKerns müssen Sie lediglich die BIOS-Option „ASRock UCC“ umschalten – schon profitieren Sie von einem Leistungsschub. Wenn die UCC-Funktion aktiviert ist, rüstet die Dual-Core- oder Triple-Core-CPU auf eine QuadCore-CPU auf – einige CPUs (inklusive Quad-Core) können zudem die L3Cache-Größe auf bis zu 6 MB anheben; das bedeutet verbesserte CPULeistung zu einem geringeren Preis. Bitte beachten Sie, dass die UCCFunktion nur bei AM2+ / AM3 / AM3+-CPUs einsetzbar ist; die Unterstützung besteht jedoch aufgrund möglicher Fehlfunktionen des verborgenen Kerns einiger CPUs auch nicht zwangsläufig bei jeder AM2+ / AM3 / AM3+-CPU.

3. Dieses Motherboard unterstützt die Untied-Übertaktungstechnologie. Unter “Entkoppelte Übertaktungstechnologie” auf Seite 24 finden Sie detaillierte Informationen.

4. Dieses Motherboard unterstützt Dual-Kanal-Speichertechnologie. Vor Implementierung der Dual-Kanal-Speichertechnologie müssen Sie die Installationsanleitung für die Speichermodule auf Seite 14 zwecks richtigerInstallation gelesen haben.

5. Ob die Speichergeschwindigkeit 1600 MHz unterstützt wird, hängt von der von Ihnen eingesetzten AM3 / AM3+-CPU ab. Schauen Sie bitte auf unseren Internetseiten in der Liste mit unterstützten Speichermodulen nach, wenn Sie DDR3 1600-Speichermodule einsetzen möchten. ASRock-Internetseite: http://www.asrock.com

6. Durch Betriebssystem-Einschränkungen kann die tatsächliche Speichergröße weniger als 4 GB betragen, da unter Windows® 7 / Vista™ / XP etwas Speicher zur Nutzung durch das System reserviert wird. Unter Windows® OS mit 64-Bit-CPU besteht diese Einschränkung nicht.

7. Ob die Speichergeschwindigkeit 1066 MHz unterstützt wird, hängt von der von Ihnen eingesetzten AM2+ / AM3-CPU ab. Schauen Sie bitte auf unseren Internetseiten in der Liste mit unterstützten Speichermodulen nach, wenn Sie DDR2 1066-Speichermodule einsetzen möchten. ASRock-Internetseite: http://www.asrock.com

8. Die Maximalspeichergröße ist von den Chipshändler definiert und umgetauscht. Bitte überprüfen Sie NVIDIA® website für die neuliche Information.

9. Vor Installation der SATAII-Festplatte an den SATAII-Anschluss lesen Sie bitte “Setup-Anleitung für SATAII-Festplatte” auf Seite 26 der “Bedienungsanleitung” auf der Support-CD, um Ihre SATAII-Festplatte dem SATAII-Modus anzugleichen. Sie können die SATA-Festplatte auch direkt mit dem SATAII-Anschluss verbinden.

3030

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 31

10. Es ist ein benutzerfreundlicher ASRock Übertaktenswerkzeug, das erlaubt, dass Sie Ihr System durch den Hardware-Monitor Funktion zu überblicken und Ihre Hardware-Geräte übertakten, um die beste Systemleistung unter der Windows® Umgebung zu erreichen. Besuchen Sie bitte unsere Website für die Operationsverfahren von ASRock OC Tuner. ASRock-Website: http://www.asrock.com

11. Mit einer eigenen, modernen Hardware und speziellem Softwaredesign, bietet der Intelligent Energy Saver eine revolutionäre Technologie zur bisher unerreichten Energieeinsparung. Ein Spannungsregler kann die Anzahl von Ausgangsphasen zur Effektivitätsverbessserung reduzieren, wenn sich die CPU im Leerlauf befindet. Mit anderen Worten: Sie genießen außergewöhnliche Energieeinsparung und verbesserten Wirkungsgrad ohne Leistungseinschränkungen. Wenn Sie die Intelligent Energy Saver-Funktion nutzen möchten, aktivieren Sie zuvor die „Cool ‘n’ Quiet“-Option im BIOS. Weitere Bedienungshinweise zum Intelligent Energy Saver finden Sie auf unseren Internetseiten. ASRock-Internetseite: http://www.asrock.com

12. ASRock Instant Flash ist ein im Flash-ROM eingebettetes BIOS-FlashProgramm. Mithilfe dieses praktischen BIOS-Aktualisierungswerkzeugs können Sie das System-BIOS aktualisieren, ohne dafür zuerst Betriebssysteme wie MS-DOS oder Windows® aufrufen zu müssen. Mit diesem Programm bekommen Sie durch Drücken der <F6>-Taste während des POST-Vorgangs oder durch Drücken der <F2>-Taste im BIOS-Setup-Menü Zugang zu ASRock Instant Flash. Sie brauchen dieses Werkzeug einfach nur zu starten und die neue BIOS-Datei auf Ihrem USB-Flash-Laufwerk, Diskettenlaufwerk oder der Festplatte zu speichern, und schon können Sie Ihr BIOS mit nur wenigen Klickvorgängen ohne Bereitstellung einer zusätzlichen Diskette oder eines anderen komplizierten Flash-Programms aktualisieren. Achten Sie darauf, dass das USB-Flash-Laufwerk oder die Festplatte das Dateisystem FAT32/16/12 benutzen muss.

13. Allein der Name – OC DNA* – beschreibt es wörtlich, was die Software zu leisten vermag. OC DNA ist ein von ASRock exklusiv entwickeltes Dienstprogramm, das Nutzern eine bequeme Möglichkeit bietet, Übertaktungseinstellungen aufzuzeichnen und sie Anderen mitzuteilen. Es hilft Ihnen, Ihre Übertaktungsaufzeichnung im Betriebssystem zu speichern und vereinfacht den komplizierten Aufzeichnungsvorgang von Übertaktungseinstellungen. Mit OC DNA können Sie Ihre Übertaktungseinstellungen als Profil abspeichern und Ihren Freunden zugänglich machen! Ihre Freunde können dann das Übertaktungsprofil auf ihren eigenen Systemen laden, um dieselben Übertaktungseinstellungen. Mit OC DNA können Sie Ihre Übertaktungseinstellungen als Profil abspeichern und Ihren Freunden zugänglich machen! Ihre Freunde können dann das Übertaktungsprofil auf ihren eigenen Systemen laden, um dieselben

DeutschDeutsch

Deutsch

ASRock N68C-GS FX / N68C-S FX Motherboard

3131

Page 32

Deutsch

DeutschDeutsch

Übertaktungseinstellungen wie Sie zu erhalten! Beachten Sie bitte, dass das Übertaktungsprofil nur bei einem identischen Motherboard gemeinsam genutzt und funktionsfähig gemacht werden kann. Übertaktungseinstellungen wie Sie zu erhalten! Beachten Sie bitte, dass das Übertaktungsprofil nur bei einem identischen Motherboard gemeinsam genutzt und funktionsfähig gemacht werden kann.

14. Wenn Sie nach einer schnelleren, weniger eingeschränkten

Möglichkeit zur Aufladung Ihrer Apple-Geräte (z. B. iPhone/iPad/iPod touch) suchen, bietet ASRock Ihnen eine wunderbare Lösung – den ASRock APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber; dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP Charger ermöglicht Ihnen die schnelle Aufladung mehrerer Apple-Geräte gleichzeitig; der Ladevorgang wird sogar dann fortgesetzt, wenn der PC den Ruhezustand (S1), Suspend to RAM-Modus (S3) oder Tiefschlafmodus (S4) aufruft oder ausgeschaltet wird (S5). Nach der Installation des APP ChargerTreibers können Sie im Handumdrehen das großartigste Ladeerlebnis überhaupt genießen. ASRock-Webseite: http://www. asrock.com/Feature/AppCharger/index.asp

15. SmartView, eine neue Internetbrowserfunktion, ist eine intelligente

IE-Startseite, die meist besuchte Internetseiten, Ihren Browserverlauf, Facebook-Freunde und Nachrichten in Echtzeit miteinander kombiniert: In einer speziellen Ansicht, die das Internet noch angenehmer und aufre-gender macht. ASRock-Motherboards werden exklusiv mit der Smart-View-Software geliefert, die auch dafur sorgt, dass Sie immer mit Ihren Freunden in Verbindung bleiben. Die SmartView-Funktionen konnen Sie mit den Windows®Betriebssystemen 7 / 7, 64 Bit / VistaTM / VistaTM 64 Bit und dem Internet Explorer ab Version 8 nutzen. ASRock-Website: http://www. asrock.com/Feature/SmartView/index.asp

16. ASRocks XFast USB dient der Steigerung der Leistungsfähigkeit Ihrer

USB-Speichergeräte. Die Leistung kann je nach Eigenschaften des Gerätes variieren.

17. ASRock XFast LAN bietet einen schnelleren Internetzugang mit den

nachfolgenden Vorteilen. LAN-Anwendungspriorisierung: Hiermit konfi gurieren Sie auf ideale Weise Ihre Anwendungsprioritat und/oder fugen neue Programme hinzu. Niedrigere Latenzzeit bei Spielen: Nach Einstel-lung einer hoheren Online-Gameprioritat kann hiermit die Latenzzeit bei Spielen herabgesetzt werden. Datenverkehrsgestaltung: Sie konnen Youtube-Videos in HD anzeigen und gleichzeitig Dateien herunterladen. Echtzeitanalyse Ihrer Daten: Uber das Statusfenster konnen Sie schnell ermitteln, welche Datenstrome zur Zeit ubertragen werden.

3232

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 33

18. Obwohl dieses Motherboard stufenlose Steuerung bietet, wird Overclocking nicht empfohlen. Frequenzen, die von den empfohlenen CPU-Busfrequenzen abweichen, können Instabilität des Systems verursachen oder die CPU beschädigen.

19. Wird eine Überhitzung der CPU registriert, führt das System einen automatischen Shutdown durch. Bevor Sie das System neu starten, prüfen Sie bitte, ob der CPU-Lüfter am Motherboard richtig funktioniert, und stecken Sie bitte den Stromkabelstecker aus und dann wieder ein. Um die Wärmeableitung zu verbessern, bitte nicht vergessen, etwas Wärmeleitpaste zwischen CPU und Kühlkörper zu sprühen.

20. Dieses Motherboard unterstützt die ASRock AM2 Boost Übertaktungstechnologie. Wenn Sie diese Funktion im BIOS-Setup aktivieren, wird die Arbeitsspeicherleistung um bis zu 12,5% gesteigert. Die Wirkung hängt aber von der verwendeten AM2 CPU ab. Diese Funktion übertaktet die Standardfrequenz des Chipsatz und der CPU. Dennoch gewähren wir die Systemstabilität nicht bei allen CPU/DRAMKonfigurationen. Wird Ihr System nach dem Aktivieren der AM2 BoostFunktion unstabil, dann ist diese Funktion wahrscheinlich nicht für Ihr System geeignet. Sie können diese Funktion deaktivieren, um die Stabilität Ihres System zu bewahren.

ASRock N68C-GS FX / N68C-S FX Motherboard

3333

DeutschDeutsch

Deutsch

Page 34

1.3 Einstellung der Jumper1.3 Einstellung der Jumper

1.3 Einstellung der Jumper

1.3 Einstellung der Jumper1.3 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper gesetzt werden. Werden Pins durch Jumperkappen verdeckt, ist der Jumper “gebrückt”. Werden keine Pins durch Jumperkappen verdeckt, ist der Jumper “offen”. Die Abbildung zeigt einen 3-Pin Jumper dessen Pin1 und Pin2 “gebrückt” sind, bzw. es befindet sich eine Jumper-Kappe auf diesen beiden Pins.

Jumper Einstellun

PS2_USB_PWR1 Überbrücken Sie Pin2, Pin3, um

(siehe S.2, No. 1) +5VSB (Standby) zu setzen

Hinweis: Um +5VSB nutzen zu können, muss das Netzteil auf dieser Leitung 2A

oder mehr leisten können.

USB_PWR2 Überbrücken Sie Pin2, Pin3, um

(siehe S.2, No. 15) +5VSB (Standby) zu setzen

Hinweis: Um +5VSB nutzen zu können, muss das Netzteil auf dieser Leitung 2A

oder mehr leisten können.

Gebrückt Offen

und die PS/2 oder USB01/23Weckfunktionen zu aktivieren.

und die USB4_5/6_7/8_9Weckfunktionen zu aktivieren.

Deutsch

DeutschDeutsch

3434

CMOS löschen

(CLRCMOS1, 3-Pin jumper) (siehe S.2, No. 22)

Hinweis: CLRCMOS1 erlaubt Ihnen das Löschen der CMOS-Daten. Diese

beinhalten das System-Passwort, Datum, Zeit und die verschiedenen BIOS-Parameter. Um die Systemparameter zu löschen und auf die Werkseinstellung zurückzusetzen, schalten Sie bitte den Computer ab und entfernen das Stromkabel. Benutzen Sie eine Jumperkappe, um die Pin 2 und Pin 3 an CLRCMOS1 für 5 Sekunden kurzzuschließen. Bitte vergessen Sie nicht, den Jumper wieder zu entfernen, nachdem das CMOS gelöscht wurde. Bitte vergessen Sie nicht, den Jumper wieder zu entfernen, nachdem das CMOS gelöscht wurde. Wenn Sie den CMOSInhalt gleich nach dem Aktualisieren des BIOS löschen müssen, müssen Sie zuerst das System starten und dann wieder ausschalten, bevor Sie den CMOS-Inhalt löschen.

ASRock N68C-GS FX / N68C-S FX Motherboard

DefaultEinstellung

CMOS löschen

Page 35

1.4 Anschlüsse1.4 Anschlüsse

1.4 Anschlüsse

1.4 Anschlüsse1.4 Anschlüsse

Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die Anschlüsse setzen, wird das Motherboard permanent beschädigt!

Anschluss Beschreibung

Anschluss für das Floppy-Laufwerk

(33-Pin FLOPPY1) (siehe S.2, No. 24)

die rotgestreifte Seite auf Stift 1

Hinweis: Achten Sie darauf, dass die rotgestreifte Seite des Kabel mit der Stift 1-

Seite des Anschlusses verbunden wird.

Primärer IDE-Anschluss (blau)

(39-pin IDE1, siehe S.2, No. 9)

Blauer Anschluss Schwarzer Anschluss zum Motherboard zur Festplatte

80-adriges ATA 66/100/133 Kabel

Hinweis: Details entnehmen Sie bitte den Anweisungen Ihres IDE-Gerätehändlers.

Seriell-ATAII-Anschlüsse

(SAT AII_1 (PORT 0.0): siehe S.2, No. 10) (SAT AII_2 (PORT 0.1): siehe S.2, No. 13) (SAT AII_3 (PORT 1.0): siehe S.2, No. 1 1) (SAT AII_4 (PORT 1.1): siehe S.2, No. 12)

SAT AII_1 SA TAII_3 (PORT 0.0) (PORT 1.0)

SAT AII_2 SA TAII_4 (PORT 0.1) (PORT 1.1)

Diese vier Serial ATA (SATA II) -Anschlüsse unterstützen interne SATAoder SATA II-Festplatten. Die aktuelle SATAII-Schnittstelle ermöglicht eine Datenübertragungsrate bis 3,0 Gb/s.

Serial ATA- (SATA-) Sie können beide Enden des Datenkabel SATA-Datenkabels entweder

(Option) mit der SATA / SA TAII-

Festplatte oder dem SATAII-Anschluss am Mainboard verbinden.

ASRock N68C-GS FX / N68C-S FX Motherboard

3535

DeutschDeutsch

Deutsch

Page 36

USB 2.0-Header Zusätzlich zu den vier

CD-L

GND

CD-R

(9-pol. USB8_9) üblichen USB 2.0-Ports an den (siehe S.2 - No. 16) I/O-Anschlüssen befinden sich

drei USB 2.0-Anschlussleisten am Motherboard. Pro USB 2.0 Anschlussleiste werden zwei

(9-pol. USB6_7) USB 2.0-Ports unterstützt. (siehe S.2 - No. 17)

(9-pol. USB4_5) (siehe S.2 - No. 18)

Druckerport-Anschlussleiste Dies ist eine Schnittstelle zum

(25-pol. LPT1) Anschluss eines Druckerport- (siehe S.2 - No. 23) Kabels, mit dem Sie passende

Drucker auf einfache Weise

anschließen können.

Deutsch

DeutschDeutsch

3636

Interne Audio-Anschlüsse Diese ermöglichen Ihnen

(4-Pin CD1) Stereo-Signalquellen, wie z. B. (CD1: siehe S.2 - No. 26) CD-ROM, DV D-ROM, TV-T uner

CD1

oder MPEG-Karten mit Ihrem System zu verbinden.

Anschluss für Audio auf Dieses Interface zu einem der Gehäusevorderseite Audio-Panel auf der Vorderseite

(9-Pin HD_AUDIO1) Ihres Gehäuses, ermöglicht (siehe S.2, No. 27) Ihnen eine bequeme

Kontrolle über Audio-Geräte.

1. High Definition Audio unterstützt Jack Sensing (automatische Erkennung falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung am Gehäuse HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie bei der Installation im System die Anweisungen in unserem Handbuch und im Gehäusehandbuch.

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 37

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie nachstehend beschrieben an der Front-Audioanschlussleiste: A. Schließen Sie Mic_IN (MIC) an MIC2_L an. B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an. C. Schließen Sie Ground (GND) an Ground (GND) an. D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden.

System Panel Anschluss Dieser Anschluss ist für die

(9-Pin PANEL1) verschiedenen Funktionen der (siehe S.2, No. 20) Gehäusefront.

Gehäuselautsprecher-Header Schließen Sie den

(4-pin SPEAKER1) Gehäuselautsprecher an (siehe S.2, No. 19) diesen Header an.

Gehäuse- und Stromlüfteranschlüsse Verbinden Sie die Lüfterkabel

(3-pin CHA_FAN1) mit den Lüfteranschlüssen, (siehe S.2, No. 21) wobei der schwarze Draht an

den Schutzleiterstift

(3-pin PWR_FAN1) angeschlossenwird. (siehe S.2, No. 25)

CPU-Lüfteranschluss Verbinden Sie das CPU -

(4-pin CPU_FAN1) Lüfterkabel mit diesem (siehe S.2, No. 2) Anschluss und passen Sie den

4 3 2 1

schwarzen Draht dem Erdungsstift an.

ASRock N68C-GS FX / N68C-S FX Motherboard

3737

DeutschDeutsch

Deutsch

Page 38

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss (Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss angeschlossen werden; auch ohne G e schwindigke itsregulierung. Wenn Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses Motherboards anschließen möchten, verbinden Sie ihn bitte mit den Pins 1 – 3.

Lüfter mit dreipoligem Anschluss installieren

Pins 1–3 anschließen

ATX-Netz-Header Verbinden Sie die ATX-

(24-pin ATXPW R1) Stromversorgung mit diesem (siehe S.2, No. 8) Header.

Obwohl dieses Motherboard einen 24-pol. ATX-Stromanschluss bietet, kann es auch mit einem modifizierten traditionellen 20-pol. ATX-Netzteil verwendet werden. Um ein 20-pol. ATX-Netzteil zu verwenden, stecken Sie den Stecker mit Pin 1 und Pin 13 ein.

12 124

Installation eines 20-pol. A TX-Netzteils

Anschluss für Beachten Sie bitte, dass Sie eine 12V-ATX-Netzteil Stromversorgung mit ATX 12-

(4-pin A TX12V1) Volt-Stecker mit diesem (siehe S.2, No. 3) Anschluss verbinden müssen,

damit ausreichend Strom geliefert werden kann. Andernfalls reicht der Strom nicht aus, das System zu starten.

Deutsch

DeutschDeutsch

3838

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 39

2. BIOS-Information2. BIOS-Information

2. BIOS-Information

2. BIOS-Information2. BIOS-Information

Das Flash Memory dieses Motherboards speichert das Setup-Utility. Drücken Sie <F2> während des POST (Power-On-Self-Test) um ins Setup zu gelangen, ansonsten werden die Testroutinen weiter abgearbeitet. Wenn Sie ins Setup gelangen wollen, nachdem der POST durchgeführt wurde, müssen Sie das System über die Tastenkombination <Ctrl> + <Alt> + <Delete> oder den Reset-Knopf auf der Gehäusevorderseite, neu starten. Natürlich können Sie einen Neustart auch durchführen, indem Sie das System kurz ab- und danach wieder anschalten. Das Setup-Programm ist für eine bequeme Bedienung entwickelt worden. Es ist ein menügesteuertes Programm, in dem Sie durch unterschiedliche Untermenüs scrollen und die vorab festgelegten Optionen auswählen können. Für detaillierte Informationen zum BIOS-Setup, siehe bitte das Benutzerhandbuch (PDF Datei) auf der Support CD.

3. Software Support CD information3. Software Support CD information

3. Software Support CD information

3. Software Support CD information3. Software Support CD information

Dieses Motherboard unterstützt eine Reiche von Microsoft® Windows Betriebssystemen: 7 / 7 64-Bit / VistaTM / Vista Motherboard beigefügte Support-CD enthält hilfreiche Software, Treiber und Hilfsprogramme, mit denen Sie die Funktionen Ihres Motherboards verbessern können Legen Sie die Support-CD zunächst in Ihr CD-ROM-Laufwerk ein. Der Willkommensbildschirm mit den Installationsmenüs der CD wird automatisch aufgerufen, wenn Sie die “Autorun”-Funktion Ihres Systems aktiviert haben. Erscheint der Wilkommensbildschirm nicht, so “doppelklicken” Sie bitte auf das File ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen. Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menügesteuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert.

64-Bit / XP / XP 64-Bit. Die Ihrem

ASRock N68C-GS FX / N68C-S FX Motherboard

3939

DeutschDeutsch

Deutsch

Page 40

1. Introduction1. Introduction

1. Introduction

1. Introduction1. Introduction

Merci pour votre achat d’une carte mère ASRock N68C-GS FX / N68C-S FX, une carte mère très fiable produite selon les critères de qualité rigoureux de ASRock. Elle offre de s performances excellentes et une conception robuste conformément à l’engagement d’ASRock sur la qualité et la fiabilité au long terme. Ce Guide d’installation rapide présente la carte mère et constitue un guide d’installation pas à pas. Des informations plus détaillées concernant la carte mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD d’assistance.

Les spécifications de la carte mère et le BIOS ayant pu être mis à jour, le contenu de ce manuel est sujet à des changements sans notification. Au cas où n’importe qu’elle modification intervenait sur ce manuel, la version mise à jour serait disponible sur le site web ASRock sans nouvel avis. Vous trouverez les listes de prise en charge des cartes VGA et CPU également sur le site Web ASRock. Site web ASRock, http://www.asrock.com Si vous avez besoin de support technique en relation avec cette carte mère, veuillez consulter notre site Web pour de plus amples informations particulières au modèle que vous utilisez. www.asrock.com/support/index.asp

1.11.1

Contenu du paquetContenu du paquet

1.1

Contenu du paquet

1.11.1

Contenu du paquetContenu du paquet

Carte mère ASRock N68C-GS FX / N68C-S FX

(Facteur de forme Micro ATX: 9.6 pouces x 8.2 pouces, 24.4 cm x 20.8 cm) Guide d’installation rapide ASRock N68C-GS FX / N68C-S FX CD de soutien ASRock N68C-GS FX / N68C-S FX Deux câble de données Serial ATA (SATA) (Optionnelle) Un écran I/O

Français

FrançaisFrançais

4040

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 41

1.21.2

SpécificationsSpécifications

1.2

Spécifications

1.21.2

SpécificationsSpécifications

Format - Facteur de forme Micro ATX:

9.6 pouces x 8.2 pouces, 24.4 cm x 20.8 cm

CPU - Prise en charge des processeurs sur socket AM3+

(voir ATTENTION 1)

- Prise en charge des processeurs sur socket AM3: Processeur PhenomTM II X6 / X4 / X3 / X2 (sauf 920 / 940) / Athlon II X4 / X3 / X2 / Sempron d’AMD

- Prise en charge des processeurs Socket AM2+ / AM2: AMD Phenom / Athlon X2 Dual-Core / Athlon 64 / processeur Sempron

- Prêt pour processeurs Huit-Core

- Supporte UCC (Unlock CPU Core) (voir A TTENTION 2)

- Supporte la technologie Cool ‘n’ Quiet™ d’AMD

- FSB 1000 MHz (2.0 GT/s)

- Prend en charge la technologie Untied Overclocking

(voir ATTENTION 3)

- Prise en charge de la technologie Hyper Transport

Chipsets - NVIDIA® GeForce 7025 / nForce 630a Mémoire - Compatible avec la Technologie de Mémoire à Canal Double

- 2 x slots DIMM D DR3

- Supporter DDR3 1600/1333/1066/800 non-ECC, sans amortissement mémoire (voir ATTENTION 5)

- Capacité maxi de mémoire système: 8GB (voir ATTENTION 6)

- 2 x slots DIMM D DR2

- Supporter DDR2 1066/800/667/533 non-ECC, sans amortissement mémoire (voir ATTENTION 7)

- Capacité maxi de mémoire système: 8GB (voir ATTENTION 6)

Slot d’extension - 1 x slot PCI Express x16

- 1 x slot PCI Express x1

- 2 x slots PCI

V GA sur carte - NVIDIA® graphique GeForce 7025 intégré

- VGA DX9.0, nuanceur de pixels 3.0

- mémoire partagée max 256MB (voir ATTENTION 8)

- Prend en charge le D-Sub avec une résolution maximale jusqu’à 1920x1440 @ 60Hz

Audio - 5.1 Son haute définition de CH (codec audio VIA® VT1705)

FX / Phenom / Athlon 64 FX / Athlon 64 X2 Dual-Core

(voir ATTENTION 4)

çaisçais

çais

FranFran

Fran

ASRock N68C-GS FX / N68C-S FX Motherboard

4141

Page 42

Français

FrançaisFrançais

LAN - N68C-GS FX

Realtek Giga PHY R TL8211CL, vitesse 10/100/1000 Mb/s

- N68C-S FX Realtek PHY RTL8201EL, vitesse 10/100 Mb/s

- Support du Wa ke-On-LAN

- Support du PXE

Panneau arrière I/O Panel E/S - 1 x port souris PS/2

- 1 x port clavier PS/2

- 1 x port série: COM 1

- 1 x port VGA

- 4 x ports USB 2.0 par défaut

- 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et LED VITESSE)

- Jack audio: entrée ligne / sortie ligne / microphone

Connecteurs - 4 x connecteurs SATA2, prennent en charge un taux de

transfert de donnée s pouva nt aller jus qu’à 3.0Go/s, supporte RAID (RAID 0, RAID 1, RAID 0+1, RAID 5, JBOD), NCQ et “Hot-Plug” (Connexion à chaud)

(voir ATTENTION 9)

- 1 x ATA133 IDE connecteurs

(prend en charge jusqu’à 2 périphériques IDE)

- 1 x Port Disquette

- 1 x embase de port d’impression

- Connecteur pour ventilateur de CPU/Châssis/Ventilateur

- br. 24 connecteur d’alimentation ATX

- br. 4 connecteur d’alimentation 12V ATX

- Connecteurs audio internes

- Connecteur audio panneau avant

- 3 x En-tête USB 2.0 (prendre en charge 6 ports USB 2.0

supplémentaires)

BIOS - 8Mb BIOS AMI

- BIOS AMI

- Support du “Plug and Play”

- Compatible pour événements de réveil ACPI 1.1

- Gestion jumperless

- Support SMBIOS 2.3.1

- CPU, VCCM, NB Tension Multi-ajustement

4242

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 43

CD d’a ssistance - Pilotes, utilitaires, logiciel a nti-virus (version d’évaluation),

CyberLink MediaEspresso 6.5 Trial, Suite logicielle ASRock (CyberLink DVD Suite et Version OEM et d’essai; Creative Sound Blaster X-Fi MB - Version d’essai; Suite multimédia ASRock MAGIX - OEM)

Caractéristique - Tuner ASRock OC (voir A TTENTION 10) unique - ASRock Économiseur d’énergie intelligent

(voir ATTENTION 1 1)

- ASRock l'Instant Boot

- ASRock Instant Flash (voir ATTENTION 12)

- ASRock OC DNA (voir ATTENTION 13)

- Chargeur ASRock APP (voir ATTENTION 14)

- ASRock SmartView (voir ATTENTION 15)

- ASRock XFa st USB (voir ATTENTION 16)

- ASRock XFast LAN (voir ATTENTION 17)

- L’accélérateur hybride:

- Contrôle direct de la fréquence CPU (voir ATTENTION 18)

- ASRock U-COP (voir ATTENTION 19)

- Garde d’échec au démarrage (B.F.G.)

- ASRock AM2 Boost: T echnologie brevetée par ASRock pour augmenter les performances mémoire jusqu’à

12,5% (voir ATTENTION 20) Surveillance - Contrôle de la température CPU système - Mesure de température de la carte mère

- Tachéomètre ventilateur CPU/Châssis/Ventilateur

- Ventilateur silencieux d’unité centrale

- Monitoring de la tension: +12V, +5V, +3.3V, Vcore

OS - Microsoft® Windows® 7 / 7 64-bit / Vista

XP / XP 64-bit

Certifications - FCC, CE, WHQL

* Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web: http://www.asrock.com

/ VistaTM 64-bit /

A TTENTION

Il est important que vous réalisiez qu’il y a un certain risque à effectuer l’overclocking, y compris ajuster les réglages du BIOS, appliquer la technologie Untied Overclocking, ou utiliser des outils de tiers pour l’overclocking. L’overclocking peut affecter la stabilité de votre système, ou même causer des dommages aux composants et dispositifs de votre système. Si vous le faites, c’est à vos frais et vos propres risques. Nous ne sommes pas responsables des dommages possibles causés par l’overclocking.

ASRock N68C-GS FX / N68C-S FX Motherboard

4343

çaisçais

çais

FranFran

Fran

Page 44

Français

FrançaisFrançais

ATTENTION!

1. Cette carte mère prend en charge les CPU jusqu’à 95W. Veuillez vous référer à notre site Web pour la liste des CPU pris en charge. Site Web ASRock http://www.asrock.com

2. La fonction UCC (Unlock CPU Core : Déverrouillage du coeur du processeur) permet de simplifier l’activation des processeurs AMD. Il vous suffit de sélectionner dans le BIOS l’option « ASRock UCC », et vous pouvez déverrouiller le coeur du processeur pour profiter instantanément de performances renforcées. Lorsque la fonction UCC est activée, le processeur à double ou à triple coeur sera renforcée de façon à fonctionner comme processeur à quatre coeurs, et pour certains processeurs, notamment les processeurs quad-core, la taille du cache L3 sera aussi augmentée pour passer à 6 Mo, ce qui signifie que vous pourrez améliorer les performances du processeur à plus faible coût. Veuillez noter que la fonction UCC est prise en charge uniquement avec les processeurs AM2+ / AM3 / AM3+, et en outre, tous les processeurs AM2+ / AM3 / AM3+ ne prennent pas cette fonction en charge car certains coeurs cachés de processeurs risquent de dysfonctionner.

3. Cette carte mère prend en charge la technologie Untied Overclocking. Veuillez lire “La technologie de surcadençage à la volée” à la page 24 pour plus d’informations.

4. Cette carte mère supporte la Technologie de Mémoire à Canal Double. Avant d’intégrer la Technologie de Mémoire à Canal Double, assurezvous de bien lire le guide d’installation des modules mémoire en page 14 pour réaliser une installation correcte.

5. La prise en charge de fréquences de mémoire de 1600MHz dépend du CPU AM3 / AM3+ que vous choisissez. Si vous choisissez des barrettes de mémoire DDR3 1600 sur cette carte mère, veuillez vous référer à la liste des mémoires prises en charge sur notre site Web pour connaître barrettes de mémoire compatibles. Site Web ASRock http://www.asrock.com

6. Du fait des limites du système d’exploitation, la taille mémoire réelle réservée au système pourra être inférieure à 4 Go sous Windows® 7 / VistaTM / XP. Avec Windows® OS avec CPU 64 bits, il n’y a pas ce genre de limitation.

7. La prise en charge de fréquences de mémoire de 1066MHz dépend du CPU AM2+ / AM3 que vous choisissez. Si vous choisissez des barrettes de mémoire DDR2 1066 sur cette carte mère, veuillez vous référer à la liste des mémoires prises en charge sur notre site Web pour connaître barrettes de mémoire compatibles. Site Web ASRock http://www.asrock.com

8. La dimension maximum du memoire partage est definie par le vendeur de jeu de puces et est sujet de changer. Veuillez verifier la NVIDIA

website pour les informations recentes SVP.

4444

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 45

9. Avant d’installer le disque dur SATAII au connecteur SATAII, veuillez lire le Guide « Installation du disque dur SATAII » à la page 26 du « Manuel de l’utilisateur » qui se trouve sur le CD de support pour régler votre lecteur de disque dur SATAII au mode SATAII. Vous pouvez aussi directement connecter le disque dur SATA au connecteur SATAII.

10. Il s’agit d’un usage facile ASRock overclocking outil qui vous permet de surveiller votre système en fonction de la monitrice de matériel et overclocker vos périphériques de matériels pour obtenir les meilleures performances du système sous environnement Windows®. S’il vous plaît visitez notre site web pour le fonctionnement des procédures de Tuner ASRock OC. ASRock website: http://www.asrock.com

11. Avec une conception matérielle et logicielle propriétaire avancée, Intelligent Energy Saver (L’économiseur d’énergie intelligent) est une technologie révolutionnaire qui apporte des économies d’énergie sans précédent. Le régulateur de tension permet de réduire le nombre de phases de sortie pour améliorer le rendement lorsque les noyaux du CPU sont en veille. En d’autre termes, il peut amener des économies d’énergie exceptionnelles et améliorer le rendement énergétique sans sacrifier aux performances de calcul. Pour utiliser la fonction Intelligent Energy Saver (L’économiseur d’énergie intelligent), veuillez activer l’option Cool ‘n’ Quiet dans l’outil de configuration du BIOS par avance. Veuillez visiter notre site Web pour connaître les procédures d’utilisation de l’ Intelligent Energy Saver (L’économiseur d’énergie intelligent). Site Web d’ASRock: http://www.asrock.com

12. O ASRock Instant Flash é um utilitário de flash do BIOS incorporado na memória Flash ROM. Esta prática ferramenta de actualização do BIOS permite-lhe actualizar o BIOS do sistema sem necessitar de entrar nos sistemas operativos, como o MS-DOS ou o Windows®. Com este utilitário, poderá premir a tecla <F6> durante o teste de arranque POST ou premir a tecla <F2> para exibir o menu de configuração do BIOS para aceder ao ASRock Instant Flash. Execute esta ferramenta para guardar o novo ficheiro de BIOS numa unidade flash USB, numa disquete ou num disco rígido, em seguida, poderá actualizar o BIOS com apenas alguns cliques sem ter de utilizar outra disquete ou outro complicado utilitário de flash. Note que a unidade flash USB ou a unidade de disco rígido devem utilizar o sistema de ficheiros FAT32/16/12.

ASRock N68C-GS FX / N68C-S FX Motherboard

4545

çaisçais

çais

ranran

ran FF

Page 46

Français

FrançaisFrançais

13. Le nom même du logiciel – OC DNA vous indique littéralement ce

dont il est capable. OC DNA, utilitaire exclusif développé par ASRock, offre une façon pratique pour l’utilisateur d’enregistrer les paramètres d’overclockage et de les partager avec d’autres. Il vous aide à enregistrer votre overclockage sous le système d’exploitation et simplifie le processus compliqué d’enregistrement des paramètres d’overclockage. Avec OC DNA , vous pouvez enregistrer vos réglages d’overclockage en tant que profil et les partager avec vos amis ! Vos amis peuvent alors charger le profil d’overclockage sur leur propre système pour obtenir les mêmes réglages d’overclockage que les vôtres ! Veuillez noter que le profil d’overclockage peut être partagé et utilisé uniquement sur la même carte mère.

14. Si vous désirez un moyen plus rapide et moins contraignant de

recharger vos appareils Apple tels que iPhone/iPod/iPad Touch, ASRock a préparé pour vous la solution idéale - le chargeur ASRock APP. Il suffit d’installer le pilote du chargeur APP, et vous pourrez recharger rapidement votre iPhone à partir de votre ordinateur, jusqu’à 40% plus vite qu’avant. Le chargeur ASRock APP vous permet de charger rapidement et simultanément plusieurs appareils Apple, et le chargement continu est même pris en charge lorsque le PC passe en mode Veille (S1), Suspension à la RAM (S3), hibernation (S4) ou hors tension (S5). Lorsque le pilote du chargeur APP est installé, vous découvrez un mode de mise en charge tout à fait inédit. Site web ASRock : http://www.asrock.com/Feature/AppCharger/index. asp

15. SmartView, nouvelle fonction pour les navigateurs Internet, est une

page de démarrage intelligente pour IE qui combine vos sites web les plus visités, votre historique, vos amis Facebook et vos fils d’actualité en temps réel, le tout sous forme d’affichage évolué, pour une expérience Internet plus personnelle. Les cartes mères ASRock sont équipées de l’utilitaire SmartView qui vous aide à garder le contact avec vos proches à tout moment. Pour utiliser la fonction SmartView, veuillez vous as surer que votre système d’exploitation est Windows® 7 / 7 64 bits / VistaTM ou VistaTM 64 bits, et que la version de votre navigateur est IE8. Site web ASRock : http://www.asrock.com/Feature/SmartView/index.asp

16. ASRock XFast USB permet d’améliorer les performances de votre

périphérique de stockage USB. Les performances réelles dépendent des propriétés du périphérique.

4646

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 47

17. ASRock XFast LAN fournit un acces Internet plus rapide, avec les avantages suivants. Priorisation d¡¦application LAN : Vous pouvez confi gurer votre priorite d¡¦application idealement et/ou ajouter des nouveaux programmes. Latence plus basse dans les jeux : Apres avoir regle la priorite de jeux en ligne plus haute, cela peut reduire la latence dans les jeux. Forme du trafi c : Vous pouvez regarder des videos HD YouTube et telecharger simultanement des fi chiers. Analyse en temps reel de vos don-nees : Avec la fenetre d¡¦etat, vous pouvez facilement reconnaitre les fl ux de donnees que vous etes en train de transferer.

18. Même si cette carte mère offre un contrôle sans souci, il n’est pas recommandé d’y appliquer un over clocking. Les fréquences autres que les fréquences de bus d’UC recommandées risquent de déstabiliser le système ou d’endommager l’UC.

19. Lorsqu’une surchauffe du CPU est détectée, le système s’arrête automatiquement. Avant de redémarrer le système, veuillez vérifier que le ventilateur d’UC sur la carte mère fonctionne correctement et débranchez le cordon d’alimentation, puis rebranchez-le. Pour améliorer la dissipation de la chaleur, n’oubliez pas de mettre de la pâte thermique entre le CPU le dissipateur lors de l’installation du PC.

20. Cette carte mère prend en charge la technologie d’overbooking ASRock AM2 Boost. Si vous activez cette fonction dans la configuration du BIOS, les performances de la mémoire d’améliorent jusqu’à 12,5%, lais l’effet dépend du CPU AM2 que vous adoptez. L’activation de cette fonction accélère l’horloge de référence du chipset/CPU. Cependant, nous ne pouvons par garantir la stabilité du système pour toutes les configurations CPU/DRAM. Si votre systèmes devient instable une fois la fonction AM2 Boost activée, il est possible qu’elle ne s’applique pas à votre système. Vous pouvez choisir de désactiver cette fonction pour conserver la stabilité de votre système.

ASRock N68C-GS FX / N68C-S FX Motherboard

4747

çaisçais

çais

FranFran

Fran

Page 48

1.3 Réglage des cavaliers1.3 Réglage des cavaliers

1.3 Réglage des cavaliers

1.3 Réglage des cavaliers1.3 Réglage des cavaliers

L’illustration explique le réglage des cavaliers. Quand un capuchon est placé sur les broches, le cavalier est « FERME ». Si aucun capuchon ne relie les broches,le cavalier est « OUVERT ». L’illustration montre un cavalier à 3 broches dont les broches 1 et 2 sont « FERMEES » quand le capuchon est placé sur ces 2 broches.

Le cavalier Description

PS2_USB_PWR1 Court-circuitez les broches 2

(voir p.2 fig. 1) et 3 pour choisir +5VSB

Note: Pour sélectionner +5VSB, il faut obligatoirement 2 Amp et un courant

standby supérieur fourni par l’alimentation.

USB_PWR2 Court-circuitez les broches 2

(voir p.2 fig. 15) et 3 pour choisir +5VSB

Note: Pour sélectionner +5VSB, il faut obligatoirement 2 Amp et un courant

standby supérieur fourni par l’alimentation.

Ferme Ouvert

(standby) et permettre aux périphériques PS/2 ou USB01/ 23 de réveiller le système.

(standby) et permettre aux périphériques USB4_5/6_7/8_9 de réveiller le système.

Français

FrançaisFrançais

4848

Effacer la CMOS

(CLRCMOS1) (voir p.2 fig. 22)

Note: CLRCMOS1 vous permet d’effacer les données qui se trouvent dans la

CMOS. Les données dans la CMOS comprennent les informations de configuration du système telles que le mot de passe système, la date, l’heure et les paramètres de configuration du système. Pour effacer et réinitialiser les paramètres du système pour retrouver la configuration par défaut, veuillez mettre l’ordinateur hors tension et débrancher le cordon d’alimentation de l’alimentation électrique. Attendez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur CLRCMOS1 pendant 5 secondes. Après avoir court-circuité le cavalier Effacer la CMOS, veuillez enlever le capuchon de cavalier.

ASRock N68C-GS FX / N68C-S FX Motherboard

Paramètres par défaut

Effacer la CMOS

Page 49

1.4 Connecteurs1.4 Connecteurs

1.4 Connecteurs

1.4 Connecteurs1.4 Connecteurs

Les connecteurs NE SONT PAS des cavaliers. NE PLACEZ AUCUN capuchon sur ces connecteurs. Poser les bouchons pour cavaliers audessus des connecteurs provoquera des dommages irrémédiables à la carte mère!

Les connecteurs Description

Connecteur du lecteur de disquette

(FLOPPY1 br. 33) (voir p.2 fig. 24)

le côté avec fil rouge côté Broche1

Note: Assurez-vous que le côté avec fil rouge du câble est bien branché sur le

côté Broche1 du connecteur.

Connecteur IDE primaire (bleu)

(IDE1 br. 39, voir p.2 No. 9)

connecteur bleu connecteur noir vers la carte mère vers le disque dur

Câble ATA 66/100/133 80 conducteurs

Note: Veuillez vous reporter aux instructions du fabricant de votre IDE périphérique

pour les détails.

Connecteurs Série ATAII Ces quatre connecteurs Serial

(SAT AII_1 (PORT 0.0): ATA (SA TAII) prennent en charge voir p.2 fig. 10) l es disques durs SATA ou SATAII (SAT AII_2 (PORT 0.1): pour les dispositifs de stockage voir p.2 fig. 13) interne. L’interface SATAII (SAT AII_3 (PORT 1.0): actuelle permet des taux voir p.2 fig. 11) transferts de données pouvant (SAT AII_4 (PORT 1.1): aller jusqu’à 3,0 Go/s.

voir p.2 fig. 12)

SAT AII_1 SA TAII_3 (PORT 0.0) (PORT 1.0)

SAT AII_2 SA TAII_4 (PORT 0.1) (PORT 1.1)

Câble de données L’une des deux extrémités du Série ATA (SATA) câble de données SATA peut

(en option) être connectée au disque dur

SATA / SATAIIou au connecteur SATAII sur la carte mère.

ASRock N68C-GS FX / N68C-S FX Motherboard

4949

çaisçais

çais

FranFran

Fran

Page 50

En-tête USB 2.0 A côté des quatre ports USB

CD-L

GND

CD-R

(USB8_9 br.9) 2.0 par défaut sur le panneau (voir p.2 No. 16) E/S, il y a trois embases USB

2.0 sur cette carte mère. Chaque embase USB 2.0 peut prendre en charge 2 ports USB

(USB6_7 br.9) 2.0. (voir p.2 No. 17)

(USB4_5 br.9) (voir p.2 No. 18)

Embase de port d’impression AIl s’agit d’une interface pour le

(LPT1 25 broches) câble du port d’impression, qui (voir p.2 No. 23) permet le raccordement

pratique de périphériques d’impression.

Français

FrançaisFrançais

5050

Connecteurs audio internes Ils vous permettent de gérer des

(CD1 br. 4) entrées audio à partir de sources (CD1: voir p.2 fig. 26) stéréo comme un CD-ROM,

CD1

DVD-ROM, un tuner TV ou une carte MPEG.

Connecteurs audio internes Ils vous permettent de gérer des

(CD1 br. 4) entrées audio à partir de sources (CD1: voir p.2 fig. 27) stéréo comme un CD-ROM,

DVD-ROM, un tuner TV ou une carte MPEG.

1. L’audio à haute définition (HDA) prend en charge la détection de fiche, mais le fil de panneau sur le châssis doit prendre en charge le HDA pour fonctionner correctement. Veuillez suivre les instructions dans notre manuel et le manuel de châssis afin installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio du panneau avant conformément à la procédure ci-dessous :

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 51

A. Connectez Mic_IN (MIC) à MIC2_L. B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L. C. Connectez Ground (GND) à Ground (GND). D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous n’avez pas besoin de les connecter pour le panneau audio AC’97.

Connecteur pour panneau Ce connecteur offre plusieurs

(PANEL1 br. 9) fonctions système en façade. (voir p.2 fig. 20)

Connecteur du haut-parleur Veuillez connecter le hautdu châssis parleur de châssis sur ce

(SPEAKER1 br. 4) connecteur. (voir p.2 fig. 19)

Connecteur pour châssis et ventilateur

(CHA_FAN1 br. 3) (voir p.2 No. 21)

Branchez les câbles du ventilateur aux connecteurs pour ventilateur et faites correspondre le fil noir à la broche de terre.

(PWR_FAN1 br. 3) (voir p.2 No. 25)

Connecteur pour ventilateur Veuillez connecter un câble de

4 3 2 1

CPU ventilateur d’UC sur ce

(CPU_FAN1 br. 4) connecteur et brancher le fil noir (voir p.2 fig. 2) sur la broche de terre.

ien que cette carte mère offre un support de (Ventilateur silencieux) ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut bien fonctionner même sans la fonction de commande de vitesse du ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3 broches au connecteur du ventilateur de CPU sur cette carte mère, veuillez le connecter aux broches 1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

çaisçais

çais

FranFran

Fran

ASRock N68C-GS FX / N68C-S FX Motherboard

5151

Page 52

Connecteur d’alimentation ATX Veuillez connecter une unité

(ATXPW R1 br . 24) d’alimentation ATX sur ce (voir p.2 fig. 8) connecteur.

12 124

Bien que cette carte mère fournisse un connecteur de courant ATX 24 broches, elle peut encore fonctionner si vous adopter une alimentation traditionnelle ATX 20 broches. Pour utiliser une alimentation ATX 20 broches, branchez à l’alimentation électrique ainsi qu’aux broches 1 et 13.

20-Installation de l’alimentation électrique ATX

Connecteur d’alimentation V euillez noter qu’il est nécessaire 12V A T X de connecter une unité

(ATX12V1 br. 4) d’alimentation électrique avec (voir p.2 fig. 3) prise ATX 12V sur ce

connecteur afin d’avoir une alimentation suffisa nte. Faute de quoi, il ne sera pas possible de mettre sous tension.

Français

FrançaisFrançais

5252

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 53

2. Informations sur le BIOS2. Informations sur le BIOS

2. Informations sur le BIOS

2. Informations sur le BIOS2. Informations sur le BIOS

La puce Flash Memory sur la carte mère stocke le Setup du BIOS. Lorsque vous démarrez l’ordinateur, veuillez presser <F2> pendant le POST (Power-On-SelfTest) pour entrer dans le BIOS; sinon, le POST continue ses tests de routine. Si vous désirez entrer dans le BIOS après le POST, veuillez redémarrer le système en pressant <Ctl> + <Alt> + <Suppr>, ou en pressant le bouton de reset sur le boîtier du système. Vous pouvez également redémarrer en éteignant le système et en le rallumant. L’utilitaire d’installation du BIOS est conçu pour être convivial. C’est un programme piloté par menu, qui vous permet de faire défiler par ses divers sous-menus et de choisir parmi les choix prédéterminés. Pour des informations détaillées sur le BIOS, veuillez consulter le Guide de l’utilisateur (fichier PDF) dans le CD technique.

3. Informations sur le CD de support3. Informations sur le CD de support

3. Informations sur le CD de support

3. Informations sur le CD de support3. Informations sur le CD de support

Cette carte mère supporte divers systèmes d’exploitation Microsoft® Windows®: 7 / 7 64-bits / VistaTM / Vista cette carte mère contient les pilotes et les utilitaires nécessaires pour améliorer les fonctions de la carte mère. Pour utiliser le CD technique, insérez-le dans le lecteur de CD-ROM. Le Menu principal s’affiche automatiquement si “AUTORUN” est activé dans votre ordinateur. Si le Menu principal n’apparaît pas automatiquement, localisez dans le CD technique le fichier “ASSETUP.EXE” dans le dossier BIN et double-cliquez dessus pour afficher les menus.

64 bits / XP / XP 64-bits. Le CD technique livré avec

ASRock N68C-GS FX / N68C-S FX Motherboard

5353

çaisçais

çais

FranFran

Fran

Page 54

1. Introduzione

Grazie per aver scelto una scheda madre ASRock N68C-GS FX / N68C-S FX, una scheda madre affidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca della qualità e della resistenza. Questa Guida Rapida all’Installazione contiene l’introduzione alla motherboard e la guida passo-passo all’installazione. Informazioni più dettagliate sulla motherboard si possono trovare nel manuale per l’utente presente nel CD di supporto.

Le specifiche della scheda madre e il software del BIOS possono essere aggiornati, pertanto il contenuto di questo manuale può subire variazioni senza preavviso. Nel caso in cui questo manuale sia modificato, la versione aggiornata sarà disponibile sul sito di ASRock senza altro avviso. Sul sito ASRock si possono anche trovare le più recenti schede VGA e gli elenchi di CPU supportate. ASRock website http://www.asrock.com Se si necessita dell’assistenza tecnica per questa scheda madre, visitare il nostro sito per informazioni specifiche sul modello che si sta usando. www.asrock.com/support/index.asp

1.11.1

Contenuto della confezioneContenuto della confezione

1.1

Contenuto della confezione

1.11.1

Contenuto della confezioneContenuto della confezione

Scheda madre ASRock N68C-GS FX / N68C-S FX

(Micro ATX Form Factor: 9.6-in x 8.2-in, 24.4 cm x 20.8 cm) Guida di installazione rapida ASRock N68C-GS FX / N68C-S FX CD di supporto ASRock N68C-GS FX / N68C-S FX Due cavo dati Serial ATA (SATA) (Opzionale) Un I/O Shield

Italiano

ItalianoItaliano

5454

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 55

1.21.2

SpecificheSpecifiche

1.2

Specifiche

1.21.2

SpecificheSpecifiche

Piattaforma - Micro ATX Form Factor: 9.6-in x 8.2-in, 24.4 cm x 20.8 cm Processore - Supporto di processori Socket AM3+ (vedi ATTENZIONE 1)

- Supporto di processori Socket AM3: AMD PhenomTM II X6 / X4 / X3 / X2 (fatta eccezione per 920 / 940) / Athlon II X4 / X3 / X2 / Sempron

- Supporto per processori Socket AM2+ / AM2: AMD Phenom FX / Phenom / Athlon 64 FX / Athlon 64 X2 Dual-Core / Athlon X2 Dual-Core / Athlon 64 / processore Se mpron

- CPU Otto-Core Ready

- Supporto UCC (Unlock CPU Core) (vedi A TTENZIONE 2)

- Supporto tecnologia A MD Cool ‘n’ Quiet

- FSB 1000 MHz (2.0 GT/s)

- Supporta la tecnologia overclocking “slegata” (vedi ATTENZIONE 3)

- Supporta la tecnologia Hyper-Tra nsport Chipset - NVIDIA® GeForce 7025 / nForce 630a Memoria - Supporto tecnologia Dual Channel Memory (vedi ATTENZIONE 4)

- 2 x slot DDR3 DIMM

- Supporto DDR3 1600/1333/1066/800 non-ECC, momoria senza

buffer (vedi ATTENZIONE 5)

- Capacità massima della memoria di sistema: 8GB

(vedi ATTENZIONE 6)

- 2 x slot DDR2 DIMM

- Supporto DDR2 1066/800/667/533 non-ECC, momoria senza

buffer (vedi ATTENZIONE 7)

- Capacità massima della memoria di sistema: 8GB

(vedi ATTENZIONE 6) Slot di - 1 x slot PCI Express x16 espansione - 1 x slot PCI Express x1

- 2 x slot PCI

V G A su scheda - Scheda N VIDIA® GeForce 7025 grafica integrata

- VGA DX9.0, Pixel Shader 3.0

- Memoria massima condivisa 256MB (vedi ATTENZIONE 8)

- Supporta D-Sub con risoluzione massima fino a 1920x1440 @

60Hz Audio - 5.1 Audio HD CH (VIA® VT1705 Audio Codec) LAN - N68C-GS FX

Realtek Giga PHY RTL8211CL, velocità 10/100/1000 Mb/s

ItalianoItaliano

Italiano

ASRock N68C-GS FX / N68C-S FX Motherboard

5555

Page 56

Italiano

ItalianoItaliano

5656

- N68C-S FX

Realtek PHY RTL8201EL, velocità 10/100 Mb/s

- Supporta Wa ke-On-LAN

- Supporta PXE Pannello I/O Panel posteriore - 1 x Porta PS/2 per mouse I/O - 1 x Porta PS/2 per tastiera

- 1 x Porta COM

- 1 x Porta VGA

- 4 x porte USB 2.0 già integrate

- 1 x porte LAN RJ-45 con LED (LED azione/collegamento e LED

velocità)

- Audio Jack: Line In / Line Out / Microfono Connettori - 4 x connettori SAT A2 3.0Go/s, sopporta RAID (RAID 0, RAID 1,

RAID 0+1, RAID 5, JBOD), NCQ e “Collegamento a caldo” (vedi ATTENZIONE 9)

- 1 x connettori ATA133 IDE (supporta fino a 2 dispositivi IDE)

- 1 x porta Floppy

- 1 x Collettore porta stampante

- Connettore CPU/Chassis/Alimentazione ventola

- 24-pin collettore alimentazione ATX

- 4-pin connettore ATX 12V

- Connettori audio interni

- Connettore audio sul pannello frontale

- 3 x Collettore USB 2.0 (supporta 6 porte USB 2.0) BIOS - 8Mb AMI BIOS

- Suppor AMI legal BIOS

- Supporta “Plug and Play”

- Compatibile con ACPI 1.1 wake up events

- Supporta jumperfree

- Supporta SMBIOS 2.3.1

- Regolazione multi-voltaggio CPU, VCCM, NB CD di - Driver , Utilità, Software AntiVirus (versione di prova), CyberLink supporto MediaEspresso 6.5 Trial, Suite software ASRock (Suite CyberLink

DVD OEM e Versione demo; Creative Sound Blaster X-Fi MB -

Versione demo; Suite multi medi ale ASRock MAGIX - OEM) Caratteristi- - Sintonizzatore ASRock OC (vedi A TTENZIONE 10) ca speciale - ASRock Intelligent Energy Saver (ASRock Risparmio intelligente

dell’energia) (vedi A TTENZIONE 11)

- ASRock Instant Boot

- ASRock Instant Flash (vedi ATTENZIONE 12)

- ASRock OC DNA (vedi ATTENZIONE 13)

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 57

- Caricatore ASRock APP Charger (vedi A TTENZIONE 14)

- ASRock SmartView (vedi ATTENZIONE 15)

- ASRock XFa st USB (vedi ATTENZIONE 16)

- ASRock XFast LAN (vedi ATTENZIONE 17)

- Booster ibrido:

- Stepless control per frequenza del processore

(vedi ATTENZIONE 18)

- ASRock U-COP (vedi ATTENZIONE 19)

- Boot Failure Guard (B.F.G.)

- ASRock AM2 Boost: Tecnologia brevettata ASRock per migliorare

le prestazioni della memoria fino al 12,5%

(vedi ATTENZIONE 20)

Monitor- - Sensore per la temperatura del processore aggio - Sensore temperatura scheda madre Hardware - Indicatore di velocita per la ventola del CPU/Chassis/

Alimentazione

- Ventola CPU silenziosa

- Voltaggio: +12V, +5V, +3.3V, Vcore

Compatibi- - Microsoft® Windows® 7 / 7 64 bit / VistaTM / Vista

64 bit / XP /

lità SO XP 64 bit Certificazioni- FCC, CE, WHQL

* Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com

AVVISO

Si prega di prendere atto che la procedura di overclocking implica dei rischi, come anche la regolazione delle impostazioni del BIOS, l’a pplicazione della tecnologia U ntied Overclocking Technology, oppure l’uso di strumenti di overclocking forniti da terzi. L’overclocking può influenzare la stabilità del sistema, ed anche provocare danni ai componenti ed alle periferiche del sistema. La procedura è eseguita a proprio rischio ed a proprie spese. Noi non possiamo essere ritenuti responsabili per possibili danni provocati dall’overclocking.

ASRock N68C-GS FX / N68C-S FX Motherboard

5757

ItalianoItaliano

Italiano

Page 58

Italiano

ItalianoItaliano

ATTENZIONE!

1. Questa scheda madre supporta CPU fino a 95W. Visitate il nostro sito Internet per avere l’elenco delle CPU supportate. Sito web ASRock http://www.asrock.com

2. La funzione UCC (Unlock CPU Core, Sblocca CPU Core) semplifica l’attivazione della CPU AMD. È una semplice voce d’attivazione delle opzioni BIOS chiamata “ASRock UCC” che permette di sbloccare il core CPU extra per sfruttare un’immediata accelerazione delle prestazioni. Quando la funzione UCC è abilitata, la CPU dual-core o triple-core CPU aumenta alla velocità di una CPU quad-core, ed alcune CPU, includendo le quad-core, possono anche aumentare le dimensioni della cache L3 fino a 6MB, e questo significa che le prestazioni CPU sono migliorate ad un prezzo conveniente. Si prega di notare che la funzione UCC è supportata solo da CPU AM2+ / AM3 / AM3+; inoltre, non tutte le CPU AM2+ / AM3 / AM3+ supportano questa funzione perché il core nascosto (hidden) di alcune CPU potrebbe non funzionare in modo appropriato.

3. Questa scheda madre supporta la tecnologia overclocking “slegata”. Per i dettagli leggere “Tecnologia di Untied Overclocking” a pagina 24.

4. Questa scheda madre supporta la tecnologia Dual Channel Memory. Prima di implementare la tecnologia Dual Channel Memory, assicurarsi di leggere la guida all’installazione dei moduli di memoria, a pagina 14, per seguire un’installazione appropriata.

5. Il fatto che la velocità della memoria da 1600MHz sia supportata o meno, dipende dagli AM3 / AM3+ CPU utilizzati. Se si desidera adottare il modulo di memoria DDR3 1600 su questa scheda madre, fare riferimento all’elenco delle memorie supportate nel nostro sito web per scoprire quali sono i moduli compatibili. Sito web ASRock http://www.asrock.com

6. A causa delle limitazioni del sistema operativo, le dimensioni effettive della memoria possono essere inferiori a 4GB per l’accantonamento riservato all’uso del sistema sotto Windows® 7 / VistaTM / XP. Per Windows® OS con CPU 64-bit, non c’è tale limitazione.

7. Il fatto che la velocità della memoria da 1066MHz sia supportata o meno, dipende dagli AM2+ / AM3 CPU utilizzati. Se si desidera adottare il modulo di memoria DDR2 1066 su questa scheda madre, fare riferimento all’elenco delle memorie supportate nel nostro sito web per scoprire quali sono i moduli compatibili. Sito web ASRock http://www.asrock.com

8. La dimensione massima della memoria condivisa viene stabilita dal venditore del chipset ed e‘ soggetta a modificazioni. Prego fare riferimento al sito internet NVIDIA® per le ultime informazioni.

5858

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 59

9. Prima di installare il disco rigido SATAII con il connettore SATAII, leggere la “Guida per la configurazione del disco rigido SATAII” a pagina 26 del “Manuale utente” nel CD in dotazione in modo da poter predisporre il disco rigido SATAII per la modalità SATAII. È anche possibile connettere il disco rigido SATA direttamente al connettore SATAII.

10. Si tratta di uno strumento di sicronizzazione ASRock di face uso in grado di implementare il controllo del sistema tramite la funzione di hardware monitor e sincronizzare le Vostre unita‘ hardware per ottenere la migliore prestazione in Windows®. Prego visitare il nostro sito Internet per ulteriori dettagli circa l‘uso del Sintonizzatore ASRock OC. ASRock website: http://www.asrock.com

11. Grazie ad un innovative hardware proprietario ed alla progettazione specifica del software, Intelligent Energy Saver (Risparmio intelligente dell’energia), è una tecnologia rivoluzionaria che consente di realizzare risparmi energetici senza pari. Il regolatore di tensione è in grado di ridurre il numero di fasi in uscita in modo da migliorare l’efficienza quando i nuclei della CPU sono inattivi. In alter parole, permette di realizzare risparmi energetica senza pari e di migliorare l’efficienza energetica senza ridurre le prestazioni del computer. Per usare la funzione Intelligent Energy Saver (Risparmio intelligente dell’energia), attivare l’opzione Cool ‘n’ Quiet nella configurazione avanzata del BIOS. Si prega di visitare il nostro sito Internet per le procedure di funzionamento dell’Intelligent Energy Saver (Risparmio intelligente dell’energia). Sito Internet di ASRock: http://www.asrock.com

12. ASRock Instant Flash è una utilità Flash BIOS integrata nella Flash ROM. Questo comodo strumento d’aggiornamento del BIOS permette di aggiornare il sistema BIOS senza accedere a sistemi operativi come MS-DOS or Windows®. Con questa utilità, si può premere il tasto <F6> durante il POST, oppure il tasto <F2> nel menu BIOS per accedere ad ASRock Instant Flash. Avviare questo strumento e salvare il nuovo file BIOS nell’unità Flash USB, dischetto (disco floppy) o disco rigido; poi si può aggiornare il BIOS con pochi clic, senza preparare altri dischetti (dischi floppy) o altre complicate utilità Flash. Si prega di notare che l’unità Flash USB o il disco rigido devono usare il File System FAT32/ 16/12.

13. Il nome stesso del software – OC DNA – dice di cosa è capace. OC DNA, una utilità esclusiva sviluppata da ASRock, fornisce un modo comodo per registrare le impostazioni OC e condividerle con gli altri. Aiuta a salvare le registrazioni di overclocking nel sistema operativo e semplifica la complicata procedura di registrazione delle impostazioni di overclocking. Con OC DNA, puoi salvare le impostazioni OC come un profilo da condividere con gli amici! I tuoi amici possono scaricare il profilo OC sul loro sistema operativo per ottenere le tue stesse impostazioni OC! Si prega di notare che il profilo OC può essere condiviso e modificato solo sulla stessa scheda madre.

ItalianoItaliano

Italiano

ASRock N68C-GS FX / N68C-S FX Motherboard

5959

Page 60

Italiano

ItalianoItaliano

14. Se vuoi un modo rapido e indipendente per caricare i dispositivi Apple, come iPhone/iPod/iPad Touch, ASRock ha preparato una soluzione meravigliosa: ASRock APP Charger. Basta installare il driver APP Charger per caricare l’iPhone più rapidamente rispetto al computer, con una velocità maggiore del 40%. ASRock APP Charger permette di caricare simultaneamente molti dispositivi Apple in modo rapido e supporta anche il caricamento continuato quando il PC accede alla modalità di Standby (S1), Sospensione su RAM (S3), Ibernazione (S4) o Spegnimento (S5). Una volta installato il driver APP Charger si otterranno prodigi e comodità mai avuti prima. Sito ASRock: http://www.asrock.com/Feature/AppCharger/index.asp

15. SmartView, una nuova funzione del browser Internet, è la pagina d’avvio intuitiva di IE che combina i siti visitati più spesso, la cronologia, gli amici di Facebook ed i Feed News in tempo reale in una veduta migliorata per un’esperienza più personale di Internet. Le schede madre ASRock hanno in dotazione esclusiva l’utilità SmartView che aiuta a stare in contatto con gli amici mentre si è in movimento. Per usare la funzione SmartView, assicurarsi che la versione del sistema operativo sia Windows® 7 / 7 64 bit / VistaTM / VistaTM 64 bit e che la versione del browser sia IE8. Sito ASRock: http://www.asrock.com/Feature/SmartView/index.asp

16. ASRock XFast USB può accelerare le prestazioni del dispositivo d’archiviazione USB. Le prestazioni dipendono dalle proprietà del dispositivo.

17. ASRock XFast LAN offre un accesso a Internet piu veloce, che compren-de i seguenti benefi ci. Priorita alle applicazioni LAN: e possibile confi gu-rare la priorita assegnata alle applicazioni in modo ideale e/o aggiungere nuovi programmi. Minore latenza nei giochi: dopo avere impostato la priorita dei giochi su un livello piu alto, la latenza dei giochi puo essere minore. Confi gurazione del traffi co: e possibile seguire video HD su Youtube e scaricare fi le contemporaneamente. Analisi in tempo reale dei dati: grazie alla fi nestra di stato, e possibile riconoscere con facilita quali dati si stanno trasferendo in streaming.

18. Anche se questa motherboard offre il controllo stepless, non si consiglia di effettuare l’overclocking. L’uso di frequenze diverse da quelle raccomandate per il bus CPU possono provocare l’instabilità del sistema o danneggiare la CPU.

19. Se il processore si surriscalda, il sistema si chiude automaticamente. Prima di riavviare il sistema, assicurarsi che la ventolina CPU della scheda madre funzioni correttamente; scollegare e ricollegare il cavo d’alimentazione. Per migliorare la dissipazione del calore, ricordare di applicare l’apposita pasta siliconica tra il processore e il dissipatore quando si installa il sistema.

6060

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 61

20. Questa scheda madre supporta la tecnologia di overclocking ASRock AM2 Boost. Se si abilita questa funzione nel Setup del BIOS, le prestazioni della memoria miglioreranno fino al 12,5%, per gli effetti dipendono sempre dalla CPU AM2 che si adotta. Abilitare questa funzione provocherà l’overclock della frequenza di case del chipset/ CPU. Tuttavia, non possiamo garantire la stabilità del sistema per tutte le configurazioni CPU/DRAM. Se il sistema è instabile dopo avere abilitato la funzione AM2 Boost, significa che la funzione non è adatta al sistema. Si può scegliere di disabilitare la funzione per mantenere la stabilità del sistema.

ASRock N68C-GS FX / N68C-S FX Motherboard

6161

ItalianoItaliano

Italiano

Page 62

Italiano

ItalianoItaliano

1.3 Setup dei Jumpers1.3 Setup dei Jumpers

1.3 Setup dei Jumpers

1.3 Setup dei Jumpers1.3 Setup dei Jumpers

L’illustrazione mostra come sono settati i jumper. Quando il ponticello è posizionato sui pin, il jumper è “CORTOCIRCUITATO”. Se sui pin non ci sono ponticelli, il jumper è “APERTO”. L’illustrazione mostra un jumper a 3 pin in cui il pin1 e il pin2 sono “CORTOCIRCUITATI” quando il ponticello è posizionato su questi pin.

Jumper Settaggio del Jumper

PS2_USB_PWR1 Cortocircuitare pin2, pin3 per

(vedi p.2 item 1) settare a +5VSB (standby) e

Nota: Per selezionare +5VSB, si richiedono almeno 2 Ampere e il consumo di

corrente in standby sarà maggiore.

USB_PWR2 Cortocircuitare pin2, pin3 per

(vedi p.2 item 15) settare a +5VSB (standby) e

Nota: Per selezionare +5VSB, si richiedono almeno 2 Ampere e il consumo di

corrente in standby sarà maggiore.

Resettare la CMOS

(CLRCMOS1) (vedi p.2 item 22)

Nota: CLRCMOS1 permette di cancellare i dati presenti nel CMOS. I dati del CMOS

comprendono le informazioni di configurazione quali la password di sistema, data, ora, e i parametri di configurazione del sistema. Per cancellare e ripristinare i parametri del sistema, spegnere il computer e togliere il cavo di alimentazione dalla presa di corrente. Dopo aver lasciato trascorrere 15 secondi, utilizzare un cappuccio jumper per cortocircuitare i pin 2 e 3 su CLRCMOS1 per 5 secondi. Dopo aver cortocircuitato il jumper Clear CMOS jumper, togliere il terminatore jumper. Non cancellare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario cancellare la CMOS una volta completato l’aggiornamento del BIOS, è necessario riavviare prima il sistema, e poi spegnerlo prima di procedere alla cancellazione della CMOS.

Impostazione

predefinita

CORTOCIRCUITATO APERTO

abilitare PS/2 o USB01/23 wake up events.

abilitare USB4_5/6_7/8_9 wake up events.

Azzeramento

CMOS

6262

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 63

1.4 Connettori1.4 Connettori

1.4 Connettori

1.4 Connettori1.4 Connettori

I connettori NON sono jumpers. NON COLLOCARE i ponticelli sui connettori. Installando dei cappucci a ponticello sui connettori si causeranno danni permanenti alla scheda madre!

Connet tori Descrizione dei connettori

Connettore del Floppy disk

(33-pin FLOPPY1) (vedi p.2 item 24)

Lato del Pin1 con la striscia rossa

Nota: Assicurarsi che il lato del cavo con la striscia rossa sia inserito nel lato Pin1

del connettore.

Connettore IDE primario (blu)

(39-pin IDE1, vedi p.2 Nr. 9)

Connettore blu Connettore nero alla schedamadre all’hard disk drive

Cavo ATA 66/100/133 a 80 Pin

Nota: Fate riferimento alle istruzioni del produttore del dispositivo IDE per maggiori

dettagli.

Connettori Serial ATAII Questi quattro connettori Serial

(SAT AII_1 (PORT 0.0): ATA (SATAII) supportano le vedi p.2 Nr. 10) periferiche di archiviazione (SAT AII_2 (PORT 0.1): HD SATA o SATAII per le vedi p.2 Nr. 13) funzioni di archiviazione (SAT AII_3 (PORT 1.0): interna. A T AII (SA TAII) suppo- vedi p.2 Nr . 1 1) rtano cavi SATAII per dispositivi (SAT AII_4 (PORT 1.1): di memoria interni. L’interfaccia vedi p.2 Nr. 12) SATAII attuale permette velocità

SAT AII_1 SA T AII_3 (PORT 0.0) (PORT 1.0)

SAT AII_2 SA TAII_4 (PORT 0.1) (PORT 1.1)

di trasferimento dati fino a

3.0 Gb/s.

Cavi dati Serial ATA (SATA) Entrambe le estremità del cavo

(Opzionale) dati SATA possono collegarsi

all’hard disk SATA / SATAII o al connettore SATAII sulla scheda madre.

ASRock N68C-GS FX / N68C-S FX Motherboard

6363

ItalianoItaliano

Italiano

Page 64

Collettore USB 2.0 Oltre alle quattro porte USB 2.0

CD-L

GND

CD-R

(9-pin USB8_9) predefinite nel pannello I/O, la (vedi p.2 No. 16) scheda madre dispone di tre

intestazioni USB 2.0. Ciascuna intestazione USB 2.0 supporta

(9-pin USB6_7) due porte USB 2.0. (vedi p.2 No. 17)

(9-pin USB4_5) (vedi p.2 No. 18)

Collettore porta stampante Questa è un’interfaccia per il

(LPT1 25 pin) cavo porta stampante che (vedi p.2 No. 23) consente di collegare, con

comodità, dispositivi di stampa.

Italiano

ItalianoItaliano

6464

Connettori audio interni Permettono di ricevere input

(4-pin CD1) stereo audio da fonti di (CD1: vedi p.2 item 26) suono come CD-ROM, DVD -

CD1

ROM,TV tuner, o schede MPEG.

Connettore audio sul È un’interfaccia per il cavo del pannello frontale pannello audio. Che consente

(9-pin HD_AUDIO1) connessione facile e controllo (vedi p.2 item 27) dei dispositivi audio.

1. La caratteristica HDA (High Definition Audio) supporta il rilevamento dei connettori, però il pannello dei cavi sul telaio deve supportare la funzione HDA (High Definition Audio) per far sì che questa operi in modo corretto. Attenersi alle istruzioni del nostro manuale e del manuale del telaio per installare il sistema.

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 65

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio del pannello anteriore, come indicato di seguito: A. Collegare Mic_IN (MIC) a MIC2_L. B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L. C. Collegare Ground (GND) a Ground (GND). D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è necessario collegarli per il pannello audio AC’97.

Connettore del panello Questo connettore accoglie frontale diverse funzioni del pannello

(9-pin PANEL1) frontale. (vedi p.2 item 20)

Collettore casse telaio Collegare le casse del telaio a

(4-pin SPEAKER1) questo collettore. (vedi p.2 item 19)

Collettori Chassis ed alimentazione ventola Collegare i cavi della ventola ai

(3-pin CHA_FAN1) corrispondenti connettori (vedi p.2 Nr. 21) facendo combaciare il cavo

nero col pin di terra.

(3-pin PWR_FAN1) (vedi p.2 Nr. 25)

Connettore ventolina CPU Collegare il cavo della ventolina

(4-pin CPU_FAN1) CPU a questo connettore e far (vedi p.2 item 2) combaciare il filo nero al pin

4 3 2 1

terra.

Sebbene la presente scheda madre disponga di un supporto per ventola CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di funzionare anche senza la funzione di controllo della velocità della ventola. Se si intende collegare la ventola CPU a 3 piedini al connettore della ventola CPU su questa scheda madre, collegarla ai piedini 1-3.

Piedini 1-3 collegati

Installazione della ventola a 3 piedini

ASRock N68C-GS FX / N68C-S FX Motherboard

6565

ItalianoItaliano

Italiano

Page 66

Collettore alimentazione ATX Collegare la sorgente

(24-pin ATXPWR1) d’alimentazione A TX a questo (vedi p.2 item 8) collettore.

Con questa scheda madre, c’è in dotazione un connettore elettrico ATX a 24 pin, ma può funzionare lo stesso se si adotta un alimentatore ATX a 20 pin. Per usare l’alimentatore ATX a 20 pin, collegare l’alimentatore con il Pin 1 e il Pin 13.

12 124

Italiano

ItalianoItaliano

Installazione dell’alimentatore A TX a 20 pin

Connettore ATX 12V È necessario collegare una

(4-pin ATX12V1) alimentazione con spinotto da (vedi p.2 item 3) 12V ATX a questo connettore

in modo che possa fornire energia sufficiente. In ca so contrario l’unità non si avvia.

6666

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 67

2. Informazioni sul BIOS2. Informazioni sul BIOS

2. Informazioni sul BIOS

2. Informazioni sul BIOS2. Informazioni sul BIOS

La Flash Memory sulla scheda madre contiene le Setup Utility. Quando si avvia il computer, premi <F2> durante il Power-On-Self-Test (POST) della Setup utility del BIOS; altrimenti, POST continua con i suoi test di routine. Per entrare il BIOS Setup dopo il POST, riavvia il sistema premendo <Ctl> + <Alt> + <Delete>, o premi il tasto di reset sullo chassis del sistema. El BIOS Setup Utility es diseñádo “user-friendly”. Es un programa guido al menu, es decir, puede enrollarse a sus varios su-menues y elegir las opciones predeterminadas. Per informazioni più dettagliate circa il Setup del BIOS, fare riferimento al Manuale dell’Utente (PDF file) contenuto nel cd di supporto.

3. Software di supporto e informazioni3. Software di supporto e informazioni

3. Software di supporto e informazioni

3. Software di supporto e informazioni3. Software di supporto e informazioni su CD su CD

su CD

su CD su CD

Questa scheda madre supporta vari sistemi operativi Microsoft® Windows®: 7 / 7 64 bit / VistaTM / Vista scheda madre contiene i driver e utilità necessari a potenziare le caratteristiche della scheda. Inserire il CD di supporto nel lettore CD-ROM. Se la funzione “AUTORUN” è attivata nel computer, apparirà automaticamente il Menù principale. Se il Menù principale non appare automaticamente, posizionarsi sul file ASSETUP. EXE nel CESTINO del CD di supporto e cliccare due volte per visualizzare i menù.

64-bit / XP / XP 64-bit. Il CD di supporto a corredo della

ASRock N68C-GS FX / N68C-S FX Motherboard

6767

ItalianoItaliano

Italiano

Page 68

1. Introducción1. Introducción

1. Introducción

1. Introducción1. Introducción

Gracias por su compra de ASRock N68C-GS FX / N68C-S FX placa madre, una placa de confianza producida bajo el control de calidad estricto y persistente. La placa madre provee realización excelente con un diseño robusto conforme al compromiso de calidad y resistencia de ASRock. Esta Guía rápida de instalación contiene una introducción a la placa base y una guía de instalación paso a paso. Puede encontrar una información más detallada sobre la placa base en el manual de usuario incluido en el CD de soporte.

Porque las especificaciones de la placa madre y el software de BIOS podrían ser actualizados, el contenido de este manual puede ser cambiado sin aviso. En caso de cualquier modificación de este manual, la versión actualizada estará disponible en el website de ASRock sin previo aviso. También encontrará las listas de las últimas tarjetas VGA y CPU soportadas en la página web de ASRock. Website de ASRock http://www.asrock.com Si necesita asistencia técnica en relación con esta placa base, visite nuestra página web con el número de modelo específico de su placa. www.asrock.com/support/index.asp

1.11.1

Contenido de la cajaContenido de la caja

1.1

Contenido de la caja

1.11.1

Contenido de la cajaContenido de la caja

Placa base ASRock N68C-GS FX / N68C-S FX

(Factor forma Micro ATX: 24,4 cm x 20,8 cm, 9,6” x 8,2”) Guía de instalación rápida de ASRock N68C-GS FX / N68C-S FX CD de soporte de ASRock N68C-GS FX / N68C-S FX Dos Cable de Datos Serial ATA (SATA) (Opcional) Una protección I/O

Español

EspañolEspañol

6868

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 69

1.21.2

EspecificaciónEspecificación

1.2

Especificación

1.21.2

EspecificaciónEspecificación

Plataforma - Factor forma Micro ATX: 24,4 cm x 20,8 cm, 9,6” x 8,2” Procesador - Compatibilidad con procesadores con conector AM3+

(vea ATENCIÓN 1)

- Compatibilidad con procesadores con conector AM3: procesador AM D PhenomTM II X6 / X4 / X3 / X2 (excepto 920 /

940) / Athlon II X4 / X3 / X2 / Sempron

- Soporte para procesadores con zócalo AM2+ y AM2: AMD PhenomTM FX, Phenom, Athlon 64 FX, Athlon 64 X2 Dual-Core, Athlon X2 Dual-Core, Athlon 64 y procesador Sempron

- Compatible con CPU de ocho núcleo

- Con soporte UCC (Unlock CPU Core) (vea A TENCIÓN 2)

- Con soporte para tecnología Cool ‘n’ QuietTM de AMD

- FSB 1000 MHz (2.0 GT/s)

- Admite tecnología de aumento de velocidad liberada

(vea ATENCIÓN 3)

- Soporta T ecnología de Hi per-Tra nsporte

Chipset - NVIDIA® GeForce 7025 / nForce 630a Memoria - Soporte de Tecnología de Memoria de Doble Canal

(ver ATENCIÓN 4)

- 2 x DDR3 DIMM slots

- Apoya DDR3 1600/1333/1066/800 non-ECC, memoria de un-buffered (vea ATENCIÓN 5)

- Máxima capacidad de la memoria del sistema: 8GB (vea ATENCIÓN 6)

- 2 x DDR2 DIMM slots

- Apoya DDR2 1066/800/667/533 non-ECC, memoria de un-buffered (vea ATENCIÓN 7)

- Máxima capacidad de la memoria del sistema: 8GB

(vea ATENCIÓN 6) Ranuras de - 1 x ranura PCI Express x16 Expansión - 1 x ranuras PCI Express x1

- 2 x ranuras PCI

VGA OnBoard - Tarjeta gráfica integrada GeForce 7025 de NVIDIA

- VGA DX9.0, Sombreador de Píxeles 3.0

- 256MB de Memoria máxima compartida (vea ATENCIÓN 8)

- Admite D-Sub con una resolución máxima de 1920x1440 a

60 Hz Audio - Sonido HD de 5.1 Canales (Códec de sonido VIA® VT1705) LAN - N68C-GS FX

Realtek Giga PHY RTL8211CL, velocidad 10/100/1000 Mb/s

ASRock N68C-GS FX / N68C-S FX Motherboard

6969

EspañolEspañol

Español

Page 70

Español

EspañolEspañol

7070

- N68C-S FX Realtek PHY RTL8201EL, velocidad 10/100 Mb/s

- Soporta Wa ke-On-LAN

- Soporta PXE Entrada/Salida I/O Panel de Panel - 1 x puerto de ratón PS/2 Tra sero - 1 x puerto de teclado PS/2

- 1 x puerto serial: COM1

- 1 x Puerto VGA

- 4 x puertos USB 2.0 predeterminados

- 1 x Puerto LAN RJ-45 con LED (LED de ACCIÓN/ENLACE y

LED de VELOCIDAD)

- Audio Jack: Line In / Line Out / Micrófono Conectores - 4 x conexiones SATA2, admiten una velocidad de

transferencia de datos de hasta 3,0Gb/s, soporta RAID (RAID 0, RAID 1, RAID 0+1, RAID 5, JBOD), NCQ y “Conexión en caliente” (vea ATENCIÓN 9)

- 1 x ATA133 conexiones IDE

(admite hasta 2 dispositivos IDE)

- 1 x puerto Floppy

- 1 x cabecera de puerto de impresora

- Conector de ventilador de CPU / chasis / alimentacion

- 24-pin cabezal de alimentación ATX

- 4-pin conector de ATX 12V power

- Conector de Audio Interno

- Conector de audio de panel frontal

- 3 x Cabezal USB 2.0 (admite 6 puertos USB 2.0 adicionales) BIOS - 8Mb AMI BIOS

- AMI legal BIOS

- Soporta “Plug and Play”

- ACPI 1.1 compliance wake up events

- Soporta “jumper free setup”

- Soporta SMBIOS 2.3.1

- Múltiple ajuste de CPU, VCCM, NB Voltage CD de soport - Controladores, utilidades, software de antivirus (versión de

prueba), Prueba de CyberLink MediaEspresso 6.5, conjunto de aplicaciones ASRock (CyberLink DVD Suite - OEM y versión de prueba; Creative Sound Blaster X-Fi MB - versión de prueba; Conjunto multimedia ASRock MAGIX - OEM)

Característica - Sintonizador de ASRock OC (vea ATENCIÓN 10) Única - ASRock Administrador de energía inteligente

(vea ATENCIÓN 1 1)

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 71

- ASRock Instant Boot

- ASRock Instant Flash (vea ATENCIÓN 12)

- ASRock OC DNA (vea ATENCIÓN 13)

- ASRock AP P Charger (vea ATENCIÓN 14)

- ASRock SmartView (vea ATENCIÓN 15)

- ASRock XFa st USB (vea ATENCIÓN 16)

- ASRock XFast LAN (vea ATENCIÓN 17)

- Amplificador Híbrido:

- Stepless control de frecuencia de CPU (vea A TENCIÓN 18)

- ASRock U-COP (vea ATENCIÓN 19)

- Protección de Falla de Inicio (B.F.G..)

- ASRock AM2 Boost: tecnología patentada de ASRock que permite mejorar el rendimiento de la memoria ha sta en un 12,5% (vea A TENCIÓN 20)

Monitor Hardware - Sensibilidad a la temperatura del procesador

- Sensibilidad a la temperatura de la placa madre

- Taquimetros de los ventiladores del procesador y del CPU / chasis / alimentacion

- Ventilador silencioso para procesador

- Monitor de Voltaje: +12V, +5V, +3.3V, Vcore

OS - En conformidad con Microsoft® Windows® 7 / 7 64 bits /

VistaTM / VistaTM 64 bits / XP / XP 64 bits

Certificaciones - FCC, CE, WHQL

* Para más información sobre los productos, por favor visite nuestro sitio web: http://www.asrock.com

AD VERTENCIA

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de aumento de la velocidad del reloj, incluido el ajuste del BIOS, aplicando la tecnología de aumento de velocidad liberada o utilizando las herramientas de aumento de velocidad de otros fabricantes. El aumento de la velocidad puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y Ud. debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el aumento de la velocidad del reloj.

ASRock N68C-GS FX / N68C-S FX Motherboard

7171

EspañolEspañol

Español

Page 72

Español

EspañolEspañol

ATENCIÓN!

1. Esta placa base es compatible con una CPU de hasta 95W. Por favor, consulte nuestro sitio web para conocer la lista de compatibilidad de CPUs. Sitio Web de ASRock: http://www.asrock.com

2. La función UCC (Unlock CPU Core, desbloquear núcleo la CPU) simplifica la activación de una CPU AMD. Con sólo activar la opción “ASRock UCC” en el BIOS, es posible desbloquear el núcleo de CPU adicional y disfrutar de un aumento de rendimiento instantáneo. La activación de la función UCC permite elevar la potencia de una CPU de doble o triple núcleo a un nivel equivalente al de una CPU de cuádruple núcleo y, en el caso de algunas CPUs, entre ellas las CPUs de cuádruple núcleo, aumentar el tamaño de la memori a ca ché L3 hasta 6 MB, lo cual le permitirá disfrutar de una CPU de mayor rendimiento a un precio más económico. Recuerde que la función UCC sólo es compatible con CPUs AM2+ / AM3 / AM3+ y que, además, no todas las CPUs AM2+ / AM3 AM3+ admiten esta función debido a que el núcleo oculto de algunas CPUs puede provocar errores de funcionamiento.

3. Esta placa base admite la tecnología de aumento de velocidad liberada. Por favor lea “Tecnología de Forzado de Reloj (Overclocking) no relacionado” en la página 24 para obtener detalles.

4. Esta placa base soporta Tecnología de Memoria de Doble Canal. Antes de implementar la Tecnología de Memoria de Doble Canal, asegúrese de leer la guía de instalación de módulos de memoria en la página 14 para su correcta instalación.

5. Que la velocidad de memoria de 1600 MHz se admita o no se admita, depende de la configuración AM3 / AM3+ Procesador que adopte. Si desea adoptar el módulo de memoria DDR3 1600 en esta placa base, consulte la lista de compatibilidad de memorias en nuestro sitio Web para obtener los módulos de memoria compatibles. Sitio Web de ASRock: http://www.asrock.com

6. Debido a las limitaciones del sistema, el tamaño real de la memoria debe ser inferior a 4GB para que el sistema pueda funcionar bajo Windows® 7 / VistaTM / XP. Para equipos con Windows® OS con CPU de 64-bit, no existe dicha limitación.

7. Que la velocidad de memoria de 1066 MHz se admita o no se admita, depende de la configuración AM2+ / AM3 Procesador que adopte. Si desea adoptar el módulo de memoria DDR2 1066 en esta placa base, consulte la lista de compatibilidad de memorias en nuestro sitio Web para obtener los módulos de memoria compatibles. Sitio Web de ASRock: http://www.asrock.com

8. El tamaño de la memoria compartido máximo es definido por el vendedor del chipset y está conforme al cambio. Por favor compruebe el Web site de NVIDIA® para la información más última.

7272

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 73

9. Antes de instalar un disco duro SATAII en el conector SATAII, consulte la sección “Guía de instalación de discos duros SATAII” en la página 26 del “Manual de usuario” que se incluye en el CD de soporte para configurar su disco duro SATAII en modo SATAII. También puede conectar un disco duro SATA directamente al conector SATAII.

10. Es una herramienta de overclocking de ASRock de usuario-fácil que le permite a supervisar su sistema por la función de monitor de hardware y overclock sus dispositivos de hardware para obtener el mejor funcionamiento del sistema bajo el entorno de Windows®. Por favor visite nuestro sitio web para los procedimientos de operación de Sintonizador de ASRock OC. Sitio web de ASRock: http://www.asrock.com

11. Gracias a su avanzado hardware de propietario y diseño de software, Intelligent Energy Saver (Economizador de energía inteligente) es una revolucionaria tecnología que ofrece un ahorro de energía sin igual. El regulador de voltaje permite reducir el número de fases de salida para mejorar la eficiencia cuando los núcleos de la CPU están inactivos. En otras palabras, permite ofrecer un ahorro excepcional de energía y mejorar la eficiencia energética sin sacrificar el rendimiento del equipo. Para utilizar la función Intelligent Energy Saver (Economizador de energía inteligente) , active la opción Cool ‘n’ Quiet en la configuración de BIOS. Visite nuestro sitio web para conocer los procedimientos de uso de Intelligent Energy Saver (Economizador de energía inteligente). Sitio web de ASRock: http://www.asrock.com

12. ASRock Instant Flash es una utilidad de programación del BIOS que se encuentra almacenada en la memoria Flash ROM. Esta sencilla herramienta de actualización de BIOS le permitirá actualizar el BIOS del sistema sin necesidad de acceder a ningún sistema operativo, como MS-DOS o Windows®. Gracias a esta utilidad, sólo necesitará pulsar <F6> durante la fase POST o pulsar <F2> para acceder al menú de configuración del BIOS y a la utilidad ASRock Instant Flash. Ejecute esta herramienta y guarde el archivo correspondiente al sistema BIOS nuevo en su unidad flash USB, unidad de disco flexible o disco duro para poder actualizar el BIOS con sólo pulsar un par de botones, sin necesidad de preparar un disco flexible adicional ni utilizar complicadas utilidades de programación. Recuerde que la unidad flash USB o disco duro utilizado debe disponer del sistema de archivos FAT32/16/12.

ASRock N68C-GS FX / N68C-S FX Motherboard

7373

EspañolEspañol

Español

Page 74

Español

EspañolEspañol

13. El nombre del propio software, OC DNA, indica con claridad aquello de

lo que es capaz. OC DNA, una exclusiva utilidad desarrollada por ASRock, representa para el usuario una forma cómoda de grabar su configuración de OC y compartirla con otras personas. Esta utilidad le permitirá guardar sus registros de aceleración en el sistema operativo y simplificar el complicado proceso de grabación de la configuración de aceleración. ¡Gracias a OC DNA podrá guardar su configuración de OC como perfil y compartirlo con sus amigos! ¡Sus amigos podrán cargar entonces el perfil de OC en su propio sistema y disfrutar de la configuración de OC creada por usted! Recuerde que el perfil de OC creado sólo funcionará en placas base similares, por lo que sólo podrá compartirlo con usuarios que cuenten con la misma placa base que usted.

14. Si desea una forma más rápida y menos limitada de cargar sus

dispositivos de Apple; como por ejemplo iPhone, iPod o iPad Touch, ASRock ha creado una fantástica solución para usted: ASRock APP Charger. Simplemente mediante la instalación del controlador de APP Charger, podrá cargar su iPhone de forma mucho más rápida que antes, hasta un 40%, desde su equipo. ASRock APP Charger le permite cargar de forma rápida muchos dispositivos de Apple simultáneamente e incluso podrá continuar la carga cuando su PC entre en modo de espera (S1), suspendido en RAM (S3), modo de hibernación (S4) o se apague (S5). Una vez instalado el controlador de APP Charger, podrá disfrutar fácilmente de una fantástica carga sin precedentes. Sitio web de ASRock: http://www.asrock.com/Feature/AppCharger/index.asp

15. SmartView, una nueva función el explorador de Internet, es la página

de inicio inteligente para IE que combina los sitios Web más visitados, su historial, sus amigos de Facebook y su fuente de noticias en una vista mejorada para disfrutar de una experiencia en Internet más personal. Las placas base ASRock están exclusivamente equipadas con la utilidad SmartView que le ayuda a seguir en contacto con sus amigos sobre la marcha. Para utilizar la función SmartView asegúrese de que la versión de su sistema operativo es Windows® 7 / 7 64 bits / VistaTM / VistaTM 64 bits y que la versión de su explorador es IE8. Sitio Web de ASRock: http://www.asrock.com/Feature/SmartView/index.asp

16. ASRock XFast USB puede aumentar el rendimiento de los dispositivos

de almacenamiento USB. El rendimiento depende de las propiedades del dispositivo.

7474

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 75

17. ASRock XFast LAN proporciona un acceso a Internet mas rapido, que incluye las ventajas que se indican a continuacion. Priorizacion de aplicaciones LAN: Puede confi gurar la prioridad de las aplicaciones de forma ideal y/o agregar nuevos programas. Menor latencia en los juegos: Despues de aumentar la prioridad de los juegos en linea, se puede reducir la latencia en los mismos. Gestionar el trafi co: Puede ver video en alta defi nicion de Youtube y descargar archivos simultaneamente. Analisis de sus datos en tiempo real: Con la ventana de estado, puede reconocer facilmente que transmisiones en secuencias se estan trans-fi riendo actualmente.

18. Aunque esta placa base ofrece un control complete, no es recomendable forzar la velocidad. Las frecuencias de bus de la CPU distintas a las recomendadas pueden causar inestabilidad en el sistema o dañar la CPU.

19. Cuando la temperatura de CPU está sobre-elevada, el sistema va a apagarse automaticamente. Antes de reanudar el sistema, compruebe si el ventilador de la CPU de la placa base funciona apropiadamente y desconecte el cable de alimentación, a continuación, vuelva a conectarlo. Para mejorar la disipación de calor, acuérdese de aplicar thermal grease entre el procesador y el disipador de calor cuando usted instala el sistema de PC.

20. Esta placa base admite la tecnología ASRock AM2 Boost para aumento de la velocidad del reloj. Si habilita esta función en la configuración del BIOS, el rendimiento de la memoria mejorará hasta en un 12,5%, pero seguirá dependiendo del procesador AM2 que adopte. Al activar esta función, la velocidad del reloj de referencia del conjunto de chips y del procesador aumentará. No obstante, no podemos garantizar la estabilidad del sistema para todas las configuraciones de procesador y memoria DRAM. Si el sistema se comporta de forma inestable después de habilitar la función AM2 Boost, es posible que dicha función no se pueda aplicar a aquél. Si lo desea, puede deshabilitar la función para mantener la estabilidad del sistema.

ASRock N68C-GS FX / N68C-S FX Motherboard

7575

EspañolEspañol

Español

Page 76

Español

EspañolEspañol

1.3 Setup de Jumpers1.3 Setup de Jumpers

1.3 Setup de Jumpers

1.3 Setup de Jumpers1.3 Setup de Jumpers

La ilustración muestra como los jumpers son configurados. Cuando haya un jumper-cap sobre los pins, se dice gue el jumper está “Short”. No habiendo jumper cap sobre los pins, el jumper está “Open”. La ilustración muesta un jumper de 3 pins cuyo pin 1 y pin 2 están “Short”.

Jumper Setting Descripción PS2_USB_PWR1 Ponga en cortocircuito pin 2,

(vea p.2, No. 1) pin 3 para habilitar +5VSB

Atención: Para elegir +5VSB, se necesita corriente mas que 2 Amp proveida por la

fuente de electricidad.

USB_PWR2 Ponga en cortocircuito pin 2,

(vea p.2, No. 15) pin 3 para habilitar +5VSB

Atención: Para elegir +5VSB, se necesita corriente mas que 2 Amp proveida por la

fuente de electricidad.

Limpiar CMOS

(CLRCMOS1, jumper de 3 pins) (ver p.2, No. 22)

Atención: CLRCMOS1 permite que Usted limpie los datos en CMOS. Los datos en

CMOS incluyen informaciones de la configuración del sistema, tales como la contraseña del sistema, fecha, tiempo, y parámetros de la configuración del sistema. Para limpiar y reconfigurar los parametros del sistema a la configuración de la fábrica, por favor apague el computador y desconecte el cable de la fuente de electricidad, utilice una cubierta de jumper para aislar las agujas pin2 y pin3 en CLRCMOS1 durante 5 segundos. Por favor acuérdase de quitar el jumper cap después de limpiar el COMS. Por favor acuérdase de quitar el jumper cap después de limpiar el COMS. Si necesita borrar la CMOS cuando acabe de finalizar la actualización de la BIOS, debe arrancar primero el sistema y , a continua ción, apagarlo antes de realizar la acción de borrado de CMOS.

Valor predeterminado Restablecimiento de

Short

(standby) para PS/2 o USB01/ 23 wake up events.

(standby) para USB4_5/6_7/ 8_9 wake up events.

Open

la CMOS

7676

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 77

1.4 Conectores1.4 Conectores

1.4 Conectores

1.4 Conectores1.4 Conectores

Los conectores no son jumpers. Por favor no ponga jumper caps sobre los conectores. El colocar cubiertas de puentes sobre los conectores provocará un daño permanente en la placa base.

Conector Figure Descripción

Conector de disquetera

(33-pin FLOPPY1) (vea p.2, No. 24)

la banda roja debe quedar en el mismo lado que el contacto 1

Atención: Asegúrese que la banda roja del cable queda situado en el mismo lado que

el contacto 1 de la conexión.

IDE conector primario (azul)

(39-pin IDE1, vea p.2, No. 9)

Conector azul a placa madre

Conector negro a aparato IDE

Cable ATA 66/100/133 de conducción 80

Atención: Consulte la s instrucciones del distribuidor del dispositivo IDE para conocer

los detalles.

Conexiones de serie ATAII

(SAT AII_1 (PORT 0.0): vea p.2, No. 10)

(SAT AII_2 (PORT 0.1): vea p.2, No. 13)

(SAT AII_3 (PORT 1.0): vea p.2, No. 1 1)

(SAT AII_4 (PORT 1.1): vea p.2, No. 12)

SAT AII_1 SA T AII_3 (PORT 0.0) (PORT 1.0)

SAT AII_2 SA TAII_4 (PORT 0.1) (PORT 1.1)

Estos cuatro conectores de la Serie ATA (SAT AII) soportan HDDs SATA o SATAII para dispositivos de almacenamiento interno. La interfaz SATAII actual permite una velocidad de transferencia de 3.0 Gb/s.

Cable de datos de Ambos extremos del cable serie ATA (SATA) pueden conectarse al disco

(Opcional) duro SAT A / SAT AII o la

conexión de la placa ba se.

ASRock N68C-GS FX / N68C-S FX Motherboard

7777

EspañolEspañol

Español

Page 78

Cabezal USB 2.0 Además de cuatro puertos

CD-L

GND

CD-R

(9-pin USB8_9) USB 2.0 predeterminados en el (ver p.2, No. 16) panel de E/S, hay tres bases

de conexiones USB 2.0 en esta placa base. Cada una de

(9-pin USB6_7) estas bases de conexiones (ver p.2, No. 17) admite dos puertos USB 2.0.

(9-pin USB4_5) (ver p.2, No. 18)

Cabecera de puerto de impresora Esta es una interfaz de puerto

(LPT1 de 25 terminales) para cable de impresora que (vea p.2, N. 23) permite conectar cómodamente

dispositivos de impresión.

Español

EspañolEspañol

7878

Conector de Audio Interno Permite recepción de input

(4-pin CD1) audio de fuente sónica como (CD1: vea p.2, No. 26) CD-ROM, D V D-ROM, TV tuner,

CD1

o tarjeta MPEG.

Conector de audio de panel Este es una interface para frontal cable de audio de panel frontal

(9-pin HD_AUDIO1) que permite conexión y control (vea p.2, No. 27) conveniente de apparatos de

Audio.

1. El Audio de Alta Definición soporta la detección de conector, pero el cable de panel en el chasis debe soportar HDA para operar correctamente. Por favor, siga las instrucciones en nuestro manual y en el manual de chasis para instalar su sistema.

2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido del panel frontal de la siguiente manera:

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 79

A. Conecte Mic_IN (MIC) a MIC2_L. B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L. C. Conecte Ground (GND) a Ground (GND). D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No necesitará conectarlos al panel de sonido AC’97.

Conector del Panel del Este conector acomoda varias systema funciones de panel frontal del

(9-pin PANEL1) systema. (vea p.2, No. 20)

Cabezal del altavoz del cha sis Conecte el altavoz del chasis a

(4-pin SPEAKER1) su cabezal. (vea p.2, No. 19)

Conectores de ventilador de chasis y alimentación

(3-pin CHA_FAN1) (vea p.2, N. 21)

Por favor, conecte los cables del ventilador a los conectores de ventilador, haciendo coincidir el cable negro con la patilla de masa.

(3-pin PWR_FAN1) (vea p.2, N. 25)

Conector del ventilador Conecte el cable del ventilador

4 3 2 1

de la CPU de la CPU a este conector y

(4-pin CPU_FAN1) haga coincidir el cable negro (vea p.2, No. 2) con el conector de tierra.

Aunque esta placa base proporciona compatibilidad para un ventilador (silencioso) de procesador de 4 contactos, el ventilador de procesador de 3 contactos seguirá funcionando correctamente incluso sin la función de control de velocidad del ventilador. Si pretende enchufar el ventilador de procesador de 3 contactos en el conector del ventilador de procesador de esta placa base, conéctelo al contacto 1-3.

Contacto 1-3 conectado

Instalación del ventilador de 3 contactos

EspañolEspañol

Español

ASRock N68C-GS FX / N68C-S FX Motherboard

7979

Page 80

Cabezal de alimentación ATX Conecte la fuente de

(24-pin ATXPWR1) alimentación ATX a su cabezal. (vea p.2, No. 8)

12 124

A pesar de que esta placa base incluye in conector de alimentación ATX de 24 pins, ésta puede funcionar incluso si utiliza una fuente de alimentación ATX de 20 pins tradicional. Para usar una fuente de alimentación ATX de 20 pins, por favor, conecte su fuente de alimentación usando los Pins 1 y 13.

Instalación de una Fuente de Alimenta ción A TX de 20 Pin s

Conector de ATX 12V power Tenga en cuenta que es

(4-pin ATX12V1) necesario conectar este (vea p.2, No. 3) conector a una toma de corriente

con el enchufe ATX 12V, de modo que proporcione suficiente electricidad. De lo contrario no se podrá encender.

Español

EspañolEspañol

8080

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 81

2. BIOS Información2. BIOS Información

2. BIOS Información

2. BIOS Información2. BIOS Información

El Flash Memory de la placa madre deposita SETUP Utility. Durante el Power-Up (POST) apriete <F2> para entrar en la BIOS. Sí usted no opri me ninguna te cla, el POST continúa con sus rutinas de prueba. Si usted dese a entrar en la BIOS de spués del POST, por favor reinicie el sistema apretando <Ctl> + <Alt> + <Borrar>, o apreta ndo el botón Re set en el pa nel del ordena dor. El programa SETUP esta diseñado a ser lo mas fácil posible. Es un programa guiado al menu, es decir, puede enrollarse a sus varios sub-menues y elegir las opciones predetermin ad as. Para información detallada sobre como configurar la BIOS, por favor refiérase al Manual del Usuario (archivo PDF) contenido en el CD.

3.Información de Software Support CD3.Información de Software Support CD

3.Información de Software Support CD

3.Información de Software Support CD3.Información de Software Support CD

Esta placa-base soporta diversos tipos de sistema operativo Windows®: 7 / 7 64 bits / VistaTM / Vista base trae todos los drivers y programas utilitarios para instalar y configurar la placabase. Para iniciar la instalación, ponga el CD en el lector de CD y se desplegará el Menú Principal automáticamente si «AUTORUN» está habilitado en su computadora. Si el Menú Principal no a parece automáticamente, localice y doble-pulse en el archivo ASSETUP.EXE para iniciar la instalación.

64 bits / XP / XP 64 bits El CD de instalación que acompaña la placa-

ASRock N68C-GS FX / N68C-S FX Motherboard

8181

EspañolEspañol

Español

Page 82

8282

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 83

ASRock N68C-GS FX / N68C-S FX Motherboard

8383

Page 84

8484

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 85

ASRock N68C-GS FX / N68C-S FX Motherboard

8585

Page 86

8686

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 87

ASRock N68C-GS FX / N68C-S FX Motherboard

8787

Page 88

8888

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 89

Short Open

ASRock N68C-GS FX / N68C-S FX Motherboard

8989

Page 90

9090

SATAII_1 SATAII_3 (PORT 0.0) (PORT 1.0)

SATAII_2 SATAII_4 (PORT 0.1) (PORT 1.1)

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 91

CD-L

GND

CD-R

CD1

ASRock N68C-GS FX / N68C-S FX Motherboard

9191

Page 92

9292

4 3 2 1

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 93

12 124

ASRock N68C-GS FX / N68C-S FX Motherboard

9393

Page 94

9494

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 95

1. Introdução1. Introdução

1. Introdução

1. Introdução1. Introdução

Gratos por comprar nossa placa–mãe N68C-GS FX / N68C-S FX, um produto confiável feito com ASRock um estrito controle de qualidade consistente. Com um excelente desempenho, essa placa é dotada de um projeto robusto que atende a ASRock de compromisso com a qualidade e durabilidade. Este Guia de Instalação Rápida apresenta a placa-mãe e o guia de instalação passo a passo. Mais informações detalhadas sobre a placa-mãe podem ser encontradas no manual do usuário do CD de suporte.

Porque as especificações da placa mãe e o software de BIOS poderiam ser atualizados, o conteúdo deste manual pode ser cambiado sem aviso. Em caso de qualquer modificação deste manual, a versão atualizada estará disponível no website de ASRock sem prévio aviso. Pode também encontrar as listas das mais recentes placas VGA e das CPUs suportadas no site da web da ASRock.

Website de ASRock Se precisar de apoio técnico em relação a este placa-mãe, por favor visite o nosso sítio da internet para informação específica acerca do modelo que está a utilizar. www.asrock.com/support/index.asp

1.1 Este pacote contém1.1 Este pacote contém

1.1 Este pacote contém

1.1 Este pacote contém1.1 Este pacote contém

Placa-mãe ASRock N68C-GS FX / N68C-S FX

(Formato Micro ATX: 9,6 pol. x 8,2 pol., 24,4 cm x 20,8 cm) Guia de instalação rápida da ASRock N68C-GS FX / N68C-S FX CD de suporte da placa ASRock N68C-GS FX / N68C-S FX Dois cabo de dados ATA Serial (SATA) (Opcional) Uma proteção I/O

http://www.asrock.com

ASRock N68C-GS FX / N68C-S FX Motherboard

9595

PortuguêsPortuguês

Português

Page 96

1.2 Especificações1.2 Especificações

1.2 Especificações

1.2 Especificações1.2 Especificações

Plataforma - Formato Micro ATX: 9,6 pol. x 8,2 pol., 24,4 cm x 20,8 cm CPU - Suporte para processadores Socket AM3+ (veja o AVISO 1)

Chipsets - NVIDIA® GeForce 7025 / nForce 630a Memória - Suporte à tecnologia de memória de duplo canal

Slots de Expansão - 1 x slot de PCI Express x16

Português

PortuguêsPortuguês

VGA integrado - Placa gráfica GeForce 7025 da NVIDIA

Áudio - Áudio de alta definição de canal 5.1 (Codec de áudio

LAN - N68C-GS FX

- Suporte para processadores AM3: Proce ssador AMD PhenomTM II X6 / X4 / X3 / X2 (exceto 920 / 940) / Athlon II X4 / X3 / X2 / Sempron

- Suporte para processadores Socket AM2+ / AM2: Processador AMD PhenomTM FX / Phenom / Athlon 64 FX / Athlon 64 X2 Dual-Core / Athlon X2 Dual-Core / Athlon 64 / Sempron

- Preparado para CPU de oito núcleos

- Suporta UCC (Unlock CPU Core) (veja o A VISO 2)

- Suporta a tecnologia A M D Cool ‘n’ Quiet

- FSB de 1000 MHz (2,0 GT/s)

- Suporta a tecnologia Untied Overclocking (veja o AVISO 3)

- Suporta a tecnologia Hyper-Transport

(veja o AVISO 4)

- 2 x slots de DD R3 DIMM

- Suporte para memória não intermédia DD R3 1600/1333/ 1066/800, não ECC (veja o AVISO 5)

- Capacidade máxima de memória do sistema: 8GB (veja o AVISO 6)

- 2 x slots de D DR2 DIMM

- Suporte para memória não intermédia DDR2 1066/800/ 667/533, não ECC (veja o AVISO 7)

- Capacidade máxima de memória do sistema: 8GB (veja o AVISO 6)

- 1 x slot de PCI Express x1

- 2 x slots de PCI

- VGA DX9.0, Pixel Shader 3.0

- Memória partilhada máxima 256MB (veja o AVISO 8)

- Suporta D-Sub com resolução máxima até 1920x1440 @ 60Hz

VIA® VT1705)

Realtek Giga PHY RTL8211CL,

9696

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 97

velocidade 10/100/1000 Mb/s

- N68C-S FX Realtek PHY RTL8201EL, velocidade 10/100 Mb/s

- Suporta Wa ke-On-LAN

- Suporta PXE Entrada/Saída I/O Panel pelo painel - 1 x porta para mouse PS/2 trase iro - 1 x porta para teclado PS/2

- 1 x porta COM1

- 1 x porta VGA

- 4 x portas USB 2.0 padrão

- 1 x porta LAN RJ-45 com LED (LED ACT/LIG e LED

VELOCIDADE)

Conectores - 4 x conectores SATA2, suporte a taxa de transferência

de dados de até 3,0 Gb/s, suporte RAID (RAID 0, RAID 1, RAID 0+1, RAID 5, JBOD), NCQ e “conexão a quente” (veja o AVISO 9)

- 1 x conectores ATA133 IDE

(suporta até 2 dispositivos IDE)

- 1 x porta para disquete

- 1 x Conector de Porta de Impressão

- Conector do ventilador da CPU/chassis/energia

- Conector de força do ATX de 24 pinos

- Conector ATX 12 V de 4 pinos

- Conectores internos de áudio

- Conector Áudio do painel frontal

- 3 x cabezal USB 2.0 (suportar 6 portas USB 2.0

adicionais)

BIOS - 8Mb BIOS AMI

- BIOS AMI

- Suporta dispositivos “Plug and Play”

- ACPI 1.1 atendendo a eventos de “wake up”

- Suporta dispositivos sem jumper

- Suporte para SMBIOS 2.3.1

- CPU, VCCM, NB V oltage Multi-adjustment CD de suporte - Controladores, utilitários, software antivírus (Experimenta cao

Versao), CyberLink Medi aEspresso 6.5 versão de demonstração, conjunto de progra ma s da ASRock (CyberLink DVD Suite - OEM e versão de demonstração; Creative Sound Blaster X-Fi MB - versão de demon stração; ASRock MAGIX Multimedia Suite - OEM)

PortuguêsPortuguês

Português

ASRock N68C-GS FX / N68C-S FX Motherboard

9797

Page 98

Funcionalidade - Sintonizador ASRock OC (veja o AVISO 10) Única - ASRock Poupança de Energia Inteligente (ve ja o AVISO 11)

- ASRock Instant Boot

- ASRock Instant Flash (veja o A VISO 12)

- ASRock OC DNA (veja o AVISO 13)

- ASRock A PP Charger (ve ja o AVISO 14)

- ASRock SmartView (veja o AVISO 15)

- ASRock XFast USB (veja o AVISO 16)

- ASRock XFast LAN (veja o AVISO 17)

- Booster híbrido

- Frequência da CPU com controle contínuo (veja o AVISO 18)

- ASRock U-COP (veja o AVISO 19)

- B.F.G. (Boot Failure Guard)

- ASRock AM2 Boost: T ecnologia patenteada da ASRock para melhorar o desempenho da memória até 12,5% (veja o AVISO 20)

Monitor do HW - Sensores de temperature do procesador

- Medição de temperatura da placa-mãe

- Tacômetros de ventilador do Processador/chassis/energia

- Ventoinha silenciosa para a CPU

- Monitoramento de voltagem : +12 V, +5 V, +3.3 V, Vcore

Sistema - Microsoft® Windows® 7 / 7 64-bit / Vista

/ VistaTM 64-bit /

Operacional XP / XP 64-bit Certificações - FCC, CE, WHQL

* Para informações mais detalhadas por favor visite o nosso sítio Web: http://www.asrock.com

Português

PortuguêsPortuguês

9898

A VISO

Tenha em atenção que a operação de overclocking envolve alguns riscos, nomeadamente no que diz respeito ao ajuste das definições do BIOS, à aplicação da tecnologia Untied Overclocking ou à utilização de ferramentas de overclocking de terceiros. O overclocking pode afectar a estabilidade do seu sistema ou até mesmo causar danos ao nível dos componentes e dispositivos que integram o sistema. Esta operação é da total responsabilidade do utilizador. Não nos responsabilizamos pelos possíveis danos resultantes do overclocking.

ASRock N68C-GS FX / N68C-S FX Motherboard

Page 99

AVISO!

1. Esta placa-mãe suporta CPUs até 95W. Consulte por favor o nosso sítio Web para obter uma lista de CPUs suportados. Web site da ASRock http://www.asrock.com

2. A função UCC (Unlock CPU Core, Desbloquear Core de CPU) simplifica a activação da CPU AMD. Basta activar a opção “ASRock UCC” do BIOS para poder desbloquear o núcleo extra da CPU e conseguir um aumento instantâneo de desempenho. Quando a função UCC estiver activada, a CPU dual-core ou triple-core irá aumentar para CPU quad-core e, algumas CPU, incluindo CPU quad-core, podem também aumentar o tamanho da cache L3 até 6MB, o que significa que poderá conseguir um aumento de desempenho do CPU a um preço mais reduzido. Tenha em atenção que a função UCC é suportada apena s por CPU AM2+ / AM3 / AM3+ e nem todas as CPU AM2+ / AM3 / AM3+ suportam esta função, pois o núcleo oculto de algumas CPU poderá não funcionar correctamente.

3. Esta placa principal suporta a tecnologia Untied Overclocking. Consulte a secção “Tecnologia Untied Overclocking” na página 24 para mais informações.

4. Esta placa-mãe suporta a tecnologia de memória de duplo canal. Antes de implementar a tecnologia de memória de duplo canal, certifique-se de ler o guia de instalação dos módulos de memória na página 14 para a instalação correta.

5. O suporte de uma memória com uma velocidade de 1600 MHz depende da CPU AM3 / AM3+ que adoptar. Se quiser adoptar um módulo de memória DDR3 1600 para utilização com esta placa principal, consulte a lista de memória suportada no nosso web site para saber quais os módulos de memória compatíveis. Web site da ASRock http://www.asrock.com

6. Devido às limitações do sistema operativo, o tamanho real da memória pode ser inferior a 4 GB uma vez que uma parte desta está reservada para utilização pelo sistema operativo no âmbito do Windows® 7 / VistaTM / XP. No caso da CPU de 64 bits do Windows® OS, esta limitação não existe.

7. O suporte de uma memória com uma velocidade de 1066 MHz depende da CPU AM2+ / AM3 que adoptar. Se quiser adoptar um módulo de memória DDR2 1066 para utilização com esta placa principal, consulte a lista de memória suportada no nosso web site para saber quais os módulos de memória compatíveis. Web site da ASRock http://www.asrock.com

8. O máximo tamanho de memória compartilhada é definido por vendedor de chipset e é sujeito a mudar. Verifique o NVIDIA® website para a última informação.

PortuguêsPortuguês

Português

ASRock N68C-GS FX / N68C-S FX Motherboard

9999

Page 100

Português

PortuguêsPortuguês

9. Antes de instalar o disco duro SATAII no conector SATAII, por favor leia

o “Guia de Instalação do Disco duro SATAII” na página 26 do Manual do Usuário no CD de suporte, para definir a sua unidade de disco duro SATAII com o modo SATAII. Também pode ligar directamente o disco duro SATA ao conector SATAII.

10. É uma ferramenta de overclocking da ASRock fácil de utilizar que lhe

permite vigiar i seu sistema via a função de monitorização de hardware e proceder ao overclock dos dispositivos de hardware para obter o melhor desempenho em ambiente Windows®. Por favor visite o nosso sítio Web para conhecer os procedimentos de funcionamento do Sintonizador ASRock OC. Sítio Web da ASRock: http://www.asrock.com

11. Com um hardware de propriedades e concepção de software

avançadas, a Intelligent Energy Saver é uma tecnologia revolucionária que proporciona poupanças de energia inéditas. O regulador de voltagem pode reduzir o número de fases de saída para melhorar a eficiência quando os núcleos do CPU estão inactivos. Por outras palavras, pode providenciar uma excepcional poupança de energia e melhorar a eficiência energética sem sacrificar o desempenho. Para utilizar a função Poupança de Energia, por favor active a opção Cool ‘n’ Quiet na configuração da BIOS primeiro. Por favor visite o nosso sítio Web para conhecer os procedimentos de funcionamento da Poupança de Energia Inteligente. Sítio Web da ASRock: http://www.asrock.com

12. ASRock Instant Flash est un utilitaire de flash du BIOS flash intégré

dans la ROM Flash. Cet outil pratique de mise à jour du BIOS vous permet de mettre à jour le BIOS du système sans entrer d’abord dans un système d’exploitation tel que MS-DOS ou Windows®. Avec cet utilitaire, vous pouvez appuyer sur la touche <F6> pendant le POST ou sur la touche <F2> durant le menu de configuration du BIOS pour accéder à ASRock Instant Flash. Lancez simplement cet outil et enregistrez le nouveau fichier BIOS sur votre lecteur flash USB, sur une disquette ou un disque, avant de pouvoir mettre à jour votre BIOS en quelques clics seulement, sans préparer de disquette supplémentaire ni d’autre utilitaire flash compliqué. Veuillez noter que le lecteur flash USB ou le disque dur doit utiliser le système de fichiers FAT32/16/12.

13. O próprio nome do software – OC DNA diz-lhe literalmente aquilo de

que é capaz. OC DNA, um utilitário exclusivo desenvolvido pela ASRock, proporciona uma forma conveniente para o utilizador gravar as definições OC e partilhar com outros. Ajuda-o a guardar o seu registo de “overclocking” (aumento da frequência do processador) no sistema operativo e simplifica o complexo processo de gravação das definições de “overclocking”. Com OC DNA, pode guardar as suas definições OC como perfil e partilhá-las com os seus amigos! Depois, os seus amigos podem carregar o perfil OC no seu próprio

100100

100

100100

ASRock N68C-GS FX / N68C-S FX Motherboard

ASRock N68C-GS FX Quick Start Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

English
