Asrock N68C-GS4 FX RAID Installation Guide [pt]

Manual de instalação do NVIDIA RAID

1. Manual de instalação do NVIDIA BIOS RAID ...................... 2

1.1 Introdução ao RAID ....................................................... 2

1.2 Precauções a ter com as configurações do RAID ......... 3

1.3 Instalação do Windo

Vista de 64 bits / XP / XP de 64 bits com funções RAID ............. 5

1.3.1 Instalação do Windo

bits com funções RAID ...................................... 5

1.3.2 Instalação do Windows

Vista / Vista de 64 bits com funções RAID ........ 6

1.4 Criar o disposição de um disco ....................................... 8

2. Manual de instalação do NVIDIA Windows RAID ................. 12

ws 8 / 8 de 64 bits / 7 / 7 de 64 bits / Vista /

ws XP / XP de 64

8 / 8 de 64 bits / 7 / 7 de 64 bits /

2.1 NVIDIA Windows RAID Instalação Guia para Windows
XP / XP 64-bit Usuários …………………………………… 12

2.2 NVIDIA Windows RAID Instalação Guia para Windows 8 / 8 de 64 bits

/ 7 / 7 64-bit / Vista / Vista 64-bit Usuários ..............………….. 23

1

1. Manual de instalação do NVIDIA BIOS RAID

O manual de instalação do NVIDIA BIOS RAID explica a forma de configurar as funções
RAID através do utilitário NVIDIA RAID no ambiente da BIOS. Depois de formatar uma
disquete com o controlador SATA / SATAII, prima <F2> para aceder à BIOS
Configuração para definir para o modo RAID seguindo as instruções detalhadas do
“Manual do utilizador” contido no CD de suporte CD ou no “Manual de instalação rápida”,
pode iniciar o utilitário NVIDIA RAID para configurar a RAID.

Esta secção inclui exemplos relativos à utilização do utilitário NVRAID RAID para criar
disposição do RAID. Se a placa-mãe estiver equipada com duas portas SATA / SATAII,
pode optar por utilizar a função RAID 0, RAID 1 ou JBOD com a placa-mãe. Se a
placa-mãe estiver equipada com quarto portas SATA / SATAII, pode optar por utilizar a
função RAID 0, RAID 1, RAID 0+1, JBOD ou RAID 5 com a placa-mãe de acordo com a
quantidade de HDDs (Unidades de disco rígido) SATA / SATAII instaladas. Consulte as
funções RAID a placa-mãe disponibiliza e siga as instruções contidas nesta secção para
criar disposição do RAID.

1.1 Introdução ao RAID

O termo “RAID” significa “Redundant Array of Independent Disks” (disposição de
redundância para discos independentes), que é um método que combina uma ou mais
unidades de disco rígido numa unidade lógica. Para obter um desempenho óptimo,
instale unidades idênticas do mesmo modelo e capacidade quando criar uma definição
RAID.

RAID 0 (distribuição de dados)

RAID 0 denomina-se distribuição de dados que optimiza duas unidades de disco rígido
idênticas para ler e escrever dados em paralelo, pilhas intercaladas. Permitirá o aceso e
armazenamento de dados, uma vez que irá duplicar a velocidade de transferência de
dados de um único disco, enquanto as duas unidades de disco rígido realizam o mesmo
trabalho, sob a forma de uma única unidade, mas com uma velocidade de transferência
de dados sustentada.

AVISO!!

Apesar da função RAID 0 poder melhorar o desempenho de acesso, não disponibiliza nenhuma
tolerância de falhas. Hot-Plug e HDDs do disco RAID 0 terão como consequência a danificação ou
perda de dados.

RAID 1 (Espelho de dados)

O RAID 1 denomina-se espelho de dados que copia e mantém uma imagem idêntica
de dados de uma unidade para uma segunda unidade. Disponibiliza protecção de
dados e aumenta a tolerância de falhas de todo o sistema, uma vez que o software
de gestão de disposição do disco irá direccionar todas as aplicações para a unidade
sobrevivente, uma vez que contém uma cópia integral dos dados contidos na outra

2

unidade se uma unidade falhar.

RAID 0+1 (Espelho da distribuição)

As unidades RAID 0 podem ser espelhadas com a utilização das técnicas do RAID 1,
tendo como resultado uma solução RAID 0+1 para obter um desempenho melhorado
para além de resistência. O controlador combina o desempenho de distribuição de
dados (RAID 0) e a tolerância de falhas do espelho do disco (RAID 1). Os dados são
distribuídos ao longo de diversas unidades e duplicados numa outra definição de
unidades.

JBOD (Spanning)

O disposição de um disco “spanning” é igual à soma de todas as unidades. O “spanning”
guarda dados numa unidade até esta estar cheia, e de seguida, guarda ficheiros na
unidade seguinte do disposição. Quando qualquer disco membro falha, afectará todo o
disposição. O JBOD não é realmente um RAID e não suporta tolerância de falhas.

RAID 5

O RAID 5 distribui tanto os dados como as informações de paridade ao longo de três ou
mais unidades de disco rígido. Entre as vantagens da configuração do RAID 5, inclui um
melhor desempenho da HDD (“Unidade de disco rígido), tolerância a falhas e uma
capacidade de armazenamento superior. A configuração do RAID 5 é mais adequada
para o processamento de transacções, aplicações de bases de dados relacionais,
planeamento de recursos de empresas e de outros sistemas comerciais. Utilize um
mínimo de três unidades de disco rígido para esta configuração.

1.2 Precauções a ter com as configurações do RAID

1. Utilize duas novas unidades se estiver a criar um disposição para o RAID 0
(distribuição) para desempenho. Recomenda-se que utilize duas unidades
SATA do mesmo tamanho. Se utilizar duas unidades com tamanhos diferentes,
o disco rígido com menor capacidade será o tamanho de armazenamento base
para cada unidade. Por exemplo, se um disco rígido tiver uma capacidade de
armazenamento de 80 GB e a outra unidade de disco rígido tiver uma
capacidade de 60 GB, a capacidade de armazenamento máximo para a
unidade de 80GB, transforma-se em 60 GB, e a capacidade máxima de
armazenamento para este RAID 0 é definida para 120 GB.

2. Pode utilizar duas novas unidades ou utilizar uma unidade existente e uma
unidade nova para criar um disposição para o RAID 1 (espelho), para a
protecção de dados (a nova unidade tem de ser do mesmo tamanho ou
superior à da unidade existente). Se utilizar duas unidades de tamanhos
diferentes, o disco rígido com menor capacidade será o tamanho de
armazenamento base. Por exemplo, se uma unidade de disco rígido tiver uma
capacidade de armazenamento de 80 GB e a outra unidade de disco rígido
tiver uma capacidade de armazenamento de 60 GB, a capacidade de
armazenamento máximo para o RAID 1 é definida para 60 GB.

3

3. Verifique o estado das unidades de disco rígido antes de configurar o

disposição novo do RAID novo.

AVISO!!

Faça cópias de segurança dos dados antes de criar as funções do RAID. No processo de
criação do RAID, o sistema perguntar-lhe-á se pretende ou não “Clear Disk Data” (Limpar
os dados do disco). Recomenda-se que seleccione “Yes” (Sim), e de seguida, a
elaboração futura de dados irá funcionar sob um ambiente limpo.

4

1.3 Instalação do Windows® 8 / 8 de 64 bits / 7 / 7 de 64 bits /
VistaTM / VistaTM de 64 bits / XP / XP de 64 bits com
funções RAID

Se quiser instalar o sistema operativo Windows® 8 / 8 de 64 bits / 7 / 7 de 64 bits /
VistaTM / VistaTM de 64 bits / XP / XP de 64 bits nas suas unidade de disco rígido
SATA / SATAII com funções RAID, siga os procedimentos abaixo descritos de acordo
com o sistema operativo que pretender instalar.

1.3.1 Instalação do Windows® XP / XP de 64 bits com

funções RAID

Se quiser instalar o sistema operativo Windows® XP / XP de 64 bits nas suas
unidades de disco rígido SATA / SATAII, terá de criar uma disquete do controlador
SATA / SATAII antes de iniciar a instalação do sistema operativo.

ETAPA 1: Aceda à BIOS.

A. Vá até BIOS SETUP UTILITY

Configuration (Utilitário de configuração da BIOS - Ecrã avançado

- Configuração Storage).

B. Defina a opção “SATA Operation Mode” (Modo de funcionamento

SATA) para [IDE].

ETAPA 2: Crie uma disquete com o controlador SATA / SATAII.

A. Insira o CD ASRock Support no acionador ótico para reiniciar seu

sistema. (NÃO insira nenhum disquete no acionador de disquete
neste momento!)

B. Durante o POST no início do boot do sistema, tecle o botão <F11>

depois uma janela de seleção de dispositivos de boot aparecerá.
Selecione o CD-ROM como o dispositivo de boot.

C. Quando ler a mensagem na tela, “Generate Serial ATA driver dis kette

[Y/N]?” (Deseja criar um disquete de driver Serial ATA [Y/N]?), tecle
<Y>.

D. Então você lerá estas mensagens,

Please insert a blank
formatted diskette into floppy
drive A:
press any key to start

Insera um disco mole no drive mole. E depois pressione qualquer
tecla.

E. O sistema iniciará a formatação do disquete e a cópia dos drivers

SATA / SATAII HDD.

Advanced screen Storage

55

5

55

ETAPA 3: Aceda à BIOS.

A. Vá até BIOS SETUP UTILITY Advanced screen Storage

Configuration (Utilitário de configuração da BIOS - Ecrã avançado

- Configuração Storage).

B. Defina a opção “SATA Operation Mode” (Modo de funcionamento SATA)

para [RAID].

ETAPA 4: Utilize a opção “RAID Installation Guide” para proceder à

configuração das funções RAID.

Antes de iniciar a configuração da função RAID, terá de consultar o guia de
instalação da função RAID existente no CD de suporte para garantir uma
configuração correcta. Consulte a secção do guia de instalação referente às
funções RAID do BIOS que encontra no seguinte caminho no CD de suporte:

.. \ RAID Installation Guide
ETAPA 5: Instalar o Windows® XP / XP de 64 bits OS no seu sistema.

Poderá começar a instalar o Windows® XP / XP de 64 bits OS no seu sistema. No
início da configuração do Windows®, prima F6 para instalar outro controlador
RAID. Quando for solicitado, insira uma disquete com o controlador NVIDIA® RAID.
Após a leitura da disquete, o controlador surgirá. Selecione os drivers para
instalar.

NOTA.
Se instalar o Windows® XP / XP de 64 bits em unidades de disco rígido IDE e quiser
gerir (criar, converter, eliminar ou reconstruir) as funções RAID em unidades de disco
rígido SATA / SATAII, terá de configurar primeiro a opçã o“SATA Operation Mode” (Modo
de funcionamento da função SATA) para [RAID]. Depois, proceda à configuração da
função RAID consultando a secção do guia de instalação referente às funções RAID
do Windows que encontra no seguinte caminho no CD de suporte:

.. \ RAID Installation Guide

1.3.2 Instalação do Windows® 8 / 8 de 64 bits / 7 / 7 de 64 bits /
VistaTM / VistaTM de 64 bits com funções RAID

Se quiser instalar o sistema operativo Windows® 8 / 8 de 64 bits / 7 / 7 de 64 bits /
VistaTM / VistaTM de 64 bits nas suas unidades de disco rígido SATA / SATAII, terá de
criar uma disquete do controlador SATA / SATAII antes de iniciar a instalação do
sistema operativo.

66

6

66

ETAPA 1: Aceda à BIOS.

A. Vá até BIOS SETUP UTILITY Advanced screen Storage

Configuration (Utilitário de configuração da BIOS - Ecrã avançado

- Configuração Storage).

B. Defina a opção “SATA Operation Mode” (Modo de funcionamento

SATA) para [RAID].

ETAPA 2: Utilize a opção “RAID Installation Guide” para proceder à

configuração das funçõe s RAID.

Antes de iniciar a configuração da função RAID, terá de consultar o guia de
instalação da função RAID existente no CD de suporte para garantir uma configuração
correcta. Consulte a secção do guia de instalação referente às funções RAID do
BIOS que encontra no seguinte caminho no CD de suporte:

.. \ RAID Installation Guide
ETAPA 3: Instalar o Windows® 8 / 8 de 64 bits / 7 / 7 de 64 bits / VistaTM /

Windows® VistaTM de 64 bits OS no seu sistema.

Introduza o CD do Windows® 8 / 8 de 64 bits / 7 / 7 de 64 bits / VistaTM / VistaTM de
64 bits na unidade óptica para provocar o arranque do sistema, siga as instruções
para instalar o Windows® VistaTM / VistaTM de 64 bits no computador. Quando vir a
página “Where do you want to install Windows?” (Onde quer instalar o Windows?),
introduza o CD de suporte da ASRock na unidade óptica e clique no botão “Carregar
controlador” que encontra no canto inferior esquerdo para carregar os controladores
RAID da NVIDIA

®

. Os controladores RAID da NVIDIA® encontram-se nos seguintes

caminhos no CD de suporte:

.. \ I386 (para os utilizadores do Windows® VistaTM)
.. \ AMD64 (para os utilizadores do Windows® VistaTM de 64 bits)

Depois disto, introduza novamente o CD do Windows® VistaTM / VistaTM de 64 bits na
unidade óptica para prosseguir com a instalação.

NOTA.
Se instalar o Windows® 8 / 8 de 64 bits / 7 / 7 de 64 bits / VistaTM / VistaTM de 64 bits
em unidades de disco rígido IDE e quiser gerir (criar, converter, eliminar ou
reconstruir) as funções RAID em unidades de disco rígido SATA / SATAII, terá de
configurar primeiro a opção “SATA Operation Mode” (Modo de funcionamento da
função SATA) para [RAID]. Depois, proceda à configuração da função RAID
consultando a secção do guia de instalação referente às funções RAID do
Windows que encontra no seguinte caminho no CD de suporte:

.. \ RAID Installation Guide

77

7

77

1.4 Criar o disposição do disco

Active o sistema. Depois de ajustar a BIOS do sistema para o modo RAID, aparece a
janela abaixo.

Depois de reiniciar o computador, aguarde até que o software do RAID lhe peça para
premir <F10>. O pedido do RAID aparece como parte do sistema POST e o processo de
arranque antes de carregar o SO. Dispõe de alguns segundos para premir <F10> antes
da janela desaparecer.

Depois de premir <F10>, aparece a janela NVIDIA RAID Utility - Define a New Array
(Utilitário NVIDIA RAID – Definir um novo disposição). Por predefinição, o modo RAID,
é definido para “Striping” (“Distribuir”) se pretender criar o RAID 0. Por predefinição o
“Striping Block” (Bloco de distribuição) é definido para “Optimal” (“Óptimo”). É
seleccionado o RAID 0 como exemplo para mostrar como utilizar o “NVRAID RAID Utility”,
a fim de criar o RAID 0 (“Distribuir”). Se planeia utilizar o “NVRAID RAID Utility” para criar
outros disposição do RAID, os procedimentos de funcionamento são semelhantes aos
passos para criar o RAID 0.

8

9

O tamanho do bloco de distribuição é dado em kilobytes e afecta a forma como os dados
são distribuídos no disco. Recomenda-se que deixe este valor no óptimo predefinido, que
é 64 KB, mas os valores podem estar compreendidos entre 8 KB e 128 KB (8, 16, 32, 64
e 128 KB). De seguida, tem de atribuir os discos. Os discos que activou a partir da
página “RAID Config BIOS Setup” aparecem no bloco de discos livres. Estas são as
unidades que estão disponíveis para utilizar como disco do disposição do RAID,
A. Aceda à secção de discos livres. É seleccionado o primeiro disco contido na

lista.

B. Desloque-o do bloco de discos livres para o bloco de discos do disposição,

premindo a tecla da seta do lado direito.

C. Continue a premir a teca da seta do lado direito até todos os discos que

pretende utilizar como discos do disposição do RAID aparecerão no bloco de
discos do disposição.

10

Depois de atribuir os discos do disposição do RAID, prima <F7> para guardar as
alterações dos discos do disposição do RAID.

Dependendo da plataforma utilizada, o sistema pode ter um ou mais canais. Num
sistema típico há normalmente um adaptador e diversos canais e cada canal tem um
"slave" (escravo) e um "master" (mestre). O estado do adaptador / canal / “master” /
“slave” de cada unidade de disco rígido é disponibilizado nas colunas Loc (localização)
das listas dos discos livres e dos discos do disposição. Por exemplo:

1 . 0 . M

1: Canal - Normalmente, o canal 0 é utilizado para as unidades ATA paralelas,

enquanto o canal 1 é utilizado para as unidades ATA série.

0: Controlador
M: M significa “Master”, S significa “Slave”

ATA sér ie

1 . 0 . M Canal 1, controlador 0, Master
1 . 1 . M Canal 1, controlador 1, Master

Por último, aparece a janela Array List (Lista de disposição), onde pode rever os
disposição do RAID configurados.

ealthy NVDA PN 7.

11

2. Manual de instalação do NVIDIA Windows RAID

Para Windows XP / XP 64-bit e Windows 7 / 7 64-bit / Vista / Vista 64-bit, há diferentes
procedimentos de instalação. Segue as instruções baixas de acordo com OS que instala.

2.1 NVIDIA Windows RAID Instalação Guia para Windows
XP / XP 64-bit Usuários

A. Aceder ao NVRAIDMAN

O controlador do RAID está incorporado em NVIDIA ALL, num controlador
disponibilizado no CD de suporte. Depois de concluir a instalação do controlador, pode
criar, eliminar ou reconstruir qualquer disposição do RAID. Clique em Start (Iniciar)→
Programs (Programas) → NVIDIA Corporation → Mediashield → Mediashield para
aceder ao NVRAIDMAN. (Existe também um atalho “Mediashield” no ambiente de
trabalho.)

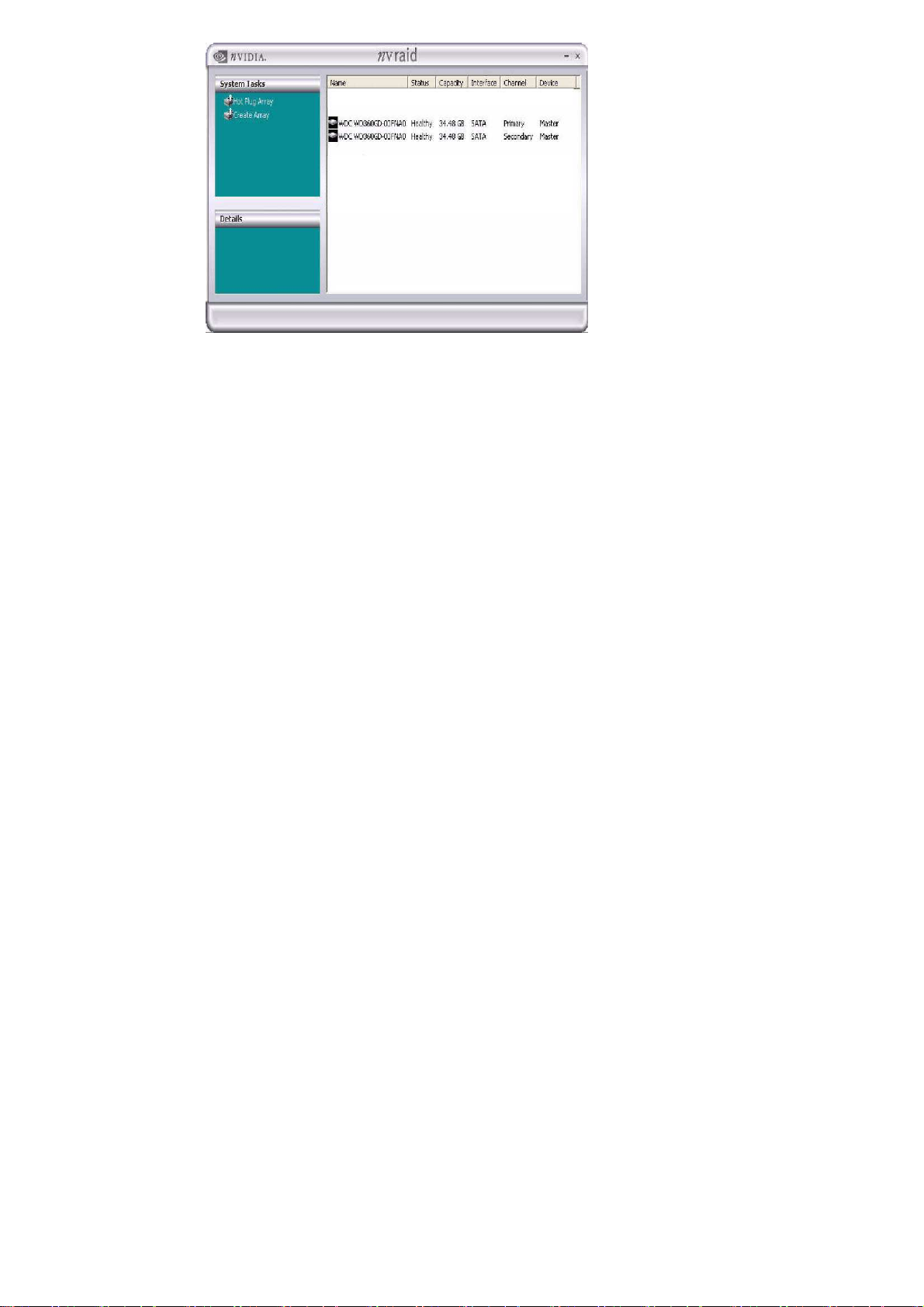

De seguida, aparece o ecrã abaixo.

12

B. Criar disposição do RAID

Esta secção inclui exemplos de utilização do NVRAIDMAN para criar disposição do RAID.
Se a placa-mãe estiver equipada com duas portas SATA / SATAII, pode optar por utilizar
a função do RAID 0, RAID 1 ou JBOD com a placa-mãe. Se a placa-mãe estiver
equipada com quarto portas SATA / SATAII, pode optar por utilizar a função do RAID 0,
RAID 1, RAID 0+1, JBOD ou RAID 5 com a placa-mãe, de acordo com as quantidades
de HDDs SATA / SATAII instaladas. Consulte as funções RAID que a placa-mãe
disponibiliza e siga as instruções contidas nesta secção para criar disposição do RAID.
Os itens do RAID que podem ser mencionados nesta secção são os seguintes:

- RAID 0: Distribuição

- RAID 1: Espelho

- RAID 0+1: Espelho de distribuição

- JBOD: “Spanning”

- RAID 5

NOTA:

No sistema operativo Windows XP, os nomes dos conectores existentes na nossa placa principal
diferem dos nomes utilizados pelo utilitário da NVIDIA. Consulte a tabela em baixo para mais
informações.
SATAII_1 (PORTA 1.0) --> conector SATA principal
SATAII_2 (PORTA 1.1) --> conector SATA secundário
SATAII_3 (PORTA 2.0) --> conector SATA principal
SATAII_4 (PORTA 2.1) --> conector SATA secundário

13

Nesta secção, o RAID 0 é utilizado como exemplo para mostrar como utilizar o
NVRAIDMAN para criar o RAID 0 (“Distribuir”). Se pretende utilizar o NVRAIDMAN para
criar outros disposição do RAID, os procedimentos de funcionamento são semelhantes
aos passos para criar o RAID 0. Faça o seguinte:

Aceda à BIOS do sistema e certifique-se de que as unidades que pretende utilizar

A.

estão activadas pelo RAID.

B. Arranque o Windows e active a aplicação do NVRAIDMAN.

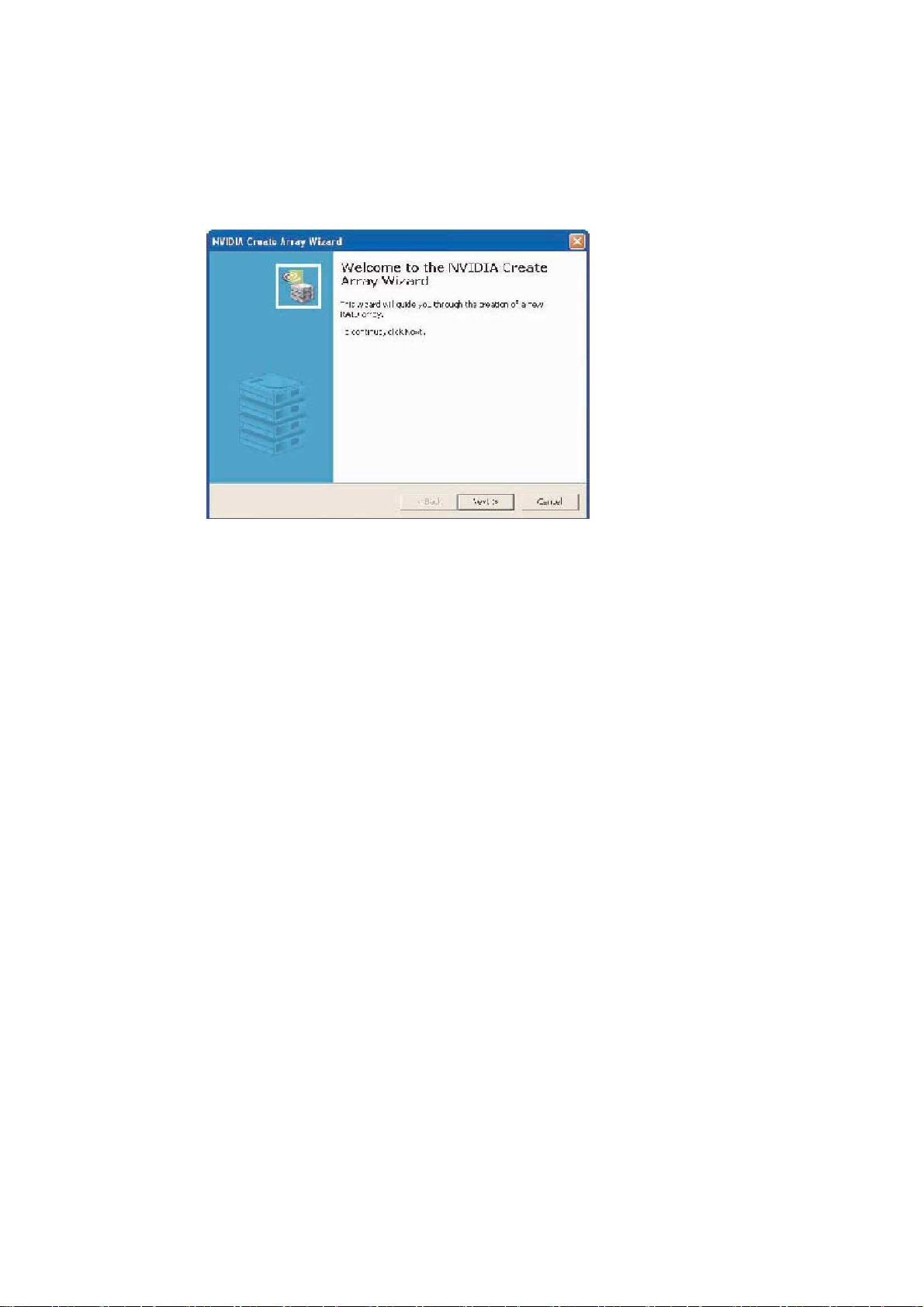

C. Crie o disposição e aparece a janela seguinte.

D. Clique em “Next” (Seguinte) e aparece a seguinte captura.

14

E. Clique na seta da lista do “RAID Mode” (Modo RAID) e seleccione “Striping"

(“Distribuir”) deixando o “Stripe Size” (Tamanho de distribuição) com o valor
predefinido como se mostra na captura seguinte.

F. Clique em “Next” (Seguinte) e aparece a captura seguinte.

15

G. Seleccione as duas unidades que pretende incluir na definição de distribuição.

Para criar um
partir da lista.

H. Clique em “Next” (Seguinte) e aparece a captura seguinte.

disposição distribuído com mais discos, seleccione discos adicionais a

16

I. Clique em “Finish” (Concluir) e aparece a captura seguinte.

O RAID 0 foi criado com sucesso.

C. Initializar os discos do

Agora que o
formatado.

A. Clique em Start (Iniciar) → Settings (Definições) → Control Panel (Painel de

B. Faça duplo clique sobre Administrative Tools (Ferramentas administrativas).
C. Faça duplo clique sobre Computer Management (Gestão do computador).

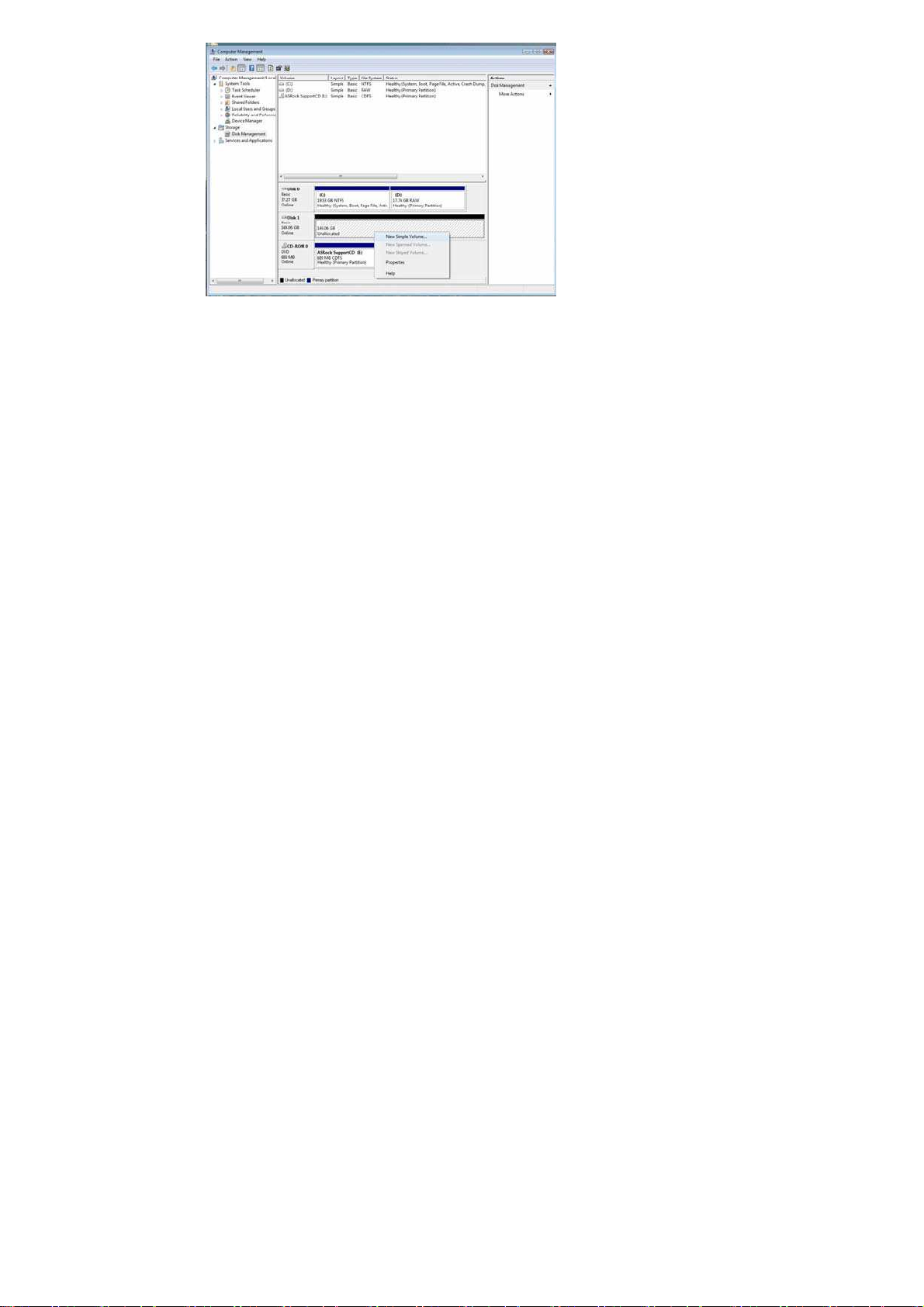

D. Clique em Disk Management (Gestão do disco). Aparece o ecrã seguinte.

disposição dos dois discos foi criado, necessita de ser particionado e

controlo).

disposição do NVRAID

E. Os 153,38 GB são para o disposição distribuído do disco criado anteriormente. Para

17

criar uma partição nele, clique com o botão direito do rato na partição “Unallocated"
e selecione “New Partition" (Nova partição).

F. Siga o assistente para configurar e formatar a partição. Uma vez esta operação

concluída, pode utilizar o novo disposição distribuído recentemente criado.

D. Eliminar o

O NVRAIDMAN pode ser utilizado para eliminar um

disposição, faça o seguinte:
A. Active a aplicação NVRAIDMAN e clique com o botão direito do rato sobre o

disposição do RAID que pretende eliminar (assumindo que já dispõe de um RAID
criado

disposição de um RAID

disposição. Para eliminar um

) como mostra o ecrã seguinte.

18

A captura acima mostra que há um
opção “Delete Array...” (Eliminar disposição…) ser seleccionada, aparece a seguinte
captura:

B. Clique em “Next” (Seguinte) e aparece o ecrã seguinte.

disposição espelhado que será eliminado. Depois da

19

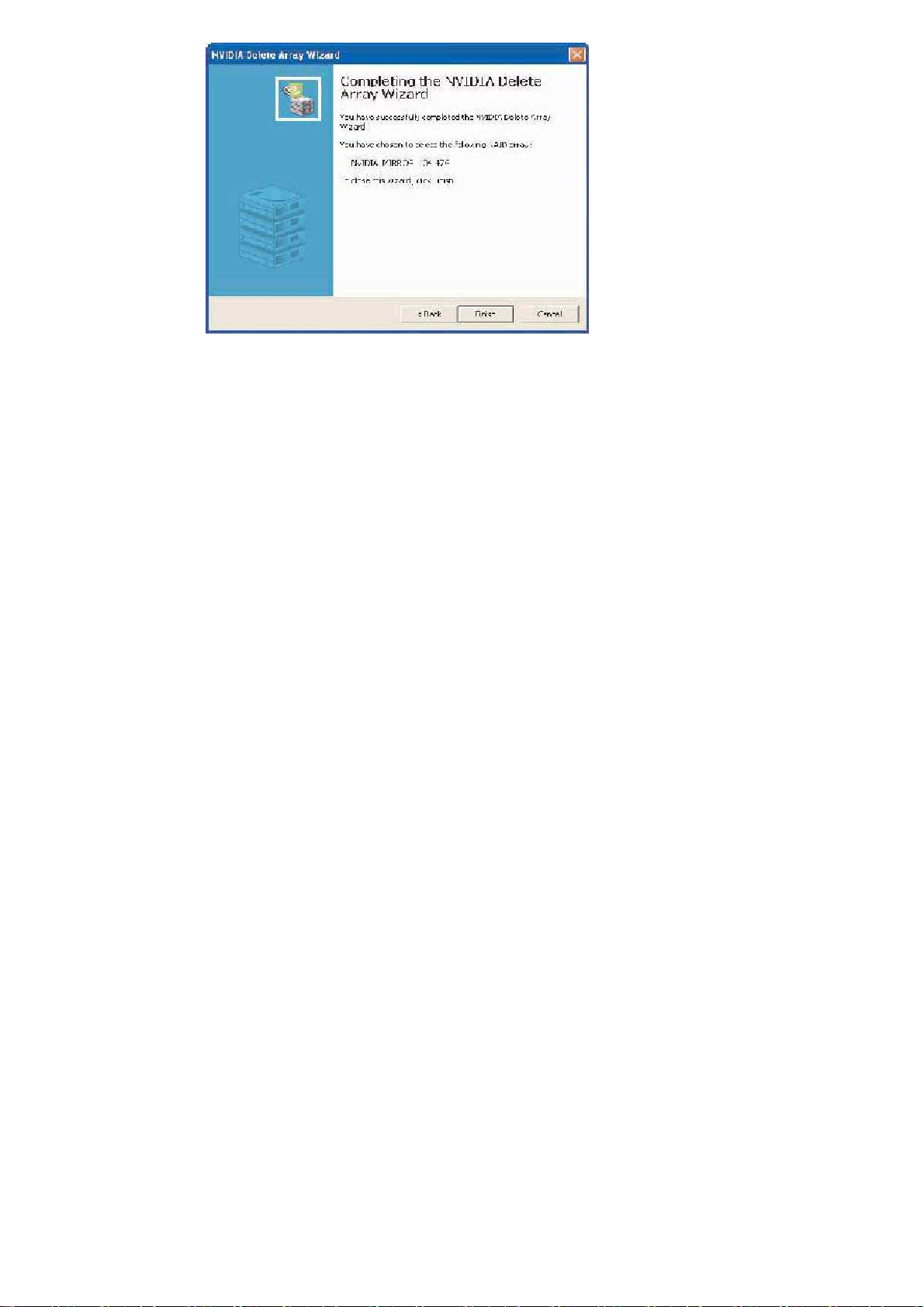

C. Clique em Finish (Concluir) e o disposição será eliminado e aparece a janela

seguinte mostrando todos os discos livres.

Um processo similar pode ser aplicado para eliminar qualquer disposição criado pelo
NVIDIA RAID.

E. Reconstruir o disposição de um RAID

Reconstruir é o processo de repor dados numa unidade de disco rígido a partir de outras
unidades existentes no disposição. Isto aplica-se apenas a disposição de tolerância de
falhas, como por exemplo o RAID 1, RAID 0+1, tal como o RAID 5. Por exemplo,
assumindo que dispõe de um disposição do RAID 5 em três discos e uma das unidades
falha, então necessita de substituir a unidade danificada por uma nova e reconstruir o
disposição para voltar a gerar os dados perdidos na nova unidade adicionada. Depois de
criar um disposição espelhado, pode reconstruir o disposição depois de realizar os
passos seguintes:
A. Aceda ao
B. Clique com o botão direito do rato sobre “Mirroring” (Espelho). A seguir, aparece o

menu de contexto.

C. No menu de contexto, clique em “Rebuild Array” (Reconstruir disposição). Aparece

o assistente “NVIDIA Rebuild Array” (disposição de reconstrução da NVIDIA).

Windows e execute o “NVIDIA RAID Management utility”.

20

lique em “Next" (Seguinte). Aparece a página “Disk Selection” (Selecção da

D. C

unidade).

Seleccione a unidade que pretende reconstruir, clicando nela a partir da lista e, de

E.

seguida, clique em "Next" (Seguinte). Aparece a página “Completing the NVIDIA
Rebuild Array” (Concluir o

disposição de reconstrução da NVIDIA).

21

F. Clique em “Finish" (Concluir).

F. Mais informações acerca da reconstrução de

disposição

A reconstrução é realizada em plano de fundo

O processo de reconstrução demora mais tempo a ser concluído e ocorre em plano de
fundo, de modo a que não afecte o desempenho do sistema.

A reconstrução aplica-se apenas aos

A reconstrução de um disposição funciona apenas quando se utiliza o RAID 1, RAID 0+1,
ou RAID 5. A reconstrução não se aplica aos disposição RAID 0 e JBOD.

disposição RAID 1, RAID 0+1 ou RAID 5

A reconstrução aplica-se apenas a um disposição com tolerância de falhas
degradado

Pode reconstruir um
disco dedicado disponível.

disposição espelhado degradado utilizando qualquer disco livre ou

G. Sincronizar o disposição de um RAID

A sincronização de um disposição obriga a um reconstrução de uma redundância ou
paridade. A operação aplica-se a qualquer tolerância de falhas, como por exemplo o
RAID 1, 0+1 e o RAID 5. Em relação ao RAID1 e ao RAID 0+1, a “sincronização” resulta
na cópia dos dados para o disco de redundância. Em relação ao RAID 5, a
“sincronização” resulta na reconstrução da paridade. Para sincronizar um disposição,
faça o seguinte (Este exemplo assume que já criou um disposição de tolerância de falhas,
como por exemplo o RAID 1):

22

A. Clique com o botão direito do rato sobre “Mirroring” (Espelho) e seleccione

“Synchronize Array” (Sincronizar disposição). A seguir aparece o assistente
“Synchronize Array” (Sincronizar disposição).

B. Clique em “Next” (Seguinte) e de seguida em “Finish” (Concluir) no ecrã de

conclusão do assistente. A janela NVRAIDMAN indica que o disposição está a ser
sincronizado.

C. O processo de sincronização será iniciado e concluído após um curto período de

tempo.

2.2 NVIDIA Windows RAID Instalação Guia para Windows 8 / 8 64-bit /
7 / 7 64-bit / Vista / Vista 64-bit Usuários

A. Entrar na Guarda

RAID driver é no interior de NVIDIA ALL num driver fornecido no nosso suporta CD.
Despois de acabar a instalação de driver, você pode crier, deletar, ou reconstruir
qualquer RAID variedade. Entre na Guarda por clicar Iniciar → Programas → NVIDIA
Corporação → Guarda. (Também há um “Storage” shortcut em desktop.)

E depois, no ecrã abaixo aparece.

23

Clique “Criar Variedade”. E depois você pode iniciar a estabelecer RAID.

B. Criar RAID Variedades

Clique Próximo e no ecrá baixo vai aparecer.

24

Selecione uma configuração que apropria a necessidade da sua guarda. Se é
recomendado a selecionar “Costume”. Clique Próximo.

E depois, selecione o tipo de RAID variedade para crier. Você precisa de escolher o
RAID Modo no primeiro lugar e clique Próximo. Aqui por exemplo Despir (RAID 0),
mostra para si como usa Guarda para crier Despir (RAID0). Se você pensa que usa
Guarda para crier outra RAID variedade, os procedimentos de operação são similares
aos passos de crier Despir (RAID 0).

25

Depois de decider o RAID Modo, você é permitido selecionar o Listra Tamanho. O valor
de default deste item é 64K. E depois clique Próximo.

Selecione os discos para adicionar a nova RAID variedade, e clique Próximo.

26

Selecione o disco com dados para preservar e clique Próximo.

Clique Próximo para confirmar que você admite usar os ajustes de default para as RAID
configurações.

Clique Acabar para completar os passos de crier RAID variedade.

C. Initializar NVRAID Variedade Discos

Agora a variedade de dois-disco foi criada, a qual precisa de ser particionada e
formatada.
A. Clique Iniciar → Ajustes → Painel de Controle.
B. Duas vezes clique Ferramentas Administrativas.
C. Duas vezes clique Administração de Computador.
D. Clique Administração de Disco. O ecrã seguinte é editado.

27

Direito-clique a divisão deslocada e selecione Novo Volume Simples. Segue Wizard para
ajustar e formatar a divisão. Quando é feito, você pode iniciar a usar a variedade nova
criada.

28
