バージョン 1.0
2018 年 10 月発行
Copyright©2018 ASRock INC. 無断複写・転載を禁じます。
著 作 権 に つ い て：
当文 書の いかなる部 分も、A SR oc k の 書面 による同意なしに、バックアップを目
的とした購入者による文書のコピーを除 いては、いかなる形式や方法 によっても、
複写、転載、送信、または任意の言語へ翻訳することは禁じます。
当文書に記載されている製品名および企業名は、それぞれの企業の登 録商標ま
たは著作物であることもあり、権利を侵害する意図なく、ユーザーの便宜を図っ
て特定または説明のためにのみ使用されます。
免責事項：
当文書に記載されている仕様および情報は、情報提供のみを目的として付属
されており、予告なく変更する場合があります。その整合性や正確性について、
ASRock がなんらの確約をするものではありません。ASRock は、当文書での誤
記や記載漏 れについて一 切の責任を負いかねます。
本文書の内容について、ASRock は、明示または黙示にも、黙示の保証、商品性
の条件、または特定の目的への適合性を含め、かつそれらに限定されず、いかな
る種 類 の保 証もいたしません。
いかなる状況においても、たとえ ASRock が当文書や製品の欠陥や誤りに起因す
る損害の可能性を 事前に知らされていたとしても、ASRock、取締役、役員、従業員、
または代理人は、いかなる間接的、専門的、偶発的、または必然的な損害（利益の
損失、事業 の損失、データの損 失、事業の中断などを含む）への責任を負いかねま
す。
この装置は、FCC 規則のパート 15 に準拠しています。操作は以下の 2 つの条件に従
い ま す：
(1) 本装置は有害な干渉を発生しない。および
(2) この機器は、望ましくない作動を引き起こす可能性のある干渉を含め、あらゆ
る干渉を受け入れなければなりません。
米国カリフォルニア 州のみ
このマザーボードに採用されたリチウム電池は、カリフォルニア州議会で可決されたベ
ストマネジメントプラクティス（BMP）で規制される有害物質、過塩素酸塩を含んでいま
す。米 国カリフォルニア州でリチウム電 池を廃棄 する場 合は、関 連する 規制に従って行
ってください。
「過塩素酸塩物質 - 特別な処理が適用される場合があります。詳しくは、
www.dtsc.ca.gov/hazardouswaste/perchlorate をご覧くだ さい」
ASRock ウェブサイト : http://ww w.asrock.com
オーストラリアの み
弊社の製品にはオーストラリア消費 者法の下 で除 外できな い保 証が付いて います。購 入
者は、重大な故障に対しては交換または返金、および、その他の合理的に予見可能な損
失または損害に対しては補償を受ける権利を有します。また、製品が 許容できる品質を
満たさない場合、または、故障が重 大な故障にあたらない場合は、購入者は製品を修
理または交換する権利を有します。ご不明な点がありましたら ASRock までお問い合
わせください：電話番号 +886-2-28965588 内線 123（標準的な国際通話料金が適用さ
れます）
HDMI© および HDMI 高解像度マルチメディアインターフェース、ならびに
HDMI のロゴは、米国およびその他の国における HDMI Licensing LLC の商
標または登録商標です。
内容
第 1 章 はじめに 1
1.1 パッケージの内容 1
1.2 仕様 2
1.3 マザーボードのレイアウト 6
1.4 I/O Panel 8
1.5 WiFi-802.11ac モジュールと ASRock WiFi 2.4/5 GHz
アンテナ 10
第 2 章 取り付け 12
2.1 CPU を取り付ける 13
2.2 CPU ファンとヒートシンクを取り付ける 16
2.3 メモリモジュール（DIMM）を取り付ける 17
2.4 前面パネルヘッダーを接続する 19

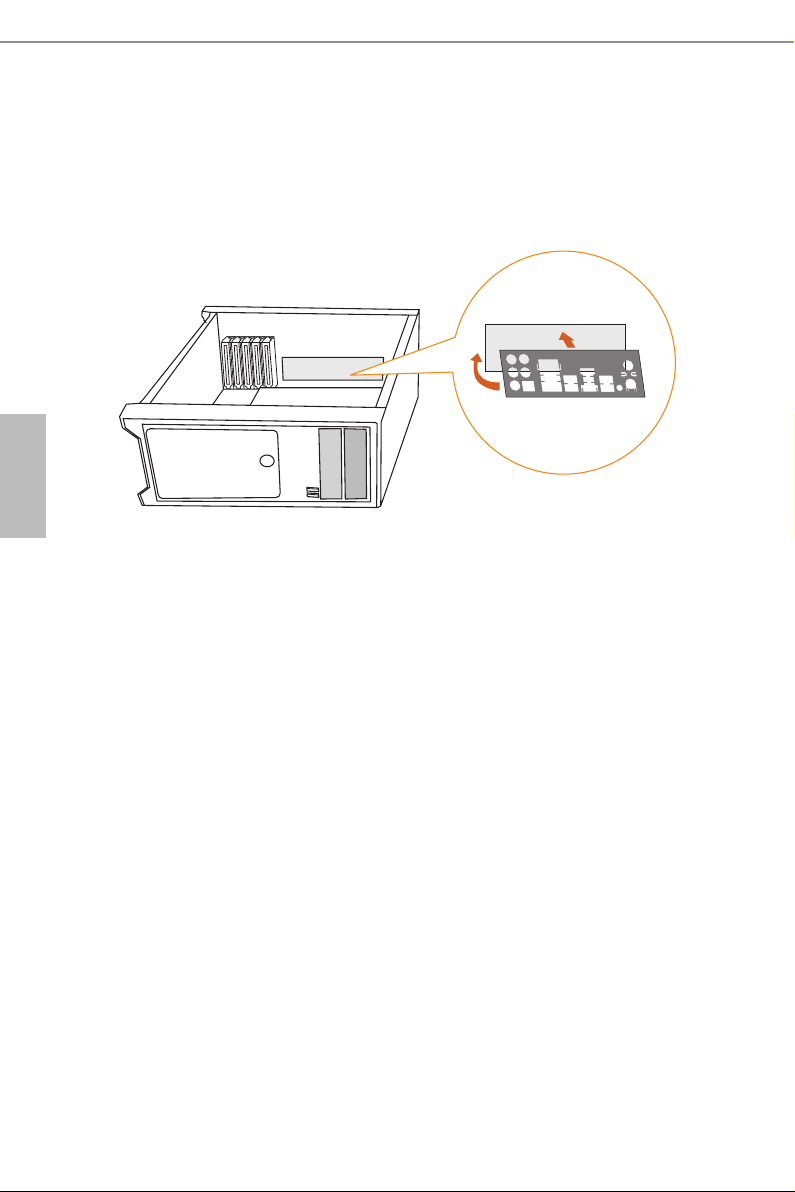

2.5 I/O パネルシールドを取り付ける 20

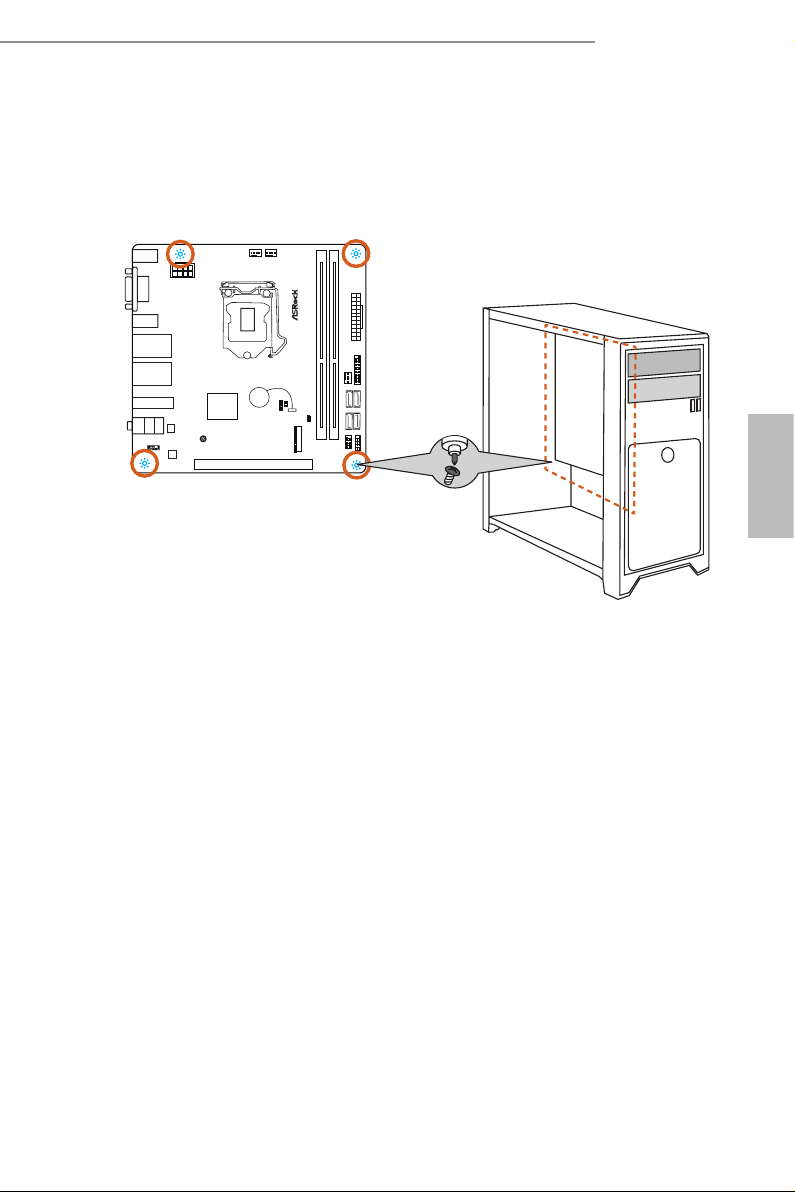

2.6 マザーボードを取り付ける 21

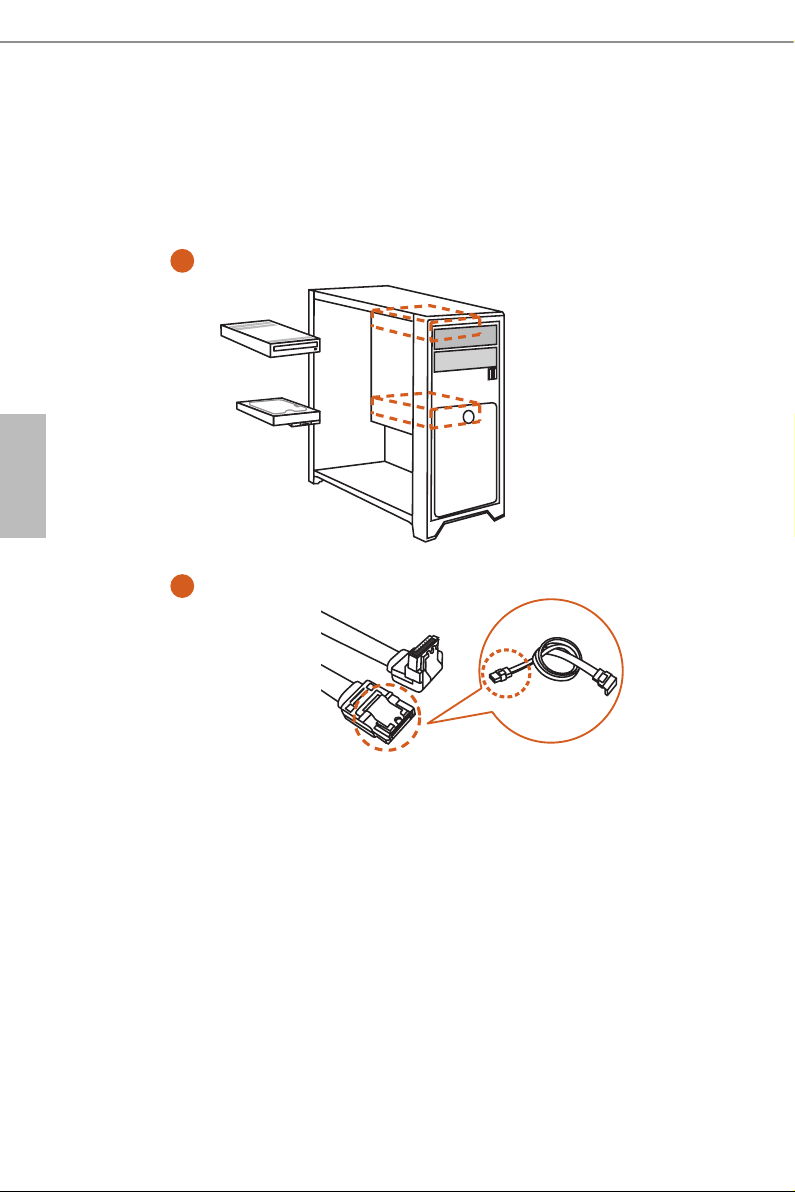

2.7 SATA ドライブを取り付ける 22
2.8 グラフィックスカードを取り付ける 24
2.9 周辺機器を接続する 26
2.10 電源コネクタを接続する 27
2.11 電源オン 28
2.12 ジャンパー設定 29
2.13 オンボードのヘッダーとコネクター 30
2.14 M.2_SSD (NGFF) モジュール取り付けガイド (M2_1) 37
第 3 章 ソフトウェアとユーティリティの操作 39
3.1 ドライバを取り付ける 39
3.2 A-Tuning 40
3.2.1 A-Tuning をインストールする 40
3.2.2 A-Tuning を使用する 40
3.3 ASRock Live Update & APP Shop（ASRock ライブ更新と
APP ショップ） 44
3.3.1 UI 概要 44
3.3.2 Apps（アプリ） 45
3.3.3 BIOS & Drivers（BIOS とドライバ） 48
3.3.4 設定 49
第 4 章 UEFI セットアップユーティリティ 50
4.1 はじめに 50
4.2 EZ Mode（EZ モード） 51
4.3 Advanced Mode（アドバンスドモード） 52
4.3.1 UEFI メニューバー 52
4.3.2 ナビゲーションキー 53
4.4 Main ( メイン ) 画面 54
4.5 OC Tweaker (OC 調整 ) 画面 55
4.6 Advanced ( 詳細 ) 画面 66
4.6.1 CPU Configuration (CPU 設定 ) 67
4.6.2 Chipset Configuration (チップセット設定 ) 70
4.6.3 Storage Configuration ( ストレージ設定 ) 73
4.6.4 Super IO Configuration（スーパー IO 設定） 74
4.6.5 ACPI Configuration (ACPI 設定 ) 75
4.6.6 USB Configuration (USB 設定 ) 77
4.6.7 Trusted Computing（トラステッド・コンピューティング） 78
4.7 Tools ( ツール ) 79
4.8 Hardware Health Event Monitoring ( ハードウェア ヘルス
イベント監視 ) 画面 81
4.9 Security ( セキュリティ) 画面 85
4.10 Boot ( ブート ) 画面 86
4.11 Exit ( 終了 ) 画面 89
H310CM-ITX/ac
第 1 章 はじめに
ASRock H310CM-ITX/ac マザーボードをお買い上げ頂きありがとうございます。
AS Rock の製品は一貫した厳 格な品質管 理の下で製造 されております。優れ た品
質 と 耐 久 性 を 兼 ね 備 え つ つ 、優 れ た パ フ ォ ー マ ン ス を 提 供 致 し ま す。
この文書の第 1 章と第 2 章には、マザーボードの説明とステップ毎のインス
トールガイドが 記 載さ れてい ます。第 3 章には、ソフトウェアとユーティリティー
の操作ガイドが含まれています。第 4 章には、BIOS セットアップの設定ガイドが
含 ま れて い ま す。
マザーボードの仕様と BIO S ソフトウェアは更 新されることがあるため、このマ
ニュアルの内容は予告なしに変更することがあります。このマニュアルの内容に
変更があった場合には、更新されたバージョンは、予告なく ASRo ck のウェブサ
イトから入手できるように なります。このマザーボードに関 する技術 的なサ ポー
トが必要な場 合には、ご使用のモデルについての詳細情 報を、当社のウェブサ
イトで 参照くだ さい。AS R o c k の ウェブ サイトで は、最 新の V G A カード およ び C P U
サポート一覧もご覧になれます。ASRock ウェブサイト http://www.asrock.com.
日本語
1.1 パッケージの内容
© ASRock H310CM-ITX/ac マザーボード（Mini-ITX フォームファクタ）
© ASRock H310CM-ITX/ac クイックインストールガイド
© ASRock H310CM-ITX/ac サポート CD
© 2 x シリアル ATA（SATA）データケーブル（オプション）
© 1 x I/O パネルシールド
© 2 x ASRock Wi-Fi 2.4/5 GHz アンテナ（オプション）
© 1 x M.2 ソケット用ねじ（オプション）
1.2 仕様
日本語
プ ラット
フォーム
CPU
チップセット
メモリ
拡 張 ス ロット
© Mini-ITX フォームファクター
© 固体コンデンサ設計
© 第 8 世代 Intel© CoreTM プロセッサーに対応（ソケット
1151）
© デジタル 電源設計
© 5 電源フェーズ設計
© In tel © ターボ ブースト 2.0 テ クノロジ ーをサポート
© Intel© H310
© デュアルチャンネル DDR4 メモリ機能
© 2 x DDR4 DIMM スロット
© DDR4 2666/2400/2133 ノン ECC、アンバッファードメモリに
対応
© ECC UDIMM メモリモジュールに対応（non-ECC モードで動
作）
© システムメモリの最大容量： 32GB
© Intel© エクストリームメモリプロファイル（XMP）2.0 に
対応
© DIMM スロットに 15μゴールドコンタクトを採用
© 1 x PCI Express 3.0 x16 スロット（PCIE1：x16 モード）
* 起動ディスクとして NVMe SSD に対応
© 1 x 垂直 M.2 ソケット（Key E）、WiFi-802.11ac モジュー
ルがバンドルされていま す（リア I/O）
グラフィック
ス
* Intel© UHD グラフィックス内蔵ビジュアルおよび VGA 出力
は、GPU に統合されたプロセッサーのみでサポートされます。
© Intel© UHD グラフィックス内蔵ビジュアルをサポート：
AVC、MVC (S3D) および MPEG-2 Full HW Encode1 が装備
された Intel© クイック・シンク・ビデオ、Intel© InTruTM
3D, Intel© クリアー・ビデオ HD テクノロジー、Intel©
InsiderTM, Intel© UHD グラフィックス
© DirectX 12
2 3
H310CM-ITX/ac
© HWA エンコード / デコード : AVC/H.264、HEVC/H.265 8- ビ
ット、HEVC/H.265 10- ビット、VP8、VP9 8- ビット、VP9 10ビット ( デコードのみ )、MPEG2、MJPEG、VC-1 (デコード
のみ )
© 3 つのグラフィックス出力オプション : DVI-I、HDMI、
DisplayPort 1.2
* 最大 2 台のディスプレイを同時に対応します
© HDMI に対応、最大解像度 4K x 2K (4096x2160) @ 30Hz
© DisplayPort 1.2 テクノロジーに対応、最大解像度 4K x
2K (4096x2304) @ 60Hz
© DVI-Iをサポート、最大解像度 1920x1200 @60Hz
© H D MI ポ ートでオートリップシン ク、ディープカ ラー（12bpc）、
xvYCC、および、H BR（高ビットレートオーディオ）に対応（HDMI
対応モニターが必要です）
© DVI-I、HDMI、DisplayPort 1.2 ポートで HDCP に対応
© HDMI ポートと DisplayPort 1.2 ポートで 4K Ultra HD
（ U H D ）再 生 に 対 応
日本語
オーディオ
LAN
ワイヤレス
LAN
© 7.1 CH HD オーディオ (Realtek ALC887 Audio Codec)
*7.1 CH HD オーディオを設定するためには、HD フロントパネ
ルのオーディオモジュールを使用し、オーディオドライバを 通
してマルチチャンネルオーディオ機 能を有効にする必 要があ
ります。
© サージ保護に対応
© ELNA 製オーディオコンデンサ
© ギガビット LAN 10/100/1000 Mb/s
© ギガ PHY Intel© I219V
© Wake-On-LAN（ウェイク オン ラン）に対応
© 雷 / 静 電 気 放 電（ E S D ）保 護 に 対 応
© エネルギー効率のよいイーサネット 802.3az をサポート
© PXE をサポート
© Intel© 802.11ac WiFi モジュール
© IEEE 802.11a/b/g/n/ac をサポート
© デュアルバンド（2.4/5 GHz）をサポート
© 最高 433 Mbps の高速ワイヤレス接続をサポート
© ブルートゥース 4.2/3.0 + ハイスピードクラスII をサポー
ト
リアパ ネル
I/O
© 2 x アンテナポート
© 1 x PS/2 マウス / キーボードポート
© 1 x DVI-I ポート
© 1 x HDMI ポート
© 1 x DisplayPort 1.2
© 2 x USB 2.0 ポート（静電気放電（ESD）保護に対応）
© 2 x USB 3.1 Gen1 ポート（静電気放電（ESD）保護に対応）
© 1 x LED 付き RJ-45 LAN ポート（ACT/LINK LED と SPEED
LED）
© HD オーディオジャック: ラインイン / フロントスピーカー
/ マイク
日本語
ストレージ
コネクタ
© 4 x SATA3 6.0 Gb/s コネクタ、NCQ、AHCI、および、ホット
プラグ機能に対応 *
* SATA タイプ M.2 デバイスで M2_1 を使用している場合は、
SATA3_0 は無効になります。
© 1 x M.2 ソケット、M Key タイプ 2280 M.2 SATA3 6.0 Gb/
s モジュール、および、最大 Gen2 x4 (20 Gb/s) までの M.2
PCI Express モジュールに対応 **
** 起動ディスクとして NVMe SSD に対応
** ASRock U.2 キットに対応
© 1 x シャーシイントルージョンヘッダー
© 1 x CPU ファンコネクタ（4 ピン）
* CPU ファンコネクタは最大 1A (12W) の電力の CPU ファン
に対応します。
© 1 x シャーシ ファンコネクタ（4 ピン）
* シャーシ ファンコネクタは最大 1A (12W) の電力の シャ
ーシ ファンに対応します。
© 1 x シャーシ/ ウォーターポンプファンコネクタ
（4 ピン）（スマートファン速度制御）
* シャーシ / ウォーターポンプファンは最大 2A (24W) の出
力のウォータークーラーに対応します。
* CHA_FAN1/WP は 3 ピンまたは 4 ピンファンが使用されて
いるかどうかを自動検出できます。
© 1 x 24 ピン ATX 電源コネクタ
© 1 x 8 ピン 12V 電源コネクタ
© 1 x 前面パネルオーディオコネクタ
4 5
H310CM-ITX/ac
© 1 x USB 2.0 ヘッダー（2 つの USB 2.0 ポートに対応）（静
電 気 放 電（ E S D ）保 護 に 対 応 ）
© 1 x USB 3.1 Gen1 ヘッダー（2 つの USB 3.1 Gen1 ポー
トに対応）（静電気放電（ESD）保護に対応）
BIOS 機能
© AMI UEFI Legal BIOS、多言語 GUI サポート付き
© ACPI 6.0 準拠ウェイクアップイベント
© SMBIOS 2.7 サポート
© CPU、DRAM、PCH 1.0V、VCCST 電圧マルチ調整
ハードウェア
モニター
© 温度センシング : CPU、シャーシ、シャーシ / ウォーターポ
ンプ ファン
© フ ァ ン タ コ メ ー タ : C P U 、シ ャ ー シ 、シ ャ ー シ / ウ ォ ー タ ー
ポンプファン
© 静 音 ファン（ C P U 温 度 に 従 ってシャー シ ファン 速 度 を 自 動
調整 ）: CPU、シャーシ、シャーシ / ウォーターポンプファン
© ファンマルチ速度制御 : CPU、シャーシ、シャーシ/ウォー
ターポンプファン
© ケース 開 閉 検 知
© 電圧監 視 : +12V、+5V、+3.3 V、CPU Vcore
OS
認証
Microsoft© Windows© 10 64-bit
© F C C 、C E
© ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要です）
* 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com
日本語
BIOS 設 定の調 整、アンタイドオーバークロックテクノロジー の適用、サードパーティの
オーバークロックツールの使 用など を含む、オーバークロックには、一定 のリスクを伴
いま すのでご 注意くだ さい。オーバー クロックするとシステムが不安定になったり、シ
ステムのコンポーネントや デバイスが 破損することが あります。ご 自分の 責任で行って
ください 。弊社で は、オーバークロックによる破 損の責任は 負いかねま すのでご了承
ください 。
日本語
PCIE1
DDR4_A 1 (64 bi t, 288 -pin m odul e)
DDR4_B 1 (64 bi t, 288 -pin m odul e)
CPU_FAN1
CHA_FAN1/WP
RoHS
H310CM-ITX/ac
3
6
8
7
PS2
Keyb oard
/Mou se
16
15
14
AUDIO
CODEC
5
1
HD_AUDIO1
1
SPEAKE R1
Intel
H310
ATXPWR1
USB3_ 3_4
1
4
2
PANEL1
HDLED RESET
PLED PWRBTN
1
Top:
LINE I N
Cent er:
FRON T
Bott om:
MIC IN
SATA3_3
SATA3_2
1
CLRMOS1
SATA3_1
SATA3_0
1
USB_3_4
M2_ 1
C 1
T
Top:
RJ-45
USB 3.1 Gen1
T: USB1
B: USB2
USB 2.0
T: USB1
B: USB2
1
9
10
11
12
BIOS
ROM
M2_WIFI1
DISPLAY1
17
HDMI1
DVI 1
CI1
1
BAT1
CHA_FA N2
13
1.3 マザーボードのレイアウト
6 7
H310CM-ITX/ac
番号 説明
1 ATX 12V 電源コネクタ（ATX12V1）
2 シャーシファン / ウォーターポンプファンコネクタ (CHA_FAN1/WP）
3 CPU ファンコネクタ（CPU_FAN1）
4 2 x 288 ピン DDR4 DIMM スロット（DDR4_A1、DDR4_B1）
5 ATX 電源コネクタ（ATXPWR1）
6 USB 3.1 Gen1 ヘッダー (USB3_3_4)
7 SATA3 コネクタ（SATA3_1）
8 SATA3 コネクタ（SATA3_0）
9 SATA3 コネクタ（SATA3_3）
10 SATA3 コネクタ（SATA3_2）
11 システムパネルヘッダー（PANEL1）
12 USB 2.0 ヘッダー（USB_3_4）
13 シ ャーシ ファンコ ネクタ ー (CHA _FA N2)
14 クリア CMOS ジャンパー（CLRMOS1）
15 シャーシイントリュージョンヘッダー（CI1）
16 シャーシスピーカーヘッダー（SPEAKER1）
17 フロントパネルオーディオヘッダー（HD_AUDIO1）
日本語
1.4 I/O Panel
3
1
2
4
日本語
11
10
9
8
7
5
6
番号 説明 番号 説明
1 USB 2.0 ポート (USB_1_2) 7 USB 3.1 Gen2 Type-A ポート (USB3_1_2)
2 LAN RJ-45 ポート* 8 PS/2 マウス / キーボードポー
3 ライン入力（明るい青色）** 9 DisplayPort 1.2 (DISPLAY1)
4 フロントスピーカー（ライム色）* * 10 DVI-I ポート (DVI1)
5 マ イ ク ロ フ ォ ン（ ピ ン ク 色 ）* * 11 HDMI ポート (HDMI1)
6 アン テナポート
* 各 LAN ポートにそれぞれ 2 つの LED があります。LA N ポートの LED 表示については下の表を参照し
てくだ さ
アクティビティ / リンク LED
速度 LED
LAN ポート
アクティビティ / リンク LED 速度 LED
状態 説明 状態 説明
消灯 リンクなし 消灯 10Mbps 接続
点滅 データアクティビティ オレン ジ色 100Mbps 接続
点灯 リンク 緑色 1Gbps 接続
8 9
H310CM-ITX/ac
** 7.1 C H H D オー ディオを設定するために は、HD フロントパネル のオーディオモジュールを 使用し、オーディ
オドライバを通してマルチチャンネルオーディオ機 能を有 効にする必 要があります。
Realtek HD オーディオマネージャでスピーカー設定を「7.1 Speaker」に設定してください。
日本語
7.1 チャンネル設定のオーディオポートの機能 :
ポート 機能
明 る い 青 色（ リ ア パ ネ ル ） リアスピーカー 出力
ライム色（リアパネル） フロ ントスピーカー 出力
ピ ン ク 色（ リ ア パ ネ ル ） セントラル / サ ブウーファースピーカー 出力
ライム色（フロントパネル） サ イドスピーカ ー出力
日本語
1.5 WiFi-802.11ac モジュールと ASRock WiFi 2.4/5 GHz アンテナ
WiFi-802.11ac + BT モジュール
このマザーボードには独自の WiFi 802.11 a/b/g/n/ac + BT v4.2 モジュー
ルが装備されています（背面 I/O パネルに事前に取り付けられています）。
WiFi 802.11 a/b/g/n/ac + BT v4.2 モジュールは WiFi 802.11 a/b/g/n/
ac 接続規格および Bluetooth v4.2 に対応します。WiFi + BT モジュール
は、WiFi + BT に対応する使い易いワイヤレスローカルエリアネットワーク
（WLAN）アダプタです。Bluetooth v4.2 規格には、モバイルデバイスにまっ
たく新しいクラスの機能を追加するスマート・レディ・テクノロジーが採用
されています。BT 4.2 にはロー・エネルギー・テクノロジーも採用されて
おり、PC 向けの超低消費電力をお約束します。
* 伝送速度は環境によって異なることがあります。
10 11

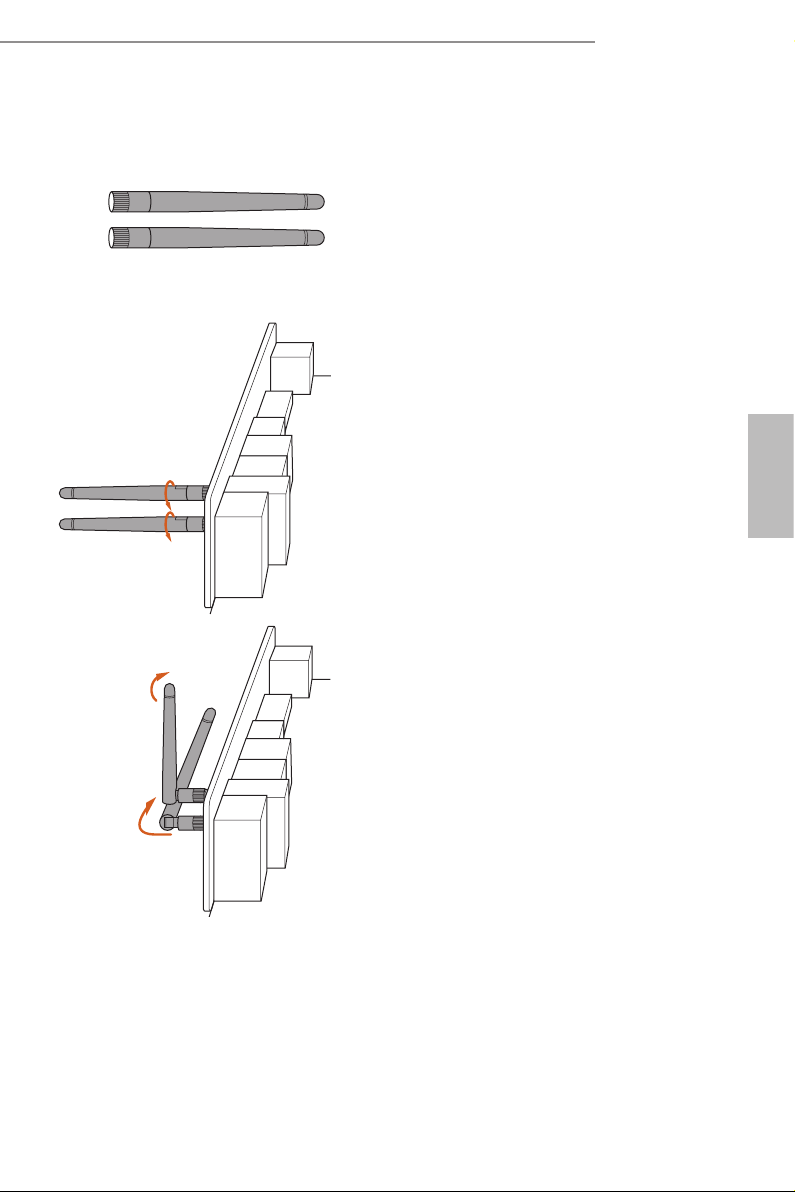

WiFi アンテナ取り付けガイド
H310CM-ITX/ac
手順 1
付属の WiFi 2.4/5 GHz アンテナを準備しま
す。
手順 2
2 本の WiFi 2.4/5 GHz アンテナをアンテナ
コネクタに接続します。アンテナを右方向に
回してしっかりと接続します。
日本語
手順 3
図にあるように WiFi 2.4/5 GHz アンテナを
設定します。
* 信号を強化するためにアンテナの方向を調
整する必要があることがあります。
日本語
第 2 章 取り付け
これは Mini-ITX フォームファクタのマザーボードです。マザーボードを取
付ける前に、シャーシの設定を確認し、マザーボードを取り付けることがで
きることを確認してください。
取り付け前の注意事項
マザーボードコンポーネントを取り付けたり、マザーボードの設定を変更する前
に、次の注意事項をよくお読みください。
© マザーボードを設置 / 取り外しを する場 合 は、必ず 電 源コ ードが 抜 いてください。電
源コードが繋がれたままで作業を行うと、怪我をしたり、マザーボードが破損する可
能 性 が ご ざ います。
© 静電気 によってマザーボード の部品 が 破損する ことを 防止 するた めに 、マザ ーボード
はカーペットの上に置 かないでくださ い。ま た、静電気 防 止リストストラップを 着用
するか、または、部品を取り扱う前に静電気除 去オブジェクトに触れてください。
© 基板の端をつかんでください。IC には触れないでください。
© マザーボードを 取り外 す場合 は、取り外したマザーボード を接 地した静 電 気防止 パッ
ドの上に置くか、商品に付属している袋に入れてください。
© マザーボードをシャーシに固定する為にねじを使う場合は、ねじを締め付けすぎな
いでください。ねじを締め付けすぎると、マザーボードが 破 損することがあります。
12 13
2.1 CPU を取り付ける
1.
1151 ピン CPU をソケットに挿入する前に、PnP キャップ がソケット上にあ
ること、C PU 表面に 汚れが ないこと、また は、ソケット内に 曲がったピンがな
いことを確認してください。PnP キャップがソケット上になかったり、CPU 表
面が汚れていたり、または、ソケット内に曲がったピンがある場合は、CPU を
無理 にソケット内に 挿入しないでください。C PU を無理にソケット内に挿入す
ると、CPU の甚大な破損につながります。
2.
CP U を取り付ける前に、すべての電 源ケーブルを取り外してください。
1
H310CM-ITX/ac
A
B
日本語
2
日本語
3
4
5
14 15
H310CM-ITX/ac
プロセッサーを取り外した場合は、カバーを保管して取り付け直してください。
アフターサービスのためにマザーボードを返品する場 合は、カバーを必ず 取り付
けてください。
日本語
日本語
2.2 CPU ファンとヒートシンクを取り付ける
1 2
FAN
CPU_
16 17
H310CM-ITX/ac
2.3 メモリモジュール（DIMM）を取り付ける
このマザーボードには 2 つの 288 ピン DDR4（ダブルデータレート 4）
DIMM スロットが搭載されています。
1. デュアルチャンネルメモリ設定 のために、同一（同じブランド、同じ速 度、同じサイズ、
同じチップタイプ）の DDR4 DIMM を 1 組取り付ける必要があります。
2. 1 つのメモリモジュールが取り付けられている場合は、デュアルチャンネル
メモリ機能を有効にできません。
3. DDR、DDR2 または DDR3 メモリモジュールは DDR4 スロットに取り付けることはで
き
ません。取り付けると、マザーボードと DIMM が損傷することがあります。
DIMM は 1 つの正しい方向にしか取り付けることができません。DIMM を間違った方向
に無理に挿入すると、マザーボードと DIMM の永久的な破損につながります。
日本語
1
日本語
2
3
18 19
2.4 前面パネルヘッダーを接続する
1
32:(56:
+''/('
5(6(76:
32:(5/('
32:(5/('
2
H310CM-ITX/ac
日本語
RESET SW
HDD LED
3$1(/
䦭⨎ἲ 怋䲘ἲ
910
Power SW (-) RESET SW (+)
B
Power LED (-)
A
Power LED (+)
12
PANEL1
RESET SW (-)Power SW (+)
HDD LED (-)
HDD LED (+)
D
C
ABC
D
日本語
2.5 I/O パネルシールドを取り付ける
1
20 21
2.6 マザーボードを取り付ける
H310CM-ITX/ac
H310CM-ITX/ac
日本語
日本語
2.7 SATA ドライブを取り付ける
1
光学ドライブ
SATA ドライブ
2
SATAデータケーブル
22 23
H310CM-ITX/ac
3
4
日本語
電源コネクタ
SATA
SATA データコネクタ
日本語

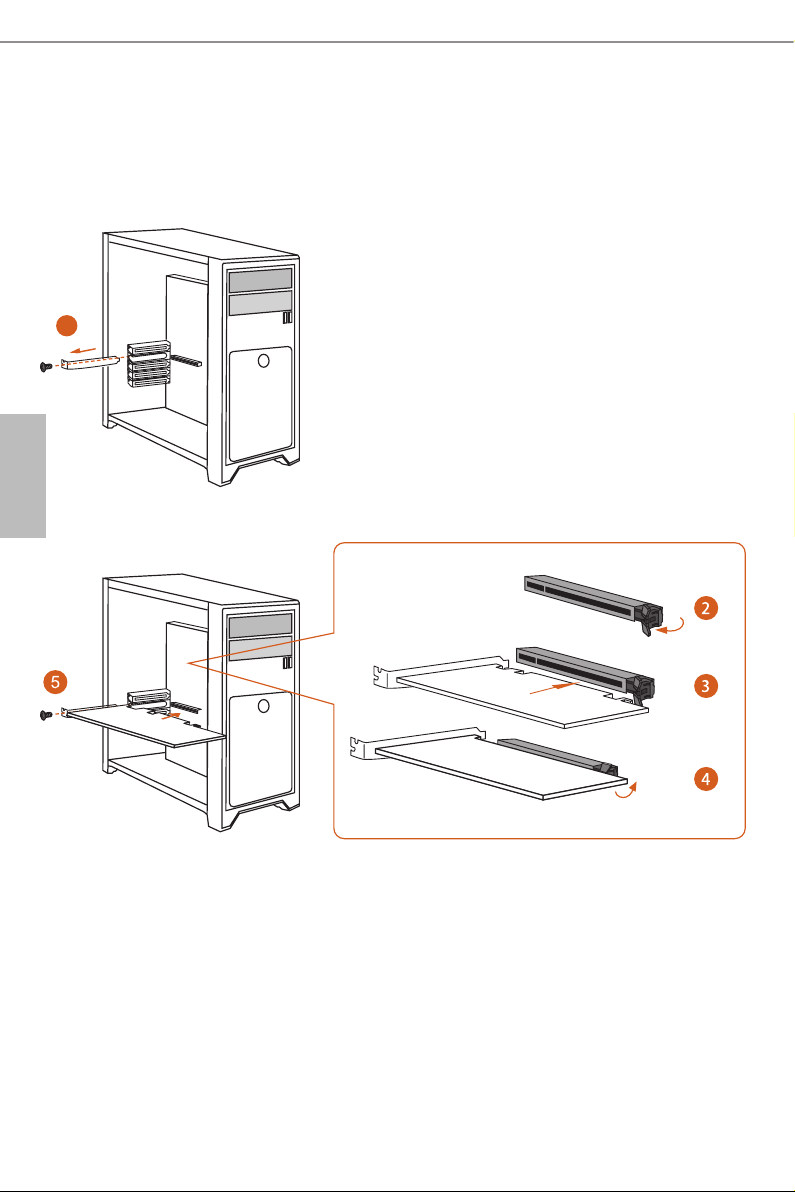

2.8 グラフィックスカードを取り付ける
1
24 25
Loading...
