バ ージョン 1.0
2015 年 7 月発行
Copyright©2015 ASRock INC. 無断複写・転載を禁じます。
著作権について：
当文書のいかなる部分も、ASRock の書面による同意なしに、バックアップを目的
とした購入者による文書のコピーを除いては、いかなる形式や方法によっても、複
写、転載、送信、または任意の言語へ翻訳することは禁じます。
当文書に記載されている製品名および企業名は、それぞれの企業の登録商標ま
たは著作物であることもあり、権利を侵害する意図なく、ユーザーの便宜を図って
特定または説明のためにのみ使用されます。
免責事項：
当文書に記載されている仕様および情報は、情報提供のみを目的として付属され
ており、予告なく変更する場合があります。その整合性や正確性について、ASRock
がなんらの確約をするものではありません。ASRock は、当文書での誤記や記載漏
れについて一切の責任を負いかねます。
本文書の内容について、ASRock は、明示的にも黙示的にも、黙示的保証、商品適
格性、または特定目的への適合性を含む、いかなる種類の保証もいたしません。
いかなる状況においても、たとえ ASRock が当文書や製品の欠陥や誤りに起因す
る損害の可能性を 事 前 に知らされて い たとしても、ASRock、取締役、役員、従業員、
または代理人は、いかなる間接的、専門的、偶発的、または必然的な損害（利益の
損失、事業の損失、データの損失、事業の中断などを含む）への責任を負いかねます。
この装置は、FCC 規則のパート 15 に準拠しています。操作は以下の 2 つの条件に従
い ま す：
(1) 本装置は有害な干渉を発生しない。および
(2) 本装置は、予想外の動作を引き起こす可能性のある干渉を含め、受信したすべての
干渉を受け入れる。
米国カリフォルニア州のみ
このマザーボードに採用されたリチウム電池は、カリフォルニア州議会で可決されたベス
トマ ネジ メントプ ラクティス（ BMP）で規制される有害物質、過塩素酸塩を含んでいます。
米国カリフォルニア州でリチウム電池を廃棄する場合は、関連する規制に従って行ってく
ださい。
「過塩素酸塩物質 - 特別な処理が適用される場合があります。詳しくは、
www.dtsc.ca.gov/hazardouswaste/perchlorate をご 覧 くだ さ い 」
ASRock ウェブ サ イト : http://www.asrock.com
HDMI ™ および HDMI ハイデフィニションマルチメディアインターフェース、なら
びに HDMI のロゴは、米国およびその他の国における HDMI Licensing LLC の商
標または登録商標です。
内容
第 1 章 はじめ に 1
1.1 パッケージの内容 1
1.2 仕様 2
1.3 マザーボードのレイアウト 6
1.4 I/O パネル 8
第 2 章 取り付け 10
2.1 CPU を取り付ける 11
2.2 CPU ファンとヒートシンクを取り付ける 14
2.3 メモリモジュール（DIMM）を取り付ける 15
2.4 拡張スロット（PCI Express スロット） 17
2.5 ジャンパー設定 18
2.6 オンボードのヘッダーとコネクター 19
第 3 章 ソフトウェアとユ ー ティリティの 操 作 23
3.1 ドライバを取り付ける 23
3.2 A-Tuning 24
3.3 ASRock Live Update & APP Shop（ASRock ライブ更新
と APP ショップ） 28
3.3.1 UI 概要 28
3.3.2 Apps（アプリ） 29
3.3.3 BIOS & Drivers（BIOS とドライバ） 32
3.3.4 設定 33
3.4 Windows® 7 をインストールするために USB ポート
を有効にする 34
第 4 章 UEFI セットアップ ユ ー ティリティ 37
4.1 はじめに 37
4.1.1 UEFI メニューバー 37
4.1.2 ナビゲーションキー 38
4.2 Main ( メイン ) 画面 39
4.3 OC Tweaker (OC 調整 ) 画面 40
4.4 Advanced ( 詳細 ) 画面 49
4.4.1 CPU 設定 50
4.4.2 チップセット設定 52
4.4.3 ストレージ設定 55
4.4.4 スーパー IO 設定 56
4.4.5 ACPI 設定 57
4.4.6 USB 設定 58
4.4.7 トラステッド・コンピューティング 59
4.5 Tools ( ツール ) 60
4.6 Hardware Health Event Monitoring ( ハードウェア
ヘルス イベント監視 ) 画面 64
4.7 Security ( セキュリティ ) 画面 66
4.8 Boot ( ブート ) 画面 67
4.9 Exit ( 終了 ) 画面 70
第 1 章 はじめ に
ASRock H170M-ITX/DL マザーボードをお買い上げいただきまして誠にありがと
うございます。ASRock H170M-ITX/DL マザーボードは、ASRock の 一 貫した厳格
な品質管理の下で製造された信頼性の高いマザーボードです。ASRock の 品 質と
耐久性の取り組みに準拠した堅牢な設計を持つ、優れたパフォーマンスを提供し
ます。
この文書の第 1 章と第 2 章には、マザーボードの説明とステップ毎のインストール
ガイドが記載されています。第 3 章 に は 、ソフトウェアとユ ー ティリティーの 操 作 ガ
イドが含まれています。第 4 章には、BIOS セットアップの設定ガイドが含まれてい
ます。
マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマニュアル
の内容は予告なしに変更することがあります。このマニュアルの内容に変更があった場
合には、更新されたバージョンは、予告なくASRock のウェブサイトから入手できるように
なります。このマザーボードに関する技術的なサポートが必要な場合には、ご使用のモ
デルについての詳細情報を、当社のウェブサイトで参照ください。ASRock のウェブサイ
トでは、最新の VG A カードおよび CPU サポート一 覧もご覧にな れます。ASRock ウェブ
サ イト http://www.asrock.com.
H170M-ITX/DL
日本語
1.1 パッケージの内容
• ASRock H170M-ITX/DL マ ザ ー ボ ード （Mini-ITX フォ ー ムファクタ ）
• ASRock H170M-ITX/DL クイックインストー ル ガ イド
• ASRock H170M-ITX/DL サ ポ ート CD
• 2 x シリアル ATA （S ATA）データケーブル （ オ プ ション ）
• 1 x I/O パネルシールド
• 1 x Wi-Fi モジュールブラケット
• 2 x Wi-Fi モジュール用ねじ
1.2 仕様
日本語
プ ラット フ ォ ー ム
CPU
チップセット
メモリ
拡 張 ス ロ ット
• ミニ ITX フォー ム ファクタ ー
• 固体コンデンサ設 計
• 高密度ガラス繊維 PCB
• 第 6 世代 Intel® CoreTM i7/i5/i3/Pentium®/Celeron® プロセ
ッサー に 対 応 （ ソ ケ ット 1151）
• Digi Power design
• 6 電源フェーズ設計
• Intel® ターボブースト 2.0 テクノロジーをサポート
• Intel® H170
• Intel® スモールビジネスアドバンテージ 4.0 をサポート
• デュアルチャンネル DDR4 メモリテクノロジ ー
• 2 x DDR4 DIMM スロ ット
• DDR4 2133 ノン ECC、アン バッファードメモリに 対 応
• システムメモリの最 大 容量：32GB
• Intel® エクストリームメモリプ ロ ファイル （XMP）2.0 に対
応
• 1 x PCI Express 3.0 x16 スロ ット （PCIE1：x16 モ ード）
• 1 x 垂 直 ハ ーフサイズミニ PCI Express ス ロ ット
* このミニ PCI Express スロット は 、Wi-Fi および mSATA デ
バイスをサポートします。
グ ラフィックス
• Intel®HD グ ラフィックス内 蔵 ビ ジュアル お よ び VGA 出力
は、GPU に統合されたプロセッサーのみでサポートされ
ます。
• Intel®HD グ ラフィックス 内 蔵ビ ジュアル をサ ポ ート：AVC、
MVC (S3D)、MPEG-2 フル HW エン コ ード 1 の Intel®
Quick Sync Video、Intel® InTruTM 3D、Intel® クリア ビ デ オ
HD テクノロジ ー 、Intel® イン サ イダ ーTM、Intel® HD グラ
フィックス 510/530
• Pixel Shader 5.0, DirectX 12
• 最大共有メモリ1792MB
• デュアルグラフィックス出 力 : 独 立したディスプレイコン
トローラーで DVI-D ポ ートと HDMI ポ ートに 対 応
2 3
H170M-ITX/DL
• HDMI に対応、最大解像度 4K x 2K (4096x2304) @ 24Hz
• DVI-D をサポート。最大解像度 1920x1200 @60Hz
• HDMI ポートでオートリップシンク、ディープカラー
（12bpc）、xvYCC、お よ び 、HBR （ 高 ビットレートオ ー ディ
オ ）に 対 応 （HDMI 対応モニターが必要です）
• アクセラレイテッド・メディア・コーデックに対応 :HEVC、
VP8、 VP9
• DVI-D ポ ートと HDMI ポ ートで HDCP に対応
• DVI-D ポ ートと HDMI ポ ートで Full HD 1080p Blu-ray
(BD) 再生に対応
オー ディオ
LAN
リアパ ネ ル I/O
• 7.1 CH HD オーディオ、コンテンツプロテクション付き
（Realtek ALC892 オー ディオ コ ー デック）
*7.1 CH HD オーディオを設定するためには、HD フロントパ
ネルのオーディオモジュールを使用し、オーディオドライバ
を通してマルチチャンネルオーディオ機 能を有効にする必
要 が ありま す 。
• プレミアム・ブルーレイ・オーディオ・サポート
• サージ保護に対応 （ASRock 完全スパイク保護）
• ELNA 製オーディオコンデンサ
• 1 x Intel® I219V （ギ ガ ビット LAN PHY 10/100/1000 Mb/s）
• 1 x Realtek RTL8111H （PCIE x1 ギ ガ ビ ット LAN
10/100/1000 Mb/s）
• ウ ェ イ ク・オ ン・ワ ン に 対 応 （Realtek RTL8111H）
• ウェイクオンランをサポート
• 雷 / 静電気放電 （ESD）保護に対応 （ASRock 完全スパイ
ク保護）
• LAN ケーブル検出に対応 （Realtek RTL8111H）
• エネルギー効率のよいイーサネット 802.3az をサポート
• PXE をサポート
• 1 x PS/2 マウス / キ ー ボ ードポ ート
• 1 x DVI-D ポ ート
• 1 x HDMI ポ ート
• 2 x USB 2.0 ポ ート （静電気放電 （ESD）保護に対応
（ASRock 完全スパイク保護））
日本語
• 6 x USB 3.0 ポ ート （静電気放電 （ESD）保護に対応
（ASRock 完全スパイク保護））
• LED 付き 2 x RJ-45 LAN ポ ート （ACT/LINK LED と
SPEED LED）
• HD オー ディオジャック : ラインイン / フロントスピーカ
ー / マ イク
日本語
ストレ ー ジ
コネクター
• 4 x SATA3 6.0 Gb/s コネクタ、RAID （RAID 0、RAID 1、
RAID 5、RAID 10、Intel ラピッド・ストレー ジ・テクノロジ
ー 14 および Intel スマ ート・レスポンステクノロジ ー）、
NCQ、AHCI、および、ホットプラグ機能に対応
• 1 x mSATA コネクタ ( ミニ PCI Express スロットと共用 )、
RAID (RAID 0、RAID 1、RAID 5、RAID 10、Intel ラピ ッド
・スト レ ー ジ・テ クノ ロ ジ ー 14 および Intel ス マ ー ト・レ ス
ポ ン ス・テ クノ ロ ジ ー )、NCQ、AHCI およびホットプラグ
をサポートします
• 1 x TPM ヘッダ ー
• 1 x シャー シ イントル ージョンヘッダ ー
• 1 x CPU ファンコ ネ クタ （4 ピン） （スマ ートファン 速 度 制
御）
• 1 x シャーシファンコネクタ （4 ピン） （スマ ートファン 速
度制御）
• 1 x 20 ピン ATX 電源コネクタ
• 1 x 4 ピン 12V 電源コネクタ
• 1 x 前 面 パ ネ ル オ ー ディオコ ネクタ
• 1 x USB 2.0 ヘッダ ー （2 個の USB 2.0 ポ ートに 対 応 ） （静
電気放電 （ESD）保護に対応 （ASRock 完全スパイク保護））
• 1 x USB 3.0 ヘッダ ー （2 個の USB 3.0 ポ ートに 対 応 ） （静
電気放電 （ESD）保護に対応 （ASRock 完全スパイク保護））
BIOS 機能
• 128Mb AMI UEFI Legal BIOS、多言語 GUI サポート付き
• ACPI 1.1 準 拠ウェイクアップ イ ベ ント
• SMBIOS 2.3.1 をサポート
• CPU、GT_CPU、DRAM、PCH 1.0V、VCCIO、VPPM、
VCCSA 電圧マルチ調整
4 5
H170M-ITX/DL
ハ ード ウェア モ
ニター
• CPU/ シャーシ温度センシング
• CPU / シャーシファンタコメータ
• CPU/ シャーシクワイエットファン （CPU 温 度に従ってシ
ャーシファン速度を自動調整）
• CPU/ シャーシファンマルチ速度制御
• ケース開閉検知
• 電圧監視 :+12V、+5V、+3.3V、CPU Vcore
OS
• Microso® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-
bit
* Windows® 7 OS をインストールするために、xHCI ドライバ
が ISO ファイルに含まれる変更されたインストールディスク
が必要です。詳しい説明については 34 ページを参照してく
ださい。
* 更新され た Windows® 10 ドライバについては、ASRock のウ
ェブサイトで詳細をご確認ください : http://www.asrock.com
認証
• FCC、CE、WHQL
• ErP/EuP Ready （ErP/EuP 対応電源供給装置が必要です）
* 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com
日本語
BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティのオー
バークロックツールの使用などを含む、オーバークロックには、一定のリスクを伴います
のでご 注 意ください。オーバ ークロックするとシステムが不安定になったり、システム のコ
ンポーネントやデバイスが破損することがあります。ご自分の責任で行ってください。弊
社では、オーバークロックによる破損の責任は負いかねますのでご了承ください。
日本語

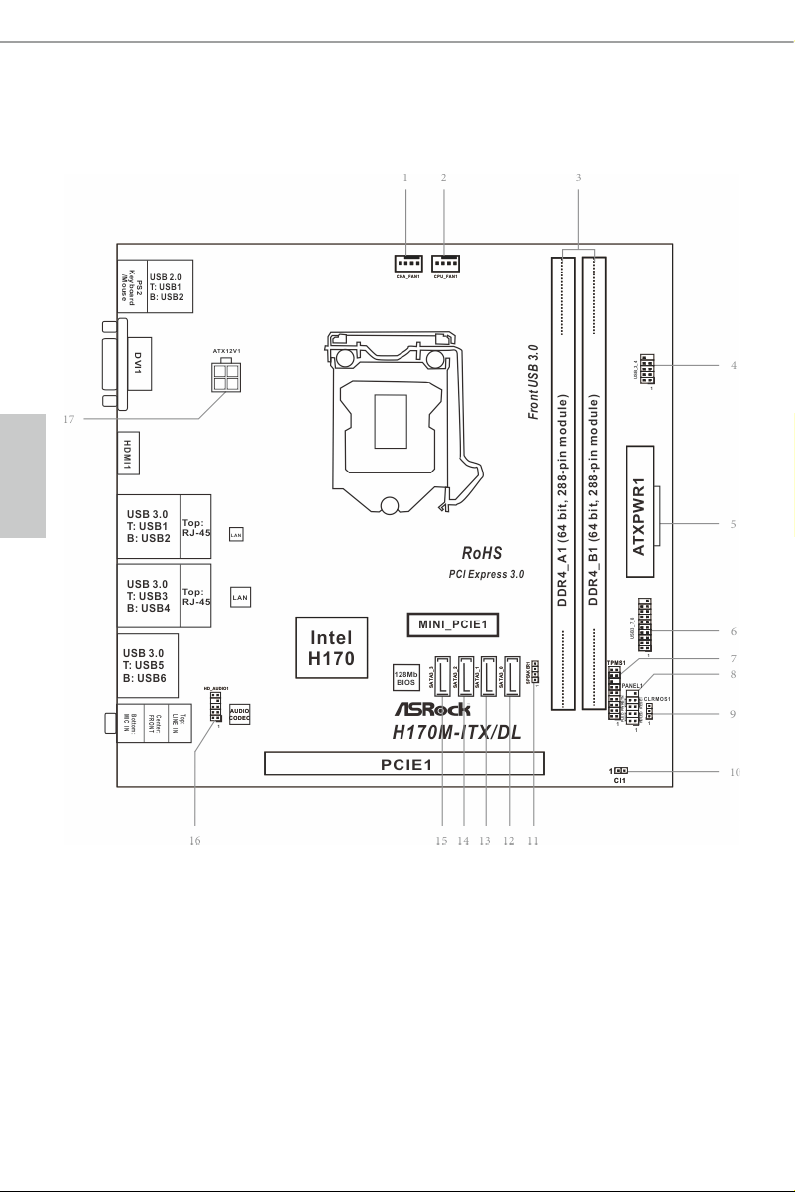

1.3 マザーボードのレイアウト
6 7
番号 説明
1 シャーシファンコネクタ（CHA_FAN1）
2 CPU ファンコネクタ（CPU_FAN1）
3 2 x 288 ピン DDR4 DIMM ス ロ ッ ト（ DDR4_A1、DDR4_B1）
4 USB 2.0 ヘ ッ ダ ー（ USB_3_4）
5 AT X 電源コネクタ（ATXPWR1）
6 USB 3.0 ヘ ッ ダ ー（ USB3_7_8）
7 TPM ヘ ッ ダ ー（ TPMS1）
8 システム パ ネ ル ヘッダー（ PANEL1）
9 クリア CMOS ジ ャ ン パ ー（ CLRMOS1）
10 シャーシイントリュージョン ヘッダ ー（CI1）
11 シャーシスピ ーカー ヘッダー（ SPEAKER1）
12 SATA3 コ ネ ク タ（ SATA3_0）
13 SATA3 コ ネ ク タ（ SATA3_1）
14 SATA3 コ ネ ク タ（ SATA3_2）
15 SATA3 コ ネ ク タ（ SATA3_3）
16 フロントパネ ル オーディオヘッダー（ HD_AUDIO1）
17 ATX 12V 電源コネクタ（ATX 12V1）
H170M-ITX/DL
日本語

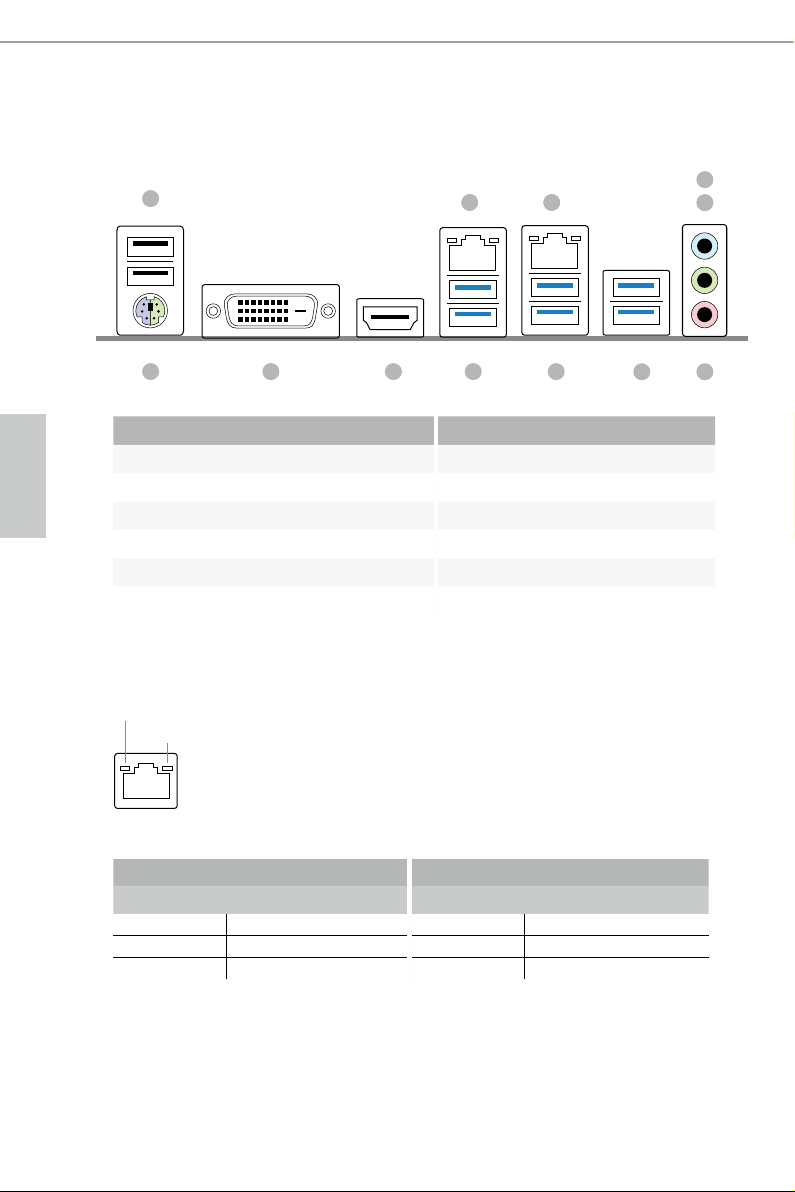

1.4 I/O パネル
日本語
1
2 3
12 891011
番号 説明 番号 説明
1 USB 2.0 ポ ー ト（ USB12） 7 USB 3.0 ポ ー ト（ USB3_56）
2
LAN RJ-45 ポ ー ト（ Realtek RTL8111H）*
8 USB 3.0 ポ ー ト（ USB3_34）
3 LAN RJ-45 ポ ー ト（ Intel® I219V）* 9 USB 3.0 ポ ー ト（ USB3_12）
4 ライン入力（明るい青色）** 10 HDMI ポート
5 フロントスピーカー（ライム色）** 11 DVI-D ポート
6 マイクロフォン（ピンク色）** 12 PS/2 マウス / キ ー ボ ード ポ ート
* 各 LAN ポートにそれぞれ 2 つの LED が ありま す 。LAN ポ ートの LED 表示については下の表を参照してく
ださい。
アクティビティ / リンク LED
速度 LED
4
5
67
LAN ポ ート
アクティビ ティ / リンク LED 速度 LED
状態 説明 状態 説明
消灯 リンクなし 消灯 10Mbps 接続
点滅 デ ー タアクティビティ オレンジ 色 100Mbps 接続
点灯 リンク 緑色 1Gbps 接続
8 9
H170M-ITX/DL

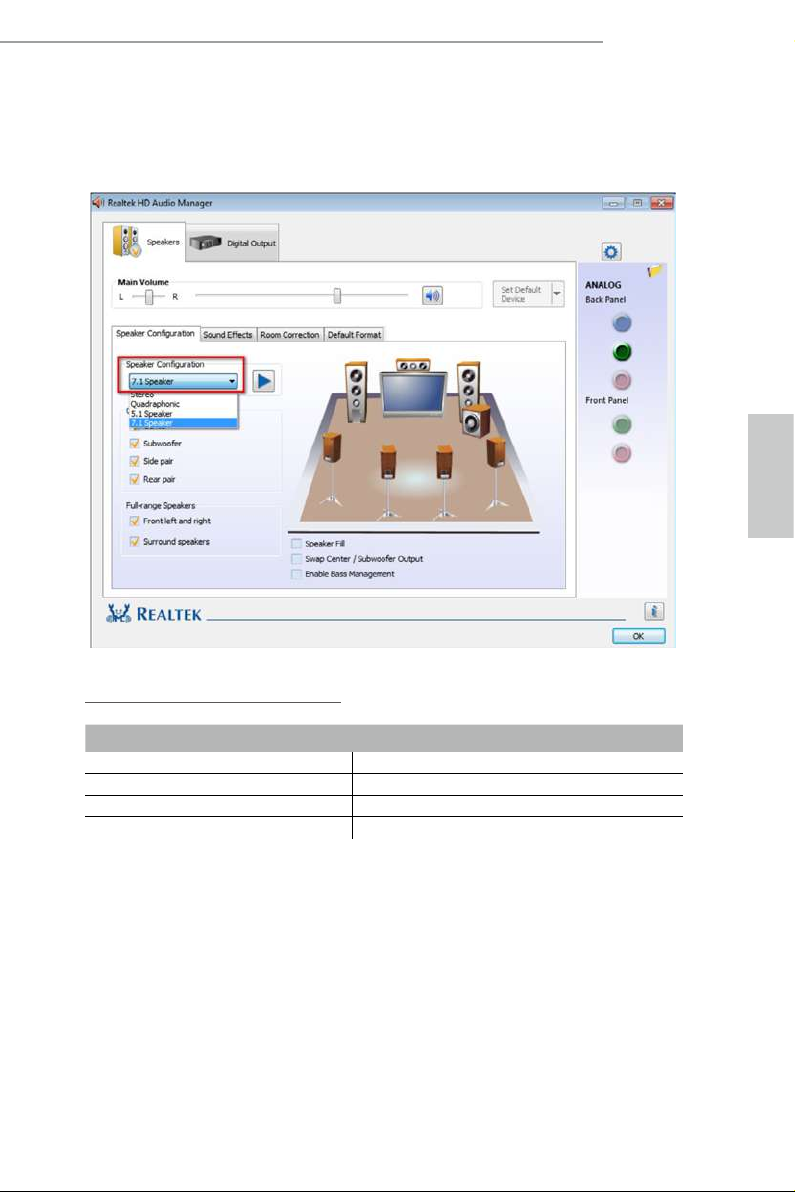

**7.1 CH HD オーディオを設定するためには、HD フロントパネルのオーディオモジュールを使用し、オーディ
オドライバを通してマルチチャンネルオーディオ機能を有効にする必要があります。
Realtek HD オーディオマネージャでスピーカー設 定を「 7.1 Speaker」に 設 定 し て く だ さ い 。
日本語
7.1 チャンネル設定のオーディオポートの機能 :
ポ ート 機能
明るい青色（リアパネル） リアスピーカー出力
ライム 色（リアパ ネ ル ） フロントスピーカ ー 出 力
ピンク色（リアパネル） セントラル / サブウーファースピーカー出力
ライム色（フロントパネル） サイドスピーカー 出 力
日本語
第 2 章 取り付け
これは Mini-ITX フォームファクタのマザーボードです。マザーボードを取付ける
前に、シャーシの設定を確認し、マザーボードを取り付けることができることを確
認してくだ さ い 。
取り付け前の注意事項
マザーボードコンポーネントを取り付けたり、マザーボードの設定を変更する前に、
次の注意事項をよくお読みください。
• マザーボードを設置 / 取り外しをする場合は、必ず電源コードが抜いてください。電源
コードが繋がれたままで作業を行うと、怪我をしたり、マザーボードが破損する可能
性がござ います。
• 静電気によってマザーボードの部品が破損することを防止するために、マザーボード
はカーペットの上に置かないでください。また、静電気防止リストストラップを着用す
るか、または、部品を取り扱う前に静電気除去オブジェクトに触れてください。
• 基 盤 の 端をつ かんでください 。IC には触れないでください。
• マザーボードを取り外す場合は、取り外したマザーボードを接地した静電気防止パッ
ドの上に置くか、商品に付属している袋に入れてください。
• マザーボードをシャーシに固定する為にねじを使う場合は、ねじを締め付けすぎない
でください。ねじを締め付けすぎると、マザーボードが破損することがあります。
10 11

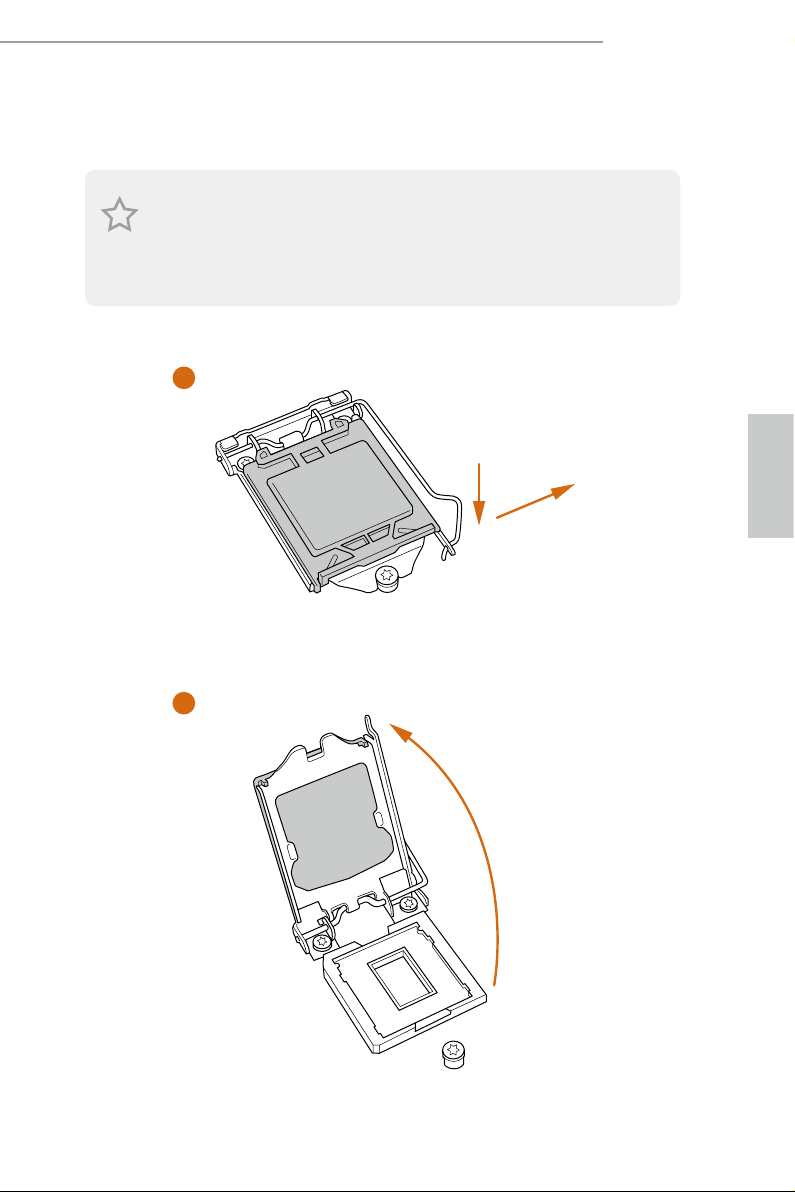

2.1 CPU を取り付ける
1. 1151 ピン CPU をソケットに挿 入 する前 に、PnP キャップ がソケット上にあること、CPU
表面に汚れがないこと、または、ソケット内に曲がった ピンがないことを確認してくだ
さい。PnP キャップ が ソケット上にな かったり、CPU 表面が汚れていたり、または、ソケッ
ト内に 曲がったピンがある場合 は 、CPU を無理にソケット内に挿入しないでください。
CPU を無 理にソケット内に挿入すると、CPU の甚大な破損につながります。
2. CPU を取り付ける前に、すべての電源ケーブルを取り外してください。
1
H170M-ITX/DL
A
B
日本語
2
日本語
3
4
5
12 13
プロ セッサーを 取り外した場 合は 、カバーを 保 管して 取り付 け直してください。アフター
サービスのためにマザーボードを返品する場合は、カバーを必ず取り付けてください。
H170M-ITX/DL
日本語
日本語

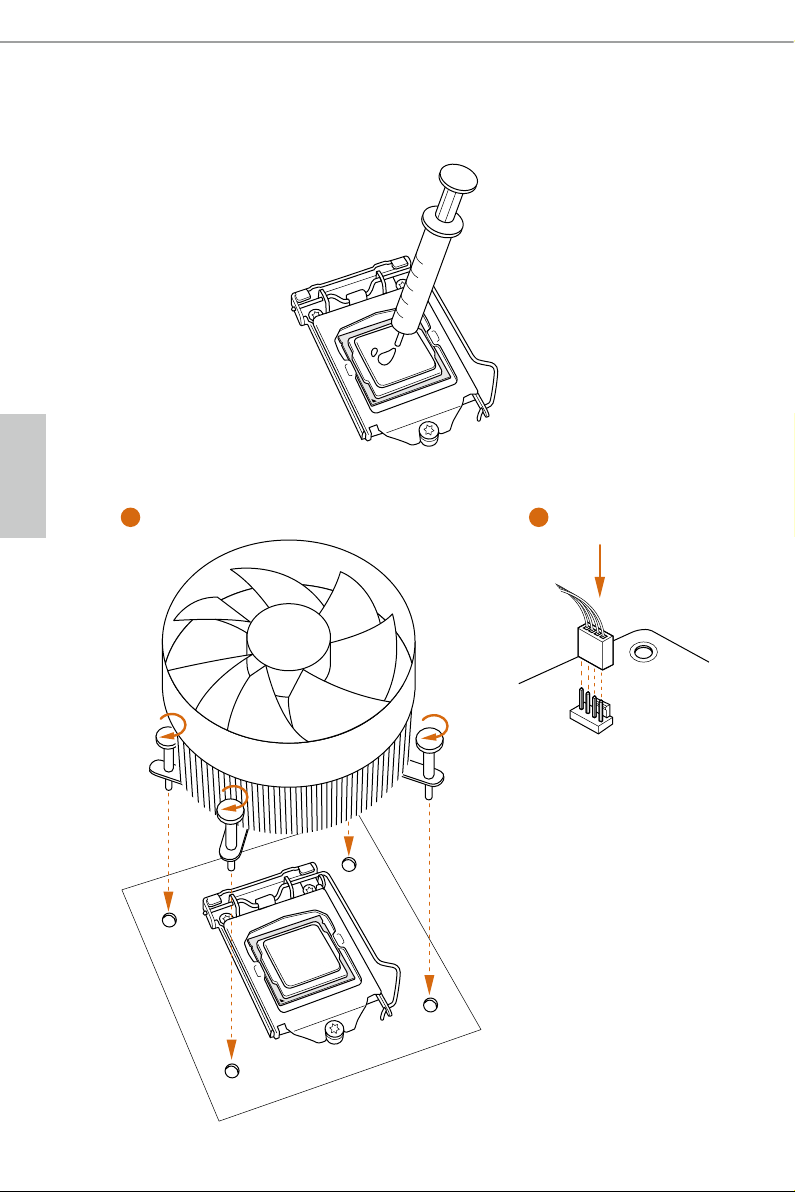

2.2 CPU ファンとヒートシンクを取り付ける
1 2
FAN
CPU_
14 15

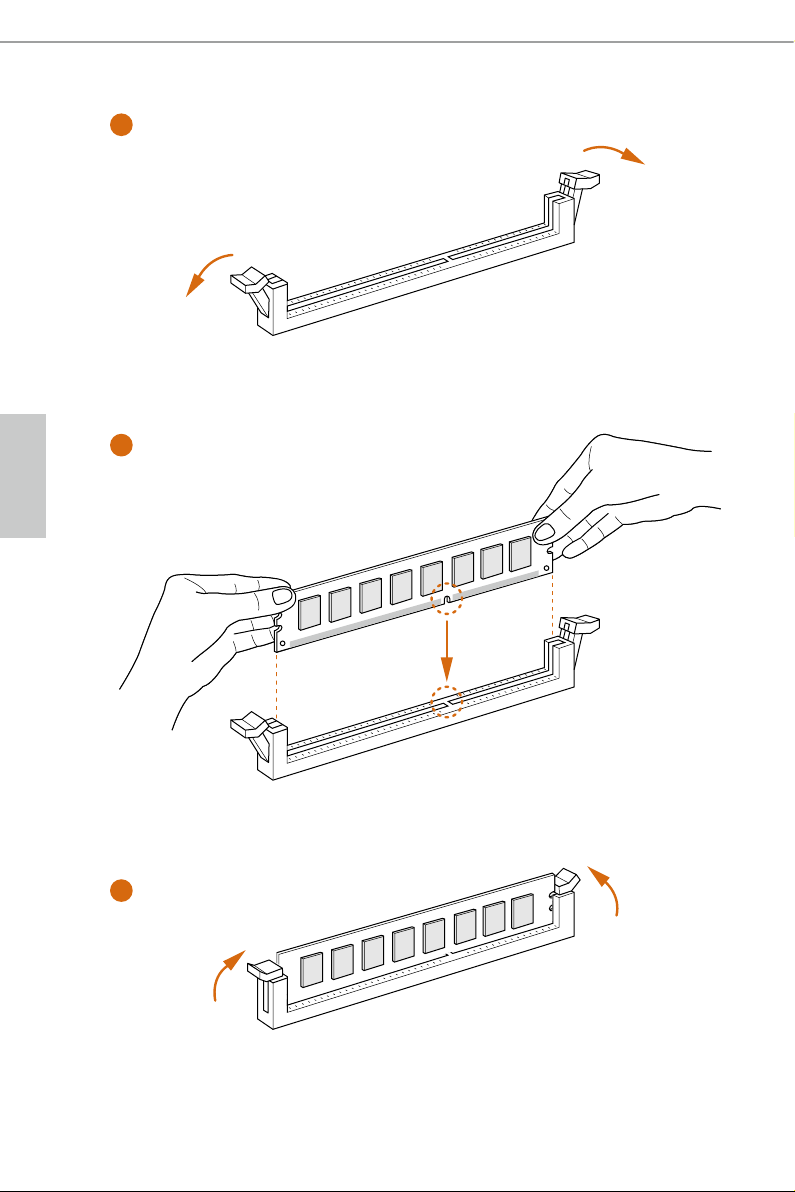

2.3 メモリモジュール（DIMM）を取り付ける
このマザーボードには 2 つの 288 ピン DDR4（ダブルデータレート 4）DIMM スロッ
トが搭載されています。
DDR、DDR2 または DDR3 メモリモジュー ルは DDR4 スロットに取り付 けることはできま
せん。取り付けると、マザーバードと DIMM が破損 することがあります。
DIMM は 1 つの正しい方向にしか取り付けることができません。DIMM を間違った方向
に無理に挿入すると、マザーボードと DIMM の永久的な破損につながります。
H170M-ITX/DL
日本語
1
日本語
2
3
16 17
2.4 拡張スロット（PCI Express スロット）
マザ ー ボ ードには 1 つの PCI Express スロットと 1 つの mini-PCI Express スロット
が装備されています。
拡張カードを取り付ける前に、電源供給が切断されていること、または、電源コードが取
り外されていることを確認してください。取り付け作 業を始める前に、拡張カードに添付
されている文書を読んで、カード用に必要なハードウェア設定を行ってください。
PCIe スロット :
PCIE1 （PCIe 3.0 x16 ス ロ ッ ト ）は PCI Express x16 レーン 幅 グ ラフィックスカ ード 向
けに使用します。
mini-PCIe スロット :
H170M-ITX/DL
mini-PCIE1 （mini-PCIe ス ロ ッ ト ）は WiFi モジュール向けに使用します。
* この mini-PCI Express ス ロ ット は 、Wi-Fi および mSATA デバイスをサポートします。
日本語
日本語

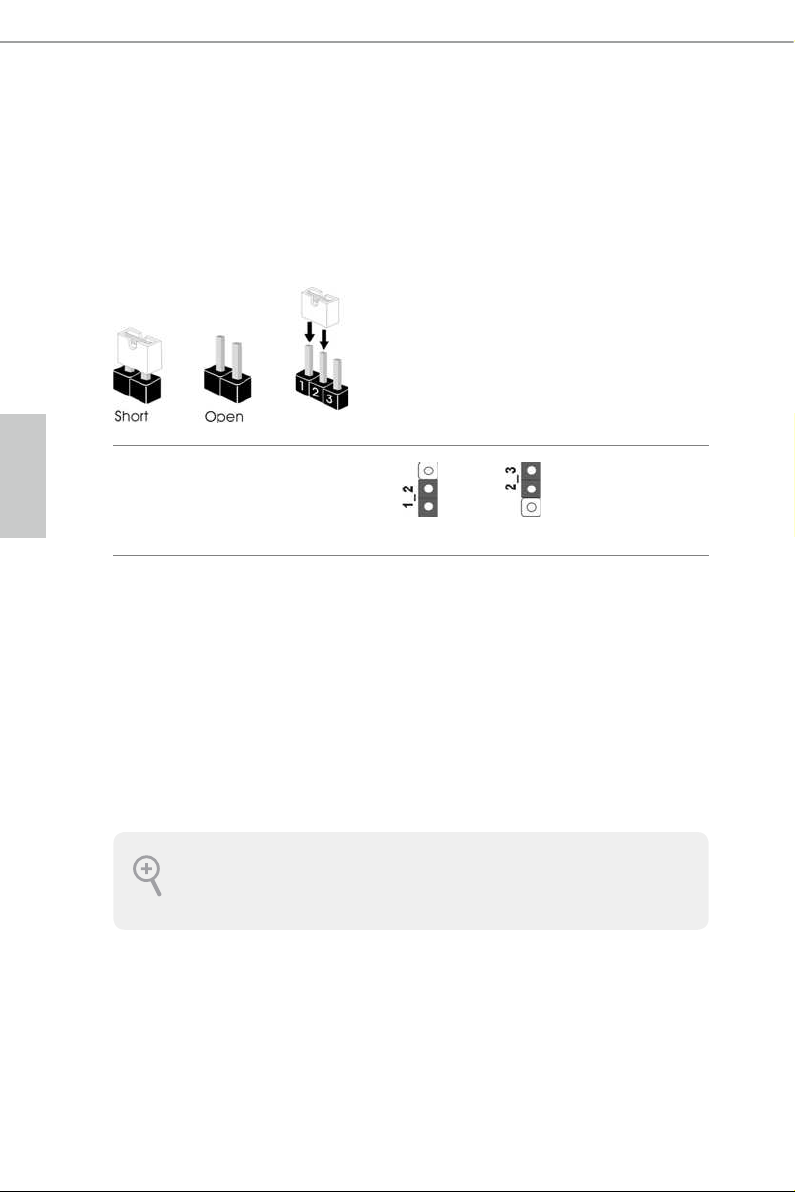

2.5 ジャンパー設定
このイラストは、ジャンパーの設定 方 法 を 示しています。ジャンパ ー キャップ がピ
ン に 被さって い ると、ジャン パ ー は「 ショート」です。ジャン パ ー キャップ がピン に 被
さっていない場合には、ジャンパーは「オープン」です。この図は 3 ピンのジャンパー
を表し、ジャンパーキャップがピン 1 とピン 2 に被さっているとき、これらのピンは
「 シ ョ ー ト 」で す 。
CMOS クリアジャンパ ー
(CLRMOS1)
（p.6、No. 9 参照）
CLRMOS1 を使 って CMOS 内 のデ ータ をクリアできま す。クリアして、デフォルト
設定 にシステムパラメーターをリセットするには、コンピューターの電源を切り、
電源から電源コードを抜いてください。15 秒待ってから、ジャンパーキャップを
使って CLRMOS1 のピン 2 とピン 3 を 5 秒 間 シ ョ ー ト し ま す 。た だ し 、BIOS をアッ
プデートした直後に、CMOS をクリアしないでください。BIOS をアップ デ ート 後 、
CMOS をクリアする必要があれば、最初にシステムを起動し、それから CMOS ク
リアアクションを 行う前にシャットダウンしてください 。パスワード、日付、時 間 、ユ ー
ザ ー のデフォルトプロファイ ル は 、CMOS の電池を取り外した場合にのみ、消去
されることにご注 意ください。
CMOS のクリアデフォルト
CMOS をクリアすると、ケースの開閉が検知されることがあります。以前のシャーシイン
トルージョンステータス記録 を消 去するには、BIOS オ プ シ ョ ン か ら「 Clear Status （ステー
タスの消去）」で調整してください。
18 19
Loading...
