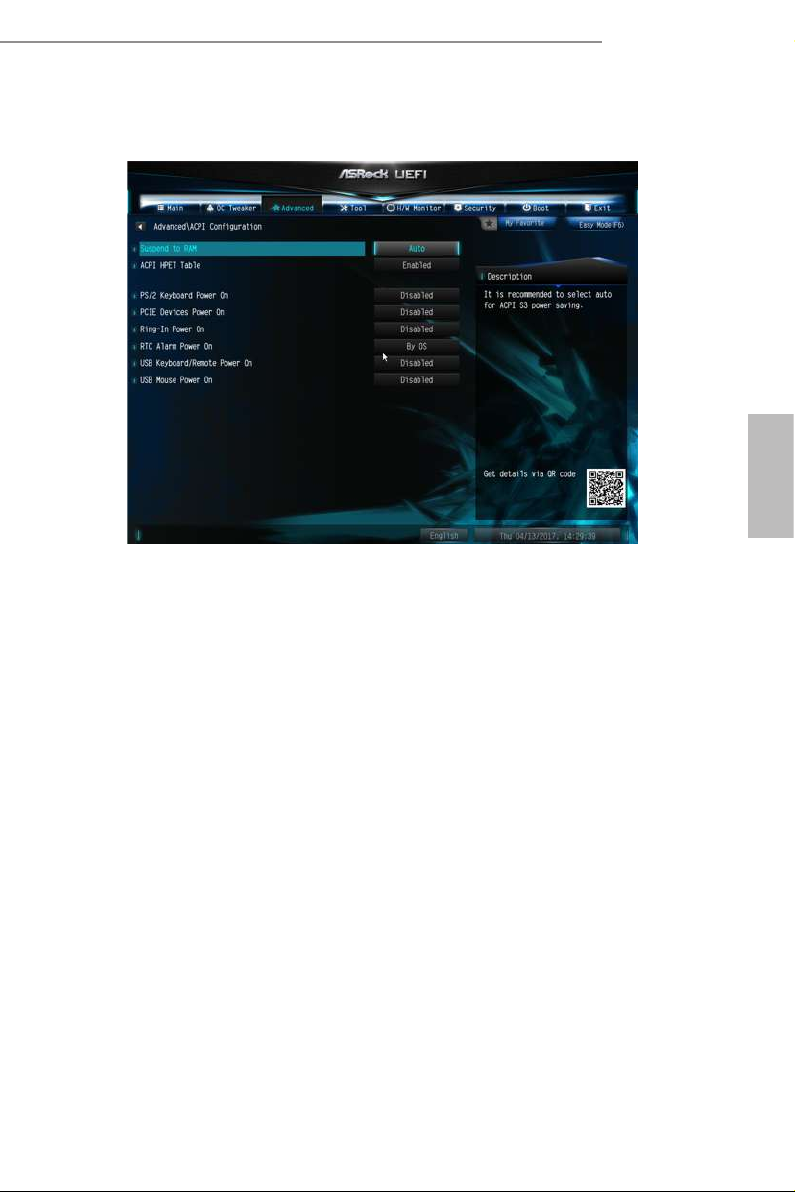

4.6.5 ACPI Conguration（ACPI 設定） 55
4.6.6 USB Conguration（USB 設定） 57
4.6.7 Trusted Computing（トラ ス テッド・コン ピュー ティング ） 58
4.7 Tools ( ツール ) 59
4.8 Hardware Health Event Monitoring
( ハ ード ウェア ヘルス イベント監視 ) 画面 62
4.9 Security ( セ キュリティ ) 画面 64

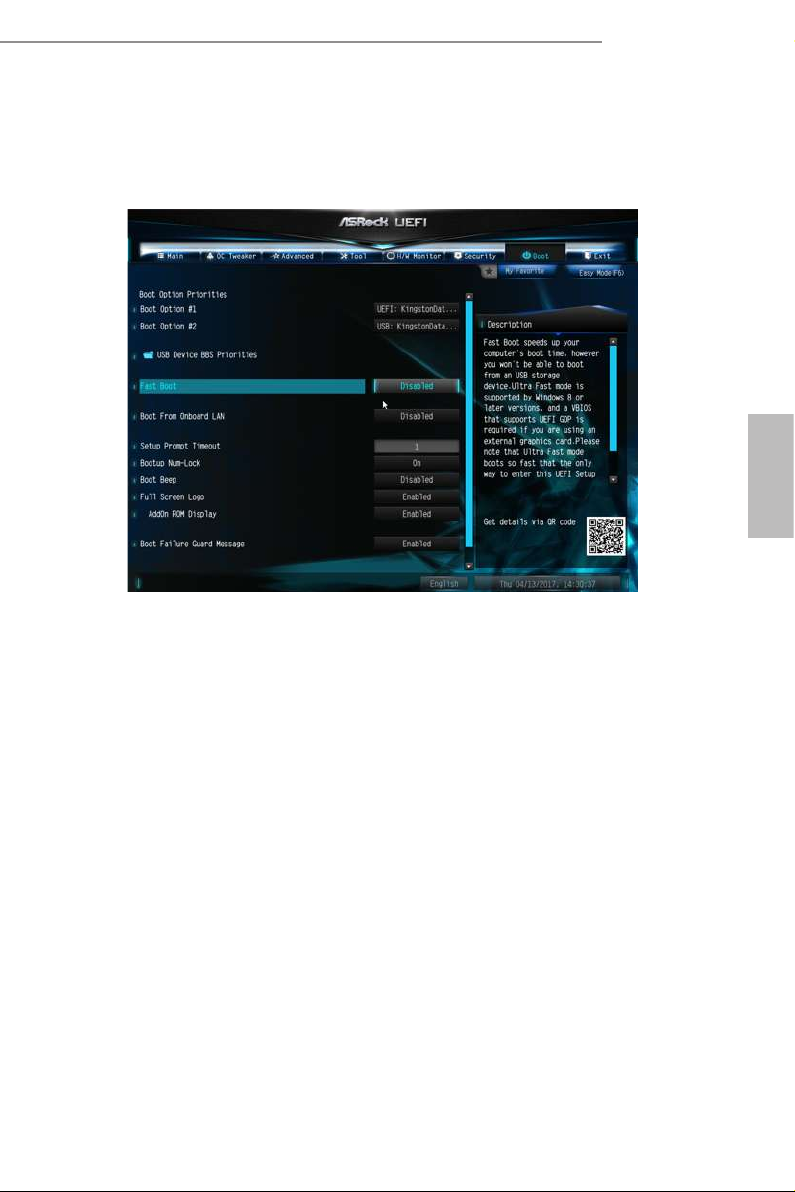

4.10 Boot ( ブ ート ) 画面 65
4.11 Exit ( 終了 ) 画面 68
第 1 章 はじめに
ASRock H110M-G/M.2 マザーボードをお買い上げ頂きありがとうございます。
ASRock の製品は一貫した厳格な品質管理の下で製造されております。優れた品
質と耐久性を兼ね備えつつ、優れたパフォーマンスを提供致します。
本マニュアルの第 1 章と第 2 章では、マザーボードの説明と、ステップごとのイン
ストールガイドが含まれています。第 3 章 に は 、ソフトウェアとユ ー ティリティー の
操作ガイドが含まれています。第 4 章には、BIOS セットアップの設定ガイドが含ま
れています。
マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマニュ
アルの内容は予告なしに変更することがあります。このマニュアルの内容に変更が
あった場 合には、更新された バージョンは、予告 なくアスロックのウェブサイトから入
手できるようになります。このマザーボードに関する技術的なサポートが必要な場合
には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照ください。
ASRock の ウェブサ イトでは 、最 新 の VGA カードおよび CPU サポート一覧もご覧に
なれ ます。ASRock ウェブ サ イト http://www.asrock.com 。
1.1 パッケージの内容
• ASRock H110M-G/M.2 マザーボード（マイクロ AT X フォー ム ファクタ ー ）
• ASRock H110M-G/M.2 クイックイン ストー ルガ イド
• ASRock H110M-G/M.2 サ ポ ート CD
• 2 x シリアル ATA（S ATA）データケーブル（オプション）
• 1 x M.2 ソケット用ねじ（オプション）
• 1 x I/O パネルシールド
H110M-G/M.2
日本語
1
1.2 仕様
日本語
プ ラット フ ォ ー ム
CPU
チップセット
メモリ
拡 張 ス ロ ット
• マ イクロ ATX フォー ム ファクタ ー
• 固 体コンデンサ設計
• 第 7 世代および第 6 世代 Intel® CoreTM i7/i5/i3/Pentium®/
Celeron® プロセッサーに対応（ソケット 1151）
• 最大 91W までの CPU に対応
• デジタル電源設計
• 5 電源フェーズ設計
• Intel® ターボブースト 2.0 テクノロジーをサポート
• Intel® H110
• デュアルチャンネル DDR4 メモリ機能
• 2 x DDR4 DIMM ス ロ ット DDR4 2400/2133 ノン ECC、ア ン
バッファードメモリに 対 応 *
* 第 7 世代 Intel® CPU は最大 2400 までの DDR4 に 対 応します。
第 6 世代 Intel® CPU は最大 2133 までの DDR4 に 対 応します。
• ECC UDIMM メモリモジュー ルに 対 応（non-ECC モードで
動作）
• システムメモリの 最 大 容量：32GB
• Intel® エクストリー ム メモリプ ロファイル（XMP）2.0 に対応
• DIMM ス ロット に 15μゴールドコンタクトを採用
• 1 x PCI Express 3.0 x16 ス ロ ッ ト（ PCIE1：x16 モ ード ）*
* 起 動 ディスクとして NVMe SSD に対応
• 2 x PCI Express 2.0 x1 ス ロ ット
グ ラ フィックス
• Intel®HD グラフィックス内 蔵ビ ジュアル お よ び VGA 出力は、
GPU に統合されたプロセッサーのみでサポートされます。
• Intel®HD グラフィックス 内 蔵ビジュアル を サ ポ ート：AVC 、
MVC (S3D) および MPEG-2 Full HW Encode1 が装備され
た Intel® ク イ ッ ク・シ ン ク・ビ デ オ 、Intel® InTruTM 3D, Intel® ク
リ ア ー ・ビ デ オ HD テクノロジ ー 、Intel® InsiderTM, Intel® HD
グ ラフィッ ク ス
• Gen9 LP, DX11.3, DX12
2
H110M-G/M.2
• HWA エンコ ード / デ コ ー ド：VP8、HEVC 8b、VP9、HEVC
10b（第 7 世代 Intel® CPU 向け）
• HWA エンコ ード / デ コ ー ド：VP8 、HEVC 8b、GPU/SW エ
ンコ ード / デ コ ー ド：VP9、HEVC 10b（第 6 世代 Intel® CPU
向け）
• 最大共有メモリ 1,024MB
* 最大 共 有メモリのサイズはオ ペレーティングシステム によっ
て異なることがあります。
• 3 つ のグ ラフィックス 出 力 オ プ ション：D-Sub、DVI-D、
HDMI
* 最大 2 台 のディスプレイを 同 時に対応します
• HDMI に対応、最大解像度 4K x 2K (4096x2160) @ 24Hz /
(3840x2160) @ 30Hz
• DVI-D をサポート。最大解像度 1920x1200 @60Hz
• D-Sub をサポート。最大解像度 1920x1200 @60Hz
• HDMI ポートでオートリップシンク、ディープカラー（12bpc）、
xvYCC、お よ び 、HBR（ 高 ビットレートオ ー ディオ ）に対 応
（HDMI 対応モニターが必要です）
• アクセラレイテッド・メディア・コーデックに対応 :HEVC,
VP8, VP9
• DVI-D ポ ートと HDMI ポ ートで HDCP に対応
• DVI-D ポ ートと HDMI ポ ートで Full HD 1080p Blu-ray
(BD) 再生に対応
日本語
オー ディオ
LAN
• 7.1 CH HD オ ー ディオ (Realtek ALC887 Audio Codec)
*7.1 CH HD オーディオを設定するためには、HD フロ ントパ
ネルのオーディオモジュールを使用し、オーディオドライバを
通してマルチチャンネルオーディオ機能を有効にする必要が
ありま す 。
• サージ保護に対応
• ELNA 製オーディオコンデンサ
• ギ ガ ビ ット LAN 10/100/1000 Mb/s
• ギガ PHY Intel® I219V
• Wake-On-LAN（ウェイク オン ラ ン ）に 対 応
• 雷 / 静電気放電（ESD）保 護 に 対 応（ ASRock 完全スパイク
保護）
• エネルギー効率のよいイーサネット 802.3az をサポート
• PXE をサポート
3
リアパ ネ ル I/O
• 1 x PS/2 マウス / キ ー ボ ード ポ ート
• 1 x D-Sub ポ ート
• 1 x DVI-D ポ ート
• 1 x HDMI ポ ート
• 4 x USB 2.0 ポート（静電気放電（ESD）保護に対応）
• 2 x USB 3.0 ポート（静電気放電（ESD）保護に対応）
• LED 付き 1 x RJ-45 LAN ポ ー ト（ ACT/LINK LED とSPEED
LED）
• HD オー ディオ ジャック : ライン イン / フロントスピーカー /
マイク
日本語
ストレ ー ジ
コネクタ
• 4 x SATA3 6.0 Gb/s コネクタ、NCQ、AHCI、お よ び 、ホ ッ ト プ
ラグ機能に対応
* SATA タイプ M.2 デ バ イスで M2_1 を使用している場合は、
SATA3_3 は無効になります。
• 1 x M.2 ソ ケ ット、M Key タイプ 2230/2242/2260/2280 M.2
SATA3 6.0 Gb/s モジュール、および、最大 Gen2 x4 (20 Gb/s)
までの M.2 PCI Express モジュー ル に対 応 *
* 起 動 ディスクとして NVMe SSD に対応
* ASRock U.2 キ ット に 対 応
• 1 x プリントポートヘッダー
• 1 x COM ポートヘッダー
• 1 x TPM ヘッダ ー
• 1 x シャーシ イントル ー ジョン ヘッダ ー
• 1 x CPU ファンコ ネクタ（ 4 ピン）
* CPU ファンコ ネクタは 最 大 1A (12W) の電力の CPU ファン
に対 応します。
• 2 x シャーシファンコネクタ（4 ピン）
• 1 x 24 ピン AT X 電源コネクタ
• 1 x 4 ピン 12V 電 源コネクタ
• 1 x 前 面 パ ネ ル オ ー ディオコネクタ
• 2 x USB 2.0 ヘ ッ ダ ー（ 4 つの USB 2.0 ポートに対応）（静電
気放電（ESD）保護に対応）
• 1 x USB 3.0 ヘ ッ ダ ー（ 2 つの USB 3.0 ポートに対応）（静電
気放電（ESD）保護に対応）
* USB3_3_4 は USB_7_8 と共有します。
4
H110M-G/M.2
BIOS 機能
ハ ード ウェア モ ニ
ター
OS
認証
• AMI UEFI Legal BIOS、多言語 GUI サポート付き
• ACPI 5.0 準 拠 ウェ イク アップ イベント
• SMBIOS 2.7 サ ポ ート
• CPU、DRAM、PCH 1.0V、複数電圧設定
• CPU/ シャーシ温 度 センシング
• CPU/ シャーシファンタコメータ
• CPU/ シャーシ 静 音 ファン
• CPU/ シャーシファンマルチ速度制御
• ケース開閉検知
• 電圧監視 :+12V、+5V、+3.3V、CPU Vcore、DRAM、PCH 1.0V
• Microso® Windows® 10 64-bit（第 7 世代 Intel® CPU 向け）
• Microso® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit
（第 6 世代 Intel® CPU 向け）
* Windows® 7 OS をインストールするために、xHCI ドライバ が
ISO ファイルに含まれる変 更されたインストールディスクが必
要です。詳しい説 明については 33 ページを参照してください。
* 更新された Windows® 10 ドライバについては、ASRock のウ
ェブサイトで詳細をご確認ください：http://www.asrock.com
• FCC, CE, WHQL
日本語
* 商品詳細については、当社ウェブサイトをご覧ください。 http://www.asrock.com
5
1.3 マザーボードのレイアウト
ATXP WR1
COM1
1
H110M-G/M.2
RoHS
2
CPU_FAN1
5
1
PCIE1
TPMS1
1
1
PCIE2
Fro nt USB 3. 0
12
13
14
15
16
17
18
CMOS
Battery
DDR 4_B1 (6 4 bit, 28 8-pin m odule )
DDR 4_A1 (6 4 bit, 28 8-pin m odule )
4
3
SATA3_2
SATA3_3
USB3_3 _4
11
SATA3_0
SATA3_1
10
1
HD_AUDIO1
M2_1
CT3CT4CT2
Top:
RJ-45
USB 3.0
T: USB3
B: USB4
HDMI1
Top:
LINE IN
Cente r:
FRONT
Botto m:
MIC IN
PCI Express 3.0
7
8
6
9
CHA_FAN2
VGA 1
USB 3.0
T: USB1
B: USB2
Ct1
1
LPT1
USB_5_6
1
BIOS
ROM
19
20
PCIE3
1
SPEAKER1
CI1
1
USB_7_8
1
CHA_FAN1
CLRMOS1
ATX12V1
USB 2. 0
T: USB1
B: USB 2
PS2
Keyb oard
/Mou se
DVI 1
Intel
H110
HDLED RESET
PLED PWRBTN
PANEL1
1
日本語
6
番号 説明
1 ATX 12V 電源コネクタ（ATX12V1）
2 CPU ファンコ ネクタ（ CPU_FAN1）
3 2 x 288 ピン DDR4 DIMM ス ロ ッ ト（ DDR4_A1、DDR4_B1）
4 ATX 電 源コネクタ（ ATXPWR1）
5 USB 3.0 ヘ ッ ダ ー（ USB3_3_4）
6 USB 2.0 ヘ ッ ダ ー（ USB_7_8）
7 SATA3 コ ネ ク タ（ SATA3_2）
8 SATA3 コ ネ ク タ（ SATA3_3）
9 SATA3 コ ネ ク タ（ SATA3_1）
10 SATA3 コ ネ ク タ（ SATA3_0）
11 シャーシファンコネクタ（CHA_FAN2）
12 システムパ ネ ル ヘッダー（ PANEL1）
13 シャーシスピー カーヘッダー（SPEAKER1）
14 シャーシ イントリュージョンヘッダ ー（ CI1）
15 TPM ヘ ッ ダ ー（ TPMS1）
16 USB 2.0 ヘ ッ ダ ー（ USB_5_6）
17 プリントポートヘッダー（LPT1）
18 COM ポートヘッダー（COM1）
19 フロントパネルオー ディオヘッダー（HD_AUDIO1）
20 シャーシファンコネクタ（CHA_FAN1）
H110M-G/M.2
日本語
7
1.4 I/O パネル
1 2
3
4
日本語
11 569
10
78
番号 説明 番号 説明
1 USB 2.0 ポ ー ト（ USB_12） 7 USB 3.0 ポ ー ト（ USB3_1_2）
2 LAN RJ-45 ポ ート * 8 HDMI ポ ート
3 ライン入力（明るい青色）** 9 D-Sub ポ ート
4 フロントスピーカ ー（ライム 色 ）** 10 DVI-D ポ ート
5 マイクロフォン（ピンク色）**
6 USB 3.0 ポ ー ト（ USB34）
* LAN ポ ートに は LED が 2 つ の ありま す 。LAN ポ ートの LED 表示については下の表を参照してください。
アクティビティ / リンク LED
速度 LED
LAN ポ ート
PS/2 Keyboard/Mouse Port（PS/2 キー
11
ボ ード / マウスポート）
アクティビ ティ / リンク LED 速度 LED
状態 説明 状態 説明
消灯 リンクなし 消灯 10Mbps 接続
点滅 デ ー タアクティビティ オレンジ 色 100Mbps 接続
点灯 リンク 緑色 1Gbps 接続
8
H110M-G/M.2
**7.1 CH HD オーディオを設定するためには、HD フロントパネルのオーディオモジュールを使用し、オーディ
オドライバを通してマルチチャンネルオーディオ機能を有効にする必要があります。
Realtek HD オーディオマネージャでスピーカー設 定を「7.1 Speaker」に 設 定 し て く だ さ い 。
日本語
7.1 チャンネル設定のオーディオポートの機能:
ポ ート 機能
明るい青色（リアパネル） リアスピーカー出力
ライム 色（リアパ ネ ル ） フロントスピーカ ー 出 力
ピンク色（リアパネル） セントラル / サブウーファースピーカー出力
ライム色（フロントパネル） サイドスピーカー出 力
9
日本語
第 2 章 取り付け
これは Micro ATX フォームファクターのマザーボードです。マザーボードを取付け
る前に、ケースに取付できるフォームファクター（サイズ）を確認し、マザーボード
を取り付 けることが で きることを確 認してください 。
取り付け前の注意事項
マザーボードコンポーネントを取り付けたり、マザーボードの設定を変更する前に、
次の注意事項をよくお読みください。
• マザーボードを設置 / 取り外しをする場合は、必ず電源コードが抜いてください。
電源コードが繋がれたままで作業を行うと、怪我をしたり、マザーボードが破損する
可能性がございます。
• 静電気によってマザーボードの部品が破損することを防止するために、マザーボード
はカーペットの上に置かないでください。また、静電気防止リストストラップを着用す
るか、または、部品を取り扱う前に静電気除去オブジェクトに触れてください。
• 基 板の端を つ か んでください。IC には触れないでください。
• マザーボードを取り外す場合は、取り外したマザーボードを接地した静電気防止パッ
ドの上に置くか、商品に付属している袋に入れてください。
• マザーボードをシャーシに固定する為にねじを使う場合は、ねじを締め付けすぎない
でください。ねじを締め付けすぎると、マザーボードが破損することがあります。
10
2.1 CPU を取り付ける
1.
1151 ピン CPU をソケットに挿 入 する前 に、PnP キャップ がソケット上にあること、CPU
表面に汚れがないこと、または、ソケット内に曲 がったピン がないことを確認してくださ
い。PnP キャップがソ ケット上 に な か ったり、CPU 表面が汚れていたり、または、ソケッ
ト内に 曲がったピンが ある場 合 は、CPU を無理にソケット内に挿入しないでください。
CPU を無 理にソケット内に挿入 すると、CPU の甚大な破損につながります。
2.
CPU を取り付ける前に、すべての電源ケーブルを取り外してください。
1
H110M-G/M.2
A
B
日本語
2
11
日本語
3
4
12
5
プロ セッサーを 取り外した 場 合 は 、カバー を 保 管して取り付け直してください 。アフター
サービスのためにマザーボードを返品する場合は、カバーを必ず取り付けてください。
H110M-G/M.2
日本語
13
日本語
2.2 CPU ファンとヒートシンクを取り付ける
1 2
14
FAN
CPU_
2.3 メモリモジュール（DIMM）を 取り付ける
このマザーボードには 2 つの 288 ピン DDR4（ダブルデータレート 4）DIMM スロッ
トが装備されており、デュアルチャンネルメモリ機能に対 応します。
1.
デュアルチャンネルメモリ設定 のた めに 、同一（同じブランド、同じ速 度、同じサイ
ズ 、同 じ チ ッ プ タ イ プ ）の DDR4 DIMM を 1 組取り付ける必要があります。
2.
メモリモジュー ル を 1 基しか取り付けていない場合は、デュアルチャンネルメモ
リ技術を有効にできません。
3.
DDR、DDR2 または DDR3 メモリモジュー ル は DDR4 スロットに取り付 けること
はできま せ ん 。取り付 けると 、マ ザ ー ボ ードと DIMM が 損傷することがあります。
DIMM は 1 つの正しい方向にしか取り付けることができません。DIMM を間違っ
た方向に無理に挿入すると、マザーボードと DIMM の損傷につながります。
H110M-G/M.2
日本語
15
1
日本語
2
3
16
2.4 拡張スロット（PCI Express ス ロ ット ）
このマザーボードには 3 つの PCI Express スロットが装備されています。
拡張カードを取り付ける前に、電源供給が切断されていること、または、電源コード
が取り外されていることを確認してください。取り付け作業を始める前 に、拡張カー
ドに添付されている文書を読んで、カード用に必要な ハードウェア設定を行ってく
ださい。
PCIe ス ロ ット :
PCIE1（PCIe 3.0 x16 ス ロ ッ ト ）は PCI Express x16 レーン 幅グ ラフィックスカード向
けに使用します。
PCIE2（PCIe 2.0 x1 ス ロ ッ ト ）は PCI Express x1 レーン幅カード向けに使用します。
PCIE3（PCIe 2.0 x1 ス ロ ッ ト ）は PCI Express x1 レーン幅カード向けに使用します。
H110M-G/M.2
日本語
17
2.5 オン ボ ード の ヘッダ ーとコ ネクター
1
オンボ ードヘッダーとコネクター はジャンパ ーで は ありません 。これらヘッダーとコ
ネクターにはジャンパー キャップを被せないでください。ヘッダーおよびコネクター
にジャンパーキャップを被せると、マザーボードに物理損傷が起こることがあります。
日本語
システム パ ネル ヘッダー
（9 ピン PANEL1）
（p.6、 No. 12 参照）
PWRBTN（ 電 源 ス イ ッ チ ）：
シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用して、
システムをオフにする方法を設定できます。
RESET（リセットスイッチ）：
シャーシ前面パネルのリセットスイッチに接続してください。コンピューターがフ
リーズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、
コンピューターを再 起動します。
PLED（システム電源 LED）：
シャーシ前面パネルの電源ステータスインジケーターに接 続してください。
システム稼働中は、LED が点灯します。システム が S1/S3 スリープ状態の場合には、
LED は点滅 を 続 けます。システムが S4 スリープ状態または電源オフ（S5）の と き に
は、LED は オフです。
HDLED（ハードドライブ アクティビティ LED）：
シャーシ前面パネルのハードドライブアクティビティLEDに 接 続 し て く だ さ い 。ハ ー
ドドライブのデータを読み取りまたは書き込み中に、LED はオ ン に なりま す 。
前面パネルデザインは、シャーシによって異なることがあります。前面パネルモ
ジュールは 、主 に電 源 スイッチ、リセットスイッチ、電 源 LED、ハ ードドライブアクティ
ビティ LED、スピーカーなどから構成されます。シャーシの前面パネルモジュール
とこのヘッダーを接続する場合には、配線の割り当てと、ピンの割り当てが正しく
合致していることを確 かめてください。
PLED+
PLED-
HDLED-
HDLED+
PWRBTN#
GND
RESET#
GND
GND
電 源 スイッチ を 接 続 し 、ス イッ
チをリセットし、下 記 のピン 割
り当てに従って、シャーシの
システムステータス表示ラン
プをこのヘッダーにセットし
ます。ケーブルを接続すると
きには、ピンの＋と−に気を
つ け て くだ さ い 。
18
H110M-G/M.2
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
DUMMY
GNDGND
+B
-B
+A
-A
USB_PWR
USB_PWR
1
1

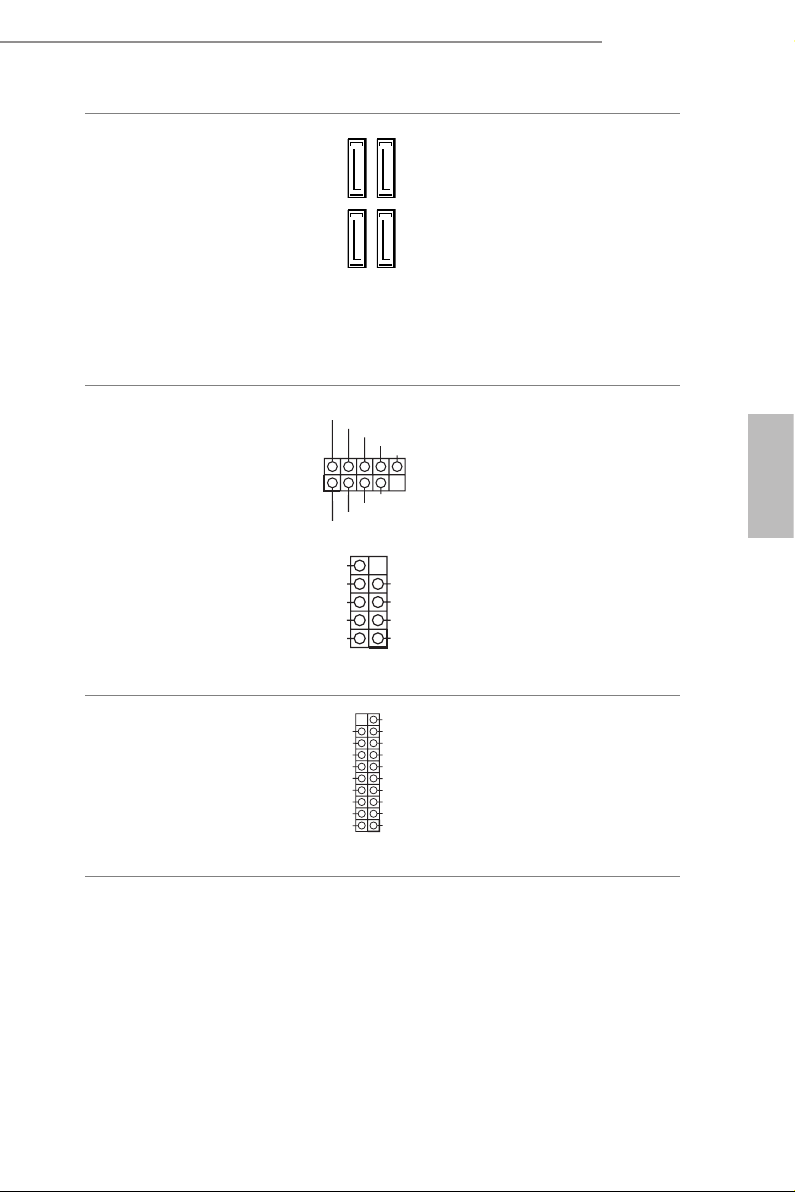

シリアル ATA3 コネクター
(SATA3_0:
p.6、No. 10 参照）
(SATA3_1:
p.6、No. 9 参照）
(SATA3_2:
p.6、No. 7 参照）
(SATA3_3:
p.6、No. 8 参照）
USB 2.0 ヘッダ ー
（9 ピン USB_5_6）
（p.6、No. 16 参照）
（9 ピン USB_7_8）
（p.6、No. 6 参照）
USB 3.0 ヘッダ ー
（19 ピン USB3_3_4）
（p.6、No. 5 参照）
IntA_PA_SSRX-
IntA_PA_SSRX+
IntA_PA_SSTX-
IntA_PA_SSTX+
IntA_PA_D-
IntA_PA_D+
SATA3_2
SATA3_0
Vbus
GND
GND
SATA3_3
SATA3_1
VbusVbus
IntA_PB_SSRX-
IntA_PB_SSRX+
GND
IntA_PB_SSTX-
IntA_PB_SSTX+
GND
IntA_PB_D-
IntA_PB_D+
Dummy
これら 4 つの SATA3 コネク
タ ー は 、最 高 6.0 Gb/ 秒のデー
タ転送速度で内部
ストレージデバイス用の
SATA データケーブルをサ
ポ ートしま す。
SATA タイプ M.2 デ バ イスで
M2_1 を使用している場合は、
SATA3_3 は無効になります。
このマザーボードには 2 つの
ヘッダーが 装備されています。
各 USB 2.0 ヘッダーは、2 つの
ポ ートをサ ポ ートで き ま す。
このマザーボードには 1 つの
ヘッダーが 装備されています。
各 USB 3.0 ヘッダーは、2 つの
ポ ートをサ ポ ートで き ま す。
* USB3_3_4 は USB_7_8 と共
有します。
日本語
19
日本語
1
DUMMY
SPEAKER
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
GN
OL
FAN_SPEED_CONTROL
フロントパネルオーディオ
ヘッダ ー
（9 ピン HD_AUDIO1）
（p.6、No. 19 参照）
1.
ハイディフィニションオーディオはジャックセンシングをサポートしていますが、
正しく機能するためには、シャーシのパネルワイヤーが H DA をサポートしてい
ることが必要です。お使いのシステムを取り付けるには、当社のマニュアルおよ
びシャーシ のマニュアルの指 示 に 従ってください 。
2.
ACʼ97 オーディオパネルを使 用する場合には、次のステップで、前 面パネルオー
ディオヘッダーに取り付けてください。
A. Mic_IN (MIC) を MIC2_L に接 続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に 接 続しま す。
C. アース (GND) をアース (GND) に 接 続しま す。
D. MIC_RETと OUT_RET は、HD オーディオパネル 専用です。ACʼ97 オ ー ディオ
パネルではこれらを接続する必要はありません。
E. フロントマイクを 有 効 にするには、Realtek コントロールパネルの「FrontMic」タ
ブで、「録音音量」を調整してください。
このヘッダーは、フロントオー
ディオ パ ネ ル に オ ー ディオデ
バイスを 接 続 するためのもの
です。
20
シャーシスピ ーカー ヘッダ
ー
（4 ピン SPEAKER1）
（p.6、 No. 13 参照）
シャーシファンコネクタ
（4 ピン CHA_FAN1）
（p.6、 No. 20 参照）
（4 ピン CHA_FAN2）
（p.6、 No. 11 参照）
CPU ファンコ ネクタ
（4 ピン CPU_FAN1）
（p.6、 No. 2 参照）
+5V
D
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTR
1 2 3 4
CPU_FAN_SPEED
FAN_VOLTAGE
DUMMY
GND
1 2 3 4
シャーシスピ ーカー はこの
ヘッダーに接続してください。
ファン ケ ーブ ル はファンコ ネ
クターに 接 続し、黒線とアー
スピンを合わせてください。
このマザーボードは 4 ピン
CPU ファン（ 静 音 ファン ）コ ネ
クターが装備されています。
3 ピンの CPU ファン を 接 続 す
る場合には、ピン 1-3 に接続
して くだ さ い 。
H110M-G/M.2
1
GN
D
#
GN D
1
Signal
D
RRXD1
1

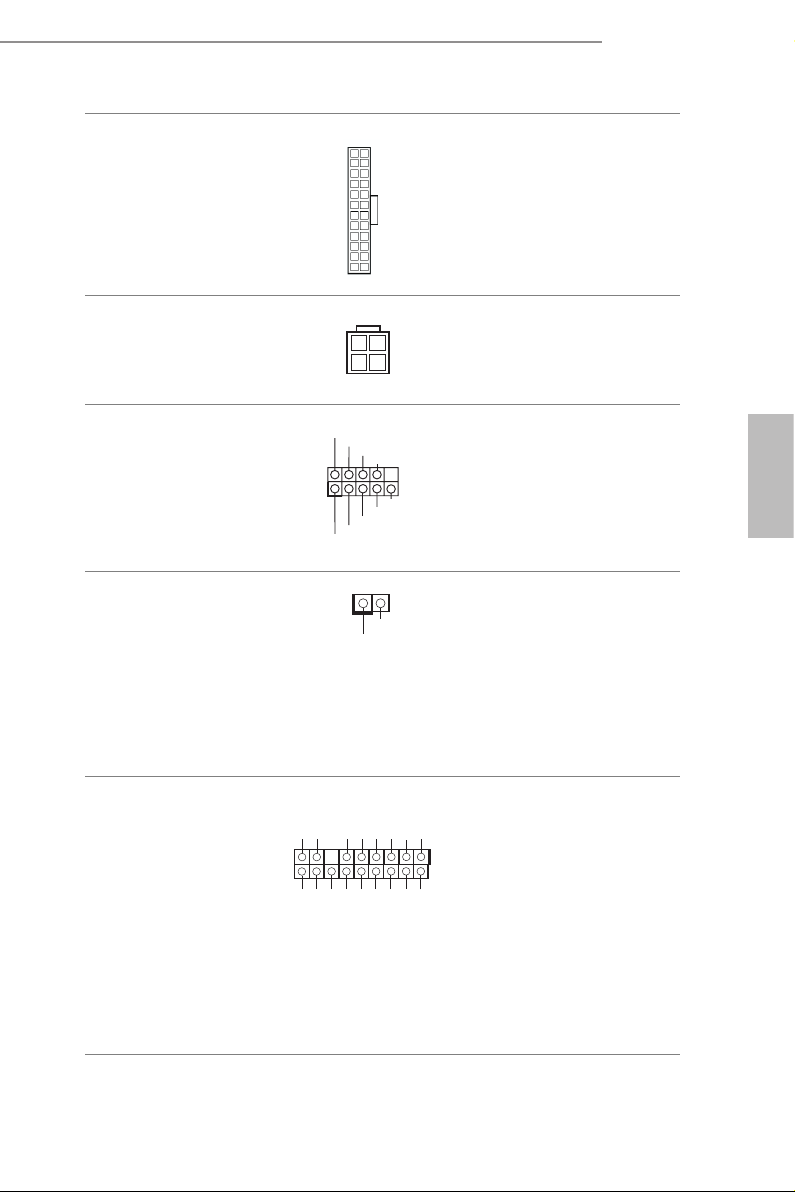

ATX 電源コネクタ
（24 ピン ATXPWR1）
（p.6、No. 4 参照）
ATX 12V 電源コネクター
（4 ピン ATX12V1）
（p.6、No. 1 参照）
シリアルポートヘッダー
（9 ピン COM1）
（p.6、No. 18 参照）
ケ ー ス イン トリュ ー ジョン
ヘッダ ー
（2 ピン CI1）
（p.6、No. 14 参照）
12
1
DDCD#1
DDTR#1
DDSR#1
GND
TTXD1
24
13
CCTS#1
RRTS#1
GN
RRI#1
このマザーボードは 24 ピン
ATX 電源コネクターが装 備
されています。20ピンの AT X
電源を 使 用 するには、ピン 1
と 13 番に合わせて接続して
くだ さ い 。
このマザーボードは 4 ピン
ATX12V 電源コネクターが装
備されています。
この COM1 ヘッダ ー は シリア
ルポートモジュールをサポー
トしま す 。
日本語
このマザーボードはシャーシ
カバ ー が 開 けられ たことを検
知する、ケース開閉検知機能
をサ ポ ートします。この 機 能
には、シャーシイントルージョ
ン検知設計されたシャーシ
が必要です。
TPM ヘッダ ー
（17 ピン TPMS1）
（p.6、No. 15 参照）
このコネクターはトラステッ
LAD 0
+3 V
+3V S B
PC ICL K
LAD 3
PC IRS T
FRA M E
ドプラットフォーム モジュ ー ル
（TPM）システムをサポートし、
鍵、デジタル証明書、パスワー
GN D
GN D
LAD 1
LAD 2
SER IRQ #
S_P WRD WN #
ド、データを安全に 保 管 するこ
とができます。TPM システム
SMB _CL K_M AIN
はまた、ネットワークセキュリ
ティを高め、デジタル証明書を
保護し、プラットフォームの完
全性を保証します。
21
日本語
1
AFD#
SLCT
プリントポートヘッダー
（25 ピン LPT1）
（p.6、No. 17 参照）
STB#
ERROR#
PINIT#
SPD1
SPD0
SLIN#
SPD2
SPD3
SPD4
SPD5
SPD6
GND
SPD7
ACK#
これは、プリンターデ バイスと
の接続を簡単に行うことので
きる、プリントポ ートケーブ ル
用の インタフェースです。
BUSY
PE
22
H110M-G/M.2
4
2.6 M.2_SSD (NGFF) モジュール 取り付けガイド
M.2 は次世代フォームファクタ（Next Generation Form Factor、NGFF）とも呼ばれます。M.2
は小型の多目的カードエッジコネクタであり、mPCIe and mSATA に 代 わ ること を 目 的とし
ます。M.2 ソ ケ ッ ト（ M2_1）は SATA3 6.0 Gb/s モジュールおよび最大 Gen2 x4（20 Gb/s）ま
での M.2 PCI Express モジュール に対応します。
* M2_1 が SATA タイプ M.2 デバイスで使用されている場合は SATA3_3 は無効になります。
M.2_SSD (NGFF) モジュー ルを取り付 ける
手順 1
M.2_SSD (NGFF) モジュールおよび
ねじを準 備します。
手順 2
3
2
1
A
BCD
番号 1 2 3 4
ナット の 場 所 A B C D
PCB 長さ 3cm 4.2cm 6cm 8cm
モジュール のタイプ Type2230 Type 2242 Type2260 Type 2280
PCB のタイプと M.2_SSD (NGFF)
の長さに合わせて、一致するねじの
位置を選んでください。
日本語
23
手順 3
モジュール のタイプと長さに基づ い
てスタンドオフを移 動します。
A
BCD
デフォルトでは、スタンドオフはナッ
ト位置 D にあります。デフォルトの
ナットを使用する場合は、手順 3 と
手順 4 をス キップ して 手 順 5 に進み
ます。
その他の場合はスタンドオフを手で
緩めます。
日本語
手順 4
ねじに貼付されている黄色の保護
A
BCD
フィルムをはがします。デバイスを
取り付ける場所にあわせて、手でね
じを締めてください。
手順 5
M.2 (NGFF) SSD モジュールを整列
ABCD
し て 、丁 寧 に M.2 ス ロット に 挿 入 し
ます。M.2 (NGFF) SSD モジュー ル は
1 方向にしか取り付けることができ
ません。
A
BC
手順 6
ドライバでねじをしっかりと留めて
ください。しかし、きつく締めるすぎ
るとモジュールが破損する恐れがあ
NUT1NUT2D
るのでご注意ください。
24
H110M-G/M.2
M.2_SSD (NGFF) モジュールサポート一覧
ベンダー サイズ インターフェース 長さ 部品番号
ADATA 32GB SATA3 2230 AXNS330E-32GM-B
Team 128GB SATA3 2242 TM4PS4128GMC105
Team 256GB SATA3 2242 TM4PS4256GMC105
Transcend 256GB SATA3 2242 TS256GMTS400
Transcend 512GB SATA3 2260 TS512GMTS600
ADATA 128GB SATA3 2280 AXNS381E-128GM-B
ADATA 256GB SATA3 2280 AXNS381E-256GM-B
ADATA 256GB SATA3 2280 ASU800NS38-256GT-C
ADATA 512GB SATA3 2280 ASU800NS38-512GT-C
Crucial 120GB SATA3 2280 CT120M500SSD4
Crucial 240GB SATA3 2280 CT240M500SSD4
Intel 80GB SATA3 2280 Intel SSDSCKGW080A401/80G
Kingston 120GB SATA3 2280 SM2280S3
Team 128GB SATA3 2280 TM8PS4128GMC105
Team 256GB SATA3 2280 TM8PS4256GMC105
Transcend 512GB SATA3 2280 TS512GMTS800
V-Color 120GB SATA3 2280 VLM100-120G-2280B-RD
V-Color 240GB SATA3 2280 VLM100-240G-2280B-RD
V-Color 240GB SATA3 2280 VSM100-240G-2280
WD 1TB SATA3 2280 WDS100T1B0B-00AS40
WD 240GB SATA3 2280 WDS240G1G0B-00RC30
Kingston 480GB PCIe2 x4 2280 SH2280S3/480G
Samsung 512GB PCIe x4 2280 XP941-512G (MZHPU512HCGL)
SanDisk 128GB PCIe 2260 SD6PP4M-128G
SanDisk 256GB PCIe 2260 SD6PP4M-256G
Plextor 256GB PCIe 2280 PX-G256M6e
Plextor 512GB PCIe 2280 PX-G512M6e
日本語
M.2_SSD (NFGG) モジュールサポート一覧の最新の更新については、弊社のウェブサイ
トで詳細をご確認ください：http://www.asrock.com
25
第 3 章 ソフトウェアとユ ー ティリティの 操 作
3.1 ドライバを取り付ける
マザーボードに付属しているサポート CD には、必要なドライバ、および、マザー
ボードの機能を強化する便利なユーティリティが含まれています。
サ ポ ート CD を実行する
サポ ート CD を使用するために、CD を CD-ROM ドライブに挿 入しま す。コンピュー
タ で「 AUTORUN（自動実行）」が有効になっている場合は、CD がメインメニュー
を自動的に表示します。メインメニューが自動的に表示されない場合は、サポート
CD 内 の フ ァ イ ル「 ASRSETUP.EXE」をダブルクリックしてメニューを表示します。
日本語
ドライバメニュー
システムと互換性のあるドライバが自動的に検出されて、サポート CD ドライバ
ページに一覧表示されます。Install All（す べてインストールする）をクリック す る か 、
または、上 から下 へ の 順 番で必要なドライバをインストールしてください 。このよう
にインストールすることで、ドライバ が 正しく動作するようにします。
ユ ー ティリティメ ニュー
ユーティリティメニューには 、マ ザ ーボードが対応するアプリケーションソフトウェ
アが 表 示されます。特 定 の 項 目をクリックして、インストールウィザードに従ってイ
ンストールします。
Windows 7 との互換性を向上させるために、Microso が提供する次のホットフィッ
クスをダ ウンロードして イン ストー ルしてくださ い 。
“KB2720599”:http://support.microso.com/kb/2720599/en-us
26
H110M-G/M.2

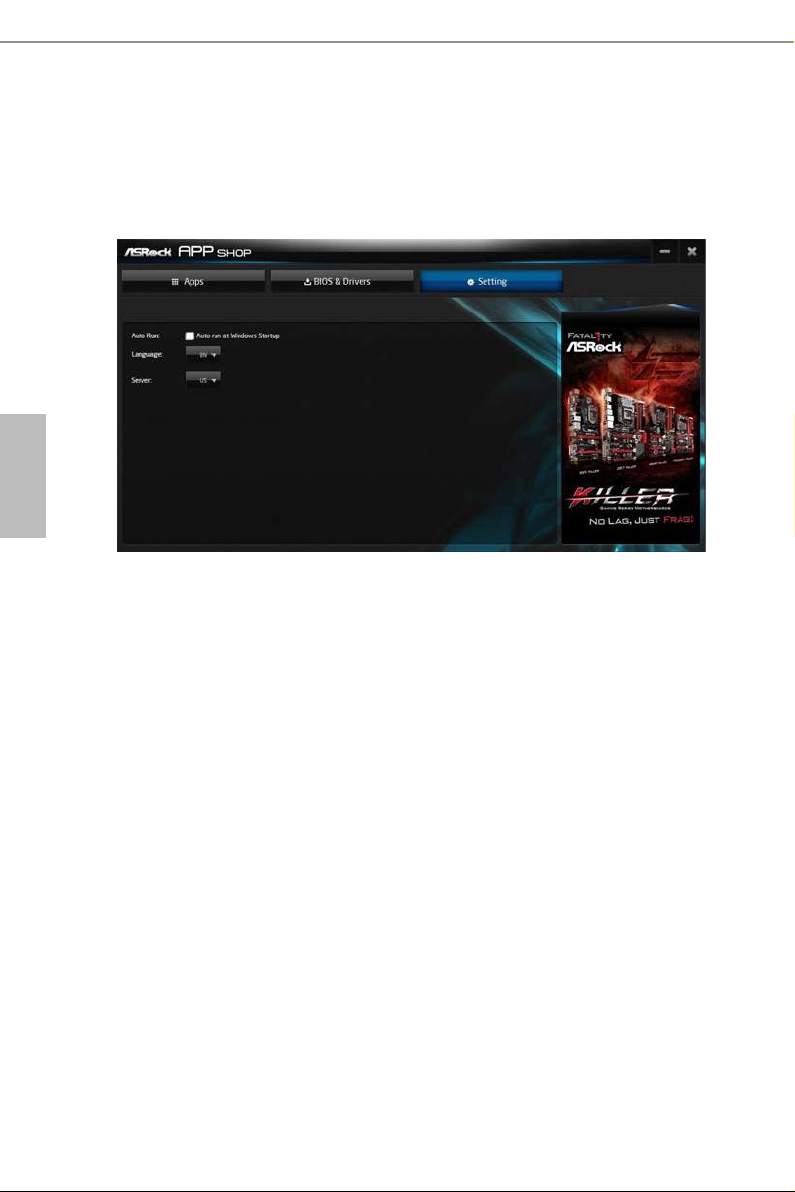

3.2 ASRock Live Update & APP Shop（ASRock ライブ更新と APP ショップ ）
ASRock ライブ更新と APP ショップ は 、ASRock コンピュータ用のソフトウェアアプ
リケーションを購 入したりダウンロードできるオンラインストアです。さまざまなア
プリケーションとサポートユー ティリティを素早く簡単にインストール できます。
ASRock Live Update & APP Shop（ASRock ライブ更新と APP ショップ）を使用すれ
ば、数回クリックするだけで、システムを最適化して、マザーボードを最新の状態に
維持できます。
デ ス クトップ 上 の をダ ブ ル クリックして ASRock ライブ更新と APP ショップ
ユ ー ティリティにアクセ スしま す 。
*ASRock ライブ更新と APP ショップからアプリケーションをダウンロードするにはインターネットに接
続している必要があります。
3.2.1 UI 概要
Category Panel（カテゴリパネル）
Hot News（ ホットニュース）
日本語
Information Panel（情報パネル）
Category Panel（カテゴリパ ネ ル ）：カテゴリパネルにはいくつかのタブまたはボタ
ンがあります。これらのタブまたはボタンを選択すると、下の情報パネルに関係す
る情報が表示されます。
Information Panel（情報パネル）：中央にある情報パネルには、現在選択されてい
るカテゴリについてのデータが表示されます。また、ジョブに関係するタスクを実
行できます。
Hot News（ホットニュース）：ホットニュースセクションに はさまざまな 最 新 ニュース
が表示されます。画像をクリックして選択したニュースのウェブサイトを開いて詳し
く読むことができます。
27
日本語
3.2.2 Apps（アプリ）
「Apps（アプリ）」タブを 選 択すると、ダウンロードできる すべての アプリが 画 面 上に
表示されます。
アプリをインストール する
手順 1
インストールしたいアプリを検索します。
最も推 奨されるアプリが 画 面 の左側 に表 示されます。そ の 他 のさまざまなアプリは
右側に表示されます。上下にスクロールして一覧にあるアプリを検索してください。
アプリの価格を確 認したり、アプリを既にインストールしているかどうかを 確 認 で
きます。
- 赤色のアイコンに価格が表示されます。または、アプリが無料の場合は
「Free（ 無 料 ）」と表 示されます。
- 緑 色 の「 Installed（インストール済み）」アイコンは、アプリがコンピュータに
インストールされていることを意味します。
手順 2
アプリアイコンをクリックすると、選択したアプリの詳細情報が表示されます。
28
H110M-G/M.2
手順 3
アプリをインストールしたい場合は、赤色のアイコン をクリックして ダ ウン ロード
を開 始します。
手順 4
インストールが完了すると、右上端に緑色の「Installed（ イン スト ー ル 済 み ）」アイコン
が表示されます。
日本語
アプリをアンインストールするに は、ゴミ箱アイコン をクリックしま す 。
* アプリによっては 、ゴミ箱アイコンが 表 示されないことがあります。
29
日本語
アプリをアップグレードする
アップグレードできるの は インストール 済 み の アプリの みです。アプリの 新しいバ ー
ジョンがある場合は、インストールしたアプリアイコンの下に「New Version（新しいバー
ジ ョ ン ）」 のマークが表 示されます。
手順 1
アプリアイコンをクリックすると、詳細情報が表示されます。
手順 2
黄 色 の アイコン をクリックしてアップグレードを開 始します。
30
3.2.3 BIOS & Drivers（BIOS とドライバ）
BIOS またはドライバをインストールする
「BIOS & Drivers（BIOS とドライバ）」タブを選択すると、BIOS またはドライバ用の推
奨更新または重要な更新が一覧表示されます。速やかにすべて更新してください。
手順 1
H110M-G/M.2
日本語
更新する前に項目情報を確認してください。 をクリックすると、詳細情報が表
示されます。
手順 2
更新したい 項 目を 1 つまたは 複 数クリックして選 択します。
手順 3
「Update（更新）」をクリックして更新処理を開始します。
31
日本語
3.2.4 Setting（設定）
「Setting（設定）」ページで、言語を変更したり、サーバーの場所を選択したり、
Windows 起動時に ASRock ライブ更新と APP ショップを自動 的に実行するかどう
かを 決 めることができます。
32
H110M-G/M.2
3.3 Windows® 7 をインストールするために USB ポ ートを 有 効にする
Intel® の新しいプロセッサーは Enhanced Host Controller Interface (EHCI – USB2.0) 向
けのサポートを削除して、eXtensible Host Controller Interface (XHCI – USB3.0) に統
合しました。Windows 7 インボックスドライバ には XHCI が含まれてい ないので、USB
ポートがマザーボードで動作しないために Windows 7 オペレーティングシステムをイ
ンストールできないことがあります。USB ポートが正しく機能するように、Intel® USB 3.0
eXtensible Host Controller (xHCI) ドライバ が ISO ファイルに含まれる Windows® 7 イ
ンストールディスクを作成してください。
要件
• Windows® 7 イン スト ー ル ディスクまた は USB ドライブ
• Windows® PC
• Win7 USB Patcher（ASRock サ ポ ート CD に含まれています。または、ウェブサイトか
らダウン ロードしてください 。)
シナリオ
ODD と PS/2 ポ ートが ある場 合 :
お使 い のコンピュータに光 学ディスクドライブ、PS/2 ポ ートお よ び PS/2 キーボードがある
場合は、下の手順をスキップして Windows® 7 OS をインストールできます。
日本語
何もな い 場 合 :
光学ドライブがない場合は、他のコンピュータで次の説明に従って , 「Win 7 USB Patcher
（Win 7 USB パッチャー）」で新しい ISO ファイルを作成してください。次に、新たに書き
込んだ Windows® 7 イン ストー ル USB ドライブを 使 用して Windows® 7 OS にインストール
します。
33
日本語
説明
手順 1
Windows 7 インストー ル ディスクまた は USB ドライブをシステムに挿 入します。
手順 2
ツ ー ル（ Win7 USB パッチャー）を解 凍して開 始します。
手順 3
Windows 7 を後でインストールする方法を選択します。
手順 4
Win7 ソースフォルダまたは ISO ファイルのある場 所を確認します。
34
H110M-G/M.2

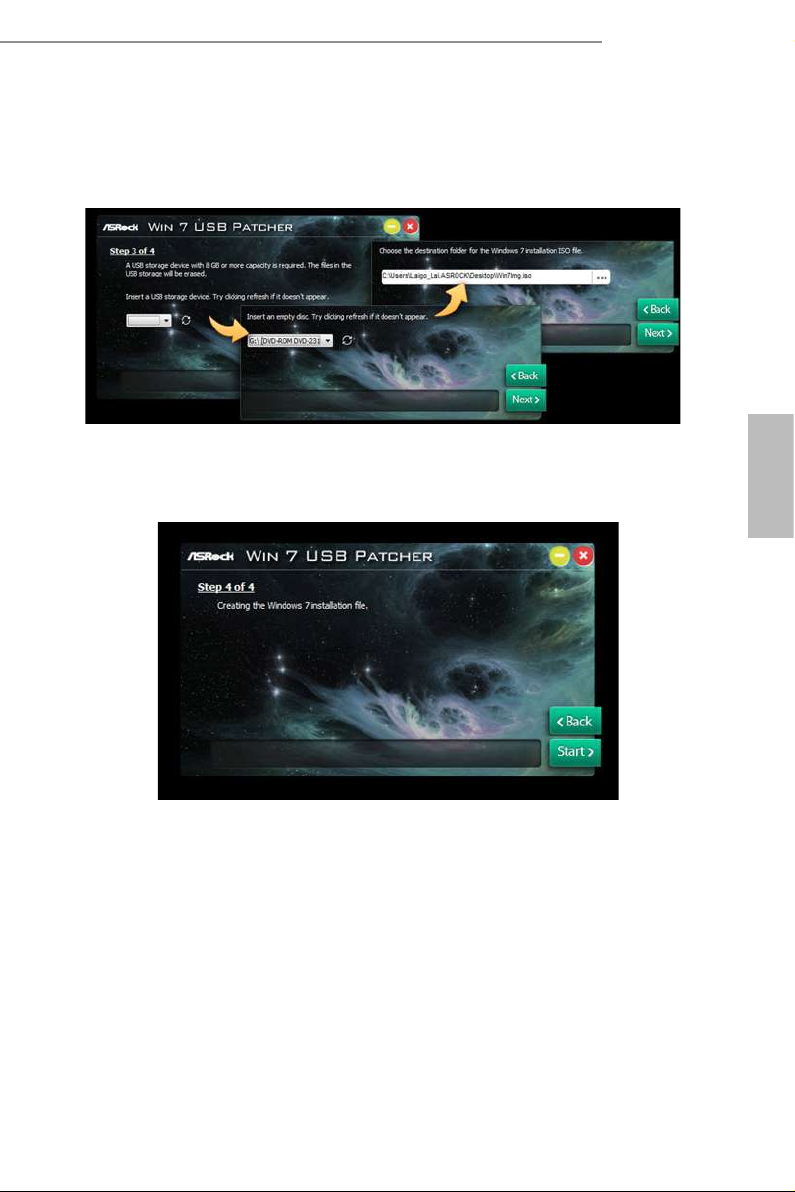

手順 5
新しい Windows 7 インストー ル ファイ ル 用 の USB ストレ ージ、コン パクトディスク、また は
保存先フォルダを選択します。
手順 6
[Start（スタート）] を クリックして 開 始 しま す 。
日本語
手順 7
新たに書き込んだ CD を 使 用して Windows® 7 を Intel® の新しいプロセッサーにインスト
ール できます。または 、パッチした ISO 画像を使用して OS USB ドライブを作 成し OS をイ
ンストールしてください。
35
第 4 章 UEFI セットアップ ユ ー ティリティ
4.1 はじめに
このセクションでは、UEFI セット アップ ユ ー ティリティを 使 用して、システムを構成する
方法を説明します。UEFI セ ットアップ ユ ー ティリティ は、コンピューターに電源を入れ
た直後に <F2> または <Del> を押すことによって起動できます。ユーティリティーを起
動しなければ、電源投入時セルフテスト (POST) が通常のテストを開始します。POST
の後に UEFI セット アッ プ ユ ー ティリティを開 始するには、<Ctrl> + <Alt> + <Delete>
または本体 のリセットボタン を 押して、システムを 再起動します。システムをシャットダ
ウンした後、再度電源を入れても、ユーティリティーを起動することができます。
日本語
UEFI ソフトウェは、常に更新されているため、以下の設定画面および説明は参照のみを
目的としており、実際の画面と必ずしも一致しない場合もあります。
36
H110M-G/M.2

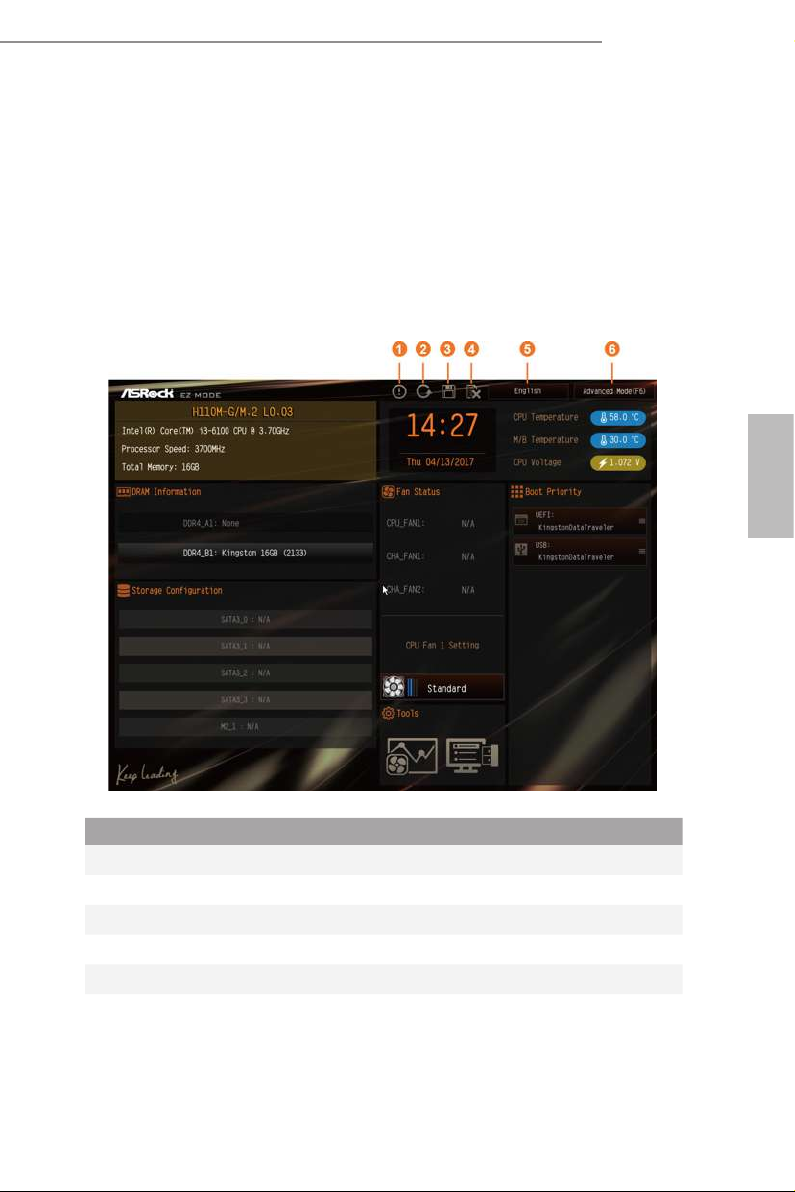

4.2 EZ Mode（EZ モード）
デフォルトでは、BIOS セットアッププログラムを 開くと、「 EZ Mode（EZ モード）」画面が
表示されます。EZ モードはシステムの現在の状態のさまざまな読み取り値が表示され
るダッシュボードです。CPU 速度、DRAM 周波数、SATA 情報、ファン速度など、システム
の最も重要な情報を確認できます。
「Advanced Mode（アドバンスドモード）」に切り替えてその他のオプションを表示するに
は、<F6> を押すか、または、画面の右上隅にある [Advanced Mode（アドバンスドモード）]
ボタンをクリックします。
日本語
番号 機能
Help（ヘルプ）
1
Load UEFI Defaults (UEFI デフォルトの読込み )
2
Save Changes and Exit ( 変更を保存して終了 )
3
Discard Changes ( 変更を破棄 )
4
Change Language ( 言語の変更 )
5
Advanced Mode（アドバンスドモード）に切り替える
6
37
4.3 Advanced Mode（アドバンスドモード）
Advanced Mode（アドバンスドモード）は BIOS 設定を設定するためのその他のオ
プションを提供します。詳しい設定については次のセクションを参照してください。
EZ モードにアクセスするには、<F6> を押すか、または、画面の右上隅にある [EZ Mode
（EZ モード）] ボタンをクリックします。
4.3.1 UEFI メニューバー
画面上部には、以下が並んだメニューバーがあります：
日本語
Main ( メイン )
OC Tweaker
(OC 調整 )
Advanced
( 詳細設定 )
Tool ( ツール )
H/W Monitor
(H/W モニター )
Boot ( ブ ート )
Security
( セキュリティ )
Exit ( 終了 )
システム の 時 間 / 日付情報の設定
オー バ ー クロック設 定
システムの詳細設定
便利なツール
現在 のハードウェアステータスを表示
ブート設定およびブートの優先順位の設定
セキュリティ設定
現在の画面または UEFI セットアップ ユ ー ティリティ
を終了
38
4.3.2 ナビゲーションキー
メニューバ ー のカテゴリーを 選 択 するには、< > キーまたは < > キーを使用
します。カーソルを上下に動かしアイテムを選択するには、< > キーまたは < >
キーを使用し、<Enter> を押してサブ画面に移動します。マウスでクリックして、必要
なアイテムを 選 択 することもできます。
各ナビゲーションキーの説明は、以下の表でご確認ください。
ナビゲーションキー 説明
H110M-G/M.2
+ / -
<Tab>
<PGUP>
<PGDN>
<HOME>
<END>
<F1>
<F5>
<F7>
<F9>
<F10>
<F12>
<ESC>
選 択 し た アイ テム の オプション を 変 更
次の機能に切替え
前のページへ
次のページへ
画面の最初へ
画面の最後へ
一般的なヘルプ画面を表示
Add / Remove Favorite（お気に入りの追加 / 削除）
変更をキャンセルして、セットアップ ユー ティリティを終 了
すべての設定で最適な既定値を読込み
変 更 を 保 存して、セットアップ ユ ー ティリティを終 了
プリントスクリーン
終了画面へジャンプまたは現在の画面を終了
日本語
39
日本語
4.4 Main ( メイン ) 画面
UEFI セットアップ ユ ー ティリティに入ると、メイン画面が現れ、システムの概要が
表示されます。
Favorite ( お気に入り )
BIOS アイテムのコレクションを表示。「お 気に入り」の中 のコレクションを追加 / 削除
する場 合は F5 を押してください。
40
4.5 OC Tweaker (OC 調整 ) 画面
OC 調整画面では、オーバークロック機能を設定できます。
H110M-G/M.2
日本語
UEFI ソフトウェは、常に更新されているため、以下の設定画面および説明は参照のみを
目的としており、実際の画面と必ずしも一致しない場合もあります。
CPU Conguration (CPU 設定 )
Boot Performance Mode（ブ ートパフォー マンス モ ード ）
OS ハンドオフの 前 に BIOS が設定するパフォーマンス状態を選択します。
FCLK Frequency（FCLK 周波数）
FCLK 周波数を設定します。
Intel SpeedStep Technology（Intel SpeedStep のテクノロジー）
Intel SpeedStep のテクノロジーにより、節電と放熱のために、プロセッサーを複数
の周波数および電圧ポイントで切り替え可能です。
Intel Speed Shift Technology（インテル・スピード・シフト・テクノロジー）
Intel Speed Shi Technology（インテル・スピード・シフト・テクノロジー）サ ポ ートを
有効 / 無 効にします。有効にすると、CPPC v2 インターフェースをハ ードウェア制御
の P ステート向けに使用できます。
41
日本語
Long Duration Power Limit ( 長期間電力制限 )
[Congure Package Power Limit 1 ( パッケージの電力制限 1)] をワット数で 指 定し
ます。制 限を超 過 すると、CPU レシオが徐々に下げられます。制限を低く設定する
ことで 、CPU が保護され、電力の消費が抑えられます。一方で制限を高く設定する
ことで、パフォーマンスが向 上します。
Long Duration Maintained ( 長期間維持 )
[Long Duration Power Limit ( 長期間電力制限 )] を超 過したときに、CPU レシオの
下げられるスピードを設 定します。
Short Duration Power Limit ( 短期間電力制限 )
[Congure Package Power Limit 2 ( パッケージの電力制限 2)] をワット数で 指 定し
ます。制 限を超 過 すると、CPU レシオがただちに下げられます。制限を低く設定す
ることで 、CPU が保護され、電力の消費が抑えられます。一方で制限を高く設定す
ることで、パ フォーマンスが 向 上します。
CPU Core Current Limit（CPU コア電流制限）
CPU コアの電流制限を設定します。制限を低く設定することで、CPU が保護され、
電力の消費が抑えられます。一方で制限を高く設定することで、パフォーマンスが
向上します。
GT Slice Current Limit（GT スライス電流制限）
GT スライスの電流制限を設定します。制限を低く設定することで、CPU が保護さ
れ、電力の消費が抑えられます。一方で制限を高く設定することで、パフォーマン
スが向上します。
DRAM Conguration (DRAM 設定 )
DRAM Tweaker (DRAM 調整 )
チェックボックスをオン / オフ す る こと に より、DRAM 設定を調整します。新しい設定を確
認して適用するには 、[OK] を クリックし ま す。
DRAM のタイミング 設 定
DRAM Frequency (DRAM 周波数 )
[Auto ( 自動 )] が選択されている場合、マザーボードは挿 入されているメモリモ
ジュールを検出し、適切な周波数を自動的に割り当てます。
Primary Timing（プ ライ マリタイミング ）
CAS# Latency (tCL) (CAS# レイテンシー (tCL))
カラムアドレスのメモリへ の 送 信から、デ ータが応 答までの時間 。
42
H110M-G/M.2
RAS# to CAS# Delay（RAS# から CAS# までの遅延）と Row Precharge
（行プリチャージ）(tRCDtRP)
RAS# to CAS# Delay（RAS# から CAS# までの遅延）: メモリの行 を 開 いて から、そ のうちの
列へのアクセスまでに要 するクロックサイクル数。
Row Precharge（ 行プリチャージ ）: プリチャージ コマンドを発行してから、次の行が開かれ
るまでに 要 するクロックサイクル数。
RAS# Active Time (tRAS) (RAS# アクティブ時間 (tRAS))
バンク アク ティブ コマンドから、プリチャージ コマンドを発行するまでに要するクロック
サイクル 数 。
Command Rate (CR) ( コマ ンドレ ート (CR))
メモリチップが選択されてから、最初のアクティブ コマンドが発行されるまでの遅延。
Secondary Timing（セ カ ンダリタイミング ）
Write Recovery Time (tWR) ( 書き込み回復時間 (tWR))
有効な書き込み操作の完了後、アクティブなバンクがプリチャージされるまでに必
要な遅延量。
Refresh Cycle Time (tRFC) ( リフレッシュ サイクル時間 (tRFC))
リフレッシュ コマンドから、同じランクへの最 初 のアクティブ コマンドまでのクロッ
ク数。
日本語
RAS to RAS Delay (tRRD_L) (RAS から RAS までの遅延 (tRRD_L))
同じランクの 異 なるバンクで 有 効 化 され た 2 つの行の間のクロック数。
RAS to RAS Delay (tRRD_S) (RAS から RAS までの遅延 (tRRD_S))
同じランクの 異 なるバンクで 有 効 化 され た 2 つの行の間のクロック数。
Write to Read Delay (tWTR_L) ( 書き込みから読み取りまでの遅延
(tWTR_L))
最後の有効な書き込み操作から、同じ内部バンクへの次の読み取りコマンドまでのクロ
ック数 。
Write to Read Delay (tWTR_S) ( 書き込みから読み取りまでの遅延
(tWTR_S))
最後の有効な書き込み操作から、同じ内部バンクへの次の読み取りコマンドまでのクロ
ック数 。
43
日本語
Read to Precharge (tRTP) ( 読み 取りからプリチャージまで (tRTP))
読み取りコマンドから、同じランクへの行のプリチャージ コマ ンドま で に挿 入され
たクロック数 。
Four Activate Window (tFAW) (4 つ の アクティベ ート ウィンド ウ (tFAW))
1 つのランクに 4 つ の アクティベ ートが 可 能 な 時 間ウィンドウ。
CAS Write Latency (tCWL) (CAS 書き込みレイテンシー (tCWL))
CAS 書き込みレイテンシーを設定します。
Third Timing（3 番目のタイミング）
tREFI
平均周期の間隔でリフレッシュ サイクルを 設定します。
tCKE
DDR4 がリフレッシュモードに入ってから、内部 で 少 なくとも 1 つのリフレッシュコ
マンドを開始 する間隔を設 定します。
tRDRD_sg
モジュールの読み取りから読み取りの遅延を設定します。
tRDRD_dg
モジュールの読み取りから読み取りの遅延を設定します。
tRDRD_dr
モジュールの読み取りから読み取りの遅延を設定します。
tRDRD_dd
モジュールの読み取りから読み取りの遅延を設定します。
tRDWR_sg
モジュールの読み取りから書き込みの遅延を設定します。
tRDWR_dg
モジュールの読み取りから書き込みの遅延を設定します。
tRDWR_dr
モジュールの読み取りから書き込みの遅延を設定します。
tRDWR_dd
モジュールの読み取りから書き込みの遅延を設定します。
44
tWRRD_sg
モジュールの書き込みから読み取りの遅延を設定します。
tWRRD_dg
モジュールの書き込みから読み取りの遅延を設定します。
tWRRD_dr
モジュールの書き込みから読み取りの遅延を設定します。
tWRRD_dd
モジュールの書き込みから読み取りの遅延を設定します。
tWRWR_sg
モジュールの書き込みから書き込みの遅延を設定します。
H110M-G/M.2
tWRWR_dg
モジュールの書き込みから書き込みの遅延を設定します。
tWRWR_dr
モジュールの書き込みから書き込みの遅延を設定します。
tWRWR_dd
モジュールの書き込みから書き込みの遅延を設定します。
Advanced Setting（詳細設定）
MRC Fast Boot (MRC 高速 ブ ート )
有効にすると、DRAM メモリトレーニングをスキップし、起動が速くなります。
Voltage Conguration ( 電圧設定 )
CPU Vcore Voltage（CPU Vcore 電圧）
CPU Vcore の電圧を設定します。
CPU Load-Line Calibration (CPU ロードライン キャリブ レ ー ション )
システム の 負 荷 が大きいとき に、CPU の電圧垂下を防ぐのを助けます。
GT Voltage（GT 電圧）
統合 GPU の電圧を設定します。
日本語
45
日本語
GT Load-Line Calibration (GT ロードライン・キャリブレーション )
GT ロードライン・キャリブレーションは、システムの負荷が高くなった場合に、内
蔵 GPU 電圧が降下することを防止します。
DRAM Voltage (DRAM 電圧 )
DRAM 電圧を設定します。デフォルトでは [Auto（自動）] です。
PCH +1.0 Voltage（PCH +1.0 電圧）
チップセット電圧 を 設 定します（1.0V）。
Save User Default ( ユーザー定義の保存 )
設定をユーザー定義として保存するには、プロファイル名を入力し、<Enter> を押
します。
Load User Default ( ユーザー定義の読込み )
前回保存したユーザー定義を読み込みます。
Save User UEFI Setup Prole to Disk（ユーザー UEFI セ ット ア ップ ポ ート
フォリオを ディスク に 保 存 ）
現在の UEFI 設定をユーザープロファイルとしてディスクに保存できます
Load User UEFI Setup Prole from Disk（ユーザー UEFI セ ット アッ プ ポ ー
トフォリオをディスクから読み込む）
また、前に保 存したプロファイルをディスクから読み込むこともできます
46
H110M-G/M.2
4.6 Advanced ( 詳細 ) 画面
このセクションでは、以下のアイテムの設定ができます：CPU Conguration（CPU 設 定 ）、
Chipset Conguration（チップセット設定）、Storage Conguration,（ストレージ設定）、
Super IO Conguration（スーパー IO 設 定 ）、ACPI Conguration（ACPI 設 定 ）、
USB Conguration（USB 設 定 ）、Trusted Computing（ ト ラ ス テ ッド・コ ン ピ ュ ー テ ィ ン グ ）。
日本語
このセクションで誤った値を設定すると、システムの誤作動の原因になることがあります。
UEFI Conguration（UEFI 設定）
UEFI セットアップスタイル
UEFI セットアップ ユ ー ティリティに 入 ったときの デ フォルトモ ード を 選 択します。
Active Page on Entry ( 開始時のアクティブページ )
UEFI セットアップ ユ ー ティリティに入ったときの デフォルトペ ー ジ を選 択 しま す。
Full HD UEFI ( フル HD UEFI)
「Auto( 自動 )」を選択すると解像度は 1920 x 1080 に設定されます。（ご使用のモニ
ターがフル HD に対応している場合）もしモニターがフル HD 非対応であれば、
解像度は 1024 x 768 に設 定されます。「Disable( 無効 )」に設 定 すると、モニタの解
像度は 1024 x 768 に設定されます。
47
日本語
4.6.1 CPU Conguration (CPU 設定 )
Intel Hyper Threading Technology (Intel ハイパースレッド技術 )
Intel Hyper reading のテクノロジーにより、各コアで複 数 のスレッドを 実 行し、スレッド
ソフトウェア上の全体的なパフォーマンスを向上することができます。
Active Processor Cores ( アクティブ プロセッサー コア )
各プロセッサー パッケ ージで有 効 に するコアの 数を選 択します。
CPU C States Support (CPU の C ステートの有効化 )
CPU の C ステートを有効にすると、電力消費が削減されます。C3、C6、お よ び C7
を維持することをお勧めします。いずれも電力消費を最適に削減します。
Enhanced Halt State (C1E) ( 強化停止ステート (C1E))
電力消費を抑えます。
CPU C3 State Support (CPU の C3 ステートの有効化 )
スリープさせ、電力消費を抑えます。
CPU C6 State Support (CPU の C6 ステートの有効化 )
ディープスリープさせ、電力消費を抑えます。
CPU C7 State Support (CPU の C7 ステートの有効化 )
ディープスリープさせ、電力消費を抑えます。
48
H110M-G/M.2
Package C State Support ( パッケージの C ステートの有効化 )
CPU、PCIe、メ モ リ 、グ ラ フ ィ ッ ク の C 状態サポートを有効にすると、電力消費が削
減されます。
CFG Lock（CFG ロック）
この項目で CFG Lock（CFG ロック）を 無 効または有効にできます。
CPU Thermal Throttling (CPU サーマル ス ロ ットリン グ )
CPU を過熱から保護するために、CPU 内部の熱制御メカニズムを有効にします。
Intel Virtualization Technology (Intel Virtualization テ クノ ロ ジ ー )
Intel Virtualization のテクノロジーにより、プラットフォームに複数のオペレーティ
ングシステムやアプリケーションを独立したパーティションで実行し、単一のコン
ピューターシステムを複数のバーチャルシステムとして機能させることができます。
Hardware Prefetcher ( ハ ード ウェア プリフェッチャ ー )
プロセッサー にデータとコードを自動 的 にプリフェッチし、パフォーマンスを向 上します。
Adjacent Cache Line Prefetch (
現在要求されたキャッシュラインを取得しながら、後続のキャッシュラインを自動的に
プリフェッチし、パフォーマンスを 向 上します。
隣接 するキャッシュラインのプリフェッチ
Software Guard Extensions（ソフトウェア・ガ ード エ クス テ ン ション ）(SGX)
Intel SGX はアプリケーションで使 用してコードとデータのプライベート領域を隔
離できる新しい CPU 命 令 セ ット で す 。
日本語
)
49
日本語
4.6.2 Chipset Conguration ( チップセット設定 )
Primary Graphics Adapter ( プライマリ グ ラ フィック アダプター )
プライマリ VGA を選 択します。
Top Of Lower Usable Dram（ト ッ プ・オ ブ・ロ ウ ア ー・ユ ー ザ ブ ル Dram）
TOLUD の最 大 値 。動的 割り当て が 、インストー ルしたグラフィックコントローラの
最大 MMIO 長さに基づいて TOLUD（ トッ プ・オ ブ・ロ ウ ア ー・ユ ー ザ ブ ル DRAM）
を自動的に調整します。
VT-d
I/O の仮想化を支援する Intel® Virtualization Technology for Directed I/O (VT-d)
は、アプリケーションの互換性や信頼性を向上し、また管理性、セキュリティ、分離、
および I/O 性能のレベルを高めることにより、バーチャルマシンモニターのハード
ウェアのさらなる活用を助 けます。
PCIE1 Link Speed (PCIE1 リンク速 度 )
PCIE1 のリンク速 度を選 択します。
PCIE2 Link Speed (PCIE2 リンク速 度 )
PCIE2 のリンク速 度を選 択します。
PCIE3 Link Speed (PCIE3 リンク速 度 )
PCIE3 のリンク速 度を選 択します。
50
H110M-G/M.2
PCI Express Native Control（PCI Express ネ イティブ コントロ ー ル ）
この項目を選択して OS 内のエンハンスド PCI Express 省電力モードを有効にします。
PCIE ASPM Support（PCIE ASPM サ ポ ート）
このオプションですべての CPU ダウンストリームデ バイスの ASPM サポートを有効 / 無
効にします。
PCH PCIE ASPM Support（PCH PCIE ASPM サ ポ ート）
このオプションですべての PCH PCIE デバイス の ASPM サポートを有効 / 無 効 にしま す。
DMI ASPM Support（DMI ASPM サ ポ ート）
このオプションで DMI リンクの CPU 側にある ASPM の制御を有効 / 無 効 にします。
PCH DMI ASPM Support（PCH DMI ASPM サ ポ ート）
このオプションですべての PCH DMI デバ イス の ASPM サポートを有効 / 無 効 にします。
IOAPIC 24-119 Entries（IOAPIC 24-119 エントリ）
I/O APIC にはリダイレクション・テーブルが含まれています。このテーブルを使用して、周
辺バ スから受信する割り込みを 1 つまたは複 数のローカル APIC に転 送します。IOAPIC
24-119 Entries（IOAPIC 24-119 エ ン ト リ ）を 有 効 / 無 効 にして PIROI-PIROX に拡 張しま す。
Share Memory ( 共 有メモリ )
システムが 起 動したときに統合グラフィックス プロセッサーに割当てるメモリのサイズ を
設定します。
IGPU Multi-Monitor (IGPU マルチモニター )
外部グラフィックカードがインストールされている場合に、統合グラフィックスを無効にす
るには、無効を選択します。有効にすると、内蔵のグラフィックスを有効のまま保ちます。
Onboard LAN ( 内蔵 LAN)
内 蔵 の ネットワ ー ク インターフェース コントローラーを有効 / 無 効 にします。
Onboard HD Audio ( 内蔵 HD オー ディオ )
内蔵の HD オーディオをオン / オフします。[Auto ( 自動 )] に設 定 すると、内蔵の HD
オーディオは有効化され、サウンドカードがインストールされたときにのみ自動的に
無効にされます。
Front Panel ( フロントパネル )
日本語
フロ ントパ ネ ル の HD オーディオをオン / オフします。
51
日本語
Onboard HDMI HD Audio ( 内蔵 HDMI HD オー ディオ )
内蔵の HDMI HD オーディオをオン / オフします。[Auto ( 自動 )] に設 定 すると、内蔵の
HD オーディオは有効化され、サウンドカードがインストールされたときにのみ自動的に
無効にされます。
Restore on AC/Power Loss (AC/ 電源損失で復元 )
停電後の電力状態を選択します。[Power O ( 電 源オフ )] が選択されていると、電
力が復活したときにも、電源はオフのままになります。[Power On ( 電 源 オン )] が
選択されていると、電力が復活したときには、システムが再起動します。
52
4.6.3 Storage Conguration ( ストレージ設定 )
SATA Controller(s) (SATA コントローラー )
SATA コントロ ー ラ を 有 効 / 無 効 にします。
H110M-G/M.2
日本語
SATA Controller Speed（SATA コントローラスピード）
SATA コントローラが対応できる最大速度が表示されます。
SATA Aggressive Link Power Management (SATA リンク電源積極管理 )
これにより、非 アクティブのときに SATA デバイスが低電力状態に入り、電力消費
を削 減します。AHCI モードでのみサポートされます。
Hard Disk S.M.A.R.T. ( ハ ード ディスク S.M.A.R.T.)
「S.M.A.R.T」は 、Self-Monitoring ( セルフモニタリング )、Analysis ( 分析 )、Reporting
( 報告 )、Technology ( テクノロジー ) を表します。コンピュータ ー の ハ ードディスク ドラ
イブの監視システムであり、信頼性に関するさまざまな指標を検知して報告します。
53
日本語
4.6.4 Super IO Conguration（スーパー IO 設定）
Serial Port ( シリアル ポ ート )
シリアルポートを有効 / 無 効 にします。
Serial Port Address ( シリア ル ポ ート アドレ ス )
シリアルポートのアドレスを 選 択します。
Parallel Port（パラレルポート）
パラレルポートを有効 / 無 効 にします。
Change Settings（設定を変更する）
パラレルポートのアドレスを選択します。
Device Mode（デバイスモード）
接続したデバイスに従ってデバ イスのタイプを選択します。
PS2 Y-Cable（PS2 Y ケーブル）
PS2 Y ケーブルを有効にするか、またはこのオプションを Auto（自動）に設定します。
54
4.6.5 ACPI Conguration（ACPI 設定）
Suspend to RAM (RAM へのサスペンド )
無効にすると、ACPI サス ペ ンドタイプ は S1 に設定されます。[Auto ( 自動 )] として
電力消費の少ない ACPI S3 を選 択 することをお 勧めします。
H110M-G/M.2
日本語
ACPI HPET Table (ACPI HPET 表 )
パフォーマンスを優先される場合、高精度イベントタイマーを有効にしてください。
PS/2 Keyboard Power On (PS/2 キーボードによる電源オン )
PS/2 キー ボ ードでシステムを 起 動できるようになります。
PCIE Devices Power On（PCIE デバイス電源オン）
PCIE デバ イスでシステムをウェイクアップできます。また、LAN 上 で のウェイクアップ
を有 効にできます。
Ring-In Power On (RI による電 源 オン )
内蔵の COM ポ ート モ デ ム の RI 入力信号でシステムを起動できるようになります。
RTC Alarm Power On (RTC アラームによる電源オン )
リアルタイム クロックのアラームでシステムを起 動できるようになります。オペレー
ティングシステムに処理を委ねるには、[By OS (OS により )] に 設 定します。
USB Keyboard/Remote Power On (USB キーボード / リモコンによる電
源オン )
USB キー ボ ードまた はリモコン でシステムを 起 動できるようになります。
55
日本語
USB Mouse Power On (USB マウスによる電源オン )
USB マウスでシステムを起動できるようになります。
56
H110M-G/M.2

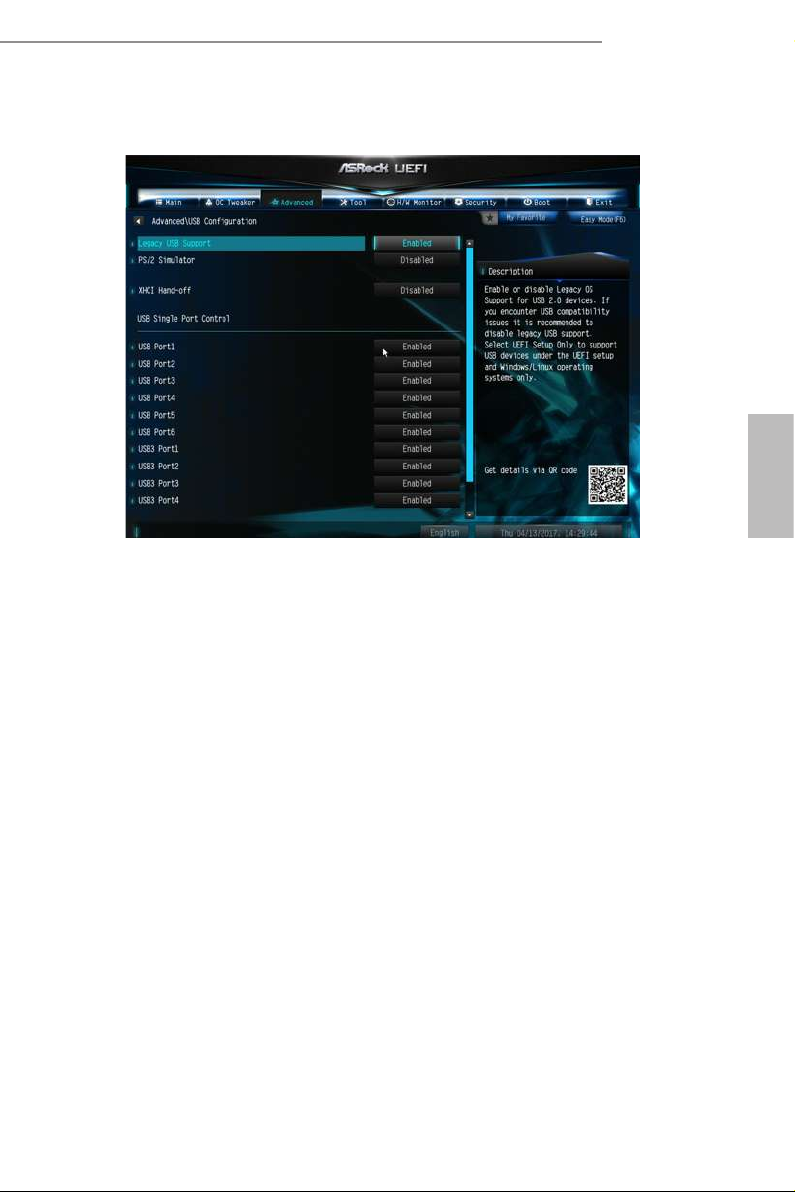

4.6.6 USB Conguration（USB 設定）
Legacy USB Support ( レガシー USB の有効化 )
USB 2.0 デバ イスのレガシ ー OS のサポートを有効 / 無 効 にします。USB の互換性
に関する問題が発生した場合は、レガシー USB を 無 効にすることをお 勧 めします。
UEFI 設定および Windows/Linux オペ レ ー ティング システムのみで USB デバ イス
に対 応 するには、[UEFI Setup Only (UEFI 設定のみ )] を選 択します。
日本語
PS/2 Simulator ( PS/2 シミュレ ー タ )
PS/2 シミュレータを 有 効 にします。これは USB 非対応 OS 向けの完全 USB キー
ボードレガシーサポート用に有効にします。
*Windows 7 をインストールする場 合はこのオプションを 有 効 にします。
XHCI Hand-o（XHCI ハンド オフ ）
これは XHCI ハンドオフ機能に対応していない OS（オペレーティングシステム）向
けの応急措置です。XHCI オーナーシップの変更は XHCI ドライバで請求します。
57
日本語
4.6.7 Trusted Computing（トラステッド・コン ピュー ティング ）
Security Device Support ( セ キュリティ デバイス サ ポ ート )
セ キ ュリ ティ デ バイスの BIOS サポ ートを 有 効または 無 効 にします。
58
4.7 Tools ( ツール )
UEFI Tech Service (UEFI テクニカルサービス )
お使いの PC で問題が発生した場合は、ASRock のテクニカルサービスにお 問 い
合 わ せ くだ さ い 。[UEFI Tech Service (UEFI テクニカルサービス )] を利 用 するには、
まずネットワークの設定をする必要があります。
H110M-G/M.2
日本語
59
日本語
Boot Manager（ブートマネージャ）
Boot Manager（ブートマネージャ）はデュアル OS プ ラット / マルチ OS プ ラットフォ ー
ムユーザーがブートメニューを簡単にカスタマイズして管理できるように特別設計さ
れています。
* このツールを使用するために、1 台以上のブートデバイスを接続してください。
Boot Manager（ブートマネージャ）
ブ ートマ ネ ージャを 有 効 / 無 効 にします。
Boot Manager Timeout（ブートマネージャタイムアウト）
ブートマネ ージャタイムアウトを有 効 / 無 効にします。
Timeout Seconds（タイムアウトまでの秒数）
ブートマネージャを待つ秒数を設定します。
Instant Flash ( インスタント フラッシュ )
UEFI ファイル を USB ストレ ー ジ デバイスに保存し、[Instant Flash (インスタント フラッシュ )]
を実 行 すると、UEFI が 更 新されます。
Internet Flash（インター ネット フラッシュ）- DHCP（自動 IP）、
AUTO（自動 ）
ASRock の [Internet Flash ( インターネット フラッシュ )] は、サーバーから最新の UEFI
ファー ム ウェアを ダ ウン ロ ードして 更 新しま す。 [Internet Flash
シュ )
] を利用するには、まずネットワークの設定をする必要があります。
*BIOS のバックアップとリカバリー用に、この機能を使用する前に、USB ペン ドラ
イブを差し込 むことを お 勧めします。
60
( インターネット フラッ
Network Conguration ( ネットワーク設 定 )
[Internet Flash ( インター ネット フラッシュ )] で必要なインターネット接続を設定
します。
Internet Setting ( インターネット設定 )
セット アッ プ ユ ー ティリティで のサウンド エ フェクトをオン / オフします。
H110M-G/M.2
日本語
UEFI Download Server (UEFI ダウンロ ード サーバー )
UEFI ファームウェアをダウンロードするサーバーを 選 択します。
61
日本語
4.8 Hardware Health Event Monitoring ( ハ ード ウェア ヘル
ス イベント監視 ) 画面
このセクションでは、CPU 温度、マザーボード温度、ファン速度、および電圧などの
パラメーターを含め、システムのハ ードウェアのステータスを監視できます。
Fan-Tastic Tuning ( ファン 調 整 )
CPU ファン のファン モ ードを 選 択します。また は [Customize ( カスタマイズ )] を
選択すると、5 つの CPU 温度を設定し、各温度に対してそれぞれファン速度を割
当てることが できます。
CPU Fan 1 Setting (CPU ファン 1 設定 )
CPU ファン 1 のファン モ ードを 選 択します。また は [Customize ( カスタマイズ )] を
選択すると、5 つの CPU 温度を設定し、各温度に対してそれぞれファン速度を割
当てることが できます。
Chassis Fan 1 Setting ( シャー シファン 1 設定 )
シャーシファン 1 の ファン モ ードを 選 択しま す 。また は [Customize ( カスタマイズ )]
を選 択 すると、5 つの CPU 温度を設定し、各温度に対してそれぞれファン速度を
割当てることができます。
Chassis Fan 1 Temp Source（シャーシファン 1 温度ソース）
シャーシファン 1 の温度の測定対象を選択します。
Chassis Fan 2 Setting ( シャー シファン 2 設定 )
シャーシファン 2 の ファン モ ードを 選 択しま す 。また は [Customize ( カスタマイズ )]
を選 択 すると、5 つの CPU 温度を設定し、各温度に対してそれぞれファン速度を
割当てることができます。
62
H110M-G/M.2
Chassis Fan 2 Temp Source（シャーシファン 2 温度ソース）
シャーシファン 2 の温度の測定対象を選択します。
Over Temperature Protection ( 過熱保護 )
有効にすると、マザーボードが過熱したとき、システムは 自動的にシャットダウンします。
Case Open Feature ( ケースの開閉検知機能 )
有効 / 無効が選択可能。有効にするとケースカバーが取り外されていないかを検
知します。
日本語
63
日本語
4.9 Security ( セ キュリティ ) 画面
このセクションでは、システムのスーパーバイザーまたはユーザーのパスワードを
設定および変更できます。ユーザー パスワードを消去することもできます。
Supervisor Password ( スーパーバイザー パスワード )
管理者アカウントのパスワードを設定または変更します。管理者のみに、
UEFI セットアップ ユーティリティの設定を変更する権限があります。パスワードを
消 去 するには、空欄 にして <Enter> を押します。
User Password ( ユーザー パス ワ ード )
ユーザー アカウントのパスワードを設 定または 変更します。ユ ーザーは、
UEFI セットアップ ユ ー ティリティの 設 定 を 変 更 することは で きま せ ん 。パスワード
を消 去 するには、空欄 にして <Enter> を押します。
Secure Boot ( セ キュア ブ ート )
この項目を使って Windows 8.1 セキュアブ ートへ の サ ポ ートを 有 効 / 無 効 にしま す。
Intel(R) Platform Trust Technology（Intel(R) プラットフォーム・トラスト・
テクノ ロ ジ ー ）
ME で Intel PTT を有効 / 無 効にします。ディスクリート型 TPM モジュールを使用
する場 合 はこのオプションを無 効 にします。
64
4.10 Boot ( ブ ート ) 画面
このセクションは、ブートおよびブート優先順位の設定ができる、システム上のデ
バイスを 表示します。
H110M-G/M.2
日本語
CSM
[Compatibility Support Module ( 互換性サポート モジュー ル )] を 起 動します。
WHCK テストを実行している場合以外は、無効にしないでください。なお、
Windows 8.1 64-ビットをお使いで、すべてのデバイスが UEFI に対応している場
合は、CSM を無効にすることでブート時間を高速化できます。
Boot From Onboard LAN ( 内蔵 LAN からの ブ ート )
オン ボ ード LAN からシステムを起動できます。
Setup Prompt Timeout ( 設定プロンプトのタイムアウト )
ホットキー設定のための待機時間を秒数で指定します。
Bootup Num-Lock ( 起動時の数値ロック )
起動時にテンキーに数値ロックをかけるかを選択します。
Boot Beep ( ブ ート ビープ音 )
起動時にビープ音をならすかを選択します。ブザーが必要になります。
Full Screen Logo ( 全画面ロゴ )
有効にすると、ブートロゴが表示され、無効にすると通常の POST メッセージが表
示されます。
65
日本語
AddOn ROM Display ( アドオン ROM 表示 )
有効にすると、アドオン ROM メッセージが表示されます。また [Full Screen Logo
( 全画面ロゴ )] が有効の場合は、アドオン ROM の設 定もできます。ブ ート速 度を
重視する場合は、無効にします。
Boot Failure Guard Message ( ブートフェイラーガードメッセージ )
コンピューターが何度もブートに失敗すると、システムがデフォルトの設定を自動的に
復元します。
CSM: Compatibility Support Module (CSM：互換性サポート モジュー ル )
CSM
[Compatibility Support Module ( 互換性サポート モジュー ル )] を 起 動します。
WHCK テストを実行している場合以外は、無効にしないでください。なお、
Windows 8.1 64-ビットをお使いで、すべてのデバイスが UEFI に対応している場
合は、CSM を無効にすることでブート時間を高速化できます。
Launch PXE OpROM Policy (PXE OpROM ポリシーの起動 )
UEFI オプ ション ROM のみ対応のポリシーを起動するには、[UEFI] を選 択します。
レガシー オプ ション ROM のみ対応のポリシーを起動するには、[Legacy (レガシー )]
を 選 択 し ま す 。「 Do not launch（起動しない）」を選択すると、レガシーおよび UEFI オ
プ ション ROM の両方が実行されません。
66
H110M-G/M.2
Launch Storage OpROM Policy ( ストレ ー ジ OpROM ポリシーの起動 )
UEFI オプ ション ROM のみ対応のポリシーを起動するには、[UEFI] を選 択します。
レガシー オプ ション ROM のみ対応のポリシーを起動するには、[Legacy (レガシー )]
を 選 択 し ま す 。「 Do not launch（起動しない）」を選択すると、レガシーおよび UEFI オ
プ ション ROM の両方が実行されません。
Launch Video OpROM Policy ( ビデオ OpROM ポリシーの起動 )
UEFI オプ ション ROM のみ対応のポリシーを起動するには、[UEFI] を選 択します。
レガシー オプ ション ROM のみ対応のポリシーを起動するには、[Legacy (レガシー )]
を 選 択 し ま す 。「 Do not launch（起動しない）」を選択すると、レガシーおよび UEFI オ
プ ション ROM の両方が実行されません。
日本語
67
日本語
4.11 Exit ( 終了 ) 画面
Save Changes and Exit ( 変更を保存して終了 )
このオプションを選択すると、「Save conguration changes and exit setup? ( 設定の
変更を保存して設定を終了しますか？ )」というメッセージが表示されます。変更を
保 存して UEFI セットアップ ユ ー ティリティを終了するには、[OK] を選 択します。
Discard Changes and Exit ( 変更を保存しないで終了 )
このオプションを選択すると、「Discard changes and exit setup? ( 設定の変更を保存
しないで終了しますか？ )」というメッセージが表示されます。変更を保存すること
なく、UEFI セ ット アッ プ ユ ー ティリティ を終了するには、[OK] を 選 択します。
Discard Changes ( 変更を破棄 )
このオプションを選択すると、「Discard changes? ( 変更を破棄しますか？)」
というメッセージが表示されます。すべての変更を破棄するには、[OK] を 選 択します。
Load UEFI Defaults (UEFI デフォルトの読込み )
すべてのオプションで既定値を読み込みます。この操作には <F9> キー を ショート
カットとして使 用できます。
Launch EFI Shell from lesystem device ( ファイル シス テム デバイスか
ら EFI シェルを起動 )
ル ート ディレクトリへ shellx64.e をコピ ーして、EFI シェル を 起 動 します。
68
連絡先情報
ASRock に連絡する必要がある場合、または、ASRock に関する詳細情報をお知り
になりたい場合は、ASRock のウェブサイト http://www.asrock.com をご覧になるか、
または、詳細情報について弊社取扱店までお問い合わせください。技術的なご質
問がある場合は、http://www.asrock.com/support/tsd.asp でサポートリクエスト用紙
を提出してください。
ASRock Incorporation
2F., No.37, Sec.2, Jhongyang S. Rd., Beitou District,
Taipei City 112, Taiwan (R.O.C.)
ASRock EUROPE B.V.
Bijsterhuizen 11-11
6546 AR Nijmegen
e Netherlands
Phone:+31-24-345-44-33
Fax:+31-24-345-44-38
ASRock America, Inc.
13848 Magnolia Ave, Chino, CA91710
U.S.A.
Phone:+1-909-590-8308
Fax:+1-909-590-1026
Loading...
