ASRock AD2700-ITX / AD2500-ITX Motherboard

English

Motherboard Layout (AD2700-ITX)

17.0cm (6.7 in)

Keyboard

PS2

USB2.0 T:USB0 B:USB1

VGA1

DVI_CON1

COM1

Super

LPT1

HDMI1

USB 3.0 T:USB2 B: USB3

USB 2.0

Top:

T:USB4

RJ-45

B: USB5

LAN

Top:

CTR BASS

Center:

REAR SPK

Bottom:

Optical

SPDIF

MIC IN

Bottom:

FRONT

Center:

PHY

Top:

LINE IN

HD_AUDIO1

AUDIO CODEC

ErP/EuP Ready

CPU_FAN1

RoHS

CMOS

Battery

AD2700-ITX

PCI1

USB 3.0

16Mb BIOS

Designin Taipei

CHA_FAN1

FSB800

DDR3_A2 (64bit, 204-pin module)

DDR3_A1 (64bit, 204-pin module)

17.0cm (6.7 in)

SATAII_1

SATAII_2

USB8_9

CIR1

SPEAKER1

USB6_7

CLRCMOS1

PANEL1

PLED PWRBTN

HDLED RESET

IR1

10 11 12

English

1 Print Port Header (LPT1, White) 12 Consumer Infrared Module Header (CIR1) 2 COM Port Header (COM1) 13 Clear CMOS Jumper (CLRCMOS1) 3 CPU Fan Connector (CPU_FAN1) 14 Chassis Speaker Header 4 CPU Heatsink (SPEAKER 1, White) 5 Chassis Fan Connector (CHA_FAN1) 15 USB 2.0 Header (USB6_7, Blue) 6 2 x 204-pin DDR3 SO-DIMM Slots 16 SATA2 Connector (SATAII_1, Blue) (DDR3_A1, DDR3_A2, Black) 17 16Mb SPI Flash 7 ATX Power Connector (ATXPWR1) 18 PCI Slot (PCI1) 8 SATA2 Connector (SATAII_2, Blue) 19 Front Panel Audio Header 9 USB 2.0 Header (USB8_9, Blue) (HD_AUDIO1, White) 10 Infrared Module Header (IR1) 20 Intel NM10 Express Chip 11 System Panel Header (PANEL1, White)

ASRock AD2700-ITX / AD2500-ITX Motherboard

Motherboard Layout (AD2500-ITX)

17.0cm (6.7 in)

Keyboard

PS2

USB2.0 T:USB0 B:USB1

VGA1

DVI_CON1

COM1

Super

LPT1

HDMI1

USB 2.0 T:USB2 B: USB3

USB 2.0

Top:

T:USB4

RJ-45

B: USB5

LAN

Top:

CTR BASS

Center:

REAR SPK

Bottom:

Optical

SPDIF

MIC IN

Bottom:

FRONT

Center:

PHY

Top:

LINE IN

HD_AUDIO1

AUDIO CODEC

ErP/EuP Ready

CPU_FAN1

RoHS

CMOS

Battery

AD2500-ITX

PCI1

16Mb BIOS

Designin Taipei

CHA_FAN1

FSB800

DDR3_A2 (64bit, 204-pin module)

DDR3_A1 (64bit, 204-pin module)

17.0cm (6.7 in)

SATAII_1

SATAII_2

USB8_9

CIR1

SPEAKER1

USB6_7

CLRCMOS1

PANEL1

PLED PWRBTN

HDLED RESET

IR1

10 11 12

ASRock AD2700-ITX / AD2500-ITX Motherboard

English

I/O Panel (AD2700-ITX)

1 USB 2.0 Ports (USB01) ** 8 Front Speaker (Lime) 2 D-Sub Port 9 Microphone (Pink) * 3 LAN RJ-45 Port 10 USB 2.0 Ports (USB45) 4 Central / Bass (Orange) 11 USB 3.0 Ports (USB23) 5 Rear Speaker (Black) 12 HDMI Port 6 Optical SPDIF Out Port 13 DVI-D Port 7 Line In (Light Blue) 14 PS/2 Keyboard Port (Purple)

* There are two LED next to the LAN port. Please refer to the table below for the LAN port LED indications.

Activity/Link LED SPEED LED

Status Description Status Description

Off No Link Off 10Mbps connection Blinking Data Activity Orange 100Mbps connection On Link Green 1Gbps connection

LAN Port LED Indications

ACT/LINK LED

LAN Port

SPEED LED

English

If you use 2-channel speaker, please connect the speaker’s plug into “Front Speaker Jack”.

See the table below for connection details in accordance with the type of speaker you use.

TABLE for Audio Output Connection

Audio Output Channels Front Speaker Rear Speaker Central / Bass Line In or (No. 8) (No. 5) (No. 4) Side Speaker (No. 7)

2 V -- -- -4 V V -- -6 V V V -8 V V V V

To enable Multi-Streaming function, you need to connect a front panel audio cable to the front

panel audio header. After restarting your computer, you will ﬁ nd “Mixer” tool on your system. Please select “Mixer ToolBox” , click “Enable playback multi-streaming”, and click

“ok”. Choose “2CH”, “4CH”, “6CH”, or “8CH” and then you are allowed to select “Realtek HDA Primary output” to use Rear Speaker, Central/Bass, and Front Speaker, or select “Realtek HDA Audio 2nd output” to use front panel audio.

ASRock AD2700-ITX / AD2500-ITX Motherboard

I/O Panel (AD2500-ITX)

ACT/LINK LED

SPEED LED

1 USB 2.0 Ports (USB01) ** 8 Front Speaker (Lime) 2 D-Sub Port 9 Microphone (Pink) * 3 LAN RJ-45 Port 10 USB 2.0 Ports (USB45) 4 Central / Bass (Orange) 11 USB 2.0 Ports (USB23) 5 Rear Speaker (Black) 12 HDMI Port 6 Optical SPDIF Out Port 13 DVI-D Port 7 Line In (Light Blue) 14 PS/2 Keyboard Port (Purple)

* There are two LED next to the LAN port. Please refer to the table below for the LAN port LED indications.

Activity/Link LED SPEED LED

Status Description Status Description

LAN Port LED Indications

Off No Link Off 10Mbps connection Blinking Data Activity Orange 100Mbps connection On Link

LAN Port

If you use 2-channel speaker, please connect the speaker’s plug into “Front Speaker Jack”.

See the table below for connection details in accordance with the type of speaker you use.

TABLE for Audio Output Connection

Audio Output Channels Front Speaker Rear Speaker Central / Bass Line In or (No. 8) (No. 5) (No. 4) Side Speaker (No. 7)

2 V -- -- -4 V V -- -6 V V V -8 V V V V

To enable Multi-Streaming function, you need to connect a front panel audio cable to the front

panel audio header. After restarting your computer, you will ﬁ nd “Mixer” tool on your system. Please select “Mixer ToolBox” , click “Enable playback multi-streaming”, and click

ASRock AD2700-ITX / AD2500-ITX Motherboard

English

1. Introduction

Thank you for purchasing ASRock AD2700-ITX / AD2500-ITX motherboard, a reli- able motherboard produced under ASRock’s consistently stringent quality control. It delivers excellent performance with robust design conforming to ASRock’s commitment to quality and endurance. This Quick Installation Guide contains introduction of the motherboard and step-bystep installation guide. More detailed information of the motherboard can be found in the user manual presented in the Support CD.

Because the motherboard speciﬁ cations and the BIOS software might be updated, the content of this manual will be subject to change without notice. In case any modiﬁ cations of this manual occur, the updated version will be available on ASRock website without further notice. You may ﬁ nd the latest VGA cards and CPU support lists on ASRock website as well. ASRock website http://www.asrock.com If you require technical support related to this motherboard, please visit our website for speciﬁ c information about the model you are using. www.asrock.com/support/index.asp

1.1 Package Contents

ASRock AD2700-ITX / AD2500-ITX Motherboard (Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm) ASRock AD2700-ITX / AD2500-ITX Quick Installation Guide ASRock AD2700-ITX / AD2500-ITX Support CD 2 x Serial ATA (SATA) Data Cables (Optional) 1 x 3.5mm Audio Cable (Optional) 1 x I/O Panel Shield

English

ASRock AD2700-ITX / AD2500-ITX Motherboard

1.2 Specifications

Platform - Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm

- All Solid Capacitor design (AD2700-ITX)

- Solid Capacitor for CPU power (AD2500-ITX) CPU - Intel (AD2700-ITX)

- Intel® Dual-Core AtomTM Processor D2500 (1.86 GHz) (AD2500-ITX)

- Supports Hyper-Threading Technology (AD2700-ITX) (see CAUTION 1)

Chipset - Southbridge: Intel Memory - 2 x DDR3 SO-DIMM slots

- Supports DDR3 1066/800 non-ECC, un-buffered memory

- Max. capacity of system memory: 4GB (see CAUTION 2)

Expansion Slot - 1 x PCI slot Graphics - Intel

- DirectX 9.0, Pixel Shader 3.0

- Three VGA Output options: D-Sub, DVI-D and HDMI (see CAUTION 3)

- Supports HDMI 1.3a Technology with max. resolution up to 1920x1200

- Supports DVI with max. resolution up to 1920x1200 @ 60Hz

- Supports D-Sub with max. resolution up to 1920x1200 @ 60Hz

- Supports HDCP function with DVI and HDMI ports

- Supports Full HD 1080p Blu-ray (BD) / HD-DVD playback with DVI and HDMI ports (AD2700-ITX) Audio - 7.1 CH HD Audio with Content Protection (Realtek ALC892 Audio Codec)

- Premium Blu-ray audio support

- Supports THX TruStudio LAN (AD2700-ITX) - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Supports Wake-On-LAN

- Supports LAN Cable Detection

- Supports Energy Efﬁ cient Ethernet 802.3az

- Supports PXE

Dual-Core AtomTM Processor D2700 (2.13 GHz)

NM10 Express

PowerVR SGX545

English

ASRock AD2700-ITX / AD2500-ITX Motherboard

English

LAN (AD2500-ITX) - Realtek PCIE x1 LAN RTL8105E

- Speed: 10/100 Ethernet

- Supports Wake-On-LAN

- Supports PXE Rear Panel I/O I/O Panel (AD2700-ITX) - 1 x PS/2 Keyboard Port

- 1 x D-Sub Port

- 1 x DVI-D Port

- 1 x HDMI Port

- 1 x Optical SPDIF Out Port

- 4 x Ready-to-Use USB 2.0 Ports

- 2 x Ready-to-Use USB 3.0 Ports

- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)

- HD Audio Jack: Rear Speaker/Central/Bass/Line in/Front Speaker/Microphone (see CAUTION 4) Rear Panel I/O I/O Panel (AD2500-ITX) - 1 x PS/2 Keyboard Port

- 1 x D-Sub Port

- 1 x DVI-D Port

- 1 x HDMI Port

- 1 x Optical SPDIF Out Port

- 6 x Ready-to-Use USB 2.0 Ports

- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)

- HD Audio Jack: Rear Speaker/Central/Bass/Line in/Front Speaker/Microphone (see CAUTION 4) USB 3.0 - 2 x USB 3.0 ports by ASMedia ASM1042, support USB (AD2700-ITX) 1.0/2.0/3.0 up to 5Gb/s Connector - 2 x SATA2 3.0 Gb/s connectors, support NCQ, AHCI and Hot Plug functions

- 1 x IR header

- 1 x CIR header

- 1 x Print Port header

- 1 x COM port header

- CPU/Chassis FAN connector

- 24 pin ATX power connector

- Front panel audio connector

- 2 x USB 2.0 headers (support 4 USB 2.0 ports)

ASRock AD2700-ITX / AD2500-ITX Motherboard

BIOS Feature - 16Mb AMI BIOS

- AMI UEFI Legal BIOS with GUI support

- Supports “Plug and Play”

- ACPI 1.1 Compliance Wake Up Events

- Supports jumperfree

- SMBIOS 2.3.1 Support Support CD - Drivers, Utilities, AntiVirus Software (Trial Version), CyberLink MediaEspresso 6.5 Trial, ASRock Software Suite (CyberLink DVD Suite - OEM and Trial; ASRock MAGIX Multimedia Suite - OEM) Unique Feature - ASRock Instant Boot

- ASRock Instant Flash (see CAUTION 5)

- ASRock APP Charger (see CAUTION 6)

- ASRock SmartView (see CAUTION 7)

- ASRock XFast USB (see CAUTION 8)

- ASRock XFast LAN (see CAUTION 9)

- ASRock On/Off Play Technology (see CAUTION 10)

- Hybrid Booster:

- CPU Frequency Stepless Control (see CAUTION 11)

- ASRock U-COP (see CAUTION 12)

- Boot Failure Guard (B.F.G.) Hardware - CPU Temperature Sensing Monitor - Chassis Temperature Sensing

- CPU Fan Tachometer

- Chassis Fan Tachometer

- CPU/Chassis Quiet Fan

- Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore OS - Microsoft

Windows® 7 32-bit compliant

Certiﬁ cations - FCC, CE, WHQL

- ErP/EuP Ready (ErP/EuP ready power supply is required) (see CAUTION 13)

* For detailed product information, please visit our website: http://www.asrock.com

WARNING

Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using the third-party overclocking tools. Overclocking may affect your system stability, or even cause damage to the components and devices of your system. It should be done at your own risk and expense. We are not responsible for possible damage caused by overclocking.

ASRock AD2700-ITX / AD2500-ITX Motherboard

English

CAUTION!

1. About the setting of “Hyper Threading Technology”, please check page 34

of “User Manual” in the support CD.

2. Due to the chipset limitation, the actual memory size may be less than

4GB for the reservation for system usage under Windows® OS.

3. You can choose to use two of the three monitors only. D-Sub, DVI-D and HDMI monitors cannot be enabled at the same time. Besides, with the DVI-to-HDMI adapter, the DVI-D port can support the same features as HDMI port.

4. For microphone input, this motherboard supports both stereo and mono modes. For audio output, this motherboard supports 2-channel, 4-channel, 6-channel, and 8-channel modes. Please check the table on page 4 and 5 for proper connection.

5. ASRock Instant Flash is a BIOS ﬂ ash utility embedded in Flash ROM. This convenient BIOS update tool allows you to update system BIOS without entering operating systems ﬁ rst like MS-DOS or Windows this utility, you can press the <F6> key during the POST or the <F2>

key to enter into the BIOS setup menu to access ASRock Instant Flash.

Just launch this tool and save the new BIOS ﬁ le to your USB ﬂ ash drive, ﬂ oppy disk or hard drive, then you can update your BIOS only in a few clicks without preparing an additional ﬂ oppy diskette or other complicated ﬂ ash utility. Please be noted that the USB ﬂ ash drive or hard drive must use FAT32/16/12 ﬁ le system.

6. If you desire a faster, less restricted way of charging your Apple devices, such as iPhone/iPad/iPod Touch, ASRock has prepared a wonderful solution for you - ASRock APP Charger. Simply install the APP Charger

driver, it makes your iPhone charge much quickly from your computer

and up to 40% faster than before. ASRock APP Charger allows you to

quickly charge many Apple devices simultaneously and even supports continuous charging when your PC enters into Standby mode (S1), Sus-

pend to RAM (S3), hibernation mode (S4) or power off (S5). With APP Charger driver installed, you can easily enjoy the marvelous charging experience.

ASRock website: http://www.asrock.com/Feature/AppCharger/index.asp

7. ASRock SmartView, a new function for internet browsers, is the smart start page for IE that combines your most visited web sites, your history, your Facebook friends and your real-time newsfeed into an enhanced view for a more personal Internet experience. ASRock motherboards are exclusively equipped with the ASRock SmartView utility that helps you keep in touch with friends on-the-go. To use ASRock SmartView feature, please make sure your OS version is Windows sion is IE8.

ASRock website: http://www.asrock.com/Feature/SmartView/index.asp

7, and your browser ver-

. With

ASRock AD2700-ITX / AD2500-ITX Motherboard

8. ASRock XFast USB can boost USB storage device performance. The performance may depend on the properties of the device.

9. ASRock XFast LAN provides a faster internet access, which includes the beneﬁ ts listed below. LAN Application Prioritization: You can conﬁ g- ure your application’s priority ideally and/or add new programs. Lower Latency in Game: After setting online game’s priority higher, it can lower the latency in games. Trafﬁ c Shaping: You can watch Youtube HD videos and download simultaneously. Real-Time Analysis of Your Data: With the status window, you can easily recognize which data streams you are transferring currently.

10. ASRock On/Off Play Technology allows users to enjoy the great audio experience from the portable audio devices, such like MP3 player or mobile phone to your PC, even when the PC is turned off (or in ACPI S5 mode)! This motherboard also provides a free 3.5mm audio cable (optional) that ensures users the most convenient computing environment.

11. Although this motherboard offers stepless control, it is not recommended to perform over-clocking. Frequencies other than the recommended CPU bus frequencies may cause instability of the system or damage the CPU.

12. While CPU overheat is detected, the system will automatically shutdown. Before you resume the system, please check if the CPU fan on the motherboard functions properly and unplug the power cord, then plug it back again. To improve heat dissipation, remember to spray thermal grease between the CPU and the heatsink when you install the PC system.

13. EuP stands for Energy Using Product, was a provision regulated by the European Union to deﬁ ne the power consumption for the completed sys- tem. According to EuP, the total AC power of the completed system

should be under 1.00W in off mode condition. To meet EuP standards,

an EuP ready motherboard and an EuP ready power supply are required. According to Intel’s suggestion, the EuP ready power supply must meet the standard of 5v, and the standby power efﬁ ciency should be higher than 50% under 100 mA current consumption. For EuP ready power supply selection, we recommend you to check with the power supply manufacturer for more details.

ASRock AD2700-ITX / AD2500-ITX Motherboard

English

2. Installation

This is a Mini-ITX form factor (6.7" x 6.7", 17.0 x 17.0 cm) motherboard. Before you install the motherboard, study the conﬁ guration of your chassis to ensure that the motherboard ﬁ ts into it.

English

motherboard. Failure to do so may cause physical injuries to you and damages to motherboard components.

Make sure to unplug the power cord before installing or removing the

2.1 Screw Holes

Place screws into the holes indicated by circles to secure the motherboard to the chassis.

Do not over-tighten the screws! Doing so may damage the motherboard.

2.2 Pre-installation Precautions

Take note of the following precautions before you install motherboard components or change any motherboard settings.

1. Unplug the power cord from the wall socket before touching any component.

2. To avoid damaging the motherboard components due to static electricity, NEVER place your motherboard directly on the carpet or the like. Also remember to use a grounded wrist strap or touch a safety grounded object before you handle components.

3. Hold components by the edges and do not touch the ICs.

4. Whenever you uninstall any component, place it on a grounded antistatic pad or in the bag that comes with the component.

Before you install or remove any component, ensure that the power is

switched off or the power cord is detached from the power supply. Failure to do so may cause severe damage to the motherboard, peripherals, and/or components.

ASRock AD2700-ITX / AD2500-ITX Motherboard

2.3 Installation of Memory Modules (SO-DIMM)

AD2700-ITX / AD2500-ITX motherboard provides two 204-pin DDR3 (Double Data Rate 3) SO-DIMM slots.

1. It is not allowed to install a DDR or DDR2 memory module into DDR3 slot; otherwise, this motherboard and SO-DIMM may be damaged.

2. Please install the memory module from DDR3_A2 slot for the ﬁ rst priority.

Installing a SO-DIMM

Please make sure to disconnect power supply before adding or removing SO-DIMMs or the system components.

Step 1. Unlock a SO-DIMM slot by pressing the retaining clips outward. Step 2. Align a SO-DIMM on the slot such that the notch on the SO-DIMM matches the break on the slot.

notch

break

notch

The SO-DIMM only ﬁ ts in one correct orientation. It will cause perma- nent damage to the motherboard and the SO-DIMM if you force the SODIMM into the slot at incorrect orientation.

break

Step 3. Firmly insert the SO-DIMM into the slot until the retaining clips at both ends fully snap back in place and the SO-DIMM is properly seated.

ASRock AD2700-ITX / AD2500-ITX Motherboard

English

2.4 Expansion Slot (PCI Slot)

There is 1 PCI slot on this motherboard. PCI slot: The PCI slot is used to install expansion card that has the 32-bit PCI interface.

Installing an expansion card

Step 1. Before installing the expansion card, please make sure that the power

supply is switched off or the power cord is unplugged. Please read the

documentation of the expansion card and make necessary hardware settings for the card before you start the installation. Step 2. Remove the system unit cover (if your motherboard is already installed

in a chassis). Step 3. Remove the bracket facing the slot that you intend to use. Keep the

screws for later use. Step 4. Align the card connector with the slot and press ﬁ rmly until the card is

completely seated on the slot. Step 5. Fasten the card to the chassis with screws. Step 6. Replace the system cover.

English

ASRock AD2700-ITX / AD2500-ITX Motherboard

2.5 Dual Monitor Feature

This motherboard supports dual monitor feature. With the internal VGA output support (DVI-D, D-Sub and HDMI), you can easily enjoy the beneﬁ ts of dual monitor feature without installing any add-on VGA card to this motherboard. This motherboard also provides independent display controllers for DVI-D, D-Sub and HDMI to support dual VGA output so that DVI-D, D-sub and HDMI can drive same or different display contents. To enable dual monitor feature, please follow the below steps:

1. Connect DVI-D monitor cable to DVI-D port on the I/O panel, connect D-Sub monitor cable to D-Sub port on the I/O panel, or connect HDMI monitor cable to HDMI port on the I/O panel.

D-Sub port

DVI-D port

HDMI port

2. If you have installed onboard VGA driver from our support CD to your system already, you can freely enjoy the beneﬁ ts of dual monitor function after your system boots. If you haven’t installed onboard VGA driver yet, please install onboard VGA driver from our support CD to your system and restart your computer.

D-Sub, DVI-D and HDMI monitors cannot be enabled at the same time. You can only choose the combination: DVI-D + HDMI, DVI-D + D-Sub, or HDMI + D-Sub.

ASRock AD2700-ITX / AD2500-ITX Motherboard

English

HDCP Function HDCP function is supported on this motherboard. To use HDCP function with this motherboard, you need to adopt the monitor that supports HDCP function as well. Therefore, you can enjoy the superior display quality with high-deﬁ nition HDCP encryption contents. Please refer to below instruction for more details about HDCP function.

What is HDCP?

HDCP stands for High-Bandwidth Digital Content Protection, a speciﬁ cation developed by Intel® for protecting digital entertainment content that uses the DVI interface. HDCP is a copy protection scheme to eliminate the possibility of intercepting digital data midstream between the video source, or transmitter - such as a computer, DVD player or set-top box and the digital display, or receiver - such as a monitor, television or projector. In other words, HDCP speciﬁ cation is designed to protect the integrity of content as it is being transmitted.

Products compatible with the HDCP scheme such as DVD players, satellite and cable HDTV set-top-boxes, as well as few entertainment PCs requires a secure connection to a compliant display. Due to the increase in manufacturers employing HDCP in their equipment, it is highly recommended that the HDTV or LCD monitor you purchase is compatible.

English

ASRock AD2700-ITX / AD2500-ITX Motherboard

2.6 ASRock Smart Remote Installation Guide

ASRock Smart Remote is only used for ASRock motherboard with CIR header. Please refer to below procedures for the quick installation and usage of ASRock Smart Remote.

Step1. Find the CIR header located next to the USB 2.0 header on ASRock motherboard.

USB 2.0 header (9-pin, blue)

CIR header (4-pin, white)

Step2. Connect the front USB cable to the USB 2.0 header (as below, pin 1-5) and the CIR header. Please make

USB_PWR

P-

P+

GND

DUMMY

sure the wire assignments and the pin assignments are matched correctly.

ATX+5VSB

IRRX

IRTX

GND

Step3. Install Multi-Angle CIR Receiver to the front USB port. If Multi-Angle

CIR Receiver cannot successfully

receive the infrared signals from MCE Remote Controller, please try to install it to the other front USB port.

3 CIR sensors in different angles

1. Only one of the front USB port can support CIR function. When the CIR function is enabled, the other port will remain USB function.

2. Multi-Angle CIR Receiver is used for front USB only. Please do

not use the rear USB bracket to connect it on the rear panel. Multi-Angle CIR Receiver can receive the multi-direction infrared signals (top, down and front), which is compatible with most of the chassis on the market.

3. The Multi-Angle CIR Receiver

function. Please install it before you boot the system.

* ASRock Smart Remote is only supported by some of ASRock motherboards. Please refer to ASRock website for the motherboard support list: http://www.asrock.com

does not support Hot-Plug

ASRock AD2700-ITX / AD2500-ITX Motherboard

English

2.7 Jumpers Setup

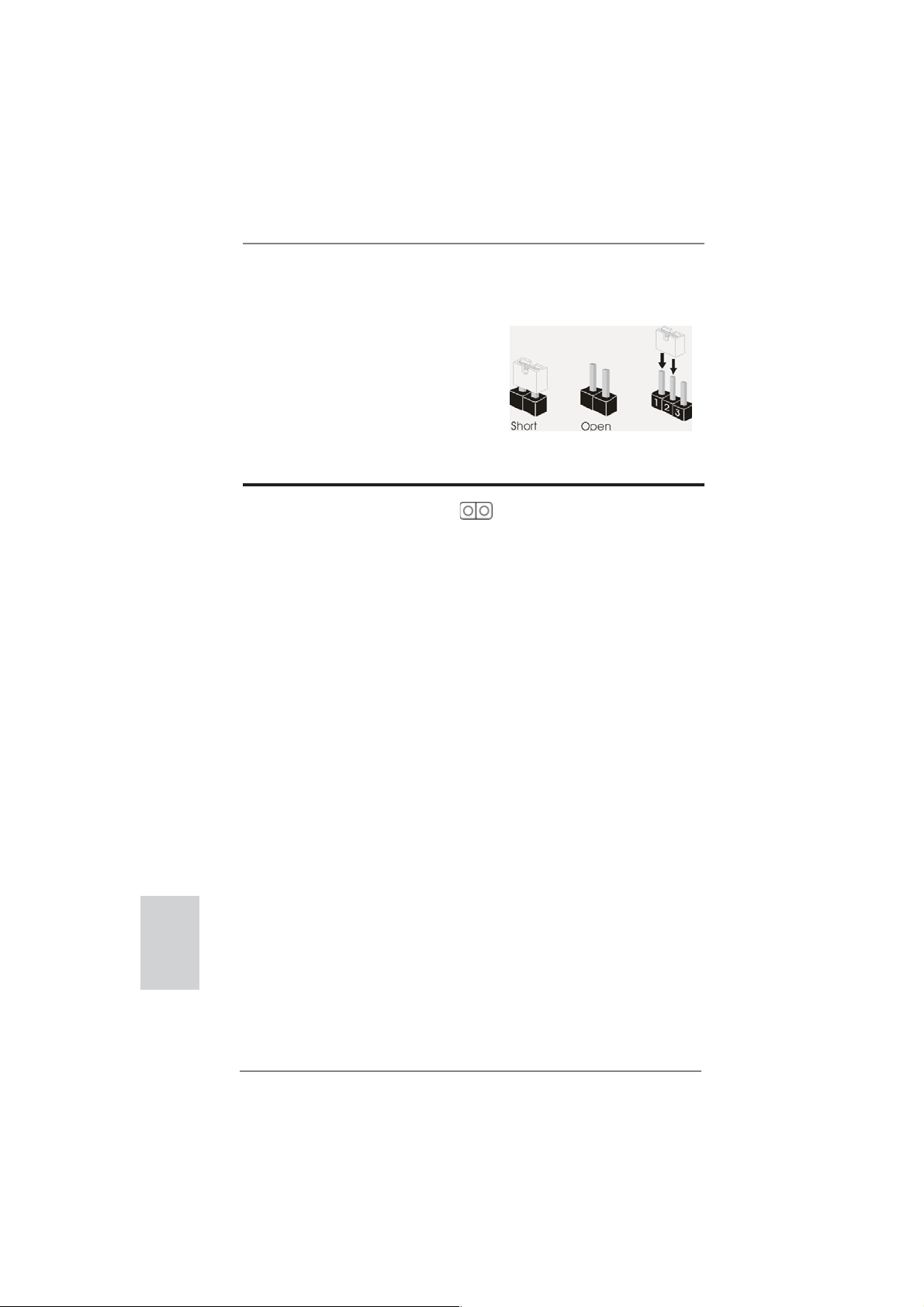

The illustration shows how jumpers are setup. When the jumper cap is placed on pins, the jumper is “Short”. If no jumper cap is placed on pins, the jumper is “Open”. The illustration shows a 3-pin jumper whose pin1 and pin2 are “Short” when jumper cap is placed on these 2 pins.

Jumper Setting Description

Clear CMOS

(CLRCMOS1, 2-pin jumper) (see p.2 or 3 No. 13)

Note: CLRCMOS1 allows you to clear the data in CMOS. The data in CMOS in-

cludes system setup information such as system password, date, time, and system setup parameters. To clear and reset the system parameters to default setup, please turn off the computer and unplug the power cord from the power supply. After waiting for 15 seconds, use a jumper cap to short 2 pins on CLRCMOS1 for 5 seconds.

2-pin jumper

English

ASRock AD2700-ITX / AD2500-ITX Motherboard

2.8 Onboard Headers and Connectors

Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage of the motherboard!

Serial ATA2 Connectors These two Serial ATA2 (SATA2)

(SATAII_1: see p.2 or 3, No. 16)

(SATAII_2: see p.2 or 3, No. 8)

devices. The current SATA2 interface allows up to 3.0 Gb/s data transfer rate.

Serial ATA (SATA) Either end of the SATA data Data Cable cable can be connected to the

(Optional)

SATA / SATA2 hard disk or the SATA2 connector on this motherboard.

3.5mm Audio Cable Either end of the 3.5mm audio

(Optional)

cable can be connected to the portable audio devices, such as MP3 player and mobile phone or the Line-in port of your PC.

connectors support SATA data

cables for internal storage

SATAII_1

SATAII_2

USB 2.0 Headers Besides the default USB 2.0

(9-pin USB6_7)

(see p.2 or 3 No. 15)

ports on the I/O panel, there

are two USB 2.0 headers on this motherboard. Each USB 2.0 header can support two USB 2.0 ports.

(9-pin USB8_9) (see p.2 or 3 No. 9)

Consumer Infrared Module Header This header can be used to

(4-pin CIR1)

(see p.2 or 3 No. 12)

connect the remote controller

receiver.

USB_PWR

P-9

P-8

USB_PWR

P+9

P+8

GND

DUMMY

IRRX

ATX+5VSB

IRTX

GND

ASRock AD2700-ITX / AD2500-ITX Motherboard

English

Infrared Module Header This header supports an

(5-pin IR1)

optional wireless transmitting

(see p.2 or 3 No. 10)

and receiving infrared module.

IRTX

+5VSB

DUMMY

GND

IRRX

GND

PRESENCE#

MIC2_R

MIC2_L

MIC_RET

J_SENSE

OUT2_R

OUT_RET

OUT2_L

Front Panel Audio Header This is an interface for front

(9-pin HD_AUDIO1)

(see p.2 or 3 No. 19)

panel audio cable that allows

convenient connection and

control of audio devices.

1. High Deﬁ nition Audio supports Jack Sensing, but the panel wire on the chassis must support HDA to function correctly. Please follow the instruction in our manual and chassis manual to install your system.

2. If you use AC’97 audio panel, please install it to the front panel audio header as below:

A. Connect Mic_IN (MIC) to MIC2_L. B. Connect Audio_R (RIN) to OUT2_R and Audio_L (LIN) to OUT2_L. C. Connect Ground (GND) to Ground (GND). D. MIC_RET and OUT_RET are for HD audio panel only. You don’t

need to connect them for AC’97 audio panel.

E. To activate the front mic. Go to the "FrontMic" Tab in the Realtek Control panel. Adjust

“Recording Volume”.

System Panel Header This header accommodates

(9-pin PANEL1)

(see p.2 or 3 No. 11)

several system front panel

functions.

English

Connect the power switch, reset switch and system status indicator on the

chassis to this header according to the pin assignments below. Note the positive and negative pins before connecting the cables.

PWRBTN (Power Switch): Connect to the power switch on the chassis front panel. You may conﬁ gure

the way to turn off your system using the power switch.

RESET (Reset Switch):

Connect to the reset switch on the chassis front panel. Press the reset

switch to restart the computer if the computer freezes and fails to perform a normal restart.

ASRock AD2700-ITX / AD2500-ITX Motherboard

PLED (System Power LED): Connect to the power status indicator on the chassis front panel. The LED

is on when the system is operating. The LED keeps blinking when the system is in S1 sleep state. The LED is off when the system is in S3/S4 sleep state or powered off (S5).

HDLED (Hard Drive Activity LED): Connect to the hard drive activity LED on the chassis front panel. The LED

is on when the hard drive is reading or writing data.

The front panel design may differ by chassis. A front panel module mainly

consists of power switch, reset switch, power LED, hard drive activity LED, speaker and etc. When connecting your chassis front panel module to this header, make sure the wire assignments and the pin assign-ments are matched correctly.

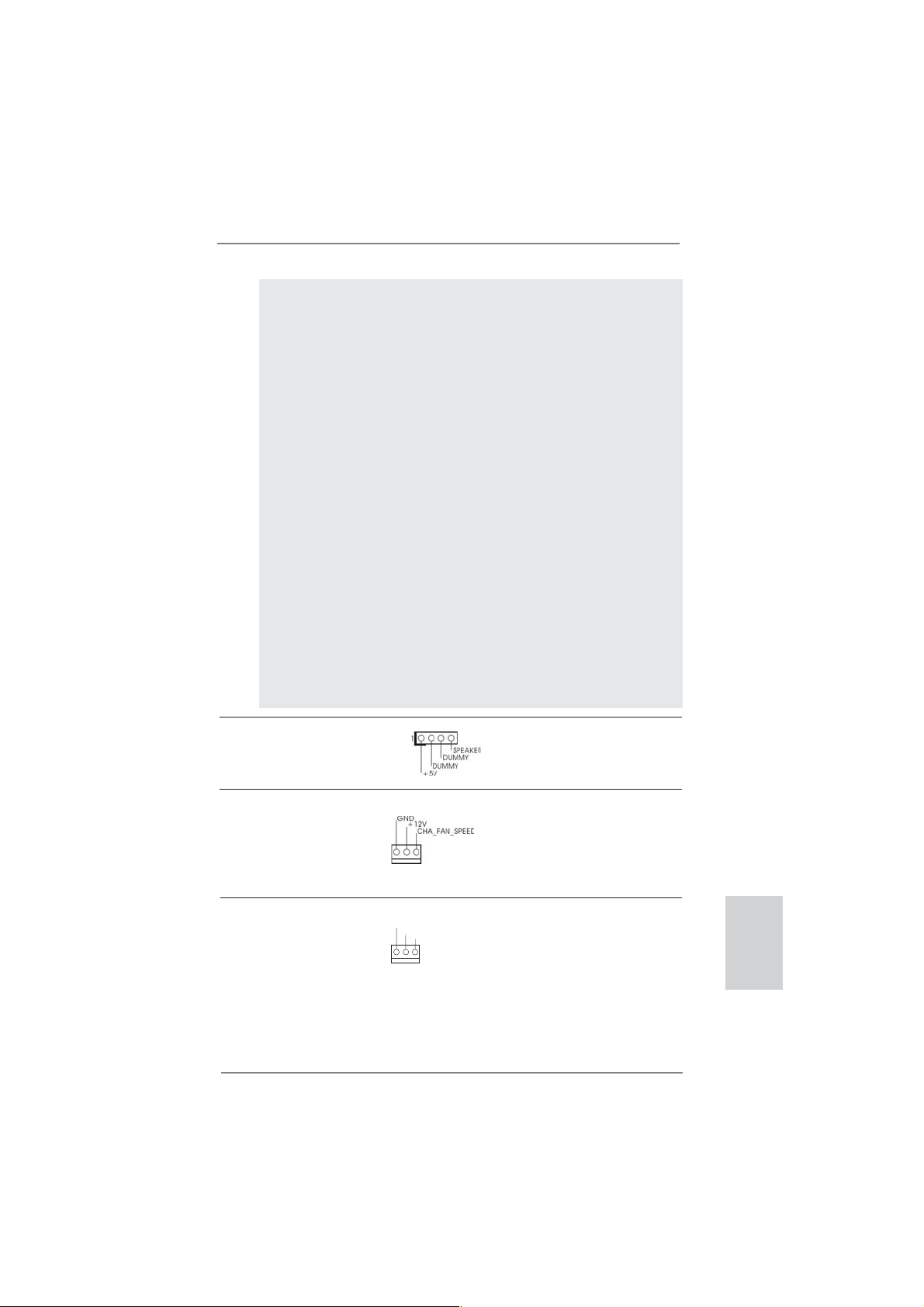

Chassis Speaker Header Please connect the chassis

(4-pin SPEAKER 1)

(see p.2 or 3 No. 14)

speaker to this header.

Chassis Fan Connector Please connect the fan cable

(3-pin CHA_FAN1)

(see p.2 or 3 No. 5)

to the fan connector and

match the black wire to the

ground pin.

CPU Fan Connector Please connect the CPU fan

(3-pin CPU_FAN1)

(see p.2 or 3 No. 3)

cable to the connector and

match the black wire to the

GND

+12V

CPU_FAN_SPEED

ground pin.

ATX Power Connector Please connect an ATX power

(24-pin ATXPWR1)

(see p.2 or 3 No. 7)

supply to this connector.

Though this motherboard provides 24-pin ATX power connector, it can still work if you adopt a traditional 20-pin ATX power supply. To use the 20-pin ATX power supply, please plug your power supply along with Pin 1 and Pin 13.

12 124

20-Pin ATX Power Supply Installation

ASRock AD2700-ITX / AD2500-ITX Motherboard

English

Print Port Header This is an interface for print

(25-pin LPT1)

(see p.2 or 3 No. 1)

port cable that allows

devices.

AFD#

ERROR#

PINIT#

SLIN#

convenient connection of printer

SPD2

SPD1

SPD0

STB#

SPD3

SPD4

SPD5

SPD6

GND

SPD7

ACK#

BUSY

SLCT

Serial port Header This COM1 header supports a

(9-pin COM1)

(see p.2 or 3 No. 2)

serial port module.

2.9 Driver Installation Guide

To install the drivers to your system, please insert the support CD to your optical drive ﬁ rst. Then, the drivers compatible to your system can be auto-detected and listed on the support CD driver page. Please follow the order from up to bottom side to install those required drivers. Therefore, the drivers you install can work properly.

2.10 Installing Windows® 7 on SATA / SATAII HDDs

If you want to install Windows® 7 OS on your SATA / SATAII HDDs, please follow below steps.

English

Using SATA / SATAII HDDs with NCQ function

STEP 1: Set up UEFI.

A. Enter UEFI SETUP UTILITY Advanced screen Storage Conﬁ guration. B. Set the option “SATA Mode” to [AHCI].

STEP 2: Install Windows

7 OS on your system.

Using SATA / SATAII HDDs without NCQ function

STEP 1: Set up UEFI.

A. Enter UEFI SETUP UTILITY Advanced screen Storage Conﬁ guration. B. Set the option “SATA Mode” to [IDE].

STEP 2: Install Windows

7 OS on your system.

ASRock AD2700-ITX / AD2500-ITX Motherboard

3. BIOS Information

The Flash Memory on the motherboard stores BIOS Setup Utility. When you start up the computer, please press <F2> or <Del> during the Power-On-Self-Test (POST) to enter BIOS Setup utility; otherwise, POST continues with its test routines. If you wish to enter BIOS Setup after POST, please restart the system by pressing <Ctl> + <Alt> + <Delete>, or pressing the reset button on the system chassis. The BIOS Setup program is designed to be user-friendly. It is a menu-driven program, which allows you to scroll through its various sub-menus and to select among the predetermined choices. For the detailed information about BIOS Setup, please refer to the User Manual (PDF ﬁ le) contained in the Support CD.

4. Software Support CD information

This motherboard supports various Microsoft bit. The Support CD that came with the motherboard contains necessary drivers and useful utilities that will enhance motherboard features. To begin using the Support CD, insert the CD into your CD-ROM drive. It will display the Main Menu automatically if “AUTORUN” is enabled in your computer. If the Main Menu does not appear automatically, locate and double-click on the file “ASSETUP.EXE” from the BIN folder in the Support CD to display the menus.

Windows

operating systems: 7 32-

ASRock AD2700-ITX / AD2500-ITX Motherboard

English

1. Einführung

Wir danken Ihnen für den Kauf des ASRock AD2700-ITX / AD2500-ITX Mother- board, ein zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß der Verpﬂ ichtung von ASRock zu Qualität und Halbarkeit. Diese Schnellinstallationsanleitung führt in das Motherboard und die schrittweise Installation ein. Details über das Motherboard ﬁ nden Sie in der Bedienungsanleitung auf der Support-CD.

Da sich Motherboard-Speziﬁ kationen und BIOS-Software verändern können, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert werden. Für den Fall, dass sich Änderungen an diesem Handbuch ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere Ankündigung, verfügbar sein. Die neuesten Graﬁ kkarten und unterstützten CPUs sind auch auf der ASRock-Website aufgelistet. ASRock-Website: http://www.asrock.com Wenn Sie technische Unterstützung zu Ihrem Motherboard oder speziﬁ sche Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere Webseite: www.asrock.com/support/index.asp

1.1 Kartoninhalt

ASRock AD2700-ITX / AD2500-ITX Motherboard (Mini-ITX-Formfaktor: 17.0 cm x 17.0 cm; 6.7 Zoll x 6.7 Zoll) ASRock AD2700-ITX / AD2500-ITX Schnellinstallationsanleitung ASRock AD2700-ITX / AD2500-ITX Support-CD Zwei Serial ATA (SATA) -Datenkabel (optional) Ein Audiokabel (3,5 mm, Klinke) (optional) Ein I/O Shield

Deutsch

ASRock AD2700-ITX / AD2500-ITX Motherboard

1.2 Spezifikationen

Plattform - Mini-ITX-Formfaktor: 17.0 cm x 17.0 cm; 6.7 Zoll x 6.7 Zoll

- Alle Feste Kondensatordesign (AD2700-ITX)

- Festkondensator für CPU-Leistung (AD2500-ITX) CPU - Intel (AD2700-ITX)

- Intel® Dual-Core AtomTM-Prozessor D2500 (1.86 GHz) (AD2500-ITX)

- Unterstützt Hyper-Threading-Technologie (AD2700-ITX) (siehe VORSICHT 1)

Chipsatz - Southbridge: Intel Speicher - 2 x SO-DIMM für DDR3

- Unterstützt DDR3 1066/800 non-ECC, ungepufferter Speicher

- Max. Kapazität des Systemspeichers: 4GB (siehe VORSICHT 2) Erweiterungs- - 1 x PCI -Steckplätze steckplätze Onboard-VGA - Intel

- DirectX 9.0, Pixel Shader 3.0

- Drei VGA-Ausgangsoptionen: D-Sub, DVI-D sowie HDMI (siehe VORSICHT 3)

- Unterstützt HDMI 1.3a mit einer maximalen Auﬂ ösung von 1920 x 1200

- Unterstützt DVI mit einer maximalen Auﬂ ösung von 1920 x 1200 bei 60 Hz

- Unterstützt D-Sub mit einer maximalen Auﬂ ösung von 1920 x 1200 bei 60 Hz

- Unterstützt HDCP-Funktion mit DVI- und HDMI-Ports

- Unterstutzt 1080p Blu-ray (BD) / HD-DVD-Wiedergabe mit DVI- und HDMI-Ports (AD2700-ITX) Audio - 7.1 (Realtek ALC892 Audio Codec)

- Premium Blu-ray-Audio-Unterstützung

- Unterstützt THX TruStudio LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s (AD2700-ITX) - Realtek RTL8111E

- Unterstützt Wake-On-LAN

- Unterstützt LAN-Kabelerkennung

- Unterstützt energieefﬁ zientes Ethernet 802.3az

Dual-Core AtomTM-Prozessor D2700 (2.13 GHz)

NM10 Express

PowerVR SGX545

CH HD Audio mit dem Inhalt Schutz

Deutsch

ASRock AD2700-ITX / AD2500-ITX Motherboard

Deutsch

- Unterstützt PXE LAN - Realtek PCIE x1 LAN RTL8105E (AD2500-ITX) - Speed 10/100 Mb/s

- Unterstützt Wake-On-LAN

- Unterstützt PXE E/A-Anschlüsse I/O Panel an der - 1 x PS/2-Tastaturanschluss Rückseite - 1 x D-Sub port (AD2700-ITX) - 1 x DVI-D port

- 1 x HDMI port

- 1 x optischer SPDIF-Ausgang

- 4 x Standard-USB 2.0-Anschlüsse

- 2 x Standard-USB 3.0-Anschlüsse

- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED LED)

- HD Audiobuchse: Lautsprecher hinten / Mitte/Bass / Audioeingang / Lautsprecher vorne / Mikrofon (siehe VORSICHT 4) E/A-Anschlüsse I/O Panel an der - 1 x PS/2-Tastaturanschluss Rückseite - 1 x D-Sub port (AD2500-ITX) - 1 x DVI-D port

- 1 x HDMI port

- 1 x optischer SPDIF-Ausgang

- 6 x Standard-USB 2.0-Anschlüsse

- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED LED)

- HD Audiobuchse: Lautsprecher hinten / Mitte/Bass / Audioeingang / Lautsprecher vorne / Mikrofon (siehe VORSICHT 4) USB3.0 - 2 x USB 3.0-Ports an der Rückseite durch ASMedia (AD2700-ITX) ASM1042, unterstützt USB 1.0/2.0/3.0 mit bis zu 5 Gb/s Anschlüsse - 2 x SATA2 3,0 GB/s-Anschlüsse, unterstützen NCQ-, AHCI- und „Hot Plug“ (Hot-Plugging)- Funktionen

- 1 x Infrarot-Modul-Header

- 1 x

- 1 x Druckerport-Anschlussleiste

- 1 x COM-Anschluss-Header

- CPU/Gehäuselüfter-Anschluss

- 24-pin ATX-Netz-Header

- Anschluss für Audio auf der Gehäusevorderseite

Consumer Infrared-Modul-Header

ASRock AD2700-ITX / AD2500-ITX Motherboard

- 2 x USB 2.0-Anschlüsse (Unterstützung 4 zusätzlicher USB 2.0-Anschlüsse) BIOS - 16Mb AMI BIOS

- AMIs Legal BIOS UEFI mit GUI-Unterstützung

- Unterstützung für “Plug and Play”

- ACPI 1.1-Weckfunktionen

- JumperFree-Übertaktungstechnologie

- SMBIOS 2.3.1 CD d’assistance - Pilotes, utilitaires, logiciel anti-virus (version d’évaluation), CyberLink MediaEspresso 6.5 Trial, Suite logicielle ASRock (CyberLink DVD Suite et Version OEM et d’essai; ASRock MAGIX-Multimedia-Suite - OEM)

Einzigartige - ASRock Sofortstart Eigenschaft - ASRock Instant Flash (siehe VORSICHT 5)

- ASRock APP Charger (siehe VORSICHT 6)

- ASRock SmartView (siehe VORSICHT 7)

- ASRock XFast USB (siehe VORSICHT 8)

- ASRock XFast LAN (siehe VORSICHT 9)

- ASRock ein/aus-Wiedergabetechnologie (siehe VORSICHT 10)

- Hybrid Booster:

- Schrittloser CPU-Frequenz-Kontrolle (siehe VORSICHT 11)

- ASRock U-COP (siehe VORSICHT 12)

- Boot Failure Guard (B.F.G. – Systemstartfehlerschutz) Hardware Monitor - Überwachung der CPU-Temperatur

- Motherboardtemperaturerkennung

- Drehzahlmessung für CPU-Lüfter

- Drehzahlmessung für Gehäuselüfter

- CPU/Gehäuse-Lüftergeräuschdämpfung

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore Betriebssysteme - Unterstützt Microsoft

Windows

7 32-Bit

Zertiﬁ zierungen - FCC, CE, WHQL

- Gemäß Ökodesign-Richtlinie (ErP/EuP) (Stromversorgung gemäß Ökodesign-Richtlinie (ErP/EuP) erforderlich) (siehe VORSICHT 13)

* Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website: http://www.asrock.com

Deutsch

ASRock AD2700-ITX / AD2500-ITX Motherboard

Deutsch

WARNUNG

Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS, Anwenden der Untied Overclocking-Technologie oder Verwenden von Overclocking Werkzeugen von Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann sich nachteilig auf die Stabilität Ihres Systems auswirken oder sogar Komponenten und Geräte Ihres Systems beschädigen. Es geschieht dann auf eigene Gefahr und auf Ihre Kosten. Wir übernehmen keine Verantwortung für mögliche Schäden, die aufgrund von Overclocking verursacht wurden.

VORSICHT!

1. Die Einstellung der “Hyper-Threading Technology”, ﬁ nden Sie auf Seite 34 des auf der Support-CD enthaltenen Benutzerhandbuches beschrieben.

2. Aufgrund von Chipset-Einschränkungen könnte unter Windows für das System reservierte Speichergröße unterhalb von 4 GB liegen.

3. Sie können nur die Nutzung von drei von vier Bildschirmen auswählen. Die D-Sub-, DVI-D- und HDMI-Bildschirme können nicht gleichzeitig aktiviert werden. Zudem kann der DVI-D-Port mit DVI-zu-HDMI-Adapter dieselben Funktionen wie der HDMI-Port unterstützen.

4. Der Mikrofoneingang dieses Motherboards unterstützt Stereo- und MonoModi. Der Audioausgang dieses Motherboards unterstützt 2-Kanal-, 4-Kanal-, 6-Kanal- und 8-Kanal-Modi. Stellen Sie die richtige Verbindung anhand der Tabelle auf Seite 4 und 5 her.

5. ASRock Instant Flash ist ein im Flash-ROM eingebettetes BIOS-FlashProgramm. Mithilfe dieses praktischen BIOS-Aktualisierungswerkzeugs können Sie das System-BIOS aktualisieren, ohne dafür zuerst Betriebssysteme wie MS-DOS oder Windows Programm bekommen Sie durch Drücken der <F6>-Taste

während des POST-Vorgangs oder durch Drücken der <F2>-Taste im

BIOS-Setup-Menü Zugang zu ASRock Instant Flash. Sie brauchen dieses Werkzeug einfach nur zu starten und die neue BIOS-Datei auf Ihrem

USB-Flash-Laufwerk, Diskettenlaufwerk oder der Festplatte zu speichern,

und schon können Sie Ihr BIOS mit nur wenigen Klickvorgängen ohne Bereitstellung einer zusätzlichen Diskette oder eines anderen komplizierten Flash-Programms aktualisieren. Achten Sie darauf, dass das USB-Flash-Laufwerk oder die Festplatte das Dateisystem FAT32/16/12 benutzen muss.

aufrufen zu müssen. Mit diesem

OS die

ASRock AD2700-ITX / AD2500-ITX Motherboard

6. Wenn Sie nach einer schnelleren, weniger eingeschränkten Möglichkeit zur Auﬂ adung Ihrer Apple-Geräte (z. B. iPhone/iPad/iPod touch) suchen, bietet ASRock Ihnen eine wunderbare Lösung – den ASRock APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber; dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computerauf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP Charger ermöglicht Ihnen die schnelle Auﬂ adung mehrerer Apple-Geräte

gleichzeitig; der Ladevorgang wird sogar dann fortgesetzt, wenn der PC

den Ruhezustand (S1), Suspend to RAM-Modus (S3) oder Tiefschlafmodus (S4) aufruft oder ausgeschaltet wird (S5). Nach der Installation des APP Charger-Treibers können Sie im Handumdrehen das großartigste Ladeerlebnis überhaupt genießen. ASRock-Webseite: http://www.asrock. com/Feature/AppCharger/index.asp

SmartView, eine neue Internetbrowserfunktion, ist eine intelligente IEStartseite, die meist besuchte Internetseiten, Ihren Browserverlauf, Facebook-Freunde und Nachrichten in Echtzeit miteinander kombiniert: In einer speziellen Ansicht, die das Internet noch angenehmer und aufregender macht. ASRock-Motherboards werden exklusiv mit der SmartView-Software geliefert, die auch dafür sorgt, dass Sie immer mit Ihren Freunden in Verbindung bleiben. Die SmartView-Funktionen können Sie mit den Windows Version 8 nutzen.

ASRock-Website: http://www.asrock.com/Feature/SmartView/index.asp

8. ASRocks XFast USB dient der Steigerung der Leistungsfähigkeit Ihrer USB-Speichergeräte. Die Leistung kann je nach Eigenschaften des Gerätes variieren.

9. ASRock XFast LAN bietet einen schnelleren Internetzugang mit den nachfolgenden Vorteilen. LAN-Anwendungspriorisierung: Hiermit konﬁ gurieren Sie auf ideale Weise Ihre Anwendungspriorität und/oder fügen neue Programme hinzu. Niedrigere Latenzzeit bei Spielen: Nach Einstellung einer höheren Online-Gamepriorität kann hiermit die Latenzzeit bei Spielen herabgesetzt werden. Datenverkehrsgestaltung: Sie können Youtube-Videos in HD anzeigen und gleichzeitig Dateien herunterladen.

Echtzeitanalyse Ihrer Daten: Über das Statusfenster können Sie schnell

ermitteln, welche Datenströme zur Zeit übertragen werden.

10. Durch die ASRock ein/aus-Wiedergabetechnologie können Sie großartige Klangerlebnisse von portablen Audiogeräten, wie z. B. MP3-Playern oder Mobiltelefonen, an Ihrem PC genießen – selbst wenn der PC ausgeschaltet ist (oder sich im ACPI S5-Modus beﬁ ndet)! Dieses Motherboard wird zudem mit einem kostenlosen Audiokabel (3,5 mm, Klinke) (optional) geliefert, was eine IT-Umgebung von höchster Benutzerfreundlichkeit gewährleistet.

-Betriebssystemen 7 und dem Internet Explorer ab

Deutsch

ASRock AD2700-ITX / AD2500-ITX Motherboard

11. Obwohl dieses Motherboard stufenlose Steuerung bietet, wird Overclocking nicht empfohlen. Frequenzen, die über den für den jeweiligen Prozessor vorgesehenen liegen, können das System instabil werden lassen oder die CPU beschädigen.

12. Wird eine Überhitzung der CPU registriert, führt das System einen automatischen Shutdown durch. Bevor Sie das System neu starten,

prüfen Sie bitte, ob der CPU-Lüfter am Motherboard richtig funktioniert,

und stecken Sie bitte den Stromkabelstecker aus und dann wieder ein. Um die Wärmeableitung zu verbessern, bitte nicht vergessen, etwas Wärmeleitpaste zwischen CPU und Kühlkörper zu sprühen.

13. EuP steht für Energy Using Product und kennzeichnet die ÖkodesignRichtlinie, die von der Europäischen Gemeinschaft zur Festlegung des Energieverbrauchs von vollständigen Systemen in Kraft gesetzt wurde. Gemäß dieser Ökodesign-Richtlinie (EuP) muss der gesamte Netzstromverbrauch von vollständigen Systemen unter 1,00 Watt liegen, wenn sie ausgeschaltet sind. Um dem EuP-Standard zu entsprechen, sind ein EuP-fähiges Motherboard und eine EuP-fähige Stromversorgung erforderlich. Gemäß einer Empfehlung von Intel muss eine EuP-fähige Stromversorgung dem Standard entsprechen, was bedeutet, dass bei einem Stromverbrauch von 100 mA die 5-Volt-Standby-Energieefﬁ zienz höher als 50% sein sollte. Für die Wahl einer EuP-fähigen Stromversorgung empfehlen wir Ihnen, weitere Details beim Hersteller der Stromversorgung abzufragen.

Deutsch

ASRock AD2700-ITX / AD2500-ITX Motherboard

1.3 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper gesetzt werden. Werden Pins durch Jumperkappen verdeckt, ist der Jumper “Gebrückt”. Werden keine Pins durch Jumperkappen verdeckt, ist der Jumper “Offen”. Die Abbildung zeigt einen 3-Pin Jumper dessen Pin1 und Pin2 “Gebrückt” sind, bzw. es beﬁ ndet sich eine Jumper-Kappe auf diesen beiden Pins.

Jumper Einstellun Beschreibung

CMOS löschen

(CLRCMOS1, 2-Pin jumper) (siehe S.2 oder 3 - No. 13)

Hinweis: Mit CLRCMOS1 können Sie die Daten im CMOS löschen. Die CMOS Da-

ten beinhalten die Systeminformationen wie Systemkennwort, Datum, Zeit und System-Setupeinstellungen. Um die Einstellungen zu löschen und Default-Werte wiederherzustellen, schalten Sie den Computer aus, ziehen Sie den Netzstecker und überbrücken Sie 2-pin von CLRCMOS1 mithilfe des Jumpers für 5 Sekunden.

2-pin jumper

ASRock AD2700-ITX / AD2500-ITX Motherboard

Deutsch

1.4 Integrierte Header und Anschlüsse

Seriell-ATAII-Anschlüsse Diese zwei Serial ATAII-

(SATAII_1: siehe S.2 oder 3 - No. 16)

(SATAII_2: siehe S.2 oder 3 - No. 8)

für interne Massenspeichergeräte. Die aktuelle SATAII-Schnittstelle ermöglicht eine Datenübertragungsrate bis 3,0 Gb/s.

Serial ATA- (SATA-) SJedes Ende des SATA Datenkabel Datenkabels kann an die SATA

(Option)

oder das SATAII Verbindungsstück auf dieser Hauptplatine angeschlossen werden.

Audiokabel (3,5 mm, Klinke) Beide Enden des 3,5-mm-Klin

(Option)

portable Audiogeräte, wie z. B. MP3-Player und Mobiltelefone, oder den Line-in-Port Ihres PCs angeschlossen werden.

Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KEINE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jumperkappen auf Header und Anschlüsse setzen, wird das Motherboard unreparierbar beschädigt!

(SATAII-) Verbínder

unterstützten SATA-Datenkabel

SATAII_1

SATAII_2

/ SATAII Festplatte

kenaudiokabels können an

Deutsch

USB 2.0-Header Zusätzlich zu den

(9-pol. USB6_7)

(siehe S.2 oder 3 - No. 15)

üblichen USB 2.0-Ports an den

I/O-Anschlüssen beﬁ nden sich zwei USB 2.0- Anschlussleisten am Motherboard. Pro USB 2.0-

(9-pol. USB8_9)

(siehe S.2 oder 3 - No. 9)

Anschlussleiste werden zwei

USB 2.0-Ports unterstützt.

USB_PWR

P-9

P-8

USB_PWR

P+9

P+8

GND

DUMMY

ASRock AD2700-ITX / AD2500-ITX Motherboard

Consumer Infrared-Modul-Header Dieser Header kann zum

(4-pin CIR1)

(siehe S.2 oder 3 - No. 12)

Anschließen Remote-

Empfänger.

ATX+5VSB

IRRX

IRTX

GND

IRTX

+5VSB

IRRX

GND

PRESENCE#

MIC2_R

MIC2_L

DUMMY

GND

MIC_RET

OUT2_R

OUT_RET

OUT2_L

J_SENSE

Infrarot-Modul-Header Dieser Header unterstützt ein

(5-pin IR1)

optionales, drahtloses Sende-

(siehe S.2 oder 3 - No. 10)

und Empfangs-Infrarotmodul.

Anschluss für Audio auf Dieses Interface zu einem der Gehäusevorderseite Audio-Panel auf der Vorder

(9-Pin HD_AUDIO1)

(siehe S.2 oder 3 - No. 19)

seite Ihres Gehäuses,

ermöglicht Ihnen eine bequeme Anschlussmöglichkeit und Kontrolle über Audio-Geräte.

1. High Deﬁ nition Audio unterstützt Jack Sensing (automatische Erkennung falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung am Gehäuse HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie bei der Installation im System die Anweisungen in unserem Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie nachstehend beschrieben an der Front-Audioanschlussleiste: A. Schließen Sie Mic_IN (MIC) an MIC2_L an. B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an. C. Schließen Sie Ground (GND) an Ground (GND) an.

D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese

Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden.

E. So aktivieren Sie das Mikrofon an der Vorderseite. Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)- Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke) an.

System Panel-Header Dieser Header unterstützt

(9-pin PANEL1)

(siehe S.2 oder 3 - No. 11)

Schließen Sie die Ein-/Austaste, die Reset-Taste und die Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die positiven und negativen Pins, bevor Sie die Kabel anschließen.

mehrere Funktion der

Systemvorderseite.

ASRock AD2700-ITX / AD2500-ITX Motherboard

Deutsch

PWRBTN (Ein-/Ausschalter):

Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu ses. Sie können konﬁ gurieren, wie das System mit Hilfe des Ein-/Ausschalters ausgeschaltet werden können soll.

RESET (Reset-Taste):

Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses. Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes neu starten.

PLED (Systembetriebs-LED):

Zum Anschließen der Betriebsstatusanzeige an der Frontblende des Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die

LED blinkt, wenn sich das System im Ruhezustand S1 beﬁ ndet. Die LED schaltet sich aus, wenn sich das System in den Modi S3/S4 beﬁ ndet oder ausgeschaltet ist (S5). HDLED (Festplattenaktivitäts-LED):

Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des

Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder

schreibt.

Das Design der Frontblende kann je nach Gehäuse variiere. Ein Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED, Lautsprechern, etc. Stellen Sie beim Anschließen des Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die Kabel- und Pinbelegung korrekt übereinstimmen.

Gehäuselautsprecher-Header Schließen Sie den

(4-pin SPEAKER1)

(siehe S.2 oder 3 - No. 14)

Gehäuselautsprecher an

diesen Header an.

Deutsch

Gehäuse-Lüfteranschlüsse

(3-pin CHA_FAN1)

(siehe S.2 oder 3 - No. 5)

Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen, wobei der schwarze Draht an den Schutzleiterstift angeschlossen wird.

CPU-Lüfteranschluss Verbinden Sie das CPU -

(3-pin CPU_FAN1)

(siehe S.2 oder 3 - No. 3)

Lüfterkabel mit diesem

Anschluss und passen Sie den

GND

+12V

CPU_FAN_SPEED

schwarzen Draht dem Erdungsstift an.

ASRock AD2700-ITX / AD2500-ITX Motherboard

ATX-Netz-Header Verbinden Sie die ATX-

(24-pin ATXPWR1)

(siehe S.2 oder 3 - No. 7)

Obwohl dieses Motherboard einen 24-pol. ATX-

Stromversorgung mit diesem

Header.

12 124

Stromanschluss bietet, kann es auch mit einem modiﬁ zierten traditionellen 20-pol. ATX-Netzteil verwendet werden. Um ein 20-pol. ATX-Netzteil zu verwenden, stecken Sie den Stecker mit Pin 1 und Pin 13 ein.

Installation eines 20-pol. ATX-Netzteils

Druckerport-Anschlussleiste Dies ist eine Schnittstelle zum

(25-pol. LPT1)

Anschluss eines Druckerport-

(siehe S.2 oder 3 - No. 1)

Drucker auf einfache Weise anschließen können.

AFD#

ERROR#

PINIT#

Kabels, mit dem Sie passende

SLIN#

SPD2

SPD1

SPD0

STB#

SPD3

SPD4

SPD5

SPD6

GND

SPD7

ACK#

BUSY

SLCT

COM-Anschluss-Header Dieser COM-Anschluss-

(9-pin COM1)

(siehe S.2 oder 3 - No. 2)

Header wird verwendet, um

ein COM-Anschlussmodul zu

unterstützen.

Deutsch

ASRock AD2700-ITX / AD2500-ITX Motherboard

2. BIOS-Information

Das Flash Memory dieses Motherboards speichert das Setup-Utility. Drücken Sie <F2> oder <Del> während des POST (Power-On-Self-Test) um ins Setup zu gelangen, ansonsten werden die Testroutinen weiter abgearbeitet. Wenn Sie ins Setup gelangen wollen, nachdem der POST durchgeführt wurde, müssen Sie das System über die Tastenkombination <Ctrl> + <Alt> + <Delete> oder den Reset-Knopf auf der Gehäusevorderseite, neu starten. Natürlich können Sie einen Neustart auch durchführen, indem Sie das System kurz ab- und danach wieder anschalten. Das Setup-Programm ist für eine bequeme Bedienung entwickelt worden. Es ist ein menügesteuertes Programm, in dem Sie durch unterschiedliche Untermenüs scrollen und die vorab festgelegten Optionen auswählen können. Für detaillierte Informationen zum BIOS-Setup, siehe bitte das Benutzerhandbuch (PDF Datei) auf der Support CD.

3. Software Support CD information

Dieses Motherboard unterstützt eine Reiche von Microsoft® Windows® Betriebssystemen: 7 32-Bit. Die Ihrem Motherboard beigefügte Support-CD enthält hilfreiche Software, Treiber und Hilfsprogramme, mit denen Sie die Funktionen Ihres Motherboards verbessern können Legen Sie die Support-CD zunächst in Ihr CD-ROMLaufwerk ein. Der Willkommensbildschirm mit den Installationsmenüs der CD wird automatisch aufgerufen, wenn Sie die “Autorun”-Funktion Ihres Systems aktiviert haben. Erscheint der Wilkommensbildschirm nicht, so “doppelklicken” Sie bitte auf das File ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen. Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menügesteuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert.

Deutsch

ASRock AD2700-ITX / AD2500-ITX Motherboard

1. Introduction

Merci pour votre achat d’une carte mère ASRock AD2700-ITX / AD2500-ITX, une carte mère très ﬁ able produite selon les critères de qualité rigoureux de ASRock. Elle offre des performances excellentes et une conception robuste conformément à l’engagement d’ASRock sur la qualité et la ﬁ abilité au long terme. Ce Guide d’installation rapide présente la carte mère et constitue un guide d’installation pas à pas. Des informations plus détaillées concernant la carte mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD d’assistance.

Les spéciﬁ cations de la carte mère et le BIOS ayant pu être mis à jour, le contenu de ce manuel est sujet à des changements sans notiﬁ cation. Au cas où n’importe qu’elle modiﬁ cation intervenait sur ce manuel, la version mise à jour serait disponible sur le site web ASRock sans nouvel avis. Vous trouverez les listes de prise en charge des cartes VGA et CPU également sur le site Web ASRock. Site web ASRock, http://www.asrock.com Si vous avez besoin de support technique en relation avec cette carte mère, veuillez consulter notre site Web pour de plus amples informations particulières au modèle que vous utilisez. www.asrock.com/support/index.asp

1.1 Contenu du paquet

Carte mère ASRock AD2700-ITX / AD2500-ITX (Facteur de forme Mini-ITX: 6.7 pouces x 6.7 pouces, 17.0 cm x 17.0 cm) Guide d’installation rapide ASRock AD2700-ITX / AD2500-ITX CD de soutien ASRock AD2700-ITX / AD2500-ITX Deux câbles de données de série ATA (SATA) (en option) Un Câble audio 3,5mm (en option) Un I/O Panel Shield

ASRock AD2700-ITX / AD2500-ITX Motherboard

Français

1.2 Spécifications

Format - Facteur de forme Mini-ITX:

6.7 pouces x 6.7 pouces, 17.0 cm x 17.0 cm

- Accessoires de Carte mère (AD2700-ITX)

- Condensateur résistant pour alimentation de processeur (AD2500-ITX) CPU - Processeur Intel (AD2700-ITX)

- Processeur Intel® AtomTM double-cœur D2500 (1.86 GHz) (AD2500-ITX)

- Prise en charge de la technologie Hyper-Threading (AD2700-ITX) (voir ATTENTION 1)

Chipsets - Southbridge: Intel Mémoire - 2 x slots SO-DIMM DDR3

- Supporte DDR3 1066/800 non-ECC, sans amortissement mémoire

- Capacité maxi de mémoire système: 4GB (voir ATTENTION 2)

Slot d’extension - 1 x slot PCI VGA sur carte - Intel

PowerVR SGX545

- DirectX 9.0, Pixel Shader 3.0

- Trois options de sortie VGA: D-Sub, DVI-D et HDMI (voir ATTENTION 3)

- Prend en charge le HDMI 1.3a avec une résolution maximale jusqu’à 1920x1200

- Prend en charge le DVI avec une résolution maximale jusqu’à 1920x1200 @ 60Hz

- Prend en charge le D-Sub avec une résolution maximale jusqu’à 1920x1200 @ 60Hz

- Prise en charge de la fonction HDCP avec ports DVI et HDMI

- Supporter 1080p Blu-ray(BD)/ lecteur de HD-DVD avec ports DVI et HDMI (AD2700-ITX) Audio - 7,1 CH HD Audio avec protection de contenu (Realtek ALC892 Audio Codec)

- Prise en charge de l’audio Premium Blu-ray

- Prend en charge THX TruStudio

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s (AD2700-ITX) - Realtek RTL8111E

- Support du Wake-On-LAN

AtomTM double-cœur D2700 (2.13 GHz)

NM10 Express

ASRock AD2700-ITX / AD2500-ITX Motherboard

- Prise en charge de la détection de câble LAN

- Prend en charge la norme Energy Efﬁ cient Ethernet (Ethernet à efﬁ cacité énergétique) 802.3az

- Supporte PXE

LAN - Realtek PCIE x1 LAN RTL8105E (AD2500-ITX) - Vitesse 10/100 Mb/s

- Support du Wake-On-LAN

- Supporte PXE

Panneau arrière I/O Panel (AD2700-ITX) - 1 x port clavier PS/2

- 1 x port D-Sub

- 1 x port DVI-D

- 1 x port HDMI

- 1 x Port de sortie optique SPDIF

- 4 x ports USB 2.0 par défaut

- 2 x ports USB 3.0 par défaut

- 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et LED VITESSE)

- Prise HD Audio: Haut-parleur arrière / Central / Basses / Entrée Ligne / Haut-parleur frontal / Microphone (voir ATTENTION 4)

Panneau arrière I/O Panel (AD2500-ITX) - 1 x port clavier PS/2

- 1 x port D-Sub

- 1 x port DVI-D

- 1 x port HDMI

- 1 x Port de sortie optique SPDIF

- 6 x ports USB 2.0 par défaut

- 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et LED VITESSE)

- Prise HD Audio: Haut-parleur arrière / Central / Basses / Entrée Ligne / Haut-parleur frontal / Microphone (voir ATTENTION 4)

USB 3.0 - 2 x ports USB3.0 à l’arrière par ASMedia ASM1042, (AD2700-ITX) prennent en charge USB 1.0/2.0/3.0 jusqu’à 5 Gb/s Connecteurs - 2 x connecteurs SATA2, prennent en charge un taux de

transfert de données pouvant aller jusqu’à 3.0Go/s, supporte NCQ, AHCI et « Hot Plug » (Branche ment à chaud)

- 1 x En-tête du module infrarouge

- 1 x

- 1 x embase de port d’impression

ASRock AD2700-ITX / AD2500-ITX Motherboard

Barrette pour module à infrarouges grand public

Français

- 1 x En-tête de port COM

- Connecteur pour ventilateur de CPU/Châssis

- br. 24 connecteur d’alimentation ATX

- Connecteur audio panneau avant

- 2 x En-tête USB 2.0 (prendre en charge 4 ports USB 2.0 supplémentaires) BIOS - 16Mb BIOS AMI

- AMI UEFI Legal BIOS avec support GUI

- Support du “Plug and Play”

- Compatible pour événements de réveil ACPI 1.1

- Gestion jumperless

- Support SMBIOS 2.3.1 CD d’assistance - Pilotes, utilitaires, logiciel anti-virus (version d’évaluation), CyberLink MediaEspresso 6.5 Trial, Suite logicielle ASRock (CyberLink DVD Suite et Version OEM et d’essai; Suite multimédia ASRock MAGIX - OEM) Caractéristique - ASRock l’Instant Boot unique - ASRock Instant Flash (voir ATTENTION 5)

- Chargeur ASRock APP (voir ATTENTION 6)

- ASRock SmartView (voir ATTENTION 7)

- ASRock XFast USB (voir ATTENTION 8)

- ASRock XFast LAN (voir ATTENTION 9)

- Technologie Lecture Marche/Arrêt ASRock (voir ATTENTION 10)

- L’accélérateur hybride:

- Contrôle direct de la fréquence CPU (voir ATTENTION 11)

- ASRock U-COP (voir ATTENTION 12)

- Garde d’échec au démarrage (B.F.G.) Surveillance - Contrôle de la température CPU système - Mesure de température de la carte mère

- Tachéomètre ventilateur CPU

- Tachéomètre ventilateur châssis

- Ventilateur silencieux d’unité centrale/châssis

- Monitoring de la tension: +12V, +5V, +3.3V, Vcore OS - Microsoft

Windows® 7 32-bit

Certiﬁ cations - FCC, CE, WHQL

- Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise) (voir ATTENTION 13)

* Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web: http://www.asrock.com

ASRock AD2700-ITX / AD2500-ITX Motherboard

ATTENTION

Il est important que vous réalisiez qu’il y a un certain risque à effectuer l’overclocking, y compris ajuster les réglages du BIOS, appliquer la technologie Untied Overclocking, ou utiliser des outils de tiers pour l’overclocking. L’overclocking peut affecter la stabilité de votre système, ou même causer des dommages aux composants et dispositifs de votre système. Si vous le faites, c’est à vos frais et vos propres risques. Nous ne sommes pas responsables des dommages possibles causés par l’overclocking.

ATTENTION!

1. En ce qui concerne le paramétrage “Hyper-Threading Technology”, veuillez consulter la page 34 du manuel de l’utilisateur sur le CD technique.

2. A cause des limites de la puce, la taille de la mémoire réservée pour le système peut être inférieure à 4 Go sous Windows

3. Vous pouvez choisir de n’utiliser que trois moniteurs sur quatre. Les moniteurs D-Sub, DVI-D et HDMI ne peuvent pas être activés en même temps. En outre, avec l’adaptateur DVI-HDMI, le port DVI-D peut prendre en charge les mêmes fonctions que le port HDMI.

4. Pour l’entrée microphone, cette carte mère supporte les deux modes stéréo et mono. Pour la sortie audio, cette carte mère supporte les modes 2-canaux, 4-canaux, 6-canaux et 8-canaux. Veuillez vous référer au tableau en page 4 et 5 pour effectuer la bonne connexion.

5. O ASRock Instant Flash é um utilitário de ﬂ ash do BIOS incorporado na memória Flash ROM. Esta prática ferramenta de actualização do BIOS permite-lhe actualizar o BIOS do sistema sem necessitar de entrar nos sistemas operativos, como o MS-DOS ou o Windows

utilitário, poderá premir a tecla <F6> durante o teste de arranque POST

ou premir a tecla <F2> para exibir o menu de conﬁ guração do BIOS para aceder ao ASRock Instant Flash. Execute esta ferramenta para guardar o novo ﬁ cheiro de BIOS numa unidade ﬂ ash USB, numa disquete ou num disco rígido, em seguida, poderá actualizar o BIOS com

apenas alguns cliques sem ter de utilizar outra disquete ou outro compli-

cado utilitário de ﬂ ash. Note que a unidade ﬂ ash USB ou a unidade de disco rígido devem utilizar o sistema de ﬁ cheiros FAT32/16/12.

OS.

. Com este

ASRock AD2700-ITX / AD2500-ITX Motherboard

Français

6. Si vous désirez un moyen plus rapide et moins contraignant de recharger

vos appareils Apple tels que iPhone/iPod/iPad Touch, ASRock a préparé pour vous la solution idéale - le chargeur ASRock APP. Il sufﬁ t d’installer le pilote du chargeur APP, et vous pourrez recharger rapidement votre iPhone à partir de votre ordinateur, jusqu’à 40% plus vite qu’avant. Le chargeur ASRock APP vous permet de charger rapidement et simultanément plusieurs appareils Apple, et le chargement continu est même

pris en charge lorsque le PC passe en mode Veille (S1), Suspension à la

RAM (S3), hibernation (S4) ou hors tension (S5). Lorsque le pilote du

chargeur APP est installé, vous découvrez un mode de mise en charge

tout à fait inédit.

Site web ASRock : http://www.asrock.com/Feature/AppCharger/index.asp

SmartView, une nouvelle fonction du navigateur Internet, est une page

de démarrage intelligente de IE, comportant à la fois vos sites Internet les plus visités, votre historique, vos amis Facebook et l’actualité en temps réel, le tout sur une vue optimisée pour une expérience de l’Internet encore plus personnelle. Les cartes mères ASRock sont équipées en exclusivité de l’utilitaire SmartView, ce qui vous permet de garder le contact avec vos amis itinérants. Pour utiliser la fonction SmartView, veuillez vous assurez que votre version de système d’exploitation est Windows et que vous utilisez le navigateur IE8.

asrock.com/Feature/SmartView/index.asp

8. ASRock XFast USB permet d’améliorer les performances de votre péri-

phérique de stockage USB. Les performances réelles dépendent des propriétés du périphérique.

9. ASRock XFast LAN fournit un accès Internet plus rapide, avec les avan-

tages suivants. Priorisation d’application LAN : Vous pouvez conﬁ gurer votre priorité d’application idéalement et/ou ajouter des nouveaux programmes. Latence plus basse dans les jeux : Après avoir réglé la priorité de jeux en ligne plus haute, cela peut réduire la latence dans les jeux. Forme du traﬁ c : Vous pouvez regarder des vidéos HD YouTube et té- lécharger simultanément des ﬁ chiers. Analyse en temps réel de vos don- nées : Avec la fenêtre d’état, vous pouvez facilement reconnaître les ﬂ ux de données que vous êtes en train de transférer.

10. La Technologie Lecture Marche/Arrêt ASRock permet aux utilisateurs

d’expériencer l’audio incroyable à partir d’appareils audio portables comme un lecteur MP3 ou un téléphone portable, sur votre PC, même lorsque le PC est éteint (ou en mode ACPI S5)! Cette carte mère fournie aussi un câble audio 3,5mm gratuit (optionnel) qui facilite beaucoup dans les environnements informatiques.

11. Même si cette carte mère offre un contrôle sans souci, il n’est pas re-

commandé d’y appliquer un over clocking. Des fréquences de bus CPU autres que celles recommandées risquent de rendre le système instable ou d’endommager le CPU et la carte mère.

Site Internet ASRock : http://www.

ASRock AD2700-ITX / AD2500-ITX Motherboard

12. Lorsqu’une surchauffe du CPU est détectée, le système s’arrête automatiquement. Avant de redémarrer le système, veuillez vériﬁ er que le ventilateur d’UC sur la carte mère fonctionne correctement et débranchez le cordon d’alimentation, puis rebranchez-le. Pour améliorer la dissipation de la chaleur, n’oubliez pas de mettre de la pâte thermique entre le CPU le dissipateur lors de l’installation du PC.

13. EuP, qui signiﬁ e Energy Using Product (Produit Utilisant de l’Energie), est une disposition établie par l’Union Européenne pour déﬁ nir la con- sommation de courant pour le système entier. Conformément à la norme EuP, le courant CA total du système entier doit être inférieur à 1 W en mode d’arrêt. Pour être conforme à la norme EuP, une carte mère EuP et une alimentation EuP sont requises. Selon les suggestions d’Intel’, l’alimentation électrique EuP doit correspondre à la norme, qui est que l’efﬁ cacité électrique de 5v en mode de veille doit être supérieure à 50%

pour 100 mA de consommation de courant. Pour choisir une alimentation

électrique conforme à la norme EuP, nous vous recommandons de consulter votre fournisseur de courant pour plus de détails.

ASRock AD2700-ITX / AD2500-ITX Motherboard

Français

1.3 Réglage des cavaliers

L’illustration explique le réglage des cavaliers. Quand un capuchon est placé sur les broches, le cavalier est « FERME ». Si aucun capuchon ne relie les broches,le cavalier est « OUVERT ». L’illustration montre un cavalier à 3 broches dont les broches 1 et 2 sont « FERMEES » quand le capuchon est placé sur ces 2 broches.

Le cavalier Description

Effacer la CMOS

(CLRCMOS1, le cavalier à 2 broches) (voir p.2 ou 3 No. 13)

Note: CLRCMOS1 vous permet d’effacer les données de la CMOS. Ces données

incluent les informations système telles que le mot de passe, la date, l’heure, et les paramètres du système. Pour restaurer les paramètres système à leur valeur par défaut, éteignez l’ordinateur et débranchez le câble d’alimentation. Puis placez un cavalier sur les pins CLRCMOS1 pendant 5 secondes. N’oubliez pas de retirer le cavalier avant après avoir restauré le CMOS.

le cavalier à 2 broches

Français

ASRock AD2700-ITX / AD2500-ITX Motherboard

1.4 En-têtes et Connecteurs sur Carte

Connecteurs Série ATAII Ces deux connecteurs Série

(SATAII_1: voir p.2 ou 3 No. 16)

(SATAII_2: voir p.2 ou 3 No. 8)

les périphériques de stockage

internes. L’interface SATAII actuelle permet des taux transferts de données pouvant

aller jusqu’à 3,0 Gb/s.

Câble de données Toute cote du cable de data Série ATA (SATA) SATA peut etre connecte au

(en option)

ou au connecteur SATAII sur la carte mere.

Câble audio 3,5mm L’une des extrémités du câble

(en option)

branchée sur des appareils audio portatifs comme un lecteur MP3 ou un téléphone portable, ou le port Entrée Ligne de votre PC.

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers. NE PAS placer les capuchons de cavalier sur ces en-têtes et connecteurs. Le fait de placer les capuchons de cavalier sur les en-têtes et connecteurs causera à la carte mère des dommages irréversibles!

ATAII (SATAII) prennent en

charge les câbles SATA pour

SATAII_1

SATAII_2

disque dur SATA / SATAII /

audio 3,5mm peut être

En-tête USB 2.0 A côté des ports

(USB6_7 br.9)

(voir p.2 ou 3 No. 15)

USB 2.0 par défaut sur le

panneau E/S, il y a deux embases USB 2.0 sur cette carte mère. Chaque embase USB 2.0 peut prendre en

(USB8_9 br.9)

(voir p.2 ou 3 No. 9)

charge 2 ports USB 2.0.

USB_PWR

P-9

P-8

USB_PWR

P+9

P+8

GND

DUMMY

ASRock AD2700-ITX / AD2500-ITX Motherboard

Français

Barrette pour module à infrarouges grand public Cette barrette peut être utilisée

(CIR1 br.4)

(voir p.2 ou 3 No. 12)

pour connecter des récepteur

ATX+5VSB

IRRX

IRTX

GND

IRTX

IRRX

GND

PRESENCE#

MIC2_R

MIC2_L

+5VSB

DUMMY

GND

MIC_RET

J_SENSE

OUT2_R

OUT_RET

OUT2_L

En-tête du module infrarouge Cet en-tête supporte un module

(IR1 br.5)

infrarouge optionnel de

(voir p.2 ou 3 No. 10)

transfert et de réception sans

ﬁ l.

Connecteur audio panneau C’est une interface pour

(HD_AUDIO1 br. 9)

(voir p.2 ou 3 No. 19)

un câble avant audio en façade

qui permet le branchement et le contrôle commodes de périphériques audio.

1. L’audio à haute déﬁ nition (HDA) prend en charge la détection de ﬁ che, mais le ﬁ l de panneau sur le châssis doit prendre en charge le HDA pour fonctionner correctement. Veuillez suivre les instructions dans notre manuel et le manuel de châssis aﬁ n installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio du panneau avant conformément à la procédure ci-dessous : A. Connectez Mic_IN (MIC) à MIC2_L. B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L. C. Connectez Ground (GND) à Ground (GND). D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous n’avez pas besoin de les connecter pour le panneau audio AC’97. E. Pour activer le micro avant. Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de contrôle Realtek. Ajustez “Recording Volume” (Volume d’enregistrement).

Français

En-tête du panneau système Cet en-tête permet d’utiliser

(PANEL1 br.9)

(voir p.2 ou 3 No. 11)

Connectez l’interrupteur d’alimentation, l’interrupteur de réinitialisation et l’indicateur d’état du système du châssis sur cette barrette en respectant l’affectation des broches décrite ci-dessous. Faites attention aux broches positives et négatives avant de connecter les câbles.

plusieurs fonctions du

panneau système frontal.

ASRock AD2700-ITX / AD2500-ITX Motherboard

PWRBTN (Interrupteur d’alimentation):

Connectez ici le connecteur d’alimentation sur le panneau avant du châssis. Vous pouvez conﬁ gurer la façon de mettre votre système hors tension avec l’interrupteur d’alimentation.

RESET (Interrupteur de réinitialisation):

Connectez ici le connecteur de réinitialisation sur le panneau avant du châssis. Appuyez sur l’interrupteur de réinitialisation pour redémarrer l’ordinateur s’il se bloque ou s’il n’arrive pas à redémarrer normalement.

PLED (DEL alimentation système):

Connectez ici l’indicateur d’état de l’alimentation sur le panneau avant du châssis. Ce voyant DEL est allumé lorsque le système est en marche. Le voyant DEL clignote lorsque le système est en mode veille S1. Le voyant DEL est éteint lorsque le système est en mode veille S3/ S4 ou lorsqu’il est éteint (S5).

HDLED (DEL activité du disque dur):

Connectez ici le voyant DEL d’activité du disque dur sur le panneau avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en train de lire ou d’écrire des données.

Le design du panneau avant peut varier en fonction du châssis. Un module de panneau avant consiste principalement en : interrupteur d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation, voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous connectez le panneau avant de votre châssis sur cette barrette, vériﬁ ez bien à faire correspondre les ﬁ ls et les broches.

En-tête du haut-parleur Veuillez connecter le de châssis haut-parleur de châssis sur

(SPEAKER1 br. 4)

(voir p.2 ou 3 No. 14)

cet en-tête.

Connecteur pour châssis

(CHA_FAN1 br. 3)

(voir p.2 ou 3 No. 5)

Branchez les câbles du ventilateur aux connecteurs pour ventilateur et faites correspondre le ﬁ l noir à la broche de terre.

Connecteur du ventilateur Veuillez connecter le câble de de l’UC ventilateur d’UC sur ce

(CPU_FAN1 br. 3)

(voir p.2 ou 3 No. 3)

connecteur et brancher le ﬁ l

noir sur la broche de terre.

GND

+12V

CPU_FAN_SPEED

ASRock AD2700-ITX / AD2500-ITX Motherboard

Français

En-tête d’alimentation ATX Veuillez connecter l’unité

(ATXPWR1 br. 24)

(voir p.2 ou 3 No. 7)

d’alimentation ATX sur cet en-

tête.

12 124

Bien que cette carte mère fournisse un connecteur de courant ATX 24 broches, elle peut encore fonctionner

si vous adopter une alimentation traditionnelle ATX 20 broches. Pour utiliser une alimentation ATX 20 broches, branchez à l’alimentation électrique ainsi qu’aux broches 1 et 13.

20-Installation de l’alimentation électrique ATX

Embase de port d’impression AIl s’agit d’une interface pour le

(LPT1 25 broches)

(voir p.2 ou 3 No. 1)

pratique de périphériques d’impression.

AFD#

câble du port d’impression, qui

ERROR#

PINIT#

permet le raccordement

SLIN#

SPD2

SPD1

SPD0

STB#

SPD3

SPD4

SPD5

SPD6

GND

SPD7

ACK#

BUSY

SLCT

En-tête de port COM Cette en-tête de port COM est

(COM1 br.9)

(voir p.2 ou 3 No. 2)

utilisée pour prendre en charge

un module de port COM.

Français

ASRock AD2700-ITX / AD2500-ITX Motherboard

2. Informations sur le BIOS

La puce Flash Memory sur la carte mère stocke le Setup du BIOS. Lorsque vous démarrez l’ordinateur, veuillez presser <F2> ou <Del> pendant le POST (Power-OnSelf-Test) pour entrer dans le BIOS; sinon, le POST continue ses tests de routine. Si vous désirez entrer dans le BIOS après le POST, veuillez redémarrer le système en pressant <Ctl> + <Alt> + <Suppr>, ou en pressant le bouton de reset sur le boîtier du système. Vous pouvez également redémarrer en éteignant le système et en le rallumant. L’utilitaire d’installation du BIOS est conçu pour être convivial. C’est un programme piloté par menu, qui vous permet de faire déﬁ ler par ses divers sous- menus et de choisir parmi les choix prédéterminés. Pour des informations détaillées sur le BIOS, veuillez consulter le Guide de l’utilisateur (ﬁ chier PDF) dans le CD technique.

3. Informations sur le CD de support

Cette carte mère supporte divers systèmes d’exploitation Microsoft® Windows®: 7 32-bit. Le CD technique livré avec cette carte mère contient les pilotes et les utilitaires nécessaires pour améliorer les fonctions de la carte mère. Pour utiliser le CD technique, insérez-le dans le lecteur de CD-ROM. Le Menu principal s’afﬁ che auto- matiquement si “AUTORUN” est activé dans votre ordinateur. Si le Menu principal n’apparaît pas automatiquement, localisez dans le CD technique le ﬁ chier “ASSE- TUP.EXE” dans le dossier BIN et double-cliquez dessus pour afﬁ cher les menus.

ASRock AD2700-ITX / AD2500-ITX Motherboard

Français

1. Introduzione

Grazie per aver scelto una scheda madre ASRock AD2700-ITX / AD2500-ITX, una scheda madre afﬁ dabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca della qualità e della resistenza. Questa Guida Rapida all’Installazione contiene l’introduzione alla motherboard e la guida passo-passo all’installazione. Informazioni più dettagliate sulla motherboard si possono trovare nel manuale per l’utente presente nel CD di supporto.

Le speciﬁ che della scheda madre e il software del BIOS possono essere aggiornati, pertanto il contenuto di questo manuale può subire variazioni senza preavviso. Nel caso in cui questo manuale sia modiﬁ cato, la versione aggiornata sarà disponibile sul sito di ASRock senza altro avviso. Sul sito ASRock si possono anche trovare le più recenti schede VGA e gli elenchi di CPU supportate. ASRock website http://www.asrock.com Se si necessita dell’assistenza tecnica per questa scheda madre, visitare il nostro sito per informazioni speciﬁ che sul modello che si sta usando. www.asrock.com/support/index.asp

1.1 Contenuto della confezione

Scheda madre ASRock AD2700-ITX / AD2500-ITX (Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm) Guida di installazione rapida ASRock AD2700-ITX / AD2500-ITX CD di supporto ASRock AD2700-ITX / AD2500-ITX Due cavi dati Serial ATA (SATA) (opzionali) Un cavo audio da 3,5 mm (opzionali) Un I/O Shield

Italiano

ASRock AD2700-ITX / AD2500-ITX Motherboard

1.2 Specifiche

Piattaforma - Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm

- Design condensatore compatto (AD2700-ITX)

- Condensatore solido per alimentazione CPU (AD2500-ITX) Processore - processore Intel (AD2700-ITX)

- processore Intel® Dual-Core AtomTM D2500 (1.86 GHz) (AD2500-ITX)

- Supporto tecnologia Hyper Threading (AD2700-ITX) (vedi ATTENZIONE 1) Chipset - Southbridge: Intel Memoria - 2 x slot DDR3 SO-DIMM

- Supporto DDR3 1066/800 non-ECC, momoria senza buffer

- Capacità massima della memoria di sistema: 4GB (vedi ATTENZIONE 2) Slot di - 1 x slot PCI espansione VGA su scheda - Intel

PowerVR SGX545

- DirectX 9.0, Pixel Shader 3.0

- Tre opzioni d’output VGA: D-Sub, DVI-D e HDMI (vedi ATTENZIONE 3)

- Supporta HDMI 1.3a con risoluzione massima ﬁ no a 1920x1200

- Supporta DVI con risoluzione massima ﬁ no a 1920x1200 @ 60Hz

- Supporta D-Sub con risoluzione massima ﬁ no a 1920x1200 @ 60Hz

- Supporto della funzione HDCP con le porte DVI e HDMI

- Supporto 1080p Blu-ray (BD) / HD-DVD riproduzione con le porte DVI e HDMI (AD2700-ITX) Audio - 7.1 CH HD Audio con protezioni contenuti (Realtek ALC892 Audio Codec)

- Supporto audio Blu-ray Premium

- Supporto THX TruStudio LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s (AD2700-ITX) - Realtek RTL8111E

- Supporta Wake-On-LAN

- Supporta il rilevamento cavo LAN

- Supporto di Energy Efﬁ cient Ethernet 802.3az

- Supporta PXE

Dual-Core AtomTM D2700 (2.13 GHz)

NM10 Express

Italiano

ASRock AD2700-ITX / AD2500-ITX Motherboard

Italiano

LAN - Realtek PCIE x1 LAN RTL8105E (AD2500-ITX) - Velocità 10/100 Mb/s

- Supporta Wake-On-LAN

- Supporta PXE Pannello I/O Panel posteriore I/O - 1 x porta PS/2 per tastiera (AD2700-ITX) - 1 x porta D-Sub

- 1 x porta DVI-D

- 1 x porta HDMI

- 1 x Porta ottica SPDIF Out

- 4 x porte USB 2.0 già integrate

- 2 x porte USB 3.0 già integrate

- 1 x porte LAN RJ-45 con LED (LED azione/collegamento e LED velocità)

- Connettore HD Audio: cassa posteriore / cassa centrale / bassi / ingresso linea / cassa frontale / microfono (vedi ATTENZIONE 4) Pannello I/O Panel posteriore I/O - 1 x porta PS/2 per tastiera (AD2500-ITX) - 1 x porta D-Sub

- 1 x porta DVI-D

- 1 x porta HDMI

- 1 x Porta ottica SPDIF Out

- 6 x porte USB 2.0 già integrate

- 1 x porte LAN RJ-45 con LED (LED azione/collegamento e LED velocità)

- Connettore HD Audio: cassa posteriore / cassa centrale / bassi / ingresso linea / cassa frontale / microfono (vedi ATTENZIONE 4)

USB 3.0 - 2 x porte USB 3.0 posteriori amministrate dal controller (AD2700-ITX) ASMedia ASM1042, supporto di USB 1.0/2.0/3.0 ﬁ no a 5Gb/s

Connettori - 2 x connettori SATA2 3.0Go/s, sopporta delle funzioni NCQ, AHCI e “Hot Plug”

- 1 x Collettore modulo infrarossi

- 1 x

- 1 x Collettore porta stampante

- 1 x collettore porta COM

- Connettore ventolina CPU/telaio

- 24-pin collettore alimentazione ATX

- Connettore audio sul pannello frontale

- 2 x Collettore USB 2.0 (supporta 4 porte USB 2.0)

Connettore modulo infrarosso consumer

ASRock AD2700-ITX / AD2500-ITX Motherboard

BIOS - 16Mb AMI BIOS

- AMI UEFI Legal BIOS con interfaccia di supporto

- Supporta “Plug and Play”

- Compatibile con ACPI 1.1 wake up events

- Supporta jumperfree

- Supporta SMBIOS 2.3.1

CD di - Driver, Utilità, Software AntiVirus (versione di prova), supporto CyberLink MediaEspresso 6.5 Trial, Suite software ASRock

(Suite CyberLink DVD OEM e Versione demo; Suite multimediale ASRock MAGIX - OEM) Caratteristica - ASRock Instant Boot speciale - ASRock Instant Flash (vedi ATTENZIONE 5)

- Caricatore ASRock APP Charger (vedi ATTENZIONE 6)

- ASRock SmartView (vedi ATTENZIONE 7)

- ASRock XFast USB (vedi ATTENZIONE 8)

- ASRock XFast LAN (vedi ATTENZIONE 9)

- Tecnologia ASRock On/Off Play (vedi ATTENZIONE 10)

- Booster ibrido:

- Stepless control per frequenza del processore (vedi ATTENZIONE 11)

- ASRock U-COP (vedi ATTENZIONE 12)

- Boot Failure Guard (B.F.G.) Monitoraggio - Sensore per la temperatura del processore Hardware - Sensore temperatura scheda madre

- Indicatore di velocità per la ventola del processore

- Indicatore di velocità per la ventola di raffreddamento

- Ventola CPU/raffreddamento silenziosa

- Voltaggio: +12V, +5V, +3.3V, Vcore Compatibilità SO - Microsoft

Windows® 7 32 bit

Certiﬁ cazioni - FCC, CE, WHQL

- Predisposto ErP/EuP (è necessaria l’alimentazione predisposta per il sistema ErP/EuP) (vedi ATTENZIONE 13)

* Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com

AVVISO

Si prega di prendere atto che la procedura di overclocking implica dei rischi, come anche la regolazione delle impostazioni del BIOS, l’applicazione della tecnologia Untied Overclocking Technology, oppure l’uso di strumenti di overclocking forniti da terzi. L’overclocking può inﬂ uenzare la stabilità del sistema, ed anche provocare danni ai componenti ed alle periferiche del sistema. La procedura è eseguita a pro prio rischio ed a proprie spese. Noi non possiamo essere ritenuti responsabili per possibili danni provocati dall’overclocking.

ASRock AD2700-ITX / AD2500-ITX Motherboard

Italiano

ATTENZIONE!

1. Per il settaggio della “Tecnologia Hyper-Threading”, per favore controllare pagina 34 del Manuale dell’utente all’interno del CD di supporto.

2. A causa delle limitazioni del chipset, le dimensioni effettive della memoria possono essere inferiori a 4GB per l’accantonamento riservato all’uso del sistema sotto Windows

3. Si può solo scegliere di usare due dei tre monitor. I monitor D-Sub, DVID e HDMI non possono essere abilitati contemporaneamente. Inoltre, usando l’adattatore DVI a HDMI la porta DVI-D può supportare le stesse funzioni della porta HDMI.

4. Questa scheda madre supporta l’ingresso stereo e mono per il microfono. Questa scheda madre supporta le modalità 2 canali, 4 canali, 6 canali e 8 canali per l’uscita audio. Controllare la tavola a pagina 4 e 5 per eseguire il collegamento appropriato.

5. ASRock Instant Flash è una utilità Flash BIOS integrata nella Flash ROM. Questo comodo strumento d’aggiornamento del BIOS permette di aggiornare il sistema BIOS senza accedere a sistemi operativi come MS-DOS or Windows POST, oppure il tasto <F2> nel menu BIOS per accedere ad ASRock Instant Flash. Avviare questo strumento e salvare il nuovo ﬁ le BIOS nell’unità Flash USB, dischetto (disco ﬂ oppy) o disco rigido; poi si può aggiornare il BIOS con pochi clic, senza preparare altri dischetti (dischi ﬂ oppy) o altre complicate utilità Flash. Si prega di notare che l’unità Flash USB o il disco rigido devono usare il File System FAT32/16/12.

6. Se vuoi un modo rapido e indipendente per caricare i dispositivi Apple, come iPhone/iPod/iPad Touch, ASRock ha preparato una soluzione meravigliosa: ASRock APP Charger. Basta installare il driver APP Charger per caricare l’iPhone più rapidamente rispetto al computer, con una velocità maggiore del 40%. ASRock APP Charger permette di caricare simultaneamente molti dispositivi Apple in modo rapido e supporta anche il caricamento continuato quando il PC accede alla modalità di Standby (S1), Sospensione su RAM (S3), Ibernazione (S4) o Spegnimento (S5). Una volta installato il driver APP Charger si otterranno prodigi e comodità mai avuti prima.

Sito ASRock: http://www.asrock.com/Feature/AppCharger/index.asp

OS.

. Con questa utilità, si può premere il tasto <F6> durante il

Italiano

ASRock AD2700-ITX / AD2500-ITX Motherboard

7. SmartView, una nuova funzione di browser Internet, è la pagina iniziale

intelligente di IE che unisce i siti web più visitati, la cronologia, gli amici di Facebook e il newsfeed in tempo reale in una visione migliorata per una esperienza Internet più personale. Le schede madri ASRock sono dotate in modo esclusivo dell’utility SmartView, che consente di mantenersi sempre in contatto con gli amici. Per utilizzare la funzione SmartView, assicurarsi che la versione del sistema operativo sia Windows versione del browser sia IE8. Sito web ASRock: http://www.asrock.com/

Feature/SmartView/index.asp

8. ASRock XFast USB può accelerare le prestazioni del dispositivo

d’archiviazione USB. Le prestazioni dipendono dalle proprietà del dispositivo.

9. ASRock XFast LAN offre un accesso a Internet più veloce, che comprende i seguenti beneﬁ ci. Priorità alle applicazioni LAN: è possibile conﬁ gu- rare la priorità assegnata alle applicazioni in modo ideale e/o aggiungere nuovi programmi. Minore latenza nei giochi: dopo avere impostato la priorità dei giochi su un livello più alto, la latenza dei giochi può essere minore. Conﬁ gurazione del trafﬁ co: è possibile seguire video HD su Youtube e scaricare ﬁ le contemporaneamente. Analisi in tempo reale dei dati: grazie alla ﬁ nestra di stato, è possibile riconoscere con facilità quali dati si stanno trasferendo in streaming.

10. La tecnologia ASRock On/Off Play consente agli utenti di godere di una esperienza audio eccezionale tramite i dispositivi audio portatili come i lettori MP3 o il cellulare sul proprio PC, anche quando il PC è spento (oppure in modalità ACPI S5)! Questa scheda madre fornisce inoltre un cavo audio libero da 3,5 mm (opzionale) che garantisce agli utenti l’ambiente di elaborazione più comodo.

11. Anche se questa motherboard offre il controllo stepless, non si consiglia di effettuare l’overclocking. Frequenze del bus del processore diverse da quelle raccomandate possono causare instabilità al sistema o danni al processore e alla scheda madre.

12. Se il processore si surriscalda, il sistema si chiude automaticamente. Prima di riavviare il sistema, assicurarsi che la ventolina CPU della scheda madre funzioni correttamente; scollegare e ricollegare il cavo d’alimentazione. Per migliorare la dissipazione del calore, ricordare di applicare l’apposita pasta siliconica tra il processore e il dissipatore quando si installa il sistema.

7 e che la

ASRock AD2700-ITX / AD2500-ITX Motherboard

Italiano

13. EuP, che sta per Energy Using Product (Prodotto che consuma energia) ,

era una normativa emanata dall’Unione Europea che deﬁ niva il consumo energetico del sistema completo. In base all’EuP, l’alimentazione totale del sistema completo deve essere inferiore a 1,00 W quando è spento. Per soddisfare la norma EuP sono necessari un alimentatore e una scheda elettrica predisposti EuP. In base ai suggerimenti Intel l’alimentatore predisposto EuP deve soddisfare lo standard secondo cui l’efﬁ cienza energetica in standby di 5 v è più alta del 50% con un consumo di corrente di 100 mA. Per la scelta di un’alimentatore predisposto EuP consigliamo di veriﬁ care ulteriori dettagli con il produttore.

Italiano

ASRock AD2700-ITX / AD2500-ITX Motherboard

1.3 Setup dei Jumpers

L’illustrazione mostra come sono settati i jumper. Quando il ponticello è posizionato sui pin, il jumper è “CORTOCIRCUITATO”. Se sui pin non ci sono ponticelli, il jumper è “APERTO”. L’illustrazione mostra un jumper a 3 pin in cui il pin1 e il pin2 sono “CORTOCIRCUITATI” quando il ponticello è posizionato su questi pin.

Jumper Settaggio del Jumper

Resettare la CMOS

(CLRCMOS1, jumper a 2 pin) (vedi p.2 o 3 Nr. 13)

Nota: CLRCMOS1 consente di pulire i dati nella CMOS. I dati nella CMOS inclu-

dono informazioni del setup del sistema, come per esempio la password di sistema, la data, l’ora, e i parametri del setup di sistema. Per pulire I parametri di sistema e resettare ai parametri di default, spegnere il computer e scollegare l’alimentatore, poi collegare il jumper sul CLRCMOS1 per 5 secondi.

jumper a 2 pin

ASRock AD2700-ITX / AD2500-ITX Motherboard

Italiano

1.4 Collettori e Connettori su Scheda

Connettori Serial ATAII Questi due connettori Serial

(SATAII_1: vedi p.2 o 3 Nr. 16)

(SATAII_2: vedi p.2 o 3 Nr. 8)

immagazzinamento interni.

ATAII (SATAII) supportano cavi SATA per dispositivi di memoria interni. L’interfaccia SATAII attuale permette velocità di trasferimento dati ﬁ no a

3.0 Gb/s.

Cavi dati Serial ATA (SATA) Una o altra estremità del cavo

(Opzionale)

collegata al disco rigido SATA / SATAII o al connettore di SATAII su questa cartolina base.

Cavo audio da 3,5 mm Una delle estremità del cavo

(Opzionale)

collegata ai dispositivi audio portatili come lettori MP3 o cellulari, oppure alla porta Line-in del computer.

I collettori ed i connettori su scheda NON sono dei jumper. NON installare cappucci per jumper su questi collettori e connettori. L’installazione di cappucci per jumper su questi collettori e connettori provocherà danni permanenti alla scheda madre!

ATAII (SATAII) supportano cavi

dati SATA per dispositivi di

SATAII_1

SATAII_2

di dati SATA può essere

audio da 3,5 mm può essere

Italiano

Collettore USB 2.0 Oltre alle porte USB 2.0

(9-pin USB6_7)

(vedi p.2 o 3 Nr. 15)

predeﬁ nite nel pannello I/O, la

scheda madre dispone di due intestazioni USB 2.0. Ciascuna intestazione USB 2.0 supporta due porte USB 2.0.

(9-pin USB8_9) (vedi p.2 o 3 Nr. 9)

USB_PWR

P-9

P-8

USB_PWR

P+9

P+8

GND

DUMMY

ASRock AD2700-ITX / AD2500-ITX Motherboard

Connettore modulo infrarosso consumer Questo connettore può essere

(4-pin CIR1)

(vedi p.2 o 3 Nr. 12)

utilizzato per collegare

ricevitore remoto.

Collettore modulo infrarossi Questo collettore supporta

(5-pin IR1)

moduli ad infrarossi optional

(vedi p.2 o 3 Nr. 10)

per la trasmissione e la

ricezione senza ﬁ li.

ATX+5VSB

IRTX

IRRX

+5VSB

GND

IRTX

DUMMY

Connettore audio sul È un’interfaccia per il cavo del pannello frontale pannello audio. Che consente

(9-pin HD_AUDIO1)

(vedi p.2 o 3 Nr. 19)

connessione facile e controllo

dei dispositivi audio.

GND

PRESENCE#

MIC2_R

MIC2_L

MIC_RET

J_SENSE

OUT2_R

OUT_RET

OUT2_L

1. La caratteristica HDA (High Deﬁ nition Audio) supporta il rilevamento dei connettori, però il pannello dei cavi sul telaio deve supportare la funzione HDA (High Deﬁ nition Audio) per far sì che questa operi in modo corretto. Attenersi alle istruzioni del nostro manuale e del manuale del telaio per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio del pannello anteriore, come indicato di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L. B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L. C. Collegare Ground (GND) a Ground (GND).

D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è necessario collegarli per il pannello audio AC’97.

E. Per attivare il microfono frontale. Andare alla scheda “FrontMic” (Microfono frontale) del pannello di controllo Realtek. Regolare la voce “Recording Volume” (Volume registrazione).

Collettore pannello di sistema Questo collettore accomoda

(9-pin PANEL1)

(vedi p.2 o 3 Nr. 11)

diverse funzioni di sistema

pannello frontale.

Collegare l’interruttore d’alimentazione, l’interruttore di ripristino, l’indicatore di stato del sistema del pannello frontale del telaio a questo header in base all’assegnazione dei pin deﬁ nita di seguito. Determinare i pin positivi e negativi prima di collegare i cavi.

ASRock AD2700-ITX / AD2500-ITX Motherboard

Italiano

PWRBTN (interruttore d’alimentazione):

Va collegato all’interruttore d’alimentazione del pannello frontale del telaio. Usando l’interruttore d’alimentazione si può conﬁ gurare il modo in cui si spegne il sistema.

RESET (interruttore di ripristino):

Va collegato all’interruttore di ripristino del pannello frontale del telaio. Premere l’interruttore di ripristino per riavviare il sistema se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

Va collegato all’indicatore di stato d’alimentazione del pannello frontale del telaio. Il LED è acceso quando il sistema è operativo. Il LED continua a lampeggiare quando il sistema è in stato di standby S1. Il LED è spento quando il sistema è in stato di sospensione /ibernazione S3/S4 oppure spento (S5).

HDLED (LED attività disco rigido):

Va collegato al LED attività disco rigido del pannello frontale del telaio. Il LED è acceso quando disco rigido legge e scrive i dati.

Il design del pannello frontale può variare in base ai telai. Il modulo di un pannello frontale può consistere di: interruttore d’alimentazione, interruttore di ripristino, LED d’alimentazione, LED attività disco rigido, casse, eccetera. Quando si collega il modulo del pannello frontale a questo header, assicurarsi che l’assegnazione dei ﬁ li e dei pin sia fatta corrispondere in modo appropriato.

Collettore casse telaio Collegare le casse del telaio a

(4-pin SPEAKER1)

(vedi p.2 o 3 Nr. 14)

questo collettore.

Italiano

Collettori ventola Chassis Collegare i cavi della ventola ai

(3-pin CHA_FAN1)

(vedi p.2 o 3 Nr. 5)

corrispondenti connettori

facendo combaciare il cavo

nero col pin di terra.

Connettore ventolina CPU Collegare il cavo della ventolina

(3-pin CPU_FAN1)

(vedi p.2 o 3 Nr. 3)

CPU a questo connettore e far

combaciare il ﬁ lo nero al pin

GND

+12V

CPU_FAN_SPEED

terra.

Connettore alimentazione ATX Collegare la sorgente

(24-pin ATXPWR1)

(vedi p.2 o 3 Nr. 7)

d’alimentazione ATX a questo

connettore.

12 124

ASRock AD2700-ITX / AD2500-ITX Motherboard

Con questa scheda madre, c’è in dotazione un connettore elettrico ATX a 24 pin, ma può funzionare lo stesso se si adotta un alimentatore ATX a 20 pin. Per usare l’alimentatore ATX a 20 pin, collegare l’alimentatore con il Pin 1 e il Pin 13.

Installazione dell’alimentatore ATX a 20 pin

Collettore porta stampante Questa è un’interfaccia per il

(LPT1 25 pin)

(vedi p.2 o 3 Nr. 1)

cavo porta stampante che

consente di collegare, con

comodità, dispositivi di stampa.

AFD#

STB#

ERROR#

PINIT#

SPD1

SPD0

SLIN#

SPD2

SPD3

SPD4

SPD5

SPD6

GND

SPD7

ACK#

BUSY

SLCT

Collettore porta COM Questo collettore porta COM è

(9-pin COM1)

(vedi p.2 o 3 Nr. 2)

utilizzato per supportare il

modulo porta COM.

ASRock AD2700-ITX / AD2500-ITX Motherboard

Italiano

2. Informazioni sul BIOS

La Flash Memory sulla scheda madre contiene le Setup Utility. Quando si avvia il computer, premi <F2> o <Del> durante il Power-On-Self-Test (POST) della Setup utility del BIOS; altrimenti, POST continua con i suoi test di routine. Per entrare il BIOS Setup dopo il POST, riavvia il sistema premendo <Ctl> + <Alt> + <Delete>, o premi il tasto di reset sullo chassis del sistema. Per informazioni più dettagliate circa il Setup del BIOS, fare riferimento al Manuale dell’Utente (PDF ﬁ le) contenuto nel cd di supporto.

3. Software di supporto e informazioni su CD

Questa scheda madre supporta vari sistemi operativi Microsoft® Windows®: 7 32 bit. Il CD di supporto a corredo della scheda madre contiene i driver e utilità necessari a potenziare le caratteristiche della scheda. Inserire il CD di supporto nel lettore CD-ROM. Se la funzione “AUTORUN” è attivata nel computer, apparirà automaticamente il Menù principale. Se il Menù principale non appare automaticamente, posizionarsi sul ﬁ le “ASSETUP.EXE” nel CESTINO del CD di supporto e cliccare due volte per visualizzare i menù.

Italiano

ASRock AD2700-ITX / AD2500-ITX Motherboard

1. Introducción

Gracias por su compra de ASRock AD2700-ITX / AD2500-ITX placa madre, una placa de conﬁ anza producida bajo el control de calidad estricto y persistente. La placa madre provee realización excelente con un diseño robusto conforme al compromiso de calidad y resistencia de ASRock. Esta Guía rápida de instalación contiene una introducción a la placa base y una guía de instalación paso a paso. Puede encontrar una información más detallada sobre la placa base en el manual de usuario incluido en el CD de soporte.

Porque las especiﬁ caciones de la placa madre y el software de BIOS podrían ser actualizados, el contenido de este manual puede ser cambiado sin aviso. En caso de cualquier modiﬁ cación de este manual, la versión actualizada estará disponible en el website de ASRock sin previo aviso. También encontrará las listas de las últimas tarjetas VGA y CPU soportadas en la página web de ASRock. Website de ASRock http://www.asrock.com Si necesita asistencia técnica en relación con esta placa base, visite nuestra página web con el número de modelo especíﬁ co de su placa. www.asrock.com/support/index.asp

1.1 Contenido de la caja

Placa base ASRock AD2700-ITX / AD2500-ITX (Factor forma Mini-ITX: 17,0 cm x 17,0 cm, 6,7” x 6,7”) Guía de instalación rápida de ASRock AD2700-ITX / AD2500-ITX CD de soporte de ASRock AD2700-ITX / AD2500-ITX Dos cables de datos Serial ATA (SATA) (Opcional) Una Cable de audio de 3,5 mm (Opcional) Una protección I/O

ASRock AD2700-ITX / AD2500-ITX Motherboard

Español

1.2 Especificación

Plataforma - Factor forma Mini-ITX: 17,0 cm x 17,0 cm, 6,7” x 6,7”

- Todo diseño de Capacitor Sólido (AD2700-ITX)

- Condensador sólido para alimentación de CPU (AD2500-ITX) Procesador - Procesador Intel (2.13 GHz) (AD2700-ITX)

- Procesador Intel® AtomTM D2500 de Doble Núcleo (1.86 GHz) (AD2500-ITX)

- Admite tecnología Hyper Threading (AD2700-ITX) (ver ATENCIÓN 1)

Chipset - South Bridge: Intel Memoria - 2 x DDR3 SO-DIMM slots

- Soporta DDR3 1066/800 non-ECC, memoria de un-buffered

- Máxima capacidad de la memoria del sistema: 4GB (vea ATENCIÓN 2) Ranuras de - 1 x ranuras PCI Expansión VGA OnBoard - Intel

PowerVR SGX545

- DirectX 9.0, Pixel Shader 3.0

- Tres opciones de salida VGA: D-Sub, DVI-D y HDMI (vea ATENCIÓN 3)

- Admite HDMI 1.3a con una resolución máxima de 1920x1200

- Admite DVI con una resolución máxima de 1920x1200 a 60 Hz

- Admite D-Sub con una resolución máxima de 1920x1200 a 60 Hz

- Admite la función HDCP con puertos DVI y HDMI

- Apoya la reproducción de Blu-rayo de 1080p (BD) / HD-DVD con puertos DVI y HDMI (AD2700-ITX) Audio - 7.1 CH HD Audio con Protección de Contenido (Realtek ALC892 Audio Codec)

- Compatible con audio Blu-ray de alta calidad

- Compatible con THX TruStudio

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s (AD2700-ITX) - Realtek RTL8111E

- Soporta Wake-On-LAN

- Admite detección de conexión de cable LAN

- Compatible con Ethernet 802.3az de bajo consumo energético

ASRock AD2700-ITX / AD2500-ITX Motherboard

AtomTM D2700 de Doble Núcleo

NM10 Express

- Compatible con PXE

LAN - Realtek PCIE x1 LAN RTL8105E (AD2500-ITX) - Velocidad 10/100 Mb/s

- Soporta Wake-On-LAN

- Compatible con PXE Entrada/Salida I/O Panel de Panel - 1 x puerto de teclado PS/2 Trasero - 1 x Puerto D-Sub (AD2700-ITX) - 1 x Puerto DVI-D

- 1 x Puerto HDMI

- 1 x puerto de salida óptica SPDIF

- 4 x puertos USB 2.0 predeterminados

- 2 x puertos USB 3.0 predeterminados

- 1 x Puerto LAN RJ-45 con LED (LED de ACCIÓN/ENLACE y LED de VELOCIDAD)

- Conexión de audio: Altavoz trasero / Central/Bajos / Entrada de línea / Altavoz frontal / Micrófono (ver ATENCIÓN 4) Entrada/Salida I/O Panel de Panel - 1 x puerto de teclado PS/2 Trasero - 1 x Puerto D-Sub (AD2500-ITX) - 1 x Puerto DVI-D

- 1 x Puerto HDMI

- 1 x puerto de salida óptica SPDIF

- 6 x puertos USB 2.0 predeterminados

- 1 x Puerto LAN RJ-45 con LED (LED de ACCIÓN/ENLACE y LED de VELOCIDAD)

- Conexión de audio: Altavoz trasero / Central/Bajos / Entrada de línea / Altavoz frontal / Micrófono (ver ATENCIÓN 4)

USB 3.0 - 2 x puertos USB 3.0 traseros de ASMedia ASM1042, (AD2700-ITX) compatible con USB 1.0/2.0/3.0 de hasta 5 GB/s

Conectores - 2 x conexiones SATA2, admiten una velocidad de transferencia de datos de hasta 3,0Gb/s, soporta NCQ, AHCI y “Conexión en caliente”

- 1 x Cabezal de Módulo Infrarrojos

- 1 x

consumidor

- 1 x cabecera de puerto de impresora

- 1x En-tête de port COM

- Conector de ventilador de CPU / chasis

- 24-pin cabezal de alimentación ATX

- Conector de audio de panel frontal

- 2 x Cabezal USB 2.0 (admite 4 puertos USB 2.0 adicionales)

Base de conexiones del módulo de infrarrojos para el

ASRock AD2700-ITX / AD2500-ITX Motherboard

Español

BIOS - 16Mb AMI BIOS

- BIOS legal UEFI AMI compatible con GUI

- Soporta “Plug and Play”

- ACPI 1.1 compliance wake up events

- Soporta “jumper free”

- Soporta SMBIOS 2.3.1 CD de soport - Controladores, utilidades, software de antivirus (versión de prueba), Prueba de CyberLink MediaEspresso 6.5, conjunto de aplicaciones ASRock (CyberLink DVD Suite - OEM y versión de prueba; Conjunto multimedia ASRock MAGIX OEM) Característica - ASRock Instant Boot Única - ASRock Instant Flash (vea ATENCIÓN 5)

- ASRock APP Charger (vea ATENCIÓN 6)

- ASRock SmartView (vea ATENCIÓN 7)

- ASRock XFast USB (vea ATENCIÓN 8)

- ASRock XFast LAN (vea ATENCIÓN 9)

- Tecnología de activación y desactivación de la reproducción de ASRock (vea ATENCIÓN 10)

- Ampliﬁ cador Híbrido:

- Stepless control de frecuencia de CPU (vea ATENCIÓN 11)

- ASRock U-COP (vea ATENCIÓN 12)

- Protección de Falla de Inicio (B.F.G..) Monitor Hardware - Sensibilidad a la temperatura del procesador

- Sensibilidad a la temperatura de la placa madre

- Taquímetros de los ventiladores del procesador y del procesador

- Taquímetros de los ventiladores del procesador y del chasis

- Ventilador silencioso para procesador/chasis

- Monitor de Voltaje: +12V, +5V, +3.3V, Vcore OS - En conformidad con Microsoft

Windows® 7 32 bits

Certiﬁ caciones - FCC, CE, WHQL

- Cumple con la directiva ErP/EuP (se requiere una fuente de alimentación que cumpla con la directiva ErP/EuP) (vea ATENCIÓN 13)

* Para más información sobre los productos, por favor visite nuestro sitio web: http://www.asrock.com

ASRock AD2700-ITX / AD2500-ITX Motherboard

ADVERTENCIA

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de aumento de la velocidad del reloj, incluido el ajuste del BIOS, aplicando la tecnología de aumento de velocidad liberada o utilizando las herramientas de aumento de velocidad de otros fabricantes. El aumento de la velocidad puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y Ud. debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el aumento de la velocidad del reloj.

ATENCIÓN !

1. Por favor consulte página 34 del Manual del Usuario en el soporte CD sobre la conﬁ guración de Hyper-Threading Technology.

2. Debido a las limitaciones del conjunto de chips, el tamaño de memoria real debe ser inferior a 4GB para utilizar Windows

3. Puede elegir entre dos de los tres monitores solamente. Los monitores D-Sub, DVI-D y HDMI no se pueden habilitar al mismo tiempo. Además, con el adaptador DVI a HDMI, el puerto DVI-D puede admitir las mismas funciones que el puerto HDMI.

4. Para la entrada de micrófono, esta placa madre ofrece soporte para modos estéreo y mono. Para salida de audio, este placa madre ofrece soporte para modos de 2 canales, 4 canales, 6 canales y 8 canales. Consulte la tabla en la página 4 y 5 para una conexión correcta.

5. ASRock Instant Flash es una utilidad de programación del BIOS que se encuentra almacenada en la memoria Flash ROM. Esta sencilla herramienta de actualización de BIOS le permitirá actualizar el BIOS del sistema sin necesidad de acceder a ningún sistema operativo, como MSDOS o Windows durante la fase POST o pulsar <F2> para acceder al menú de conﬁ gu- ración del BIOS y a la utilidad ASRock Instant Flash. Ejecute esta herramienta y guarde el archivo correspondiente al sistema BIOS nuevo

en su unidad ﬂ ash USB, unidad de disco ﬂ exible o disco duro para poder

actualizar el BIOS con sólo pulsar un par de botones, sin necesidad de preparar un disco ﬂ exible adicional ni utilizar complicadas utilidades de programación. Recuerde que la unidad ﬂ ash USB o disco duro utilizado debe disponer del sistema de archivos FAT32/16/12.

6. Si desea una forma más rápida y menos limitada de cargar sus dispositivos de Apple; como por ejemplo iPhone, iPod o iPad Touch, ASRock ha creado una fantástica solución para usted: ASRock APP Charger. Simplemente mediante la instalación del controlador de APP Charger, podrá cargar su iPhone de forma mucho más rápida que antes, hasta un

40%, desde su equipo. ASRock APP Charger le permite cargar de forma rápida muchos dispositivos de Apple simultáneamente e incluso podrá continuar la carga cuando su PC entre en modo de espera (S1), suspen

. Gracias a esta utilidad, sólo necesitará pulsar <F6>

OS.

Español

ASRock AD2700-ITX / AD2500-ITX Motherboard

Español

dido en RAM (S3), modo de hibernación (S4) o se apague (S5). Una vez

instalado el controlador de APP Charger, podrá disfrutar fácilmente de una fantástica carga sin precedentes.

Sitio web de ASRock: http://www.asrock.com/Feature/AppCharger/index.

asp

SmartView, una nueva función el explorador de Internet, es la página de inicio inteligente para IE que combina los sitios Web más visitados, su historial, sus amigos de Facebook y su fuente de noticias en una vista mejorada para disfrutar de una experiencia en Internet más personal. Las placas base ASRock están exclusivamente equipadas con la utilidad SmartView que le ayuda a seguir en contacto con sus amigos sobre la marcha. Para utilizar la función SmartView asegúrese de que la versión de su sistema operativo es Windows dor es IE8. Sitio Web de ASRock: http://www.asrock.com/Feature/Smart-

View/index.asp

8. ASRock XFast USB puede aumentar el rendimiento de los dispositivos

de almacenamiento USB. El rendimiento depende de las propiedades del dispositivo.

9. ASRock XFast LAN proporciona un acceso a Internet más rápido, que

incluye las ventajas que se indican a continuación. Priorización de aplicaciones LAN: Puede conﬁ gurar la prioridad de las aplicaciones de forma ideal y/o agregar nuevos programas. Menor latencia en los juegos: Después de aumentar la prioridad de los juegos en línea, se puede reducir la latencia en los mismos. Gestionar el tráﬁ co: Puede ver vídeo en alta deﬁ nición de Youtube y descargar archivos simultáneamente. Análisis de sus datos en tiempo real: Con la ventana de estado, puede reconocer fácilmente qué transmisiones en secuencias se están transﬁ riendo actualmente.

10. La tecnología de activación y desactivación de la reproducción de AS-

Rock permite a los usuarios disfrutar de una excelente experiencia de audio de los dispositivos de audio portátiles, como por ejemplo reproductores MP3 o teléfonos móviles, en su PC, ¡incluso cuando su PC está apagado (o en el modo ACPI S5)! Esta placa base también proporciona un cable de audio de 3,5 mm (opcional) que garantiza a los usuarios el entorno de cálculo más práctico.

11. Aunque esta placa base ofrece un control complete, no es recomendable forzar la velocidad. Las frecuencias de bus de la CPU

distintas a las recomendadas pueden causar inestabilidad en el sistema o dañar la CPU.

7 y que la versión de su explora-

ASRock AD2700-ITX / AD2500-ITX Motherboard

12. Cuando la temperatura de CPU está sobre-elevada, el sistema va a apagarse automaticamente. Antes de reanudar el sistema, compruebe si el ventilador de la CPU de la placa base funciona apropiadamente y desconecte el cable de alimentación, a continuación, vuelva a conectarlo. Para mejorar la disipación de calor, acuérdese de aplicar thermal grease entre el procesador y el disipador de calor cuando usted instala el sistema de PC.

13. EuP, siglas de Energy Using Product (Producto que Utiliza Energía), es una disposición regulada por la Unión Europea para establecer el consumo total de energía de un sistema. Según la disposición EuP, la alimentación de CA total para el sistema completo ha de ser inferior a 1,00W en modo apagado. Para cumplir con el estándar EuP, se requieren una placa base y una fuente de alimentación que cumplan con la directiva EuP. Según las directrices de Intel, una fuente de alimentación que cumpla con la directiva EuP debe satisfacer el estándar, es decir, la eﬁ ciencia de energía de 5v en modo de espera debería ser mayor del 50% con un consumo de corriente de 100mA. Para seleccionar una fuente de alimentación que cumpla la directiva EuP, le recomendamos que consulte con el fabricante de la fuente de alimentación para obtener más detalles.

ASRock AD2700-ITX / AD2500-ITX Motherboard

Español

1.3 Setup de Jumpers

La ilustración muestra como los jumpers son conﬁ gurados. Cuando haya un jumper- cap sobre los pins, se dice gue el jumper está “Short”. No habiendo jumper cap sobre los pins, el jumper está “Open”. La ilustración muesta un jumper de 3 pins cuyo pin 1 y pin 2 están “Short”.

Jumper Setting

Limpiar CMOS

(CLRCMOS1, jumper de 2 pins) (vea p.2 o 3, N. 13)

Atención: CLRCMOS1 permite que Usted limpie los datos en CMOS. Los datos

en CMOS incluyen informaciones de la conﬁ guración del sistema, tales como la contraseña del sistema, fecha, tiempo, y parámetros de la configuración del sistema. Para limpiar y reconfigurar los parametros del sistema a la conﬁ guración de la fábrica, por favor apague el computador y desconecte el cable de la fuente de electricidad, ponga en cortocircuito los pins de CLRCMOS1 por más que 5 segundos usando un jumper cap.

jumper de 2 pins

Español

ASRock AD2700-ITX / AD2500-ITX Motherboard

1.4 Cabezales y Conectores en Placas

Los conectores y cabezales en placa NO son puentes. NO coloque las cubiertas de los puentes sobre estos cabezales y conectores. El colocar cubiertas de puentes sobre los conectores y cabezales provocará un daño permanente en la placa base.

Conexiones de serie ATAII Estas dos conexiones de

(SATAII_1: vea p.2 o 3, N. 16)

(SATAII_2: vea p.2 o 3, N. 8)

de almacenamiento internos. La interfaz SATAII actual permite una velocidad de transferencia de 3.0 Gb/s.

Cable de datos de Cualquier extremo del cable de serie ATA (SATA) los datos de SATA puede ser

(Opcional)

conectado con el disco duro de SATA / SATAII o el conectador de SATAII en esta placa base.

Cable de audio de 3,5 mm Cualquier extremo del cable de

(Opcional)

audio de 3,5 mm se puede conectar a los dispositivos de audio portátiles, como por ejemplo reproductores MP3 y teléfonos móviles, o al puerto Entrada de línea de su PC. conexión de alimentación de la fuente de alimentación.

serie ATAII (SATAII) admiten

cables SATA para dispositivos

SATAII_1

SATAII_2

Cabezal USB 2.0 Además de puertos

(9-pin USB6_7)

(vea p.2 o 3, N. 15)

USB 2.0 predeterminados en el

panel de E/S, hay dos bases de conexiones USB 2.0 en esta placa base. Cada una de estas bases de conexiones

(9-pin USB8_9)

(vea p.2 o 3, N. 9)

admite dos puertos USB 2.0.

USB_PWR

P-9

P-8

USB_PWR

P+9

P+8

GND

DUMMY

ASRock AD2700-ITX / AD2500-ITX Motherboard

Español

Base de conexiones del módulo de Esta base de conexiones se infrarrojos para el consumidor puede utilizar para conectar

(4-pin CIR1)

(vea p.2 o 3, N. 12)

receptor remoto.

ATX+5VSB

IRRX

IRTX

GND

IRTX

IRRX

GND

PRESENCE#

MIC2_R

MIC2_L

+5VSB

GND

MIC_RET

OUT2_R

DUMMY

OUT_RET

OUT2_L

J_SENSE

Cabezal de Módulo Infrarrojos Este cabezal soporta un

(5-pin IR1)

módulo infrarrojos de

(vea p.2 o 3, N. 10)

transmisión y recepción

wireless opcional.

Conector de audio de Este es una interface para panel frontal cable de audio de panel frontal

(9-pin HD_AUDIO1)

(vea p.2 o 3, N. 19)

que permite conexión y control conveniente de apparatos de

Audio.

1. El Audio de Alta Deﬁ nición soporta la detección de conector, pero el cable de panel en el chasis debe soportar HDA para operar correctamente. Por favor, siga las instrucciones en nuestro manual y en el manual de chasis para instalar su sistema.

2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido del panel frontal de la siguiente manera: A. Conecte Mic_IN (MIC) a MIC2_L. B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L. C. Conecte Ground (GND) a Ground (GND).

D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No

necesitará conectarlos al panel de sonido AC’97. E. Activación del micrófono frontal. Acceda a la ﬁ cha “FrontMic” (Micrófono frontal) del panel de control Realtek. Ajuste la posición del control deslizante “Recording Volume” (Volumen de grabación).

Español

Cabezal de panel de sistema Este cabezar acomoda varias

(9-pin PANEL1)

(vea p.2 o 3, N. 11)

Conecte el interruptor de alimentación, el interruptor de restablecimiento y el indicador de estado del sistema situados en el chasis con esta cabecera en función de las siguientes asignaciones de contacto. Preste atención a los contactos positivos y negativos antes de conectar los cables.

dunciones de panel frontal de

sistema.

ASRock AD2700-ITX / AD2500-ITX Motherboard

PWRBTN (interruptor de alimentación):

Conecte el interruptor de encendido situado en el panel frontal del chasis. Puede conﬁ gurar la forma de apagar su sistema mediante el interruptor de alimentación.

RESTABLECER (interruptor de restablecimiento):

Conecte el interruptor de restablecimiento situado en el panel frontal del chasis. Pulse el interruptor de restablecimiento para restablecer el equipo si se bloquea y no se reinicia con normalidad.

PLED (LED de alimentación del sistema):

Conecte el indicador de estado de alimentación situado en el panel frontal del chasis. El LED se enciende cuando el sistema esté en funcionamiento. El LED parpadea cuando el sistema se encuentre en estado de suspensión S1. El LED se apaga cuando el sistema se encuentre en estado de suspensión S3/S4 o se apaga (S5).

HDLED (LED de actividad del disco duro):

Conecte el LED de actividad de disco duro situado en el panel frontal del chasis. El LED se enciende cuando el disco duro esté leyendo o escribiendo datos.

Es posible que el diseño del panel frontal varíe en función del chasis. Un módulo del panel frontal consiste principalmente de interruptor de alimentación, interruptor de restablecimiento, LED de alimentación, LED de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel frontal del chasis a esta cabecera, asegúrese de que las asignaciones de cables y las asignaciones de contactos coincidan correctamente.

Cabezal del altavoz del chasis Conecte el altavoz del chasis a

(4-pin SPEAKER1)

(vea p.2 o 3, N. 14)

su cabezal.

Conectores de ventilador de chasis

(3-pin CHA_FAN1)

(vea p.2 o 3, N. 5)

Por favor, conecte los cables del ventilador a los conectores de ventilador, haciendo coincidir el cable negro con la patilla de masa.

Conector del ventilador Conecte el cable del ventilador de la CPU de la CPU a este conector y

(3-pin CPU_FAN1)

(vea p.2 o 3, N. 3)

haga coincidir el cable negro

con el conector de tierra.

GND

+12V

CPU_FAN_SPEED

ASRock AD2700-ITX / AD2500-ITX Motherboard

Español

Cabezal de alimentación ATX Conecte la fuente de

(24-pin ATXPWR1)

alimentación ATX a su cabezal.

12 124

(vea p.2 o 3, N. 7)

A pesar de que esta placa base incluye in conector de alimentación ATX de 24 pins, ésta puede funcionar

incluso si utiliza una fuente de alimentación ATX de 20 pins tradicional. Para usar una fuente de alimentación ATX de 20 pins, por favor, conecte su fuente de alimentación usando los Pins 1 y 13.

Instalación de una Fuente de Alimentación ATX de 20 Pins

Cabecera de puerto de impresora Esta es una interfaz de puerto

(LPT1 de 25 terminales)

(vea p.2 o 3, N. 1)

dispositivos de impresión.

AFD#

para cable de impresora que

ERROR#

PINIT#

permite conectar cómodamente

SLIN#

SPD2

SPD1

SPD0

STB#

SPD3

SPD4

SPD5

GND

SPD6

SPD7

ACK#

BUSY

SLCT

Cabezal del puerto COM Este cabezal del puerto COM

(9-pin COM1)

(vea p.2 o 3, N. 2)

se utiliza para admitir un

módulo de puerto COM.

Español

ASRock AD2700-ITX / AD2500-ITX Motherboard

2. BIOS Información

El Flash Memory de la placa madre deposita SETUP Utility. Durante el Power-Up (POST) apriete <F2> o <Del> para entrar en la BIOS. Sí usted no oprime ninguna tecla, el POST continúa con sus rutinas de prueba. Si usted desea entrar en la BIOS después del POST, por favor reinicie el sistema apretando <Ctl> + <Alt> + <Borrar>, o apretando el botón Reset en el panel del ordenador. Para información detallada sobre como conﬁ gurar la BIOS, por favor reﬁ érase al Manual del Usuario (archivo PDF) contenido en el CD.

3. Información de Software Support CD

Esta placa-base soporta diversos tipos de sistema operativo Windows®: 7 32 bits. El CD de instalación que acompaña la placa-base trae todos los drivers y programas utilitarios para instalar y conﬁ gurar la placa-base. Para iniciar la instalación, ponga el CD en el lector de CD y se desplegará el Menú Principal automáticamente si «AUTORUN» está habilitado en su computadora. Si el Menú Principal no aparece automáticamente, localice y doble-pulse en el archivo “ASSETUP.EXE” para iniciar la instalación.

ASRock AD2700-ITX / AD2500-ITX Motherboard

Español

1. Введение

Благодарим вас за покупку материнской платы ASRock AD2700-ITX / AD2500-ITX надежной материнской платы, изготовленной в соответствии с постоянно предъявляемыми ASRock жесткими требованиями к качеству. Она обеспечивает превосходную производительность и отличается отличной конструкцией, которые отражают приверженность ASRock качеству и долговечности. Данное руководство по быстрой установке включает вводную информацию о материнской плате и пошаговые инструкции по ее установке. можно найти в руководстве пользователя на компакт-диске поддержки.

Спецификации материнской платы и программное обеспечение BIOS иногда изменяются, поэтому содержание этого руководства может обновляться без уведомления. В случае любых модификаций руководства его новая версия будет размещена на веб-сайте ASRock без специального уведомления. Кроме того, самые свежие списки поддерживаемых модулей памяти и процессоров можно найти на сайте ASRock. Адрес веб-сайта ASRock http://www.asrock.com При необходимости технической поддержки по вопросам данной материнской платы посетите наш веб-сайт для получения информации об используемой модели. www.asrock.com/support/index.asp

1.1 Комплектность

Материнская плата ASRock AD2700-ITX / AD2500-ITX (форм-фактор Mini-ITX: 6,7 x 6,7 дюйма / 17,0 x 17,0 см)

Руководство по быстрой установке ASRock AD2700-ITX / AD2500-ITX Компакт-диск поддержки ASRock AD2700-ITX / AD2500-ITX

2 x кабель данных Serial ATA (SATA) (дополнительно) 1 x аудиокабель с 3,5-мм штекерами (дополнительно) 1 x I/O Щит Группы ввода / вывода

Более подробные сведения о плате

Русский

ASRock AD2700-ITX / AD2500-ITX Motherboard

1.2 Спецификации

Платформа - форм-фактор Mini-ITX: 6,7 x 6,7 дюйма / 17,0 x 17,0 см

- Весь Твердый Конденсаторный проект (AD2700-ITX)

- Твердотельный конденсатор в цепи питания процессора (AD2500-ITX) Процессор - Процессор Intel

- Процессор Intel

- Поддержка технологии Hyper-Threading (AD2700-ITX) (см. ОСТОРОЖНО, пункт 1) Набор микросхем - Южный мост: Intel Память - 2 x гнезда DDR3 SO-DIMM

- Поддержите DDR3 1066/800 не- ECC, безбуферная память

- Максимальный объем системной памяти: 4 ГБ (см. ОСТОРОЖНО, пункт 2)

Гнезда - 1 x гнезда PCI расширения

Графика - Intel

PowerVR SGX545

- Поддержка DirectX 9.0, Pixel Shader 3.0

- Три VGA-выхода: D-Sub, DVI-D и HDMI (см. ОСТОРОЖНО, пункт 3)

- Поддержка HDMI 1.3a с максимальным разрешением до 1920х1200

- Поддержка DVI с максимальным разрешением до 1920х1200 @ 60 Гц

- Поддержка D-Sub с максимальным разрешением до 1920х1200 @ 60 Гц

- Поддержка функции HDCP через разъемы DVI и HDMI

- Подержат Blu-луч 1080p (КОММУТАЦИОННАЯ ДОСКА) / воспроизведение HD-DVD через разъемы DVI и HDMI (AD2700-ITX) Аудиосистема - 7.1 CH HD Аудио HD с Довольной Защитой (Кодер-декодер Аудио Realtek ALC892)

- Поддержка Premium Blu-ray audio

- Поддержка технологии THX TruStudio ЛВС - PCIE x 1 Gigabit LAN 10/100/1000 Mb/s (AD2700-ITX) - Realtek RTL8111E

- поддержка Wake-On-LAN

- Поддержка определения кабеля ЛВС

- Поддержка энергосберегающего интерфейса Ethernet 802.3az

- Поддержка PXE ЛВС - Realtek PCIE x 1 LAN RTL8105E (AD2500-ITX) - Скорость 10/100 Mb/s

- поддержка Wake-On-LAN

- Поддержка PXE Разъемы ввода- I/O Panel вывода на задней - 1 x порт клавиатуры PS/2 панели - 1 x D-Sub порт (AD2700-ITX) - 1 x DVI-D порт

- 1 x HDMI порт

Dual-Core AtomTM D2700 (2.13 GHz) (AD2700-ITX)

Dual-Core AtomTM D2500 (1.86 GHz) (AD2500-ITX)

NM10 Express

Русский

ASRock AD2700-ITX / AD2500-ITX Motherboard

Русский

- 1 x порт Optical SPDIF Out

- 4 x порта USB 2.0 на задней панели в стандартной конфигурации

- 2 x порта USB 3.0 на задней панели в стандартной конфигурации

- Разъем 1 x RJ-45 LAN с светодиодным индикатором (индикатор ACT/LINK и индикатор SPEED)

- Соединитель звуковой подсистемы: тыльная колонка / центральная / субвуфер / линейный вход / передняя колонка / микрофон (см. ПРЕДУПРЕЖДЕНИЕ 4) Разъемы ввода- I/O Panel вывода на задней - 1 x порт клавиатуры PS/2 панели - 1 x D-Sub (AD2500-ITX) - 1 x DVI-D порт

- 1 x HDMI порт

- 1 x порт Optical SPDIF Out

- 6 x порта USB 2.0 на задней панели в стандартной конфигурации

- Разъем 1 x RJ-45 LAN с светодиодным индикатором (индикатор ACT/LINK и индикатор SPEED)

- Соединитель звуковой подсистемы: тыльная колонка / центральная / субвуфер / линейный вход / передняя колонка / микрофон (см. ПРЕДУПРЕЖДЕНИЕ 4)

USB 3.0 - 2 x задних порта USB 3.0 на контроллере ASMedia ASM1042 с (AD2700-ITX) поддержкой интерфейсов USB 1.0/2.0/3.0 и скорости передачи

данных до 5 Гбит Колодки и - 2 x разъема SATA2 3,0 Гбит/с, поддержка функций NCQ, AHCI и плате «горячего подключения»

- 1 x Колодка инфракрасного модуля

- 1 x Датчик пользовательского инфракрасного модуля

- 1 x Разъем порта печати

- 1 x Колодка COM

- соединитель: CPU/Chassis FAN

- 24-контактный Колодка питания ATX

- Аудиоразъем передней панели

- 2 x Колодка USB 2.0 (одна колодка для поддержки 4 дополнительных портов USB 2.0 BIOS - 16Mb AMI BIOS

- AMI UEFI Legal BIOS с поддержкой графического интерфейса поль зователя

- поддержка “Plug and Play”

- ACPI 1.1, включение по событиям

- поддержка режима настройки без перемычек

- поддержка SMBIOS 2.3.1 Компакт- - Драйверы, служебные программы, антивирусное программное диск обеспечение (пробная поддержки CyberLink MediaEspresso 6.5, пакет программ ASRock (CyberLink DVD Suite – OEM-версия и пробная версия; ASRock MAGIX Multimedia Suite - поставщик)

порт

/с

версия), Пробная версия программы

ASRock AD2700-ITX / AD2500-ITX Motherboard

Уникальная - ASRock Instant Boot

Особенность - ASRock Instant Flash (см. ОСТОРОЖНО, пункт 5)

- ASRock APP Charger (см. ОСТОРОЖНО, пункт 6)

- ASRock SmartView (см. ОСТОРОЖНО, пункт 7)

- ASRock XFast USB (см. ОСТОРОЖНО, пункт 8)

- ASRock XFast LAN (см. ОСТОРОЖНО, пункт 9)

- Технология ASRock для воспроизведения звука во включенном и выключенном состоянии (см. ОСТОРОЖНО, пункт 10)

- Hybrid Booster:

- плавная настройка частоты процессора (см. ОСТОРОЖНО, пункт 11)

- ASRock U-COP (см. ОСТОРОЖНО, пункт 12)

- Защита от сбоев загрузки Boot Failure Guard (B.F.G) Контроль - Датчики температуры процессора оборудования - Датчики температуры корпуса

- Отключение при перегреве процессора для его защиты

- Тахометры вентиляторов процессора, корпуса

- Тихий режим вентилятора процессора/корпуса

- Контроль= напряжения: +12V, +5V, +3.3V, Vcore Операцион - Совместимость с Microsoft ные системы - FCC, CE, WHQL Сертификаты - Совместимость с ErP/EuP Ready (требуется блок питания совместимый с ErP/EuP) (см. ОСТОРОЖНО, пункт 13) * Для детальной информации продукта, пожалуйста посетите наш вебсайт: http://www.asrock.com

ВНИМАНИЕ

Следует понимать, что с оверклокингом связан определенный риск во всех случаях, включая изменение установок BIOS, применение технологии Untied Overclocking или использование инструментов оверклокинга сторонних производителей. Оверклокинг может повлиять на стабильность работы системы и даже вызвать повреждение входящих в нее компонентов и устройств. Приступая к оверклокингу, вы полностью берете на себя связанные с ним риски и расходы. Мы не будем нести ответственность за любые возможные повреждения в результате оверклокинга.

Windows® 7 32-bit

все

ASRock AD2700-ITX / AD2500-ITX Motherboard

Русский

ОСТОРОЖНО!

1. Информацию об установке параметров гиперпоточной технологии (Hyper- Threading Technology) вы найдете на стр. 34 Руководства пользователя на компакт-диске поддержки.

2. Из-за ограничений набора микросхем фактический объем памяти

может оказаться меньше 4 Гб, поскольку часть ее резервируется для использования системой под Windows

3. Вы можете использовать только два разъема из трех для вывода изображения одновременно. Задействовать сразу четыре подключения

- D-Sub, DVI-D и HDMI - невозможно. При помощи адаптера DVI-to-HDMI порт DVI-D будет поддерживать те же функции, что и HDMI.

4. Поддерживается работа микрофонного входа в режимах моно и стерео. Поддерживаются 2-, 4-, 6- и 8-канальный режимы вывода звука. Соответствующие схемы подключения описаны на

5. ASRock Instant Flash – программа для прошивки BIOS, встроенная в Flash ROM. Данное средство для обновления BIOS умеет работать

без входа в операционные системы, вроде MS-DOS или Windows Чтобы запустить программу достаточно нажать <F6> во время самотестирования системы (POST) или войти в BIOS при помощи кнопки <F2> и выбрать пункт ASRock Instant Flash через меню. Запустите программу и сохраните новый BIOS на USB-флэшку, дискету или жесткий диск. После этого вы сможете оперативно обновить BIOS, без необходимости подготовки дополнительной дискеты, без установки программы прошивки. Имейте в виду, что USBдолжны использовать файловую систему FAT32/16/12.

6. Если вы хотите быстрее и без ограничений заряжать свои устройства Apple, например iPhone, iPod и iPad Touch, компания ASRock

приготовила отличное решение для вас – ASRock APP Charger. Просто установив драйвер APP Charger, вы сможете заряжать iPhone от

компьютера намного быстрее, ускорение составит до 40%. ASRock APP Charger позволяет быстро заряжать несколько устройств Apple одновременно и даже поддерживает непрерывную зарядку компьютер переходит в режим ожидания (S1), режим ожидания с сохранением данных в ОЗУ (S3), режим гибернации (S4) или режим

выключения (S5). Установив драйвер APP Charger, вы испытаете небывалое удобство зарядки.

Веб-сайт ASRock: http://www.asrock.com/Feature/AppCharger/index.asp

SmartView — это интеллектуальная стартовая страница для браузера IE, на которой отображаются наиболее посещаемые веб-сайты, история

посещений, друзья в Facebook и обновляемые потоки новостей. Эта новая функция обеспечивает более удобное использование возможностей Интернета. Системные платы ASRock эксклюзивно снабжаются программой SmartView, помогающей поддерживать связь с друзьями. Программа SmartView работает в ОС Windows

IE8. Веб-сайт ASRock: http://www.asrock.com/Feature/SmartView/index.asp

OS.

стр. 4 и 5.

флэшка или винчестер

, когда

7 и браузере

ASRock AD2700-ITX / AD2500-ITX Motherboard

8. Функция ASRock XFast USB увеличивает скорость работы устройств USB. Рост скорости зависит от устройства.

9. ASRock XFast LAN обеспечивает более быстрый доступ к сети Интернет,

который даст описанные далее преимущества. Установка приоритетов приложений ЛВС: можно задать оптимальный приоритет для своего приложения и/или добавить новые программы. Более низкая латентность в игре: после установки более высокого приоритета игре

онлайн, может снизиться латентность в игре. Формирование трафика:

можно одновременно просматривать видео высокого разрешения на

Youtube и загружать файлы. Анализ данных в реальном времени: в окне

состояния можно легко определить, какие потоки данных передаются в данный момент времени.

10. Технология ASRock для воспроизведения звука во включенном и выключенном состоянии позволяет пользователям аудиоустройств, таких как MP3-плееры и мобильные телефоны, прослушивать с них высококачественный звук через компьютер, даже когда компьютер выключен (или находится в режиме ACPI S5)! Кроме того, к данной материнской плате бесплатно (дополнительно) прилагается аудиокабель с 3,5-мм штекерами, который обеспечивает наиболее удобное подключение аудиоустройств к компьютеру.

11. Хотя данная материнская плата поддерживает плавную частоты, устанавливать повышенную частоту не рекомендуется. Использование значений частоты шины процессора отличающихся от рекомендованных, может привести к нестабильной работе системы или повреждению процессора и материнской платы.

12. При обнаружении перегрева процессора работа системы автоматически завершается. Прежде чем возобновить работу системы, убедитесь в нормальной работе вентилятора процессора на материнской плате и

отсоедините шнур питания, а затем снова подключите его. Чтобы улучшить отвод тепла, не забудьте при сборке компьютера нанести термопасту между процессором и радиатором.

13. EuP расшифровывается как Energy Using Product. Стандарт был разработан Европейским Союзом для определения энергопотребления готовых систем. По требованию EuP система в выключенном состоянии должна потреблять менее 1 Вт энергии. Для соответствия стандарту EuP нужны

соответствующие материнская плата и блок питания. Компания Intel предложила, что совместимый с EuP блок питания должен обеспечивать 50% эффективность линии питания 5V при потреблении 100 мА (в режиме ожидания). Сверьтесь с информацией производителей блоков питания, чтобы выбрать модель с поддержкой EuP.

в режиме

портативных

настройку

ASRock AD2700-ITX / AD2500-ITX Motherboard

Русский

1.3 Установка перемычек

Конфигурация перемычек иллюстрируется на рисунке. Когда перемычка надета на контакты, они называются “замкнутыми” (short). Если на контактах перемычки нет, то они называются “разомкнутыми” (open). На иллюстрации показана 3-контактная перемычка, у которой контакты 1 и 2 замкнуты.

Перемычка Установка Описание

Очистка CMOS

(CLRCMOS1, 2-контактная перемычка) (см. стр. 2 или 3, п. 13)

Примечание. Контакты CLRCMOS1 позволяют очистить данные в CMOS-памяти, в том

числе такие параметры настройки, как системный пароль, дата, время и

параметры конфигурации системы. Чтобы очистить системные параметры и установить для них значения по умолчанию, выключите компьютер и отсоедините шнур питания, а затем с помощью перемычки замкните контакты CLRCMOS1 на 5 секунды.

2-контактная перемычка

Русский

ASRock AD2700-ITX / AD2500-ITX Motherboard

1.4 Колодки и разъемы на плате

Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки на эти колодки и разъемы – это приведет к необратимому повреждению материнской платы!

Разъемы Serial ATAII два соединителя Serial ATAII

(SATAII_1, см. стр. 2 или 3, п. 16) (SATAII_2, см. стр. 2 или 3, п. 8)

устройств хранения с

использованием интерфейсных

кабелей SATAII. В настоящее время интерфейс SATA допускает скорость передачи данных до \ 3,0 Гбит/с.

Информационный Информационный кабель кабель Serial ATA (SATA) интерфейса SATA / SATAII

(дополнительно)

не является направленным. Любой из его соединителей может быть подключен либо к жесткому диску интерфейса SATAII либо к материнской плате.

аудиокабель с 3,5-мм штекерами 3,5-мм разъем на любом конце

(дополнительно)

аудиокабеля можно подключить к портативному аудиоустройству, такому как MP3-плеер или мобильный телефон, либо к порту линейного входа компьютера.

предназначаются для

подключения внутренних

SATAII_1

SATAII_2

Колодка USB 2.0 Помимо стандартных

(9-контактный USB6_7) (см. стр. 2 или 3, п. 15)

портов USB 2.0 на панели ввода-

вывода, на данной материнской плате предусмотрено два разъема USB 2.0. Каждый разъем USB 2.0 поддерживает два порта USB 2.0.

(9-контактный USB8_9) (см. стр. 2 или 3, п. 9)

USB_PWR

P-9

P-8

USB_PWR

P+9

P+8

GND

DUMMY

Датчик пользовательского инфракрасного модуля Датчик можно использовать для

(4-контактный CIR1) (см. стр. 2 или 3, п. 12)

подключения дистанционный

приемник.

ATX+5VSB

IRRX

IRTX

GND

ASRock AD2700-ITX / AD2500-ITX Motherboard

Русский

Колодка инфракрасного модуля Данная колодка позволяет

(5-контактный IR1) (см. стр. 2 или 3, п. 10)

подключить дополнительный

модуль беспроводного инфракрасного приемопередатчика.

IRTX

+5VSB

DUMMY

GND

IRRX

Аудиоразъем передней Этот интерфейс предназначен панели для присоединения

(9-контактный HD_AUDIO1) (см. cтр. 2 или 3, п. 19)

аудиокабеля передней панели,

обеспечивающего удобное

подключение аудиоустройств и управление ими.

GND

PRESENCE#

MIC2_R

MIC2_L

MIC_RET

J_SENSE

OUT2_R

OUT_RET

OUT2_L

1. Система High Deﬁ nition Audio поддерживает функцию автоматического обнаружения разъемов (Jack Sensing), однако для ее правильной pаботы кабель панели в корпусе должен поддерживать HDA. При сборке системы следуйте инструкциям, приведенным в нашем руководстве и руководстве пользователя для корпуса.

2. Если вы используете аудиопанель AC’97, подключите ее к колодке аудиоинтерфейса передней панели следующим образом: A. Подключите

выводы Mic_IN (MIC) к контактам MIC2_L. B. Подключите выводы Audio_R (RIN) к контактам OUT2_R, а выводы Audio_L (LIN) к контактам OUT2_L. C. Подключите выводы Ground (GND) к контактам Ground (GND).

D. Контакты MIC_RET и OUT_RET предназначены только для аудиопанели HD. При использовании аудиопанели AC’97

подключать их не нужно.

E. Процедура активации микрофона приведена ниже. Перейдите к вкладке «FrontMic» (Передний микрофон) в панели управления Realtek. Отрегулируйте уровень «Recording Volume» (Громкость записи).

Русский

Колодка системной панели Данная колодка обеспечивает

(9-контактный PANEL1) (см. стр. 2 или 3, п. 11)

работу нескольких функций

передней панели системы.

Подключите к этому разъему кнопку питания, кнопку сброса и индикатор состояния системы на корпусе в соответствии с указанным ниже назначением контактов. При подключении кабелей необходимо соблюдать полярность положительных и отрицательных контактов.

ASRock AD2700-ITX / AD2500-ITX Motherboard

PWRBTN (кнопка питания):

Подключите к этим контактам кнопку питания на передней панели корпуса. Способ выключения системы с помощью кнопки питания можно настроить.

RESET (кнопка сброса):

Подключите к этим контактам кнопку сброса на передней панели корпуса. Нажмите кнопку сброса для перезагрузки компьютера, если компьютер «завис» и нормальную перезагрузку выполнить

не

удается.

PLED (индикатор питания системы):

Подключите к этим контактам индикатор состояния питания на передней панели корпуса. Этот индикатор светится, когда система работает. Индикатор мигает, когда система находится в режиме ожидания S1. Этот индикатор не светится, когда система находится в режиме ожидания S3 или S4, либо выключена (S5).

HDLED (индикатор активности жесткого диска

Подключите к этим контактам индикатор активности жесткого диска на передней панели корпуса. Этот индикатор светится, когда осуществляется считывание или запись данных на жестком диске.

Конструкция передней панели может различаться в зависимости от корпуса. Модуль передней панели в основном состоит из кнопки питания, кнопки сброса, индикатора питания, индикатора

активности жесткого диска, динамика и т.п. При подключении к этому разъему модуля передней панели корпуса удостоверьтесь, что провода подключаются к соответствующим контактам.

Колодка динамика корпуса Подключите к этой колодке

(4-контактный SPEAKER1) (см. стр. 2 или 3, п. 14)

кабель от динамика на корпусе

компьютера.

Chassis Fan-соединители

(3-контактный CHA_FAN1) (см. стр. 2 или 3, п. 5)

Подключите кабели вентилятора к соединителям и присоедините черный шнур к штырю заземления.

Разъем вентилятора Подключите к этому разъему процессора кабель вентилятора процессора

(3-контактный CPU_FAN1) (см. стр. 2 или 3, п. 3)

так, чтобы черный провод

соответствовал контакту земли.

Колодка питания ATX Подключите к этой колодке

(24-контактный ATXPWR1) (см. стр. 2 или 3, п. 7)

кабель питания ATX.

GND

+12V

CPU_FAN_SPEED

12 124

ASRock AD2700-ITX / AD2500-ITX Motherboard

Русский

Несмотря на то, что эта материнская плата предусматр- ивает 24-штыревой разъем питания ATX, работа будет продолжаться, даже если адаптируется традиционный 20-штыревой разъем питания ATX. Для использования 20-штыревого разъема питания ATX вставьте источник питания вместе со штекером 1 и штекером 13.

Установка 20-штыревого разъема питания ATX

Разъем порта печати Это интерфейс кабеля порта

(25-выводов LPT1) (см. стр. 2 или 3, п. 1)

AFD#

ERROR#

печати, обеспечивающий удобное

подключение принтеров.

PINIT#

SLIN#

SPD2

SPD1

SPD0

STB#

SPD3

SPD4

SPD5

GND

SPD6

SPD7

ACK#

BUSY

SLCT

Колодка COM-порта Данная колодка COM-порта

(9-контактный COM1) (см. стр. 2 или 3, п. 2)

позволяет подключить модуль порта COM.

2. Информация о BIOS

Утилита настройки BIOS (BIOS Setup) хранится во флэш-памяти на материнской плате. Чтобы войти в программу настройки BIOS Setup, при запуске компьютера нажмите <F2> или <Del> во время самопроверки при включении питания (Power-On-Self-Test – POST). Если этого не сделать, то процедуры тестирования POST будут продолжаться обычным образом. Если вы захотите вызвать BIOS Setup уже после POST, перезапустите систему с помощью клавиш <Ctrl> + <Alt> + <Delete> или нажатия кнопки сброса

на корпусе системы. Подробную информацию о программе BIOS Setup вы найдете в Руководстве пользователя (в формате PDF) на компакт-диске поддержки.

3. Информация о компакт-диске

Русский

поддержки с программным обеспечением

Данная материнская плата поддерживает различные операционные системы Micro-

soft

Windows®: 7 32-bit. Поставляемый вместе с ней компакт-диск поддержки содержит

необходимые драйверы и полезные утилиты, которые расширяют возможности материнской платы. Чтобы начать работу с компакт-диском поддержки, вставьте его в дисковод CD-ROM. Если в вашем компьютере включена функция автозапуска (AUTORUN), то на экране автоматически появится главное меню компакт-диска (Main Menu). Если этого не произошло, найдите дважды щелкните на нем, чтобы открыть меню.

в папке BIN на компакт-диске поддержки файл ASSETUP.EXE и

ASRock AD2700-ITX / AD2500-ITX Motherboard

1. Introdução

Gratos por comprar nossa placa–mãe AD2700-ITX / AD2500-ITX um produto conﬁ ável feito com ASRock um estrito controle de qualidade consistente. Com um excelente desempenho, essa placa é dotada de um projeto robusto que atende a ASRock de compromisso com a qualidade e durabilidade. Este Guia de Instalação Rápida apresenta a placa-mãe e o guia de instalação passo a passo. Mais informações detalhadas sobre a placa-mãe podem ser encontradas no manual do usuário do CD de suporte.

poderiam ser atualizados, o conteúdo deste manual pode ser cambiado sem aviso. Em caso de qualquer modiﬁ cação deste manual, a versão atualizada estará disponível no website de ASRock sem prévio aviso. Pode também encontrar as listas das mais recentes placas VGA e das CPUs suportadas no site da web da ASRock. Website de ASRock http://www.asrock.com Se precisar de apoio técnico em relação a este placa-mãe, por favor visite o nosso sítio da internet para informação especíﬁ ca acerca do modelo que está a utilizar. www.asrock.com/support/index.asp

Porque as especiﬁ cações da placa mãe e o software de BIOS

1.1 Este pacote contém

Placa-mãe ASRock AD2700-ITX / AD2500-ITX (Formato Mini-ITX: 6,7 pol. x 6,7 pol., 17,0 cm x 17,0 cm) Guia de instalação rápida da ASRock AD2700-ITX / AD2500-ITX CD de suporte da placa ASRock AD2700-ITX / AD2500-ITX Dois cabo de dados ATA Serial (SATA) (Opcional) Uma Cabo de Áudio de 3,5 mm (Opcional) Uma proteção I/O

ASRock AD2700-ITX / AD2500-ITX Motherboard

Português

1.2 Especificações

Plataforma - Formato Mini-ITX: 6,7 pol. x 6,7 pol., 17,0 cm x 17,0 cm

- Condensador de design integralmente sólido (AD2700-ITX)

- Condensador Solid para alimentação da CPU (AD2500-ITX) CPU - Processador Intel (AD2700-ITX)

- Processador Intel® Dual-Core AtomTM D2500 (1.86 GHz) (AD2500-ITX)

- Suporta a tecnologia Hyper-Threading (AD2700-ITX) (veja o AVISO 1) Chipsets - South Bridge: Intel Memória - 2 x slots de DDR3 SO-DIMM

- Suporte para memória não intermédia DDR3 1066/800, não ECC

- Capacidade máxima de memória do sistema: 4GB (veja o AVISO 2) Slots de - 1 slot de PCI Expansão VGA integrado - Intel

PowerVR SGX545

- DirectX 9.0, Pixel Shader 3.0

- Três VGA Saída: D-Sub, DVI-D e HDMI portas (veja o AVISO 3)

- Suporta HDMI 1.3a com resolução máxima até 1920x1200

- Suporta DVI com resolução máxima até 1920x1200 @ 60Hz

- Suporta D-Sub com resolução máxima até 1920x1200 @ 60Hz

- Suportar HDCP função com DVI e HDMI portas

- Suportar 1080p Blu-ray (BD) / HD-DVD playback com DVI e HDMI portas (AD2700-ITX) Áudio - Áudio HD de 7.1 canais com protecção de conteúdo (Codec de áudio Realtek ALC892)

- Suporte áudio Blu-ray superior

- Suporta THX TruStudio LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s (AD2700-ITX) - Realtek RTL8111E

- Suporta Wake-On-LAN

- Suporta Detecção de cabo LAN

- Suporta Ethernet com Eﬁ ciência Energética 802.3az

- Suporta PXE

Dual-Core AtomTM D2700 (2.13 GHz)

NM10 Express

ASRock AD2700-ITX / AD2500-ITX Motherboard

LAN - Realtek PCIE x1 LAN RTL8105E (AD2500-ITX) - Velocidade: 10/100 Mb/s

- Suporta Wake-On-LAN

- Suporta PXE Entrada/Saída I/O Panel pelo painel - 1 x porta para teclado PS/2 traseiro - 1 x porta D-Sub (AD2700-ITX) - 1 x porta DVI-D

- 1 x porta HDMI

- 1 x porta óptica para saída SPDIF

- 4 x portas USB 2.0 padrão

- 2 x portas USB 3.0 padrão

- 1 x porta LAN RJ-45 com LED (LED ACT/LIG e LED VELOCIDADE)

- HD Áudio Jack: Altifalante traseiro / Central/Graves / Entrada de linha / Altifalante frontal / Microfone (veja o AVISO 4) Entrada/Saída I/O Panel pelo painel - 1 x porta para teclado PS/2 traseiro - 1 x porta D-Sub (AD2500-ITX) - 1 x porta DVI-D

- 1 x porta HDMI

- 1 x porta óptica para saída SPDIF

- 6 x portas USB 2.0 padrão

- 1 x porta LAN RJ-45 com LED (LED ACT/LIG e LED VELOCIDADE)

- HD Áudio Jack: Altifalante traseiro / Central/Graves / Entrada de linha / Altifalante frontal / Microfone (veja o AVISO 4)

USB3.0 - 2 x Portas USB 3.0 traseiras através de ASM1042 da (AD2700-ITX) ASMedia, com suporte para USB 1.0/2.0/3.0 até 5Gb/s Conectores - 2 x conectores SATA2, suporte a taxa de transferência

de dados de até 3,0 Gb/s, suporte NCQ, AHCI e “conexão a quente”

- 1 x

- 1 x Conector CIR

- 1 x

- 1 x conector da porta COM

- Conector do ventilador da CPU/chassis

- Conector de força do ATX de 24 pinos

- Conector Áudio do painel frontal

- 2 x cabezal USB 2.0 (suporta 4 portas USB 2.0)

Conector do módulo de infravermelho

Conector de Porta de Impressão

ASRock AD2700-ITX / AD2500-ITX Motherboard

Português

BIOS - 16Mb BIOS AMI

- BIOS UEFI oﬁ cial da AMI com suporte para GUI

- Suporta dispositivos “Plug and Play”

- ACPI 1.1 atendendo a eventos de “wake up”

- Suporta dispositivos sem jumper

- Suporte para SMBIOS 2.3.1 CD de suporte - Controladores, utilitários, software antivírus (Experimentacao Versao), CyberLink MediaEspresso 6.5 versão de demonstração, conjunto de programas da ASRock (CyberLink DVD Suite - OEM e versão de demonstração; ASRock MAGIX Multimedia Suite - OEM)

Funcionalidade - ASRock Instant Boot Única - ASRock Instant Flash (veja o AVISO 5)

- ASRock APP Charger (veja o AVISO 6)

- ASRock SmartView (veja o AVISO 7)

- ASRock XFast USB (veja o AVISO 8)

- ASRock XFast LAN (veja o AVISO 9)

- Tecnologia ASRock On/Off Play (veja o AVISO 10)

- Booster híbrido:

- Controlo contínuo de frequência da CPU (veja o AVISO 11)

- ASRock U-COP (veja o AVISO 12)

- B.F.G. (Boot Failure Guard) Monitor do HW - Sensores de temperature do procesador

- Medição de temperatura da placa-mãe

- Tacômetros de ventilador do Processador

- Tacômetros de ventilador do chassis

- Ventoinha silenciosa para a CPU/chassis

- Monitoramento de voltagem : +12 V, +5 V, +3.3 V, Vcore Sistema - Microsoft

Windows® 7 de 32 bits

Operacional Certiﬁ cações - FCC, CE, WHQL

- “ErP/EuP Ready” (é necessária alimentação eléctrica “ErP/ EuP Ready”) (veja o AVISO 13)

* Para informações mais detalhadas por favor visite o nosso sítio Web: http://www.asrock.com

ASRock AD2700-ITX / AD2500-ITX Motherboard

AVISO

Tenha em atenção que a operação de overclocking envolve alguns riscos, nomeadamente no que diz respeito ao ajuste das deﬁ nições do BIOS, à aplicação da tecnologia Untied Overclocking ou à utilização de ferramentas de overclocking de terceiros. O overclocking pode afectar a estabilidade do seu sistema ou até mesmo causar danos ao nível dos componentes e dispositivos que integram o sistema. Esta operação é da total responsabilidade do utilizador. Não nos responsabilizamos pelos possíveis danos resultantes do overclocking.

AVISO!

1. Sobre a conﬁ guração da “Tecnologia Hyper Threading”, consulte a página 34 do Manual do Usuário no CD de suporte. (Somente inglês)

Devido a limitação de chipset, o tamanho de memória atual pode ser menos de 4GB para a reservação para a utilização de sistema sub Windows® OS.

3. Você pode optar por utilizar dois dos três monitores só. D-Sub, DVI-D e monitores HDMI não pode ser ativado ao mesmo tempo. Além disso, com o adaptador DVI-HDMI, a porta DVI-D pode suportar as mesmas características porta HDMI.

4. Em termos do microfone, esta placa-principal suporta ambos os modos estéreo e mono. Quanto à saída de áudio, esta placa-principal suporta os modos de 2, 4, 6 e 8 canais. Consulte a tabela na página 4 e 5 para uma ligação correcta.

5. ASRock Instant Flash est un utilitaire de ﬂ ash du BIOS ﬂ ash intégré dans la ROM Flash. Cet outil pratique de mise à jour du BIOS vous permet de mettre à jour le BIOS du système sans entrer d’abord dans un système

d’exploitation tel que MS-DOS ou Windows

pouvez appuyer sur la touche <F6> pendant le POST ou

sur la touche <F2> durant le menu de conﬁ guration du BIOS pour accé-

der à ASRock Instant Flash. Lancez simplement cet outil et

enregistrez le nouveau ﬁ chier BIOS sur votre lecteur ﬂ ash USB, sur une

disquette ou un disque, avant de pouvoir mettre à jour votre BIOS en quelques clics seulement, sans préparer de disquette supplémentaire ni d’autre utilitaire ﬂ ash compliqué. Veuillez noter que le lecteur ﬂ ash USB ou le disque dur doit utiliser le système de ﬁ chiers FAT32/16/12.

. Avec cet utilitaire, vous

ASRock AD2700-ITX / AD2500-ITX Motherboard

Português

6. Se pretende carregar os seus dispositivos Apple, como o iPhone/iPod/

iPad Touch, de forma mais rápida e menos limitada, a ASRock preparou para si uma solução fantástica, o ASRock APP Charger. Instale o controlador APP Charger para que o seu iPhone carregue mais rapidamente a partir do computador, até 40% mais rápido do que antes. O ASRock APP Charger permite-lhe carregar rapidamente vários dispositivos Apple em simultâneo e suporta até o carregamento quando o seu PC entrar em modo de Espera (S1), Suspensão (S3), Hibernação (S4) ou desligado (S5). Com o controlador APP Charger instalado, poderá desfrutar facilmente da melhor experiência de carregamento.

Web site da ASRock: http://www.asrock.com/Feature/AppCharger/index.

asp

O SmartView, uma nova função para navegadores de Internet, é uma página inicial inteligente para o IE que combina os seus sites mais visitados, o seu histórico, os seus amigos do Facebook e o seu feed de notícias em tempo real numa página avançada para oferecer uma experiência de Internet mais pessoal. As placas principais da ASRock estão equipadas exclusivamente com o utilitário SmartView que lhe

permite manter-se facilmente em contacto com os seus amigos. Para

utilizar a funcionalidade SmartView, certiﬁ que-se de que a sua versão de SO é Windows

da ASRock: http://www.asrock.com/Feature/SmartView/index.asp

8. O ASRock XFast USB pode aumentar a velocidade dos dispositivos de

armazenamento USB. A velocidade poderá depender das propriedades dos dispositivos.

9. A ASRock XFast LAN proporciona um acesso à Internet mais rápido, que

inclui os benefícios abaixo. Prioritização de Aplicações LAN: O utilizador pode conﬁ gurar a prioridade da aplicação de forma ideal e/ou pode adicionar novos programas. Menor Latência nos Jogos: Depois de deﬁ nir maior prioridade para o jogo on-line, pode baixar a latência no jogo. Trafﬁ c Shaping: Pode assistir a vídeos do Youtube em HD e transferir ﬁ cheiros em simultâneo. Análise em tempo real dos seus dados: Com a janela de estado, pode reconhecer facilmente os ﬂ uxos de dados das suas transferências actuais.

10. A tecnologia ASRock On/Off Play permite aos utilizadores desfrutarem

da fantástica experiência de áudio a partir de dispositivos portáteis de áudio, como leitores MP3 ou telemóveis no PC, mesmo que o PC esteja desligado (ou no modo ACPI S5)! Esta placa-mãe também proporciona uma ligação para cabo de áudio de 3,5 mm (opcional) que assegura aos utilizadores o mais conveniente ambiente informático.

7, e que a versão do seu navegador é IE8. Página Web

ASRock AD2700-ITX / AD2500-ITX Motherboard

11. Apesar de esta placa-mãe oferecer controle continuamente variável, não se recomenda efetuar over-clock. Freqüências de barramento diferentes das recomendadas para a CPU podem provocar instabilidade do sistema ou danos à CPU.

12. Assim que se detecta um superaquecimento na CPU, o sistema se desliga automaticamente e o botão de energia do chassis ﬁ ca inativo. Cheque o ventilador da CPU na placa–mãe, para veriﬁ car se está funcio- nando corretamente antes de religar o sistema. Para melhorar a dissipação de calor, lembre-se de aplicar o material de interface térmica entre o processador e o dissipador de calor.

13. EuP, que signiﬁ ca Energy Using Product (Produto que Utiliza Energia), foi uma provisão regulada pela União Europeia para deﬁ nir o consumo de energia para o sistema concluído. De acordo com a EuP, a corrente

AC total do sistema concluído deverá ser inferior a 1.00W no estado de

modo desligado. Para satisfazer a norma EuP, é necessário uma placamãe e uma fonte de alimentação eléctrica que estejam em conformidade com a norma EuP. De acordo com a sugestão da Intel, a fonte de alimentação em conformidade com a norma EuP deve satisfazer o padrão, isto é, a eﬁ ciência energética de reserva de 5v deve ser superior a 50% com um consumo de corrente de 100 mA. Para selecção da fonte de alimentação em conformidade com a norma EuP, recomendamos que conﬁ rme com o fabricante da fonte de alimentação para mais detalhes.

ASRock AD2700-ITX / AD2500-ITX Motherboard

Português

1.3 Configuração dos Jumpers

A ilustração mostra como os jumpers são conﬁ gurados. Quando há uma capa de jumpers sobre os pinos, diz–se que o jumper está “curto”. Não havendo capa sobre os pinos, o jumper está “aberto”. A ilustração mostra um jumper de 3 pinos em que os pinos 1 e 2 están “curtos” quando a capa de jumper estiver colocada sobre esses 2 pinos.

Jumper Conﬁ guração

Restaurar CMOS

(CLRCMOS1, jumper de 2 pinos) (veja a folha 2 ou 3, No. 13)

Nota: CLRCMOS1 permite você limpar os dados em CMOS. Os dados em CMOS

incluem informações da conﬁ guração do sistema como: por exemplo a senha do sistema, data, tempo, e os parámetros da conﬁ guração do sistema. Para limpar e reconﬁ gurar os parámetros do sistema a conﬁ guração inicial da fá- brica, por favor desligue o cabo de força, ponha em curto–circuito os pins de CLRCMOS1 por mais de 5 segundos para limpar o CMOS usando um

jumper.

jumper de 2 pinos

Português

ASRock AD2700-ITX / AD2500-ITX Motherboard

1.4 Conectores

Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper sobre estes conectores. A colocação de pontos de jumper sobre os conectores causará danos irreversíveis à placa-mãe.

Conector Figura Descrição

Conectores ATAII Serial Estes dois conectores Serial

(SATAII_1: veja a folha 2 ou 3, No. 16)

(SATAII_2: veja a folha 2 ou 3, No. 8)

ou SATAII como dispositivos de armazenamento internos. A atual interface SATAII permite uma taxa de transferência de dados de até 3.0 Gb/s.

Cabo de dados Tanto a saída do cabo de Serial ATA (SATA) dados SATA pode ser

(opcional)

conectado ao disco rígido SATA / SATAII quanto o conector SATAII na placa mãe.

Cabo de Áudio de 3,5 mm Qualquer um dos conectores

(opcional)

do cabo de áudio de 3,5 mm pode ser conectado a dispositivos de áudio portáteis, como leitores de MP3 e telemóveis, ou a porta de entrada de linha de um PC.

ATA (SATAII) suportam

unidades de disco rígido SATA

SATAII_1

SATAII_2

Cabezal USB 2.0 Além das portas USB

(USB6_7 de 9 pinos)

(veja a folha 2 ou 3, No. 15)

2.0 por defeito no painel de entrada/saída, há dois

ligações USB 2.0 nesta placa mãe. Cada ligação USB 2.0 pode suportar dois portas USB

(USB8_9 de 9 pinos)

(veja a folha 2 ou 3, No. 9)

2.0.

USB_PWR

P-9

P-8

USB_PWR

P+9

P+8

GND

DUMMY

ASRock AD2700-ITX / AD2500-ITX Motherboard

Português

Conector do módulo de Este conector pode ser utilizado infravermelhos para ligar o receptor do controlo

(CIR1 de 4 pinos)

(veja a folha 2 ou 3, No. 12)

remoto.

ATX+5VSB

IRRX

IRTX

GND

Conector do módulo Este conector suporta um de infravermelho módulo de infravermelho para

(IR1 de 5 pinos)

(veja a folha 2 ou 3, No. 10)

transmissão e recepção sem

ﬁ o, opcional.

Conector Áudio do painel Esta é uma interface para o frontal cabo de áudio no painel frontal,

(HD_AUDIO1 de 9 pinos)

(veja a folha 2 ou 3, No. 19)

que permite uma conexão e

controle convenientes dos

dispositivos de áudio.

IRTX

+5VSB

DUMMY

GND

IRRX

GND

PRESENCE#

MIC_RET

OUT_RET

MIC2_R

MIC2_L

J_SENSE

OUT2_R

OUT2_L

1. Áudio de elevada deﬁ nição que suporta a sensibilidade da tomada, mas o ﬁ o do painel existente no chassis tem de suportar HDA para funcionar correctamente. Siga s instruções que aparecem no manual e no manual do chassis para instalar o sistema.

2. Se utilizar o painel de áudio AC’97, instale-o no cabeçalho de áudio do painel frontal, como a ﬁ gura abaixo mostra: A. Ligue o Mic_IN (MIC) ao MIC2_L. B. Ligue o Audio_R (RIN) ao OUT2_R e o Audio_L (LIN) ao OUT2_L. C. Ligue o Ground (GND) ao Ground (GND). D. MIC_RET e OUT_RET são apenas para o painel de áudio HD. Não necessita de os ligar para o painel de áudio AC’97. E. Para activar o microfone frontal.

Aceda ao separador “Microfone frontal” no painel de Controlo Realtek. Ajuste o “Volume de gravação”.

Português

Conector do painel do sistema Este conector acomoda várias

(PANEL1 de 9 pinos)

(veja a folha 2 ou 3, No. 11)

funções do painel frontal do

sistema.

Ligue o botão de alimentação, o botão de reposição e o indicador do

estado do sistema no chassis a este conector de acordo com a descrição abaixo. Tenha em atenção os pinos positivos e negativos antes de ligar os cabos.

PWRBTN (Botão de alimentação): Ligue ao botão de alimentação no painel frontal do chassis. Pode conﬁ gu-

rar a forma para desligar o seu sistema através do botão de alimentação.

ASRock AD2700-ITX / AD2500-ITX Motherboard

RESET (Botão de reposição):

Ligue ao botão de reposição no painel frontal do chassis. Prima o botão

de reposição para reiniciar o computador caso este bloqueie e não seja possível reiniciar normalmente.

PLED (LED de alimentação do sistema): Ligue ao indicador do estado da alimentação no painel frontal do chassis.

O LED ﬁ cará acesso quando o sistema estiver em funcionamento. O LED ﬁ cará intermitente quando o sistema estiver no estado de suspensão S1. O LED ﬁ cará desligado quando o sistema estiver nos estados de suspen- são S3/S4 ou desligado (S5).

HDLED (LED de actividade do disco rígido): Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O

LED ﬁ cará acesso quando o disco rígido estiver a ler ou a escrever dados.

O design do painel frontal poderá variar dependendo do chassis. Um

módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reposição, um LED de alimentação, um LED de actividade do disco rígido, um altifalante, etc. Ao ligar o seu módulo de painel frontal do chassis a este conector, certiﬁ que-se que os ﬁ os e os pinos têm uma correspondência exacta.

Conector do alto-falante do chassi Ligue o alto-falante do chassi

(SPEAKER1 de 4 pinos)

(veja a folha 2 ou 3, No. 14)

neste conector.

Conector do ventilador do chassis Ligue o cabo do ventilador

(CHA_FAN1 de 3 pinos)

(veja a folha 2 ou 3, No. 5)

neste conector, coincidindo o ﬁ o

preto com o pino de aterramen

to.

Conector do ventilador da Ligue o cabo do ventilador da CPU CPU, coincidindo o ﬁ o preto

(CPU_FAN1 de 3 pinos)

(veja a folha 2 ou 3, No. 3)

com o pino de aterramento.

Conector de força do ATX Ligue a fonte de alimentação

(ATXPWR1 de 24 pinos)

(veja a folha 2 ou 3, No. 7)

ATX neste conector.

GND

+12V

CPU_FAN_SPEED

12 124

ASRock AD2700-ITX / AD2500-ITX Motherboard

Português

Embora esta placa-mãe providencie um conector de energia ATX de 24 pinos, pode apesar disso funcionar com a adapta-ção de uma fonte de energia tradicional de 20 pinos. Para usar a fonte de alimentação de 29 pinos, por favor ligue a sua fonte de alimentação com o Pino 1 e o Pino 13.

Instalação da Fonte de alimentação ATX de 20 Pinos

ERROR#

PINIT#

SPD1

SPD0

SLIN#

SPD2

SPD3

SPD4

SPD5

SPD6

GND

SPD7

ACK#

BUSY

sta é uma interface para um

SLCT

Este conector é usado para

Conector de Porta de Impressão

(LPT1 de 25 pinos)

(veja a folha 2 ou 3, No. 1)

cabo de porta de impressão

para dispositivos de impressão.

Conector da porta COM

(COM1 de 9 pinos)

(veja a folha 2 ou 3, No. 2)

AFD#

que permite uma ligação prática

STB#

suportar um módulo de porta

COM.

Português

ASRock AD2700-ITX / AD2500-ITX Motherboard

2. Informações da BIOS

O Utilitário de Conﬁ guração do BIOS está armazenado no chip FWH do BIOS. Ao iniciar o computador, pressione <F2> durante o Autoteste de iniciação (POST) para acessar o Utilitário de Conﬁ guração do BIOS; caso contrário, o POST continuará com as rotinas de teste. Se desejar acessar o Utilitário de Conﬁ guração do BIOS depois do POST, reinicie o sistema pressionando <Ctl> + <Alt> + <Del>, ou pressionando o botão de reinício no chassi do sistema. Para as informações detalhadas sobre o Utilitário de Conﬁ guração do BIOS, consulte o Manual do Usuário (arquivo PDF) no CD de suporte.

3. Informações do CD de Suporte

Esta placa Mãe suporta vários sistemas operacionais: Microsoft® Windows®: 7 de 32 bits. O CD de instalação que acompanha a placa Mãe contem: drivers e utilitários necessários para um melhor desempenho da placa Mãe. Para começar a usar o CD de instalação, introduza o CD na leitora de CD-ROM do computador. Automaticamente iniciará o menu principal, casa o AUTORUN esteja ativado. Se o menu principal não aparecer automaticamente, explore o CD e execute o “ASSETUP. EXE” localizado na pasta BIN.

ASRock AD2700-ITX / AD2500-ITX Motherboard

Português

1. Giriş

ASRock’ın kesintisiz titiz kalite denetimi altında üretilen güvenilir bir anakart olan ASRock AD2700-ITX / AD2500-ITX anakartını satın aldığınız için teşekkür ederiz. ASRock’ın kalite ve dayanıklılık konusundaki kararlılığına uygun güçlü tasarımıyla mükemmel bir performans sunar.

Bu Hızlı Takma Kılavuzu anakarta giriş ve adım adım takma kılavuzu içerir. Anakart hakkında daha ayrıntılı bilgiyi Destek CD’sinde sunulan kullanıcı kılavuzunda bulabilirsiniz.

Anakart özellikleri ve BIOS yazılımı güncelleştirilebileceğinden bu kılavuzun içeriği önceden haber verilmeksizin değişebilir. Bu belgede değişiklik yapılması durumun

-da, güncelleştirilmiş sürüm ayrıca haber verilmeksizin ASRock web sitesinde sunulur. En son VGA kartlarını ve CPU destek listelerini de ASRock web sitesinde bulabilirsiniz. ASRock web sitesi http://www.asrock.com

Bu anakartla ilgili teknik desteğe ihtiyacınız olursa, kullandığınız modele özel bilgiler için lütfen web sitemizi ziyaret edin. www.asrock.com/support/index.asp

Türkçe

1.1 Paket İçindekiler

ASRock AD2700-ITX / AD2500-ITX Anakart (Mini-ITX Form Faktörü: 6,7-inç x 6,7-inç, 17,0 cm x 17,0 cm) ASRock AD2700-ITX / AD2500-ITX Hızlı Takma Kılavuzu ASRock AD2700-ITX / AD2500-ITX Destek CD’si 2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı) 1 x 3,5mm Ses Kablosu (İsteğe Bağlı) 1 x G/Ç Panel Kalkanı

100

ASRock AD2700-ITX / AD2500-ITX Motherboard

ASRock AD2700-ITX User Manual [en, ru, de, es, fr, it]

Specifications and Main Features

Frequently Asked Questions

User Manual

English
