ASROCK 4COREDUAL-SATA2 User Manual

No part of this installation guide may be reproduced, transcribed, transmitted, or translated in any language, in any form or by any means, except duplication of documentation by the purchaser for backup purpose, without written consent of ASRock Inc. Products and corporate names appearing in this guide may or may not be registered trademarks or copyrights of their respective companies, and are used only for identification or explanation and to the owners’ benefit, without intent to infringe.

Disclaimer:Disclaimer:

Disclaimer:

Disclaimer:Disclaimer:

Specifications and information contained in this guide are furnished for informational use only and subject to change without notice, and should not be constructed as a commitment by ASRock. ASRock assumes no responsibility for any errors or omissions that may appear in this guide. With respect to the contents of this guide, ASRock does not provide warranty of any kind, either expressed or implied, including but not limited to the implied warranties or conditions of merchantability or fitness for a particular purpose. In no event shall ASRock, its directors, officers, employees, or agents be liable for any indirect, special, incidental, or consequential damages (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the guide or product.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that

may cause undesired operation.

CALIFORNIA, USA ONLY

The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance controlled in Perchlorate Best Management Practices (BMP) regulations passed by the California Legislature. When you discard the Lithium battery in California, USA, please follow the related regulations in advance. “Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/perchlorate”

ASRock Website: http://www.asrock.com

Published September 2007

ASRock 4CoreDual-SATA2 Motherboard

EnglishEnglish

English

Motherboard LMotherboard L

Motherboard L

Motherboard LMotherboard L

ayoutayout

ayout

ayoutayout

English

EnglishEnglish

1 PS2_USB_PWR1 Jumper 15 Chassis Fan Connector (CHA_FAN1) 2 A TX 12V Connector (A TX12V1) 16 South Bridge Controller 3 775-Pin CPU Socket 17 Flash Memory 4 North Bridge Controller 18 USB 2.0 Header (USB45, Blue) 5 CPU Fan Connector (CPU_FAN1) 19 Clear CMOS Jumper (CLRCMOS1) 6 2 x 240-pin DDRII DIMM Slots 20 USB 2.0 Header (USB67, Blue)

(Dual Channel A: DDRII_1, DDRII_2; Yellow) 21 Floppy Connector (FLOPPY1)

7 2 x 184-pin DDR DIMM Slots 22 Game Connector (GAME1)

(Dual Channel B: DDR1, DDR2; Blue) 23 HDMI_SPDIF Header (HDMI_SPDIF1) 8 AGP Slot (1.5V_AGP1) 24 Front Panel Audio Header (HD_AUDIO1) 9 Primary IDE Connector (IDE1, Blue) 25 4 x PCI Slots (PCI1- 4) 10 Secondary IDE Connector (IDE2, Black) 26 PCI Express Graphics Slot 11 Secondary Serial A T AII Conne ctor (SAT A 2) 27 Infrared Module Header (IR1) 12 Primary Serial A T AII Connector (SA T A 1) 28 Internal Audio Connector: CD1 (Black) 13 System Panel Header (P ANEL1) 29 ATX Power Connector (A TXPW R1) 14 Chassis Speaker Header (SPEAKER 1)

ASRock 4CoreDual-SATA2 Motherboard

HD 8CH I/OHD 8CH I/O

HD 8CH I/O

HD 8CH I/OHD 8CH I/O

1 Parallel Port 8 Microphone (Pink) 2 RJ-45 Port 9 USB 2.0 Ports (USB01) 3 Side Speaker (Gray) 10 USB 2.0 Ports (USB23) 4 Rear Speaker (Black) 11 Serial Port: COM1 5 Central / Bass (Orange) 12 PS/2 Keyboard Port (Purple) 6 Line In (Light Blue) 13 PS/2 Mouse Port (Green)

*7 Front Speaker (Lime)

* If you use 2-channel spea ker, please connect the speaker’s plug into “Front Speaker Jack”. See

the table below for connection details in accordance with the type of speaker you use.

TABLE for Audio Output Connection

Audio Output Channels Front Speaker Rear Speaker Central / Bass Side Speaker

(No. 7) (No. 4) (No. 5) (No. 3) 2 V -- -- -4VV---6 VVV-8 VVVV

* To enable Multi-Streaming function, you need to connect a front panel audio cable to the front

panel audio header. After restarting your computer, you will find “Mixer” tool on your system. Please select “Mixer ToolBox” , click “Enable playback multi-streaming”, and click

“ok”. Choose “2CH”, “4CH”, “6CH”, or “8CH” and then you are allowed to select “Realtek HDA Primary output” to use Rear Speaker, Central/Bass, and Front Speaker, or select “Realtek HDA Audio 2nd output” to use front panel audio.

ASRock 4CoreDual-SATA2 Motherboard

EnglishEnglish

English

1. Introduction1. Introduction

1. Introduction

1. Introduction1. Introduction

Thank you for purchasing ASRock 4CoreDual-SATA2 motherboard, a reliable moth- erboard produced under ASRock’s consistently stringent quality control. It delivers excellent performance with robust design conforming to ASRock’s commitment to quality and endurance. This Quick Installation Guide contains introduction of the motherboard and step-bystep installation guide. More detailed information of the motherboard can be found in the user manual presented in the Support CD.

Because the motherboard specifications and the BIOS software might be updated, the content of this manual will be subject to change without notice. In case any modifications of this manual occur, the updated version will be available on ASRock website without further notice. You may find the latest VGA cards and CPU support lists on ASRock website as well.

ASRock website

1.1 Package Contents1.1 Package Contents

1.1 Package Contents

1.1 Package Contents1.1 Package Contents

ASRock 4CoreDual-SATA2 Motherboard

(ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm) ASRock 4CoreDual-SATA2 Quick Installation Guide ASRock 4CoreDual-SATA2 Support CD One 80-conductor Ultra ATA 66/100/133 IDE Ribbon Cable One Ribbon Cable for a 3.5-in Floppy Drive One Serial ATA (SATA) Cable (Optional) One Serial ATA (SATA) HDD Power Cable (Optional) One HDMI_SPDIF Cable (Optional) One HD 8CH I/O Panel Shield

http://www.asrock.com

English

EnglishEnglish

ASRock 4CoreDual-SATA2 Motherboard

1.21.2

SpecificationsSpecifications

1.2

Specifications

1.21.2

SpecificationsSpecifications

Platform - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm CPU - LGA 775 for Intel® CoreTM 2 Extreme / CoreTM 2 Duo /

Pentium® XE / Pentium® D / Pentium® Dual Core / Pentium® 4 / Celeron® / Celeron® D, supporting Quad Core Kentsfield processors (see CAUTION 1)

- FSB 1066/800/533 MHz

- Supports Hyper-Threading Technology (see CAUTION 2)

- Supports Untied Overclocking Technology (see CAUTION 3)

- Supports EM64T CPU

Chipset - Northbridge: VIA® PT880 Pro/PT880 Ultra

- Southbridge: VIA® VT8237S

Memory - Dual Channel DDR/DDRII Memory T echnology

(see CAUTION 4)

- 2 x DDRII DIMM slots

- Support DDRII667/533

- Max. capacity: 2GB

- 2 x DDR DIMM slots

- Support DDR400/333/266

- Max. capacity: 2GB

Hybrid Booster - CPU Frequency Stepless Control (see CAUTION 5)

- ASRock U-COP (see CAUTION 6)

- Boot Failure Guard (B.F.G.)

Expansion Slot - 4 x PCI slots

- 1 x PCI Express Graphics slot (see CAUTION 7)

- 1 x AGP 8X slot (see CAUTION 8)

Audio - 7.1 CH Windows® VistaTM Premium Level HD Audio

(ALC888 Audio Codec)

LAN - VIA® PHY VT6103

- Speed: 10/100 Ethernet

- Supports Wa ke-On-LAN

Rear Panel I/O HD 8CH I/O

- 1 x PS/2 Mouse Port

- 1 x PS/2 Keyboard Port

- 1 x Serial Port: COM1

- 1 x Parallel Port (ECP/EPP Support)

- 4 x Ready-to-Use USB 2.0 Ports

- 1 x RJ-45 Port

- Audio Ja ck: Side Spea ker/Re ar Spea ker/Central Bass/Line in/Front Speaker/Microphone (see CAUTION 9)

EnglishEnglish

English

ASRock 4CoreDual-SATA2 Motherboard

English

EnglishEnglish

Connector - 2 x Serial ATAII 3.0Gb/s connectors, support RAID (RAID 0,

RAID 1, and JBOD) and “Hot Plug” functions (see CAUTION 10)

- 2 x ATA133 IDE connectors (support 4 x IDE devices)

- 1 x Floppy connector

- 1 x IR header

- 1 x Game header

- 1 x HDMI_SPDIF header

- CPU/Chassis FAN connector

- 20 pin ATX power connector

- 4 pin 12V power connector

- CD in header

- Front panel audio connector

- 2 x USB 2.0 headers (support 4 USB 2.0 ports) (see CAUTION 11)

BIOS Feature - 4Mb AMI BIOS

- AMI Legal BIOS

- Supports “Plug and Play”

- ACPI 1.1 Compli ance Wake Up Events

- Supports jumperfree

- SMBIOS 2.3.1 Support Support CD - Drivers, Utilities, AntiVirus Software (Trial Version) Hardware - CPU Temperature Sensing Monitor - Chassis Temperature Sensing

- CPU Fan Tachometer

- Chassis Fan Tachometer

- CPU Quiet Fan

- Voltage Monitoring: +12V, +5V, +3.3V, Vcore OS - Microsoft® Windows® 2000/XP/XP 64-bit/VistaTM/

VistaTM 64-bit compliant (see CAUTION 12)

Certifications - FCC, CE, WHQL

WARNING

Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using the thirdparty overclocking tools. Overclocking may affect your system stability, or even cause damage to the components and devices of your system. It should be done at your own risk and expense. We are not responsible for possible damage caused by overclocking.

ASRock 4CoreDual-SATA2 Motherboard

CAUTION!

1. When you adopt Quad Core CPU on this motherboard, FSB frequency may be reduced 5%.

2. About the setting of “Hyper Threading Technology”, please check page 37 of “User Manual” in the support CD.

3. This motherboard supports Untied Overclocking Technology. Please read “Untied Overclocking Technology” on page 27 for details.

4. This motherboard supports Dual Channel Memory Technology. Before you implement Dual Channel Memory Technology, make sure to read the installation guide of memory modules on page 13 for proper installation.

5. Although this motherboard offers stepless control, it is not recommended to perform over-clocking. Frequencies other than the recommended CPU bus frequencies may cause the instability of the system or damage the CPU.

6. While CPU overheat is detected, the system will automatically shutdown. Before you resume the system, please check if the CPU fan on the motherboard functions properly and unplug the power cord, then plug it back again. To improve heat dissipation, remember to spray thermal grease between the CPU and the heatsink when you install the PC system.

7. For the information of the compatible PCI Express VGA cards, please refer to the “Supported PCI Express VGA Card List for PCI Express Graphics Slot” on page 9. For the proper installation of PCI Express VGA card, please refer to the installation guide on page 15.

8. Do NOT use a 3.3V AGP card on the AGP slot of this motherboard! It may cause permanent damage!

9. For microphone input, this motherboard supports both stereo and mono modes. For audio output, this motherboard supports 2-channel, 4-channel, 6-channel, and 8-channel modes. Please check the table on page 3 for proper connection.

10. Before installing SA TAII hard disk to SATAII connector, plea se re ad the “SATAII Hard Disk Setup Guide” on page 23 to adjust your SATAII hard disk drive to SATAII mode. You can also connect SATA hard disk to SATAII connector directly.

11. Power Management for USB 2.0 works fine under Microsoft VistaTM 64-bit / VistaTM / XP 64-bit / XP SP1 or SP2 / 2000 SP4.

12. Microsoft® Windows® VistaTM / VistaTM 64-bit driver keeps on updating now. As long as we have the latest driver, we will update it to our website in the future. Please visit our website for Microsoft® Windows® VistaTM / VistaTM 64bit driver and related information. ASRock website http://www.asrock.com

Windows

EnglishEnglish

English

ASRock 4CoreDual-SATA2 Motherboard

1.31.3

Minimum Hardware RMinimum Hardware R

1.3

Minimum Hardware R

1.31.3

Minimum Hardware RMinimum Hardware R

TMTM

VistaVista

Vista

VistaVista

This motherboard can support all features in Windows® VistaTM Premium

2007. Please follow below table for minimum hardware requirement.

CPU Celeron D 326 Memory 1GB system memory VGA DX9.0 with WDDM Driver

Premium 2007 and Basic OS Premium 2007 and Basic OS

Premium 2007 and Basic OS

Premium 2007 and Basic OS Premium 2007 and Basic OS

with 128bit VGA memory (Premium) with 64bit VGA memory (Basic)

equirement Tequirement T

equirement T

equirement Tequirement T

able for Wable for W

able for W

able for Wable for W

indowsindows

indows

indowsindows

®®

English

EnglishEnglish

ASRock 4CoreDual-SATA2 Motherboard

1.41.4

Supported PCI Express VGA Card List for PCISupported PCI Express VGA Card List for PCI

1.4

Supported PCI Express VGA Card List for PCI

1.41.4

Supported PCI Express VGA Card List for PCISupported PCI Express VGA Card List for PCI Express Graphics SlotExpress Graphics Slot

Express Graphics Slot

Express Graphics SlotExpress Graphics Slot

(for Windows® 2000/XP/XP 64-bit/VistaTM/VistaTM 64-bit)

Graphics Chip

Vendor NVIDIA

ATI

For the latest updates of the supported PCI Express VGA card list for PCI Express Graphics slot, please visit ASRock website for details. ASRock website: http://www.asrock.com/support/index.htm

Model Name Chip Name

ASUS Extreme N6800GT GeForce 6800GT ASUS EN7600GT/2DHT GeForce 7600GT ASUS Extreme N7800GTX/2DHTV GeForce 7800 GTX ALBATRON PC6600GT GeForce 6600GT Gigabyte GV -NX71G512P8 GeForce 7100GS GIGABYTE GF-8500GT GeForce 8600 GTS LEADTEK PX6500 T DH GeForce 6500 LEADTEK PX7300GS TDH GeForce 7300 GS LEADTEK PX7300LE-TDH GeForce 7300 LE LEADTEK PX7900GS TDH GeForce 7900GS MSI PCX 5750-TD128E GeForce PCX5750 MSI NX8600GTS GeForce 8600 GTS MSI NX8800GTS/320M GeForce 8800 GTS ASUS EAX1900XT/2DHTV Radeon X1900XT GECUBE Radeon X850XT 256M RADEON X850XT MSI RX1300PRO-TD256E RADEON X1300Pro MSI RX1600PRO-TD256E RADEON X1600Pro MSI RX1600XT-T2D256EZ RADEON X1600XT

ASRock 4CoreDual-SATA2 Motherboard

EnglishEnglish

English

2.2.

InstallationInstallation

Installation

2.2.

InstallationInstallation

Pre-installation PrecautionsPre-installation Precautions

Pre-installation Precautions

Pre-installation PrecautionsPre-installation Precautions

Take note of the following precautions before you install motherboard components or change any motherboard settings.

1. Unplug the power cord from the wall socket before touching any

component. Failure to do so may cause severe damage to the motherboard, peripherals, and/or components.

2. To avoid damaging the motherboard components due to static

electricity, NEVER place your motherboard directly on the carpet or the like. Also remember to use a grounded wrist strap or touch a safety grounded object before you handle components.

3. Hold components by the edges and do not touch the ICs.

4. Whenever you uninstall any component, place it on a grounded

antstatic pad or in the bag that comes with the component.

5. When placing screws into the screw holes to secure the

motherboard to the chassis, please do not over-tighten the screws! Doing so may damage the motherboard.

2.12.1

CPU InstallationCPU Installation

2.1

CPU Installation

2.12.1

CPU InstallationCPU Installation

For the installation of Intel 775-LAND CPU, please follow the steps below.

English

EnglishEnglish

1010

775-Pin Socket Overview

Before you insert the 775-LAND CPU into the socket, please check if the CPU surface is unclean or if there is any bent pin on the socket. Do not force to insert the CPU into the socket if above situation is found. Otherwise, the CPU will be seriously damaged.

ASRock 4CoreDual-SATA2 Motherboard

Step 1. Open the socket:

Step 1-1. Disengaging the lever by depressing

down and out on the hook to clear retention tab.

Step 1-2. Rotate the load lever to fully open po-

sition at approximately 135 degrees.

Step 1-3. Rotate the load plate to fully open po-

sition at approximately 100 degrees.

Step 2. Insert the 775-LAND CPU:

Step 2-1. Hold the CPU by the edges where are

marked with black lines.

Step 2-2. Orient the CPU with IHS (Integrated

Heat Sink) up. Locate Pin1 and the two orientation key notches.

Pin1

orientation

key notch

orientation

key notch

Pin1

alignment key

black line

alignment key

775-LAND CPU

For proper inserting, please ensure to match the two orientation key notches of the CPU with the two alignment keys of the socket.

Step 2-3. Carefully pla ce the CPU into the socket

by using a purely vertical motion.

Step 2-4. Verify that the CPU is within the socket

and properly mated to the orient keys.

Step 3. Remove PnP Ca p (Pick a nd Place Cap):

Use your left hand index finger and thumb to support the load plate edge, engage PnP cap with right hand thumb and peel the cap from the socket while pressing on center of PnP cap to assist in removal.

ASRock 4CoreDual-SATA2 Motherboard

775-Pin Socket

1111

EnglishEnglish

English

EnglishEnglish

1. It is recommended to use the cap tab to handle and avoid kicking off the PnP cap.

2. This cap must be placed if returning the motherboard for after service.

Step 4. Close the socket:

Step 4-1. Rotate the load plate onto the IHS. Step 4-2. While pressing down lightly on load

plate, engage the load lever.

Step 4-3. Secure load lever with load plate tab

under retention tab of load lever.

2.22.2

Installation of CPU Fan and HeatsinkInstallation of CPU Fan and Heatsink

2.2

Installation of CPU Fan and Heatsink

2.22.2

Installation of CPU Fan and HeatsinkInstallation of CPU Fan and Heatsink

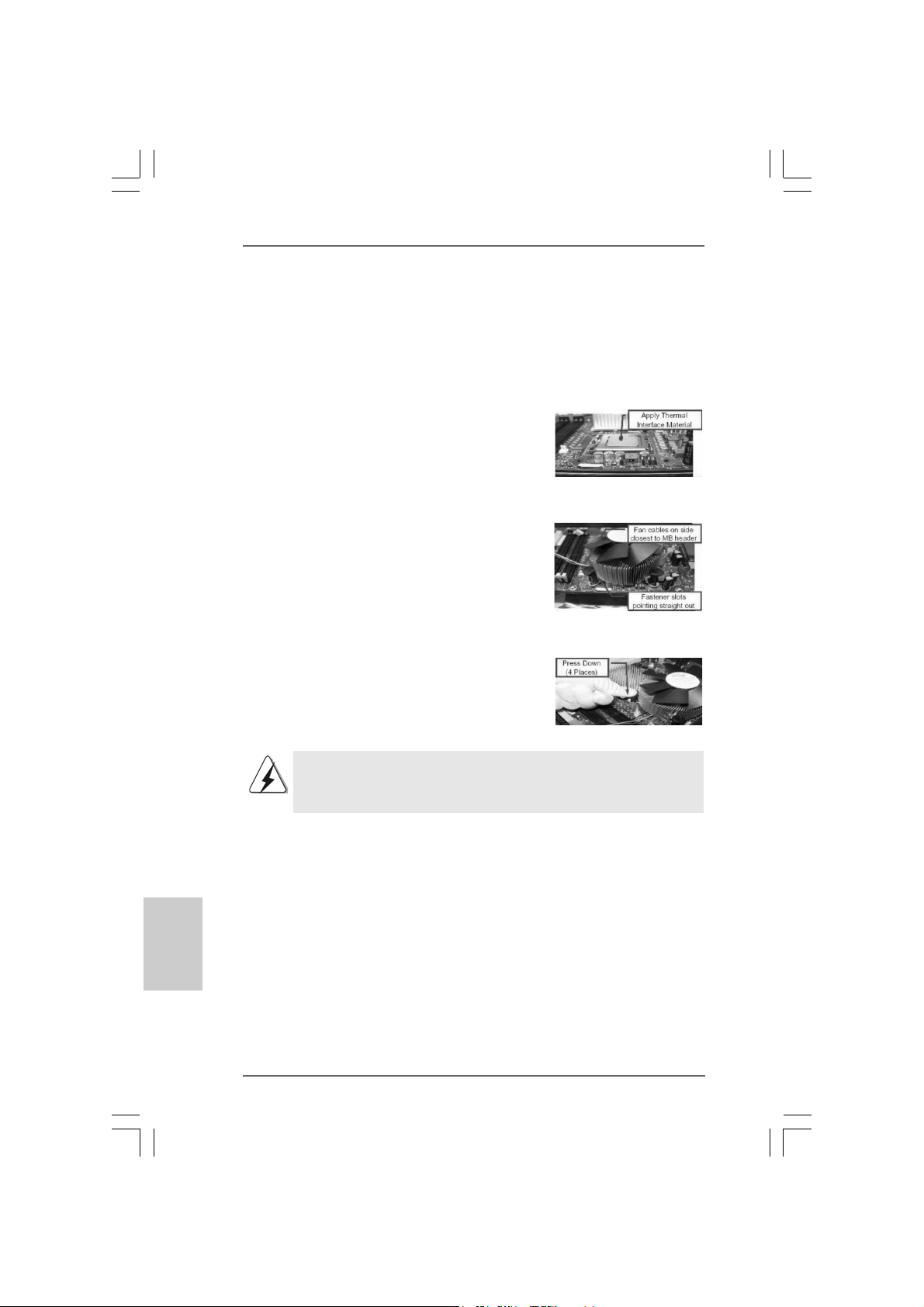

For proper installation, please kindly refer to the instruction manuals of your CPU fan and heatsink.

Below is an example to illustrate the installation of the heatsink for 775-LAND CPU. Step 1. Apply thermal interface material onto center

of IHS on the socket surface.

Step 2. Place the heatsink onto the socket. Ensure

fan cables are oriented on side closest to the CPU fan connector on the motherboard (CPU_FAN1, see page 2, No. 5).

Step 3. Align fasteners with the motherboard

throughholes.

Step 4. Rotate the fastener clockwise, then press

down on fastener caps with thumb to install and lock. Repeat with remaining fasteners.

If you press down the fasteners without rotating them clockwise, the heatsink cannot be secured on the motherboard.

Step 5. Connect fan header with the CPU fan

connector on the motherboard.

Step 6. Secure excess cable with tie-wrap to ensure

cable does not interfere with fan operation or

1212

contact other components.

ASRock 4CoreDual-SATA2 Motherboard

2.3 Installation of Memory Modules (DIMM)2.3 Installation of Memory Modules (DIMM)

2.3 Installation of Memory Modules (DIMM)

2.3 Installation of Memory Modules (DIMM)2.3 Installation of Memory Modules (DIMM)

4CoreDual-SATA2 motherboard provides two 184-pin DDR (Double Data Rate) DIMM slots and two 240-pin DDRII DIMM slots, and supports Dual Cha nnel Memory Technology. For dual channel configuration, you always need to install identi- cal (the same brand, speed, size and chip-type) DDR / DDRII DIMM pair in the slots of the same color. In other words, you have to install identical DDRII DIMM pair in Dual Channel A (DDRII_1 and DDRII_2; Yellow slots; see p.2 No.6) or identical DDR DIMM pair in Dual Cha nnel B (DD R1 a nd DDR2; Blue slots; see p. 2 No.7), so that Dual Channel Memory Technology can be activated. You may refer to the Dual Channel Memory Configuration Table below.

Dual Channel Memory Configurations

DDRII_1 DDR1 DDRII_2 DDR2

(Yellow Slot) (Blue Slot) (Yellow Slot) (Blue Slot) (1) Populated - Populated (2) - Populated - Populated

1. It is not allowed to install a DDR memory module into DDRII slot or a DDRII memory module into DDR slot; otherwise, this motherboard and DIMM may be damaged.

2. It is not allowed to install both DDR and DDRII memory modules to this motherboard at the same time; otherwise, this motherboard and DIMM may be damaged.

ASRock 4CoreDual-SATA2 Motherboard

1313

EnglishEnglish

English

Installing a DIMMInstalling a DIMM

Installing a DIMM

Installing a DIMMInstalling a DIMM

Please make sure to disconnect power supply before adding or removing DIMMs or the system components.

STEP 1: Unlock a DIMM slot by pressing the retaining clips outward. STEP 2: Align a DIMM on the slot such that the notch on the DIMM matches the

break on the slot.

The DIMM only fits in one correct orientation. It will cause permanent damage to the motherboard and the DIMM if you force the DIMM into the slot at incorrect orientation.

English

EnglishEnglish

1414

STEP 3: Firmly insert the DIMM into the slot until the retaining clips at both ends

fully snap back in place and the DIMM is properly seated.

ASRock 4CoreDual-SATA2 Motherboard

2.4 Expansion Slots (PCI, AGP, and PCI Express Graphics2.4 Expansion Slots (PCI, AGP, and PCI Express Graphics

2.4 Expansion Slots (PCI, AGP, and PCI Express Graphics

2.4 Expansion Slots (PCI, AGP, and PCI Express Graphics2.4 Expansion Slots (PCI, AGP, and PCI Express Graphics Slots) Slots)

Slots)

Slots) Slots)

There are 4 PCI slots, 1 AGP slot, and 1 PCI Express Graphics slot on 4CoreDualSATA2 motherboard.

PCI slots: PCI slots are used to install expansion cards that have the 32-bit PCI

interface.

AGP slot: The AGP slot is used to install a gra phics card. The ASRock AGP slot has

a special design of clasp that can securely fasten the inserted graphics card. AGP slot is used to install AGP expansion cards.

Please do NOT use a 3.3V AGP card on the AGP slot of this motherboard! It may cause permanent damage! For the voltage information of your AGP card, please check with the AGP card vendors.

PCI Express Graphics slot:

PCI Express Graphics slot is used to install PCI Express expansion cards. For the information of the compatible PCI Express VGA cards, please refer to the “Supported PCI Express VGA Card List for PCI Express Graphics Slot” on page 9.

Installing an expansion cardInstalling an expansion card

Installing an expansion card

Installing an expansion cardInstalling an expansion card

Step 1. Before installing the expansion card, please make sure that the power

supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.

Step 2. Remove the system unit cover (if your motherboard is already installed in a

chassis).

Step 3. Remove the bracket fa cing the slot that you intend to use. Keep the screws

for later use.

Step 4. Align the card connector with the slot and press firmly until the card is

completely seated on the slot. Step 5. Fasten the card to the chassis with screws. Step 6. Replace the system cover.

ASRock 4CoreDual-SATA2 Motherboard

1515

EnglishEnglish

English

2.5 Surround Display Feature2.5 Surround Display Feature

2.5 Surround Display Feature

2.5 Surround Display Feature2.5 Surround Display Feature

Thanks to ASRock patented PCI Express Graphics Technology, this motherboard supports Surround Display upgrade. With the external add-on AGP VGA card and PCI Express VGA card, you can easily enjoy the benefits of Surround Display feature. For the detailed instruction, please refer to the document at the following path in the Support CD: ..\ Surround Display Information

2.6 Jumpers Setup2.6 Jumpers Setup

2.6 Jumpers Setup

2.6 Jumpers Setup2.6 Jumpers Setup

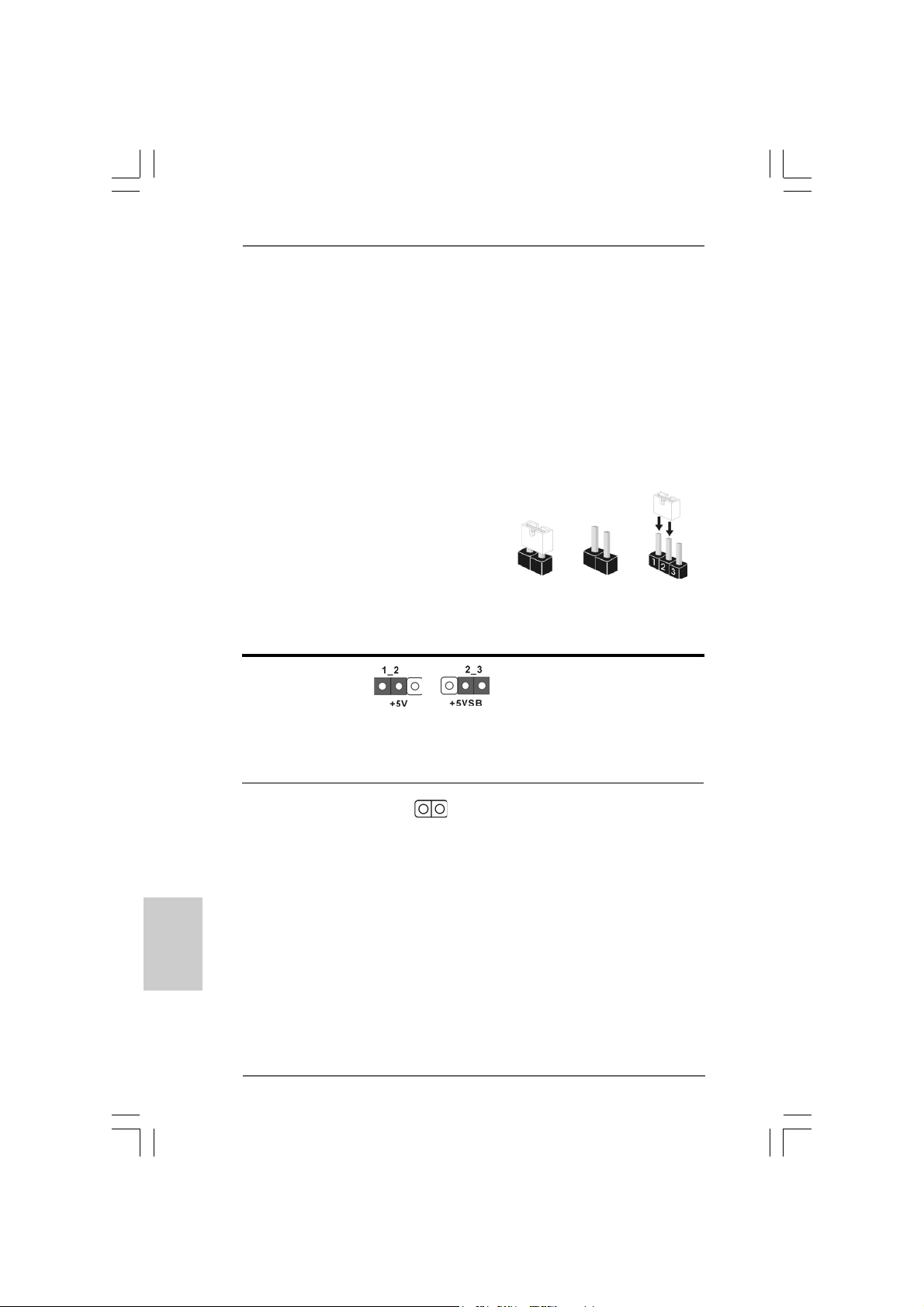

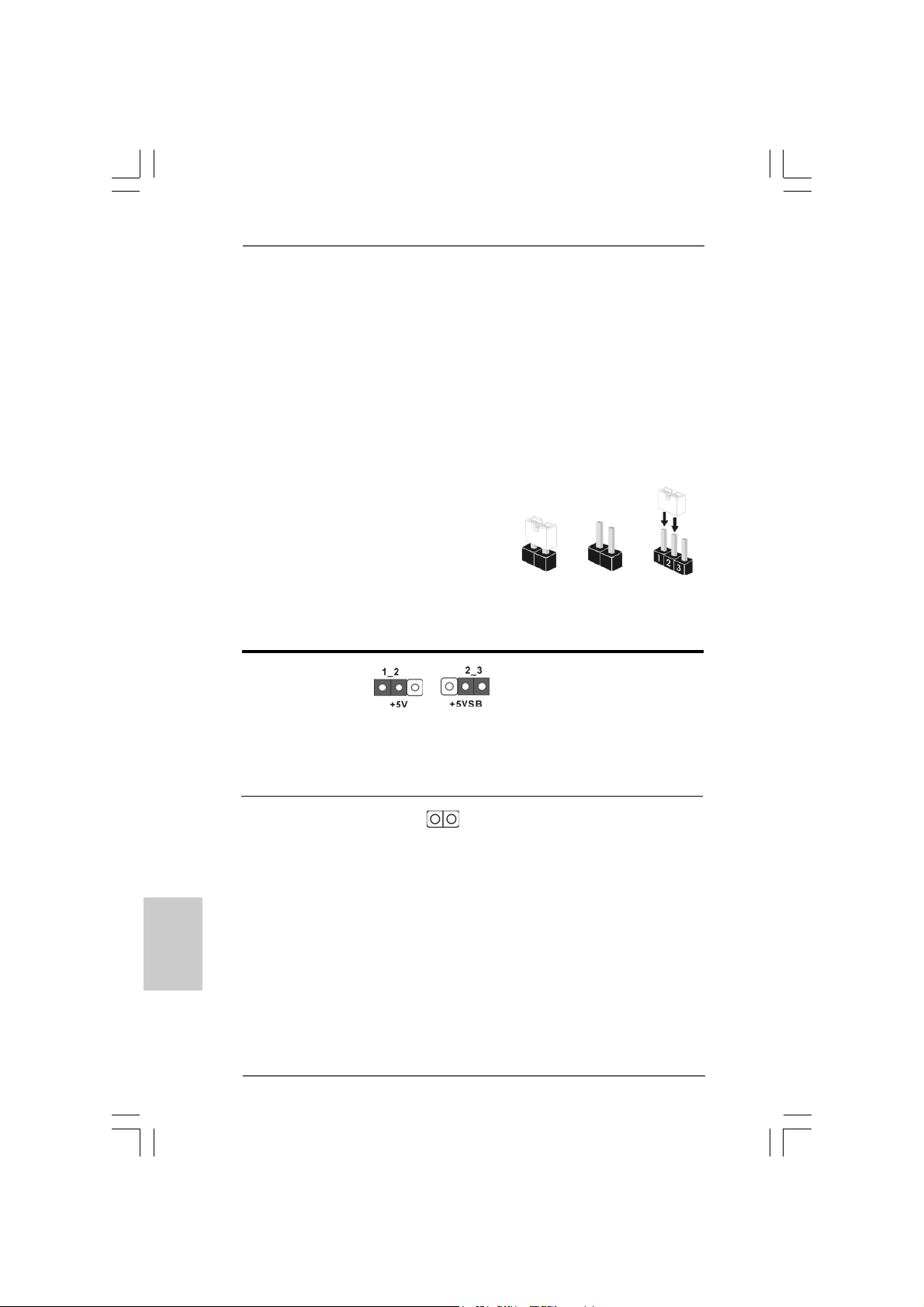

The illustration shows how jumpers are setup. When the jumper cap is placed on pins, the jumper is “Short”. If no jumper cap is placed on pins, the jumper is “Open”. The illustration shows a 3-pin jumper whose pin1 and pin2 are “Short” when jumper cap is placed on these 2 pins.

Jumper Setting

PS2_USB_PWR1 Short pin2, pin3 to enable

(see p.2, No. 1) +5VSB (standby) for PS/2

Note: To select +5VSB, it requires 2 Amp and higher standby current provided

by power supply.

Clear CMOS

(CLRCMOS1, 2-pin jumper) (see p.2, No. 19)

2-pin jumper

Short

or USB wake up events.

Open

English

EnglishEnglish

1616

Note: CLRCMOS1 allows you to clear the data in CMOS. The data in CMOS includes

system setup information such as system password, date, time, and system setup parameters. To clear and reset the system parameters to default setup, please turn off the computer and unplug the power cord from the power supply. After waiting for 15 seconds, use a jumper cap to short 2 pins on CLRCMOS1 for 5 seconds.

ASRock 4CoreDual-SATA2 Motherboard

2.7 Onboard Headers and Connectors2.7 Onboard Headers and Connectors

2.7 Onboard Headers and Connectors

2.7 Onboard Headers and Connectors2.7 Onboard Headers and Connectors

Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage of the motherboard!

F DD Connector

(33-pin FLOPPY1) (see p.2, No. 21)

the red-striped side to Pin1

Note: Make sure the red-striped side of the cable is plugged into Pin1 side of the

connector.

Primary IDE Connector (Blue) Secondary IDE Connector (Black)

(39-pin IDE1, see p.2, No. 9) (39-pin IDE2, see p.2, No. 10)

connect the blue end

to the motherboard

80-conductor ATA 66/100/133 ca ble

connect the black end to the IDE devices

Note: If you use only one IDE device on this motherboard, please set the IDE

device as “Master”. Please refer to the instruction of your IDE device vendor for the details. Besides, to optimize compatibility and performance, please connect your hard disk drive to the primary IDE connector (IDE1, blue) and CD-ROM to the secondary IDE connector (IDE2, black).

Serial ATAII Connectors These two Serial ATAII (SATAII)

(SAT A1: see p.2, No. 12) connectors support SATAII (SAT A2: see p.2, No. 1 1) or SATA hard disk for internal

storage devices. The current

SAT A1 SATA2

SATAII interface allows up to

3.0 Gb/s data transfer rate.

Serial A TA (SA TA) Either end of the SATA data cable Data Cable can be connected to the SATA /

(Optional) SATAII hard disk or the SATAII

connector on the motherboard.

ASRock 4CoreDual-SATA2 Motherboard

1717

EnglishEnglish

English

Serial ATA (SATA) Please connect the black end of Power Cable SATA power cable to the power

(Optional) connector on the drive. Then

connect to the SAT A

HDD power connector

connect to the power supply

connect the white end of SATA power cable to the power connector of the power supply.

USB 2.0 Headers Besides four default USB 2.0

(9-pin USB67) ports on the I/O panel, there are (see p.2 No. 20) two USB 2.0 headers on this

motherboard. Each USB 2.0 header cansupport two USB

2.0 ports.

(9-pin USB45) (see p.2 No. 18)

Infrared Module Header This header supports an optional

(5-pin IR1) wireless transmitting and (see p.2, No. 27) receiving infrared module.

English

EnglishEnglish

1818

Internal Audio Connector This connector allows you

(4-pin CD1) to receive stereo audio input (CD1: see p.2, No. 28) from sound sources such as

CD1

a CD-ROM, D VD-ROM, TV tuner card, or MPEG card.

Front Panel Audio Header This is an interface for the front

(9-pin HD_AUDIO1) panel audio cable that allows (see p.2, No. 24) convenient connection and

control of audio devices.

1. High Definition Audio supports Jack Sensing, but the panel wire on the chassis must support HDA to function correctly. Please follow the instruction in our manual and chassis manual to install your system.

ASRock 4CoreDual-SATA2 Motherboard

2. If you use AC’97 audio panel, please install it to the front panel audio header as below: A. Connect Mic_IN (MIC) to MIC2_L. B. Connect Audio_R (RIN) to OUT2_R and Audio_L (LIN) to OUT2_L.

C. Connect Ground (GND) to Ground (GND). D. MIC_RET and OUT_RET are for HD audio panel only. You don’t need to connect them for AC’97 audio panel. E. Enter BIOS Setup Utility. Enter Advanced Settings, and then select

Chipset Configuration. Set the Front Panel Control option from

[Auto] to [Enabled].

F. Enter Windows system. Click the icon on the lower right hand

taskbar to enter Realtek HD Audio Manager.

For Windows® 2000 / XP / XP 64-bit OS:

Click “Audio I/O”, select “Connector Settings” , choose

“Disable front panel jack detection”, and save the change by

clicking “OK”.

For Windows® VistaTM / VistaTM 64-bit OS:

Click the right-top “Folder” icon , choose “Disable front

panel jack detection”, and save the change by clicking “OK”.

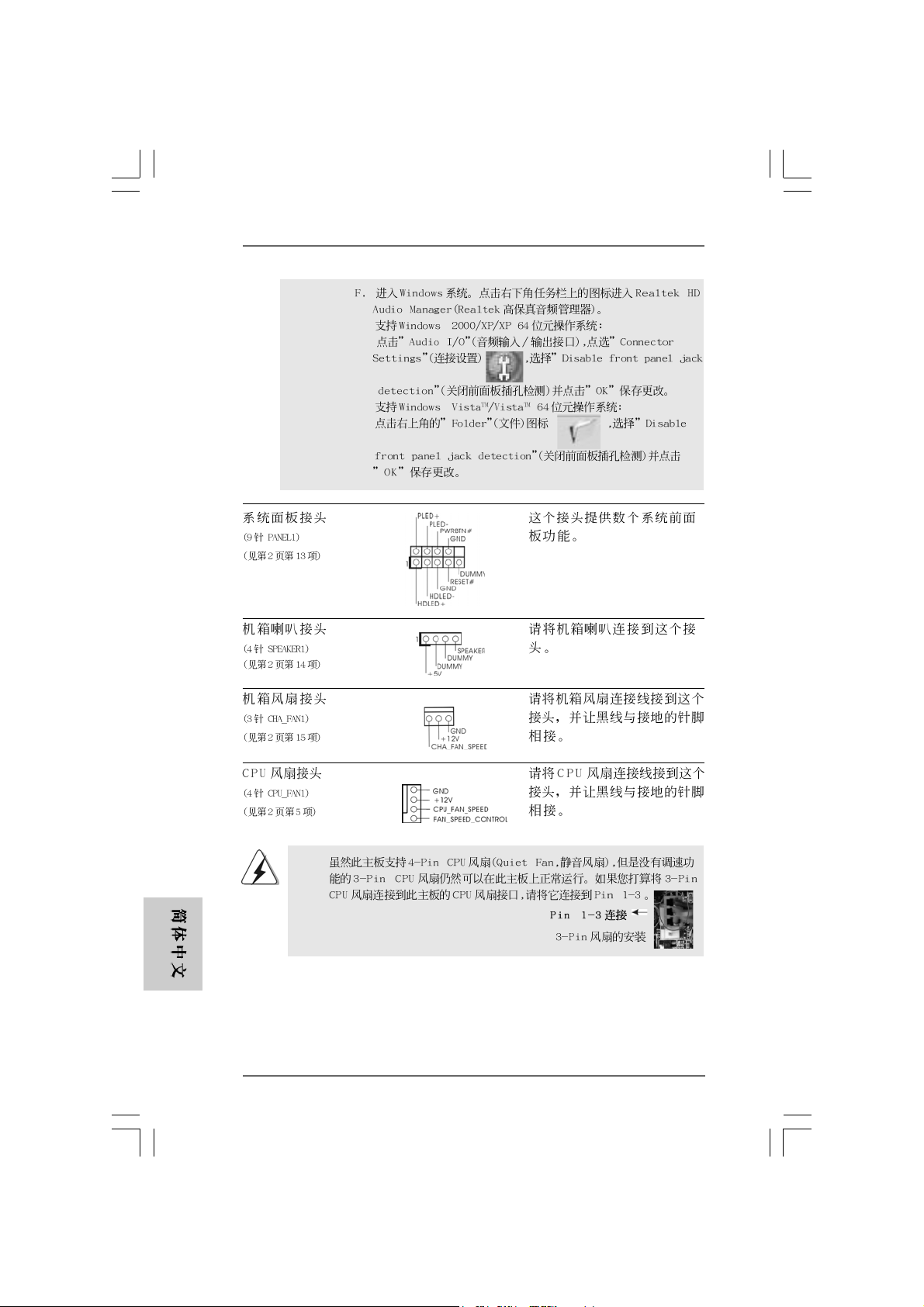

System Panel Header This header accommodates

(9-pin PANEL1) several system front panel (see p.2, No. 13) functions.

Chassis Speaker Header Please connect the chassis

(4-pin SPEAKER 1) speaker to this header. (see p.2, No. 14)

Chassis Fan Connector Please connect the chassis fan

(3-pin CHA_FAN1) cable to this connector and (see p.2, No. 15) match the black wire to the

ground pin.

CPU Fan Connector Please connect the CPU fan

(4-pin CPU_FAN1) cable to this connector and (see p.2, No. 5) match the black wire to the

1 2 3 4

ground pin.

ASRock 4CoreDual-SATA2 Motherboard

1919

EnglishEnglish

English

Though this motherboard provides 4-Pin CPU fan (Quiet Fan) support, the 3-Pin CPU fan still can work successfully even without the fan speed control function. If you plan to connect the 3-Pin CPU fan to the CPU fan connector on this motherboard, please connect it to Pin 1-3.

Pin 1-3 Connected

3-Pin Fan Installation

Game Conne ctor Connect a Game cable to this

(15-pin GAME1) connector if the Game port (see p.2, No. 22) bracket is installed.

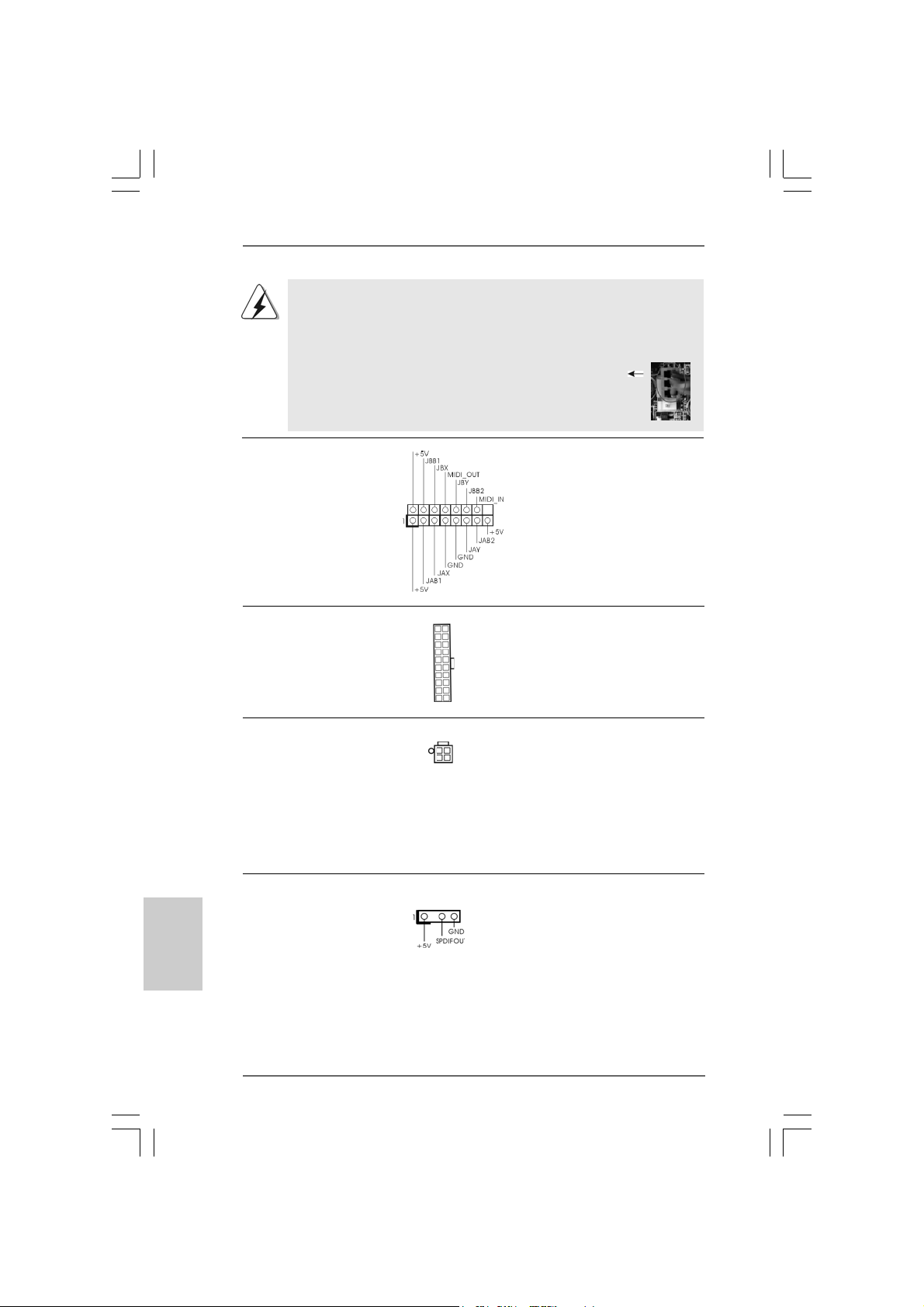

ATX Power Connector Please connect an ATX power

(20-pin ATXPW R1) supply to this connector. (see p.2, No. 29)

ATX 12V Connector Please note that it is necessary

(4-pin A TX12V1) to connect a power supply with (see p.2, No. 2) ATX 12V plug to this connector

so that it can provides sufficient power. Failing to do so will cause the failure to power up.

English

EnglishEnglish

2020

HDMI_SPDIF Header HDMI_SPDIF header, providing

(3-pin HDMI_SPDIF1) SPDIF audio output to HDMI V GA (see p.2 No. 23) card, allows the system to

connect HDMI Digital TV/ projector/LCD devices. Please connect the HDMI_SPDIF connector of HDMI VGA card to this header.

ASRock 4CoreDual-SATA2 Motherboard

HDMI_SPDIF Cable Please connect the black end (A)

(Optional) of HDMI_SPDIF cable to the

HDMI_SPDIF header on the motherboard. Then connect the white end (B or C) of HDMI_SPDIF cable to the HDMI_SPDIF connector of HDMI VGA card.

A. black end B. white end (2-pin) C. white end (3-pin)

ASRock 4CoreDual-SATA2 Motherboard

2121

EnglishEnglish

English

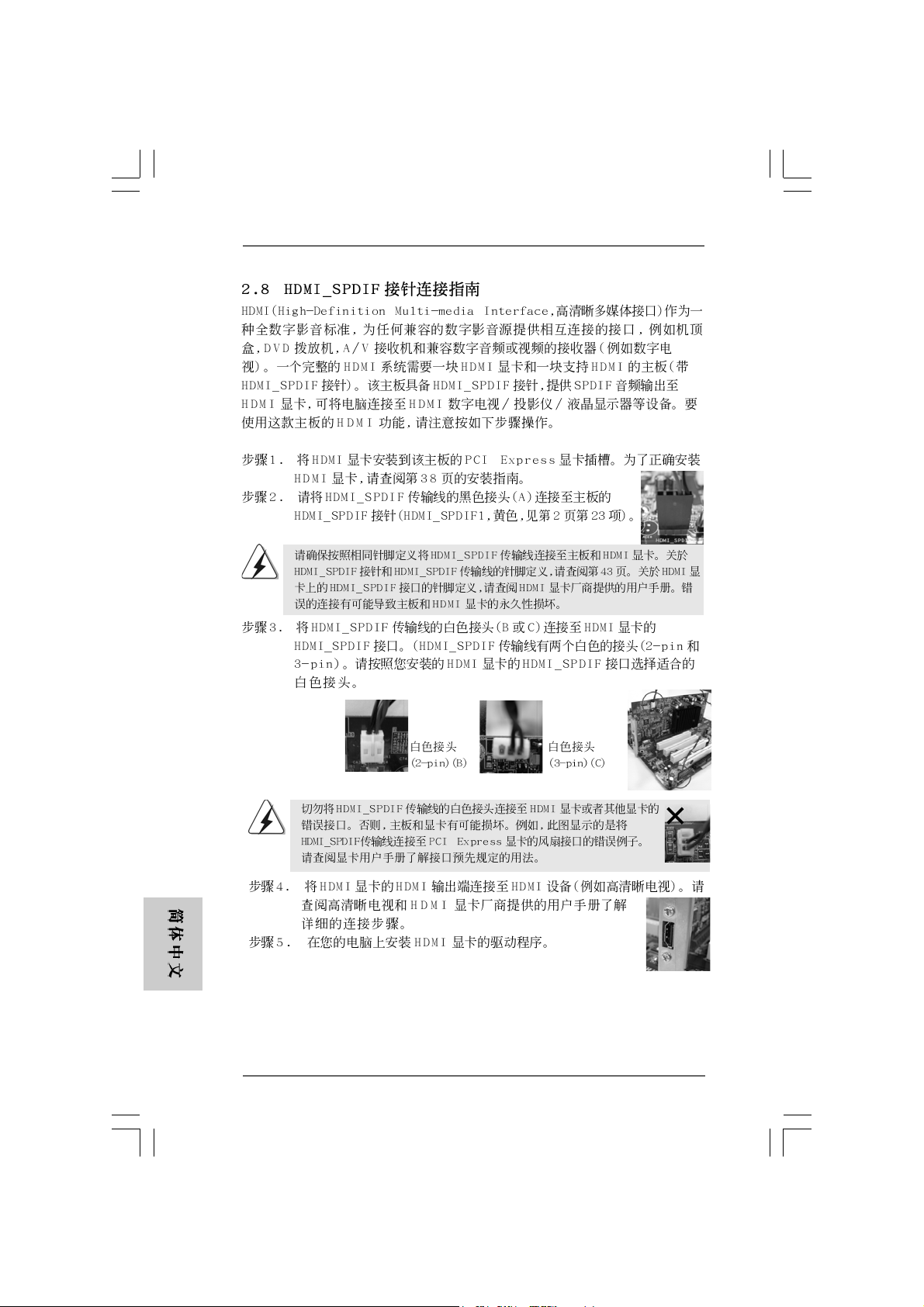

2.8 HDMI_SPDIF Header Connection Guide2.8 HDMI_SPDIF Header Connection Guide

2.8 HDMI_SPDIF Header Connection Guide

2.8 HDMI_SPDIF Header Connection Guide2.8 HDMI_SPDIF Header Connection Guide

HDMI (High-Definition Multi-media Interfa ce) is an all-digital audio/video specification, which provides an interface between any compatible digital audio/video source, such as a set-top box, DVD player, A/V receiver and a compatible digital audio or video monitor, such as a digital television (DTV). A complete HDMI system requires a HDMI VGA card and a HDMI ready motherboard with a HDMI_SPDIF header. This motherboard is equipped with a HDMI_SPDIF header, which provides SPDIF audio output to HDMI VGA card, allows the system to connect HDMI Digital TV/projector/ LCD devices. To use HDMI function on this motherboard, please carefully follow the below steps.

•

Step 1. Install the HDMI VGA card to the PCI Express Graphics slot on this

motherboard. For the proper installation of HDMI VGA card, please refer to the installation guide on page 15.

Step 2. Connect the black end (A) of HDMI_SPDIF cable to the

HDMI_SPDIF header (HDMI_SPDIF1, yellow , see page 2, No.

23) on the motherboard.

Make sure to correctly connect the HDMI_SPDIF cable to the motherboard and the HDMI VGA card according to the same pin definition. For the pin definition of HDMI_SPDIF header and HDMI_SPDIF ca ble connectors, ple ase refer to page 20. For the pin definition of HDMI_SPDIF connectors on HDMI VGA card, please refer to the user manual of HDMI VGA card vendor. Incorrect connection may cause permanent damage to this motherboard and the HDMI VGA card.

Step 3. Connect the white end (B or C) of HDMI_SPDIF cable to the HDMI_SPDIF

connector of HDMI VGA card. (There are two white ends (2-pin and 3-pin) on HDMI_SPDIF cable. Please choose the appropriate white end according to the HDMI_SPDIF connector of the HDMI VGA card you install.

English

EnglishEnglish

2222

white end (2-pin) (B)

Please do not connect the white end of HDMI_SPDIF cable to the wrong connector of HDMI VGA card or other VGA card. Otherwise, the motherboard and the VGA card may be damaged. For example, this picture shows the wrong example of connecting HDMI_SPDIF cable to the fan connector of PCI Express VGA card. Please refer to the VGA card user manual for connector usage in advance.

white end (3-pin) (C)

Step 4. Connect the HDMI output connector on HDMI VGA card to

HDMI device, such as HDTV. Please refer to the user manual of HDTV and HDMI VGA card vendor for detailed connection procedures.

Step 5. Install HDMI VGA card driver to your system.

ASRock 4CoreDual-SATA2 Motherboard

2.92.9

SASA

2.9

2.92.9

Before installing SATAII hard disk to your computer, please carefully read below SATAII hard disk setup guide. Some default setting of SATAII hard disks may not be at SATAII mode, which operate with the best performance. In order to enable SATAII

function, please follow the below instruction with different vendors to correctly adjust your SA TAII hard disk to SATAII mode in advance; otherwise, your SATAII hard

disk may fail to run at SATAII mode.

Western Digital

If pin 5 and pin 6 are shorted, SATA 1.5Gb/s will be enabled. On the other hand, if you want to enable SATAII 3.0Gb/s, please remove the jumpers from pin 5 and pin 6.

SAMSUNG

If pin 3 and pin 4 are shorted, SATA 1.5Gb/s will be enabled. On the other hand, if you want to enable SATAII 3.0Gb/s, please remove the jumpers from pin 3 and pin 4.

AII Hard Disk Setup GuideAII Hard Disk Setup Guide

AII Hard Disk Setup Guide

SASA

AII Hard Disk Setup GuideAII Hard Disk Setup Guide

HITACHI

Please use the Feature Tool, a DOS-bootable tool, for changing various ATA features. Please visit HITACHI’s website for details:

http://www.hitachigst.com/hdd/support/download.htm

The above examples are just for your reference. For different SATAII hard

disk products of different vendors, the jumper pin setting methods may not

be the same. Please visit the vendors’ website for the updates.

ASRock 4CoreDual-SATA2 Motherboard

2323

EnglishEnglish

English

2.10 Serial A2.10 Serial A

2.10 Serial A

2.10 Serial A2.10 Serial A Installation Installation

Installation

Installation Installation

This motherboard adopts VIA® VT8237S southbridge chipset that supports Serial ATA (SATA) / Serial ATAII (SATAII) hard disks and RAID (RAID 0, RAID 1, and JBOD) functions. You may install SATA / SATAII hard disks on this motherboard for internal storage devices. This section will guide you to install the SATA / SATAII hard disks.

STEP 1: Install the SATA / SATAII hard disks into the drive bays of your chassis. STEP 2: Connect the SATA power cable to the SATA / SATAII hard disk. STEP 3: Connect one end of the SATA data cable to the motherboard’s SATAII

connector.

STEP 4: Connect the other end of the SATA data cable to the SATA / SATAII hard

disk.

A (SAA (SA

A (SA

A (SAA (SA

A) / Serial AA) / Serial A

A) / Serial A

A) / Serial AA) / Serial A

AII (SAAII (SA

AII (SA

AII (SAAII (SA

AII) Hard DisksAII) Hard Disks

AII) Hard Disks

AII) Hard DisksAII) Hard Disks

English

EnglishEnglish

2.11 Hot Plug and Hot Swap F2.11 Hot Plug and Hot Swap F

2.11 Hot Plug and Hot Swap F

2.11 Hot Plug and Hot Swap F2.11 Hot Plug and Hot Swap F HDDs HDDs

HDDs

HDDs HDDs

4CoreDual-SATA2 motherboard supports Hot Plug and Hot Swap functions for SATA / SATAII Devices.

NOTE What is Hot Plug Function?

If the SATA / SATAII HDDs are NOT set for RAID configuration, it is called “Hot Plug” for the action to insert and remove the SATA / SATAII HDDs while the system is still power-on and in working condition. However, please note that it cannot perform Hot Plug if the OS has been installed into the SATA / SATAII HDD.

What is Hot Swap Function?

If SATA / SATAII HDDs are built as RAID1 then it is called “Hot Swap” for the action to insert and remove the SATA / SATAII HDDs while the system is still power-on and in working condition.

unctions for SAunctions for SA

unctions for SA

unctions for SAunctions for SA

A / SAA / SA

A / SA

A / SAA / SA

AIIAII

AII

AIIAII

2424

ASRock 4CoreDual-SATA2 Motherboard

2.122.12

Driver Installation GuideDriver Installation Guide

2.12

Driver Installation Guide

2.122.12

Driver Installation GuideDriver Installation Guide

To install the drivers to your system, please insert the support CD to your optical drive first. Then, the drivers compatible to your system can be auto-detected and listed on the support CD driver page. Please follow the order from up to bottom side to install those required drivers. Therefore, the drivers you install can work properly.

2.132.13

Installing WindowsInstalling Windows

2.13

Installing Windows

2.132.13

Installing WindowsInstalling Windows

TMTM

/ Vista/ Vista

/ Vista

/ Vista/ Vista

If you want to install Windows® 2000, Windows® XP, Windows® XP 64-bit, Windows VistaTM or Windows® VistaTM 64-bit OS on your SATA / SATAII HDDs with RAID functions, please follow below procedures according to the OS you install.

2.13.1 Installing Windows2.13.1 Installing Windows

2.13.1 Installing Windows

2.13.1 Installing Windows2.13.1 Installing Windows RAID Functions RAID Functions

RAID Functions

RAID Functions RAID Functions

If you want to install Windows® 2000, Windows® XP or Windows® XP 64-bit on your SATA / SATAII HDDs with RAID functions, please follow below steps.

STEP 1: Set Up BIOS.

A. Enter BIOS SETUP UTILITY Advanced screen IDE Configuration. B. Set the “SATA Operation Mode” option to [RAID].

STEP 2: Make a SATA / SATAII Driver Diskette.

A. Insert the ASRock Support CD into your optical drive to boot your system. B. During POST at the beginning of system boot-up, press <F11> key, and then a window for boot devices selection appears. Please select CD-ROM as the boot device. C. When you see the message on the screen, “Generate Serial ATA driver diskette [YN]?”, press <Y>. D. Then you will see these messages,

TMTM

64-bit With RAID Functions 64-bit With RAID Functions

64-bit With RAID Functions

64-bit With RAID Functions 64-bit With RAID Functions

The current version of RAID driver does not support Hot Swap function under RAID 1. If you create RAID 1 on your SATA / SATAII HDDs, please do not insert or remove your SATA / SATAII HDDs while the system is power on and in working condition. As soon as the RAID driver with Hot Swap function under RAID 1 is ready, we will upload it to our website. Please visit our website for RAID driver update in the near future. ASRock website: http://www.asrock.com

Please insert a blank formatted diskette into floppy drive A: press any key to start

Please insert a floppy diskette into the floppy drive, and press any key.

ASRock 4CoreDual-SATA2 Motherboard

2000 / XP / XP 64-bit / Vista 2000 / XP / XP 64-bit / Vista

2000 / XP / XP 64-bit / Vista

2000 / XP / XP 64-bit / Vista 2000 / XP / XP 64-bit / Vista

2000 / XP / XP 64-bit With 2000 / XP / XP 64-bit With

2000 / XP / XP 64-bit With

2000 / XP / XP 64-bit With 2000 / XP / XP 64-bit With

TMTM

EnglishEnglish

English

2525

E. The system will start to format the floppy diskette and copy SATA / SATAII drivers into the floppy diskette.

STEP 3: Use “RAID Installation Guide” to set RAID configuration.

Before you start to configure RAID function, you need to check the RAID installation guide in the Support CD for proper configuration. Please refer to the BIOS RAID installation guide of the document in the following path in the Support CD: .. \ RAID

Installation Guide STEP 4: Install Windows® 2000 / Windows® XP / Windows® XP 64-bit OS on

your system.

After step 1, 2, 3, you can start to install Windows® 2000 / Windows® XP / Windows XP 64-bit OS on your system. At the beginning of Windows® setup, press F6 to install a third-party RAID driver. When prompted, insert the SATA / SATAII driver diskette containing the VIA® RAID driver. After reading the floppy disk, the driver will be presented. Select the driver to install according to the OS you install.

1. If you install Windows® 2000 / Windows® XP / Windows® XP 64-bit on IDE HDDs and want to manage (create, convert, delete, or rebuild) RAID functions on SATA / SATAII HDDs, please set the RAID configuration by using the Windows RAID installation guide part of the document in the following path in the Support CD:

.. \ RAID Installation Guide

2. If you want to use “VIA RAID Tool” in Windows® environment, please install SATA / SATAII drivers from the Support CD again so that “VIA RAID Tool” will be installed to your system as well.

English

EnglishEnglish

2626

Vista Vista

Vista

Vista Vista

TMTM

/ Vista / Vista

/ Vista

/ Vista / Vista

2.13.2 Installing Windows2.13.2 Installing Windows

2.13.2 Installing Windows

2.13.2 Installing Windows2.13.2 Installing Windows RAID Functions RAID Functions

RAID Functions

RAID Functions RAID Functions

If you want to install Windows® VistaTM or Windows® VistaTM 64-bit on your SATA / SATAII HDDs with RAID functions, please follow below steps.

STEP 1: Set Up BIOS.

A. Enter BIOS SETUP UTILITY Advanced screen IDE Configuration. B. Set the “SATA Operation Mode” option to [RAID].

STEP 2: Use “RAID Installation Guide” to set RAID configuration.

Installation Guide STEP 3: Install Windows® VistaTM / Windows® VistaTM 64-bit OS on your system.

Insert the Windows® VistaTM / Windows® VistaTM 64-bit optical disk into the optical drive to boot your system, and follow the instruction to install Windows® VistaTM / Windows® VistaTM 64-bit OS on your system. When you see “Where do you want to install Windows?” page, please insert the ASRock Support CD into your optical drive,

ASRock 4CoreDual-SATA2 Motherboard

TMTM

64-bit With 64-bit With

64-bit With

64-bit With 64-bit With

and click the “Load Driver” button on the left on the bottom to load the VIA® RAID drivers. VIA® RAID drivers are in the following path in our Support CD:

.. \ I386 \ NT5 (For Windows® Vista .. \ AMD64 \ 2003x64 (For Windows® Vista

After that, please insert Windows® VistaTM / Windows® VistaTM 64-bit optical disk into the optical drive again to continue the installation.

1. If you install Windows® VistaTM / VistaTM 64-bit on IDE HDDs and want to manage (create, convert, delete, or rebuild) RAID functions on SATA / SATAII HDDs, please set the RAID configuration by using the Windows RAID installation guide part of the document in the following path in the Support CD:

.. \ RAID Installation Guide

OS)

64-bit OS)

2.142.14

Installing WindowsInstalling Windows

2.14

Installing Windows

2.142.14

Installing WindowsInstalling Windows

TMTM

/ Vista/ Vista

/ Vista

/ Vista/ Vista

If you want to install Windows® 2000, Windows® XP, Windows® XP 64-bit, Windows VistaTM or Windows® VistaTM 64-bit OS on your SATA / SATAII HDDs without RAID functions, please follow below steps.

STEP 1: Set Up BIOS.

A. Enter BIOS SETUP UTILITY Advanced screen IDE Configuration. B. Set the “SATA Operation Mode” option to [non-RAID].

STEP 2: Install Windows® 2000 / Windows® XP / Windows® XP 64-bit /

After step 1, you can start to install Windows® 2000 / Windows® XP / Windows® XP 64-bit / Windows® VistaTM / Windows® VistaTM 64-bit OS on your system.

2.152.15

Untied Overclocking TUntied Overclocking T

2.15

Untied Overclocking T

2.152.15

Untied Overclocking TUntied Overclocking T

This motherboard supports Untied Overclocking Technology, which means during overclocking, FSB enjoys better margin due to fixed AGP / PCI / PCIE bus. You may set “CPU Host Frequency” option of BIOS setup to [Auto], which will show you the actual CPU host frequency in the following item. Theref ore, CPU FSB is untied during overclocking, but AGP / PCI / PCIE bus is in the fixed mode so that FSB can operate under a more stable overclocking environment.

TMTM

64-bit Without RAID Functions 64-bit Without RAID Functions

64-bit Without RAID Functions

64-bit Without RAID Functions 64-bit Without RAID Functions

Windows® VistaTM / Windows® VistaTM 64-bit OS on your system.

Please refer to the warning on page 6 for the possible overclocking risk before you apply Untied Overclocking Technology.

2000 / XP / XP 64-bit / Vista 2000 / XP / XP 64-bit / Vista

2000 / XP / XP 64-bit / Vista

2000 / XP / XP 64-bit / Vista 2000 / XP / XP 64-bit / Vista

echnologyechnology

echnology

echnologyechnology

TMTM

EnglishEnglish

English

ASRock 4CoreDual-SATA2 Motherboard

2727

3. BIOS Information3. BIOS Information

3. BIOS Information

3. BIOS Information3. BIOS Information

The Flash Memory on the motherboard stores BIOS Setup Utility. When you start up the computer, please press <F2> during the Power-On-Self-Test (POST) to enter BIOS Setup utility; otherwise, POST continues with its test routines. If you wish to enter BIOS Setup after POST, please restart the system by pressing <Ctl> + <Alt> + <Delete>, or pressing the reset button on the system chassis. The BIOS Setup program is designed to be user-friendly. It is a menu-driven program, which allows you to scroll through its various sub-menus and to select among the predetermined choices. For the detailed information about BIOS Setup, please refer to the User Manual (PDF file) contained in the Support CD.

English

EnglishEnglish

4. Software Suppor4. Software Suppor

4. Software Suppor

4. Software Suppor4. Software Suppor

This motherboard supports various Microsoft® Windows® operating systems: 2000 / XP / XP 64-bit / VistaTM / Vista contains necessary drivers and useful utilities that will enhance motherboard features. To begin using the Support CD, insert the CD into your CD-ROM drive. It will display the Main Menu automatically if “AUTORUN” is enabled in your computer. If the Main Menu does not appear automatically, locate and double-click on the file “ASSETUP. EXE” from the BIN folder in the Support CD to display the menus.

64-bit. The Support CD that ca me with the motherboard

t CD informationt CD information

t CD information

t CD informationt CD information

2828

ASRock 4CoreDual-SATA2 Motherboard

2929

® ® ®

3030

ASRock 4CoreDual-SATA2 Motherboard

3131

3232

ASRock 4CoreDual-SATA2 Motherboard

3333

3434

ASRock 4CoreDual-SATA2 Motherboard

3535

3636

ASRock 4CoreDual-SATA2 Motherboard

DDRII_1 DDR1 DDRII_2 DDR2

( )( )( )( ) (1) - (2) - -

ASRock 4CoreDual-SATA2 Motherboard

3737

3838

“

”

ASRock 4CoreDual-SATA2 Motherboard

3939

4040

“ ”

SAT A1 SATA2

ASRock 4CoreDual-SATA2 Motherboard

CD1

ASRock 4CoreDual-SATA2 Motherboard

4141

4242

1 2 3 4

ASRock 4CoreDual-SATA2 Motherboard

4343

4444

ASRock 4CoreDual-SATA2 Motherboard

4545

4646

ASRock 4CoreDual-SATA2 Motherboard

4747

® ®

® ® ®

® ®

4848

® ®

ASRock 4CoreDual-SATA2 Motherboard

® ®

ASRock 4CoreDual-SATA2 Motherboard

® ®

4949

® ®

5050

ASRock 4CoreDual-SATA2 Motherboard

X O O O O O

ASRock 4CoreDual-SATA2 Motherboard

5151

1. Einführung1. Einführung

1. Einführung

1. Einführung1. Einführung

Wir danken Ihnen für den Kauf des ASRock 4CoreDual-SATA2 Motherboard, ein zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robuste s Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnellinstallationsanleitung führt in das Motherboard und die schrittweise Installation ein. Details über das Motherboard finden Sie in der Bedienungsanleitung auf der Support-CD.

Da sich Motherboard-Spezifikationen und BIOS-Software verändern können, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert werden. Für den Fall, dass sich Änderungen an diesem Handbuch ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere Ankündigung, verfügbar sein. Die neuesten Grafikkarten und unterstützten CPUs sind auch auf der ASRock-Website aufgelistet. ASRock-Website: http://www.asrock.com

1.1 Kartoninhalt

ASRock 4CoreDual-SATA2 Motherboard

(ATX-Formfaktor: 30.5 cm x 24.4 cm; 12.0 Zoll x 9.6 Zoll) ASRock 4CoreDual-SATA2 Schnellinstallationsanleitung ASRock 4CoreDual-SATA2 Support-CD Ein 80-adriges Ultra-ATA 66/100/133 IDE-Flachbandkabel Ein Flachbandkabel für ein 3,5-Zoll-Diskettenlaufwerk Ein Seriell-ATA- (SATA) Datenkabel (Option) Ein Seriell-ATA (SATA) Festplattennetzkabel (Option) Ein HDMI_SPDIF-Kabel (Option) Ein HD 8CH I/O Shield

Deutsch

DeutschDeutsch

5252

ASRock 4CoreDual-SATA2 Motherboard

1.21.2

SpezifikationenSpezifikationen

1.2

Spezifikationen

1.21.2

SpezifikationenSpezifikationen

Plattform - ATX-Formfaktor: 30.5 cm x 24.4 cm; 12.0 Zoll x 9.6 Zoll CPU - LGA 775 für Intel® CoreTM 2 Extreme / CoreTM 2 Duo /

Pentium® XE / Pentium® D / Pentium® Dual Core / Pentium® 4 / Celeron® / Celeron® D mit Unterstützung von Quad Core Kentsfield-Prozessoren (siehe VORSICHT 1)

- FSB 1066/800/533 MHz

- Unterstützt Hyper-Threading-Technologie (siehe VORSICHT 2)

- Unterstützt Untied-Übertaktungstechnologie (siehe VORSICHT 3)

- Unterstützt EM64T -CPU

Chipsatz - Northbridge: VIA® PT880 Pro/PT880 Ultra

- Southbridge: VIA® VT8237S

Speicher - Unterstützung von Dual-Ka n al-DDR/DD RII-

Speichertechnologie (siehe VORSICHT 4)

- 2 x Steckplätze für DDRII

- Unterstützt DDRII667/533

- Max. 2GB

- 2 x Steckplätze für DDR

- Unterstützt DDR400/333/266

- Max. 2GB

Hybrid Booster - Schrittloser CPU-Frequenz-Kontrolle (siehe VORSICHT 5)

- ASRock U-COP (siehe VORSICHT 6)

- Boot Failure Guard (B.F.G. – Systemstartfehlerschutz) Erweiterungs- - 4 x PCI-Steckplätze steckplätze - 1 x PCI Express Grafik-Steckplätze (siehe VORSICHT 7)

- 1x AGP 8X-Steck plätze (siehe VORSICHT 8) Audio - 7.1 CH Windows® VistaTM Premium Level HD Audio

(ALC888 Audio Codec)

LAN - Realtek VIA® PHY VT6103

- Speed: 10/100 Ethernet

- Unterstützt Wake-On-LAN

E/A-Anschlüsse HD 8CH I/O an der - 1 x PS/2-Mausanschluss

Rückseite - 1 x PS/2-Tastaturanschluss

- 1 x Serieller port: COM 1

- 1 x Paralleler port: Unterstützung für ECP / EPP

- 4 x Standard-USB 2.0-Anschlüsse

- 1 x RJ-45 port

DeutschDeutsch

Deutsch

ASRock 4CoreDual-SATA2 Motherboard

5353

Deutsch

DeutschDeutsch

- Audiobuchse: Lautsprecher seitlich / Lautsprecher hinten / Mitte/Bass / Audioeingang/ Lautsprecher vorne / Mikrofon (siehe VORSICHT 9)

Anschlüsse - 2 x SATAII-Anschlüsse, unterstützt bis 3.0 Gb/s

Datenübertragungsrate, unterstützt RAID (RAID 0, RAID 1 und JBOD) und “Hot-Plug”-Funktionen (siehe VORSICHT 10)

- 2 x ATA133 IDE-Anschlüsse (Unterstützt bis 4 IDE-Geräte)

- 1 x FDD-Anschlüsse

- 1 x Infrarot-Modul-Header

- 1 x Game-Anschluss

- 1 x HDMI_SPDIF-Anschluss

- CPU/Gehäuse-Lüfteranschluss

- 20-pin ATX-Netz-Header

- 4-pin anschluss für 12V-ATX-Netzteil

- Interne Audio-Anschlüsse

- Anschluss für Audio auf der Gehäusevorderseite

- 2 x USB 2.0-Anschlüsse (Unterstützung 4 zusätzlicher USB 2.0-Anschlüsse) (siehe VORSICHT 11)

BIOS - 4Mb AMI BIOS

- AMI legal BIOS mit Unterstützung für “Plug and Play”

- ACPI 1.1-Weckfunktionen

- JumperFree-Modus

- SMBIOS 2.3.1

Support-CD - Treiber, Dien stprogramme, Antivirussoftware

(Probeversion)

Hardware Monitor - Überwachung der CPU-Temperatur

- Motherboardtemperaturerkennung

- Drehzahlmessung für CPU-Lüfter

- Drehzahlmessung für Gehäuselüfter

- CPU-Lüftergeräuschdämpfung

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

Betriebssysteme - Unterstützt Microsoft® Windows® 2000 / XP / XP 64-Bit /

VistaTM / Vista

Zertifizierungen - FCC, CE, WHQL

64-Bit (siehe VORSICHT 12)

5454

ASRock 4CoreDual-SATA2 Motherboard

WARNUNG

Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS, Anwenden der Untied Overclocking-Technologie oder Verwenden von Overclocking-Werkzeugen von Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann sich nachteilig auf die Stabilität Ihres Systems auswirken oder sogar Komponenten und Geräte Ihres Systems beschädigen. Es geschieht dann auf eigene Gefahr und auf Ihre Kosten. Wir übernehmen keine Verantwortung für mögliche Schäden, die aufgrund von Overclocking verursacht wurden.

VORSICHT!

1. Wenn Sie eine Quad Core-CPU in diesem Motherboard einsetzen, kann die FSB-Frequenz eventuell um 5 % reduziert werden.

2. Die Einstellung der “Hyper-Threading Technology”, finden Sie auf Seite 37 des auf der Support-CD enthaltenen Benutzerhandbuches beschrieben.

3. Dieses Motherboard unterstützt die Untied-Übertaktungstechnologie. Unter “Entkoppelte Übertaktungstechnologie” auf Seite 76 finden Sie detaillierte Informationen.

4. Dieses Motherboard unterstützt Dual-Kanal-Speichertechnologie. Vor Implementierung der Dual-Kanal-Speichertechnologie müssen Sie die Installationsanleitung für die Speichermodule auf Seite 61 zwecks richtiger Installation gelesen haben.

5. Obwohl dieses Motherboard stufenlose Steuerung bietet, wird Overclocking nicht empfohlen. Frequenzen, die über den für den jeweiligen Prozessor vorgesehenen liegen, können das System instabil werden lassen oder die CPU beschädigen.

6. Wird eine Überhitzung der CPU registriert, führt das System einen automatischen Shutdown durch. Bevor Sie das System neu starten, prüfen Sie bitte, ob der CPU-Lüfter am Motherboard richtig funktioniert, und stecken Sie bitte den Stromkabelstecker aus und dann wieder ein. Um die Wärmeableitung zu verbessern, bitte nicht vergessen, etwas Wärmeleitpaste zwischen CPU und Kühlkörper zu sprühen.

7. Informationen über kompatible PCI Express VGA-Karten finden Sie in der “Liste unterstützter PCI Express VGA-Karten” auf den Seiten 9. (Nur Englisch) Die richtige Installation der PCI Express-Grafikkarte ist in der Installationsanleitung auf Seite 63 angegeben.

8. Stecken Sie KEINE 3,3V AGP-Karte in den AGP-Steckplatz dieses Motherboards! Permanente Beschädigung könnte die Folge sein!

9. Der Mikrofoneingang dieses Motherboards unterstützt Stereo- und Mono-Modi. Der Audioausgang dieses Motherboards unterstützt 2Kanal-, 4-Kanal-, 6-Kanal- und 8-Kanal-Modi. Stellen Sie die richtige Verbindung anhand der Tabelle auf Seite 3 her.

DeutschDeutsch

Deutsch

ASRock 4CoreDual-SATA2 Motherboard

5555

10. Bevor Sie eine SATA II Festplatte mit dem SATA II Anschluss verbinden, lesen Sie bitte die “Anleitung zur SATA II Festplatteneinrichtung“ auf Seite 71, um Ihre SATA II Festplatte in den SATA II Modus umzuschalten. SATA-Festplatten können Sie auch direkt mit dem SATA II-Anschluss verbinden.

11. Das Power Management für USB 2.0 arbeitet unter Microsoft Windows® VistaTM 64-Bit / VistaTM / XP 64-Bit / XP SP1 oder SP2/2000 SP4 einwandfrei.

12. Der Microsoft® Windows® VistaTM / VistaTM 64-Bit Treiber wird ständig aktualisiert. Sobald wir den neuesten Treiber haben, stellen wir ihn auf unserer Website zur Verfügung. Bitte besuchen Sie unsere Website für den Microsoft® Windows® VistaTM / VistaTM 64-Bit Treiber und verwandte Informationen. ASRock-Website http://www.asrock.com

1.31.3

1.3

1.31.3

abelle mit minimalen Hardwarevoraussetzungen fürabelle mit minimalen Hardwarevoraussetzungen für

abelle mit minimalen Hardwarevoraussetzungen für

abelle mit minimalen Hardwarevoraussetzungen fürabelle mit minimalen Hardwarevoraussetzungen für

®®

die Betriebssysteme Windowsdie Betriebssysteme Windows

die Betriebssysteme Windows

die Betriebssysteme Windowsdie Betriebssysteme Windows und Basicund Basic

und Basic

und Basicund Basic

Dieses Motherboard kann sämtliche Leistungsmerkmale von Windows VistaTM Premium 2007 unterstützen. Die minimalen Hardwarevoraussetzungen entnehmen Sie bitte der nachstehenden Tabelle.

CPU Celeron D 326 Speicher 1 GB Systemspeicher VGA DX9.0 mit WDDM-Treiber

mit 128 Bit-VGA-Speicher (Pre mium) mit 64 Bit-VGA-Speicher (Basic)

®®

Vista Vista

Vista

Vista Vista

TMTM

Premium 2007 Premium 2007

Premium 2007

Premium 2007 Premium 2007

Deutsch

DeutschDeutsch

5656

ASRock 4CoreDual-SATA2 Motherboard

2. Installation2. Installation

2. Installation

2. Installation2. Installation

Sicherheitshinweise vor der MontageSicherheitshinweise vor der Montage

Sicherheitshinweise vor der Montage

Sicherheitshinweise vor der MontageSicherheitshinweise vor der Montage

Bitte nehmen Sie die folgende Sicherheitshinweise zur Kenntnis, bevor Sie das Motherboard einbauen oder Veränderungen an den Einstellungen vornehmen.

1. Trennen Sie das System vom Stromnetz, bevor Sie eine ystemkomponente berühren, da es sonst zu schweren Schäden am Motherboard oder den sonstigen internen, bzw. externen omponenten kommen kann.

2. Um Schäden aufgrund von statischer Elektrizität zu vermeiden, das Motherboard NIEMALS auf einen Teppich o.ä.legen. Denken Sie außerem daran, immer ein geerdetes Armband zu tragen oder ein geerdetes Objekt aus Metall zu berühren, bevor Sie mit Systemkomponenten hantieren.

3. Halten Sie Komponenten immer an den Rändern und vermeiden Sie Berührungen mit den ICs.

4. Wenn Sie Komponenten ausbauen, legen Sie sie immer auf eine antistatische Unterlage, oder zurück in die Tüte, mit der die Komponente geliefert wurde.

5. Wenn Sie das Motherboard mit den Schrauben an dem Computergehäuse befestigen, überziehen Sie bitte die Schrauben nicht! Das Motherboard kann sonst beschädigt werden.

2.1 CPU Installation2.1 CPU Installation

2.1 CPU Installation

2.1 CPU Installation2.1 CPU Installation

Für die Installation des Intel 775-Pin CPU führen Sie bitte die folgenden Schritte durch.

(Ladeplatte)

(Kontaktreihe)

(Sockel)

775-Pin Sockel Übersicht

Bevor Sie die 775-Pin CPU in den Sockel sitzen, prüfen Sie bitte, ob die CPU-Oberfläche sauber ist und keine der Kontakte verbogen sind. Setzen Sie die CPU nicht mit Gewalt in den Sockel, dies kann die CPU schwer beschädigen.

ASRock 4CoreDual-SATA2 Motherboard

5757

DeutschDeutsch

Deutsch

Schritt 1. Öffnen Sie den Sockel:

Schritt 1-1. Öffnen Sie den Hebel, indem

Sie ihn nach unten drücken und aushaken.

Schritt 1-2. Drehen Sie den Ladehebel, bis

er in geöffneter Position steht, ca. 135 Grad.

Schritt 1-3. Drehen Sie die Ladeplatte, bis

sie in geöffneter Position steht, ca. 100 Grad.

Schritt 2. 775-Pin CPU einstecken:

Schritt 2-1. Halten Sie die CPU an den mit

schwarzen Linien gekennzeichneten Seiten.

Schritt 2-2. Halten Sie das Teil mit dem IHS

(Integrated Heat Sink – integrierter Kühlkörper) nach oben. Suchen Sie Pin 1 und die zwei Orientierungseinkerbungen.

Pin1

Orientierungskerbe

Ausrichtungsmarkierung

Orientierungskerbe

Pin1

Schwarze Linie

775-Pin Sockel

Schwarze Linie

Ausrichtungsmarkierung

Deutsch

DeutschDeutsch

5858

775-Pin CPU

Um die CPU ordnungsgemäß einsetzen zu können, richten Sie die zwei Orientierungskerben der CPU mit den beiden Markierungen des Sockels aus.

Schritt 2-3. Drücken Sie die CPU vorsichtig

in vertikaler Richtung in den Sockel.

ASRock 4CoreDual-SATA2 Motherboard

Schritt 2-4. Prüfen Sie, dass die CPU

ordnungsgemäß im Sockel sitzt und die Orientierungskerben einwandfrei in den entsprechenden Auskerbungen sitzen.

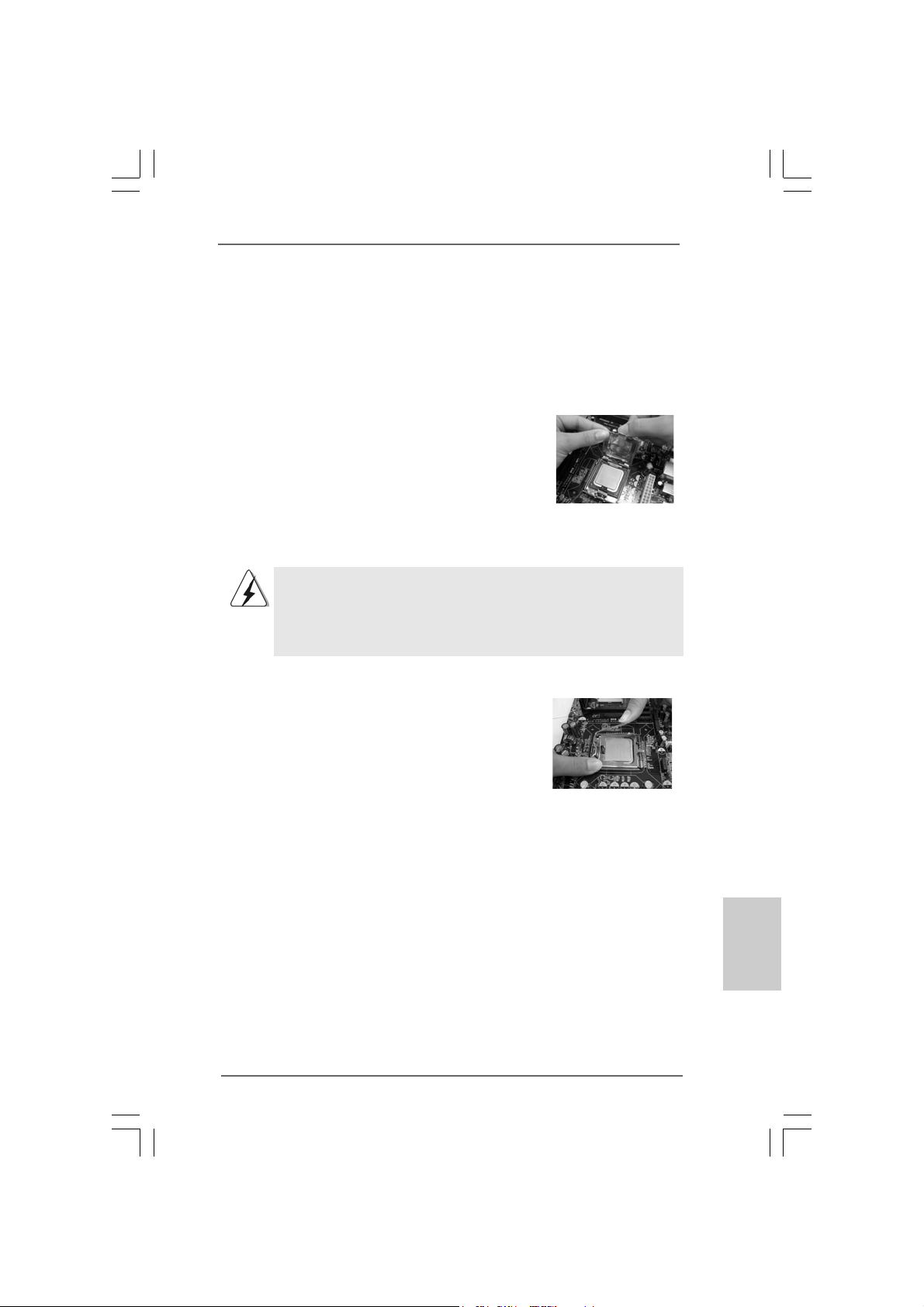

Schritt 3. PnP-Kappe entfernen (Pick and Place-Kappe):

Halten Sie den Rand der Ladeplatte mit Zeigefinger und Daumen Ihrer linken Hand, halten Sie die PnP-Kappe mit dem Daumen der rechten Hand und ziehen Sie die Kappe vom Sockel während Sie auf die Mitte der Kappe drücken, um ein Entfernen zu erleichtern.

1. Verwenden Sie beim Entfernen die Kappenlasche und verme iden Sie ein Abreißen der PnP-Kappe.

2. Diese Kappe muss angebracht werden, falls Sie das Motherboard zur Reparatur bringen.

Schritt 4. Sockel schließen:

Schritt 4-1. Drehen Sie die Ladeplatte auf

den Kühlkörper (IHS).

Schritt 4-2. Drücken Sie leicht auf die

Ladeplatte und schließen Sie den Ladehebel.

Schritt 4-3. Sichern Sie Ladehebel und

Ladeplatte mithilfe des Hebelverschlusses.

ASRock 4CoreDual-SATA2 Motherboard

5959

DeutschDeutsch

Deutsch

2.22.2

Installation des CPU-Lüfters und KühlkörpersInstallation des CPU-Lüfters und Kühlkörpers

2.2

Installation des CPU-Lüfters und Kühlkörpers

2.22.2

Installation des CPU-Lüfters und KühlkörpersInstallation des CPU-Lüfters und Kühlkörpers

Für Installationshinweise, siehe Betriebsanleitung Ihres CPU-Lüfters und Kühlkörpers. Unten stehend ein Beispiel zur Installation eines Kühlkörpers für den 775-Pin CPU.

Schritt 1. Geben Sie Wärmeleitmaterial auf die Mitte

des IHS, auf die Sockeloberfläche.

Schritt 2. Setzen Sie den Kühlkörper auf den Sockel.

Prüfen Sie, dass die Lüfterkabel auf der Seite am nächsten zum CPU-LüfterAnschluss des Motherboards verlaufen (CPU_FAN1, siehe Seite 2, Nr. 5).

Schritt 3. Richten Sie Verbindungselemente und

Löcher im Motherboard aus.

Schritt 4. Drehen Sie die Verbindungselemente im

Uhrzeigersinn und drücken Sie mit dem Daumen auf die Kappen der Elemente zum Feststellen. Wiederholen Sie dies mit den anderen Verbindungselementen.

Wenn Sie die Verbindungselemente nur drücken, ohne sie im Uhrzeigersinn zu drehen, wird der Kühlkörper nicht ordnungsgemäß am Motherboard befestigt.

(Tragen Sie Wärmeleitmaterial auf. )

(Lüfterkabel auf der Seite am nächsten zum Anschluss des Motherboards)

(Schlitze der Verbindungselemente nach außen)

(Nach unten drücken (4 Stellen))

Deutsch

DeutschDeutsch

6060

Schritt 5. Schließen Sie den Lüfter an den CPU-

Lüfteranschluss des Motherboards.

Schritt 6. Befestigen Sie überschüssiges Kabel mit

Band, um eine Störung des Lüfters oder Kontakt mit anderen Teilen zu vermeiden.

ASRock 4CoreDual-SATA2 Motherboard

2.3 Installation der Speichermodule (DIMM)2.3 Installation der Speichermodule (DIMM)

2.3 Installation der Speichermodule (DIMM)

2.3 Installation der Speichermodule (DIMM)2.3 Installation der Speichermodule (DIMM)

Das 4CoreDual-SATA2 Motherboard bietet zwei 184-polige DDR (Double Data Rate) DIMM Steckplätze, zwei 240-polige DDRII DIMM Steckplätze und unterstützt Doppelkanal-Speichertechnologie. Für die Doppelkanalkonfiguration müssen Sie immer identische (selbe Marke, selbe Frequenz, selbe Größe und selber Chiptyp) DDR/DDRII DIMM Paare in den Ste ckplätzen derselben Farbe installieren. M it anderen Worten, Sie müssen ein identisches Paar DDR DIMMs in Doppelkanal A (DDRII_1 und DD RII_2; gelbe Steckplätze; siehe S. 2 Nr. 6) oder ein identische s Paar DDR DIMMs in Doppelka n al B (DDR1 und DDR2; blaue Steckplätze; siehe S. 2 Nr. 7) installieren, damit die Doppelkanal-Speichertechnologie aktiviert werden kann. Bitte verwenden Sie hierzu auch die nachstehende DoppelkanalSpeicherkonfigurationstabelle.

Dual-Kanal-Speicherkonfigurationen

DDRII_1 DDR1 DDRII_2 DDR2

(gelbe Steckplätze) (blaue Steckplätze) (gelbe Steckplätze) (blaue Steckplätze)

(1) Bestückt - Bestückt (2) - Bestückt - Bestückt

1. Es ist nicht zulässig, DDR in einen DDRII Steckplatz oder DDRII in einen DDR Steckplatz zu installieren; andernfalls könnten Motherboard und DIMMs beschädigt werden.

2. DDR- und DDRII-RAM dürfen nicht gleichzeitig in diesem Motherboard installiert werden; andernfalls kann es zu Schäden an Motherboard und DIMMs kommen.

ASRock 4CoreDual-SATA2 Motherboard

6161

DeutschDeutsch

Deutsch

Einsetzen eines DIMM-ModulsEinsetzen eines DIMM-Moduls

Einsetzen eines DIMM-Moduls

Einsetzen eines DIMM-ModulsEinsetzen eines DIMM-Moduls

Achten Sie darauf, das Netzteil abzustecken, bevor Sie DIMMs oder Systemkomponenten hinzufügen oder entfernen.

Schritt 1: Öffnen Sie einen DIMM-Slot, indem Sie die seitlichen Clips nach außen

drücken.

Schritt 2: Richten Sie das DIMM-Modul so über dem Slot aus, dass das Modul mit

der Kerbe in den Slot passt.

Die DIMM-Module passen nur richtig herum eingelegt in die Steckplätze. Falls Sie versuchen, die DIMM-Module mit Gewalt falsch herum in die Steckplätze zu zwingen, führt dies zu dauerhaften Schäden am Mainboard und am DIMM-Modul.

Deutsch

DeutschDeutsch

6262

Schritt 3: Drücken Sie die DIMM-Module fest in die Steckplätze, so dass die

Halteklammern an beiden Enden des Moduls einschnappen und das DIMM-Modul fest an Ort und Stelle sitzt.

ASRock 4CoreDual-SATA2 Motherboard

2.4 Er2.4 Er

weiterungssteckplätze: (PCI-, Aweiterungssteckplätze: (PCI-, A

2.4 Er

weiterungssteckplätze: (PCI-, A

2.4 Er2.4 Er

weiterungssteckplätze: (PCI-, Aweiterungssteckplätze: (PCI-, A

Express Grafik-Slots): Express Grafik-Slots):

Express Grafik-Slots):

Express Grafik-Slots): Express Grafik-Slots):

Es stehen 4 PCI-, 1 AGP-, und 1 PCI Express Grafik-Slot auf dem 4CoreDual-SATA2 Motherboard zur Verfügung. PCI-Slots: PCI-Slots werden zur Installation von Erweiterungskarten mit dem

32bit PCI-Interface genutzt.

AGP-Slot: Der AGP-Steckplatz dient zur Installation einer Grafikkarte. Der

ASRock AGP-Steckplatz hat speziell entwickelte Klammern, die die eingefügte Grafikkarte sicher festhalten. AGP Steckplatz ist für den Anschluss von AGP-Erweiterungskarten.

Stecken Sie KEINE 3,3V AGP-Karte in den AGP-Steckplatz dieses Motherboards! Permanente Beschädigung könnte die Folge sein Erkundigen Sie sich beim Verkäufer der Grafikkarte nach den Spannungsdaten für Ihre Grafikkarte.

PCI Express Grafik-Slot:

PCI Express Grafik Steckplatz ist für den Anschluss von PCI Express-Erweiterungskarten. Für weitere Informationen bezüglich kompatibler PCI Express VGA-Karten, siehe „Liste unterstützter PCI Express VGA-Karten für PCI Express Grafik Steckplatz” auf Seite 9.

Einbau einer ErweiterungskarteEinbau einer Erweiterungskarte

Einbau einer Erweiterungskarte

Einbau einer ErweiterungskarteEinbau einer Erweiterungskarte

Schritt 1: Bevor Sie die Erweiterungskarte installieren, vergewissern Sie sich,

dass das Netzteil ausgeschaltet und das Netzkabel abgezogen ist. Bitte lesen Sie die Dokumentation zur Erweiterungskarte und nehmen Sie nötige Hardware-Einstellungen für die Karte vor, ehe Sie mit der Installation beginnen.

Schritt 2: Entfernen Sie das Abdeckungsblech (Slotblende) von dem

Gehäuseschacht (Slot) , den Sie nutzen möchten und behalten die Schraube für den Einbau der Karte.

Schritt 3: Richten Sie die Karte über dem Slot aus und drücken Sie sie ohne

Gewalt hinein, bis sie den Steckplatz korrekt ausfüllt.

Schritt 4: Befestigen Sie die Karte mit der Schraube aus Schritt 2.

GPGP

-, und PCI-, und PCI

-, und PCI

GPGP

-, und PCI-, und PCI

ASRock 4CoreDual-SATA2 Motherboard

6363

DeutschDeutsch

Deutsch

2.5 “Surround Display”2.5 “Surround Display”

2.5 “Surround Display”

2.5 “Surround Display”2.5 “Surround Display”

Dank ASRock patentierter PCI Express Grafik Technologie bietet dieses Motherboard Surround Display Aufrüstung. Mit interner AGP VGA oder PCI Express VGA-Erweiterungskarte können Sie Surround Display genießen. Für detaillierte Informationen, siehe folgendes Dokument auf beiliegender Support-CD:

..\ Surround Display Information

2.6 Einstellung der Jumper2.6 Einstellung der Jumper

2.6 Einstellung der Jumper

2.6 Einstellung der Jumper2.6 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper gesetzt werden. Werden Pins durch Jumperkappen verdeckt, ist der Jumper “Gebrückt”. Werden keine Pins durch Jumperkappen verdeckt, ist der Jumper “Offen”. Die Abbildung zeigt einen 3-Pin Jumper dessen Pin1 und Pin2 “Gebrückt” sind, bzw. es befindet sich eine JumperKappe auf diesen beiden Pins.

Jumper Einstellun Beschreibung

PS2_USB_PWR1 Überbrücken Sie Pin2, Pin3, um

(siehe S.2 - Nr. 1) +5VSB (Standby) zu setzen

Hinweis: Um +5VSB nutzen zu können, muss das Netzteil auf dieser Leitung 2A

oder mehr leisten können.

Gebrückt Offen

und die PS/2 oder USBWeckfunktionen zu aktivieren.

Deutsch

DeutschDeutsch

6464

CMOS löschen

(CLRCMOS1, 2-Pin jumper) (siehe S.2 - Nr. 19)

Hinweis: CLRCMOS1 erlaubt Ihnen das Löschen der CMOS-Daten. Diese

beinhalten das System-Passwort, Datum, Zeit und die verschiedenen BIOS-Parameter. Um die Systemparameter zu löschen und auf die Werkseinstellung zurückzusetzen, schalten Sie bitte den Computer ab und entfernen das Stromkabel. Benutzen Sie eine Jumperkappe, um die Pins an CLRCMOS1 für 5 Sekunden kurzzuschließen.

ASRock 4CoreDual-SATA2 Motherboard

2-Pin jumper

2.7 Anschlüsse2.7 Anschlüsse

2.7 Anschlüsse

2.7 Anschlüsse2.7 Anschlüsse

Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die Anschlüsse setzen, wird das Motherboard permanent beschädigt!

Anschluss Beschreibung

Anschluss für das Floppy-Laufwerk

(33-Pin FLOPPY1) (siehe S.2, Nr. 21)

die rotgestreifte Seite auf Stift 1

Hinweis: Achten Sie darauf, dass die rotgestreifte Seite des Kabel mit der Stift 1-

Seite des Anschlusses verbunden wird.

Primärer IDE-Anschluss (blau) Sekundärer IDE-Anschluss (schwarz)

(39-pin IDE1, siehe S.2, Nr. 9) (39-pin IDE2, siehe S.2, Nr. 10)

Blauer Anschluss Schwarzer Anschluss zum Motherboard zur Festplatte

80-adriges A T A 66/100/133-Kabel

Hinweis: Wenn Sie auf diesem Motherboard nur ein IDE-Gerät einsetzen, richten Sie

das IDE-Gerät als “Master” ein. Details entnehmen Sie bitte den Anweisungen Ihres IDE-Gerätehändlers. Zur Optimierung der Kompatibilität und Leistung verbinden Sie die Festplatte mit dem primären IDE-Anschluss (IDE1, blau) und das CD-ROM mit dem sekundären IDE-Anschluss (IDE2, schwarz).

Seriell-ATAII-Anschlüsse Diese beiden Serial ATAII-

(SAT A1: siehe S.2, Nr . 12) (SATAII-)Verbínder (SAT A2: siehe S.2, Nr . 1 1) unterstützten SATA-Datenkabel

für interne

SAT A2SAT A1

Massen spe ichergeräte. Die aktuelle SATAII-Schnittstelle ermöglicht eine Datenübertragungsrate bis 3,0 Gb/s.

Serial A TA- (SAT A-) Sie können beide Enden des Datenkabel SATA-Datenkabels entweder

(Option) mit der SATA / SATAII-

Festplatte oder dem SATAII-Anschluss am Mainboard verbinden.

ASRock 4CoreDual-SATA2 Motherboard

6565

DeutschDeutsch

Deutsch

Serial A TA- (SATA-) Verbinden Sie bitte das Stromversorgungskabel schwarze Ende des SATA-

(Option) Stromversorgungskabels mit

SATA-HDD-Stromanschluss

Verbindung zum

Verbindung zum Netzteil

dem Stromanschluss jedes Laufwerks. Verbinden Sie dann das weiße Ende des SATA-tromversorgungskabels mit dem Stromanschluss des Netzteils.

USB 2.0-Header Zusätzlich zu den vier

(9-pol. USB67) üblichen USB 2.0-Ports an den (siehe S.2 - Nr. 20) I/O-Anschlüssen befinden sich

zwei USB 2.0-Anschlussleisten am Motherboard. Pro USB 2.0 Anschlussleiste werden zwei USB 2.0-Ports unterstützt.

(9-pol. USB45) (siehe S.2 - Nr. 18)

Deutsch

DeutschDeutsch

6666

Infrarot-Modul-Header Dieser Header unterstützt ein

(5-pin IR1) optionales, drahtloses Sende- (siehe S.2 - Nr. 27) und Empfangs-Infrarotmodul.

Interne Audio-Anschlüsse Diese ermöglichen Ihnen

(4-Pin CD1) Stereo-Signalquellen, wie z. B. (CD1: siehe S.2 - Nr. 28) CD-ROM, D VD-ROM, TV -Tuner

CD1

oder MPEG-Karten mit Ihrem System zu verbinden.

Anschluss für Audio auf Dieses Interface zu einem der Gehäusevorderseite Audio-Panel auf der Vorderseite

(9-Pin HD_AUDIO1) Ihres Gehäuses, ermöglicht (siehe S.2 - Nr. 24) Ihnen eine bequeme

Anschlussmöglichkeit und Kontrolle über Audio-Geräte.

ASRock 4CoreDual-SATA2 Motherboard

1. High Definition Audio unterstützt Jack Sensing (automatische Erkennung falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung am

Gehäuse HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie

bei der Installation im System die Anweisungen in unserem Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie nachstehend beschrieben an der Front-Audioanschlussleiste: A. Schließen Sie Mic_IN (MIC) an MIC2_L an. B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an. C. Schließen Sie Ground (GND) an Ground (GND) an. D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden. E. Rufen Sie das BIOS-Setup-Dienstprogramm auf. Wechseln Sie zu Erweiterte Einstellungen und wählen Sie Chipset-Konfiguration. Setzen Sie die Option Frontleistenkontrolle von [Automatisch] auf [Aktiviert]. F. Rufen Sie das Windows-System auf. Klicken Sie auf das Symbol in der Taskleiste unten rechts, um den Realtek HD Audio-Manager aufzurufen. Für Windows® 2000 / XP / XP 64-Bit Betriebssystem: Klicken Sie auf “Audio-E/A”, wählen Sie die “Anschlusseinstellungen”

, wählen Sie “Erkennung der Frontleistenbuchse deaktivieren”

und speichern Sie die Änderung durch Klicken auf “OK”. Für Windows® Vista Die Rechtoberseite „Dateiordner“ Ikone anklicken , „Schalttafel

Buchse Entdeckung sperren“ wählen und die Änderung speichern, indem Sie „OKAY“ klicken.

/ VistaTM 64-Bit Betriebssystem:

System Panel Anschluss Dieser Anschluss ist für die

(9-Pin PANEL1) verschiedenen Funktionen der (siehe S.2 - Nr. 13) Gehäusefront.

Gehäuselautsprecher-Header Schließen Sie den

(4-pin SPEAKER1) Gehäuselautsprecher an (siehe S.2, Nr. 14) diesen Header an.

Gehäuselüfteranschluss Verbinden Sie das

(3-pin CHA_FAN1) Gehäuselüfterkabel mit diesem (siehe S.2 - Nr. 15) Anschluss und passen Sie den

schwarzen Draht dem Erdungsstift an.

ASRock 4CoreDual-SATA2 Motherboard

6767

DeutschDeutsch

Deutsch

CPU-Lüfteranschluss Verbinden Sie das CPU -

(4-pin CPU_FAN1) Lüfterkabel mit diesem (siehe S.2 - Nr. 5) Anschluss und passen Sie den

1 2 3 4

schwarzen Draht dem Erdungsstift an.

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss (Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses Motherboards anschließen möchten, verbinden Sie ihn bitte mit den Pins 1 – 3.

Lüfter mit dreipoligem Anschluss installieren

Pins 1–3 anschließen

Game-Anschluss Verbinden Sie ein Game-Kabel

(15-pin GAME1) mit diesem Anschluss, wenn (siehe S.2 - Nr. 22) der Game-Anschlusshalter

installiert ist.

ATX-Netz-Header Verbinden Sie die ATX-

(20-pin ATXPW R1) Stromversorgung mit diesem (siehe S.2 - Nr. 29) Header.

Deutsch

DeutschDeutsch

6868

Anschluss für Beachten Sie bitte, dass Sie eine 12V-ATX-Netzteil Stromversorgung mit ATX 12-

(4-pin ATX12V1) Volt-Stecker mit diesem (siehe S.2 - Nr. 2) Anschluss verbinden müssen,

damit ausreichend Strom geliefert werden kann. Andernfalls reicht der Strom nicht aus, das System zu starten.

ASRock 4CoreDual-SATA2 Motherboard

HDMI_SPDIF-Anschluss Der HDMI_SPDIF-Anschluss

(HDMI_SPDIF1, dreipolig) stellt einen SPDIF- (siehe S.2 - Nr. 23) Audioausgang für eine HDMI-

VGA-Karte zur Verfügung und ermöglicht den Anschluss von HDMI-Digitalgeräten wie Fernsehgeräten, Projektoren, LCD-Geräten an das System.

HDMI_SPDIF-Kabel Bitte verbinden Sie das

(Option) schwarze Ende (A) des

HDMI_SPDIF-Kabels mit dem HDMI_SPDIF-Anschluss am Motherboard. Schließen Sie dann das weiße Ende (B oder C) des HDMI_SPDIF-Kabels an den HDMI_SPDIF-Anschluss der HDMI-VGA-Karte an.

A. Schwarzes Ende B. Weißes Ende (zweipolig) C. Weißes Ende (dreipolig)

ASRock 4CoreDual-SATA2 Motherboard

6969

DeutschDeutsch

Deutsch

2.82.8

HDMI_SPDIF-Anschluss – InstallationshinweiseHDMI_SPDIF-Anschluss – Installationshinweise

2.8

HDMI_SPDIF-Anschluss – Installationshinweise

2.82.8

HDMI_SPDIF-Anschluss – InstallationshinweiseHDMI_SPDIF-Anschluss – Installationshinweise

HDMI (Hochauflösende Multimedia-Schnittstelle) ist eine komplett digitale Audio/ Video-Spezifikation, die eine Schnittstelle zwischen sämtlichen kompatiblen Digitalaudio-/Videoquellen zur Verfügung stellt. Beispiele für solche Digitalgeräte sind Digitalempfänger , D VD-Player, A/V-Receiver sowie kompatible Audiosysteme und Videoanzeigegeräte zum digitalen Fernsehen (DTV). Ein komplettes HDMISystem benötigt eine HDMI-VGA-Karte und ein HDMI-kompatibles Motherboard mit verbundenem HDMI_SPDIF-Anschluss. Ihr Motherboard ist mit einem HDMI_SPDIFAnschluss ausgestattet, der einen SPDIF-Audioausgang für eine HDMI-VGA-Karte zur Verfügung stellt und den Anschluss von HDMI-Digitalgeräten wie Fernsehgeräten/Projektoren/LCD-Geräten an das System ermöglicht. Um die HDMIFunktionen Ihres Motherboards nutzen zu können, führen Sie bitte die nachstehenden Schritte aus.

Schritt 1: Installieren Sie die HDMI-VGA-Karte im PCI Express-Steckplatz Ihres

Motherboards. Hinweise zur Installation der HDMI-VGA-Karte finden Sie in der Installationsanleitung auf Seite 63.

Schritt 2: Verbinden Sie das schwarze Ende (A) des HDMI_SPDIF-

Kabels mit dem HDMI_SPDIF-Anschluss (HDMI_SPDIF1, gelb, siehe Seite 2, Nr. 23) am Motherboard.

Achten Sie darauf, dass das HDMI_SPDIF-Kabel richtig an Motherboard und HDMIVGA-Karte a nge schlossen wird; beachten Sie die jeweilige Pinbelegung. Hinweise zur Pinbelegung des HDMI_SPDIF-Anschlusses sowie der Stecker am HDMI_SPDIF-Kabel finden Sie auf Seite 69. Die Pinbelegung des HDMI_SPDIF-Anschlusses finden Sie in der Dokumentation Ihrer HDMI-VGA-Karte. Anschlussfehler können Motherboard und HDMI-VGA-Karte irrepara bel beschädigen.

Schritt 3: Schließen Sie das weiße Ende (B oder C) des HDMI_SPDIF-Kabels an

den HDMI_SPDIF-Anschluss der HDMI-V GA-Karte a n. Am HDMI_SPDIFKabel befinden sich zwei weiße Enden (zwei- und dreipolig). Bitte wählen Sie das zum HDMI_SPDIF-Anschluss Ihrer VGA-Karte passende weiße Ende aus.

Deutsch

DeutschDeutsch

7070

Weiße s Ende (zweipolig) (B)

Schließen Sie das weiße Ende des HDMI_SPDIF-Kabels keinesfalls an den falschen Anschluss der HDMI-VGA-Karte oder gar an eine andere VGA-Karte an. Dadurch können Motherboard und VGA-Karte schwer beschädigt werden. In der Abbildung sehen Sie ein Beispiel für einen falschen Anschluss: Hier wird versucht, das HDMI_SPDIF-Kabel mit dem Lüfteranschluss der PCI Express-VGA-Karte zu verbinden. Schauen Sie in die Dokumentation Ihrer VGA-Karte und informieren Sie sich schon im Vorfeld über die richtige Nutzung der Anschlüsse.

ASRock 4CoreDual-SATA2 Motherboard

Weiße s Ende (dreipolig) (C)

Schritt 4: Schließen Sie den HDMI-Ausgang an ein HDMI-Gerät an; z. B.

an ein HDTV-Gerät. Hinweise zum richtigen Anschluss finden Sie in der Dokumentation des HDMI-Gerätes und der VGA-Karte.

Schritt 5: Installieren Sie die HDMI-VGA-Kartentre iber in Ihrem System.

2.92.9

Anleitung zur SAAnleitung zur SA

2.9

Anleitung zur SA

2.92.9

Anleitung zur SAAnleitung zur SA

Bevor Sie eine SATAII Festplatte in Ihrem Computer installieren, lesen Sie bitte die folgende Anleitung zur SATAII Festplatteneinrichtung aufmerksam durch. Einige Standardeinstellungen von SATAII Festplatten sind möglicherweise nicht in den SATAII Modus geschaltet und arbeiten daher nicht mit optimaler Leistung. Um die SATAII Funktionalität zu aktivieren, führen Sie bitte die nachstehenden Schritte für Festplatten unterschiedlicher Hersteller aus und stellen Ihre SATAII Festplatte schon vorher auf den SATAII Modus um; andernfalls kann es vorkommen, dass Ihre SATAII Festplatte nicht im SA TA II-Modus arbeitet.

Western Digital

Falls die Pins 5 und 6 verbunden werden, wird SATA mit 1,5 Gb/s aktiviert. Wenn Sie andererseits SATAII mit 3,0 Gb/s aktivieren möchten, ziehen Sie bitte die Steckbrücke (Jumper) von den Pins 5 und 6 ab.

SAMSUNG

AII FAII F

estplatteneinrichtungestplatteneinrichtung

AII F

estplatteneinrichtung

AII FAII F

estplatteneinrichtungestplatteneinrichtung

Falls die Pins 3 und 4 verbunden werden, wird SATA mit 1,5 Gb/s aktiviert. Wenn Sie andererseits SATAII mit 3,0 Gb/s aktivieren möchten, ziehen Sie bitte die Steckbrücke (Jumper) von den Pins 3 und 4 ab.

HITACHI

Zum Ändern verschiedener ATA-Funktionen benutzen Sie bitte das Feature Tool – ein unter DOS ausführbares Dienstprogra mm. Auf der Internetseite von HITACHI finden Sie entsprechende Details: http://www.hitachigst.com/hdd/support/download.htm

Die Beispiele oben dienen lediglich Ihrer Referenz. Die Steckbrückeneinstellungen können bei unterschiedlichen SATA II Festplatten verschiedener Hersteller abweichen. Aktualisierungen und ergänzende Informationen finden Sie auf der Internetseite des Herstellers.

ASRock 4CoreDual-SATA2 Motherboard

7171

DeutschDeutsch

Deutsch

2.102.10

Serial ASerial A

2.10

Serial A

2.102.10

Serial ASerial A

Dieses Motherboard nutzt den VIA® VT8237S Southbridge-Chipsatz, der Serial ATA (SATA) / Serial ATAII (SATAII)-Festplatten und RAID-Funktionen (RAID 0, RAID 1 und JBOD) unterstützt. Sie können also SATA / SATAII-Festplatten intern an dieses Motherboard anschließen. In diesem Abschnitt erfahren Sie, wie Sie die SATA / SATAII-Festplatten installieren.

SCHRITT 1: Installieren Sie die SATA / SATAII-Festplatten in den

SCHRITT 2: Verbinden Sie das SATA-Netzkabel mit der SATA / SATAII-Festplatte. SCHRITT 3: Schließen Sie ein Ende des SATA-Datenkabels am SATA / SATAII-

SCHRITT 4: Schließen Sie das andere Ende des SATA-Datenkabels an die SATA /

2.112.11

Hot-Plug- und Hot-Swap-FHot-Plug- und Hot-Swap-F

2.11

Hot-Plug- und Hot-Swap-F

2.112.11

Hot-Plug- und Hot-Swap-FHot-Plug- und Hot-Swap-F FestplattenFestplatten

Festplatten

FestplattenFestplatten

Das Motherboard 4CoreDual-SATA2 unterstützt Hot-Plug-Funktion für SATA / SATAII-Geräte.

- (SA- (SA

- (SA

- (SA- (SA

A) / Serial AA) / Serial A

A) / Serial A

A) / Serial AA) / Serial A

Laufwerkseinschüben des Gehäuses.

Anschluss des Motherboards an.

SATAII-Festplatte an.

HIN WEIS Was ist die Hot-Plug-Funktion?

Wenn SATA / SATAII-Festplatten NICHT für RAID-Konfiguration eingestellt sind, werden sie “Hot-Plug” genannt: Ein Einfügen und Entfernen von SATA / SATAII-Festplatten, während das System in Betrieb ist und einwandfrei läuft.

AII- (SAAII- (SA

AII- (SA

AII- (SAAII- (SA

unktion für SAunktion für SA

unktion für SA

unktion für SAunktion für SA

AII)

AII)AII)

A / SAA / SA

A / SA

A / SAA / SA

AII-AII-

AII-

AII-AII-

Deutsch

DeutschDeutsch

7272

Was ist die Hot-Swap-Funktion?

Wenn SATA / SATAII-Festplatten als RAID 1 eingebaut sind, werden sie “Hot-Swap” genannt: Ein Einfügen und Entfernen von SATA / SATAII-Festplatten, während das System in Betrieb ist und einwandfrei läuft.

2.122.12

2.12

2.122.12

Zur Treiberinstallation Sie bitte die Unterstützungs-CD in Ihr optisches Laufwerk ein. Anschließend werden die mit Ihrem System kompatiblen Treiber automatisch erkannt und auf dem Bildschirm angezeigt. Zur Installation der nötigen Treiber gehen Sie bitte der Reihe nach von oben nach unten vor. Nur so können die von Ihnen installierten Treiber richtig arbeiten.

reiberinstallationreiberinstallation

reiberinstallation

reiberinstallationreiberinstallation

ASRock 4CoreDual-SATA2 Motherboard

2.132.13

Installation von WindowsInstallation von Windows

2.13

Installation von Windows

2.132.13

Installation von WindowsInstallation von Windows

TMTM

VistaVista

Vista

VistaVista

Möchten Sie das Windows® 2000, Windows® XP, Windows® XP 64-Bit, Windows VistaTM oder Windows® VistaTM 64-Bit Betriebssystem auf Ihre SATA / SATAIIFestplatten mit RAID-Funktionen installieren, dann folgen Sie bitte je nach dem zu installierenden Betriebssystem den folgenden Schritten.

/ Vista / Vista

/ Vista

/ Vista / Vista

Die aktuelle Version des RAID-Treibers unterstützt die Hot Swap-Funktion beim RAID 1 nicht. Wenn Sie RAID 1 mit Ihren SATA- / SATAII-Festplatten erstellen, denken Sie bitte daran, Ihre SATA / SATAII-Festplatten nicht während des Betriebs des Systems anzuschließen oder zu entfernen. Sobald der RAIDTreiber mit der Hot Swap-Funktion beim RAID 1 fertig gestellt ist, wird er auf unserer Website zur Verfügung gestellt. Bitte besuchen Sie unsere Website für das Update des RAID-Treibers in nächster Zeit. ASRock-Website: http://www.asrock.com

TMTM

64-Bit mit RAID-Funktionen 64-Bit mit RAID-Funktionen

64-Bit mit RAID-Funktionen

64-Bit mit RAID-Funktionen 64-Bit mit RAID-Funktionen

2000 / XP / XP 64-Bit / 2000 / XP / XP 64-Bit /

2000 / XP / XP 64-Bit /

2000 / XP / XP 64-Bit / 2000 / XP / XP 64-Bit /

2.13.1 Installation von Windows2.13.1 Installation von Windows

2.13.1 Installation von Windows

2.13.1 Installation von Windows2.13.1 Installation von Windows RAID-Funktionen RAID-Funktionen

RAID-Funktionen

RAID-Funktionen RAID-Funktionen

Wenn Sie in Ihrem System ein Windows® 2000 / Windows® XP / Windows® XP 64Bit Betriebssystem mit RAID-Funktionalität installieren möchten, gehen Sie bitte wie folgt vor.

SCHRITT 1: Konfigurieren Sie BIOS.

A. Rufen Sie im BIOS-DIENSTPROGRAMM den Bildschirm „Erweitert“ und

„IDE-Konfiguration“ auf.

B. Setzen Sie die Option “SATA Operation Mode” (SATA-Betriebsmodus) auf

[RAID].

SCHRITT 2: Erstellen Sie eine SATA / SATAII-Treiberdiskette.

A. Legen Sie die ASRock Support-CD in Ihr optisches Laufwerk, um Ihr System

hochzufahren. (Legen Sie zu diesem Zeitpunkt KEINE Diskette in das Diskettenlaufwerk ein!)

B. Während des Selbsttests zu Beginn des Syste mstarts drücken Sie die <F11>-

Taste – ein Fenster zur Auswahl des Boot-Laufwerkes (Startlaufwerk) erscheint. Bitte wählen Sie das CD-ROM-Laufwerk als Boot-Laufwerk.

C. Die Meldung „Generate Serial ATA driver diskette [Y/N]?“

[Serial ATA-Treiberdiskette erstellen [Y/N]?] bestätigen Sie mit <Y>.

D. Daraufhin werden die Meldungen

Please insert a blank formatted diskette into floppy drive A: press any key to start

(Bitte legen Sie eine leere, formatierte Diskette in Laufwerk A: ein und drücken Sie zum Beginnen eine beliebige Taste.)

ASRock 4CoreDual-SATA2 Motherboard

2000 / XP / XP 64-Bit mit 2000 / XP / XP 64-Bit mit

2000 / XP / XP 64-Bit mit

2000 / XP / XP 64-Bit mit 2000 / XP / XP 64-Bit mit

7373

DeutschDeutsch

Deutsch

Bitte legen Sie eine Diskette in das Diskettenlaufwerk ein und drücken Sie eine beliebige Taste.

E . Das System beginnt mit dem Formatieren der Diskette und kopiert die SATA /

SATAII-Treiber auf die Diskette.

SCHRITT 3: Verwenden Sie das “RAID Installation Guide”, um die RAID-

Konfiguration einzustellen.

Bevor Sie mit der Konfiguration der RAID-Funktion anfangen, sehen Sie bitte in der Installationsanleitung auf der Support CD für eine richtige Konfiguration nach. Bitte lesen Sie die BIOS RAID-Installationsanleitung in dem folgenden Pfad auf der Support-CD:

.. \ RAID Installation Guide SCHRITT 4: Installieren Sie Windows® 2000 / Windows® XP / Windows® XP

64-Bit in Ihrem System.

Nach den Schritten 1, 2, 3 können Sie das Betriebssystem Windows® 2000 / Windows® XP / Windows® XP 64-Bit auf Ihrem System installieren. Drücken Sie zu Beginn des Windows® –Setups die Taste F6, um den RAID-Treiber eines Drittherstellers zu installieren. Legen Sie die SATA / SATAII-Treiberdiskette mit dem VIA® RAID-Treiber ein, wenn Sie dazu aufgefordert werden. Nach dem Lesen der Diskette wird der Treiber angezeigt. Wählen Sie den zu installierenden Treiber entsprechend dem Betriebssystem, das Sie gerade installieren.

1. Wenn Sie Windows® 2000 / Windows® XP / Windows® XP 64-Bit auf IDE Festplatten installieren und Sie möchten RAID-Funktionen auf SATA / SATAII Festplatten verwalten (erstellen, konvertieren, löschen oder neu aufbauen), stellen Sie die RAID-Konfiguration mit Hilfe des Dokumentenabschnitts über die Windows RAID-Installationsanleitung im folgenden Pfad auf der Support-CD:

.. \ RAID Installation Guide ein

2. Wenn Sie das „VIA RAID Tool“ unter Windows Sie die SATA / SATAII-Treiber erneut von der Support-CD, so dass das „VIA RAID Tool“ ebenfalls auf Ihrem System installiert wird.

benutzen möchten, installieren

Deutsch

DeutschDeutsch

7474

Vista Vista

Vista

Vista Vista

TMTM

/ Vista / Vista

/ Vista

/ Vista / Vista

2.13.2 Installation von Windows2.13.2 Installation von Windows

2.13.2 Installation von Windows

2.13.2 Installation von Windows2.13.2 Installation von Windows RAID-Funktionen RAID-Funktionen

RAID-Funktionen

RAID-Funktionen RAID-Funktionen

Wenn Sie in Ihrem System ein Windows® VistaTM / Windows® Vista Betriebssystem mit RAID-Funktionalität installieren möchten, gehen Sie bitte wie folgt vor.

SCHRITT 1: Konfigurieren Sie BIOS.

A. Rufen Sie im BIOS-DIENSTPROGRAMM den Bildschirm „Erweitert“ und

„IDE-Konfiguration“ auf.

B. Setzen Sie die Option “SATA Operation Mode” (SATA-Betriebsmodus) auf

[RAID].

ASRock 4CoreDual-SATA2 Motherboard

TMTM

64-Bit mit 64-Bit mit

64-Bit mit

64-Bit mit 64-Bit mit

64-Bit

SCHRITT 2: Verwenden Sie das “RAID Installation Guide”, um die RAID-

Konfiguration einzustellen.

.. \ RAID Installation Guide SCHRITT 3: Installieren Sie Windows® VistaTM / Windows® Vista

64-Bit in

Ihrem System.

Legen Sie Windows® VistaTM / VistaTM 64-Bit optische Disc in das optische Laufwerk ein, um Ihr System zu starten. Folgen Sie anschließend den Anweisungen, um das Windows® VistaTM / VistaTM 64-Bit Betriebssystem auf Ihrem System zu installieren. Wenn die Frage “Wo möchten Sie Windows installieren?” erscheint, legen Sie bitte die ASRock Support CD in Ihr optisches Laufwerk ein. Klicken Sie anschließend die “Treiber laden”-Schaltfläche links unten, um die VIA® RAID-Treiber zu installieren. Die VIA® RAID-Treiber befinden sich in dem folgenden Verzeichnis auf der Support CD:

.. \ I386 \ NT5 (Für Windows® VistaTM-Benutzer) .. \ AMD64 \ 2003x64 (Für Windows® VistaTM 64-Bit Benutzer)

Legen Sie danach noch einmal die Windows® VistaTM / VistaTM 64-Bit optische Disc in das optische Laufwerk, um die Installation fortzusetzen.

1. Wenn Sie Windows® VistaTM / VistaTM 64-Bit auf IDE-Festplatten installieren und Sie möchten RAID-Funktionen auf SATA / SATAII-Festplatten verwalten (erstellen, konvertieren, löschen oder neu aufbauen), stellen Sie die RAID Konfiguration mit Hilfe des Dokumentenabschnitts über die Windows RAID Installationsanleitung im folgenden Pfad auf der Support-CD:

.. \ RAID Installation Guide ein

2. Wenn Sie das „VIA RAID Tool“ unter Windows Sie die SATA / SATAII-Treiber erneut von der Support-CD, so dass das „VIA RAID Tool“ ebenfalls auf Ihrem System installiert wird.

benutzen möchten, installieren

ASRock 4CoreDual-SATA2 Motherboard

7575

DeutschDeutsch

Deutsch

®®

2.142.14

WindowsWindows

2.14

Windows

2.142.14

WindowsWindows

Vista Vista

Vista

Vista Vista

Wenn Sie Windows® 2000 / Windows® XP / Windows® XP 64-Bit / Windows VistaTM / Windows® Vista SATAII-Festplatten installieren, gehen Sie bitte wie folgt vor.

SCHRITT 1: Konfigurieren Sie BIOS.

A. Rufen Sie im BIOS-DIENSTPROGRAMM den Bildschirm „Erweitert“ und

„IDE-Konfiguration“ auf.

B. Setzen Sie die Option “SATA Operation Mode” (SATA-Betriebsmodus) auf

[non-RAID].

SCHRITT 2: Installieren Sie Windows® 2000 / Windows® XP / Windows® XP

64-Bit / Windows® Vista System.

Nach den Schritten 1 können Sie das Betriebssystem Windows® 2000 / Windows XP / Windows® XP 64-Bit / Windows® VistaTM / Windows® Vista System installieren.

2.152.15

Entkoppelte ÜbertaktungstechnologieEntkoppelte Übertaktungstechnologie

2.15

Entkoppelte Übertaktungstechnologie

2.152.15

Entkoppelte ÜbertaktungstechnologieEntkoppelte Übertaktungstechnologie

Dieses Motherboard unterstützt die „Untied Overclocking“-Technologie, die durch einen fixierten AGP / PCI / PCIE-Bus einen besseren FSB-Spielraum beim Übertakten ermöglicht. Im BIOS Setup können Sie die Option „CPU Host-Frequenz“ auf [Auto] einstellen; dadurch wird die tatsächliche CPU Host-Frequenz beim folgenden Eintrag angezeigt. Der CPU-FSB wird dadurch beim Übertakten freigegeben, allerdings befindet sich der AGP / PCI / PCIE-Bus in einem fixierten Modus, so dass der FSB in einer stabileren Übertaktungsumgebung arbeiten kann.

®®

2000 / XP / XP 64-Bit / Vista 2000 / XP / XP 64-Bit / Vista

2000 / XP / XP 64-Bit / Vista

2000 / XP / XP 64-Bit / Vista 2000 / XP / XP 64-Bit / Vista

TMTM

64-Bit ohne RAID-Funktionalität installieren 64-Bit ohne RAID-Funktionalität installieren

64-Bit ohne RAID-Funktionalität installieren

64-Bit ohne RAID-Funktionalität installieren 64-Bit ohne RAID-Funktionalität installieren

64-Bit ohne RAID-Funktionalität auf Ihren SATA /

/ Windows® Vista

TMTM

/ /

64-Bit in Ihrem

64-Bit auf Ihrem

Deutsch

DeutschDeutsch

7676

Beziehen Sie sich auf die Warnung vor möglichen Overclocking-Risiken auf Seite 55, bevor Sie die Untied Overclocking-Technologie anwenden.

ASRock 4CoreDual-SATA2 Motherboard

3. BIOS-Information3. BIOS-Information

3. BIOS-Information

3. BIOS-Information3. BIOS-Information

Das Flash Memory dieses Motherboards speichert das Setup-Utility. Drücken Sie <F2> während des POST (Power-On-Self-Test) um ins Setup zu gelangen, ansonsten werden die Testroutinen weiter abgearbeitet. Wenn Sie ins Setup gelangen wollen, nachdem der POST durchgeführt wurde, müssen Sie das System über die Tastenkombination <Ctrl> + <Alt> + <Delete> oder den Reset-Knopf auf der Gehäusevorderseite, neu starten. Natürlich können Sie einen Neustart auch durchführen, indem Sie das System kurz ab- und danach wieder anschalten. Das Setup-Programm ist für eine bequeme Bedienung entwickelt worden. Es ist ein menügesteuertes Programm, in dem Sie durch unterschiedliche Untermenüs scrollen und die vorab festgelegten Optionen auswählen können. Für detaillierte Informationen zum BIOS-Setup, siehe bitte das Benutzerhandbuch (PDF Datei) auf der Support CD.

4. Software Suppor4. Software Suppor

4. Software Suppor

4. Software Suppor4. Software Suppor

Dieses Motherboard unterstützt eine Reiche von Microsoft® Windows Betriebssystemen: 2000 / XP / XP 64-Bit / VistaTM / Vista Motherboard beigefügte Support-CD enthält hilfreiche Software, Treiber und Hilfsprogramme, mit denen Sie die Funktionen Ihres Motherboards verbessern können Legen Sie die Support-CD zunächst in Ihr CD-ROM-Laufwerk ein. Der Willkommensbildschirm mit den Installationsmenüs der CD wird automatisch aufgerufen, wenn Sie die “Autorun”-Funktion Ihres Systems aktiviert haben. Erscheint der Wilkommensbildschirm nicht, so “doppelklicken” Sie bitte auf das File ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen. Das Setup-Progra mm soll es Ihnen so le icht wie möglich ma chen. Es ist menügesteuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert.

t CD informationt CD information

t CD information

t CD informationt CD information

64-Bit. Die Ihrem

DeutschDeutsch

Deutsch

ASRock 4CoreDual-SATA2 Motherboard

7777

1. Introduction1. Introduction

1. Introduction

1. Introduction1. Introduction

Merci pour votre achat d’une carte mère ASRock 4CoreDual-SATA2, une carte mère très fiable produite selon les critères de qualité rigoureux de ASRock. Elle offre des performances excellentes et une conception robuste conformément à l’engagement d’ASRock sur la qualité et la fiabilité au long terme. Ce Guide d’installation rapide présente la carte mère et constitue un guide d’installation pas à pas. Des informations plus détaillées concernant la carte mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD d’assistance.

Les spécifications de la carte mère et le BIOS ayant pu être mis à jour, le contenu de ce manuel est sujet à des changements sans notification. Au cas où n’importe qu’elle modification intervenait sur ce manuel, la version mise à jour serait disponible sur le site web ASRock sans nouvel avis. Vous trouverez les listes de prise en charge des cartes VGA et CPU également sur le site Web ASRock. Site web ASRock, http://www.asrock.com

1.1 Contenu du paquet

Carte mère ASRock 4CoreDual-SATA2

(Facteur de forme ATX : 12.0 pouces x 9.6 pouces, 30.5 cm x 24.4 cm) Guide d’installation rapide ASRock 4CoreDual-SATA2 CD de soutien ASRock 4CoreDual-SATA2 Un câble ruban IDE Ultra ATA 66/100/133 80 conducteurs Un câble ruban pour un lecteur de disquettes 3,5 pouces Un câble de données Serial ATA (SATA) (en option) Un cordon d’alimentation DD série ATA (SATA) (en option) Un câble HDMI_SPDIF (en option) Un écra n HD 8CH I/O

Français

FrançaisFrançais

7878

ASRock 4CoreDual-SATA2 Motherboard

1.21.2

SpécificationsSpécifications

1.2

Spécifications

1.21.2

SpécificationsSpécifications

Format - Facteur de forme ATX:

12.0 pouces x 9.6 pouces, 30.5 cm x 24.4 cm

CPU - LGA 775 pour Intel® CoreTM 2 Extreme / CoreTM 2 Duo /

Pentium® XE / Pentium® D / Pentium® Dual Core / Pentium® 4 / Celeron® / Celeron® D, prenant en charge les processeurs ‘Quad Core Kentsfield’ (voir A TTENTION 1)

- FSB 1066/800/533 MHz

- Prise en charge de la technologie Hyper-Threading (voir ATTENTION 2)

- Prend en charge la technologie Untied Overclocking

(voir ATTENTION 3)

- Prise en charge de la technologie EM64T par le CPU

Chipsets - Northbridge: VIA® PT880 Pro / PT880 Ultra

- Southbridge: VIA® VT8237S

Mémoire - Compatible avec la Technologie de Mémoire à Canal Double

(voir A TTENTION 4)

- 2 x slots DIMM DDRII

- Supporte DDRII667/533

- Max. 2Go

- 2 x slots DIMM DDR

- Supporte DDR400/333/266

- Max. 2Go L’accélérateur - Contrôle direct de la fréquence CPU (voir ATTENTION 5) hybride - ASRock U-COP (voir ATTENTION 6)

- Garde d’échec au démarrage (B.F.G.) Slot d’extension - 4 x slots PCI

- 1 x slot PCI Express Graphiques (voir ATTENTION 7)

- 1 x slot AGP 8X (voir ATTENTION 8) Audio - 7.1 Son haute définition de première qualité CH Windows

VistaTM (codec audio ALC888)

LAN - Realtek VIA® PHY VT6103

- Vitesse: 10/100 Ethernet

- Support du Wake-On-LAN

Panneau arrière HD 8CH I/O E/S - 1 x port souris PS/2

- 1 x port clavier PS/2

- 1 x port série: COM 1

- 1 x port parallèle: Support ECP/EPP

- 4 x ports USB 2.0 par défaut

çaisçais

çais

FranFran

Fran

ASRock 4CoreDual-SATA2 Motherboard

7979

Français

FrançaisFrançais

- 1 x port RJ-45

- Prise Audio: Haut-parleur latéral / Haut-parleur arrière / Central /Basses / Entrée Ligne / Haut-parleur frontal / Microphone (voir A TTENTION 9)

Connecteurs - 2 connecteurs SATAII, prennent en charge un taux de

transfert de données pouvant aller jusqu’à 3.0Go/s, supporte pas les f onctions RAID (RAID 0, RAID 1 et JBOD) et “Hot-Plug” (Connexion à chaud) (voir ATTENTION 10)

- 2 x ATA133 IDE connecteurs (prend en charge jusqu’à 4 périphériques IDE)

- 1 x Port Disquette

- 1 x Connecteur module infrarouge

- 1 x Connecteur jeux

- 1 x Connecteur HDMI_SPDIF

- Connecteur pour ventilateur de CPU/Châssis

- br. 20 connecteur d’alimentation ATX

- br. 4 connecteur d’alimentation 12V ATX

- Connecteurs audio internes

- Connecteur audio panneau avant

- 2 x En-tête USB 2.0 (prendre en charge 4 ports USB 2.0 supplémentaires) (voir ATTENTION 1 1 )

BIOS - 4Mb BIOS AMI

- BIOS AMI

- Support du “Plug and Play”

- Compatible pour événements de réveil ACPI 1.1

- Gestion jumperless

- Support SMBIOS 2.3.1 CD d’assistance - Pilotes, utilitaires, logiciel anti-virus (Version d’essai) Surveillance - Contrôle de la température CPU système - Mesure de température de la carte mère

- Tachéomètre ventilateur CPU

- Tachéomètre ventilateur châssis

- Ventilateur silencieux d’unité centrale

- Monitoring de la tension: +12V, +5V, +3.3V, Vcore OS - Microsoft® Windows® 2000 / XP / XP 64-bit / VistaTM / Vista

64-bit (voir ATTENTION 12)

Certifications - FCC, CE, WHQL

8080

ASRock 4CoreDual-SATA2 Motherboard

A TTENTION

Il est important que vous réalisiez qu’il y a un certain risque à effectuer l’overclocking, y compris ajuster les réglages du BIOS, appliquer la technologie Untied Overclocking, ou utiliser des outils de tiers pour l’overclocking. L’overclocking peut affecter la stabilité de votre système, ou même causer des dommages aux composants et dispositifs de votre système. Si vous le faites, c’est à vos frais et vos propres risques. Nous ne sommes pas responsables des dommages possibles causés par l’overclocking.

ATTENTION!

1. Lorsque vous adoptez un processeur à quatre cœurs sur cette carte mère, la fréquence FSB peut être réduite de 5%.

2. En ce qui concerne le paramétrage “Hyper-Threading Technology”, veuillez consulter la page 37 du manuel de l’utilisateur sur le CD technique.

3. Cette carte mère prend en charge la technologie Untied Overclocking. Veuillez lire “La technologie de surcadençage à la volée” à la page 102 pour plus d’informations.

4. Cette carte mère supporte la Technologie de Mémoire à Canal Double. Avant d’intégrer la Technologie de Mémoire à Canal Double, assurezvous de bien lire le guide d’installation des modules mémoire en page 87 pour réaliser une installation correcte.

5. Même si cette carte mère offre un contrôle sans souci, il n’est pas recommandé d’y appliquer un over clocking. Des fréquences de bus CPU autres que celles recommandées risquent de rendre le système instable ou d’endommager le CPU et la carte mère.

6. Lorsqu’une surchauffe du CPU est détectée, le système s’arrête automatiquement. Avant de redémarrer le système, veuillez vérifier que le ventilateur d’UC sur la carte mère fonctionne correctement et débranchez le cordon d’alimentation, puis rebranchez-le. Pour améliorer la dissipation de la chaleur, n’oubliez pas de mettre de la pâte thermique entre le CPU le dissipateur lors de l’installation du PC.

7. Pour les informations concernant les cartes PCI Express VGA compatibles, veuillez vous reporter à la “Liste des cartes PCI Express VGA prises en charge” page 9 (Anglais uniquement). Pour l’installation correcte de la carte PCI Express VGA, veuillez vous reporter au guide d’installation page 89.

8. Ne PAS utiliser de carte AGP 3,3V AGP sur l’emplacement AGP de cette carte mère! Cela pourrait l’endommager de manière définitive!

9. Pour l’entrée microphone, cette carte mère supporte les deux modes stéréo et mono. Pour la sortie audio, cette carte mère supporte les modes 2-canaux, 4-canaux, 6-canaux et 8-canaux. Veuillez vous référer au tableau en page 3 pour effectuer la bonne connexion.

çaisçais

çais

FranFran

Fran

ASRock 4CoreDual-SATA2 Motherboard

8181

10. Avant d’installer le disque dur SATAII sur le connecteur SATAII, veuillez lire le «Guide d’Installation du disque dur SATAII», page 96, pour mettre votre lecteur de disque SATAII en mode SATAII. Vous pouvez également brancher le disque dur SATA directement sur le connecteur SATAII.

11. La gestion de l’alimentation pour l’USB 2.0 fonctionne bien sous Microsoft® Windows® VistaTM 64-bit/ VistaTM / XP 64-bit / XP SP1; SP2/ 2000 SP4.

12. Le pilote Microsoft® Windows® VistaTM / VistaTM 64-bits continue d’être mis à jour. Dès que nous aurons un nouveau pilote, nous mettrons à jour notre site Web à l’avenir. Veuillez visite notre site Web pour obtenir le pilote Microsoft® Windows® VistaTM / VistaTM 64-bits et les informations liées. Site Web ASRock http://www.asrock.com

1.31.3

1.3

1.31.3

Cette carte mère peut prendre en charge toutes les caractéristiques de Windows VistaTM Premium 2007. Veuillez consulter le tableau suivant pour la configuration matérielle minimale requise.

ableau de la configuration matérielle minimaleableau de la configuration matérielle minimale

ableau de la configuration matérielle minimale

ableau de la configuration matérielle minimaleableau de la configuration matérielle minimale

®®

requise pour les OS Windowsrequise pour les OS Windows

requise pour les OS Windows

requise pour les OS Windowsrequise pour les OS Windows et Basicet Basic

et Basic

et Basicet Basic

Unité centrale Celeron D 326 Mémoire mémoire système 1 Go Adaptateur VGA DX9.0 avec pilote WDDM

avec mémoire VGA 128bits (Premium) avec mémoire VGA 64bits (Basic)

®®

Vista Vista

Vista

Vista Vista

TMTM

Premium 2007 Premium 2007

Premium 2007

Premium 2007 Premium 2007

Français

FrançaisFrançais

8282

ASRock 4CoreDual-SATA2 Motherboard

2. Installation2. Installation

2. Installation

2. Installation2. Installation

Précautions à observer avant l’installationPrécautions à observer avant l’installation

Précautions à observer avant l’installation

Précautions à observer avant l’installationPrécautions à observer avant l’installation

Veuillez tenir compte des précautions suivantes avant l’installation des composants ou tout réglage de la carte mère.

1. Débranchez le câble d’alimentation de la prise secteur avant de toucher à tout composant. En ne le faisant pas, vous pouvez sérieusement endommager la carte mère, les périphériques et/ou les composants.

2. Pour éviter d’endommager les composants de la carte mère du fait de l’électricité statique, ne posez JAMAIS votre carte mère directement sur de la moquette ou sur un tapis. N’oubliez pas d’utiliser un bracelet antistatique ou de toucher un objet relié à la masse avant de manipuler les composants.

3. Tenez les composants par les bords et ne touchez pas les circuits intégrés.

4. A chaque désinstallation de composant, placez-le sur un support antistatique ou dans son sachet d’origine.

5. Lorsque vous placez les vis dans les orifices pour vis pour fixer la carte mère sur le châssis, ne serrez pas trop les vis ! Vous risquez sinon d’endommager la carte mère.

ASRock 4CoreDual-SATA2 Motherboard

8383

çaisçais

çais

FranFran

Fran

2.1 Installation du CPU2.1 Installation du CPU

2.1 Installation du CPU

2.1 Installation du CPU2.1 Installation du CPU

Pour l’installation du processeur Intel 775 broches, veuillez suivre la procédure ci-dessous.

Avant d’insérer le processeur 775 broches dans le socket, veuillez vérifier que la surface du processeur est bien propre, et qu’il n’y a aucune broche tordue sur le socket. Si c’est le cas, ne forcez pas pour insérer le processeur dans le socket. Sinon, le processeur

sera gravement endommagé.

Etape 1. Ouvrez le socle :

Etape 1-1. Dégagez le levier en appuyant sur

le crochet et en le faisant ressortir pour dégager la languette de retenue.

Etape 1-2. Faites tourner le levier de

chargement en position ouverte maximum à 135 degrés.

Etape 1-3. Faites pivoter la plaque de

chargement pour l’ouvrir au maximum à environ 100 degrés.

(Plaque de chargement)

(Barrette de contact)

Vue d’ensemble du socket 775 broches

(Corps du socket)

Français

FrançaisFrançais

8484

Etape 2. Insérez le processeur 775 broches :

Etape 2-1. Tenez le processeur par ses

bords là où se trouvent des lignes noires

Etape 2-2. Orientez le paquet avec le

dissipateur thermique intégré (IHS) vers le haut. Repérez la broche 1 et les deux encoches d’orientation.

ASRock 4CoreDual-SATA2 Motherboard

Ligne noire

broche 1

Encoche d’orientation

Processeur 775 broches

Encoche d’orientation

Pour une insertion correcte, veuillez vérifier que vous faites bien correspondre les deux encoches d’orientation sur le processeur

avec les deux détrompeurs du socket

Détrompeur

Etape 2-3. Mettez soigneusement en place le

processeur dans le socle en un mouvement strictement vertical.

Etape 2-4. Vérifiez que le processeur est

bien installé dans le socle et que les encoches d’orientation sont dans la bonne position.

Etap e 3. Enlevez le capuchon PnP (Pick et Place) :

De l’index et du de votre main gauche, soutenez le bord de la plaque de chargement, engagez le PnP avec le pouce de votre main droite, et enlevez le capuchon du socle tout en appuyant sur le centre du capuchon PnP pour vous aider.

broche 1

Détrompeur

Socket 775 broches

1. Il est recommandé d’utiliser la languette du capuchon ; évitez de faire sortir le capuchon PnP.

2. Ce capuchon doit être mis en place si vous renvoyez la carte mère pour service après vente.

Etape 4. Refermez le socle :

Etape 4-1. Faites pivoter la plaque de

chargement sur l’IHS.

Etape 4-2. Tout en appuyant doucement sur

la plaque de chargement, engagez le levier de chargement

Etape 4-3. Fixez le levier de chargement

avec la languette de la plaque de chargement sous la languette de retenue du levier de chargement.

ASRock 4CoreDual-SATA2 Motherboard

8585

çaisçais

çais

FranFran

Fran

2.22.2

Installation du ventilateur du processeur etInstallation du ventilateur du processeur et

2.2

Installation du ventilateur du processeur et

2.22.2

Installation du ventilateur du processeur etInstallation du ventilateur du processeur et dissipateur thermiquedissipateur thermique

dissipateur thermique

dissipateur thermiquedissipateur thermique

Pour une installation correcte, veuillez vous reporter aux manuels d’instructions de votre ventilateur de processeur et de votre dissipateur thermique.

L’exemple ci-dessous illustre l’installation du dissipateur thermique pour un processeur 775 broches.

Etape 1. Appliquez le matériau d’interface thermique

au centre de IHS sur la surface du socket.

Etape 2. Placez le dissipateur thermique sur le socket.

Vérifiez que les câbles du ventilateur sont orientés vers le côté le plus proche du connecteur pour ventilateur de processeur sur la carte mère (CPU_FAN1, voir page 2, no. 5).

Etape 3. Alignez les attaches avec la carte mère par

les orifices.

Etape 4. Faites tourner les attaches dans le sens des

aiguilles d’une montre, puis, du pouce, enfoncez les capuchons des attaches pour les installer et les verrouiller. Répétez l’opération avec les autres attaches.

(Appliquez le matériau d’interface thermique)

(Câbles du ventilateur du côté le plus proche du connecteur sur la carte mère)

(Orifices des attaches ressortant)

(Enfoncez (4 endroits))

Français

FrançaisFrançais

8686

Si vous enfoncez les attaches sans les faire tourner dans le sens des aiguilles d’une montre, le dissipateur thermique ne sera pas fixé sur la carte mère.

Etape 5. Connectez l’en-tête du ventilateur sur le

connecteur pour ventilateur de processeur sur la carte mère.

Etape 6. Fixez la longueur de câble en excès avec du

ruban adhésif pour vous assurer que le câble ne gênera pas le fonctionnement du ventilateur ou n’entrera pas en contact avec les autres composants.

ASRock 4CoreDual-SATA2 Motherboard

2.3 Installation des modules mémoire (DIMM)2.3 Installation des modules mémoire (DIMM)

2.3 Installation des modules mémoire (DIMM)

2.3 Installation des modules mémoire (DIMM)2.3 Installation des modules mémoire (DIMM)

La carte mère 4CoreDual-SATA2 comprend deux slots pour DIMM DDR 184 broches (Débit de données double) et deux slots pour DIMM DDRII 240 broches; elle prend en charge la technologie mémoire double voie (Dual Channel Memory). Pour la configuration double voie, il vous faut toujours installer des paires de DIMM DDR/DDRII identiques (même marque, même vitesse, même taille et même type de puce) dans les slots de même couleur. En d’autres termes, vous devez installer une paire de DIMM DD R identiques sur la voie double A (DDRII_1 et DD RII_2; Slots jaunes; voir p.2 N°.6) ou une paire de DIMM DDR identiques sur la double voie B (DDR1 et DDR2; Slots bleus; voir p.2 N°.7), de sorte que la technologie mémoire double voie puisse être activée. Vous pouvez vous référer au tableau de configuration Mémoire double voie ci-dessous.

Configurations de Mémoire à Canal Double

DDRII_1 DDR1 DDRII_2 DDR2 (Slot Jaunes) (Slot Bleus) (Slot Jaunes) (Slot Bleus) (1) Occupé - Occupé (2) - Occupé - Occupé

1. Il n’est pas permis d’installer de la DDR sur le slot DDRII ni de la DDRII sur le slot DDR; la carte mère et les DIMM pourraient être endommagés.

2. Il n’est pas permis d’installer à la fois les mémoires DDR et DDRII sur cette carte mère en même temps autrement cette carte mère et la mémoire DIMM peuvent être endommagés.

ASRock 4CoreDual-SATA2 Motherboard

8787

çaisçais

çais

FranFran

Fran

Installation d’un module DIMMInstallation d’un module DIMM

Installation d’un module DIMM

Installation d’un module DIMMInstallation d’un module DIMM

Ayez bien le soin de débrancher l’alimentation avant d’ajouter ou de retirer des modules DIMM ou les composants du système.

Etape 1. Déverrouillez un connecteur DIMM en poussant les taquets de maintien

vers l’extérieur.

Etap e 2 . Alignez le module DIMM sur son emplacement en faisant correspondre les

encoches du module DIMM aux trous du connecteur.

Le module DIMM s’insère uniquement dans un seul sens. Si vous forcezle module DIMM dans son emplacement avec une mauvaise orientation cela provoquera des dommages irrémédiables à la carte mère et au module DIMM.

Français

FrançaisFrançais

8888

Etape 3. Insérez fermement le module DIMM da n s son emplacement jusqu’à ce que

les clips de maintien situés aux deux extrémités se ferment complètement et que le module DIMM soit inséré correctement.

ASRock 4CoreDual-SATA2 Motherboard

2.4 Slots d’extension (Slots PCI, AGP, et PCI Express2.4 Slots d’extension (Slots PCI, AGP, et PCI Express

2.4 Slots d’extension (Slots PCI, AGP, et PCI Express

2.4 Slots d’extension (Slots PCI, AGP, et PCI Express2.4 Slots d’extension (Slots PCI, AGP, et PCI Express Graphiques) Graphiques)

Graphiques)

Graphiques) Graphiques)

Il y a 4 slots PCI, 1 slot AGP, et 1 slot PCI Express Graphiques sur les cartes mères 4CoreDual-SATA2. Slots PCI: Les slots PCI sont utilisés pour installer des cartes d’extension dotées

d’une interface PCI 32 bits.

Slot AGP: Le slot AGP est utilisé pour installer une carte graphique. Le slot AGP

ASRock utilise un design de fermoir spécial qui permet de fixer correctement la carte graphique insérée. L’emplacement AGP est utilisé pour installer les cartes d’extension AGP.

Ne PAS utiliser de carte AGP 3,3V AGP sur l’emplacement AGP de cette carte mère! Cela risque de causer des dommages irréversibles! Pour les informations concernant le voltage de votre carte AGP, veuillez consulter le fournisseur de votre carte.

Slot PCI Express Graphiques:

L’emplacement PCI Express Graphiques est utilisé pour installer les cartes d’extension PCI Express. Pour les informations concernant les cartes PCI Express VGA compatibles, veuillez vous reporter à la “Liste des cartes PCI Express VGA prises en charge pour l’emplacement PCI Express Graphiques” page 9.

Installation d’une carte d’extensionInstallation d’une carte d’extension

Installation d’une carte d’extension

Installation d’une carte d’extensionInstallation d’une carte d’extension

Etape 1. Avant d’installer les cartes d’extension, veuillez vous assurer de bien

avoir coupé l’alimentation ou d’avoir débranché le cordon d’alimentation. Veuillez lire la documentation des cartes d’extension et effectuer les réglages matériels nécessaires pour les cartes avant de débuter l’installation.

Etape 2. Retirez l’équerre correspondant au connecteur que vous voulez utiliser.

Gardez la vis pour un usage ultérieur.

Etap e 3. Alignez la carte sur le connecteur et appuyez fermement jusqu’à l’in sertion

complète de la carte dans son emplacement.

Etape 4. Fixez la carte sur le châssis à l’aide d’une vis.

çaisçais

çais

ASRock 4CoreDual-SATA2 Motherboard

8989

FranFran

Fran

2.5 “Surround Display”2.5 “Surround Display”

2.5 “Surround Display”

2.5 “Surround Display”2.5 “Surround Display”

Grâce aux technologies PCI Express Graphiques brevetées d’ASRock, cette carte mère prend en charge la mise à niveau Affichage Surround. Avec la carte VGA AGP complémentaire externe et la carte PCI Express VGA, vous pouvez facilement profiter de la fonction Affichage Surround. Pour les instructions détaillées, veuillez vous reporter au document qui se trouve sur le chemin suivant dans le CD d’assistance : ..\ Surround Display Information

2.6 Réglage des cavaliers2.6 Réglage des cavaliers

2.6 Réglage des cavaliers

2.6 Réglage des cavaliers2.6 Réglage des cavaliers

L’illustration explique le réglage des cavaliers. Quand un capuchon est placé sur les broches, le cavalier est « FERME ». Si aucun capuchon ne relie le s broches,le cavalier est « OUVERT ». L’illustration montre un cavalier à 3 broches dont les broches 1 et 2 sont « FERMEES » quand le capuchon est placé sur ces 2 broches.

Le Cavalier Description

PS2_USB_PWR1 Court-circuitez les broches 2

(voir p.2 No. 1) et 3 pour choisir +5VSB

Note: Pour sélectionner +5VSB, il faut obligatoirement 2 Amp et un courant

standby supérieur fourni par l’alimentation.

Ferme Ouvert

(standby) et permettre aux périphériques PS/2 ou USB de réveiller le système.

Français

FrançaisFrançais

9090

Effacer la CMOS

(CLRCMOS1, le cavalier à 2 broches) (voir p.2 No. 19)

Note: CLRCMOS1 vous permet d’effacer les données de la CMOS. Ces données

incluent les informations système telles que le mot de passe, la date, l’heure, et les paramètres du système. Pour restaurer les paramètres système à leur valeur par défaut, éteignez l’ordinateur et débranchez le câble d’alimentation. Puis placez un cavalier sur les pins CLRCMOS1 pendant 5 secondes.

ASRock 4CoreDual-SATA2 Motherboard

le cavalier

à 2 broches

2.7 En-têtes et Connecteurs sur Carte2.7 En-têtes et Connecteurs sur Carte

2.7 En-têtes et Connecteurs sur Carte

2.7 En-têtes et Connecteurs sur Carte2.7 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers. NE PAS placer les capuchons de cavalier sur ces en-têtes et connecteurs. Le fait de placer les capuchons de cavalier sur les entêtes et connecteurs causera à la carte mère des dommages irréversibles!

Connecteur du lecteur de disquette

(FLOPPY1 br. 33) (voir p.2 No. 21)

le côté avec fil rouge côté Broche1

Note: Assurez-vous que le côté avec fil rouge du câble est bien branché sur le

côté Broche1 du connecteur.

Connecteur IDE primaire (bleu) Connecteur IDE secondaire (noir)

(39-pin IDE1, voir p.2 No. 9) (39-pin IDE2, voir p.2 No. 10)

Connecteur bleu Connecteur noir vers la carte mère vers le disque dur

Câble ATA 66/100/133 80 conducteurs

Note: Si vous utilisez seulement un périphérique IDE sur cette carte mère, veuillez

configurer le périphérique IDE comme “Maître”. Veuillez vous reporter aux instructions du fabricant de votre IDE périphérique pour les détails. En outre, pour optimiser la compatibilité et les performances, veuillez connecter votre unité de disque dur sur le connecteur IDE principal (IDE1, bleu) et votre CDROM sur le connecteur IDE secondaire (IDE2, noir).

Connecteurs Série ATAII Ces deux connecteurs Série

(SAT A1: voir p.2 No. 12) ATAII (SATAII) prennent en (SAT A2: voir p.2 No. 1 1) charge les câbles SATA pour

les périphériques de stockage

SAT A1 SATA2

internes. L’interface SATAII actuelle permet des taux transferts de données pouvant aller jusqu’à 3,0 Go/s.

Câble de données L’une des deux extrémités du Série ATA (SATA) câble de données SATA peut

(en option) être connectée au disque dur

SATA / SATAIIou au connecteur SATAII sur la carte mère.

ASRock 4CoreDual-SATA2 Motherboard

9191

çaisçais

çais

FranFran

Fran

Cordon d’alimentation Veuillez connecter l’extrémité noire Série ATA (SATA) du cordon d’alimentation SA TA sur

(en option) le connecteur d’alimentation de

connecter au connecteur

d’alimentation du disque

dur SAT A

connecter à l’unité d’alimentation électrique

l’unité. Connectez ensuite l’extrémité blanche du cordon d’alimentation SATA sur le connecteur d’alimentation de l’unité d’alimentation électrique.

En-tête USB 2.0 A côté des quatre ports USB

(USB67 br.9) 2.0 par défaut sur le panneau (voir p.2 No. 20) E/S, il y a deux embases USB

2.0 sur cette carte mère. Chaque emba se USB 2.0 peut prendre en charge 2 ports USB

(USB45 br.9) 2.0. (voir p.2 No. 18)

Connecteur module Ce connecteur gère un module infrarouge en option d’émission/réception

(IR1 br. 5) sans fil infrarouge. (voir p.2 No. 27)

Français

FrançaisFrançais

9292

Connecteurs audio internes Ils vous permettent de gérer des

(CD1 br. 4) entrées audio à partir de sources (CD1: voir p.2 No. 28) stéréo comme un CD-ROM, D V D-

CD1

ROM, un tuner TV ou une carte MPEG.

Connecteur audio panneau C’est une interfa ce pour un câble avant audio en façade qui permet le

(HD_AUDIO1 br. 9) branchement et le contrôle (voir p.2 fig. 24) commodes de périphériques

audio.

1. L’audio à haute définition (HDA) prend en charge la détection de fiche, mais le fil de panneau sur le châssis doit prendre en charge le HDA pour fonctionner correctement. Veuillez suivre les instructions dans notre manuel et le manuel de châssis afin installer votre système.

ASRock 4CoreDual-SATA2 Motherboard

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio du panneau avant conformément à la procédure ci-dessous : A. Connectez Mic_IN (MIC) à MIC2_L. B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L. C. Connectez Ground (GND) à Ground (GND). D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous n’avez pas besoin de les connecter pour le panneau audio AC’97. E. Entrer dans l’utilitaire de configuration du BIOS. Saisir les Paramètres avancés puis sélectionner Configuration du jeu de puces. Définir l’option panneau de commande de [Auto] à [Activé]. F. Entrer dans le système Windows. Cliquer sur l’icône sur la barre de tâches dans le coin inférieur droite pour entrer dans le Gestionnaire audio Realtek HD. Pour Windows® 2000 / XP / XP 64-bit OS: Cliquer sur « E/S audio», sélectionner « Paramètres du connecteur »

, choisir « Désactiver la détection de la prise du panneau de commande » et sauvegarder les changements en cliquant sur « OK ». Pour Windows Cliquer droit “Fichier” icone , selectionner” la detection incapable

de jack de panel d’avant “ et sauvegarder le changement par cliquer”ok”.

VistaTM / VistaTM 64-bit OS:

Connecteur pour panneau Ce connecteur offre plusieurs

(PANEL1 br . 9) fonctions système en façade. (voir p.2 No. 13)

En-tête du haut-parleur Veuillez connecter le de châssis haut-parleur de châssis sur

(SPEAKER1 br. 4) cet en-tête. (voir p.2 No. 14)

Connecteur du ventilateur Veuillez connecter le câble du de châssis ventilateur du châssis sur ce

(CHA_FAN1 br. 3) connecteur en branchant le fil (voir p.2 No. 15) noir sur la broche de terre.

Connecteur du ventilateur Veuillez connecter le câble de de l’UC ventilateur d’UC sur ce

(CPU_FAN1 br. 4) connecteur et brancher le fil (voir p.2 No. 5) noir sur la broche de terre.

1 2 3 4

ASRock 4CoreDual-SATA2 Motherboard

9393

çaisçais

çais

FranFran

Fran

Français

FrançaisFrançais

9494

ien que cette carte mère offre un support de (Ventilateur silencieux) ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut bien fonctionner même sans la fonction de commande de vitesse du ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3 broches au connecteur du ventilateur de CPU sur cette carte mère, veuillez le connecter aux broches 1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

Connecteur jeux Connectez un câble jeux sur ce

(GAME1 br. 15) connecteur si le support pour (voir p.2 No. 22) port jeux est installée.

En-tête d’alimentation ATX V euillez connecter l’unité

(ATXPW R1 br . 20) d’alimentation ATX sur cet en- (voir p.2 No. 29) tête.

Connecteur d’alimentation Veuillez noter qu’il est nécessaire 12V ATX de connecter une unité

(ATX12V1 br . 4) d’alimentation électrique avec (voir p.2 No. 2) prise ATX 12V sur ce connecteur

afin d’avoir une alimentation suffisante. Faute de quoi, il ne sera pas possible de mettre sous tension.

Connecteur HDMI_SPDIF Connecteur HDMI_SPDIF,

(HDMI_SPDIF1 3-pin) fournissant une sortie audio (voir p.2 No. 23) SPDIF vers la carte V GA HDMI,

et permettant au système de se connecter au un téléviseur numérique HDMI /un projecteur / un périphérique LCD. Veuillez brancher le connecteur HDMI_SPDIF de la carte V GA HDMI sur ce connecteur.

ASRock 4CoreDual-SATA2 Motherboard

Câble HDMI_SPDIF Veuillez connecter l’extrémité

(en option) noire (A) du câble HDMI_SPDIF

A. extrémité noire B. extrémité blanche C. extrémité blanche (2 briches) (3 briches)

2.82.8

Guide de connexion du collecteur HDMI_SPDIFGuide de connexion du collecteur HDMI_SPDIF

2.8

Guide de connexion du collecteur HDMI_SPDIF

2.82.8

Guide de connexion du collecteur HDMI_SPDIFGuide de connexion du collecteur HDMI_SPDIF

L’interface HDMI (interface multimédia haute définition) est une caractéristique audio/vidéo entièrement numérique qui offre une interface entre toute source audio/vidéo numérique compatible, telle qu’un boîtier décodeur, un lecteur DVD, un récepteur A/V, et un moniteur audio ou vidéo numérique compatible, tel qu’une télévision numérique (TVN).Un système HDMI complet nécessite une carte VGA HDMI et une carte-mère compatible HDMI avec collecteur HDMI_SPDIF connecté. Cette carte-mère est équipée d’un collecteur HDMI_SPDIF qui offre une sortie audio SPDIF vers la carte VGA HDMI, ce qui permet au système de connecter les périphériques HDMI TV numérique/projecteur/écran LCD. Pour utiliser la fonction HDMI sur cette carte-mère, veuillez suivre attentivement les étapes ci-dessous.

au collecteur HDMI_SPDIF de la carte-mère. Connectez ensuite l’extrémité blanche (B ou C) du câble HDMI_SPDIF au connecteur HDMI_SPDIF de la carte VGA HDMI.

Etape 1. Installez la carte VGA HDMI sur la fente PCI Express Graphique de cette

carte-mère. Pour une bonne installation de la carte VGA HDMI, veuillez vous reporter à la page 89 du guide d’installation.

Etape 2. Connectez l’extrémité noire (A) du câble HDMI_SPDIF au

collecteur HDMI_SPDIF (HDMI_SPDIF1, jaune, voir page 2, n°

23) de la carte-mère.

Assurez-vous de connecter correctement le câble HDMI_SPDIF à la carte-mère et à la carte VGA HDMI selon la même définition de broche. Pour la définition de broche du collecteur HDMI_SPDIF et des connecteurs du câble HDMI_SPDIF, veuillez vous reporter à la page 94. Pour la définition de broche des connecteurs HDMI_SPDIF, veuillez vous reporter au manuel de l’utilisateur du fournisseur de la carte VGA HDMI. Une mauvaise connexion pourrait endommager cette carte-mère et la carte VGA HDMI de façon permanente.

Etape 3. Connectez l’extrémité blanche (B ou C) du câble HDMI_SPDIF au

connecteur HDMI_SPDIF de la carte V GA HDMI. (Le câble HDMI_SPDIF comporte deux extrémités blanches (2 broches et 3 broches). Veuillez choisir l’extrémité blanche appropriée en fonction du connecteur HDMI_SPDIF de la carte V GA HDMI que vous installez.

ASRock 4CoreDual-SATA2 Motherboard

9595

çaisçais

çais

FranFran

Fran

extrémité blanche (2 briches) (B)

Veuillez ne pas connecter l’extrémité blanche du câble HDMI_SPDIF au mauvais connecteur de la carte VGA HDMI ou de l’autre carte VGA. Autrement, la carte-mère et la carte VGA pourraient être abîmées. Par exemple, cetteimage montre le mauvais exemple de connexion du câble HDMI_SPDIF au connecteur du ventilateur de la carte VGA PCI Express. Veuillez vous reporter au préalable au manuel de l’utilisateur de la carte VGA pour l’utilisation du connecteur.

Etape 4. Connectez le connecteur de sortie HDMI au périphérique HDMI,

tel que la TVHD. Veuillez vous reporter au manuel de l’utilisateur de la TVHD et vous informer auprès du fournisseur de la carte VGA HDMI pour obtenir les procédures de connexion détaillées.

Etape 5. Installez les pilotes de la carte VGA HDMI à votre système.

2.92.9

Guide d’installation du disque dur SAGuide d’installation du disque dur SA

2.9

Guide d’installation du disque dur SA

2.92.9

Guide d’installation du disque dur SAGuide d’installation du disque dur SA

Avant d’installer le disque dur SATAII sur votre ordinateur, veuillez lire attentivement le présent guide d’installation du disque dur SATAII. Certain paramétrage par défaut des disques durs SATAII ne sont peut-être pas en mode SATAII pour permettre un fonctionnement avec de meilleures performances. Pour activer la fonction SATAII, veuillez suivre les instructions ci-dessous avec les différents vendeurs pour paramétrer correctement votre disque dur SATAII au mode SATAII avancé sous peine de voir votre disque dur SATAII ne pas fonctionner en mode SATAII.

extrémité blanche (3 briches) (C)

AIIAII

AII

AIIAII

Français

FrançaisFrançais

9696

Western Digital

Pour activer SATA 1.5 Go/s, raccourcir les broches 5 et 6. D’autre part, si vous voulez activer SATAII 3.0 Go/s, enlever le cavalier entre la broche 5 et la broche 6.

SAMSUNG

ASRock 4CoreDual-SATA2 Motherboard

Pour activer SATA 1.5 Go/s, raccourcir les broches 3 et 4. D’autre part, si vous voulez activer SATAII 3.0 Go/s, enlever le cavalier entre la broche 3 et la broche 4.

HITACHI

Veuillez utiliser la fonction Outil, outil pouvant être initié sous DOS, pour modifier les différentes fonctions ATA. Merci de visiter le site HITACHI pour plus de détails. http://www.hitachigst.com/hdd/support/download.htm

Les exemples donnés précédemment ne vous sont présentés qu’à titre informatif. Pour les différents produits disques durs SATAIII provenant de différents vendeurs, les méthodes de mise en place de cavaliers ne sont pas les mêmes. Veuillez visiter le site Internet des vendeurs pour les mises à jours.

2.102.10

Installation des Disques Durs Serial AInstallation des Disques Durs Serial A

2.10

Installation des Disques Durs Serial A

2.102.10

Installation des Disques Durs Serial AInstallation des Disques Durs Serial A AA

AII (SAAII (SA

AII (SA

AII (SAAII (SA

Cette carte mère adopte le jeu de puce VIA® VT8237S Southbridge qui prend en charge les disques dur Serial ATA (SA TA) / Serial ATAII (SATAII) et les fonctions RAID (RAID 0, RAID 1 et JBOD). Vous pouvez installer un disque dur SATA / SATAII avec cette carte mère en tant que stockage interne. La présente section explique comment installer un disque dur SATA / SATAII.

ETAPE 1 : Installez les disques durs SATA / SATAII dans les baies pour disques de

ETAPE 2 : Connectez le câble d’alimentation SATA au disque dur SATA / SATAII. ETAPE 3 : Connectez l’une des extrémités du câble de données SATA sur le

ETAPE 4 : Connectez l’autre extrémité du câble de données SATA au disque dur

AII)AII)

AII)

AII)AII)

votre châssis.

connecteur SATAII de la carte mère.

SATA / SATAII.

A (SAA (SA

A (SA

A (SAA (SA

A) / SerialA) / Serial

A) / Serial

A) / SerialA) / Serial

ASRock 4CoreDual-SATA2 Motherboard

9797

çaisçais

çais

FranFran

Fran

2.112.11

Fonction “Hot Plug” (“Connexion à chaud”) et Fonction “Hot Plug” (“Connexion à chaud”) et

2.11

Fonction “Hot Plug” (“Connexion à chaud”) et

2.112.11

Fonction “Hot Plug” (“Connexion à chaud”) et Fonction “Hot Plug” (“Connexion à chaud”) et “Hot Swap” (“Remplacement à chaud”) pour les “Hot Swap” (“Remplacement à chaud”) pour les

“Hot Swap” (“Remplacement à chaud”) pour les

“Hot Swap” (“Remplacement à chaud”) pour les “Hot Swap” (“Remplacement à chaud”) pour les Disques Durs SA Disques Durs SA

Disques Durs SA

Disques Durs SA Disques Durs SA

La Carte Mère 4CoreDual-SATA2 supporte la fonction “Hot Plug” pour les périphériques SATA / SATAII.

REMARQUE Qu’est-ce que la fonction « Hot Plug »?

Si les disques durs SATA / SATAII ne sont pas en configuration RAID, l’action d’insérer et de retirer des disques SATA / SATAII alors que le système est sous tension et en fonctionnement s’appelle le “Hot Plug”.

Qu’est-ce que la fonction « Hot Swap » ?

Si les disques durs sont montés en configuration RAID 1 l’action d’insérer et de retirer des disques SATA / SATAII alors que le système est sous tension et en fonctionnement s’appelle le “Hot Swap”.

2.122.12

Guide d’installation des pilotesGuide d’installation des pilotes

2.12

Guide d’installation des pilotes

2.122.12

Guide d’installation des pilotesGuide d’installation des pilotes

Pour installer les pilotes sur votre système, veuillez d’abord insérer le CD dans votre lecteur optique. Puis, les pilotes compatibles avec votre système peuvent être détectés automatiquement et sont listés sur la page du pilote du CD. Veuillez suivre l’ordre de haut en bas sur le côté pour installer les pilotes requis. En conséquence, les pilotes que vous installez peuvent fonctionner correctement.

A / SAA / SA

A / SA

A / SAA / SA

AIIAII

AII

AIIAII

Français

FrançaisFrançais

9898

2.132.13

Installation de Windows Installation de Windows

2.13

Installation de Windows

2.132.13

Installation de Windows Installation de Windows

TMTM

Vista Vista

Vista

Vista Vista

Si vous voulez installer Windows® 2000, Windows® XP, Windows® XP 64-bit, Windows® VistaTM ou Windows® VistaTM 64-bit sur vos disques durs SATA / SATAII avec fonctions RAID, veuillez suivre les procédures ci-dessous, en fonction de l’OS que vous installez.

/ Vista / Vista

/ Vista

/ Vista / Vista

La version actuelle du pilote RAID ne prend pas en charge la fonction Hot Swap (Echange à chaud) sous RAID 1. Si vous créez un RAID 1 avec vos disques durs SATA / SATAII, veuillez ne pas insérer ni enlever vos disques durs SATA / SATAII lorsque le système est sous tension et en état de marche. Dès que le pilote RAID avec la fonction Hot Swap pour RAID 1 sera prête, nous la téléchargerons sur notre site Web. Veuillez visiter notre site Web pour les mises à jour du pilote RAID dans un futur proche. Site Web ASRock: http://www.asrock.com

ASRock 4CoreDual-SATA2 Motherboard

TMTM

64-bit avec fonctions RAID 64-bit avec fonctions RAID

64-bit avec fonctions RAID

64-bit avec fonctions RAID 64-bit avec fonctions RAID

2000 / XP / XP 64-bit / 2000 / XP / XP 64-bit /

2000 / XP / XP 64-bit /

2000 / XP / XP 64-bit / 2000 / XP / XP 64-bit /

2.13.1 Installation de Windows2.13.1 Installation de Windows

2.13.1 Installation de Windows

2.13.1 Installation de Windows2.13.1 Installation de Windows avec fonctions RAID avec fonctions RAID

avec fonctions RAID

avec fonctions RAID avec fonctions RAID

Si vous voulez installer Windows® 2000 / XP / XP 64-bit sur vos disques durs SATA / SATAII avec fonctions RAID, veuillez suivre la procédure ci-dessous.

ETAP 1: Configurez le BIOS.

A. Entrez dans UTILITAIRE DE CONFIGURATION BIOS écran Avancé Configuration IDE. B. Réglez l’option “SATA Operation Mode”« Mode de fonctionnement SATA » sur [RAID].

ETAP 2: Créez une disquette pilotes SATA / SATAII.

A. Insérez le CD de soutien ASRock dans votre lecteur de disque optique pour

démarrer votre système. (N’insérez AUCUNE dis quette dans le lecteur de dis quette pour l’instant!)

B. Pendant le POST au début du démarrage du système, appuyez sur la touche

<F11>, et une fenêtre s’af f iche pour la séle ction de s périphériques de démarrage. Veuillez sélectionner le CD-ROM comme périphérique de démarrage.

C. Lorsque vous voyez s’afficher sur l’écran le message ”Generate Serial ATA

driver diskette [Y/N]?” (Voulez-vous générer une disquette de pilotage Série ATA [Y/N]?), appuyez sur <Y>.

D. Vous voyez alors s’afficher les messages

Please insert a blank formatted diskette into floppy drive A: press any key to start

(Veuillez insérer une disquette vierge formatée dans le lecteur de disquette A : Appuyez sur n’importe quelle touche pour

commencer.) Veuillez insérer une disquette dans le lecteur de disquette et appuyez sur n’importe quelle touche.

E. Le système commencera à formater la disquette et copiera les données des

disques durs SATA / SATAII vers la disquette.

ETAP 3: Utiliser “RAID Installation Guide” pour définir la configuration

RAID.

Avant de commencer à configurer la fonction RAID, vous devez vérifier le guide d’installation RAID sur le CD Support, pour une configuration correcte. Veuillez vous référer à la partie Guide d’installation BIOS RAID du document sous le chemin suivant du CD Support : .. \ RAID Installation Guide

2000 / XP / XP 64-bit 2000 / XP / XP 64-bit

2000 / XP / XP 64-bit

2000 / XP / XP 64-bit 2000 / XP / XP 64-bit

çaisçais

çais

FranFran

Fran

ASRock 4CoreDual-SATA2 Motherboard

9999

ETAPE 4: Installer le système d’exploitation Windows® 2000 / Windows

XP / Windows® XP 64-bit sur votre système.

Après l’étape 1, 2, 3, vous pouvez démarrer l’installation du SE de 64 octets Windows® 2000 / Windows® XP / Windows® XP 64-bit sur votre système. Au début de l’installation de Windows®, appuyez sur F6 pour installer un pilote tiers RAID. A l’invitation, insérez la disquette du pilote SATA / SATAII contenant le pilote VIA RAID. Après avoir lu la disquette, le pilote sera présenté. Sélectionnez le pilote pour l’installation en fonction du SE que vous installez.

1. Si vous installez Windows® 2000 / Windows® XP / Windows® XP 64-bit sur des disques durs IDE et que vous désirez utiliser les fonctions RAID (créer, convertir, supprimer ou reconstruire) sur le disque dur SATA / SATAII, veuillez changer la configuration RAID en consultant la section Windows RAID du guide d’installation qui se trouve sur le CD de support dans le dossier suivant: .. \ RAID Installation Guide

2. Si vous voulez utiliser “VIA RAID Tool” dans un environnement Windows®, veuillez réinstaller les pilotes SATA / SATAII à partir du CD d’assistance afin que “VIA RAID Tool” soit aussi installé dans votre système.

Français

FrançaisFrançais

100100

100

100100

TMTM

Vista Vista

Vista

Vista Vista

TMTM

/ Vista / Vista

/ Vista

/ Vista / Vista

2.13.2 Installation de Windows2.13.2 Installation de Windows

2.13.2 Installation de Windows

2.13.2 Installation de Windows2.13.2 Installation de Windows avec fonctions RAID avec fonctions RAID

avec fonctions RAID

avec fonctions RAID avec fonctions RAID

Si vous voulez installer Windows® VistaTM ou VistaTM 64-bit sur vos disques durs SATA / SATAII avec fonctions RAID, veuillez suivre la procédure ci-dessous.

ETAP 1: Configurez le BIOS.

A. Entrez dans UTILITAIRE DE CONFIGURATION BIOS écran Avancé Configuration IDE. B. Réglez l’option “SATA Operation Mode”« Mode de fonctionnement SATA » sur [RAID].

ETAP 2: Utiliser “RAID Installation Guide” pour définir la configuration

RAID.

ETAPE 3: Installer le système d’exploitation Windows® VistaTM /

Windows® Vista

Insérez le disque optique de Windows® VistaTM / Windows® VistaTM 64-bits dans le lecteur optique pour démarrer votre système, et suivez les instructions pour installer l’OS Windows® VistaTM / Windows® VistaTM 64-bits sur votre système. Lorsque vous voyez la page “Où souhaitez-vous installer Windows ?”, veuillez insérer le CD Support d’ ASRock dans votre lecteur optique, et cliquer sur le bouton “Charger le pilote” en bas à gauche pour charger les pilotes RAID VIA®.

ASRock 4CoreDual-SATA2 Motherboard

64-bit sur votre système.

TMTM

64-bit 64-bit

64-bit

64-bit 64-bit

ASROCK 4COREDUAL-SATA2 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
