ASKO W 502 User manual

Руководство

по эксплуатации

стиральной машины

ASKO

W 402

Уважаемый покупатель!

Поздравляем Вас с удачной покупкой!

Купив стиральную машину ASKO,

Вы сделали хороший выбор.

Эта машина оснащена электронным микро-

процессорным управлением и предоставит Вам

широкие возможности. Ее использование будет

для Вас несложным, если Вы внимательно

прочитаете данное руководство по эксплуатации

до того, как начнете использовать машину.

Соблюдайте требования по установке

и подключению.

W 502 W 512 W 592

PT 2000 (05.02)

Type W402/W502

СОДЕРЖАНИЕ:

Стр.

Перед использование стиральной 3 машины в первый раз Экологические советы 3 Демонтаж транспортных опор 5 Части стиральной машины 6 Краткое изложение инструкций 7 Технические данные 8 Комплектация машины при поставке 8 Инструкции по установке стиральной 9 машины Сортировка белья 11 Удаление пятен 12 Панель управления 14 Функциональные кнопки 14 Программы стирки 17 Сигнальные лампы 18 Открывание крышки 19 Дозировка моющего средства 20 Пуск машины 21 Если Вы передумали 22 Когда машина остановилась 22 Уход и обслуживание 23 Если машина не работает 25 Инструкции по технике безопасности 25 Условия гарантийного обслуживания 27 и информация для владельца изделия Таблица программ стирки, тип W402 31 Таблица программ стирки, тип W502, 32 W512, W592

Уважаемый покупатель! Мы благодарим Вас за то, что Вы выбрали и приобрели именно нашу продукцию.

Мы уверены, что изготовленная из высококачественных материалов, новая, современная и удобная в использовании модель стиральной машины будет полностью соответствовать Вашим ожиданиям.

Изготовитель оставляет за собой право на внесение необходимых изменений и усовершенствований в модели продукции. Эти изменения делаются для достижения большего удобства, безопасности и экономичности использования продукции.

Возможное внесение изменений не снизит уровень качества и безопасности продукции.

Внимательно прочитайте инструкции по эксплуатации. Таким образом Вы избежите ошибок в использовании и несчастных случаев. Храните инструкцию в доступном месте, чтобы при использовании плиты, инструкция всегда находилась под рукой.

Изготовлено в Финляндии. Изготовитель имеет сертификат качества в соответствии со стандартом ISO 9001 и экологический сертификат в соотвествии со стандартом ISO 14001.

ВНИМАНИЕ! Изготовитель сохраняет за собой право на внесение изменений в технические характеристики машины, а также на исправление возможных опечаток.

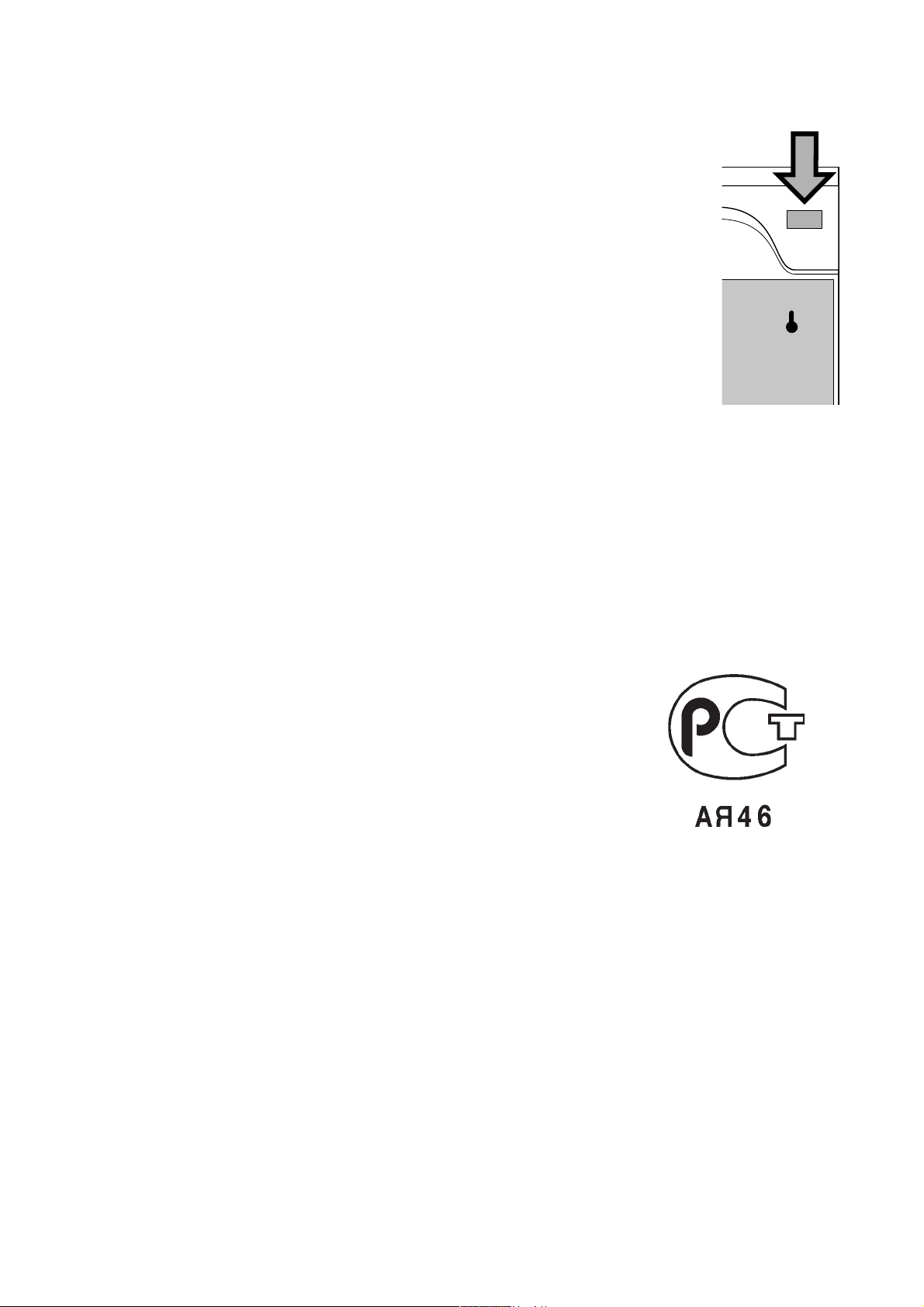

ТЕХНИЧЕСКИЕ ДАННЫЕ МАШИНЫ Отметьте (данные с таблички технических данных на машине)

МОДЕЛЬ, ТИП И СЕРИЙНЫЙ НОМЕР МАШИНЫ

ДАТА ПРИОБРЕТЕНИЯ И УСТАНОВКИ

ТЕЛЕФОН ГАРАНТИЙНОГО СЕРВИС-ЦЕНТРА

ПЕРЕД ИСПОЛЬЗОВАНИЕМ МАШИНЫ В ПЕРВЫЙ РАЗ

Внимание!

Перед началом использования машины внимательно и полностью прочитайте данные инструкции.

Сохраните данные инструкции для дальнейшего использования или для других пользователей машины. В данных инструкциях изложена информация, касающаяся эксплуатации стиральной машины, ухода за ней, а также некоторые технические данные. Вы научитесь использовать Вашу стиральную машину правильно с самого начала и Вам не придется тратить деньги на сервисное обслуживание.

Если при доставке Вы обнаружите любые неполадки, вызванные транспортировкой, то немедленно сообщите об этом продавцу.

Машина поставляется с транспортными опорами, препятствующими повреждению барабана во время транспортировки.

Не забудьте снять транспортные опоры перед началом использования машины.

Стиральная машина предназначена только для стирки белья в бытовых условиях.

Стиральную машину нельзя использовать для химической чистки.

Удаление смазки

Для удаления остатков смазки с поверхности барабана, рекомендуется запустить одну стирку хлопка при 90°С с использованием моющего средства без загрузки белья.

Перед началом использования машины снимите защитную пленку с панели управления.

ЭКОЛОГИЧЕСКИЕ СОВЕТЫ

УТИЛИЗАЦИЯ УПАКОВКИ

Сортируйте упаковочные материалы в соответствии с рекомендациями местных коммунальных служб. Бумажные части упаковки, пластмассу и пенопласт необходимо правильно утилизировать. Если в районе, где Вы живете не организована утилизация пластиковых отходов, то пластиковую часть упаковки Вы можете измельчить и выкинуть в обычный мусор.

ВЫБОР ОПТИМАЛЬНОЙ ПРОГРАММЫ СТИРКИ

Стирайте, если это возможно, только при полной загрузке барабана.Таким образом Вы сэкономите воду и электроэнергию. Не используйте более “сильные” программы, чем это необходимо. Используйте предварительную стирку только в том случае, если белье очень сильно загрязнено. Если Вы стираете небольшое количество белья или хотите постирать слегка загрязненную одежду, то используйте программу стирки синтетики или экспресс-стирку. Для слегка загрязненного светлого белья выбирайте нормальную стирку при 60°С или экономичную стирку при 60°С. Если после стирки белья Вы хотите высушить его в сушильной машине или в сушильном шкафу, то выбирайте самую высокую скорость отжима.

МОЮЩЕЕ СРЕДСТВО

Используйте моющее средство, не наносящее ущерб окружающей среде. Не используйте большее количество моющего средства, чем это необходимо для хороших результатов стирки. Использование большего, чем необходимо, количества моющего средства, не улучшит результатов стирки, но создаст дополнительную нагрузку на чистоту окружающей среды. Постарайтесь снизить дозу моющего средства и повышайте ее только в том случае, если результаты стирки неудовлетворительны. Для цветного белья используйте моющее средство без отбеливающих компонентов. Отбеливающие вещества создают дополнительную нагрузку на экологию и ухудшают окраску цветного текстиля.

ЕСЛИ МАШИНА ОТСЛУЖИЛА СВОЙ СРОК

Если вашу стиральную машину больше нельзя использовать и Вы хотите ее выбросить, то для того, чтобы не наносить вред окружающей среде машину нужно правильно подготовить к утилизации. Отсоедините электрический шнур и отрежьте его как можно ближе к корпусу машины. Для утилизации Вашей старой стиральной машины, обратитесь в местные коммунальные службы. При изготовлении машины приняты во внимания аспекты, связанные с ее утилизацией и машина имеет соответствующую маркировку.

ДЕМОНТАЖ ТРАНСПОРТНЫХ ОПОР тип W402

Транспортные опоры надо обязательно снять перед началом использования машины.

А. Выньте машину из упаковочной подставки А. Б. Отвинтите две крепежных подпорки (2 болта)

на задней стенке машины. Когда винты будут ослаблены, то опора упадет и останется свободно лежать в отверстиях. Выньте транспортную опору вместе с винтами и пластиковыми колпачками из отверстий. Установите в отверстия пластиковые защитные колпачки ( 2 шт.), которые входят в

комплект. В. Нажмите на среднюю часть машины. Г. Выньте опоры из верхней части

машины (2 шт.).

ДЕМОНТАЖ ТРАНСПОРТНЫХ ОПОР тип W502, W512, W592

1. После снятия упаковки с машины, установите ее в горизонтальное положение, как указано на рис. 1.

2. Отвинтите две гайки (А).

3. Удалите с машины красную пластмассовую опору (В).

4. Поднимите машину в вертикальное положение и отвинтите четыре гайки (С) на задней стороне машины, рис. 2. Когда гайки будут отвинчены, опоры (D) опустятся в большие отверстия. Вытащите транспортные опоры вместе с гайками и втулками через отверстия.

5. На отверстия установите пластмассовые заглушки (поставляются вместе с машиной).

6. После этого можно выполнять подключение машины к водопроводной, канализационной и электросети.

Внимание!

Сохраните транспортные опоры. Они Вам понадобятся при транспортировке машины. Таким образом, Вы предотвратите повреждение машины во время транспортировки.

рис. 1

рис. 2

"А"

"В"

ЧАСТИ СТИРАЛЬНОЙ МАШИНЫ

Кнопка открывания верхней крышки

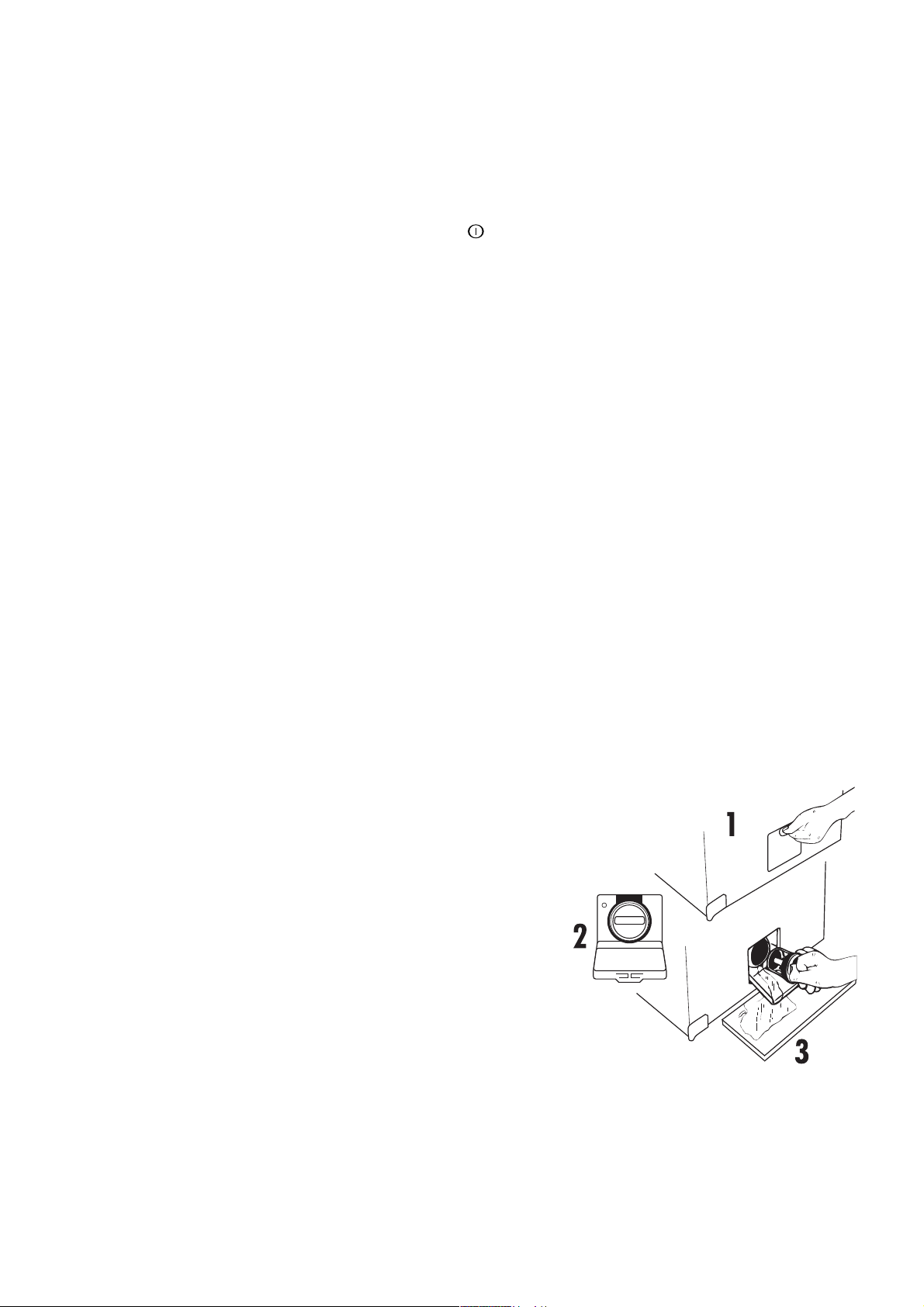

Насос, который можно очищать

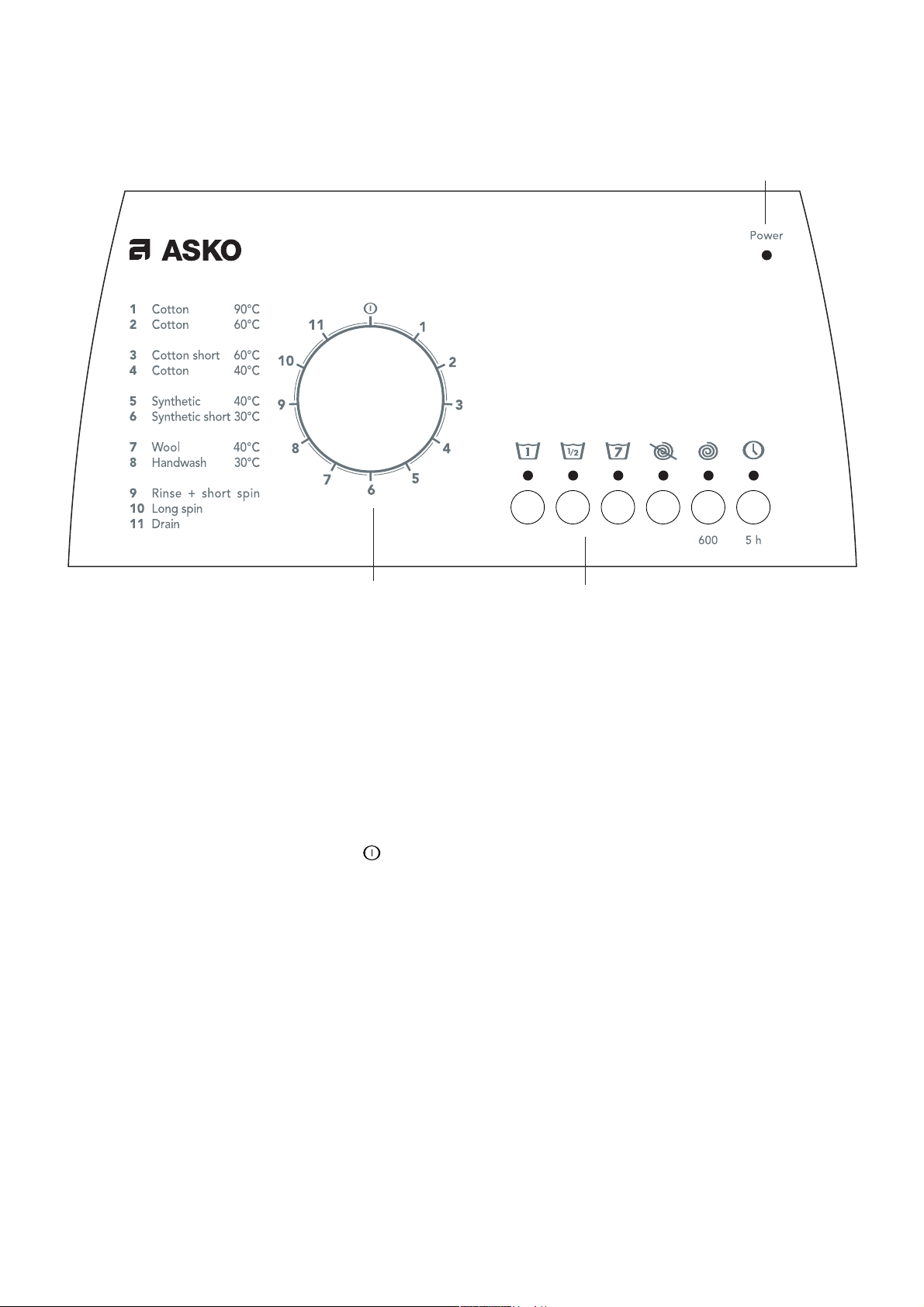

Панель управления

Верхняя крышка

Внутренняя крышка

Емкости для моющего средства и прополаскивателя (под внутренней крышкой)

Регулируемые ножки

Панель управления

Верхняя крышка

Емкости для моющего средства и прополаскивателя

(под верхней крышкой)

Кнопка открывания верхней крышки

Насос, который можно очищать

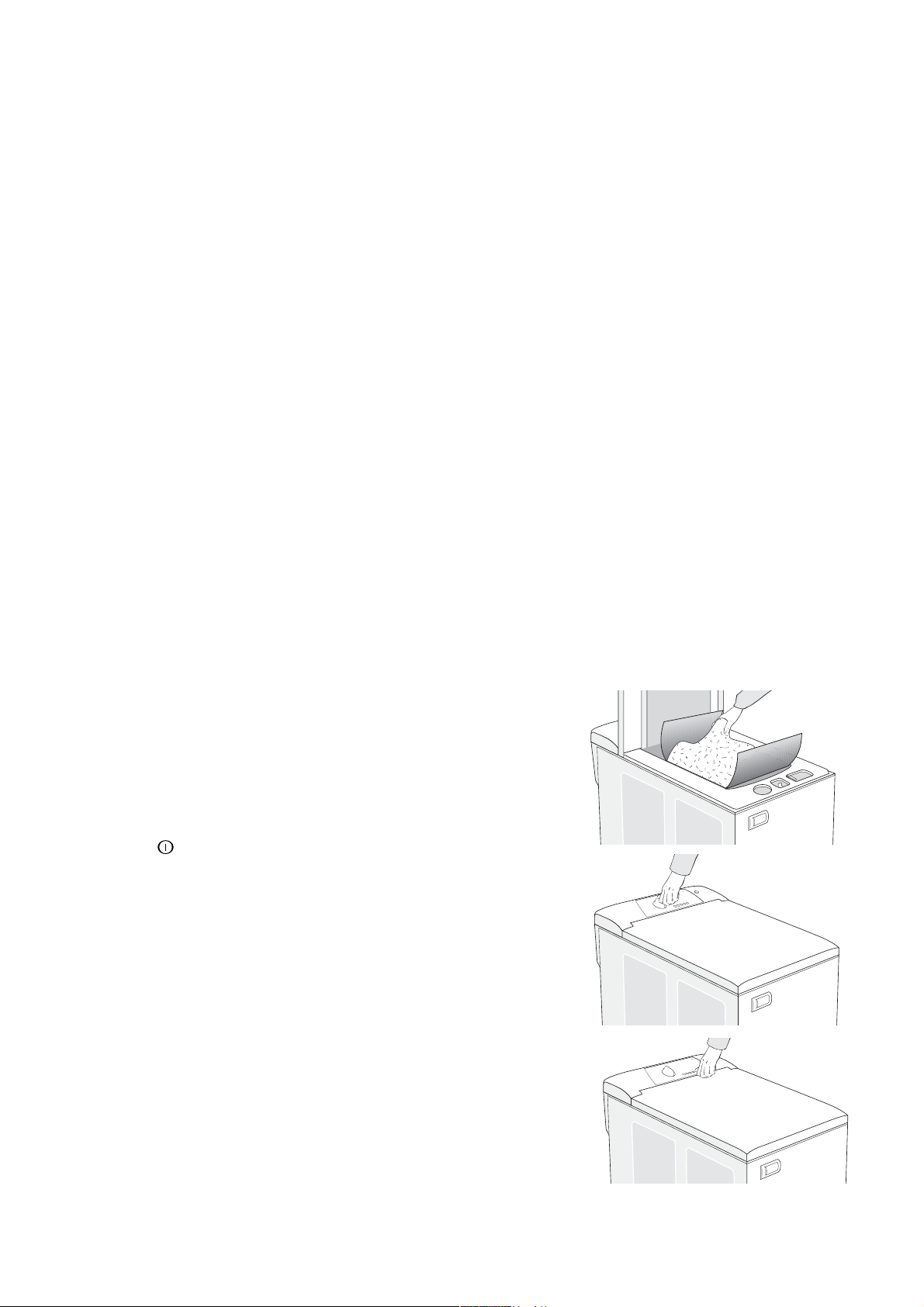

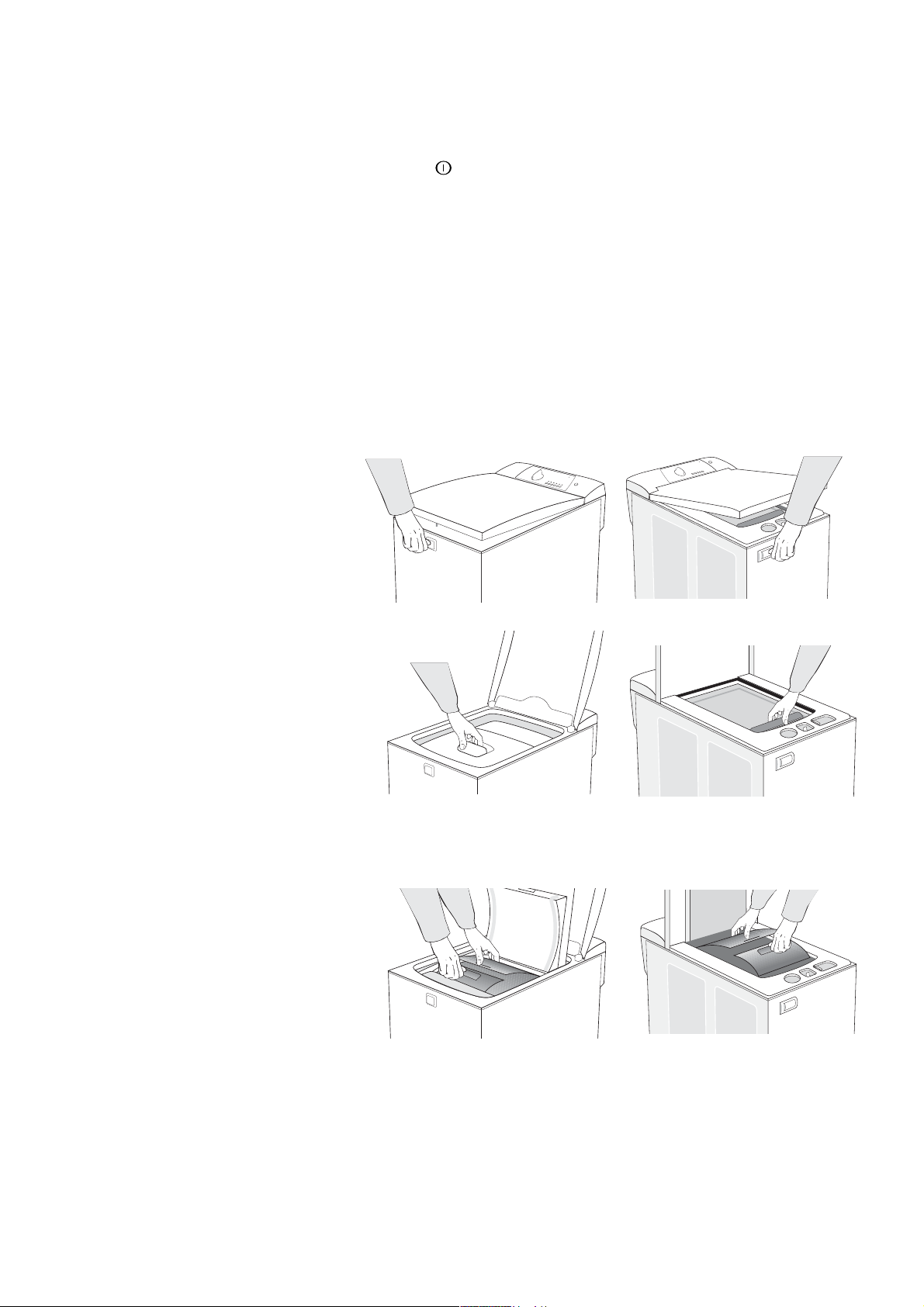

КРАТКОЕ ИЗЛОЖЕНИЕ ИНСТРУКЦИЙ

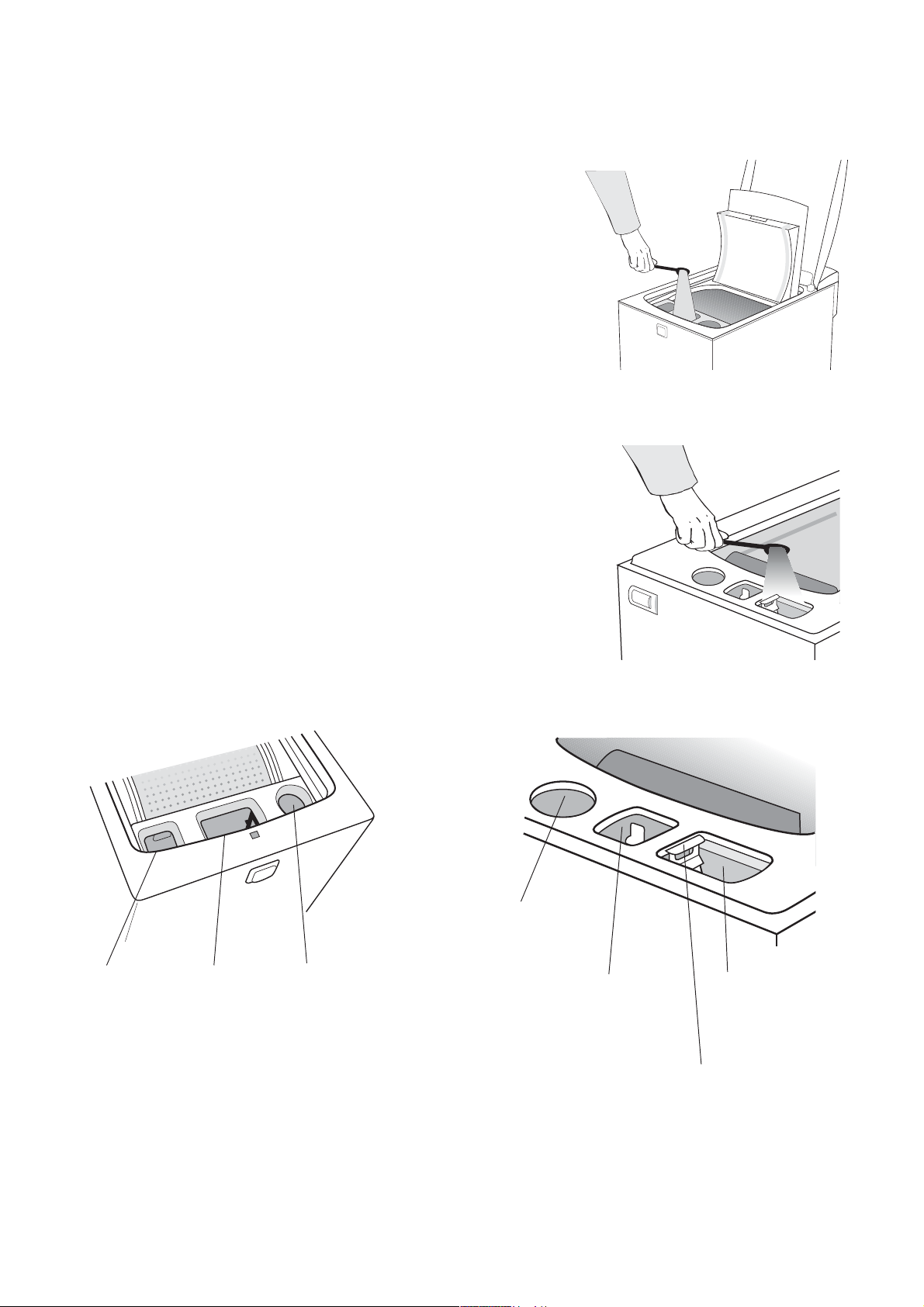

1.Откройте внешнюю и внутреннюю крышку машины.

2. Загрузите в машину белье.

3. Закройте крышки барабана.

Включите кран водоснабжения и вставьте штепсель в розетку.

4. Положите в соответствующие емкости моющее средство и прополаскиватель. Закройте верхнюю крышку.

5. С помощью переключателя программ установите желаемую программу стирки.

6. С помощью различных кнопок, установите другие возможные функции и стадии стирки. Нажмите на переключатель ПУСК/ПАУЗА (START/PAUSE) для того, чтобы запустить машину.

7. Когда машина остановилась, то поверните переключатель

программ в положение . Выключите кран водоснабжения и откройте обе крышки машины. Выньте белье из машины.

Оставьте крышки машины открытыми на несколько часов для того, чтобы высохли внутренние части машины.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Тип W502, W512, W592 Тип W402

Высота модели 850 мм + 35 мм 670 мм с открытой крышкой 1320 мм 1115 мм Ширина 450 мм 395 мм Глубина 615 мм 600 мм Вес 69 кг 50 кг Объем барабана 43 л 30 л Номинальная загрузка 4,5 кг сухого х/б белья 3,0 кг сухого х/б белья

2,0 кг синтетического 1,2 кг синтетического белья белья 1,0 кг шерсти и тонких 1,0 кг шерсти и тонких тканей тканей

Скорость вращения барабана при стирке: 55 об/мин 55 об/мин Скорость продолжительного отжима

тип W592 макс. 900 об/мин тип W502 макс. 1000 об/мин тип W512 макс. 1100 об/мин тип W402 макс. 1000 об/мин

Скорость краткого отжима:

шерсть и ручная стирка макс. 500 об/мин макс. 500 об/мин

синтетика макс. 900 об/мин макс. 900 об/мин Скорость на стадии вращения барабана после последнего отжима 55 об/мин 55 об/мин

Общая номинальная мощность/предохранитель 2,15 кВт/10 А 2,15 кВт/10 А

Напряжение сети 230 В + 6-10% 230 В + 6-10% Номинальная мощность электронагревателя 2,0 кВт 2,0 кВт

Материалы:

барабан нержавеющая сталь нержавеющая сталь

стиральный бак нержавеющая сталь пролипрпилен Материал внешнего корпуса: эмалированная эмалированная

гальванизированная гальванизированная сталь горячего проката сталь горячего проката

Наливной шланг 2,0 м пексопропилен 2,0 м пексопропилен

Напор в водопроводной сети 50-1000 кПа

(0,5-10 кп/см

Подключение к канализации: сливной резиновый сливной резиновый

шланг 1,8м шланг 1,8м

КОМПЛЕКТАЦИЯ МАШИНЫ ПРИ ПОСТАВКЕ

Машина поставляется с:

- руководством по эксплуатации и установке

- гарантийным талоном и информацией о сервисном обслуживании

- заливным шлангом и соединением

- защитными пластиковыми колпачками (2 шт.) / Тип W402

- защитными пластиковыми колпачками (4 шт.) / Тип W502, W512, W592

ИНСТРУКЦИИ ПО УСТАНОВКЕ

Стиральная машина может быть установлена на кухне, в ванной или душевой комнате, то есть в таком помещении, где есть водоснабжение, канализация и электроснабжение. Чтобы машина не вибрировала при отжиме, поверхность, на которой стоит машина, должна быть как можно более ровной и твердой. Желательна гидроизоляция.

РЕГУЛИРОВКА НОЖЕК

Проверьте, что машина установлена строго горизонтально и все ножки касаются пола. Машина не должна иметь уклон более 2° в любом направлении. Если это необходимо, то заново отрегулируйте ножки машины:

- отвинтите контргайку

- отрегулируйте ножку на нужную высоту путем вращения резиновой части ножки

- затяните контргайку

МЕСТО ДЛЯ УСТАНОВКИ МАШИНЫ

Машина должная быть установлена так, чтобы можно было беспрепятственно добраться до настенной электрической розетки.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСНАБЖЕНИЮ

Если Ваша розетка снабжена предохранителем по меньшей мере на 10А, то для подключения Вашей машины к электроснабжению не требуется никакого специального монтажа. Для предотвращения перегрузки предохранителя не рекомендуется подключать к той же группе никаких других энергоемких машин.

Внимание!

Если шнур электропитания поврежден, то его необходимо сразу заменить на новый. Новый шнур, который Вы можете приобрести в сервис-центре, поставляется с соединителями. Помните, что замена шнура электропитания может производиться только квалифицированным электриком, имеющим на это специальное разрешение.

ПОДКЛЮЧЕНИЕ К ВОДОСНАБЖЕНИЮ

Машина поставляется с подающим шлангом, выполненным из материала, предназначенного для работы под давлением. Шланг имеет угловое соединение 3/4” для стиральной машины и 3/4” прямой фитинг для подключения к водоснабжению. Машина должна подключаться к водоснабжению новыми шлангами. Старые шланги не должны использоваться. Давление воды в водопроводной сети должно быть в диапазоне от 50 до 1000 кПа. Машина оснащена специальным защитным всасывающим устройством, то есть Вам не понадобятся никакие дополнительные защитные устройства. Однако, рекомендуется обратиться в местные коммунальные органы за дополнительной информацией, касающейся местного водоснабжения. Не разрешается подключать машину к трубе горячего водоснабжения. Стирка в горячей воде может испортить некоторые виды тканей и результаты стирки будут неудовлетворительными.

Стиральная машина должна иметь свой собственный кран подачи холодной воды, который всегда можно легко выключить после стирки. Если для стиральной машины была установлена новая труба, то ее необходимо тщательно промыть, для того чтобы удалить из трубы частички мусора и грязи, которые могут засорить фильтр подачи воды в машину. Внимание! Проверяйте время от времени хорошо ли затянуты соединения и фитинги на линии подачи воды в машину. Из-за перепадов давлений водопроводной сети, соединения могут ослабиться.

ПОДКЛЮЧЕНИЕ К КАНАЛИЗАЦИИ

Способ присоединения шланга набора воды из водопроводной сети и сливного шланга машины зависит от способа монтажа. Они могут быть присоединены либо прямо вертикально, либо через отверстие в задней стенке машины, справа или слева. Для этого из отверстия надо вынуть пластмассовую заглушку, закрывающую отверстие и переставить ее в соответствии со способом установки шлангов (тип W502, W512, W592).

Машина оснащена сливным шлангом, который устанавливается в раковину или в вертикальную сливную трубу, высота которых должна быть от 50 до 100 см (для типа W402) и от 60 до 100 см(для типа W502, W512, W592) над уровнем пола. Убедитесь, что сливной шланг не имеет перегибов. Сливной шланг нельзя соединять прямо с канализационным отверстием, и его конец не должен находиться ниже уровня воды в канализации. Во время стирки сливной шланг должен быть выпрямлен, насколько это возможно. Если на шланге есть заломы и перегибы, то слив воды будет неэффективным и, например, могут значительно ухудшиться результаты отжима.

Если сливной шланг удлинен, то добавленная часть сливного шланга не должна повышать сопротивления потока. В этом случае шланг должен находиться ниже, чем обычно. Неправильная установка шланга, например, если он просто лежит на полу, вызовет так называемое явление “сифона”. Это означает, что программа стирки выполняться не будет. Машина будет забирать воду из водопровода и тут же сливать ее в канализацию.Так будет продолжаться до тех пор, пока сливной шланг не будет поднят на нужную высоту (см. рис.). Через 5 минут набор воды в машину прекратиться и загорится вторая слева сигнальная лампа и сигнальная лампа главного сетевого выключателя, см. стр. 18.

Тип W502 Пластиковая заглушка с левой стороны машины может быть вынута.

60..100 см

50-100 см

А. Конец сливного шланга должен находиться на высоте 50 - 100 см (тип W402) и 60 - 100 см

(тип W502, W512, W592) от уровня пола. Между концом шланга и раковиной должно оставаться 2 см свободного пространства.

В. Вышеупомянутая высота должна должна быть соблюдена и при установке сливного шланга в

вертикальную сливную трубу. Здесь также существует опасность возникновения “сифона”. Если это произошло, то убедитесь, что сифонный клапан открыт.

С. Если загнутый конец сливного шланга опускается ниже 50 см от уровня пола, то появляется

опасность возникновения “сифона”, то есть самопроизвольного выкачивания воды из машины. В этом случае сливной шланг нужно сначала поднять на нужную высоту, закрепив его с помощью крючка, установленного на задней стенке машины.

2 см
