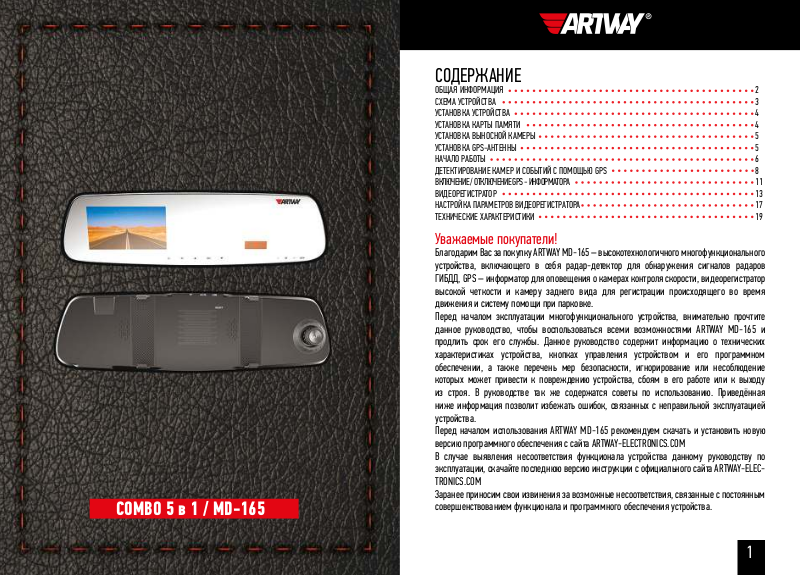

Artway MD-165 COMBO User Manual

СОДЕРЖАНИЕ

ОБЩАЯ ИНФОРМАЦИЯ 2 СХЕМА УСТРОЙСТВА 3 УСТАНОВКА УСТРОЙСТВА 4 УСТАНОВКА КАРТЫ ПАМЯТИ 4 УСТАНОВКА ВЫНОСНОЙ КАМЕРЫ 5

УСТАНОВКА GPS-АНТЕННЫ 5 НАЧАЛО РАБОТЫ 6

ДЕТЕКТИРОВАНИЕ КАМЕР И СОБЫТИЙ С ПОМОЩЬЮ GPS 8 ВКЛЮЧЕНИЕ / ОТКЛЮЧЕНИЕ GPS - ИНФОРМАТОРА 11 ВИДЕОРЕГИСТРАТОР 13 НАСТРОЙКА ПАРАМЕТРОВ ВИДЕОРЕГИСТРАТОРА17 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 19

COMBO 5 в 1 / MD-165

Уважаемые покупатели!

Благодарим Вас за покупку ARTWAY MD-165 – высокотехнологичного многофункционального

устройства, включающего в себя радар-детектор для обнаружения сигналов радаров ГИБДД, GPS – информатор для оповещения о камерах контроля скорости, видеорегистратор

высокой четкости и камеру заднего вида для регистрации происходящего во время движения и систему помощи при парковке.

Перед началом эксплуатации многофункционального устройства, внимательно прочтите данное руководство, чтобы воспользоваться всеми возможностями ARTWAY MD-165 и

продлить срок его службы. Данное руководство содержит информацию о технических характеристиках устройства, кнопках управления устройством и его программном обеспечении, а также перечень мер безопасности, игнорирование или несоблюдение которых может привести к повреждению устройства, сбоям в его работе или к выходу из строя. В руководстве так же содержатся советы по использованию. Приведённая ниже информация позволит избежать ошибок, связанных с неправильной эксплуатацией устройства.

Перед началом использования ARTWAY MD-165 рекомендуем скачать и установить новую версию программного обеспечения с сайта ARTWAY-ELECTRONICS.COM

В случае выявления несоответствия функционала устройства данному руководству по эксплуатации, скачайте последнюю версию инструкции с официального сайта ARTWAY-ELEC-

TRONICS.COM

Заранее приносим свои извинения за возможные несоответствия, связанные с постоянным совершенствованием функционала и программного обеспечения устройства.

1

ВАЖНАЯ ИНФОРМАЦИЯ................................................................................

Устанавливайте Ваш ARTWAY MD-165 так, чтобы он не упал и не нанес повреждений при резкой остановке.

Любой ущерб или повреждение изделия ARTWAY, пассажиров или иной собственности, причиненные из-за неправильной установки устройства ARTWAY, не входят в гарантию, и изготовитель не несет за них ответственности.

При использовании автомобильного зарядного устройства сначала заведите двигатель, а затем подсоедините зарядное устройство к данному изделию, чтобы не допустить его возможное повреждение из-за скачка напряжения в момент зажигания.

Никогда не подключайте и не выдергивайте разъем электропитания мокрыми руками, чтобы не допустить удара электрическим током.

Необходимо исключить длительное пребывание ARTWAY MD-165 в условиях повышенной влажности, пыли, а также воздействия прямых солнечных лучей.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ........................................................................

Многофункциональное устройство: видеогеристатор + радар-детектор Выносная GPSантенна

Выносная видеокамера Автомобильное зарядное устройство Резиновые держатели – 2 шт. USB-кабель

Салфетка для очистки зеркала Руководство пользователя и гарантийный талон

СХЕМА УСТРОЙСТВА ARTWAY MD-165..................................................................

1 - Кнопка Power [Питание] регистратора

2 - Кнопка Menu [Меню] регистратора

3- Кнопка Up [Вверх] регистратора

4 - Кнопка Ok [Ввод] регистратора

5 - Кнопка Down [Вниз] регистратора

6 - Кнопка Минус в антирадаре

7 - Кнопка Menu [Меню] антирадара

8 - Кнопка Плюс антирадара

9 - Кнопка On /Of [Вкл / Выкл] антирадара 10 - Экран видеорегистратора

11 - Экран антирадара

12 - Порт minu USB для обновления видеорегистратора

13 - Гнездо AV-IN для подключения задней камеры

14 - Гнездо для карты памяти MicroSD

15 - Разъем для антенны GPS для обновления базы камер/событий программ

радарной		части
16	- Гнездо кабеля электропитания
17	- Передняя камера регистратора
18	- Кнопка Reset [Сброс настроек]
регистратора
19	- Громкоговоритель

2		3

УСТАНОВКА ARTWAY MD-165............................................................................

УСТАНОВКА КАРТЫ ПАМЯТИ............................................................................................................

В ARTWAY MD-165 используется карта памяти формата microSD, размером до 32Гб.

Рекомендуем использовать карты известных марок класса С10 и выше для корректной работы устройства.

Вставьте карту в слот 14 контактами вниз и нажмите на нее, чтобы зафиксировать в слоте. Карта должна легко входить в слот. Не применяйте силу, чтобы вставить карту. Чтобы

извлечь карту, нажмите на нее так, чтобы края вышли за пределы слота, и вытащите карту. Обратите внимание, что установку и извлечение карты можно производить только при выключенном приборе.

Для корректного сохранения видеороликов перед первой установкой карты памяти необходимо ее отформатировать. Для этого:

1.Вставьте карту памяти в слот (как описано выше)

2.Включите устройство (нажав кнопку 1 Power [Питание] и удерживая ее в течении трех

секунд)

3.Нажмите и удерживайте кнопку 2 Menu [Меню] для входа в таблицу меню. После входа в меню с помощью кнопок 3 Up [Вверх] и 5 Down [Вниз] выберете соответствующий пункт меню «Форматировать карту» с помощью кнопки 4 Ok [Ввод]. Затем подтвердите

форматирование с помощью кнопки 4 Ok [Ввод].

1.Установите комбинированное устройство ARTWAY на штатное зеркало заднего вида с

помощью резиновых держателей. Для этого оденьте резиновые держатели на верхние зацепы устройства, приложите видеорегистратор с радар-детектором ARTWAY к штатному

зеркалу, оденьте резиновые держатели на нижние зацепы.

2.Подключите автомобильное зарядное устройство (входит в комплект) к многофункциональному устройству через разъем DC (разъем 16).

3.Заведите двигатель автомобиля.

4.Вставьте другой конец провода автомобильного зарядного устройства в гнездо прикуривателя.

5.Отрегулируйте объектив встроенного видеорегистратора так, чтобы он располагался параллельно дороге.

ВКЛЮЧЕНИЕ / ОТКЛЮЧЕНИЕ .............................................................................

Комбинированное устройство включается автоматически при подаче питания. При завершении подачи питания на устройство ARTWAY происходит автоматическое отключение. Для того, чтобы включить или выключить устройство, необходимо нажать кнопку Power

[Питание] и удерживать ее в течении трех секунд.

УСТАНОВКА ВЫНОСНОЙ КАМЕРЫ.......................................................................

Выносная камера подключается к разъему jack (разъем 13). Длина кабеля более 5 метров,

этого вполне достаточно, чтобы установить камеру на заднее стекло или над номерной рамкой автомобиля.

Выносную камеру можно использовать двумя способами. 1.Как камеру заднего вида:

a.Закрепить выносную камеру в задней части автомобиля, при установке обратить внимание на направление. Камера может быть закреплена в салоне автомобиля с помощью 3М скотча (идет в комплекте) либо с помощью саморезов на заднем бампере. Проложить провода можно по потолку автомобиля.

b.После завершения монтажа выносной камеры подключите ее к видеорегистратору через специально предусмотренный порт – 12.

2.Как камеру заднего вида с функцией парковочной камеры. В этом случае контакты индикации включения задней передачи (красный и красно-черный тонкие провода) необходимо подключить к фонарю заднего хода.

Внимание!!! Для подключения выносной камеры в качестве парковочной камеры воспользуйтесь услугами профессиональных автомобильных сервисов.

Примечание!!! Парковочная камера оказывает дополнительную помощь, а не снимает с водителя необходимость быть внимательным и безопасно управлять автомобилем.

Водитель несет полную ответственность за безопасное выполнение маневров движения

задним ходом.

УСТАНОВКА ВЫНОСНОЙ GPS-АНТЕННЫ................................................................

GPS – антенна подключается к разъему mini USB - 15. Длина кабеля 2,4 метров, этого вполне

достаточно, чтобы расположить модуль в салоне автомобиля. Устанавливайте устройство правильно: для обеспечения связи со спутниками оно не должно быть ничем закрыто, в частности щетками стеклоочистителя или металлическими частями автомобиля. Прибор не должен заслонять обзор водителю или блокировать подушку безопасности. Рекомендуется устанавливать его на лобовое стекло.

Примечание!!!! Во время работы GPS-антенна принимает сигнал со спутников для определения местонахождения. Сигнал от спутника невозможно получить (или он будет слабым) в помещении, рядом с некоторыми большими зданиями или под мостами, подобное не является браком устройства.

4		5

НАЧАЛО РАБОТЫ Многофункциональное устройство ARTWAY MD-165 имеет два дисплея (экрана):

видеорегистратора (10) и радар – детектора (11).

Перед началом работы рекомендуем воспользоваться данным руководством и настроить оба устройства. Для безопасности настройка устройства должна осуществляться перед поездкой.

MD-165

MD-165

MD-165

6		7
