Modell típus:
AVTF129EU
termékkód:
33202
Általános jegyzet
Technikai Dokumentáció irányelvei
----------------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------
Itt néhány általlános információ találhatsz a technikai dokumentáció egyszerűbb használatához.
1. Azonos termékcsalád típusai azonos robbantott ábrát tartalmaznak, mely a teljes alkatrész választékot mutatja,
általánosságban, nem szükségszerű hogy az adott terméknek is alkatrésze az ábrán feltüntetett.
2. Némely alaktrész bemutatása nem lehetséges közvetlenül a robbantott ábrákon(használai útmutatók, speciális szererlő
csomagok, stb…) Ezen kódok megtalálhatók az alkatrészlistán azonos hivatkozási számmal azoknál ahol az alkatrészek be
vannak építve vagy 099,999 hivatkozással.A kezelési utasítás,ha már létezik, a 000 referencia számmal lesz ellátva.
3. Minden robbantott ábra jobb felső sarkában megtalálható a gyári szám , ami mutatja bizonyos modellek gyártásának kezdetét
, néhány modellnek létezhet több robbantott ábrája az adott kategóriában, ami a gyári számok alapján különbözik egymástól és
egy másik alkatrészlista tartozik hozzá.Ebben az esetben a gyári szám megadása szükséges a helyes alkatrész biztosításához.A
robbantott ábra megfelel a legújabb gyári számnak , de az ez előttiekhez szükséges a megfelelő kiegészítés
4. A robbantott ábrák további frissítéseket igényelnek akár már közvetlenül a megjelenés után.Új alkatrészek hozzáadása a
jelenlegi referenciaszámok folytatásával történik.A robbantott ábra felülvizsgálati száma a gyári szám utolsó négy digitjében
látszódik, a jobb felső sarokban.
5. A robbantott ábrához tartozó alkatrész lista mutatja a vonatkozó kódokat több modellre is , minden egyes alkatrészhez más
infpormáció is rendelkezésre áll
REF:
INDUSTRIAL KÓD:a termék különböző változatainak listája (jelezve a termék cimkéjén)ahol ez az alkatrész
használatos;MEGJEGYZÉS:az információ(k) kódszáma,ami jelöli a teljes szakmai beavatkozást, figyeli a változásokat vagy segít
megtalálni a helyes alkatrész kódot.
6. Néhány megjegyzés ugyanabban a részben általános ezért nem csatolódik közvetlenül az alkatrészhez.Azért ,hogy a legjobban
követhessük a termék változásait,a legjobb,ha követjük az összes megjegyzést és folyamatosan ellenőrizzük a dokumentáció
frissítését.
7. A technikai dokumentáció borítója megmutatja a model nevét és termékkódját
mod.AVTF129EU page 2
1140960 Robbantott ábrák
mod.AVTF129EU page 3
1140960 alkatrész lista
refer Kód Az S/N To S/N Helyettesít Leírás jegyzet ipari kód
001 C00141139 alap vezetékek
003 C00195340 vezetékek ml + ps (tl)
004 C00093725 wiring conducibility sensor
007 C00093721 wiring terra triphase
008 C00093726 wiring display
012 C00093715 wiring mikrokésleltető-modul j4
014 C00093713 wiring ntc-evl+evp-module j8
016 C00112822 wiring drum blocking n1040388 91332020000
91332020900
018 C00141995 vezetékek kocsi blokkoló module 91332020905
mod.AVTF129EU page 4
1260110 Robbantott ábrák
mod.AVTF129EU page 5
1260110 alkatrész lista
refer Kód Az S/N To S/N Helyettesít Leírás jegyzet ipari kód
000 C00113275 instruction book cis-de
000 C00113276 instruction book gb-f-es-pl-hu-cz
001 C00041575 adhesive hook
002 C00083909 beüzemelés dugó hardware tl
004 C00112632 back panel tl evoii
005 C00083901 wire protection
006 C00083774 1 x C00084913 side panel right top ph2001 91332020000
006 C00117340 1 x C00117342 panel dx fehér(pw)
007 C00091066 1 x C00196004 top lengéscsillapító 100n top
008 C00055037 expander 'w405pwf' n1040414
008 C00118593 expander
009 C00093539 mobil alátét top hotpoint ph
010 C00091071 hátsó kiskerék top
011 C00083788 lábrögzítő anya
012 C00059869 láb rugó d =11 mm h = 21 mm
013 C00083789 top láb ph2001 m8 h= 29 mm
014 C00083793 bütyök kar + kocsi
015 C00083786 anya ro-mob m6 d.28 1.5top
016 C00083780 bútor oldal tömb top ph2001
017 C00111488 1 x C00116852 lábazat fehér 27 tl evoii 91332020000
017 C00116852 lábazat fehér(pw) tl evoii
018 C00065071 oldallap profil 'atl-(90701)-ph'
019 C00085462 1 x C00117345 elülső panel top ph2001 91332020000
019 C00117345 elülső panel tl fehér (pw)
020 C00083776 1 x C00084913 side panel left top ph2001 91332020000
020 C00117341 1 x C00117342 panel sx fehér(pw)
021 C00115246 front unsound matress tl evoii
099 C00064550 drain hose holder
099 C00065871 furatfedő csomagolás 'lvb2000'
mod.AVTF129EU page 6
1260220 Robbantott ábrák
mod.AVTF129EU page 7
1260220 alkatrész lista
refer Kód Az S/N To S/N Helyettesít Leírás jegyzet ipari kód
001 C00112762 1 x C00116855 knob s.t. blue ariston 91332020000
001 C00116855 kezelőszerv ariston
003 C00087067 1 x C00143095 bitron 16 állásos választókapcsoló
004 C00112238 wiring dashboard lbe digit
005 C00111503 1 x C00116854 handle cover s.t.white27 tl evoii 91332020000
005 C00116854 handle cover s.t.white(pw) tl evoii
006 C00111504 1 x C00116874 fedél fehér27 s.t. ariston tl evoii 91332020000
006 C00116874 fedél fehér(pw) s.t. ariston tl evoii
007 C00083918 adagoló kioldó kar
008 C00083922 adagoló beakasztó rugó tl ph2001
009 C00084983 1 x C00116868 adagoló kioldó gomb fehér27 ph 91332020000
009 C00116868 adagoló kioldó gomb fehér(pw) tl
011 C00031331 rögzített bilincs cső 'philco'
012 C00087073 rugó tartó egység tl ariston 2001
013 C00111490 1 x C00116865 white27 lower cover tl evoii 91332020000
013 C00116865 1 x C00143124 alsó fedél fehér(pw) tl evoii
014 C00057933 hátsó feszültség gyűrű '80824'
015 C00111495 membrán ütközővel tl evoii
016 C00083924 1 x C00116866 membrán védelem fehér27 tl 91332020000
016 C00116866 membrán védelem fehér(pw) tl
018 C00111494 mikrokésleltető tl evoii
019 C00084343 1 x C00116869 adagoló fehér27 tl ph2001 91332020000
019 C00116869 adagoló fehér(pw) tl ph2001
020 C00084359 szifon fedél tl ph2001
023 C00143089 digit modul egység big- size rohs
024 C00112798 white push buttons display tl evoii
025 C00112797 silicone push buttons tl evoii
026 C00110116 white pushbutton on-off/reset lbe 91332020000
026 C00116919 gomb kit pw lbe on-off/reset
027 C00113279 1 x C00116932 white27 dashboard avtf129eu 91332020000
027 C00116932 vezérlő panel fehér(pw) avtf129eu
mod.AVTF129EU page 8

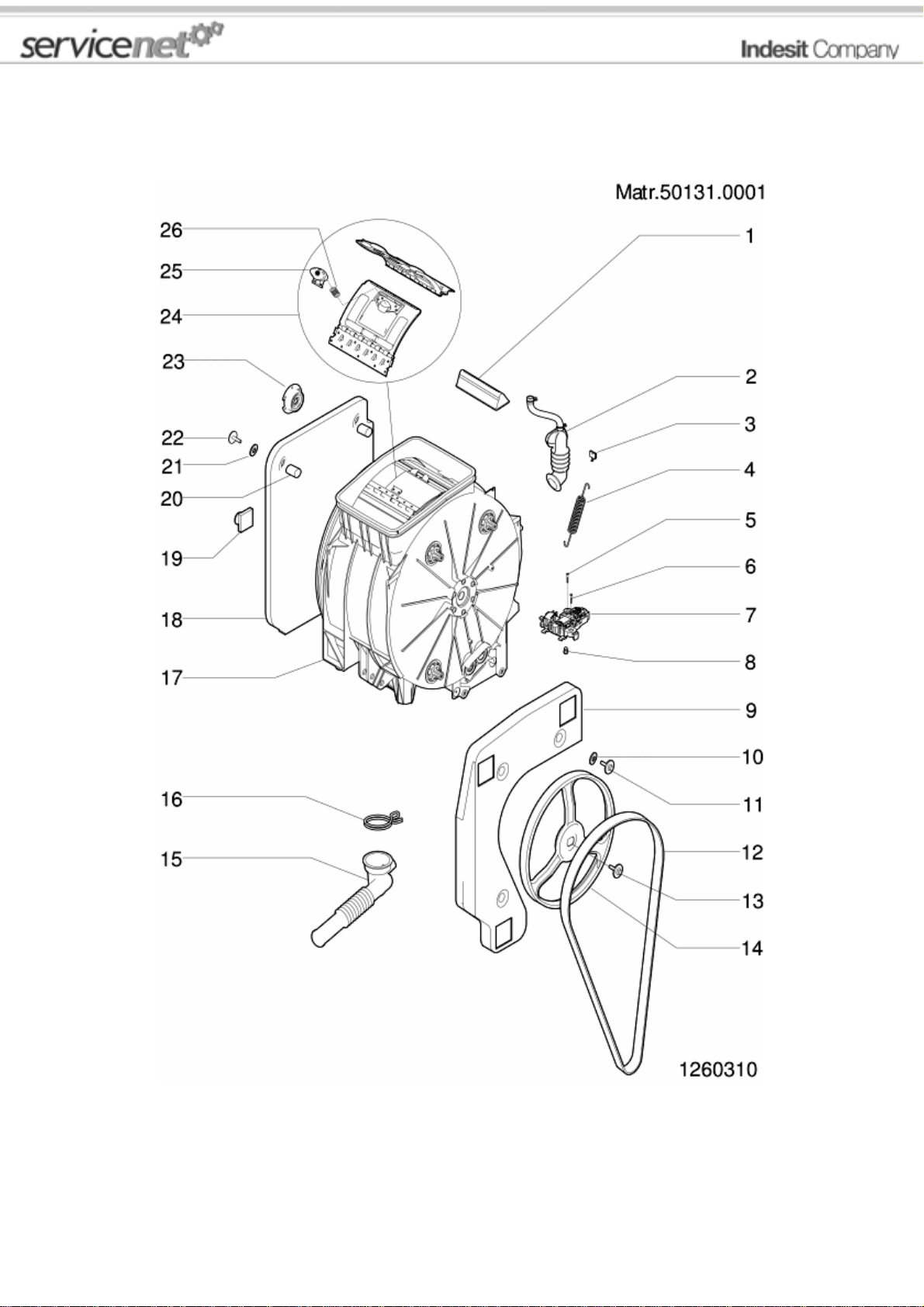

1260310 Robbantott ábrák
mod.AVTF129EU page 9
1260310 alkatrész lista
refer Kód Az S/N To S/N Helyettesít Leírás jegyzet ipari kód
001 C00051504 továbbító ' atl53txfr-ph'
001 C00083894 ruha továbbító súllyal tl ph2001
002 C00112602 steam exhaust hose tl evoii
003 C00065320 rugó gyűrű 'tx90-phil'
004 C00083798 suspension spring - tank tl ph2001
004 C00085463 tartály elülső rugó tl ph2001
005 C00055316 screw
006 C00087948 screw 6x12 tc-t30
007 C00087950 1 x C00118932 kocsi blokkoló tl2002
008 C00087947 rubber bush
009 C00083794 jobb ellensúly tl ph2001
010 C00041605 csészés alátét 'wdp2001x-phil'
011 C00083797 csavar sw. 8x27 tc-t30tl ph2001
012 C00112741 rugalmas ékszíj 1226j6 tl evoii
013 C00064786 1 x C00143260 csavar m8x23 torx tefl
014 C00083912 vezetett tárcsa d280 p21,2 tl
015 C00111502 hose tank to filter oko tl evoii
017 C00111573 műanyag tartály 1200 tl evoii +
018 C00083896 1 x C00195213 bal ellensúly tl ph2001
019 C00055303 hangszigetelő ütköző
020 C00092025 silent block
021 C00041605 csészés alátét 'wdp2001x-phil'
022 C00083797 csavar sw. 8x27 tc-t30tl ph2001
023 C00092024 összeszerelt csapágy alátét
024 C00080691 csavarkészlet 883000 n1040245
024 C00112743 1 x C00252375 load orifice soft 'tl evoii' n1040245
025 C00114990 blue push-button tlevoii n1040345
026 C00114989 button spring tl evoii n1040345
099 C00091902 kit package tl ph2002
mod.AVTF129EU page 10

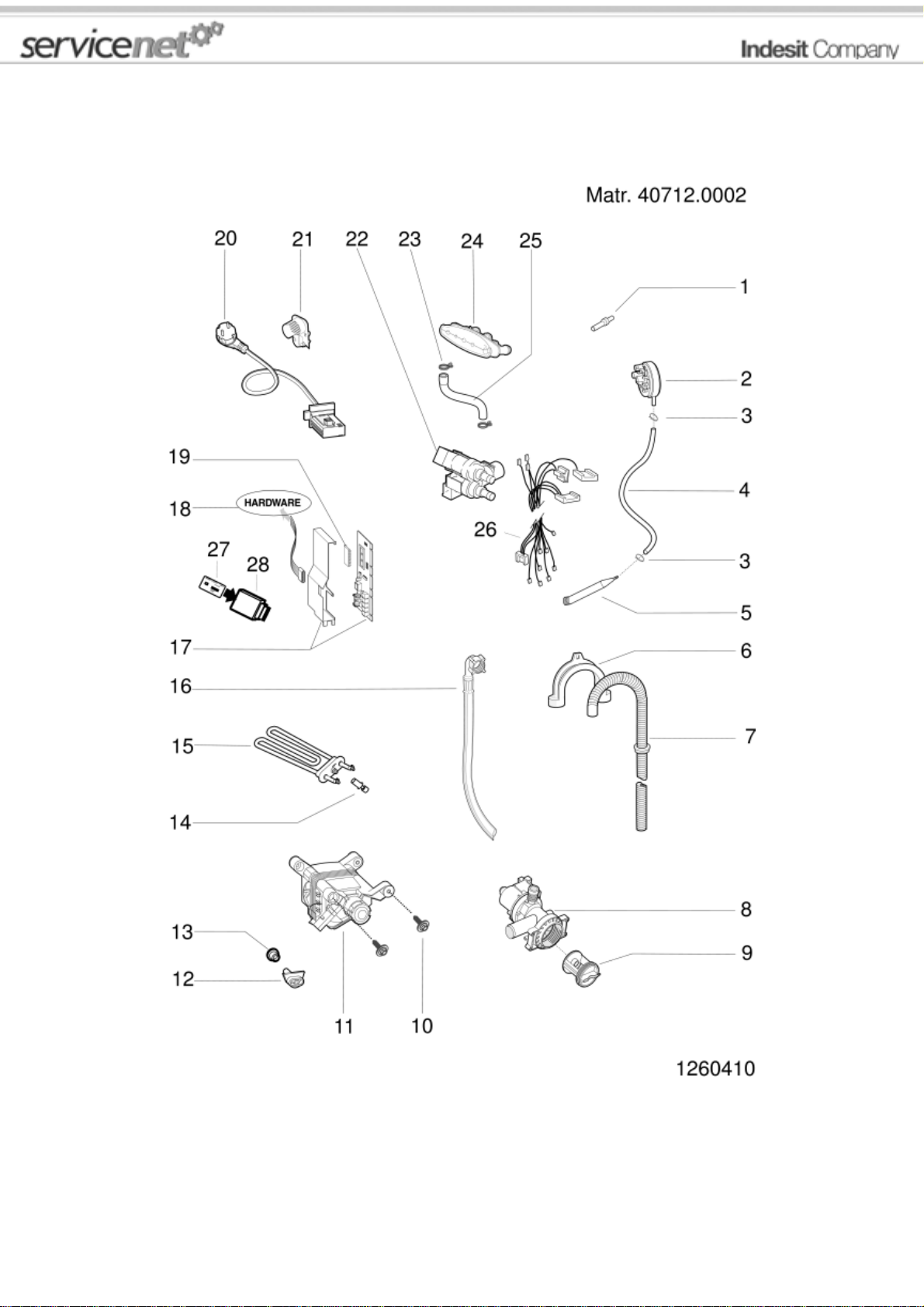

1260410 Robbantott ábrák
mod.AVTF129EU page 11
1260410 alkatrész lista
refer Kód Az S/N To S/N Helyettesít Leírás jegyzet ipari kód
001 C00092416 vezetőképesség szenzor lb2000
002 C00111493 presszosztát 1+1 szint tl evoii
003 C00092412 bilincs
004 C00083897 presszosztát cső tl ph2001
005 C00092173 levegő csapda csőhöz oko
006 C00036145 1 x C00019902 plastic support for drain hose
007 C00051563 leeresztő cső 'atl53txfr-ph'
008 C00111409 1 x C00141862 leeresztő szivattyú tl evoii n1040382
008 C00141862 leeresztő szivattyú tl evoii
009 C00045027 szivattyú szűrő készlet n1040382
009 C00141034 szivattyú szűrő készlet
010 C00084333 screw m8x35 tc-t30
011 C00112739 71209... háromfázisú motor p40 tl evoii 91332020905
011 C00262375 71210... háromfázisú motor p32 tl evoii 91332020907
012 C00112740 80127... fixing nut motor three phase tl
012 C00266015 80128... fixing nut motor three phase tl
013 C00083914 motor rubber bush
014 C00083915 ntc elth tl ph2001 hőmérséklet
015 C00110148 fűtés ellenállás 1700w-230v tl
016 C00003070 töltőcső 1500 mm 'hajlított
016 C00005572 töltőcső tömítés
017 C00108982 51019... module t-ph.sth toploading evoii n1040388 91332020000
91332020900
017 C00265676 51020... háromfázisú modul 3.5 (for card) n4008c01 91332020905
019 C00113268 51019... eeprom avtf129eu evoii sw n1040388 91332020000
91332020900
020 C00094203 1 x C00115769 tápvezeték 1,5mt schuko
022 C00096350 1 x C00116159 elektromos szelep 1e2u p.2.5
023 C00054734 kapocs 'atl63txex-ph'
024 C00083941 elosztó egység tl
025 C00097841 hose fill valve l=145
027 C00262156 51020... 71209... card avtf129eu evoii 8bk sw n1040388 91332020905
n4008c01
027 C00264469 71210... card avtf129eu evoii 8kb sw n4008c01 91332020907
028 C00252539 1 x C00263927 smart reader for card 8kb
mod.AVTF129EU page 12
jegyzet
n1040245: Brembate washing machine basket doors re
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
For all washing machine models produced in the Brembate factory and relevant to this note, in replacing the loading mouth code
083895/112743/252375 proceed as follows:
-remove the 18 rivets (9 on the right, 9 on the left) hooking the two doors to the loading mouth on the machine;
-take replacement part 083895/112743/252375 and carry out the same operation described in the previous point;
-hook the two new doors and the new loading mouth on the basket of the machine using the nut and bolts kit code 080691
(formed of 18 screws + 18 washers + 18 nuts);
-use silicone (SAT code 081629) for hooking the loading mouth on the basket.

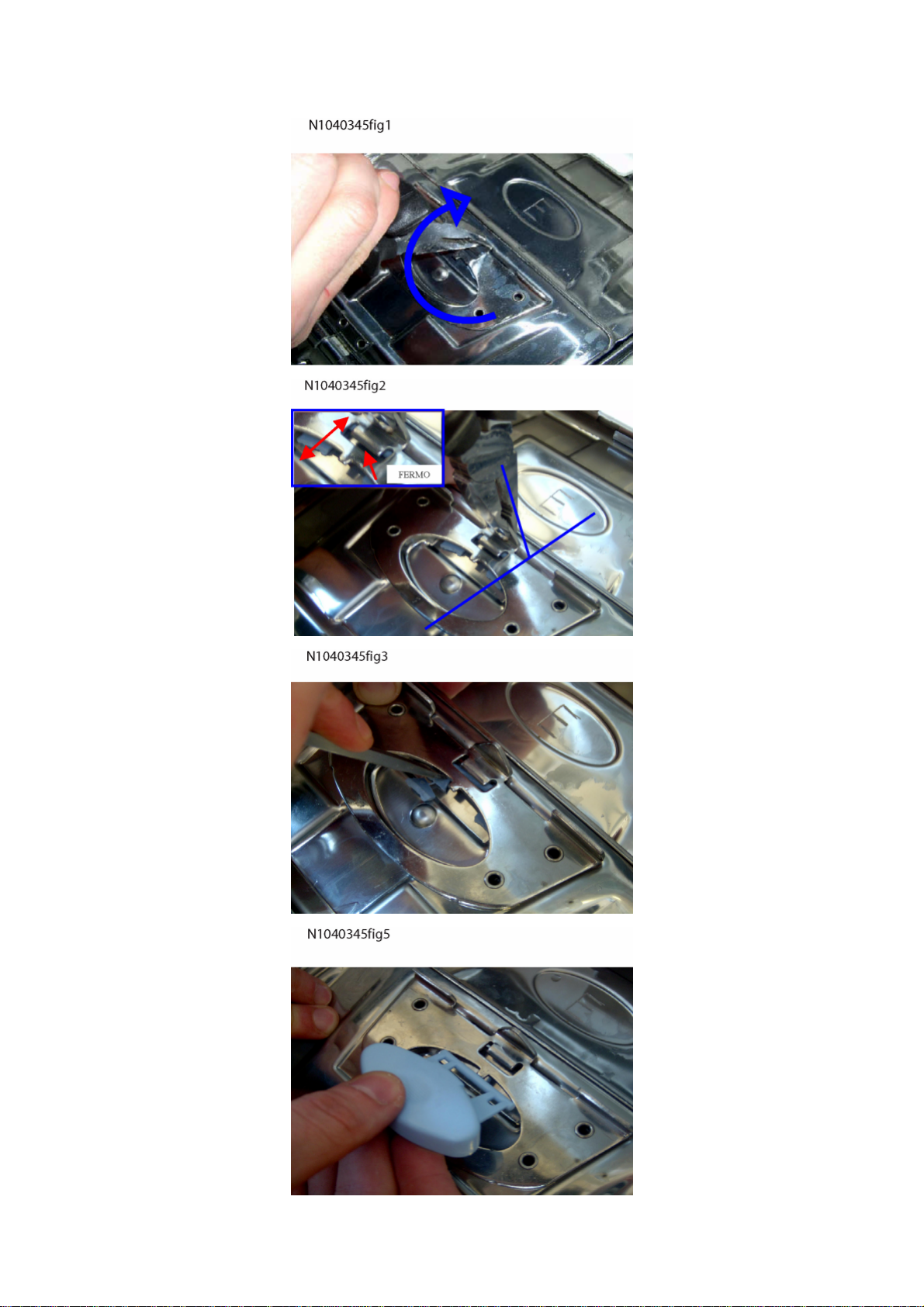

n1040345: Replacement of drum lock button TL EVOII.
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Tools and material needed: pliers, screwdriver, gauge, spring P/N Sat 114989, button P/N Sat 114990.
1) turn the central tip of the catch in the direction shown (FIG.1);
2) bring the tip to a vertical position and ensure that the broken button is disengaged from the catch restraint and can be removed
(FIG.2);
3) remove the remaining part of the button with the aid of a screwdriver, taking care not to scratch the doors (FIG.3);
4) pre-assemble spring to button (FIG.4);

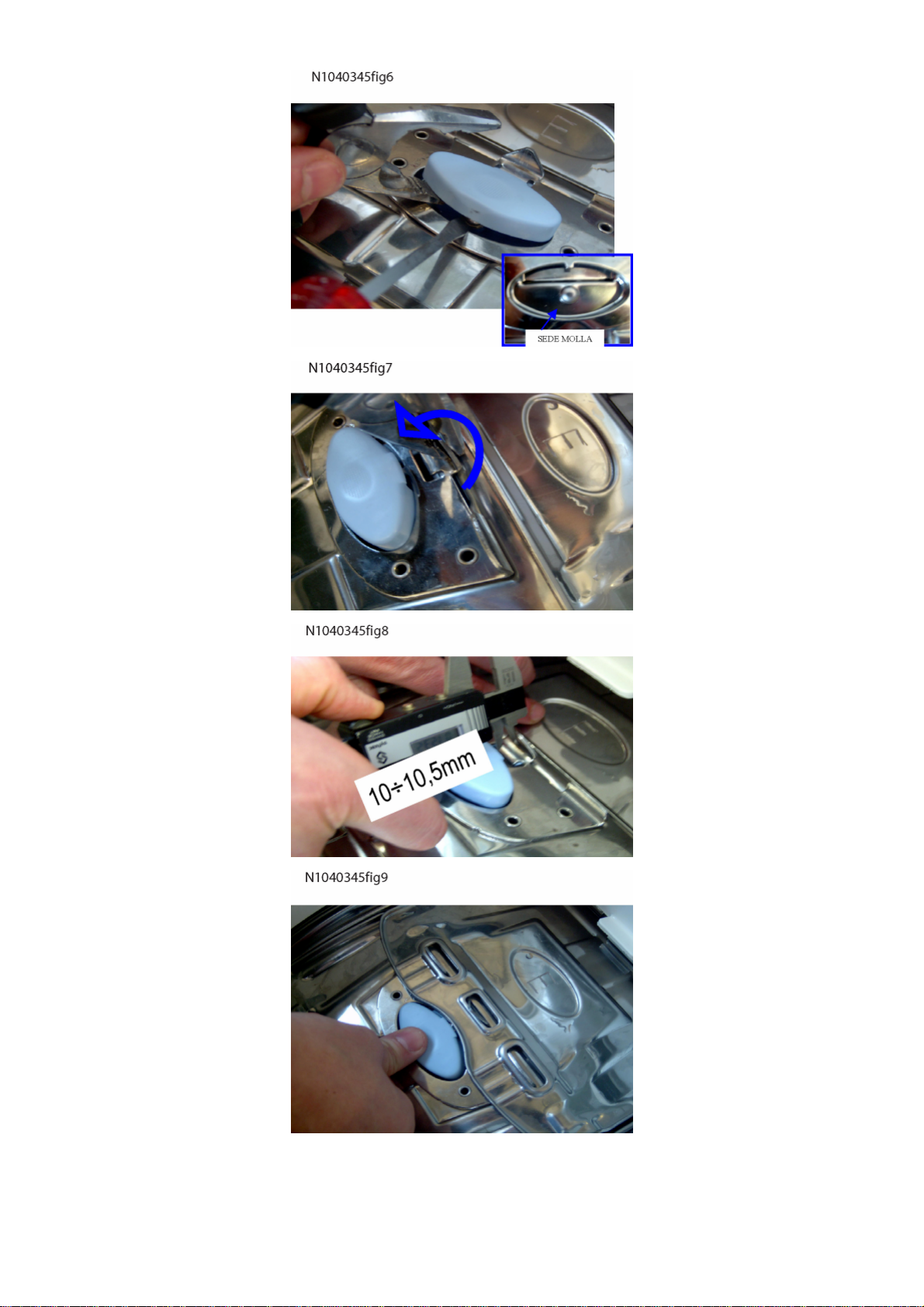

5) insert button between catch and door (FIG.5);
6) bring the button into position and arrange the spring in its location in the door (FIG.6);
7) turn the central tip of the catch in the direction shown to return it to its starting position (FIG.7);
8) check the distance between button and catch (FIG.8);
9) check correct operation of the button when opening and closing the doors (slight inclination errors of the catch can result in
faulty closing of the doors) (FIG.9).
mod.AVTF129EU page 13
mod.AVTF129EU page 14
n1040360: Polar White fehér 91. üzem (Brembate)
mod.AVTF129EU page 15
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Az 50404.0001 gyári számtól kezdve a 91. sz. üzemben gyártott összes mosógép a korábbi 27. fehér helyett "Polar White"
színben készül.
Az összes módosított modell adattábláján az ipari kód hátulról harmadik számjegye 9 (pl. 91298310900).
Az új Polar White kódok beazonosításához vagy az ipari kódot vagy a készülék gyári számát kell ismerni.
A leírásban a korábbi "B27" helyett "PW" kóddal beazonosított részegységek esztétikai okokból nem csereszabatosak a
módosítás elottiekkel, mivel egyértelmuen látszik a két fehér árnyalat különbözosége - egy bizonyos ideig mindketto gyártása
folyik.

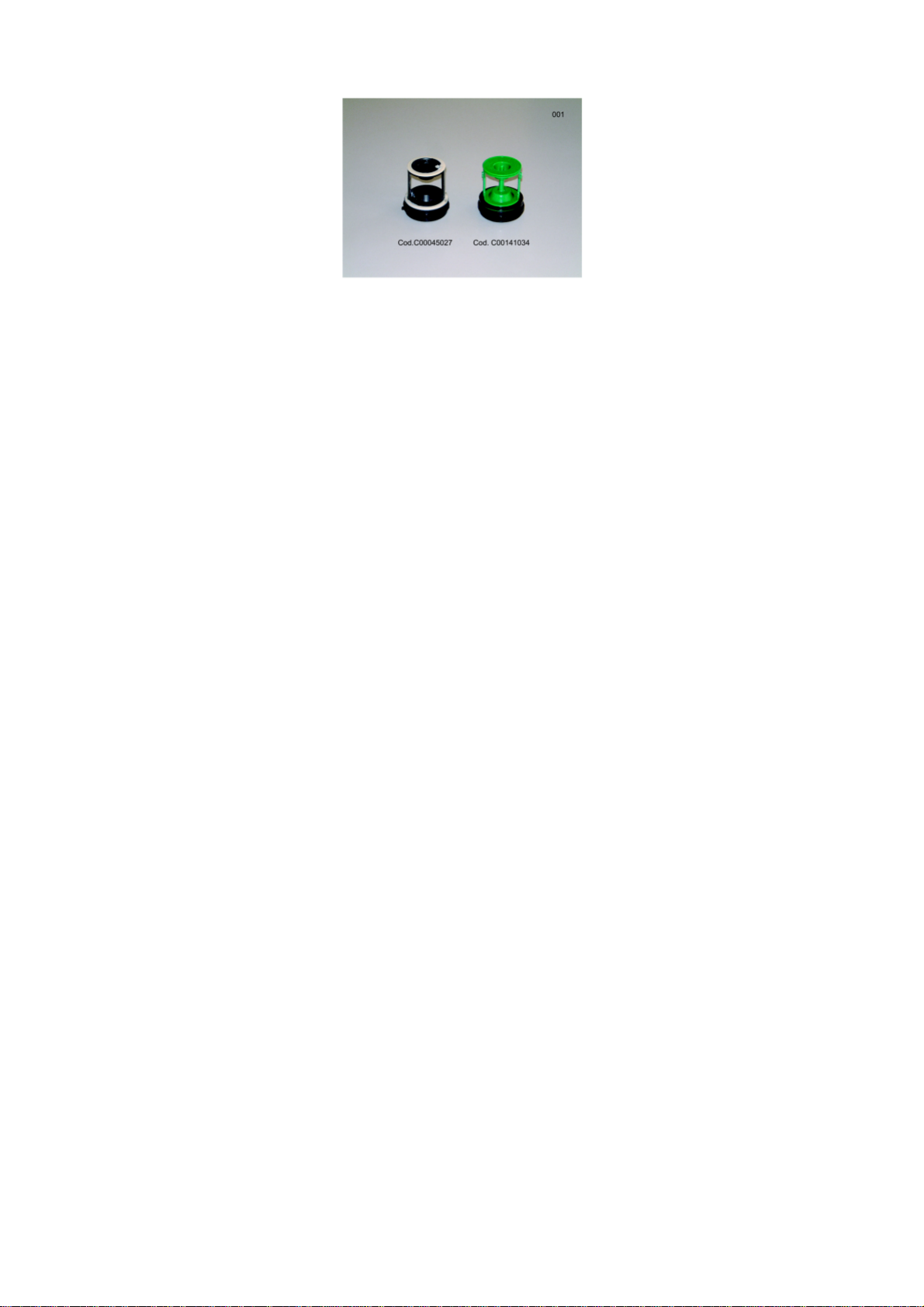

n1040382: Leeresztő szivattyú tűs szűrővel - Brembate felül töltős
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Az 51021.0001 gyári számtól új tűs szűrővel ellátott leeresztő szivattyú lett bevezetve az összes Brembatéban gyártott felültöltős
mosógépen.
A bevezetett alkatrészek:
C00141862 - Leeresztő szivattyú
C00141034 - Szivattyú szűrő készlet
Módosítás előtti alkatrészek:
C00111409 - Leeresztő szivattyú
C00045027 - Szivattyú szűrő készlet
Az új részegységeket a módosítás előttiek helyett lehet használni

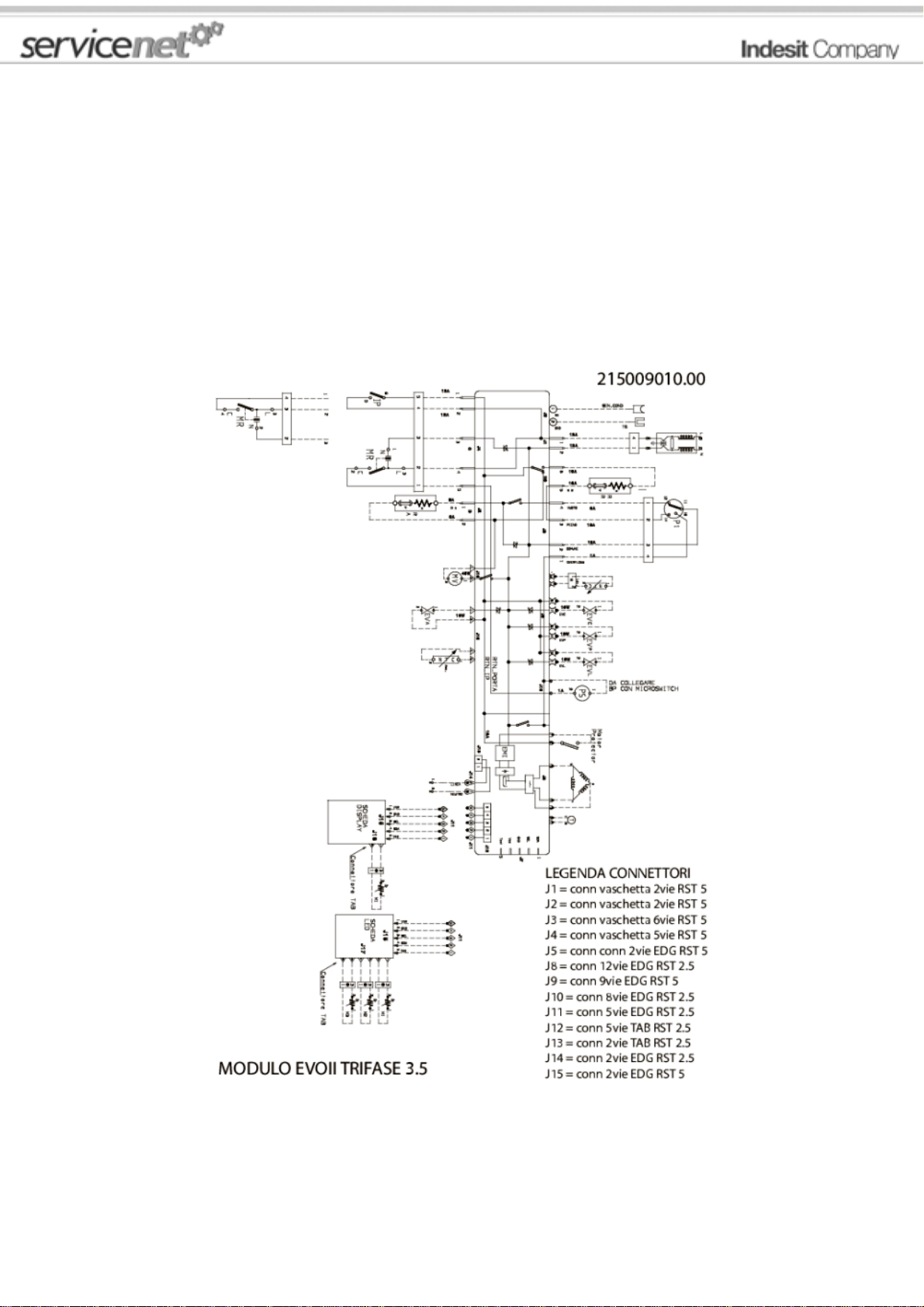

n1040388: 3.5 háromfázisú modul bevezetése - Brembate felültöltős
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Az 51020.0001 gyári számtól új 3.05 háromfázisú modell lett bevezetve.
Az alábbi részegységeket érinti a módosítás:
-modul
-eeprom
-kábelezés (csak dobblokkos mosógépnél)
A bevezetett alkatrészek:
C00254298 - 3.5 háromfázisú modul
C00141995 - dobblokk kábelezés
Módosítás előtti alkatrészek:
C00108982 - háromfázisú modul
C00112822 - dobblokk kábelezés
Az alkatrészraktár a továbbiakban nem tartja raktáron a c00108982 cikkszámú modult. Az új 3.5 helyettesítő c00254298 modul
beszerelhető a módosítás előtti típusoknál is, felhasználva az új beállítási fájlt(szoftver) és az új dob-blokk kábelezést (utóbbit
azoknál a készülékeknél , melyek rendelkeznek dob-blokk pozícionáló rendszerrel).
mod.AVTF129EU page 16
FIGYELEM!! AZ ÚJ HELYETTESÍTŐ MODUL BEÉPÍTÉSÉNÉL ÉS ENNEK SZOFTVER LETŐLTÉSNÉL A PDA-n
ÁLLÍTSON BE EGY, A MÓDOSÍTÁS UTÁNI GYÁRISZÁMOT.
A módosított gépek adattábláján új ipari kód szerepel.
Az alábbiakban megadjuk az érintett modelleket az új ipari kóddal és az új eeprom alkatrészkódjával:
91.32000.0905 - AVTL129FR - card C00262150
91.33199.0905 - AVTL109EU - card C00262151 - dobblokkos mosógép
91.33201.0905 - AVTF109EU - card C00262155 - dobblokkos mosógép
91.33202.0905 - AVTF129EU - card C00262156 - dobblokkos mosógép
91.33808.0905 - AVTL89IT - card C00262244
91.33809.0905 - AVTL109IT - card C00252476
91.33810.0905 - AVTF129IT - card C00262245 - dobblokkos mosógép
91.34554.0905 - AVTF129FR - card C00262247 - dobblokkos mosógép
91.30461.0905 - AVTL119FR - card C00262550
91.33197.0905 - AVTL89EU - card C00262551
91.33969.0905 - AVTL108FR - card C00262552
n1040414: Új expander bevezetése a brembatei felültöltõs mosógépen.
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Az 50213.0001 gyári számtól a C00118593 expander lett bevezetve a C00055037 helyett.
Az újat a jelen értesítés által érintett modellek módosítás elõtti változatain is lehet alkalmazni.
mod.AVTF129EU page 17
n4008c01: Smart Card - EVOII
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
2008 áprilisától kezdődően elkezdjük az EVO II elektronikus modulok alkatrész kezelését. Ezek az elektronikus modulo beépített
eeprom-al rendelkeznek és programozásuk cask smart kártyáról vagy PDA-val lehetséges.
Figyelem!! A módosítás előtti modulokat, amelyek eeprom aljzattal rendelkeznek, szintén smart kártyával vagy PDA-val lehet
programozni miután az aljzatba behelyeztünk egy üres eeprom-ot. A készlet erejéig előre programozott eeprom-ot is lehet
rendelni/haználni. Ilyenkor a smart kártya használata szükségtelen.
A modulokat a következő cikkszámmal lehet rendelni:
C00265676 - C00143068 - Vezetőképesség érzékelővel szerelt típusok
C00254298 – beépített(integrált) eeprom
C00143068 – eeprom aljzattal szerelve -- Vezetőképesség érzékelő nélkül szerelt típusok
C00254297 - beépített(integrált) eeprom
C00259941 - eeprom aljzattal szerelve
C00254531 - beépített(integrált) eeprom
C00143058 - eeprom aljzattal szerelve
A jelen jegyzékhez mellékelünk egy “referencia listát” amely tartalmazza a smart kártya és az eeprom kódját, a típusra jellemző
szoftverrel.
mod.AVTF129EU page 18

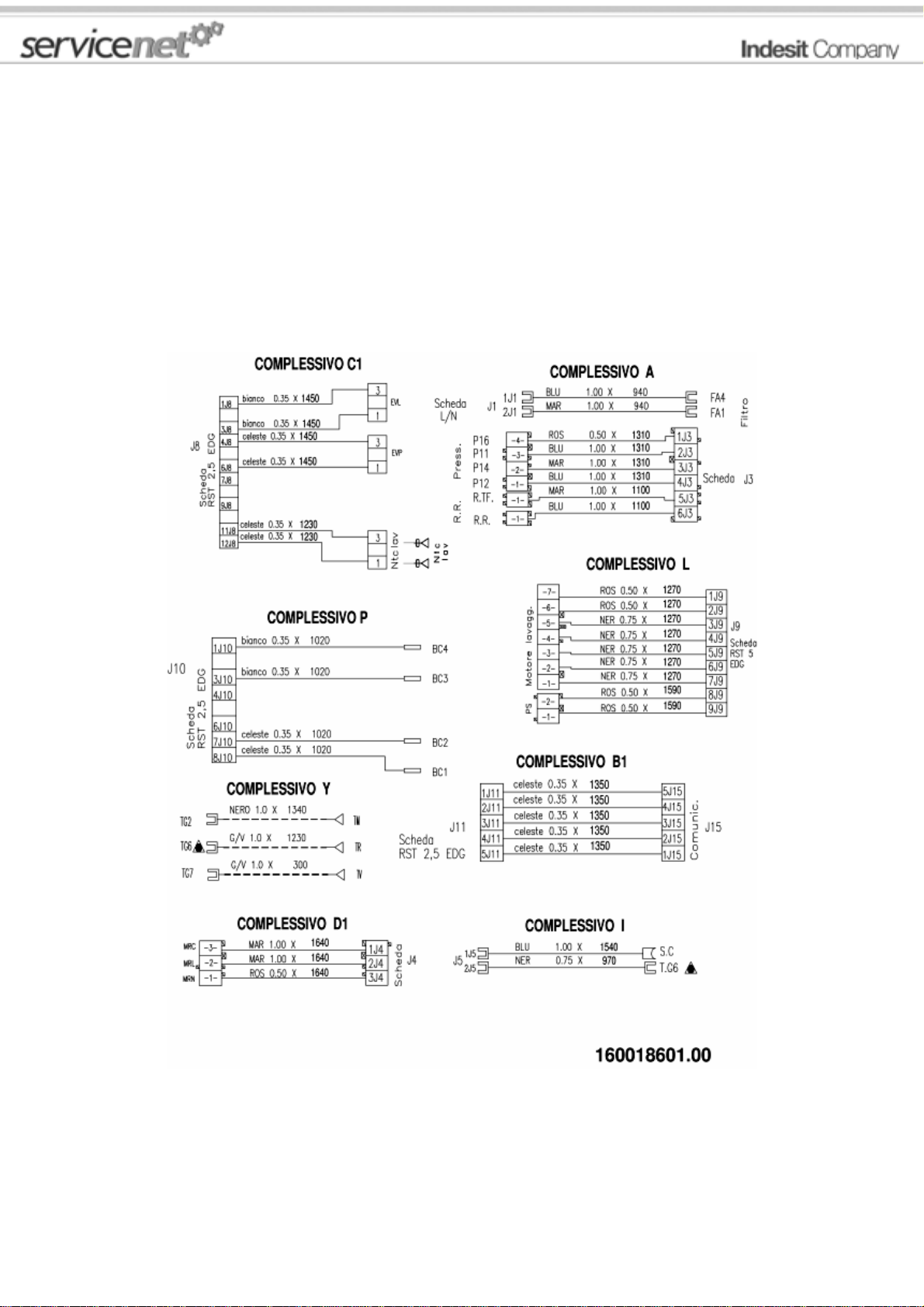

Elektromos ábrák és
csatlakozások
Cod. 16001860100
mod.AVTF129EU page 19
leírás
leírás: 16001860100
AQS Aquastop electrovalve Mzbn/MTA zbn timer motor
B Buzzer N Neutral or Terminal Board
BC Blocco Cesto NC Spin cycle exclusion
BF Terminal board contact, motor fan and dryer P Pressure switch
BP Buzzer P1 1st level pressure cut-off switch
C Condensator P2 2nd level pressure cut-off switch
CA Condensator PA High speed potentiometer
DV Switching device PB Low speed potentiometer
EF/CL Electro-Valve Cold Water / Bleach PL Pure Wool
EF/L Electro-Valve Cold Water / Wash PM Motor Thermoprotector
EF/P Electro-Valve Cold Water / Prewash PR Timer programmer or Pressure switch
ER Exclude Heating Element PS Drain pump
ET Thermostat disactivation R Heating element
EV Electrovalve RE Relay
EVA Dryer electrovalve RR Heating element
EVC Hot water electrovalve RV Speed regulator
EVF Elettrovalvola acqua fredda Ras/RA Dryer heating element
EVL Wash electrovalve S LED
EVP Pre Wash electrovalve SL Line LED
FA Antijamming filter SO Door LED
FD Delicate drying cycle thermostat SR Heating LED
FE Strong drying cycle thermostat ST Temperature selector
FRT Thermofusible Heating Element SV Speed Selector for Spin
I Inverter T Timer contacts
I1..2..3.. Switches/switching devices TA Drying timer contacts
IA Switch On/Off TB Low Temperature Thermostat
IC Switch N.C. - 1/2 Load TC Spider wheel earth
ID Switch display TFL Flange earth
IE Water Saving Device TG Main earth
IF Switch - Spin Reduction TH Thermostat
IP Door switch TH1 1st temperature thermostat
IR Line switch TH2 2nd temperature thermostat
IS Water-stop TH3 3rd temperature thermostat
mod.AVTF129EU page 20
L Line or Lamp THF Operating thermostat
LB Low Level THR Adjustable thermostat
LN Normal Level TM Motor earth
LS Pilot lamp TMB Main cabinet earth
M Earth-symbol TMP Motor thermal protector
MC Spin cycle motor TMS Thermostop
MI MOTOR WITH PULLEY TP Thermal protector
ML Wash cycle motor TPS Drain pump earth
MO Terminal Board TR Heating element earth
MP Door dip-switch TS Safety thermostat
MR Thermal Lock TT Timer earthing connection
MT Timer motor TTH Earthing Thermostat
MV Motor fan TV Tank earth
MV -Ras Dryer heating element ZBN Timer
mod.AVTF129EU page 21
Elektromos ábrák és
csatlakozások
Cod. 21500759700
Érvényes terv a következő gyári kódokhoz 91332020000,91332020900
mod.AVTF129EU page 22
leírás
leírás: 21500759700
mod.AVTF129EU page 23
Elektromos ábrák és
csatlakozások
Cod. 21500901000
Érvényes terv a következő gyári kódokhoz 91332020905
mod.AVTF129EU page 24
leírás
leírás: 21500901000
AQS Aquastop electrovalve Mzbn/MTA zbn timer motor
B Buzzer N Neutral or Terminal Board
BC Blocco Cesto NC Spin cycle exclusion
BF Terminal board contact, motor fan and dryer P Pressure switch
BP Buzzer P1 1st level pressure cut-off switch
C Condensator P2 2nd level pressure cut-off switch
CA Condensator PA High speed potentiometer
DV Switching device PB Low speed potentiometer
EF/CL Electro-Valve Cold Water / Bleach PL Pure Wool
EF/L Electro-Valve Cold Water / Wash PM Motor Thermoprotector
EF/P Electro-Valve Cold Water / Prewash PR Timer programmer or Pressure switch
ER Exclude Heating Element PS Drain pump
ET Thermostat disactivation R Heating element
EV Electrovalve RE Relay
EVA Dryer electrovalve RR Heating element
EVC Hot water electrovalve RV Speed regulator
EVF Elettrovalvola acqua fredda Ras/RA Dryer heating element
EVL Wash electrovalve S LED
EVP Pre Wash electrovalve SL Line LED
FA Antijamming filter SO Door LED
FD Delicate drying cycle thermostat SR Heating LED
FE Strong drying cycle thermostat ST Temperature selector
FRT Thermofusible Heating Element SV Speed Selector for Spin
I Inverter T Timer contacts
I1..2..3.. Switches/switching devices TA Drying timer contacts
IA Switch On/Off TB Low Temperature Thermostat
IC Switch N.C. - 1/2 Load TC Spider wheel earth
ID Switch display TFL Flange earth
IE Water Saving Device TG Main earth
IF Switch - Spin Reduction TH Thermostat
IP Door switch TH1 1st temperature thermostat
IR Line switch TH2 2nd temperature thermostat
IS Water-stop TH3 3rd temperature thermostat
mod.AVTF129EU page 25
L Line or Lamp THF Operating thermostat
LB Low Level THR Adjustable thermostat
LN Normal Level TM Motor earth
LS Pilot lamp TMB Main cabinet earth
M Earth-symbol TMP Motor thermal protector
MC Spin cycle motor TMS Thermostop
MI MOTOR WITH PULLEY TP Thermal protector
ML Wash cycle motor TPS Drain pump earth
MO Terminal Board TR Heating element earth
MP Door dip-switch TS Safety thermostat
MR Thermal Lock TT Timer earthing connection
MT Timer motor TTH Earthing Thermostat
MV Motor fan TV Tank earth
MV -Ras Dryer heating element ZBN Timer
mod.AVTF129EU page 26
Loading...
