Page 1

ECO

NEXT EVO X SFT

MANUALE D’USO PER L’UTENTE

ISTRUZIONI TECNICHE PER L’INSTALLAZIONE E LA MANUTENZIONE

MANUAL DE USUARIO

INSTRUCCIONES TÉCNICAS PARA LA INSTALACIÓN Y EL MANTENIMIENTO

MANUAL DE UTILIZAÇÃO PARA O USUÁRIO

INSTRUÇÕES TÉCNICAS PARA INSTALADOR

SCALDABAGNO A GAS ISTANTANEO

IT ES PT

CALENTADORES A GAS INSTANTÁNEO

INSTANT AQUECEDORES GAS

HOT WATER I HEATING I RENEWABLE I AIR CONDITIONING

Page 2

MANUALE D’USO

Egregio Signore, desideriamo ringraziarLa per aver preferito nel suo acquisto un apparecchio di ns. produzione. Siamo certi di averLe fornito un prodotto tecnicamente valido. Questo libretto è stato preparato per informarLa, con avvertenze e consigli, sulla sua installazione, il suo uso corretto e la sua manutenzione per poterne apprezzare tutte le qualità. Conservi con cura questo libretto per ogni ulteriore consultazione. Il nostro servizio tecnico di zona rimane a Sua completa disposizione per tutte le necessità.

ISTRUZIONI D’USO PER L’UTENTE

Avvertenze generali .......................................................3

Marcatura CE ................................................................3

Norme di sicurezza ........................................................4

Pannello comandi ..........................................................5

Display ...........................................................................5

Procedura di accensione ...............................................6

Regolazione della temperatura dell’acqua ....................6

Funzione ECO ..............................................................6

Procedura di spegnimento.............................................6

Condizioni di arresto dell’apparecchio ........................... 7

Protezione antigelo ........................................................7

Smaltimento e riciclaggio dell’apparecchio....................7

Cambio Gas...................................................................7

Manutenzione ................................................................7

ISTRUZIONI TECNICHE PER L’INSTALLAZIONE E LA MANUTENZIONE

(riservato al tecnico qualicato) ................................8

PRODOTTO CONFORME ALLA DIRETTIVA WEEE 2012/19/EU

Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica

che il prodotto alla ne della propria vita utile deve essere raccolto separatamente dagli altri riuti.

L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a

ne vita agli idonei centri comunali di raccolta differenziata dei riuti elettrotecnici ed elettronici.

In alternativa alla gestione autonoma è possibile consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con

supercie di vendita di almeno 400 m2 è inoltre possibile

consegnare gratuitamente, senza obbligo di acquisto, i prodotti

elettronici da smaltire con dimensioni inferiori a 25 cm.

L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.

2 /

Page 3

MANUALE D’USO

IL PRESENTE LIBRETTO COSTITUISCE PARTE INTEGRANTE ED ESSENZIALE DEL PRODOTTO. DEVE ESSERE CONSERVATO CON CURA DALL’UTENTE E DOVRANNO SEMPRE ACCOMPAGNARE L’APPARECCHIO ANCHE IN CASO DI SUA CESSIONE AD ALTRO PROPRIETARIO O UTENTE E/O DI TRASFERIMENTO SU ALTRO IMPIANTO. LEGGERE ATTENTAMENTE LE ISTRUZIONI E LE AVVERTENZE CONTENUTE NEL PRESENTE LIBRETTO IN QUANTO FORNISCONO IMPORTANTI INDICAZIONI RIGUARDANTI LA SICUREZZA DI INSTALLAZIONE, D’USO E DI MANUTENZIONE.

Questo apparecchio serve a produrre acqua calda per uso domestico. Deve essere allacciato ad una rete di distribuzione di acqua calda sanitaria compatibilmente alle sue prestazioni ed alla sua potenza. È vietata l’utilizzazione per scopi diversi da quanto

specicato. Il costruttore non è considerato responsabile

per eventuali danni derivanti da usi impropri, erronei ed irragionevoli o da un mancato rispetto delle istruzioni riportate sul presente libretto.

In caso di inutilizzo prolungato dell’apparecchio è necessario:

- togliere l’alimentazione elettrica portando l’interruttore esterno in posizione “OFF”;

- chiudere i rubinetti del gas;

- svuotare l’impianto sanitario se c’è pericolo di gelo.

In caso di disattivazione denitiva dell’ apparecchio far eseguire le operazioni da personale tecnico qualicato.

Per la pulizia delle parti esterne spegnere l’apparecchio e portare l’interruttore esterno in posizione “OFF”.

Non utilizzare o conservare sostanze facilmente

inammabili nel locale in cui è installato l’apparecchio.

Marcatura CE

Il marchio CE garantisce la rispondenza dell’apparecchio alle seguenti direttive:

- 2016/426/EU - relativa agli apparecchi a gas

- 2014/30/EU - relativa alla compatibilità

elettromagnetica

- 2014/35/EU - relativa alla sicurezza elettrica

- 2009/125/EC - Energy related products

- 814/2013 - Regolamento UE

L’installazione, la manutenzione e qualsiasi altro intervento, che richiede l’utilizzo di componenti e accessori in cui vi è contatto con la acqua potabile, devono essere effettuati nel rispetto delle norme vigenti e delle indicazioni fornite dal costruttore. Questo apparecchio, relativamente ai materiali a contatto con acqua sanitaria, risponde ai requisiti previsti dal

Decreto Ministeriale n. 174/2004 del 6 aprile 2004.

Regolamento concernete i materiali e gli oggetti che

possono essere utilizzati negli impianti ssi di captazione,

trattamento, adduzione e distribuzione delle acque destinate al consumo umano.

L’installazione, la manutenzione e qualsiasi altro intervento devono essere effettuate nel rispetto delle norme vigenti e delle indicazioni fornite dal costruttore. In caso di guasto e/o cattivo funzionamento spegnere l’apparecchio, chiudere il rubinetto del gas e non tentare

di ripararlo ma rivolgersi a personale qualicato.

Eventuali riparazioni, effettuate utilizzando esclusivamente ricambi originali, devono essere eseguite solamente

da tecnici qualicati. Il mancato rispetto di quanto sopra

può compromettere la sicurezza dell’apparecchio e fa decadere ogni responsabilità del costruttore. Nel caso di lavori o manutenzioni di strutture poste nelle vicinanze dei condotti o dei dispositivi di scarico dei fumi e loro accessori, spegnere l’apparecchio e a lavori ultimati

far vericare l’efcienza dei condotti o dei dispositivi da personale tecnico qualicato.

ATTENZIONE!! L’acqua a temperatura superiore ai 50°C

provoca gravi ustioni.

Vericare sempre la temperatura dell’acqua prima di qualsiasi utilizzo.

ATTENZIONE!!

L’apparecchio può essere utilizzato solo con presenza di acqua nello

scambiatore.

/ 3

Page 4

MANUALE D’USO

Norme di sicurezza

Legenda simboli: Il mancato rispetto dell’avvertenza comporta rischio di lesioni, in determinate circostanze anche mortali, per le persone Il mancato rispetto dell’avvertenza comporta rischio di danneggiamenti, in determinate circostanze anche gravi, per oggetti, piante o animali

Non effettuare operazioni che implichino l’apertura dell’apparecchio.

Folgorazione per presenza di componenti sotto tensione. Lesioni personali per ustioni per presenza di componenti surriscaldati o per ferite per presenza di bordi e protuberanze taglienti.

Non effettuare operazioni che implichino la rimozione dell’apparecchio dalla sua installazione.

Folgorazione per presenza di componenti sotto tensione. Esplosioni, incendi o intossicazioni per perdita gas dalle tubazioni scollegate. Allagamenti per perdita acqua dalle tubazioni scollegate.

Non danneggiare il cavo di alimentazione

elettrica.

Folgorazione per presenza di li scoperti sotto

tensione.

Non lasciare oggetti sull’apparecchio.

Lesioni personali per la caduta dell’oggetto a seguito di vibrazioni. Danneggiamento dell’apparecchio o degli oggetti sottostanti per la caduta dell’oggetto a seguito di vibrazioni.

Non salire sull’apparecchio.

Lesioni personali per la caduta dell’apparecchio Danneggiamento dell’apparecchio o degli oggetti sottostanti per la caduta dell’apparecchio a seguito del distacco dal

ssaggio.

Non salire su sedie, sgabelli, scale o supporti instabili per effettuare la pulizia dell’apparecchio.

Lesioni personali per la caduta dall’alto o per cesoiamento (scale doppie).

Non effettuare operazioni di pulizia dell’apparecchio senza aver prima spento

l’apparecchio, e portato l’interruttore esterno in

posizione OFF.

Folgorazione per presenza di componenti sotto tensione.

Non utilizzare insetticidi, solventi o detersivi aggressivi per la pulizia dell’apparecchio.

Danneggiamento delle parti in materiale plastico o verniciate.

Non utilizzare l’apparecchio per scopi diversi da quello di un normale uso domestico.

Danneggiamento dell’apparecchio per sovraccarico di funzionamento. Danneggiamento degli oggetti indebitamente trattati.

Non fare utilizzare l’apparecchio da bambini o

persone inesperte.

Danneggiamento dell’apparecchio per uso improprio.

Nel caso si avverta odore di bruciato o si veda del fumo fuoriuscire dall’apparecchio, spegnere l’apparecchio, chiudere il rubinetto principale del gas, aprire le nestre ed avvisare il tecnico.

Lesioni personali per ustioni, inalazione fumi, intossicazione.

Nel caso si avverta forte odore di gas, chiudere il rubinetto principale del gas, aprire le nestre ed avvisare il tecnico.

Esplosioni, incendi o intossicazioni.

ATTENZIONE!!!! L’apparecchio può essere utilizzato da bambini dietà non inferiore a 8 anni e da persone con ridotte

capacità siche, sensoriali o mentali, o privedi

esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall’utilizzatore non deve essere effettuata da bambini senza sorveglianza.

4 /

Page 5

MANUALE D’USO

ATTENZIONE

L’installazione, la prima accensione, le regolazioni di manutenzione devono essere effettuate, secondo le istruzioni, esclusivamente

da personale qualicato.

Un’errata installazione può causare danni a persone, animali o cose, nei confronti dei quali il costruttore non è considerato responsabile.

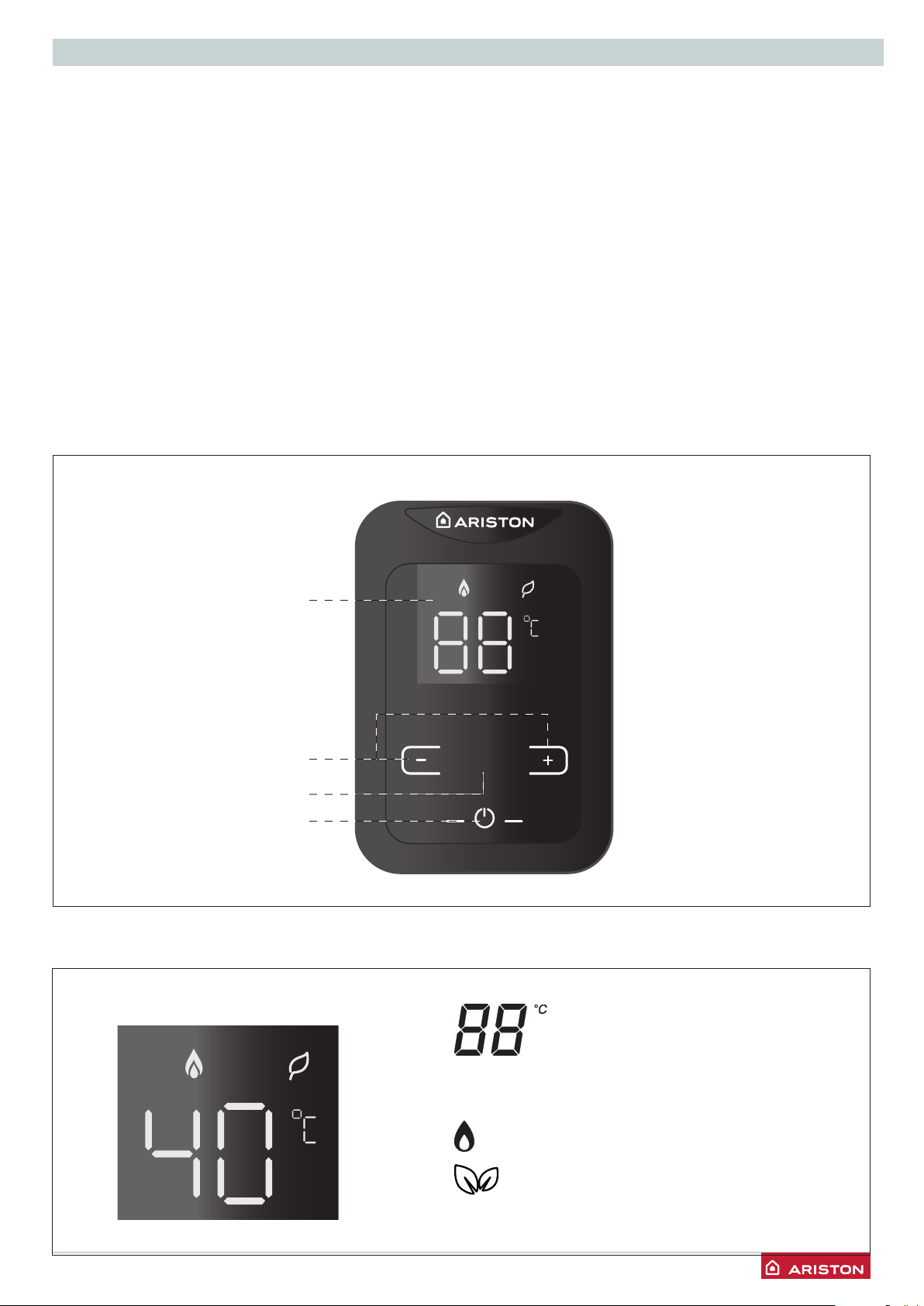

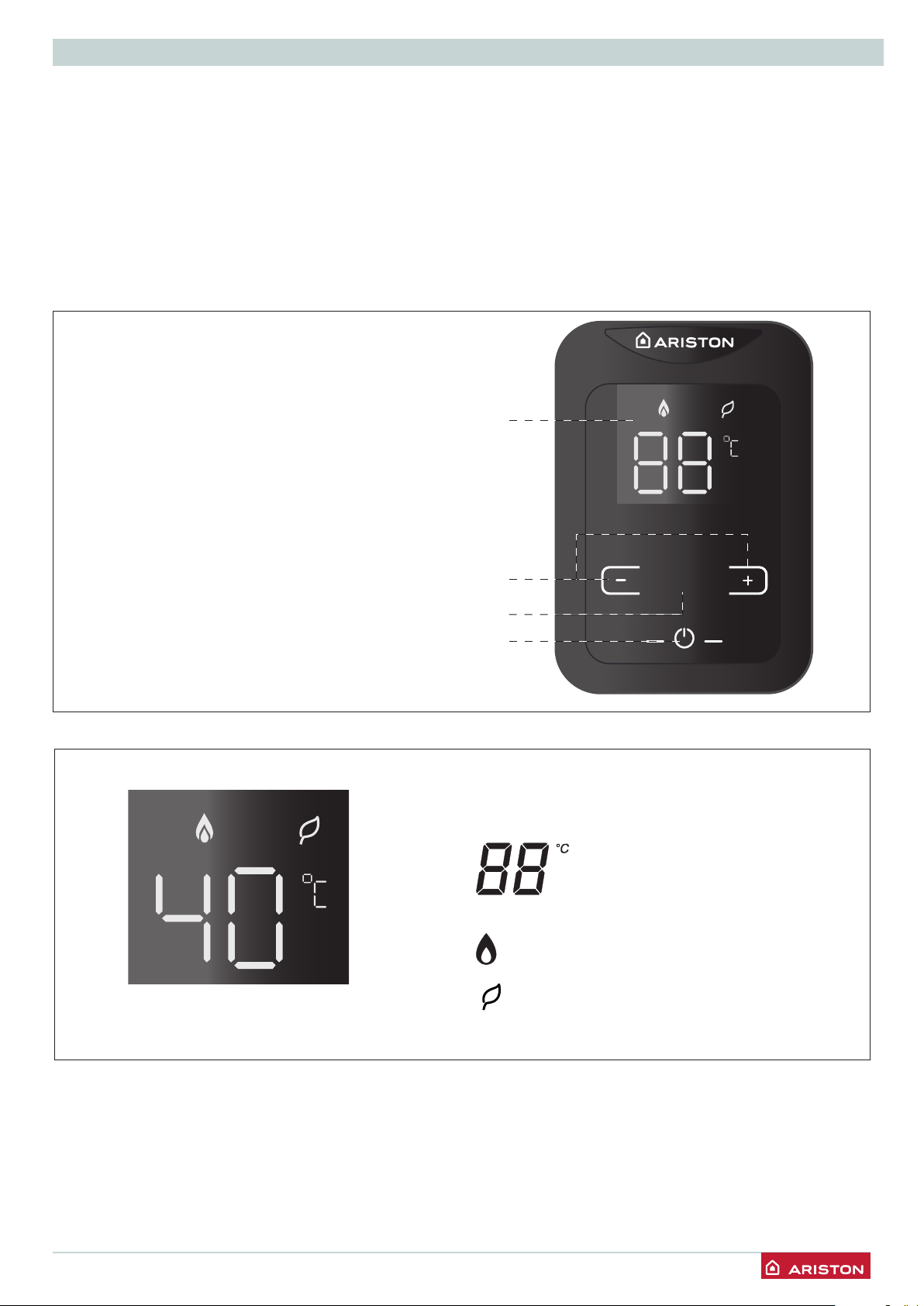

Pannello comandi

SE L’APPARECCHIO È INSTALLATO ALL’INTERNO DELL’APPARTAMENTO VERIFICARE CHE SIANO RISPETTATE LE DISPOSIZIONI RELATIVE ALL’ENTRATA DELL’ARIA ED ALLA VENTILAZIONE DEL LOCALE (SECONDO LE LEGGI VIGENTI).

Legenda:

1. Display

2. Tasti regolazione temperatura acqua

3. Tasto ECO

4. Tasto ON/OFF

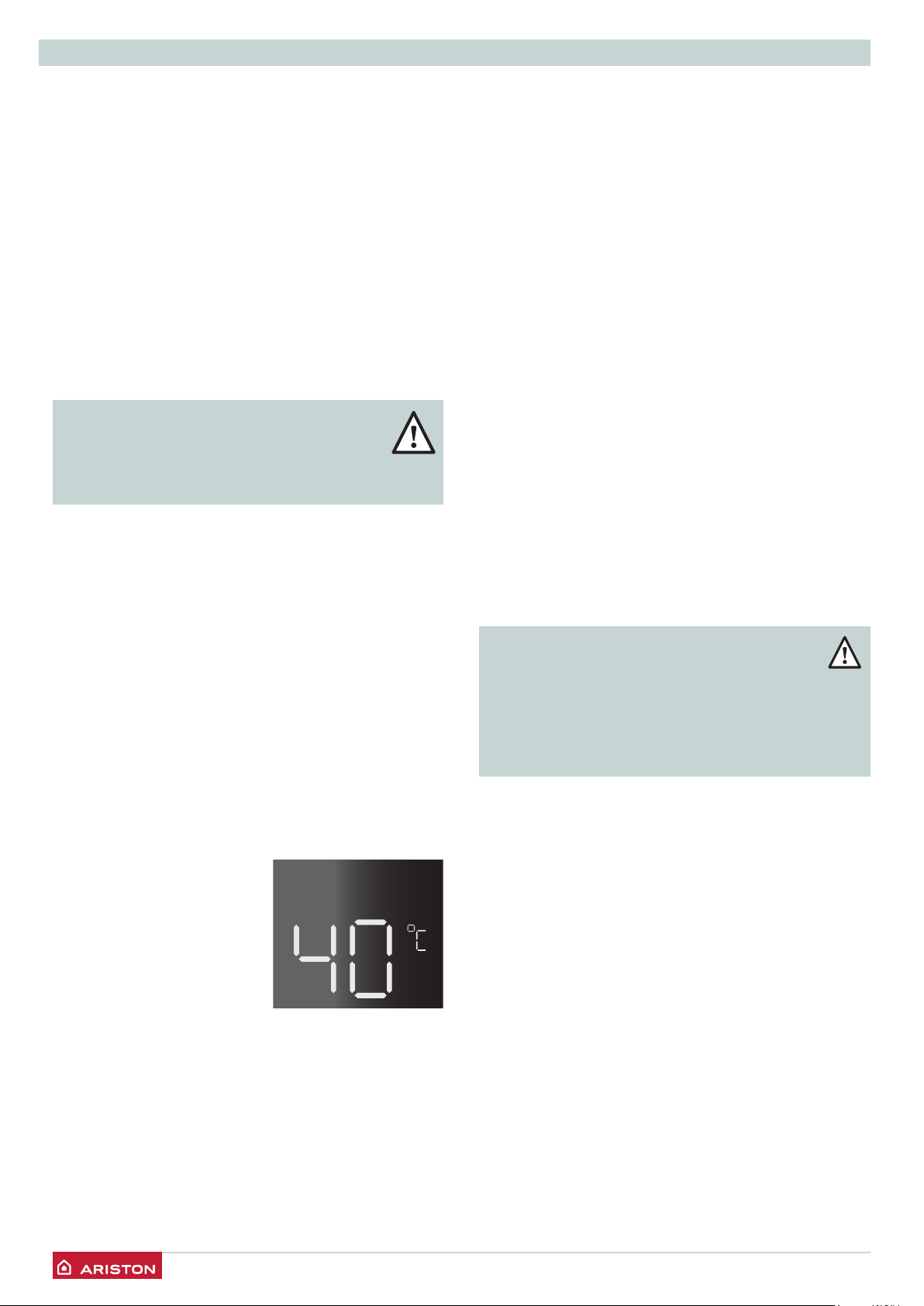

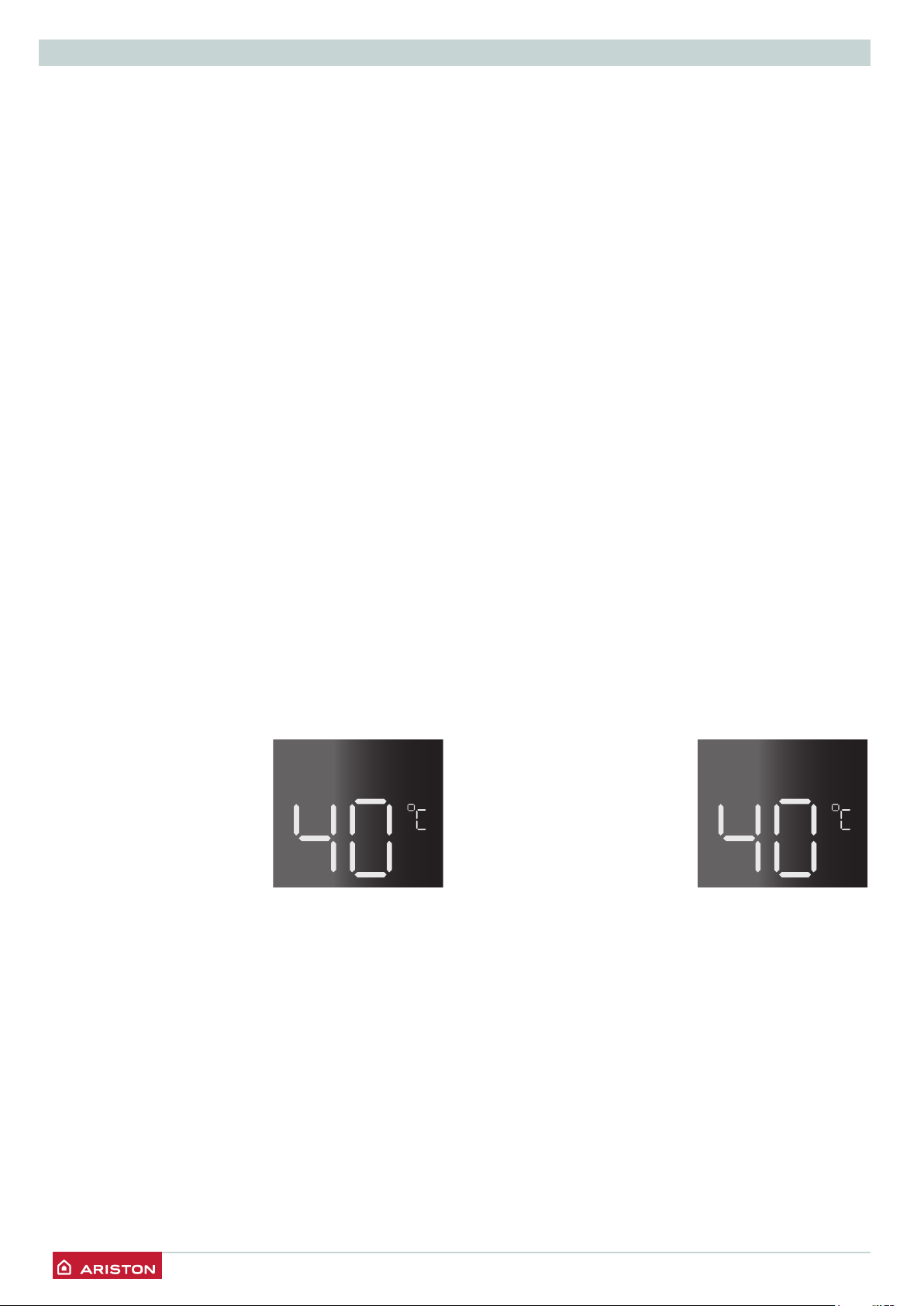

Display

ECO

3 4

- Indicazione temperatura acqua (°C)

- Segnalazione codici d’errore

Segnalazione presenza amma

Funzione ECO attivata

/ 5

Page 6

MANUALE D’USO

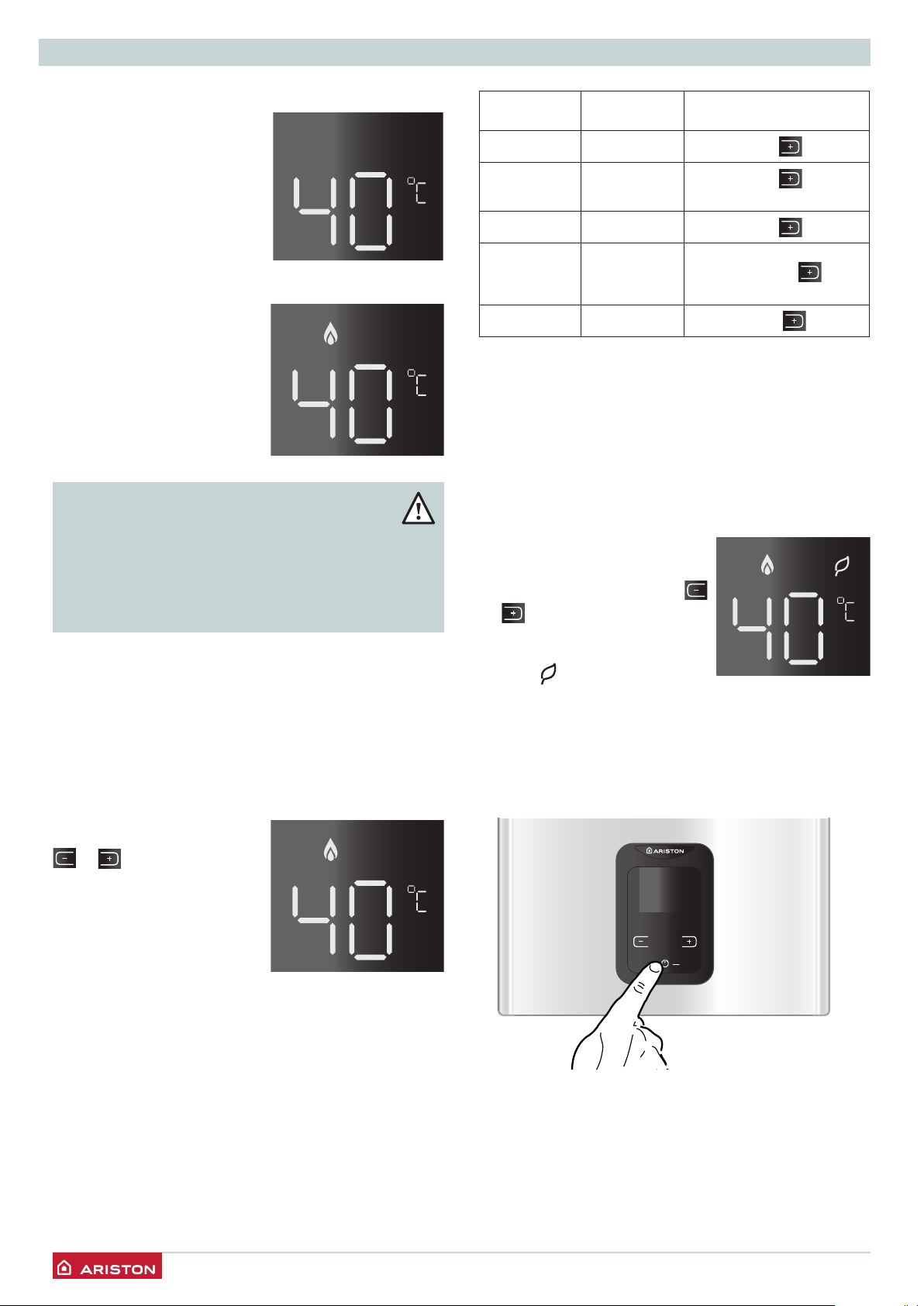

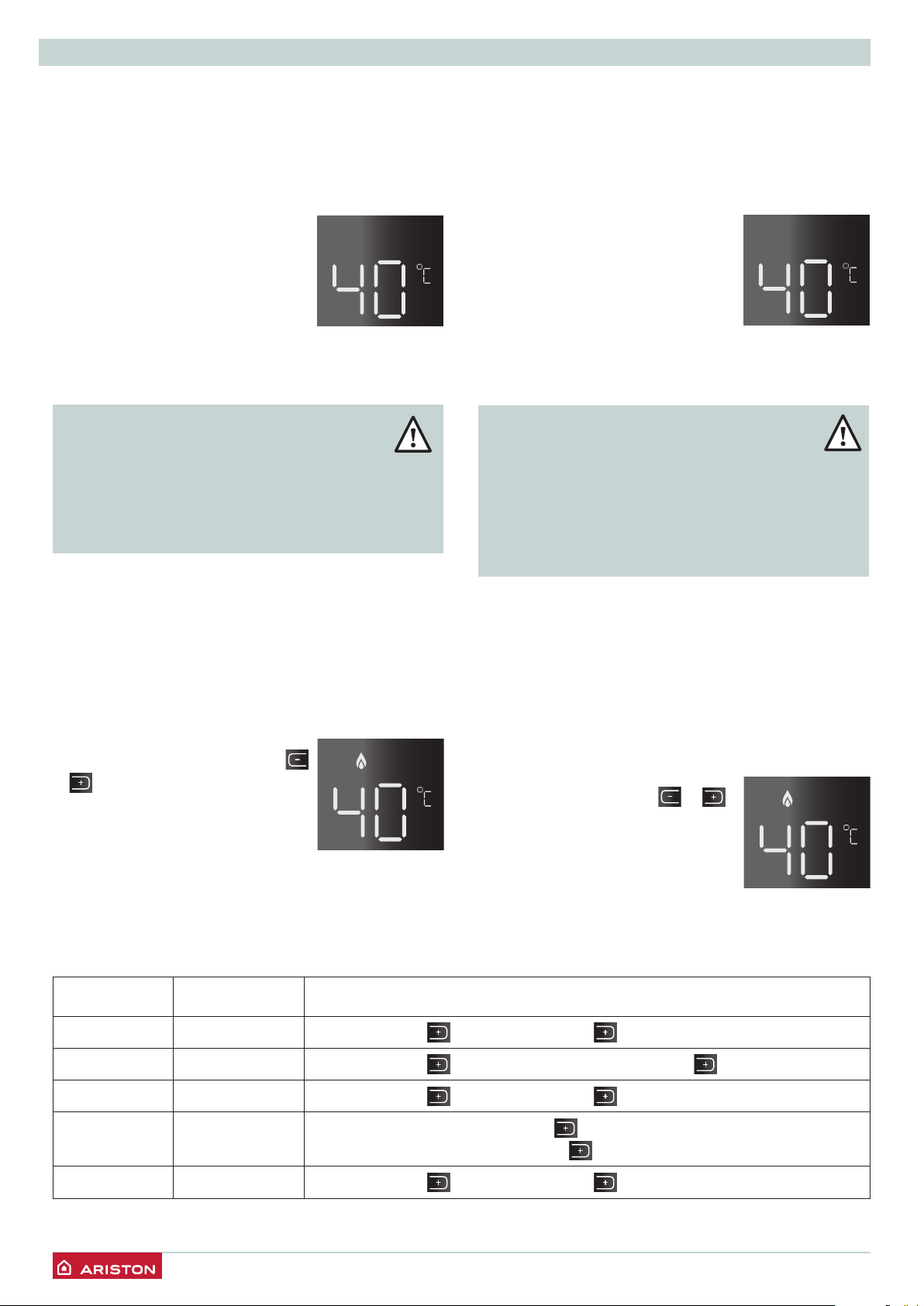

Procedura di accensione

- vericare che il rubinetto sul

raccordo dell’acqua fredda sia aperto

- vericare che il rubinetto del

gas sia aperto

- vericare che l’apparecchio è

alimentato da corrente elettrica.

Premere il tasto ON/OFF “4” il display si illumina.

Aprire un rubinetto dell’acqua calda, l’apparecchio si mette in funzione automaticamente. Il display visualizza la temperatura

impostata e la amma indica

l’accensione del bruciatore.

ATTENZIONE!! L’acqua a temperatura superiore ai 50°C

provoca gravi ustioni.

Vericare sempre la temperatura dell’acqua prima di qualsiasi utilizzo.

Nota: Se l’apparecchio non si mette in funzione, vericare che il

rubinetto del gas e/o dell’acqua fredda siano aperti.

Vericare che l’apparecchio sia alimentato elettricamente.

Non appena il rubinetto viene chiuso l’apparecchio si spegne

automaticamente. Il simbolo della amma scompare dal display.

Regolazione della temperatura dell’aqua

Per impostare la temperatura

dell’acqua calda premere i tasti 2

o .

Il nuovo valore verrà visualizzato sul display.

Intervallo

temperatura

35-48° C 1° C

48-50° C 2° C

50-55° C 5° C

55-60° C 5° C Spegnere l'apparecchio e

60-65° C 5° C

Step

impostazione

Modalità

Premi il tasto

Premi il tasto secondi

Premi il tasto

premere il tasto secondi

Premi il tasto

per 5

Sicurezza bambini

È necessario spegnere l'apparecchio per ripristinare

il range di temperatura. Successivamente l'intervallo di impostazione della temperatura sarà nuovamente

35-48 °C

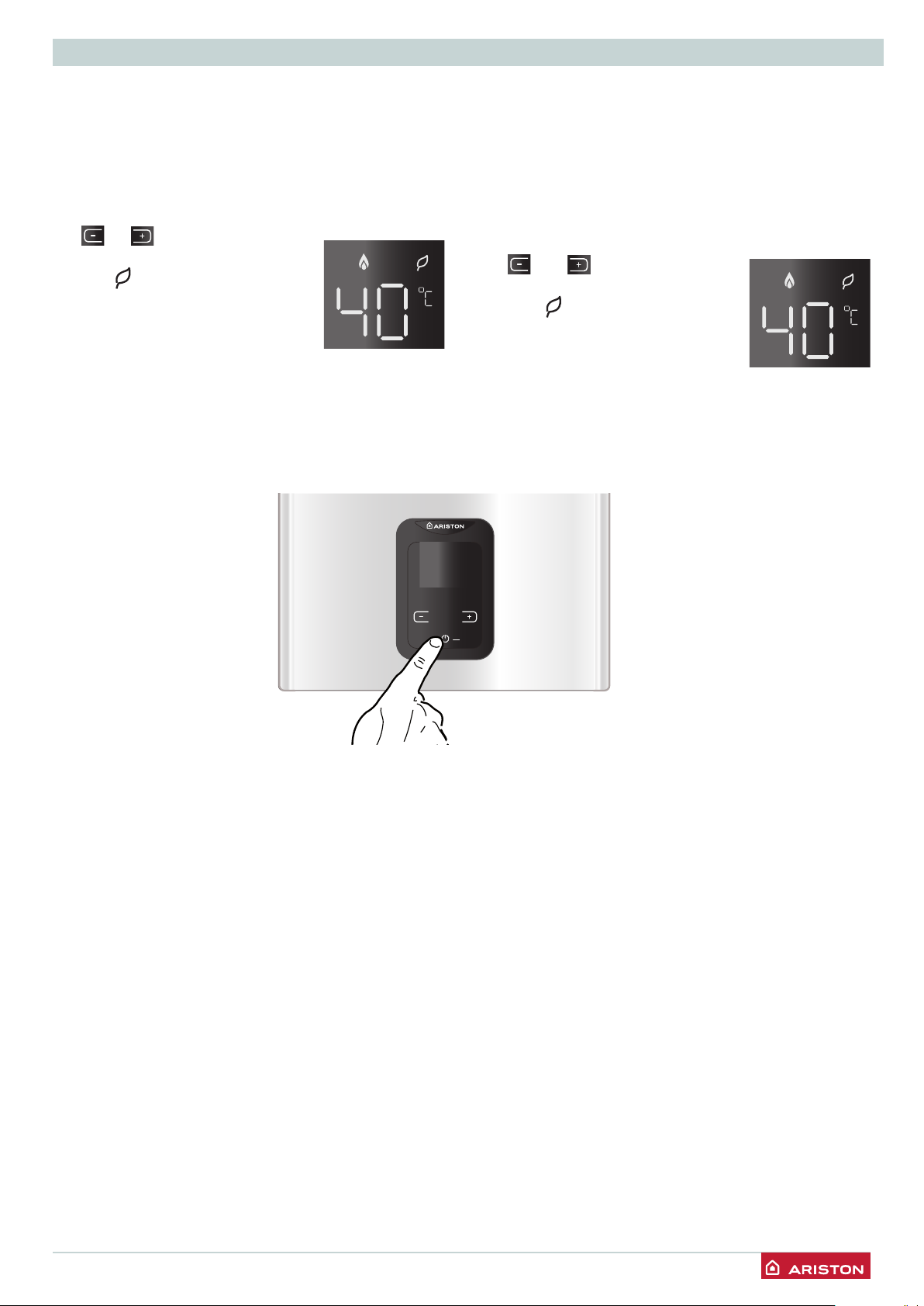

Funzione Eco

Per attivare la Funzione ECO premere il tasto

Per aumentare o diminuire la temperatura premere i tasti 2 or

. Quando la funzione ECO è attivata sul display compare il

simbolo

Per uscire dalla Funzione ECO, premere il tasto 3 con l'apprecchio in stan-by.

Procedura di spegnimento

Per spegnere l’apparecchio premere il tasto ON/OFF “4”, il display si spegne.

È possibile aumentare la temperatura no a 65 ° C

Per impostare la temperatura dell'acqua da 35 a 48 ° C, ogni volta che si preme il pulsante la temperatura aumenta di 1 ° C.

Per impostare temperature da 48 a 65 ° C vedi tabella.

6 /

ECO

Per spegnere completamente l’apparecchio portare l’interruttore elettrico esterno in posizione OFF. Chiudere il rubinetto del gas.

Page 7

MANUALE D’USO

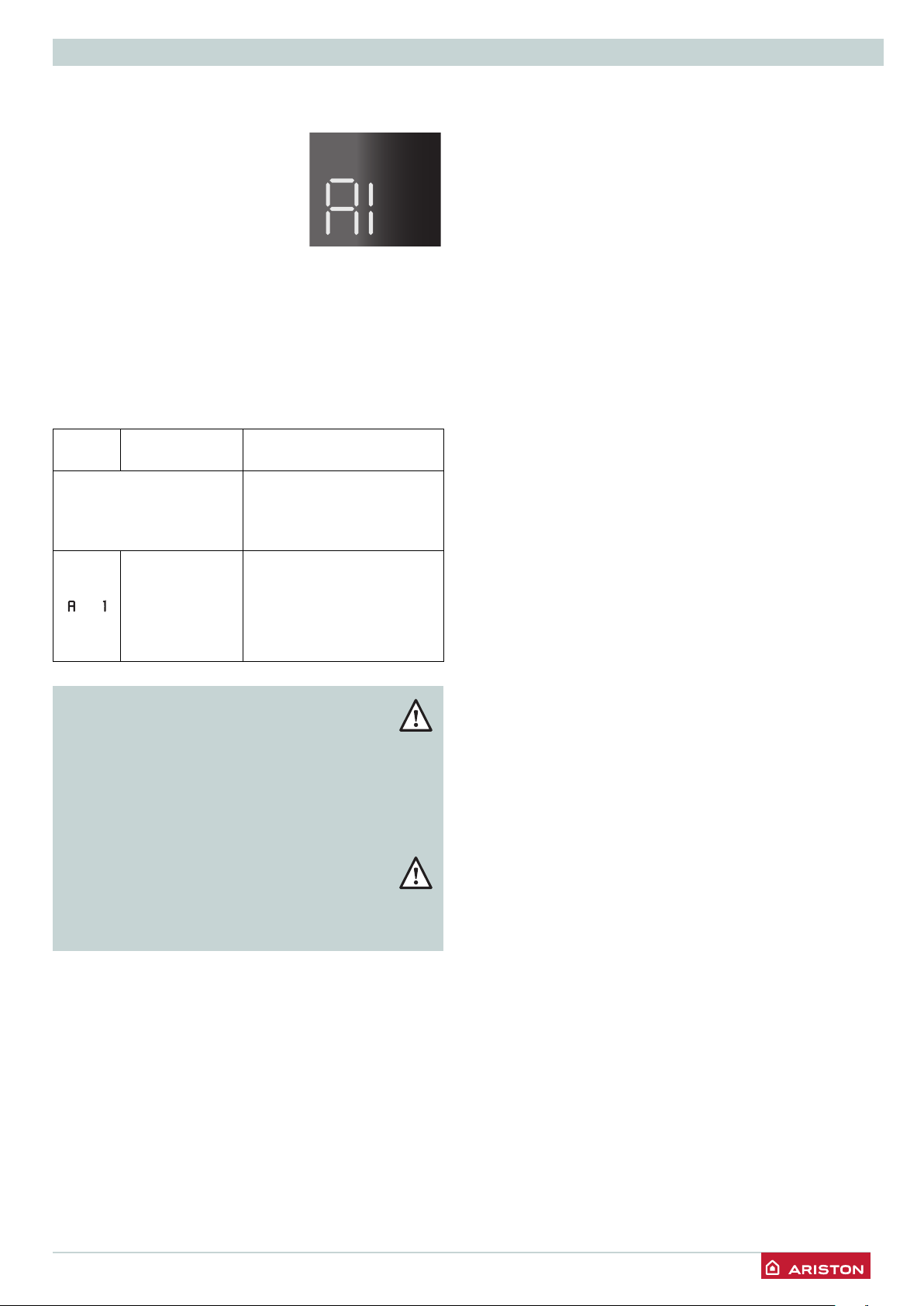

Condizioni di arresto dell’apparecchio

L’apparecchio è protetto da malfunzionameto tramite controlli interni da parte della scheda elettronica. In caso di blocco dal display scompare

il simbolo della amma, e viene

visualizzato un codice d’errore - vedi tabella sotto riportata. Per ripristinare il sistema è necessario effettuare un ON/OFF dell’apparecchio.

Se l’apparecchio segnalerà ancora il codice d’errore spegnere l’apparecchio, chiudere il rubinetto del gas, portare l’interruttore elettrico esterno in posizione di OFF

e contattare un tecnico qualicato

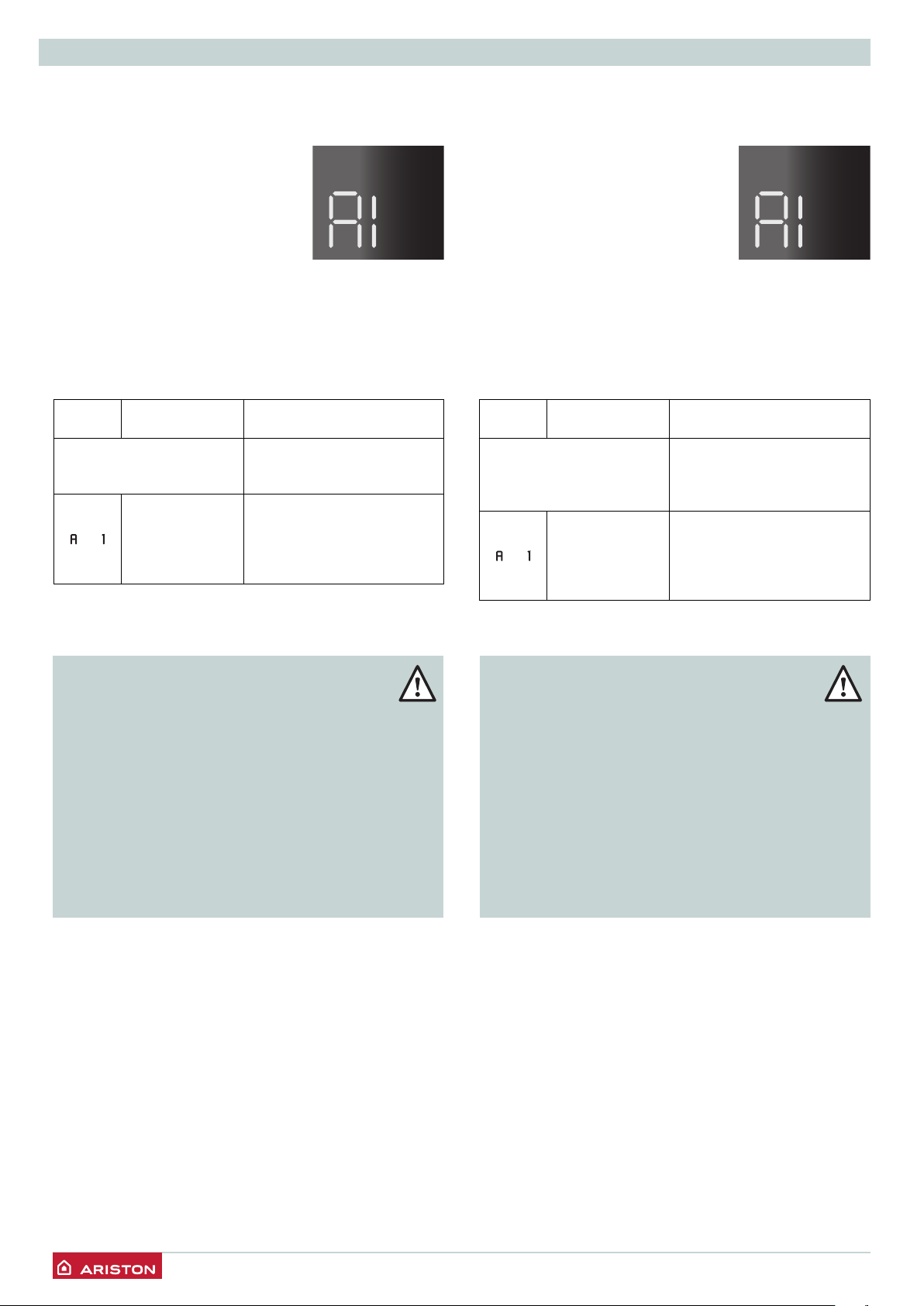

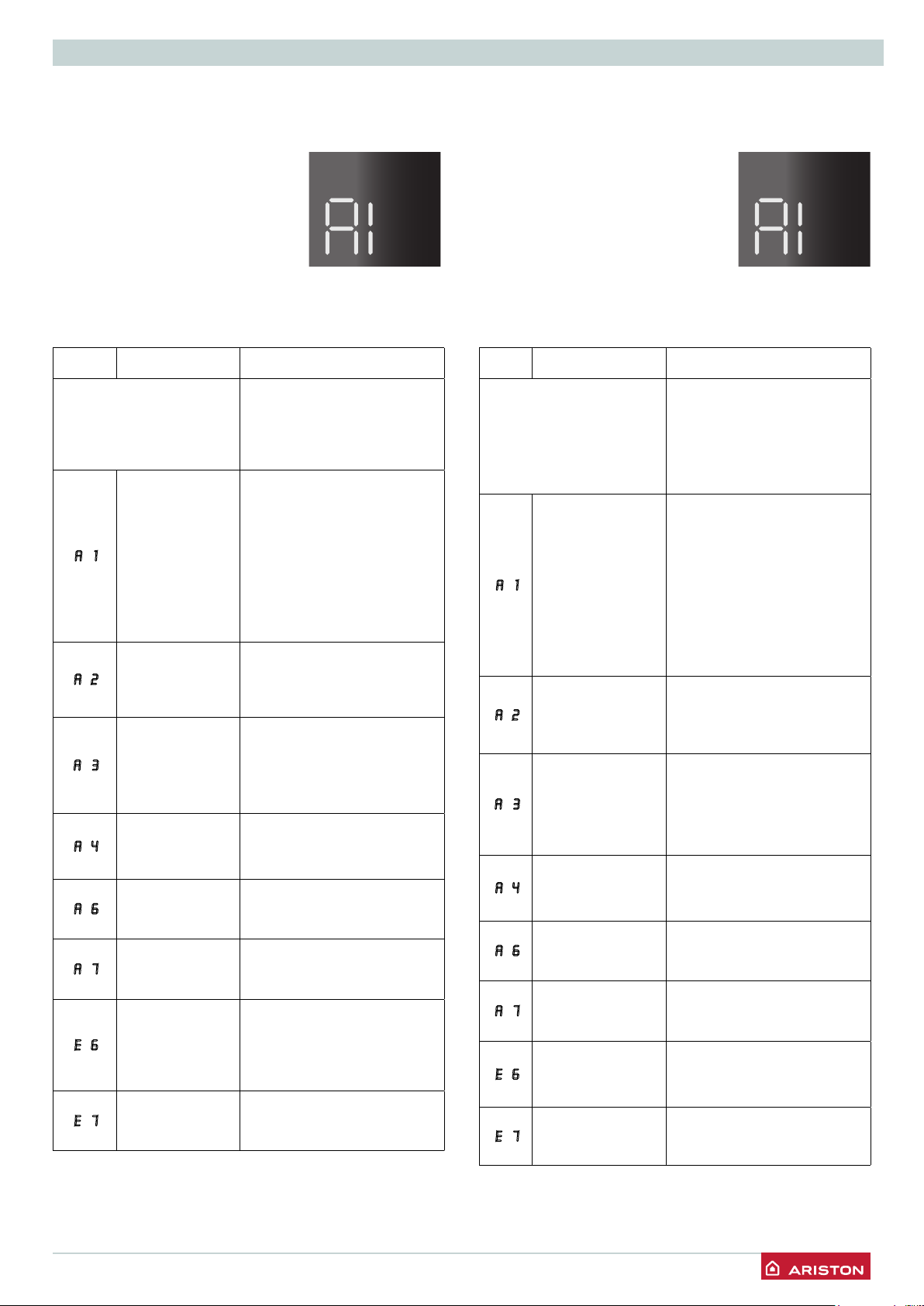

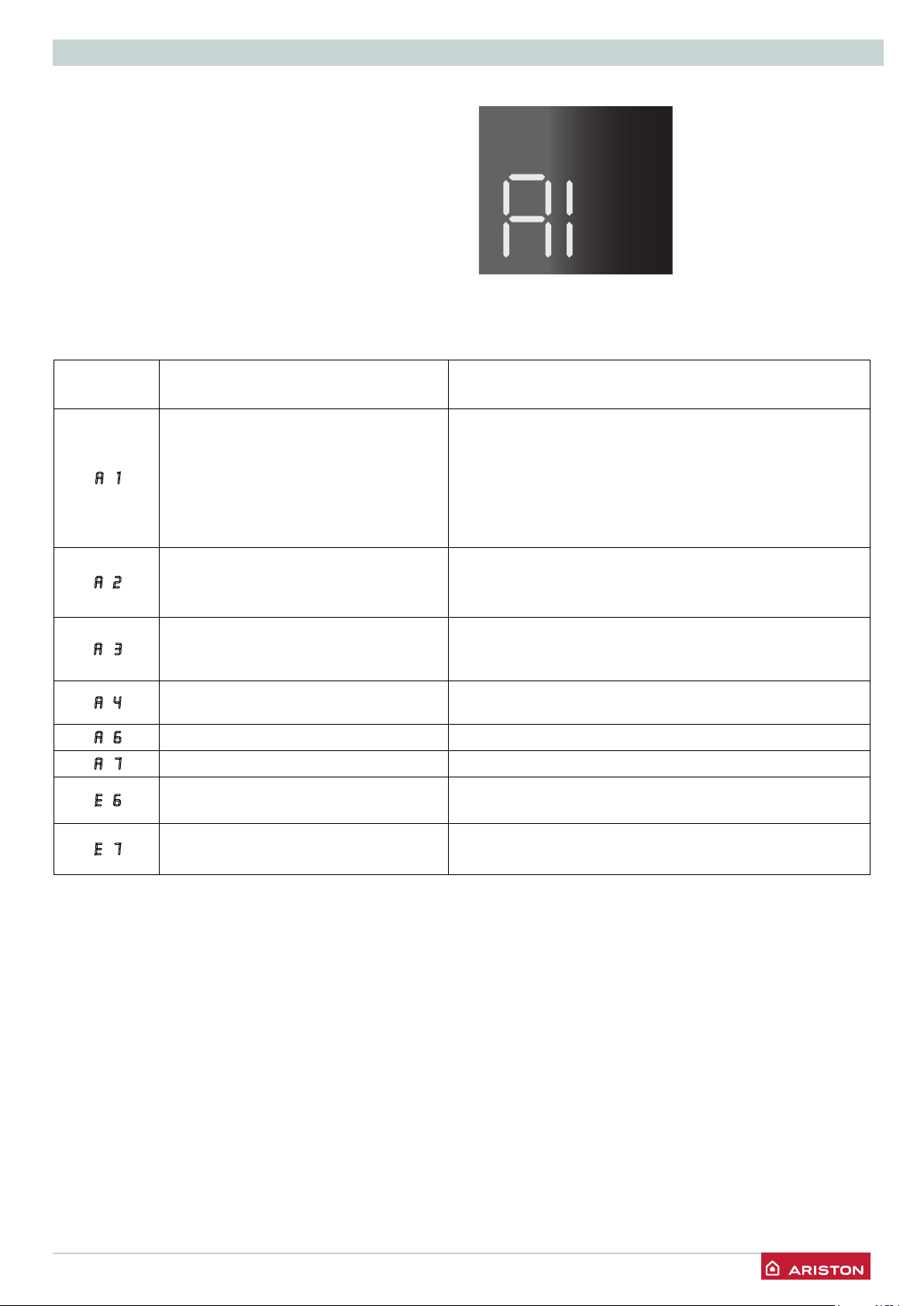

Tabella errori

Codice

errore

Quadro comandi spento dopo pressione del tasto ON/OFF

A 1

Causa

Mancata accensione bruciatore

- Vericare

chel’apparecchio sia alimentato elettricamente.

- Vericare che il

rubinetto del gas sia aperto

- Premere il tasto ON/ OFF

SE IL CODICE D’ERRORE NON È INDICATO IN TABELLA, SPEGNERE L’APPARECCHIO, CHIUDERE IL RUBINETTO DEL GAS, PORTARE L’INTERRUTTORE ELETTRICO ESTERNO IN POSIZIONE DI OFF E CONTATTARE UN TECNICO QUALIFICATO.

NON RIMETTERE IN FUNZIONE L’APPARECCHIO SE L’ERRORE NON È STATO ELIMINATO.

Protezione antigelo

Se l’apparecchio è installato in un luogo dove le tubazioni sono a rischio di gelo si consiglia di svuotarlo. Procedere come sotto indicato:

- Portare l’interruttore elettrico esterno in posizione OFF

- Chiudere il rubinetto diintercettaione del gas

- Chiudere il rubinetto di entrata acqua fredda

- Aprire i rubinetti dell’acqua calda sanitaria no a completo

svutamento dell’apparecchio e delle tubazioni.

Per riempire nuovamente l’apparecchio aprire il rubinetto sell’entrata fredda ed aprire i rubinetti dell’acqua calda sanitaria

no a che esce acqua.

Smaltimento e riciclaggio dell’apparecchio.

I nostri prodotti sono progettati e realizzati per la maggior parte dei componenti con materiali riciclabili. L’apparecchio i suoi eventuali accessori devono essere smaltiti adeguatamente differenziando, ove possibile i vari materiali. Lo smaltimento dell’imballlo utilizzato per il per il trasporto dell’apparecchio deve essere effettuato dall’installatore/ rivenditore.

ATTENZIONE!! Per il riciclaggio e lo smaltimento

dell’apparecchio e degli eventuali accessori rispettare quanto stabilito dalla normativa vigente.

Cambio Gas

L’apparecchio può essere trasformato per uso da gas

metano (G20) a Gas Liquido (G31) o viceversa a cura di un Tecnico Qualicato con l’utilizzo dell’apposito Kit.

Manutenzione

La manutenzione è essenziale per la sicurezza, il buon funzionamento e la durata dell’ apparecchio. Va effettuata in base a quanto previsto dalle norme vigenti. E’ consigliabile far eseguire annualmente, da un

tecnico qualicato, la manutenzione ordinaria.

/ 7

Page 8

ISTRUZIONI TECNICHE PER L’INSTALLAZIONE E LA MANUTENZIONE

(riservato al tecnico qualicato)

Generalità ....................................................................... 9

Avvertenze per l’installatore ............................................9

Norme di sicurezza ........................................................ 10

Descizione del prodotto .............................................. 12

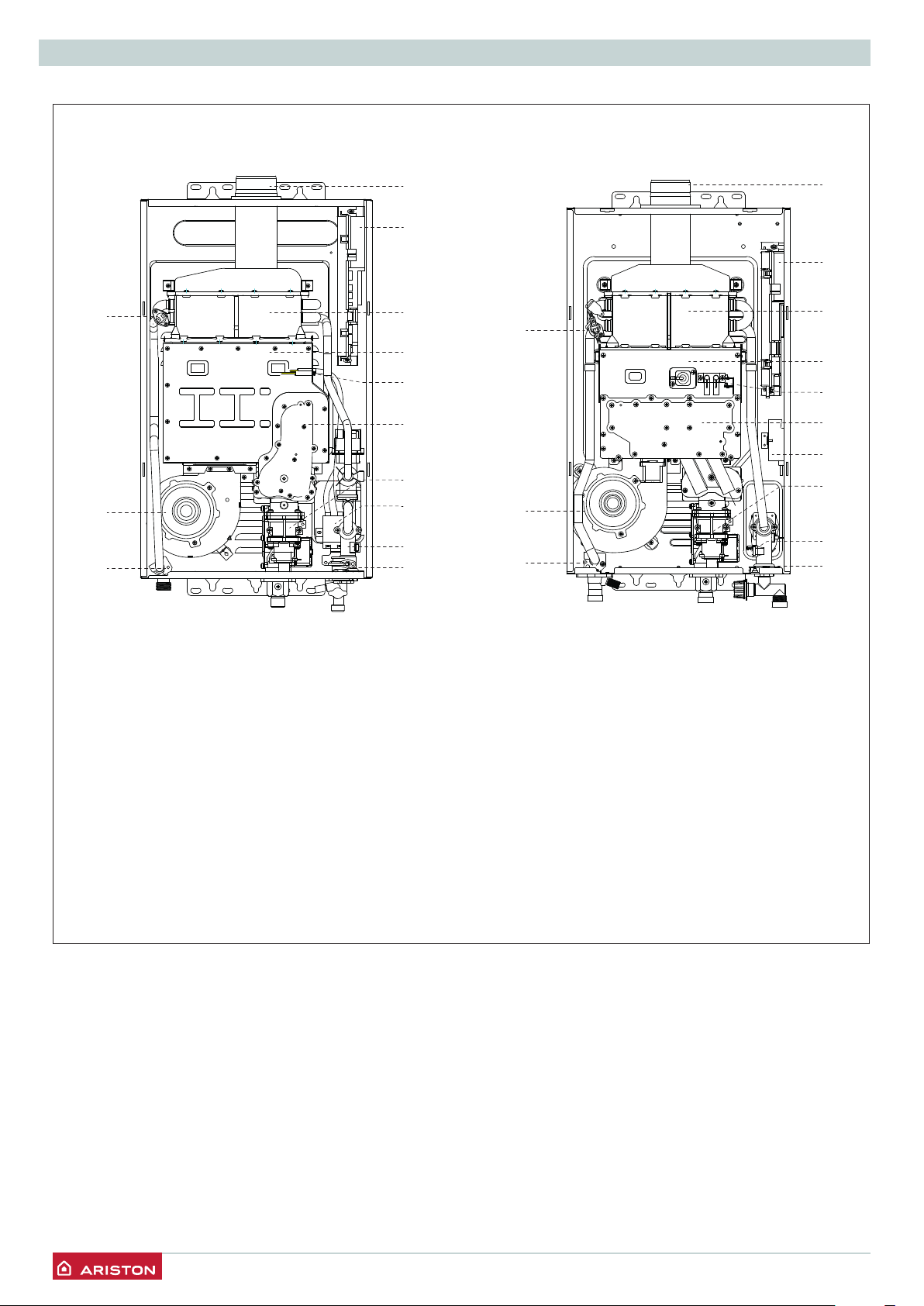

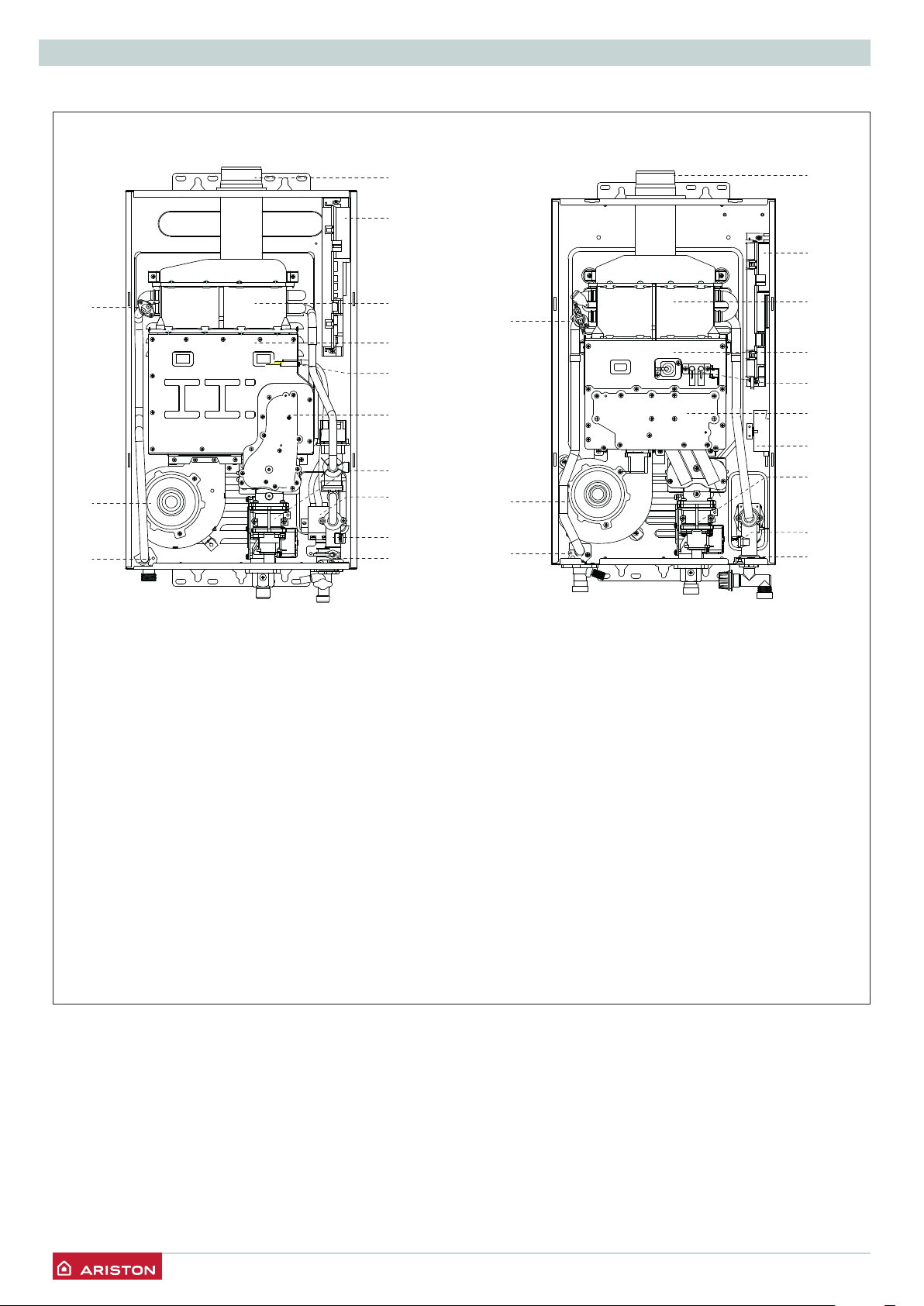

Vista complessiva .......................................................... 12

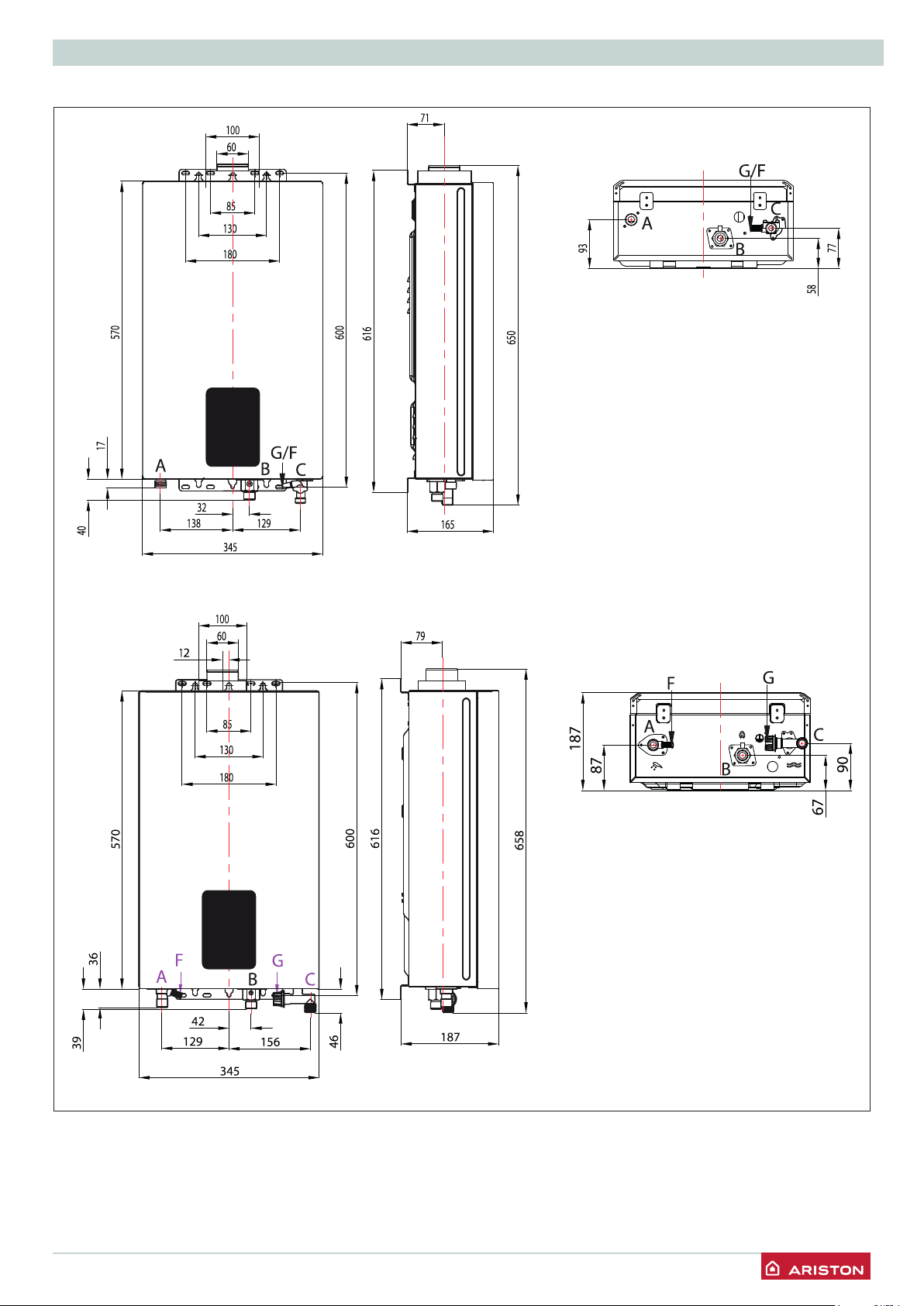

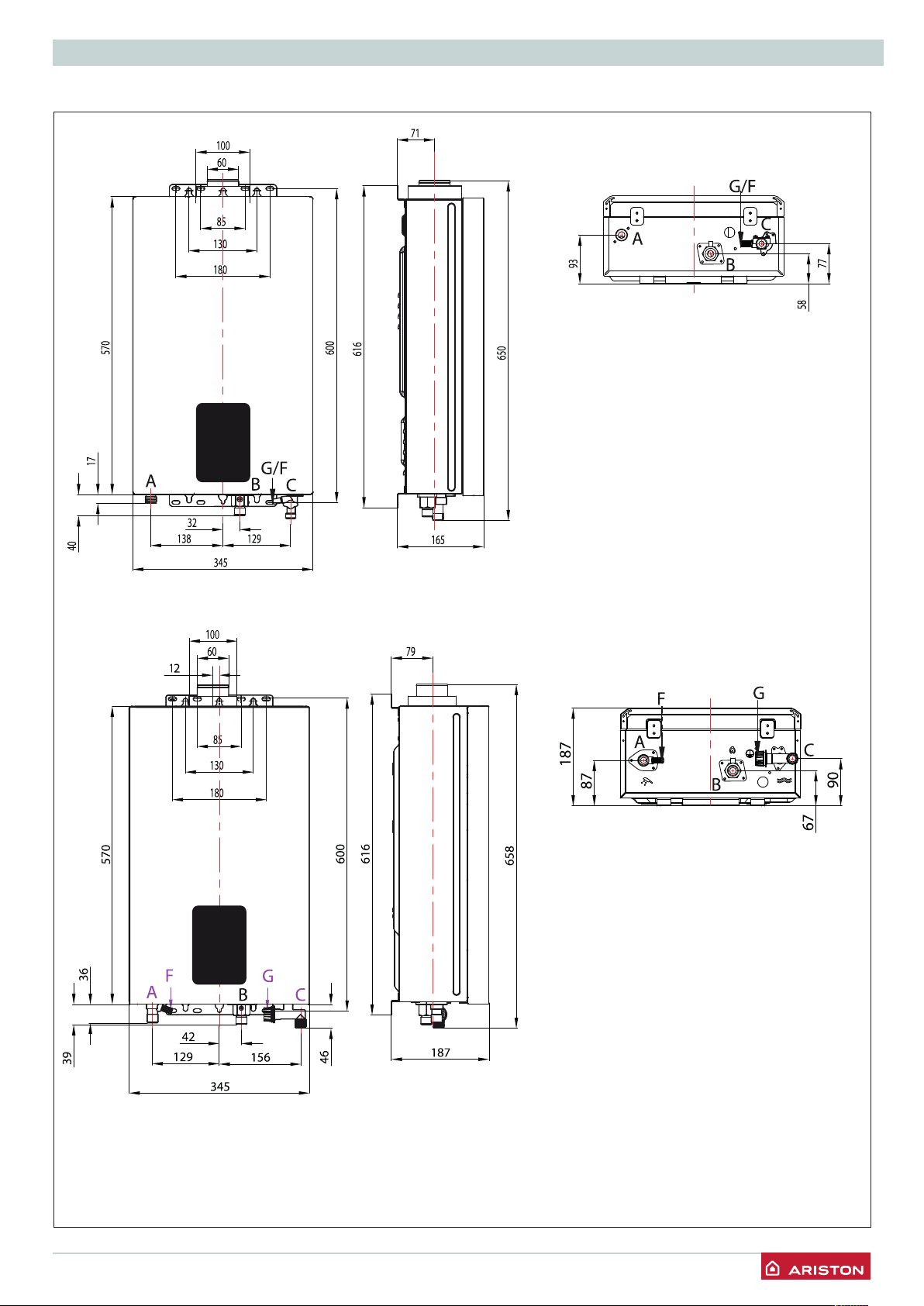

Dimensioni ..................................................................... 13

Installazione ................................................................. 14

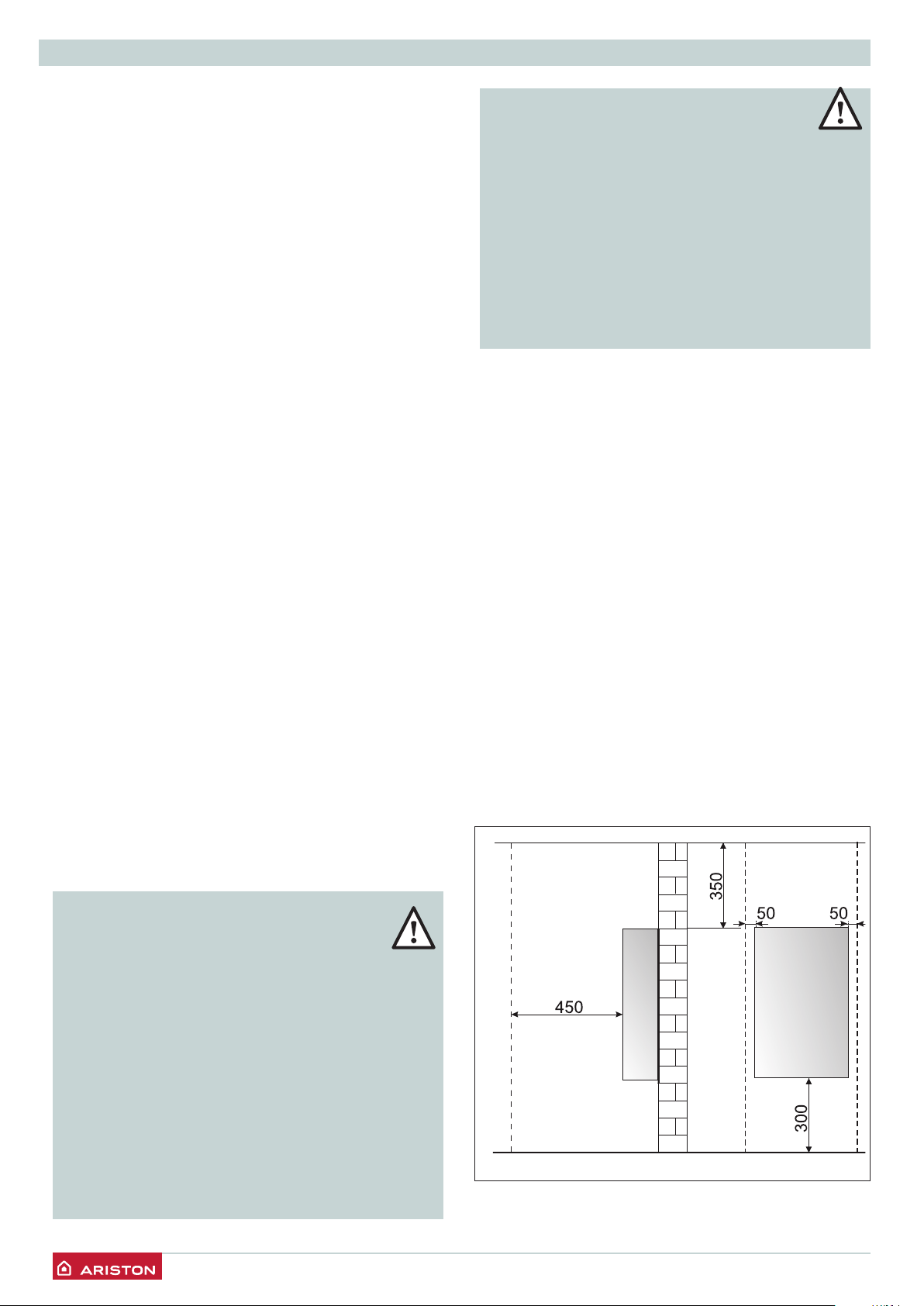

Avvertenze prima dell’installazione ...............................14

Luogo di installazione .................................................... 14

Distanze minime per l’installazione ...............................14

Collegamento gas..........................................................15

Collegamento idraulico .................................................. 15

Vista dei raccordi idraulici .............................................. 15

Dispositivo di sovrapressione ........................................ 16

Schema idraulico ........................................................... 16

Collegamento impianto solare ....................................... 16

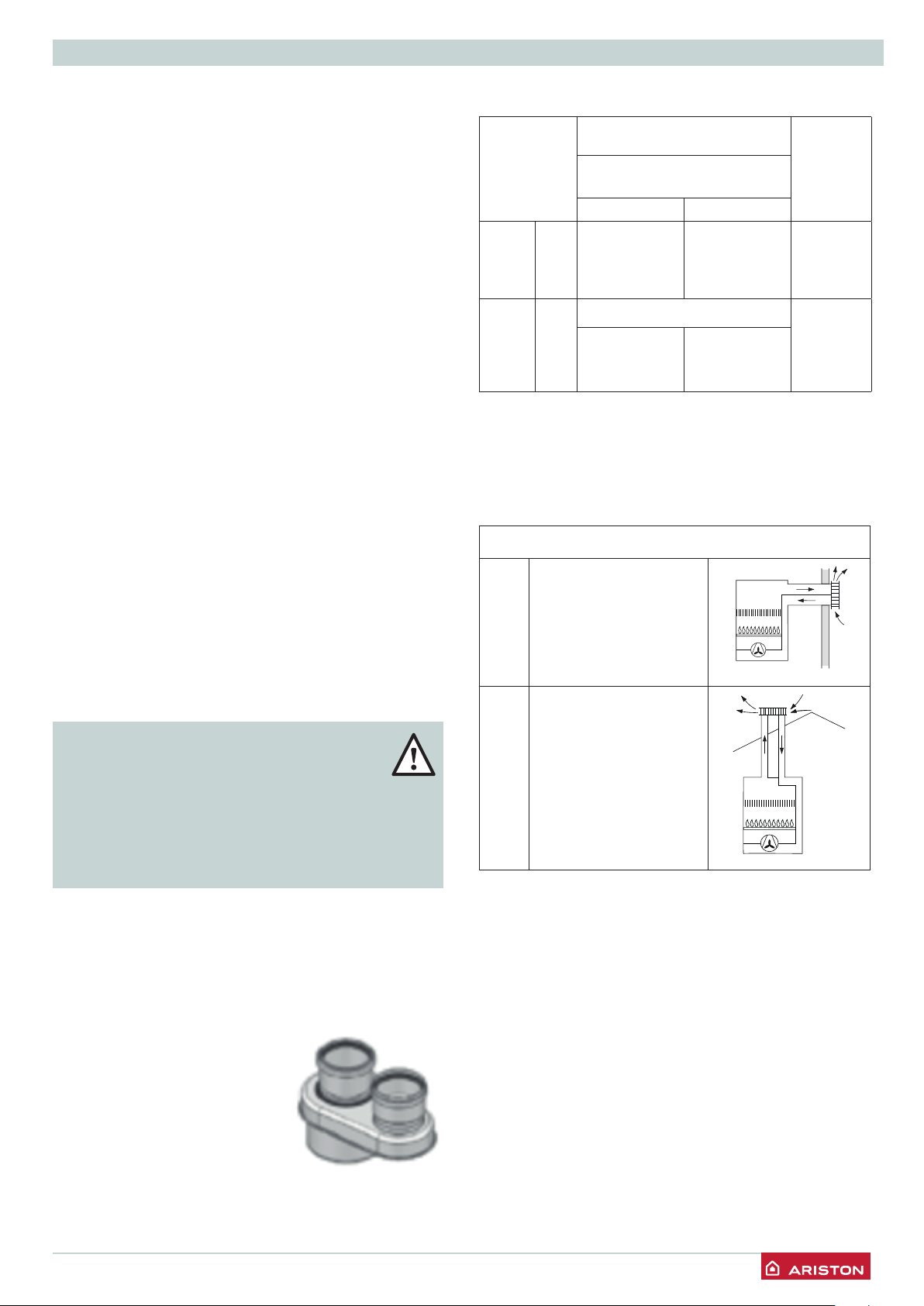

Collegamento condotti aspirazione e scarico fumi ........ 17

Tabella lunghezza condotti aspirazione/scarico fumi.....17

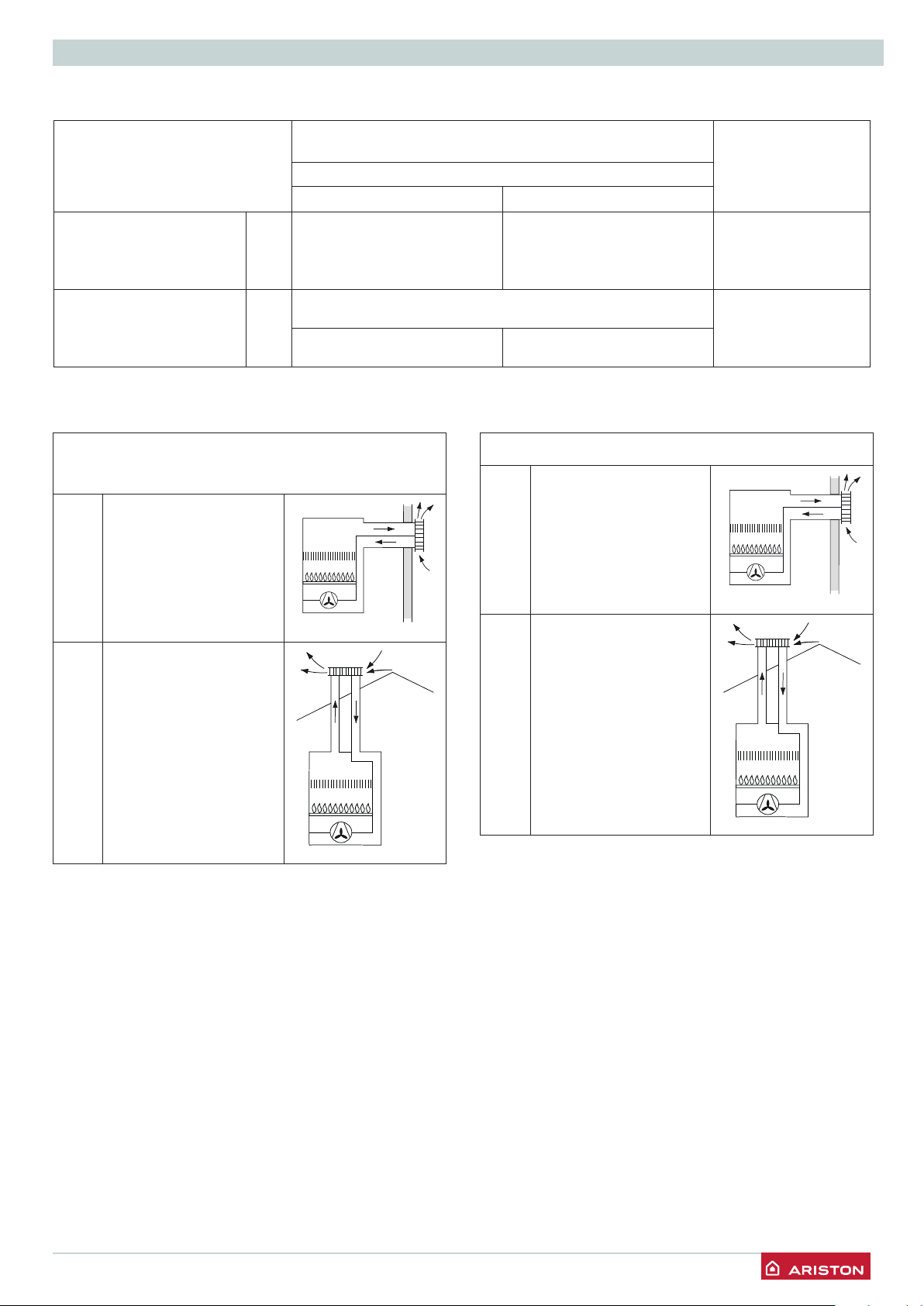

Tipologie di aspirazione/scarico fumi ............................. 17

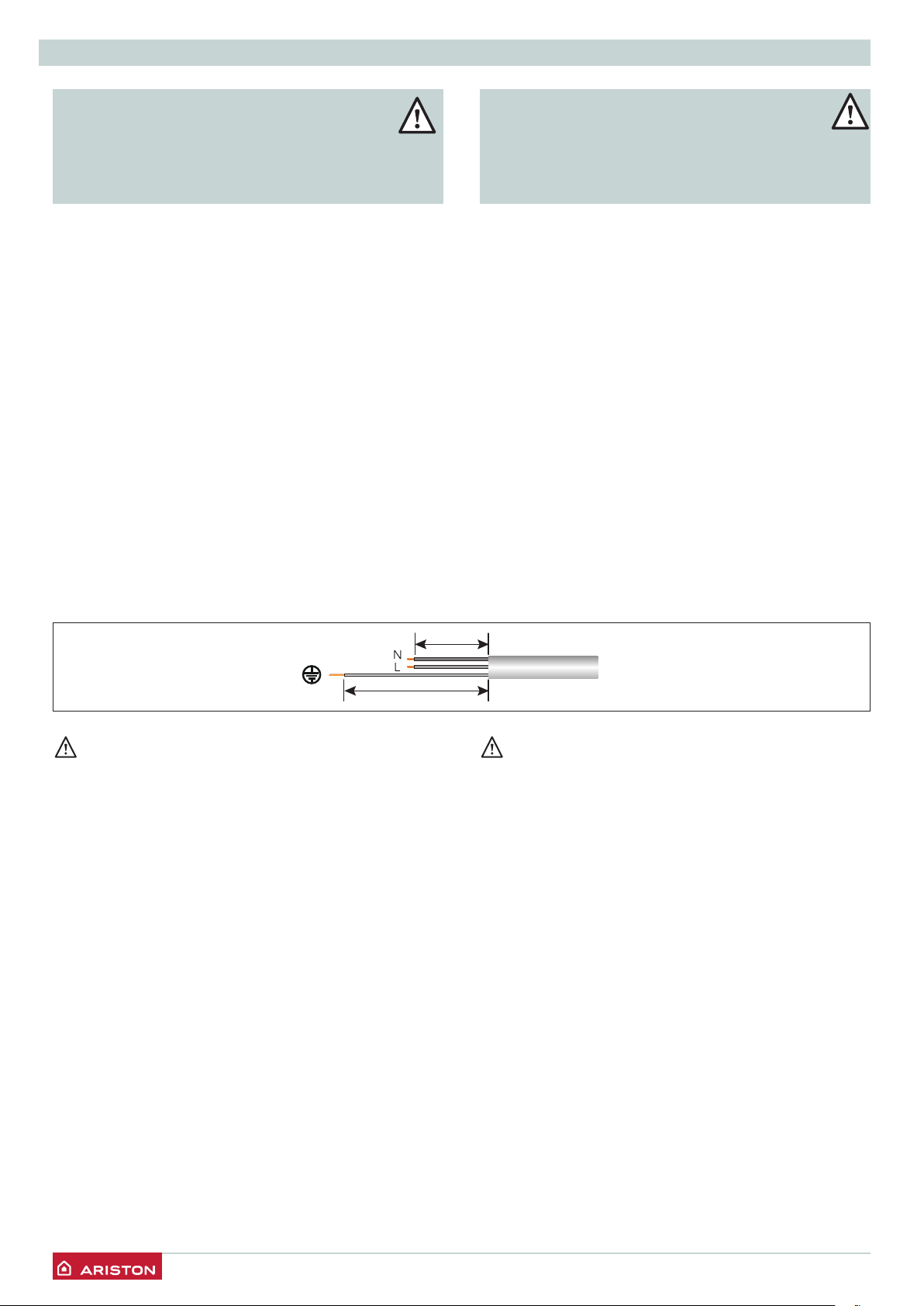

Collegamenti elettrici ..................................................... 18

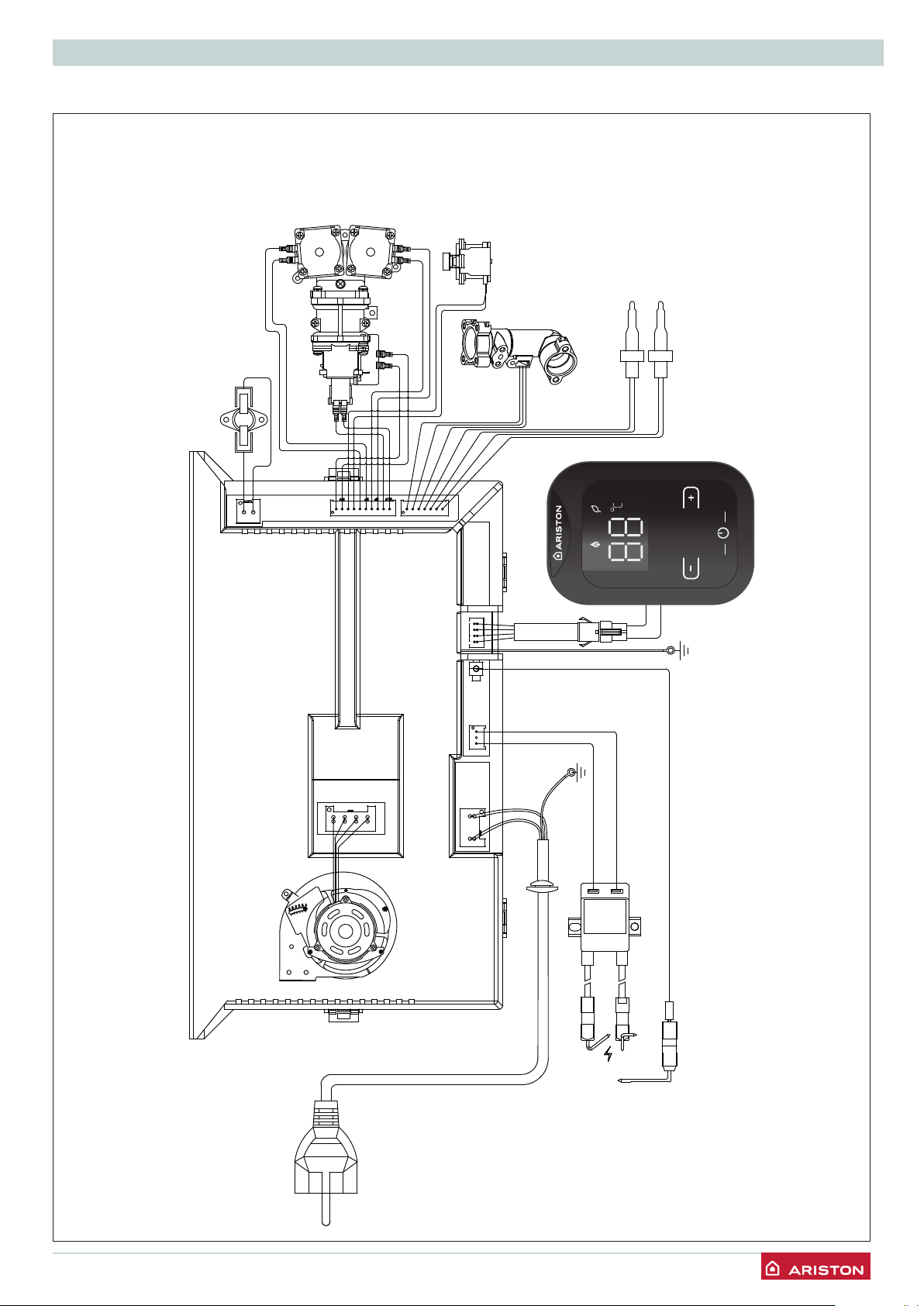

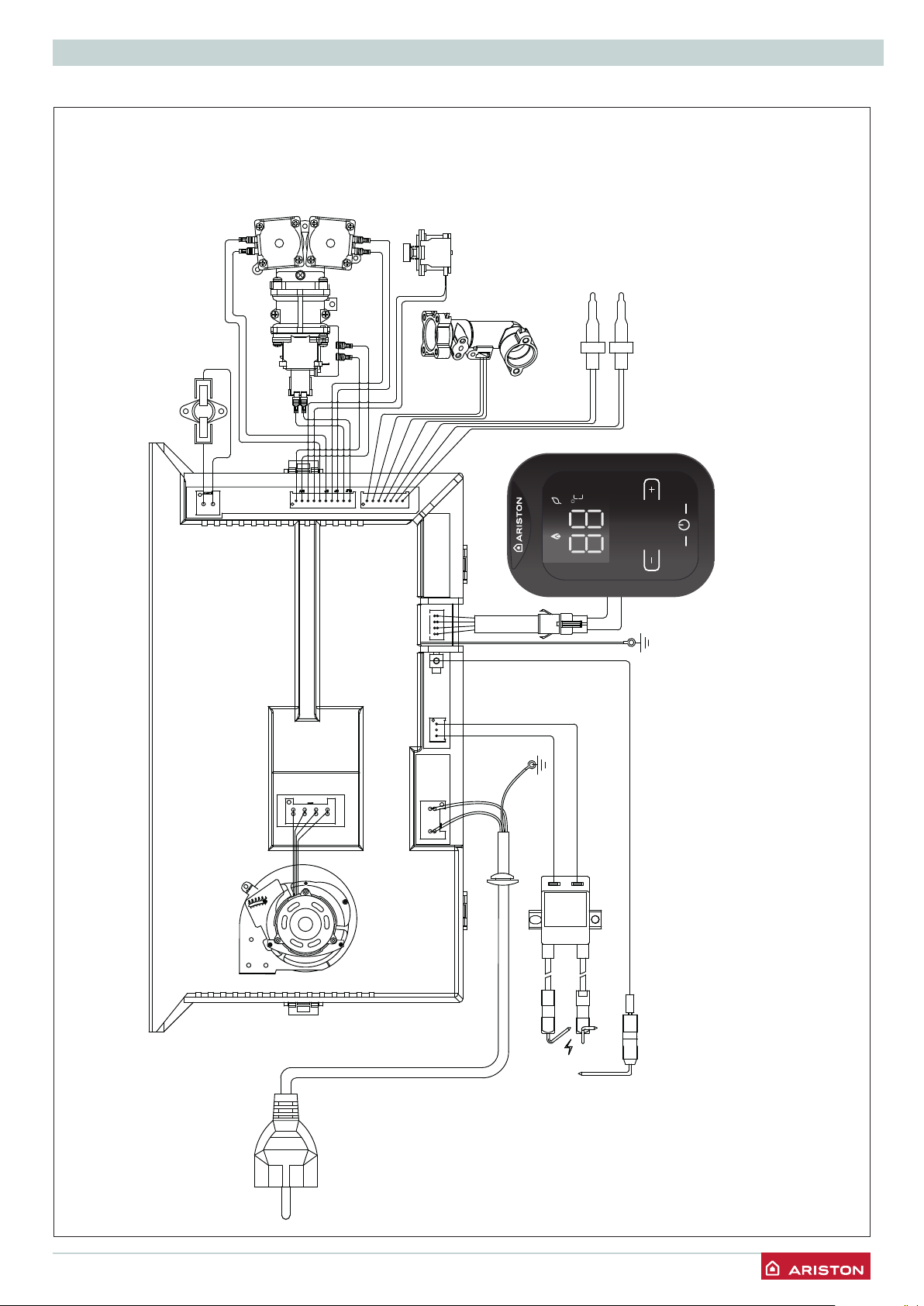

Schema elettrico ............................................................ 19

Messa in funzione ........................................................20

Predisposizione al servizio ............................................ 20

Alimentazione elettrica ..................................................20

Riempimento circuito idraulico.......................................20

Alimentazione gas ......................................................... 20

Procedura di accensione ............................................... 20

Prima accensione .......................................................... 20

Verica delle regolazioni gas .........................................21

Controllo della presione di alimentazione ......................21

Controllo della pressione massima e minima

al bruciatore ................................................................... 21

Controllo della pressione di lenta accensione ............... 21

Tabella riepilogativa gas ................................................ 22

Cambio gas ...................................................................22

Sistemi di protezione dell’apparecchio ..................... 23

Tabella riepilogativa codici di errore ..............................23

Manutenzione ...............................................................24

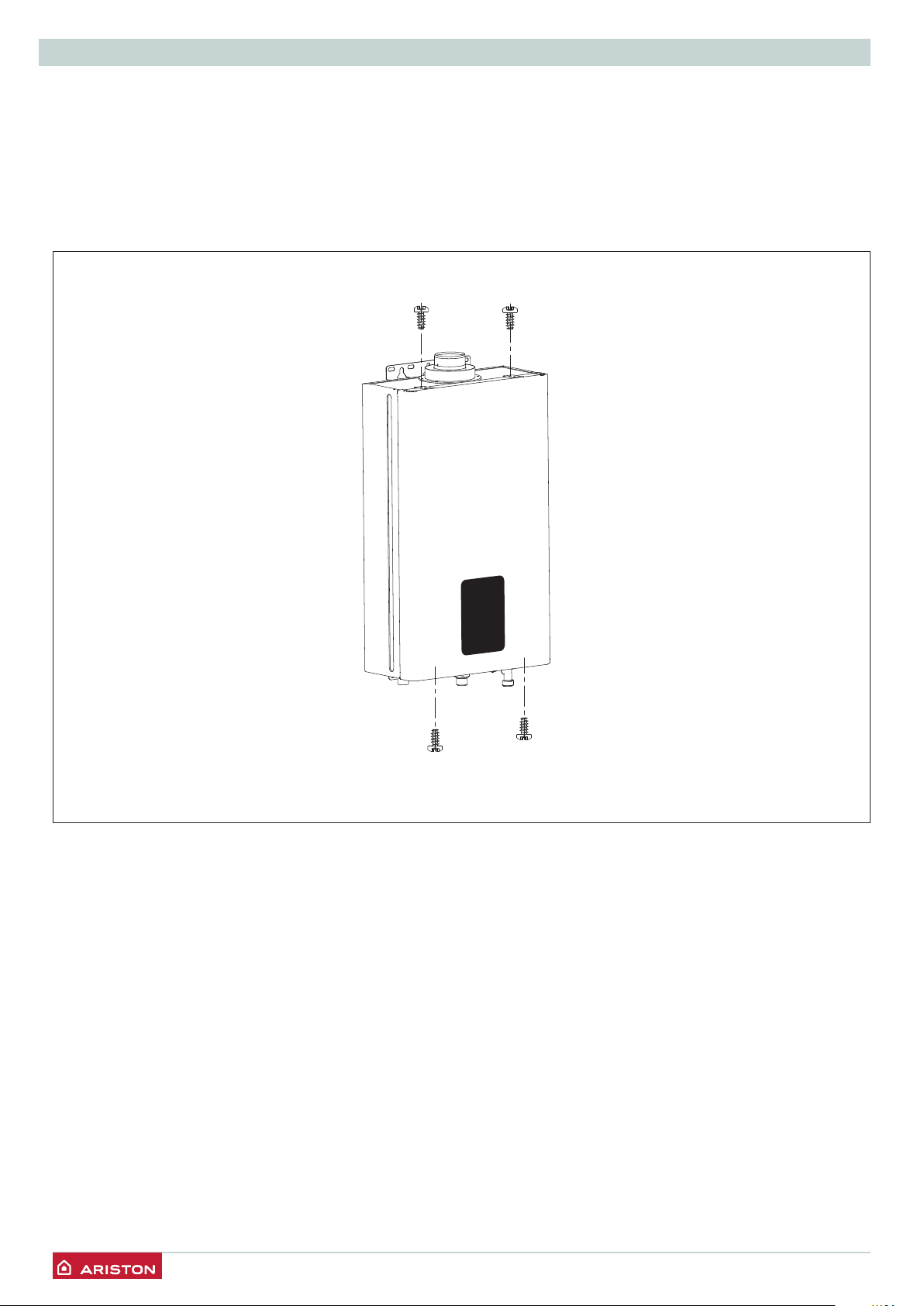

Istruzioni per l’apertura della mantellatura

ed ispezione dell’interno ............................................. 24

Note generali ................................................................. 24

Prova di funzionamento ................................................. 24

Procedura di svuotamento dell’apparecchio..................24

Istruzioni per l’utente .....................................................25

Smaltimento e riciclaggio dell’apparecchio....................25

Targhetta caratteristiche ................................................ 25

Dati tecnici ...................................................................26

Scheda prodotto ............................................................ 27

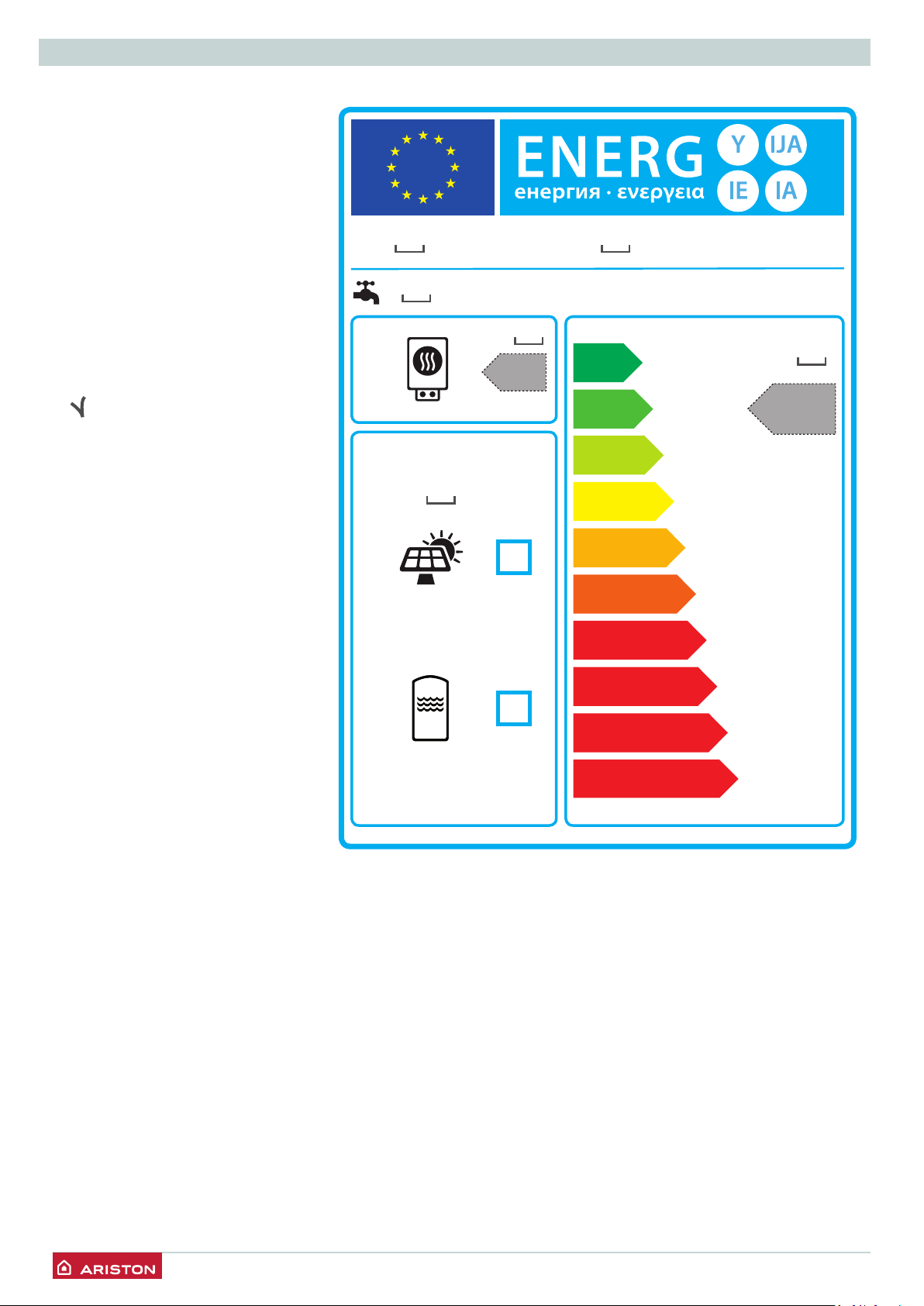

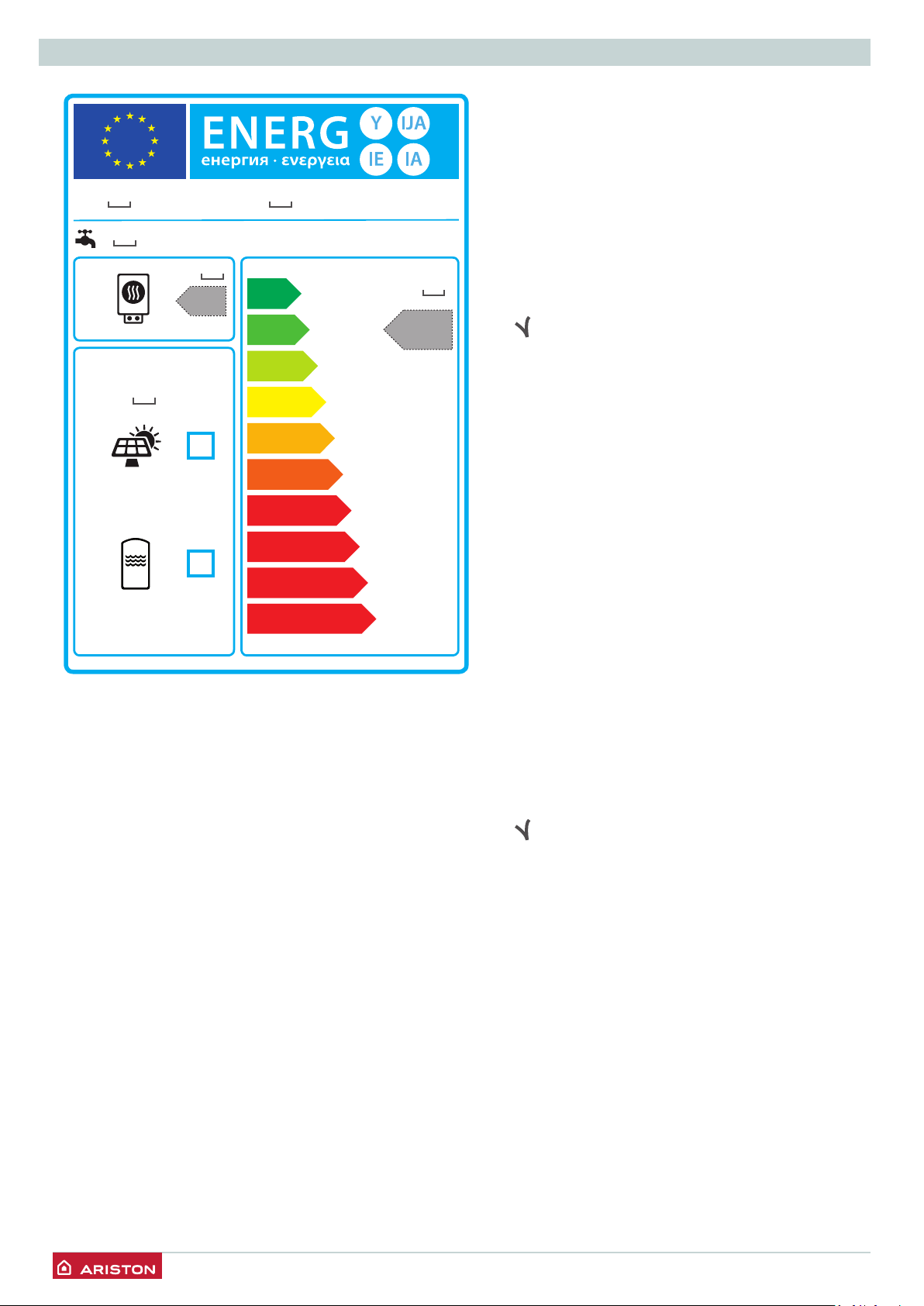

Etichetta sistemi ............................................................28

Scheda Sistemi..............................................................29

Page 9

ATTENZIONE!! L’INSTALLAZIONE E LA PRIMA ACCENSIONE DELL’APPARECCHIO DEVONO ESSERE EFFETTUATE DA PERSONALE QUALIFICATO IN CONFORMITÀ ALLE NORMATIVE NAZIONALI DI INSTALLAZIONE IN VIGORE E AD EVENTUALI PRESCRIZIONI DELLE AUTORITÀ LOCALI E DI ENTI PREPOSTI ALLA SALUTE PUBBLICA.

Avvertenze per l’installatore

Questo apparecchio serve a produrre acqua calda per uso domestico. Deve essere allacciato a una rete di distribuzione di acqua calda sanitaria compatibilmente alle sue prestazioni ed alla sua potenza.

È vietata l’utilizzazione per scopi diversi da quanto specicato.

Il costruttore non è considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli o da un mancato rispetto delle istruzioni riportate sul presente libretto.

GENERALITÀ

l’interruttore esterno bipolare in posizione OFF e chiudendo il rubinetto del gas.

A lavori ultimati far vericare l’efcienza dei condotti e dei dispositivi da personale tecnico qualicato.

Per la pulizia delle parti esterne spegnere l’apparecchio e portare l’interruttore esterno in posizione “OFF”. Effettuare la pulizia con un panno umido imbevuto di acqua saponata. Non utilizzare detersivi aggressivi, insetticidi o prodotti tossici. Il rispetto delle norme vigenti permette un funzionamento sicuro, ecologico e a risparmio energetico. Nel caso di uso di kit od optional si dovranno utilizzare solo quelli originali.

ATTENZIONE!! L’acqua a temperatura superiore ai 50°C

provoca gravi ustioni.

Vericare sempre la temperatura dell’acqua prima di qualsiasi utilizzo.

Ministeriale n. 174/2004 del 6 aprile 2004.

Regolamento concernete i materiali e gli oggetti che possono

essere utilizzati negli impianti ssi di captazione, trattamento,

adduzione e distribuzione delle acque destinate al consumo umano.

Un’errata installazione può causare danni a persone, animali e cose per i quali l’azienda costruttrice non è responsabile.

L’apparecchio viene fornito in un imballo di cartone, dopo aver tolto l’imballo assicurarsi dell’integrità e della completezza della fornitura. In caso di non rispondenza rivolgersi al fornitore. Gli elementi di imballaggio (graffe, sacchetti in plastica, polistirolo espanso, ecc.) non devono essere lasciati alla portata dei bambini in quanto fonti di pericolo.

In caso di guasto e/o cattivo funzionamento spegnere l’apparecchio, chiudere il rubinetto del gas e non tentare di

ripararlo ma rivolgersi a personale qualicato.

Prima di ogni intervento di manutenzione/riparazione nell’apparecchio è necessario togliere l’alimentazione elettrica portando l’interruttore bipolare esterno in posizione “OFF”. Eventuali riparazioni, effettuate utilizzando esclusivamente ricambi originali, devono essere eseguite solamente da tecnici

qualicati. Il mancato rispetto di quanto sopra può compromettere

la sicurezza dell’apparecchio e fa decadere ogni responsabilità del costruttore. Nel caso di lavori o manutenzioni di strutture poste nelle vicinanze dei condotti o dei dispositivi di scarico dei fumi e loro accessori, mettere fuori servizio l’apparecchio portando

ATTENZIONE!!!!

L’apparecchio può essere utilizzato da bambini dietà non inferiore a 8 anni e da persone con ridotte capacità siche, sensoriali o mentali, o privedi esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall’utilizzatore non deve essere effettuata da bambini senza sorveglianza.

/ 9

Page 10

GENERALITÀ

Norme di sicurezza

Installare l’apparecchio su parete solida, non soggetta a vibrazioni..

Rumorosità durante il funzionamento.

Non danneggiare, nel forare la parete, cavi elettrici o tubazioni preesistenti.

Folgorazione per contatto con conduttori sotto tensione. Esplosioni, incendi o intossicazioni per perdita gas dalle tubazioni danneggiate. Danneggiamento impianti preesistenti. Allagamenti per perdita acqua dalle tubazioni danneggiate.

Eseguire i collegamenti elettrici con

conduttori di sezione adeguata.

Incendio per surriscaldamento dovuto al passaggio di corrente elettrica in cavi sottodimensionati.

Proteggere tubi e cavi di collegamento in modo da evitare il loro danneggiamento.

Folgorazione per contatto con conduttori sotto tensione. Esplosioni, incendi o intossicazioni per perdita gas dalle tubazioni danneggiate. Allagamenti per perdita acqua dalle tubazioni danneggiate.

Assicurarsi che l’ambiente di installazione e gli impianti a cui deve connettersi

l’apparecchiatura siano conformi alle normative vigenti.

Folgorazione per contatto con conduttori sotto tensione incorrettamente installati. Danneggiamento dell’apparecchio per condizioni di funzionamento improprie.

Adoperare utensili ed attrezzature manuali adeguati all’uso (in particolare

assicurarsi che l’utensile non sia

deteriorato e che il manico sia integro e correttamente ssato), utilizzarli correttamente, assicurarli da eventuale caduta dall’alto, riporli dopo l’uso.

Lesioni personali per proiezione di schegge o frammenti, inalazione polveri, urti, tagli, punture, abrasioni, rumore, vibrazioni. Danneggiamento dell’apparecchio o di oggetti circostanti per proiezione di schegge, colpi, incisioni.

Assicurarsi che le scale portatili siano stabilmente appoggiate, che siano

appropriatamente resistenti, che i gradini

siano integri e non scivolosi, che non vengano spostate con qualcuno sopra, che qualcuno vigili.

Lesioni personali per la caduta dall’alto o per cesoiamento (scale doppie).

Assicurarsi che le scale a castello siano stabilmente appoggiate, che siano

appropriatamente resistenti, che i gradini

siano integri e non scivolosi, che abbiano mancorrenti lungo la rampa e parapetti sul pianerottolo.

Lesioni personali per la caduta dall’alto.

Assicurarsi, durante i lavori eseguiti in quota (in genere con dislivello superiore a due metri), che siano adottati parapetti perimetrali nella zona di lavoro o imbragature individuali atti a prevenire la caduta, che lo spazio percorso durante l’eventuale caduta sia libero da ostacoli

pericolosi, che l’eventuale impatto sia

attutito da superci di arresto semirigide o deformabili.

Lesioni personali per la caduta dall’alto.

Assicurarsi che il luogo di lavoro abbia adeguate condizioni igienico sanitarie in riferimento all’illuminazione, all’aerazione, alla solidità.

Lesioni personali per urti, inciampi, ecc.

Proteggere con adeguato materiale l’apparecchio e le aree in prossimità del luogo di lavoro.

Danneggiamento dell’apparecchio o di oggetti circostanti per proiezione di schegge, colpi, incisioni.

Movimentare l’apparecchio con le dovute protezioni e con la dovuta cautela.

Danneggiamento dell’apparecchio o di oggetti circostanti per urti, colpi, incisioni, schiacciamento.

10 /

Page 11

GENERALITÀ

Indossare, durante le lavorazioni, gli indumenti e gli equipaggiamenti protettivi individuali.

Lesioni personali per folgorazione, proiezione di schegge o frammenti, inalazioni polveri, urti, tagli, punture, abrasioni, rumore, vibrazioni.

Organizzare la dislocazione del materiale e delle attrezzature in modo da rendere agevole e sicura la movimentazione, evitando cataste che possano essere soggette a cedimenti o crolli.

Danneggiamento dell’apparecchio o di oggetti circostanti per urti, colpi, incisioni, schiacciamento.

Le operazioni all’interno dell’apparecchio devono essere eseguite con la cautela necessaria ad evitare bruschi contatti

con parti acuminate.

Lesioni personali per tagli, punture, abrasioni.

Ripristinare tutte le funzioni di sicurezza e controllo interessate da un intervento sull’apparecchio ed accertarne la funzionalità prima della rimessa in servizio.

Esplosioni, incendi o intossicazioni per perdita gas o per incorretto scarico fumi. Danneggiamento o blocco dell’apparecchio per funzionamento fuori controllo.

Svuotare i componenti che potrebbero

contenere acqua calda, attivando eventuali sati, prima della loro manipolazione.

Lesioni personali per ustioni.

Effettuare la disincrostazione da calcare di componenti attenendosi a quanto specicato nella scheda di sicurezza del prodotto usato, aerando l’ambiente, indossando indumenti protettivi, evitando miscelazioni di prodotti diversi, proteggendo l’apparecchio e gli

oggetti circostanti.

Lesioni personali per contatto di pelle o occhi con sostanze acide, inalazione o ingestione di agenti chimici nocivi. Danneggiamento dell’apparecchio o di oggetti circostanti per corrosione da sostanze acide.

Nel caso si avverta odore di bruciato o si veda del fumo fuoriuscire dall’apparecchio, togliere l’alimentazione elettrica, aprire le nestre ed avvisare il tecnico.

Lesioni personali per ustioni, inalazione fumi, intossicazione.

/ 11

Page 12

DESCRIZIONE DEL PRODOTTO

Vista complessiva

5 4

Legenda:

1. Termostato di sovratemperatura

2. Ventilatore

3. Sonda uscita acqua calda

4. Sonda ingresso acqua fredda

5. Sensore usso acqua

6. Accenditore

7. Valvola gas

8. Gas collector

9. Elettrodi accensione/rilevazione amma

10. Camera di combustion

11. Scambiatore

12. Scheda elettronica

13. Colletore scarico fumi

12 /

Page 13

Dimensioni

DESCRIZIONE DEL PRODOTTO

A. Uscita acqua calda sanitaria 1/2” B. Ingresso Gas 1/2” C. Entrata acqua fredda 1/2” F. Scarico valvola di sicurezza G. Filtro entrata acqua fredda

/ 13

Page 14

INSTALLAZIONE

Avvertenze prima dell’installazione

L’apparecchio serve a riscaldare l’acqua ad una temperatura inferiore a quella di ebollizione. Esso deve essere allacciato ad una rete di acqua sanitaria dimensionata in base alle sue prestazione ed alla sua potenza. Prima di collegare l’apparecchio è necessario:

- effettuare un lavaggio accurato delle tubazioni degli impianti per

rimuovere eventuali residui di lettature, saldature o sporcizie

che possano compromettere il corretto funzionamento dell’apparecchio;

- vericare la predisposizione dell’apparecchio per il

funzionamento con il tipo di gas disponibile (leggere quanto riportato sull’etichetta dell’imballo e sulla targhetta caratteristiche);

- controllare che la canna fumaria non presenti strozzature e non vi siano collegati scarichi di altri apparecchi, salvo che questa sia stata realizzata per servire più utenze secondo quanto previsto dalle Norme vigenti;

- controllare che, nel caso di raccordo su canne fumarie preesistenti, queste siano state perfettamente pulite e non presentino scorie, in quanto l’eventuale distacco delle stesse potrebbe ostruire il passaggio dei fumi, causando situazioni di pericolo;

- controllare che, nel caso di raccordo su canne fumarie non idonee, queste siano state intubate;

- in presenza di acque con durezza particolarmente elevata, si avrà rischio di accumulo di calcare con conseguente

diminuzione di efcienza dei componenti dell’apparecchio.

Gli apparecchi tipo C, la cui camera di combustione e circuito di alimentazione d’aria sono a tenuta stagna rispetto all’ambiente, non hanno alcuna limitazione dovuta alle condizioni di aerazione ed al volume del locale. Per non compromettere il regolare funzionamento dell’apparecchio il luogo di installazione deve essere idoneo in relazione al valore della temperatura limite di funzionamento ed essere protetto in modo tale che l’apparecchio non entri direttamente in contatto con gli agenti atmosferici. L’apparecchio è progettato per l’installazione a parete e deve essere installato su una parete idonea a sostenerne il peso. Nella creazione di un vano tecnico si impone il rispetto di distanze minime che garantiscano l’accessibilità alle parti interne dell’apparecchio.

ATTENZIONE!! L’INSTALLAZIONE, LA PRIMA ACCENSIONE, LA MANUTENZIONE E LA RIPARAZIONE DELL’APPARECCHIO, DEVONO ESSERE EFFETTUATE DA PERSONALE QUALIFICATO IN CONFORMITÀ ALLE NORMATIVE NAZIONALI DI INSTALLAZIONE IN VIGORE E AD EVENTUALI PRESCRIZIONI DELLE AUTORITÀ LOCALI E DI ENTI PREPOSTI ALLA SALUTE PUBBLICA.

Luogo di installazione

Nella scelta del luogo di installazione dell’apparecchio rispettare le disposizioni delle Norme in vigore.

L’apparecchio non può essere installato nelle

vicinanze di fonte di calore Non installare l’apparecchio in ambienti dove la temperatura possa scendere no a 0°C.

Per installazioni all’interno di mobili, considerare che la temperatura massima del mantello dell’apparecchio è inferiore a 85°C e che vengano rispettate le distanze minime necessarie per la manutenzione.

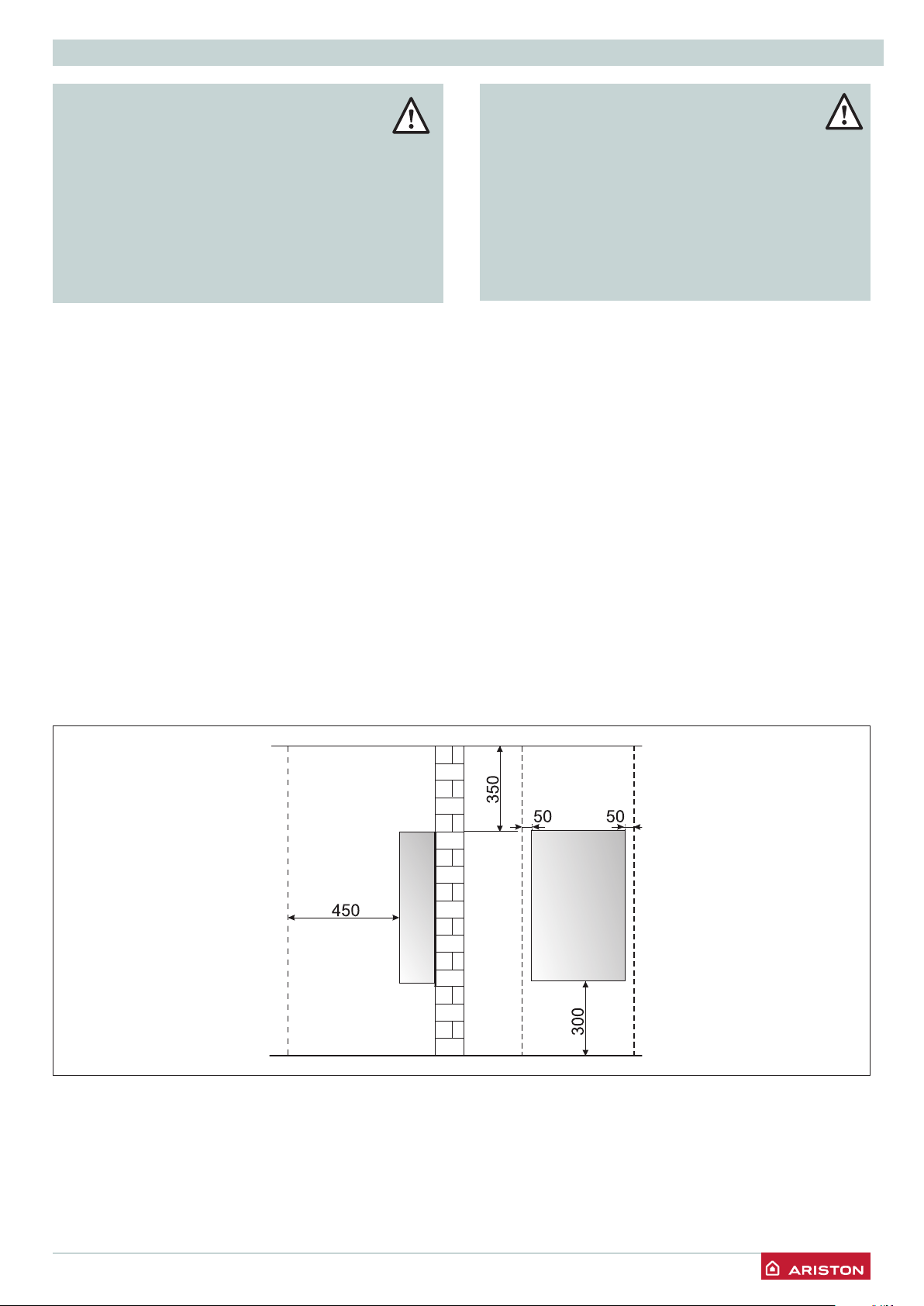

Distanze minime per l’installazione

Per permettere un agevole svolgimento delle operazioni di manutenzione dell’apparecchio è necessario rispettare un’adeguata distanza nell’installazione. Posizionare l’apparecchio secondo le regole della buona tecnica utilizzando una livella a bolla.

ATTENZIONE!! NESSUN OGGETTO INFIAMMABILE DEVE TROVARSI NELLE VICINANZE DELLA DELL’APPARECCHIO. ASSICURARSI CHE L’AMBIENTE DI INSTALLAZIONE E GLI IMPIANTI A CUI DEVE CONNETTERSI L’APPARECCHIO SIANO CONFORMI ALLE NORMATIVE VIGENTI. SE NEL LOCALE DI INSTALLAZIONE SONO PRESENTI POLVERI E/O VAPORI AGGRESSIVI, L’APPARECCHIO DEVE FUNZIONARE INDIPENDENTEMENTE DALL’ARIA DEL LOCALE.

14 /

Page 15

INSTALLAZIONE

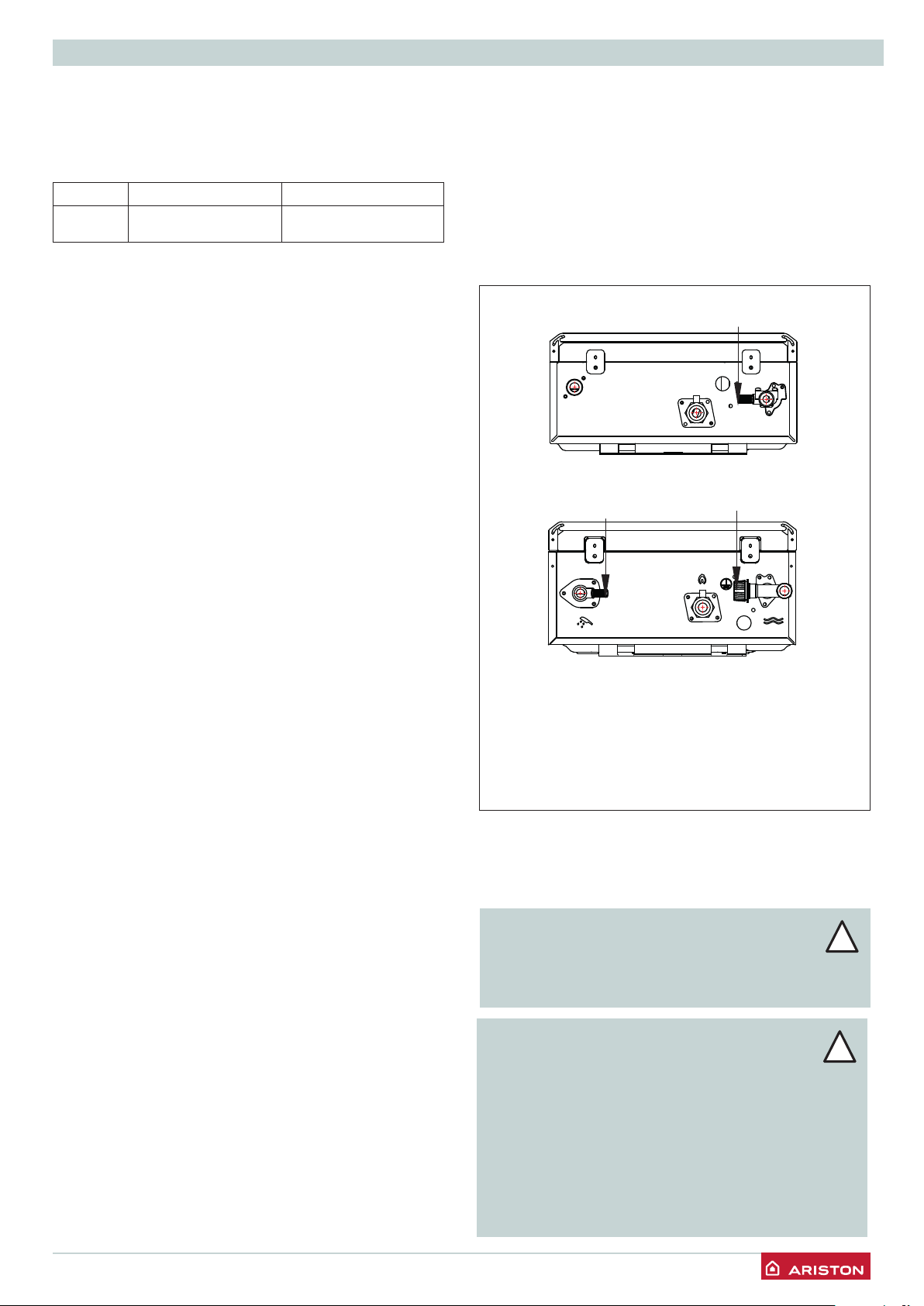

Collegamento gas

L’apparecchio è stato progettato per utilizzare gas appartenenti alle categorie come riportato sulla seguente tabella

PAESE MODELLO CATEGORIA

Accertarsi tramite le targhette poste sull’imballo e sull’apparecchio che sia destinato al paese in cui dovrà essere installato, che la categoria gas per la quale l’apparecchio è stato progettato corrisponda ad una delle categorie ammesse dal paese di destinazione. La tubazione di adduzione del gas deve essere realizzata e dimensionata secondo quanto prescritto

dalle Norme speciche ed in base alla potenza massima

dell’apparecchio, assicurarsi anche del corretto dimensionamento ed allacciamento del rubinetto di intercettazione. Prima dell’installazione si consiglia un’accurata pulizia delle tubazioni del gas per rimuovere eventuali residui che potrebbero compromettere il funzionamento dell’apparecchio.

E’ necessario vericare che il gas distribuito corrisponda

a quello per cui è stato predisposto l’apparecchio(vedi targa dati).

E’ inoltre importante vericare la pressione del gas (metano

o GPL) che si andrà ad utilizzare per l’alimentazione

dell’apparecchio, in quanto se insufciente può ridurre la

potenza del generatore con disagi per l’utente.

NEXT EVO X 11 SFT NEXT EVO X 16 SFT

II2H3B/P

Collegamento idraulico

In gura sono rappresentati i raccordi per l’allacciamento

idraulico e gas.

Vericare che la pressione massima della rete idrica non

superi i 6 bar; in caso contrario è necessario installare un riduttore di pressione.

Vericare che la pressione minima non sia inferiore a 2,2

mbar.

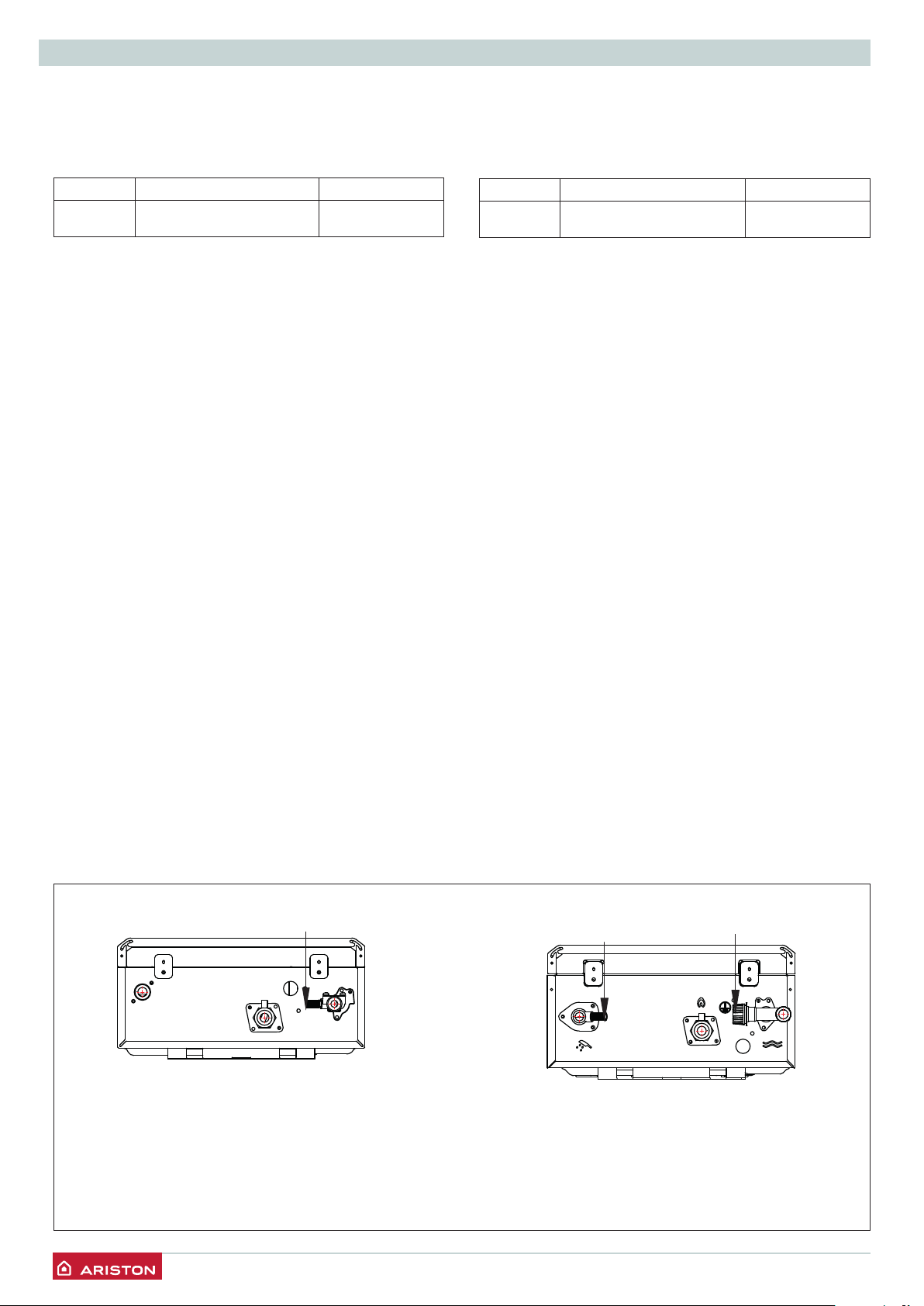

Vista raccordi idraulici

G/F

Legenda:

A. Uscita acqua calda sanitaria 1/2” B. Ingresso Gas 1/2” C. Entrata acqua fredda 1/2”

F. Scarico valvola di sicurezza G. Filtro entrata acqua fredda

L’apparecchio è provvidto di un ltro “G” sull’ingresso dell’acqua fredda. In caso di sporcizia nell’impiatno idrico provvedre periodicamente alla pulizia dello stesso.

IMPORTANTE!! NON METTERE IN FUNZIONE L’APPARECCHIO SENZA IL FILTRO.

¡IMPORTANTE!

Se l’apparecchio viene installato in zone con presenza di acqua dura ( >200 mg/l) è necessario installare un addolcitore per limitare la precipitazione di calcare nello

scambiatore.

La garanzia non copre i danni causati dal

calcare.

/ 15

Page 16

INSTALLAZIONE

Dispositivo di sovrapressione

Lo scarico del dispositivo di sovrapressione deve essere collegato ad un sifone di scarico con possibilità di controllo visivo per evitare che IN CASO DI INTERVENTO DELLO STESSO SI PROVOCHINO DANNI A PERSONE, ANIMALI E COSE, DEI QUALI IL COSTRUTTORE NON

È RESPONSABILE.

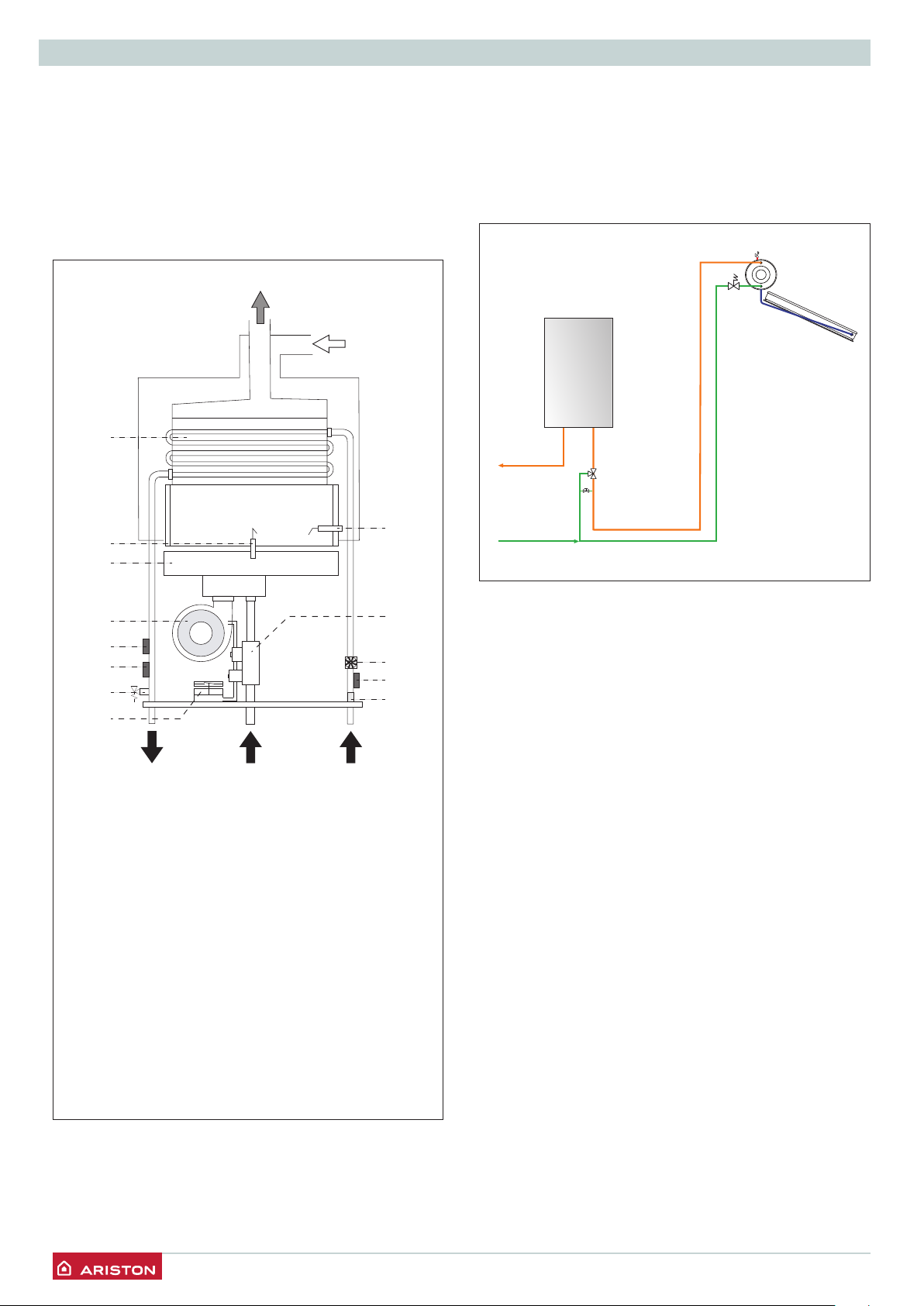

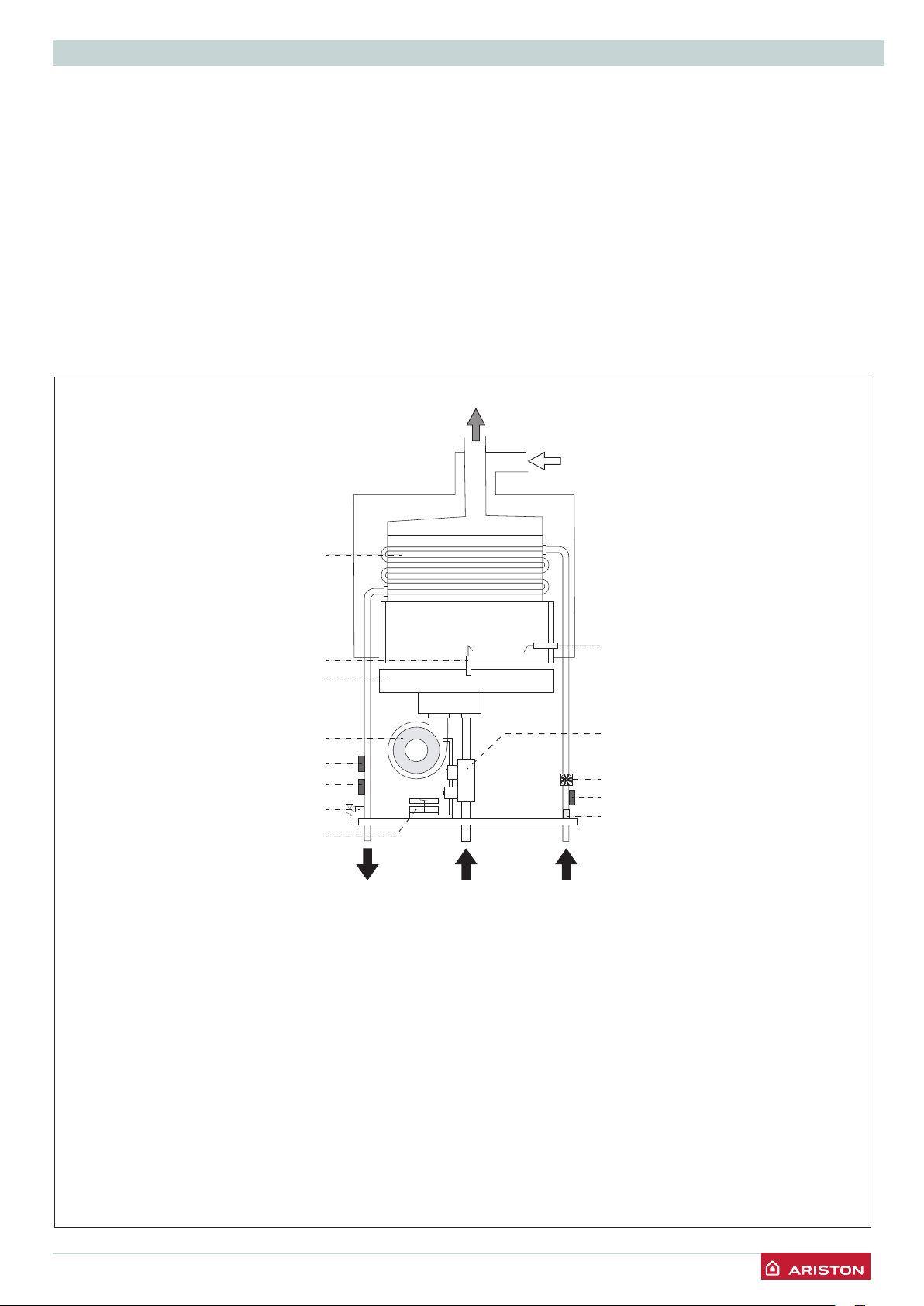

Schema idraulico

2 3

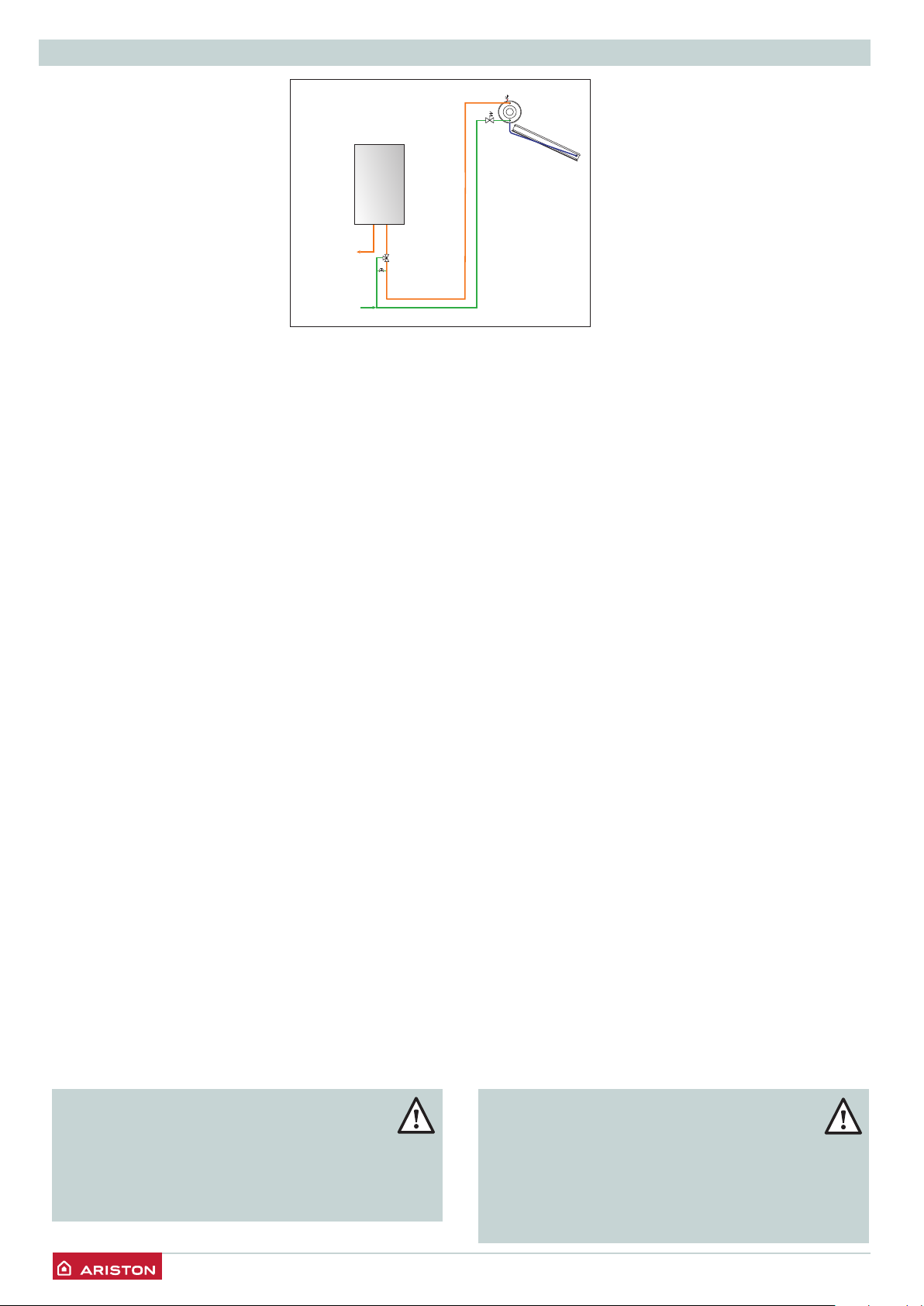

Collegamento impianto solare

In caso di collegamento dell’apparecchio con una

installazione solare è necessario vericare che l’acqua in ingresso non superi i 60°C.

In caso contrario provvedere all’installazione di una valvola miscelatrice termostatica.

uscita acqua calda

entrata acqua fredda

valvola miscelatrice termostatica

5 6

Legenda:

1. Scambiatore primario

2. Elettrodo rilevazione

3. Bruciatore

4. Ventilatore

5. Sonda uscita acqua calda sanitaria

6. Termostato di sovratemperatura

7. Valvola di sicurezza

8. Pressostato fumi

9. Filtro entrata acqua fredda

10. Sonda entrata fredda

11. Sensore di usso

12. Valvola Gas

13. Elettrodi di accensione

16 /

Page 17

INSTALLAZIONE

Collegamento condotti aspirazione e scarico fumi

L’installazione dei condotti di aspirazione/scarico fumi deve essere effettuata in conformità alle normative vigenti ed alle istruzioni fornite dal costruttore.

L’apparecchio è idoneo a funzionare in modalità C prelevando aria dall’esterno. Nell’installazione di un sistema di scarico fare attenzione

alle tenute per evitare inltrazioni di fumi nel circuito aria.

Le tubazioni installate orizzontalmente devono avere una pendenza (3%) verso il basso per evitare ristagni di condensa.

Per la realizzazione di sistemi di aspirazione/scarico di tipo coassiale è obbligatorio l’utilizzo di accessori

originali.

I condotti scarico fumi non devono essere a contatto

o nelle vicinanze di materiali inammabili e non

devono attraversare strutture edili o pareti di materiale

inammabile.

La giunzione dei tubi scarico fumi viene realizzata con innesto maschio/femmina e guarnizione di tenuta. Gli innesti devono essere disposti sempre contro il senso di scorrimento della condensa. Per le lunghezze e cambi di direzione dei collegamenti consultare la tabella tipologie di scarico. I kit di collegamento aspirazione/scarico fumi vengono forniti separatamente dall’apparecchio in base alle diverse soluzioni di installazione. Leggere attentamente

le istruzioni contenute nei KIT.

Per le perdite di carico dei condotti fare riferimento al catalogo fumisteria. La resistenza supplementare deve essere tenuta in considerazione nel suddetto dimensionamento.

ATTENZIONE

ASSICURARSI CHE I PASSAGGI DI SCARICO E VENTILAZIONE NON SIANO OSTRUITI. ASSICURARSI CHE I CONDOTTI DI SCARICO FUMI NON ABBIANO PERDITE

Tabella Lunghezza condotti aspirazione/scarico

Lunghezza massima tubi

Tipologia di

scarico

fumi

C13

C33

Sistemi

Coassiali

C13

C33

Sistemi

sdoppiati

S1. aspirazione aria - S2. scarico fumi

Tipologie di aspirazione/scarico fumi

Aria di combustione proveniente dall’esterno

C13 Scarico fumi e

aspirazione aria attraverso parete esterna nello stesso campo di pressione

C33 Scarico fumi e

aspirazione aria dall’esterno con terminale a tetto nello stesso campo di pressione

aspirazione/scarico (m)

NEXT EVO X SFT

10-11-12-16

MIN MAX

0,6 8 ø 60/100

S1 = S2

0,6 = 0,6 8 = 8

Diametro

condotti

(mm)

ø 80/80

Per il metodo di calcolo, i valori delle lunghezze equivalenti e gli esempi installativi far riferimento al catalogo fumi

L’apparecchio è predisposto per l’allacciamento ad un

sistema di aspirazione e scarico fumi coassiale 60/100. Per utilizzare tipologie di scarico sdoppiato 80/80 è

necessario l'apposito adattatore.

/ 17

Page 18

INSTALLAZIONE

H05VV-F 3G

120

140

ATTENZIONE! PRIMA DI QUALUNQUE INTERVENTO SULL’APPARECCHIO TOGLIERE L’ALIMENTAZIONE ELETTRICA TRAMITE L’INTERRUTTORE BIPOLARE ESTERNO.

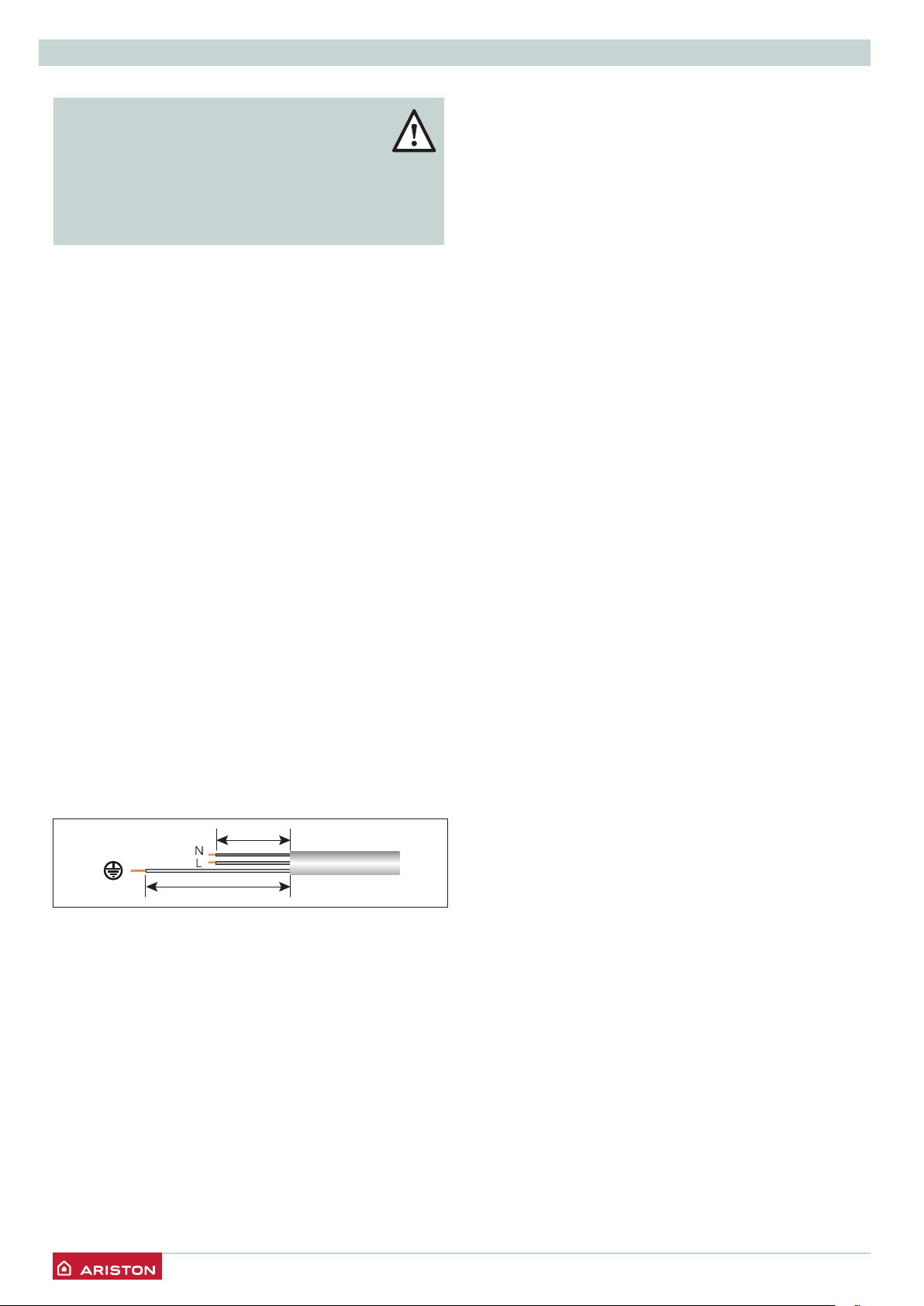

Collegamenti elettrici

Per una maggiore sicurezza far effettuare da

personale qualicato un controllo accurato

dell’impianto elettrico. Il costruttore non è responsabile per eventuali danni causati dalla mancanza di messa a terra dell’impianto o per anomalie di alimentazione elettrica.

Vericare che l’impianto sia adeguato alla

potenza massima assorbita dall’apparecchio indicata sulla targhetta.

Controllare che la sezione dei cavi sia idonea,

comunque non inferiore a 0,75 mm2.

Il corretto collegamento ad un efciente

impianto di terra è indispensabile per garantire la sicurezza dell’apparecchio. Il cavo di alimentazione deve essere allacciato

ad una rete di 230V-50Hz rispettando la

polarizzazione L-N ed il collegamento di terra. Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio di Assistenza tecnica o comunque da

una persona con qualica similare, in modo da

prevenire ogni rischio.

Sono vietate prese multiple, prolunghe o adattatori. E’ vietato utilizzare i tubi dell’impianto idraulico, di riscaldamento e del gas per il collegamento di terra dell’apparecchio. L’apparecchio non è protetta contro gli effetti causati dai fulmini. In caso si debbano sostituire i fusibili di rete,

usare fusibili da 2A rapidi.

Importante!

Il collegamento alla rete elettrica deve essere eseguito con allacciamento sso (non con spina mobile) e dotato di un interruttore bipolare con distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di

sovratensione III.

18 /

Page 19

Schema elettrico

INSTALLAZIONE

Elettrovalvola 1

Termostato sovratemperatura

Valvola gas proporzionale

Elettrovalvola 2

Main Gas Valve

Elettrovalvola 3

Sensore di flusso

Sonda temperatura uscita acqua calda

Sonda temperatura ingresso acqua fredda

ECO

Scheda principale

Ventilatore

TERRA

GND

Accenditore

Elettrodo rilevazione fiamma

230VAC(50Hz)

Alimentazione elettrica

/ 19

Page 20

MESSA IN FUNZIONE

Predisposizione al servizio

Per garantire la sicurezza ed il corretto funzionamento dell’apparecchio la messa in funzione deve essere

eseguita da un tecnico qualicato in possesso dei requisiti

di legge. Alla prima accensione è necessario eseguire un controllo delle regolazioni gas.

Alimentazione Elettrica

- Vericare che la tensione e la frequenza di alimentazione

coincidano con i dati riportati sulla targa dell’apparecchio.

- vericare l’efcienza del collegamento di terra.

Riempimento circuito idraulico

Procedere nel modo seguente:

- aprire gradualmente il rubinetto posto sull’entrata

ATTENZIONE!! L’APPARECCHIO PUÒ ESSERE UTILIZZATO SOLO CON PRESENZA DI ACQUA NELLO SCAMBIATORE.

fredda;

- aprire um rubinetto dell’acqua calda sanitaria;

Prima accensione

La prima accensione deve essere eseguita da un tecnico qualicato.

1. Assicurarsi che:

- il rubinetto gas sia chiuso;

- il collegamento elettrico sia stato effettuato in modo

corretto. Assicurarsi in ogni caso che il lo di terra verde/giallo sia collegato ad un efciente impianto

di terra.

- il condotto di evacuazione dei prodotti della combustione sia idoneo e libero da eventuali ostruzioni.

- LE EVENTUALI NECESSARIE PRESE DI

VENTILAZIONE DEL LOCALE SIANO APERTE

(INSTALLAZIONI DI TIPO B).

- accendere l’apparecchio (premendo il tasto ON/ OFF)

- aprire un rubinetto dell’acqua calda sanitaria

- L’apparecchio segnala il blocco per mancata accensione

2. Aprire il rubinetto del gas e vericare la tenuta degli

attacchi compresi quelli dell’apparecchio vericando

che il contatore non segnali alcun passaggio di gas. Eliminare eventuali fughe.

3. Mettere in funzione l’apparecchio aprendo un

rubinetto dell’acqua calda sanitaria.

Alimentazione Gas

Procedere nel modo seguente:

- vericare che il tipo di gas erogato corrisponda a quello

indicato sulla targhetta dell’apparecchio

- aprire porte e nestre

- evitare la presenza di scintille e amme libere

- vericare la tenuta dell’impianto del combustibile con

rubinetto di intercettazione chiuso e successivamente

aperto con valvola del gas chiusa (disattivata), per 10

minuti il contatore non deve indicare alcun passaggio di gas.

Procedura di accensione

Premere il tasto ON/OFF sul pannello comandi, il display visualizza la temperatura impostata.

PER LA REGOLAZIONE DELLA TEMPERATURA VEDI IL PARAG. MANUALE D’USO PER L’UTENTE

ATTENZIONE!! L’acqua a temperatura superiore ai 50°C

provoca gravi ustioni.

Vericare sempre la temperatura dell’acqua prima di qualsiasi utilizzo.

20 /

Page 21

MESSA IN FUNZIONE

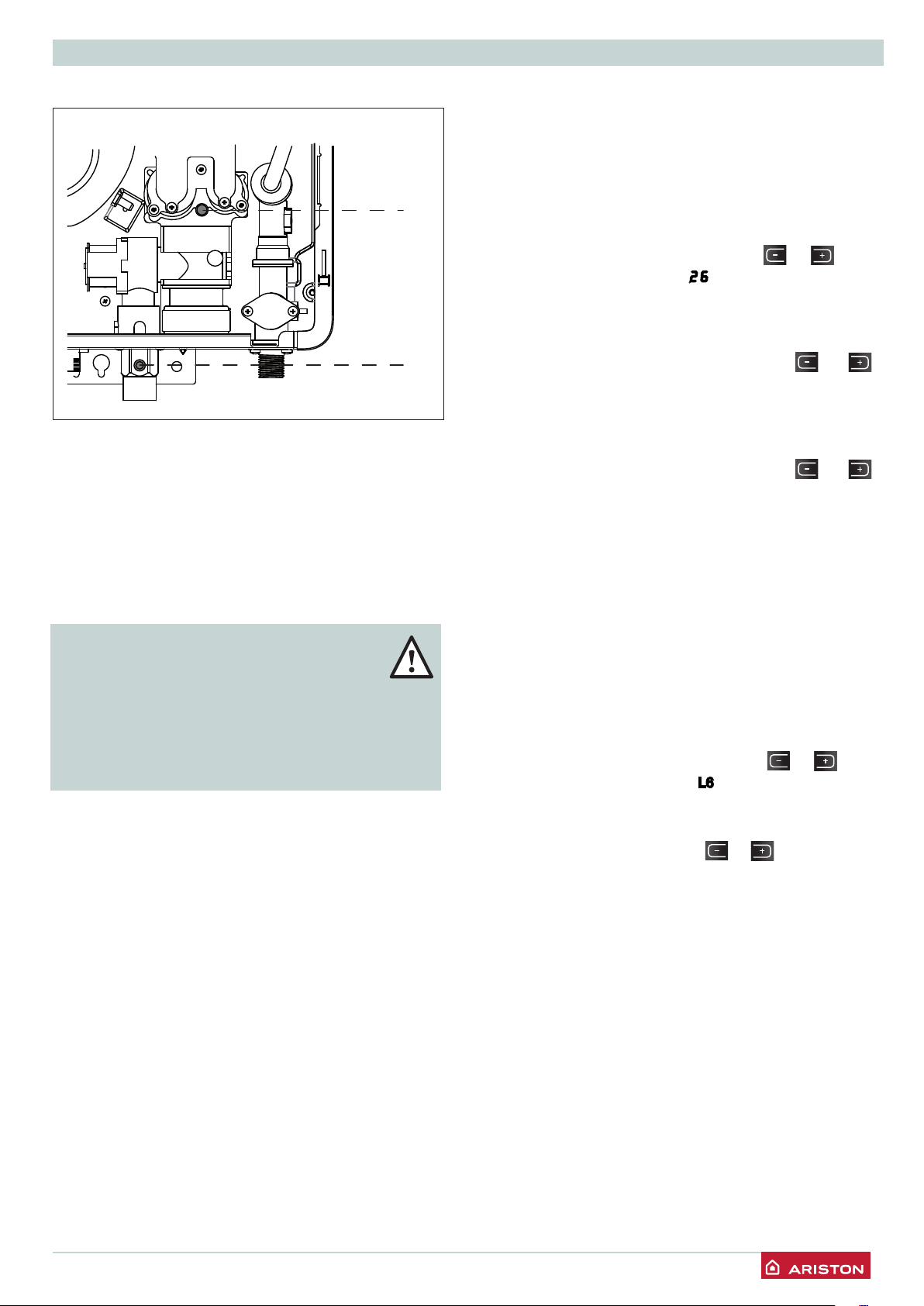

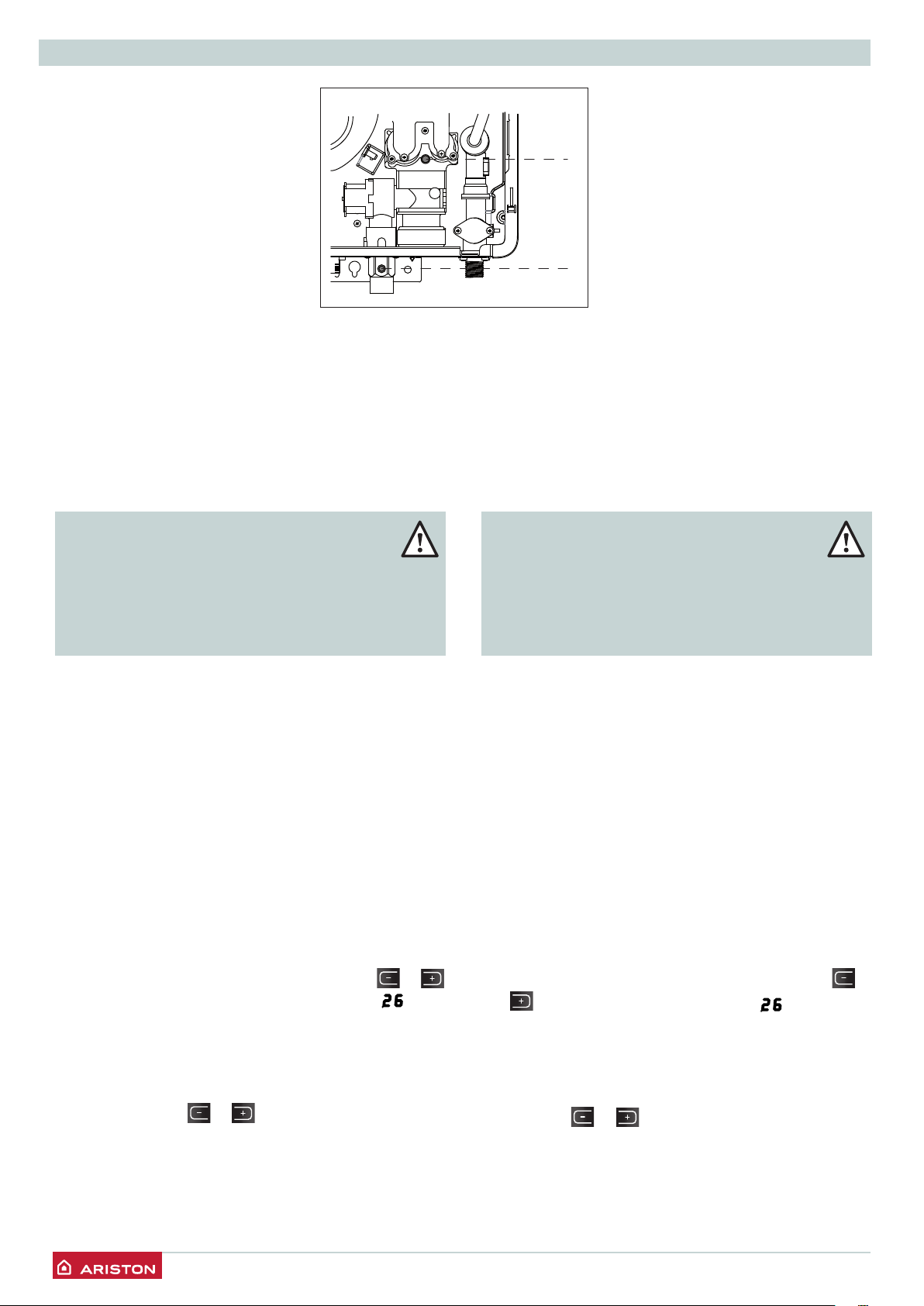

Verica della regolazione gas

Controllo della pressione di alimentazione

1. Chiudere il rubinetto gas

2. Allentare la vite “b” ed inserire il tubo di raccordo del

manometro nella presa di pressione.

3. Aprire il rubinetto del gas

4. Mettere l’apparecchio in funzione aprendo un rubinetto dell’acqua calda sanitaria.

La pressione di alimentazione deve corrispondere a

quella prevista per il tipo di gas per cui l’apparecchio è predisposto.

ATTENZIONE!! SE LA PRESSIONE DI ALIMENTAZIONE NON CORRISPONTE A QUANTO INDICATO NELLA TABELLA RIEPILOGATIVA GAS NON METTERE IN FUNZIONE L’APPARECCHIO.

5. Spegnere l’apparecchio chiudendo il rubinetto dell’acqua calda sanitaria

6. Chiudere il rubinetto del gas

7. Staccare il manometro e stringere la vite “b”.

8. Aprire il rubinetto del gas e vericare la tenuta della

vite di misurazione.

Controllo della pressione massima e minima al

bruciatore

(vedi Tabella riepilogativa gas)

1. Chiudere il rubinetto del gas.

2. Allentare la vite “a” ed inserire il tubo di raccordo del

manometro nella presa di pressione.

3. Aprire il rubinetto del gas.

4. Premere il tasto ON/OFF. Il display si illumina.

5. Aprire un rubinetto dell'acqua calda, l'apparecchio si attiva. Premere contemporaneamente i tasti 2

secondi, il display visualizza 26

6. Premere il taso ON/OFF, l’apparecchio è forzato alla

massima potenza. Il display visualizza un numero da "00" a

"99".

7. Vericare sul manometro la pressione massima e se necessario modicarla premendo i tasti 2

come indicato nella tabella riepilogativa gas.

8. Premere il tasto ON/OFF, per forzare l’apparecchio alla

minima potenza.Il display visualizza un numero da "00" a

"99".

9. Vericare sul manometro la pressione minima e se necessario modicarla premendo i tasti 2

come indicato nella tabella riepilogativa gas.

10. Premere il tasto ON/OFF per memorizzare le eventuali modiche.

11. Chidere il rubinetto dell’acqua calda. Premere il tasto ON/ OFF per spegnere l’apparecchio

Controllo della pressione di lenta accensione (vedi Tabella riepilogativa gas)

1. Chiudere il rubinetto del gas.

2. Allentare la vite “a” ed inserire il tubo di raccordo del

manometro nella presa di pressione.

3. Aprire il rubinetto del gas.

4. Premere il tasto ON/OFF. Il display si illumina.

5. Scollegare e ricollegare l’alimentazione elettrica.

3. Premere contemporaneamente i tasti 2 secondi, il display visualizza L6, l’apparecchio è forzato alla potenza di accensione. Aprire un rubinetto dell’acqua calda.

7. Vericare sul manometro la pressione e se necessario modicarla premendo i tasti 2

nella tabella riepilogativa gas.

8. Premere il tasto ON/OFF per memorizzare la modica.

9. Chiudere il rubinetto dell’acaqua calda. Premere il tasto ON/OFF per spegnere l’apparecchio

e per 5

e per 3

e come indicato

/ 21

Page 22

MESSA IN FUNZIONE

Tabella riepilogativa gas

NEXT EVO X SFT 11 NEXT EVO X SFT 16

G20 G30 G31 G20 G30 G31

Indice di Wobbe inferiore

(15°C, 1013 mbar)

Pressione nominale di alimentazione mbar 20

MJ/m

45.67 80.58 70.69 45.67 80.58 70.69

28-30

37 20

28-30

Pressione massima al bruciatore mbar 12.10 12.60 15.90 10.10 10.00 12.50 Pressione minima al bruciatore mbar 3.0 3.0 3.0 2.5 2.5 2.5

Lenta accensione mbar 7.3 7.4 10.4 4.8 4.7 6.5 Parametro L - codice capacità modello

Parametro q - codice tipologia gas Parametro F - codice tipologia apparecchio

nr.

16 19

Ugelli bruciatore nr. 6X2 15x2

Ø ugelli bruciatore principale mm

Consumi max/min

(15°C, 1013 mbar) (G.N.= m

/h)

max 2.33 1.85 1.81 3.17 2.52 2.47

0.86 -

1.52

0.74 - 1.04

0.74 -

1.28

0.62 - 0.88

Cambio Gas

L’apparecchio può essere trasformato per uso

da gas metano (G20) a Gas Liquido (G30/ G31) o viceversa a cura di un Tecnico Qualicato con l’utilizzo dell’apposito Kit.

Per la modica dei parametri, procedere come

segue:

1. Spegnere l'apparecchio premendo il tasto ON/OFF.

2. Scollegare e ricollegare l'alimentazione elettrica.

3. Premere contemporaneamente i tasti

2 e per

3 secondi per accedere ai parametri.

4. Utilizzare il tasto ON/OFF per accedere ai singoli

parametri, per modicare i parametri e per memorizzare le modiche effettuate.

I parametri devono essere impostati come da tabella

sotto-riportata:

Parametro L - codice capacità modello Parametro q - codice tipologia gas

nr.

Parametro F - codice tipologia apparecchio

NEXT EVO X SFT 11 NEXT EVO X SFT 16

G20 G30 G31 G20 G30 G31

11 19

16 19

22 /

Page 23

Sistemi di protezione

L’apparecchio è protetto dai malfunzionamenti tramite controlli interni da parte della scheda a microprocessore che opera, se necessario, un blocco di sicurezza.

In caso di blocco dell’apparecchio viene visualizzato sul display un codice d’errore.

Tabella riepilogativa codici errori

SISTEMI DI PROTEZIONE

Codice

errore

A 1

A 2

A 3

A 4

A 6

A 7

E 6

Descrizione

- Rubinetto del gas chiuso

Arresto per mancata accensione ( Fiamma non rilevata dopo tre tentativi di accensione)

Arresto per sovratemperatura

Blocco per problemi scarico fumi

Distacco amma (3 volte)

durante il funzionamento Errore Sonda uscita calda Controllare la sonda uscita acqua calda sanitario Errore Sonda entrata fredda Controllare la sonda di entrata fredda

Fiamma rilevata con valvola del gas chiusa

Aprire il rubinetto e seguire la procedura di accensione

- Controllare l’elettrodo di accensione

- Controllare l’elettrodo di rilevazione

Premere il tasto ON/OFF per RESET

- Rilevata una temperatura superiore a 95°C

Vericare pressione acqua

Premere il tasto ON/OFF per RESET

- Vericare i condotti di scarico fumi/aspirazione aria

Premere il tasto ON/OFF per RESET

- Controllare l’elettrodo di rilevazione Controllare la sonda uscita acqua calda sanitario

E 7

Errore ventilatore

SE EFFETTUATE LE VERIFICHE L’APPARECCHIO NON RIPARTE O SI BLOCCA RIPETUTAMENTE SPEGNERE L’APPARECCHIO, PORTARE L’INTERRUTTORE ELETTRICO ESTERNO IN POSIZIONE DI OFF, CHIUDERE IL RUBINETTO DEL GAS E CONTATTARE UN TECNICO QUALIFICATO.

NON RIMETTERE IN FUNZIONE L’APPARECCHIO SE L’ERRORE NON È STATO ELIMINATO.

TUTTE LE RIPARAZIONI DEVONO ESSERE EFFETTUATE DA PERSONALE QUALIFICATO E DEVONO ESSERE ESEGUITE UTILIZZANDO RICAMBI ORIGINALI.

/ 23

Page 24

SISTEMI DI PROTEZIONE

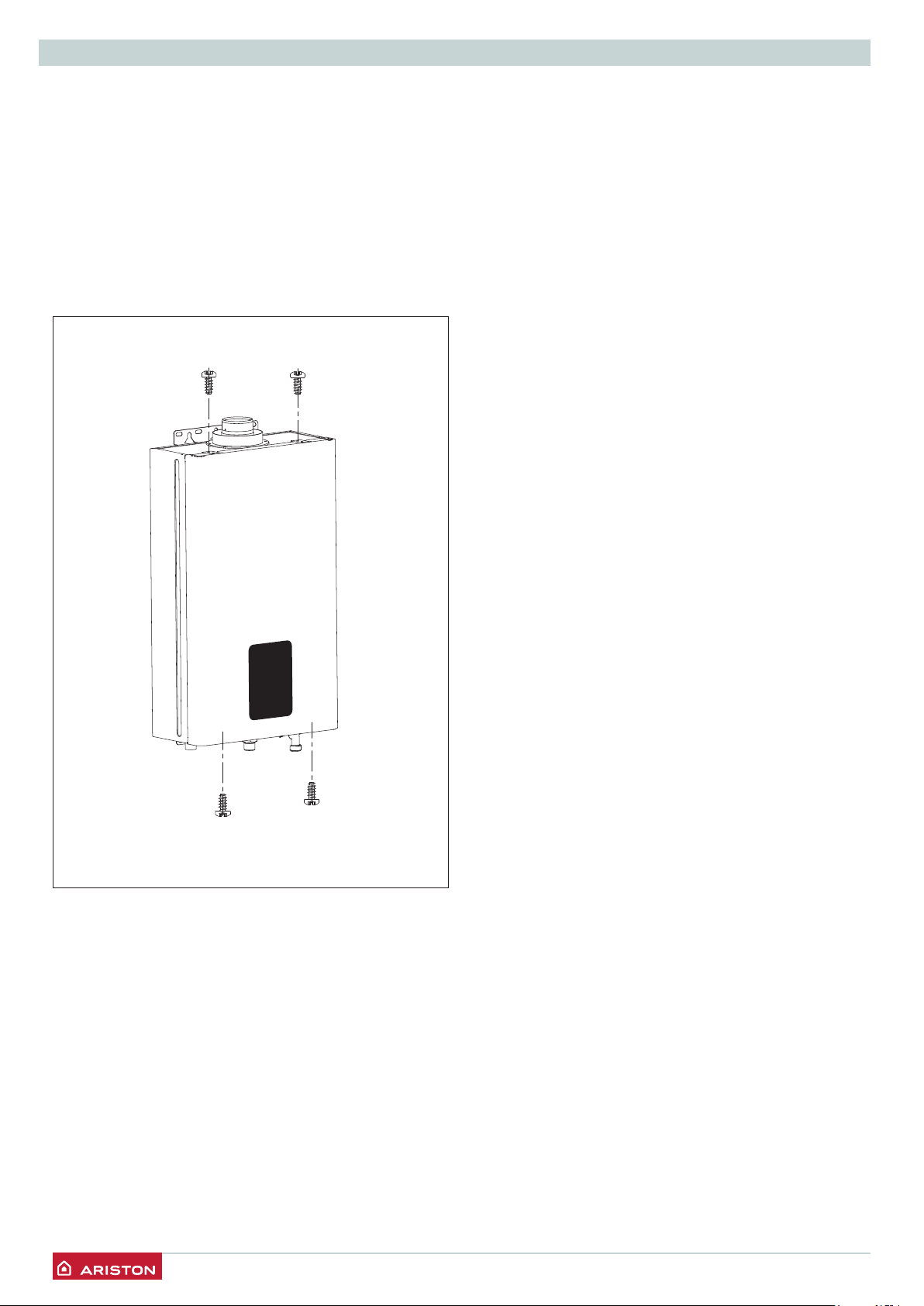

Istruzioni per l’apertura della mantellatura ed ispezione dell’interno

Prima di qualunque intervento nell’apparecchio togliere l’alimentazione elettrica tramite l’interruttore bipolare esterno e chiudere il rubinetto del gas. Per accedere all’interno dell’apparecchio è necessario svitare le due viti nella parte inferiore del mantello frontale e rimuoverlo.

ATTENZIONE!! SCOLLEGARE IL CAVO DI COLLEGAMENTO DEL DISPLAY CON LA SCHEDA PRINCIPALE.

La manutenzione è essenziale per la sicurezza, il buon funzionamento e la durata dell’apparecchio. Va effettuata in base a quanto previsto dalle norme vigenti. Prima di iniziare le operazioni di manutenzione:

- togliere l’alimentazione elettronica

posizionando l’interruttore bipolare esterno in posizione OFF;

- chiudere il rubinetto del gas e dell’acqua

dell’impianto sanitario. Al termine vanno ripristinate le regolazioni iniziali.

Note Generali

Si raccomanda di effettuare sull’apparecchio, almeno una volta l’anno, i seguenti controlli:

1. Controllo delle tenute della parte acqua con eventuale

sostituzione delle guarnizioni e ripristino della tenuta.

2. Controllo delle tenute della parte gas con eventuale

sostituzione delle guarnizioni e ripristino della tenuta.

3. Controllo visivo dello stato complessivo

dell’apparecchio.

4. Controllo visivo della combustione ed eventuale

smontaggio e pulizia del bruciatore

5. A seguito del controllo al punto “3”, eventuale

smontaggio e pulizia della camera di combustione.

6. A seguito del controllo al punto “4”, eventuale

smontaggio e pulizia del bruciatore e dell’iniettore.

7. Pulizia dello scambiatore di calore primario.

8. Verica del funzionamento dei sistemi di sicurezza

riscaldamento:

- sicurezza temperatura limite.

9. Verica del funzionamento dei sistemi di sicurezza

parte gas:

- sicurezza mancanza gas o amma (ionizzazione).

10. Controllo dell’efcienza della produzione di acqua

sanitaria (verica della portata e della temperatura).

11. Pulizia del ltro in ingresso acqua fredda.

ATTENZIONE!! L’APPARECCHIO NON DEVE ESSERE MESSO IN FUNZIONE SENZA FILTRO.

12. Controllo generale del funzionamento

dell’apparecchio.

13. Rimozione dell’ossido dall’elettrodo di rilevazione

tramite tela smeriglio.

24 /

Prova di funzionamento

Dopo aver effettuato le operazioni di manutenzione, riempire l’apparecchio e l’impianto sanitario.

- Mettere in funzione l’apparecchio..

- Vericare le impostazioni e il buon funzionamento di

tutti gli organi di comando, regolazione e controllo.

- Vericare la tenuta e il buon funzionamento dell’impianto

di evecuazione fumi/prelievo aria comburente.

Procedura di svuotamento dell’apparecchio

Ogni qualvolta esista pericolo di gelo, deve essere svuotato l’impianto sanitario nel seguente modo:

- chiudere il rubinetto della rete idrica;

Page 25

MANUTENZIONE

- aprire tutti i rubinetti dell’acqua calda e fredda;

- svuotare dai punti più bassi (dove previsti).

ATTENZIONE

Svuotare i componenti che potrebbero contenere

acqua calda, attivando eventuali sati, prima della loro

manipolazione. Effettuare la disincrostazione da calcare di componenti

attenendosi a quanto specicato nella scheda di sicurezza

del prodotto usato, aerando l’ambiente, indossando indumenti protettivi, evitando miscelazioni di prodotti diversi, proteggendo l’apparecchio e gli oggetti circostanti. Richiudere ermeticamente le aperture utilizzate per effettuare letture di pressione gas o regolazioni gas. Accertarsi che gli ugelli siano compatibili con il gas di alimentazione. Nel caso si avverta odore di bruciato o si veda del fumo fuoriuscire dall’apparecchio o si avverta forte odore di gas, togliere l’alimentazione elettrica, chiudere il rubinetto

del gas, aprire le nestre ed avvisare il tecnico.

Informazioni per l’Utente

Informare l’utente sulla modalità di funzionamento dell’apparecchio. In particolare consegnare all’utente il manuale di istruzione, informandolo che deve essere conservatio a corredo dell’apparecchio. Inoltre far presente all’utente quanto segue:

- Come impostare la temperatura ed i dispositivi di regolazione per una corretta e più economica gestione dell’apparecchio.

- Far eseguire, come da normativa, la manutenzione periodica dell’impianto.

- Non modicare, in nessun caso, le impostazioni relative

all’alimentazione di aria di combustione e del gas di combustione.

Smaltimento e riciclaggio dell’apparecchio.

ATTENZIONE!! Per il riciclaggio e lo smaltimento

dell’apparecchio e degli eventuali accessori rispettare quanto stabilito dalla normativa vigente.

Informazioni per l’Utente

Informare l’utente sulla modalità di funzionamento dell’apparecchio. In particolare consegnare all’utente il manuale di istruzione, informandolo che deve essere conservato a corredo dell’apparecchio. Inoltre far presente all’utente quanto segue:

- Come impostare la temperatura ed i dispositivi di regolazione per una corretta e più economica gestione dell’apparecchio.

- Far eseguire, come da normativa, la manutenzione periodica dell’impianto.

- Non modicare, in nessun caso, le impostazioni relative

all’alimentazione di aria di combustione e del gas di combustione.

Targhetta caratteristiche

1. Marchio

2. Modello

3. Codice commerciale

4. Nr. di omologa

5. Categoria gas

6. Portata termica max

7. Potenza termica max

8. Portata termica min

9. Potenza termica min

10. Portata specica

11. Tipo apparecchio

12. Gas utilizzabili

13. Pressione massima

14. Pressione minima 15/16/17. Dati elettrici

18. Codice Ente certicazione

19. Taratura potenza apparecchio

2 3 4 5

8 9

11 12 13 14 15

16 17 18

20. Paesi di destinazione

21. Produttore

/ 25

Page 26

DATI TECNICI

Nome modello: NEXT EVO X

SFT 11 SFT 16

Certicazione CE (pin)

Tipo Categoria Gas Portata termica massima kW 22.0 30.0

G20 kW 7.8 8.9

Portata termica minima

G30 kW 7.8 9.0

G31 kW 7.8 8.0 Potenza termica massima kW 19.2 26.9 Potenza termica minima G20 kW 6.8 7.5

G30 kW 6.8 7.6

G31 kW 6.8 6.8 Temperatura massima acqua calda °C 65 65 Temperatura minima acqua calda °C 35 35 Portata nominale acqua l/min 11 16 Portata minima acqua calda l/min 2.5 2.5 Pressione acqua minima ammessa bar 0.2 0.2 Pressione acqua massima ammessa bar 10 10

0063CR7772

C13 - C33

2H3B/P

Portata massica fumi massimo g/s 15.77 24.02 Portata massica fumi minimo g/s 9.68 13.95 Temperatura fumi alla portata termica massima °C 158 120 Temperatura fumi alla portata termica minima °C 43 56 Ø Scarico fumi mm 60/100 60/100

Dimensioni Altezza mm 650 Larghezza mm 345 Profondità mm 165 185

Tensione/frequenza di alimentazione V/Hz 230/50 230/50 Potenza elettrica assorbita totale

W 29 44 Fusibile integrato A 3.15 Gradi di protezione impianto elettrico IP

X4D

Temperatura ambiente minima di utilizzo °C +5 Peso

Kg 13

26 /

Page 27

Modelli equivalenti

see Annex A (*)

Prolo di carico dichiarato

Consumo quotidiano di energia elettrica Q

elec

kWh

0.044

0.065

Consumo quotidiano di combustibile Q

fuel

kWh

7.804

24.845

Livello della potenza sonora all’interno L

dB5863

Dati ErP - EU 814/2013

80.5

DATI TECNICI

Modello

Emissione di ossidi di azoto NOx mg/kWh 45 47

(*) LA LISTA DEI PRODOTTI EQUIVALENTI È

RIPORTATA NELL’ALLEGATO A CHE È PARTE INTEGRANTE DI QUESTO MANUALE D’USO, INSTALLAZIONE E MANUTENZIONE.

SCHEDA PRODOTTO - EU 812/2013

Marchio

Modello NEXT EVO X

Prolo di carico dichiarato M XL Classe di Efcienza energetica di riscaldamento dell’acqua

NEXT EVO X

SFT 11 SFT 16

A A

Efcienza energetica di riscaldamento dell’acqua ηWH % 78.3

Consumo annuo di energia elettrica AEC kWh 10 14 Consumo annuo di combustibile AFC GJ 6 19 Regolazione temperatura termostato °C Livello di potenza sonora all’interno L

58 63

IMPORTANTE!

I prodotti privi dell’etichetta e della relativa scheda per insiemi di scaldacqua e dispositivi

solari, previste dal regolamento 812/2013, non

sono destinati alla realizzazione di tali insiemi. L’utilizzo in tali applicazioni è consentito solo in abbinamento al kit 3024085, dove saranno rese disponibili le relative etichette e schede per insiemi.

/ 27

Page 28

DATI TECNICI

Etichetta sistemi

Istruzioni per la compilazione dell’etichetta per gli insiemi di scaldacqua e dispositivi solari

1. il nome o marchio del rivenditore e/o del fornitore;

2. l’identicativo del modello del

rivenditore e/o del fornitore;

3. prolo di carico dichiarato espresso

mediante lettera indicata nella scheda prodotto dello scaldacqua;

4. la classe di efcienza energetica

di riscaldamento dell’acqua dello scaldacqua, espresso mediante lettera indicata nella cheda prodotto dell’apparecchio;

indicazione se un collettore solare e un serbatoio per l’acqua calda possano essere compresi nell’insieme di scaldacqua e dispositivi solari;

6. la classe di efcienza energetica

di riscaldamento dell’acqua dell’insieme di scaldacqua e dispositivo solare, determinata

come indicato nella gura 1 nella

pagina seguente.

La punta della freccia che indica

la classe di efcienza energetica

di riscaldamento dell’acqua dell’insieme di scaldacqua e dispositivo solare si trova all’altezza della punta della freccia che indica la relativa classe di

efcienza energetica.

I I I

1 2

+++

2015

812/2013

28 /

Page 29

DATI TECNICI

SCHEDA DI INSIEMI DI SCALDACQUA E DISPOSITIVI SOLARI

La scheda per gli insiemi di scaldacqua e dispositivi solari

contiene gli elementi di cui alla gura 1 per valutare l’efcienza

energetica di riscaldamento dell’acqua di un insieme di scaldacqua e dispositivo solare, dove si riportano le seguenti informazioni:

- I: il valore dell’efcienza energetica di riscaldamento

Figura 1

dell’acqua dello scaldacqua, espressa in %,

- II: il valore dell’espressione matematica (220 · Q

del REGOLAMENTO DELEGATO (UE) N. 812/2013 e

nel prolo di carico dichiarato M, L, XL o XXL dello

scaldacqua,

- III: il valore dell’espressione matematica (Q

· Q

di prodotto del dispositivo solare e Q VII, tabella 3 del REGOLAMENTO DELEGATO (UE) N.

812/2013 per il prolo di carico dichiarato M, L, XL o XXL.

, dove Q

nonsol

dalla scheda di prodotto del dispositivo solare

nonsol

), espresso in %, dove Q

ref

Ecienza energetica di riscaldamento dell’acqua dello scaldacqua

Prolo di carico dichiarato:

Contributo solare - Dalla scheda del dispositivo solare

Elettricità ausiliaria

(1,1 x ‘I’ - 10%) x ‘II’ - - ‘I’ =

Ecienza energetica di riscaldamento dell’acqua dell’insieme in condizioni climatiche medie

è estratto dall’allegato VII, tabella 3

è estratto dalla scheda

aux

dall’allegato

ref

· 2,5)/(220

aux

‘I’

‘III’

Classe di ecienza energetica di riscaldamento dell’acqua dell’insieme in condizioni climatiche medie

XXL

< 27 % ≥ 27 %

< 27 % ≥ 27 % ≥ 30 % ≥ 35 % ≥ 38 % ≥ 55 % ≥ 80 % ≥ 125 % ≥ 160 % ≥ 200 %

< 28 % ≥ 28 % ≥ 32 % ≥ 36 % ≥ 40 % ≥ 60 % ≥ 85 % ≥ 131 % ≥ 170 % ≥ 213 %

F E D C B A

≥ 30 %

≥ 30 % ≥ 34 % ≥ 37 % ≥ 50 % ≥ 75 % ≥ 115 % ≥ 150 % ≥ 188 %

≥ 33 % ≥ 36 % ≥ 39 % ≥ 65 % ≥ 100 % ≥ 130 % ≥ 163 %

+++

Ecienza energetica di riscaldamento dell’acqua in condizioni climatiche più fredde e più calde

Più fredda:

Più calda:

- 0,2 x

+ 0,4 x

/ 29

Page 30

Manual de usuario

Manuale de utilização para o usuário

Advertencia general...................................................31

Marca CE...................................................................32

Normas de seguridad ................................................ 33

Pannel de mandos.....................................................35

Display ....................................................................... 35

Procedimiento de encendido ..................................... 36

Regulación de la temperatura del agua.....................36

Función ECO ............................................................. 37

Procedimiento de apagado........................................37

Condiciones de paro del aparato...............................38

Protección antihielo ................................................... 39

Eliminación y reciclaje del aparato ............................ 39

Cambio de gas ..........................................................39

Mantenimiento ........................................................... 39

Instrucciones técnicas para la instalación y el mantenimiento

(Reservado para el técnico cualicado) ................40

Advertencia general..................................................31

Marcação CE. .......................................................... .32

Regras de segurança ............................................... 33

Painel de comandos........ ......................................... 35

Visor.................................... ......................................35

Procedimento de ligação..................... ..................... 36

Regulação da temperatura da água......... ......... .......36

Função ECO ............................................................. 37

Procedimento de desligação............ ........................ 37

Condições de paragem do aparelho ........................38

Protecção antigelo........................... ........................ .39

Eliminação e reciclagem do aparelho.......................39

Mudança de gás........................... ........................... .39

Manutenção............................... .............................. .39

Instruções técnicas para a instalação e a manutenção

(Reservado para o técnico qualicado) ...............40

Estimado Cliente: deseamos agradecerle por haber elegido comprar un calendador instantáneo de agua a gas de nuestra producción. Estamos seguros de ofrecerle un producto técnicamente válido. Este manual fue preparado para informarlo, con advertencias y consejos sobre su instalación, su uso correcto y su mantenimiento y lograr así que Ud. pueda apreciar todas sus cualidades. Conserve con cuidado este manual para cualquier futura consulta. Nuestro servicio técnico de su zona permanece a su completa disposición para todo lo que sea necesario.

Cordiales saludos.

GARANTIA

La garantía de este aparato será válida a partir

de la fecha de la factura.

Para cualquier intervención en el circuito eléctrico,

hidráulico y de gas llamar al centro de

asistencia técnica autorizado.

Prezado senhor, queremos agradecer-lhe por ter preferido adquirir um esquentador de nossa produção. Temos a certeza de ter-lhe fornecido um produto tecnicamente válido. Este livrete foi preparado para informar-lhe, com advertências e conselhos, acerca da sua instalação, a sua utilização certa e a sua manutenção para poder aproveitar todas as suas qualidades. Guarde com cuidado este livrete para todas consultas posteriores. O nosso serviço técnico de zona permanece a Sua completa disposição para todas as eventualidades.

Atenciosamente.

GARANTIA

A garantia do aparelho é válida a

partir da data da factura.

Para qualquer intervenção no circuito eléctrico,

hidráulico e de gás chamar o centro de serviço autorizado.

Page 31

MANUAL DE USUARIO

MANUAL DE UTILIZAÇÃO PARA O USUÁRIO

El presente manual es parte integrante y esencial del producto. Debe ser conservado por el usuario con cuidado y deberá acompañar siempre el aparado, aún en el caso de cederla a otro propietario o usuario y/o transferirla a otra instalación. Lea atentamente las instrucciones y las advertencias contenidas en el presente manual ya que suministra importantes indicaciones referidas a la seguridad de la instalación, el uso y el mantenimiento.

Este aparato sirve para producir agua caliente para uso domiciliario. Se debe conectar a una instalación compatible con sus prestaciones y con su potencia.

Está prohibido su uso con nalidades diferentes a las especicadas. El fabricante no se considera responsable

por los daños derivados de usos impropios, incorrectos e irracionales o por no respetar las instrucciones contenidas en el presente manual.

El técnico instalador debe estar habilitado para la

instalación de aparatos para la calefacción y al nalizar

el trabajo, debe entregar al comprador la declaración de conformidad. La instalación, el mantenimiento y

cualquier otra operación, se deben realizar respetando las normas vigentes y las indicaciones suministradas por el fabricante. En caso de avería y/o mal funcionamiento, apague el aparato, cierre el grifo de gas y no intente repararlo, llame a personal especializado. Las reparaciones, realizadas utilizando exclusivamente repuestos originales, deben ser realizadas solamente por técnicos especializados. No respetar lo indicado arriba, puede afectar la seguridad del aparato y hace caducar toda responsabilidad del fabricante. En el caso de trabajos o de mantenimiento de estructuras ubicadas en las cercanías de los conductos o de los dispositivos de descarga de humos y sus accesorios,

apague el aparato y una vez nalizados los trabajos, solicite a personal técnico especializado que verique la eciencia de los conductos o de los dispositivos.

En el caso de no utilizar el aparato por un tiempo prolongado, es necesario:

- desconectarla de la alimentación eléctrica llevando el interruptor externo a la posición “OFF”;

- cerrar los grifos de gas y de la instalación de agua para uso domiciliario;

- vaciar la instalación sanitaria si hay peligro de congelación.

Si debe desactivar en forma denitiva el aparato,

haga realizar las operaciones por personal técnico especializado.

O presente livrete juntamente com o manual “Instruções técnicas para a instalação e a manutenção” constitui parte integrante e essencial do produto. Ambos devem ser guardados com cuidado pelo utilizador e sempre acompanhar o esquentador, inclusive se mudar de proprietário ou de utilizador e/ou for transferido para outro estabelecimento. Leia com atenção as instruções e as advertências contidas no presente livrete e no manual para a instalação e a manutenção porque fornecem importantes indicações relativas à segurança na instalação, utilização e manutenção.

Este aparelho serve para produzir água quente para uso doméstico. Deve ser ligado a uma rede de distribuição de água quente doméstica compatível com as suas performances e a sua potência.

É proibido utilizar para nalidades diferentes das especicadas. O fabricante não pode ser considerado

responsável por eventuais danos derivantes de utilizações impróprias, erradas ou irracionais ou de falta de obediência das instruções indicadas no presente livrete. O técnico de instalação deve ser habilitado para instalar

aparelhos de aquecimento e, no nal do trabalho, deve

entregar ao comitente a declaração de conformidade. A instalação, a manutenção e quaisquer outras intervenções devem ser efectuadas no respeito das regras em vigor e das indicações fornecidas pelo fabricante. No caso de avaria e/ou mau funcionamento, desligue o aparelho, feche a torneira do gás e não tente repará-lo,

mas dirija-se a pessoal qualicado.

Eventuais reparações, efectuadas com emprego exclusivamente de peças originais, devem ser efectuadas

somente por técnicos qualicados. A desobediência do

acima apresentado poderá comprometer a segurança do aparelho e exime o fabricante de qualquer responsabilidade. No caso de trabalhos ou manutenções de estruturas situadas nas proximidades dos condutos ou dos dispositivos de descarga de fumo e dos seus acessórios, apague o aparelho e, quando terminarem os trabalhos,

verique a eciência dos condutos e dos dispositivos mediante pessoal técnico qualicado.

Em caso de prolongada inutilização do esquentador será necessário:

- colocar o interruptor exterior na posição “OFF” para desligar a alimentação eléctrica;

- fechar as torneiras do gás e do sistema sanitário;

- esvaziar o sistema sanitário se houver perigo de congelar.

Em caso de desactivação denitiva do esquentador,

mande efectuar as operações por pessoal técnico

qualicado.

/ 31

Page 32

MANUAL DE USUARIO

MANUAL DE UTILIZAÇÃO PARA O USUÁRIO

Para la limpieza de las partes externas, apague el aparato y lleve el interruptor externo a la posición “OFF”.

No utilice ni conserve sustancias fácilmente inamables

en el ambiente en el que está instalada la caldera.

Marca CE

La marca CE garantiza que el aparato responde a las siguientes directivas:

2016/426/EU relativa a los aparatos a gas

2014/30/EU relativa a la compatibilidad

electromagnética

2014/35/EU relativa a la seguridad eléctrica

- 2009/125/EC Diseño ecológico para productos relacionados con la energía

- 814/2013 Reglamento delegado UE

¡ATENCIÓN! EL AGUA CON TEMPERATURA SUPERIOR A LOS 50°C PROVOCA QUEMADURAS GRAVES. VERIFIQUE SIEMPRE LA TEMPERATURA DEL AGUA ANTES DE UTILIZAR.

Para a limpeza das partes exteriores, desligue o esquentador e coloque o interruptor exterior na posição “OFF”. Não utilize nem guarde substâncias facilmente

inamáveis no lugar onde estiver instalado o esquentador.

Marcação CE

A marca CE garante que o aparelho corresponde às seguintes directivas:

2016/426/EU relativa aos aparelhos a gás

2014/30/EU relativa à compatibilidade electromagnética

2014/35/EU relativa à segurança eléctrica

- 2009/125/EC Concepção ecológica dos produtos

relacionados com o consumo de energia

- 814/2013 Regulamento delegado UE

¡ATENÇÃO! A ÁGUA A UMA TEMPERATURA SUPERIOR AOS 50°C PROVOCA QUEIMADURAS GRAVES. VERIFICAR SEMPRE A TEMPERATURA DA ÁGUA ANTES DE QUALQUER UTILIZAÇÃO.

¡ATENCIÓN! EL EQUIPO SE DEBE PONER EN FUNCIONAMIENTO SOLO SI HAY AGUA EN EL INTERCAMBIADOR.

ESTE PRODUCTO ESTÁ EN CONFORMIDAD CON LA DIRECTIVA EU 2012/19/EU

El símbolo del cesto cruzado reproducido en el

aparato indica que el producto, al nal de su vida

útil, teniendo que ser tratado por separado de los residuos domésticos, debe entregarse a un centro de recogida diferenciada para aparatos eléctricos y electrónicos o bien entregarlo al revendedor en el momento de la compra de un aparato equivalente.

El usuario es responsable de entregar el aparato al nal de su

vida útil a las estructuras idóneas para su recolección. La debida recolección diferenciada para enviar el aparato dado de baja al reciclaje, al tratamiento o al desguace que sea compatible con el medioambiente contribuye a evitar posibles efectos negativos al medioambiente y a la salud y favorece el reciclaje de los materiales de los que se compone el producto. Para información más detallada relativa a los sistemas de recogida disponibles, dirigirse al servicio local de eliminación de residuos o a la tienda en la cual se ha realizado la compra.

ATENÇÃO! O APARELHO SÓ DEVE SER COLOCADO EM FUNCIONAMENTO COM A PRESENÇA DE ÁGUA NO PERMUTADOR.

ESTE PRODUTO ESTÁ EM CONFORMIDADE COM A DIRECTIVA EU 2012/19/EU

O símbolo do cesto barrado colocado no aparelho

indica que o produto, no m da sua vida útil, deve

ser tratado separadamente do lixo doméstico, deve ser levado para um centro de recolha diferenciada para equipamentos eléctricos e electrónicos ou devolvido ao revendedor no momento da compra de outro aparelho novo equivalente.

O utilizador é responsável pela entrega do aparelho no m de

sua vida útil aos centros de recolha apropriados. Uma adequada recolha diferenciada para sucessivo envio do aparelho descartado para reciclagem, ao tratamento e à eliminação eco-compatível, contribui para evitar possíveis efeitos negativos no meio ambiente e na saúde, e favorece a reciclagem dos materiais que compõem o produto. Para mais informações quanto aos sistemas de recolha disponíveis, contacte o serviço local de eliminação de lixo ou a loja na qual comprou o produto.

32 /

Page 33

MANUAL DE USUARIO

MANUAL DE UTILIZAÇÃO PARA O USUÁRIO

Normas de seguridad

Leyenda de símbolos:

No respetar la advertencia signica un

riesgo de lesiones para las personas, que en determinadas ocasiones pueden ser incluso mortales.

No respetar la advertencia signica un

riesgo de daños para objetos, plantas o animales, que en determinadas ocasiones pueden ser graves.

No realice operaciones que impliquen la apertura del aparato.

Fulguración por la presencia de componentes bajo tensión. Lesiones personales como quemaduras debido a la presencia de componentes recalentados o heridas producidas por bordes y protuberancias cortantes.

No realice operaciones que impliquen la remoción del aparato del lugar en el que está instalado.

Fulguración por la presencia de componentes bajo tensión. Inundaciones por pérdida de agua de los tubos desconectados. Explosiones, incendios o intoxicaciones por pérdida de gas de los tubos desconectados.

No dañe el cable de alimentación eléctrica.

Fulguración por la presencia de cables pelados bajo tensión.

No deje objetos sobre el aparato.

Lesiones personales por la caída del objeto como consecuencia de las vibraciones. Daño del aparato o de los objetos que se encuentren debajo de él, por la caída del objeto como consecuencia de las vibraciones.

No suba sobre el aparato.

Lesiones personales por la caída del aparato Daño del aparato o de los objetos que se encuentren debajo de él, por la caída del aparato debido a que se desenganche de

la jación.

No suba a sillas, taburetes, escaleras o soportes inestables para efectuar la limpieza del aparato.

Lesiones personales por la caída desde una gran altura o por cortes (escaleras dobles).

Regras de segurança

Legenda dos símbolos: A falta de obediência de uma advertência implica risco de lesões, em determinadas circunstâncias até mesmo mortais, para pessoas. A falta de obediência de uma advertência implica risco de danos, em determinadas circunstâncias até mesmo graves, para objectos, plantas ou animais.

Não realize operações que impliquem abertura do aparelho.

Fulguração por causa da presença de componentes sob tensão. Lesões pessoais por queimaduras por causa da presença de componentes superaquecidos ou por feridas por causa da presença de beiras e protuberâncias cortantes.

Não realize operações que impliquem tirar o aparelho da sua instalação.

Fulguração por causa da presença de componentes sob tensão. Alagamentos por causa de vazamento de água dos encanamentos soltos. Explosões, incêndios ou intoxicações por causa de vazamento de gás de encanamentos soltos.

Não danique o cabo de alimentação

eléctrica.

Fulguração por causa da presença de

os descobertos sob tensão.

Não deixe objectos sobre o aparelho.

Lesões pessoais por causa da queda do objecto, se houver vibrações. Danos ao aparelho ou aos objectos situados abaixo dele, devidos à queda do objecto se houver vibrações.

Não suba sobre o aparelho.

Lesões pessoais por causa da queda do aparelho. Danos ao aparelho ou aos objectos situados abaixo dele, por causa de queda

do aparelho se soltar-se da xação.

Não suba em cadeiras, bancos, escadas ou suportes instáveis para efectuar a limpeza do aparelho.

Lesões pessoais por causa de queda de cima ou se as escadas duplas abriremse.

/ 33

Page 34

MANUAL DE USUARIO

MANUAL DE UTILIZAÇÃO PARA O USUÁRIO

No realice operaciones de limpieza del aparato si primero no lo ha apagado y ha llevado el interruptor externo a la posición OFF.

Fulguración por la presencia de componentes bajo tensión.

No utilice insecticidas, solventes o detergentes agresivos para la limpieza del aparato.

Daño de las partes de material plástico o pintadas.

No utilice el aparato con nalidades diferentes

a las de un uso domiciliario normal

Daño del aparato por sobrecarga de funcionamiento. Daño de los objetos indebidamente tratados.

No permita que los niños o personas inexpertas utilicen el aparato.

Daño del aparato por uso impropio

Si advierte olor a quemado o ve salir humo del aparato, desconecte la alimentación eléctrica, cierre el grifo de gas, abra las ventanas y llame al técnico.

Lesiones personales provocadas por quemaduras, inhalación de humo o intoxicación.

Si advierte un fuerte olor a gas, cierre el grifo principal de gas, abra las ventanas y llame al técnico.

Explosiones, incendios o intoxicaciones.

Não realize operações de limpeza do aparelho sem antes tê-lo desligado e colocado o interruptor exterior na posição OFF.

Fulguração por causa da presença de componentes sob tensão.

Não utilize insecticidas, solventes nem detergentes agressivos para a limpeza do aparelho.

Danos às peças em material plástico ou pintadas.

Não utilize o aparelho para nalidades

diferentes da normal utilização doméstica.

Danos ao aparelho por causa de sobrecarga no funcionamento. Danos aos objectos indevidamente tratados.

Não permita que crianças ou pessoas não capazes utilizem o aparaelho.

Danos ao aparelho por causa de utilização imprópria.

Se sentir cheiro de queimado, ou vir fumo a sair do aparelho, interrompa a alimentação eléctrica, feche a torneira principal do gás, abra as janelas e chame um técnico.

Lesões pessoais por queimaduras, inalação de fumo ou intoxicação.

Se sentir um forte cheiro de gás, feche a torneira principal do gás, abra as janelas e chame um técnico.

Explosões, incêndios ou intoxicações.

El aparato no debe ser utilizado por personas con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia ni conocimientos (incluidos los niños), a menos que sean vigiladas o reciban instrucciones sobre el uso del aparato, por una persona responsable de su seguridad.

Los niños deben ser vigilados para vericar

que no jueguen con el aparato.

O aparelho não pode ser usado por pessoas (crianças inclusive) com capacidades físicas, sensoriais ou mentais reduzidas, ou por pessoas sem experiência ou conhecimento, a não ser que tenham beneficiado, através da intermediação de uma pessoa responsável pela sua segurança, de vigilância ou que tenham recebido instruções adequadas sobre o uso do aparelho. As crianças terão de ser controlados para ter a certeza de que não brinquem com o aparelho.

34 /

Page 35

MANUAL DE USUARIO

MANUAL DE UTILIZAÇÃO PARA O USUÁRIO

ATENCIÓN

La instalación y las regulaciones que se producen durante el mantenimiento, deben ser efectuadas por personal especializado y según las instrucciones. Una incorrecta instalación puede causar daños a personas, animales o cosas, con respecto a los cuales el fabricante no se considera responsable. Si el aparato se instala en el interior de un

apartamento, verique que se respeten las

disposiciones correspondientes a la entrada de aire y a la ventilación del ambiente (según las leyes vigentes).

Panel de mandos Painel de comandos

ATENÇÃO

A instalação, o primeiro arranque e as regulações de manutenção devem ser efectuados segundo as instruções e exclusivamente por pessoal

qualicado.

Uma instalação errada poderá causar danos a pessoas, animais ou objectos, em relação aos quais o fabricante não pode ser considerado responsável. Se o esquentador for instalado no interior de um

apartamento, verique que sejam respeitadas

as disposições relativas à entrada de ar e a ventilação do ambiente (segundo a legislação em vigor).

Leyenda:

1. Display

2. Botónes regulación de la temperatura del agua

3. Botón ECO

4. Botón ON/OFF

Display Visor

ECO

3 4

Legenda:

1. Visor

2. Teclas de regulação da temperatura da água

3. Tecla ECO

4. Tecla ON/OFF

Indicación de la temperatura del agua (°C)

- Indicación de los códigos de error

- Indicação da temperatura da água (°C)

- Sinalização dos códigos de erro Indicación de presencia de llama

Sinalização de presença de chama

Función ECO activa Função ECO activada

/ 35

Page 36

MANUAL DE USUARIO

MANUAL DE UTILIZAÇÃO PARA O USUÁRIO

Procedimiento de encendido

- controle que la llave en el empalme del agua fría esté abierta

- controle que la llave del gas esté abierta

- controle que el aparato esté conectado a la corriente eléctrica.

Pulse la tecla ON/OFF “4”, el display se ilumina.

El aparato ya está listo para funcionar. En el display se visualiza la

temperatura congurada.

Abra el grifo de agua caliente, el aparato se pone en funcionamiento automáticamente. El display muestra la temperatura real y la llama indica el encendido del quemador.

¡ATENCIÓN! EL AGUA CON TEMPERATURA SUPERIOR A LOS 50°C PROVOCA QUEMADURAS GRAVES. VERIFIQUE SIEMPRE LA TEMPERATURA DEL AGUA ANTES DE UTILIZAR.

Procedimento de ligação

- Certique-se de que a torneira da ligação da água fria

está aberta.

- Certique-se de que a torneira do gás está aberta.

- Certique-se de que o aparelho é alimentado por

corrente eléctrica.

Se premir a tecla ON/OFF “4”, o visor ilumina-se.

O aparelho já está pronto para o funcionamento. No visor, é apresentada a temperatura

denida.

A abertura de uma torneira de água quente coloca o aparelho a funcionar automaticamente. O visor apresenta a temperatura efectiva e a chama indica o acendimento do queimador.

¡ATENÇÃO! A ÁGUA A UMA TEMPERATURA SUPERIOR AOS 50°C PROVOCA QUEIMADURAS GRAVES. VERIFICAR SEMPRE A TEMPERATURA DA ÁGUA ANTES DE QUALQUER UTILIZAÇÃO.

Nota: Si el equipo no se pone en funcionamiento, controle

que la llave de gas y/o de agua fría esté abierta. Controle que el aparato reciba alimentación eléctrica.

En cuanto se cierra la llave, el aparato se apaga automáticamente. El símbolo de la llama desaparece del display.

Regulación de la temperatura del agua

Para congurar la temperatura del

agua caliente pulse las teclas “2”

El nuevo valor aparecerá en el display.

Es posible aumentar la temperatura hasta 65 °C

Para congurar la temperatura del agua de 35 a 48 °C

cada vez presione el botón el cambio de temperatura de 1 °C. De 48 a 65 °C vea la tabla.

Temperatura Temperatura

35-48° C 1° C

48-50° C 2° C

50-55° C 5° C

55-60° C 5° C

60-65° C 5° C

ΔT conguración

ΔT congurações

Presiona el botón

Apague el aparato y presione el botón Desligue o aparelho e pressione o botão

Presiona el botón

Nota: Se o aparelho não se colocar em funcionamento,

certique-se de que a torneira do gás e/ou da água fria

estão abertas.

Verique se o aparelho está a ser alimentado pela energia

eléctrica. Quando se fecha a torneira, o aparelho desliga-se automaticamente. O símbolo da chama desaparece do visor.

Regulação da temperatura da água

Para denir a temperatura da água

quente, prima as teclas “2” O novo valor será visualizado no visor.

É possível aumentar a temperatura até 65 °C

Para denir a temperatura da água

de 35 a 48 °C de cada vez pressione o botão a mudança de temperatura de 1 °C. De 48 a 65 °C, veja a tabela.

Modo de ajustes/ Modo de ajuste

. / Pressione o botão .

por 5 segundos . / Pressione o botão por 5 segundos.

. / Pressione o botão .

durante 5 segundos.

por 5 segundos.

. / Pressione o botão .

e .

36 /

Page 37

MANUAL DE USUARIO

MANUAL DE UTILIZAÇÃO PARA O USUÁRIO

Función de bloqueo infantil

Es necesario apagar el aparato para restablecer el rango de temperatura. Después, el rango de ajuste de la temperatura será nuevamente de 35-48 °C.

Función Eco

Para activar la función ECO pulse la tecla “3”.

Para modicar la temperatura del agua pulse las teclas

“2”

o .

Cuando el modo ECO se activa el símbolo

aparecerá en la dislpay.

Para salir del modo ECO es necesario presionar el botón “3”cuando el dispositivo está en modo stand-by.

Procedimiento de apagado

Para apagar el aparato, pulse la tecla ON/OFF. El display muestra solo dos rayas.

Função de bloqueio para crianças

É necessário desligar o aparelho para redenir a faixa

de temperatura. Depois, a faixa de ajuste de temperatura será novamente 35-48 ° C.

Função Eco

Para ativar a função ECO pressione a tecla “3”. É possível ajustar a temperatura da água entre 35 e 45°C.

Para modicar a temperatura da água pressione as teclas

“2”

ou .

Quando o modo ECO é activado o símbolo

aparecer no dislpay.

Para sair do modo ECO é necessário pressionar o botão “3” quando o aparelho estiver no modo stand-by.

Procedimento de desligação

Para desligar o aparelho, prima a tecla ON/OFF. O visor apresenta apenas dois traços.

Para apagar completamente el aparato, lleve el interruptor eléctrico exterior a la posición OFF. Cierre el grifo del gas.

ECO

Para desligar completamente o aparelho, coloque o interruptor eléctrico externo na posição OFF. Feche a torneira do gás.

/ 37

Page 38

MANUAL DE USUARIO

MANUAL DE UTILIZAÇÃO PARA O USUÁRIO

Condiciones de paro del aparato

El aparato se protege del funcionamiento incorrecto mediante controles internos realizados por la tarjeta electrónica. Si el display se bloquea, desaparece el símbolo de la llama y aparece un código de error - vea la tabla que se muestra debajo.

Si el aparato continua indicando el código de error, apáguelo, cierre la llave del gas, lleve el interruptor eléctrico externo a la posición OFF y contacte

a un técnico cualicado

Tabla de errores

Código

de error

Cuadro de mandos apagado luego de pulsar la tecla ON/ OFF

A 1

Causa

No se enciende el quemador

- Controle que el aparato reciba alimentación eléctrica.

- Controle que la llave del gas esté abierta

- Apague y encienda nuevamente el aparato

Condições de paragem do aparelho

O aparelho está protegido contra avarias por controlos internos na placa electrónica. Se, devido ao bloqueio do visor, desaparece o símbolo da chama, sendo apresentado um código de erro – consulte a tabela abaixo.

Se o aparelho continuar a mostrar o código de erro, desligue-o, feche a torneira do gás, desligue o interruptor eléctrico externo (posição OFF) e

contacte um técnico qualicado.

Tabela de erros

Código do erro

Depois de premir a tecla ON/OFF, o quadro de comandos mantém-se desligado

A 1

Causa

queimador não acende

- Verique se o aparelho está

a ser alimentado pela energia eléctrica.

- Certique-se de que

a torneira do gás está aberta.

- Desligue e volte a ligar o aparelho

¡ATENCIÓN! SI EL CÓDIGO DE ERROR NO SE INDICA EN LA TABLA, APAGUE EL APARATO, CIERRE EL GRIFO DEL GAS, LLEVE EL INTERRUPTOR ELÉCTRICO EXTERNO A LA POSICIÓN OFF Y CONTACTE A UN TÉCNICO CUALIFICADO. NO PONGA NUEVAMENTE EN FUNCIONAMIENTO EL APARATO SI AÚN SE ELIMINÓ EL ERROR.

¡ATENÇÃO! SE O CÓDIGO DE ERRO NÃO ESTIVER INDICADO NA TABELA, DESLIGUE O APARELHO, FECHE A TORNEIRA DO GÁS, DESLIGUE O INTERRUPTOR ELÉCTRICO EXTERNO

(POSIÇÃO OFF) E CONTACTE UM

TÉCNICO QUALIFICADO. SE O ERRO NÃO TIVER SIDO ELIMINADO, NÃO RECOLOQUE O APARELHO EM FUNCIONAMENTO.

38 /

Page 39

MANUAL DE USUARIO

MANUAL DE UTILIZAÇÃO PARA O USUÁRIO

Protección antihielo

Si el aparato se instala en un lugar en donde las tuberías corren peligro de helarse, se recomienda vaciarlo. Realice lo que se indica a continuación:

- Lleve el interruptor eléctrico exterior a la posición OFF

- Cierre la llave de interceptación del gas

- Cierre la llave de entrada del agua fría

- Abra las llaves del agua caliente sanitaria hasta que se vacíe completamente el aparato y las tuberías.

Para llenar nuevamente el aparato, abra la llave de la entrada de agua fría y abra las llaves del agua caliente sanitaria hasta que salga agua.

Eliminación y reciclaje del aparato.

Nuestros productos están diseñados y fabricados en su mayor parte por componentes de materiales reciclables.

El aparato y sus posibles accesorios deben eliminarse adecuadamente separando en lo posible los diversos materiales. La eliminación del embalaje utilizado para el transporte del aparato debe ser realizado por el instalador/vendedor.

¡ADVERTENCIA! Para el reciclaje y la eliminación del aparato y de todos los accesorios respetar las disposiciones de la reglamentación.

Protecção antigelo

Se o aparelho estiver instalado num local onde exista o risco de congelamento das canalizações, é aconselhável esvaziá-lo. Proceda conforme indicado a seguir:

- Desligue o interruptor eléctrico externo (posição OFF)

- Feche a torneira de intercepção do gás

- Feche a torneira de entrada de água fria

- Abra as torneiras da água quente sanitária até esvaziar completamente o aparelho e as canalizações.

Para encher novamente o aparelho, abra a torneira de entrada da água fria e abra as torneiras da água quente sanitária até começar a sair água.

Eliminação e reciclagem do aparelho.

Os nossos produtos estão desenhados e fabricados na sua maior parte por componentes de materiais recicláveis.

O aparelho e seus possiveis acessórios devem eliminarse adequadamente fazendo a separação dos diversos materiais. A eliminação da embalagem utilizada para o transporte do aparelho deve ser realizada pelo instalador/vendedor.

ATENÇÃO! Para a reciclagem e a eliminação do aparelho e de todos os acessórios respeitar as disposições regulamentares.

Cambio de gas

Nuestras calderas son proyectadas tanto para el funcionamiento con gas metano como con gas GPL. Si fuera necesario realizar la transformación, llame a un técnico especializado o a un Servicio de Asistencia Técnica autorizado.

Mantenimiento

El mantenimiento es fundamental para la seguridad, el buen funcionamiento y la duración de el aparato y se realiza de acuerdo a lo previsto por las normas vigentes.

Mudança de gás

Os nossos esquentadores são projectados para funcionar quer com gás metano, quer com gás GLP.

Se for necessário mudar, dirija-se a um técnico qualicado

ou a um nosso Serviço de Assistência Técnica autorizado.

Manutenção

A manutenção é essencial para a segurança, o bom funcionamento e a duração do esquentador e deve ser efectuada conforme quanto previsto pelas normas em vigor.

/ 39

Page 40

Instrucciones técnicas para la

Instruções técnicas para a

instalación y el mantenimiento

(Reservado para el técnico cualicado)

Generalidades ....................................................................41

Advertencias para el instalador ...........................................41

Normas de seguridad ..........................................................42

Descripciòn del producto .................................................46

Vista del conjunto ................................................................46

Dimensiones ........................................................................47

Instalación ..........................................................................48

Advertencias antes de la instalación ...................................48

Lugar de instalación ............................................................49

Distancias mínimas .............................................................49

Conexión del gas .................................................................50

Conexión Hidráulica ............................................................50

Vista de las conexiones .......................................................50

Dispositivo de sobrepresión ................................................51

Esquema hidráulico .............................................................51

Conexión equipo solar .........................................................52

Conexión de los conductos de

aspiración/descarga de humos.........................................52

Tabla de longitudes de tubos de

aspiración/descarga de humos.........................................53

Tipos de aspiración/descarga de humos .............................53

Conexión eléctrica ...............................................................54

Esquema Eléctrico...............................................................55

instalação e a manutenção

(Reservado para o técnico qualicado)

Informações gerais...........................................................41

Advertências para o instalador............ ...............................41

Regras de segurança..................................... .................... 42

Descrição do producto........................ ............................46

Vista Geral............................................. ................ .............46

Dimensões..........................................................................47

Instalação................................................... .................. .....48

Advertências antes da instalação............... .................. ......48

Local de instalação............................... ...................... ........49

Distancias mínimas............................... .............................49

Conexión del gas................................ ...................... ..........50

Ligação hidráulica...............................................................50

Vista das juntas.................................. ................................50

Dispositivo de sobrepressão................... ...........................51

Esquema hidráulico................................ ............. ...............51

Ligação da instalção solar .................................................. 52

Ligação das condutas de aspiração/descarga de fumos Tabela de comprimentos dos tubos de

aspiração/descarga de fumos. ........................................53

Tipos de aspiração/descarga dos fumos ............................53

Ligações eléctricas............................ ......................... ........54

Esquema Eléctrico..............................................................55

........................................52

Puesta en marcha ..............................................................56

Preparación para el servicio ................................................56

Alimentación eléctrica..........................................................56

Llenado de los circuitos hidráulicos. ....................................56

Alimentación de Gas ...........................................................56

Procedimiento de encendido ...............................................56

Puesta en marcha ...............................................................57

Vericación de las regulaciones de gas ..............................58

Control de la presión de alimentación. ................................58

Control de la presión máxima/ mínima

en el quemador................................................................58

Control de la potencia del lento encendido .........................59

Tabla de transformación de gas ..........................................60

Cambio de gas ....................................................................60

Sistemas de protección del calentador ...........................61

Tabla resumen de los códigos de errores............................61

Mantenimiento ...................................................................62

Instrucciones para la apertura de las tapas

del calentador ..................................................................62

Prueba de funcionamiento...................................................63

Procedimiento de vaciado del aparato ................................64

Información para el usuario .................................................64

Simbologia tarjeta de características...................................65

Datos técnicos ...................................................................66

Datos ErP ............................................................................67

Ficha del producto ...............................................................67

Etiqueta para los equipos combinados................................68

Ficha para lequipos combinados .........................................69

Colocação em funcionamento................... .....................56

Preparação para o serviço.............................. ...................56

Alimentação Eléctrica................................ ................... ......56

Enchimento do circuito hidráulico............... ..................... ...56

Alimentazione Gas................................ .............................56

Procedimento de ligação.............................. ............... .......56

Primeira ligação................................... .................... ...........57

Vericação das regulações do gás....... ..............................58

Controlo da pressão de alimentação... .................. .............58

Controlo da pressão máxima/mínima

no queimador....................................................................58

Controle de la potencia de lento acendimento ................... 59

Tabela sobre a transformação do gás...... .............. ............60

Mudança de Gás..................................... ................. ..........60

Sistemas de protecção do esquemador.........................61

Tabela recapitulativa de códigos de erro..... ................ .......61

Manutenção................................ .......................................62

Instruções para abrir a capa do esquentador

e fazer a inspecção interna................... .............................62

Prova de funcionamento.....................................................63

Operações para esvaziar o aparelho.......... .......................64

Informações para o utilizado........................ ......................64

Simbologia placa das características.......... ................. ......65

Dados Técnicos........................................ ............... .........66

Dados ErP ..........................................................................67

Ficha de produto.................................................................67

Etiqueta dos sistemas mistos ............................................. 68

Ficha dos sistemas mistos .................................................69

Page 41

INFORMAÇÕES GERAISGENERALIDADES

LA INSTALACIÓN DEL APARATO DEBEN SER EFECTUADOS POR PERSONAL CUALIFICADO CONFORME CON LO ESTABLECIDO POR LAS NORMAS NACIONALES VIGENTES SOBRE INSTALACIONES Y POR LAS NORMAS DICTADAS POR AUTORIDADES LOCALES Y ORGANISMOS ENCARGADOS DE SALVAGUARDAR LA SALUD PÚBLICA.

Advertencias para el instalador

Este aparato sirve para producir agua caliente para uso domiciliario. Debe estar conectado a una una red de distribución de agua caliente domiciliaria compatible con sus prestaciones y su potencia.

Está prohibido su uso con nalidades diferentes a las especicadas. El fabricante no se considera responsable por

eventuales daños derivados de usos impropios, incorrectos e irracionales o por no respetar las instrucciones contenidas en el presente manual. La instalación, el mantenimiento y cualquier otra operación, se deben realizar respetando las normas vigentes y las indicaciones suministradas por el fabricante. Una incorrecta instalación puede causar daños a personas, animales o cosas de los cuales el fabricante no es responsable. El aparato se suministra en un embalaje de cartón, después

de haber quitado dicho embalaje verique la integridad del

aparato y que esté completo. Ante cualquier problema, llame al proveedor. Los elementos que componen el embalaje (grapas, bolsas de plástico, poliestireno celular, etc.) no se deben dejar al alcance de los niños ya que constituyen una fuente de peligro. No permita que los niños o personas no habilitadas utilicen el aparato. En el caso de avería y/o mal funcionamiento, apague el aparato, cierre el grifo de gas y no intente repararlo, diríjase a personal especializado. Antes de realizar cualquier tipo de operación en el aparato, es necesario interrumpir la alimentación eléctrica llevando el interruptor externo de la caldera a la posición “OFF”. Las posibles reparaciones, utilizando exclusivamente repuestos originales, deben ser realizadas solamente por técnicos especializados. No respetar lo mencionado arriba, puede afectar la seguridad del aparato y hace caducar toda responsabilidad del fabricante. En el caso de trabajos o de mantenimiento de estructuras ubicadas en las cercanías de los conductos o de los dispositivos de descarga de humos y sus accesorios,

apague el aparato y una vez nalizados los trabajos, solicite a personal técnico especializado que verique la eciencia

de los conductos o de los dispositivos. Para la limpieza de las partes externas, apague el aparato y lleve el interruptor externo a la posición “OFF”. Realice la limpieza con un paño húmedo empapado en agua con jabón. No utilice detergentes agresivos, insecticidas o productos tóxicos.

A INSTALAÇÃO E A PRIMEIRA VEZ QUE ACENDER O ESQUENTADOR DEVEM SER EFECTUADAS POR PESSOAL QUALIFICADO EM CONFORMIDADE COM OS REGULAMENTOS NACIONAIS DE INSTALAÇÃO EM VIGOR E EVENTUAIS PRESCRIÇÕES DAS AUTORIDADES LOCAIS E DAS ORGANIZAÇÕES RESPONSÁVEIS PELA SAÚDE PÚBLICA.

Advertências para o instalador

Este aparelho serve para produzir água quente para uso doméstico. Deve ser ligado a uma rede de distribuição de água quente doméstica compatível com as suas performances e a sua potência.

É proibido utilizar para nalidades diferentes das especicadas. O fabricante não pode ser considerado

responsável por eventuais danos derivantes de utilizações impróprias, erradas ou irracionais ou de falta de obediência das instruções indicadas no presente livrete. A instalação, a manutenção e quaisquer outras intervenções devem ser efectuadas a obedecer as regras em vigor e as indicações fornecidas pelo fabricante. Uma instalação errada poderá causar danos pessoais, materiais ou a animais, em relação aos quais o fabricante não pode ser considerado responsável. O esquentador é fornecido em embalagem de cartão, depois

de ter tirado a embalagem, certique-se que o aparelho

esteja em bom estado e o fornecimento seja completo. Se não corresponder, contacte o fornecedor. Os componentes da embalagem (grampos, saquinhos em matéria plástica, polistireno expandido etc.) não devem ser deixados ao alcance de crianças, porque podem ser fontes de perigo. Não deixe crianças ou pessoas não habilitadas utilizarem o aparelho. No caso de avaria e/ou mau funcionamento, desligue o aparelho, feche a torneira do gás e não tente repará-lo, mas

dirija-se a pessoal qualicado.

Antes de qualquer intervenção no esquentador é necessário colocar o interruptor exterior do esquentador na posição de “OFF” para desligar a alimentação eléctrica. Eventuais reparações, efectuadas com emprego exclusivamente de peças originais, devem ser efectuadas

somente por técnicos qualicados. A desobediência do

acima apresentado poderá comprometer a segurança do aparelho e exime o fabricante de qualquer responsabilidade. No caso de trabalhos ou manutenção de estruturas situadas nas proximidades dos condutos ou dos dispositivos de descarga de fumo e dos seus acessórios, apague o aparelho

e, quando terminarem os trabalhos, verique a eciência

dos condutos e dos dispositivos mediante pessoal técnico

qualicado.

Para a limpeza das partes exteriores, desligue o esquentador e coloque o interruptor exterior na posição de “OFF”. Efectue a limpeza com um pano húmido, molhado com água ensaboada. Não utilize detersivos agressivos, insecticidas nem produtos tóxicos.

/ 41

Page 42

GENERALIDADES INFORMAÇÕES GERAIS

Normas de seguridad

Leyenda de símbolos:

No respetar la advertencia signica un

riesgo de lesiones para las personas,que en determinadas ocasiones pueden ser incluso mortales

No respetar la advertencia signica un riesgo

de daños para objetos, plantas o animales, que en determinadas ocasiones pueden ser graves

Instale el aparato en una pared sólida, no sujeta a vibraciones.

Ruido durante el funcionamiento.

Al perforar la pared, no dañe cables eléctricos o tubos ya instalados.

Fulguración por contacto con conductores bajo tensión. Explosiones, incendios o intoxicaciones por pérdida de gas en los tubos dañados. Daño a instalaciones ya existentes. Inundaciones por pérdidas de agua en los tubos dañados.

Realice las conexiones eléctricas con conductores de sección adecuada.

Incendio por recalentamiento debido al paso de corriente eléctrica en cables subdimensionados.

Proteja los tubos y los cables de conexión para evitar que se dañen.

Fulguración por contacto con conductores bajo tensión. Explosiones, incendios o intoxicaciones por pérdida de gas en los tubos dañados. Inundaciones por pérdidas de agua en los tubos dañados.

Verique que el ambiente en el que se va a

realizar la instalación y las instalaciones a las cuales debe conectarse el aparato sean conformes con las normas vigentes.

Fulguración por contacto con conductores bajo tensión incorrectamente instalados. Explosiones, incendios o intoxicaciones debido a una incorrecta ventilación o descarga de humos. Daño del aparato debido a condiciones de funcionamiento impropias.

Utilice herramientas manuales adecuadas

(especialmente verique que la herramienta no

esté deteriorada y que el mango esté íntegro

Regras de segurança

Instale o aparelho numa parede sólida, não sujeita a vibrações.

Ruído durante o funcionamento.

Não danique, nem perfure a parede, cabos

eléctricos ou encanamentos preexistentes.

Fulguração por causa de contacto com condutores sob tensão. Explosões, incêndios ou intoxicações por causa de vazamento de

gás de encanamentos danicados. Danos ao

equipamento preexistente. Alagamentos por causa de vazamento de

água dos encanamentos danicados.

Realize as ligações eléctricas com condutores de diâmetro adequado.

Incêndio por causa de superaquecimento em consequência de passagem de corrente eléctrica em cabos de medidas pequenas demais.

Proteja tubos e cabos de ligação de maneira a

evitar que se daniquem.

Fulguração por causa de contacto com condutores sob tensão. Explosões, incêndios ou intoxicações por causa de vazamento de gás de encanamentos

danicados.

Alagamentos por causa de vazamento de

água dos encanamentos danicados.

Certique-se que a sala de instalação e os

sistemas onde deve ligar-se a aparelhagem sejam em conformidade com os regulamentos em vigor.

Fulguração por causa de contacto com condutores sob tensão incorrectamente instalados. Explosões, incêndios ou intoxicações por causa de ventilação incorrecta ou descarga de fumo. Danos ao aparelho por causa de da condições impróprias de funcionamento.

Empregue equipamento e ferramentas manuais adequadas para a utilização

42 /

Page 43

INFORMAÇÕES GERAISGENERALIDADES

y correctamente jado), úselas correctamente,

evite posibles caídas desde lo alto y vuelva a colocarlas en su lugar después del uso.

Lesiones personales debidas a proyecciones de astillas o fragmentos, inhalación de polvo, golpes, cortes, pinchazos o abrasiones. Daño del aparato o de objetos cercanos debido a proyecciones de astillas, golpes o cortes

Utilice equipos eléctricos adecuados

(especialmente verique que el cable y el

enchufe estén íntegros y que las partes dotadas de movimiento rotativo o alternativo estén

correctamente jadas), úselos correctamente,

no obstaculice los pasos con el cable de alimentación, evite posibles caídas desde lo alto, desconéctelos y vuelva a colocarlos en su lugar después del uso.

Lesiones personales debidas a proyección de astillas o fragmentos, inhalación de polvos, golpes, cortes, pinchazos, abrasiones, ruidos o vibraciones. Daño del aparato o de objetos cercanos debido a proyecciones de astillas, golpes o cortes

Verique que las escaleras portátiles

estén apoyadas de forma estable, que

sean sucientemente resistentes, que los

escalones estén en buen estado y que no sean resbaladizos, que no se desplacen cuando hay alguien arriba y que alguien vigile.

Lesiones personales debidas a una caída desde lo alto o por cortes (escaleras dobles).

Verique que las escaleras de tijera estén

apoyadas de forma estable, que sean

sucientemente resistentes, que los

escalones estén en buen estado y que no sean resbaladizos, que posean apoyos a lo largo de la rampa y barandas en el descanso.

Lesiones personales debidas a una caída desde lo alto.

Durante los trabajos realizados a una cierta altura (en general con un desnivel superior

a los dos metros), verique que se utilicen

barandas perimétricas en la zona de trabajo o eslingas individuales para prevenir la caída, que el espacio recorrido durante la eventual caída esté libre de obstáculos peligrosos, que el impacto que se produciría sea atenuado por

supercies de amortiguación semirígidas o

deformables.

Lesiones personales debidas a una caída desde lo alto.

(certique-se principalmente se as ferramentas

não estão estragadas e que os cabos estejam

em bom estado e correctamente presos),

utilize-as correctamente, precavendo-se contra eventuais quedas do alto, guarde-as depois do uso.

Lesões pessoais por causa de arremesso de lascas ou fragmentos, inalação de poeira, batidas, cortes, pontadas, abrasões. Danos ao aparelho ou aos objectos perto, por causa de arremesso de lascas, batidas, incisões.

Empregue equipamento eléctrico adequado

para a utilização (certique-se especicamente que o cabo e a cha de alimentação estejam

em bom estado e que as peças de movimento rotativo ou alternado estejam correctamente

presas), utilize-o correctamente, não obstrua

passagens com o cabo de alimentação, previnase contra eventuais quedas do alto, desligue-o e guarde-o depois do uso.

Lesões pessoais por causa de fulguração, arremesso de lascas ou fragmentos, inalação de poeira, batidas, cortes, pontadas, abrasões, ruído, vibrações. Danos ao aparelho ou aos objectos perto, por causa de arremesso de lascas, batidas, incisões.

Certique-se que as escadas portáteis estejam apoiadas rmemente, que sejam

apropriadamente resistentes, que os degraus estejam em bom estado e não escorregadios, que não sejam deslocadas com alguém em cima, que alguém vigie.

Lesões pessoais por causa de queda de cima ou se as escadas duplas abrirem-se.

Certique-se que as escadas xas estejam apoiadas rmemente, que sejam

apropriadamente resistentes, que os degraus estejam em bom estado e não escorregadios, que tenham corrimão ao longo da rampa e parapeitos no patamar.

Lesões pessoais por causa de queda de cima.

Certique-se, durante os trabalhos

realizados nas alturas (geralmente em altura

superior a dois metros), que sejam adoptados

parapeitos no perímetro na zona dos trabalhos ou com gaiolas individuais adequadas para a prevenir quedas, que o espaço percorrido durante uma eventual queda esteja desimpedido de obstáculos perigosos, que um eventual impacto seja atenuado por superfícies de paragem semi-rígidas ou deformáveis.

/ 43

Page 44

GENERALIDADES INFORMAÇÕES GERAIS

Verique que en el lugar de trabajo existan

adecuadas condiciones higiénico-sanitarias de iluminación, de aireación y de solidez.

Lesiones personales debidas a golpes, tropiezos, etc.

Proteja con material adecuado el aparato y las zonas próximas al lugar de trabajo.

Daño del aparato o de objetos cercanos debido a proyecciones de astillas, golpes o cortes

Desplace el aparato con las protecciones correspondientes y con la debida cautela.

Daño del aparato o de objetos cercanos debido a choques, golpes, incisiones o aplastamiento.

Durante los trabajos, utilice la ropa y los equipos de protección individuales.

Lesiones personales debidas a fulguración, proyección de astillas o fragmentos, inhalación de polvos, golpes, cortes, pinchazos, abrasiones, ruidos o vibraciones.

Organice el desplazamiento del material y de los equipos de modo tal que resulte fácil y seguro evitando realizar pilas que puedan ceder o derrumbarse.

Daño del aparato o de objetos cercanos debido a choques, golpes, incisiones o aplastamiento.

Las operaciones en el interior del aparato se deben realizar con la cautela necesaria para evitar contactos bruscos con partes puntiagudas.

Lesiones personales como cortes, pinchazos y abrasiones.

Restablezca todas las funciones de seguridad y control relacionadas con una intervención

sobre el aparato y verique su funcionalidad

antes de volver a ponerlo en funcionamiento.

Explosiones, incendios o intoxicaciones por pérdidas de gas o por una incorrecta descarga de humos. Daño o bloqueo del aparato debido a un funcionamiento fuera de control.

No realice ninguna operación, sin una previa

vericación de que no existen fugas de gas

utilizando el detector correspondiente.

Explosiones o incendios por pérdidas de gas en los tubos dañados/desconectados o componentes defectuosos/desconectados.

No realice ninguna operación sin una previa

vericación de ausencia de llamas directas o

fuentes de chispa.

Explosiones o incendios por pérdidas de gas en los tubos dañados/desconectados o

Lesões pessoais por causa de queda de cima.

Certique-se que no lugar de trabalho haja

adequadas condições higiénicas sanitárias em referência a iluminação, ventilação, solidez.

Lesões pessoais por causa de batidas, tropeços etc.

Proteja com material adequado o aparelho e as áreas perto do lugar de trabalho.

Danos ao aparelho ou aos objectos perto, por causa de arremesso de lascas, batidas, incisões.

Movimente o aparelho com as devidas protecções e com a devida cautela.

Danos ao aparelho ou aos objectos perto por causa de pancadas, batidas, incisões, esmagamento.

Vista, durante os trabalhos, roupas e equipamentos de protecção individual.

Lesões pessoais por causa de fulguração, arremesso de lascas ou fragmentos, inalação de poeira, batidas, cortes, pontadas, abrasões, ruído, vibrações.

Organize o deslocamento do material e do equipamento de maneira a facilitar e tornar segura a movimentação, evite pilhas que possam estar sujeitas a ceder ou desmoronar.

Danos ao aparelho ou aos objectos perto por causa de pancadas, batidas, incisões, esmagamento.

As operações no interior do aparelho devem ser realizadas com a cautela necessária para evitar bruscos contactos com peças pontiagudas.

Lesões pessoais por causa de cortes, pontadas, abrasões.

Restabeleça todas as funções de segurança e comando relativas às intervenções

no aparelho e certique-se acerca da sua

funcionalidade antes da recolocar em serviço.

Explosões, incêndios ou intoxicações por causa de vazamento de gás ou por causa de incorrecta descarga de fumo. Danos ou bloqueio do aparelho por causa de funcionamento fora de controlo.

Não realize nenhuma operação sem ter

anteriormente certicado-se da ausência de

vazamentos de gás mediante um detector apropriado.

Explosões, incêndios ou intoxicações por causa de vazamento de gás de encanamentos

danicados/soltos ou componente

defeituosos/soltos.

Não realize nenhuma operação sem ter

44 /

Page 45

INFORMAÇÕES GERAISGENERALIDADES

componentes defectuosos/desconectados.

Verique que los pasajes de descarga y

ventilación no estén obstruidos.

Explosiones, incendios o intoxicaciones por una incorrecta ventilación o descarga de humos.

Verique que los tubos de descarga de humos

no tengan pérdidas.

Intoxicaciones debidas a una incorrecta descarga de humos.

Antes de manipular componentes que podrían contener agua caliente, vacíelos activando los purgadores.

Lesiones personales como quemaduras.

Realice la desincrustación de la caliza en

los componentes respetando lo especicado

en la placa de seguridad del producto usado, aireando el ambiente, utilizando prendas de protección, evitando mezclar productos diferentes y protegiendo el aparato y los objetos cercanos.

Lesiones personales debidas al contacto de la piel o los ojos con sustancias ácidas e inhalación o ingestión de agentes químicos nocivos. Daño del aparato o de objetos cercanos debido a corrosión con sustancias ácidas.

Cierre herméticamente los oricios utilizados

para efectuar lecturas de presión de gas o regulaciones de gas.

Explosiones, incendios o intoxicaciones por

salida de gas de los oricios dejados abiertos.

Verique que los inyectores y los quemadores

sean compatibles con el gas de alimentación.

Daño del aparato debido a una incorrecta combustión.

Si se advierte olor a quemado o se ve salir humo del aparato, desconecte la alimentación eléctrica, cierre el grifo de gas, abra las ventanas y llame al técnico.

Lesiones personales provocadas por quemaduras, inhalación de humo o intoxicación.

Cuando se advierta un fuerte olor a gas, cierre el grifo de gas, abra las ventanas y llame al técnico.

Explosiones, incendios o intoxicaciones.

anteriormente certicado-se da ausência de

chamas livres nem fontes de ignição.

Explosões ou incêndios por causa de vazamento de gás de encanamentos

danicados/soltos ou componentes defeituosos/

soltos.

Certique-se que as passagens da descarga e

ventilação não estejam obstruídas.

Explosões, incêndios ou intoxicações por causa de ventilação incorrecta ou descarga de fumo.

Certique-se que os condutos de descarga de

fumo não tenham vazamentos.

Intoxicações por causa de descarga incorrecta de fumo.

Para esvaziar os componentes que possam conter água quente, active os dispositivos para sangrar que houver, antes da manejar os componentes.

Lesões pessoais por causa de queimaduras.

Remova as crostas de calcário dos

componentes, obedeça o especicado na cha de segurança do produto empregado,

ventile o ambiente, use roupa de protecção, evite misturar produtos diferentes e proteja o aparelho e os objectos nas proximidades.

Lesões pessoais por causa de contacto na pele ou nos olhos com substâncias ácidas, inalação ou ingestão de agentes químicos nocivos. Danos ao aparelho ou a objectos perto por causa de corrosão de substâncias ácidas.

Feche hermeticamente as aberturas utilizadas para efectuar leituras da pressão do gás ou regulações do gás.

Explosões, incêndios ou intoxicações por causa de saída de gás por orifícios deixados abertos.

Certique-se que os bicos e os queimadores

sejam compatíveis com o gás de alimentação. Danos ao aparelho por causa de combustão incorrecta.

Se sentir cheiro de queimado, ou vir fumo a sair do aparelho, interrompa a alimentação eléctrica, feche a torneira do gás, abra as janelas e chame um técnico.

Lesões pessoais por queimadura, inalação de fumo ou intoxicação.

Se sentir cheiro forte de queimado feche a torneira principal do gás, abra as janelas e chame um técnico.

Explosões, incêndios ou intoxicações.

/ 45

Page 46

DESCRIPCIÒN DEL PRODUCTO DESCRIÇÃO DO PRODUCTO

Vista del Conjunto Vista Geral

5 4

Leyenda:

1. Termostato de sobretemperatura

2. Ventilador

3. Sonda de salida del agua caliente sanitaria

4. Sonda de entrada del agua fría

5. Detector de Presión

6. Encendedor

7. Válvula de gas

8. Colector de gas

9. Electrodo de detección de llama/ encendido

10. Cámara de combustión

11. Intercambiador

12. Tarjeta electrónica

13. Colector para descarga de humos

Legenda

1. Termostato de sobreaquecimento

2. Ventilador

3. Sonda de saída da água quente sanitária

4. Sonda de entrada del agua fría

5. Sensor de pressão

6. Acendedor

7. Válvula de gás

8. olector de gás

9. Eléctrodo de detecção da chama/ acendimento

10. Câmara de combustão

11. Permutador

12. Placa electrónica

13. Colector de descarga de fumos

46 /

Page 47

DESCRIÇÃO DO PRODUCTODESCRIPCIÒN DEL PRODUCTO

Dimensiones

Dimensões

A. Salida agua caliente 1/2” B. Entrada gas 3/4” C. Entrada agua fría 1/2” F. Descarga valvula de seguridad G. Vaciado calentador -

Filtro entrada de agua fría

A. Saída de água quente 1/2” B. Entrada de gás 3/4” C. Entrada de água fria 1/2” F. Descarga valvula de segurança

G. Dreno de esvaziamento

Filtro de entrada de água fría

/ 47

Page 48

INSTALLACIÒN INSTALAÇÃO

Advertencias antes de la instalación

El aparato sirve para calentar el agua a una temperatura inferior a la de ebullición. La misma debe estar conectada a una instalación dimensionadas de acuerdo a sus prestaciones y a su potencia. Antes de conectar el aparato es necesario efectuar:

- un lavado de las tuberías para eliminar eventuales suciedades que puedan afectar el correcto funcionamiento de el aparato;

- una vericación de que el aparato puede funcionar con el

tipo de gas disponible (leer el contenido de la etiqueta del embalaje y de la placa de características);

- un control del tiro de la chimenea la cual no debe presentar estrechamientos y de que en el conducto de humo no hayan descargas de otros aparatos, salvo que el mismo haya sido fabricado para servir a más de un usuario, según lo previsto por las Normas vigentes.

- un control de que, en el caso de unión a conductos de humo preexistentes, los mismos hayan sido limpiados perfectamente y no presenten escorias, ya que su eventual despegue podría obstruir el paso del humo, causando situaciones de peligro.

- controle que, si existe un empalme en tubos de humos inadecuados, estos se hayan entubado;

- ante la presencia de aguas con dureza particularmente elevada, se correrá riesgo de que se acumule cal y que

como consecuencia disminuya la eciencia de las piezas

del aparato.

Los aparatos de tipo C, cuya cámara de combustión y circuito de alimentación de aire son herméticos con respecto al ambiente, se pueden instalar en cualquier tipo de local. Para no afectar el regular funcionamiento de el aparato el lugar de la instalación debe responder al valor de temperatura límite de funcionamiento y estar protegido de agentes atmosféricos.

El aparato debe ser instalado en una pared ja, para impedir

el acceso a las partes eléctricas en tensión a través de la abertura posterior del armazón.

Para este n será necesario crear un espacio técnico,

respetando las distancias mínimas que garantizan la accesibilidad a los diversos componentes.

Advertências antes da instalação

Este esquentador serve para aquecer água a uma temperatura inferior a de fervura. Este esquentador deve se ligado à Instalação dimensionado com base nas suas prestações e na sua potência. Antes de realizar a ligação do esquentador é necessário:

- efectuar uma lavagem cuidadosa dos encanamentos dos equipamentos para remover eventuais aparas, resíduos de solda ou sujidade que possam comprometer o correcto funcionamento do esquentador;

- verique a predisposição do esquentador para o

funcionamento com o tipo de gás disponível (leia o apresentado na etiqueta da embalagem e na placa das características do esquentador);

- verique se o conduto de fumo não tem esmagamentos

e não há soltas ligações de outros aparelhos, salvo se tiver sido realizadas para servir mais de um aparelho, da maneira prevista pelas Regras em vigor;

- verique se, no caso de junta em condutos de fumo

previamenteexistentes, estes tenham sido perfeitamente limpados e não possuam resíduos, porque se soltarem-se, poderão obstruir a passagem do fumo e causar situações de perigo;

- verique se, no caso de juntas em condutos de fumo não

idóneos,os mesmos tenham sido entubados;

- se houver água com dureza especialmente alta, haverá risco de acumulação de calcário com consequente

diminuição de e ciência dos componentes do esquentador.

Os aparelhos tipo C, cuja câmara de combustão e circuito de alimentação de ar são de retenção vedada em relação ao ambiente, não têm qualquer limitação por causa de condições de ventilação nem de volume do local. Para não comprometer um funcionamento regular do esquentador, o lugar de instalação deve ser idóneo em relação ao valor da temperatura limite para o funcionamento e ser protegido de tal forma que o esquentador não entre em contacto directo com os agentes atmosféricos. O aparelho deve ser instalado numa parede em bom estado e não removível, para impedir o acesso às peças eléctricas sob tensão através da abertura traseira da estrutura. Na criação de um vão técnico é obrigatório obedecer as distâncias mínimas que garantam acesso às partes do esquentador.

ATENCIÓN NINGÚN OBJETO INFLAMABLE SE DEBE ENCONTRAR EN LAS CERCANÍAS DEL APARATO. VERIFIQUE QUE EL AMBIENTE EN EL QUE SE VA A REALIZAR LA INSTALACIÓN Y LAS INSTALACIONES A LAS CUALES DEBE CONECTARSE EL APARATO SEAN CONFORMES CON LAS NORMAS VIGENTES. SI EN EL LOCAL EN EL QUE SE INSTALA, SE ENCUENTRAN POLVOS Y/O VAPORES AGRESIVOS, EL APARATO DEBER FUNCIONAR INDEPENDIENTEMENTE DEL AIRE DE DICHO LOCAL.

48 /

ATENÇÃO NENHUM OBJECTO INFL AMÁVEL DEVE ENCONTRAR-SE NAS PROXIMIDADES DO ESQUENTADOR. CERTIFI QUE-SE QUE A SALA DE INSTALAÇÃO E OS SISTEMAS ONDE DEVE LIGAR-SE O APARELHO SEJAM EM CONFORMIDADE COM OS REGULAMENTOS EM VIGOR. SE NO LOCAL DE INSTALAÇÃO HOUVER POEIRAS E/OU VAPORES AGRESSIVOS, O APARELHO DEVERÁ FUNCIONAR INDEPENDENTEMENTE DO AR DO LOCAL.

Page 49

INSTALAÇÃOINSTALLACIÒN

ATENCIÓN LA INSTALACIÓN DEL APARATO DEBEN SER EFECTUADOS POR PERSONAL CUALIFICADO CONFORME CON LO ESTABLECIDO POR LAS NORMAS NACIONALES VIGENTES SOBRE INSTALACIONES Y POR LAS NORMAS DICTADAS POR AUTORIDADES LOCALES Y ORGANISMOS ENCARGADOS DE SALVAGUARDAR LA SALUD PÚBLICA.

Lugar de instalación

Al seleccionar el lugar de instalación del aparato, respete las disposiciones de las normas vigentes.

El aparato no se puede instalar cerca de fuentes de calor. No instale el aparato en ambientes en donde la temperatura pueda descender hasta 0°C.

Para instalaciones dentro de muebles, considere que la temperatura máxima de la carcasa del aparato es inferior a 85°C y que se deben respetar las distancias mínimas necesarias para realizar el mantenimiento.

ATENÇÃO A INSTALAÇÃO E A PRIMEIRA VEZ QUE ACENDER O ESQUENTADOR DEVEM SER EFECTUADAS POR PESSOAL QUALIFICADO EM CONFORMIDADE COM OS REGULAMENTOS NACIONAIS DE INSTALAÇÃO EM VIGOR E EVENTUAIS PRESCRIÇÕES DAS AUTORIDADES LOCAIS E DAS ORGANIZAÇÕES RESPONSÁVEIS PELA SAÚDE PÚBLICA.

Local de instalação

Quando escolher o local de instalação do aparelho, deve respeitar as disposições das normas em vigor.

O aparelho não pode ser instalado junto de fontes de calor. Não instale o aparelho em ambientes onde a temperatura pode descer até aos 0°C.

Para instalação no interior de um móvel, deve ter em atenção que a temperatura máxima da caixa do aparelho é inferior a 85°C e que devem ser respeitadas as distâncias mínimas necessárias para a manutenção.

Distancias mínimas

Para permitir una fácil realización de las operaciones de mantenimiento del aparato, es necesario respetar una adecuada distancia en la instalación. Coloque el aparato utilizando un nivel de burbuja.

Distancias mínimas

Para possibilitar realizar facilmente as operações de manutenção do esquentador é necessário respeitar as distâncias adequadas na instalação. Posicionar o esquentador conforme as regras da boa técnica utilizando um nível de bolha.

/ 49

Page 50

INSTALLACIÒN INSTALAÇÃO

G/F

Conexión del gas

El aparato ha sido proyectado para utilizar gases pertenecientes al grupo H de la segunda familia ( II2H3B/P),

tal como se indica en table.

NACIÓN TIPO CATEGORIE

A través de las placas colocadas en el embalaje y en el aparato, controle que el aparato esté destinado al país en el que deberá ser instalado y que la categoría de gas para la cual el aparato ha sido fabricado coincida con una de las categorías admitidas por el país de destino. El tubo de conexión de gas debe estar realizado y dimensionado según lo prescrito por las Normas

especícas y en base a la potencia máxima del aparado, verique también el correcto dimensionamiento y

conexión de la llave de paso. Antes de la instalación, se aconseja realizar una cuidadosa limpieza de los tubos de gas para eliminar los residuos que podrían afectar el funcionamiento del aparato.

Es necesario vericar que el gas distribuido sea el mismo

para el cual fue fabricado el aparado (ver la placa de datos).

Además, es importante vericar la presión del gas (metano

o GPL) que se utilizará para la alimentación del aparato,

ya que si es insuciente puede disminuir la potencia del

generador ocasionando molestias al usuario.

NEXT EVO X 11 SFT NEXT EVO X 16 SFT

II2H3B/P

Conexión del gas

El aparato ha sido proyectado para utilizar gases pertenecientes al grupo H de la segunda familia (

tal como se indica en table.

NAÇÃO MODELO CATEGORIAS

Certique-se por meio das placas colocadas na

embalagem e no aparelho que o esquentador tenha sido destinado ao país no qual deverá ser instalado e que a categoria gás para o qual foi projectado corresponda a uma das categorias admitidas no país de destino. O encanamento de ligação de gás deve ser realizado e dimensionado segundo o estabelecido pelas Regras

especícas e em base à potência máxima do esquentador, certique-se também se o dimensionamento e a ligação

da torneira de interceptação estão certos. Antes de instalar aconselha-se uma cuidadosa limpeza dos encanamentos do gás para retirar eventuais resíduos que poderão comprometer o funcionamento do esquentador.

É necessário vericar se o gás distribuído corresponde

ao tipo para o qual o esquentador foi preparado (veja a

placa de identicação colocada no esquentador). Para mais é importante veri car a pressão do gás

(metano ou GPL) que será utilizado para alimentar o

esquentador porque, se for insuciente, poderá reduzir a

potência do gerador e causar problemas para o utilizador.

NEXT EVO X 11 SFT NEXT EVO X 16 SFT

II2H3B/P),

II2H3B/P

Conexión Hidráulica

En la gura están representadas las uniones para la

conexión hidráulica y de gas.

Verique que la presión máxima de la red no supere los

8 bar; en caso contrario es necesario instalar un reductor de presión.

Vista de las conexiones

G/F

A. Salida agua caliente 1/2” B. Entrada gas 3/4” C. Entrada agua fría 1/2” F. Descarga valvula de seguridad G. Vaciado calentador

Filtro entrada de agua fría

Ligação hidráulica

Na gura são representadas as juntas para ligação

hidráulica e de gás do esquentador.

Veri que que a pressão máxima da rede hídrica não

ultrapasse 8 bars; em caso contrário será necessário instalar um redutor de pressão.

Certique-se de que a pressão mínima não é inferior a

2,2 mbar.

Vista das juntas

A. Saída de água quente 1/2” B. Entrada de gás 3/4” C. Entrada de água fria 1/2” F. Descarga valvula de segurança G. Dreno de esvaziamento

Filtro de entrada de água fría

50 /

Page 51

INSTALAÇÃOINSTALLACIÒN

El aparato posee un ltro “G” en la entrada del agua fría. Si hay suciedad en el sistema hídrico, realice diariamente la limpieza del mismo.

¡IMPORTANTE!

No ponga en funcionamiento el aparato sin el ltro.

Dispositivo de sobrepresión

La descarga del dispositivo de sobrepresión debe estar conectada a un sifón de descarga con posibilidad de control visual para que, cuando el mismo intervenga, no se ocasionen daños a personas, animales o cosas de los cuales el fabricante no es responsable.

Esquema hidráulico

O aparelho está equipado com um ltro “G” na entrada gua fria. Em caso de acumulação de sujidade no sistema hidráulico, limpe-o periodicamente.

IMPORTANTE! Não coloque o aparelho em funcionamento sem o

ltro.

Dispositivo de sobrepressão

A descarga do dispositivo de sobrepressão deve ser ligada a um sifão de descarga com possibilidade de controlo visual para evitar que, em caso de intervenção do mesmo, provoque-se danos a pessoas, animais ou coisas, pelos quais o fabricante não é responsável.

Esquema hidráulico

2 3

5 6

Leyenda:

1. intercambiador

2. electrodo de detección de llama

3. quemador

4. ventilador

5. sonda de salida del agua caliente sanitaria

6. termostato de sobretemperatura

7. valvula de seguridad

8. presóstato de humos

9. ltro entrada de agua fría

11. caudalímetro

10. sonda de entrada del agua fría

12. válvula de gas

13. electrodos de encendido

Legenda

1. Permutador

2. Eléctrodo de detecção da chama

3. Queimador

4. Ventilador

5. Sonda de saída da água quente sanitária

6. Termostato de sobreaquecimento

7. Válvula de segurança

8. Pressostato fumos

9. Filtro entrada de água fria

10. Sonda de entrada da água fria

11. Fluxímetro

12. Válvula de gás

13. Eléctrodos de acendimento

/ 51

Page 52

INSTALLACIÒN INSTALAÇÃO

Conexión equipo solar

Si el aparato se conecta a un equipo de producción solar es necesario comprobar que el agua de entrada no supere los 60°C. De lo contrario colocar en la instalación una válvula mezcladora termostática.

Salida agua caliente Saída de água quente

Entrada agua fría Entrada de água fria

Válvula mezcladora termostática Válvula misturadora termostática

Conexión de los conductos de descarga de humos

La instalación de los conductos de aspiración/descarga de humos se debe realizar en conformidad con las normativas vigentes y las instrucciones que proporciona el fabricante.

El aparado puede funcionar en la modalidad C tomando aire del exterior.. Al instalar un sistema de descarga, preste atención a la

hermeticidad para evitar inltraciones de humos en el

circuito de aire. Los tubos instalados horizontalmente deben tener una pendiente (3%) hacia el fondo para evitar estancamientos de condensación. Para la realización de sistemas dedescarga es obligatorio el uso de accesorios originales

Los conductos de descarga de humos no deben estar

en contacto o cerca de materiales inamables y no

deben atravesar construcciones o paredes de material

inamable.

El empalme de los tubos de descarga de humos se realiza con acoplamiento macho/hembra y junta hermética. Los empalmes se deben disponer siempre en contra del sentido de desplazamiento de la condensación. Para las longitudes y cambios de dirección de las conexiones consulte la tabla de tipos de descarga. Los kit de conexión descarga de humos se suministran por separado del aparato según los distintos tipos de instalación. Para las pérdidas de carga de los conductos, consulte el catálogo para humos. La resistencia adicional debe ser considerada en el mencionado dimensionamiento. Para el método de cálculo, los valores de las longitudes equivalentes y los ejemplos de instalación consulte el catálogo para humos.

La conexión de el aparato al conducto de humos está realizada en todos los aparatos con tuberías coaxiales ø60/100.

Cuando se usan tipos de aspiración y descarga desdoblada, el adaptador apropiado debe ser usad.

Ligação da instalação solar

Em caso de ligação do aparelho a uma instalação solar, é

necessário certicar-se de que

a água de entrada não excede os 60°C. Caso contrário, deve providenciar a instalação de uma válvula misturadora termostática.

Ligação das condutas de evacuação de fumos

A instalação das condutas de evacuação de fumos deve ser efectuada em conformidade com as normas em vigor e com as instruções do fabricante.

O esquentador é idóneo para funcionar na modalidade C tirando o ar do exterior. Na instalação de um sistema de descarga prestar atenção

às vedações para evitar inltrações de fumos no circuito

do ar. Os tubos instalados horizontalmente devem ter uma pendência (3%) para o fondo para evitar acúmulos de condensa. Para a realização de sistemas de aspiração/descarga é obrigatório o uso de acessórios originais. As condutas de evacuação de fumos não devem estar

em contacto nem junto de materiais inamáveis e não

devem atravessar estruturas de construção nem paredes

de material inamável.

A junção dos tubos de descarga dos fumos é realizada com a ligação macho/ fêmea e guarnição de vedação. As ligações devem ser sempre dispostas no sentido contrário ao do escorrimento da condensa.. Para os comprimentos e as mudanças de direcção das ligações, consulte a tabela dos tipos de descarga. O kit de ligação descarga dos fumos é fornecido separados do aparelho, em função das diferentes soluções de instalação. Para as perdas de carga dos condutos, consulte o catálogo das peças. A resistência suplementar deve ser considerada no dimensionamento acima indicado. Para o método de cálculo, os valores dos comprimentos equivalentes e os exemplos de instalação, consulte o catálogo fumos.

A ligação do aparelho ao conduto de fumo é efectuada em todos os aparelhos com tubos coaxiais ø 60/100.

Para o uso de tipos de aspiração e descarga duplos, o adaptador apropriado deve ser usado

ATENCIÓN VERIFIQUE QUE LOS PASAJES DE DESCARGA Y VENTILACIÓN NO ESTÉN OBSTRUIDOS. VERIFIQUE QUE LOS TUBOS DE DESCARGA DE HUMOS NO TENGAN PÉRDIDAS.

52 /

ATENÇÃO CERTIFIQUE-SE QUE AS PASSAGENS DA DESCARGA E VENTILAÇÃO NÃO ESTEJAM OBSTRUÍDAS. CERTIFIQUE-SE QUE NOS CONDUTOS DE DESCARGA DE FUMO NÃO HAJA VAZAMENTOS

Page 53

INSTALAÇÃOINSTALLACIÒN

Tabla de longitudes de tubos de aspiración/descarga

Longitud máxima de tubos de aspiración/descarga (m)

Tipo de descarga de humos

Tipo de descarga dos fumos

Sistemas coaxial

Sistemas coaxiais

Sistemas

C13

C33

C13

Comprimento máximo dos tubos de aspiração/descarga (m)

NEXT EVO X SFT 11/16

MIN MAX

0,6 8 ø 60/100

desdoblados

Sistemas duplos

Tipos de aspiración/descarga de humos

Aire para la combustión proveniente del exterior Aspiração do ar de combustão do ambiente proveniente do exterior

C13 Descarga de humos y

aspiración de aire a través de la pared externa en el mismo campo de presión

C33

0,6 = 0,6 8 = 8

Tabela de comprimentos dos tubos de descarga

Diámetro de los

tubos

Diâmetro tubos

(mm)

S1 = S2

ø 80/80

Tipos de aspiração/ descarga dos fumos

Aria di combustione proveniente dall’esterno

C13 Descarga dos fumos e

aspiração do ar através da parede exterior no mesmo campo de pressão

C33 Descarga de humos y

aspiración de aire desde el exterior con terminal en el techo, en el mismo campo de presión.

C33 Descarga dos fumos e

aspiração do ar do exterior com terminal a teto no mesmo campo de pressão

/ 53

Page 54

INSTALLACIÒN INSTALAÇÃO

H05VV-F 3G

120

140

ATTENCION ANTES DE CUALQUIER INTERVENCIÓN EN LA CALDERA, INTERRUMPA LA ALIMENTACIÓN ELÉCTRICA UTILIZANDO EL INTERRUPTOR BIPOLAR EXTERNO.

Conexión eléctrica

Para mayor seguridad, haga efectuar un cuidadoso control de la instalación eléctrica por personal especializado, ya que el fabricante no se hace responsable de eventuales daños causados por la ausencia de puesta a tierra de la instalación o por anomalías en la alimentación eléctrica.

Verique que la instalación sea la adecuada para la

potencia máxima absorbida del aparato indicada en la placa. Controle que la sección de los cables sea la adecuada, en ningún caso inferior a 0,75 mm2. La correcta conexión a tierra es indispensable para garantizar la seguridad del aparato. El cable de alimentación debe estar conectado a una red de 230V-50Hz respetando la polarización L-N y la conexión a tierra. Si debe sustituir el cable de alimentación eléctrica, llame a personal especializado, para la conexión a la caldera utilice el cable de tierra (amarillo/verde) más largo que los cables de alimentación (ver el dibujo).

ATENÇÃO ANTES DE QUALQUER INTERVENÇÃO NO ESQUENTADOR DESLIGUE A ALIMENTAÇÃO ELÉCTRICA MEDIANTE O INTERRUPTOR EXTERIOR.

Ligações eléctricas

Para maior segurança peça para pessoal qualicado

efectuar um controlo cuidadoso no equipamento eléctrico. O fabricante não é responsável por eventuais danos causados pela falta de ligação à terra do equipamento ou por causa de anomalia na alimentação eléctrica.

Verique que o equipamento seja adequado para a

potência máxima absorvida pelo esquentador, indicada na placa. Controle que a secção dos cabos seja idónea e, em todo o caso, não menor do que 0,75 mm2. Uma correcta conexão a um sistema de ligação à terra é indispensável para garantir a segurança do aparelho. O esquentador é

equipado com um cabo de alimentação sem cha.

O cabo de alimentação deve ser ligado a uma rede de 230 V. - 50 Hz. a respeitar a polarização L-N e a ligação à terra. No caso de substituição do cabo eléctrico de alimentação,

contactar pessoal qualicado, para a ligação ao esquentador utilizar o o de terra (amarelo/verde) mais comprido que os os de alimentação (veja desenho).

IMPORTANTE! Las conexiones a la red eléctrica se deben realizar

en forma ja (no con enchufe móvil) y dotadas de

un interruptor bipolar con una distancia de apertura entre los contactos de 3 mm como mínimo.

Está prohibido el uso de tomas múltiples, prolongaciones o adaptadores. Está prohibido utilizar los tubos de la instalación hidráulica, de calefacción y de gas para la conexión a tierra del aparato. El calentador no está protegido contra los efectos causados por los rayos. Si se tuvieran que sustituir los fusibles de la red, utilice fusibles de 2 A rápidos.

Importante! A ligação à rede eléctrica deve ser realizada com

ligação xa (não com cha móvel) e equipada com

interruptor bipolar com distância de abertura dos contactos de pelo menos 3 mm.

São proibidas tomadas múltiplas, extensões e adaptadores. É proibido utilizar os tubos do sistema hidráulico, de aquecimento ou de gás para a ligação á terra do aparelho. O esquentador não é protegido contra os efeitos causados por raios. Para trocar fusíveis da rede, empregue os de 2A rápidos.

54 /

Page 55

Esquema Eléctrico Esquema eléctrico

electroválvula 1

Termostato de sobretemperatura

Termostato de sobreaquecimento

electroválvula 2

Válvula de gas

Válvula de gás

electroválvula 3

Detector de Presión

Sensor de pressão

Sonda de salida del agua caliente sanitaria

INSTALAÇÃOINSTALLACIÒN

Sonda de entrada del agua fría

Sonda de saída da água quente sanitária

Sonda de entrada del agua fría

Tarjeta electrónica

Placa electrónica

Ventilador

GND

ECO

Encendedor

Acendedor

230VAC(50Hz)

Electrodo de detección de llama

Eléctrodo de detecção da chama

/ 55

Page 56

PUESTA EN MARCHA COLOCAÇÃO EM FUNCIONAMENTO

Preparación para el servicio

Para garantizar la seguridad y el correcto funcionamiento del aparato y para que la garantía tenga validez, el primer encendido lo debe realizar un Servicio de Asistencia Técnica autorizado.

Alimentación eléctrica

- verique que el voltaje y la frecuencia de alimentación

eléctrica coincidan con los datos contenidos en la placa del aparato.

- verique que la conexión respete la polaridad L-N;

- verique la eciencia de la conexión a tierra.

Llenado de los circuitos hidráulicos.

Proceda del siguiente modo:

- abra gradualmente la llave ubicado en la entrada de agua fría;

- abra la llave de agua caliente sanitaria;

ATENCIÓN! NO UTILICE EL APARATO SIN AGUA.

Alimentación de Gas

Proceda del siguiente modo:

- verique que el tipo de gas suministrado sea el mismo

que el indicado en la placa del aparato;

- abra las puertas y ventanas;

- evite la presencia de chispas o llamas directas;

- verique la hermeticidad de la instalación de

combustible con la llave de paso ubicada en el aparato cerrada y luego abierta y con la válvula de gas cerrada (desactivada), durante 10 minutos el contador no debe indicar el paso de gas.

Preparação para o serviço

Para garantir a segurança e o correcto funcionamento do esquentador, a colocação em funcionamento deve

ser efectuada por um técnico quali cado que possua os

requisitos legais.

Alimentação Eléctrica

- verique que a tensão e a frequência de alimentação

coincidam com os dados indicados na placa do esquentador;

- verique que a ligação obedeça a polaridade L-N;

- verique a e ciência da ligação á terra.

Enchimento do circuito hidráulico.

Realize as seguintes operações:

- abra gradualmente a torneira situada na entrada de água fria;

- abra uma torneira de água quente sanitária;

ATENÇÃO! NÃO UTILIZAR O APARELHO SEM ÁGUA.

Alimentazione Gas

Realize as seguintes operações:

- verique que o tipo de gás fornecido corresponda ao

indicado na placa do esquentador;

- abra portas e janelas;

- evite a presença de faíscas e chamas livres;

- verique a retenção do sistema de combustível, com

a torneira de interceptação situada no esquentador fechada e, posteriormente aberta e a válvula de gás fechada (desactivada), durante 10 minutos o contador não deve indicar nenhuma passagem de gás..

Procedimiento de encendido

Pulse la tecla ON/OFF en el panel de mandos, el display muestra la temperatura

congurada.

Para regular las temperaturas vea el párrafo Manual de uso para el usuario.

Procedimento de ligação

Premindo a tecla ON/OFF do painel de comandos, o visor apresenta a temperatura

denida.

Para regular a temperatura, consulte o parág. Manual de utilização

56 /

Page 57

COLOCAÇÃO EM FUNCIONAMENTOPUESTA EN MARCHA

Puesta en marcha

La puesta en marcha debe ser realizada por un

técnico cualicado.

1. Controle que:

- a llave de gas esté cerrada

- la conexión eléctrica se haya efectuado de modo correcto. Controle siempre que el cable de tierra verde/amarillo esté conectado correctamente.

- el conducto de evacuación de productos de

la combustión sea idóneo y libre de posibles obstrucciones.

- las tomas de aire del ambiente estén abiertas

(instalaciones de tipo B).

- encienda el aparato (pulsando la tecla ON/OFF)

- abra a llave de agua caliente sanitaria

- el aparato indica el bloqueo por falta de encendido.

2. Abra a llave de gas y controle la hermeticidad de las

uniones, incluidas las del aparato, vericando que el

contador no indique paso de gas. Elimine posibles fugas.

3. Ponga en funcionamiento el aparato abriendo a llave

de agua caliente sanitaria.

Primeira ligação

A primeira ligação deve ser efectuada por um técnico

qualicado.

1. Certi que-se de que:

- a torneira do gás esteja fechada;

- la ligação eléctrica tenha sido efectuada da maneira

certa. Certi que-se de qualquer forma que o  o da

ligação à terra verde/amarelo tenha sido ligado a uma boa instalação de terra;

- a conduta de evacuação dos produtos de

combustão é adequada e está isenta de eventuais obstruções.

- as eventuais necessárias entradas de ventilação

do local estejam abertas (instalações do tipo

B).

- liga o aparelho (premindo a tecla ON/OFF)

- abre uma torneira da água quente sanitária

- o aparelho assinala o bloqueio por falta de ligação

2. Abrir a torneira do gás e veri car a retenção das

junções, inclusive as do esquentador, veri cando que

o contador não indique alguma passagem de gás. Eliminar eventuais vazamentos.

3. Coloque o aparelho em funcionamento abrindo uma

torneira da água quente sanitária.

¡ATENCIÓN! EL AGUA CON TEMPERATURA SUPERIOR A LOS 50°C PROVOCA QUEMADURAS GRAVES. VERIFIQUE SIEMPRE LA TEMPERATURA DEL AGUA ANTES DE UTILIZAR.

¡ATENÇÃO! A ÁGUA A UMA TEMPERATURA SUPERIOR AOS 50°C PROVOCA QUEIMADURAS GRAVES. VERIFICAR SEMPRE A TEMPERATURA DA ÁGUA ANTES DE QUALQUER UTILIZAÇÃO.

/ 57

Page 58

PUESTA EN MARCHA COLOCAÇÃO EM FUNCIONAMENTO

Vericación de las

regulaciones de gas

Control de la presión de alimentación.

1. Cierre la llave de gas

2. Aoje el tornillo “b” e introduzca el tubo de empalme

del manómetro en la toma de presión.

3. Abra la llave de gas

4. Ponga en funcionamiento el aparato abriendo la llave de agua caliente sanitaria.

La presión de alimentación debe corresponder

a la prevista para el tipo de gas para el que está preparado el aparato.

ATENCIÓN! SI LA PRESIÓN DE ALIMENTACIÓN NO CORRESPONDE A LO QUE INDICA LA TABLA RESUMEN DE GAS, NO PONGA EN FUNCIONAMIENTO EL APARATO.

Vericação das regulações do gás

Controlo da pressão de alimentação.

1. Feche a torneira do gás

2. Desaperte o parafuso “b” e introduza o tubo de

ligação do manómetro na tomada de pressão.

3. Abra a torneira do gás.

4. Coloque o aparelho em funcionamento abrindo uma torneira da água quente sanitária.

A pressão de alimentação deve corresponder à

prevista para o tipo de gás para o qual o aparelho está preparado.

ATENÇÃO! SE A PRESSÃO DE ALIMENTAÇÃO NÃO CORRESPONDER AO INDICADO NA TABELA RECAPITULATIVA DO GÁS, NÃO COLOCAR O APARELHO EM FUNCIONAMENTO.

5. Apague el aparato cerrando la llave de agua caliente sanitaria

6. Cierre la llave de gas

7. Desconecte el manómetro y ajuste el tornillo “b”.

8. Abra la llave de gas y controle la resistencia del tornillo de medida.

Control de la presión máxima en el quemador

(ver tabla resumen gas)

1. Cerrar la llave de gas.

2. Aojar el tornillo “a” e introduzca el tubo de unión del

manómetro en la toma de presión.

3. Abrir la llave de gas.

4. Presionar el botón ON/OFF, el display se ilumina

5. Abrir un grifo de agua caliente. Presionar simultáneamente los botones 2

durante 5 segundos, en el display aparece 26

6. Presionar el botón ON/OFF el aparato trabaja a máxima potencia. La pantalla muestra un número de “00” a “99”.

7. Vericar en el manómetro la presión máxima del

quemador y si es necesario modicar presionando

los botones

8. Presionar el botón ON/OFF el aparato trabaja a mínima potencia.La pantalla muestra un número de “00” a “99”.

2 y .

5. Desligue o aparelho fechando a torneira da água quente sanitária.

6. Feche a torneira do gás.

7. Retire o manómetro e aperte o parafuso “b”.

8. Abra a torneira do gás e verique a vedação do

parafuso de medição.

Controlo da pressão máxima no queimador

(ver Tabela resumo gás)

1. Feche a torneira do gás.

2. Desaperte o parafuso “a” e introduza o tubo de ligação do manómetro na tomada de pressão.

3. Abra a torneira do gás.

Pressione o botão ON/OFF, el visor e o visor ilumina-se.

5. Abrir uma torneira de água quente.

Pressione contemporaneamente as teclas 2

por 5 segundos, o visor mostra 26

6. Pressione o botão ON/OFF o aparelho trabalha à máxima potência. O visor mostra um número de “00” a “99”.

7. Verique no manómetro a pressão máxima do queimador e, se necessário mudar pressionando as

teclas

8. Pressione o botão ON/OFF, o aparelho trabalha à mínima potência.O visor mostra um número de “00”

2 e .

58 /

Page 59

quemador y si es necesario modicar presionando

los botones 2

y .

10. Presionar el botón ON/OFF para memorizar la

modicación.

11. Cerrar el grifo de agua caliente y presionar el botón ON/OFF para apagar el aparato.

COLOCAÇÃO EM FUNCIONAMENTOPUESTA EN MARCHA

a “99”.

9. Verique no manómetro a pressão máxima do

queimador e, se necessário mudar pressionando as teclas 2 e .

10. Pressione o botão ON/OFF para memorizar a

modicação.

11. Fechar a torneira de água quente e pressione o botão ON/OFF para desligar o aparelho.

Control de la potencia del lento encendido

(ver tabla resumen gas)

1. Cerrar la llave de gas

2. Aojar el tornillo “a” e introduzca el tubo de unión del

manómetro en la toma de presión.

3. Abrir la llave de gas

4. Presionar el botón ON/OFF, el display se ilumina

5. Desconecte y vuelva a conectar la fuente de alimentación.

6. Presionar simultáneamente los botones

2 y

durante 3 segundos, en el display aparece L6. El aparato arranca a la potencia de encendido. Abrir un grifo de agua caliente

7. Vericar en el manómetro la presión y si es necesario modicar presionando los botones

8. Presionar el botón ON/OFF para memorizar la

modicación.

9. Cerrar el grifo de agua caliente y presionar el botón ON/OFF para apagar el aparato.

Controle da potência de lento acendimento

(ver Tabela resumo gás)

1. Feche a torneira do gás.

2. Desaperte o parafuso “a” e introduza o tubo de ligação do manómetro na tomada de pressão.

3. Abra a torneira do gás.

4. Pressione o botão ON/OFF, el visor e o visor iluminase.

5. Desconecte e reconecte a fonte de alimentação.

6. Pressione contemporaneamente as teclas 2

por 3 segundos, o visor mostra L6 o aparelho

arranca na potência de ignição. Abrir uma torneira de água quente.

7. Verique no manómetro a pressão e, se necessário mudar pressionando as teclas 2

e .

8. Pressione o botão ON/OFF para memorizar a

modicação.

9. Fechar a torneira de água quente e pressione o botão ON/OFF para desligar o aparelho.

/ 59

Page 60

PUESTA EN MARCHA COLOCAÇÃO EM FUNCIONAMENTO

Tabla de transformación de gas

Índice de Wobbe Inferior (15°C; 1013 mbares) Indice Wobe inf. (15°C; 1013 mbares) Presión nominal de alimentación Pressão nominal de alimentação Presión en salida de válvula gas MAX

Presiune la ieşire a valvei de

gás

MAX Presión en salida de válvula gas MIN Presiune la ieşire a valvei de gás MIN Presión del encendido lento Presiune de ligação lenta Parámetro L: código de capacidad del modelo Parâmetro L - código de capacidade do modelo Parámetro q - código de tipo de gas Parâmetro q - código do tipo de gás Parámetro F: código de tipo de dispositivo Parâmetro F - código do tipo de dispositivo Inyectores Bicos Inyectores (ø) Bicos (ø) Consumos Max/min Consumos Max/min (15°C, 1013 mbar)

(G.N.= m

/h) (LPG kg/h))

máxima máxima

Tabela sobre a transformação do gás

NEXT EVO X SFT 11 NEXT EVO X SFT 16

G20 G30 G31 G20 G30 G31

MJ/m345.67 80.58 70.69 45.67 80.58 70.69

mbar 20

28-30

37 20

28-30

mbar 12.10 12.60 15.90 10.10 10.00 12.50

mbar 3.0 3.0 3.0 2.5 2.5 2.5

mbar 7.3 7.4 10.4 4.8 4.7 6.5

nr.1112

nr. 6X2 15x2

0.86 -

1.52

0.74 - 1.04

0.74 -

1.28

0.62 - 0.88

2.33 1.85 1.81 3.17 2.52 2.47

Cambio de gas

Nuestros calentadores son proyectadas tanto para el funcionamiento con gas metano como con gas GPL. Si fuera necesario realizar la transformación, llame a un técnico especializado o a un Servicio de Asistencia Técnica autorizado.

Para cambiar los parámetros, proceda de la siguiente manera:

1. Apague el aparato presionando el botón ON / OFF.

2. Desconecte y vuelva a conectar la fuente de alimentación.

3. Presione las teclas 2

y simultáneamente

durante 3 segundos para acceder a los parámetros.

4. Use la tecla ON / OFF para acceder a los parámetro,

modicar los parámetros y guardar los cambios

realizados.

Los parámetros se deben establecer como se muestra

en la tabla siguiente:

Parámetro L: código de capacidad del modelo Parâmetro L - código de capacidade do modelo Parámetro q - código de tipo de gas Parâmetro q - código do tipo de gás Parámetro F: código de tipo de dispositivo Parâmetro F - código do tipo de dispositivo

Mudança de Gás

Este esquentador pode ser transformado de gás metano G20 para gás líquido G31 ou vice-versa exclusivamente

por pessoal técnico qualicado.

Para alterar os parâmetros, faça o seguinte:

1. Desligue o aparelho pressionando o botão ON / OFF.

2. Desconecte e reconecte a fonte de alimentação.

3. Pressione as 2

e teclas e simultaneamente por

3 segundos para acessar os parâmetros.

4. Use a tecla ON / OFF para acessar os parâmetro,

modicar os parâmetros e salvar as alterações feitas.

Os parâmetros devem ser denidos conforme

mostrado na tabela a seguir:

NEXT EVO X SFT 11 NEXT EVO X SFT 16

G20 G30 G31 G20 G30 G31

nr.1112

60 /

Page 61

SISTEMAS DE PROTECÇÃO DO ESQUENTADORSISTEMAS DE PROTECCIÓN DEL CALENTADOR

Sistemas de protección

El aparato se protege del funcionamiento incorrecto mediante controles internos realizados por la tarjeta con microprocesador que realiza, si es necesario, un bloqueo de seguridad. Si se produce un bloqueo del aparato, el display muestra un código de error. Apague el aparato, lleve el interruptor eléctrico exterior a la posición OFF, cierre la llave de gas

y contacte a un técnico cualicado.

Tabla resumen de los códigos de errores

Display Descripción

- Falta alimentación eléctrica Cuadro de mandos apagado luego de pulsar la tecla ON

Paro por falta de encendido (Llama no

A 1

A 2

A 3

A 4

A 6

A 7

E 6

E 7

detectada después de tres intentos de encendido)

Paro por exceso de temperatura

Intervención del presostato de humos

Falta de llama (3 veces) durante la operación

Error de la sonda de salida de agua caliente

Error de la sonda de entrada de agua fría

Llama detectada con válvula de gas cerrada

Error ventilador

Verique la conexión

eléctrica

- Problema en la tarjeta

electrónica o en el fusible.

- Llave de gas cerrado

Abra la llave y realice el

procedimiento de encendido

- Controle el electrodo de

encendido

- Controle el electrodo de

detección Presione el botón ON / OFF para RESET

- Se registra una temperatura

superior 95°C Presione el botón ON / OFF para RESET

- Verique los conductos de

escape de humo / toma de

aire Presione el botón ON / OFF para RESET

Presione el botón ON / OFF para RESET

- Controle la sonda de salida

del agua caliente sanitaria

- Controle la sonda de

entrada de agua fría

- Controle el electrodo de

detección

- Controle la tarjeta

electrónica

- Controle el ventilador

Sistemas de protecção

O aparelho está protegido contra avarias através de controlos internos por parte da placa do microprocessador que, se necessário, acciona um bloqueio de segurança. Em caso de bloqueio do aparelho, é apresentado no visor um código de erro. Desligue o aparelho, desligue o interruptor eléctrico externo (posição OFF), feche a torneira do gás e

contacte um técnico qualicado.

Tabela de códigos de erro

Visor Descrição

- Ausência de alimentação

Depois de premir a tecla ON, o quadro de comandos mantém-se desligado

Paragem por ausência de ligação (Chama não

A 1

detectada após três tentativas de ignição)

Paragem por

A 2

sobreaquecimento

Accionamento do pressóstato de

A 3

fumos

Falta de chama (3 vezes) durante a

A 4

operação

Error de la sonda de salida de agua

A 6

caliente

Erro da sonda de entrada de água

A 7

fria

Detecção da chama com válvula

E 6

de gás fechada

Erro do ventilador

E 7

eléctrica

Verique a ligação à rede

eléctrica

- Problema na placa electrónica ou no fusível

- A torneira de gás está

fechada

Abra a torneira do gás e

efectue a ligação

- Verique o eléctrodo de

ligação

- Verique o eléctrodo de

detecção Pressione o botão ON / OFF para RESET

- Foi detectada uma

temperatura superior a 95°C Pressione o botão ON / OFF para RESET

- Verique os dutos de

exaustão de fumaça /

entrada de ar Pressione o botão ON / OFF para RESET

Pressione o botão ON / OFF para RESET

- Verique a sonda de saída

de água quente sanitário

- Verique a sonda de entrada

de água fria

- Verique o eléctrodo de

detecção

- Verique a placa principal

- Verique o ventilador

/ 61

Page 62

MANUTIENIMIENTO MANUTENÇÃO

Instrucciones para la apertura de las tapas del calentador

Antes de intervenir en el aparato, quite la alimentación eléctrica con el interruptor bipolar exterior y cierre la llave del gas. Para ingresar dentro del aparato se deben desatornillar los dos tornillos en la parte inferior de la carcasa frontal (a), tirarlo hacia adelante y desengancharlo.

Instruções para abrir a capa do esquentador e fazer a inspecção interna

Antes de qualquer intervenção no aparelho, desligue a alimentação eléctrica no interruptor bipolar externo e feche a torneira do gás. Para aceder ao interior do aparelho, é necessário desaparafusar os dois parafusos da parte inferior da caixa frontal, puxá-la para a frente e desengatá-la.

62 /

Page 63

MANUTENÇÃOMANUTIENIMIENTO

El mantenimiento es esencial para la seguridad, el funcionamiento correcto y la duración del aparato. Se realiza según lo previsto por las normas vigentes. Antes de comenzar las operaciones de mantenimiento:

- quite la alimentación eléctrica colocando el interruptor bipolar exterior en la posición OFF;

- cierre la llave de gas y de agua de la instalación sanitaria.

Al nal, se deben restablecer las regulaciones iniciales.

Attención Se recomienda efectuar los siguientes controles en el aparato, al menos una vez al año:

1. Control de la hermeticidad de las partes con agua, con eventual sustitución de las juntas.

2. Control de la hermeticidad de las partes con gas, con eventual sustitución de las juntas.

3. Control visual del estado general del aparato, si fuera necesario realizar un desmontaje y limpieza de la cámara de combustión.

4. Control visual de la combustión y eventual limpieza de los quemadores, si fuera necesario realizar un desmontaje y limpieza de los inyectores.

5. Una vez realizado el control del punto “3”, eventual desmontaje y limpieza de la cámara de combustión.

6. Una vez realizado el control del punto “4”, eventual desmontaje y limpieza del quemador y del inyector.

7. Limpieza del intercambiador de calor principal, parte humos.

8. Vericación del funcionamiento de los sistemas de

seguridad para calefacción, seguridad temperatura límite.

9. Vericación del funcionamiento de los sistemas de

seguridad de la parte gas, seguridad por falta de gas o llama (ionización).

10. Control de la eciencia de la producción de agua para uso domiciliario (vericación del caudal y de la

correspondiente temperatura).

11. Control general del funcionamiento del aparato.

12. Eliminación del óxido del electrodo de detección utilizando tela esmeril.

Prueba de funcionamiento

Después de haber realizado las operaciones de mantenimiento, llene el circuito de calefacción a la presión de 1,0 bar aproximadamente y purgue la instalación. Llene también la instalación para uso domiciliario. Ponga en funcionamiento el aparato.

- Si es necesario purgue nuevamente la instalación de

calefacción.

- Controle los valores seleccionados y el buen

funcionamiento de todos los órganos de mando, regulación y control.

- Controle la estanqueidad y el buen funcionamiento de

la instalación de evacuación de humos/toma de aire comburente.

A manutenção é essencial para a segurança, o bom funcionamento e a duração do aparelho. Deve ser efectuada de acordo com as normas em vigor. Antes de iniciar as operações de manutenção:

- Desligue a alimentação eléctrica posicionando o interruptor bipolar externo na posição OFF;

- Feche a torneira do gás e da água da instalação sanitária.

No nal será necessário restabelecer as regulações

iniciais.

Atenção Recomenda-se efectuar no aparelho, ao menos uma vez por ano, os seguintes controlos:

1. Controlo das vedações da parte água com eventual substituição das guarnições e restabelecimento da vedação.

2. Controlo das vedações da parte gás com eventual substituição das guarnições e restabelecimento da vedação.

3. Controlo visual das condições gerais do aparelho.

4. Controlo visual da combustão e eventual desmontagem e limpeza do queimador e dos injectores.

5. Após o controlo indicado no ponto “3”, eventual desmontagem e limpeza da câmara de combustão.

6. Após o controlo indicado no ponto “4”, eventual desmontagem e limpeza do queimador e do injector.

7. Limpeza do permutador de calor primário lado fumos.

8. Veri cação do funcionamento dos sistemas de

segurança do aquecimento, segurança temperatura limite.

9. Veri cação do funcionamento dos sistemas de

segurança parte gás, segurança falta de gás ou chama (ionização).

10. Controlo da e ciência da produção de água para uso doméstico (Veri cação da vazão e da temperatura).

11. Controlo geral do funcionamento do aparelho.

12. Remoção do óxido do eléctrodo de detecção com o uso de uma tela esmeril.

Prova de funcionamento

Após ter efectuado as operações de manutenção, encha o circuito de aquecimento com a pressão de aproximadamente 1 bar e sangre o sistema. Encha também o sistema de água para uso doméstico.Coloque em função o esquentador.

- Se for necessário, sangre novamente a instalação de

aquecimento.

- Verifique as confi gurações e o bom funcionamento de

todos os órgãos de comando, regulação e controlo.

- Verifique a vedação e o bom funcionamento do sistema

de escoamento fumos/colecta de ar comburente.

/ 63

Page 64

MANUTIENIMIENTO MANUTENÇÃO

Procedimiento de vaciado del aparato

Cada vez que se presente peligro de hielo, se debe vaciar la instalación sanitaria de la siguiente forma:

- cierre el grifo de la red hídrica;

- abra todos los grifos de agua caliente y fría.

ATENCIÓN

Antes de manipular componentes que podrían contener agua caliente, vacíelos activando los purgadores. Realice la desincrustación de la caliza en los componentes

respetando lo especicado en la placa de seguridad del

producto usado, aireando el ambiente, utilizando prendas de protección, evitando mezclar productos diferentes, protegiendo el aparato y los objetos cercanos.

Cierre herméticamente los oricios utilizados para

efectuar lecturas de presión de gas o regulaciones de gas.

Verique que los inyectores sean compatibles con el gas

de alimentación Si se advierte olor a quemado, se ve salir humo del aparato o se advierte un fuerte olor a gas, desconecte el aparato, cierre el grifo de gas, abra las ventanas y llame al técnico.

Información para el usuario

Informar al usuario sobre la modalidad de funcionamiento de la instalación. En especial, entregar al usuario los manuales de instrucciones, informándole que los mismos se deben conservar siempre junto al aparato. Además, informar al usuario lo siguiente:

- Controlar periódicamente la presión del agua de la instalación e informar sobre cómo agregar agua y desairear.

- Exigir el mantenimiento periódico de la instalación, según lo indicado por las normas.

- No modicar nunca las conguraciones

correspondientes a la alimentación de aire y de gas para la combustión.

Operações para esvaziar o aparelho

Todas as vezes que houver perigo de congelação, o sistema deve ser esvaziado da seguinte maneira:

- feche a torneira da rede de água;

- abra todas as torneiras de água quente e fria;

Atenção

Para esvaziar os componentes que possam conter água quente, active os dispositivos para sangrar que houver, antes da manejar os componentes. remova as crostas de calcário dos componentes,

obedeça o especicado na  cha de segurança do produto

empregado, ventile o ambiente, use roupa de protecção, evite misturar produtos diferentes e proteja o aparelho e os objectos nas proximidades. Feche hermeticamente as aberturas utilizadas para efectuar leituras da pressão do gás ou regulações do gás.

Certique-se que o bico seja compatível com o gás de

alimentação. Se sentir cheiro de queimado. ou vir fumo a sair do aparelho, ou sentir cheiro forte de gás, interrompa a alimentação eléctrica, feche a torneira do dás, abra as janelas e chame um técnico.

Informações para o utilizador

Informar o utilizador sobre as modalidades de funcionamento do sistema. Em modo especial, entregar ao utilizador os manuais de instruções informando-o de que os mesmo deverão ser conservados junto com o aparelho. Além disto, comunicar ao utilizador o seguinte:

- Vericar periodicamente a pressão da água do sistema

e instrui-lo sobre como reintegrar e purgar o ar.

- Como congurar a temperatura e os dispositivos

de regulação para uma correcta e mais económica gestão do sistema.

- Mandar efectuar, como prescrito pela normativa, a manutenção periódica do sistema.

- Não modicar, em caso algum, as congurações

relativas à alimentação do ar de combustão e do gás de combustão.

Eliminación y reciclaje del aparato.

Nuestros productos están diseñados y fabricados en su mayor parte por componentes de materiales reciclables.

¡ADVERTENCIA! Para el reciclaje y la eliminación del aparato y de todos los accesorios respetar las disposiciones de la reglamentación.

64 /

Eliminação e reciclagem do aparelho.

Os nossos produtos estão desenhados e fabricados na sua maior parte por componentes de materiais recicláveis.

ATENÇÃO! Para a reciclagem e a eliminação do aparelho e de todos os acessórios respeitar as disposições regulamentares.

Page 65

MANUTENÇÃOMANUTIENIMIENTO

Simbologia tarjeta de características

Leyenda:

1. Marca

2. Modelo

3. Código comercial

4. Nº de homologación

5. categoría del gas

6. Capacidad térmica máx

7. Potencia caloríca máx.

8. Capacidad térmica mín

9. Potencia caloríca mín.

10. Capacidad especíca

11. Tipo de instalación

12. Gases utilizables

13. Presión máx del circuito sanitario

14. Presión mín del circuito sanitario

15/16/17. Datos eléctricos

18. Código del cuerpo de

certicación

19. Calibrado de la potencia del calentador

20. Países de destino

21. Fabricante

1 2 3 4 5

9 10

16 17 18

Simbologia placa das características

Legenda:

1. Marca

2. Modelo

3. Código comercial

4. N.º de homologação

5. categoria gás

6. Vazão térmica máx

7. Potência térmica máx

8. Vazão térmica mín

9. Potência térmica mín

10. Potência especíca

11. Tipo de instalação

12. Gases utilizables

13. Pressão máx da água de uso doméstico

14. Pressão mín da água de uso doméstico

15/16/17. Dados eléctricos

18. Código do Organismo de

Certicação

19. Calibragem de potência do esquentador

20. Países de destino

21. Produtor

/ 65

Page 66

DATOS TÉCNICOS DADOS TÉCNICOS

Nombre del modelo : Nome modelo :

Certicación CE (pin) Certi cação CE (pin)

Tipo Tipo de esquentador

Categoría del gas Categoria gás

Potencia térmica nominal máx (Hi)

Potencia térmica nominal mín (Hi)

Potencia útil máx. Vazão térmica máx. Potencia útil mín. Vazão térmica mín.

Temperatura máxima de agua caliente Temperatura máxima de água quente Temperatura mínima de agua caliente Temperatura mínima de água quente

Caudal nominal de agua (∆T 25°C) Vazão especíca de água (∆T 25°C)

Caudal mínimo de agua caliente Vazão mínima de água quente Presión de agua máxima admitida Pressão da água máxima admitidos Presión de agua mínima admitida Pressão da água mínima admitidos

Caudal de aire necesario para combustión - máxima

Caudal de aire necesario para combustión - mínima

Temperatura de la salida de gas con

potencia calorica máxima

Temperatura de la salida de gas con potencia calorica mínima

Ø Conexión de los tubos de aspiración y descarga de humos

Vazão térmica nominal máx (Hi)

Vazão térmica nominal mín (Hi)

Caudal de ar necessário para a combustão -

máxima

Caudal de ar necessário para a combustão mínima

Temperatura do fumo com potência caloríca

máxima

Temperatura do fumo com potência caloríca

mínima

Ø Ligação dos condutos de aspiração e descarga dos fumos

G20 kW G30 kW G31 kW

kW G20 kW G30 kW G31 kW

°C

°C l/min l/min

bar bar

g/s

°C

NEXT EVO X

SFT 11 SFT 14

0063CR7772

C13 - C33

2H3B/P

22.0 30.0

7.8 8.9

7.8 9.0

7.8 8.0

19.2 26.9

6.8 7.5

6.8 7.6

6.8 6.8 65 65 35 35 11 16

2.5 2.5 10 10

0.2 0.2

15.77 24.02

9.68 13.95

158 120

43 56

60/100 60/100

Dimensiones Dimensões Altura Altura Longitud Comprimento Profundidad Profundidade

Tensión/frecuencia de alimentación Tensão/Frequência de alimentação Potencia eléctrica absorbida total Potência eléctrica absorvida total Fusible incorporado Fusível incorporado Grados de protección de la instalación

eléctrica Temperatura ambiente mínima Temperatura ambiente minima Peso Peso

Graus de protecção do sistema eléctrico

V/Hz

°C Kg

650 345

165 185

230/50 230/50

29 44

3.15

X4D

66 /

Page 67

elec

Consumo diário de combustível Q

fuel

Datos ErP - EU 814/2013 Dados ErP - EU 814/2013

DADOS TÉCNICOSDATOS TÉCNICOS

Modelo: Modelo:

Modelos equivalentes Modelos equivalentes

Perl de carga declarado Perl de carga declarado

Consumo diario de electricidad Q Consumo diário de eletricidade Q

Consumo diario de combustible Q

Nivel de potencia acústica en interiores L Nível de potência sonora, no interior L

Emisiones de óxidos de nitrógeno NOx Emissões de óxidos de azoto NOx

elec

fuel

(*) La lista de modelos equivalentes viene indicada

en el ANEXO A que forma parte de este Manual de uso, instalación y mantenimiento.

Ficha del producto - EU 812/2013 Ficha de produto - EU 812/2013

Marca Marca

Modelos Modelos

Perl de carga declarado Perl de carga declarado

Clase de Eciencia energética de caldeo de agua Classe de Eciência energética do aquecimento de água

Eciencia energética de caldeo de agua η Eciência energética do aquecimento de água η

Consumo anual de electricidad AEC Consumo anual de eletricidade AEC

Consumo anual de combustible AFC Consumo anual de combustível AFC

Ajuste de la temperatura del termostato Regulação da temperatura do termostato

Nivel de potencia acústica en interiores L Nível de potência sonora, no interior L

NEXT EVO X

SFT 11 SFT 16

see Annex A (*)

M XL

kWh

mg/kWh

0.044 0.065

7.804 24.845

58 63

45 47

(*) A lista de modelos equivalentes vem indicada

no ANEXO A, que faz parte deste Manual de uso, instalação e manutenção.

NEXT EVO X

SFT 11 SFT 16

M XL

A A

kWh

°C

78.3

10 14

6 19

55 55

58 63

80.5

IMPORTANTE!

Los productos sin etiqueta ni cha para equipos

combinados de calentador de agua y dispositivo solar, previstas en el reglamento 812/2013, no

están destinados a tal n.

La utilización de tal aplicación está consentida únicamente usando el código 3024085. En

dicho kit está incluida la etiqueta y cha para

equipos combinados.

IMPORTANTE!

Os produtos sem etiqueta nem cha para

equipamentos combinados de esquentador de água e dispositivo solar, previstas no regulamento 812/2013, não estão destinados a

tal m.

A utilização para tal aplicação está consentida unicamente usando o código 3024085. No

dito kit está incluída a etiqueta e a cha para

equipamentos combinados.

/ 67

Page 68

DATOS TÉCNICOS DADOS TÉCNICOS

Etiqueta para los equipos combinados.

1 2

I I I

+++

2015

La eciencia energética del equipo combinado de productos que gura en esta cha puede no corresponder a su eciencia energética real una vez instalado en un edicio, ya que en esta eciencia inuyen otros factores tales como la pérdida de

calor en el sistema de sitribución y el dimensionamiento de los productos en relación con el tamaño y las características del

edicio.

812/2013

Instrucciones para completar la

los equipos combinados de calentador de agua y dispositivo solar

1. nombre o marca comercial del distribuidor o proveedor;

2. identicador del modelo o modelos del distribuidor o

proveedor;

3. perl de carga declarado expresado mediante la letra como se indica en la cha del calentador;

4. la clase de eciencia energética de caldeo de agua del calentador de agua como se indica en la cha del

calentador;

indicación de si un colector solar y un depósito de agua caliente pueden formar parte del equipo combinado de calentador de agua y dispositivo solar;

6. clase energética estacional del sistema para agua caliente sanitaria determinada en las indicaciones de la

gura 1 en la página siguiente.

La punta de la echa que contiene la clase de eciencia

energética de caldeo de agua del equipo combinado de calentador de agua y dispositivo solar se colocará

a la misma altura que la punta de la clase de eciencia

energética correspondiente;

Etiqueta dos sistemas mistos

Instruções para completar a etiqueta para los sistemas mistos de aquecedor de água e dispositivo solar

1. O nome do distribuidor e/ou do fornecedor ou a marca comercial;

2. O identicador de modelo(s) do distribuidor e/ou do

fornecedor;

3. Perl de carga declarado, expresso pela correspondente letra, em conformidade com a cha de produto;

4. A classe de eciência energética do aquecimento de

água do aquecedor de água, em conformidade com a

cha de produto;

A indicação de que é possível ou não é possível incluir um coletor solar e um reservatório de água quente no sistema misto de aquecedor de água e dispositivo solar;

6. A classe de eciência energética do aquecimento de água

do sistema misto de aquecedor de água e dispositivo

solar, determinada como indicado na gura 1 na página

seguinte.

A ponta da seta que indica a classe de eciência

energética do aquecimento de água do sistema misto

de aquecedor de água e dispositivo solar deve car ao

mesmo nível que a ponta da seta correspondente a essa

classe de eciência energética.

etiqueta para

A eciência energética do ssitema misto de produtos previsto nesta cha pode não corresponder à eciência energética real

após a instalação do sistema num edifício, na medida em que a

eciência e inuenciada por outros fatores como as perdas de

calor na rese de distribuição e o dimensionamento dos produtos em relação às dimensões e características do edifício.

68 /

Page 69

DADOS TÉCNICOSDATOS TÉCNICOS

EQUIPOS COMBINADOS DE CALENTADOR DE AGUA Y DISPOSITIVO SOLAR

La cha para equipos combinados de calentador de agua y dispositivo solar contendrá los elementos indicados en la gura 1 para evaluar la eciencia energética del caldeo de agua de un

equipo combinado de calentador de agua y dispositivo solar, y

en ellos gurará la información siguiente:

- I: el valor de la eciencia energética de caldeo de agua del

calentador de agua, expresado en porcentaje;

- II:

- III:

el valor de la expresión matemática (220 · Q donde Q REGLAMENTO DELEGADO (EU) N. 812/2013 y Q

de la cha de producto del dispositivo solar para el perl de

carga declarado M, L, XL o XXL del calentador de agua;

el valor de la expresión matemática (Q Q

ref

la cha del producto del dispositivo solar y Q

16 del anexo VII del REGLAMENTO DELEGADO (EU) N.

812/2013 para el perl de carga declarado M, L, XL o XXL.

se toma del quadro 3 del anexo VII del

ref

expresada en porcentaje, donde Q

) /Q

ref

· 2,5)/(220 ·

aux

se toma de

aux

del quadro

ref

nonsol

SISTEMAS MISTOS DE AQUECEDOR DE ÁGUA E DISPOSITIVO SOLAR

A cha dos sistemas mistos de aquecedor de água e dispositivo solar deve conter os elementos estabelecidos na gura 1 para a avaliação da eciência energética do aquecimento de água

de um sistema misto de aquecedor de água e dispositivo solar, incluindo as seguintes informações:

- I: o valor da eciência energética do aquecimento de água

do aquecedor de água, expresso em %;

- II: o valor da expressão matemática (220 · Q

, em que Q VII do REGULAMENTO DELEGADO (UE) N. 812/2013 e Q

nonsol

solar para o perl de carga declarado M, L, XL ou XXL do

aquecedor de água;

- III: o valor da expressão matemática (Q Q

ref

na cha de produto do dispositivo solar e Q

indicado do quadro 3 do anexo VII do REGULAMENTO

DELEGADO (UE) N. 812/2013 para o perl de carga

declarado M, L, XL ou XXL.

Figura 1 Figura 1

Eciencia energética de caldeo de agua de calentador de agua Eciência energética do aquecimento de água do aquecedor combinado

Perl de carga declarado: Perl de carga declarado:

)/Q

tem o valor indicado no quadro 3 do anexo

ref

o valor indicado na cha de produto do dispositivo

), expresso em %, em que Q

tem o valor indicado

aux

ref

· 2,5)/(220 ·

aux

ref

‘I’

nonsol

o valor

Contribución solar - De la cha del dispositivo solar Contribução solar - Extraído da la che do dispositivo solar

(1,1 x ‘I’ - 10%) x ‘II’ - - ‘I’ =

Electricidad auxiliar Electricidade auxiliar

‘III’

Eciencia energética de caldeo de agua del equipo combinado en condiciones climáticas medias Eciência energética do aquecimento de água do sistema misto em condições climáticas médias

Clase de eciencia energética de caldeo de agua del equipo combinado en condiciones climáticas medias Classe de eciência energética do aquecimento de água do sistema misto em condições climáticas médias

+++

XXL

< 27 % ≥ 27 %

< 27 % ≥ 27 % ≥ 30 % ≥ 35 % ≥ 38 % ≥ 55 % ≥ 80 % ≥ 125 % ≥ 160 % ≥ 200 %

< 28 % ≥ 28 % ≥ 32 % ≥ 36 % ≥ 40 % ≥ 60 % ≥ 85 % ≥ 131 % ≥ 170 % ≥ 213 %

F E D C B A

≥ 30 %

≥ 30 % ≥ 34 % ≥ 37 % ≥ 50 % ≥ 75 % ≥ 115 % ≥ 150 % ≥ 188 %

≥ 33 % ≥ 36 % ≥ 39 % ≥ 65 % ≥ 100 % ≥ 130 % ≥ 163 %

Eciencia energética de caldeo de agua en condiciones climátias más frias y más cálidas Eciência energética do aquecimento de água em condições climáticas mais frias e mais quentes

Más frias Mais frias:

Más cálidas Mais quentes:

- 0,2 x

+ 0,4 x

/ 69

Page 70
