Page 1
ESPLOSO RICAMBI
CALDAIE MURALI
Modelli
GENUS 23 MI
GENUS 27 MI
GENUS 23 RI
GENUS 27 RI
Edizione 1 datata 1 Settembre 1997
Page 2

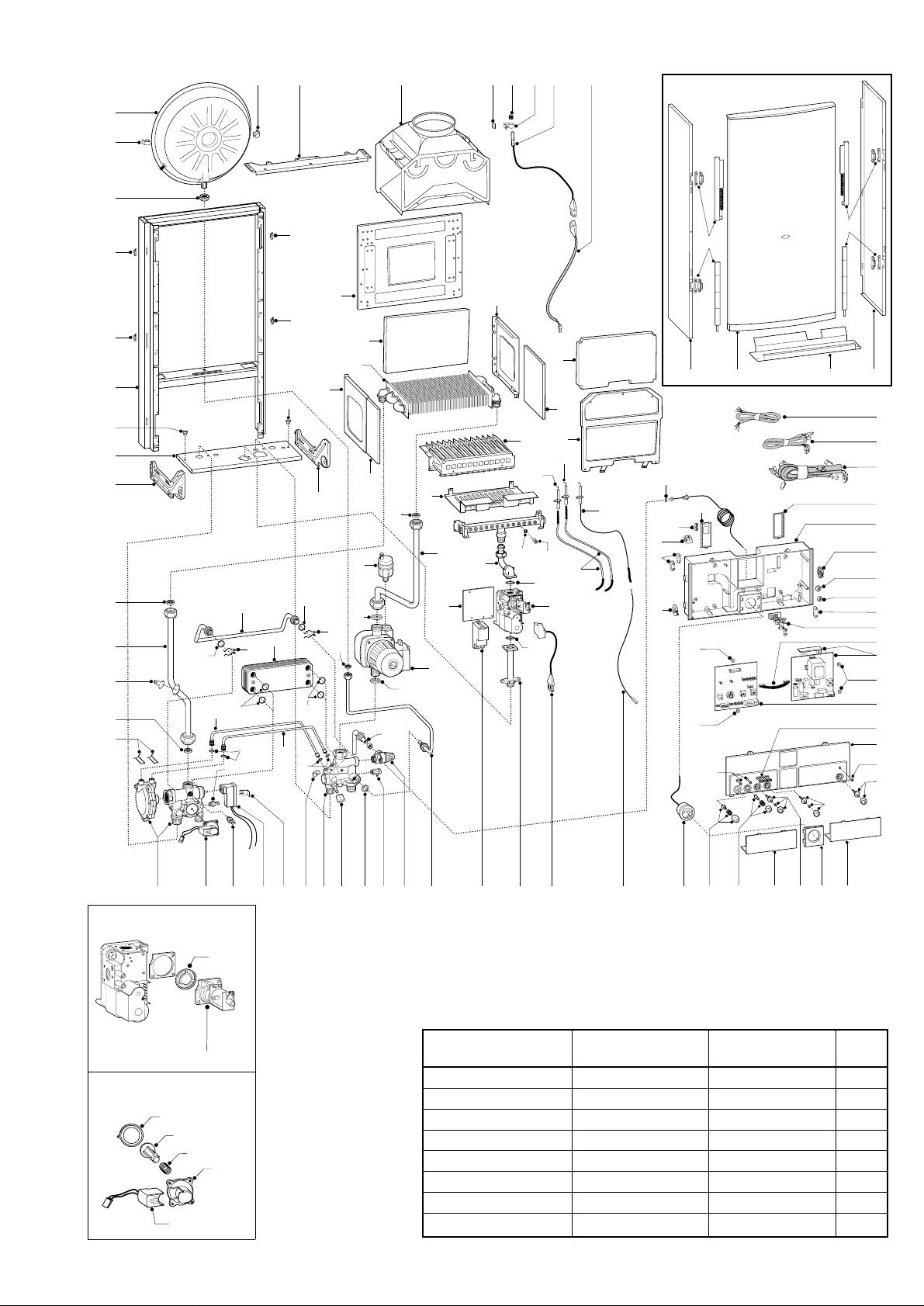

59 58 57 56 552 60
1
2
3
54
10
11
12
304
33
301
305
53
52
51
50
49
48
47
46
45
44
43
42
41
40
39
38
37
36
4
4
61
4
4
5
6
6
7
8
9
9
72
76
73
71
75
77
15
72
74
75
78
77
67
65
71
70
64
69
68
63
66
89
9
88
81
80
69
79
87
62
86
90
94
82
82
85
91
83
92
66
93
84
95
99
45
48
96
98
302
41
41
301
303
97
37
13 14 15 2716 212017 18 19 22 2423 26
cod. 571158
311
MODELLO CALDAIA ALIMENTAZIONE
311
cod. 573224
371
372
373
374
375
GENUS 23 MI METANO 970706440 A
GENUS 23 MI GPL 970706560 B
GENUS 27 MI METANO 970706440 C
GENUS 27 MI GPL 970706560 D
GENUS 23 RI METANO 970706440 E
GENUS 23 RI GPL 970706560 F
GENUS 27 RI METANO 970706440 G
GENUS 27 RI GPL 970706560 H
25
28
A GAS
29
32 34 3530 3331
VALIDITA' DA
MATRICOLA
RIF.
Page 3
PART. CODICE DESCRIZIONE RIF. NOTE
1 573294 Vaso espansione
2 573310 Inserto per vaso espansione
3 573244 Controdado da 3/8"
4 571556 Gancio mantellatura
5 ------ Telaio 11
6 570772 Passacavo
7 ------ Supporto gruppo idraulico 11
8 571634 Staffa supporto idraulico sx
9 573520 Guarnizione acqua-gas 3/4"
10 572907 Tubo scambiatore principale/gruppo 3 vie ABEF
10 572909 Tubo scambiatore principale/gruppo 3 vie CDGH
11 571648 Termostato a contatto 105°
12 573809 Molla tubi venturi acqua ABCD
13 573121 Gruppo valvola pressostatica 3 vie ABCD
13 573293 Gruppo mandata riscaldamento EFGH
14 573224 Pressostato consenso circolatore gruppo Fugas
15 569236 Sonda temperatura Govegas
16 573340 Micro per gruppo valvola pressostatica 3 vie ABCD
17 573824 Clips
18 571838 Squadretta fissaggio tubi ABCD
19 573318 Gruppo ritorno EFGH
19 573341 Gruppo ritorno ABCD
20 571559 Manopola rubinetto riempimento ABCD
21 573528 Guarnizione acqua-gas 1/2"
22 573727 Valvola scarico acqua
23 569292 Valvola sicurezza 3 Bar 1/2" con attacco idrometro 12
23 573172 Valvola sicurezza 3 Bar 1/2"
24 573311 Tubo vaso espansione
25 573023 Accenditore
26 571966 Tubo entrata gas pressofuso
27 573342 Raddrizzatore cablato
28 571657 Cavo scheda elettrodo di rilevazione
29 571649 Idrometro circolare
30 573300 Kit pulsante sblocco
31 573302 Kit selettore Estate/Inverno
32 571629 Coperchio assistenza sx
33 573301 Kit manopola regolazione
33 573328 Tappo frontalino EFGH 13
34 572948 Coperchio idrometro
35 571628 Coperchio assistenza dx
36 573303 Kit pulsante On-Off
37 571550 Gemma led singola
38 572944 Coperchio frontalino ABCD
38 572947 Coperchio frontalino EFGH
39 571551 Gemma led multipla
40 953031 Scheda EC MI/FFI
41 569711 Rondella Nylon D.10
42 952961 Scheda EI A-MI
43 952610 Cavo schede elettroniche
44 ------ Morsettiera 11
45 571562 Fermacavo
46 573534 Passacavo DG 7,5 chiuso
47 569458 Passacavo siliconico d=2
48 571558 Cerniera a disco portastrumenti
49 573194 Portastrumenti
50 569713 Coperchio passacavi dx
51 572996 Cablaggio alta tensione
52 572995 Cablaggio bassa tensione ABCD
52 573181 Cablaggio bassa tensione EFGH
53 573335 Cavo alimentazione
54 573186 Cavo sonda fumi
55 573016 Sonda fumi
56 571542 Molla fissa bulbo sonda fumi
57 572706 Molla riduzione bulbo sonda fumi
58 570717 Prestola
Page 4
PART. CODICE DESCRIZIONE RIF. NOTE
59 573284 Cappa fumi CDGH
59 573291 Cappa fumi ABEF
60 572984 Staffa sostegno mantello
61 ------ Schienale camera di combustione 11
62 573242 Camera di combustione laterale Dx
63 573723 Fibra ceramica posteriore ABEF
63 573724 Fibra ceramica posteriore CDGH
64 572749 Scambiatore principale ABEF
64 572835 Scambiatore principale CDGH
65 573243 Camera di combustione laterale Sx
66 573720 Fibra ceramica laterale
67 571633 Staffa supporto idraulico dx
68 564254 Valvola sfogo aria aut. 3/8"
69 569387 Guarnizione acqua-gas 1"
70 573521 Guarnizione acqua-gas 3/8"
71 573808 Molla tubo by pass
72 571449 Guarnizione O-ring
73 573219 Tubo by pass EFGH
73 573245 Tubo by-pass ABCD
74 571646 Scambiatore a piastre AB
74 573295 Scambiatore a piastre CD
75 573825 Guarnizione O-ring scambiatore sanitario ABCD
76 573086 Tubo segnale positivo valvola pressostatica ABCD
77 571807 Guarnizione O-ring 20-18 ABCD
78 573087 Tubo segnale negativo valvola pressostatica ABCD
79 573176 Tubo scarico valvola sicurezza
79 573288 Tubo scarico valvola sicurezza 12
80 570487 Circolatore maggiorato con disareatore CDGH
80 572416 Circolatore standard con disareatore ABEF
81 ------ Supporto accenditore 11
82 571965 Guarnizione O-ring 13
83 571158 Valvola gas VK senza presa pilota
84 571662 Cavo elettrodo accensione
85 570248 Ugello bruciatore principale 1,25 ACEG
85 570251 Ugello bruciatore principale 0,72 BDFH
86 572138 Rondella ugello
87 573289 Tubo valvola gas/bruciatore
88 572908 Tubo scambiatore principale/circolatore ABEF
88 572910 Tubo scambiatore principale/circolatore CDGH
89 572842 Schermo bruciatore
90 572271 Bruciatore 13 rampe MET AE
90 572277 Bruciatore 13 rampe GPL BF
90 572343 Bruciatore 15 rampe MET CG
90 572372 Bruciatore 15 rampe GPL DH
91 573721 Fibra ceramica anteriore ABEF
91 573722 Fibra ceramica anteriore CDGH
92 572647 Camera combustione anteriore ABEF
92 572648 Camera combustione anteriore CDGH
93 569560 Elettrodo accensione con staffa Dx
94 569561 Elettrodo accensione con staffa Sx
95 573441 Elettrodo rilevazione con staffa
96 569390 Guarnizione acqua-gas 1/4"
97 569714 Coperchio passacavi sx
98 569720 Passacavo chiuso
99 571787 Morsettiera 2 poli
301 571993 Kit guide pannello anteriore
302 573014 Mantello laterale sx
303 573144 Mantello frontale completo
304 571589 Carena
305 573013 Mantello laterale dx
311 571479 Bobina per valvola gas
361 569281 Kit trasformazione METANO (15+1) G20 13
Page 5
PART. CODICE DESCRIZIONE RIF. NOTE
362 569282 Kit trasformazione GPL (15+1) G31 13
371 571547 Membrana pressostato differenziale circolatore
372 571772 Pistoncino pressostato differenziale circolatore
373 571771 Molla pressostato differenziale circolatore
374 571770 Calotta superiore pressostato differ. circolatore
375 571685 Gruppo scatola reed
NOTE DESCRIZIONE
11 Non fornito come ricambio
12 Codice ricambio valido per caldaie con matricola precedente a quella riportata in tabella
13 Non illustrato
