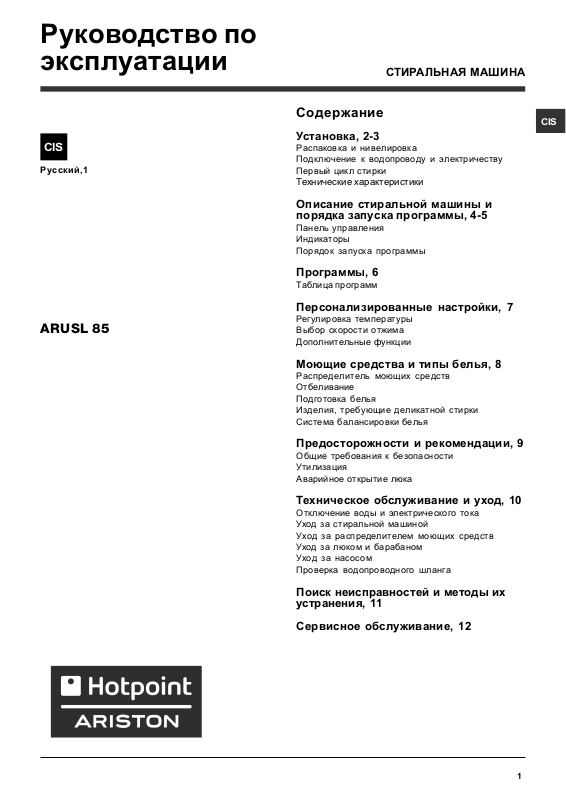

ARISTON ARUSL 85 User Manual [ru]

Руководство по эксплуатации

CIS

Русский,1

ARUSL 85

СТИРАЛЬНАЯ МАШИНА

Содержание

CIS

Установка, 2-3

Распаковка и нивелировка Подключение к водопроводу и электричеству Первый цикл стирки

Технические характеристики

Описание стиральной машины и порядка запуска программы, 4-5

Панель управления Индикаторы Порядок запуска программы

Программы, 6

Таблица программ

Персонализированные настройки, 7

Регулировка температуры Выбор скорости отжима Дополнительные функции

Моющие средства и типы белья, 8

Распределитель моющих средств Отбеливание Подготовка белья

Изделия, требующие деликатной стирки Система балансировки белья

Предосторожности и рекомендации, 9

Общие требования к безопасности Утилизация Аварийное открытие люка

Техническое обслуживание и уход, 10

Отключение воды и электрического тока Уход за стиральной машиной Уход за распределителем моющих средств Уход за люком и барабаном Уход за насосом

Проверка водопроводного шланга

Поиск неисправностей и методы их устранения, 11

Сервисное обслуживание, 12

1

Установка

Сохраните данное руководство. Оно должно быть CIS в комплекте со стиральной машиной в случае

продажи, передачи оборудования или при переезде на новую квартиру, чтобы новый владелец оборудования мог ознакомиться с правилами его функционирования и обслуживания.

Внимательно прочитайте руководство: в нем содержатся важные сведения по установке и безопасной эксплуатации стиральной машины.

Распаковка и выравнивание

Распаковка

1.Распакуйте стиральную машину.

2.Убедитесь, что оборудование не было повреждено во время транспортировки. При обнаружении повреждений – не подключайте машину – свяжитесь с поставщиком немедленно.

		3. Снимите 4 винта,
		предохраняющие машину
		в процессе перевозки, и
A		резиновые пробки с
		соответствующим
		распорными шайбами,
		расположенные в задней
	B	части стиральной машины
		(ñì. ðèñ.).

4.Закройте отверстия прилагающимися пластиковыми заглушками.

5.Сохраняйте все детали: они Вам понадобятся при последующей транспортировке стиральной машины.

Каждый раз при необходимости наклонить или переместить машину во избежание повреждения ее внутренних компонентов необходимо устанавливать болты, резиновую втулку и распорную деталь в точках А и В. После перемещения машины не забудьте снять вышеуказанные детали.

Не разрешайте детям играть с упаковочными материалами.

Выравнивание

1. Установите стиральную машину на ровном и прочном полу, так чтобы она не касалась стен, мебели и прочих предметов.

2. После установки машины на место отрегулируйте ее устойчивое положение путем вращения передних ножек (см. рис.). Для этого сначала ослабьте контргайку, после завершения регулировки контргайку затяните.

После установки машины на место проверьте по уровню горизонтальность верхней крышки корпуса, отклонение горизонтали должно быть не более 2°.

Правильное выравнивание оборудования поможет избежать шума, вибраций и смещений во время работы машины.

Если стиральная машина стоит на полу, покрытом ковром, убедитесь, что ее основание возвышается над ковром. В противном случае вентиляция будет затруднена или вовсе невозможна.

Подключение к водопроводной и электрической сети

Подсоединение заливного шланга

	1. Вставьте прокладку А в
	конец заливного шланга
	и наверните его на
	вывод водопровода
	холодной воды с резьбо-
A	вым отверстием 3/4
	дюйма (см. рис.).
	Перед подсоединением
	откройте водопроводный
	кран и дайте стечь
	грязной воде.
	2. Подсоедините залив-
	ной шланг к стиральной
	машине, навинтив его
	на водоприемник,
	расположенный в
	задней верхней части
	справа (см. рис.).

3. Убедитесь, что шланг не перекручен и не пережат.

Давление воды должно быть в пределах значе- ний, указанных в таблице Технических характеристик (см. с. 3).

Если длина водопроводного шланга окажется недостаточной, обратитесь в Авторизованный cервисный центр.

2

Подсоединение сливного шланга

65 - 100 cm

Подсоедините сливной шланг, не перегибая его, к сливной трубе или к настенному сливному отверстию, распложенному на высоте от 65 до 100 см от пола,

или поместите шланг в раковину или в ванну, закрепив прилагающуюся направляющую к крану (см. схему). Свободный конец сливного шланга не должен быть погружен в воду.

Не рекомендуется использовать удлинительные шланги. При необходимости удлинение должно иметь такой же диаметр, что и оригинальный шланг, и его длина не должна превышать 150 см.

Подключение к электросети

Перед включением изделия в розетку электросети необходимо проверить следующее:

•заземляющий контакт двухполюсной розетки должен быть соедин¸н с заземлением и соответствовать нормативам;

•розетка электросети должна быть расчитана на максимальную мощность стиральной машины, указанную в таблице Технические данные (см. таблицу сбоку);

•напряжение электросети должно соответствовать значениям, указанным в таблице Технические данные (см. таблицу сбоку);

•электрическая розетка и штепсельная вилка стиральной машины должны быть одного типа. В противном случае необходимо заменить розетку.

Запрещается устанавливать стиральную машину на улице, даже под навесом, так как опасно подвергать ее воздействию дождя и грозы.

Стиральная машина должна быть расположена таким образом, чтобы доступ к розетке электросети оставался свободным.

Не используйте удлинители и тройники.

CIS

Сетевой кабель изделия не должен быть согнут или сжат.

Замена сетевого кабеля может осуществляться только уполномоченными сервисными центрами.

Внимание! Фирма снимает с себя всякую ответственность в случае несоблюдения вышеописанных правил.

Первый цикл стирки

По завершении установки, перед началом эксплуатации необходимо произвести один цикл стирки со стиральным порошком, но без белья, по программе 2.

Технические характеристики

	Модель			ARUSL 85
				ширина 59,5 см
	Размеры			высота 85 см
				глубина 33 см
	Загрузка			1 - 3,5 êã
	Электрические			cмотрите паспортную табличку с
				техническими характеристиками на
	параметры
				машине
	Гидравлические			max давление 1 Мпа (10 бар)
				min давление 0,05 Мпа (0,5 бар)
	параметры
				объем барабана 27 л
	Скорость			äî 800 îá/ìèí
	отжима
	Kонтрольные
	программы			программа 7; температура 60°С;
	согласно
				при загрузке до 3,5 кг.
	нормативу
	EN 60456
				Машина соответствует следующим
				Директивам Европейского
				Экономического сообщества:
				- 89/336 /ЕЕС от 03.05.89 (электро-
				магнитной совместимости) и
				последующие модификации
				- 2002/96/CE
				- 2006/95/CE (низкого напряжения)

3

Описание стиральной машины и порядка запуска программы

Панель управления

Индикаторы ВЫПОЛНЕНИЯ ФАЗ

CIS

ЦИКЛА/ЗАПУСКА С

ЗАДЕРЖКОЙ

Скорости

Кнопка

ОТЖИМА

Индикатор

ÂÊË/ÂÛÊË

Регулятор

БЛОКИРОВКИ

ТЕМПЕРАТУРЫ

ËÞÊA

	Распределитель моющих		Кнопка с
	средств		индикатором
		Кнопки с	ПУСК/ПАУЗА
		индикаторами
		дополнительных
	Рукоятка выбора	ФУНКЦИЙ
	ПРОГРАММ

Распределитель моющих средств: для загрузки стиральных веществ и добавок (см. «Моющие средства и типы белья»).

Кнопка ВКЛ/ВЫКЛ: служит для включения и выключения стиральной машины.

Рукоятка выбора ПРОГРАММ: служит для выбора программ. В процессе выполнения программы рукоятка не вращается.

Кнопки с индикаторами дополнительных ФУНКЦИЙ: служат для выбора имеющихся дополнительных функций. Индикатор, соответствующий выбранной функции, останется включенным.

Скорости ОТЖИМА: служит для выбора скорости отжима или для его исключения (см «Персонализированные настройки»).

Регулятор ТЕМПЕРАТУРЫ: служит для настройки температуры или для стирки в холодной воде (см. «Персонализированные настройки»).

индикаторы ВЫПОЛНЕНИЯ ФАЗ ЦИКЛА/ ЗАПУСКА С ЗАДЕРЖКОЙ: показывают последовательность выполнением программы стирки.

Включенный индикатор соответствует текущей фазе.

Если была включена функция “Таймер отсрочки”, индикаторы будут показывать время, остающееся до запуска программы (см. страницу сбоку).

Индикатор БЛОКИРОВКИ ЛЮКA: показывает, можно ли открыть люк (см. страницу сбоку).

Кнопка с индикатором ПУСК/ПАУЗА: служит для запуска или для временного прерывания программы.

ПРИМЕЧАНИЕ: для временного прерывания текущего цикла стирки нажмите эту кнопку. Соответствующий индикатор замигает оранжевым цветом, а индикатор текущей фазы стирки будет гореть, не мигая. Если индикатор БЛОКИРОВКИ ЛЮКA погас, можно открыть люк.

Для возобновления цикла стирки с момента, когда он был прерван, вновь нажмите ПУСК/ПАУЗА.

4
