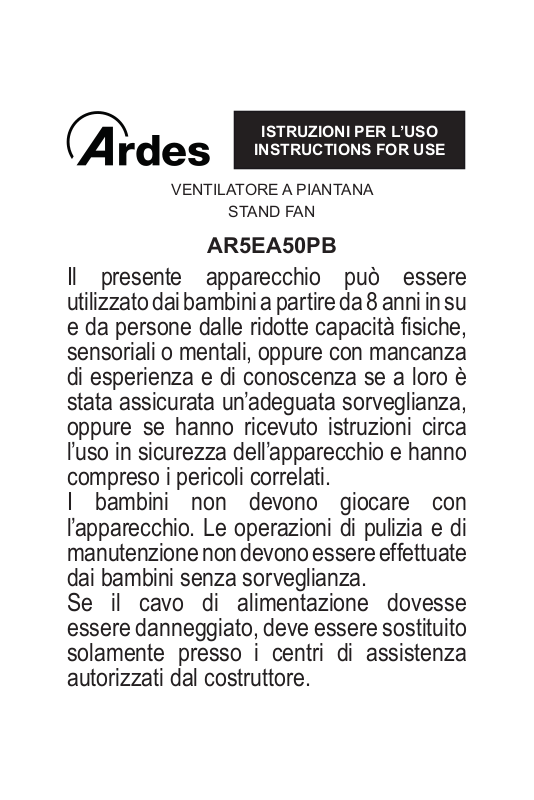

ISTRUZIONI PER L’USO
INSTRUCTIONS FOR USE
VENTILATORE A PIANTANA
STAND FAN
AR5EA50PB
Il presente apparecchio può essere
utilizzato dai bambini a partire da 8 anni in su
e da persone dalle ridotte capacità siche,
sensoriali o mentali, oppure con mancanza
di esperienza e di conoscenza se a loro è
stata assicurata un’adeguata sorveglianza,
oppure se hanno ricevuto istruzioni circa
l’uso in sicurezza dell’apparecchio e hanno
compreso i pericoli correlati.
I bambini non devono giocare con
l’apparecchio. Le operazioni di pulizia e di
manutenzione non devono essere effettuate
dai bambini senza sorveglianza.
Se il cavo di alimentazione dovesse
essere danneggiato, deve essere sostituito
solamente presso i centri di assistenza
autorizzati dal costruttore.
Assicurarsi che il ventilatore sia scollegato
dalla rete di alimentazione prima di togliere
le griglie di protezione.
Avvertenze
ATTENZIONE: leggere attentamente il presente libretto in quanto
contiene importanti istruzioni per la sicurezza di installazione, uso
e manutenzione.
Istruzioni importanti da conservare per riferimenti futuri.
I bambini NON devono giocare con il dispositivo.
Questo apparecchio dovrà essere destinato solo all’uso per il quale è
stato espressamente concepito; qualsiasi impiego non conforme alle
indicazioni contenute nel presente manuale è da considerarsi improprio
e pericoloso. Il produttore non può essere ritenuto responsabile per
eventuali danni derivanti da utilizzo improprio e/o irragionevole.
Questo apparecchio NON è idoneo per impiego in ambienti con atmosfere
esplosive (con presenza di sostanze inammabili sotto forma di gas,
vapore, nebbia o polvere, in condizioni atmosferiche in cui, dopo
l’accensione, la combustione si propaga nell’aria).
Gli elementi dell’imballaggio (sacchetti in plastica, polistirolo espanso,
etc.) non devono essere lasciati alla portata di bambini o incapaci in
quanto rappresentano potenziali fonti di pericolo.
L’installazione/assemblaggio del dispositivo dovrà essere effettuata/o
secondo le prescrizioni del costruttore. Una errata procedura può
causare danni a persone, animali o cose, per i quali il costruttore non
può essere ritenuto responsabile.
Posizionare ed utilizzare l’apparecchio su un piano d’appoggio
orizzontale e stabile.
Prima di utilizzare l’apparecchio vericare visivamente l’integrità del
medesimo e del suo cavo di alimentazione. In caso di dubbi rivolgersi a
personale qualicato.
Prima di alimentare l’apparecchio accertarsi che i suoi dati di
targa (tensione e frequenza) siano rispondenti a quelli della rete di
distribuzione elettrica e che la presa sia idonea al terminale del cavo di
cui l’apparecchio è dotato.
Vericare che l’impianto elettrico utilizzato per l’alimentazione sia dotato
delle adeguate protezioni a norma delle leggi in vigore.
NON alimentare l’apparecchio mediante prese multiple.
Evitare se possibile l’impiego di adattatori e/o prolunghe; qualora il loro
2
impiego si rendesse indispensabile utilizzare esclusivamente materiale
conforme alle vigenti norme di sicurezza e nel rispetto dei parametri
elettrici degli adattatori in questione.
L’apparecchio non deve essere acceso mediante temporizzatori esterni
e/o altri dispositivi di controllo remoto non espressamente previsti dal
presente manuale.
NON utilizzare né conservare il dispositivo in prossimità di fonti di calore
localizzate (caloriferi, stufe etc.).
NON immergere l’apparecchio in acqua o altri liquidi; in caso di caduta
accidentalmente in acqua NON cercare di recuperarlo ma innanzitutto
scollegare immediatamente il cavo di alimentazione dalla presa elettrica.
Utilizzando l’apparecchio per la prima volta, assicurarsi di aver tolto ogni
etichetta o foglio di protezione che ne impedisca il corretto funzionamento.
Collegare e scollegare il cavo di alimentazione con le mani asciutte e
reggendolo saldamente.
Prima di inserire la spina nella presa di corrente assicurarsi che il
pulsante di avviamento dell’apparecchio sia in posizione “OFF” (spento).
Svolgere sempre totalmente il cavo di alimentazione onde evitare
surriscaldamenti, evitare in ogni caso di tenderlo (non tirarlo, strattonarlo,
né utilizzarlo per trascinare il dispositivo cui è collegato).
Evitare di posizionare il cavo di alimentazione su superci abrasive
o taglienti o comunque in posizioni dove può essere facilmente
danneggiato.
NON ostruire né totalmente né parzialmente le prese d’aria nè inserirvi
oggetti all’interno.
Durante il funzionamento non toccare il dispositivo con parti del corpo
bagnate o umide, in ogni caso si consiglia di interporre fra se e il piano
di appoggio un elemento isolante (ad esempio indossando scarpe con
suola in gomma).
Durante l’uso l’apparecchio deve essere tenuto a distanza di sicurezza da
qualsiasi oggetto e/o sostanza inammabile o potenzialmente esplosiva.
In caso di funzionamento anomalo o di anomalie durante il funzionamento
spegnere subito l’apparecchio, scollegarlo dall’alimentazione, vericare
le cause delle anomalie riscontrate eventualmente con l’aiuto di personale
qualicato. Evitare in ogni caso di effettuare operazioni non previste dal
presente manuale d’uso (come smontarlo e/o modicarlo).
Ricordarsi di scollegare sempre il cavo di alimentazione del dispositivo
per periodi di inutilizzo prolungati, prima di riporlo e prima di effettuare
qualsiasi operazione di pulizia o manutenzione.
Conservare e utilizzare l’apparecchio esclusivamente in ambienti interni
o in ogni caso protetto da agenti atmosferici come pioggia, irraggiamento
diretto del sole o polvere.
L’apparecchio non è progettato per l’uso o la conservazione in esterno.
La pulizia e manutenzione del dispositivo NON deve essere effettuata da
bambini senza la supervisione di un adulto.
3
Prima di scollegare l’apparecchio spegnerlo mediante l’apposito
comando sul pannello di controllo.
Allorché si decida di non utilizzare più un apparecchio di questo tipo, si
raccomanda di rendere innocue quelle parti dell’apparecchio che possono
costituire un pericolo per le persone o di smaltirle compatibilmente con le
normative vigenti in merito.
NON alimentare il dispositivo senza prima averlo correttamente
assemblato seguendo le istruzioni del presente manuale.
Posizionare l’apparecchio ad una adeguata distanza da oggetti o pareti
circostanti in modo tale che il suo funzionamento non possa essere
causa di danni accidentali.
NON utilizzare il dispositivo in prossimità di fornelli a gas o amme libere
in generale.
NON utilizzare il dispositivo in prossimità di tende o tessuti liberi.
NON appendere il ventilatore ad una parete od al softto salvo tale
modalità di installazione non sia espressamente prevista e spiegata nel
presente manuale.
NON coprire in alcun modo il dispositivo durante il funzionamento.
NON inserire oggetti o parti del corpo nella griglia di protezione della
ventola.
NON lasciare l’apparecchio incustodito per lunghi periodi durante il
funzionamento.
NON rimanere esposti per lunghi periodi al usso d’aria generato dal
dispositivo in funzione, può provocare danni alla salute.
Se il ventilatore deve essere immagazzinato per lungo tempo e non usato
regolarmente, riporre il ventilatore nel suo imballo originale e metterlo in
un luogo secco ed asciutto. Quando lo si usa per la prima volta dopo un
lungo periodo di inutilizzo, controllare che il ventilatore sia pulito e che le
pale del motore girino liberamente (a dispositivo non alimentato) senza
alcun freno.
Informazioni tecniche
1. Griglia anteriore
2. Ghiera di ssaggio ventola
3. Vite di sicurezza
4. Ventola
5. Ghiera di ssaggio griglia
posteriore
6. Griglia posteriore
7. Albero motore
8. Manopola di oscillazione
9. Corpo motore
10. Pannello comandi
4
11. Vite corpo principale
12. Asta di regolazione
13. Manopola regolazione
altezza
14. Asta base
15. Base
16. Vite e rondella
A-B. Pin di incastro della
griglia posteriore
3
12
13
B
8
14
2
9
4
5
1
7
6
A
10
15
11
16
Assemblaggio
1. Svitare la vite e rimuovere la rondella (16) dall’asta base (14).
2. Inserire l’asta base (14) attraverso il foro presente sulla base (15).
3. Capovolgere la base (15) in modo l’asta base (14) sia rivolto verso il
pavimento quindi posizionare la rondella nel foro presente sotto alla base
ed avvitare saldamente la vite (16). Capovolgere nuovamente la base,
con l’asta base ssata.
4. Svitare la manopola di regolazione altezza (13) dall’asta base (14) ed
estrarre l’asta di regolazione (12). Riavvitare la manopola di regolazione
altezza (13) sull’asta base (14).
5. Allentare la vite del corpo principale (11).
6. Inserire il corpo principale sull’asta di regolazione (12). Stringere la vite
(11) per assicurarlo.
7. Svitare la ghiera di ssaggio ventola (2) dall’albero motore (7)
ruotandola in senso orario
8. Svitare la ghiera di ssaggio della griglia posteriore (5) dall’albero
motore (7) ruotandola in senso antiorario.
9. Inserire la griglia posteriore (6) sull’albero motore (7) in modo che i
tre pin di incastro (A-B) si inseriscano sui fori della griglia posteriore.
Avvitare la ghiera di ssaggio (5) ruotandola in senso orario.
10. Inserire la ventola (4) sull’albero motore (7) e ssarla ruotando in
senso antiorario l’apposita ghiera di ssaggio (2).
11. Aprire le clip della griglia anteriore (1) e posizionarla sulla griglia
posteriore (6) in modo che il logo sulla borchia centrale sia in posizione
orizzontale parallela al pavimento.
12. Trovata la giusta posizione chiudere le clip ed inserire la vite di
sicurezza griglia (3).
5
Istruzioni d’uso
Posizionare il ventilatore su una supercie piana, asciutta e stabile
ed inserire la spina del ventilatore in una presa di corrente adeguata.
Selezionare la velocità desiderata premendo i tasti posti sul pannello
comandi (10):
0 =spento 1 =velocità minima 2 =velocità media 3 =velocità massima.
OSCILLAZIONE :
L’oscillazione automatica da destra a sinistra si ottiene premendo la
manopola (8) situata sulla testa del motore. Per disattivarla riportare la
manopola verso l’alto.

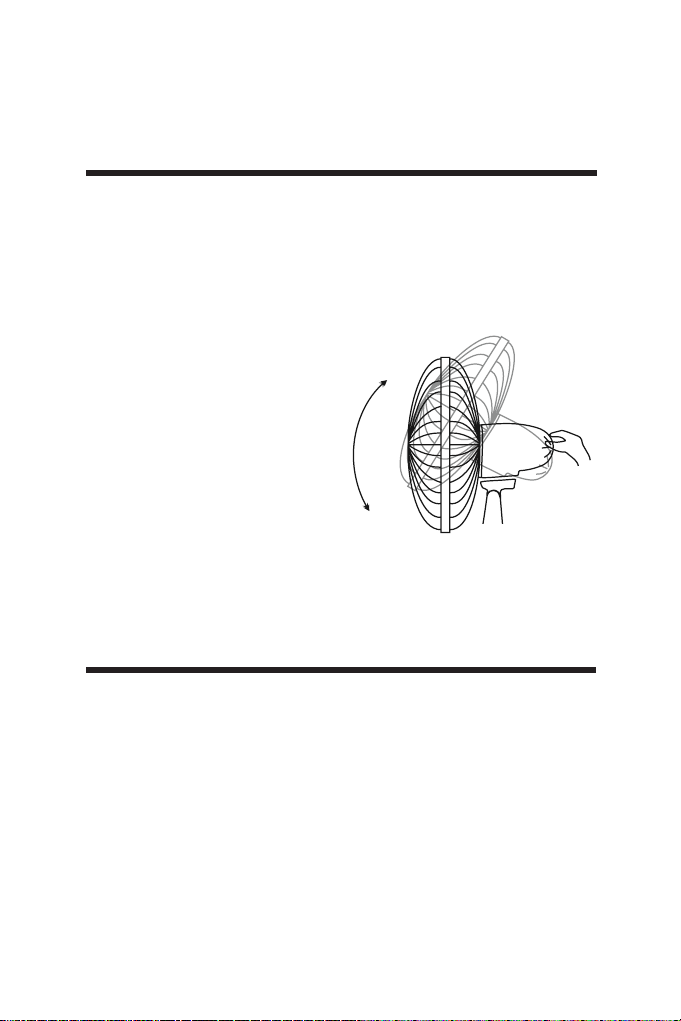

INCLINAZIONE VERTICALE
E’ possibile orientare la testa del
ventilatore in senso
verticale scegliendo l’angolo
desiderato. E’ sufciente
regolare la testa del ventilatore
muovendola delicatamente
verso l’alto o verso il basso secondo
l’inclinazione desiderata.
REGOLAZIONE DELL’ALTEZZA
Allentare la manopola regolazione
altezza (13), quindi regolate il ventilatore all’altezza desiderata. Stringere
bene la manopola una volta regolata l’asta.
N.B: questa operazione deve essere sempre eseguita a ventilatore
spento.
Manutenzione
Prima di eseguire le normali operazioni di pulizia spegnere il ventilatore
e scollegarlo dalla rete di alimentazione elettrica.
Per la pulizia esterna utilizzare un panno sofce ed asciutto.
NON SMONTARE il ventilatore: questo ventilatore non è smontabile.
NON immergere il ventilatore in acqua, nè spruzzarlo con liquidi di alcun
tipo.
NON utilizzare solventi o altri prodotti chimici per la pulizia.
Quando non utilizzato, dopo la pulizia conservare il ventilatore in un
luogo asciutto.
6
This appliance may be used by children 8 years of
age and older and people with reduced physical,
sensory or mental capacities or with a lack of
experience and knowledge if they are adequately
supervised or have been instructed on the safe
use of the appliance and are aware of the related
dangers.
Children must not play with the appliance.
Cleaning and maintenance operations must not
be performed by children without supervision.
If the power cable gets damaged, it has to be
replaced only at a service centre approved by the
manufacturer.
Ensure that the fan is switched off from the supply
mains before removing the guard.
Warnings
ATTENTION : read this booklet carefully it contains important
instructions for a safe installation, use and maintenance.
Important instructions to be kept for future reference.
It is forbidden for the children to play with the device.
This device must be used only for the purpose it was expressly designed;
any use not complying with the instructions contained in the manual is
considered inappropriate and dangerous. The manufacturer is not
responsible for possible damages caused by the inappropriate and/or
unreasonable use.
This device is NOT suitable to use it in an explosive environment (in the
presence of ammable substances such as gas, vapor, mist or dust, in
atmospheric conditions when, after ignition, the combustion is spread in
the air).
The packing materials (plastic bags, expanded polystyrene, etc.) must be
7
kept out of the reach of children or disabled persons since they represent
potential sources of danger.
This device must be used only for the purpose it was expressly designed;
any use not complying with the instructions contained in the manual is
considered inappropriate and dangerous. The manufacturer is not
responsible for possible damages caused by the inappropriate and/or
unreasonable use.
This device is NOT suitable to use it in an explosive environment (in the
presence of ammable substances such as gas, vapor, mist or dust, in
atmospheric conditions when, after ignition, the combustion is spread in
the air).
The packing materials (plastic bags, expanded polystyrene, etc.) must be
kept out of the reach of children or disabled persons since they represent
potential sources of danger.
The installation/assembly of the device will be made/ or according to the
indications of the manufacturer. A wrong procedure may cause damages
to persons, animals or objects, for which the manufacturer cannot be
considered responsible.
Place and use the device on a horizontal and stable surface.
Before use check the integrity of the device and power cable. In case you
are not sure contact a qualied person.
Before powering the device make sure the rating (voltage and frequency)
corresponds to the grid and the socket is suitable for the plug of the
device.
Make sure the power system is equipped with proper protection according
to the law in force.
DO NOT power the device using multiple sockets.
If possible, avoid the use of adapters and/or extension cables; if their
use is absolutely necessary, use only materials in compliance with the
current safety regulations and according to the electrical parameters of
the adapters.
The device must not be switched on using external timers and/or other
remote control devices which are not specied in this manual.
DO NOT use or store the device near heat sources (heaters, stoves etc.).
DO NOT dip the device in water or other liquids; in case the accidental fall
in the water DO NOT try to take it out, but rst of all unplug immediately
the power cable from the socket.
If you use the device for the rst time, make sure to remove any label or
protective sheet which blocks its proper functioning.
Plug and unplug the power cable with dry hands and hold it rmly.
Before plugging make sure the start button of the device is in the “OFF”
position (turned off).
Always unplug the power cable to avoid the overheating and avoid
stretching it (do not pull it, tug it or use it to drag the device to which is
8
connected).
Avoid placing the power cable on abrasive or sharp surfaces or in
positions where it can be damaged easily.
DO NOT obstruct totally nor partially the air vents or inserts objects
inside.
During the functioning do not touch the device with wet body parts, and
in any case it is recommended to have between you and the standing
surface, an isolating element (for example wearing shoes with rubber
soles).
During the use the device must be keep at a safety distance from any
object and/or ammable or potentially explosive substance.
In case of malfunction or anomalies during the functioning, switch off
the device immediately, turn off the power and check the cause of the
anomalies, if possible, with the support of a qualied person. Avoid
carrying out operations which are not specied in this manual (such as
disassembling and/or altering).
Always remember to unplug the power cable of the device if it is not used
for a long period, before storing, cleaning or performing any maintenance
operation.
Store and use the device only indoor or in any case protected from
weathering such as rain, direct radiation of the sun and dust. The device
is not design for the external use or storage.
The cleaning and maintenance of the device MUST NOT be done by
children without the supervision of an adult.
Before unplugging the device, switch it off, using the proper command
on the control panel.
DO NOT hang the fan on the wall or ceiling unless this type of installation
is provided and explained in this manual.
Place the device at a proper distance from the objects or surrounding
walls making sure that its functioning will not cause accidental damages.
DO NOT use the device near gas stoves or open ames in general.
DO NOT use the device near curtains or textiles.
DO NOT hang the fan on the wall or ceiling unless this type of installation
is provided and explained in this manual.
DO NOT cover the device during functioning.
DO NOT insert objects or body parts inside the protection grille of the fan.
DO NOT leave the device unsupervised for a long period during
functioning.
DO NOT expose yourself for a long period to the air ow generated by the
device because it can cause damage to the health.
If the fan must be stored for a long period and is not used regularly, place
the fan in its original packaging in a dry place. When you use it for the
rst time after a long period of inactivity, make sure the fan is clean and
the motor blades turn feely (with the device not powered) without any
restraint.
9
Technical informations
3
13
B
1. Front grille
2. Lock ring of the fan
3. Safety screw of the fan
4. Fan
5. Lock ring of the back grille
6. Back grille
7. Motor shaft
8. Oscillation knob
9. Motor
10. Control panel
11. Main body screw
12. Adjustment rod
13. Height adjustment knob
14. Base rod
15. Base
16. Washer and screw
A-B. Locking pin for the rear
grille
12
8
14
2
9
4
5
1
7
6
A
10
15
11
16
Assembling
1. Unscrew the screw and take out the washer (16) from the base rod
(14).
2. Insert the base rod (14) into the base’s hole (15).
3. Turn over the base (15) so the base rod (14) is pointing the oor then
place the washer into the hole on the bottom of the base and tighten it
rmly with the screw (16). Turn over the base again with the base rod
xed.
4. Unscrew the height adjustment knob (13) from the base rod (14) and
pull the adjustment rod (12) out from the base rod (14). Tighten the height
adjustment knob (13) on the base rod (14).
5. Loosen the screw of the main body (11).
6. Insert the main body on the adjustment rod (12). Tighten the screw
(11) to secure it.
7. Unscrew the lock ring of the fan (2) from the motor shaft (7) by turning
it clockwise.
10
8. Unscrew the lock ring of the back grille (5) from the motor shaft (7) by
turning it counter clockwise.
9. Insert the rear grille (6) on the motor shaft (7) making sure that the
three locking pins (A-B) are in the holes of the rear grille. Screw the
locking ring (5) by turning it clockwise.
10. Insert the fan (4) on the motor shaft (7) and x it by turning the lock
ring (2) counter clockwise.
11. Open the clips of the front grille (1) and place it on the back grille
(6) making sure that the logo on the central stud is placed horizontally,
parallel with the oor.
12. Find the proper position to lock the clips and insert the safety screw
of the grille (3).
Instructions for use
Place the fan on a at, dry and stable surface, and insert the plug of the
fan in a socket. Select the desired speed by pressing the buttons on the
control panel (10):
0 =off 1 =minimum speed 2 =medium speed 3 =maximum speed
OSCILLATION:
For the automatic oscillation from right to left press the knob (8) placed
on top of the motor. To disable it, pull up the knob.
VERTICAL SLOPE:
You can vertically point the front of
the fan choosing the desired angle.
It is sufcient to move the front of
the fan up or down according to the
desired slope.
ADJUSTMENT HEIGHT.
Loosen the height adjustment knob (13), then set the desired height for
the fan. Tighten rmly the knob after adjusting the rod.
N.B: this operation must always be carried out while the fan is
turned off.
11
Maintenance
Before carrying out the regular cleaning operations turn off the fan and
unplug it.
For external cleaning use a soft and dry cloth.
DO NOT disassemble the fan: this fan cannot be disassembled.
DO NOT dip the device in water, or splash it with any other liquids.
DO NOT use solvents or any other chemical products for cleaning it.
When you do not use it, after cleaning it, store the fan in a dry place.
12
GARANZIA
Condizioni
La garanzia ha validità 24 mesi dalla data d’acquisto.
La presente garanzia è valida solo se viene correttamente compilata ed accompagnata
dallo scontrino scale che ne prova la data di acquisto.
L’apparecchio deve essere consegnato esclusivamente presso un nostro Centro
Assistenza autorizzato.
Per garanzia si intende la sostituzione o la riparazione dei componenti dell’apparecchio
che risultano difettosi all’origine per vizi di fabbricazione.
Viene comunque garantita l’assistenza (a pagamento) anche a prodotti fuori garanzia.
Il consumatore è titolare dei diritti applicabili dalla legislazione nazionale disciplinante la
vendita dei beni di consumo; questa garanzia lascia inpregiudicati tali diritti.
La Casa costruttrice declina ogni responsabilità per eventuali danni a persone, animali
o cose, conseguenti ad uso improprio dell’apparecchio e alla mancata osservanza delle
prescrizioni indicate nell’apposito libretto istruzioni.
Limitazioni
Ogni diritto di garanzia e ogni nostra responsabilità decadono se l’apparecchio è stato:
-Manomesso da parte di personale non autorizzato.
-Impiegato, conservato o trasportato in modo improprio.
Sono comunque escluse dalla garanzia le perdite di prestazioni estetiche o tali da non
compromettere la sostanza delle funzioni.
Se nonostante la cura nella selezione dei materiali e l’impegno nella realizzazione del
prodotto che Lei ha appena acquistato si dovessero riscontrare dei difetti, o qualora
avesse bisogno di informazioni, Vi consigliamo di telefonare al rivenditore di zona.
SMALTIMENTO
Informazione agli utenti: ai sensi dell’art. 26 del Decreto Legislativo 14 marzo 2014,
n. 49 “Attuazione della direttiva 2012/19/UE sui riuti di apparecchiature elettriche
ed elettroniche (RAEE)” Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla ne della propria vita
utile deve essere raccolto separatamente dagli altri riuti. L’utente dovrà,pertanto,
conferire l’apparecchiatura giunta a ne vita agli idonei centri comunali di raccolta
differenziata dei riuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma
è possibile consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al
momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i
rivenditori di prodotti elettronici con supercie di vendita di almeno 400 m² è inoltre
possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici
da smaltire con dimensioni inferiori a 25 cm. L’adeguata raccolta differenziata per
l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo
smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti
negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali
di cui è composta l’apparecchiatura.
13
GUARANTEE
Terms and Conditions
The guarantee is valid for 24 months.
This guarantee applies only if it has been duly lled in and is submitted with the
receipt showing the date of purchase.
The guarantee covers the replacement or repair of parts making up the appliance
which were faulty at source due to manufacturing faults.
After the guarantee has expired, the appliance will be repaired against payment.
The manufacturer declines any responsibility for damage to persons, animals
or property due to misuse of the appliance and failure to observe the directions
contained in the instructions.
Limits
All rights under this guarantee and any responsibility on our part will be voided if
the appliance has been:
- mishandled by unauthorized persons
- improperly used, stored or transported.
The guarantee does not cover damage to the outward appearance or any other that
does not prevent regular operation.
If any faults should be found despite the care taken in selecting the materials and
in creating the product, or if any information or advice are required, please contact
your local dealer.
USER INFORMATION
“Implementation of Directive 2012/19/EU on Waste Electrical and Electronic
Equipment (WEEE)”, pertaining to reduced use of hazardous substances in
electrical and electronic equipment, as well as to waste disposal”.
The symbol of the crossed-out wheelie bin on the equipment or on its packaging
indicates that the product must be disposed of separately from other waste at the
end of its service life.
The user must therefore take the dismissed equipment to suitable separate
collection centres for electrical and electronic waste, or return it to the dealer in
case they purchase a new device of equivalent type, at a one-to-one-ratio.
Suitable segregated collection of the equipment for subsequent recycling, treatment
or environmentally-friendly disposal helps prevent damage to the environment and
to human health, and encourages the re-use and/or recycling of the materials that
make up the equipment.
Abusive disposal of the product by the user shall result in the application of
administrative nes in accordance with the laws in force.
14
5EA50PB.271217
Prodotto importato da:
Poly Pool S.p.A. Via Sottocorna, 21/B
24020 Parre (Bergamo) - Italy
Tel. 035703244 r.a. - Fax 035702716
http://www.ardes.it - e-mail:info@ardes.it
MADE IN CHINA
Loading...
