Page 1
ISTRUZIONI PER L’USO
INSTRUCTIONS FOR USE
TERMOVENTILATORE CERAMICO DA
PARETE
CERAMIC HEATER FOR WALL
MOUNTING
AR4W03P
Page 2
1
2 3
4
2
Page 3
L’apparecchio può essere utilizzato da bambini
di età non inferiore a 8 anni e da persone con
ridotte capacità siche, sensoriali o mentali,
o prive di esperienza o della necessaria
conoscenza, purché sotto sorveglianza oppure
dopo che le stesse abbiano ricevuto istruzioni
relative all’uso sicuro dell’apparecchio e alla
comprensione dei pericoli ad esso inerenti.
I bambini non devono giocare con l’apparecchio.
La pulizia e la manutenzione destinata ad essere
effettuata dall’utilizzatore non deve essere
effettuata da bambini senza sorveglianza.
I bambini di età inferiore ai 3 anni dovrebbero
essere tenuti a distanza se non continuamente
sorvegliati.
I bambini di età compresa tra i 3 e gli 8 anni devono
solamente accendere/spegnere l’apparecchio
purché sia stato posto o installato nella sua
normale posizione di funzionamento e che essi
ricevano sorveglianza o istruzioni riguardanti
l’utilizzo dell’apparecchio in sicurezza e ne
capiscano i pericoli. I bambini di età compresa
3
Page 4
tra i 3 e gli 8 anni non devono inserire la spina,
regolare o pulire l’apparecchio né eseguire la
manutenzione a cura dell’utilizzatore.
ATTENZIONE — Alcune parti del presente
prodotto possono diventare molto calde
e provocare ustioni. Bisogna prestare
particolare attenzione laddove sono presenti
bambini e persone vulnerabili.
Se il cavo di alimentazione dovesse essere
danneggiato, deve essere sostituito solamente
presso i centri di assistenza autorizzati dal
costruttore.
NON COPRIRE
ATTENZIONE: Per evitare il surriscaldamento,
non coprire l’apparecchio.
Non posizionare l’apparecchio immediatamente
al di sotto di una presa di corrente.
Non utilizzare questo apparecchio nelle
immediate vicinanze di una vasca da bagno, di
una doccia o di una piscina.
4
Page 5
ATTENZIONE: Non utilizzare in stanze piccole
quando queste sono occupate da persone non
in grado di lasciare la stanza da soli, a meno che
non siano sotto costante sorveglianza.
L’apparecchio deve essere installato ad una
distanza minima da terra di mt. 1,80 e di 15cm
dal softto.
L’apparecchio deve essere installato in una
posizione ssa (vedere istruzioni di montaggio)
in modo che l’utilizzatore, all’interno di una vasca
da bagno o di una doccia, non possa toccarlo.
Avvertenze
ATTENZIONE : Leggere attentamente le avvertenze contenute
nel seguente libretto in quanto forniscono importanti indicazioni
riguardanti la sicurezza di installazione, d’uso e di manutenzione.
Istruzioni importanti da conservare per ulteriori consultazioni.
Conservare la garanzia, lo scontrino scale e il libretto istruzioni per ogni
ulteriore consultazione.
Dopo aver tolto l’imballaggio assicurarsi dell’integrità dell’apparecchio e
in caso di visibili danneggiamenti non utilizzarlo e rivolgersi a personale
professionalmente qualicato.
Non lasciare parti dell’imballo alla portata dei bambini, né utilizzarlo come
gioco: è un apparecchio elettrico e come tale va considerato.
Prima di collegare l’apparecchio, assicurarsi che la tensione presente
IT
5
Page 6
nella presa di corrente, corrisponda a quella indicata nei dati di targa.
Nel caso in cui la spina e la presa non siano compatibili, far sostituire
la presa con un tipo adatto da personale professionalmente qualicato.
Non utilizzare adattatori o prolunghe che non siano rispondenti alle
vigenti normative di sicurezza o che superino i limiti delle portate in
valore della corrente.
Staccare l’apparecchio dalla rete di alimentazione quando non è utilizzato
e assicurarsi che l’interruttore sia nella posizione di spento (0).
Non tirare il cavo di alimentazione o l’apparecchio stesso per staccare la
spina dalla presa di corrente.
L’uso di un qualsiasi apparecchio elettrico comporta l’osservanza di
alcune regole fondamentali, in particolare:
- Non toccare l’apparecchio con mani bagnate o umide.
- Non lasciare l’apparecchio esposto ad agenti atmosferici (pioggia,sole).
- Non sottoporlo ad urti.
Nel caso vi sia un guasto o un funzionamento anomalo dell’apparecchio
staccare immediatamente la spina, non manometterlo e rivolgersi ad un
Centro Assistenza autorizzato.
Nel qualcaso si decida di non utilizzare più questo tipo di apparecchio,
è opportuno renderlo inoperante, tagliando il cavo di alimentazione,
ovviamente dopo averlo disinserito dalla presa di corrente.
Per evitare surriscaldamenti pericolosi si raccomanda di svolgere per
tutta la sua lunghezza il cavo di alimentazione.
Per motivi di sicurezza l’apparecchio non può essere smontato.
L’apparecchio è stato costruito e concepito per funzionare in ambienti
domestici, pertanto ogni altro uso è da considerarsi improprio e quindi
pericoloso.
Non introdurre alcun oggetto attraverso la griglia di protezione e le prese
d’aria.
Far funzionare l’apparecchio su una supercie piana e stabile.
Non utilizzare questo apparecchio di riscaldamento con programmatori,
temporizzatori, sistemi di controllo a distanza separati o con qualsiasi
altro dispositivo che accenda automaticamente l’apparecchio, in quanto
esiste il rischio di incendio nel caso in cui l’apparecchio sia coperto o
posizionato in modo non corretto.
Non utilizzare l’apparecchio in presenza di materiale inammabile
(benzina, vernici ecc.).
Tenere il cavo lontano da fonti di calore.
ATTENZIONE : NON UTILIZZARE IL PRODOTTO IN PROSSIMITÀ DI
TENDE O DI ALTRI MATERIALI COMBUSTIBILI.
ATTENZIONE: PER EVITARE SURRISCALDAMENTI NON COPRIRE
L’APPARECCHIO E NON OSTRUIRE LE PRESE D’ARIA.
6
Page 7

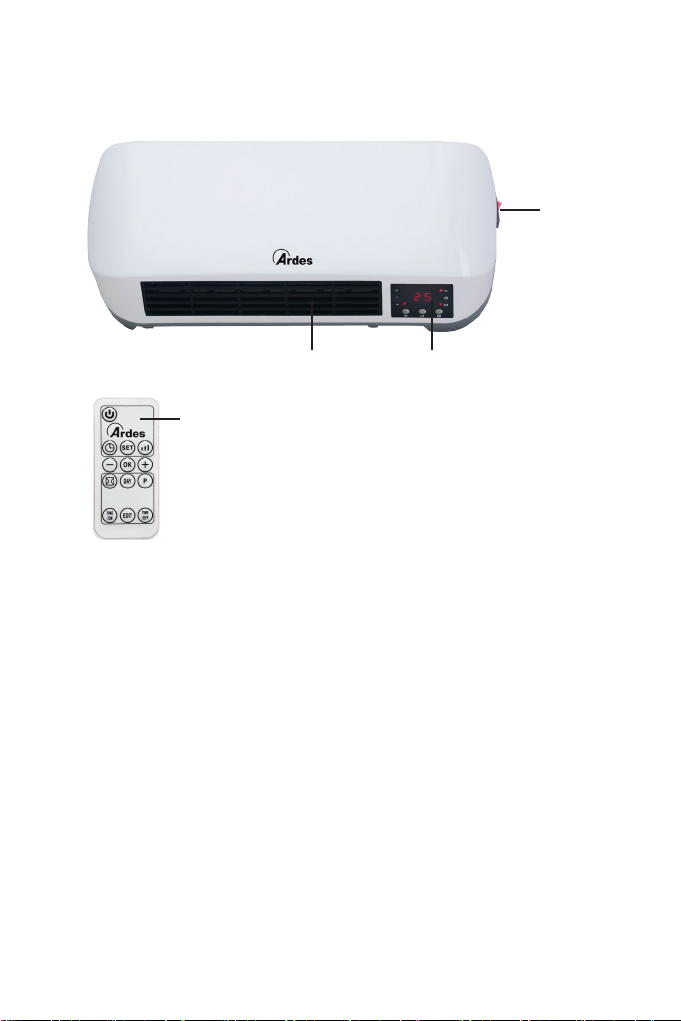

Informazioni tecniche
1 - Interruttore generale On/Off
2 - Griglia di uscita dell’aria
3 - Display e pannello di controllo
4 - Comando a distanza
Dati tecnici : vedere etichetta sull’apparecchio
IT
Istruzioni d’uso
ISTRUZIONI DI MONTAGGIO
Kit di montaggio composto da: 2 viti Ø 8 mm - 2 tasselli a muro.
INSTALLAZIONE A MURO
Fissare a muro i due tasselli con le rispettive viti tenendo conto che
la distanza corrisponda a quella fra i due fori di aggancio sul retro
dell’apparecchio.
Lasciare sporgere dal muro la testa delle viti quanto basta da consentire
l’aggancio dell’apparecchio. Una volta agganciato spingerlo verso destra
facendo in modo che le viti seguano la guida sopra il foro garantendo
così una maggiore stabilità dell’apparecchio.
L’apparecchio deve essere installato ad una distanza minima da
terra di mt. 1,80 e di 15 cm dal softto.
Funzionamento.
L’apparecchio può emanare sia aria fredda che aria calda, a seconda di
come viene impostato.
Prima di connettere o disconnettere l’apparecchio, assicurarsi che
l’interruttore generale On/Off (1) sia in posizione di spento (O).
Per accendere l’apparecchio bisogna inserire la spina nella presa di
corrente e posizionare l’interruttore (1) su “I”. L’apparecchio emetterà un
breve suono “beep” e il display mostrerà “S” ad indicare che il prodotto si
trova in modalità di stand-by.
UTILIZZO TRAMITE IL PANNELLO COMANDI:
-Premere il pulsante On/Off : l’apparecchio entra in modalità sola
ventilazione e il display visualizzerà “- -”. Premere questo pulsante a
prodotto acceso per spegnerlo; il display visualizzerà “S”.
-Premere il pulsante Velocità
modalità ventilazione (il display visualizza “- -”), potenza minima (il
ripetutamente per selezionare:
IT
7
Page 8
display visualizza “- -” e l’indicatore luminoso “I” è acceso) o potenza
massima (il display visualizza “- -” e gli indicatori luminosi “I” e “II” sono
accesi).
-Premere il pulsante Timer quando l’apparecchio è in funzione
per programmare lo spegnimento automatico (funzione timer off) in un
intervallo da 1 a 12 ore dal momento della programmazione. Ad ogni
pressione il tempo aumenta di un ora. Quando la funzione timer off è
attiva l’indicatore luminoso relativo al timer è acceso sul display. Per
disattivare la funzione timer off premere il tasto timer ripetutamente no
a che il display visualizza “0 0”.
-Premere il pulsante Timer quando l’apparecchio è in modalità
stand-by (il display visuallizza “S”) per programmare l’accensione
automatica (funzione timer on) in un intervallo da 1 a 12 ore dal momento
della programmazione. Ad ogni pressione il tempo aumenta di un ora.
Quando la funzione timer on è attiva il display visualizza il numero di ore
impostate trascorse le quali il prodotto si accenderà automaticamente
e l’indicatore luminoso relativo al timer è acceso sul display. Trascorso
il tempo impostato il prodotto si accenderà con il termostato a 23°C
e l’indicatore relativo al timer si spegne sul display. Per disattivare la
funzione timer on premere il tasto timer ripetutamente no a che il display
visualizza “0 0”.
Attenzione: allo scadere del timer on, l’apparecchio entra in modalità
stand-by dopo 12 ore di funzionamento continuo se la temperatura e la
programmazione settimanale non sono state impostate.
UTILIZZO TRAMITE IL COMANDO A DISTANZA:
Attenzione: il comando a distanza è fornito con batteria inclusa. Al primo
utilizzo rimuovere la protezione in plastica dal vano batteria. Quando la
batteria è esaurita essa deve essere sostituita con una del medesimo
tipo (CR2025)
I pulsanti On/Off ( ), velocità ( ) e timer ( ) presenti sul
comando a distanza hanno le stesse funzioni dei pulsanti presenti sul
pannello comandi descritte precedentemente.
Impostazione dell’ora e del giorno della settimana (con l’apparecchio
in funzione o in modalità stand-by):
1. Premere il pulsante “SET”: il display visualizza l’ora corrente
lampeggiante (impostazione di default “12”).
2. Premere i tasti + o - per impostare l’ora corrente (il formato è in 24 ore).
8
Page 9
3. Premere nuovamente il pulsante “SET”: il display visualizza i minuti
correnti lampeggianti (impostazione di default “30”).
4. Premere i tasti + o - per impostare i minuti correnti
5. Premere per la terza volta il pulsante “SET”: il display visualizza il
giorno della settimana (impostazione di default “d7”).
6. Premere i tasti + o - per impostare il giorno della settimane corrente.
I giorni sono espressi in d1 (Lunedì), d2 (Martedì), d3 (Mercoledì).....
d7 (Domenica).
7. Premere il tasto”OK” per confermare.
Attenzione: le impostazioni vengono mantenute no a quando
l’apparecchio è in stand-by o in funzione. In caso di interruzione di
alimentazione elettrica, rimozione della spina dalla presa a muro, o
spegnimento dell’apparecchio agendo sull’interruttore generale On/Off
(1), tutte le impostazioni andranno perse.
Impostazione della modalità automatica (con l’apparecchio in
funzione):
- Premere il pulsanti + o - con l’apparecchio in funzione per impostare la
temperatura ambiente desiderata da 10 a 49°C (impostazione di default
23 °C”). Ad ogni pressione la temperatura aumenta o diminuisce di
1°C. Se la modalità automatica è impostata, l’indicatore luminoso °C si
accende sul display.
Nella modalità automatica l’apparecchio regola in modo automatico la
potenza riscaldante in base alla differenza tra temperatura ambiente
e temperatura desiderata. In questa modalità di funzionamento
l’apparecchio può commutare tra i vari livelli di potenza (ventilazione,
potenza I e II) e stand-by anche ripetutamente. Il livello di potenza
selezionato è sempre visualizzato sul display.
-Per disattivare questa funzione premere il tasto velocità ( ) e
selezionare manualmente la funzione desiderata (sola ventilazione,
potenza I o potenza II). Se la modalità automatica è disattivata l’indicatore
luminoso °C si spegne sul display.
Attenzione: l’apparecchio entra in modalità stand-by dopo 12 ore di
funzionamento continuo
Impostazione del programma settimanale (con l’apparecchio in
funzione):
Il programma settimanale consente di impostare no a 6 blocchi di
funzionamento (da P1 a P6) per giorno. Per ogni blocco è possibile
9
Page 10
impostare l’ora in cui l’apparecchio deve entrare in funzione (Time/On) e
tornare in stand-by (Time/Off).
Inoltre, per ogni giorno è possibile impostare la temperatura desiderata.
1. Premere il pulsante “P” per attivare l’impostazione del programma
settimanale. La relativa icona si accende sul display.
2. Premere il pulsante “DAY” ripetutamente per selezionare il giorno della
settimana che si desidera impostare - d1 (Lunedì), d2 (Martedì), d3
(Mercoledì).....d7 (Domenica).
3. Una volta selezionato il giorno, premere il pulsante “EDIT” ripetutamente
per selezionare l’intervallo desiderato (da P1 a P6).
4. Una volta selezionato l’intervallo da programmare, premere il tasto
“TIME/ON” ripetutamente per impostare l’orario di inizio dell’intervallo
e successivamente premere il tasto “TIME/OFF” ripetutamente per
impostare l’orario di ne dell’intervallo.
5. Premere il tasto “EDIT” per confermare e selezionare il prossimo
intervallo. Successivamente ripetere il punto 4.
6. Ripetere i punti da 2 a 5 per impostare i giorni desiderati. I giorni e gli
intervalli non programmati equivalgono a periodi di stand-by.
Una volta terminata l’impostazione degli intervalli per ogni giorno, è
possibile impostare la temperatura desiderata per il singolo giorno
impostato:
1. Premere il pulsante “DAY” per selezionare il giorno
2. Premere il pulsante “EDIT” e successivamente i pulsanti + o - per
selezionare la temperatura desiderata
3. Premere il pulsante “DAY” per confermare l’impostazione corrente e
selezionare il giorno successivo.
4. Premere il tasto “OK” per salvare le impostazioni e terminare la
programmazione.
ATTENZIONE: la programmazione settimanale funzionerà in modo
corretto solo se l’ora ed il giorno della settimana sono stati impostati
e se i blocchi di funzionamento P1-P6 sono stati impostati.
Per disattivare la programmazione settimanale e le relative temperature
premere il tasto “P”. L’icona P si spegne sul display.
Attenzione: le impostazioni vengono mantenute no a quando
l’apparecchio è in stand-by o in funzione. In caso di interruzione di
alimentazione elettrica, rimozione della spina dalla presa a muro, o
spegnimento dell’apparecchio agendo sull’interruttore generale On/Off
(1), tutte le impostazioni andranno perse.
10
Page 11
Impostazione rilevamento nestre aperte (con l’apparecchio in
funzione):
Questa funzione interrompe il funzionamento dell’apparecchio nel
caso in cui la temperatura ambiente si discosti da quella desiderata di
5°C-10°C, in meno di 10 minuti.
Quando questa funzione è attiva, l’apparecchio attiva anche la modalità
automatica.
Per impostare la funzione di rilevamento nestre aperte:
1. Premere il pulsante rilevamento nestre aperte ( ). L’indicatore
luminoso relativo alla modalità automatica (°C) e l’indicatore luminoso
relativo al rilevamento nestre aperte si accendono sul display. Il
display visualizza la temperatura ambiente desiderata (default 23°C).
2. Premere i pulsanti + o - per selezionare la temperatura ambiente
desiderata (tra 10°C e 49°C).
3. Premere il pulsante “OK” per confermare l’impostazione.
Per disattivare questa funzione, premere il pulsante ( ): l’indicatore
luminoso relativo alla modalità automatica (°C) e l’indicatore luminoso
relativo al rilevamento nestre aperte si spengono sul display e
l’apparecchio torna a funzionare nell’ultimo stato impostato prima della
dell’attivazione della funzione rilevamento nestre aperte.
Attenzione: l’apparecchio entra in modalità stand-by dopo 12 ore di
funzionamento continuo
Nota Bene! Se la funzione rilevamento nestre aperte e programma
settimanale sono attive simultaneamente:
-durante i periodi non impostati nella programmazione settimanale,
l’apparecchio non funzionerà (rimane in stand-by).
-durante i periodi di funzionamento impostati, la temperatura è soggetta
alla temperatura ambiente impostata nella modalità rilevamento nestre
aperte.
ATTENZIONE: al primo utilizzo o all’accensione dopo un prolungato
periodo di inutilizzo, è normale che l’apparecchio possa emettere cattivo
odore o qualche traccia di fumo: questo scomparirà dopo un breve tempo
di accensione.
11
Page 12
Manutenzione
Disinserire la spina dalla presa di corrente prima di effettuare qualsiasi
operazione di pulizia e manutenzione.
L’apparecchio non necessita di particolari manutenzioni; è sufciente
una regolare pulizia.
Pulire l’apparecchio solamente quando è freddo.
La pulizia dell’apparecchio, deve essere effettuata con un panno morbido
e leggermente umido.
Non utilizzare sostanze, liquidi o panni eccessivamente bagnati,
perché eventuali inltrazioni potrebbero danneggiare l’apparecchio
irreparabilmente.
NON IMMERGERE MAI L’APPARECCHIO IN ACQUA.
Sostituzione della batteria del comando a distanza.
Rimuovere il vano batteria e sostituire la batteria con una del medesimo
tip (CR2025). Riposizionare il vano batteria correttamente.
Se si intende non utilizzare l’apparecchio per un periodo di tempo
prolungato, rimuovere la batteria.
In caso di perdita della batteria fare attenzione a non toccare l’acido
fuoriuscito.
Nel caso in cui si venisse in contatto con l’acido lavarsi accuratamente
le mani. Fare attenzione che l’acido non venga a contatto con gli occhi e
che non venga ingerito.
Rimuovere la batteria dall’apparecchio prima del suo smaltimento.
Lo smaltimento della batteria deve avvenire negli appositi contenitori.
IT
12
Page 13
Informazioni obbligatorie per gli apparecchi per il riscaldamento
d’ambiente locale elettrici
Identicativo del modello: AR4W03P
Dato
Potenza termica
Potenza termica
nominale
Potenza
termica minima
(indicativa)
Massima potenza
termica continua
Consumo ausiliario di energia elettrica
Alla potenza
termica nominale
Alla potenza
termica minima
In modo stand-by
Contatti
Simbolo Valore Unità
P
2,0 kW
nom
P
1,0 kW
min
P
2,0 kW
max,c
el
0 kW
max
el
0 kW
min
0,000
el
SB
kW
Tipo di potenza termica, solo per gli
apparecchi per il riscaldamento d'ambiente
locale elettrici ad accumulo (indicare una sola
opzione)
Controllo manuale del carico termico, con
termostato integrato
Controllo manuale del carico termico con
riscontro della temperatura ambiente e/o
esterna
Controllo elettronico del carico termico
con riscontro della temperatura ambiente
e/o esterna
Potenza termica assistita da ventilatore
Tipo di potenza termica/controllo della
temperatura ambiente (indicare una sola
opzione)
Potenza termica a fase unica senza
controllo della temperatura ambiente
Due o più fasi manuali senza controllo
della temperatura ambiente
Con controllo della temperatura ambiente
tramite termostato meccanico
Con controllo elettronico della temperatura
ambiente
Con controllo elettronico della temperatura
ambiente e temporizzatore giornaliero
Con controllo elettronico della temperatura
ambiente e temporizzatore settimanale
Altre opzioni di controllo (è possibile
selezionare più opzioni)
Controllo della temperatura ambiente con
rilevamento di presenza
Controllo della temperatura ambiente con
rilevamento di nestre aperte
Con opzione di controllo a distanza
Dato
Con controllo di avviamento adattabile
Con limitazione del tempo di
funzionamento
Con termometro a globo nero
POLY POOL S.p.A. - via Sottocorna 21/B, 24020 Parre (BG) - Italy
Unità
No
No
No
No
No
No
No
No
No
SÌ
No
SÌ
No
No
Sì
No
13
Page 14
GB
This appliance can be used by children
aged from 8 years and above and persons
with reduced physical, sensory or mental
capabilities or lack of experience and
knowledge if they have been given
supervision or instruction concerning use of
the appliance in a safe way and understand
the hazards involved.
Children shall not play with the appliance.
Cleaning and user maintenance shall not
be made by children without supervision.
Children of less than 3 years should be
kept away unless continuously supervised.
Children aged from 3 years and less than 8
years shall only switch on/off the appliance
provided that it has been placed or installed
in its intended normal operating position
and they have been given supervision or
instruction concerning use of the appliance
in a safe way and understand the hazards
involved. Children aged from 3 years and
14
Page 15
less than 8 years shall not plug in, regulate
and clean the appliance or perform user
maintenance.
CAUTION — Some parts of this product
can become very hot and cause burns.
Particular attention has to be given
where children and vulnerable people
are present.
If the power cable gets damaged, it has
to be replaced only at a service centre
approved by the manufacturer.
DO NOT COVER
WARNING: In order to avoid overheating,
do not cover the heater.
Do not place the appliance immediately
below a socket outlet.
Do not use this heater in the immediate
surroundings of a bath, a shower or a
swimming pool.
15
Page 16
WARNING: Do not use this heater in
small rooms when they are occupied by
persons not capable of leaving the room
on their own, unless constant supervision
is provided.
The appliance must be installed at least
1.80m above ground and 15 cm from the
ceiling.
This heater is to be installed in xed position
(see ASSEMBLY INSTRUCTION) so that
switches and other controls cannot be
touched by a person in the bath or shower.
Warnings
ATTENTION : read this booklet carefully it contains important
instructions for a safe installation, use and maintenance.
Important instructions to be kept for future reference.
Keep handy the guarantee, receipt of payment and these instructions for
future use and reference.
After removing the packaging, check the appliance for any signs of
damage.
In case of visible damage, do not use it and contact a qualied technician.
Do not leave parts of the packaging with in the reach of children.This
appliance is not a children’s toy: it is an electrical device and must be
treated with the necessary caution.
Before connecting the appliance, make sure that the power supply
voltage matches the indication on the data plate.
If the plug and socket are not compatible, the socket has to be replaced
16
GB
Page 17
with a suitable type by skilled persons.
Do not use adapters or extension cables which do not meet current
safety standards or that exceed the current carrying capacity limits.
When you don’t use the appliance disconnect it from the power supply
and assure that the interruptor is off.
Do not tug on the power cable or on the appliance itself to remove the
plug from the socket.
The use of any electrical appliance requires that a number of basic
rulesare observed, namely:
- Never touch the appliance with wet or humid hands.
- Do not leave the appliance exposed to weathering (rain, sunlight).
- Do not subject it to rough handling.
In case of a breakdown or malfunctioning of the appliance, disconnect
it at once.
Do not attempt to repair it, but take it to a service centre approved by the
manufacturer.
If you decide you do not want to use this appliance any longer, disable
it by cutting the power cable - of course, after disconnecting it from the
socket.
The power cable should be extended to its full lenght to avoid over
heating.
For safety reasons, the appliance should never be opened.
The appliance has been designed and manufactured to operate in the
home.
Any other use is considered inappropriate and dangerous.
Do not insert objects through the safety grill or the air inlets.
During use, rest the appliance on a at surface.
Do not use this heating appliance with programmers, timers, separate
remote control systems (different to the ones provided with the appliance)
or any other device that automatically turns on the appliance, as there is a
risk of re in the event the appliance is covered or positioned incorrectly.
Do not use the heater in presence of ammable substances (petrol,paints,
etc.).
Do not place the cord near sources of heat.
WARNING: DO NOT COVER THIS PRODUCT NEAR CURTAINS OR
OTHER COMBUSTIBLE MATERIAL.
WARNING: DO NOT COVER THE APPLIANCE OR OBSTRUCT THE
AIR INLETS TO AVOID OVERHEATING.
17
Page 18
1 - Main switch On/Off
2 - Air outlet grid
3 - Control panel and indicator light
4 - Remote control
Technical data indicated on the appliance.
GBTechnical informations
Instructions for use
ASSEMBLY INSTRUCTIONS
Assembly kit composed of: 2 screws Ø 8 mm - 2 wall plugs.
WALL INSTALLATION
Fix the two plugs to the wall with the respective screws, taking into
consideration that the distance between them must correspond to that
between the two hanging holes on the back of the appliance. Leave
the heads of the screws protruding out from the wall enough so that the
appliance can be hung on the screws. Once the appliance has been
hung on the screws, push it to the right so that the screws go into the
guide above the hole, thus improving the stability of the appliance.
The appliance must be installed at least 1,80m above the ground
and 15 cm from the ceiling.
Operation.
The appliance can emit both cold and hot air, depending on hot it is set.
Before connecting or disconnetting the appliance, make sure the main
switch On/Off (1) is in Off position (O).
To turn the appliance on put the plug in the socket and position the switch
(1) to “I”. The appliance will emit a “beep” sound and the display will show
“S” to indicate stand-by mode.
CONTROL PANEL OPERATION:
-Push On/Off pushbutton: the appliance will start to work in fan mode
and the display will show “- -”.Push this button when unit is On to turn it
Off; the display will show “S”.
-Push speed pushbutton repeatedly to select: fan mode only (the
GB
18
Page 19
display will show “- -”), minimum power (the display will show “- -” and the
indicator light “I” will be on in the display) or maximum power (the display
will show “- -” and the indicators light “I” and “II” will be on in the display).
-Push Timer pushbutton when unit is on to set the automatic
shutdown (timer off function) from 1 to 12 hours. Each pressing increase
1 hour time. If the timer off function is activated the indicator light will be
on in the display. To deactive timer off function, push timer button till the
display show “0 0”.
-Push Timer pushbutton when unit is in stand-by mode (“S” on the
display) to set the automatic on from 1 to 12 hours (timer on function).
Each pressing increase 1 hour time. If the timer on function is activated
the display shows the appointment turn-on time and the indicator light will
be on in the display. After the setting time the unit ll turn on automatically.
The default setting temperature is 23°C and the indicator light related to
the timer will turn off in display. To deactive timer on function, push timer
button till the display show “0 0”.
Attention: after timer on, the unit will turn into stand-by mode after 12
hours of continuous work if the temperature and weekly program has not
been set.
REMOTE CONTROL OPERATION:
Attention: the remote control is provided with included battery. Before
us it remove the plastic tag from the battery tray. When the battery is
exhausted it must be replaced with another of the same type (CR2025).
The On/Off ( ), speed ( ) and timer ( ) pushbuttons of the
remote control have the same function of the pushbutton in the control
panel.
Set the current time and day (if unit is in stand-by mode or working
status):
1. Press “SET” pushbutton: the display show “12” as default hour.
2. Press + or - pushbuttons to select the current time (hours).
3. Press “SET” pushbutton again: the display show “30” as default
minutes.
4. Press + or - pushuttons to select the current time (minutes).
5. Press “SET pushbutton” for the third time: the display show “d7” as
default day of the week.
6. Press + or - pushbuttons to select the current day: d1 (Monday), d2
(Tuesday), d3 (Wednesday).....d7 (Sunnday).
7. Press “OK” pushbutton to conrm the settings.
19
Page 20
Attention: the settings of time and day will be stored till the unit is in
stand-by mode or working status. In case of power failure, removing the
plug from the wall socket, or switching off the appliance using the On / Off
switch (1), all settings will be lost.
Set the automatic working mode (if unit is in working status):
- Push + or - pushbuttons to set the desired room temperature (from
10°C to 49°C). The display will show 23°C as default. Each pressure the
temperature increases or decreases by 1 ° C. If the automatic mode is
set, the °C indicator lights up in the display.
During automatic working mode, the unit select automatically the power
according to the difference between the desired room temperature and
the ambient temperature. In this working mode the appliance can switch
between the different power levels (ventilation, power I and II) and
standby even repeatedly. The selected power level is always shown on
the display.
-To deactivate this function, press the speed ( ) pushbutton and
select the desired function (fan only, power I or power II). Once the
automatic working mode is deactivated the °C indicator light will turn off
in the display.
Warning: the unit switch in stand-by mode after 12 hours of continuous
operation.
Set the weekly program (if unit is in working status):
The weekly program allow to set 6 working period (from P1 to P6) per
day. For each working period is possible set the time when unit should
turn on (Time/On) and when the unit should be in stand-by mode (Time/
Off).
Furthermore, the desired temperature can be set for each day.
1. Push “P” pushbutton; the light of P light up in the display
2. Push “DAY pushbutton repeatedly to select the day of the week that
should be setted - d1 (Monday), d2 (Tuesday), d3 (Wednesday).....d7
(Sunday)
3. Once the day has been selected, press “EDIT” pushbutton repeatedly
to select the working period (from P1 to P6).
4. Once the period has been selected, press “TIME/ON” pushbutton
repeatedly to set at what time the working period should start and
afterwards press “TIME/OFF” pushbutton repeatedly to set at what
time the working period should end.
5. Press “EDIT” pushbutton to confer and select the next workinf period.
After repeat point 4.
6. Repeat steps 2 to 5 to set the desired days/time. Unplanned days and
time are equivalent to stand-by periods.
20
Page 21
Once the working period has been set, it’s possible set the desired
temperature for each day:
1. Push “DAY” pushbutton to select the day
2. Push “EDIT” and after push + o - pushbuttons to select the desired
temperature
3. Push “DAY” pushbutton to conrm the settings and select the next day
4. Push “OK” pushbutton to save the settings.
WARNING: the weekly programming will work correctly only if the
time and day of the week have been set and if the working period
P1-P6 have been set.
To deactivate the weekly program and the related temperature press “P”
pushbutton; the “P” indicator light will turn off in the control panel.
Warning: the weekly settings will be stored till the unit is in stand-by
mode or working status. In case of power failure, removing the plug from
the wall socket, or switching off the appliance using the On / Off switch
(1), all settings will be lost.
Set open-window detection (if unit is in working status):
This function shut off the appliance if the ambient temperature deviates
from the desired temperature of 5 ° C-10 ° C, in less than 10 minutes.
When this function is activated, the unit also activates the automatic
working mode.
To set the open-window detection:
1. Push open-window pushbutton ( ). The related indicator light and
the automatic working mode indicator light will lights up in the display.
The display will show the desired temperature (23°C as default).
2. Push + o - pushbutton to set the desired temperature (from 10°C to
49°C).
3. Push “OK” pushbutton to conrm.
To deactivate this function, push the open-window detection ( )
pushbutton: the indicator light related to the automatic working mode and
the indicator light related ot the open-window detection will turn off in the
display.
Warning: the unit switch in stand-by mode after 12 hours of continuous
operation.
N.B! If open-window detection and weekly program are activated
simultaneously:
-during period that has not be setted the appliance will be in stand-by
mode.
-during working period the unit working as the setting temperature under
open-window detection.
21
Page 22
WARNING: on rst use or when turning on after a long period of inactivity,
it is normal for the unit to emit a bad smell or a trace of smoke: this will
disappear after a short working time.
Maintenance
This appliance does not require any special maintenance.
Disconnect the plug from the socket and let the appliance cool down well
before cleaning it.
In order to clean the appliance, use a soft or slight damp cloth.
Never use abrasives or chemical solvents.
Do not use very wet substances, liquids or cloths to prevent water from
entering into the apparatus and irreparably damaging it.
NEVER IMMERSE THE APPLIANCE INTO THE WATER.
Battery replacement.
Remove the battery tray and replace the battery with another one featuring
the same specications (CR2025), and replace the tray correctly.
If you do not intend to use the appliance for an extended period of time,
remove the battery.
If the batteries are leaking, be careful not to touch the acid which has
leakied out.
If you come into contact with the acid, wash your hands thoroughly.
Be careful that the acid does not come into contact with the eyes and that
it is not ingested.
Remove the batteries from the appliance before its disposal.
The batteries must be disposed of in the appropriate containers.
GB
22
Page 23
Information requirements for electric local space heaters
Model identier(s): AR4W03P
Item
Heat output
Nominal heat
output
Minimum heat
output (indicative)
Maximum
continuous heat
output
Auxiliary electricity consuption
At nominal heat
output
At minimum heat
output
In standby mode
Contact details POLY POOL S.p.A. - via Sottocorna 21/B, 24020 Parre (BG) - Italy
Symbol Value Unit
P
2,0 kW
nom
P
1,0 kW
min
P
2,0 kW
max,c
el
0 kW
max
el
0 kW
min
elSB0,000 kW
Type of heat input, for electric storage local
space heaters only (select one)
Manual heat charge control, with
integrated thermostat
Manual heat charge control with room
and/or outdoor temperature feedback
Electronic heat charge control with
room and/or outdoor temperature
feedback
Fan assisted heat output No
Item
Type of heat output/room temperature
control (select one)
Single stage heat output and no room
temperature control
Two or more manual stages, no room
temperature control
With mechanic thermostat room
temperature control
With electronic room temperature
control
Electronic room temperature control
plus day timer
Electronic room temperature control
plus week timer
Other control options (multiple selections
possible)
Room temperature control, with
presence detection
Room temperature control, with open
window detection
With distance control option No
With adaptive start control No
With working time limitation Yes
With black bulb sensor
Unit
No
No
No
No
No
No
No
No
Yes
No
Yes
No
23
Page 24
GARANZIA
Condizioni
La garanzia ha validità 24 mesi dalla data d’acquisto.
La presente garanzia è valida solo se viene correttamente compilata ed accompagnata
dallo scontrino scale che ne prova la data di acquisto.
L’apparecchio deve essere consegnato esclusivamente presso un nostro Centro
Assistenza autorizzato.
Per garanzia si intende la sostituzione o la riparazione dei componenti dell’apparecchio
che risultano difettosi all’origine per vizi di fabbricazione.
Viene comunque garantita l’assistenza (a pagamento) anche a prodotti fuori garanzia.
Il consumatore è titolare dei diritti applicabili dalla legislazione nazionale disciplinante la
vendita dei beni di consumo; questa garanzia lascia inpregiudicati tali diritti.
La Casa costruttrice declina ogni responsabilità per eventuali danni a persone, animali
o cose, conseguenti ad uso improprio dell’apparecchio e alla mancata osservanza delle
prescrizioni indicate nell’apposito libretto istruzioni.
Limitazioni
Ogni diritto di garanzia e ogni nostra responsabilità decadono se l’apparecchio è stato:
-Manomesso da parte di personale non autorizzato.
-Impiegato, conservato o trasportato in modo improprio.
Sono comunque escluse dalla garanzia le perdite di prestazioni estetiche o tali da non
compromettere la sostanza delle funzioni.
Se nonostante la cura nella selezione dei materiali e l’impegno nella realizzazione del
prodotto che Lei ha appena acquistato si dovessero riscontrare dei difetti, o qualora
avesse bisogno di informazioni, Vi consigliamo di telefonare al rivenditore di zona.
SMALTIMENTO
Informazione agli utenti: ai sensi dell’art. 26 del Decreto Legislativo 14 marzo 2014,
n. 49 “Attuazione della direttiva 2012/19/UE sui riuti di apparecchiature elettriche
ed elettroniche (RAEE)” Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla ne della propria vita
utile deve essere raccolto separatamente dagli altri riuti. L’utente dovrà,pertanto,
conferire l’apparecchiatura giunta a ne vita agli idonei centri comunali di raccolta
differenziata dei riuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma
è possibile consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al
momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i
rivenditori di prodotti elettronici con supercie di vendita di almeno 400 m² è inoltre
possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici
da smaltire con dimensioni inferiori a 25 cm. L’adeguata raccolta differenziata per
l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo
smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti
negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali
di cui è composta l’apparecchiatura.
IT
24
Page 25
GUARANTEE
Terms and Conditions
The guarantee is valid for 24 months.
This guarantee applies only if it has been duly lled in and is submitted with the
receipt showing the date of purchase.
The guarantee covers the replacement or repair of parts making up the appliance
which were faulty at source due to manufacturing faults.
After the guarantee has expired, the appliance will be repaired against payment.
The manufacturer declines any responsibility for damage to persons, animals
or property due to misuse of the appliance and failure to observe the directions
contained in the instructions.
Limits
All rights under this guarantee and any responsibility on our part will be voided if
the appliance has been:
- mishandled by unauthorized persons
- improperly used, stored or transported.
The guarantee does not cover damage to the outward appearance or any other that
does not prevent regular operation.
If any faults should be found despite the care taken in selecting the materials and
in creating the product, or if any information or advice are required, please contact
your local dealer.
USER INFORMATION
“Implementation of Directive 2012/19/EU on Waste Electrical and Electronic
Equipment (WEEE)”, pertaining to reduced use of hazardous substances in
electrical and electronic equipment, as well as to waste disposal”.
The symbol of the crossed-out wheelie bin on the equipment or on its packaging
indicates that the product must be disposed of separately from other waste at the
end of its service life.
The user must therefore take the dismissed equipment to suitable separate
collection centres for electrical and electronic waste, or return it to the dealer in
case they purchase a new device of equivalent type, at a one-to-one-ratio.
Suitable segregated collection of the equipment for subsequent recycling, treatment
or environmentally-friendly disposal helps prevent damage to the environment and
to human health, and encourages the re-use and/or recycling of the materials that
make up the equipment.
Abusive disposal of the product by the user shall result in the application of
administrative nes in accordance with the laws in force.
GB
25
Page 26
Page 27
Page 28
AR4W03P.110618
POLY POOL S.p.A. Via Sottocorna, 21/B
24020 Parre (Bergamo) - Italy
Tel. 035703244 r.a. - Fax 035702716
http://www.ardes.it - e-mail:[email protected]
MADE IN CHINA
Loading...
