Apple MC560RS-A User Manual

Поздравляем! Вы и Ваш Mac Pro

созданы друг для друга!

Поприветствуйте Mac Pro

www.apple.com/ru/macpro

Finder

Просмотр содержимого компьютера с помощью Cover Flow.

Справка Mac

nder

Mail

Управляйте всеми учетными записями в одном месте.

Справка Mac

почта

iCal и Адресная книга

Ваша почта и расписание всегда актуальны.

Справка Mac

isync

Mac OS X Snow Leopard

www.apple.com/ru/macosx

Time Machine

Автоматически создавайте резервные копии.

Справка Mac

time machine

iLife

www.apple.com/ru/ilife

iPhoto

Организуйте фотографии по лицам, местам и событиям.

Справка iPhoto

фото

Быстрый просмотр

Быстро просматривайте Ваши файлы.

Справка Mac

быстрый просмотр

iMovie

Создавайте видео в считаные минуты и обрабатывайте свои шедевры.

Справка iMovie

фильмы

Spotlight

Быстро найдите все что угодно на Вашем Мас.

Справка Mac

spotlight

GarageBand

«Научиться играть». Устройте джемсейшн. Запишите свои песни.

Справка GarageBand

запись веб-сайт

запись

Safari

Исследуйте сеть с самым быстрым браузером.

Справка Mac

iWeb

Создавайте веб-сайты и публикуйте их одним щелчком.

Справка iWeb

safari

веб-сайт

Содержание

Глава 1: На старт, внимание, марш!

9 Настройка Mac Pro 18 Перевод Mac Pro в режим сна и его выключение

Глава 2: Жизнь сMacPro

22 Основные элементы на лицевой стороне Mac Pro 24 Функции клавиатуры Apple 26 Порты и разъемы на тыльной стороне Mac Pro 28 Другие порты и разъемы на тыльной стороне компьютера 30 Внутренние средства расширения 32 Ответы на Ваши вопросы

Глава 3: Совершенствуем отличный компьютер

37 Открытие Mac Pro 41 Установка памяти 59 Установка внутренних запоминающих устройств 73 Установка дополнительных карт PCI Express 79 Замена внутренней резервной батареи

Содержание

Глава 4: Есть проблема – естьрешение

82 Проблемы, которые могут возникнуть при работе с Mac Pro 86 Сбои программного обеспечения 87 Поддержание ПО на уровне современных требований 87 Проблемы при работе с беспроводной связью AirPort 88 Проблемы при работе с монитором 91 Проблемы при подключении к Интернету 94 Замена батарей мыши Apple Magic Mouse 95 Использование программы «Apple Hardware Test» 96 Переустановка ПО, поставляемого с Mac Pro 99 Оптимизация работы Ethernet 100 Сервис иподдержка 102 Где находится серийный номер компьютера

Глава 5: Что под крышкой

104 Технические характеристики

Глава 6: Важная информация взаключение

116 Важная информация по безопасности 117 Обслуживание и уход 119 Правила эргономики 123 Apple и окружающая среда

125 RegulatoryComplianceInformation

Содержание

На старт, внимание, марш!

www.apple.com/ru/macpro

Справка Mac Ассистент миграции

В Mac Pro реализованы новейшие компьютерные технологии, в том числе современная технология многоядерных процессоров, высокоскоростная память, графические карты PCI Express, слоты расширения и внутреннее запоминающее устройство — все это в надежном корпусе из анодированного алюминия, обеспечивающем легкий доступ к внутренним компонентам.

ПРЕДУПРЕЖДЕНИЕ. Во избежание причинения вреда здоровью изучите

инструкции по установке (и правила техники безопасности, начиная со стр.116) перед первым использованием Mac Pro.

Обязательно ознакомьтесь с информацией, прочитав Главу2 «Жизнь сMacPro», чтобы узнать о новых функциях Mac Pro.

Ответы на многие вопросы Вы найдете в Справке Mac на Вашем Mac Pro. Информацию о Справке Mac см. в разделе «Ответы на Ваши вопросы» на стр.32.

Глава 1 На старт, внимание, марш!

Настройка Mac Pro

Mac Pro разработан таким образом, чтобы Вы смогли быстро установить его и сразу же приступить к работе. Просто следуйте пошаговым инструкциям, приведенным на следующих страницах.

Шаг 1: Выберите место установки MacPro и монитора.

Поднимите Mac Pro а обе ручки, соблюдая правила подъема тяжестей. При установке монитора также следует соблюдать правила подъема и перемещения монитора. Расположите Mac Pro и монитор следующим образом.

Â Оба устройства должны быть расположены на жесткой плоской поверхности. Â Сетевые штекеры не должны упираться в стену или другие предметы. Â Циркуляция воздуха спереди, сзади и под монитором и Mac Pro не должна быть

нарушена.

Â Перед лотками дисковода оптических дисков компьютера должно быть

достаточно места для их открытия.

Единственный способ полностью отключить электропитание Mac Pro и монитора — вынуть кабели питания из розетки. Убедитесь, что концы кабелей питания Mac Pro и монитора находятся в пределах досягаемости, чтобы при необходимости их можно было легко отсоединить.

9Глава 1 На старт, внимание, марш!

Шаг 2: Подсоедините кабель питания

Вставьте кабель питания до упора в утопленный разъем, предназначенный для подключения кабеля питания, на тыльной стороне Mac Pro. Подсоедините другой конец к заземленной розетке.

Разъем кабеля питания

Вилка кабеля питания

Глава 1 На старт, внимание, марш!

Шаг 3: Подсоедините монитор.

Порты монитора

Подсоедините монитор, как показано на рисунке ниже. В зависимости от монитора может потребоваться подсоединить один или несколько кабелей. Дополнительную информацию об установке см. в инструкциях к монитору.

Порт USB

Кабель монитора

11Глава 1 На старт, внимание, марш!

Вы можете подсоединить до трех мониторов с разъемами Mini DisplayPort или DVI (Digital Visual Interface) к портам мониторов на тыльной стороне Mac Pro. Порт DVI является двухканальным, поэтому Вы можете подключить 30-дюймовый монитор Apple Cinema HD.

Порт монитора DVI Два порта

Используя один из нижеперечисленных адаптеров, Вы можете также подсоединить мониторы с разъемом ADC (Apple Display Connector) или с разъемом VGA (video graphics array).

Â Чтобы подключить монитор VGA к порту DVI или Mini DisplayPort, используйте

адаптер монитора Apple DVI–VGA или адаптер Apple Mini DisplayPort–VGA (продаются отдельно).

Â Для подсоединения монитора ADC к порту DVI используйте адаптер монитора

Apple DVI–ADC (продается отдельно).

Выходы Mini DisplayPort обеспечивают вывод видео и аудио. Например, с помощью адаптера Mini DisplayPort–HDMI и кабеля HDMI можно подключить компьютер к приемнику HDTV или AV, который оснащен разъемом HDMI и поддерживает воспроизведение аудио и видео. Выбор подключенного устройства для вывода аудио осуществляется на панели «Звук» Системных настроек. Для получения более подробной информации о подключении устройства HDMI задайте для поиска «HDMI» на странице поддержки Mac Pro по адресу www.apple.com/ru/support/macpro.

Адаптеры мониторов и другие принадлежности для Mac Pro можно приобрести отдельно на веб-сайте www.apple.com/ru/store.

Глава 1 На старт, внимание, марш!

Шаг 4: Подключите кабель Ethernet или подключитесь к сети Wi-Fi.

Чтобы подключиться к Интернету или сети с помощью кабеля Ethernet, подсоедините один конец кабеля Ethernet к любому порту Gigabit Ethernet на тыльной стороне Mac Pro. Подсоедините другой конец к модему DSL, кабельному модему или сети Ethernet.

Порты Gigabit Ethernet

13Глава 1 На старт, внимание, марш!

Шаг 5: Подсоедините кабель USB клавиатуры.

Подсоедините кабель клавиатуры к одному из портов USB (d) на Mac Pro или на мониторе.

МышьКлавиатура

Если длина кабеля клавиатуры недостаточна, используйте удлинитель кабеля, входящий в комплект Mac Pro.

Удлинитель кабеля клавиатуры Apple

Глава 1 На старт, внимание, марш!

Шаг 6: Включите мышь Apple Magic Mouse.

Индикатор

Передвиньте переключатель на нижней панели мыши Apple Magic Mouse, чтобы включить ее.

Беспроводная мышь поставляется в комплекте с двумя установленными батареями AA и объединена в пару с Mac Pro. Создание пары позволяет обмениваться данными с Mac Pro по беспроводной сети.

Переключатель Вкл./Выкл.

При первом включении мыши индикатор загорается примерно на 5 секунд, указывая, что аккумуляторы исправны. Если мышь не включается, убедитесь, что аккумуляторы установлены надлежащим образом и заряжены (см. стр.94).

Индикатор мигает до тех пор, пока Вы не включите Mac Pro и не установите соединение.

Если Вы приобрели беспроводную клавиатуру Apple Wireless Keyboard, то для ее установки следуйте инструкциям, прилагаемым к клавиатуре.

15Глава 1 На старт, внимание, марш!

Шаг 7: Включите Mac Pro.

Нажмите кнопку питания (®) на передней стороне корпуса, чтобы включить Mac Pro. Если монитор включается отдельно, включите его, нажав кнопку питания монитора. Нажмите кнопку мыши, чтобы установить соединение с Mac Pro.

Примечание. Если пара между мышью и компьютером не создана, следуйте инструкциям на экране, чтобы создать пару между мышью и Mac Pro.

Шаг 8: Сконфигурируйте Mac Pro помощью Ассистента настройки.

При первом включении Mac Pro открывается программа «Ассистент настройки». Ассистент настройки помогает ввести данные для Интернета и электронной почты и настроить на Mac Pro учетную запись пользователя. Если у Вас уже есть Mac, ассистент настройки может помочь автоматически передать учетные записи, файлы, программы и другую информацию с предыдущего Mac с помощью Ethernet, FireWire или беспроводного соединения.

Если Вы не намерены использовать другой компьютер Mac, рекомендуется отменить авторизацию компьютера для воспроизведения музыки, видео или аудиокниг, приобретенных в iTunes Store. Отмена авторизации компьютера предотвращает воспроизведение приобретенных Вами песен, видео или аудиокниг другим лицом и обеспечивает возможность новой авторизации. Информацию об отмене авторизации Вы найдете, выбрав в главном меню iTunes «Справка iTunes».

Если Вы не используете Ассистент настройки для переноса информации при первом подключении, Вы можете сделать это позже с помощью Ассистента миграции. Откройте папку «Программы», затем – «Служебные программы» и выберите «Ассистент миграции».

Глава 1 На старт, внимание, марш!

Шаг 9: Организуйте рабочий стол на свое усмотрение и задайте настройки.

С помощью системных настроек легко организовать рабочий стол по своему усмотрению. В строке меню выберите «Apple» () > «Системные настройки» или нажмите значок «Системные настройки» в Dock. Системные настройки — это центр управления большинством настроек Mac Pro. Более подробную информацию Вы найдете, открыв Справку Mac и задав для поиска «Системные настройки» или указав название конкретной настройки, которую Вы хотите изменить.

Вам необходима помощь при конфигурации?

Если на экране нет изображения или, по Вашему мнению, Mac Pro не загружается должным образом, проверьте следующее.

Â Подсоединен ли Mac Pro к розетке питания? Если он подсоединен к разветвителю

питания, включен ли разветвитель?

Â Подсоединен ли кабель питания к тыльной стороне Mac Pro? Â Подсоединены ли кабели клавиатуры и монитора должным образом? Â Правильно ли настроены яркость и контрастность монитора? Если монитор

имеет регулировки яркости, настройте их. Если на мониторе есть кнопка питания, убедитесь в том, что монитор отключен.

Â Если на экране по-прежнему нет изображения, перезагрузите Mac Pro. Нажмите

и удерживайте кнопку питания (®) на Mac Pro в течение 5–6 секунд, пока компьютер не выключится. Нажмите кнопку питания (®) еще раз, чтобы включить компьютер.

Â Если Вы видите мигающий вопросительный знак на экране или повторяющееся

мигание индикатора статуса, см. Главу4 «Есть проблема – естьрешение» на стр.81.

17Глава 1 На старт, внимание, марш!

Перевод Mac Pro в режим сна и его выключение

По окончании работы Вы можете перевести Mac Pro в режим сна или выключить его.

Перевод Mac Pro в режим сна

Если Вы не собираетесь работать на Mac Pro в течение короткого времени, переведите его в режим сна. Когда Mac Pro находится в режиме сна, его экран становится темным. Вы можете быстро вернуть Mac Proв рабочий режим, минуя процесс загрузки.

Чтобы перевести Mac Pro в режим сна, выполните одно из следующих действий.

Â Выберите в строке меню «Apple» () > «Режим сна». Â Нажмите кнопку питания (®) на лицевой стороне Mac Pro. Â Нажмите клавишу Control и клавишу извлечения, а затем нажмите «Режим сна»

в появившемся диалоговом окне.

Â Выберите пункт меню «Apple» () > «Системные настройки», нажмите «Экономия

энергии» и установите таймер режима сна.

Чтобы вывести Mac Pro fиз режима сна, выполните одно из следующих действий.

Â Нажмите любую клавишу на клавиатуре. Â Щелкните мышью. Â Нажмите кнопку питания (®) на лицевой стороне Mac Pro.

После вывода Mac Pro из режима сна программы, документы и настройки компьютера будут находиться в том же виде, в каком Вы их оставили.

Глава 1 На старт, внимание, марш!

Выключение Mac Pro

Если Вы не собираетесь использовать Mac Pro в течение долгого времени, выключите его.

Чтобы выключить Mac Pro, выполните одно из следующих действий.

Â Выберите «Apple» () > «Выключить». Â Нажмите клавишу Control и клавишу извлечения, а затем нажмите «Выключить»

в появившемся диалоговом окне.

УВЕДОМЛЕНИЕ. Не выключайте Mac Pro с помощью переключателя

на разветвителе питания или путем извлечения вилки кабеля питания Mac Pro из розетки. Эти способы можно использовать только в том случае, если Вам не удается выключить Mac Pro обычным способом. Если выключить Mac Pro ненадлежащим образом, это может привести к повреждению файлов или системного программного обеспечения.

УВЕДОМЛЕНИЕ. Выключите Mac Pro перед его перемещением. Перенос

компьютера при вращающемся жестком диске может повредить диск, что приведет к потере данных или невозможности загрузки компьютера с жесткого диска.

19Глава 1 На старт, внимание, марш!

Жизнь сMacPro

www.apple.com/ru/macpro

Справка Mac Порты

Основные элементы на лицевой стороне Mac Pro

Оптический

Второй оптический

накопитель

(дополнительно)

Кнопка питания

FireWire 800

Глава 2 Жизнь сMacPro

дисковод

Два порта

Индикатор статуса

Разъем для наушников

Два порта USB 2.0

Дисковод оптических дисков

Mac Pro оснащен дисководом оптических дисков DVD±R DL/DVD±RW/CD-RW SuperDrive, поддерживающим чтение CD-ROM, фото-CD, аудио- и DVD-дисков. SuperDrive записывает музыку, документы и другие файлы на диски CD-R, CD-RW, DVD±R, DVD±RW и двухслойные диски DVD+R (DL). Чтобы открыть накопитель, нажмите клавишу извлечения носителя (C) на клавиатуре Apple. Если Mac Pro оснащен вторым дисководом оптических дисков, для его открытия нажмите клавишу Option (z) и клавишу извлечения носителя (C).

Кнопка питания

Нажмите эту кнопку для включения Mac Pro, перевода в режим сна или вывода из режима сна. Чтобы перезагрузить компьютер, нажмите и удерживайте эту кнопку нажатой в течение 5–6 секунд, пока Mac Pro не будет выключен, а затем снова нажмите эту кнопку для включения компьютера.

Два порта FireWire 800s

Подключайте высокоскоростные внешние устройства, например, цифровые видеокамеры FireWire, сканеры и внешние жесткие диски. Устройства FireWire можно подключать и отключать без перезагрузки компьютера. Каждый порт поддерживает скорость передачи данных до 800 Мбит/с.

Два порта USB 2.0

Служат для подключения iPod, iPhone, iPad, мыши, клавиатуры, принтера, дисковода, цифровой камеры, джойстика, внешнего модема USB и других устройств. Можно подключать устройства USB 1.1. Монитор также может быть оснащен портами USB.

Гнездо для наушников

Служит для подключения наушников со стандартным разъемом 3,5 мм.

Индикатор статуса

Белый индикатор сигнализирует, что Mac Pro включен. Пульсирующее свечение индикатора указывает на режим сна. Информацию о мигании индикатора статуса см. в разделе «Если не удается загрузить компьютер и мигает индикатор статуса» настр.85.

23Глава 2 Жизнь сMacPro

Функции клавиатуры Apple

Escape

Перемотка вперед

Глава 2 Жизнь сMacPro

Уменьшение яркости

Увеличение яркости

Exposé

Dashboard

Escape (esc) key

Для открытия Front Row одновременно нажмите клавиши Escape (esc) и Command (x). Для завершения Front Row нажмите клавишу Escape (esc)

Клавиши регулировки яркости (F1, F2)

Увеличение ( ) или уменьшение ( ) яркости монитора Apple.

Caps Lock

Выкл. звука

Уменьшение звука

Увеличение звука

Извлечение носителя

Функциональная клавиша

Воспроизведение/Пауза

Перемотка назад

Порты USB (с обеих сторон)

Клавиша Exposé (F3)

Откройте Exposé для быстрого доступа ко всем открытым окнам.

Клавиша Dashboard (F4)

Откройте Dashboard для доступа к виджетам.

Клавиша выключения звука (F10)

—

Выключение звука динамиков, наушников или аудиоустройств.

Клавиши регулировки громкости (F11, F12)

Увеличивайте (-) или уменьшайте (–) громкость звука встроенного динамика, наушников или аудиоустройств.

Клавиша извлечения носителя

Нажмите и удерживайте клавишу извлечения носителя (C), чтобы извлечь диск.

Функциональная клавиша (fn)

Удерживайте нажатой для активации настроенных действий, назначенных функциональным клавишам (F1–F19). Для получения информации о настройке функциональных клавиш выберите «Справка» > «Справка Mac» в строке меню и задайте для поиска «функциональные клавиши».

Мультимедийные клавиши (F7, F8, F9)

’

Перемотка назад ( ), воспроизведение или пауза (’), перемотка вперед ( ) песни, фильма или слайд-шоу.

Клавиша «Caps Lock»

Нажмите для перехода к верхнему регистру и печати прописными буквами.

Два порта USB 2.0

Вы можете подсоединить мышь и синхронизировать iPhone, iPod, iPad или цифровую камеру.

25Глава 2 Жизнь сMacPro

Порты и разъемы на тыльной стороне Mac Pro

Разъем кабеля

питания

Затвор

Три порта USB 2.0

Два порта

FireWire 800

Два порта

Gigabit Ethernet

Разъем кабеля питания

Подсоедините кабель питания, входящий в комплект поставки Mac Pro. Не используйте обычные кабели питания или удлинители.

Глава 2 Жизнь сMacPro

Затвор

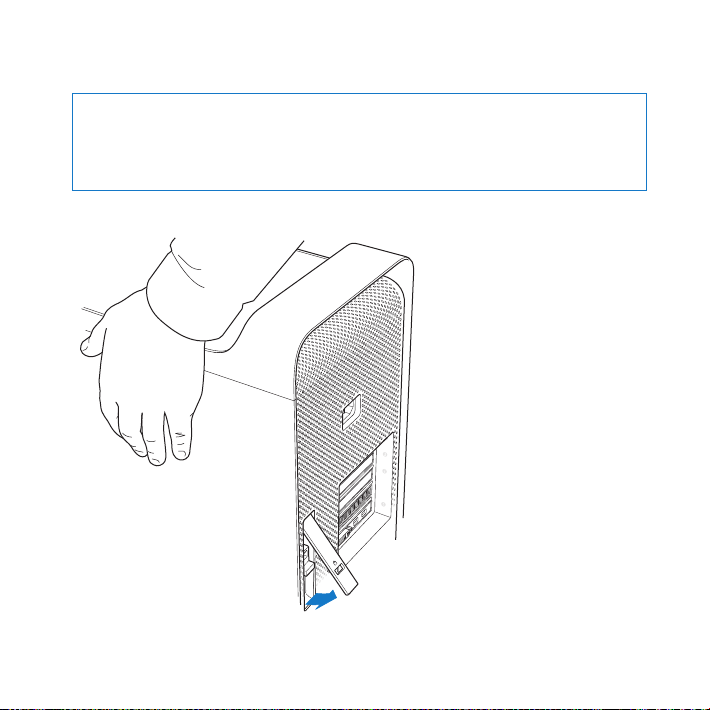

Приподнимите затвор, чтобы открыть боковую панель и получить доступ к внутренним компонентам Mac Pro. Если Mac Pro открыт, а затвор опущен, дисководы оптических дисков и жесткие диски зафиксированы и не могут быть извлечены. Вы можете прикрепить к затвору замок (продается отдельно), чтобы предотвратить доступ и защитить внутренние компоненты. Вы также можете прикрепить защитный кабель к затвору или пропустить его через ручки и ножки для защиты Mac Pro.

Три порта USB 2.0

Два порта FireWire 800

Порты Dual Gigabit Ethernet с поддержкой гига-кадров (jumbo frame)

Подключайтесь к высокоскоростной сети Ethernet, модему DSL или кабельному модему, а также к другому компьютеру. Порт Ethernet автоматически обнаруживает устройства Ethernet, при этом не требуется применять перекрестный кабель Ethernet. С помощью кабеля категории 5e можно получить доступ к Интернету или сетевым ресурсам, например принтерам и серверам, а также передавать информацию по сети.

27Глава 2 Жизнь сMacPro

Другие порты и разъемы на тыльной стороне компьютера

Слоты расширения

PCI Express

Два порта

Mini DisplayPort

Порт монитора DVI

Оптический цифровой

аудиовыход

Оптический цифровой

Глава 2 Жизнь сMacPro

аудиовход

Аналоговый

линейный

аудиовход

Аналоговый

линейный

аудиовыход

Слоты расширения PCI Express (3)

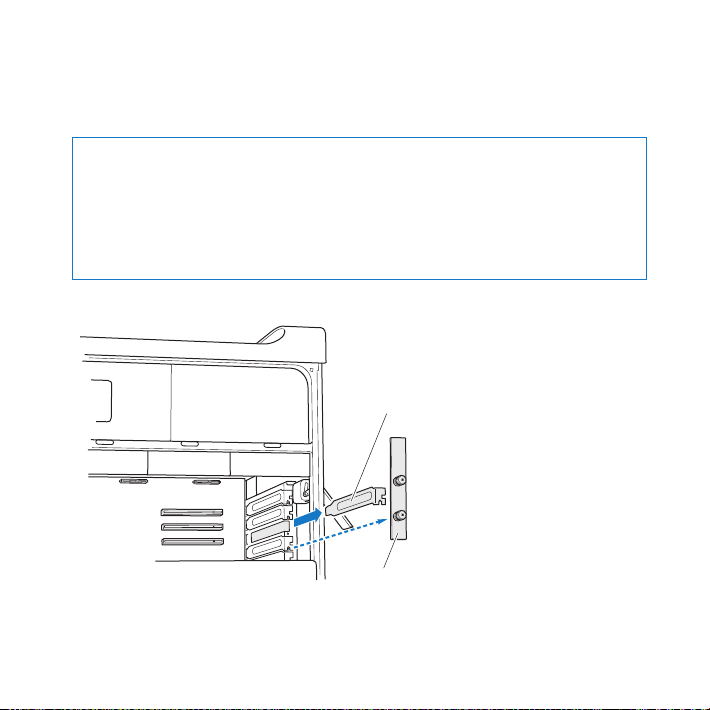

Вы можете расширить возможности Mac Pro, установив карты расширения PCI Express количеством до трех штук в закрытые слоты, обозначенные номерами 2, 3 и 4.

Выходы Mini DisplayPort

Подключите один или два монитора с разъемом Mini DisplayPort, например Apple LED Cinema. Выходы Mini DisplayPort поддерживают вывод видеои аудио. С помощью адаптеров можно подключить компьютер через выходы Mini DisplayPort к таким устройствам, как телевизоры высокой четкости и AV-ресиверы, для вывода видео и аудио. Адаптеры мониторов для Mac Pro можно приобрести в интернетмагазине Apple Store по адресу www.apple.com/ru/store.

Порт монитора DVI (двухканальный)

Подключайте монитор с портом Digital Visual Interface (DVI), например, 20-, 23- или 30-дюймовый монитор Apple Cinema, к порту DVI. Адаптеры мониторов для Mac Pro можно приобрести в интернет-магазине Apple Store по адресу www.apple.com/ru/store.

Оптические цифровые входы и выходы

Подсоединяйте деки, приемники, цифровые инструменты и системы объемного звучания, используя стандартные кабели TOSLINK или оптоволоконные кабели с пластмассовым или нейлоновым штекером 3,5 мм. Вы можете передавать стереозвук или закодированный звук, используя протокол S/PDIF (Sony/Philips Digital Interface) и кабели TOSLINK.

Аналоговый линейный аудиовход

Вы можете подсоединять микрофоны с автономным питанием, плееры MP3 и CDплееры, а также другие аналоговые устройства.

Аналоговый линейный аудиовыход

Вы можете подсоединять колонки с автономным питанием и другие аналоговые устройства.

29Глава 2 Жизнь сMacPro

Внутренние средства расширения

Несущие элементы дисковода оптических дисков

Четыре несущих элемента

Слоты 2–4:

PCI Express

Батарея (за графической

картой)

Слот 1: PCI Express с двойной шириной посадочного места (графическая карта установлена)

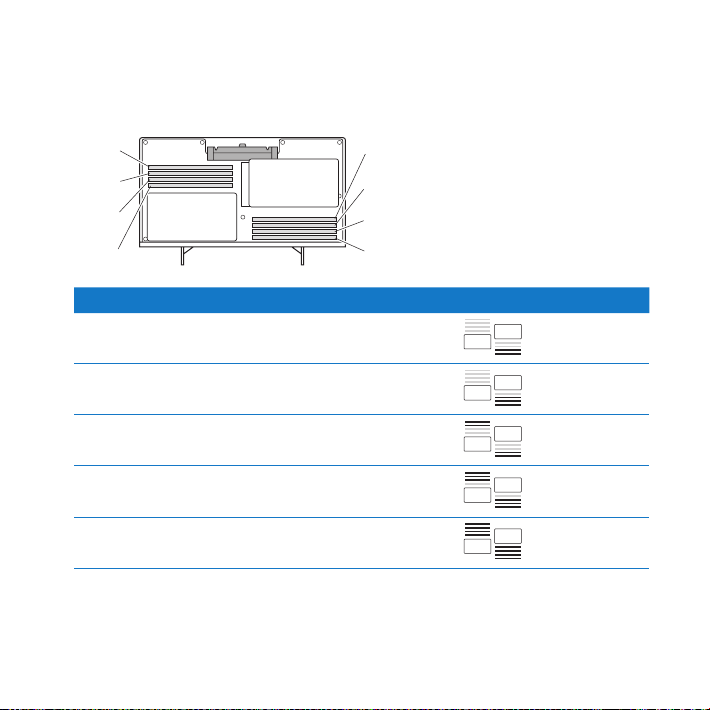

Слоты памяти (4 или 8 слотов в зависимости от модели)

Глава 2 Жизнь сMacPro

+ 99 hidden pages
