Установка и эксплуатация
™
Back-UPS
Pro 900
Комплект поставки
(2)
Информация по безопасности
и общего характера
Проверьте содержимое упаковки при
получении. В случае обнаружения
повреждений уведомите об этом
транспортное агентство и дилера.
Перед началом установки ИБП изучите
руководство по технике безопасности,
поставляемое вместе с этим устройством.
• Данный ИБП предназначен только для использования в
помещении.
• Место эксплуатации ИБП должно быть защищено от прямых
солнечных лучей, попадания жидкостей, пыли и избыточной
влажности.
• Убедитесь, что вентиляционные отверстия ИБП не закрыты.
Необходимо обеспечить достаточное пространство для
эффективной вентиляции.
• Срок службы аккумуляторной батареи составляет от трех до пяти
лет. На
среды. Высокая температура окружающей среды, напряжение
ниже допустимого и частые, кратковременные периоды работы
от батарей сокращают срок службы батареи.
• Подключайте кабель питания ИБП непосредственно к настенной
розетке. Не используйте сетевые фильтры или удлинители.
срок службы батареи влияют факторы окружающей
Подключение аккумуляторной батареи
Установка программного обеспечения PowerChute™
Personal Edition
Программное обеспечение APC PowerChute Personal Edition позволяет автоматически
сохранять файлы и выключать компьютер в случае сбоя подачи питания. Используйте
кабель, поставляемый с устройством Back-UPS, чтобы подключить порт передачи
данных на Back-UPS к USB-порту компьютера. Вставьте компакт-диск в устройство
чтения компакт-дисков компьютера и следуйте инструкциям на экране.
Подключение оборудования
Выходы резервного питания с защитой от
всплесков напряжения
Когда устройство Back-UPS получает питание от
сети, через выходы резервного питания с защитой
от всплесков напряжения подается питание на
подключенное оборудование. В случае
прекращения подачи питания или других проблем
электросети на выходы работы от батареи в течение
ограниченного времени будет подаваться питание
от устройства Back-UPS.
К выходам с защитой от всплесков напряжения
подключайте
резервного питания (принтеры, факсы или другие
периферийные устройства). Эти выходы
обеспечивают постоянную защиту от всплесков
напряжения, даже если устройство Back-UPS
выключено.
Управляющая и управляемые розетки
Когда устройство, подключенное к главному выходу,
переходит в спящий или ждущий режим либо
выключается, управляемые устройства также будут
выключены для уменьшения энергопотребления.
оборудование, не требующее
К главному выходу подключайте главное устройство (например, персональный компьютер или аудио-/видеоприемник).
К управляемым выходам подключайте периферийные устройства, например принтер, колонки или сканер.
USB-порт и последовательный
порт
Порты с защитой от всплесков
напряжения для телефонного
кабеля
Выходы с защитой от всплесков
напряжения, управляемые
главным выходом
Выходы с защитой от всплесков
напряжения
Выход переменного тока Подключите блок к электросети с помощью шнура, входящего в комплект поставки.
Розетки резервного питания с
защитой от всплесков
напряжения
Выход резервного питания с
защитой от всплеска
напряжения, управляемый
главным выходом
Управляющая розетка К этому выходу подключайте главное устройство. Как правило, таким устройством является
Ethernet-порты входа и выхода с
защитой от всплесков
напряжения
Автоматический выключатель Используется для перезапуска системы после перегрузки или короткого замыкания.
Для использования PowerChute Personal Edition подключите программный USB-кабель (входит
в комплект поставки) или кабель последовательного интерфейса (не входит в комплект
поставки).
К
ВХОДНОМУ
Эти розетки, защищенные от скачков напряжения, обеспечивают отключение от сети
переменного тока в случае отключения электричества, а также когда главное устройство
переходит в спящий или ждущий режим.
Эти выходы обеспечивают постоянную защиту от всплесков напряжения, даже если блок
выключен. Подключайте к этим выходам оборудование, которое не требует резервного питания
(принтеры и сканеры).
В случае прекращения подачи питания или других проблем электросети эти выходы
обеспечивают питание от батареи. К этим двум выходам подключайте важное
оборудование (компьютер, монитор, модем или другие устройства, чувствительные к потере
питания).
Эти выходы обеспечивают резервное питание для подключенных устройств во время перебоев
в сети электропитания. Питание не подается на эти выходы, если главное устройство
переходит в спящий или ждущий режим. К этим портам подключайте такое оборудование, как,
например, монитор.
основной компьютер.
С помощью Ethernet-кабеля подключите модем ко
компьютер к
порту подключите телефонный кабель, а модем — к
ВЫХОДНОМУ
ВХОДНОМУ
порту.
порту, затем подключите
ВЫХОДНОМУ
порту.
Back-UPS Pro 9002
Эксплуатация
Энергосберегающая функция
Для уменьшения потребления энергии настройте устройство Back-UPS на распознавание главного
устройства, например персонального компьютера или аудио-/видеоприемника, и управляемых
периферийных устройств, например принтера, колонок или сканера. Когда главное устройство
переходит в спящий или ждущий режим либо выключается, управляемые устройства также будут
отключены для уменьшения энергопотребления.
Включение функции энергосбережения. Нажмите и удерживайте кнопку ПРИГЛУШЕНИЯ и кнопку
ОТОБРАЖЕНИЯ в течение двух секунд. Звуковой сигнал Back-UPS укажет на то, что функция включена. На
дисплее загорится значок в виде листа.
Отключение функции энергосбережения. Нажмите и удерживайте кнопку ПРИГЛУШЕНИЯ и кнопку
ОТОБРАЖЕНИЯ в течение двух секунд. Звуковой сигнал Back-UPS укажет на то, что функция выключена.
Значок в виде листа на дисплее погаснет.
Установка порогового значения. Количество энергии, потребляемое устройством в спящем или ждущем
режиме, зависит от устройства. Может потребоваться отрегулировать пороговое значение, при котором
главный выход сигнализирует управляемым выходам о выключении.
1. Убедитесь в том, что главное устройство подключено к главному выходу. Переведите это устройство в
спящий или ждущий режим или выключите его.
2. Нажмите одновременно кнопки
секунд, пока значок в виде листа не мигнет три раза и Back-UPS не подаст три звуковых сигнала.
3. Устройство Back-UPS теперь будет распознавать пороговое значение уровня главного устройства и
сохранит его в качестве новой настройки порогового значения.
Энергосберегающий дисплей
Интерфейс дисплея можно настроить таким образом, чтобы он непрерывно подсвечивался или затемнялся
через определенный период времени для экономии энергии.
ОТОБРАЖЕНИЯ и ПРИГЛУШЕНИЯ и удерживайте их нажатыми в течение шести
1. Постоянный режим. Нажмите и удерживайте кнопку
отображения в течение двух секунд. Дисплей загорится,
и устройство Back-UPS подаст звуковой сигнал, подтверждающий переход в постоянный режим.
2. Энергосберегающий режим. Нажмите и удерживайте кнопку
отображения в течение двух секунд. Дисплей
погаснет, и Back-UPS подаст звуковой сигнал, подтверждающий переход в энергосберегающий режим.
Если устройство находится в энергосберегающем режиме, дисплей будет загораться при нажатии любой
кнопки. При отсутствии активности через 60 секунд дисплей погаснет.
Чувствительность устройства
Отрегулируйте чувствительность устройства Back-UPS, чтобы определить, когда оно должно переключаться
на питание от батареи; чем выше чувствительность, тем чаще устройство Back-UPS будет переключаться на
питание от батареи.
1. Убедитесь в том, что устройство Back-UPS подключено к электросети, но при этом выключено.
2. Нажмите и удерживайте кнопку
НАГРУЗКИ
3. Снова нажмите кнопку
будет мигать, указывая на то, что устройство Back-UPS находится в режиме программирования.
ПИТАНИЯ для прокрутки вариантов меню. Остановитесь на выбранной
ПИТАНИЯ в течение шести секунд. Полоска-индикатор ДОПУСТИМОЙ
чувствительности. Звуковой сигнал устройства Back-UPS подтвердит выбор.
Низкая чувствительность Средняя чувствительность (по
умолчанию)
156-300 B 176-294 B 176-288 B
Напряжение на входе очень
низкое или очень высокое.
(Не рекомендуется для
нагрузки в виде
компьютеров.)
Back-UPS часто переключается на
питание от батареи.
Высокая чувствительность
Подключенное оборудование
чувствительно к колебаниям
напряжения.
Back-UPS Pro 900
3

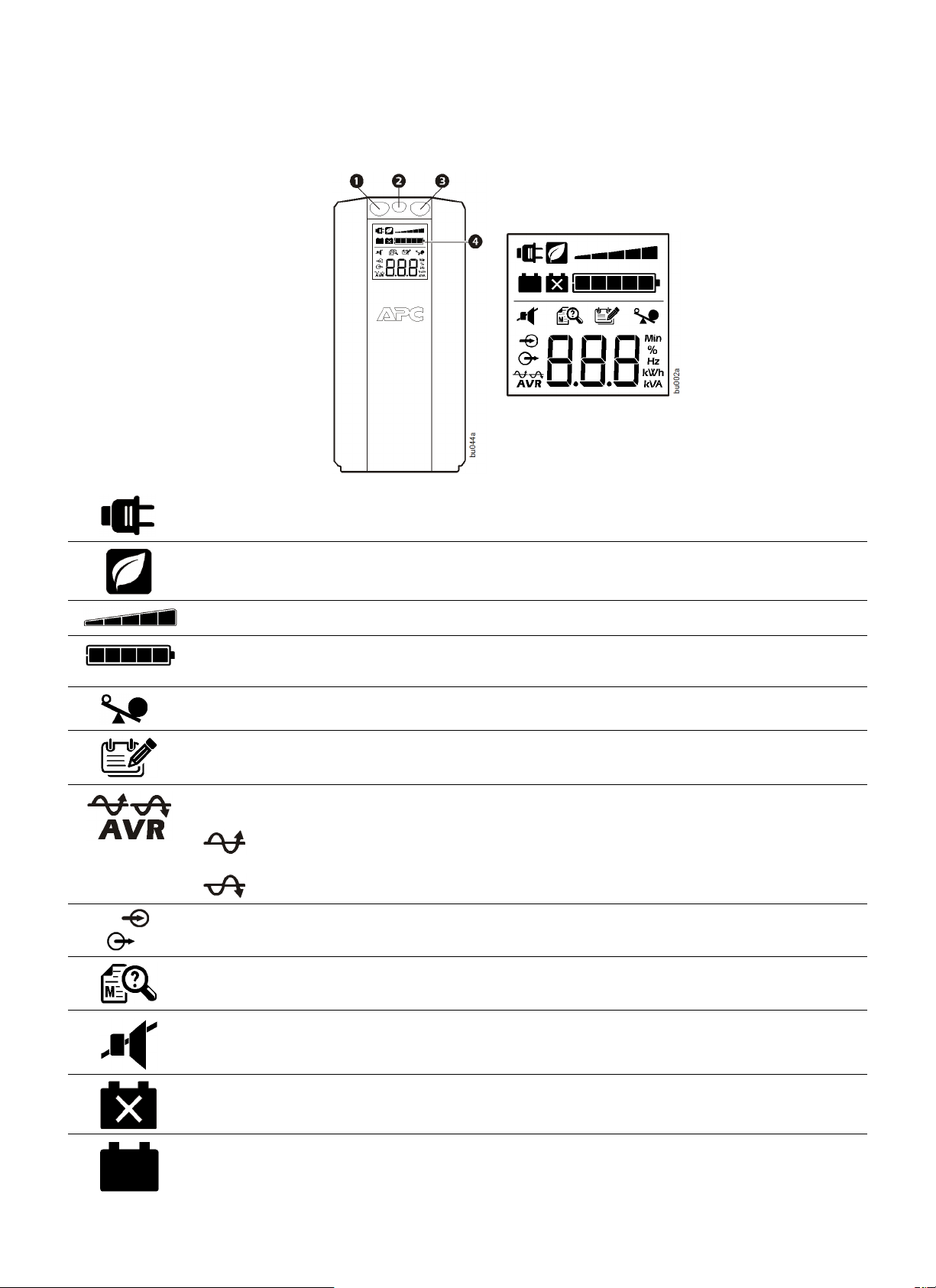

Кнопки на передней панели и интерфейс дисплея
Для настройки устройства Back-UPS используйте три кнопки на передней панели и интерфейс дисплея.
Передняя панель
Кнопка
приглушения
Кнопка вкл./выкл.
питания
Кнопка
отображения
Интерфейс
дисплея
В сети: Устройство Back-UPS непрерывно осуществляет подачу питания от электросети к подключенному
оборудованию.
Экономия энергии: Главный и управляемые выходы включены, экономя энергию, когда главное устройство
переходит в спящий или ждущий режим.
Допустимая нагрузка: Нагрузка отображается числом светящихся секций (от одной до пяти). Каждая секция
соответствует 20 % нагрузки.
Заряд батареи: Уровень заряда батареи отображается числом светящихся секций. Когда светятся все пять секций,
устройство Back-UPS полностью заряжено. Если светится только одна секция, батарея Back-UPS почти разряжена.
При этом индикатор будет мигать, и устройство Back-UPS будет постоянно подавать звуковые сигналы.
Перегрузка: Потребление питания нагрузкой превысило допустимую нагрузку Back-UPS.
Событие: Счетчик событий отображает количество событий, вызвавших переход Back-UPS в режим
от резервной батареи.
Автоматическая стабилизация напряжения: Автоматическая регулирУстройство Back-UPS осуществляет
компенсацию высокого и низкого входного напряжения.
Если горит этот индикатор, устройство Back-UPS компенсирует низкое входное напряжение.
Если горит этот индикатор, устройство Back-UPS компенсирует высокое входное напряжение.
Входное напряжение.
Выходное напряжение.
Сбои в системе: В системе произошел сбой. Номер сбоя будет отображаться на
странице 5.
дисплее. См. раздел на
подачи питания
Приглушение: Если линия на значке громкоговорителя светится, звуковое предупреждение выключено.
Необходима замена батареи: Батарея не подключена, или срок ее эксплуатации практически исчерпан. Замените
батарею.
Работа от батареи: устройство Back-UPS подает на подключенное оборудование питание от батареи. Каждые 30
секунд подается четыре звуковых сигнала.
Back-UPS Pro 9004

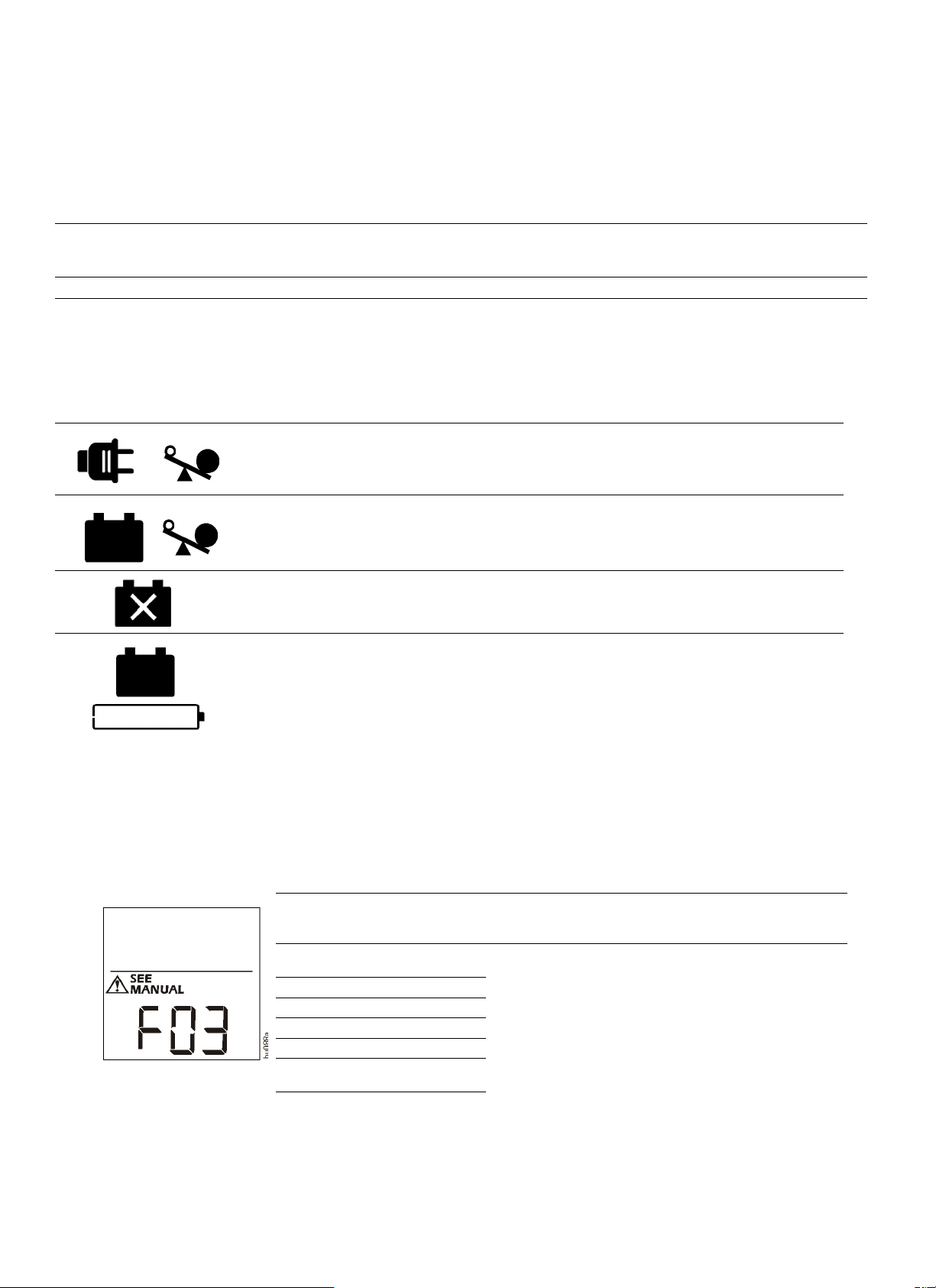

Предупреждения и сбои системы
Звуковые предупреждения
Четыре звуковых сигнала
каждые 30 секунд
Непрерывный звуковой сигнал
Непрерывный тональный сигнал
Минутные сигналы каждые 5
часов
Устройство Back-UPS работает от батареи. Необходимо сохранить все рабочие данные.
Низкий уровень заряда батареи, устройства могут работать от батареи лишь короткое
время. Незамедлительно сохраните все данные, закройте все открытые приложения и
завершите работу операционной системы.
Выходы резервного питания батареи перегружены.
Батарея не может автоматически выполнить диагностическую проверку и должна быть
заменена.
Предупреждающие значки
Если загорелся значок... Возможна следующая проблема.
Устройство Back-UPS работает от электросети с перегрузкой. Отключите одно из устройств,
подключенных к Back-UPS. Если значок перегрузки перестает мигать, устройство Back-UPS
будет продолжать работу в обычном режиме без перегрузки.
Устройство Back-UPS работает от батареи с перегрузкой. Отключите одно из устройств,
подключенных к Back-UPS. Если значок перегрузки перестает мигать, устройство Back-UPS
будет продолжать работу в обычном режиме без
Устройство Back-UPS работает от электросети, но батарея работает неправильно.
Обратитесь службу поддержки клиентов APC для заказа сменной батареи. См. раздел
Необходима замена батареи на странице 8.
перегрузки.
Устройство Back-UPS работает от батареи, зарядка которой заканчивается. Завершите
работу подключенного оборудования, чтобы не допустить потери несохраненных данных.
Подключите Back-UPS к электросети для зарядки батареи (когда это будет
Сбои в системе
При возникновении сбоев устройство Back-UPS будет отображать следующие сообщения. При
возникновении сбоев F01 и F02 обратитесь в службу технической поддержки APC.
Перегрузка при работе
F01
от батареи
Короткое замыкание
F02
выхода при работе от
батареи
Перегрузка Xcap при
F03
работе от батареи
Замыкание клемм
F04
Сбой зарядки
F05
Сварка реле
F06
Температура
F07
Неисправность
F08
вентилятора
Внутренняя ошибка
F09
Выключите устройство Back-UPS. Отключите
неиспользуемое оборудование от выходов резервного
питания и снова включите Back-UPS.
Выключите устройство Back-UPS. Отключите
неиспользуемое оборудование от выходов резервного
питания и снова включите Back-UPS.
Сбои F03–F09 не могут быть устранены
пользователем. Обратитесь в службу технической
поддержки APC за помощью.
возможно).
Back-UPS Pro 900
5

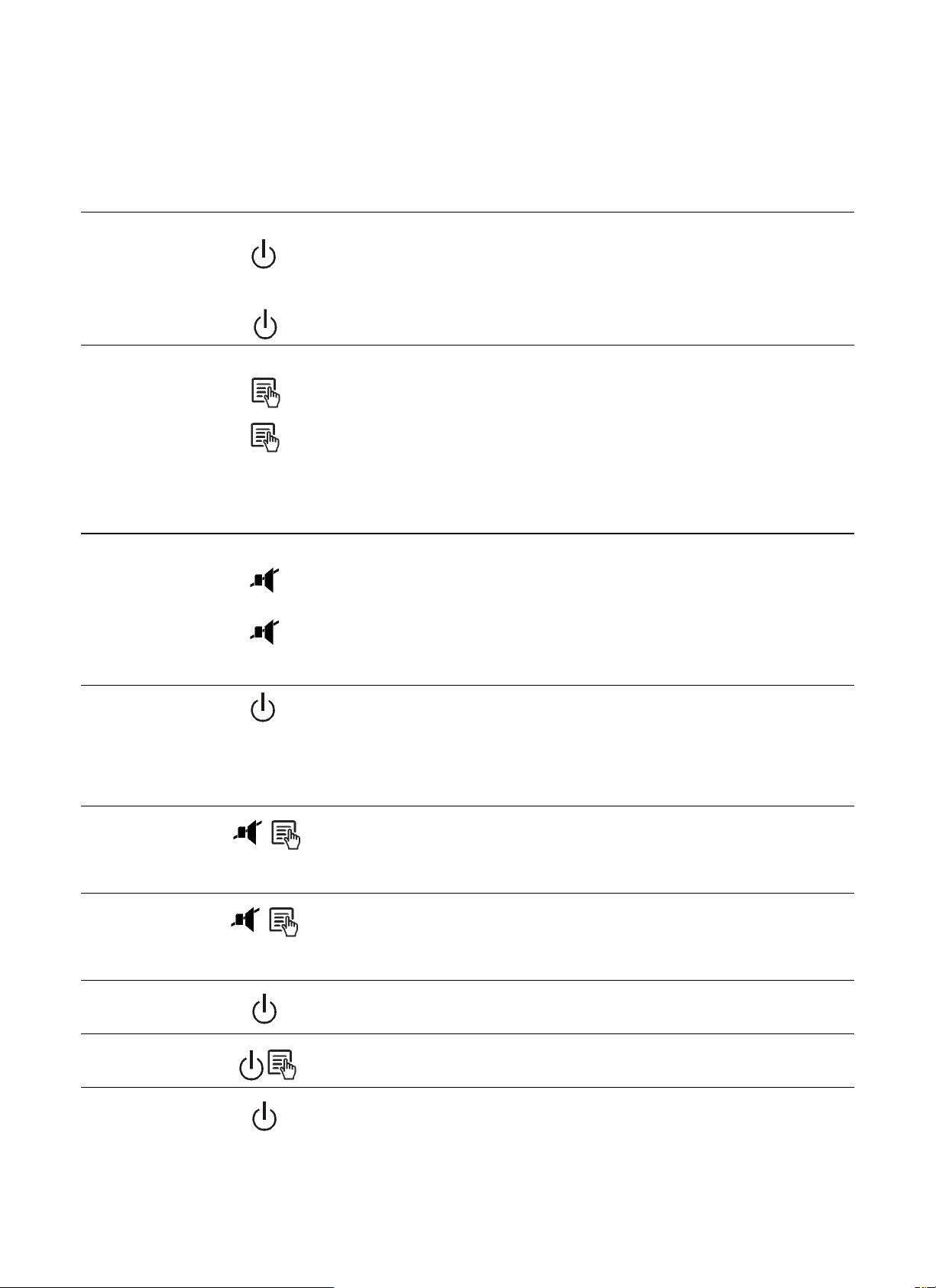

Краткое описание функциональных кнопок
Функция Кнопка
Питание
Включение питания
Выключение
питания
Дисплей
Запрос состояния
Постоянный/
энергосберегающий
режим
Приглушение
В зависимости от
события
Время
(в
Состояни
секундах)
0,2 Выключен
2 Вкл.
0,2 Вкл.
2 Вкл.
0,2 Вкл.
е ИБП
Описание
Нажмите кнопку ПИТАНИЯ, чтобы запустить подачу питания от
электросети. Если питание от сети переменного тока
недоступно, устройство Back-UPS будет работать на питании
от батареи.
Устройство Back-UPS не получает питание от электросети, но
предоставляет защиту от всплесков напряжения.
Проверка состояния устройства Back-UPS. ЖК-дисплей будет
светиться в течение 60 секунд.
ЖК-дисплей загорится, и Back-UPS подаст звуковой сигнал,
подтверждая переход в постоянный режим. ЖК-дисплей
погаснет, и Back-UPS подаст звуковой сигнал, подтверждая
переход в энергосберегающий режим. Если устройство
находится в энергосберегающем режиме, ЖК-дисплей будет
загораться при нажатии кнопки; через 60 секунд при
отсутствии активности ЖК-дисплей погаснет.
Отключение всех звуковых сигналов, вызванных событием.
Включение или
выключение общего
состояния
Sensitivity
(Чувствительность)
Включение и
отключение
главного и
управляемых
выходов.
Калибровка
порогового значения
включения главного
выхода
Самотестирование
(вручную)
Сброс события
Сброс сбоя
2 Вкл.
6 Выключен
2 Вкл.
6 Вкл.
6 Вкл.
0,2 Вкл.
2 Сбой
Включение или выключение звуковых сигналов. Значок
приглушения загорится, и устройство Back-UPS подаст один
звуковой сигнал. Функция приглушения не включится, если
устройство Back-UPS работает не от батареи.
Значок допустимой нагрузки будет мигать, указывая на то, что
устройство Back-UPS находится в режиме программирования.
Используйте кнопку
низким, средним и высоким значениями и остановитесь на
выбранной чувствительности. Звуковой сигнал Back-UPS
подтвердит выбор. Дополнительную информацию см. в
разделе «Настройка».
Значок в виде листа погаснет, указывая на то, что функция
главного выхода отключена, или загорится, указывая на то,
что функция главного выхода включена. Устройство Back-UPS
подаст один звуковой сигнал.
При калибровке порогового значения устройство,
подключенное к главному выходу, должно быть выключено
или переведено в ждущий или спящий режим. По завершении
значок энергосбережения мигнет 3 раза, и будут поданы 3
звуковых сигнала.
Устройство Back-UPS выполнит тест встроенной батареи.
Примечание. Это происходит автоматически при включении
устройства Back-UPS.
Когда отображается экран события, нажмите и удерживайте
кнопку
ОТОБРАЖЕНИЯ, а затем нажмите кнопку ПИТАНИЯ,
чтобы очистить счетчик сбоев системы.
После идентификации сбоя нажмите кнопку ПИТАНИЯ для
удаления визуальной индикации и возврата в состояние
ожидания.
ПИТАНИЯ для переключения между
Back-UPS Pro 9006
Устранение проблем
Неисправность Возможная причина Корректирующее действие
Устройство Back-UPS не
включается.
Устройство Back-UPS не подает
питание при отключении
электропитания.
ИБП работает в режиме питания
от аккумуляторной батареи,
хотя подключено к электросети.
ИБП не обеспечивает ожидаемое
время работы от резервного
источника.
Горит индикатор
БАТАРЕИ
ОРИТ ИНДИКАТОР
Г
перегрузки.
Горит индикатор
СИСТЕМЫ
передней панели мигают.
На некоторые выходы не
подается питание.
На управляемые выходы не
подается питание, даже когда
главное устройство находится не
в спящем режиме.
.
, все индикаторы на
ЗАМЕНЫ
СБОЯ
ИБП не подключен к электросети. Убедитесь в том, что устройство Back-UPS
Сработал автоматический выключатель. Отсоедините от устройства Back-UPS
Встроенная
Напряжение в сети вне допустимого
диапазона.
Убедитесь в том, что важное оборудование не
подключено к выходу Т
ВСПЛЕСКОВ НАПРЯЖЕНИЯ
Вилка частично выдвинута из настенной
розетки, в розетку больше не подается
электропитание, или сработал
автоматический выключатель.
ИБП выполняет автотест. Никаких действий не требуется.
Входное напряжение электросети вне
диапазона, частота вне диапазона, или форма
волны искажена.
Нагрузка выходов питания от батареи,
возможно, является
ненадлежащей.
Батарея разряжена из-за перебоев в питании и
не полностью зарядилась.
Срок эксплуатации аккумуляторной батареи
истек.
Срок эксплуатации аккумуляторной батареи
истек.
Подключенное к ИБП оборудование
потребляет больше энергии, чем ИБП может
предоставить.
Произошел внутренний сбой. Определите, какое сообщение о внутреннем сбое
Подача питания на управляемые выходы была
намеренно прекращена.
Возможно, пороговое значение главного
выхода установлено неправильно.
батарея не подключена. Подключите соединитель батареи.
ОЛЬКО ЗАЩИТА ОТ
.
максимальной или
надежно подключено к розетке сети переменного
тока.
оборудование, работа которого не столь важна.
Включите автоматический выключатель. Заново
подключите оборудование по одному устройству.
Если автоматический выключатель снова
сработал, отключите устройство, вызвавшее
срабатывание.
Настройте напряжение переключения и
чувствительность.
Отключите оборудование от выхода Т
ЗАЩИТА ОТ ВСПЛЕСКОВ НАПРЯЖЕНИЯ
подключите его к выходу резервного питания от
батареи.
Убедитесь в том, что вилка полностью вставлена в
настенную розетку. Убедитесь в том,
настенная розетка получает электропитание,
проверив ее с помощью другого устройства.
Настройте напряжение переключения и
чувствительность.
Отключите менее важное оборудование от
выходов резервного питания от батареи и
подключите его к выходам Т
ВСПЛЕСКОВ НАПРЯЖЕНИЯ
Зарядите батарею в течение 16 часов.
Замените батарею.
Замените батарею.
Отключите менее важное оборудование от
выходов резервного питания от батареи и
подключите его к выходам Т
ВСПЛЕСКОВ НАПРЯЖЕНИЯ
отображается, сравнив номер, отображаемый на
ЖК-дисплее, с соответствующим сообщением о
сбое (см. раздел «Сбои в системе»), и обратитесь в
службу технической поддержки APC.
Подтвердите, что к управляемым выходам
подключены правильные периферийные
устройства. Если эта функция не требуется,
отключите энергосберегающие главный и
управляемые выходы.
Настройте пороговое значение, при котором
главный выход
выходам о выключении.
подает сигнал управляемым
ОЛЬКО ЗАЩИТА ОТ
.
ОЛЬКО ЗАЩИТА ОТ
.
ОЛЬКО
и
что
Back-UPS Pro 900
7
Технические характеристики
t
Модель BR900GI
ВА 900 ВА
Максимальная нагрузка 540 W
Номинальное входное
напряжение
Диапазон входного
напряжения при работе от
сети
Автоматическая
стабилизация напряжения
Диапазон частот 50/60 Гц ± 1 Гц
Форма волны при работе от
батареи
Типовое время перезарядки 8 часов
Время переключения 10 мс, максимальное
Рабочая температура 0 oC до 40 oC (от 32 до 104 oF)
Температура хранения -15 oC до 45 oC (от 5 до 113 oF)
Габаритные
устройства
Масса устройства 10,7 кг (23,6 фунта)
Интерфейс Последовательный, USB
Время работы от батареи См. по адресу: www.apc.com
Классификация по ЕMI
(уровню электромагнитных
помех)
Сертификаты организаций CE, TUV-GS, ГОСТ, A-Tick, KETI, TISI
размеры
230 В
176–294 В
(188-216) +11.2%
(252-282) -11.2%
Ступенчато-аппроксимированная форма
синусоидального сигнала
25 × 10 × 38,2 см (9,84 × 3,93 × 15,0 дюйма)
CE, C-Tick, KETI
Обслуживание
В случае доставки Back-UPS в поврежденном виде
уведомите об этом транспортное агентство.
В случае возникновения необходимости в
обслуживании Back-UPS не возвращайте его дилеру.
• 1. Просмотрите раздел устранения
неисправностей, чтобы разрешить часто
встречающиеся проблемы.
• 2. Если устранить проблему не удается, перейдите
на страницу http://www.apc.com/support/.
• 3. Если устранить проблему все равно не удается,
обратитесь в службу технической
APC.
Предоставьте номер модели Back-UPS, серийный
номер и дату приобретения. Будьте готовы к
устранению неисправностей с помощью
представителя службы технической поддержки APC.
Если это не поможет, корпорация APC сообщит
номер разрешения на возврат материалов (Return
Merchandise Authorization, RMA) и адрес доставки.
поддержки
Необходима замена батареи
Сдавайте использованные батареи в специальные пункты переработки.
Использованные батареи следует заменять только на батареи, рекомендуемые APC Schneider Electric. Сменные
батареи можно заказать на вебсайте APC Schneider Electric: www.apc.com. Номер запасной батареи для Back-UPS
Pro BR900 — APCRBC123.
Гарантия
Стандартная гарантия составляет три (3) года с момента покупки в странах Европейского союза. Во всех остальных
странах стандартная гарантия составляет два (2) года с момента покупки. Обычная процедура APC заключается в
замене оригинального устройства устройством, восстановленным на заводе. Клиенты, которым необходимо получить
назад отремонтированное исходное устройство для соответствия учетной документации и программе амортизации,
должны предупредить об этом при первом обращении в службу технической поддержки APC. Компания APC обязуется
доставить устройство для замены, как только неисправное устройство будет получено отделом по ремонту или будет
предоставлен номер действительной кредитной карты. Клиент оплачивает транспортировку устройства в компанию
APC. Компания APC оплачивает транспортировку наземным транспортом при доставке устройства для замены клиенту.
Международная служба технической поддержки
компании APC by Schneider Electric IT
Чтобы обратиться за технической поддержкой в конкретной стране, перейдите на сайт APC by Schneider Electric:
www.apc.com.
Информацию о технической поддержке и гарантийном обслуживании можно получить на веб-сайте компании
APC от Schneider Electric по адресу www.apc.com.
© 2014 APC by Schneider Electric. Товарные знаки APC, логотип APC и PowerChute принадлежат компании
Schneider Electric Industries S.A.S. или ее дочерним компаниям. Все остальные товарные знаки являются
собственностью соответствующих владельцев.
RU 990-3837C
10/2014
Loading...
