Amica EHIX 935 600 E operation manual
2226I(G)3.34eETbDpHbVoX / EHIX 935 600 E
(DE) BEDIENUNGSANLEITUNG................................2
(F) NOTICE D’UTILISATION......................................43
IO-CBI-0979 / 8502020
(10.2018 / v1)
SEHR GEEHRTER KUNDE,
Der Einbauherd verbindet außergewöhnliche Bedienungsfreundlichkeit mit perfekter Kochwirkung. Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die
Bedienung des Geräts kein Problem sein.
Bevor der Einbauherd das Herstellerwerk verlassen konnte, wurde er eingehend auf Sicherheit
und Funktionstüchtigkeit überprüft.
Vor Inbetriebnahme lesen Sie bitte die Bedienungsanleitung aufmerksam durch.
Durch Befolgung der darin enthaltenen Hinweise vermeiden Sie Bedienungsfehler.
Diese Bedienungsanleitung ist so aufzubewahren, dass sie im Bedarfsfall jederzeit gribereit
ist. Befolgen Sie ihre Hinweise sorgfältig, um mögliche Unfälle zu vermeiden.
Achtung!
Gerät nur bedienen, wenn Sie sich mit dem Inhalt dieser Bedienungsanleitung vertraut gemacht haben.
Das Gerät ist nur zur Verwendung im privaten Haushalt bestimmt.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen
Einuss auf die Funktionsweise des Geräts haben.
INHALTSVERZEICHNIS
Sicherheitshinweise ........................................................................................................... 3
Bedienelemente ................................................................................................................. 8
Ihr Herd stellt sich vor........................................................................................................ 9
Installation ......................................................................................................................... 10
Bedienung ......................................................................................................................... 18
Backen und Braten – Praktische Hinweise .................................................................... 31

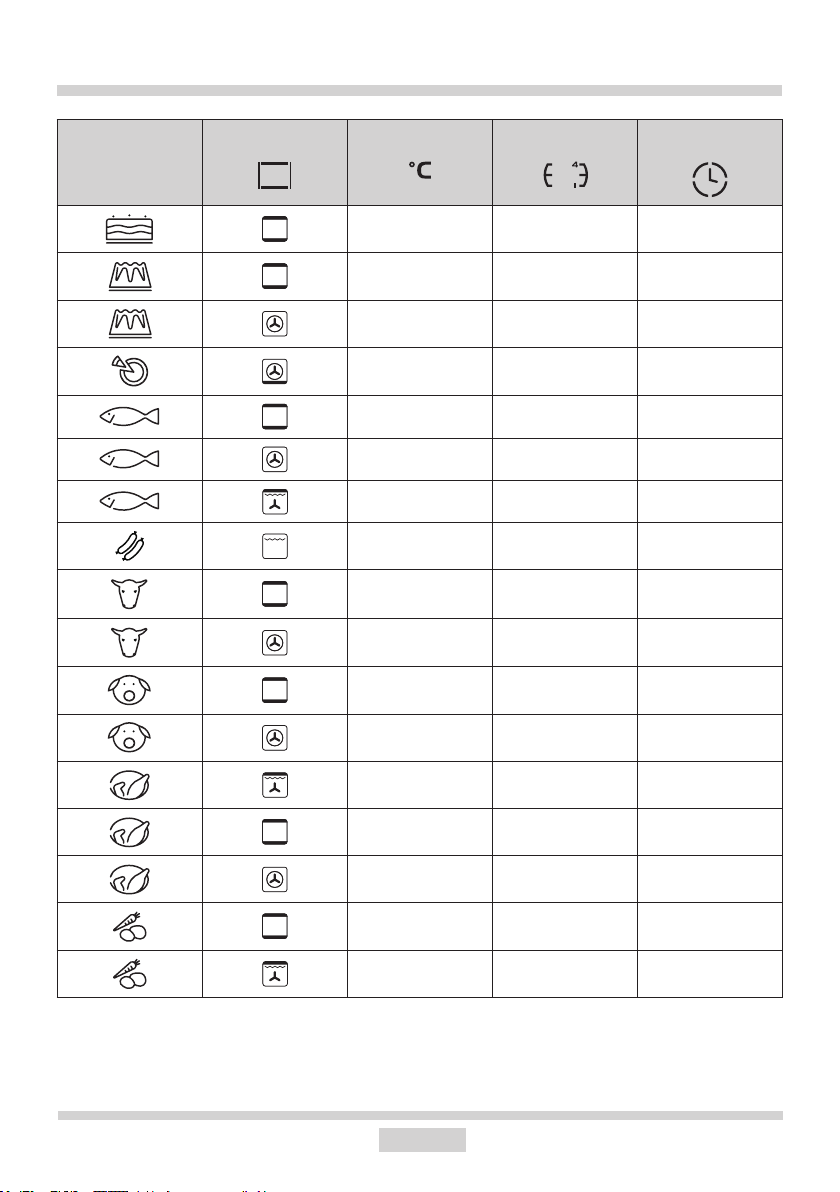

Testgerichte........................................................................................................................34
Allgemeine Pegehinweise ............................................................................................. 36
Wenn’s mal ein Problem gibt ........................................................................................... 41
Technische Daten ............................................................................................................. 42
2
SICHERHEITSHINWEISE
Achtung. Das Gerät und seine zugänglichen Teile werden
während der Benutzung heiß. Seien Sie beim Berühren
sehr vorsichtig. Kinder unter 8 Jahren sollten sich nicht in
der Nähe des Geräts aufhalten. Das Gerät darf von Kindern
nur unter Aufsicht benutzt werden.
Das Gerät darf von Kindern (ab einem Alter von 8 Jahren)
sowie von Personen, die nicht im vollen Besitz ihrer körperlichen, sensorischen oder geistigen Fähigkeiten sind nur unter
Aufsicht und gebrauchsanweisungsgemäß benutzt werden.
Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen
Reinigungsarbeiten nur unter Aufsicht durchführen. Kinder
dürfen das Gerät nur unter Aufsicht bedienen.
Achtung! Erhitzen Sie Fett oder Öl niemals unbeaufsichtigt
(Brandgefahr!).
Versuchen Sie Flammen niemals mit Wasser zulöschen.
Schalten Sie das Gerät aus und ersticken Sie die Flammen
z.B. mit einem Topfdeckel oder einer nichtentammbaren
Decke.
Achtung! Verwenden Sie die Kochäche nicht als Ablageäche (Brandgefahr!).
Achtung! Sollten Sie auf der Kochäche Beschädigungen
bemerken (Sprünge oder Brüche), schalten Sie das Gerät
ab und trennen Sie es von der Stromversorgung (Stromschlaggefahr!).
3
SICHERHEITSHINWEISE
Achtung! Legen Sie keine Metallgegenstände (Messer, Ga-
beln, Löel, Topfdeckel, Alufolie) auf die Kochäche, da sie
sich erhitzen können (Verbrennungsgefahr!).
Schalten Sie nach Gebrauch die Kochzonen mit den Reglern
aus und verlassen Sie sich nicht allein auf die automatische
Topferkennung, um ein unbeabsichtigtes Wiedereinschalten
zu vermeiden.
Starke Erhitzung des Geräts während des Betriebs. Seien
Sie vorsichtig und vermeiden Sie das Berühren der heißen
Innenteile des Geräts.
Zugängliche Teile können bei Be nut zung heiß werden. Kinder fern halten.
Achtung. Verwenden Sie zur Reinigung der Kochäche
keine aggressiven Putzmittel oder scharfen Metallgegen-
stände, die die Oberäche beschädigen könnten (Entstehung
von Sprüngen oder Brüchen).
Zur Reinigung des Geräts keine Dampfreiniger verwen-
den.
Achtung.Um Stromschläge zu vermeiden, muss man sich
vor dem Wechsel die Glühlampe vergewissern, dass das
Gerät abgeschaltet ist.
Verbrühungsgefahr! Heißer Dampf kann beim Önen der
Gerätetür entweichen. Während oder nach dem Garbetrieb
die Gerätetür vorsichtig önen. Beim Önen nicht über die
Gerätetür beugen. Beachten Sie, dass Dampf je nach Temperatur nicht sichtbar ist.
4
SICHERHEITSHINWEISE
Lassen Sie Kinder nicht unbeaufsichtigt an den Herd! Gefahr von Verbrennungen bei
direktem Kontakt mit dem eingeschalteten Herd!
Andere Haushaltsgeräte samt ihren Anschlusskabeln dürfen den Backofen nicht berühren
oder auf den Kochächen auiegen, da deren Isolierung nicht hitzebeständig ist.
Beim Braten den Herd nicht ohne Aufsicht lassen! Öl und Fett können sich durch Über-
hitzen oder Überlaufen selbst entzünden.
Kochplatte von Verschmutzungen und übergelaufenem Kochgut freihalten. Dies betrit
insbesondere Zucker, der mit dem Glaskeramik-Kochfeld reagiert und dadurch eine
bleibende Beschädigung verursachen kann. Etwaige Verschmutzungen sind laufend zu
beseitigen.
Zur Vermeidung von irreversiblen Veränderungen des Kochfelds darf Geschirr mit feuchtem
Boden nicht auf warme Kochächen gestellt werden.
Nur Kochgeschirr verwenden, das nach Herstelleragaben für die Verwendung auf Glas-
keramik-Kochfeldern geeignet ist.
Bei Feststellung einer Beschädigung des Kochfelds – Kratzern, Rissen oder Absplitte-
rungen – ist der Betrieb des Herdes sofort abzubrechen und die Reparatur bei der Kundendienststelle zu melden.
Das Kochfeld nicht einschalten, ohne vorher ein Kochgeschirr darauf zu stellen.
Scharfkantiges Geschirr, das eine Beschädigung des Kochfelds verursachen kann, darf
nicht benutzt werden.
Nicht auf die sich vorheizenden (nicht mit Geschirr überdeckten) Halogen-Kochächen
schauen.
Kochgeschirr mit einem Gewicht über 15 kg darf nicht auf die geönete Backofentür und
Kochgeschirr mit einem Gewicht über 25 kg auf die Kochächen gestellt werden.
Keine Scheuermittel oder scharfen Metallgegenstände zur Glasreinigung verwenden; sie
können die Oberäche zerkratzen, was dazu führen kann, dass das Glas springt.
In nicht betriebsfähigem Zustand darf der Herd nicht benutzt werden. Sämtliche Mängel
dürfen nur von einer autorisierten Fachkraft beseitigt werden.
Bei Betriebsstörungen, die durch technische Mängel verursacht sind, muss unbedingt die
Stromzufuhr unterbrochen und eine Reparatur veranlasst werden.
Es ist dafür zu sorgen, dass Kinder nicht mit dem Gerät spielen.
Personen mit eingesetzten Geräten zur Unterstützung der Lebensfunktionen (z.B.
Herzschrittmacher, Insulinpumpe, Gehörapparat) müssen sicherstellen, dass die
Arbeit dieser Geräte nicht durch die Induktionsplatte gestört wird (Der Frequenzbereich der Funktion der Platte reicht von 20 bis 60 kHz).
Das Gerät ist ausschließlich zum Kochen im haushaltsüblichen Rahmen ausgelegt. Ein
anderweitiger Gebrauch jeder Art (z.B. zur Raumbeheizung) ist nicht bestimmungsgemäß
und kann gefährlich sein.
5
UNSERE ENERGIESPARTIPPS
Wer Energie verantwortlich verbraucht, der schont
nicht nur die Haushaltskasse, sondern handelt auch
umweltbewusst. Seien Sie
dabei! Sparen Sie Elektroenergie! Folgendes können
Sie tun:
Das richtige Kochgeschirr benutzen.
Töpfe mit achem und dickem Boden sparen
bis zu 1/3 an Strom. Deckel nicht vergessen, sonst ist der Stromverbrauch 4-mal so
hoch!
Kochgeschirr auf die Kochäche abstimmen.
Das Kochgeschirr sollte nie kleiner als die
Kochäche sein.
Kochächen und Topfböden stets sau-
ber halten.
Verschmutzungen stören die Wärmeübertragung – sind sie erst einmal stark eingebrannt,
ist die Reinigung oft nur noch mit umweltbelastenden Mitteln möglich.
Nachwärme des Backofens nutzen.
Bei Garzeiten von mehr als 40 Minuten den
Backofen unbedingt 10 Minuten vor dem
Ende der Garzeit ausschalten.
Wichtig!Bei Betrieb mit Zeitschaltuhr entsprechend kürzere Garzeiten
einstellen.
Backofentür gut geschlossen halten.
Durch Verschmutzungen an den Türdichtungen geht Wärme verloren. Deshalb: Am
besten sofort beseitigen!
Herd nicht direkt neben Kühl- oder Gefrieranlagen einbauen.
Deren Stromverbrauch steigt dadurch unnötig.
Unnötiges „Topfgucken” vermeiden.
Auch die Backofentür nicht unnötig oft önen.
Rechtzeitig herunterschalten und Restwärme nutzen.
Bei langen Garzeiten 5-10 Minuten vor Ende
der Garzeit ausschalten. Sie sparen bis zu
20% an Strom.
Backofen nur bei größeren Mengen
einsetzen.
Fleisch mit einem Gewicht bis zu 1 kg lässt
sich sparsamer im Topf auf dem Herd garen.
6
AUSPACKEN
AUSSERBETRIEBNAHME
Für den Transport haben wir
das Gerät durch die Verpakkung gegen Beschädigung
gesichert. Nach dem Auspacken entsorgen Sie bitte
umweltfreundlich die Verpakkungsteile.
Alle Verpackungsmaterialien sind umweltverträglich, hundertprozentig wieder zu verwerten und wurden mit einem entsprechenden
Symbol gekennzeichnet.
Achtung! Die Verpackungsmaterialien
(Polyäthylenbeutel, Polystyrolstücke etc.)
sind beim Auspacken von Kindern fern zu
halten.
Nach Beendigung der Benutzung des Geräts darf es nicht
zusammen mit dem gewöhnlichen Hausmüll entsorgt werden,
sondern ist an eine Sammel- und
Recyclingstelle für Elektro- und
elektronische Geräte abzugeben. Darüber werden Sie durch ein Symbol
auf dem Gerät, auf der Bedienungsanleitung
oder der Verpackung informiert.
Die bei der Herstellung dieses Geräts eingesetzten Materialien sind ihrer Kennzeichnung entsprechend zur Wiederverwendung
geeignet. Dank der Wiederverwendung, der
Verwertung von Wertstoen oder anderer
Formen der Verwertung von gebrauchten
Geräten leisten Sie einen wesentlichen Beitrag zum Umweltschutz.
Über die zuständige Recyclingstelle für die
gebrauchten Geräte werden Sie von Ihrer
Gemeindeverwaltung informiert.
7
BEDIENELEMENTE
10
7
3, 4
1
11
8
5, 6
2
9

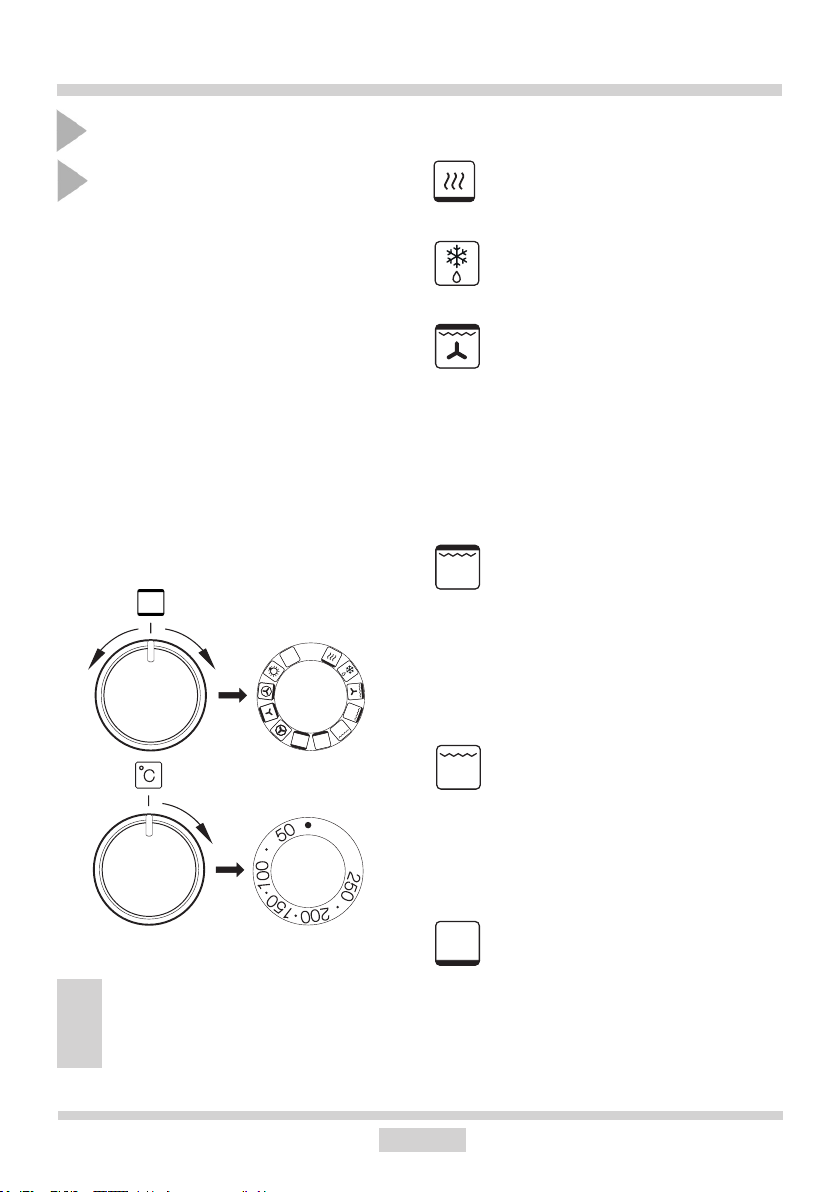

1 Backofen-Temperaturregler
2 Backofen-Funktionsregler
3, 4, 5, 6 Schalter für Kochächen
7 Kontrollleuchte (Heizunganzeige) L
8 Kontrollleuchte (Betriebsanzige) R
9 Türgri
10 Glaskeramik-Kochfeld
11 Zeit schaltuhr
8

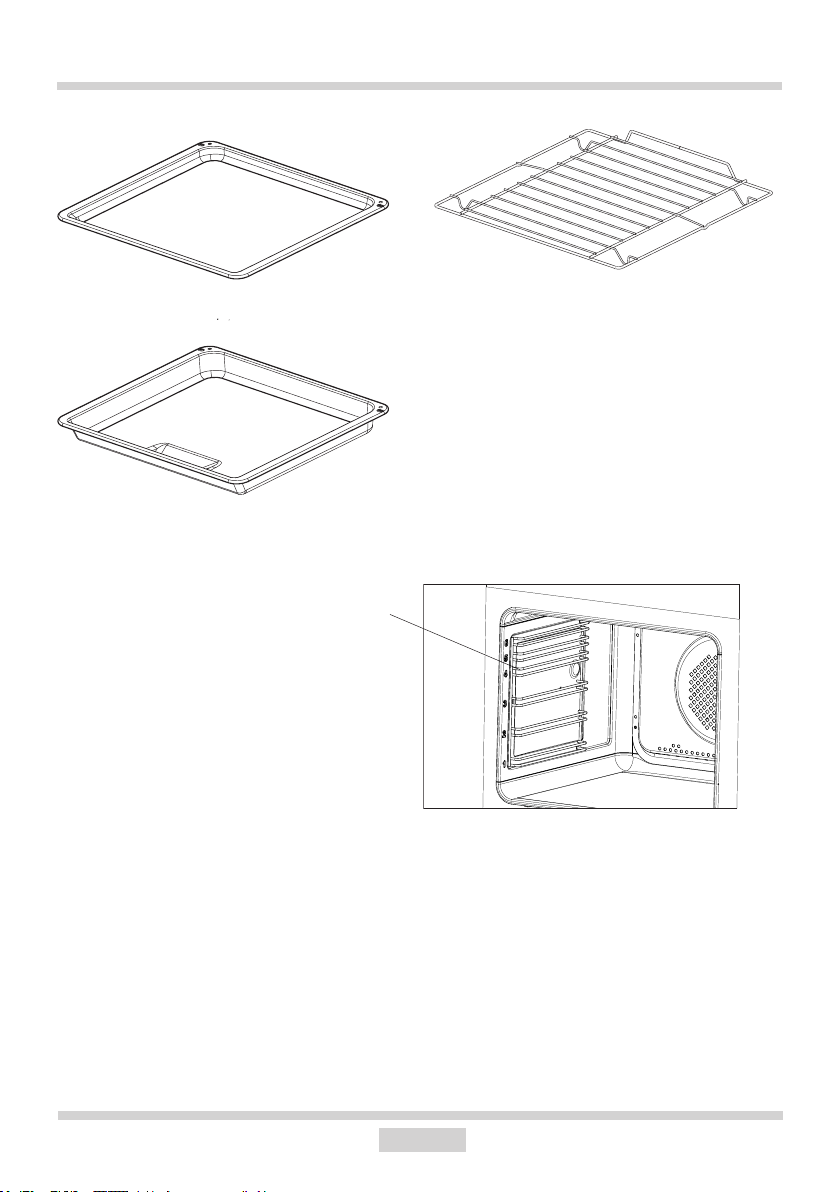

IHR HERD STELLT SICH VOR
Ausstattung des Herdes – Zusammenstellung:
Backblech*
Bratblech*
Grillrost
(Gitterrost)
Backblechträger
*vorhanden nur bei einigen Modellen
9
INSTALLATION
560
min
min
+2
Vorbereitung der Arbeitsplatte der Küchenmöbel für den Einbau des
Kochfelds
● Der Küchenraum sollte trocken und luftig sein und eine gute Belüftung haben; die Aufstellung des Gerätes sollte einen freien Zugang zu allen Steuerelementen sicherstellen. Der
Herd entspricht der Wärmeschutzklasse Y, d.h. er darf nur auf einer Seite neben höheren
Küchenmöbeln oder Wänden eingebaut werden.
● Die Arbeitsplatte des Möbels muss zwischen 28 und 40 mm dick und mindestens 600
mm tief sein. Sie muss flach sein und waagerecht liegen. Die Arbeitsplatte ist an der
Wand gegen überlaufende Flüssigkeiten und Feuchte abzudichten.
● Der Abstand zwischen der Ausschnittkante und der Kante der Arbeitsplatte sollte vorne
mind. 60 mm und hinten mind. 50 mm betragen.
● Die Einbaumöbel müssen auf der Oberfläche furniert und die zum Verkleben eingesetzten Klebstoffe gegen die Temperatur von 100°C beständig sein. Bei Nichterfüllung dieser
Anforderung kann es zur Verformung der Oberfläche und zum Ablösen des Furniers
kommen.
● Die Ausschnittkanten sollten mit einem gegen Aufquellen der Feuchtigkeit beständigen
Mittel geschützt sein.
● Den Ausschnitt in der Arbeitsplatte nach Maßen gemäß Zeichnung 1 vorbereiten.
● Im hinteren Teil der Trennplatte musssich ein Ausschnitt von mindestens 80 mm Breite
benden.(Abb.1a).
50
+2
490
60
1
10
500x10mm
25mm
500x10mm
Minimum
INSTALLATION
1a
80mm
5 10mm÷
Im Arbeitsblatt eines Tragschrankes
eingebaut
10mm
5 10mm÷
Im Arbeitsblatt, über einem Backofen
mit Ventilation eingebaut
500x50mm
Der Einbau des Glaskeramik-Kochfeldes über einem Backofen ohne Ventilation
ist untersagt.
11
INSTALLATION
Montage der Schaumsto-Dichtung *
Der Einbau des Geräts ohne Schaumsto-Dichtung ist verboten.
Die Dichtung ist am Gerät folgenderweise anzubringen.
Vor Einbau des Geräts in der Küchenarbeitsplatte ist die mit dem Gerät mitgelieferte Schaum-
sto-Dichtung an der Unterseite des Rahmens der.
Küchenarbeitsplatte anzubringen:
- Die Schutzfolie von der Dichtung entfernen,
- Die Dichtung anschließend an der Unterseite des Rahmens anklebeni
(Abb.)
* bei einigen Modellen ist die Dichtung an der Platte angeklebt
12
INSTALLATION
560
min
min
560
min
min
54
321
54
321
6
Montage des Kochfeldes in der Arbeitsplatte der Küchenmöbel
• Für die Befestigung einer 38 mm dicken Arbeitsplatte sind 4 Halteklammern “A” einzu-
setzen. Die Montage ist der Abb. 2 und Abb. 3 zu entnehmen. Für die Befestigung einer
28 mm dicken Arbeitsplatte sind neben den Halteklammern “A” zusätzlich 4 Holzstücke
mit Maßen von 15x15x50 mm einzusetzen. Die Montage ist der Abb. 4 und Abb. 5 zu
entnehmen.
• Die Kochfelddichtung auf ihre Unversehrtheit und ihren genauen Sitz am Kochfeld über-
prüfen.
• Die Halteklammern von der Unterseite der Arbeitsplatte leicht anschrauben.
• Die Arbeitsplatte sauber machen, das Kochfeld in die Önung einsetzen und bis zur
Arbeitsplatte andrücken.
• Die Halteklammern vertikal zum Kochfeldrand einstellen und bis zum Anschlag an-
schrauben.
2
3
50
490
60
1 - Arbeitsplatte
2 - Schraube
3 - Halteklammer
4 - Kochfeld
5 - Kochfelddichtung
320
466
4
15
15
1 - Arbeitsplatte
2 - Schraube
3 - Halteklammer
4 - Kochfeld
5 - Kochfelddichtung
5
50
490
60
6 - Holzstück
270
416 50
50
13
INSTALLATION
Einbau des Backofens:
Önung im Umbauschrank für den Ein-
bau des Backofens nach den auf der
Maßskizze angegebenen Abmessungen
vorbereiten (Abb. A),
bei abgeschalteter Stromversorgung den
Backofen an das Stromnetz anschließen,
den Backofen ein Stück weit in den vorher
angefertigten Umbauschrank schieben
und an das Kochfeld anschließen. Abb.
B),
unbedingt die Nullungsleitung des Koch-
felds (gelb-grün) an die in der Nähe der
Anschlussdose platzierte Nullklemme des
Backofens (Bezeichnung ) anschließen,
den Backofen vollständig in den Umbau-
schrank schieben und mit vier Schrauben
an den auf der Skizze dargestellten Stellen in dieser Position sichern. (Abb.C).
Abb. B
Abb. A
Abb. C
Achtung!
Der Einbau muss bei abgeschalteter Stromversorgung durchgeführt werden.
14
INSTALLATION
Elektrischer Anschluss
Achtung!
Der Anschluss an das Stromnetz darf
nur durch eine autorisierte Elektrofachkraft erfolgen, die beim örtlichen
Energieversorgungsunternehmen
zugelassen ist. Nicht autorisierte
Personen dürfen keine willkürlichen
Veränderungen oder Änderungen an
der Elektroinstallation vornehmen.
Hinweise für die Elektrofachkraft
Das Gerät ist für den Anschluss an Dreh- und
Wechselstrom (400V 3N~50Hz) ausgelegt.
Die Nennspannung der Heizelemente beträgt 230 V. Die Anpassung des Gerätes
für den Einphasenstrom (230 V) ist durch
entsprechende Überbrückung auf der Anschlussleiste gemäß dem nachfolgenden
Schaltplan möglich. Als Netzanschlussleitung
ist ein entsprechend ausgelegter Leitungstyp
unter Berücksichtigung der Anschlussart und
Nennleistung des Herdes zu wählen.
Die Anschlussleitung ist in der Entlastungseinrichtung zu befestigen.
Achtung!
Es ist zu beachten, dass der Schutzleiter an
die Klemme der mit gekennzeichneten Anschlussleiste angeschlossen werden muss.
Die Elektroinstallation des Herdes sollte mit
einem Notschalter ausgestattet sein, der im
Notfall das ganze Gerät vom Netz abschaltet.
Der Abstand zwischen den Arbeitskontakten
des Notschalters muss mind. 3 mm betragen.
1
2
Anschlussdose önen: Zum Entriegeln
Schraubendreher ansetzen (1) und geringfügig nach unten bewegen (2).
Vor Anschluss des Herdes an das Stromnetz
sind die Informationen auf Typenschild und
Schaltplan durchzulesen.
15
3
4
PE
L1
2
3
L1
PE
2
3
L1
PE
INSTALLATION
Anschluss-Schaltplan
Schema möglicher Anschlüsse
Achtung! Spannung der Heizelemente 230V.
Achtung! Im Falle jedes der Anschlüsse ist der
Schutzleiter vom Netz mit der Klemme PE
verbunden werden.
Empfohlene Art
der Anschluss-
leitung
Bei 230V Netz Einphasenanschluss mit Be-
1.
1/N~
trieb snull. Brücken verbinden die Klemmen
1-2-3 sowie Klemmen 4-5 Schutzleiter auf
2.
Bei 400/230 Netz Zweiphasenanschluss mit
2/N~
Be trieb snull. Brücken verbinden Klemmen
2-3 so wie 4-5. Schutzleiter auf
Bei 400/230V Netz Dreiphasenanschluss mit
3.
3/N~
Be trieb snull. Brücken verbinden 4-5. Phasen
re ihen fol ge nach 1-2-3. Null auf 4-5, Schutzle iter auf
L1=R L2=S L3=T N=neutrale Leitung PE=Schutzleiter
5
2
N
1
4
5
N
L2
1
4
L3
5
N
L2
1
H05VV-F3G4
H05VV-F4G2,5
H05VV-F5G1,5
16
BEDIENUNG
Vor dem ersten Einschalten des Backofens
vorhandene Verpackungsteile vom Koch-
feld und vom Backofen entfernen,
Backofen-Innenraum und Kochfeld von
Konservierungsmitteln reinigen,
Ausstattungselemente des Backofens
herausnehmen und mit warmem Wasser
und etwas Spülmittel reinigen,
Raumbelüftung einschalten oder Fenster
önen,
Backofen bei 250°C, etwa 30 min. eing
schaltet lassen, Verschmutzungen ent-
fernen und genau reinigen, Kochächen
etwa 4 min. ohne Kochgeschirr eingeschaltet lassen.

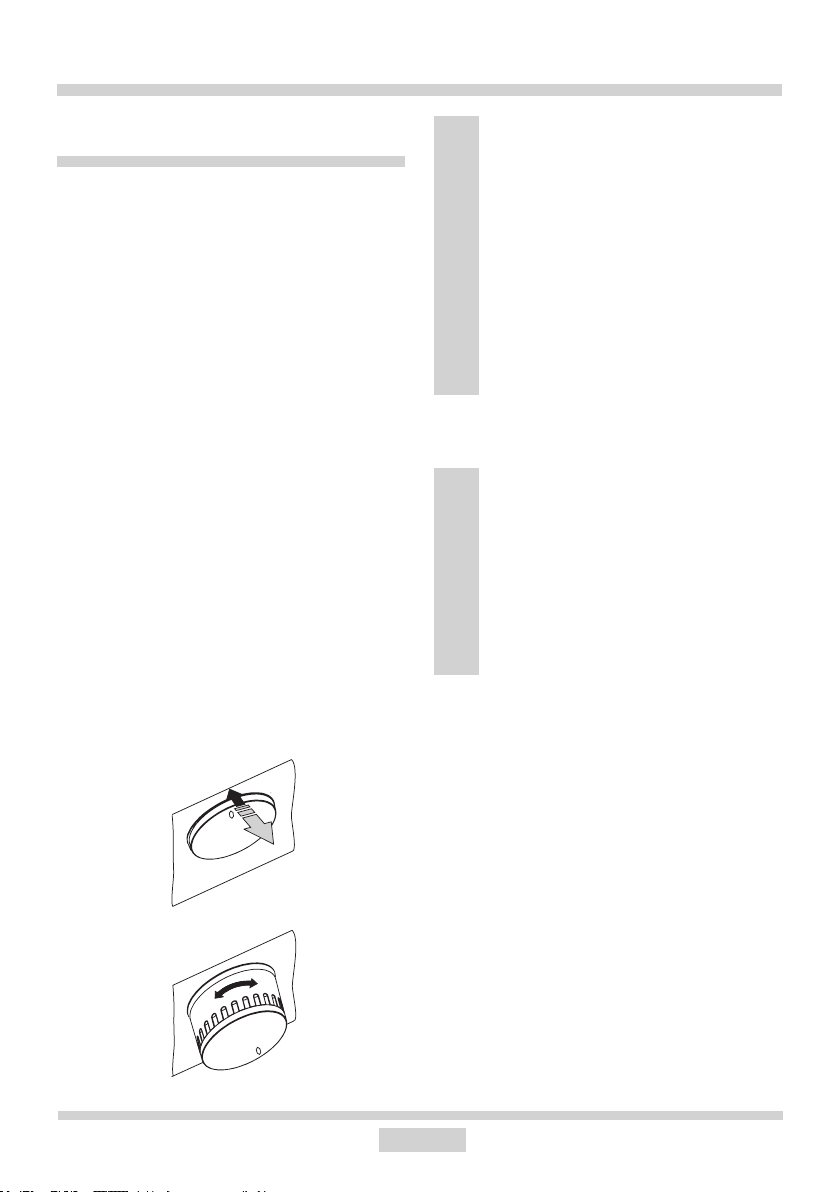

Die Regler sind im Bedienfeld „versenkt“. Um
die gewünschte Funktion zu wählen:
1. den Regler leicht eindrücken und loslas-
sen,
2. auf die gewünschte Funktion drehen. Die
Kennzeichnung des Reglers an dessen Rand
entspricht den jeweiligen nacheinander folgenden Funktionen des Backofens.
Wichtig!
Bei Backöfen mit Zeitschaltuhr Tb
erscheint nach dem Netzanschluss
in der Zeit-Anzeige die Uhrzeit „0.00”.
Aktuelle Uhrzeit auf der Zeitschaltuhr einstellen. Ohne die Einstellung der aktuellen Uhrzeit läßt sich
der Backofen nicht betreiben.
Wichtig!
Der elektronische Programmschalter
Tb ist mit Sensoren ausgestattet, die
durch Berühren der gekennzeichneten Oberäche mit den Fingern bedient werden.
Jede Umsteuerung eines Sensors
wird durch ein akustisches Signal
bestätigt.
Die Oberäche der Sensoren muss
sauber gehalten werden.
Wichtig!
Backofen-Innenraum nur mit warmem
Wasser und etwas Spülmittel reinigen.
1
2
17
BEDIENUNG
Elektronische schaltuhr
-Kennzeichnung
von Betriebsfunktionen
MENU - Anwahltaste für Betriebsfunktionen
< - Sensor „-”
> - Sensor „+”
Uhrzeit einstellen
Beim Netzanschluss oder bei er neu tem
Ein schal ten nach vorherigem Netzspannungsausfall wird an der An zei ge Uhr 0.00
angezeigt.
0000
Den Sensor MENU (oder zugleich die Sen-
soren < / >) drücken und gedrückt halten,
bis das Symbol im Display angezeigt
wird, der Punkt unter dem Symbol wird
pulsieren,
Innerhalb von 7 Sekunden die laufende
Uhrzeit mit den Sensoren < / > einstellen.
Nach Ablauf von ca. 7 Sekunden ab Beendigung der Einstellung der Uhrzeit werden
neue Angaben gespeichert und der Punkt
unter dem Symbol hört auf zu pulsieren.
Die Korrektur der Uhrzeit kann später durchgeführt werden, indem die Sensoren < / >
gleichzeitig gedrückt werden. Während der
Punkt unter dem Symbol pulsiert, kann die
laufende Uhrzeit berichtigt werden.
Achtung! Ohne eingestellte Uhrzeit ist die
Backofenfunktion unmöglich.
Timer
Zeitdauer ist im Bereich von 1 Minute bis
23 Stun den und 59 Minuten. Um den Timer
ein zu stel len, sind folgende Tä tig kei ten durchzu füh ren:
Sensor MENU drücken und solange ge-
drückt hal ten; in der Anzeige er scheint dann
,
0000
Zeitdauer am Timer mit den Sensoren >
und < ein stel len. Die eingestellte Zeit dau er
ist an der An zei ge zu sehen und die Betriebsfunktion leuchtet.
Nach Ablauf der eingestellten Zeitdauer wird
ein Schallsignal ausgelöst und die Betriebsfunktion fängt wieder an zu blinken.
Sensoren MENU , < und > drücken, um
das Schallsignal abzustellen; dann erlischt
die Betriebsfunktion und in der Anzeige wird
die Uhrzeit angezeigt.
Achtung!
Wenn das Schallsignal nicht manuell ab gestellt worden ist, wird es au to ma tisch nach
Ablauf von ca. 7 Minuten au to ma tisch abge schal tet.
18
BEDIENUNG
Halbautomatischer betrieb
Wenn der Backofen in einem vor ge ge be nen
Zeitpunkt abgeschaltet werden soll, sind folgen de Tätigkeiten durch zu füh ren:
Knebelgrie der Backofenfunktionen und
der Temperatur in die ge wünsch ten Po si tionen bringen, bei denen der Backofen be trieben werden soll,
Sensor MENU solange gedrückt halten,
bis der Anzeige erscheint dann:
80 80
gewünschte Betriebsdauer mit den Sensoren < und >, im Bereich von 1 Minute bis
zu 10 Stun den einstellen.
Die eingegebene Zeitdauer wird nach ca. 7
Sekunden gespeichert und in der Anzeige
er scheint wieder die Uhrzeit, wobei die Betriebsfunktion AUTO leuch tet.
Nach Ablauf der eingestellten Zeitdauer wird
der Backofen automatisch ab ge schal tet, es
er tönt ein Schallsignal und die Betriebsfunktion AUTO beginnt zu blinken;
Automatischer betrieb
Wenn der Backofen für eine vor ge ge be ne
Be triebs dau er ein- und in einem fest ge leg ten
Zeit punkt ausgeschaltet wer den soll, dann
sind die Betriebsdauer und der Zeit punkt der
Ab schal tung wie folgt ein zu stel len:
Sensor MENU solange gedrückt halten,
bis der Anzeige erscheint dann:
80 80
gewünschte Betriebsdauer mit den Sensoren < und > einstellen (siehe Halb au toma ti scher Betrieb) .
Sensor MENU solange ge drückt halten,
bis der Anzeige erscheint dann:
88 80
Knebelgriffe der Backofenfunktionen
und der Temperatur in die Abschaltposition
brin gen,
Sensor MENU, < und > drücken, um das
Schallsignal abzustellen; die Betriebsfunktion
er lischt und es erscheint die Uhrzeit in der
An zei ge.
19
Abschaltzeitpunkt (Betriebsende) mit den
Sensoren < und > einstellen; der kann nur
um maximal 23 Stunden und 59 Mi nu ten vom
aktuellen Zeitpunkt entfernt sein,
BEDIENUNG
Knebelgrie der Backofenfunktionen und
der Temperatur in die gewünschten Po si tionen bringen, bei denen der Back ofen be trieben werden soll.
Die Betriebsfunktion AUTO leuchtet, der
Back ofen wird jedoch erst in dem Zeit punkt
ein ge schal tet, der aus dem Un ter schied zwischen dem eingestellten Abschaltzeitpunkt
und der eingestellten Be triebs dau er folgt
(wenn z.B. die Be triebs dau er auf 1 Stunde
und der Abschaltzeitpunkt auf 14.00 Uhr
ein ge stellt worden sind, wird der Back ofen
um 13.00 Uhr au to ma tisch ein ge schal tet).
Nachdem der Betriebsende-Zeit punkt erreicht worden ist, wird der Backofen au to matisch ab ge schal tet, das Schallsignal aus gelöst und die Betriebsfunktion AUTO beginnt
wie der zu blin ken,
• Knebelgrie der Backofenfunktionen und
der Tem pe ra tur in die Abschaltposition bringen,
• Sensor MENU, < und > drücken, um das
Schallsignal abzustellen; die Betriebsfunktion
AUTO er lischt und die Uhrzeit erscheint in
der An zei ge.
EINSTELLUNGEN LÖSCHEN
Die Einstellungen der Timer oder die Funk ti on
des au to ma ti schen Betriebs kön nen je der zeit
gelöscht werden.
Löschen der Einstellungen des au to ma tischen Betriebes:
• Betätigen Sie gleichzeitig die Sensoren
< und >,
Löschen der Einstellungen der Timer:
• Wählen Sie die Timer – Funk ti on aus, in dem
Sie den Sensor MENU be tä ti gen
• Betätigen Sie erneut die Sensoren
< und >
ÄNDERUNG DES TONS
DES AKU STI SCHEN SIGNALS
Der Ton des akustischen Signals kann in folgen der Weise geändert werden:
• Betätigen Sie gleichzeitig die Sensoren
< und >,
• Mit dem Sensor MENU, wäh len Sie die
Funk ti on “Ton“, die Anzeige auf dem Dis play
wird pul sie ren:
12 35
Achtung! Die programmierten Ein stel lungen lassen sich jederzeit überprüfen und
kor ri gie ren. Es ist aber unmöglich, die Uhrzeiteinstellung zu ändern, wenn sich das
Programmiergerät in halb au to ma ti schem
oder automatischem Be trieb be n det.
20
88 81
Mit dem Sensor > wählen Sie den ent sprechen den Ton im Bereich von 1 bis 3 aus.
BEDIENUNG
Wirkungsprinzip eines induktiven Kochfeldes
Der elektrische Generator versorgt die im Inneren des
Gerätes gelegene Spule mit Strom. Diese Spule erzeugt
ein Magnetfeld, wodurch im Moment des Aufsetzens
des Topfes auf der Platte dieser von Induktionsströmen
durchdrungen wird.
Diese Ströme machen aus dem Topf einen wahren Wär-
mesender, während die Glasoberäche der Platte kühl
bleibt.
Dieses System setzt die Verwendung von Töpfen voraus, deren Böden für das Einwirken
eines Magnetfeldes empfänglich sind.
Allgemein zeichnet sich die Induktionstechnologie durch zwei grundlegende Vorteile aus.
Da die Hitze ausschließlich mit Hilfe des Topfes, ist eine maximale Ausnutzung der Wärme
möglich.
Die Erscheinung der Wärmeträgheit tritt nicht auf, da der Kochvorgang automatisch in dem
Moment beginnt, wenn der Topf auf die Platte gestellt wird, und dann endet, wenn der Topf
vom Herd genommen wird.
Sicherungsanlagen:
Wenn die Platte ordnungsgemäß installiert und genutzt wird, sind Sicherungsanlagen selten
notwendig.
Ventilator: Er dient zum Schutz und zur Kühlung der Steuer- und Stromversorgungselemente.
Er kann mit zwei verschiedenen Geschwindigkeiten arbeiten und funktioniert automatisch.
Der Ventilator arbeitet dann, wenn die Heizfelder ausgeschalten werden , und funktioniert bis
zum Moment einer ausreichenden Abkühlung des elektronischen Systems.
Transistor: Die Temperatur der elektronischen Elemente wird ununterbrochen mittels einer
Sonde gemessen. Wenn die Wärme auf gefährliche Weise ansteigt, schaltet dieses System
das den erhitzten elektronischen Elemente am nächsten liegende Heizfeld automatisch ab.
Detektor: Der Detektor erkennt die Anwesenheit eines Topfes auf der Platte und ermöglicht
dadurch die Arbeit und Heizung der Platte. Kleine Gegenstände, die in den Heizbereich
gelegt werden (wie etwa Löel, Messer, Ringe) werden nicht als Töpfe erkannt – die Platte
schaltet sich dann nicht ein.
21
BEDIENUNG
Topferkennung
Der Detektor der Anwesenheit eines Topfes
ist in den Platten mit Induktionsfeld installiert.
Während der Arbeit der Platte beginnt der
Detektor automatisch mit der Ausstrahlung
von Wärme durch das Heizfeld in dem Moment, wenn ein Topf auf die Platte gestellt
wird. Genauso schaltet er die Platte sofort ab,
wenn der Topf heruntergenommen wird. Dies
sichert eine optimale Energieeinsparung.
Wenn das Kochfeld zusammen mit einem
entsprechenden Topf verwendet wird, dann
wird auf dem Display das Wärmeniveau
angezeigt.
Die Induktion erfordert die Verwendung
angepasster Töpfe, die mit einem Boden aus
magnetischem Material ausgerüstet sind –
siehe Tabelle.
Wenn auf dem Kochfeld kein Topf oder ein
nicht entsprechender Topf steht, dann blinkt
die Zier der Heizleistung auf dem Display.
Das Feld wird nicht eingeschaltet. Wenn
innerhalb einer Minute kein entsprechender
Topf erkannt wird, dann wird die Operation
des Einschaltens der Platte abgebrochen.
Um das Kochfeld auszuschalten, ist dies mit
Hilfe des Drehknopfes und nicht allein durch
Herunternahme des Topfes zu tun.
Achtung!
Im Falle eines Spannungsausfalls im Stromnetz werden alle Einstellungen gelöscht.
Nach erneuter Einschaltung der Spannung
ist Vorsicht geboten. Solange die Kochfelder
heiß sind, leuchtet die Anzeige der teilweisen
Erwärmung „H“ auf.
Nach Beendigung des Kochvorganges ist das
Heizfeld mit dem Regulator auszuschalten –
es sollte nicht dem Detektor der Anwesenheit
eines Topfes vertraut werden.
22
BEDIENUNG
Passende Töpfe zur Größe der Induktionskochzone
Diese Tabelle zeigt den kleinsten bzw. größten möglichen Durchmesser des Topfbodens.
Kochzone Durchmesser des Topfbodens
Durchmesser (mm) Minimum (mm) Optimum (mm)
220 140 220
180 90 180
Bei Verwendung von Töpfen mit einem kleineren als dem Minimaldurchmesser funktioniert das Kochfeld nicht.
Zur Sicherstellung einer optimalen Temperaturkontrolle durch das Induktionsmodul
muss der Boden des Kochgeschirrs ach sein.
Konkaver Boden des Kochgeschirrs oder Boden mit einem tief eingeprägten Logo
des Herstellers beeinträchtigen die Temperaturkontrolle durch das Induktionsmodul
und können Überhitzung des Kochgeschirrs verursachen.
Beschädigtes Kochgeschirr - z.B. mit einem durch übermäßige Temperatur verformten Boden - nicht verwenden.
Markierung am
Kochgeschirr
Nichtrostender Stahl
Aluminium
Gußeisen
Emaillierter Stahl
Glas
Porzellan
Gefäße mit Kupferboden
Überprüfen, ob das Etikett das Zeichen trägt,
das informiert darüber, dass der Topf für die
induktiven Kochfelder geeignet ist.
Töpfe aus magnetischem Material verwenden (aus emailliertem Blech, ferritischem Nirostahl, Gußeisen); überprüfen
ob der Magnet am Topfboden anhaftet.
Der Topf wird nicht erkannt.
Ausnahme: Töpfe aus ferromagnetischem Stahl
Der Topf wird nicht erkannt.
Hoher Wirkungsgrad
Warnung: Die Töpfe können die Glaskeramik zerkratzen
Hoher Wirkungsgrad
Gefäße mit achem, dickem u. glattem Boden empfohlen
Der Topf wird nicht erkannt
Der Topf wird nicht erkannt
Der Topf wird nicht erkannt
23
BEDIENUNG
Die Kochzonen haben eine unterschiedliche Heizleistung. Die Heizleistung kann
stufenweise eingestellt werden, indem man
den Drehknopf nach rechts bzw. nach links
dreht.
4
3 6 5
3 4 5 6
[3] Induktionskochzone vorne links
Ø 220 mm 2,3 kW / 3,0 kW
[4] Induktionskochzone hinten links
Ø 180 mm 1,4 kW
[5] Induktionskochzone hinten rechts
Ø 220 mm 2,3 kW
[6] Induktionskochzone vorne rechts
Ø 180 mm 1,4 kW
Ist die Kochplatte ausgeschaltet, werden
auch alle Kochzonen abgeschaltet und die
Displays leuchten nicht.
Heizleistung
0 Ausgeschaltet. Restwärmenutzung
1-2 Aufwärmen von Gerichten. Lang-
3 Langsames Kochen bei niedriger
4-5 Längere Zubereitung von größe-
ren Portionen bzw. Schmoren von
6 Schmoren, Anbraten
7-8 Schmoren
9 Beginn der Zubereitung, Schmoren
A Ankochautomatik
P Booster Funktion (schnelles
Verwendung
sames Kochen von kleineren
Portionen
Heizleistung
größeren Portionen
Kochen)
Einschalten der Kochplatte
• Die Induktionskochzone mittels eines
Drehknopfes auf dem Steuerpaneel einschalten.
• Die Symbole neben den Drehknöpfen zeigen, welcher Drehknopf welche Kochzone
steuert.
• Die gewünschte Heizleistung (1-9) kann
sofort eingestellt werden.
• Die eingestellte Heizleistung wird ebenfalls
auf dem Display der Kochplatte gezeigt.
Die Displays erlöschen 10 Sekunden nach
Abschalten aller Induktionskochzonen.
24
BEDIENUNG
Kindersicherung
Sie können die Nutzung der Kochzonen durch
Aktivierung der Kindersicherung verhindern.
Dadurch werden Ihre Kinder geschützt.
Aktivierung der Kindersicherung
• Die Kindersicherung kann aktiviert werden, wenn in allen Anzeigen „0” oder „H”
erscheint
• Drehen Sie gleichzeitig zwei Regler auf
der linken Seite [3] und [4] nach links und
halten Sie diese über 3 Sekunden gedreht.
In allen Anzeigen erscheint das Symbol
„L”. Die Kindersicherung wurde aktiviert.
Durch Drehen eines der Regler der Kochplatte erscheint das Symbol „L” in allen
Anzeigen.
Abschalten der Kindersicherung.
• Drehen Sie gleichzeitig zwei Regler auf
der linken Seite [3] und [4] nach links und
halten Sie diese gedreht, bis das Symbol
„L” im Display nicht mehr angezeigt wird.
Hinweis!
Nach dem Trennen von der Stromversorgung ist die Kindersicherung
aktiv.
Restwärmeanzeige
Die Kochzone ist ebenfalls mit der Restwärmeanzeige „H” ausgestattet. Auch dann,
wenn eine Induktionskochzone nicht direkt
beheizt wird, entnimmt sie weiterhin die Wärme vom Boden des Topfes. Solange auf dem
Display das Symbol „H“ erscheint, kann man
die Restwärme zum Aufwärmen eines Topfes
bzw. zum Schmelzen von Fett verwenden.
Wenn diese Anzeige erlischt, kann die Induktionskochzone berührt werden, wobei man
daran denken sollte, dass sie noch nicht auf
die Umfeldtemperatur abgekühlt ist.
Achtung!
Ohne Stromversorgung funktioniert
die Restwärmeanzeige nicht.
Automatische Heizleistungssenkung
Alle vier Induktionskochzonen sind mit einer
Funktion ausgestattet, die es erlaubt, die
Zonen bei der Aktivierung maximal zu beheizen und zwar unabhängig von der aktuell eingestellten Heizleistung. Nach einer
bestimmten Zeit stellt sich die Heizleistung
auf den vorgewählten Wert (1 bis 8) um. Um
diese Funktion nutzen zu können, genügt
es eine Stufe auszuwählen, auf welcher gekocht wird, bzw. auf welche die Heizleistung
der Kochzone gesenkt werden soll.
Die automatische Heizleistungssenkung
kann dann nützlich sein, wenn:
• die zu zubereitenden Gerichte kalt sind
und am Anfang stark und später mit einer
geringen Heizleistung erwärmt werden
sollen, sodass es nicht notwendig ist, sie
ständig zu kontrollieren (z.B. bei einem
Rindeischragout).
25
BEDIENUNG
Die automatische Heizleistungssenkung ist
nicht nützlich, wenn:
• die geschmorten bzw. gedünsteten Gerichte umgedreht oder gemischt werden
müssen, bzw., wenn man Wasser dazugeben muss;
• Klöße oder Nudeln in einer größeren
Wassermenge gekocht werden;
• Gerichte länger in einem Schnellkochtopf
zubereitet werden müssen.
Aktivieren der Funktion der automatischen
Heizleistungssenkung:
• Den Drehknopf zuerst auf die Position „A“
und danach wieder auf die gewünschte
Heizleistung einstellen. Auf dem Display
erscheinen abwechselnd das Symbol „A“
und die gewählte Heizleistungsstufe. Nach
Ablauf der Zeitspanne mit der erhöhten
Heizleistung stellt sich die Heizleistung auf
den vorgewählten Wert ein (z.B. 5), der
ständig auf dem Display gezeigt wird.
Auf dem Display
Hinweise:
• Befindet sich der Drehknopf nach der
Wahl der Funktion der automatischen
Heizleistungssenkung in der Position „0“
(d.h. keine Heizleistungsstufe wurde gewählt), schaltet sich diese Funktion nach
3 Sekunden automatisch aus.
• Wird der Topf von der Induktionskochzone
genommen und innerhalb von 10 Minuten
wieder auf das selbe Feld gestellt, bleibt
die Funktion der automatischen Heizleistungssenkung aktiv.
Die Induktionskochzone wird beheizt mit der
vollen Leistung innerhalb einer Zeitspanne,
die von der gewählten Heizleistungsstufe
abhängig ist. Danach schaltet sie auf diese
Stufe um.
Heizleistungsstufe
1 48
2 72
3 136
4 208
5 264
6 432
7 120
8 192
9 -
Dauer der auto-
matischen Heizlei-
stungssenkung (s)
Auf dem Display
26
Loading...
