Amica EHEG 12520 E, EHEG 12521 E User Manual [de]
EHEG*
MENU
C
O
2014G(G)*Eco
2014GH*Ts*Eco
(DE) BEDIENUNGSANLEITUNG...............................2
(F) NOTICE D’UTILISATION......................................40
IOAK-2583 / 8054867
(08.2013./1)
SEHR GEEHRTER KUNDE,
Die Küchengeräte verbindet außergewöhnliche Bedienungsfreundlichkeit mit perfekter
Kochwirkung. Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird
die Bedienung des Geräts kein Problem sein.
Bevor der Küche das Herstellerwerk verlassen konnte, wurde er eingehend auf Sicherheit
und Funktionstüchtigkeit überprüft.
Vor Inbetriebnahme lesen Sie bitte die Bedienungsanleitung aufmerksam durch.
Durch Befolgung der darin enthaltenen Hinweise vermeiden Sie Bedienungsfehler.
Diese Bedienungsanleitung ist so aufzubewahren, dass sie im Bedarfsfall jederzeit griffbereit ist.
Befolgen Sie ihre Hinweise sorgfältig, um mögliche Unfälle zu vermeiden.
Achtung!
Gerät nur bedienen, wenn Sie sich mit dem Inhalt dieser Bedienungsanleitung
vertraut gemacht haben.
Das Gerät ist nur zur Verwendung im privaten Haushalt bestimmt.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die
keinen Einuss auf die Funktionsweise des Geräts haben.
2
INHALTSVERZEICHNIS
Sicherheitshinweise .......................................................................................................... .4
Bedienelemente ................................................................................................................ .9
Installation ......................................................................................................................... 12
Bedienung ......................................................................................................................... 19
Backen und Braten – Praktische Hinweise .................................................................... 30
Allgemeine Pflegehinweise ............................................................................................. 33
Wenn’s mal ein Problem gibt ........................................................................................... 38
Technische Daten ............................................................................................................. 39
3
SICHERHEITSHINWEISE
Achtung. Das Gerät und seine zugänglichen Teile
werden während der Benutzung heiß. Seien Sie
beim Berühren sehr vorsichtig. Kinder unter 8 Jahren
sollten sich nicht in der Nähe des Geräts aufhalten.
Das Gerät darf von Kindern nur unter Aufsicht benutzt
werden.
Das Gerät darf von Kindern (ab einem Alter von 8
Jahren) sowie von Personen, die nicht im vollen Besitz ihrer körperlichen, sensorischen oder geistigen
Fähigkeiten sind nur unter Aufsicht und gebrauchsanweisungsgemäß benutzt werden. Kinder dürfen nicht
mit dem Gerät spielen. Kinder dürfen Reinigungsarbeiten nur unter Aufsicht durchführen. Kinder dürfen
das Gerät nur unter Aufsicht bedienen.
Achtung! Erhitzen Sie Fett oder Öl niemals unbeaufsichtigt (Brandgefahr!).
Versuchen Sie Flammen niemals mit Wasser zulöschen. Schalten Sie das Gerät aus und ersticken
Sie die Flammen z.B. mit einem Topfdeckel oder
einer nichtentammbaren Decke.
Achtung! Verwenden Sie die Kochäche nicht als
Ablageäche (Brandgefahr!).
4
SICHERHEITSHINWEISE
Starke Erhitzung des Geräts während des Betriebs.
Seien Sie vorsichtig und vermeiden Sie das Berühren
der heißen Innenteile des Geräts.
Zugängliche Teile können bei Be nut zung heiß werden. Kinder fern halten.
Achtung. Verwenden Sie zur Reinigung der Koch-
äche keine aggressiven Putzmittel oder scharfen
Metallgegenstände, die die Oberäche beschädigen
könnten (Entstehung von Sprüngen oder Brüchen).
Achtung.Um Stromschläge zu vermeiden, muss man
sich vor dem Wechsel die Glühlampe vergewissern,
dass das Gerät abgeschaltet ist.
Zur Reinigung des Geräts keine Dampfreiniger verwenden.
5
SICHERHEITSHINWEISE
● Wir bitten Sie auf Kinder während der Nutzung des Herdes zu achten, da sie ja mit der
Bedienung des Herdes nicht vertraut sind. Besonders heiße Oberächenbrenner, Backofeninnenraum, Roste, Backofentürscheibe, Kochgeschirr mit heißen Flüssigkeiten
können zur Verbrennung Ihres Kindes führen.
● Achten Sie darauf, dass elektrische Anschlussleitungen von mechanischen Küchengeräten, z.B. Mixer, keine heißen Herdteile berühren.
● Bewahren Sie in der Schublade keine leicht entzündlichen Stoffe auf, da diese sich
während des Betriebs des Backofens entzünden können.
● Beim Braten den Herd nicht ohne Aufsicht lassen! Öle und Fette können sich infolge
von Überhitzung entzünden.
● Auf den Siedemoment achten, um ein Überlaufen auf den Brenner zu vermeiden.
● Bei Betriebsstörungen darf der Herd erst nach der Beseitigung des Schadens durch
eine Fachkraft in Betrieb genommen werden.
● Den Gasanschlusshahn oder das Gasaschenventil nicht öffnen, ohne zuvor festzustel-
len, dass alle Hähne zu sind.
● Vermeiden Sie ein Überlaufen und die Verschmutzung der Brenner. Bei Verschmutzung
sofort nach dem Abkühlen reinigen und trocknen.
● Kochgeschirr nicht direkt auf den Brennern abstellen,
● Auf dem Rost über einem Brenner kein Kochgeschirr, das schwerer als 10 kg sind, abs-
tellen. Auf dem gesamten Rost darf kein Kochgeschirr abstellt werden, dessen Gesamtgewicht 40 kg übersteigt.
● Nicht gegen die Drehknöpfe und Brenner schlagen.
● Keine Gegenstände, die schwerer als 15 kg sind, auf der geöffneten Backofentür abs-
tellen.
● Verboten ist die Durchführung von Umbau- und Instandsetzungsarbeiten am Herd
durch unqualizierte Personen.
● Es ist verboten die Gashähne am Herd aufzudrehen, wenn kein angezündetes Streichholz oder sonstiges Gaszündgerät bereitgehalten wird.
● Es ist verboten die Gasamme durch Ausblasen zu löschen.
● Es wird empfohlen die Abdeckung vor dem Öffnen von jeglicher Verschmutzung zu
reinigen. Es wird empfohlen die Oberäche der Kochplatte vor dem Zudecken abkühlen
zu lassen.
● Die Glasabdeckung kann infolge von Erhitzung springen. Vor dem Zudecken alle Bren-
ner ausmachen.
● Keine Scheuermittel oder scharfen Metallgegenstände zur Glasreinigung verwenden;
sie können die Oberäche zerkratzen, was dazu führen kann, dass das Glas springt.
6
SICHERHEITSHINWEISE
● Nicht autorisierte Personen dürfen den Gasherd nicht willkürlich auf eine andere Gassorte umstellen, an einen andern Platz stellen oder Veränderungen an der Gas- und
Elektroinstallation vornehmen. Diese Arbeiten dürfen nur von qualizierten und autorisierten Installateuren vorgenommen werden.
● Keine Kleinkinder und Personen, die nicht mit Bedienungsanleitung des Herdes vertraut sind, an den Herd lassen.
● BEI VERDACHT, DASS GAS ENTWEICHT, IST ES VERBOTEN:
Streichhölzer anzuzünden, zu rauchen, elektrische Stromverbraucher ein- oder auszuschalten (Klingel oder Lichtschalter) und andere elektrische und mechanische Geräte,
die Funkenbildung verursachen können, zu gebrauchen. In solch einem Fall ist das
Ventil der Gasasche beziehungsweise das Sperrventil der Gasanschlussleitung sofort
zu schließen und der Raum zu lüften, anschließend ist eine befugte Fachkraft zur Beseitigung der Störungsursache hinzuzuziehen.
● Bei Betriebsstörungen infolge technischer Mängel muss unbedingt die Stromzufuhr
unterbrochen (Vorgehensweise wie oben) und eine Reparatur veranlasst werden.
● An die Gasinstallation dürfen keine Antennenleitungen,z. B. Radioantennen, angeschlossen werden.
● Falls es zu einer Entzündung des entweichenden Gases aus einer undichten Installation kommt, ist die Gaszufuhr sofort am Sperrventil zu schließen.
● Falls es zu einer Entzündung des entweichenden Gases aus einem undichten Gasaschenventil kommt, ist wie folgt vorzugehen: Verdecken Sie die Gasasche mit einer
nassen Decke, um die Gasasche abzukühlen, schließen Sie das Gasaschenventil.
Nach dem Abkühlen bringen Sie die Gasasche ins Freie. Die Wiederverwendung von
beschädigten Gasaschen ist untersagt.
● Wird der Gasherd für einige Tage nicht genutzt, schließen Sie das Hauptventil der Ga-
sinstallation, falls Sie Gasaschen verwenden, schließen Sie das Gasventil nach jeder
Nutzung.
Die Nutzung des Koch- und Bratgerätes bewirkt die Absonderung von Wärme und
Feuchtigkeit im Raum, in welchem das Gerät installiert ist. Es ist sicherzustellen, dass
der Küchenraum gut gelüftet ist; die natürlichen Lüftungsöffnungen sind offen zu halten
oder mechanische Lüftungsgeräte zu installieren (Dunstabzugshaube mit mechanischem Abuzg).
● Eine langandauernde, intensive Nutzung des Gerätes kann eine zusätzliche Lüftung
notwendig machen, zum Beispiel durch Öffnen eines Fensters oder durch wirksamere
Ventilation, beispielsweise durch Erhöhung der Ausbeute der mechanischen Ventilation, wenn eine solche angewendet wird.
● Das Gerät ist ausschließlich zum Kochen im haushaltsüblichen Rahmen ausgelegt. Ein
anderweitiger Gebrauch jeder Art (z.B. zur Raumbeheizung) ist nicht bestimmungsgemäß und kann gefährlich sein.
7
UNSERE ENERGIESPARTIPPS
Wer Energie verantwortlich
verbraucht, der schont
nicht nur die Haushaltskasse, sondern handelt auch
umweltbewusst. Seien Sie
dabei! Sparen Sie Strom!
Folgendes können Sie tun:
●Das richtige Kochgeschirr benutzen.
Das Kochgeschirr sollte nie kleiner als der
Flammenkranz des Brenners sein.
Benutzen Sie Kochgeschirrdeckel.
●Halten Sie die Brenner, den Rost und
das Herdoberblech sauber.
Verschmutzungen stören die Wärmeübertragung – sind sie erst einmal stark eingebrannt, ist die Reinigung oft nur noch mit
umweltbelastenden Mitteln möglich.
Besonders sauber zu halten sind die Flammenaustrittsöffnungen an den Brennerkappenringen und die Brennerdüsenaustritte.
●Unnötiges „Topfgucken” vermeiden.
Auch die Backofentür nicht unnötig oft
öffnen.
●Backofentür gut geschlossen halten.
Durch Verschmutzungen an den Türdichtungen geht Wärme verloren. Deshalb: Am
besten sofort beseitigen!
●Herd nicht direkt neben Kühl- oder
Gefrieranlagen einbauen.
Deren Stromverbrauch steigt dadurch
unnötig.
●Backofen nur bei größeren Mengen
einsetzen.
Fleisch mit einem Gewicht bis zu 1 kg lässt
sich sparsamer im Topf auf dem Gasherd
garen.
●Nachwärme des Backofens nutzen.
Bei Garzeiten von mehr als 40 Minuten
wird empfohlen, den Backofen 10 Minuten
vor dem Ende der Garzeit auszuschalten.
8
AUSPACKEN
AUSSERBETRIEBNAHME
Für den Transport haben wir
das Gerät durch die Verpackung
gegen Beschädigung gesichert.
Nach dem Auspacken entsorgen Sie bitte umweltfreundlich
die Verpackungsteile.
Alle Verpackungsmaterialien sind umweltverträglich, hundertprozentig wieder zu verwerten und wurden mit einem entsprechenden
Symbol gekennzeichnet.
Ac ht ung! Die Verpackungsmaterialien
(Polyäthylenbeutel, Polystyrolstücke etc.)
sind beim Auspacken von Kindern fern zu
halten.
Nach Beendigung der Benutzung des Geräts darf es
nicht zusammen mit dem gewöhnlichen Hausmüll entsorgt
werden, sondern ist an eine
Sammel- und Recyclingstelle
für Elektro- und elektronische
Geräte abzugeben. Darüber
werden Sie durch ein Symbol auf dem Gerät, auf der Bedienungsanleitung oder der
Verpackung informiert.
Die bei der Herstellung dieses Geräts eingesetzten Materialien sind ihrer Kennzeichnung entsprechend zur Wiederverwendung
geeignet. Dank der Wiederverwendung, der
Verwertung von Wertstoffen oder anderer
Formen der Verwertung von gebrauchten Geräten leisten Sie einen wesentlichen Beitrag
zum Umweltschutz.
Über die zuständige Recyclingstelle für die
gebrauchten Geräte werden Sie von Ihrer
Gemeindeverwaltung informiert.
9
MENU
C
O
BEDIENELEMENTE
MENU
[10] Mittlerer Brenner
[9] Großer Brenner
[7] Kontroll-
leuchte (Heizunganzeige)
[3,4] Schalter für
Gasbrenner
[1] Backofen-Temperaturregler
[14] Zeit schaltuhr*
[11] Mittlerer Bren-
ner
[12] Hilfsbrenner
[8] Kontroll-
leuchte (Betriebsanzige)
[5,6] Schalter für
Gasbrenner
[2] Backofen-Funktionsregler
[13] Türgriff
Taste „-”
Taste ”+”
Taste MENU
* vorhanden nur bei einigen Modellen
10
Sicherheitsvorrichtung gegen Gasaustritt
Funkenzünder
IHR HERD STELLT SICH VOR
Ausstattung des Herdes – Zusammenstellung:
Backblech*
Bratblech*
Grillrost
(Gitterrost)
Backblechträger*
*vorhanden nur bei einigen Modellen
11
INSTALLATION
Die nachfolgenden Anweisungen sind für qualizierte Fachkräfte zur Installation des Geräts bestimmt. Diese Anweisungen sollen eine möglichst maximal fachgerechte Ausführung der Installations- und Wartungsarbeiten des Geräts gewährleisten.
Der richtige Einbauort
● Der Küchenraum muss trocken und gut belüftbar sein und über eine intakte Ventilationsanlage verfügen, gemäß den geltenden technischen Vorschriften.
● Der Küchenraum muss mit einem Entlüftungssystem ausgestattet sein, das die bei
der Verbrennung entstehenden Abgase nach draußen leitet. Die Installation sollte aus
einem Entlüftungsgitter oder einer Dunstabzugshaube bestehen. Abzughauben sind
gemäß den beigefügten Bedienungsanleitungen einzubauen. Die Aufstellung des Gerätes sollte einen freien Zugang zu allen Bedienelementen sicherstellen.
● Falls das Gerät intensiv und lange genutzt wird, kann es sich als notwendig erweisen
das Fenster zu öffnen, um die Lüftung zu verbessern.
● Der Herd ist in der Klasse „X” ein ge baut . Die Möbel müssen aus unemp n dli chen
Materialien her ge stellt wer den, die Temperatur von 100°C be trie ben können.
Beim Anschluß an das Gasnetz sind insbesondere die einschlägigen Vorschriften und
Richtlinien der Institutionen des Landes yu beachten,in dem das Gerät betrieben wird. Dies
sind z.B.:
DVGW-TRGI 1986/96: Technische Regeln für Gasinstallation (Deutschland)
TRF 1988: Technische Regeln Flüssiggas (Deutschland)
ÖVGW-TRGI und TRG 2 Teil 1: Technische Regeln (Österreich)
SVGW-Gasleitsätze G1: Gasinstallation (Schweiz)
EKAS-Richtlinie Nr. 1941/2: Flüssiggas, Teil 2 (Schweiz)
,,Vor Anschluß des Gerätes prüfen,ob die örtlichten Anschlußbedingungen (Gasart und
Gasdruck) und die Geräteeinstellung übereinstimmen’’;
,,Die Einstellwerte für dieses Gerät sind auf einem Hinweisschild(oder auf dem Geräteschild)
angegeben’’;
,,Dieses Gerät wird nicht an eine Abgasabführung angeschlossen.Es muß nach den geltenden
Installationsbedingungen aufgestelt und angeschlosen werden.Besonders zu beachten sind
geeignete Belüftungsmaßnahmen’’
12
560
490
min
50
1
2
INSTALLATION
Einbau des Herdes
● Ausschnitt für Arbeitsplatte nach dem Abb.
1 vorbereiten.
● Ausschnitt im Möbelstück (im Schrank)
für Montage des Backofens vor be re iten,
der die Außmasse nach dem Ab bil dung 2
hat.
● die Blechschrauben [2] (Abb. 3) lösen.
● den Backofen vorsichtig in die früher vor-
bereitete Möbelöffnung (Schrank-öffnung)
einschieben, in den auf dem Abb. 4 ge kenn ze ich ne ten Stellen mit 4 Blech schrau ben
gegen Vor schie ben sichern.
● der Rahmen mit Brennern in die Höhe
der Möbelplatte heben, Rah men be fe stigungs grif fe maximaler Öffnung der Ti schplat te anpassen, die Blech schrau ben [2]
bei dem gleichen Ab-stand zwischen dem
Bren ner rah men und den Öffnungsränden
zum Plat te nau fbau anschrauben.
● Brennerrahmen schieben, bis Mas senübe-
re in stim mung von 90 mm (Abb. 5) er re icht
wird und in dieser Position den Brennerrahmen mit Blech schrau ben [1] (Abb. 3)
in der Palttenöffnung sperren.
● nach dem unten vorgelegten Kapitel Netz
- und Gasanschluß ausführen.
● auf den Brennerrahmen die Arbeits-platte
hinlegen und mit 8 Blech schrau ben mit
Unterlagsscheiben M-3 (Abb. 5) an Brenner zuschrauben,
● Kochstellenbrenner und Rost au e gen.
Abb. 1
Abb. 2
Brenenrahmen
Achtung!
Der Einbau muss bei abgeschalteter Stromversorgung durchgeführt werden.
13
Arbeitaplatte
Halteklammern
90
INSTALLATION
90
Einbau des Herdes mit Keramikarbeitsplatte
● Ausschnitt für Arbeitsplatte nach dem Abb.
1 vorbereiten.
● Ausschnitt im Möbelstück (im Schrank)
für Montage des Backofens vor be re iten,
der die Außmasse nach dem Ab bil dung 2
hat.
● die Blechschrauben [2] (Abb. 3) lösen.
● den Backofen vorsichtig in die früher vor-
bereitete Möbelöffnung (Schrank-öffnung)
einschieben, in den auf dem Abb. 4 ge kenn ze ich ne ten Stellen mit 4 Blech schrau ben
gegen Vor schie ben sichern.
● der Rahmen mit Brennern in die Höhe
der Möbelplatte heben, Rah men be fe stigungs grif fe maximaler Öffnung der Ti schplat te anpassen, die Blech schrau ben [2]
bei dem gleichen Ab-stand zwischen dem
Bren ner rah men und den Öffnungsränden
zum Plat te nau fbau anschrauben.
● Brennerrahmen schieben, bis Mas-
senübe re in stim mung von 90 mm (Abb.
6) er re icht wird und in dieser Position den
Brennerrahmen mit Blech schrau ben [1]
(Abb. 3) in der Palttenöffnung sperren.
Achtung! Die obere Kante des Rah menhal ters muss in einem Niveau mit der
oberen Kante des Blattes liegen.
● nach dem unten vorgelegten Kapitel Netz
- und Gasanschluß ausführen.
● auf den Rahmen mit Brennern eine Ke ra-
mik sche ibe au e gen und da nach Zieraugen auf die Sche ibe und Bren ner auegen.
Die Scheibe mit den Zie ra au a gen mit 8
Blech schrau ben mit Unter lags sche iben
M-3 an schrau ben (Abb.3), wo bei das Anschrauben von den hinteren Nor mal brennen an zu fan gen ist und erst danach ist der
Stark-und Hil fs bren ner zu be fe sti gen.
● Kochstellenbrenner und Rost au e gen.
Abb. 4
Schrauben
Aluscheibe
Abb. 5
Schrauben
Aluscheibe
Zahnscheibe
Abb. 6
14
INSTALLATION
Gasanschluss
Achtung!
Der Herd muss an eine Gasinstallation mit einer solchen Gassorte,
für die der Herd nach seiner Bauart
bestimmt ist, angeschlossen werden.
Die Information über die Gassorten,
für die der Herd seiner Bauart nach
bestimmt ist, bendet sich auf dem
Typenschild. Der Herd darf nur von
einer autorisierten Installationsfachkraft angeschlossen werden, und
ausschließlich diese Fachkraft ist
berechtigt, den Herd auf eine andere
Gassorte abzustimmen.
Hinweise für den Installateur
Der Installateur muss:
● über Gasinstallationsberechtigungen
verfügen,
● mit den Informationen auf dem Typenschild des Herdes über die Gassorten, für
die der Herd bestimmt ist, vertraut sein,
diese Informationen sind mit den Gaslieferbedingungen am Installationsstandort
zu vergleichen,
● folgendes überprüfen:
– Wirkungsgrad der Lüftung, d.h. Luftmas-
senzirkulation in den Räumen,
– Dichtigkeit der Gasarmaturenverbindun-
gen,
– Funktion aller Bedienelemente des Her-
des,
– ob die Elektroinstallation für den Betrieb
mit einer Schutzleitung (Nullleitung) ausgelegt ist.
● für den richtigen Betrieb der Zünder und
der Gassicherung muss die Einstellung
der Gas-Drehknöpfe mittels mitgelieferten
Unterlagen justiert werden,
- die Funktion der Zünder und der Gassicherung überprüfen,
- im Falle einer Fehlfunktion die Drehknöpfe abnehmen und eine Justierung
durch das Einsetzen der Unterlage (der
Unterlagen) auf den Bolzen des Ventils
durchführen,
- nach der Justierung die Gassicherung
mittels Klemmunterlage absichern und
den Drehknopf aufsetzen.
Achtung!
Den Anschluss des Herdes an eine
Flüssiggasasche oder an eine vorhandene Gasinstallation darf nur ein
berechtigter Installateur unter Beachtung aller Sicherheitsvorschriften
vornehmen.
Der Herd ist mit Gewinderohrstutze mit
Durchmesser 1/2” ausgestattet. Wir emp-
fehlen die Verbindungen mit Teondichtband
abzudichten (Teonband das Gewindedicht-
band aus reinem ungesinterten PTFE). Beispiele: GoldenBand Typ -G-, PTFE Gewindeband Typ GRp / BAM, BonnaFlon Typ FRp
/ BAM). Die Anwendung eines übermäßigen
Drehmoments (20 Nm) oder Verwendung von
Dichtungswerg kann zur Beschädigung der
Verbindung und Undichtigkeit führen.
Bei Anschluss des Gasherdes an eine Flüssiggasinstallation ist auf den R1/2”-Anschluss
ein mindestens 0,5 m langer Metallaufsatz mit
Schlauchaufsatz 8x1 mm aufzuschrauben.
Dazu ist die Feder vom Deckelscharnier
abzuschrauben. Die Gasleitung sollte keine
Metallteile des hinteren Gehäuseteils des
Herdes berühren.
Achtung!
Nach Beendigung der Herdinstallation
ist die Dichtigkeit aller Verbindungen
zu prüfen, z.B. durch Verwendung von
Wasser mit Seife.
Die Verwendung von Feuer für die
Dichtigkeitsprüfung ist verboten.
15
INSTALLATION
Elektrischer Anschluss
● Der Herd ist werkseitig an die Stromversorgung mit Einphasen-Wechselstrom
(230V 1N~50 Hz) ausgelegt und ist mit
einem Anschlusskabel 3 x 1,5 mm2,
1,5 m lang, mit Stecker mit Schutzkontakt ausgestattet.
● Die Anschlusssteckdose für die Elektroinstallation muss mit einem Erdungsbolzen
ausgestattet sein, und darf sich nicht über
dem Herd benden. Nach Aufstellung
des Herdes ist es erforderlich, dass die
Anschlusssteckdose für die Elektroinstallation für den Nutzer jederzeit zugänglich
ist.
● Vor dem Anschluss des Herdes an die
Steckdose ist zu prüfen, ob:
– die Sicherung und die Elektroinstallation
die Belastung durch den Herd aushalten,
– die Elektroinstallation ist mit einem
wirksamen Erdungssystem ausgestattet, welches die aktuellen Normen und
Vorschriften erfüllt,
– der Stecker leicht zugänglich ist.
Abstimmung des Herds auf eine
andere Gassorte.
Dies darf nur von einem entsprechend
qualizierten und autorisierten Installateur
vorgenommen werden.
Falls das Gas, mit dem der Herd gespeist
werden soll, andere Parameter besitzt als
das Gas, für welches der Herd nach seiner
Bauart ausgelegt ist, d.h. G20 20 mbar, sind
die Brennerdüsen auszutauschen und eine
Flammenkalibrierung durchzuführen.
Wichtig!
Sollte die nicht trennbare Leitung
beschädigt werden, so soll sie, um
einer Gefahr vorzubeugen, bei dem
Hersteller, in einer Fachwerkstatt
oder aber durch eine qualizierte
Person ausgetauscht werden.
16
INSTALLATION
Um den Herd auf die Verbrennung einer
anderen Gassorte abzustimmen, ist wie folgt
zu verfahren:
● Austausch der Düsen (siehe folgende
Tabelle),
● Kalibrierung der „Spar”-Flamme.
Achtung!
Die vom Hersteller gelieferten Gasherde sind
mit Brennern ausgestattet, die werkseitig für
die Verbrennung der auf dem Typenschild
und auf der Garantiekarte angegebenen
Gassorte ausgelegt sind.
DEFENDI-Brenner (gemäß Bezeichnung „ DEFENDI” auf den Brennerteilen)
Brenner
Gassorte
Wärmebelastung
0,65 kW
G20 /20 mbar 0,56 0,77 0,86 1,12
G30 (Flüssiggas) /50 mbar 0,35 0,46 0,53 0,68
Brenneramme
hilfs
Düsedurchmesser
[mm]
Wärmebelastung
1,00 kW
Umrüstung von Flüs-
siggas
mittlerer
Düsedurchmesser
[mm]
Wärmebelastung
1,40 kW
großer
Düsedurchmesser
[mm]
Wärmebelastung
2,40 kW
Umrüstung von Erdgas
auf Flüssiggas
auf Erdgas
Vollamme
Sparamme
1. Brennerdüse
austauschen gegen eine
neue entsprechend der
Düsentabelle.
2. Regelschraube
leicht aufdrehen und
Flammenhöhe regulieren.
1. Brennerdüse
austauschen gegen eine
neue entsprechend der
Düsentabelle.
2. Regelschraube leicht
bis zum zudrehen und
Flammenhöhe prüfen.
Für die Regulierarbeiten sind die Schalter der Hähne abzunehmen.
17
INSTALLATION
Die verwendeten Oberächenbrenner erfordern keine Regulierung der Zuluft. Das richtige Flammenbild besitzt deutliche Flammenkegel innerhalb der blau-grünen Bereiche.
Eine kurze und zischende Flamme oder eine
lange, gelbe und qualmende Flamme, ohne
klar eingezeichnete Flammenkegel zeugen
von schlechter Gasqualität in der Hausinstallation oder einer möglichen Beschädigung
oder Verschmutzung des Brenners. Für die
Flammenprüfung ist der Brenner ca. 10 Minuten lang auf voller Flamme zu heizen und
danach der Drehregler auf Sparamme zu
stellen. Die Flamme sollte weder erlöschen
noch auf die Düse springen.
Austausch der Brennerdüse – Düse mit dem
Sonders teckschlüssel
SW7 herausdrehen und
gegen eine für die neue
Gassorte entsprechende
Düse (siehe Tabelle) austauschen.
Achtung!
Eine Umstellung des Geräts auf eine
andere Gassorte als die, die in der
Herstellerangabe auf dem Typenschild des Herdes vermerkt ist, oder
der Kauf eines Herdes, der auf eine
andere Gassorte abgestimmt ist, als
die, die im Haushalt installiert ist, geschieht ausschließlich auf Verantwortung des Nutzers – Installateurs.
Herden mit Gasaustrittsschutz wird ein entsprechender Spezialhahn verwendet (Abb.).
Die Kalibrierung der Hähne hat beim betrie-
benen Brenner in der Sparammenstellung
zu erfolgen, unter Zuhilfenahme eines Regelschraubendrehers der Größe 2,5 mm.
Abb.
DEFENDI
-Hahn
18
BEDIENUNG
Vor dem ersten Einschalten des Backofens
lVorhandene Verpackungsteile entfernen,
den Backofen-Innenraum von Konservierungsmitteln reinigen,
lAusstattungselemente des Backofens
herausnehmen und mit warmem Wasser
und etwas Spülmittel reinigen,
lRaumlüftung einschalten oder ein Fenster
öffnen,

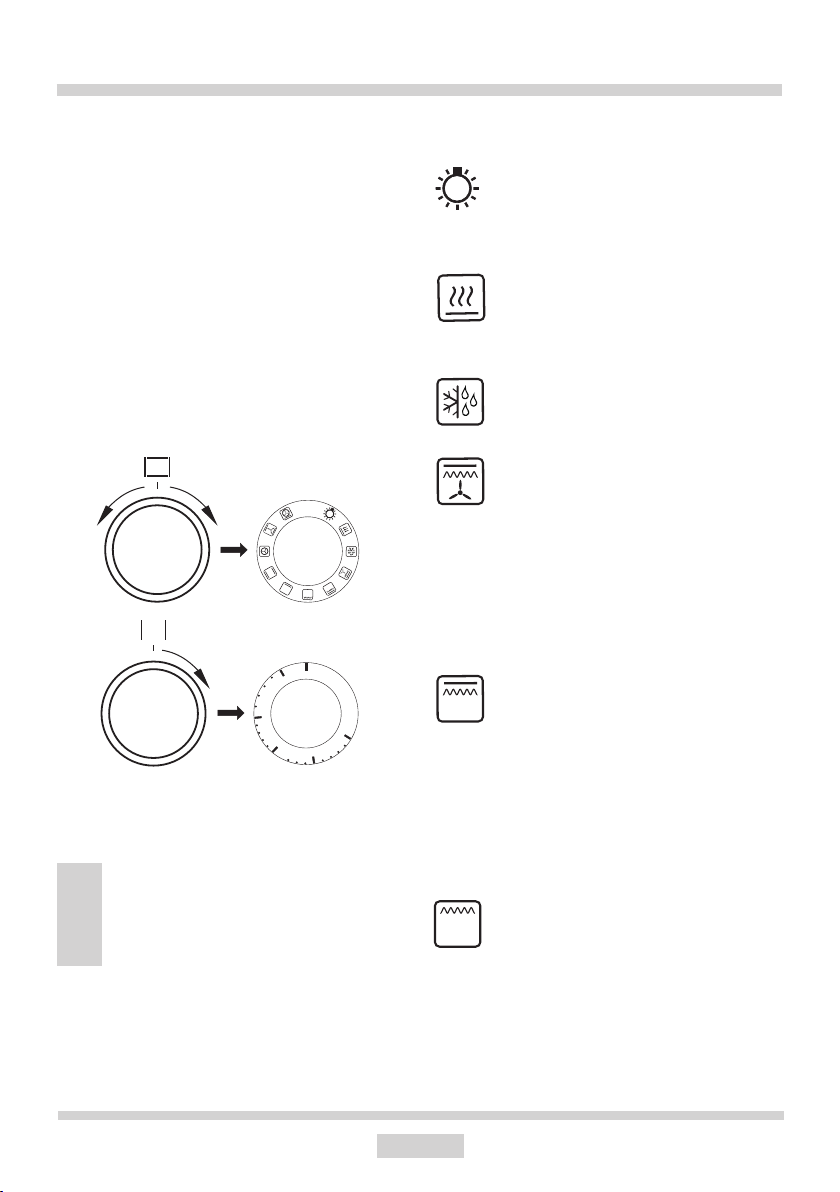

lDen Regler leicht drücken und nach rechts
auf oder drehen (siehe Kapitel:
Funktionsweise des Programmierers und
die Backofen-Steuerung),
lBackoffen (bei 250°C circa30 Minuten
lang) aufheizen, Verschmutzungen entfernen und genau reinigen.
Wichtig!
Den Backofen-Innenraum darf nur mit
warmem Wasser und etwas Spülmittel gereinigt werden.
Wichtig!
Bei Backöfen mit Zeitschaltuhr Ts
erscheint nach dem Netzanschluss in
der Zeit-Anzeige die Uhrzeit „0.00”.
Aktuelle Uhrzeit auf der Zeitschaltuhr einstellen. Ohne die Einstellung der aktuellen Uhrzeit läßt sich
der Backofen nicht betreiben.
Wichtig!
Der elektronische Programmschalter
Ts ist mit Sensoren ausgestattet, die
durch Berühren der gekennzeichneten Oberäche mit den Fingern bedient werden.
Jede Umsteuerung eines Sensors
wird durch ein akustisches Signal
bestätigt.
Die Oberäche der Sensoren muss
sauber gehalten werden.
Hinweis!
In den Geräten, deren Baumodell
mit dem Buchstaben „O” gekennzeichnet ist, die Lage des Heizkörpers
an den Seitenwänden des Backofen-Innenraums vor Betriebsbeginn
überprüfen. Ist die Befestigung des
Heizkörpers nicht ordnungsmäßig,
den Heizkörper hochheben und in
die Mulden an den Seitenwänden des
Backofen-Innenraums einschieben.
19
BEDIENUNG
Bedienung der Oberächenbrenner
Das richtige Koch- und Backgeschirr
Achten Sie darauf, dass der Durchmesser
des Kochgeschirrbodens stets größer als
der Flammenkranz ist, und dass das Kochgeschirr selbst abgedeckt ist. Empfehlenswert ist, dass der Durchmesser etwa 2,5
– 3 mal größer ist als der Brennerdurchmesser, d.h. für:
● den Hilfsbrenner – Kochgeschirrdurchmesser von 90 bis 150 mm,
● den mittleren Brenner – Kochgeschirrdurchmesser von 160 bis 220 mm,
● den großen Brenner – Kochgeschirrdurchmesser von 200 bis 240 mm; die
Topfhöhe sollte dabei nicht größer sein
als der Topfdurchmesser.
FALSCH
RICHTIG
Anzünden der Brenner ohne Zünder
● ein Streichholz anzünden
● den Drehknopf bis zum Anschlag
dücken und nach links drehen bis zur
Stellung „große Flamme” ,
● das Gas mit dem Streichholz anzünden
● die gewünschte Flamme einstellen (z.B.
„Sparamme” ),
● nach Beendigung des Garvorgangs den
Brenner ausschalten, indem Sie den
Drehknopfregler nach rechts drehen
(Ausschaltstellung ●).
Anzünden von Brennern mit gekoppeltem Zünder
● den Drehknopf des gewählten Hahns bis
zum Anschlag drücken und nach links
drehen bis zur Stellung „große
Flamme” ,
● solange festhalten bis sich das Gas
entzündet,
● Nach Entzündung der Flamme den
Druck auf den Drehknopf lösen und die
gewünschte Flammenhöhe einstellen.
Brenner-Schalter
l Ausschaltstellung
Einstellung große Flamme
Einstellung Sparamme
20
BEDIENUNG
Achtung!
In Herdmodellen mit Schutzvorrichtung gegen Gasaustritt an Oberächenbrennern ist beim Zündungsvorgang der Dreh knopf ca. 10
Sekunden lang bis zum Anschlag
in der Stellung „große Flamme” zu
halten, damit die Schutzvorrichtung
anspricht.
Wahl der Brenneramme
Richtig kalibrierte Brenner haben eine hellblaue Flamme mit klar eingezeichnetem
Innenkegel. Die Wahl der Flammenhöhe
hängt von der Stellung des Brennerdrehreglers ab:
große Flamme
kleine Flamme (oder auch: „Sparam-
me”)
● Ausschaltstellung (geschlossene Gaszufuhr)
Je nach Bedürfnissen kann die Flammenhöhe stufenlos eingestellt werden.
Funktionsweise der Schutzvorrichtung
gegen Gasaustritt
Einige Modelle sind mit einem automatischen
System ausgestattet, das die Gaszufuhr
zum Brenner abschneidet, falls die Flamme
verschwindet.
Das System sichert vor einem unkontrollierten Gasaustritt, wenn die Flamme am
Brenner, z.B. in Folge eines Überlaufens auf
den Brenner, erlischt.
Ein erneutes Anzünden des Brenners erfordert das Eingreifen des Nutzers.
FALSCH
Achtung!
Es ist verboten die Flamme in dem Bereich zwischen der Ausschaltstellung
● und der Stellung „große Flamme”
zu regulieren
RICHTIG
21
BEDIENUNG
132
132
Elektronische schaltuhr*
A - Anzeigefeld
-Kennzeichnung
von Betriebsfunktionen
1 - Anwahltaste für Betriebsfunktionen
2 - Sensor „-”
3 - Sensor „+”
Uhrzeit einstellen
Beim Netzanschluss oder bei er neu tem
Ein schal ten nach vorherigem Netzspan-
nungsausfall wird an der An zei ge Uhr 0.00
angezeigt.
Timer
Zeitdauer ist im Bereich von 1 Minute bis
23 Stun den und 59 Minuten. Um den Timer
ein zu stel len, sind folgende Tä tig kei ten durchzu füh ren:
l Sensor 1 drücken und solange ge drückt
hal ten; in der Anzeige er scheint dann ,
l Zeitdauer am Timer mit den Sensoren 3
und 2 ein stel len. Die eingestellte Zeit dau er ist
an der An zei ge zu sehen und die Betriebsfunktion leuchtet.
Nach Ablauf der eingestellten Zeitdauer wird
ein Schallsignal ausgelöst und die Betriebsfunktion fängt wieder an zu blinken.
l Sensor 1 drücken und solange gedrückt
hal ten; in der An zei ge er scheint dann .
l Uhrzeit mit den Sensoren 2 und 3 ein-
stel len.
Nach Ablauf von ca. 7 sek. nach Uhrzeiteinstellung werden die neuen Daten ge speichert.
Achtung! Ohne eingestellte Uhrzeit ist die
Backofenfunktion unmöglich.
* vorhanden nur bei einigen Modellen
22
l Sensoren 1, 2 oder 3 drücken, um das
Schallsignal abzustellen; dann erlischt die
Betriebsfunktion und in der Anzeige wird die
Uhrzeit angezeigt.
Achtung!
Wenn das Schallsignal nicht manuell ab gestellt worden ist, wird es au to ma tisch nach
Ablauf von ca. 7 Minuten au to ma tisch abge schal tet.
BEDIENUNG
132
132
132
Halbautomatischer betrieb
Wenn der Backofen in einem vor ge ge be nen
Zeitpunkt abgeschaltet werden soll, sind folgen de Tätigkeiten durch zu füh ren:
lKnebelgriffe der Backofenfunktionen und
der Temperatur in die ge wünsch ten Po si tionen bringen, bei denen der Backofen be trieben werden soll,
lSensor 1 solange gedrückt halten, bis der
Anzeige erscheint dann:
lgewünschte Betriebsdauer mit den Sensoren 3 und 2, im Bereich von 1 Minute bis
zu 10 Stun den einstellen.
Die eingegebene Zeitdauer wird nach ca. 7
Sekunden gespeichert und in der Anzeige
er scheint wieder die Uhrzeit, wobei die Betriebsfunktion AUTO leuch tet.
Automatischer betrieb
Wenn der Backofen für eine vor ge ge be ne
Be triebs dau er ein- und in einem fest ge leg ten
Zeit punkt ausgeschaltet wer den soll, dann
sind die Betriebsdauer und der Zeit punkt der
Ab schal tung wie folgt ein zu stel len:
lSensor 1 solange gedrückt halten, bis der
Anzeige erscheint dann:
lgewünschte Betriebsdauer mit den Sensoren 3 und 2 einstellen (siehe Halb au to mati scher Betrieb) .
lSensor 1 solange ge drückt halten, bis der
Anzeige erscheint dann:
Nach Ablauf der eingestellten Zeitdauer wird
der Backofen automatisch ab ge schal tet, es
er tönt ein Schallsignal und die Betriebsfunktion AUTO beginnt zu blinken;
l Knebelgriffe der Backofenfunktionen
und der Temperatur in die Abschaltposition
brin gen,
l Sensor 1, 2 oder 3 drücken, um das
Schallsignal abzustellen; die Betriebsfunktion
er lischt und es erscheint die Uhrzeit in der
An zei ge.
23
lAbschaltzeitpunkt (Betriebsende) mit den
Sensoren 3 und 2 einstellen; der kann nur um
maximal 23 Stunden und 59 Mi nu ten vom
aktuellen Zeitpunkt entfernt sein,
BEDIENUNG
132
132
lKnebelgriffe der Backofenfunktionen und
der Temperatur in die gewünschten Po si tionen bringen, bei denen der Back ofen be trieben werden soll.
Die Betriebsfunktion AUTO leuchtet, der
Back ofen wird jedoch erst in dem Zeit punkt
ein ge schal tet, der aus dem Un ter schied zwischen dem eingestellten Abschaltzeitpunkt
und der eingestellten Be triebs dau er folgt
(wenn z.B. die Be triebs dau er auf 1 Stunde
und der Abschaltzeitpunkt auf 14.00 Uhr einge stellt worden sind, wird der Back ofen um
13.00 Uhr au to ma tisch ein ge schal tet).
Nachdem der Betriebsende-Zeit punkt erreicht worden ist, wird der Backofen au to matisch ab ge schal tet, das Schallsignal aus gelöst und die Betriebsfunktion AUTO beginnt
wie der zu blin ken,
• Knebelgriffe der Backofenfunktionen und
der Tem pe ra tur in die Abschaltposition bringen,
• Sensor 1, 2 oder 3 drücken, um das Schall-
signal abzustellen; die Betriebsfunktion
AUTO er lischt und die Uhrzeit erscheint in
der An zei ge.
EINSTELLUNGEN LÖSCHEN
Die Einstellungen der Timer oder die Funk ti on
des au to ma ti schen Betriebs kön nen je der zeit
gelöscht werden.
Löschen der Einstellungen des au to ma tischen Betriebes:
• Betätigen Sie gleichzeitig die Sensoren 2
und 3,
Löschen der Einstellungen der Timer:
• Wählen Sie die Timer – Funk ti on aus, in dem
Sie den Sensor 1 be tä ti gen
• Betätigen Sie erneut die Sensoren 2 und
3,
ÄNDERUNG DES TONS
DES AKU STI SCHEN SIGNALS
Der Ton des akustischen Signals kann in folgen der Weise geändert werden:
• Betätigen Sie gleichzeitig die Sensoren 2
und 3,
• Mit dem Sensor 1 wäh len Sie die Funk ti-
on “Ton“, die Anzeige auf dem Dis play wird
pul sie ren:
Achtung! Die programmierten Ein stel lungen lassen sich jederzeit überprüfen und
kor ri gie ren. Es ist aber unmöglich, die Uhrzeiteinstellung zu ändern, wenn sich das
Programmiergerät in halb au to ma ti schem
oder automatischem Be trieb be n det.
24
Mit dem Sensor 2 wählen Sie den ent sprechen den Ton im Bereich von 1 bis 3 aus.
Loading...
