Alpine ERE-G180 User Manual

FROM 3331 SCAN 19-10-94

English/Français/Español

Français Español

R

ERE-G180

11-Band Graphic Equalizer

OWNER'S MANUAL
Please read before using this equipment.
MODE D'EMPLOI
Veuillez lire ce mode d'emploi avant la mise en service de l'appareil.
MANUAL DE OPERACION
Lea antes de utilizar este equipo.
BEDIENUNGSANLEITUNG
Lesen Sie diese Anleitung bitte vor der Inbetriebnahme.
LIBRETTO DELLE ISTRUZIONI
Leggere questo manuale prima di usare l'apparecchio.
BRUKSANVISNING
Läs igenom bruksanvisningen innan bilstereon tas i bruk.

PUSH
SUB W.

50 120

CROSSOVER

80Hz

ERE-G

BBE SUB W.

DEFEAT

EQ

180

1

K

15

12

12

12

+

+

+

0

12

12

–

–

12

+

+

12

12

–

–

5002501901256331.5

12

12

12

+

+

12

12

–

–

12

+

+

12

12

–

–

K4.5K2.2K

12

12

+

+

12

12

–

–

FADER

18K9

12

+

12

–

F

R

1

Contents

PRECAUTIONS ....................................................... 4

OPERATION............................................................ 6

SPECIFICATIONS ................................................. 12

Contenu

PRECAUTIONS ....................................................... 5

FONCTIONNEMENT ............................................... 7

SPECIFICATIONS ................................................. 13

EnglishEnglish/Français/Español

2

Indice

PRECAUCIONES .................................................... 5

OPERACION ........................................................... 7

ESPECIFICACIONES............................................ 13

Inhalt

VORSICHTSMASSNAHMEN ................................ 14

BEDIENUNG.......................................................... 16

TECHNISCHE DATEN .......................................... 22

Français Español

Indice

PRECAUZIONI ...................................................... 15

FUNZIONAMENTO................................................ 17

SPECIFICAZIONI .................................................. 23

English/Français/Español

Deutsch/Italiano/Svenska

Innehåll

FÖRSIKTIGHETSÅTGÄRDER.............................. 15

MANÖVRERING.................................................... 17

SPECIFIKATIONER .............................................. 23

3

Note/Remarque/Nota

3 A

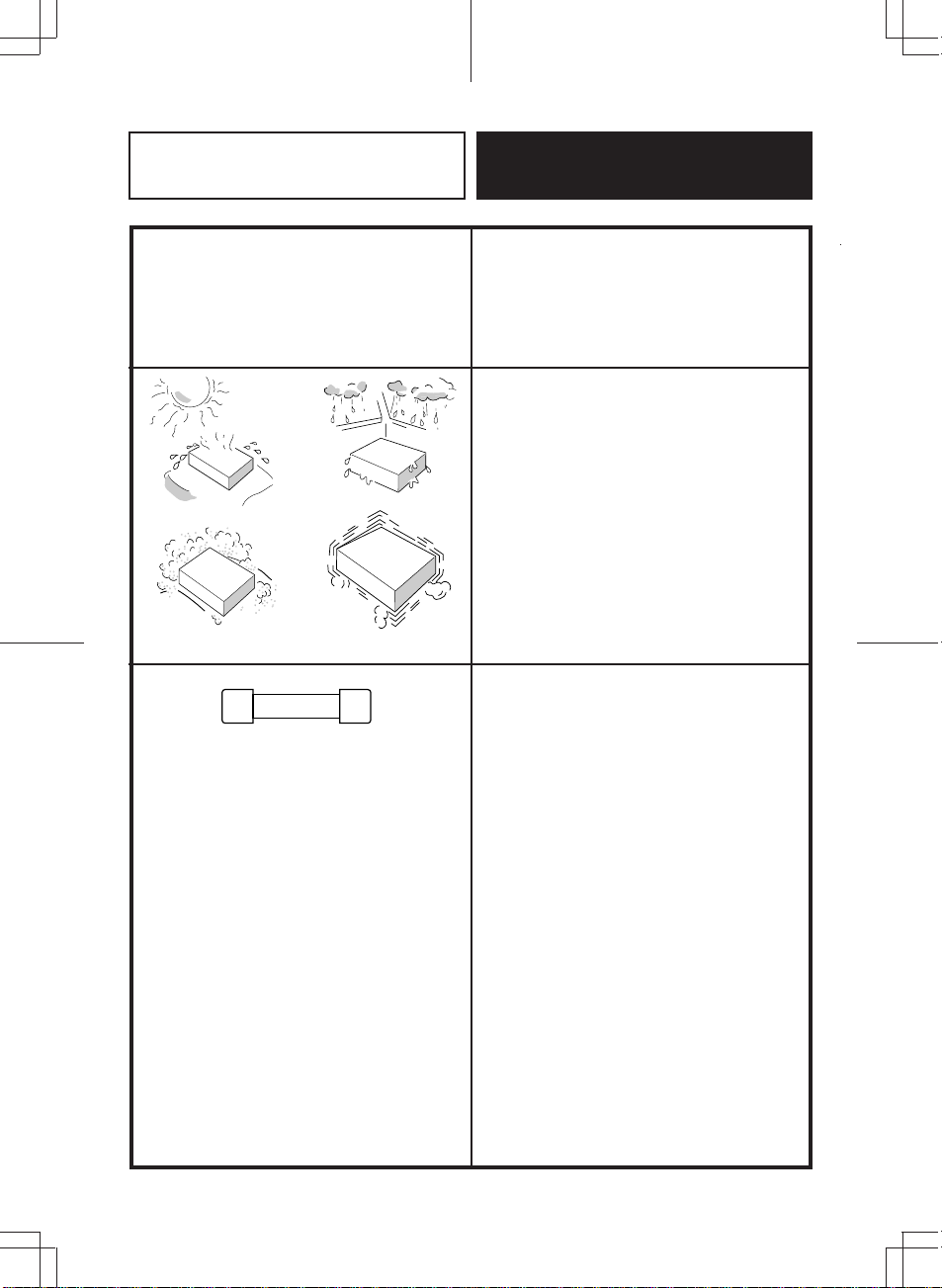

Precautions

EnglishEnglish/Français/Español

Depending on the head unit connected to
the ERE-G180, some features may not
work. The display on the head unit may also
vary.

Installation Location

Make sure the ERE-G180 will not be
installed in a location subjected to:

• Direct sun and heat

• High humidity and water

• Excessive dust

• Excessive vibrations

Replacing Fuses

Replace the fuse with one with the same
amperage (3A).

4

English/Français/Español

Précautions

Français Español

Selon l'unité principale connectée à l'ERE­G180, quelques opérations peuvent ne pas
fonctionner. L'affichage de l'unité principale
peut varier aussi.

Emplacement de montage

Ne pas installer l'ERE-G180 dans un endroit
exposé:

• au soleil et à la chaleur

• à l'humidité et à l'eau

• à la poussière

• à des vibrations excessives

Remplacement des fusibles

Vous devez remplacer le fusible par un fusible
de même ampérage (3A).

Precauciones

Según la unidad principal conectada al ERE­G180, algunas características pueden no
funcionar. El visualizador de la unidad principal
puede variar también.

Ubicación de instalación

Cerciórese de que el ERE-G180 no sea
instalado en un lugar expuesto a:

• La luz solar directa ni el calor

• Gran humedad y agua

• Polvo excesivo

• Vibraciones excesivas

Reemplazo de fusibles

Cuando tenga que reemplazar el fusible, utilice
uno del mismo amperaje (3A).

5

11

1

Operation

EnglishEnglish/Français/Español

Turning Power On and Off

The ERE-G180 is turned on and off automati­cally when your head unit is switched on and
off.

Adjusting the Subwoofer
Level

The ERE-G180 provides full user control of the
subwoofer output. Not only can the output
level be adjusted to +15 dB but frequency of
the crossover point is continuously adjustable,

2

CROSSOVER

PUSH
SUB W.

80Hz

50 120

SUB W.

15

+

0

input can be summed using the STEREO/
MONO switch and a PHASE switch provides 0
or 180° phase shift.

The LED on the SUBWOOFER LEVEL control
will be off when the SUBWOOFER ON/OFF
switch is in the "OFF" position. In this mode,
the FRONT and REAR outputs will be full­range signals with no signal to the SUB­WOOFER output.
The LED on the SUBWOOFER LEVEL control
will illuminate in amber when the SUB­WOOFER ON/OFF switch is in the "ON"
position. In this mode, the FRONT and REAR
outputs will be high-pass and the SUB­WOOFER output will receive the low-pass
signals.
Note: Push the SUBWOOFER ON/OFF switch

to set the subwoofer mode to ON.
Push the switch again to set the mode
to OFF.

6

2

PUSH
SUB W.

50 120

CROSSOVER

80Hz

Select a crossover frequency between 50 and
120 Hz using the CROSSOVER
FREQUENCY control.

English/Français/Español

Fonctionnement

Français Español

Mise sous et hors tension

L'ERE-G180 est allumé et éteint automatique­ment quand l'unité principale est mise sous
tension et hors circuit.

Réglage de niveau du sub­woofer

L'ERE-G180 assure à l'utilisateur un contrôle
complet de la sortie du sub-woofer. Non
seulement le niveau de sortie peut être réglé
à +15 dB mais aussi la fréquence du point de
croisement est continûment réglable, l'entrée
peut être additionnée en utilisant le commu­tateur STEREO/MONO et un commutateur
de PHASE fournit un déphasage de 0 ou
180°.

Quand le commutateur SUBWOOFER ON/
OFF est sur la position désactivée (OFF), le
témoin lumineux (LED) sur la commande
SUBWOOFER LEVEL s'éteindra. Dans ce
mode, les sorties avant et arrière seront
signaux de gamme complète avec non-signal
à la sortie de sub-woofer.
Quand le commutateur SUBWOOFER ON/
OFF est sur la position activée (ON), le
témoin lumineux (LED) sur la commande
SUBWOOFER LEVEL s'allumera en ambre.
Dans ce mode, les sorties avant et arrière
seront passe-haut et la sortie de sub-woofer
recevra des signaux passe-bas.
Remarque:Appuyer sur le commutateur

SUBWOOFER ON/OFF pour
régler le sub-woofer en mode
ON. Appuyer de nouveau pour
régler à OFF.

Sélectionner une fréquence de transfert entre
50 et 120 Hz en utilisant la commande
CROSSOVER FREQUENCY.

Operación

Conexión y desconexión de
la alimentación

El ERE-G180 se encenderá y apagará
automáticamente cuando usted encienda o
apague su unidad principal.

Ajuste de nivel del altavoz
de frecuencias ultrabajas

El ERE-G180 ofrece al usuario control total
de la salida del altavoz de frecuencias
ultrabajas. No sólo el nivel de salida puede
ajustarse a +15 dB, también la frecuencia del
punto de cruce es de ajuste continuo, la
entrada puede ser sumada usando el
interruptor STEREO/MONO y el interruptor
de PHASE proporciona un desfase de 0 o
180°.

Cuando el interruptor SUBWOOFER ON/OFF
se encuentre en posición desactivada (OFF)
el LED del control SUBWOOFER LEVEL se
apagará. En este modo, las salidas delantera
y trasera serán señales de gama completa
con ausencia de señal a la salida del altavoz
de frecuencias ultrabajas.
Cuando el interruptor SUBWOOFER ON/OFF
se encuentre en posición activada (ON) el
LED del control SUBWOOFER LEVEL se
iluminará de color ámbar. En este modo, las
salidas delantera y trasera serán de paso alto
y la salida del altavoz de frecuencias
ultrabajas recibirá las señales de paso bajo.
Nota: Presione el interruptor SUBWOOFER

ON/OFF para activar el modo del
altavoz de frecuencias ultrabajas.
Presione de nuevo el interruptor para
desactivarlo.

Usando el control CROSSOVER
FREQUENCY, seleccione una frecuencia de
cruce entre 50 y 120 Hz.

7

11

Operation

EnglishEnglish/Français/Español

Adjusting the Equalizer and
Defeat Controls

1

2

DEFEAT

12

+

12

–

EQ

The EQUALIZER DEFEAT switch will be
illuminated green when it is in the "OFF"
position. In this mode, all the equalizer
settings are in effect. The LED indicators on
the EQUALIZER controls will be on.

Note: The EQUALIZER DEFEAT switch will

be illuminated amber when it is in the
"ON" position. In this mode, the
equalizer settings will not effect the
output (except for BBE if turned on).
The LED indicators on the EQUALIZER
controls will be off.

8

English/Français/Español

Fonctionnement

Français Español

Réglage des commandes
d'égaliseur et d'annulation

Quand le commutateur EQUALIZER DEFEAT
est sur la position désactivée (OFF), il
s'allumera en vert. Dans ce mode, tous les
réglages d'égaliseur produisent leurs effets.
Les indicateurs lumineux (LED) sur les
commandes d'égaliseur (EQUALIZER) seront
allumés.

Remarque: Quand le commutateur

EQUALIZER DEFEAT est sur la
position activée (ON) il s'allumera
en ambre. Dans ce mode, les
réglages d'égaliseur n'effectue­ront pas la sortie (excepté pour
BBE, si activé). Les indicateurs
lumineux (LED) sur les comman­des d'égaliseur (EQUALIZER)
seront éteints.

Operación

Ajuste de los controles de
ecualizador y cancelación de
efecto

El interruptor EQUALIZER DEFEAT se ilumina
de color verde cuando está en la posición
"OFF". En este modo, todos los ajustes del
ecualizador estarán activos. Los indicadores
LED de los controles del ecualizador
(EQUALIZER) se iluminarán.

Nota: El interruptor EQUALIZER DEFEAT se

ilumina de color ámbar cuando está en
la posición "ON". En este modo, los
ajustes del ecualizador no efectuarán la
salida (excepto para BBE, si está
activado). Los indicadores LED de los
controles del ecualizador (EQUALIZER)
se apagarán.

9

Operation

EnglishEnglish/Français/Español

1

FADER

1

Adjusting the Volume/Tone/
Fader Controls

Adjust the volume and tone controls of your

F

R

head unit and the FADER control on the ERE­G180 to suit your listening preference.
Regardless of the EQUALIZER DEFEAT
switch position, the OUTPUT LEVEL indica­tors will light up in response to the input signal
levels. The input signal level is controlled by
the volume control of your head unit.

Note: If the red LED lights up continuously,

the output of the ERE-G180 could be
distorted. Reduce the input level using
the head units volume control. The red
LED should only light intermittently for
optimum sound quality.

10

1

1

Selecting the BBE Mode

Press the BBE switch to set the ERE-G180 to

BBE

the BBE mode.
With each press, the BBE is toggled On or Off.

Notes:

• When the BBE switch is illuminated in
amber, the BBE is in effect.

• The BBE switch will be illuminated amber
when it is in the "ON" position.

English/Français/Español

Fonctionnement

Français Español

Ajuste des commandes de
volume/tonalité/fondu

Ajuster les commandes de volume et de
tonalité de l'unité principale et la commande
FADER sur l'ERE-G180 selon les préférences
d'écoute.
Indépendamment de la position du commuta­teur EQUALIZER DEFEAT, les indicateurs de
niveau de sortie (OUTPUT LEVEL) s'allument
en réponse aux niveaux du signal d'entrée. Le
niveau du signal d'entrée est commandé par
la commande de volume de l'unité principale.

Remarque: Si l'indicateur lumineux (LED)

rouge s'allume continûment, la
sortie de l'ERE-G180 peut être
déformée. Réduire le niveau
d'entrée en utilisant la commande
de volume des unités principales.
L'indicateur lumineux (LED)
rouge doit s'allumer seulement
par intermittence pour une
optimale qualité sonore.

Operación

Ajuste de los controles de
volumen/tono/desvanecedor

Ajuste los controles de volumen y tono de su
unidad principal, y el control FADER del ERE­G180, según su gusto personal.
Independientemente de la posición del
interruptor EQUALIZER DEFEAT, los
indicadores de nivel de salida (OUTPUT
LEVEL) se iluminarán en respuesta a los
niveles de la señal de entrada. El nivel de la
señal de entrada se regula mediante el
control de volumen de la unidad principal.

Nota: Si el indicador LED rojo está continua-

mente encendido, la salida del ERE­G180 puede ser distorsionada.
Reduzca el nivel de entrada utilizando
el control de volumen de las unidades
principales. El indicador LED rojo debe
encenderse solamente de forma
intermitente para obtener una calidad
sonora óptima.

Sélection du mode BBE

Appuyer sur le commutateur BBE pour régler
l'ERE-G180 en mode BBE.
A chaque pression sur la touche, BBE sera
activé ou désactivé.

Remarques:

• Si le commutateur BBE s'allume en ambre,
le mode BBE est activé.

• Le commutateur BBE s'allumera en ambre
sur la position "ON".

Selección de modo BBE

Presione el interruptor BBE para ajustar el
ERE-G180 en modo BBE.
Con cada presión BBE es activado o
desactivado.

Notas:

• Si el conmutador BBE se ilumina en color
ámbar, el modo BBE está activado.

• El conmutador BBE se iluminará en color
ámbar cuando esté en la posición "ON".

11

Specifications

English/Français/Español

Number of Bands/Nombre de bandes/Número

de bandas .......................................................

Boost/Cut Range/
Gamme d’accentuation/atténuation/

Margen de incremento/corte ...........................

Equalizer Center Frequencies/Fréquences
centrales d’égaliseur/Frecuencias centrales

del ecualizador ................................................

Frequency Response/Réponse en fréquence/

Respuesta de frecuencia ................................

Signal-to-Noise Ratio/Rapport signal-bruit/

Relación señal-ruido .......................................

Crossover Frequency/Fréquence de transfert/

Frecuencia de cruce .......................................

Crossover Slope/Pente de coupure/Curva de

cruce ...............................................................

Subwoofer Level Control/
Commande de niveau du subwoofer/
Control de nivel del altavoz de frecuencias

ultrabajas ........................................................

Input Impedance/Impédance d’entrée/

Impedancia de entrada ...................................

Output Impedance/Impédance de sortie/

Impedancia de salida ......................................

Dimensions (W x H x D)/Dimensions (L x H x

P)/Dimensiones (an. x al. x pr.).......................

Weight/Poids/Peso..........................................

English

.................................................................... 11

.............................................................±12 dB

....... 31.5 Hz, 63 Hz, 125 Hz, 190 Hz, 250 Hz,

500 Hz, 1 kHz, 2.2 kHz, 4.5 kHz, 9 kHz, 18 kHz

..................................20 Hz to 30 kHz (–1 dB)

................................................100 dB (IHF-A)

.....50 Hz to 120 Hz (Continuously adjustable)

................... LOW 18 dB/oct. HIGH 12 dB/oct.

................................................ 0 dB to +15 dB

................................................10k ohms MIN.

.................................................. 1k ohm MAX.

............... 178 x 25 x 130mm (7" x 1" x 5-1/8")

............................................0.65 kg (1 lb. 7 oz.)

Note: Due to product improvement, specifica-

tions and design are subject to change
without notice.

12

English/Français/Español

EspecificacionesSpécifications

Français

.................................................................... 11

.............................................................±12 dB

....... 31,5 Hz, 63 Hz, 125 Hz, 190 Hz, 250 Hz,

500 Hz, 1 kHz, 2,2 kHz, 4,5 kHz, 9 kHz, 18 kHz

...................................20 Hz à 30 kHz (–1 dB)

................................................100 dB (IHF-A)

............ 50 Hz à 120 Hz (Réglable en continu)

............ BASSE 18 dB/oct. HAUTE 12 dB/oct.

................................................. 0 dB à +15 dB

................................................10k ohms MIN.

.................................................. 1k ohm MAX.

Español

.................................................................... 11

.............................................................±12 dB

....... 31,5 Hz, 63 Hz, 125 Hz, 190 Hz, 250 Hz,

500 Hz, 1 kHz, 2,2 kHz, 4,5 kHz, 9 kHz, 18 kHz

...................................20 Hz a 30 kHz (–1 dB)

................................................100 dB (IHF-A)

... 50 Hz a 120 Hz (continuamente ajustables)

...................BAJA 18 dB/oct. ALTA 12 dB/oct.

................................................. 0 dB a +15 dB

............................................. 10k ohmios MIN.

................................................1k ohmio MAX.

EnglishSvenska FrançaisEspañolDeutschItaliano

............... 178 x 25 x 130mm (7" x 1" x 5-1/8")

.............................................0,65 kg (1 li. 7 on.)

Remarque: Dans un but d’amélioration constan-

te de nos produits, les spécifications
et la conception sont sujettes à
modifications sans préavis.

.......................................... 178 x 25 x 130mm

............................................................. 0,65 kg

Nota: Debido a las continuas mejoras

realizadas en el producto, las
especificaciones y el diseño están
sujetos a cambio sin previo aviso.

13

Hinweis/Nota/Observera

3 A

Vorsichtsmassnahmen

DeutschEnglish/Français/Español

Abhängig von der am ERE-G180 ange­schlossenen Haupteinheit, arbeiten
möglicherweise einige Funktionen nicht. Das
Display der Haupteinheit kann ebenfalls
variieren.

Einbauort

Stellen Sie sicher, daß der ERE-G180 nicht
an einem Ort eingebaut wird, wo er

• direkter Sonneneinstrahlung und Hitze

• hoher Luftfeuchtigkeit und Wasser

• übermäßig hohem Staubaufkommen

• übermäßigen Vibrationen

ausgesetzt ist.

Austausch der Sicherun­gen

Tauschen Sie die Sicherungen nur gegen
solche mit gleichem Amperewert (3A) aus.

14

Precauzioni Försiktighetsåtgärder

Italiano Svenska

A seconda dell'unità principale collegata
all'ERE-G180, alcune funzioni potrebbero non
funzionare. Anche display dell'unità principale
può variare.

Det kan inträffa att vissa funktioner inte kan
användas beroende på den huvudapparat som
anslutits till ERE-G180. Displayvisningen på
huvudapparaten kan också skifta.

Luogo di installazione

Assicuratevi di non installare l'ERE-G180 in
un luogo dove sarà esposto ai seguenti fattori
negativi:

• Luce diretta del sole e fonti di calore

• Eccessi di umidità o acqua

• Quantità eccessive di polvere

• Vibrazioni eccessive

Sostituzione dei fusibili

Sostituite il fusibile con uno dello stesso
amperaggio (3 A).

Monteringsplats

Montera in ERE-G180 på en plats som inte är
utsatt för:

• Direkt solljus eller stark värme

• Hög fuktighet eller vatten

• Mycket damm

• Mycket vibrationer

Säkringsbyte

Säkringen skall bytas mot en ny med samma
amperemärkning (3 A).

Deutsch/Italiano/Svenska

15

11

1

2

Bedienung

DeutschEnglish/Français/Español

Ein- und Ausschalten der
Stromzufuhr

Der ERE-G180 wird automatisch ein- und
ausgeschaltet, wenn die Haupteinheit ein- und
ausgeschaltet wird.

Einstellung der Tieftöner­Stufe

Beim ERE-G180 verfügt der Benutzer über die
vollständige Steuerung des Tieftöner­Ausgangs. Die Ausgangsstufe kann nicht nur
auf +15 dB eingestellt werden, sondern auch
die Frequenz am Übergangspunkt ist durchge-

2

CROSSOVER

PUSH
SUB W.

80Hz

50 120

SUB W.

15

+

0

PUSH
SUB W.

CROSSOVER

80Hz

hend einstellbar. Der Eingang kann mit dem
STEREO/MONO-Schalter zusammengefaßt
werden und ein PHASE-Schalter ermöglicht
eine 0 oder 180° Phasenschaltung.

Die LED am SUBWOOFER LEVEL (Tieftöner­stufen-) Regler leuchtet nicht, wenn der
SUBWOOFER ON/OFF Schalter (Tieftöner ein/
aus) AUSgeschaltet ist. In diesem Modus sind die
FRONT und HECK-Ausgänge Vollbereichs­Signale, ohne Signal an den SUBWOOFER
(Tieftöner-) Ausgang.
Die LED am SUBWOOFER LEVEL (Tieftöner­stufen-) Regler leuchtet bernsteinfarben auf, wenn
der SUBWOOFER ON/OFF Schalter
EINgeschaltet ist. In diesem Modus empfangen
die FRONT- und HECK-Ausgänge Hochpaß­signale und der SUBWOOFER (Tieftöner-)
Ausgang empfängt Tiefpaßsignale.
Hinweis: Drücken Sie auf den SUBWOOFER

ON/OFF Schalter, um den Tieftöner­modus auf ON (ein) zu stellen. Drücken
Sie nochmals auf den Schalter, um den
Modus auf OFF (aus) zu stellen.

Wählen Sie eine Übergangsfrequenz zwischen 50
und 120 Hz mit dem CROSSOVER
FREQUENCY Regler (Übergangsfrequenz).

16

50 120

Funzionamento

Manövrering

Italiano Svenska

Accensione e spegnimento
della corrente

L'ERE-G180 si accende e si spegne automati­camente all'accensione e allo spegnimento
dell'unità principale.

Regolazione del livello del
subwoofer

L'ERE-G180 fornisce un controllo completo
dell'uscita subwoofer. Non solo si può
regolare il livello di uscita a +15 dB, ma la
frequenza del punto crossover è regolabile
continuamente, l'entrata può essere sommata
usando l'interruttore STEREO/MONO e
l'interruttore di fase (PHASE) fornisce uno
spostamento di fase di 0 o 180°.

Il LED del controllo del livello del subwoofer
(SUBWOOFER LEVEL) rimane spento se
l'interruttore SUBWOOFER ON/OFF è stato
collocato nella posizione "OFF". In questo
modo, le uscite anteriore e posteriore saranno
segnali di gamma completa e non ci sarà
nessun'uscita del subwoofer.
Il LED di controllo del livello del subwoofer
(SUBWOOFER LEVEL) diventa color ambra
quando si colloca l'interruttore SUBWOOFER
ON/OFF nella posizione "ON". In questo
modo, le uscite anteriore e posteriore saranno
di passo alto e l'uscita del subwoofer riceverà
i segnali di passo basso.
Nota: Premete l'interruttore SUBWOOFER

ON/OFF per attivare il modo del
subwoofer (ON). Premete lo stesso
interruttore nuovamente per spegnere il
modo del subwoofer (OFF).

Selezionate una frequenza crossover tra 50 e
120 Hz usando il controllo della frequenza
crossover (CROSSOVER FREQUENCY).

Hur strömmen slås till/från

ERE-G180 slås på automatiskt när du tänder
för huvudapparaten.

Justering av Subwoofer­nivån

ERE-G180 ger dig full kontroll över subwoofer­utnivån. Det är inte bara möjligt att justera
utnivån upp till +15 dB, du kan även flytta
delningsfrekvensen som önskas. I tillägg kan
du summera insignalerna med hjälp av
STEREO/MONO-omkopplaren samt växla fas
mellan 0° och 180° med hjälp av PHASE­omkopplaren.

Lysdioden i SUBWOOFER LEVEL-kontrollen
är släckt när SUBWOOFER ON/OFF­omkopplaren är avstängd "OFF". I detta läge
får du bredbandssignal från FRONT- och
REAR-utgångarna och det sänds inga signaler
till SUBWOOFER-utgången.
Lysdioden i SUBWOOFER LEVEL-nivån lyser
orange när SUBWOOFER ON/OFF­omkopplaren är på "ON". I detta läge passerar
signalerna till FRONT- och REAR-utgångarna
ett högpassfilter medan signaler till
SUBWOOFER-utgången leds över ett
lågpassfilter.
Observera: Tryck på SUBWOOFER ON/OFF-

omkopplaren för att koppla in
(ON) subwoofer-läget.Tryck en
gång till på omkopplaren för att
koppla ur (OFF) läget.

Välj en delningsfrekvens mellan 50 och 120
Hz med hjälp av CROSSOVER
FREQUENCY-kontrollen.

Deutsch/Italiano/Svenska

17

11

Bedienung

DeutschEnglish/Français/Español

Einstellen der Equalizer und
Defeat-Steuerung

1

2

DEFEAT

12

+

12

–

EQ

Der EQUALIZER DEFEAT Schalter leuchtet
grün auf, wenn er auf OFF (aus) steht. In
diesem Modus sind alle Equalizer-Einstellun­gen aktiviert. Die LED-Anzeigen an der
EQUALIZER-Steuerung leuchten.

Hinweis:Der EQUALIZER DEFEAT Schalter

leuchtet bernsteinfarben, wenn er
EINgeschaltet ist. In diesem Modus
haben die Equalizer-Einstellungen
keine Auswirkung auf den Ausgang
(außer BBE, wenn eingeschaltet).
Die LED Anzeigen auf der
EQUALIZER-Steuerung leuchten
nicht.

18

Funzionamento

Manövrering

Italiano Svenska

Regolazione dei controlli
dell'equalizzatore e di
disattivazione

L'interruttore EQUALIZER DEFEAT diventa
verde nella posizione "OFF". In questo modo,
tutte le impostazioni dell'equalizzatore sono
attivate. I LED dei controlli dell'equalizzatore
(EQUALIZER) saranno accesi.

Nota: L'interruttore EQUALIZER DEFEAT

diventerà color ambra nella posizione
"ON". In questo modo, le impostazioni
dell'equalizzatore non avranno nessun
effetto sull'uscita (eccetto BBE se
attivato). I LED dei controlli
dell'equalizzatore (EQUALIZER)
saranno spenti.

Justering av kontrollerna för
equalizer och rak frekvens­gång

EQUALIZER DEFEAT-omkopplaren lyser
grönt när den är urkopplad "OFF". I detta läge
har alla equalizerinställningar full effekt, vilket
indikeras genom att lysdioderna i
EQUALIZER-kontrollerna lyser.

Observera: EQUALIZER DEFEAT-omkoppla-

ren lyser orange när den är
inkopplad "ON". I detta läge
påverkar equalizerinställningarna
inte utsignalerna (med undantag
av BBE om denna är inkopplad).
Lysdiodindikatorerna i
EQUALIZER-kontrollerna lyser
inte i detta fall.

Deutsch/Italiano/Svenska

19

Bedienung

DeutschEnglish/Français/Español

1

FADER

1

Einstellung der Lautstärke-/
Klang-/Fader-Steuerungen

Stellen Sie die Lautstärke und den Klangregler

F

R

auf Ihrer Haupteinheit und die FADER­Steuerung am ERE-G180 so ein, daß sie
Ihren Wünschen entsprechen.
Unabhängig von der Stellung des
EQUALIZER DEFEAT Schalters, leuchten die
OUTPUT LEVEL Anzeigen (Ausgangsstufe)
entsprechend der Eingangssignalstufen. Die
Eingangssignalstufe wird über den Lautstärke­regler an Ihrer Haupteinheit gesteuert.

Hinweis:Wenn die rote LED durchgehend

leuchtet, ist der Ausgang des ERE­G180 gestört. Verringern Sie die
Eingangsstufe über den Lautstärke­regler der Haupteinheit. Die rote
LED sollte für eine optimale
Klangqualität nur kurz aufleuchten.

20

1

1

Auswahl des BBE Modus

Drücken Sie den BBE Schalter um den ERE-

BBE

G180 auf BBE Modus einzustellen.
Durch jeden Druck auf diesen Schalter wird
der BBE Modus ein- bzw. ausgeschaltet.

Hinweise:

• Wenn der BBE Schalter bernsteinfarben
aufleuchtet, ist der BBE Modus aktiviert.

• Der BBE Schalter leuchtet bernsteinfarben
auf, wenn er auf ON (ein) steht.

Funzionamento

Manövrering

Italiano Svenska

Regolazione dei controlli del
volume/tono/fader

Regolate i controlli del volume e del tono
sull'unità principale e il controllo del FADER
sull'ERE-G180, secondo il vostro gusto
personale.
Indipendentemente dalla posizione dell'inter­ruttore di disattivazione dell'equalizzatore
(EQUALIZER DEFEAT), gli indicatori del
livello di uscita (OUTPUT LEVEL) si illumine­ranno in conformità con i livelli dei segnali
immessi. Il livello del segnale immesso viene
controllato dal controllo del volume dell'unità
principale.

Nota: Se il LED rosso rimane illuminato,

l'uscita dell'ERE-G180 può diventare
distorta. Riducete il livello di entrata
usando il controllo del volume dell'unità
principale. Il LED rosso deve solo
lampeggiare per un'ottima qualità
sonora.

Justering av ljudstyrka/ton/
fader

Justera ljudstyrke- och tonkontrollerna på din
huvudapparat samt FADER-kontrollen på
ERE-G180 som önskas.
Oavsett vilket läge EQUALIZER DEFEAT­omkopplaren står i, tänds OUTPUT LEVEL­indikatorerna för att visa insignalnivåerna.
Insignalnivån styrs av ljudstyrkekontrollen på
din huvudapparat.

Observera: Om den röda lysdioden tänds

hela tiden är detta en möjlig
indikering på att utsignalen från
ERE-G180 förvrängs. Sänk i så
fall innivån med hjälp av
huvudapparatens
ljudstyrkekontroll. För att få bästa
möjliga ljudkvalitet bör den röda
lysdioden endast tändas ibland.

Deutsch/Italiano/Svenska

Selezione del modo BBE

Premete l'interruttore BBE per impostare il
modo BBE nell'ERE-G180.
Ad ogni pressione, la funzione BBE si attiva o
si disattiva.

Note:

• Quando l'interruttore BBE è illuminato di
ambra, ciò significa che la funzione BBE è
stata attivata.

• L'interruttore BBE diventa color ambra
nella posizione "ON".

Val av BBE-läget

Tryck på BBE-omkopplaren för att koppla in
BBE-läget på ERE-G180.
BBE kopplas till resp. från varje gång du
trycker på omkopplaren.

Observera:

• BBE-funktionen är inkopplad när BBE­omkopplaren lyser orange.

• BBE-omkopplaren lyser orange när den är
inkopplad "ON".

21

Technische Daten

Deutsch/Italiano/Svenska

Zahl der Frequenzbänder/Numero di bande/

Antal frekvensband .........................................

Bereich/
Gamma di rinforzo/riduzione/

Förstärkning/dämpning ...................................

Equalizer-Mittenfrequenz Bereich/Gamma
della frequenza centrale dell’equalizzatore/

Equalizerns mittfrekvenser..............................

Frequenzgang/Risposta di frequenza/

Frekvensåtergivning........................................

Rauschabstand/Rapporto segnale/rumore/

Signal/brusförhållande ....................................

Überkreuzungsfrequenz/Frequenza di

incrocio/Delningsfrekvens ...............................

Überkreuzungsgefälle/Inclinazione di incrocio/

Kurvans branthet.............................................

Tieftöner-Pegelregler-Bereich/
Controllo del livello del subwoofer/

Subwoofer-nivåkontroll ...................................

Eingangsimpedanz/Impedenza di ingresso/

Inimpedans .....................................................

Ausgangsimpedanz/Impedenza di uscita/

Utimpedans .....................................................

Abmessungen (B x H x T)/Dimensioni (L x A x

P)/Yttermått (B x H x D) ..................................

Gewicht/Peso/Vikt ...........................................

Deutsch

.................................................................... 11

.............................................................±12 dB

....... 31,5 Hz, 63 Hz, 125 Hz, 190 Hz, 250 Hz,

500 Hz, 1 kHz, 2,2 kHz, 4,5 kHz, 9 kHz, 18 kHz

................................ 20 Hz bis 30 kHz (–1 dB)

................................................100 dB (IHF-A)

......... 50 Hz bis 120 Hz (Stufenlos einstellbar)

.................. TIEF 18 dB/oct. HOCH 12 dB/oct.

...............................................0 dB bis +15 dB

.................................................10 kOhm MIN.

..................................................1 kOhm MAX.

.......................................... 178 x 25 x 130mm

............................................................. 0,65 kg

Hinweis: Änderung des Products, der

technischen Daten und des Design
ohne vorherige Bekanntgabe
vorbehalten

22

SpecifikationerSpecificazioni

Italiano

.................................................................... 11

.............................................................±12 dB

....... 31,5 Hz, 63 Hz, 125 Hz, 190 Hz, 250 Hz,

500 Hz, 1 kHz, 2,2 kHz, 4,5 kHz, 9 kHz, 18 kHz

...................................20 Hz a 30 kHz (–1 dB)

................................................100 dB (IHF-A)

....50 Hz a 120 Hz (continuamente regolabile)

................BASSA 18 dB/oct. ALTA 12 dB/oct.

................................................. 0 dB a +15 dB

..................................................10 kohm MIN.

................................................ 1 kohm MASS.

.......................................... 178 x 25 x 130mm

............................................................. 0,65 kg

Nota: Per via di continui miglioramenti del

prodotto, le specificazioni ed il disegno
sono soggetti a cambiamenti senza
preavviso.

Svenska

.................................................................... 11

.............................................................±12 dB

....... 31,5 Hz, 63 Hz, 125 Hz, 190 Hz, 250 Hz,

500 Hz, 1 kHz, 2,2 kHz, 4,5 kHz, 9 kHz, 18 kHz

................................. 20 Hz till 30 kHz (–1 dB)

................................................100 dB (IHF-A)

..................... 50 Hz till 120 Hz (Fritt justerbar)

..................... LÅG 18 dB/okt. HÖG 12 dB/okt.

................................................0 dB till +15 dB

..................................................MIN. 10 kohm

.................................................. MAX. 1 kohm

.......................................... 178 x 25 x 130mm

............................................................. 0,65 kg

Observera: Ur förbättringssyfte förbehålles

rätt till ändring av specifikationer
och design utan föregående
varsel.

Deutsch/Italiano/Svenska

23

R

ALPINE ELECTRONICS, INC.

Tokyo office: 1-1-8 Nishi Gotanda,
Shinagawa-ku, Tokyo 141, Japan
Tel.: [phone]

ALPINE ELECTRONICS OF AMERICA, INC.

19145 Gramercy Place, Torrance,
California 90501, U.S.A.
Tel.: [phone]

ALPINE ELECTRONICS OF CANADA, INC.

605 Alden Road, Markham,
Ontario L3R 3L5, Canada
Tel.: [phone]

ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD.

Redwood Gardens Estate, 3 Plane-tree
Avenue, Dingley, Victoria 3172, Australia
Tel.: [phone]

28

ALPINE ELECTRONICS GmbH

Brandenburger Strasse 2-6 D-40880 Ratingen,
Germany
Tel.: [phone]

ALPINE ITALIA S.p.A.

Via C. Colombo 8, 20090 Trezzano Sul
Naviglio MI, Italy
Tel.: [phone]

ALPINE ELECTRONICS FRANCE S.A.R.L.

98, Rue De La Belle Etoile, Z.I. Paris Nord II
B.P. 50016 F-95945, Roissy,
Charles de Gaulle Cedex, France
Tel.: [phone]

ALPINE ELECTRONICS OF U. K., LTD.

13 Tanners Drive, Blakelands,
Milton Keynes GB-MK14 5BU, U.K.
Tel.: [phone]

ALPINE ELECTRONICS DE ESPAÑA, S.A.

Portal De Gamarra 36, Pabellón 32
01013 Vitoria (Alava) - Apdo. 133, Spain
Tel.: [phone]

82

58

68P61487W42-O
Printed in Korea
