Alpine CDE-9880R User Manual [ru]

FOR CAR USE ONLY/NUR FÜR AUTOMOBIL GEBRAUCH/POUR APPLICATION AUTOMOBILE UNIQUEMENT/PARA USO EN AUTOMÓVILES/SOLO PER L’UTILIZZO IN AUTOMOBILE/ENDAST FÖR BILBRUK/ALLEEN VOOR GEBRUIK IN DE AUTO/

ТОЛЬКО

ДЛЯ ИСПОЛЬЗОВАНИЯ В АВТОМОБИЛЯХ/DO UŻYCIA TYLKO W SAMOCHODZIE/ΓΙΑ ΧΡΗΣΗ ΜΟΝΟ ΣΕ ΑΥΤΟΚΙΝΗΤΟ

RDS MP3/WMA/AAC CD Receiver

CDE-9880R/

CDE-9882Ri

• OWNER’S MANUAL Please read before using this equipment.

• BEDIENUNGSANLEITUNG Lesen Sie diese Bedienungsanleitung bitte vor Gebrauch des Gerätes.

• MODE D’EMPLOI Veuillez lire avant d’utiliser cet appareil.

• MANUAL DE OPERACIÓN Léalo antes de utilizar este equipo.

• ISTRUZIONI PER L’USO Si prega di leggere prima di utilizzare il attrezzatura.

• ANVÄNDARHANDLEDNING Innan du använder utrustningen bör du läsa igenom denna användarhandledning.

• GEBRUIKERSHANDLEIDING Lees deze aanwijzingen aandachtig alvorens dit toestel te gebruiken.

• РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Прочтите настоящее руководство перед началом использования оборудования.

• INSTRUKCJA OBSŁUGI Prosimy zapoznać się z tą instrukcją przed przystąpieniem do użytkowania urządzenia.

• ΕΓΧΕΙΡΙ∆ΙΟ ΧΡΗΣΤΗ Παρακαλούµε διαβάστε το πριν χρησιµοποιήσετε τη συσκευή.

ALPINE ELECTRONICS MARKETING, INC.

1-1-8 Nishi Gotanda,

Shinagawa-ku,

Tokyo 141-0031, Japan

Phone 03-5496-8231

ALPINE ELECTRONICS OF AMERICA, INC.

19145 Gramercy Place, Torrance,

California 90501, U.S.A.

Phone 1-800-ALPINE-1 (1-800-257-4631)

ALPINE ELECTRONICS OF CANADA, INC.

777 Supertest Road, Toronto,

Ontario M3J 2M9, Canada

Phone 1-800-ALPINE-1 (1-800-257-4631)

ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD.

161-165 Princes Highway, Hallam

Victoria 3803, Australia

Phone 03-8787-1200

ALPINE ELECTRONICS GmbH

Frankfurter Ring 117,

80807 München, Germa ny

Phone 089-32 42 640

ALPINE ELECTRONICS OF U.K. LTD.

Fletchamstead Highway, Coventry CV4 9TW, U.K.

ALPINE ELECTRONICS FRANCE S.A.R.L.

98, Rue de la Belle Etoile, Z.I. Paris Nord Il,

B.P. 50016, 95945 Roissy Charles de Gaulle

Alpine House

Phone 0870-33 33 763

(RCS PONTOISE B 338 101 280)

Cedex, France

Phone 01-48638989

ALPINE ITALIA S.p.A.

Viale C. Colombo 8, 20090 Trezzano

Sul Naviglio (MI), Italy

Phone 02-484781

ALPINE ELECTRONICS DE ESPAÑA, S.A.

Portal de Gamarra 36, Pabellón, 32

01013 Vitoria (Alava)-APDO 133, Spain

Phone 945-283588

ALPINE ELECTRONICS (BENELUX) GmbH

Leuvensesteenweg 510-B6,

1930 Zaventem, Belgium

Phone 02-725-13 15

68-09359Z29-B

TRIA International, Ltd.

эксклюзивный дистрибьютор

http://www.tria.ru

Main office:

185 North Redwood Drive, ste 120,

San Rafael California 94903 USA

Tel.: 415.444.0820

Fax.: 415.499.8120

Представительство в России:

Россия, 109088, Москва,

ул. Угрешская, 14,

стр.1, офис 414

Тел.: 7 495. 221.6465

Факс.: 7 495. 221.6073

Г арантийный ремонт

СЕРВИС-ЦЕНТР “СтудиоСаунд Сервис”

Россия, Москва, 119334

5-й Донской проезд, д. 15, стр. 11

Тел.: 7 495. 787.88.02

ООО “Спектрум Саунд”

Эксклюзивный импортер

Россия, Москва, 119334

5-й Донской проезд, д. 15, стр. 11

Тел.: 7 495. 642.08.08

Факс.: 7 495. 775.59.65

PYCСКИЙ

Содержание

Руководство по использованию

ПРЕДУПРЕЖДЕНИЕ

ПРЕДУПРЕЖДЕНИЕ .............................. 3

ОСТОРОЖНО .......................................... 3

МЕРЫ ПРЕДОСТОРОЖНОСТИ ............ 3

Приступая к работе

Список компонентов ................................... 6

Включение и выключение питания ......... 6

Снятие и установка передней панели ...... 6

Первоначальный запуск системы ............ 7

Настройка уровня громкости .................... 7

Быстрое уменьшение уровня

громкости ................................................... 7

Радио

Прослушивание радио ................................ 8

Предварительная настройка станций

вручную ...................................................... 8

Автоматическая предварительная

настройка станций .................................... 8

Настройка предварительно настроенных

станций ........................................................ 8

Функция поиска частоты ............................ 8

RDS

Установка режима приема RDS и прием

RDS-станций .............................................. 9

Повторный вызов предварительно

настроенных RDS-станций ..................... 9

Прием региональных (местных) RDS-

станций ........................................................ 9

Режим PI SEEK .......................................... 10

Настройка приема в режиме PTY31

(экстренная радиопередача) ................ 10

Прием информации о трафике ............... 10

Настройка типа программы (PTY) ........ 10

Прием информации о трафике во время

воспроизведения компакт-диска или

прослушивания радио ............................ 10

Настройка приоритетов трансляции

новостей .................................................... 11

Отображение предаваемого

радиостанцией текста ............................ 11

CD/MP3/WMA/AAC

Воспроизведение ........................................11

Многократное воспроизведение .............12

M.I.X. (воспроизведение в случайном

порядке) ....................................................12

Поиск в текстовой информации о

компакт-диске ..........................................12

Поиск по именам файлов/папок

(Данные MP3/WMA/AAC) ...................13

Быстрый поиск ...........................................13

О форматах MP3/WMA/AAC ..................13

Настройка звука

Настройка параметров Subwoofer Level/

Bass Level/Treble Level/Balance (между

правым и левым)/Fader (между

передним и задним)/Defeat ....................15

Настройка уровня СНЧ-динамика

(Subwoofer Level) ....................................15

Настройка регулировки нижних

частот .........................................................15

Настройка регулировки высоких частот

(Treble Control) ........................................16

Настройка фильтра верхних частот ....... 16

Включение/отключение режима

Subwoofer (ON/OFF) ..............................16

Настройка системы СНЧ-динамика

(Subwoofer) ...............................................16

Включение/выключение громкости

(On/Off) .....................................................16

Другие функции

Отображение текста .................................. 17

Меню SETUP

BLUETOOTH IN

Настройка соединения Bluetooth .............18

Настройка звука

Регулировка уровней сигналов

источников .................................................18

Настройка визуального представления

Изменение цвета подсветки .......................18

Настройка контрастности экрана ............18

Регулировка подсветки ...............................19

Настройка прокрутки текста ....................19

Настройка прокрутки

(TEXT SCROLL) ......................................19

Настройка шрифтов ....................................19

Демонстрация ...............................................19

MP3/WMA/AAC

Воспроизведение файлов MP3/WMA/AAC

(PLAY MODE) ..........................................19

1-RU

Внешнее устройство

Подключение к внешнему усилителю .... 19

Включение/отключение режима Mute

(INT MUTE) .............................................. 20

Настройка режима AUX+SETUP ............ 20

Настройка режима AUX+ NAME ........... 20

Настройка уровня AUX+

(AUX IN GAIN) ....................................... 20

USB-накопитель (дополнительно)

Управление USB-накопителем (продается

отдельно) ..................................................20

Воспроизведение файлов MP3/WMA/AAC

с USB-накопителя

(продается отдельно) .............................20

iPod® (дополнительно)

Воспроизведение ........................................21

Поиск нужной композиции ......................21

Быстрый поиск ...........................................22

Функция прямого поиска ..........................22

Выбор режима Список воспроизведения/

Исполнитель/Альбом/Жанр/

Композитор ..............................................22

Воспроизведение в случайном порядке

Shuffle (M.I.X.) .........................................23

Многократное воспроизведение ............. 23

Отображение текста ..................................23

Информация

При возникновении трудностей ..............24

Технические характеристики ................... 26

Установка и соединения

Предупреждение ................................. 27

Осторожно ............................................ 27

Меры предосторожности .................. 27

Установка .....................................................28

Соединения ..................................................30

2-RU

Руководство по использованию

НЕ ПОМЕЩАЙТЕ РУКИ, ПАЛЬЦЫ ИЛИ ПОСТОРОННИЕ

ПРЕДУПРЕЖДЕНИЕ

ОБЪЕКТЫ ВО ВХОДНЫЕ РАЗЪЕМЫ.

Это может привести к получению травмы или повреждению продукта.

ПРЕДУПРЕЖДЕНИЕ

Этот символ обозначает важные инструкции. Их несоблюдение может привести к серьезному телесному повреждению или смерти.

НЕ ПРЕДПРИНИМАЙТЕ НИКАКИХ ДЕЙСТВИЙ, КОТОРЫЕМОГУТ ОТВЛЕЧЬ ВАС ОТ БЕЗОПАСНОГО ВОЖДЕНИЯ АВТОМОБИЛЯ.

Любые действия, отвлекающие внимание на продолжительный срок, должны выполняться только после полной остановки. Перед выполнением таких действий всегда останавливайте автомобиль в безопасном месте. Несоблюдение этого требования может привести к аварии.

ПОДДЕРЖИВАЙТЕ ГРОМКОСТЬ НА УРОВНЕ, ПОЗВОЛЯЮЩЕМ СЛЫШАТЬ ВНЕШНИЕ ЗВУКИ ВО ВРЕМЯ ДВИЖЕНИЯ.

Чрезмерно высокий уровень громкости, заглушающий такие звуки, как сирены автомобилей аварийной службы и дорожные предупредительные сигналы (при пересечении ж/д путей и т.д.), может быть опасным и привести к аварии. ИСПОЛЬЗОВАНИЕ ВЫСОКОГО УРОВНЯ ГРОМКОСТИ В АВТОМОБИЛЕ МОЖЕТ ТАКЖЕ ВЫЗЫВАТЬ ДЕФЕКТ СЛУХА.

НЕ РАЗБИРАТЬ И НЕ ИЗМЕНЯТЬ.

Это может вызывать аварийную ситуацию, возгорание или удар электрическим током.

ИСПОЛЬЗОВАТЬ ТОЛЬКО В АВТОМОБИЛЯХ С ЗАЗЕМЛЕНИЕМ ОТРИЦАТЕЛЬНОГО ПОЛЮСА НА 12 ВОЛЬТ.

(В случае сомнений проконсультируйтесь у своего дилера.) Несоблюдение этого требования может привести к возникновению огня и т.п.

ХРАНИТЕ НЕБОЛЬШИЕ ОБЪЕКТЫ, ТАКИЕ КАК БАТАРЕИ, В НЕДОСТУПНЫХ ДЛЯ ДЕТЕЙ МЕСТАХ.

Глотание таких объектов может нанести серьезную травму. Если ребенок проглотил подобный объект, немедленно обратитесь к врачу.

ПРИ ЗАМЕНЕ ПРЕДОХРАНИТЕЛЕЙ ИСПОЛЬЗУЙТЕ ТОЛЬКО АНАЛОГИЧНЫЕ ПО НОМИНАЛУ.

Несоблюдение этого требования может привести к возгоранию и поражению электрическим током.

ОСТОРОЖНО

Этот символ обозначает важные инструкции. Их несоблюдение может привести к травме или повреждению материальной собственности.

ПРИ ВОЗНИКНОВЕНИИ ПРОБЛЕМ, НЕМЕДЛЕННО ПРЕКРАТИТЕ ИСПОЛЬЗОВАНИЕ ПРОДУКТА.

В противном случае это может привести к получению травмы или повреждению продукта. Верните продукт своему авторизованному дилеру Alpine или в ближайший сервисный центр Alpine для ремонта.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Очистка продукта

Используйте мягкую сухую тряпку для периодической очистки данного продукта. Для удаления более серьезных пятен намочите тряпку, используя только воду. При использовании других средств можно растворить краску или повредить пластик.

Температура

Прежде чем включать устройство, убедитесь, что внутри автомобиля температура находится в диапазоне от –10°C до +60°C.

Конденсация влаги

При воспроизведении компакт-дисков можно заметить дрожание звука из-за конденсации. Если это произошло, удалите диск из проигрывателя и подождите около часа, чтобы дать влаге испариться.

Поврежденный диск

Не пытайтесь проигрывать треснутые, деформированные или поврежденные диски. При воспроизведении дефектного диска можно серьезно повредить механизм воспроизведения.

Техническое обслуживание

При возникновении проблем не пытайтесь отремонтировать устройство самостоятельно. Верните продукт своему дилеру Alpine или в ближайший сервисный центр Alpine для ремонта.

НЕ ЗАКРЫВАЙТЕ ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ ИЛИ ПАНЕЛИ РАДИАТОРА.

В противном случае возможен нагрев внутренних деталей, который может привести к возгоранию.

ИСПОЛЬЗУЙТЕ ЭТОТ ПРОДУКТ ТОЛЬКО ДЛЯ АВТОМОБИЛЕЙ С БОРТОВОЙ СЕТЬЮ НАПРЯЖЕНИЕМ 12 В.

Неправильное использование может привести к возгоранию, поражению электрическим током или другим травмам.

3-RU

Никогда не пытайтесь выполнить следующие действия

Не пытайтесь схватить или вытащить диск, когда он затягивается в проигрыватель механизмом автоматической загрузки. Не пытайтесь вставить диск в устройство при выключенном питании.

Вставка дисков

За один раз проигрыватель может принять для воспроизведения только один диск. Не пытайтесь загрузить более одного диска. Вставляйте диск лицевой стороной вверх. Если вставить диск неправильно, на экране проигрывателя появится сообщение продолжает отображаться, даже после правильной вставки диска, нажмите переключатель остроконечного объекта, такого как шариковая ручка. Проигрывание диска на сильно разбитой дороге может привести к пропускам воспроизведения, но это не вызывает царапание диска или повреждение проигрывателя.

“ERROR”. Если сообщение “ERROR”

RESET помощью

Новые диски

Чтобы предотвратить защемление компакт-диска, при вставке дисков с нерегулярной поверхностью отображается сообщение выдвигается сразу после загрузки, проведите подушечками пальцев по кромке центрального отверстия и внешнего края диска. Любые обнаруженные небольшие выбоины и неровности могли воспрепятствовать правильной загрузке диска. Чтобы устранить неровности, потрите внутреннюю и внешнюю кромки диска шариковой ручкой или другим подобным инструментом, а затем вставьте диск снова.

Центральное отверстие

Выбоины

“ERROR”. Когда новый диск

Центральное отверстие

Новый диск

Внешняя кромка (выбоины)

Диски нерегулярной формы

В данном устройстве используйте диски только круглой формы и никогда не используйте диски необычной формы. Использование дисков необычной формы может привести к повреждению механизма.

Место установки

Убедитесь в том, что в месте установки устройство не будет подвергаться следующим воздействиям:

• прямые солнечные лучи и тепло;

• высокая влажность и вода;

• чрезмерная запыленность;

• чрезмерная вибрация.

Корректное обращение

При обращении с диском постарайтесь его не уронить. Держите диск так, чтобы не оставлять на рабочей поверхности отпечатков пальцев. Не наклеивайте на диск ленты, бумагу или клейкие этикетки. Не делайте на диске надписей.

ПРАВИЛЬНО

НЕПРАВИЛЬНО ПРАВИЛЬНО

Очистка диска

Отпечатки, пыль или грязь на поверхности диска могут вызывать пропуски воспроизведения. При регулярной очистке протирайте рабочую поверхность чистой, мягкой тряпкой в направлении от центра диска к внешнему краю. Если поверхность диска сильно загрязнена, перед ее очисткой смочите чистую мягкую тряпку в слабом растворе нейтрального моющего средства.

Принадлежности для дисков

На рынке доступны различные принадлежности для защиты поверхности дисков и улучшения качества звучания. Однако большинство из них влияет на толщину и/или диаметр диска. Использование таких принадлежностей может привести к тому, что диск перестанет соответствовать стандартным спецификациям, вызывая проблемы с эксплуатацией. Не рекомендуется использовать такие принадлежности на дисках, воспроизводимых на проигрывателях компакт-дисков Alpine.

Прозрачный слой Дисковый стабилизатор

4-RU

Об обращении с компакт-дисками (CD/CD-R/CD-RW)

• Не касайтесь поверхности.

• Не подвергайте диск воздействию прямых солнечных

лучей.

• Не наклеивайте наклейки или ярлыки.

• Чистите диск в случае его запыления.

• Убедитесь в отсутствии выбоин на кромках диска.

• Не используйте имеющиеся на рынке принадлежности

для дисков.

Не оставляйте диск надолго в машине или проигрывателе. Никогда не подвергайте диск воздействию прямых солнечных лучей. Жара и влажность могут повредить

компакт-диск настолько, что его нельзя будет проигрывать.

Для клиентов, использующих диски CD-R/CD-RW

• Если не удается воспроизвести диск CD-R/CD-RW, убедитесь в том, последний сеанс записи закрыт (завершен).

• При необходимости завершите последний сеанс записи на диск CD-R/CD-RW и повторите попытку воспроизведения.

О носителях, которые можно проигрывать

Используйте только компакт-диски, на лицевой стороне внизу которых отображается логотип компакт-диска.

При использовании неопределенных компакт-дисков не может быть гарантирована корректная работоспособность. Можно воспроизводить диски CD-R (CD-Recordables)/ CD-RW (CD-ReWritables), которые были записаны только на одном устройстве звукозаписи. Кроме того, можно проигрывать диски CD-R/CD-RW с аудиофайлами в форматах MP3/WMA/AAC.

• Некоторые из описанных ниже компакт-дисков не могут быть проиграны на этом устройстве: Дефектные компакт-диски; компакт-диски с отпечатками пальцев; компакт-диски, подвергнутые экстремальным температурами или прямым солнечным лучам (например, оставленные в машите или в данном устройстве); компакт-диски, записанные в нестабильных условиях; компакт-диски со сбоем записи или для которых была предпринята попытка перезаписи; компакт-диски с защитой от копирования, не соответствующей отраслевому стандарту звуковых компакт дисков.

• Используйте диски с файлами MP3/WMA/AAC, записанными в формате, совместимом с данным устройством. Более подробную информацию см. на страница 13-14.

• Отличные от аудиофайлов ROM-данные, содержащиеся на диске, не производят звук при воспроизведении.

Защита USB-разъема

• Из устройств USB к этому устройству можно подключать только USB-накопители. Корректная работоспособность прочих USB-устройств не может быть гарантирована .

• Подключайте USB-накопитель к устройству только через удлинительный USB-кабель (продается отдельно). USB-концентратор не поддерживается.

• При подключении USB-накопителей некоторых типов устройство может не работать, либо некоторые функции могут быть недоступны.

• Это устройство может воспроизводить аудиофайлы форматов MP3/WMA/AAC.

• При этом наименования исполнителей/композиций могут отображаться некорректно.

ОСТОРОЖНО

Компания Alpine не несет ответственности за потерю данных и т.п., даже если данные были потеряны при эксплуатации этого изделия.

Обращение с USB-накопителями

• Во избежание неисправности или повреждений устройства соблюдайте следующие указания.

Внимательно ознакомьтесь с инструкций по использованию USB-накопителя. Не трогайте контакты руками или металлическими предметами. Не подвергайте USB-накопитель воздействию чрезмерных ударных нагрузок. Запрещается перегибать, ронять, разбирать устройство, вносить изменения в его конструкцию. Избегайте попадания воды внутрь устройства.

•

Не допускайте использования или хранения устройства в условиях:

прямых солнечных лучей или повышенной температуры; повышенной влажности или в атмосфере разъедающих веществ.

•

Подключайте USB-накопитель так, чтобы он не мешал вождению.

• USB-накопитель может работать некорректно в условиях высоких или низких температур.

• Используйте только сертифицированные USBнакопители. Помните, что даже сертифицированные USB-накопители в зависимости от типа или состояния могут работать некорректно.

• Корректная работа USB-накопителя не гарантируется. Используйте USB-накопитель в соответствии с условиями лицензионного соглашения.

• Устройство может некорректно отображать или воспроизводить композиции, записанные на USBнакопителях со специальными параметрами или в некоторых состояниях памяти, либо при использовании некоторых программ кодирования данных.

• Файлы с защитой от копирования не могут быть воспроизведены на этом устройстве.

• Запуск воспроизведения файлов с USB-накопителя происходит с некоторой задержкой. Если на USBнакопителе записан файл незвуковых форматов, то для запуска его воспроизведения или поиска может потребоваться значительное время.

• Это устройство может воспроизводить файлы с расширениями “mp3”, “wma” или “m4a”.

• Не присваивайте файлам аудиоданных расширения, не соответствующие звуковым форматам. Это устройство не сможет распознать данные незвуковых форматов. При воспроизведении таких файлов в динамиках может присутствовать шум, который может привести к неисправности динамиков и/или усилителей.

• Рекомендуется сохранять резервные копии важных данных на жестком диске компьютера.

•

Не извлекайте USB-устройство из разъема во время воспроизведения записанных на нем файлов. Перед тем как извлечь USB-устройство из разъема, выберите источник другого типа с помощью селектора SOURCE.

•

Windows Media и логотип Windows являются товарными знаками или зарегистрированными товарными знаками корпорации Майкрософт в США и /или других странах.

• iPod является торговой маркой Apple Inc., зарегистрированной в США и других странах.

• “Лицензия на технологию кодирования звука MPEG Layer-3 получена от Fraunhofer IIS и Thomson.”

• “При поставке этого продукта предоставляется лицензия на частное, некоммерческое использование и не предоставляется лицензия и не подразумеваются какие либо права на использование данного продукта в целях коммерческого (т.е. для получения прибыли) радиовещания в реальном времени (наземное, спутниковое, кабельное и/или какие-либо иные способы), широковещания или потоковой передачи данных через Интернет, интрасети и/или иные сети или другие сети распределения электронного содержания, такие как приложения звуковоспроизведения за плату или по требованию. Для такого использования требуется отдельная лицензия. Более подробную информацию можно найти на веб-сайте http://www. mp3licensing.com”

5-RU

Приступая к работе

Чтобы удалить переднюю панель, нажмите на нее, сдвиньте влево себя .

, а затем потяните на

(OPEN)

SOURCE/

MUTE

Круговой регулятор

Список компонентов

• Главный блок....................................................................1

• Кабель питания................................................................1

• Соединительный кабель FULL SPEED

(только для CDE-9882Ri) ................................................1

• Монтажный стакан ..........................................................1

• Чехол для переноски ......................................................1

• Резиновый колпачок ......................................................1

• Болт с шестигранной головкой ....................................1

• Винт (M5 × 8) .....................................................................4

• Руководство пользователя ........................ 1 комплект

Включение и выключение питания

Нажмите SOURCE/ , чтобы включить питание устройства.

• Устройство можно включить, нажав любую другую кнопку за исключением

Нажмите и удерживайте кнопку SOURCE/ не менее 2 секунд, чтобы выключить устройство.

• При первом включении питания уровень громкости будет находиться на уровне 12.

(OPEN).

Снятие и установка передней панели

Снятие

• При обычном использовании передняя панель может нагреться (особенно клеммы разъемов с обратной стороны передней панели). Это не является неисправностью.

• Чтобы защитить переднюю панель, положите ее на комплектный чехол для переноски.

• После отделения панели не прикладывайте к ней чрезмерную силу, так как это может привести к поломке.

• Не оставляйте переднюю панель открытой надолго или во время управления автомобилем, это может привести к аварии или неисправности устройства.

Установка

Вставьте правую сторону передней панели в основной блок. Выровняйте бороздку на передней панели по отношению к соответствующим проекциям на основном блоке.

Нажимайте на левую сторону передней панели, пока она надежно не встанет в основном блоке.

• Перед установкой панели убедитесь в отсутствии грязи или пыли на клеммах разъемов или посторонних объектов между панелью и основным блоком.

• Осторожно закрепите переднюю панель, держа ее за боковые стороны, чтобы избежать случайного нажатия кнопок.

Выключите питание устройства.

Нажмите (OPEN), чтобы открыть переднюю панель.

Чтобы закрыть переднюю панель, нажмите на левую сторону крышки до ее фиксации, как показано на рисунке внизу.

6-RU

Первоначальный запуск системы

Обязательно нажимайте переключатель RESET при первоначальном использовании устройства, после замены автомобильного аккумулятора и т.п.

Выключите питание устройства.

Нажмите (OPEN), чтобы открыть переднюю панель, и извлеките ее.

Нажмите RESET, используя ручку или подобный остроконечный объект.

Переключатель RESET

Настройка уровня громкости

Поворачивая Круговой регулятор, настройте требуемый уровень громкости.

Быстрое уменьшение уровня громкости

Используйте функцию Audio Mute для мгновенного снижения уровня громкости на 20 дБ.

Нажмите MUTE, чтобы активировать режим отключения звука (MUTE).

Уровень звука снизится примерно на 20 дБ.

Нажмите MUTE повторно, чтобы вернуть прежний уровень громкости.

Управление с дистанционного пульта

Этим устройством можно управлять с помощью дополнительного пульта дистанционного управления Alpine. За дополнительной информацией обращаетесь к своему дилеру Alpine. Направьте дополнительный передатчик пульта ДУ на приемный датчик.

ИК-приемник пульта ДУ

Возможность подключения к блоку интерфейса удаленного рулевого управления

Этим устройством можно управлять из блока управления автомобилем, если подсоединен дополнительный блоку интерфейса удаленного рулевого управления (дополнительно). За дополнительной информацией обращаетесь к своему дилеру Alpine.

7-RU

Радио

Автоматическая предварительная настройка станций

Круговой регулятор

SOURCE/

BAND/TA

TUNE/A.ME

/ESC

/ENT

F/SETUP

Кнопки пре дварительной настройки (от 1 до 6)

Прослушивание радио

Нажмите SOURCE/ , чтобы выбрать режим TUNER.

Нажимайте кнопку BAND/TA несколько раз, пока не будет выбран нужный радиодиапазон.

F1 (FM1) F2 (FM2) F3 (FM3) MW LW F1 (FM1)

Нажмите TUNE/A.ME, чтобы выбрать режим настройки.

DX SEEK (дистанционный режим) SEEK (локальный режим)

OFF (ручной режим) DX SEEK

• Первым идет дистанционный режим.

Дистанционный режим:

Автоматически настраиваются станции с сильным и слабым сигналом (автоматическая настройка поиска).

Локальный режим:

Автоматически настраиваются только станции с сильным сигналом (автоматическая настройка поиска).

Ручной режим:

Частота настраивается вручную с некоторым шагом (ручная настройка).

Нажмите кнопку или , чтобы настроиться на нужную станцию.

При удерживании кнопки или частота меняется непрерывно.

Предварительная настройка станций вручную

Выберите радиодиапазон и настройте радиостанцию, которую хотите сохранить в памяти.

Нажмите и удерживайте не менее 2 секунд одну

кнопок предварительной настройки (от 1 до 6),

из за которой хотите закрепить данную станцию.

Частота выбранной станции сохраняется. На экране отображается диапазон, номер кнопки предварительной настройки и сохраненная частота станции.

• В памяти предварительной настройки может храниться до 30 станций (по 6 станций для каждого диапазона: FM1, FM2, FM3, MW и LW).

• При сохранении станции в ячейку памяти, где записана текущая станция, частота текущей станции стирается и замещается частотой новой станции.

• Если светится индикатор , выключите его, нажав кнопку F/SETUP, а затем повторите данную операцию.

Нажимайте кнопку BAND/TA несколько раз, пока не будет выбран нужный радиодиапазон.

Нажмите и удерживайте кнопку TUNE/A.ME не менее 2 секунд.

Частота на экране продолжает изменяться, при этом выполняется автоматическое сохранение в память. Тюнер автоматически выполняет поиск и сохраняет из выбранного диапазона 6 станций с сильным сигналом. Они привязываются к кнопкам предварительной настройки от 1 до 6 в порядке убывания уровня сигнала. После завершения процесса автоматического сохранения в память тюнер переходит к станции, закрепленной за первой кнопкой предварительной настройки.

• Если не была сохранена ни одна станция, тюнер возвращается к исходной станции, которая прослушивалась до начала процедуры автоматического сохранения в памяти.

Настройка предварительно настроенных станций

Нажимайте кнопку BAND/TA несколько раз, пока не будет выбран нужный радиодиапазон.

Нажмите на любую из кнопок предварительной настройки закреплена нужная станция, сохраненная в памяти.

На экране отображается диапазон, номер кнопки предварительной настройки и частота выбранной станции.

• Если светится индикатор , выключите его, нажав кнопку F/SETUP, а затем повторите данную операцию.

радиостанций (1 по 6), за которой

Функция поиска частоты

Эта функция позволяет выполнять поиск радиостанции по частоте.

Чтобы включить режим поиска радиостанции по частоте, нажмите и удерживайте менее 2 секунд в режиме Radio.

Поверните Круговой регулятор, чтобы выбрать значение частоты.

Нажмите /ENT, чтобы включить прием выбранной частоты.

• Чтобы отменить, нажмите и удерживайте /ESC не менее 2 секунд в режиме поиска. Режим поиска отключается, если в течение 10 секунд не было выполнено ни одной операции.

/ENT не

8-RU

RDS

Повторный вызов предварительно настроенных RDS-станций

Круговой регулятор

BAND/TA

VIEW

/ENT

F/SETUP

1 AF/ESC

NEWS 2

3 PTY

Установка режима приема RDS и прием RDS-станций

RDS (Radio Data System) — это система радиоинформации, использующая поднесущую частоту 57 кГц обычного FMрадиовещания. Функция RDS позволяет принимать различную информацию, например, сведения о трафике, названия станций, и автоматически подстраиваться к более сильному радиопередатчику, поддерживающему радиовещание той же программы.

Нажмите

Нажмите 1 AF, чтобы включить режим RDS.

Нажмите кнопку или , чтобы настроиться на нужную RDS-станцию.

Снова нажмите кнопку 1 AF, чтобы выключить режим RDS.

F/SETUP

, чтобы загорелся индикатор .

Нажмите

Нажмите 1 AF, чтобы включить режим RDS.

Нажмите F/SETUP, чтобы включить обычный режим.

Индикатор должен погаснуть.

Убедитесь в том, что индикатор погас, а затем нажмите кнопку предварительной настройки, за которой закреплена нужная RDSстанция.

Если сигнал предварительной настроенной станции слаб, устройство выполняет автоматический поиск и настраивается на станцию из списка альтернативных частот (AF) с самым сильным сигналом.

Если не удается принять сигнал предварительно настроенной станции или получить список AF:

Если включен режим PI SEEK (см. “Режим PI SEEK” ha страница 10), устройство снова выполняет поиск станции из списка PI (идентификации программ). Если в данной области все равно ни одна станция не принимается, на экран устройства выводится частота предварительно настроенной станции, а номер предварительной настройки исчезает. Если во время настройки уровень сигнала региональной (местной) станции становится слишком слабым для приема, нажмите кнопку предварительной настройки, чтобы перенастроить региональную станцию на другую область.

•

Сведения о предварительной настройке RDS-станций см. в разделе “Работа с радио”. Можно предварительно настраивать RDS-станции только из диапазонов F1, F2 и F3.

• Выполняйте операции над устройством, пока горит индикатор одна операция, индикатор выключается.

F/SETUP

, чтобы загорелся индикатор .

. Если за 10 секунд не была выполнена ни

Нажмите F/SETUP, чтобы включить обычный режим.

Индикатор должен погаснуть.

• В режиме “Настройки приема в режиме PTY31 (экстренная радиопередача)” (см. устройство принимает сигнал PTY31 (экстренной радиопередачи), то на корпусе устройства автоматически отобразится индикация “ALARM”.

• Выполняйте операции над устройством, пока горит индикатор одна операция, индикатор выключается.

Цифровые данные RDS включат в себя следующее:

PI Идентификация программ PS Сервисное название программы AF Список альтернативных частот TP Информация о трафике TA Дорожные сообщения EON Радиосети с расширенными сервисными

. Если за 10 секунд не была выполнена ни

возможностями

страница 10), если

Прием региональных (местных) RDSстанций

Нажмите и удерживайте кнопку F/SETUP не менее 2 секунд, чтобы выключить режим настройки (SETUP).

Поворотом Кругового регулятора выберите режим приему региональных RDS REGIONALстанций и нажмите

Поверните Круговой регулятор в положение ON или OFF.

В режиме OFF устройство автоматически продолжает принимать сигнал соответствующей местной RDSстанции.

Нажмите и удерживайте кнопку F/SETUP не менее 2 секунд, чтобы вернуться к обычному режиму.

• Нажмите /ESC, чтобы вернуться к предыдущему режиму.

• Если за 60 секунд не было выполнено ни одной операции, устройство автоматически переключается в обычный режим.

/ENT.

9-RU

Режим PI SEEK

Нажмите и удерживайте кнопку F/SETUP не менее 2 секунд, чтобы выключить режим настройки (SETUP).

Поворотом Кругового регулятора выберите режим PI SEEK, а затем нажмите

Поверните Круговой регулятор в положение ON или OFF.

Нажмите и удерживайте кнопку F/SETUP не менее 2 секунд, чтобы вернуться к обычному режиму.

•

Нажмите

•

Если за 60 секунд не было выполнено ни одной операции, устройство автоматически переключается в обычный режим.

/ESC

, чтобы вернуться к предыдущему режиму.

/ENT.

Настройка приема в режиме PTY31 (экстренная радиопередача)

ON/OFF режима PTY31 (экстренной радиопередачи).

Нажмите и удерживайте кнопку F/SETUP не менее 2 секунд, чтобы выключить режим настройки (SETUP).

Поворотом Кругового регулятора выберите режим ALERT PTY31 и нажмите

Поверните Круговой регулятор в положение ON или OFF.

Если переключатель установлен в положение ON (Вкл), то экстренные радиопередачи принимаются независимо от источника. Во время приема сигнала отобразится индикация “ALARM”.

Нажмите и удерживайте кнопку F/SETUP не менее 2 секунд, чтобы вернуться к обычному режиму.

При приеме экстренной радиопередачи уровень громкости автоматически будет автоматически настроен в соответствии со значением, настроенным в режиме приема информации о трафике. Подробную информацию см. в разделе “Прием информации о трафике” на

• Нажмите /ESC во время выполнения этой операции, чтобы вернуться в предыдущий режим.

•

Если за 60 секунд в режиме настройки (SETUP) не была выполнена ни одна операция, режим настройки отменяется.

страница 10.

/ENT.

Прием информации о трафике

•

Если уровень сигнала, передающего информацию о трафике падает ниже определенного уровня, устройство продолжает работать в режиме приема еще в течение 1 минуты. Если уровень сигнала остается ниже определенного уровня более 1 минуты, мигает индикатор “TA”.

• Чтобы отказаться от прослушивания принимаемой информации о трафике, слегка нажмите кнопку BAND/TA, чтобы пропустить текущее сообщение о трафике. Режим TA остается включенным (ON), чтобы принять следующее сообщение о трафике.

• Если во время приема изменить уровень громкости, новое значение уровня будет запомнено. При следующем приеме информации о трафике уровень громкости автоматически будет настроен в соответствии с сохраненным значением.

• В режиме TA функция настройки SEEK позволяет выбрать только TP-станции.

Настройка типа программы (PTY)

Нажмите F/SETUP, чтобы загорелся индикатор .

Нажмите 3 PTY, чтобы активировать режим PTY в режиме приема FM-радиосигналов.

Информация о типе принимаемой в данный момент программы будет отображаться в течение 10 секунд. Если прием PTY отсутствует, индикатор “NO PTY” будут отображаться в течение 10 секунд. Если отсутствует прием RDS-станции, отображается индикация “NO PTY”.

• Если в течение 10 секунд после нажатия 3 PTY не выполнено ни одной операции, режим PTY автоматически отменяется.

Нажмите или в течение 10 секунд после активации режима PTY, чтобы выбрать тип программы при отображении индикации PTY (тип программы).

При каждом нажатии значение типа программы изменяется на один шаг.

Нажмите 3 PTY в течение 10 секунд после выбора типа программы, чтобы начать поиск станции с выбранным типом программы.

Индикатор типа выбранной программы мигает во время поиска и непрерывно горит, если станция найдена.

Если не найдено ни одной станции с выбранным типом программы (PTY), индикатор “NO PTY” будет отображаться в течение 10 секунд.

Нажмите F/SETUP, чтобы включить обычный режим.

• Выполняйте операции над устройством, пока горит индикатор одна операция, индикатор выключается.

. Если за 10 секунд не была выполнена ни

Нажмите и удерживайте кнопку BAND/TA не менее 2 секунд, должен загореться индикатор “TA”.

Нажмите кнопку или , чтобы настроиться на нужную станцию, передающую информацию о трафике.

Если приемник настроен на станцию, передающую информацию о трафике, горит индикатор “TP”. Информацию о трафике можно получить, только если она транслируется в эфир. Если информация о трафике не транслируется в эфир, то устройство работает в режиме ожидания. Когда начинается трансляция информации о трафике, устройство автоматически принимает соответствующий сигнал и на экране в течение 5 секунд отображается надпись “TRF-INFO”. После завершения трансляции информации о трафике, то устройство автоматически переключается в режим ожидания.

10-RU

Прием информации о трафике во время воспроизведения компактдиска или прослушивания радио

Нажмите и удерживайте кнопку BAND/TA не менее 2 секунд, должен загореться индикатор “TA”.

При необходимости нажмите кнопку или

, чтобы выбрать станцию, передающую

информацию о трафике.

В случае начала трансляции информации о трафике устройство автоматически отключает звук CD-плеера или обычного FM-радиовещания. По окончании трансляции информации о трафике устройство автоматически возвращается к воспроизведению исходного источника сигнала до начала следующей трансляции информации о трафике.

Если не удается принять сигнал от станции, передающей информацию о трафике:

В режиме CD: Если больше не удается принять TP-сигнал, автоматически выбирается передающая информацию о трафике станция с другой частотой.

• Приемник оснащен функцией EON (радиосети с расширенными сервисными возможностями) для того, чтобы отслеживать дополнительные альтернативные частоты в списке AF. Во время приема RDS-станции EON горит индикатор “EON”. Если принимаемая стация не передает информацию о трафике, приемник автоматически настраивается на соответствующую стацию, транслирующую информацию о трафике по мере ее поступления.

Нажмите и удерживайте кнопку BAND/TA не менее 2 секунд, чтобы выключить режим приема информации о трафике.

Индикатор “TA” выключается.

CD/MP3/WMA/AAC

SOURCE/

Круговой регулятор

(OPEN)

VIEW

/ESC

/ENT

4 5

Настройка приоритетов трансляции новостей

С помощью этой функции можно задавать приоритет трансляции программ новостей. Вы никогда не пропустите нужную программу новостей - устройство автоматически назначит ей приоритет начала трансляции и прервет трансляцию текущей программы. Эта функция работает в любом диапазоне, кроме длинных (LW) и средних волн (MW).

Нажмите F/SETUP, чтобы активировать режим настройки функций в режиме приема FMрадиосигналов.

Нажмите NEWS 2, чтобы включить режим PRIORITY NEWS.

На экране отображается индикатор “NEWS”. Чтобы отключить функцию PRIORITY NEWS, нажмите

•

Если включена функция PRIORITY NEWS, то в отличие от функции TA, громкость не увеличивается автоматически.

Нажмите F/SETUP, чтобы активировать обычный режим, когда устройство находится в режиме приема FM-радиосигналов.

• Выполняйте операции над устройством, пока горит индикатор одна операция, индикатор выключается.

. Если за 10 секунд не была выполнена ни

NEWS 2

Отображение предаваемого радиостанцией текста

Устройство позволяет отображать текстовые сообщения, передаваемые радиостанцией.

Нажмите кнопку VIEW в режиме приема FMрадиосигналов, чтобы выбрать функцию отображения радиотекста.

Содержимое экрана меняется при каждом нажатии данной кнопки.

Если есть PS (Programme Service Name):

PS (cервисное название программы)* РАДИОТЕКСТ PS (cервисное название программы)

* Нажмите и удерживайте кнопку VIEW не менее 2 секунд,

если PS отображается в режиме радиоприема, частота отображается в течение 5 секунд.

Если нет PS (Сервисное название программы):

ЧАСТОТА РАДИОТЕКСТ ЧАСТОТА

На экране в течение нескольких секунд отображается сообщение “WAITING”, затем начинается прокрутка текстового сообщения.

• Если нет приема текстовых сообщений или устройство не может корректно принять текстовое сообщение, на экране отображается сообщение “NO TEXT”.

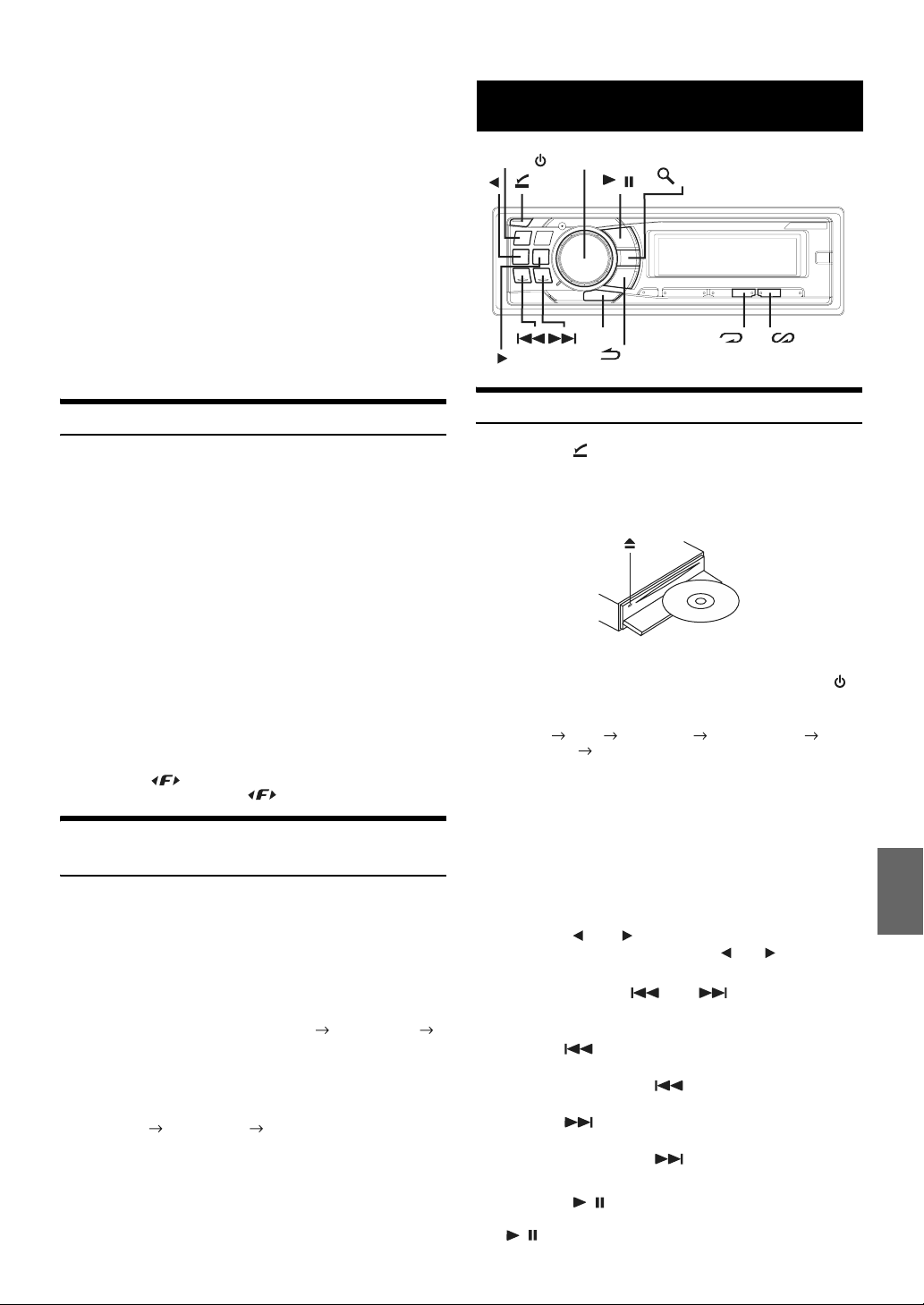

Воспроизведение

Нажмите (OPEN).

Откроется передняя панель.

Вставьте диск лицевой стороной вверх.

Диск будет втянут в устройство автоматически.

Закройте переднюю панель вручную, после чего зажигается индикатор “DISC IN”. Если диск уже вставлен, нажмите кнопку SOURCE/ , чтобы переключиться в режим DISC.

Режим меняется при каждом нажатии данной кнопки.

TUNER DISC USB AUDIO iPod*1 / AUX+*2 BT AUDIO*3 TUNER

*1Отображается только при подключенном iPod и если

режим AUX+ SETUP отключен (OFF), см. раздел “Настройка режима AUX+ SETUP” (

*2Отображается только при включенном режиме AUX+

SETUP (ON), см. раздел “Настройка режима AUX+ SETUP” (

*3Отображается, только если режиму BLUETOOTH IN

задано значение ADAPTE, см. раздел “Настройка соединения Bluetooth” (

Возвращение к началу текущего фрагмента (файла):

Перемотка назад:

Переход к началу следующего фрагмента (файла):

Перемотка вперед:

страница 20).

страница 18).

При воспроизведении файлов MP3/WMA/AAC нажмите

При нажатии и удержании кнопок или непрерывно меняется выбор папок.

Нажмите кнопку или , чтобы выбрать нужный фрагмент (файл).

Нажмите .

Нажмите и удерживайте .

Нажмите .

Нажмите и удерживайте .

Чтобы приостановить воспроизведение, нажмите

Чтобы возобновить воспроизведение, нажмите кнопку

/ еще раз.

или для выбора папки.

/ .

страница 20).

11-RU

После нажатия (OPEN) для открытия передней панели нажмите , чтобы извлечь диск.

• Не удаляйте компакт-диск во время цикла его извлечения. Не загружайте более одного диска за раз. Несоблюдение этого требования может привести к неисправности.

• Если компакт-диск не извлекается, нажмите и удерживайте кнопку

• Индикатор “DISC IN” зажигается, когда вставлен диск.

• CD-плеер может проигрывать диски, содержащие

звуковые данные, данные MP3, WMA и AAC.

• Файлы формата WMA, защищенные технологией управления правами на цифровые данные DRM (Digital Rights Management), файлы формата AAC, приобретенные в сети iTunes Music Store, а также файлы с защитой от копирования не могут быть воспроизведены на этом устройстве.

• Во время воспроизведения MP3 отображается “MP3”.

• Во время воспроизведения WMA отображается “WMA”.

• Во время воспроизведения AAC отображается “AAC”.

• При воспроизведении данных MP3/WMA/AAC на экране

фрагментов отображается номера записанных на диск файлов.

• При воспроизведении файла, записанного с переменной скоростью передачи битов (VBR), может отображаться неправильное время воспроизведения.

Экран при воспроизведении данных MP3/WMA/AAC

Номер папки и номер файла отображаются так, как описано ниже.

не менее 2 секунд.

M.I.X. (воспроизведение в случайном порядке)

Нажмите кнопку 5 в режиме воспроизведения или во время паузы.

Фрагменты (файлы) на данном диске будут воспроизводиться в случайной последовательности.

Чтобы отменить режим M.I.X., нажмите кнопку 5 еще раз.

Режим CD

: В случайном порядке воспроизводятся

только фрагменты.

Режим MP3/WMA/AAC:

: В случайном порядке воспроизводятся

только файлы из некоторой папки.

: В случайном порядке воспроизводятся

только файлы.

Отображение номера папки

• Нажмите кнопку VIEW, чтобы переключить экран. См. “Отображение текста” информацию о переключении экрана.

Отображение номера файла

страница 17, чтобы получить

Многократное воспроизведение

Нажмите 4, чтобы многократно воспроизводить текущий фрагмент.

Текущий фрагмент (файл) будет постоянно воспроизводиться.

Снова нажмите кнопку 4 и выберите значение “off”, чтобы отключить многократное воспроизведение.

Режим CD

: Многократно воспроизводиться только

фрагмент.

Режим MP3/WMA/AAC:

: Многократно воспроизводиться только файл.

* В режиме USB все файлы, записанные в памяти,

воспроизводятся в случайной последовательности и загорается индикатор “M.I.X.”.

• Если определенная песня воспроизводится в слуйчайном порядке (M.I.X.) в режиме USB, эта же песня может быть воспроизведена снова, даже если не были воспроизведены все композиции, записанные на носителе USB.

Поиск в текстовой информации о компакт-диске

На дисках, поддерживающих текстовую информацию, поиск музыкальных композиций можно выполнять по текстовым заголовкам. На дисках, не поддерживающих текстовую информацию, поиск выполняется по номерам фрагментов, присвоенным каждой музыкальной композиции.

Во время воспроизведения нажмите /ENT.

В результате должен включиться режим поиска.

Поворотом Кругового регулятора выберите дорожку и нажмите

Будет воспроизведен выбранный фрагмент.

• Чтобы отменить, нажмите и удерживайте /ESC не менее 2 секунд в режиме поиска. Кроме того, режим поиска будет отключен, если в течение 10 секунд не было выполнено ни одной операции.

• При выполнении поиска текстовой информации в режиме воспроизведения M.I.X. этот режим отключается.

/ENT.

: Многократно воспроизводит только файлы из

выбранной папки.

12-RU

Поиск по именам файлов/папок (Данные MP3/WMA/AAC)

О форматах MP3/WMA/AAC

Имена папок и файлов можно искать и выводить на экран во время воспроизведения.

Во время воспроизведения файлов MP3/WMA/ AAC нажмите поиска.

Поворотом Кругового регулятора выберите режим поиска имени папки или режим поиска имени файла, а затем нажмите

Режим поиска имени папки

Поверните Круговой регулятор, чтобы выбрать папку.

Нажмите и удерживайте /ENT не менее 2 секунд, чтобы начать воспроизведение первого файла из выбранной папки.

• Чтобы выполнить понск в режиме поиска имени папки, нажмите данной папке.

• Нажмите /ESC, чтобы выйти из режима поиска имени папки при выполнении действия 3 и перейти в режим Поиска имени файла.

•

Корневая папка диска отображается как “ ”.

• При выполнении поиска по имени папки в режиме воспроизведения M.I.X. режим M.I.X. отключается.

Режим поиска имени файла

3 4

• В режиме поиска нажмите /ESC, чтобы вернуться к предыдущему режиму.

• При выполнении поиска по имени файла в режиме воспроизведения M.I.X. режим M.I.X. отключается.

/ENT. Можно выполнить поиск файлов в

Нажмите или , чтобы выбрать другую папку.

Выберите нужный файл, поворачивая Круговой регулятор

Нажмите /ENT, чтобы начать воспроизведение выбранного файла.

/ENT, чтобы активировать режим

/ENT.

Быстрый поиск

Эта функция позволяет выполнять поиск дорожек (файлов).

Нажмите и удерживайте нажатой кнопку /ENT не менее 2 секунд в режиме CD/MP3/WMA/AAC, чтобы активировать режим быстрого поиска (Quick Search).

ОСТОРОЖНО

За исключением личного пользования дублирование звуковых данных (включая данные MP3/WMA/AAC) или их распространение, пересылка или копирование как бесплатно, так и за плату без разрешения владельца авторского права строго запрещено законом об авторском праве и международном договором.

Что такое MP3?

MP3, официальное название которого — “MPEG-1 Audio Layer 3”, является стандартом сжатия, описанным международной организацией по стандартизации (ИСО), и группы MPEG, продукта совместной деятельности ИСО и IEC (Международной электротехнической комиссии).

MP3-файлы содержат сжатые звуковые данные. MP3кодирование позволяет сжимать звуковые данные при чрезвычайно высокой скорости передачи данных, уменьшая размер файла с музыкой до одного к десяти по отношению и исходному размеру. При этом качество записи остается близким к качеству записи на компакт-дисках. MP3-формат реализует такой коэффициент сжатия за счет удаления звуков, которые либо не слышны для человеческого слуха, либо маскируются другими звуками.

Что такое WMA?

WMA или “Windows Media™ Audio” это формат сжатых звуковых данных. Аудиоданные WMA аналогичны MP3 и позволяют получить аналогичное качество воспроизведения компакт-дисков при меньших размерах файлов.

Что такое AAC?

AAC - аббревиатура от “Advanced Audio Coding” это основной формат сжатия звуковых данных, используемых в MPEG2 или MPEG4.

Метод создания файлов MP3/WMA/AAC

Звуковые данные сжимаются с помощью программного обеспечения, поддерживающего кодеки MP3/WMA/AAC. Дополнительные сведения о создании файлов MP3/WMA/ AAC см. в руководстве пользователя соответствующего программного обеспечения. Файлы MP3/WMA/AAC, воспроизводимые на этом устройстве, имеют расширения “mp3”/“wma”/“m4a”. Файлы без расширений проигрываться не могут. (WMA версий версий 7.1, 8 и 9 поддерживаются). Защищенные файлы не поддерживаются, также как исходные файлы AAC (использующие расширение “.aac”

Существует несколько различных версий формата AAC. Убедитесь, что используемое программное обеспечение поддерживает вышеперечисленные форматы. Файлы этого формата могут не воспроизводиться, даже если имеют правильное расширение. Поддерживается воспроизведение файлов AAC, кодированных iTunes.

Поверните Круговой регулятор, чтобы выбрать дорожку (файл).

Начнется воспроизведение выбранной дорожки.

13-RU

Поддерживаемая частота дискретизации и скорость передачи битов

MP3

Частота дискретизации:

Скорость передачи битов:

WMA

Частота дискретизации:

Скорость передачи битов:

AAC

Частота дискретизации:

Скорость передачи битов:

В зависимости от частоты дискретизации устройство может неправильно воспроизводить музыкальный фрагмент. В режиме USB при воспроизведении файла, записанного с переменной скоростью передачи битов (VBR), может отображаться неправильное время воспроизведения.

ID3-теги/WMA-теги

Данное устройство поддерживает ID3-теги версии 1 (v1) и 2 (v2), а также WMA/AAC-теги. Если в файле MP3/WMA/AAC содержатся теги, то данное устройство может отобразить на экране название (название фрагмента), имя исполнителя и название альбома с помощью тегов ID3/WMA/AAC.

Устройство может показывать только однобайтовые буквенно-цифровые знаки (до 30 для ID3-тегов и до 15 для WMA-тегов) и символ подчёркивания. В случае неподдерживаемых символов на экране отображается сообщение “NO SUPPORT”. В зависимости от содержимого информация тегов может отображаться неправильно.

Воспроизведение данных MP3/WMA/AAC

После подготовки файлы MP3/WMA/AAC записываются на диски CD-R, CD-RW с помощью программного обеспечения для записи дисков CD-R или на USB-накопитель. Такой диск может содержать до 510 файлов/папок (включая корневые папки), а максимальное число папок равно 255. Это устройство может распознавать не менее 100 папок (включая корневую папку) и 100 файлов в папке на USB-накопителе. Воспроизведение может оказаться невозможным, если

содержимое диска или USB-накопителя не соответствует описанным выше ограничениям. Не устанавливайте время воспроизведения файла более чем на 1 час.

Поддерживаемые носители

Данное устройство способно воспроизводить записи на дисках CD-ROM, CD-R и CD-RW. Это устройство может воспроизводить данные с USBносителей.

Поддерживаемые файловые системы

Данное устройство поддерживает диски, отформатированные под файловые системы ISO9660 Level 1 или Level 2.

В рамках стандарта ISO9660 существуют некоторые ограничения, о которых следует помнить.

Максимальная глубина вложения папок равна 8 (включая корневой каталог). Число символов в имени файла/папки ограничено.

Допустимыми символами для имен папок/файлов являются буквы A-Z (заглавные), цифры 0-9 и символ подчеркивания ‘_’.

Устройство также поддерживает воспроизведение дисков с Joliet, Romeo и другими стандартами, согласованными с ISO9660. Однако иногда имена файлов и папок отображаются неправильно. Это устройство также поддерживает файловые системы FAT 12/16/32 для USB-накопителей.

Поддерживаемые форматы

Данное устройство поддерживает CD-ROM XA, Mixed Mode CD, Enhanced CD (CD-Extra) и диски с несколькими сеансами записи.

48 кГц, 44,1 кГц, 32 кГц, 24 кГц, 22,05 кГц, 16 кГц, 12 кГц, 11,025 кГц, 8 кГц

32 - 320 кбит/с

48 кГц, 44,1 кГц, 32 кГц

48 - 192 кбит/с

48 кГц, 44,1 кГц, 32 кГц, 24 кГц, 22,05 кГц, 16 кГц, 12 кГц, 11,025 кГц, 8 кГц

16 - 320 кбит/с

Устройство не может правильно воспроизводить диски, записанные методом Track At Once (по одному фрагменту) или пакетной записи.

Порядок файлов

Файлы воспроизводятся в порядке, в каком они были записаны на диск соответствующим программным обеспечением. Поэтому порядок воспроизведения файлов может не соответствовать ожидаемому. О порядке записи см. в документации к соответствующему программному обеспечению. Ниже представлен порядок воспроизведения папок и файлов.

Корневая папка

Папка Файл MP3/WMA/AAC

* Если в папке нет файлов, то номер или имя папки

отображаться не будет.

Терминология

Скорость передачи битов

Это коэффициент сжатия “звука”, указываемый при кодировании. Более высокая скорость передачи битов означает более высокое качество звука, но так же и больший размер файла.

Частота дискретизации

Это значение показывает, сколько раз в секунду делается выборка (запись) данных. Например, в музыкальном компакт-диске частота дискретизации равна 44,1 кГц, поэтому выборка (запись) звука делается 44100 раз в секунду. Более высокая частота дискретизации означает более высокое качество звука, но так же и больший объем данных.

Кодирование

Преобразование музыкальных компакт-дисков, файлов WAVE (AIFF) и других звуковых файлов в указанный формат сжатия звука.

Те г

Информация о композициях, например, названия фрагментов, имена исполнителей, названия альбомов и т.п., записанная в файлах MP3/WMA/AAC.

Корневая папка

Корневая папка (или корневой каталог) находится наверху файловой системы. В корневой папке содержатся все остальные папки и файлы. Она создается автоматически для всех записываемых дисков.

14-RU

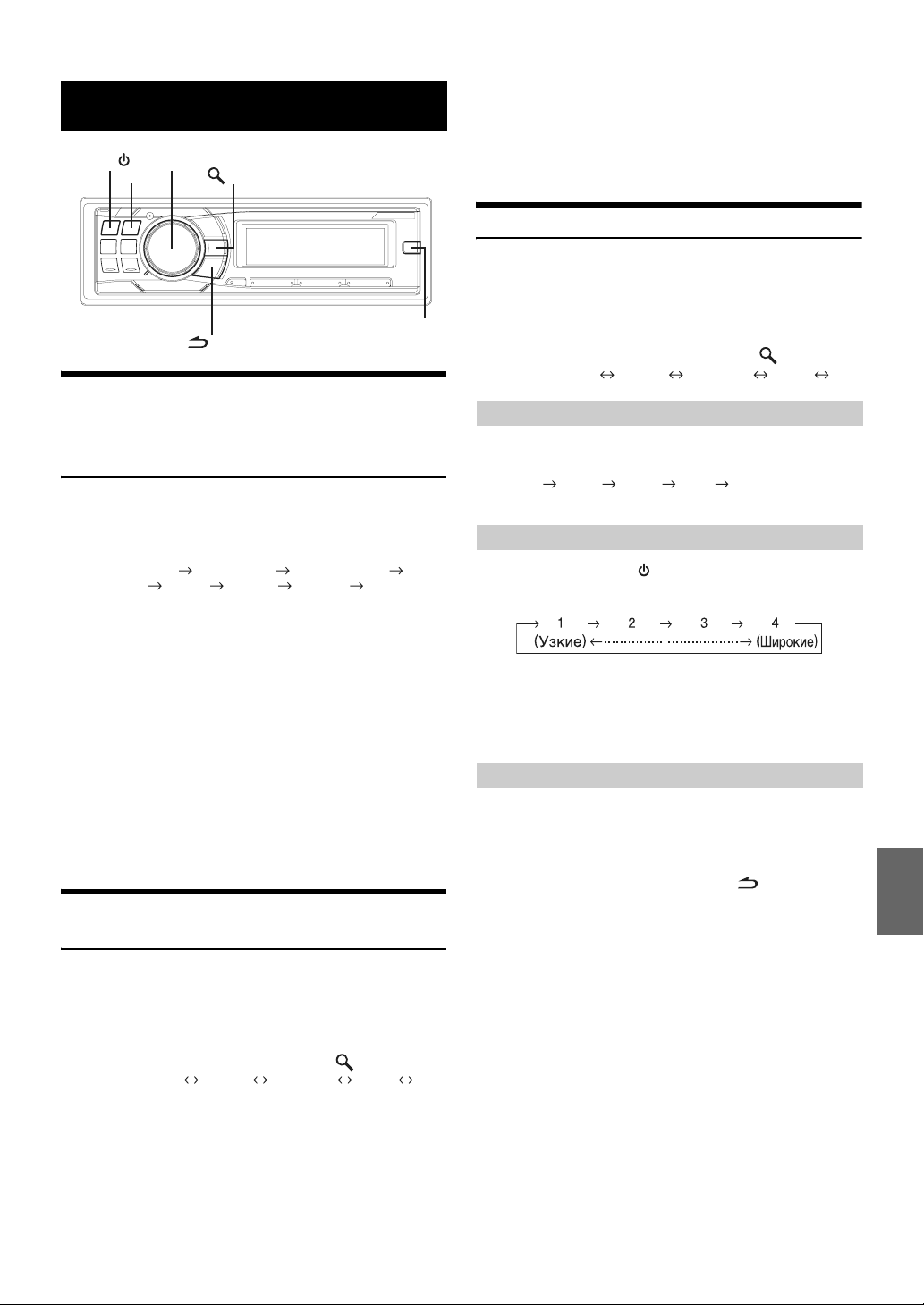

Настройка звука

SOURCE/

Настройка параметров Subwoofer Level/Bass Level/Treble Level/Balance (между правым и левым)/Fader (между передним и задним)/Defeat

Несколько раз нажмите Круговой регулятор (AUDIO) , чтобы выбрать нужный режим.

При каждом нажатии режим меняется следующим образом:

SUBW LEVEL* BASS LEVEL TREBLE LEVEL BALANCE FADER DEFEAT VOLUME SUBW LEVEL

СНЧ-динамик: 0 ~ +15 Уровень низких частот: –7 ~ +7 Уровень высоких частот: –7 ~ +7 Баланс: L15 ~ R15 Микширование: R15 ~ F15 Гашение: ON/OFF Уровень громкости: 0 ~ 35

• Если в течение 5 секунд после выбора режима SUBW LEVEL, BASS LEVEL, TREBLE LEVEL, BALANCE, FADER или DEFEAT не было выполнено ни одной операции, то устройство автоматически возвращается в обычный режим.

* Если режим СНЧ-динамика отключен (OFF), то его

уровень настроить нельзя. См. “Включение/отключение режима Subwoofer (ON/OFF)” (страница 16).

Поворачивая Круговой регулятор, настройте требуемое качество звучания для каждого режима.

После включения режима DEFEAT ранее настроенные значения параметров BASS и TREBLE сбрасываются на заводские настройки.

Настройка уровня СНЧ-динамика (Subwoofer Level)

Можно изменить уровень сигнала СНЧ-динамика для получения предпочтительной тональности.

Нажмите SOUND, чтобы включить режим настройки звука.

Поворотом Кругового регулятора выберите режим

настройки SUBW LEVEL и нажмите

SUBW LEVEL*1 BASS*2 TREBLE*2 HPF*2 SUBW LEVEL

Поворачивая Круговой регулятор, выберите необходимый уровень СНЧ-сигнала ( subwoofer level) (0~+15).

•

Если за 15 секунд не было выполнено ни одной операции, устройство автоматически переключается в обычный режим.

• Если сабвуфер выключен (OFF), а режим DEFEAT включен (ON), кнопка SOUND некоторое время будет неактивна.

Круговой регулятор (AUDIO/LOUD)

BAND/TA

/ENT

/ESC

/ENT.

SOUND

*1Если режим СНЧ-динамика отключен (OFF), то его

уровень настроить нельзя. Такую настройку также можно выполнить, нажав Круговой регулятор (AUDIO). См. “Настройка параметров Subwoofer Level/Bass Level/ Treble Level/Balance (между правым и левым)/Fader (между передним и задним)/Defeat” (страница 15).

Эта функция не работает, если включен (ON) режим

DEFEAT.

Настройка регулировки нижних частот

Можно изменить характер выделения низких частот, чтобы сформировать предпочтительную тональность.

Нажмите SOUND, чтобы включить режим настройки звука.

Поворотом Кругового регулятора выберите режим настройки BASS и нажмите /ENT.

SUBW LEVEL*3 BASS*4 TREBLE*4 HPF*4 SUBW LEVEL

Настройка центральной низкой частоты

-1 Нажмите BAND/TA, чтобы выбрать нужную центральную низкую частоту.

80 Гц 100 Гц 200 Гц 60 Гц 80 Гц

Выделяется показанные диапазоны низких частот.

Настройка диапазона нижних частот

-2 Нажмите SOURCE/ , чтобы выбрать нужный диапазон низких частот.

Меняется диапазон форсированных низких частот, от широкого к узкому. Более высокое значение соответствует форсированию расширенного диапазона частот выше и ниже центральной частоты. Минимальное значение означает форсирование только частот, ближайших к центральной частоте.

Настройка уровня нижних частот

-3*5Поворачивая Круговой регулятор, выберите необходимый уровень нижних частот (bass level) (–7~+7).

Уровень низких частот можно усилить или ослабить.

Нажмите и удерживайте кнопку /ESC не менее 2 секунд, чтобы вернуться к обычному режиму.

• Если за 15 секунд не было выполнено ни одной операции, устройство автоматически переключается в обычный режим.

• Настройки уровня низких частот запоминаются для каждого источника (FM, MW (LW), CD и т.д.), пока такая настройка не будет изменена. Настройки низких частот и диапазона низких частот, настроенные для одного источника, действуют для всех остальных источников (FM, MW (LW), CD и т.д.).

• Если сабвуфер выключен (OFF), а режим DEFEAT включен (ON), кнопка SOUND некоторое время будет неактивна.

Если режим СНЧ-динамика отключен (OFF), то его

уровень настроить нельзя. См. “Включение/отключение режима Subwoofer (ON/OFF)” (страница 16).

Эта функция не работает, если включен (ON) режим

DEFEAT.

Такую настройку также можно выполнить, нажав

Круговой регулятор (AUDIO). См. “Настройка параметров Subwoofer Level/Bass Level/Treble Level/Balance (между правым и левым)/Fader (между передним и задним)/ Defeat” (страница 15).

15-RU

Настройка регулировки высоких частот (Treble Control)

Можно изменить характер выделения высоких частот, чтобы сформировать предпочтительную тональность.

Нажмите SOUND, чтобы включить режим настройки звука.

Поворотом Кругового регулятора выберите режим настройки TREBLE и нажмите /ENT.

SUBW LEVEL*6 BASS*7 TREBLE*7 HPF*7 SUBW LEVEL

Настройка центральной высокой частоты

-1 Нажмите BAND/TA, чтобы выбрать нужную центральную высокую частоту.

10,0 кГц 12,5 кГц 15,0 кГц 17,5 кГц 10,0 кГц

Выделяется показанные диапазоны высоких частот.

Настройка уровня высоких частот (Treble)

-2*8 Поворачивая Круговой регулятор, выберите необходимый уровень высоких частот (–7~+7).

Уровень высоких частот можно выделить.

Нажмите и удерживайте кнопку /ESC не менее 2 секунд, чтобы вернуться к обычному режиму.

•

Настройки уровня высоких частот запоминаются для каждого источника (FM, MW (LW), CD и т.д.), пока такая настройка не будет изменена. Настройки высоких частот, настроенные для одного источника, действуют для всех остальных источников (FM, MW (LW), CD и т.д.).

• Если сабвуфер выключен (OFF), а режим DEFEAT включен (ON), кнопка SOUND некоторое время будет неактивна.

Если режим СНЧ-динамика отключен (OFF), то его уровень настроить нельзя. См. “Включение/отключение режима Subwoofer (ON/OFF)” (страница 16).

*7Эта функция не работает, если включен (ON) режим

DEFEAT.

*8Такую настройку также можно выполнить, нажав

Настройка фильтра верхних частот

В данном устройстве фильтр верхних частот можно настроить по своему предпочтению.

Нажмите SOUND, чтобы включить режим настройки звука.

Поворотом Круговой регулятор выберите режим настройки HPF и нажмите /ENT.

SUBW LEVEL*9 BASS*10 TREBLE*10 HPF*10 SUBW LEVEL

Поверните Круговой регулятор, чтобы выбрать значение частоты HPF.

OFF 80 Гц 120 Гц 160 Гц

Нажмите и удерживайте кнопку /ESC не менее 2 секунд, чтобы вернуться к обычному режиму.

•

Если сабвуфер выключен (OFF), а режим DEFEAT включен (ON), кнопка SOUND некоторое время будет неактивна.

*9Если режим СНЧ-динамика отключен (OFF), то его

уровень настроить нельзя. См. “Включение/отключение режима Subwoofer (ON/OFF)” (страница 16).

*10Эта функция не работает, если включен (ON) режим

DEFEAT.

Включение/отключение режима Subwoofer (ON/OFF)

Если СНЧ-динамик (Subwoofer) включен, можно выполнить регулировку уровня его выходного сигнала (см. страница 15).

Нажмите и удерживайте чтобы активировать режим выбора СНЧ-сигнала.

Поворотом Кругового регулятора выберите режим SUBWOOFER и нажмите /ENT.

SUBWOOFER SUBW SYSTEM SUBWOOFER

Поворотом Кругового регулятора выберите режим SUBW ON/OFF.

SUBW ON (начальная настройка) SUBW OFF

Нажмите и удерживайте кнопку /ESC не менее 2 секунд, чтобы вернуться к обычному режиму.

•

SOUND

не менее 2 секунд,

Настройка системы СНЧ-динамика (Subwoofer)

Если режим СНЧ-динамика включен, то для получения желаемого СНЧ-эффекта выберите настройку SYS 1 или SYS 2.

Нажмите и удерживайте чтобы активировать режим выбора СНЧ-сигнала.

Поворотом Кругового регулятора выберите режим SUBW SYSTEM и нажмите /ENT.

SUBWOOFER SUBW SYSTEM SUBWOOFER

Поворотом Кругового регулятора выберите режим SUBW SYS 1 или SUBW SYS 2 и нажмите

/ENT.

Выберите SYS 1 или SYS 2, чтобы получить нужный СНЧ-эффект.

SUBW SYS 1 (начальная настройка) SUBW SYS 2

SUBW SYS 1: Уровень сигнала СНЧ-динамика (Subwoofer)

SUBW SYS 2:

Нажмите и удерживайте кнопку /ESC не менее 2 секунд, чтобы вернуться к обычному режиму.

•

• Эта функция не работает, если функция СНЧ-динамика (Subwoofer) отключена (OFF).

меняется в соответствии с главной настройкой уровня громкости.

Регулировка уровня сигнала СНЧ-динамика (Subwoofer) отличается от процедуры настройки основного параметра громкости. Например, даже при низких значениях уровня громкости можно слышать сигнал СНЧ-динамика.

SOUND

не менее 2 секунд,

Включение/выключение громкости (On/Off)

В этом режиме выделяются особые низкие и высокие частоты при прослушивании на низких уровнях громкости. Это компенсирует пониженную чувствительность уха к низкочастотным и высокочастотным звукам.

Нажмите и удерживайте нажатым Круговой регулятор (LOUD) не менее 2 секунд, чтобы активировать или отключить режим громкости.

• Эта функция не работает, если включен (ON) режим DEFEAT.

16-RU

Другие функции

VIEW

Об отображении индикаторов

При отображении текстовой информации в зависимости от режима загораются следующие индикаторы.

Отображение текста

Текстовая информация, такая как название диска или фрагмента, отображается в случае проигрывания компактдиска, поддерживающего текстовую информацию. Кроме того, при проигрывании файлов MP3/WMA/AAC на экран можно выводить имя папки, имя файла, содержимое тега и т.д.

Нажмите VIEW.

Содержимое экрана меняется при каждом нажатии данной кнопки.

• Если для режима TEXT SCROLL выбрано значение SCROLL MANU, нажмите и удерживайте нажатой кнопку VIEW не менее 2 секунд - текущий текст прокрутится на один кадр (исключая режим радио).

Содержимое экрана в режиме радиоприема: Если есть PS (сервисное название программы)

PS (cервисное название программы)*1 РА ДИ О Т Е КС Т PS (cервисное название программы)

Если нет PS (сервисного названия программы)

ЧАСТОТА РАДИОТЕКСТ ЧАСТОТА

Содержимое экрана в режиме воспроизведения компактдисков:

№ КОМПОЗИЦИИ/ИСТЕКШЕЕ ВРЕМЯ ТЕКСТ (НАЗВАНИЕ ДИСКА)*2 ТЕКСТ (НАЗВАНИЕ КОМПОЗИЦИИ)*2 № КОМПОЗИЦИИ/ИСТЕКШЕЕ ВРЕМЯ

Экран в режиме MP3/WMA/AAC:

№ ФАЙЛА/ИСТЕКШЕЕ ВРЕМЯ № ПАПКИ/№ ФАЙЛА ИМЯ ПАПКИ ИМЯ ФАЙЛА ИМЯ ИСПОЛНИТЕЛЯ*3 НАЗВАНИЕ АЛЬБОМА*3 НАЗВАНИЕ ПЕСНИ*3 № ФАЙЛА/ИСТЕКШЕЕ ВРЕМЯ

Просмотр в режиме BT AUDIO:

Приведенный далее экран отобразится только при правильном подключении телефона, поддерживающего функцию iRadio, к интерфейсному модулю Bluetooth и его соответствующей настройке. Подробную информацию см. в руководстве пользователя интерфейсного модуля Bluetooth.

ПРЕДУСТ. НОМЕР ИМЯ ИСПОЛНИТЕЛЯ*4 НАЗВАНИЕ АЛЬБОМА*4 НАЗВАНИЕ ПЕСНИ*4 ПРЕДУСТ. НОМЕР

*1Нажмите и удерживайте кнопку VIEW не менее 2 секунд в

режиме дисплея PS, в течение 5 секунд на экране будет отображаться частота.

*2Отображается при воспроизведении компакт-диска,

поддерживающего текстовую информацию.

*3ID3-тег/WMA-тег

Если в файле MP3/WMA/AAC содержится ID3-тег/WMAтег с информацией, то эта информация выводится на экран (например, название композиции, имя исполнителя или название альбома). Все остальные данные тега игнорируются. Если режиму прокрутки Scroll Setting (страница 19) задано значение “SCROLL AUTO”, то информация о содержимом тега будет прокручиваться автоматически.

*4При приеме аудиосигнала с устройства Bluetooth (BT

AUDIO) на экране отображается имя исполнителя, название альбома, композиции и т.п. Если информация отсутствует, на экране будет отображаться “ARTIST”/ “ALBUM”/ “SONG”.

Мигает в режиме поиска при повороте Кругового регулятора. Также мигает во время выполнения таких операций, как быстрая перемотка и т.д.

Зажигается во время работы режима SETUP или меню настройки SOUND.

Индикатор

/Режим

*1Содержимое тега

Если тег не содержит информацию, на экране отображается “ARTIST”/“ALBUM”/“SONG”.

*2Корневая папка диска отображается как “FOLDER”,

корневая папка USB отображается как “ROOT”.

*3Если отсутствует текстовая информация (название

диска или композиции), отображается “DISC TEXT”/ “TRACK TEXT”.

Режим CD

––

Отображается текст (название

)

диска*

Отображается текст (название фрагмента*

Аудио-режим

MP3/WMA/AAC/

Отображается имя папки*

Отображается имя исполнителя*

Отображается название альбома*

Отображается название композиции*

)

название файла

USB

iPod/BT Audio

Mode

––

Отображается имя исполнителя*

Отображается название альбома*

Отображается название композиции*

О текстовом “режиме”

Те кс т :

При воспроизведении компакт-дисков с поддержкой текстовой информации отображается название диска или фрагмента. Такая текстовая информация помечается атрибутом “text”.

• Некоторые символы могут отображаться неправильно в зависимости от типа.

• В зависимости от содержимого текстовая информация или теги могут отображаться неправильно.

17-RU

Меню SETUP

Устройство можно гибко настроить под свои предпочтения для более удобного использования. Из меню SETUP можно изменить настройки звука, визуального представления и т.д.

Круговой регулятор

SOURCE/

Выполните действия 1-4, чтобы выбрать один из режимов SETUP и изменить его. Более подробные сведения о выбранном элементе меню SETUP см. ниже в соответствующем разделе.

Нажмите и удерживайте кнопку F/SETUP не менее 2 секунд, чтобы выключить режим настройки (SETUP).

Поворотом Кругового регулятора выберите меню SETUP и нажмите

(например, выберите POWER IC)

BLUETOOTH IN*1 FM-LEVEL RDS REGIONAL*2 PI SEEK*3 ALERT PTY31*4 ILLUMINATION LCD CONTRAST DIMMER PLAY MODE SCROLL TYPE TEXT SCROLL INT MUTE*5 AUX+ SETUP AUX+ NAME*6 AUX IN GAIN*6 POWER IC LANGUAGE DEMO BLUETOOTH IN

*1Отображается только при отключенном (OFF) режиме

INT MUTE при любом значении кроме BT AUDIO.

*2См. “Прием региональных (местных) RDS-станций”

(страница 9). *3См. “Режим PI SEEK” (страница 10). *4См. “Настройка приема в режиме PTY31 (экстренная

радиопередача)” (страница 10). *5Отображается только если режим BLUETOOTH IN

выключен (OFF). *6Отображается, только когда режим AUX+ SETUP

включен (ON).

Измените настройку, поворачивая Круговой регулятор

(например, выберите POWER IC ON или POWER IC OFF)

/ESC

/ENT

F/SETUP

/ENT.

BLUETOOTH IN

Настройка соединения Bluetooth

BT IN ADAPTE / BT IN OFF (начальная настройка)

Если подключено опциональное устройство Bluetooth Box, то можно установить вызов по мобильному телефону с поддержкой Bluetooth. Выберите этот параметр, если подключен Bluetooth Box и используется функция Bluetooth. Подробную информацию см. в “Руководстве по работе с дополнительным Bluetooth Box” Если подключено устройство Bluetooth Box, выберите режим ADAPTE.

• Вы можете воспользоваться функцией голосового набора, если она поддерживается подключенным устройством Bluetooth Box.

Настройка звука

Регулировка уровней сигналов источников

FM-LEVEL HI (начальная настройка) / FM-LEVEL LOW

Если различие в уровнях громкости CD-плеера и FM-радио слишком велико, настройте уровень FM-сигнала.

Настройка визуального представления

Изменение цвета подсветки

ILLUMI TYPE1 (начальная настройка) / ILLUMI TYPE2

TYPE1 TYPE2

• CDE-9880R:

Эта функция позволяет изменить цвет подсветки кнопок.

TYPE1: цвет кнопок – зеленый. TYPE2: цвет кнопок – желтый.

• CDE-9882Ri:

Эта функция позволяет изменить цвет подсветки для любой из шести кнопок. SOURCE/

TYPE1: Цвет шести кнопок синий, цвет остальных -

красный.

TYPE2: Цвет шести кнопок красный, цвет остальных –

красный.

Настройка контрастности экрана

CONTRAST

Вы можете настраивать контрастность экрана для повышения качества изображения.

Диапазон настройки находится между –5 и +3.

• Начальная заводская настройка находится на “0”.

, BAND/TA, , , , .

Нажмите и удерживайте кнопку F/SETUP не менее 2 секунд, чтобы вернуться к обычному режиму.

• Нажмите /ESC, чтобы вернуться к предыдущему режиму.

18-RU

Регулировка подсветки

DIMMER AUTO (начальная настройка) / DIMMER MANU

Задайте параметру регулировки подсветки (DIMMER control) значение AUTO, чтобы уменьшить яркость подсветки устройства, и включите фары. Этот полезно в тех случаях, когда требуется уменьшить яркость подсветки устройства в ночное время.

• Если в Вашем автомобиле предусмотрена регулировка яркости подсветки приборной панели, не подключайте (оранжевый) кабель DIMMER радиоприемника к этому регулятору яркости фар.

Настройка прокрутки текста

SCROLL TYPE1 / SCROLL TYPE2 (начальная настройка)

Выберите один из двух методов прокрутки. Выберите наиболее подходящий.

SCROLL TYPE1: Символы прокручиваются справа налево

SCROLL TYPE2: Показ слов слева направо по одному

по одному символу за раз.

символу за раз. После заполнения экрана он очищается, а остальные слова заголовка отображаются таким же образом.

Настройка прокрутки (TEXT SCROLL)

SCROLL AUTO / SCROLL MANU (начальная настройка)

Данный CD-плеер может прокручивать на экране имена диска и фрагментов, записанные на дисках CD-TEXT, а также текстовую информацию файлов MP3/WMA/AAC, имена папок и содержимое тегов.

SCROLL AUTO: Текстовая информация о компакт-диске,

SCROLL MANU: Текстовая информация прокручивается на

текстовая информация о папках и имена файлов прокручиваются автоматически.

экране при загрузке диска, смене фрагмента и т.д.

• Данное устройство прокручивает на экране названия из текстовой информации о компакт-диске, имена папок и файлов или содержимое тега.

Настройка шрифтов

LANGUAGE 1 (начальная настройка) / LANGUAGE 2 / LANGUAGE 3

Можно выбрать три шрифта.

LANGUAGE 1: Обычный шрифт LANGUAGE 2: Европейский шрифт LANGUAGE 3: Русский шрифт

MP3/WMA/AAC

Воспроизведение файлов MP3/WMA/AAC (PLAY MODE)

CD-DA (начальная настройка) / CD-DA&MP3

Данное устройство способно воспроизводить данные звукового компакт-диска и данные MP3/WMA/AAC (записанные в формате Enhanced CD (CD Extra)). Однако в некоторых случаях при воспроизведении компакт-дисков расширенного формата возможны трудности. В таком случае можно выбрать воспроизведение только одного сеанса, содержащего данные звукового компакт-диска (CD-данные). Если диск содержит данные CD- и MP3/WMA/AAC, то воспроизведение начинается с CD-данных.

CD-DA : Могут воспроизводиться CD-данные из

CD-DA&MP3: Могут воспроизводиться CD-данные, файлы

сеанса 1.

MP3/WMA/AAC в смешанном режиме и диски с несколькими сеансами записи.

• Выполните данную настройку, прежде чем вставлять диск. Если диск уже вставлен, сначала извлеките его.

Внешнее устройство

Подключение к внешнему усилителю

POWER IC ON (начальная настройка) / POWER IC OFF

Если подключен внешний усилитель, то качество звука можно улучшить, отключив питание встроенного усилителя.

POWER IC OFF: Используйте этот режим, когда линейный

выход данного устройства используется для подключения к внешнему усилителю. При использовании этой настройки ’внутренний усилитель главного блока отключается и не влияет на динамики.

Передний

Усилитель

левый

Передний правый

Задний левый

Задний правый

Демонстрация

DEMO ON / DEMO OFF (начальная настройка)

В этом устройстве имеется функция демонстрации на экране.

• Чтобы выйти из демонстрационного режима, выберите настройку DEMO OFF.

19-RU

POWER IC ON: Динамики управляются встроенным

усилителем.

USB-накопитель

Динамики

ДИНАМИК ПЕРЕДНИЙ ПРАВЫЙ

ДИНАМИК ЗАДНИЙ ПРАВЫЙ

ДИНАМИК ЗАДНИЙ ЛЕВЫЙ

ДИНАМИК ПЕРЕДНИЙ ЛЕВЫЙ

• Звук от системы не поступает, если выходной сигнал отключен (OFF).

Включение/отключение режима Mute (INT MUTE)

MUTE ON / MUTE OFF (начальная настройка)

Если подключено устройство с функцией прерывания, то звук будет автоматически отключаться при приеме сигнала прерывания с этого устройства.

Настройка режима AUX+SETUP

AUX+ ON / AUX+ OFF (начальная настройка)

К разъему iPod Direct данного устройства можно подключить внешнее устройство (например, переносной плеер). Для этого требуется интерфейсный кабель iPod Direct/RCA (продается отдельно). Портативное музыкальное устройство и iPod не могут быть подключены одновременно в разъем iPod Direct.

AUX+ O N: Установите ON (вкл.), если подключено

AUX+ O FF : Установите OFF, если подключено iPod-

Настройка режима AUX+ NAME

AUXILIARY* GAME

Вы можете изменить режим AUX+ NAME в режиме настройки SETUP, если AUX+ SETUP включен (ON).

* По завершении настройки на устройстве отобразится

AUX .

Настройка уровня AUX+ (AUX IN GAIN)

LOW (начальная настройка) / HIGH

После присвоения этому параметру значение ON в режиме “Настройка AUX+ SETUP” он становится доступным для настройки.

LOW: Снижает уровень входного аудиосигнала от

HIGH: Повышает уровень входного аудиосигнала от

переносное устройство. Если нажать SOURCE/ и выбрать AUX+, звуковой сигнал от переносного устройства подается на вход данного устройства.

устройство.

(начальная настройка) / TV / DVD / PORTABLE /

внешнего устройства.

Передний правый

Задний правый

Задний левый

Передний левый

(дополнительно)

SOURCE/

Управление USB-накопителем (продается отдельно)

К этому устройству можно подключать USB-накопитель. USB-накопителем можно управлять с устройства.

• Индикаторы управления USB-накопителями работают только если такие устройства подключены.

Воспроизведение файлов MP3/WMA/ AAC с USB-накопителя (продается отдельно)

Это устройство позволяет воспроизводить файлы MP3/WMA/ AAC с подключенного USB-накопителя.

Нажмите SOURCE/ , чтобы переключиться в режим USB AUDIO.

Режим меняется при каждом нажатии данной кнопки.

TUNER DISC USB AUDIO iPod*1 / AUX+*2 BT AUDIO*3 TUNER

*1Отображается только при подключенном iPod и если

режим AUX+ SETUP отключен (OFF), см. раздел “Настройка режима AUX+ SETUP” (

*2Отображается только при включенном режиме AUX+

SETUP (ON), см. раздел “Настройка режима AUX+ SETUP” (

*3Отображается, только если режиму BLUETOOTH IN

задано значение ADAPTE, см. раздел “Настройка соединения Bluetooth” (страница 18).

• Корневая папка отображается как “ROOT” в режиме поиска по имени папки (Folder Name Search).

• Это устройство может воспроизводить файлы с USBнакопителей точно так же, как с компакт-дисков с файлами MP3/WMA/AAC. Дополнительная информация приведена в разделе “CD/MP3/WMA/AAC” на страница 11 - 14.

• Перед отключением USB-устройства переключитесь на другой источник или поставьте на паузу.

страница 20).

Чтобы приостановить воспроизведение, нажмите

Чтобы возобновить воспроизведение, нажмите кнопку

/ еще раз.

страница 20).

/ .

20-RU

iPod®

SOURCE/

К данному устройству можно подключить устройство iPod® с помощью соединительного кабеля ALPINE FULL SPEED™ (KCE-422i) (продается отдельно). Если устройство подключено с помощью такого кабеля, то функции управления iPod не работают.

• Установите настройку AUX+ SETUP в состояние OFF, если подключено iPod-устройство (см. “Настройка режима AUX+ SETUP ” на страница 20).

• При одновременном подключении устройств Bluetooth Box и iPod следует отключить iPod от Bluetooth Box во время переключения ACC в положение OFF.

(дополнительно)

VIEW

/ENT

/ESC

Кнопки предварительной настройки (от 1 до 6)

Круговой регулятор

iPod, которые можно использовать с данным устройством

• Данное устройство можно использовать вместе с четвертым поколением iPod-устройств, фото iPod, мини iPod или нано iPod. Тем не менее, устройства iPod Shuffle использовать нельзя.

• iPod-устройства типа контактного колеса (touch wheel) или колеса прокрутки (scroll wheel) без док-разъема (dock connector) нельзя подключить к данному устройству.

• Ниже перечислены версии iPod, с которыми может использоваться данное устройство.

iPod четвертого поколения iPod пятого поколения iPod photo iPod mini Устройства iPod nano первого поколения Устройства iPod nano второго поколения

•

Если в устройстве используется ПО iPod для версий iTunes ниже 7.1.0.59, то корректная работа не гарантируется.

Воспроизведение

Нажмите SOURCE/ , чтобы переключиться в режим iPod.

Режим меняется при каждом нажатии данной кнопки.

TUNER DISC USB AUDIO iPod*1 / AUX+*2 BT AUDIO*

*1Отображается только при подключенном iPod и если

режим AUX+ SETUP отключен (OFF), см. раздел “Настройка режима AUX+ SETUP” (страница 20).

Отображается только при включенном режиме AUX+

SETUP (ON), см. раздел “Настройка режима AUX+ SETUP” (страница 20).

Отображается, только если режиму BLUETOOTH IN

задано значение ADAPTE, см. раздел “Настройка соединения Bluetooth” (страница 18).

Нажмите кнопку или , чтобы выбрать нужную композицию.

Возврат к началу текущей композиции:

Нажмите .

Перемотка назад от текущей композиции:

Нажмите и удерживайте .

TUNER

Переход к началу следующей композиции:

Нажмите .

Перемотка вперед от текущей композиции:

Нажмите и удерживайте .

Чтобы приостановить воспроизведение, нажмите / .

Чтобы возобновить воспроизведение, нажмите кнопку

/ еще раз.

• Воспроизведение композиции на iPod, подключенном к данному устройству, продолжится с места, где она была приостановлена после отсоединения.

• При прослушивании эпизода из выбранного подкастинга или аудиокниги можно переключиться на другой эпизод нажатием или .

• В эпизоде может быть несколько фрагментов. Можно выбрать другой фрагмент нажатием или .

Поиск нужной композиции

iPod-устройство может содержать сотни композиций. За счет использования информации о файлах в тегах и организации композиций по спискам воспроизведения функции поиска данного устройства облегчают поиск нужной композиции. Каждая музыкальная категория имеет свою собственную иерархию. Используйте режим поиска Список воспроизведения/Исполнитель/Альбом/Композиция/Podcast/ Жанр/Композитор/Аудиокнига, чтобы сузить поиск с помощью представленной ниже таблицы.

Иерархия 1 Иерархия 2 Иерархия 3 Иерархия 4

Список

воспроизведения

(PLAYLIST)

Исполнитель

(ARTIST)*

Альбом (ALBUM)* Композиция — —

Композиция

(SONG)

Podcast Эпизод — —

Жанр (GENRE)* Исполнитель* Альбом* Композиция

Композитор

(COMPOSER)*

Аудиокнига

(AUDIOBOOK)

Например: поиск по имени исполнителя В следующем примере объясняется, как выполняется поиск по имени исполнителя (ARTIST). Для этой же операции можно использовать другой режим поиска, но без смены иерархии.

Нажмите /ENT, чтобы активировать режим выбора вида поиска.

Поворотом Кругового регулятора выберите режим поиска ARTIST и нажмите /ENT.

PLAYLIST ARTIST ALBUM SONG PODCAST

GENRE COMPOSER AUDIOBOOK PLAYLIST

Поворотом Кругового регулятора выберите исполнителя нажмите /ENT.

Поворотом Кругового регулятора выберите альбом нажмите /ENT.

Композиция — —

Альбом* Композиция —

———

Альбом* Композиция —

———

21-RU

Поворотом Кругового регулятора выберите композицию и нажмите

Начнется воспроизведение выбранной композиции.

• Если нажать и удерживать /ENT не менее 2 секунд в любой иерархии (кроме Song и Audiobook), начнется воспроизведение всех композиций из выбранной иерархии.

• Выберите [ALL] в режиме поиска по маске “*”, а затем нажмите и удерживайте начать воспроизведение всех композиций из iPod или выбранного режима поиска.

• Если в данном режиме поиска нажать и удерживать

/ESC не менее 2 секунд, или если в течение 10 секунд не было выполнено ни одной операции, то выполняется выход из данного режима поиска.

• Если в данном режиме поиска нажать /ESC, то выполняется возврат к предыдущему режиму.

• При выполнении поиска в режиме воспроизведения M.I.X. режим M.I.X. отключается.

• На экране отображается сообщение “NO SONG”, если в выбранном списке воспроизведения в режиме поиска PLAYLIST не найдена ни одна композиция.

• На экране отображается “NO PODCAST”, если в iPod в режиме поиска PODCAST не обнаружены данные подкастинга.

• На экране отображается “NO AUDIOBOOK”, если в iPod в режиме поиска AUDIOBOOK не обнаружены аудиокниги.

• Если в режиме поиска playlist выбрать элемент “iPod name”, сохраненный в iPod-устройстве, и нажать то можно выполнять поиск по всем композициям на данном iPod-устройстве. Кроме того, если нажать и удерживать воспроизведение всех композиций из данного iPodустройства.

• Поддержка поиска podcast зависит от iPod-устройства.

• Если в данном режиме поиска нажата одна из кнопок

предварительной настройки (от 1 до 6), поиск можно ускорить, перейдя в указанное место. Подробную информацию см. в разделе “Функция прямого поиска” на страница 22.

/ENT не менее 2 секунд, начнется

/ENT.

/ENT не менее 2 секунд, чтобы

/ENT,

Быстрый поиск

Функция прямого поиска

Функция прямого поиска может использоваться для более эффективного поиска альбомов, композиций и т.д. В режиме Список воспроизведения/Исполнитель/Альбом/Композиция/ Podcast/Жанр/Композитор/Аудиокнига можно быстро обнаружить любую композицию.

В данном режиме поиска нажмите любую из кнопок предварительной настройки (от 1 до 6) быстро перескочить указанный процент списка композиций.

Пример поиска композиции: Пусть в iPod-устройстве имеется 100 композиций, которые разделены на 6 групп по процентному отношению (см. ниже). Эти группы ассоциированы с кнопками предварительной настройки (от 1 до 6).

Пример 1: Предположим, искомая композиция расположена примерно в середине (50%) библиотеки: нажмите кнопку 4, чтобы перескочить к 50-ой композиции, а затем поверните композицию.

Пример 2: Предположим, искомая композиция расположена примерно в конце (83%) библиотеки: нажмите кнопку 6, чтобы перескочить к 83-ой композиции, а затем поверните Круговой регулятор, чтобы найти нужную композицию.

Кнопки

предустановки1 2 3 4 5 6

Композиции

Круговой регулятор, чтобы найти нужную

Все 100 композиций (100%)

0% 17% 33% 50% 67% 83%

Первая композ

иция

17-ая

композ

иция

33-я

композ

иция

50-ая

композ

иция

, чтобы

67-ая

композ

иция

83-я

композ

иция

Можно выполнять поиск выбранной композиции из общего списка композиций без указания альбома, исполнителя и т.п.

Нажмите и удерживайте /ENT не менее 2 секунд, чтобы активировать режим быстрого поиска (Quick Search).

Поверните Круговой регулятор, чтобы выбрать нужную композицию.

Начнется воспроизведение выбранной композиции.

• Если в iPod-устройстве записано много композиций, то поиск займет больше времени.

• Если в данном режиме поиска нажата одна из кнопок предварительной настройки (от 1 до 6), поиск можно

ускорить, перейдя в указанное место. Подробную информацию см. в разделе “Функция прямого поиска” на страница 22.

• Эта функция неактивна в режиме повторного воспроизведения (RPT).

22-RU

Выбор режима Список воспроизведения/Исполнитель/ Альбом/Жанр/Композитор

Режим Список воспроизведения/Исполнитель/Альбом/Жанр/ Композитор можно легко изменить. Например, если вы прослушиваете композицию из выбранного альбома, можно выбрать другой альбом.

Нажмите или для выбора режима Список воспроизведения/Исполнитель/Альбом/Жанр/ Композитор.

• Если для выбора композиции использовался данный режим, то эта функция неактивна.

• Если альбом был выбран в режиме поиска по исполнителю, то можно выполнить поиск альбомов данного исполнителя.

• Эта функция неактивна при воспроизведении в случайном порядке (M.I.X.).

Воспроизведение в случайном порядке Shuffle (M.I.X.)

Функция Shuffle в iPod отображается на экране устройства как M.I.X.

Случайный порядок альбомов:

Композиции каждого альбома воспроизводятся в обычном порядке. После завершения проигрывания всех композиций данного альбома, следующий альбом выбирается случайным образом. Это продолжается, пока не будут проиграны все альбомы.

Случайный порядок композиций:

В данном случае выполняется воспроизведение в случайном порядке композиций из выбранной категории (список воспроизведения, альбом и т.п.). Любая композиция из данной категории проигрывается только один раз, пока не будут проиграны все композиции.

Нажмите 5 .

Композиции проигрываются в случайном порядке.

M.I.X. M.I.X. (off) M.I.X.

(Случайный порядок альбомов)

Чтобы отменить режим воспроизведения M.I.X., выберите (off), согласно представленной выше процедуре.

• Если композиция выбрана в режиме поиска по альбомам до перехода в режим воспроизведения M.I.X., композиции не будут воспроизводиться в случайном порядке, даже если будет выбран случайный порядок воспроизведения альбомов.

В случайном порядке ВСЕ:

В этом случае все композиции из данного iPod-устройства воспроизводятся в случайном порядке. Ни одна композиция не воспроизводится повторно до тех пор, пока не будут проиграны все композиции.

Нажмите 6.

Композиции проигрываются в случайном порядке.

M.I.X. (off) M.I.X. (В случайном порядке ВСЕ)

Чтобы отменить режим воспроизведения M.I.X., выберите (off), согласно представленной выше процедуре.

• После выбора опции Shuffle ALL отменяется воспроизведение композиций, выбранных в данном режиме поиска.

(Случайный порядок композиций)

Многократное воспроизведение

Для данного iPod-устройства можно выбрать только повтор воспроизведения только одной композиции.

Repeat One:

Постоянно повторяется воспроизведение одной композиции.

Нажмите 4.

Данная композиция будет постоянно воспроизводиться.

RPT (off) RPT (Repeat One)

Чтобы отменить режим многократного воспроизведения, выберите (off), согласно представленной выше процедуре.

• В режиме многократного воспроизведения нельзя выбрать другие композиции, нажимая кнопки

или

Отображение текста

На экран можно вывести информацию из тега о той или иной композиции, записанной в iPod-устройстве.

Нажмите VIEW.

При каждом нажатии содержимое экрана меняется.

• Если для режима TEXT SCROLL выбрано значение MANU, нажмите и удерживайте нажатой кнопку VIEW не менее 2 секунд - текущий текст прокрутится на один кадр.

№ КОМПОЗИЦИИ/ИСТЕКШЕЕ ВРЕМЯ ИМЯ ИСПОЛНИТЕЛЯ* НАЗВАНИЕ АЛЬБОМА* НАЗВАНИЕ ПЕСНИ* № КОМПОЗИЦИИ/ИСТЕКШЕЕ ВРЕМЯ

* Информация из ТЕГА

Если тег не содержит данных, на экране отображается “ARTIST”/“ALBUM”/“SONG”.

• Могут отображаться только буквенно-цифровые знаки (ASCII).

• Если в имени исполнителя, названии альбома или композиции, записанном в iPod-устройстве, содержится слишком много символов, могут возникнуть трудности при воспроизведении композиций после подключения к данному адаптеру. Поэтому рекомендуется использовать не более 250 символов. Главный блок не поддерживает более 128 символов (128 байтов).

• Некоторые символы могут отображаться неправильно.

• Если текстовая информация несовместима с данным

устройством, на экране отображается “NO SUPPORT”.

23-RU

Информация

При возникновении трудностей

При обнаружении проблемы, выключите, а затем включите питание. Если устройство все равно работает неправильно, просмотрите элементы следующего контрольного списка. Данное руководство поможет справиться с проблемой в случае неисправности устройства. В противном случае проверьте правильное подключение остальных элементов системы или проконсультируйтесь у своего авторизованного дилера Alpine.

Основные функции

Не функционирует или не работает экран.

• Выключено зажигание автомобиля.

- Если подключение выполнено по инструкции,

устройство не должно работать при выключенном зажигании.

• Неправильно подключен вывод питания (красный) или вывод батареи (желтый).

- Проверьте выводы питания и батареи.

• Сгорел предохранитель.

- Проверьте предохранитель устройства, при

необходимости замените его.

• Сбой внутреннего микрокомпьютера из-за помех и т.д.

- Нажмите переключатель RESET с помощью

шариковой ручки или другого заостренного предмета.

Радио

Не принимает сигналы радиостанций.

• Нет антенный или разрыв в кабеле.

- Убедитесь в правильном подключении антенны;

при необходимости замените антенну или кабель.

Не удается настроить станции в режиме поиска.

• Приемник находится в зоне слабого сигнала.

- Убедитесь в том, что тюнер находится в режиме DX.

• Если вы находитесь в области первичного сигнала,

возможно, антенна не заземлена или подключена неправильно.

- Проверьте соединения антенны. Убедитесь в

правильном заземлении антенны в месте ее установки.

• Возможно, антенна имеет неверную длину.

- Убедитесь в том, что антенна полностью развернута.

Если антенна сломана, замените ее новой.

Высокий уровень шума радиотрансляции.

• Антенна имеет неверную длину.

- Полностью разверните антенну. Замените антенну,

если она сломана.

• Антенна плохо заземлена.

- Убедитесь в правильном заземлении антенны в месте

ее установки.

Воспроизведение компакт-дисков

CD-плеер не работает.

• Температура компакт-диска выходит за диапазон рабочих температур +50°C.

- Дайте остыть внутренним деталям (или корпусу)

автомобиля.

При воспроизведении компакт-диска заметно дрожание звука.

• Конденсация влаги в модуле воспроизведения компактдисков.

- Подождите достаточно долго (около часа), чтобы

дать конденсату испариться.

Не удается вставить компакт-диск.

• Компакт-диск уже вставлен в CD-плеер.

- Извлеките компакт-диск и удалите его.

• Компакт-диск вставлен неправильно.

- Убедитесь в том, что компакт-диск вставлен в

соответствии с инструкциями из раздела “Эксплуатация CD-плеера”.

Невозможно выполнить перемотку компакт-диска вперед или назад.

• Компакт-диск поврежден.

- Извлеките и забракуйте компакт-диск. Использование

поврежденных дисков может повредить механизмы устройства.

При воспроизведении компакт-диска происходят перескоки из-за вибрации.

• Неправильно установлено устройство.

- Надежно установите устройство заново.

• Очень грязный компакт-диск.

- Очистите диск.

• На диске имеются царапины.

- Возьмите другой диск.

• Загрязнились приемные линзы.

- Не используйте продаваемый в рознице диск для

чистки линз. Обратитесь за консультацией к ближайшему дилеру Alpine.

При воспроизведении компакт-диска происходят перескоки без вибрации.

• Грязный или поцарапанный диск.

- Почистите диск; поврежденный диск следует

заменить.

Отображаются неверные показания (только для встроенного CD-плеера).

• Механическая ошибка.

- Нажмите . После исчезновения индикатора об

ошибке снова вставьте диск. Если это не помогло устранить проблему, проконсультируйтесь у своего ближайшего дилера Alpine.

Невозможно воспроизведение дисков CD-R/CD-RW.

• Закройте неоконченный сеанс (завершение).

- Выполните завершение и повторите попытку

воспроизведения.

MP3/WMA/AAC

Файлы MP3, WMA или AAC не воспроизводятся.

• Ошибка записи. Несовместимый формат файлов MP3/ WMA/AAC.

- Убедитесь в том, что файл MP3/WMA/AAC записан в

поддерживаемом формате. Просмотрите раздел “О форматах MP3/WMA/AAC” (страницы 13-14), а затем перезапишите диск в формате, который поддерживается данным устройством.

Звук

От динамиков не идет выходной звуковой сигнал.

• От внутреннего усилителя устройства не поступает выходной сигнал.

- Параметр Power IC имеет значение “ON”

(страница 19).

iPod

Невозможно воспроизведение файлов из iPodустройства или нет выходного звукового сигнала.

• iPod-устройство не распознано.

- Выполните сброс главного блока и iPod-устройства.

См. “Первоначальный запуск системы” (страница 7). Описание сброса iPod-устройства см. в руководстве пользователя данного устройства.

24-RU

Индикаторы CD-плеера

• Не вставлен компакт-диск.

- Вставьте компакт-диск.

• Диск вставлен, но на экране отображается сообщение

“NO DISC”, а устройство не начинает воспроизведение или выброс диска.

- Извлеките диск с помощью следующих действий: Снова нажмите кнопку и удерживайте не менее 2 секунд. Если устройство все равно не выбрасывает диск, проконсультируйтесь у своего дилера Alpine.

• Ошибка механизма.

1) Нажмите кнопку и извлеките компакт-диск.

Если выброс не выполняется, проконсультируйтесь у своего дилера Alpine.

2) Если сообщение об ошибке не исчезает после

выброса, еще раз нажмите кнопку . Если сообщение об ошибке не исчезает и после многократного нажатия кнопки , проконсультируйтесь у своего дилера Alpine.

• Если отображается сообщение “ERROR”: Если не удается извлечь диск, нажатием кнопки , задействуйте переключатель RESET (см. страница 7) и нажмите кнопку еще раз. Если диск все равно не выбрасывается, проконсультируйтесь у своего дилера Alpine.

• Выполнена попытка воспроизведения WMA-файла с защитой от копирования.

- Возможно только воспроизведение файлов без

защиты от копирования.

NO USB UNIT

• USB-накопитель не подключен.

- Проверьте, чтобы USB-кабель не был чрезмерно

изогнут.

• Музыкальные композиции не записываются на USBнакопитель.

- Подключите USB-накопитель после записи

музыкальных композиций (файлов).

• Устройство не поддерживает используемую частоту дискретизации или скорость передачи битов.

- Используйте частоту дискретизации или скорость

передачи битов, поддерживаемую данным устройством.

• Выполнена попытка воспроизведения WMA-файла с защитой от копирования.

- Возможно только воспроизведение файлов без

защиты от копирования.

NO SUPPORT

• Была введена текстовая информация, которую устройство не может распознать.

- Используйте USB-накопитель с совместимой вводной

текстовой информацией.

Индикаторы в режиме iPod

• Устройство не поддерживает используемую частоту дискретизации или скорость передачи битов.

- Используйте частоту дискретизации или скорость

передачи битов, поддерживаемую данным устройством.

Индикатор USB-накопителя

• На устройство в разъеме USB подается ток несоответствующего номинального значения (может отображаться сообщение об ошибке, если USBустройство несовместимо с данным устройством). Неисправность или замыкание контактов в USBнакопителе.

- Подключите другой USB-накопитель.

DEVICE ERROR

• Подключено несовместимое USB-устройство.

- Подключите совместимое USB-устройство.

• iPod-устройство не подключено.

- Убедитесь в правильном подключении iPod-

устройства (см. раздел “Соединения”). Проверьте, чтобы кабель не был чрезмерно изогнут.

• iPod-устройство не содержит композиций.

- Загрузите композиции на iPod и подключите его к

данному устройству.

• Ошибка связи

- Выключите, а затем снова включите зажигание.

- Проверьте содержимое экрана при повторном

подключении iPod к данному устройства с помощью кабеля iPod.

• Данная версия программного обеспечения iPod не совместима с данным устройством.

- Обновите программное обеспечение iPod до версии,

совместимой с данным устройством.

25-RU

Технические характеристики

FM-ТЮНЕР

Диапазон настройки 87,5 - 108,0 МГц Пороговая чувствительность одного канала Избирательность альтернативного канала Отношение сигнал/шум 65 дБ Переходное затухание между стереоканалами Коэффициент захвата 2,0 дБ

MW-ТЮНЕР

Диапазон настройки 531 - 1602 кГц Чувствительность (стандарт МЭК)

LW- Т ЮН Е Р

Диапазон настройки 153 - 281 кГц Чувствительность (стандарт МЭК)

CD-ПЛЕЕР

Частотная характеристика 5-20000 Гц (±1 дБ) Коэффициент детонации

(% ср-кв) Суммарный коэффициент

гармонических искажений Динамический диапазон 95 дБ (при 1 кГц) Отношение сигнал/шум 105 дБ Разнесение каналов 85 дБ (при 1 кГц)

0,7 мкВ

80 дБ

35 дБ

25,1 мкВ/28 дБ

31,6 мкВ/30 дБ

Ниже пределов измеримости

0,008% (при 1 кГц)

ОБЩИЕ

Потребляемая мощность 14,4 В постоянного

Максимальная выходная мощность Максимальное предвыходное напряжение Низкие частоты ±14 дБ при 60 Гц Высокие частоты ±14 дБ при 10 кГц Вес 1,5 кг

РАЗМЕР КОРПУСА

Ширина 178 мм Высота 50 мм Глубина 160 мм

РАЗМЕР ДЕРЖАТЕЛЯ

Ширина 170 мм Высота 46 мм Глубина 24 мм

• Из-за непрерывного совершенствования продукта его технические характеристики и дизайн могут изменяться без предварительного уведомления.

напряжения (допускается 11-16 В) 50 Вт × 4

2 В/10000 Ом

ОСТОРОЖНО

СЧИТЫВАНИЕ СИГНАЛА

Длина волны 795 нм Мощность лазера КЛАСС I

РАЗДЕЛ US B

Требования к USB USB 1.1/2.0 Максимальная потребляемая мощность Класс USB Массовая память Файловая система FAT 12/16/32 Декодирование MP3 Декодирование WMA Windows Media™ Audio Декодирование AAC Файл формата AAC-LC

Количество каналов 2-канальный звук

Частотная характеристика* 5-20000 Гц (±1 дБ) Суммарный коэффициент

* Частотная характеристика может отличаться в

зависимости от программного обеспечения устройства кодирования / скорости передачи битов.

500 мА

MPEG-1/2 AUDIO Layer-3

“.m4a”

(стерео)

0,008% (при 1 кГц)

CLASS 1

LASER PRODUCT

(Нижняя сторона проигрывателя)

26-RU

Установка и соединения

Чтобы правильно использовать устройство, перед его установкой и подключением ознакомьтесь с информацией из данного руководства, представленной ниже, а также на

страницах 3 и 5.

Предупреждение

ВЫПОЛНЯЙТЕ ПРАВИЛЬНЫЕ ПОДКЛЮЧЕНИЯ.

Неправильное подключение может привести к возгоранию или повреждению продукта.

ИСПОЛЬЗОВАТЬ ТОЛЬКО В АВТОМОБИЛЯХ С ЗАЗЕМЛЕНИЕМ ОТРИЦАТЕЛЬНОГО ПОЛЮСА НА 12 ВОЛЬТ.

ПЕРЕД ПОДКЛЮЧЕНИЕМ ПРОВОДОВ ОТСОЕДИНИТЕ КАБЕЛЬ ОТ ОТРИЦАТЕЛЬНОГО ПОЛЮСА БАТАРЕИ.

Несоблюдение этого требования может привести к поражению электрическим током или к травме вследствие короткого замыкания.

НЕ СРАЩИВАЙТЕ С ЭЛЕКТРИЧЕСКИМИ КАБЕЛЯМИ.

Никогда не срезайте кабельную изоляцию для подключения питания к другому оборудованию. В противном случае будет превышена допустимая нагрузка по току для данного провода и в результате возможно возгорание и поражение электрическим током.

НЕ ПОВРЕДИТЕ ТРУБОПРОВОДЫ ИЛИ ПРОВОДКУ ПРИ СВЕРЛЕНИИ ОТВЕРСТИЙ.

При сверлении установочных отверстий в корпусе примите меры предосторожности, чтобы избежать контакта, повреждения или закупоривания трубок топливопроводов или электропроводки. Несоблюдение этого требования может привести к возгоранию.

НЕ ИСПОЛЬЗУЙТЕ БОЛТЫ ИЛИ ГАЙКИ ТОРМОЗНОЙ СИСТЕМЫ ИЛИ СИСТЕМЫ РУЛЕВОГО УПРАВЛЕНИЯ ДЛЯ ЗАЗЕМЛЕНИЯ.

Болты или гайки из тормозной системы или системы рулевого управления (или любой другой связанной с безопасностью системы) или баков НИКОГДА не следует использовать при установке или заземлении. Использование таких деталей может блокировать управление автомобилем и стать причиной возгорания.

ХРАНИТЕ НЕБОЛЬШИЕ ОБЪЕКТЫ, ТАКИЕ КАК БАТАРЕИ, В НЕДОСТУПНЫХ ДЛЯ ДЕТЕЙ МЕСТАХ.

НЕ УСТАНАВЛИВАЙТЕ УСТРОЙСТВО В МЕСТАХ, ГДЕ ОНО МОЖЕТ МЕШАТЬ РАБОТЕ АВТОМОБИЛЯ, НАПРИМЕР, РЯДОМ С РУЛЕВЫМ КОЛЕСОМ ИЛИ РЫЧАГОМ ПЕРЕКЛЮЧЕНИЯ СКОРОСТЕЙ.

В противном случае устройство может создать помехи для переднего обзора или затруднить движение, что может

привести к серьезной аварии.

Осторожно

ПРОКЛАДКА ПРОВОДОВ И УСТАНОВКА ДОЛЖНЫ БЫТЬ ВЫПОЛНЕНЫ СПЕЦИАЛИСТАМИ.

Для прокладки проводов и установки данного устройства требуются специальные технические навыки и опыт. В целях обеспечения безопасности для выполнения работы всегда обращайтесь к дилеру, у которого был приобретен этот продукт.

ИСПОЛЬЗУЙТЕ ТОЛЬКО СПЕЦИАЛИЗИРОВАННЫЕ УСТАНОВОЧНЫЕ КОМПОНЕНТЫ И ТЩАТЕЛЬНО ИХ ЗАКРЕПЛЯЙТЕ.

Используйте только специфицированные вспомогательные компоненты. Использование непредусмотренных компонентов может вызвать внутренние повреждения устройства или стать причиной его ненадежной установки. В результате может нарушиться крепление таких компонентов, приводя к возникновению опасности или сбою продукта.

ПРАВИЛЬНО ПРОЛОЖЕННАЯ ПРОВОДКА НЕ ДОЛЖНА ИЗГИБАТЬСЯ ИЛИ ЗАЩЕМЛЯТЬСЯ ОСТРЫМИ МЕТАЛЛИЧЕСКИМИ КРАЯМИ.

Прокладывайте кабели и проводку далеко от движущихся частей (например, направляющих сиденья) и острых или заостренных краев. Это позволяет предотвратить защемление или зажатие проводов. Если провода проходит через металлическое отверстие, используйте резиновое уплотнительное кольца, чтобы предотвратить повреждение изоляции металлическим краем отверстия.

НЕ УСТАНАВЛИВАЙТЕ УСТРОЙСТВО В МЕСТАХ С ВЫСОКИМ УРОВНЕМ ВЛАЖНОСТИ ИЛИ ЗАПЫЛЕННОСТИ.

Избегайте устанавливать устройство в местах с высоким уровнем влажности или запыленности. Проникающие в устройство влага и пыль могут вызвать его неисправность.

Меры предосторожности

•

Перед установкой устройства убедиться в отключении кабеля от отрицательного полюса батареи. Это сводит к минимуму вероятность повреждения устройства в случае короткого замыкания.

•

Провода с цветовой кодировкой должны подключаться в соответствии с данной диаграммой. Неправильные соединения могут стать причиной неисправности устройства или повреждения электрооборудования автомобиля.

•

При подключении к электрооборудованию автомобиля необходимо иметь представление об установленных на заводе компонентах (например, бортовом компьютере). Не подключайтесь к этим проводам для подачи питания данному устройству. При подключении устройства необходимо убедиться в том, что предохранители, предназначенные для контуров устройства соответствующую амперную нагрузку. Несоблюдение этого требования может привести к повреждению устройства и/или автомобиля. При появлении сомнений обращайтесь к свому дилеру Alpine.

•

Для подключения к другим устройствам (например, к усилителю) с RCA-разъемами в разъемы типа RCA. Для подключения к другим устройствам может потребоваться переходник. В этом случае обращайтесь за помощью к своему авторизованному дилеру Alpine.

•

Отрицательные выводы динамиков должны подключаться к ее отрицательной клемме. Никогда не соединяйте между собой кабели левого и правого каналов динамиков и не подключайте их к корпусу автомобиля.

CDE-9880R/CDE-9882Ri

к блоку плавких предохранителей

CDE-9880R/CDE-9882Ri

необходимо

рассчитаны на

используются штепсельные

ВАЖНО

Запишите серийный номер своего устройства в предоставленном далее месте и сохраните его для дальнейшего использования. Серийный номер указан (выгравирован) на нижней части устройства.

СЕРИЙНЫЙ НОМЕР: ДАТА УСТАНОВКИ: КТО УСТАНАВЛИВАЛ: МЕСТО ПРИОБРЕТЕНИЯ:

27-RU

Установка

Съемная передняя панель

Осторожно

При установке данного устройства в автомобиле не снимайте переднюю панель. Если съемная передняя панель удалена во время установки, то, возможно, вы нажали слишком сильно и деформировали металлическую пластину, удерживающую панель на месте.

• Основной блок должен быть установлен с наклоном не более 35 градусов по отношению к горизонтальной плоскости.

Не более 35°

Кронштейн

Монтажный стак ан (в комплекте)

Нажимные пластины*

* Если установленный монтажный стакан не закреплен в

приборной панели, то эту проблему можно устранить за счет небольшого расширения нажимных пластин.

Выдвиньте монтажный стакан из основного блока (см. “Удаление” на монтажный стакан в приборную панель и зафиксируйте его с помощью металлических хомутов.

Резиновый колпачок (в комплекте)

Шестигранный болт (в комплекте)

Приборная панель

Устройство

странице 28). Вставьте

Шестигранная гайка (M5)

Если автомобиль оборудован кронштейном, вставьте длинный болт с шестигранной головкой в заднюю панель устройства 9880R/CDE-9882Ri колпачок. Если автомобиль не оборудован кронштейном, укрепите на главном блоке металлическую монтажную полосу (не предоставляется). Подключите все выводы устройства соответствии с описанием, представленным в разделе ПОДКЛЮЧЕНИЕ.

• В месте крепления к корпусу используйте соответствующий шуруп*.

Вставьте устройство CDE-9880R/CDE-9882Ri

приборную панель. После установки устройства убедитесь в том, что стопорные штифты целиком сидят в нижнем положении. Для этого сильно нажмите на устройство, одновременно толкая стопорный штифт вниз с помощью маленькой отвертки. Это гарантирует правильную фиксацию устройства и не позволяет ему случайно выскочить из приборной панели. Установите съемную переднюю панель.

Удаление

1. Удалите съемную переднюю панель.

2. Используя маленькую отвертку (или подобный инструмент), толкайте стопорные штифты, пока они не займут “верхнее” положение (см. выше рисунок). После разблокирования обоих штифтов вытаскивайте устройство осторожно, чтобы избежать повторной блокировки первого штифта до разблокировки второго.

3. Выдвиньте устройство, оставляя его незаблокированным.

Металлическая монтажная полоса

Шуруп

Двухсторонний болт

∗

Устройство

и наденьте на болт резиновый

CDE-9880R/CDE-9882Ri в

Стопорный штифт

CDE-

28-RU

<ЯПОНСКИЕ АВТОМОБИЛИ>

Передняя рамка

Винты (M5 × 8) (в комплекте)

Устройство

Монтажный кронштейн

Подключение USB-накопителя (продается отдельно) Подключите USB-накопитель

Соедините USB-накопитель с кабелем USB.

Устройство

USB-разъем

Кабель (продается отдельно)

USB-накопитель (продается отдельно)

Удалите USB-накопитель

Отсоедините кабель USB от USB-накопителя.

Устройство

USB-разъем

USB-накопитель (продается отдельно)

Кабель (продается отдельно)

• Не допускайте перекосов USB-накопителя при его извлечении из разъема.

• Если от динамиков не поступает звуковой сигнал или если USB-накопитель не обнаружен системой, извлеките его и повторно вставьте в разъем.

• Выберите другой источник музыкальных композиций (не USB-накопитель) и извлеките USB-накопитель из разъема. При извлечении USB-накопителя из разъема в режиме USB-источника может нарушиться целостность данных.

• Прокладывайте USB-кабель отдельно от других кабелей.

29-RU

Соединения

(Розовый/черный) ВХОДНОЙ ПРЕРЫВАТЕЛЬ ЗВУКА

К iPod

Антенна

Антенный JASO-разъем

К телефону автомобиля

Антенный ISO-разъем

(Синий/белый) УДАЛЕННОЕ ВКЛЮЧЕНИЕ

(Красный) ЗАЖИГАНИЕ

(Черный) ЗАЗЕМЛЕНИЕ

(Синий)

ПИТАНИЕ АНТЕННЫ

(Оранжевый)

Регулятор яркости

БАТАРЕЯ

(Желтый)

(Зеленый)

(Зеленый/черный)

(Белый)

(Белый/черный)

(Серый/черный)

(Серый)

(Фиолетовый/черный)

(Фиолетовый)

К усилителю или эквалайзеру

К питанию антенны

К контакту освещения инструментальной панели

Ключ замка зажигания

Батарея

Динамики

Задний левый

Передний левый

Передний правый

Задний правый

30-RU

Усилитель

Динамики

Задний левый

Задний правый

Передний левый

Передний правый

Низкочастотн ые динамики

Прямой разъем iPod

Управляющие сигналы iPod. Подключите этот разъем к iPod с помощью соединительного кабеля FULL SPEED (продается отдельно) или к внешнему устройству (например, портативному проигрывателю) с помощью интерфейсного кабеля iPod Direct/RCA (продается отдельно).

* См. раздел “Настройка режима AUX+ SETUP”

странице 20).

(

AUX+ ON: Если подключено внешнее устройство. AUX+ OFF: Если подключено iPod-устройство.

(KCE-422i)

Антенный разъем Вывод выходного прерывателя звука (розовый/

черный)

Подключите этот вывод к выходу звукового интерфейса сотового телефона, обеспечивающего замыкание на землю при получении вызова.

Вывод удаленного включения (синий/белый)

Подключите этот вывод к выводу удаленного включения усилителя или процессора сигналов.

Переключаемый вывод питания (зажигание) (красный)

Подключите этот вывод к открытой клемме блока плавких предохранителей автомобиля или к другому свободному источнику питания, обеспечивающему зажигание с напряжением 12В (+) только при включенном зажигании или в дополнительном положении.

Вывод заземления (черный)

Тщательно заземлите этот вывод на массу. Убедитесь в том, что соединение выполнено на оголенной металлической поверхности и надежно зафиксировано с помощью предоставленного винта для листового металла.

Вывод питания антенны (синий)

Подключите этот вывод к клемме +B питания антенны (если применимо).

• Этот вывод следует использовать только для управления питанием антенны. Не используйте этот вывод для включения усилителя или процессора сигналов и т.д.

Вывод регулятора яркости фар (оранжевый)

Этот вывод можно подключать к выводу освещения приборной панели автомобиля. Будет включен регулятор яркости фар автомобиля для уменьшения яркости подсветки устройства.

Вывод батареи (желтый)

Подключите этот вывод к положительному (+) полюсу батареи автомобиля.

ISO-разъем источника питания ISO-разъем (выход на динамики) Выход на левый задний динамик (+) (зеленый) Выход на левый задний динамик (–) (зеленый/

черный) Выход на левый передний динамик (+) (белый) Выход на левый передний динамик (–) (белый/

черный) Выход на правый передний динамик (–) (серый/

черный) Выход на правый передний динамик (+) (серый) Выход на правый задний динамик (–)

(фиолетовый/черный) Выход на правый задний динамик (+)

(фиолетовый) Разъем интерфейса удаленного рулевого

управления

К блоку интерфейса удаленного рулевого управления.

Патрон плавкого предохранителя (10А) Задние RCA-разъемы для СНЧ-динамика

(сабвуфера)

КРАСНЫЙ - для правого, БЕЛЫЙ - для левого.

Передние выходные RCA-разъемы для СНЧдинамика (сабвуфера)

КРАСНЫЙ - для правого, БЕЛЫЙ - для левого.

Выходные RCA-разъемы для СНЧ-динамика (сабвуфера)

КРАСНЫЙ - для правого, БЕЛЫЙ - для левого.

Разъем источника питания USB-разъем

Подключите USB-кабель.

Кабельный удлинитель (продается отдельно) Соединительный кабель FULL SPEEDTM (KCE-

422i) (CDE-9880R, продается отдельно; CDE-9882Ri прилагается)

Антенный адаптер ISO/JASO (продается отдельно)

В зависимости от автомобиля может потребоваться антенный адаптер ISO/JASO.

Предотвращение внешних шумов в аудио системе.

• Найдите устройство и проложите выводы на расстоянии не менее чем 10 см от автомобильной электропроводки.

• Выводы батареи питания должны проходить как можно дальше от других выводов.

• Надежно подсоедините вывод заключения к оголенной металлической поверхности (при необходимости удалите

краску, грязь или смазку) корпуса автомобиля.

• При установке дополнительного шумоподавителя по возможности подключайте его как можно дальше от данного устройства. Дилеры Alpine могут предложить различные модели шумоподавителей, обращайтесь к ним за дополнительной информацией.

• За дальнейшей информацией обращайтесь к своему дилеру Alpine, так как ему больше всего известно от мерах предотвращения шумов.

31-RU

Alpine CDE-9880R User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual

Руководство по использованию

ПРЕДУПРЕЖДЕНИЕ

ПРЕДУПРЕЖДЕНИЕ

ОСТОРОЖНО

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Приступая к работе

Список компонентов

Включение и выключение питания

Снятие и установка передней панели

Первоначальный запуск системы

Настройка уровня громкости

Быстрое уменьшение уровня громкости

Радио

Автоматическая предварительная настройка станций

Прослушивание радио

Предварительная настройка станций вручную

Настройка предварительно настроенных станций

Функция поиска частоты

Повторный вызов предварительно настроенных RDS-станций

Установка режима приема RDS и прием RDS-станций

Режим PI SEEK

Настройка приема в режиме PTY31 (экстренная радиопередача)

Прием информации о трафике

Настройка типа программы (PTY)

CD/MP3/WMA/AAC

Настройка приоритетов трансляции новостей

Отображение предаваемого радиостанцией текста

Воспроизведение

M.I.X. (воспроизведение в случайном порядке)

Многократное воспроизведение

Поиск в текстовой информации о компакт-диске

Поиск по именам файлов/папок (Данные MP3/WMA/AAC)

О форматах MP3/WMA/AAC

Быстрый поиск

Настройка звука

Настройка параметров Subwoofer Level/Bass Level/Treble Level/Balance (между правым и левым)/Fader (между передним и задним)/Defeat

Настройка регулировки нижних частот

Настройка регулировки высоких частот (Treble Control)

Настройка фильтра верхних частот

Включение/отключение режима Subwoofer (ON/OFF)

Настройка системы СНЧ-динамика (Subwoofer)

Включение/выключение громкости (On/Off)

Другие функции

Отображение текста

Меню SETUP

BLUETOOTH IN

Настройка соединения Bluetooth

Настройка звука

Регулировка уровней сигналов источников

Настройка визуального представления

Изменение цвета подсветки

Настройка контрастности экрана

Регулировка подсветки

Настройка прокрутки текста

Настройка прокрутки (TEXT SCROLL)

Настройка шрифтов

MP3/WMA/AAC

Воспроизведение файлов MP3/WMA/AAC (PLAY MODE)

Внешнее устройство

Подключение к внешнему усилителю

Демонстрация

Включение/отключение режима Mute (INT MUTE)

Настройка режима AUX+SETUP

Настройка режима AUX+ NAME

Настройка уровня AUX+ (AUX IN GAIN)

Управление USB-накопителем (продается отдельно)

Воспроизведение файлов MP3/WMA/ AAC с USB-накопителя (продается отдельно)

Воспроизведение

Поиск нужной композиции

Быстрый поиск

Функция прямого поиска

Выбор режима Список воспроизведения/Исполнитель/ Альбом/Жанр/Композитор

Воспроизведение в случайном порядке Shuffle (M.I.X.)

Многократное воспроизведение

Отображение текста

Информация
