Alpine CDE-9870 User Manual

MP3 CD Receiver

CDE-9870

• OWNER’S MANUAL
Please read before using this equipment.

• MODE D’EMPLOI
Veuillez lire avant d’utiliser cet appareil.

R

EN

FR

ES

• MANUAL DE OPERACIÓN

ALPINE ELECTRONICS MARKETING, INC.

1-1-8 Nishi Gotanda,

Shinagawa-ku,

Tokyo 141-0031, Japan

Phone [phone]

ALPINE ELECTRONICS OF AMERICA, INC.

19145 Gramercy Place, Torrance,

California 90501, U.S.A.

Phone 1-800-ALPINE-1 (1-800-257-4631)

ALPINE ELECTRONICS OF CANADA, INC.

777 Supertest Road, Toronto,

Ontario M3J 2M9, Canada

Phone 1-800-ALPINE-1 (1-800-257-4631)

YAMAGATA (Wuxi) Co., Ltd.
Block 28-25, Changjiang Nanlu, WND, jiangsu, China

Léalo antes de utilizar este equipo.

ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD.

161-165 Princes Highway, Hallam

Victoria 3803, Australia

Phone [phone]

ALPINE ELECTRONICS GmbH

Frankfurter Ring 117, 80807 München, Germany

Fletchamstead Highway, Coventry CV4 9TW, U.K.

B.P. 50016, 95945 Roissy Charles de Gaulle

Phone [phone]

ALPINE ELECTRONICS OF U.K. LTD.

Alpine House

Phone [phone]

ALPINE ELECTRONICS FRANCE S.A.R.L.

(RCS PONTOISE B 338 101 280)

98, Rue de la Belle Etoile, Z.I. Paris Nord Il,

Cedex, France

Phone [phone]

ALPINE ITALIA S.p.A.

Viale C. Colombo 8, 20090 Trezzano

Sul Naviglio (MI), Italy

Phone [phone]

ALPINE ELECTRONICS DE ESPAÑA, S.A.

Portal de Gamarra 36, Pabellón, 32

01013 Vitoria (Alava)-APDO 133, Spain

Phone [phone]

ALPINE ELECTRONICS (BENELUX) GmbH

Leuvensesteenweg 510-B6,

1930 Zaventem, Belgium

Phone [phone]

Designed by ALPINE Japan

Printed in China (Y)

68-05946Z88-A

ENGLISH

Contents
Operating Instructions

WARNING

WARNING ................................................. 3

CAUTION .................................................. 3

PRECAUTIONS ........................................ 3

Getting Started

Accessory List .................................................. 6

Turning Power On and Off ............................... 6

Detaching and Attaching the Front Panel ........ 6

Initial System Start-Up ..................................... 6

Adjusting Volume ............................................. 6

Lowering Volume Quickly ............................... 7

Setting Time ..................................................... 7

Radio

Listening to Radio ............................................ 7

Presetting Stations Manually ............................ 8

Presetting Stations Automatically .................... 8

Tuning to Preset Stations .................................. 8

CD/MP3

Playback ........................................................... 8

Repeat Play ....................................................... 9

M.I.X. (Random Play) ...................................... 9

Searching from CD Text .................................. 9

File/Folder Name Search

(concerning MP3) ....................................... 10

About MP3 ..................................................... 10

Other Functions

Displaying the Text .........................................13

Displaying Time .............................................14

SETUP

Sound Customizing

Subwoofer On and Off .....................................14

Setting the Subwoofer System .........................15

Visual Customizing

Dimmer Control ...............................................15

Scroll Type Setting ...........................................15

Scroll Setting (TEXT SCR) ..............................15

Demonstration ..................................................15

MP3

Playing MP3 Data (PLAY MODE) ..................15

External Device

Connecting to an External Amplifier

(POWER IC) .................................................15

iPod® (Optional)

Playback ..........................................................16

Searching for a desired Song ..........................16

Direct Search Function ...................................17

Select Playlist/Artist/Album/Podcast/ Genre/

Composer ....................................................17

Random Play Shuffle (M.I.X.) .......................17

Repeat Play .....................................................18

Displaying the Text .........................................18

Information

In Case of Difficulty .......................................19

Specifications ..................................................21

Sound Setting

Adjusting Bass/Treble/Balance (Between Left

and Right)/Fader (Between Front and Rear)/

Loudness/Defeat ......................................... 12

Setting the Bass Control ................................. 12

Setting the Treble Control .............................. 12

Adjusting the High Pass Filter ....................... 13

1-EN

Installation and Connections

Warning .................................................. 22

Caution ................................................... 22

Precautions ............................................ 22

Installation ......................................................23

Connections ....................................................24

LIMITED WARRANTY

2-EN

Operating Instructions

DO NOT PLACE HANDS, FINGERS OR FOREIGN OBJECTS IN

WARNING

INSERTION SLOTS OR GAPS.

Doing so may result in personal injury or damage to the product.

WARNING

This symbol means important instructions.
Failure to heed them can result in serious injury
or death.

DO NOT OPERATE ANY FUNCTION THAT TAKES YOUR
ATTENTION AWAY FROM SAFELY DRIVING YOUR VEHICLE.

Any function that requires your prolonged attention should only be
performed after coming to a complete stop. Always stop the vehicle
in a safe location before performing these functions. Failure to do
so may result in an accident.

KEEP THE VOLUME AT A LEVEL WHERE YOU CAN STILL
HEAR OUTSIDE NOISES WHILE DRIVING.

Excessive volume levels that obscure sounds such as emergency
vehicle sirens or road warning signals (train crossings, etc.) can be
dangerous and may result in an accident. LISTENING AT LOUD
VOLUME LEVELS IN A CAR MAY ALSO CAUSE HEARING
DAMAGE.

MINIMIZE DISPLAY VIEWING WHILE DRIVING.

Viewing the display may distract the driver from looking ahead of
the vehicle and cause an accident.

DO NOT DISASSEMBLE OR ALTER.

Doing so may result in an accident, fire or electric shock.

CAUTION

This symbol means important instructions.
Failure to heed them can result in injury or
material property damage.

HALT USE IMMEDIATELY IF A PROBLEM APPEARS.

Failure to do so may cause personal injury or damage to the
product. Return it to your authorized Alpine dealer or the nearest
Alpine Service Center for repairing.

PRECAUTIONS

Product Cleaning

Use a soft dry cloth for periodic cleaning of the product. For more
severe stains, please dampen the cloth with water only. Anything
else has the chance of dissolving the paint or damaging the plastic.

Temperature

Be sure the temperature inside the vehicle is between +60°C
(+140°F) and –10°C (+14°F) before turning your unit on.

Moisture Condensation

You may notice the CD playback sound wavering due to
condensation. If this happens, remove the disc from the player and
wait about an hour for the moisture to evaporate.

USE ONLY IN CARS WITH A 12 VOLT NEGATIVE GROUND.

(Check with your dealer if you are not sure.) Failure to do so may
result in fire, etc.

KEEP SMALL OBJECTS SUCH AS BATTERIES OUT OF THE
REACH OF CHILDREN.

Swallowing them may result in serious injury. If swallowed,
consult a physician immediately.

USE THE CORRECT AMPERE RATING WHEN REPLACING
FUSES.

Failure to do so may result in fire or electric shock.

DO NOT BLOCK VENTS OR RADIATOR PANELS.

Doing so may cause heat to build up inside and may result in fire.

USE THIS PRODUCT FOR MOBILE 12V APPLICATIONS.

Use for other than its designed application may result in fire,
electric shock or other injury.

Damaged Disc

Do not attempt to play cracked, warped, or damaged discs. Playing
a bad disc could severely damage the playback mechanism.

Maintenance

If you have problems, do not attempt to repair the unit yourself.
Return it to your Alpine dealer or the nearest Alpine Service
Station for servicing.

3-EN

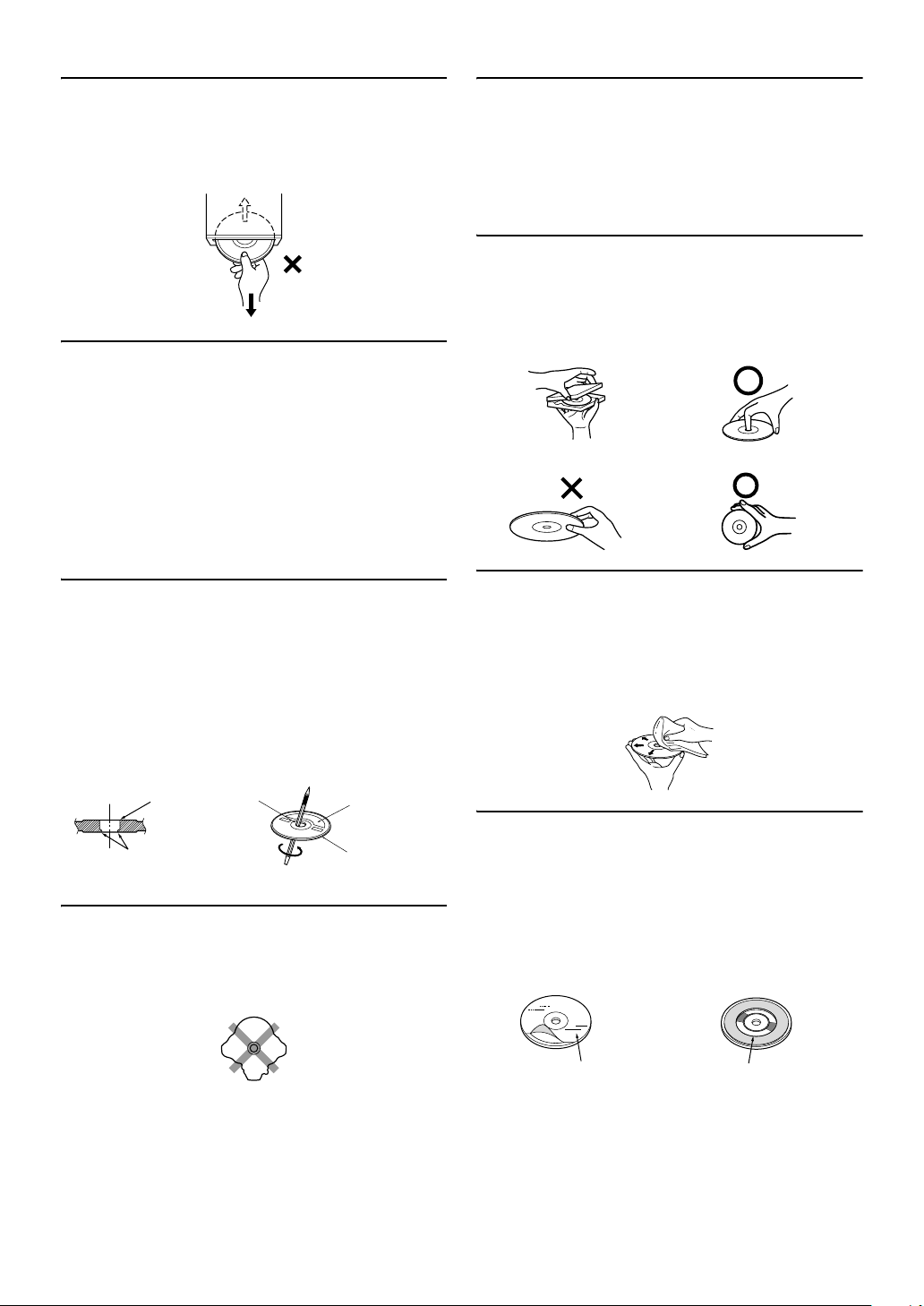

Never Attempt the Following

Do not grip or pull out the disc while it is being pulled back into the
player by the automatic reloading mechanism.
Do not attempt to insert a disc into the unit when the unit power is
off.

Inserting Discs

Your player accepts only one disc at a time for playback. Do not
attempt to load more than one disc.
Make sure the label side is facing up when you insert the disc.
“ERROR” will be displayed on your player if you insert a disc
incorrectly. If “ERROR” continues to be displayed even though the
disc has been inserted correctly, push the RESET switch with a
pointed object such as a ballpoint pen.
Playing a disc while driving on a very bumpy road may result in
skips, but this will not scratch the disc or damage the player.

New Discs

To prevent the CD from jamming, “ERROR” is displayed if discs
with irregular surfaces are inserted or if discs are inserted
incorrectly. When a new disc is ejected immediately after initial
loading, use your finger to feel around the inside of the center hole
and outside edge of the disc. If you feel any small bumps or
irregularities, this could inhibit proper loading of the disc. To
remove the bumps, rub the inside edge of the hole and outside edge
of the disc with a ballpoint pen or other such instrument, then insert
the disc again.

Installation Location

Make sure this unit will not be installed in a location subjected to:

• Direct sun and heat

• High humidity and water

• Excessive dust

• Excessive vibrations

Correct Handling

Do not drop the disc while handling. Hold the disc so you will not
leave fingerprints on the surface. Do not affix tape, paper, or
gummed labels to the disc. Do not write on the disc.

CORRECT

INCORRECT CORRECT

Disc Cleaning

Fingerprints, dust, or soil on the surface of the disc could cause the
CD player to skip. For routine cleaning, wipe the playing surface
with a clean, soft cloth from the center of the disc to the outer edge.
If the surface is heavily soiled, dampen a clean, soft cloth in a
solution of mild neutral detergent before cleaning the disc.

Center Hole

Bumps

Center Hole

New Disc

Outside
(Bumps)

Irregular Shaped Discs

Be sure to use round shape discs only for this unit and never use
any special shape discs.
Use of special shape discs may cause damage to the mechanism.

Disc Accessories

There are various accessories available on the market for protecting
the disc surface and improving sound quality. However, most of
them will influence the thickness and/or diameter of the disc. Using
such accessories can cause the disc to be out of standard
specifications and may create operational problems. We
recommend not using these accessories on discs played in Alpine
CD players.

Transparent Sheet Disc Stabilizer

4-EN

On handling Compact Discs (CD/CD-R/CD-RW)

• Do not touch the surface.

• Do not expose the disc to direct sunlight.

• Do not affix stickers or labels.

• Clean the disc when it is dusty.

• Make sure that there are no bumps around the disc.

• Do not use commercially available disc accessories.

Do not leave the disc in the car or the unit for a long time. Never
expose the disc to direct sunlight. Heat and humidity may damage

the CD and you may not be able to play it again.

To customers using CD-R/CD-RW

• If a CD-R/CD-RW cannot be played back, make sure the last
recording session was closed (finalized).

• Finalize the CD-R/CD-RW if necessary, and attempt playback
again.

About media that can be played

Use only compact discs with the label side showing the CD logo
marks below.

If you use unspecified compact discs, correct performance cannot
be guaranteed.
You can play CD-Rs (CD-Recordables)/CD-RWs (CD-ReWritables)
which have been recorded only on audio devices.
You can also play CD-Rs/CD-RWs containing MP3 formatted
audio files.

• Some of the following CDs may not play on this unit:
Flawed CDs, CDs with fingerprints, CDs exposed to extreme
temperatures or sunlight (e.g., left in the car or this unit), CDs
recorded under unstable conditions, CDs on which a recording
failed or a re-recording was attempted, copy-protected CDs
which do not conform to the audio CD industry standard.

• Use discs with MP3 files written in a format compatible with this
unit. For details, see pages 10-11.

• ROM data other than audio files contained in a disc will not
produce sound when played back.

• Apple, the Apple logo and iPod are trademarks of Apple
Computer, Inc., registered in the U.S. and other countries.

• “MPEG Layer-3 audio coding technology licensed from
Fraunhofer IIS and Thomson.”

• “Supply of this product only conveys a license for private,
non-commercial use and does not convey a license nor imply
any right to use this product in any commercial (i.e. revenue­generation) real time broadcasting (terrestrial, satellite, cable
and/or any other media), broadcasting/streaming via internet,
intranets and/or other networks or in other electronic content
distribution systems, such as pay-audio or audio-on-demand
applications. An independent license for such use is required.
For details, please visit http://www. mp3licensing.com”

5-EN

.

Attaching

Getting Started

//ENT

SOURCE/

AUDIO/
RTN

(Release)

Accessory List

• Head unit ............................................................................1

• Power cable........................................................................1

• Mounting sleeve.................................................................1

• Carrying case.....................................................................1

• Bracket key.........................................................................2

• Screw (M5 × 8)....................................................................4

• Owner’s Manual .......................................................... 1 set

Turning Power On and Off

Press SOURCE/ to turn on the unit.

• The unit can be turned on by pressing any other button except TITLE,

and (Release).

Press and hold SOURCE/ for at least 2 seconds to
turn off the unit.

• The first time power is turned on, the volume will start from level 12.

MUTE/SETUP

1

Insert the right side of the front panel into the main
unit. Align the groove on the front panel with the
projections on the main unit.

2

Push the left side of the front panel until it locks
firmly into the main unit.

• Before attaching the front panel, make sure that there is no dirt or

dust on the connector terminals and no foreign object between the
front panel and the main unit.

• Attach the front panel carefully, holding the sides of the front panel to

avoid pushing buttons by mistake.

Initial System Start-Up

Be sure to press the RESET switch when using the unit for the first
time, after changing the car battery, etc.

1

Turn off the unit power.

2

Remove the detachable front panel.

3

Press RESET with a ballpoint pen or similar pointed
object.

1

RESET switch

Detaching and Attaching the Front Panel

Detaching

1

Turn off the unit power.

2

Press (Release) at the lower left side until the
front panel pops out.

3

Grasp the left side of the front panel and pull it out.

• The front panel may become hot in normal usage (especially the
connector terminals on the back of the front panel). This is not a
malfunction.

• To protect the front panel, place it in the supplied carrying case.

• When detaching the front panel, do not apply excessive force as it

may result in malfunction.

6-EN

Adjusting Volume

Press or until the desired sound is obtained.

Pressing and holding or will change the volume level
continuously.

Lowering Volume Quickly

Activating the Audio Mute function will instantly lower the volume
level by 20 dB.

Press MUTE/SETUP to activate the MUTE mode.

The audio level will decrease by about 20 dB.

Pressing MUTE/SETUP again will bring the audio back
to its previous level.

Setting Time

1

Press and hold MUTE/SETUP for at least 2 seconds
to activate the SETUP mode.

2

Press or to select the CLOCK ADJ mode, and
then press

The time indication will blink.

3

Press or to adjust the hours while the time
indication is blinking.

4

When the hour has been adjusted, press

5

Press or to adjust the minutes while the time
indication is blinking.

6

Press and hold MUTE/SETUP for at least 2 seconds
to return to normal mode.

• To synchronize the clock to another clock/watch or radio time
announcement, press and hold
after setting the “hour.” Minutes will reset to “00”. If the display
shows over “30” minutes when you do this, the time will advance one
hour.

• Pressing AUDIO/RTN will return to the previous mode.

• If no operation is performed for 60 seconds, the unit will return to

normal mode automatically.

//ENT.

for at least 2 seconds

//ENT

//ENT.

Radio

TUNE/A.ME

SOURCE/

Listening to Radio

1

Press SOURCE/ to select TUNER mode.

2

Press BAND repeatedly until the desired radio band
is displayed.

F1 (FM1) F2 (FM2) AM F1 (FM1)

3

Press TUNE/A.ME to select the tuning mode.

DX SEEK (Distance mode) SEEK (Local mode)
OFF (Manual mode) DX SEEK

• The initial mode is Distance mode.

Distance mode:

Both strong and weak stations will be automatically tuned in
(Automatic Seek Tuning).

Local mode:

Only strong stations will be automatically tuned in (Automatic
Seek Tuning).

Manual mode:

The frequency is manually tuned in steps (Manual tuning).

BAND

Preset buttons
(1 through 6)

4

Press or to tune in the desired station.

Holding down or will change the frequency
continuously.

7-EN

Presetting Stations Manually

1

Select the radio band and tune in a desired radio
station you wish to store in the preset memory.

2

Press and hold, for at least 2 seconds, any one of the
preset buttons (1 through 6) into which you wish
to store the station.

The selected station is stored.
The display shows the band, preset number and station
frequency memorized.

• A total of 18 stations can be stored in the preset memory (6 stations
for each band; FM1, FM2 and AM).

• If you store a station in a preset memory which already has a station,
the current station will be cleared and replaced with the new station.

CD/MP3

//ENT

/ESC

AUDIO/RTN

SOURCE/

4 5

2

1

TITLE

Presetting Stations Automatically

1

Press BAND repeatedly until the desired radio band
is displayed.

2

Press and hold TUNE/A.ME for at least 2 seconds.

The frequency on the display continues to change while the
automatic memory is in progress. The tuner will
automatically seek and store 6 strong stations in the
selected band. They will be stored into preset buttons 1 to 6
in order of signal strength.
When the automatic memory has been completed, the tuner
goes to the station stored in preset location No.1.

• If no stations are stored, the tuner will return to the original station
you were listening to before the auto memory procedure began.

Tuning to Preset Stations

1

Press BAND repeatedly until the desired band is
displayed.

2

Press any one of the station preset buttons
(1 through 6) that has your desired radio station in

memory.

The display shows the band, preset number and frequency
of the station selected.

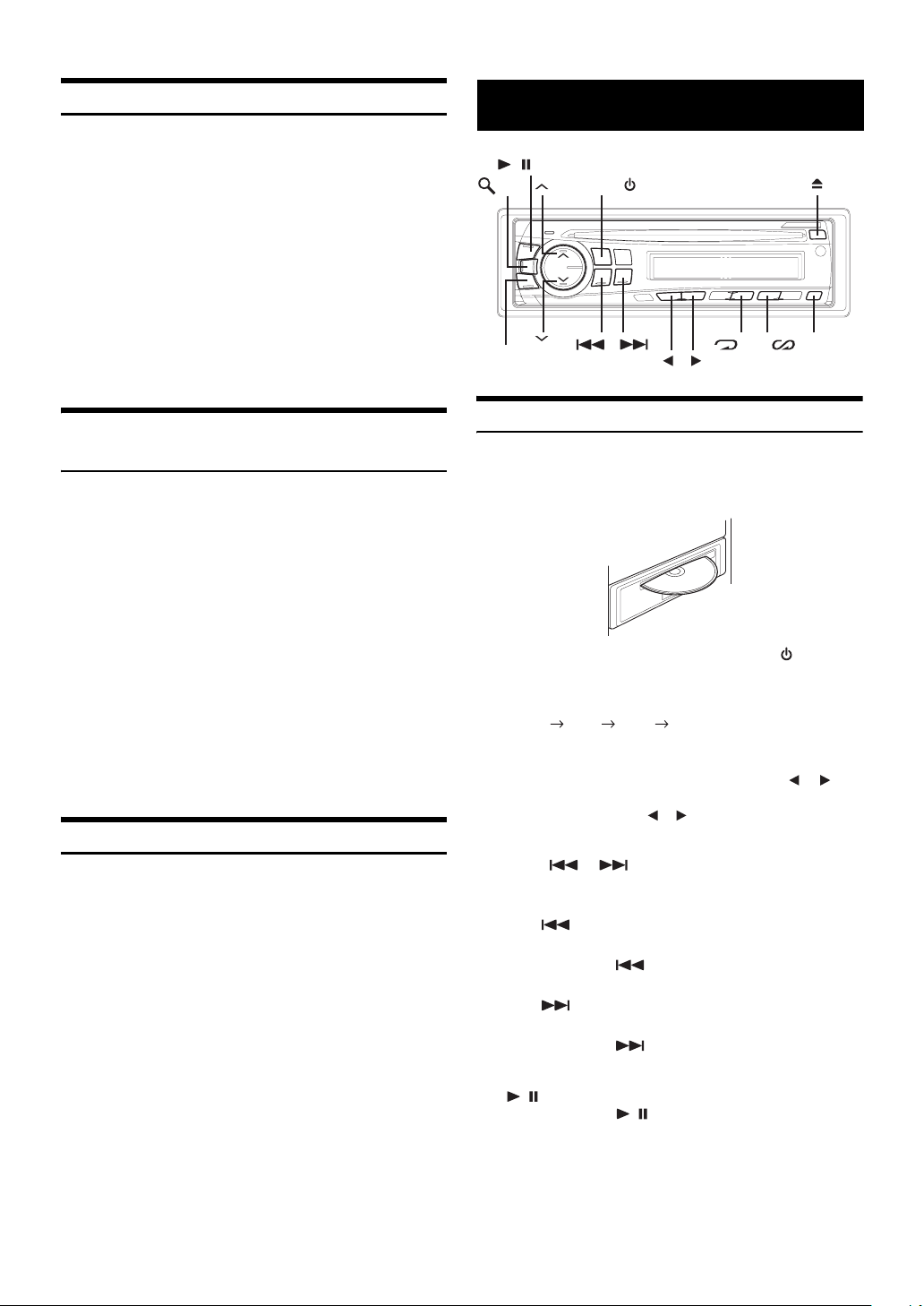

Playback

1

Insert a disc with the label side facing up.

The disc will be pulled into the unit automatically, and
the “DISC IN” indicator lights up.

When a disc is already inserted, press SOURCE/ to
switch to the DISC mode.

The mode will change every time the button is pressed.

TUNER DISC iPod* TUNER

* Only when the iPod is connected.

2

While playing back MP3, press 1 or 2 to select
the desired folder.

Pressing and holding 1 or 2 will change folders
continuously.

3

Press or to select the desired track (file).

Returning to the beginning of the current track (file):

Press .

Fast backward:

Press and hold .

Advancing to the beginning of the next track (file):

Press .

Fast forward:

Press and hold .

8-EN

4

To pause playback, press //ENT.

Pressing / /ENT again will resume playback.

5

To eject the disc, press .

• Do not remove a CD during its eject cycle. Do not load more than
one disc at a time. A malfunction may result from doing either.

• If the CD does not eject, press and hold for at least 2 seconds.

• The “DISC IN” indicator lights up when a disc is inserted.

• The CD-player can play discs containing audio data and MP3 data.

• The track display for MP3 data playback is the file numbers recorded

on the disc.

• The playback time may not be correctly displayed when a VBR
(Variable Bit Rate) recorded file is played back.

M.I.X. (Random Play)

Press 5 in the play or pause mode.

The tracks (files) on the disc will be played back in random
sequence.

To cancel M.I.X. play, press 5 again.

CD mode :

MP3 Play Display

The folder number and file number will be displayed as
described below.

F101 T103

Folder number
display

• Press TITLE to switch the display. See “Displaying the Text” on
page 13 for information about display switching.

Repeat Play

Press 4 to play back repeatedly the track being
played.

The track (file) will be played repeatedly.

Press 4 again and select off to deactivate repeat play.

CD mode :

: Only a track is repeatedly played back.

MP3 mode :

: Only a file is repeatedly played back.

: Only files in a folder are repeatedly played back.

File number
display

: The tracks are played back in random sequence.

MP3 mode :

: Only files in a folder are played back in

random sequence.

: The files are played back in random sequence.

Searching from CD Text

Tracks can be searched and played by using the CD text on the disc. In
the case of discs that do not support text, searches can be made by using
the track numbers.

1

Press /ESC during play.

This will set the search mode.

2

Press or to select the desired track, and then
press / /ENT.

This will play the selected track.

• Press and hold /ESC for at least 2 seconds in the search mode to

cancel. Or, the search mode is canceled if no operation is performed
for 10 seconds.

• CD text search cannot be made during M.I.X. play.

9-EN

File/Folder Name Search
(concerning MP3)

About MP3

Folder and file names may be searched and displayed during playback.

1

During MP3 playback, press /ESC to activate the
search mode.

2

Press or to select Folder Name Search mode
or File Name Search mode, and then press

//ENT.

Folder Name Search mode

3

Press or to select the desired folder.

4

Press and hold //ENT for at least 2 seconds to
play back the first file in the selected folder.

• Press and hold /ESC for at least 2 seconds in the search mode to
cancel. Or, the search mode is canceled if no operation is performed
for 10 seconds.

• To search for files in the Folder Name Search mode, press

//ENT. Files in the folder may be searched.

• Press AUDIO/RTN to exit Folder Name Search mode in step 3 in
order to select File Name Search mode.

• The root folder is displayed as “ ”.

• Folder Name Search cannot be made during M.I.X. play.

File Name Search mode

3

Press 1 or 2 to select another Folder.

4

Select the desired file by pressing or .

5

Press //ENT to play back the selected file.

• Press and hold /ESC for at least 2 seconds in the search mode to
cancel. Or, the search mode is canceled if no operation is performed
for 10 seconds.

• Press AUDIO/RTN in the search mode to return to the previous
mode.

• File Name Search cannot be made during M.I.X. play.

CAUTION

Except for private use, duplicating audio data (including MP3
data) or distributing, transferring, or copying it, whether for free
or for a fee, without permission of the copyright holder is strictly
prohibited by the Copyright Act and by international treaty.

What is MP3?

MP3, whose official name is “MPEG-1 Audio Layer 3,” is a
compression standard prescribed by the ISO, the International
Standardization Organization and MPEG which is a joint activity
institution of the IEC.

MP3 files contain compressed audio data. MP3 encoding is
capable of compressing audio data at extremely high ratios,
reducing the size of music files to as much as one-tenth their
original size. This is achieved while still maintaining near CD
quality. The MP3 format realizes such high compression ratios
by eliminating the sounds that are either inaudible to the human
ear or masked by other sounds.

Method for creating MP3 files

Audio data is compressed by using MP3 specified software. For
details on creating MP3 files, refer to the user’s manual for that
software.
MP3 files that can be played back by this device have the file
extension “mp3.” Files with no extension cannot be played
back.

Supported playback sampling rates and bit rates

MP3

Sampling rates: 48 kHz, 44.1 kHz, 32 kHz, 24 kHz, 22.05 kHz,

16 kHz, 12 kHz, 11.025 kHz, 8 kHz

Bit rates: 8 - 320 kbps

ID3 tags

This device supports ID3 tag v1 and v2.
If tag data is in an MP3 file, this device can display the title
(track title), artist name, and album name ID3 tag data.

This device can only display single-byte alphanumeric
characters (up to 30 for ID3 tags) and the underscore. For
non-supported characters, “NO SUPPORT” is displayed.
The tag information may not be correctly displayed, depending
on the contents.

Producing MP3 discs

MP3 files are prepared, then written to a CD-R or CD-RW using
CD-R writing software. A disc can hold up to 510 files/folders
(including Root Folders), and the maximum number of folders is

255.
Playback may not be performed if a disc exceeds the limitations
described above.

Media supported

The media that this device can play back are CD-ROMs, CD-Rs,
and CD-RWs.

10-EN

Corresponding File Systems

This device supports discs formatted with ISO9660 Level 1 or
Level 2.

Under the ISO9660 standard, there are some restrictions to
remember.

The maximum nested folder depth is 8 (including the root
directory). The number of characters for a folder/file name is
limited.

Valid characters for folder/file names are letters A-Z (all caps),
numbers 0-9, and ‘_’ (underscore).

This device also can play back discs in Joliet, Romeo, etc., and
other standards that conform to ISO9660. However, sometimes
the file names, folder names, etc., are not displayed correctly.

Formats supported

This device supports CD-ROM XA, Mixed Mode CD, Enhanced
CD (CD-Extra) and Multi-Session.
This device cannot correctly play back discs recorded with
Track At Once or packet writing.

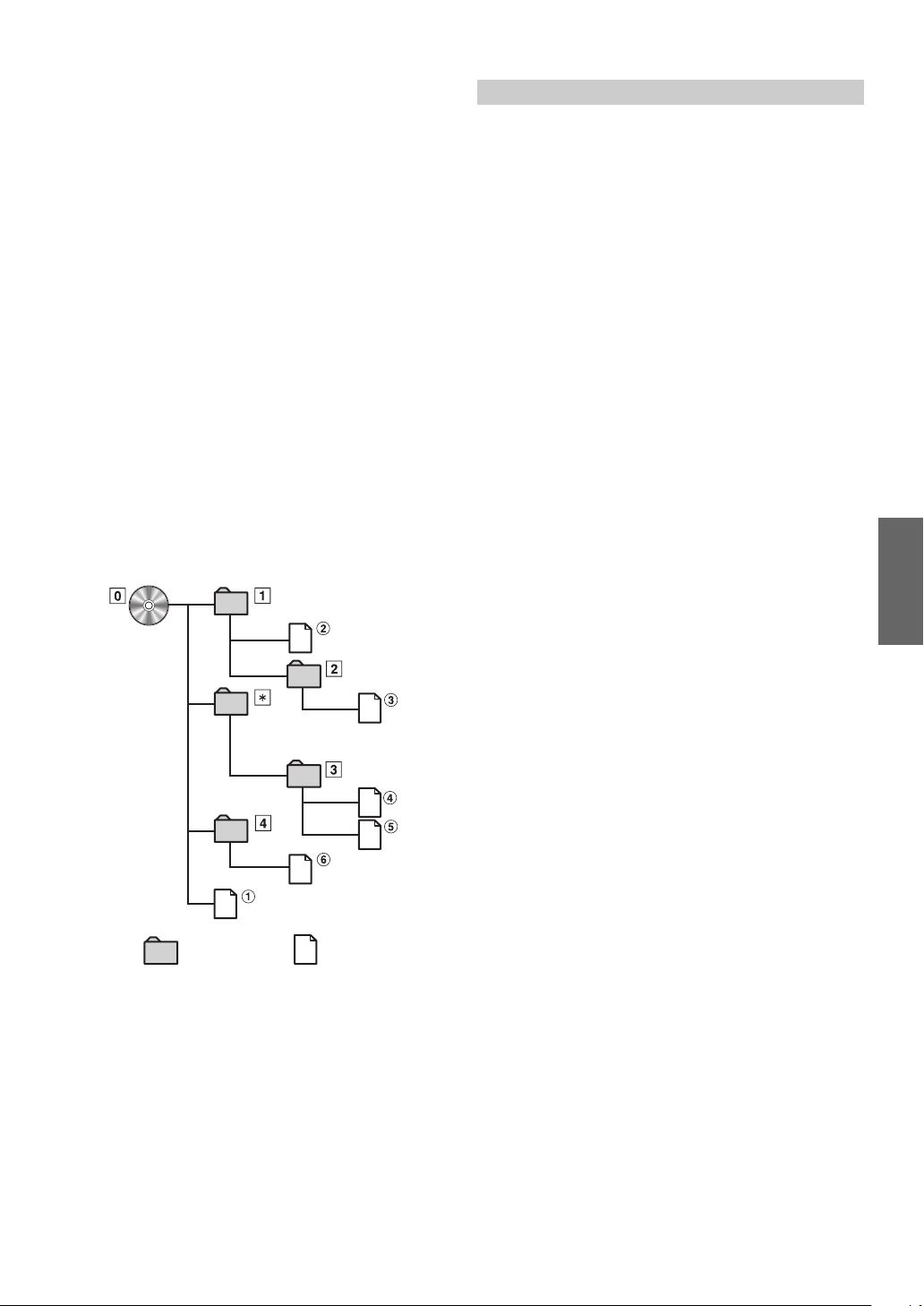

Order of files

Files are played back in the order that the writing software
writes them to the disc. Therefore, the playback order may
not be what is expected. Verify the writing order in the software’s
documentation. The playback order of the folders and files is as
follows.

Root folder

Terminology

Bit rate

This is the “sound” compression rate specified for encoding. The
higher the bit rate, the higher the sound quality, but also the larger
the files.

Sampling rate

This value shows how many times per second the data is sampled
(recorded). For example, music CDs use a sampling rate of 44.1 kHz,
so the sound is sampled (recorded) 44,100 times per second. The
higher the sampling rate, the higher the sound quality, but also the
larger the volume of data.

Encoding

Converting music CDs, WAVE (AIFF) files, and other sound files into
the specified audio compression format.

Tag

Song information such as track titles, artist names, album names,
etc., written into MP3 files.

Root folder

The root folder (or root directory) is found at the top of the file
system. The root folder contains all folders and files. It is created
automatically for all burned discs.

Folder MP3 File

* The folder No./folder Name will not be displayed if no file is

contained in the folder.

11-EN

Sound Setting

/ESC

AUDIO/RTN/A.SEL

SOURCE/

BAND

Setting the Bass Center Frequency

3

-1 Press BAND to select the desired bass center
frequency.

80Hz 100Hz 200Hz 60Hz 80Hz

Emphasizes the displayed bass frequency ranges.

Setting the Bass Bandwidth

3

-2 Press SOURCE/ to select the desired bass
bandwidth.

Adjusting Bass/Treble/Balance (Between
Left and Right)/Fader (Between Front
and Rear)/Loudness/Defeat

1

Press AUDIO/RTN repeatedly to choose the desired
mode.

Each press changes the mode as follows:

SUBW*1 BASS TREBLE BAL FADER LOUD*2
DEFEAT VOLUME SUBW

Subwoofer : 0 ~ +15
Bass level: –7 ~ +7
Treble level: –7 ~ +7
Balance : L15 ~ R15
Fader : R15 ~ F15
Loudness : ON/OFF
Defeat : ON/OFF
Volum e : 0 ~ 3 5

• If no operation is performed for 5 seconds after selecting the SUBW,

BASS, TREBLE, BAL, FADER, LOUD or DEFEAT mode, the unit
automatically returns to normal mode.

*1When the subwoofer mode is set to OFF, its level cannot be adjusted.
*2Loudness introduces a special low- and high-frequency emphasis at

low listening levels. This compensates for the ear’s decreased
sensitivity to bass and treble sound. The function is inoperable when
DEFEAT is set to ON.

2

Press or until the desired sound is obtained in
each mode.

By setting Defeat ON, previously adjusted settings of BASS
and TREBLE will return to the factory defaults.

Changes the boosted bass bandwidth to wide or narrow. A
wider setting will boost a wide range of frequencies above
and below the center frequency. A narrower setting will
boost only frequencies near the center frequency.

Setting the Bass Level

3

-3*1Press or to select the desired bass level
(–7~+7).

You can emphasize or weaken the bass level.

4

Press and hold /ESC for at least 2 seconds to
return to normal mode.

• If no operation is performed for 15 seconds, the unit will return to

normal mode automatically.

• The bass level settings will be individually memorized for each

source (FM, AM, CD, etc.) until the setting is changed. The bass
frequency and bass bandwidth settings adjusted for one source are
effective for all other sources (FM, AM, CD, etc.).

• The function is inoperable when DEFEAT is set to ON.

*1The adjustment can also be made by pressing AUDIO/RTN. Refer to

“Adjusting Bass/Treble/Balance (Between Left and Right)/Fader
(Between Front and Rear)/Loudness/Defeat” on page 12.

Setting the Treble Control

You can change the Treble Frequency emphasis to create your own tonal
preference.

1

Press and hold A.SEL for at least 2 seconds to
activate the Sound Setting mode.

Setting the Bass Control

You can change the Bass Frequency emphasis to create your own tonal
preference.

1

Press and hold A.SEL for at least 2 seconds to
activate the Sound Setting mode.

2

Press A.SEL repeatedly to select the BASS mode.

BASS TREBLE HPF BASS

12-EN

2

Press A.SEL repeatedly to select the TREBLE mode.

BASS TREBLE HPF BASS

Setting the Treble Center Frequency

3

-1 Press BAND to select the desired treble center
frequency.

10.0kHz 12.5kHz 15.0kHz 17.5kHz 10.0kHz

Emphasizes the displayed treble frequency ranges.

Setting the Treble Level

3

-2*2Press or to select the desired treble level
(–7~+7).

You can emphasize the treble level.

4

Press and hold /ESC for at least 2 seconds to
return to normal mode.

• If no operation is performed for 15 seconds, the unit will return to

normal mode automatically.

• The treble level settings will be individually memorized for each

source (FM, AM, CD, etc.) until the setting is changed. The treble
frequency settings adjusted for one source are effective for all other
sources (FM, AM, CD, etc.).

• This function is inoperable when DEFEAT is set to ON.

*2The adjustment can also be made by pressing AUDI O/RTN. Refer to

“Adjusting Bass/Treble/Balance (Between Left and Right)/Fader
(Between Front and Rear)/Loudness/Defeat” on page 12.

Adjusting the High Pass Filter

The High Pass Filter on this unit can be adjusted to suit your personal
taste.

1

Press and hold A.SEL for at least 2 seconds to
activate the Sound Setting mode.

2

Press A.SEL repeatedly to select the HPF mode.

BASS TREBLE HPF BASS

3

Press or to select the desired HPF frequency.

OFF 80Hz 120Hz 160Hz

4

Press and hold /ESC for at least 2 seconds to
return to normal mode.

• If no operation is performed for 15 seconds, the unit will return to

normal mode automatically.

• The function is inoperable when DEFEAT is set to ON.

Other Functions

TITLE

Displaying the Text

Text information, such as the disc name and the track name, will be
displayed if playing a CD text compatible disc. It is also possible to
display the folder name, the file name, and the tag, etc., while playing
MP3 files.

Press TITLE.

The display will change every time the button is pressed.

• If you want to change the display when the text scroll is set to MANU,

press TITLE while the text is scrolling. If the scroll has been
completed, press TITLE to scroll the text again.

The display in Radio mode:

FREQUENCY CLOCK FREQUENCY

The display in CD mode:

TRACK NO./ELAPSED TIME TRACK NO./CLOCK
TEXT (DISC NAME)*
TRACK NO./ELAPSED TIME

The display in MP3 mode:

FILE NO./ELAPSED TIME FOLDER NO./FILE NO.
FILE NO./CLOCK FOLDER NAME
ARTIST NAME*
FILE NO./ELAPSED TIME

*1Displayed during playback of a disc with CD text.
*2ID3 tag

If an MP3 file contains ID3 tag information, the ID3 tag information
is displayed (e.g., song name, artist name, and album name). All
other tag data is ignored.

1

TEXT (TRACK NAME)*1

2

ALBUM NAME*2 SONG NAME *2

FILE NAME

13-EN

About the indication display

When displaying Text, the following indicators are lit
according to the mode.

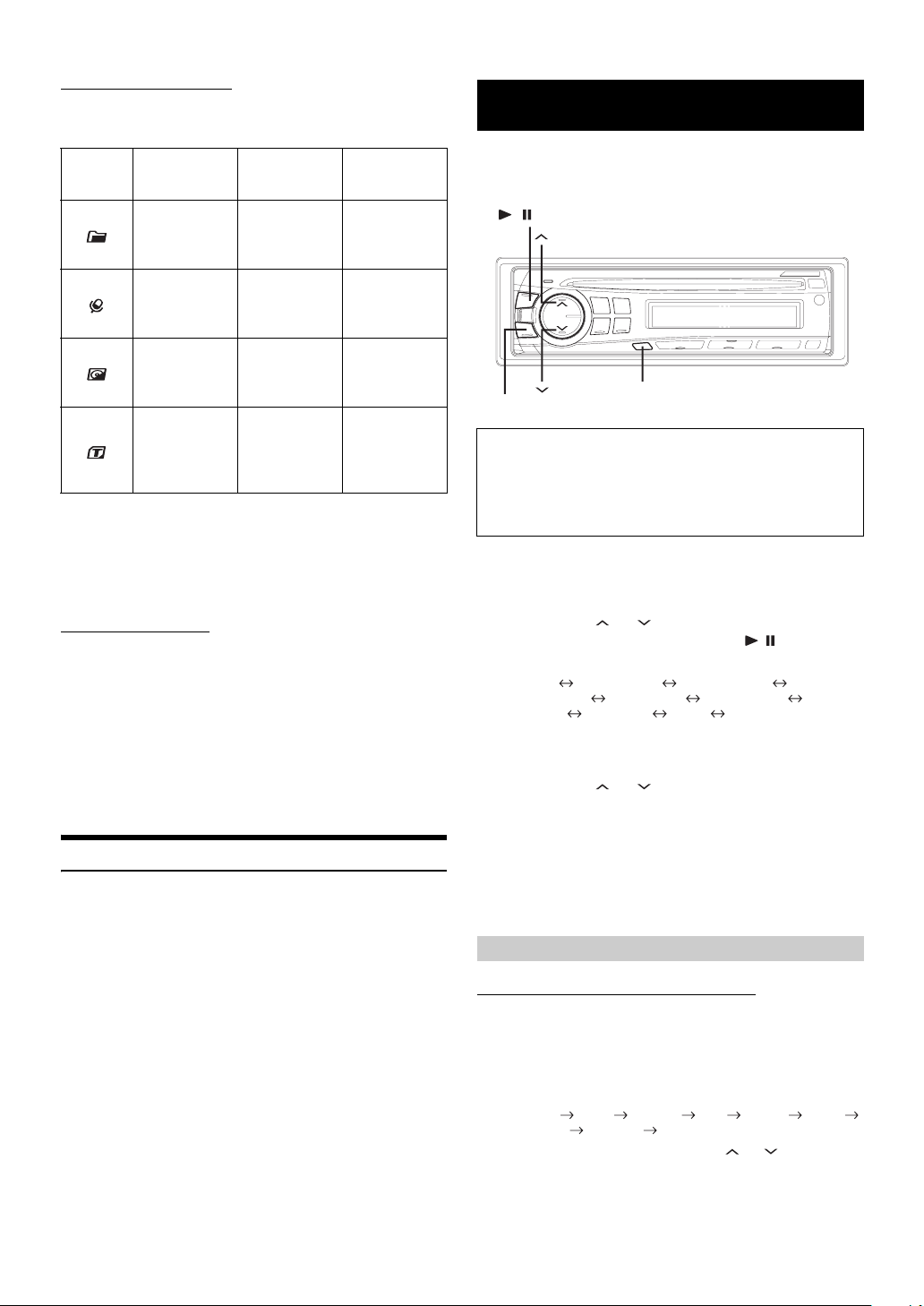

Indicator/

Mode

CD Mode MP3 Mode iPod Mode

––

Folder Name*2
being displayed

SETUP

You can flexibly customize the unit to suit your own preferences and
usage. From the SETUP menu, Sound Customizing, Visual
Customizing, etc., can be modified.

––

//ENT

––

Text (Disc
Name*3) being
displayed

Text ( Tra c k
Name*3) being
displayed

*1Tag information

If there is no tag information, “ARTIST”/“ALBUM”/“SONG” is

displayed.
*2The root folder is displayed as “FOLDER”.
*3If there is no Text (Disc Name or Track Name), “DISC TEXT”/

“TRACK TEXT” is displayed.

About “Text”

Text:

Text compatible CDs contain text information such as the disc
name and track name. Such text information is referred to as
“text.”

• Some characters may not be displayed correctly with this device,

depending on the character type.

• “NO SUPPORT” is displayed when the desired text information

cannot be displayed on this unit.

• The text or tag information may not be correctly displayed,

depending on the contents.

Artist Name*1
being displayed

Album Name*1
being displayed

Song Name*1/
File Name being
displayed

Artist Name*1
being displayed

Album Name*1
being displayed

Song Name*1
being displayed

AUDIO/RTN

Use steps 1 to 4 to select one of the SETUP modes to
modify. See the applicable section below for details
about the selected SETUP item.

1

Press and hold MUTE/SETUP for at least 2 seconds
to activate the SETUP mode.

2

Press or to select the desired SETUP menu,
and then press / /ENT.

(e.g. Select SUBWOOFER)

DIMMER SUBWOOFER (SUBW SYS) *1
CLOCK ADJ*
TEXT SCR POWER IC DEMO DIMMER

*1Displayed only when SUBW is on.
*2Refer to “Setting Time” (page 7).

3

Press or to change the setting.

(e.g. Select SUBW ON or SUBW OFF.)

MUTE/SETUP

2

PLAY MODE SCROLLTYPE

Displaying Time

Press TITLE repeatedly until the time is displayed.

Each press changes the display.
For details, see “Displaying the Text” on page 13.

• Selecting any tuner or CD function while in the clock priority mode

will interrupt the time display momentarily. The function selected

will be displayed for about 5 seconds before the time returns to the

display.

• When the power is off but the ignition key is on, press TITLE to

display or turn off the time.

14-EN

4

Press and hold MUTE/SETUP for at least 2 seconds
to return to normal mode.

• Press AUDIO/RTN to return to the previous mode.

• If no operation is performed for 60 seconds, the unit will return to

normal mode automatically.

Sound Customizing

Subwoofer On and Off

SUBW ON (Initial setting) / SUBW OFF

When the subwoofer is on, perform the steps below to adjust the
subwoofer output level.

1 In the normal mode, press AUDIO/RTN repeatedly to

select the SUBW mode.

SUBW BASS TREBLE BAL FADER LOUD
DEFEAT VOLUME SUBW

2 Adjust the level by pressing or .

Setting the Subwoofer System

SUBW SYS 1 (Initial setting) / SUBW SYS 2

Select either SYS 1 or SYS 2 for the desired subwoofer effect.

SUBW SYS 1: Subwoofer level changes according to the main

volume setting.

SUBW SYS 2: Subwoofer level change is different from the main

volume setting. For example, even at low volume
settings, the subwoofer is still audible.

Visual Customizing

Dimmer Control

DIM AUTO (Initial setting) / DIM MANUAL

Set the DIMMER control to AUTO to decrease the illumination
brightness of the unit with the head lights of the vehicle ON. This mode
is useful if you feel the unit’s backlighting is too bright at night.

Scroll Type Setting

SCR TYPE1 / SCR TYPE2 (Initial setting)

Choose from two scrolling methods.
Select the type you prefer.

SCR TYPE1: The characters scroll from right to left, a

single character at a time.

SCR TYPE2: Words are built up from left to right, a single

character at a time. When the display is filled,
it is cleared and the remaining words are
displayed the same way until all words of the
title have been shown.

Scroll Setting (TEXT SCR)

SCR AUTO / SCR MANU (Initial setting)

This CD player can scroll the disc and track names recorded on CD­TEXT discs, as well as the text information of MP3 files, folder names
and tags.

SCR AUTO: The CD text information, the text information of

folder and file names, and the tags are
scrolled automatically.

SCR MANU: The display is scrolled when a disc is loaded

or when a track is changed, etc.

• The unit scrolls CD text names, folder names, file names or tag

display.

Demonstration

DEMO ON / DEMO OFF (Initial setting)

This unit has a demonstration feature for the display.

• To quit Demo mode, set to DEMO OFF.

External Device

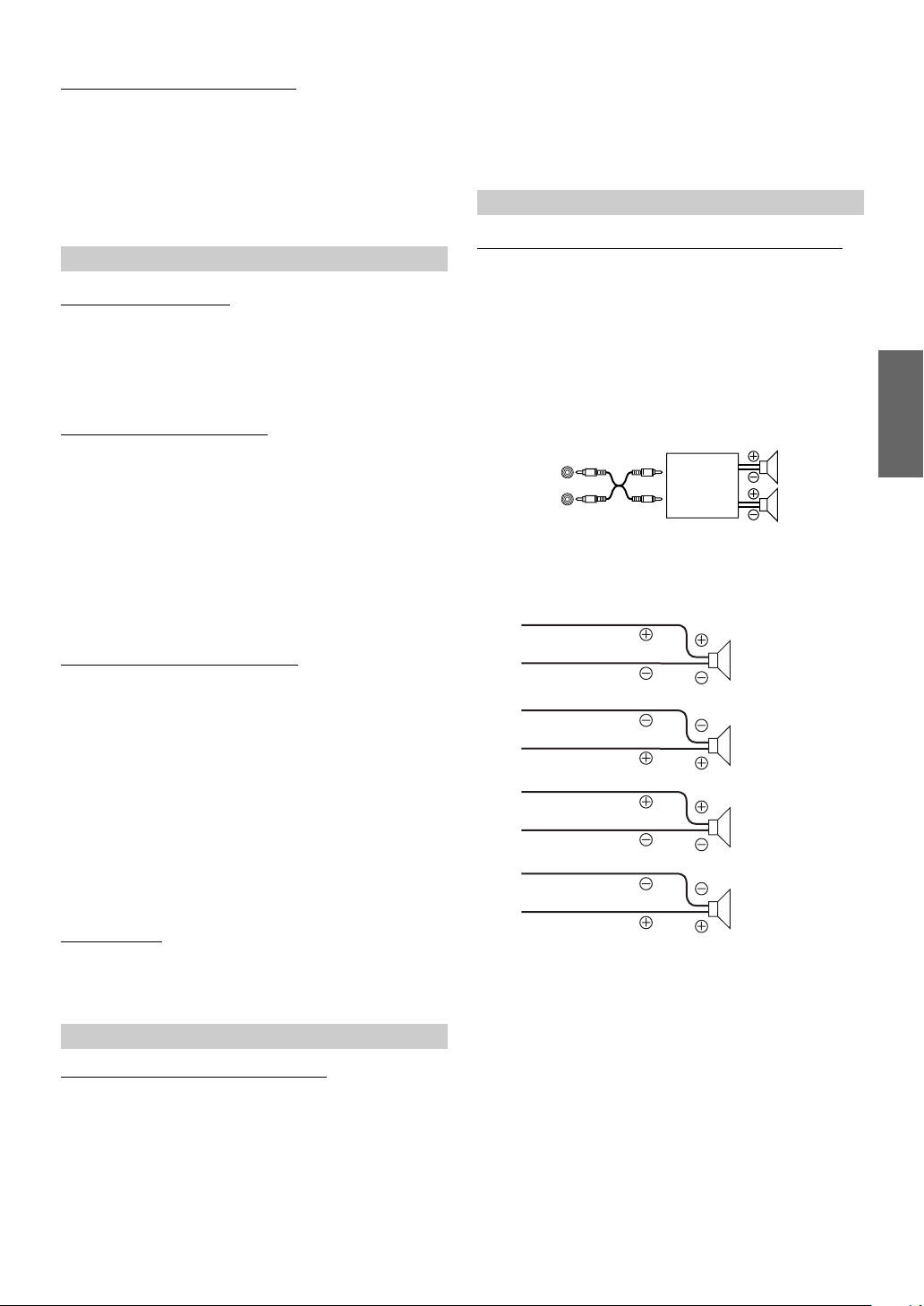

Connecting to an External Amplifier (POWER IC)

POW ON (Initial setting) / POW OFF

When an external amplifier is connected, sound quality can be improved
by stopping the power supply of the built-in amplifier.

POW OFF: Use this mode when the line output of this unit

POW ON : The speakers are driven by the built-in

SPEAKER
RIGHT FRONT

SPEAKER
RIGHT REAR

SPEAKER
LEFT REAR

SPEAKER
LEFT FRONT

• No sound is produced by the system when the power output is set to

OFF.

is used to drive an external amplifier. In this
setting, the head unit’s internal amplifier is
turned OFF and cannot drive speakers.

Front

Amplifier

amplifier.

left
Front

right

Speakers

Front
right

Rear
right

Rear
left

Front
left

MP3

Playing MP3 Data (PLAY MODE)

CD-DA (Initial setting) / CDDA/MP3

This unit can play back CDs containing both CD and MP3 data (created
in Enhanced CD (CD Extra) format). However, in some situations,
playback of an enhaned CD may be difficult. In this case, you can select
playback of a single session only, containing the CD data. When a disc
contains both CD and the MP3 data, playback starts from the CD data
portion of the disc.

CD-DA: Only the CD data in Session 1 can be played back.
CDDA/MP3: CD data, MP3 files in mixed mode, and

multi-session discs can be played back.

• Perform this setting before inserting a disc. If a disc has already been

inserted, remove it first.

15-EN

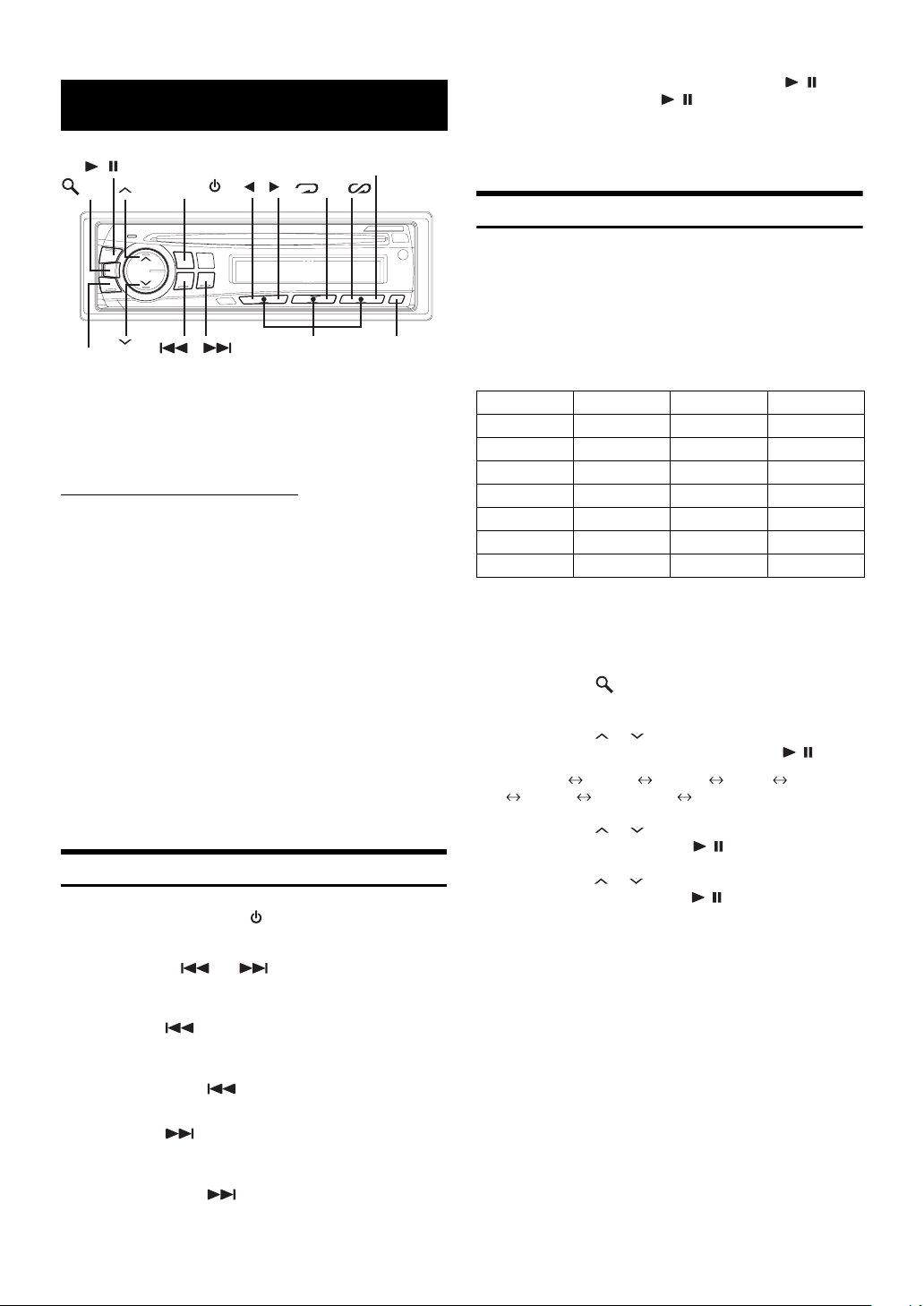

iPod® (Optional)

//ENT

/ESC

AUDIO/RTN

An iPod® can be connected to this unit by using the proprietary
ALPINE FULL SPEED™ Connection Cable (KCE-422i) (sold
separately). When this unit is connected by using the cable, the controls
on the iPod are not functional.

iPods usable with this unit

• The unit can be used with the fourth generation and above

iPod, iPod photo, iPod minis or iPod nano. iPod Shuffle
cannot be used, however.

• Touch wheel or scroll wheel type iPods without the dock

connector cannot be connected to the unit.

• The unit can be used with the following iPod versions.

Correct function of earlier versions cannot be guranteed.

Fourth generation iPod: Ver. 3.1.1
Fifth generation iPod: Ver. 1.1.2
iPod photo: Ver. 1. 2.1
iPod mini: Ver. 1. 4.1
iPod nano: Ver. 1.2

• The unit cannot be used with software versions earlier than

“2006-06-28”. For details about “iPod Software Update”, refer
to the iPod Instruction Manual.

SOURCE/

1

4

2

Preset buttons
(1 through 6)

5

6

TITLE

Searching for a desired Song

An iPod can contain hundreds of songs. By using file tag information
and keeping these songs organized in playlists, this unit’s search
functions will ease song searches.
Each music category has its own individual hierarchy. Use the Playlist/
Artist/Album/Song/Podcast/Genre/Composer search mode to narrow
searches based on the table below.

Hierarchy 1 Hierarchy 2 Hierarchy 3 Hierarchy 4

Playlist Song — —

Artist* Album* Song —

Album* Song — —

Song — — —

Podcast Episode — —

Genre* Artist* Album* Song

Composer* Album* Song —

For example: Searching by Artist name
The following example explains how an ARTIST search is performed.
Another search mode can be used for the same operation, although the
hierarchy differs.

1

Press /ESC to activate the search selection mode.

2

Press and to select the ARTIST search mode,
and then press / /ENT.

PLAYLIST ARTIST ALBUM SONG PODCAST

GENRE COMPOSER PLAYLIST

3

Press and to select the desired Artist, and then
press / /ENT.

4

Press and to select the desired Album, and then
press / /

ENT

.

Playback

1

Press SOURCE/ to switch to the iPod mode.

2

Press or to select the desired song.

Return to the beginning of the current song:

Press .

Fast backward of the current song:

Press and hold .

Advance to the beginning of the next song:

Press .

Fast forward of the current song:

Press and hold .

3

To pause playback, press / /ENT.

Pressing //ENT again will resume playback.

• A song playing on the iPod while it is connected to this unit, will

continue to play from where it was paused after disconnection.

16-EN

5

Press and to select the desired Song, and then
press / /ENT.

• After pressing and holding / /ENT for at least 2 seconds while

in each hierarchy (except SONG hierarchy), all songs of the selected

hierarchy are played back.

• After selecting [ALL] in the search mode with “*,” press and hold

//ENT for at least 2 seconds to play back all songs in the iPod

or selected search mode.

• While in the search mode, if you press and hold /ESC for 2

seconds, or no operation is performed for 10 seconds, the search

mode is canceled.

• In the search mode, pressing AUDIO/RTN will return to the previous

mode.

• Search cannot be made during M.I.X. play.

• “NO SONG” will be displayed if there are no songs in the selected

playlist in the PLAYLIST search mode.

• “NO PODCAST” will be displayed if there is no podcast data in the

iPod in the PODCAST search mode.

• If “iPod name” stored in the iPod is selected in the desired Playlist

search mode, and / /ENT is pressed, you can search for all

songs in the iPod. Also, if you press and hold / /ENT for at least

2 seconds, all songs in the iPod are played back.

• Depending on the iPod, podcast search is not supported.

• If any one of the preset buttons (1 through 6) is pressed in the search

mode, a search can be made quickly by skipping to the specified

location. For details, refer to “Direct Search Function” on page 17.

Direct Search Function

The unit’s direct search function can be used to search for an album,
song, etc., more efficiently. In Playlist/Artist/Album/Song/Podcast/
Genre/Composer mode, you can quickly target any song.

In the search mode, press any one of the preset
buttons (1 through 6) to quickly skip over a

designated percent of your song content.

Song search example:
If there are 100 songs in your iPod, they are divided into 6
groups using percentages (shown below). These groups are
assigned to the preset buttons (1 through 6).

Example 1:
Suppose the song you are searching for is located at around
the middle (50%) of your library: press button 4 to jump to
the 50th song and press or to find the desired song.

Example 2:
Suppose the song you are searching for is located near the
end (83%) of your library: press button 6 to jump to the 83rd
song and press or to find the desired song.

All 100 songs (100%)

0% 17% 33% 50% 67% 83%

Preset

buttons

Songs

123456

First

17th

33rd

50th

67th

83rd

song

song

song

song

song

song

Select Playlist/Artist/Album/Podcast/
Genre/Composer

Playlist/Artist/Album/Podcast/Genre/Composer can be easily changed.
For example, if you listen to a song from a selected album, the album
can be changed.

Press 1 or 2 to select the desired Playlist/Artist/
Album/Podcast/Genre/Composer.

• If the song search mode was used to select a song, this function is

inactive.

• If an album is selected during an artist search, other albums by that

artist are searchable.

• This function is inactive during shuffle (M.I.X.) playback.

Random Play Shuffle (M.I.X.)

The Shuffle function of the iPod is displayed as M.I.X. on this unit.

Shuffle Albums:

The songs on each album are played back in proper order.
Upon completion of the all the songs on the album, the next
album is selected randomly. This continues until all albums
have been played.

Shuffle Songs:

Song shuffle randomly plays back songs within a selected
category (playlist, album, etc.). The songs within the category
are played just once until all songs have been played.

1

Press 5 .

The songs are played back in random sequence.

M.I.X. M.I.X. (off) M.I.X.

(Shuffle Albums) (Shuffle Songs)

2

To cancel M.I.X. play, select (off) with the above
procedure.

• If a song is selected in the album search mode before selecting M.I.X.

play, the songs will not play back randomly even when Shuffle
Albums is selected.

Shuffle ALL:

Shuffle ALL plays all songs in the iPod randomly. Any one song
does not play back again until all songs have been played back.

1

Press 6.

The songs are played back in random sequence.
M.I.X.

(Shuffle ALL)

2

To cancel M.I.X. play, select (off) with the above
procedure.

• If Shuffle ALL is selected, the selected songs being played back in the

search mode are canceled.

(off) M.I.X.

17-EN

Repeat Play

Only Repeat One is available for the iPod.

Repeat One:

A single song is repeatedly played back.

1

Press 4.

The Song is played back repeatedly.
RPT (off) RPT

(Repeat One)

2

To cancel repeat play, select (off) with the above
procedure.

• During repeat playback, no other songs are selectable by pressing

or .

Displaying the Text

You can display the tag information of a song in the iPod.

Press TITLE.

Each press changes the display.

• If you want to change the display when the text scroll is set to MANU,

press TITLE while the text is scrolling. If the scroll has been

completed, press TITLE to scroll the text again.

TRACK NO./ELAPSED TIME TRACK NO./CLOCK
ARTIST NAME* ALBUM NAME*
SONG TITLE* TRACK NO./ELAPSED TIME

* TAG information

“ARTIST”/“ALBUM”/“SONG” is displayed if there is no tag

information.

• Only alphanumeric characters (ASCII) can be displayed.

• If the artist, album or song name, created in iTunes, has too many

characters, songs may not be played back when connected to the

adapter. Therefore, a maximum of 250 characters is recommended.

The maximum number of characters for the head unit is 64

(64 byte).

• Some characters may not be correctly displayed.

• “NO SUPPORT” is displayed if text information is not supported by

the unit.

18-EN

Information

In Case of Difficulty

If you encounter a problem, please turn the power off, then on again. If
the unit is still not functioning normally, please review the items in the
following checklist. This guide will help you isolate the problem if the
unit is at fault. Otherwise, make sure the rest of your system is properly
connected or consult your authorized Alpine dealer.

Basic

No function or display.

• Vehicle’s ignition is off.

- If connected following instructions, the unit will not operate
with the vehicle’s ignition off.

• Improper power lead (Red) and battery lead (Yellow) connections.

- Check power lead and battery lead connections.

•Blown fuse.

- Check the fuse of the unit; replace with the proper value if
necessary.

• Internal micro-computer malfunctioned due to interference noise
etc.

- Press the RESET switch with a ballpoint pen or other pointed

article.

Radio

Unable to receive stations.

• No antenna or open connection in cable.

- Make sure the antenna is properly connected;

replace the antenna or cable if necessary.

Unable to tune stations in the seek mode.

• You are in a weak signal area.

- Make sure the tuner is in the DX mode.

• If the area you are in is a primary signal area, the antenna may
not be grounded and connected properly.

- Check your antenna connections; make sure the antenna is

properly grounded at its mounting location.

• The antenna may not be the proper length.

- Make sure the antenna is fully extended; if broken, replace the

antenna with a new one.

Broadcast is noisy.

• The antenna is not the proper length.

- Extend the antenna fully; replace it if it is broken.

• The antenna is poorly grounded.

- Make sure the antenna is grounded properly at its mounting

location.

CD

CD Player not functioning.

• Out of operating temperature range +50°C (+120°F) for CD.

- Allow the vehicle’s interior (or trunk) temperature to cool.

CD playback sound is wavering.

• Moisture condensation in the CD Module.

- Allow enough time for the condensation to evaporate (about 1
hour).

CD insertion not possible.

• A CD is already in the CD player.

- Eject the CD and remove it.

• The CD is being improperly inserted.

- Make sure the CD is being inserted following instructions in
the CD Player Operation section.

Unable to fast forward or backward the CD.

• The CD has been damaged.

- Eject the CD and discard it; using a damaged CD in your unit
can cause damage to the mechanism.

CD playback sound skips due to vibration.

• Improper mounting of the unit.

- Securely re-mount the unit.

• The disc is very dirty.

- Clean the disc.

• The disc has scratches.

- Change the disc.

• The pick-up lens is dirty.

- Do not use a commercially available lens cleaner disc. Consult
your nearest Alpine dealer.

CD playback sound skips without vibration.

• The disc is dirty or scratched.

- Clean the disc; damaged disc should be replaced.

Error displays (built-in CD player only).

• Mechanical error.

- Press . After the error indication disappears, insert the disc
again. If the above-mentioned solution does not solve the
problem, consult your nearest Alpine dealer.

CD-R/CD-RW playback not possible.

• Close session (finalization) has not been performed.

- Perform finalization and attempt playback again.

MP3

MP3 is not played back.

• Writing error occurred. The CD format is not compatible.

- Make sure the CD has been written in a supported format.
Refer to “About MP3” (pages 10-11), then rewrite in the
format supported by this device.

19-EN

Audio

The sound is not output from the speakers.

• Unit has no output signal of the internal amplifier.

- POWER IC is switched to “POW ON” (page 15).

iPod

iPod does not play and no sound is output.

• The iPod has not been recognized.

- Reset this unit and the iPod. Refer to “Initial System Start-Up”
(page 6). To reset the iPod, refer to the Owner’s Manual of the
iPod.

Indication for CD Player

Indication for iPod Mode

• The iPod is not connected.

- Make sure the iPod is correctly connected (refer to
“Connections”).
Make sure the cable is not bent excessively.

• There are no songs in the iPod.

- Download songs to the iPod and connect to this unit.

• Protective circuit is activated due to high temperature.

- The indication will disappear when the temperature returns to
normal operating range.

• No CD is inserted.

- Insert a CD.

• Although a disc is inserted, “NO DISC” is displayed and the unit
does not start to play or eject the disc.

- Remove the disc by following these steps:

Press the button again for at least 2 seconds.
If the disc still does not eject, consult your Alpine dealer.

• Mechanism error.

1) Press the button and eject the CD.

If not ejecting, consult your Alpine dealer.

2) When the error indication remains after ejecting, press the

button again.
If the error indication still does not turn off after pressing the

button for a few times, consult your Alpine dealer.

• When “ERROR” is displayed:

If the disc cannot be ejected by pressing , press the RESET switch
(refer to page 6) and press again.
If the disc still cannot be ejected, consult your Alpine dealer.

• There is no podcast data in the iPod.

- Download podcast data to the iPod and connect to this unit.

• Communication error

- Turn the ignition key off, and then set to ON again.

- Check the display by reconnecting between the iPod and this
unit, using the iPod cable.

• Caused by the iPod Software Version not being compatible with
this unit.

- Update the iPod Software Version to be compatible with this

unit.

• A sampling rate/bit rate not supported by the unit is used.

- Use a sampling rate/bit rate that is supported by the unit.

20-EN

Specifications

FM TUNER SECTION

Tuning Range 87.7-107.9 MHz
Mono Usable Sensitivity 9.3 dBf (0.8 µV/75 ohms)
50 dB Quieting Sensitivity 13.5 dBf (1.3 µV/75 ohms)
Alternate Channel Selectivity 80 dB
Signal-to-Noise Ratio 65 dB
Stereo Separation 35 dB
Capture Ratio 2.0 dB

AM TUNER SECTION

Tuning Range 530-1,710 kHz
Sensitivity (IEC Standard) 22.5 µV/27 dB

CD PLAYER SECTION

Frequency Response 5-20,000 Hz (±1 dB)
Wow & Flutter (% WRMS) Below measurable limits
Total Harmonic Distortion 0.008% (at 1 kHz)
Dynamic Range 95 dB (at 1 kHz)
Signal-to-Noise Ratio 105 dB
Channel Separation 85 dB (at 1 kHz)

PICKUP

Wave length 795 nm
Laser power CLASS I

GENERAL

Power Requirement 14.4 V DC

(11-16 V allowable)

Power Output 16 W RMS × 4*

* Primary amplifier ratings per CEA-2006 Standard

• Power output: measured at 4 Ohms and 1% THD+N

• S/N: 80 dBA (reference: 1 W into 4 Ohms)
Maximum Pre-Output Voltage 2 V/10 k ohms
Bass ±14 dB at 100 Hz
Treble ±14 dB at 10 kHz
Weight 1.6 kg (3 lbs. 8 oz)

CHASSIS SIZE

Width 178 mm (7")
Height 50 mm (2")
Depth 161 mm (6-3/8")

NOSEPIECE SIZE

Width 170 mm (6-3/4")
Height 46 mm (1-13/16")
Depth 18 mm (11/16")

• Due to continuous product improvement, specifications and design

are subject to change without notice.

21-EN

Installation and Connections

Before installing or connecting the unit, please read the
following and pages 3 and 5 of this manual thoroughly
for proper use.

Warning

MAKE THE CORRECT CONNECTIONS.

Failure to make the proper connections may result in fire or product
damage.

USE ONLY IN CARS WITH A 12 VOLT NEGATIVE GROUND.

(Check with your dealer if you are not sure.) Failure to do so may
result in fire, etc.

BEFORE WIRING, DISCONNECT THE CABLE FROM THE
NEGATIVE BATTERY TERMINAL.

Failure to do so may result in electric shock or injury due to
electrical shorts.

DO NOT ALLOW CABLES TO BECOME ENTANGLED IN
SURROUNDING OBJECTS.

Arrange wiring and cables in compliance with the manual to
prevent obstructions when driving. Cables or wiring that obstruct or
hang up on places such as the steering wheel, gear lever, brake
pedals, etc. can be extremely hazardous.

DO NOT SPLICE INTO ELECTRICAL CABLES.

Never cut away cable insulation to supply power to other
equipment. Doing so will exceed the current carrying capacity of
the wire and result in fire or electric shock.

DO NOT DAMAGE PIPE OR WIRING WHEN DRILLING HOLES.

When drilling holes in the chassis for installation, take precautions
so as not to contact, damage or obstruct pipes, fuel lines, tanks or
electrical wiring. Failure to take such precautions may result in fire.

DO NOT USE BOLTS OR NUTS IN THE BRAKE OR STEERING
SYSTEMS TO MAKE GROUND CONNECTIONS.

Bolts or nuts used for the brake or steering systems (or any other
safety-related system), or tanks should NEVER be used for
installations or ground connections. Using such parts could disable
control of the vehicle and cause fire etc.

KEEP SMALL OBJECTS SUCH AS BATTERIES OUT OF THE
REACH OF CHILDREN.

Swallowing them may result in serious injury. If swallowed,
consult a physician immediately.

DO NOT INSTALL IN LOCATIONS WHICH MIGHT HINDER
VEHICLE OPERATION, SUCH AS THE STEERING WHEEL OR
GEARSHIFT.

Doing so may obstruct forward vision or hamper movement etc.
and results in serious accident.

Caution

HAVE THE WIRING AND INSTALLATION DONE BY EXPERTS.

The wiring and installation of this unit requires special technical
skill and experience. To ensure safety, always contact the dealer
where you purchased this product to have the work done.

USE SPECIFIED ACCESSORY PARTS AND INSTALL THEM
SECURELY.

Be sure to use only the specified accessory parts. Use of other than
designated parts may damage this unit internally or may not
securely install the unit in place. This may cause parts to become
loose resulting in hazards or product failure.

ARRANGE THE WIRING SO IT IS NOT CRIMPED OR
PINCHED BY A SHARP METAL EDGE.

Route the cables and wiring away from moving parts (like the seat
rails) or sharp or pointed edges. This will prevent crimping and
damage to the wiring. If wiring passes through a hole in metal, use
a rubber grommet to prevent the wire’s insulation from being cut by
the metal edge of the hole.

DO NOT INSTALL IN LOCATIONS WITH HIGH MOISTURE OR
DUST.

Avoid installing the unit in locations with high incidence of
moisture or dust. Moisture or dust that penetrates into this unit may
result in product failure.

Precautions

• Be sure to disconnect the cable from the (–) battery post before
installing your CDE-9870. This will reduce any chance of
damage to the unit in case of a short-circuit.

• Be sure to connect the colour coded leads according to the
diagram. Incorrect connections may cause the unit to
malfunction or damage to the vehicle’s electrical system.

• When making connections to the vehicle’s electrical system, be
aware of the factory installed components (e.g. on-board
computer). Do not tap into these leads to provide power for this
unit. When connecting the CDE-9870 to the fuse box, make sure
the fuse for the intended circuit of the CDE-9870 has the
appropriate amperage. Failure to do so may result in damage to
the unit and/or the vehicle. When in doubt, consult your Alpine
dealer.

• The CDE-9870 uses female RCA-type jacks for connection to
other units (e.g. amplifier) having RCA connectors. You may
need an adaptor to connect other units. If so, please contact your
authorized Alpine dealer for assistance.

• Be sure to connect the speaker (–) leads to the speaker (–)
terminal. Never connect left and right channel speaker cables to
each other or to the vehicle body.

IMPORTANT

Please record the serial number of your unit in the space provided
below and keep it as a permanent record. The serial number or the
engraved serial number is located on the bottom of the unit.

22-EN

SERIAL NUMBER:
INSTALLATION DATE:
INSTALLATION TECHNICIAN:
PLACE OF PURCHASE:

Installation

Detachable Front
Panel

Caution

When you install this unit in your car, do not remove the
detachable front panel.
If the detachable front panel is removed during installation, you
might press too hard and warp the metal plate that holds it in
place.

• The main unit must be mounted within 35 degrees of the horizontal

plane, back to front.

Less than 35°

1

Mounting Sleeve
(Included)

Dashboard

Reinforce the head unit with the metal mounting
strap (not supplied). Secure the ground lead of the
unit to a clean metal spot using a screw (

1

*

) already

attached to the vehicle’s chassis.

• For the screw marked “*2”, use an appropriate screw for the chosen
mounting location.

Connect each input lead coming from an amplifier
to the corresponding output lead coming from the
left rear of the CDE-9870. Connect all other leads of
the CDE-9870 according to details described in the
CONNECTlONS section.

Slide the CDE-9870 into the dashboard until it clicks.

3

This ensures that the unit is properly locked and will
not accidentally come out from the dashboard.
Install the detachable front panel.

Removal

1. Remove the detachable front panel.

2. Insert the bracket keys into the unit, along the guides
on either side. The unit can now be removed from the
mounting sleeve.

This unit

Bracket Keys
(Included)

Pressure

*

Plates

This unit

* If the installed mounting sleeve is loose in the dashboard, the

pressure plates may be bent slightly to remedy the problem.

Remove the Detachable Front Panel (refer to page 6).
Remove the mounting sleeve from the main unit
(see “Removal” on page 23).

2

*

1

*

Chassis

Screw

Bolt Stud

This unit

2

Hex Nut (M5)

Metal
Mounting
Strap

Ground Lead

3. Pull the unit out, keeping it unlocked as you do so.

<JAPANESE CAR>

Front Frame

Screws (M5 × 8)

This unit

Ground Lead

3

*

Secure the ground lead of the unit to a clean metal spot using a screw
(*3) already attached to the vehicle’s chassis.

(Included)

Mounting Bracket

23-EN

Connections

To i Po d

Antenna

Blue POWER ANT

Blue/White

Pink/Black

AUDIO INTERRUPT IN

Orange ILLUMINATION

Red IGNITION

Yel l ow BATTERY

Black GND

REMOTE TURN-ON

Gray

SPEAKER
RIGHT FRONT

Gray/Black
Violet/Black

SPEAKER
RIGHT REAR

Violet
Green

SPEAKER
LEFT REAR

Green/Black
White/Black

SPEAKER
LEFT FRONT

White

To power antenna

To amplifier

To Vehicle phone

To the instrument cluster illumination
lead

Ignition Key

Battery

Speakers

Front Right

Rear Right

Rear Left

Front Left

Speakers

24-EN

Amplifier

Front or
Subwoofers

*

Antenna Receptacle
Power Antenna Lead (Blue)

Connect this lead to the +B terminal of your power antenna,
if applicable.

• This lead should be used only for controlling the vehicle’s power

antenna. Do not use this lead to turn on an amplifier or a signal
processor, etc.

Remote Turn-On Lead (Blue/White)

Connect this lead to the remote turn-on lead of your
amplifier or signal processor.

Audio Interrupt In Lead (Pink/Black)

Connect this lead to the Audio interface output of a cellular
phone which provides ground shorting when a call is
received.

Illumination Lead (Orange)

This lead may be connected to the vehicle’s instrument
cluster illumination lead. This will allow the backlighting of
this unit to dim whenever the vehicle’s lights are turned on.

Switched Power Lead (Ignition) (Red)

Connect this lead to an open terminal on the vehicle’s fuse
box or another unused power source which provides (+)12V
only when the ignition is turned on or in the accessory
position.

Battery Lead (Yellow)

Connect this lead to the positive (+) post of the vehicle's
battery.

Ground Lead (Black)

Connect this lead to a good chassis ground on the vehicle.
Make sure the connection is made to bare metal and is
securely fastened using the sheet metal screw provided.

Power Supply Connector
Right Front (+) Speaker Output Lead (Gray)
Right Front (–) Speaker Output Lead (Gray/Black)
Right Rear (–) Speaker Output Lead (Violet/Black)
Right Rear (+) Speaker Output Lead (Violet)

Left Rear (+) Speaker Output Lead (Green)
Left Rear (–) Speaker Output Lead (Green/Black)
Left Front (–) Speaker Output Lead (White/Black)
Left Front (+) Speaker Output Lead (White)
Fuse Holder (10A)
Front/Subwoofer* Output RCA Connectors

RED is right and WHITE is left.

* When Subwoofer is set to OFF: Output is from Front speakers.

When Subwoofer is set to ON: Output is from Subwoofer.

RCA Extension Cable (sold separately)
iPod Direct Connector

Control iPod signals.
Connect this to an iPod by using the FULL SPEEDTM
Connection Cable (KCE-422i) (sold separately).

FULL SPEEDTM Connection Cable (KCE-422i) (sold
separately)

To prevent external noise from entering the audio system.

• Locate the unit and route the leads at least 10 cm away from the car harness.

• Keep the battery power leads as far away from other leads as possible.

• Connect the ground lead securely to a bare metal spot (remove any paint, dirt or grease if necessary) of the car chassis.

• If you add an optional noise suppressor, connect it as far away from the unit as possible. Your Alpine dealer carries various noise
suppressors, contact them for further information.

• Your Alpine dealer knows best about noise prevention measures so consult your dealer for further information.

25-EN

26-EN

LIMITED WARRANTY

ALPINE ELECTRONICS OF AMERICA, INC. AND ALPINE OF CANADA INC. (“Alpine”), are dedicated to quality craftsmanship and
are pleased to offer this Warranty. We suggest that you read it thoroughly. Should you have any questions, please contact your Dealer
or contact Alpine at one of the telephone numbers listed below.

PRODUCTS COVERED:

This Warranty covers Car Audio Products and Related
Accessories (“the product”). Products purchased in the Canada
are covered only in the Canada. Products purchased in the
U.S.A. are covered only in the U.S.A.

LENGTH OF WARRANTY:

This Warranty is in effect for one year from the date of the first
consumer purchase.

WHO IS COVERED:

This Warranty only covers the original purchaser of the product,
who must reside in the United States, Puerto Rico or Canada.

WHAT IS COVERED:

This Warranty covers defects in materials or workmanship (parts
and labor) in the product.

WHAT IS NOT COVERED:

This Warranty does not cover the following:
A Damage occurring during shipment of the product to Alpine

for repair (claims must be presented to the carrier).

B Damage caused by accident or abuse, including burned

voice coils caused by over-driving the speaker (amplifier level
is turned up and driven into distortion or clipping). Speaker
mechanical failure (e.g. punctures, tears or rips). Cracked or
damaged LCD panels. Dropped or damaged hard drives.

C Damage caused by negligence, misuse, improper operation

or failure to follow instructions contained in the Owner’s
manual.

D Damage caused by act of God, including without limitation,

earthquake, fire, flood, storms or other acts of nature.
Any cost or expense related to the removal or reinstallation of
the product.

E Service performed by an unauthorized person, company or

association.

F Any product which has the serial number defaced, altered or

removed.

G Any product which has been adjusted, altered or modified

without Alpine’s consent.

H Any product not distributed by Alpine within the United

States, Puerto Rico or Canada.

I Any product not purchased from an Authorized Alpine

Dealer.

HOW TO OBTAIN WARRANTY SERVICE:

A You are responsible for delivery of the product to an

Authorized Alpine Service Center or Alpine for repair and for
payment of any initial shipping charges. Alpine will, at its
option, repair or replace the product with a new or
reconditioned product without charge. If the repairs are
covered by the warranty, and if the product was shipped to an
Authorized Alpine Service Center or Alpine, Alpine will pay
the return shipping charges.

B You should provide a detailed description of the problem(s)

for which service is required.

C You must supply proof of your purchase of the product.
D You must package the product securely to avoid damage

during shipment. To prevent lost packages it is
recommended to use a carrier that provides a tracking
service.

HOW WE LIMIT IMPLIED WARRANTIES:

ANY IMPLIED WARRANTIES INCLUDING FITNESS FOR USE
AND MERCHANTABILITY ARE LIMITED IN DURATION TO
THE PERIOD OF THE EXPRESS WARRANTY SET FORTH
ABOVE AND NO PERSON IS AUTHORIZED TO ASSUME FOR
ALPINE ANY OTHER LIABILITY IN CONNECTION WITH THE
SALE OF THE PRODUCT.

HOW WE EXCLUDE CERTAIN DAMAGES:

ALPINE EXPRESSLY DISCLAIMS LIABILITY FOR
INCIDENTAL AND CONSEQUENTIAL DAMAGES CAUSED BY
THE PRODUCT. THE TERM “INCIDENTAL DAMAGES”
REFERS TO EXPENSES OF TRANSPORTING THE
PRODUCT TO THE ALPINE SERVICE CENTER, LOSS OF
THE ORIGINAL PURCHASER’S TIME, LOSS OF THE USE OF
THE PRODUCT, BUS FARES, CAR RENTALS OR OTHERS
COSTS RELATING TO THE CARE AND CUSTODY OF THE
PRODUCT. THE TERM “CONSEQUENTIAL DAMAGES”
REFERS TO THE COST OF REPAIRING OR REPLACING
OTHER PROPERTY WHICH IS DAMAGED WHEN THIS
PRODUCT DOES NOT WORK PROPERLY. THE REMEDIES
PROVIDED UNDER THIS WARRANTY ARE EXCLUSIVE AND
IN LIEU OF ALL OTHERS.

HOW STATE/PROVINCIAL LAW RELATES TO THE
WARRANTY:

This Warranty gives you specific legal rights, and you may also
have other rights which vary from state to state and province to
province. In addition, some states/provinces do not allow
limitations on how long an implied warranty lasts, and some do
not allow the exclusion or limitation of incidental or
consequential damages. Accordingly, limitations as to these
matters contained herein may not apply to you.

IN CANADA ONLY:

This Warranty is not valid unless your Alpine car audio product
has been installed in your vehicle by an Authorized Installation
Center, and this warranty stamped upon installation by the
installation center.

HOW TO CONTACT CUSTOMER SERVICE:

Should the product require service, please call the following
number for your nearest Authorized Alpine Service Center.

CAR AUDIO 1-800-ALPINE-1 (1-800-257-4631)
NAVIGATION 1-888-NAV-HELP (1-888-628-4357)

Or visit our website at; http://www.alpine-usa.com

ALPINE ELECTRONICS OF AMERICA, INC., 19145 Gramercy Place, Torrance, California 90501, U.S.A.
ALPINE ELECTRONICS OF CANADA, INC., 777 Supertest Road, Toronto, Ontario M3J 2M9, Canada

Do not send products to these addresses.
Call the toll free telephone number or visit the website to locate a service center.

FRANÇAIS

Contenu
Mode d’emploi

AVERTISSEMENT

AVERTISSEMENT .................................... 3

ATTENTION .............................................. 3

PRÉCAUTIONS ........................................ 3

Mise en route

Liste des accessoires ........................................ 6

Mise sous et hors tension ................................. 6

Retrait et pose du panneau avant ...................... 6

Mise en service de l’appareil ............................ 6

Réglage du volume ........................................... 6

Diminution rapide du volume .......................... 7

Réglage de l’heure ............................................ 7

Radio

Écoute de la radio ............................................. 7

Préréglage manuel des stations ........................ 8

Préréglage automatique des stations ................ 8

Accord d’une station préréglée ........................ 8

CD/MP3

Lecture .............................................................. 8

Lecture répétée ................................................. 9

M.I.X. (Lecture aléatoire) ................................ 9

Recherche à partir du CD-texte ........................ 9

Recherche par nom de fichier/dossier

(MP3) .......................................................... 10

À propos du format MP3 ................................ 10

Autres fonctions

Affichage du texte ...........................................13

Affichage de l’heure .......................................14

SETUP

Personnalisation du son

Activation et désactivation du subwoofer .........14

Réglage du système du subwoofer ...................15

Personnalisation de l’affichage

Commande du gradateur ..................................15

Réglage du type de défilement .........................15

Réglage du défilement (TEXT SCR) ...............15

Démonstration ..................................................15

MP3

Lecture de données MP3 (PLAY MODE) ........15

Appareil externe

Raccordement à un amplificateur externe

(POWER IC) .................................................15

iPod® (en option)

Lecture ............................................................16

Recherche d’un morceau souhaité ..................16

Fonction de recherche directe .........................17

Sélection d’une liste d’écoute, d’un artiste, d’un

album, d’un podcast, d’un genre, d’un

compositeur .................................................17

Lecture aléatoire (M.I.X.) ...............................17

Lecture répétée ................................................18

Affichage du texte ...........................................18

Informations

En cas de problème .........................................19

Spécifications ..................................................21

Réglage du son

Réglage des graves, des aigus, de la balance

droite et gauche, de l’équilibreur avant/arrière,
de la correction physiologique et de la fonction

Defeat .......................................................... 12

Réglage de la commande des graves .............. 12

Réglage de la commande des aigus ................ 12

Réglage du filtre passe-haut ........................... 13

1-FR

Installation et raccordements

Avertissement ....................................... 22

Attention ................................................ 22

Précautions ............................................ 22

Installation ......................................................23

Raccordements ................................................24

GARANTIE LIMITÉE

2-FR

Mode d’emploi

AVERTISSEMENT

UTILISER CET APPAREIL POUR DES APPLICATIONS
MOBILES DE 12 V.

Toute utilisation autre que l’application désignée comporte un
risque d’incendie, de choc électrique ou de blessure.

AVERTISSEMENT

Ce symbole désigne des instructions
importantes. Le non-respect de ces instructions
peut entraîner de graves blessures, voire la
mort.

N’ACTIVER AUCUNE FONCTION SUSCEPTIBLE DE
DETOURNER VOTRE ATTENTION DE LA CONDUITE DU
VEHICULE.

Les fonctions requérant une attention prolongée ne doivent être
exploitées qu’à l’arrêt complet du véhicule. Toujours arrêter le
véhicule à un endroit sûr avant d’activer ces fonctions. Il y a risque
de provoquer un accident.

GARDER LE VOLUME À FAIBLE NIVEAU DE MANIÈRE À
POUVOIR ENTENDRE LES BRUITS EXTÉRIEURS PENDANT
LA CONDUITE.

Des niveaux de volume excessifs qui couvrent les sirènes des
ambulances ou les signaux routiers (passages à niveau, etc.)
peuvent être dangereux et provoquer un accident. UN NIVEAU DE
VOLUME TROP ÉLEVÉ À L’INTÉRIEUR DU VÉHICULE
PEUT ÉGALEMENT AVOIR DES EFFETS IRRÉVERSIBLES
SUR VOTRE AUDITION.

MINIMISER L’AFFICHAGE EN COURS DE CONDUITE.

La visualisation de l’affichage peut distraire le conducteur de la
conduite du véhicule et, partant, de provoquer un accident.

NE PAS INTRODUIRE LES MAINS, LES DOIGTS NI DE
CORPS ETRANGERS DANS LES FENTES ET LES
INTERSTICES.

Il y a risque de blessures ou de dommages à l’appareil.

ATTENTION

Ce symbole désigne des instructions
importantes. Le non-respect de ces instructions
peut entraîner des blessures ou des dommages
matériels.

INTERROMPRE TOUTE UTILISATION EN CAS DE
PROBLEME.

Le non-respect de cette précaution peut entraîner des blessures ou
endommager l’appareil. Retourner l’appareil auprès du distributeur
Alpine agréé ou un centre de service après-vente Alpine en vue de
la réparation.

PRÉCAUTIONS

Nettoyage du produit

Nettoyez régulièrement le produit avec un chiffon doux et sec. En
cas de taches tenaces, trempez le chiffon dans l’eau uniquement.
Tout autre produit risque de dissoudre la peinture ou
d’endommager le plastique.

NE PAS DESASSEMBLER NI MODIFIER L’APPAREIL.

Il y a risque d’accident, d’incendie ou de choc électrique.

A UTILISER UNIQUEMENT SUR DES VOITURES A MASSE
NEGATIVE DE 12 VOLTS.

(Vérifiez auprès de votre concessionnaire si vous n’en êtes pas
certain.) Il y a risque d’incendie, etc.

GARDER LES PETITS OBJETS COMME LES PILES HORS DE
PORTEE DES ENFANTS.

L’ingestion de tels objets peut entraîner de graves blessures. En cas
d’ingestion, consulter immédiatement un médecin.

UTILISER DES FUSIBLES DE L’AMPERAGE APPROPRIE.

Il y a risque d’incendie ou de décharge électrique.

NE PAS OBSTRUER LES SORTIES D’AIR NI LES PANNEAUX
DU RADIATEUR.

Une surchauffe interne peut se produire et provoquer un incendie.

Température

Assurez-vous que la température intérieure du véhicule est
comprise entre +60°C (+140°F) et –10°C (+14°F) avant de mettre
l’appareil sous tension.

Condensation d’humidité

Si le son est irrégulier pendant la lecture de CD, de l’humidité s’est
probablement condensée. Dans ce cas, enlevez le disque du lecteur
et attendez environ une heure pour que l’humidité s’évapore.

Disque endommagé

Ne pas reproduire une disque craquelé, déformé ou endommagé
sous peine de détériorer sévèrement le mécanisme de lecture.

Entretien

En cas de problème, n’essayez pas de réparer l’appareil vous­même. Rapportez l’appareil à votre revendeur Alpine, ou à défaut,
apportez-le dans un centre de réparation Alpine.

3-FR

Ne tentez jamais d’effectuer les opérations suivantes

Ne saisissez pas ou ne tirez pas sur le disque pendant qu’il est attiré
dans le lecteur par le mécanisme de recharge automatique.
N’essayez pas d’insérer un disque dans l’appareil quand celui-ci est
hors tension.

Insertion des disques

Votre appareil ne peut lire qu’un seul disque à la fois. N’essayez
donc pas de charger plusieurs disques.
Insérez le disque en orientant vers le haut la face imprimée. Le
message « ERROR » s’affiche sur l’appareil si le disque n’est pas
correctement inséré. Si le message « ERROR » persiste alors que le
disque est correctement inséré, appuyez sur l’interrupteur de
réinitialisation avec un objet pointu comme un stylo à bille.
L’écoute d’un disque sur une route très abîmée peut provoquer des
sautes de son, mais ne risque pas de rayer le disque ou
d’endommager le lecteur.

Disques neufs

Pour éviter qu’un disque reste coincé, le message « ERROR »
s’affiche quand un disque n’est pas inséré correctement ou que sa
surface est irrégulière. Si le lecteur éjecte un disque neuf chargé
pour la première fois, touchez le contour de l’orifice central et de la
périphérie du disque avec le doigt. Si le disque contient des résidus
ou des irrégularités, il ne pourra pas être chargé. Pour enlever les
résidus, passez un stylo à bille ou autre objet similaire sur le
contour de l’orifice central et de la périphérie du disque, puis
réinsérez-le.

Emplacement de montage

Veillez à ne pas installer l’appareil dans un endroit exposé :

• directement au soleil ou à la chaleur,

• à l’humidité et à l’eau,

• aux poussières excessives,

• aux vibrations excessives.

Manipulation correcte

Veillez à ne pas faire tomber le disque. Tenez le disque de manière
à ne pas laisser d’empreintes sur la surface. Ne collez pas de ruban
adhésif, papier ou étiquette sur le disque. N’écrivez pas sur le
disque.

CORRECT

INCORRECT CORRECT

Nettoyage des disques

Des traces de doigts, de poussière ou de saleté sur la surface du
disque peuvent provoquer des sautes de son. Essuyez le disque du
centre vers la périphérie avec un chiffon doux et propre. Si la
surface du disque est vraiment sale, humidifiez le chiffon d’une
solution détergente neutre avant d’essuyer le disque.

Orifice central

Résidus

Orifice central

Disque neuf

Périphérie
(résidus)

Disques de forme irrégulière

N’utilisez que des disques de forme ronde avec cet appareil à
l’exclusion de toute autre.
L’utilisation de disques de forme spéciale peut endommager le
mécanisme.

4-FR

Au sujet des accessoires pour disque

Beaucoup d’accessoires sont disponibles dans le commerce pour
protéger la surface du disque et améliorer la qualité sonore.
Cependant, certains de ces accessoires peuvent affecter l’épaisseur
et/ou le diamètre du disque. L’utilisation de tels accessoires peut
modifier les spécifications du disque et provoquer des erreurs de
fonctionnement. Nous déconseillons l’utilisation de tels accessoires
avec des disques à reproduire sur les lecteurs CD Alpine.

Feuille transparente Stabilisateur de disque

Manipulation des disques compacts (CD/CD-R/CD-RW)

• Ne touchez pas la surface du disque.

• N’exposez pas le disque à la lumière directe du soleil.

• N’apposez pas d’autocollants ou d’étiquettes sur le disque.

• Nettoyez le disque lorsqu’il est poussiéreux.

• Assurez-vous que le disque ne présente pas d’irrégularité.

• N’utilisez pas d’accessoires pour disques vendus dans le
commerce.

Ne laissez pas le disque dans la voiture ou dans l’appareil
pendant une période prolongée. N’exposez jamais le disque à la
lumière directe du soleil. La chaleur et l’humidité risquent de

l’endommager et d’empêcher son fonctionnement ultérieur.

A l’attention des utilisateurs de disques CD-R ou CD-RW

• S’il est impossible de lire un CD-R/CD-RW, assurez-vous que la
dernière session d’enregistrement a bien été fermée (finalisée).

• Finalisez le CD-R ou le CD-RW si nécessaire, puis reprenez la
lecture.

A propos des supports susceptibles d’être lus

Utilisez exclusivement des disques compacts dont la face de
l’étiquette fait apparaître les marques du logo CD ci-dessous.

• « Technologie de codage audio MPEG Layer-3 sous licence

Fraunhofer IIS et Thomson. »

• « La fourniture de ce produit ne confère qu’une licence pour

une utilisation privée de nature non commerciale, mais ne
confère aucune licence et n’implique aucun droit d’utiliser ce
produit pour une diffusion commerciale (c’est-à-dire générant
des recettes) en temps réel (par voie terrestre, satellite, câble et/
ou tout autre support), une diffusion/lecture en transit via
Internet, des intranets et/ou autres réseaux ou sur tout autre
système de distribution de contenu électronique tel que les
applications audio à péage ou à la demande. Une licence
indépendante est requise pour ce type d’utilisation. Pour plus
d’informations, visitez http://www. mp3licensing.com »

Si vous utilisez des CD non spécifiés, les performances risquent de
ne pas être correctes.
Vous pouvez lire des CD-R (CD-Recordable)/CD-RW (CD­ReWritable) enregistrés exclusivement sur des périphériques audio.
Vous pouvez également lire des CD-R/CD-RW contenant des
fichiers audio au format MP3.

•

Il est possible que cet appareil ne puisse pas lire certains disques :
CD imparfaits, CD contenant des traces de doigt, CD exposés à
des températures extrêmes ou aux rayons directs du soleil
(abandonnés dans le véhicule ou dans l’appareil), CD enregistrés
dans des conditions défavorables, CD sur lesquels un
enregistrement a échoué ou qui ont fait l’objet d’une tentative de
réenregistrement et CD protégés contre la copie qui ne sont pas
conformes aux normes industrielles applicables aux CD audio.

• Utilisez des disques dont les fichiers MP3 ont été créés dans un
format compatible avec cet appareil. Pour plus d’informations,
voir pages 10-11.

• Les données en mémoire ROM, autres que les fichiers audio
contenus sur un disque, n’entraînent la production d’aucun son
en cas de lecture.

• Apple, le logo Apple et iPod sont des marques d’Apple
Computer, Inc., déposées aux États-Unis et dans d’autres pays.

5-FR

Mise en route

//ENT

SOURCE/

• Ne forcez pas sur le panneau avant lors du retrait, car vous pourriez

provoquer un dysfonctionnement.

Pose

1

Insérez le côté droit du panneau avant dans
l’appareil. Alignez la rainure du panneau avant sur
les saillies de l’appareil.

2

Poussez sur le côté gauche du panneau avant
jusqu’à ce qu’il s’enclenche à fond dans l’appareil.

AUDIO/
RTN

(Libérer)

MUTE/SETUP

Liste des accessoires

• Unité principale..................................................................1

• Câble d’alimentation..........................................................1

• Gaine de montage..............................................................1

• Etui......................................................................................1

• Clé de support ...................................................................2

• Vis (M5 × 8).........................................................................4

• Mode d’emploi............................................................. 1 jeu

Mise sous et hors tension

Appuyez sur SOURCE/ pour mettre l’appareil sous
tension.

• Vous pouvez aussi mettre l’appareil sous tension en appuyant sur
n’importe quelle autre touche, excepté TITLE, et (Libérer).

Appuyez sur SOURCE/ pendant 2 secondes au moins
pour éteindre l’appareil.

• La première fois que l’appareil est mis sous tension, le volume initial
commence au niveau 12.

Retrait et pose du panneau avant

• Avant de fixer le panneau avant, vérifiez qu’il n’y a pas de poussière

ni de saleté sur les bornes du connecteur et qu’aucun objet ne se
trouve entre le panneau avant et l’appareil.

• Fixez soigneusement le panneau avant, en le tenant par les côtés

pour éviter d’appuyer sur les touches par inadvertance.

Mise en service de l’appareil

Appuyez sur le commutateur RESET lorsque vous utilisez l’appareil
pour la première fois, après avoir changé la batterie de la voiture, etc.

1

Mettez l’appareil hors tension.

2

Déposez le panneau avant amovible.

3

Appuyez sur RESET avec un stylo à bille ou un
objet pointu.

1

Commutateur RESET

Réglage du volume

Retrait

1

Mettez l’appareil hors tension.

2

Appuyez sur (Libérer) dans le coin inférieur
gauche jusqu’à ce que le panneau avant se déboîte.

3

Saisissez le côté gauche du panneau et détachez-le.

• Le panneau avant peut chauffer en cours de fonctionnement normal
(surtout au niveau des bornes des connecteurs à l’arrière du
panneau avant). Il ne s’agit pas d’un dysfonctionnement.

• Afin de protéger le panneau avant, rangez-le dans l’étui fourni.

6-FR

Appuyez sur ou jusqu’à ce que vous obteniez le
niveau souhaité.

Appuyez sur la touche ou et maintenez-la enfoncée pour
modifier le niveau du volume en continu.

Diminution rapide du volume

L’activation de la fonction de silencieux diminue instantanément le
volume de 20 dB.

Appuyez sur MUTE/SETUP pour activer le mode MUTE.

Le niveau sonore diminue d’environ 20 dB.

Appuyez à nouveau sur MUTE/SETUP pour rétablir le
son au niveau précédent.

Réglage de l’heure

1

Appuyez sur MUTE/SETUP pendant au moins
2 secondes pour activer le mode SETUP.

2

Appuyez sur ou pour sélectionner le mode
CLOCK ADJ, puis appuyez sur / /ENT.

L’indication de l’heure clignote.

3

Appuyez sur ou pour régler les heures
pendant que l’indication de l’heure clignote.

4

Une fois les heures réglées, appuyez sur / /ENT.

5

Appuyez sur ou pour régler les minutes
pendant que l’indication de l’heure clignote.

6

Appuyez sur MUTE/SETUP pendant 2 secondes au
moins pour revenir au mode normal.

• Pour synchroniser l’horloge sur une autre horloge/montre ou
annonce de l’heure à la radio, appuyez sur //ENT pendant au
moins 2 secondes après avoir réglé les « heures ». Les minutes sont
remises à « 00 ». Si l’affichage dépasse « 30 » minutes pendant que
vous effectuez cette opération, l’heure avance d’une heure.

• Appuyez sur AUDIO/RTN pour revenir au mode précédent.

• Si vous n’exécutez aucune opération dans les 60 secondes, l’appareil

revient automatiquement au mode normal.

Radio

TUNE/A.ME

SOURCE/

Écoute de la radio

1

Appuyez sur SOURCE/ pour sélectionner le mode
TUNER.

2

Appuyez plusieurs fois sur BAND jusqu’à ce que la
gamme souhaitée soit affichée.

F1 (FM1) F2 (FM2) AM F1 (FM1)

3

Appuyez sur TUNE/A.ME pour sélectionner le
mode de syntonisation.

DX SEEK (Mode distance) SEEK (Mode local)
OFF (Mode manuel) DX SEEK

• Le mode distance est sélectionné initialement.

Mode distance :

Toutes les stations à signal puissant ou faible sont captées
automatiquement (accord par recherche automatique).

Mode local :

Seules les stations à signal puissant sont captées
automatiquement (accord par recherche automatique).

Mode manuel :

La fréquence est accordée manuellement par étapes (accord
manuel).

BAND

Touches de préréglage
(1 à 6)

4

Appuyez sur ou pour accorder l’appareil
sur la station souhaitée.

Si vous maintenez ou enfoncée, la fréquence
change en continu.

7-FR

Préréglage manuel des stations

1

Sélectionnez la gamme d’ondes et accordez la
station que vous souhaitez mémoriser.

2

Maintenez enfoncée pendant 2 secondes au moins
une touches de préréglage (1 à 6) dans laquelle
vous souhaitez enregistrer la station.

La station sélectionnée est mémorisée.
L’affichage indique la gamme, le numéro de préréglage et
la fréquence de la station mémorisée.

• Vous pouvez mémoriser 18 stations au total (6 stations sur chaque
gamme : FM1, FM2 et AM).

• Si vous mémorisez une station sur un préréglage qui a déjà été utilisé
pour une autre station, cette station sera effacée et remplacée par la
nouvelle.

CD/MP3

//ENT

/ESC

AUDIO/RTN

SOURCE/

4 5

2

1

TITLE

Préréglage automatique des stations

1

Appuyez plusieurs fois sur BAND jusqu’à ce que la
gamme souhaitée soit affichée.

2

Appuyez sur TUNE/A.ME pendant 2 secondes au
moins.

La fréquence change continuellement sur l’affichage
pendant que la mémorisation automatique est en cours. Le
tuner recherche et mémorise automatiquement les 6
stations les plus puissantes sur la gamme sélectionnée.
Elles seront mémorisées sous les touches de préréglage 1
à 6, dans l’ordre de la puissance des signaux.
Quand la mémorisation automatique est terminée, le tuner
revient à la station mémorisée sous la touche de préréglage

1.

• Si aucune station n’est mémorisée, le tuner revient à la station que
vous écoutiez avant que la mémorisation automatique ne commence.

Accord d’une station préréglée

1

Appuyez plusieurs fois sur BAND jusqu’à ce que la
gamme souhaitée soit affichée.

2

Appuyez sur la touches de préréglage (1 à 6)
sous laquelle la station souhaitée est préréglée.

L’affichage indique la gamme, le numéro de préréglage et
la fréquence de la station sélectionnée.

Lecture

1

Insérez un disque avec la face imprimée vers le haut.

Le disque pénètre automatiquement dans le lecteur et
l’indicateur « DISC IN » s’allume.

Si un disque est déjà inséré, appuyez sur SOURCE/ pour
passer au mode DISC.

Le mode change chaque fois que vous appuyez sur cette
touche.

TUNER DISC iPod* TUNER

* Uniquement quand l’iPod est raccordé.

2

Pendant la lecture d’un fichier MP3, appuyez sur 1
ou 2 pour sélectionner le dossier de votre choix.

Maintenez la touche 1 ou 2 enfoncée pour parcourir
les dossiers en continu.

3

Appuyez sur ou pour sélectionner la piste
(fichier) désirée.

Retour au début de la piste (fichier) en cours :

Appuyez sur .

Recherche rapide vers l’arrière :

Maintenez la touche enfoncée.

Avance jusqu’au début de la piste (fichier) suivante :

Appuyez sur .

Recherche rapide vers l’avant :

Maintenez la touche enfoncée.

8-FR

4

Pour interrompre la lecture, appuyez sur //ENT.

Appuyez de nouveau sur / /ENT pour reprendre la
lecture.

5

Pour éjecter le disque, appuyez sur .

• Ne retirez pas un CD pendant l’éjection. Ne chargez pas plus d’un
disque à la fois. Dans les deux cas, cela pourrait entraîner une
défaillance de l’appareil.

• Si le CD ne s’éjecte pas, appuyez sur pendant 2 secondes au
moins.

• L’indicateur « DISC IN » s’allume quand un disque est inséré.

• Le lecteur CD peut lire des disques contenant des données audio et

des données MP3.

• L’affichage des pistes pour la lecture de données MP3 correspond
aux numéros des fichiers enregistrés sur le disque.

• Pendant la lecture d’un fichier VBR (Variable Bit rates), le temps
écoulé risque de ne pas s’afficher correctement.

Affichage en lecture MP3

Le numéro de dossier et le numéro de fichier s’affichent de la
manière décrite ci-dessous.

M.I.X. (Lecture aléatoire)

Appuyez sur 5 en mode de lecture ou de pause.

Les pistes (fichiers) du disque sont reproduites dans un ordre
aléatoire.

Pour désactiver la lecture M.I.X., appuyez de nouveau sur 5 .

Mode CD :

: les pistes sont lues dans un ordre aléatoire.

Mode MP3 :

F101 T103

Affichage du
numéro de dossier

• Appuyez sur TITLE pour basculer l’affichage. Pour plus
d’informations sur la commutation de l’affichage, consultez la
section « Affichage du texte » à la page 13.

Lecture répétée

Appuyez sur 4 pour répéter la piste en cours de
lecture.

La lecture de la piste (fichier) est répétée.

Appuyez une nouvelle fois sur 4, puis sélectionnez OFF
pour arrêter la lecture répétée.

Mode CD :

: une seule piste est lue d’une manière répétée.

Mode MP3 :

Affichage du
numéro de fichier

: seuls les fichiers d’un dossier sont lus dans un

ordre aléatoire.

: les fichiers sont lus dans un ordre aléatoire.

Recherche à partir du CD-texte

Il est possible de rechercher et de lire les pistes à partir du CD-texte du
disque. Si le disque ne prend pas en charge cette fonction, les recherches
peuvent être effectuées par numéro de piste.

1

Appuyez sur /ESC pendant la lecture.

Vous passez ainsi en mode de recherche.

2

Appuyez sur ou pour sélectionner la piste de
votre choix, puis appuyez sur / /ENT.

La lecture de la piste sélectionnée commence.

• Appuyez sur /ESC pendant 2 secondes au moins en mode de

recherche pour annuler. Le mode de recherche est aussi annulé si
aucune opération n’est exécutée dans les 10 secondes.

• La recherche à partir du CD-texte n’est pas possible lors de la

lecture M.I.X.

: un seul fichier est lu d’une manière répétée.

: seuls les fichiers d’un dossier sont lus d’une

manière répétée.

9-FR

Recherche par nom de fichier/dossier
(MP3)

À propos du format MP3

Les noms de fichier et de dossier peuvent être recherchés et affichés
pendant la lecture.

1

Pendant la lecture du fichier MP3, appuyez sur
/ESC pour activer le mode de recherche.

2

Appuyez sur ou pour sélectionner le mode de
recherche par nom de dossier ou par nom de fichier,
puis appuyez sur //ENT.

Mode de recherche par nom de dossier

3

Appuyez sur ou pour sélectionner le dossier
souhaité.

4

Appuyez sur //ENT pendant 2 secondes au
moins pour lire le premier fichier du dossier
sélectionné.

• Appuyez sur /ESC pendant 2 secondes au moins en mode de
recherche pour annuler. Le mode de recherche est aussi annulé si
aucune opération n’est exécutée dans les 10 secondes.

• Pour rechercher des fichiers en mode de recherche par nom de
dossier, appuyez sur //ENT. Il est alors possible de rechercher
des fichiers dans le dossier.

• Appuyez sur AUDIO/RTN pour quitter le mode de recherche par
nom de dossier à l’étape 3 et sélectionner le mode de recherche par
nom de fichier.

• Le dossier racine est représenté par « ».

• La recherche par nom de dossier n’est pas possible en mode de

lecture M.I.X.

Mode de recherche par nom de fichier

3

Appuyez sur 1 ou 2 pour sélectionner un autre
dossier.

4

Sélectionnez le fichier souhaité à l’aide de ou .

5

Appuyez sur //ENT pour lire le fichier
sélectionné.

• Appuyez sur /ESC pendant 2 secondes au moins en mode de
recherche pour annuler. Le mode de recherche est aussi annulé si
aucune opération n’est exécutée dans les 10 secondes.

• Appuyez sur AUDIO/RTN en mode de recherche pour revenir au
mode précédent.

• La recherche par nom de fichier n’est pas possible en mode de
lecture M.I.X.

AT TE NT IO N

À l’exception d’un usage personnel, la copie et le transfert de
données audio (y compris de données MP3), gratuitement ou
contre rémunération, sans l’autorisation du détenteur du
copyright sont strictement interdits par le Copyright Act et par
un traité international.

Que signifie MP3 ?

MP3, dont le nom officiel est « MPEG-1 Audio Layer 3 », est une
norme de compression prescrite par l’ISO, Organisation
Internationale de Normalisation, et MPEG, une institution
conjointe du CEL.

Les fichiers MP3 contiennent des données audio comprimées.
L’encodage MP3 peut comprimer les données audio à des taux
très élevés en réduisant les fichiers musicaux à 10 % de leur
taille originale, tout en conservant une qualité proche de la
qualité du CD. Le format MP3 parvient à de tels taux de
compression en éliminant les sons inaudibles à l’oreille humaine
ou masqués par d’autres sons.

Méthode de création de fichiers MP3

Les données audio sont compressées à l’aide du logiciel
spécifié MP3. Pour plus de détails sur la création de fichiers
MP3, reportez-vous au guide de l’utilisateur du logiciel.
Les fichiers MP3 pouvant être lus par cet appareil portent
l’extension de fichier « mp3 ». Les fichiers sans extension ne
peuvent pas être lus.

Taux d’échantillonnage et débit binaire de lecture pris en charge

MP3

Taux d’échantillonnage : 48 kHz, 44,1 kHz, 32 kHz, 24 kHz,

22,05 kHz, 16 kHz, 12 kHz,
11,025 kHz, 8 kHz

Débit binaire : 8 - 320 kbps

Tags ID3

Cet appareil prend en charge les tags ID3 v1 et v2.
Si un fichier MP3 contient des données de tag, cet appareil peut
afficher le titre (titre de la piste), le nom de l’artiste et le nom de
l’album des données de tag ID3.

Cet appareil peut uniquement afficher des caractères
alphanumériques d’un octet (jusqu’à 30 pour les tags ID3) et le
trait de soulignement. Pour les caractères non supportés,
l’indication « NO SUPPORT » apparaît.
Les informations de tags peuvent ne pas s’afficher correctement
en fonction du contenu.

Production de disques MP3

Les fichiers MP3 sont préparés, puis écrits sur un CD-R ou un
CD-RW à l’aide d’un logiciel d’écriture CD-R. Un disque peut
contenir jusqu’à 510 fichiers/dossiers (dossiers racines
compris) tandis que le nombre maximal de dossiers est de

255.
Si un disque dépasse ces limites, il risque de ne pas pouvoir
être lu.

Supports pris en charge

Les supports pouvant être lus par cet appareil sont les
CD-ROM, les CD-R et les CD-RW.

10-FR

Systèmes de fichiers correspondants

Cet appareil prend en charge les disques au format ISO9660
Niveau 1 ou Niveau 2.

Pour la norme ISO9660, certaines restrictions doivent être
respectées.

Le nombre maximal de fichiers imbriqués est 8 (répertoire
racine compris). Le nombre de caractères d’un nom de
dossier/fichier est limité.

Les caractères valides pour les noms de dossiers/fichiers sont
les lettres A à Z (en majuscule), les nombres 0 à 9 et ‘_’ (trait de
soulignement).

Cet appareil peut également lire des disques au format Joliet,
Romeo, etc., ainsi que d’autres formats normalisés conformes à
la norme ISO9660. Cependant, les noms de fichiers, de
dossiers, etc. n’apparaissent parfois pas correctement.

Formats pris en charge

Cet appareil peut lire les CD-ROM XA, les Mixed Mode CD
(mixtes), les Enhanced CD (améliorés) (CD-Extra) et les Multi­Session.
Cet appareil ne peut pas lire correctement les disques
enregistrés en Track At Once (piste à piste) ou en écriture par
paquets.

Ordre des fichiers

Les fichiers sont lus dans l’ordre où ils sont enregistrés sur le
disque par le logiciel d’écriture. L’ordre de lecture peut donc
être différent de celui escompté. Vérifiez l’ordre d’écriture dans
la documentation du logiciel. L’ordre de lecture des dossiers et
des fichiers est le suivant.

Terminologie

Débit binaire

Il s’agit du taux de compression du « son » spécifié pour l’encodage.
Plus il est élevé, plus la qualité sonore est bonne, mais plus la taille
des fichiers est importante.

Taux d’échantillonnage

Cette valeur indique combien de fois par seconde les données sont
échantillonnées (enregistrées). Par exemple, les CD de musique
utilisent un taux d’échantillonnage de 44,1 kHz, le niveau de son est
donc échantillonné (enregistré) 44 100 fois par secondes. Plus le
taux d’échantillonnage est élevé, plus la qualité du son est bonne,
mais plus le volume des données est important.

Encodage

Conversion des CD de musique, des fichiers WAVE (AIFF) et
d’autres fichiers de son au format de compression audio spécifié.

Tag

Informations concernant les chansons, telles que titres des pistes,
noms d’artiste, noms d’album, etc., écrites sur les fichiers MP3.

Dossier racine

Le dossier racine (aussi appelé répertoire racine) se trouve au
sommet du système de fichiers. C’est lui qui contient l’ensemble des
dossiers et fichiers. Il est automatiquement créé chaque fois qu’un
disque est gravé.

Dossier
racine

Dossier Fichier MP3

* Le numéro de dossier/nom de fichier n’est pas affiché si le dossier ne

contient aucun fichier.

11-FR

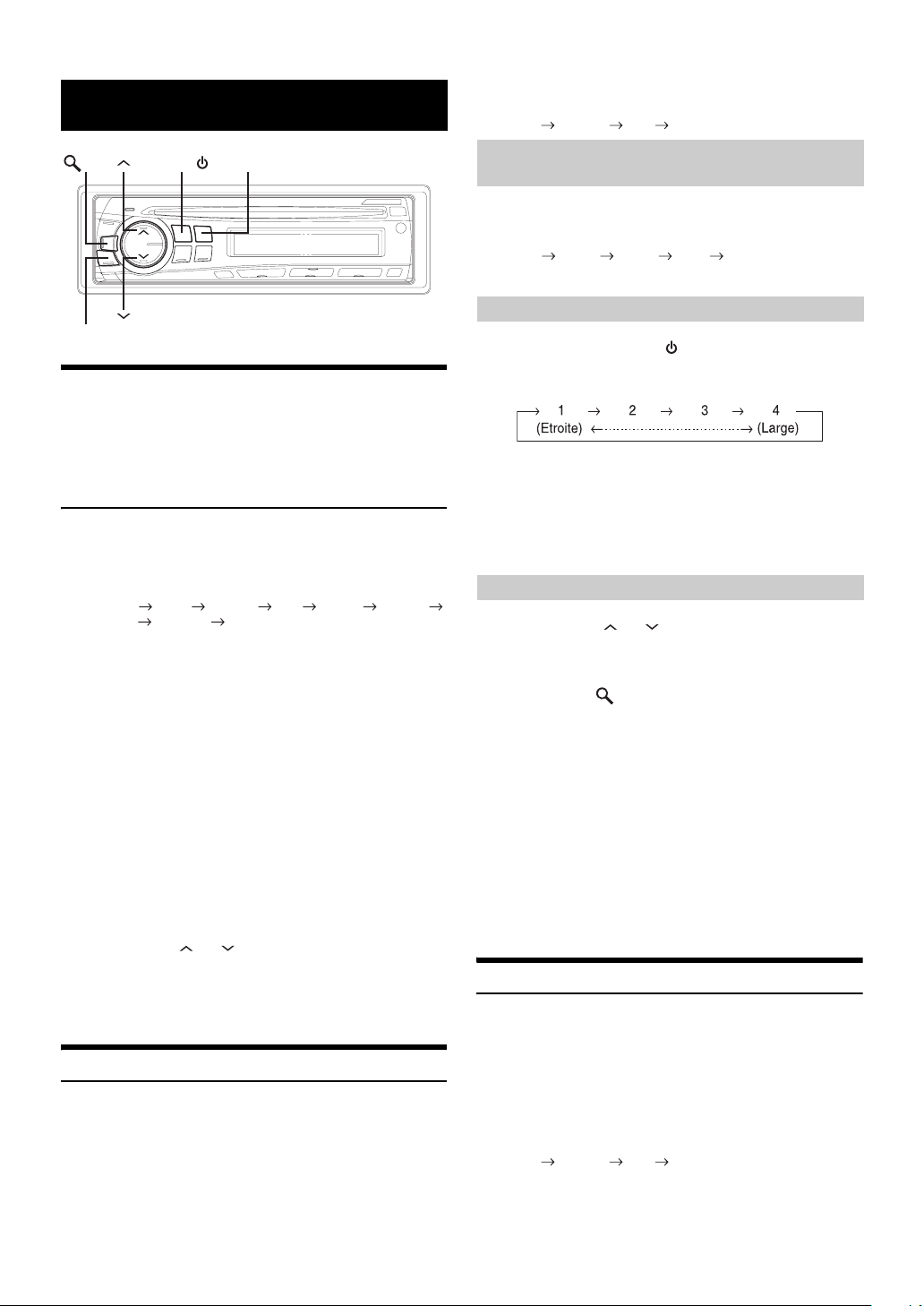

Réglage du son

/ESC

AUDIO/RTN/A.SEL

SOURCE/

Réglage des graves, des aigus, de la
balance droite et gauche, de
l’équilibreur avant/arrière, de la
correction physiologique et de la
fonction Defeat

1

Appuyez plusieurs fois sur AUDIO/RTN pour
choisir le mode souhaité.

À chaque pression, le mode change de la façon suivante :

SUBW*1 BASS TREBLE BAL FADER LOUD*2
DEFEAT VOLUME SUBW

Subwoofer : 0 ~ +15
Niveau des graves : –7 ~ +7
Niveau des aigus : –7 ~ +7
Balance : L15 ~ R15
Équilibreur : R15 ~ F15
Correction physiologique : ON/OFF
Defeat : ON/OFF
Volum e : 0 ~ 3 5

• Si aucune opération n’est effectuée dans les 5 secondes qui suivent la
sélection du mode SUBW, BASS, TREBLE, BAL, FADER, LOUD ou
DEFEAT, l’appareil repasse automatiquement en mode normal.

*1Lorsque le mode subwoofer est réglé sur OFF, il est impossible de

régler son niveau.

*2La correction physiologique accentue spécialement les signaux les

plus bas et les plus élevés à faible niveau d’écoute. Elle corrige ainsi
la perte de sensibilité de l’oreille aux sons graves et aigus. La
fonction est inopérante lorsque DEFEAT est réglé sur ON.

2

Appuyez sur ou jusqu’à ce que vous obteniez
le niveau souhaité.

En réglant la fonction Defeat sur ON, le réglage de BASS et
TREBLE effectué précédemment revient aux valeurs par
défaut.

BAND

2

Appuyez plusieurs fois sur A.SEL pour sélectionner
le mode des BASS.

BASS TREBLE HPF BASS

Réglage de la fréquence centrale des
graves

3

-1 Appuyez sur BAND pour sélectionner la fréquence
centrale des graves.

80Hz 100Hz 200Hz 60Hz 80Hz

Accentue les gammes de fréquence des graves affichées.

Réglage de la largeur de bande des graves

3

-2 Appuyez sur SOURCE/ pour sélectionner la
largeur de bande des graves.

Change la largeur de bande des graves accentuées en
large ou étroite. Un réglage large accentue une large plage
de fréquences au-dessus et en dessous de la fréquence
centrale. Un réglage étroit, par contre, n’accentue que les
fréquences proches de la fréquence centrale.

Réglage du niveau des graves

3

-3*1Appuyez sur ou pour sélectionner le niveau
de graves souhaité (–7~+7).

Vous pouvez accentuer ou affaiblir le niveau des graves.

4

Appuyez sur /ESC pendant 2 secondes au moins
pour revenir au mode normal.

• Si vous n’exécutez aucune opération dans les 15 secondes, l’appareil

revient automatiquement au mode normal.

• Les réglages du niveau des graves sont mémorisés séparément pour

chaque source (FM, AM, CD, etc.) jusqu’à ce qu’ils soient modifiés.
Une fois la fréquence des graves et la largeur de bande des graves
réglées pour l’une des sources, ce réglage est appliqué à toutes les
autres sources (FM, AM, CD, etc.).

• La fonction est inopérante lorsque DEFEAT est réglé sur ON.

*1Vous pouvez également effectuer ce réglage en appuyant sur AUDIO/

RTN. Reportez-vous à la section « Réglage des graves, des aigus, de
la balance droite et gauche, de l’équilibreur avant/arrière, de la
correction physiologique et de la fonction Defeat » à la page 12.

Réglage de la commande des aigus

Vous pouvez changer les réglages de la commande des aigus de manière
à créer la tonalité de votre choix.

Réglage de la commande des graves

Vous pouvez changer les réglages de commande des graves de manière
à créer la tonalité de votre choix.

1

Appuyez sur A.SEL pendant 2 secondes au moins
pour activer le mode de réglage du son.

12-FR

1

Appuyez sur A.SEL pendant 2 secondes au moins
pour activer le mode de réglage du son.

2

Appuyez plusieurs fois sur A.SEL pour sélectionner
le mode TREBLE.

BASS TREBLE HPF BASS

Réglage de la fréquence centrale des aigus

3

-1 Appuyez sur BAND pour sélectionner la fréquence
centrale des aigus.

10,0 kHz 12,5 kHz 15,0 kHz 17,5 kHz 10,0 kHz

Accentue les gammes de fréquence des aigus.

Réglage du niveau des aigus

3

-2*2Appuyez sur ou pour sélectionner le niveau
d’aigus souhaité (–7~+7).

Vous pouvez accentuer le niveau des aigus.

4

Appuyez sur /ESC pendant 2 secondes au moins
pour revenir au mode normal.

• Si vous n’exécutez aucune opération dans les 15 secondes, l’appareil

revient automatiquement au mode normal.

• Les réglages du niveau des aigus sont mémorisés séparément pour

chaque source (FM, AM, CD, etc.) jusqu’à ce qu’ils soient modifiés.
Une fois la fréquence des aigus réglée pour l’une des sources, ce
réglage est appliqué à toutes les autres sources (FM, AM, CD, etc.).

• Cette fonction est inopérante lorsque DEFEAT est réglé sur ON.

*2Vous pouvez également effectuer ce réglage en appuyant sur AUDIO/

RTN. Reportez-vous à la section « Réglage des graves, des aigus, de
la balance droite et gauche, de l’équilibreur avant/arrière, de la
correction physiologique et de la fonction Defeat » à la page 12.

Réglage du filtre passe-haut

Le filtre passe-haut de cet appareil peut être réglé selon vos préférences.

1

Appuyez sur A.SEL pendant 2 secondes au moins
pour activer le mode de réglage du son.

2

Appuyez plusieurs fois sur A.SEL pour sélectionner
le mode HPF.

BASS TREBLE HPF BASS

3

Appuyez sur ou pour sélectionner la fréquence
de HPF souhaitée.

OFF 80Hz 120Hz 160Hz

4

Appuyez sur /ESC pendant 2 secondes au moins
pour revenir au mode normal.

• Si vous n’exécutez aucune opération dans les 15 secondes, l’appareil

revient automatiquement au mode normal.

• La fonction est inopérante lorsque DEFEAT est réglé sur ON.

Autres fonctions

TITLE

Affichage du texte

Les informations textuelles, notamment le nom du disque et de la piste,
s’affichent lors de la lecture d’un disque compatible CD-texte. Il est
également possible d’afficher le nom de dossier, le nom de fichier et le
tag, etc., pendant la lecture des fichiers MP3.

Appuyez sur TITLE.

L’affichage change chaque fois que vous appuyez sur cette
touche.

• Si vous souhaitez changer d’affichage alors que le défilement du texte

est réglé sur MANU, appuyez sur TITLE pendant que le texte défile.
Si le défilement est terminé, appuyez sur TITLE pour faire de
nouveau défiler le texte.

L’affichage en mode Radio :

FRÉQUENCE HORLOGE FRÉQUENCE

L’affichage en mode CD :

NUMÉRO DE LA PISTE/TEMPS ÉCOULÉ
NUMÉRO DE LA PISTE/HORLOGE
TEXTE (NOM DU DISQUE)
NUMÉRO DE LA PISTE/TEMPS ÉCOULÉ

L’affichage en mode MP3 :

NUMÉRO DE FICHIER/TEMPS ÉCOULÉ
NUMÉRO DE DOSSIER/NUMÉRO DE FICHIER
NUMÉRO DE FICHIER/HORLOGE NOM DE DOSSIER
NOM DE FICHIER NOM DE L’ARTISTE*
NOM DE L’ALBUM*
NUMÉRO DE FICHIER/TEMPS ÉCOULÉ

*1Affiché pendant la lecture d’un disque avec CD-texte.
*2Tag ID3

Si un fichier MP3 contient des informations de tag de ID3, celles-ci
sont affichées (notamment le nom de la chanson, de l’artiste et de
l’album). Toutes les autres données de tag sont ignorées.

*1 TEXTE (NOM DE LA PISTE)

2

2

NOM DU MORCEAU*2

*1

13-FR

À propos des indicateurs

Lors de l’affichage de texte, les indicateurs suivants
s’allument en fonction du mode sélectionné.

Indicateur/

Mode

Mode CD Mode MP3 Mode iPod

––

Affichage du
nom de

2

dossier*

SETUP

Vous pouvez facilement personnaliser l’appareil en fonction de vos
préférences et de son utilisation. Le menu SETUP vous permet de
modifier la personnalisation du son, de l’affichage, etc.

//ENT

––

––

Affichage du
texte (nom du
disque*3)

Affichage du
texte (nom de la
piste*3)

*1Informations sur le tag

S’il n’y a pas d’information sur le tag, « ARTIST »/« ALBUM »/

« SONG » est affiché.
*2Le dossier racine est représenté par « FOLDER ».
*3S’il n’y a pas de texte (nom du disque ou de la piste), « DISC

TEXT »/« TRACK TEXT » est affiché.

Affichage du
nom de

1

l’artiste*

Affichage du
nom de

1

l’album*

Affichage du
nom du
morceau*1 /nom
du fichier

Affichage du
nom de

1

l’artiste*

Affichage du
nom de

1

l’album*

Affichage du
nom du
morceau*

1

À propos du « Texte »

Texte :

Les CD compatibles texte contiennent des informations sous
forme de texte telles que le nom de disque et le nom de piste.
De telles informations sont appelées « texte ».

• Certains caractères peuvent ne pas être affichés correctement avec

cet appareil, suivant le type de caractère.

• L’indication « NO SUPPORT » apparaît lorsque les informations de

texte souhaitées ne peuvent pas être affichées sur cet appareil.

• Les informations de texte ou de tags peuvent ne pas s’afficher

correctement en fonction du contenu.

AUDIO/RTN

MUTE/SETUP

Suivez les étapes 1 à 4 pour sélectionner un des
modes SETUP à modifier. Reportez-vous à la section
correspondante ci-dessous pour plus d’informations
sur l’option du menu SETUP que vous avez
sélectionnée.

1

Appuyez sur MUTE/SETUP pendant au moins
2 secondes pour activer le mode SETUP.

2

Appuyez sur ou pour sélectionner le menu
SETUP souhaité, puis appuyez sur / /ENT.

(Par exemple, sélectionnez SUBWOOFER)

DIMMER SUBWOOFER (SUBW SYS) *1
CLOCK ADJ*
TEXT SCR POWER IC DEMO DIMMER

*1Affiché uniquement si SUBW est activé.
*2Reportez-vous à la section « Réglage de l’heure » (page 7).

3

Appuyez sur ou pour modifier le réglage.

(Par exemple, sélectionnez SUBW ON ou SUBW OFF.)

2

PLAY MODE SCROLLTYPE

Affichage de l’heure

Appuyez plusieurs fois sur TITLE jusqu’à ce que l’heure
s’affiche.

Chaque fois que vous appuyez, l’affichage change.
Pour plus d’informations, reportez-vous à la section « Affichage
du texte » à la page 13.

• Si vous sélectionnez la fonction tuner ou la fonction CD en mode

d’horloge prioritaire, l’affichage de l’heure cesse momentanément.

La fonction sélectionnée s’affiche pendant environ 5 secondes avant

que l’heure s’affiche à nouveau.

• Quand l’appareil est hors tension, mais que le démarreur se trouve

sur la position ON, appuyez sur TITLE pour activer ou annuler

l’affichage de l’heure.

14-FR

4

Appuyez sur MUTE/SETUP pendant 2 secondes au
moins pour revenir au mode normal.

• Appuyez sur AUDIO/RTN pour revenir au mode précédent.

• Si vous n’exécutez aucune opération dans les 60 secondes, l’appareil

revient automatiquement au mode normal.

Personnalisation du son

Activation et désactivation du subwoofer

SUBW ON (réglage initial) / SUBW OFF

Lorsque le subwoofer est activé, effectuez la procédure ci-dessous pour
régler le niveau de sortie.

1 En mode normal, appuyez plusieurs fois sur AUDIO/RTN

pour sélectionner le mode subwoofer.

SUBW BASS TREBLE BAL FADER LOUD
DEFEAT VOLUME SUBW

2 Réglez le niveau en appuyant sur ou .

Réglage du système du subwoofer

SUBW SYS 1 (réglage initial) / SUBW SYS 2

Sélectionnez SYS 1 ou SYS 2 pour obtenir l’effet subwoofer souhaité.

SUBW SYS 1 : Le niveau du subwoofer varie en fonction du

réglage du volume principal.

SUBW SYS 2 : Le niveau du subwoofer est différent du réglage

du volume principal. Par exemple, le subwoofer
demeure audible même lorsque le volume est
réglé à un niveau bas.

Personnalisation de l’affichage

Commande du gradateur

DIM AUTO (réglage initial) / DIM MANUAL

Réglez la commande DIMMER sur AUTO pour diminuer la luminosité
de l’affichage de l’appareil lorsque les phares du véhicule sont allumés.
Ce mode est utile si vous estimez que le rétroéclairage de l’appareil est
trop lumineux dans l’obscurité.

Réglage du type de défilement

SCR TYPE1 / SCR TYPE2 (réglage initial)

Choisissez une des deux méthodes de défilement.
Sélectionnez le type de votre choix.

SCR TYPE1 : Les caractères défilent de droite à gauche,

un caractère à la fois.

SCR TYPE2 : Les caractères s’accumulent de gauche à

droite, un caractère à la fois. Quand
l’affichage est rempli, il s’efface et les autres
mots s’affichent de la même manière, jusqu’à
ce que tous les mots du titre aient été
affichés.

Réglage du défilement (TEXT SCR)

SCR AUTO / SCR MANU (réglage initial)

Ce lecteur CD peut faire défiler les noms de disque et de piste
enregistrés sur des disques munis de la fonction de CD-texte, ainsi que
les informations de texte des fichiers MP3, les noms de dossier et les
tags.

SCR AUTO : Les informations de CD-texte, les informations

texte des noms de dossier et de fichier ainsi
que les tags défilent automatiquement.

SCR MANU : L’affichage défile uniquement au moment où

vous chargez un disque, changez de piste,
etc.

• L’appareil fait défiler les noms de CD de texte, les noms des dossiers,

les noms des fichiers ou les tags.

Démonstration

DEMO ON / DEMO OFF (réglage initial)

Cet appareil possède une fonction de démonstration de l’affichage.

• Pour quitter le mode de démonstration, choisissez DEMO OFF.

CD-DA : Seul le CD de données de la session 1 peut être lu.
CDDA/MP3 : Les données de CD, fichiers MP3 en mode mixte,

et disques multisessions peuvent être lus.

• Effectuez ce réglage avant d’insérer un disque. Si un disque est déjà

inséré, retirez-le au préalable.

Appareil externe

Raccordement à un amplificateur externe (POWER IC)

POW ON (réglage initial) / POW OFF

Lorsqu’un amplificateur externe est raccordé, la qualité sonore peut être
améliorée en coupant l’alimentation de l’amplificateur intégré.

POW OFF : Utilisez ce mode lorsque la sortie ligne de cet

POW ON : Les enceintes sont pilotées par un

ENCEINTE
AVANT DROITE

ENCEINTE
ARRIÈRE DROITE

ENCEINTE
ARRIÈRE GAUCHE

ENCEINTE
AVANT GAUCHE

• Le système n’émet aucun son lorsque l’alimentation est réglée sur

OFF.

appareil est utilisée pour piloter un
amplificateur externe. Quand ce mode est
activé, l’amplificateur interne de l’appareil
principal est désactivé et ne peut plus piloter
les enceintes.

Avant

Amplificateur

amplificateur intégré.

gauche
Avant

droite

Enceintes

Avant
droite

Arrière
droite

Arrière
gauche

Avant
gauche

MP3

Lecture de données MP3 (PLAY MODE)

CD-DA (réglage initial) / CDDA/MP3

Cet appareil peut lire des CD contenant des données de CD et de MP3
(créées au format Enhanced CD (CD Extra)). Toutefois, dans certains
cas, la lecture des CD améliorés peut s’avérer difficile. Vous pouvez
alors sélectionner la lecture d’une seule session contenant des données
de CD. Lorsquun disque contient à la fois des données de CD et de
MP3, la lecture commence à partir de l’endroit où débutent les données
de CD du disque.

15-FR

iPod® (en option)

//ENT

/ESC

AUDIO/RTN

Vous pouvez raccorder un iPod® à cet appareil à l’aide du
câble de raccordement ALPINE FULL SPEED™ (KCE-422i) (vendu
séparément). Lorsque cet appareil est raccordé à l’aide du câble, les
commandes de l’iPod ne fonctionnent pas.

iPod compatibles avec cet appareil

• Cet appareil peut être utilisé avec des iPod, iPod photo, iPod

minis ou iPod nano de la quatrième génération. L’iPod Shuffle
ne peut cependant pas être utilisé.

• Vous ne pouvez pas raccorder à cet appareil des iPod de

type molette de défilement ou molette tactile sans le
connecteur d’ancrage.

• L’appareil peut être utilisé avec les versions de l’iPod ci-

dessous. Le fonctionnement correct avec des versions
antérieures n’est pas garanti.

iPod de la quatrième génération : Ver. 3.1.1
iPod de la cinquième génération : Ver. 1.1.2
iPod photo : Ver. 1. 2.1
iPod mini : Ver. 1. 4.1
iPod nano : Ver. 1.2

• L’appareil n’est pas compatible avec les logiciels antérieurs

à la version « 2006-06-28 ». Pour plus d’informations sur la
« Mise à jour du logiciel iPod », consultez le mode d’emploi
de l’iPod.

SOURCE/

1

2

Touches de
préréglage
(1 à 6)

Lecture

1

Appuyez sur SOURCE/ pour passer au mode
iPod.

6

4

5

TITLE

3

Pour interrompre la lecture, appuyez sur / /ENT.

Appuyez de nouveau sur //ENT pour reprendre la
lecture.

• La lecture d’un morceau sur l’iPod raccordé à l’appareil reprend là

où elle a été interrompue après son débranchement.

Recherche d’un morceau souhaité

Un iPod peut contenir plusieurs centaines de morceaux. Grâce aux
informations de tag et à une bonne organisation des morceaux en listes
d’écoute, les fonctions de recherche de cet appareil retrouve facilement
les morceaux souhaités.
Chaque catégorie musicale possède sa propre hiérarchie. Utilisez le
mode de recherche par liste d’écoute/artiste/album/morceau/podcast/
genre/compositeur pour affiner les recherches en vous basant sur le
tableau ci-dessous.

Hiérarchie 1 Hiérarchie 2 Hiérarchie 3 Hiérarchie 4

Liste d’écoute Morceau — —

Artiste* Album* Morceau —

Album* Morceau — —

Morceau — — —

Podcast Épisode — —

Genre* Artiste* Album* Morceau

Compositeur* Album* Morceau —

Par exemple : recherche par nom d’artiste
L’exemple suivant illustre comment effectuer une recherche par
ARTIST. Un autre mode de recherche peut être choisi pour la même
opération, bien que la hiérarchie soit différente.

1

Appuyez sur /ESC pour activer le mode de
sélection de recherche.

2

Appuyez sur et pour sélectionner le mode de
recherche par ARTIST, puis appuyez sur / /ENT.

PLAYLIST ARTIST ALBUM SONG PODCAST

GENRE COMPOSER PLAYLIST

3

Appuyez sur et pour sélectionner l’artiste
souhaité, puis appuyez sur / /ENT.

4

Appuyez sur et pour sélectionner l’Album
souhaité, puis appuyez sur / /

ENT

.

2

Appuyez sur ou pour sélectionner le
morceau souhaité.

Revenez au début du présent morceau :

Appuyez sur .

Recherche rapide vers l’arrière au sein du morceau en
cours :

Maintenez la touche enfoncée.

Avance jusqu’au début du morceau suivant :

Appuyez sur .

Recherche rapide vers l’avant au sein du morceau en
cours :

Maintenez la touche enfoncée.

16-FR

5

Appuyez sur et pour sélectionner le morceau
souhaité, puis appuyez sur / /ENT.

• Après avoir appuyé sur / /ENT pendant 2 secondes au moins au

sein d’une hiérarchie (sauf la hiérarchie SONG), tous les morceaux

de la hiérarchie sélectionnée sont lus.

• Après avoir sélectionné [ALL] en mode de recherche à l’aide de

« * », appuyez sur / /ENT pendant 2 secondes au moins pour

lire tous les morceaux de l’iPod ou du mode de recherche

sélectionné.

• Le mode de recherche en cours est annulé si vous appuyez sur

/ESC pendant au moins 2 secondes ou si vous n’exécutez aucune

opération pendant 10 secondes.

• En mode de recherche, appuyez sur AUDIO/RTN pour revenir au

mode précédent.

• La recherche n’est pas possible en mode de lecture M.I.X.

• « NO SONG » s’affiche si la liste sélectionnée en mode de recherche

PLAYLIST ne contient aucun morceau.

• « NO PODCAST » s’affiche si l’iPod ne contient aucun podcast en

mode de recherche PODCAST.

• Si le « nom d’iPod » enregistré dans l’iPod est sélectionné dans le

mode de recherche par liste d’écoute souhaité, et si vous appuyez sur

la touche / /ENT, vous pouvez rechercher tous les morceaux

présents sur l’iPod. De même, si vous appuyez sur / /ENT

pendant au moins 2 secondes, tous les morceaux de l’iPod sont lus.

• La recherche par podcast n’est pas nécessairement prise en charge

par tous les iPod.

• Si vous appuyez sur une des touches de préréglage (1 à 6) en mode

de recherche, il est possible d’exécuter une recherche rapide en

accédant directement à l’endroit voulu. Pour plus d’informations,

reportez-vous à la section « Fonction de recherche directe » à la

page 17.

Fonction de recherche directe

Vous pouvez utiliser la fonction de recherche directe de l’appareil pour
rechercher plus efficacement un album, un morceau, etc. En mode liste
d’écoute/artiste/album/morceau/podcast/genre/compositeur, vous
pouvez rapidement rechercher n’importe quel morceau.

En mode de recherche, appuyez sur une des touches
de préréglage (1 à 6) (qui correspondent chacune à

un pourcentage différent) pour progresser rapidement
dans le morceau.

Exemple de recherche par morceau :
Si l’iPod contient 100 morceaux, ils sont divisés en 6 groupes
sous la forme de pourcentages (illustrés ci-dessous). Ces
groupes correspondent aux touches de préréglage (1 à 6).

Exemple1:
Supposons que le morceau recherché se situe plus ou
moins au milieu (50 %) de la bibliothèque : appuyez sur la
touche 4 pour accéder au 50ème morceau et appuyez sur

ou pour rechercher le morceau souhaité.

Exemple2:
Supposons que le morceau recherché se situe plus ou
moins à la fin (83 %) de la bibliothèque : appuyez sur la
touche 6 pour accéder au 83ème morceau et appuyez sur

ou pour rechercher le morceau souhaité.

Total : 100 morceaux (100 %)

0% 17% 33% 50% 67% 83%

Touches de

préréglage

Morceaux

123456

Premier

17ème

33ème

50ème

67ème

83ème

morceau

morceau

morceau

morceau

morceau

morceau

Sélection d’une liste d’écoute, d’un
artiste, d’un album, d’un podcast, d’un
genre, d’un compositeur

Vous pouvez changer facilement de liste d’écoute, d’artiste, d’album, de
podcast, de genre ou de compositeur.
Si, par exemple, vous écoutez un morceau d’un album déterminé, vous
pouvez changer celui-ci.

Appuyez sur 1 ou 2 pour sélectionner la liste
d’écoute, l’artiste, l’album, le podcast, le genre ou le
compositeur de votre choix.

• Si le mode de recherche a été utilisé pour sélectionner un morceau,

cette fonction est inactive.

• Si un album est sélectionné au terme de la recherche par artiste, vous

pouvez effectuer une recherche d’albums de cet artiste.

• Cette fonction n’est pas active en mode de lecture aléatoire (M.I.X.).

Lecture aléatoire (M.I.X.)

La fonction de lecture aléatoire de l’iPod s’affiche sous le nom M.I.X.
sur cet appareil.

Lecture aléatoire des albums :

Les morceaux de chaque album sont lus dans l’ordre. Une fois
que tous les morceaux de l’album ont été lus, un autre album est
choisi au hasard. La lecture se poursuit ainsi jusqu’à ce que tous
les albums aient été lus.

Lecture aléatoire des morceaux :

Cette fonction lit de manière aléatoire les morceaux d’une
catégorie choisie (liste d’écoute, album, etc.). Chaque morceau
de la catégorie n’est lu qu’une seule fois jusqu’à ce que tous les
morceaux soient lus.

1

Appuyez sur 5 .

Les morceaux sont lus dans un ordre aléatoire.

M.I.X. M.I.X. (off) M.I.X.

(Lecture
aléatoire des
albums)

2

Pour annuler la lecture M.I.X., sélectionnez (off) en
exécutant la procédure ci-dessus.

• Si un morceau est sélectionné en mode de recherche par album avant

que soit sélectionnée la lecture M.I.X., les morceaux ne sont pas lus
de manière aléatoire, même si la lecture aléatoire des albums est
sélectionnée.

Lecture aléatoire ALL :

La lecture aléatoire ALL lit tous les morceaux de l’iPod de
manière aléatoire. Chaque morceau n’est lu qu’une seule fois
jusqu’à ce que tous les morceaux soient tous lus.

1

Appuyez sur 6.

Les morceaux sont lus dans un ordre aléatoire.
M.I.X.

(Lecture
aléatoire ALL)

2

Pour annuler la lecture M.I.X., sélectionnez (off) en
exécutant la procédure ci-dessus.

• Si vous avez choisi la lecture aléatoire ALL, les morceaux

sélectionnés qui sont lus en mode de recherche sont annulés.

(Lecture
aléatoire des
morceaux)

off) M.I.X.

(

17-FR

Lecture répétée

Seul Répéter Un est disponible pour l’iPod.

Répéter Un :

Un seul morceau peut être lu de manière répétée.

1

Appuyez sur 4.

Le morceau est lu de manière répétée.
RPT (off) RPT

(Répéter Un)

2

Pour annuler la lecture répétée, sélectionnez (off) en
exécutant la procédure ci-dessus.

• Pendant la lecture répétée, aucun autre morceau ne peut être

sélectionné en appuyant sur ou .

Affichage du texte

Vous pouvez afficher les informations de tag d’un morceau dans l’iPod.

Appuyez sur TITLE.

Chaque fois que vous appuyez, l’affichage change.

• Si vous souhaitez changer d’affichage alors que le défilement du texte

est réglé sur MANU, appuyez sur TITLE pendant que le texte défile.

Si le défilement est terminé, appuyez sur TITLE pour faire de

nouveau défiler le texte.

NUMÉRO DE PISTE/TEMPS ÉCOULÉ
NUMÉRO DE PISTE/HORLOGE
NOM DE L’ARTISTE* NOM DE L’ALBUM*
TITRE DU MORCEAU*
NUMÉRO DE PISTE/TEMPS ÉCOULÉ

* Informations sur le tag

S’il n’y a pas d’information sur le tag, l’« ARTIST »/« ALBUM »/

« SONG » est affiché.

• Seuls des caractères alphanumériques (ASCII) peuvent être affichés.

• Si le nom de l’artiste, de l’album ou du morceau défini dans iTunes

compte trop de caractères, les morceaux risquent de ne pas pouvoir

être lus lorsque l’iPod est raccordé à l’adaptateur. Il est donc

recommandé de ne pas dépasser 250 caractères. Le nombre maximal

de caractères est de 64 (64 octets) pour l’unité principale.

• Il est possible que certains caractères ne s’affichent pas

correctement.

• « NO SUPPORT » s’affiche si les informations textuelles ne sont pas

supportés par l’appareil.

18-FR

Informations

En cas de problème

En cas de problème, éteignez l’appareil, puis remettez-le sous tension.
Si l’appareil ne fonctionne toujours pas correctement, vérifiez les
éléments de la liste de contrôle ci-dessous. Ce guide devrait vous aider à
résoudre tout problème provenant de l’appareil. Sinon, vérifiez les
connexions du reste du système ou consultez un revendeur Alpine
agréé.

Base

Fonctions inopérantes ou absence d’affichage.

• La clé de contact du véhicule est sur la position d’arrêt.

- Si l’appareil est raccordé selon les instructions, il ne fonctionne
pas quand la clé de contact est sur la position d’arrêt.

• Connexions incorrectes du fil d’alimentation (rouge) et du fil de la
batterie (jaune).

- Vérifiez les connexions du fil d’alimentation et du fil de la

batterie.

• Fusible grillé.

- Vérifiez le fusible de l’appareil et remplacez-le par un fusible

approprié, si nécessaire.

• Disfonctionnement du microprocesseur interne dû à des
interférences de bruit, etc.

- Appuyez sur le commutateur RESET avec un stylo à bille ou

un objet pointu.

Radio

Impossible de recevoir les stations.

• Pas d’antenne ou connexion incorrecte des câbles.

- Vérifiez que l’antenne est bien raccordée ;

remplacez l’antenne ou le câble si nécessaire.

Impossible d’accorder les stations en mode de
recherche automatique.

• Les signaux dans la région sont faibles.

- Vérifiez que le tuner est en mode DX.

• Si vous vous trouvez dans une région à signal fort, l’antenne
n’est peut-être pas mise à la terre ou raccordée correctement.

- Vérifiez les connexions de l’antenne ; vérifiez qu’elle est

correctement reliée à l’emplacement du montage.

• La longueur de l’antenne ne convient pas.

- Vérifiez si l’antenne est complètement déployée. Si l’antenne

est cassée, remplacez-la par une neuve.

Réception parasitée.

• La longueur de l’antenne ne convient pas.

- Déployez complètement l’antenne, remplacez-la si elle est

cassée.

• L’antenne n’est pas correctement reliée à l’emplacement de
montage.

- Vérifiez que l’antenne est correctement reliée à l’emplacement

de montage.

CD

Le lecteur de CD ne fonctionne pas.

• La température dépasse +50°C (+120°F) pour le CD.

- Laissez la température de l’habitacle (ou du coffre) baisser.

Le son de lecture du disque est déformé.

• Condensation de l’humidité dans le module CD.

- Attendez que l’humidité s’évapore (environ 1 heure).

Insertion de disque impossible.

• Le lecteur contient déjà un CD.

- Éjectez le disque et enlevez-le.

• Le CD est mal inséré.

- Assurez-vous que le CD est inséré conformément aux
instructions décrites à la section relative au fonctionnement du
lecteur CD.

Recherche rapide vers l’avant/vers l’arrière impossible.

• Le CD est endommagé.

- Éjectez le disque et jetez-le. L’utilisation d’un disque
endommagé peut altérer le mécanisme de l’appareil.

Pertes de son dues à des vibrations.

• Mauvais montage de l’appareil.

- Réinstallez l’appareil correctement.

• Disque très sale.

- Nettoyez le disque.

•Disque rayé.

- Remplacez le disque.

• Lentille de lecture sale.

- N’utilisez pas un disque de nettoyage disponible dans le
commerce. Consultez le revendeur Alpine le plus proche.

Pertes de son non dues à des vibrations.

• Disque sale ou rayé.

- Nettoyez le disque ; remplacez tout disque endommagé.

Écrans d’erreur (lecteur CD intégré seulement).

• Erreur mécanique.

- Appuyez sur . Après que l’indication d’erreur a disparu,
réintroduisez le disque. Si la solution mentionnée ci-dessus ne
résout pas le problème, consultez votre revendeur Alpine.

Lecture du CD-R/CD-RW impossible.

• La session de fermeture (finalisation) n’a pas été effectuée.

- Effectuez la finalisation et reprenez la lecture du disque.

MP3

Le format MP3 n’est pas lu.

• Une erreur de lecture s’est produite. Le format CD n’est pas
compatible.

- Assurez-vous que le CD a été écrit dans un format pris en

charge. Reportez-vous à la section « À propos du format
MP3 » (pages 10-11), puis procédez à la réécriture dans un
format pris en charge par cet appareil.

19-FR

Audio

Le son n’est pas reproduit par les enceintes.

• L’appareil ne reçoit pas le signal de sortie de l’amplificateur
interne.

- POWER IC est réglé sur « POW ON » (page 15).

iPod

Absence de son et de lecture sur l’iPod.

• L’iPod n’est pas reconnu.

- Réinitialisez l’appareil et l’iPod. Reportez-vous à la section

« Mise en service de l’appareil » (page 6). Pour réinitialiser
l’iPod, reportez-vous à son Mode d’emploi.

Indications pour le lecteur de CD

Indication relative au mode iPod

• L’iPod n’est pas raccordé.

- Vérifiez si l’iPod est correctement raccordé (comme décrit à la
section « Raccordements »).
Vérifiez si la courbure du câble n’est pas excessive.

• L’iPod ne comporte aucun morceau.

- Téléchargez des morceaux sur l’iPod et raccordez-le à cet
appareil.

• Le circuit de protection s’est déclenché, car la température est
trop élevée.

- L’indication disparaît quand la température revient dans la

plage de fonctionnement.

• Aucun CD n’a été introduit.

- Introduisez un CD.

• Bien qu’un disque soit inséré dans l’appareil, « NO DISC » est
affiché et le disque ne peut pas être lu ou éjecté.

- Enlevez le disque en procédant de la façon suivante :

Appuyez à nouveau sur la touche et maintenez-la enfoncée
pendant au moins 2 secondes.
S’il s’avère toujours impossible d’éjecter le disque, consultez
votre revendeur Alpine.

• Erreur du mécanisme.

1) Appuyez sur et éjectez le CD.

Si l’éjection n’a pas lieu, consultez le revendeur Alpine.

2) Lorsqu’une indication d’erreur persiste après l’éjection,

appuyez à nouveau sur .
Si une indication d’erreur persiste toujours après avoir
appuyé plusieurs fois sur , consultez le revendeur Alpine.

• Si « ERROR » est affiché :

S’il n’est pas possible d’éjecter le disque en appuyant sur ,
appuyez sur le commutateur RESET (voir page 6), puis appuyez à
nouveau sur .
S’il s’avère toujours impossible d’éjecter le disque, consultez votre
revendeur Alpine.

• L’iPod ne comporte aucune donnée de podcast.

- Téléchargez des données de podcast sur l’iPod et raccordez-le
à cet appareil.

• Erreur de communication

- Tournez la clé de contact sur OFF, puis de nouveau sur ON.

- Vérifiez l’affichage en rebranchant l’iPod sur cet appareil à
l’aide du câble de l’iPod.

• La version du logiciel de l’iPod n’est pas compatible avec cet
appareil.

- Mettez à jour le logiciel de l’iPod vers une version compatible

avec cet appareil.

• Un taux d’échantillonange/taux binaire n’est pas pris en charge
par l’appareil.

- Utilisez un taux d’échantillonnage/taux binaire pris en charge

par l’appareil.

20-FR

Spécifications

SECTION TUNER FM

Plage de syntonisation 87,7-107,9 MHz
Sensibilité mono utilisable 9,3 dBf (0,8 µV/75 ohms)
Sensibilité d’atténuation 50 dB 13,5 dBf (1,3 µV/75 ohms)
Sélectivité de canal alternatif 80 dB
Rapport signal-bruit 65 dB
Séparation stéréo 35 dB
Taux de capture 2,0 dB

SECTION DU TUNER AM

Plage de syntonisation 530-1 710 kHz
Sensibilité (norme IEC) 22,5 µV/27 dB

SECTION DU LECTEUR DE CD

Réponse en fréquence 5-20 000 Hz (±1 dB)
Pleurage et scintillement
(% WRMS) Inférieur aux limites

Distorsion harmonique totale 0,008% (à 1 kHz)
Gamme dynamique 95 dB (à 1 kHz)
Rapport signal-bruit 105 dB
Séparation des canaux 85 dB (à 1 kHz)

LENTILLE

Longueur d’onde 795 nm
Puissance du laser CLASS I

GÉNÉRALITÉS

Alimentation 14,4 V CC

Puissance de sortie 16 W RMS × 4*

* Niveaux d’amplificateur primaire conformes à la norme
CEA-2006

• Puissance de sortie : mesurée à 4 ohms et 1% DHT+B

• Signal/bruit : 80 dBA (référence : 1 W en 4 ohms)
Tension sortie pré-ampli
maximum
Graves ±14 dB à 100 Hz
Aigus ±14 dB à 10 kHz
Poids 1,6 kg (3 lbs. 8 oz)

mesurables

(11-16 V admissibles)

2 V/10 k ohms

DIMENSIONS DU CHÂSSIS

Largeur 178 mm (7")
Hauteur 50 mm (2")
Profondeur 161 mm (6-3/8")

DIMENSIONS DE L’AVANT

Largeur 170 mm (6-3/4")
Hauteur 46 mm (1-13/16")
Profondeur 18 mm (11/16")

• La conception et les spécifications peuvent être modifiées sans

préavis en vue d’améliorer les produits.

21-FR

Installation et raccordements

Avant d’installer ou de raccorder l’appareil, lisez
attentivement les précautions suivantes ainsi que les
pages 3 et 5 de ce mode d’emploi de manière à en
garantir une utilisation correcte.

Avertissement

EFFECTUER CORRECTEMENT LES CONNEXIONS.

Il y a risque de blessures ou de dommages à l’appareil.

A UTILISER UNIQUEMENT SUR DES VOITURES A MASSE
NEGATIVE DE 12 VOLTS.

(Vérifiez auprès de votre concessionnaire si vous n’en êtes pas
certain.) Il y a risque d’incendie, etc.

AVANT TOUTE CONNEXION, DEBRANCHER LE CABLE DE LA
BORNE NEGATIVE DE LA BATTERIE.

Il y a risque de choc électrique ou de blessure par courts-circuits.

NE PAS COINCER LES CABLES AVEC DES OBJETS VOISINS.

Positionner les câbles conformément au manuel de manière à éviter toute
obstruction en cours de conduite. Les câbles qui obstruent ou dépassent à
des endroits tels que le volant, le levier de changement de vitesses, la
pédale de frein, etc., peuvent s’avérer extrêmement dangereux.

NE PAS DENUDER LES CABLES ELECTRIQUES.

Ne jamais enlever la gaine isolante pour alimenter un autre
appareil. Il y a risque de dépassement de la capacité de courant et,
partant, d’incendie ou de choc électrique.

NE PAS ENDOMMAGER DE CONDUITES NI DE CABLES
LORS DU FORAGE DES TROUS.

Lors du forage de trous dans le châssis en vue de l’installation,
veiller à ne pas entrer en contact, endommager ni obstruer de
conduites, de tuyaux à carburant ou de fils électriques. Le non­respect de cette précaution peut entraîner un incendie.

NE PAS UTILISER DES ECROUS NI DES BOULONS DU
CIRCUIT DE FREINAGE OU DE DIRECTION POUR LES
CONNEXIONS DE MASSE.

Les boulons et les écrous utilisés pour les circuits de freinage et de
direction (ou de tout autre système de sécurité) ou les réservoirs ne
peuvent JAMAIS être utilisés pour l’installation ou la liaison à la
masse. L’utilisation de ces organes peut désactiver le système de
contrôle du véhicule et causer un incendie, etc.

GARDER LES PETITS OBJETS COMME LES PILES HORS DE
PORTEE DES ENFANTS.

L’ingestion de tels objets peut entraîner de graves blessures.
En cas d’ingestion, consulter immédiatement un médecin.

NE PAS INSTALLER A DES ENDROITS SUSCEPTIBLES
D’ENTRAVER LA CONDUITE DU VEHICULE, COMME LE
VOLANT OU LE LEVIER DE VITESSES.

La vue vers l’avant pourrait être obstruée ou les mouvements gênés,
etc., et provoquer un accident grave.

Attention

FAIRE INSTALLER LE CABLAGE ET L’APPAREIL PAR DES
EXPERTS.

Le câblage et l’installation de cet appareil requiert des compétences
techniques et de l’expérience. Pour garantir la sécurité, faire procéder
à l’installation de cet appareil par le distributeur qui vous l’a vendu.

UTILISER LES ACCESSOIRES SPECIFIES ET LES INSTALLER
CORRECTEMENT.

Utiliser uniquement les accessoires spécifiés. L’utilisation d’autres
composants que les composants spécifiés peut causer des dommages
internes à cet appareil ou son installation risque de ne pas être
effectuée correctement. Les pièces utilisées risquent de se desserrer et
de provoquer des dommages ou une défaillance de l’appareil.

FAIRE CHEMINER LE CABLAGE DE MANIERE A NE PAS LE
COINCER CONTRE UNE ARETE METALLIQUE.

Faire cheminer les câbles à l’écart des pièces mobiles (comme les
rails d’un siège) et des arêtes acérées ou pointues. Cela évitera ainsi
de coincer et d’endommager les câbles. Si un câble passe dans un
orifice métallique, utiliser un passe-cloison en caoutchouc pour
éviter que la gaine isolante du câble ne soit endommagée par le
rebord métallique de l’orifice.

NE PAS INSTALLER A DES ENDROITS TRES HUMIDES OU
POUSSIEREUX.

Eviter d’installer l’appareil à des endroits soumis à une forte humidité ou
à de la poussière en excès. La pénétration d’humidité ou de poussière à
l’intérieur de cet appareil risque de provoquer une défaillance.

Précautions

• S’assurer de déconnecter le câble du pôle (–) de la batterie avant
l’installation du CDE-9870. Ceci reduit les risques
d’endommager l’unité en cas de court-circuit.

• S’assurer de connecter les conducteurs codés en couleur en se
conformant au schéma. Des connexions incorrectes peuvent
occasionner le mauvais fonctionnement de l’unité ou le dégât du
système électrique du véhicule.

• Lors de la connexion des câbles au système électrique du
véhicule, il faut être conscient des composants installés en usine
(tel qu’un ordinateur de bord). S’assurer de ne pas brancher à ces
conducteurs pour fournir l’alimentation à cette unité. Lors de la
connexion du CDE-9870 au boîtier à fusible, s’assurer que le
fusible du circuit désigné pour le CDE-9870 a l’ampérage
approprié. Sinon, l’unité et/ou le véhicule peuvent être
endommagés. En cas de doute, consulter le revendeur Alpine.

•

Le CDE-9870 utilise des prises femelles de type RCA pour la
connexion à d’autres unités (par exemple à un amplificateur)
équipées de connecteurs RCA. Un adaptateur peut être nécessaire
pour le connecter d’autres unités. Si c’est le cas, contacter le
revendeur agréé Alpine pour obtenir de l’assistance technique.

•

S’assurer de connecter les câbles d’enceinte (–) à la borne
d’enceinte (–). Ne jamais connecter les câbles d’enceinte du canal
gauche et droit l’un à l’autre ou à la carrosserie du véhicule.

IMPORTANT

Veuillez inscrire le numéro de série de votre appareil dans l’espace prévu ci­dessous et conservez-le soigneusement dans vos archives. Le numéro de série
ou la plaquette sur lequel il est gravé se trouve sur le dessous de l’appareil.

22-FR

NUMÉRO DE SÉRIE :
DATE D’INSTALLATION :
INSTALLATEUR :
LIEU D’ACHAT :

Installation

Panneau avant
amovible

Attention

Quand vous installez cet appareil dans votre véhicule, ne retirez
pas le panneau avant amovible.
Si vous le retirez pendant l’installation, vous risquez d’exercer
une trop forte pression et de plier la plaque en métal qui le
maintient en place.

• L’unité principale doit être fixée à moins de 35 degrés du plan

horizontal, de l’arrière vers l’avant.

Moins de 35°

1

Gaine de montage
(fournie)

Tableau de bord

Renforcez l’unité principale avec une attache de
montage métallique (non fournie). Raccordez le fil
de terre de l’appareil à un point métallique propre à
l’aide d’une vis (

1

*

) déjà fixée au châssis du

véhicule.

• Pour la vis « *2», utilisez une vis appropriée à l’emplacement de
montage choisi.

Raccordez chaque fil d’entrée provenant de
l’amplificateur au fil de sortie correspondant
provenant de l’arrière gauche du CDE-9870.
Raccordez tous les autres fils du CDE-9870 de la
manière décrite à la section RACCORDEMENTS.

Glissez le CDE-9870 dans le tableau de bord jusqu’à

3

ce qu’il émette un déclic. De cette façon, l’appareil
sera convenablement fixé et il ne risquera pas de
tomber accidentellement du tableau de bord.
Installez le panneau avant amovible.

Dépose

1. Déposez le panneau avant amovible.

2. Insérez les clés du support dans l’appareil, le long des
guides situés de part et d’autre. Vous pouvez à
présent retirer l’appareil de la gaine de montage.

Cet appareil

Clés du support
(fournies)

Plaques de
compression

* Si la gaine de montage installée n’épouse pas bien la forme du

tableau de bord, les plaques de compression peuvent être légèrement
plié pour remédier au problème.

*

Cet appareil

Enlevez le panneau avant amovible (voir page 6).
Enlevez la gaine de montage de la détacher de
l’unité principale (voir « Dépose » à la page 23).

2

*

1

*

Châssis

Vis

Filetage de boulon

Cet appareil

2

Ecrou à six pans (M5)

Attache de
montage
métallique

Fil de terre

3. Extrayez l’appareil, en le maintenant déverrouillé.

<VOITURE JAPONAISE>

Cadre de panneau
avant

Vis (M5 × 8)

Cet appareil

Fil de terre

3

*

Raccordez le fil de terre de l’appareil à un point métallique propre à
l’aide d’une vis (*3) déjà fixée au châssis du véhicule.

(Fournie)

Applique de montage

23-FR

Raccordements

Bleu/Blanc

Bleu

ANTENNE ÉLECTRIQUE

MISE EN SERVICE À DISTANCE

ENTREE D’INTERRUPTION AUDIORose/Noir

Orange

ÉCLAIRAGE

Rouge

Jaune

ALLUMAGE

BATTERIE

Vers l’iPod

Antenne

Vers l’antenne électrique

Vers l’amplificateur

Vers le téléphone du véhicule

Vers le fil d’éclairage du combiné
d’instruments

Clé de contact

Noir

MASSE

Gris

ENCEINTE
AVANT DROITE

Gris/Noir
Violet/Noir

ENCEINTE
ARRIÈRE DROITE

Violet
Ver t

ENCEINTE
ARRIÈRE GAUCHE

Vert/Noir

Blanc/Noir

ENCEINTE
AVANT GAUCHE

Blanc

Enceintes

Avant droite

Arrière droite

Arrière gauche

Avant gauche

Amplificateur

Batterie

Enceintes

Avant ou
subwoofers

*

24-FR

Prise d’antenne
Fil d’antenne électrique (Bleu)

Connectez ce fil à la borne +B de l’antenne électrique
éventuelle.

• Ce fil doit uniquement être utilisé pour commander l’antenne

électrique du véhicule. N’utilisez pas ce fil pour mettre sous tension
un amplificateur, un processeur de signal, etc.

Fil de mise sous tension à distance (Bleu/Blanc)

Connectez ce fil au fil de mise sous tension à distance de
votre amplificateur ou processeur de signal.

Fil d’entrée d’interruption audio (Rose/Noir)

Connectez ce fil à la sortie d’interface audio d’un téléphone
cellulaire qui assure une mise à la masse quand un appel
est reçu.

Fil d’éclairage (Orange)

Ce fil peut être raccordé au fil d’éclairage du combiné
d’instruments du véhicule. Cela permettra d’estomper le
rétroéclairage de l’appareil quand les phares du véhicule
sont allumés.

Fil d’alimentation commutée (Allumage) (Rouge)

Connectez ce fil à une borne ouverte sur la boîte à fusible
du véhicule ou à une autre source d’énergie inutilisée qui
fournit (+) 12V uniquement lorsque l’allumage est mis sous
tension ou réglé sur la position accessoire.

Fil de la batterie (Jaune)

Connectez ce fil à la borne positive (+) de la batterie du
véhicule.

Fil de terre (Noir)

Connectez ce fil à une bonne masse du châssis sur le
véhicule. Assurez-vous que la connexion est établie à un
métal nu et solidement fixé en utilisant une vis pour feuille
métallique fournie.

Connecteur d’alimentation
Fil de sortie de l’enceinte avant droite (+) (Gris)
Fil de sortie de l’enceinte avant droite (–) (Gris/Noir)
Fil de sortie de l’enceinte arrière droite (–) (Violet/

Noir)
Fil de sortie de l’enceinte arrière droite (+) (Violet)

Fil de sortie de l’enceinte arrière gauche (+) (Vert)
Fil de sortie de l’enceinte arrière gauche (–) (Vert/

Noir)
Fil de sortie de l’enceinte avant gauche (–) (Blanc/

Noir)
Fil de sortie de l’enceinte avant gauche (+) (Blanc)
Porte-fusible (10A)
Connecteurs RCA de sortie Avant/Subwoofer*

ROUGE est droit et BLANC est gauche.

* Quand le subwoofer est réglé sur OFF : la sortie provient des

enceintes avant.
Quand le subwoofer est réglé sur ON : la sortie provient du

subwoofer.

Câble d’extension RCA (vendu séparément)
Connecteur direct iPod

Contrôle les signaux de l’iPod.
Raccordez-le à un iPod en utilisant le câble de
raccordement FULL SPEEDTM (KCE-422i) (vendu
séparément).

Câble de raccordement FULL SPEEDTM (KCE-422i)
(vendu séparément)

Pour que le système audio capte les parasites externes.

• Installez l’appareil et acheminez les câbles à au moins 10 cm de distance du faisceau de câbles de la voiture.

• Éloignez les câbles d’alimentation de la batterie le plus possible des autres câbles.

• Raccordez le fil de terre à un point métallique apparent (enlevez la couche de peinture, de saleté ou de graisse si nécessaire) du châssis
de la voiture.

• Si vous ajoutez un filtre antiparasites en option, raccordez-le le plus loin possible de l’appareil. Contactez votre revendeur Alpine pour
plus de détails sur les divers filtres antiparasites disponibles.

• Consultez votre revendeur Alpine pour plus de détails sur les mesures de prévention contre les parasites.

25-FR

26-FR

GARANTIE LIMITÉE

Fidèles à leur engagement de ne fournir que des produits de qualité, ALPINE ÉLECTRONIQUE DE L’AMÉRIQUE, INC. et ALPINE
ÉLECTRONIQUE DU CANADA, INC. (Alpine) sont heureuses de vous offrir cette garantie. Nous vous suggérons de le lire
attentivement et en entier. Si vous avez la moindre question, veuillez contacter l’un de nos concessionnaires ou appeler directement
Alpine aux numéros listés ci-dessous.

PRODUITS COUVERTS PAR LA GARANTIE

Cette garantie couvre les produits audio de voiture et les
accessoires connexes (“le produit”). Elle ne couvre les produits
que dans le pays où ils ont été achetés.

DURÉE DE LA GARANTIE

Cette garantie est en vigueur pendant un an à partir de la date
du premier achat du client.

PERSONNES PROTÉGÉES PAR LA GARANTIE

Seul l’acheteur original du produit, s’il résisde aux États-Unis, à
Porto Rico ou au Canada, peut se prévaloir de la garantie.

CE QUI EST COUVERT

Cette garantie couvre tous les défauts de matériaux et de
fabrication (pièces et main d’œuvre) du produit.

CE QUI N’EST PAS COUVERT

Cette garantie ne couvre pas ce qui suit:
A Les dommages survenus durant le transport des produits

renvoyés à Alpine pour être réparés (les réclamations
doivent être adressées au transporteur);

B Les dégâts provoqués par un accident ou une mauvaise

utilisation, y compris des bobines acoustiques grillées suite à
une surexcitation des enceintes (augmentation du niveau de
l’amplificateur jusqu’à atteindre un effet de distorsion ou
d’écrêtage), une défaillance mécanique des enceintes
(perforations, déchirures ou fentes), panneaux LCD fissurés
ou endommagés, disques durs endommagés ou ayant subi
une chute.

C Tout dégât provoqué par négligence, usage inapproprié,

mauvaise utilisation ou par le non-respect des instructions
indiquées dans le manuel de l’utilisateur.

D Les dommages dus à la force majeure, notamment aux

tremblements de terre, au feu, aux inondations, aux
tempêtes ou aux autres cataclysmes naturels;
Les frais ou les dépenses relatifs à l’enlèvement ou à la
réinstallation du produit;

E Les services rendus par une personne, physique ou morale

non autorisée;

F Les produits dont le numéro de série a été effacé, modifié ou

retiré;

G Les produits qui ont été adaptés ou modifiés sans le

consentement d’Alpine;

H Les produits qui ne sont pas distribués par Alpine aux

Etats-Unis, à Porto Rico ou au Canada;

I Les produits qui n’ont pas été achetés par l’entremise d’un

concessionnaire Alpine autorisé;

COMMENT SE PRÉVALOIR DE LA GARANTIE

A Il vous faut remettre le produit nécessitant des réparations à

un centre de service autorisé Alpine ou à Alpine même et en
assumer les frais de transport. Alpine a le choix entre réparer
le produit ou le remplacer par un produit neuf ou révisé, le
tout sans frais pour vous. Si les réparations sont couvertes
par la garantie et si le produit a été envoyé à un centre de
service Alpine ou à Alpine, le paiement des frais de
réexpédition du produit incombe Alpine.

B Vous devez donner une description détaillée des problèmes

qui sont à l’origine de votre demande de réparation.

C Vous devez joindre la preuve de votre achat du produit.
D Vous devez emballer soigneusement le produit pour éviter

tout dommage durant son transport. Pour éviter la perte de
l’envoi, il est conseillé de choisir un transporteur qui propose
un service de suivi des envois.

LIMITATION DES GARANTIES TACITES

LA DURÉE DE TOUTES LES GARANTIES TACITES, Y
COMPRIS LA GARANTIE D’ADAPTATION À L’UTILISATION ET
LA GARANTIE DE QUALITÉ LOYALE ET MARCHANDE, EST
LIMITÉE À CELLE DE LA GARANTIE EXPRESSE
DÉTERMINÉE CI-DESSUS. PERSONNE N’EST AUTORISÉ À
ENGAGER AUTREMENT LA RESPONSABILITÉ D’ALPINE EN
VERTU DE LA VENTE D’UN PRODUIT.

EXCLUSIONS DE LA GARANTIE

ALPINE STIPULE EXPRESSÉMENT QU’ELLE N’EST PAS
RESPONSABLE DES DOMMAGES-INTÉRÊTS ET
DOMMAGES INDIRECTS PROVOQUÉS PAR LE PRODUIT.
LES DOMMAGES-INTÉRÊTS SONT LES FRAIS DE
TRANSPORT DU PRODUIT VERS UN CENTRE DE SERVICE
ALPINE, LA PERTE DE TEMPS DE L’ACHETEUR ORIGINAL,
LA PERTE D’UTILISATION DU PRODUIT, LES BILLETS
D’AUTOBUS, LA LOCATION DE VOITURES ET TOUS LES
AUTRES FRAIS LIÉS À LA GARDE DU PRODUIT.
LES DOMMAGES INDIRECTS SONT LES FRAIS DE
RÉPARATION OU DE REMPLACEMENT D’AUTRES BIENS
ENDOMMAGÉS SUITE AU MAUVAIS FONCTIONNEMENT DU
PRODUIT.
LES RECOURS PRÉVUS PAR LES PRÉSENTES EXCLUENT
ET REMPLACENT TOUTE AUTRE FORME DE RECOURS.

LIEN ENTRE LA GARANTIE ET LA LOI

La garantie vous donne des droits spécifiques, mais vous
pouvez aussi jouir d’autres droits, qui varient d’un état ou d’une
province à l’autre. En outre, certains états et certaines provinces
interdisent de limiter la durée des garanties tacites ou d’exclure
les dommages accessoires ou indirects. Dans ce cas, les limites
et les exclusions de la garantie peuvent ne pas s’appliquer à
vous.

CLAUSE APPLICABLE AU CANADA SEULEMENT

Pour que la garantie soit valable, il faut qu’un centre d’installation
autorisé ait installé le système audio pour l’auto dans votre
véhicule et qu’il ait ensuite apposé son cachet sur la garantie.

NUMÉROS D’APPEL DU SERVICE À LA CLIENTÈLE

Si vous avez besoin de nos services, veuillez appeler Alpine aux
numéros ci-dessous pour le centre de service autorisé Alpine le
plus proche.

AUDIO DE VOITURE 1-800-ALPINE-1 (1-800-257-4631)
NAVIGATION 1-888-NAV-HELP (1-888-628-4357)

Ou visitez notre site Web à l’adresse http://www.alpine-usa.com

ALPINE ÉLECTRONIQUE DE L’AMÉRIQUE, INC., 19145 Gramercy Place, Torrance, California 90501, U.S.A.
ALPINE ÉLECTRONIQUE DU CANADA, INC., 777 Supertest Road, Toronto, Ontario M3J 2M9, Canada

N’envoyez aucun produit à ces adresses.
Appelez notre numéro gratuit ou visitez notre site Web si vous recherchez un centre de service.

ESPAÑOL

Índice
Manual de instrucciones

ADVERTENCIA

ADVERTENCIA ........................................ 3

PRUDENCIA ............................................. 3

PRECAUCIONES ..................................... 3

Primeros pasos

Lista de accesorios ........................................... 6

Conexión y desconexión de la alimentación .... 6

Extracción y fijación del panel frontal ............. 6

Puesta en funcionamiento inicial del sistema ... 6

Ajuste del volumen ........................................... 6

Reducción rápida del volumen ......................... 7

Ajuste de la hora ............................................... 7

Radio

Funcionamiento de la radio .............................. 7

Almacenamiento manual de emisoras .............. 8

Almacenamiento automático de emisoras ........ 8

Sintonía de emisoras memorizadas .................. 8

CD/MP3

Reproducción ................................................... 8

Repetición de reproducción .............................. 9

M.I.X. (Reproducción aleatoria) ...................... 9

Búsqueda en texto de CD ................................. 9

Búsqueda de nombre de archivo/carpeta

(relativo a MP3) .......................................... 10

Acerca de MP3 ............................................... 10

Otras funciones

Visualización de texto .....................................13

Visualización de la hora ..................................14

SETUP

Preferencias de sonido

Activación y desactivación del subwoofer .......14

Ajuste del sistema de subwoofer ......................15

Preferencias visuales

Control de atenuación .......................................15

Ajuste de tipo de desplazamiento .....................15

Ajuste del desplazamiento (TEXT SCR) .........15

Demostración ...................................................15

MP3

Reproducción de datos MP3

(PLAY MODE) .............................................15

Dispositivo externo

Conexión a un amplificador externo

(POWER IC) .................................................15

iPod® (opcional)

Reproducción ..................................................16

Búsqueda de la canción deseada .....................16

Función de búsqueda directa ..........................17

Selección de Lista de reproducción/Artista/

Álbum/Podcast/Género/Compositor ...........17

Reproducción aleatoria (M.I.X.) .....................17

Repetición de reproducción ............................18

Visualización de texto .....................................18

Información

En caso de dificultad .......................................19

Especificaciones .............................................21

Ajuste de sonido

Ajuste de graves/agudos/balance (entre los

altavoces derechos e izquierdos)/Fader (entre
los altavoces delanteros y traseros)/Sonoridad/

Defeat .......................................................... 12

Ajuste del control de graves ........................... 12

Ajuste del control de agudos .......................... 12

Ajuste del filtro de paso alto .......................... 13

1-ES

Ubicación y conexiones

Advertencia ............................................ 22

Prudencia ............................................... 22

Precauciones ......................................... 22

Instalación .......................................................23

Conexiones .....................................................24

2-ES

Manual de instrucciones

UTILICE ESTE PRODUCTO CON APLICACIONES MÓVILES

ADVERTENCIA

DE 12 V.

Si se emplea para otra aplicación distinta de la prevista, podría
producirse un incendio, una descarga eléctrica u otras lesiones.

ADVERTENCIA

Este símbolo indica que las instrucciones son
importantes. De no tenerse en cuenta, podría
ocasionarse heridas graves o muerte.

NO REALICE NINGUNA OPERACIÓN QUE PUEDA DISTRAER
SU ATENCIÓN Y COMPROMETER LA SEGURIDAD DURANTE
LA CONDUCCIÓN DEL VEHÍCULO.

Las operaciones que requieren su atención durante más tiempo sólo
deben realizarse después de detener completamente el vehículo.
Estacione el vehículo en un lugar seguro antes de realizar dichas
operaciones. De lo contrario, podría ocasionar un accidente.

MANTENGA EL VOLUMEN A UN NIVEL QUE NO LE IMPIDA
ESCUCHAR LOS SONIDOS DEL EXTERIOR MIENTRAS
CONDUCE.

Los niveles de volumen demasiado altos que reducen la percepción
de otros sonidos como las sirenas de emergencia o posibles señales
acústicas de advertencia en carretera (cruces de trenes, etc.) podrían
ser peligrosos y provocar un accidente. LOS NIVELES DE
VOLUMEN ALTOS EN EL VEHÍCULO TAMBIÉN PUEDEN
DAÑAR EL SISTEMA AUDITIVO DE LOS PASAJEROS.

REDUZCA AL MÁXIMO LA VISUALIZACIÓN DE LA
PANTALLA MIENTRAS CONDUCE.

El conductor puede distraer su atención de la carretera mientras
mira la pantalla y ocasionar un accidente.

NO INTRODUZCA LAS MANOS, LOS DEDOS NI OTROS
OBJETOS EXTRAÑOS EN LAS RANURAS DE INSERCIÓN O
EN LAS ABERTURAS.

Si lo hiciera, podría sufrir heridas u ocasionar daños al equipo.

PRUDENCIA

Este símbolo indica que las instrucciones son
importantes. De no tenerse en cuenta, podría
ocasionarse heridas graves o daños materiales.

DEJE DE USAR LA UNIDAD INMEDIATAMENTE SI APARECE
ALGÚN PROBLEMA.

Su uso en estas condiciones podría ocasionar lesiones personales o
daños al producto. Lleve la unidad a un distribuidor Alpine
autorizado o al Centro de servicio Alpine más próximo para
repararla.

PRECAUCIONES

Limpieza del producto

Limpie el producto periódicamente con un paño suave y seco. Para
limpiar las manchas más difíciles, humedezca el paño únicamente
con agua. Cualquier otro líquido puede disolver la pintura o
deteriorar el plástico.

NO DESMONTE NI ALTERE LA UNIDAD.

Si lo hace, podrá ocasionar un accidente, un incendio o una
descarga eléctrica.

UTILICE LA UNIDAD SOLAMENTE EN VEHÍCULOS QUE
TENGAN 12 VOLTIOS CON NEGATIVO A MASA.

(Consulte a su distribuidor en caso de duda.) De no ser así, podría
ocasionar un incendio, etc.

MANTENGA LOS OBJETOS PEQUEÑOS, COMO LAS PILAS,
FUERA DEL ALCANCE DE LOS NIÑOS.

La ingestión de estos objetos puede provocar lesiones graves. Si
esto ocurre, consulte con un médico inmediatamente.

UTILICE EL AMPERAJE CORRECTO CUANDO CAMBIE
FUSIBLES.

De lo contrario, puede producirse un incendio o una descarga
eléctrica.

NO OBSTRUYA LOS ORIFICIOS DE VENTILACIÓN O LOS
PANELES DEL RADIADOR.

Si los bloquea, el calor podría acumularse en el interior y producir
un incendio.

Temperatura

Cerciórese de que la temperatura del interior de vehículo esté entre
+60°C (+140°F) y (+14°F) –10°C antes de conectar la alimentación
de la unidad.

Condensación de humedad

Usted puede oír fluctuaciones en el sonido de reproducción de un
disco compacto debido a la condensación de humedad. Cuando
suceda esto, extraiga el disco del reproductor y espere
aproximadamente una hora hasta que se evapore la humedad.

Disco dañado

No intente reproducir discos rayados, deformados o dañados. La
reproducción de un disco en malas condiciones podría dañar el
mecanismo de reproducción.

Mantenimiento

Si tiene problemas, no intente reparar la unidad por sí mismo.
Devuélvala a su proveedor Alpine o a la estación de servicio Alpine
más cercana para que se la reparen.

3-ES

No intente realizar nunca lo siguiente

No tire del disco ni lo sujete mientras esté insertándose en el
reproductor mediante el mecanismo de carga automática.
No intente insertar un disco en el reproductor mientras la
alimentación del mismo esté desconectada.

Inserción de los discos

El reproductor solamente aceptará un disco cada vez para su
reproducción. No intente cargar más de un disco.
Cerciórese de que la cara de la etiqueta esté hacia arriba cuando
inserte el disco. Si inserta un disco incorrectamente, el reproductor
mostrará el mensaje “ERROR”. Si “ERROR” continúa
mostrándose aún después de insertar el disco correctamente,
presione el interruptor RESET con un objeto puntiagudo, como un
bolígrafo.
Si se reproduce un disco al conducir por una carretera muy
accidentada pueden producirse saltos del sonido, aunque el disco
no se rayará ni se dañará el reproductor.

Discos nuevos

Para evitar el atasco del CD, aparece “ERROR” si se insertan
discos con superficies irregulares o no se insertan correctamente.
Cuando se expulse un disco nuevo inmediatamente después de la
carga inicial, compruebe con un dedo los bordes del orificio central
y del exterior. Si nota abultamientos o irregularidades, es posible
que el disco no pueda cargarse correctamente. Para eliminar los
abultamientos, frote el borde interior del orificio central y del
exterior con un bolígrafo u otro objeto similar y después inserte de
nuevo el disco.

Ubicación de instalación

Asegúrese de que esta unidad no se instala en una ubicación sujeta
a:

• La luz solar directa ni el calor

• Elevada humedad y agua

• Polvo excesivo

• Vibraciones excesivas

Manejo correcto

No deje caer los discos mientras los manipule. Sujete los discos de
forma que no queden huellas dactilares en su superficie. No pegue
cintas, papeles ni etiquetas adhesivas en los discos. No escriba
sobre los discos.

CORRECTO

INCORRECTO CORRECTO

Limpieza de los discos

Las huellas dactilares, el polvo o la suciedad de la superficie de los
discos podría hacer que el reproductor saltase las pistas. Para la
limpieza habitual, frote la superficie de reproducción con un paño
suave y limpio desde el centro hacia los bordes. Si la superficie está
muy manchada, humedezca un paño suave y limpio en una solución
de detergente neutro y frote el disco.

Orificio central

Abultamientos

Orificio central

Disco nuevo

Borde exterior
(abultamientos)

Discos de forma irregular

Asegúrese de utilizar solamente discos de forma redonda en esta
unidad y nunca utilice ningún otro disco de forma especial.
El uso de discos de forma especial podría causar daños al
mecanismo.

4-ES

Accesorios para discos

Existen varios accesorios disponibles en el mercado para proteger
la superficie de los discos y mejorar la cualidad acústica. Sin
embargo, la mayoría de accesorios influirá en el grosor y/o el
diámetro de dichos discos. La utilización de tales accesorios podría
cambiar las especificaciones estándar de los discos y provocar
problemas de funcionamiento. No se recomienda utilizar estos
accesorios al reproducir discos en reproductores de discos
compactos Alpine.

Hoja transparente Estabilizador del disco

Manejo de discos compactos (CD/CD-R/CD-RW)

• No toque la superficie.

• No exponga el disco a la luz solar directa.

• No pegue etiquetas ni adhesivos.

• Limpie el disco cuando tenga polvo.

• Asegúrese de que no existen abultamientos en los bordes del
disco.

• No utilice accesorios para discos disponibles en el mercado.

No deje el disco en el automóvil o en la unidad durante mucho
tiempo. No exponga nunca el disco a la luz solar directa. El

calor y la humedad pueden dañar el CD y puede que no sea posible
reproducirlo de nuevo.

Para clientes que utilizan CD-R/CD-RW

• Si no se puede reproducir un CD-R/CD-RW, asegúrese de que se
cerró (finalizó) la última sesión de grabación.

• Finalice el CD-R/CD-RW si es necesario y vuelva a intentar
reproducirlo.

Acerca de los soportes que se pueden reproducir

Utilice únicamente discos compactos cuya cara de la etiqueta
muestre debajo las marcas del logotipo del CD.

• “Tecnología de codificación de audio MPEG Layer-3 con

licencia de Fraunhofer IIS y Thomson.”

• “El suministro de este producto sólo cubre la licencia para uso

privado y no comercial, y no implica una licencia ni ningún
derecho de uso de este producto en ninguna difusión comercial
(es decir, que genere ingresos) en tiempo real (terrestre, por
satélite, por cable y/u otros medios), la difusión/reproducción
mediante Internet, intranets y/u otras redes o mediante otros
sistemas de distribución de contenido electrónico, como
aplicaciones de audio de pago o previa petición. Es necesaria
una licencia independiente para dicho uso. Si desea obtener
más información, visite http://www. mp3licensing.com”

Si utiliza discos compactos sin especificar, no es posible garantizar
un funcionamiento correcto.
Puede reproducir discos CD-R (CD-Recordable) y CD-RW (CD­ReWritable) que se hayan grabado únicamente en dispositivos de
audio.
También es posible reproducir discos CD-R/CD-RW que contengan
archivos de audio de formato MP3.

• Algunos de los siguientes discos pueden no reproducirse en esta
unidad:
CD defectuosos, CD con huellas dactilares, CD expuestos a la
luz del sol o a temperaturas extremas (por ejemplo, discos que se
hayan dejado dentro del coche o dentro de la unidad), CD
grabados en condiciones inestables, CD con errores de grabación
o en los que se haya intentado regrabar, CD protegidos contra
copia que no se ajusten a los estándares de CD audio.

• Utilice discos con archivos MP3 cuyo formato sea compatible
con esta unidad. Para obtener más información, consulte las
páginas 10-11.

• Los datos de sólo lectura presentes en un disco que no sean
archivos de audio no producirán sonido al ser reproducidos.

• Apple, el logotipo de Apple e iPod son marcas comerciales de
Apple Computer, Inc., registradas en EE. UU. y otros países.

5-ES

Primeros pasos

//ENT

SOURCE/

• Para proteger el panel frontal, métalo en la caja de transporte

suministrada.

• Cuando extraiga el panel frontal, no lo fuerce, ya que podría

provocar un mal funcionamiento.

Fijación

1

Inserte la parte derecha del panel frontal en la
unidad principal. Alinee la ranura del panel frontal
con los salientes de la unidad principal.

2

Empuje la parte izquierda del panel frontal hasta que
quede firmemente fijada en la unidad principal.

AUDIO/
RTN

(Liberación)

MUTE/SETUP

Lista de accesorios

• Unidad principal.................................................................1

• Cable de alimentación.......................................................1

• Funda de montaje..............................................................1

• Maletín de transporte ........................................................1

• Llave de soporte ................................................................2

• Tornillo (M5 × 8).................................................................4

• Manual del propietario ...........................................1 copia

Conexión y desconexión de la
alimentación

Pulse SOURCE/ para encender la unidad.

• Es posible encender la unidad presionando cualquier otro botón,
excepto TITLE, y (Liberación).

Mantenga pulsado SOURCE/ durante, al menos,
2 segundos para apagar la unidad.

• La primera vez que se activa la alimentación, el volumen comienza
desde el nivel 12.

Extracción y fijación del panel frontal

• Antes de fijar el panel frontal, cerciórese de que no haya suciedad ni

polvo en los terminales del conector y de que no existan objetos
extraños entre el panel frontal y la unidad principal.

• Fije el panel frontal con cuidado, sujetándolo por los lados para

evitar pulsar cualquier botón por equivocación.

Puesta en funcionamiento inicial del
sistema

Asegúrese de presionar el interruptor RESET cuando utilice la unidad
por primera vez, después de cambiar la batería del coche, etc.

1

Desconecte la fuente de alimentación de la unidad.

2

Extraiga el panel frontal desmontable.

3

Pulse RESET con un bolígrafo u otro objeto
puntiagudo.

1

Interruptor RESET

Extracción

1

Desconecte la fuente de alimentación de la unidad.

2

Pulse (Liberación) en la parte inferior izquierda
hasta que el panel frontal salga hacia fuera.

3

Sujete la parte izquierda del panel frontal y tire de él
hacia fuera.

• El panel frontal puede que se caliente durante el uso normal
(especialmente los terminales del conector del panel frontal.) Este
comportamiento no es síntoma de un error.

6-ES

Ajuste del volumen

Pulse o hasta obtener el sonido deseado.

Si mantiene pulsado o , cambiará el nivel del volumen
continuamente.

Reducción rápida del volumen

Si activa la función de silenciamiento del audio, el nivel del volumen se
reducirá de forma instantánea en 20 dB.

Pulse MUTE/SETUP para activar el modo MUTE.

El nivel del audio se reducirá en unos 20 dB.

Si pulsa MUTE/SETUP de nuevo, el audio volverá a su
nivel anterior.

Ajuste de la hora

1

Mantenga pulsado MUTE/SETUP durante al menos
2 segundos para activar el modo SETUP.

2

Pulse o para seleccionar el modo CLOCK ADJ
y, a continuación, pulse / /ENT.

El indicador de la hora parpadeará.

3

Pulse o para ajustar la hora mientras el
indicador de la hora parpadea.

4

Una vez ajustada la hora, pulse / /ENT.

5

Pulse o para ajustar los minutos mientras el
indicador de la hora parpadea.

6

Si mantiene pulsado MUTE/SETUP durante al
menos 2 segundos, volverá al modo normal.

• Para sincronizar el reloj con otro reloj o señal horaria de la radio,
mantenga pulsado //ENT durante al menos 2 segundos
después de ajustar la “hora”. Los minutos se restablecerán a “00”.
Si la pantalla muestra un número de minutos superior a “30”
cuando lo haga, el reloj avanzará una hora.

• Si pulsa AUDIO/RTN regresará al modo anterior.

• Si no se realiza ninguna operación en un espacio de 60 segundos, la

unidad vuelve al modo normal.

Radio

TUNE/A.ME

SOURCE/

Funcionamiento de la radio

1

Pulse SOURCE/ para seleccionar el modo
TUNER.

2

Pulse repetidamente BAND hasta que se visualice la
banda deseada.

F1 (FM1) F2 (FM2) AM F1 (FM1)

3

Pulse TUNE/A.ME para seleccionar el modo de
sintonización.

DX SEEK (modo distancia) SEEK (modo local)
OFF (modo manual) DX SEEK

• El modo inicial es modo distancia.

Modo distancia:

Se sintonizarán automáticamente las emisoras de señal intensa
y débil (Sintonización con búsqueda automática).

Modo local:

Sólo se sintonizarán automáticamente las emisoras de señal
intensa (Sintonización con búsqueda automática).

Modo manual:

La frecuencia se sintoniza de forma manual en varios pasos
(Sintonización manual).

BAND

Botones de memorización
(del 1 al 6)

4

Pulse o para sintonizar la emisora
deseada.

Si mantiene pulsado o , la frecuencia cambiará
continuamente.

7-ES

Almacenamiento manual de emisoras

1

Seleccione la banda y sintonice la emisora que
desee almacenar en la memoria.

2

Mantenga pulsado, durante al menos 2 segundos,
uno de los botones de memorización (del 1 al

6) en el que desee almacenar la emisora.

La emisora seleccionada se guarda.
El visualizador mostrará la banda, el número de
memorización y la emisora almacenada.

• Es posible memorizar hasta un total de 18 emisoras en los números
de memorización (6 emisoras por cada banda; FM1, FM2 y AM).

• Si almacena una emisora en un número de memorización que ya
contiene otra emisora, la emisora anterior será reemplazada por la
nueva.

CD/MP3

//ENT

/ESC

AUDIO/RTN

SOURCE/

4 5

2

1

TITLE

Almacenamiento automático de
emisoras

1

Pulse repetidamente BAND hasta que se visualice la
banda deseada.

2

Mantenga pulsado TUNE/A.ME durante, al menos,
2 segundos.

Durante el proceso de almacenamiento automático, la
frecuencia del visualizador cambiará continuamente. El
sintonizador buscará y almacenará automáticamente 6
emisoras de señal intensa en la banda seleccionada. Se
almacenarán en los botones de memorización 1 a 6 según
el orden de intensidad de la señal.
Cuando finalice el almacenamiento automático, el
sintonizador volverá a la emisora almacenada en la
ubicación de memorización 1.

• Si no hay emisoras almacenadas, el sintonizador volverá a la
emisora original que estaba escuchando antes de iniciar el
procedimiento de almacenamiento automático.

Sintonía de emisoras memorizadas

1

Pulse repetidamente BAND hasta que se visualice la
banda deseada.

2

Pulse cualquiera de los botones de
memorización (del 1 al 6) que contenga en

memoria la emisora de radio que desea.

El visualizador mostrará la banda, el número de
presintonías y la frecuencia de la emisora seleccionada.

Reproducción

1

Inserte un disco con la etiqueta hacia arriba.

El reproductor introducirá automáticamente el disco dentro
de la unidad y el indicador “DISC IN” se ilumina.

Si ya hay un disco insertado, pulse SOURCE/ para
cambiar al modo DISC.

Cada vez que pulse el botón cambiará el modo.

TUNER DISC iPod* TUNER

* Únicamente cuando el iPod está conectado.

2

Cuando esté reproduciendo MP3, pulse 1 o 2
para seleccionar la carpeta que desee.

Manteniendo pulsado 1 o 2 se cambiarán las carpetas
de forma continua.

3

Pulse o para seleccionar la pista
(o archivo) deseado.

Para volver al principio de la pista (o archivo) actual:

Pulse .

Retroceso rápido:

Mantenga pulsado .

Para avanzar hasta el principio de la pista (o archivo) siguiente:

Pulse .

Avance rápido:

Mantenga pulsado .

8-ES

4

Para hacer una pausa en la reproducción, pulse

//ENT.

Si vuelve a pulsar / /ENT, volverá a activarse la
reproducción.

5

Para expulsar el disco, pulse .

• No extraiga un CD durante el proceso de expulsión. No cargue más
de un disco a la vez. Cualquiera de estas operaciones puede
provocar un mal funcionamiento.

• Si el CD no se expulsa, mantenga presionado durante al menos
2 segundos.

• El indicador “DISC IN” se ilumina al insertar un disco.

• El reproductor de CD puede reproducir discos que contengan tanto

datos de audio como datos MP3.

• El visualizador de pistas en la reproducción de datos MP3 muestra el
número de archivos grabados en el disco.

• El tiempo de reproducción puede no mostrarse correctamente
cuando se reproduce un archivo grabado en VBR (velocidad variable
de bits).

Visualización de reproducción de MP3

El número de carpeta y el de archivo se mostrarán como se
describe a continuación.

F101 T103

Visualización del
número de carpeta

• Pulse TITLE para cambiar la visualización. Consulte
“Visualización de texto” en la página 13 para obtener información
acerca del cambio de visualización.

Visualización del
número de archivo

M.I.X. (Reproducción aleatoria)

Pulse 5 en el modo de reproducción o pausa.

Las pistas (o archivos) del disco se reproducirán en secuencia
aleatoria.

Para cancelar la reproducción M.I.X., pulse 5 de nuevo.

Modo de disco compacto (CD):

: las pistas se reproducen en secuencia aleatoria.

Modo MP3:

: sólo se reproducen en secuencia aleatoria los

archivos incluidos en una carpeta.

: los archivos se reproducen en secuencia

aleatoria.

Búsqueda en texto de CD

Repetición de reproducción

Pulse 4 para reproducir de forma repetida la pista
que esté reproduciéndose.

La pista (o el archivo) se reproducirá de forma repetida.

Pulse 4 de nuevo y seleccione OFF para desactivar el
modo de repetición.

Modo de disco compacto (CD):

: sólo se reproduce varias veces una pista.

Modo MP3:

: sólo se reproduce varias veces un archivo.

: sólo se reproducen varias veces los archivos

incluidos en una carpeta.

Las pistas se pueden buscar y reproducir usando el texto de CD en el
disco. En el caso de discos que no admitan texto, las búsquedas se
pueden realizar usando los números de pista.

1

Pulse /ESC durante la reproducción.

De esta forma, se activará el modo de búsqueda.

2

Pulse o para seleccionar la pista que desee y,
a continuación, pulse / /ENT.

Se reproducirá la pista seleccionada.

• Mantenga pulsado /ESC durante al menos 2 segundos en el

modo de búsqueda para cancelarlo. El modo de búsqueda también se
cancela cuando no se ha realizado ninguna operación durante 10
segundos.

• Cuando se está reproduciendo en modo M.I.X. no se pueden realizar

búsquedas de texto de CD.

9-ES

Búsqueda de nombre de archivo/carpeta
(relativo a MP3)

Acerca de MP3

Es posible buscar y mostrar nombres de carpeta y de archivo durante la
reproducción.

1

Durante la reproducción de MP3, pulse /ESC
para activar el modo de búsqueda.

2

Pulse o para seleccionar el modo de búsqueda
de nombre de carpeta o de archivo y, a continuación,
pulse //ENT.

Modo de búsqueda de nombres de carpetas

3

Pulse o para seleccionar la carpeta deseada.

4

Mantenga pulsado //ENT durante al menos
2 segundos para reproducir el primer archivo de la
carpeta seleccionada.

• Mantenga pulsado /ESC durante al menos 2 segundos en el modo
de búsqueda para cancelarlo. El modo de búsqueda también se
cancela cuando no se ha realizado ninguna operación durante 10
segundos.

• Para buscar archivos en el modo de búsqueda de nombres de
carpetas, pulse //ENT. Podrá buscar archivos en la carpeta.

• Pulse AUDIO/RTN para salir del modo de búsqueda de nombres de
carpetas en el paso 3 y seleccionar el modo de búsqueda de nombres
de archivos.

• La carpeta raíz aparece como “ ”.

• Cuando se está reproduciendo en modo M.I.X. no se pueden realizar

búsquedas de nombres de carpetas.

Modo de búsqueda de nombres de archivos

3

Pulse 1 o 2 para seleccionar otra carpeta.

4

Seleccione el archivo deseado pulsando o .

5

Pulse //ENT para reproducir el archivo
seleccionado.

• Mantenga pulsado /ESC durante al menos 2 segundos en el modo
de búsqueda para cancelarlo. El modo de búsqueda también se
cancela cuando no se ha realizado ninguna operación durante 10
segundos.

• Pulse AUDIO/RTN en el modo de búsqueda para regresar al modo
anterior.

• Cuando se está reproduciendo en modo M.I.X. no se pueden realizar
búsquedas de nombres de archivos.

PRECAUCIÓN

Excepto para uso personal, la duplicación de datos de audio
(incluidos datos MP3) o su distribución, transferencia o copia,
ya sea de forma gratuita o no, sin el permiso del propietario de
copyright están estrictamente prohibidos por las leyes de
copyright y por tratados internacionales.

¿Qué es MP3?

MP3, cuyo nombre oficial es “MPEG-1 Audio Layer 3”, es un
estándar de compresión formulado por ISO (International
Standardization Organization) y MPEG, que es una institución
adjunta a IEC.

Los archivos MP3 contienen datos de audio comprimidos. La
codificación MP3 puede comprimir los datos de audio a
relaciones notablemente altas comprimiendo archivos de
música a una décima parte de su tamaño original. Esto es
posible manteniendo a la vez una calidad similar a la de CD. El
formato MP3 permite obtener relaciones de alta compresión
eliminando los sonidos que son inaudibles para el oído humano
o enmascarados por otros sonidos.

Método de creación de archivos MP3

Los datos de audio MP3 se comprimen mediante el software
especificado. Para obtener información detallada sobre la
creación de archivos MP3, consulte el manual del usuario del
software.
Los archivos MP3 que pueden reproducirse mediante este
dispositivo tienen la extensión “mp3”. Los archivos sin extensión
no podrán reproducirse.

Índices de muestreo y velocidades de bits de reproducción
admitidos

MP3

Índices de muestreo: 48 kHz, 44,1 kHz, 32 kHz, 24 kHz,

22,05 kHz, 16 kHz, 12 kHz,
11,025 kHz, 8 kHz

Velocidades de bits: 8 - 320 kbps

Etiquetas ID3

Este dispositivo admite las versiones 1 y 2 de la etiqueta ID3.
Si los datos de etiqueta ID3 se encuentran en un archivo MP3,
este dispositivo podrá mostrar los datos de etiqueta ID3 de
título (título de pista), de nombre de artista y de nombre de
álbum.

Este dispositivo sólo puede mostrar caracteres alfanuméricos
de un solo byte (hasta 30 para etiquetas ID3) y el subrayado. En
el caso de caracteres no admitidos, aparece “NO SUPPORT”.
La información de etiqueta puede que no se visualice
correctamente, en función del contenido.

Producción de discos MP3

Los archivos MP3 se preparan y, a continuación, se escriben en
un CD-R o CD-RW mediante un software de escritura de CD-R.
Un disco puede contener hasta 510 archivos/carpetas
(incluidas las carpetas raíz) y el número máximo de carpetas es

255.
La reproducción puede que no se realice si un disco excede las
limitaciones descritas anteriormente.

Soportes admitidos

Los soportes que puede reproducir este dispositivo son discos
CD-ROM, CD-R y CD-RW.

10-ES

Sistemas de archivo correspondientes

Este dispositivo admite discos formateados con ISO9660 nivel
1 ó 2.

En el estándar ISO9660, deben tenerse en cuenta ciertas
restricciones.

La profundidad máxima de carpeta es 8 (incluido el directorio
raíz). El número de caracteres de los nombres de carpeta/
archivo es limitado.

Los caracteres válidos para nombres de carpeta/archivo son
las letras de la A a la Z (mayúsculas), los números del 0 al 9 y
‘_’ (guión bajo).

Este dispositivo también puede reproducir discos en estándar
Joliet, Romeo, etc., y otros que cumplan con ISO9660. No
obstante, en ocasiones los nombres de archivo, carpeta, etc. no
se muestran correctamente.

Formatos admitidos

Este dispositivo admite CD-ROM XA, discos compactos de
modo mixto, mejorados (CD-Extra) y multisesión.
Este dispositivo no puede reproducir correctamente discos
grabados con Track At Once o escritura de paquete.

Orden de archivos

Los archivos se reproducen en el orden en que el software de
escritura los graba en el disco. Por tanto, el orden de
reproducción puede no ser el esperado. Compruebe el orden
de grabación en la documentación del software. El orden de
reproducción de las carpetas y archivos se muestra a
continuación.

Terminología

Velocidad de bits

Se trata de la velocidad de compresión de “sonido” especificada
para la codificación. Cuanto mayor sea la velocidad de bits, mayor
será la calidad de sonido, aunque los archivos serán más grandes.

Índice de muestreo

Este valor muestra las veces que los datos se muestrean (graban) por
segundo. Por ejemplo, los discos compactos de música utilizan un
índice de muestreo de 44,1 kHz, por lo que el nivel de sonido se
muestrea (graba) 44.100 veces por segundo. Cuanto mayor sea el
índice de muestreo, mayor será la calidad de sonido, aunque el
volumen de datos también será mayor.

Codificación

Conversión de discos compactos de música, archivos WAVE (AIFF) y
demás archivos de sonido en el formato de compresión de audio
especificado.

Etiqueta

Información sobre las canciones como los títulos, nombres de los
artistas, nombres de los álbumes, etc., escrita en archivos MP3.

Carpeta raíz

La carpeta raíz (o directorio raíz) se halla en el nivel superior del
sistema de archivos. La carpeta raíz contiene todas las carpetas y
archivos. Se crea automáticamente para todos los discos grabados.

Carpeta raíz

Carpeta Archivo MP3

* No aparecerán ni el núm. de carpeta ni el nombre de carpeta si la

carpeta no contiene ningún archivo.

11-ES

Ajuste de sonido

/ESC

AUDIO/RTN/A.SEL

SOURCE/

Ajuste de graves/agudos/balance (entre
los altavoces derechos e izquierdos)/
Fader (entre los altavoces delanteros y
traseros)/Sonoridad/Defeat

1

Pulse AUDIO/RTN varias veces para elegir el modo
que desee.

Cada vez que presione se cambia el modo, como se indica
a continuación:

SUBW*1 BASS TREBLE BAL FADER LOUD*2
DEFEAT VOLUME SUBW

Subwoofer: 0 ~ +15
Nivel de graves: –7 ~ +7
Nivel de agudos: –7 ~ +7
Balance: L15 ~ R15
Fader: R15 ~ F15
Sonoridad: ON/OFF
Defeat: ON/OFF
Volumen: 0 ~ 35

• Si no se realiza ninguna operación dentro de los 5 segundos después
de seleccionar el modo SUBW, BASS, TREBLE, BAL, FADER,
LOUD o DEFEAT, la unidad volverá automáticamente al modo
normal.

*1Cuando el modo Subwoofer está ajustado en OFF, no es posible

ajustar su nivel.

*2La sonoridad introduce una acentuación especial de bajas y altas

frecuencias a bajos niveles de escucha. Esto compensa la
sensibilidad reducida del oído humano al sonido de graves y agudos.
Esta función no puede utilizarse cuando DEFEAT está ajustado en
ON.

2

Pulse o hasta obtener el sonido deseado en
cada modo.

Si ajusta el modo Defeat en ON, la configuración previa del
modo BASS y TREBLE volverá a la configuración de
fábrica.

BAND

2

Pulse A.SEL varias veces para elegir el modo BASS.

BASS TREBLE HPF BASS

Ajuste de la frecuencia central de los
graves

3

-1 Pulse BAND para seleccionar la frecuencia central
de los graves deseada.

80Hz 100Hz 200Hz 60Hz 80Hz

Potencia los márgenes de frecuencias de graves
mostradas.

Ajuste del ancho de banda de graves

3

-2 Pulse SOURCE/ para seleccionar el ancho de
banda de graves deseado.

Cambia el ancho de banda de graves a ancho o estrecho.
Un ajuste más ancho potenciará una amplia gama de
frecuencias superiores e inferiores a la frecuencia central.
Un ajuste más estrecho potenciará sólo las frecuencias
cercanas a la frecuencia central.

Ajuste del nivel de graves

3

-3*1Pulse o para seleccionar el nivel de graves
que desee (–7~+7).

Puede potenciar o reducir el nivel de los graves.

4

Si mantiene pulsado /ESC durante al menos
2 segundos, volverá al modo normal.

• Si no se realiza ninguna operación en un espacio de 15 segundos, la

unidad vuelve al modo normal.

• Los ajustes del nivel de graves se memorizarán individualmente para

cada fuente (FM, AM, CD, etc.) hasta que se cambie el ajuste. Una
vez ajustados los valores de la frecuencia de graves y el ancho de
banda de graves para una fuente, éstos se utilizarán para todas las
demás fuentes (FM, AM, CD, etc.).

• Esta función no puede utilizarse cuando DEFEAT está ajustado en

ON.

*1El ajuste también se puede realizar pulsando AUDIO/RTN.

Consulte “Ajuste de graves/agudos/balance (entre los altavoces
derechos e izquierdos)/Fader (entre los altavoces delanteros y
traseros)/Sonoridad/Defeat” en la página 12.

Ajuste del control de agudos

Puede cambiar el énfasis de la frecuencia de agudos para crear el tono
que prefiera.

Ajuste del control de graves

Puede cambiar el énfasis de la frecuencia de graves para crear el tono
que prefiera.

1

Para activar o desactivar el ajuste de sonido,
mantenga pulsado A.SEL durante, al menos,
2 segundos.

12-ES

1

Para activar o desactivar el ajuste de sonido,
mantenga pulsado A.SEL durante, al menos,
2 segundos.

2

Pulse A.SEL varias veces para elegir el modo
TREBLE.

BASS TREBLE HPF BASS

Ajuste de la frecuencia central de los
agudos

3

-1 Pulse BAND para seleccionar la frecuencia central
de los agudos deseada.

10,0kHz 12,5kHz 15,0kHz 17,5kHz 10,0kHz

Potencia los márgenes de frecuencias de agudos
mostradas.

Ajuste del nivel de los agudos

3

-2*2Pulse o para seleccionar el nivel de agudos
que desee (–7~+7).

Puede potenciar el nivel de los agudos.

4

Si mantiene pulsado /ESC durante al menos
2 segundos, volverá al modo normal.

• Si no se realiza ninguna operación en un espacio de 15 segundos, la

unidad vuelve al modo normal.

• Los ajustes del nivel de agudos se memorizarán individualmente

para cada fuente (FM, AM, CD, etc.) hasta que se cambie el ajuste.
Una vez ajustados los valores de la frecuencia de agudos para una
fuente, éstos se utilizarán para todas las demás fuentes (FM, AM,
CD, etc.).

• Esta función no puede utilizarse cuando DEFEAT está ajustado en

ON.

*2El ajuste también se puede realizar pulsando AUDIO/RTN.

Consulte “Ajuste de graves/agudos/balance (entre los altavoces
derechos e izquierdos)/Fader (entre los altavoces delanteros y
traseros)/Sonoridad/Defeat” en la página 12.

Ajuste del filtro de paso alto

El filtro de paso alto de esta unidad puede ajustarse según sus
preferencias.

1

Para activar o desactivar el ajuste de sonido,
mantenga pulsado A.SEL durante, al menos,
2 segundos.

2

Pulse A.SEL varias veces para elegir el modo HPF.

BASS TREBLE HPF BASS

3

Pulse o para seleccionar la frecuencia HPF
deseada.

OFF 80Hz 120Hz 160Hz

4

Si mantiene pulsado /ESC durante al menos
2 segundos, volverá al modo normal.

• Si no se realiza ninguna operación en un espacio de 15 segundos, la

unidad vuelve al modo normal.

• Esta función no puede utilizarse cuando DEFEAT está ajustado en

ON.

Otras funciones

TITLE

Visualización de texto

La información de texto, como el título de discos y canciones, aparecerá
al reproducir discos compactos compatibles con texto. También es
posible mostrar el nombre de la carpeta, del archivo y la etiqueta, etc.
mientras se reproducen archivos MP3.

Pulse TITLE.

El visualizador cambiará cada vez que presione el botón.

• Si desea cambiar el visualizador cuando Text Scroll esté configurado

en MANU, pulse TITLE mientras el texto se desplaza. Si el
desplazamiento se ha completado, pulse TITLE para desplazar de
nuevo el texto.

Visualizador en modo Radio:

FRECUENCIA RELOJ FRECUENCIA

Visualizador en modo de CD:

NÚM. PISTA/TIEMPO TRANSCURRIDO
NÚM. PISTA/RELOJ TEXTO (NOMBRE DISCO)*
TEXTO (NOMBRE PISTA)*
NÚM. PISTA/TIEMPO TRANSCURRIDO

Visualizador en modo MP3:

NÚM. ARCH./TIEMPO TRANSCURRIDO
NÚM. CARPETA/NÚM. ARCH.
NÚM. ARCH./RELOJ NOMBRE CARPETA
NOMBRE ARCH. NOMBRE ARTISTA*
NOMBRE ÁLBUM*
NÚM. ARCH./TIEMPO TRANSCURRIDO

*1Se muestra durante la reproducción de un disco con texto CD.
*2Etiqueta ID3

Si un archivo MP3 contiene información de etiqueta ID3, se
mostrará toda la información de dichas etiquetas (por ejemplo, el
nombre de pista, de artista o de álbum). Los demás datos de la
etiqueta se obviarán.

1

2

2

NOMBRE CANCIÓN*2

1

13-ES

Acerca del visualizador

Cuando aparezca el texto, se iluminarán los indicadores
siguientes en función del modo.

Indicador/

Modo

Modo CD Modo MP3 Modo iPod

––

Nombre de
carpeta*2
mostrado

SETUP

Puede personalizar con flexibilidad la unidad para que se ajuste a sus
propias preferencias de utilización. Desde el menú SETUP es posible
ajustar las preferencias de sonido, visuales, etc.

//ENT

––

––

Texto (nombre
de disco*3)
mostrado

Texto (nombre
de pista*3)
mostrado

*1Información de etiqueta

Si no existe información de etiqueta, aparece “ARTIST”/“ALBUM”/

“SONG”.
*2La carpeta raíz aparece como “FOLDER”.
*3Si no existe texto (Nombre de disco o de pista), aparece “DISC

TEXT”/“TRACK TEXT”.

Acerca de “Text”

Texto :

Los CD compatibles con texto contienen texto informativo como
el nombre del disco y el nombre de las pistas. Este texto
informativo se denomina “texto”.

• Dependiendo del tipo de caracteres, algunos caracteres podrán no

visualizarse correctamente con este aparato.

• El mensaje “NO SUPPORT” aparecerá si la información de texto

deseada no se puede mostrar en la unidad.

• La información de texto o de etiqueta puede que no se visualice

correctamente, en función del contenido.

Nombre de
artista*1
mostrado

Nombre de
álbum*1
mostrado

Nombre de
canción*1 /
Nombre de
archivo
mostrado

Nombre de
artista*1
mostrado

Nombre de
álbum*1
mostrado

Nombre de
canción*1
mostrado

Visualización de la hora

Pulse TITLE varias veces hasta que aparezca la hora.

Cada vez que pulse el botón, la pantalla cambiará.
Para obtener más información, consulte “Visualización de texto”
en la página 13.

• Si selecciona cualquier función del sintonizador o del CD mientras

se encuentra en modo de prioridad del reloj, la visualización de la

hora se interrumpirá momentáneamente. La función seleccionada se

mostrará durante unos 5 segundos antes de que vuelva a aparecer la

visualización de la hora.

• Cuando la alimentación esté desconectada pero la llave de contacto

esté en la posición ON, pulse TITLE para ver o desactivar la hora.

AUDIO/RTN

Siga los pasos de 1 a 4 para seleccionar uno de los
modos de SETUP que desee modificar. Consulte la
sección correspondiente a continuación si desea más
información sobre el elemento de SETUP
seleccionado.

1

Mantenga pulsado MUTE/SETUP durante al menos
2 segundos para activar el modo SETUP.

2

Pulse o para seleccionar el menú SETUP que
desee y, a continuación, pulse / /ENT.

(por ejemplo, seleccione SUBWOOFER)

DIMMER SUBWOOFER (SUBW SYS) *1
CLOCK ADJ*
TEXT SCR POWER IC DEMO DIMMER

*1Sólo se muestra si SUBW está ajustado en ON.
*2Consulte “Ajuste de la hora” (página 7).

3

Pulse o para cambiar el ajuste.

(por ejemplo, seleccione SUBW ON o SUBW OFF).

4

Si mantiene pulsado MUTE/SETUP durante, al
menos, 2 segundos, volverá al modo normal.

• Pulse AUD IO/RTN para regresar al modo anterior.

• Si no se realiza ninguna operación en un espacio de 60 segundos, la

unidad vuelve al modo normal.

MUTE/SETUP

2

PLAY MODE SCROLLTYPE

Preferencias de sonido

Activación y desactivación del subwoofer

SUBW ON (ajuste inicial) / SUBW OFF

Cuando el subwoofer está activado, lleve a cabo los pasos que se
muestran más adelante para ajustar el nivel de salida del subwoofer.

1 En modo normal, pulse AUDIO/RTN varias veces para

seleccionar el modo SUBW.

SUBW BASS TREBLE BAL FADER LOUD
DEFEAT VOLUME SUBW

2 Ajuste el nivel pulsando o .

14-ES

Ajuste del sistema de subwoofer

SUBW SYS 1 (ajuste inicial) / SUBW SYS 2

Seleccione SYS 1 o SYS 2 para obtener el efecto subwoofer deseado.

SUBW SYS 1: El efecto de subwoofer depende del ajuste

principal de volumen.

SUBW SYS 2: El efecto de subwoofer es independiente del

ajuste principal de volumen. Por ejemplo, incluso
si el volumen está bajo, el subwoofer seguirá
funcionando.

Preferencias visuales

Control de atenuación

DIM AUTO (ajuste inicial) / DIM MANUAL

Establezca el control DIMMER en AUTO para atenuar el brillo de la
unidad con las luces del coche encendidas. Este modo resulta útil si cree
que, tras ajustar el nivel de oscurecimiento de la unidad, aún brilla
demasiado por la noche.

Ajuste de tipo de desplazamiento

SCR TYPE1 / SCR TYPE2 (ajuste inicial)

Es posible seleccionar entre dos métodos de desplazamiento.
Seleccione el tipo de desplazamiento que prefiera.

SCR TYPE1: Los caracteres se desplazan de derecha a

izquierda, uno por uno.

SCR TYPE2: Las palabras se escriben de izquierda a

derecha, de carácter en carácter. Cuando la
pantalla está llena, se borra y el resto de
palabras aparecen del mismo modo hasta
que se hayan mostrado todas las palabras
del título.

Ajuste del desplazamiento (TEXT SCR)

SCR AUTO / SCR MANU (ajuste inicial)

Este reproductor de CD puede desplazarse por el disco y los nombres de
pista grabados en discos CD-TEXT, así como por la información de
texto de los archivos, nombres de carpetas y etiquetas MP3.

SCR AUTO: La información de texto del CD, de los

nombres de carpetas y archivos y de las
etiquetas se desplaza automáticamente.

SCR MANU: El visualizador se desplaza cuando se carga

un disco, cuando cambia una pista, etc.

• La unidad desplaza los nombres del texto del CD, los nombres de las

carpetas, archivos y etiquetas.

Demostración

DEMO ON / DEMO OFF (ajuste inicial)

Esta unidad cuenta con una función de demostración que incluye
visualización.

• Para salir del modo Demo, ajústelo en DEMO OFF.

CD-DA: Sólo es posible reproducir los datos de CD de la

CDDA/MP3: Pueden reproducirse datos de CD, archivos MP3

sesión 1.

en modo mixto y discos multisesión.

• Realice este ajuste antes de insertar un disco. Si ya hay un disco

insertado, quítelo primero.

Dispositivo externo

Conexión a un amplificador externo (POWER IC)

POW ON (ajuste inicial) / POW OFF

Al conectar un amplificador externo, la calidad del sonido mejora al
desactivarse la fuente de alimentación del amplificador incorporado.

POW OFF: Utilice este modo cuando la salida de esta

POW ON: Los altavoces reciben la señal desde el

ALTAVOZ
DERECHO DELANTERO

ALTAVOZ
POSTERIOR DERECHO

ALTAVOZ
POSTERIOR IZQUIERDO

ALTAVOZ
DELANTERO IZQUIERDO

• Cuando la salida está establecida en OFF, el sistema no produce ni

reproduce ningún sonido.

unidad se utilice para conectar un
amplificador externo. Con este ajuste, el
amplificador interno principal de la unidad se
apagará y no podrá accionar los altavoces.

Delantero

Amplificador

amplificador incorporado.

izquierdo
Delantero

derecho

Altavoces

Delantero
derecho

Posterior
derecho

Posterior
izquierdo

Delantero
izquierdo

MP3

Reproducción de datos MP3 (PLAY MODE)

CD-DA (ajuste inicial) / CDDA/MP3

Esta unidad puede reproducir CD que contengan datos tanto de CD
como de MP3 (creados en el formato Enhanced CD o CD Extra). Sin
embargo, en algunos casos, la reproducción de un CD en formato
Enhanced CD puede resultar complicada. Para estos casos, puede
seleccionar la reproducción de una sola sesión de datos de CD. Si un
disco contiene datos de CD y MP3, la reproducción comenzará por la
parte de datos de CD del disco.

15-ES

iPod® (opcional)

//ENT

/ESC

AUDIO/RTN

Puede conectar un iPod® a esta unidad mediante el cable de conexión
exclusivo ALPINE FULL SPEED™ (KCE-422i) (vendido por
separado). Si la unidad está conectada mediante el cable, los controles
del iPod no están operativos.

iPod que pueden utilizarse con esta unidad

• Puede utilizar la unidad con un iPod, iPod photo, iPod minis o

iPod nano de cuarta generación y superior. Sin embargo, no
puede utilizar ipod shuffle.

• Los iPod de rueda táctil o de rueda de desplazamiento sin el

conector de acople no se pueden conectar a la unidad.

• La unidad se puede utilizar con las siguientes versiones de

iPod. No se garantiza el correcto funcionamiento de
versiones anteriores.

iPod de cuarta generación: versión 3.1.1
iPod de tercera generación: versión 1.1.2
iPod photo: versión 1. 2.1
iPod mini: versión 1. 4.1
iPod nano: versión 1.2

• La unidad no se puede utilizar con versiones de software

anteriores a “2006-06-28”. Para obtener información
detallada acerca de la “Actualización del software de iPod”,
consulte el manual de instrucciones de iPod.

SOURCE/

1

Botones de
memorización
(del 1 al 6)

2

Reproducción

1

Pulse SOURCE/ para cambiar al modo iPod.

2

Pulse o para seleccionar la canción
deseada.

Para volver al principio de la canción actual:

Pulse .

Retroceso rápido de la canción actual:

Mantenga pulsado .

Para avanzar al principio de la siguiente canción:

Pulse .

Avance rápido de la canción actual:

Mantenga pulsado .

6

4

5

TITLE

3

Para hacer una pausa en la reproducción, pulse

/ /ENT.

Si vuelve a pulsar //ENT, volverá a activarse la
reproducción.

• Si se reproducía una canción en el iPod mientras estaba conectado a

la unidad, continuará reproduciéndose a partir del punto en que se
interrumpió al desconectarse.

Búsqueda de la canción deseada

Un iPod puede contener cientos de canciones. Mediante el uso de
información de etiqueta y la organización de las canciones en listas de
reproducción, las funciones de búsqueda de la unidad pueden buscar las
canciones fácilmente.
Cada categoría musical tiene su propia jerarquía individual. Utilice el
modo de búsqueda Lista de reproducción/Artista/Álbum/Canción/
Podcast/Género/Compositor para restringir las búsquedas, según la
tabla siguiente.

Jerarquía 1 Jerarquía 2 Jerarquía 3 Jerarquía 4

Lista de

reproducción

Artista* Álbum* Canción —

Álbum* Canción — —

Canción — — —

Podcast Episodio — —

Género* Artista* Álbum* Canción

Compositor* Álbum* Canción —

Por ejemplo: búsqueda por nombre de artista
El ejemplo siguiente muestra cómo se realiza una búsqueda por
ARTIST. Puede utilizarse otro modo de búsqueda para la misma
operación, aunque la jerarquía será diferente.

1

Pulse /ESC para activar el modo de selección de
búsqueda.

2

Pulse y para seleccionar el módo de búsqueda
por ARTIST y, a continuación, pulse / /ENT.

PLAYLIST ARTIST ALBUM SONG PODCAST

GENRE COMPOSER PLAYLIST

3

Pulse y para seleccionar el artista que desee y,
a continuación, pulse / /ENT.

4

Pulse y para seleccionar el álbum que desee y,
a continuación, pulse / /

Canción — —

ENT

.

16-ES

5

Pulse el codificador y para seleccionar la
canción que desee y, a continuación, pulse
//ENT.

• Tras mantener pulsado / /ENT por lo menos 2 segundos en cada

jerarquía (salvo en CANCIÓN), todas las canciones de la jerarquía

seleccionada se reproducirán.

• Tras seleccionar [ALL] en el modo de búsqueda con “*,” mantenga

pulsado / /ENT por lo menos 2 segundos para reproducir todas

las canciones en el iPod o en el modo de búsqueda seleccionado.

• En el modo de búsqueda, si mantiene pulsado /ESC durante, al

menos, 2 segundos o no se realiza ninguna operación durante 10

segundos, el modo de búsqueda se cancela.

• Si pulsa AUDIO/RTN en modo de búsqueda, volverá al modo

anterior.

• Durante la reproducción en modo M.I.X. no se pueden realizar

búsquedas.

• “NO SONG” aparecerá si no existen canciones en la lista de

reproducción seleccionada en el modo de búsqueda PLAYLIST.

• “NO PODCAST” aparecerá si no existen datos de podcast en el iPod

en el modo de búsqueda PODCAST.

• Si se ha seleccionado “el nombre de iPod” almacenado en el iPod en

el modo de búsqueda por lista de reproducción deseado y si se pulsa

//ENT, podrá buscar todas las canciones del iPod. Además, si
mantiene pulsado / /ENT durante por lo menos 2 segundos, se
reproducen todas las canciones del iPod.

• En función del iPod, la búsqueda por podcast no es compatible.

• Si se pulsa algún botón de memorización (del 1 al 6) en el modo de

búsqueda, puede realizarse una búsqueda rápidamente saltando
hasta la ubicación especificada. Para más información, consulte
“Función de búsqueda directa” en la página 17.

Función de búsqueda directa

Puede utilizar la función de búsqueda directa de la unidad para buscar
álbumes, canciones, etc. de forma más eficaz. En el modo Lista de
reproducción/Artista/Álbum/Canción/Podcast/Género/Compositor,
encontrará cualquier canción rápidamente.

En el modo de búsqueda, pulse cualquier botón de
memorización (del 1 al 6) para saltar rápidamente un

porcentaje designado del contenido de la canción.

Ejemplo de búsqueda en modo Song:
Si el iPod contiene 100 canciones, estarán divididas en 6 grupos
mediante porcentajes (que se muestran a continuación). Estos
grupos se asignan a los botones de memorización (del 1 al 6).

Ejemplo 1:
Supongamos que la canción que busca está ubicada hacia
la mitad (50%) de la biblioteca: pulse el botón 4 para saltar
hasta la canción 50 y pulse o para encontrar la
canción que desea.

Ejemplo 2:
Supongamos que la canción que busca está ubicada hacia
el final (83%) de la biblioteca: pulse el botón 6 para saltar
hasta la canción 83 y pulse o para encontrar la
canción que desea.

Las 100 canciones (100%)

0% 17% 33% 50% 67% 83%

Botones de

memorización

Canciones

123456

Primera
canción

17a

canción

33a

canción

50a

canción

67a

canción

83a

canción

Selección de Lista de reproducción/
Artista/Álbum/Podcast/Género/
Compositor

Se puede cambiar de un modo fácil la Lista de reproducción/Artista/
Álbum/Podcast/Género/Compositor.
Por ejemplo, si escucha una canción de un álbum seleccionado, el
álbum se puede cambiar.

Pulse 1 o 2 para seleccionar la Lista de
reproducción/Artista/Álbum/Podcast/Género/
Compositor que desee.

• Si se ha utilizado el modo de búsqueda de canciones para

seleccionar una canción, esta función no estará activa.

• Si se ha seleccionado un álbum durante la búsqueda de un artista,

también pueden buscarse otros álbumes del mismo artista.

• Esta función está inactiva durante la reproducción aleatoria

(M.I.X.).

Reproducción aleatoria (M.I.X.)

La función aleatoria del iPod aparece como M.I.X. en esta unidad.

Reproducir álbumes de forma aleatoria:

Las canciones de cada álbum se reproducen en el orden
correcto. Al finalizar todas las canciones del álbum, se
selecciona el siguiente álbum de forma aleatoria. El mismo
proceso continúa hasta que se han reproducido todos los
álbumes.

Reproducir canciones de forma aleatoria:

La reproducción aleatoria de canciones reproduce las
canciones de una categoría seleccionada (lista de
reproducción, álbum, etc.). Las canciones de dicha categoría se
reproducen sólo una vez hasta que todas las canciones se
hayan reproducido.

1

Pulse 5 .

Las canciones se reproducen en secuencia aleatoria.

M.I.X. M.I.X. (off) M.I.X.
(Reproducir
álbumes de

forma aleatoria)

2

Para cancelar la reproducción M.I.X., seleccione (off)
con el mismo procedimiento que se describió antes.

• Si se ha seleccionado una canción en el modo de búsqueda por

álbum antes de seleccionar la reproducción M.I.X., las canciones no
se reproducirán de forma aleatoria aunque se haya seleccionado
Reproducir álbum en forma aleatoria.

Reproducir todo de forma aleatoria:

La reproducción de todo de forma aleatoria reproduce todas las
canciones del iPod de forma aleatoria. Las canciones no se
vuelven a reproducir hasta que todas se han reproducido.

1

Pulse 6.

Las canciones se reproducen en secuencia aleatoria.
M.I.X. .(off) M.I.X.

(Reproducir
todo de forma
aleatoria)

2

Para cancelar la reproducción M.I.X., seleccione (off)
con el mismo procedimiento que se describió antes.

• Si Shuffle ALL está seleccionado, se cancelan las canciones

seleccionadas que se reprodujeron en el modo de búsqueda.

(Reproducir
canciones de
forma aleatoria)

17-ES

Repetición de reproducción

Sólo está disponible la opción de repetición única para el iPod.

Repetición única:

Una sola canción se reproduce de forma repetida.

1

Pulse 4.

Se reproducirá repetidamente la canción.
RPT (off) RPT

(Repetición única)

2

Para cancelar el modo de repetición, seleccione (off)
con el mismo procedimiento que se describió antes.

• Durante la reproducción en modo de repetición, no se podrán

seleccionar más canciones pulsando o .

Visualización de texto

Puede visualizar la información de la etiqueta de una canción en el
reproductor iPod.

Pulse TITLE.

Cada vez que pulse el botón, la pantalla cambiará.

• Si desea cambiar el visualizador cuando Text Scroll esté configurado

en MANU, pulse TITLE mientras el texto se desplaza. Si el
desplazamiento se ha completado, pulse TITLE para desplazar de
nuevo el texto.

NÚM. PISTA./TIEMPO TRANSCURRIDO
NÚM. PISTA/RELOJ NOMBRE ARTISTA*
NOMBRE ÁLBUM* TÍTULO CANCIÓN*
NÚM. PISTA/TIEMPO TRANSCURRIDO

* Información de etiquetas

Aparece “ARTIST”/“ALBUM”/“SONG” si no hay información de
etiqueta disponible.

• Sólo se pueden mostrar caracteres alfanuméricos (ASCII).

• Si el nombre del artista, álbum o canción creados en iTunes tiene

demasiados caracteres, es posible que no se reproduzcan las
canciones cuando estén conectadas al adaptador. Por tanto, se
recomienda un máximo de 250 caracteres. El número máximo de
caracteres de la unidad principal es 64 (64 bytes).

• Es posible que algunos caracteres no se visualicen correctamente.

• Aparece “NO SUPPORT” cuando la información del texto no sea

compatible con esta unidad.

18-ES

Información

En caso de dificultad

Si surge algún problema, apague la unidad y vuelva a encenderla. Si la
unidad sigue sin funcionar correctamente, compruebe los puntos que
aparecen en la lista siguiente. Esta guía le ayudará a aislar el problema
si la unidad no funciona. Si el problema persiste, compruebe si el resto
de su sistema está adecuadamente conectado o consulte a un proveedor
autorizado por Alpine.

Cuestiones básicas

En la pantalla no aparece ningún elemento o función.

• La llave de encendido del automóvil está en OFF.

- Si ha realizado las conexiones de acuerdo con las
instrucciones, la unidad no funcionará con la llave de
encendido en OFF.

• Las conexiones del conductor de alimentación (rojo) y el
conductor de batería (amarillo) no son adecuadas.

- Compruebe las conexiones del conductor de alimentación y el

conductor de batería.

• Fusible quemado.

- Compruebe el fusible de la unidad. Si fuera necesario,

cámbielo por otro del valor apropiado.

• El microordenador interno funciona mal a causa de
interferencias, ruido, etc.

- Presione el interruptor RESET con un bolígrafo u otro objeto

puntiagudo.

Radio

No se recibe ninguna emisora.

• La antena no está conectada o el cable está desconectado.

- Asegúrese de que la antena está correctamente conectada;

cambie la antena o el cable si es necesario.

No se pueden sintonizar emisoras en el modo de
búsqueda.

• Se encuentra en un área de recepción débil.

- Compruebe si el sintonizador está en el modo DX.

• Si se encuentra en una zona de señal intensa, es posible que la
antena no esté puesta a tierra o conectada adecuadamente.

- Compruebe las conexiones de la antena, si está bien conectada

a tierra y si la ubicación de montaje es correcta.

• Es posible que la longitud de la antena no sea adecuada.

- Compruebe si la antena está completamente desplegada. Si

está rota, reemplácela por otra nueva.

La emisión es ruidosa.

• Es posible que la longitud de la antena no sea adecuada.

- Extienda completamente la antena. Si está rota, reemplácela

por otra.

• La antena está mal conectada a tierra.

- Compruebe si la antena está bien conectada a tierra y si la

ubicación de montaje es correcta.

CD

El reproductor de CD no funciona.

• Se encuentra por encima del rango de temperatura para CD, de
+50°C.

- Deje que se enfríe la temperatura en el interior (o en el

maletero) del vehículo.

El sonido de reproducción de un CD oscila.

• Condensación de humedad en el módulo de CD.

- Espere el tiempo necesario para que se evapore la humedad

(aproximadamente 1 hora).

No es posible insertar CD.

• Ya hay un CD en el reproductor de CD.

- Expulse el CD y retírelo.

• El CD no está correctamente insertado.

- Asegúrese de insertar el CD de acuerdo con las instrucciones

de la sección Funcionamiento del reproductor de CD.

El CD no avanza ni retrocede.

• El CD está dañado.

- Extraiga el CD y tírelo. La utilización de un CD dañado en la

unidad podría averiar el mecanismo.

El sonido salta debido a las vibraciones.

• Montaje inadecuado de la unidad.

- Vuelva a montar la unidad firmemente.

• El disco está muy sucio.

- Limpie el disco.

• El disco está rayado.

- Cambie el disco.

• La lente del transductor está sucia.

- No utilice cualquier disco limpiador de lentes disponible en el

mercado. Consulte con su distribuidor de Alpine más cercano.

El sonido salta sin haber vibraciones.

• El disco está sucio o rayado.

- Limpie el disco. Los discos dañados deberán reemplazarse.

Aparece Error (sólo reproductor de CD integrado).

• Error mecánico.

- Pulse . Una vez que desaparezca la indicación de error,

introduzca de nuevo el disco. Si el problema no desaparece
mediante la solución mencionada, consulte con el proveedor
Alpine más próximo.

No es posible reproducir el CD-R/CD-RW.

• No se ha realizado la sesión de cierre (finalización).

- Finalice el disco y vuelva a intentar reproducirlo.

MP3

MP3 no se reproduce.

• Se ha producido un error de escritura. El formato de CD no es
compatible.

- Compruebe que el CD se ha grabado en un formato

compatible. Consulte “Acerca de MP3” (página 10-11) y
vuelva a grabar en el formato compatible con este dispositivo.

19-ES

Audio

No sale el sonido por los altavoces.

• La unidad no recibe señal del amplificador interno.

- POWER IC está en “POW ON” (página 15).

iPod

El iPod no puede reproducir y no emite ningún sonido.

• El iPod no se ha reconocido.

- Reinicie esta unidad y el iPod. Consulte “Puesta en
funcionamiento inicial del sistema” (página 6). Para reiniciar el
iPod, consulte el Manual del propietario del iPod.

Indicaciones para el reproductor de CD

• Se ha activado el circuito protector debido a la alta temperatura.

- El indicador desaparecerá cuando la temperatura vuelva al
rango de funcionamiento normal.

Indicación para el modo iPod

• El iPod no está conectado.

- Verifique que el reproductor iPod esté debidamente conectado
(consulte “Conexiones”).
Compruebe que el cable no esté doblado en exceso.

• El reproductor iPod no contiene ninguna canción.

- Descargue canciones en el reproductor iPod y conéctelo a la
unidad.

• No hay datos de podcast en el iPod.

- Descargue datos de podcast en el iPod y conéctelo a la unidad.

• No se ha insertado ningún CD.

-Inserte un CD.

• Aunque hay un disco introducido, aparece la indicación “NO
DISC” y la unidad no reproduce ni expulsa el disco.

- Extraiga el disco siguiendo estos pasos:

Presione el botón y manténgalo presionado durante, al
menos, 2 segundos.
Si el disco no se expulsa, consulte a un distribuidor de Alpine.

• Error del mecanismo.

1) Presione el botón y expulse el CD.

Si el disco no sale, consulte a su distribuidor Alpine.

2) Si la indicación de error no desaparece después de expulsar el

CD, vuelva a pulsar el botón .
Si la indicación de error no desaparece después de pulsar el
botón unas cuantas veces, consulte a su distribuidor
Alpine.

• Cuando aparece “ERROR”:

Si no se puede expulsar el disco presionado el botón , presione el
interruptor RESET (consulte página 6) y presione el botón de
nuevo.
Si el disco no se expulsa, consulte a un distribuidor de Alpine.

• Se utiliza un índice de muestreo/velocidad de bits no compatible
con la unidad.

- Utilice un índice de muestreo/velocidad de bits compatible con

la unidad.

• Error de comunicación

- Apague la llave de contacto y ajuste la unidad en ON de nuevo.

- Compruebe la pantalla volviendo a conectar el reproductor
iPod y la unidad mediante el cable de iPod.

• Se debe a que la versión de software del iPod no es compatible
con la unidad.

- Actualice la versión de software del iPod a una compatible con

la unidad.

20-ES

Especificaciones

SECCIÓN DEL SINTONIZADOR FM

Rango de sintonía 87,7-107,9 MHz
Sensibilidad útil en modo
monoaural 9,3 dBf (0,8 µV/75 ohmios)
Sensibilidad de silenciamiento de
50 dB 13,5 dBf (1,3 µV/75 ohmios)
Selectividad de canal alternativo 80 dB
Relación de señal de ruido 65 dB
Separación estéreo 35 dB
Relación de captura 2,0 dB

SECCIÓN DE SINTONIZACIÓN DE AM

Rango de sintonía 530-1.710 kHz
Sensibilidad (Norma IEC) 22,5 µV/27 dB

SECCIÓN DEL REPRODUCTOR DE CD

Respuesta de frecuencia 5-20.000 Hz (±1 dB)
Fluctuación y trémolo
(% WRMS) Por debajo de los límites

medibles
Distorsión armónica total 0,008% (a 1 kHz)
Gama dinámica 95 dB (a 1 kHz)
Relación de señal de ruido 105 dB
Separación de canales 85 dB (a 1 kHz)

RECEPCIÓN

Longitud de onda 795 nm
Potencia de láser CLASS I

GENERAL

Alimentación 14,4 V CC

Salida de alimentación 16 W RMS × 4*

* Calificaciones del amplificador primario de acuerdo con la
norma CEA-2006

• Salida de alimentación: medida a 4 ohmios y 1%
THD+N

• Señal/Ruido: 80 dBA (referencia: 1 W en 4 ohmios)

Tensión de salida de
preamplificación máxima 2 V/10 k ohmios

Graves ±14 dB a 100 Hz
Agudos ±14 dB a 10 kHz
Peso 1,6 kg

(11-16 V margen permisible)

TAMAÑO DEL CHASIS

Anchura 178 mm
Altura 50 mm
Profundidad 161 mm

TAMAÑO DE LA PIEZA FRONTAL

Anchura 170 mm
Altura 46 mm
Profundidad 18 mm

• Debido a la mejora continua del producto, las especificaciones y el

diseño están sujetos a cambios sin previo aviso.

21-ES

Ubicación y conexiones

Antes de instalar o conectar la unidad, lea atentamente
lo siguiente y las páginas 3 y 5 de este manual para
emplearla adecuadamente.

Advertencia

REALICE LAS CONEXIONES CORRECTAMENTE.

Una conexión incorrecta puede producir un incendio o dañar el equipo.

UTILICE LA UNIDAD SOLAMENTE EN VEHÍCULOS QUE
TENGAN 12 VOLTIOS CON NEGATIVO A MASA.

(Consulte a su distribuidor en caso de duda.) De no ser así, podría
ocasionar un incendio, etc.

ANTES DE EFECTUAR EL CABLEADO, DESCONECTE EL
CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA.

De no hacerlo así, podría ocasionar una descarga eléctrica o heridas
debido a cortocircuitos eléctricos.

IMPIDA QUE LOS CABLES SE ENREDEN CON LOS OBJETOS
SITUADOS ALREDEDOR.

Disponga la instalación eléctrica y los cables conforme a lo descrito
en el manual para evitar obstáculos durante la conducción. Los
cables que obstaculizan la conducción o que cuelgan de partes del
vehículo como el volante de dirección, la palanca de cambios, los
pedales de freno, etc., se consideran extremadamente peligrosos.

NO EMPALME CABLES ELÉCTRICOS.

Nunca corte el aislamiento de un cable para suministrar energía a
otro equipo. Esto hace que la capacidad portadora del cable se supere
y puede ser la causa de incendios o descargas eléctricas.

EVITE DAÑAR LOS TUBOS Y EL CABLEADO CUANDO
TALADRE AGUJEROS.

Si taladra agujeros en el chasis durante la instalación, tome las
precauciones necesarias para no rozar, dañar u obstruir los tubos, las
tuberías de combustible, los depósitos o el cableado eléctrico. De lo
contrario, podría provocar un incendio.

NO UTILICE TUERCAS O PERNOS EN EL SISTEMA DE FRENOS
O DE DIRECCIÓN PARA REALIZAR LAS CONEXIONES A MASA.

Los pernos o tuercas empleados en los sistemas de freno o de
dirección (o en cualquier otro sistema relacionado con la seguridad
del vehículo), o los depósitos, NUNCA deben utilizarse para
instalaciones de cableado o conexión a masa. Si utiliza tales partes
podrá incapacitar el control del vehículo y provocar un incendio, etc.

MANTENGA LOS OBJETOS PEQUEÑOS, COMO LAS PILAS,
FUERA DEL ALCANCE DE LOS NIÑOS.

La ingestión de estos objetos puede provocar lesiones graves.
Si esto ocurre, consulte con un médico inmediatamente.

NO INSTALE EL EQUIPO EN LUGARES QUE PUEDAN INTERFERIR
CON LA OPERACIÓN DEL VEHÍCULO, COMO EL VOLANTE DE
DIRECCIÓN O LA CAJA DE CAMBIOS DE VELOCIDAD.

Esto podría obstaculizar la visibilidad y dificultar el movimiento, etc.
y provocar accidentes graves.

Prudencia

CONFÍE EL CABLEADO Y LA INSTALACIÓN A PROFESIONALES.

El cableado y la instalación de este equipo requieren una
competencia y experiencia técnica confirmada. Para garantizar la
seguridad, póngase siempre en contacto con el distribuidor al que
ha comprado el equipo para confiarle estas tareas.

UTILICE LOS ACCESORIOS ESPECIFICADOS E INSTÁLELOS
CORRECTAMENTE.

Asegúrese de utilizar los accesorios especificados solamente. La
utilización de otras piezas no designadas puede ser la causa de
daños en el interior de la unidad o de una instalación incorrecta.
Las piezas pueden aflojarse, lo que, además de ser peligroso, puede
provocar averías.

DISPONGA EL CABLEADO DE FORMA QUE LOS CABLES NO
SE DOBLEN, NO SE CONTRAIGAN NI ROCEN UN BORDE
METÁLICO AFILADO.

Aleje los cables y el cableado de piezas móviles (como los raíles de
los asientos) o de bordes puntiagudos o afilados. De esta forma
evitará dobleces y daños en el cableado. Si los cables se introducen
por un orificio de metal, utilice una arandela de goma para evitar
que el borde metálico del orificio corte el aislamiento del cable.

NO INSTALE LA UNIDAD EN LUGARES MUY HÚMEDOS O
LLENOS DE POLVO.

Evite instalar la unidad en lugares con altos índices de humedad o
polvo. Si entra polvo o humedad, el equipo puede averiarse.

Precauciones

• Asegúrese de desconectar el cable del polo (–) de la batería antes
de instalar su CDE-9870. Esto reducirá las posibilidades de
averiar la unidad en caso de cortocircuito.

• Asegúrese de conectar los conductores con clave de colores
según el diagrama. Unas conexiones incorrectas pueden
ocasionar un mal funcionamiento de la unidad o pueden dañar el
sistema eléctrico del vehículo.

•

Cuando haga las conexiones al sistema eléctrico del vehículo, tenga
en cuenta los componentes que vienen instalados de fábrica (como
un computador incorporado, por ejemplo). No conecte a estos
conductores para proporcionar alimentación a esta unidad. Al
conectar el CDE-9870 a la caja de fusibles, asegúrese de que el
fusible designado para el circuito del CDE-9870 sea del amperaje
adecuado. De lo contrario, la unidad y/o el vehículo podrán sufrir
daños. Cuando tenga dudas, consulte a su distribuidor Alpine.

• El CDE-9870 emplea conectores hembra tipo RCA para la
conexión de otras unidades (ej.: amplificador) equipadas con
conectores RCA. Algunas veces será necesario usar un
adaptador para la conexión de otras unidades. En este caso,
hágase asesorar por su distribuidor autorizado Alpine.

• Asegúrese de conectar los cables negativos (–) de altavoces al
terminal de altavoces (–). Nunca conecte los cables de altavoces
de los canales derecho e izquierdo uno a otro, ni tampoco a la
carrocería del vehículo.

IMPORTANTE

Anote el número de serie de la unidad en el espacio proporcionado a
continuación y consérvelo como registro permanente. El número de
serie impreso o grabado se encuentra en la base de la unidad.

22-ES

NÚMERO DE SERIE:
FECHA DE INSTALACIÓN:
INSTALADOR:
LUGAR DE ADQUISICIÓN:

Instalación

Panel frontal
desmontable

Precaución

Cuando instale esta unidad en el vehículo, no extraiga el panel
frontal desmontable.
Si lo hace durante la instalación, podría presionar demasiado y
deformar la placa de metal que lo sujeta.

• Monte la unidad principal en un ángulo de 35 grados en relación con

el plano horizontal, desde atrás hacia adelante.

Menos de 35°

1

Manguito de montaje
(Incluido)

Salpicadero

Refuerce la unidad principal con la cinta de montaje
metálica (no suministrada). Fije el cable de tierra de
la unidad en un punto metálico desnudo con un
tornillo (

• Para el tornillo con la marca “*2”, utilice un tornillo adecuado para
la ubicación de montaje elegida.

1

*

) ya fijado al chasis del vehículo.

Conecte cada conector de entrada del amplificador
al conector de salida correspondiente de la parte
trasera del CDE-9870. Conecte el resto de los
conectores del CDE-9870 de acuerdo con las
instrucciones descritas en la sección CONEXIONES.

Deslice el CDE-9870 hacia el interior del salpicadero

3

hasta que escuche un chasquido. Eso permite
asegurarse de que la unidad queda correctamente
fijada y no se salga accidentalmente del
salpicadero. Instale el panel frontal desmontable.

Extracción

1. Extraiga el panel frontal desmontable.

2. Inserte las llaves de soporte en la unidad, a lo largo de
las guías de cada lado. Ahora puede extraer la unidad
del manguito de montaje.

Esta unidad

Llaves de soporte
(incluidas)

Placas de

*

presión

Esta unidad

* Si el manguito de montaje instalado en el salpicadero está flojo, las

placas de presión pueden doblarse un poco para solventar el
problema.

Extraiga el panel frontal desmontable (consulte la
página 6).
Extraiga el manguito de montaje de la unidad
principal (consulte “Extracción” en la página 23).

2

*

1

*

Chasis

Tornillo

Perno

Esta unidad

2

Tuerca hexagonal (M5)

Cinta
metálica de
montaje

Cable de tierra

3. Tire de la unidad hacia fuera y manténgala
desbloqueada mientras lo hace.

<VEHÍCULO JAPONÉS>

Marco Frontal

Tornillos (M5 × 8)

Esta unidad

Cable de tierra

3

*

Fije el cable de tierra de la unidad en un punto metálico desnudo con un
tornillo (*3) ya fijado al chasis del vehículo.

(incluidos)

Soporte de montaje

23-ES

Conexiones

Rosa/negro

ANTENA ELÉCTRICA

Azul

Azul/blanco

ENTRADA DE INTERRUPCIÓN DE AUDIO

ACTIVACIÓN AUTOM ÁTICA

Naranja

Rojo

ILUMINACIÓN

ENCENDIDO

Al iPod

Antena

A la antena eléctrica

Al amplificador

Al teléfono del vehículo

Al cable de iluminación del conjunto de
instrumentos

Amarillo

Negro

BATERÍA

MASA

Gris

ALTAVOZ
FRONTAL DERECHO

Gris/negro
Violeta/negro

ALTAV OZ
POSTERIOR DERECHO

Violeta
Ver de

ALTAV OZ
POSTERIOR IZQUIERDO

Verde/negro

Blanco/negro

ALTAVOZ
FRONTAL IZQUIERDO

Blanco

Llave de contacto

Altavoces

Frontal derecho

Posterior derecho

Posterior izquierdo

Frontal izquierdo

Amplificador

Batería

Altavoces

Delantero o
Subwoofers

*

24-ES

Receptáculo de la antena
Cable para antena eléctrica (Azul)

Si es necesario, conecte este cable al terminal +B de la
antena eléctrica.

• Este cable sólo debe utilizarse para controlar la antena eléctrica del

vehículo. No lo utilice para encender un amplificador o un
procesador de señales, etc.

Toma de conexión remota (Azul/blanca)

Conecte este cable al cable de control remoto del
amplificador o del procesador de señal.

Cable de entrada de interrupción audio (Rosa/negro)

Conecte este conector a la salida de interconexión de
audio de un teléfono móvil que ofrezca cortocircuitación a
tierra al recibir una llamada.

Cable de iluminación (Naranja)

Este cable puede conectarse al cable de iluminación del
grupo de instrumentos del automóvil. De esta forma se
permitirá que la luz de fondo de esta unidad se atenúe
cuando las luces del vehículo estén encendidas.

Cable de alimentación con interruptor (Encendido)
(Rojo)

Conecte este cable a un terminal abierto de la caja de
fusibles del vehículo o a otra fuente de alimentación no
utilizada que genere una potencia de (+) 12V sólo cuando
el contacto esté encendido o en posición auxiliar.

Cable de la batería (Amarillo)

Conecte este cable al borne positivo (+) de la batería del
vehículo.

Cable de tierra (Negro)

Conecte este cable a una buena toma de tierra del
vehículo. Asegúrese de realizar la conexión sólo en el metal
y de que quede perfectamente sujeto utilizando el tornillo
de chapa de metal incorporado.

Conector de alimentación de energía
Cable de salida del altavoz delantero derecho (+)

(Gris)
Cable de salida del altavoz delantero derecho (–)

(Gris/negro)
Cable de salida del altavoz trasero derecho (–)

(Violeta/negro)
Cable de salida de altavoz derecho trasero (+)

(Violeta)

Cable de salida de altavoz izquierdo trasero (+)
(Verde)

Cable de salida del altavoz trasero izquierdo (–)
(Verde/negro)

Cable de salida del altavoz delantero izquierdo (–)
(Blanco/negro)

Cable de salida de altavoz izquierdo delantero (+)
(Blanco)

Portafusibles (10 A)
Conectores de salida RCA del altavoz delatero/

Subwoofer*

ROJO (derecha) y BLANCO (izquierda).

* Cuando el modo Subwoofer está ajustado en OFF: la salida procede

de los altavoces delanteros.
Cuando el modo Subwoofer está ajustado en ON: la salida procede

del Subwoofer.

Prolongador eléctrico RCA (vendido por separado)
Conector directo del iPod

Señales de control de iPod.
Conéctelo a un iPod mediante el cable de conexión FULL
SPEEDTM (KCE-422i) (vendido por separado).

Cable de conexión FULL SPEEDTM (KCE-422i)
(vendido por separado)

Para evitar ruidos externos en el sistema de audio.

• Coloque la unidad y pase los cables a 10 cm por lo menos del conjunto de cables del automóvil.

• Mantenga los conductores de la batería lo más alejados posible de otros cables.

• Conecte el conductor de puesta a masa con seguridad a un punto metálico desnudo (si es necesario, elimine la pintura, suciedad o
grasa) del chasis del automóvil.

• Si añade un supresor de ruido opcional, conéctelo lo más lejos posible de la unidad. Su proveedor Alpine ofrece distintos supresores
de ruido; póngase en contacto con él para obtener más información.

• Su proveedor Alpine conoce la mejor forma de evitar el ruido. Solicítele más información.

25-ES

26-ES
