Alpine CDE-9846RM, CDE-9846R, CDE-9848RB User Manual [sv]

FOR CAR USE ONLY/NUR FÜR AUTOMOBIL GEBRAUCH/POUR APPLICATION AUTOMOBILE UNIQUEMENT/ PARA USO EN AUTOMÓVILES/SOLO PER L’UTILIZZO IN AUTOMOBILE/ENDAST FÖR BILBRUK

RDS MP3 CD Receiver

CDE-9848RB/CDE-9846R/

CDE-9846RM

• OWNER’S MANUAL Please read before using this equipment.

• BEDIENUNGSANLEITUNG Lesen Sie diese Bedienungsanleitung bitte vor Gebrauch des Gerätes.

• MODE D’EMPLOI Veuillez lire avant d’utiliser cet appareil.

• MANUAL DE OPERACIÓN Léalo antes de utilizar este equipo.

• ISTRUZIONI PER L’USO Si prega di leggere prima di utilizzare il attrezzatura.

• ANVÄNDARHANDLEDNING Innan du använder utrustningen bör du läsa igenom denna användarhandledning.

ALPINE ELECTRONICS MARKETING, INC.

1-1-8 Nishi Gotanda,

Shinagawa-ku,

Tokyo 141-0031, Japan

Phone 03-5496-8231

ALPINE ELECTRONICS OF AMERICA, INC.

19145 Gramercy Place, Torrance,

California 90501, U.S.A.

Phone 1-800-ALPINE-1 (1-800-257-4631)

ALPINE ELECTRONICS OF CANADA, INC.

777 Supertest Road, Toronto,

Ontario M3J 2M9, Canada

Phone 1-800-ALPINE-1 (1-800-257-4631)

Dalian Dongtai Colour Printing Technology Co., Ltd. No.24 Liaohexisan Road, Dalian Economic&Technical Development Zone, China

ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD.

161-165 Princes Highway, Hallam

Victoria 3803, Australia

Phone 03-8787-1200

ALPINE ELECTRONICS GmbH

Frankfurter Ring 117, 80807 München, Germany

Fletchamstead Highway, Coventry CV4 9TW, U.K.

B.P. 50016, 95945 Roissy Charles de Gaulle

Phone 089-32 42 640

ALPINE ELECTRONICS OF U.K. LTD.

Alpine House

Phone 0870-33 33 763

ALPINE ELECTRONICS FRANCE S.A.R.L.

(RCS PONTOISE B 338 101 280)

98, Rue de la Belle Etoile, Z.I. Paris Nord Il,

Cedex, France

Phone 01-48638989

ALPINE ITALIA S.p.A.

Viale C. Colombo 8, 20090 Trezzano

Sul Naviglio (MI), Italy

Phone 02-484781

ALPINE ELECTRONICS DE ESPAÑA, S.A.

Portal de Gamarra 36, Pabellón, 32

01013 Vitoria (Alava)-APDO 133, Spain

Phone 945-283588

ALPINE ELECTRONICS (BENELUX) GmbH

Leuvensesteenweg 510-B6,

1930 Zaventem, Belgium

Phone 02-725-13 15

Printed in China (Y)

68-04123Z33-A

Innehåll

SVENSKA

Om dessa instruktioner

VARNING

VARNING ...................................................2

FÖRSIKTIGT ............................................. 2

ATT OBSERVERA.....................................2

Komma igång

Sätta på och stänga av strömmen ...................... 5

Ta loss och sätta tillbaka frontpanelen .............. 5

Nollställning av systemet .................................. 5

Reglering av volymen ....................................... 5

Radio

Lyssna på radio ................................................. 6

Manuell lagring av förvalda stationer ............... 6

Automatisk memorering av stationsförval........ 6

Inställning av förvalda stationer........................ 6

RDS

Inställning av RDS-mottagningsläge och

mottagning av RDS-stationer ........................ 7

Återkalla förvalda RDS-stationer ..................... 7

Mottagning av regionala (lokala)

RDS-stationer ................................................ 7

PI SEEK-inställning.......................................... 8

Mottagning av trafikinformation....................... 8

PTY-mottagning (programtyp) ......................... 8

Mottagning av trafikmeddelande under

uppspelning av CD eller radio ....................... 9

Nyhetsprogram som prioritet ............................ 9

Visning av radiotext .......................................... 9

CD/MP3

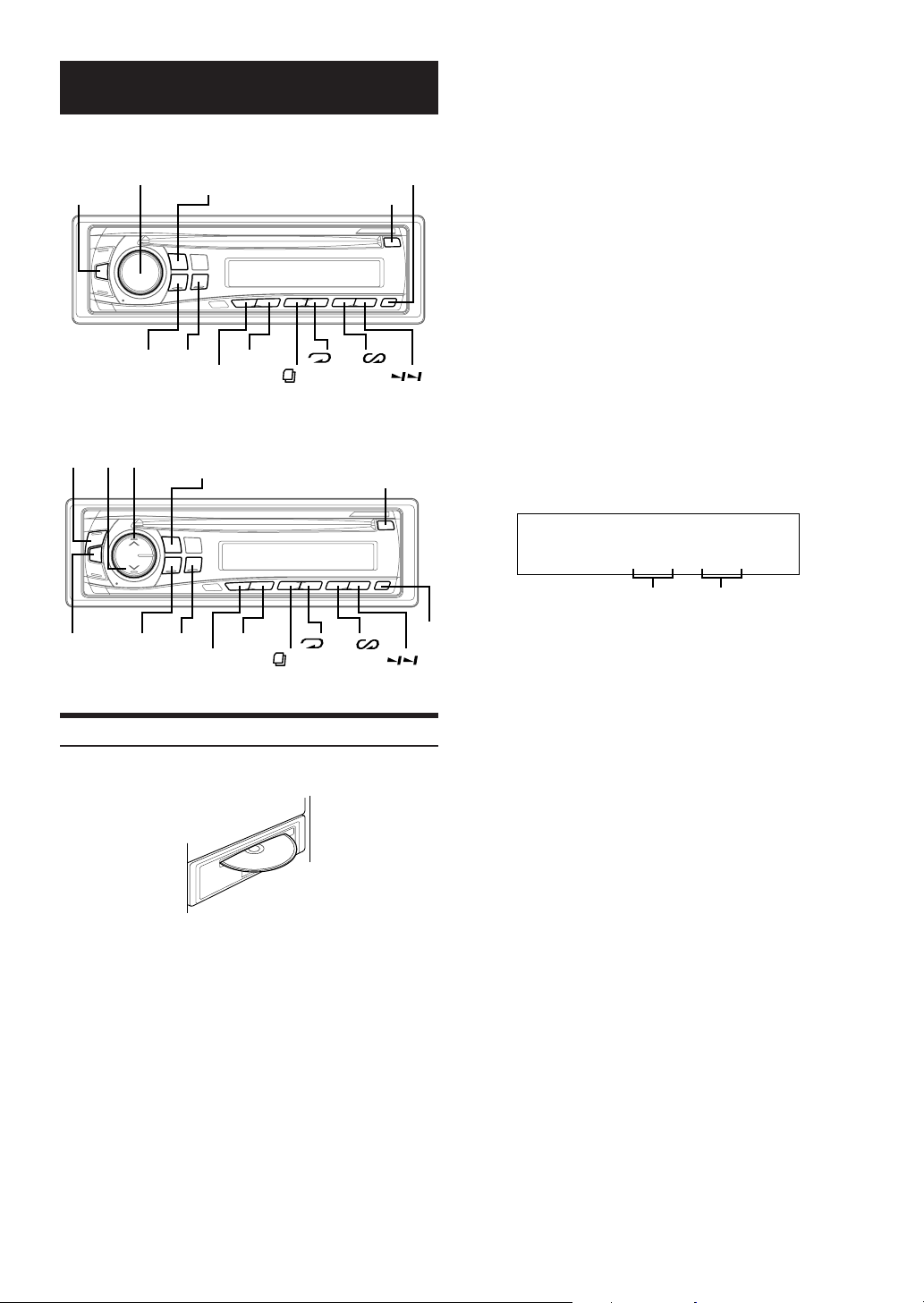

Uppspelning .................................................... 10

Upprepad uppspelning .................................... 11

M.I.X. (slumpvis uppspelning) ....................... 11

Programsökning .............................................. 11

Söka från CD-text ........................................... 11

Filsökning/Mappsökning (gäller MP3-filer) ... 11

Snabbsökning (gäller CDE-9848RB) ............. 12

Angående MP3 ............................................... 12

Ljudinställningar

Justering av bas/diskant/balans

(mellan vänster och höger)/fader

(mellan fram och bak)/defeat ...................... 13

Inställning av bas ............................................ 14

Inställning av diskant ......................................... 14

In/urkoppling av fysiologisk volymkontroll ... 14

Andra funktioner

Visning av titel/text ......................................... 15

Namnge skivor ................................................ 16

Radera skivnamn............................................. 16

Inställningar (SETUP)

Anpassade ljudinställningar

Styrning av ljudkällans signalnivå .................. 17

In- och urkoppling av subwoofer .................... 17

Anpassade visuella inställningar

Dimmerkontroll (gäller CDE-9848RB) .......... 17

Inställning för rullning av text ........................ 17

Inställning av rullningstyp .............................. 17

MP3

Uppspelning av MP3-data .............................. 17

Extern enhet

Ställa in AUX-läget (gäller CDE-9848RB) .... 17

Anslutning till en extern förstärkare ............... 17

Information

Felsökning....................................................... 18

Tekniska data .................................................. 19

Installation och anslutningar

Varning ............................................................ 20

Försiktigt ......................................................... 20

Försiktighetsåtgärde ........................................ 20

Installation ...................................................... 21

Anslutningar .................................................... 22

1-SE

Om dessa instruktioner

VARNING

Den här symbolen markerar viktig information. Ignorera inte det som sägs här, eftersom det kan leda till allvarliga olyckor, till och med med dödlig utgång.

UTFÖR ALDRIG NÅGON OPERATION SOM INNEBÄR ATT UPPMÄRKSAMHETEN DRAS BORT FRÅN KÖRNINGEN.

Stanna alltid fordonet på en säker plats innan apparaten manövreras. I annat fall kan olyckor lätt inträffa.

STÄLL IN LJUDVOLYMEN PÅ EN NIVÅ MED VILKEN DET FORTFARANDE ÄR MÖJLIGT ATT HÖRA YTTRE LJUD UNDER PÅGÅENDE KÖRNING.

Framförande av ett fordon utan att kunna höra ljud utanför fordonet kan orsaka olycka.

TAG INTE ISÄR OCH GÖR INGA ÄNDRINGAR.

Det kan resultera i en olycka, brand eller elektriska stötar.

ANVÄND BARA ENHETEN I BILAR MED 12-VOLTSYSTEM SOM HAR NEGATIV (–) JORD.

(Återförsäljaren kan hjälpa dig om du är osäker.) Felaktig anslutning kan resultera i brand, elektriska stötar eller andra skador.

FÖRVARA MINDRE FÖREMÅL, SOM T.EX. BATTERIER, UTOM RÄCKHÅLL FÖR BARN.

Om något föremål skulle sväljas, skall en läkare kontaktas omedelbart.

ANVÄND RÄTT AMPERETAL VID BYTE AV SÄKRINGAR.

Fel amperetal kan orsaka brand eller elektriska stötar.

BLOCKERA INTE VENTILATIONSÖPPNINGAR ELLER VÄRMEPANELER.

Det kan göra att värme alstras inuti apparaten, vilket kan leda till brand.

FÖRSIKTIGT

Den här symbolen markerar viktig information. Ignorera inte det som sägs här eftersom det kan leda till skador på person eller egendom.

AVBRYT GENAST ANVÄNDNING OM PROBLEM UPPSTÅR.

I annat fall kan personskador eller skador på själva enheten uppstå. Lämna apparaten till återförsäljaren för reparation.

ATT OBSERVERA

Rengöring av produkten

Använd en mjuk, torr trasa till att rengöra produkten regelbundet. Om du behöver ta bort svårare fläckar kan du blöta trasan med vatten – endast. Om du använder något annat medel vid rengöring kan detta medföra att färgen löses upp eller att plasten skadas.

Temperatur

Kontrollera att temperaturen inuti fordonet är mellan +60°C och –10°C innan bilstereon slås på.

Fuktkondensering

Det kan hända att Du märker hur CD-ljudet svänger på grund av kondensering. Om detta skulle hända, skall Du ta ut skivan ur spelaren och vänta cirka en timme så att fukten dunstar bort.

Skadad skiva

Försök inte att spela en sprucken, skev eller skadad skiva. Spelning av en skadad skiva kan allvarligt skada avspelningsmekanismen.

Underhåll

Försök inte att själv reparera bilstereon, då det uppstår problem. Kontakta istället affären där bilstereon köptes, eller närmaste Alpine-verkstad, för reparation.

DEN HÄR PRODUKTEN ÁR ENDAST AVSEDD FÖR MONTERING I BILAR MED 12 VOLTS-SYSTEM.

Annan användning kan resultera i brand, elektriska stötar eller andra skador.

STOPPA INTE IN FINGRAR, HÄNDER ELLER FRÄMMANDE FÖREMÅL I ÖPPNINGAR ELLER HÅL.

Det kan leda till personskada eller skada på utrustningen.

2-SE

ATT OBSERVERA

Försök aldrig att göra följande

Fatta aldrig tag i och drag aldrig ut skivan medan den håller på att skjutas in i spelaren med den automatiska laddningsmekanismen. Försök inte att sätta i en skiva i apparaten när dess ström är urkopplad.

Korrekt hantering

Tappa inte skivan när Du hanterar den. Håll disken runt kanterna så att du inte lämnar fingeravtryck på själva skivytan. Fäst inte tejp, papper eller etiketter på skivan. Skriv inte på skivan.

RÄTT

Isättning av skivor

Din spelare kan användas för avspelning enbart med en skiva åt gången. Gör inga försök att sätta i flera skivor. Kontrollera att skivans textförsedda sida riktas uppåt när Du sätter i en skiva. ”ERROR” visas på spelaren om du sätter i skivan på fel sätt. Tryck på RESET med ett spetsigt föremål såsom en bläckpenna om ”ERROR” fortfarande visas när skivan har satts i på rätt sätt. Spelning av en skiva på mycket ojämnt väglag kan resultera i att musikstycken hoppas över, men detta kommer inte att repa skivan eller skada spelaren.

Nya skivor

Som en skyddsåtgärd för att förhindra att CD-skivan fastnar kommer ”ERROR” att visas om skivor med ojämna ytor sätts i eller om skivor sätts i på fel sätt. När en ny skiva sätts in i skivspelaren och skjuts ut omedelbart efter att ha satts i, skall Du känna efter med ett finger i det mittre hålets kant och på skivans yttre kant. Om Du kan känna någon ojämnhet eller onormala förhållanden, kan detta göra att skivan inte kan sättas i på rätt sätt. För att avlägsna dessa ojämnheter skall Du gnugga på mitthålets kant och på den yttre kanten med en kulspetspenna eller ett liknande instrument, och sedan sätta i skivan igen.

FEL

RÄTT

Skivrengöring

Fingeravtryck, damm och smuts på skivans yta kan orsaka att CD-spelaren hoppar över melodispåren. Som rutinrengöring skall Du torka av spelytan med en ren, mjuk duk från skivan centrum ut mot dess kanter. Om skivans yta är svårt förorenad, kan Du fukta en ren, mjuk duk i en lösning av milt rengöringsmedel innan Du torkar av skivan.

Skivtillbehör

Det finns olika slags tillbehör i handeln för att skydda skivytan och för att förbättra ljudkvaliteten. Flertalet av dessa kommer emellertid att påverka tjockleken och/eller diametern på skivan. Användning av sådana tillbehör kan orsaka att skivan inte längre motsvarar standardspecifikationerna och orsaka användningsproblem. Vi rekommenderar att Du inte använder dessa slags tillbehör på skivor som spelas med Alpine CD-spelare.

Mitthål

Ojämnheter

Mitthål

Ny skiva

Ytterkant (Ojämnheter)

Angående olikformade CD-skivor

Se till att använda endast runda skivor med den här CD-spelaren, och att ovanligt utformade skivor aldrig används. Användning av speciellt utformade skivor kan orsaka skada i spelarens mekanism.

Angående monterings- platsen

Var noga med CDE-9848RB/CDE-9846R/CDE-9846RM inte monteras på en plats där den utsätts för:

• Solsken och värme

• Fukt

• Damm

•Vibrationer

Genomskinligt skikt

Skivstabilisator

Fortsättning

3-SE

Hantering av CD-skivor (CD/CD-R/CD-RW)

• Vidrör inte skivornas yta.

• Utsätt inte skivorna för direkt solljus.

•Fäst inte klistermärken eller etiketter på skivorna.

• Rengör skivorna när de är smutsiga.

• Se till att det inte finns några ojämnheter runt skivorna.

•Använd inga kommersiellt tillgängliga tillbehör för CD-skivor.

Lämna inte skivorna i bilen eller i enheten för länge. Utsätt aldrig CD-skivor för direkt solljus.

Hetta och fuktighet kan skada CD-skivorna vilket kan göra dem ospelbara.

Till kunder som använder CD-R/CD-RW

• Om en CD-R/CD-RW inte kan spelas upp bör du se till att den sista inspelningen stängdes (avslutades).

• Avsluta bränningen av CD-R/CD-RW-skivan om det behövs och försök sedan spela den igen.

Media som kan spelas.

Använd enbart CD-skivor som är märkta med CD-logotyperna nedan.

Om du använder andra CD-skivor än de som specificeras så kan korrekt prestanda inte garanteras. Du kan spela CD-R-skivor (CD-Recordable)/CD-RW-skivor (CD-ReWritable) som spelats in på ljudutrustning. Du kan också spela upp CD-R/CD-RW som innehåller ljudfiler i MP3-format.

• Vissa av följande CD-skivor kan inte spelas upp på den här enheten: Undermåliga CD-skivor, CD-skivor med fingeravtryck, CD-skivor som utsatts för extrema temperaturer eller solljus (om du t.ex. har lämnat dem i bilen eller i enheten), CD-skivor som spelats in under ostabila förhållanden, CD-skivor där en misslyckad bränning bränts över med en ny inspelning.

•Använd skivor med MP3 filer i format som är kompatibla med enheten. Se sidorna 12-13 för ytterligare information.

• ”Ljudkodningstekniken MPEG Layer-3 licensierad av

Fraunhofer Ils och Thomson”

• ”Leverans av denna produkt medför endast licens för privat, icke

kommersiell användning och inte en licens för, eller eventuell underförstådd rättighet att, använda denna produkt i någon kommersiell (dvs. intäktsbringande) realtidssändning (markbunden, satellit-, kabel eller annan media), sändning/ strömning via Internet, intranät och/eller andra nätverk, eller i andra distributionssystem för elektroniskt innehåll, t ex betalradio eller audio-on-demand-program. En specifik licens krävs för sådan användning. För detaljerad information, besök http://www. mp3licensing.com”.

4-SE

Komma igång

CDE-9848RB

Vridkontrollen

SOURCE/POWER

CDE-9846R/CDE-9846RM

Sätta tillbaka

Sätt i frontpanelens högra sida i huvudenheten. Rikta

in spåret i frontpanelen mot de utskjutande delarna på huvudenheten.

Tryck in frontpanelens vänstra sida tills den låses på

plats ordentligt i huvudenheten.

•Kontrollera innan frampanelen fästs att det inte finns smuts eller damm på kopplingarna och att inget främmande föremål finns mellan frampanelen och själva bilstereon.

•Fäst frampanelen försiktigt genom att greppa dess sidor så att du inte av misstag kommer åt några av knapparna.

SOURCE/POWER

Sätta på och stänga av strömmen

Sätt på enheten genom att trycka på SOURCE/POWER.

• Enheten kan sättas på genom att trycka valfri knapp utom c.

Håll SOURCE/POWER intryckt i minst 2 sekunder för att stänga av enheten.

• Den första gången strömmen slås på startar volymen på nivå 12.

Ta loss och sätta tillbaka frontpanelen

Ta loss

Stäng av strömmen till enheten.

1 2

Tryc k på (Lossa) på den undre, vänstra sidan tills frontpanelen knäpps ut.

Ta tag i frontpanelens vänstersida och dra ut den.

Nollställning av systemet

Se till att trycka på RESET när du använder enheten för första gången, efter installation av CD-växlaren, efter byte av bilbatteri, etc.

Stäng av strömmen till enheten.

Ta loss den löstagbara frontpanelen.

Try ck på RESET med en kulspetspenna eller ett

liknande spetsigt, föremål.

Återställningsknapp

Reglering av volymen

Vrid vridkontrollen (gäller CDE-9848RB) eller tryck på

och

3 (gäller CDE-9846R/CDE-9846RM) tills önskad

ljudvolym uppnås.

Kan anslutas till den fjärrstyrda gränssnittsdosan

Du kan styra den här enheten från fordonets styrenhet när en fjärrstyrd gränssnittsdosa från Alpine är ansluten (tillval). Kontakta din Alpine-återförsäljare för information.

•Frontpanelen kan bli varm under normal användning (särskilt anslutningskontakterna på frontpanelens baksida.) Detta är inte ett tecken på fel.

•Skydda frontpanelen genom att placera den i det medföljande fodralet.

5-SE

Radio

CDE-9848RB

TUNE/A.ME

SOURCE/POWER

g f

CDE-9846R/CDE-9846RM

TUNE/A.ME

SOURCE/POWER

g f

FUNC./SETUP

BAND

Förvalsknappar (1 till 6)

Manuell lagring av förvalda stationer

Välj frekvensband och ställ in en radiostation som du

vill lagra i förvalsminnet.

Håll en förvalsknapp (1 till 6) intryckt i minst

2 sekunder för att lagra stationen på den knappen.

Den valda stationen lagras. Displayen visar det band, det förvalsnummer och den frekvens som har memorerats.

•Totalt 30 stationer kan lagras i förvalsminnet (6 stationer på varje band: FM1, FM2, FM3, MW och LW).

• Om du lagrar en station i ett förvalsminne som redan har en station raderas den gamla stationen och ersätts med den nya.

• Om ”F”-indikatorn lyser stänger du av indikatorn genom att trycka på FUNC./SETUP, därefter kan du utföra operationen.

Automatisk memorering av stationsförval

Tryck upprepade gånger på BAND tills det önskade

frekvensbandet visas på displayen.

Håll TUNE/A. ME intryckt i minst 2 sekunder.

Frekvens på displayen fortsätter att ändras medan den automatiska memoreringen pågår. Mottagaren söker automatiskt upp och lagrar de 6 starkaste stationerna på det valda bandet. De lagras på knapparna 1 till 6 ordnade efter signalstyrka. När den automatiska memoreringen har avslutats går mottagaren till stationen som lagrats i förvalsposition 1.

• Om inga stationer lagrats återgår mottagaren till den station du lyssnade på innan memoreringsproceduren påbörjades.

Inställning av förvalda stationer

Lyssna på radio

Try ck på SOURCE/POWER tills en radiofrekvens

visas på displayen.

Tryck upprepade gånger på BAND tills det önskade

frekvensbandet visas på displayen.

F1 (FM1) → F2 (FM2) → F3 (FM3) → MW → LW → F1 (FM1)

Välj sökningsläge genom att trycka på TUNE/A. ME.

DX SEEK (Distansläge) → SEEK (Lokalläge) → OFF (Manuellt läge) → DX SEEK

• Utgångsläget är distansläge.

Distansläge:

Både starka och svaga stationer ställs in automatiskt (Automatic Seek Tuning).

Lokalläge:

Endast starka stationer ställs in automatiskt (Automatic Seek Tuning).

Manuellt läge:

Frekvensen ställs in manuellt steg för steg (Manuell inställning).

Ställ in önskad station genom att trycka på g eller

När g eller f hålls intryckt ändras frekvensen kontinuerligt.

•ST-indikatorn visas på displayen när en station med FM-stereo tas emot.

Tryck upprepade gånger på BAND tills det önskade

frekvensbandet visas.

Tryck på den förvalsknapp (1 till 6) som den

önskade radiostationen är lagrad på.

Displayen visar den valda stationens band, förvalsnummer och frekvens.

• Om ”F”-indikatorn lyser stänger du av indikatorn genom att trycka på

FUNC./SETUP, därefter kan du utföra operationen.

6-SE

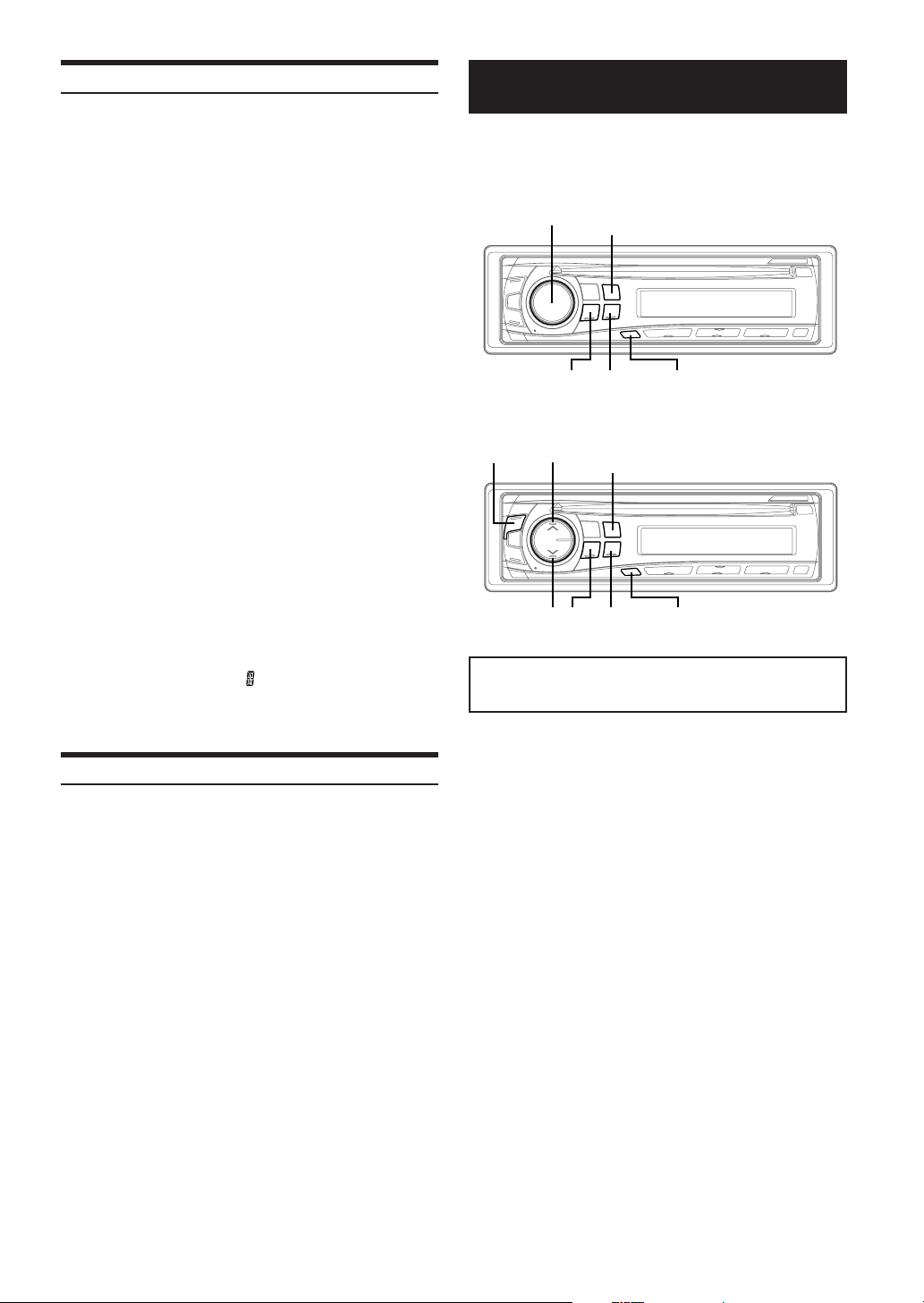

RDS

CDE-9848RB

g fBAND

FUNC./SETUP

CDE-9846R/CDE-9846RM

g fBAND

FUNC./SETUP

19/AF TITLE82/NEWS

3 /PTY

/PTY

Återkalla förvalda RDS-stationer

Try ck på FUNC./SETUP så att ”F”-indikatorn tänds.

Aktivera RDS genom att trycka på 19/AF.

Aktivera normalt läge genom att trycka på

FUNC./SETUP. ”F”-indikatorn släcks.

Se till att ”F”-indikatorn slocknar och tryck sedan på

den förvalsknapp som din önskade RDS-station är lagrad på.

Om den förvalda stationens signal är svag söker enheten automatiskt efter en starkare station i AF-listan (Alternativa frekvenser).

När varken förvalsstationen eller den alternativa

frekvensen ställs in:

När PI SEEK-inställningen är aktiverad (se ”PI SEEKinställning” på den sidan 8), söker enheten igen efter en kanal i PI-listan (Programidentifiering). Om radion fortfarande inte påträffar någon station i det området, visas förvalskodens frekvens i teckenfönstret samtidigt som förvalsnumret slocknar. När signalstyrkan hos den lokala station, som ställts in, blir för låg: tryck en gång till på samma förvalsknapp för att ställa in en lokal station i ett annat område.

•Vi hänvisar till kapitlet Radiomottagning i bilstereons angående RDSstationers lagring i ett stationsförval. RDS-stationer kan endast lagras på våglängderna F1, F2 och F3.

Mottagning av regionala (lokala) RDS-stationer

Inställning av RDS-mottagningsläge och mottagning av RDS-stationer

RDS-mottagning (datorstyrd radiomottagning) består ar RDS informationer, som använder sig av 57 kHz:s bärvåg vid FM-mottagning. Detta slags mottagning möjliggör mottagning av olika slags informationer, som t. ex. trafikmeddelanden, visning av stationsnamn och automatisk inställning av alternativa frekvenser med högre signalstyrkor, som sänder samma program.

Try ck på FUNC./SETUP så att ”F”-indikatorn tänds.

Aktivera RDS genom att trycka på 19/AF.

Ställ in önskad RDS-station genom att trycka på

eller f.

Du deaktiverar RDS genom att trycka på 19/AF igen.

Aktivera normalt läge genom att trycka på FUNC./

SETUP. ”F”-indikatorn släcks.

RDS-informationstjänsterna omfattar bl. a. de följande tjänsterna:

PI Programidentifiering PS Programinformation AF Alternativa frekvenser TP Trafikprogram-sändare TA Trafikmeddelanden PTY Programtyp EON Information om andra kanaler

Aktivera inställningsläget genom att hålla

FUNC./SETUP intryckt i minst 2 sekunder.

Välj ”REG” genom att trycka på g eller f.

Du kan växla mellan ”ON” och ”OFF” genom att trycka

på BAND.

I läget REG OFF fortsätter enheten automatiskt att vara inställd på den relaterade lokala RDS-stationen.

Deaktivera inställningsläget genom att trycka på

FUNC./SETUP.

•Använd enheten medan ”F”-indikatorn är tänd. Om ingen operation utförs inom 10 sekunder släcks ”F”-indikatorn.

7-SE

PI SEEK-inställning

Håll FUNC./SETUP intryckt i minst 2 sekunder.

Välj ”PISK” genom att trycka på g eller f.

Du kan växla mellan ”ON” och ”OFF” genom att trycka

på BAND.

Ställ in det valda läget genom att trycka på FUNC./

SETUP.

Mottagning av trafikinformation

Try ck på TA så att den ”TA”-indikatorn tänds.

Välj önskad station som sänder trafikinformation

genom att trycka på g eller f.

När en trafikinformationsstation är inställd tänds den ”TP”indikatorn. Trafikinformation hörs bara när den sänds. Om trafikinformation inte sänds ställs enheten om till standby-läge. När sändning av trafikinformation påbörjas tas den automatiskt emot av enheten och ”TRF-INFO” visas under några sekunder på displayen varefter den återgår till PS. När sändningen av trafikinformation är över övergår enheten automatiskt till standby-läge.

• Om trafikinformationssignalens styrka faller under en viss nivå fortsätter radion i mottagningsläge i 1 minut. Om signalstyrkan håller sig på samma låga nivå i över 1 minuts, blinkar den ”TA”-indikatorn.

• Om du inte vill lyssna på den trafikinformation som tas emot hoppar du över det trafikmeddelandet genom att trycka lätt på TA. TA ä r fortfarande på och är redo att ta emot nästa trafikmeddelande.

• Om volymen ändras under pågående mottagning av ett trafikmeddelande, så lagras den nya volymnivån i minnet. Den lagrade volymnivån återkallas ur minnet och ställs automatiskt in nästa gång radion tar emot ett trafikmeddelande.

•I läget TA väljer SEEK-inställning bara TP-stationer.

PTY-mottagning (programtyp)

Try ck på FUNC./SETUP så att ”F”-indikatorn tänds.

1 2

Aktivera PTY genom att trycka på 3 /PTY medan radion är inställd på FM-mottagning.

Programtypen för den station som tas emot för tillfället visas i 10 sekunder i teckenfönstret. ”NO PTY” visas i 10 sekunder i teckenfönstret när radion inte kan ta emot koden för programtyp. ”NO PTY” visas när radion inte kan ta emot någon RDSstation.

• PTY-mottagning kopplas automatiskt ur om ingen knapp trycks in inom

10 sekunder efter att 3 /PTY tryckts in.

Välj önskad programtyp genom att trycka in g eller

f medan PTY visas inom 10 sekunder efter att PTY har aktiverats.

Varje tryckning rullar fram en ny programtyp.

LIGHT M ↔ CLASSICS ↔ OTHER M

Börja söka efter en station med vald programtyp

genom att trycka på 3 /PTY inom 10 sekunder efter att programtypen valts.

Namnet på den valda programtypen blinkar i teckenfönstret under pågående stationssökning och visas utan att blinka när radion påträffat en station.

”NO PTY” visas i 10 sekunder i teckenfönstret när radion inte påträffar någon PTY station.

Aktivera normalt läge genom att trycka på FUNC./

SETUP. ”F”-indikatorn släcks.

•Använd enheten medan ”F”-indikatorn är tänd. Om ingen operation utförs inom 10 sekunder släcks ”F”-indikatorn.

8-SE

Mottagning av trafikmeddelande under uppspelning av CD eller radio

Try ck på TA så att den ”TA”-indikatorn tänds.

Välj en station som sänder trafikinformation genom att

trycka på g eller f om det är nödvändigt.

Ljudet från den pågående CD-spelaren eller ordinarie FMstationsmottagningen tonas automatiskt ned så fort ett trafikmeddelande börjar sändas. När trafikmeddelandet är slut återgår bilstereon till ljudåtergivning från ljudkällan som valdes innan meddelandet började.

När stationer som sänder trafikmeddelanden inte kan tas emot:

Under radiomottagning: När ingen TP-signal kan tas emot i över 1 minut blinkar den ”TA”-indikatorn.

Under uppspelning av CD: När TP-signalen inte längre kan tas emot ställs en trafikinformationsstation på en annan frekvens in automatiskt.

• Mottagaren är försedd med en EON-funktion (information om andra kanaler) för att hålla reda på alternativa frekvenser till AF-listan. Den ”EON”-indikatorn tänds under mottagning av en RDS EON-station. Om den mottagna stationen inte sänder trafikmeddelande ställer mottagaren automatiskt in stationen som sänder trafikmeddelande när så sker.

Deaktivera läget för trafikmeddelanden genom att

trycka på TA.

Den ”TA”-indikatorn släcks.

Nyhetsprogram som prioritet

Den här funktionen gör det möjligt att prioritera nyhetsprogrammet. Du behöver aldrig missa nyhetsprogrammet eftersom radion automatiskt ger prioritet till programmet när det börjar att sändas, i och med att det program Du lyssnade till kommer att avbrytas. Denna egenskap fungerar när radion är inställd på någon annan funktion än de för LW och MW.

Try ck på FUNC./SETUP så att indikatorn ”F” tänds

när enheten är i radioläget (FM-mottagning).

Aktivera PRIORITY NEWS-läget genom att trycka på

82/NEWS.

Indikatorn ”NEWS” visas på displayen. Tr yck på 82/NEWS för att upphäva funktionen PRIORITY NEWS.

• I funktionen PRIORITY NEWS höjs inte ljudvolymen automatiskt, till

skillnad från i funktionen TA.

Aktivera normalt läge genom att trycka på FUNC./

SETUP.

Indikatorn ”F” slocknar.

•Använd enheten medan ”F”-indikatorn är tänd. Om ingen operation utförs inom 10 sekunder släcks ”F”-indikatorn.

Visning av radiotext

Textmeddelanden från en radiostation kan visas i teckenfönstret.

Välj visning av radiotext genom att trycka på TITLE medan radion är inställd på FM-mottagning.

Teckenfönstret ändras varje gång du trycker på knappen.

PS (Programtjänstnamn) → Radiotext → FREKVENS → PS (Programtjänstnamn)

Texten ”WAITING” visas på displayen under några sekunder sedan börjar textmeddelandet rulla fram.

• ”NO TEXT” visas på displayen om inget textmeddelande tas emot eller om radion inte lyckas ta emot ett textmeddelande ordentligt.

9-SE

CD/MP3

CDE-9848RB

Vridkontrollen

CDE-9846R/CDE-9846RM

MODE

SOURCE/POWER

19/AF

82/NEWS

Välj önskat spår (fil) genom att trycka på g eller

Återgå till början av nuvarande spår (fil):

Tr yck g.

Snabbspolning bakåt:

TITLE

c-/J

/PTY

Håll g intryckt.

Gå till början av nästa spår (fil):

Tr yck på f.

Snabbspolning framåt:

Håll f intryckt.

Try ck på -/J för att pausa uppspelningen.

Uppspelningen återupptas när du trycker på -/J igen.

Mata ut skivan genom att trycka på c.

•Ta inte bort CD-skivan medan den matas ut. Mata inte in fler än en CD åt gången. Fel kan uppstå som resultat av båda dessa handlingar.

• Håll c intryckt i minst 2 sekunder med den rörliga displayen öppen om CD-skivan inte matas ut.

• CD-spelaren kan spela skivor med ljuddata och MP3-data.

• ”MP3” visas vid uppspelning av MP3-filer.

•Vid uppspelning av MP3-filer visas filnumren från skivan på displayen.

Uppspelningsdisplay för MP3-filer

Mappnumret och filnumret visas enligt figuren nedan.

MP3 F01 T03

-/J g

19/AF

82/NEWS

/PTY

Uppspelning

Sätt i en skiva med etiketten uppåt.

Skivan dras automatiskt in i spelaren.

Om en CD-skiva redan är inmatad växlar du till CD genom att trycka på SOURCE/POWER.

Läget växlar varje gång knappen trycks in.

TUNER → CD → TUNER

Try ck på 19/AF eller 82/NEWS för att välja önskad

mapp när du spelar upp MP3-filer.

Håll 19/AF eller 82/NEWS intryckt för att byta mappar löpande.

TITLE

Mappnummerdisplay

• Om mappnummmer eller filnummer består av tre siffror, visas inte ”F” eller ”T”.

•Tryck på TITLE för att byta display. Se ”Visning av titel/text” (sidan

15) för information om hur du växlar mellan displayer.

Filnummerdisplay

10-SE

Upprepad uppspelning

Programsökning

Try ck på 4 för upprepad uppspelning av den låt

som spelas.

Spåret (filen) spelas upp om och om igen.

Deaktivera upprepad spelning genom att trycka på igen och välja OFF.

CD-läge:

RPT : Endast en spår upprepas

↓

(off)

MP3-läge:

RPT : Endast en fil upprepas

↓

RPT :

(off)

Endast filer i en mapp upprepas

↓

M.I.X. (slumpvis uppspelning)

Try ck på 5 i uppspelnings- eller pausläget.

Spåren (filerna) på skivan spelas upp i slumpvis ordning.

Avbryt M.I.X.-uppspelning genom att trycka på 5 igen.

CD-läge:

↓

M.I.X. : Spåren spelas i slumpvis ordning.

↓

(off)

MP3-läge:

↓

M.I.X.: Endast filer i en mapp spelas upp

↓

(off)

i slumpvis ordning.

M.I.X.: Filerna spelas i slumpvis ordning.

Try ck på 6 för att aktivera the Scan (Söknings)-

läget i uppspelningsläget.

De första 10 sekunderna av varje spår (fil) spelas upp i tur och

ordning. Deaktivera SCAN-läget och avbryt sökningen genom att

trycka på

6 igen.

Söka från CD-text

Du kan söka och spela upp spår med hjälp av CD-texten på skivan. Om skivorna inte stödjer text, kan sökningar göras med hjälp av spårnumren.

Try ck på 3 /PTY i uppspelningsläget.

Detta ställer in sökläget.

Välj önskat spår genom att vrida på vridkontrollen

(CDE-9848RB) eller tryck på CDE-9846RM), och tryck sedan in vridkontrollen (CDE-9848RB) eller MODE (CDE-9846R/CDE-9846RM).

Det valda spåret kommer nu att spelas upp.

• Håll 3

• Sökning med CD-text kan inte utföras under uppspelning av M.I.X.-filer.

/PTY intryckt i minst 2 sekunder i sökläget för att avbryta det.

Sökläget avbryts om ingen åtgärd har utförts inom 10 sekunder.

4 och

3 (CDE-9846R/

Filsökning/Mappsökning (gäller MP3-filer)

Du kan visa och söka efter mappen och filnamnet medan du lyssnar på den fil som spelas upp för tillfället.

Try ck på 3 /PTY för att välja filsökningsläge eller

mappsökningsläge i MP3-läge.

Mappsökningsläge

Välj önskad mapp genom att vrida på vridkontrollen

(CDE-9848RB) eller tryck på CDE-9846RM) inom 10 sekunder.

Spela upp den först filen i den valda mappen genom

att trycka på vridkontrollen (CDE-9848RB) eller MODE (CDE-9846R/CDE-9846RM).

• Sökningsläget avbryts genom att hålla 3 /PTY intryckt i minst 2

sekunder i mappsökningsläget.

•Växla från mapp- till filsökning genom att trycka på 3

• ”NO FILE” visas i 2 sekunder om den mapp som väljs i

mappsökningsläget inte innehåller några filer.

•”ROOT” visas för en mapp som inte har ett mappnamn.

• Sökning med mapp kan inte utföras under uppspelning av M.I.X.-filer.

4 och

3 (CDE-9846R/

/PTY.

Fortsättning

11-SE

Filsökningsläge

Välj en annan mapp genom att trycka på 19/AF eller

82/NEWS.

Välj önskad fil genom att vrida på vridkontrollen

(CDE-9848RB) eller tryck på

4 och

3 (CDE-9846R/

CDE-9846RM) inom 10 sekunder.

Spela upp den valda filen genom att trycka på

vridkontrollen (CDE-9848RB) eller MODE (CDE9846R/CDE-9846RM).

•Filsökningsläget avbryts genom att hålla 3 /PTY intryckt i minst 2

sekunder.

•Tryck på 3

mappsökningsläget.

• Sökning med fil kan inte utföras under uppspelning av M.I.X.-filer.

/PTY i filsökningsläget, för att växla till

Snabbsökning (gäller CDE-9848RB)

Du kan söka efter spår (filer).

Tryck och håll ner 3 /PTY under minst 2 sekunder i CD/

MP3-läget för att aktivera snabbsökningsläget. Vrid vridkontrollen inom 10 sekunder för att välja

önskat spår (fil).

Det valda spåret spelas genast upp.

• Sökningsläget avbryts genom att hålla 3

sekunder i snabbsökningsläget.

/PTY intryckt i minst 2

Angående MP3

VARNING!

Förutom för personlig användning är kopiering, distribution eller överföring av ljud/musik (inklusive MP3-information) förbjuden, vare sig det sker med eller utan ekonomisk ersättning, enligt upphovsrättslagstiftning och internationella överenskommelser.

Vad är en MP3?

MP3, vars officiella namn är ”MPEG-1 Audio Layer 3”, är en komprimeringsstandard som definierats av ISO (International Standardization Organization, den internationella standardiseringsorganisationen) och MPEG, ett gemensamt organ inom IEC.

MP3 filer innehåller komprimerad ljudinformation. MP3-kodning komprimerar ljudinformationen extremt mycket, vilket minskar storleken på musikfiler till upp till en tiondel av den ursprungliga storleken. Trots det ligger ljudkvaliteten mycket nära CD-kvalitet. Den här komprimeringen är möjlig att åstadkomma genom att den ljudinformation som hörseln inte kan uppfatta, liksom de ljud som maskeras av andra ljud, tas bort.

Metod för att skapa MP3-filer

Ljuddata komprimeras med hjälp av mjukvara specifik för MP3. Se användarhanboken för mjukvaran för utförlig information om att skapa MP3-filer. De MP3-filer som kan spelas upp på den här enheten har filnamnstillägget ”mp3”. Filer utan filnamnstillägg kan inte spelas.

Samplingsfrekvenser och bithastigheter som stöds

MP3

Samplingsfrekvenser: 48 kHz, 44,1 kHz, 32 kHz, 24 kHz,

Bithastigheter: 8 - 320 kbps Observera att det kan hända att den här enhetens display (sidan

15) inte visar samplingsfrekvensen korrekt. Samplingsfrekvenser kan orsaka att den här enheten inte spelar upp filen korrekt.

ID3-etiketter

Den här enheten stöder ID3-etiketter enligt v1 och v2. Om ID3-etiketter finns i en MP3-fil kan den här enheten visa namn (spårnamn), artistnamn och skivnamn från ID3-etiketten.

Den här enheten kan endast visa enbits-alfanumeriska tecken (upp till 30 för ID3-taggar) och understreck. ”NO SUPRT” visas för tecken som inte stöds. Beroende på innehållet kan det hända att etikettinformationen inte återges korrekt.

Skapa MP3-skivor

Först förbereds MP3 filerna och skrivs sedan över till en CD-R-eller CD-RW-skiva med programvara för CD-R-bränning. Varje skiva kan innehålla upp till 510 filer/mappar (inklusive mappar på rotnivån). Det maximala antalet mappar är dock 255.

Media som stöds

Det media som den här enheten kan spela upp är CD-ROM-, CDR- och CD-RW-skivor.

Motsvarande filsystem

Den här enheten stödjer skivor som formaterats enligt ISO9660 nivå 1 eller nivå 2.

Under standard ISO9660 finns det vissa restriktioner som du bör hålla i minnet. Maximalt antal kapslade mappar (”mappnivåer”) är 8 (inklusive rotmappen). Ett mapp- eller filnamn kan bara innehålla ett begränsat antal tecken. Tillåtna tecken för mapp/filnamn är A-Z (versaler), nummer 0-9, och understreck ‘_’.

Den här enheten kan också spela upp skivor i Joliet, Romeo och andra standarder som följer ISO9660. Emellertid kan det ibland hända att vissa filnamn, mappnamn och liknande inte visas korrekt.

Format som stöds

Den här enheten stöder CD-ROM XA, Mixed Mode CD, Enhanced CD (CD-Extra) och Multi-Session. Den här enheten kan inte spela upp spår på rätt sätt som spelats in med Track At Once eller paketskrivning.

22,05 kHz, 16 kHz, 12 kHz, 11,025 kHz, 8 kHz

12-SE

Filordning

Enheten spelar upp filerna i den ordning som de skrivits av programvaran. Därför kan det hända att uppspelningsordningen inte är densamma som den du angett. Uppspelningsordningen för mappar och filer är som följer. Uppspelningsordningen för mappar och filer skiljer sig dock från mapp- och filnumren på displayen.

Ljudinställningar

CDE-9848RB

Vridkontrollen (MODE)

BAND

Rotmapp

Mapp

MP3- filer

Terminologi

Bithastighet

Det här är det värde av ”ljudkomprimeringen” som angetts för kodningen. Ju högre bithastighet, desto bättre ljudkvalitet, men filerna blir större.

Samplingsfrekvens

Det här värdet visar hur många gånger per sekund som ljudinformationen spelas in. CD-skivor har t.ex. samplingsfrekvensen 44,1 kHz, vilket betyder att ljudet spelas in 44 100 gånger per sekund. Ju högre samplingsfrekvens, desto högre ljudkvalitet, men filerna blir större.

Kodning

Konvertera CD-skivor med musik, WAVE-filer (AIFF) och andra ljudfiler till specificerat ljudkomprimeringsformat.

Etikett

Sånginformation som sångnamn, artistnamn, skivnamn etc inskriven i MP3-filer. MP3: ID3-etikett

Rotmapp

Rotmappen finns högst upp i filsystemet. Rotmappen innehåller samtliga mappar och filer.

CENT. f.

CDE-9846R/CDE-9846RM

MODE

BAND

Justering av bas/diskant/balans (mellan vänster och höger)/fader (mellan fram och bak)/defeat

Välj önskat läge genom att trycka upprepade gånger

på vridkontrollen (MODE) (CDE-9848RB) eller MODE (CDE-9846R/CDE-9846RM).

Varje gång denna knapp trycks in ändras läget enligt följande:

BASS LV → TRE LV → SUBW*1 → BALANCE → FADER → DEFT → VOLUME → BASS LV

Bass level: -7 ~ +10 Treble level: -7 ~ +7 Subwoofer : 0 ~ +15 Balance : L15 ~ R15 Fader : R15 ~ F15 Defeat : ON/OFF Volume : 0 ~ 35

• Om du inte trycker på vridkontrollen (MODE) eller MODE inom 5

sekunder efter det att du har valt lägena BASS LV, TRE LV, BALANCE, FADER, DEFT eller SUBW växlar enheten automatiskt över till normalt läge.

CDE-9848RB:

• Om du inte trycker på vridkontrollen (MODE) inom 5 sekunder efter

det att du har valt lägena BASS LV eller TRE LV växlar enheten automatiskt över till normalt läge.

CDE-9846R/CDE-9846RM:

• Om du inte trycker på MODE inom 15 sekunder efter det att du har valt

lägena BASS LV eller TRE LV växlar enheten automatiskt över till normalt läge.

Du kan inte justera nivån och fas när subwoofern står i läge OFF.

Fortsättning

13-SE

Vrid vridkontrollen (MODE) (CDE-9848RB) eller

tryck på fått det ljud du vill ha i respektive läge.

Om Defeat ställs in på ON återgår tidigare justerade inställningar för BASS LV och TRE LV till fabriksinställningarna.

4 och

3 (CDE-9846R/CDE-9846RM) tills du

Inställning av bas

Du kan uppnå ditt eget tonideal genom att ändra basfrekvensens emfas.

CDE-9848RB:

Välj baskontrolläget genom att trycka på CENT.f.

BASS LV → TRE LV → normalt läge → BASS LV

CDE-9846R/CDE-9846RM:

Välj baskontrolläget genom att trycka på MODE.

BASS LV → TRE LV → SUBW → BALANCE → FADER → DEFT → VOLUME → BASS LV

Inställning av basens mittenfrekvens:

2-1

Välj önskad mittenfrekvens för basen genom att trycka på g eller f.

60Hz ↔ 80Hz ↔ 100Hz ↔ 120Hz ↔ 60Hz

Den visade basfrekvensen förstärks.

Inställning av basbandets bredd (Q-faktor):

2-2

Välj den önskade bredden för basbandet genom att trycka på BAND.

→ 1 → 2 → 3 → 4

(Smal)←→(Bred)

Ändrar den förstärkta basens bandbredd mellan bred eller smal. En bred inställning gör att ett brett spektrum av frekvenser under och över mittenfrekvensen förstärks. En smalare inställning gör att endast frekvenser nära mittenfrekvensen förstärks.

Inställning av basnivån:

2-3

Välj önskad basnivå (-7~+10) genom att vrida på vridkontrollen (CDE-9848RB) eller tryck på (CDE-9846R/CDE-9846RM).

Du kan förstärka eller försvaga basnivån.

• Om ingen operation utförs inom 15 sekunder stängs basinställningarna av automatiskt.

• Basnivåställningarna memoreras individuellt för varje källa (FM, MW (LW), CD, etc.) tills inställningen ändras. De inställningar för basfrekvens och basbandbredd som görs för en källa verkar för alla andra källor (FM, MW (LW), CD etc.)

• Den här funktionen fungerar inte när DEFT är inställt på ON.

CDE-9848RB:

Justeringen kan även göras genom att man trycker på vridkontrollen (MODE). Se ”Justering av bas/diskant/balance (mellan vänster och höger)/fader (mellan fram och bak)/defeat” (sidan 13).

......................................

4 och

Inställning av diskant

Du kan uppnå ditt eget tonideal genom att ändra basfrekvensens emfas.

CDE-9848RB:

Välj diskantkontrolläget genom att trycka på CENT.f.

BASS LV → TRE LV → normalt läge → BASS LV

CDE-9846R/CDE-9846RM:

Välj diskantkontrolläget genom att trycka på MODE.

BASS LV → TRE LV → SUBW → BALANCE → FADER → DEFT → VOLUME → BASS LV

Inställning av diskantens mittfrekvens:

2-1

Välj önskad mittfrekvens för diskanten genom att trycka på g eller f.

7.5kHz ↔10.0kHz ↔ 12.5kHz ↔ 15.0kHz ↔ 7.5kHz Den visade diskantfrekvensen förstärks.

Inställning av diskantnivån:

2-2

Välj önskad diskantivå (-7~+7) genom att vrida på vridkontrollen (CDE-9848RB) eller tryck på (CDE-9846R/CDE-9846RM).

Du kan förstärka diskantnivån.

• Om ingen operation utförs inom 15 sekunder stängs diskantinställningarna av automatiskt.

• Diskantnivåställningarna memoreras individuellt för varje källa (FM, MW (LW), CD, etc.) tills inställningen ändras. De inställningar för diskantfrekvens som görs för en källa verkar för alla andra källor (FM, MW (LW), CD etc.).

• Den här funktionen fungerar inte när DEFT är inställt på ON.

CDE-9848RB:

Justeringen kan även göras genom att man trycker på vridkontrollen (MODE). Se ”Justering av bas/diskant/balance (mellan vänster och höger)/fader (mellan fram och bak)/defeat” (sida 13).

In/urkoppling av fysiologisk volymkontroll

Efter inkoppling av fysiologisk volymkontroll förstärks låg- och högfrekventa toner vid låga ljudnivåer, vilket kompenserar för den

försämrade känslighet som det mänskliga örat har för bas- och diskantljud.

Håll vridkontrollen (MODE) (CDE-9848RB) eller MODE (CDE-9846R/CDE-9846RM) intryckt i minst två sekunder för att koppla in/ur fysiologisk volymkontroll.

Displayen visar “LOUD ON” och “LD”-indikatorn blinkar när loudnessläget är aktiverat.

4 och

14-SE

Andra funktioner

CDE-9848RB

Vridkontrollen

-/J

CDE-9846R/CDE-9846RM

TITLE

*1Visas under uppspelning av skivor med CD-text.

Om CD-skivan inte innehåller någon textdata data visas ”NO TEXT”.

*2”ROOT” visas för en mapp som inte har ett mappnamn.

ID3-etikett

Om en MP3-fil innehåller ID3-etiketter visas de i sin helhet (spårnamn, artistnamn och skivnamn). All annan etikettdata ignoreras. ”NO DATA” visas när en MP3-fil inte innehåller ID3-etiketter.

Samplingsfrekvens och bithastighet för MP3-filen visas.

Om indikatorerna

När du visar titel/text visas följande indikatorer, beroende på läge.

Basnivå

MODE

-/J TITLE

Visning av titel/text

En titel för CD kan visas på displayen om en sådan har matats in tidigare (”Namnge skivor” sidan 16). Textinformation, t.ex. skivans eller spårets namn, visas om skivan är kompatibel med CD-text. Du kan också visa mappnamn, filnamn och etiketter osv. medan du spelar upp MP3-filer.

Try ck på TITLE.

Displayen växlar varje gång knappen trycks in.

Displayen i radioläge:

PS (programtjänstnamn) → Radio Text → FREKVENS → PS (programtjänstnamn)

Displayen i CD-läge:

SPÅRNR./FÖRFLUTENTID → TEXT (SKIVNAMN)*1 → TEXT (SPÅRNAMN)*

Displayen i MP3-läge:

FILNR./FÖRFLUTENTID → MAPPNR./FILNR. → MAPPNAMN*2 → FILNAMN → ARTISTNAMN*

→ RAM*4 → FILNR./FÖRFLUTENTID

→ TITEL → SPÅRNR./FÖRFLUTENTID

→ ALBUMNAMN*3 → SPÅRNAMN*

Indikator/ Läge

CD-läge

MP3-läge

När titeln visas

När mappnamnet visas

—

När filenamnet visas

—

När artistnamnet visas

—

När skivnamnet visas (Text)

När spårnamnet visas

När albumnamnet

∗

visas

När spårnamnet visas

(Text)

∗

Etikettinformationen

Om ”Titel” och ”Text”

Titel:

Med den här funktionen kan du mata in ett namn på CD:n (sidan

16). Det inmatade namnet kallas ”title” (titel). Du kan inte mata in eller visa titlar på MP3-skivor.

Text:

Textkompatibla CD-skivor innehåller textinformation som t.ex. skivnamn och spårnamn. Sådan textinformation kallas här ”text”.

• Det kan hända att vissa tecken inte kan visas korrekt av denna bilstereo

beroende på tecknets typ.

• När rullningen (se sidan 17) är ställd på ”MANU” håller du TITLE

intryckt under minst 2 sekunder för att rulla textinformationen en gång (lägena TEXT DISPLAY, FOLDER NAME DISPLAY, FILE NAME DISPLAY och TAG DISPLAY).

• ”NO SUPRT” visas när önskad textinformation inte kan visas på den

här enheten.

• Om titel inte tidigare har matats in visas ”NO TITLE”.

• Beroende på innehållet kan det hända att text- eller etikettinformationen

inte återges korrekt.

—

∗

15-SE

Namnge skivor

Du kan namnge dina favoritskivor eller radiostationer.

Du kan inte namnge MP3-skivor.

Välj visningsläge genom att trycka på TITLE.

Mer information finns under ”Visning av titel/text” (sidan 15).

Håll TITLE intryckt i minst 2 sekunder. Läget för första

tecknet i titeln blinkar.

Välj bokstav/siffra/symbol genom att vrida på

vridkontrollen (CDE-9848RB) eller tryck på (CDE-9846R/CDE9846RM).

Lagra det första tecknet genom att trycka på

vridkontrollen (CDE-9848RB) eller MODE (CDE9846R/CDE-9846RM).

Det första tecknet slutar blinka och markören flyttas automatiskt till läget för nästa tecken. När det läget blinkar är det möjligt att välja och mata in nästa tecken (bokstav/siffra/ symbol) i titeln.

Upprepa punkterna 3 till 4 för att skriva in hela titeln.

Titeln lagras automatiskt i minnet när vridkontrollen (CDE9848RB) eller MODE (CDE-9846R/CDE-9846RM). trycks in efter att det åttonde tecknet skrivits in.

Lagring av en titel med färre än 8 tecken (t.ex. en titel med 3 tecken): Efter att 3 tecken skrivits in blinkar markören vid läget för ett 4:e tecken. Gå till punkt 6 för att lagra titeln.

Lagra titeln genom att trycka på TITLE.

•Valda tecken skrivs inte in om du avbryter inmatningen av en titel.

•På den här enheten kan du mata in namn för 18 CD-skivor. Om du försöker lagra information utöver denna gräns visas ”FULL DATA” i displayen. Då kan du inte lagra fler titlar. Innan du kan skriva in en ny titel måste en av de tidigare lagrade titlarna raderas.

•För att radera en titel anger du ”

• Funktionerna som beskrivs i steg 3 till 5 måste utföras inom 10 sekunder. Inmatningsläget avbryts om du inte utför någon funktion inom 10 sekunder.

” i alla positionerna.

4 och

Radera skivnamn

Välj visningsläge genom att trycka på TITLE. Tryck

sedan igen och håll intryckt i minst 2 sekunder.

Håll -/J intryckt i minst 2 sekunder.

Titeln på börjar blinka på displayen.

Tryck upprepade gånger på g eller f tills titeln

som ska raderas visas på displayen.

Radera den visade titeln genom att hålla -/J intryckt i

minst 2 sekunder.

Avbryt läget för radering av titlar genom att trycka på

TITLE.

• Du kan inte radera CD-TEXT.

• Om titeln inte matas in i steg 2 eller om titeln raderas i steg 4 visas ”NO DATA” i 2 sekunder.

Inställningar (SETUP)

Du kan anpassa enheten på ett flexibelt sätt så att den passar dig och ditt användningssätt. På SETUP-menyn kan du välja Sound Customizing, Visual Customizing etc., för att ange önskade inställningar.

CDE-9848RB

Vridkontrollen

CDE-9846R/CDE-9846RM

MODE

En vanlig inställningsprocedur visas i steg 1 till 4 nedan. Se nedan för mer information om alla SETUPmenyer.

Håll FUNC./SETUP intryckt i minst 2 sekunder.

SETUP-läget aktiveras.

Välj önskad SETUP-meny genom att trycka på g

eller f.

(Välj t.ex. SUBW)

FM-LV ↔ REG*1 ↔ PISK*2 ↔ DIM*3 ↔ SUBW ↔ CD-DA/CDDA/ MP3 ↔ TYPE1/TYPE2 ↔ SCR ↔ AUX* PWR ↔ FM-LV

*1Se avsnittet ”Mottagning av regionala (lokala) RDS-stationer” (sidan 7)

Se ”PI SEEK-inställning” (sidan 8)

gäller CDE-9848RB

Visas endast när AUX är på

Ändra inställningen genom att trycka på BAND.

(Välj t.ex. SUBW ON eller SUBW OFF.)

Try ck på FUNC./SETUP igen.

Displayen återgår till normalt läge.

BAND

f FUNC./SETUP

BAND

g f FUNC./SETUP

↔ (AUX NAME)*3/*4 ↔

16-SE

Anpassade ljudinställningar

Styrning av ljudkällans signalnivå

FM-LV HI (grundinställning) / FM-LV LO

Styr FM-signalnivån enligt nedanstående anvisningar när skillnaden mellan CD-spelarens och FM-radions volymnivå är för stor.

In- och urkoppling av subwoofer

SUBW ON (grundinställning) / SUBW OFF

Genomför nedanstående steg för at justera utnivå för subwoofern när den är inkopplad.

1Tryck upprepade gånger på vridkontrollen (CDE-9848RB)

eller MODE (CDE-9846R/CDE-9846RM) för att välja SUBWläget.

BASS LV → TRE LV → SUBW* → BALANCE → FADER → DEFT → VOLUME → BASS LV

2 Justera nivån genom att vrida på vridkontrollen (CDE-

9848RB) eller tryck på 4 och 3 (CDE-9846R/CDE9846RM).

* Du kan inte justera nivån och fas när subwoofern står i läge OFF.

Anpassade visuella inställningar

Dimmerkontroll (gäller CDE-9848RB)

DIM AUTO (grundinställning) / DIM MANU

Ställ in DIM-kontrollen på AUTO för att minska belysningens ljusstyrka när fordonets strålkastare är på. Det här läget är användbart om du tycker att enhetens knappljus lyser för starkt på natten.

• Om ditt fordon är utrustat med avbländningsreglage för

hastighetsmätarområdet, ska du inte ansluta DIMMER-kabeln (orange) från radion till detta avbländningsreglage.

Inställning för rullning av text

SCR AUTO / SCR MANU (grundinställning)

Med den här CD-spelaren kan du rulla fram skiv- och spårnamn som finns inspelade på skivor med CD-text, såväl som textinformation i MP3-filer, mappnamn och etiketter.

SCR AUTO :Textinformation på CD:en, textinformation i mappar

SCR MANU :Text i displayen rullas bara när du byter skiva eller

• Enheten rullar CD-textnamn, mappnamn filnamn eller ID3/WMA-

etiketter. De skivtitlar som matats in manuellt (sidan 16) kan inte rullas.

Inställning av rullningstyp

TYPE1 (grundinställning) / TYPE2

Du kan välja mellan två bläddringsmetoder. Välj den du föredrar.

TYPE1:Tecknen rullas upp från höger sida av skärmen i följd. TYPE2:Tecknen visas ett och ett, och försvinner ett och ett från

och filnamn samt etiketterna bläddras fram automatiskt.

när ett spår ändras, osv.

skärmens vänstra sida, efter att skärmen fyllts med tecken.

MP3

Uppspelning av MP3-data

CD-DA (grundinställning) / CDDA/MP3

Den här produkten kan spela skivor som innehåller både CD- och MP3data. Men i vissa situationer (som med utökade CD-skivor) kan uppspelningen vara problematisk. Under dessa speciella förhållanden kan du välja att bara spela upp CD-data. Om en skiva innehåller CD-eller MP3-filinformation börjar uppspelningen från den del av skivan som innehåller CD-informationen.

CD-DA : Endast CD-data kan spelas upp. CDDA/MP3 : Både CD-information och MP3-filer kan spelas

upp.

• Gör den här inställningen innan du sätter in en skiva. Om du redan har satt in en skiva, gör du inställningen när skivan tagits ur.

Extern enhet

Ställa in AUX-läget (gäller CDE-9848RB)

AUX ON / AUX OFF (grundinställning)

Du kan mata in ljudet från en ansluten extern enhet (som t ex en bärbar spelare) till AUX-ingången på denna enhet, med en RCA-kabel som finns att köpa i handeln. Du kan ändra AUX-namn på displayen när AUX ON är på. Välj AUXnamn genom att trycka på g eller f.

Anslutning till en extern förstärkare

PWR ON (grundinställning) / PWR OFF

När en extern förstärkare är ansluten förbättras ljudkvaliteten om den interna förstärkarens strömkälla stoppas.

PWR OFF : Använd det här läget när främre förförstärkarna

PWR ON : Högtalarna drivs av den inbyggda förstärkaren.

används för att driva en extern förstärkare kopplad till högtalarna. I det här läget ger huvudenhetens interna förstärkare ingen utsignal för att driva högtalarna.

Fram vänster

Förstärkare

Fram höger

Högtalare

HÖGTALARE HÖGER FRAM

HÖGTALARE HÖGER BAK

HÖGTALARE VÄNSTER BAK

Fram höger

Bak höger

Bak vänster

HÖGTALARE VÄNSTER FRAM

Fram vänster

• Systemet ger inget ljud när uteffekten är inställd på OFF.

17-SE

Information

Felsökning

Uppstår ett problem slår du av strömmen, väntar en liten stund och slår sedan på den igen. Fungerar enheten fortfarande inte som den ska kan du kontrollera alternativen i följande checklista. De nedanstående råden hjälper dig att lösa de flesta problem som kan uppstå. Kontrollera samtliga anslutningar eller kontakta Alpines representant när felet inte går att reparera.

Grundläggande

Ingenting alls visas i teckenfönstret.

• Tändlåset i bilen har vridits till frånslaget läge.

- Bilstereon kan inte manövreras med tändlåset i frånslaget läge efter att anslutningarna gjorts enligt anvisningarna.

• Felaktiga anslutningar till strömsladd (Röd) och batterisladd (Gul).

-Kontrollera anslutningarna till strömsladden och batterisladden.

• Säkringen har smält.

-Kontrollera säkringen på bilstereons. Byt vid behov ut

säkringen mot en säkring med korrekt amperetal.

• Ett fel inuti mikrodatorn har uppstått på grund av ljudstörningar e.dyl.

-Tryck på nollställningsknappen med en kulspetspenna eller

ett annat spetsigt föremål.

Radio

Omöjligt att ställa in önskad station.

• Antennen har inte anslutits eller öppen anslutning.

-Kontrollera att antennen anslutits på korrekt sätt.

Byt vid behov ut antennen eller antennkabeln.

Önskad station ställs inte in vid automatisk stationssökning.

• Ett område där stationens signalstyrka är låg.

-Kontrollera att radion kopplats om till läget DX för

mottagning av stationer med låga och höga signalstyrkor.

• Det kan hända att antennen inte jordats och/eller anslutits på korrekt sätt, när bilen befinner sig i ett primärsignalområde.

-Kontrollera antennanslutningarna, antennens jordning och

monteringsläge.

• Kan hända antennen inte skjutits ut helt och hållet.

-Kontrollera att antennen skjutits ut så långt det går. Byt ut en

skadad antenn.

Störningar under pågående radiomottagning.

• Antennen har inte skjutits ut så långt det går.

-Kontrollera att antennen skjutits ut så långt det går. Byt ut en

skadad antenn.

• Bristfällig jordning av antenn.

-Kontrollera att antennen jordats på korrekt sätt. Kontrollera

monteringsläget.

CD-spelaren kan inte manövreras.

• CD-skivväxlaren används utanför det tillåtna temperaturområdet på högst +50°C.

-Vänta tills temperaturen i bilkupén (eller bagageluckan)

blivit svalare.

Ljudet vid CD-skivspelning varierar.

• Fuktbildning i CD-modulen.

-Vänta tillräckligt länge (ca. en timme), så att fukten hinner

avdunsta.

Det går inte att sätta i en CD-skiva.

• En CD-skiva finns redan isatt i CD-spelaren.

- Skjut ut CD-skivan och tag ur den.

• CD-skivan har satts i på fel sätt.

-Kontrollera att CD-skivan sätts i på det sätt som beskrivs i

kapitlet ”Manövrering av CD-spelaren”.

CD-skivans snabbsökning framåt/bakåt misslyckas.

• Skadad CD-skiva.

-Tryck på skivfacksöppnaren och ta ur CD-skivan. Kasta den.

lsättning/uppspelning av en skadad CD-skiva skadar skivmekanismen.

Ljudbortfall på grund av vibrationer.

• Apparaten har inte monterats ordentligt.

- Montera apparaten på nytt, så att den sitter stadigt.

• Smutsig CD-skiva.

- Rengör CD-skivan.

• Repor på CD-skivan.

- Byt ut CD-skivan.

• Linsen på pickupen är smutsig.

-Använd inte linsrengöringsskivor av den typ som finns att

köpa i handeln. Kontakta din närmaste Alpine-återförsäljare.

Ljudbortfall, men inte orsakad av vibrationer.

• Smutsig eller repig CD-skiva.

- Rengör CD-skivan. Byt ut en skadad CD-skiva.

Felmeddelanden (enbart för inbyggd CD-spelare)

• Mekaniskt fel

-Tryck på utmatningsknappen (c). När felmeddelandet inte

längre visas sätter du in disken igen. Om du inte lyckas lösa problemet på ovan beskrivet sätt kontaktar du närmaste Alpine-återförsäljare.

Uppspelning av CD-R/CD-RW ej möjlig

• Close session (avslutning av bränning) har inte genomförts.

- Utför avslutning av bränningen och försök spela skivan på

nytt.

MP3

MP3 kan inte spelas upp.

• Ett skrivfel har inträffat. CD-formatet är inte kompatibelt.

- Se till att CD:n har skrivits i ett format som stöds. Se

”Angående MP3” (sidorna 12-13) och bränn sedan på nytt i ett format som stöds av den här enheten.

18-SE

Ljud

Inget ljud hörs från högtalarna.

• Enheten har ingen utgångssignal från den interna förstärkaren.

- PWR är ställd i läge ”ON” (sidan 17).

CD-skivans felindikeringar

HI TEMP

•Skyddskretsen har kopplats in på grund av överhettning.

- Indikeringen slocknar när temperaturen har återgått till det normala driftsintervallet.

NO DISC

• Ingen CD-skiva är isatt.

- Sätt i en CD-skiva.

•Trots att en CD-skiva är inskjuten, så visas ”NO DISC” i teckenfönstret och CD-skivan kan varken spelas upp eller matas ut.

-Ta ut CD-skivan på följande sätt.

Tryck in c och håll knappen intryckt i minst 2 sekunder. Om skivan fortfarande inte matas ut, rådfråga din Alpineåterförsäljare.

ERROR

• Fel i mekanismen.

1) Tryck på c och ta ut CD-skivan.

Kontakta Alpines lokala återförsäljare, om CD-skivan inte matas ut.

2) Tryck en gång till på c, om felmeddelandet visasockså

efter att CD-skivan tagits ut. Kontakta Alpines lokala återförsäljare, om felmeddelandet fortfarande visas efter att c tryckts in ett antal gånger.

• När ”ERROR” visas: Om skivan inte kan matas ut genom att trycka på c, tryck på RESET-knappen (se sidan 5) och tryck på c igen. Kontakta din Alpine-återförsäljare om skivan fortfarande inte kan matas ut.

• En skiva som inte är kompatibel med enheten har satts in.

- Sätt i en skiva som är kompatibel med enheten.

UNSUPORT

• Skivan är inte kompatibel med ett MP3-format.

- Använd en skiva som är kompatibel med ett MP3-format.

Tekniska data

FM-RADIOSTEGET

Mottagningsområde 87,5 – 108,0 MHz Enkanalig användbar känslighet 0,7 µV Alternativ kanalselektivitet 80 dB Signalbrusförhållande 65 dB Stereoseparation 35 dB Infångninsförhållande 2,0 dB

MV-RADIOSTEGET

Mottagningsområde 531 – 1 602 kHz Känslighet (IEC standard) 25,1 µV/28 dB

LV-RADIOSTEGET

Mottagningsområde 153 – 281 kHz Känslighet (IEC standard) 31,6 µV/30 dB

CD-DELEN

Frekvensåtergivning 5 – 20 000 Hz (±1 dB) Svaj (%WRMS) Under den mätbara gränsen Övertonsdistorsion 0,008% (vid 1 kHz) Dynamikomfång 95 dB (vid 1 kHz) Signalbrusförhållande 105 dB Kanalseparation 85 dB (vid 1 kHz)

PICKUP

Våglängd 795 nm Lasereffekt CLASS I

ALLMÄNT

Strömförsörjning 14,4 V likströmsspänning

(11–16 V tillåtet) Maximal uteffekt 45 W × 4 Maximal förutspänning 2 V/10 k ohms Bass +20/-14 dB vid 60 Hz Treble ±14 dB vid 10 kHz Vikt 1,6 kg

CHASSITS MÅTT

Bredd 178 mm Höjd 50 mm Djup 160 mm

FRAMSIDANS MÅTT

Bredd 170 mm Höjd 46 mm Djup 18 mm

• Rätt till ändringar av tekniska data och utförande utan föregående meddelande förbehålles.

VARNING

CLASS 1

LASER PRODUCT

(Spelarens undersida)

19-SE

Installation och anslutningar

Innan du installerar eller ansluter enheten bör du läsa följande, samt sidorna 2 till 4 i den här bruksanvisningen noggrant, så att du använder enheten på rätt sätt.

Varning

GÖR ANSLUTNINGARNA PÅ KORREKT SÄTT.

Felaktiga anslutningar kan orsaka brand eller skador på enheten.

ANVÄND BARA ENHETEN I BILAR MED 12-VOLTSYSTEM SOM HAR NEGATIV (–) JORD.

(Återförsäljaren kan hjälpa dig om du är osäker.) Felaktig anslutning kan resultera i brand, elektriska stötar eller andra skador.

KOPPLA UR KABELN FRÅN DET NEGATIVA (–) UTTAGET PÅ BILBATTERIET INNAN ANSLUTNINGARNA GÖRS.

Detta för att undvika risken för elektriska stötar eller olycksfall på grund av kortslutning.

KAPA INTE BORT KABELMANTELN FRÅN EN STRÖMKABEL FÖR ATT STRÖMFÖRSÖRJA NÅGOT ANNANT TILLBEHÖR.

Det leder till en för hög kabelbelastning och kan resultera i brand eller elektriska stötar.

SE TILL ATT VARKEN RÖR, VÄTSKELEDNINGAR ELLER KABLAR VIDRÖRS, SKADAS ELLER FÖRHINDRAS VID BORRNING AV HÅL.

Undersök chassit innan hålen borras så att inte några slangar, kablar, bränsleledningar eller liknande råkar skadas. Det kan leda till att brand uppstår.

MONTERA VARKEN MUTTRAR ELLER BULTAR I NÅGON DEL AV BROMSSYSTEMET VID JORDANSLUTNINGAR.

Bultar eller muttrar som hör till någon vätsketank, styr- eller bromssystemet (eller något annan system som är av betydelse för säkerheten) ska ALDRIG användas för kabeldragning eller jordanslutning. Användandet av sådana delar kan leda till att fordonets styrförmåga försämras och orsaka bromsfel, brand eller personskada.

FÖRVARA MINDRE FÖREMÅL, SOM T.EX. BATTERIER, UTOM RÄCKHÅLL FÖR BARN.

Om något föremål skulle sväljas, skall en läkare kontaktas omedelbart.

MONTERA INTE APPARATEN PÅ EN PLATS DÄR DEN KAN UTGÖRA RISK FÖR FORDONETS MANÖVRERING, T.EX. I NÄRHETEN AV RATT ELLER VÄXELSPAK.

Om installationen försämrar sikten eller hindrar rörelsen hos väsentliga funktioner kan det lätt leda till olyckor.

Försiktigt

LÅT EN FACKKUNNIG TEKNIKER GÖRA KABELDRAGNINGEN OCH MONTERINGEN.

Kabeldragningen och monteringen av denna apparat kräver teknisk kunskap och erfarenhet. Kontakta återförsäljaren, som sålde apparaten, för utförandet av säker montering.

ANVÄND ALLTID SPECIFICERADE TILLBEHÖR OCH MONTERA TILLBEHÖREN ORDENTLIGT.

Användandet av andra delar än som är avsedda för denna apparat kan leda till att apparaten skadas invändigt eller till ostadig montering på grund av lossnande delar.

DRA KABLARNA RAKA OCH SÅ ATT DE INTE KOMMER I KLÄM ELLER SKAVER MOT SKARPA KANTER.

Undvik kläm- och nötskador genom att se till att kablarna går fria från rörliga delar (t.ex. bilsätenas glidbanor) och skarpa och spetsiga kanter. Om kablarna måste dras genom hål i plåten bör gummibussningar användas som skydd, så att inte kablarna ligger och nöter mot metallen.

MONTERA INTE APPARATEN DÄR DEN UTSÄTTS FÖR FUKT ELLER DAMM.

Undvik att installera enheten på platser där fukt och damm kan tränga in och ställa till skador.

Försiktighetsåtgärde

•Koppla bort kabeln från batteriets minuspol (–) innan du installerar CDE-9848RB/CDE-9846R/CDE-9846RM. Då undviker du risken för kortslutningar som kan skada enheten.

• Se till att du ansluter de färgmärkta kablarna enligt kopplingsschemat. Felaktiga anslutningar kan göra så att enheten inte fungerar som den ska, och kan också orsaka skador på fordonets elsystem.

• När du gör anslutningarna till fordonets elsystem måste du ta hänsyn till de komponenter som redan är installerade (t.ex. en dator). Använd inte ledningarna till sådana komponenter som strömförsörjningskablar för den här enheten. När du ansluter CDE-9848RB/CDE-9846R/CDE-9846RM till säkringsplinten måste du se till att säkringen för den krets du tänker använda har rätt amperetal för CDE-9848RB/CDE-9846R/CDE9846RM. Om du ansluter till en säkring med fel amperetal riskerar du att skada enheten och/eller fordonets elsystem. Kontakta din Alpine-återförsäljare om du känner dig osäker.

• CDE-9848RB/CDE-9846R/CDE-9846RM använder sig av RCA-kopplingar med honkontakt för anslutning till andra komponenter (t.ex. förstärkare) med RCA-kopplingar. Det kan hända att en adapter behövs för anslutning till andra komponenter. Kontakta i så fall en auktoriserad Alpinehandlare för ytterligare råd.

• Anslut negativa (–) högtalarkablar till (–) anslutningarna. Höger och vänster kablar får inte anslutas till varandra eller till bilkarossen.

VIKTIGT

Skriv in enhetens serienummet i fältet nedan och ha det alltid tillgängligt för hänvisning. Serienumret eller det inristade serienumret sitter på enhetens undersida.

20-SE

SERIENUMMER: INSTALLATIONSDATUM: INSTALLATIONSTEKNIKER: INKÖPSSTÄLLE:

Installation

Tillbehörslista

• Huvudenhet .......................................................................... 1

• Strömkabel ........................................................................... 1

• Monteringskassett ............................................................... 1

• Fodral .................................................................................... 1

• Gummihatt ............................................................................ 1

• Sexkantig bult ...................................................................... 1

• Skruv (M5 × 8) ...................................................................... 4

• Bruksanvisning ................................................................ 1 st

Obs!

Huvudenheten måste monteras inom 35 graders horisontell vinkel, från bak- till framkant.

Mindre än 35°

Gummihatt (Medföljer)

Hållare

Instrumentbräda

Sexkantig bult (Medföljer)

Skjut in CDE-9848RB/CDE-9846R/CDE-9846RM så

långt det går i instrument infattningen. Kontrollera efter bilstereons montering att låstapparna skjutits ned så långt det går. Detta kan göras genom att trycka bilstereon ordentligt inåt, samtidigt som låstappen trycks ned med en liten skruvmejsel. Detta garanterar att bilstereon fästs ordentligt och inte kan lossna från instrumentinfattningen av misstag. Fäst den löstagbara frampanelen.

Lasflikar

Löstagning

1Ta loss den löstagbara frontpanelen. 2 Använd en liten skruvmejsel (eller ett liknande verktyg) för

att skjuta låstapparna upp (se ill. ovan). Dra försiktigt bilstereon något utåt efter att låstappen osäkrats för att vara säker på att bilstereon inte låses fast igen innan den andra låstappen osäkrats.

3 Dra ut apparaten och se till att den inte är säkrad när detta

görs.

Monteringskassett (Medföljer)

Denna enhet

Skjut monteringskassetten från huvudenheten (se ”Löstagning” på denna sidan). Skjut in monteringskassetten i instrumentbrädan och fäst den med metallbyglarna.

Metallbygel

Skruv

Pinnbult

∗

Sexkantmutter (M5)

Denna enhet

När fordonet har en hållare: fäst den långa, sexkantiga bulten på baksidan av CDE-9848RB/CDE-9846R/CDE9846RM och sätt på gummihatten på den sexkantiga bulten. Om fordonet inte är utrustat med stöd för montering förankrar du huvudenheten med monteringsbygeln (medföljer ej). Anslut samtliga kablar till CDE-9848RB/CDE-9846R/CDE-9846RM enligt anvisningarna i kapitlet ANSLUTNINGAR.

•Använd en lämplig skruv för kassettens monteringsläge som skruven *.

Inramning

Skruvar (M5 × 8) (Medföljer)

Denna enhet

Monteringshållare

21-SE

Anslutningar

(Rosa/Svart)

(Blå/vit) FJÄRRSTYRT STRÖMPÅSLAG

(Röd) TÄNDNING

(Svart) JORDKABEL

INGÅENDE

LJUDAVBROTTSKABEL

(orange) DIMMER

(endast CDE-9848RB)

MOTORANTENN

(Blå)

(Gul) BATTERI

JASO-antennkontakt

Till en biltelefon

Till ett slutsteg eller en ekvalisator

Till den instrumentbelysningkabel

Till en motorantenn

Tändningslås

Antenn

ISO-antennkontakt

Batteri

& (

)

+ ,

Extern enhet

(som t ex en bärbar spelare)

(Grön)

(Grön/Svart)

(Vit)

(Vit/Svart)

(Grå/Svart)

(Grå)

(Violett/Svart)

(Violett)

Förstäkare

Höptalare

Vänster bak

Vänster fram

Höger fram

Höger bak

Fran eller Subwoofer

22-SE

1 Antennintag 2 Ingående ljudavbrottskabel (Rosa/Svart)

Anslut denna kabel till gränssnittsutgången för ljud på en biltelefon som jordas när ett samtal tas emot.

3 Kabel för fjärrstyrt strömpåslag (Blå/Vit)

Anslut denna kabel till kabeln för fjärrstyrt strömpåslag på ett slutsteg eller en signalprocessor.

4 Dimmerledning (orange) (endast CDE-9848RB)

Den här kabeln kan du ansluta direkt till fordonets instrumentbelysning så att du kan tona ned bakgrundsbelysningen på bilstereon samtidigt som du tonar ned instrumentbelysningen.

5 Omkopplingsbar strömkabel (tändning) (Röd)

Anslut denna kabel till ett öppet uttag på fordonets säkringslåda eller till ett annat oanvänt strömuttag som sänder ut (+) 12 volts likström bara medan tändningslåset är tillslaget eller i läget för tillbehörens påslag.

6 Jordkabel (Svart)

Anslut denna kabel till ett ställe i bilens underrede som ger bra jordning. Se till att kabeln ansluts till blank metall och fästs ordentligt med hjälp av den medföljande plåtskruven.

7 Motorantennkabel (Blå)

Anslut denna kabel till kopplingen +B på en motorantenn, när sådan används.

• Denna kabel ska bara användas för att styra fordonets

motorantenn. Använd den inte för att slå på och stänga av en förstärkare, en signalprocessor eller liknande.

8 Batterikabel (Gul)

Anslut denna kabel till bilbatteriets positiva pol (+).

9 ISO-kontakt för strömtillförsel ! Säkringshållare (10A) " Anslutning till fjärrstyrt gränssnitt

Till den fjärrstyrda gränssnittsdosan.

# RCA-utgångar för främre/Subwoofer* kanaler

* När subwoofer står på läget OFF: Utsignalen kommer från de framre

högtalarna. När subwoofer står på läge ON: Utsignalen kommer från subwoofern.

$ Kontakt för strömtillförsel % Högtalarkabel (+) för bakre vänster högtalare (Grön) & Högtalarkabel (–) för bakre vänster högtalare

(Grön/Svart)

( Högtalarkabel (+) för främre vänster högtalare (Vit) ) Högtalarkabel (–) för främre vänster högtalare

(Vit/Svart)

~ Högtalarkabel (–) för främre höger högtalare

(Grå/Svart)

+ Högtalarkabel (+) för främre höger högtalare (Grå) , Högtalarkabel (–) för bakre höger högtalare

(Violett/Svart)

- Högtalarkabel (+) för bakre höger högtalare (Violett) . ISO-kontakt (högtalarutgång) / Förlängningskabel med RCA-kontakter (tillval) : ISO/JASO-antennadapter (tillval)

Det kan hända att en ISO/JASO-antennadapter krävs, beroende på fordonet.

; AUX-ingång för RCA-kontakt (endast CDE-9848RB)

Denna kontakt kan ta emot ljud från en extern enhet (som t ex en bärbar spelare), med hjälp av en RCA-kabel som finns att köpa i handeln.

Att förhindra att störningar, som härrör från omgivningen, påverkar bilstereon.

• Placera enheten på plats och dra kablarna på minst 10 cm:s avstånd från bilens kabelnät.

• Observera att kablarnas avstånd till batterikablarna måste vara så långt som möjligt.

• Anslut jordledningen ordentligt till något ställe på bilens chassi, där metallen är ren och oskyddad (eventuellt måste du skrapa bort färg eller rengöra från smuts eller fett för att få ordentlig förbindelse). Se till att anslutningen sitter stadigt förankrad.

• När anläggningen utökas med en störningsdämpare, måste avståndet till störningsdämparen vara så långt som möjligt. Kontakta Alpines representant angående de olika typer av störningsdämpare som kan erbjuda.

• Alpines representant vet allt om störningsundertryckning. Kontakta representanten angående detaljer.

23-SE

Appendix

Product Information Card

English

Filling in this Product Information Card is voluntary. If you fill in this card and send it to Alpine, your data will be tabulated into reference data for future Alpine product development. In addition, in the future you may receive information about new products or Survey Mail requesting additional opinions about Alpine products or services. If you agree to the above term, please sign your name in the indicated space and return the card. Any additional comments or inquiries may be sent to : Person in charge of Customer Service department Alpine Electronics (Europe) GmbH. Frankfurter Ring 117, 80807 München, Germany Phone: +49-(0)89-32 42 640

Q1. PRODUCT PURCHASED

1. Cassette Player

2. CD Player

3. MD Player

4. DVD Player

5. CD Changer

6. Amplifier

7. Speaker

8. Subwoofer

9. Monitor Controller

10. Video Monitor

11. Navigation

12. Processor/Equalizer

13. CD/Video CD Changer

14. Other

Q2. MODEL NUMBER: Q3. DATE OF PURCHASE:

Month: Year:

Q4. If navigation system, which

monitor?

1. Alpine → (Model No.)

2. Other → (Brand Name)

Q5. STORE TYPE WHERE

PURCHASED:

1. Car Audio Specialist

2. Audio/Video Store

3. Electronics/Appliance Store

4. Car Accessories Shop

5. Other

Q6. Type of vehicle in which this unit is

installed:

Make: Model: Purchased Model Year:

Q7. How was this vehicle purchased?

1. Purchase

2. Lease

Q8. Purpose of buying this unit?

1. Addition

2. Replacement

↓

• Previous brand replaced?

1. Factory installed

2. Alpine

3. Other → (Brand Name)

Q9. Have you purchased Alpine

products before?

1. First time

2. Two or More times

Q10.When you purchased this Alpine

unit, did you compare it with other brand?

1. Yes → (Brand Name)

2. No.

Q11.GENDER

1. Male

2. Female

Q12.AGE Q13.MARITAL STATUS

1. Single

2. Married

Q14.OCCUPATION

1. Company Owner/Self-employed/ Freelance

2. Manager

3. Company Employee

4. Civil Servant

5. Educator

6. Student

7. Other

Q15.Comments

Year:

Produkt-Informationskarte

Deutsch

Das Ausfüllen dieser Produktinformations-Karte ist freiwillig. Sollten Sie diese Karte vervollständigen, so werden die Daten für zukünftige Produktentwicklungen von Alpine als Referenzdaten herangezogen. Ebenso können Sie in der Zukunft Informationen über neue Alpine Produkte erhalten oder uns auch Ihre Meinung über Alpine Produkte und Dienstleistungen im Rahmen von Kunden-Befragungen mitteilen. Stimmen Sie dem Kontakt durch Alpine zu, so würden wir Sie bitten, in dem dafür vorgesehenen Feld zu unterschreiben und die Karte kostenfrei an uns zurückzuschicken. Zusätzliche Kommentare und Meinungen können Sie gerne an den zuständigen Kontakt im Kundendienst Alpine Electronics (Europe) GmbH senden. Frankfurter Ring 117, 80807 München, Germany Phone: 089-32 42 640

Q1. gekauftes Gerät

1. Kassetten-Spieler

2. CD-Spieler

3. MD-Spieler

4. DVD-Spieler

5. CD-Wechsler

6. Verstärker

7. Lautsprecher

8. Subwoofer

9. Monitor-Controller

10. Video-Monitor

11. Navigationssystem

12. Prozessor/Equalizer

13. CD/Video-CD-Wechsler

14. andere

Q2. Modellnummer: Q3. Kaufdatum:

Monat: Jahr:

Q4. Falls Navigationssystem:

Welcher Monitor?

1. Alpine → (Modellnr.)

2. Anderer Hersteller → (Herstellername)

Q5. Art des Geschäfts, in dem Sie das

Gerät gekauft haben:

1. Spezialist für Auto-Audioanlagen

2. Audio/Video-Geschäft

3. Elektro-Geschäft

4. Autozubehör-Geschäft

5. Anderer Hersteller

Q6. Art des Fahrzeugs, in das das

Gerät installiert wurde:

Marke: Modell: gekauft im Jahr:

Q7. Wie haben Sie das Fahrzeug

gekauft?

1. Kauf

2. Leasing

Q8. Zweck des Kaufs dieses Geräts?

1. Zusätzlich

2. Austausch

↓

• Marke des ausgetauschten Geräts?

1. Serienmäßige Ausstattung

2. Alpine

3. Anderer Hersteller → (Herstellername)

Q9. War dies das erste Mal, dass Sie

ein Alpine-Gerät gekauft haben?

1. Erstes Mal

2. Zweites Mal oder öfter

Q10.Haben Sie dieses Alpine-Gerät vor

dem Kauf mit Geräten anderer Hersteller verglichen?

1. Ja → (Herstellername)

2. Nein

Q11.Geschlecht

1. Männlich

2. Weiblich

Q12.Alter Q13.Familienstand

1. Ledig

2. Verheiratet

Q14.Beruf

1. Selbständige/Firmeninhaber/freiberuflich Tätige

2. Leitende Angestellte

3. Sonstige Angestellte

4. Beamte

5. Schulbildung

6. Studium

7. Sonstige

Q15.Kommentar:

Baujahr:

Carte d’informations sur le produit

Français

En remplissant volontairement cette fiche, et en l’envoyant à Alpine, vous acceptez que ces informations soient utilisées par Alpine, dans le cadre de développement de nouveaux produits. Par ailleurs, vous autorisez Alpine à solliciter votre opinion par mailing sur de nouveaux produits ou services. Si vous acceptez les termes cidessus, veuillez signer cette carte à l’endroit indiqué, et nous la retourner. Tout autre commentaire ou demande doit être adressé à l’attention de: Responsable du service consommateur Alpine Electronics (Europe) GmbH. Frankfurter Ring 117, 80807 München, Germany Phone: +49-(0)89-32 42 640

Q1. PRODUIT ACHETE

1. Lecteur de cassette

2. Lecteur de CD

3. Lecteur MD

4. Lecteur DVD

5. Changeur de CD

6. Amplificateur

7. Haut-parleur

8. Haut-parleur de graves

9. Station Multimedia

10. Moniteur Vidéo

11. Navigation

12. Processeur/Egaliseur

13. Changeur de CD/CD Vidéo

14. Autre

Q2. NUMERO DU MODELE: Q3. DATE D’ACHAT:

Mois: Année:

Q4. Si c’est un système de navigation,

quel moniteur?

1. Alpine → (N° du modèle)

2. Autre → (Marque)

Q5. TYPE DE MAGASIN OU VOUS

AVEZ ACHETE LE PRODUIT:

1. Spécialiste autoradio

2. Magasin audio/vidéo

3. Magasin d’électronique/appareils

4. Magasin d’accessoires automobiles

5. Autre

Q6. Type de véhicule dans lequel cet

appareil est installé:

Marque: Modèle: Année Année du d’achat:

Q7. Comment avez-vous acheté ce

véhicule?

1. Achat

2. Location-bail

Q8.

Pourquoi avez-vous acheté cet appareil?

1. Addition

2. Remplacement

↓

• Marque précédente remplacée?

1. Installée en usine

2. Alpine

3. Autre → (Marque)

Q9. Aviez-vous déjà acheté des

produits Alpine?

1. Première fois

2. Deux fois ou plus

Q10.Lorsque vous avez acheté ce

produit Alpine, l’avez-vous comparé à une autre marque?

1. Oui → (Marque)

2. Non

Q11.SEXE

1. Masculin

2. Féminin

Q12.AGE Q13.SITUATION DE FAMILLE

1. Célibataire

2. Marié

Q14.PROFESSION

1. Entrepreneur/Travailleur indépendant/ Free-lance

2. Directeur

3. Employé de bureau

4. Fonctionnaire

5. Educateur

6. Etudiant

7. Autre

Q15.Commentaires

modèle:

Tarjeta de información del producto

Español

El envío de la información solicitada es voluntario. Si Vd. nos la remite, será utilizada de modo confidencial para el desarrollo de futuros productos Alpine. Si Vd. desea recibir información sobre nuevos productos de nuestra gama, indique su nombre en el espacio designado y remítanos la tarjeta. Cualquier solicitud adicional puede ser enviada a : Persona responsable del Servicio de Atención al Cliente de Alpine Electronics (Europe) GmbH. Frankfurter Ring 117, 80807 München, Germany Phone: +49-(0)89-32 42 640

Q1. Producto Comprado

1. Radio/Cassette

2. Radio/CD

3. Reproductor de MD

4. Reproductor de DVD

5. Cambiador de CD

6. Amplificador

7. Altavoz

8. Subwoofer

9. Monitor de control

10. Monitor de video

11. Sistema de navegación

12. Procesador/Ecualizador

13. Cambiador de CD/Video CD

14. Otros

Q2. Número de modelo: Q3. Fecha de compra:

Mes: Año:

Q4. En caso de sistema de

navegación, ¿qué monitor?

1. Alpine → (N° de modelo)

2. Otros

→

Q5. TIPO DE TIENDA DONDE

Q6. Tipo de vehiculo en que la unidad

Q7. ¿Cómo fue comprado este

Q8.

Q9. ¿Ha comprado Vd. productos

Q10.Cuando usted compró esta unidad

Q11.SEXO

Q12.Edad Q13.Estado civil

Q14.Ocupación

Q15.Comentarios

(Nombre de marca)

COMPRÓ:

1. Especialista en audio de automóviles

2. Tienda de audio/video

3. Tienda de electrónica/electrodomésticos

4. Tienda de accesorios automovilísticos

5. Otros

está instalada:

Marca: Modelo: Año de Año del compra:

vehiculo?

1. compra

2. Leasing

¿Propósito de comprar esta unidad?

1. Mejora del sistema

2. Sustitución

↓

• ¿Sustitución de marca anterior?

1. Instalado en la fábrica

2. Alpine

Otros

→

Alpine anteriormente?

1. Primera vez

2. Dos o más veces

Alpine, ¿la comparó con otros fabricantes?

1. Si → (Nombre de marca)

2. No

1. Masculino

2. Femenino

1. Soltero

2. Casado

1. Propietario de empresa/Autónomo/ Profesional independiente

2. Gerente

3. Empleado de compañia

4. Empleado público

5. Profesor

6. Estudiante

7. Otros

modelo:

(Nombre de marca)

Scheda informazioni prodotto

Italiano

La compilazione di questa formulario è volontaria. Se compilate questo formulario, ritornandolo ad Alpine, i Vostri dati saranno raccolti in un file di riferimento per lo sviluppo dei nuovi prodotti Alpine. In aggiunta Voi potrete ricevere in futuro informazioni riguardanti i nuovi prodotti o la richiesta di una Vostra opinione circa i prodotti o i servizi forniti da Alpine. Se siete d’accordo, Vi preghiamo di ritornarci il formulario completato negli appositi spazi con i Vostri dati. In caso desideriate fornire altri commenti o richiedere informazioni aggiuntive, potete indirizzare il tutto a : Responsabile dipartimento Servizio Clienti Alpine Electronics (Europe) GmbH. Frankfurter Ring 117, 80807 München, Germany Phone: +49-(0)89-32 42 640

Q1. PRODOTTO ACQUISTATO

1. Lettore di cassette

2. Lettore CD

3. Lettore MD

4. Lettore DVD

5. CD Changer

6. Amplificatore

7. Altoparlante

8. Subwoofer

9. Radio Monitor

10. Monitor video

11. Sistema di navigazione

12. Processore/equalizzatore

13. Cambia CD/Video CD

14. Altro

Q2. NUMERO MODELLO: Q3. DATA DI ACQUISTO:

Mese: Anno:

Q4. In caso di acquisto di un sistema di

navigazione, quale monitor possiede?

1. Alpine → (No. Modello)

2. Altro → Nome marca

Q5. NEGOZIO DI ACQUISTO:

1. Specialista Car Stereo

2. Negozio di audio/video

3. Negozio di elettronica/elettrodomestici

4. Negozio accessori automobile

5. Altro

Q6. Tipo di veicolo posseduto:

Marca: Modello: Anno Anno acquisto:

Q7. Modalità acquisto

1. Acquisto

2. Leasing

Q8. Scopo acquisto

1. Aggiunta

2. Sostituzione

↓

• Marca sostituita

1. Installato di fabbrica

2. Alpine

3. Altro → (Nome marca)

Q9. Avevate già acquistato prodotti

Alpine?

1. No

2. Due o tre volte

Q10.Nell’acquistarlo, avete paragonato

questo prodotto ad un’altra marca?

1. Si → (Nome marca)

2. No

Q11.SESSO

1. Maschile

2. Femminile

Q12.ETÀ Q13.STATO CIVILE

1. Celibe/nubile

2. Coniugato/coniugata

Q14.LAVORO

1. Proprietario di azienda/artigiano/libero professionista

2. Manager

3. Impiegato

4. Impiegato statale

5. Insegnante

6. Studente

7. Altro

Q15.Commenti

modello:

I agree to the above stated terms of the Alpine Product Information Card. Ich stimme dem Kontakt durch Alpine für Informations- und Befragungszwecke zu. J’accepte les termes de cette carte d’information produit Alpine. Estoy conforme con los términos de la tarjeta de información sobre producto de Alpine. Accetto i termini della scheda informazioni prodotti Alpine.

(Date/Datum/Date/Fecha/Data)

(Signature/Unterschrift/Signature/Firma)

Name/Nom/Nombre/Nome

(First Name/Vorname/Prénom/Primer nomble/Nome)

(Surname/Familienname/Nom de famille/Apellido/Cognome)

Home Address/Privatanschrift/Adresse/Dirección/Indirizzo

(Street/Straße/Rue/Calle/Via) (Post Code/Postleitzahl/Code postal/Código postal/Codice postale)

(Town/City/Stadt/Ville/Ciudad/Città) (Country/Land/Pays/País/Paese)

Telephone Number: E-Mail/Correo electrónico:

NO.

Other

Month Year

NO.

Other

NO.

Q12

Q15

Comments

NO.1. Model No.

NO.2. Brand Name

Make:

Purchased Year: ModelYear:

NO. Previous brand replaced. Brand Name

years old

1 2

Q10

NO.

Q13

1 2

NO.

1. 2. 3.

Brand Name

Model:

Q11

NO.

Q14

NO. Other

Alpine CDE-9846RM, CDE-9846R, CDE-9848RB User Manual [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual
