CLIMATISEURS SPLITS FIXES PRETS-A-POSER
Ligne CSMC
MODE D’EMPLOI
ALPATEC vous félicite d’avoir choisi ce produit et vous remercie de votre confiance.
Pour votre confort et votre sécurité, votre article a été vérifié à toutes les étapes de sa fabrication et a passé avec succès tous nos tests de qualité.
Nos produits sont conçus pour vous plaire tant par leur design que par leur facilité d’utilisation et dans l’objectif constant de vous apporter complète satisfaction.
Toutefois, si un problème apparaissait, veuillez contacter votre revendeur.
Consignes de sécurité |
page 3 |
Caractéristiques techniques |
page 4 |
|
|
Descriptif de l’appareil |
page 5 |
|
|
Installation de l’unité intérieure |
page 6 |
|
|

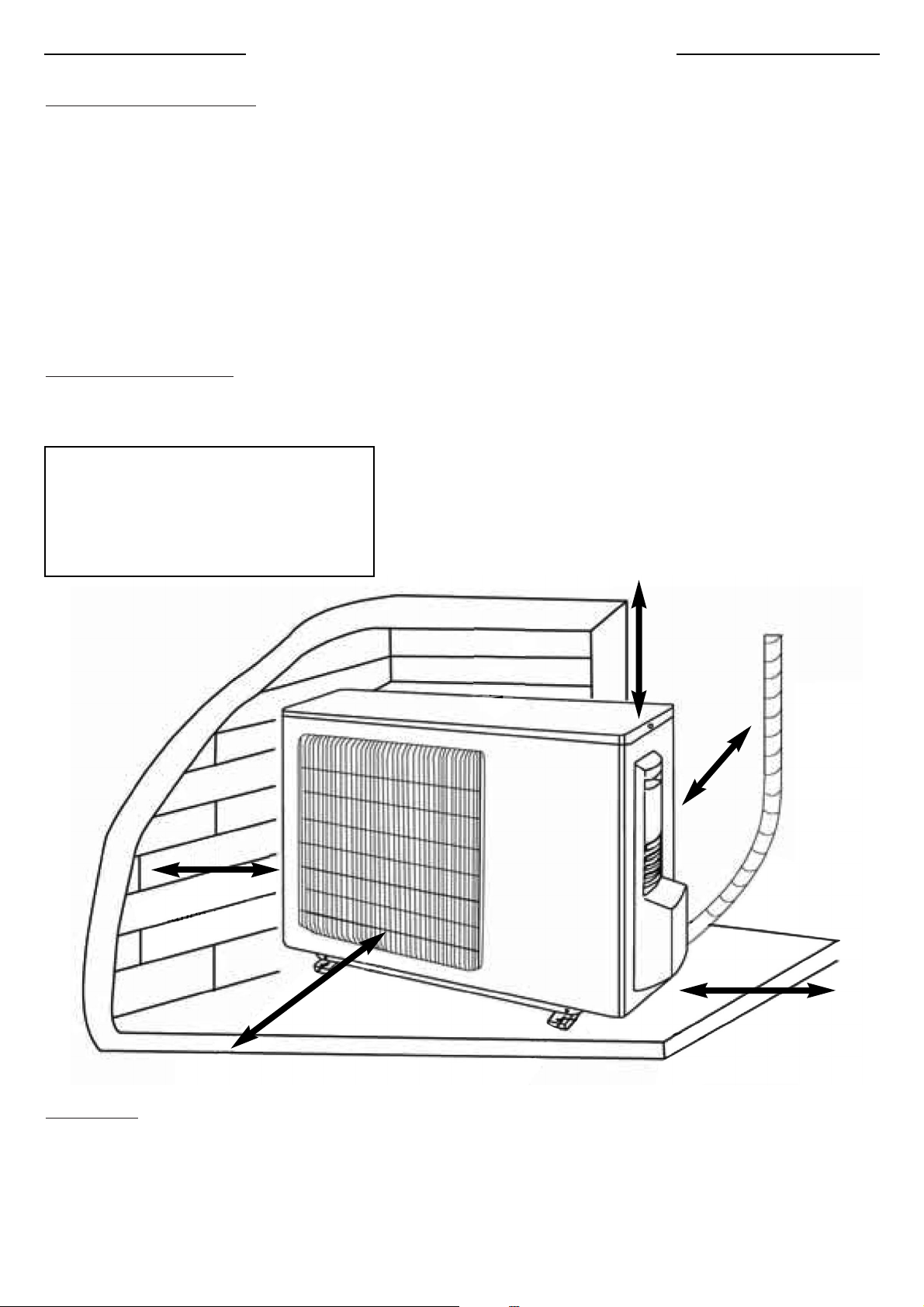

Installation de l’unité extérieure |
page 8 |
|
|

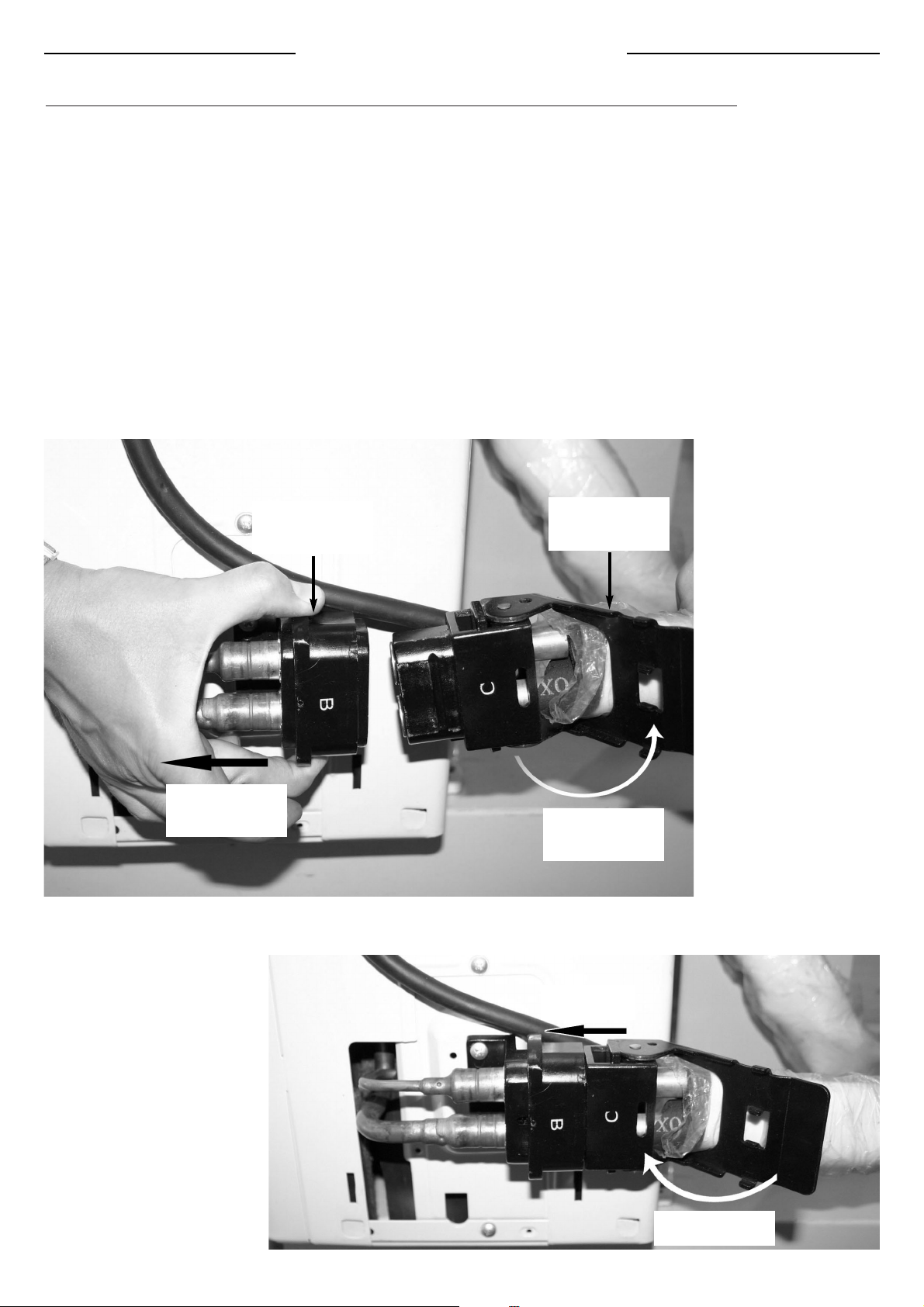

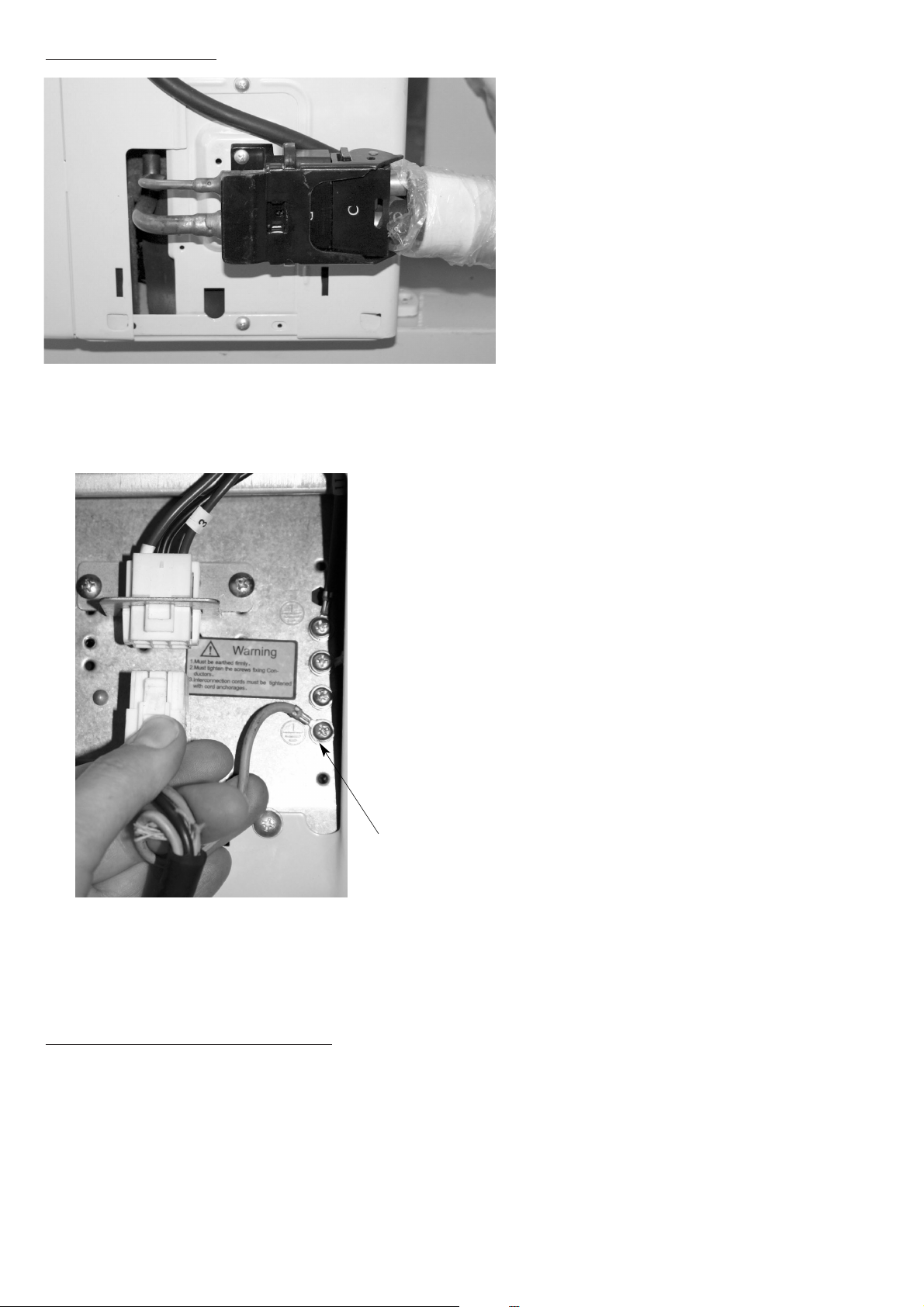

Raccordement des unités |
page 9 |
|
|

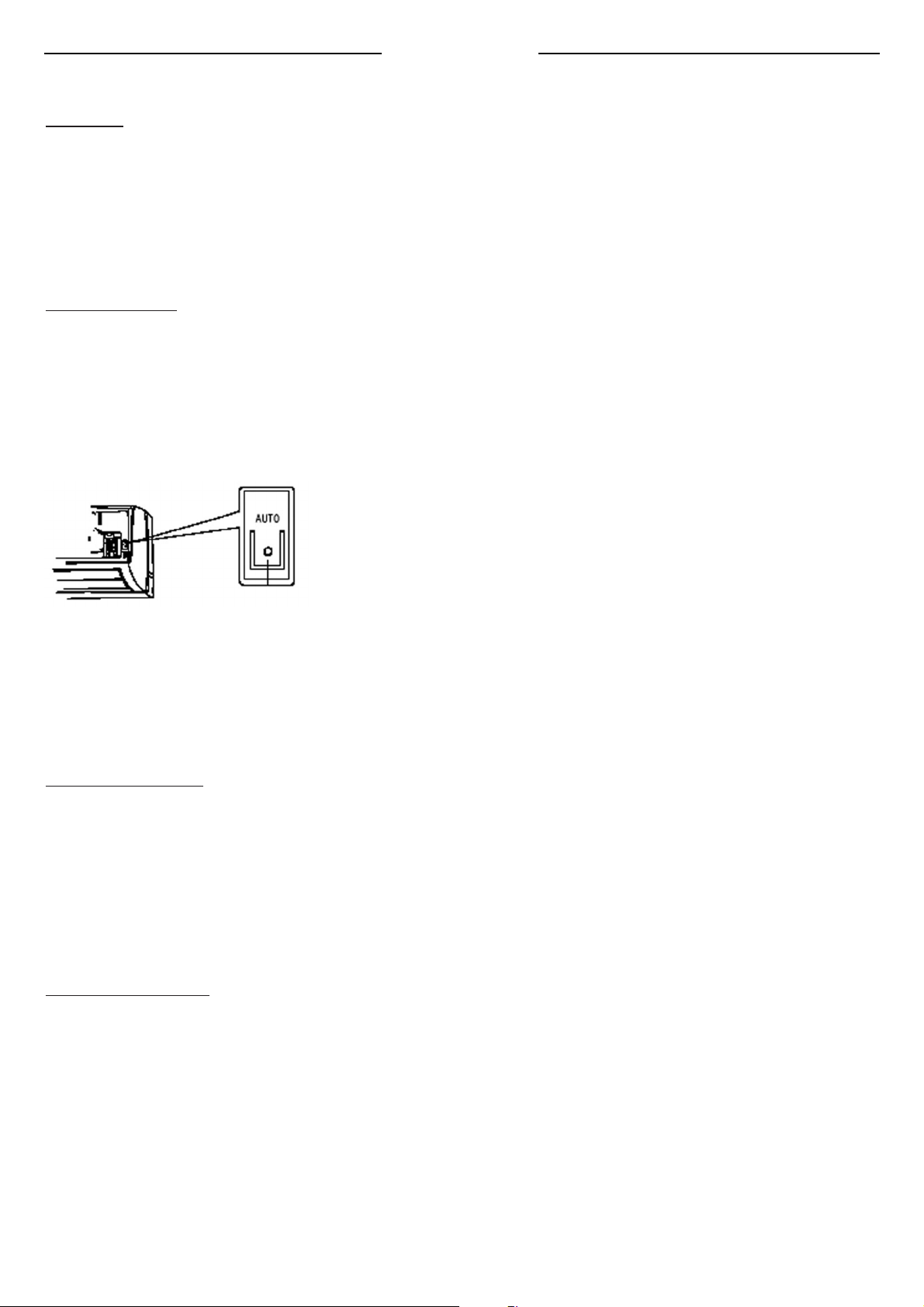

Mise en marche et test |
page 11 |
|
|

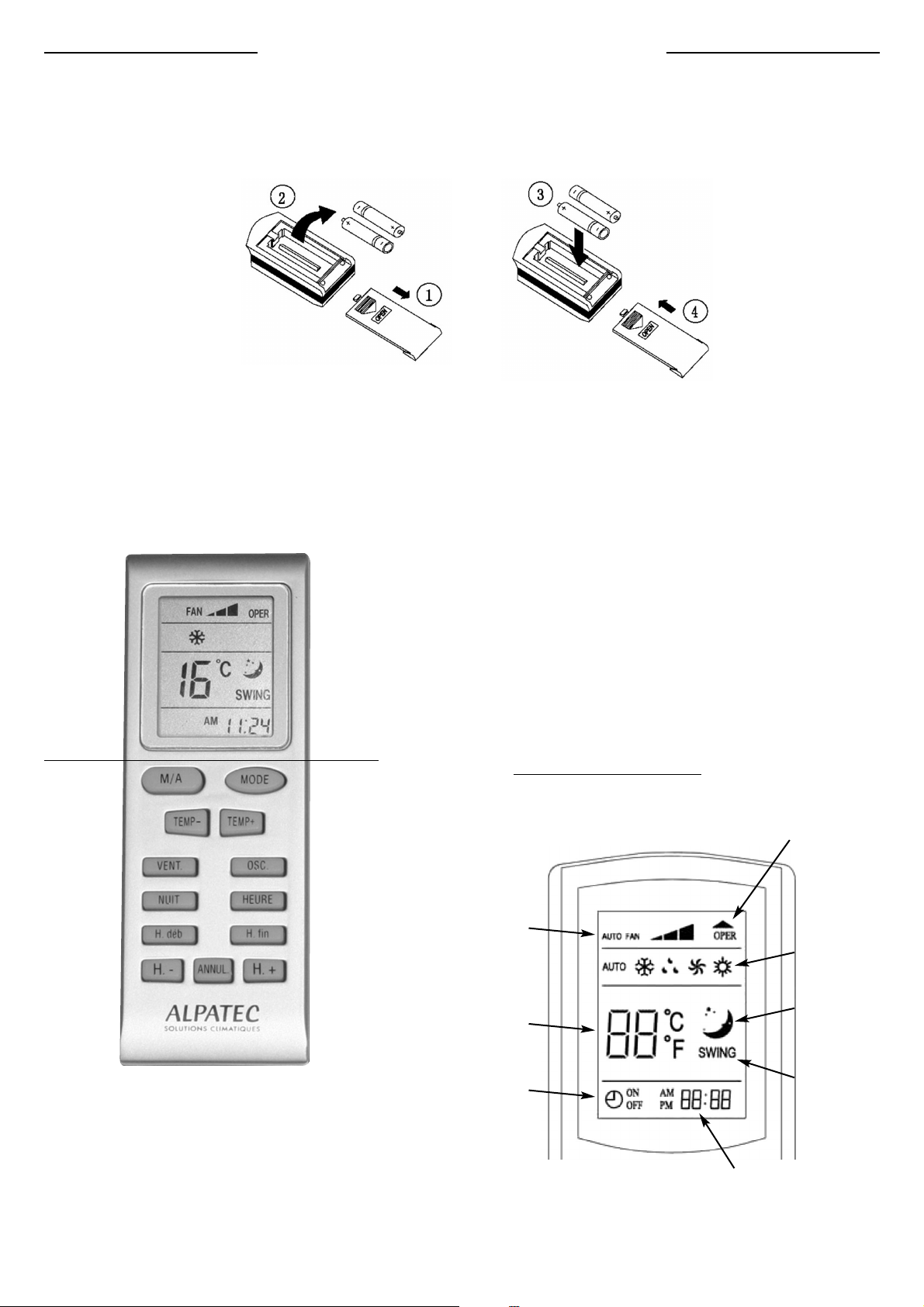

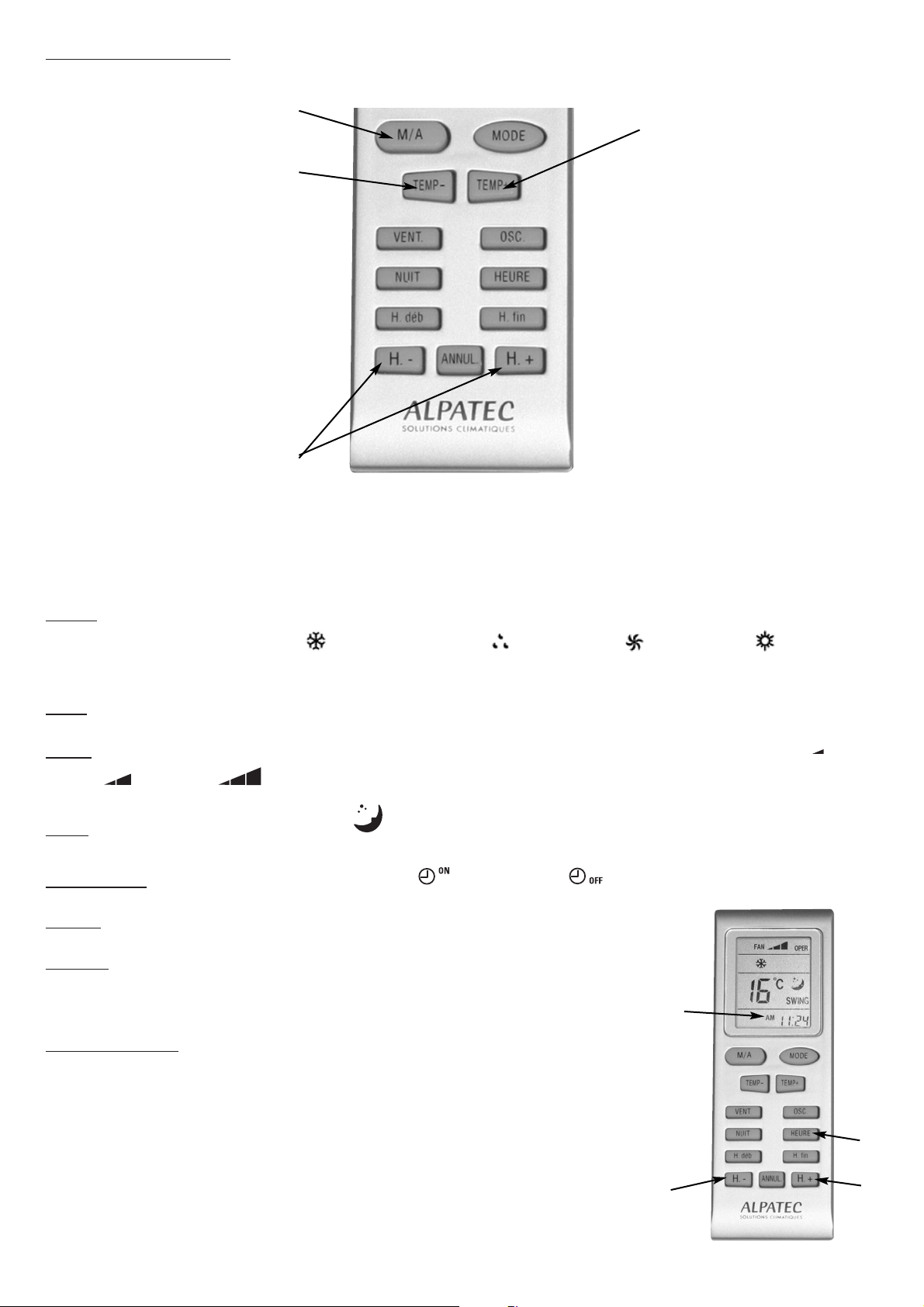

Descriptif de la télécommande |
page 12 |
|
|
Utilisation |
page 14 |
|
|

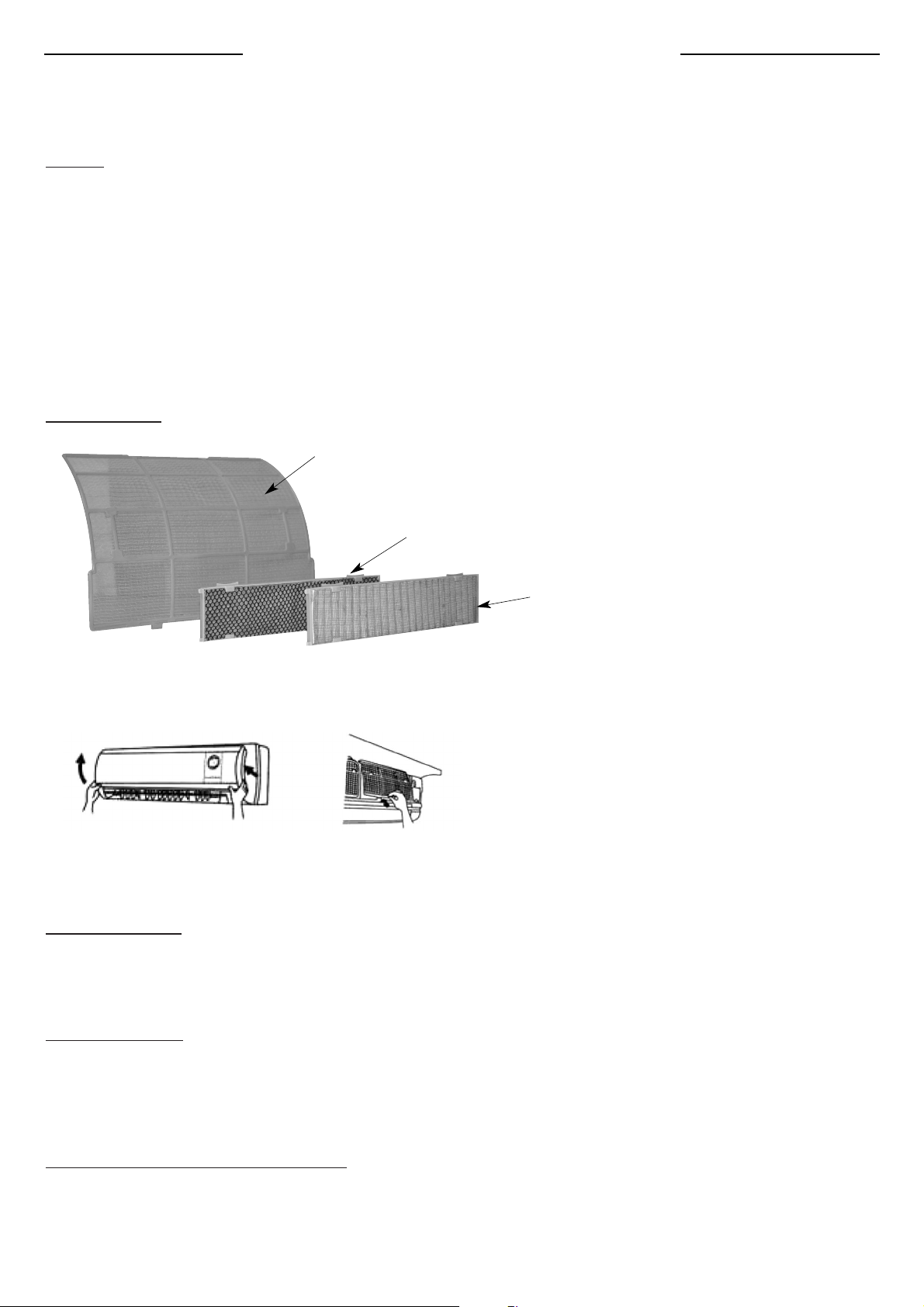

Bien entretenir votre climatiseur |
page 16 |
|
|
Que faire en cas de mauvais fonctionnement ? |
page 17 |
|
|
2
F R A N Ç A I S
CONSIGNES DE SECURITE
LORSQUE VOUS UTILISEZ DES APPAREILS ÉLECTRIQUES,
DES PRÉCAUTIONS DE BASE SONT À PRENDRE.
LIRE ATTENTIVEMENT CETTE NOTICE AVANT LA PREMIERE UTILISATION DE L’APPAREIL
-Veiller à installer cet appareil en respectant les règles nationales d’installation électrique. Vérifier que le voltage indiqué sur la plaque signalétique correspond bien à celui de votre installation. Toujours connecter l’appareil à la terre.
-Ne pas laisser l’appareil à la portée des enfants ou de personnes irresponsables.
-Installer le climatiseur en respectant les instructions de cette notice.
-Toujours garder l’unité extérieure du climatiseur en position verticale, afin de maintenir le compresseur dans de bonnes conditions.
-Ne pas placer l’unité intérieure à l’extérieur, dans un environnement humide, près d’une baignoire, d’une douche ou d’une piscine.
-Ne pas immerger l’appareil ou le cordon d’alimentation.
-Cet appareil est livré avec un câble d’alimentation monté. Ne pas utiliser d’autres connections électriques que celles livrées et recommandées par le fabricant. Ceci peut être dangereux et risque d’endommager l’appareil.
-Ne pas utiliser cet appareil si le câble électrique est endommagé ou si une panne a été détectée.
-Cet appareil est destiné à un usage domestique, selon les instructions du manuel.
-Ne jamais débrancher l’appareil en tirant sur le cordon d’alimentation.
-Débrancher l’appareil avant de le nettoyer ou d’effectuer le remplacement d’un élément.
-Ne jamais utiliser l’appareil sans son filtre.
-Eviter toute proximité avec des appareils tels que postes de télévision, radios, etc…, afin d’éviter des interférences magnétiques.
-Ne pas placer l’appareil près d’une source de chaleur.
-Ne pas utiliser l’appareil s’il n’est pas entièrement assemblé et veiller en particulier à ce que les grilles de protection soient correctement fixées.
-Ne pas introduire d’objets dans la grille.
-Ne pas placer d’objet sur l’appareil. Ne pas obstruer les arrivées et sorties d’air.
-Ne jamais réparer l’appareil vous même. Vous perdriez le bénéfice de la garantie. Comme tout appareil électrique, il doit être réparé par une personne qualifiée. De même, le changement du cordon d’alimentation représente un réel danger et il est nécessaire de contacter un réparateur agréé.
-Le raccordement des unités doit être réalisé suivant la réglementation en vigueur.
LE FABRICANT NE SAURAIT ÊTRE TENU POUR RESPONSABLE DE LA MAUVAISE UTILISATION
DE L’ APPAREIL.
CONSERVER SOIGNEUSEMENT CE MODE D’EMPLOI.
3
CARACTERISTIQUES TECHNIQUES
|
Unités |
CSMC 26 |
CSMC 35 |
CSMC 46 |
Mode FROID |
|
|
|
|
Puissance maxi |
W |
2600 |
3500 |
4580 |
Puissance nominale |
W |
2542 |
3230 |
4200 |
Puissance absorbée nominale |
W |
790 |
1030 |
1530 |
EER / classe |
|
3,29 / A |
3,40 / A |
2,99 / C |
Température extérieure maxi |
°C |
43 |
43 |
43 |
|
|
|
|
|
Mode CHAUD |
|
|
|
|
Puissance maxi |
W |
3050 |
3700 |
4800 |
Puissance nominale |
W |
2810 |
3440 |
4560 |
Puissance absorbée nominale |
W |
870 |
1050 |
1660 |
COP / classe |
|
3,51 / B |
3,52 / B |
2,89 / D |
Temp.ext. de fonctionnement min/max |
°C |
-7 / 24 |
-7 / 24 |
-7 / 24 |
Température intérieure maxi |
°C |
27 |
27 |
27 |
|
|
|
|
|
Débit d’air maxi |
m3/h |
460 |
600 |
600 |
Niveau sonore unité intérieure |
dB (A) |
29 / 35 |
32 / 38 |
36 / 43 |
Niveau sonore unité extérieure (max) |
dB (A) |
48 |
50 |
51 |
Capacité de déshumidification |
l / jour |
29 |
29 |
29 |
|
|
|
|
|
Dimensions unité intérieure |
cm |
77 x 19 x 25 |
83 x 18,9 x 28,5 |
83 x 18,9 x 28,5 |
Dimensions unité extérieure |
cm |
84,8 x 32 x 54 |
84,8 x 32 x 54 |
84,8 x 32 x 54 |
Poids unité intérieure |
kg |
13,5 |
16 |
16 |
Poids unité extérieure |
kg |
30 |
40 |
40 |
|
|
|
|
|
Quantité de réfrigérant R 410 A |
g |
900 |
1250 |
1500 |
Temp.ext. de fonctionnement min/max |
°C |
- 7 / 43 |
- 7 / 43 |
- 7 / 43 |
Votre appareil est un appareil réversible.
Il peut donc fonctionner en mode froid ou en mode chaud sur le principe de la pompe à chaleur.
4
DESCRIPTIF DE L’APPAREIL
1. |
Unité Intérieure |
|
2. |
Unité Extérieure |
|
3. |
Liaison |
|
4. |
Raccordement électrique |
|
5. |
Ecran et LED de contrôle |
|
6. |
Tuyau d’évacuation des condensats |
|
7. |
Panneau frontal |
|
8. |
Ailettes |
|
9. |
Cache extérieur |
|
10. Télécommande |
ENTRÉE D’AIR |
|
|
7 |
5 |
1. UNITE INTÉRIEURE
8
SORTIE D’AIR
|
5 |
10 |
4 |
|
|
||
TEMPÉRATURE |
|
|
|
DE CONSIGNE |
|
|
|
CHAUD |
|
FROID |
|
AUTO |
|
SOUS TENSION / EN |
6 |
|
|
|
|
FONCTIONNEMENT |
|
|
|
|
|
|
VENTILATION |
DÉSHUMIDIFICATION |
|
||
ENTRÉE D’AIR
3
2. UNITE
EXTÉRIEURE
9
SORTIE D’AIR
5
INSTALLATION DE L’UNITE INTERIEURE

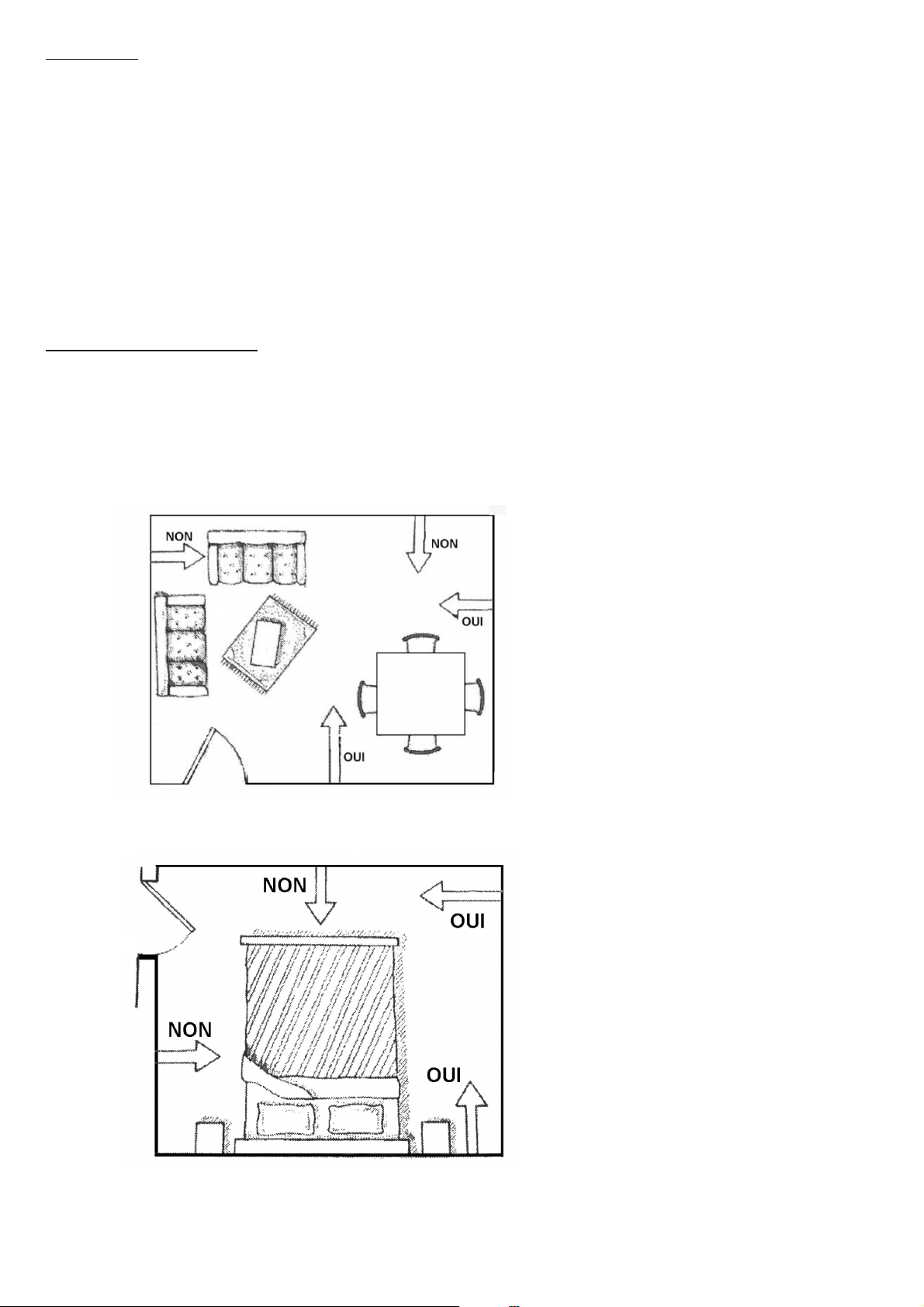

1. CHOIX DE L’EMPLACEMENT.
Installer l’unité intérieure sur un mur apte à en supporter la charge et les vibrations.
Sélectionner un endroit facilitant l’évacuation des condensats, le raccordement avec l’unité extérieure et permettant une bonne circulation des flux d’air.
Installer à l’écart de toute source de chaleur et produits inflammables. Réserver un espace suffisant tout autour pour la maintenance.
L’unité doit être placée à 2 mètres minimum du sol et à 1 mètre au moins de tout appareil électrodomestique (TV, HiFi…). Choisissez un endroit permettant un accès facile pour le nettoyage et le changement des filtres.
2. DISTANCE DE SÉCURITÉ.
Respecter les distances prescrites dans le schéma ci-dessous :
2 m de hauteur 15 cm 15 cm à gauche
15 cm à droite
15 cm en haut
15 cm |
|
15 cm |
2 m
3. COTÉ DE SORTIE DE LA CONNEXION.
Déterminer le côté de sortie de la liaison.
La liaison sort par défaut vers l’arrière sur la droite de l’unité intérieure (quand on la regarde de face). L’idéal est de garder cette sortie.
Vous pouvez toutefois faire sortir la liaison à droite ou à gauche de l’unité. Deux encoches prédécoupées ont été prévues à cet effet.
Les tubes en cuivre de la liaison doivent être manipulés avec précaution.
En particulier, il convient de les mettre en forme une seule fois et d’éviter ensuite de les manipuler à nouveau.
6
