ALPATEC AC 9 E User Manual

MODE D’EMPLOI
MODE D’EMPLOI
USER MANUAL
USER MANUAL

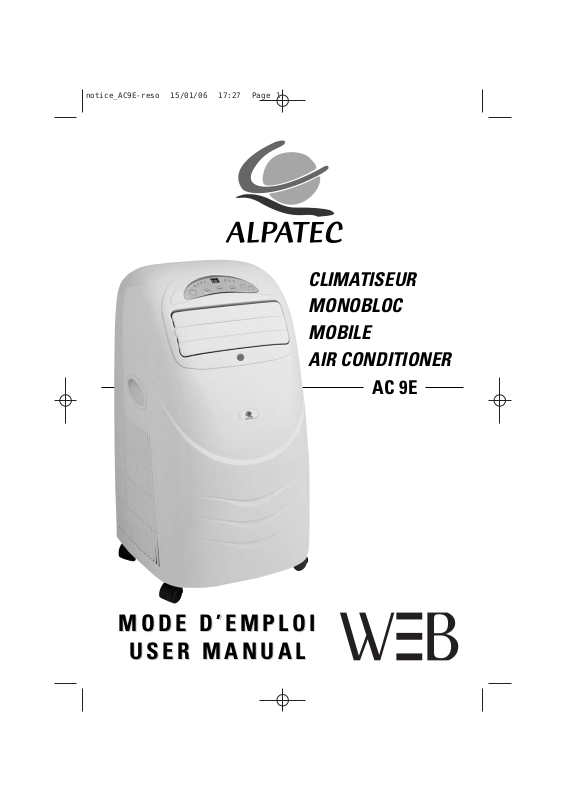

CLIMATISEUR MONOBLOC MOBILE AIR CONDITIONER
AC 9E
2
ALPATEC vous félicite d’avoir choisi ce produit et vous remercie de votre confiance.
Pour votre confort et votre sécurité, votre article a été vérifié à toutes les étapes
de sa fabrication et a passé avec succès tous nos tests de qualité.
Nos produits sont conçus pour vous plaire tant par leur design que par leur facilité
d’utilisation et dans l’objectif constant de vous apporter complète satisfaction.
FRANÇAIS
FRANÇAIS
CONSIGNES DE SÉCURITÉ
Lorsque vous utilisez des appareils électriques, des précautions de base sont à prendre. LIRE ATTENTIVEMENT CETTE NOTICE AVANT LA PREMIERE UTILISATION DE L’APPAREIL
• Veiller à installer cet appareil en respectant les règles nationales d’installation électrique. Vérifier que le voltage indiqué sur la plaque signalétique correspond bien à celui de votre installation. Toujours connecter l’appareil à la terre.
• Installer le climatiseur sur une surface plane et sèche dans un endroit spacieux, sans obstacles. Laisser un minimum de 50 cm entre le climatiseur et le mur.
• Toujours mettre le climatiseur en position verticale, afin de maintenir le compresseur dans de bonnes conditions.
• Ne pas laisser cet appareil dans une pièce avec des enfants ou des personnes handicapées sans surveillance.
• Ne pas utiliser cet appareil à l’extérieur, dans un environnement humide, près d’une baignoire, d’une douche ou d’une piscine.
• Ne pas immerger cet appareil ou le cordon d’alimentation.
• Cet appareil est livré avec un câble d’alimentation monté. Ne pas utiliser d’autres connections électriques que celles livrées et recommandées par le fabricant. Ceci peut être dangereux et risque d’endommager l’appareil.
• Ne pas utiliser cet appareil si le câble électrique est endommagé ou si une panne a été détectée.
• Cet appareil est destiné à un usage domestique, selon les instructions du manuel.
• Ne jamais débrancher ou déplacer l’appareil en tirant sur le cordon d’alimentation.
• Débrancher l’appareil avant de le nettoyer ou d’effectuer le remplacement d’un élément.
• Ne jamais utiliser l’appareil sans son filtre.
• Eviter toute proximité avec des appareils tels que postes de télévision, radios afin d’éviter des interférences magnétiques.
• Ne pas placer l’appareil près d’une source de chaleur.
• Ne pas utiliser l’appareil s’il n’est pas entièrement assemblé et veiller en particulier à ce que sa grille de protection soit correctement fixée, et sa gaine d’évacuation correctement installée.
• Ne pas introduire d’objets dans la grille.
• Ne pas placer d’objet sur l’appareil. Ne pas obstruer les arrivées et sorties d’air.
• Ne jamais réparer l’appareil vous même. Vous perdriez le bénéfice de la garantie. Comme tout appareil électrique, il doit être réparé par une personne qualifiée. De même, le changement du cordon d’alimentation représente un réel danger et il est nécessaire de contacter un réparateur agréé.
LE FABRICANT NE SAURAIT ÊTRE TENU POUR RESPONSABLE DE LA MAUVAISE
UTILISATION DE L’APPAREIL.
CONSERVER SOIGNEUSEMENT CE MODE D’EMPLOI.
DESCRIPTIF DE L’APPAREIL
3
1. Tableau de bord
2. Sortie d’air
3. Poignée
4. Roulettes
5. Filtre à poussière
6. Entrée d’air
7. Sortie de l’air chaud
8. Cordon d’alimentation
9. Bouchon de vidange
10. Adaptateur pour fenêtre
11. Liaison climatiseur avec clips
12. Accessoire pour mur et couvercle
13. Gaine d’évacuation avec extrémités pré montées
14. Bac à eau amovible
1
2
3
4
5
6
7
8
9
10
12
14
13
11
4
TABLEAU DE BORD.
A. PROG : indicateur lumineux de fonctionnement
du programmateur.
B. LENT : indicateur lumineux de fonctionnement
de la vitesse lente.
C. MOYEN : indicateur lumineux de
fonctionnement de la vitesse moyenne.
D. RAPIDE : indicateur lumineux de
fonctionnement de la vitesse rapide.
E. Ecran LED : affichage de la température
ambiante et de la température de consigne.
F. « » : indicateur lumineux de fonctionnement
du mode climatisation.
G. « » : indicateur lumineux de
fonctionnement du mode déshumidification.
H. « » : indicateur lumineux de
fonctionnement du mode ventilation. I. M/A : touche marche / arrêt. J. VITESSE : touche de sélection de la vitesse. K. TEMPS : touche de programmation. L. MODE : touche de sélection du mode. M. + / - : touches de réglage de la température ou
du temps.
A B C D E F G H
I J K L M
UTILISATION
MISE EN MARCHE :
Brancher l’appareil, celui-ci émet un son « bip ». Appuyer sur la touche M/A (I), l’appareil se met en marche avec les derniers paramètres de mode, température et vitesse de ventilation utilisés. La température ambiante s’affiche sur l’écran LED (E).
SÉLECTION DU MODE DE FONCTIONNEMENT :
Utiliser la touche MODE (L) pour changer de mode de fonctionnement. Chaque pression modifie la fonction suivant le principe : CLIMATISATION -> DESHUMIDIFICATION -> VENTILATION
RÉGLAGE DE LA TEMPÉRA
TURE :
Utiliser les touches de réglage + / - (M) pour sélectionner la température désirée. Chaque pression augmente ou diminue de 1°C. La température s’affiche sur l’écran LED (E). Quelques secondes après la fin de la sélection, la température ambiante sera à nouveau affichée. La plage de température s’étend de 16°C à 31°C.
RÉGLAGE DE LA VITESSE DE VENTILA
TION :
Utiliser la touche VITESSE (J) pour ajuster la vitesse de ventilation. Chaque pression fait évoluer la vitesse suivant le principe : LENT -> MOYEN -> RAPIDE -> LENT.
Cas particulier du mode DESHUMIDIFICATION. La vitesse de ventilation ne peut pas être réglée pendant le fonctionnement en mode déshumidification. Elle est automatiquement ajustée. Les paramètres de ce mode sont constants et indépendant de la température sélectionnée.
Cas particulier du mode VENTILATION. Ce mode est indépendant de la température qui ne peut pas être réglée.
ARRÊT DE L
’APPAREIL :
En cours de fonctionnement et quelques soient les conditions sélectionnées, presser la touche M/A (I) pour arrêter l’appareil. Celui-ci émet un son « bip » et s’arrête de fonctionner. Tous les témoins lumineux s’éteignent.
5
6
PROGRAMMA
TION :
- Pour programmer un départ différé de l’appareil, presser une fois la touche TEMPS (K) lorsque l’appareil est branché mais pas en fonctionnement. Sélectionné le temps restant avant la mise en route avec les touches + / - (M). Chaque pression ajoute ou enlève 1/2 h, de 0,5 à 10h puis 1h de 10h à 12h. L’indicateur lumineux de programmation (A) s’allume. Le temps restant avant démarrage est affiché sur l’écran LED (E) et le décompte se fait par heure de 12h à 10h puis par demi heure de 10h à 0. Pour annuler la programmation, appuyer de nouveau sur la touche TEMPS et sélectionner un temps avant démarrage de 00:00.
- Pour programmer un arrêt différé de l’appareil, presser une fois la touche TEMPS (K) lorsque l’appareil est en fonctionnement. Sélectionné le temps restant avant l’arrêt avec les touches + / - (M). Chaque pression ajoute ou enlève 1/2 h, de 0,5 à 10h et 1h de 10 à 12h. L’indicateur lumineux de programmation (A) s’allume. Le temps restant avant arrêt est affiché sur l’écran LED (E) et quelques secondes après la programmation, la température ambiante est à nouveau affichée. Pour annuler la programmation, appuyer de nouveau sur la touche TEMPS et sélectionner un temps avant arrêt de 00:00.
RÉGLAGE DU FLUX D’AIR.
Commencer par ouvrir les volets verticalement (direction A). Le réglage s’effectue manuellement dans les deux directions (A et B). Utiliser les mollettes pour orienter le flux dans la direction voulue.
Mise en place de la gaine d’évacuation de l’air chaud.
Monter l’extrémité 11 sur la gaine. Positionner la gaine sur le climatiseur dans le logement arrière 7.
- A travers un mur : Réaliser dans le mur un trou de diamètre adapté à la pièce 12. Insérer la pièce 12 dans le trou, puis l’extrémité de la gaine dans cette pièce. Si vous retirez le climatiseur, mettre le couvercle de la pièce 12.
