1. Présentation
Les commutateurs de la gamme AT-8000S sont des commutateurs administrables qui se
déclinent en 5 modèles allant de 16 à 48 ports 10/100TX. Apportant un large éventail de
fonctionnalités permettant la sécurisation de l’infrastructure et des postes utilisateurs, les
commutateurs AT-8000S trouvent pleinement leur place dans les réseaux nécessitant une
haute disponibilité des applicatifs, et en particulier dans les environnements convergents,
où données, voix et vidéo doivent respecter des contraintes fortes de qualité de service.
Disponibles dans plusieurs densités de ports, et avec le support de la technologie PoE
(IEEE 802.3af), les commutateurs AT-8000S facilitent la mise en œuvre de réseaux à
multiples usages, et peuvent ainsi être utilisés dans toute architecture LAN, pour couvrir
l’ensemble des besoins de raccordement d’équipements terminaux, qu’il s’agisse de
postes utilisateurs, de téléphones IP, de caméras de vidéosurveillance, ou de points
d’accès WiFi.
Conçus avec une haute exigence environnementale, les commutateurs AT-8000S
respectent pleinement la norme RoHS 6/6 (plus haut degré de conformité) garantissant
l’absence totale de composants toxiques tels que plomb ou mercure, y compris au niveau
des soudures électroniques. Les commutateurs AT-8000S sont assemblés dans des
usines respectant ce strict cahier des charges. Ainsi, les solvants traditionnellement
utilisés pour nettoyer les circuits électroniques lors de leur fabrication ont été remplacés
par un système de nettoyage en circuit fermé à base d’eau, celle-ci étant recyclée sur
place.
Cette exigence s’applique également à la consommation électrique des produits. Le
label
garantit ainsi une efficacité énergétique accrue, grâce à une optimisation des composants
d’alimentation et une réduction de la consommation globale des équipements de la
gamme AT-8000S. Ainsi, le fort rendement énergétique des commutateurs AT-8000S/16
et AT-8000S/24 rend inutile la présence de ventilateurs, garantissant un fonctionnement
complètement silencieux, et une moindre perte calorifique de l’énergie consommée.
L’ensemble de la gamme AT-8000S bénéficie de ce label.
Page 4 sur 18
2. Caractéristiques physiques générales
Référence
Désignation
AT-8000S/16
16 ports 10/100TX & 1 port Giga combo RJ45/SFP
AT-8000S/24
24 ports 10/100TX & 2 ports Giga combo RJ45/SFP
AT-8000S/24PoE
24 ports 10/100TX PoE (802.3af) & 2 ports Giga combo RJ45/SFP
AT-8000S/48
48 ports 10/100TX & 2 ports Giga combo RJ45/SFP
AT-8000S/48PoE
48 ports 10/100TX PoE (802.3af) & 2 ports Giga combo RJ45/SFP
16 ports 10/100TX avec LED intégrées
Port Console
1 port Combo
10/100/1000T/SFP
24 ports 10/100TX
avec LED intégrées
Port Console
2 ports Combo
10/100/1000T/SFP
Liste des différents modèles de la Gamme
AT-8000S/16
Le commutateur non empilable AT-8000S/16 offre 16 ports RJ45 10/100TX ainsi qu’un
port Gigabit combo RJ45/SFP : l’utilisation du port SFP désactive automatiquement le port
RJ45 associé.
L’absence de ventilateur garantit au commutateur AT-8000S/16 un parfait silence de
fonctionnement, ainsi qu’une efficacité énergétique supérieure à 70%.
AT-8000S/24
Le commutateur AT-8000S/24 offre 24 ports RJ45 10/100TX ainsi que 2 ports Gigabit
combo RJ45/SFP : l’utilisation d’un port SFP désactive automatiquement le port RJ45
associé.
L’absence de ventilateur garantit au commutateur AT-8000S/24 un parfait silence de
fonctionnement, ainsi qu’une efficacité énergétique supérieure à 75%.
Page 5 sur 18
AT-8000S/24PoE
24 ports 10/100TX 802.3af
avec LED intégrées
Port Console
2 ports Combo
10/100/1000T/SFP
48 ports 10/100TX 802.3af
avec LED intégrées
2 ports Combo
10/100/1000T/SFP
48 ports 10/100TX
avec LED intégrées
2 ports Combo
10/100/1000T/SFP
Le commutateur AT-8000S/24 offre 24 ports RJ45 10/100TX PoE (conformes au standard
IEEE 802.3af) ainsi que 2 ports Gigabit combo RJ45/SFP : l’utilisation d’un port SFP
désactive automatiquement le port RJ45 associé.
Le commutateur AT-8000S/24POE est en mesure d’alimenter simultanément 24
équipements terminaux POE de classe 2 (7,3 W maximum par équipement), ou 12
équipements terminaux POE de classe 3 (15,4 W maximum par équipement).
L’efficacité énergétique du commutateur AT-8000S/24PoE est garantie supérieure à 70%.
AT-8000S/48
Le commutateur AT-8000S/48 offre 48 ports RJ45 10/100TX ainsi que 2 ports Gigabit
combo RJ45/SFP : l’utilisation d’un port SFP désactive automatiquement le port RJ45
associé.
L’efficacité énergétique du commutateur AT-8000S/48 est garantie supérieure à 75%.
AT-8000S/48PoE
Le commutateur AT-8000S/48 offre 48 ports RJ45 10/100TX PoE (conformes au standard
IEEE 802.3af) ainsi que 2 ports Gigabit combo RJ45/SFP : l’utilisation d’un port SFP
désactive automatiquement le port RJ45 associé.
Le commutateur AT-8000S/48POE est en mesure d’alimenter simultanément 48
équipements terminaux POE de classe 2 (7,3 W maximum par équipement), ou 24
équipements terminaux POE de classe 3 (15,4 W maximum par équipement).
L’efficacité énergétique du commutateur AT-8000S/48PoE est garantie supérieure à 60%.
Page 6 sur 18
Modules SFP supportés
Les emplacements SFP permettent de disposer des possibilités suivantes selon le module
utilisé :
100Base-FX sur fibre optique multimode, 2 km (AT-SPFX/2)
100Base-FX sur fibre optique monomode, 15 km (AT-SPFX/15)
1000Base-SX sur fibre optique multimode (AT-SPSX)
1000Base-LX sur fibre optique monomode, 10 km (AT-SPLX10)
1000Base-LX sur fibre optique monomode, 40 km (AT-SPLX40)
1000Base-ZX sur fibre optique monomode, 80 km (AT-SPZX80/xxxx)
1000Base-X sur fibre optique multimode, 2 km (AT-SPEX, à utiliser par paires)
1000Base-X sur fibre optique monomode monobrin, 10 km (AT-SPBD10-13 et AT-
SPBD10-14 à utiliser par paires)
Les AT-SPZX80 peuvent être livrés en différentes longueurs d’onde (xxxx = 1470, 1490,
1510, 1530, 1550, 1570, 1590 ou 1610 nm).
Tous les modules SFP optiques disposent de connecteurs LC.
Page 7 sur 18
3. Architectures et performances
Fonctionnalités de niveau 1 et 2
Jusqu’à 255 VLAN par ports
Private Edge VLANs
Transport des VLAN 802.1q
Diffusion automatique des VLAN par GARP/GVRP
IGMP Snooping v1, v2, v3
IGMP Querier
Gestion des tempêtes de Broadcast
Sécurisation de la table d’adresse MAC
Auto négociation de la vitesse et du mode duplex
Recopie de port (Répartie sur la pile)
LLDP
LLDP-MED
Redondance
Spanning Tree (STP) 802.1D
Rapid Spanning Tree (RSTP) 802.1w
Multiple Spanning Tree (MSTP) 802.1s
Agrégation de liens 802.3ad LACP (Répartie sur la pile)
QoS
Lecture 802.1p
Lecture DSCP et TOS
Remarquage DSCP vers 802.1p
4 files d’attente par ports
Contrôle de congestion 802.3x (Flow control)
Vidage des files d’attente par priorité strict ou/et Round Robin pondéré
Sécurité
Authentification par port 802.1x
Authentification par adresse MAC via serveur Radius
Assignation dynamique de VLAN
VLAN Invité (Guest VLAN)
Contrôle de la table d’adresse MAC par port (verrouillage, limitation)
Page 8 sur 18
Authentification TACACS+
Authentification RADIUS
Access Lists (ACLs)
DHCP Snooping
DHCP Option 82
Administration et supervision
Web, CLI, Telnet, port console
Support de management via IPv4 et IPv6
SNMP v1, v2c, v3
RMON (Groups: 1, 2, 3, 9)
Fichier de configuration ASCII éditable et transférable
Enregistrement des événements (event log)
Syslog
SSL, SSH
Performances
RAM 64 Mo
16 Mo Mémoire FLASH
CPU 400 Mhz
255 VLANs
8K MAC Adresses
Temps de latence :
– < 81 µs entre des ports 10 Mbps
– < 11 µs entre des ports 100 Mbps
– < 4 µs entre des ports 1000 Mbps
Commutation à vitesse filaire sur tous les ports :
– 14880 pps pour Ethernet 10 Mbps
– 148800 pps pour Fast Ethernet 100 Mbps
– 1488000 pps pour Gigabit Ethernet 1000 Mbps
Matrice de commutation :
– AT-8000S/16 : 5,2 Gbps
– AT-8000S/24 : 12,8 Gbps
– AT-8000S/48 : 17,6 Gbps
Page 9 sur 18
4. Empilage
1
2
4
A
B
C
D
3
Les commutateurs de la gamme AT-8000S, à l’exception du modèle AT-8000S/16,
disposent en face arrière de deux ports dédiés à la constitution de piles de commutateurs.
Ces ports sont labellisés Stack In et Stack Out et sont au format standard RJ45 Gigabit.
Une jarretière de 20 cm est livrée avec chaque commutateur pour constituer une pile, tout
câble de catégorie 5e minimum peut également être utilisé.
Une pile est formée en connectant le port Stack Out d’une unité sur
le port Stack In de l’unité suivante. Jusqu’à 6 unités peuvent être
raccordées ensemble. Un commutateur maître gère l’ensemble de la
pile, les autres commutateurs étant passifs et ayant un statut
esclave. Parmi ces commutateurs esclaves, l’un d’entre eux peut être
configuré comme maître de secours, prenant automatiquement le
relais dans l’éventualité d’une défaillance du maître principal.
Il est également possible de reboucler la pile, comme illustré ci-dessous :
Dans cette architecture, en cas de défaillance par exemple du commutateur B, la con
tinuité entre C, D et A est maintenue par l’intermédiaire du lien 4, et ce de manière
transparente.
Une pile de commutateurs présente les caractéristiques suivantes :
Configuration et administration centralisée par l’intermédiaire du commutateur
maître.
Ajout/retrait à chaud d’un équipement dans la pile sans redémarrage de celle-ci.
Bouclage optionnel permettant une continuité de fonctionnement même en cas de
défaillance d’un lien ou d’une unité.
Page 10 sur 18
5. Fonctionnalités
Hautes Performances
Les commutateurs AT-8000S sont parfaitement adaptés pour les groupes de travail ou les
extrémités des réseaux de plus grande capacité. Ils offrent la connectivité Fast Ethernet
pour les stations, point d’accès WiFi, imprimantes ou téléphones IP, ainsi que des ports
Gigabit Combo RJ45/SFP pour la connexion vers le cœur de réseau. Ces commutateurs
avancés fournissent un ensemble de fonctionnalités (QoS, Sécurité, Flexibilité) qui leur
permet d’être adaptés aux applications réseaux avancées comme la voix et la vidéo
tout en assurant le bon fonctionnement des applications traditionnelles.
Sécurité
Les fonctionnalités de sécurité embarquées permettent d’assurer la protection des
équipements de l’infrastructure. L’administration du commutateur via l’interface Web ou
depuis une plate forme d’administration peut être sécurisée grâce à la mise en place de
SSL ou SNMP v3.
L’accès au réseau peut être contrôlé par le biais de l’authentification 802.1x. Dans ce
cadre, les utilisateurs authentifiés peuvent être placés automatiquement dans leur VLAN
(assignation dynamique de VLAN), tandis que les utilisateurs non authentifiés peuvent
être placés dans un VLAN isolé (VLAN invité), afin de restreindre leurs possibilités de
communication. Ces fonctionnalités sont également disponibles pour les équipements de
disposant pas de client 802.1x (comme des imprimantes), l’authentification se basant alors
sur l’adresse MAC de l’équipement (authentification par adresse MAC). Les
commutateurs AT-8000S supportent par ailleurs l’utilisation conjointe de l’authentification
802.1X et de l’authentification par adresse MAC sur le même port, et peuvent authentifier
plusieurs équipements sur un même port, y compris conjointement avec l’assignation
dynamique de VLANs (multi-supplicant, assignation dynamique de VLANs multiples).
Des Access Lists (ACLs) peuvent également être mises en œuvre afin de filtrer le trafic
transitant par le commutateur, selon des critères situés sur les couches 2, 3 et 4.
La fonctionnalité DHCP Snooping permet en outre aux commutateurs AT-8000S de
détecter les échanges de messages DHCP entre les clients et les serveurs présents sur le
réseau, et de s’assurer ainsi que seules les communications provenant d’équipements
ayant obtenu leur adresse IP via DHCP sont autorisées.
Autodétection des équipements terminaux
Les fonctionnalités LLDP (Link Layer Discovery Protocol, IEEE 802.1AB) et LLDP-MED
(Link Layer Discovery Protocol / Media Endpoint Discovery) permettent une gestion
banalisée du parc d’équipements terminaux, quel que soit leur type (ordinateurs,
téléphones IP, etc…). L’activation de ces fonctionnalités permet aux commutateurs AT-
8000S de découvrir automatiquement le type d’équipement raccordé sur un port RJ45, et
d’appliquer dynamiquement au port une configuration adaptée à l’équipement raccordé
(identifiant de VLAN data et/ou voix, configuration CoS, puissance PoE délivrée, etc…).
Page 11 sur 18
Agrégation de liens 802.3ad LACP
Les commutateurs AT-8000S supportent l’agrégation de liens, de manière statique ou via
le protocole LACP, et permettant la création de 8 agrégats simultanés, chacun pouvant
contenir jusqu’à 8 ports. Les fonctions d’empilage permettent en outre aux commutateurs
AT-8000S la mise en place d’agrégats distribués, dans lesquels les ports membres d’un
agrégat peuvent être indifféremment situés sur n’importe quelle unité de la pile.
Support des protocoles STP, RSTP et MSTP
Les commutateurs AT-8000S supportent les protocoles Spanning Tree standardisés (STP,
RSTP et MSTP) permettant ainsi la mise en œuvre d’architectures à liens redondants, et
la protection contre les bouclages pouvant survenir sur un réseau.
Administration

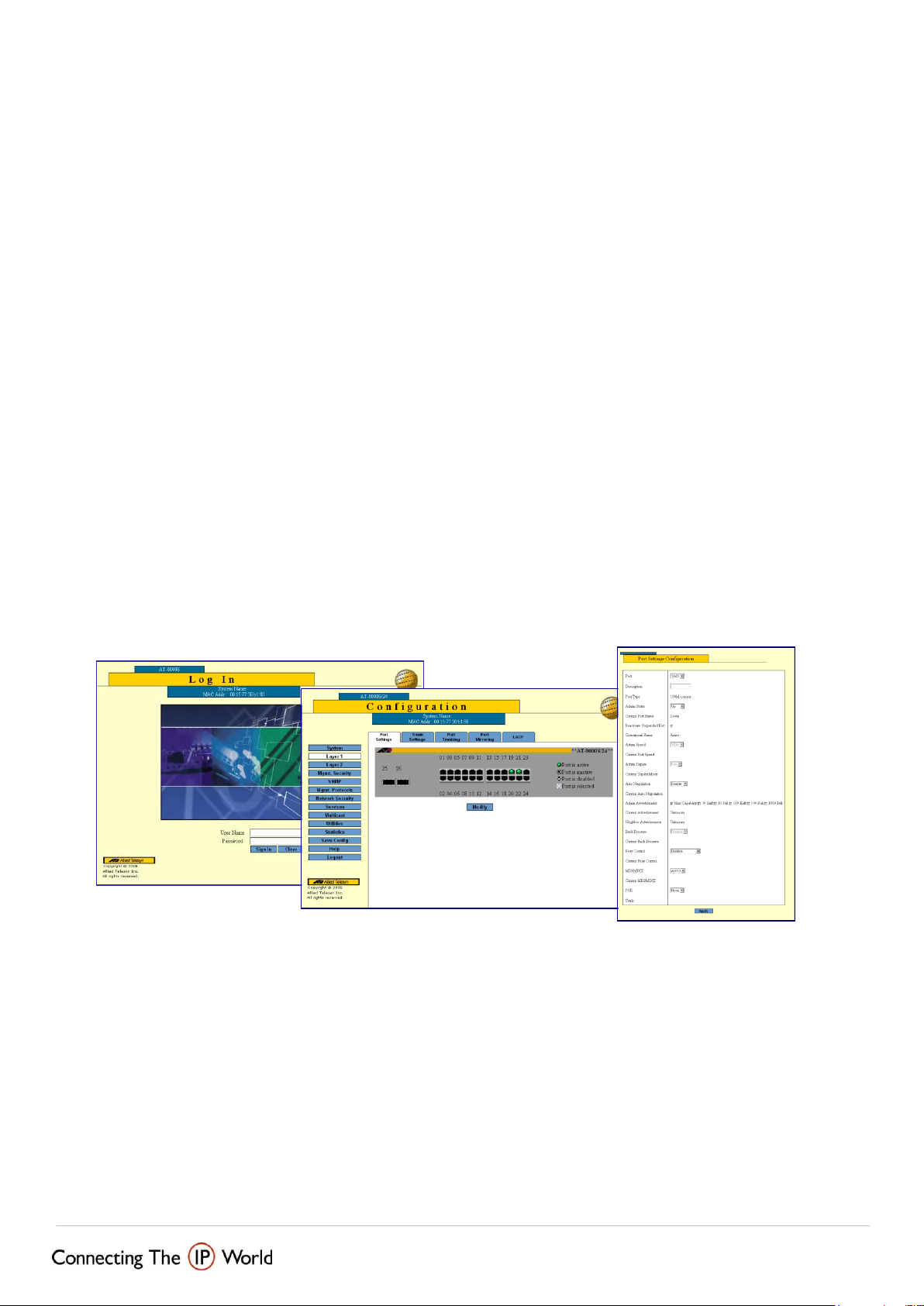

Bien qu’il soit possible d’utiliser ces commutateurs de manière Plug & Play, sans aucune
configuration préalable, ils sont néanmoins administrables via une interface graphique
Web en HTTP ou HTTPS, en ligne de commande via SSH et Telnet, ou encore par le
biais des protocoles SNMP v1, v2c ou v3. Les commutateurs AT-8000S s’interfacent par
ailleurs pleinement avec les réseaux IPv6 en permettant leur administration et leur
configuration par le biais d’une adresse de management IPv6.
Ces commutateurs offrent la possibilité de stocker en permanence deux images
différentes de système d’exploitation, sécurisant ainsi le processus de mise à jour et
permettant un redémarrage quasi-immédiat sur une version précédente de système
d’exploitation.
Page 12 sur 18
La structure et la syntaxe de l’interface ligne de commande sont conformes au
standard de l’industrie le plus fréquemment rencontré.
Aide au diagnostic
En plus des fonctionnalités classiques normalisées, les commutateurs AT-8000S
possèdent quelques outils supplémentaires qui aident au diagnostic ainsi qu’à la
surveillance en temps réel de l’infrastructure comme :
Journalisation des évènements système
Remontées Syslog.
Statistiques RMON.
Remontée d’alarmes sur seuil.
Testeur de câbles.
Diagnostic des modules SFP.
Par exemple le testeur de câble permet d’effectuer un pré-diagnostic du câblage et de
déterminer les liens qui posent un souci en donnant une estimation de la distance où se
trouve le problème détecté.
Page 13 sur 18
6. Spécifications Techniques
AT-8000S/16
Dimensions (L x P x H) : 33 cm x 23 cm x 4.32 cm
Poids : 1.95 Kgs
Rackable 19’ : Oui
MTBF : 447901 Heures
Consommation électrique max : 13,80W
Dissipation thermique : 102,45 BTU/heure
Efficacité énergétique : 71,35%
AT-8000S/24
Dimensions (L x P x H) : 44 cm x 25.7 cm x 4.32 cm
Poids : 3.15 Kgs
Rackable 19’ : Oui
MTBF : 233997 Heures
Consommation électrique max : 26,5W
Dissipation thermique : 184,41 BTU/heure
Efficacité énergétique : 78,46%
AT-8000S/24POE
Dimensions (L x P x H) : 44 cm x 25.7 cm x 4.32 cm
Poids : 3.7Kg
Rackable 19’ : Oui
MTBF : 194113 Heures
Consommation électrique max : 236W
Consommation électrique sans PoE : 26.5W
Dissipation thermique : 768,3 BTU/heure
Efficacité énergétique : 72,67%
AT-8000S/48
Dimensions (L x P x H) : 44 cm x 25.7 cm x 4.32 cm
Poids : 3.38 Kgs
Rackable 19’ : Oui
MTBF : 314322 Heures
Consommation électrique max : 32,6W
Dissipation thermique : 184,41 BTU/heure
Efficacité énergétique : 79,88%
AT-8000S/48POE
Dimensions (L x P x H) : 44 cm x 34.7 cm x 4.32 cm
Poids : 5.6Kg
Rackable 19’ : Oui
MTBF : 197009 Heures
Consommation électrique max : 494W
Consommation électrique sans PoE : 32,6W
Dissipation thermique : 1587,9 BTU/heure
Efficacité énergétique : 64,20%
Page 14 sur 18
Tous modèles
Température de fonctionnement : 0° C à 40° C
Température de stockage : -25° C à 70° C
Humidité : 5% à 95% sans condensation
Altitude de fonctionnement : Jusqu’à 3000 m
Tension d’alimentation: 100 - 240 VAC 2A
Fréquence : 50/60 Hz
Conformités
Sécurité (TUV) UL 1950 (UL/cUL), EN60950
EMI : FCC Class A, EN55022 Class A,
VCCI Class A, C-TICK,
EN61000-3-2, EN61000-3-3
Immunity : EN55024
RoHS Compliant RoHS 6/6
Page 15 sur 18
7. Standards et protocoles
Standards Interfaces
IEEE 802.3 10T
IEEE 802.3u 100TX and 100FX
IEEE 802.3z 1000SX
IEEE 802.3ab 1000T
Standards généraux
IEEE 802.1D Bridging
IEEE 802.3x BackPressure/ flow control
Standards de redondance
IEEE 802.1D Spanning-Tree Protocol
IEEE 802.1W Rapid Spanning-Tree
IEEE 802.1s Multiple Spanning-Tree
BPDU guard
IEEE 802.3ad LACP
Quality of Service (QoS)
IEEE 802.1p Class of Service
ToS, DSCP
Strict Scheduling et Weighted Round Robin
VLANs
IEEE 802.1Q VLAN tagging
Port-based VLANs
MAC-based VLANs
Private VLANs
GARP VLAN Registration Protocol (GVRP)
Protocoles Multicast
RFC 1112 IGMP snooping (ver. 1)
RFC 2236 IGMP snooping (ver. 2)
RFC 3376 IGMP snooping (ver. 3)
RFC 3376 IGMP querier
IPv6
IPv6 QoS
IPv6 ACL
IPv6 Host
RFC 2461 IPv6 neighbor discovery
RFC 2463 ICMPv6: Internet Control Message Protocol version 6
RFC 1981 Path MTU discovery
Dual-stack IPv4/IPv6 protocol
IPv6 Tunnelling over IPv4
IPv6 Network management
IPv6 Applications: WEB/SSL Telnet server/SSH, AAA/Radius, Management ACLs, SNTP, PING,
TFTP/Copy, Syslog
Management et Monitoring
WEB, CLI, Serial
RFC 1157 SNMPv1/v2c
RFC 2570 SNMPv3
RFC 1213 MIB-II
RFC 1573 Evolution of MIB-II
RFC 1215 TRAP MIB
RFC 1493 Bridge MIB
RFC 2863 Interfaces group MIB
Page 16 sur 18
RFC 1643 Ethernet like MIB
RFC 1757 RMON 4 groups: Stats, History, Alarms, Events
RFC 2674 IEEE 802.1Q MIB
RFC 1866 HTML
RFC 2068 HTTP
RFC 854 Telnet
RFC 783 TFTP
LLDP
LLDP-MED
IP address allocation RFC 951/ RFC 1542 BootP/ DHCP Manual
RFC 2030 SNTP, Simple Network Time Protocol
Syslog event
Securité
SSHv2
SSLv3
RFC 1492 TACACS+
RFC 2138 RADIUS authentication
IEEE 802.1x Port-based network access control (EAP-MD5, EAP-TLS, EAP-TTLS, EAP-PEAP)
IEEE 802.1x Dynamic VLAN
IEEE 802.1x RADIUS accounting
IEEE 802.1x Multi-session mode
IEEE 802.1x Action on violation
IEEE 802.1x Guest VLAN timeout
IEEE 802.1x Authentication not-required
Security login banner
Guest VLANs
MAC-based network access control
ACL - Access Control Lists
Broadcast storm control
Page 17 sur 18
8. Références
AT-8000S/16
16 ports 10/100TX + 1 port combo Gigabit RJ45/SFP
AT-8000S/24
24 ports 10/100TX + 2 ports combo Gigabit RJ45/SFP
AT-8000S/24POE
24 ports 10/100TX 802.3af + 2 ports combo Gigabit RJ45/SFP
AT-8000S/48
48 ports 10/100TX + 2 ports combo Gigabit RJ45/SFP
AT-8000S/48POE
48 ports 10/100TX 802.3af + 2 ports combo Gigabit RJ45/SFP
Les modules SFP
AT-SPFX/2 Module 100FX multimode 2km
AT-SPFX/15 Module 100FX monomode 15 km
AT-SPSX Module 1000SX multimode 550m
AT-SPLX10 Module 1000LX monomode 10Km
AT-SPLX40 Module 1000LX monomode 40Km
AT-SPZXxxxx Module 1000ZX monomode 80Km
AT-SPEX Module 1000X 2km multimode
AT-SPBD10-13 Module 1000X monobrin (Rx1310nm, Tx 1490nm)
AT-SPBD10-14 Module 1000X monobrin (Rx1490nm, Tx 1310nm)
Page 18 sur 18
Loading...
