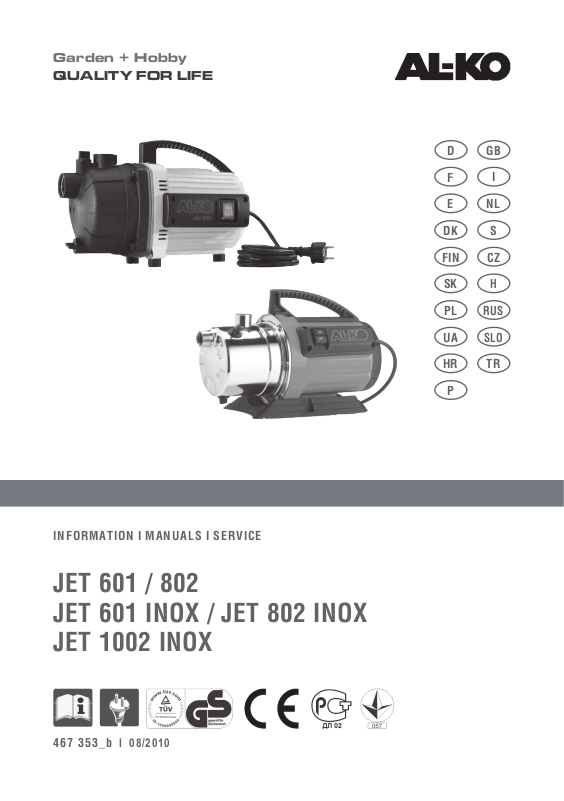

AL-KO JET 601, JET 802, JET 601 INOX, JET 802 INOX, JET 1002 INOX User manual

Page 1
Garden + Hobby
QUALITY FOR LIFE
GB
D
IN fOrmaT ION I maNuals I sErv I cE
NlE
DK
fIN cZ
sK
Pl
ua
Hr
rus
slO
Tr
P
I
s
H
JET 601 / 802 JET 601 INOX / JET 802 INOX JET 1002 INOX
467 353_b I 08/2010
Page 2
Page 3

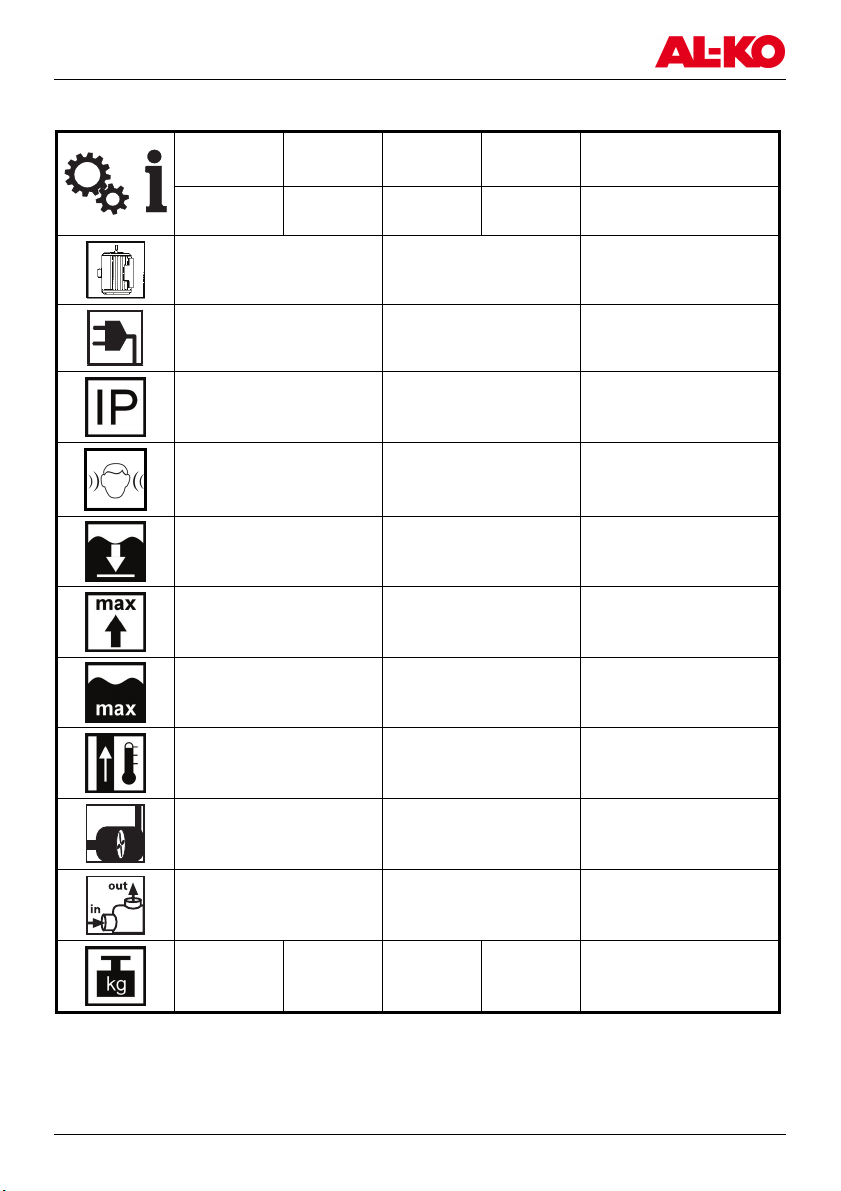

JET 601
112 370
JET 601
INOX
Art. Nr.
Art. Nr.
112 369
600 W 800 W 1000 W
JET 802
Art. Nr.
112 450
JET 802
INOX
Art. Nr.
112 457
JET 1002 INOX
Art. Nr. 112 456
230-240 V, 50 Hz 230-240 V, 50 Hz 230-240 V, 50 Hz
X4 X4 X4
76 dB (A) 77 dB (A) 86 dB (A)
9 m 9 m 9 m
35 m/3,5 bar 38 m/3,8 bar
48 m
4,8 bar
3100 l/h 3400 l/h 3800 l/h
35 °C 35 °C 35 °C
1 1 1
1" 1" 1"
6,4 kg
netto
6,2 kg
netto
7,7 kg
netto
7,5 kg
netto
8,5 kg
netto
Page 4
Page 5

Einleitung

Lesen Sie vor der Inbetriebnahme der Garten­pumpe diese Bedienungsanleitung sorgfältig durch. Dies ist die Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung.
Bewahren Sie die Bedienungsanleitung stets griffbereit auf und geben Sie diese auch an Nachbenutzer weiter.
Nachfolgend sind die in dieser Bedienungsanlei­tung verwendeten Symbole erläutert:
VORSICHT steht bei Arbeits- oder Betriebsverfahren, die genau einzuhalten sind, um eine Gefährdung von Personen auszuschlie­ßen.
ACHTUNG enthält Informationen, die beachtet werden müssen, um Schäden am Gerät zu verhin­dern.
HINWEIS steht für technische Erfordernisse, die besonders beachtet werden müssen.

Sicherheitshinweise

Die Gartenpumpe darf nur an einer elektri­schen Einrichtung gemäß DIN/VDE 0100, Teil 737, 738 und 702 (Schwimmbäder) betrieben werden. Zur Absicherung müs­sen ein Leitungsschutzschalter 10 A sowie ein Fehlerstromschutzschalter mit einem Nennfehlerstrom von 10/30 mA installiert sein.
Die Angaben über Netzspannung und Stromart am Typenschild müssen mit den Daten Ihres Elektronetzes übereinstim­men.
Verwenden Sie nur Verlängerungskabel 3 x 1,5 mm DIN 57282/57245 mit spritzwasserge­schützter Steckvorrichtung. Kabeltrommeln müssen vollständig abgerollt sein.
Die Gartenpumpe darf nicht betrieben werden von:
− Personen, die die Bedienungsanlei-
− Kindern und Jugendlichen unter 16
2
der Qualität H07RN-F nach
tung nicht gelesen und verstanden haben.
Jahren.
Die Gartenpumpe darf nur bestimmungs­gemäß verwendet werden. Stellen Sie vor Gebrauch sicher, dass:
− die Gartenpumpe, das Anschlusskabel und der Netzstecker nicht beschädigt sind.
− die Gartenpumpe nicht einem direkten Wasserstrahl oder Regen ausgesetzt ist.
Beschädigte Gartenpumpen dürfen nicht betrieben werden. Reparaturen dürfen nur durch unsere Kundendienst-Werkstätten durchgeführt werden.
Die Gartenpumpe nur am Tragegriff hochheben und transportieren. Benutzen Sie das Anschlusskabel nicht, um den Netzstecker aus der Steckdose zu ziehen.
Schalten Sie vor Wartungs-, Pflege- und Reparaturarbeiten oder bei Störungen stets die Pumpe aus und ziehen Sie den Netzstecker des Anschlusskabels aus der Steckdose. Schützen Sie den Netzstecker vor Feuchtigkeit.
Jegliche eigenmächtigen Veränderungen oder Umbauten an der Gartenpumpe sind verboten.
Auf einen sicheren Stand der Gartenpum­pe achten.
Verletzungsgefahr durch heißes Was­ser!
Bei längerem Betrieb (>10 min) gegen die geschlossene Druckseite kann sich das Wasser in der Pumpe stark erhitzen.
Diese Gefahr kann entstehen durch:
− geschlossene Druckseite
− Wassermangel in der Saugleitung
− unsachgemäßer Installation
− defektem Druckschalter
In diesem Fall:
− Pumpe vom Netz trennen
− Pumpe und Wasser abkühlen lassen
− Wasserstand saugseitig prüfen
− Leitungen auf Dichtheit prüfen
− Installation prüfen
− Druckschalter prüfen
− Pumpe erst nach Mängelbehebung
wieder in Betrieb nehmen.
D 1
Page 6

Verwendungszweck

Bestimmungsgemäße Verwendung

Die Gartenpumpe ist für die private Nutzung in Haus und Garten bestimmt. Sie darf nur im Rahmen der Einsatzgrenzen gemäß den techni­schen Daten betrieben werden. Die Gartenpum­pe ist ausschließlich für folgende Anwendungen geeignet:
− zum Bewässern und Gießen (z. B. von Grünanlagen, Gemüsebeeten und Gärten)
− für das Um- und Auspumpen von Behältern (z. B. Schwimmbecken)
− zur Wasserentnahme aus Brunnen, Regen­tonnen und Zisternen.
Die Gartenpumpe ist ausschließlich zum Fördern von folgenden Flüssigkeiten geeignet:
− Klarwasser
− Regenwasser
− chlorhaltigem Wasser (Schwimmbadwasser).

Bestimmungswidrige Verwendung

Die Gartenpumpe darf nicht im Dauerbetrieb eingesetzt werden. Sie ist nicht geeignet zur Förderung von:
− Trinkwasser
− Salzwasser
− Lebensmitteln
− Schmutzwasser
− aggressiven Medien, Chemikalien
− ätzenden, brennbaren, explosiven oder
gasenden Flüssigkeiten
− Flüssigkeiten, die wärmer als 35 °C sind
− sandhaltigem Wasser und schmirgelnden
Flüssigkeiten.

Gerätebeschreibung

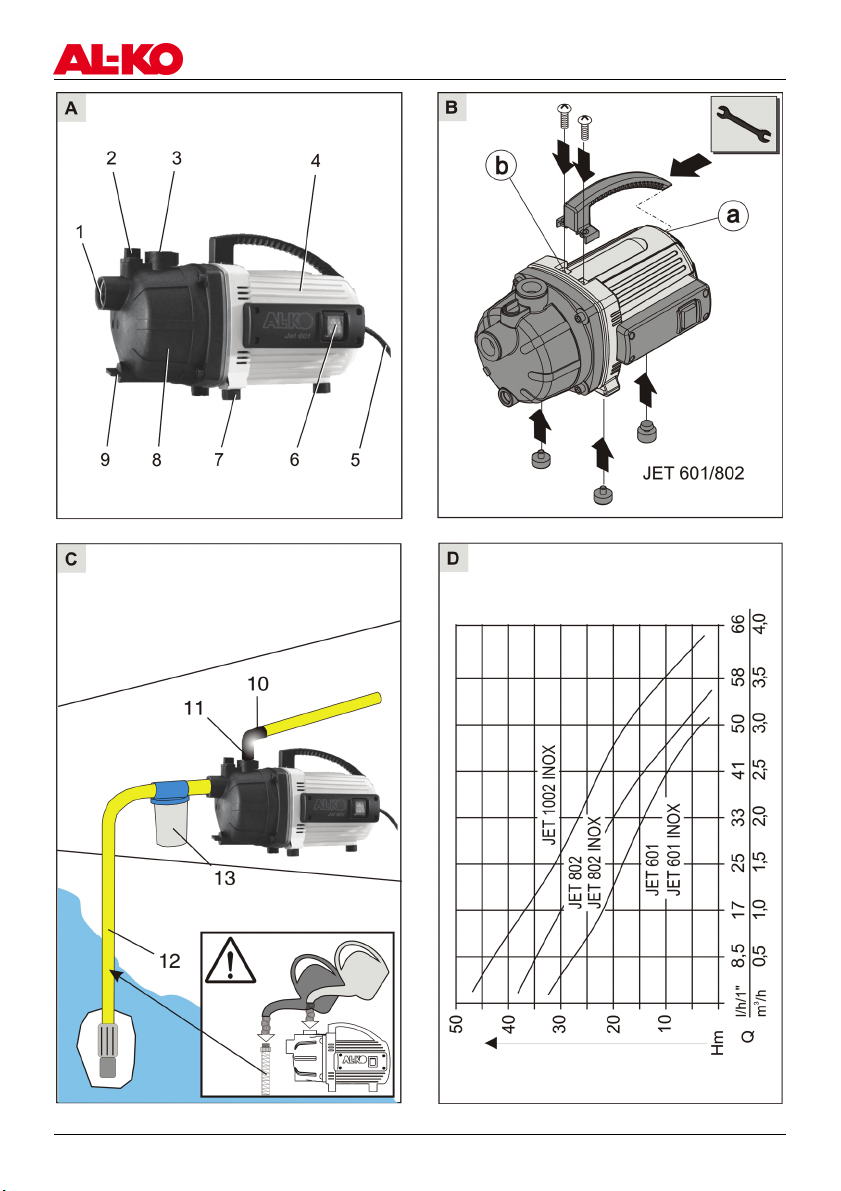

Gartenpumpe/Zubehör (Bild A, B, C)

1 Pumpeneingang/Saugleitungsanschluss 2 Einfüllschraube 3 Pumpenausgang/Druckleitungsanschluss 4 Motorgehäuse 5 Anschlusskabel 6 Ein/Aus-Schalter 7 Pumpenfuß 8 Pumpengehäuse 9 Ablassschraube 10 Winkelnippel mit Dichtung (Zubehör) 11 Anschlussstück (Zubehör) 12 AL-KO-Sauggarnitur (Zubehör) 13 Vorfilter (Zubehör)

Funktion

Die Gartenpumpe saugt das Wasser über die Saugleitung (1) an und fördert es zum Pumpen­ausgang (3). Die Gartenpumpe wird durch den Schalter (6) ein- und ausgeschaltet.

Thermoschutz

Die Gartenpumpe ist mit einem Thermoschalter­ausgestattet, der die Pumpe bei Überhitzung abschaltet. Nach einer Abkühlphase von ca. 15 – 20 Minu­ten schaltet die Pumpe selbsttätig wieder ein.

Geräteaufstellung, Inbetriebnahme

• Stellen Sie die Gartenpumpe auf einen ebenen, überflutungssicheren, festen und waagerechten Standort.
• Stellen Sie sicher, dass die Gartenpumpe vor Regen und direktem Wasserstrahl ge­schützt ist.

Saugleitung montieren

Wählen Sie die Länge der Saugleitung so aus, dass die Gartenpumpe nicht trockenlau­fen kann. Der Saugschlauch muss sich immer 30 cm unterhalb der Wasseroberflä­che befinden.
• Montieren Sie die Saugleitung. Achten Sie dabei auf dichten Anschluss, ohne das Ge­winde zu beschädigen.
Bei einer Ansaughöhe über 4 m sollte ein Saugschlauch mit einem Durchmesser größer 1“ montiert werden. Wir empfehlen das Verwenden einer AL-KO Sauggarnitur (12) mit Saugschlauch, Saugkorb und Fußventil (Rückflussstop). Fragen Sie dazu Ihren Fachhändler.
Bei geringfügig sandhaltigem Wasser muss zwischen Saugleitung und Pumpeneingang ein Vorfilter (13) eingebaut werden. Fragen Sie dazu Ihren Fachhändler.
• Saugleitung stets steigend verlegen.
Bei Verlegen über Pumpenhöhe bilden sich Luftblasen in der Leitung.
D 2
Page 7

Druckleitung montieren Verstopfungen beseitigen

• Schrauben Sie das Anschlussstück (11) in den Pumpenausgang (3).
• Schrauben Sie den Winkelnippel (10) auf das Anschlussstück und drehen Sie den Winkelnippel in die gewünschte Richtung. • Schließen Sie den Druckschlauch an die
• Befestigen Sie einen Schlauch am Winkel­nippel. Der Winkelnippel kann entsprechend dem gewählten Schlauchanschluss abge­schnitten werden. • Vor Wiederinbetriebnahme können Sie durch
• Öffnen Sie alle in der Druckleitung vorhan­denen Verschlüsse (Ventile, Spritzdüsen usw.). • Nehmen Sie die Gartenpumpe wie beschrie-

Gartenpumpe befüllen

Die Gartenpumpe muss vor jeder Inbetrieb­nahme bis zum Überlauf mit Wasser gefüllt sein, damit sie sofort ansaugen kann – Trockenlauf zerstört die Gartenpumpe.
• Öffnen Sie die Einfüllschraube (2).
• Füllen Sie über die Einfüllöffnung Wasser
ein, bis der Pumpenraum (8) voll ist.
• Schrauben Sie die Einfüllschraube (2) ein.

Pumpe ein-/ausschalten

• Stecken Sie den Netzstecker des Anschluss­kabels in die Steckdose.
Lassen Sie die Pumpe nicht gegen eine geschlossene Druckleitung laufen.
• Öffnen Sie alle in der Druckleitung vorhan­denen Verschlüsse (Ventile, Spritzdüsen usw.).
• Schalten Sie die Gartenpumpe am Schalter (6) ein.
• Schalten Sie die Gartenpumpe nach Ge­brauch am Schalter (6) aus.
Verstopfungen der Gartenpumpe wie folgt besei­tigen:
• Entfernen Sie den Saugschlauch am Pum­peneingang (1).
Wasserleitung an und lassen Sie Wasser durch das Pumpengehäuse laufen, bis die Verstopfung beseitigt ist.
kurzes Einschalten prüfen, ob die Pumpe freiläuft.
ben wieder in Betrieb.

Frostschutz

Schützen Sie die Pumpe vor Frost. Dazu Ablassschraube (9) herausschrauben, Pumpe entleeren und frostsicher lagern.

Entsorgung

Ausgediente Geräte nicht über den Hausmüll entsorgen!
RL 2002/96 EG
Verpackung, Gerät und Zubehör sind aus recyclingfähigen Mate­rialien hergestellt und entspre­chend zu entsorgen.

Wartung und Pflege

Vor Beginn aller Wartungs- und Pflegear­beiten ist die Gartenpumpe vom Netz zu trennen. Ziehen Sie den Stecker des Anschlusskabels aus der Steckdose.

Pumpe spülen

Nach Förderung von chlorhaltigem Schwimm­badwasser, oder Flüssigkeiten, die Rückstände hinterlassen, muss die Pumpe mit klarem Wasser durchgespült werden.
D 3
Page 8
e
r

Störung

Vor allen Arbeiten zur Störungsbeseitigung den Netzstecker ziehen.
Störung Ursache Beseitigung
Motor läuft nicht
Gartenpumpe läuft, aber fördert nicht
Fördermenge zu gering
Laufrad blockiert Schmutz im Ansaugbereich entfernen Thermoschalter hat abgeschaltet
Keine Netzspannung vorhanden
Wasserstand zu niedrig Saugschlauch tiefer eintauchen Luft im Pumpengehäuse Gartenpumpe befüllen
Pumpe saugt Luft
Saugseitige Verstopfung
Druckleitung geschlossen
Druckschlauch geknickt Druckschlauch strecken Druckschlauch geknickt Druckschlauch strecken Schlauchdurchmesser zu klein Größeren Druckschlauch verwenden
Saugseitige Verstopfung Schmutz im Ansaugbereich entfernen Förderhöhe zu groß Max. Förderhöhe beachten B techn. Daten Saughöhe zu groß
Warten, bis der Thermoschalter die Pump wieder einschaltet. Auf maximale Temperatu des Fördermediums achten.
Pumpe prüfen lassen. Sicherungen prüfen, Stromversorgung von
Elektrofachkraft prüfen lassen
Alle Anschlussverbindungen und den Filter­deckel auf Dichtheit prüfen
VORSICHT! Verbrennungsgefahr durch heißes Wasser!
Schmutz im Ansaugbereich entfernen VORSICHT!
Verbrennungsgefahr durch heißes Wasser! Druckleitung öffnen
Saughöhe prüfen, max. Saughöhe beachten Ö technische Daten
Bei nicht behebbaren Störungen wenden Sie sich bitte an unseren zuständigen Kundendienst.
D 4
Page 9

Introduction

Please read the operating instructions carefully before you use the garden pump to prevent accidents and ensure the trouble-free operation of the pump.
Make sure you keep the instructions at hand for quick reference. If you resell your pump or give it to another user, please include these instructions in the sale or the gift.
The following symbols are used in the instruc­tions:
DANGER
This symbol draws your attention to work processes or operating procedures that have to be carefully observed in order to prevent serious injury to the user or an­other person.
CAUTION
This symbol draws your attention to infor­mation you need to ensure that your system is not damaged due to improper or careless use.
PLEASE NOTE
The information symbol draws your atten­tion to essential technical requirements.

For your safety

The garden pump may only be connected to an electrical device which is compliant with DIN/VDE 0100, Parts 737, 738 and 702 (swimming pools). Make sure that fuse protection in the form of a 10 A automatic cut-out and a fault current guard circuit with a nominal fault current of 10/30 mA is installed.
The supply voltage and current specified on the type plate must be identical with the voltage and current of your electrical system.
If you need to connect your pump to an extension cord, make sure that the cable is 3 x 1.5 mm H07RN-F and is compliant with DIN 57282/57245. The connector must be splash-proof. Cable drums must be com­pletely unwound. The garden pump may not operated by anyone who has not read or does not fully understand the operating instructions or is under the age of 16.
2
, that it corresponds to type
The garden pump may not be used for any other than its designated use. Before putting the system into operation, make sure that the garden pump, the electric cable and the plug are not worn or dam­aged and the garden pump is not exposed to water jets or is operated in the rain.
Do not operate the garden pump if it is damaged. Necessary repairs must be carried out in a qualified AL-KO service centre.
Never use the electric cable to lift, carry or attach the garden pump to another object. Do not pull on the cable when unplugging the pump.
Make sure that the pump is unplugged before beginning any maintenance, repair or cleaning work. In the event of a malfunc­tion, immediately unplug the pump. Make sure that the plug does not get wet.
Do not attempt to make any changes or modifications to the garden pump by yourself. You may endanger your life or invalidate the warranty.
Make sure that the garden pump is placed securely onto a flat surface when in opera­tion so that it cannot tip over.
Risk of injury due to hot water!
The water in the pump can heat up signifi­cantly, during longer periods of operation (>10 min) against closed outlet side.
This hazard can occur due to:
− side under compression closed
− water shortage in the suction line
− improper installation
− faulty pressure switch
In this case:
− isolate the pump from the mains
− allow the pump and water to cool down
− check water level on inlet side
− check lines for tightness
− check installation
− check pressure switch
− only restart pump after rectifying the
cause of the fault
GB 1
Page 10
Use

Designated use

The garden pump is designed for home use in your house or garden. Please observe the tech­nical data given in the instructions before putting the pump into operation. Your garden pump has been designed for use in the following applications: – irrigation and watering, e.g. of your lawn or
flower and vegetable gardens,
– emptying containers or pumping liquid from
one container into another (e.g. swimming pools),
– pumping water from wells, rain drums or
cisterns. The system is designed to pump only the follow­ing liquids: – clear water, – rain water, – chlorine water (pool water).

Prohibited use

Your garden pump is not intended for permanent operation. The pump may not be used to pump the following liquids:
– drinking water – saltwater, – beverages or liquid foods, – corrosives or chemicals, – acids or combustible, explosive or gas-
forming liquids, – liquids with a temperature above 35 °C, – sandy water or water containing abrasives.

Description of the pump

Garden pump/accessories (Figs. A, B,C)

1 Pump inlet/suction hose connector 2 Filler screw 3 Pump outlet/pressure hose connector 4 Motor housing 5 Electric cable 6 On/Off switch 7 Suction body 8 Pump chamber 9 Draining screw 10 Elbow nipple with washer (accessories) 11 Threaded connector (accessories) 12 AL-KO suction kit (accessories) 13 Filter (accessories)

Function

The garden pump sucks the liquid to be pumped into the pump through the suction hose (1) and pumps it out at the outlet (3).
Use the On/Off switch (6) to switch the garden pump on or off as desired.

Thermal protection

Your pump is equipped with a thermal protection switch, which switches the pump off if it over­heats. The pump will remain off until it has cooled down. After about 15 - 20 minutes, the pump will automatically switch on.
Setting up and operating the sys­tem
• Place the garden pump onto a hard, flat surface so that it cannot tip over and so that it will not be near the flow of water.
• Make sure that the pump is protected from rain and any direct exposure to water.

Attaching the suction hose

Choose a hose which is long enough so that the pump will not suck in air and run dry. The hose should be at least 30 cm under the surface of the liquid to be pumped while the pump is in operation.
• Attach the suction hose. Make sure to screw it in tightly, but take care not to damage the threads.
If the liquid to be pumped is deeper than 4 m, you should use a suction hose which is larger than 1“ in diameter for the best performance. We recommend our AL-KO suction set (12), which consists of a suction hose, strainer and non-return valve. The suction set is available at your local retailer’s.
Before pumping sandy water, you must insert a filter (13) between the suction hose and the pump inlet or you will dam- age your garden pump. The filter is available at your local retailer’s.
• When laying the suction hose, make sure that it is lower than the pump.
If the suction hose is laid so that it is higher than the pump, bubbles will be- come trapped in the line and the pump will suck air.
GB 2
Page 11
• Fill the suction hose.

Attaching the pressure hose

• Screw the threaded connector (11) into the pump outlet (3).
• Attach the elbow nipple (10) to the connector and turn the nipple so that it points in the de­sired direction.
• Attach a hose to the elbow nipple. The nipple can be cut to fit the size of the hose used.
• Clear the pressure line (open valves, spray­ers, etc.).

Filling the garden pump

Before putting your garden pump into operation, you must fill it with water until it overflows to achieve full suction power. Do not operate the pump while it is dry be­cause this will cause serious damage to the pump.
• Remove the filler screw (2).
• Pour water into the opening until the cham-
ber of the pump (8) is full.
• Replace the filler screw (2) and tighten it.

Switching the pump on and off

• Plug the electric cable into the socket.
Make sure that the pump does not run on a blocked or closed pressure hose.
• Clear the pressure line (open valves, spray­ers, etc.).
• Switch the pump on by pushing the switch (6) to On.
• Switch the pump off by pushing the switch (6) to Off.

Switching off the system

• Switch the system off by unplugging the electric cable from the socket.

Cleaning the pump

If you have used your garden pump to pump chlorine water (swimming pool water) or liquids which leave a residue, flush your pump out with clear water after use.

Clearing blockages

If your garden pump should become blocked so that it does not suction or pump out liquid, re­move the obstruction as follows:
• Remove the suction hose from the pump inlet (1).
• Attach the pressure hose to the water tap and spray water into the pump chamber until the blockage is flushed out.
• Check to see that the obstruction has been cleared entirely by switching on the pump for a short time. Do not let the pump suck air.
• If the pump runs trouble-free, put it into ope­ration as described in the instructions.

Frost protection

Store your pump so that it is protected from frost. Remember to empty it of any remaining liquid before storing it by removing the filler screw (9) and dumping out any water.
Do not dispose of worn-out units through the household
RL 2002/96 EG
garbage!
The appliance, its packaging and accessories are all produced from recyclable materials and must be disposed of accordingly.

Maintenance and Cleaning

Before beginning any maintenance or cleaning work, make sure that the garden pump has been unplugged and take precautions to ensure that it cannot be switched on during work!
GB 3
Page 12

Malfunctions

Before you attempt to remedy any malfunction of your pump, pull the plug to prevent injury or death due to electrocution!
What is wrong?
Motor does not run. Impeller is blocked. Thermal switch has switched off. Wait until the thermal switch has
No power. Check the fuses. Have a qualified
Garden pump runs but is not pumping out liquid.
Air is trapped in the pump chamber. Fill the pump chamber with water. Suction hose is blocked. DANGER!
Pressure line is blocked. DANGER!
Pressure hose is bent. Straighten out pressure hose. Garden pump is only
pumping out liquid very slowly or weakly.
Hose diameter is too small.
Pumping height is too great.
Suction height is too great.
What is the possible reason?
How to remedy the malfunction:
Remove blockage in inlet area. Clean the impeller with a jet of water.
automatically switched the pump on again. Check the temperature of the liquid. Have the pump checked.
electrician check the power supply.
Water level too low. Lower the hose further underwater.
Risk of injury due to hot water! Clear blockage in suction hose.
Risk of injury due to hot water! Clear blockage in pressure line.
Pressure hose is bent. Straighten out pressure hose.
Attach a hose with a larger diameter.
Pump sucks air
Check all connections and the cover for tightness
Suction hose is blocked. Clear blockage in suction hose.
Lower pumping height (see technical data).
Lower suction height (see technical data).
If you are unable to remedy a malfunction, please call the AL-KO service centre nearest you.
GB 4
Page 13

Introduction

Avant de faire démarrer la pompe de jardin, lire attentivement le présent livret de mode d’emploi afin de prévenir tout accident et afin d’assurer un fonctionnement parfait de l’appareil.
Le mode d’emploi doit toujours se trouver à votre portée et il doit être transmis à tout usager qui aura acheté la pompe où à qui on l’aurait cédée.
Dans le présent livret nous utiliserons les sym­bols suivants:
DANGER
Ce symbole concerne les procédures de travail et de fonctionnement qui doivent être respectées attentivement pour éviter les risques encourus par l’usager ou par d’autres personnes.
ATTENTION
Ce symbole concerne les informations qui doivent être respectées afin de ne pas endommager l’appareil.
REMARQUE
Ce symbole représente une information concernant les propriétés techniques à respecter.

Mesures de sécurité

La pompe ne peut être reliée qu’à une installation électrique conforme à DIN/VDE 0100, Section 737, 738, et 702 (piscines). Pour des questions de sécurité, s’assurer qu’un disjoncteur différentiel 10 A soit installé ainsi qu’un interrupteur de sécurité pour des pannes de courant avec un courant nominal de 10/30 mA.
Les indications relatives à la tension de réseau et au type de courant reporté sur la plaque technique doivent correspondre aux caractéristiques de votre installation électrique.
Si des rallonges sont nécessaires, utiliser exclusivement un câble de rallonge 3 x 1,5 mm² du type HO7RN-F conforme à DIN 57282/ 57245 avec une prise de courant étanche. Les fils ne doivent pas être emmêlés. La pompe ne doit pas être actionnée par:
− des personnes qui n’ont pas lu ou qui n’ont pas compris le mode d’emploi,
− des mineurs de moins de 16 ans.
La pompe doit être exclusivement utilisée dans des emplois pour lesquels elle est conçue. Avant de la faire démarrer, s’assurer que:
− la pompe, le câble d’alimentation et la fiche ne soient pas endommagés.
− la pompe de jardin ne soit pas direc­tement exposée à des jets d’eau ou des jets de pluie.
Ne pas actionner les pompes si elles sont endommagées. Les réparations doivent être effectuées exclusivement par les services après-vente agrées AL- KO.
La pompe doit être soulevée et trans­portée uniquement par la poignée. Ne pas tirer sur le câble d’alimentation pour enlever la fiche de la prise de courant.
Débrancher la pompe avant d’effectuer des interventions d’entretien, de nettoyage et de réparations ou en cas d’anomalie. Protéger la fiche de l’humidité.
Il est interdit d’effectuer arbitrairement une quelconque modification sur la pompe.
Vérifier l’état de sécurité de la pompe.
Risque de blessure lié à la présence d’eau brûlante!
En cas d’utilisation prolongée (>10 min), l’eau de la pompe peut chauffer énormé­ment lorsque le côté pression est fermé.
Les risques sont liés aux éléments sui­vants:
− Côté pression fermé
− Manque d’eau dans la conduite
d’aspiration
− Installation non conforme
− Interrupteur à pression défectueux
Dans ces cas:
− Débrancher la pompe
− Laisser la pompe et l’eau refroidir
− Vérifier le niveau d’eau côté aspiration
− Vérifier l’étanchéité des conduites
− Vérifier l’installation
− Vérifier l’interrupteur à pression
− Remettre la pompe en marche après
avoir résolu le problème.
F 1
Page 14

Utilisation

Applications prévues

La pompe est destinée à une utilisation domesti­que à l’intérieur ou dans un jardin. Elle doit être utilisée uniquement dans le cadre fixé par les limites d’emploi conformément aux caractéristi­ques techniques. L’appareil est exclusivement approprié pour les applications suivantes:
− irrigations et arrosages (par exemple de jardins publics, de plates-bandes et de jardin en général);
− vidange de réservoir ou transvasement (piscines par exemple);
− drainage de puits, tonneau d’eau de pluie et citerne.
La pompe n’est appropriée que pour le pompage des liquides suivants:
− eau claire;
− eau de pluie;
− eau chlorée (eau de piscine).

Applications interdites

La pompe ne doit pas être employée en service continu. La pompe n’est pas appropriée pour le pompage:
− d’eau potable;
− d’eau salée;
− d’aliments liquides;
− d’eaux usées;
− de substances corrosives, chimiques
− de liquides acides, inflammables, explosifs
ou volatils;
− de liquides ayant une température supé­rieure à 35°C;
− d’eau sablonneuse ou de liquides abrasifs.

Description de la pompe

Pompe de jardin/accessoires (Figures A, B, C)

1 Canal d’aspiration/connexion tube
d’aspiration
2 Bouchon de remplissage 3 Canal de refoulement/connexion tuyau de
refoulement
4 Carénage moteur 5 Câble d’alimentation 6 Interrupteur ON/OFF (marche/arrêt) 7 Base pompe 8 Corps pompe 9 Bouchon d’évacuation 10 Raccord coudé (accessoires) 11 Nipple fileté (accessoires)
12 Kit d’aspiration AL-KO (accessoires) 13 Filtre (accessoires)

Fonctions

La pompe aspire l’eau par le canal d’aspiration (1) et la refoule par le canal de refoulement (3). Utiliser l’interrupteur (6) pour faire démarrer ou arrêter la pompe.

Protection thermique

La pompe est dotée d’un interrupteur thermique qui arrête la pompe en cas de surchauffe. Après une phase de refroidissement d’environ 15-20 minutes, la pompe redémarre automatiquement.

Installation et démarrage de la pompe

• Positionner la pompe sur une surface plane, sûre, stable et parfaitement horizontale.
• S’assurer que la pompe soit à l’abri de la pluie et de jets d’eau.

Montage du tuyau d’aspiration

Etablir la longueur du tuyau d’aspiration de manière à ce que la pompe ne tourne pas à sec. Le tuyau d’aspiration doit toujours se trouver au moins à 30 cm au dessous de la surface de l’eau.
• Monter le tuyau d’aspiration. Bien serrer en veillant à ne pas endommager le filetage.
Au cas où la hauteur d’aspiration serait supérieure à 4 mètres, il faut monter un tuyau d’aspiration ayant un diamètre supérieur à 1". Il est conseillé d’utiliser un kit d’aspiration AL-KO (12) composé de tuyau d’aspiration, d’un filtre et de sou­pape de fond (clapet anti-retour). Le kit d’aspiration est disponible auprès des revendeurs spécialisés de votre région.
En cas d’eau sablonneuse, un filtre (13) doit être monté entre le tuyau d’aspiration et le canal d’aspiration. Le filtre est dispo­nible après des revendeurs spécialisés de votre région.
• Placer le tuyau d’aspiration toujours en position ascendante jusqu‘à la pompe.
Au cas où il serait placé au-dessus de la pompe, des bulles d’air se formeraient et la pompe aspirerait de l’air.
F 2
Page 15

Montage du tuyau de refoulement Nettoyage de la pompe

•
Visser le nipple (11) au canal de refoulement (3).
• Visser le raccord coudé (10) au nipple et le faire tourner dans la direction souhaitée.
• Fixer le tuyau au raccord coudé. Le nipple du raccord coudé peut être raccourci pour être adapté au raccord du tuyau choisi.
• Ouvrir tous les dispositifs de fermeture pré­sents sur le tuyau de refoulement (clapets, buses, etc.)

Remplissage de la pompe

La pompe doit être remplie d’eau jusqu’à rabord avant tout démarrage pour permet­tre une aspiration immédiate. Le fonction­nement à sec endommage sérieusement la pompe.
• Ouvrir le bouchon de remplissage (2).
• Verser de l’eau dans l’ouverture jusqu’au
remplissage complet du corps de la pompe (8).
• Revisser le bouchon de remplissage (2).

Démarrage/arrêt de la pompe

• Brancher la fiche du câble d’alimentation dans la prise de courant.
Ne pas faire tourner la pompe avec le tuyau de refoulement fermé ou bloqué.
• Ouvrir tous les dispositifs de fermeture pré­sents sur le tuyau de refoulement (clapets, buses, etc.).
• Faire démarrer la pompe en positionnant l’interrupteur (6) sur ON (marche).
• Arrêter la pompe en positionnant l’interrupteur (6) sur OFF (arrêt).
Laver la pompe à l’eau claire après le pompage d’une eau contenant du chlore ou bien d’une eau laissant des résidus.

Elimination des obstructions

Si votre pompe est bloquée et qu’elle n’aspire pas bien ou qu’elle ne débite pas d’eau, éliminer les obstructions de la pompe comme suit:
• Enlever le tuyau d’aspiration de la tête d’aspiration (1).
• Relier le tuyau de refoulement au robinet d’eau et faire couler l’eau dans le corps de la pompe jusqu’à l’élimination de l’obstruction.
• Avant de faire redémarrer la pompe, vérifier que celle-ci tourne bien au moyen de brefs allumages. Ne pas laisser la pompe aspirer de l’air.
• Faire redémarrer l’appareil comme décrit.

Protection antigel

Protéger la pompe du gel au cours des périodes de non utilisation. Se rappeler de vider la pompe de son eau en utilisant le bouchon d’évacuation (9), avant de la mettre à l’abri du gel.
Les appareils usagés ne doivent pas être mis au rebut avec les
RL 2002/96 EG
déchets ménagers!
Les emballages, l’appareil et ses accessoires sont fabriqués en matériaux recyclables et sont à éliminer selon l’usage dans votre pays
.

Entretien et nettoyage

Avant d’effectuer une quelconque interven­tion d’entretien ou de nettoyage, la pompe doit être déconnectée du réseau d’alimentation. Enlever la fiche du câble d’alimentation de la prise de courant.
F 3
Page 16

Anomalies

Pour éliminer d’éventuelles anomalies, avant toute opération, enlever la fiche de la prise de courant.
Problème Cause Solution
Le moteur ne tourne pas
Manque de tension de réseau
La pompe tourne mais elle ne débite pas de liquide
Présence d’air dans le corps de la
Aspiration d’air Contrôler l’étanchéité de tous les
Obstruction sur l’aspiration DANGER !
Tuyau de refoulement replié Détendre le tuyau de refoulement Débit trop faible Tuyau de refoulement replié Détendre le tuyau de refoulement
Diamètre du tuyau trop petit Utiliser un tuyau de refoulement plus
Hauteur d’aspiration trop haute Diminuer la hauteur de refoulement
Turbine bloquée Eliminer l’obstruction en aspiration.
Nettoyer le turbine avec un jet d’eau.
L’interrupteur thermique s’est dé­connecté
Attendre que l’interrupteur thermique fasse redémarrer la pompe. Faire attention à la température maximum de l’eau. Faire vérifier la pompe.
Vérifier les protections, faire vérifier l’alimentation électrique par un électri­cien spécialisé.
Niveau de l’eau trop bas Immerger le tuyau d’aspiration plus
profondément
Remplir la pompe
pompe
raccords et du couvercle du filtre
Risque de blessure lié à la présence d’eau brûlante!
Eliminer les saletés sur l’aspiration
Ligne de refoulement fermée DANGER !
Risque de blessure lié à la présence d’eau brûlante!
Ouvrir la ligne de refoulement
gros
Obstruction sur l’aspiration Eliminer les saletés sur l’aspiration Hauteur de refoulement trop haute Faire attention à la hauteur de refou-
lement maximum (Caractéristiques techniques).
En cas d’anomalies persistantes, s’adresser au Centre Service Après-vente agrée AL-KO le plus proche.
F 4
Page 17

Introduzione

Prima della messa in funzione della pompa da giardino, leggere attentamente il presente libretto di istruzioni al fine di prevenire incidenti ed assi­curare un perfetto funzionamento.
Le istruzioni devono essere tenute a portata di mano e devono essere cedute all'utente succes­sivo in caso di vendita o cedimento della pompa.
Nel libretto di istruzioni viene usata la seguente simbologia:
PERICOLO
Questo simbolo riguarda le procedure di lavorazione e di funzionamento che devo­no essere rispettate attentamente per evitare pericoli all'utente o ad altre perso­ne.
ATTENZIONE
Questo simbolo riguarda le informazioni che devono essere rispettate per evi- tare danni all'apparecchio.
NOTA
Questo simbolo informativo riguarda i requisiti tecnici che devono essere rispet­tati.

Misure di sicurezza

La pompa deve essere azionata esclusi­vamente da un impianto elettrico con­forme a DIN/VDE 0100, Sezioni 737, 738, e 702 (piscine). Per questioni di sicurezza, assicurarsi che sia installato un interruttore di protezione salvavita 10 A così come un interruttore di sicurezza per correnti di guasto con una corrente di guasto nomina­le di 10/30mA.
Le indicazioni relative alla tensione di rete e al tipo di corrente riportati in targhetta tecnica devono corrispondere alle caratte­ristiche del vostro impianto elettrico.
Se sono necessarie prolunghe, utilizzare esclusivamente un cavo di prolunga­mento 3x1,5 mm² del tipo H07RN-F conforme a DIN 57282/ 57245 con una presa di corrente protetta contro gli spruzzi d'acqua. Le matasse dei cavi devono essere completamente svolte.
La pompa non deve essere azionata da:
− persone che non hanno letto e com­preso il presente libretto d'istruzione,
− minori di 16 anni.
La pompa deve essere impiegata sola­mente per l'uso a cui è destinata. Prima della messa in funzione della pompa, assicurarsi che:
− La pompa, il cavo di alimentazione e la spina non siano danneggiati.
− la pompa non sia esposta a getti d'acqua o pioggia diretti.
Non azionare le pompe se sono danneg­giate. Le riparazioni devono essere esegui­te solamente dai centri assistenza clienti AL-KO.
La pompa deve essere sollevata e traspor­tata solamente dal manico. Non utilizzare il cavo di alimentazione per togliere la spina dalla presa di corrente.
Scollegare la pompa prima di effettuare interventi di manutenzione, pulizia e riparazioni o in caso di anomalia e togliere la spina del cavo di alimentazione dalla presa di corrente. Proteggere la spina dall'umidità.
È vietato effettuare qualsiasi variazione o modifica arbitraria alla pompa.
Verificare lo stato di sicurezza della pom­pa.
Pericolo di ustioni dovute all’acqua calda!
In caso di funzionamento prolungato (>10 min), dalla parte opposta alla mandata chiusa, l’acqua nella pompa rischia di scaldarsi notevolmente.
Le condizioni seguenti possono compor­tare questo rischio: – mandata chiusa
− acqua insufficiente nel condotto di
aspirazione
− installazione errata
− pressostato difettoso
In questi casi: – Separare la pompa dalla rete
− Lasciar raffreddare la pompa e l’acqua
− Controllare il livello acqua lato aspirazi
one
− Controllare la tenuta dei condotti
− Controllare l’installazione
− Controllare il pressostato
− Rimettere la pompa in funzione soltanto
dopo aver rimediato al problema.
I 1
Page 18

Utilizzo

Applicazioni previste

La pompa è destinata all'utilizzo privato in casa e in giardino. Deve essere utilizzata solamente nell'ambito dei limiti d'impiego conformemente alle caratteristiche tecniche. La pompa è idonea esclusivamente per le seguenti applicazioni:
− irrigazioni e annaffiamenti (per esempio di giardini pubblici, aiuole e giardini in genera­le);
− svuotamento di serbatoi o travaso (per e­sempio piscine);
− drenaggio di pozzi, botti d'acqua piovana e cisterne.
La pompa è idonea esclusivamente per il pom­paggio dei seguenti liquidi:
− acqua chiara;
− acqua piovana;
− acqua contenente cloro (acqua per piscine).

Applicazioni vietate

La pompa non deve essere impiegata in servizio continuo. La pompa non è idonea per il pompag­gio di:
− acqua potabile;
− acqua salata;
− alimenti liquidi;
− liquame;
− sostanze corrosive, chimiche;
− liquidi acidi, infiammabili, esplosivi o volatili;
− liquidi con temperatura superiore a 35°C.;
− acqua sabbiosa o liquidi abrasivi.

Descrizione della pompa

Pompada giardino/accessori (Figure A, B, C)

1 Bocca d'aspirazione/connessione tubo d'a-
spi-razione
2 Tappo di riempimento 3 Bocca di mandata/connessione tubo di man-
data
4 Carena motore 5 Cavo di alimentazione 6 Interruttore ON/OFF 7 Base pompa 8 Corpo pompa 9 Tappo di scarico 10 Raccordo a gomito (accessori) 11 Nipplo filettato (accessori) 12 Kit d'aspirazione AL-KO (accessori) 13 Filtro (accessori)

Funzioni

La pompa aspira l'acqua dalla bocca d'aspirazio­ne (1) e la eroga verso la bocca di mandata (3).
Utilizzare l'interruttore (6) per avviare o fermare la pompa.

Protezione termica

La pompa è dotata di un interruttore termico che disinnesta la pompa in caso di surriscaldamento. Dopo una fase di raffreddamento di circa 15-20 minuti, la pompa si riavvia automaticamente.

Installazione e messa in funzione della pompa

• Posizionare la pompa su di una superficie piana, sicura, stabile e perfettamente oriz­zontale.
• Assicurarsi che la pompa sia protetta da pioggia e getti d'acqua diretti.

Montaggio del tubo d’aspirazione

Stabilire la lunghezza del tubo d'aspirazio­ne in modo che la pompa non giri a secco. Il tubo d'aspirazione si deve sempre trovare almeno 30 cm al di sotto della superficie dell'acqua.
• Montare il tubo d'aspirazione. Assicurarsi di stringere bene senza danneggiare la filetta­tura.
In caso di un'altezza di aspirazione di oltre 4 metri, deve essere montato un tubo d'aspirazione con un diametro di oltre 1". Si consiglia l'utilizzo di un kit d'aspirazione AL-KO (12) composto da tubo d'aspirazio­ne, filtro e valvola di fondo (valvola di non ritorno). Il kit d'aspirazione è disponibile presso il rivenditore specializzato locale.
In caso di acqua sabbiosa deve essere montato un filtro (13) tra il tubo d'aspira­zione e la bocca d'aspirazione. Il filtro è disponibile presso il rivenditore specializ­zato locale.
• Collocare il tubo d'aspirazione al di sotto della pompa.
Nel caso in cui venisse collocato al di sopra della pompa si formerebbero bolle d'aria e la pompa aspirerebbe aria.
I 2
Page 19
• Avvitare il nipplo (11) alla bocca di mandata (3).
• Avvitare il raccordo a gomito (10) al nipplo e ruotarlo nella direzione desiderata.
• Fissare il tubo al raccordo a gomito. Il nipplo del raccordo a gomito può essere accorciato per essere adattato al raccordo del tubo scelto.
• Aprire tutti i dispositivi di chiusura presenti sul tubo di mandata (valvole, ugelli ecc.).

Riempimento della pompa

La pompa deve essere riempita d'acqua fino al troppopieno prima di ogni avvio per permettere un'aspirazione immediata. Il funzionamento a secco danneggia seria­mente la pompa.
• Aprire il tappo di riempimento (2).
• Versare acqua nell'apertura fino al riempi-
mento del corpo pompa (8).
• Riavvitare il tappo di riempimento (2).

Avvio/arresto della pompa

• Inserire la spina del cavo di alimentazione nella presa di corrente.
Non far girare la pompa con il tubo di mandata chiuso o bloccato.
• Aprire tutti i dispositivi di chiusura presenti sul tubo di mandata (valvole, ugelli ecc.).
• Avviare la pompa posizionando l'interruttore (6) su ON.
• Arrestare la pompa posizionando l'interrutto­re (6) su OFF.

Manutenzione e pulizia

Prima di effettuare qualsiasi intervento di manutenzione e pulizia, la pompa deve essere scollegata dalla rete di alimentazio­ne. Togliere la spina del cavo di alimenta­zione dalla presa di corrente.

Pulizia della pompa Montaggio del tubo di mandata

Lavare la pompa con acqua pulita dopo il pom­paggio di acqua contenente cloro oppure di acqua che lascia residui.

Eliminazione di ostruzioni

Se la vs. pompa è bloccata e non aspira o non eroga acqua, eliminare le ostruzioni come segue:
• Rimuovere il tubo di aspirazione dalla bocca d'aspirazione (1).
• Allacciare il tubo di mandata al rubinetto dell'acqua e far scorrere l'acqua nel corpo pompa fino ad eliminare l'ostruzione.
• Prima di riavviare la pompa verificare che questa giri bene tramite brevi accensioni. Non permettere che la pompa aspiri aria.
• Riavviare l’apparecchio come descritto.

Protezione antigelo

Proteggere la pompa dal gelo durante periodi di non utilizzo. Ricordare di svuotare la pompa d'acqua utilizzando il tappo di scarico (9), prima di metterla al riparo dal gelo.
Non smaltire gli apparecchi usati con i rifiuti domestici!
RL 2002/96 EG
L’imballo, la macchina e gli acces­sori sono prodotti con un materiale che può essere riciclato e di conseguenza vanno smaltiti in modo appropriato.
I 3
Page 20

Anomalie

Prima di qualsiasi operazione, per eliminare eventuali anomalie, togliere la spina dalla presa di corrente.
Problema Causa Rimedio
Il motore non gira Girante bloccata Eliminare l'ostruzione in aspirazione.
L'interruttore termico si è disinserito
Mancanza di tensione di rete
La pompa gira ma
Livello dell'acqua troppo basso
non eroga liquido Aria nel corpo pompa Riempire la pompa
La pompa aspira aria
Ostruzione sull'aspirazione PERICOLO!
Linea di mandata chiusa
Tubo di mandata piegato Portata troppo piccola Tubo di mandata piegato Stendere il tubo di mandata
Diametro del tubo troppo piccolo Utilizzare un tubo di mandata più
Ostruzione sull'aspirazione Eliminare lo sporco sull'aspirazione Prevalenza troppo alta Fare attenzione alla prevalenza mas-
Altezza d'aspirazione troppo alta Controllare l'altezza d'aspirazione,
Pulire la girante con getto d'acqua Attendere che l'interruttore termico
riavvii la pompa. Fare attenzione alla temperatura massima del liquido. Far controllare la pompa.
Controllare le protezioni, far controlla­re l'alimentazione di corrente da un elettricista specializzato
Immergere il tubo di aspirazione più a fondo
Verificare l'ermeticità di tutti gli allacci e del coperchio del filtro
Pericolo di ustioni dovute all’acqua calda!
Eliminare lo sporco sull'aspirazione PERICOLO!
Pericolo di ustioni dovute all’acqua calda!
Aprire la linea di mandata Stendere il tubo di mandata
grosso
sima (Caratteristiche Tecniche)
fare attenzione all'altezza d'aspirazio­ne massima (Caratteristiche Tecni­che)
In caso di anomalie non eliminabili si prega di rivolgersi al Centro Assistenza Clienti AL-KO
più vicino.
I 4
Page 21

Introducción

Antes de la puesta en funcionamiento de la bomba de jardin, leer atentamente el presente manual de instrucciones a efectos de prevenir accidentes y asegurar un perfecto funcionamiento.
Las instrucciones tienen que permanecer al alcance de la mano y tienen que ser entregadas al nuevo propietario en el caso de venta o cesión de la bomba.
En el manual de instrucciones se utilizan los siguientes símbolos:
PELIGRO
Dicho símbolo se refiere a los procesos de elaboración y de funcionamiento en los que deben tomarse todas las precauciones para evitar riesgos en el usuario o en otras personas.
ATENCIÓN
Dicho símbolo se refiere a las indicaciones que tienen que observarse para evitar daños en el equipo.
NOTA
Dicho símbolo informativo se refiere a los requisitos técnicos que tienen que ser respetados.

Medidas de seguridad

La bomba tiene que ser accionada exclusivamente desde una instalación eléctrica conforme a DIN/VDE 0100, Secciones 737, 738, y 702 (piscinas). Por razones de seguridad, verificar que se encuentre instalado un disyuntor diferencial de 10 A así como un interruptor de seguridad para corriente de cortocircuito, con una corriente de cortocircuito nominal de 10/30 mA. Las indicaciones relativas a la tensión de red y al tipo de corriente citadas en la placa técnica tienen que coincidir con las características de su instalación eléctrica.
En caso que sean necesarias prolongaciones, utilizar exclusivamente cable de prolongación de 3x1,5 mm² del tipo H07RN-F conforme a DIN 57282/57245 con una toma de corriente protegida contra salpicaduras de agua. Los rollos de cables tienen que estar completamente desenrollados.
La bomba no tiene que ser accionada por:
− Personas que no han leído y comprendido el presente manual de instrucciones;
− Menores de 16 años.
La bomba tiene que ser empleada solamente para el uso al que ha sido destinada. Antes de su puesta en funcionamiento, controlar que:
− la bomba, el cable de alimentación y el enchufe no estén dañados.
− la bomba para jardín no se encuentre expuesta a chorros de agua o lluvia directos.
No encender la bomba si está dañada. Las reparaciones tienen que ser realizadas exclusivamente por los talleres de servicio ALKO.
La bomba tiene que levantarse y ser transportada solamente por la manija. No utilizar el cable de alimentación para quitar el enchufe de la toma de corriente.
Desconectar la bomba antes de efectuar intervenciones de mantenimiento, limpieza o reparaciones o en caso de anomalía y quitar el enchufe de alimentación de la toma de corriente. Proteger el enchufe de la humedad.
Está prohibido efectuar cualquier variación o modificación arbitraria a la bomba.
Verificar el estado de seguridad de la bomba.
¡Riesgo de lesiones por agua caliente! Si funciona durante mucho tiempo (>10 min) contra el lado de presión cerrado, el agua de la bomba puede calentarse mucho. Este riesgo puede producirse por:
− Lado de presión cerrado
− Falta de agua en la tubería de aspiración
− Instalación no adecuada
− Conmutador de presión defectuoso
En este caso:
− Desconectar la bomba de la red
− Dejar enfriar la bomba y el agua
− Comprobar el nivel de agua del lado de
aspiración
− Comprobar las tuberías respecto a
estanqueidad
− Comprobar la instalación
− Comprobar el conmutador de presión
− Volver a poner en funcionamiento la
bomba después de reparar los fallos.
E 1
Page 22

Embleo

Aplicaciones previstas

La bomba ha sido destinada para el uso privado en casas y jardines. Tiene que ser usada solamente dentro de los márgenes de empleo conforme a las características técnicas. El aparato es exclusivamente idóneo para las siguiente aplicaciones:
− riegos y rociados (por ejemplo de jardines públicos, parterres y jardines en general);
− vaciado de tanques o trasvase (por ejemplo de piscinas);
− drenaje de pozos, receptores de agua de lluvia y cisternas.
La bomba es exclusivamente idónea para el bombeo de los siguientes líquidos:
− agua clara,
− agua de lluvia,
− agua con cloro (agua para piscinas).

Empleos prohibidos

La bomba no tiene que ser empleada en servicio continuo. La bomba no es idónea para el bombeo de:
− agua potable;
− agua salada;
− alimentos líquidos;
− agua sucia;
− sustancias corrosivas, químicas;
− líquidos ácidos, inflamables, explosivos o
volátiles;
− líquidos con temperaturas superiores a 35°C.;
− agua arenosa o líquidos abrasivos.

Descripción de la bomba

Bomba para jardín/accesorios (Figuras A, B, C)

1 Boca de aspiración/conexión tubo de aspiración 2 Tapón de llenado 3 Salida bomba/conexión tubo de presión 4 Carcasa motor 5 Cable de alimentación 6 Interruptor ON/OFF 7 Base bomba 8 Cuerpo bomba 9 Tapón de purga 10 Codo con junta (accesorios) 11 Racor (accesorios) 12 Kit de aspiración AL-KO (accesorios) 13 Filtro (accesorios)

Funcionamiento

La bomba aspira el agua por la boca de aspiración (1) y la transporta a la salida de la bomba (3). Usar el interruptor (6) para encender o para detener la bomba.

Protección térmica

La bomba posee un interruptor térmico que desactiva la bomba en caso de sobrecalentamiento. Después de una fase de enfriamiento de aproximadamente 15-20 minutos, la bomba se reenciende automáticamente.

Instalación y puesta en funcionamiento de la bomba

• Colocar la bomba sobre una superficie plana, segura, estable y perfectamente horizontal.
• Controlar que la bomba esté protegida de lluvia y chorros de agua directos.

Montaje del tubo de aspiración

Establecer la longitud del tubo de aspiración de manera que la bomba no gire en seco. El tubo de aspiración tiene que situarse siempre 30 cm por debajo de la superficie del agua.
• Montar el tubo de aspiración. Asegurarse de ajustar bien sin dañar la rosca.
En caso de altura de aspiración mayor a 4 metros, tiene que montarse un tubo de aspiración con un diámetro superior a 1". Es aconsejable la utilización de un kit de aspiración AL-KO (12) compuesto por tubo de aspiración, alcachofa y válula de pie (válvula anti-retorno). El kit de aspiración puede adquirirse a través de su distribuidor especializado local.
En caso de agua arenosa hay que montar un filtro (13) entre el tubo de aspiración y la boca de aspiración. El filtro puede adquirirse a través del distribuidor especializado local.
• Colocar el tubo de aspiración debajo de la
bomba.
En caso que sea colocado arriba de la bomba, se formarían burbujas de aire y la bomba aspiraría aire.
E 2
Page 23

Montaje del tubo de presión

• Atornillar el racor (11) a la salida de la bomba (3).
• Atornillar el codo (10) al racor y girarlo en la dirección deseada.
• Fijar el tubo al codo. El codo puede acortarse para adaptarse al empalme del tubo elegido.
• Abrir todos los dispositivos de cierre presentes en el tubo de presión (válvulas, boquillas, etc.).

Llenado de la bomba

Hay que llenar suficientemente la bomba de agua hasta que rebose antes de cada encendido para permitir una aspiración inmediata. El funcionamiento en seco daña seriamente la bomba.
• Abrir el tapón de llenado (2).
• Verter agua en la apertura hasta llenar el
cuerpo de la bomba (8).
• Atornillar el tapón de llenado (2).

Encendido/parada de la bomba

• Insertar el enchufe del cable de alimentación en la toma de corriente.
No hacer girar la bomba con el tubo de presión cerrado o bloqueado.
• Abrir todos los dispositivos de cierre presentes en el tubo de presión (válvulas, boquillas etc.).
• Encender la bomba colocando el interruptor (6) en ON.
• Detener la bomba colocando el interruptor (6) en OFF.

Mantenimiento y limpieza

Antes de efectuar cualquier trabajo de mantenimiento o limpieza, desconectar la bomba de la red de alimentación. Quitar el enchufe de la toma de corriente.

Limpieza de la bomba

Lavar la bomba con agua limpia después del bombeo de agua con cloro o agua que deje residuos.

Eliminación de obstrucciones

Si la bomba está bloqueada y no aspira o no eroga agua, eliminar las obstrucciones como sigue:
• Quitar el tubo de aspiración de la boca de aspiración (1).
• Conectar el tubo de presión al grifo de agua y hacer correr el agua a través del cuerpo de la bomba hasta eliminar la obstrucción.
• Antes de encender la bomba controlar que la misma gire bien mediante encendidos breves. No permitir que la bomba aspire aire.
• Volver a encender el aparato como indicado.

Protección anticongelante

Proteger la bomba del hielo durante los períodos que la misma no se usa. No olvidar vaciar la bomba de agua mediante el tapón de purga (9), antes de protegerla del hielo.

Disposición

¡No elimine las máquinas fuera de uso con los residuos
RL 2002/96 EG
domésticos!
Los embalajes, la máquina y los accesorios están fabricados con materiales reciclables y deben desecharse adecuadamente.
E 3
Page 24

Anomalías

Antes de cualquier operación, para eliminar eventuales anomalías, quitar el enchufe de la red.
Problema Causa Solución
El motor no funciona Rodete bloqueado Eliminar la obstrucción en la
El interruptor térmico ha desconectado la bomba
Falta tensión en la red
La bomba gira pero
Nivel del agua demasiado bajo Sumergir el tubo de aspiración más al
no transporta líquido Aire en el cuerpo bomba Llenar la bomba Bomba aspira aire Comprobar la hermeticidad de las
Obstrucción en la aspiración PELIGRO!
Tubo de presión cerrado
Tubo de envío doblado Estirar el tubo de presión Caudal demasiado
Tubo de envío doblado bajo Diámetro del tubo demasiado
pequeño
Obstrucción en la aspiración Eliminar la suciedad en la aspiración
Altura de elevación demasiado alta Prestar atención a la máxima altura
Altura de aspiración demasiado alta Controlar la altura de aspiración,
aspiración. Limpiar el rotor con chorros de agua.
Esperar que el interruptor térmico reencienda la bomba. Prestar atención a la temperatura máxima del líquido. Hacer controlar la bomba.
Controlar las protecciones, hacer controlar la alimentación de corriente por un electricista especializado.
fondo.
juntas y de la tapa del filtro
¡Riesgo de lesiones por agua caliente! Eliminar la suciedad en la aspiración PELIGRO!
¡Riesgo de lesiones por agua caliente! Abrir el tubo de presión
Estirar el tubo de presión
Usar un tubo de presión más grande
de elevación (Características Técnicas)
prestar atención a la altura de aspiración máxima (Características Técnicas)
En caso de anomalías no solucionables diríjase al Taller de Servicio AL-KO más cercano.
E 4
Page 25

Inleiding

Voordat men de tuinpomp in gebruik neemt, moet men eerst zorgvuldig deze gebruiksaanwijzing doorlezen om ongelukken te voorkomen en een perfect bedrijf te kunnen waarborgen.
De gebruiksaanwijzing moet onder handbereik worden gehouden en in geval van verkoop of verandering van eigenaar samen met de pomp worden afgeleverd.
In de gebruiksaanwijzing worden de volgende symbolen gebruikt:
GEVAAR
Dit symbool betreft de handelingen en de bedrijfsomstandigheden die strikt moeten worden gerespecteerd om gevaren voor de gebruiker of andere personen te voorkomen.
OPGELET
Dit symbool betreft de informatie die in acht moet worden genomen om schade aan het apparaat te voorkomen.
OPMERKING
Dit symbool betreft de technische eigenschappen die in acht moeten worden genomen.

Veiligheidsmaatregelen

De pomp mag uitsluitend worden gebruikt als het deel uitmaakt van een electrische installatie die voldoet aan DIN/VDE 0100, Secties 737, 738, en 702 (zwembaden). Voor de veiligheid moet men controleren dat een differentiaalschakelaar van 10 A evenals een veiligheidsschakelaar voor storingsstromen met een instelling voor deze storingsstroom van nominaal 10/30 mA geïnstalleerd zijn.
De op het typeplaatje aangegeven waarde voor de netspanning en voor het stroomtype moeten overeenkomen met de eigenschappen van het electrische voedingsnet.
Indien verlengsnoeren noodzakelijk zijn, mag men uitsluitend gebruik maken van kabels 3x1,5 mm² van het type H07RN-F die voldoen aan DIN 57282/57245 met een stekker die beveiligd is tegen waterspatten. De haspels van deze snoeren moeten volledig afgewikkeld zijn.
De pomp mag niet in gebruik worden genomen door:
− Personen die niet de gebruiks­aanwijzing hebben doorgenomen en begrepen,
− Minderjarigen (< 16 jaar).
De pomp mag uitsluitend worden gebruikt voor de doeleinden waarvoor deze werd ontworpen. Voordat men de pomp in gebruik neemt moet men het volgende controleren:
− de pomp, het voedingssnoer en de stekker mogen niet beschadigd zijn;
− de pomp mag zich niet in het bereik bevinden van waterspatten of directe regenval.
Zet de pomp niet aan als deze beschadigd is. Reparaties mogen uitsluitend worden uitgevoerd in de door AL-KO erkende servicecentra.
De pomp mag alleen aan het handvat worden opgetild en vervoerd. Als men de stekker uit de contactdoos wil trekken, mag daarvoor niet het snoer worden gebruikt.
Indien men onderhoud, schoonmaak­beurten of reparaties op de pomp wil uitvoeren, moet men eerst de stekker uit de contactdoos trekken. Bescherm deze stekker tegen vocht.
Het is niet toegestaan om eigenmachtige veranderingen op de pomp uit te voeren.
Controleer of de pomp in goede toestand verkeert en veilig gebruikt kan worden.
Gevaar op letsels door heet water!
Bij langer gebruik (>10 min) tegen de gesloten drukzijde kan het water in de pomp sterk opwarmen.
Dit gevaar kan ontstaan door:
− gesloten drukzijde
− Watertekort in de aanzuigleiding
− Onoordeelkundige installatie
− Defecte drukschakelaar
In dit geval:
− De pomp van het net loskoppelen
− Pomp en water laten afkoelen
− Waterstand aan de zuigzijde controleren
− Leidingen controleren op dichtheid
− Installatie contoleren
− Drukschakelaar controleren
− Pomp pas na het verhelpen van de fout
terug in gebruik nemen
NL 1
Page 26

Gebruik

Toepassingen waar de pomp voor bestemd is

De pomp is bestemd voor particulier gebruik in huis en tuin en mag uitsluitend worden gebruikt voor toepassingen die in overeenstemming zijn met de technische eigenschappen. De pomp is uitsluitend geschikt voor de volgende toepassingen:
− Irrigatie en besproeing (bijvoorbeeld voor openbare tuinen, bloemperken en andere tuinen);
− Het leegpompen van reservoirs of voor het overpompen (van bijvoorbeeld zwembaden);
− Het afwateren van putten, leegpompen van regentonnen of watertanken.
− De pomp is uitsluitend geschikt voor de volgende vloeistoffen:
− schoon water;
− regenwater;
− water met chloor (van bijvoorbeeld
zwembaden).

Niet toegestane toepassingen

De pomp moet niet onafgebroken werken. Niet toegestane vloeistoffen:
− drinkwater;
− zout water;
− vloeibare voedingsmiddelen;
− rioolslijk;
− chemische en corrosieve stoffen;
− zuren, ontvlambare explosieve of vluchtige
stoffen;
− vloeistoffen met een temperatuur van boven 35°C;
− water met zand of andere schurende middelen.

Beschrijving van de pomp

Tuinpomp/toebehoren (Figuren A, B, C)

1 Inlaatopening/Aansluiting van de inlaatslang 2 Vuldop 3 Uitlaatopening/Aansluiting van de
uitlaatslang
4 Motorbehuizing 5 Voedingssnoer 6 Schakelaar ON/OFF 7 Pompbasis 8 Pomplichaam 9 Loosdop 10 Verbindingsstuk 90° (toebehoren)
NL 2
11 Nippel met schroefdraad (toebehoren) 12 Kit met aanzuighulpstukken AL-KO
(toebehoren)
13 Filter (toebehoren)

Functies

De pomp zuigt het water aan via de inlaatopening (1) en stuwt het dan naar de uitlaatopening (3). Gebruik de schakelaar (6) om de pomp aan of uit te zetten

Thermische beveiliging

De pomp is voorzien van een thermische schakelaar die de pomp uitschakelt indien deze te warm wordt. In dit geval zal de pomp dan voor ongeveer 15 tot 20 minuten afkoelen en dan weer automatisch in werking treden.

Installatie en inbedrijfname van de pomp

• Zet de pomp op een vlak, perfect horizontaal en stabiel vlak.
• Controleer dat de pomp niet is blootgesteld aan.
• waterspatten en regen.

Montage van de inlaatleidingen

epaal de lengte van de inlaatslang zodanig dat de pomp niet droog kan lopen. De inlaatopening van deze slang moet minstens 30 cm onder het wateroppervlak worden gehouden.
• Zet de inlaatslang op de pomp. Draai hem goed aan zonder evenwel de schroefdraad te beschadigen.
Indien de waterspiegel meer dan 4 meter onder de pomp staat moet men een inlaatslang van meer dan 1" monteren. Men raadt aan om de aanzuigkit AL-KO (12) te gebruiken, deze bestaat uit een inlaatslang, een filter en een inlaatklep, die terugloop van water verhindert. De aanzuigkit is beschikbaar bij de plaatselijke gespecialiseerde dealer.
Indien men zanderig water wil aanzuigen moet men een filter (13) monteren tussen de slang en de inlaatopening. Het filter is beschikbaar bij de plaatselijke gespecialiseerde dealer.
• Laat de inlaatslang onder de pomp doorlopen.
Page 27
Als men de inlaatslang boven de pomp langs laat lopen dan kan zich daarin lucht verzamelen en de pomp zuigt dan lucht aan.

Montage van de uitlaatleiding

• Draai de nippel (11) op de uitlaatopening (3).
• Draai het verbindingsstuk van 90° (10) op de
nippel en draai deze in de gewenste richting.
• Bevestig de buis op het verbindingsstuk van 90°. Men kan de verbindingsnippel van het verbindingsstuk van 90° korter maken zodat deze op de gekozen slang past.
• Open nu alle kleppen en dergelijke die men in het uitgangssysteem vindt (kleppen, spuitkop enzovoort).

Vullen van de pomp

De pomp moet vóór elk gebruik tot aan de overloop met water worden gevuld zodat hij meteen water zuigt in plaats van lucht. Drooglopen kan tot ernstige schade leiden.
• Open de vuldop (2).
• Giet water in de opening totdat het
pomplichaam (8) vol is.
• Draai de vuldop (2) er weer op.

Opstarten en stilzetten van de pomp

• Steek de stekker van de pomp in een contactdoos.
Laat de pomp niet draaien als de uitlaatslang gesloten is of verstopt.
• Open nu alle kleppen en dergelijke die men in het uitgangssysteem vindt (kleppen, spuitkop enzovoort).
• Zet de pomp aan door de schakelaar (6) op ON te zetten.
• Zet de pomp af door de schakelaar (6) op OFF te zetten.

Verstoppingen verhelpen

Is Uw pomp verstopt en kan daardoor geen water opzuigen of wegpompen, dan moet men dit op de volgende manier verhelpen:
• Haal de inlaatslang van de inlaatopening (1) af.
• Sluit nu de uitlaatslang aan op de kraan en laat water in de pomp lopen totdat hij niet meer verstopt is.
• Voordat men de pomp weer echt laat lopen moet men eerst controleren of deze vrij loopt door enkele malen kortstondig de stekker in de contactdoos te prikken. Zorg dat de pomp geen lucht aanzuigt.
• Zet de pomp nu aan zoals boven beschreven.

Bescherming tegen vorst

Bescherm de pomp tegen vorst gedurende perioden dat men deze niet gebruikt. Niet vergeten om het water door de loosdop (9) weg te laten lopen voordat men hem opbergt.

Afvoer van afval

Geef het gebruikte apparaat niet met het huisvuil mee!

RL 2002/96 EG
De verpakking, het apparaat en de accessoires zijn van materiaal gemaakt dat hergebruikt kan worden. Lever uw bijdrage hiervoor.

Onderhoud en reiniging

Voordat men ook maar enige ingreep op de pomp uitvoert (onderhoud en reiniging) moet de stekker van de pomp uit de contactdoos zijn getrokken.

Pomp schoon maken

Spoel telkens de pomp met schoon water na het pompen van water met chloor of andere vloeistoffen die resten kunnen achterlaten.
NL 3
Page 28

Storingen

Voordat men ook maar enige ingreep op de pomp uitvoert om storingen te verhelpen moet de stekker van de pomp uit de contactdoos zijn getrokken.
Probleem Oorzaak Oplossing
De motor draait niet Schoepenrad geblokkeerd Haal het blokkerende object uit het
De thermische schakelaar is afgeslagen
Geen netspanning
De pomp draait maar
Waterniveau te laag Steek de inlaatbuis dieper onder
geeft geen water Lucht in de pompbehuizing Pomp vullen Pomp zuigt lucht Controleer of de verbindingstukken en
Aanzuiggedeelte verstopt GEVAAR
Uitlaatsysteem afgesloten
Uitlaatslang geknikt Haal de knik uit de slang Er komt te weinig
Uitlaatslang geknikt
water uit de pomp
Te kleine diameter van de slangen Aanzuiggedeelte verstopt
Stuwhoogte te groot Let op de maximale stuwhoogte
Aanzuighoogte te groot Controleer dat de maximale
Als het niet lukt om de problemen te verhelpen, wordt aangeraden om zich tot het dichtstbijzijnde Servicecentrum van AL-KO te wenden.
aanzuiggedeelte en reinig het schoepenrad met een straal water.
Wacht tot de thermische schakelaar de pomp weer laat lopen. Controleer de watertemperatuur. Laat de pomp nakijken.
Controleer de zekeringen en en laat het voedingsnet nakijken door gespecialiseerd personeel.
water
het filterdeksel goed dicht zitten.
Gevaar op letsels door heet water! Vuil uit aanzuiggedeelte verwijderen GEVAAR Gevaar op letsels door heet water! Uitlaatsysteem open maken
Haal de knik uit de slang
Grotere uitlaatslang nemen Vuil uit aanzuiggedeelte verwijderen
(technische eigenschappen)
aanzuighoogte overeenkomt met wat de "technische eigenschappen" aangeven
NL 4
Page 29

Indledning

Kære kunde. Vi ønsker Dem tillykke med anskaffelsen af
denne kvalitets-havepumpe fra AL-KO. For en korrekt og problemfri drift, er det yderst
vigtigt at læse denne betjeningsvejledning grundigt igennem og at følge anvisningerne nøje.
Opbevar betjeningsvejledningen indenfor rækkevidde og videregiv denne til eventuelle andre brugere.
I betjeningsvejledningen er anvendt symboler, hvis betydningen er forklaret her:
ADVARSEL
Står ved angivelser vedrørende brug og drift, der skal overholdes, for at forhindre at mennesker kommer i fare.
BEMÆRK
Står ved angivelser vedrørende brug og drift, der skal overholdes, for at forhindre at pumpen bliver beskadiget eller ødelagt.
HENVISNING
Gælder tekniske forskrifter, som brugeren særligt skal tage hensyn til.

Sikkerhedsforskrifter

Havepumpen må kun tilsluttes elektriske installationer, som opfylder DIN/VDE 0100, del 737, 738 og 702 (swimmingpools, havebassiner). Pumpen må kun tilsluttes til forskriftsmæssig installeret sikkerheds­kontakt. Sikring mindst 10 A. Desuden skal der være installeret et fejlstrømsrelæ med udløserstrøm på 10/30 mA.
Pumpen må kun tilsluttes en netspænding svarende til angivelsen på typeskiltet.
Anvend kun forlængerkabel der opfylder 3 x 1,5 mm DIN 57282/57245 med stænkvands­beskyttelse. Kabeltromler skal rulles helt ud.
Apparatet må ikke anvendes af:
− personer, som ikke har læst og forstået
− børn og unge under 16 år.
2 af kvaliteten H07RN-F ifølge
brugsvejledningen
Havepumpen må kun anvendes efter bestemmelserne. Før pumpen tages i brug vær da sikker på, at
− havepumpe, netledning og stikkontakt ikke er beskadiget
− ikke er udsat for vandstråle eller anvendes i regnvejr.
Beskadigede apparater må ikke anvendes. Reparationer må kun udføres af vore kundeservice- værksteder.
Havepumpen må aldrig løftes i, transporteres, eller fastgøres med netledningen. Anvend ikke ledningen til at trække stikket ud af kontakten.
Fjern altid stikket fra kontakten når pumpen efterses og ved driftsforstyrrelser. Beskyt stikket imod fugt.
Enhver form for ændring eller ombygning af pumpen er forbudt.
Havepumpen sættes på et fast, plant og vandret underlag.
Fare for kvæstelse pga. varmt vand!
Ved lćngere tids drift (> 10 min) mod den lukkede trykside kan vandet blive kraftigt opvarmet i pumpen.
Denne fare kan opstå ved:
− lukket trykside
− vandmangel i sugeledningen
− ukorrekt installation
− defekt trykafbryder
I dette tilfælde:
− Adskil pumpen fra nettet
− Lad pumpe og vand afkøle
− Kontrollér vandniveauet på sugesiden
− Kontrollér ledningerne for tæthed
− Kontrollér installationen
− Kontrollér trykafbryderen
− Tag først pumpen i drift igen efter fej
lafhjælpningen
DK 1
Page 30

Anvendelsesformål/ Anvendelsesområder

Hensigtsmæssig anvendelse

Havepumpen er beregnet til privat anvendelse hus og have. Den må kun anvendes indenfor de rammer som opfylder de tekniske data. Havepumpen er udelukkende egnet til følgende formål:
− vanding af græsplæne, blomsterbed og køkkenhave
− tømning / flytning af beholdere (f.eks. svømmebassiner)
− pumpning fra brønde, regnvandstønder eller cisterner.
Apparatet er udelukkende egnet til brug på følgende områder:
− til transport af rent og klart vand
− til transport af regnvand
− til transport af klorholdigt vand (vand fra
svømmebassiner).

Uhensigtsmæssig anvendelse:

Pumpen må ikke anvendes til vedvarende drift. Den er desuden ikke egnet til pumpning af følgende:
− drikkevand
− saltvand
− læskedrikke, flydende levnedsmidler
− aggressive kemikalier
− ætsende, brandbare, eksplosive eller flygtige
væsker
− væsker, som er varmere end 35° C
− sandholdigt vand og slibende/grovkornede
stoffer.

Apparaturbeskrivelse

Havepumpe/tilbehør (figur A, B, C)

1 Pumpeindløb/sugeslangetilslutning 2 Påfyldningsskrue 3 Pumpeudløb/trykslangetilslutning 4 Motorhus 5 El-ledning 6 Tænd-/slukkontakt 7 Sugeenhed 8 Pumpehus 9 Bundskrue 10 Vinkelstykke med pakning (tilbehør) 11 Tilslutningsstykke med gevind (tilbehør) 12 AL-KO-sugesæt (tilbehør) 13 Filter (tilbehør)
DK 2

Funktionsbeskrivelse

Havepumpen suger væsken ind gennem pumpeindløbet (1) og pumper det ud igennem pumpeudløbet (3). Anvend tænd-/slukkontakten til at starte eller slukke havepumpen.

Termosikring

Havepumpen er forsynet med en termosikring. Ved en evt. overophedning af pumpen, bliver den automatisk slået fra. Afkølingstiden ligger på ca. 15-20 min. Herefter kobles pumpen automatisk til igen.

Montering/ibrugtagning

• Havepumpen sættes på et fast, plant og vandret underlag.
• Sørg for at pumpen er beskyttet mod regn og direkte vandstråle.

Montering af sugeslange

Anvend en tilstrækkelig lang slange således at pumpen ikke suger luft ind og løber tør. Sugeslangen skal være mindst 30 cm. Under vandoverfladen, mens der pumpes.
• Fastgør sugeslangen. Sørg for at skrue den fast uden at ødelægge gevindet.
Hvis der skal pumpes fra mere end 4 m dybde, skal der anvendes en sugeslange med en diameter på mindst 1”. Vi anbefaler AL-Ko sugesæt (12), som består af sugeslange, filter og tilbageløbsventil. Sugesættet fås hos forhandleren.
Ved pumpning af sandholdigt vand skal der indsættes et filter (13) mellem sugeslangen og pumpeindløb. Filteret fås hos forhandleren.
• Sørg for at placere sugeslangen lavere end pumpen.
Hvis sugeslangen placeres højere end pumpen, vil der dannes luftbobler i slangen og pumpen vil suge luft ind.

Montering af trykslange

• Skru tilslutningsstykket med gevind (11) på pumpeudløb (3).
• Fastgør vinkelstykket med pakning (10) til tilslutningstykket og drej denne i den ønskede retning.
• Fastgør slange til vinkelstykket (10) og forbindelsen kan tilskæres så den passer til slangediameteren.
Page 31
• Sørg for at der er gennemløb. (Åbn alle ventiler, sprayers etc.).

Fyldning af havepumpen

Før pumpen tages i brug første gang, fyldes pumpen gennem pumpeindløbet til væsken løber over, således at pumpen suger væske med det samme. Tørsugning ødelægger pumpen.
• Påfyldningsskruen fjernes (2).
• Fyld vand i indtil pumpehuset (8) er fyldt.
• Isæt påfyldningsskruen (2) og spænd den.

Til- og frakobling af pumpe

• Sæt el-ledningen i stikkontakten.
Sørg for at pumpen ikke kører med tilstoppet eller på anden vis blokeret slange.
• Sørg for at der er gennemløb. (Åbn alle ventiler, sprayers etc.)
• Start pumpen ved at tænde på kontakten (6)
• Stands pumpen ved at slukke på kontakten
(6).

Vedligeholdelse og pleje

Før vedligeholdelsesarbejder udføres på pumpen, skal det sikres, at pumpen ikke er tilsluttet nettet (fjern netstikket og sørg for at pumpen ikke på nogen måde uforvarende kan kobles til igen!)

Skylle pumpen

Efter pumpning af klorholdigt vand eller væsker, som efterlader rester, skal pumpen skylles godt igennem med klart vand.

Fjerne tilstopning

Tilstoppelser i havepumpen fjernes således:
• Fjern indsugningsslangen ved pumpeindløbet (1)
• Tilslut trykslangen til en vandhane, og lad vandet løbe gennem pumpehuset indtil tilstopning en er fjernet.
• Før pumpningen genoptages, efterprøves eventuelt kortvarigt om pumpen kører frit.
• Genoptag pumpning som beskrevet.

Frostsikring

Beskyt pumpen imod frost. Hertil fjernes bundskruen, pumpen tømmes og opbevares frostfrit.

Bortskaffelse

Udtjente maskiner må ikke bortskaffes sammen med
RL 2002/96 EG
normalt husholdningsaffand!
Emballagen, maskinen og tilbehøret er fremstilles af genbrugelige materialer og skal bortskaffes tilsvarende.
DK 3
Page 32

Driftsforstyrrelser, fejlsøgning og afhjælpning

Før alle fejlsøgninger påbegyndes, skal netstikket altid være trukket ud.
Problem Årsag Afhjælpning
Motoren kører ikke Pumpehjulet blokeret
Ingen strøm
Havepumpen kører, men pumper ikke væske ud (ved manuel drift). Luftlomme i pumpehuset. Efterfyld havepumpen.
Indsugningsenheden er stoppet. ADVARSEL!
Trykslangen er tilstoppet. ADVARSEL!
Trykslangen er bøjet. Ret trykslangen ud. Havepumpen pumper
kun væsken ud meget langsomt eller svagt.
Slangediameteren er for lille. Indsugningsenheden er tilstoppet. Opsugningsdybden er for stor.
Ved driftsforstyrrelser, som ikke umiddelbart kan afhjælpes, bedes de henvende Dem til købsstedet.
Pumpen slukker pga overophedning (Termosikring)
For lav vandstand. Nedsænk sugeslangen yderligere.
Trykslangen er bøjet.
Fjern tilsmudsningen. Rengør pumpehjulet med en vandstråle.
Vent til sikringen automatisk slår pumpen til igen. Få pumpen tjekket. Væskens temperatur må ikke vedvarende overstige +35° C.
Få en elektriker til at tjekke strømforsyningen.
Fare for kvæstelse pga. varmt vand! Rengør indsugningsenheden.
Fare for kvæstelse pga. varmt vand! Fjern tilstopningen i trykslangen.
Ret trykslangen ud.
Anvend slange med større diameter. Rengør indsugningsenheden. Reducér opsugningsdybden.
DK 4
Page 33

Inledning

Läs denna bruksanvisning noggrant innan trädgårdspumpen tas i bruk. Det är en förutsättning för säkert arbete och ett användande utan störningar.
Bevara alltid bruksanvisningen så att den är lätt att ta fram och använda och ge den vidare till den som använder pumpen efter dig.
Nedan förklaras de symboler som används i bruksanvisningen:
FÖRSIKTIGT
står vid arbets- eller driftsförfaranden, som ska följas till punkt och pricka, för att fara för personer ej skall uppstå.
VARNING
innehåller information som måste iakttas för att förhindra skador på utrustningen.
ANMÄRKNING
står vid tekniska krav, som särskilt måste beaktas.

Säkerhetsbestämmelser

Trädgårdspumpen får endast köras i en elinstallation enligt DIN/VDE 0100, Del 737, 738 och 702 (swimmingpools). Som säkring måste en ledningssäkring om 10 A liksom en jordfelsbrytare med en nominell felström om 10/ 30 mA vara installerad.
Angivelserna om nätspänning och ström på typskylten måste överensstämma med din egen elinstallation.
Använd endast förlängningskabel 3 x 1,5
2, kvalitet H07RN-F enl. DIN 57282/
mm 57245 med stänkvattenskyddad stickkontakt. Kabeltrumman måsta vara helt utrullad.
Trädgårdspumpen får inte köras av
− personer som inte läst och förstått bruksanvisningen
− barn och ungdom under 16 år.
Trädgårdspumpen får endast användas på avsett sätt. Säkerställ innan användning, att:
− trädgårdspumpen, anslutningskabeln och stickkontakten inte är skadade.
− och att trädgårdspumpen inte utsätts för stänkvatten eller regn.
Skadade trädgårdspumpar får ej användas. Reparationer får endast utföras av våra kundtjänstverkstäder.
Trädgårdspumpen får endast lyftas och transporteras med bärhandtaget. Dra inte i kabeln när du ska dra ut stickkontakten.
Slå alltid av pumpen när du ska utföra underhåll, vård eller reparation eller vid störningar och dra även ut nätkabeln ur väggurtaget. Skydda nätkabeln mot fukt.
Varje egenmäktigt genomförd förändring eller ombyggnad av trädgårdspumpen är förbjuden.
Tillse att trädgårdspumpen står stadigt.
Olycksrisk på grund av hett vatten!
Vid längre drift (>10 min) mot den stängda trycksidan, kan vattnet i pumpen upphettas kraftigt.
Denna risk kan uppstå genom:
− stängd trycksida
− vattenbrist i sugledningen
− felaktig installation
− defekt tryckvakt
I detta fall:
− skilj pumpen från nätet
− låt pump och vatten svalna av
− kontrollera vattennivån på sugsidan
− kontrollera att ledningarna är täta
− kontrollera installationen
− kontrollera tryckvakten
− starta pumpen först efter felåtgärd
S 1
Page 34

Användning

Avsedd användning

Trädgårdspumpen är endast avsedd för privat användning i hus och trädgård. Den får endast användas inom de gränser som kan utläsas ur Tekniska data. Trädgårdspumpen är uteslutande lämplig för följande användning:
− Bevattning och begjutning (t.ex. av grönområden, trädgårdssängar och trädgårdar)
− Om- och urpumpning av behållare (t.ex. swimmingpools)
− Urpumpning av brunnar, regnvattentunnor och cisterner.
Trädgårdspumpen är lämplig att pumpa endast följande vätskor:
− Rent vatten
− Regnvatten
− Klorhaltigt vatten (swimmingpoolvatten).

Icke avsedd användning

Trädgårdspumpen får inte användas i kontinuerlig drift. Den är inte lämpad för att pumpa:
− dricksvatten
− saltvatten
− livsmedel
− smutsvatten
− aggressiva vätskor, kemikalier
− frätande, brännbara, explosiva eller
förgasande vätskor
− vätskor som är varmare än 35 °C
− sandhaltigt vatten och smärglande vätskor.

Apparatbeskrivning

Trädgårdspump/tillbehör (Bild A, B, C)

1 Pumpingång/Anslutning, sugledning 2 Påfyllningsskruv 3 Pumputgång/Anslutning, tryckledning 4 Chassi, motor 5 Nätkabel 6 PÅ/AV-brytare 7 Pumpfot 8 Chassi, pump 9 Avtappningsskruv 10 Vinkelnippel med tätning (tillbehör) 11 Anslutningsstycke (tillbehör) 12 AL-KO-sugsats (tillbehör) 13 Förfilter (tillbehör)

Funktion

Trädgårdspumpen suger vattnet via sugledningen (1) och vidarebefordrar det till pumputgången (3). Trädgårdspumpen slås PÅ och AV genom strömbrytaren (6).

Termoskydd

Trädgårdspumpen har ett termoskydd, som slår av pumpen om den överhettas. Efter en tid för avkylning (c:a 15-20 minuter) slås pumpen automatiskt på igen.

Apparatuppställning, första användning

• Ställ trädgårdspumpen på en jämn, översvämningssäker, fast och vågrät yta.
• Säkerställ att din pumpautomat inte utsätts för regn och direkt verkande vattenstrålar.

Montera sugledningen

Välj sugledningens längd så att trädgårdspumpen inte kan köra torrt. Sugslangen måste alltid befinna sig 30 cm under vattenytan.
• Montera sugledningen Se till att anslutningen är tät utan att skada gängan.
Vid en sughöjd överstigande 4 m bör en sugslang med en diameter större än 1” monteras. Vi rekommenderar att du använder en AL-KO-sugsats (12) med sugslang, sugkorg och fotventil (backventil). Fråga er återförsäljare.
Vid sandhaltigt vatten måste ett förfilter (13) monteras mellan sugledning och pumpingång. Fråga er återförsäljare.
• Förlägg alltid sugledningen så att den hela tiden går uppåt.
Om slangen förläggs ovanför pumpen bildas luftblåsor i ledningen.

Montera tryckledningen

• Skruva in anslutningsstycket (11) i pumputgången (3).
• Skruva fast vinkelnippeln (10) på anslutningsstycket och vrid vinkelnippeln i önskad riktning.
• Fäst en slang på vinkelnippeln. Vinkelnippeln kan beroende på vald slanganslutning skäras av.
S 2
Page 35
• Öppna alla utlopp i tryckledningen (ventiler, dysor o.s.v.)

Fylla på trädgårdspumpen

Trädgårdspumpen måste före varje start till brädden fyllas med vatten, så att den genast kan börja suga. Torrkörning förstör trädgårdspumpen.
• Öppna påfyllningsskruven (2).
• Fyll på vatten i påfyllningsöppningen tills
pumpens innanmäte (8) är fullt.
• Skruva i påfyllningsskruven (2).

Slå PÅ/AV pumpen

• Stoppa nätkabelns stickkontakt i vägguttaget.
Kör inte pumpen mot en stängd tryckledning.
• Öppna alla utlopp i tryckledningen (ventiler, dysor o.s.v.)
• Slå på trädgårdspumpen vid brytaren (6).
• Slå efter användning av trädgårdspumpen
vid brytaren (6).

Avlägsna ev. stopp

Avlägsna trädgårdspumpens ev. stopp som följer:
• Avlägsna sugslangen vid pumpingången (1).
• Anslut tryckslangen till vattenledningen och
• Innan man åter startar pumpen, kan man
• Sätt åter igång pumpen som ovan beskrivits.

Frostskydd

Skydda pumpen mot frost. Detta åstadkoms genom att man skruvar ur avtappningsskruven (9), tömmer pumpen och lagrar den frostsäkert.

Återvinning

Underhåll och vård

Innan underhållsarbeten och vård påbörjas skall trädgårdspumpen skiljas från nätanslutning. Drag nätkabelns stickkontakt ur väggurtaget.

Spola pumpen

Om pumpen pumpat klorhaltigt swimmingpoolvatten eller vätskor som lämnar restprodukter, måsten den spolas med rent vatten.
låt vatten spola genom pumpchassit tills stoppet är bortspolat.
genom att kort slå på pumpen, prova om den löper fritt.
Släng inte uttjänta maskiner med hushållssoporna!
RL 2002/96 EG
Förpackning, maskin och tillbehör är tillverkade av återvinningsbara materialier och måste omhändertas i enlighet därmed.
S 3
Page 36

Störning

Dra ur nätkabeln innan du åtgärdar en störning.
Störning Orsak Åtgärd
Motorn går inte Pumphjulet blockerat Spola bort stoppet ur pumpen
Termobrytaren har stängt av
Ingen nätspänning
Trädgårdspumpen går men pumpar inte vätska.
Luft i pumpens chassi Pumpen suger luft
Stopp på sugsidan
Tryckledningen stängd
Tryckslangen bockad Pumpad vätskemängd
är för liten Slangdiametern för liten Använd grövre tryckslang
Stopp på sugsidan
Sughöjden för stor Sughöjden för stor
Vattennivån för låg Sänk ner sugslangen djupare
Tryckslangen bockad
Vänta tills termobrytaren åter slår på pumpen. Beakta vätskans max­temperatur. Låt prova pumpen.
Kontrollera säkringarna, låt fackman kontrollera strömförsörjningen
Fylla på trädgårdspumpen Kontrollera att filterlocket och alla
anslutningar är täta FÖRSIKTIGT! Olycksrisk på grund av hett vatten! Avlägsna smuts från insugningsom-
rådet FÖRSIKTIGT!
Olycksrisk på grund av hett vatten! Öppna tryckledningen Sträck tryckslangen
Sträck tryckslangen
Avlägsna smuts från insugnmingsom­rådet
Beakta max. sughöjd (Tekniska data) Kontrollera sughöjd, beakta max.
sughöjd (Tekniska data)
Vid störningar du inte själv kan åtgärda: Vänd dig till ansvarig kundtjänst.
S 4
Page 37

Johdanto

Lue käyttöohje huolellisesti ennen puutarhapumpun käyttöönottoa. Näin varmistat laitteen varman toiminnan ja häiriöttömän käytön.
Pidä käyttöohje aina käden ulottuvilla ja anna se aina myös muille koneen käyttäjille.
Tässä käyttöohjeessa käytettävien symbolien selitykset:
VARO
Ilmoittaa työ- tai käyttötavasta, jota on noudatettava henkilöitä uhkaavien vaaratilanteiden estämiseksi.
HUOMIO
Sisältää tietoja, joita tulee noudattaa laitteen vaurioitumisen estämiseksi.
OHJE
Ilmoittaa teknisistä vaatimuksista, jotka tulee erityisesti huomioida.

Turvaohjeet

Laitetta saa käyttää ainoastaan määräykset DIN/VDE 0100, osa 737, 738 ja 702 (uimaaltaat) täyttävien sähkölaitteiden yhteydessä. Laitteen varmistamiseksi tulee asentaa 10 A:n suojajohdin sekä vikavirtakatkaisin, jonka nimellisvikavirta on 10/30 mA.
Tyyppikilvessä ilmoitetun nimellisjännitteen ja virtatyypin tulee vastata sähköverkon tietoja.
Käytä ainoastaan jatkojohtoa, jonka koko on 3 x 1,5 mm DIN 57282/57245 mukaisesti laatua H07RN-F, ja jossa on roiskevedeltä suojattu pistorasia. Kaapelikelojen tulee olla kokonaan aukikelattuja.
Puutarhapumppua ei saa käyttää:
− henkilöt, jotka eivät ole lukeneet ja ymmärtäneet käyttöohjetta
− alle 16-vuotiaat lapset ja nuoret.
Puutarhapumppua saa käyttää ainoastaan määräysten mukaisesti. Varmista ennen käyttöä, että:
− puutarhapumppu, liitäntäjohto ja verkkopistoke ovat moitteettomassa kunnossa.
− puutarhapumppuun ei kohdistu suoraa vesisuihkua tai sadetta.
2
, joka vastaa standardin
Vaurioitunutta puutarhapumppua ei saa käyttää. Laitteen korjaukset tulee tehdä valmistajan asiakaspalveluhuolloissa.
Nosta ja kuljeta puutarhapumppua ainoastaan kantokahvasta. Älä irrota pistoketta pistorasiasta liitäntäjohdosta vetämällä.
Kytke pumppu aina pois päältä ennen huolto-, hoito- ja korjaustöitä tai häiriöiden yhteydessä ja irrota liitäntäjohdon pistoke pistorasiasta. Suojaa pistoke kosteudelta.
Puutarhapumppuun ei saa tehdä itse mitään muutoksia tai korjauksia.
Varmista, että puutarhapumppu on tukevasti paikallaan.
Kuuman veden aiheuttama loukkaantumisvaara!
Kun laitetta käytetään pitkään (>10 min) painepuolen ollessa suljettuna, pumpussa oleva vesi voi kuumentua voimakkaasti.
Tämä vaara voi aiheutua seuraavista syistä:
− painepuoli suljettu
− veden puute imujohdossa
− epäasianmukaisesti suoritettu asennus
− viallinen painekytkin
Tällöin:
− kytke pumppu irti verkosta
− anna pumpun ja veden jäähtyä
− tarkasta veden määrä imupuolella
− tarkasta johtojen tiiviys
− tarkasta asennus
− tarkasta painekytkin
− ota pumppu uudelleen käyttöön vasta
sitten, kun puutteet on korjattu
FIN 1
Page 38

Käyttötarkoitus

13 Esisuodatin (tarvikkeet)

Toiminta

Määräystenmukainen käyttö

Puutarhapumppu on tarkoitettu ainoastaan yksityiseen käytöön talossa ja puutarhassa. Sitä saa käyttää ainoastaan käyttörajoitusten puitteissa teknisten määräysten mukaisesti. Puutarhapumppu soveltuu ainoastaan seuraaviin käyttötarkoituksiin:
− sadetukseen ja kasteluun (esim. nurmikkoalueet, kasvimaat ja puutarhat)
− säiliöiden täyttämiseen ja tyhjentämiseen (esim. uima-altaat)
− veden ottamiseen kaivoista, sadevesitynnyreistä ja vesisäiliöistä.
Laite soveltuu ainoastaan seuraavien nesteiden johtamiseen:
− puhdas vesi
− sadevesi
− klooripitoinen vesi (uima-altaiden vesi).
Pumppu imee vettä imuletkun (1) avulla ja johtaa veden pumpun ulostuloon (3). Puutarhapumppu kytketään virtakytkimellä (6).

Lämpösuojaus

Puutarhapumppu on varustettu lämpökytkimellä, joka kytkee pumpun pois päältä sen ylikuumentuessa. Noin 15–20 minuutin jäähdytysvaiheen jälkeen pumppu kytkeytyy jälleen automaattisesti päälle.

Laitteen asennus ja käyttöönotto

• Aseta laite tasaiselle, tulvimisvettä
• Varmista, että vesipumppu on suojattu

Asenna imuletkun

Määräystenvastainen käyttö

Puutarhapumppua ei saa käyttää yhtäjaksoisesti. Laite ei sovellu seuraavien nesteiden johtamiseen:
− juomavesi
− suolapitoinen vesi
− elintarvikkeet
− likavesi
− aggressiiviset aineet, kemikaalit
− syövyttävät, syttyvät, räjähtävät tai
kaasuuntuvat nesteet
− nesteet, joiden lämpötila on yli 35 °C
− hiekkapitoinen vesi ja hiovat aineet.
• Asenna imuletku. Varmista, että liitäntä on

Laitekuvaus

Puutarhapumppu/tarvikkeet (kuva A, B ja C)

1 Pumpun sisääntuloaukko/imuletkuliitäntä 2 Täyttöaukon tulppa 3 Pumpun ulostuloaukko/painejohtoliitäntä 4 Moottorikotelo 5 Liitäntäjohto 6 Virtakytkin 7 Pumpun jalkaosa 8 Pumppukotelo 9 Tyhjennysruuvi 10 Kulmanippa ja tiiviste (tarvikkeet) 11 Liitäntäkappale (tarvikkeet) 12 AL-KOn imuvarustesarja (tarvikkeet)
• Asenna imuletku aina nousevasti.

Paineletkun asennus

• Ruuvaa liitäntäkappale (11) kiinni pumpun
• Ruuvaa kulmanippa (10)
FIN 2
kestävälle, kiinteälle ja vaakasuoralle alustalle.
sateelta ja suoralta vesisuihkulta.
Valitse imuletkun pituus siten, ettei pump­pu voi käydä kuivana. Imuletkun tulee olla aina 30 cm vedenpinnan alapuolella.
tiivis, mutta älä vahingoita kierteitä.
Jos imukorkeus on yli 4 mm, tulee asentaa imuletku, jonka halkaisija on vähintään 1“. Suosittelemme AL-KOn imutarvikesarjan (12) käyttämistä. Sarjaan kuuluu imuletku, pumpun imukoppa ja pohjaventtiili (takaisinvirtauksen esto). Kysy lisää myyjäliikkeestä.
Jos vesi on hiekkapitoista, tulee imuletkun ja pumpun sisääntulon väliin asentaan esisuodatin (13). Kysy lisää myyjäliikkeestä.
Jos letku asennetaan korkeammalle kuin pumppu, letkuun muodostuu ilmakuplia.
ulostuloon (3).
liitäntäkappaleeseen ja käännä kulmanippaa haluamaasi suuntaan.
Page 39
• Kiinnitä kulmanippaan letku. Kulmanippaa voidaan leikata halutun letkuliitännän mukaisesti.
• Avaa paineletkussa oleva tulppa (venttiili, ruiskusuutin tms.).

Puutarhapumppun täyttäminen

Aina asennuksen/käyttöönoton yhteydessä pumppu tulee täyttää ylivuotoon asti vedellä, jotta se voi alkaa heti imeä. Pumppu rikkoutuu kuivana käytettäessä.
• Avaa täyttöaukon tulppa (2).
• Täytä pumppuun vettä täyttöaukosta, kunnes
pumppukotelo (8) on täynnä.
• Ruuvaa täyttöaukon tulppa (2) kiinni.

Pumpun kytkeminen päälle/pois päältä

• Kytke liitäntäjohdon pistoke pistorasiaan.
Älä anna pumpun käydä, jos paineletku on suljettu.
• Avaa paineletkussa oleva tulppa (venttiili, ruiskusuutin tms.).
• Kytke puutarhapumppu päälle kytkimestä (6).
• Kytke puutarhapumppu käytön jälkeen pois
päältä kytkimestä (6).

Huolto ja hoito

Puutarhapumppu on erotettava sähköverkosta aina ennen huolto- ja hoitotöiden aloittamista. Irrota liitäntäjohdon pistoke pistorasiasta.

Pumpun huuhtelu

Jos pumpulla on johdettu klooripitoista uima­altaan vettä tai muita nesteitä, joista jää jäämiä, pumppu tulee huuhdella käytön jälkeen puhtaalla vedellä.

Jäätymiseltä suojaaminen

Suojaa pumppu jäätymiseltä. Irrota sitä varten tyhjennysruuvi (9), tyhjennä pumppu ja varastoi jäätymiseltä suojattuna.

Jätehuolto

Älä hävitä käytöstä poistettuja laitteita talousjätteen mukana!
RL 2002/96
EG
Pakkaus, laite ja lisätarvikkeet on valmistettu kierrätyskelpoisista materiaaleista, ja ne on hävitettävä asianmukaisella tavalla.

Tukkeumien poisto

Poista tukkeumat pumpusta seuraavasti:
• Irrota imuletku pumpun sisääntuloaukosta (1).
• Liitä paineletku vesijohtoon ja anna veden
virrata pumppukotelon läpi, kunnes tukkeuma irtoaa.
• Ennen käyttöönottoa voit tarkistaa, ettei pumpussa ei ole tukkeumia kytkemällä pumpun lyhyeksi aikaa päälle.
• Ota puutarhapumppu uudelleen käyttöön kuvatulla tavalla.
FIN 3
Page 40

Häiriö

Irrota verkkopistoke aina ennen häiriönpoistoon liittyviä töitä.
Häiriö Syy Korjaus
Moottori ei toimi Siipipyörä jumittunut
Ei verkkojännitettä
Puutarhapumppu toimii, mutta ei johda nestettä
Ilmaa pumppukotelossa Täytä puutarhapumppu Pumppu imee ilmaa
Imupuolen tukos
Paineletku suljettu
Paineletku taittunut Suorista paineletku
Syöttömäärä liian pieni
Letkun halkaisija liian pieni Käytä suurempaa paineletkua Imupuolen tukos Poista lika imualueelta Nostokorkeus liian suuri
Imukorkeus liian suuri
Lämpökytkin on kytkenyt laitteen pois päältä
Veden taso liian alhainen Upota imuletku syvemmälle
Paineletku taittunut Suorista paineletku
Huuhtele pumppu, poista tukos
Odota, kunnes lämpökytkin kytkee pumpun uudelleen päälle. Huomioi johdettavan aineen maksimilämpötila. Anna tarkistaa pumppu.
Tarkista sulakkeet, anna sähköalan ammattilaisten tarkistaa virransyöttö
Tarkista kaikki jatkoyhteydet sekä suodattimen kannen tiiviys
VARO! Kuuman veden aiheuttama loukkaantumisvaara!
Poista lika imualueelta VARO!
Kuuman veden aiheuttama loukkaantumisvaara!
Avaa paineletku
Noudata maksimi nostokorkeutta (tekniset tiedot)
Tarkista imukorkeus, noudata maksimi imukorkeutta (tekniset tiedot)
Ellet onnistu poistamaan häiriötä, ota yhteyttä asiakaspalveluumme.
FIN 4
Page 41

Úvod

Než uvedete zahradní čerpadlo do provozu, přečtěte si pozorně tento návod k používání, aby jste zabránili nehodám a zajistili perfektní provoz čerpadla.
Návod k používání musí být vždy po ruce a v případě prodeje nebo přenechání novému majiteli musí být předán spolu s čerpadlem.
V návodu najdete následující symboly:
NEBEZBEČÍ
Toto označení se vztahuje k postupu práce a provozu, které musí být respektovány, aby se uživatel nebo jiné osoby nedostali do nebezbečných situací.
POZOR
Toto označení se vztahuje k zásadám, jenž se musí dodržovat, aby se přístroj nepoškodil.
POZNÁMKA
Tento informační symbol se vztahuje k technickým údajům jenž musí být respektovány.

Bezpečnostní předpisy

Čerpadlo můžete zapojit pouze na elektrický rozvod odpovídající normám DIN/VDE 0100, oddělení 737, 738 a 702 (bazény). Pro zajištění bezpečnosti se ujistěte, že byla provedena instalace proudového chrániče (FI) do zásuvky s jmenovitým vybavovacím rozdilovým proudem do 30 mA (dle ČSN 33200-4-47).
Označení na štítku s technickými údaji určující napětí v síti a typ proudu musí odpovídat charakteristikám vašeho elektrického rozvodu.
Pokud je zapotřebí prodlužovací šňůra, použijte jedině prodlužovací kabel 3x1,5 mm
2 typu H07RN-F odpovídající normám
DIN 57282/57245 se zásuvkou chráněnou před postříkáním vodou. Svazky kabelů musí být úplně rozvinuty.
Čerpadlo nesmí být uvedeno do provozu:
− osobami, jenž nečetli a nepochopili tento návod k používání
− osobami mladšími 16 let
Čerpadlo musí být používáno pouze k provozu, ke kterému je určeno. Před zapojením čerpadla se ujistěte, že:
− čerpadlo, napájecí kabel a zástrčka nebyly poškozeny.
− zahradní čerpadlo není vystaveno přímému vodnímu proudu nebo dešti.
Nezapojujte čerpadla pokud jsou poškozena. Opravy musí být provedeny pouze v servisním středisku AL-KO.
Čerpadlo můžete zvednout a přenášet pouze za rukojet‘. Nepoužívejte napájecí kabel k vytažení zástrčky z elektrické zásuvky.
Odpojte čerpadlo před jakýmkoli údržbářským zákrokem, čištěním a opravou nebo v případě závady a vyjměte zástrčku napájecího kabelu z elektrické zásuvky. Chraňte zástrčku před vlhkem.
Je zakázáno provádět jakoukoli samovolnou změnu nebo úpravu čerpadla.
Ujistěte se o bezpečnosti čerpadla.
Nebezpečí poranění horkou vodou!
Při delším provozu (>10 min) proti uzavřené výtlačné straně se voda v čerpadle může silně zahřát.
Toto nebezpečí může nastat v důsledku:
− uzavřené výtlačné strany
− nedostatku vody v sacím potrubí
− neodborné instalace
− vadného tlakového spínače
V tomto případě:
− odpojte čerpadlo od sítě
− čerpadlo a vodu nechte vychladnout
− zkontrolujte hladinu vody na straně sání
− zkontrolujte těsnost vedení
− zkontrolujte instalaci
− zkontrolujte tlakový spínač
− čerpadlo znovu uveďte do provozu
teprve po odstranění nedostatků
CZ 1
Page 42

Používání

Předpokládané používání

Čerpadlo je určeno k domácímu používání v domě a na zahradě. Musí být používáno pouze k účelům odpovídajícím jeho technickým vlastnostem. Čerpadlo je vhodné k následujícím účelům:
− zavlažování a kropení (např. parků, záhonů a všeobecně v zahradách)
− vyprázdnění nádrží nebo k přečerpání vody (např. u bazénů)
− k drenáži studní, nádrží dešt‘ové vody a cisteren
Čerpadlo je vhodné pouze k pumpování těchto kapalin:
− čistá voda
− dešt‘ová voda
− chlorovaná voda (voda z bazénů)

Zakázané používání

Čerpadlo nesmí být používáno na nepřetržitý provoz. Čerpadlo není vhodné na pumpování:
− pitné vody
− slané vody
− tekutých potravin
− usazenin a kalů
− korozivních a chemických látek
− kyselých, vznětlivých, výbušných nebo
těkavých kapalin
− kapalin teplejších než 35˚ C
− vody s pískem nebo brusných kapalin.

Popis čerpadla

Zahradní čerpadlo/příslušenství (obrázky A, B, C)

1 Sací otvor/napojení na sací potrubí 2 Plnící zátka 3 Výstupní otvor/napojení na výtlačné potrubí 4 Motorová část 5 Napájecí kabel 6 Spínač ON/OFF (zapnuto/vypnuto) 7 Báze čerpadla 8 Tělo čerpadla 9 Vypouštěcí zátka 10 Kolenové spojení (pøíslu¹enství) 11 Vsuvka se závitem (pøíslu¹enství) 12 Nasávací soubor AL-KO (příslušenství) 13 Filtr (příslušenství)
CZ 2

Funkce

Čerpadlo nasává vodu sacím otvorem (1) a přivádí ji k výstupní otvoru (3). Používejte spínač (6) k zapnutí a k vypnutí čerpadla.

Tepelná ochrana

Čerpadlo je vybaveno tepelným spínačem, který ho vypne v případě přehřátí. Po ochlazování, které trvá přibližně 15-20 minut, se čerpadlo automaticky zapne.

Instalace a uvedení do provozu

• Postavte čerpadlo na jistý, stabilní a perfektně vodorovný povrch.
• Ujistěte se, že čerpadlo je chráněno před deštěm a přímým proudem vody.

Montáž sacího potrubí

Určit délku sacího potrubí tak, aby čerpadlo nefungovalo nasucho. Nasávací
potrubí musí být umístěno nejméně 30 cm pod hladinou vody.
• Namontovat sací potrubí. Dobře utáhnout bez poškození závitu.
Pokud je sací výška víc jak 4 metry musí být namontováno potrubí s průměrem 1". Doporučujeme použití nasávacího souboru AL-KO (12) složeného z nasávacího potrubí, filtru a spodního ventilu (zpětný ventil). Nasávací soubor můžete zakoupit ve specializovaném obchodu.
V případě vody znečištěné pískem je potřeba namontovat filtr (13) mezi nasávací potrubí a nasávací otvor. Filtr můžete zakoupit ve specializovaném obchodu.
• Umístěte sácí potrubí tak aby stále vedlo vzhůru k čerpadlu.
Jestliže ho umístíte nad čerpadlo, mohli by se vytvořit vzduchové bubliny a čerpadlo by nasávalo vzduch.

Montáž výtlačného portubí

• Našroubujte vsuvku se závitem (11) na výstupní otvor (3).
• Našroubujte kolenové spojení (10) na vsuvku a natočte ho v požadovaném směru.
• Upevněte potrubí na kolenové spojení. Vsuvka kolenového spojení může být
Page 43
uříznuta, aby se přizpůsobila zvolenému výtlačnému potrubí.
• Otevřít všechny uzávěry na výtlačném potrubí (ventily, trysky apd.).

Naplnění čerpadla

Čerpadlo musí být naplněno vodou až k přepadu před každým zapnutím, aby mohlo okamžitě nasávat. Fungováním nasucho by se mohlo čerpadlo závažně poškodit.
• Odšroubovat plnící zátku (2).
• Nalít vodu do čerpadla až do jeho
naplnění (8).
• Zašroubovat plnící zátku (2).

Zapínání/vypínání čerpadla

• Zasunout zástrčku napájecího kabelu do elektrické zásuvky.
Nenechte čerpadlo fungovat s uzavřeným nebo zablokovaným výtlačným potrubím.
• Otevřít všechny uzávěry na přívodovém potrubí (ventily, trysky apd.).
• Zapnout čerpadlo otočením spínače (6) do polohy ON.
• Vypnout čerpadlo otočením spínače (6) do polohy OFF.

Udržba a čištění

Před jakýmkoli údržbářským zákrokem nebo čištěním, musí být čerpadlo odpojeno od napájecí sítě. Vytáhnout zástrčku napájecího kabelu z elektrické zásuvky.

Čištění čerpadla

Propláchnout čerpadlo čistou vodou po pumpování chlorované vody nebo vody zanechávající usazeniny.

Odtranění ucpání čerpadla

Pokud e Vaše čerpadlo zablokovalo a nenasává a neodvádí vodu, odstraňte ucpání podle následujících pokynů:
• Odmontujte sací potrubí od sacího otvoru (1).
• Napojit výtlačné potrubí na kohoutek
vodovodu a proplachovat čerpadlo, dokud neodstraníte zábrany.
• Před zapojením čerpadla se ujistěte, prostřednictvím krátkých zapínání a vypínání, že čerpadlo dobře funguje. Nedovolte, aby čerpadlo nasávalo vzduch.
• Zapojit čerpadlo podle popisu.

Ochrana proti mrazu

Chraňte čerpadlo proti mrazu během odbobí mimo provoz. Než uložíte čerpadlo do prostoru chráneného před mrazem, nezapomeňte ho vyprázdnit prostřednictvím vypouštěcí zátky (9).

Likvidace odpadu

Přístroje, které již dosloužily, nelikvidujte v domácím odpadu!
RL 2002/96 EG
Balení, přístroj a příslušenství jsou z recyklovatelných materiálů a musí se likvidovat předepsaným způsobem
CZ 3
Page 44

Poruchy

Před jakýmkoliv zákrokem k odstranění eventuálních závad, vytáhněte zástrčku z elektrické zásuvky.
Závada Příčina Odstranění závady
Motor nefunguje Oběžné kolo je zablokováno Odstranit zábranu v nasávání.
Termický spínač se vypnul
Výpadek elektrické energie
Čerpadlo funguje, ale nevydává kapalinu
Vzduch v tělese čerpadla Odstranit čerpadlo Čerpadlo nasává vzduch
Zábrana v nasávání
Výtlačné potrubí uzavřeno
Výtlačné potrubí ohnuto Natáhnout výtlačné potrubí
Příliš nízké dopravované množství Průměr potrubí příliš malý Použít větší výtlačné portubí
Zábrana v nasávání Odstranit znečištění v nasávání Výtlačná výška příliš vysoká
Výška nasávání příliš vysoká
Úroveň vody příliš nízká Ponořit nasávací potrubí do větší
Výtlačné potrubí ohnuto Natáhnout výtlačné potrubí
Propláchnout oběžné kolo pod proudem vody
Počkejte, až termický spínač opět zapne čerpadlo. Dát pozor na maximální teplotu kapaliny. Nechat zkontrolovat čerpadlo
Zkontrolujte jističe, nechte zkontrolovat přívod elektrického proudu specializovaným elektrikářem.
hloubky
Zkontrolujte všechna spojení a kryt filtru z hlediska těsnosti.
NEBEZBEČÍ!
ebezpečí poranění horkou vodou!
Odsranit znečištění v nasávání
NEBEZBEČÍ!
ebezpečí poranění horkou vodou!
Otevřít výtlačné potrubí
Dát pozor na maximální výtlačnou výšku (viz Technické údaje)
Zkontrolovat výšku nasávání, dát pozor na maximální výšku nasávání (viz Technické údaje)
V případě neopravitelných závad Vás žádáme, abyste se obrátili na nejbližší Servisní službu
klientů AL-KO.
CZ 4
Page 45

Úvod

Než uvediete domácu vodáreň do prevádzky, prečítajte si pozorne tento návod na použitie, aby ste zabránili nehodám a zaistili perfektnú prevádzku čerpadla.
Návod na použitie musí byť vždy po ruke a v prípade predaja alebo prenechania novému majiteľovi musí nbyť odovzdaný spolu s čerpadlom.
V návode nájdete nasledujúce symboly :
NEBEZPEČENSTVO
Toto označenie sa vzťahuje k postupu práce a prevádzky, ktoré musí byť pozorne rešpektované, aby sa používateľ alebo iné osoby nedostali do nebezpečných situácií.
POZOR
Toto označenie sa vzťahuje k zásadám, ktoré sa musia dodržiavať, aby sa prístroj nepoškodil.
POZNÁMKA
tento symbol sa vzťahuje k technickým vlastnostiam, ktoré musia byť rešpektované.

Bezpečnostné predpisy

Čerpadlo môžete zapojiť iba na el.rozvod zodpovedajúci normám DIN/VDE0100, oddelenie 737,738 a 702 ( bazény ).Pre zaistenie bezpečnosti sa uistite, že bola vykonaná inštalácia ochranného spínača 10A rovnako jako núdzového vypínača poruchových prúdov s menovitým poruchovým prúdom 10/30mA.
Označenie na štítku s technickými údajmi,určujúcimi napätie v sieti a typ prúdu musí zodpovedať charakteristikám vášho el.rozvodu.
Pokiaľ je treba použitie predlžovacej šnúry použite jedine predlžovací kábel el 3 x 1,5 mm normám DIN 57282/57245 so zásuvkou chránenou pred prúdom vody. Zväzky káblov musia byť úplne rozvinuté.
Čerpadlo nesmie byť uvedené do prevádzky: – osobami, ktoré nečítali a nepochopili
– osobami mladšími ako16 rokov.
2
typu H07RN-F zodpovedajúci
tento návod na použitie,
Čerpadlo musí byť používané iba na prevádzku, na ktorú je určené. Pred zapojením čerpadla sa uistite, že:
– čerpadlo, napájací kábel a zástrčka
neboli poškodené.
− záhradné čerpadlo nie je vystavené priamemu vodnému prúdu alebo dažIu.
Nezapájajte čerpadlá pokiaľ sú poškodené. Opravy musia byť vykonané iba v servisnom stredisku AL-KO.
Čerpadlo môžete zodvihnúť a prenášať iba za rukoväť. Nepoužívajte napájací kábel na vytiahnutie zástrčky z elektrickej zásuvky.
Odpojte čerpadlo pred akýmkoľvek údržbárskym zákrokom, čistením a opravou alebo v prípade závady a vytiahnite zástrčku napájacieho kábla z elektrickej zásuvky.Chráňte zástrčku pred vlhkom.
Je zakázané vykonávať akúkoľvek samovoľnú zmenu alebo úpravu čerpadla.
Uistite sa o bezpečnosti čerpadla.
Nebezpečenstvo poranenia horúcou vodou!
Pri dlhšom používaní (>10 min) proti zavretej výtlačnej strane sa môže voda v čerpadlo silno zohriať.
Toto nebezpečenstvo môže vzniknúť z dôvodu:
− zavretej výtlačnej strany
− nedostatku vody v sacom potrubí
− neodbornej inštalácie
− chybného tlakového spínača
V takom prípade:
− odpojte čerpadlo od napätia
− čerpadlo a vodu nechajte vychladnúť
− skontrolujte hladinu vody na sacej strane
− skontrolujte tesnosť vedení
− skontrolujte inštaláciu
− skontrolujte tlakový spínač
− čerpadlo uveďte do prevádzky až po
odstránení závad
SK 1
Page 46

Používanie

Dovolené používanie

Čerpadlo je určené na domáce používanie v byte a na záhrade.Musí byť používané iba na účely zodpovedajúce jeho technickým vlastnostiam. Čerpadlo je vhodné k nasledujúcim účelom:
− zavlažoavnie a kropenie ( napr.parkov a záhrad )
− vyprázdnenie nádrží alebo na prečerpanie vody (napr.bazénov )
− k drenáži studní, nádrží dažďovej vody a cisterien.
Čerpadlo je vhodné iba na pumpovanie týchto kvapalín:
− čira voda
− dažd‘ová voda
− chlórovaná voda z bazénov.

Zakázané používanie

Čerpadlo nesmie byť používané na nepretržitú prevádzku. Čerpadlo nie je vhodné na pumpovanie:
− tekutých potravín
− pitnej vody
− slanej vody
− usadenín a kalov
− korozívnych a chemických látok
− kyslých, zápalných, výbušných alebo
prchavých kvapalín
− kvapalín teplejších ako 35 °C
− vody s pieskom alebo brúsnych látok.

Popis čerpadla

Záhradné čerpadlo/príslušenstvo (obrázky A, B, C)

1 Nasávací otvor/napojenie na nasávacie
potrubie
2 Plniaca zátka 3 výstupný otvor/napojenie na výtlačné
potrubie
4 motor 5 napájací kábel 6 spínač ON/OFF 7 báza čerpadla 8 teleso čerpadla 9 vypúšťacia zátka 10 kolenové spojenie ( príslušenstvo ) 11 fiting so závitom ( príslušenstvo ) 12 nasávacia sada AL-KO (príslušenstvo) 13 predfilter (príslušenstvo)
SK 2

Funkcia

Čerpadlo nasáva vodu prostredníctvom nasávacieho otvoru (1) a privádza ju k výstupnému otvoru (3). Používajte spínač (6) na zapnutie a vypnutie čerpadla.

Tepelná ochrana

Čerpadlo je vybavené tepelným spínačom, ktorý ho vypne v prípade prehriatia. Po ochladzovaní, ktoré trvá cca 15-20 minút, sa čerpadlo automaticky zapne.

Inštalácia a uvedenie do prevádzky

• Postavte čerpadlo na rovný, istý, stabilný a vodorovný povrch.
• Presvedčte sa , či je čerpadlo chránené pred dažďom a priamym vodným prúdom.

Montáž nasávacieho potrubia

Určiť dĺžku nasávacieho potrubia tak, aby čerpadlo nefungovalo nasucho. Nasávacie
potrubie musí byť umiestnené min.30 cm pod hladinou vody.
• Namontovať nasávacie potrubie, dobře utiahnuť bez poškodenia závitu.
Pokiaľ je nasávacia výška viac ako 4 m musí byť namontované potrubie s priemerom väčším jako 1“ Doporučujeme použitie nasávacej sady AL-KO ( 14 ) zloženej zo sacej hadice , filtra a spätného ventilu.Nasávaciu sadu možno zakúpiť v špecializovaných predajniach .
V prípade vody znečistenej pieskom je treba namontovať filter (13) medzi nasávacie potrubie a nasávací otvor. Filter možno zakúpiť v špecializovanej predajni.
• Nasávacie potrubie umiestniť pod čerpadlo.
Ak ho umiestnite nad čerpadlo, mohli by sa vytvoriť vzduchové bubliny a čerpadlo by nasávalo vzduch.

Montáž výtlačného potrubia

• Zaskrutkujte fiting so závitom (11) na prívodný otvor (3).
• Zaskrutkujte kolenové spojenie (10) na fiting a natočte ho v požadovanom smere.
• Upevnite potrubie na kolenové spojenie. Fiting kolenového spojenia môže byť skrátený, aby sa prispôsobil na priemeru zvoleného potrubia.
• Otvoriť všetky uzávery na výtlačnom potrubí (ventily, trysky apod.).
Page 47
Naplnenie čerpadla Odstránenie upchatia čerpadla
Čerpadlo musí byť naplnené vodou až k prepadu pred každým zapnutím, aby mohlo okamžite nasávať.Fungovaním nasucho by sa mohlo čerpadlo vážne poškodiť.
• Odskrutkovať plniacu zátku (2).
• Naliať vodu do čerpadla až do jeho
naplnenia (8).
• Zaskrutkovať plniacu zátku (2).

Zapínanie/vypínanie čerpadla

• Zasunúť zástrčku napájacieho kábla do elektrickej zásuvky.
Nenechajte čerpadlo fungovať s uzavretým alebo zablokovaným výtlačným potrubím.
• Otvoriť všetky uzávery na prívodovom potrubí (ventily, trysky apod.).
• Zapnúť čerpadlo otočením spínača (6) do polohy ON.
• Vypnúť čerpadlo otočením spínača (6) do polohy OFF.

Údržba a čistenie

Pred akýmkoľvek údržbárskym zákrokom alebo čistením, čerpadlo musí byť odpojené od napájacej siete. Vysunúť zástrčku napájacieho kábla z elektrickej zásuvky.
Odstráňte upchatie čerpadla podľa nasledovných pokynov:
• Odmontujte nasávacie potrubie od nasávacieho otvoru (1).
• Napojte výtlačné potrubie na kohútik vodovodu a preplachujte čerpadlo, pokiaľ neodstránite zábrany.
• Pred zapojením čerpadla sa uistite, prostredníctvom krátkych zapínaní a vypínaní, že čerpadlo dobre funguje. Nedovoľte, aby čerpadlo nasávalo vzduch.
• Zapojiť čerpadlo podľa popisu.

Ochrana proti mrazu

Chráňte čerpadlo proti mrazu v priebehu obdobia mimo prevádzky. Než uložíte čerpadlo do priestoru chráneného pred mrazom, nezabudnite ho vyprázdniť prostredníctvom vypúšťacej zátky (9).

Likvidace odpadu

Opotrebované prístroje nelikvidujte cez domový odpad!
RL 2002/96 EG
Obal, prístroj a príslušenstvo sú vyrobené z recyklovateľných materiálov a je potrebné ich zodpovedajúco likvidovať

Čistenie čerpadla

Prepláchnuť čerpadlo čistou vodou po pumpovaní chlórovanej vody alebo vody zanechávajúcej usadeniny.
SK 3
Page 48

Poruchy

Pred akýmkoľvek zákrokom na odstránenie eventuálnych závad, vytiahnite zástrčku z elektrickej zásuvky.
Závada Príčina Odstránenie závady
Motor nebeží Obežné koleso je zablokované
Motor beží, ale
Tepelný spínač sa vypol Počkajte kým tepelný spínač opäť
Výpadok elektrickej energie Nechajte skontrolovať prívod
Úroveň vody príliš nízka Ponoriť nasávacie potrubie do väčšej
čerpadlo netlačí vodu
Príliš nízke dopravované
Zábrana v nasávaní Odstrániť znečistenie v nasávaní Čerpadlo nasáva vzduch
Výtlačné potrubie ohnuté NEBEZPEČENSTVO!
Vzduch v telese čerpadla NEBEZPEČENSTVO!
Výtlačné potrubie uzavreté Otvoriť výtlačné potrubie Zábrana v nasávaní Vyčistiť nasávanie
množstvo
Príliš veľká sacia výška Znížiť saciu výšku Malý priemer potrubia( hadice ) Použiť výtlačné potrubie (hadicu)
Príliš vysoká výtlačná výška Znížiť výtlačnú výšku
Vyčistiť čerpadlo
zapne čerpadlo. Dať pozor na maximálnu teplotu kvapaliny.Nechať skontrolovať čerpadlo.
elektrického prúdu špecializovaným elektrikárom.
hĺbky
Skontrolovať tesnosť všetkých pripojení a veka filtra
Nebezpečenstvo poranenia horúcou vodou! Natiahnuť výtlačné potrubie
Nebezpečenstvo poranenia horúcou vodou! Naplniť čerpadlo
s väčším priemerom
V prípade neopraviteľných závad Vás žiadame , aby ste sa obrátili na najbližšie servisné stredisko AL-KO.
SK 4
Page 49

Bevezetés

A kerti szivattyú működésbe hozatala előtt figyelmesen olvassa el ezen használati utasítást, balesetek megelőzése és a tökéletes működés biztosítása érdekében.
A használati utasítást tartsa kezeügyében és a szivattyú eladása vagy átruházása esetén a következő fogyasztónak azt át kell adnia.
A használati utasításban a következő jelképeket használjuk:
VESZÉLY
Ez a jelkép a gyártási és üzemelési eljárásokra vonatkozik, melyeket figyelmesen be kell tartani, hogy a fogyasztó illetve más személyek ne kerüljenek veszélybe.
FIGYELEM
Ez a jelkép azokra az információkra vonatkozik, melyeket be kell tartani, hogy elkerülje a berendezés megkárosodását.
MEGJEGYZÉS
Ez a tájékoztató jelkép a betartandó műszaki követelményekre vonatkozik.

Biztonsági intézkedések

A szivattyút kizárólag olyan elektromos berendezésről szabad működtetni, amely megfelel a DIN/VDE 0100 szabvány 737, 738 és 702 (medencék esetén) szakaszai előírásainak. Biztonsági okokból kifolyólag bizonyosodjon meg, hogy be legyen szerelve egy 10 A-es életmentő kapcsoló, valamint egy védőkapcsoló zárlati áramhoz, 10/30 mA-es névleges zárlati árammal.
A műszaki fémtáblán feltüntetett hálózati feszültségre és áramtípusra vonatkozó adatoknak meg kell egyezniük az Ön elektromos berendezésének adataival.
Ha hosszabbítókra szükség van, kizárólag a DIN 57282/57245-nek megfelelő, H07RNF tipusú, 3x1,5 mm²-es hosszabbítóvezetéket alkalmazzon, egy, a víz kifröccsenése ellen védett konnektorral.
A szivattyút nem kezelhetik:
− olyan személyek, akik nem olvasták és nem értették meg ezen használati utasítást,
− 16 éven aluli személyek.
A szivattyút kizárólag rendeltetésének megfelelően szabad felhasználni. A szivattyú üzembehelyezése előtt bizonyosodjon meg, hogy
− a szivattyú, a tápvezeték és a dugaszoló ne legyen megkárosodva
− a kerti szivattyú ne legyen közvetlen vízsugárnak illetve esőnek kitéve.
Ne indítsa be a szivattyút, ha meg van hibásodva. A javításokat kizárólag az ALKO szervízzel végeztesse el.
A szivattyú felemelésére és szállítására kizárólag a fogantyút használja. Ne használja a tápvezetéket a dugaszolónak a konnektorból való kihúzására.
Kapcsolja le a hálózatról a szivattyút karbantartási, tisztítási és javítási munkálatok elvégzése előtt, vagy bármilyen rendellenesség esetén, és húzza ki a tápvezeték dugaszolóját a konnektorból. Védje a dugaszolót a nedvességtől.
Tilos a szivattyún bármilyen önkényes változtatást illetve módosítást elvégezni.
Ellenőrizze a szivattyú biztonsági állapotát.
A forró víz sérülést okozhat!
Ha hosszan működteti a készüléket (>10 perc) úgy, hogy a nyomóoldal le van zárva, a víz erősen felmelegedhet a szivattyúban.
Ez a veszély fennáll:
− ha a nyomóoldal le van zárva
− ha a szívóoldalon vízhiány van
− ha szakszerűtlen a felszerelés
− ha hibás a nyomáskapcsoló
Ebben az esetben:
− Válassza le a szivattyút a hálózatról
− Hagyja lehűlni a szivattyút és a vizet
− Ellenőrizze a vízszintet a szívóoldalon
− Ellenőrizze a vezetékek tömítettségét
− Ellenőrizze a felszerelést
− Ellenőrizze a nyomáskapcsolót
− A szivattyút csak a hiba elhárítása után
helyezze ismét üzembe
H 1
Page 50

Alkalmazás

Alkalmazási területek:

A szivattyú lakásban és kertben való magán felhasználásra van rendeltetve. A szivattyút kizárólag a műszaki adatoknak megfelelően az alkalmazási határok keretei közt használja. A szivattyú kizárólag a következő felhasználásokra alkalmas:
− öntözés és locsolás (például nyilvános parkoké, virágágyaké és általában kerteké);
− tartályok kiürítése vagy áttöltés (például medencéké);
− kutak, esővizes hordók és vízgyűjtő medencék kiürítése
A szivattyú kizárólag a következő folyadékok szivattyúzására alkalmas:
− tiszta víz;
− esővíz.
− klórtartalmú víz (medencék vize).

Tiltott alkalmazás

A szivattyút nem szabad folyamatos üzemben használni. A szivattyú nem alkalmas a következő folyadékok szivattyúzására:
− ivóvíz;
− sós víz;
− folyékony élelmiszerek;
− szennyvíz;
− maró hatású szerek és vegyszerek;
− savas, gyúlékony, robbanó illetve illanó
folyadékok;
− 35˚C-nál melegebb folyadékok;
− homokos víz, illetve csiszoló folyadékok.

A szivattyú leírása

Kerti szivattyú/tartozékok (A, B, C ábrák)

1 Szívócsonk/szívóvezeték csatlakozása 2 Töltőcsonk 3 Nyomócsonk/nyomóvezeték csatlakozása 4 Motorvédő borítás 5 Tápvezeték 6 ON/OFF kapcsoló 7 Szivattyúalap 8 Szivattyúhenger 9 Ürítő dugó 10 Könyökcső csatlakozó (nem alap tartozék.
Külön mepvásárolható)
11 Menetes csőkötés (nem alap tartozék. Külön
mepvásárolható)
12 AL-KO szívógarnitúra (nem alap tartozék.
Külön mepvásárolható)
13 Szűrő (nem alap tartozék. Külön
mepvásárolható)

Működés

A szivattyú vizet szív a szívócsonkon (1) keresztül és azt a nyomócsonk (3) felé szolgáltatja. Használja a kapcsolót (6) a szivattyú beindítására illetve leállítására.

Hővédelem

A szivattyú el van látva egy hőérzékeny kapcsolóval, mely túlmelegedés esetén leállítja a szivattyút. Egy kb. 15-20 perces hűlési idő után a szivattyú automatikusan újraindul.

A szivattyú beszerelése és működésbe hozatala

• Helyezze a szivattyút egy sík, biztonságos, stabil és tökéletesen vízszintes felületre.
• Bizonyosodjon meg, hogy a szivattyú védve legyen közvetlen esőtől és vízsugaraktól.

A szívóvezeték összeszerelése

Oly módon állapítsa meg a szívóvezeték hosszát, hogy a szivattyú ne forogjon üresen. A szívóvezetéknek legalább 30 cm-rel a víz szintje alatt kell lennie.
• Szerelje fel a szívóvezetéket. Bizonyosodjon meg, hogy jól meg legyen szorítva, anélkül, hogy megsértené a csavarmenetezést.
Négy métert meghaladó szívómagasság esetén egy 1 collnál nagyobb átmérőjű szívóvezetéket kell beszerelni. Ajánlott egy ALKO szívógarnitúra (12) felhasználása, mely szívóvezetékből, szűrőből és fenékszelepből (visszatérésgátló szelepből) áll. A szívógarnitúra beszerezhető a helyi szaküzletben.
Homokos víz esetén fel kell szerelni egy szűrőt (13) a szívóvezeték és a szívócsonk közé. A szűrő beszerezhető a helyi szaküzletben.
• A szívóvezetéket a szivattyú alá helyezze el.
Abban az esetben, ha a szivattyú felett lenne elhelyezve, levegőbuborékok alakulnának ki és a szivattyú levegőt szívna be.
H 2
Page 51

A nyomóvezeték felszerelése A szivattyú tisztítása

• Csavarja a csőkötést (11) a nyomócsonkra (3).
• Csavarja a könyökcső csatlakozót (10) a csőkötésre, és fordítsa a kívánt irányba.
• Erősítse a csővezetéket a könyökcső csatlakozóhoz. A könyökcső csatlakozó csőkötését meg lehet rövidíteni, hogy a választott csővezeték csatlakozójának megfeleljen.
• Nyissa ki a nyomóvezeték összes elzáró szerelvényét (szelepek, fúvókák, stb…).

A szivattyú feltöltése

A szivattyút minden beindítás előtt a túlfolyócsőig fel kell tölteni vízzel, az azonnali felszívás lehetővé tétele érdekében. A szárazon való működés komolyan károsítja a szivattyút.
• Nyissa ki a töltőcsonkot (2).
• Öntsön vizet a nyílásba, amíg a
szivattyúhenger (8) fel nem töltődik.
• Csavarja vissza a töltőcsonkot (2).

A szivattyú beindítása/leállítása

• Dugja be a tápvezeték dugaszolóját a konnektorba.
Ne működtesse a szivattyút lezárt vagy elakadt nyomóvezetékkel.
• Nyissa ki a nyomóvezeték összes elzáró szerelvényét (szelepek, fúvókák, stb…).
• A kapcsolót (6) az ON-ra állítva indítsa be a szivattyút.
• A kapcsolót (6) az OFF-ra állítva állítsa le a szivattyút.

Karbantartás és tisztítás

Bármilyen karbantartási és tisztítási művelet elvégzése előtt a szivattyút le kell kapcsolni a táphálózatról. Húzza ki a tápvezeték dugaszolóját a konnektorból.
Öblítse át a szivattyút tiszta vízzel, miután klórtartalmú, vagy üledéket hagyó vizet szivattyúzott.

Az eldugulások eltávolítása

Ha az Ön szivattyúja elakadt és nem szív vagy nem szolgáltat vizet, a következő módon távolítsa el az eldugulást:
•
Vegye le a szívóvezetéket a szívócsonkról (1).
• A nyomóvezetéket kösse rá a vízcsapra, és addig folyassa a vizet a szivattyúhengerbe, amíg az eldugulás meg nem szűnik.
• Mielőtt újraindítaná a szivattyút, bizonyosodjon meg, hogy jól forogjon, rövid bekapcsolásokkal. Ne engedje meg, hogy a szivattyú levegőt szívjon be.
• Indítsa újra a szivattyút a leírt módon.

Fagyellenes védelem

Védje a szivattyút a fagytól használaton kívüli időszakokban. Ne felejtse el kiüríteni a vizet szivattyúból az ürítő dugót (9) használva, mielőtt fagymentes helyre rakná.

Hulladék csoportosítása

A kiselejtezett gépet ne dobja a háztartási szemétbe!
RL 2002/96 EG
A csomagolás, a gép és a tartozékok anyagai újrahasznosíthatók. Hulladékként történő kezelésüket ennek megfelelően kell végezni.
H 3
Page 52

Rendellenességek

Estleges rendellenességek megszüntetésére irányuló bármilyen beavatkozás elvégzése előtt húzza ki a szivattyú dugaszolóját a konnektorból.
Probléma Ok Megoldás
A motor nem forog A járókerék elakadt
A hőérzékeny kapcsoló kikapcsolt
Nincs hálózati feszültség
A szivattyú forog, de
A vízszint túl alacsony Süllyessze mélyebbre a szívóvezetéket nem szolgáltat folyadékot
Túl kicsi hozam
Levegő van a szivattyúhengerben Töltse fel a szivattyút
A szivattyú levegőt szív Ellenőrizze a csőkötések és a
A szívóvezeték eldugult VESZÉLY!
A nyomóvezeték le van zárva VESZÉLY!
A nyomóvezeték elhajlott Egyenesítse ki a nyomóvezetéket
A nyomóvezeték elhajlott Egyenesítse ki a nyomóvezetéket
A vezeték átmérője túl kicsi Használjon nagyobb nyomóvezetéket
A szívóvezeték eldugult Távolítsa el a szennyeződést a
Túl nagy szintkülönbség Figyeljen a maximális szintkülönbségre
Túl nagy szívómagasság Ellenőrizze a szívómagasságot és
Távolítsa el a dugulást a szívóoldalon. Tisztítsa meg a járókereket erős vízsugárral.
Várja meg, hogy a hőérzékeny kapcsoló újraindítsa a szivattyút. Ügyeljen a folyadék maximális hőmérsékletére. Ellenőriztesse a szivattyút.
Ellenőrizze a biztonsági kapcsolókat, ellenőriztesse az árambetáplálást egy villanyszerelővel.
szűrőfedél tömítettségét
A forró víz sérülést okozhat! Távolítsa el a szennyeződést a
szívóvezetékről
A forró víz sérülést okozhat! Nyissa ki a nyomóvezetéket
szívóvezetékről
(Műszaki adatok)
figyeljen a maximális szívómagasságra (Műszaki adatok)
Nem kiküszöbölhető rendellenességek esetén legyen szíves a legközelebbi AL-KO szervízhez
fordulni.
H 4
Page 53

Wstęp

W celu uniknięcia wypadków przy pracy oraz zapewnienia optymalnego działania urządzenia, przed przystąpieniem do uruchomienia pompy należy uważnie przeczytać niniejszą instrukcje użytkowania.
Instrukcja użytkowania urządzenia powinna być przechowywana w miejscu łatwo dostępnym i przekazana następnemu użytkownikowi w razie odsprzedania lub odstąpienia pompy.
W instrukcji posłużono się następującymi symbolami:
ZAGROŻENIE Symbol ten odnosi się do metod pracy i sposobu funkcjonowania, których należy ściśle przestrzegać w celu uniknięcia zagrożenia dla użytkowników lub innych osób.
UWAGA Tym symbolem oznaczono wskazówki, którymi należy się kierować, aby uniknąć uszkodzenia urządzenia.
INFORMACJA Tym symbolem oznaczono wymagania techniczne , które muszą być spełnione.

Środki bezpieczeństwa

Pompa może być uruchamiane wyłącznie przy zastosowaniu instalacji elektrycznej zgodnej z DIN /VDE 0100, część 737, 738 i 702 (baseny). Ze względów bezpieczeństwa należy upewnić się, czy został zainstalowany wyłącznik zabezpieczenia różnicowo-prądowego 10 A, jak również wyłącznik bezpieczeństwa dla prądu zakłóceniowego o wartości nominalnej 10/30 mA.
Wskazania dotyczące napięcia sieciowego i rodzaju prądu umieszczone na tabliczce znamionowej muszą być zgodne z charakterystyką instalacji elektrycznej.
Jeżeli niezbędne jest zastosowanie przedłużacza, używać wyłącznie kabla przedłużającego 3x1,5 mm² typu H07RN-F zgodnie z DIN 57282/57245 wraz z gniazdkiem wtyczkowym zabezpieczonym przed spryskiwaniem wodą. Zwoje kabli muszą być całkowicie rozwinięte.
Pompa nie może być uruchamiana przez: – osoby, które nie przeczytały lub nie
zrozumiały treści niniejszej instrukcji; – osoby niepełnoletnie poniżej lat 16. Pompę można używać wyłącznie zgodnie z przeznaczeniem. Przed uruchomieniem należy upewnić się, czy: – Urządzenie, wtyczka i kabel zasilający
nie są uszkodzone; – pompa ogrodowa nie jest wystawiona
na bezpośrednie działanie strumieni
wody lub deszczu. Nie uruchamiać pompy jeśli jest uszkodzona. Naprawy muszą być przeprowadzane wyłącznie w punktach serwisowych Centrali Obsługi Klientów AL­KO.
Do podnoszenia i transportowania pompy posługiwać się jedynie uchwytem. Przy wyjmowaniu wtyczki z gniazdka nie ciągnąć za kabel zasilający.
Przed rozpoczęciem czynności konserwacyjnych, oczyszczających, naprawczych lub w przypadku wystąpienia anomalnego zachowania urządzenia, odłączyć pompę poprzez wyjecie wtyczki kabla zasilającego z gniazdka. Chronić wtyczkę przed wilgocią.
Zabronione jest samowolne dokonywanie jakichkolwiek modyfikacji pompy.
Sprawdzić stan bezpieczeństwa pompy.
Niebezpieczeństwo poparzenia gorącą wodą!
Podczas dłuższej eksploatacji (>10 min) woda po zamkniętej stronie tłoczenia może się silnie nagrzać.
Takie niebezpieczeństwo może wywołać: – zamknięta strona tłoczenia, – brak wody w przewodzie ssącym, – nieprawidłowa instalacja, – uszkodzony wyłącznik ciśnieniowy.
W takim przypadku należy: – pompę odłączyć od sieci, – pompę i wodę pozostawić do ostygnię cia, – sprawdzić poziom wody po stronie ssania, – sprawdzić szczelność przewodów, – sprawdzić instalację, – sprawdzić włącznik ciśnieniowy, – pompę uruchomić ponownie dopiero po usunięciu usterki.
PL 1
Page 54

Użytkowanie

Przewidziane zastosowania

Pompa przeznaczona jest do użytku indywidualnego w domu i ogrodzie. Może być użytkowana jedynie w przewidzianym zakresie jej zastosowania, zgodnie z charakterystyką techniczną. Pompa jest przeznaczona wyłącznie do następujących czynności: – nawadnianie i podlewanie (na przykład;
parków, publicznych, kwietników i, w ogólności ogrodów);
– opróżnianie zbiorników lub
przepompowywanie (na przykład; basenów);
– drenażu studni, beczek z wodą deszczową i
cystern. Pompa przeznaczona jest wylącznie do pompowania następujących cieczy:
– woda czysta – woda deszczowa – woda z zawartością chloru (woda do
basenów)

Działanie

Pompa zasysa wodę przez otwór ssawny (1) i dostarcza ją do otworu tłocznego (3). Do uruchamiania i zatrzymywania pompy używać wyłącznika (6).

Zabezpieczenie termiczne

Pompa wyposażona jest w wyłącznik termiczny, który wyłącza pompę w razie przegrzania. Po upływie fazy chłodzenia trwającej około 15-20 minut, pompa uruchamia się automatycznie.

Instalowanie i uruchamianie pompy

• Ustawić pompę na powierzchni płaskiej, stabilnej i dokładnie poziomej.
• Upewnić się, że pompa jest zabezpieczona przed deszczem i bezpośrednimi strumieniami wody.

Montaż rury ssawnej

Zabronione zastosowania

Pompa nie może pracować w trybie ciągłym. Pompa nie nadaje się do pompowania :
– wody pitnej – wody słonej – żywności płynnej – ścieków – substancji korozyjnych, chemicznych – cieczy kwaśnych, łatwo
palnych,wybuchowych lub lotnych – cieczy o temperaturze powyżej 35°C – wody zapiaszczonej lub cieczy ściernych
• Zamontować rurę ssawną. Upewnić się czy jest dobrze dokręcona, zwracając równocześnie uwagę, aby nie uszkodzić gwintu.

Opis pompy

Pompa ogrodowa / wyposażenie dodatkowe (rysunki A, B,C)

1 Otwór ssawny/złącze rury ssawnej 2 Korek napełniania 3 Otwór tłoczny/złącze rury tłocznej 4 Korpus silnika 5 Kabel zasilający 6 Wyłącznik ON/OFF 7 Podstawa pompy 8 Kadłub pompy 9 Korek wylewowy 10 Kolanko rurowe (dodatek) 11 Złączka gwintowana (dodatek) 12 Zestaw ssawny AL-KO (dodatek) 13 Filtr (dodatek)
• Umieścić rurę ssawną poniżej pompy.
Ustalić długość przewodu ssawnego w celu uniknięcia pracy pompy na sucho. Wlot rury ssawnej musi się zawsze znajdować, co najmniej 30 cm poniżej powierzchni wody.
Jeżeli wysokość zasysania przekracza 4 metry musi być zamontowana rura ssawna o średnicy powyżej 1". Zaleca się zastosowanie zestawu ssawnego AL-KO (12), w którego skład wchodzą: rura ssawna , filtr i zawór stopowy (zawór zwrotny). Zestawy ssawne są do nabycia w wyspecjalizowanych punktach sprzedaży.
W przypadku wody zawierającej piasek, pomiędzy rurą ssawną i otworem ssawnym musi być zamontowany filtr (13), do nabycia w wyspecjalizowanych punktach sprzedaży.
Umieszczenie rury powyżej pompy spowodowałoby tworzenie się pęcherzyków powietrza i zasysanie powietrza przez pompę.
PL 2
Page 55

Montaż rury tłocznej Czyszczenie pompy

• Wkręcić złączkę rurową gwintowaną (11) do otworu tłocznego (3).
• Wkręcić kolanko rurowe (10) do złączki rurowej i obracać nim w pożądanym kierunku
• Umocować rurę do kolanka rurowego. Złączka rurowa kolanka może być skrócona w celu przystosowania jej do złączki wybranej rury.
• Otworzyć wszystkie urządzenia odcinające znajdujące się na rurze tłocznej (zawory, dysze itp.)

Napełnianie pompy

Przed każdorazowym uruchomieniem pompy, musi być ona napełniona woda aż do poziomu przelewowego w celu umożliwienia natychmiastowego zasysania. Działanie na sucho powoduje poważne uszkodzenia pompy.
• Otworzyć korek napełniania (2).
• Wlewać wodę do otworu aż do napełnienia
kadłubu pompy (8).
• Wkręcić korek napełnienia(2).

Uruchamianie/zatrzymywanie pompy

• Włożyć wtyczkę kabla zasilającego do gniazda prądu.
Nie uruchamiać pompy przy zamkniętej lub zatkanej rurze tłocznej.
• Otworzyć wszystkie urządzenia odcinające znajdujące się na rurze tłocznej (zawory, dysze itp.).
• Uruchomić pompę ustawiając wyłącznik (6) w pozycji ON.
• Zatrzymać pompę ustawiając wyłącznik (6) w pozycji OFF.
Po uprzednim pompowaniu wody z zawartością chloru lub wody pozostawiającej osady, umyć pompę czystą wodą.

Postępowanie w przypadkach zatkania

Jeżeli pompa jest zablokowana i nie zasysa lub nie dostarcza wody, należy postępować w następujący sposób:
• Zdjąć rurę ssawną z otworu ssawnego (1).
• Podłączyć rurę tłoczną do kranu z wodą i
płukać kadłub pompy aż do usunięcia zatkania.
• Przed ponownym uruchomieniem pompy sprawdzić jej prawidłowe obroty poprzez krótkotrwałe włączanie. Nie dopuścić do zasysania powietrza przez pompę.
• Ponownie uruchomić pompę, jak podano wyżej.

Zabezpieczenie przed zamarzaniem

Chronić pompę przed mrozem. Odkręcić korek wylewowy 9), opróżnić pompę, przechowywać pompę w miejscu chronionym przed mrozem.

Usuwanie odpadów

Nie usuwać zużytych urządzeń z odpadami domowymi!
RL 2002/96 EG
Opakowanie, urządzenie i wyposażenie wykonano z materiałów nadających się do recyklingu, należy je zutylizować w odpowiedni sposób.

Konserwacja i czyszczenie

Przed przystąpieniem do jakichkolwiek czynności konserwacyjnych i oczyszczających, pompę należy odłączyć od źródła zasilania. Wyciągnąć wtyczkę kabla zasilającego z gniazdka prądu.
PL 3
Page 56

Usterki

Przed rozpoczęciem jakichkolwiek czynności dla wyeliminowania ewentualnych problemów technicznych wyciągnąć wtyczkę z gniazda prądu.
Problem Przyczyna Rozwiązanie problemu
Silnik nie działa Zablokowany wirnik Usunąć zatkanie po stronie ssawnej Interwencja wyłącznika
Brak napięcia sieciowego Sprawdzić zabezpieczenia, zlecić
Pompa pracuje, nie dostarcza wody
Powietrze w korpusie pompy Napełnić pompę Pompa zasysa powietrze Sprawdzić szczelność wszystkich
Zatkanie po stronie ssawnej ZAGROŻENIE!
Zamknięty przewód tłoczny ZAGROŻENIE!
Załamana rura tłoczna Rozprostować rurę tłoczną Zbyt małe natężenie
przepływu Zbyt mała średnica rury Wymienić rurę tłoczną na większą
Zatkanie po stronie ssawnej Usunąć zabrudzenie po stronie
Nadmierna wysokość pompowania Sprawdzić maksym. wysokość w
Nadmierna wysokość zasysania Sprawdzić maksym. wysokość
termicznego
Niski stan wody Zanurzyć głębiej rurę ssawną
Załamana rura tłoczna Rozprostować rurę tłoczną
Zaczekać aż wyłącznik termiczny ponownie uruchomi pompę. Uważać na maksymalną temp. cieczy. Sprawdzić pompę.
specjaliście elektrykowi zasilanie.
przyłączy oraz wieczka filtra.
Niebezpieczeństwo poparzenia gorącą wodą!
Usunąć zabrudzenie po stronie ssawnej
Niebezpieczeństwo poparzenia gorącą wodą!
Otworzyć przewód tłoczny
ssawnej
charakterystyce technicznej
zasysania w charakterystyce technicznej
W przypadku wystąpienia problemów technicznych nie dających się wyeliminować się, należy zwrócić się do najbliższego punktu serwisowego Centrali Obsługi Klientów AL-KO.
PL 4
Page 57

Введение

Во избежание несчастных случаев и гарантии правильного режима работы садового насоса прежде всего следует внимательно прочитать настоящую инструкцию. Инструкция должна быть всегда под рукой, а также должна быть передана последующему пользователю в случае продажи или передачи насоса. В инструкции по эксплуатации использована следующая система символов:
ОСТОРОЖНО
Указывает на методы работы и эксплуатации, которых необходимо придерживаться для обеспечения безопасности людей.
ВНИМАНИЕ
Этот знак касается правил, которые во избежание повреждения насоса должны строго соблюдаться.
УКАЗАНИЕ
Этот знак касается технических требований, которые необходимо соблюдать.

Меры безопасности

Насос должен быть подключён исключительно к электроустановке соответствующей DIN/VDE 0100, разд. 737, 738 (бассейны). В целях безопасности необходимо установить предохранитель, рассчитанный на силу тока не менее 10А, а также предохранительный выключатель, срабатывающий при появлении номинального тока утечки до 10/30 мА.
Данные по напряжению сети и типу тока, указанные на фирменной табличке, должны соответствовать фактическим характеристикам электросети. В качестве соединительного кабеля должен применяться исключительно кабель с сечением провода 3x1,5 мм типа Н07RN-F соответствующий DIN 57282/57245 (РПШ 3x1,5 (380) ТУ16, К18-001-89) со штекерным разъёмом, имеющим защиту от водяных брызг. При использовании кабельного барабана следует полностью размотать электрокабель.
Запрещается эксплуатация насоса:
− людьми, которые не прочитали или не поняли эту инструкцию
− несовершеннолетними в возрасте до 16 лет.
Насос должен быть использован только в тех целях, для которых он предназначен. До пуска его в эксплуатацию необходимо убедиться, что:
− насос, соединительный кабель и вилка не имеютповреждений,
− насос не подвергается прямому
попаданию воды.
Нельзя пользоваться насосами, имеющими повреждения. Их ремонт должен быть осуществлён в центрах техобслуживания AL-KO.
Поднимать и переносить насос необходимо только за ручку. Не использовать сетевой кабель для отключения вилки из розетки.
Для осуществления техосмотра, чистки, ремонта или в случаях аварии, необходимо отключить насос, вытянув вилку из электророзетки. Следует оберегать вилку от влажности.
Категорически запрещено вносить какие-либо самостоятельные изменения в конструкцию насоса.
Необходимо систематически, проверять состояние безопасности насоса.
Опасность травмирования горячей водой!
При длительной работе (более 10 мин) при закрытой напорной стороне вода в насосе может сильно нагреться.
Причинами этой опасности могут быть:
− закрытая напорная сторона
− недостаток воды во всасывающей
линии
− ненадлежащий монтаж
− неисправный датчик давления
В этом случае:
− отключите насос от электросети
2
− дайте остыть насосу и воде
− проверьте уровень воды со стороны
всасывания
− проверьте герметичность магистралей
− проверьте монтаж
− Разрешается ввести насос в работу -
только после устранения неисправности.
RUS 1
Page 58

Назначение

Предусмотренные сферы применения: Насос предназначен для частного пользования в доме и саду. Может быть использован строго в пределах соответствующих техническим характеристикам. Насос может быть использован исключительно в следующих целях:
− орошение и полив (напр, зелёных насаждений, огородных грядок и садов);
− перекачивание и откачивание воды (напр, из бассейнов);
− откачивание воды из колодцев, ёмкостей для сбора дождевой воды и цистерн.
Насос предназначен исключительно для перекачивания:
− чистой (пресной) воды;
− дождевой воды;
− хлорированной воды (напр, в
плавательном бассейне).

Применение не по назначению

Запрещается использовать насос в непрерывном режиме работы. Садовый насос не предназначен для перекачивания:
− питьевой воды;
− солёной воды;
− жидких продуктов;
− загрязнённой воды;
− агрессивных и химических веществ;
− едких, горючих, взрывоопасных или
выделяющих газ жидкостей;
− жидкостей, имеющих температуру свыше 35°С;
− воды, содержащей песок и жидкостей с образивными веществами.

Описание насоса

Садовый насос/аксессуары (рис. А, В, С).
1 Вход/ всасывающий патрубок 2 Заливная горловина с резьбовой пробкой 3 Выход/ напорный патрубок 4 Корпус двигателя 5 Соединительный кабель 6 Перекидной выключатель 7 Основание насоса 8 Корпус насоса 9 Сливная горловина с резьбовой пробкой 10 Колено (аксессуар) 11 Фитинг (аксессуар)
12 Всасывающий комплект АL-КО
(аксессуар)
13 Предварительный фильтр (аксессуар)

Функции насоса

Насос всасывает воду через всасывающий патрубок (1) и подаёт её к выходу насоса (3) Насос включается и отключается с помощью выключателя (6).

Термическая защита

Насос оснащён термическим выключателем, который отключает мотор в случае его перегрева. После перерыва, продолжительностью 15-20 минут, за время которого мотор остывает, насос включается автоматически заново.

Монтаж, пуск в эксплуатацию

• Установить насос на ровную, защищённую от воды, устойчивую, горизонтальную поверхность.
• Убедиться, что насос находится в месте, защищенном от дождя и прямого попадания струй воды.

Монтаж всасывающего шланга

Выбрать длину всасывающего шланга таким образом, чтобы насос не работал всухую. Всасывающий шланг должен находится не менее 30 см ниже поверхности воды.
• Всасывающий шланг должен быть плотно подсоединён, чтобы предотвратить всасывание воздуха. (При необходимости места соединений можно уплотнить тефлоном или пенькой.) Важно не повредить резьбу.
В случае, если высота всасывания превышает 4-х метров, следует использовать всасывающий шланг диаметром более 1". Мы рекомендуем использовать всасывающий комплект
AL-KO (12), который состоит из всасывающего шланга, всасывающей сетки и приёмного клапана (обратный клапан). Этот комплект можно приобрести в любом специализированном магазине.
RUS 2
Page 59
При перекачивании воды с незначительным содержанием песка необходимо установить между всасывающим шлангом и входом насоса фильтр предварительной очистки (13), который можно также приобрести в специализированном магазине.
• Прокладывайте всасывающий шланг от места забора воды к насосу в восходящем направлении.
При прокладывании шланга выше насоса в шланге возможно образование воздушных пробок.

Монтаж напорного шланга

• Ввинтить фитинг (11) во всасывающий патрубок (3).
• Ввинтить колено (10) в фитинг и повернуть его в желаемом направлении.
• Закрепить шланг на колене. Колено может быть отрезано в соответствии с выбранным шланговым соединением.
• Открыть в напорной сети все сдерживающие поток воды устройства (вентили, форсунки и т.д.), чтобы воздух мог свободно выходить.

Наполнение насоса

Перед каждым пуском в эксплуатацию следует наполнить насос водой до переполнения, чтобы насос мог сразу качать воду. Работа всухую приводит к серьёзным повреждениям насоса.
• Открыть пробку заливной горловины (2).
• Налить воду через заливную горловину,
чтобы корпус насоса (8) был полностью наполнен водой.
• Закрутить пробку заливной горловины (2).

Включение/отключение насоса

• Вставить сетевую вилку соединительного кабеля в штепсельную розетку.
Не включать насос при закрытом напорном трубопроводе.
• Открыть в напорной сети все сдерживающие поток воды устройства (вентили, форсунки и т.д.).
• Включите насос путём нажатия перекидного выключателя (6), установив его в позиции ON.
• После пользования отключить насос путём нажатия перекидного выключателя (6), установив его в позиции OFF.

Обслуживание и профилактика

Перед проведением любых работ по обслуживанию и профилактике насоса необходимо отключить его от сети. Вынуть штепсельную вилку из электророзетки.

Чистка насоса

После перекачивания хлорированной воды, напр. из бассейна, необходимо промыть насос чистой водой.

Устранение засорений

Засорения насоса устраняются следующим образом:
• Отсоединить всасывающий шланг от входа насоса (1).
• Присоединить напорный шланг к крану и пропустить воду через корпус насоса до устранения засорения.
• Прежде, чем включить снова насос в постоянный режим работы, нужно проверить, свободный ход работы насоса, включив и выключив насос на короткое время несколько раз (на 3-4 сек.).
• Запустить насос в работу, как описано выше.

Защита от замерзания

Беречь насос от мороза. Перед тем как поставить насос на длительное хранение (напр, на зиму), тщательно промойте его водой, полностью слейте жидкость через сливную горловину (9) и храните насос в сухом, защищённом от мороза месте.

Утилизация

Отслужившие срок приборы не выбрасывать с бытовым
RL 2002/96 EG
мусором!
Упаковка, прибор и принадлежности изготовлены из материалов, пригодных для вторичного использования, и поэтому должны утилизироваться соответствующим образом.
RUS 3
Page 60

Неисправность

Перед проведением любых работ по устранению неисправностей необходимо отключить насос от сети.
Дефект Причина Устранение
Двигатель не работает
Рабочее колено заблокировано
Сработал термический выключатель
Устранить засорения во всасывающей трубе. Промыть рабочее колено под струей воды.
Подождать пока термический выключатель запустит насос заново. Следить за максимальной температурой жидкости. Произвести контроль насоса.
Насос работает, но не подает воду
Недостаточная объемная подача
Отсутствие напряжения в сети
Уровень воды слишком низкий
Воздух в корпусе насоса Наполнить насос водой Насос всасывает воздух
Засорение со стороны всасывания
Напорная линия закрыта ОСТОРОЖНО!
Напорный шланг перегнут Выпрямить напорный шланг Напорный шланг перегнут Выпрямить напорный шланг
Диаметр шланга слишком маленький
Засорение со стороны всасывания
Превышена макс. высота подъема
Превышена макс. глубина всасывания
Проверить предохранители, произвести специалистом проверку электроснабжения.
Всасывающий шланг погрузить глубже
Проверить все подключения и крышку фильтра на герметичность
ОСТОРОЖНО! Опасность травмирования горячей водой!
Устранить загрязнение на входе насоса
Опасность травмирования горячей водой!
Открыть напорную линию
Использовать напорный шланг с большим диаметром
Устранить загрязнение на входе насоса
Учитывать макс. высоту подъема ⇒ Технические характеристики
Проверить глубину всасывания, учитывать макс. глубину всасывания ⇒ Технические характеристики
При появлении дальнейших неисправностей следует обратиться в сервисную
службу AL-KO. Данные выше указания не являются руководством для самостоятельного выполнения ремонтных работ, так как для этого требуются специальные знания.
RUS 4
Page 61
UA
Вступ
Уважно прочитайте цей посібник з експлуатації перед початком роботи з садовим насосом. Це забезпечить його безпечну й безперебійну роботу.
Завжди тримайте цей посібник з експлуатації поруч й передайте його наступним користувачам.
Далі пояснюються символи, яки використовуються у цьому посібнику:
ОБЕРЕЖНО
вказує на робочі операції та технологічні процеси, які треба точно виконувати, щоб не допустити загрози людям.
УВАГА
містить інформацію, якої треба дотримуватися, щоб не допустити пошкодження приладу.
ВКАЗІВКА
містить технічні вимоги, яких треба особливо дотримуватися.
Вказівки щодо безпеки
Садовий насос можна експлуатувати тільки на електричному пристрої згідно DIN/VDE 0100, частина 737, 738 і 702 (Плавальні басейни). Для захисту запобіжником треба встановити лінійний захисний автомат 10 A і автомат захисного вимикання струму пошкодження з номінальним струмом пошкодження 10/30 мА.
Дані про напругу мережі та вид струму на етикетці повинні співпадати з даними Вашої електромережі.
Використовуйте тільки подовжувальний кабель 3 x 1,5 мм DIN 57282/57245 з захищеним від бризок штепсельним роз'ємом. Кабельні барабани повинні бути повністю розмотані.
Прилад не повинні експлуатувати:
− Особи, які не прочитали та не зрозуміли посібник з експлуатації.
− Діти та підлітки молодше 16 років.
Прилад можна використати тільки за призначенням. Перед використанням впевніться, що:
− Садовий насос, злучний жильник та мережевий штекер не пошкоджені.
− На садовий насос не потрапляє водний струм або дощ.
2
якості H07RN-F згідно
UA 1
Забороняється використовувати пошкоджені садові насоси. Ремонт повинні робити тільки наші сервісні служби.
Садовий насос можна піднімати та транспортувати тільки за ручку. Не використовуйте з'єднувальний жильник, щоб витягнути мережевий штекер зі штепсельної розетки.
Перед початком технічного обслуговування та ремонту або у разі несправностей треба вимикнути насос та витягнути мережевий штекер з розетки. Захищайте мережевий штекер від вологи.
Забороняються будь-які самовільні модифікації або перебудови садового насосу.
Стежте за надійним положенням садового насоса.
Небезпека поранення через гарячу воду!
У разі тривалої експлуатації (>10 хвил) з закритим напірним біком вода у насосі може дуже нагрітися.
Ця небезпека може з'явитися через наступне:
− закритий напірний бік
− нестача води в усмоктувальному
трубопроводі
− невірне установлення
− пошкоджений кнопковий вимикач
У цьому випадку:
− від'єднати насос від мережі
− охолодити насос та воду
− перевірити рівень води на
усмоктувальному боці
− перевірити герметичність трубопроводів
− перевірити установлення
− перевірити кнопковий вимикач
− експлуатування насоса можливе
тільки після усунення несправностей
Page 62
Призначення
Використання за призначенням
Садовий насос призначений для приватного використання в будинку та саду. Його можна експлуатувати тільки за призначенням згідно з технічними даними. Садовий насос призначений виключно для наступних цілей:
− для зрошування та поливання (напр., зелених насаджень, овочевих грядок та садів)
− для накачування резервуарів та відкачування з резервуарів (напр., басейнів)
− для в
Садовий насос призначений тільки для подання наступних рідин:
− чиста вода
− дощова вода
− хлорована вода (вода у плавальному
ідбирання води з колодязя
для дощової води та цистерн
басейні)
, бочок
Використання не за призначенням
Заборонено використовувати садовий насос у тривалому режимі. Він не призначений для подання наступних рідин:
− питна вода
− солона вода
− продукти харчування
− брудна вода
− агресивні середовища, хімікати
− їдкі, горючі, вибухові або газоподібні
рідини
− рідини тепліше 35°C
− вода з піском і чистячи рідини.
Опис продукту
Садовий насос/приладдя (мал. A, B, C)
1 Вхід в насос / з'єднання для
усмоктувального трубопроводу
2 Пробка наливного отвору 3 Вихід з насосу / з'єднання для напірного
трубопроводу
4 Корпус двигуна 5 З'єднувальний жильник 6 Вимикач 7 Опора насоса 8 Корпус насоса 9 Пробка зливного отвору 10 Кутовий ніпель з ущільнювальним кільцем
(приладдя)
11 З'єднувальний елемент (приладдя) 12 AL-KO-комплект для всмоктування
(при
аддя)
л
13 Фільтр попереднього очищення
(приладдя)
Функціонування
Садовий насос всмоктує воду через усмоктувальний трубопровід (1) та подає її до виходу з насоса (3). Вмикання та вимикання садового насоса здійснюється за допомогою вимикача (6).
Тепловий захист
Садовий насос оснащений тепловим захистом, який вимикає насос у разі перегрівання. Після фази охолодження протягом 15 – 20 хвилин насос знову самостійно вмикається.
Установлення приладу,
введення в експлуатацію
• Поставте садовий насос на гладку, тверду та горизонтальну поверхню, захищену від затоплення.
• Впевніться, що садовий насос захищений від дощу та прямого водного струму.
Встановлення усмоктувального трубопроводу
Оберіть усмоктувальний трубопровід такої довжини, щоб садовий насос не працював насухо. Усмоктувальний шланг повинен завжди знаходитися на 30 см нижче водної поверхні.
• Встановіть усмоктувальний трубопровід. При цьому зверніть увагу на герметичність з'єднання, не пошкоджуючи різьбу.
Якщо висота всмоктування більше 4 м, діаметр усмоктувального шланга повинен бути більше 1“. Ми рекомендуємо використовувати комплект для всмоктування AL-KO (12) з усмоктувальним шлангом, приймальною сіткою та стопором зворотного потоку. Для цього зверніться до свого дилера.
Якщо вода містить пісок, треба встановити фільтр попереднього очищення (13) між усмоктувальним трубопроводом та входом у насос. Для цього зверніться до свого дилера.
UA 2
Page 63
UA
• Завжди прокладайте усмоктувальний трубопровід з нахилом вгору.
У разі прокладання понад висотою насоса у трубопроводі утворюються повітряні бульбашки.
Встановлення напірного трубопроводу
• Угвинтіть з'єднувальний елемент (11) у вихід з насоса (3).
• Угвинтіть кутовий ніпель (10) на з'єднувальний елемент та поверніть кутовий ніпель у бажаному напрямку.
• Закріпіть шланг на кутовому ніпелі. Кутовий ніпель можна обрізати відповідно до обраного патрубка підключення шланга.
• Відкрийте усі запори напірного трубопроводу (клапани, розпилювальне сопло та ін.).
Наповнення садового насоса
Перед кожним введенням в експлуатацію треба наповнювати насос водою до рівня переливу, щоб він негайно починав усмоктування – експлуатація насухо пошкоджує насос.
• Відкрийте пробку наливного отвору (2).
• Наповніть водою через наливний отвір,
поки не заповніться корпус насоса (8).
• Угвинтіть пробку наливного отвору (2).
Вмикання/вимикання насосу
• Вставте мережевий штекер з'єднувального жильника у розетку.
Не допускайте роботи насосу при закритому напірному трубопроводі.
• Відкрийте усі запори напірного трубопроводу (клапани, розпилювальне сопло та ін.).
• Увімкніть садовий насос за допомогою вимикача (6).
• Після завершення роботи вимикніть садовий насос за допомогою вимикача (6).
Технічне обслуговування і догляд
Перед початком технічного обслуговування та ремонту треба від'єднати садовий насос від мережі. Завжди витягуйте штекер з'єднувального жильника з розетки.
Миття насосу
Після подання хлорованої води у плавальному басейні або рідини, яка залишає осад, треба промити насос чистою водою.
Усунення закупорки
Закупорку садового насосу треба усунувати наступним чином:
• Видаліть усмоктувальний трубопровід на вході (1).
• Приєднайте напірний шланг до водопроводу та залиште воду текти через корпус насоса, поки закупорка не буде усунена.
• Перед наступним введенням в експлуатацію можна перевірити роботу насоса, якщо увімкнути його на короткий час.
• Введіть прилад в експл описано.
уатацію знов, як
Захист від замерзання
Захистіть насос від морозу. Для цього вигвинтіть пробку зливного отвору (9) та випустить воду з насоса, зберігайте у приміщенні, яке є надійно захищене від морозу.
Утилізація
Забороняється утилізувати прилади, що стали
Директива
2002/96 EG
непридатними разом із побутовими відходами!
Упаковка, сам пристрій та його приладдя виконані з матеріалів, що можуть бути використані повторно, тому вони підлягають відповідній утилізації.
UA 3
Page 64
Неполадка
Перед виконанням усунення неполадок завжди витягайте штекер з мережі живлення!
Неполадка Причина Усунення
Двигун не працює
Садовий насос працює, але не подає
Подаваний об'єм рідини занадто маленький
Висота всмоктування занадто
Робоче колесо заблоковано Видалити забруднення у зоні
Термовимикач вимкнувся
Мережна напруга відсутня
Рівень води дуже низький Занурити усмоктувальний шланг глибше Повітря у корпусі насоса Наповнити садовий насос Насос всмоктує повітря
Закупорка при всмоктуванні
Напірний трубопровід закритий
Напірний шла Напірний шланг зігнутий Розправити напірний шланг Діаметр шланга занадто
маленький Закупорка при всмоктуванні
Подаваний об'єм рідини занадто великий
велика
зігнутий Розправити напірний шланг
нг
всмоктування
насос. Слідкуйте за максимальною температурою подаваного середовища.
Насос треба перевірити Перевірити запобіжники, електрик повинен
перевірити електропостачання
Перевірити герметичність всіх з'єднань та кришки фільтра
ОБЕРЕЖНО! Небезпека поранення через гарячу воду!
Видалити забруднення у зоні всмоктування
ОБЕРЕЖНО! Небезпека поранення через гарячу воду!
Відкрити напірний трубопровід
Використовувати більший напірний шланг
Видалити забруднення у зоні всмоктування
Дотримуйте макс. висоту подання B технічні дані
Перевірити висоту всмоктування, дотримуйте максимальну висоту всмоктування Ö технічні дані
У разі виникнення неполадок, які Ви не можете усунути самостійно, будь ласка, зверніться
до нашого сервісного центру.
UA 4
Page 65

Uvod

Pred postavitvijo in prvo uporabo vrtne črpalke za vodo pazljivo preberite navodila za uporabo. To je pogoj za pravilno uporabo in s tem za varno ter brezhibno delovanje naprave.
Navodila za uporabo naj bodo vedno pri roki. Pri morebitni prodaji naprave novemu lastniku izročite tudi pričujoča navodila za uporabo.
Simboli, ki označujejo posamezne dele besedila, imajo naslednji pomen.
NEVARNOST
Simbol označuje navodila, ki jih je potrebno natančno in brezpogojno upoštevati, da bi se izognili nevarnostim za osebe – uporabnike naprave.
OPOZORILO
Simbol označuje dele besedila, ki jih je potrebno upoštevati, da bi se izognili poškodbam naprave.
OPOMBA
Simbol označuje tehnične zahteve, ki jih je potrebno upoštevati.

Napotki glede varnosti

Napravo smete priključiti le na električno omrežje, ki izpolnjuje standard DIN/VDE 0100, deli 737, 738 in 702 (plavalni bazeni). Obvezna je priključitev preko odklopnega stikala 10A in preko FI­zaščitnega stikala z diferenčnim tokom 10 / 30 mA.
Podatki vašega električnega omrežja se morajo ujemati s podatki, ki so navedeni na napisni tablici naprave.
Uporabljajte le podaljševalni kabel 3 x 1,5
2
mm
kakovosti H07RN-F, ki izpolnjuje
zahteve DIN 57282/57245 in vtično-spojne naprave, ki imajo zaščito pred vodnim brizgom. Podaljševalni kabel mora biti v celoti odvit z bobna.
Vrtne črpalke ne smejo uporabljati osebe, ki:
− niso v celoti prebrale oz. razumele navodil za uporabo,
− otroci in mladostniki do starosti 16 let.
Črpalko smete uporabljati izključno le namensko. Pred uporabo preverite, ali so črpalka, priključni kabel in vtič v brezhibnem stanju.
Poškodovane naprave ne smete uporabljati. Popravila smejo izvajati le v pooblaščenih servisnih delavnicah.
Za dvig in prestavljanje črpalke uporabljajte ročaj. Pri izvlačenju vtiča iz električnega omrežja ne vlecite za priključni kabel.
Pri vzdrževalnih delih, čiščenju ali odpravljanju motenj obvezno izvlecite vtič iz električnega omrežja. Vtiča ne izpostavljajte vlagi.
Kakršnekoli preureditve ali predelave naprave so prepovedane.
Črpalko pred uporabo postavite na trdno podlago.
Nevarnost poškodb z vročo vodo!
Pri daljšem obratovanju (>10 min) z zaprto stranjo, ki je pod pritiskom, se lahko voda v črpalki zelo segreje.
Ta nevarnost lahko nastane zaradi:
− zaprte strani po pritiskom,
− pomanjkanja vode v sesalnem vodu,
− nestrokovne inštalacije,
− okvarjenega tlačnega stikala.
V tem primeru:
− črpalko ločite od omrežja,
− ohladite črpalko in vodo,
− preverite nivo vode na podtlačni strani,
− preverite tesnjenje napeljave,
− preverite inštalacijo,
− preverite tlačno stikalo,
− črpalko ponovno zaženite šele, ko ste
odpravili vse napake.
SLO 1
Page 66

Namen

Dovoljena uporaba

Vrtna črpalka je namenjena za zasebno uporabo v hiši in na vrtu. Uporabljati jo smete le v okolju in pri pogojih, navedenih v tehničnih podatkih. Naprava je primerna izključno le za naslednje namene:
− namakanje in zalivanje (npr. vrta, trate, zelenjavnih gredic),
− prečrpavanje ali izčrpanje vode iz posod (npr. plavalnega bazena),
− odvzemanje vode iz vodnjaka, rezervoarja za deževnico ali cisterne.
Vrtna je namenjena izključno za črpanje naslednjih tekočin:
− čista voda,
− deževnica,
− voda z vsebnostjo klora (za plavalni bazen).

Prepovedana uporaba

Črpalka ne sme trajno obratovati. Ne smete je uporabljati za črpanje:
− pitne vode
− slane vode,
− živil,
− umazane vode,
− agresivnih sredstev oz. kemikalij,
− jedkih, vnetljivih, eksplozivnih sredstev ali
tekočin, ki se vplinjajo,
− tekočin s temperaturo nad 35°C,
− vode, ki vsebuje pesek ali druge ostre delce.

Opis naprave

Vrtna črpalka za vodo in pribor (A, B, C)

1 vhodni (sesalni) priključek 2 vijak za dolivanje vode 3 izhodni (tlačni) priključek 4 ohišje motorja 5 priključni kabel 6 stikalo za vklop in izklop 7 noga črpalke 8 ohišje črpalke 9 izpustni vijak 10 kotni element s tesnilom 11 priključni nastavek 12 sesalna garnitura AL-KO (pribor) 13 predfilter (pribor)

Delovanje

Črpalka sesa vodo preko priključka (1) in jo dobavlja porabniku preko tlačnega priključka (3).
SLO 2
Stikalo (6) je namenjeno za vključitev oz. izključitev črpalke.

Termična zaščita

Črpalka je opremljena s termičnim stikalom, ki izključi črpalko v primeru prekomernega segrevanja. Ko se črpalka ohladi (15 do 20 minut), se samodejno vključi.

Postavitev naprave in zagon

• Črpalko postavite na vodoravno, čvrsto in pred poplavo varno podlago.
• Zagotovite, da črpalka ne bo izpostavljena dežju in neposrednim vodnim curkom.

Montaža sesalne cevi

Dolžino sesalne cevi izberite tako, da ne bo moglo priti do suhega teka črpalke. Ustje sesalne cevi se mora vedno nahajati vsaj 30 cm pod gladino vode.
• Na črpalko pritrdite sesalno cev. Spoj mora biti neprodušen. Pazite, da ne poškodujete navoja.
Pri višini sesanja preko 4 m mora imeti sesalna cev premer najmanj 1" (25,4 mm). Priporočamo uporabo sesalne garniture AL-KO (12) s sesalno cevjo, sesalno košaro in ventilom za preprečitev povratnega toka. Posvetujte se s prodajalcem.
Pri črpanju vode, ki vsebuje manjše količine peska, morate med sesalno cev in sesalni priključek črpalke vgraditi predfilter (AL-KO) (13). Posvetujte se s prodajalcem.
• Sesalna cev mora potekati samo navzgor.
Če gre sesalna cev nad višino črpalke, v cevi nastajajo zračni mehurji.

Montaža tlačne cevi

• Priključni nastavek (11) privijte v izhodni priključek (3).
• Kotni element (10) privijte na priključni nastavek in ga obrnite v želeno smer.
• Na kotni element priključite cev za vodo. Kotni element lahko (odvisno od vrste cevi) skrajšate.
• Odprite vse zaporne elemente na cevi (ventile, pršilne šobe itd).
Page 67
Napolnitev črpalke z vodo Zaščita proti zmrzali
Pred vsako postavitvijo oz. zagonom morate v črpalko do roba naliti vodo. To je potrebno zato, da črpalka lahko takoj po zagonu vsesa vodo. Suhi tek bi črpalko uničil.
• Odprite zaporni vijak za dolivanje (2).
• Nalijte toliko vode, da je notranjost črpalke
(8) zalita.
• Privijte zaporni vijak (2).

Vključitev črpalke

• Vtiè prikljuèite na elektrièno omrežje.
Črpalke ne vključite, če je tlačna cev na koncu zaprta oz. zamašena.
• Odprite vse zaporne elemente na cevi (ventile, pršilne šobe itd).
• Vrtno črpalko vključite s stikalom (6).
• Po uporabi črpalko izključite s stikalom (6).
Če obstoji nevarnost zmrzali, odvijte izpustni vijak (9) in pustite, da voda izteče iz črpalke. Vijak privijte na prvotno mesto in črpalko shranite na mestu, kjer ni nevarnosti zmrzali.

Odstranjevanje

Odslužene naprave ne sodijo med gospodinjske odpadke!
RL 2002/96 EG
Embalaža, naprava in pribor so izdelani iz materialov, ki jih je možno reciklirati, zato jih odstranite na primeren način.

Vzdrževanje in nega

Pred začetkom vzdrževalnih del obvezno izvlecite vtič iz električnega omrežja. Zagotovite, da naprave med vzdrževalnimi deli ne bo mogel vključiti kdo drug.

Čiščenje

Po črpanju vode, ki vsebuje klor (voda za plavalni bazen) ali drugih tekočin, ki puščajo usedline, morate črpalko splakniti s čisto vodo.

Odmašitev

Če se črpalka zamaši, opravite naslednji postopek.
• Odstranite sesalno cev (1) na vhodu črpalke.
• Konec tlačne cevi priključite na vodovodno
pipo in odprite vodo. Voda naj teče skozi ohišje črpalke toliko časa, da se čep odstrani iz črpalke.
• Pred ponovnim zagonom lahko s kratko vključitvijo preverite, ali se motor črpalke vrti.
• Vzpostavite delovanje črpalke po že opisanem postopku.
SLO 3
Page 68

Motnje v delovanju

Pred odpravljanjem motnje izvlecite vtič iz električnega omrežja.
Motnja Vzrok Ukrepanje
Motor črpalke ne teče Tekalno kolo je blokirano Očistite črpalko, odstranite zamašek. Aktiviralo se je termično stikalo Počakajte, da termično stikalo spet
Ni omrežne napetosti
Črpalka teče, vendar ne črpa vode
V ohišju črpalke je zrak Črpalka črpa zrak
Zamašila se je sesalna stran
Tlačna cev je zaprta
Tlačna cev je prepognjena
Pretok vode je premajhen
Cev je pretanka Uporabite cev z večjim premerom Zamašila se je sesalna stran Odstranite umazanijo z ustja sesalne
Premer sesalne cevi ni zadosten Uporabite cev z večjim presekom Višina črpanja je prevelika Upoštevajte največjo višino črpanja
Višina sesanja je prevelika Upoštevajte največjo višino sesanja
Sesalna cev ni pod vodno gladino
Tlačna cev je prepognjena
vključi črpalko. Upoštevajte najvišjo dopustno temperaturo črpanega medija. Črpalko naj pregledajo na pooblaščenem servisu.
Električar naj ugotovi vzrok. Preverite varovalko.
Ustje sesalne cevi potopite bolj globoko
Nalijte vodo v črpalko Preverite vse priključne povezave in
pokrov filtra, ali tesnijo NEVARNOST! Nevarnost poškodb z vročo vodo!
Očistite sesalno stran črpalke NEVARNOST! Nevarnost poškodb z vročo vodo!
Odprite cev. Poravnajte cev.
Poravnajte cev.
cevi
(glejte tehnične podatke)
(glejte tehnične podatke)
Če vzroka motnje ne morete ugotoviti, se obrnite na pooblaščeni servis.
SLO 4
Page 69

Uvod

Prije montiranja i puštanja u rad obvezno pročitajte uputstvo za rad pumpe kako bi spriječili nezgode i osigurali besprijekoran rad. Uputstvo čuvajte tako da Vam u slučaju potrebe odmah bude pri ruci.
Ukoliko pumpu prodajete ili poklanjate svakako uz nju priložite i ova uputstva.
U uputstvu se koriste slijedeći simboli:
OPASNOST
Simbol vam skreće pažnju na radne postupke koje treba pažljivo slijediti kako bi spriječili ozbiljne ozljede osobe koja upotrebljava pumpu ili drugih osoba.
OPREZ
Ovaj vam simbol skreće pozornost na informacije koje trebate poštivati kako ne biste oštetili pumpu nepravilnom ili nepažljivom upotrebom.
NAPOMENA
Simbol skreće pozornost na bitne tehničke pretpostavke na koje treba obratiti pozornost.

Sigurnosne odredbe

Pumpa se smije priključiti samo na električni uređaj koji odgovara standardu DIN/VDE 0100, Dijelovi 737,738 i 702 (bazeni). Provjerite da li su instalirani automatski osigurač od 10A i zaštita oscilacija napona struje jačine 10/30mA.
Napon koji je naveden na tipskoj pločici pumpe mora odgovarati mrežnom naponu.
Produžni kabel kojeg morate koristiti treba biti 3x1.5 mm2 i odgova-rati tipu H07RN-F i standardu DIN 57282/57245. Priključak kabela treba biti zaštićen od vlage, a produžni kabao mora biti u potpunosti odmotan sa bubnja.
Pumpu ne smiju koristiti osobe koje nisu upoznate u potpunosti s uputstvima za uporabu, niti osobe mlađe od 16 godina.
Pumpa se smije upotrebljavati samo u svrhu za koju je namijenjena. Prije puštanja u pogon provjerite oštećenja ili istrošenost pumpe, električnog kabla i utikača. Pumpa ne smije biti izložena mlazu vode niti raditi po kiši.
Nemojte koristiti pumpu ukoliko je oštećena. Popravke treba vršiti ovlašteni AL-KO serviser.
Pumpa se nikada ne smije vješati o električni kabao, niti tako prenositi, niti pomoću kabela pričvrstiti za druge predmete.
Priključni kabao nemojte koristiti za isključivanje pumpe.
Prije bilo kakvog rada na pumpi, održavanja ili čišćenja pumpu isključite i izvucite utikač iz utičnice. U slučaju nepravilnog rada, pumpu odmah isključite i izvucite utikač. Osigurajte utikač od vlage.
Nemojte sami mijenjati ili prerađivati pumpu. Tako možete ugroziti vaš život i izgubiti pravo na jamstvo.
Pumpa za vrijeme rada mora čvrsto stajati na ravnoj podlozi tako da se ne može prevrnuti.
Opasnost od ozljeda zbog vruće vode!
Kod duljeg rada (>10 min) na zatvorenoj potisnoj strani voda u crpki se može jako zagrijati.
Opasnost može nastati zbog:
− zatvorene potisne strane
− nedostatka vode u usisnom vodu
− nestručne instalacije
− neispravne tlačne sklopke U tom slučaju:
− odvojite crpku od mreže
− pričekajte da se crpka i voda ohlade
− provjerite količinu vode na usisnoj strani
− provjerite vodove i nepropusnost
− provjerite instalaciju
− provjerite tlačnu sklopku
− crpku ponovno pokrenite tek nakon
uklanjanja nedostataka
HR 1
Page 70

Namjena pumpe

Vrtna pumpa služi za uporabu u vašoj kući ili vrtu. Pumpa se smije koristiti samo u okviru zadanih tehničkih parametara. Pumpa je predviđena:
− za navodnjavanje i zalijevanje travnjaka, cvjetjaka i povrtnjaka
− za pražnjenje spremnika ili pumpanje tekućine iz jednog spremnika u drugi (npr. bazeni)
− za usisavanje vode iz bunara, bačvi ili cisterni za kišnicu.
Pumpom smijete usisavati isključivo slijedeće tekućine:
− čista voda
− kišnica
− klorirana voda (voda iz bazena).

Zabranjena uporaba

Pumpa nije predviđena za neprekidan rad. Ne smije se koristiti za prijenos slijedećih tekućina:
− vode za piće
− slane vode
− pića ili tekuće hrane
− korozivnih tekućina ili kemikalija
− kiselina ili goriva, eksplozivnih tekućina
− tekućina temperature više od 35 stupnjeva C
− pjeskovite vode ili vode koja sadrži abrazivna
sredstva.

Opis pumpe

Vrtna pumpa/dodatna oprema (Sl. A, B, C)

1 Ulaz – spojnica usisne cijevi 2 Vijak – nastavak za ulijevanje 3 Izlaz – spojnica tlačne cijevi 4 Kućište motora 5 Priključni kabao 6 Prekidač za uključivanje/isključivanje 7 Podnožje pumpe 8 Kućište pumpe 9 Vijak za ispust 10 Koljenasti nastavak s brtvom (pribor) 11 Spojnica (pribor) 12 AL-KO usisna garnitura (pribor) 13 Predfilter (pribor)

Način rada pumpe

Vrtna pumpa kroz usisno crijevo (1) usisava vodu i prenosi je doizlazna (3). Pumpu uključujete/isključujete pomoću prekidača (6).
HR 3

Zaštita od pregrijavanja

Pumpa je opremljena zaštitnom sklopkom protiv pregrijavanja, koja pumpu isključuje ukoliko se ona previše ugrije. Nakon ca. 15 – 20 minuta, pumpa se ponovno automatski uključuje.

Postavljanje i rukovanje pumpom

• Pumpu stavite na čvrstu i ravnu površinu tako da se ne može prevrnuti.
• Stavite ju na položaj tako da bude zaštićena od kiše i direktne izloženosti vodi.

Postavljanje usisnog crijeva

• Pričvrstite usisno crijevo. Provjerite da spoj bude siguran od propuštanja vode, a da pri tome ne oštetite navoj.
• Kad postavljanja usisnog crijeva ono mora biti u uzlaznom položaju.

Postavljanje tlačnog crijeva

• Zategnite spojnicu s navojima (11) na izlazni otvor pumpe (3).
• Postavite koljenasti nastavak (10) na spojnicu i okrenite nastavak u željenom smjeru.
• Postavite crijevo na koljenasti nastavak. Nastavak se može odrezati tako da odgovara veličini crijeva koje koristite.
• Otvorite sve elemente tlačnog voda (otvorite ventile, mlaznice, itd.)
Izaberite dovoljno dugo crijevo tako da pumpa ne usisava zrak i ne radi na suho. Crijevo mora biti postavljeno barem 30 cm ispod površine tekućine koja se usisava.
Kod visine usisavanja iznad 4 m, koristite crijevo promjera većeg od 1". Preporučamo AL-KO garnituru za usisavanje (12) koja se sastoji od usisnog crijeva, usisne košare i nepovratnog ventila. Obratite se prodavaču proizvodnog programa AL-KO.
Kod usisavanja pjeskovite vode potrebno je između usisnog crijeva i ulaznog otvora pumpe postaviti predfilter (13). Obratite se prodavaču proizvodnog Programa AL-KO.
Ako je crijevo u višem položaju od pumpe, u crijevu će se stvarati zračni mjehurići.
Page 71

Punjenje vrtne pumpe Zaštita od smrzavanja

Pumpu prije puštanja u rad napunite vodom tako da se voda prelijeva, i kako bi pumpa odmah mogla usisavati. Pumpa ne smije raditi na suho jer će to pumpu uništiti.
• Otvorite vijak za ulijevanje (2).
• Kroz otvor za ulijevanje vode pustite vodu
sve dok se kućište pumpe (8) ne napuni.
• Zategnite vijak za ulijevanje (2).

Uključivanje i isključivanje pumpe

• Utikač električnog kabela stavite u utičnicu. Pazite da pumpa ne radi ako je tlačna cijev
blokirana ili zatvorena.
• Otvorite sve elemente tlačnog voda (otvorite
ventile, mlaznice, itd.).
• Uključite pumpu i nakon korištenja isključite
pomoću prekidača (6).
Pumpu skladištite tako da bude zaštićena od smrzavanja. Svakako je u potpunosti ispraznite od ostataka tekućine na način da izvadite vijak za ispuštanje (9) i ispustite svu vodu iz pumpe.
Isluženi uređaji ne smiju se zbrinjavati bacanjem u smeće!
RL 2002/96 EG
Pakiranje,uređaj i oprema su proizvedeni od materijala koji se mogu reciklirati i potrebno ih je na odgovarajući način zbrinuti.

Održavanje i čišćenje

Prije bilo kakvog održavanja ili čišćenja utvrdite da li je pumpa isključena. Utikač pumpe izvadite iz utičnice.

Čišćenje pumpe

Ukoliko ste usisavali kloriranu vodu (iz bazena) ili tekućine s primjesama pumpu nakon upotrebe isperite čistom vodom.

Otklanjanje začepljenja

Začepljenost pumpe otklonite na slijedeći način:
• Otklonite usisno crijevo iz ulaznog otvora
pumpe (1).
• Tlačno crijevo stavite na slavinu za vodu i
pustite da voda teče kroz kućište pumpe, sve dok ne isperete začepljenja.
• Prije ponovnog stavljanja u rad, kratkim
ponovnim uključivanjem provjerite da li ste u potpunosti odstranili uzroke začepljenja.
• Ukoliko pumpa normalno radi, pustite je u
rad na način opisan u uputstvu.
HR 4
Page 72

Problemi u radu pumpe

Prije nego što počnete otklanjati bilo kakve nepravilnosti u radu pumpe, obavezno izvadite utikač iz utičnice da biste spriječili ozljede ili smrt zbog strujnog udara.
Smetnje Uzroci Otklanjanje
Motor ne radi Rotor je blokiran Odstranite začepljenje, pumpu isperite
pumpa radi, ali ne
izbacuje tekućinu Zrak je u kućištu pumpe Napunite pumpu vodom Začepljeno usisno crijevo Očistite začepljenje u usisnom crijevu
Tlačni vod je zatvoren OPASNOST!
Tlačno crijevo je savinuto OPASNOST!
Pumpa izbacuje
tekućinu vrlo polako ili
premalu količinu
tekućine
Uključen prekidač zaštite od pregrijavanja
Pričekajte dok prekidač ponovno ne uključi pumpu. Provjerite temperaturu tekućine. Servisirajte pumpu.
Nema napona Provjerite osigurače, ovlašteni
električar treba provjeriti priključak struje.
Prenizak nivo vodi Usisno crijevo stavite dublje u vodu
Opasnost od ozljeda zbog vruće vode! Otvorite tlačni vod
Opasnost od ozljeda zbog vruće vode!
Izravnajte tlačno crijevo Tlačno crijevo je savinuto Izravnajte tlačno crijevo Premali promjer crijeva Postavite crijevo većeg promjera Usisno crijevo je začepljeno Očistite začepljenje u usisnom crijevu Prevelika visina pumpanja Smanjite visinu pumpanja (vidi
tehničke podatke) Prevelika visina usisavanja Smanjite visinu usisavanja (vidi
tehničke podatke)
Ukoliko nikako ne možete ukloniti uzroke problema u radu pumpe, obratite se najbližem AL-KO
servisnom centru.
HR 5
Page 73
TR
Giriş
Bahçe pompasını işletime almadan önce bu kullanma kılavuzunu dikkatli şekilde okuyun. Bu, emniyetli çalışma ve arızasız kullanım için ön şarttır.
Bu kullanım kılavuzunu daima kullanıma hazır muhafaza edin ve sonraki kullanıcıya da teslim edin.
Aşağıda bu kullanma kılavuzunda kullanılan semboller açıklanmıştır:
DĐKKAT Kişileri tehlikelerden korumak amacıyla tam olarak uyulması şart olan çalışma ve işletim yöntemlerinde yer alır.
DĐKKAT Cihazda haar oluşmasını engellemek için dikkate alınması gereken bilgiler içerir.
AÇIKLAMA Özellikle dikkate alınması gereken teknik standartlar için yer alır.
Emniyet uyarıları
Bahçe pompası sadece DIN/VDE 0100'e, bölüm 737, 738 ve 702'e (yüzme havuzları) uygun bir elektrik düzeneğinde çalıştırılabilir. Emniyete almak için 10A'lık bir güç şalteri ve 10/30mA'lık bir nominal hata akımlı hatalı akım koruma şalteri yapılandırılmalıdır.
Tip etiketindeki şebeke gerilimi ve akım türü ile ilgili veriler elektrik şebekesinin verileriyle örtüşmelidir.
Sadece H07RN-F kalitede DIN 57282/57245'e uygun sıçrama suyuna karşı korumalı geçme tertibatlı uzatma kablosu 3 x 1,5 mm2 kullanın. Kablo ma
karaları kablodan tamamen arındırılmış
olmalıdır. Bahçe pompası aşağıdakiler tarafından
çalıştırılmamalıdır:
− Kullanım kılavuzunu okumamış ve anlamamış olan kişiler.
− 16 yaşın altında olan çocuklar ve gençler.
Bahçe pompası sadece talimata uygun olarak çalıştırılabilir. Kullanmadan önce şunlardan emin olun:
− Bahçe pompasının, bağlantı kablosunun ve şebeke fişinin hasarlı olmadığından.
− Bahçe pompasının direkt bir su huzmesine veya yağmura maruz kalmadığından.
Hasarlı bahçe pompaları çalıştırılmamalıdır. Tamir işlemleri sadece bize ait müşteri hizmetleri servislerinde yaptırılabilir.
Bahçe pompasını sadece sapından kaldırın ve taşıyın. Şebeke fişini prizden çekmek için bağlantı kablosunu kullanmayın.
Servis, bakım ve onarım çalışmalarına başlamadan önce veya arızalar esnasında pompayı devreden çıkarın ve bağlantı kablosunun şebeke fişini prizden ayırın. Şebeke fişini rutubetten koruyun.
Bahçe pompasında her türlü değişiklik ya da tadilat yapılması yasaktır.
Bahçe pompasının emniyetli şekilde durmasına dikkat edin.
Sıcak su nedeniyle yaralanma tehlikesi!
Uzun süreli (>10 dk.) kapalı basınç tarafına karşı işletimde pompadaki su yoğun şekilde ısınabilir.
Bu tehlike şunlara bağlı oluşabilir:
− Kapalı basınç tarafı
− Emme tarafındaki su yetersizliği
− Talimata aykırı kurulum
− Arızalı baskı şalteri
Böyle bir durumda:
− Pompayı şebekeden ayırın
− Pompanın ve suyun soğumasını
sağlayın
− Emme tarafı su seviyesini kontrol edin
− Boruları sızdırmazlığa karşı kontrol
edin
− Kurulumu kontrol edin
− Baskı şalterini kontrol edin
− Pompayı kusuru giderdikten sonra
tekrar çalıştırın
TR 1
Page 74
Kullanım amacı
Talimatlara uygun kullanım
Bahçe pompası evde ve baheçedeki özel kullanım için tasarlanmıştır. Bahçe pompası sadece belirli sınırlar dahilinde teknik verilere uygun olarak çalıştırılabilir. Bahçe pompası sadece aşağıdaki kullanımlar için tasarlanmıştır:
− Sulamak amacıyla (örn. yeşil alanlar, sebze bahçeleri ve bahçeler)
− Kapların pompalanarak boşaltılması ve bir kaptan diğerine su pompalanması amacıyla (örn. yüzme havuzları)
− Çeşmelerden, yağmur varillerinden ve su depolarından su alınması amacıyla
Bahçe pompası sadece aşağıdaki sıvıların sevki için tasarlanmıştır:
− Saf su
− Yağmur suyu
− Klorlu su (yüzme havuzlarındaki su)
Amaca uygun olmayan kullanım
Bahçe pompası sürekli çalıştırılmak suretiyle kullanılmamalıdır. Aşağıdakilerin taşınması için uygun değildir:
− Đçme suyu
− Tuzlu su
− Gıdda maddeleri
− Kirli su
− Agresif ortamlar, kimyasallar
− Aşındırıcı, yanıcı, patlayıcı veya gaz yapan
sıvılar
− 35 °C'den daha sıcak olan sıvılar
− Kumlu su ve pürüzlü sıvılar
Cihaz açıklama
Bahçe pompası/Aksesuar (resim A, B, C)
1 Pompa girişi/Emme borusu bağlantısı 2 Dolum cıvatası 3 Pompa çıkışı/Basınç borusu bağlantısı 4 Motor gövdesi 5 Bağlantı kablosu 6 Aç/Kapat şalteri 7 Pompa ayağı 8 Pompa gövdesi 9 Boşaltma tapası 10 Contalı köşe nipeli (aksesuar) 11 Bağlantı parçası (aksesuar) 12 AL-KO emiş armatürü (aksesuar) 13 Ön filtre (aksesuar)
Fonksiyon
Bahçe pompası suyu emme borusu (1) üzerinden emer ve suyu pompa çıkışına (3) sevk eder. Bahçe pompası şalter (6) sayesinde açılıp kapatılır.
Termo koruması
Bahçe pompası, pompayı aşırı ısınma halinde devreden çıkaran bir termo şalterle tasarlanmıştır. Yakl 15 – 20 dakikalık bir soğutma aşamasından sonra pompa kendiliğinden tekrar etkinleşir.
Cihaz kurulumu, işl
• Bahçe pompasını düz bir yere koyun, sel basmasına karşı emniyetli, sağlam ve yatay bir yer.
• Bahçe pompasının yağmurdan ve direkt güneş ışınından korunduğundan emin olun.
Emme borusunun monte edilmesi
Emme borusunun uzunluğunu, bahçe pompası çalışarak kurumayacak şekilde seçin. Emme hortumu daima su yüzeyinin 30 cm altında olmalıdır.
• Emme borusunu monte edin. Dişli zarar görmeksizin bağlantının sızdırmaz olmasına dikkat edin.
4 m'nin üzerindeki bir emme yüksekliğinde 1" 'den daha büyük bir çapa sahip emme hortumu monte edilmiş olmalıdır. Emme hortumlu, emme sepetli ve taban valfı (geri akış durdurmalı) bir AL-KO emiş armatürü (12) kullanmanızı tavsiye ederiz. Konuyla ilgili sorulanızı yetkili satıcınıza sorun.
Çok az kum içeren su olması halinde emme borusu ve pompa girişi arasına bir ön filtre (13) takılmalıdır. Konuyla ilgili sorulanızı yetkili satıcınıza sorun.
• Emme borusunu daima dikey döşeyin. Pompa yüksekliği üzerinden yapılan döşeme
esnasında boruda hava kabarcıkları oluşuyor.
etime alınması
TR 2
Page 75
TR
Ömrünü tamamlam
ış
cihazlar
Basınç borusunun monte edilmesi
• Bağlantı parçasını (11) pompa çıkışına (3) vidalayın.
• Köşe nipelini (10) bağlantı parçasına vidalayın ve köşe nipelini istenen yöne döndürün.
• Bir hortumu köşe nipeline sabitleyin. Köşe nipeli seçilen hortum bağlantısına uygun olarak kesilmelidir.
• Basınç borusunda bulunan kapakları açın (supaplar, enjektörler vs.).
Bahçe pompasının doldurulması
bahçe pompasının, hemen emiş yapabilmesi için her işletime almadan önce taşana kadar suyla doldurulmalıdır – Kuru çalışma bahçe pompasını hasara uğratır.
• Dolum cıvatasını (2) açın.
• Doldurma deliği üzerinden pompa odası (8)
dolana kadar su doldurun.
• Dolum cıvatasını (2) vidalayın.
Pompanın devreye alınması/devreden çıkarılması
• Bağlantı kablosunun şebeke fişini prize takın.
Pompayı kapalı bir basınç borusuna karşı çalıştırmayın.
• Basınç borusunda bulunan kapakları açın (supaplar, enjektörler vs.).
• Bahçe pompasını şalterden (6) açın.
• Bahçe pompasını kullandıktan sonra
şalterden (6) kapatın.
Tıkanıklıkların giderilmesi
Bahçe pompasındaki tıkanıklıklar aşağıdaki gibi giderin:
• Emme hortumunu pompa girişinden (1) çıkarın.
• Basınç hortumunu su borusuna bağlayın ve tıkanıklık giderilene kadar suyun pompa gövdesinden geçmesini sağlayın.
• Tekrar işletime almadan önce kısa bir etkinleştirmek suretiyle pompanın serbestçe çalışıp çalışmadığını kontrol edin.
• Bahçe pompasını açıklandığı gibi çalıştırın.
Don önelyici
Pompayı dondan koruyun. Bunun için boşaltma tapasını (9) çözün, pompayı boşaltın ve donmayacak şekilde depolayın.
Atıkların yokedilmesi
evsel atıklar ile birlikte
AB 2002/96
direktifi
atılmamalı!
Paket malzemesi, cihaz ve aksesuarlar tekrar değerlendirilebilir malzemelerden üretilmiştir ve uygun bir şekilde tasfiye edilmelidir.
Onarım ve bakım
Tüm bakım ve koruma çalışmalarından önce bahçe pompasını şebekeden çekin. Bağlantı kablosunun fişini prizden çekin.
Pompanın yıkanması
Klorlu yüzme havuzu sularının ya da geride tortu bırakan sıvıların sevk edilmesinden sonra pompa saf suyla iyice yıkanmalıdır.
TR 3
Page 76
tekrar devreye alana
n azami
m beslemesini
Arıza
Arıza gidermeye yönelik tüm çalışmalardan önce çekin.
Arıza
Motor çalışmıyor
Bahçe pompası çalışıyor, ancak sevk yapmıyor
Sevk miktarı çok düşük
Olası nedeni Sorun giderme
Tekerlek bloke olmuş Kiri emiş bölgesinden çıkarın Termo şalter devreden çıktı Termo şalterin pompayı
Şebeke gerilimi mevcut değil Sigortaları kontrol edin, akı
Su seviyesi çok düşük Emme hortumunu daha derine daldırın Pompa gövdesindeki hava Bahçe pompasını doldurun Pompa hava emiyor Tüm bağlantı ekleri ve filtre kapağını
Emiş tarafı tıkalı Dikkat!
Basınç borusu kapalı Dikkat!
Basınç hortumu bükülmüş Basınç hortumunu uzatın Basınç hortumu bükülmüş Basınç hortumunu uzatın Hortum çapı küçük Daha büyük hortum çapı kullanın Emiş tarafı tıkalı Kiri emiş bölgesinden çıkarın
Sevk yüksekliği çok büyük Azami sevk yüksekliğine dikkat edin  tekn.
Emiş yüksekliği çok büyük Emiş yüksekliğini kontrol edin, azami emiş
kadar bekleyin. Taşıma ortamını sıcaklığına dikkat edin
Pompayı kontrol edin
elektrikçiye kontrol ettirin
sızdırmazlığa karşı kontrol edin
Sıcak su nedeniyle yaralanma tehlikesi! Kiri emiş bölgesinden çıkarın
Sıcak su nedeniyle yaralanma tehlikesi! Basınç borusu açın
veriler
yüksekliğine dikkat edin teknik veriler
Giderilemeyen arızalarda lütfen ilgili yetkili müşteri hizmetlerine yönelin.
TR 4
Page 77

Introdução

Ler atentamente estas instruções de utilização antes da colocação em funcionamento da bomba de jardim. Esta é a condição para um trabalho seguro e um manuseamento sem problemas.
Conserve as instruções de utilização sempre acessíveis e entregue-as juntamente com o equipamento a futuros utilizadores.
Seguidamente são explicados os símbolos utilizados nas instruções de utilização:
CUIDADO
é a indicação que alerta para procedi­mentos de trabalho ou de funcionamento que devem ser rigorosamente cumpridos por forma a excluir danos pessoais.
ATENÇÃO
remete para informação a ter em consideração a fim de evitar danos no aparelho.
INDICAÇÃO
remete para requisitos técnicos que devem ser especialmente tidos em consideração.

Advertências de segurança

Só é permitida a ligação da bomba de jardim a um circuito de alimentação eléctrica conforme com a norma DIN/VDE 0100, Parte 737, 738 e 702 (piscinas). Para efeitos de protecção deve ser instalado um dispositivo disjuntor de 10 A e um interruptor de corrente diferencial residual com uma corrente residual nominal de 10/30 mA.
As indicações relativas à tensão de rede e ao tipo de corrente que constam da placa de especificações técnicas devem corresponder aos dados da rede eléctrica.
Utilizar exclusivamente extensões de 3 x 1,5 mm conforme a norma DIN 57282/5 7245, com ficha com protecção contra projecção de água. As bobinas de enrolamento de cabos devem estar totalmente desenroladas.
A bomba de jardim não pode ser accionada por:
pessoas que não tenham lido e com- crianças ou jovens com idade inferior
2
da qualidade H07RN-F,
preendido as instruções de utilização. a 16 anos.
A bomba de jardim deve ser utilizada exclusivamente para o fim a que se destina. Antes da utilização, garantir que: a bomba de jard im, o cabo de ligação
e a ficha de rede não se encontram danificados.
a bomba de jardim não está exposta à
acção de jactos de água directos ou da chuva.
As bombas de jardim danificadas não podem ser utlizadas. Os trabalhos de reparação devem ser realizados exclusivamente nas oficinas de assistência técnica autorizadas.
Levantar e transportar a bomba de jardim apenas pela pega. Não utilizar o cabo de ligação para puxar a ficha de rede da tomada.
Desligar sempre a bomba antes de realizar quaisquer trabalhos de manutenção, conservação ou de reparação, ou em caso de falha, e desligar a ficha de rede do cabo de ligação da tomada. Proteger a ficha de rede da humidade.
Estão totalmente interditas as alterações e adaptações por iniciativa própria na bomba de jardim.
Garantir a estabilidade da bomba de jardim.
Perigo de ferimentos devido a água quente!
Em caso de funcionamento mais prolon­gado (> 10 min.) contra o lado da pressão fechado, a água da bomba pode atingir temperaturas extremamente elevadas. Este perigo pode ocorrer devido:
ao lado de pressão fechado à falta de água no tubo de aspiração a uma instalação indevida a um interruptor de pressão danificado
Neste caso: desligar a bomba da rede de
alimentação
deixar arrefecer a bomba e a água verificar o nível de água do lado da
aspiração
verificar as tubagens quanto a
eventuais fugas
verificar a instalação verificar o interruptor de pressão voltar a accionar a bomba apenas
depois de reparadas as falhas.
P 1
Page 78

Utilização

Utilização adequada

A bomba de jardim destina-se exclusivamente a utilização privada em casa e no jardim. Só pode ser accionada dentro dos limites de utilização definidos de acordo com as especificações técnicas. A bomba de jardim destina-se exclusivamente às seguintes aplicações:
irrigação e rega (por exemplo de zonas
verdes, hortas e jardins)
renovação e esvaziamento da água de
reservatórios (como piscinas)
tomada de água a partir de poços, depósitos
de águas pluviais e cisternas. A bomba de jardim destina-se exclusivamente ao transporte dos seguintes líquidos:
água limpa água pluvial água clorada (água de piscinas).

Utilização inadequada

A bomba de jardim não pode funcionar em permanência. O aparelho não se destina ao bombeamento de:
água potável água salgada produtos alimentares águas residuais agentes agressivos, produtos químicos líquidos cáusticos, combustíveis, explosivos
ou que libertem gás líquidos que apresentem uma temperatura
superior a 35 ºC águas contendo areia ou líquidos abrasivos.

Descrição do aparelho

Bomba de jardim/acessórios (Imagem A, B, C)

1 Entrada da bomba/bocal do tubo de
admissão 2 Bujão de enchimento 3 Saída da bomba/bocal do tubo de pressão 4 Corpo do motor 5 Cabo de ligação 6 Interruptor Lig./Desl. 7 Base da bomba 8 Corpo da bomba 9 Bujão de purga 10 Adaptador angular com junta (acessório) 11 Adaptador de união (acessório) 12 Conjunto de aspiração AL-KO (acessório) 13 Pré-filtro (acessório)
P 2

Funcionamento

A bomba de jardim aspira a água através do tubo de aspiração (1), transportando-a até à saída da bomba (3). O interruptor (6) serve para ligar e desligar a bomba de jardim.

Protecção térmica

A bomba de jardim está equipada com um interruptor térmico, que desliga a bomba em caso de sobreaquecimento. Após uma fase de arrefecimento de cerca de 15 a 20 minutos, a bomba volta a ligar automaticamente.
Montagem do aparelho,
colocação em funcionamento
Montar a bomba de jardim em local plano,
seguro contra inundações, estável e horizontal.
Garantir que a bomba de jardim está
protegida da chuva e da acção de jactos de água directos.

Montar o tubo de aspiração

Seleccionar o comprimento do tubo de aspiração, de modo a impedir que a bomba de jardim funcione a seco. O tubo de aspiração deverá estar sempre 30 cm abaixo do nível da água.
Montar o tubo de aspiração. Assegurar a
estanqueidade da ligação sem danificar a rosca.
Com uma altura de aspiração superior a 4 m, deverá ser montado um tubo de aspiração com um diâmetro superior a 1". Recomendamos a utilização de um conjunto de aspiração AL-KO (12) com tubo de aspiração, filtro de aspiração e válvula de pé (com bloqueio de refluxo). Consulte o seu representante especializado.
No caso da água apresentar vestígios de areia deve ser montado entre o tubo de aspiração e a entrada da bomba um pré-filtro (13). Para tal, consultar o representante especializado.
Dispor o tubo de aspiração sempre no
sentido ascendente (na vertical). Se o tubo for colocado a uma altura superior à da bomba, formam-se bolhas de ar no tubo.
Page 79

Montar o tubo de pressão Eliminar o entupimento

Enroscar o adaptador de ligação (11) na
saída da bomba Enroscar o adapt
adaptador de ligação e rodar o adaptador
angular na direcção pretendida. Ligar o tubo d
Abrir todas as ta
mangueira no adaptador angular. O
Fixar a
adaptador angular pode ser cortado em
função do adaptador de mangueira
seleccionado.
pressão (válvulas, injectores, etc.). Colocar a bomba
(3).
ador angular (10) no
mpas existentes no tubo de

Encher a bomba de jardim

Antes de colocar a bomba de jardim em
funcionamento, atestá-la de água até
transbordar, para que comece
imediatamente a aspirar - o funcionamento a
seco destrói a bomba.
Abrir o bujão de Atestar com águ
enchimento, até o compartimento da bomba
ficar totalmente cheio (8).
Enroscar o bujão
enchimento (2).
a através da abertura de
de enchimento (2).

Ligar e desligar a bomba

Ligar a ficha de rede do cabo de ligação à
tomada.
Não deixar a bomba funcionar contra o tubo de pressão fechado.
Abrir todas as tampas existentes no tubo de
pressão (válvulas, injectores, etc.).
Ligar a bomba de jardim no interruptor (6). Após a utilização, desligar a bomba de
jardim no interruptor (6).
Eliminar o entupimento da bomba do seguinte modo: Remover o tub
bomba (1). deixar a água correr pelo corpo da bomba
até o entupimento ter sido eliminado.
Antes de reiniciar o funcionament
brevemente a fim de verificar se a bomba já não se encontra obstruída.
funcionamento conforme descrito.
o de aspiração da entrada da
e pressão ao tubo de água e
de jardim em

Protecção anti-congelante

Proteger a bomba contra o congelamento. Há que desaparafusar o bujão de purga (9), esvaziar a bomba e armazenar ao abrigo do gelo.

Eliminação

Não proceder à eliminação de aparelhos inutilizados junta-
Directiva
2002/96/CE
mente com o lixo doméstico!
A embalagem, o aparelho e os acessórios foram fabricados a partir de materiais recicláveis, devendo ser eliminados como tal.
o, ligar

Manutenção e conservação

Antes de iniciar quaisquer trabalhos de manutenção e de conservação, desligar a bomba de jardim da rede. Desligar a ficha do cabo de ligação da tomada.

Lavar a bomba

Após o transporte de água de piscina clorada, ou de outras substâncias líquidas que deixem resíduos, lavar a bomba com água limpa.
P 3
Page 80
a
a

Avaria

Antes de iniciar qualquer trabalho de resolução de avarias, desligar sempre a ficha de rede.
Avaria Causa Resolução
O motor não funciona
A bomba de jardim funciona mas não bombeia.
Débito demasiado reduzido
Altura de aspiração demasiado
Em caso de falhas que não sejam passíveis de resolução, contactar a nossa assistência técnica da zona.
Impulsor bloqueado Remover a sujidade existente na zona de
Interruptor térmico desligou o equipamento
Sem tensão de rede
Nível da água demasiado baixo
Ar no compartimento da bomba Encher a bomba de jardim A bomba está a aspirar ar
Entupimento do lado de aspiração
Tubo de pressão fechado
Tubo de pressão dobrado Esticar o tubo de pressão Tubo de pressão dobrado Esticar o tubo de pressão Diâmetro do tubo demasiado
pequeno Entupimento do lado de aspiração
Altura de débito demasiado elevada
elevada
aspiração Aguardar até que o interruptor térmico volte
ligar a bomba. Respeitar a temperatur máxima do líquido bombeado.
Solicitar a verificação da bomba. Verificar os fusíveis, solicitar a um electricista
a verificação da alimentação eléctrica. Mergulhar a mangueira de aspiração mais
fundo
Verificar todos os bocais de ligação e a tampa do filtro quanto a eventuais fugas
CUIDADO! Perigo de queimaduras devido a água quente!
Remover a sujidade existente na zona de aspiração
CUIDADO! Perigo de queimaduras devido a água quente!
Abrir o tubo de pressão
Utilizar um tubo de pressão maior
Remover a sujidade existente na zona de aspiração
Respeitar a altura de débito máxima Especificações técnicas
Verificar a altura de aspiração; respeitar a altura de aspiração máxima Especificações técnicas
P 4
Page 81

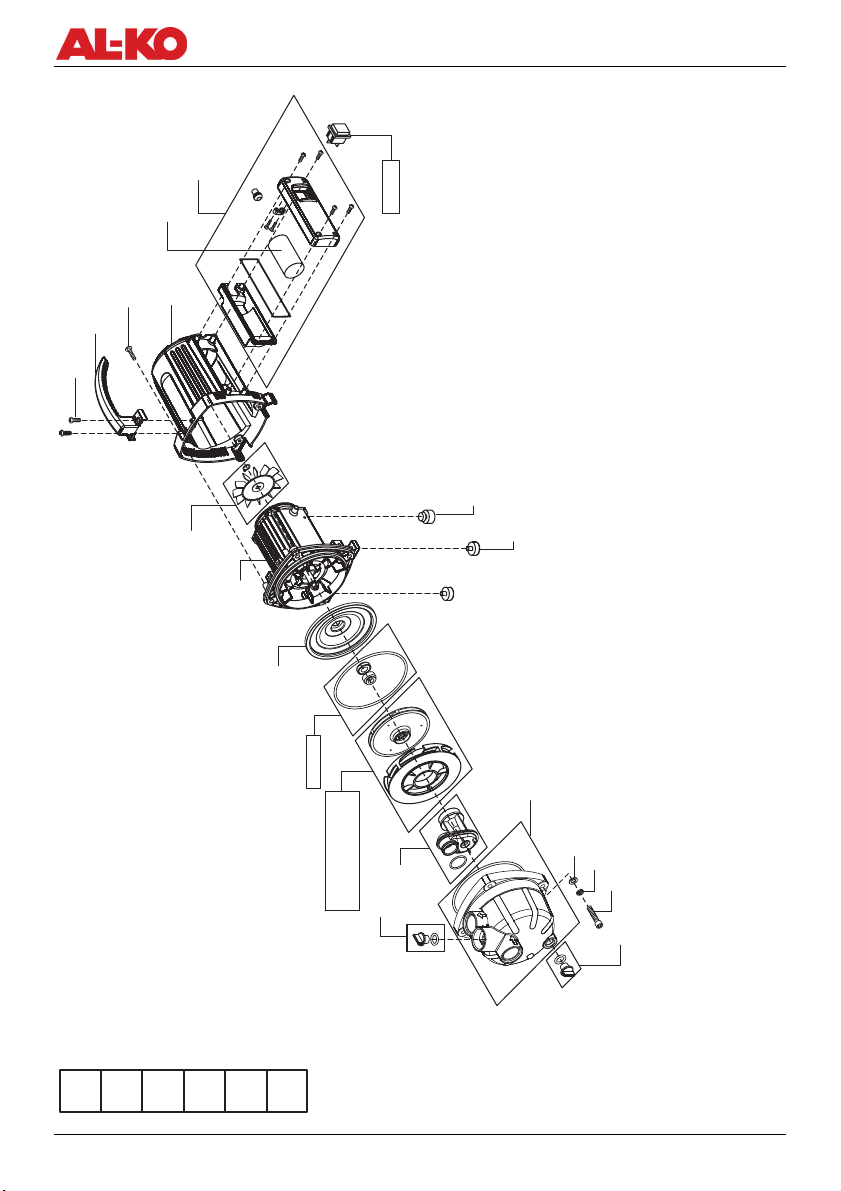

JET 601
Art. Nr. 112 370
462236 (2)
462237
462239 (JET 601)
462931 (JET 802)
462287
462238(4)
462240
460162
460158
462234 (2)
JET 802
Art. Nr. 112 450
a b c
03-08
11-06
462235 (JET 601)
462930 (JET 802)
d e
462233 (JET 601)
463929 (JET 802)
460154
E112370- E112450
f
460153
462241 (JET 601)
463928 (JET 802)
460151
460150
ETK 1
462911
460559 (4)
700128 (4)
702507 (4)
460150
Page 82

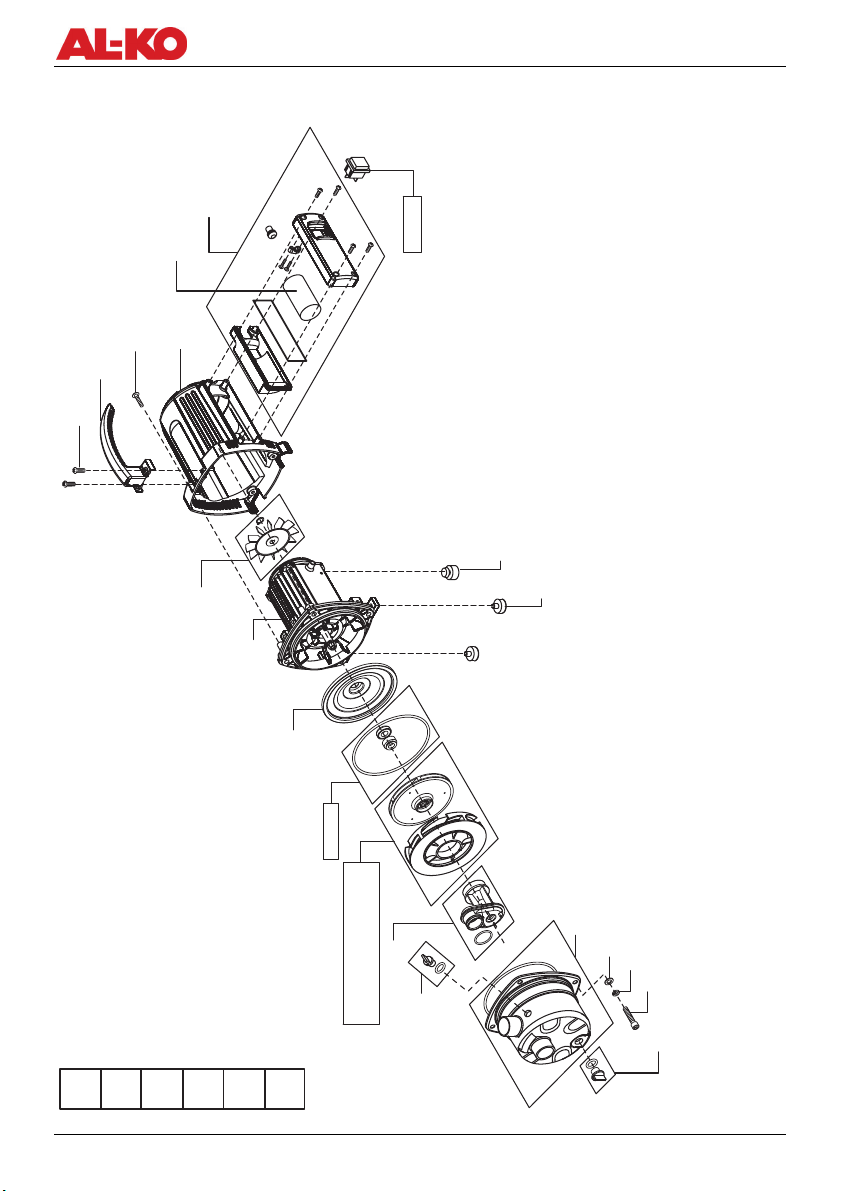

INOX
INOX
JET 601 INOX
Art. Nr. 112 369
JET 802 INOX
462240
Art. Nr. 112 457
462236 (2)
462237
462239 (JET 601 )
462931 (JET 802 )
462287
462238(4)
INOX
462235 (JET 601 )
INOX
462930 (JET 802 )
INOX
462233 (JET 601 )
460162
460158
462234 (2)
INOX
460154
463929 (JET 802 )
a b c
11-06
12-05
03-08
E112369- E112457
d e
460153
INOX
INOX
462302
462263 (4)
462262 (4)
460151
462241 (JET 601 )
463928 (JET 802 )
460554
f
462261 (4)
460553
ETK 2
Page 83

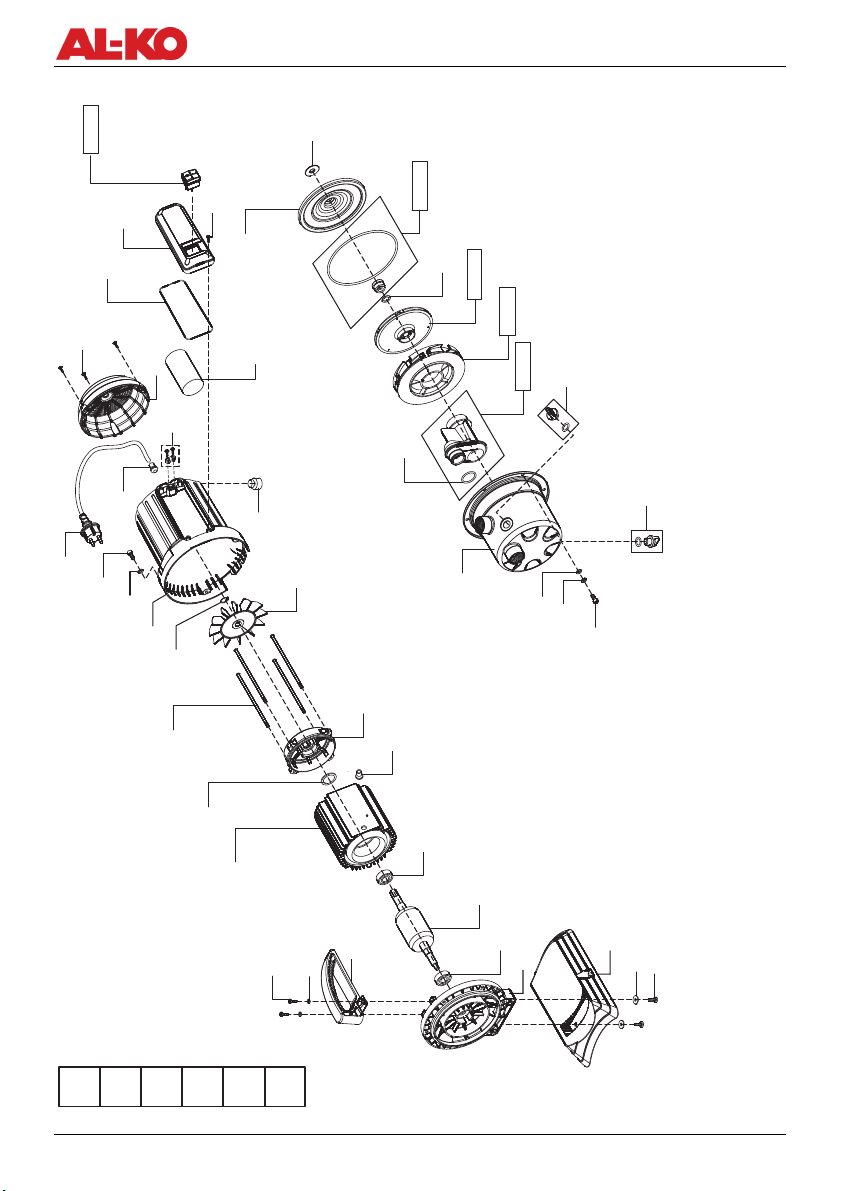

JET 1002 INOX
462804
462796
Art. Nr. 112 456
462895 (3)
462887
462813
462817
462861
700238 (2)
700137 (2)
462811
462891
462801
462854
462895 (4)
462785
462888
462799
462789
462782
462889
462924
462850
462781
460150
462354
462858
462879
700137 (6)
700127 (6)
462923 (6)
462848
462861
a b c
02/07
462859 (4)
462885
d e
462862
E112456
462855
462860
701686 (2)
462803
700240 (2)
462855
462794
462802
703452 (2)
701850 (2)
f
ETK 3
Page 84
Page 85
JET 601 / 802 / 1002
EG-Konformitätserklärung
Hiermit erklären wir, dass dieses Produkt, in der von uns in Verkehr gebrachten Ausführung, den Anforderungen der harmonisierten EG-Richtlinien, EG-Sicherheitsstandards und den produktspezischen Standards entspricht.
D
Produkt
Gartenpumpe, elektrisch
Seriennummer
G3013015
Typ
JET601, JET601 INOX JET802, JET802 INOX JET1002 INOX
Schallleistungspegel
gemessen / garantiert JET601, JET601 INOX 74/76 dB(A) JET802, JET802 INOX 74/77 dB(A) JET1002 INOX 83/86 dB(A)
Hersteller
AL-KO Geräte GmbH Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND
EG-Richtlinien
2006/95/EG 2004/108/EG 2000/14/EG (13)
Konformitätsbewertung
2000/14/EG Anhang V
Bevollmächtigter
Anton Eberle Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND
Harmonisierte Normen
EN 60335-1; VDE 0700-1:2007-02 EN 60335-2-41; VDE 0700-41:2004-12
EN 60335-2-41/A2; VDE 0700-41/A2:2009-02 EN 55014-1; VDE 0875-14-1:2007-06 EN 55014-1/A1; VDE 0875-14-1/A1:2008-12 EN 55014-2; VDE 0875-14-2:2009-06 EN 61000-3-2; VDE 0838-2:2006-10 EN 61000-3-2/A1; VDE 0838-2/A1:2007-05 EN 61000-3-2/A7; VDE0838-2/A7:2007-06 EN 61000-3-2/A4; VDE 0838-2/A4:2007-06 EN 61000-3-3; VDE 0838-3:2009-06
Kötz, 2010-08-30
Antonio De Filippo, Managing Director
Garantie
Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.
Unsere Garantiezusage gilt nur bei: Die Garantie erlischt bei:
 Sachgemäßer Behandlung des Gerätes  Beachtung der Bedienungsanleitung
 Verwendung von Original-Ersatzteilen
Von der Garantie ausgeschlossen sind:
 Lackschäden, die auf normale Abnutzung zurückzuführen sind  Verschleißteile, die auf der Ersatzteilkarte mit Rahmen xxx xxx (x) gekennzeichnet sind  Verbrennungsmotoren – Für diese gelten die separaten Garantiebestimmungen der jeweiligen Motorenhersteller
Im Garantiefall wenden Sie sich bitte mit dieser Garantieerklärung und dem Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Durch diese Garantiezusage bleiben die gesetzlichen Mängelansprüche des Käufers gegen­über dem Verkäufer unberührt.
 Reparaturversuchen am Gerät  Technischen Veränderungen am Gerät  nicht bestimmungsgemäßer Verwendung
(z. B. gewerblicher oder kommunaler Nutzung)
┌──────┐ └──────┘
1467353_E
Page 86
GB
EC declaration of conformity
We hereby declare that this product, in the form in which it is marketed, meets the requirements of the harmonised EU guidelines, EU safety standards, and the product-specic standards.
Product
Garden pump, electric
Serial number
G3013015
Model
JET601, JET601 INOX JET802, JET802 INOX JET1002 INOX
Sound power level
measured / guaranteed JET601, JET601 INOX 74/76 dB(A) JET802, JET802 INOX 74/77 dB(A) JET1002 INOX 83/86 dB(A)
Manufacturer
AL-KO Geräte GmbH Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND
EU directives
2006/95/EG 2004/108/EG 2000/14/EG (13)
Conformity evaluation
2000/14/EG Appendix V
Executive Ofcer
Anton Eberle Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND
Harmonised standards
EN 60335-1; VDE 0700-1:2007-02 EN 60335-2-41; VDE 0700-41:2004-12
EN 60335-2-41/A2; VDE 0700-41/A2:2009-02 EN 55014-1; VDE 0875-14-1:2007-06 EN 55014-1/A1; VDE 0875-14-1/A1:2008-12 EN 55014-2; VDE 0875-14-2:2009-06 EN 61000-3-2; VDE 0838-2:2006-10 EN 61000-3-2/A1; VDE 0838-2/A1:2007-05 EN 61000-3-2/A7; VDE0838-2/A7:2007-06 EN 61000-3-2/A4; VDE 0838-2/A4:2007-06 EN 61000-3-3; VDE 0838-3:2009-06
Kötz, 2010-08-30
Antonio De Filippo, Managing Director
Warranty
If any material or manufacturing defects are found during the statutory customer protection period, we will either repair or replace the equipment, whichever we consider the more appropriate. This statutory period may vary according to the legisla­tion in force in the country where the equipment was purchased.
Our warranty is valid only if: The warranty is no longer valid if:
 The equipment has been used properly  The operating instructions have been followed  Genuine replacement parts have been used
The following are not covered by warranty:
 Paint damage due to normal wear  Wear parts identied by a border XXX XXX (X) on the spare parts list  Combustion motors – these are covered by a separate warranty from the manufacturer concerned
To make a claim under warranty, please take this statement of warranty and proof of purchase to the nearest authorised customer service centre. This warranty does not affect the usual statutory rights of the customer relative to the seller.
┌──────┐ └──────┘
 The equipment has been tampered with  Technical modications have been made  The trimmer was not used for its intended purpose (for exa-
mple, used for commercial or communal applications)
2
Page 87
JET 601 / 802 / 1002
Déclaration de conformité CE
Nous déclarons par la présente de la produit, dans la version mise en circulation par nos soins, es conforme aux exigences des Normes UE harmonisées, des normes de sécurité UE et aux normes spéciques au produit.
F
Produit
Pompe, électrique
Numéro de série
G3013015
Type
JET601, JET601 INOX JET802, JET802 INOX JET1002 INOX
Niveau de puissance sonore
mesuré / garanti JET601, JET601 INOX 74/76 dB(A) JET802, JET802 INOX 74/77 dB(A) JET1002 INOX 83/86 dB(A)
Fabricant
AL-KO Geräte GmbH Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND
Directives UE
2006/95/EG 2004/108/EG 2000/14/EG (13)
Evaluation
de conformité 2000/14/EG annexe V
Fondé de pouvoir
Anton Eberle Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND
Normes harmonisées
EN 60335-1; VDE 0700-1:2007-02 EN 60335-2-41; VDE 0700-41:2004-12
EN 60335-2-41/A2; VDE 0700-41/A2:2009-02 EN 55014-1; VDE 0875-14-1:2007-06 EN 55014-1/A1; VDE 0875-14-1/A1:2008-12 EN 55014-2; VDE 0875-14-2:2009-06 EN 61000-3-2; VDE 0838-2:2006-10 EN 61000-3-2/A1; VDE 0838-2/A1:2007-05 EN 61000-3-2/A7; VDE0838-2/A7:2007-06 EN 61000-3-2/A4; VDE 0838-2/A4:2007-06 EN 61000-3-3; VDE 0838-3:2009-06
Kötz, 2010-08-30
Antonio De Filippo, Managing Director
Garantie
Les défauts matériels ou de fabrication éventuels sur l'appareil sont couverts par notre garantie pendant la période de garan­tie légale pour les réclamations et nous les corrigeons à notre gré par une réparation ou une livraison de remplacement. La période de garantie est déterminée selon la loi du pays où l'appareil a été acheté.
Notre conrmation de garantie ne s'applique qu'en cas de : La garantie s'éteint en cas de :
 Traitement correct de l'appareil  Respect du mode d'emploi  Utilisation de pièces de rechange d'origine
Ne sont pas couverts par la garantie :
 Les détériorations de la peinture dues à une usure normale  Les pièces d'usure sui gurent en encadré sur la carte des pièces de rechange XXX XXX (X)  Les moteurs à combustion – ces derniers sont couverts par les prestations de garantie des fabricants de moteur corre-
spondants Dans un cas impliquant la garantie, veuillez-vous adresser avec cette carte de garantie et votre bon d'achat à votre reven­deur ou au centre de service-après vente agréé le plus proche. De par cet accord de garantie, les prestations en garantie légales de l'acheteur vis à vis du vendeur ne sont pas affectées.
 Tentatives de réparation sur l'appareil  Modications techniques de l'appareil  D'utilisation non conforme à l'usage prévu
(p. ex utilisation commerciale ou municipale)
┌──────┐ └──────┘
3467353_E
Page 88
I
Dichiarazione di conformità CE
Con la presente si dichiara che il presente prodotto, nella versione da noi messa in commercio, è conforme ai requisiti delle direttive UEO armonizzate, degli standard di sicurezza UEO e gli standard specici del prodotto.
Prodotto
Pompa, elettrico
Numero di serie
G3013015
Tipo
JET601, JET601 INOX JET802, JET802 INOX JET1002 INOX
Livello di potenza acustica
misurato / garantito JET601, JET601 INOX 74/76 dB(A) JET802, JET802 INOX 74/77 dB(A) JET1002 INOX 83/86 dB(A)
Costruttore
AL-KO Geräte GmbH Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND
Direttive UE
2006/95/EG 2004/108/EG 2000/14/EG (13)
Valutazione di conformità
2000/14/EG Appendice V
Delegato
Anton Eberle Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND
Norme armonizzate
EN 60335-1; VDE 0700-1:2007-02 EN 60335-2-41; VDE 0700-41:2004-12
EN 60335-2-41/A2; VDE 0700-41/A2:2009-02 EN 55014-1; VDE 0875-14-1:2007-06 EN 55014-1/A1; VDE 0875-14-1/A1:2008-12 EN 55014-2; VDE 0875-14-2:2009-06 EN 61000-3-2; VDE 0838-2:2006-10 EN 61000-3-2/A1; VDE 0838-2/A1:2007-05 EN 61000-3-2/A7; VDE0838-2/A7:2007-06 EN 61000-3-2/A4; VDE 0838-2/A4:2007-06 EN 61000-3-3; VDE 0838-3:2009-06
Kötz, 2010-08-30
Antonio De Filippo, Managing Director
Garanzia
Qualsiasi difetto del materiale o di fabbricazione sarà eliminato durante il periodo di garanzia previsto dalla legge, a nostra scelta, tramite riparazione o sostituzione. Il periodo di garanzia dipende dalle leggi del paese, in cui viene acquistata la macchina.
La nostra garanzia è valida solo nei seguenti casi: La garanzia decade nei seguenti casi:
 utilizzo corretto della macchina  rispetto delle istruzioni per l'uso  impiego di ricambi originali
Sono esclusi dalla garanzia:
 danni alla vernice riconducibili alla normale usura  particolari soggetti a usura, che sulla scheda ricambi siano contrassegnati da XXX XXX (X)  motori a combustione – Per questi valgono le norme di garanzia del produttore del motore
Per richiedere una prestazione in garanzia rivolgersi - con questa dichiarazione e lo scontrino dell'acquisto - al rivenditore o al Centro assistenza autorizzato più vicino. La presente garanzia lascia invariate le rivendicazioni di garanzia legali dell'acquirente nei riguardi del venditore.
 tentativi di riparazione sulla macchina  modiche tecniche alla macchina  impiego non conforme alle prescrizioni
(per es. impiego professionale o in ambito pubblico)
┌──────┐ └──────┘
4
Page 89
JET 601 / 802 / 1002
Declaración dé conformidad CE
Por la presente declaramos que este producto, en la versión que hemos comercializado, cumple los requisitos de las directivas europeas armonizadas, los estándares europeos de seguridad y los estándares especidos del producto.
E
Producto
Bomba de jardín, eléctrico
Número de serie
G3013015
Modelo
JET601, JET601 INOX JET802, JET802 INOX JET1002 INOX
Nivel de potencia sonora
medido /garantizado JET601, JET601 INOX 74/76 dB(A) JET802, JET802 INOX 74/77 dB(A) JET1002 INOX 83/86 dB(A)
Fabricante
AL-KO Geräte GmbH Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND
Directivas CE
2006/95/EG 2004/108/EG 2000/14/EG (13)
Evaluación
de conformidad
2000/14/EG Anexo V
Apoderado
Anton Eberle Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND
Normas armonizadas
EN 60335-1; VDE 0700-1:2007-02 EN 60335-2-41; VDE 0700-41:2004-12
EN 60335-2-41/A2; VDE 0700-41/A2:2009-02 EN 55014-1; VDE 0875-14-1:2007-06 EN 55014-1/A1; VDE 0875-14-1/A1:2008-12 EN 55014-2; VDE 0875-14-2:2009-06 EN 61000-3-2; VDE 0838-2:2006-10 EN 61000-3-2/A1; VDE 0838-2/A1:2007-05 EN 61000-3-2/A7; VDE0838-2/A7:2007-06 EN 61000-3-2/A4; VDE 0838-2/A4:2007-06 EN 61000-3-3; VDE 0838-3:2009-06
Kötz, 2010-08-30
Antonio De Filippo, Managing Director
Garantía
Nosotros solucionamos los posibles fallos del material o de fabricación durante el plazo legal de prescripción de derechos por deciencias según nuestro criterio mediante reparación o entrega supletoria. El plazo de prescripción se determinará con arreglo a la legislación del país en el que se haya adquirido el aparato.
Nuestra declaración de garantía es válida únicamente en caso de:
 uso correcto del aparato  observancia de las instrucciones de uso  utilización de piezas de repuesto originales
Quedan excluidos de la garantía:
 los daños de lacado derivados del desgaste normal  las piezas de desgaste que en la cha de piezas de repuesto están identicadas con el marco XXX XXX (X)  motores de combustión: para éstos serán de aplicación las regulaciones de garantía propias del fabricante de motor en
cuestión En caso de proceder la garantía, rogamos se dirija con la presente declaración de garantía y el comprobante de compra a su vendedor o al servicio autorizado de postventa más cercano. Los derechos legales por deciencias del comprador frente al vendedor n se ven afectados por esta declaración de garantía.
La garantía se extingue cuando:
 se realizan intentos de reparación en el aparato  se realizan modicaciones técnicas en el aparato  en caso de utilización no conforme a la nalidad pre-
vista (por ejemplo, utilización industrial o comunal)
┌──────┐ └──────┘
5467353_A
Page 90
NL
EG-conformiteitsverklaring
Hiermee verklaren wij, dat dit product, in de door ons in het verkeer gebrachte uitvoering, voldoet aan de eisen van de geharmoniseerde EU-richtlijnen, EU-veiligheidsnormen en de productspecieke normen.
Product
Tuinpomp, elektrisch
Serienummer
G3013015
Type
JET601, JET601 INOX JET802, JET802 INOX JET1002 INOX
Geluidsniveau
gemeten / gegarandeerd JET601, JET601 INOX 74/76 dB(A) JET802, JET802 INOX 74/77 dB(A) JET1002 INOX 83/86 dB(A)
Fabrikant
AL-KO Geräte GmbH Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND
EU-richtlijnen
2006/95/EG 2004/108/EG 2000/14/EG (13)
Conformiteitsbeoordeling
2000/14/EG bijlage V
Gevolmachtigde
Anton Eberle Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND
Geharmoniseerde normen
EN 60335-1; VDE 0700-1:2007-02 EN 60335-2-41; VDE 0700-41:2004-12
EN 60335-2-41/A2; VDE 0700-41/A2:2009-02 EN 55014-1; VDE 0875-14-1:2007-06 EN 55014-1/A1; VDE 0875-14-1/A1:2008-12 EN 55014-2; VDE 0875-14-2:2009-06 EN 61000-3-2; VDE 0838-2:2006-10 EN 61000-3-2/A1; VDE 0838-2/A1:2007-05 EN 61000-3-2/A7; VDE0838-2/A7:2007-06 EN 61000-3-2/A4; VDE 0838-2/A4:2007-06 EN 61000-3-3; VDE 0838-3:2009-06
Kötz, 2010-08-30
Antonio De Filippo, Managing Director
Garantie
Eventuele materiaal- of fabricagefouten aan het apparaat verhelpen we gedurende de wettelijke termijn voor garan­tieaanspraken naar onze keuze door reparatie of een vervangende levering. Deze garantietermijn wordt bepaald door de wetgeving in het land, waar het apparaat is gekocht.
Onze garantietoezegging geldt enkel bij: De garantie vervalt bij:
 correcte behandeling van het apparaat  inachtneming van de bedieningshandleiding  gebruik van originele reserveonderdelen
Uitgesloten van de garantie zijn:
 lakschade die is veroorzaakt door normale slijtage  slijtageonderdelen, die op de kaart met reserveonderdelen zijn gekenmerkt met de omkadering XXX XXX (X)  verbrandingsmotoren – hiervoor gelden de aparte garantiebepalingen van de betreffende motorfabrikant
Bij garantieaanspraken kunt u zich met deze garantieverklaring en het aankoopbewijs wenden tot de distributeur of de bevoegde klantenservice bij u in de buurt. Met deze garantietoezegging blijven de wettelijke aanspraken bij gebreken van de koper tegenover de verkoper onverkort van kracht.
 pogingen tot reparatie van het apparaat  technische wijzigingen aan het apparaat  gebruik dat niet in overeenstemming is met de bestem-
ming (bijvoorbeeld bedrijfsmatig of gemeentelijk gebruik)
┌──────┐ └──────┘
6
Page 91
JET 601 / 802 / 1002
EF-overensstemmelseserklæring
Hermed erklærer vi, at dette produkt, i den af os markedsførte udførelse, opfylder kravene i de harmoniserede EU-direktiver, EU-sikkerhedsstandarderne og de produktspecikke standarder.
DK
Produkt
Havepumpe, elektrisk
Serienummer
G3013015
Type
JET601, JET601 INOX JET802, JET802 INOX JET1002 INOX
Lydeffektniveau
målt / garanteret JET601, JET601 INOX 74/76 dB(A) JET802, JET802 INOX 74/77 dB(A) JET1002 INOX 83/86 dB(A)
Producent
AL-KO Geräte GmbH Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND
EU-direktiver
2006/95/EG 2004/108/EG 2000/14/EG (13)
Overensstemmelses­vurdering
2000/14/EG bilag V
Befuldmægtiget repræsentant
Anton Eberle Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND
Harmoniserede standarder
EN 60335-1; VDE 0700-1:2007-02 EN 60335-2-41; VDE 0700-41:2004-12
EN 60335-2-41/A2; VDE 0700-41/A2:2009-02 EN 55014-1; VDE 0875-14-1:2007-06 EN 55014-1/A1; VDE 0875-14-1/A1:2008-12 EN 55014-2; VDE 0875-14-2:2009-06 EN 61000-3-2; VDE 0838-2:2006-10 EN 61000-3-2/A1; VDE 0838-2/A1:2007-05 EN 61000-3-2/A7; VDE0838-2/A7:2007-06 EN 61000-3-2/A4; VDE 0838-2/A4:2007-06 EN 61000-3-3; VDE 0838-3:2009-06
Kötz, 2010-08-30
Antonio De Filippo, Managing Director
Garanti
Eventuelle materiale- eller produktionsfejl ved maskinen afhjælpes inden for den lovbestemte forældelsesfrist for garantikrav ved reparation eller erstatningslevering efter vores valg. Forældelsesfristen retter sig efter lovgivningen i det land, hvor maskinen er købt.
Vores garantitilsagn gælder kun ved: Garantien bortfalder ved:
 Korrekt behandling af maskinen  Iagttagelse af betjeningsvejledningen  Anvendelse af originale reservedele
Garantien omfatter ikke:
 Lakskader, der skyldes normal slitage  Sliddele, der på reservedelskortet er mærket med ramme XXX XXX (X)  Forbrændingsmotorer – disse er omfattet af særlige garantibestemmelser fastsat af den pågældende motorproducent
I garantitilfælde bedes du kontakte din forhandler eller den nærmeste autoriserede kundeserviceafdeling og medbringe denne garantierklæring og købskvitteringen. Dette garantitilsagn har ingen indydelse på købers ved lov fastsatte garantikrav over for sælger.
 Reparationsforsøg på maskinen  Tekniske ændringer på maskinen  Ikke-bestemmelsesmæssig anvendelse
(f.eks. erhvervsmæssig eller kommunal anvendelse)
┌──────┐ └──────┘
7467353_b
Page 92
S
EG-försäkran om överensstämmelse
Härmed försäkrar vi att denna produkt, i det utförande den tillverkats i, motsvarar de harmoniserade kraven för EU-direktiv, EU-säkerhetsstandarder och de produktspecika standarderna.
Produkt
Trädgårdspump, elektrisk
Serienummer
G3013015
Typ
JET601, JET601 INOX JET802, JET802 INOX JET1002 INOX
Ljudeffektnivå
uppmätt / garanterad JET601, JET601 INOX 74/76 dB(A) JET802, JET802 INOX 74/77 dB(A) JET1002 INOX 83/86 dB(A)
Tillverkare
AL-KO Geräte GmbH Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND
EU-direktiv
2006/95/EG 2004/108/EG 2000/14/EG (13)
Överensstämmels-
evärdering
2000/14/EG bilaga V
Företrädare
Anton Eberle Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND
Harmoniserade normer
EN 60335-1; VDE 0700-1:2007-02 EN 60335-2-41; VDE 0700-41:2004-12
EN 60335-2-41/A2; VDE 0700-41/A2:2009-02 EN 55014-1; VDE 0875-14-1:2007-06 EN 55014-1/A1; VDE 0875-14-1/A1:2008-12 EN 55014-2; VDE 0875-14-2:2009-06 EN 61000-3-2; VDE 0838-2:2006-10 EN 61000-3-2/A1; VDE 0838-2/A1:2007-05 EN 61000-3-2/A7; VDE0838-2/A7:2007-06 EN 61000-3-2/A4; VDE 0838-2/A4:2007-06 EN 61000-3-3; VDE 0838-3:2009-06
Kötz, 2010-08-30
Antonio De Filippo, Managing Director
Garanti
Eventuella material- eller tillverkarfel på maskinen ansvarar vi för under garantin inom den lagstadgade preskriptionstiden antingen genom reparation eller utbyte av del/delar. Preskriptionstiden gäller efter respektive lands lag, där maskinen införskaffades.
Våra garantiåtaganden gäller endast vid: Garantin upphör att gälla vid:
 Ett korrekt handhavande av maskin  Beaktande av bruksanvisning  Användning av reservdelar i original
Garantin gäller inte för:
 Lackskador, som beror på normalt slitage  Förslitningsdelar, som på reservdelskartan är märkta med ramar XXX XXX (X)  Förbränningsmotorer – För dessa gäller separata garantibestämmelser från respektive motortillverkare
Vid garantifall var god uppsök din handlare med denna garantiförsäkran och kvittot eller närmaste auktoriserade kundt­jänstställe. Genom detta garantiåtagande berörs inte köparens lagstadgade garanti gentemot försäljaren.
 Reparationsförsök av maskin  Tekniska ändringar på maskinen  Ej ändamålsenlig användning
(t.ex. användning för kommersiellt bruk eller användning inom kommunal verksamhet)
┌──────┐ └──────┘
8
Page 93
JET 601 / 802 / 1002
EY-vaatimustenmukaisuusvakuutus
Vakuutamme täten, että kysessä oleva tuote vastaa siinä tilassa, kuin valmistaja on sen markkinoille saattanut, harmonisoituja EU-direktiivejä, EU-turvastandardeja sekä tuotekohtaisia standardeja.
FIN
Tuote
Puutarhapumppu, sähkökäyttöinen
Sarjanumero
G3013015
Tyyppi
JET601, JET601 INOX JET802, JET802 INOX JET1002 INOX
Äänitehotaso
mitattu / taattu JET601, JET601 INOX 74/76 dB(A) JET802, JET802 INOX 74/77 dB(A) JET1002 INOX 83/86 dB(A)
Valmistaja
AL-KO Geräte GmbH Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND
EU-direktiivit
2006/95/EG 2004/108/EG 2000/14/EG (13)
Vaatimustenmukaisuuden
arviointi
2000/14/EG liite V
Valtuutettu henkilö
Anton Eberle Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND
Harmonisoidut standardit
EN 60335-1; VDE 0700-1:2007-02 EN 60335-2-41; VDE 0700-41:2004-12
EN 60335-2-41/A2; VDE 0700-41/A2:2009-02 EN 55014-1; VDE 0875-14-1:2007-06 EN 55014-1/A1; VDE 0875-14-1/A1:2008-12 EN 55014-2; VDE 0875-14-2:2009-06 EN 61000-3-2; VDE 0838-2:2006-10 EN 61000-3-2/A1; VDE 0838-2/A1:2007-05 EN 61000-3-2/A7; VDE0838-2/A7:2007-06 EN 61000-3-2/A4; VDE 0838-2/A4:2007-06 EN 61000-3-3; VDE 0838-3:2009-06
Kötz, 2010-08-30
Antonio De Filippo, Managing Director
Takuu
Laitteessa mahdollisesti esiintyvät materiaali- tai valmistusvirheet korjataan lakisääteisen takuun voimassaoloaikana valmi­stajan parhaaksi katsomalla tavalla joko korjaamalla tai toimittamalla asiakkaalle varaosa. Takuun voimassaoloaika määräytyy laitteen ostomaan lakien mukaisesti.
Valmistajan myöntämä takuu pätee vain seuraavien edellytysten täyttyessä:
 Laitetta käytetään asianmukaisesti  Käyttöohjetta noudatetaan  Laitteessa käytetään alkuperäisiä varaosia
Takuu ei koske:
 Maalivaurioita, jotka johtuvat normaalista kulumisesta  Kuluvia osia, jotka on merkitty varaosakaavioon kehyksellä XXX XXX (X)  Polttomoottoreita – Niitä koskevat kulloinkin kyseessä olevan moottorinvalmistajan erilliset takuumääräykset
Ota takuutapauksessa yhteyttä jälleenmyyjään tai lähimpään valtuutettuun huoltoliikkeeseen ja esitä tämä takuutodistus ja myyntikuitti. Valmistajan myöntämä takuu ei rajoita ostajan lakisääteisiä takuuvaatimuksia.
Takuu raukeaa seuraavissa tapauksissa:
 Laitetta on yritetty korjata  Laitteeseen on tehty teknisiä muutoksia  Laitetta on käytetty määräysten tai ohjeiden vastaisella taval-
la (esim. kaupalliseen tai kunnallistekniseen tarkoitukseen)
┌──────┐ └──────┘
9467353_E
Page 94
CZ
Prohlášení o shodě ES
Tímto prohlašujeme, že tento produkt, tato do oběhu daná verze, odpovídá požadavkům harmonizovaných směrnic EU, bezpečnostní standardy EU a standardy specické pro tento produktt.
Produkt
Čerpadlo, elektriká
Sériové číslo
G3013015
Typ
JET601, JET601 INOX JET802, JET802 INOX JET1002 INOX
Hladina zvukového výkonu
naměřená / garantovaná JET601, JET601 INOX 74/76 dB(A) JET802, JET802 INOX 74/77 dB(A) JET1002 INOX 83/86 dB(A)
Výrobce
AL-KO Geräte GmbH Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND
Směrnice EU
2006/95/EG 2004/108/EG 2000/14/EG (13)
Hodnocení shody
2000/14/EG příloha V
Zmocněnec
Anton Eberle Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND
Harmonizované normy
EN 60335-1; VDE 0700-1:2007-02 EN 60335-2-41; VDE 0700-41:2004-12
EN 60335-2-41/A2; VDE 0700-41/A2:2009-02 EN 55014-1; VDE 0875-14-1:2007-06 EN 55014-1/A1; VDE 0875-14-1/A1:2008-12 EN 55014-2; VDE 0875-14-2:2009-06 EN 61000-3-2; VDE 0838-2:2006-10 EN 61000-3-2/A1; VDE 0838-2/A1:2007-05 EN 61000-3-2/A7; VDE0838-2/A7:2007-06 EN 61000-3-2/A4; VDE 0838-2/A4:2007-06 EN 61000-3-3; VDE 0838-3:2009-06
Kötz, 2010-08-30
Antonio De Filippo, Managing Director
Záruka
Případné materiálové nebo výrobní vady na přístroji odstraníme během zákonné lhůty na odstranění nedostatků podle naše­ho uvážení buď opravou nebo náhradou. Lhůta na odstranění nedostatků se řídí právem země, kde byl přístroj zakoupen.
Naše záruka platí jen v případěi: Záruka zaniká v případě:
 Řádné manipulace s přístrojem  Dodržení návodu k obsluze  Používání originálních náhradních dílů
Ze záruky je vyňato:
 Pokusu o opravu přístroje  Technických změn na přístroji  Nevhodném používání
(např. komerční nebo komunální využití)
 Poškození laku, ktré se týká normálního opotřebení  Rychle se opotřebující součásti, které jsou na kartě náhradních dílů označeny rámečkem XXX XXX (X)  Spalovací motory – na ně se vztahuje zvláštní záruka daného výrobce motoru
V záručním případě se obraťte s tímto prohlášením o záruce a dokladem o nákupu na Vašeho prodejce nebo na nejbližší autorizovaný zákaznický servis. Příslibem záruky zůstávají zákonné nároky kupujícího vůči prodejci nedotčeny.
10
┌──────┐ └──────┘
Page 95
JET 601 / 802 / 1002
Vyhlásenie o zhode - ES
Týmto vyhlasujeme, že tento výrobok v prevedení, ktoré sme uvedli do prevádzky, zodpovedá požiadavkám harmonizovaných smerníc EÚ, bezpečnostných noriem EÚ a noriem platných pre tento výrobok.
SK
Výrobok
Čerpadlo elektrické
Výrobné číslo
G3013015
Typ
JET601, JET601 INOX JET802, JET802 INOX JET1002 INOX
Hlučnosť
nameraná / zaručená JET601, JET601 INOX 74/76 dB(A) JET802, JET802 INOX 74/77 dB(A) JET1002 INOX 83/86 dB(A)
Výrobca
AL-KO Geräte GmbH Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND
Smernice EÚ
2006/95/EG 2004/108/EG 2000/14/EG (13)
Vyhodnotenie zhody
2000/14/EG príloha V
Splnomocnenec
Anton Eberle Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND
Harmonizované normy
EN 60335-1; VDE 0700-1:2007-02 EN 60335-2-41; VDE 0700-41:2004-12
EN 60335-2-41/A2; VDE 0700-41/A2:2009-02 EN 55014-1; VDE 0875-14-1:2007-06 EN 55014-1/A1; VDE 0875-14-1/A1:2008-12 EN 55014-2; VDE 0875-14-2:2009-06 EN 61000-3-2; VDE 0838-2:2006-10 EN 61000-3-2/A1; VDE 0838-2/A1:2007-05 EN 61000-3-2/A7; VDE0838-2/A7:2007-06 EN 61000-3-2/A4; VDE 0838-2/A4:2007-06 EN 61000-3-3; VDE 0838-3:2009-06
Kötz, 2010-08-30
Antonio De Filippo, Managing Director
Záruka
Prípadnú materiálovú alebo výrobnú chybu počas zákonnej záručnej lehoty odstránime podľa nášho rozhodnutia pomocou opravy alebo náhradnej dodávky. Premlčacia doba je určená podľa práva krajiny, kde bolo zariadenie nakúpené.
Náš prísľub záruky platí len v prípade, že: Záruka stráca platnosť v prípade, že:
 Zariadenie bolo správne obsluhované  Dodržiaval sa návod na obsluhu  Používali sa len originálne náhradné diely
Zo záruky sú vylúčené:
 Poškodenia laku, ku ktorým došlo normálnym opotrebovaním  Opotrebovávané diely, ktoré sú na karte náhradných dielov označené rámčekom XXX XXX (X)  Spaľovacie motory – Pre tieto platia samostatné záručné podmienky príslušného výrobcu motora
V prípade záruky sa obráťte, prosím, s týmto vyhlásením o záruke a dokladom o nákupe na vášho predajcu alebo na najbližší autorizovaný zákaznícky servis. Týmto prísľubom záruky zostávajú zákonné nároky kupujúceho voči predávajúce­mu na odstránenie nedostatkov nedotknuté.
 Na zariadení boli vykonané pokusy o opravu  Na zariadení boli vykonané technické zmeny  Zariadenie sa nepoužívalo podľa účelu, na ktorý bolo
určené (napr. priemyselné alebo komunálne použitie)
┌──────┐ └──────┘
11467353_E
Page 96
H
EU megfelelőségi nyilatkozat
Kijelentjük, hogy ez a termék jelen állapotában megfelel a harmonizált EU-orányelvekben, EU biztonsági szabványokban és a termékre vonatkozó szabványokban megfogalmazott követelményeknek.
Termék
Elektromotoros fűnyírógép
Gyártási szám
G3013015
Typ
JET601, JET601 INOX JET802, JET802 INOX JET1002 INOX
Zajnyomásszint
mért / garantált JET601, JET601 INOX 74/76 dB(A) JET802, JET802 INOX 74/77 dB(A) JET1002 INOX 83/86 dB(A)
Gyártó
AL-KO Geräte GmbH Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND
EU-irányelvek
2006/95/EG 2004/108/EG 2000/14/EG (13)
Megfelelés értékelése
2000/14/EG függelék V
Meghatalmazott
Anton Eberle Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND
Harmonizált szabványok
EN 60335-1; VDE 0700-1:2007-02 EN 60335-2-41; VDE 0700-41:2004-12
EN 60335-2-41/A2; VDE 0700-41/A2:2009-02 EN 55014-1; VDE 0875-14-1:2007-06 EN 55014-1/A1; VDE 0875-14-1/A1:2008-12 EN 55014-2; VDE 0875-14-2:2009-06 EN 61000-3-2; VDE 0838-2:2006-10 EN 61000-3-2/A1; VDE 0838-2/A1:2007-05 EN 61000-3-2/A7; VDE0838-2/A7:2007-06 EN 61000-3-2/A4; VDE 0838-2/A4:2007-06 EN 61000-3-3; VDE 0838-3:2009-06
Kötz, 2010-08-30
Antonio De Filippo, Managing Director
Garancia
A készülék esetleges anyag-, illetve gyártási hibáit a szavatosság törvényes elévülési idején belül, saját választásunknak megfelelően javítéssal vagy pótalkatrész biztosításával hárítjuk el. Az elévülési idő vonatkozásában annak az országnak a törévenyei az irányadók, amelyben a készüléket megvásárolták.
A garancia érvényes, ha: A garancia nem érvényes, ha:
 A készüléket szakszerűen használták  Betartották a használati utasítást  Eredeti pótalkatrészeket használtak
A garancia nem vonatkozik a következőkre:
 A lakkozás normál használatból eredő sérülései  Kopásnak kitett alkatrészek, amelyek a pótalkatrész-kártyán bekeretezett számmal vannak jelölve XXX XXX (X)  Belsőégésű motorok – Ezekre az adott motor gyártója által kiadott külön garanciavállalás érvényes
Garanciális esetben kérjük, hogy ezzel a garanciavállalási nyilatkozattal és a vásárláskor kapott számlával forduljon az üzlethez, ahol a vásárlás történt, vagy a legközelebbi ügyfélszolgálathoz. Ez a garanciavállalás a vásárlónak az eladóval szemben támasztott törvényes szavatossági igényét nem érinti.
 A készüléket sajátkezűleg javították  A készülék műszaki jellemzői megváltoztak  A készüléket nem rendeltetésszerűen használták
(pl. ipari vagy kommunális célú hasznosítás esetén)
┌──────┐ └──────┘
12
Page 97
JET 601 / 802 / 1002
Deklaracja zgodności EWG
Niniejszym oznajmiamy, że ten produkt w wykonaniu dopuszczonym do obrotu odpowiada zharmonizowanym przepisom wytycznych UE, normom bezpieczeństwa UE i normom odnoszącym się do produktu.
PL
Produkt
Pompa, elektryczna
Numer seryjny
G3013015
Typ
JET601, JET601 INOX JET802, JET802 INOX JET1002 INOX
Poziom mocy dźwięku
zmierzony / gwarantowany JET601, JET601 INOX 74/76 dB(A) JET802, JET802 INOX 74/77 dB(A) JET1002 INOX 83/86 dB(A)
Producent
AL-KO Geräte GmbH Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND
Wytyczne UE
2006/95/EG 2004/108/EG 2000/14/EG (13)
Ocena zgodności
2000/14/EG załącznik V
Pełnomocnik
Anton Eberle Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND
Normy zharmonizowane
EN 60335-1; VDE 0700-1:2007-02 EN 60335-2-41; VDE 0700-41:2004-12
EN 60335-2-41/A2; VDE 0700-41/A2:2009-02 EN 55014-1; VDE 0875-14-1:2007-06 EN 55014-1/A1; VDE 0875-14-1/A1:2008-12 EN 55014-2; VDE 0875-14-2:2009-06 EN 61000-3-2; VDE 0838-2:2006-10 EN 61000-3-2/A1; VDE 0838-2/A1:2007-05 EN 61000-3-2/A7; VDE0838-2/A7:2007-06 EN 61000-3-2/A4; VDE 0838-2/A4:2007-06 EN 61000-3-3; VDE 0838-3:2009-06
Kötz, 2010-08-30
Antonio De Filippo, Managing Director
Gwarancja
Ewentualne wady materiałowe lub produkcji urządzenia usuwamy w przepisowym okresie gwarancji braku wad, po­przez naprawę lub wymianę według naszego wyboru. Okres gwarancji określany jest według przepisów kraju zakupu.
Gwarancja przysługuje tylko wtedy gdy: Gwarancja wygasa gdy:
 Obchodzono się odpowiednio z urządzeniem  Przestrzegano instrukcji obsługi  Stosowano oryginalne części zamienne
Gwarancja nie obejmuje:
 Uszkodzeń lakieru wynikłych z normalnego zużycia  Części podlegających zużyciu oznaczonych w wykazie XXX XXX (X) w ramkach  Spalonych silników – Dla nich obowiązują odrębne postanowienia gwarancyjne producenta silnika
W przypadku konieczności korzystania z gwarancji proszę się zwrócić do Waszego sprzedawcy lub autoryzowanej placówki serwisowej z niniejszą deklaracją gwarancji i dowodem zakupu. Udzielenie gwarancji nie ma wpływu na prawne możliwości roszczeń nabywcy względem sprzedawcy.
 Próbowano urządzenie naprawiać  Dokonywano zmian technicznych w urządzeniu  Stosowano urządzenie nizgodnie z przeznaczeniem
(np. zawodowe lub komunalne zastosowanie)
┌──────┐ └──────┘
13467353_E
Page 98
RUS
Декларация о соответствии стандартам ЕС
Настоящим документом мы заявляем, что данный спроектированный нами продукт соответствует требованиям согласованных директив ЕС, стандартам безопасности ЕС, а также другим стандартам,применяемым к данному продукту.
Продукт
Садовый насос, электрический
Серийный номер
G3013015
Тип
JET601, JET601 INOX JET802, JET802 INOX JET1002 INOX
Уровень звука
измеренный / гарантируемый JET601, JET601 INOX 74/76 dB(A) JET802, JET802 INOX 74/77 dB(A) JET1002 INOX 83/86 dB(A)
Производитель
AL-KO Geräte GmbH Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND
Директивы ЕС
2006/95/EG 2004/108/EG 2000/14/EG (13)
Оценка соответствия
2000/14/EG Приложение V
Уполномоченный представитель
Anton Eberle Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND
Согласованные нормы
EN 60335-1; VDE 0700-1:2007-02 EN 60335-2-41; VDE 0700-41:2004-12
EN 60335-2-41/A2; VDE 0700-41/A2:2009-02 EN 55014-1; VDE 0875-14-1:2007-06 EN 55014-1/A1; VDE 0875-14-1/A1:2008-12 EN 55014-2; VDE 0875-14-2:2009-06 EN 61000-3-2; VDE 0838-2:2006-10 EN 61000-3-2/A1; VDE 0838-2/A1:2007-05 EN 61000-3-2/A7; VDE0838-2/A7:2007-06 EN 61000-3-2/A4; VDE 0838-2/A4:2007-06 EN 61000-3-3; VDE 0838-3:2009-06
Kötz, 2010-08-30
Antonio De Filippo, Managing Director
Гарантия
Мы готовы устранить некоторые погрешности материала или изготовления в течение установленного законом срока давности предъявления претензии по качеству (путем ремонта или замены - по нашему усмотрению). определяется законодательством страны, где был куплен инструмент.
Наши гарантийные обязательства действительны только в следующих случаях:
 При надлежащем обращении с инструментом  При соблюдении руководства по эксплуатации  При использовании оригинальных запасных
частей
Гарантия не распространяется на:
 Повреждения лакового покрытия, возникшие по причине нормального износа  Изнашиваемые детали, отмеченные рамкой XXX XXX (X) на карте запасных частей  Двигатели внутреннего сгорания – На них распространяются отдельные гарантийные обязательства
соответствующего производителя двигателей В случае, требующем предоставления гарантии, пожалуйста, обратитесь с данным гарантийным письмом и чеком, подтверждающим покупку, к Вашему дилеру или в ближайший авторизованный сервисный центр. Данные гарантийные обязательства не распространяются на определенный законом порядок предъявления покупателем
претензий по качеству к продавцу.
14
Гарантия теряет силу в следующих случаях:
 При попытке починить инструмент  При внесении изменений в конструкцию инструмента  При ненадлежащем использовании инструмента
(например, в промышленных или коммунальных целях)
┌──────┐ └──────┘
Срок давности
Page 99
JET 601 / 802 / 1002
Декларація про відповідність стандартам ЄС
Цим документом ми заявляємо, що даний спроектований нами продукт
відповідає вимогам погодженихдиректив ЄС, стандартам безпеки ЄС,
а також іншим стандартам, застосовуваним до даного продукту.
UA
Продукт
Садовий насос
Серійний номер
G3013015
Тип
JET601, JET601 INOX
JET802, JET802 INOX
JET1002 INOX
Рівень звуку
обмірюваний / гарантований
JET601, JET601 INOX 74/76 dB(A)
JET802, JET802 INOX 74/77 dB(A)
JET1002 INOX 83/86 dB(A)
Виробник
AL-KO Geräte GmbH Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND
Директиви ЄС
2006/95/EG 2004/108/EG 2000/14/EG (13)
Оцінка відповідності
2000/14/EG Додаток V
Уповноважений представник
Anton Eberle Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND
Погоджені норми
EN 60335-1; VDE 0700-1:2007-02 EN 60335-2-41; VDE 0700-41:2004-12
EN 60335-2-41/A2; VDE 0700-41/A2:2009-02 EN 55014-1; VDE 0875-14-1:2007-06 EN 55014-1/A1; VDE 0875-14-1/A1:2008-12 EN 55014-2; VDE 0875-14-2:2009-06 EN 61000-3-2; VDE 0838-2:2006-10 EN 61000-3-2/A1; VDE 0838-2/A1:2007-05 EN 61000-3-2/A7; VDE0838-2/A7:2007-06 EN 61000-3-2/A4; VDE 0838-2/A4:2007-06 EN 61000-3-3; VDE 0838-3:2009-06
Kötz, 2010-08-30
Antonio De Filippo, Managing Director
Гарантія
Протягом встановленого законодавством строку давності претензій щодо якості пристрою ми усунемо деякі дефекти матеріалу або виробничий брак шляхом ремонту або заміни (за нашим розсудом). Строк давності визначається
правовими нормами тієї місцевості, де було куплено пристрій.
Наші гарантійні зобов'язання дійсні лише в таких випадках:
 Належна експлуатація пристрою  Дотримання інструкції з експлуатації  Використання оригінальних запасних
частин
Гарантія не розповсюджується на такі випадки:
 На пошкодження лакованої поверхні, які утворились унаслідок звичайного зношування  Деталі, що зношуються (позначені рамкою XXX XXX (X) на карті запасних частин)  На двигуни внутрішнього згоряння – На них розповсюджуються окремі гарантійні норми відповідного виробника
двигунів
У випадку, що потребує надання гарантії, звертайтесь з цим гарантійним листом та документом, який підтверджує акт купівлі, до Вашого дилера або до найближчого авторизованого сервісного центру. Ці гарантійні зобов'язання не
розповсюджуються на правові претензії клієнта до продавця стосовно якості проданого пристрою.
Гарантія втрачає силу в таких випадках:
 У разі з
 технічні зміни пристрою  У разі неналежного використання інструмента
┌──────┐ └──────┘
дійснення спроби полагодити інструмент
(наприклад, у промислових або комунальних ціля
х)
15467353_E
Page 100
SLO
Izjava ES o skladnosti
S to izjavo potrjujemo, da je ta izdelek v predstavljeni izvedbi, skladen z usklajenimi direktivami EU, varnostnimi standardi EU in upoštevnimi standardi za tovrstne izdelke.
Izdelek
Električna vrtna črpalka
Serijska številka
G3013015
Tipi
JET601, JET601 INOX JET802, JET802 INOX JET1002 INOX
Raven zvočne moči
izmerjena / zagotovljena JET601, JET601 INOX 74/76 dB(A) JET802, JET802 INOX 74/77 dB(A) JET1002 INOX 83/86 dB(A)
Proizvajalec
AL-KO Geräte GmbH Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND
Direktive EU
2006/95/EG 2004/108/EG 2000/14/EG (13)
Ugotavljanje
skladnosti
2000/14/EG Dodatek V
Pooblaščeni zastopnik
Anton Eberle Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND
Usklajene norme
EN 60335-1; VDE 0700-1:2007-02 EN 60335-2-41; VDE 0700-41:2004-12
EN 60335-2-41/A2; VDE 0700-41/A2:2009-02 EN 55014-1; VDE 0875-14-1:2007-06 EN 55014-1/A1; VDE 0875-14-1/A1:2008-12 EN 55014-2; VDE 0875-14-2:2009-06 EN 61000-3-2; VDE 0838-2:2006-10 EN 61000-3-2/A1; VDE 0838-2/A1:2007-05 EN 61000-3-2/A7; VDE0838-2/A7:2007-06 EN 61000-3-2/A4; VDE 0838-2/A4:2007-06 EN 61000-3-3; VDE 0838-3:2009-06
Kötz, 2010-08-30
Antonio De Filippo, Managing Director
Garancija
V zakonitem garancijskem roku morebitne napake v materialu ali izdelavi v skladu z našo presojo brezplačno odpravimo bodisi s popravilom ali zamenjavo delov. Obseg garancijskih pravic je odvisen tudi od zakonodaje države, v kateri ste napravo kupili.
Naša garancija velja samo: Garancijske pravice prenehajo veljati:
 če napravo uporabljate v skladu z navodili in
namenom  če upoštevate navodila za uporabo  če uporabljate le originalne nadomestne dele
Garancija ne krije:
 poškodb laka, ki so posledica običajne obrabe  obrabnih delov, ki so na seznamu nadomestnih delov označeni z okvirčkom XXX XXX (X)  za motorje z notranjim izgorevanjem veljajo določila v garancijskem listu, ki ga prilaga proizvajalec
V primeru uveljavljanja garancije se z garancijskim listom in računom obrnite na svojega prodajalca ali najbližji pooblaščeni servis. Navedbe v pričujoči garancijski izjavi ne omejujejo zakonsko določenih pravic, ki jih ima kupec do prodajalca.
 če skuša napravo popraviti nepooblaščena oseba  če opravite tehnične spremembe na napravi  v primeru nenamenske uporabe
(npr. v pridobitvene ali komunalne namene)
┌──────┐ └──────┘
16
Loading...
