Монитор Alienware AW2518H
Руководство пользователя
Модель: AW2518H
Зарегистрированная модель: AW2518Hb
Примечания, предостережения и предупреждения
ПРИМЕЧАНИЕ: ПРИМЕЧАНИЕ означает важную информацию,
помогающую более эффективно использовать ваш компьютер.
ВНИМАНИЕ! ВНИМАНИЕ указывает на возможность повреждения
аппаратных компонентов или утраты данных в случае
несоблюдения инструкций.
ПРЕДУПРЕЖДЕНИЕ: ПРЕДУПРЕЖДЕНИЕ указывает на
возможность повреждения имущества, несчастного случая или
смерти.
Авторские права © 2017 Dell Inc. Все права защищены. Этот продукт охраняется законами
США и международными договорами об авторских правах и интеллектуальной собственности.
Dell™ и логотип Dell являются товарными знаками компании Dell Inc. в Соединенных Штатах
Америки и/или в других странах. Все другие упоминаемые здесь знаки и названия являются
товарными знаками соответствующих компаний.
2017 - 06
Ред. A01
Значение
О мониторе . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Комплект поставки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Характеристики продукта. . . . . . . . . . . . . . . . . . . . . . . . . . 7
Детали монитора и элементы управления. . . . . . . . . . . 9
Вид спереди . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Вид сзади. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Вид сзади и снизу . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Технические характеристики монитора. . . . . . . . . . . . .12
Технические характеристики панели . . . . . . . . . . . . . . . . . . . . . 12
Характеристики разрешения . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Поддерживаемые видеорежимы . . . . . . . . . . . . . . . . . . . . . . . . 14
Предустановленные режимы отображения . . . . . . . . . . . . . . . 14
Электрические характеристики. . . . . . . . . . . . . . . . . . . . . . . . . . 15
Физические характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Характеристики окружающей среды . . . . . . . . . . . . . . . . . . . . . 17
Режимы управления питанием . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Коммутация контактов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Поддержка технологии «Plug and Play». . . . . . . . . . . . . 21
Интерфейс универсальной последовательной
шины (USB) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Восходящий разъем USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Нисходящий разъем USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Разъемы USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Разъяснения относительно качества
ЖК-монитора и отображения пикселов . . . . . . . . . . . . . 23
Инструкция по техническому обслуживанию. . . . . . . . 23
Чистка монитора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
|3
Настройка монитора . . . . . . . . . . . . . . . . . . . . . . . 25
Установка стойки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
Подключение к компьютеру. . . . . . . . . . . . . . . . . . . . . . .27

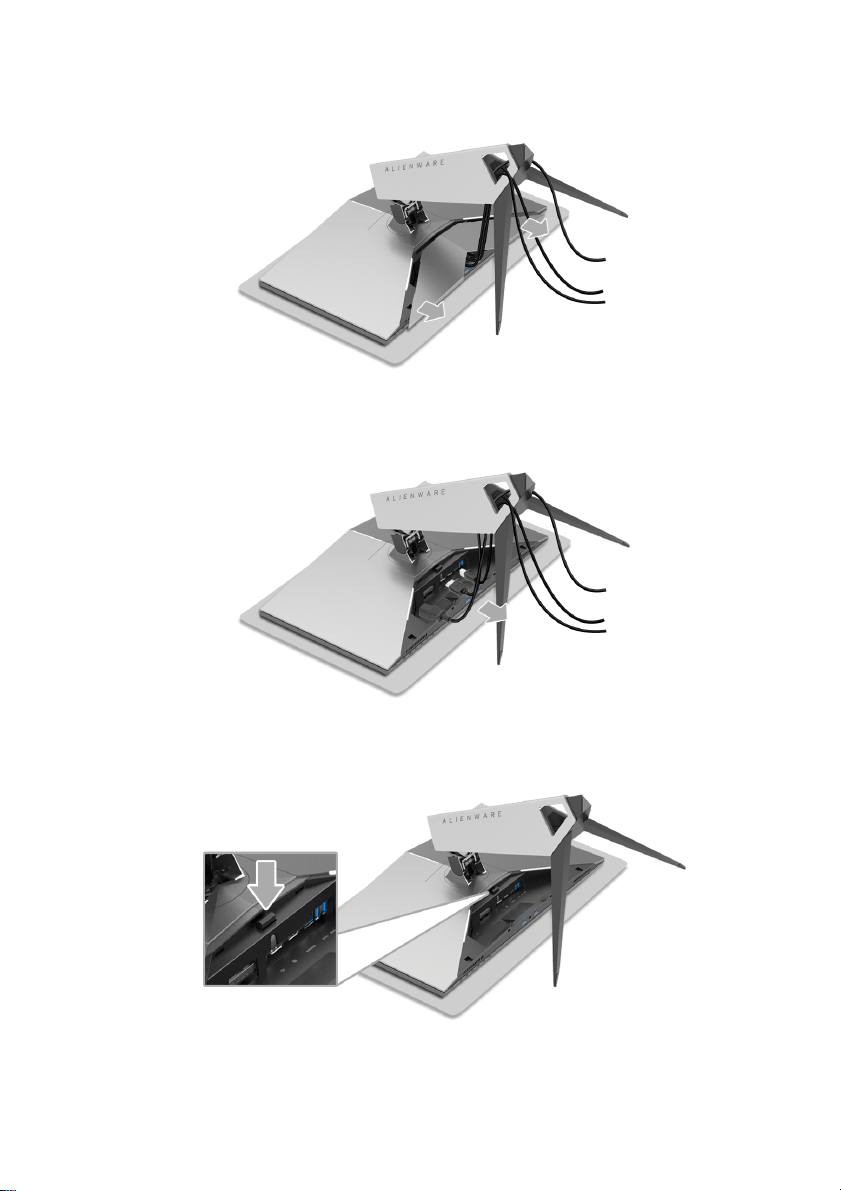

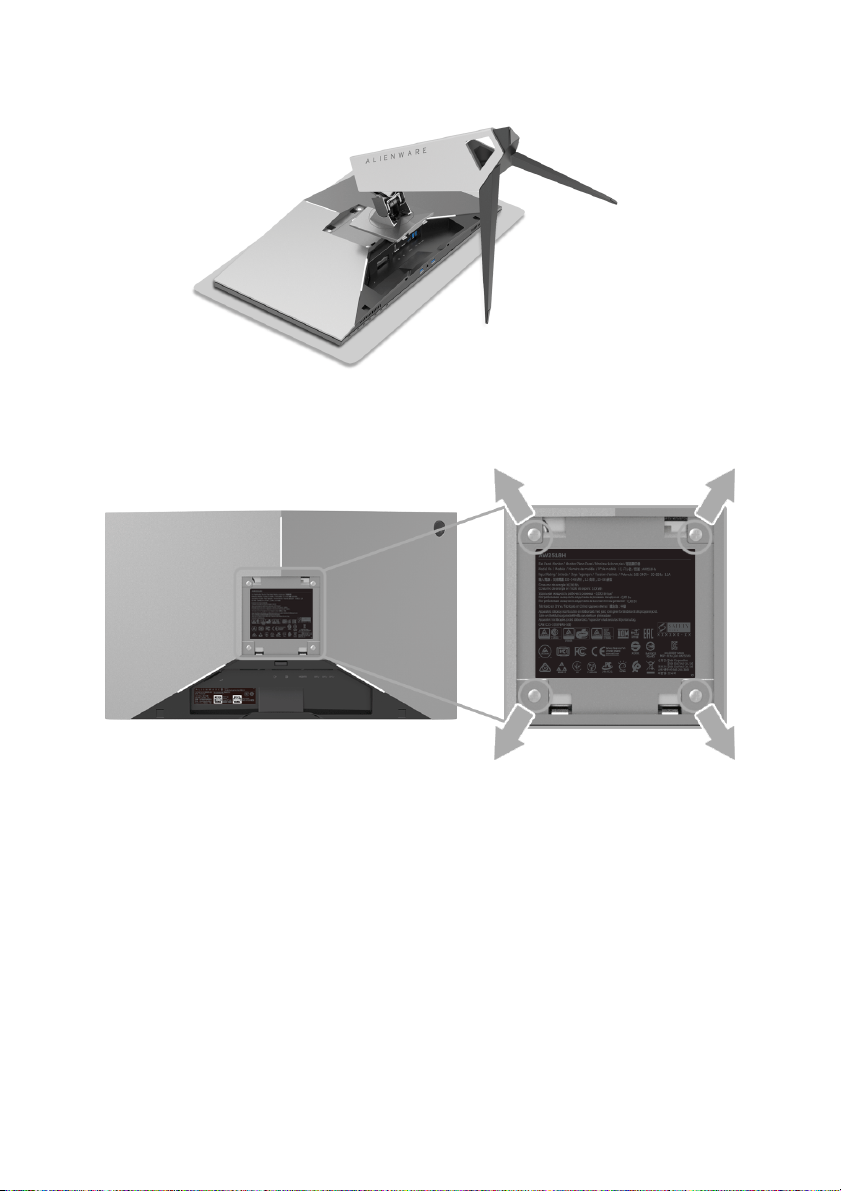

Снятие стойки монитора. . . . . . . . . . . . . . . . . . . . . . . . . .28
Крепление на стену (необязательно) . . . . . . . . . . . . . . .30
Работа с монитором. . . . . . . . . . . . . . . . . . . . . . . . 32
Включите питание монитора . . . . . . . . . . . . . . . . . . . . . .32
Органы управления на передней панели . . . . . . . . . . .32
Кнопка на передней панели . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Использование экранного меню . . . . . . . . . . . . . . . . . . .34
Доступ к системе меню . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Предупреждающее сообщение на экране . . . . . . . . . . . . . . . . . 44
Настройка максимального разрешения. . . . . . . . . . . . .45

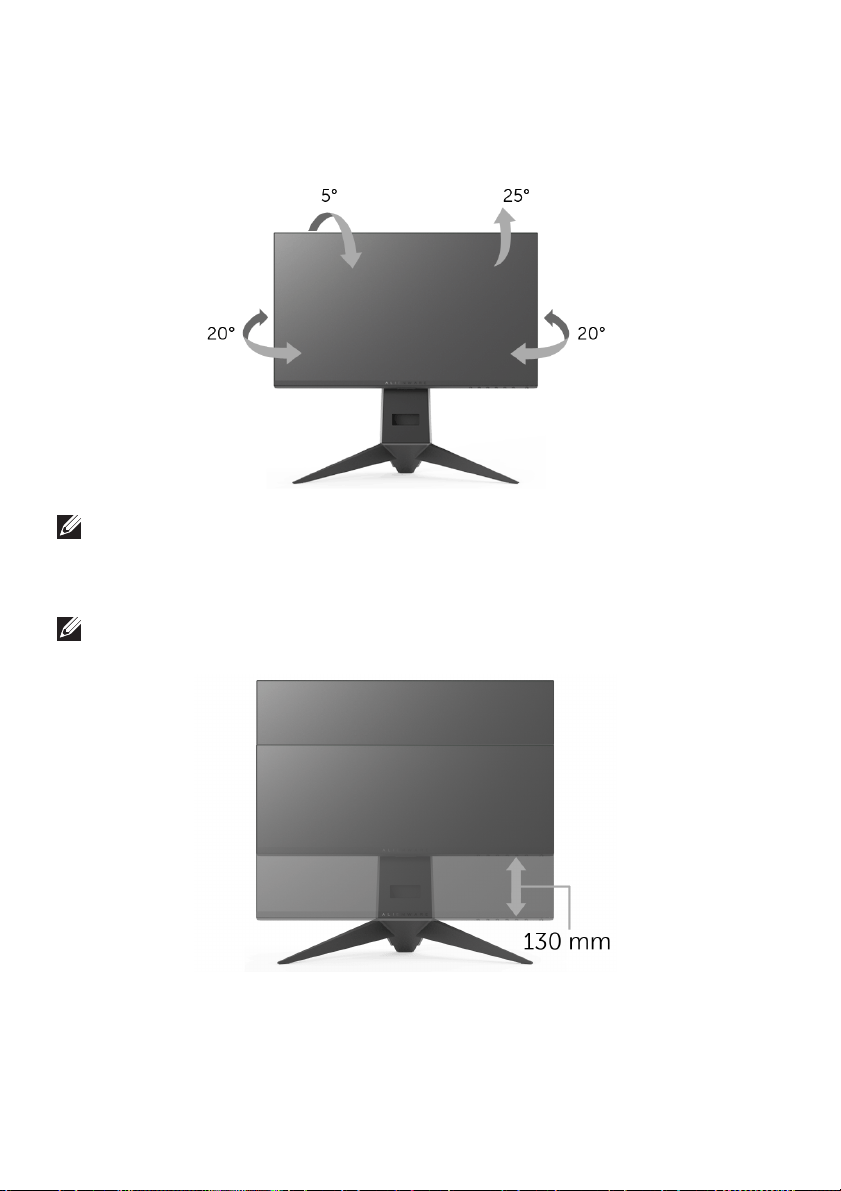

Наклон, разворот и регулировка по высоте . . . . . . . . .45
Наклон, разворот . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Регулировка по высоте . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Поворот монитора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47
Настройка параметров поворота экрана. . . . . . . . . . . .48
Поиск и устранение неполадок . . . . . . . . . . . . . . 50
Самопроверка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50
Встроенная диагностика. . . . . . . . . . . . . . . . . . . . . . . . . .51
Типичные неполадки. . . . . . . . . . . . . . . . . . . . . . . . . . . . .52
Неполадки, характерные для данного изделия . . . . . .55
Неполадки, связанные с интерфейсом
универсальной последовательной шины (USB) . . . . .56
Приложение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
Уведомление ФКС (только для США) и другая
нормативная информация . . . . . . . . . . . . . . . . . . . . . . . .58
4|
Этот ярлык и информация предназначены только
для Узбекистана . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58
Связаться с компанией Dell. . . . . . . . . . . . . . . . . . . . . . .58
|5
О мониторе
Комплект поставки
В комплект поставки монитора входят показанные ниже компоненты.
Проверьте наличие всех этих компонентов и в случае отсутствия любого
из них Связаться с компанией Dell.
ПРИМЕЧАНИЕ: Некоторые компоненты могут не поставляться
вместе с монитором, а продаваться отдельно. Некоторые
функции или носители могут быть недоступны в определенных
странах.
ПРИМЕЧАНИЕ: Для установки с любого
пожалуйста, обратитесь к соответствующей руководство по
установке стенда для инструкции по установке.
другого стенда,
Монитор
Подъемник стойки
6|О мониторе
Крышка отсека
кабельных вводов
Шнур питания (разный
для разных стран)
Кабель DP
Восходящий USB 3.0кабель (Активирует
порты USB на
мониторе)
• Диск с драйверами и
документацией
• Краткое руководство
по установке
• Информация о
технике
безопасности,
экологических и
правовых
нормативах
Характеристики продукта
Плоскопанельный ЖК-дисплей Alienware AW2518H на основе активной
матрицы тонкопленочных транзисторов (TFT) с диодной подсветкой.
Характеристики монитора:
О мониторе |7
• Видимая область экрана: 62,23 см (24,5 дюйма) по диагонали.
Разрешение: до 1920 x 1080 при передаче сигнала через разъем
DisplayPort и HDMI, поддержка отображения во весь экран или при
меньших значениях разрешения.
• Монитор, поддерживающий функции Nvidia G-Sync и 3D Vision Ready,
с исключительно высокой частотой обновления (240 Гц) и малым
временем отклика (1 мс).
• Гамма воспроизводимых цветов: 72% NTSC.
• Возможности настройки угла
регулировки по высоте.
• Съемная стойка и крепежные отверстия с шагом 100 мм для
крепления на стене, соответствующие стандарту VESA™.
• Возможность подключения цифровых сигналов через разъемы
DisplayPort и HDMI.
• Оснащен 1 USB-разъемом восходящей передачи и 4 USB-разъемами
нисходящей передачи.
• Возможность использования функции Plug and play (если
поддерживается системой).
• Настройки экранного меню для простой регулировки
экрана.
• Цветовые режимы позволяют использовать разные игровые режимы,
в том числе FPS (шутер от первого лица), RTS (стратегия в реальном
времени), RPG (ролевая игра), и 3 игровые режима для
персонализации на основе ваших предпочтений.
• На диске с ПО и документацией записаны информационный файл
(INF), файл подбора цветов (ICM) и документация на изделие.
•
Стекло, не содержащее мышьяк, и панель, не содержащая ртуть.
• Энергопотребление 0,5 Вт в режиме сна.
• Экран с функцией устранения мерцания оптимален и удобен для
глаз.
• Возможное излучение синего света от монитора в течение долгого
времени может причинить вред глазам, вызвать зрительное
утомление или напряжение глаз, зрительную усталость из-за работы
с цифровыми устройствами и т.п. Функция ComfortView призвана
уменьшить количество синего света, излучаемого монитором, и
обеспечить оптимальное и комфортное использование.
наклона, разворота, поворота и
и оптимизации
8|О мониторе
Детали монитора и элементы управления
Вид спереди
№ Описание
1 Отверстие для прокладки кабелей (спереди стойки)
2 Функциональные кнопки (дополнительные сведения см. в
разделе Работа с монитором)
3 Кнопка включения/выключения питания (со светодиодным
индикатором)
О мониторе |9
Вид сзади
Вид сзади с установленной
стойкой
№ Описание Назначение
1 Крепежные отверстия по
стандарту VESA (шаг
100 мм x 100 мм - сзади под
закрытой крышкой)
2 Нормативная наклейки Списки разрешений регулирующих
3 Кнопка отсоединения Отсоедините подставку от
4 Штрих-код табличка с
серийным номером
5 Отверстия для прокладки
кабелей
(с левой и правой стороны
стойки)
Крепящийся на стене монитор с
использованием VESAсовместимого набора настенного
крепления (100 мм х 100 мм).
органов.
монитора.
Обратитесь с этим ярлыком, если
вам нужно связаться с Dell по
технической поддержке.
Для упорядочивания кабелей
пропускайте их через эти
отверстия.
10 | О мониторе
Вид сзади и снизу
Вид сзади и снизу без стойки монитора
№ Описание Назначение
1 Гнездо для подключения
шнура питания
2 Линейный выход Подключите динамики.
3 DisplayPort Подключите к компьютеру с
4 Разъем HDMI Подключите к компьютеру HDMI-
5 Восходящий порт USB Чтобы задействовать USB-разъемы
Подсоедините шнур питания
(входит в комплект поставки вашего
монитора).
ПРИМЕЧАНИЕ: Этот разъем не
предназначен для подключения
наушников.
помощью кабеля DP (входит в
комплект поставки вашего
монитора).
кабель.
монитора, подключите USB-кабель
(входит в комплект поставки
монитора) к этому разъему и к
компьютеру.
О мониторе |11
6, 9 Разъем USB 3.0 Подключите USB-устройство.
ПРИМЕЧАНИЕ: Для использования
этого разъема нужно подключить
USB-кабель (входит в комплект
поставки монитора) к USB-разъему
восходящей передачи на мониторе
и к вашему компьютеру.
7 USB-разъем нисходящей
передачи с функцией
зарядки
8 Гнездо выхода на
наушники
Подключите, чтобы зарядить ваше
USB-устройство.
Подключите наушники.
Технические характеристики монитора
Технические характеристики панели
Модель AW2518H
Тип экрана ЖК-
Технология панели TN
Формат 16:9
Видимое изображение
По диагонали
По горизонтали, активная
область
По вертикали, активная
область
Область
Шаг пикселов 0,2832 мм x 0,2802 мм
Количество пикселов на
дюйм (PPI)
Угол обзора 160° (по вертикали) (Тип.)
Яркость экрана 400 кд/м² (тип.)
Контрастность 1000 к 1 (тип.)
экран с активной матрицей, технология
TFT
622,3 мм (24,5 дюймa)
543,74 мм (21,41 дюймa)
302,62 мм (11,91 дюймa)
164545,63 мм
90
170° (по горизонтали) (Тип.)
2
(255,05 дюймa2)
12 | О мониторе
Покрытие лицевой панели Прочное антибликовое покрытие (3H)
Подсветка Система светодиодной подсветки по краям
Время отклика 1 мс серый-серый
Глубина цвета 16,7 млн. цветов
Цветовая гамма 72%* (CIE1931)
Встроенные устройства • Сверхвысокоскоростной концентратор
USB 3.0 (с 1 разъемом USB 3.0
восходящей передачи)
•4 разъема USB 3.0 нисходящей
передачи (в том числе 1 разъем с
поддержкой
Возможности подключения •1 разъем DP 1.2
•1 разъем HDMI 1.4
•1 разъем USB 3.0 восходящей передачи
(сзади)
•2 разъема USB 3.0 нисходящей
передачи (сзади)
•2 разъема USB 3.0 нисходящей
передачи (снизу)
•1 разъем выхода на наушники (снизу)
•1 разъем звукового линейного выхода
(сзади)
Регулируемая по высоте
стойка
Наклон
Разворот
Переворот
от 0 до 130 мм
от -5° до 25°
от -20° до 20°
от -90° до 90°
зарядки)
* Цветовая гамма (тип.) разработана в соответствии со стандартами
проведения испытаний CIE1976 (82%) и CIE1931 (72%).
О мониторе |13
Характеристики разрешения
Модель AW2518H
Частота строк 30 - 160 кГц (авто)
Частота кадров от 30 Гц до 240 Гц (автоматич.)
Стандартное максимальное
1920 x 1080 при 240 Гц
разрешение
Поддерживаемые видеорежимы
Модель AW2518H
Возможности отображения
480p, 576p, 720p, 1080p, FHD
видео (воспроизведение
через HDMI и DP)
Предустановленные режимы отображения
Режимы отображения HDMI
Режим
отображения
Частота
строк (кГц)
Частота
кадров (Гц)
Тактовая
частота
(МГц)
Полярность
синхронизации
(горизонталь/
вертикаль)
IBM VGA, 640 x
480p
VESA, 720 x 480p 29,83 60 26,25 +/-
VESA, 720 x 576p 29,55 50 26 +/-
VESA, 800 x 600p 37,88 60 40 +/+
VESA, 1024 x 768p 48,36 60 65 -/-
HDTV, 1280 x 720p 37,5 50 74,25 +/+
HDTV, 1280 x 720p 45 60 74,25 +/+
HDTV, 1920 x 1080p 55,6 50 141,5 -/+
HDTV, 1920 x 1080p 67,5 60 148,5 +/+
31,5 60 25,2 -/-
14 | О мониторе
Режимы отображения DP
Режим
отображения
Частота
строк (кГц)
Частота
кадров (Гц)
Тактовая
частота
(МГц)
Полярность
синхронизации
(горизонталь/
вертикаль)
VESA, 640 x 480 31,5 60 25,2 -/-
VESA, 800 x 600 37,88 60 40 +/+
VESA, 1024 x 768 48,36 60 65 -/-
HDTV, 1920 x 1080p 67,5 60 148,5 +/+
HDTV, 1920 x 1080p
при 100 Гц
HDTV, 1920 x 1080p
при 120 Гц
HDTV, 1920 x 1080p
при 144 Гц
HDTV, 1920 x 1080p
при 200 Гц
HDTV, 1920 x 1080p
при 240 Гц
113,187 100 235,500 +/-
137,26 120 285,5 +/-
166,59 144 346,5 +/-
228 200 474,24 +/+
278,4 240 556,8 +/+
ПРИМЕЧАНИЕ: Этот монитор поддерживает NVIDIA G-Sync и
NVIDIA 3D Vision Ready. Зайдите на сайт http://www.geforce.com,
чтобы узнать, поддерживает ли ваша видеокарта NVIDIA
функцию G-SYNC.
Электрические характеристики
Модель AW2518H
Входные видеосигналы • HDMI 1.4, 600 мВ для каждой
дифференциальной линии, входное
сопротивление 100 Ом на
дифференциальную пару
• DisplayPort 1.2, 600 мВ для каждой
дифференциальной линии, входное
сопротивление 100 Ом на
дифференциальную пару
О мониторе |15
Синхронизирующие входные
сигналы
Напряжение/частота/ток
питания
Пусковой ток • 120 В: 30 A (макс.) при 0°C (холодный
Физические характеристики
Модель AW2518H
Тип сигнального кабеля • Цифровой: HDMI, 19-контактный разъем
Размеры (со стойкой)
Высота (в поднятом
положении)
Высота (в опущенном
положении)
Ширина 555,8 мм (21,88 дюймa)
Глубина 268,6 мм (10,57 дюймa)
Размеры (без стойки)
Высота 327,9 мм (12,91 дюймa)
Ширина 555,8 мм (21,88 дюймa)
Глубина 64,6 мм (2,54 дюймa)
Размеры стойки
Высота (в поднятом
положении)
Раздельная строчная и кадровая
синхронизация; неполярный уровень ТТЛ;
SOG (синхронизация SYNC полного
сигнала на зеленом проводе)
100~240 В перем. тока / 50 Гц или 60 Гц +
3 Гц/ 1,5 A (тип.)
запуск)
• 220 В: 60 A (макс.) при 0°C (холодный
запуск)
(кабель не входит в комплект поставки)
• Цифровой: DisplayPort, 20-контактный
разъем
• USB (Универсальная последовательная
шина): USB, 9-контактный разъем
523,3 мм (20,6 дюймa)
418,4 мм (16,5 дюймa)
426,7 мм (16,8 дюймa)
16 | О мониторе
Высота (в опущенном
положении)
Ширина 465,7 мм (18,33 дюймa)
Глубина 268,6 мм (10,57 дюймa)
Масса
Масса с упаковкой 11,7 кг (25,79 фунт.)
Масса вместе со стойкой в
сборе и кабелями
Масса без стойки в сборе
(для настенного крепления
или монтажа по стандарту
VESA - без кабелей)
Масса
Блеск передней рамки Черная рамка - 30 единиц блеска (макс.)
Характеристики окружающей среды
Модель AW2518H
Совместимость со стандартами
• Стекло, не содержащее мышьяк, и панель, не содержащая ртуть
Темпер атура
Эксплуатация От 0°C до 40°C (от 32°F до 104°F)
Хранение, доставка • Хранение: От -20°C до 60°C (от -4°F до
Влажность
Эксплуатация От 10% до 80% (без конденсата)
Хранение, доставка • Хранение: От 5%
Высота над уровнем моря
Эксплуатация 5.000 м (16.404 фута) (макс.)
стойки в сборе 3,28 кг (7,23 фунт.)
418,4 мм (16,5 дюймa)
7,14 кг (15,74 фунт.)
3,5 кг (7,72 фунт.)
140°F)
• Доставка: От -20°C до 60°C (от -4°F до
140°F)
до 90% (без
конденсата)
• Доставка: От 5% до 90% (без
конденсата)
О мониторе |17
Хранение, доставка 12.192 м (40.000 фута) (макс.)
Теплорассеяние • 249,1 кК/ч (макс.)
• 88,7 кК/ч (тип.)
Режимы управления питанием
Если в вашем компьютере установлена видеокарта, отвечающая
стандарту VESA DPM™, или соответствующее ПО, то монитор может
автоматически снижать энергопотребление во время бездействия. Это
называется Режимом энергосбережения*. Монитор автоматически
возвращается в нормальный рабочий режим при получении сигналов от
клавиатуры, мыши или других устройств ввода. В следующей таблице
показаны значения
энергосбережения.
потребляемой мощности и сигналы этой функции
Режимы
VESA
Нормальная работа
Режим
ожидания
Выключенное
состояние
* Полное отсутствие энергопотребления в выключенном режиме
достигается только отключением сетевого кабеля.
** Максимальная потребляемая мощность измеряется в состояние
максимальной яркости и USB активный.
Строчная
синхрони-
зация
Включено Включено Включено Синий 73 Вт (макс.)**
Выключена Выключена Пустой
---Выкл. Менее 0,3 Вт
Кадровая
синхрони-
зация
Видео Индикатор
питания
Желтый
экран
(мигает)
Энергопот
ребление
26 Вт (тип.)
Менее 0,5 Вт
-
18 | О мониторе
Loading...
