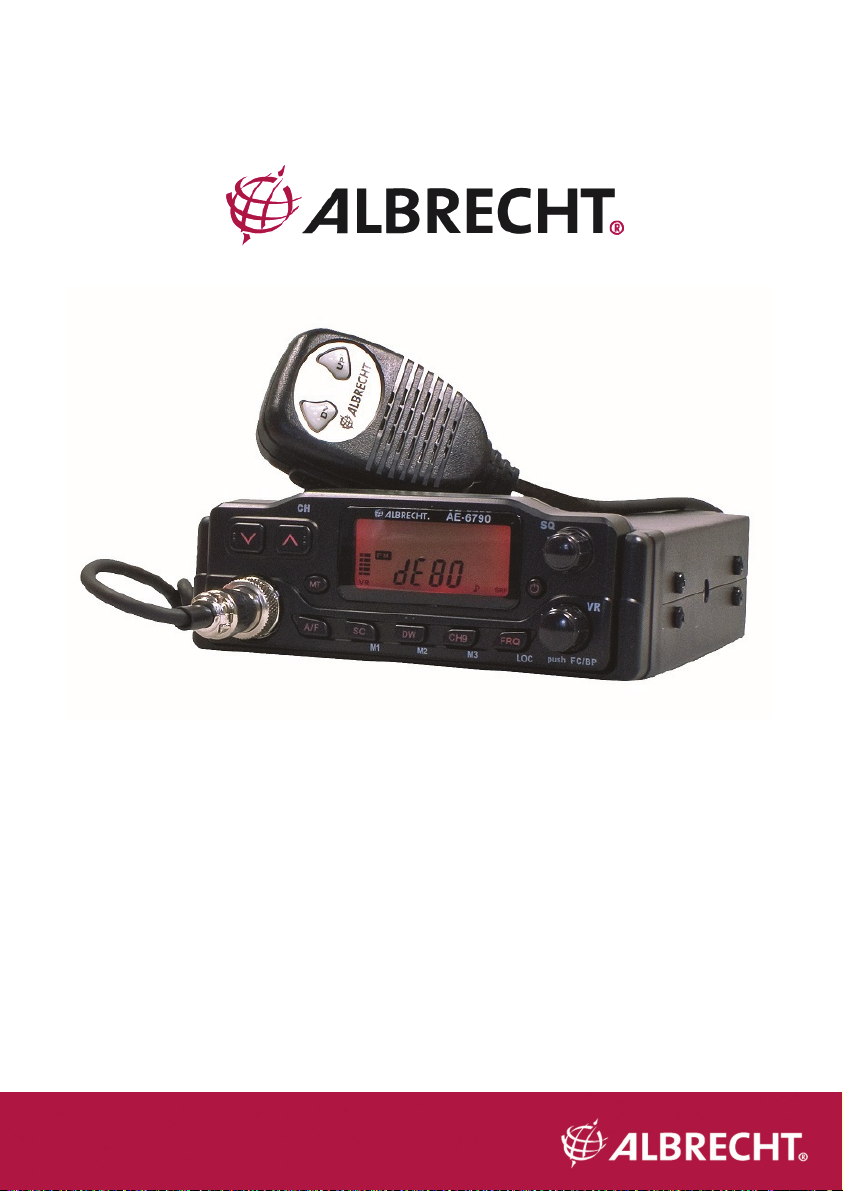

Albrecht AE 6790 User guide [ml]

CB-Funkgerät

AE 6790

Bedienungsanleitung

Inhaltsverzeichnis

Einführung.............................................................................................................................. 3

Lieferumfang .......................................................................................................................3

Montage des Funkgeräts .................................................................................................... 4

Stromversorgung.................................................................................................................5

Stromanschluss im KFZ...................................................................................................... 5

Die Bedeutung der Sicherung im Stromkabel ..................................................................... 5

Betrieb über Netzteil am 230 V-Stromnetz..........................................................................6

Antennenanschluss – Rückseite des Geräts ......................................................................6

Einbauvorschriften der Fahrzeughersteller .........................................................................7

Rechtliche Hinweise ...............................................................................................................7

Sicherheits-Hinweise .......................................................................................................... 8

Bedienung ..............................................................................................................................8

Frontansicht ........................................................................................................................8

Länder-Programmierung durchführen ....................................................................................9

Die wichtigsten Funktionen .................................................................................................. 10

Einschalten / Ausschalten / Empfang mit dem AE 6790................................................... 10

Lautstärke einstellen

Kanal einstellen.................................................................................................................10

Rauschsperre SQ (Squelch) einstellen ............................................................................ 10

Senden mit dem AE 6790 .................................................................................................... 11

Alle über die Tastatur erreichbare Funktionen .................................................................. 11

Tasten auf der linken Geräteseite..................................................................................... 11

Tasten unter dem Display .................................................................................................12

Tasten auf rechter Geräteseite ......................................................................................... 13

Wahl der Modulationsart: AM oder FM ? .......................................................................... 13

Externe Anschlüsse..............................................................................................................14

Mikrofonbuchse MIC ........................................................................................................14

Externer Lautsprecher.......................................................................................................14

Gewährleistung / Garantie ................................................................................................ 15

Hinweise zur Entsorgung von Elektronikschrott................................................................15

Kurzanleitung AE 6790 - Schnell zum Ziel ........................................................................... 16

Declaration of Conformity / Konformitätserklärung...............................................................17

...............................

.......................................................................... 10

Einführung

Herzlichen Glückwunsch zu Ihrem neuen CB-Funkgerät unserer Heavy Duty Serie ist ein äußerst stabil und robust aufgebautes Funkgerät und ist nahezu europaweit einsetzbar (außer in Österreich, dort darf zur Zeit bis zur Einführung der neuen EU Bestimmungen nur die von uns speziell programmierte FM Version benutzt werden), was Sie entsprechend dem Land, in dem Sie Ihr Funkgerät benutzen möchten, programmieren können. Da die neuen europäischen Bestimmungen voraussetzen, dass Sie sich mit den Bestimmungen vertraut gemacht haben, bevor Sie Ihr Gerät zum ersten Mal benutzen, möchten wir Sie dringend bitten, diese Bedienungsanleitung durchzulesen und insbesondere nur die Programmierung zu benutzen, die für Ihr Land vorgesehen ist.

Ihr neues CB-Funkgerät hat folgende Möglichkeiten:

• 40 Kanäle FM / 4 Watt, sowie 40 Kanäle AM, 1 Watt (Programmierung 40/40 EU)

• 80 Kanäle FM / 4 Watt, sowie 40 Kanäle AM, 1 Watt (Programmierung 80/40 dE)

Diese beiden Einstellungen können Sie über eine Steckbrücke im Hauptgerät auch auf 4W in AM umstellen, sobald die neuen Bestimmungen in Deutschland in nationales Recht umgesetzt wurden.

• 40 Kanäle FM / 4 Watt (Programmierung 40 FM / Werkseinstellung für Österreich EC)

•

40 Kanäle FM / 4 Watt, sowie 40 Kanäle AM, 4 Watt (Programmierung für Polen Po)

• 40 Kanäle FM / 4 Watt, sowie 40 Kanäle AM, 4 Watt (Programmierung für Spanien E)

Die Einstellungen E und Po entsprechen bereits der neuen CEPT Norm CEPT/ECC DEC 11 (03) und ETSI EN 300 433-2

• 40 Kanäle FM / 4 Watt (Programmierung 40 FM für Großbritannien U)

• Kanalwahl über Auf-Ab Tasten am Funkgerät + am Mikrofon

• Abnehmbares Front-Bedienteil mit separaten Einbaumöglichkeiten und Mikrofonbuchse

• Grosses LCD Anzeigefeld für Kanal, Frequenz, Status, Power und S-Meter Anzeige mit roter

Hintergrundbeleuchtung

• 6-polige Mikrofonbuchse am Bedienteil nach Albrecht Standard für beliebige Mikrofone, auch für Datenübertragung und Gateway-Betrieb

• Anschluss für externen Lautsprecher

• Scan, Zweitkanalüberwachung und 3 programmierbare Memorykanäle

• EEPROM Flash Memory für die Speicherung der letzten Einstellung- kein Datenverlust bei

Stromversorgungs-Unterbrechungen

• Direkte Umstellung der Ländereinstellung im laufenden Betrieb

Versionen für bestimmte Länder mit anderen Merkmalen (z.B. für Österreich ohne Länderumschaltung AE 6790 FM) sind auf Anfrage lieferbar bzw. können von autorisierten Fachhändlern für das betreffende Land geeignet umgebaut werden.

AE 6790

. Dieses CB Funkgerät aus

Lieferumfang

Ihr AE 6790 wird betriebsbereit mit folgendem Zubehör geliefert:

• Mobilhalterung für Gerät und separates Befestigungsmaterial für Front-Bedienteil

• Handmikrofon

• Befestigung für Handmikrofon

•

Steckbares DC Kabel – Sicherung im Kabel

• Abgesetzte Bedienung über 9 pol-Sub-D Kabel (ca. 2 m lang) im Lieferumfang incl.

Schraubbolzen (Montagezubehör)

• Bedienungsanleitung mit Gerätepass

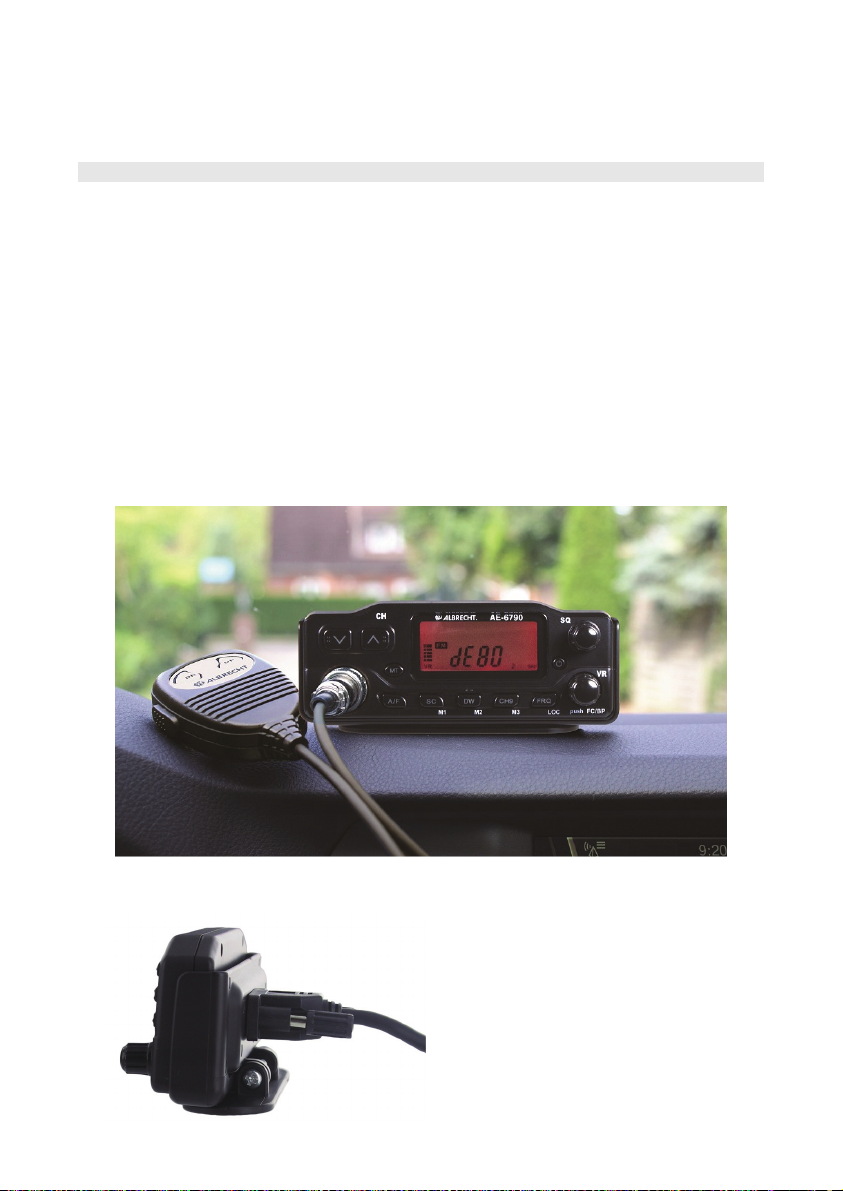

Montage des Funkgeräts

Sie können Ihr AE 6790 entweder im Auto oder auch zu Hause als Feststation betreiben. Für die Montage als Mobilstation im Auto liegt eine Mobilhalterung und diverses Montagezubehör bei. Montieren bzw. stellen Sie das Gerät so auf, dass es möglichst keiner direkten Sonneneinstrahlung ausgesetzt wird, da das zu erhöhter Erwärmung und damit zu einer geringeren Lebensdauer des Geräts führen kann. Die Montage sollte auch nicht in der Nähe einer Heizung erfolgen. Montieren Sie das Gerät im Auto so, dass es möglichst wenig Erschütterungen ausgesetzt ist. Die Mobilhalterung befestigen Sie mit beiliegenden, selbstschneidenden Schrauben an Armaturenbrett, Rahmentunnel oder einer anderen geeigneten Stelle. Montieren Sie Ihr Gerät keineswegs dort, wo bei einem evtl. Autounfall das Gerät Verletzungen hervorrufen könnte (ausreichende Beinfreiheit ist bei der Montage unbedingt notwendig). Achten Sie darauf, dass Sie bei der Montage keine evtl. dahinter liegenden Leitungen beschädigen! Schieben Sie dann das Funkgerät in die Mobilhalterung ein. Fixieren Sie es mit den großen Rändelschrauben (die beiliegenden Unterlegscheiben aus Kunststoff benutzen!) fest im gewünschten Betrachtungswinkel. Ist eine Montage des kompletten Geräts nicht möglich, dann können Sie auch die Frontsektion (2 Schrauben auf der Unterseite lösen) vom Gerät trennen und das Funkgerät separat vom Bedienteil im Fahrzeug montieren. Die Mikrofonhalterung montieren Sie ebenfalls mit den beiliegenden Schrauben an einem Ort, den Sie gut erreichen können.

Benutzen Sie zum abgesetzten Anschluss das mitgelieferte ca. 2 m lange 9 polige Sub D Kabel.

Seitenansicht des abgesetzten Bedienteils. Schrauben Sie das Kabel nach Montage gut fest! In der Montagezubehör-Tüte finden Sie noch die zwei Schraubbolzen für die Steckerbefestigung, falls die Bolzen nicht schon am Kabel aufgeschraubt sind.

Stromversorgung

Die Stromversorgung wird über das steckbare 2-adrige Kabel vorgenommen. Es ist mit einem Sicherungshalter ausgestattet. Das Funkgerät kann in Fahrzeugen (12 Volt) oder als Station auch über ein geeignetes 12 V Netzteil (mindestens für 2 A, stabilisiert) betrieben werden.

Stromanschluss im KFZ

Verbinden Sie das rote Kabel des Stromversorgungskabels mit dem Pluspol der Stromversorgung (also eine Stelle in der Fahrzeugverdrahtung, wo 12 V anliegen) und das schwarze Kabel mit dem Minuspol. Wir empfehlen dringend, wo immer möglich, das Funkgerät direkt an die Fahrzeugbatterie anzuschließen. Der direkte Anschluss an die Batterie bringt Ihnen meist die stabilste Betriebsspannung und den optimalen Schutz gegen Störgeräusche im Empfang und auch auf der Sendermodulation. Die modernen Fahrzeug-Stromnetze sind so komplex, dass bei Anschluss an anderen Punkten (wie z.B. Autoradio-Anschlussklemmen oder Zigarettenanzünder) unter ungünstigen Umständen Störungen auftreten können. Diese äußern sich als Prasseln oder „Singen“ bei Empfang, in hartnäckigen Fällen auch bei Senden als typische „Lichtmaschinengeräusche“. Wenn Sie den vorgeschlagenen direkten Anschluss an die Batterie nicht vornehmen können, probieren Sie bitte den bestmöglichen Anschlusspunkt vor der endgültigen Montage aus. Wenn Sie dazu versuchsweise auch den Motor einschalten, dann können Sie auch prüfen, ob es bei der ausgewählten Stromanschluss-Methode evtl. Empfangs- oder Sendestörungen durch die Zündung oder die Lichtmaschine gibt. Sollten sich hartnäckige Störungen aus dem Bordnetz nicht beheben lassen, dann kann der Service unser DC - Noisefilter zusätzlich installieren (Bestellnr. 70600)

Soll sich das Funkgerät bei Abziehen des Zündschlüssels automatisch mit abschalten, so können sie es auch an die geschaltete Spannung hinter dem Zündschlüssel anschließen. Unser AE 6790 hat eine dauerhafte Flash-EEPROM Speicherung der letzten Einstellung, startet daher bei

Wiedereinschalten der Zündung

Auch wenn das Gerät längere Zeit von der Stromversorgung abgetrennt wurde, geht die letzte Einstellung nicht verloren.

auf der zuletzt benutzten Einstellung.

Masseanschluss (Minus) des Funkgeräts:

Den schwarzen Draht verbinden Sie mit der Minusseite der Batterie oder mit einem guten Massekontakt am Motorblock oder einem zentralen Masseanschluss im Fahrzeug. Vermeiden Sie möglichst einen Masseanschluss über Blechschrauben an der Karosserie. Diese Anschlusstechnik sorgt nicht für stabile Masseverbindung und ist oft Ursache für Störungen.

Die Bedeutung der Sicherung im Stromkabel

Die Sicherung im Stromkabel soll Ihr Funkgerät vor ernsten Beschädigungen bei technischen Fehlern oder falschem Anschluss schützen. Wenn eine Sicherung durchbrennt, hat dies immer eine Ursache. In den meisten Fällen liegt z.B. Falschpolung vor und die im Gerät eingebaute Schutzdiode hat angesprochen. Kommt es aus irgendwelchen Gründen zu einem Kurzschluss im Inneren des Gerätes, brennt durch den erhöhten Strom die Sicherung durch und vermeidet größeren Schaden. Falls eine Sicherung tatsächlich einmal durchbrennen sollte: Suchen und beseitigen Sie die Ursache dafür und tauschen Sie dann die durchgebrannte Sicherung gegen eine gleichartige (Sicherungen von max. 5 Ampere können verwendet werden) Ersatzsicherung aus. Reparieren Sie bitte niemals eine durchgebrannte Sicherung mit Silberpapier oder Alufolie! Bei mehrmals durchbrennender Sicherung geben Sie Ihr Funkgerät bitte zur Reparatur zu Ihrem Fachhändler oder direkt zu einem autorisierten Servicepartner.

Hinweise besonders für LKW- und Reisemobil- Fahrer

Die zulässige Betriebsspannung des Funkgerätes darf nach Norm zwischen 10.8 und 15.6 V schwanken, ohne dass sich die Leistungswerte des Funkgeräts ändern. Die Senderstufen Ihres AE 6790 sind elektronisch stabilisiert. Eine Erhöhung der Leistung durch übermäßige Betriebsspannung ist daher unmöglich. Bei solchen Versuchen riskiert man nur einen schweren Gerätedefekt, aber keine Leistungserhöhung! Trucker sollten darauf achten, Ihr Funkgerät niemals direkt an 24 Volt anzuschließen. Bei 24 Volt ist ein geeigneter Spannungswandler 24 V auf 12 V erforderlich. Da in LKW's sehr oft Spannungswandler auch für andere Geräte, z.B. Handy, Fernseher, Autoradio bereits eingebaut sind, sollte man den Stromverbrauch des CBFunkgeräts mit ca. 1.5 bis 2 A einkalkulieren. Die besonders kompakten und verlustarmen

Schaltwandler

mit CE-Zeichen sind zwar nach den EU-Bestimmungen für „normale“ KFZ-

Stromverbraucher, wie Radios, Kühlboxen oder Kaffeemaschinen entstört, dies reicht aber sehr oft nicht für ungestörten CB-Empfang aus, weil CB Funkgeräte hochempfindliche Empfänger haben. Für einwandfreien CB-Empfang bei Betrieb mit Schaltwandlern und in Fahrzeugen mit Bordrechnern können wir keine Gewähr übernehmen. Probleme lassen sich nicht in allen Fällen ohne Ausprobieren ausschließen. Wichtig ist, dass auch die Funkantenne soweit wie möglich von anderen Antennen und von der Wandlerverdrahtung entfernt montiert wird und eine gute Massefläche hat. Im Gegensatz zu Handy- und Radioantennen können die üblichen CB-Antennen nicht auf Kunststoffflächen

montiert werden, es sei denn, es ist eine Metallfolie auf der Unterseite vorhanden.

Für CBFunk ist die Masseverbindung besonders wichtig. Sofern der LKW noch einen metallischen Spiegelhalter hat, kann der Fuß über einen Winkelhalter dort befestigt werden, nicht aber z.B. auf einem reinen GFK-Dach oder GFK- Windabweiser. Besteht keine Möglichkeit, die Antenne auf einem leitfähigen Untergrund zu montieren, so stehen spezielle massefreie CB-Mobilantennen wie z.B. unsere GL 27 zur Verfügung.

Betrieb über Netzteil am 230 V-Stromnetz

Betreiben Sie Ihr Funkgerät zu Hause nur über ein spezielles CB-Funk-Netzteil mit Stabilisierung, welches mindestens 1.5 - 2 Ampere bei 12 -13.8 Volt Gleichspannung abgeben kann. Ein gut geeignetes Netzteil von Albrecht ist Artikel- Nr. 4744. Unstabilisierte Netzteile oder AutobatterieLadegeräte oder die sonst so beliebten Kühltaschen-Netzgeräte sind für Funk ungeeignet und dürfen keinesfalls benutzt werden. Schaltnetzteile können für CB-Funk nur verwendet werden, wenn eine Außenantenne benutzt wird, die den Störnebel dieser Netzteile nicht aufnimmt. Das Plus Kabel (rot) soll mit dem Plus (+) Anschluss des Netzteiles, der schwarze Draht mit dem

Minus

(-) Anschluss des Netzteils verbunden werden.

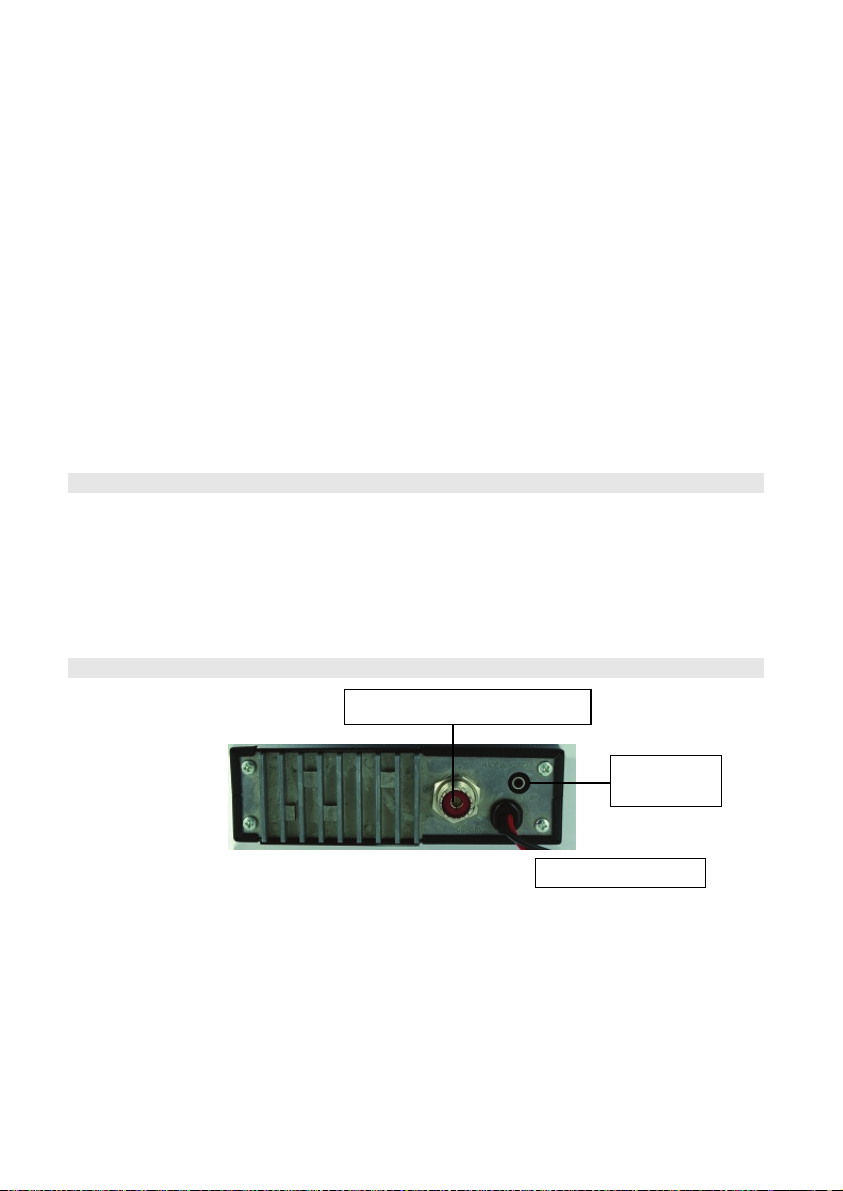

Antennenanschluss – Rückseite des Geräts

Schließen Sie Ihre CB-Antenne mit einem PL- Stecker an der 50 Ohm Antennenbuchse auf der Rückseite Ihres AE 6891 an. Die Antenne muss auf den CB-Funkbereich abgestimmt sein, damit Sie höchstmögliche Reichweite erzielen können. Benutzen Sie ein Stehwellenmessgerät zur Kontrolle und zum Einstellen der Antenne. Stimmen Sie die Antenne auf bestes Stehwellenverhältnis auf einem mittleren Kanal ab. Wenn Sie 80 Kanäle benutzen, optimieren

Antenne (PL259)

Ext.

Lautsprecher

12 V DC Kabel

Sie auf Kanal 1, bei 40 Kanälen auf Kanal 20 und für LKW Fahrer empfehlen wir generell den Kanal 9. Auf diesem Kanal sollten Sie ein Stehwellenverhältnis von etwa 1.5 oder geringer erreichen. Selbst wenn das Stehwellenverhältnis sich auf dem obersten (Kanal 40) und untersten Kanal (1 oder 41) auf bis zu 2 verschlechtert, ist Ihre Antenne immer noch geeignet. Zeigt das Stehwellenmessgerät einen Wert im roten Bereich an (SWR > 3), dann gehen bereits mehr als 25 % der Sendeleistung durch Anpassungsverluste verloren. Ein schlechtes SWR kann aber auch ein Zeichen für einen Defekt in Antenne, Kabel, oder einen Kurzschluss im Antennenstecker sein! Ansonsten können Sie aber auch Ihre Antenne auf dem Kanal optimieren, den Sie vorwiegend benutzen. Es gibt auch breitbandige Antennen, wie z.B. Gamma II im Fachhandel, bei denen keine Abstimmung notwendig ist. Stehwellenmessgeräte gibt es preiswert im Fachhandel, wie Albrecht SWR 30, Artikel- Nr. 4412.

Übrigens: Auch wenn Ihr AE 6790 eine besonders widerstandsfähige Endstufe hat, die selbst Fehlanpassungen von SWR = 3 verkraftet, sollten Sie trotzdem nie ohne Antenne senden!

Einbauvorschriften der Fahrzeughersteller

Wenn Sie ein Funkgerät in ein Fahrzeug einbauen, beachten Sie bitte die Werkshinweise der KFZ- oder LKW-Hersteller zum Einbau von Funkgeräten. Die Fahrzeughersteller können Einbaustellen für Funkanlagen und insbesondere für die Antennen vorschreiben. Bei mit elektronischen Steuerungen ausgerüsteten Autos kann der fehlerhafte Einbau eines Funkgeräts durchaus Störungen im Bordcomputer oder anderen Teilen des Motormanagements hervorrufen. Sollte Ihr KFZ Hersteller solche Vorschriften herausgegeben haben und Sie halten sich nicht daran, können Sie unter Umständen die Betriebserlaubnis Ihres Fahrzeugs riskieren! Fragen Sie Ihren Fahrzeughändler oder -Hersteller im Zweifelsfall.

Rechtliche Hinweise

Dieses Gerät mit der nach der R&TTE Direktive vorgeschriebenen Kennzeichnung versehen:

Anforderungen der europäischen Bestimmungen erfüllt. Die sogenannte R&TTE Direktive hat alle früheren nationalen „Zulassungen“ in der EU abgelöst und regelt auch das Inverkehrbringen und die Benutzung von Funkanlagen. So ist der Besitz und der Handel mit ordnungsgemäß gekennzeichneten Geräten wie dem AE 6790 innerhalb der EU und einigen weiteren (nicht EU-) Staaten, die die R&TTE Direktive anerkennen, von Funkanlagen noch je nach Programmierung und Land vorübergehend noch unterschiedliche Regelungen geben kann. Für den CB-Funk bedeutet dies: Die technischen Normen EN 300 135 und EN 300 433 gelten zwar europaweit, jedoch noch nicht die Benutzung bestimmter Modulationsarten und Kanalzahlen. Daher gibt es auch immer noch Unterschiede in der Programmierung der Kanalzahlen bei AM und FM, und einige Länder erheben immer noch Gebühren für den CB-Funk. Alle Funkgeräte, für die es noch irgendwo in Europa Einschränkungen für die Benutzung gibt, sind deshalb neben dem CE Zeichen noch mit einem "Aufmerksamkeitszeichen" (siehe oben) gekennzeichnet. Die Hersteller wurden verpflichtet, die Benutzer deutlich auf der Verpackung und in der Anleitung darüber zu informieren, was beim Benutzen der Geräte zu beachten ist. Dies ist insofern verständlich, denn Frequenzen, die früher in jedem Land für andere Zwecke freigegeben waren, lassen sich nicht so schnell einheitlich neu vergeben. Die neuen CB Normen wurden im Mai / Juni 2011 verabschiedet und von der CEPT als europäische Entscheidung ECC/DEC11(03) veröffentlicht. Bis alle Länder diese übernommen haben, kann von Land zu Land noch eine Zeit dauern. Das AE 6 433-2 und EN 300 135-2, sowie EN 301 489 -13 für die elektromagnetische Verträglichkeit und EN 60 950-1: 2006 für die elektrische Sicherheit. Das Gerät sendet demnach keine schädlichen Funkstörungen aus und ist auch umgekehrt einstrahlungsfest, wenn es entsprechend dieser

790 erfüllt die für CB Funkgeräte harmonisierten europäischen Funk-Standards EN 300

Das CE Zeichen bedeutet, daß das Funkgerät die grundlegenden

überall erlaubt

, während es für die

Benutzung

Bedienungsanleitung benutzt wird. Dies ist im Allgemeinen dann der Fall, wenn Sie an die Mikrofonbuchse und die Lautsprecherbuchse keine längeren Leitungen als 3 m anschließen.

Sicherheits-Hinweise

Elektromagnetische Wellen, wie sie von Radiosendern, Handy’s und Funkgeräten abgestrahlt werden, können empfindliche andere elektronische Geräte in unmittelbarer Nähe beeinflussen. Vorsichtshalber empfehlen wir daher Personen mit Herzschrittmachern, vor den ersten CB-FunkGehversuchen sich über die Störfestigkeit Ihres Herzschrittmachers zu informieren. Obwohl meistens die im CB-Funk benutzten Leistungen unbedenklich sind, schadet es sicher nichts, wenn Sie vorsichtshalber bei Ihrem Arzt nachfragen. Bedenken Sie bitte, dass Sie sich, besonders bei Mobilbetrieb, ja in unmittelbarer Nähe einer Sendeantenne aufhalten. Wenn Ihr Arzt oder der Hersteller eines Herzschrittmachers Schutzabstände zur Antenne vorschlagen sollte, halten Sie diese bitte ein! Senden Sie nicht ohne angeschlossene Antenne und berühren Sie niemals die Antenne, während Sie senden! Beim Funkbetrieb in Fahrzeugen hat die Verkehrssicherheit selbstverständlich absoluten Vorrang! Auch wenn Sprechfunkgeräte, wie Ihr CB-Gerät, vom so genannten „Handyverbot“ in Deutschland ausgenommen sind, Sie also auch Ihr AE 6790 während der Fahrt vom Gesetz her gesehen benutzen dürfen, sollten Sie jedoch nur dann zum Mikrofon greifen, wenn die Verkehrssituation es gestattet! Bitte beachten Sie, dass in vielen anderen Ländern bei Sprechfunkgeräten keine Ausnahmeregeln gelten. Als Fahrer eines Fahrzeugs dürfen Sie dort kein Funkgerät während der Fahrt bedienen, es sei denn, Sie hätten eine Freisprecheinrichtung. Erkundigen Sie sich bitte vor Fahrten in andere Länder über die dortigen Vorschriften!

Bedienung

Frontansicht

Kanal-UP-DOWN

Multi-Standard-

Umschaltung MT

LCD-Display

SQ Squelch

Ein-Aus

Mikrofonbuchse

A/F AM/FM – SC Scan – DW Zweikanal – CH 9– FRQ

Memories M1-M3 und LOC (Local-DX)

Funktionstasten

Frequenz-Anzeige

VR Volume

FC Zweitfunktionen

BP Tastentöne

Länder-Programmierung durchführen

Ihr Funkgerät lässt sich im jederzeit im laufenden Betrieb zwischen den verschiedenen Länderversionen umschalten.

• Zum Umschalten im laufenden Betrieb die MT Taste drücken.

•

Es blinkt jetzt die gerade benutzte Ländereinstellung, z.B. dE.

• Über die Auf-Ab Tasten können Sie jetzt alle Länder auswählen, z.B. EU.

•

Dann drücken Sie nochmals MT und die Programmierung ist umgestellt.

Die Länderprogrammierung gilt solange, bis Sie eine andere Länderprogrammierung durchführen und bleibt auch bei beliebig langem Abklemmen der Stromversorgung erhalten! Die Grundeinstellung, mit der Ihr Gerät beim ersten Anschluss an 12 V startet, kann für Lieferungen in bestimmte Länder von uns unterschiedlich voreingestellt sein!

Beim ersten Einschalten starten in Deutschland verkaufte Geräte mit der AM / FM Programmierung:

• dE 80/40

Kanal ist dabei Kanal 9 in AM, dadurch startet das Gerät gleich auf dem internationalen Trucker – und Notrufkanal. Kurz nach dem Einschalten erscheint im Display dE (für Deutschland).

Diese Programmierung ist nur in Deutschland, Tschechien und der Slowakei zulässig und darf in keinem anderen Land benutzt werden (in Tschechien darf nur 80 FM und in SK nur Kanäle 1-40 in FM + Kanäle 70-80 benutzt werden).

Diese Programmierung ist für Belgien, Bulgarien, Deutschland, Estland, die Schweiz (mit Liechtenstein), Finnland, Frankreich, Griechenland, Irland, Italien, Lettland, die Niederlande, Polen, Portugal, Rumänien und Spanien vorgesehen. Für Polen gibt es noch eine spezielle Programmierung (siehe weiter unten) bei der die Frequenzen entsprechend dem alten polnischen Standard um 5 kHz nach unten versetzt sind. Für Spanien gibt es ebenfalls noch eine spezielle Programmierung mit 4 Watt AM, diese und die polnische Schalterstellung dürfen aber nur in den jeweiligen Ländern benutzt werden.

Nicht alle Länder der Europäischen Gemeinschaft (Einstellung EC) gestatten bereits wieder den Betrieb von AM bei CB Geräten. In Dänemark, Großbritannien, Griechenland, Island, Kroatien, Luxemburg, Litauen, Malta, Norwegen, Schweden, Slowenien, Ungarn und Zypern sollten Sie daher vorläufig nur die EC 40 FM Programmierung benutzen, bis dort die neuen Bestimmungen offiziell freigegeben werden.

• EU 40/40

voreingestellte Kanal auch hier Kanal 9 in AM, dadurch startet das Gerät gleich auf dem internationalen Trucker – und Notrufkanal. Kurz nach dem Einschalten erscheint im Display

•

• Po 40/40 Betrieb auf 40 Kanälen in FM (4 Watt) und 40 Kanälen in AM (4 Watt)

auf den in Polen bisher üblichen Frequenzen, die gegenüber den internationalen Frequenzen um 5 kHz verschoben sind. Diese Einstellung ist nur in Polen zulässig, nirgendwo sonst!

• E 40/40 Betrieb auf 40 Kanälen in FM (4 Watt) und 40 Kanälen in AM (4 Watt).

Diese Einstellung ist Drucklegung dieser Anleitung gilt diese Einstellung bereits in Spanien und Italien. Die anderen Länder werden folgen.

Betrieb auf 80 Kanälen in FM und 40 Kanälen in AM. Der voreingestellte

Betrieb auf 40 Kanälen in FM und 40 Kanälen in AM. Der

(für Europa)

40 FM Betrieb auf 40 Kanälen in FM (frühere

die neue europaweite CEPT Einstellung

CEPT

Einstellung)

. Zur Zeit der

In Österreich ist der Betrieb von umschaltbaren Funkgeräten grundsätzlich überhaupt nicht erlaubt. Sie dürfen Ihr Gerät bei der Durchfahrt durch diese Länder zwar eingebaut lassen, dürfen es aber nicht benutzen. Für Kunden in Österreich liefern wir auf Anfrage eine Version AE 6790

FM ohne Länderumschaltung. Auch autorisierte Händler können Geräte für Österreich umbauen.

Beachten Sie die Länderbestimmungen laut Gerätepass! Die jeweils neuesten Länderbedingungen finden Sie auch auf dem jeweils aktuellen Gerätepass, den Sie von unserer Serviceseite

• U 40 FM 40 Kanäle FM zum Betrieb in Großbritannien und Nordirland.

www.hobbyradio.de

jederzeit herunterladen können.

Die wichtigsten Funktionen

Einschalten / Ausschalten

Der Ein- und Ausschalter ist die Taste Bitte jeweils etwa 2 Sekunden drücken. Das Display und die Tasten werden beleuchtet. Dann die gewünschte Lautstärke einstellen.

Lautstärke einstellen

• Regler VR etwas nach rechts drehen. Die Lautstärke können Sie im Display an der Zahl der Balken im Display erkennen.

Kanal einstellen

• Mit den gewünschten Kanal ein.

Der aktuelle Kanal und die Länderprogrammierung werden auf dem Display angezeigt.

• Entsprechende Tastenseite länger drücken, um fortlaufend Kanäle nach oben oder unten zu wechseln. (siehe Display)

Rauschsperre SQ (Squelch) einstellen

Besonders in FM stört das Rauschen auf einem freien Kanal. Mit der Rauschsperre (engl. „Squelch“) (Knopf SQ) können Sie dieses Rauschen unterdrücken - aber auch Signale, die zu

schwach für einen ordentlichen Empfang sind.

Die Einstellung auf höchste Ansprechempfindlichkeit nehmen Sie auf einem freien Kanal vor:

• Stellen Sie mit dem Kanalwähler einen freien Kanal ein, auf dem auch keine Signalanzeige erfolgt.

• Drehen Sie dann den Regler SQ vorsichtig so weit nach rechts, bis das Rauschen gerade verschwindet.

Jetzt bleibt der Lautsprecher auf einem freien Kanal ausgeschaltet, aber er schaltet schon beim Empfang sehr leiser Signale wieder ein. Die richtige Rauschsperreneinstellung ist später auch sehr wichtig für den automatischen Suchlauf – mit „offener“ Rauschsperre kann der Suchlauf nicht arbeiten!

Auf / Ab

• Mit dem Regler SQ stellen Sie die Signalstärke ein, ab der ein Signal den Lautsprecher öffnet:

• Je weiter Sie den Regler SQ nach rechts drehen, desto stärker muss ein Signal sein, um im Lautsprecher hörbar zu werden.

Tasten oder den Mikrofontasten (Auf /Ab-Tasten) stellen Sie den

Empfang mit dem AE 6790

Senden mit dem AE 6790

Im CB-Funk gilt der alte Grundsatz: Erst hören, dann sprechen. Haben Sie sich einen Kanal ausgesucht, auf dem Sie mit einem Partner ein Funkgespräch starten wollen, hören Sie erst mal eine Weile "in den Kanal hinein", ob er überhaupt frei ist! Oder Sie fragen einfach, ob der Kanal frei ist!

Mit der großen Sendetaste seitlich am Mikrofon (auch PTT-Taste genannt von Push-To-Talk) schalten Sie zwischen Empfangen und Senden um:

• PTT-Taste drücken, um zu senden. Die TX- Anzeige im LCD Feld leuchtet auf.

• Am Ende der Durchsage Taste wieder loslassen, um auf Empfang zurückzuschalten.

Sprechen Sie bitte nicht zu laut in das Mikrofon! Die Erfahrung zeigt, dass die meisten CBAnfänger viel zu laut in die Mikrofone sprechen. Das Sprechen mit PTT-Taste sollten Anfänger erst kurz üben: da der Sender auch einen kleinen Augenblick zum Einschalten braucht, drücken Sie erst die Taste, dann fangen Sie Ihrer Durchsage fertig, lassen Sie bitte die Taste los. Jetzt können Sie auf die Antwort der Gegenseite warten! Diese Umschaltzeit ist konstruktiv bedingt bei diesem Gerät notwendig, da zwei Prozessoren (im abnehmbaren Bedienteil und im Hauptgerät) miteinander kommunizieren müssen. Außerdem brauchen die CB Geräte auf der Gegenseite auch eine gewisse Zeit, um umzuschalten und empfangsbereit zu sein.

nach einer halben Sekunde

an zu sprechen. Sind Sie mit

Alle über die Tastatur erreichbare Funktionen

Im Gegensatz zu anderen Geräten mit vielen Funktionen haben wir beim AE 6790 Wert darauf gelegt, dass jede Taste möglichst nur Doppelfunktionen über FC (Funktionstaste) + jeweilige Taste ist auf ein Minimum reduziert. Die Bedienung wird dadurch einfach und übersichtlich, man erlernt alles in kürzester Zeit, ohne immer wieder die Bedienungsanleitung lesen zu müssen.

• Alle Funktionen sind direkt auf den beleuchteten Tasten aufgedruckt bzw. unmittelbar neben den Tasten.

• Die jeweils aktivierte Funktion wird dann im Display angezeigt

Lediglich die in weiß benötigen zusätzlich noch die FC Taste, die vor der eigentlichen Funktion kurz gedrückt werden soll.

rechts nebe

genau eine einzige Funktion

n den Tasten abgedruckten Funktionen M1 bis

bedient. Die Zahl der

und

LOC

Tasten auf der linken Geräteseite

Auf / Ab Kanalwahl

MT Ländercode - Programmiertaste MT

/Down oder Kanalschalter gewünschte Ländereinstellung auswählen, mit kurzem

Druck auf MT bestätigen.

kurz drücken: Ländercode blinkt, mit

Tasten unter dem Display

A/F Modulationsart (AM oder FM, falls freigeschaltet): Mit der Funktionstaste A/F

Kanalsuchlauf SCAN

Wichtig für den Suchlauf ist, dass vorher mit dem Squelchregler die Schaltschwelle

Suchlauf stoppen: SC

Stoppt der Suchlauf auf einem belegten Kanal und Sie wollen das Gespräch nicht

DW Dual Watch = Zweikanalüberwachung

M1 bis M3 Memory- Kanal aufrufen: FC und danach M1 , M2 oder M3 kurz drücken. Memory ändern: Kanal aussuchen, FC und danach etwas länger (ca. 3 sec) M1,

CH 9

Dieser Kanal wird in AM auch von allen LKW-Fahrern benutzt.

können Sie zwischen AM und FM wählen. (Die Betriebsart wird im Display angezeigt). Bei FM Geräten für Österreich ist diese Taste ohne Funktion.

Kanalschalter Auf-Ab-Tasten

Kanäle nacheinander abgetastet. Wo Funkbetrieb erkannt wird, bleibt der Suchlauf stehen, sodass Sie das Gespräch mithören können. Auch bei der „ Mikrofonübergabe “ bleibt der Suchlauf noch solange auf dem Kanal, wie das Gespräch dauert.

richtig eingestellt wird, damit der Suchlauf nur auf wirklich belegten Kanälen stehen bleibt. Etwa 10 Sekunden nach Gesprächsende startet der Suchlauf wieder. Genauso wird der Suchlauf fortgesetzt, wenn das Signal schwächer wird und unter die Schaltschwelle fällt.

hören, drücken Sie 2 x SC (d.h. einmal für Stop und das zweite Mal für Neustart)

Dies ist eine abwechselnde Überwachung zweier Kanäle. Das Gerät schaltet immer zwischen dem letzten vorher eingestellten Überwachungskanal und dem Zweitkanal hin und her, sodass Sie beide Kanäle überwachen können. Die Überwachung stoppt auf dem Kanal, auf dem Betrieb festgestellt wird. Überwachungskanal aussuchen, DW drücken, dann normalen anderen Kanal einstellen. Der Empfänger pendelt jetzt immer zwischen dem Überwachungskanal und dem anderen Kanal hin- und her. Abschalten der Zweikanalüberwachung durch Drücken von DW

M2 oder M3 drücken. Die Memory- Kanäle eignen sich zum Abspeichern häufig benutzter Frequenzen.

Direktwahltaste:

Kanal 9 und wieder zurück. Kanal 9 ist internationaler Anruf- und Notrufkanal: Speziell in Deutschland bedeutet dies: Hier hören besonders viele Stationen zu. Man hat im "Falle eines Falles" große Chancen, auf diesem Kanal gehört zu werden. Auch zum Anrufen anderer Stationen, von denen Sie wissen, dass diese auf Kanal 9 hörbereit sind, können Sie auf Kanal 9 einen Anruf starten. Rufen Sie dort die gewünschte Station. Sobald der Kontakt hergestellt ist, vereinbaren Sie einen freien Kanal für Ihr Gespräch- und schon ist Kanal 9 wieder frei für andere Anrufe. Natürlich funktioniert ein Notrufkanal nur, wenn dort möglichst viele Stationen auf Empfang sind. Hören auch Sie daher möglichst oft diesen Kanal abdie Kanal 9 Taste hilft Ihnen dabei. Beim nächsten Drücken der CH wechselt Ihr Gerät wiede

Wechselt auf Knopfdruck vom vorher eingestellten Kanal auf

für Kanaleinstellung

ein/aus: Suchlaufstart über alle Kanäle. Dabei werden alle

wieder drücken, oder

r zurück auf den vorher benutzten Kanal.

PTT

Taste kurz antippen

9 Taste

FRQ Mit dieser Funktion kann man zwischen der üblichen

LOC LOCAL-DX Empfänger - Empfindlichkeitsumschalter („Abschwächer“) Taste

Frequenzanzeige

und der

und danach LOC drücken. Es erscheint

Empfindlichkeit für Nahbereich). Abschalten des Abschwächers nochmals FC + LOC drücken,

LOC

umschalten (und zurück).

verschwindet wieder vom Display. of)

Kanalnummern-Anzeige

LOC

( für lokal, mit reduzierter

Tasten auf rechter Geräteseite

FC Funktionstaste für einige Zweitfunktionen. Diese ist mit dem VR Regler

BP VR Drehknopf lang drücken (>3 sec): Tasten-Bestätigungstöne ein/aus. Das

Ein / Aus

gekoppelt. 1 x auf den VR Knopf drücken = Zweitfunktion ein, danach gewünschte Funktionstaste drücken.

sind die kurzen Töne, die Sie aus dem Lautsprecher hören beim Drücken einer Taste.

- Schalter jeweils etwa 2 Sekunden drücken, dann loslassen.

Wahl der Modulationsart: AM oder FM ?

Der traditionelle CB-Funk begann in den USA mit 23 Kanälen und der klassischen Modulationsart AM, wie es im Amateurfunk, Seefunk und bei kommerziellen Stationen in den 50er und 60er Jahren üblich war. Heute findet man AM noch im Mittelwellen-, Kurzwellenrundfunk und beim Flugfunk. Im kommerziellen Funk findet man heute nur noch FM und bei Kurzwellen-Weitverkehr SSB (Einseitenband-AM). In Europa griffen die Behörden schon früh restriktiv beim CB-Funk ein und wollten die traditionelle AM Modulation durch die störungsfreiere FM- Modulation ersetzen. Trotz allem hielten besonders die LKW Fahrer an den CB-Traditionen fest und benutzen bis heute die Amplitudenmodulation, die bei den weniger störenden LKW-Dieselmotoren tatsächlich einige Vorteile gegenüber FM aufweisen konnte: Für das menschliche Ohr einen nicht so aggressiven Klang und das geringere Rauschen auf unbenutzten Kanälen bei Empfang verglichen mit FM.

Die jahrelangen Forderungen der CB-Funker blieben nicht ungehört: Immer mehr EU Staaten haben AM inzwischen wieder erlaubt, meist mittlerweile sogar anmeldeund gebührenfrei, weil sich die befürchteten Störungen durch AM nicht mehr zeigten, denn auch bei den früheren "Sorgenkindern", den Stereoanlagen, Videorecordern oder Breitbandantennen, hat sich die Störfestigkeit mit der Digitalisierung in der TV und Satelliten- Empfangstechnik in den letzten Jahren enorm verbessert. Die neue Europanorm erlaubt in wieder AM mit voller Sendeleistung (4 Watt).

Mit der Funktionstaste A/F können Sie zwischen AM und FM wählen. (Die Betriebsart wird im Display angezeigt). Bei FM Geräten für Österreich ist diese Taste ohne Funktion.

Senden können Sie in AM mit Ihrem Funkgerät nur dann, wenn Sie den 80/40 oder 40/40 Mode programmiert haben und einen Kanal ausgewählt haben, auf dem AM sendeseitig auch erlaubt ist.

Sobald Sie versuchen, auf einem der Kanäle 41 bis 80 auf AM umzuschalten, schaltet das Gerät auf den 40 Kanal AM Mode mit den Kanälen 1-40 um (und umgekehrt bei der deutschen Einstellung). Beide Modulationsarten haben ihre eigene Kanaleinstellung, so dass Sie beim Wechsel immer den zuletzt benutzten FM bzw. AM Kanal erreichen.

Häufig benutzte Kanäle

Kanal 1 Kanal 9 Not- und Anrufkanal, sowie Trucker Kanal in Deutschland (Trucker

Kanal 19

Datenkanäle 6, 7, 24, 25, 40, 41, 52, 53, 76, 77 (Deutschland) Gateways 11, 29, 34, 39, 61,71, 80 (Deutschland) Kanal 40

Anrufkanal in FM (in Deutschland)

benutzen Kanal 9 fast ausschließlich in AM!)

Trucker Kanal in AM in Frankreich, Spanien und Italien

Anrufkanal in der Schweiz

Externe Anschlüsse

Mikrofonbuchse MIC

Ihr Funkgerät hat eine 6-polige Spezialbuchse, über die auch die Kanäle auf- und ab geschaltet werden. Falls ein anderes als das serienmäßig mitgelieferte Mikrofon benutzt werden soll, beachten Sie bitte, dass in diesem Fall u.U. die Kanalwahl am Mikrofon nicht verfügbar ist. Die Schaltung entspricht dem üblichen GDCH Standard und ist auch bei Ersatzmikrofonen weit verbreitet.

PIN 1 Mikrofon-Audio ca. 3mV / 1000 Ohm mit Spannungsversorgung PIN 2 PTT-RX (Empfangskontakt gegen Masse = Lautsprecher-Masseseite) PIN 3 PTT-TX (Sendekontakt gegen Masse) PIN 4 Zusatzfunktionen Up / Down PIN 5 Masse und Abschirmung PIN 6 + Spannung für evtl. Mikrofonverstärker

Die Mikrofonbuchse ist zulässig für den Anschluss beliebiger Mikrofone, auch mit Vorverstärker oder für Datenfunk oder PC-Soundkartenanschluss (z.B. als Gateway). Bei Daten- und Gatewaybetrieb sollten die Kontakte 4 und 6 nicht benutzt werden. Die Kabellänge an diesem Anschluss darf bis zu 3 Metern betragen (geschirmtes Kabel erforderlich). In einigen Ländern (z.B. Deutschland, der Schweiz und den Niederlanden) dürfen Sie auch Zusatzgeräte für die Datenübertragung (z.B. Packet Radio) oder Internet-Gateways dort anschließen. Allerdings ist diese Art von Datenübertragung nur auf bestimmten Kanälen und nur für Hobby-Anwendungen erlaubt. Die dafür erlaubten Kanäle sind leider nicht in allen Ländern gleich, bitte erkundigen Sie sich gegebenenfalls (zum Beispiel bei den CB-Vereinen)! Bitte benutzen Sie nicht den Kanal 40 für Datenübertragungen in der Nähe zur Schweiz, denn dieser Kanal ist dort ein Anrufkanal und nicht für Datenübertragung vorgesehen.

Externer Lautsprecher

Ihr AE 6790 hat eine 3.5 mm Mono-Klinkenbuchse auf der Rückseite, an die Sie einen externen Funklautsprecher anschließen können. Bei Einstecken des Steckers schaltet sich der eingebaute Lautsprecher automatisch aus. Ein externer Lautsprecher sollte 4 bis 8 Ohm Impedanz haben. Unser Zubehörprogramm bietet eine Reihe geeigneter Funklautsprecher. Bitte beachten Sie, dass der NF Ausgang als trafogekoppelter Verstärker optimal an 4 und 8 Ohm angepasst ist und sehr kräftig ist, also hohe Lautstärken produzieren kann. Daher sollte ein angeschlossener Lautsprecher mindestens für 4 Watt oder mehr Dauerleistung konzipiert sein!

Gewährleistung / Garantie

Entsprechend den europäischen Gewährleistungsregeln beträgt die gesetzliche Gewährleistungspflicht, für die der Verkäufer zuständig ist, 2 Jahre auf ein neues Gerät. Falls ein Fehler bei Ihrem Gerät auftreten sollte, wenden Sie sich bitte an den Fachhändler und zeigen Sie ggf. Ihre Kaufquittung als Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das Gerät an eine von uns autorisierte Servicestelle weiterleiten. Sie erleichtern unseren Technikern Ihre Arbeit sehr, wenn Sie evtl. Fehler ausführlich beschreiben – nur dann haben Sie Gewähr, dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden! Ist Ihr Fachhändler nicht erreichbar, senden Sie Ihr Gerät bitte direkt an eine der unter http://service.alan-electronics.de angegebenen Serviceadressen. Oder Sie melden den Defekt über unsere Hotline und lassen Sie sich die für Sie günstigste Reparaturanschrift nennen. Bitte senden Sie keine Geräte ohne vorherige Hotline-Kontaktierung zurück. Vergessen Sie nicht, beim Einsenden Ihre Kaufquittung (oder eine Kopie davon) beizufügen.

Da dieses Gerät aus unserer Heavy Duty Serie besonders robust und langlebig konzipiert ist, leisten wir auf dieses Gerät

Herstellergarantie von 3 Jahren

Ausgenommen davon sind Verschleißteile, wie z.B. Beleuchtungsmittel, beschädigte oder verkratzte Gehäuseteile und defekte Mikrofonkabel.

bei in Deutschland gekauften Geräten

eine

erweiterte

Hinweise zur Entsorgung von Elektronikschrott

Die neue europäische WEEE Direktive regelt das Entsorgen und das Recycling von Elektro- und Elektronikschrott. Damit das von der Industrie finanzierte Entsorgungssystem funktioniert, sollten Sie- wenn einmal Ihr AE 6790 entsorgt werden sollte (was wir nicht hoffen wollen!)- Ihr Gerät nicht in die Haushaltsmülltonne werfen, sondern bei den kommunalen Sammelstellen abgeben. Dort stehen Container für kostenlose Abgabe bereit! Das Zeichen mit der durchgestrichenen Mülltonne auf dem Typenschild soll Sie daran erinnern!

Technische Beratungshotline: 01805 012204 (0,14 €/Min. aus dem deutschen Festnetz,

e-mail: alan-service@ps-tech.de

Reparaturanschrift: Alan Electronics GmbH, Daimlerstr. 1 k, D-63303 Dreieich

Homepage: www.alan-electronics.de Service-Download http://service.alan-electronics.de

andere Tarife aus Mobilfunknetzen möglich)

bzw. über Hotline erfragen!

Kurzanleitung AE 6790 - Schnell zum Ziel

Vor dem ersten Benutzen Programmieren entsprechend der Ländereinstellung:

80/40 dE D, CZ, SK 40/40 EU B, BG, CH, D, E, EST, F, FIN, FL, GR, IRL, I, LV, NL, P, PL, RO

40/40 E E, IT, sowie neue Europa CEPT Norm : AM 4 Watt, FM 4 Watt, 40 Kanäle.

40FM

Ländercode: MT

Lautstärke einstellen

A/F Modulationsart (AM oder FM, falls freigeschaltet) aussuchen CH / UP / DN Funkkanal aussuchen SQ

Senden PTT Seitliche Sprechtaste am Mikrofon drücken und festhalten, bis Sendung beendet.

SC DW Zweit- und Normalkanal-Überwachung. Kanal aussuchen, DW drücken, zweiten

LOC FC + LOC Lokal-DX Umschaltung (Empfängerempfindlichkeit) BP CH 9 Direktwahltaste vom vorher eingestellten Kanal auf Kanal 9 und wieder zurück FRQ Frequenzanzeige statt Kanalnummer M1 bis M 3 Memory auswählen: FC + M1 , M2 oder M3 kurz drücken Memory ändern: Kanal aussuchen, danach FC + lang M1, M2 oder M3 drücken.

Bitte beachten Sie noch die unterschiedlichen Genehmigungs- und Gebührenregelungen in einigen Ländern (siehe Gerätepass!).

Bitte beachten Sie, dass die neue Norm erst noch in den meisten Ländern national umgesetzt werden muss.

Frühere CEPT Einstellung für Länder ohne AM

Für vorübergehende Benutzung auf Reisen in alle EU Länder, wenn man nicht weiß, welche Norm bereits dort gilt. In Österreich ist die Benutzung umschaltbarer Funkgeräte leider nicht gestattet, auch nicht im 40 FM Mode.

Gerät einschalten oder ausschalten

Funktionstaste : Drehknopf VR kurz drücken, FC erscheint. Dann Zweitfunktion

wählen. Zweitfunktionen sind rechts neben einer Taste weiß bedruckt.

Squelch, Rauschsperre: Zum Unterdrücken schwacher Signale weiter nach rechts drehen. Bei Rechtsanschlag werden nur noch entsprechend stärkere Signale durchgelassen. Die beste Einstellung ist da, wo das Grundrauschen gerade verschwindet.

Sprechabstand: einige cm Kanalsuchlauf

Kanal wählen

Tasten-Bestätigungstöne ein/aus: Drehknopf VR länger (3s) drücken

Die wichtigsten Funktionen auf einen Blick

Taste drücken, mit Kanalschalter Ländercode wählen, MT Taste drücken

SCAN

ein / aus: SC kurz drücken, loslassen

Funktionen

Declaration of Conformity / Konformitätserklärung

We hereby declare that our product: / Wir erklären hiermit, dass unser Produkt

CB-Radio Albrecht AE 6790

satisfies all technical regulations applicable to the product within the scope of EU Council Directives, European Standards and

national frequency applications:/ alle technischen Anforderungen im Geltungsbereich der EU Richtlinien, europäischer Normen und

nationaler Frequenzanwendungen einhält:

73/23/EEC, 2004/108/EG and 99/5/EC, ECC / CEPT DEC 11 (03)

EN 300 135 –2 V.1.2.1 / EN 300 433-2 V.1.1.2/ EN 300 433-2 V.1.3.1

EN 301 489-1 V.1.8.1, EN 301 489-13 V.1.2.1, EN 60 950-1: 2006 -2nd ed. Resolución de 13 de mayo de 2008 de la secretaria de Estado de Telecomunicaciones y para la Sociedad de la Información

All essential radio test suites have been carried out. /

Alle für das Produkt vorgeschriebenen Funktestreihen wurden durchgeführt.

Alan Electronics GmbH

Daimlerstr. 1 k

This declaration is issued under our sole responsibility. Basing on not harmonised frequency applications, the CB radio may be used only in listed countries according to selected channel programming. An individual licence for operating this radio in AM + FM on 40/40 for residents in CH, E and I is requested. In D, where 80/12, 80/40, 40/12 or 40/40 FM/AM channels are allowed,

GR, LV, NL, PL,

programmed to 40 FM only, it may be used without license and free of charge in all EU member states + N, IS, HR, but not in Austria, where radios with country switches are generally not allowed to be used

Residents of Spain, Switzerland and Italy need a CB license in their home country, while travellers from other European countries may use their radio during travelling in these countries free of license and charges (in UK travellers are only allowed to use 40 FM). The new Europe wide CEPT ECC DEC 11 (03) is in the national ratification process.

Diese Erklärung wird unter unserer alleinigen Verantwortung abgegeben. Dieses Funkgerät darf wegen der nicht harmonisierten Frequenzanwendungen in werden. In D (80 FM, max 40 AM), CZ (nur 80 FM), SK (nur 40 FM + 70- 80) BG, EST, F, FIN, GR, IRL, LV, NL, P und PL (40/40) ist der CB Funk anmelde- und gebührenfrei. Dabei ist In Deutschland ist mit der Programmierung 80/40 der ortsfeste Sendebetrieb auf den Kanälen 41 - 80 in bestimmten Regionen entlang der Grenzen der Bundesrepublik Deutschland (außer zu CZ) nicht oder nur mit Sondergenehmigung gestattet.

Mit der Programmierung

dort ist der Betrieb von CB Funkgeräten mit Länderumschaltung generell nicht erlaubt

werden. Bewohner der Schweiz. Liechtensteins, von Italien und Spanien benötigen in ihrem Heimatland eine Genehmigung (CBLizenz). Die vorübergehende Benutzung durch Reisende aus anderen europäischen Ländern ist jedoch in diesen Ländern anmeldeund gebührenfrei erlaubt (in GB jedoch nur in FM). Mitführen der Circulation Card für Reisende aus Deutschland ist empfohlen in Spanien, Finnland, der Schweiz und Liechtenstein. Die europaweit gültige CEPT / ECC DEC 11 (03) ist zur Zeit noch in nationaler Umsetzung.

Alan Electronics GmbH declara, bajo su responsabilidat, que este aparato cumple con lo dispuesto en la Directiva 99/05/CE, del Parlamento Europeo y del Consejo de 9 de marzo de 1999, transpuesta a la legislacion espanola mediante el Real Decreto 1890/2000, de 20 de noviembre.

Point of contact/Ansprechpartner: Dipl.-Phys. Wolfgang Schnorrenberg Place and date of issue:

Dreieich/ Lütjensee, 18. 08. 2011

and P the operation on 40 / 40 channels in AM and FM is free of licence and free of charges. If the radio is

in den Ländern

AM + FM

darf dieses Gerät

40 FM

Dipl.-Phys. Wolfgang Schnorrenberg

D- 63303 Dreieich

und I von Bewohnern nur mit gültiger CB

CH , E

in allen EU Mitgliedsstaaten + Island, Norwegen, Kroatien (außer Österreich,

(Signature)

Alan Electronics GmbH

(only 80 FM),

(40 FM +70-80),

) anmelde- und gebührenfrei betrieben

BG, EST, F, FIN, IRL,

Funkgenehmigung

benutzt

Albrecht Gerätepass

Für Ihr AE 6790 gelten folgende Programmierungs- und Benutzungsregeln (Angaben ohne Gewähr, Stand August 2011) in den Ländern, die die R&TTE Direktive anwenden:

Land Programmierung Anmelde- und Gebührenpflicht

Betreiben der Funkanlagen mit Anmeldepflicht bzw. Einschränkungen

Italien 40 FM oder 40/40 Anmeldung für Einwohner erforderlich Österreich 40 FM Funkgeräte mit Länderschaltern dürfen in

Schweiz /Liechtenstein Spanien 40/40 oder 40 FM Anmeldung und regelmäßige Gebühren für

40/40 oder 40 FM Anmeldung und monatliche Gebühren für

Betreiben der Funkanlage ohne Anmeldepflicht

Belgien 40 FM

Deutschland 40 FM, 80/40, 40/40 anmelde- und gebührenfrei für alle Benutzer, mit

Dänemark, Litauen Finnland 40/40 und 40 FM anmelde- und gebührenfrei für alle Benutzer Frankreich 40 FM und 40 AM anmelde- und gebührenfrei für alle Benutzer Griechenland 40 FM und 40 AM anmelde- und gebührenfrei für alle Benutzer Grossbritannien 40 FM anmelde- und gebührenfrei für alle Benutzer Irland 40/40 und 40 FM anmelde- und gebührenfrei für alle Benutzer Island 40 FM anmelde- und gebührenfrei für alle Benutzer Italien 40/40 und 40 FM/ anmelde- und gebührenfrei für Durchreisende Luxembourg 40 FM anmelde- und gebührenfrei für alle Benutzer Niederlande 40/40 und 40 FM anmelde- und gebührenfrei für alle Benutzer Norwegen, Malta 40 FM anmelde- und gebührenfrei für alle Benutzer Bulgarien, Estland, Lettland, Polen, Portugal, Rumänien, SLO Schweden,

Kroatien Schweiz und Liechtenstein Spanien 40 FM und 40 AM vorübergehende Benutzung auf Reisen anmelde-

Slowakei 40 FM + Kanäle 70-80 anmelde- und gebührenfrei für alle Benutzer Tschechische Republik Ungarn, Zypern 40 FM anmelde- und gebührenfrei für alle Benutzer

Die Europaweite Benutzung der E Einstellung nach der neuen Watt AM und 4 Watt FM auf 40 Kanälen ist zur Zeit noch in allen CEPT Ländern in nationaler Implementierungsphase und kann in diesem Gerätepass noch nicht berücksichtigt werden.

40/40

40 FM anmelde- und gebührenfrei für alle Benutzer

40 FM und 40 AM anmelde- und gebührenfrei für alle Benutzer

40 FM anmelde- und gebührenfrei für alle Benutzer

40 FM und 40 AM vorübergehende Benutzung auf Reisen anmelde-

80 / 40 Schalterstellung, jedoch 40 AM nicht benutzen

Österreich generell nicht benutzt werden. Ggf. fragen Sie Ihren Händler nach der auf 40 Kanäle FM begrenzten Version

Einwohner der Schweiz und Liechtensteins

Einwohner

Anmelde- und gebührenfrei für alle Benutzer.

Ausnahme des ortsfesten Betriebs auf den Kanälen 41-80 in bestimmten Regionen entlang der Grenzen (außer zu CZ).

und gebührenfrei

anmelde und gebührenfrei für alle Benutzer

CEPT / ECC Entscheidung 11 (03) mit 4

CB Radio

AE 6790

User Manual

Contents

Introduction...............................................................................................................................3

Scope of Delivery..................................................................................................................3

Radio Installation ..................................................................................................................4

Power Supply........................................................................................................................4

Vehicle Power Connection....................................................................................................4

Importance of the Fuse in the Power Cable..........................................................................5

230V Operation via Power Adaptor....................................................................................... 5

Antenna Connection – Rear..................................................................................................6

Vehicle Manufacturer Installation Instructions ......................................................................6

Legal Notices............................................................................................................................6

Safety Precautions................................................................................................................7

Operation..................................................................................................................................7

Front view..............................................................................................................................7

Country Programming ..............................................................................................................8

Most Important Functions.........................................................................................................9

On / Off and Receiving..........................................................................................................9

Set Volume............................................................................................................................9

Set Channel ..........................................................................................................................9

Set SQ (Squelch) ..................................................................................................................9

AE 6790 Transmission .............................................................................................................9

All Functions Available via the Control Panel......................................................................10

Buttons on the Left..............................................................................................................10

Buttons under the Display...................................................................................................10

Buttons on the Right ...........................................................................................................11

Select Modulation mode: AM or FM?..................................................................................11

External Connections .............................................................................................................12

External Speaker.................................................................................................................12

Warranty..............................................................................................................................12

Disposal and Recycling.......................................................................................................13

Quick Guide AE 6790.............................................................................................................14

Declaration of Conformity / Konformitätserklärung.................................................................15

Introduction

Congratulations on your new CB radio extremely robust designed radio and can be used nearly everywhere in Europe (except Austria, where you are only permitted to use our specially programmed FM version until the new EU regulations come into force), which can be programmed according to the country of use. Since the new European regulations require that you are familiar with the regulations before first using the radio, we strongly recommend to read this user Manual and to use only such programming as scheduled for your country.

Your new CB radio features the following alternatives:

• 40 channels FM / 4 Watts, plus 40 channels AM, 1 Watt (programming 40/40 EU)

•

80 channels FM / 4 Watts, plus 40 channels AM, 1 Watt (programming 80/40 dE)

You can change these two settings with a bridge in the main unit to 4W in AM, as soon as the new regulations become national law in Germany.

• 40 channels FM / 4 Watts (programming 40 FM / factory setting for Austria EC)

• 40 channels FM / 4 Watts, plus 40 channels AM, 4 Watt (programming for Poland Po)

• 40 channels FM / 4 Watts, plus 40 channels AM, 4 Watt (programming for Spain E)

The settings E and Po correspond already with the new CEPT standard CEPT/ECC DEC 11 (03) and ETSI EN 300 433-2

• 40 channels FM / 4 Watts (programming 40 FM for UK U)

• Channel selection with up/down buttons on the radio and on the microphone

• Detachable front panel for separate installation and microphone jack

• Large LCD display for channel, frequency, status, power and S meter display

• 6-pin microphone jack on control panel according to Albrecht standard for any microphone,

even for data transmission and gateway operation

• External speaker jack

• Scan, dual watch monitoring and 3 programmable memory channels

• EEPROM Flash memory for saving the last setting – no loss of data due to power failure

• Direct change of country setting during operation

Versions for certain countries with other features (e.g. for Austria without country selection

6790 FM

country.

) available on request and/or can be modified by authorized dealers for the respective

AE 6790

. This CB radio from our Heavy Duty Series is an

Scope of Delivery

Your AE 6790 comes ready to use with the following accessories:

• Mobile holder for unit and separate installation material for front panel

• Hand microphone

• Bracket for hand microphone

• Plug-in DC cable – in-line fuse

• Detached operation via 9-pin Sub-D cable (approx. 2m length) supplied incl. screws

(installation accessories)

• User manual with “Albrecht Radio Passport”

Radio Installation

You can operate your AE 6790 in the car or as a base station at home. For installation as a mobile station in the car a mobile holder and a variety of installation materials are included. Do not install the device in direct sunlight, since the increased temperature can shorten the lifecycle of the device. Do not install in close proximity to a heater. Install the device in such way that it is not subjected to major vibration. Install the mobile holder with the included self-tapping screws on dashboard, chassis tunnel or in other suitable location. Do not install the device in areas where it can cause injuries due to accident (observe sufficient legroom). Ensure not to damage existing cables during installation!

Slide the radio into the mobile holder. Fix the device with the large knurled screws (use the included plastic washers!) in the desired view angle. Detach the front panel (loosen 2 screws at the bottom) if installation of the complete unit is not possible and install the radio separate from the control panel. Install the microphone bracket with the included screws in an easy to reach location.

For detached installation use the included approx. 2m long 9-pin Sub-D cable.

Side view of detached control panel

Fix the cable with the screws after installation! The installation material includes the two screws for the plug if not already attached to the cable.

Power Supply

Power supply via the 2-pole plug-in cable, which is equipped with in-line fuse holder. Operate the radio in vehicles (12V) or as base station via suitable 12V power adaptor (at least 2A, stabilized).

Vehicle Power Connection

Connect the

12V

We strongly recommend connecting the radio directly to the battery. Generally direct connection supplies the most stable operating voltage and optimum protection against interferences during reception and transmitter modulation. Modern vehicle wiring is so complex that connecting to other points (such as car radio terminals or cigar lighter) can lead to interferences. These can be heard as “singing” or crackling during reception, in some persistent cases also during transmission as “alternator noise”. If you cannot connect directly to the battery, as recommended, try the best possible connecting point before final installation. Start the engine to check if the selected connection causes reception

red power cable

supply power) and the

black cable

positive terminal

to the

negative terminal

(i.e. a point within the vehicle wiring with

or transmission noise by ignition or alternator. In case persistent noise from the onboard network cannot be resolved, have the service install our DC noise filter (order no. 70600).

To automatically turn off the radio when turning off the ignition, connect to the switched voltage at the ignition switch. Our AE 6790 features continuous Flash EEPROM memory of the last setting and starts with the setting used last upon turning on the ignition again. The last setting is not deleted, even if the radio is disconnected from power supply for a longer period of time.

Radio ground connection (negative):

Connect the black cable to the negative battery terminal or to a proper GND point on the engine lock or a central GND connector in the vehicle. Avoid ground connection via self-tapping screws to the bodywork. This is not a robust connection and frequently causes malfunction.

Importance of the Fuse in the Power Cable

The in-line fuse protects your radio from serious damage due to technical defects or incorrect connection. A fuse does not blow without reason. In most cases this is due to incorrect polarity and the internal protective diode has responded. During a short circuit inside the device the fuse blows to prevent serious damage. Determine and eliminate the cause if a fuse blows, then exchange the fuse with a similar one (use fuses up to 5A). Never repair a blown fuse with silver paper or tin foil! Return your radio to your dealer or an authorized service partner in case the fuse blows repeatedly.

Notes Especially for Truck and RV Drivers

The permissible operating voltage of the radio can vary, according to the standard, between 10.8 and 15.6V, without the radio’s performance values changing. The transmission stages of your AE 6790 are electronically stabilized. Output increase by excessive operating voltage is thus impossible. This can only lead to serious defects, but not to output increase! Truckers must ensure never to connect the radio directly to 24V. For 24V a suitable voltage converter 24V to 12V is necessary. Since trucks mostly have voltage converters already installed for other devices such as mobile phone, TV, car radio the power consumption of the CB radio should be calculated with approx. 1.5 to 2A. Although especially compact and low-loss are interference-suppressed according to EU regulations for “normal” vehicle electric consumers such as car radios, cooler boxes or coffee machines, this frequently is not sufficient for undisturbed CB reception, since CB radios feature highly sensitive receivers. We cannot guarantee flawless CB reception during switching converter operation and in vehicles with board computers. Problems cannot be avoided in all cases without trials. It is also important that the aerial is located as far away from other aerials and from the converter wiring as possible and has a good grounding surface. Contrary to mobile phone and car radio antennas conventional CB aerials cannot be installed on plastic surfaces, unless a metal foil is at the bottom side. Ground connection is especially important for CB radios. In case the truck still has a metal mirror holder, the foot can be attached here with an angle mount, but not e.g. on a pure GRP roof or GRP spoiler. If the antenna cannot be installed on a conductive surface, our floating ground CB mobile antennas such as

are available.

switching converters

with CE mark

230V Operation via Power Adaptor

In case you operate your radio at home, use a specially stabilized CB radio power adaptor to supply at least 1.5-2A at 12-13.8VDC. A suitable power adaptor is the Albrecht order no. 4744. Non-stabilized power adaptors, battery chargers or popular cooler box adaptors are not suitable for CB radio and should not be used. Switching power adaptors can only be used in connection with an external antenna for CB radio, which does not receive the interferences of these power adaptors. Connect the positive cable (red) to the positive terminal (+) of the power adaptor, the black cable to the negative terminal (-) of the power adaptor.

Antenna Connection – Rear

Connect your CB antenna via PL connector to the 50 Ohms antenna jack at the rear of your AE

6790. For best range the antenna must be adjusted for CB radio. Use a standing wave meter to check and to adjust the antenna. Adjust the antenna for best standing wave ratio on a medium channel. If you are using 80 channels optimize on channel 1, for 40 channels on channel 20 and for truckers we generally recommend channel 9. On this channel you should achieve a standing wave ratio of approx. 1.5 or less. Even if the standing wave ratio on the highest (channel 40) and lowest channel (1 or 41) deteriorates up to 2, your antenna is still suitable. If the standing wave meter shows a value in red (SWR > 3), already more than 25% of the transmission power is lost due to modulation losses. Poor SWR can also be a sign for a defective antenna, cable or short-circuit in the antenna connector! Otherwise optimize your antenna on the channel you use most. Dealers also offer broadband antennas such as Your dealer offers inexpensive standing wave meters such as the Albrecht SWR 30, order no.

4412.

By the way:

Even with your AE 6790 featuring an especially robust final stage, which can even

cope with maladjustments of SWR = 3, you should never transmit without antenna!

Antenna (PL259)

Gamma II

, where no adjustment is necessary.

Ext. speaker

12VDC cable

Vehicle Manufacturer Installation Instructions

When installing a radio in a vehicle always observe the instructions of truck and car manufacturers. Vehicle manufacturers have the right, according to applicable EU directives, to stipulate antenna installation locations and the maximum compatible transmission power for their vehicles. Observe these specifications under all circumstances not to risk to forfeit the operating license for your vehicle. Information is available from the vehicle manufacturers. If in doubt, have the vehicle manufacturer certify that no reservations against CB radio operation in connection with the vehicle electronics exist.

Legal Notices

This device features

The CE mark means that the radio satisfies all technical regulations applicable to the product within the scope of EU Council directives, European standards and national frequency applications. The so-called R&TTE directive replaces all previous national “certifications” within the EU and regulates also marketing and use of radio equipment. Accordingly ownership of and retail with properly marked devices such as the AE 6790 within the EU and some other (nonEU) countries recognizing the R&TTE directive, is permitted, while for the use of radio equipment depending on programming and country temporarily different regulations apply. For CB radio this means: although technical standards EN 300 135 and EN 300 433 apply Europe-wide, the use of certain modulation modes and channel numbers do not. For this reason there are still differences in the channel number programming for AM and FM, and some countries still charge fees for CB radios. All radios, for which somewhere in Europe still limitations exist are therefore marked with an “attention mark” (see above) besides the CE mark. The manufacturers are bound to inform users clearly on the packaging what to observe while using the devices.

the marking according to R&TTE directive:

This is insofar comprehensible, since frequencies, which earlier were approved in the different

(

)

countries for different purpose, cannot easily be uniformly reassigned. The new CB standards were adopted in May / June 2011 by CEPT and published as European decision ECC/DEC11(03). It can still take some time until they are adopted by all countries. AE 6790 satisfies the harmonized European radio standards EN 300 433-2 and EN 300 135-2 for CB radios, as well as EN 301 489-13 for electro-magnetic compatibility and EN 60 950-1: 2006 for electric safety. The device does not transmit harmful radio interferences and is on the other hand irradiation-resistant when used according to this user manual. This is generally the case when cables not longer than 3m are connected to the microphone and speaker jacks.

Safety Precautions

Electro-magnetic waves as transmitted by broadcasters, mobile phones and radios can affect other sensitive electronic devices in their immediate vicinity. As a precaution we recommend for persons with pacemakers to collect information with respect to the interference immunity of their pacemakers before operating a CB radio for the first time. Although in most cases the CB radio output is quite safe, no harm is done to talk to your physician first. Please note that you are in the immediate proximity of the transmission antenna, especially during mobile operation. Please keep safety distances if they are recommended by your physician or by the pacemaker’s manufacturer! Do not transmit without the antenna connected and never touch the antenna during transmission! During vehicle operation traffic safety is the absolute priority! Even if radio operation such as your CB radio in Germany is exempt from the so-called “mobile phone ban”, and you may use your AE 6790 while driving, only reach for the microphone when the traffic permits! Please note that in many other countries no exceptions are made for CB radios. As the driver you are not permitted to operate a radio while driving, unless you have a hands-free kit. Enquire after the respective regulations before driving in other countries!

Operation

Front view

CH - Channel UP-DOWN buttons

MT - Multi-standard selection switch

LCD display

SQ Squelch

ON-OFF

Microphone

socket (6 pin)

A/F AM/FM – SC Scan – DW Dual watch – CH 9 – FRQ

Memories M1-M3 and LOC

Function buttons

(Frequency/Channel)

Local-DX

VR - Volume FC – Function

BP – Beep tone

Country Programming

Your radio can be changed over between different country versions during operation.

•

To toggle during operation press the MT button.

• The current country setting flashes, e.g. dE.

•

• Press the MT button again to confirm programming.

The country programming is valid until you set a new country programming, even if disconnected from power supply for a longer period of time! The basic setting for the device to turn on when the first time connected to 12V can for certain countries be set differently ex factory!

With first use

This programming is only permitted for Germany, the Czech Republic and Slovakia and is not to be used in any other country (in the Czech Republic only 80 FM and in SK only channels 1-40 in FM + channels 70-80 are to be used).

This programming is designed for Belgium, Bulgaria, Germany, Estonia, Switzerland (incl. Liechtenstein), Finland, France, Greece, Ireland, Italy, Latvia, the Netherlands, Poland, Portugal, Romania and Spain. For Poland a special programming exists (see below) with the frequencies according to the old Polish standard offset 5 kHz downward. For Spain also still a special programming exists with 4 Watts AM; this and the Polish switch setting are only to be used in the respective countries.

Not all EU countries (EC setting) already permit AM operation for CB radios. Denmark, the UK, Iceland, Croatia, Luxembourg, Lithuania, Malta, Norway, Sweden, Slovenia, Hungary and Cyprus temporarily only use the EC 40 FM programming, until the new regulations are finally implemented.

In Austria operation of switchable radios is generally not permitted. You may leave your radio installed while crossing these countries, but you are not allowed to operate them. For Austrian

customers we supply a version AE 6790 FM without country selection. Authorized dealers are also

permitted to change devices for Austria.

channel selector

Use the

devices purchased in Germany

• dE 80/40 operation on 80 channels in FM and 40 channels in AM. The preset channel is channel 9 in AM; the device starts on the international trucker and emergency channel. After a few moments dE is displayed (for Germany).

•

40/40 operation on 40 channels in FM and 40 channels in AM. The preset

channel here is also channel 9 in AM; the device starts on the international trucker and emergency channel. After a few moments EU is displayed (for Europe).

• EC 40 FM operation on 40 channels in FM (former CEPT setting).

• Po 40/40 operation on 40 channels in FM (4 Watts) and 40 channels in AM (4

Watt) on the frequencies formerly common in Poland, which are offset against the international frequencies by 5 kHz. This setting is only permitted in Poland, nowhere else!

• E 40/40 operation on 40 channels in FM (4 Watts) and 40 channels in AM (4

Watts). This setting is this manual going to press, this setting applies already in Spain and Italy. The other countries will follow.

• U 40 FM 40 channels FM operation in the UK and Northern Ireland.

to select a new country, e.g. EU.

start with AM / FM programming:

the new European CEPT setting

. Currently, at the time of

Observe the country regulations according to device ID! The latest country regulations you can find on the current device ID, which you can download from our web site

http://service.alan-electronics.de

Most Important Functions

On / Off and Receiving

is the On/Off switch. Press and hold for approx. 2 seconds, display and buttons are illuminated. Now set the desired volume.

Set Volume

• Turn the VR rotary knob slowly clockwise. The volume is displayed as a bar.

Set Channel

•

Press the UP/Down buttons on the front panel (or on the microphone) to set the desired channel. The current channel and the country programming are displayed.

•

Press and hold the button to continuously cycle up or down through the channels (see display).

Set SQ (Squelch)

Especially in FM the noise on a free channel is disturbing. You can suppress this noise with the squelch function (SQ knob), but also weak signals.

• Set the signal strength for the signal to open the speaker with the SQ knob:

•

The further you turn the SQ knob clockwise, the stronger the signal must be to be

audible over the speaker.

Set the squelch sensitivity on a free channel:

• Select a free channel with the channel selector, which has no signal display.

• Carefully turn the SQ knob clockwise until the noise just disappears.

Now the speaker stays muted on a free channel, but turns on with very weak signals. The correct squelch setting is also important for auto scan – with “open” squelch scanning is not possible!

AE 6790 Transmission

For CB radio the old basic principle applies: first listen, and then talk. After selecting a channel for chatting to a partner, first listen for a moment “into the channel” to find out if it is free! Or simply ask if the channel is free!

Press the large PTT button on the side of the microphone (Push-To-Talk) to toggle between receiving and transmitting:

• Press the

• At the end of your message release the button to return to receiving.

Do not talk too loud into the microphone! Experience shows that most CB rookies are talking much too loud into the microphone. Newcomers should briefly train with the PTT button: first press the button and start talking only Release the button after finishing your message. Wait for the answer coming from your counterpart! The switching time is for this device design-related, since two processors (in the detachable control panel and in the main unit) must communicate. Your counterpart‘s CB radio also needs some time to switch over and to be ready to receive.

PTT

button to transmit. TX illuminates on the LCD.

half a second later

, since the transmitter needs a moment to turn on.

+ 61 hidden pages
