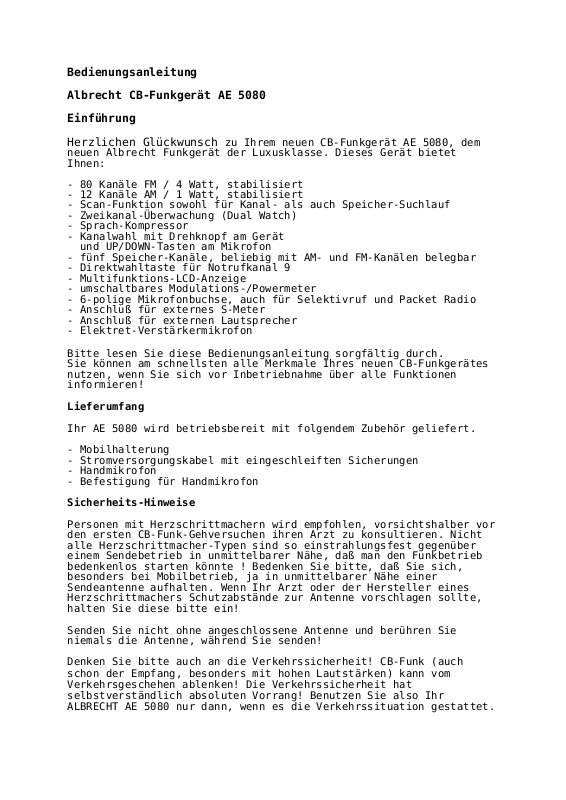

Bedienungsanleitung
Albrecht CB-Funkgerät AE 5080
Einführung

Herzlichen Glückwunsch zu Ihrem neuen CB-Funkgerät AE 5080, dem

neuen Albrecht Funkgerät der Luxusklasse. Dieses Gerät bietet
Ihnen:

- 80 Kanäle FM / 4 Watt, stabilisiert

- 12 Kanäle AM / 1 Watt, stabilisiert

- Scan-Funktion sowohl für Kanal- als auch Speicher-Suchlauf

- Zweikanal-Überwachung (Dual Watch)

- Sprach-Kompressor

- Kanalwahl mit Drehknopf am Gerät
und UP/DOWN-Tasten am Mikrofon

- fünf Speicher-Kanäle, beliebig mit AM- und FM-Kanälen belegbar

- Direktwahltaste für Notrufkanal 9

- Multifunktions-LCD-Anzeige

- umschaltbares Modulations-/Powermeter

- 6-polige Mikrofonbuchse, auch für Selektivruf und Packet Radio

- Anschluß für externes S-Meter

- Anschluß für externen Lautsprecher

- Elektret-Verstärkermikrofon

Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch.
Sie können am schnellsten alle Merkmale Ihres neuen CB-Funkgerätes
nutzen, wenn Sie sich vor Inbetriebnahme über alle Funktionen
informieren!

Lieferumfang

Ihr AE 5080 wird betriebsbereit mit folgendem Zubehör geliefert.

- Mobilhalterung

- Stromversorgungskabel mit eingeschleiften Sicherungen

- Handmikrofon

- Befestigung für Handmikrofon

Sicherheits-Hinweise

Personen mit Herzschrittmachern wird empfohlen, vorsichtshalber vor
den ersten CB-Funk-Gehversuchen ihren Arzt zu konsultieren. Nicht
alle Herzschrittmacher-Typen sind so einstrahlungsfest gegenüber
einem Sendebetrieb in unmittelbarer Nähe, daß man den Funkbetrieb
bedenkenlos starten könnte ! Bedenken Sie bitte, daß Sie sich,
besonders bei Mobilbetrieb, ja in unmittelbarer Nähe einer
Sendeantenne aufhalten. Wenn Ihr Arzt oder der Hersteller eines
Herzschrittmachers Schutzabstände zur Antenne vorschlagen sollte,
halten Sie diese bitte ein!

Senden Sie nicht ohne angeschlossene Antenne und berühren Sie
niemals die Antenne, während Sie senden!

Denken Sie bitte auch an die Verkehrssicherheit! CB-Funk (auch
schon der Empfang, besonders mit hohen Lautstärken) kann vom
Verkehrsgeschehen ablenken! Die Verkehrssicherheit hat
selbstverständlich absoluten Vorrang! Benutzen Sie also Ihr
ALBRECHT AE 5080 nur dann, wenn es die Verkehrssituation gestattet.

Montage

Sie können Ihr ALBRECHT AE 5080 entweder im Auto oder auch Zuhause
als Feststation betreiben. Für die Montage als Mobilstation im Auto
liegt eine Mobilhalterung bei. Montieren bzw. stellen Sie das Gerät
so auf, daß es möglichst keiner direkten Sonneneinstrahlung
ausgesetzt wird, da das zu erhöhter Erwärmung und damit zu einer
geringeren Lebensdauer führen kann. Die Montage sollte auch nicht
in der Nähe einer Heizung erfolgen. Montieren Sie das Gerät im Auto
so, daß es möglichst wenig Erschütterungen ausgesetzt ist.

Die Mobilhalterung befestigen Sie mit beiliegenden,
selbstschneidenen Schrauben an Armaturenbrett.Rahmentunnel oder
einer anderen geeigneten Stelle. Montieren Sie Ihr Gerät keineswegs
dort, wo bei einem evtl. Autounfall das Gerät Verletzungen
hervorrufen könnte (ausreichende Beinfreiheit ist bei der Montage
unbedingt notwendig). Achten Sie darauf, daß Sie bei der Montage
keine evtl. dahinter liegenden Leitungen beschädigen!

Schieben Sie dann das Funkgerät in die Mobilhalterung ein. Fixieren
Sie es mit den großen Rändelschrauben (die beiliegenden
Unterlegscheiben aus Kunststoff benutzen!) fest im gewünschten
Betrachtungswinkel.

Die Mikrofonhalterung montieren Sie ebenfalls mit den beiliegenden
Schrauben an einem Ort, den Sie gut erreichen können.

Stromversorgung

Die Stromversorgung wird über das mitgelieferte Kabel vorgenommen.
Es ist mit einem verwechslungssicheren Stecker zum Anschluß an die
rückseitige Buchse DC 13,8 V sowie einer im Kabel eingeschleiften
Sicherung ausgestattet.

Der Anschluß an die Stromversorgung erfolgt entweder durch direkten
Anschluß an die Fahrzeugbatterie oder über den Stromkreis nach dem
Zündschalter. Bei direktem Anschluß schalten Sie das Funkgerät
ausschließlich über dessen Schalter (VOLUME) ein und aus, während
das Funkgerät beim Anschluß nach dem Zündschalter beim Ausschalten
des Motors gleichzeitig ausgeschaltet wird. Bei Anschluß über den
Zündschalter gehen beim Abschalten die Memorydaten verloren, das
Gerät startet nach dem Einschalten der Zündung jedes Mal wieder auf
Kanal 9.

Verbinden Sie das rote Ende des Stromversorgungskabels mit dem

Pluspol der Stromversorgung und das schwarze Kabel mit dem
Minuspol.

Wir empfehlen jedoch, das Funkgerät direkt an die Fahrzeugbatterie
anzuschließen, wenn immer das möglich sein sollte. Der direkte
Anschluß an die Batterie bringt Ihnen meist die stabilste
Betriebsspannung und den optimalen Schutz gegen Störgeräusche im
Empfang und auch auf der Sendermodulation.
Die modernen Fahrzeug-Stromnetze sind so komplex, daß bei Anschluß
an anderen Punkten ( wie z.B. Autoradio-Anschlußklemmen oder
Zigarettenanzünder) unter ungünstigen Umständen Störungen auftreten
können. Diese Äußern sich als Prasseln oder „Singen“ bei Empfang,

2

in hartnäckigen Fällen auch bei Senden als typische
„Lichtmaschinengeräusche“.
Wenn Sie den vorgeschlagenen direkten Anschluß an die Batterie
nicht vornehmen können, probieren Sie bitte den bestmöglichen
Anschlußpunkt vor der endgültigen Montage aus.

Die Bedeutung der Sicherung im Stromkabel

Die Sichertung im Stromkabel soll Ihr Funkgerät vor ernsten
Beschädigungen bei technischen Fehlern oder falschem Anschluß
schützen. Wenn eine Sicherung durchbrennt, hat dies immer eine
Ursache. In den meisten Fällen liegt z.B. Falschpolung vor und die
im Gerät eingebaute Schutzdiode hat angesprochen.
Kommt es aus irgendwelchen Gründen zu einem Kurzschluß im Inneren
des Gerätes, brennt durch den erhöhten Strom die Sicherung durch
und vermeidet größeren Schaden.
Falls eine Sicherung durchbrennen sollte: Suchen und beseitigen Sie
die Ursache dafür und tauschen Sie dann die durchgebrannte
Sicherung gegen eine gleichartige (maximal 2.5 Ampere kann
verwendet werden) Ersatzsicherung aus.
Reparieren Sie bitte niemals eine durchgebrannte Sicherung mit
Silberpapier oder Alufolie! Bei mehrmals durchbrennender Sicherung
geben Sie Ihr Funkgerät bitte zur Reparatur zu Ihrem Fachhändler
oder direkt zur Servicestelle von Albrecht.

Hinweis: die max. Versorgungsspanne des Funkgerätes beträgt 15 V.
Diese Spannung darf keinesfalls überschritten werden! Die
Senderstufen Ihres AE 5080 sind elektronisch stabilisiert. Eine
Erhöhung der Leistung durch übermäßige Betriebsspannung ist daher
unmöglich. Bei solchen Versuchen riskiert man nur einen schweren
Gerätedefekt, aber keine Leistungserhöhung!

Betrieb über Netzteil am 230 V-Stromnetz

Betreiben Sie Ihr Funkgerät zu Hause nur über ein spezielles CB­Funk-Netzteil mit Stabilisierung, welches mindestens 1.5 - 2 Ampere
bei 12 -13.8 Volt Gleichspannung abgeben kann. Unstabilisierte
Netzteile oder Autobatterie-Ladegeräte sind ungeeignet und dürfen
keinesfalls benutzt werden. Wenn Sie Wert darauf legen, daß der
zuletzt benutzte Kanal und die Memorykanäle nach dem Ausschalten
des Funkgerätes erhalten bleiben, schalten Sie bitte das Funkgerät
nur am Ein/AUS-Lautstärkeregler aus und nicht mit dem Schalter am
Netzteil. Der Stromverbrauch des AE 5080 für die Memorydaten ist
mit etwa 3 Milliampere verschwindend gering.

Antennenanschluß

Schließen Sie Ihre CB-Antenne an der Buchse ANT auf der Rückseite
Ihres ALBRECHT AE 5080 an. Diese Antenne muß auf den CB-Funkbereich
abgestimmt sein, damit Sie höchstmögliche Reichweite erzielen
können. Benutzen Sie ein Stehwellenmeßgerät zur Kontrolle und zum
Einstellen der Antenne. Stimmen Sie die Antenne auf bestes
Stehwellenverhältnis auf einem mittleren Kanal ab, z.B. auf Kanal 1
(26.965 Mhz).
Auf diesem Kanal sollten Sie ein Stehwellenverhältnis von etwa 1.5
erreichen. Wenn das Stehwellenverhältnis sich auf dem obersten
(Kanal 40) und untersten (Kanal 41) Kanal auf bis zu 2.5
verschlechtert, ist Ihre Antenne für die neuen Kanäle geeignet.
Ansonsten können Sie aber auch Ihre Antenne auf dem Kanal
optimieren, den Sie vorwiegend benutzen.
