Servicemitteilung AE 497
497-U2.PDF
10. 2. 99
1. Verbesserung der S-Meter Linearität und der Squelch-Empfindlichkeit
Problem:
Die S-Meter Schaltung der AE 497 S zeigt bei vielen Geräten im unteren Bereich unter
20 dBµV Eingangsspannung zu wenig an.
Die Squelchempfindlichkeit (Schaltpunkt bei höchster Empfindlichkeit) wird manchmal
als zu gering (Schaltpunkt zwischen 8-12 dBµV) bemängelt.
Abhilfe:
Diode D 5 (Original 1 N 4148) durch eine Germaniumdiode 1 N 60 ersetzen.
Es ist auch möglich, die Originaldiode in der Schaltung zu belassen und eine
Germaniumdiode von oben zusätzlich aufzulöten. Diese Änderung verbessert den
Squelch-Schaltpunkt um 4-6 dB und korrigiert die S-Meter-Anzeige im Bereich
zwischen S 1 und S 5.

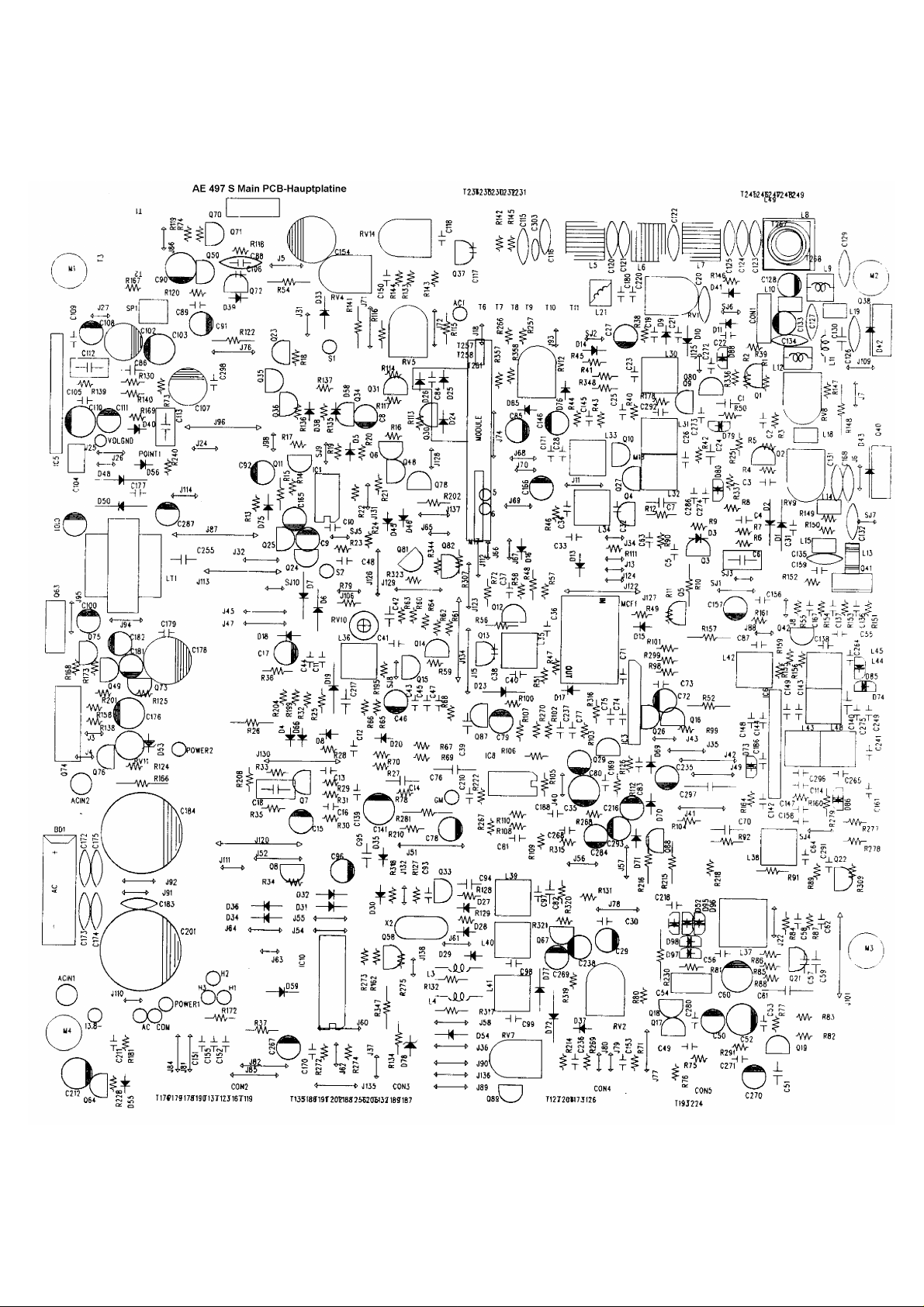

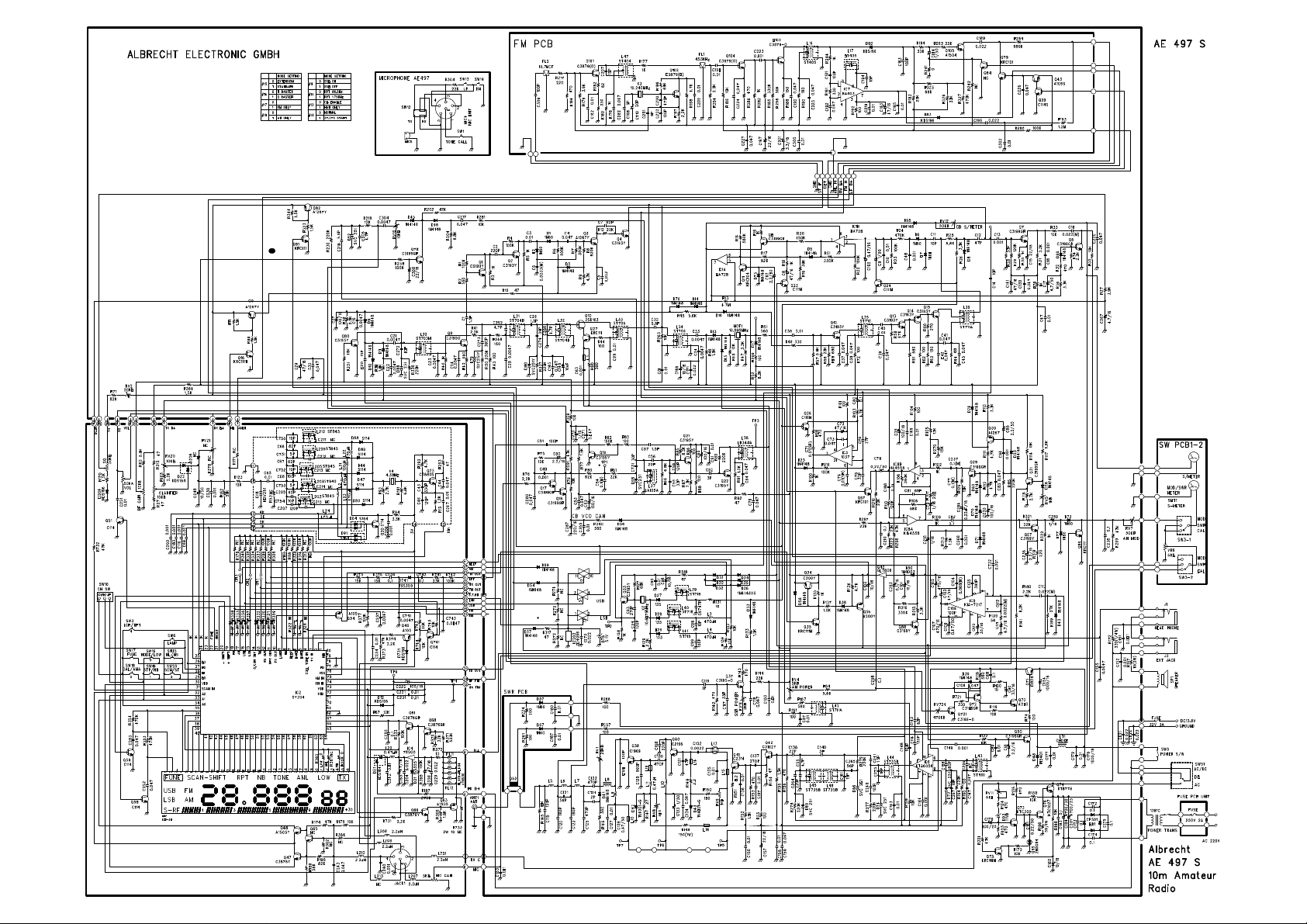

Die Diode findet man links unter der FM-Zusatzplatine. Die Zusatzplatine kann man
zum Einlöten der Diode vorsichtig an den stehenden Verbindungspfosten etwas nach
rechts wegdrücken, damit man an D 5 herankommt.
User information for Albrecht 10 m transceivers
Frequency extension to 454 Channel system
All our 10 m all mode transceivers AE 485 S, AE 497 S and AE 201S can be switched temporarily from frequency mode 28-29.7 MHz into "channel mode". The list
of frequencies and channels can be found on the next page.
After the conversion, the radio can be used from 25.165 MHz to 29.695 MHz. While Albrecht specifications are only valid for the amateur range starting with 28.000
MHz, Albrecht cannot guarantee correct operation on extended frequencies, especially on the lower channels. It may happen that the transceiver operate with less
performance (output and sensitivity) or does even not lock in on all frequencies outside of the specified amateur radio range.
Note: Only authorized users are allowed to operate on these frequencies! Even if You should have a valid amateur radio operator's licence it is not allowed to use
channels or frequencies outside of the dedicated amateur radio band. The regulations may cary from country to country. Users are requested to fullfill all national
user requirements for operating the radio.
Switching to 454 CHANNEL MODE:
AE 201 S:
Just press FUNCTION button, then press CALL and hold this key pressed for about 3 seconds. Release button and the unit works on 454 Channels until the radio
will be later switched off again.
If You have once switched to 454 channels, You can also toggle between channel number and frequency display by pressing FUNCTION + CALL, but this only
by touching the call button for short time.
AE 495 S and AE 497 S: same procedure, but here the correct buttons are the "FUNCTION" and the "2" buttons.
Frequeny table for AE 497 S, AE 485 S and AE 201 S in activated channel mode
Channel number Band A B C D E F G H I J
1 25.165 25.615 26.065 26.515 26.965 27.415 27.865
2 25.175 25.625 26.075 26.525 26.975 27.425 27.875
3 25.185 25.635 26.085 26.535 26.985 27.435 27.885
3A 25.195 25.645 26.095 26.545 26.995 27.445 27.895
4 25.205 25.655 26.105 26.555 27.005 27.455 27.905
5 25.215 25.665 26.115 26.565 27.015 27.465 27.915
6 25. 225 25.675 26.125 26.575 27.025 27.475 27.925
7 25. 235 25.685 26.135 26.585 27.035 27.485 27.935
7A 25.245 25.695 26.145 26.595 27.045 27.495 27.945
8 25. 255 25.705 26.155 26.605 27.055 27.505 27.955
9 25. 265 25.715 26.165 26.615 27.065 27.515 27.965
10 25.275 25.725 26.175 26.625 27.075 27.525 27.975
11 25.285 25.735 26.185 26.635 27.085 27.535 27.985
11A 25.295 25.745 26.195 26.645 27.095 27.545 27.995
12 25.305 25.755 26.205 26.655 27.105 27.555
13 25.315 25.765 26.215 26.665 27.115 27.565
14 25.325 25.775 26.225 26.675 27.125 27.575
15 25.335 25.785 26.235 26.685 27.135 27.585
15A 25.345 25.795 26.245 26.695 27.145 27.595
16 25.355 25.805 26.255 26.705 27.155 27.605
17 25.365 25.815 26.265 26.715 27.165 27.615
18 25.375 25.825 26.275 26.725 27.175 27.625
19 25.385 25.835 26.285 26.735 27.185 27.635
19A 25.395 25.845 26.295 26.745 27.195 27.645
20 25.405 25.855 26.305 26.755 27.205 27.655
21 25.415 25.865 26.315 26.765 27.215 27.665
22 25.425 25.875 26.325 26.775 27.225 27.675
23 25.455 25.905 26.355 26.805 27.255 27.705
24 25.435 25.885 26.335 26.785 27.235 27.685
25 25.445 25.895 26.345 26.795 27.245 27.695
26 25.465 25.915 26.365 26.815 27.265 27.715
27 25.475 25.925 26.375 26.825 27.275 27.725
28 25.485 25.935 26.385 26.835 27.285 27.735
29 25.495 25.945 26.395 26.845 27.295 27.745
30 25.505 25.955 26.405 26.855 27.305 27.755
31 25.515 25.965 26.415 26.865 27.315 27.765
32 25.525 25.975 26.425 26.875 27.325 27.775
33 25.535 25.985 26.435 26.885 27.335 27.785
34 25.545 25.995 26.445 26.895 27.345 27.795
35 25.555 26.005 26.455 26.905 27.355 27.805
36 25.565 26.015 26.465 26.915 27.365 27.815
37 25.575 26.025 26.475 26.925 27.375 27.825
38 25.585 26.035 26.485 26.935 27.385 27.835
39 25.595 26.045 26.495 26.945 27.395 27.845
40 25.605 26.055 26.505 26.955 27.405 27.855
41
42
43
44
28.005 28.455 28.905 29.355
28.015 28.465 28.915 29.365
28.025 28.475 28.925 29.375
28.035 28.485 28.935 29.385
28.045 28.495 28.945 29.395
28.055 28.505 28.955 29.405
28.065 28.515 28.965 29.415
28.075 28.525 28.975 29.425
28.085 28.535 28.985 29.435
28.095 28.545 28.995 29.445
28.105 28.555 29.005 29.455
28.115 28.565 29.015 29.465
28.125 28.575 29.025 29.475
28.155 28.605 29.055 29.505
28.135 28.585 29.035 29.485
28.145 28.595 29.045 29.495
28.165 28.615 29.065 29.515
28.175 28.625 29.075 29.525
28.185 28.635 29.085 29.535
28.195 28.645 29.095 29.545
28.205 28.655 29.105 29.555
28.215 28.665 29.115 29.565
28.225 28.675 29.125 29.575
28.235 28.685 29.135 29.585
28.245 28.695 29.145 29.595
28.255 28.705 29.155 29.605
28.265 28.715 29.165 29.615
28.275 28.725 29.175 29.625
28.285 28.735 29.185 29.635
28.295 28.745 29.195 29.645
28.305 28.755 29.205 29.655
28.315 28.765 29.215
28.325 28.775 29.225
28.335 28.785 29.235
28.345 28.795 29.245
28.355 28.805 29.255
28.365 28.815 29.265
28.375 28.825 29.275
28.385 28.835 29.285
28.395 28.845 29.295
28.405 28.855 29.305
28.415 28.865 29.315
28.425 28.875 29.325
28.435 28.885 29.335
28.445 28.895 29.345
29.665
29.675
29.685
29.695
2. Verbesserung des FM Empfangs
Problem:
Bei FM treten oft NF-Verzerrungen im Empfang auf, besonders wenn die Gegenstation
erhöhten Frequenzhub benutzt.
Sehr oft wird vergessen, daß bei FM und AM der Clarifier ebenfalls betätigt werden kann.
Normalerweise sollte der Regler in Mittelstellung stehen. In manchen Fällen wird der FM
Empfang besser, wenn der Clarifier in einer der beiden Endstellungen steht. In diesem Fall
ist wahrscheinlich die FM Platine nicht optimal eingestellt.
Abhilfe:

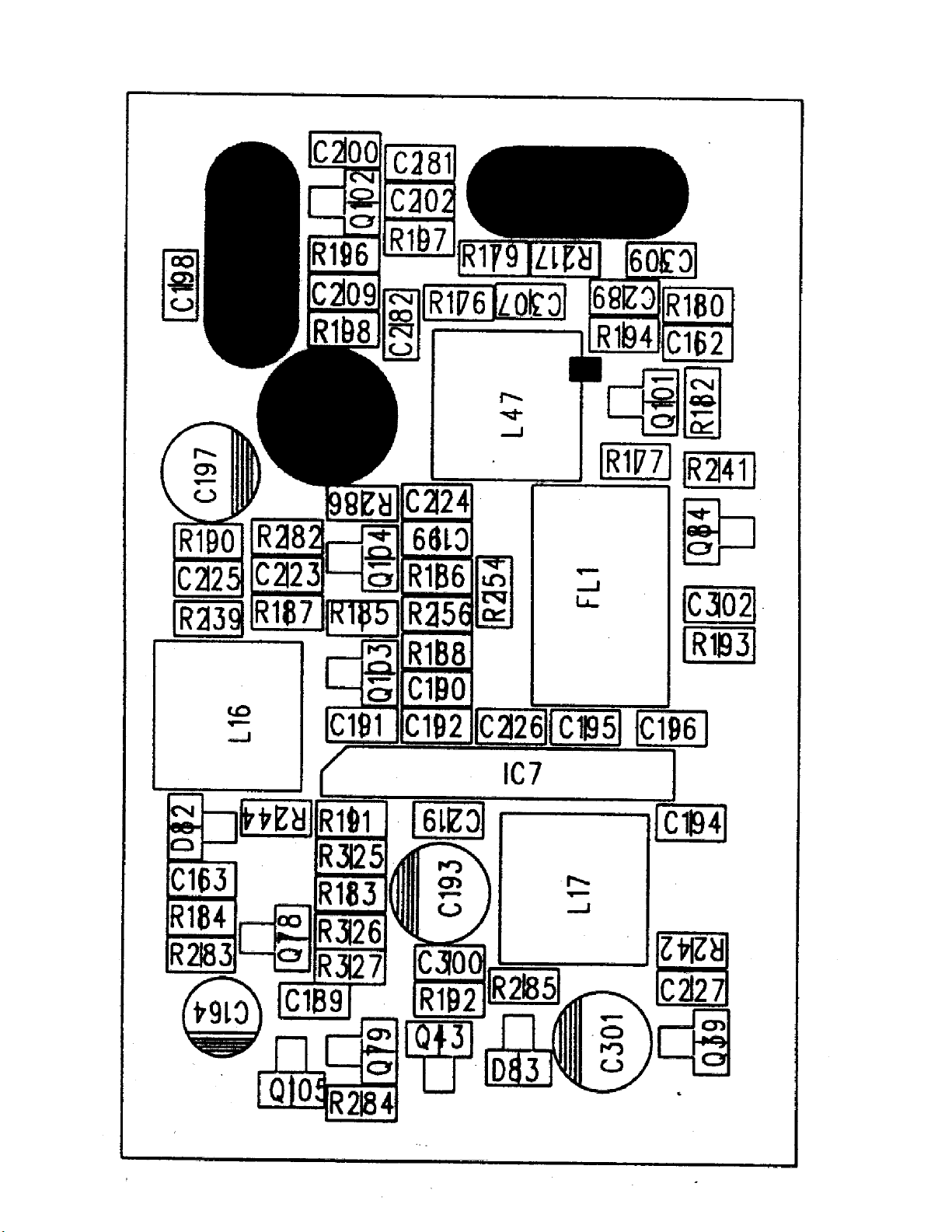

Besonders kritisch ist die Abstimmung von CT 10 und L 17. Diese Abgleichpunkte sollten
gegeneinander mehrfach nachgestimmt werden, bis das Optimum erreicht ist. Mit einem
mit 2 kHz Hub und 1 kHz modulierten Meßsendersignal und einem SINAD Meter kann
man durch sorgfältiges Abstimmen von CT 10 und L 17 Klirrfaktoren bis unter 3 % entspr.
30 dB SINAD (bewertet) erzielen. Bei 1.5 kHz Hub kann ein Sinadwert von bis zu 40 dB im
optimalen Fall erreicht werden. Wenn kein SINAD-Meter vorhanden ist, genügt auch
Abgleich nach Gehör oder mit Oszilloskop auf beste Sinusform. Der Abgleich ist optimal,
wenn die FM Qualität sich beim Verstellen des Clarifiers nach beiden Endpunkten in etwa
gleichermaßen verschlechtert. Die Spulenkerne L47 und L 16 beeinflussen sich
untereinander kaum und können jeder für sich auf optimales SINAD eingestellt werden.
Frequeny table for AE 497 S, AE 485 S and AE 201 S in activated channel mode
Channel number Band A B C D E F G H I J
1 25.165 25.615 26.065 26.515 26.965 27.415 27.865
2 25.175 25.625 26.075 26.525 26.975 27.425 27.875
3 25.185 25.635 26.085 26.535 26.985 27.435 27.885
3A 25.195 25.645 26.095 26.545 26.995 27.445 27.895
4 25.205 25.655 26.105 26.555 27.005 27.455 27.905
5 25.215 25.665 26.115 26.565 27.015 27.465 27.915
6 25. 225 25.675 26.125 26.575 27.025 27.475 27.925
7 25. 235 25.685 26.135 26.585 27.035 27.485 27.935
7A 25.245 25.695 26.145 26.595 27.045 27.495 27.945
8 25. 255 25.705 26.155 26.605 27.055 27.505 27.955
9 25. 265 25.715 26.165 26.615 27.065 27.515 27.965
10 25.275 25.725 26.175 26.625 27.075 27.525 27.975
11 25.285 25.735 26.185 26.635 27.085 27.535 27.985
11A 25.295 25.745 26.195 26.645 27.095 27.545 27.995
12 25.305 25.755 26.205 26.655 27.105 27.555
13 25.315 25.765 26.215 26.665 27.115 27.565
14 25.325 25.775 26.225 26.675 27.125 27.575
15 25.335 25.785 26.235 26.685 27.135 27.585
15A 25.345 25.795 26.245 26.695 27.145 27.595
16 25.355 25.805 26.255 26.705 27.155 27.605
17 25.365 25.815 26.265 26.715 27.165 27.615
18 25.375 25.825 26.275 26.725 27.175 27.625
19 25.385 25.835 26.285 26.735 27.185 27.635
19A 25.395 25.845 26.295 26.745 27.195 27.645
20 25.405 25.855 26.305 26.755 27.205 27.655
21 25.415 25.865 26.315 26.765 27.215 27.665
22 25.425 25.875 26.325 26.775 27.225 27.675
23 25.455 25.905 26.355 26.805 27.255 27.705
24 25.435 25.885 26.335 26.785 27.235 27.685
25 25.445 25.895 26.345 26.795 27.245 27.695
26 25.465 25.915 26.365 26.815 27.265 27.715
27 25.475 25.925 26.375 26.825 27.275 27.725
28 25.485 25.935 26.385 26.835 27.285 27.735
29 25.495 25.945 26.395 26.845 27.295 27.745
30 25.505 25.955 26.405 26.855 27.305 27.755
31 25.515 25.965 26.415 26.865 27.315 27.765
32 25.525 25.975 26.425 26.875 27.325 27.775
33 25.535 25.985 26.435 26.885 27.335 27.785
34 25.545 25.995 26.445 26.895 27.345 27.795
35 25.555 26.005 26.455 26.905 27.355 27.805
36 25.565 26.015 26.465 26.915 27.365 27.815
37 25.575 26.025 26.475 26.925 27.375 27.825
38 25.585 26.035 26.485 26.935 27.385 27.835
39 25.595 26.045 26.495 26.945 27.395 27.845
40 25.605 26.055 26.505 26.955 27.405 27.855
41
42
43
44
28.005 28.455 28.905 29.355
28.015 28.465 28.915 29.365
28.025 28.475 28.925 29.375
28.035 28.485 28.935 29.385
28.045 28.495 28.945 29.395
28.055 28.505 28.955 29.405
28.065 28.515 28.965 29.415
28.075 28.525 28.975 29.425
28.085 28.535 28.985 29.435
28.095 28.545 28.995 29.445
28.105 28.555 29.005 29.455
28.115 28.565 29.015 29.465
28.125 28.575 29.025 29.475
28.155 28.605 29.055 29.505
28.135 28.585 29.035 29.485
28.145 28.595 29.045 29.495
28.165 28.615 29.065 29.515
28.175 28.625 29.075 29.525
28.185 28.635 29.085 29.535
28.195 28.645 29.095 29.545
28.205 28.655 29.105 29.555
28.215 28.665 29.115 29.565
28.225 28.675 29.125 29.575
28.235 28.685 29.135 29.585
28.245 28.695 29.145 29.595
28.255 28.705 29.155 29.605
28.265 28.715 29.165 29.615
28.275 28.725 29.175 29.625
28.285 28.735 29.185 29.635
28.295 28.745 29.195 29.645
28.305 28.755 29.205 29.655
28.315 28.765 29.215
28.325 28.775 29.225
28.335 28.785 29.235
28.345 28.795 29.245
28.355 28.805 29.255
28.365 28.815 29.265
28.375 28.825 29.275
28.385 28.835 29.285
28.395 28.845 29.295
28.405 28.855 29.305
28.415 28.865 29.315
28.425 28.875 29.325
28.435 28.885 29.335
28.445 28.895 29.345
29.665
29.675
29.685
29.695
