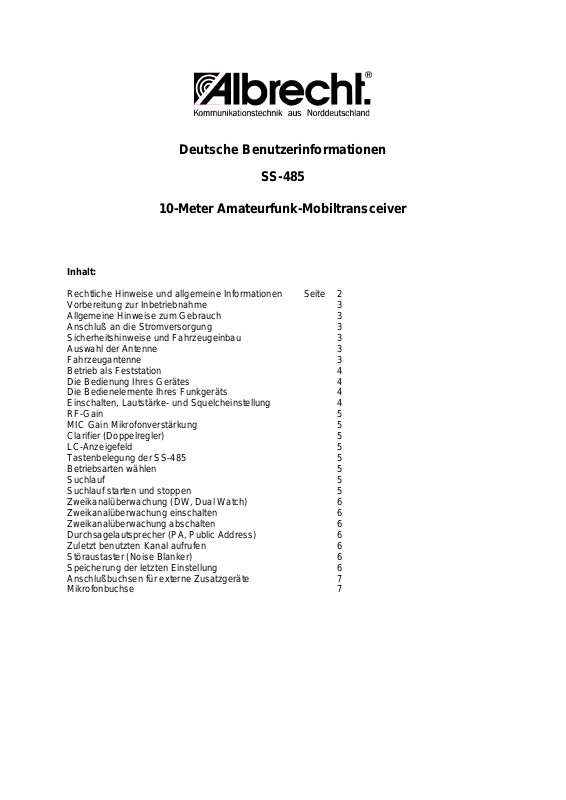

Rechtliche Hinweise und allgemeine InformationenSeite2
Vorbereitung zur Inbetriebnahme3
Allgemeine Hinweise zum Gebrauch3
Anschluß an die Stromversorgung3
Sicherheitshinweise und Fahrzeugeinbau3
Auswahl der Antenne3
Fahrzeugantenne3
Betrieb als Feststation4
Die Bedienung Ihres Gerätes4
Die Bedienelemente Ihres Funkgeräts4
Einschalten, Lautstärke- und Squelcheinstellung4
RF-Gain5
MIC Gain Mikrofonverstärkung5
Clarifier (Doppelregler)5
LC-Anzeigefeld5
Tastenbelegung der SS-4855
Betriebsarten wählen5
Suchlauf5
Suchlauf starten und stoppen5
Zweikanalüberwachung (DW, Dual Watch)6
Zweikanalüberwachung einschalten6
Zweikanalüberwachung abschalten6
Durchsagelautsprecher (PA, Public Address)6
Zuletzt benutzten Kanal aufrufen6
Störaustaster (Noise Blanker)6
Speicherung der letzten Einstellung6
Anschlußbuchsen für externe Zusatzgeräte7
Mikrofonbuchse7
Dieses Amateurfunkgerät entspricht den Schutzforderungen der EG-Direktive 89/336/EWG (EMV),
erfüllt den neuen harmonisierten Europastandard ETS 300 684 für Amateurfunkgeräte und ist mit
dem CE-Zeichen gekennzeichnet.
Es gelten folgende Bedingungen:
Dieses Gerät ist in Deutschland ausschließlich für die Verwendung durch Funkamateure im Sinne von
§ 1 des Gesetzes über den Amateurfunk (BGBL, Teil III, Nr. 9022-1) bestimmt. Lizenzierte
Funkamateure dürfen dieses Gerät auschließlich auf dem Amateurfunk zugewiesenen Frequenzen
benutzen. Für die Einhaltung der für den Personenschutz festgelegten Höchstwerte der
Strahlungsleistung und der daraus resultierenden Schutzabstände ist der betreibende Funkamateur
selbst verantwortlich ist. Für andere Zwecke darf dieses Gerät keineswegs benutzt werden, weder
durch Funkamateure noch durch andere Personen. Beachten Sie auch die unterschiedlichen
Regelungen für den Amateurfunkdienst in anderen Ländern.
Das Funkgerät und alle eventuell nach- oder vorgeschalteten Zubehörbaugruppen und -Teile müssen
so betrieben werden, daß auch in der Gesamtkonfiguration die Schutzforderungen der EMVDirektive 89/336 EWG bzw. des nationalen EMV-Gesetzes eingehalten werden. Bei Nachschalten
von Leistungsverstärker-Baugruppen ist zur Einhaltung der europäischen Norm ETS 300 684 bzw.
der nationalen Amateurfunkbestimmungen u.U. die Verwendung von Anpaßfiltern bzw. zusätzlichen
Oberwellenfiltern erforderlich. Hierfür ist der betreibende Funkamateur selbst verantwortlich.
ALBRECHT ELECTRONIC GMBH
Hinweis:
Das u.U. mitgelieferte englische Handbuch beschreibt die USA-und Asien- Version des Gerätes.
Einige Daten der europäischen Version können von den Angaben der englischen Anleitung
abweichen.
2
Vorbereitung zur Inbetriebnahme
Allgemeine Hinweise zum Gebrauch
Das 10m-Amateurfunkgerät SS-485 ist als Mobilstation für 12 V Fahrzeugnetze vorgesehen. Für den
Funkbetrieb am 230 V Stromnetz kann das Gerät auch über ein geeignetes 12 V-Netzgerät
angeschlossen werden. Das Funkgerät ist für intermittierenden Betrieb vorgesehen, wie er
typischerweise im Amateurfunk vorkommt. Für Dauer-Sendebetrieb ohne regelmäßige
Empfangsperioden als Abkühlphasen ist dieses Gerät nicht vorgesehen. Vermeiden Sie, Ihr
Amateurfunkgerät hoher Luftfeuchtigkeit, extremen hohen und niedrigen Temperaturen, großer
Staubbelastung und direkter Sonneneinstrahlung auszusetzen. Öffnen Sie Ihr Funkgerät nur, wenn
Sie über die notwendigen Fachkenntnisse, das richtige Werkzeug und die notwendigen Meßgeräte
verfügen.
Das Gerät hat im Lieferzustand einen schaltbaren Frequenzbereich, der größer sein kann als der für
Europa festgelegte 10 m Amateurfunkbereich. Für die technischen Daten und die Funktion außerhalb
des international gebräuchlichen Amateurfunkbereichs kann keine Gewähr übernommen werden.
Anschluß an die Stromversorgung
Mit dem festangeschlossenen DC-Kabel können Sie Ihr Gerät an das 12 Volt DC Stromnetz Ihres
Fahrzeugs oder auch an ein 12 V Netzteil anschließen. Dabei sind Spannungsschwankungen
zwischen 11 Volt und 14 Volt bei Netzgeräten und max. 15.6 Volt in Fahrzeugen mit Bleibatterie und
Drehstromlichtmaschine zulässig. Die Batterie bzw. das Netzteil muß mindestens 3 Ampere mit guter
Stabilisierung liefern können. Das Stromkabel sollte möglichst nicht verlängert werden. In
Fahrzeugen versuchen Sie bitte, wenn immer möglich, das Kabel direkt an die Polklemmen der
Batterie anzuschließen. So haben Sie die größtmögliche Sicherheit gegen Störungen aus Zündanlage
und Lichtmaschine und die stabilste Betriebsspannung.
Sollte die im DC-Kabel eingesetzte Sicherung einmal durchbrennen, untersuchen Sie bitte stets die
mögliche Ursache (meist liegt Falschpolung vor und eine Schutzdiode hat angesprochen) und
ersetzen Sie die Sicherung nur durch einen gleichwertigen Typ (3 Ampere, amerikanische
Glassicherung) und niemals durch Überbrücken mit Silberpapier oder andere Maßnahmen!
Das rote Kabel ist mit dem + Pol, das schwarze Kabel mit dem -Pol der Spannungsquelle zu
verbinden.
Der Minuspol liegt bei dem Funkgerät am Gehäuse, wie bei allen modernen Fahrzeugen üblich. Bei
Einbau in Schiffen können wegen der Erdung des Gehäuses Sicherheitsmaßnahmen gegen
elektrolytische bzw. galvanische Korrosion, wie z.B. isolierter Einbau des Funkgeräts und galvanische
Isolation der Antennenanschlüsse erforderlich werden.
Sicherheitshinweise und Fahrzeugeinbau
Im Inneren des Gerätes befinden sich keine Teile, die im Betrieb für den Benutzer zugänglich sein
müßten. Das Öffnen des Gerätes überlassen Sie bitte nur einem Fachmann. Keineswegs darf das
Gehäuse geöffnet werden, ohne vorher die Verbindung zur 12 V Versorgung abzutrennen. Alle
Arbeiten am Gerät müssen spannungslos erfolgen. Wenn Sie Ihr Funkgerät in einem Fahrzeug
benutzen wollen, montieren Sie es mit dem beiliegenden Schrauben und dem Montagebügel an einer
passenden Stelle im Fahrzeug. Achten Sie darauf, daß durch den Einbauort keine
Verletzungsgefahren für Fahrer oder Mitfahrende entstehen und vermeiden Sie die unmittelbare
Nähe zu Austrittsöffnungen der Heizung oder Klimaanlage.
Auswahl der Antenne
Fahrzeugantenne
12 Watt PEP Maximalleistung sollte man nicht den beim CB-Funk oft benutzten Behelfsantennen wie
Mini-Magnetfuß, Fenster-Klemmantenne oder aufklebbarer Scheibenantenne zumuten. Bitte
installieren Sie eine leistungsfähige Fahrzeugantenne mit einem über die Karosserie geerdeten
Antennenfuß und halten Sie größtmöglichen Abstand von Insassen und jeder Art von KFZ-Elektronik.
Im Interesse eines großen Abstands zu Passanten auf Gehwegen sollte z.B. der rechte Kotflügel als
Montageort gemieden werden. Sorgen Sie am Antennenfuß für gute Masseverbindung, denn nur das
gewährleistet, daß keine HF über Mantelwellen ins Fahrzeuginnere gelangt.
Die Autohersteller haben übrigens nach den neuesten EU-Direktiven das Recht, Antenneneinbauorte
und die maximal verträgliche Sendeleistung im Amateurfunk für Ihre Fahrzeuge vorzuschreiben.
3
Halten Sie sich bitte bei Neufahrzeugen, deren Betriebserlaubnis nach dem 1.1.1998 erteilt wurde,
unbedingt an diese Vorgaben, sie könnten sonst riskieren, die Betriebserlaubnis für Ihr Fahrzeug zu
verlieren. Informationen erhalten Sie sowohl von den Autoherstellern direkt oder über den Deutschen
Amateur Radio Club e.V.!
Auch wenn die Wirkungen des „Elektrosmogs“ umstritten sind, sollten Sie andere Personen, die Ihr
Hobby vielleicht eher als gefährlich einschätzen, nicht zu sehr elektromagnetischen Feldern
aussetzen. Wenn Sie selbst einen Herzschrittmacher tragen sollten, achten Sie auf möglichst großen
Antennenabstand. Im Zweifelsfall verschaffen Sie sich die Herstellerinformationen über die
empfohlenen Schutzabstände.
Es versteht sich von selbst, daß Ihre Antenne im Stehwellenverhältnis optimiert sein sollte. Die
Endstufe des SS-485 verkraftet im Betrieb ein SWR bis max 1:2 bei voller Leistung und kurzzeitig bis
1:3 (z.B. beim Abstimmen). Ohne angeschlossene Antenne dürfen Sie nie die Sendetaste drücken!
Für den Antennenanschluß ist am Funkgerät eine SO 239 Buchse (für PL-Stecker) vorhanden. Für
den Anschluß und als Kabel eignen sich gut die für den CB-Funk angebotenen Qualitäten.
Betrieb als Feststation
Bitte arbeiten Sie bei der SS-485 möglichst nur mit einer Außenantenne. Jegliche Form von
Innenantenne erzeugt im Nahfeld so hohe HF-Felder, daß andere oder sogar die eigenen
elektronischen Geräte gestört oder beeinflußt werden könnten, trotz vielleicht auch ausreichender
EMV-Immunität nach der EG-Direktive! Bekannt sind z.B. Brummstörungen aus dem eigenen Netzteil
oder über das eigene Miklrofon in den Sender, Einstrahlungen in Videorecorder oder Stereoanlage
und manches mehr.
Viele der aus dem CB-Funk bekannten Stationsantennen lassen sich mit geringen Abstimmarbeiten
auch für den 10 m Amateurfunk als preiswerte Alternative benutzen.
Die zur Zeit geltenden Grenzwerte für den Personenschutz von Herzschrittmacher-Trägern lassen
gerade im 10 m Bereich nicht viel Spielraum für geringe Schutzabstände!
Die Bedienung Ihres Gerätes
Zum Kennenlernen Ihres Gerätes empfehlen wir Ihnen, die im folgenden beschriebenen Schritte
nachzuvollziehen. Sie erfahren in diesem Kapitel alle Funktionen, die Sie kennen sollten, um am
Amateurfunkverkehr teilnehmen zu können.
Die Bedienelemente Ihres Funkgeräts
Erstes Einschalten , Lautstärke- und Squelcheinstellung
Sie können das Gerät durch den Ein-Aus-Schalter, der mit dem Lautstärkeregler kombiniert ist, einund ausschalten. Beim ersten Einschalten stellen Sie mit dem Lautstärkeregler (Volume) eine
mittlere Lautstärke ein und stellen Sie den Squelchknopf ganz nach links, bis Sie das Grundrauschen
hören. Vergessen Sie bitte nicht, das Mikrofon anzuschließen, denn ohne Mikrofon ist auch kein
Empfang möglich.
Den Squelch (Rauschsperre) stellen Sie dann so ein, daß das Rauschen gerade wieder verschwindet.
In dieser Position öffnet die Rauschsperre auch bei schwachen Signalen und hat somit die
empfindlichste Position.
Wird der Squelch über diesen Punkt hinaus weiter nach rechts (im Uhrzeigersinn) verstellt, müssen
die Signale immer stärker werden, um durchgeschaltet zu werden.
Beim ersten Einschalten startet das Gerät in der Sendeart FM und Sie werden im LC Display
zunächst (noch) eine Frequenz im 27 MHz-Bereich ablesen.
Um in das für Amateurfunk freigegebene 10 m Band zu gelangen, betätigen Sie bitte den
Bandwahlschalter, der bei Ihrem Gerät mit CH9 gekennzeichnet ist, so oft, bis Sie eine
Frequenz oberhalb von 28.005 MHz erreicht haben.
Sie können die Frequenzen dann über den Drehschalter CHANNEL am Gerät oder auch über die UPDown-Tasten am Mikrofon weiterschalten. Die Frequenzen finden Sie in 10 Gruppen von jeweils 40
Kanälen. Mit dem Bandwahlschalter schalten Sie die Gruppen um (Im Display sehen Sie Buchstaben
von A bis J. Auch als lizenzierter Funkamateur dürfen Sie in Deutschland aus der Frequenzliste
(letzte Seite dieser Anleitung) nur die für den Amateurfunk freigegebenen Frequenzen zwischen
28.005 und 29.655 MHz benutzen, auch wenn Ihr Gerät über einen größeren Bereich verfügt!
4
RF Gain
Der Regler ist als Doppelregler zusammen mit dem MIC- Gain-Regler ausgeführt.Der Regler für RF
Gain (oberer, innerer Einstellring des Doppelreglers) stellt die Verstärkung im Empfänger-HF- und
ZF-Teil ein. Ganz nach rechts gedreht hat das Gerät die größte Verstärkung und Empfindlichkeit.
Diese Stellung ist für die meisten Empfangsverhältnisse optimal. Besonders dann, wenn man bewußt
nur Stationen im Nahbereich hören möchte, kann man den RF-Gain-Regler zurückdrehen und dann
unerwünschte Fern- oder Störsignale ausblenden. Bei SSB-Betrieb kann es bei hohen Feldstärken
notwendig werden, die Verstärkung mit dem RF-Gain-Regler auf optimale Empfangsqualität
anzupassen.
Mic Gain Mikrofonverstärkung
Mit dem unteren äußeren Regler stellt man die Mikrofonempfindlichkeit ein. Bei dem mitgelieferten
Handmikrofon kann der Regler bei 2/3 oder Vollanschlag (im Uhrzeigersinn) stehen. Bei
Verstärkermikrofonen dient der Regler der individuellen Einstellung. Die optimale Modulation stellen
Sie am besten mit einem Kontrollempfänger oder mit Hilfe einer Gegenstation ein.
Clarifier (Doppelregler)
Diese Regler dienen zur Frequenzverstimmung und werden hauptsächlich im SSB-Betrieb gebraucht,
wenn die Gegenstelle nicht ganz auf der gleichen Sendefrequenz liegt. In Funkrunden mit mehreren
Teilnehmern ist es sehr oft der Fall, daß Sie bei einzelnen Stationen eine Feineinstellung auf beste
Verständlichkeit mit dem Clarifier machen müssen. Der Regler ist als Doppel-Potenbtiometer
ausgeführt. Der äußere Ring gestattet Ihnen die Grobeinstellung (auch für Senden!) um + /- 2 kHz
von der angezeigten Frequenz, der innere Ring ist für die Empfänger-Feinverstimmung gedacht. In
Mittelstellung beider Regler ist die Sollfrequenz entsprechend der Anzeige erreicht.
LC-Anzeigefeld
Ihr Funkgerät verfügt über ein großes beleuchtetes LC-Anzeigefeld zum Ablesen aller Einstellungen
wie Kanal-, Frequenz-, Statusanzeigen und der Analogwerte Empfangsfeldstärke (S-Meter) und
Sendeleistung. So haben Sie die wichtigsten Parameter Ihres Gerätes immer im Blick. Die S-MeterEinstellung entspricht dem internationalen Kurzwellen-Amateurstandard: 100 µV EMK
Antennenspannung entsprechen S 9. Das S-Meter verwendet eine Balkenanzeige im LCD-Feld mit 5
Stufen.
Tastenbelegung der SS-485
Betriebsarten wählen
Mit der Taste MODE schalten Sie zwischen den Betriebsarten AM, FM, USB und LSB um. Die
gewählte Betriebsart sehen Sie im Display. Es bedeuten:
AMAmplitudenmodulation A3 mit vollem Träger
FMSchmalband-Frequenzmodulation mit Modulationsindex 1 (max. 2.5 kHz Hub)
USBEinseitenbandmodulation, oberes Seitenband (Upper Side Band)
LSBEinseitenbandmodulation, unteres Seitenband (Lower Side Band)
Suchlauf
Die Suchlauffunktion gestattet das Absuchen des jeweils eingestellten Bands in 10 kHz Schritten,
startend von der zuletzt eingestellten Frequenz. Hat der Suchlauf ein Signal gefunden, wird der Kanal
für maximal 8 Sekunden beobachtet, es sei denn, das Signal verschwindet schneller. dann startet der
Suchlauf wieder, bis er das nächste Signal gefunden hat.
Suchlauf starten und stoppen
Taste SCAN drücken. der Suchlauf startet. Er kann gestoppt werden durch:
Drücken der PTT-Taste (Sendetaste) oder erneuten Druck auf die SCAN-Taste.
Wichtig: der Suchlauf benutzt die Rauschsperreneinstellung als Schaltkriterium. Stellen Sie bitte
vorher die Rauschsperre auf den Wert ein, bei dem der Scanner bei belegtem Kanal stoppen soll. Mit
offener Rauschsperre ist kein Suchlauf möglich: Diesen Zustand erkennt die CPU wie besetzte
Kanäle und schaltet im 8 Sekunden-Takt jeweils einen Kanal weiter.
5
Zweikanalüberwachung (DW Dual Watch)
Ihr Funkgerät kann zwei Kanäle Ihrer Wahl abwechselnd beobachten und schaltet automatisch den
Kanal auf den Lautsprecher durch, auf dem Funkbetrieb festgestellt wird.
Dadurch können Sie z.B. Notrufkanal und Ihren Privatkanal permanent beobachten und sind auf
beiden Kanälen jederzeit erreichbar.
Zweikanalüberwachung einschalten
Wählen Sie den ersten Überwachungskanal (z.B. Kanal 9)
Drücken Sie die Taste DW
Im Display erscheint DW
Wählen Sie mit dem Kanalwähler oder den UP/DOWN-Tasten am Mikrofon einen beliebigen
anderen Kanal (der zweite Kanal kann dabei sogar auf einem anderen Band liegen!).
Ihr Gerät schaltet jetzt in regelmäßigen Abständen zwischen beiden Kanälen hin- und her. Wird auf
einem der Kanäle Funkbetrieb festgestellt, bleibt die Zweikanalüberwachung zunächst auf diesem
Kanal stehen, schaltet aber dann immer wieder für einen kurzen Moment auf den anderen Kanal,
damit ein eventueller Anruf auf dem zweiten Kanal nicht verloren geht.
Vergessen Sie bitte auch hier nicht, wie beim Scanbetrieb die Rauschsperre entsprechend
einzustellen.
Zweikanalüberwachung abschalten
Beim nächsten Drücken der Sendetaste schaltet sich die Zweikanalüberwachung automatisch wieder
aus. Wenn Sie also auf einen Anruf antworten, brauchen Sie nichts weiter zu tun, als Ihrem Partner
zu antworten!
Sie können die Zweikanalüberwachung auch ausschalten, indem Sie auf die Taste DW drücken. (Im
Display erlischt dann auch DW)
Durchsagelautsprecher (PA, Public Address)
Sie können bei Ihrem SS-485 einen Durchsagelautsprecher (Rückseite, 3.5 mm Klinkenstecker,
Mono) zusätzlich anschließen. Drehen Sie den Squelchregler nach links, bis er in der Position PA
einrastet. Im Display erscheint PA. Nun können Sie über Ihr Mikrofon Durchsagen über den externen
Lautsprecher machen. Die Lautstärke stellen Sie mit dem Regler Mic- Gain ein. Als Lautsprecher
empfehlen wir einen kleinen Druckkammerlautsprecher für 8 Ohm und mindestens 4 Watt.
Bitte beachten: Nach der deutschen Straßenverkehrsordnung ist die Verwendung von PALautsprechern im normalen Straßenverkehr unzulässig, während in der Sportschiffahrt beispielsweise
der Durchsagebetrieb über PA-Lautsprecher erlaubt ist!
Zuletzt benutzen Kanal aufrufen (LCR, Last Channel Recall)
Haben Sie zwischendurch viel auf anderen Frequenzen gehört oder gesucht, dann möchten Sie
vielleicht durch einfachen Tastendruck zu dem Kanal zurückkehren, auf dem Sie zuletzt gearbeitet
(d.h. gesendet) hatten? Drücken Sie LCR und Sie haben den Kanal wieder eingestellt, auf dem Sie
das letzte Mal mehr als 3 Sekunden gesendet hatten.
Störaustaster (Noise Blanker)
Ein Störaustaster ist eine Schaltung zum Ausblenden bzw. Begrenzen kurzzeitiger impulsartiger
Störungen. Da das 10 m Band besonders stark durch Störnebel von elektrischen Maschinen und
Fahrzeugen belegt ist, hat Ihr Gerät eine solche Schaltung eingebaut, die Sie bei Bedarf in den
Betriebsarten AM und SSB zuschalten können.
Der Noise Blanker läßt sich über die Taste NB ein- und ausschalten.
Speicherung der zuletzt benutzten Einstellung
Das Funkgerät ist mit einem Speicherkondensator für die CPU ausgestattet. Die zuletzt benutzte
Einstellung wird daher für kurze Zeit gespeichert
6
Anschlußbuchsen für externe Zusatzgeräte
Mikrofonbuchse
6 polig, Jap. Norm, verschraubbar, für dynamische, Electret- oder andere Verstärkermikrofone mit ca.
600 Ohm bis 1 kOhm Impedanz.
PIN 1Mikrofon NF
PIN 2PTT-RX- Kontakt
PIN 3PTT-TX– Kontakt
PIN 4UP- / DOWN- Taste
PIN 5Masse, Abschirmung
PIN 6Spannungsversorgung für ein Electretmikrofon (oder andere Zubehörteile)
Hinweis: Die Belegung der Mikrofonbuchse entspricht der im CB-Funk weitverbreiteten „Albrecht“-
Norm!
Lautsprecherbuchse (Rückseite)
3.5 mm Mono-Klinkenbuchse, geeignet für 4- 8 Ohm Lautsprecher mit mindestens 2-4 Watt.
Beim Einstecken eines externen Lautsprechers schaltet sich der eingebaute Lautsprecher
automatisch ab.
Technische Daten:
Frequenzbereich im 400-Kanalmode:25.165-29.655 MHz
Frequenzstabilität +/-400 Hz
SendeartenA3E, F3E, J3E
zulässiger Betriebsspannungsbereich10.8 bis 15.6 V DC
Sicherung3 A
SendeleistungenAM4 Watt
FM8 Watt
SSB12 Watt PEP
Oberwellenunterdrückungmin. 65 dB
Mikrofonempfindlichkeit1 mV / 1 kOhm
mitgeliefertes Mikrofon:Dynamisch, 600 Ohm
DynamikregelumfangMikrofon-ALC50 dB
Stromverbrauch beim Sendenmax. 2.5 A (FM/AM)
max 3A (Spitze bei SSB)
Empfängerempfindlichkeitfür 12 dB SINAD0.5 µV EMK FM/SSB
0.9 µV EMK AM
Empfänger-Nachbarkanalselektion60 dB FM/AM
70 dB SSB
Clarifier-Regelbereich+/- 2 kHz
NF-Ausgangsleistung2.5 Watt an 8 Ohm
Abmessungen incl. vorstehende Knöpfe/Buchsen22 x 15.5 x 5.3 cm
Gewicht1.2 kg
Diese Unterlagen dürfen zu kommerziellen Zwecken ohne ausdrückliche schriftliche Genehmigung
der Albrecht Electronic GmbH weder ganz noch auszugsweise kopiert oder vervielfältigt werden.
Albrecht Electronic GmbHOtto-Hahn-Str.7D-22946 Trittau
Die Frequenzbänder werden bei Ihrem Gerät mit der „CH9“- Taste weitergeschaltet. Es dürfen im Amateurfunk nur die fettgedruckten Frequenzen benutzt werden, keinesfalls die
Frequenzen im Kursivdruck. Benutzung nur durch lizensierte Funkamateure erlaubt.
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
