AKAI LEA-28U62W User manual
LEA-28U62W
Телевизор
Жидкокристаллический
(LED-подсветка)
V1.0
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
NICAM
Digital Stereo
HI-SPEED
2.0
Video
Audio
Подключениe
внешнего HDD
до 400Gb
Введение
1
УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!
Мы благодарим
Вас за то, что Вы остановили
свой выбор на телевизоре жидкокристаллическом (в дальнейшем - телевизоре) “AKAI” и
надеемся, что современный внешний вид,
превосходное качество изображения и звука
принесут в Ваш дом немало приятных минут.
Убедительно просим Вас перед включением
телевизора внимательно ознакомиться с
настоящим руководством по эксплуатации.
СОДЕРЖАНИЕ
Введение
Общие рекомендации
Правила безопасности
Уход за телевизором
Утилизация телевизора
Особенности 4
Комплект поставки 4
Органы управления телевизором
Кнопки управления 5
Назначение разъемов 6
Пульт дистанционного управления 7
Подготовка к работе
Порядок установки телевизора 9
Установка элементов питания ПДУ 9
Подключение антенны 9
Подключение внешних устройств
Подключение видеомагнитофона
и видеоплеера
Подключение компьютера
Подключение усилителя НЧ
Подключение видеокамеры
Подключение DVD-проигрывателя 11
Подключение головных телефонов,
USB-устройств
Основные операции
Присоединение подставки 12
Крепление к стене
Подключение телевизора 12
Управление телевизором 12
Выбор телевизионного канала 12
Выбор источника сигнала 13
Регулировка громкости 13
Временное отключение звука 13
Выбор формата экрана 13
Функция «Возврат»
Выбор режима изображения
Выбор режима звука
Функция «Любимый канал» 13
Информация о канале 13
Стереовещание NICAM
Начало записи

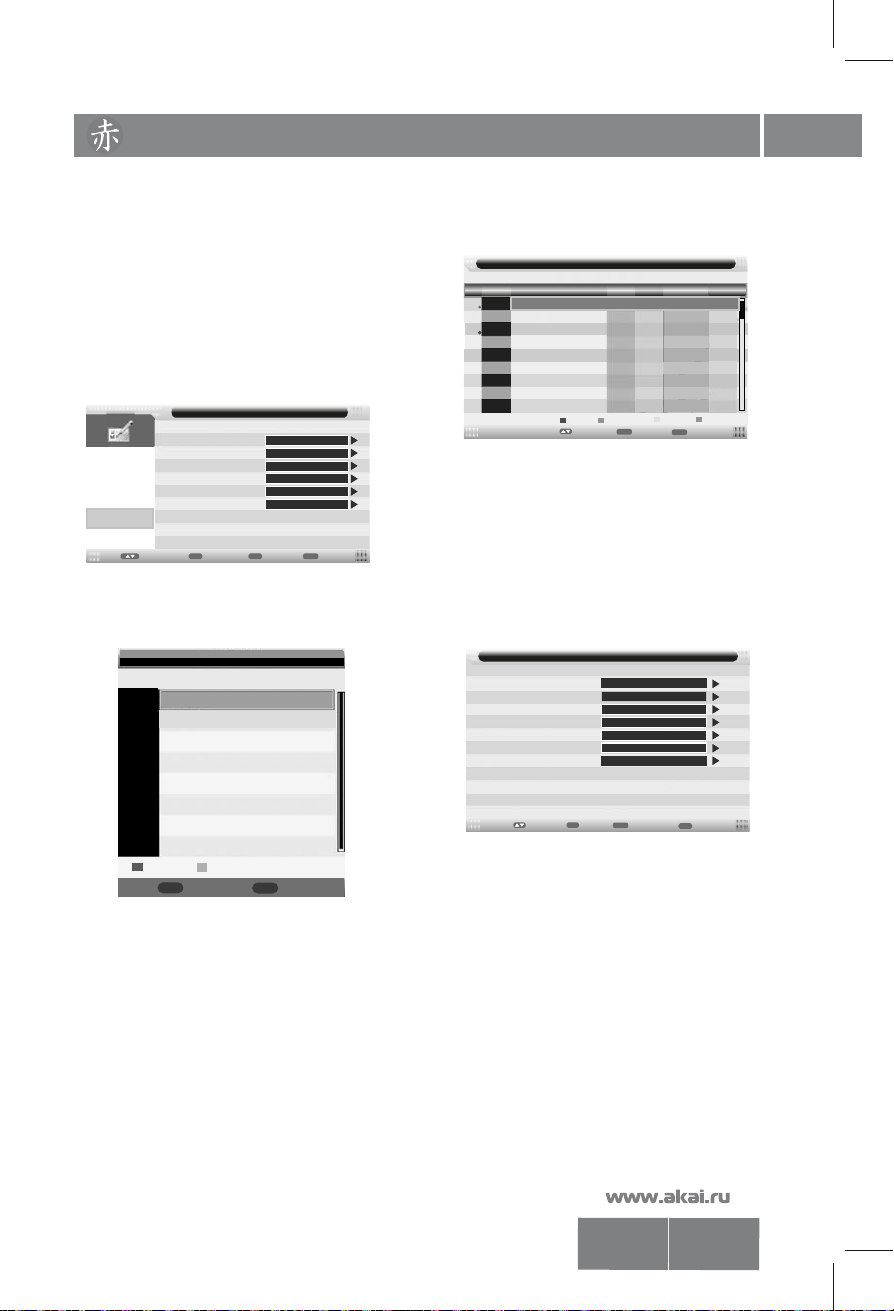

Настройка телевизора с помощью меню
Первоначальная настройка
Системное меню 15
Источник сигнала ATВ
Меню изображение 15
Меню звук 16
Меню каналы
Меню функции
Меню установки
Источник сигнала VGA

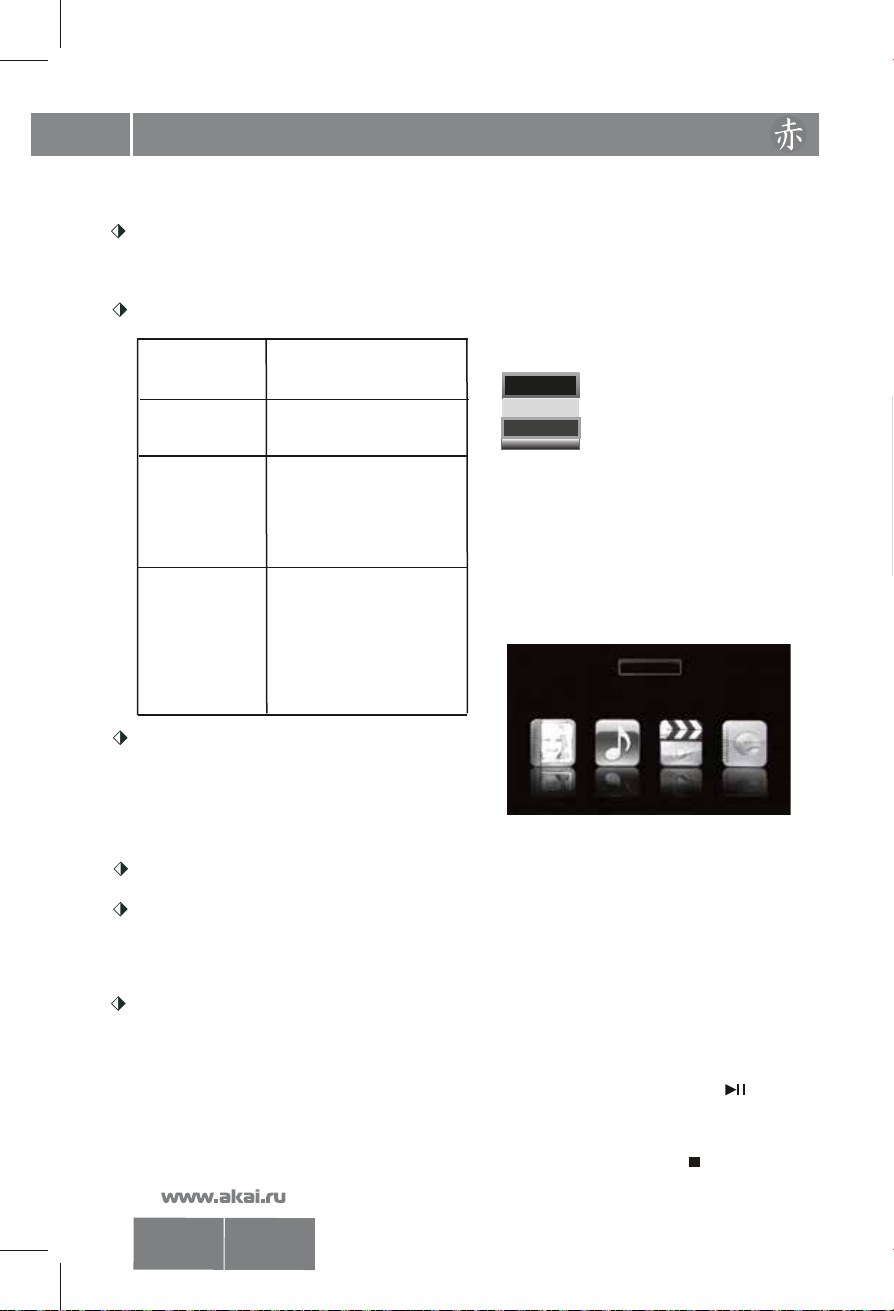

Встроенный Медиа-плеер
Управление работой Медиа-плеера
Работа с телетекстом
Основные технические характеристики
Возможные проблемы
Краткий словарь терминов
Информация
1
2
3
3
10
10
11
11
11
12
13
13
13
13
13
14
15
16
19
23
23
24
24
28
29
30
32
34
ОБЩИЕ РЕКОМЕНДАЦИИ
При покупке телевизора проверьте его
работоспособность и комплектность.
Проверьте соответствие номера,
расположенного на задней стенке
телевизора, номеру, указанному в
гарантийном талоне на телевизор.
Убедитесь в наличии даты продажи,
штампа торгующей организации и
разборчивой подписи (или штампа)
продавца в гарантийном талоне.
Помните, что при утере гарантийного
талона Вы лишаетесь права на
гарантийный ремонт телевизора.
Отрывные талоны на гарантийный ремонт
вырезаются специалистами ремонтного
предприятия только после того, как работа
выполнена. При этом за каждую работу
вырезается только один отрывной талон.
После хранения телевизора в холодном
помещении или после перевозки в зимних
условиях перед включением в сеть нужно
дать ему прогреться при комнатной
температуре в течение 4-5 часов в
распакованном виде.
Телевизор допускает хранение в помещениях при температуре окружающего воздуха от
5°C до 40°С, относительной влажности
воздуха от 40% до 85% (при 25°С).
Телевизор
рассчитан на эксплуатацию в
помещениях при температуре окружающего
воздуха от 10°C до 35°С, относительной
влажности воздуха от 45% до 80% (при 25°С)
и атмосферном давлении от 650 до 800
мм. рт. ст.
Во избежание повреждения, возгорания
устройства или поражения
электрическим током не допускайте
попадания устройства под дождь или
эксплуатацию его в условиях
повышенной влажности.
Прежде чем включить телевизор,
внимательно ознакомьтесь с настоящим
руководством по эксплуатации и в первую
очередь с правилами безопасности при
эксплуатации телевизора, с органами
управления и надписями на задней стенке
телевизора.
LEA-28U62W
2
Введение
ПРАВИЛА БЕЗОПАСНОСТИ
При эксплуатации телевизора
необходимо соблюдать следующие
правила безопасности:
• не устанавливайте телевизор в
непосредственной близости от легковоспламеняющихся и распространяющих
огонь предметов;
• не устанавливайте телевизор вблизи
приборов отопления, где он плохо
охлаждается;
• не закрывайте вентиляционные
отверстия в задней стенке телевизора;
• не устанавливайте телевизор на неустойчивые поверхности, столы, полки;
• не устанавливайте рядом с телевизором источники открытого огня, например, камин или свечи;
• не допускайте включения
телевизора в
которой выходит за норму;
• перед включением телевизора в
сеть убедитесь, что кабель электропитания
не имеет повреждений;
• при установке телевизора сетевой
выключатель и сетевая вилка должны быть
всегда легко доступны для быстрого отключения;
• подключайте телевизор только к
предназначенным для этого аудиовидеокомпонентам и предназначенными для этого
соединительными кабелями;
• не оставляйте работающий
телевизор без присмотра;
• не оставляйте находящийся в
дежурном режиме телевизор без присмотра на
длительное время;
• избегайте попадания телевизора
под дождь или содержания его во влажном
помещении;
• вынимайте вилку кабеля электропи-
тания из розетки при выключении телевизора
на длительное время (отпуск, командировка);
• в случае возникновения
неисправностей в работе телевизора, а также
при появлении постороннего запаха или
задымления, отключите телевизор от
электросети и вызовите специалиста
сервисной службы. Не производите
самостоятельно повторное включение
телевизора;
• не снимайте самостоятельно
заднюю стенку телевизора. Все ремонтные
работы должны выполня
специалистами сервисной службы;
электросеть, напряжение в
ться только
• избегайте попадания посторонних
металлических предметов внутрь корпуса
через вентиляционные отверстия на задней
стенке. В случае попадания посторонних
предметов или жидкости в корпус, немедленно
отключите вилку кабеля электропитания от
розетки электросети и обратитесь в сервисную
службу;
• не подключайте телевизор к
электросети через стабилизатор напряжения;
• не подключайте т
источник
ному источнику питания;
• не отображайте неподвижное изображение в течение длительного времени: меню экрана, черные полосы или отображение
времени. При необходимости использования
таких изображений уменьшите контрастность
и яркость для предотвращения повреждения
экрана;
• бережно обращайтесь с пультом ДУ.
Не бросайте его, не становитесь на него и не
лейте на него никаких жидкостей;
• не оставляйте пульт ДУ вблизи источников тепла или в месте, подверженном прямому воздействию солнечных лучей, или во влажном помещении;
• избегайте ударов по телевизору,
особенно по поверхности экрана;
• оберегайте телевизор от падений,
столкновений с другими предметами, что может привести к поломке телевизора, либо травме пользователя;
• при использовании индивидуальной наружной антенны, необходимо
принимать меры грозозащиты. Рекомендации
по способам грозозащиты Вы можете получить
в сервисной службе;
• эксплуатация телевизора детьми
должна осуществляться только под руководством взрослых;
• батареи (элементы питания) не должны быть подвергнуты чрезмерному нагреву от
солнечного света, огня, распространяющих тепло бытовых приборов и предметов, и т.п.;
• батареи (элементы питания) запрещается прокалывать, сминать, разбирать, механически сдавливать и т.п.
у постоянного тока, либо к неизвест-
елевизор к
ПОМНИТЕ!
ПРЕНЕБРЕЖЕНИЕ ОДНИМ ИЗ ВЫШЕУКАЗАННЫХ ПРАВИЛ МОЖЕТ ПРИВЕСТИ
К ВЫХОДУ ТЕЛЕВИЗОРА ИЗ СТРОЯ.
LEA-28U62W
Введение
3
УХОД ЗА ТЕЛЕВИЗОРОМ
• все операции по уходу за телевизо-
ром следует производить на отключенном от
электрической сети телевизоре;
• для чистки корпуса телевизора допу-
скается использование небольшого количества
нейтрального моющего средства;
• для чистки экрана используйте сухую
мягкую ткань или специальные салфетки, предназначенные для LCD-мониторов;
• ни в коем случае не используйте никакие абразивные материалы, щелочные/кислотные очистители, чистящие порошки и такие
летучие растворители, как спирт, бензин, разбавитель или инсектициды. Применение этих веществ или длительный контакт с изделиями из
резины/винила могут повредить покрытие корпуса или поверхность экрана;
• не разбрызгивайте воду или моющее
средство прямо на телевизор. Скопление жидкости внизу экрана или на наружных поверхностях может привести к выходу телевизора из
строя;
• регулярно прочищайте от пыли венти-
ляционные отверстия на задней стенке телевизора с помощью пылесоса.
УТИЛИЗАЦИЯ ТЕЛЕВИЗОРА
Утилизация отслужившего электрического
и электронного оборудования (директива
применяется в странах Евросоюза и других европейских странах, где действуют
системы раздельного сбора отходов)
Данный знак на устройстве или
его упаковке обозначает, что данное устройство нельзя утилизировать вместе с прочими бытовыми
отходами. Его следует сдать в со-
переработки электрического и электронного
оборудования. Неправильная утилизация
данного изделия может привести к потенциально негативному влиянию на окружающую
среду и здоровье людей, поэтому для предотвращения подобных последствий необходимо выполнять специальные требования по
утилизации этого изделия. Переработка данных материалов поможет сохранить природные ресурсы. Для получения более подробной информации о переработке этого изделия обратитесь в местные органы городского
управления, службу сбора бытовых отходов
или в магазин, где было приобретено изделие.
ответствующий приемный пункт
Утилизация использованных элементов
питания (применяется в странах Евросоюза и других европейских странах, где действуют системы раздельного сбора
отходов)
Данный знак на элементе питания
или упаковке означает, что элемент питания, поставляемый с
устройством, нельзя утилизиро-
Pb
тах питания данный символ может комбинироваться с символом химического элемента.
Символы ртути (Hg) или свинца (Pb) указываются, если содержание данных металлов менее 0,0005% (для ртути) и 0,004% (для свинца)
соответственно. Обеспечивая правильную утилизацию использованных элементов питания,
Вы предотвращаете негативное влияние на окружающую среду и здоровье людей, возникающее при неправильной утилизации.
Вторичная переработка материалов, использованных при изготовлении элементов питания,
способствует сохранению природных ресурсов.
Сдавайте использованные элементы питания
в соответствующие пункты по сбору и переработке использованных элементов питания.
Для получения более подробной информации о
вторичной переработке данного изделия или использованного элемента питания, пожалуйста,
обратитесь в местные органы городского управления, службу сбора бытовых отходов или в магазин, где было приобретено изделие.
вать вместе с прочими бытовыми
отходами. На некоторых элемен-
Данное изделие сконструировано и
изготовлено из высокачественных
материалов и компонентов, которые
подлежат переработке и вторичному
использованию.
LEA-28U62W
4
Введение
ОСОБЕННОСТИ
●
Высококачественная энергосберегающая ЖК-матрица с LED-подсветкой
● Формат экрана: 16 : 9
●
Максимальное разрешение:
1366 х 768
● Стандарт цифрового ТВ (видео): MPEG 2 MP@HL, H.264
● Стандарт цифрового ТВ (звук): MPEG-1/2 Layer 1 и 2, AC-3
● Возможность записи программы (функции PVR, Time Shift для DTV)
● Видео входы: VGA, YPbPr (MINI), 3 x HDMI, VIDEO (MINI), SCART
Аудио входы: PC AUDIO, Стерео аудиовход (R/L)
●
● Выход на головные телефоны
● Система ТВ: PAL
, SECAM , B/G, D/K , I
(NTSC по AV входу)
● Настройка на канал: автоматическая/ручная (99 программ (ATВ)/1200 программ (ЦТВ)
● Редактирование/пропуск/удаление запомненных каналов
● Автоматическое отключение при отсутствии сигнала
● Номинальная звуковая мощность 2 х 8 Вт
● Таймер сна / Автоотключение
● Любимые каналы
●
Блокировка от детей (режим блокировки)
Режим гостиницы (отеля)●
●
Поддерживает режим
●
NICAM стерео / стереозвук по AV
CATV, телевизор принимает все кабельные каналы
● Функция телетекста 1000 страниц
● HDMI - интерфейс, позволяющий принимать защищенный авторскими правами
материал с цифровых источников высокого разрешения без потери качества
●
3D гребенчатый фильтр, обеспечивающий высококачественное разделение сигналов
яркости и цветности
● Медиа-плеер (2 x USB 2.0)
● Коаксиальный цифровой выход звука (COAXIAL)
КОМПЛЕКТ ПОСТАВКИ
Жидкокристаллический телевизор
- 1 шт.
Руководство по эксплуатации - 1 шт.
Гарантийный талон - 1 шт.
Пульт дистанционного управления (ПДУ) - 1 шт.
Элементы питания ААА - 2 шт.
Подставка
Винт крепежный 4x12 мм
- 2 шт.
- 4 шт.
Индивидуальная упаковочная тара - 1 шт.
ASPECT
SOUND
SOURCE
MENU
確認
ENTER
EXIT
EPG
VOLCH
USB
REC T-SHIFT
LEA-28U62W
Органы управления телевизором
КНОПКИ УПРАВЛЕНИЯ
На передней панели расположен инфракрасный датчик пульта дистанционного управления,
индикатор дежурного режима.
SOURCE MENU
VOL+ VOL-
CH+ CH-
SOURCE MENU
VOL+ VOL-
CH+ CH-
POWER
POWER
5
Кнопка (POWER)
Включение /выключения дежурного режима
телевизора
Кнопка SOURCE
Кнопка переключения между различными
источниками сигнала с опциями: прием
телевизионных передач (TV), просмотр
материала с видеокамер, видеопроигрывателей, видеомагнитофонов и DVDпроигрывателей
Кнопка MENU
Кнопка вызова экранного меню. Открывает
меню, либо переключает различные меню
Кнопка переключения каналов
Кнопка
используется для переключения
программ или выбора позиций в меню
Кнопка переключения каналов CH+
Кнопка используется для переключения
программ или выбора позиций в меню
LEA-28U62W
CH-
Кнопка регулировки громкости
Кнопка
используется для регулировки
уровня громкости и для изменения
настроек в меню
Кнопка регулировки громкости
Кнопка используется для регулировки
уровня громкости и для изменения
настроек в меню
Окно приемника ДУ
Инфракрасный датчик пульта
дистанционного управления
Индикатор питания
Красный цвет индикатора - телевизор в
дежурном режиме
В рабочем режиме - свечение отсутствует
VOL-
VOL+
6
MAINS~
VGA
Разъем для подключения к аналоговому
выходу D-Sub 15 компьютера
PC AUDIO
Разъем для подключения к звуковой карте
компьютера
SCART
Разъем для подключения различных
устройств
RF
Антенный вход (75 Ом)
HDMI1
Вход для HDMI, интерфейс для подачи
сигнала высокой четкости
HDMI2
Вход для HDMI, интерфейс для подачи
сигнала высокой четкости
HDMI3
Вход для HDMI, интерфейс для подачи
сигнала высокой четкости
VGA SCART HDMI1RF
1 2 3 4 5
PC
AUDIO
13
EARPHONE
12
11
10
Mini AV
CI
9
Mini YPbPr
8
COAXIAL
7
6
HDMI2 HDMI3
COAXIAL
Коаксиальный цифровой выход звука
Mini YPBPR
Входной разъем телевизора для подключения компонентного внешнего
сигнала. Подключение осуществляется с помощью переходника (кабельадаптер YPbPr), в комплект поставки
не входит
Mini AV
Входной разъем телевизора для подключения левого/правого аудио каналов различных внешних источников при подключенном композитном внешнем сигнале.
Подключение осуществляется с помощью
переходника (кабель-адаптер AV), в комплект поставки не входит
CI (Common Interface)
Cлот для подключения CI-модуля
USB1 /USB2
Разъемы для подключения устройств с
USB-соединителем (работает в режиме
Медиа)
EARPHONE
Разъем для подключения головных телефонов
LEA-28U62W
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
1
4
SOUND
ASPECT
2
3
5
6
7
MENU
9
SOURCE
11
確認
13
14
ENTER
EXIT
16
EPG
18
VOLCH
USB
20
22
25
28
31
REC T-SHIFT
8
10
12
15
17
19
21
23
24
26
27
29
30
32
Примечание: в некоторых модификациях ПДУ
кнопку OK заменяет кнопка ENTER, а кнопку
INPUT заменяет кнопка SOURCE.
Органы управления телевизором
Управление в режиме АТВ / ЦТВ
1 - кнопка включения/выключения дежурного
режима телевизора
2 - временное отключение звука
3 - выбор предустановленных режимов
звука
4 - выбор предустановленных режимов
изображения
5 - выбор размера изображения
6 - цифровые кнопки выбора канала
7 - кнопка выбора количества разрядов
для двузначных (--) или многозначных
(---) номеров программ
8 - возврат на предыдущий канал
9 - вызов экранного меню
10 - выбор источника сигнала
11 - ввод/подтверждение выбранной операции
12 - кнопки навигации, перемещение в режиме
отображения системного меню вверх/вниз
13 - кнопки навигации, перемещение в режиме
отображения системного меню влево/вправо
14 - выход из меню настроек
15 - вывод на экран информации о канале
16 - быстрый вход в режим Медиа
17 - отображение цифрового телегида (в режиме ЦТВ)
18 - переключение каналов в порядке возраста ния/убывания
19 - регулировка уровня громкости больше/меньше
20 - кнопка включения ускоренного воспроиз-
ведения вперед
21 - кнопка воспроизведения предыдущего файла
в режиме Медиа
22 - кнопка включения ускоренного воспроиз-
ведения назад
23 - кнопка воспроизведения последующего файла
в режиме Медиа
24 - остановка воспроизведения
25 - воспроизведение/пауза в режиме Медиа
26 - повтор воспроизведения
27 - выбор любимого канала (списка каналов)
28 - включение/выключение субтитров
29 - вывод на экран списка каналов (при наличии)
30 -
запись программ (в режиме ЦТВ)
31 - переключение режимов стереофонического
звучания
32 -
Таймшифт (в режиме ЦТВ)
в режиме Медиа
в режиме Медиа
в режиме Медиа
в режиме Медиа
7
LEA-28U62W
8
Органы управления телевизором
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
MENU
SOUND
ASPECT
SOURCE
6*
ENTER
Управление в режиме телетекста
- цветные кнопки для быстрого доступа к информации телетекста
1* - включение/выключение телетекста
2* - прямой выбор главной страницы телетекста
3* - удержание или возобновление чередования
страниц
4* - вывод скрытой информации
5* - выбор подстраниц
6* - перелистывание страниц вверх/вниз
7* - при первом нажатии - увеличение верхней части
страницы в два раза. При повторном нажатии -
увеличение нижней части страницы в два раза.
При третьем нажатии - возвращение к обычному
размеру страницы.
8* - возвращение телевизионного изображения,
телетекст активен
EXIT
EPG
VOLCH
USB
2*
Примечание: в некоторых модификациях ПДУ
кнопку OK заменяет кнопка ENTER, а кнопку
INPUT заменяет кнопка SOURCE.
3*
1*
5*
REC T-SHIFT
8*
4*
7*
LEA-28U62W
ПОРЯДОК УСТАНОВКИ ТЕЛЕВИЗОРА
Установите телевизор на ровную
устойчивую поверхность вдали от прямых
солнечных лучей. Посторонний свет ухудшает
восприятие изображения и вызывает
необходимость установки большей
контрастности и яркости свечения экрана.
Расстояние наилучшего восприятия
составляет 2,5-3,5 м от зрителя до телевизора.
10cm
10cm
Подготовка к работе
10cm
10cm
9
Центр изображения должен нахо-
диться на высоте 0,7-1,2 м от уровня пола.
УСТАНОВКА ЭЛЕМЕНТОВ ПИТАНИЯ
ПУЛЬТОВ ДУ
Откройте крышку отсека элементов
питания на ПДУ.
Вставьте элементы питания типа
ААА, поставляемые с телевизором, соблюдая полярность в соответствии с обозначением на дне отсека.
Закройте крышку отсека элементов
питания.
ПОДКЛЮЧЕНИЕ АНТЕННЫ
Вставьте штекер антенного кабеля в гнездо
антенны, расположенное на задней стенке
телевизора.
Для обеспечения качественного приема
телевизионного сигнала рекомендуется
использовать коллективную антенну.
Для лучшего приема эфирного вещания
используйте коаксиальный радиочастотный
кабель с волновым сопротивлением 75 Ом (в
комплект поставки не входит).
Вокруг телевизора должно быть
достаточно свободного пространства, более 10
см с каждой стороны, для циркуляции
охлаждающего воздуха.
Внимание!
Не роняйте пульт дистанционного
управления и старайтесь уберечь его от
влаги.
Своевременно заменяйте элементы
питания в ПДУ. Не используйте
одновременно старые и новые элементы.
Использование аккумуляторных батарей не
рекомендуется.
Убедитесь, что угол отклонения пульта
от воображаемого перпендикуляра к
датчику инфракрасных лучей на передней
панели не превышает 20 градусов и
расстояние до телевизора не превышает 5
метров.
RF
Кабель с ТВ сигналом
Внимание!
При использовании наружной индивидуальной антенны необходимо установить
громоотвод.
LEA-28U62W
Подключение внешних устройств
10
ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
Для подключения внешнего устройства
через низкочастотный вход:
Внимание!
Прежде чем подключить какое - либо
внешнее устройство к телевизору,
отключите оба устройства от сети.
Соедините выходы внешнего устройства с аудио/видео
входами телевизора специальным кабелем (не входит в ком-
плект поставки телевизора).
Нажмите кнопку SOURCE на ПДУ или корпусе телеви-
зора для вызова на экран меню режимов AV. Нажмите кнопку
▼▲ на ПДУ или кнопку СН-/СН+ на корпусе телевизора для выбора
нового источника из списка.
Для подтверждения нажмите кнопку ENTER на ПДУ. Для возвра-
та в режим просмотра телевизионных станций повторно на-
жмите на кнопку SOURCE на ПДУ или корпусе телевизора,
выберите ЦТВ или АТB, подтвердите свой выбор кнопкой ENTER
на ПДУ.
Перед подключением ознакомьтесь с руководством по эксплуатации подсоединяемого оборудования. Для воспроизведе-
ния сигнала от внешнего устройства, правильно выберите соответствующие аудио, видео входы.
Подключение видеомагнитофона и видеоплеера
RF
Кабель - адаптер AV
Mini AV
L R V
аудио-видеокабель
Выполните следующие действия:
1. Подключите антенну к видеомагнитофону
(ANT IN). Подсоедините антенный кабель к
антенному разъему телевизора RF и ви-
2. Подключая внешнее устройство ко входу
Mini AV телевизора используйте кабель-адап-
тер AV (в комплект поставки не входит).
деомагнитофона (ANT OUT).
Настройтесь на выходной канал видеомагнитофона, пользуясь указаниями раздела
“Ручная настройка”. Выберите номер канала, выделенный Вами для выходного сигнала от видеомагнитофона, на экране теле визора появится изображение с видеомагнитофона.
Вход
ЦТВ
AТВ
SCART
YPBPR
HDMI1
HDMI2
HDMI3
USB
Видеоплеер
Видеомагнитофон
AV
PC
Подключение компьютера
Компьютер
HDMI3
VGA
PC AUDIO
LEA-28U62W
Loading...
