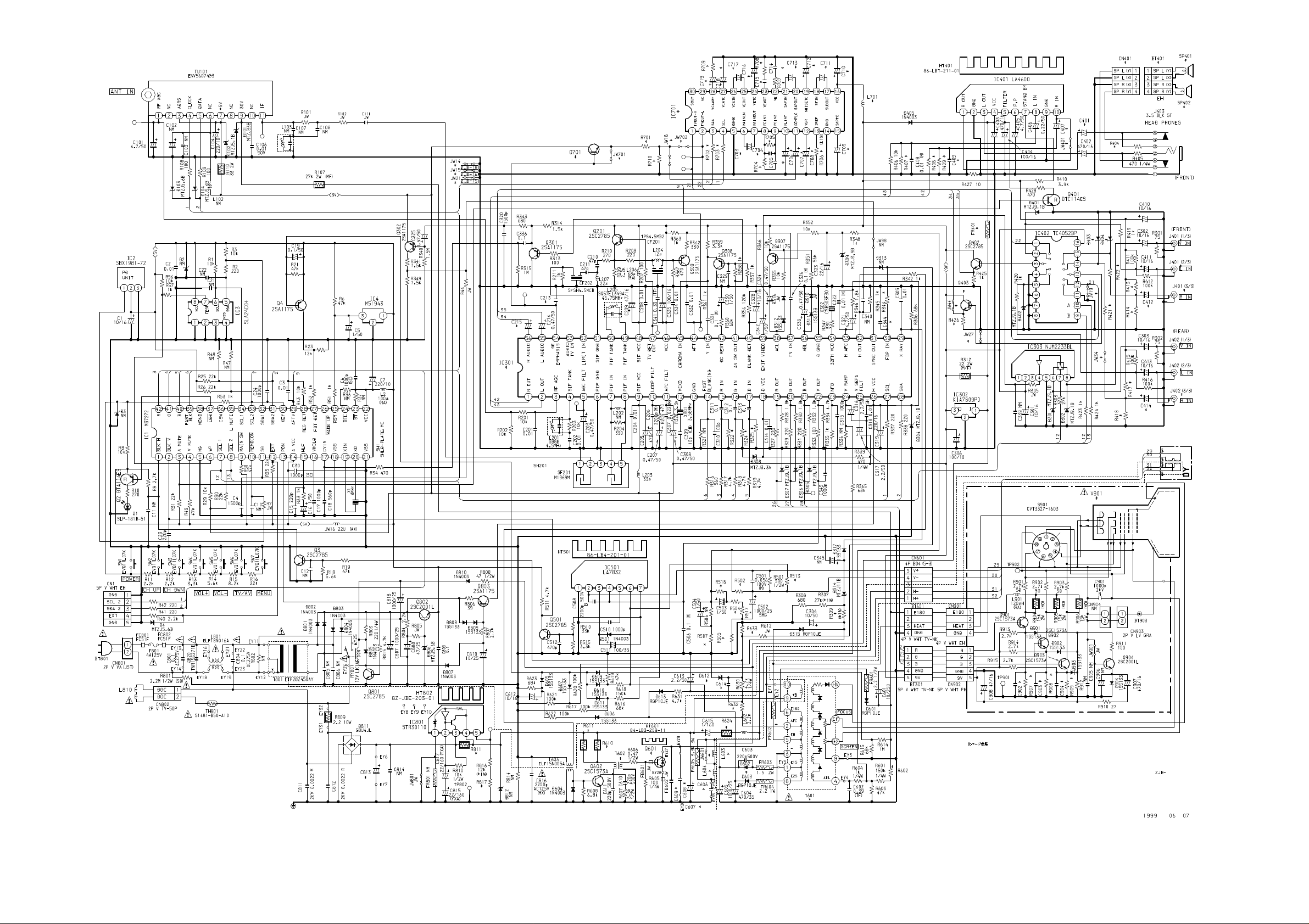

Aiwa TV AN145 Schematic

S E R V I C E M A N U A L

COLOR TELEVISION

TV-AN145

• TYPE: NH

SIMPLE MANUAL

• Replace this Service Manual with ”Revision Publishing” when it is issued.

S/M Code No. 09–997–416–2T1

ELECTRICAL MAIN PARTS LIST - 1/4

NOTE: The characters in the suffix column indicate the part usage.

NH1L ...................XX..................................A...................

KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX

87-067-680-010 BVI T3+3-10 A...................

C 808 87-016-582-080 CAP,E 47-25 SSL A...................

C 807 87-016-587-080 CAP,E 1000-25 SSL A...................

C 809 87-018-209-080 CAP, CER 0.1-50V A...................

C 804 87-A10-374-010 CAP,M/P 0.1-275 K RMR A...................

C 801 87-A10-374-010 CAP,M/P 0.1-275 K RMR A...................

C 816 87-012-388-010 CAP,CER 2200P-125 UL A...................

C 813 87-016-094-010 CAP,E 470-200 SMH A...................

C 818 87-016-587-080 CAP,E 1000-25 SSL A...................

C 810 87-016-628-080 CAP,E 10-25 SSL A...................

C 812 87-A10-867-090 CAP,CER 2200P-2K K R A...................

C 811 87-A10-867-090 CAP,CER 2200P-2K K R A...................

C 817 87-A11-319-080 CAP,E 22-160 M 105 YXA A...................

C 815 87-A11-319-080 CAP,E 22-160 M 105 YXA A...................

CN 802 82-481-649-010 PLUG,2P MINI(*) A...................

CN 801 87-099-674-010 CONN,2P VA V A...................

D 806 87-017-931-080 ZENER,MTZJ5.6B A...................

D 808 87-020-465-080 DIODE,1SS133 (110MA) A...................

D 809 87-020-465-080 DIODE,1SS133 (110MA) A...................

D 807 87-070-274-080 DIODE,1N4003 SEM A...................

D 802 87-070-274-080 DIODE,1N4003 SEM A...................

D 805 87-070-274-080 DIODE,1N4003 SEM A...................

D 804 87-070-274-080 DIODE,1N4003 SEM A...................

D 803 87-070-274-080 DIODE,1N4003 SEM A...................

D 801 87-070-274-080 DIODE,1N4003 SEM A...................

D 810 87-070-274-080 DIODE,1N4003 SEM A...................

D 811 87-A40-328-010 DIODE,GBU4JL A...................

D 820 8Z-JBH-606-010 VRIS,TNR15G271K A...................

FC 801 87-A90-160-080 FUSE CLAMP,FC 51F A...................

FC 802 87-A90-160-080 FUSE CLAMP,FC 51F A...................

IC 801 87-A21-290-010 IC,STR30110 A...................

L 801 8Z-JBH-613-010 FLTR,LINE ELF15N013A A...................

Q 803 89-111-755-080 TR,2SA1175F A...................

Q 802 89-320-012-080 TR,2SC2001L A...................

Q 801 89-327-854-080 TR,2SC2785F A...................

R 809 87-A00-277-090 RES,CEM 2.2-10W J RGC A...................

R 801 8Z-JBH-629-080 RES,SD 2.2M-1/2W K ERC 12UG A...................

R 816 87-025-425-080 RES,M/F 12K-1/6W F A...................

R 811 87-A00-189-010 RES,CEM 220-15W J ZY A...................

RY 801 87-A90-358-010 RELAY,12V LK1AF A...................

T 801 8Z-JBH-614-010 PT,US TP8155T A...................

TH 801 87-A90-996-010 POS-THMS,S1481-B50-A10 A...................

87-067-579-010 TAPPING SCREW, BVT2+3-8 A...................

C 404 87-016-574-080 CAP,E 100-16 SSL A...................

C 401 87-016-577-080 CAP,E 470-16 SSL A...................

C 402 87-016-577-080 CAP,E 470-16 SSL A...................

C 403 87-016-577-080 CAP,E 470-16 SSL A...................

C 406 87-016-630-080 CAP,E 0.22-50 SSL A...................

C 407 87-016-630-080 CAP,E 0.22-50 SSL A...................

C 405 87-016-636-080 CAP,E 4.7-50 SSL A...................

C 413 87-016-624-080 CAP,E 10-16 SSL A...................

C 414 87-016-624-080 CAP,E 10-16 SSL A...................

C 412 87-016-624-080 CAP,E 10-16 SSL A...................

C 411 87-016-624-080 CAP,E 10-16 SSL A...................

C 410 87-016-624-080 CAP,E 10-16 SSL A...................

CN 401 87-049-469-010 CONN,4P V A...................

D 405 87-070-274-080 DIODE,1N4003 SEM A...................

D 401 87-A40-523-080 ZENER,MTZJ9.1B A...................

D 404 87-A40-523-080 ZENER,MTZJ9.1B A...................

D 403 87-A40-523-080 ZENER,MTZJ9.1B A...................

D 402 87-A40-523-080 ZENER,MTZJ9.1B A...................

FR 401 87-A00-492-090 RES,FUSE 6.8-2W J A...................

IC 402 87-027-666-010 IC,TC4052BP A...................

IC 401 87-A21-090-010 IC,LA4600 A...................

J 401 87-A60-322-110 JACK,PIN 3P Y-W-R W/SW A...................

J 403 87-A60-420-010 JACK,3.5 ST (MSC) A...................

J 402 8Z-JBH-616-010 JACK,PIN 3P Y A...................

Q 401 87-026-245-080 TR,DTC114ES A...................

Q 403 89-327-854-080 TR,2SC2785F A...................

Q 402 89-327-854-080 TR,2SC2785F A...................

84-LB3-216-010 HLDR,LED A...................

C 7 87-016-621-080 CAP,E 220-10 SSL A...................

C 1 87-016-624-080 CAP,E 10-16 SSL A...................

C 5 87-016-633-080 CAP,E 1-50 SSL A...................

C 6 87-018-134-080 CAPACITOR,TC-U 0.01-16 A...................

C 2 87-018-134-080 CAPACITOR,TC-U 0.01-16 A...................

C 3 87-018-134-080 CAPACITOR,TC-U 0.01-16 A...................

C 4 87-018-196-080 CAP, CER 1500P-16V A...................

C 19 87-016-629-080 CAP,E 0.1-50 SSL A...................

C 16 87-016-633-080 CAP,E 1-50 SSL A...................

C 15 87-018-123-080 CAP, CER 220P-50V A...................

C 18 87-018-128-080 CAP, CERA-SOL SS 560P A...................

C 17 87-018-131-080 CAP, CER 1000P-50V A...................

C 23 87-018-123-080 CAP, CER 220P-50V A...................

C 24 87-018-131-080 CAP, CER 1000P-50V A...................

C 30 87-018-131-080 CAP, CER 1000P-50V A...................

ELECTRICAL MAIN PARTS LIST - 2/4

CN 1 87-009-195-010 CONN,5P B5BEH A...................

D 4 87-017-931-080 ZENER,MTZJ5.6B A...................

D 1 87-070-110-010 LED,SLP-181B-51 A...................

IC 4 87-A20-611-080 IC,M51943BSL-700A A...................

IC 3 87-A21-106-010 IC,SLA24C04-D A...................

IC 2 87-A90-864-010 RCR UNIT,SBX1981-72MESH A...................

IC 1 8Z-JBH-621-010 IC,M37272M8-***SP A...................

L 2 87-005-614-080 COIL 100UH LAV35 J A...................

Q 2 87-026-269-080 TR,DTA114ES A...................

Q 4 89-111-755-080 TR,2SA1175F A...................

Q 3 89-327-854-080 TR,2SC2785F A...................

SW 2 87-A90-712-080 SW,TACT EVQ11L07K A...................

SW 4 87-A90-712-080 SW,TACT EVQ11L07K A...................

SW 1 87-A90-712-080 SW,TACT EVQ11L07K A...................

SW 3 87-A90-712-080 SW,TACT EVQ11L07K A...................

SW 5 87-A90-712-080 SW,TACT EVQ11L07K A...................

SW 6 87-A90-712-080 SW,TACT EVQ11L07K A...................

SW 7 87-A90-712-080 SW,TACT EVQ11L07K A...................

X 1 87-030-212-080 CERA LOCK CST8.0M A...................

C 104 87-016-621-080 CAP,E 220-10 SSL A...................

C 101 87-016-636-080 CAP,E 4.7-50 SSL A...................

C 106 87-A10-576-080 CAP,CER 0.01-50 Z YF A...................

C 205 87-016-577-080 CAP,E 470-16 SSL A...................

C 209 87-016-627-080 CAP,E 47-16 SSL A...................

C 207 87-016-632-080 CAP,E 0.47-50 SSL A...................

C 203 87-016-632-080 CAP,E 0.47-50 SSL A...................

C 201 87-018-134-080 CAPACITOR,TC-U 0.01-16 A...................

C 208 87-018-134-080 CAPACITOR,TC-U 0.01-16 A...................

C 202 87-018-134-080 CAPACITOR,TC-U 0.01-16 A...................

C 204 87-018-134-080 CAPACITOR,TC-U 0.01-16 A...................

C 206 87-A10-287-080 CAP,M 2200P-50 J A...................

C 215 87-016-632-080 CAP,E 0.47-50 SSL A...................

C 214 87-016-632-080 CAP,E 0.47-50 SSL A...................

C 210 87-018-115-080 CAP, CER 47P-50V A...................

C 211 87-018-115-080 CAP, CER 47P-50V A...................

CF 201 84-LB3-626-010 FLTR,TPS4.5MB2 A...................

CF 202 87-008-574-080 FLTR,SFSH4.5MCB A...................

D 101 87-002-743-080 ZENER,MTZJ 33B A...................

D 103 87-017-931-080 ZENER,MTZJ5.6B A...................

D 104 87-017-931-080 ZENER,MTZJ5.6B A...................

D 102 87-070-136-080 ZENER,MTZJ5.1B A...................

L 207 87-003-147-080 COIL, 22UH A...................

L 203 87-003-148-080 COIL BIAS 33UH A...................

L 204 87-003-282-080 COIL,12UH A...................

L 206 87-005-612-080 COIL,68UH J LAV35 A...................

L 205 8Z-JBH-610-010 COIL,PIF-SQ57EL349A 45.75MHZ A...................

L 201 8Z-JBR-612-010 COIL,SIF 4.5MHZ 504BN A...................

Q 201 89-327-854-080 TR,2SC2785F A...................

R 107 87-A00-331-090 RES,M/F 27K-2W J RSF(S) A...................

R 110 87-A00-160-090 RES,M/F 33-2W J RSF(S) A...................

SF 201 8Z-JBH-633-010 FLTR,SAW M1969-US A...................

TU 101 8Z-JBE-610-010 TU UNIT,USA ENV56D74G3 A...................

BT 301 87-JBC-625-010 CONN ASSY,5P V WHT TV-NK A...................

C 303 87-016-624-080 CAP,E 10-16 SSL A...................

C 302 87-016-624-080 CAP,E 10-16 SSL A...................

C 301 87-016-624-080 CAP,E 10-16 SSL A...................

C 308 87-016-632-080 CAP,E 0.47-50 SSL A...................

C 304 87-016-637-080 CAP,E 10-50 SSL A...................

C 305 87-018-134-080 CAPACITOR,TC-U 0.01-16 A...................

C 309 87-018-147-080 CAP,TC-U 10P-50 CH A...................

C 306 87-A10-112-080 CAP,E 100-10 SSL A...................

C 307 87-A10-299-080 CAP,M 0.022-50 J A...................

C 319 87-016-575-080 CAP,E 220-16 SSL A...................

C 317 87-016-634-080 CAP,E 2.2-50 SSL A...................

C 310 87-018-119-080 CAP, CER 100P-50V A...................

C 315 87-018-131-080 CAP, CER 1000P-50V A...................

C 314 87-018-134-080 CAPACITOR,TC-U 0.01-16 A...................

C 318 87-018-134-080 CAPACITOR,TC-U 0.01-16 A...................

C 313 87-018-209-080 CAP, CER 0.1-50V A...................

C 311 87-018-209-080 CAP, CER 0.1-50V A...................

C 312 87-018-209-080 CAP, CER 0.1-50V A...................

C 316 87-A10-378-080 CAP,E 2.2-50 K SH A...................

C 328 87-016-624-080 CAP,E 10-16 SSL A...................

C 323 87-016-625-080 CAP,E 22-16 SSL A...................

C 324 87-016-632-080 CAP,E 0.47-50 SSL A...................

C 325 87-016-632-080 CAP,E 0.47-50 SSL A...................

C 321 87-016-636-080 CAP,E 4.7-50 SSL A...................

C 320 87-018-196-080 CAP, CER 1500P-16V A...................

C 335 87-016-574-080 CAP,E 100-16 SSL A...................

C 338 87-016-632-080 CAP,E 0.47-50 SSL A...................

C 330 87-016-633-080 CAP,E 1-50 SSL A...................

C 334 87-018-134-080 CAPACITOR,TC-U 0.01-16 A...................

C 332 87-018-134-080 CAPACITOR,TC-U 0.01-16 A...................

C 336 87-018-209-080 CAP, CER 0.1-50V A...................

C 342 87-016-633-080 CAP,E 1-50 SSL A...................

C 344 87-018-109-080 CAP, CER 22P-50V A...................

C 343 87-018-131-080 CAP, CER 1000P-50V A...................

D 308 87-A40-348-080 ZENER,MTZJ3.3A A...................

D 307 87-A40-523-080 ZENER,MTZJ9.1B A...................

D 306 87-A40-523-080 ZENER,MTZJ9.1B A...................

D 302 87-A40-523-080 ZENER,MTZJ9.1B A...................

D 301 87-A40-523-080 ZENER,MTZJ9.1B A...................

ELECTRICAL MAIN PARTS LIST - 3/4

D 305 87-A40-523-080 ZENER,MTZJ9.1B A...................

D 304 87-A40-523-080 ZENER,MTZJ9.1B A...................

D 309 87-A40-611-080 ZENER,MTZJ3.9B A...................

D 311 87-020-465-080 DIODE,1SS133 (110MA) A...................

D 312 87-020-465-080 DIODE,1SS133 (110MA) A...................

D 317 87-020-465-080 DIODE,1SS133 (110MA) A...................

D 315 87-A40-286-080 DIODE,RGP10JE-5025 A...................

D 314 87-A40-520-080 ZENER,MTZJ11B A...................

IC 303 87-002-421-010 IC,NJM2233BL A...................

IC 302 87-A20-364-010 IC,KIA7809PI A...................

IC 301 87-A21-239-010 IC,TA1201CN A...................

Q 302 89-110-154-080 TR,2SA1015Y A...................

Q 309 89-111-755-080 TR,2SA1175F A...................

Q 307 89-111-755-080 TR,2SA1175F A...................

Q 308 89-111-755-080 TR,2SA1175F A...................

Q 301 89-111-755-080 TR,2SA1175F A...................

R 309 87-025-425-080 RES,M/F 12K-1/6W F A...................

R 307 87-025-427-080 RES,M/F 27K-1/6W F A...................

R 312 87-A00-356-090 RES,M/F 22-2W J RSS2X A...................

X 302 87-030-327-010 VIB,CER CSB503F30 A...................

X 301 87-A70-007-080 VIB,XTAL 3.58MHZ AQC-1001 A...................

C 907 87-016-577-080 CAP,E 470-16 SSL A...................

C 908 87-016-627-080 CAP,E 47-16 SSL A...................

C 903 87-018-124-080 CAP, CER 270P-50V A...................

C 904 87-018-124-080 CAP, CER 270P-50V A...................

C 902 87-018-124-080 CAP, CER 270P-50V A...................

C 901 87-A10-833-090 CAP,CER 1000P-2K K R A...................

CN 902 87-009-033-010 CONNECTOR, 5P A...................

CN 901 87-049-469-010 CONN,4P V A...................

CN 903 87-A60-485-010 CONN,2P V LV GRA A...................

D 904 87-020-465-080 DIODE,1SS133 (110MA) A...................

D 901 87-020-465-080 DIODE,1SS133 (110MA) A...................

D 903 87-020-465-080 DIODE,1SS133 (110MA) A...................

D 902 87-020-465-080 DIODE,1SS133 (110MA) A...................

L 901 87-005-615-080 COIL,120UH J LAV35 A...................

Q 901 87-A30-176-010 TR,2SC1573A P/Q/R A...................

Q 903 87-A30-176-010 TR,2SC1573A P/Q/R A...................

Q 902 87-A30-176-010 TR,2SC1573A P/Q/R A...................

Q 904 89-320-012-080 TR,2SC2001L A...................

R 906 87-A00-165-090 RES,M/F 15K-2W J RSF(S) A...................

R 904 87-A00-165-090 RES,M/F 15K-2W J RSF(S) A...................

R 905 87-A00-165-090 RES,M/F 15K-2W J RSF(S) A...................

S 901 8Z-JB4-670-010 SOCKET,CRT 9P CVT3327 1603 A...................

87-067-579-010 TAPPING SCREW, BVT2+3-8 A...................

BT 601 87-JBG-626-010 CONN ASSY,4P V WHT TV-NK A...................

C 503 87-016-633-080 CAP,E 1-50 SSL A...................

C 504 87-016-633-080 CAP,E 1-50 SSL A...................

C 508 87-A10-469-080 CAP,CER 2200P-500 K B DD10 A...................

C 502 87-A10-831-080 CAP,E 1000-25 M SMG A...................

C 501 88-708-980-810 CAP,M 0.056-100 J AMZV A...................

C 511 87-016-591-080 CAP,E 100-35 SSL A...................

C 512 87-018-127-080 CAP, CER 470P-50V A...................

C 510 87-018-131-080 CAP, CER 1000P-50V A...................

C 604 87-010-396-080 CAP,E 470-35 SME A...................

C 603 87-010-974-080 CAP,CER 220P-500 B A...................

C 609 87-016-482-010 CAP,PP 6800P-1.6K J DKR A...................

C 605 87-016-587-080 CAP,E 1000-25 SSL A...................

C 601 87-016-599-080 CAP,E 10-250 SSL A...................

C 607 87-A11-320-090 CAP,E 47-160 M 105 YXA A...................

C 606 8Z-JBH-625-010 CAP,M/P 0.39-250 J A TYPE A...................

C 611 87-010-974-080 CAP,CER 220P-500 B A...................

C 614 87-010-974-080 CAP,CER 220P-500 B A...................

C 610 87-010-974-080 CAP,CER 220P-500 B A...................

C 615 87-016-215-080 CAP,E 1-160 M TWSS A...................

C 612 87-016-624-080 CAP,E 10-16 SSL A...................

C 613 87-016-634-080 CAP,E 2.2-50 SSL A...................

CN 601 87-A60-933-010 CONN,4P V B04(5-3)B-DVS-L A...................

D 501 87-070-274-080 DIODE,1N4003 SEM A...................

D 602 87-017-354-080 DIODE,RU3 A...................

D 609 87-020-465-080 DIODE,1SS133 (110MA) A...................

D 607 87-020-465-080 DIODE,1SS133 (110MA) A...................

D 605 87-020-465-080 DIODE,1SS133 (110MA) A...................

D 606 87-020-465-080 DIODE,1SS133 (110MA) A...................

D 604 87-070-274-080 DIODE,1N4003 SEM A...................

D 603 87-A40-286-080 DIODE,RGP10JE-5025 A...................

D 601 87-A40-286-080 DIODE,RGP10JE-5025 A...................

D 610 87-020-465-080 DIODE,1SS133 (110MA) A...................

D 611 87-020-465-080 DIODE,1SS133 (110MA) A...................

D 613 87-A40-286-080 DIODE,RGP10JE-5025 A...................

D 612 87-A40-444-080 ZENER,MTZJ20B A...................

FR 605 87-029-175-060 RES FUSE,2.2K 1/2W J A...................

FR 604 87-A00-050-060 RES,FUSE 2.2-1W J R-TYPE A...................

FR 603 87-A00-056-060 RES,FUSE 1.5-2WJ R-TYPE A...................

FR 601 87-A00-063-060 RES,FUSE 2.2-1/2W J R-TYPE A...................

FR 602 87-A00-479-090 RES,FUSE 2.7-1W J A...................

IC 501 87-070-237-010 IC,LA7832 A...................

L 602 87-A50-040-010 COIL,2.2MH A...................

L 604 8Z-JBH-619-010 COIL,CHOKE-ELC10D331E A...................

Q 501 89-327-854-080 TR,2SC2785F A...................

Q 602 87-A30-176-010 TR,2SC1573A P/Q/R A...................

Q 601 89-418-771-060 TR,2SD1877 A...................

R 606 8Z-JBH-628-080 RES,M/F 0.47-1/2W K ERX 12SJ A...................
