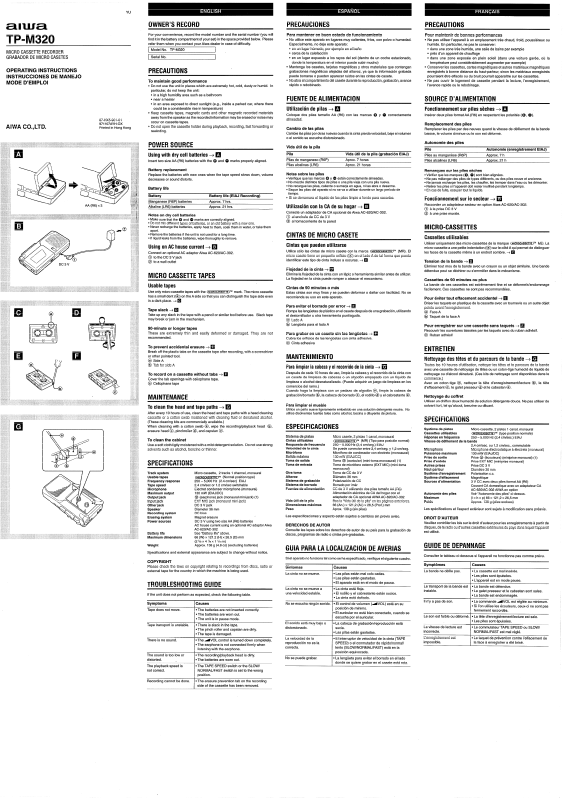

AIWA TP-M320 Operating Instructions

anua

TP-M320

MICRO CASSETTE RECORDER GRABADOR DE MICRO CASETES

OPERATING INSTRUCTIONS INSTRUCCIONES DE MANEJO

MODE D’EMPLOI

AIWA CO.,LTD.

❑

PRECAUCIONES

Para mantener en buen estado de funcionamiento

● No utilice este aparato en lugares muy calientes, frfos, con polvo o humedad.

Especialmente, no deje este aparato:

● en un Iugar humedo, por ejemplo en el bafio

● cerca de la calefacci6n

● en un Iugar expuesto a Ios rayos del sol (dentro de un coche estacionado,

donde la temperature en et interior puede subir mucho)

● Mantenga Ios casetes, tarjetas magn6ticas y otros materials que contengan

grabaciones magneticas alejadas del altavoz, ya que la informaci6n grabada puede borrarse o pueden aparecer ruidos en Ias cintas de casete.

● No abra el compartimiento del casete durante la reproducci6n, grabaci6n, avarice

rApido o rebobinado.

FUENTE DE ALIMENTACION SOURCE D’ALIMENTATION

Utilization de pilas + ❑

Coloque dos pilas tamaiio AA (R6) con Ias marcas () y O correctamente alineadad.

Cambio de Ias pilas

Cambie Ias pilas por otras nuevas cuando la cinta pierda velocidad, baje el volumen o et sonido se escuche distorsionado.

Viola util de la pila Pila

Pitas de manganeso (R6P) Aprox. 7 horas Pilas alcalinas (LR6) Arxox. 21 horas

Violautil de la pila (grabacion EIAJ)

Notas sobre Ias pilss

● Verifique que Ias marcas C) y 0 estdn correctamente alineadas.

● No mezcle distintos tipos de pilas o una pila vieja con una pila nueva.

● No recargue Iaspitas, caliente o sumerja en agua, ni Iasabra o desarme.

● Saque Iaspitas del aparato si no se va a utilizar durante un Iargo perfodo de

tiempo.

● Si se derramara el Iiquido de [as pilas Iimpie a fondo para sacarlas.

Utilization con la CA de su hogar + ❑

Conecte un adaptador de CA optional de Aiwa AC-620/AC-302. @ al enchufe de CC de 3 V @ al tomacorriente de la pared

CINTAS DE MICRO CASETE

Cintas que pueden utilizarse

Utilice s610Ias cintas de micro casete con la marca (MICROCASSETTG)TM (MR). El micro casete tiene un pequeiio orificio (@) en et Iado A de tal forma que pueda identificar este tipo de cinta incluso a oscuras. + E

87-HX5-901-01 971107AYH-OX Printed in Hong Kong

OWNER’S RECORD

For your convenience, record the model number and the serial number (you will find it in the battery compartment of your set) in the space provided below. Please refer them when you contact your Aiwa dealer in case of difficulty.

Model No. TP-M320 Serial No.

PRECAUTIONS

To maintain good performance

● Do not use the unit in places which are extremely hot, cold, dusty or humid. In

particular, do not keep the unit:

● in a high humidity area such as a bathroom

● near a heater

● in an area exposed to direct sunlight (e.g., inside a parked car, where there

could be a considerable rise in temperature)

● Keep cassette tapes, magnetic cards and other magnetic recorded materials

away from the speaker as the recorded information maybe erased or noise may occur on cassette tapes.

● Do not open the cassette holder during playback, recording, fast forwarding or

rewinding.

POWER SOURCE

Using with dry cell batteries -+ ❑

Insert two size AA (R6) batteries with the C) and 0 marks properly aligned.

Battery replacement

Replace the batteries with new ones when the tape speed slows down, volume decreases or sound distorts.

Battery life Battery

Manaanese [R6P) batteries Alkaline (LR6) batteries Approx. 21 hrs.

Notes

on dry cell batteries

Make sure that the ~ and @ marks are correctly aligned.

“

● Do not mix different types of batteries, or an old battery with a new one.

● Never rechargethe batteries, apply heat to them, soak them in water, or take them

apart.

● Remove the batteries if the unit is not used for a long time.

● If liquid leaks from the batteries, wipe thoroughly to remove.

Using on AC house current -+ ❑

Connect an optional AC adaptor Aiwa AC-620/AC-302. @ to the DC 3 V jack @ to a wall outlet

Battery life (EIAJ Recording)

Amrox, 7 hrs.

Flojedad de la cinta + ❑

MICRO CASSETTE TAPES

Usable tapes

Use only micro cassette tapes with the (MICROCASSCTTC)TM mark. The micro cassette has a small dent (@) on the Aside so that you can distinguish the tape side even in a dark place. + E

Elimine la flojedad de la cinta con un Iapiz o herramienta similar antes de utilizar. La flojedad en la cinta puede romper o atascar el mecanismo.

Cintas de 90 minutes o mas

Estas cintas son muy finas y se pueden deformar o dailar con facilidad. No se recomienda su uso en este aparato.

Para evitar el borrado por error + H

Tape slack + ❑

Take up any slack in the tape with a pencil or similar tool before use. Slack tape may break or jam in the mechanism.

Romps IasIenguetas de plastico en e!casete despues de una grabacion, utilizando el destornillador u otra herramienta puntiaguda. @ Lado A @ Lengueta para el Iado A

90-minute or longer tapes

These are extremely thin and easily deformed or damaged. They are not recommended.

Para grabar en un casete sin Ias Ienguetas -+ ❑

Cubra Ios orificios de Ias Ienguetas con cinta adhesiva. @ Cinta adhesiva

To prevent accidental erasure+ ❑

Break off the plastic tabs on the cassette tape after recording, with a screwdriver or other pointed tool. @ Side A @ Tab for side A

To record on a cassette without tabs + ❑

Cover the tab openings with cellophane tape. @ Cellophane tape

MAINTENANCE

To clean the head and tape paths -+ E

After every 10 hours of use, clean the head and tape paths with a head cleaning cassette or a cotton swab moistened with cleaning fluid or denatured alcohol.

(These cleaning kits are commercially available.) When cleaning with a cotton swab @, wipe the recording/playback head ~, erasure head @, pinchroller 6$, and capstan @.

To clean the cabinet

Use a soft cloth Iigtly moistened with a mild detergent solution. Do not use strong solvents such as alcohol, benzine or thinner.

SPECIFICATIONS

Track system Usable tapes Frequency response Tape speed Microphone Maximum output Output jack Input jack Other jack Speaker Recording system Erasing system Power sources

Battery life Maximum dimensions

Weight

Specifications and external appearance are subject to change without notice.

Micro cassette, 2 tracks 1 channel, monaural

(MICROCASSETTCJTM (Normalposition type)

250-5,000 Hz (2.4 cm/see) EIAJ

2.4 cm/sec or 1.2 cm/sec switchable Electret condenser microphone (monaural) 130 mW (EIAJ/DC) @ (earphone) jack (monaural mini-jack) (1) EXT MIC jack (monaural mini-jack) DC 3 V jack Diameter 36 mm DC bias Magnet erasure DC 3 V using two size AA (R6) batteries AC house current using an optional AC adaptor Aiwa AC-620/AC-302 See “Battety life” above. 66 (W) x 121.2 (H) x 26.5 (D) mm (2

5/8X 4 7/8 X 1 ‘/16 h)

Approx. 138 g (4.8 OZ)(excluding batteries)

MANTENIMIENTO

Para Iimpiar la cabezay elrecorridode la cinta -+ ❑

Despues de cada 10 horas de USO,Iimpie la cabeza y el recorrido de la cinta con un casete de Iimpieza de cabezas o un algod6n empapado con un Iiquido de Iimpieza o alcohol desnaturalizado. (Puede adquirir un juego de Iimpieza en [OS comercios del ramo.) Cuando haga la Iimpieza con un pedazo de algodon @, Iimpie la cabeza de grabaci6n/borrado @, la cabeza de borrado @, el rodillo @ y el cabrestante @.

Para Iimpiar el mueble

Utilice un pafio suave Iigeramente embebido en una solution detergenceneutra. No utilice disolventes fuertes tales como alcohol, becina o diluyente de pintura.

ESPECIFICACIONES

Sistema de pistas Cintas utilizable Respuesta de frecuencia Velocidad de la cinta Micr6fono Salida mdxima Toma de salida Toma de entrada

Otra toma Altavoz “ Sistema de grabaci6n Sistema de borrado Fuentes de alimentaci6n

Violautil de la pila Dimensioned mdximas Peso

Las especificaciones y aspecto est~n sujetos a cambios sin previo aviso,

DERECHOS DE AUTOR

Consulte Ias Ieyes sobre Ios derechos de autor de su pais para la grabaci6n de discos, programas de radio o cintas pre-grabadas.

Micro casete, 2 pistas 1 canal, monoaural

CMICROCASSETTG3TM (MR) (Tipo para posicirh normal)

250-5.000 Hz (2,4 cm/seg.) EIAJ Se puede conmutar entre 2,4 cm/seg. y 1,2cm/seg. Micr6fono de condesador con electreto (monoaural) 130 mW (EIAJ/CC) Toma @ (auricular) (mini-toma monoaural) (1) Tomade microfono externo (EXT MIC) (mini-toma

monoaural) Toma de CC de 3 V Di4metro 36 mm Polarizaci6n de CC Borrado por imar CC de 3 V utilizando dos pilas tamaiio AA (R6) Alimentacion eldctrica de CA del hogar con el adaptador de CA optional AIWA AC-620/AC-302 Bea la “Viola util de la pila” en Iaspaginas anteriores. 66 (An.) x 121,2 (Al.) x 26,5 (Prof.) mm Aprox. 138 g (sin pilas)

GUIA PARA LA LOCALIZATION DE AVERIAS

Si et aparato no funciona tal como se ha especificado, verifique el siguiente cuadro.

Please check the laws on copyright relating to recordings from discs, radio or external tape for the country in which the machine is being used.

TROUBLESHOOTING GUIDE “

If the unit does not perform as expected, check the following table.

Symptoms I Causes

Tape does not move.

Tape transport is unstable,

There is no sound.

The sound is too low or distorted. ,

The playback speed is not correct, NORMAIJFAST switch is set to the wrong

Recording cannot be done.

● The batteries are not inserted correctly.

● The batteries are worn out.

● The unit is in pause mode.

● There is slack in the tape.

● The pinch roller and capstan are dirty.

● The tape is damaged.

● The AVOL control is turned down completely.

● The earphone is not connected firmly when

listening with the earphone.

● The recording/playback head is dirty.

● The batteries are worn out.

● The TAPE SPEED switch or the SLOW/

position.

● The erasure prevention tab on the recording

side of the cassette has been removed.

Sintomas

La cinta no se mueve.

La cinta no se mueve a una velocidad estable.

Nose escucha ningtin sonido.

El sonido est~ muy.bajo o distorsionado.

La velocidad de la reproducci6n no es la

corrects.

Nose puede grabar.

Causas

● Las pilas est~n mal COIOcadas.

● Las pilas est~n gastadas.

● El aparato estd en el modo de pausa.

● La cinta est~ floja,

● El rodillo y el cabrestante estan sucios.

● La cinta esta dafiada.

● El control de volumen (AVOL) esta en su

posici6n de minimo.

● El auricular no est~ bien conectado, cuando se

escucha por el auricular.

● La cabeza de grabaci6n/reproducci6n est~

sucia.

● Las pilas est~n gastadas.

● El interruptor de velocidad de la cinta (TAPE

SPEED) o el conmutador de rapido/normal/ Iento (SLOW/NORMAUFAST) esta en la posici6n equivocada.

● La Iengueta para evitar el borrado en el Iado

donde se quiere grabar en el casete esta rota.

PRECAUTIONS

Pour maintenir de bonnes performances

Ne pas utiliser I’appareil A un emplacement trbs chaud, froid, poussi&eux ou

humide. En particulier, ne pas Ie conserver:

● clans une zone trbs humide, une sane de bains par exemple

● prbs d’un appareil de chauffage

● clans une zone exposde en plein soleil (clans une voiture gar6e, ou la

temperature peut consid6rablement augmenter par exemple)

c Conserver Ies cassettes, cartes magndtiques et autres mah%iaux magnetiques

enregistr6s a bonne distance du haut-parleur; sinon Ies matr%iaux enregistrds pourraient &re effacr$sou du bruit pourrait apparaltre sur Ies cassettes.

● Ne pas ouvrir Ie Iogement de cassette pendant la lecture, I’enregistrement,

I’avance rapide ou Ie rebobinage.

Fonctionnement sur piles seches + ❑

Inserer deux piles format AA (R6) en respectant Ies polarites (0, 0).

Replacement des piles

Remplacer Ies piles par des neuves quand la vitesse de defilement de la bande baisse, Ie volume diminue ou Ie son est d6forme.

Autonomic des piles Pile Autonomic (enregistrement EIAJ)

Piles au manuanese (R6P) Piles alcalines (LR6) Approx. 21 h

Armrox. 7 h

Remarques sur Ies piles seches

● verifier que Iesmarques (Q, 0) sent bien alignees.

● Ne pas melanger des piles de types different, ou des piles neuve et ancienne.

● Ne jamais recharger Iespiles, Ies chauffer, Iestremper clansI’eau ou Ies demonter.

● Retirer Ies piles si I’appareil doit rester inutilise pendant Iongtemps.

● En cas de fuite, essuyer tout Ie Iiquide.

Fonctionnement sur Ie secteur -+ E

Raccorder un adaptateur secteur en option Aiwa AC-620/AC-302. @)alaprise DC3V @ a une prise murale.

MICRO-CASSETTES

Cassettes utilisables

Utiliser uniquement des micro-cassettes de la marque (MICROCASSGTTE)TM MD. La micro-cassette a une petite indentation (@) sur Ie c6te Aqui permet de distinguer Ies faces de la cassette mbme a un endroit sombre. +

Tension de la bande + ❑

Eliminer tout mou de la bande avec un crayon ou un objet similaire. Une bande detendue peut se d6chirer ou s’emm&er clans Ie mecanisme.

Cassettes de 90 minutes ou plus

La bande de ces cassettes est extr6mement fine et se d6forme/s’endommage facilement. Ces cassettes ne sent pas recommandees.

Pour eviter tout effacement accidental+ ❑

Briser Ies taquets en plastique de la cassette avec un tournevis ou un autre objet pointu avant I’enregistrement. @ Face A @ Taquet de la face A

Pour enregistrer sur une cassette saris taquets + ❑

Recouvrir Ies overtures Iaissr$es par Ies taquets avec du ruban adhesif. @ Ruban adhesif

❑

ENTRETIEN

Nettoyage des tiXes et du parcours de la bande -+ E

Toutes Ies 10 heures d’utilisation, nettoyer Ies tbtes et Ie parcours de la bande avec une cassette de nettoyage de t&es ou un coton-tige humecte de Iiquide de nettoyage ou d’alcool denature. (Ces kits de nettoyage sent disponibles clans Ie commerce.) Avec un coton-tige @, nettoyer la t~te d’enregistrement/lecture @, la t~te d’effacement @, Ie galet presseur @ et Ie cabestan @.

Nettoyage du coffret

Utiliser un chiffon doux humect6 de solution d6tergente deuce. Ne pas utiliser de solvant fort, tel qu’alcool, benzine ou diluant.

SPECIFICATIONS

Systbme de pistes Micro-cassette, 2 pistes 1 canal, monaural Cassettes utilisables R6ponse en fr6quence 250 – 5.000 Hz (2,4 cm/sec.) EIAJ Vitesse de defilement de la bande

Microphone Puissance maximum 130 mW (EIAJ/DC) Prise de sortie

Prise d’entr6e Prise EXT MIC (miniprise monaural)

Autres prises Prise DC 3 V

Haut-parleur Systdme d’enregistrement Polarisation cc. Systbme d’effacement Magnetique Sources d’alimentation 3 V CC avec deux piles format AA (R6)

Autonomic des piles Maximum (lxhxp) 66x121,2 x26,5mm Poids Approx. 138 g (piles exclues)

Les specifications et I’aspect exterieur sent sujets a modification saris preavis,

DROIT D’AUTEUR

Veuillez controller Ies lois sur Ie droit d’auteur pour Ies enregistrements a partir de disques, de la radio ou d’autres cassettes exterieures du pays clanslequel I’appareil est utilise.

(MICROCASSGTT6]W (type position normale)

2,4 cm/sec. ou 1,2cm/sec., commutable Microphone electrostatique a electrets (monaural)

Prise @ (ecouteurs) (miniprise monaural) (1)

Diametre 36 mm

Courant CA domestique avec un adaptateur CA AC-620/AC-302 AIWA en option Voir “Autonomic des piles” ci-dessus.

GUIDE DE DEPANNAGE

Consulter Ie tableau ci-dessous si I’appareil ne fonctionne pas comme pr6vu.

Sympt6mes ICauses

La bande ne d6file pas. l*La cassette est mal ins6ree.

Le transport de la bande est instable.

II n’y a pas de son.

Le son est faible ou deforme.

La vitesse de lecture est

incorrect. L’enregistrement est

impossible.

● Les piles sent 6puis6es,

● L’appareil est en mode pause.

● La bande est d&endue.

l*Le galet presseur et Ie cabestan sent sales.

● La bande est endommagee.

● La commande AVOL est r6glr4e au minimum.

l*Si I’on utilise Ies dcouteurs, ceux-ci ne sent pas

fermement raccord6s.

● La t6te d’enregistrementilecture est sale.

● Les piles sent ‘6puis6es.

● Le commutateur TAPE SPEED ou SLOW/

NORMAIJFAST est mal r6gIe.

● Le taquet de prevention contre I’effacement de

la face a enregistrer a ete bris6.

COLOCACION DE UN CASETE + ❑INSERTING A CASSETTE+ ❑

INSERTION D’UNE CASSETTE+ ❑

❑

2 TAPE

1[1!+11

lima ‘1

3 ●REC

1 V-SENSOR

Attenuation Cable (Monaural mini-plug - Stereo mini-plug)

Cable de atenuaci6n (mini-enchufe monoaural ++mini-enchufe estereo)

Cable d’attenuation (miniprise monaural++ miniprise sk%do)

Attenuation Cable (Monaural mini-plug e Monaural mini-plug)

Cable de atenuaci6n (mini-enchufe monoaural ++ mini-enchufe monoaural)

C5ble d’atk%uation (miniprise monaural++ miniprise monaural)

SPEED

4~VOL

(V-SENS LEVEL)

PAUSE

+ FF/CUE/

- REW/REV

34 PLAY

1 W/&STOP/EJECT

SLOW/NORMAL/ FAST

Press the

cassette with the recording/playback side (@) facing the cassette holder.

■/= STOP/EJECT button to open the cassette holder and insert a

RECORDING FROM THE BUILT-IN MICROPHONE +

1 Insert a cassette. 2 Set the TAPE SPEED switch.

2.4: Normal recording

1.2: Double time recording

E.g.) A 60-minute recordingcan be made usingboth sides of the MC-30

microcassette.

3 Press the

The ~ PLAY button is depressed simultaneouslyand the recording indicator(@) lightsin red.

Orient the built-in microphone to the sound source.

Basic operation

To stop recording Press the ■/= STOP/EJECT button. To pause recording

When the end of the tape is reached

Press the ■/4 STOP/EJECT button.

Tape counter (~)

The readout of the tape counter changes during playback, recording, fastforwarding or rewinding of the tape. To set the counter to 000, press the COUNTER button to the right of the tape counter.

To monitor the sound that you are recording

Use the earphone referring to “Listening with the earphone” below. You cannot monitor the sound currently being recorded through the speaker.

Note

The standard speed of the micro cassette recorder is 2.4 cm/sec. If you record a tape with the TAPE SPEED switch set to 1.2 and play it back on another micro

cassette recorder, playback sound may not be correct,

To record only above a preset sound level+ ❑

Recording will start when the unit detects sound above a certain preset level. If the unit does not detect the sound for about 4 seconds, recording will pause. This prevents tape waste and empty recording.

1 Set the V-SENSOR* switch to ON.

2 Adjust the sensor level.

Turn the AVOL (V-SENS LEVEL) control in the direction of A(@) to lower the sensor level. General background noise will not be recorded, and only relatively loud sounds will be recorded, Turn the dVOL (V-SENS LEVEL) control in the opposite direction of ~(@) to increase the sensor level. Even relatively quiet sounds will be recorded,

3 Press the

* Voice Sensor Recording

Sensor level adjustment

The ideal sensor level varies according to the loudness of the source sound. Experiment with the sensor level in advance to determine the optimum level before you start an important recording, Normally, align the white mark (@) of the AVOL (V-SENS LEVEL) control with the part (@) first, then adjust it according to surrounding conditions.

Note

When the recording resumes after sound detection, the very first sounds may not be recorded.

To record the human voice more clearly+ ❑

When the voice you want to record is soft, and the surroundings are noisy, set the

NFR switch to ON and start recording. The voice will be recorded more clearly.

How NFR (Noise Filtration Recording) works

NFR emphasizes the frequency range of the human voice more than the high

and low frequencies that usually comprise noise.

● NFR does not reduce noise already recorded on the tape.

To record from another unit+ ❑

Connect the other unit to the EXT MIC jack of this unit, using the appropriate connecting cords. @ To connect to stereo source equipment

@ To connect to monaural source equipment Note

● The connecting cords may vary according to the type of source equipment. Before

connecting a unit, read the operating instructions of the connected unit.

● If the volume setting of the source equipment is too high, the recorded sound may

be noisy or distorted. Be sure to set the volume of the source equipment to a moderate level.

● REC button to start recording.

●REC button to start recording.

❑

Set the PAUSE switch to ON. To resume recording, set the switch to OFF.

PLAYBACK + ❑

1 Insert a cassette.

2 Set the TAPE SPEED switch to the same position it was in during the

recording. 3 Press the + PLAY button to start playback. 4 Adjust the volume.

Basic o~eration

To stop playback To pause playback

Press the Set the PAUSE switch to ON.

To resume playback, set the switch to OFF.

When the end of the tape is reached

Press the ■/& STOP/EJECT button.

To find the section you want to listen to

To fast forwardhewind

To fast forward: Slide the + FF/CUE/- REW/REV switch to 4+ FF/CUE during stop mode. Torewind: Slide the 44 FF/CUE/ - REW/REV switch to W REW/REV during stop mode.

Press the

■/4 STOP/EJECT button at the desired point.

To search while monitoring high-speed sound

Keep the 4+ FF/CUE/- REW/REV switch slid to 4+ FF/CUE or - REW/ REV during playback. When you reach the desired point, release the switch to resume playback,

To increase or decrease the playback speed

This unit can playback a tape at 1.2 times or at 0.8 times the normal speed.

Set the SLOW/NORMAL/FAST switch according to your need.

SLOW/NORMAL./FASTswitch

SLOW NORMAL FAST

Notes

● Make sure that the TAPE SPEED switch is set to the same position as that used for

the recording.

● After listening, set the SLOW/NORMAUFAST switch to NORMAL.

Listening with the earphone

Connect an optional earphone (3,50 mini-plug) to the @jack. The sound does not come from the built-in speaker when the earphone is connected.

■/A STOP/EJECT button.

Playback

Playback at 0.8 times the normal speed Playback at the normal speed Playback at 1.2 times the normal speed

Oprima el bot6n de parada/expulsi6n ( comparlimiento del casete y coloque un casete con el Iado a grabar/reproducer

(@) hacia la tapa del compartimiento del casete,

■/= STOP/EJECT) para abrir la tapa del

GRABACION UTILIZANDO EL MICROFONO INCORPORADO DEL APARATO +

1 Coloque un casete.

2 Mueva el interruptor de velocidad de la cinta (TAPE SPEED).

2.4: Grabaci6n normal

1.2: Grabaci6n del doble de tiempo

Por ejemplo:)

Una grabacion de 60 minutes puede hacerse utilizando Ios dos Iados de un micro casete MC-30,

3 Oprima el boton de grabacion (0 REC) para empezar a grabar

El botch de reproduction (< PLAY) baja simultdneamente y se enciende el indicadorde grabaci6n (@) en rojo. Apunte el microfonoa la fuente de sonido.

Funcionamiento basico

Para parar la grabacion

Para hater una pausa en Presione e! conmutador de pausa (PAUSE) hacia la grabacion

Cuando la cinta Ilega a su final

Oprima el boton de parada/expulsi6n (9/= STOP/EJECT).

Contador de cinta (~)

La Iectura en el contador de cinta cambia durante la reproduction, grabacion, avarice rapido o rebobinado de la cinta. Para volver et contador al 000, presione el bot6n de reposici6n del contador (COUNTER) hacia la derecha del contador de cinta.

Para controlar el sonido a medida que se va grabando

Utilice et auricular consultando el punto “Escuchando por el auricular” mas abajo. Nose puede controlar el sonido a medida que se va grabando utilizando el altavoz.

Nota

La velocidad normal del grabador de micro cinta con e! interruptor de velocidad de la cinta (TAPE SPEED) en la position 1.2y se reproduce en otro grabador de micro casete distinto, el sonido puede no reproducirse correctamente.

Para grabar solo Ios sonidos que estan por encima de un nivel predeterminado + Q

La grabaci6n empezar~ cuando el aparato detecte un sonido por encima de un nivel predeterminado. Si el aparato no puede detectar ningun sonido durante 4 segundos, la grabacion entrara en pausa. Esto es para evitar un desperdicio inutil de la cinta y la grabaci6n en blanco.

1 Mueva el interruptor V-SENSOR* a la position ON.

2 Ajuste el nivel del sensor.

Gire el control de volumen (AVOL) del nivel del sensor de voz (V-SENS LEVEL) en el sentido del A (@) para bajar el nivel del sensor. No se grabaran Ios ruidos de fondo en general y sr510se grabaran Ios sonidos relativamente fuertes. Gire el control de volumen (AVOL) del nivel del sensor de voz (V-SENS LEVEL) en el sentido opuesto hacia A(@) para subir el nivel del sensor. Esto hara que se graben incluso Ios sonidos relativamente silenciosos.

3 Oprima el boton

* Grabaci6n detecci6n de voz

Ajuste del nivel del sensor

El nivel del sensor optimo depende del volumen de la fuente de sonido. Haga previamente varias pruebas con el nivel del sensor para determiner el nivel ideal,

antes de empezar una grabacion importance. Normalmente alinee primero la

marca blanca (@) del control 4VOL (V-SENS LEVEL) con la parte (@) y ajuste

de acuerdo con Ias condiciones ambientales,

Nota

Cuando se empieza a grabar,despu& de detectar el sonido, Ios primeros segundos del sonido nose grabaran.

Para grabar nitidamente la voz humana + K

Cuando la voz que se desea grabar es suave y el Iugardonde se hate la grabacion es muy ruidoso, mueva el interruptor NFR a la position ON y empiece a grabar.

La voz se grabara mas nitidamente.

Funcionamiento

El NFR Ie da m~s dnfasis a la gama de frecuencias de la voz humana para que

se graben por encima de Ias frecuencias altas y bajas que son Ias que normalmente forman parte de Ios ruidos del Iugar.

● El NFR no sirve para reducir el ruido que ya ha sido grabado en la cinta.

de! NFR (Grabacion con filtro de ruido)

Para grabar de otro aparato + ❑

Conecte el otro aparato en la toma de microfono externo (EXT MIC) de este aparato, utilizando Ios cables de conexion correctos. @ Para conectar un equipo con una fuente en estereo

@ Para conectar un equipo con una fuente monoaural

Nota ‘

● Los cables de conexion pueden ser distintos de acuerdo al tipo de equipo utilizado

como fuente de sonido. Antes de conectar el aparato, lea Ias instrucciones de funcionamiento del aparato conectado.

● Si el ajuste del volumen del equipo que sirve de fuente est~ muy alto, el sonido

grabado puede contener muchos ruidos o quedar distorsionado. Asegurese de poner et volumen del equipo con la fuente de sonido a un nivel moderado.

Presione el boton de paradaJexpulsi6n (9/4 STOP/EJECT)

el Iado ON. Para seguir grabacion, mueva el interruptor hacia el OFF.

casete es de 2,4 crn/seg. Sise graba una

●REC para empezar a grabar.

❑

REPRODUCTION + ❑

1 Coloque un casete. 2 Mueva el interruptor de velocidad de la cinta (TAPE SPEED) a la misma

position en la que estaba durante la,grabacion. 3 Presione el boton de reproducci6n ( + PLAY). 4 Ajuste @ nivel del volumen.

Funcionamiento basico

Para parar la reproduction

Para hater una pausa en la reproduction

Cuando la cinta Ilega a su final

Oprima el bot6n de parada/expulsi6n (9/= STOP/EJECT),

Para encontrar la parte de la cinta que desea escuchar

Para el avarice rapidolrebobinado

Para avanzar r~pidamente: Deslice el conmutador de avarice rapido/localizaci6n progresiva/rebobinado/localizaci6n regresiva (+ FF/CUE/ ~ REW/REV) a la posici6n 44 FF/CUE durante el modo de parada.

Para rebobinar: Deslice el conmutador de avarice r4pido/localization progresiva/

rebobinado/localizaci6n regresiva( + FF/CUE/ ~ REW/REV) a la posici6n

- REW/REV durante el modo de parada.

Presione etbot6n de paradalexpulsidn (WA STOP/EJECT) en el punto deseado.

Para hater la busqueda mientras escucha el sonido a gran velocidad

Mantenga deslizado el conmutador de avarice rApido/localizaci6n progresiva/ rebobinado/localizaci6n regresiva (+ FF/CUE/ ~ REW/REV) a la position

44 FF/CUE 0- REW/REV durante la reproduction. Cuando Ilegue al punto

deseado, suelte el conmutador para seguir reproduciendo.

Para reproducer a mayor o menor velocidad

Este aparato puede reproducer la cinta a 1,2 veces o a 0,8 veces la velocidad normal. Mueva el conmutador de lento/normal/rapido (SLOW/NORMAUFAST) de acuerdo a sus necesidades

Conmutador de lento/normal/rapido (SLOW/NORMAUFAST)

SLOW

NORMAL

FAST

Notas

● Verifique que el interruptor de velocidad de la cinta (TAPE SPEED) esta en la

misma posici6n que la utilizada para la grabaci6n.

● Despu6s de escuchar,mueva el conmutador de lento/normal/rapido (SLOW/

NORMAUFAST) a la posici6n NORMAL.

Presione el bot6n de parada/expulsi6n (¤/~ STOP/EJECT).

Presione el conmutador de pausa (PAUSE)

hacia el Iado ON.

Para seguir reproduction, mueva et interruptor

hacia el OFF.

Reproducci6n

Reproducci6n a 0,8 veces la

velocidad normal Reproducci6n a la velocidad

normal Reproduction a 1,2 veces la

velocidad normal

Appuyer sur la touche ■/4 STOP/EJECT pour ouvrir Ie Iogement de cassette et inserer une cassette, Ie c&e enregistrement/lecture (@) dirig6 vers Ie Iogement de cassette.

ENREGISTREMENT AVEC LE MICROPHONE INTEGRE +

1 Inserer une cassette. 2 Regler Ie commutateur TAPE SPEED.

2.4:

1.2:

A savoir: Un enregistrement de 60 minutes est possible en utilisant Ies deux

3 Appuyer sur la touche

La touche < PLAY est simultanement pressr$e et Ie tdmoin d’enregistrement (@) s’allume en rouge.

Orienter Ie microphone int6gr6 vers la source sonore.

Operations de base

Pour arri%er I’enregistrement Appuyer sur la touche ■/4 STOP/EJECT. Pour faire une pause

d’enregistrement .

A la fin de la bande

Appuyer sur la touche ■/= STOP/EJECT.

Compteur (@)

L’indication du compteur change pendant la lecture, I’enregistrement, I’avance rapide ou Ie rebobinage de la bande. Pour remettre Ie compteur a 000, appuyer sur la touche COUNTER a droite du

compteur.

Pour contrtiler Ie son pendant I’enregistrement

Utiliser Ies ecouteurs en consultant “Ecoute avec des dcouteurs” ci-dessous. Le haut-parleur ne permet pas de contrbler Ie son en tours d’enregistrement.

Remarque

La vitesse standard de defilement de la bande est de 2,4 cm/sec. pour I’enregistrement. Si une cassette enregistree avec Iecommutateur TAPE SPEED regle a 1.2 est Iuesur un autre enregistreur de micro-cassettes, Ie son pourra ne pas

~tre correct.

Pour enregistrer seulement au-dessus d’un niveau sonore prer6g16 + Q

L’enregistrement demarrera quand I’appareil detectera un son au-dessus du niveau preregle. Si I’appareil ne detecte aucun son pendant environ 4 secondes, il passera en pause d’enregistrement. Cela c%ite I’usage inutile de la bande et I’enregistrement vierge.

1 Regler Ie commutateur V-SENSOR* a ON.

2 Ajuster Ie niveau sonore.

Tourner la commande AVOL (V-SENS LEVEL) clans Iesens de A(@) pour baisser Ie niveau de detection. Le bruit de fond ne sera pas enregistr6, seuls Ies sons relativement forts Ie seront. Tourner la commande -VOL (V-SENS LEVEL) clans Ie sens contraire de A(@) pour augmenter Ie niveau de detection. M~me Ies sons relativement faibles seront enregistres.

3 Appuyer sur la touche . REC pour d’emarrer I’enregistrement.

* Enregistrement avec detecteur vocal

Ajustement du niveau de detection

Le niveau sonore id6al varie selon l’intensit6 de la source sonore. Faire des essais pr6alables de niveau de detection pour determiner Ie niveau optimum avant de

commencer un enregistrement important. Normalement, alignez d’abord la marque

blanche (@) de la commande AVOL (V-SENS LEVEL) sur la partie (@), puis ajustez la commande en fonction des conditions environnantes.

Remarque

Ala reprise de I’enregistrement apres la detection de sons, Ies tout premiers sons

peuvent ne pas 6tre enregistres.

Pour enregistrer plus clairement la voix humaine + ❑

Quand la voix a enregistrer est deuce et Ies environs bruyants, regler Ie commutateur NFR a ON avant de demarrer I’enregistrement. L’enregistrement de la voix sera plus net.

Fonctionnement du NFR (enregistrement avec filtrage du bruit)

Le NFR accentue la gamme de frequencies de la voix humaine plus que Ies hautes

et basses frdquences qui composent ordinairement Ie bruit.

● Le NFR ne reduit pas Ie bruit deja enregistre sur la bande.

Pour enregistrer depuis un autre appareil + ❑

Raccorder I’autre appareil a la prise EXT MIC de cet appareil, avec Ies cordons

de raccordement adequats. @ Pour raccorder un appareil de source stereo

@ Pour raccorder un appareil de source monaural Remarques

● Les cordons de raccordement peuvent varier selon Ietype de I’appareil de source.

Avant de raccorder un appareil, Iireson mode d’emploi.

● Si Ie reglage de volume de I’appareil de source est trop eleve, Ie son enregistre

peut &re parasite ou deforme. Bien regler Ievolume de I’appareil de source a un niveau modere.

❑

Enregistrement normal Enregistrement temps doubk$

cdes de la micro-cassette MC-30.

●REC pour demarrer I’enregistrement.

Regler Ie commutateur PAUSE A ON. Le regler a OFF pour reprendre I’enregistrement.

. .

LECTURE + ❑

1 Inserer une cassette. 2 Regler Ie commutateur TAPE SPEED a la m~me position que pendant

I’enregistrement.

3 Appuyer sur la touche + PLAY pour demarrer la lecture.

4 Ajuster Ie volume.

Operations de base

Pour arr6ter la lecture Appuyer sur la touche ■/= STOP/EJECT. Pour faire une pause de lecture Regler Ie commutateur PAUSE & ON.

En fin de bande

Appuyer sur la touche WA STOP/EJECT.

Pour trouver la section souhaitee

Pour I’avance rapide/rebobinage

Pour I’avance rapide: Glisser Ie commutateur 44 FF/CUE/- REW/REV sur

+ FF/CUE en mode d’arr~t.

Pour Ie rebobinage: Glisser Ie commutateur + FF/CUE/~ REW/REV sur

- REW/REV en mode d’arrat.

Appuyer sur la touche

■/4 STOP/EJECT a I’emplacement souhait6.

Pour la recherche en contr61ant Ie son a grande vitesse

Maintenir Ie commutateur + FF/CUE/~ REW/REV sur 44 FF/CUE ou

~ REW/REV pendant la lecture. Rel&cher Ie commutateur pour reprendre la

lecture en arrivant A I’emplacement souhaite.

Pour augmenter ou reduire la vitesse de lecture

Cet appareil peut Iire une cassette ~ 1,2 fois ou 0,8 fois la vitesse normale, Regler Ie commutateur SLOW/NORMAUFAST selon Ies besoins.

Commutateur

SLOW NORMAL FAST

SLOW/NORMAL/FAST Lecture

Remarques

● W%ifierque Iecommutateur TAPE SPEED est regld a la m6me position que pour

I’enregistrement.

● Apres I’ecoute, regler Ie commutateur SLOW/NORMAL/FAST a NORMAL.

Ecoute avec des ecouteurs

Raccorder des 6couteurs en option (miniprise 3,50) ~ la prise (0). Le son ne sortira plus du haut-parleur int6gre mais des 6couteurs.

Le r%glerA OFF pour reprendre la lecture.

Lecture A 0,8 fois la vitesse normale Lecture &la vitesse normale Lecture a 1,2 fois Ia”vitesse normale

Escuchando por el auricular

Conecte un auricular optional (mini-toma de a 3,5) en la toma o. El sonido no sale por el altavoz incorporado si se ha conectado auricuiar al aparato.
