Aiwa ICM-8 Service manual

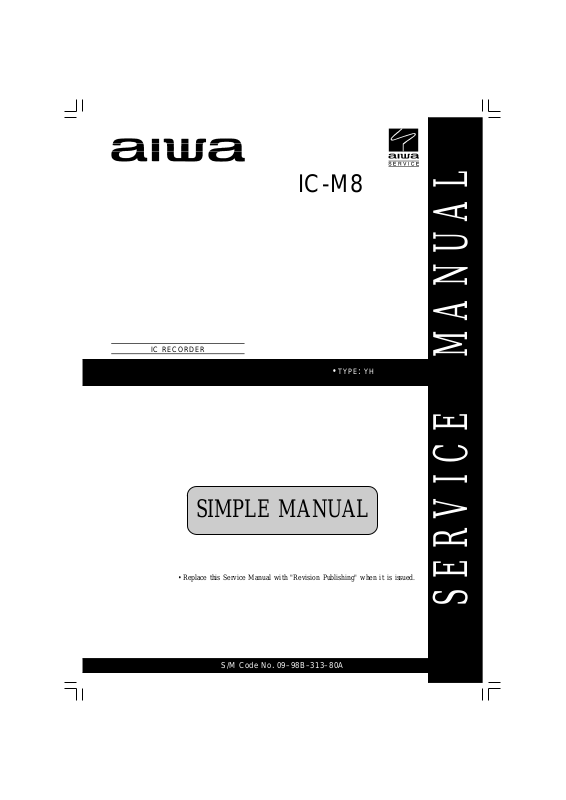

S E R V I C E M A N U A L
IC RECORDER
IC-M8
• TYPE: YH
SIMPLE MANUAL
•Replace this Service Manual with "Revision Publishing" when it is issued.
S/M Code No. 09–98B–313–80A
ELECTRICAL MAIN PARTS LIST - 1/2
NOTE: The characters in the suffix column indicate the part usage.
YH .....................XX..................................A...................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
C 4 87-012-286-080 0E CAP, U 0.01-25 A...................
C 7 87-012-286-080 0E CAP, U 0.01-25 A...................
C 3 87-012-287-080 0E C-CAP,U 0.015-25 F A...................
C 1 87-016-461-080 0E C-CAP,S 0.47-16F A...................
C 2 87-016-461-080 0E C-CAP,S 0.47-16F A...................
C 6 87-016-503-080 0E C-CAP,TN4.7-4 A2 A...................
C 8 87-A10-034-080 1A C-CAP,TN 33-10(B2) A...................
C 5 87-A10-792-080 1A C-CAP,TN 68-4 M ....................
C 14 87-012-178-080 0E C-CAP,U 18P-50 CH A...................
C 15 87-012-180-080 0E C-CAP,U 22P-50 CH A...................
C 16 87-012-184-080 0E C-CAP,U 33P-50 CH A...................
C 17 87-012-184-080 0E C-CAP,U 33P-50 CH A...................
C 18 87-012-286-080 0E CAP, U 0.01-25 A...................
C 10 87-012-286-080 0E CAP, U 0.01-25 A...................
C 12 87-012-286-080 0E CAP, U 0.01-25 A...................
C 21 87-012-287-080 0E C-CAP,U 0.015-25 F A...................
D 2 87-001-165-080 0E DIODE,1SS300 (100MA) A...................
D 9 87-001-165-080 0E DIODE,1SS300 (100MA) A...................
D 3 87-001-165-080 0E DIODE,1SS300 (100MA) A...................
D 1 87-001-221-080 1A CHIP DIODEISS319 A...................
IC 5 87-017-506-080 1A IC,PST600 JMT A...................
IC 4 87-A20-840-040 1B C-IC,NJM2076M ....................
IC 3 87-A20-847-040 1D C-IC,RH5RI333B ....................
IC 2 87-A20-883-080 1B C-IC,AK93C55AF ....................
IC 1 88-HT4-610-210 2Y C-IC,SC435627CFU ....................
J 1 85-TM5-605-010 1C JACK,HSJ1456 ....................
L 1 87-003-184-080 1A C-COIL, 10UH K LQH3 A...................
L 2 87-003-188-080 1A COIL 22UH A...................
LCD 1 88-HT2-605-010 1B LCD, ....................
LED 1 87-A90-250-040 1A C-LED,SML-020MVT A...................
Q 3 89-112-134-080 1A TR,2SA1213Y (1W) A...................
Q 1 89-113-624-080 0E C-TR,2SA1362Y A...................
Q 2 89-113-624-080 0E C-TR,2SA1362Y A...................
Q 4 89-341-164-080 0E CHIP-TRANSISTOR,2SC4116 Y A...................
Q 5 89-413-284-080 0E TR,2SD1328T A...................
S 4 87-036-308-280 1A C-SW,TACT 112HST A...................
S 6 87-036-308-280 1A C-SW,TACT 112HST A...................
S 3 87-036-308-280 1A C-SW,TACT 112HST A...................
S 1 87-036-308-280 1A C-SW,TACT 112HST A...................
S 5 87-036-342-080 1A C-SW,TACT V ....................
S 2 87-036-342-080 1A C-SW,TACT V ....................
S 7 87-036-379-080 0E C-SW,SL 1-1-2 ....................
VR 1 87-024-680-010 1B VR,20KC N A...................
X 2 87-030-273-010 1A VIB,XTAL 32.768K5PPM ....................
X 1 87-A70-164-080 1B C-VIB,CER 1.80MHZ CSAC ....................
87-A90-935-010 1F SPKR,36 8OHM 0.2W A...................
MIC 1 82-TP3-609-010 1C ECM ....................
C 55 87-010-505-080 0E CA, CHIP TANTALUM 1-16 ....................
C 57 87-012-286-080 0E CAP, U 0.01-25 A...................
C 51 87-012-286-080 0E CAP, U 0.01-25 A...................
C 52 87-012-286-080 0E CAP, U 0.01-25 A...................
C 54 87-A10-034-080 1A C-CAP,TN 33-10(B2) A...................
C 59 87-A10-263-080 0E C-CAP,U 0.1-16ZF A...................
C 56 87-A10-263-080 0E C-CAP,U 0.1-16ZF A...................
C 58 87-A10-263-080 0E C-CAP,U 0.1-16ZF A...................
C 65 87-010-505-080 0E CA, CHIP TANTALUM 1-16 ....................
C 61 87-012-286-080 0E CAP, U 0.01-25 A...................
C 67 87-012-286-080 0E CAP, U 0.01-25 A...................
C 64 87-A10-034-080 1A C-CAP,TN 33-10(B2) A...................
C 63 87-A10-034-080 1A C-CAP,TN 33-10(B2) A...................
C 68 87-A10-263-080 0E C-CAP,U 0.1-16ZF A...................
C 66 87-A10-263-080 0E C-CAP,U 0.1-16ZF A...................
C 69 87-A10-263-080 0E C-CAP,U 0.1-16ZF A...................
C 71 87-012-286-080 0E CAP, U 0.01-25 A...................
C 72 87-012-286-080 0E CAP, U 0.01-25 A...................
C 75 87-A10-792-080 1A C-CAP,TN 68-4 M ....................
C 82 87-A10-263-080 0E C-CAP,U 0.1-16ZF A...................
C 80 87-A10-792-080 1A C-CAP,TN 68-4 M ....................
D 6 87-001-221-080 1A CHIP DIODEISS319 A...................
IC 8 87-A20-847-040 1D C-IC,RH5RI333B ....................
IC 7 87-A20-936-110 2B C-IC,ISD33240ED ....................
IC 6 87-A20-936-110 2B C-IC,ISD33240ED ....................
IC 10 87-002-649-080 1B IC,NJM324M A...................
IC 11 87-017-917-080 1A IC,BU4066BCF A...................
IC 12 87-A20-979-040 1B C-IC,PST611X A...................
L 7 87-003-188-080 1A COIL 22UH A...................
L 10 87-003-184-080 1A C-COIL, 10UH K LQH3 A...................
L 11 87-003-188-080 1A COIL 22UH A...................
Q 9 89-115-864-080 0E CHIP TRANSISTOR 2SA1586Y A...................
Q 7 89-413-284-080 0E TR,2SD1328T A...................
Q 8 89-508-804-080 1A CHIP FET 2SK880Y ....................
S 9 87-036-308-280 1A C-SW,TACT 112HST A...................
S 8 87-036-379-080 0E C-SW,SL 1-1-2 ....................
88-HT2-105-010 2A PANEL,FRONT ....................
88-HT2-124-010 2A PANEL,FRONT Y A...................
C 5 87-A10-792-080 1A C-CAP,TN 68-4 M A...................
ELECTRICAL MAIN PARTS LIST - 2/2
C 55 87-010-505-080 0E CA, CHIP TANTALUM 1-16 A...................
C 65 87-010-505-080 0E CA, CHIP TANTALUM 1-16 A...................
C 75 87-A10-792-080 1A C-CAP,TN 68-4 M A...................
C 80 87-A10-792-080 1A C-CAP,TN 68-4 M A...................
IC 4 87-A20-840-040 1B C-IC,NJM2076M A...................
IC 8 87-A20-847-040 1D C-IC,RH5RI333B A...................
IC 3 87-A20-847-040 1D C-IC,RH5RI333B A...................
IC 2 87-A20-883-080 1B C-IC,AK93C55AF A...................
IC 6 87-A20-936-110 2B C-IC,ISD33240ED A...................
IC 7 87-A20-936-110 2B C-IC,ISD33240ED A...................
IC 1 88-HT4-610-210 2Y C-IC,SC435627CFU A...................
J 1 85-TM5-605-010 1C JACK,HSJ1456 A...................
LCD 1 88-HT2-605-010 1B LCD, A...................
MIC 1 82-TP3-609-010 1C ECM A...................
Q 8 89-508-804-080 1A CHIP FET 2SK880Y A...................
S 5 87-036-342-080 1A C-SW,TACT V A...................
S 2 87-036-342-080 1A C-SW,TACT V A...................
S 8 87-036-379-080 0E C-SW,SL 1-1-2 A...................
S 7 87-036-379-080 0E C-SW,SL 1-1-2 A...................
X 2 87-030-273-010 1A VIB,XTAL 32.768K5PPM A...................
X 1 87-A70-164-080 1B C-VIB,CER 1.80MHZ CSAC A...................
