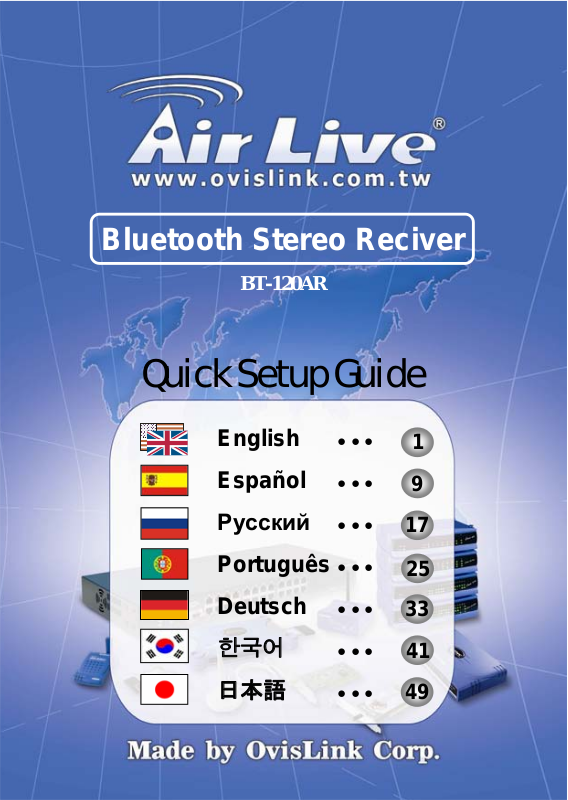

Airlive BT-120AR DATASHEET

Bluetooth Stereo Reciver

BT-120AR

Quick Setup Guide

English ● ● ● Español ● ● ●

Русский ● ● ●

Português ● ● ● Deutsch ● ● ●

한국어 ● ● ●

日本語 ● ● ●

1 9

17 25

33 41

Package contents

Charge the battery

The battery lasts eight hours and is recharged using the power adapter or the USB cable. To recharge:

Plug the USB cable in to the DC jack on th e BT-120AR and connect the

other end to your PC.

English

Plug the power adapter into the DC jack on the BT-120AR and conne ct

OvisLink Corp. B

the other end to an electrical outlet.

120AR

English

Note: Please charge the battery fully for ten hours at the first time. Thereafter, recharging takes 90 minutes only.

Turn on the power

To turn on the power, press and hold the power b u t t o n ( a bout 3 se c o n d s )

until the power LED lights blue. To turn off the power, press and hold the power b u t t o n ( a b o u t 3 s e c o n d s )

until the power LED turns off.

Battery low LED Volume +/- Reset button

Blue LED

Power is on

Blue flashing LED

Connected to device

Red LED

Battery is charging, turns off when charged

Red flashing LED

Battery is low, recharge before LED turns off

OvisLink Corp. B

120AR

English

Pair with A/V Transmitter

The BT-120AR can be used with a Bluetooth A/V Transmitter or Bluetooth Audio Dongle. On first use, the devices must be paired.

To pair the devices.

1. Connect your BT-120AR to an audio headset.

2. Connect your Transmitter to an audio device and power on it.

3. Power on the BT-120AR.

You can pair the BT-120AR with an Audio Dongle (BT-120AD or BT-120ADS) attached to your computer.

1. Plug the Audio Dongle into a USB port on your computer and ensure Bluetooth is running on the computer.

2. Power on your BT120AR.

English

OvisLink Corp. B

120AR

English

Wait for devices to connect

The devices connect (pair) after 90 seconds. The blue power/link LEDs on both BT-120AR and transmitter flash when connected.

Using with your mobile phone

The BT-120AR can be used with a Bluetooth-enabled mobile phone.

To pair with your phone

1. Enable Bluetooth on your phone

(refer to the phone’s user manual).

2. Turn on the BT-120AR. Check that no other device connects with the headset by confirming that the power/link LED is not flashing.

3. In the phone’s Bluetooth menu, search for devices.

4. Select Stereo Reciver.

5. Enter the PIN code “0000”.

Answering call s

To answer a call, push the Play button. To end a call, push the Power button.

OvisLink Corp. B

120AR

English

Using IVT BlueSoleil™

To use the IVT BlueSoleil, first you must pair the BT-120AR with your computer.

1. Ensure Bluetooth is running on your computer.

2. Power on your BT-120AR.

Note: The IVT BlueSoleil software is not included with your Bluetooth Headset.

Using profiles

Using the AV Profile to play audio

1. Double-click the BlueSoleil icon in the task tray.

2. Press F5 to search for Bluetooth devices.

3. Double click the Stereo Reciver icon.

4. Click Bluetooth AV Service to create a connection shortcut.

Using the Headset Profile to play Skype™

1. Double-click the BlueSoleil icon in the task tray.

2. Press F5 to search for Bluetooth devices.

3. Double click the Stereo Reciver icon.

4. Click Bluetooth Headset Service to create a connection shortcut.

English

OvisLink Corp. B

120AR

English

Configuring BTAUDIO audio output

1. Open Control Panel and double- click Sound and Audio devices.

2. Select the Audio tab.

3. Under Sound playback, change the device to BTAUDIO.

4. Under Sound recording, change the device to BTAUDIO.

5. Click OK.

Using WidComm® Bluetooth software

To use the WidComm Bluetooth software, first you must p air the BT-12 0AR with your computer.

1. Ensure Bluetooth is running on your computer.

2. Power on your BT-120AR.

Using the AV Profile to play audio

1. Double-click the WidComm icon in the task tray.

2. Click Search for devices in range.

3. Double-click the Stereo Reciver icon.

4. Click Audio Sink on Stereo Reciver to create a connection

shortcut.

Note: The WidComm Bluetooth software is not included with your Bluetooth Headset.

OvisLink Corp. B

120AR

English

Configuring Widcomm audio output

1. Open Control Panel and double- click Sound and Audio devices.

2. Select the Audio tab.

3. Under Sound playback, change the device to Bluetooth High Quality Audio.

4. Under Sound recording, change the device to Bluetooth High Quality Audio.

5. Click OK.

English

The BlueSoleil, Skype, Widcomm are trademarks owned by their respective owners.

OvisLink Corp. B

120AR

English

Troubleshooting

English

If the Bluetooth Reciver does not work, try the following:

- Ensure connecting devices are charged

- Turn off all devices and then turn them on in the order shown in this guide

- Ensure devices are within the 10-meter range

specification

Standards Bluetooth specification V1.2 compliant

Frequency Band 2402 ~ 2480 MHz Tx Power 0.25 ~ 2.5mW

Rx Sensitivity < -80dBm (BER 0.1%) Distance > 10m (open space) Audio Streaming Format SBC 48.000 kHz Audio Frequency Range 20Hz ~ 22 kHz Audio S/N > 85dB Audio THD < -83dB Audio Output Power > 20mWrms Power supply Rechargeable battery Physical Specification: Dimension:

OvisLink Corp. B

Bluetooth A2DP profile (AV Profile) Bluetooth AVRCP profile Headset and Hand free profile

(Bluetooth Power Class II)

65.5 mm x 35 mm x 22.5 mm

120AR

English

Contenido del Paquete

Cargue la Batería

La carga de la batería dura ocho horas en operación y puede ser recargada por medio del adaptador de corriente o el cable USB. Para recargar:

Enchufe el Cable USB en el conector de entrada DC del BT -1 20 AR y co n ec te

el otro extremo a tu PC.

Enchufe el adaptador de corriente en la entrada DC del BT-120AR y

conecte el otro extremo a una toma de corriente.

Español

OvisLink Corp. B

120AR

Español

Nota: Cargue la batería completamente durante diez horas la pr imera ve z. Las cargas posteriores solo toman 90 minutos.

Encienda el Equipo

Para encender el equipo, mantenga presionado el botón de Power (por 3

segundos) hasta que el LED Power se encienda en azul. Para apagalo, presione nuevamente y mantengalo presionado (durante 3

segundos hasta que el LED se apague.

Batería Baja LED de Volumen +/- Botón de reinicio

LED Azul

Equipo encendido

LED Azul titilando

Conectado al dispositivo

LED Rojo

La Batería se está cargando; se apaga cuando termina de cargar

LED Rojo titilando

Batería baja, recargue antes que se apague

OvisLink Corp. B

120AR

Español

110

Conexión con el Receptor Stereo

El BT-120AR puede ser usado con Transmisor Bluetooth A/V o un Audio Dongle Bluetooth. En el primer caso, los equipos deben ser acoplados.

Para acoplarlos los dispositivos:

1. Conecte su BT-120AR a sus Audífonos.

2. Conecte su Transmisor a un dispositivo de audio y enciéndalo.

3. Encienda el BT-120AR.

Tambien puedes acoplar tu BT-120AR con un Audio Dongle (BT-120AD o BT-120ADS) conectado a su computadora.

1. Enchufe el Audio Dongle en el puerto USB port de tu PC y asegúrate que Bluetooth esté corriendo en tu computadora.

2. Encienda tu BT120AR.

Español

OvisLink Corp. B

120AR

Español

111

Espera que los equipos se conecten

Los equipos se conectan (acoplan) luego de 90 segundos.

El LED azul power/link tanto del BT-120AR como del transmisor titilan

Español

cuando se conectan.

Utilizándolo con su equipo Celular

El BT-120AR puede ser usado con un celular con facilidad Bluetooth.

Para acoplar con tu celular

1. Habilite Bluetooth en tu celular

(ver el manual de su celular).

2. Encienda su BT-120AR. Chequea que otros dispositivos no esten conectados con los asudífonos confirmando que el LED power/link no esté titilando.

3. Busca dispositivos en el menú Bluetooth de tu celular.

4. Selecciona Stereo Receiver.

5. Introduzca el código de PIN

“0000”.

Respondiendo llamadas

Para Responder una llamada, presiona el botón Play. Para Terminar una llamada, presiona el botón Power.

OvisLink Corp. B

120AR

Español

112

Utilizando IVT BlueSoleil™

Para utilizar el IVT BlueSoleil, primero debes acoplar el BT-120AR con tu PC.

1. Asegúrate que Bluetooth está activo en tu computadora.

2. Encienda el BT-120AR.

Nota: El software IVT BlueSoleil no viene incluido con tus audífonos Bluetooth.

Utilizando perfiles

Utilizando el perfíl AV para audio

1. Haz click dos veces el ícono BlueSoleil en la bandeja de tareas.

2. Presione F5 para buscar dispositivos Bluetooth.

3. Haz click dos veces sobre el ícono Stereo Reciver.

4. Haz click sobre Bluetooth AV Service para crear una conexión.

Utilizando el perfíl de Headset para Skype™

1. Haz click dos veces el ícono BlueSoleil en la bandeja de tareas.

2. Presione F5 para buscar dispositivos Bluetooth.

3. Presione click dos veces sobre el ícono Stereo Reciver.

4. Haz click en Bluetooth Headset Service para crear una conexión.

Español

OvisLink Corp. B

120AR

Español

113

Español

Configurando Audio BTAUDIO

1. Abre Control Panel y haz click dos veces sobre Sound and Audio devices.

2. Selecciona la sección de Audio.

3. Bajo Sound playback, cambie el dispositivo a BTAUDIO.

4. Bajo Sound recording, cambie el dispositivo a BTAUDIO.

5. Haz click en OK.

Utilizando Bluetooth WidComm®

Para utilizar el software de Bluetooth WidComm, primero debes acoplar el BT-120AR con tu computadora.

1. Asegúrate que Bluetooth eesté activo en tu PC.

2. Encienda tu BT-120AR.

Utilizando el perfíl AV para producir audio

1. Haz click dos veces sobre el ícono WidComm en la bandeja de

tareas.

2. Haz Click sobre Search for devices in range.

3. Haz click dos veces sobre el ícono Stereo Receiver.

4. Haz Click sobre Audio Sink on Stereo Receiver para crear una

conexión.

Nota: El software de Bluetooth WidComm no está incluido con tus audífonos de Bluetooth.

OvisLink Corp. B

120AR

Español

114

Configurando salida de audio Widcomm

1. Abre Control Panel y haz click dos veces en Sound and Audio devices.

2. Selecciona la sección Audio.

3. Bajo Sound playback, cambie a Bluetooth High Quality Audio.

4. Bajo Sound recording, cambie el dispositivo a Bluetooth High Quality Audio.

5. Click en OK.

Español

Derechos de Autor

BlueSoleil, Skype, Widcomm son marcas registradas de sus respectivos propietarios.

OvisLink Corp. B

120AR

Español

115

Corrección de problemas

Si el receptor Bluetooth no trabaja, prueba lo siguiente:

- Asegúrate que los dispositivos

Español

que está conectando esten cargados.

- Apaga todos los dispositivos y luego enciéndelos en el orden que se especifica en la presente guía.

- Asegúrate que los equipos estén en un rango de 10 metros.

Especificaciones Técnicas

Estándares Cumple la especificación Bluetooth V1.2

Banda de Frequencias 2402 ~ 2480 MHz Potencia de Transmisión Tx 0.25 ~ 2.5mW

Sensibilidad de Recepción Rx < -80dBm (BER 0.1%) Distancia > 10m (en espacio abierto) Formato de Streaming Audio SBC 48.000 kHz Rango de Audio Frequencias 20Hz ~ 22 kHz Relación S/N Audio > 85dB Audio THD < -83dB Potencia de Salida de Audio > 20mWrms Fuente de alimentación Batería recargable Dimensiones: 65.5 mm x 35 mm x 22.5 mm

OvisLink Corp. B

Perfíl Bluetooth A2DP (AV Profile) Perfíl Bluetooth AVRCP Perfíl Headset y manoslibres

(Bluetooth Power Class II)

120AR

Español

116

Комплектация

Зарядите батарею

Батарея рассчитана на восемь часов работы и подзаряжается от источника питания или шнура USB. Чтобы подзарядить батарею:

Вставьте штекер шнура USB в гнездо постоянного тока BT-120AR, а другой конец шнура подключите к компьютеру.

Русский

Подключите источник питания/выпрямитель к гнезду постоянного тока BT-120AR, а другой конец шнура подключите к розетке бытовой электросети.

OvisLink Corp. B

120AR

Russian

117
