Caméra

Microphone

LED à lumière blanche

Haut-parleur

Panneau avant résistant au vandalisme

Capteur de lumière

Bouton d'appel

Plaque nominative
(avec rétroéclairage)

Le rétroéclairage est toujours allumé
lorsque le produit est sous tension.

Plaque nominative
(avec rétroéclairage)

Le rétroéclairage est toujours
allumé lorsque le produit est sous
tension.

Caméra

Microphone

LED à lumière blanche

Haut-parleur

Panneau avant résistant au vandalisme

Capteur de lumière

Bouton d'appel

Caméra

Trous d’évacuation

Trous d’évacuation et d’aération.
Ne pas obstruer ces orifi ces.

Trous d’évacuation

Trous d’évacuation et d’aération.
Ne pas obstruer ces orifi ces.

Commutateur de réglage
d'angle de la caméra

Le commutateur de réglage d'angle de
la caméra est situé derrière la platine.

Commutateur de
réglage d'angle de la
caméra

+17° (vers le haut)

+7° (vers le haut)

0° (centre)

-7° (vers le bas)

Microphone

Capteur de lumière

LED de localisation (rouge)

Haut-parleur

Bouton d'appel avec LED à
lumière blanche

Montage en

saillie

Montage en

saillie

Montage encastré

Microphone

Notifi cation LED

Bouton RESET
(Réinitialiser)

Appuyer sur
ce bouton pour
redémarrer le
poste.

Fente pour carte
microSD

Haut-parleur

Précautions

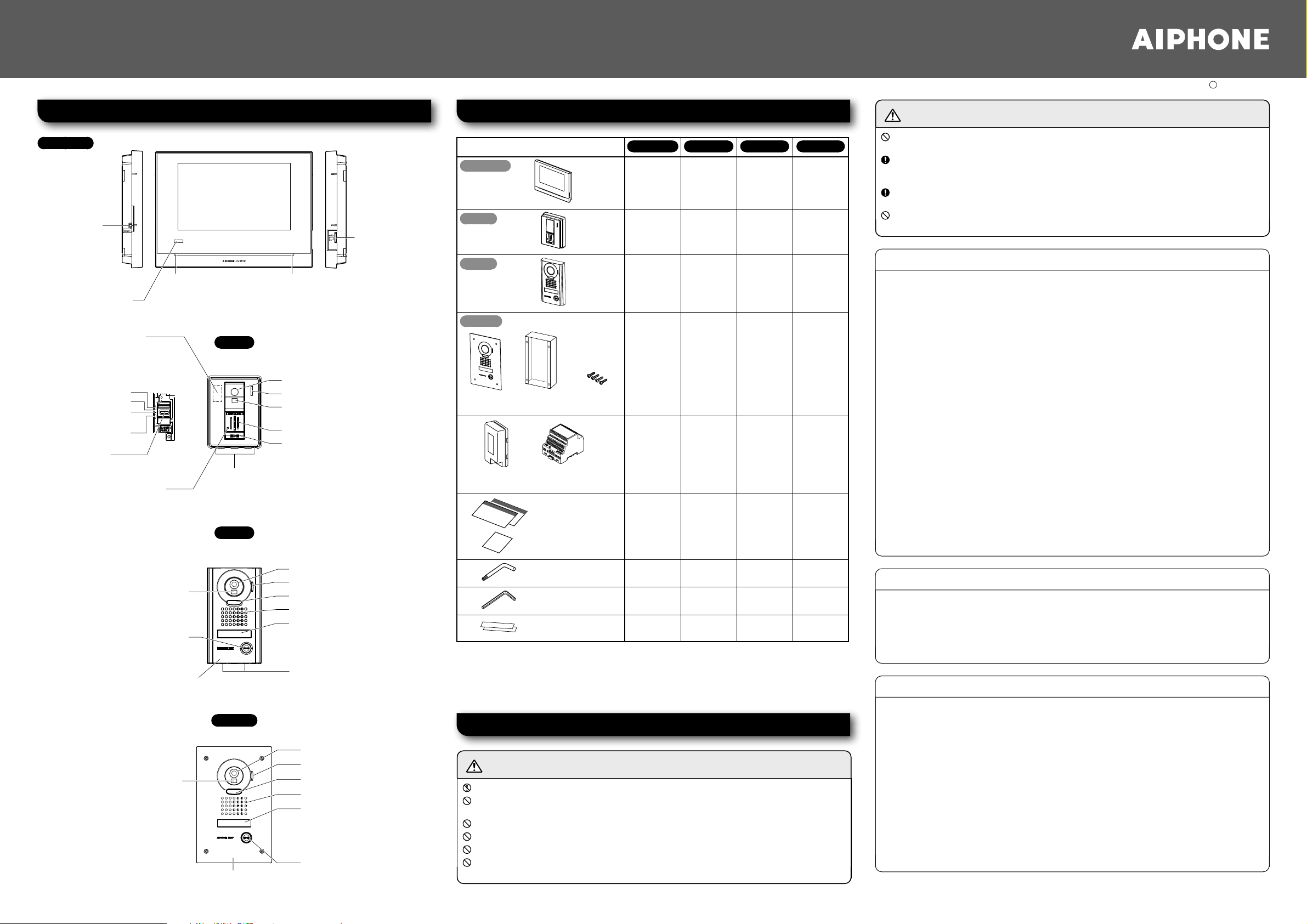

Noms des pièces Contenu de la boite

JO-1MDW

JOS-1AW

JOS-1VW JOS-1FW

JO-1MDW



JO-DA



JO-DV



JO-DVF



Boîtier

d'encastrement

Vis spéciale

× 4

ou

Alimentation



PS-1820, PS-1820S,
PS-1820UL, PS-1820BF

PS-1820DM

Manuel
d'installation

Fiche
d’informations



Tournevis
spécial



Tournevis spécial
(clé hexagonale)



Plaque nominative
transparente × 2



REMARQUES :

•

Montage et vis de montage à bois non inclus.

•

Carte microSDHC non incluse. À acheter séparément.

•

Pour plus d’informations sur l’alimentation, se reporter au manuel d’installation de l’alimentation fourni séparément.

1. L'installation de l'appareil dans les endroits suivants peut provoquer un dysfonctionnement :
* Endroits exposés à la lumière directe du soleil
* Endroits exposés à la chaleur

À proximité d'un chauff age, d'une chaudière, etc.

* Endroits exposés à un risque d'exposition aux liquides, poussières, huiles ou produits

chimiques

* Endroits exposés à une forte humidité

Salle de bains, cave, serre, etc.

* Endroits exposés à de basses températures

À l’intérieur d'un entrepôt avec chambre froide, à l’avant d'un refroidisseur, etc.

* Endroits directement exposés à la vapeur ou à la fumée d'huile

À proximité d’appareils chauff ants ou dans un espace de cuisson, etc.
* Endroits sulfureux comme les sources thermales
* Endroits à proximité de l’eau de mer ou directement exposés à la brise marine

2. Dans les environnements 50 Hz, l'image risque de scintiller si une forte lumière fl uorescente
brille directement devant la caméra. Protéger la caméra de la lumière ou utiliser un éclairage
fl uorescent à onduleur.

3. Lors de l'acheminement des câbles, les séparer pour l'audio/vidéo et l'ouverture de la porte et
les maintenir à plus de 10 cm l'un de l'autre.

4. Lors de l'utilisation d'un câblage existant, selon le type de câblage, il se peut que le système
ne fonctionne pas.
Dans ce cas, le changement de câblage est nécessaire.

5. Ne pas utiliser de visseuse à percussions pour le montage. Cela pourrait endommager l'unité.

6. Éviter d'installer le moniteur maître dans l'espace concave d'un mur pour empêcher toute
coupure de la communication.

Précautions de montage

1. Installer des lignes à basse tension à au moins 30 cm des lignes à haute tension (100 V-240
V CA), en particulier pour le câblage du climatiseur à onduleur. Le non-respect de cette
précaution peut entraîner des interférences ou des dysfonctionnements.

2. Lors de l'installation ou de l'utilisation de l'appareil, tenir compte des droits à la vie privée
des sujets, car il incombe au propriétaire du système de placer des panneaux ou des
avertissements conformément aux réglementations locales.

Précautions générales

1. Noter que les images et les illustrations présentes dans ce manuel peuvent ne pas
correspondre tout à fait au produit lui-même.

2. L'utilisation d'un téléphone portable ou d'un émetteur-récepteur radio professionnel tel qu'un
talkie-walkie à proximité du système peut provoquer un dysfonctionnement.

3. Dans les zones situées à proximité d'antennes émettrices, le système d'interphone risque
d'être perturbé par l'interférence de fréquences radio.

4. Ne pas installer l'unité à proximité d’un appareil électrique ou chauff e-eau équipé d’un
inverseur, d’une télécommande de chauff age au sol, etc. Le non-respect de cette consigne
pourrait générer du bruit et provoquer un mauvais fonctionnement de l'unité.

5. Lorsque de l’air chaud rentre dans l'unité, de la condensation peut se former en raison de la
diff érence de température entre l’intérieur et l’extérieur. Il est recommandé de recouvrir les
ouvertures de l'unité, tels que les trous des câbles entrants, pour éviter la formation de la
condensation.

6. Dans les zones situées à proximité de micro-ondes, le système d'interphone risque d'être
perturbé par l'interférence de fréquences radio.

Avis

1. Ne pas procéder à l’installation ou à la connexion des câbles lorsque le bloc d’alimentation
est branché. Cela pourrait causer une décharge électrique ou endommager l’unité.

2. Avant de mettre l'appareil sous tension, vérifi er que les fi ls ne sont pas croisés ou en court-
circuit.
Vous risqueriez de provoquer un incendie ou de recevoir une décharge électrique.

3. Installer l’appareil dans une position où personne ne pourra facilement le frôler, etc.
Dans le cas contraire, cela pourrait entraîner des blessures.

4. Ne jamais placer le haut-parleur à proximité de l'oreille lors de l'utilisation.
Cela pourrait provoquer des dommages auditifs.

Attention

Le non-respect de cet avertissement risque

d'entraîner des blessures ou des dégâts matériels.

1.

Ne jamais démonter ou modifi er l'unité. Vous risqueriez de provoquer un incendie ou de recevoir une décharge électrique.

2. Ne pas utiliser d'alimentation ayant une tension autre que celle spécifiée. Vous risqueriez
de provoquer un incendie ou de recevoir une décharge électrique.

3. Ne jamais ouvrir le boîtier. L'intérieur de l'appareil est soumis à un courant de haute tension. Vous risqueriez de recevoir une décharge électrique.

4.

Ne jamais installer deux alimentations en parallèle sur une seule entrée. Un incendie ou un endommagement de l'appareil peut survenir.

5.

Ne pas raccorder de bornes de l’unité à une ligne électrique CA. Vous risqueriez de provoquer un incendie ou de recevoir une décharge électrique.

6.

Pour le bloc d'alimentation, utiliser le modèle de bloc d'alimentation Aiphone conçu pour ce système.
En cas d'utilisation d'un produit non spécifi é, un incendie ou un dysfonctionnement peut se produire.

Avertissement

Le non-respect de cet avertissement risque d’entraîner

des blessures graves, voire mortelles.

JO-DV

JO-DVF

JO-DA

JO-1MDW

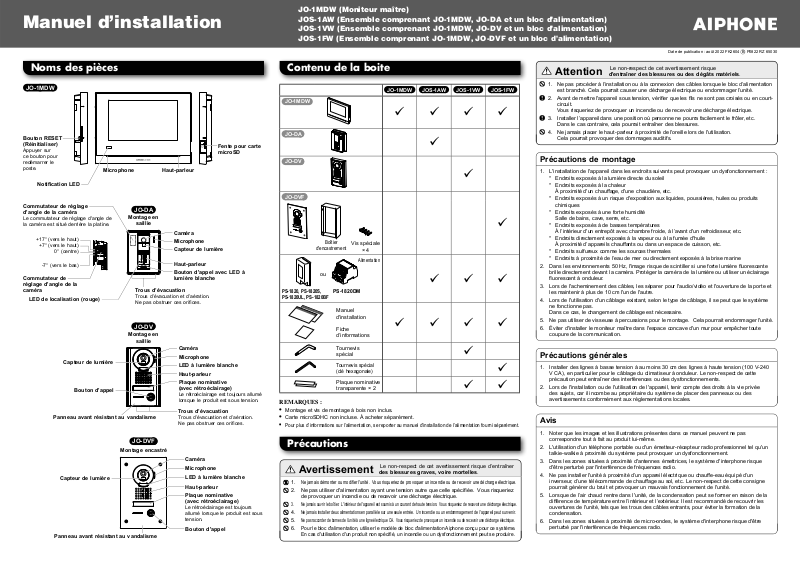

Manuel d’installation

JO-1MDW (Moniteur maître)
JOS-1AW (Ensemble comprenant JO-1MDW, JO-DA et un bloc d’alimentation)
JOS-1VW (Ensemble comprenant JO-1MDW, JO-DV et un bloc d’alimentation)
JOS-1FW (Ensemble comprenant JO-1MDW, JO-DVF et un bloc d’alimentation)

Date de publication : août 2022 FK2604 B P0822 RZ 65030

Manchon de
sertissage

Conducteur solide

Conducteur
solide

Conducteur toronné

Conducteur
toronné

Ø 0,8 à 1,2 mm, 100 m
Valeur de résistance de boucle :
6 Ω max.

Soudure

Ruban isolant

Ruban isolant

Connecter les
extrémités d'un côté.

Con

nec

ter

le

s

ext

rém

ité

s d

'uncôté.

Connecter les
extrémités d'un côté.

Déconnecter

Mesurer la résistance de cette boucle.

JO-1MDW

JO-DA

JO-DV

JO-DVF

: PS-1820, PS-1820S, PS-1820UL,
PS-1820BF, PS-1820DM

A

BC

IER-2

PS18

Horizontal Vertical

Angle de la caméra : 17° Angle de la caméra : −7°

( Lorsque le poste est surélevé à cause

d'une marche)

Angle de la caméra : 7°

Environ 1 900 mm Environ 1 900 mm

Environ 1 750 mm

Environ 650 mm

Environ

600 mm

Environ

600 mm

Environ

1 250 mm

Environ

1 300 mm

150 mm

Environ

1 150 mm

Environ 950 mm

500 mm

1 300 mm

1 500 mm

Centre
de
l’unité

Centre

de l’unité
Centre
de
l’unité

1 300 mm

Angle de la caméra : 0°

Environ 1 800 mm

Environ

550 mm

Environ

1 250 mm

1 500 mm

Centre de
l’unité

500 mm

500 mm

500 mm

500 mm

Routeur

Ciel

Mur

blanc

Poste
maître

20 cm

20 cm

20 cm

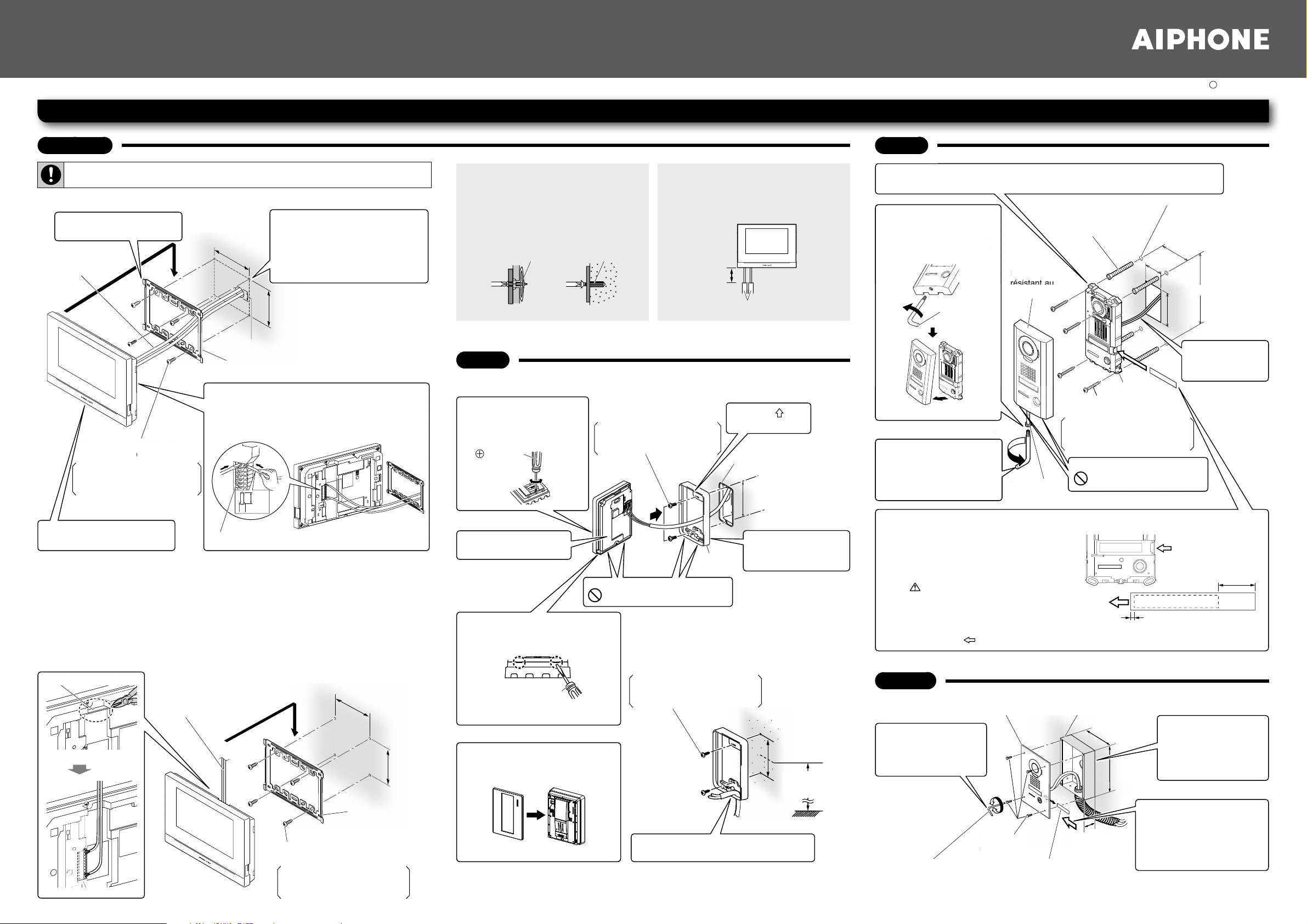

Installation

Câble Méthode de câblage, distance de câblage

Emplacements de montage

Positions de montage et zone de vision de l'image

Exigences d'installation du Wi-Fi

•

Utiliser un câble en polyéthylène (PE), isolé
par une gaine en PVC. (Syt1 ou Lyt1)
Il est recommandé d'utiliser un câble non
blindé de capacité moyenne à 2 conducteurs
enveloppé ou parallèle.

•

Ne jamais utiliser de conducteurs individuels, de câble à paire torsadée ou de câble coaxial.

JO-DA, JO-DV, JO-DVF

Ne pas installer le poste de porte dans l’un des endroits suivants, où les conditions
d’éclairage ou l’environnement ambiant pourraient avoir un impact sur la caméra de l'unité.

JO-1MDW

• Utilisation de câbles existants

Vérifi er s'il n'y a pas de courts-circuits et de déconnexions avant l'installation.

•

Ne jamais installer le
poste maître dans un
endroit exposé à la
lumière directe du soleil.

•

Ne pas encastrer le poste maître dans un mur.

•

Le bouton de réinitialisation se trouve sur le côté gauche et la fente de la carte
microSDHC se trouve sur le côté droit du poste maître. S'assurer de bien installer le
poste dans un endroit où tous les boutons peuvent être atteints à la main.

•

Installer le poste maître à plus de 3 mètres de tout équipement sans fi l.

• Murs en maçonnerie de

séparation

• Murs en bois

• Murs en Placoplâtre

• Murs en béton armé

• Murs porteurs

• Murs en pierre

• Murs métalliques

•

Éviter d'installer le poste
maître dans l'espace
concave d’un mur pour
empêcher toute distorsion
sonore.

•

Endroits où le ciel
remplit une grande
partie de l'arrière­plan.

•

Endroits où
l'arrière-plan du
sujet est blanc.

•

S'assurer de bien laisser
au moins les espaces
spécifi és de tous les
côtés pour éviter tous
dysfonctionnements et
toute distorsion sonore.

Vérifi cation de la continuité (6 Ω max.)

Connecter les extrémités d'un côté et prendre
une mesure de l'autre côté avec un testeur.

Contrôle de court-circuit : ∞Ω (infi ni)

Pour connecter des fi ls basse tension, soit les sertir avec un manchon de
sertissage, soit les souder, puis isoler en couvrant avec du ruban isolant.

[Sertir avec un manchon de sertissage]

[Soudure]

1. Aligner les conducteurs
rigides et souples, et
les sertir.

1. Tordre le conducteur
toronné autour du
conducteur solide au
moins trois fois.

2. Plier la pointe et le souder.
S’assurer qu’aucun fi l de
raccordement ne dépasse.

3. Faire chevaucher plus de
la moitié de la largeur et les
tordre au moins deux fois.

2. Faire chevaucher
plus de la moitié de la
largeur et les tordre au
moins deux fois.

Limiter le nombre de connexion autant que possible lors de

l’installation du câblage.

Après avoir connecté les fi ls, toujours s’assurer qu’il n’y a pas eu de casse ou
une connexion insuffi sante. Il convient de sertir avec un manchon à sertir ou de
souder et isoler avec un ruban isolant, surtout lors de la connexion d’un fi l au milieu
d’autres câbles.

Se contenter de tordre les fi ls peut provoquer une
mauvaise connexion, ou encore la surface des fi ls
peut s'oxyder et limiter la connexion, ce qui conduit
à un mauvais fonctionnement ou une panne.

Ø 0,65 mm 22 AWG Ø 0,8 à 1,2 mm 20 à 16 AWG
A 50 m 165′ 100 m 330′
B5 m 16′ 10 m 33′
C 50 m 165′ 150 m 490′

JO-DA, JO-DV, JO-DVF

Le poste maître comprend des antennes LAN sans fi l. Il se peut que le signal Wi-Fi ne
puisse pas atteindre le poste maître en fonction de l'environnement d'installation tels que
les matériaux du mur ou le nombre de murs. S'assurer que le poste maître reçoit bien un
signal Wi-Fi avant de l'installer. Si le signal Wi-Fi n'atteint pas le poste maître, modifi er
l'emplacement d'installation du routeur ou du poste maître.

JO-DA uniquement

: se reporter aux schémas ci-dessous lorsque l'angle de la

caméra est modifi é avec le commutateur de réglage.

•

Endroits où les rayons
du soleil ou toute autre
source de lumière vive
brillent directement sur
la caméra.

•

Endroits où les
éclairages brillent
directement dans
la caméra pendant
la nuit.

Incorrect

CorrectCorrect

Support de montage
(connecté au poste)

Ø 50 mm

83,5 mm

8 mm

92 mm

(p. ex.)

Point d'ancrage
de panneau

Cheville en béton

80 mm ou moins

Moulage

Vis de montage à bois × 4
(non incluses)

Bouton de déverrouillage

Câbles

Vis de monta

g

(non incluse

s)

Câb

les

4

Monter le poste sur le
support de montage.

2

Fixer le support de
montage au mur.

3

Connecter les fi ls.

1. Appuyer sur le bouton de déverrouillage
(pour insérer ou retirer le câble).

2. Insérer le câble dans la borne.

Diamètre de vis : Ø 4,1 ou moins
Tête fendue : Ø 8,2 ou moins,
3,0 mm de hauteur maximale

Câbles

Entrée des câbles

83,5 mm

92 mm

Support de montage
(connecté au poste)

Vis de montage à bois × 4
(non incluses)

Diamètre de vis : Ø 4,1 ou moins
Tête fendue : Ø 8,2 ou moins,
3,0 mm de hauteur maximale

2

Retirer l’unité
principale de l’étrier en
desserrant les vis de
blocage.

1

Desserrer la vis
spéciale à l'aide du
tournevis spécial et
retirer la face avant.

Tournevis

Serrer Desserrer

Serrer

Vis spéciale

Panneau avant
résistant au
vandalisme

(Le diamètre et la
profondeur des trous dans
le mur dépendent des vis
utilisées.)

L'unité

Orienter « UP»
vers le haut.

Ne pas obstruer les orifi ces.

Lorsque les vis de montage à bois ne
peuvent pas être utilisées pour les murs en
Placoplâtre, les murs en béton, etc., utiliser
des chevilles ou des chevilles à béton
disponibles dans le commerce.

Utiliser une moulure de câble pour le câble
d'alimentation et les fi ls électriques fragiles.
Une partie de fi l nue entre le poste et la
moulure de câble doit être de
80 mm ou moins.

Hauteur d'installation
(centre de l'unité)
1 500 mm

Boîte à 1 module

Panneau avant Unité principale

Structure de
montage

Trous d’évacuation

83,5 mm

4

Connecter les fi ls.

Insérer un câble depuis le côté inférieur.

3

Fixer le support
de montage au
mur.

Fente de câble

<Surface inférieure>

83,5 mm

Tournevis à tête plate

Soulever le panneau avant avec un
tournevis à tête plate.

Vis de montage × 2
(non incluses)

Vis de montage × 2 (non incluses)

De

sserrer la vis

spéciale à l'aide du

tournevis spécial et

retirer la face avan

t.

Pan

(Le diamètre et

profondeur des

le mur dépende

utilisées.)

Ser

rer

Vis spéciale

L'unité

4

Fixer l’unité sur le support de montage.

* Utiliser des points d'ancrage de panneau ou des chevilles à béton si nécessaire.

5

Remettre en place
la plaque avant et
serrer la vis avec le
tournevis spécial
inclus.

5

Placer l’unité principale sur
le cadre de montage et fi xer
le panneau avant dessus.

1

Retirer le panneau avant de
l’unité principale.

1

Installer le boîtier
d'encastrement
dans le mur puis
brancher les
câbles à l'unité.

3

Fixer le panneau
avant au boîtier
arrière avec les
vis spéciales.

2

Insérer la plaque
nominative
transparente.

* Voir l'étape 2 de JO-DV

ci-dessus pour plus de
détails.

2

Insérer la plaque nominative
transparente.

1. Décoller la protection de la plaque (des
deux côtés).

2. Compléter le nom sur la plaque nominative
transparente.

S’assurer de laisser 25 mm d’espace

vide à l’extrémité droite, en prenant en
compte l’insertion.

3. Insérer la plaque nominative transparente
complétée comme indiqué ci-après
(indiquée par

dans le schéma).

3

Connecter
les fi ls à
l'unité.

Ne pas obstruer les orifi ces.

Trous d’évacuation et de ventilation

Tournevis
spécial (fourni)

Desserrer

Point d'ancrage × 4 (non inclus)
(Préparer des points d’ancrage
en fonction de la taille des vis
de montage).

Vis de montage × 4
(non incluses)

150 mm

75 mm

50 mm

70 mm

ABCDEFG

Insérer la plaque
nominative
transparente ici.

25 mm

2 mm

180 mm

45 mm

Plaque nominative
transparente

Boîtier d'encastrement
(inclus)

Panneau avant résistant au
vandalisme avec unité fi xée

Tournevis spécial
(clé hexagonale) (inclus)

Vis spéciale × 4
(incluses)

Desserrer

Serrer

110 mm

Vis

(inc

Diamètre de vis : Ø 4,1 ou moins
Tête fendue : Ø 8,2 ou moins,
3,0 mm de hauteur maximale

Diamètre de vis : Ø 4,1 ou moins
Tête fendue : Ø 8,2 ou moins,
3,0 mm de hauteur maximale

Diamètre de vis : Ø 4,1 ou moins
Tête fendue : Ø 8,2 ou moins,
3,0 mm de hauteur maximale

1

Découper un petit trou
rond (Ø 50 mm) dans le
mur pour acheminer les
fi ls.

* Découper un trou à 25 mm à

droite du centre du poste.

Montage

<Câblage arrière>

<Câblage arrière>

<Câblage saillant>

<Câblage saillant>

Les fi ls peuvent être acheminés vers le haut ou le bas du poste.
Découper l’orifi ce d’entrée de câbles pour insérer les câbles à partir du dessus ou du
dessous le poste.
S’il y a une grande quantité de câbles, éliminer les gaines jusqu'à l'entrée du câble.

JO-1MDW

JO-DA

JO-DV

JO-DVF

REMARQUE :

Lors de l'utilisation d’un boîtier de raccordement électrique, sélectionner un boîtier de raccordement
électrique triple.

La hauteur d’installation de l’équipement ne doit pas dépasser 2 m (du sol jusqu’au bord
supérieur).

Manuel d’installation

JO-1MDW (Moniteur maître)
JOS-1AW (Ensemble comprenant JO-1MDW, JO-DA et un bloc d’alimentation)
JOS-1VW (Ensemble comprenant JO-1MDW, JO-DV et un bloc d’alimentation)
JOS-1FW (Ensemble comprenant JO-1MDW, JO-DVF et un bloc d’alimentation)

Date de publication : août 2022 FK2604 B P0822 RZ 65030

Routeur Wifi

Serveur Cloud

Internet

Extension de
sonnerie

Appareil mobile

Poste de porte vidéo

Moniteur maître

Gâche
électrique

*1

Unité externe comme
un équipement
d'éclairage

*2

* Jusqu’à 8 appareils mobiles

peuvent être enregistrés.

Appareil mobile

Sans mise à la terre, les postes risquent de
ne pas fonctionner normalement.

NP : non polarisé

: Alimentation

microSDHC
(non fourni)

*1 : Un EL-12S (12 V CA, 0,125 A, 12 V CC,

0,2 A) ou une pièce équivalente et un
transformateur CA (ou alimentation) séparé
sont requis.
Contact d'ouverture de porte :
CA/CC 24 V, 1 A
(Contact minimum : 100 mV CC, 0,1 mA)
(contact de fermeture sec N/O L, L).
* Acheminer des câbles séparés pour

l'audio/vidéo et l'ouverture de la porte.

*2 : Contact de fermeture sec 24 V CA/CC,

1 A N/O (contact minimum : 100 mV CC,
0,1 mA)

2,4GHz WiFi

Câblage Précautions techniques

Insérer les câbles fermement dans chaque borne, comme indiqué ci-dessous. Nettoyage :

•

Nettoyer toutes les unités avec un chiff on doux et un nettoyant doux. Ne pas vaporiser
de produit nettoyant directement sur l'unité. Ne pas utiliser de détergent ou de chiff on
abrasif.

•

Les postes vidéo des portes résistent aux intempéries.

Câblage :

•

Si un court-circuit est détecté entre A1 et A2 du poste de porte, l'unité cesse de
fonctionner et la LED d'état clignote rapidement jusqu'à ce que le court-circuit soit
supprimé. Vérifi er les câbles.

•

En cas de bruit provenant du moniteur maître, le câblage est déconnecté entre le poste
de porte vidéo et le moniteur maître.

Problème :

•

Si le poste ne répond pas, le redémarrer en appuyant sur le bouton RESET
(Réinitialisation).

https://www.aiphone.net/

Garantie

Réglementations

Aiphone garantit que ses produits ne sont aff ectés d’aucun défaut de matière ni de
fabrication, en cas d’utilisation normale et de réparations conformes, pendant une période
de deux ans après la livraison à l’utilisateur final, et s’engage à eff ectuer gratuitement
les réparations nécessaires ou à remplacer l’appareil gratuitement si celui-ci présente
un défaut, à la condition que ce défaut soit bien confirmé lors de l’examen de l’appareil
et que l’appareil soit toujours sous garantie. Aiphone se réserve le droit exclusif de
décider s’il existe ou non un défaut de matière et/ou de fabrication et si l’appareil est ou
non couvert par la garantie. Cette garantie ne s’applique pas à tout produit Aiphone qui
a été l’objet d’une utilisation impropre, de négligence, d’un accident, d’une surtension
ou qui a été utilisé en dépit des instructions fournies ; elle ne couvre pas non plus les
appareils qui ont été réparés ou modifiés en dehors de l’usine. Cette garantie ne couvre
pas les piles ni les dégâts infligés par les piles utilisées dans l’appareil. Cette garantie
couvre exclusivement les réparations eff ectuées en atelier. Toute réparation doit être
eff ectuée à l’atelier ou à l’endroit précisé par écrit par Aiphone. Cette garantie est limitée
aux spécifications standard répertoriées dans le manuel d’utilisation. Cette garantie ne
couvre pas les fonctions supplémentaires d’un produit tiers ajouté par les utilisateurs ou
fournisseurs. Veuillez noter que les dommages ou autres problèmes causés par l’échec
de fonction ou interconnexion avec les produits Aiphone ne sont pas non plus couverts
par cette garantie. Aiphone décline toute responsabilité en cas de frais encourus pour les
dépannages sur site. Aiphone n’indemnisera pas le client en cas de pertes, de dommages
ou de désagréments causés par une panne ou un dysfonctionnement d’un de ses
produits lors de l’utilisation, ou pour toute perte ou tout problème qui peut en résulter.

INDUSTRY CANADA

CAN ICES-3 (B)/NMB-3(B)

WEEE

La zone d’application de est l’UE.

JO-1MDW

JO-DA

JO-DV

JO-DVF

MASTER

A1

A2

PT

PT

AC

1P
NP

1P
NP

1P
NP

A1
A2

L

L
SW
SW

CALL

EXT

DC18V

DOOR

RELEASE

DOOR

OUTPUT

OPTION

S
S

+

-

1P
NP

1
E

PS18

AC

IER-2

PS18

PS-1820DM

PS-1820
PS-1820S
PS-1820UL
PS-1820BF

IN 230V - 50/60Hz

LN

L

N

230V AC
50/60 Hz

-

-

++

18V DC 2A

+

-

100V - 240V

50/60 Hz

18V DC 2A

http://www.aiphone.net/

AIPHONE CO., LTD., NAGOYA, JAPAN
