AES 7880LC2 Users Manual
UHF
HEC
DATATRANSCEIVERS
PLL SYNTHESIZED (EEPROM)
Service Manual
HERMES ELECTRONICS CO., LTD.
TABLE OFCONTENS
1. SPECIFICATION … … … … … … … … … … … … … … … … … … … … … … … … … ..

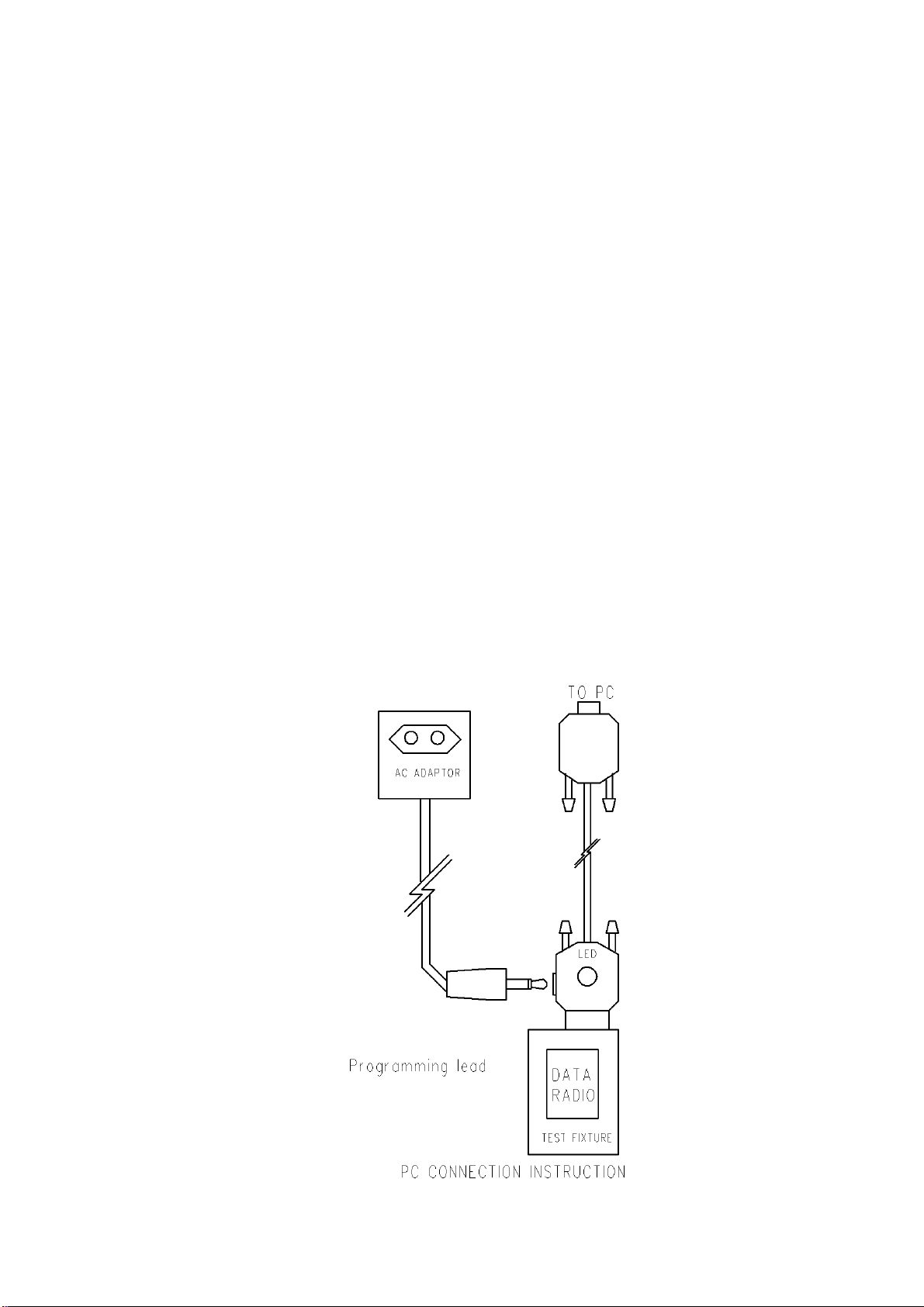

2. CONNECTIONS AND OPERATION DESCRIPTION… … … … … … … … 3
3. CIRCUIT DESCRIPTION … … … … … … … … … … … … … … … … … … … … ..4-6
4. PERFORMANCE TEST AND ALIGNMENT… … … … … … … … … … … 7
5. TEST EQUIPMENT CONFIGURATION … … … … … … … … … … … … … 8
6. TRANSMITTER PERFORMANCE TEST … … … … … .… … … … … … … … … .9-11
7. PARTS LIST … … … … … … … … … … … … … … … … … … … … … … … … … … ..12-15
8. PROGRAMMER INSTRUCTION… … ..… … … … … … … … … … … … … … … .16-20
9. PRINT CIRCUIT BOARD LAYOUT… … … … … … … … … … … … … … … … … ..21-22
2
10. PARTS ASSEMBLY … … … .… … … … … … … … … … … … … … … … … … … … .23
11. BLOCK DIAGRAM … … .… … … … … … … … … … … … … … … … … … … … … 24
12. SCHEMATICS DIAGRAM… … … … … … … … … … … … … … … … … … … … … 25
PAGE1
1. SPECIFICATION
GENERAL SPECIFICATIONS
POWER SOURCE … … … … … … … … … … … … … … … 6.0VD.C.
TEMPERATURE RANGE
STORAGE … … … … … … … … … … … … … … … .80℃ maximum -40℃ min.
25℃ nominal
OPERATING … … … … … … … … … … … … … … .70℃ maximum -20℃ min.
ANTENNA IMPEDANCE … … … … … … … … … … … … ...50Ω
FREQUENCY CONTROL … … … … … … … … … … … … … ...PLL SYNTHESISER
FREQUENCIES OF OPERATION … … … … … … … … … ..406-430MHZ,450-470MHZ
FREQUENCY TOLERANCE AND STABILITY… … … … ±1.5PPM
HIGH HUMIDITY … … … … … … … … … … … … … … … … .90﹪
CHANNEL CAPABILITY … … … … … … … … … … … … … .1 (16CH OPTION)
NOMINAL DIMENSIONS … … … … … … … … … … … … … .60 ㎜(L)X 30 ㎜(W)X 25 ㎜(H)
WEIGHT … … … … … … … … … … … … … … … … … … … … … .18.5g
RADIO DATATRANSCEIVER NOMINALPERFORMANCE
RF OUTPUT POWER … … … … … … … … … … … … … … ..<3W
MODULATION TYPE … … … … … … … … … … … … … … … .FM
CHANNEL SPACING … … … … … … … … … … … … … … … .25KHZ/12.5KHZ
TRANSMIT ATTACK TIME … … … … … … … … … … ＜25 mS
CURRENT CONSUMPTION
TRANSMIT … … … … … … … … … … … … .1500mA@2.5W
RECEIVE … … … … … … … … … … … … ..60mA
PAGE2
