EN USER MANUAL

2

www.aeg.com

FOR PERFECT RESULTS

Thank you for choosing this AEG product. We have created it to give you impeccable
performance for many years, with innovative technologies that help make life simpler
– features you might not find on ordinary appliances. Please spend a few minutes reading to
get the very best from it.

Visit our website to:

Get usage advice, brochures, trouble shooter, service information:

www.aeg.com

Register your product for better service:

www.aeg.com/productregistration

Buy Accessories, Consumables and Original spare parts for your appliance:

www.aeg.com/shop

ENVIRONMENT CONCERNS

Recycle the materials with the symbol . Put the packaging in applicable containers to
recycle it. Help protect the environment and human health and to recycle waste of electrical

and electronic appliances. Do not dispose appliances marked with the symbol with the
household waste. Return the product to your local recycling facility or contact your municipal
office department for household waste or the shop where you purchased this product.

CUSTOMER CARE AND SERVICE

We recommend the use of original spare parts.
When contacting Service, ensure that you have the following data available.
The information can be found on the rating plate. Model, PNC, Serial Number.

Warning / Caution-Safety information.
General information and tips
Environmental information.

Subject to change without notice.

ENGLISH

3

1. SAFETY INSTRUCTIONS

Caution! Closely follow the instructions

set out in this manual. All responsibility,
for any eventual inconveniences,
damages or fires caused by not
complying with the instructions in this
manual, is declined. The extractor hood
has been designed exclusively for
domestic use.

Caution! Do not connect the appliance

to the mains until the installation is fully
complete.

Before any cleaning or maintenance

operation, disconnect hood from
the mains by removing the plug or
disconnecting the mains electrical

supply.
Always wear work gloves for all installation
and maintenance operations. The
appliance is not intended for use by
children or persons with impaired physical,
sensorial or mental faculties, or if lacking
in experience or knowledge, unless they
are under supervision or have been
trained in the use of the appliance by a
person responsible for their safety. This
appliance is designed to be operated
by adults, children should be monitored
to ensure that they do not play with the
appliance. This appliance is designed to
be operated by adults. Children should not
be allowed to tamper with the controls or
play with the appliance. Never use the hood
without effectively mounted grating! The
hood must NEVER be used as a support
surface unless specifically indicated. The
premises where the appliance is nstalled
must be sufficiently ventilated, when the
kitchen hood is used together with other
gas combustion devices or other fuels. The
ducting system for this appliance must not
be connected to any existing ventilation
system which is being used for any other
purpose such as discharging exhaust
fumes from appliances burning gas or other
fuels. The flaming of foods beneath the
hood itself is severely prohibited. The use
of exposed flames is detrimental to the
filters and may cause a fire risk, and must
therefore be avoided in all circumstances.
Any frying must be done with care in order
to make sure that the oil does not overheat
and ignite.

Caution! Accessible parts of the hood

may became hot when used with

cooking appliance.

With regards to the technical and safety
measures to be adopted for fume
discharging it is important to closely follow
the regulations provided by the local
authorities. The hood must be regularly
cleaned on both the inside and outside (AT
LEAST ONCE A MONTH).
This must be completed in accordance
with the maintenance instructions provided
in this manual). Failure to follow the
instructions provided in this user guide
regarding the cleaning of the hood and
filters will lead to the risk of fires. Do not
use or leave the hood without the lamp
correctly mounted due to the possible risk
of electric shocks. We will not accept any
responsibility for any faults, damage or fires
caused to the appliance as a result of the
non-observance of the instructions included
in this manual.

Warning! Failure to install the screws

or fixing device in accordance with
these instructions may result in
electrical hazards.

2. USE

The hood serves to aspirate the fumes and
vapors resulting from cooking.
The attached installation manual indicates
the version to be used depending on the
model you have, the suction version with

external evacuation or filtering with

internal recirculation .

3. INSTALLATION

The mains power supply must correspond
to the rating indicated on the plate situated
inside the hood. If provided with a plug
connect the hood to a socket in compliance
with current regulations and positioned in
an accessible area, after installation. If it not
fitted with a plug (direct mains connection)
or if the plug is not located in an accessible
area, after installation, apply a double
pole switch in accordance with standards
which assures the complete disconnection
of the mains under conditions relating to
over-current category III in accordance with
installation instructions.

Warning! Before re-connecting the

hood circuit to the mains supply and
checking the efficient function, always
check that the mains cable is correctly
assembled.

4

www.aeg.com

The minimum distance between the
supporting surface for the cooking
equipment on the hob and the lowest part
of the range hood must be not less than
50cm from electric cookers and 50cm from
gas or mixed cookers. If the instructions for
installation for the gas hob specify a greater
distance, this must be adhered to.

4. MAINTENANCE

ATTENTION! Before performing any

maintenance operation, isolate the hood
from the electrical supply by switching off at
the connector and removing the connector
fuse. Or if the appliance has been
connected through a plug and socket, then
the plug must be removed from the socket.
The cooker hood should be cleaned
regularly (at least with the same frequency
with which you carry out maintenance of the
fat filters) internally and externally. Clean
using the cloth dampened with neutral liquid
detergent. Do not use abrasive products.
DO NOT USE ALCOHOL!
Warning! Failure to carry out the basic
cleaning recommendations of the cooker
hood and replacement of the filters may
cause fire risks. Therefore, we recommend
observing these instructions.
The manufacturer declines all responsibility
for any damage to the motor or any
fire damage linked to inappropriate
maintenance or failure to observe the above
safety recommendations.

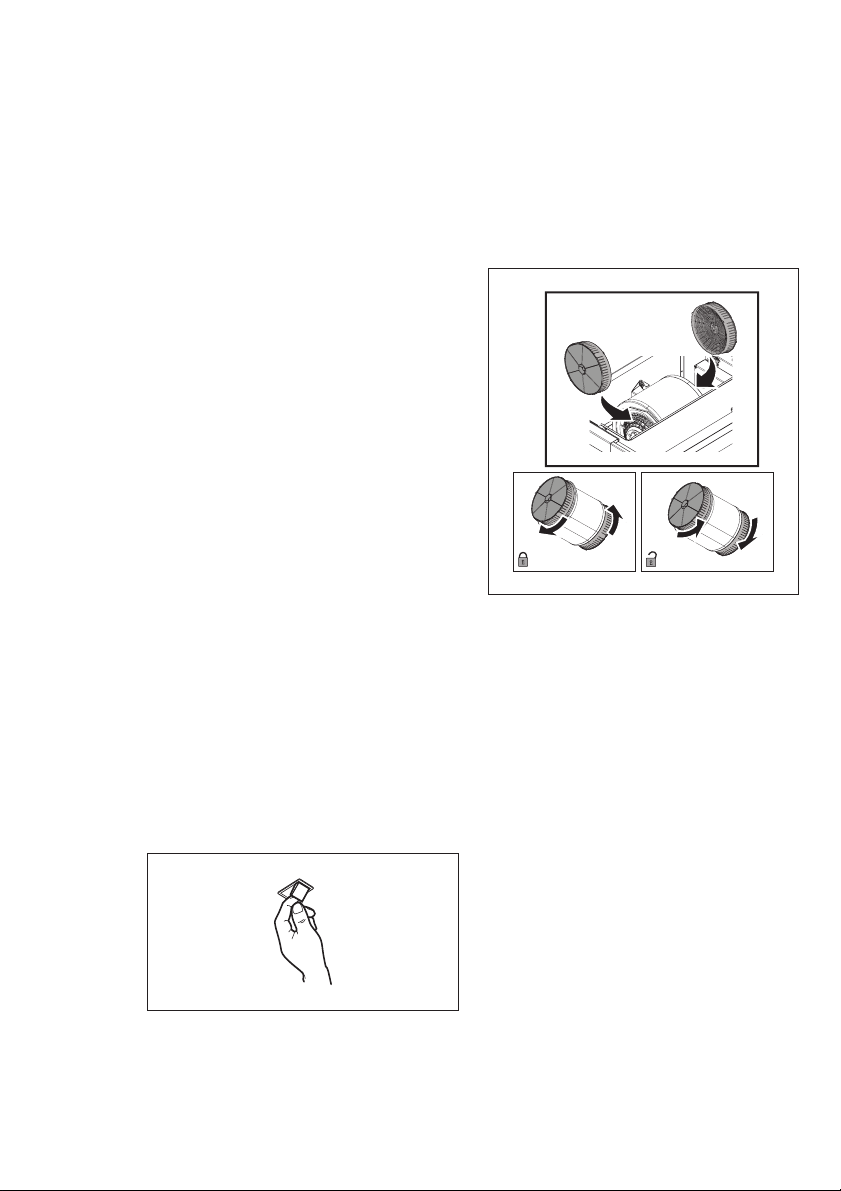

4.2 Activated charcoal filter

The saturation of the charcoal filter occurs
after more or less prolonged use, depend­ing on the type of cooking and the regularity
of cleaning of the grease filter.
In any case it is necessary to replace the
cartridge at least every four mounths.
The charcoal filter may NOT be washed or
regenerated.

4.1 Grease filter - The grease filter must
be cleaned once a month using non
aggressive detergents, either by hand or
in the dishwasher, which must be set to a
low temperature and a short cycle. When
washed in a dishwasher, the grease filter
may discolour slightly, but this does not
affect its filtering capacity.

ENGLISH

5

5. CONTROLS

Use the high suction speed in cases
of concentrated kitchen vapours. It is
recommended that the cooker hood suction
is switched on for 5 minutes prior to cooking
and to leave in operation during cooking
and for another 15 minutes approximately
after terminating cooking.

click!

T1

The controls are located on the upper side
of the pull-out drawer of the hood.
Open the drawer to access the controls and
put the hood on.
When the drawer closed, all hood functions
are disabled except for the light, whose
button is placed also on the underside of
the drawer.
By reopening the drawer, the previous
operation mode is restored and you can
see the related indicator lights.

T1. Button ON/OFF lights (Led L1 lit)
T2. Button OFF – Selection button suction

speed (power) 1 (Led L2 lit)

T3. Selection button suction speed (power)

2 (Led L2+L3 lit)

T4. Selection button suction speed (power)

3 (Led L2+L3+L4 liti)

T5. Selection button intensive suction

speed (power) (Led L2+L3+L4 lit + Led
L5 flashing) - duration 5 minutes – after
which the hood automatically sets
suction speed (power) 2.

Delayed switch-off of the hood (flashing
LEDs):

It is possible to set the delayed hood
switch-off by pressing again for more than
2 seconds the button of the suction speed
(power) active at that time.
The available delayed switch-off options
are:
Suction speed (power) 1: 20 minutes
Suction speed (power) 2: 15 minutes
Suction speed (power) 3: 10 minutes
Intensive suction speed (power): 5 minutes

Filter saturation indicator

The hood is equipped with a function that
warns the user, at regular time intervals,
when the filters are saturated and it is
necessary to perform their maintenance.
Grease filter saturation indicator: With
the hood off (OFF) all suction speed
(power) LEDs light up with steady light for

T5

T4

T3

T2

T1

40 seconds.

Activated charcoal filter saturation
indicator: With the hood off (OFF) all

suction speed (power) LEDsflash for 40
seconds.

Activation of the active charcoal filter

6

www.aeg.com

saturation signal: normally, this function is
disabled; to activate it, switch off the hood
(OFF) and simultaneously press buttons T3
and T5 for more than 3 seconds. LEDs L3
and L5 will start flashing.
To disable repeat the operation: LEDs L3
and L5 light up with steady light.

Resetting the filters’ saturation
indicator:

With the hood on (ON) press button T2 for
more than 2 seconds; all LEDs will light up
briefly.
Note: if necessary, repeat the operation
in case both indicators (grease filter and
activated charcoal filter) are active.

6. LIGHTING

The hood is equipped with a lighting system
based on LED technology.
The LEDs guarantee an optimum lighting,
a duration up to 10 times as long as the
traditional lamps and allow to save 90%
electrical energy.

Caution! Do not look directly into the

LED light.

For replacement, contact the technical
service.

DE GEBRAUCHSANLEITUNG

FÜR PERFEKTE ERGEBNISSE

Danke, dass Sie sich für dieses AEG Produkt entschieden haben. Wir haben es geschaffen,
damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen
Technologien, die Ihnen das Leben erleichtern, profitieren können. Es ist mit Funktionen
ausgestattet, die in gewöhnlichen Geräten nicht vorhanden sind. Nehmen Sie sich ein paar
Minuten Zeit zum Lesen, um seine Vorzüge kennen zu lernen.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu
erhalten:

www.aeg.com

Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu
gewährleisten:

www.aeg.com/productregistration

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben:

www.aeg.com/shop

UMWELTTIPPS

DEUTSCH

7

Recyclen Sie Materialien mit dem Symbol . Entsorgen Sie die Verpackung in den
entsprechenden Recyclingbehältern.
Recyclen Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte.

Entsorgen Sie Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das
Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

REPARATUR- UND KUNDENDIENST

Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte.
Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden
(diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC),
Seriennummer.

Warnungs-/ Sicherheitshinweise.
Allgemeine Informationen und Empfehlungen.
Informationen zum Umweltschutz.

Änderungen vorbehalten.

8

www.aeg.com

1. SICHERHEITSHINWEISE

Vorsicht! Die Instruktionen, die in

diesem Handbuch gegeben werden,
müssen strikt eingehalten werden. Es
wird keinerlei Haftung übernommen
für mögliche Mängel, Schäden oder
Brände der Dunstabzugshaube, die auf
die Nichtbeachtung der Vorschriften
in diesem Handbuch zurückzuführen
sind. Die Dunstabzugshaube ist
ausschliesslich zum Einsatz im privaten
Haushalt vorgesehen.

Achtung! Das Gerät nicht an das

Stromnetz anschließen, solange die
Installation noch nicht abgeschlossen
ist. Vor Beginn sämtlicher Reinigungs­oder Wartungsarbeiten muss das
Gerät durch Ziehen des Steckers oder
Betätigen des Hauptschalters der
Wohnung vom Stromnetz getrennt

werden.
Bei allen Installations- und
Instandhaltungsarbeiten immer
Schutzhandschuhe tragen.
Kinder nicht mit dem Gerät spielen lassen.
Erwachsene und Kinder dürfen nie
unbeaufsichtigt das Gerät betreiben,
– wenn sie körperlich oder geistig dazu
nicht in der Lage sind,
– oder wenn ihnen Wissen und Erfahrung
fehlen, das Gerät richtig und sicher zu
bedienen. Die Dunstabzugshaube niemals
ohne korrekt montiertes Gitter in Betrieb
setzen! Die Dunstabzugshaube darf
NIEMALS als Abstellfläche verwendet
werden, sofern dies nicht ausdrücklich
angegeben wird. Der Raum muss über
eine hinreichende Belüftung verfügen,
wenn die Dunstabzugshaube mit
anderen gas- oder brennstoffbetriebenen
Geräten gleichzeitig verwendet
wird. Bei gleichzeitigem Betrieb der
Dunstabzugshaube im Abluftbetrieb und
Feuerstätten darf im Aufstellraum der
Feuerstätte der Unterdruck nicht größer als
4 Pa (4 x 10-5 bar) sein. Die angesaugte
Luft darf nicht in Rohre geleitet werden, die
für die Ableitung der Abgase von gas- oder
brennstoffbetriebenen Geräten genutzt
werden. Es ist strengstens verboten, unter
der Haube mit offener Flamme zu kochen.
Eine offene Flamme beschädigt die Filter
und kann Brände verursachen, daher ist
dies in jedem Fall zu vermeiden. Das
Frittieren muss unter Aufsicht erfolgen, um
zu vermeiden, dass das überhitzte Öl Feuer
fängt.

Vorsicht! Zugängliche Teile können

beim Gebrauch mit Kochgeräten heiss

werden.
In Bezug auf technische und
Sicherheitsmaßnahmen für die Ableitung
der Abluft sind die Vorschriften der
zuständigen örtlichen Behörden
strengstens einzuhalten. Die Haube muss
regelmäßig innen und außen gereinigt
werden (MINDESTENS EINMAL IM
MONAT, diesbezüglich sind in jedem
Fall die ausdrücklichen Angaben in der
Wartungsanleitung dieses Handbuchs
zu beachten). Eine Nichtbeachtung der
Vorschriften zur Reinigung der Haube
sowie zur Auswechselung und Reinigung
der Filter führt zu Brandgefahr. Um
das Risiko eines Stromschlages zu
vermeiden, darf die Dunstabzugshaube
ohne richtig eingesetzte Lampen nicht
betrieben werden. Es wird keinerlei
Haftung übernommen für Fehler, Schäden
oder Brände des Gerätes, die durch
Nichteinhaltung der in diesem Handbuch
aufgeführten Anweisungen verschuldet
wurden.

Warnung! Erfolgt die Installation

der Schrauben oder Befestigungsvo

rrichtungen nicht entsprechend den

vorliegenden Anweisungen, führt dies

zu Gefahr durch Stromschlag.

2. BEDIENUNG

Der Dunstabzug dient zum Absaugen der
beim Kochen entstehenden Dämpfe.
In dem mitgelieferten Montagehandbuch ist
angegeben, ob Sie Ihre Haube als Abluft-

oder Umluftversion betreiben.

3. BEFESTIGUNG

Die Netzspannung muss der
Spannung entsprechen, die auf dem
Betriebsdatenschild im Innern der Haube
angegeben ist. Sofern die Haube einen
Netzstecker hat, ist dieser an zugänglicher
Stelle an eine den geltenden Vorschriften
entsprechende Steckdose auch nach der
Montage anzuschließen. Bei einer Haube
ohne Stecker (direkter Netzanschluss) oder
falls der Stecker nicht zugänglich ist, ist ein
normgerechter zweipoliger Schalter auch
nach der Montage anzubringen, der unter
Umständen der Überspannung Kategorie
III entsprechend den Installationsregeln ein
vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme

muss sichergestellt sein, dass

die Netzversorgung (Steckdose)

ordnungsgemäß montiert wurde.

DEUTSCH

9

Der Abstand zwischen der Abstellfläche
auf dem Kochfeld und der Unterseite
der Dunstabzugshaube darf 50cm im
Fall von elektrischen Kochfeldern und
50cm im Fall von Gas- oder kombinierten
Herden nicht unterschreiten.Wenn
die Installationsanweisungen des
Gaskochgeräts einen größeren Abstand
vorgeben, ist dieser zu berücksichtigen.

4. WARTUNG

Hinweis! Vor jeder Reinigung und Pflege

ist die Dunstabzugshaube durch Ziehen
des Netzsteckers oder Ausschalten der
Sicherung stromlos zu machen. Die
Dunstabzugshaube muss sowohl innen als
auch außen häufig gereinigt werden (etwa
in denselben Intervallen, wie die Wartung
der Fettfilter). Zur Reinigung ein mit
flüssigem Neutralreiniger getränktes Tuch
verwenden. Keine Produkte verwenden,
die Scheuermittel enthalten. KEINEN
ALKOHOL VERWENDEN!
Hinweis! Nichtbeachtung dieser
Anweisungen zur Reinigung des Gerätes
und zum Wechsel bzw. zur Reinigung
der Filter kann zum Brand führen. Diese
Anweisungen sind unbedingt zu beachten!
Der Hersteller übernimmt keine Haftung
für irgendwelche Schäden am Motor oder
Brandschäden, die auf eine unsachgemäße
Wartung oder Nichteinhaltung der oben
angeführten Sicherheitsvorschriften
zurückzuführen sind.

4.2 Aktivkohlefilter

Je nach der Benetzungsdauer des Herdes
und der Häufigkeit der Reinigung des Fet­tfilters tritt nach einer mehr oder weniger
langen Benutzungsdauer die Sättigung des
Aktivkohlefilters auf. Auf jeden Fall muß
der Filtereinsatz mindestens alle 4 Monate
ausgewechselt werden.
Er kann NICHT gereinigt oder erneut aktivi­ert werden.

4.1 Fettfilter

Der Metallfettfilter muss einmal monatlich
gewaschen werden. Das kann mit
einem milden Waschmittel von Hand,
oder in der Spülmaschine bei niedriger
Temperatur und Kurzspülgang erfolgen.
Der Metallfettfilter kann bei der Reinigung
in der Spülmaschine abfärben, was seine
Filtermerkmale jedoch in keiner Weise
beeinträchtigt.

10

www.aeg.com

5. BEDIENELEMENTE

Bei starker Dampfentwicklung die
höchste Betriebsstufe einschalten. Es
wird empfohlen, die Dunstabzugshaube
schon fünf Minuten vor Beginn des
Kochvorganges einzuschalten und sie nach
dessen Beendigung noch ungefähr 15
Minuten weiterlaufen zu lassen.

click!

Die Steuerelemente befinden sich auf der
Oberseite des ausziehbaren Fachs an der
Haube.
Öffnen Sie das Fach zum Zugriff auf die
Befehle und schalten Sie die Haube an.
Wenn das Fach geschlossen wird, werden
alle Funktionen der Haube deaktiviert, mit
Ausnahme des Lichts, welches auch auf
der Unterseite des Fachs zu finden ist.
Bei erneutem Öffnen des Fachs, wird der
Status der vorherigen Operation wieder
hergestellt und Sie können die relativen
Lichtsignale sichtbar erkennen.

T1. ON / OFF-Taste Lichter (LED L1

leuchtet)

T2. OFF-Taste - Wahltaste Geschwindigkeit

(Leistung) Saugwirkung -1 (LED L2
leuchtet)

T3. Kurzwahl-Taste (Power) Saugwirkung 2

(LED L2 + L3 leuchtet)

T4. Kurzwahl-Taste (Power) Saugwirkung 3

(LED L2 + L3 + L4 leuchtet)

T5. Kurzwahl-Taste (Power) Saugwirkung

intensive (LED L2 + L3 + L4 leuchtet
+ LED L5 blinkend) - Dauer 5 Minuten

- nach dem die Haube automatisch
die Geschwindigkeit (Leistung)
Saugwirkung 2 eingestellt.

T1

T5

T4

T3

T2

T1

Verzögerte Abschaltung der Haube (LED
blinkt):

Sie können die verzögerte Abschaltung
(Sleep-Timer) der Haube (OFF) einrichten,
indem Sie für mehr als 2 Sekunden auf die
Geschwindigkeit (Leistung) Saugwirkung,
welche gerade aktiv ist, drücken.
Die möglichen Verzögerungszeiten sind wie
folgt:
Geschwindigkeit (Leistung) Saugwirkung 1:
20 Minuten
Geschwindigkeit (Leistung) Saugwirkung 2:
15 Minuten
Geschwindigkeit (Leistung) Saugwirkung 3:
10 Minuten
Geschwindigkeit (Leistung) Saugwirkung
intensiv: 5 Minuten

Filtersättigungsanzeige

Die Haube ist mit einer Funktion
ausgerichtet, die in regelmäßigen
Abständen, den Benutzer warnen, wenn
die Filter gesättigt sind und sie eine
Durchführung von Wartungsarbeiten
benötigen.
Fettfilter-Sättigungsanzeige: Mit
ausgeschalteter Haube (OFF) alle LED
Geschwindigkeiten (Leistung) auf Sog
gestellt leuchten für 40 Sekunden.

Sättigungssignal Aktivkohlefilter: Mit
ausgeschalteter Haube (OFF) blinken
alle LED Geschwindigkeiten (Kraft-)
Saugwirkung für 40 Sekunden.

Die Aktivierung des Sättigungssignal
Aktivkohlefilter: Dieser ist in der Regel

ausgeschaltet, um sie anzuschalten die
Haube ausgeschalten (OFF), und zur
gleichen Zeit beide Tasten T3 und T5 für
mehr als 3 Sekunden drücken, die LED L3
und L5 beginnen zu blinken.
Zum diese zu deaktivieren wiederholen
den Vorgang, die LEDs L3 und L5 leuchten
beständig.

DEUTSCH

11

Reset-Signal Sättigung der Filter:

Mit angeschalteter Haube (ON), drücken
Sie die Taste T2 für mehr als 2 Sekunden,
alle LEDs leuchten kurz auf.
Hinweis: Falls erforderlich, wiederholen
Sie den Vorgang wenn beide Fallberichte
(Fettfilter und Aktivkohlefilter) aktiv sind.

6. BELEUCHTUNG

Die Haube ist mit einem auf der
Leuchtdiodentechnologie basierten
Beleuchtungssystem ausgestattet.
Die LEDs ermöglichen eine optimale
Beleuchtung der Kochfl äche. Sie haben
eine zehnfache Lebensdauer
gegenüber traditionellen Leuchten und
bieten eine Energieersparnis bis zu 90%.

Achtung! Nicht direkt in das LED Licht

schauen.

Um die LEDs mit neuen zu ersetzen, setzen
Sie sich bitte mit dem Kundendienst in
Verbindung.

FR MANUEL D’UTILISATION

www.aeg.com

12

POUR DES RÉSULTATS PARFAITS

Merci d’avoir choisi ce produit AEG. Nous l’avons conçu pour qu’il vous offre des
performances irréprochables pour longtemps, en intégrant des technologies innovantes qui
vous simplifient la vie grâce à des caractéristiques que vous ne trouverez pas forcément
sur des appareils ordinaires. Veuillez prendre quelques instants pour lire cette notice afin
d’utiliser au mieux votre appareil.

Visitez notre site Internet pour :

Obtenir des conseils d’utilisation, des brochures, de l’aide, des informations :

www.aeg.com

Enregistrer votre produit pour obtenir un meilleur service :

www.aeg.com/productregistration

Acheter des accessoires, consommables et pièces de rechange d’origine pour
votre appareil :

www.aeg.com/shop

EN MATIÈRE DE PROTECTION DE L’ENVIRONNEMENT

Recyclez les matériaux portant le symbole . Déposez les emballages dans les
conteneurs prévus à cet effet. Contribuez à la protection de l’environnement et à votre
sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils

portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre
centre local de recyclage ou contactez vos services municipaux.

SERVICE APRÈS-VENTE

N’utilisez que des pièces de rechange d’origine.
Avant de contacter le service, assurez-vous de disposer des informations suivantes :
Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.

Avertissement/Attention : consignes de sécurité.
Informations générales et conseils.
Informations en matière de protection de l’environnement.

Sous réserve de modifications.

FRANÇAIS

13

1. CONSIGNES DE SÉCURITÉ

Attention! Suivre impérativement

les instructions de cette notice. Le
constructeur décline toute responsabilité
pour tous les inconvénients, dommages
ou incendies provoqués à l’appareil
et dûs à la non observation des
instructions de la présente notice. La
hotte a été conçue exclusivement pour
l’usage domestique.

Avertissement! Ne pas raccorder

l’appareil au circuit électrique avant
que le montage ne soit complètement
terminé. Avant toute opération de
nettoyage ou d’entretien, débrancher
la hotte du circuit électrique en retirant
la prise ou en coupant l’interrupteur

général de l’habitation.
Munissez-vous de gants de travail avant
d’effectuer toute opération d’installation
et d’entretien. L’appareil n’est pas destiné
à une utilisation par des enfants ou
des personnes à capacités physiques,
sensorielles ou mentales réduites et sans
expérience et connaissance à moins qu’ils
ne soient sous la supervision ou formés sur
l’utilisation de l’appareil par une personne
responsable de leur sécurité.
Les enfants doivent être surveillés afin qu’ils
ne jouent pas avec l’appareil. Ne jamais
utiliser la hotte sans que la grille ne soit
montée correctement!
La hotte ne doit JAMAIS être utilisée comme
plan pour déposer quelque chose sauf si
cela est expressément indiqué. Quand
la hotte est utilisée en même temps que
d’autres appareils à combustion de gaz ou
d’autres combustibles, le local doit disposer
d’une ventilation suffisante.
L’air aspiré ne doit jamais être envoyé
dans un conduit utilisé pour l’évacuation
des fumées produites par des appareils
à combustion de gaz ou d’autres
combustibles. Il est formellement interdit
de faire flamber les aliments sous la hotte.
L’utilisation de flammes libres peut entraîner
des dégâts aux filtres et peut donner lieu
à des incendies, il faut donc les éviter à
tout prix. La friture d’aliments doit être
réalisée sous contrôle pour éviter que l’huile
surchauffée ne prenne feu.

Attention! Les pièces accessibles

peuvent se réchauffer de façon

importante quand elles sont utilisées

avec des appareils pour la cuisson.
En ce qui concerne les mesures techniques
et de sécurité à adopter pour l’évacuation

des fumées, s’en tenir strictement à ce
qui est prévu dans les règlements des
autorités locales compétentes. La hotte
doit être régulièrement nettoyée, aussi bien
à l’intérieur qu’à l’extérieur (AU MOINS UNE
FOIS PAR MOIS, respecter néanmoins les
instructions relatives à l’entretien fournies
dans ce manuel). La non observation de
ces normes de nettoyage de la hotte et
du changement et nettoyage des filtres
comporte des risques d’incendie. Ne pas
utiliser ou laisser la hotte sans que les
ampoules soient correctement placées
pour éviter tout risque de choc électrique.
La société décline toute responsabilité
pour d’éventuels inconvénients, dégâts
ou incendies provoqués par l’appareil
et dérivés de la non observation des
instructions reprises dans ce manuel.

Attention! Ne pas installer les vis et

les éléments de fixation conformément
à ces instructions peut entraîner des
risques électriques.

2. UTILISATION

La hotte est utilisée pour aspirer les fumées
et les vapeurs causés par la cuisine.
Le manuel d’installation attaché indique la
version d’utiliser pour votre modèle, soit
la version avec aspiration et évacuation

externe

recirculation interne

ou la version avec filtration et

.

3. INSTALLATION

La tension électrique doit correspondre à la
tension reportée sur la plaque signalétique
située à l’intérieur de la hotte. Si une prise
est présente, branchez la hotte dans une
prise murale conforme aux normes en
vigueur et placée dans une zone accessible
également après l’installation. Si aucune
prise n’est présente (raccordement direct au
circuit électrique), ou si la prise ne se trouve
pas dans une zone accessible également
après l’installation, appliquez un disjoncteur
normalisé pour assurer de débrancher
complètement la hotte du circuit électrique
en conditions de catégorie surtension III,
conformément aux règlementations de
montage.

Attention! Avant de rebrancher le circuit

de la hotte à l’alimentation électrique
et d’en vérifier le fonctionnement
correct, contrôlez toujours que le câble
d’alimentation soit monté correctement.

14

www.aeg.com

La distance minimum entre la superficie
de support des récipients sur le dispositif
de cuisson et la partie la plus basse de la
hotte de cuisine ne doit pas être inférieure à
50cm dans le cas de cuisinières électriques
et de 50cm dans le cas de cuisinières à gaz
ou mixtes.
Si les instructions d’installation du dispositif
de cuisson au gaz spécifient une plus
grande distance, il faut en tenir compte.

4. ENTRETIEN

Attention! Avant toute opération de

nettoyage ou d’entretien, débrancher la
hotte du circuit électrique en enlevant
la prise ou en coupant l’interrupteur
général de l’habitation. La hotte doit être
régulièrement nettoyée à l’intérieur et à
l’extérieur (au moins à la même fréquence
que pour l’entretien des filtres à graisse).
Pour le nettoyage, utiliser un chiffon
humidifié avec un détergent liquide neutre.
Ne pas utiliser de produit contenant des
abrasifs. NE PAS UTILISER D’ALCOOL!
Attention! Il y a risque d’incendie si
vous ne respectez pas les instructions
concernant le nettoyage de l’appareil et le
remplacement ou le nettoyage du filtre.
La responsabilité du constructeur ne
peut en aucun cas être engagée dans le
cas d’un endommagement du moteur ou
d’incendie liés à un entretien négligé ou
au non respect des consignes de sécurité
précédemment mentionnées.

4.2 Filtre à charbon actif

La saturation du charbon actif se constate
aprés un emploi plus ou mois long, selon
la fréquence d’utilisation et la régularité du
nettoyage du filtre à graisses. En tout cas, il
est nécessaire de changer le filtre aprés, au
maximum, quatre mois.
IL NE PEUT PAS être nettoyé ou régénéré.

4.1 Filtre anti-graisse - Le filtre anti­graisse doit être nettoyé une fois par mois
avec des détergents non agressifs, à la
main ou dans le lave-vaisselle à faibles
températures et cycle rapide. Le lavage
du filtre anti-graisse au lave-vaisselle peut
en provoquer la décoloration. Toutefois,
les caractéristiques de filtrage ne seront en
aucun cas modifiées.

FRANÇAIS

15

5. COMMANDES

Utiliser la puissance d’aspiration maximum
en cas de concentration très importante
des vapeurs de cuisson. Nous conseillons
d’allumer la hotte 5 minutes avant de
commencer la cuisson et de la faire
fonctionner encore pendant 15 minutes
environ après avoir terminé la cuisson.

click!

T1

T5

T4

T3

T2

T1

Les commandes sont situées sur le côté
supérieur du tiroir extractible de la hotte.
Ouvrez le tiroir pour accéder aux
commandes et mettez la hotte en fonction.
Avec le tiroir fermé, toutes les fonctions
de la hotte sont désactivées, à l’exception
de la lumière dont la clé est également
présente sur la face inférieure du tiroir.
En rouvrant le tiroir, l’état de
fonctionnement précédent est rétabli
et vous pouvez visualiser les signaux
lumineux relatifs.

T1. Touche ON/OFF lampes (LED L1

allumé)

T2. Touche OFF Touche de sélection

vitesse (puissance) d’aspiration 1 (LED
L2 allumé)

T3. Touche de sélection vitesse

(puissance) d’aspiration 2 (LED L2+L3
allumés)

T4. Touche de sélection vitesse

(puissance) d’aspiration 3 (LED
L2+L3+L4 allumés)

T5. Touche de sélection vitesse

(puissance) d’aspiration intensive (LED
L2+L3+L4 allumés + LED L5 clignotant)

- durée 5 minutes – puis la hotte règle
automatiquement la vitesse (puissance)
d’aspiration 2.

Arrêt temporisé de la hotte (LEDs
clignotants):

Vous pouvez définir l’arrêt temporisé de
la hotte (OFF) en appuyant pendant plus
de 2 secondes sur la vitesse (puissance)
d’aspiration qui est active à ce moment-là.
Les temps disponibles d’arrêt temporisé
sont:
Vitesse (puissance d’aspiration 1: 20
minutes
Vitesse (puissance d’aspiration 2: 15
minutes
Vitesse (puissance d’aspiration 3: 10
minutes
Vitesse (puissance d’aspiration intensive:
5 minutes

16

www.aeg.com

Indicateur de saturation des filtres

La hotte est équipée d’une fonction qui,
à intervalles réguliers, avertit l’utilisateur
lorsque les filtres sont saturés et il est
nécessaire d’effectuer l’entretien.

Indicateur de saturation du filtre à
graisse: Avec la hotte hors fonctionnement

(OFF) tous les LED des vitesses
(puissances) d’aspiration s’éteignent à
lumière constante pour 40 secondes.

Indicateur de saturation du filtre
à charbon actif: Avec la hotte hors

fonctionnement (OFF) tous les LED des
vitesses (puissances) d’aspiration clignotent
pour 40 secondes.

Activation du signal de saturation du
filtre à charbon actif: cette fonction est

normalement désactivée; pour l’activer,
éteindre la hotte (OFF) et appuyer sur les
touches T3 et T5 pour plus de 3 secondes,
Les LED L3 et L5 commencent à clignoter.
Pour désactiver, répéter l’opération;
les LED L3 et L5 s’allument à lumière
constante.

Réinitialisation indicateur de saturation
des filtres:

Avec la hotte en fonction (ON), appuyer la
touche T2 pour plus de 2 secondes, tous
les LED s’allument brièvement.
Note: si nécessaire, répéter l’opération en
cas les deux indicateurs (filtre à graisse et
filtre à charbon actif) sont actifs.

6. ÉCLAIRAGE

La hotte est dotée d’un système d’éclairage
basé sur la technologie LED.
Les LEDS garantissent un éclairage
optimal, une durée jusqu’à 10 fois
supérieures aux ampoules traditionnelles et
permettent une épargne de 90% en énergie
électrique.

Attention! Ne regardez pas

directement la lumière provenant des
LED.

Pour le remplacement, s’adresser au
service d’assistance technique.

NL GEBRUIKSAANWIJZING

VOOR PERFECTE RESULTATEN

Bedankt dat u voor dit AEG product heeft gekozen. Dit apparaat is ontworpen om vele jaren
uitstekend te presteren, met innovatieve technologieën die het leven gemakkelijker helpen
maken – functies die gewone apparaten wellicht niet hebben. Neem een paar minuten de
tijd om het door te lezen zodat u er optimaal van kunt profiteren.

Ga naar onze website voor:

Advies over gebruik, brochures, het oplossen van problemen en
onderhoudsinformatie:

www.aeg.com

Registreer uw product voor een betere service:

www.aeg.com/productregistration

Koop accessoires, verbruiksartikelen en originele reserveonderdelen voor uw
apparaat:

www.aeg.com/shop

MILIEUBESCHERMING

NEDERLANDS

17

Recycle de materialen met het symbool . Gooi de verpakking in een geschikte
verzamelcontainer om het te recyclen. Help om het milieu en de volksgezondheid te
beschermen en recycle het afval van elektrische en elektronische apparaten. Gooi

apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het
product naar het milieustation bij u in de buurt of neem contact op met de gemeente.

KLANTENSERVICE

Wij raden altijd het gebruik van originele onderdelen aan.
Zorg er als u contact opneemt met de klantenservice voor dat u de volgende gegevens bij
de hand hebt.
De informatie staat op het typeplaatje. Model, productnummer, serienummer.

Waarschuwing - Belangrijke veiligheidsinformatie.
Algemene informatie en tips
Milieu-informatie.

Wijzigingen voorbehouden.

18

www.aeg.com

1. VEILIGHEIDSVOOR-
SCHRIFTEN

Let op! Zich strikt aan de aanwijzingen

uit deze tekst houden. Iedere
aansprakelijkheid voor eventuele
schade of brand aan het apparaat
veroorzaakt door het niet in acht
nemen van de aanwijzingen in deze
handleiding weergegeven wordt
afgewezen. De wasemkap is uitsluitend
ontworpen voor huishoudelijk gebruik.

Waarschuwing! Het apparaat niet aan

het stroomnet aansluiten voordat de
installatie voltooid is. Koppel, voor ieder
onderhoud, eerst de wasemkap van het
elektriciteitsnet af door de stekker weg
te trekken of door de hoofdschakelaar

van de woning uit te schakelen.
Draag bij alle installatie- en
onderhoudswerkzaamheden
werkhandschoenen. Dit apparaat mag
niet worden gebruikt door kinderen of
door personen met beperkte sensorische
of geestelijke capaciteiten of met weinig
ervaring en onvoldoende kennis, tenzij dit
niet geschiedt onder het toezicht of volgens
de gebruiksaanwijzingen van een persoon
die verantwoordelijk is voor hun veiligheid.
De kinderen moeten altijd gecontroleerd
worden zodat zij niet met het apparaat
spelen. De wasemkap nooit gebruiken als
het rooster niet goed gemonteerd is! De
wasemkap NOOIT als steunvlak gebruiken
tenzij dit niet uitdrukkelijk is aangegeven.
Altijd voor een goede ventilatie van de
ruimte zorgen als de wasemkap tegelijkertijd
wordt gebruikt met andere apparaten die
gas en andere brandstoffen toepassen. De
gezogen lucht mag niet afgevoerd worden
in een leiding die gebruikt wordt voor de
afvoer van rook van apparaten die gas of
andere brandstoffen toepassen.
Het is streng verboden met open vlammen
onder de wasemkap te koken.
Het gebruik van open vlammen is schadelijk
voor de filters en kan brand veroorzaken,
daarom moet het absoluut vermeden
worden. Het frituren moet geschieden
onder voortdurend toezicht om te
voorkomen dat verhit vet in brand raakt.

Let op! De bereikbare onderdelen

kunnen bijzonder warm worden als

deze tegelijkertijd met kookapparaten

gebruikt worden.
Wat betreft technische- en
veiligheidsmaatregelen voor de rookafvoer
zich strikt houden aan de regelingen

voorzien door de plaatselijke bevoegde
autoriteiten. De wasemkap moet
regelmatig schoongemaakt worden, zowel
binnen als buiten (MINSTENS EENMAAL
PER MAAND, neem in ieder geval hetgeen
in deze handleiding is aangegeven in acht).
Het niet in acht nemen van de
reinigingsnormen van de wasemkap en van
de vervanging en reiniging van de filters
kan brandgevaar veroorzaken.
Zorg altijd dat de lampjes in de kap
aanwezig en goed gemonteerd zijn om
het gevaar voor elektrische schokken te
voorkomen. Iedere aansprakelijkheid
voor eventuele schade aan het apparaat
of brand veroorzaakt door het niet in acht
nemen van de aanwijzingen uit deze
handleiding wordt afgewezen.

Opgelet! Indien de schroeven

en bevestigingssystemen niet in
overeenstemming met deze instructies
gemonteerd zijn kan dit leiden tot
elektrische gevaren.

2. GEBRUIK

De kap is ontwikkeld om rook en
kookdampen af te zuigen. In het bijgesloten
montageboekje is aangegeven welke
uitvoering mogelijk is voor het model in Uw
bezit: in de afzuigversie met afvoer naar

buiten
luchtcirculatie

of in de filtrerende versie met

.

3. HET INSTALLEREN

De netspanning moet corresponderen met
de spanning die vermeld wordt op het etiket
met eigenschappen, aan de binnenkant
van de wasemkap. Als de wasemkap
een stekker heeft, moet deze in een
stopcontact worden gestoken dat voldoet
aan de geldende voorschriften op een, ook
na de installatie, goed bereikbare plaats.
Heeft de kap geen stekker (rechtstreekse
verbinding met het net) of is deze, ook na
de installatie, niet goed te bereiken, dan
moet er een tweepolige schakelaar worden
geplaatst die de volledige ontkoppeling
van het net garandeert in het geval
van een overspanning van klasse III,
in overeenstemming met de installatie
normen.

Attentie! Alvorens de wasemkap weer

aan het voedingsnet aan te sluiten
controleer of deze goed functioneert,
controleer altijd of de voedingskabel
goed gemonteerd is.

NEDERLANDS

19

De minimum afstand tussen het kookvlak
van het fornuis en het laagste deel van de
afzuigkap mag niet onder de 50cm liggen,
in geval van een elektrisch fornuis en 50cm,
in geval van een gas- of gemengd fornuis.
Indien in de installatie-aanwijzing van
het gaskooktoestel een grotere afstand
wordt aangegeven moet hiermee rekening
worden gehouden.

4. ONDERHOUD

Attentie! Koppel, voor ieder onderhoud,

eerst de wasemkap van het elektriciteitsnet
af door de stekker weg te trekken of door
de hoofdschakelaar van de woning uit
te schakelen. De kap moet regelmatig
schoon gemaakt worden, zowel binnen als
buiten (tenminste met dezelfde regelmaat
waarmee de vetfilters gereinigd worden).
Gebruik voor het reinigen een doek die
u vochtig maakt met een beetje neutraal
vloeibaar reinigingsmiddel. Gebruik geen
producten die schuurmiddelen bevatten.
GEEN ALCOHOL GEBRUIKEN!
Attentie! Als u deze aanwijzingen m.b.t.
reiniging van het apparaat en vervanging
resp. reiniging van de filters niet opvolgt,
kan dat tot brand leiden. Deze aanwijzingen
beslist opvolgen! De fabrikant is niet
aansprakelijk voor schade aan de motor of
schade t.g.v. brand die het gevolg zijn van
ondeskundig onderhoud of niet opvolgen
van de bovengenoemde veiligheidsvoorsc
hriften.

4.1 Vetfilter - Het metalen vetfilter moet
eenmaal per maand worden gereinigd
met neutrale reinigingsmiddelen, met de
hand of in de vaatwasmachine op lage
temperaturen en met een kort programma.
Door hem in de vaatwasmachine te wassen
kan het metalen vetfilter ontkleuren, maar
dit is niet van invloed op de eigenschappen,
die beslist niet veranderen.

4.2 Koolstoffilter

De verzadiging van de koolstoffilter vindt
plaats na een min of meer geprolongeerd
gebruik en hangt af van het soort koken en
de regelmaat waarmee de vetfilter wordt
gewassen. In ieder geval moet de filter min­stens om de 4 maanden vervangen worden.
Het kan NIET gewassen of opnieuw ge­bruikt worden

20

www.aeg.com

5. BEDIENINGSELEMENTEN

In geval van een sterkere dampconcentratie
een hogere zuigkracht gebruiken.
We raden aan de afzuigkap 5 minuten
voordat men begint te koken aan te doen
en deze nog voor ongeveer 15 minuten
nadat men beëindigt heeft aan te laten.

click!

T1

De bedieningselementen bevinden zich aan
de bovenkant van de uitschuifbare lade van
de kap
Schuif de lade open om de bedieningen te
bereiken en om de kap aan te zetten.
Met gesloten lade zijn alle functies van
de kap uitgeschakeld, behalve het licht
waarvoor ook een toets aan de onderzijde
van de lade aanwezig is.
Door de lade weer open te maken keert
u terug in de eerdere stand en worden de
betreffende controlelampjes zichtbaar.

T1. Lichtschakelaar ON/OFF (Led L1 aan)
T2. OFF Knop – Knop voor de

snelheidsselectie (zuigkracht) 1 (Led L2
aan)

T3. Knop voor de snelheidsselectie

(zuigkracht) 2 (Led L2+L3 aan)

T4. Knop voor de snelheidsselectie

(zuigkracht) 3 (Led L2+L3+L4 aan)

T5. Knop voor de intensieve snelheid

(zuigkracht) (Led L2+L3+L4 aan + Led
L5 knipperend) – Tijdsduur 5 minuten
– daarna keert de kap automatisch in
de snelheid (zuigkracht) 2.

Vertraagde uitschakeling van de kap
(Led knipperend):

De vertraagde uitschakeling van de
kap (OFF) kan ingesteld worden door
opnieuw en langer dan 2 seconden op de
ingeschakelde snelheidsknop (zuigkracht)
te drukken.
De mogelijke uitschakeltijden zijn:
Snelheid (zuigkracht) 1: 20 minuten
Snelheid (zuigkracht) 2: 15 minuten
Snelheid (zuigkracht) 3: 10 minuten
Intensieve snelheid (zuigkracht): 5 minuten

Filter verzadiging indicatie

De kap is voorzien van een functie die,
volgens regelmatige tijden, de gebruiker
waarschuwt als de filters verzadigd
zijn zodat de onderhoudshandelingen
uitgevoerd moeten worden.

T5

T4

T3

T2

T1

Vetfilter verzadiging indicatie: Met
uitgeschakelde kap (OFF) gaan alle
snelheid (zuigkracht) Ledden 40 seconden
continu aan.

Koolstoffilter verzadiging indicatie:
Met uitgeschakelde kap (OFF) gaan alle
snelheid (zuigkracht) Ledden 40 seconden
knipperend aan.

Activering van de koolstoffilter
verzadiging indicatie: deze is gewoonlijk

uitgeschakeld, om deze te activeren zet de
kap uit (OFF) en druk tegelijkertijd langer
dan 3 seconden op de knoppen T3 en T5,
de Ledden L3 en L5 gaan knipperen.
Om de indicatie weer uit te schakelen
herhaal deze handeling, de Ledden L3 en
L5 gaan branden met continu licht.

Reset filter verzadiging indicatie:

Met ingeschakelde kap (ON) druk langer
dan 2 seconden op de knop T2, alle Ledden
gaan kort aan.
Nota: indien beide signaleringen (vetfilter en
koolstoffilter) actief zijn, moet de handeling
herhaald worden.

6. VERLICHTING

De kap is voorzien van een
verlichtingssysteem gebaseerd op de
LEDDEN technologie.
De Ledden zorgen voor een optimale
verlichting, voor een 10 maal langere
tijdsduur ten opzichte van de traditionele
lampjes en een elektriciteitsbesparing van
wel 90%.

NEDERLANDS

21

Attentie! Niet direct in het led-licht

kijken.

Voor de vervanging neem contact op met
de technische assistentie.

ES MANUAL DE USO

www.aeg.com22

PARA OBTENER RESULTADOS PERFECTOS

Gracias por escoger este producto AEG. Lo hemos creado para ofrecerle un rendimiento
impecable durante muchos años, con tecnologías innovadoras que le facilitarán la vida:
características que probablemente no encontrará en electrodomésticos corrientes.
Lea durante algunos minutos este documento para aprovechar al máximo este
electrodoméstico.

Visite nuestro sitio web para:

Obtener consejos, folletos, soluciones a problemas e información de servicio:

www.aeg.com

Registrar su producto para recibir un mejor servicio:

www.aeg.com/productregistration

Adquirir accesorios, artículos de consumo y recambios originales para su aparato:

www.aeg.com/shop

ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo . Coloque el material de embalaje en los
contenedores adecuados para su reciclaje.Ayude a proteger el medio ambiente y la salud
pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los

aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto
a su centro de reciclaje local o póngase en contacto con su oficina municipal.

ATENCIÓN Y SERVICIO AL CLIENTE

Le recomendamos que utilice recambios originales.
Al contactar con el Servicio, cerciórese de tener la siguiente información a mano.
La información se puede encontrar en la placa de características. Modelo, PNC, Número de
serie.

Advertencia - Precaución-Información sobre seguridad.
Información general y consejos
Información medioambiental.

Sujeto a cambios sin previo aviso.

ESPAÑOL

23

1. INSTRUCCIONES DE
SEGURIDAD

Precaución! Aténgase estrictamente a

las instrucciones del presente manual.
Se declina cada responsabilidad por
eventuales inconvenientes, daños
o incendios provocados al aparato
originados por la inobservancia de
las instrucciones colocadas en este
manual. La campana ha sido concebida
exclusivamente para un uso doméstico.

Advertencia! No conectar el aparato a

la red eléctrica hasta que la instalación
fue completada.

Antes de cualquier operación de limpieza

o mantenimento, desenchufar la
campana o el interruptor general de la

casa.
Todas las operaciones de instalación y
mantenimiento se deben realizar utilizando
guantes de trabajo.
El aparato no está destinado para el
uso por parte de los niños o personas
con problemas fisicos o mentales y sin
experiencia y conocientos a menos que no
sea bajo la supervisión de profesionales
,o por una persona responsable de
su seguridad. Los niños deben ser
controlados para evitar que jueguen con el
aparato. Nunca utilizar la campana sin la
parrilla correctamente montada!
La campana no debe ser nunca
utilizada como plano de apoyo solo si es
expresamente indicado.
El ambiente debe poseer suficiente
ventilación, cuando la campana de cocina
es utilizada conjuntamente con otros
aparatos a gas u otros combustibles.
El aire aspirado no debe ser mezclado
en un conducto para descarga de humo
producidos por aparatos a gas u otros
combustibles.
Es prohibido cocinar alimentos con llama
alta por debajo de la campana.
El uso de las llamas libres puede provocar
daños a los filtros y dar lugar a incendios,
por lo tanto evitar en cada caso.
Las frituras deben ser cocinadas bajo
control para evitar que el aceite recalentado
prenda fuego.

Precaución! Las partes accessibles

pueden calentarse cuando se usan

junto a aparatos para la cocción.
En cuanto a las medidas técnicas y de

seguridad adoptar para la descarga de
humo atenerse estrictamente a las reglas
de las autoridades locales.
La campana se debe limpiar siempre
internamente y externamente (COMO
MINIMO UNA VEZ AL MES, respetando las
reglas indicadas en este manual)
No efectuar los consejos de limpieza
de la campana y el cambio de los filtros
puede provocar incendios. No utilice
o deje la campana sin las lámparas
correctamente montadas, debido a riesgos
de cortocircuito. Se declina todo tipo de
responsabilidades, daños o incendios
provocados por no leer atentamente las
instrucciones indicadas en este manual.

Advertencia! La falta de instalación

de tornillos y elementos de fijación
de acuerdo con estas instrucciones
podría comportar riesgos de naturaleza
eléctrica.

2. USO

La campana sirve para aspirar los humos y
vapores derivantes de la cocción. .
En el folleto de instalación adjunto viene
indicada cuál versión es posible utilizar
para el modelo en vuestra posesión entre
la versión aspirante a evacuación externa

o filtrante a recírculo interno .

3. INSTALACIÓN

La tensión de red debe corresponder con
tensión indicada en la etiqueta colocada en
el interior de la campana.Si es suministrada
con un enchufe, conectar la campana a
un enchufe conforme a las normas en
vigor y colocarlo en una zona accesible,
aun después de la instalación. Si no es
suministrada con enchufe (conexión directa
a la red) o clavija y no es posible situarla
en un lugar accesible, aun después de la
instalación, colocar un interruptor bipolar
de acuerdo con las normativas, para
asegurarse la desconexión completa a
la red en el caso de la categoria de alta
tensión III, conforme con las reglas de
instalación.

Antes de reconectar el circuito de

la campana a la red y de verificar el
correcto funcionamiento, controlar
siempre que el cable de red fue
montado correctamente.

24

www.aeg.com

La distancia mínima entre la superficie de
cocción y la parte más baja de la campana
no debe ser inferior a 50cm en el caso de
cocinas electricas y de 50cm en el caso de
cocinas a gas o mixtas. Si las instrucciones
para la instalación del dispositivo para
cocinar con gas especifican una distancia
mayor, hay que tenerlo en consideración.

4. MANTENIMIENTO

¡Atención! Antes de cualquier operación

de limpieza o mantenimiento, retire la
campana de la red eléctrica desconectando
el enchufe o desconectando el interruptor
general de la casa. La campana debe
ser limpiada con frecuencia tanto
externamente como internamente (con la
misma frecuencia con la que se realiza el
mantenimiento de los filtros de grasa). Para
la limpieza, utilice un paño impregnado
de detergente líquido neutro. No utilice
productos que contengan abrasivos. ¡NO
UTILICE ALCOHOL!
¡Atención! De no observarse las
instrucciones dadas para limpiar el aparato
y sustituir el filtro, puede producirse un
incendio. El fabricante recomienda leerlas
y respetarlas atentamente. El fabricante no
se hace responsable por los daños al motor
o los incendios provocados en el aparato
debido a intervenciones de mantenimiento
incorrectas o al incumplimiento de las
normas de seguridad proporcionadas.

4.2 Filtro al carbón activo

La saturaciòn del carbòn activado ocurre
despuès da mas o menos tiempo de uso
prolongado, dependiendo del tipo de cocina
y de la regularidad de limpieza del filtro
de grasa. En cualquier caso es necesario
sustituir el cartucho al menos cada 4
meses.
NO puede lavarse o reciclarse.

4.1 Filtro antigrasa - El filtro antigrasa
debe limpiarse una vez al mes con
detergentes no agresivos, manualmente o
bien en lavavajillas a bajas temperaturas
y con ciclo breve. Con el lavado en el
lavavajilla el filtro antigrasa metálico puede
desteñirse pero sus características de
filtrado no cambian absolutamente.

ESPAÑOL

25

5. MANDOS

Usar la potencia de aspiraciòn mayor
en caso de particular concentraciòn de
vapores de cocina. Aconcejamos de
encender la aspiraciòn 5 minutos antes de
iniciar a cocinar y dejarla en funciòn por
otros 15 minutos aproximadamente.

click!

T1

Los controles están situados en la parte
superior del cajón extraible de la campana.
Abrir el cajón para acceder a los comandos
y poner en funcionamiento la campana.
Cuon el cajón cerrado todas las funciones
de la campana están desactivadas, excepto
por la luz cuyo boton està presente en la
parte inferior del cajòn.
Al abrir de nuevo el cajòn se restablece
el estado de funcionamiento anterior y
se pueden ver las señales luminosas
correspondientes.

T1. Tecla ON/OFF luces (Led L1

encendido)

T2. Tecla OFF – Tecla de selección de

velocidad (potencia) de aspiración 1
(Led L2 encendido)

T3. Tecla de selección de velocidad

(potencia) de aspiración 2 (Led L2+L3
encendidas)

T4. Tecla de selección de velocidad

(potencia) de aspiración 3 (Led
L2+L3+L4 encendidas)

T5. Tecla de selección de velocidad

(potencia) de aspiración intensiva
(Led L2+L3+L4 encendidas + Led
L5 intermitente) - duración 5 minutos
– después de lo cual la campana
configura automáticamente la velocidad
(potencia) de aspiración 2.

Apagado en retardo de la campana
(Leds intermitentes):

Es posible configurar el apagado en
retardo de la campana (OFF) presionando
nuevamente durante más de 2 segundos el
botón de velocidad (potencia) de aspiración
activa en aquel momento.
Los tiempos de apagado en retardo
disponibles son:
Velocidad (potencia) de aspiración 1: 20
minutos
Velocidad (potencia) de aspiración 2: 15
minutos

T5

T4

T3

T2

T1

Velocidad (potencia) de aspiración 3: 10
minutos
Velocidad (potencia) de aspiración
intensiva: 5 minutos

26

www.aeg.com

Indicador saturación filtros

La campana viene equipada con una
función que, a intervalos regulares de
tiempo, alertar al usuario cuando los filtros
están saturados y es así necesario llevar a
cabo el mantenimiento.

Aviso de saturación del filtro antigrasa:

con la campana apagada (OFF) todas las
luces Led de las velocidades (potencias) de
aspiración se encienden a luz fija durante
40 segundos.

Aviso de saturación del filtro de carbón
activo: con la campana apagada (OFF)

todas las luces Led de las velocidades
(potencias) de aspiración son intermitentes
durante 40 segundos.

Activación del aviso de saturación del
filtro de carbón activo: éste se encuentra

normalmente desactivado, para activarlo,
apagar la campana (OFF) y presionar al
mismo tiempo los botones T3 y T5 por
más de 3 segundos, las luces Led L3 y L5
comenzarán a parpadear.
Para desactivar, repetir el procedimiento,
las luces Led L3 y L5 se encienden a luz
fija.

Restablecer indicador de saturación de
los filtros:

Con la campana encendida (ON) presionar
el botón T2 durante más de 2 segundos,
Todas las luces Led se encenderán
brevemente.
Nota: si así es necesario, repetir la
operación in caso que los dos indicadores
de aviso (filtro antigrasa y filtro a carbón
activo) se encuentren activos.

6. ILUMINACIÓN

La campana viene provista de un sistema
de iluminación basado en la tecnología
LED.
Los LEDS garantizan una óptima
iluminación, una duración hasta 10 veces
mayor de las lámparas tradicionales
y permiten aborra el 90% de energía
eléctrica.

¡Atención! No mirar directamente a la

luz LED.

Para la sustitución dirigirse al servicio
asistencia técnica .

PT LIVRO DE INSTRUÇÕES PARA UTILIZAÇÃO.

PARA RESULTADOS PERFEITOS

Obrigado por escolher este produto AEG. Criámo-lo para lhe oferecer um desempenho
impecável durante vários anos, com tecnologias inovadoras que tornam a sua vida mais
fácil – funcionalidades que poderá não encontrar em aparelhos comuns. Continue a ler
durante alguns minutos para tirar o máximo partido do produto.

Visite o nosso website para:

Resolver problemas e obter conselhos de utilização, catálogos e informações
sobre serviços:

www.aeg.com

Registar o seu produto para beneficiar de um serviço melhor:

www.aeg.com/productregistration

Adquirir acessórios, consumíveis e peças de substituição originais para o seu
aparelho:

www.aeg.com/shop

PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que apresentem o símbolo . Coloque a embalagem nos
contentores indicados para reciclagem.
Ajude a proteger o ambiente e a saúde pública através da reciclagem de aparelhos

eléctricos e electrónicos. Não elimine os aparelhos que tenham o símbolo juntamente
com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem
local ou contacte as suas autoridades municipais.

PORTUGUÊS

27

APOIO AO CLIENTE E ASSISTÊNCIA

Recomendamos a utilização de peças de substituição originais.
Quando contactar a Assistência, certifique-se de que tem os seguintes dados disponíveis.
A informação encontra-se na placa de características. Modelo, PNC, Número de Série.

Aviso / Cuidado - Informações de segurança.
Informações gerais e sugestões
Informações ambientais.

Sujeito a alterações sem aviso prévio.

28

www.aeg.com

1. INSTRUÇÕES DE SEGURANÇA

Cuidado! Siga especificamente as

instruções indicadas neste manual.
Declina-se qualquer responsabilidade
por eventuais inconvenientes, danos
ou incêndios provocados ao aparelho,
derivantes da inobservância das
instruções indicadas neste manual.
O exaustor foi projectado para ser
utilizado exclusivamente em ambientes
domésticos.

Advertência! Não conectar o aparelho à

rede elétrica enquanto a instalação não
tiver sido totalmente completada.

Antes de qualquer limpeza ou

manutenção, desligar a coifa da rede
elétrica tirando o pluge da tomada
ou desligando o interruptor geral da

alimentação elétrica.
Para todas as operações de instalação
e manutenção, utilize luvas adequadas
para este tipo de atividade. O aparelho
não é destinado para uso de crianças ou
pessoas com alguma incapacidade fisica,
motoras, ou mentais reduzidas, e também
à às pessoas sem experiência ou sem
conhecimentos suficientes. Devem ser de
ser auxiliadas por alguém que tenha com
conhecimento e capacidade competência
para utilizar o aparelho. As crianças devem
ser controladas de maneira que não
brinquem com o aparelho. Nunca utilizar
a coifa sem a grelha esteja corretamente
montada! A coifa NUNCA deve ser
utilizada como plano de apoio. Quando
a coifa é utilizada ao mesmo tempo com
outros aparelhos a combustão de gás ou
outros combustíveis o local deve dispor
de suficiente ventilação. O ar aspirado
não deve ser transportado por meio de
ductos usados para a descarga dos fumos
produzidos por aparelhos a combustão
de gás ou de outros combustíveis. É
severamente proibido cozinhar alimentos
diretamente na chama sob a coifa. O
emprego de chama livre é danoso para
os filtros e pode dar lugar a incêndios,
portanto, deve ser absolutamente evitado.
A fritura deve ser feita sob controlo de
modo a evitar que o óleo superaquecido se
incendeie.

Cuidado! As partes externas podem

aquecer-se notávelmente quando forem

usadas com os aparelhos de cocção.
No que diz respeito às medidas técnicas e
de segurança a serem adoptadas para a

descarga dos fumos, ater-se estritamente
a quanto previsto pelos regulamentos das
autoridades competentes locais.
A coifa deve ser limpa frequentemente
tanto interna quanto externamente (AO
MENOS UMA VEZ POR MÊS, respeitando
as instruções de manutenção indicadas
neste manual).
O não atendimento às normas de limpeza
da coifa e de substituição e limpeza dos
filtros pode provocar riscos de incêndio.
A coifa não de ser utilizada sem lâmpadas
ou com sua montagem incorreta, pois isto
pode provocar risco de choque elétrico.
Não nos responsabilizamos por eventuais
inconvenientes, danos ou incêndios
provocados ao aparelho, caso as
instruções indicadas neste manual não
sejam seguidas corretamente.

Atenção! A não instalação dos

parafusos e elementos de fixação,
conforme estas instruções, pode
resultar em riscos elétricos.

2. USO

O exaustor serve para sugar a fumaça e
vapores da cozinha.
No manual de instalação que acompanha
o aparelho, vem indicado qual versão é
possível utilizar para o modelo no seu
poder entre a versão aspirante com

evacuação ao exterior ou a filtragem
com recirculação interna .

3. INSTALAÇÃO

A voltagem da rede elétrica deve
corresponder à voltagem indicada na
etiqueta das características situada no
interior da coifa. Se dotada de ficha,
conectar a coifa a uma tomada em
conformidade com as normas vigentes
posta em zona acessível,mesmo depois
da instalação. Se não dotada de ficha
(conexão direta à rede) ou a tomada não
se encontra em zona acessível,mesmo
depois da instalação, aplicar um interruptor
bipolar em conformidade com a norma que
assegure a desconexão completa da rede
nas condições da categoria de sobretensão
III, conformemente às regras de instalação.

Atenção! Antes de conectar novamente

o circuito da coifa com a alimentação
elétrica, verificar seu funcionamento,
atentar sempre para que o cabo de
rede esteja montado corretamente.

PORTUGUÊS

29

A distância mínima entre a superfície de
suporte dos recipientes sobre o fogão
e a parte mais baixa da coifa não deve
ser inferior a 50cm no caso de fogões
elétricos e 50cm no caso de fogões a
gás ou combinados. Se as instruções de
instalação do fogão a gás especificarem
uma distância maior, deve-se levar em
conta esta indicação.

4. MANUTENÇÃO

Atenção! Antes de qualquer operação

de limpeza ou manutenção, desconectar
a coifa da rede elétrica tirando o pluge
da tomada ou desligando o interruptor
geral da alimentação elétrica. O exaustor
deve ser limpo frequentemente, interna e
externamente (pelo menos com a mesma
frequência com a qual se efectua a
manutenção dos filtros antigorduras).
Para a limpeza use um pano umedecido
com detergentes líquidos neutros. Evite o
uso de produtos contendo abrasivos. NÃO
UTILIZE ÁLCOOL!
Atenção! O não cumprimento das
instruções fornecidas para a limpeza do
aparelho e para a limpeza ou substituição
do filtro pode provocar riscos de incêndio.
O fabricante não se responsabiliza por
danos causados ao motor ou decorrentes
de incêndio, provocados por uma
manutenção inadequada ou pelo não
cumprimento das indicações de segurança
citadas neste manual.

4.1 Filtro de gordura

O Filtro de gordura deve ser limpo uma vez
por mês com detergentes não agressivos.
O filtro pode ser lavado manualmente
ou em máquina de lavar louça a baixas
temperaturas e com ciclo breve. O filtro
metálico para a gordura pode perde cor
com as lavagens na máquina da louça,
mas suas características de filtração não
se alteram.

4.2 Filtro de carvão

A saturação do filtro de carvão activado
se verifica após um uso mais ou menos
prolongado em função do tipo de cozinha
e da regularidade da limpeza do filtro de
gorduras. Em todo caso, é necessário
substituir o cartucho no máximo cada 4
meses.
NÃO pode ser lavado ou regenerado.

30

www.aeg.com

5. COMANDOS

Usar a potência de aspiração no caso
de uma maior concentração de vapor
de cozimento. Aconselhamos ligar a
aspiração 5 minutos antes de iniciar a
cozinhar e de deixá-la em funcionamento
por aproximadamente 15 minutos após o
término do cozimento.

click!

T1

T5

T4

T3

T2

T1

Os controles estão localizados na parte
superior da gaveta do exaustor.
Abrir a gaveta para acessar os comandos e
ligar o exaustor.
Quando a gaveta estiver fechada, todas as
funções do exaustor estarão desabilidadas,
com exceção da luz, a qual, o pulsante
está também presente na parte inferior da
gaveta.
Quando vem aberta novamente a
gaveta, vem estabelecido o estado
de funcionamento anterior e é
possivel visualizar os sinais luminosos
correspondentes.

T1. Tecla ON/OFF luzes (Led L1 aceso)
T2. Tecla OFF - Tecla de seleção da

velocidade (potência) de aspiração 1
(Led L2 aceso)

T3. Tecla de seleção da velocidade

(potência) de aspiração 2 (Led L2+L3
acesos)

T4. Tecla de seleção da velocidade

(potência) de aspiração 3 (Led
L2+L3+L4 acesos)

T5. Tecla de seleção da velocidade

(potência) de aspiração intensiva (Led
L2+L3+L4 acesos + Led L5 piscando)
– duração de 5 minutos – após o qual o
exaustor retorna automaticamente para
a velocidade (potência) de aspiração 2.

Desligamento programado do exaustor
(Led piscando):

É possibile programar o desligamento
automático do exaustor (OFF)
pressionando novamente por mais de 2
segundos na tecla da velocidade (potência)
de aspiração que está ativa no momento.
Os tempos de desligamento automático
disponíveis, são:
Velocidade (potência) de aspiração 1: 20
minutos
Velocidade (potência) de aspiração 2: 15
minutos
Velocidade (potência) de aspiração 3: 10
minutos
Velocidade (potência) de aspiração
intensiva: 5 minutos
