Aeg SANTO SUPER series User Manual

Download

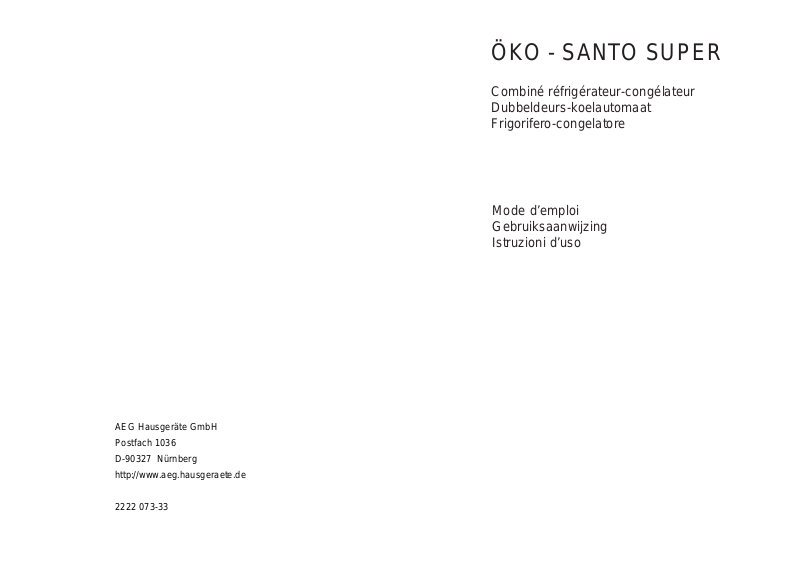

Page 1

ÖKO - SANTO SUPER

Combiné réfrigérateur-congélateur Dubbeldeurs-koelautomaat Frigorifero-congelatore

Mode d’emploi Gebruiksaanwijzing Istruzioni d’uso

AEG Hausgeräte GmbH Postfach 1036 D-90327 Nürnberg http://www.aeg.hausgeraete.de

2222 073-33

Page 2

Chère Cliente, Cher Client

Avant de mettre votre nouvel appareil en marche, veuillez lireattentivement le présent mode d’emploi. Vous y trouverez desinformations importantes sur la sécurité d’utilisation, l’installation etl’entretien de l’appareil.

Conservez le mode d’emploi de manière à pouvoir le consulter par lasuite. Remettez-le à un éventuel nouveau propriétaire de l’appareil.

Le triangle d’avertissement et/ou des indications correspondantes (Avertissement ! Prudence ! Attention !) signalent les informations importantes pour votre sécurité ou le bon fonctionnement del’appareil. Observez impérativement ces indications.

Ce symbole précède des informations complémentaires sur l’utilisation et l’application pratique de l’appareil.

La feuille de trèfle signale les conseils et informations relatifs à une utilisation économique et non polluante de l’appareil.

Le mode d’emploi contient des indications qui permettent de remédier soi-même à d’éventuels dérangements. Voir "Que faire si ...". Si ces indications ne suffisent pas, notre service après vente se tient à votre disposition.

Imprimé sur du papier protégeant l’environnement

il ne suffit pas de penser écologique il faut agir en conséquence ...

Page 3

Contenu

Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ....... . 4

Elimination. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Information sur l’emballage de l’appareil . . . . . . . . . . . . . . . . . . 6

Elimination des vieux appareils. . . . . . . . . . . . . . . . . . . . . . . . . 6

Retrait de la protection pour le transport. . . . . . ........... 7

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Lieu d’installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Entretoises postérieures . ..... . . . . . . . . . . . . . . . . . . . . . . . . 8

Changement du côté d’ouverture de la porte. . . . . . . . . . . . . . . 8

Avant la mise en service...............................10

Raccordement électrique. . . . . . . . . . . . . . . . . . . . . . . . . . .... 10

Mise en service et réglage de la température . . . . . . . . . . . . 11

Equipement intérieur .................................12

Clayettes . . . . . . . . . . . . . . . . . . . . . . . ............... .....12

Balconnets. . . . . . . . . . . . .............................. 12

Réfrigération. . . . . . . . . . . . ........................... 13

Congélation et conservation . . . . . . . . . . . . . . . . . . . . . . . . . 13

Préparer des glaçons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Claendrier de congélation . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Dégivrage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .......15

Mettre l’appareil hors service. . . . . . . . . . . ... . . . . . . . . . . . . 16

Nettoyage et entretien . . . . . . . . . . . . . . . . . . . . . . .........17

Conseils d’économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . .18

Que faire si... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Remèdes en cas de dérangements . . . . . . . . . . . . . . . . . . . . . . 18

Remplacement de la lampe . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Service après vente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Règlements, normes, directives . . . . . . . . . . . . . . . . . . . . . . . 21

2222 073-33

Page 4

Sécurité

La sécurité de nos appareils est conforme aux règles reconnues de la technique et à la loi sur la sécurité des appareils. Nous nous voyons cependant obligés de vous familiariser avec les conseils de sécurité suivants :

Utilisation conforme à la destination

• L’appareil de congélation est conçu pour une utilisation domestique. Il estadapté à la réfrigération, à la congélation de produits alimentaires, au stockage des aliments surgelés, ainsi qu’à la préparation de glaçons. En cas d’emploi non conforme de l’appareil, le fabricant ne peut endosser aucune responsabilité en cas de dommages éventuels.

• Pour des raisons de sécurité, il est interdit de modifier ou de transfor-mer l’appareil frigorifique.

• Si l’appareil frigorifique est utilisé pour un usage professionnel ou dans des buts autres que la réfrigération, la conservation et la congélation d’aliments, observer les dispositions légales correspondantes en vigueur.

Avant la première mise en service

• Contrôlez l’appareil pour dégâts de transport éventuels. Ne brancher en aucun cas un appareil endommagé ! En cas de dommage, veuillez vous adresser au fournisseur.

Frigorigène

Le circuit frigorifique de l’appareil contient un frigorigène, l’isobutane (R600a), un gaz naturel peu polluant mais inflammable.

• Lors du transport et de l’installation de l’appareil, veiller à n’endommager aucune partie du circuit frigorifique.

• En cas d’endommagement du circuit frigorifique :

– éviter impérativement les flammes ouvertes et les sources d’inflam-

mation ;

– bien ventiler la pièce dans laquelle se trouve l’appareil.

Sécurité des enfants

• Les matériaux d’emballage (p. ex. films, mousse de polystyrène) peu-vent être dangereux pour les enfants. Danger de suffocation ! Maintenir les matériaux d’emballage hors de portée des enfants.

• Veuillez rendre inutilisables les appareils arrivés en fin de vie avant

Servizio di assistenza

Se nel caso di un disturbo non si riesca a trovare alcun rimedio in queste istruzioni per l’uso, Vi preghiamo di rivolgerVi al Vostro rivenditore specializzato oppure presso il nostro servizio di assistenza. Gli indirizzi rispett. numeri telefonici sono riportati nel libretto “Condizioni di garanzia / indirizzi del centro di assistenza” allegato.

Una preparazione definita dei pezzi di ricambio può risparmiare delle vie inutili e tempo. Si prega pertanto di indicare i seguenti dati del Vostro apparecchio:

• Descrizione modello

• Numero di produzione (No.P)

• Numero di ultimazione (No.U)

Queste indicazioni sono riportate sulla targa matricola situata nell’interno dell’apparecchio. Allo scopo di aver rapidamente a portatas di mano tutti i dati, si consiglia di annotarli qui.

Avvertenza: Una chiamata del servizio di assistenza non giustificata é soggetta all’obbligo di risarcimento delle spese anche durante la garanzia.

Disposizioni, Norme, Direttive.

L’apparecchiatura é stato concepito per l’impiego domestico ed é stato prodotto sotto l’osservanza delle norme vigenti per questi tipi di apparecchiature. Nella produzione sono stati inoltre presi i particolari provvedimenti necessari in conformità alla legge sulla sicurezza degli apparecchi (GSG), le prescrizione sulla prevenzione degli infortuni per impiianti refrigeranti (VBG 20) e le disposizioni della cooperativa tedesca elettricisti (VDE).Il circuito refrigerante é stata verificata sull’ermeticità.

DQuesto apparecchio è conforme alle seguenti direttive CEE: – 73/23/CEE del 19.2.1973 - Direttiva sulle basse tensioni – 89/336/CEE del 3.5.1989

(compresa successive modifiche del 92/31/CEE) - Direttiva EMV

Page 5

de les éliminer. Enlever la fiche de la prise de courant, couper le cordon d’alimentation, enlever ou détruire les fermetures à coulisse ou à verrou éventuellement présentes. Vous évitez de la sorte que des enfants qui jouent puissent s’enfermer dans l’appareil (Danger de suffocation !) ou ne se mettent dans d’autres types de situation de danger mortel.

• Les enfants ne peuvent souvent pas reconnaître les dangers inhérents à la manipulation d’appareils ménagers. Veillez pour cette raison à la surveillance nécessaire et ne laissez jamais les enfants jouer avec l’appareil !

Dans le cadre du fonctionnement quotidien

• Les récipients contenant des gaz ou des liquides sous pression peuvent devenir inétanches sous l’effet du froid. Danger d’explosion ! N’entreposez pas de récipients contenant des substances inflammables tels que bombes, briquets, cartouches de recharge, etc. dans l’appareil.

• Les bouteilles et boîtes n’ont pas leur place dans le compartiment sur-gélateur. Elles peuvent éclater lorsque le contenu gèle – en cas de liquide chargé en gaz carbonique, même exploser ! Ne placez jamais de limonade, jus, bière, vin, mousseux, etc. dans le compartiment surgélateur. Exception: les spiritueux à teneur élevée en alcool peuvent être entreposés dans le compartiment surgélateur.

• Ne pas placer de crème glacée ni de glaçons directement dans le compartiment surgélateur. La glace très froide peut coller à la langue ou aux lèvres et provoquer des gelures.

• Ne pas toucher les aliments congelés à mains nues. Les mains pour-raient y coller par le froid.

• Ne pas faire fonctionner d’appareils électriques (par ex. de sorbetières électriques, de mélangeurs, etc.) à l’intérieur de l’appareil frigorifique.

• Avant tous travaux de nettoyage, mettre par principe l’appareil hors service et tirer la fiche de la prise ou couper le fusible ou le tirer.

• Tirer toujours sur la fiche pour débrancher celle–ci, jamais sur le câble.

En cas de dérangement

• Si votre appareil devait un jour présenter un défaut, veuillez consulter d’abord ce mode d’emploi à la section "Que faire si ...". Si les indi-cations qui y sont mentionnées ne vous aident pas, n’exécutez pas de travaux par vous–même.

Dopo un certo periodo il compressore si aziona automaticamente

vedi paragrafo “Pulizia e cura”

Ciò é normale, non sussite alcun distrubo

Dopo aver modificato la regolazione della temperatura il compressore non interviene subito

Tracce d’acqua sul fondo dello scmparto refrigerante

Il foro scarico d’acqua di sbrinamento é ostruito

Forte formazione di brina nell’apparecchio o sulla guarnizione della controporta

La guarnizione della controporta non è più ermetica (eventualmente dopo aver effettuato la reversibilità della porta)

Riscaldare con cautela ipunti non ermetici della guarnizione con un fon( non superare i 50°C) rimettendo in forma tirando la guarnizione in modo che poggi perfettamente

Rumorosità insolita

L’apparecchio é a contatto con la parete oppure con altri oggetti

L’apparecchio non é livellato

Un componente installato sul retro dell’apparecchio p.es. un tubo, tocca un altro componente oppure la parete

Piegare eventualmente con

cautela

Allontanare leggermente l’apparecchio

Correggere con i piedini regolabili

Sostituzione della lampadina

Avvertimento! Pericolo di scosse elettriche! Prima di effettuare la

sostituzione della lampadina, é necessario disinserire l’apparecchio ed estrarre la spina oppure disinserire rispett. svitare il fusibile..

Dati della lampadina: 220-240 V, max. 15 W, presa: E 14

1. Spegnere l’apparecchio mettendo la manopola sul ”0”.

2. Estrarre la spina dalla presa.

3. Svitare la vite di fissaggio della plafoniera.

4. sfilare la parte mobile come indicato in figura.

5. Sostituire la lampadina difettosa.

6. Inserire la plafoniera e fissarla con la vite.

7. Accendere l’aaparecchio.

D411

Page 6

Elimination

Information sur l’emballage de l’appareil

Tous les matériaux utilisés sont non polluants ! Ils peuvent être déposés sans danger à une décharge ou incinérés !

Matériaux : Les matières plastiques peuvent également être recyclées et sont repérées de la manière suivante:

>PE< pour le polyéthylène, par ex. pour l’enveloppe extérieure et les sachets à l’intérieur.

>PS< pour la mousse de polystyrène, par ex. pour les éléments de rembourrage, toujours sans CFC.

Les éléments en carton sont réalisés à partir de papier recyclé et doivent être ramenés à la collecte de vieux papiers.

Elimination des vieux appareils

Pour des raisons de protection de l’environnement, les appareils frigori-fiques doivent être éliminés dans les règles de l’art. Cette règle s’appli-que à votre appareil précédent ainsi qu’à votre nouvel appareil, lorsqu’il ne servira plus.

Attention ! Avant l’élimination, rendre les vieux appareils inutilisables. Débrancher la fiche secteur, sectionner le câble d’alimentation, retirer ou détruire les éventuelles fermetures à houssette ou à verrou. Ceci a pour but d’empêcher des enfants de s’enfermer dans l’appareil par jeu (risque d’asphyxie !) ou de se mettre dans d’autres situations dangereu-ses pouvant être mortelles.

Consignes d’élimination :

• L’appareil ne doit pas être mis avec les ordures ménagères ou les

déchets encombrants.

• Le circuit frigorifique, en particulier l’échangeur thermique au dos de

l’appareil, ne doit pas être endommagé.

• Le service municipal compétent ou l’administration communale vous

renseignera sur les dates de prise en charge ou les points de collecte.

• Les appareils frigorifiques peuvent uniquement être réparés par des

spécialistes. Des réparations incorrectes peuvent être source de dangers très graves. En cas de réparation, adressez–vous à votre revendeur spécialisé ou à notre service après–vente.

Cibi troppo caldi

L’illuminazione interna non funziona

L’apparecchio é installato accanto a una fonte di calore

La temperatura non é correttamente regolata

Vedi paragrafo “Messa in funzione”

La lampadina é difettosa Vedi paragrafo “Sostituzione

della lampadina”

Regolare il termostato su una posizione più fredda

La porta é rimasta aperta a lungo

Vedi paragrafo “Installazione”

Nell’arco dell 24 ore sono state introdotte grandi quantità di cibo

Aprire la porta solo per il stretto necessario

L’apparecchio fa troppo freddo.

La temperatura é regolata su un valore troppo freddo

Regolare la manopola su una posizione più calda

Che cosa fare, se ...

Rimedio in caso di disturbi

Probabilmente si tratta di un guasto di lieve entità che potrete eliminare da soli seguendo le seguenti istruzioni. Non effettuare nessun’altra operazione qualore le informazioni qui riportate non fossero di alcun aiuto per il caso concreto.

Avvertenza! Le riparazioni del frigorifero devono essere eseguite unicamente da personale specializzato. Riparazioni improprie possono essere fonte di gravi pericoli per l’utente. Qualora fosse necessaria una riparazione, siete pregati di rivolgerVi al Vostro rivenditore autorizzato oppure al nostro servizio assistenza clienti

Disturbo Possibile cause Rimedio

L’apparecchio non funziona

L’apparecchio non é inserito Inserire l’apparecchio La spina non é inserta o

allentata.

Inserie la spina nella presa

L’interruttore generale é disinserito oppure difettoso

Controllare l’interruttore eventualmente sostituirlo

La presa di corrente é difettosa.

Difetti alla rete elettrica vengono ripristinati dal elettricista autorizzato.

Page 7

Retrait de la protection pour le transport

L’appareil et certaines parties de l’équipement intérieur sont protégés pour le transport.

• Enlever toutes les bandes autocollantes et rembourrages de l’intérieur de l’appareil.

Vous pouvez enlever les reste éventuels de colle à l’aide de white spirit ou d’éther de pétrole.

Installation

Lieu d’installation

L’appareil doit être placé dans un local bien ventilé et sec. La température ambiante agit sur la consommation de courant. Par conséquent – ne pas exposer directement l’appareil au soleil; – ne pas placer l’appareil à côté d’un poêle ou autre source de cha-

leur;

– ne placer l’appareil qu’à un endroit dont la température ambiante

correspond à la classe climatique pour lequel il est prévu.

La classe climatique est indiquée sur la plaque signalétique qui se trouve à l’intérieur de l’appareil.

Le tableau ci-après indique quelle température ambiante correspond àquelle classe climatique:

Classe climatique pour une température ambiante de

SN +10 bis +32 °C

N +16 bis +32 °C

ST +18 bis +38 °C

T +18 bis +43 °C

Si l’installation à côté d’une source de chaleur est inévitable, observer les distances latérales minimales suivantes:

– avec des cuisinières électriques 3 cm; – avec des poêles à mazout et à charbon 30 cm.

tutto in un luogo fresco.

2. Prima della pulizia sbrinare la cella congelante (vedi paragrafo “Sbrinamento”.

3. Spegnere l’apparecchio ed estrarre la spina oppure disinsrire rispett. svitare il fusibile.

4. Pulire l’apparecchio e gli accessori interni con un panno morbido imbevuto di acqua calda. Aggiungere eventualmente del comune detergente per il lavaggio dei piatti.

5. Risciaquare e asciugare strofinando. I depositi di polvere sul condensatore situato sul lato posteriore del-

l’apparecchio, riducono notevolmente la potenza di raffreddamento ed aumentano quindi il consumo energetico. Pertanto é necessario pulirlo accuratamente una volta l’anno con una spazzola oppure un aspirapolvere.

6. Controllare il foro di scarico dell’acqua di sbrinamento, posto nella parte posteriore della cella refrigerante. Il foro intasato può essere liberato utilizzando il pulitore verde.

7. Una volta che il tutto si é asciugato bene si può rimettere in servizio l’apparecchio.

Consigli per il risparmio energetico

• Non installare l’apparecchio vicino a forni, elementi riscaldanti o altre

fonti di calor. Con temperature ambientali elevate il compressore entra in funzione più spesso e più a lungo.

• Garantire una sufficiente aereazione in entrata e uscita. Non copri-

re mai le aperture d’aereazione..

• Non collocare dei cibi caldi nell’apparecchio, lasciarli prima raffreddare.

• Aprire la prota solamente per quanto sia necessario.

• Non regolare una temperatura più fredda di quanto sia necessario..

• Mettere i cibi da scongelare nel comparto refrigerante. Il freddo deri-

vante dal scongelamento aiuta il raffreddamento del comparto refrigerante.

• Mantenere costantemente pulito il condensatore posto sul lato

posteriore dell’apparecchio.

Page 8

Changement du côté d’ouverture de la porte

La butée de porte peut être déplacée de la droite (position d’origine) à la gauche si le lieu d’installation le nécessite.

Attention ! Pendant le déplacement de la butée de porte, l’appareil ne doit pas être branché sur le secteur. Débrancher préalablement la fiche secteur.

S’il n’est pas possible d’observer ces distances, une plaque isolante doit être placée entre la source de chaleur et l’appareil frigorifique.

Si l’appareil est placé à côté d’un autre réfrigérateur ou congélateur, une distance latérale de 5 cm est nécessaire pour éviter la formation decondensation sur les côtés des appareils.

Votre réfrigérateur a besoin d’air

Pour des raisons de sécurité, la ventilation doit être prévue comme indiqué dans la Fig.

Attention: veillez à ne pas obstruer les overtures de ventilation.

NP005

100 mm10 mm

10 mm

Entretoises postérieures

Dans le sac avec la documentation, il y a deux entretoises qui doivent être montées dans les deux coins supérieurs.

Desserrez les vis et introduisez les entretoises sous la tête de vis, puis resserrer.

D594

Spegnimento dell’apparecchio

Dovesse l’apparecchio essere spento per un lungo periodo:

1. Svuotare lo scomparto refrigerante e congelante cosi come le bacinelle ghiaccio.

2. Spegnere l’apparecchio mettendo la manopola termostato sul”0”.

3. Togliere la spina dalla presa di corrente oppure disinserire la valvola di sicurezza.

4. Sbrinare lo scomparto congelantee pulire (vedi paragrafo “Pulizia e cura”)gung und Pflege").

5. Lasciare aperte le porte per evitare la formazione di odori sgradevoli.

Pulizia e cura

Per motivi d’igiene si dovrebbe.sempre pulire accuratamente e regolarmente l’interno dell’apparecchio, compresi gli accessori.

Avvertimento!

• Durante la pulizia, l’apparecchio non deve essere collegato alla rete elettrica. Pericolo di scosse di corrente! Prima di eseguire i lavori di pulizia, é necessario disinserire l’apparecchio, estrarre la spina oppure disinserire rispett. svitare il fusibile.

• Non pulire mai l’apparecchio con delle idropulitrici a vapore. L’umidità potrebbe penetrare negli elementi di costruzione elettrici, pericolo di scosse di corrente! Il vapore bollente può causare dei dannii ai pezzi in materiale sintetico.

• L’apparecchio deve essere asciutto, ancor prima della nuova messa in servizio.

Attenzione!

• Oli essenziali e sostanze solventi organiche possono intaccare gli elementi in materiale sintetico, p.es.

– succhi di limone oppure bucce di arancia;; – burro acido; – sostanze detergenti contenenti acido di aceto. Evitare il contatto degli elementi dell’apparecchio con simili sostanze.

• Non impiegare mai sostanze detergenti graffianti.

1. Togliere i cibi. Avvolgere con più fogli di giornali i surgelati. Riporre il

Page 9

Procéder comme suit:

1. Retirez la grille d’aération (D) qui se monte par encliquetage.

2. Retirez la charnière inférieure (E) en dévissant les deux vis de fixation.

3. Dégagez la porte inférieure de la charnière du milieu (H).

4. Retirez la charnière du milieu et dégagez la porte supérieure du pivot (G); dévissez celui-ci et remontez-le sur le côté opposé.

5. Enlevez les deux caches, de façon à découvrir les trous pour les pivots de la charnière, et remontez-les de l’autre côté.

6. Remontez la porte supérieure et la charnière du milieu (H) sur le côté opposé.

7. Remontez la porte inférieure.

8. Remontez la charnière inférieure (E) sur le côté opposé en utilisant les deux vis retirées précédemment.

9. Enlevez le cache-trou (F) de la grille d’aération (D) en le poussant dans le sens de la flèche et remontez-le sur le côté opposé.

10. Remontez la grille d’aération (D) en l’encliquetant à fond.

11. Dévissez la poignée. La remonter de l’autre côté après avoir percé les bouchons avec un poinçon. Couvrez les trous libres avec les bouchons contenus dans le sachet de la documentation.

L’acqua derivante dallo sbrinamento, tramite un apposito convogliatore posto nella parte posteriore dello scomparto refrigerante, attraverso un foro di scarico, viene raccolta in una bacinella posta sopra il compressore, da dove evapora.

Congelatore

Nello scomparto congelatore si forma uno strato di brina, a causa dell’umidità che si sviluppa durante il funzionamento e all’apertura della porta.

Questo deve essere eliminato periodicamente, utilizzando una paletta raschiabrina.

Uno strato molto spesso di brina nello scomparto congelatore comporta un consumo maggiore di energia. Perciò é necessario eseguire lo sbrinamento completo ogniqualvolta si é formato uno strato di 4 mm circa o almeno una volta l’anno. Inoltre é sempre consigliabile effettuare lo sbrinamento quando l’apparecchio é vuoto o quando il carico é minimo.

Per effettuare un sbrinamento completo procedere come segue:

1. Togliere i cibi congelati, avvolgerli in parecchi fogli di giornali e riporli in un luogo fresco.

2. Spegnere l’apparecchiatura e staccare la spina dalla presa di corrente oppure disinserire o svitare le valvole di sicurezza.

3. Lasciare aperta la porta dello scomparto congelatore.

4. Riportare la manopola del termostato nella posizione desiderata e reinserire la spina nella presa.

Avvertenza:

Non impiegare mai utensili metallici per asportare la brina. Si raccomanda di non utilizzare riscaldatori elettrici o altri mezzi mec-

canici o artificiali per accelerare il processo di sbrinamento, tranne quelli raccomndati in questo libretto.

Un innalzamento della temperatura dei surgelati durante lo sbrinamento potrebbe ridurne il tempo di conservazione.

D037

Page 10

Attention

La réversibilité des portes une fois effectuée, contrôlez que les joints magnétiques adhèrent à la carrosserie. Si la température à l’intérieur de la pièce est trop basse (en hiver, par exemple), il se peut que les joints n’adhèrent pas parfaitement. Dans ce cas, si on ne veut pas attendre que les joints reprennent leurs dimensions naturelles après un certain temps, on pourra accélérer ce processus en chauffant la partie intéressée à l’aide d’un sèche-cheveux.

PR26

Avant la mise en service

• Nettoyer l’intérieur de l’appareil et tous les équipements avant la

pre-mière mise en service (voir “Nettoyage et entretien”).

Raccordement électrique

Une prise de courant avec contact de terre installée réglementairement est nécessaire pour le raccor-dement électrique. Il devrait être placée de façon à pouvoir retirer la fiche du câble d’alimentation.

La protection électrique doit admettre un courant d’au moins 10 ampères.

Si la prise de courant n’est plus accessible lorsque l’appareil est mis en place, un dispositif approprié de l’installation électronique doit garantir que l’appareil puisse être coupé du réseau (p. ex. fusible, disjoncteur, disjoncteur différentiel ou équivalent avec ouverture de contact d’au moins 3 mm).

• Avant la mise en service, vérifier sur la plaque signalétique de l’ap-

pareil si la tension d’alimentation et le type de courant correspondent aux valeurs du réseau électrique du lieu d’installation.

P.ex.: AC 220 ... 240 V 50 Hz ou

220 ... 240 V~ 50 Hz (c–à–d courant alternatif 220 à 240 volts, 50 Hertz) La plaque signalétique se trouve à gauche à l’intérieur de l’appareil.

Sbrinamento

Frigorifero

Sulla parete posteriore dello scomparto refrigerante, si forma uno strato di brina durante il funzionamento del compressore, che viene eliminato automaticamente durante le pause di funzionamento dello stesso.

Cubetti di ghiaccio

1. Riempire a 3/4 la bacinella ghiaccio con acqua fredda e riporla nel cassetto congelatore.

2. Per togliere i cubetti pronti é sufficiente torcere la bacinella o metterla brevemente sooto l’acqua corrente.

Attenzione! Si raccomanda di non usare utensili appuntiti o a spigoli per staccare la bacinella eventualmente rimasta attaccata.

modo da evitare che si asciughino, perdano gli aromi o che i sapori si trasmettano agli altri cibi congelati.

Attenzione! Mai toccare i cibi congelati con le mani bagnate. La pelle potrebbe rimanere attaccata.

1. Se si vuole una congelazione rapida dei cibi o se si vuole utilizzare la quanitià massima, premere l’interuttore climatico 3 ore prima di introdurre i cibi.

2. Porre i cibi avvolti da congelare nel cassetto superiore.

3. non aprire troppo frequentemente la porta dello scomparto e non lasciarla aperta più del necessario.

Calendario di congelamento

• I simboli indicano diversi tipi di prodotti da congelare.

• Le cifre indicano il periodo di immagazzinaggio in mesi per ciascun tipo di prodotto da congelare. Se é valido il valore superiore oppure quello inferiore del periodo di immagazzinaggio indicato, dipende dalla qualità dei prodotti alimentari e dal pretrattamento prima del congelamento. Per gli alimenti notevolmente grassi vale sempre il valore inferiore.

Page 11

Mise en service etréglage de la température

• Brancher la fiche du câble d’alimentation dans la prise à contacts de

sécurité. L’éclairage inférieur est branché à l’ouverture de la porte du réfrigérateur. Le bouton rotatif pour la sélection de la temperature se trouve dans le volume réfrigérateur, à droite.

Position «0» signifie: arrêt. Position «1» signifie: température la plus élevée, réglage le plus

chaud. Position «6» (butée) signifie: température la plus basse, réglage le

plus froid. L’exacte position doit être réprée en considérant que la température

interne dépend des facteurs suivants: – quantité et température d’aliments conservés ; – fréquence d’ouverture des portes; Les températures dans le volume réfrigérateur et dans le comparti-

ment congélation ne peuvent pas être réglées séparément. Si vous devez faire congeler des denrées alimentaires rapidement,

vous pouvez régler sur la position «6». Surveillez que la température dans le volume réfrigérateur ne baisse pas en dessous de 0°C et ramenez le thermostat en temps utile sur la position «3» ou «4».

Important !

Une température ambiante élevée (p. ex. lors de chaudes journées d’été) et un réglage sur une température très froide (position "5" à "6") peuvent conduire au fonctionnement permanent du compresseur.

Dans ce cas, mettre le régulateur de température sur un réglage plus chaud (position "3" à "4"). Pour ce réglage, le compresseur est régulé et le processus de dégivrage a de nouveau lieu automatiquement.

Frutta e verdura: saranno messe, previa pulitura, nel/ nei cassetto/i previsto/i a tale scopo.

Burro e formaggio devono essere conservati negli appositi contenitori o avvolti in fogli di plastica o alluminio per evitare il contatto con l’aria.

Latte in bottiglia: ben chiuse poste nel portabottiglie. Banane, patate, cipolla ed aglio, se non sono confezionati, non

vanno messi in frigorifero.

Congelazione e surgelazione

Il vostro congelatore é adatto sia per la conservazione i surgelati che per la congelazione di cibi freschi.

Attenzione

•

La temperatura nello scomparto congelatore dev’essere di -18°C o

infriore prima di introdurre i cibi per la congelazione.

• Attenersi per la congelazione ai quantitativi indicati sulla targa matri-

cola.Il quantitativo per la congelazione é la quantità massima di cibi freschi che possono essere congelati in 24 ore. Volendo effettuare la congelazione di cibi freschi per più giorni consecutivi, ridurre il quantitativo riportato sulla targa a 2/3 o 3/4.

• Lasciare raffreddare eventuali cibi caldi prima di congelarli. Il calore

porta a una forte formazione di brina ed un elevato consumo energetico.

• Rispettare le date di scadenza indicato sulle confezioni dal produt-

tore dei surgelati.

• I cibi una volta scongelati non possono venir ricongelati previa cot-

tura.

• I contentitori di gas infiammabili oppure liquidi mediante l’effetto del

freddo possono perdere la propria ermeticità. Pericolo di espolsione! Non immagazzinare mai dei contenitori con sostanze infiammabili, come p.es. bombole spray, accendini e cartucce di rifornimento, ecc. nell’apparecchio refrigerante.

• Le bottiglie e le lattine non devono essere collocatenella cella di con-

gelamento. Queste possono scoppiare non appena si congela il contenuto, mentre i liquidi contenenti anidride carbonica possono addirittura esplodere! Non collocare mai della limonata, succhi, birra,vino, spumante, ecc. Ad eccezione: I superalcoolici possono essere immagazzinati nella cella di congelamento.

• Avvolgere ermeticamente gli alimenti prima della congelazione in

Page 12

PR270

Positionnement des balconnets

• Il est possible de changer de place les balconnets. A cet effet procédez comme suit:

Dégagez les balconnets en agissant dans le sens indiqué par les fléches. Remontez les balconnets à la hauteur désirée.

Equipement intérieur

Surfaces de clayettes

• Veuillez glisser de préférence

la surface de rangement entière dans le guide inférieur, audessus des bacs à fruits et à légumes. Elle doit tou-jours rester dans cette position.Les surfaces de rangement sont réglables en hauteur:

• A cet effet, tirer la surface de

rangement vers l’avant jusqu’à ce qu’on puisse la faire basculer vers le haut ou vers le bas et l’extraire.

• Pour le placement à une autre hauteur, procéder dans l’ordre inver-

se.

• Glissez la moitié avant de l’étagère VARIO sous la moitié arrière.

Vous gagnez de la sorte de la place pour placer des aliments à congeler de grande hauteur sur le niveau de rangement situé en dessous.

D338

• Per far ciò tirare il ripiano in avanti finchè questo non si lascia tirare verso il basso o l’alto.

• L’inserimento in un’altra altezza avviene in senso contrario.

• Estrarre il semi-ripiano e spingerlo in un altro livello . In tal modo si guadagna dello spazio per poter collocare sulla superficie sottostante del prodotto da refrigerare piuttosto alto

Posizionamento delle mensole

• Asecondo delle esigenze, gli scompartimenti di ripiano sulla porta possono essere estratti verso l’alto ed essere quindi inseriti in altri sostegni.

Refrigerazione dei cibi e delle bevande

Per utilizzare nel modo migliore lo scomparto refrigerante è necessario:

• non introdurre nella cella vivande calde o liquidi in evaporazione;

• coprire o avvolgere gli alimenti, specie se contengono aromi;

• disporre gli alimenti in modo che l’aria possa circolare liberamente attorno ad essi.

Alcuni consigli pratici: Carne (di tutti i tipi): va avvolta in sacchetti di plastica e posta sul

vetro sopra il cassetto verdura.

In questa posizione si potrà conservare per uno o due giorni al massimo.

Cibi cotti piatti freddi, ecc. devono essere ben coperti e possono

essere disposti su qualsiasi griglia.

D338

PR270

Page 13

Réfrigération

Pour obtenir le meilleur rendement du compartiment réfrigérateur:

• n’introduisez pas d’aliments encore chauds ou de li-quides en évaporation dans la cuve;

• couvrez les aliments, surtout s’ils sont aromatiques;

• placez les denrées de façon à ce que l'air puisse cir-culer tout

autour. Où placer les denrées? Viandes (de toutes sortes): enveloppez-la dans des sachets en

plastique et placez-la sur la tablette en verre au-dessus du(des) bac(s) à légumes.

La période de conservation est de 1 à 2 jours au maximum. Aliments cuits, plats froids, etc.: placez-les, bien couverts, sur

une clayette.

Fruits et légumes: bac(s) à légumes (une fois nettoyés). Beurre et fromage: enveloppez-les soigneusement dans des feuil-

les d’aluminium ou de polyéthylène et mettez-les dans les casiers appropriés.

Lait en bouteille: à placer dans l’un des balconnets de la contreporte.

Bananes, pommes de terre, oignon et ail ne doi-vent pas être placés dans le réfrigérateur, s’ils ne sont pas conditionnés..

Congélation et conservation

Dans votre congélateur-armoire vous pouvez conserver des produits surgelés et congelés et congeler vous meme des denrées alimenta res fraîches.

Attention !

•

Avant de congeler des aliments, la température dans le comparti-

ment surgélateur doit être de –18 °C ou inférieure.

• Prière de respecter la capacité de congélation indiquée sur la pla-

que signalétique. La capacité de congélation est la quantité maxi-

mum d’aliments frais pouvant être congelés en 24 heures. Si vous

congelez pendant plusieurs jours d’affilée, veuillez n’introduire que

les 2/3 ou les 3/4 de la quantité indiquée sur la plaque signalétique.

Vous obtenez une meilleure qualité en congelant les denrées ali-

Messa in servizio e regolazione della temperatura

• Inserirela spina nella presa di corrente. Con porta aperta si accende

la lampada interna. La manopola per la regolazione della tempera-

tura si trova a destra bnel compartimento refrigerante.

Posizione „0“ significa: stop. Posizione „1“ significa: Massima temperatura interna (minor freddo). Posizione „6“ significa: Minima temperatura interna (massimo fred-

do). La temperatura interna dipende dai seguenti fattori: – Temperatura d’ambiente; – Quantità e temperatura dei alimenti conservati; – frequenza e durata di apertura delle porte. Le temperature del frigorifero e del congelatore non vengono regola-

ti separatamente. Se si vuole congelare velocemente gli alimenti si può selezionare la

posizion “6”. Attenzione: la temperatura nel compartimento refrigerante può scendere a 0°C in questo caso. Rimettere la manopola sulla posizione intermedia se ciò si verificasse.

Importante!

Con temperatura ambiente elevata (ad es. calde giornate estive) o con manopola posizionata sulle posizioni di massimo freddo , il compressore può funzionare in continuo.

In Tal caso é necessario ruotare la manopola su una posizione di minor freddo (posizione”3” o”4”). In questo modo si regooa il funzionamento del compressore e lo sbrinamento nello scompartimento refrigerante avviene di nuovo automaticamente.

Accessori interni

Posizionamento dei ripiani

• Si prega di porre un ripiano intero in una delle guide appena sopra i cassetti verdura/frutta. Questo deve rimanere sempre in questa posizione per mantenere più fresco nel tempo la verdura e frutta..

I rimanenti ripiani sono regolabili in altezza:

Page 14

mentaires rapidement, à coeur.

• Laissez refroidir les aliments chauds avant de les congeler. La chaleur provoque une formation renforcée de givre et augmente la consommation énergétique.

• Il faut observer absolument les dates limites de conservation indiquées par le fabricant.

• Les aliments décongelés sans autre transformation (préparation de plats finis) ne doivent jamais être congelés une seconde fois.

• Les bouteilles et boîtes n’ont pas leur place dans l’appareil de congélation. Elles peuvent éclater lorsque le contenu gèle – en cas de liquide chargé en gaz carbonique, même exploser ! Ne placez jamais de limonade, jus, bière, vin, mousseux, etc. dans l’appareil de congélation. Exception : les spiritueux à teneur élevée en alcool peuvent être entreposés dans l’appareil de congélation.

• Emballer hermétiquement tous les aliments avant de les congeler pour les empêcher de dessécher, de perdre leur goût et pour éviter que le goût ne soit transmis à d’autres aliments congelés.

Attention ! Ne touchez pas les aliments surgelés avec des mains humides. Les mains pourraient y rester collées.

1. Placez les aliments à congeler dans lecompartiment congélateur de l’appareil. Les aliments non congelés ne peuvent pas toucher les aliments congelés, sinon ceux–ci pourraient dégeler localement..

2. Vous aurez de la sorte une meilleure vue d’ensemble, vous éviterez de longues ouvertures de porte et vous économiserez du courant.

14. Svitare la maniglia. Rimontarla

sul lato opposto dopo aver forato i tappini con un punteruolo. Coprire i fori lasciati liberi con i tappini contenuti nel sacchetto della documentazione

Prima della messa in servizio

• Pulire l’interno dell’apparecchio e tutti gli accessori prima di effettuare la messa in servizio (vedi capitolo “Pulizia e cura”).

Collegamento elettrico

Per effettuare il collegamento eletrrico é necessario impiegare la spina con contatto di protezionz installata conformemente alle prescrizioni vigenti. Il fusibile elettrico deve corrispondere ad almeno 10 Ampère. Nel caso non sia possibile accedere alla presa dopo l’installazione, é necessario prender un idoneo provvedimento per garantire nell’installazione elettrica la separazione dalla rete dell’apparecchio (p.es. fusibile, interruttore LS, interruttore di protezione contro correnti errate oppure simili con una ampiezza di apertura del contatto di almeno 3mm.

• Prima della messa in servizio, verificare se la tensione di collegamento ed il tipo di corrente riportati sulla targa matricola corrispondono ai valori della rete elettrica del luogo di installazione..

p.es..: AC 220 ... 240 V 50 Hz oppure

220 ... 240 V~ 50 Hz (pertanto 220 fino240 Volt corrente alternata, 50 Hertz) La targa matricola si trova a sinistra nell’interno della cella refrigeran-

te.

PR26

Page 15

Dégivrage

Réfrigérateur

Le dégivrage du compartiment réfrigérateur s’effectue automatiquement, à chaque arrêt du compresseur. L’eau de dégivrage est évacuée dans un bac situé dans la partie postérieure de l’appareil où elle s’évapore sans intervention.

Nettoyez régulièrement l’orifice d’écoulement de l’eau de dégivrage du réfrigérateur à l’aide du bâtonnet prévu à cet effet.

Préparer des glaçons

1. Remplir le bac à glaçons aux 3/4 d’eau froide, le placer dans le surgéla-teur et laisser congeler.

2. Pour enlever les glaçons préparés, tordre le bac à glaçons ou le placer un bref instant en dessous de l’eau courante.

Attention ! Ne jamais décoincer un bac à glaçons qui serait collé par le gel à l’aide d’un objet pointu ou acéré.

D037

Calendrier de congélation

• Les symboles qui figurent sur les tiroirs correspondent à différents types de produits congelés.

• Les chiffres indiquent la durée de conservation en mois du type correspondant de produit. La durée de conservation supérieure ou inférieure est valable en fonction de la qualité des aliments et du traitement qu’ils ont subi avant la congélation. La valeur inférieure s’applique toujours aux aliments contenant un fort pourcentage de graisse.

Reversibilità della porta

La reversibilità della porta può essere cambiato da destra (condizioni di consegna) verso sinistra, nel caso il luogo di installazione ne richiedesse la necessità.

Avvertimento! Durante la reversibilità, l’aparecchio non deve essere collegato alla rete elettrica. Estrarre innanzitutto la spina dalla rete

Procedere come segue

1. Estrarre la griglia di areazione (D) inserita a scatto.

2. Sfilare il copriforo (F) e rimontarlo sulla parte opposta.

3. Svitare la cerniera inferiore.

4. Togliere la porta inferiore.

5. Svitare la cerbiera intermedia (H)

6. Togliere la porta superiore

7. Svitare il perno della cerniera superiore e rimontarlo sul lato sinistro.

8. Togliere i tappi perno e rimetterli sul lato opposto.

9. Inserire la porta sul perno superiore.

10 Inserire la cerniera intermedia

(H) nella porta superiore e fissarla.

11. Inserire la porta inferiore sul perno della cerniera intermedia.

12 Inserire la cerniera inferiore

nella porta e fissare a fondo la cerniera inferiore.

13. Inserire la griglia di areazione (D).

Page 16

Mettre l’appareil hors service

Si l’appareil doit rester longtemps hors service :

1. Enlever les produits à réfrigérer ainsi que les bacs à glaçons.

2. Mettre l’appareil hors service, à cet effet tourner le régulateur de température sur "0".

3. Débrancher la fiche secteur ou déconnecter ou dévisser le fusible.

4. Dégivrer le congélateur et le nettoyer soigneusement (voir “Nettoyage et entretien”).

5. Laisser ensuite les portes ouvertes afin d’éviter la formation d’odeurs.

Congélateur

Le givre qui se forme dans le compartiment congélateur sera éliminé périodiquement à l’aide de une spatule en matière plastique. Il ne sera pas nécessaire de débrancher le réfrigérateur ou d’enlever les produits contenus dans le compartiment.

Chaque fois que l’épaisseur de la couche de givre excède 5 mm env. nous vous recommandons de procéder au dégivrage complet:

1. débranchez l’appareil ou mettez le thermostat sur la position «O»;

2. sortez le bac à glaçons et éventuellement les produits congelés. Enveloppez ceux-ci dans plusieurs feuilles de papier journal, ou mieux, dans des emballages isothermes. Conservez-les dans un endroit frais;

3. maintenez la porte ouverte

4. Le dégivrage une fois terminé, refermez le petit couvercle; épongez et séchez soigneusement et rebranchez l’appareil si nécessaire.

5. Réglez le thermostat sur la position de froid maximum pendant 2 heures env. puis ramenez-le sur la position d’utilisation habituelle.

6. Replacez les produits congelés s’il y a lieu.

Important

Pour cette opération n’utilisez jamais d’objet métallique qui risquerait de détériorer l’appareil.

N’utilisez jamais de dispositifs mécaniques ou autres moyens artificiels pour accélérer le dégivrage, à part ceux préconisés.

L’élevation de température des denrées congelées peut diminuer notablement la durée de conservation.

Se l’apparecchio refrigerante è posto accanto ad un altro apparecchio refrigerante oppure congelante é necessario mantenere una distanza laterale di 5 cm, allo scopo di evitare che si possa formare della condensa sui lati esterni degli apparecchi.

L’apparecchio refrigerante necessita di aria

L’aereazione avviene tramite le fessure di passaggio dell’ari situate nello zoccolo sotto, mentr lo scarico avviene attraverso il panello posteriore verso l’alto. Per far si che l’aria possa circolare, non chiudere oppure variare in nessun caso queste fessure di areazione.

Attenzione! Nel caso l’apparecchio dovesse essere collocato p.es. sotto un armadio, é necessario mantenere una distanza minima di almeno 10 cm tra lo spigolo superiore ed il mobile sopra collocato.

Distanziali posteriori

Montare i due distanziali posteriori contenuti nel sacchetto della documentazione per garantire la regolare dispersione del calore che si forma durante il funzionamento. Procedere come da figura.

NP005

100 mm10 mm

10 mm

D594

Page 17

Nettoyage et entretien

Pour des raisons d’hygiène, il est nécessaire de nettoyer régulière ment l’intérieur de l’appareil, y compris les équipements intérieurs.

Avertissement !

• Pendant le nettoyage, l’appareil ne peut pas être raccordé au secteur. Danger d’électrocution ! Avant tous travaux de nettoyage, mettre l’appareil hors service et tirer la fiche de la prise ou couper le fusible ou le tirer.

• Ne jamais nettoyer l’appareil à l’aide d’appareils de nettoyage à l’aide de vapeur sous pression. L’humidité pourrait pénétrer dans des élé-ments électriques. Danger d’électrocution ! La vapeur chaude peut endommager les parties en matière plastique.

• L’appareil doit être sec avant la remise en marche.

Attention !

• Les huiles essentielles et les solvants organiques peuvent agresser les pièces en plastique, par ex.

– le jus de citron ou les pelures d’orange ; – l’acide butyrique ; – les agents de nettoyage contenant de l’acide acétique. Ne pas amener de telles substances en contact avec les partiess de

l’appareil.

• Ne pas utiliser de produits de nettoyage abrasifs..

1. Enlever les aliments refroidis et surgelés. Envelopper les aliments surge-lés dans plusieurs couches de papier journal. Entreposer le tout couvert dans un endroit frais.

2. Dégivrer le compartiment surgélateur avant le nettoyage (voir section "Dégivrage").

3. Mettre l’appareil hors service et tirer le cordon d’alimentation de laprise ou débrancher/dévisser le fusible.

4. Nettoyer l’appareil ainsi que les parties intérieures à l’aide d’un chiffon et d’eau tiède. Ajouter éventuellement quelques gouttes d’un produit de nettoyage de la vaisselle du commerce.

5. Essuyer ensuite avec de l’eau pure et sécher. Les dépôts de poussière sur le condenseur augmentent la consom-

mation d’énergie. Par conséquent, nettoyer prudemment le condenseur à l’arrière de l’appareil avec une brosse souple ou un aspirateur une fois par an.

Rimuovere la sicura del trasporto

L’apparecchio nonché gli accessori interni sono protetti per il traporto

• Rimuovere dall’interno dell’apparecchio tutti i nastri adesivi nonchè i

pezzi di imbottitura.

Le eventuali rimanenze di nastro adesivo possono essere rimosse mediante benzina di pulizia oppure di lavaggio.

Installazione

Luogo d’installazione

L’apparecchio deve essere collocato in un luogo ben aerato ed asciutto. La temperatura ambientale ha un notevole effetto sul consumo di corrente.

Pertano l’apparecchio dovrebbe – non essere esposto direttamente ai raggi solari; – non essere messo accanto ad elementi di calore oppure ad un for-

no o altre simili fonti di calore;

– essere messo in un luogo la cui temperatura ambientale corrispon-

da alla classe climatica per la quale é stato concepito.

La classe climatica é riportata sulla targhetta matricola situata a sinistra nell’interno della cella refrigerante..

La seguente tabella mostra quali temperature ambiente sono state assegnate alle classi climatiche:

Classe climatica per temperature ambientali di

SN +10 fino +32 °C

N +16 fino +32 °C

ST +18 fino +38 °C

T +18 fino +43 °C

Nel caso sia inevitabile effettuare l’installazione accanto ad un fonte di calore, é necessario mantenere le seguenti distanze minime:

– dai forni elettrici 3 cm; – dai forni a nafta e carbone 30 cm. Nel caso non possano essere mantenute queste distanze, é neces-

sario inserire una piastra di protezione contro il calore tra il forno e l’apparecchio refrigerante.

Page 18

Que faire si ...

Remèdes en cas de dérangements

Le dérangement n’est peut-être qu’un petit défaut auquel vous pouvez remédier vous-même à l’aide des indications suivantes. N’effectuez pas de travaux vous-même si les informations suivantes ne vous aident pas de manière concrète.

Avertissement! Les réparations à l’appareil de congélation peuvent uniquement être effectuées par des spécialistes. Des réparations incor-rectes peuvent être source de dangers graves pour l’utilisateur. En cas de réparation, adressez-vous à votre distributeur ou à notre service après-vente.

6. Contrôler le trou d’écoulement de l’eau de dégivrage dans la paroi arrière du compartiment frigo. S’il est bouché, vous pouvez déboucher le trou d’écoulement de l’eau de dégivrage à l’aide de bouchon vert se trouvant dans le sachet qui fait partie de la livraison.kontrollieren.

7. Lorsque tout est sec, replacer les aliments et remettre l’appareil en service.

Conseils d’économie d’énergie

• Ne pas installer l’appareil à proximité de cuisinières, radiateurs ou

autres sources de chaleur. En cas de température ambiante élevée, le compresseur tourne plus souvent et plus longtemps.

• Veiller à une ventilation suffisante du socle de l’appareil. Ne jamais

recouvrir les ouvertures de ventilation.

• Ne pas placer d’aliments chauds dans l’appareil. Laisser d’abord

refroidir les aliments chauds.

• Ne pas ouvrir la porte plus longtemps que nécessaire.

• Ne pas régler la température plus bas que nécessaire.

• Placer les aliments surgelés dans le compartiment frigo pour les

dégeler. Le froid des aliments surgelés est ainsi utilisé pour le refroidissement du compartiment frigo.

• Tenez bien prope le condenseur dégageant de la chaleur, la grille

métallique sur la paroi arrière de votre appareil.

Smaltimento

Informazione sull’imballaggio dell’apparecchio

Tutti i materiali di produzione impiegati sono tollerabili perl’ambiente! Questi possono essere depositati senza pericoli oppure smaltiti nell’impianto bruciatore di rifiuti urbani!

Riguardo i materiali di produzione: I materiali sintetici possono essere anche riciclati e sono contrassegnati nella seguente maniera:

>PE< per politilene, p. es. nell’involucro esterno e nei sacchetti all’interno.

>PS< per polistirolo schiumoso, p.es. nei pezzi di imbottitura, in linea di massima privi di propellenti.

I pezzi di cartone vengono realizzati con carta riciclata e devono essere rimessi nella raccolta della carta vecchia.

Smaltimento di apparecchi vecchi

Per motivi di protezione dell’ambiente é necessario smaltire conformemente gli apparecchi vecchi.Ciò vale per il Vostro apparecchio finora usato e dopo che ha terminato di svolgere il suo servizio ed anche per il Vostro apparecchio nuovo.

Attenzione! Gli apparecchi vecchi che non servono più, devono essere resi inutilizzabili prima dello smaltimento. Estrarre la spina di rete, spezzare il cavo di rete, rimuovere oppure distruggere le eventuali chiusure lampo di bloccaggio. Mediante ciò si evita che si possano chiudere dentro dei bambini che giocano (pericolo di soffocamento!) oppure che possano trovarsi in altre situazioni pericolose per la vita.

Avvertenze sullo smaltimento :

• L’apparecchio non deve essere smaltito insieme ai rifiuti urbani o ingombranti.

• Il circuito refrigerante, in particolare lo scambiatore di calore situato nella parte inferiore dell’apparecchio, non deve essere danneggiato.

• Le informazioni concernenti i termini del ritiro oppure dei luoghi di raccolta sono accessibili presso l’amministrazione comunale locale.

persone specializzate. Mediante le riparazioni non appropriate possono crearsi dei notevoli pericoli. Nel caso della necessità di una riparazione, si prega di rivolgersi al proprio fornitore oppure presso il nostro servizio di assistenza.

Page 19

Dérangement Cause possible Remède

L’appareil ne fonctionne pas.

L’appareil n’est pas mis en service.

Mettre l’appareil en service.

Les aliments sont trop chauds.

La fiche n’est pas branchée ou ne donne pas de contact.

Brancher la fiche secteur.

Le fusible a déclenché ou est défectueux.

Vérifier le fusible, remplacer le cas échéant.

L’éclairage intérieur ne pasfonctionne

La prise de courant est défectueuse.

Les dérangements du réseau électrique doivent être supprimés par votre électricien.

L’appareil refroidit trop fortement.

La température est réglée trop bas.

Mettre temporairement le régulateur de température sur une température plus élevée.

L’appareil se trouve à côté d’une source de chaleur.

La température est mal réglée. Veuillez consulter la section

"Mise en service".

La lampe est défectueuse. Veuillez consulter la section

"Changer la lampe".

Mettre temporairement le régulateur de température sur un réglage plus froid.

La porte est restée ouverte trop longtemps.

Veuillez consulter la section "Lieu d’installation".

De trop grandes quantités d’aliments ont été sées au cours des dernières 24 heures.

Ne pas ouvrir la porte plus longtemps que nécessaire.

Formation importante de givre dans l’appareil, éventuellement aussi au joint de porte.

Le joint de porte n’est pas étanche (après changement du sens d’ouverture de la porte).

A l’aide d’un sèche-cheveux, réchauffer avec pré-caution le joint de porte aux endroits des fuites (pas plus chaud qu’env. 50 °C). Remettre en même temps le joint de porte en forme à la main de manière à ce qu’il soit de nouveau en position correcte.

inutilizzabili prima dello smaltimento. Estrarre la spina di rete, spezzare il cavo di rete, rimuovere oppure distruggere le eventuali chiusure lampo di bloccaggio. Mediante ciò si evita che si possano chiudere dentro dei bambini che giocano (pericolo di soffocamento!) oppure che possano trovarsi in altre situazioni pericolose per la vita.

• Molto spesso i bambini non possono rendersi conto dei pericoli a cui sono esposti durante il maneggio con gli apparecchi domestici. Pertanto è necessario prendere degli idonei provvedimenti di salvaguardia eviatando inoltre di lasciar giocare i bambini con tali apparecchi!!

Nel servizio quotidiano

• I contentitori di gas infiammabili oppure liquidi mediante l’effetto del freddo possono perdere la propria ermeticità. Pericolo di espolsione! Non immagazzinare mai dei contenitori con sostanze infiammabili, come p.es. bombole spray, accendini e cartucce di rifornimento, ecc. nell’apparecchio refrigerante.

• Le bottiglie e le lattine non devono essere collocatenella cella di congelamento. Queste possono scoppiare non appena si congela il contenuto, mentre i liquidi contenenti anidride carbonica possono addirittura esplodere! Non collocare mai della limonata, succhi, birra,vino, spumante, ecc. Ad eccezione: I superalcoolici possono essere immagazzinati nella cella di congelamento.

• Non ingoiare i gelati oppure i cubetti di ghiaccio appena estratti dalla cella di congelamento. Il gelato oppure ghiaccio molto freddo si può congelare alla lingua o alle labbra e causare quindi delle ferite.

• Non toccare i prodotti congelati con le mani bagnate. Le mani si potrebbero congelare sul prodotto.

• Non impiegare mai dei piccoli elettrodomestici (p.es. macchine elettriche da gelato, mescolatori, ecc.) nell’apparecchio refrigerante.

• Prima di eseguire i lavori di pulizia, é necessario disinserire l’apparecchio, estrarre la spina oppure disinserire rispett. svitare il fusibile dell’abitazione.

• Estrarre la spina di rete dalla presa tirando sempre dalla parte della spina, mai dal cavo.

Nel caso di un disturbo

• Se nell’apparecchio dovesse verificarsi per qualche volta un disturbo, si prega di leggere in queste istruzioni per l’uso sotto “ Che cosa fare, se...”. Nel caso non siano sufficienti le avvertenze riportate, si prega di non eseguire ulteriori lavori atunomi di riparazione

• Gli apparecchi refrigeranti devono essere riparati esclusivamente da

Page 20

Le compresseur se met en marche de lui même au bout d’un certain temps.

Voir section "Nettoyage et Entretien".

Ceci est normal, il ne s’agit pas d’un dérangement.

Après modification du réglage de température, le compresseur ne démarre pas immédiatement.

Il y a de l’eau au fond du compartiment surgélateur ou sur les surfaces de rangement.

Le trou d’écoulement de l’eau de dégivrage est bou-ché.

Remplacement de la lampe

Attention! Danger d'électrocution! Avant de remplacer la lampe,

débrancher l'appareil et tirer la fiche de la prise de courant ou débrancher ou retirer le fusible. Données de la lampe: 220-240 V, max. 15 W.

1. Pour débrancher l'appareil, tourner le régulateur de température sur „0".

2. Tirer la fiche de la prise de courant.

3. Pour remplacer la lampe, dévisser la vis.

4. Excer une pression sur le cache de l’ampoule, comme l’indique la fig., et le faire glisser vers l’arrière.

5. Remplacer la lampe défectueuse.

6. Remonter le cache de l’ampoule et revisser la vis de fixation.

7. Remettre en marche le réfrigérateur.

D411

Bruits anormaux.

L’appareil est en contact avec la paroi ou d’autres objets.

L’appareil n’est pas d’aplomb.

Une partie de l’appareil, p. ex. un tuyau, est en contact avec une autre partie de l’appareil ou la paroi à l’arrière de l’appareil

Le cas échéant, plier cette partie avec précaution pour l’éloigner.

Déplacer légèrement l’appareil.

Ajuster les pieds réglables.

Sicurezza

La sicurezza dei nostri apparecchi é conforme ai regolamenti approvati della tecnica ed alla legge di sicurezza degli apparecchi. Nonostante ciò, riteniamo di doverVi facilitare la presa di confidenza con le seguenti avvertenze:

Impiego conforme alla scopo previsto

• L’apparecchio refrigerante é stato stabilito per l’uso domestico. È adatto per raffreddare, congelare ed la surgelazione di prodotti alimentari nonché per la preparazione di gelati. Quest’ultimo é adatto per il congelamento e l’immagazzinaggio in frigorifero di prodotti alimentari nonchè di gelati.

• Per motivi si sicureza non é consentito in nessun caso apportare delle modifiche o trasformazioni.

• Nel caso si voglia impiegare l’apparecchio refrigerante nell’ambito imprenditoriale oppure per scopi differenti dal raffreddamento, congelamento di prodotti alimentari, si prega di osservare le disposizioni de legge vigenti per il Vostro settore.

Prima della prima messa in servizio

• Verificare l’apparecchio su eventuali danni causati dal trasporto. Non collegare in nessun caso un apparecchio danneggiato! In caso di danni rivolgersi al fornitore..

Sostanza refrigerante

L’apparecchio contiene nel circuito refrigerante un gas naturale denominato Isobutano (R600a), avente una elevata tolleranza per l’ambiente, il quale é tuttavia infiammabile.

• Osservare durante il trasporto e l’installazione dell’apparecchio che non venga danneggiato alcun elemento delcircuito refrigerante.

• In caso di danneggiamenti al circuito refrigerante:

– evitare assolutamente fiamme libere e fonti incendianti; – provvedere ad una buona aerazione del locale in cui si trova l’ap-

parecchio.

Sicurezza dei bambini

• I pezzi di imballaggio (p.es. foglie, polistirolo) possono essere pericolosi per i bambini. Pericolo di soffocamento! Mantenere il metriale di imballaggio al di fuori della portata dei bambini!

• Gli apparecchi che non vengono più utilizzati devono essere resi

Page 21

Service après vente

Si le présent mode d’emploi ne contient pas le remède à un dérangement, veuillez vous adresser à votre revendeur ou à notre service après vente. Les adresses et numéros de téléphone figurent dans le cahier joint "Conditions de garantie/Service après vente".

Préparer les pièces de rechange permet d’éviter les déplacements inuti-les et de réduire les frais. Par conséquent, merci d’indiquer les caracté-ristiques suivantes de votre appareil:

• Désignation du modèle

• Numéro de produit (PNC)

• Numéro de fabrication (S-No.)

Ces indications figurent sur la plaque signalétique à gauche, à l’intérieur de l’appareil. Nous vous conseillons de noter ces indications ici afin de les avoir rapidement à portée de la main.

Remarque : Les recours non justifiés au service après vente sont payants même au cours de la période de garantie.

Règlements, normes, directives

L’appareil frigorifique est destiné à un usage domestique et a été fabriqué en respect des normes s’appliquant à ce type d’appareils. La fabrication tient en particulier compte des mesures prévues par la loi allemande sur la sécurité des appareils (GSG), le règlement préventif contre les accidents pour les installations frigorifiques (VBG 20) et les dispositions de l’union des électrotechniciens allemands (VDE). L’étanchéité du circuit frigorifique a été contrôlée.

Cet appareil est conforme aux directives européennes suivantes : – 73/23/CEE du 19.2.1973 - Directive sur les basses tensions – 89/336/CEE du 3.5.1989 (y compris la directive de modification 92/31/CEE) - Directive de CEM

Indice

Sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Smaltimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Informazione sull’imballaggio dell’apparecchio . . . . . . . . . . . 47

Smaltimento di apparecchi vecchi . . . . . . . . . . . . . . . . . . . . 47

Rimuovere la sicura del trasporto. . . . . . . . . . . . . . . . . . . 48

Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Luogo di installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

L’apparecchio necessita d’aria . . . . . . . . . . . . . . . . . . . . . . . 49

Distanziali posteriori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Reversibilità della porta . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Prima della messa in servizio . . . . . . . . . . . . . . . . . . . . . . 51

Collegamento elettrico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Messa in servizio e regolazione della temperatura . . . . . . 52

Accessori interni. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Ripiani . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Mensole. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Refrigerazione dei cibi e delle bevande . . . . . . . . . . . . . . 53

Congelazione e surgelazione . . . . . . . . . . . . . . . . . . . . . . 54

Cubetti ghiaccio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Calendario di congelazione . . . . . . . . . . . . . . . . . . . . . . . 55

Sbrinamento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Spegnimento dell’apparecchio . . . . . . . . . . . . . . . . . . . . . 57

Pulizia e cura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Consigli per il risparmio energetico . . . . . . . . . . . . . . . . . 58

Che cosa fare, se... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Rimedio in caso di disturbi . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Sostituzione della lampadina . . . . . . . . . . . . . . . . . . . . . . . . 60

Servizio di assistenza . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Disposizioni, Norme, Direttive. . . . . . . . . . . . . . . . . . . . . . 61

Page 22

Geachte klant,

Lees eerst aandachtig de gebruiksaanwijzing door voordat u uw nieuwe koelapparaat in gebruik neemt. Hierin staat belangrijke informatie over een veilig gebruik, over het opstellen en over het onderhoud van het apparaat.

De gebruiksaanwijzing s.v.p. bewaren voor latere naslag. Aan eventuele volgende bezitters van het apparaat doorgeven.

Met de waarschuwingsdriehoek en/of door signaalwoorden (Waar- schuwing!, Voorzichtig!, Let op!) wordt de aandacht gevestigd op aanwijzingen die belangrijk zijn voor uw veiligheid of voor het juist functioneren van het apparaat. Hier absoluut op letten.

Na dit symbool wordt uitleg gegeven over de bediening en het praktisch gebruik van het apparaat.

Met het klaverblad worden tips en aanwijzingen voor een economischen milieuvriendelijk gebruik van het apparaat aangegeven.

Voor eventueel optredende storingen staan in de handleiding aanwijzingen om deze zelf op te lossen, zie Hoofdstuk "Wat te doen als...". Als deze aanwijzingen niet voldoende informatie bieden staat onze klantendienst u te allen tijde ter beschikking.

Gedrukt op milieuvriendelijk vervaardigd papier

wie ecologisch denkt, handelt ook zo ...

Egregia cliente, Egregio cliente,,

Prima di mettere in servizio il Vostro nuovo apparecchio refrigerante, Vi preghiamo di leggere attentamente queste istruzioni perl’uso. Queste contengono informazioni importanti per un impiego sicuro, per l’installazione e per la cura dell’apparecchio.

Conservare sempre le istruzioni perl’uso per sfogliarle eventualmente in futuro. Trasmettetele all’eventuale futuro proprietario dell’apparecchio.

Tramite il triangolo di avvertimento e/ oppure mediante segnali a parole (Avvertenza!, Precauzione!, Attenzione!), vengono messe in evidenza delle avvertenze molto importanti per la Vostra sicurezza oppure per la funzionalità del Vostro apparecchio. Pregasi osservare assolutamente..

Dopo questo segno si ottengono delle informazioni molto importanti concernenti il comando e gli impieghi pratici dell’apparecchio..

Mediante il trifolgio vengono contrassegnati dei consigli e delle avvertenze importanti concernenti un impiego economico e tollerabile per l’ambiente.

Per la comparsa di eventuali disturbi, nelle istruzioni per l’uso sono riportate delle avvertenze concernenti le riparazioni autonome, vedi capoverso “Che cosa fare, se...”. Nel caso queste avvertenze non siano sufficienti, il nostro servizio di assistenza Vi é sempre a completa disposizione.

Stampato su carta tollerabile per l’ambiente – Chi pensa all’ecologia, tratta anche così ...

Page 23

Inhoud

Veiligheid. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Weggooien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Informatie over de verpakking van het apparaat . . . . . . . . . . . . 26

Weggooien van oude apparaten . . . . . . . . . . . . . . . . . . . . . . . . 26

Transportbescherming verwijderen . . . . . . . . . . . . . . . . . . . . 26

Opstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Opstelplaats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Uw koeltoestel heeft lucht nodig . . . . . . . . . . . . . . . . . . . . . . . . 28

Muur-afstandhouders ..................................28

Deurdraairichting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Voor ingebruikname . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Elektrische aansluiting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

In gebruik nemen en temperatuurregeling . . . . . . . . . . . . . . . 31

Interieur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ...........32

Legvlakken . . . .......................................32

Deurvakken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .........32

Koelen van levensmiddelen . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Invriezen en diepgevroren opslaan . . . . . . . . . . . . . . . . . . . . .33

Het maken van ijsblokjes . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Diepvrieskalender . . . . . . . . . . . . . . . . . . . . . . . . . . ... ......35

Ontdooiing van het toestel . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Apparaat uitzetten . . . . . . .............................36

Reiniging en onderhoud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Tips om energie te besparen . . . . . . . . . . . . . . . . . . . . . . . . . 38

Wat te doen als . . . . . . . . . . . . . . . . . . . . . . . . . . . . .........38

Hulp bij storingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ...... 38

Lamp verwisselen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..... 40

Klantenservice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Doel, normen, richtlijnen . . . . . . . . . . . . . . . . . . ........... 42

Doel, normen, richtlijnen

Het koelapparaat is voor huishoudelijk gebruik bestemd en is met inachtneming van de voor deze apparaten geldende normen gemaakt. Bij de fabricage zijn speciaal die maatregelen genomen die vereist zijn volgens de Duitse wet op de veiligheid van toestellen (GSG), volgens de Duitse voorschriften ter voorkoming van ongevallen bij koude-installaties (VBG 20) en volgens de bepalingen van de vereniging van Duitse elektotechnici (VDE). De koudecirculatie is op dichtheid getest.

Dit apparaat voldoet aan de volgende EG-richtlijnen: – 73/23/EWG van 19.2.1973 - Laagspanningsrichtlijn0 – 89/336/EWG van 3.5.1989 (met inbegrip van Wijzigingsrichtlijn 92/31/EWG) - EMC-richtlijn

Page 24

Veiligheid

De veiligheid van onze koelapparaten voldoet aan de Europese en Nederlandse normen. Desondanks zien wij ons genoodzaakt u met de volgende veiligheidsaanwijzingen vertrouwd te maken:

Reglementaire toepassing

• Het koelapparaat is voor huishoudelijk gebruik bestemd. Het is geschikt voor het koelen, invriezen en diepgevroren bewaren van levensmiddelen en voor het maken van ijs. Als het apparaat voor andere doeleinden gebruikt wordt kan de fabrikant geen verantwoording nemen voor eventuele schaden.

• Het ombouwen van of veranderingen aan het koelapparaat aanbrengen is uit veiligheidsoverwegingen niet toegestaan.

• Als het koelapparaat commercieel of voor andere doeleinden dan voor het koelen, diepgevroren bewaren en invriezen van levensmiddelen gebruikt wordt, s.v .p. letten op de hiervoor van kracht zijnde wettelijke bepalingen.

Voordat het apparaat voor de eerste keer in gebruik genomen wordt

• Controleer het koelapparaat op transportschaden. Een beschadigd apparaat in geen geval aansluiten! Wend u in geval van schade tot de leverancier.

Koelmiddelen

Het apparaat bevat in het koelvloeistofcircuit de koelvloeistof Isobutan (R600a), een natuurlijk, zeer milieuvriendelijk gas, dat echter wel brandbaar is.

• Bij het transport en het opstellen van het apparaat erop letten dat geen onderdelen van het koelvloeistofcircuit beschadigd worden.

• Bij beschadiging van het koelvloeistofcircuit:

– open vuur en brandhaarden absoluut vermijden; – het vertrek waar het apparaat staat goed ventileren.

Veiligheid van kinderen

• Verpakkingsdelen (bijv. foliën, piepschuim) kunnen voor kinderen gevaarlijk zijn. Stikgevaar! Verpakkingsmateriaal van kinderen weghouden!

• Oude apparaten voor het weggooien onbruikbaar maken. Stekker uit

Klantenservice

Als u vragen hebt waar deze gebruiksaanwijzing geen antwoord op geeft, kunt u de volgende afdelingen raadplegen:

Consumentenbelangen tel. 0172 - 468 172 (voor algemene, product- of gebruiksinformatie) fax 0172 - 468 155 Storingen / reparaties tel. 0172 - 468 268 (voor bezoek servicetechnicus) fax 0172 - 468 255

Belangrijk!

Houd bij het opgeven van een storing altijd de gegevens van uw toestel bij de hand. Deze nummers vindt u op het typeplaatje aan de binnenkant van het apparaat en kunt u het beste hieronder en voorop deze gebruiksaanwijzing noteren.

Modelaanduiding ....................

PNC-nr. ....................

S-nr. ....................

Aan de hand van deze nummers kan onze service-afdeling de juiste voorbereidingen treffen, zodat de machine bij het eerste bezoek van de servicetechnicus weer hersteld kan worden. Op deze manier hoeft u slechts één maal thuis te blijven.

Als u toch voor één van de in deze gebruiksaanwijzing vermelde storingen of vanwege foutieve bediening de AEG-service afdeling inschakelt, wordt dit bezoek ook tijdens de garantietermijn niet door onze garantiebepalingen gedekt.

Elektrische toestellen van AEG voldoen aan de betreffende veiligheidsbepalingen.

Reparaties aan elektische toestellen mogen alleen door vakmensen worden uitgevoerd. Onvakkundige reparaties kunnen tot aanzienlijke risico’s voor de gebruiker leiden. Wend u daarom altijd tot de AEG service-afdeling. Voor reparaties uitgevoerd door anderen kan AEG geen aansprakelijkheid aanvaarden. Alleen originele AEG-onderdelen voldoen aan alle eisen!

Onze service-afdeling voert reparaties uit overeenkomstig de voorwaarden die tussen de Consumentenbond en de VLEHAN (Vereniging Leveranciers Elektrotechnische Huishoudelijke Apparaten Nederland) zijn overeengekomen.

Page 25

het stopcontact trekken, stroomkabel doorknippen, eventueel aanwe-zige snap– of grendelsloten verwijderen of kapotmaken. Daardoor wordt voorkomen dat spelende kinderen in het apparaat opgesloten raken (stikgevaar!) of in andere levensgevaarlijke situaties terecht komen.

• Kinderen kunnen gevaren die in het omgaan met huishoudelijke apparaten schuilen vaak niet herkennen. Zorg daarom voor de nodige toezicht en laat kinderen niet met het apparaat spelen.

Bij dagelijks gebruik

• Containers met brandbare gassen of vloeistoffen kunnen lek raken door de inwerking van koude. Explosiegevaar! Leg geen containers met brandbare stoffen zoals bijv . spraybussen, aanstekers, navullingen van aanstekers etc. in het koelapparaat.

• Flessen en blikken mogen niet in het vriesvak. Ze kunnen springen als de inhoud bevriest – bij koolzuurhoudende inhoud zelfs exploderen! Leg noit limonades, sappen, bier, wijn, champagne etc. in het vriesvak. Uitzondering: sterke drank met een zeer hoog alcohol percentage kan in het vriesvak gelegd worden.

• Consumptie-ijs en ijsblokjes niet direct vanuit de vriesruimte in de mond steken. Zeer koud ijs kan aan de lippen of de tong vastvriezen en verwondingen veroorzaken.

• Niet met natte handen aan diepvriesartikelen komen. De handen kunnen daaraan vastvriezen.

• Geen elektrische apparaten (bijv. elektrische ijsmachines, mixers etc.) in het koelapparaat gebruiken.

• Voor het schoonmaken het apparaat altijd uitzetten en de stekker uit het stopcontact trekken of de zekering in de woning uitschakelen c.q. er uit draaien.

• De stekker altijd aan de stekker zelf uit het stopcontact trekken, nooit aan het snoer.

Bij storing

• Als er een storing aan het apparaat optreedt eerst in de gebruiksaanwijzing kijken onder “Wat te doen als ...”. Als de daar gegeven aanwijzingen niet verder helpen zelf niet verder aan het apparaat werken.

• Koelapparaten mogen alleen dooor geschoold personeel gerepareerd worden. Door ondeskundige reparaties kunnen grote gevaren ont-staan. Wend u zich bij reparaties tot uw vakhandel of tot onze klantendienst.

4040

Lamp verwisselen

Waarschuwing! Gevaar voor elektrische schok! Voor het verwisselen

van de lamp het apparaat uitzetten en de stekker uit het stopcontact trekken of de zekering uitschakelen c.q. eruit draaien.

Lampgegevens: 220-240 V, max. 15 W

1. Om het apparaat uit te zetten de temperatuurregelaar op stand „0" draaien.

2. Stekker uit het stopcontact trekken.

3. Voor het verwisselen van de lamp de schroef die de afdekking van het lampje bevestigt, eruit draaien.

4. Op de afdekking van het lampje drukken en deze achteruit laten glijden.

5. Defecte lamp verwisselen.

6. De afdekking weer monteren en de bevestigingsschroef aandraaien.

7. De koelkast aanzetten.

D411

Page 26

Weggooien

Informatie over de verpakking van het apparaat

Alle gebruikte grondstoffen zijn milieuvriendelijk! Ze kunnen zonder gevaar weggegooid of in de vuilverbrandingsoven verbrand worden!

De grondstoffen: de kunststoffen kunnen ook opnieuw gebruikt worden en worden als volgt gekarakteriseerd:

>PE< voor polyethyleen, bijv. bij de buitenste verpakking en de zakken binnen in.

>PS< voor schuimpolystyrol, bijv. bij de bekledingsdelen, in principe FCKW-vrij.

De kartonnen delen zijn van oud papier gemaakt en kunnen ook weer bij het oud-papier gedaan worden.

Weggooien van oude apparaten

Wegens milieuredenen dienen koelapparaten vakkundig ontmanteld te worden. Dit geldt voor Uw huidige apparaat en - als het ook aan vervanging toe is - ook voor Uw nieuwe apparaat.

Waarschuwing! Apparaten die hun tijd gehad hebben onbruikbaar maken voordat ze weggegooid worden. Stekker er afhalen, netsnoer doorknippen, eventuele snap- of grendelsloten verwijderen of kapotmaken. Hierdoor wordt voorkomen dat spelende kinderen in het apparaat opgesloten worden (verstikkingsgevaar!) of in andere levensgevaarlijke situaties terechtkomen.

Aanwijzingen voor het weggooien:

• Het apparaat mag niet bij het huis- of grofvuil gezet worden.

• Het koelvloeistofcircuit, in het bijzonder de warmtewisselaar aan de

achterkant, mag niet beschadigd worden.

• Informatie over afhaaltijden of inzamelplaatsen zijn te verkrijgen bij

de plaatselijke reinigingsdienst of op het gemeentehuis.

Transportbescherming verwijderen

Het apparaat alsmede de onderdelen van het interieur zijn voor het transport beschermd.

• Alle plakband alsmede bekledingsdelen uit het interieur verwijderen. Eventuele plakbandresten kunnen met schoonmaak- of wasbenzine

verwijderd worden.

Sterke rijpvorming in het apparaat, eventueel ook aan de deurafdichting.

Deurafdichting is lek (eventueel na het verwisselen van de deuraanslag).

Op de ondichte plaatsen de deurafdichting voorzichtig met een föhn® verwarmen (niet heter dan ca. 50 °C). Tegelijkertijd de verwarmde deurafdichting met de hand zo in vorm trekken dat hij weer helemaal sluit.

Ongewone geluiden.

Apparaat komt tegen de muur of tegen andere voorwerpen aan.

Apparaat staat niet recht.

Een onderdeel, bijv. een leiding, aan de achterkant van het apparaat komt tegen een ander onderdeel van het apparaat aan of tegen de muur.

De compressor start na enige tijd automatisch.

Zie hoofdstuk “Reiniging en onderhoud”.

Dit is normaal, het betreft geen storing.

Na het wijzigen van de temperatuurinstelling start de compressor niet direct.

Water op de bodem van de koelruimte of op de legvlakken

Ontdooiwaterafvoer is verstopt.

Dit onderdeel voorzichtig wegbuigen.

Apparaat iets wegtrekken.

Stelvoetjes bijstellen.

De levensmiddelen zijn te warm.

Binnenverlichting werkt niet.

Het apparaat staat naast een warmtebron.

Temperatuur is niet juist ingesteld.

Zie hoofdstuk “Ingebruikname”.

Lamp is kapot. Zie hoofdstuk “Lamp verwis-

selen”.

Temperatuurregelaar op een koudere stand zetten.

Deur heeft te lang opengestaan.

Zie hoofdstuk “Opstelplaats”.

In de laatste 24 uur zijn grotere hoeveelheden warme levensmiddelen opgeslagen.

Deur slechts zo lang open laten als nodig is.

Apparaat koelt te sterk. Temperatuur is te laag inge-

steld.

Temperatuurregelaar tijdelijk op een hogere stand zetten.

Page 27

Opstellen

Opstelplaats

Het apparaat in een goed geventileerde en droge ruimte neerzetten. De omgevingstemperatuur heeft invloed op het stroomverbruik. Het apparaat daarom – niet aan directe straling van de zon blootstellen; – niet bij radiatoren, naast een kachel of andere warmtebronnen

plaatsen;

– alleen op een plaats neerzetten waarvan de omgevingstemperatuur

overeenkomt met de klimaatcategorie waarvoor het apparaat is ontworpen.

De klimaatcategorieën staan op het merk- en type-aanduidingsplaatje dat zich links aan de binnenkant van het apparaat bevindt.

De volgende tabel geeft aan welke omgevingstemperatuur bij welke klimaatcategorie behoort:

Klimaatcategorie voor een omgevingstemperatuur van

SN +10 tot +32 °C

N +16 tot +32 °C

ST +18 tot +38 °C

T +18 tot +43 °C

Als het onvermijdelijk is het apparaat naast een warmtebron te plaatsen, aan weerszijden minimaal de volgende afstanden aanhouden:

– tot elektrische kachels 3 cm; – tot olie- en kolenkachels 30 cm. Als men zich niet aan deze afstanden kan houden, is een warmte-iso-

latieplaat tussen kachel en koelapparaat aan te bevelen. Als het koelapparaat naast een ander koel- of diepvriesapparaat

staat, is een afstand van 5 cm aan weerszijden aan te bevelen, zodat zich geen condens vormt aan de buitenkant van de apparaten.

Tips om energie te besparen

• Het apparaat niet in de buurt van kachels, verwarmingselementen of andere warmtebronnen plaatsen. Bij een hoge omgevingstemperatuur werkt de compressor vaker en langer.

• Zorgen voor voldoende be- en ontluchting aan de onderkant van het apparaat. Ventilatieopeningen nooit afdekken.

• Geen warme spijzen in het apparaat zetten. Warme spijzen eerst laten afkoelen.

• Deur slechts zo lang open laten als nodig is.

• De temperatuur niet lager dan nodig instellen.

• Diepvriesartikelen voor het ontdooien in de koelruimte leggen. De koude in de diepvriesartikelen wordt zo voor koeling van de koelruimte gebruikt.

• Houd de warmte afgevende verdamper, het metalen rooster aan de achterzijde van het toestel, schoon.

Wat te doen als ...

Hulp bij storingen

Het kan bij een storing om kleine defecten gaan die zelf u aan de hand van de volgende aanwijzingen kunt oplossen. Voer zelf geen verdere werkzaamheden uit als de volgende informatie in concrete gevallen niet verder helpt.

Waarschuwing! Reparaties aan het koelapparaat mogen alleen door geschoold personeel uitgevoerd worden. Door ondeskundige reparaties kunnen grote gevaren ontstaan voor de gebruiker. Wend u bij reparatie tot onze klantendienst.

Storing Mogelijke oorzaken Verhelpen

Apparaat werkt niet.

Apparaat is niet aangezet. Apparaat aanzetten. Stekker zit niet in het stop-

contact of zit los.

Stekker in stopcontact steken.

Zekering is los of kapot. Zekering controleren,even-

tueel vernieuwen

Stopcontact is kapot. Storingen in het lichtnet

door Uw elektrovakman laten verhelpen.

Page 28

Ga nu verder als volgt te werk:

1. Trek het ventilatierooster (D), dat door palwerk vastgezet is, uit.

2. Verwijder het onderscharnier (E) door de twee schroeven, die het bevestigen, los te

Uw koeltoestel heeft lucht nodig

Om veiligheidsredenen moet de ventilatie zodanig zijn als aangegeven in Fig.

Attentie: zorg ervoor dat de ventilatie openingen tijdens gebruik niet woden afgedekt.

NP005

100 mm10 mm

10 mm

Deurdraairichting

Het deurscharnier kan van rechts (stand waarin hij wordt afgeleverd) naar links gewisseld worden als dat voor de opstelplaats nodig is.

Waarschuwing! Bij het wisselen van de deurscharnieren mag het apparaat niet op het lichtnet aangesloten zijn. V an te voren de stekker uit het stopcontact halen.

Muur-afstandhouders

In het documentenzakje bevinden zich twee afstandhouders die in de bovenste hoeken aan de achterzijde geplaatst dienen te worden. Draai de schroeven los, steek de afstandhouder onder de schroefkop en draai de schroeven weer vast.

D594

• Het apparaat nooit met stoomreinigingsapparaten schoonmaken. Er kan vocht in de elektrische onderdelen komen. Gevaar voor schokken! Hete damp kan kunstoffen onderdelen beschadigen.

• Het apparaat dient droog te zijn voordat het weer in gebruik genomen wordt.

Let op!

• Etherische oliën en organische oplosmiddelen kunnen kunststof onderdelen aantasten, bijv.

– Sap van citroen– of sinaasappelschillen; –boterzuur; – schoonmaakmiddelen die azijnzuren bevatten. Dergelijke substanties niet in contact brengen met apparaatonderde-

len.

• Geen schurende schoonmaakmiddelen gebruiken.

1. Koel– en diepvriesartikelen er uit halen. Diepvriesartikelen in meerdere lagen kranten verpakken. Alles afgedekt op een koele plaats leggen.

2. Vriesvak voor het schoonmaken ontdooien (zie hoofdstuk “Ontdooien”).

3. Apparaat uitzetten en de stekker uit het stopcontact halen of de zekering uitschakelen c.q. er uitdraaien.

4. Apparaat en interieur met een doek en lauwwarm water schoonmaken. Eventueel een beetje normaal afwasmiddel gebruiken.

5. Daarna met schoon water afnemen en droogmaken. Stof op de condensor verhoogt het energieverbruik. Daarom eenmaal

per jaar de condensor aan de achterkant van het apparaat met een zachte borstel of met de stofzuiger voorzichtig schoonmaken.

6. Het dooiwater-afvoergat aan de achterwand van de koelruimte controleren. Een verstopt dooiwater-afvoergat met behulp van het groene stopje dat met het toestel is meegeleverd schoonmaken.

7. Als alles droog is, de levens-middelen er weer in doen en het apparaat weer in bedrijf nemen.

Page 29

draaien.

3. Neem de onderdeur uit het tussenscharnier (B).

4. Verwijder het tussenscharnier, trek de bovendeur van stift (G) schroef hem af en breng hem aan de andere kant weer aan.

5. Verwijder de twee beschermdopjes van de gaatjes voor de scharnierpinnen en monteer ze aan de andere kant.

6. Plaats de bovendeur en het tussenscharnier (H) aan de andere kant.

7. Hermonteer de onderdeur.

8. Hermonteer het onderscharnier (E) aan de andere kant door middel van de twee schroeven die u eerder verwijderd hebt.

9. Verwijder het stopstuk (F) uit het ventilatierooster (D) door het naar de pijlrichting te duwen en breng het aan de andere kant weer aan.

10. Hermonteer het ventilatierooster (D), voer het door palwerk in.

11. De handgreep losschroeven. Aan de andere kant van de deur bevestigen nadat u de dopjes met een priem doorgeprikt heeft. De vrijgekomen gaatjes afsluiten met de bijgeleverde dopjes; deze vindt u in het zakje van de documentatie.

Belangrijk

Na het omkeren van de deurdraairichting moet u controleren of het deurrubber rondom goed op de sponning sluit. In

Reiniging en onderhoud

Om hygiënische redenen dient het apparaat aan de binnenkant met toebehoren geregeld gereinigd te worden.

Waarschuwing!

• Het apparaat mag tijden het schoonmaken niet op het electrikiteitsnet aangesloten zijn. Gevaar voor schokken! Zet voor het schoonmaken het apparaat uit en trek de stekker uit het stopcontact of schakel c.q. draai de zekering er uit.

Apparaat uitzetten

Als het apparaat gedurende langere tijd niet gebruikt wordt:

1. Levensmiddelen uit koelruimte en vriesvak nemen.

2. Apparaat uitzetten, daartoe de temperatuurregelaar op stand “0” draaien.

3. Stekker uit het stopcontact halen of zekering uitschakelen, er resp. uithalen.

4. Diepvriesruimte ontdooien en grondig reinigen (zie hoofdstuk “Reiniging en onderhoud”).

5. Deuren daarna open laten om geurvorming te voorkomen.

2. omwikkel de levensmiddelen met meerdere kranten en bewaar ze op een koele plaats;

3. laat de deur openstaan

4. droog na het ontdooien het vriesvak zorgvuldig en sluit het gaatje weer af met het dekseltje;

5. draai de thermostaatknop in de gewenste stand of steek de steker weer in het stopcontact. Na twee of drie uur kunt u de diepvriesprodukten weer terugplaatsen.

Belangrijk

Gebruik voor het verwijderen van de rijp nooit metalen voorwerpen; u zou uw koelkast kunnen beschadigen.

Geen voorwerpen of methodes gebruiken om het ontdooiproces te versnellen die niet door de fabrikant zijn aangegeven.

Temperatuurstijging van diepvriesproducten kan hun houdbaarheidsduur verkorten.

Page 30

PR26

een koud vertrek (in de winter) kan het gebeuren dat dat niet het geval is. Na enkele dagen zal het rubber zich echter aangepast hebben. Wilt u dat bespoedigen, dan kunt u het rubber warm maken met een föhn.

Voor ingebruikname

• Het interieur van het apparaat en alle accessoires schoonmaken

voor het eerste gebruik (zie Hoofdstuk “Reiniging en Onderhoud”).

Elektrische aansluiting

Voor de elektrische aansluiting is een volgens de voorschriften geïnstalleerde beschermcontactdoos vereist.

De contactdoos moet zodanig worden geïnstalleerd, dat de steker altijd uit de contactdoos kan worden getrokken.

De elektrische zekering dient minstens 10 Ampère te zijn. Indien het stopcontact bij een ingebouwd apparaat niet meer toegan-

kelijk is, dient een maatregel in de elektrische installatie er voor te zorgen dat het apparaat van de stroom kan worden afgesloten (bijv. zekering, beveiligingsschakelaar, aardlekschakelaar of dergelijke met een contactopeningsbreedte van minimaal 3 mm).

• Voor ingebruikneming op het merk– en type–aanduidingsplaatje van

het apparaat controleren of de netspanning en stroomsoort overeenkomen met de waarden van het lichtnet op de plaats waar het apparaat komt te staan.

Bijv.: AC 220 ... 240 V 50 Hz of

220 ... 240 V~ 50 Hz (d.w.z. 220 tot 240 Volt wisselstroom, 50 Hertz) Het typeplaatje bevindt zich links aan de binnenkant van het apparaat.

Ontdooiing van het toestel

Het ontdooien van de koelruimte

Het ontdooien van de koelkast heeft automatisch plaats elke keer dat de compressor stopt. Het dooiwater wordt via een afvoerkanaaltje opgevangen in een bakje dat zich aan de achterkant van het apparaat boven de compressor bevindt. Hier verdampt het water.

Wij raden u aan het gaatje in het afvoerkanaal regelmatig schoon te maken, teneinde te

voorkomen dat het dooiwater de levensmiddelen nat maakt. Gebruik voor het doorprikken het staafje dat zich in het gaatje bevindt.

Het ontdooien van de vriesruimte

In het vriesvak dient u echter de rijp te verwijderen, wanneer deze een laag van circa 4 mm vormt. Gebruik hiervoor het plastic spatel.Voor het uitvoeren van deze handeling hoeft u het aparaat niet uit te schakelen of het vriesvak leeg te maken.Wanneer zich een dikke laag ijs gevormd heeft, dient u het gehele apparaat te ontdooien.

Ga als volgt te werk:

1. draai de thermostaaaknop op “0” of trek de steker uit het stopcontact;

D037

Diepvrieskalender

• De symbolen geven de diverse soorten diep-vriesproducten aan.

• De getallen geven voor iedere soort diepvriesproduct de opslagtijd in maanden aan. Of de hoogste of de laagste waarde van de aangegeven opslagtijd geldt, hangt af van de kwaliteit van de levensmiddelen en de behandeling voorafgaand aan het invriezen. Voor levensmiddelen met een hoog vetgehalte geldt altijd de laagste waarde.

Page 31

In gebruik nemenen temperatuurregeling

• U steekt de steker van de koelkast in een contactdoos met randaarde. Als u de koelkastdeur opent, wordt de binnenverlichting ingeschakeld. De draaiknop voor de temperatuukeuze bevindt zich rechts in de koelruimte.

Stand „0“ betekent: uit. Stand „1“ betekent: hoogste binnentemperatuur, warmste instelling. Stand „6“ betekent: laagste binnentemperatuur, koudste instelling.

Bij het instellen van de juiste stand dient u er rekening mee te houden dat de temperatuur in het apparaat afhankelijk is van:

- de kamertemperatuur;

- de frequentie waarmee de deuren geopend worden;

- de hoeveelheid levensmiddelen in de kast;

- de plaats van het apparaat.

De temperaturen in koelruimte en vriesvak kunnen niet gescheiden geregeld worden.

Als verse levensmiddelen snel moeten worden ingevroren, kunt u stand „6“ kiezen. Let u erop, dat de temperatuur in de koelruimte niet beneden 0°C komt en zet de temperatuurregelaar tijdig op stand „3“ of „4“ terug.

Belangrijk!

Hoge omgevingstemperatuur (bijv. op hete zomerdagen) en koude instelling van de temperatuurregelaar (stand “5” tot “6”) kunnen er voor zorgen dat de compressor continu werkt.

Zet in dat geval de temperatuurregelaar op een warmere stand (stand “3” tot “4”). Bij deze instelling wordt de compressor geregeld en begint het ontdooien weer automatisch.

Het maken van ijsblokjes

1. IJsbakje voor 3/4 met koud water vullen, in de vriesruimte plaatsen en laten bevriezen.

2. Om de ijsblokjes los te maken het ijsbakje omdraaien of kort onder stro-mend water houden.

Attentie! Een eventueel vastgevroren ijsbakje in geen geval met spitse of scherpe voorwerpen losmaken.

te leidt tot verhoogde ijsvorming en verhoogt het energieverbruik.

• Bij het bewaren van kantenklare diepvriesproducten dient u zich

beslist aan de door de fabrikant opgegeven bewaartijd te houden.

• Eenmaal ontdooide levensmiddelen zonder verdere verwerking

(bereiden tot panklare gerechten) in geen geval een tweede keer invriezen.

• Containers met brandbare gassen of vloeistoffen kunnen lek raken

door de inwerking van koude. Explosiegevaar! Leg geen containers met brandbare stoffen zoals bijv. spraybussen, aanstekers, navullingen van aanstekers etc. in het vriesapparaat.

• Flessen en blikken mogen niet in de vriesruimte. Ze kunnen sprin-

gen als de inhoud bevriest – bij koolzuurhoudende inhoud zelfs exploderen! Leg noit limonades, sappen, bier, wijn, champagne etc. in de vriesruimte. Uitzondering: sterke drank met een zeer hoog alcoholpercentage kan in de vriesruimte gelegd worden.

• Alle levensmiddelen voor het invriezen luchtdicht verpakken, zodat

ze niet uitdrogen, de smaak niet verloren gaat en de smaak niet op andere diepvriesproducten overgebracht wordt.

Voorzichtig! Diepvriesartikelen niet met natte handen aanraken. De handen kunnen daaraan vast vriezen.

1. De in te vriezen levensmiddelen in de vriesruimter van het apparaat plaatsen. Niet-bevroren artikelen mogen niet in aanraking komen met reeds bevroren waren omdat anders de bevroren artikelen kunnen ontdooien.

2 Daardoor heeft u een beter overzicht, wordt het lang openen van de

deur voorkomen en wordt stroom bespaard.

Page 32

Het verplaatsen van deurvakken

• De ruimte tussen deurvakken

kan naar behoefte aangepast worden. Ga daartoe als volgt te werk: Trek het vak geleidelijk naar de door de pijlen aangegeven richting totdat het loskomt. Verplaats daarna het vak naar de gewenste hoogte.

PR270

Interieur

Legvlakken

• Afhankelijk van model en

uitrusting zijn legvlakken van glas, kunststof of roosters meegeleverd.

• Een legvlak in de onderste

geleiders boven de groenteen fruitbak schuiven en ook laten liggen. De legvlakken kunnen in hoogte versteld worden:

• Daartoe het legvlak zo ver

naar voren trekken tot het naar boven en naar beneden bewogen kan worden en er uit gehaald kan worden.

• Het plaatsen op een andere hoogte in omgekeerde volgorde uitvoe-

ren.

• De voorste helft van het VARIO-legvlak onder de achterste helft

schuiven. Daardoor wordt ruimte gewonnen om op de daaronder liggende plank grote artikelen te plaatsen.

D338

Koelen van levensmiddelen

Voor een optimaal gebruik van de koelruimte adviseren wij u de volgende eenvoudige regels in acht te nemen:

• Plaats geen warme of dampende spijzen of dranken in de koelruimte;

• dek vooral sterk geurend voedsel af of verpak het;

• plaats de levensmiddelen zo, dat de lucht vrij eromheen kan circuleren.

Enkele belangrijke tips: Vlees (alle soorten): wordt in plastic zakjes op de glazen plaat boven

de groentelade geplaatst.

Bewaar vlees niet langer dan één of twee dagen. Gekookt voedsel, koude schotels enz.: kunnen, goed afgedekt, op

elk rooster geplaatst worden. Fruit en groente: worden schoongemaakt in de groentelade(n)

gelegd. Boter en kaas: worden, om blootstelling aan de lucht te voorkomen,

in speciale koeldozen bewaard of in plastic- of aluminiumfolie verpakt.

Flessen melk: worden, goed gesloten, in het flessenrek geplaatst. Bewaar niet-luchtdicht verpakte bananen, aardappelen, uien of

knoflook niet in de koelkast.

Invriezenen en diepgevroren opslaan

In uw koelapparaat kunt u diepvriesproducten bewaren en verse levensmiddelen zelf invriezen.

Attentie!

• Voor het invriezen van levensmiddelen dient de temperatuur in de vriesruimte –18 °C of lager te zijn.

• Let op het op het typeplaatje aangegeven vriesvermogen. Het vriesvermogen is de maximale hoeveelheid verse waren die binnen 24 uur ingevroren kunnen worden. Als er gedurende meerdere dagen achter elkaar ingevroren wordt, neem dan slechts 2/3 tot 3/4 van de hoeveelheid aangegeven op het typeplaatje. De kwaliteit is beter, als de levensmiddelen snel tot in de kern bevriezen.

• Warme levensmiddelen voor het invriezen laten afkoelen. De warm-
