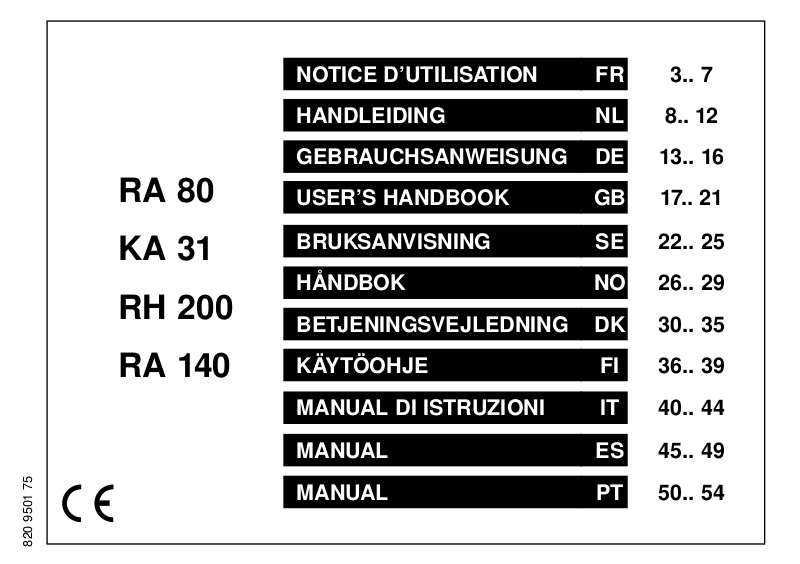

AEG RH200 User Manual [ru]

NOTICE DUTILISATION

HANDLEIDING

USERS HANDBOOK

GEBRAUCHSANWEISUNG

BRUKSANVISNING

HÅNDBOK

BETJENINGSVEJLEDNING

KÄYTÖOHJE

MANUAL DI ISTRUZIONI

MANUAL

3.. 7

8.. 12

17.. 21

13.. 16

22.. 25

26.. 29

30.. 35

36.. 39

40.. 44

45.. 49

50.. 54

RA 80 KA 31 RH 200 RA 140

820 9501 75

MODEL A B C D E

RA 80 423 373 340 435 10

KA 31 423 373 340 435 10

RH 200 423 373 340 435 10

RA 140 423 430 397 550 10

BRUKSANVISNING

Innan ni installerar och börjar använda ert nya kylskåp är det viktigt att läsa igenom denna handbok. SÄKERHETSANMÄRKNING: Om denna kyl ersätter en större, som skall skrotas, avlägsna dörren först så att skåpet inte kan bli en fälla för barn.

INSTALLATIONSANVISNINGAR

Detta kylskåp är utrustat med en värmedreven kylanordning av absorptionstyp som är fullständigt ljudlös i drift. Kylen är konstruerad för fristående placering, men kan även byggas in om anvisningarna nedan följs på ett noggrant sätt.

För att tillfredsställande drift och maximal kylförmåga skall säkerställas är följande villkor nödvändiga:

1) God tillförsel av kylluft

2) Obehindrad ventilationspassage för bortförsel av överskottsvärme

3) Kylen måste stå rakt i båda riktningarna

När man bygger in kylskåpet bör man tänka på att det skall vara enkelt att flytta det vid service utan att skada snickerierna.

Kylskåpet måste installeras på så sätt att absorptionsanläggningen i sin helhet vetter mot ventilationspassagen. Kylskåpet måste installeras så att luftcirkulation genom ventilationspassagen inte hindras av element, TV-apparater eller andra värmekällor.

Två kylskåp bör inte placeras på varandra utan att beredas separata ventilationspassager.

Figurerna på sid 59 visar fyra olika sätt att bygga in kylskåpet. Givna mått anger minimimått.

Se till att stickkontakten alltid är åtkomlig under installationen.

Figur 2. Kylskåpet stående på en hylla

Det räcker om ventilationspassagen är minst 105 mm bred., Detta är enklast att åstadkomma om hyllenheten förses med 105 mm langa distanserings skruvar eller block. Även i detta fall måste hela kylenheten vetta mot luftpassagen. Luftcirkulationen förbättras ytterligare om hyllenheten utrustas med fötter.

Figur 3-5. Kylskåpet monterat på väggen

Ventilationspassager måste anordnas utmed kylskåpets hela bredd (min 425 mm) och vara minst 105 mm djupa. Öppningarna är vanligen försedda med galler, vilka bör ha minsta fri ventilationsyta på 200 cm

vardera.

Dörrupp hängning och ytterdörrpanel

Beroende på hur ni valt att placera er kyl kan det vara bättre att flytta gångjärnen och ändra dörrupphängningen. Se sid 24 för anvisningar om hur man gör detta. Ytterdörrpanelen kan, om ni så önskar, avlägsnas och ersättas med en annan som matchar den övriga inredningen. Också för hur detta skall göras ges anvisningar på sid 24.

Nätanslutning

Kylskåpet bör endast anslutas till strömmen via ett jordat vägguttag, som monterats efter gällande krav. Innan kylskåpet tas i drift, kontrollera med märkplåten (uppe till vänster inuti skåpet) att det angivna volttalet överenstämmer med nätspänningen.

TERMOSTATINSTÄLLNING

För att starta kylskåpet, sätt i kontakten, slå på strömmen och sätt termostatvredet på 3 eller 4. Tecken på att nedkylningen börjat kommer att märkas inom en timme. Lägg märke till att kylskåpet är av absorptionstyp och har i stort sett helt tystgående drift. Därför kommer ni inte att höra att något sätter igång då kylen kopplas på.

Kyltemperaturen påverkas av placering, rumstemperatur och hur ofta dörren öppnas, och termostatvredet kan behöva justeras med hänsyn till detta.

Inställning av temperaturen

Då termostatvredet sätts på 3 eller 4, liggertemperaturen i kylen mellan 0° och + 7° i normal omgivningstemperatur.

Om kallare temperatur önskas i kylskåpet, vrids termostatknappen medsols till en högre siffra: om man vill ha en lägre kylningsgrad vrids termostatknappen till en lägre siffra.

KYLENS ANVÄNDNING

Kylutrummet utgör ett passande förvaringsrum för de flesta slags livsmedel, mjölk, drycker osv. och RA 140 finns dörrhyllor för förvaring av flaskor, burkar och mindre förpackningar. Samtliga modeller utom RA 80, KA 31 och RH 200 är utrustade med hyllplan av halvdjupstyp, som kan arrangeras om efter önskemål. Två hyllor kan användas tillammans och utgöra en heldjupshylla, eller så kan de användas separat och på så sätt lämna plats ytterst (örflaskor eller andra höga föremål. Det är önskvärt att alla livsmedel förvaras i slutna kärl ellerplastpåsar, alternativt inslagna i folie eller plastfilm. Även flytande livsmedel bör täckas över. Detta för att förhindra att olika varor tar smak av varandra och även för att minska frostbildning på kylytorna beroende på fukt som avges av förvarade livsmedel.

ISFRAMSTÄLLNING

Islådorna är utrustade med lock, som måste användas vid iskubsframställningen.

Fyll lådan för iskuber nästan upp till kanten (så att utvidgning kan ske) med friskt dricksvatten och placera den på hyllan för isframställning.

Det går att göra is fortare om termostatvredet tillfälligt sätts på MAX, men glöm inte att vrida det tillbaka till sitt vanliga läge då isen är klar, eftersom kylen annars kan bli alltför kall. För att lossa iskuberna, håll lådan under rinnande kallt vatten och Lyft sedan locket med iskuberna.

UNDERHÅLL AV KYLEN

Avfrostning

Undan för undan bildas frost på kylytorna och den får inte tillåtas bli för tjock, eftersom den verkar isolerande och påverkar kylprocessen.

Undersök frostbildningen regelbundet varje vecka och om den är mer än 6 mm tjock skall kylen frostas av. Samtliga modeller har en halvautomatisk avfrostningsanordning med tryckknapp.

Knappavfrostning

Tryck in knappen i mitten av termostatvredet men ändra inte vredets position - lämna det i sitt vanliga läge. Stäng dörren.

Avfrostningsknappen stannar i intryckt läge och kylanordningen hålls avstängd tills frosten smält. Avfrostningsknappen fjädrar sedan automatiskt ut till sitt normala läge och kylskåpet börjar arbeta igen. Avfrostningstiden beror på hur stor mängd frost som måste avlägsnas och på rumstemperaturen.

Automatisk avfrostning

Apparaten frostar av automatiskt efter en viss tid. Påkoppling sker via en avfrostningstimer, som inte är inställningsbar.
