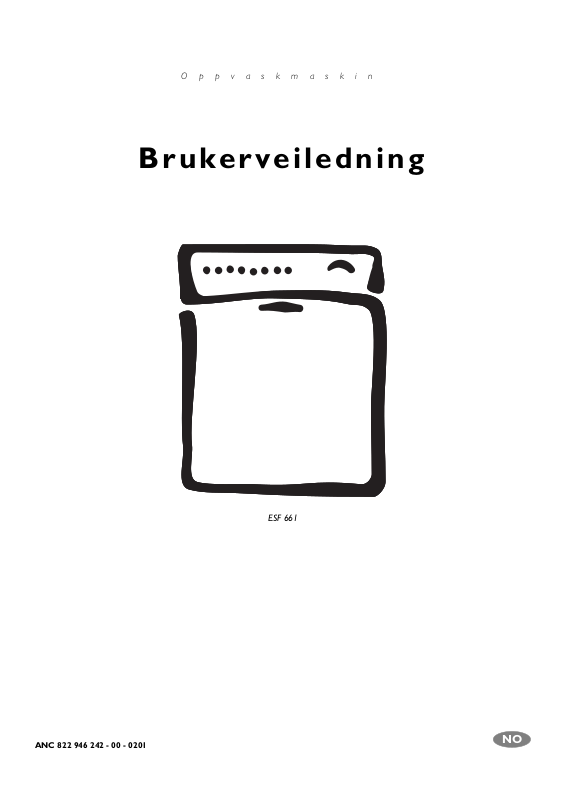

AEG ESF661 User Manual

Oppvaskmaskin

Brukerveiledning

ANC 822 946 242 - 00 - 0201

ESF 661

Kjære kunde,

vennligst les nøye gjennom denne brukerinformasjonen. Vær spesielt oppmerksom på sikkerhetsinformasjonene på de første sidene i denne brukerinformasjonen! Oppbevar denne brukerinformasjonen, slik at den kan konsulteres senere. Gi den videre til neste eier ved et eventuelt videresalg av apparatet.

Ved hjelp av advarselstrekanten og/eller signalord (Advarsel!, Forsiktig!, OBS!)fremheves informasjoner som er viktige for din egen sikkerhet eller for apparatets funksjonsdyktighet. Det er absolutt nødvendig at disse overholdes.

Nummererte handlingsanvisninger leder deg frem skritt for skritt ved bruk av apparatet.

Etter dette tegnet får du supplerende informasjoner angående betjening og praktisk bruk av apparatet.

Dette tegnet kjennetegner tips og informasjoner angående økonomisk og miljøvennlig bruk av apparatet.

For eventuelle forstyrrelser inneholder denne bruksanvisningen informasjoner om selvstendig avhjelping, se kapittelet "Hva må gjøres hvis...". Hvis disse informasjonene ikke skulle være tilstrekkelige, så ta kontakt med nærmeste kundeservice. Ved tekniske problemer står vår kundeservice gjerne til disposisjon. Les også kapittelet "Service".

Innhold

Sikkerhetsinformasjoner .................................................................4

Sikring av oppvaskmaskinens dør ...........................................................5

Avfallsbehandling ......................................................................5

Økonomisk og miljøvennlig vasking .......................................................6

Apparattegning og betjeningspanel ........................................................7

Betjeningspanel .........................................................................8

Førførstegangs bruk ....................................................................9

Innstillingavkalkfilteret ...................................................................9

Påfyllingavspesialsaltforkalkfilteret........................................................10

Påfylling av skyllemiddel .................................................................11

Innstilling av skyllemiddel-doseringen .....................................................11

Daglig bruk ...........................................................................12

Innryddingavbestikkogservise ...........................................................12

Innryddingavbestikk .................................................................13

Innsetting av kjeler, panner og store tallerkener .............................................13

Innsetting av kopper, glass og kaffeservise . ...............................................14

Høydejustering av den øvrekurven ......................................................14

Påfylling av oppvaskmiddel ...............................................................15

Valg av vaskeprogram (programtabell) ......................................................16

Startingavvaskeprogram ................................................................17

Skifting / avbrytelse /stopping av et vaskeprogram ...........................................17

Utkopling av oppvaskmaskinen ............................................................18

Pleie og rengjøring .....................................................................19

Rengjøringavsilene ....................................................................19

Hva må gjøres hvis... ...................................................................20

...det er problemer ved bruk av oppvaskmaskinen. .............................................20

...vaskeresultatet ikke er tilfredsstillende. .....................................................20

Tekniske data .........................................................................21

Informasjoner for testinstitutter ..........................................................22

Oppstillings- og tilkoplingsanvisning......................................................24

Sette opp oppvaskmaskinen .............................................................24

Integrerbar oppvaskmaskin .............................................................25

Oppvaskmaskin for underbygging .......................................................25

Frittstående oppvaskmaskiner ..........................................................25

Tilkopling av oppvaskmaskinen ..........................................................27

Vanntilkopling ..........................................................................27

Tillatt vanntrykk ......................................................................27

Tilkopling av innløpsslangen ............................................................27

Alminnelige bestemmelser (Nemko) ......................................................27

Vannutløp ..........................................................................28

Vannbeskyttelsessystem ..............................................................28

Elektrisktilkopling.......................................................................29

Tilkoplingsteknikk.......................................................................30

Garanti ...............................................................................30

Service ...............................................................................31

1 Sikkerhetsinformasjoner

Sikkerheten til ELECTROLUX elektriske apparater er i samsvar med anerkjente regler innen teknikk og med loven om apparatsikkerhet. Allikevel synes vi som produsent det er nødvendig å gjøre deg kjent med følgende sikkerhetsinstrukser.

Oppstilling, tilkopling, idriftsettelse

• Oppvaskmaskinen må kun transporteres i stå-

ende stilling.

• Kontroller oppvaskmaskinen med hensyn til trans-

portskader. Et apparat med skader må ikke under

noen omstendigheter koples til strømnettet. Ta i

dette tilfellet kontakt med leverandøren.

• Før idriftsettelse skal det kontrolleres at merke-

spenningen og strømtypen som er oppgitt på

apparatets typeskilt stemmer overens med nett-

spenningen og strømtypen på oppstillingsstedet.

Den elektriske sikringen som er nødvendig, er

også oppgitt på typeskiltet.

• Hvordan oppvaskmaskinen stilles opp og tilkoples

på forskriftsmessig måte, er beskrevet i kapittelet

”Installasjon". Det må ikke brukes forlengelseska-

bler eller multistøpsler/-koplinger. Det kan forår-

sake brann pga. overoppheting.

Barns sikkerhet

• Barn er ofte ikke i stand til å vurdere farene som

ligger i omgangen med elektriske apparater. Sørg

derfor for at barn er under oppsyn og ikke la barn

leke med oppvaskmaskinen – det er fare for at de

kan lukke seg inne i maskinen (fare for kvelning!).

• Emballasjedeler (f.eks. folier, isopor) kan være far-

lige for barn. Fare for kvelning! Hold emballasjede-

ler borte fra barn.

• Oppvaskmiddel kan føre til etsningsskader i

øynene, munnen og svelget og til og med forår-

sake kvelning! Følg sikkerhetsinformasjonene fra

produsentene av oppvask- og rengjøringsmidlene.

• Vannet i oppvaskmaskinen er ikke drikkevann.

Hvis det befinner seg rester av oppvaskmiddel i

maskinen er det fare for etsningsskader!

• Ved utrangering av oppvaskmaskinen: Trekk ut

nettledningens støpsel, skjær av nettledningen og

kast den. Ødelegg dørlåsen, slik at dørenikkelen-

ger kan låses.

Generell sikkerhet

• Reparasjoner på oppvaskmaskinen må kun utfø-

res av fagfolk. Ved usakkyndige reparasjoner kan

det oppstå betydelige farer for brukeren. Henvend

deg til vår kundeservice eller til fagforhandleren

hvis en reparasjon er nødvendig.

• Oppvaskmaskinen må ikke under noen omsten-

digheter tas i bruk hvis nettledningen, inn-/utløps-

slangen er skadet eller betjeningspanelet, arbeidsplaten eller sokkelområdet er skadet på en slik måte at apparatets indre er åpent tilgjengelig.

• Hvis nettledningen er skadet eller skal skiftes ut mot en lengre ledning, må den skiftes ut av en kundeservice som er autorisert av ELECTROLUX.

• Tr e kk a ld r i s t øpselet ut av stikkontakten ved å holde i kabelen, men alltid ved å holde i støpselet.

• Av sikkerhetsmessige årsaker er ombygginger eller forandringer av oppvaskmaskinen ikke tillatt.

• Påse at oppvaskmaskinens dør alltid er lukket, unntatt ved inn- og utrydding av oppvask. På denne måten unngås det at noen snubler over den

åpne døren og skades.

• Hvis oppvaskmaskinen er utstyrt med en kniv-

skuff, må spisse kniver og skarpkantede bestikkdeler legges i knivskuffen. Hvis oppvaskmaskinen ikke er utstyrt med en knivskuff, må spisse kniver og skarpkantede bestikkdeler legges i den øvre kurven eller settes i bestikkurven med spissen ned.

Korrekt anvendelse

• Det må kun vaskes husholdningsservise i oppvaskmaskinen. Hvis apparatet brukes til andre formål eller feilbetjenes, bærer prodsenten intet ansvar for eventuelle skader.

• Før bruk av spesialsalt, oppvask- og skyllemiddel skal det kontrolleres at produsenten av disse produktene uttrykkelig tillater at de brukes i oppvaskmaskiner.

• Ikke bruk løsningsmidler i oppvaskmaskinen. Eksplosjonsfare!

• Vannbeskyttelsessystemet beskytter mot vannskader på en pålitelig måte. Her må følgende forutsetninger være oppfylt: – Nettilkoplingen må være opprettet også når

oppvaskmaskinen er slått av.

– Oppvaskmaskinen må være installert på for-

skriftsmessig måte.

– Vannkranen skal alltid stenges når oppvask-

maskinen ikke passes på i lengre tid, f.eks. grunnet en feriereise.

• Ikke sett deg eller stå på den åpne døren, oppvaskmaskinen kan velte eller ødelegges.

• I tilfelle feil skal først vannkranen stenges, deretter skal oppvaskmaskinen slåes av og nettledningens støpsel trekkes ut av stikkontakten. Ved fasttilkopling: Sikringen(e) skal slåes av hhv. skrusikringene skrues ut.

Sikring av oppvaskmaskinens dør

Oppvaskmaskinen er utstyrt med en dørsikring som forhindrer at barn kan åpne oppvaskmaskinen ved en feiltagelse. Denne dørsikringen innstilles som følger:

1. Idørhåndtaket sitter det en spak (1) på venstre side. Døren kan sikres mot utilsiktet åpning ved å

trykke denne spaken bakover med en liten skrutrekker eller skaftet på en skje.

2. Når sikringen er innstilt, må dørhåndtaket først beveges mot venstre (2) og deretter trykkes oppover (3) for ååpne døren.

3. Dørsikringen kan slåes av ved å trekke spaken fremover igjen med en liten skrutrekker eller skaftet på en skje.

2 Avfallsbehandling

Avfallsbehandling av emballasjematerialet

Oppvaskmaskinens emballasjemateriale skal kastes på forskriftsmessig måte. Alt emballasjemateriale sombrukesermiljøvennlig og resirkulerbart.

• Kunststoffdeler er kjennetegnet ved hjelp av internasjonalt standardiserte forkortelser:

– >PE< for polyetylen, f.eks. emballasjefolie – >PS< for polystyren, f.eks. polstringsdeler

(prinsipielt KFK-fri)

– >POM< for polyoksymetylen, f.eks. kunst-

stoff-klemmer

• Kartongdelene er laget av resirkulert papir og skal leveres til papirinnsamling.

Avfallsbehandling av utrangerte apparater

Når oppvaskmaskinen en dag resirkuleres, skal den transporteres til den kommunale avfallsplassen eller til en forretning som fører tilsvarende type produkt. Der vil du kunne levere den inn kostnadsfritt. Forretningen er kun forpliktet til å ta imot den type produkter den selv forhandler, uavhengig av merke og fabrikat. Forhandler forretningen oppvaskmaskiner, plikter der derfor å ta imot din gamle oppvaskmaskin.

2 Økonomisk og miljøvennlig vasking

• Oppvaskmaskinen må kun koples til varmtvann hvis varmtvannsanlegget ikke varmes opp elektrisk.

• Kalkfilteret må stilles inn korrekt.

• Ikke forhåndsvask oppvasken under rennende

vann.

• Velg vaskeprogrammet avhenging av oppvaskens type og grad av smuss.

• Ikke bruk mer oppvaskmiddel, spesialsalt og skyllemiddel enn det som anbefales av produktprodusentene og i denne bruksanvisningen.

Apparattegning og betjeningspanel

Takdusj

Gummipakning for tilkopling av vanninnløpet til den øvre spylearmen

Spylearmer

Velger for vannhardhet

Forrådsbeholder for spesialsalt

Forrådsbeholder for skyllemiddel

Beholder for oppvaskmiddel

Typeskilt

Siler

Betjeningspanel

Driftsindikering

Programvelger

Nårbryterenvristilønsket program, starter oppvaskmaskinen.

Forskylling

Intensiv 65 °C

Normal 65 °C

Dørhåndtak

Programforløpsindikator

Forskylling

Vask

Mellomskylling

Klarskylling

Normal 50 °C

Økonomiprogram 50 °C

Quick 50 °C

Nullstilling av innstilt program

(maskinen er klar til ny start)

Tørking

Førførstegangs bruk

Før bruk skal alle klemmer som oppvaskkurvene sikres med under transporten, fjernes. Utførderetterfølgende skritt:

1. Innstilling av kalkfilteret

2. Påfylling av spesialsalt for kalkfilteret

3. Påfylling av skyllemiddel

Innstilling av kalkfilteret

For å forhindre kalkavleiringer på oppvasken og i oppvaskmaskinen må oppvasken vaskes med bløtt, dvs. kalkfattig vann. Av denne grunn er oppvaskmaskinen utstyrt med et kalkfilter hvor vannet avkalkes ved hjelp av spesialsalt fra en hardhet på 4 °d(tysk grad).

Opplysninger om vannhardheten og hardhetsområdet på stedet du bor kan innhentes hos vedkommende vannverk. Kalkfilteret kan innstilles i 4 forskjellige trinn:

Hardhets-

område

III 15–21 2,6–3,8

I/II 4–14 0,7–2,5 1

I under 4 under 0,71Salt ikke nød-

1) [°d] Tysk grad, mål for vannhardhet

2) [mmol/l] Millimol pr. liter, internasjonal enhet for vann-

hardhet

3) Fabrikkmessig innstilling

Kalkfilteret skal innstilles til vannhardheten på stedet etter tabellen:

1. Åpne oppvaskmaskinens dør.

2. Ta den nedre servisekurven ut av oppvaskmaski-

nen.

3. Innstill velgeren for vannhardhet, f.eks. ved hjelp av en mynt.

4. Sett inn den nedre servisekurven igjen og lukk oppvaskmaskinens dør.

Vannhardhet

i °d

29–50 22–28

i mmol/l

5,1–9,0 3,9–5,0

Innstilling av

velgeren for

vannhardhet

4 3

vendig

Påfylling av spesialsalt for kalkfilteret

Bruk kun spesialsalt for oppvaskmaskiner. Fyll aldri andre salttyper (f.eks. vanlig salt) eller oppvaskmaskin-vaskemiddel i saltbeholderen. Dette vil ødelegge kalkfilteret. Kontroller alltid førpåfylling at det virkelig er spesialsalt som fylles på.

Fyll på spesialsalt:

• Førførstegangs idriftsettelse av oppvaskmaskinen

• Hvisdukanseengrønn markering under dekselet

på forrådsbeholderen for spesialsalt, er det nok spesialsalt i beholderen. Hvis den grønne markeringen ikke kan sees, må det etterfylles spesialsalt.

1. Åpne døren, ta ut den nedre kurven.

2. Skru opp lokket på saltbeholderen ved å dreie det

3. Kun ved førstegangs idriftsettelse:

4. Sett den medfølgende trakten på forrådsbeholde-

5. Vask bort saltrester fra forrådsbeholderens

6. Skru igjen lokket ved å dreie det med urviseren til

Hvis vannhardheten der du bor ligger på under 4 °dtt, er det ikke nødvendig å fylle på spesialsalt. Den grønne markeringen kan da ikke sees. Dette fører ikke til forstyrrelser i oppvaskmaskinens funksjoner.

mot urviseren.

Fyll saltbeholderen full med vann.

rens åpning. Fyll spesialsalt i forrådsbeholderen via trakten, kapasiteten er alt etter saltets grovhet ca. 1,0– 1,5 kg. Ikke fyll for mye spesialsalt i beholderen.

Vannet som fortrenges ved påfylling av spesialsalt renner ut av saltbeholderen og ned i bunnen i oppvaskmaskinens indre. Dette er ikke farlig, da dette vannet pumpes bort når et vaskeprogram startes igjen.

åpning.

anslag. Hvis dette ikke gjøres kommer det spesial- salt inn i vaskevannet. Dette kan føre til at glassene blir matte. Kjør derfor et skylleprogram etter å ha fylt i spesialsalt. På denne måten skylles saltvann og saltkorn i oppvaskrommet bort.

Avhengig av saltkornenes størrelse kan det vare noen timer før saltet har blitt oppløst i vannet og den grønne markeringen kan sees igjen. Innstillingen av kalkfilteret og dermed av saltforbruket er avhengig av vannhardheten på stedet.

SALE

SALT

SALZ

SEL
