istruzioni per l’uso

Piano di cottura a gas

IT

EHT60830

2 electrolux

Electrolux. Thinking of you.

Per conoscere meglio il nostro modo di pensare, visitate il

sito www.electrolux.com

INDICE

Informazioni per la sicurezza 2
Installazione 4
Descrizione del prodotto 7
Uso dell'apparecchio 8
Consigli e suggerimenti utili 9

INFORMAZIONI PER LA SICUREZZA

Avvertenza Le presenti istruzioni sono
valide esclusivamente nei paesi i cui
simboli sono indicati nella copertina di
questo libretto.

Per la sicurezza dell'utente e per il
buon funzionamento dell'apparecchio,
è importante leggere attentamente il
presente libretto di istruzioni prima del­l'installazione e dell'uso. Conservare
sempre queste istruzioni assieme al­l'apparecchio anche in caso di trasferi­mento o vendita dell'apparecchio stes­so. L'utente deve acquisire dimesti­chezza con le funzioni e dotazioni di si­curezza dell'apparecchio.

Sicurezza generale

Avvertenza Le persone (inclusi i

bambini) con capacità fisiche, sensoriali
o mentali ridotte, o con mancanza di
esperienza e conoscenza non devono
utilizzare l'apparecchio. Per il
funzionamento dell'apparecchio
devono ricevere il controllo o le
istruzioni di una persona responsabile
della loro sicurezza.

Sicurezza bambini

• Questa apparecchiatura deve essere uti­lizzato esclusivamente da persone adulte.
Sorvegliare i bambini per assicurarsi che
non giochino con l'apparecchio.

• Tenere i materiali di imballaggio al di fuori
della portata dei bambini. Sussiste il ri­schio di soffocamento e lesioni fisiche.

• Tenere lontani i bambini dall'apparecchio
durante e dopo il funzionamento, fino a
quando l'apparecchio sia freddo.

Pulizia e cura 9
Cosa fare se… 10
Dati tecnici 11
Considerazioni ambientali 12

Con riserva di modifiche

Uso

• Togliere tutti gli imballaggi, gli adesivi e lo
strato protettivo del piano di cottura in
acciaio inox (se presente) dall'apparec­chiatura prima del primo uso. Non rimuo­vere la targhetta di identificazione. Que­sta operazione potrebbe invalidare la ga­ranzia.

• Spegnere le zone di cottura dopo ogni
utilizzo.

• I bruciatori e la parte accessibile sono
molto caldi durante e dopo l'uso. Non
appoggiare posate o coperchi sulla su­perficie di cottura. Le pentole ed i loro
contenuti potrebbero rovesciarsi. Vi è il ri­schio di scottature.

• I grassi e gli oli surriscaldati si infiammano
molto rapidamente Vi è il rischio di incen­dio.

• Non lasciare mai l'apparecchio incustodi­to durante il funzionamento.

• Controllare sempre l'apparecchiatura du­rante il funzionamento.

• Evitare che i liquidi entrino nei fori sul lato
superiore del piano di cottura

• Non utilizzare la zona di cottura senza
pentole.

• Questo apparecchio è destinato solo al­l'uso domestico. Non utilizzare l'apparec­chiatura per uso commerciale e industria­le.

• Utilizzare esclusivamente l'apparecchio
per uso domestico. Solo così si possono
evitare ferimenti alle persone e danni alle
cose.

• Usare esclusivamente pentole con dia­metro adatto alle dimensioni dei bruciato-

electrolux 3

ri. La lastra di vetro (se è il caso) può sur­riscaldarsi e rompersi.

• Non usare pentole del diametro inferiore
alle dimensioni dei bruciatori; le fiamme
riscalderebbero le impugnature delle pen­tole.

• Le pentole non devono raggiungere la
zona di comando.

• Non utilizzare pentole instabili perché in­clinandosi potrebbero causare incidenti.

• Non appoggiare o tenere liquidi o mate­riali infiammabili, né oggetti facilmente in­cendiabili (di plastica od alluminio) e/o
tessuti sull'apparecchio o nelle immediate
vicinanze. Si può verificare un'esplosione
od un incendio.

• Usare esclusivamente gli accessori in do­tazione all'apparecchio.

• Fare attenzione quando si collega l'appa­recchiatura alle prese vicine. Evitare che i
collegamenti elettrici entrino in contatto
con l'apparecchiatura e le stoviglie calde.
Evitare che i collegamenti elettrici si ag­groviglino.

• In caso di crepe sulla superficie, scollega­re l'alimentazione elettrica per prevenire
scosse elettriche.

Installazione

• Leggere attentamente queste istru­zioni. Il costruttore non risponde di
eventuali lesioni a persone e animali
domestici o danni causati dalla man­cata osservanza di queste racco­mandazioni.

• Per evitare il rischio di danni struttu­rali o lesioni fisiche, le procedure di
installazione e collegamento dell'ap­parecchiatura alla rete elettrica e
all’impianto del gas, oltre che quelle
di manutenzione, devono essere ese­guite solo da personale tecnico qua­lificato nel rispetto scrupoloso delle
disposizioni e normative vigenti a li­vello locale.

• Controllare che l'elettrodomestico non sia
stato danneggiato durante il trasporto. Se
danneggiata, non collegare l'apparec­chiatura. In caso di necessità, rivolgersi al
fornitore.

• Utilizzare le apparecchiature da incasso
solo dopo l'installazione in appositi piani
di lavoro e mobili conformi alle norme.

• Non installare il piano cottura su elettro­domestici se le istruzioni di installazione
non lo consentono.

• Installare l'apparecchio esclusivamente
su un piano di lavoro dalla superficie piat­ta.

• Non modificare le caratteristiche o il pro­dotto. Vi è il rischio di ferirsi o danneggia­re l'apparecchiatura.

• Rispettare rigorosamente le leggi, le di­sposizioni, le direttive e le norme vigenti
nel paese d'impiego dell'apparecchiatura
(norme di sicurezza, sul riciclaggio e nor­me sulla sicurezza elettrica ecc.)

• È necessario rispettare le distanze mini­me dalle altre apparecchiature.

• Installare una protezione salvavita, p.es.,
montare i cassetti direttamente sotto
l'apparecchiatura solo in presenza di un
pannello di protezione adeguato.

• Proteggere le superfici di taglio del piano
di lavoro dall'umidità con del sigillante
adeguato.

• Sigillare perfettamente lo spazio fra l'ap­parecchiatura e il piano di lavoro.

• Proteggere il lato inferiore dell'elettrodo­mestico dal vapore e dall'umidità che po­trebbero provenire per esempio da un
forno o una lavastoviglie.

• Non montare l'apparecchiatura diretta­mente accanto a porte e sotto finestre.
L'apertura improvvisa di porte e finestre
può provocare la rottura di pentole calde
in seguito alla caduta dalla zona di cottu­ra.

• Prima dell'installazione, verificare la com­patibilità tra le condizioni di alimentazione
locali (tipo e pressione del gas) e la rego­lazione dell'elettrodomestico. Le condi­zioni sulla regolazione di questo elettro­domestico sono riportate sulla targhetta
del modello, che si trova vicino al tubo di
collegamento gas.

• La presente apparecchiatura non è colle­gata a un dispositivo per l’evacuazione
dei residui di combustione. Deve essere
installata e collegata conformemente alle
regole di installazione in vigore. Prestare
particolare attenzione ai requisiti relativi
alla ventilazione.

• L'utilizzo di un'apparecchiatura per

la cottura a gas produce calore e
umidità nel locale in cui è installato.

4 electrolux

Fare in modo di garantire una buona
aerazione della cucina: tenere aperti i
fori di aerazione naturale o installare
un dispositivo di aerazione meccani­co (cappa di aspirazione meccanica).

• In caso di utilizzo intensivo e prolun-

gato dell'elettrodomestico, si consi­glia un'aerazione aggiuntiva (ad
esempio aprendo una finestra o au­mentando il livello del dispositivo di
ventilazione meccanica, ove presen­te).

• Seguire attentamente le istruzioni per i
collegamenti elettrici. La corrente elettrica
può provocare incidenti.

Scollegare l'apparecchio dalla presa

•

elettrica prima di eseguire la manu­tenzione o pulizia.

• Il terminale di rete è sotto tensione.

• Togliere tensione al terminale di rete.

• Eseguire una corretta installazione per
garantire protezione contro le scosse.

• In caso di collegamento allentato o scor­retto tra spina e presa di corrente si può
verificare un surriscaldamento del termi­nale.

• I collegamenti elettrici devono essere
eseguiti esclusivamente da elettricisti
qualificati.

• Sul cavo utilizzare un serracavo specifico.

• Utilizzare un cavo di collegamento alla re­te adeguato e sostituire l'eventuale cavo
danneggiato con uno specifico. Contatta­re il servizio di assistenza locale.

• L'impianto elettrico dell'elettrodomestico
deve prevedere un dispositivo che con­senta di scollegare l'apparecchio dalla re­te in modo onnipolare con un'apertura tra
i contatti di almeno 3 mm.

• Se la staffa di fissaggio è vicina alla mor­settiera, accertarsi sempre che il cavo di
connessione non venga a contatto col
bordo della staffa.

• È necessario disporre di sezionatori ido­nei: interruttori automatici, fusibili (quelli a
tappo devono essere rimossi dal portafu­sibile), sganciatori per correnti di guasto a
terra e i relè.

Smaltimento dell'apparecchio

• Per evitare il rischio di danni o lesioni fisi­che:
– Staccare la spina dall'alimentazione.
– Tagliare il cavo di alimentazione nel

punto di collegamento con l'apparec­chio e buttarlo.

– Appiattire i tubi del gas esterni, se pre-

senti.

– Contattare il servizio locale autorizzato

allo smaltimento dell'apparecchio.

INSTALLAZIONE

Avvertenza Le seguenti istruzioni
d'installazione, manutenzione e
ventilazione devono essere eseguite da
personale qualificato conformemente
alle disposizioni vigenti (UNI-CIG 7129 -

7131). Accertarsi che la cucina sia
adeguatamente ventilata: tenere aperti i
fori di ventilazione naturali (almeno 100
cm²) o installare una cappa meccanica.

Collegamento gas

Scegliere dei collegamenti fissi o usare un
tubo flessibile in acciaio inossidabile confor­me alle disposizioni vigenti. Se si utilizzano
tubi in metallo flessibili, fare attenzione che
non entrino in contatto con parti mobili o
non siano schiacciati. Ulteriore attenzione è
richiesta qualora al piano di cottura fosse
abbinato il forno.

Importante Accertarsi che la pressione del
gas di alimentazione dell'apparecchio sia

conforme ai valori consigliati. Se la
pressione fornita non ha il valore
specificato, è necessario montare un
adeguato regolatore di pressione in
conformità allo standard UNI EN 88. Per il
gas liquido (GPL), l'utilizzo di un regolatore
di pressione è consentito solo in conformità
allo standard UNI EN 12864. Il
collegamento regolabile è fissato alla rampa
per mezzo di un dado filettato G 1/2".
Avvitare le parti senza forzare, regolare il
raccordo nella direzione voluta e serrare il
tutto.

1

2

3

2

4

1 Estremità dell'albero con dado
2 Rondella (la rondella aggiuntiva è dispo-

nibile solo per la Slovenia e la Turchia)

3 Gomito
4 Portatubo in gomma per gas liquido (so-

lo per la Slovenia e la Turchia)

Collegamento rigido:

Eseguire il collegamento mediante tubi in
metallo rigidi (rame con finecorsa meccani­co) (UNI-CIG 7129).

electrolux 5

5. Sostituire l'etichetta identificativa (posi­zionata vicino al tubo di alimentazione
del gas) con quella corrispondente al
nuovo tipo di gas. Questa etichetta è
presente nella confezione degli iniettori
fornita con l’apparecchio.

Se la pressione del gas di alimentazione è
variabile o differente da quella prevista,
montare un adattatore di pressione perti­nente nel tubo di alimentazione del gas.

Regolazione del livello minimo

Per regolare il livello minimo dei bruciatori:

1. Accendere il bruciatore.

2. Ruotare la manopola al minimo della
fiamma.

3. Togliere la manopola di regolazione.

4. Regolare la vite di by-pass con un cac­ciavite sottile. Se si passa dal gas natu­rale a 20 mbar al gas liquido, serrare
completamente la vite di regolazione. Se
si passa dal gas liquido al gas naturale a
20 mbar, svitare la vite by-pass di circa
1/4 di giro (1/2 giro per il bruciatore a
tripla corona).

Collegamento flessibile:

Utilizzare un tubo flessibile in acciaio inox
(UNI-CIG 9891) con una lunghezza massi­ma di 2 m.

Importante Al termine dell'installazione,
verificare la tenuta di ciascun raccordo dei
tubi. Usare una soluzione saponata, non

una fiamma!

sostituzione degli iniettori

1. Rimuovere i supporti pentole.

2. Rimuovere gli spartifiamma e le corone
dei bruciatori.

3. Con una chiave a bussola N. 7, togliere
gli iniettori e sostituirli con quelli richiesti
per il tipo di gas utilizzato (vedere la ta­bella della sezione Dati tecnici).

4. Rimontare i componenti seguendo la
stessa procedura in senso inverso.

1

1 Vite di regolazione del minimo

5. Accertarsi che la fiamma non si spegna
quando si gira rapidamente la manopola
dalla posizione massima a quella mini­ma.

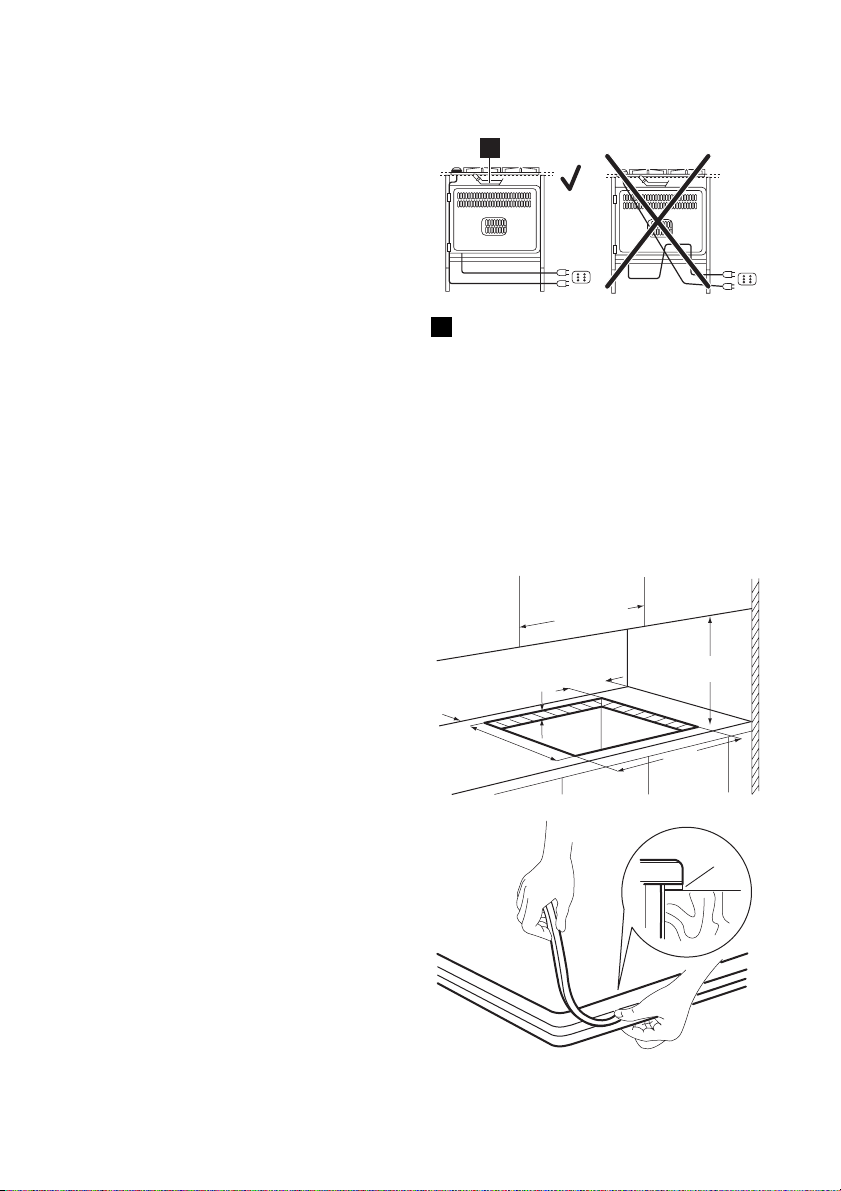

Collegamento elettrico

• Collegare l'apparecchio a terra come

prescritto dalle norme di sicurezza.

• Verificare che la tensione nominale e il ti-

po di corrente della rete di distribuzione
corrispondano ai valori indicati sulla tar­ghetta di identificazione dell'apparecchio.

• L'apparecchiatura è provvista di cavo di

collegamento alla rete. Deve essere dota­to di una spina in grado di supportare il
carico indicato sulla targhetta di identifi-
